Remplacer le connecteur de charge sur iPhone 11

Temps estimé : 45 min
Difficulté : 3.5/5
Note de réparabilité : 13/20
iPhone 11 | Temps estimé : 45 min | Difficulté : 3.5/5

Votre iPhone 11 vous pose quelques problèmes ? Depuis quelques temps, le câble n'est pas bien reconnu, il charge par intermittence. Vous devez retirer et rebrancher le câble de charge à répétition ? La prise USB lightning est en cause. Sollicitée plusieurs fois par jour, elle peut être juste encrassée par un amas de poussière mais si le problème persiste après un nettoyage, vous devez remplacer le connecteur de charge.

Ce remplacement résoudra également vos soucis de son. Certains sons externes ne sont pas gérés par les haut-parleurs externe ou interne. Deux micros se situent sur ce composant, ils peuvent s'abîmer avec le temps ou suite à une chute.

Suivez notre tutoriel photo, les images de chaque étape, en haute définition, vous guideront au fur et à mesure du démontage pour changer cette nappe. Si vous avez besoin d'aide supplémentaire, contactez l'un de nos techniciens.

Diagnostic

›  Votre prise lightning ne fonctionne plus
›  Votre iPhone 11 ne recharge plus via usb
›  Vous ne pouvez plus brancher vos écouteurs sur la prise
›  Vous rencontrez des problèmes de micros

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Lightning Complet pour iPhone 11 Vert
18,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité pour écran d'iPhone 11
4,90 €
Ajouter au panier

Préparation

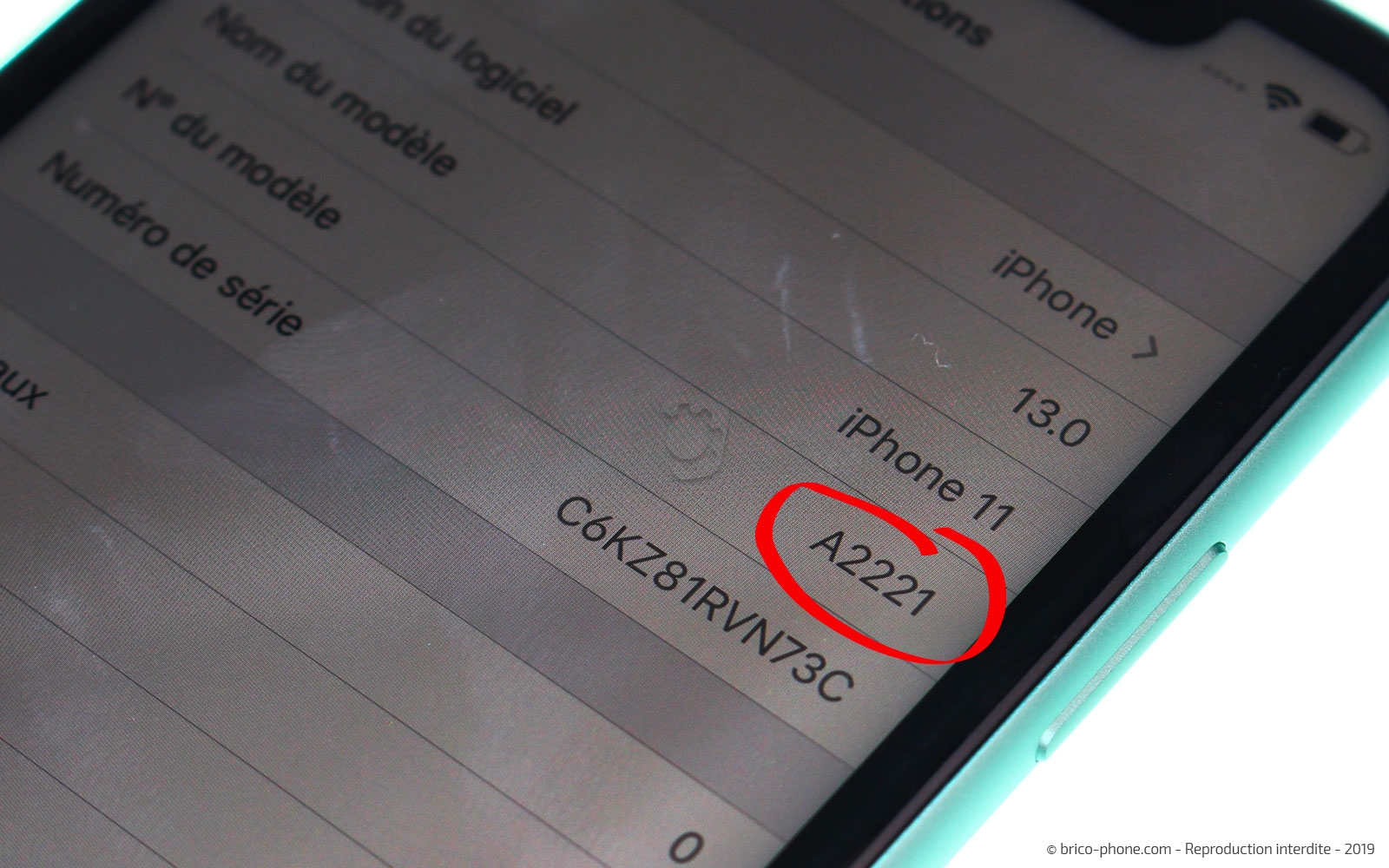

Avant de commencer votre réparation, assurez-vous d'avoir un iPhone 11, si vous avez un doute, rendez-vous sur la page d'identification de modèle. Vous devez trouver dans Réglages > Général > Informations, le numéro de modèle A2221.

De nombreux éléments vont être démontés, pour ne pas intervertir les vis, pensez à bien les placer sur le patron d'aide au montage fourni avec votre kit de réparation. Nous proposons également des versions magnétiques et adhésives pour de meilleures performances.
Suivez ce tutoriel au fur et à mesure pour éviter tout oubli qui pourrait amener à des erreurs de manipulation.

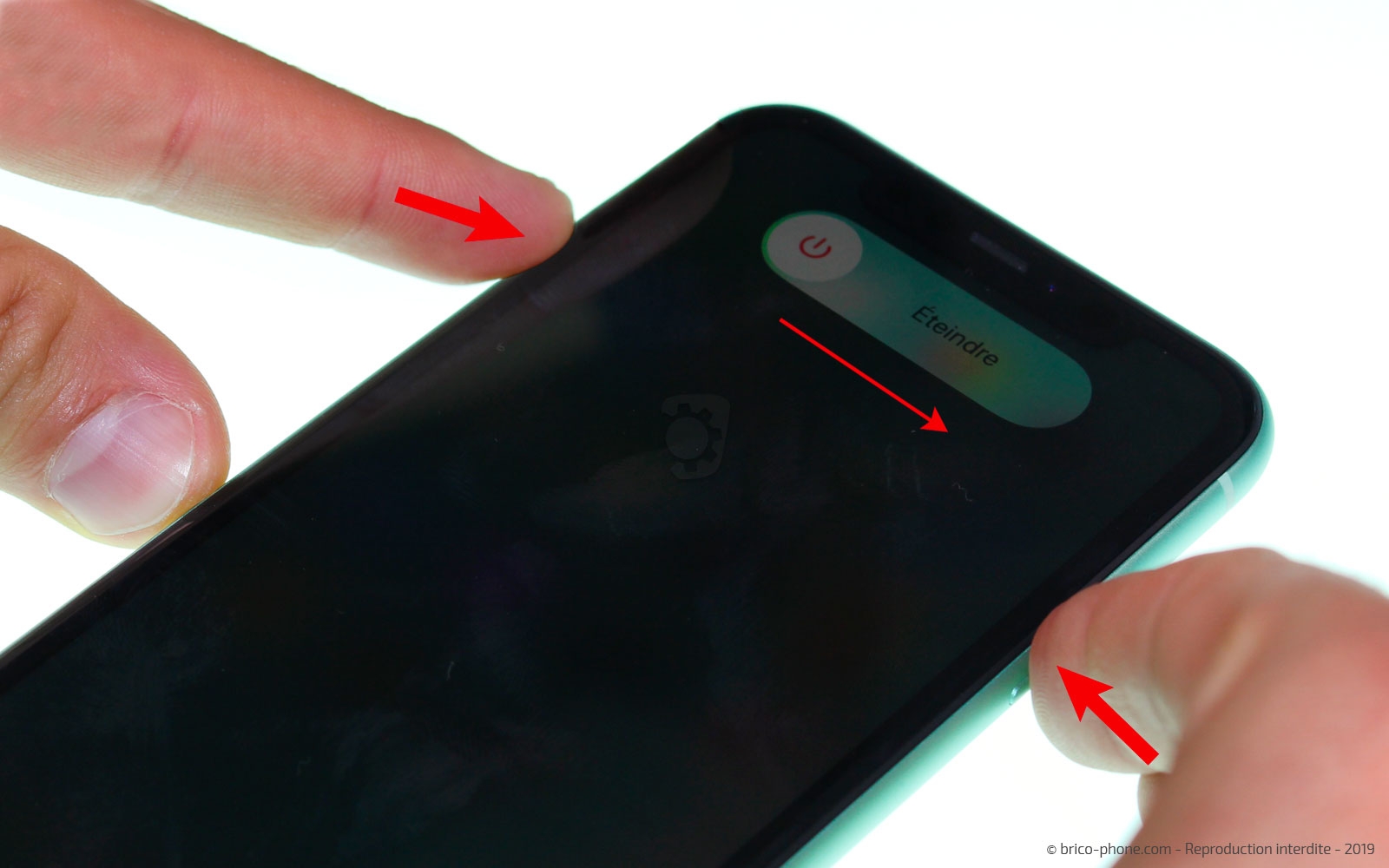

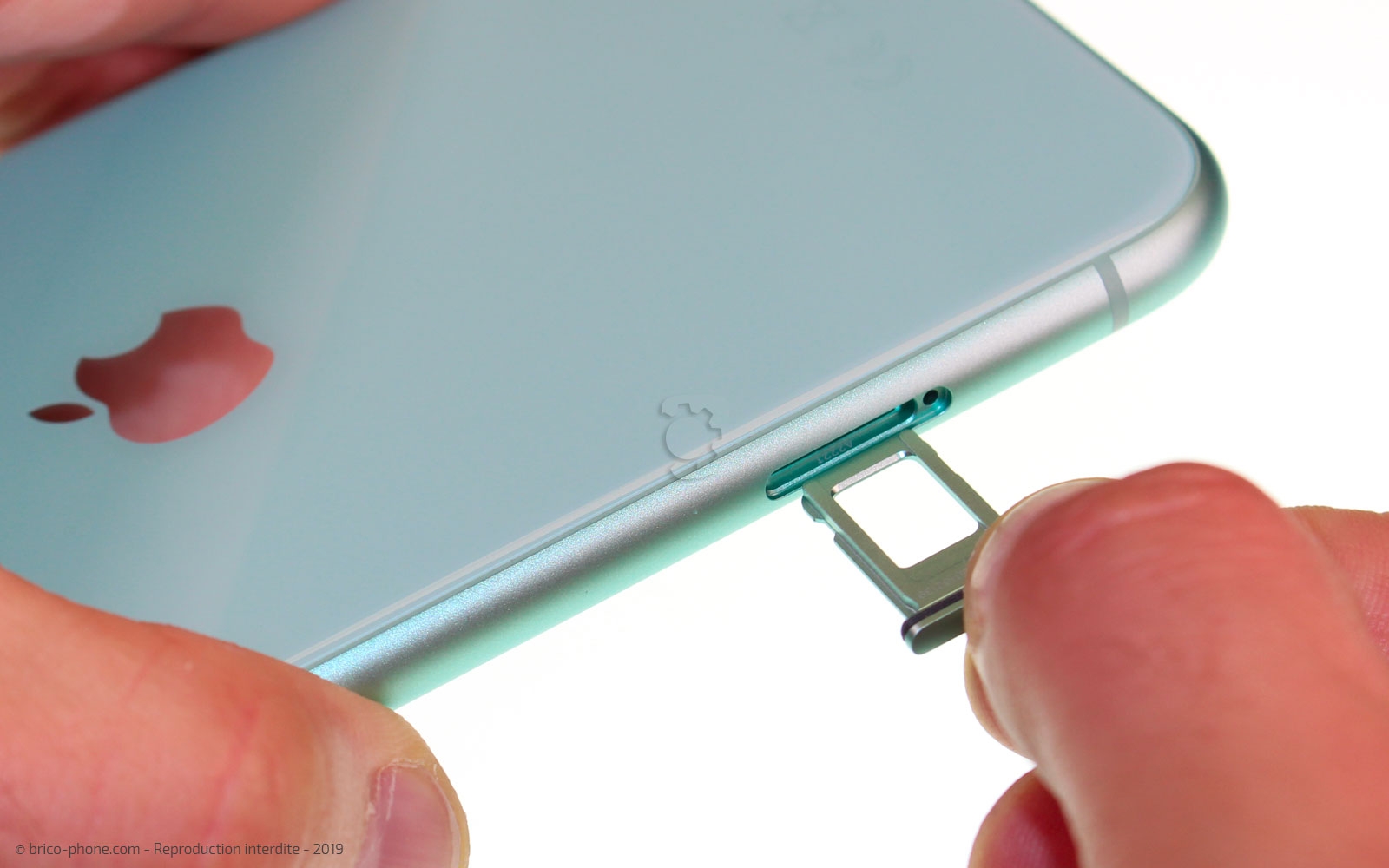

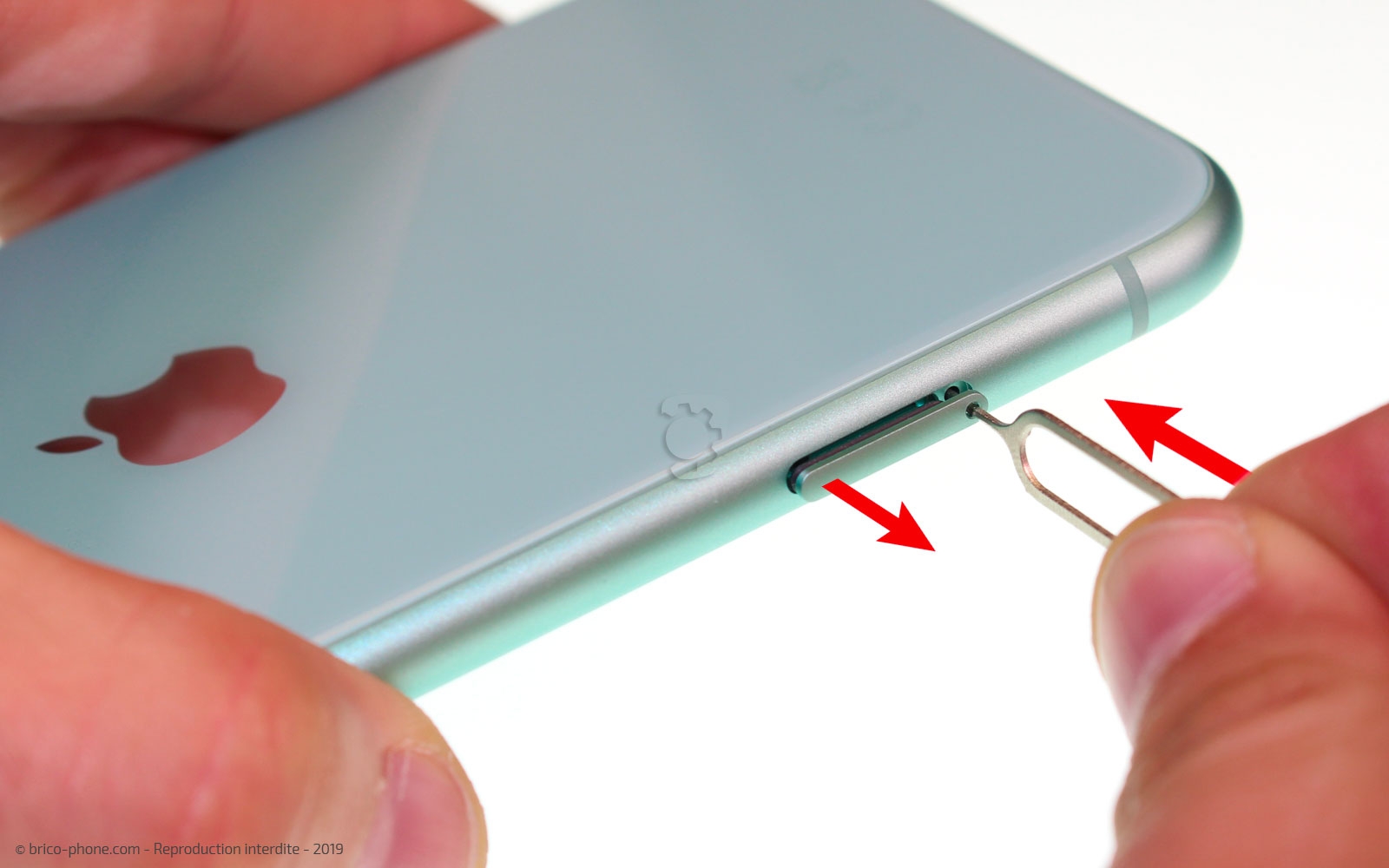

Eteignez votre iPhone avant de débuter toute réparation. Puis retirez le tiroir SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer les vis pentalobe
L'écran de l'iPhone est maintenu par deux vis pentalobe, et ce, depuis l'iPhone 5.

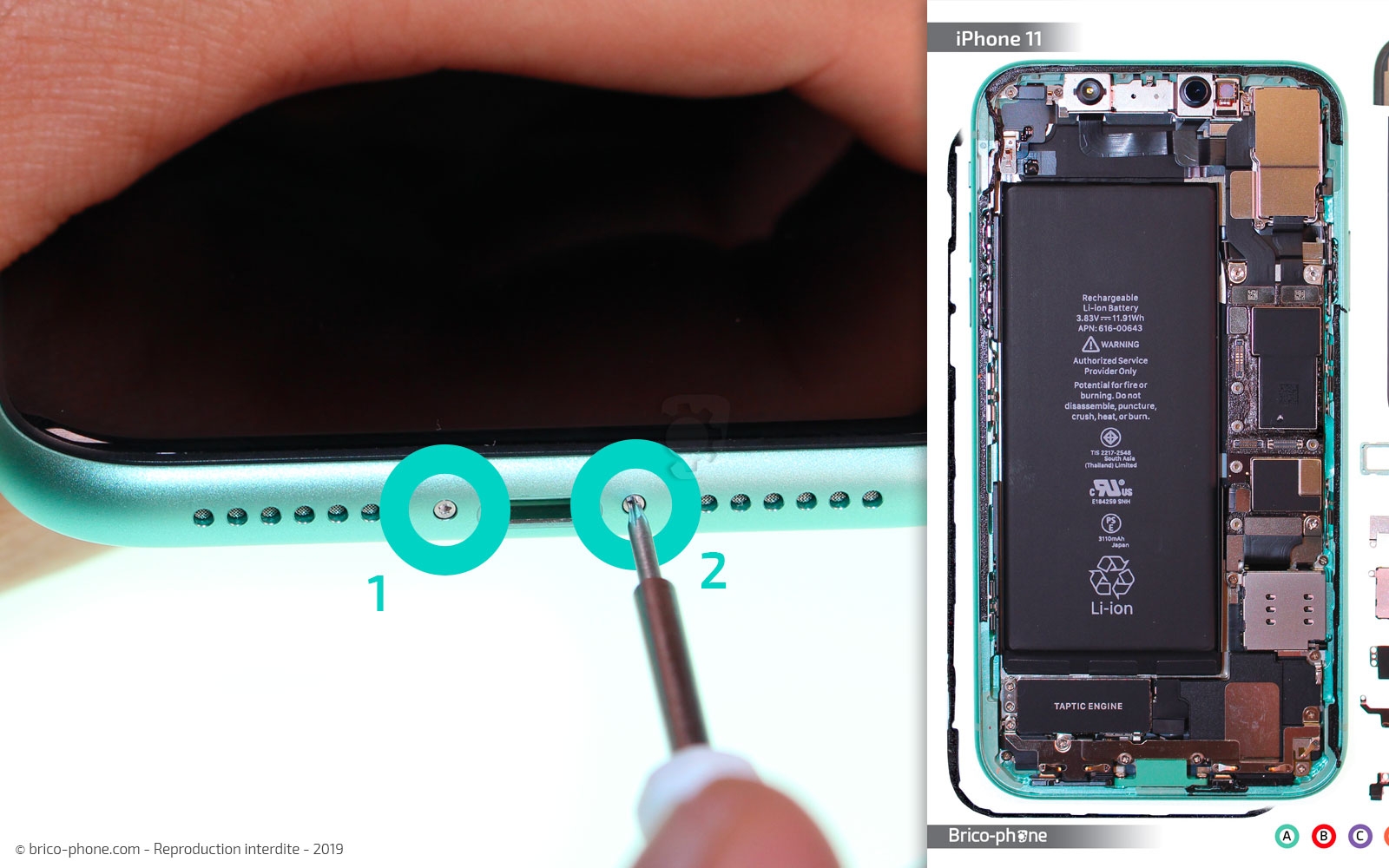

Utilisez le tournevis adéquat et retirez les deux vis situées de chaque côté de la prise lightning, entourées en vert turquoise, nommées A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Kit d'outils Professionnel iPhone - Qualité supérieure
15,90 €
Etape 2 : Créer un interstice

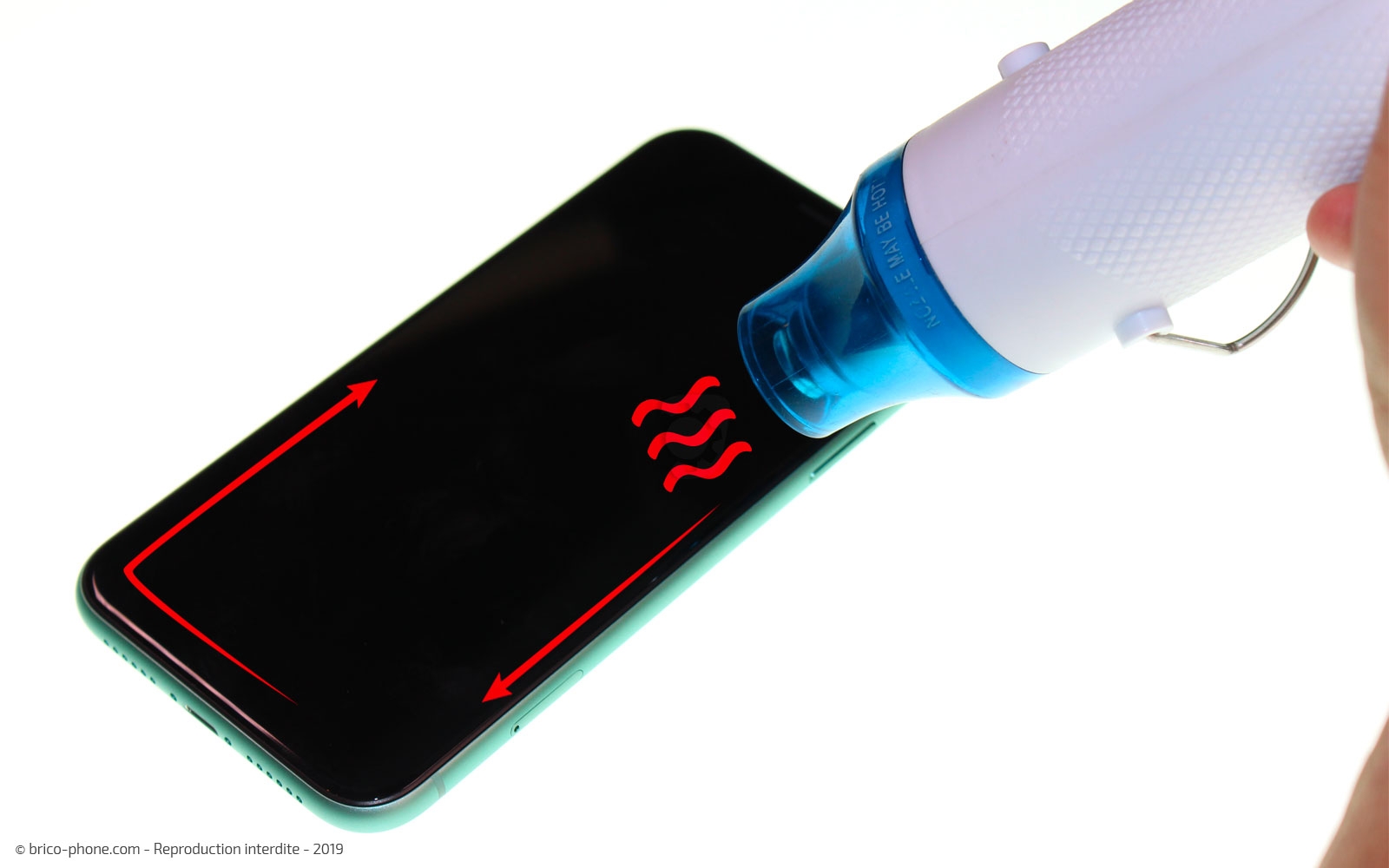

Ensuite, chauffez le contour de l'écran afin de ramollir le joint d'étanchéité pour le décoller plus facilement.
Utilisez un décapeur thermique, un coussin chauffant (vendu sur le site dans la rubrique outillage de l'iPhone 11) ou un sèche-cheveux, à température chaude.

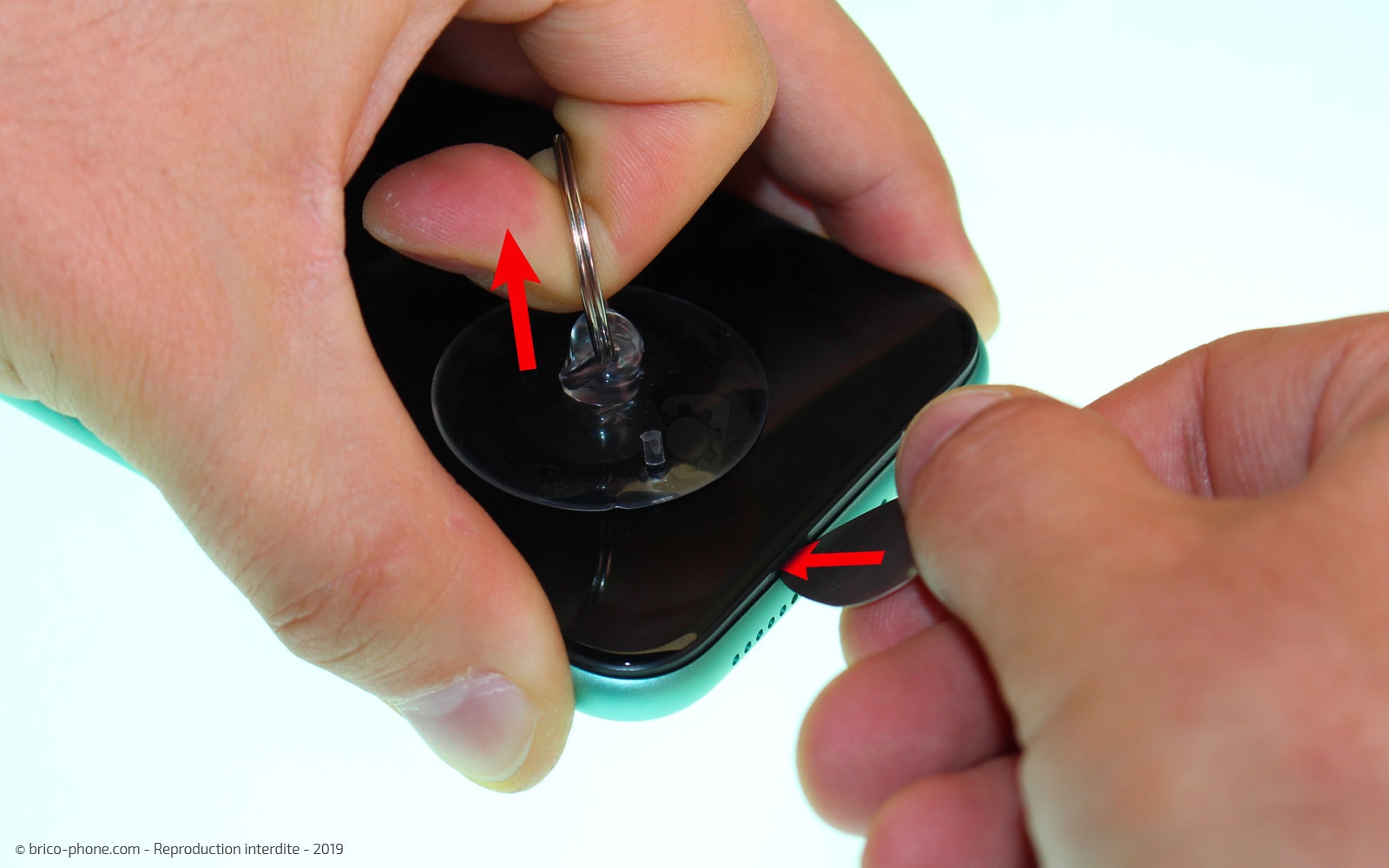

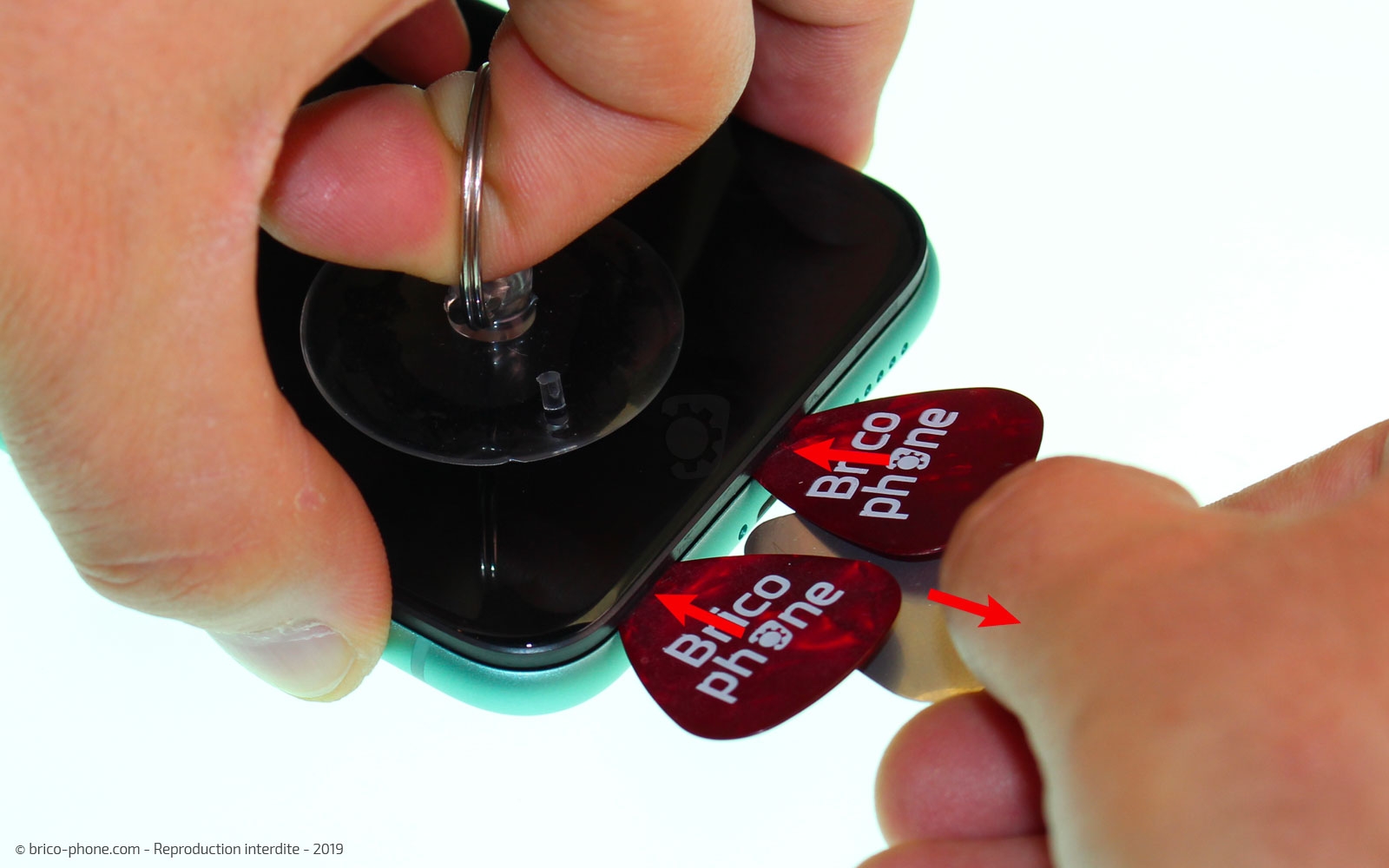

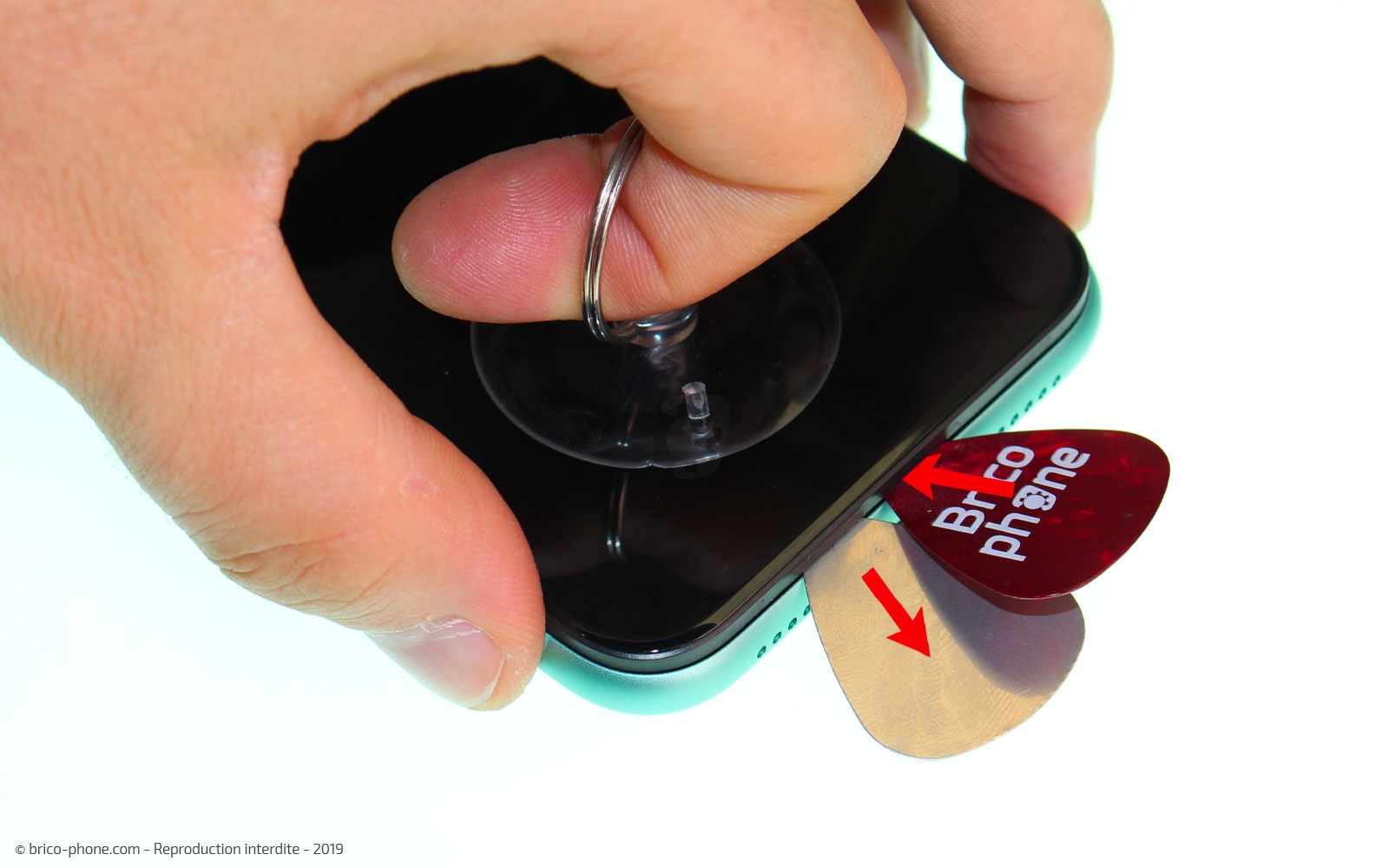

Placez la ventouse en bas de l'écran, près d'un angle, puis tirez dessus afin de créer une petite ouverture qui permettra de glisser le médiator fin en métal (celui qui est perforé).
Une fois, le médiator en métal inséré, remplacez-le par une version en plastique pour éviter de rayer le châssis métallique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Kit d'outils Professionnel iPhone - Qualité supérieure
15,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

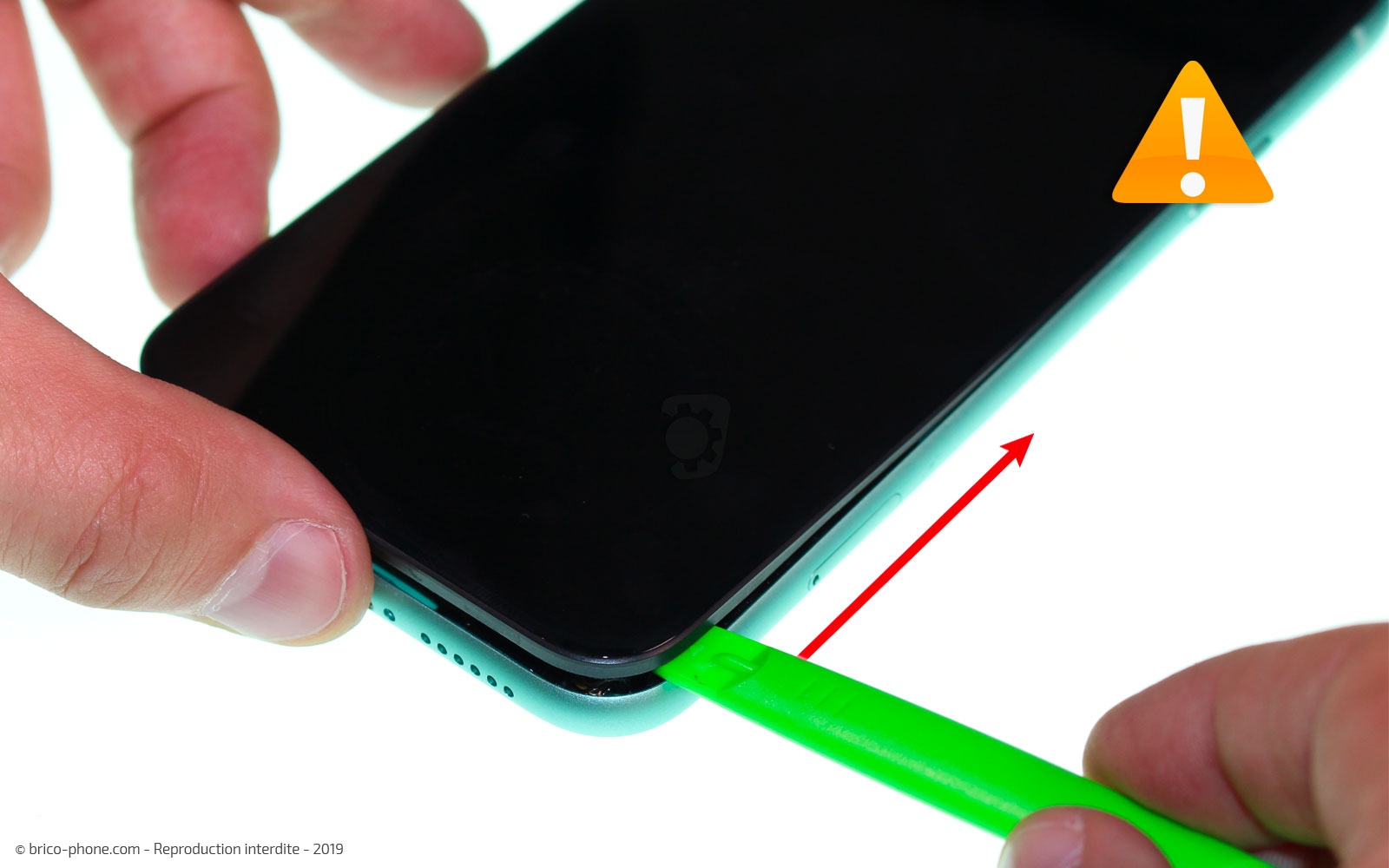

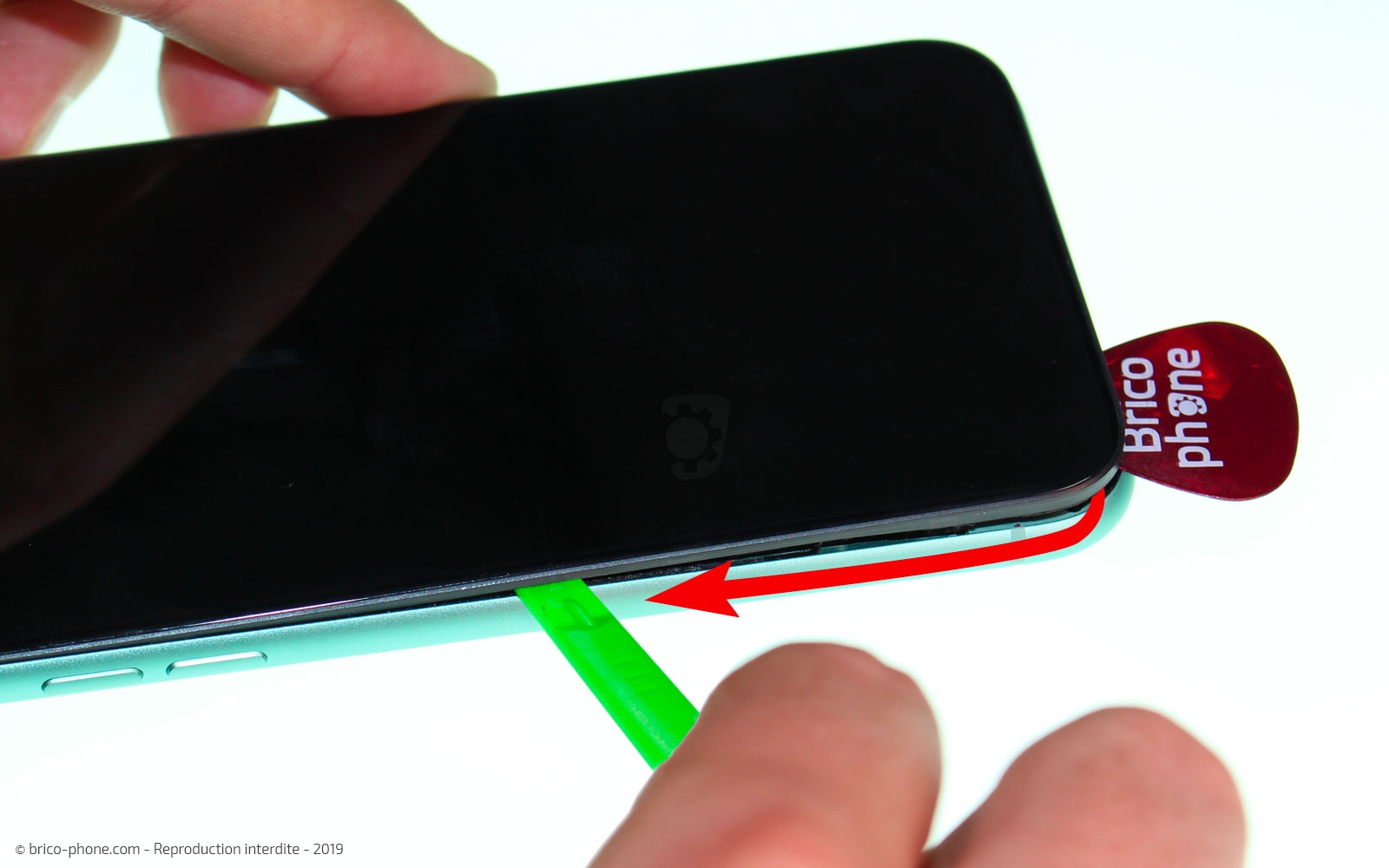

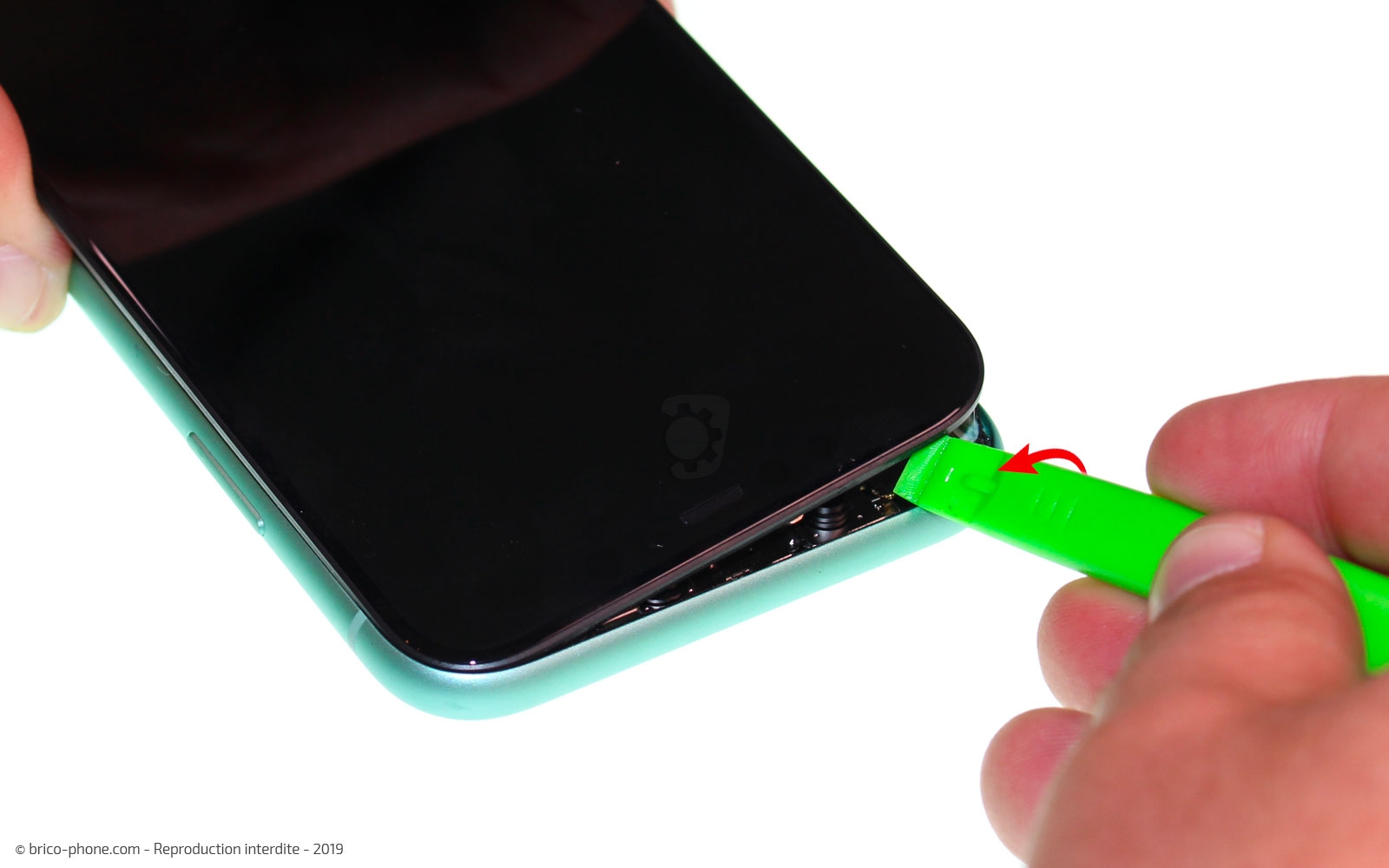

Etape 3 : Déclipser l'écran
Maintenant que le médiator est inséré dans le châssis, vous allez pouvoir décoller et déclipser l'écran.

Pour ce faire, aidez-vous de la partie fine du levier vert qui vous permettra d'ouvrir l'écran sans forcer et surtout sans abîmer les nappes.
Ensuite, faites-le glisser sur le pourtour du téléphone sans l'enfoncer dans le téléphone. Faites un mouvement de torsion pour faire levier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

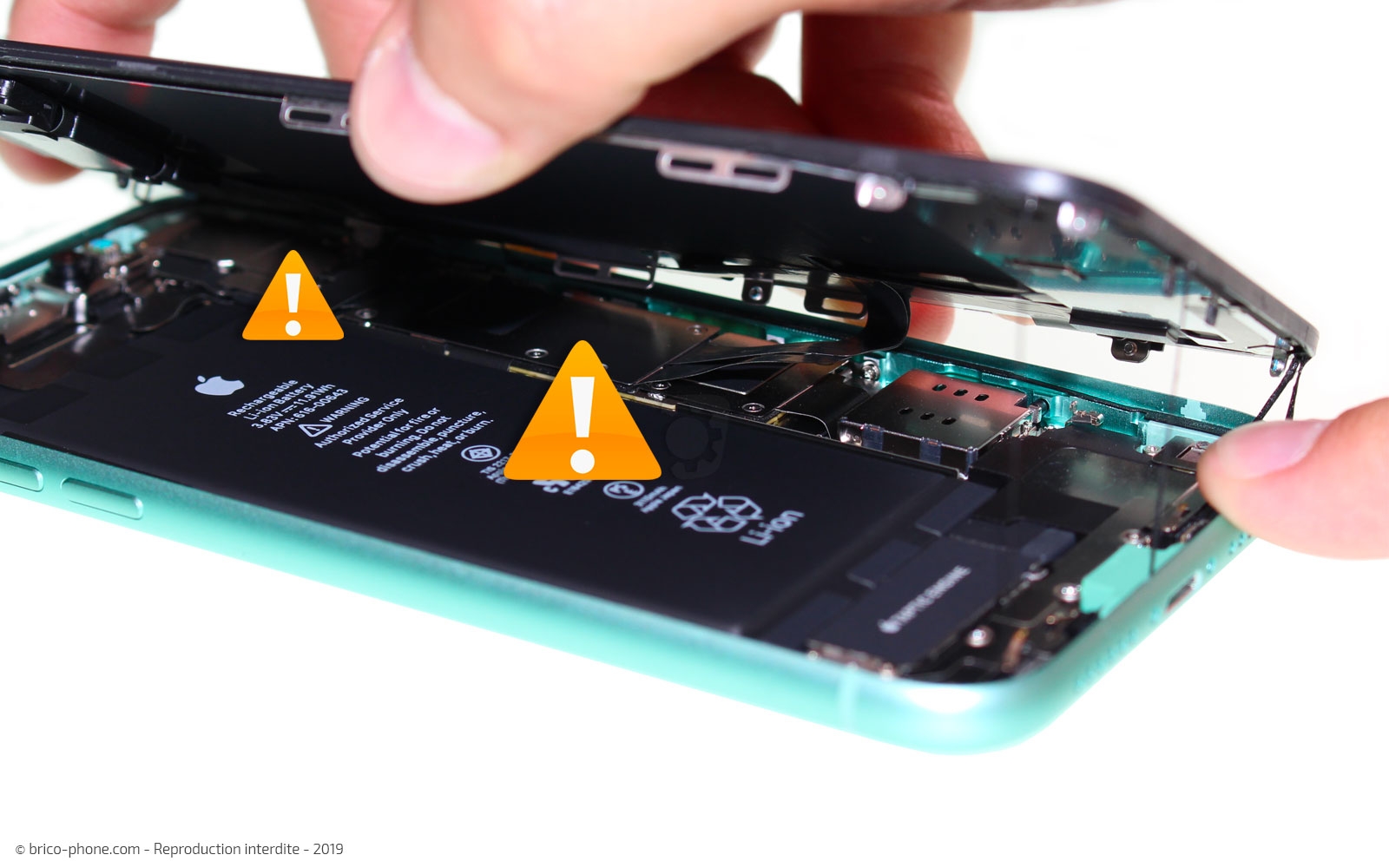

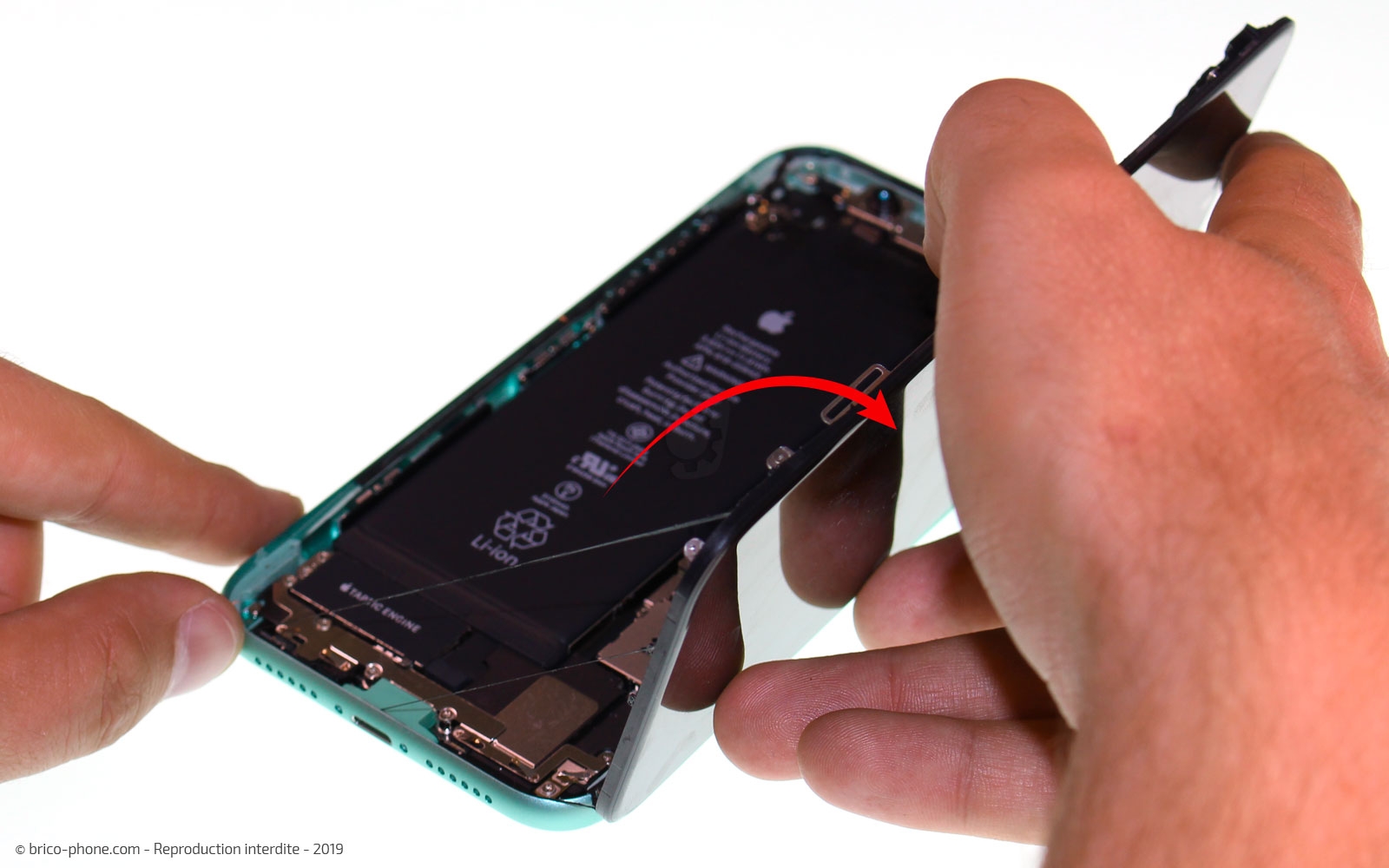

Etape 4 : Ouvrir l'écran
Maintenant que vous l'avez décollé, vous pouvez ouvrir l'écran.

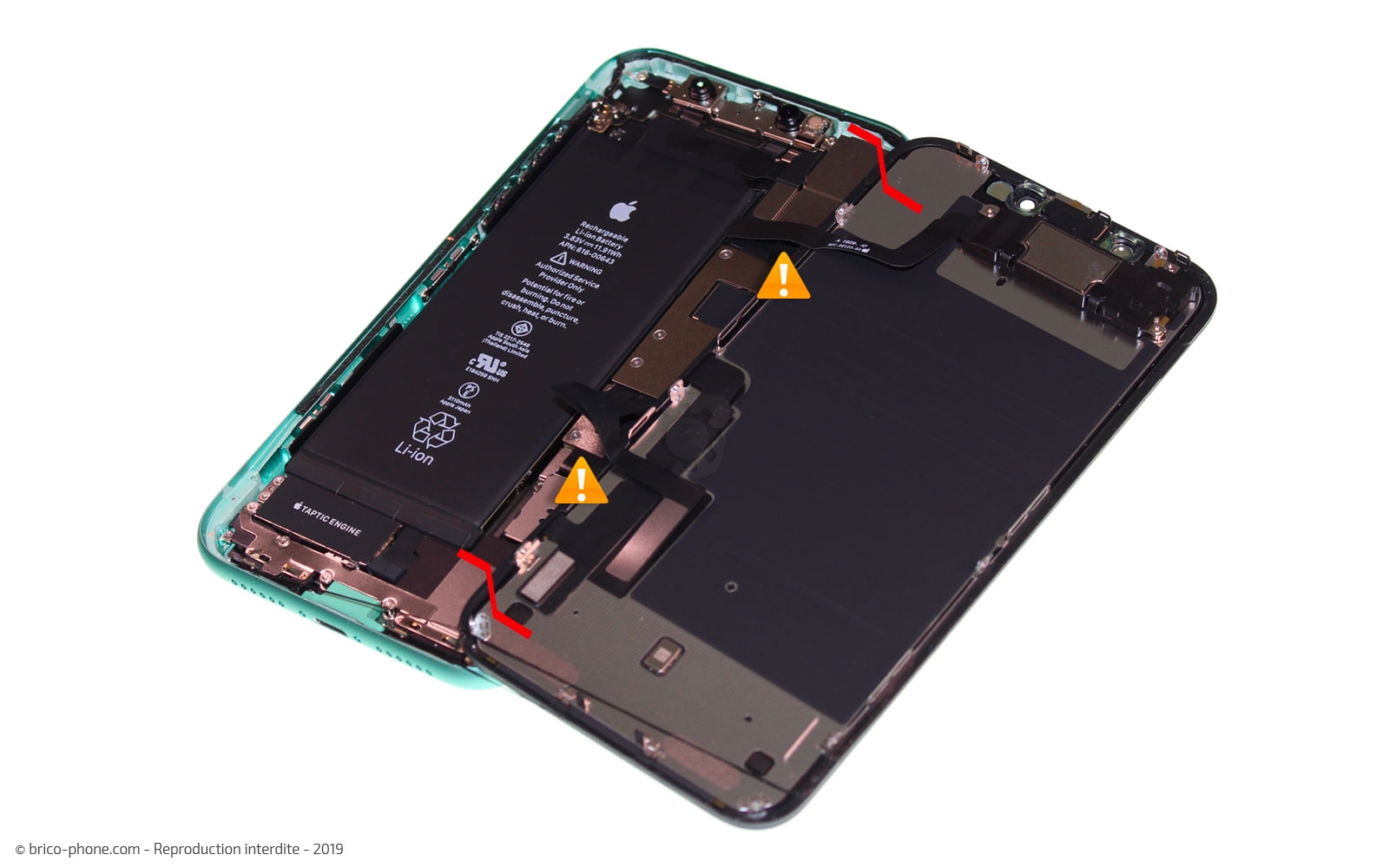

Faites-le délicatement car les nappes qui relient ce dernier à la carte-mère sont assez fragiles (nappes de l'écouteur interne, du LCD et du tactile).
Ouvrez-le comme un livre de la gauche vers la droite et chevauchez l'écran sur le châssis pour éviter de tirer sur les nappes.

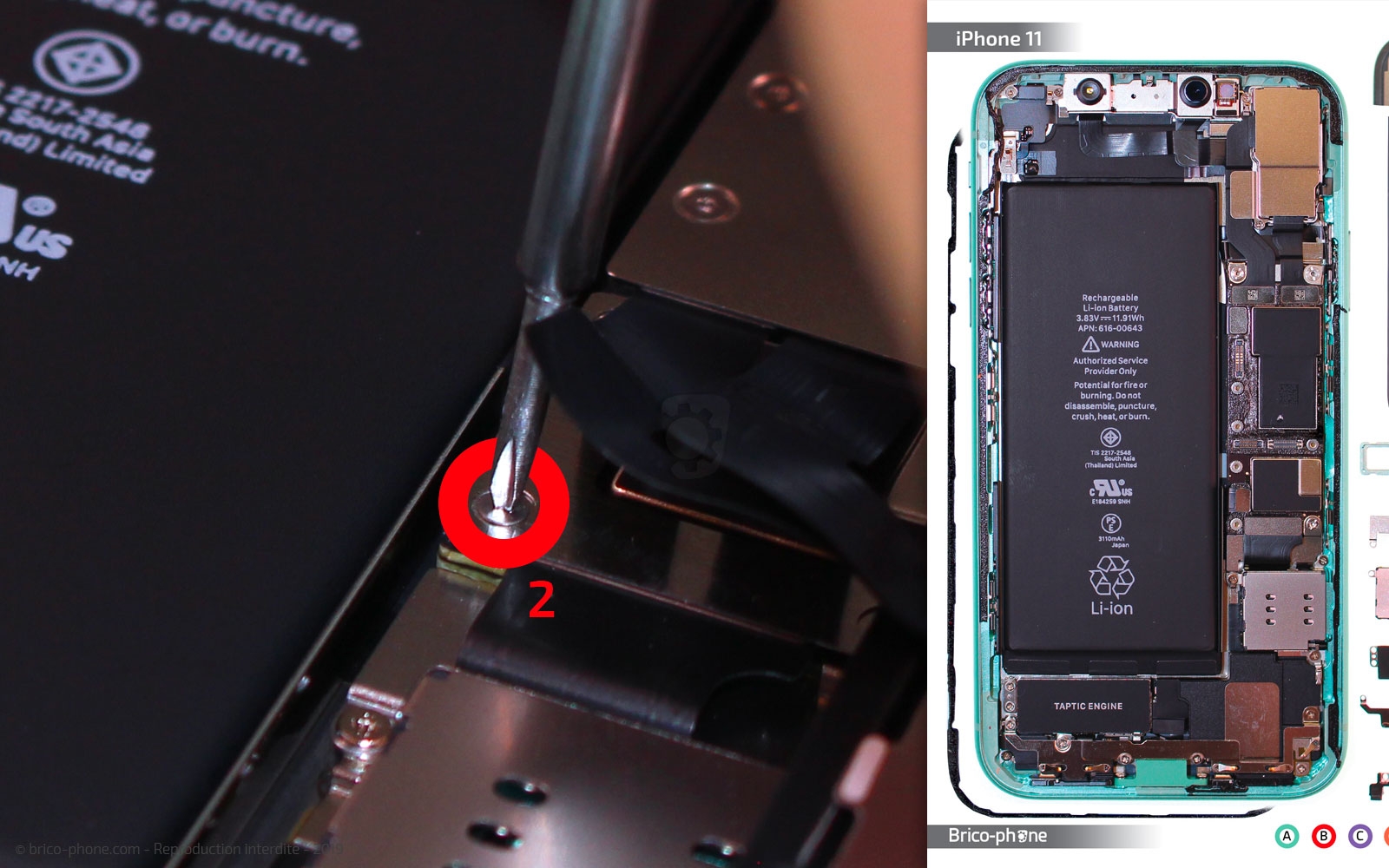

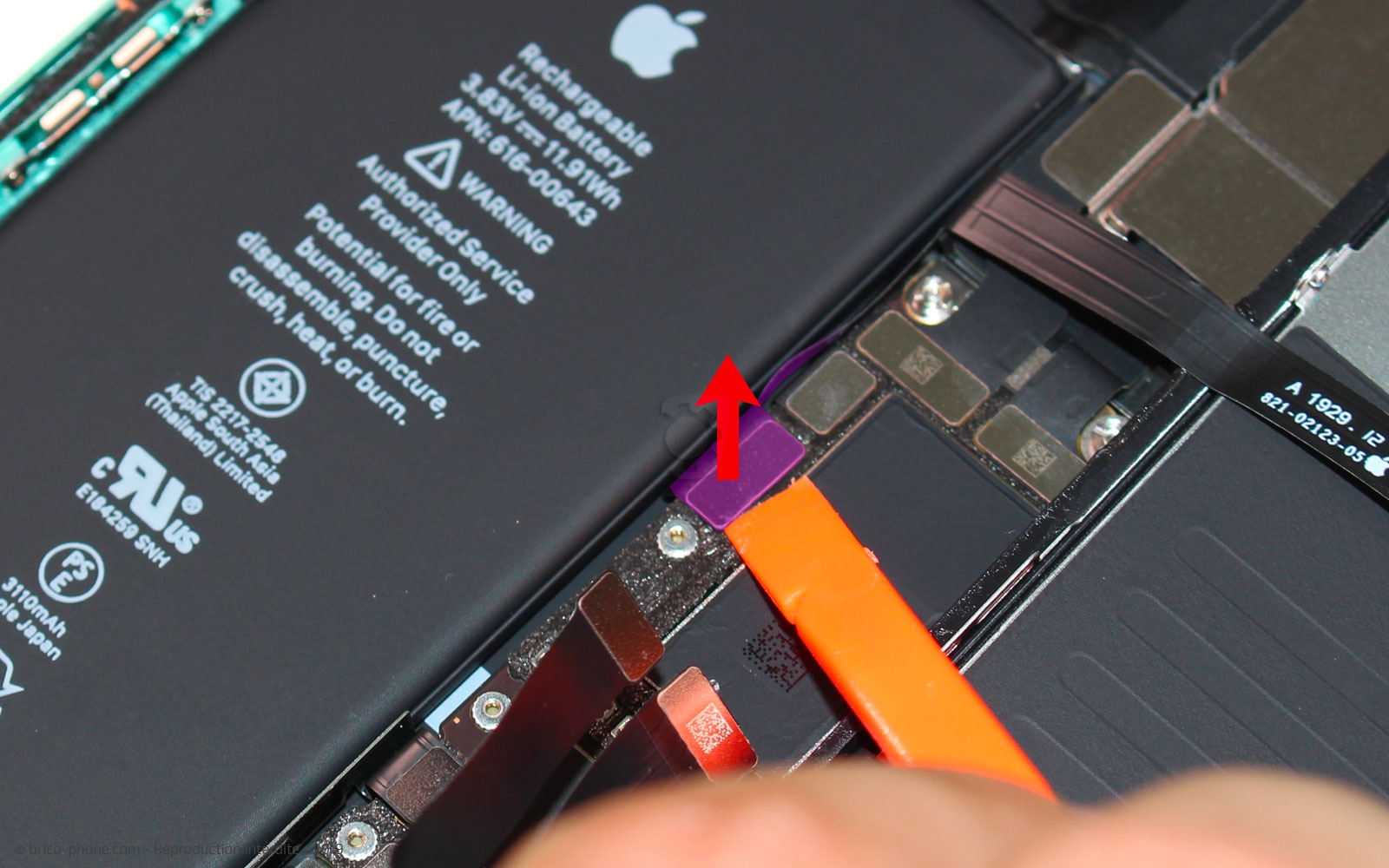

Etape 5 : Déconnecter la batterie
Avant d'avancer sur la réparation, il faut déconnecter la batterie.
Même si vous avez éteint votre téléphone, au cours de la réparation, vous pourriez faire une erreur de manipulation ou appuyer sur le bouton power ce qui mettrait sous tension le téléphone et pourrait causer des dommages irréversibles.

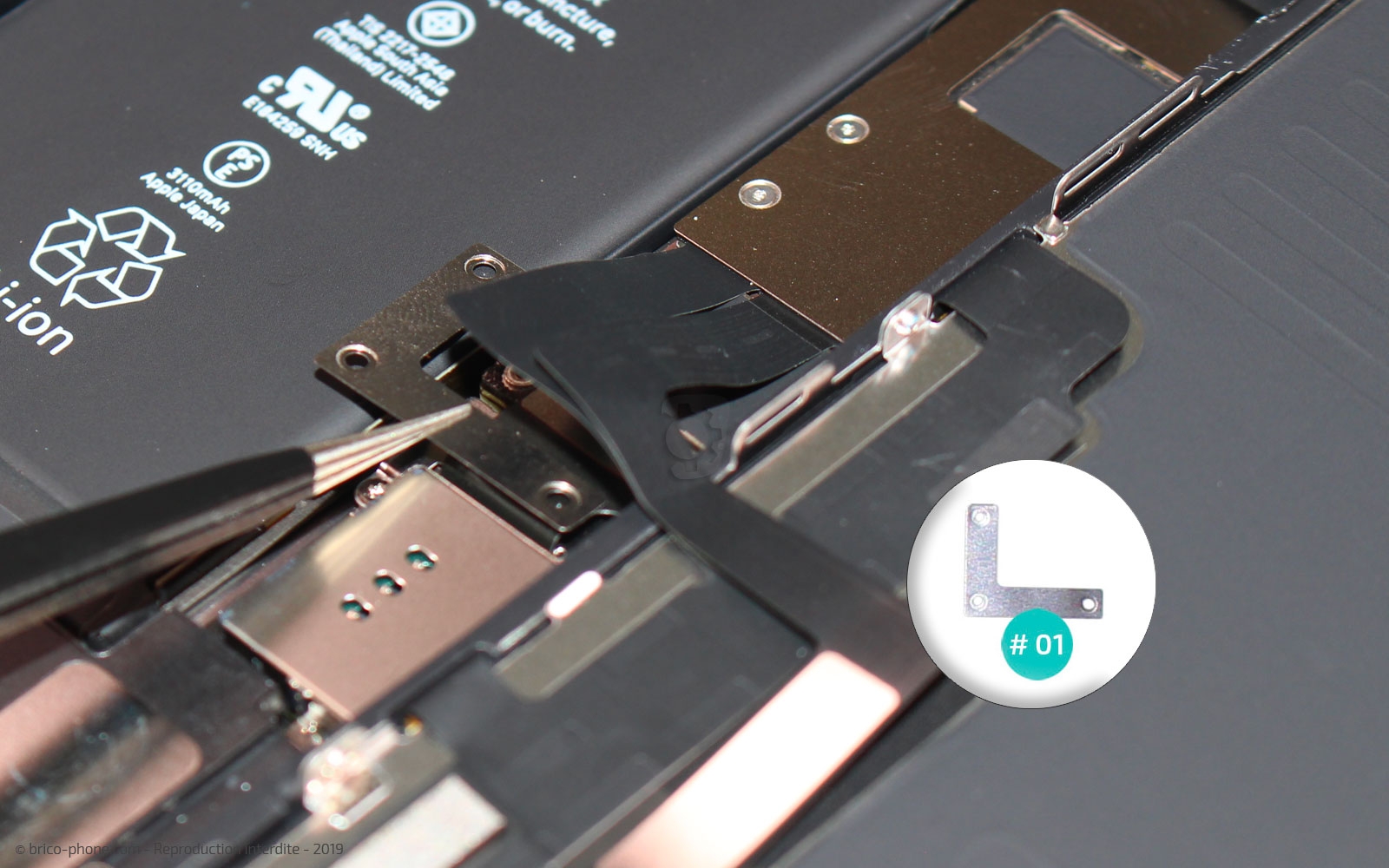

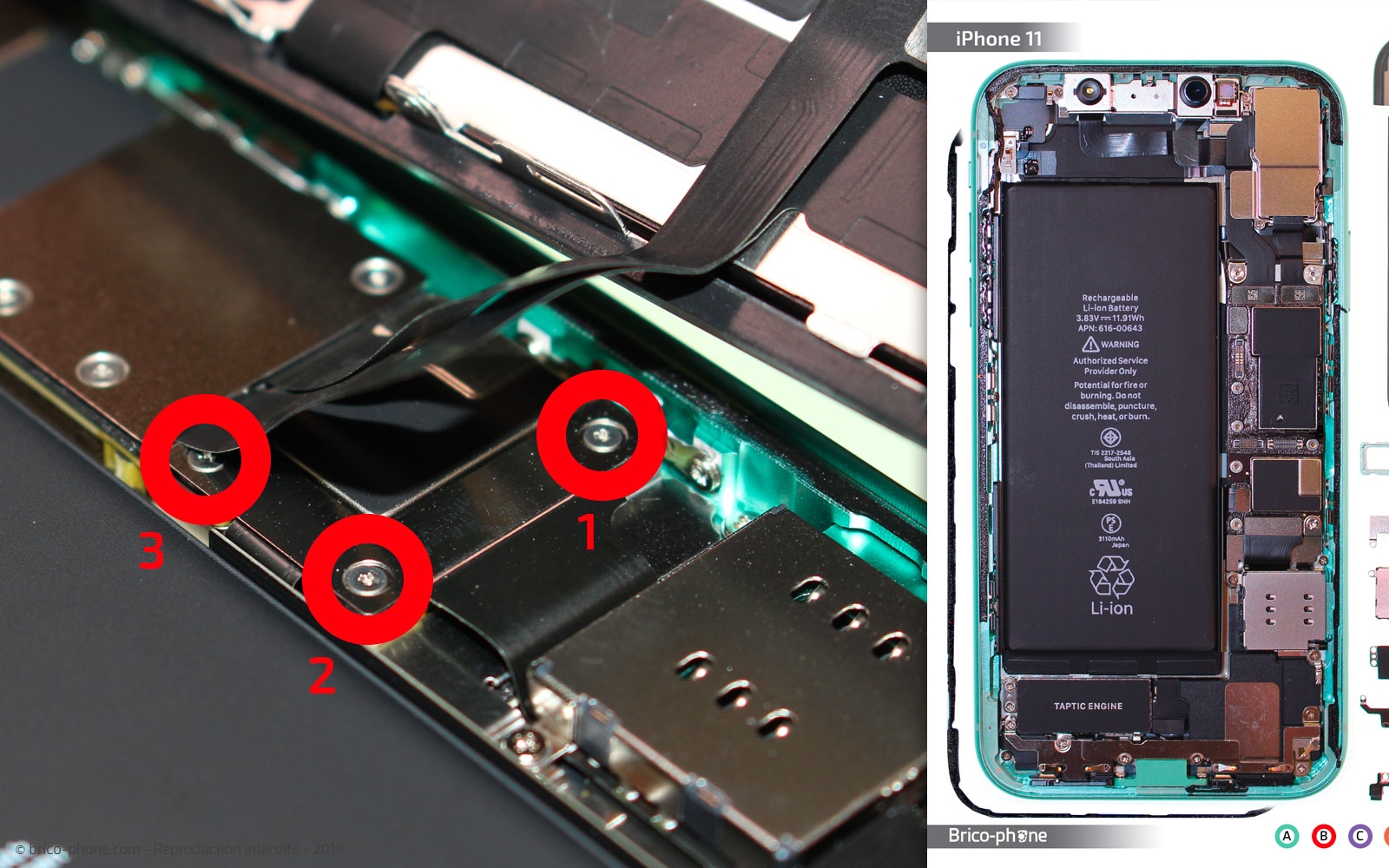

Vous devez retirer les trois vis B1, B2 et B3 entourés en rouge de la photo 1 qui maintiennent la plaquette au-dessus de la nappe de la batterie avec le tournevis triwing.

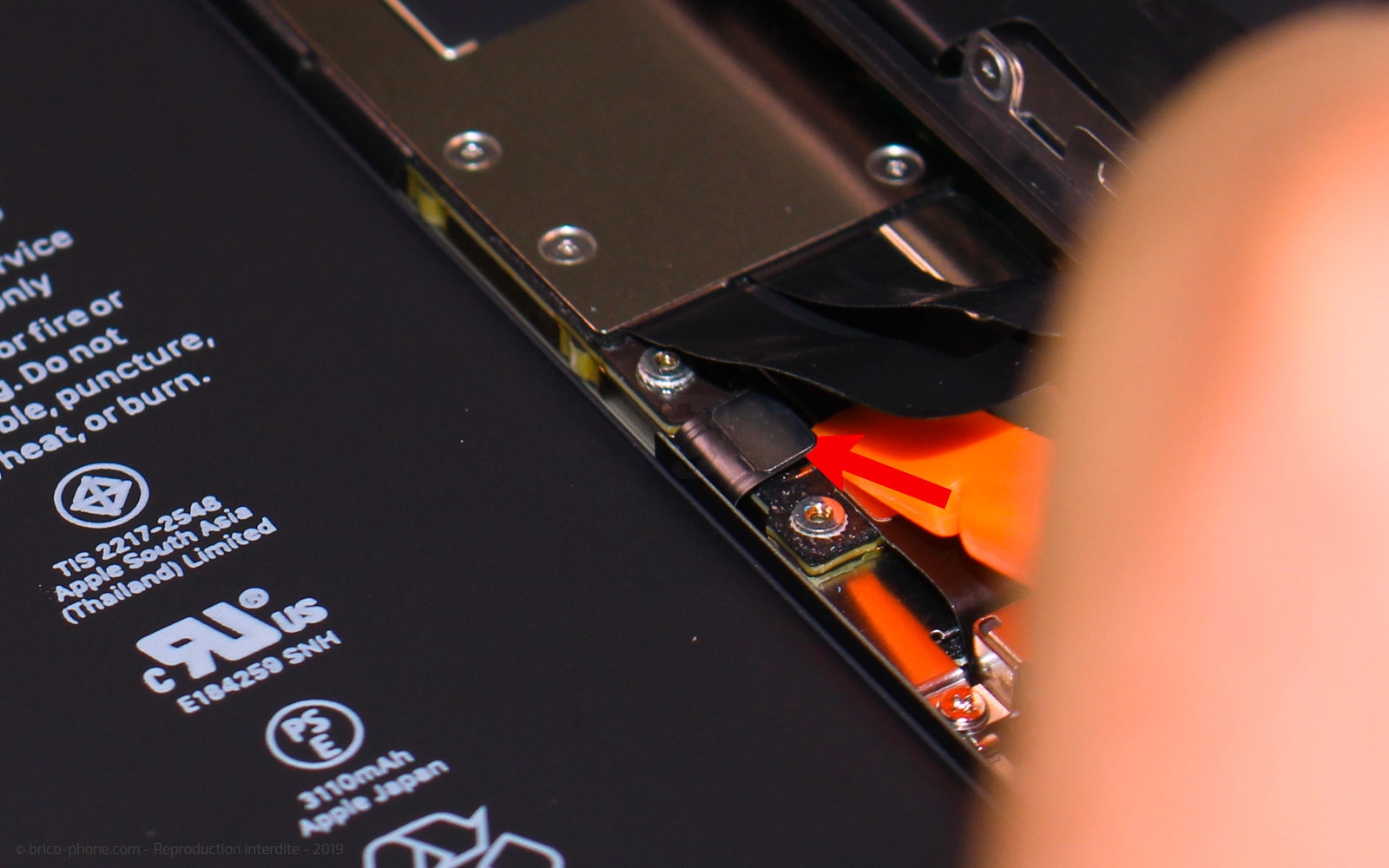

Une fois retirées, positionnez-les sur le patron pour ne pas les perdre. Avec la pincette en métal, saisissez la plaquette #01, puis déconnectez la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Patron magnétique d'aide au montage pour iPhone 11
5,90 €

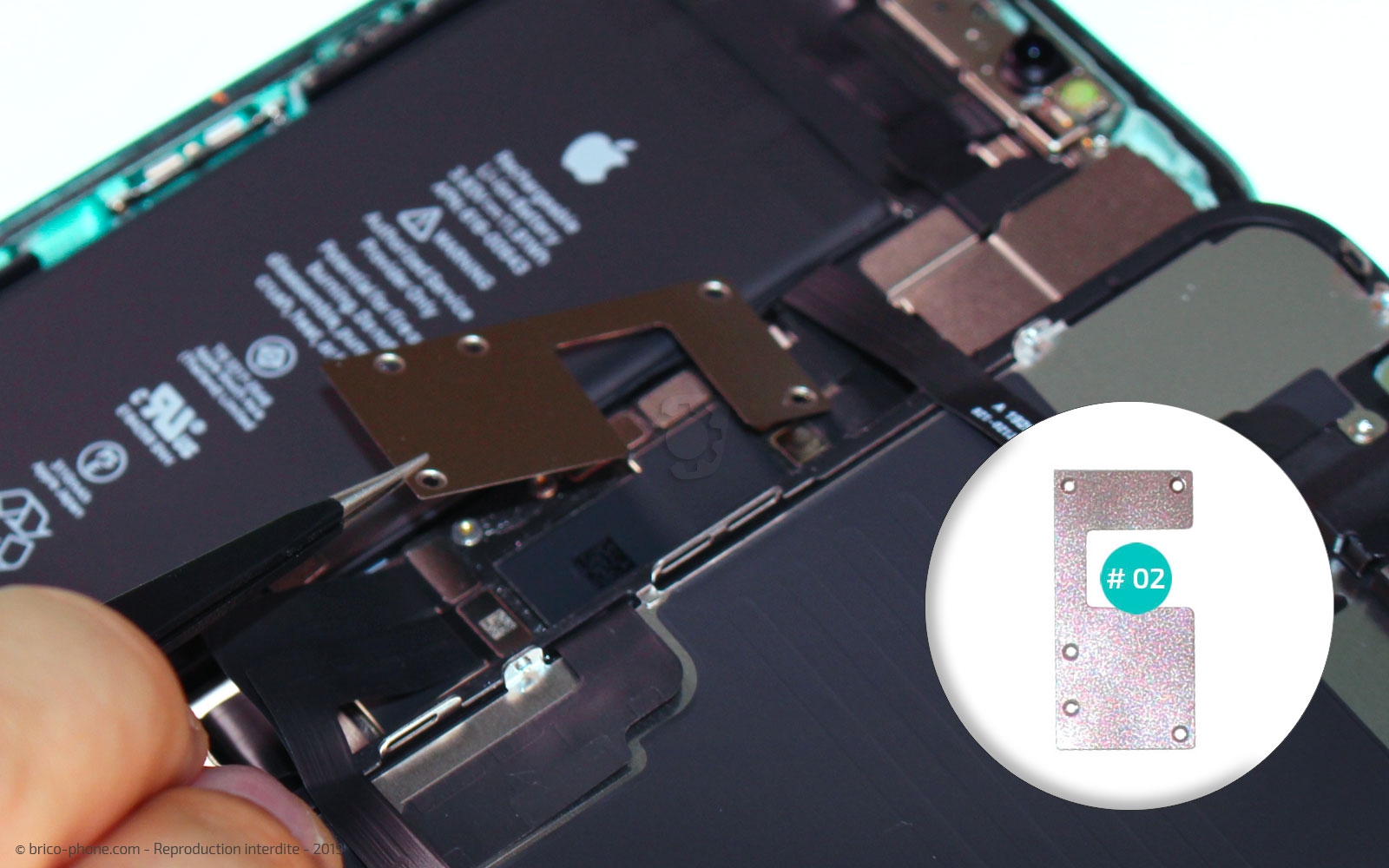

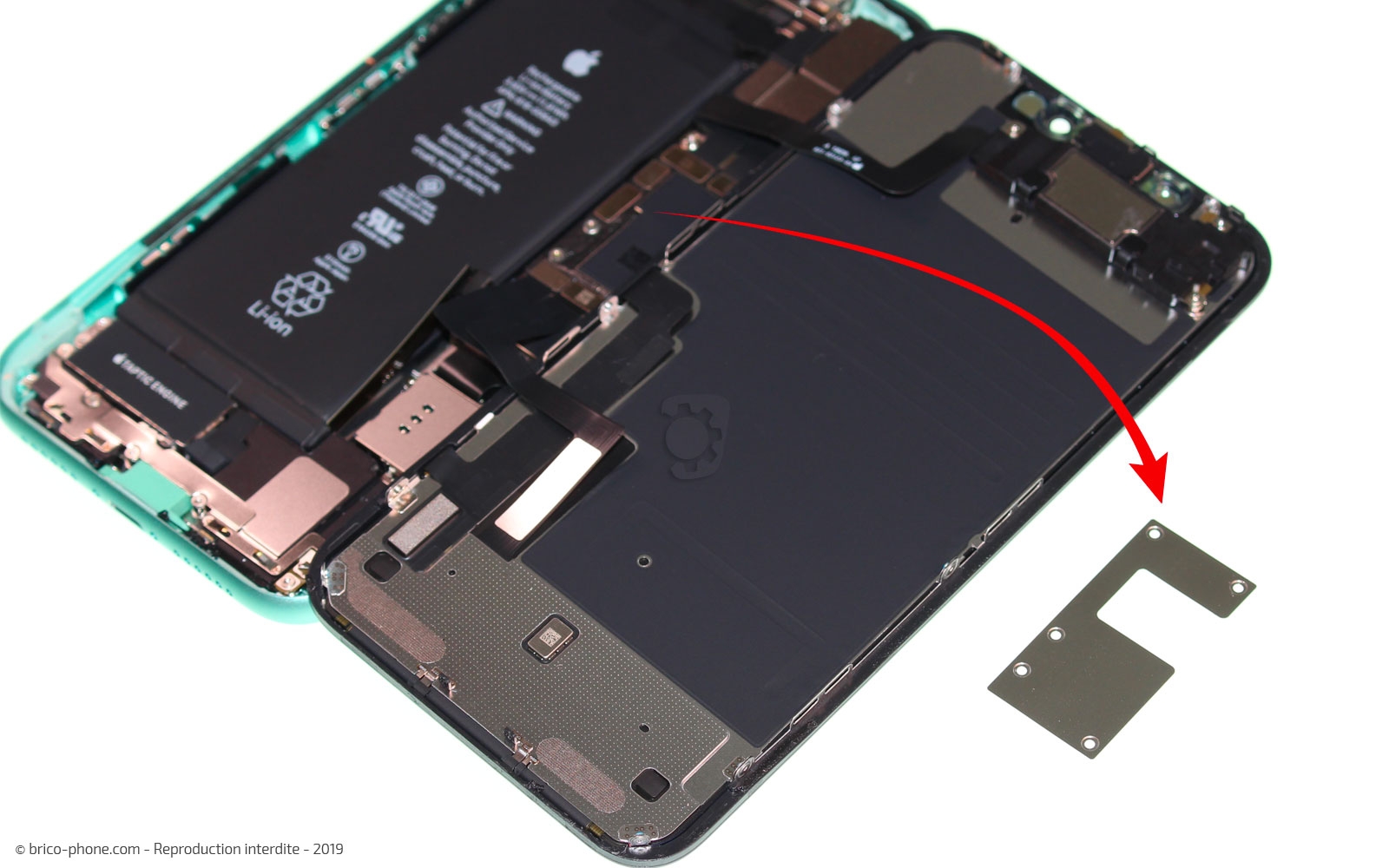

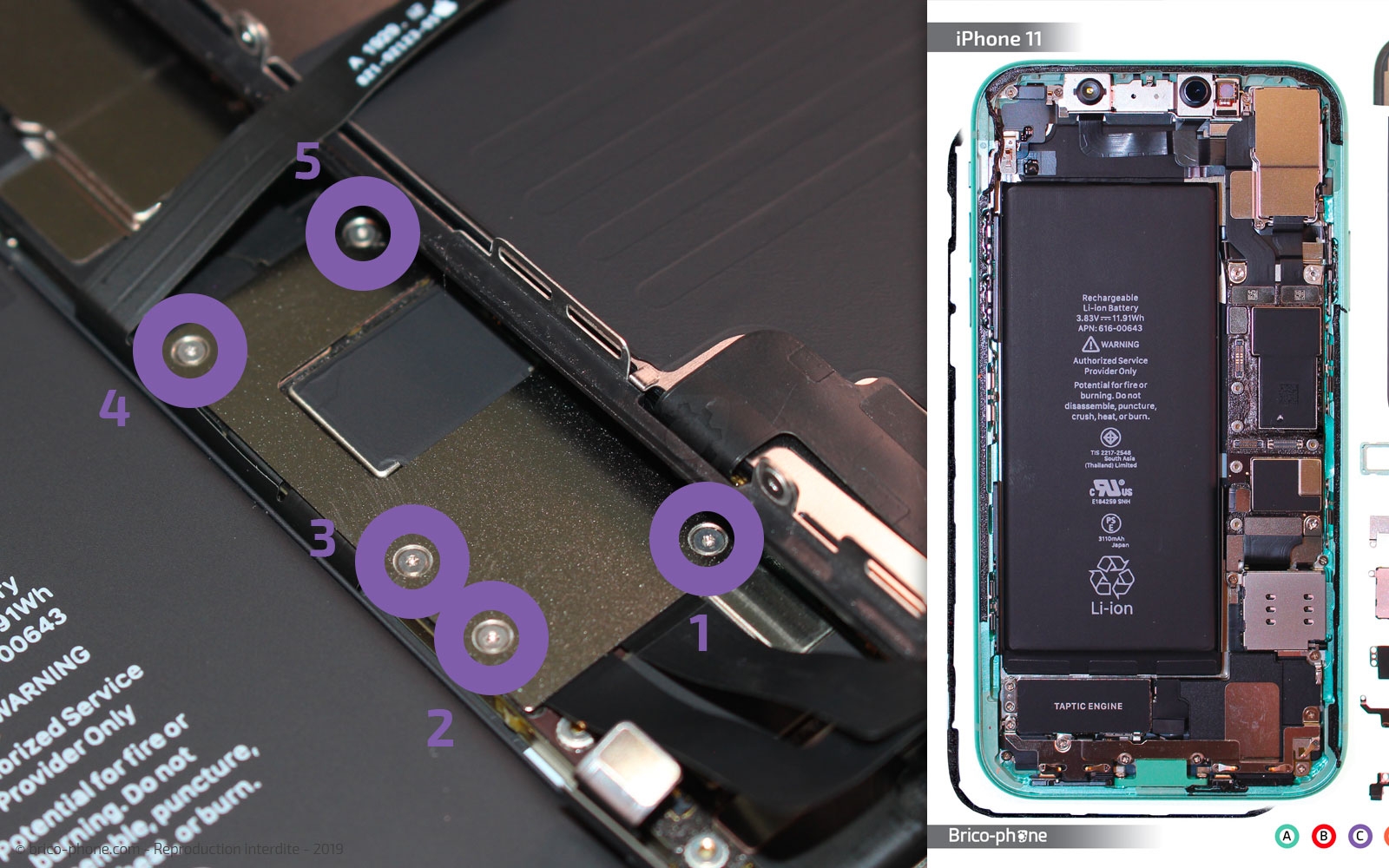

Etape 6 : Retirer la plaquette de protection des nappes de l'écran
Comme pour la connectique de la batterie, il faut retirer la plaquette #02 qui cache les nappes de l'écran.

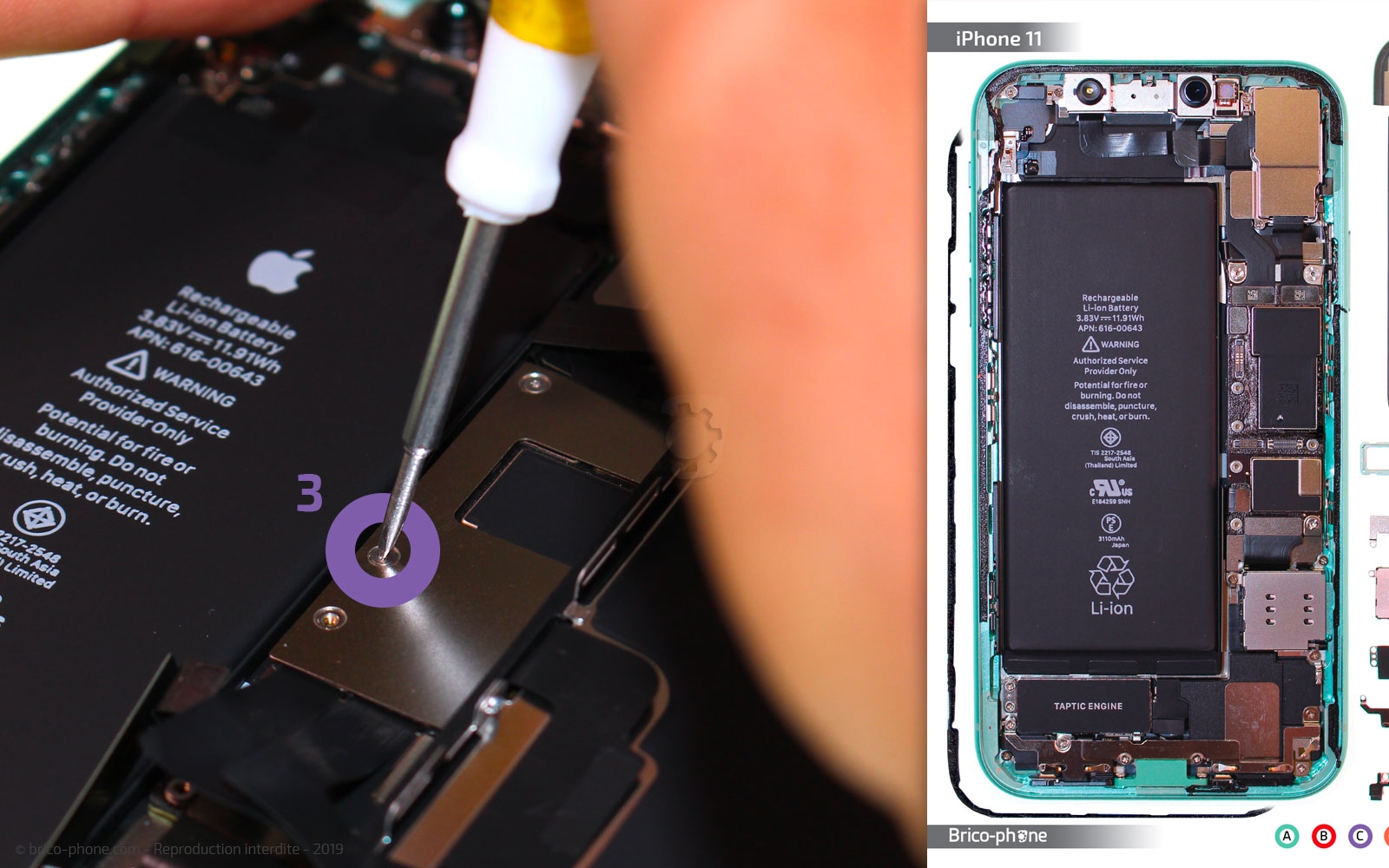

Toujours avec le même tournevis triwing, dévissez les cinq vis C1 à C5 entourés en violet.
Puis, enlevez la plaquette avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

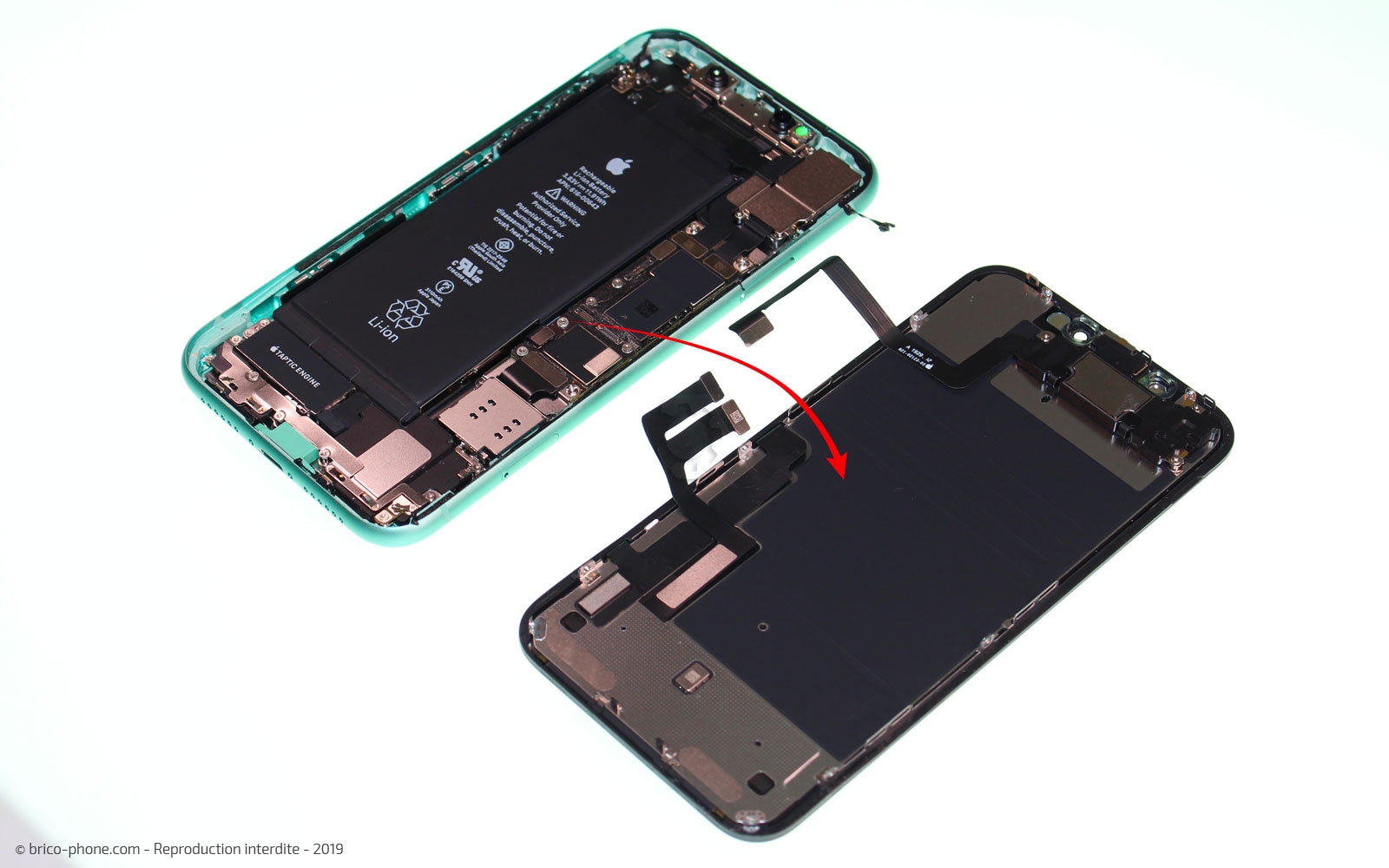

Etape 7 : Retirer l'écran

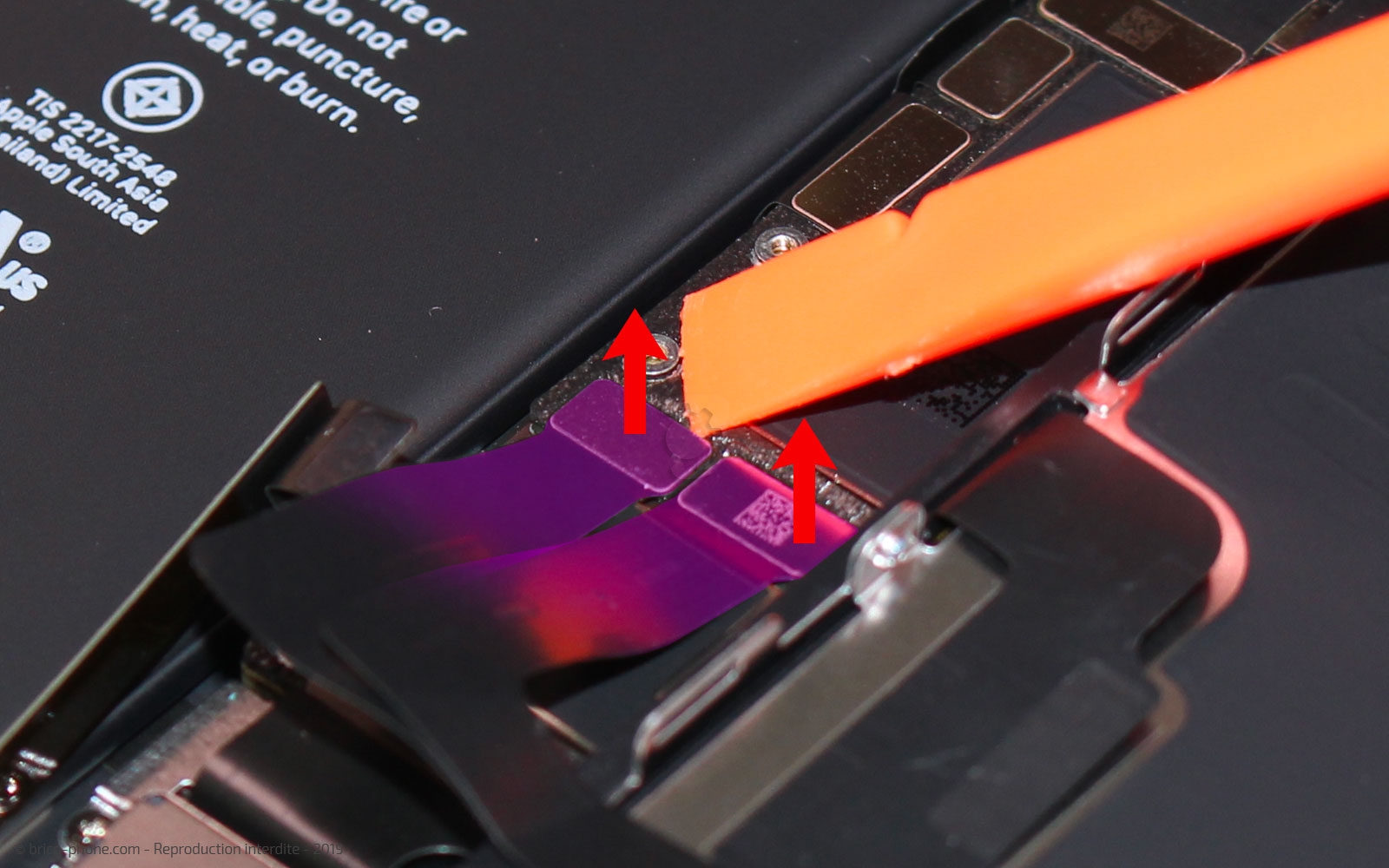

Avec le spudger, déconnectez les trois nappes de l'écran qui se trouvent sur la carte-mère.
Les deux nappes du bas sont liées à la fonction du LCD et du tactile et celle du haut est pour l'écouteur interne.

Vous pouvez maintenant mettre l'écran de côté.
Outils du kit utilisés
Outils du kit utilisés

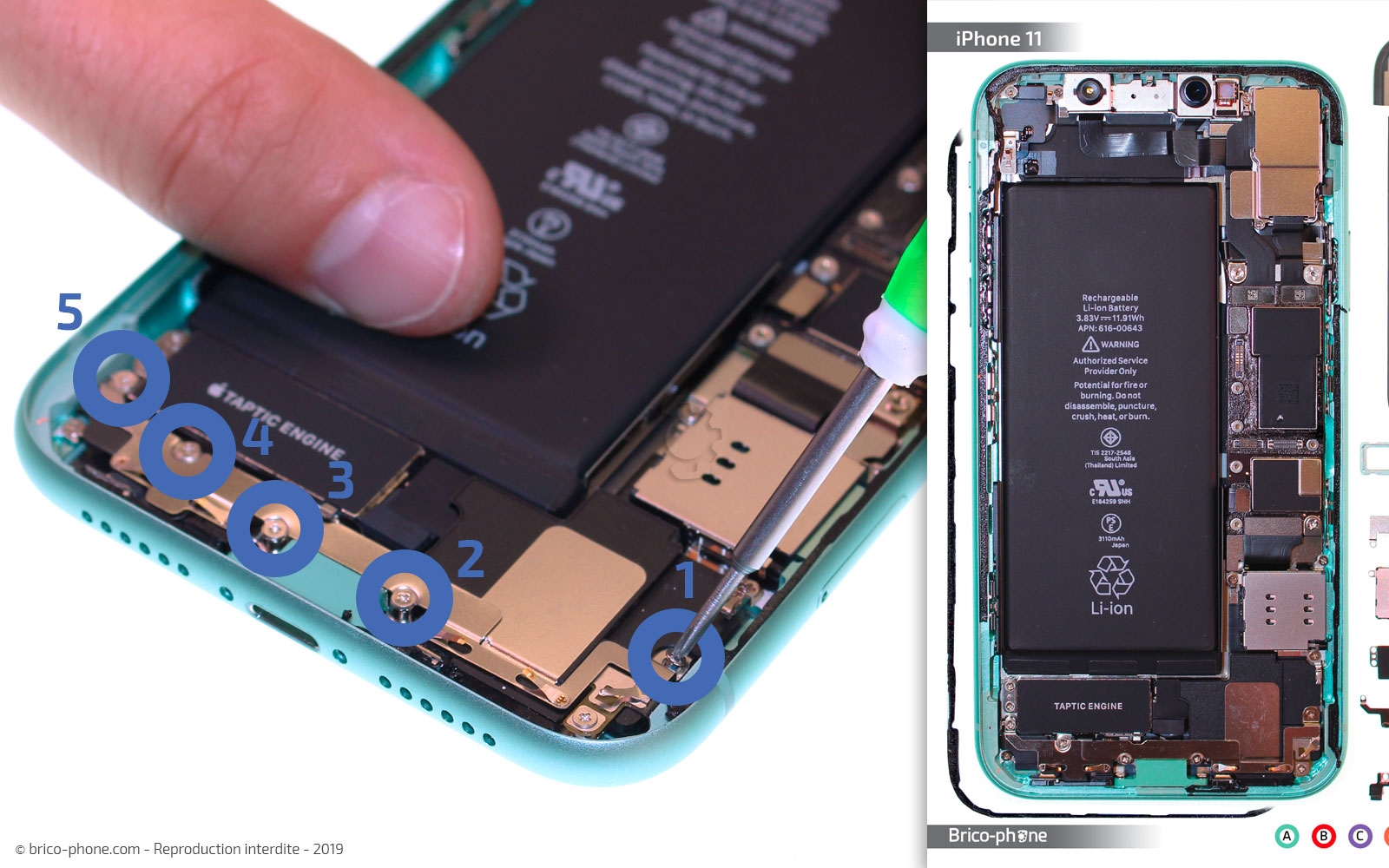

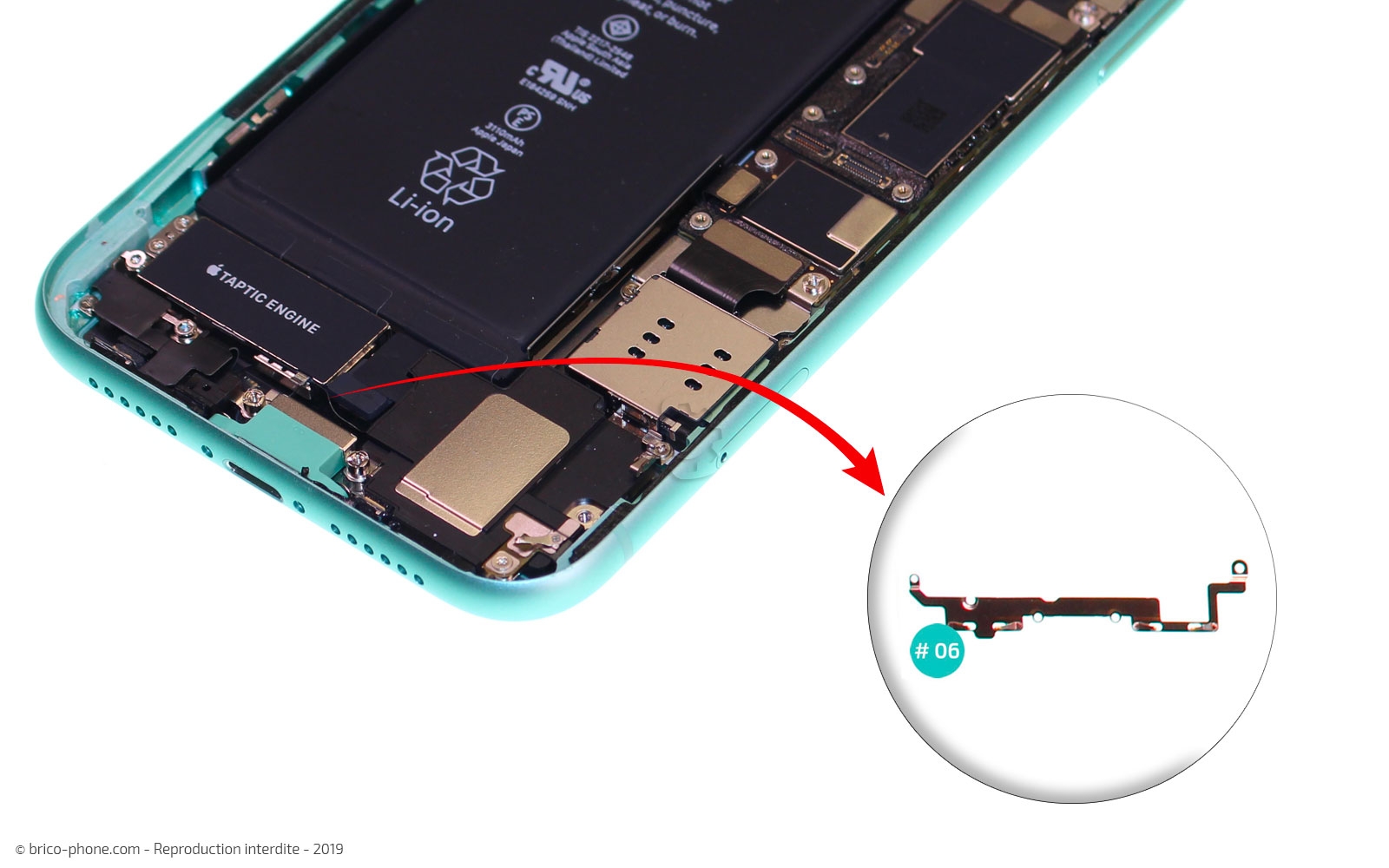

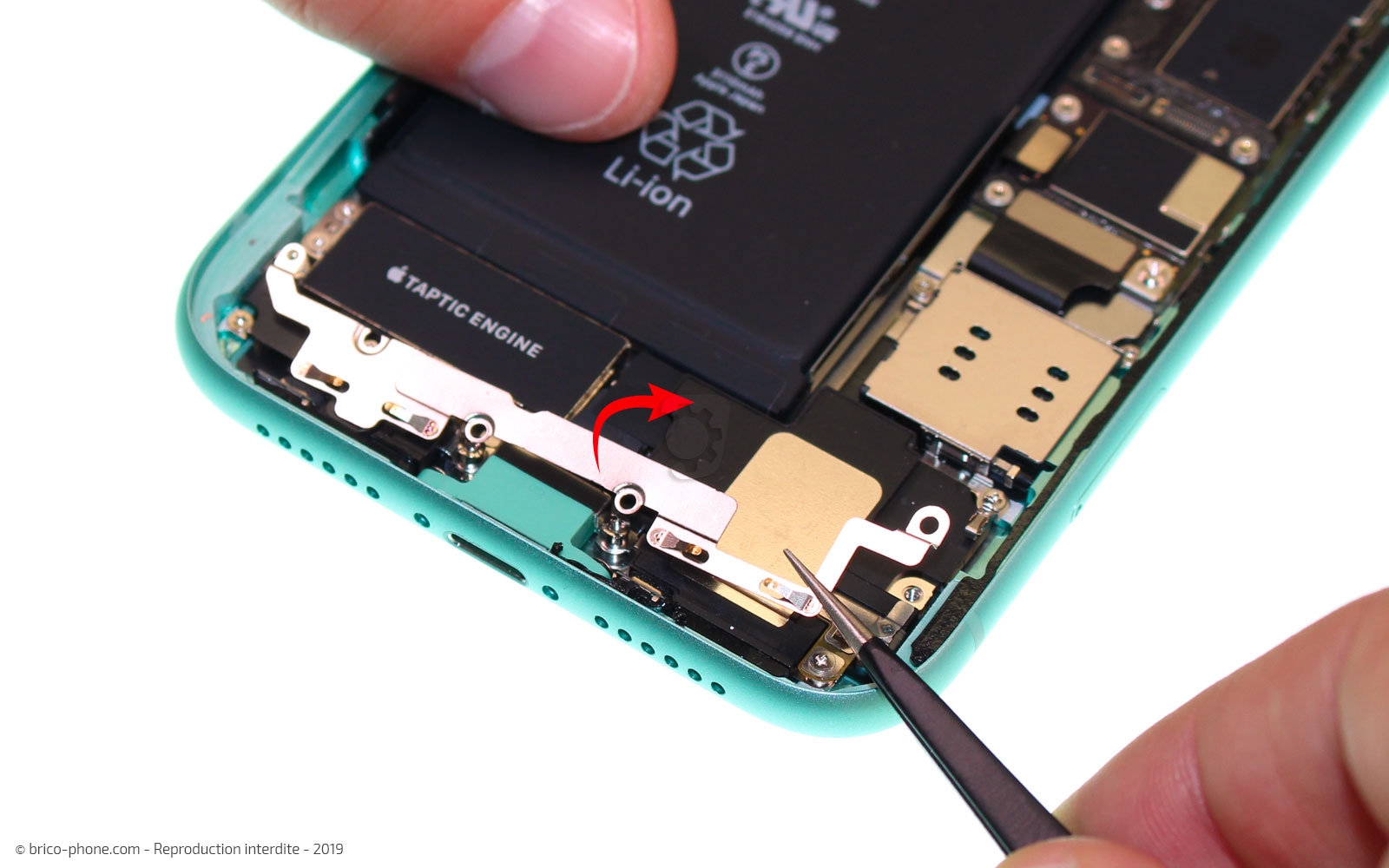

Etape 8 : Enlever la plaquette du bas
Il faut retirer l'élément #06 qui protège le bas du téléphone, pour avoir accès aux différents éléments qui se trouvent dessous. Pour cela, dévissez les cinq vis nommées F1 à F5 et qui sont entourées en bleu.
Après avoir utilisé le tournevis cruciforme pour dévisser les 5 vis, vous pouvez enlever la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

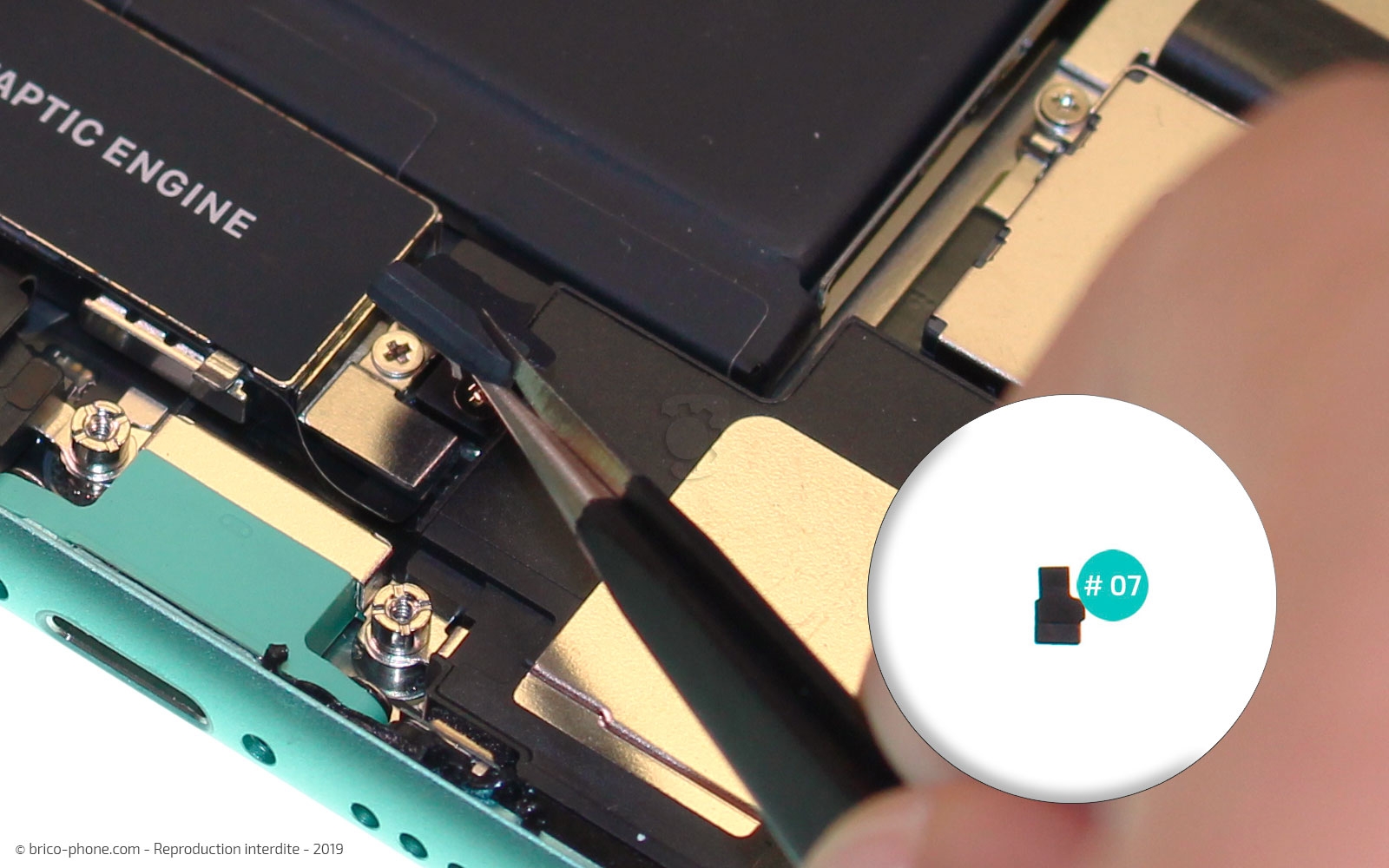

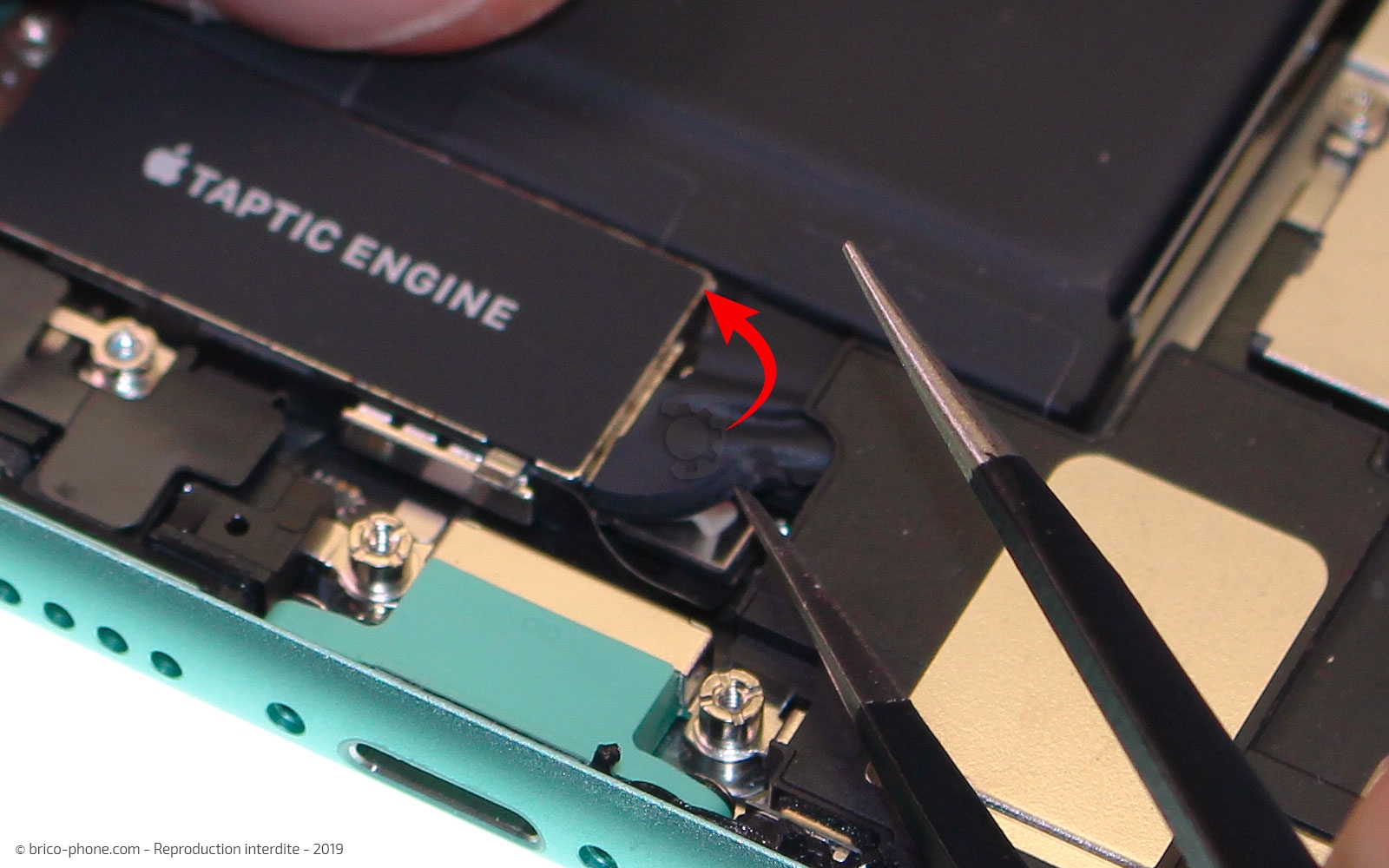

Etape 9 : Enlever la mousse de protection
Une des vis se cache sous une protection en caoutchouc noire appelée #07.
Retirez-la avec la pincette et placez-la sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

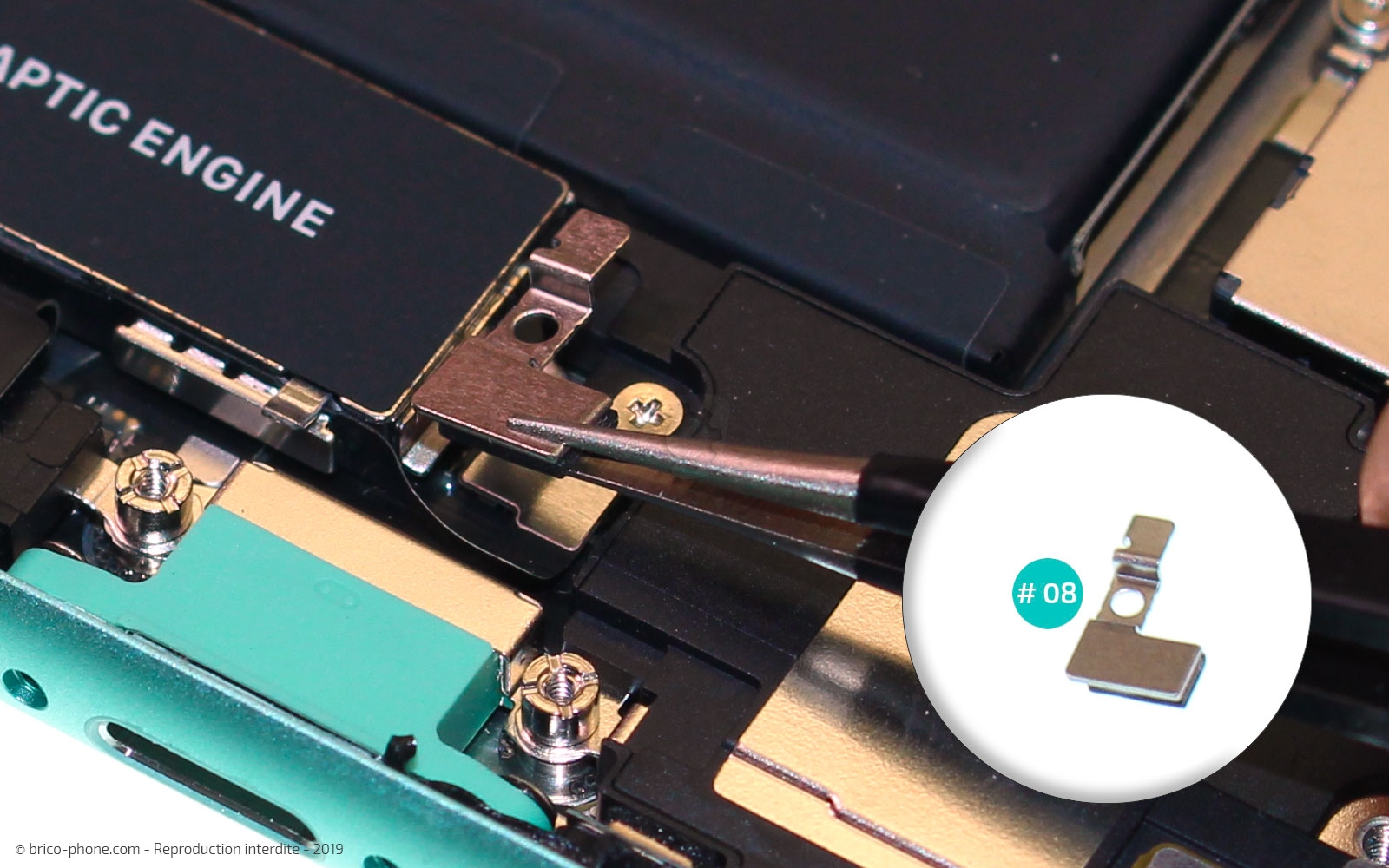

Etape 10 : Retirer la plaquette du HP et du vibreur

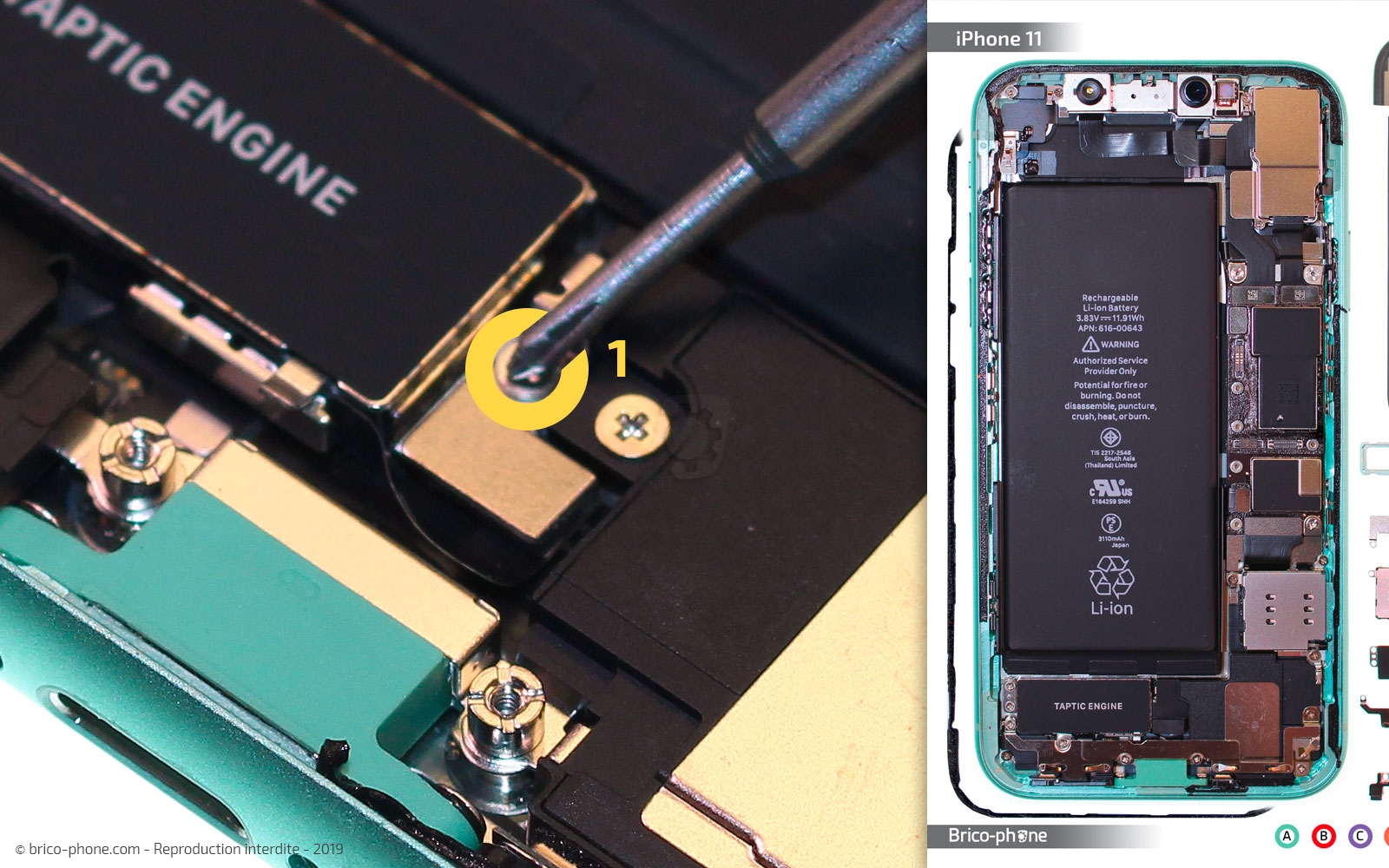

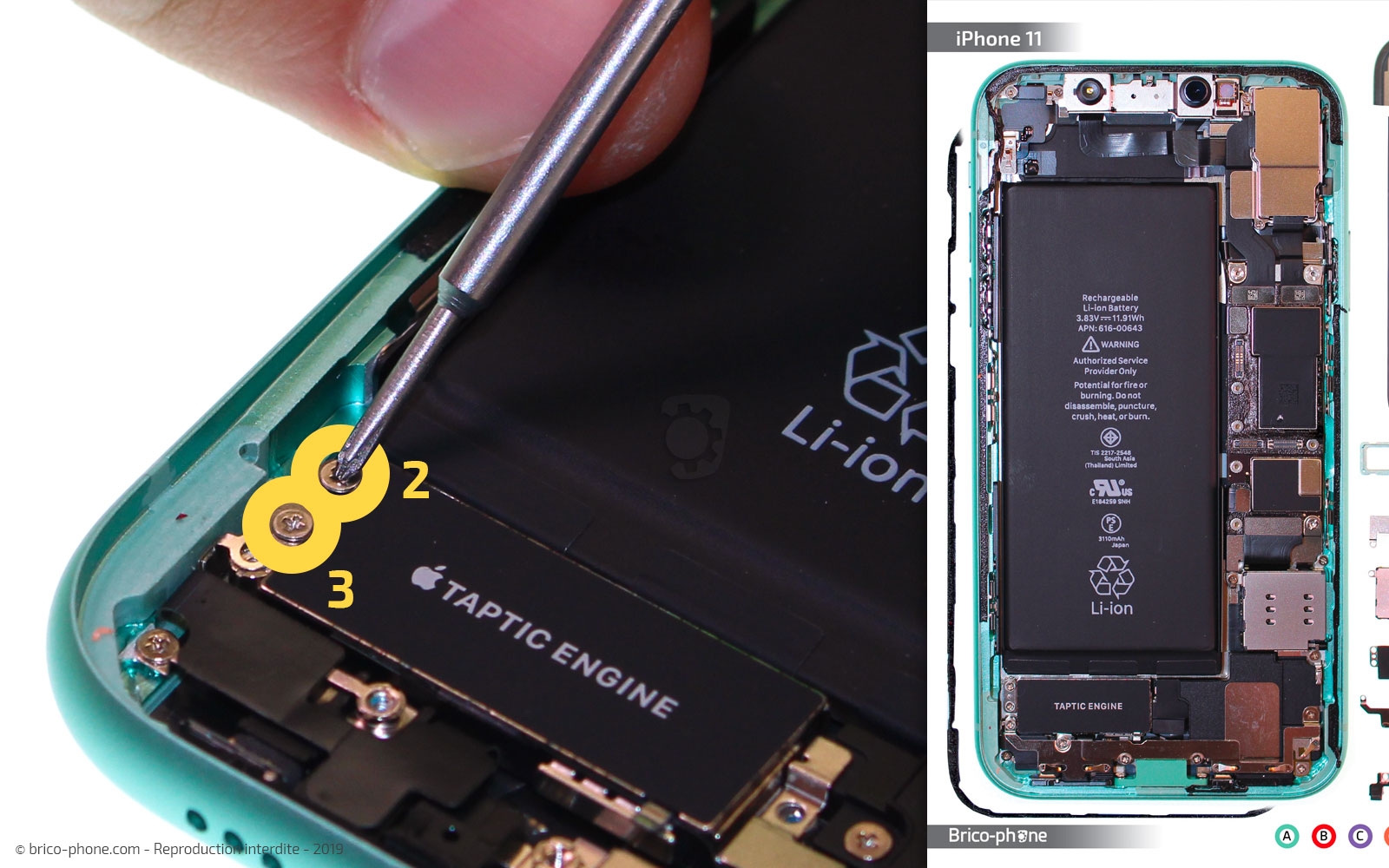

Pour retirer la plaquette qui protège la nappe du Taptic Engine (vibreur), munissez-vous du tournevis cruciforme pour dévisser la vis G1.
Ensuite, avec la pincette, retirez la plaquette nommée #03.
Pour finir, toujours avec le même tournevis, dévissez les vis G2 et G3 entourées en jaune.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

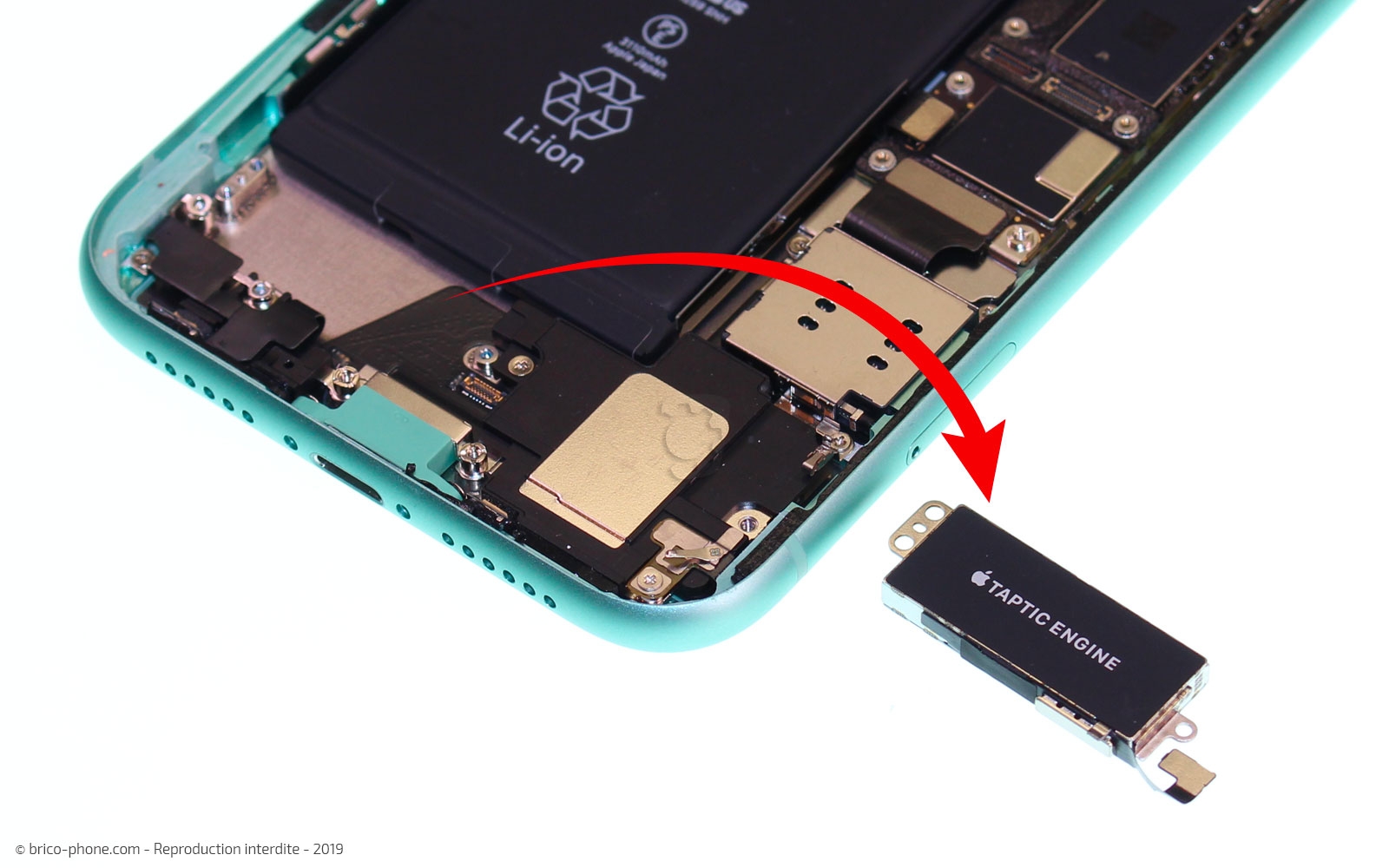

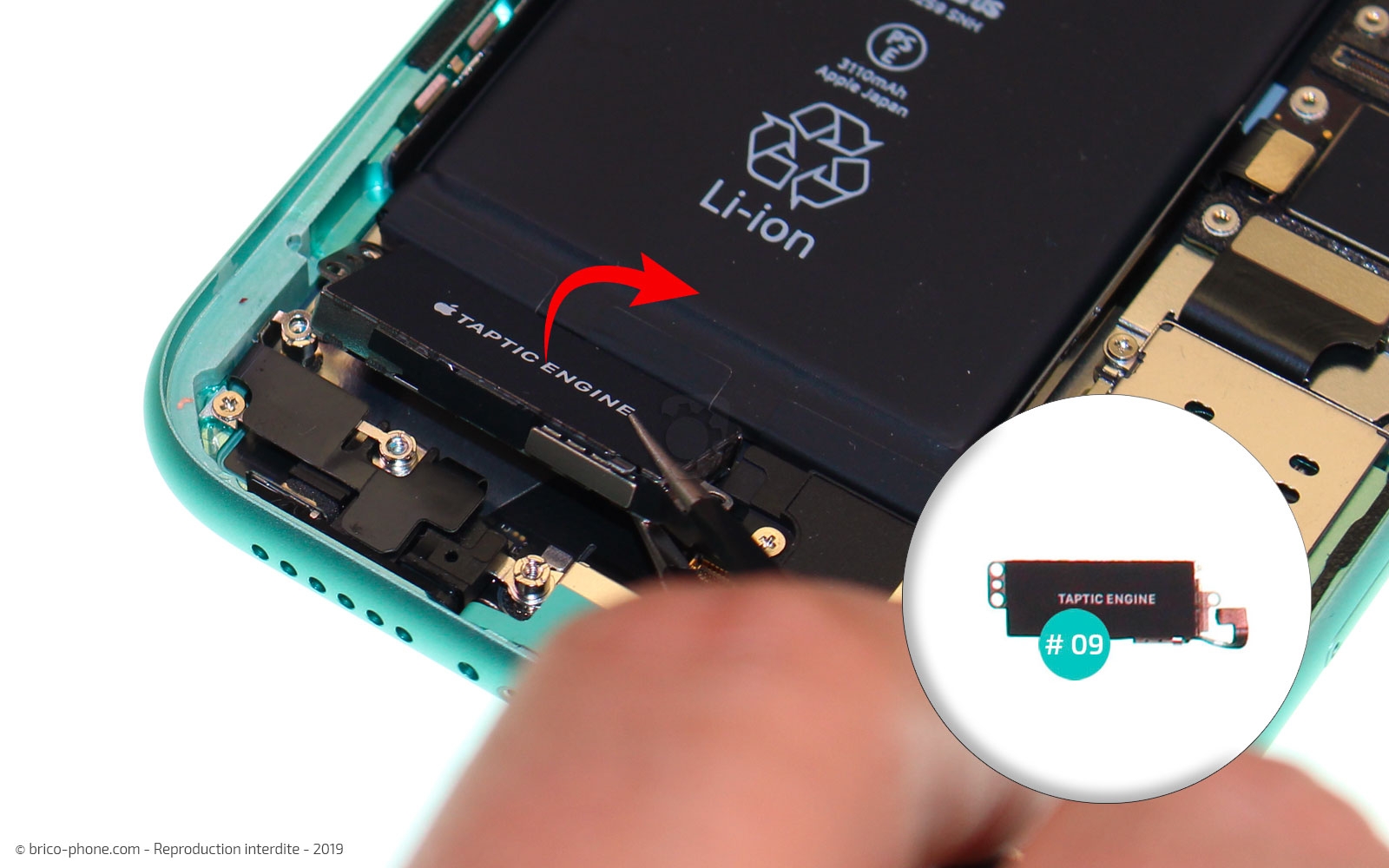

Etape 11 : Déconnecter et extraire le taptic engine

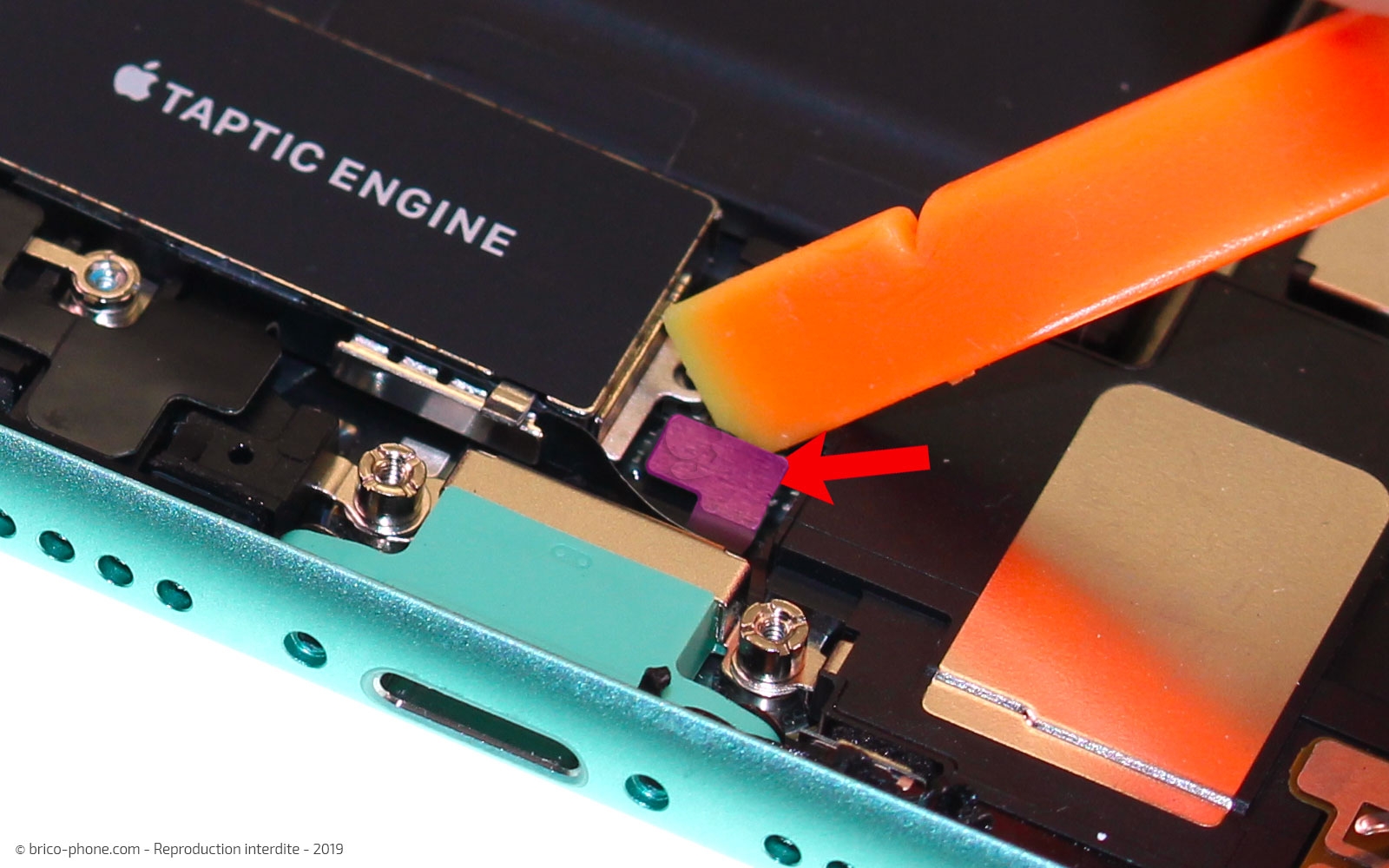

Déconnectez la nappe du vibreur à l'aide du levier en nylon, puis enlevez le vibreur nommé #09 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Retirer les vis cruciformes

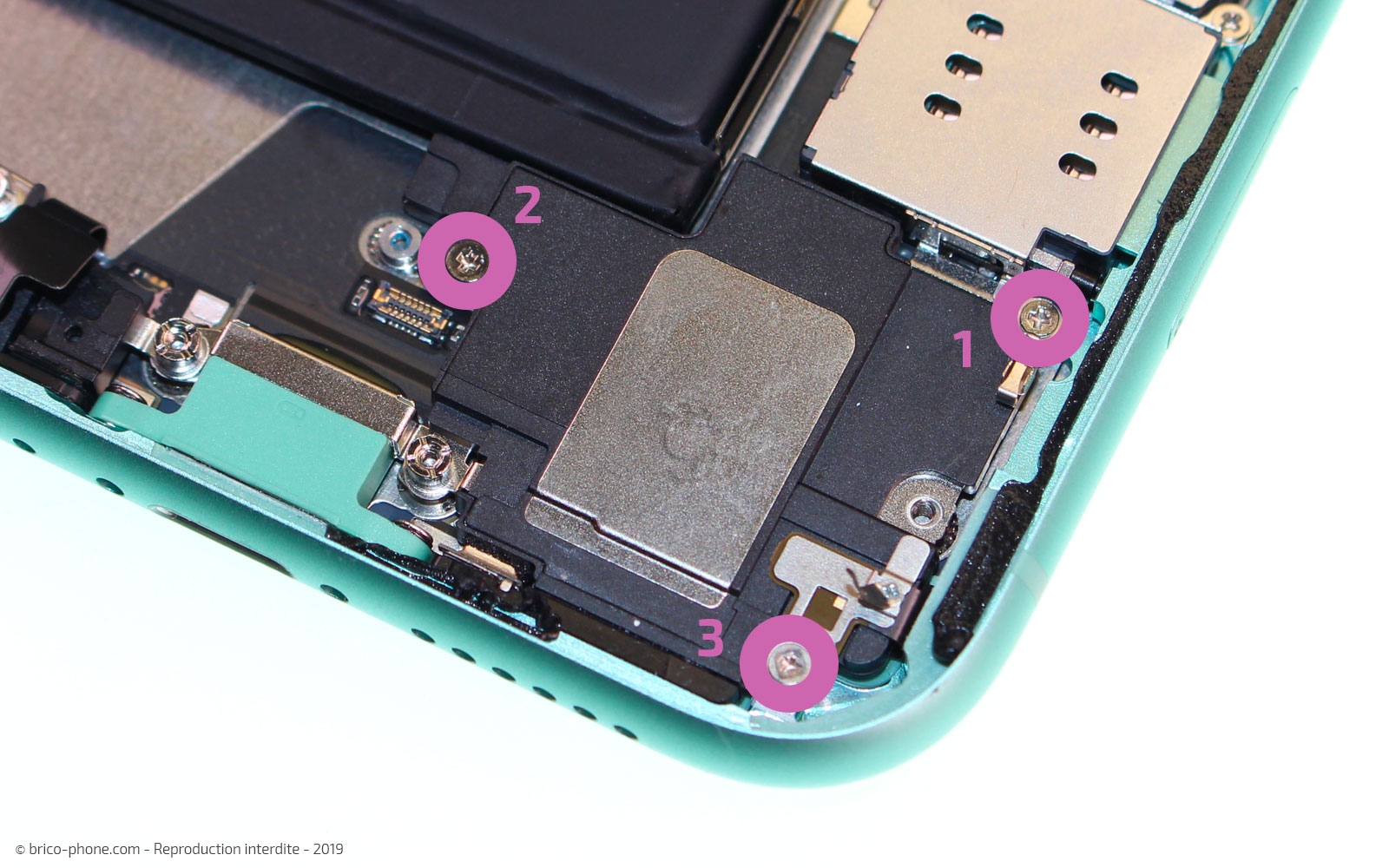

Procédons à l'extraction du HP externe. Dans un premier temps, dévissez les trois vis cruciformes qui le maintiennent au châssis, appelées H1 à H3 et entourées en rose.

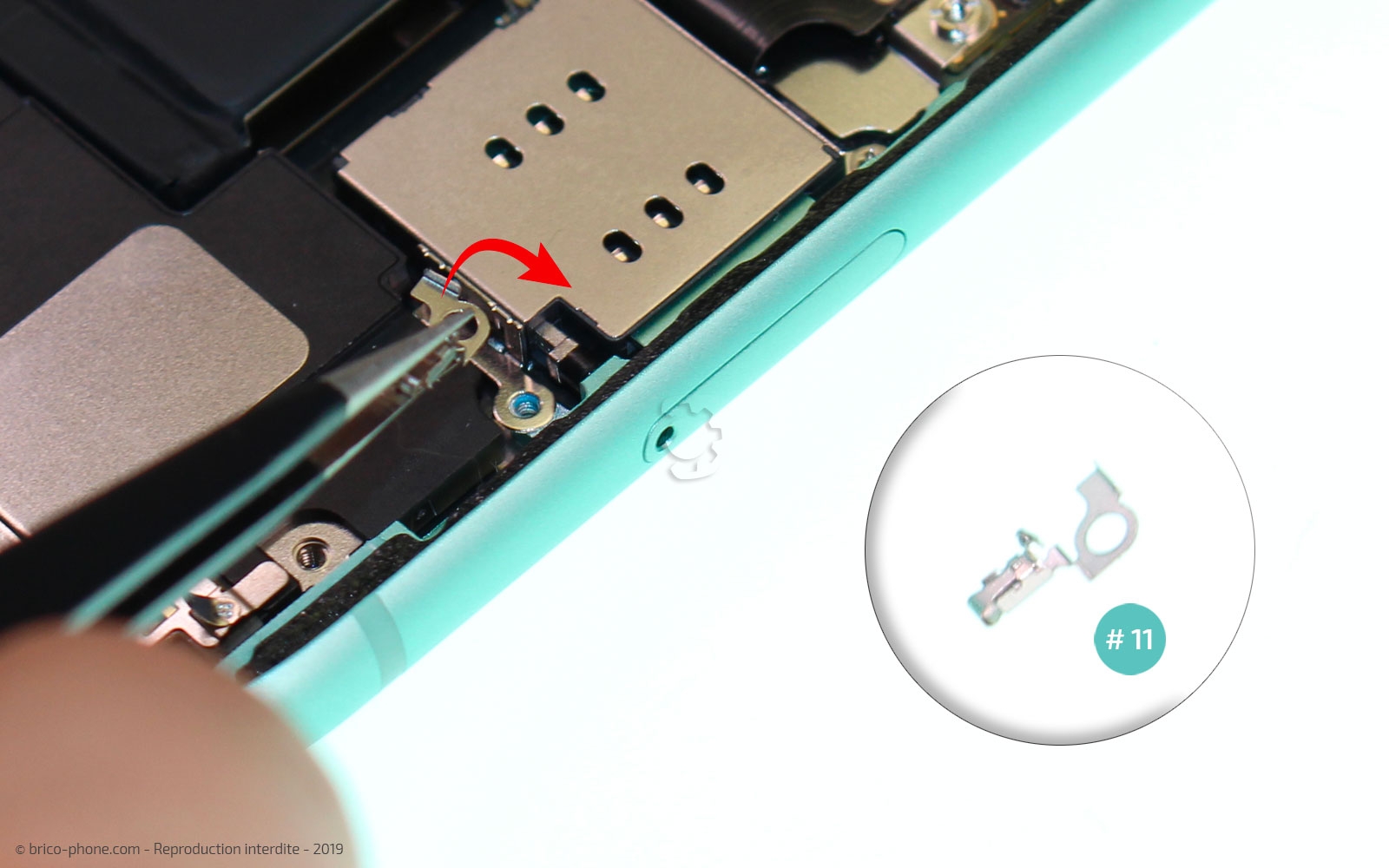

Attention à la vis H1, car elle maintient un petit élément en métal #11 qui sert de masse entre l'écran et le châssis.
Pensez à regarder son sens de positionnement pour le remettre dans le bon sens lors du remontage.
Outils du kit utilisés
Outils du kit utilisés

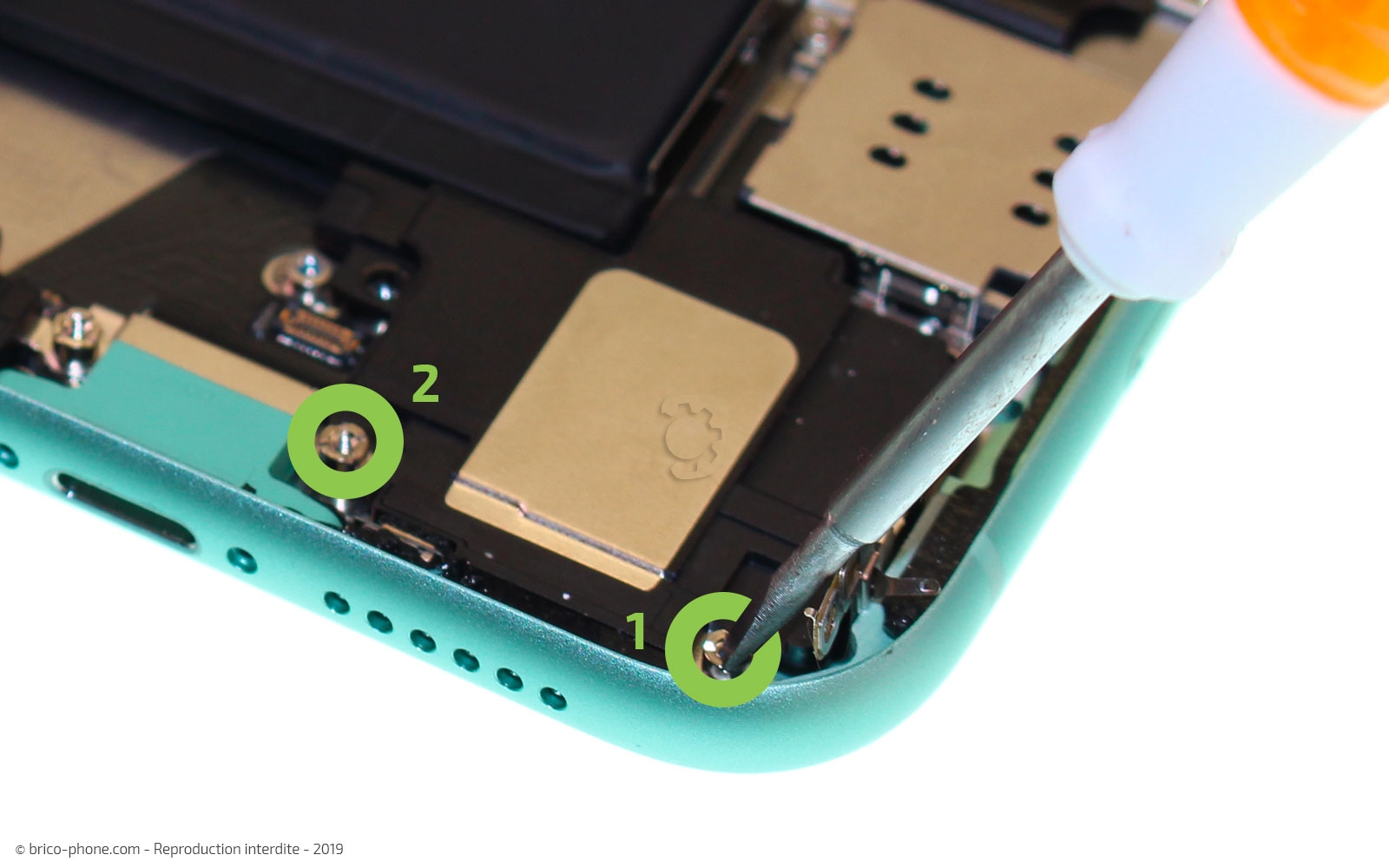

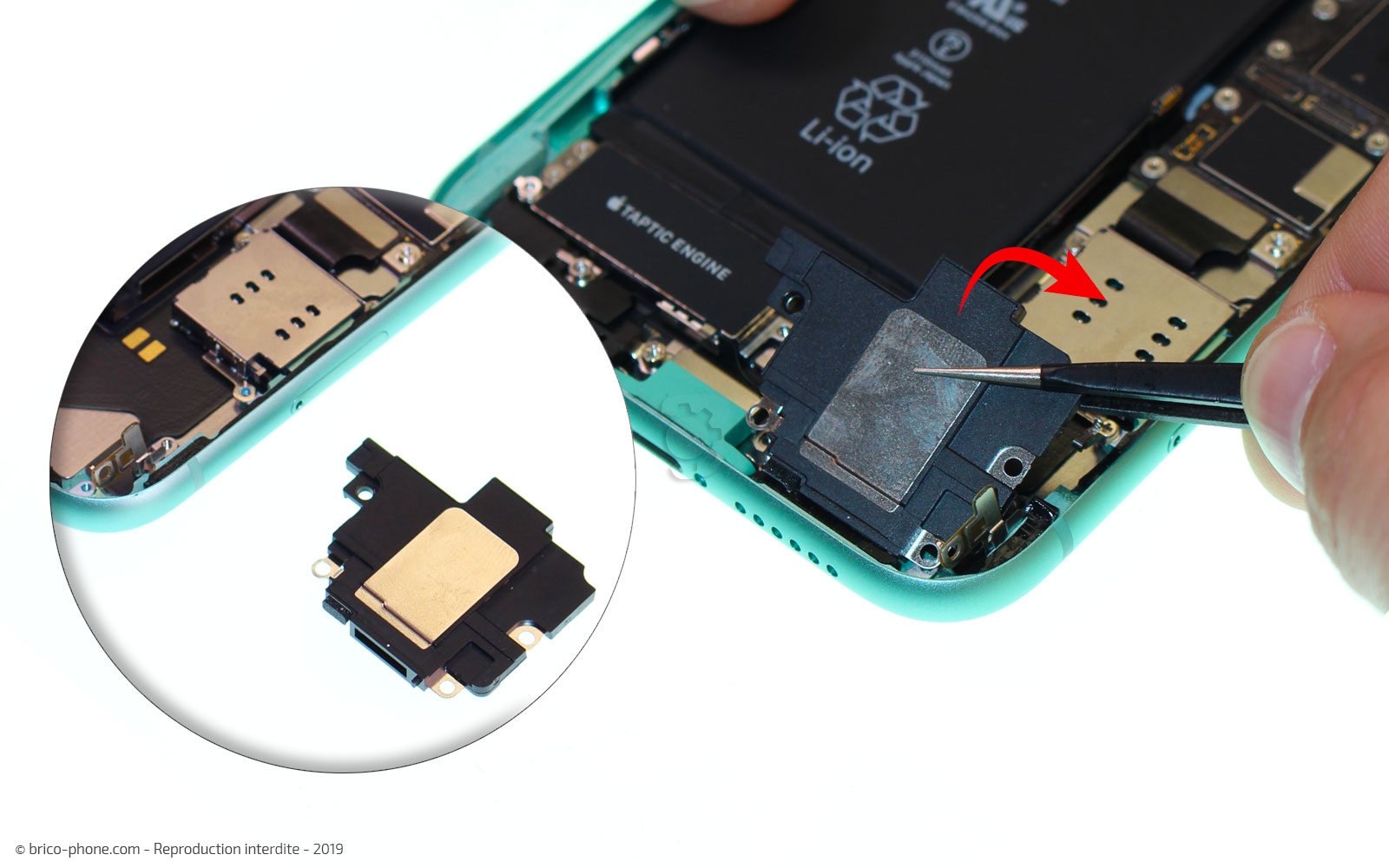

Etape 13 : Retirer le bloc HP

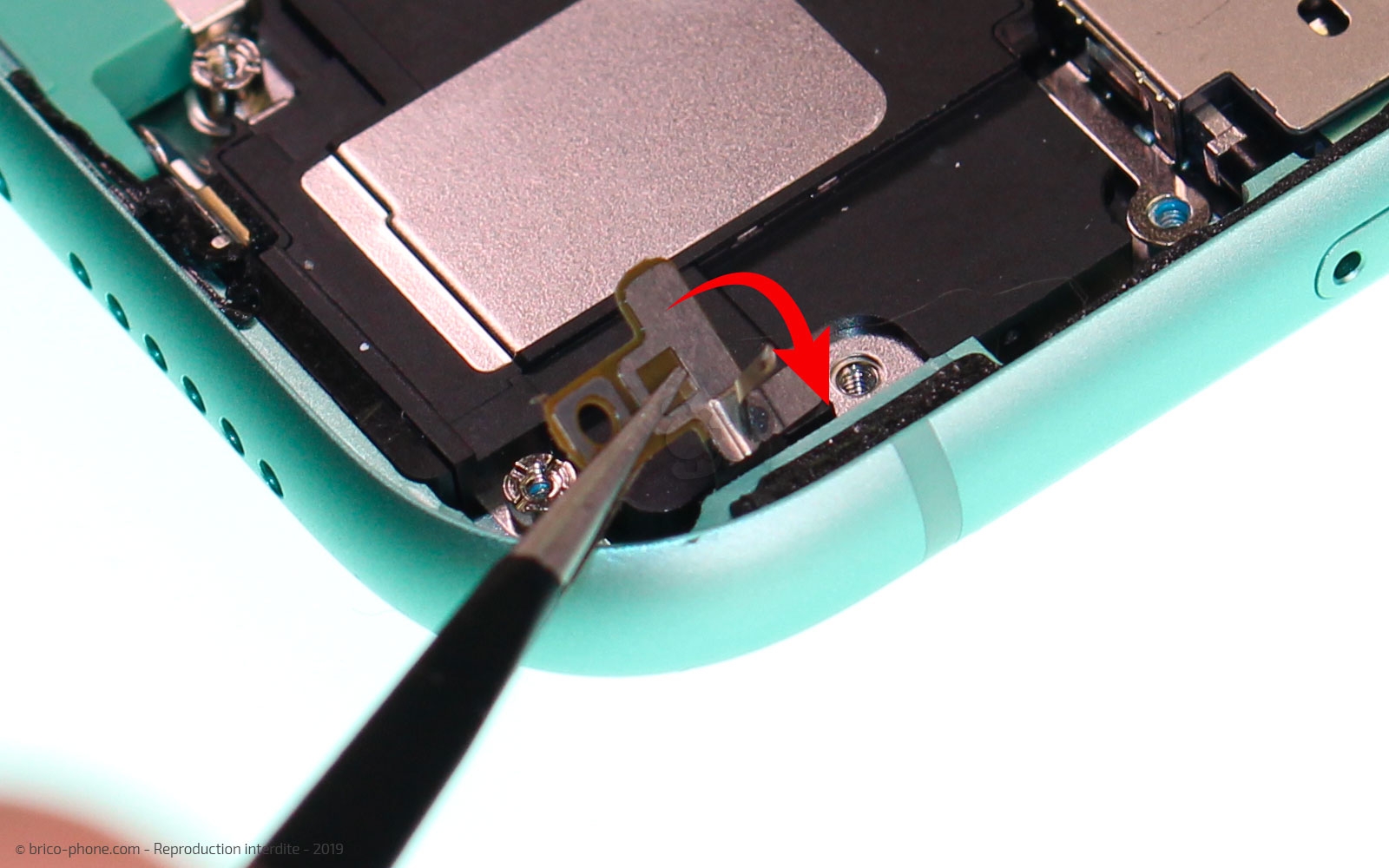

Au niveau de la vis H3, il faut soulever avec la pincette l'élément en métal pour faire apparaître la vis i1. Vous pouvez dévisser les deux vis doubles i1 et i2 qui sont entourées en vert avec le tournevis plat.
Vous pouvez maintenant retirer le bloc haut-parleur.
Outils du kit utilisés
Outils du kit utilisés

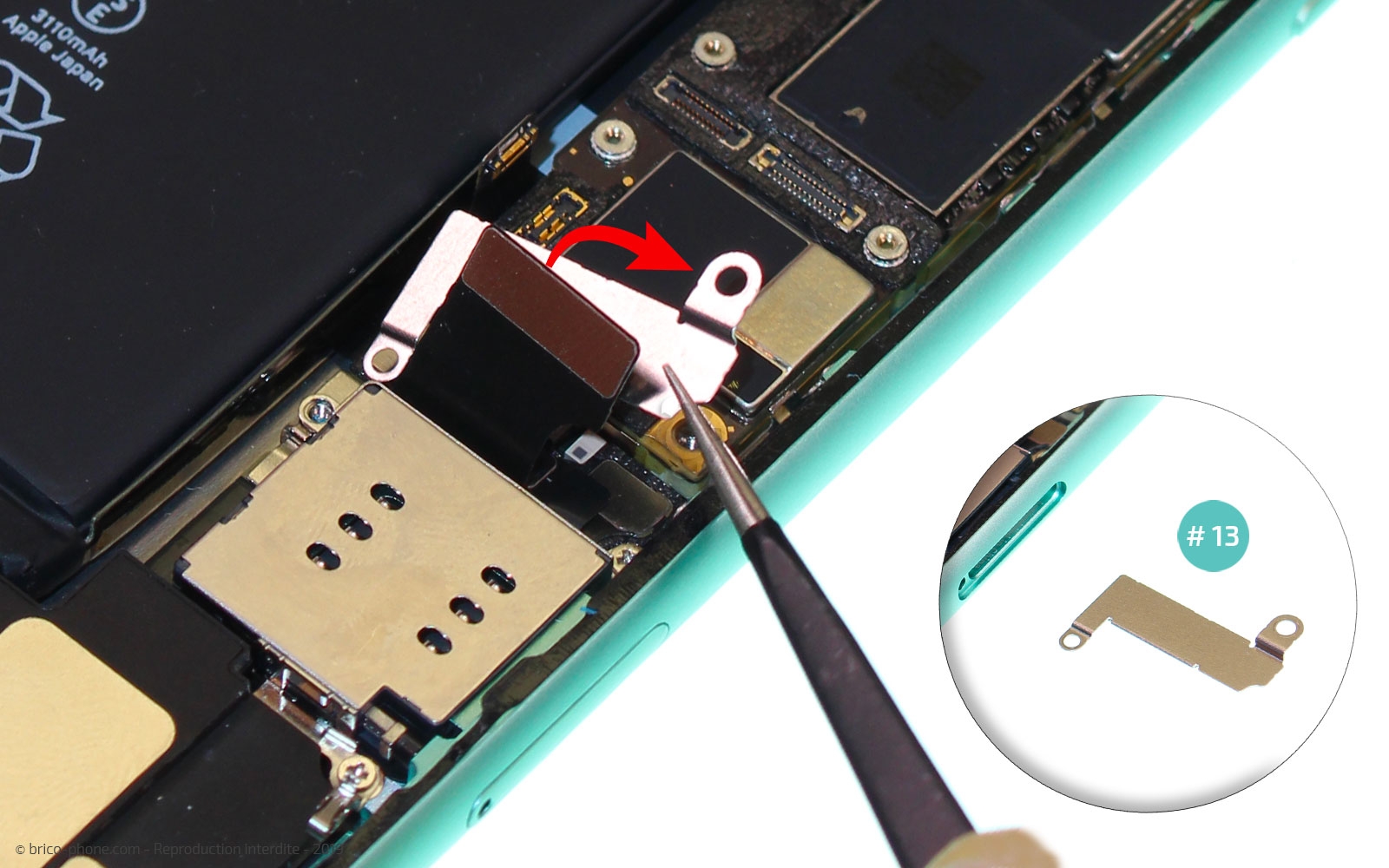

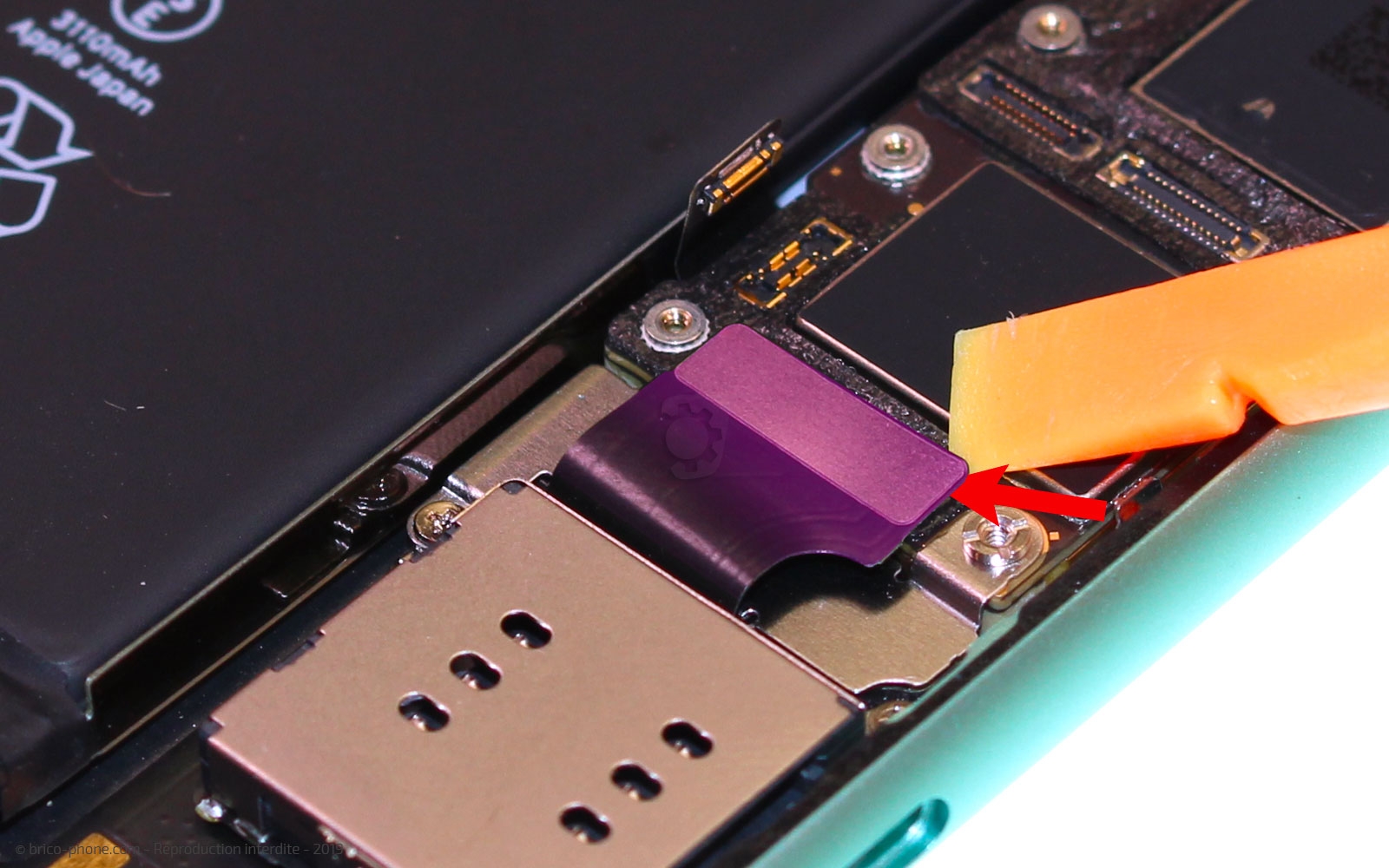

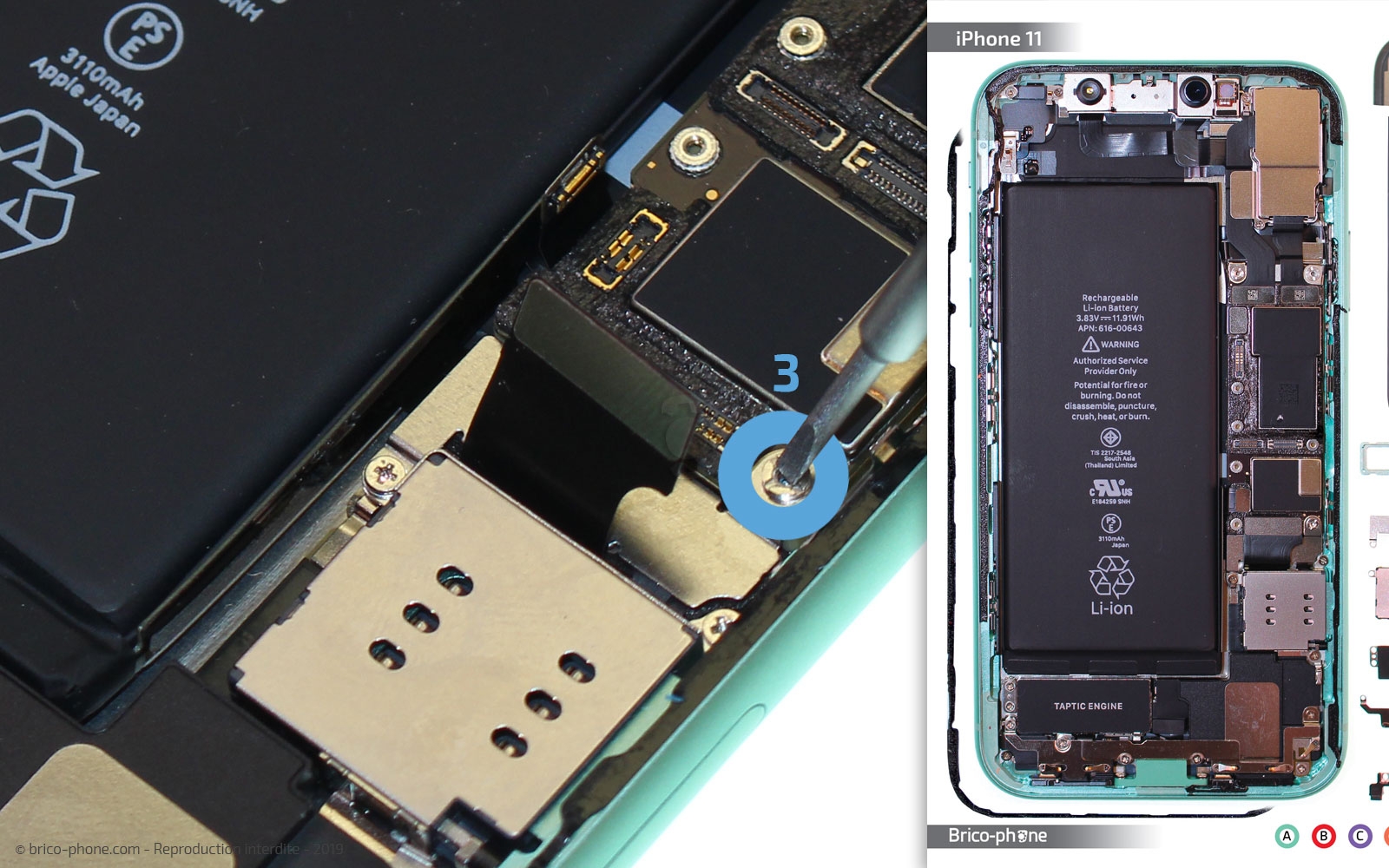

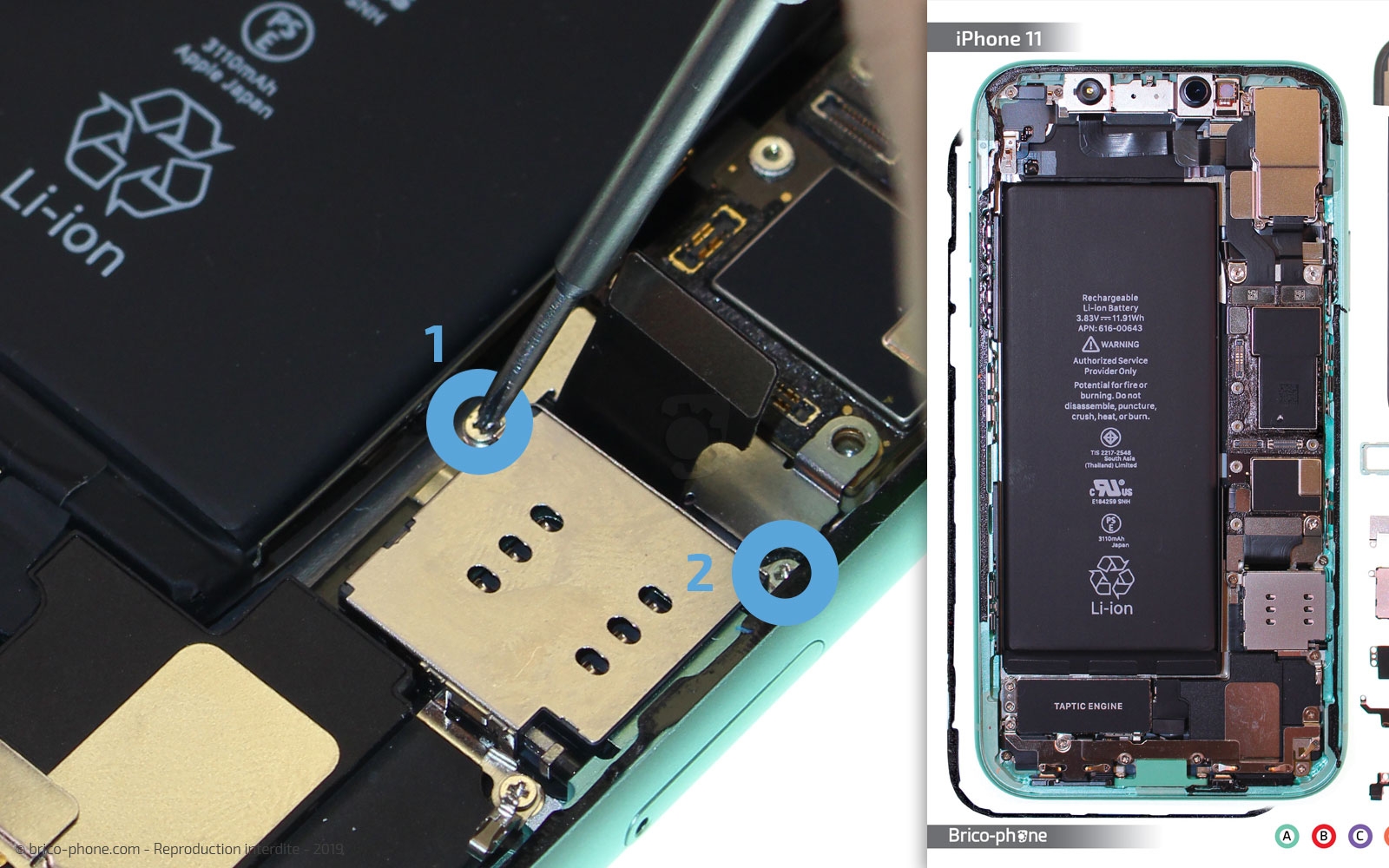

Etape 14 : Enlever la plaquette de protection
Déconnectez la nappe principale du connecteur de charge se trouvant au dessus du lecteur de carte Sim.
Puis à l'aide du tournevis cruciforme, retirez les vis i1 et i2 avant d'extraire la vis i3 avec le tournevis plat.
En vous aidant de la pincette en métal, vous pouvez dès à présent sortir la plaquette de protection en métal #13.
Outils du kit utilisés
Outils du kit utilisés

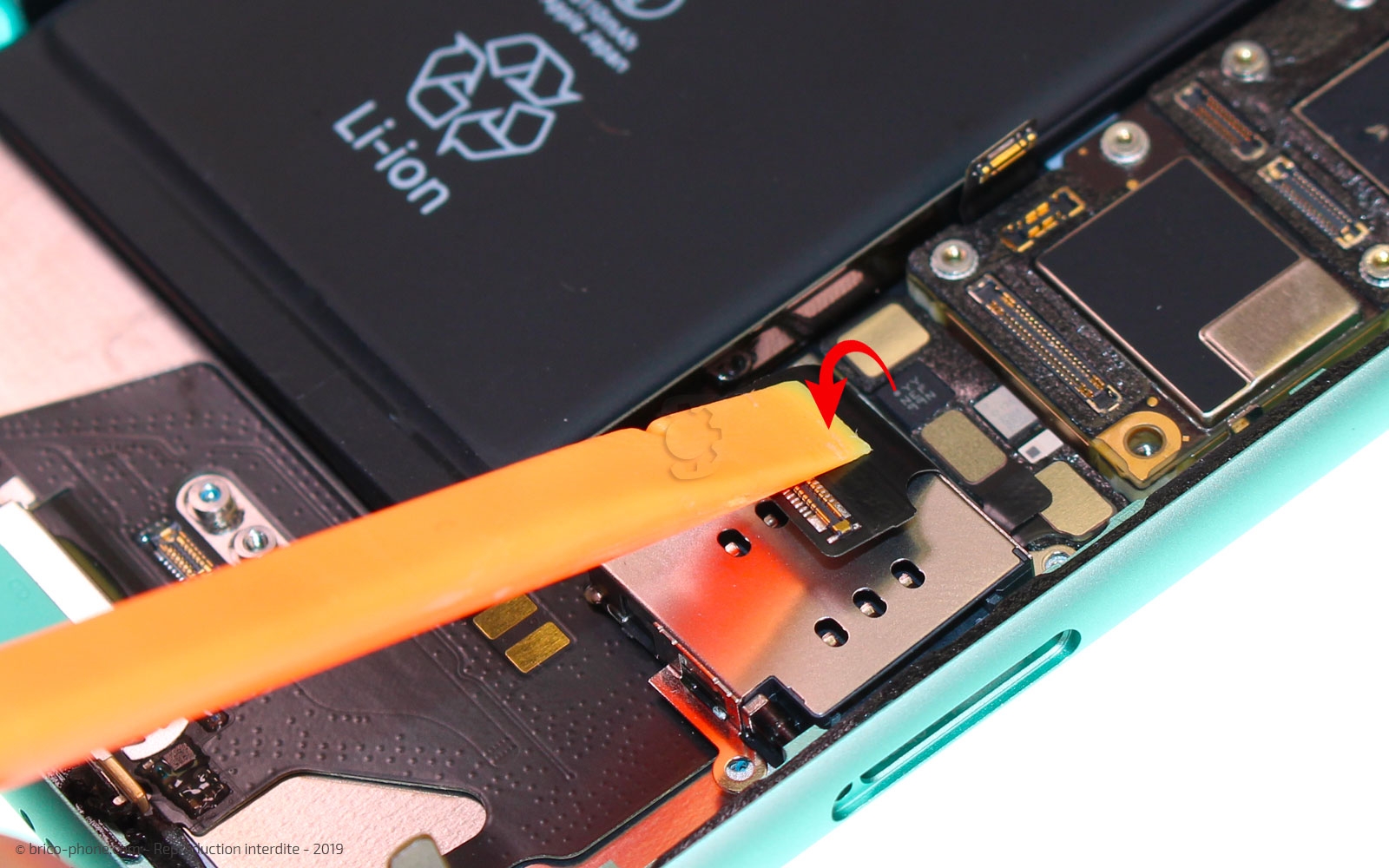

Etape 15 : Sortir le lecteur Sim

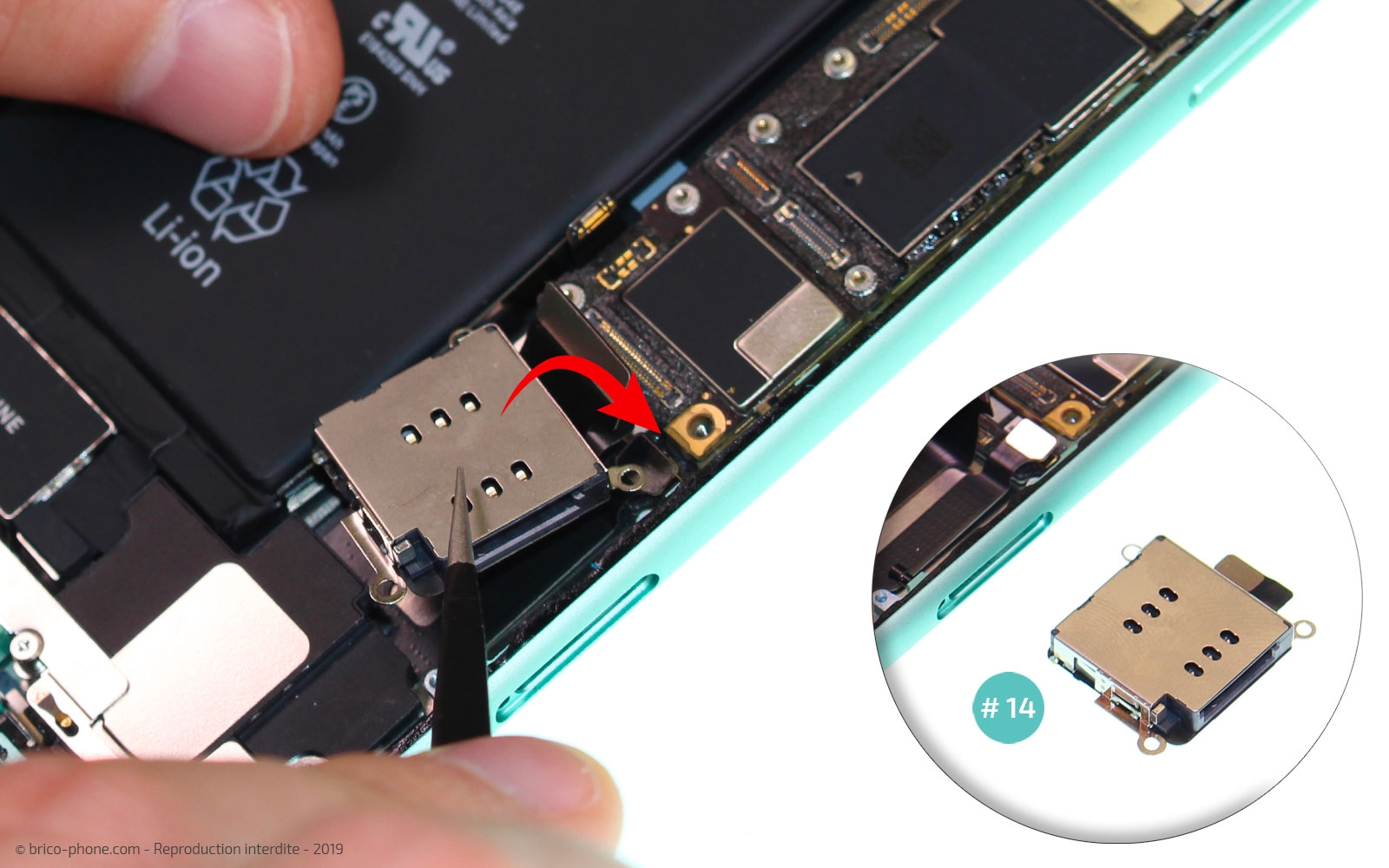

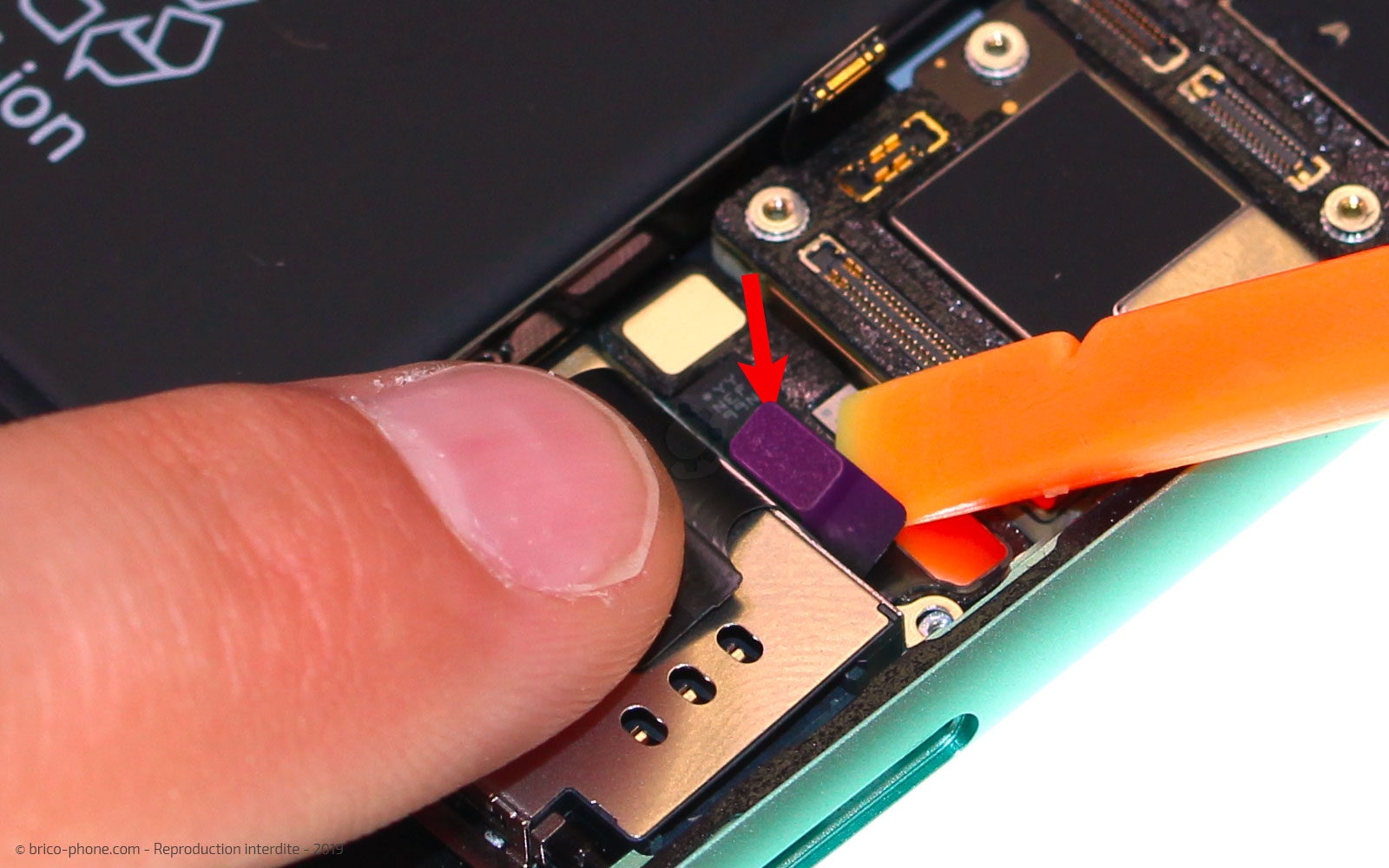

En vous aidant du spudger, déconnectez la connectique du lecteur de carte afin de pouvoir l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

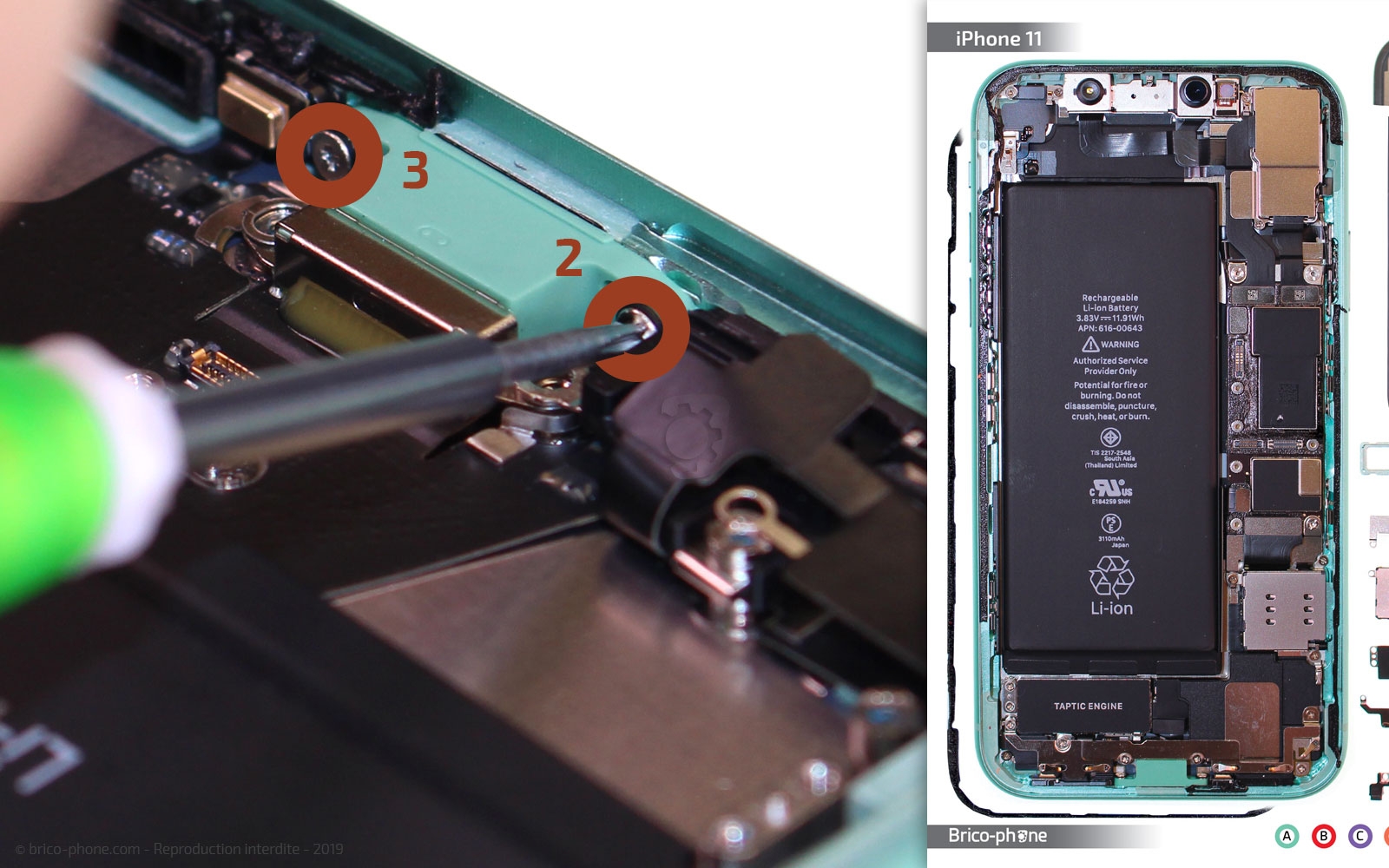

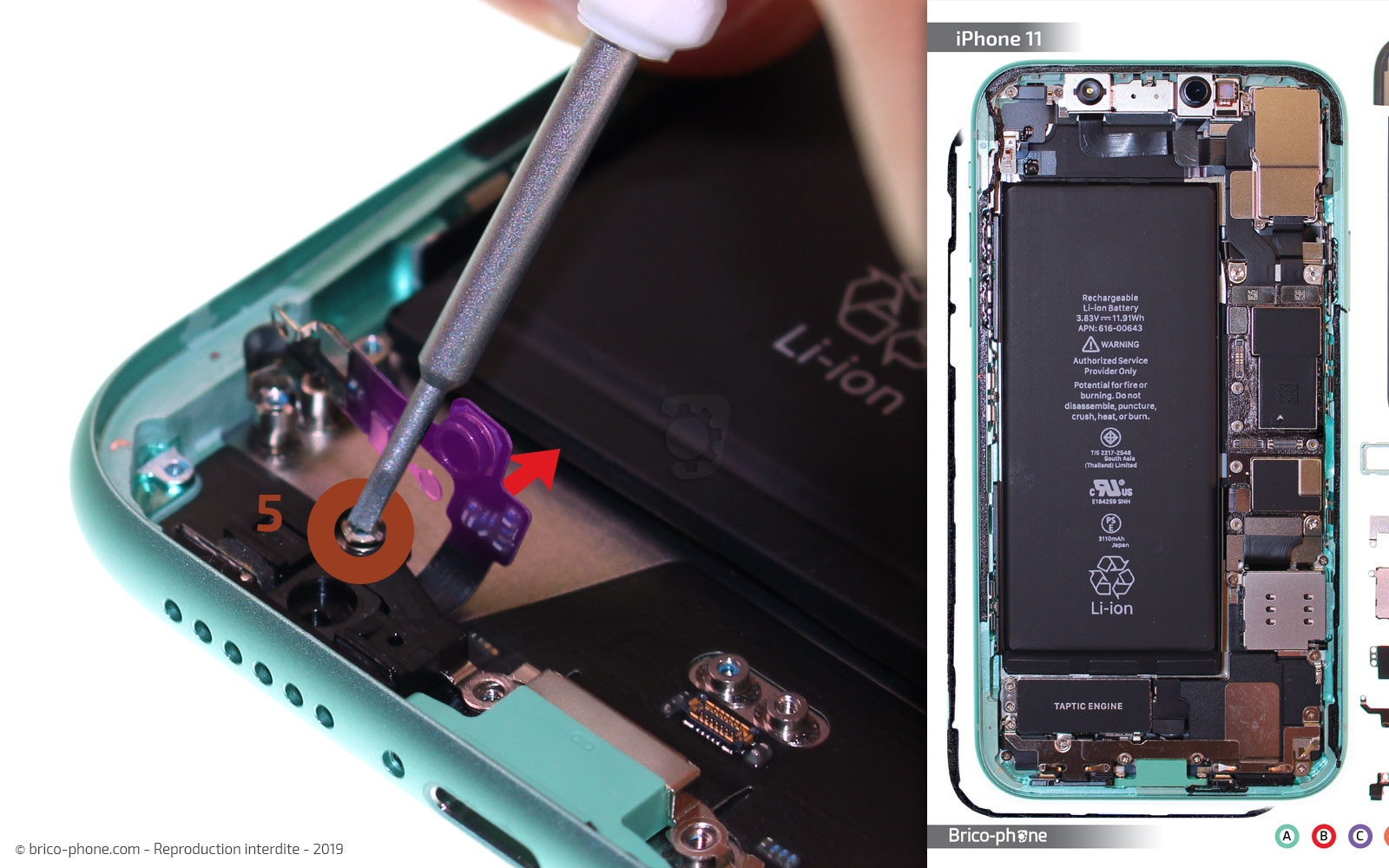

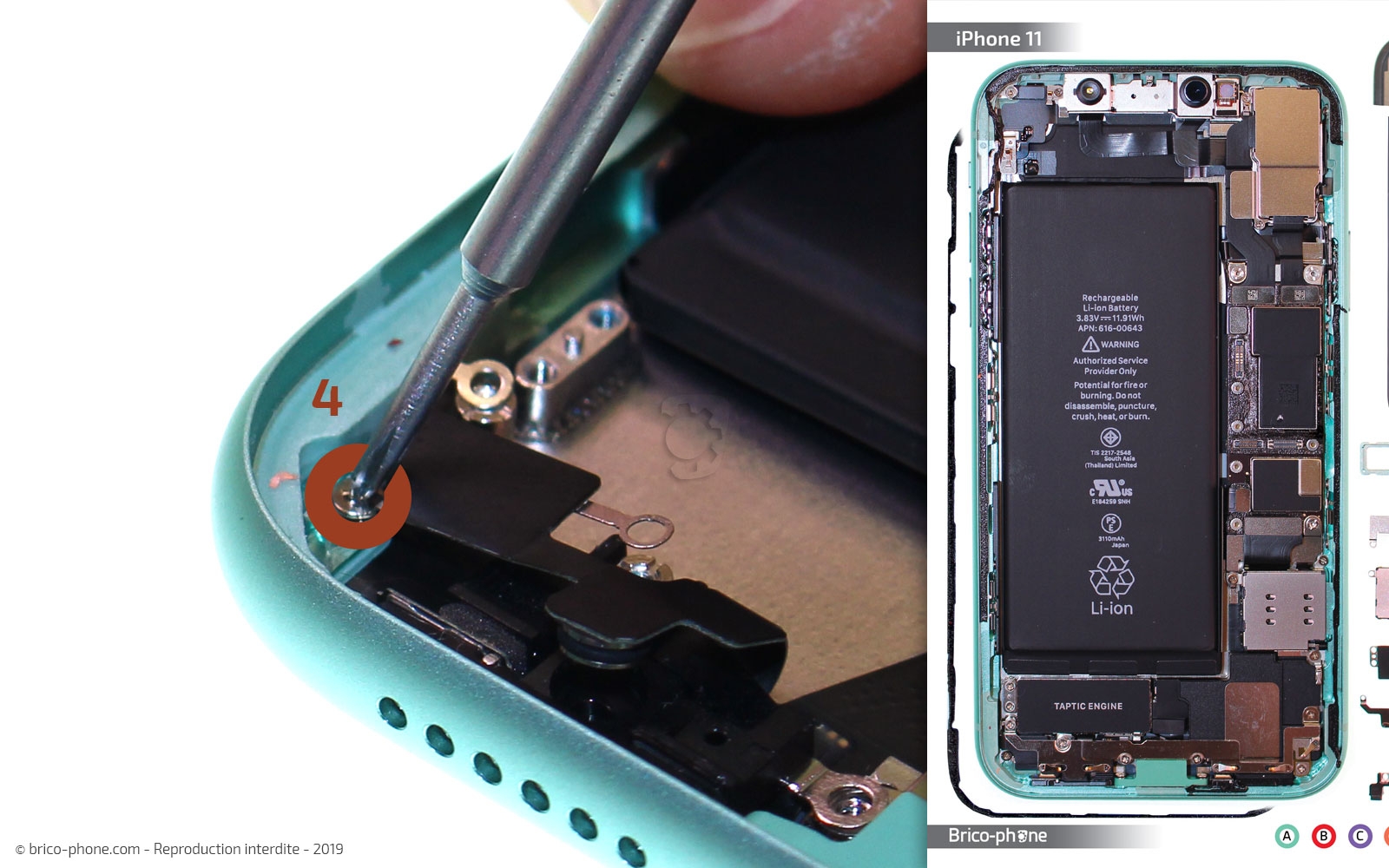

Etape 16 : Dévisser les vis numérotées K

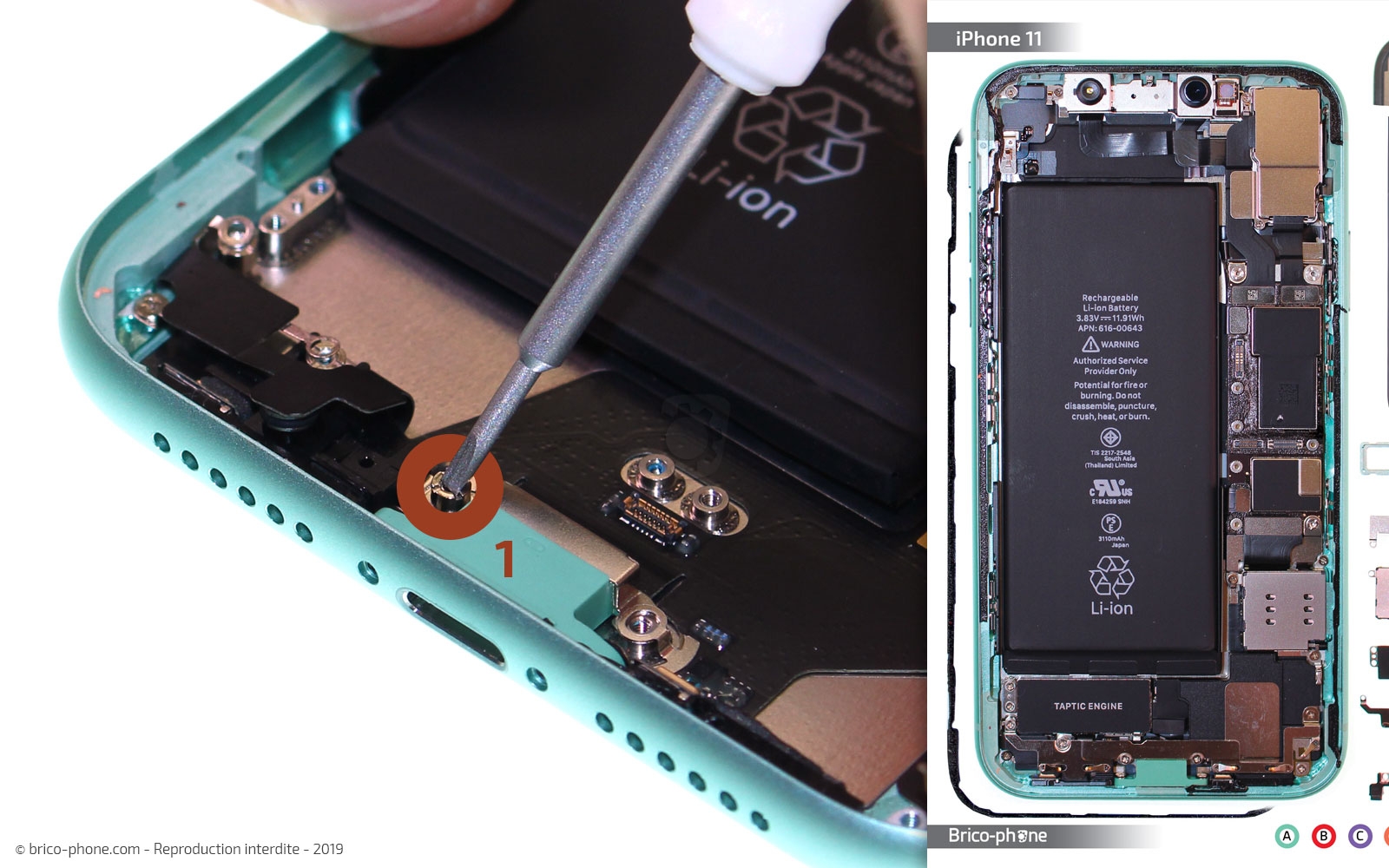

Pour cette étape, vous aurez besoin du tournevis plat pour dévisser les vis k1 et k5, puis du tournevis cruciforme pour les 3 vis restantes.
Outils du kit utilisés
Outils du kit utilisés

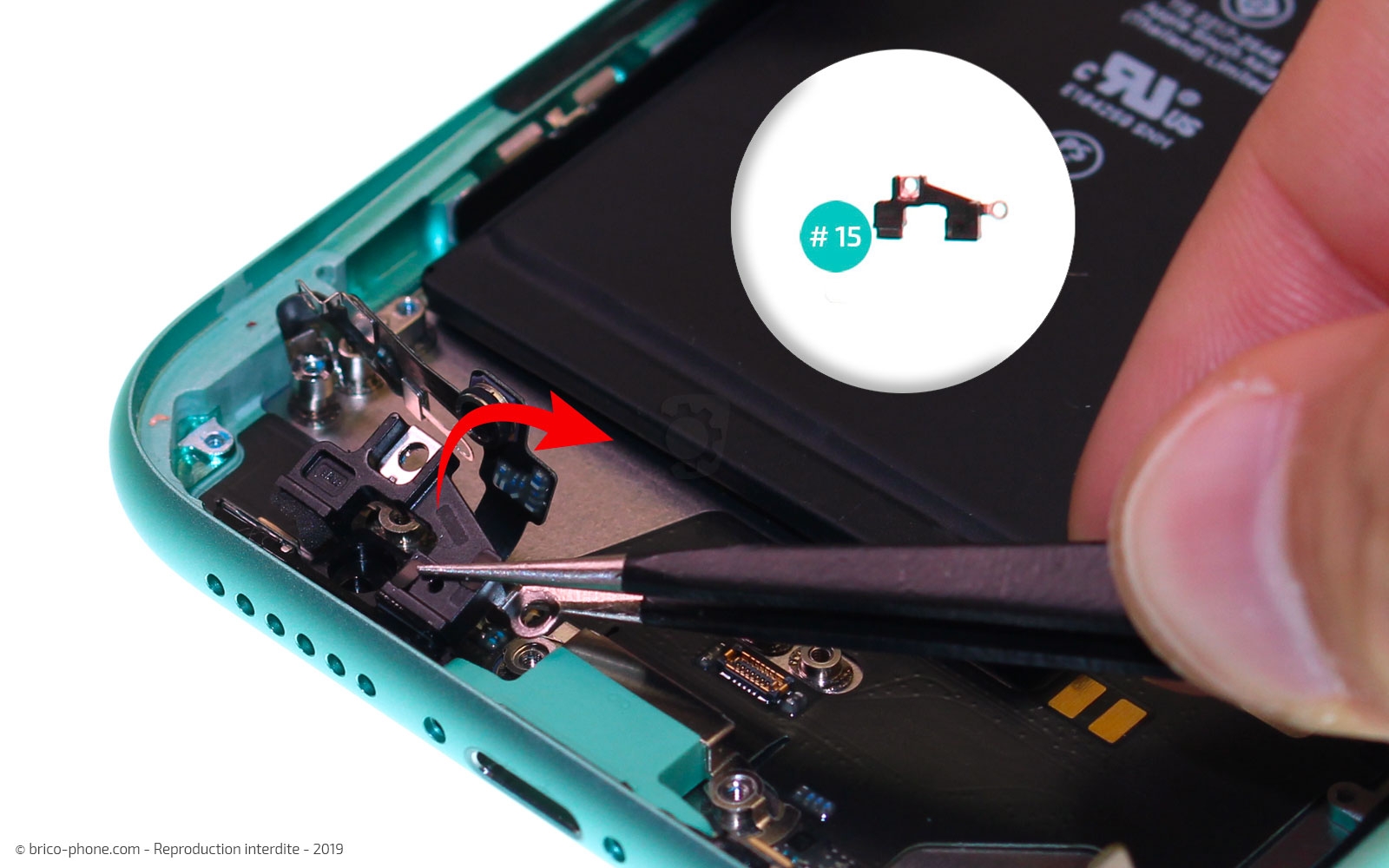

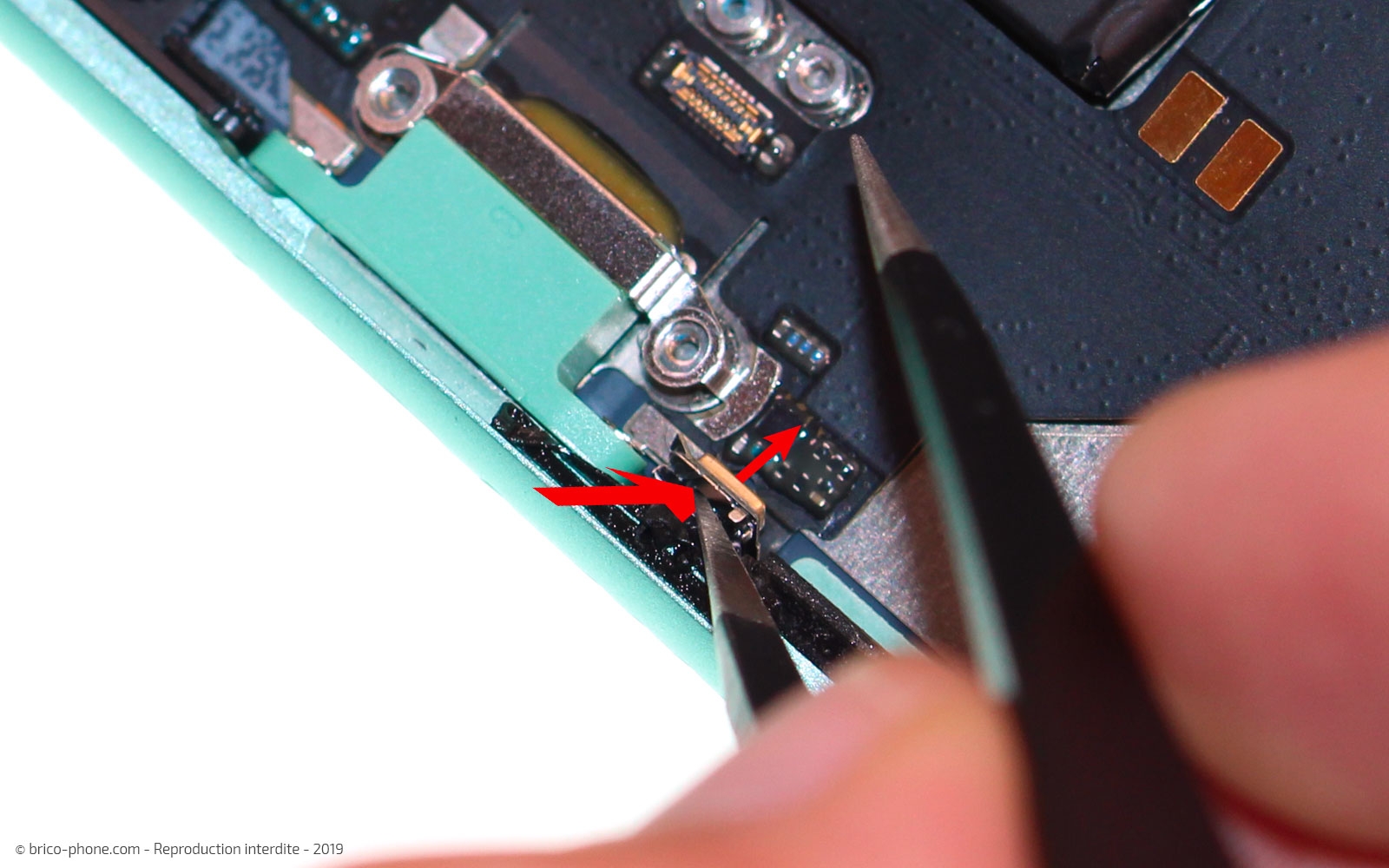

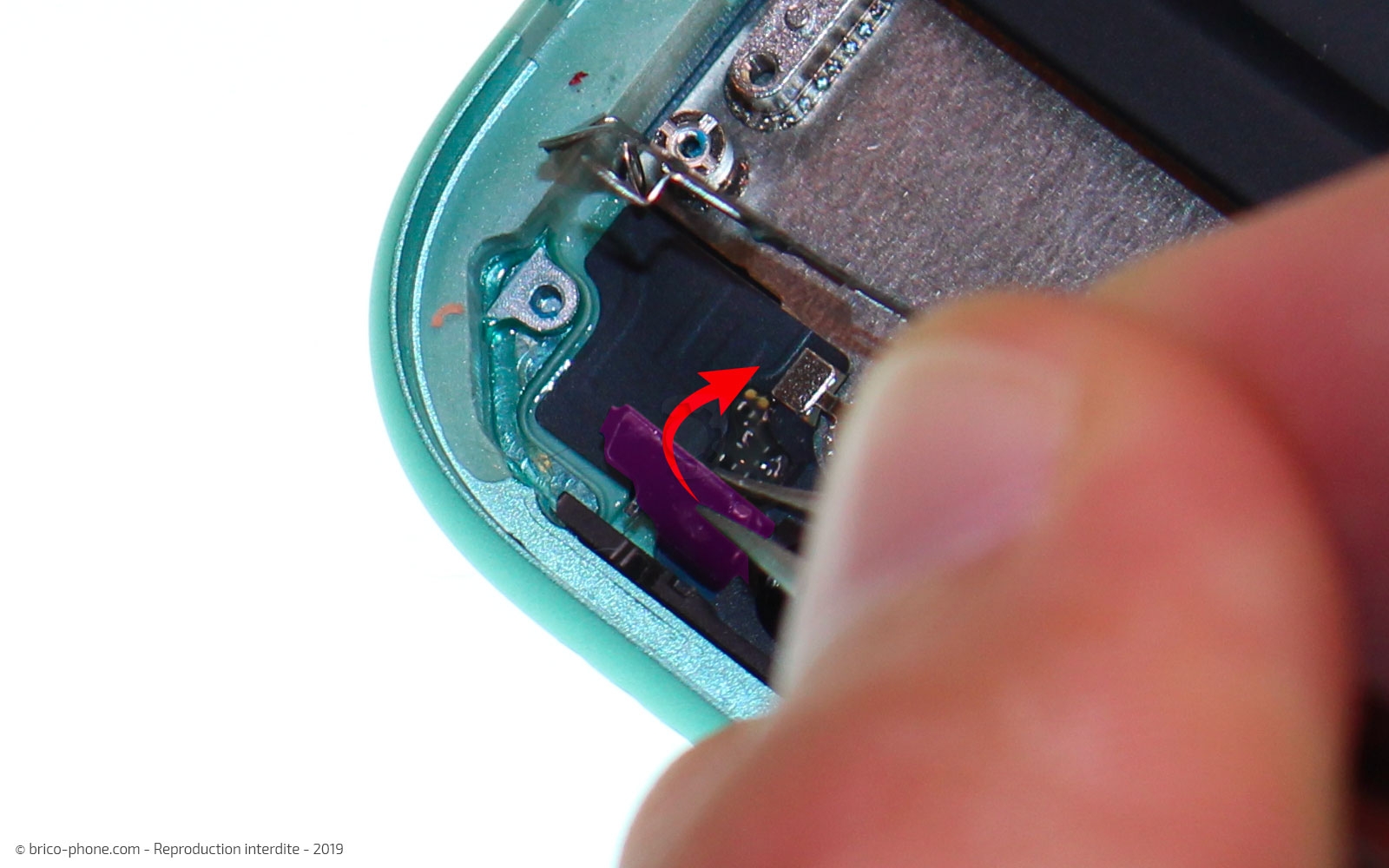

Etape 17 : Décoller les éléments du dock
En vous aidant de la pincette en métal, sortez le composant #15 de son emplacement et décollez les différents éléments du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

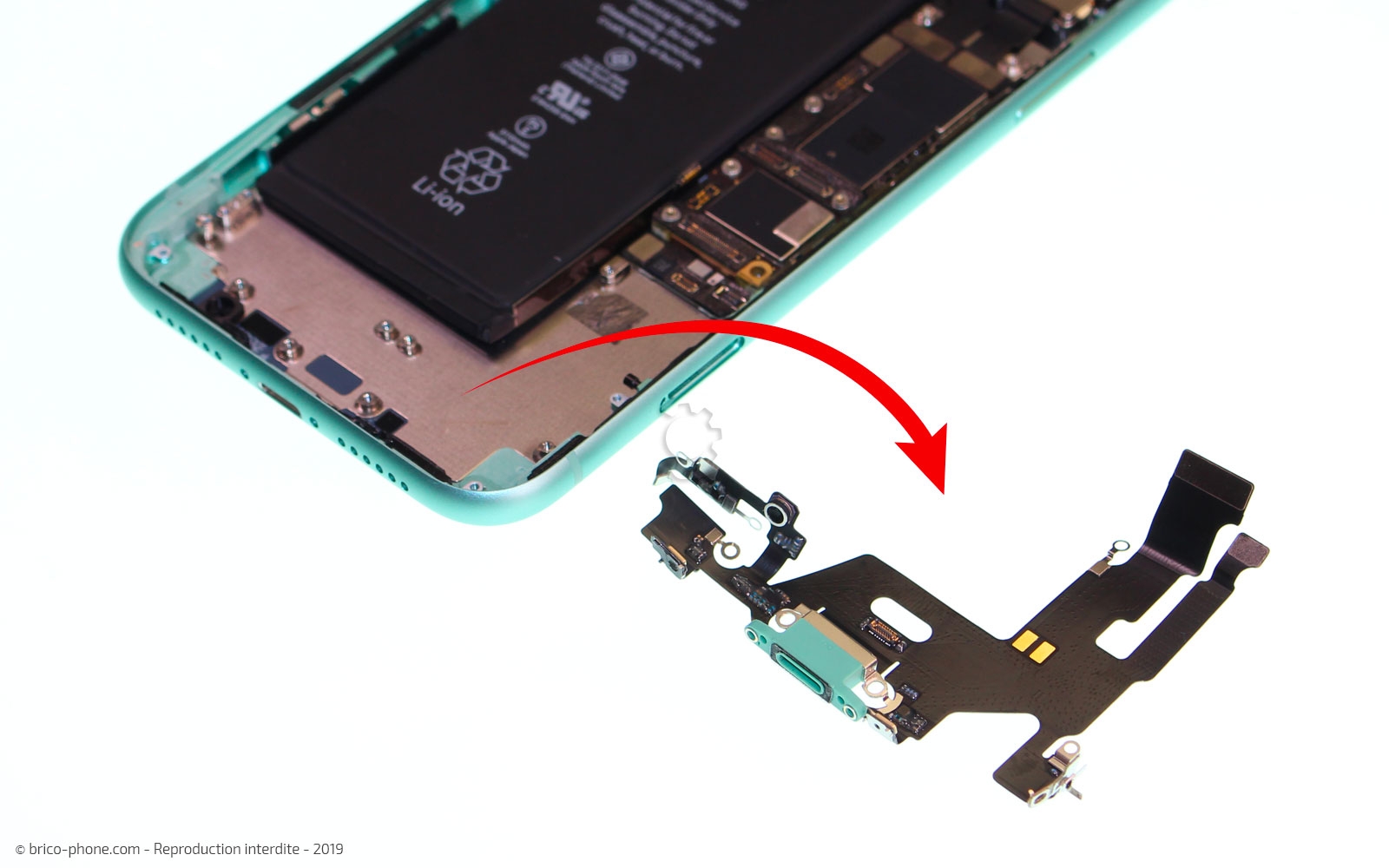

Etape 18 : Récupérer le connecteur de charge

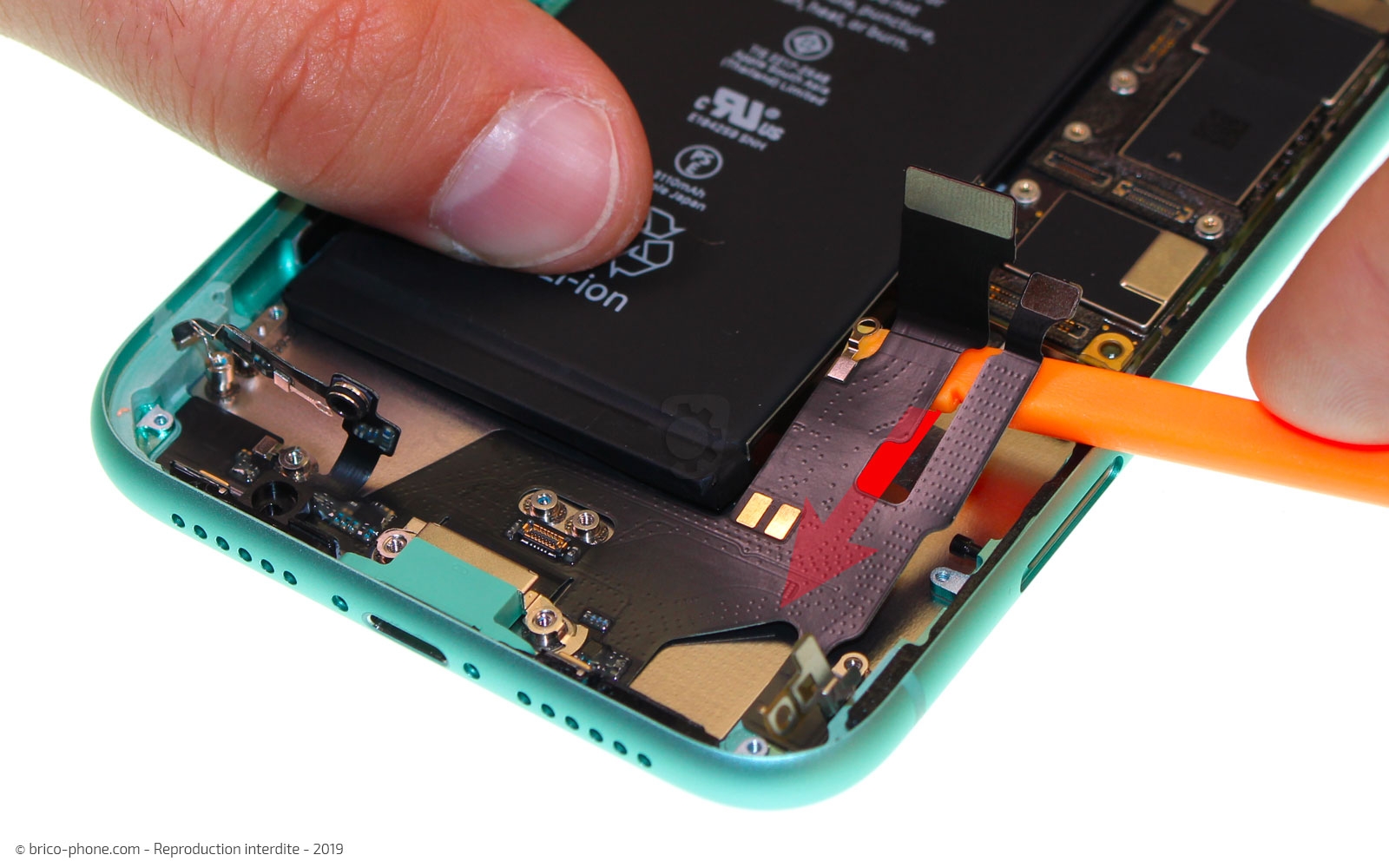

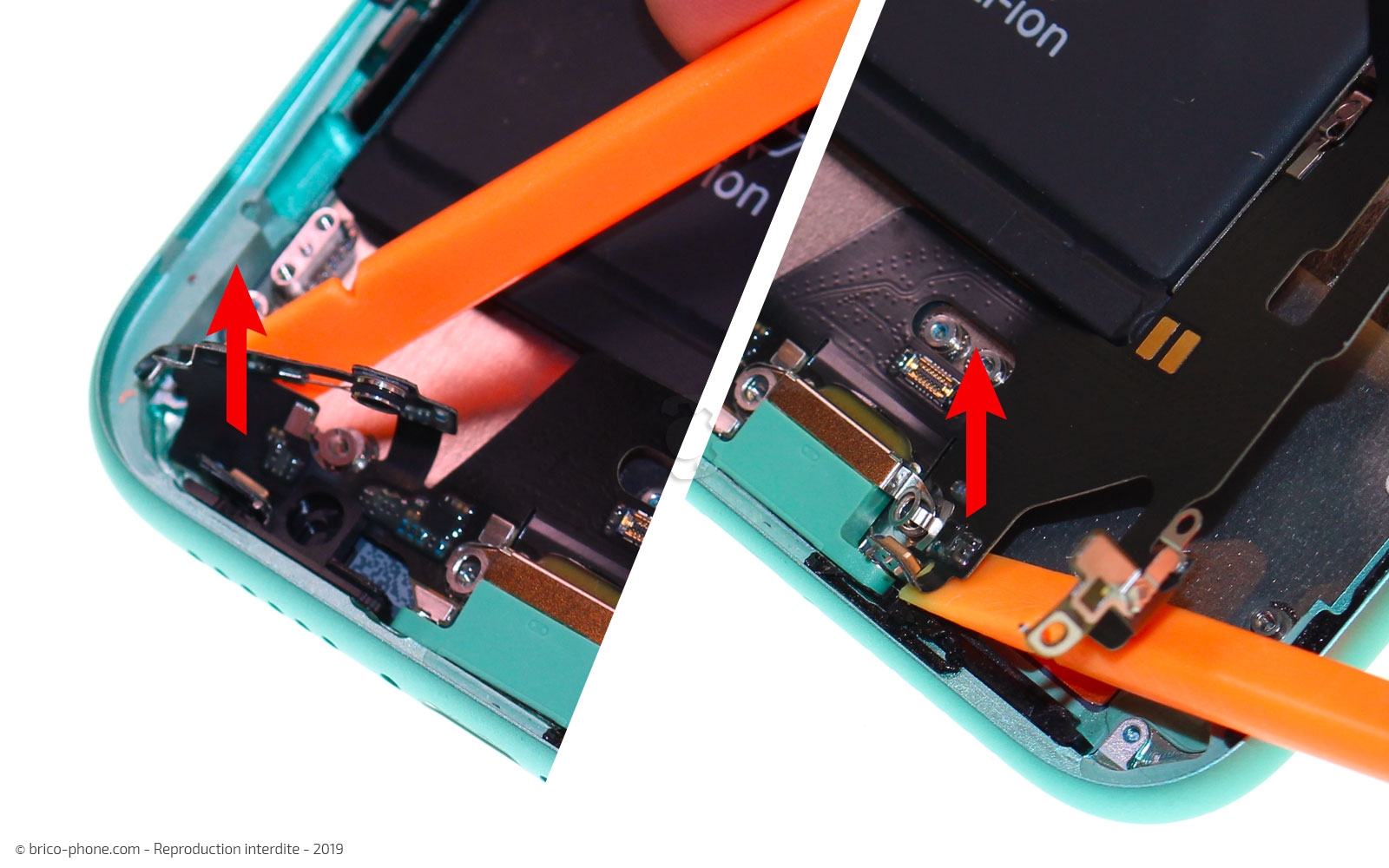

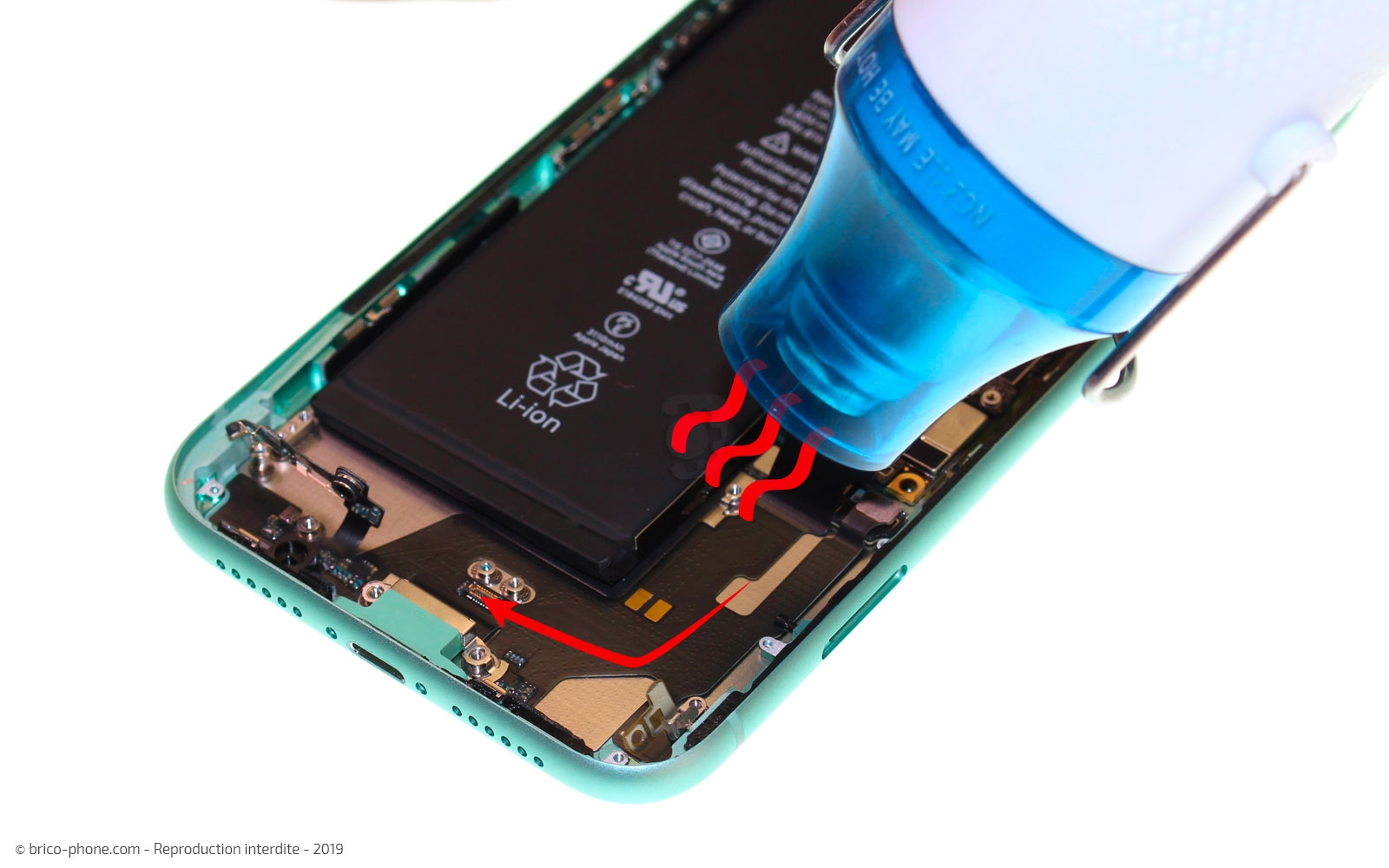

A l'aide du décapeur thermique, chauffez légèrement les nappes du connecteur de charge afin de pouvoir décoller en passant le levier en nylon sous le composant.
Assurez-vous de bien avoir décollé tous les angles / pièces avant de sortir entièrement le dock de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

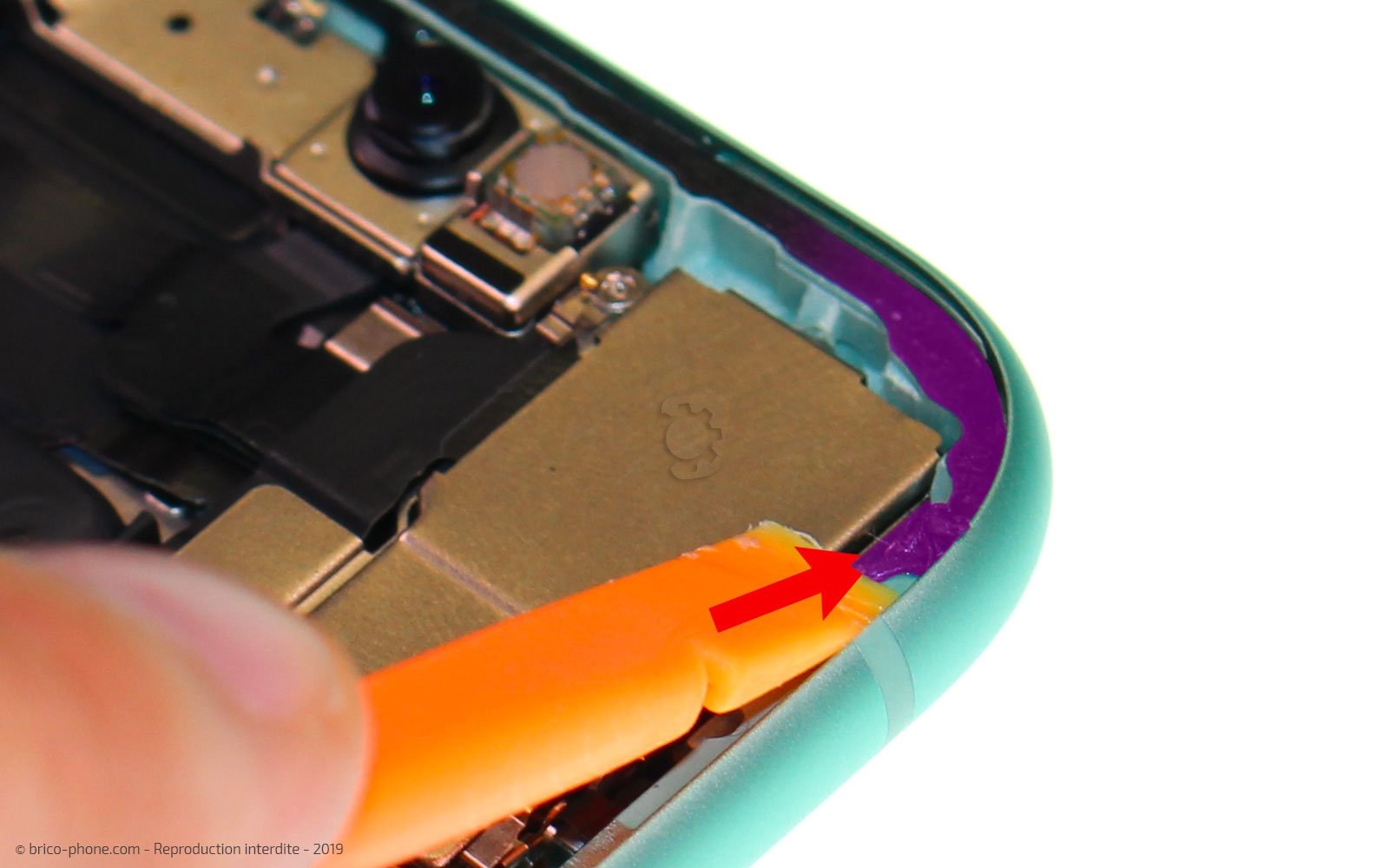

Conseil pour le remontage
Maintenant que vous avez retiré la pièce qui posait problème, vous pouvez procéder au montage de la nouvelle pièce en suivant notre tutoriel en sens inverse.

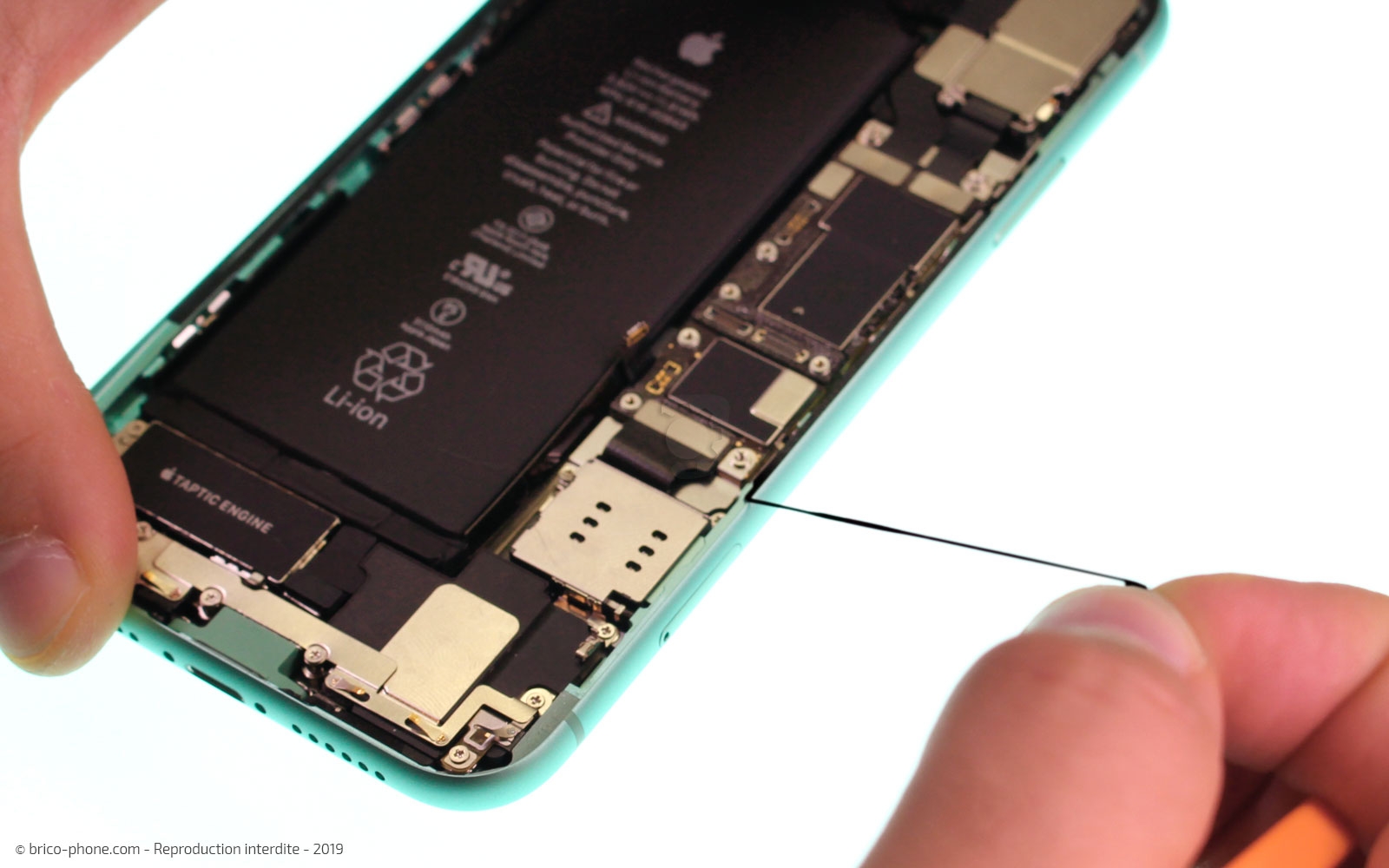

Afin de poser un nouveau joint d'étanchéité, nettoyez le châssis des résidus de l'ancien afin d'avoir une surface propre pour poser le nouveau.
Pour faire le nettoyage, munissez-vous du levier en nylon afin de gratter le contour du châssis.

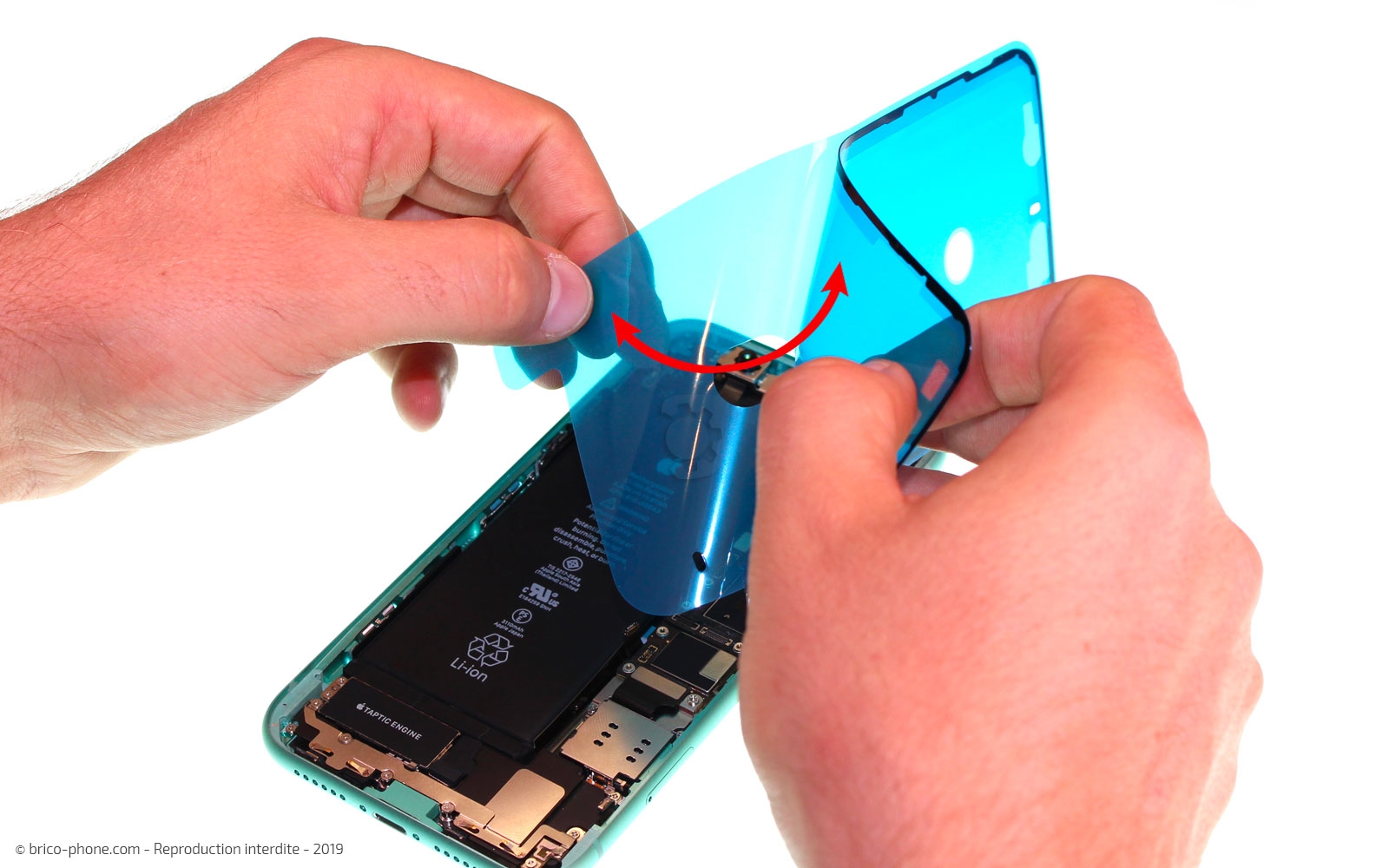

Préparez le nouveau joint et commencez par retirer le premier film de protection.
Outils du kit utilisés
Outils du kit utilisés

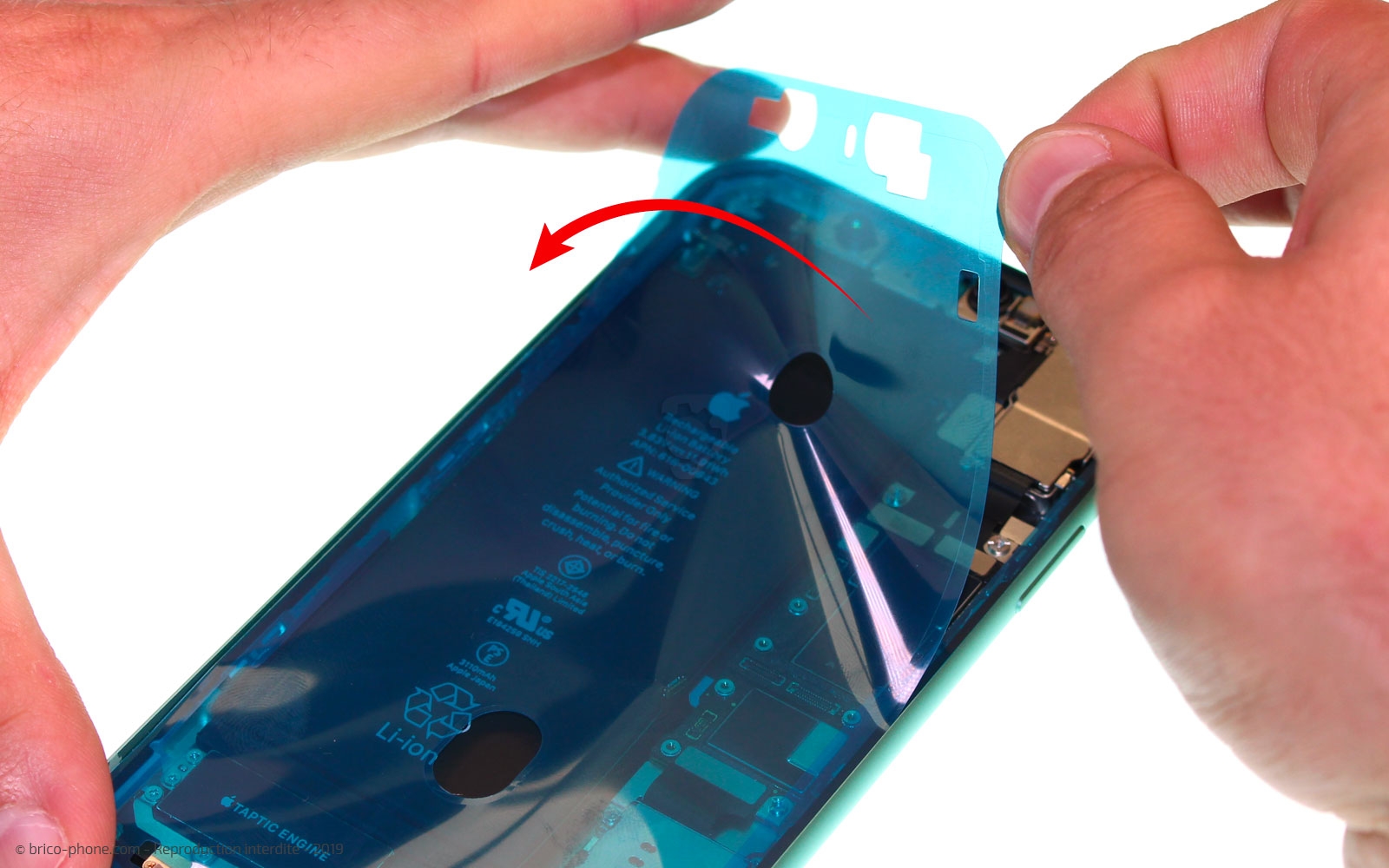

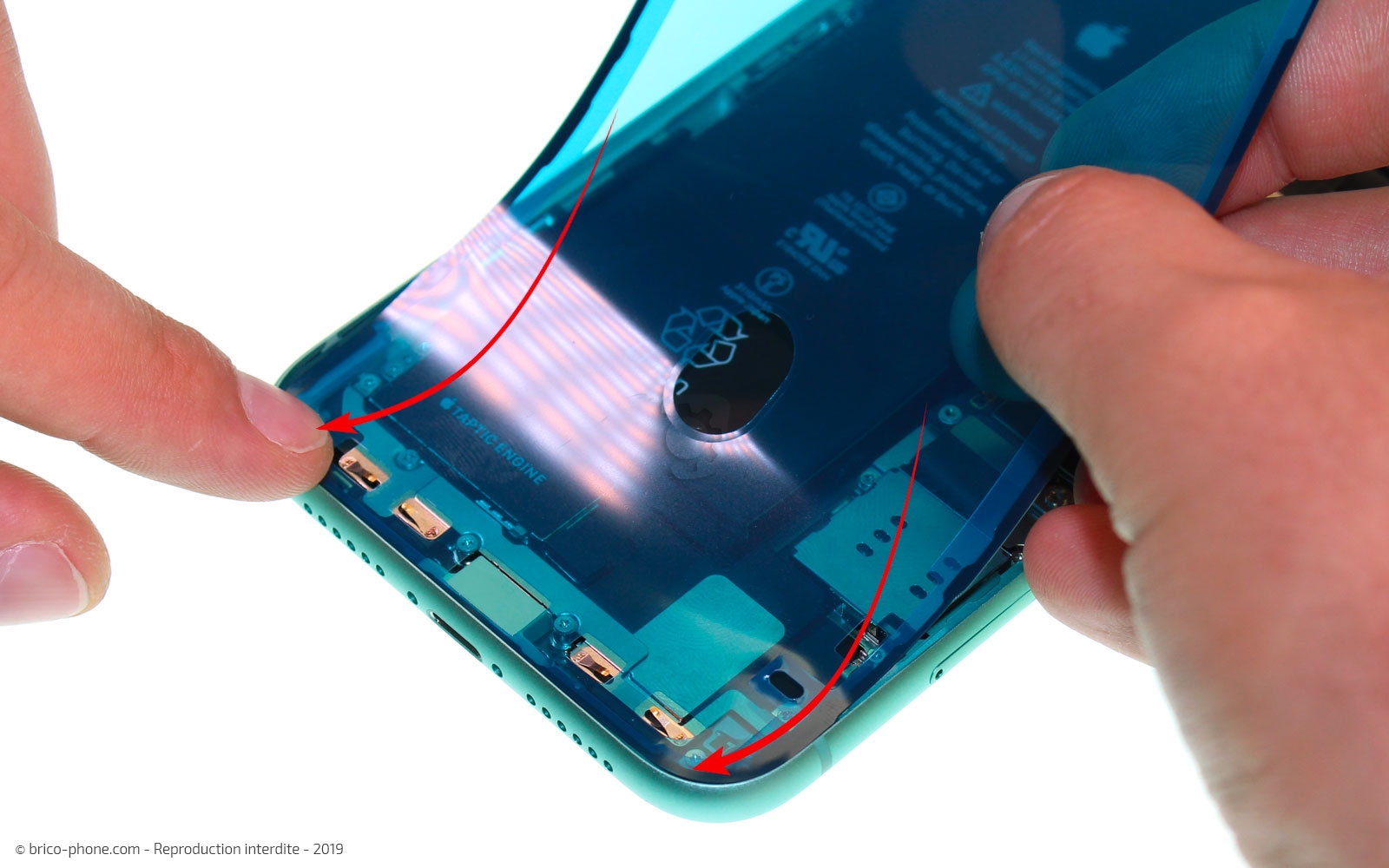

Conseil pour positionner le nouveau joint d'étanchéité

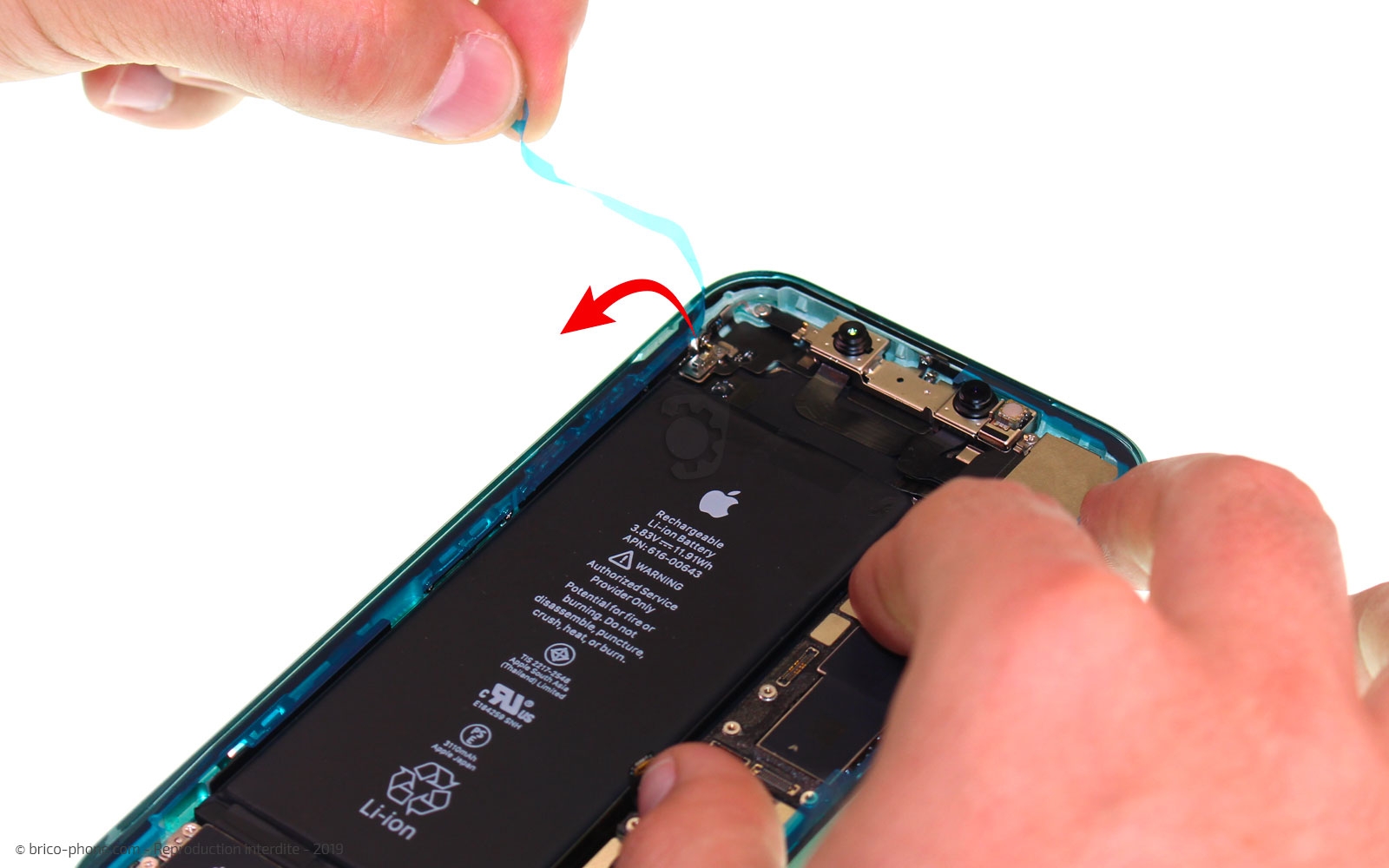

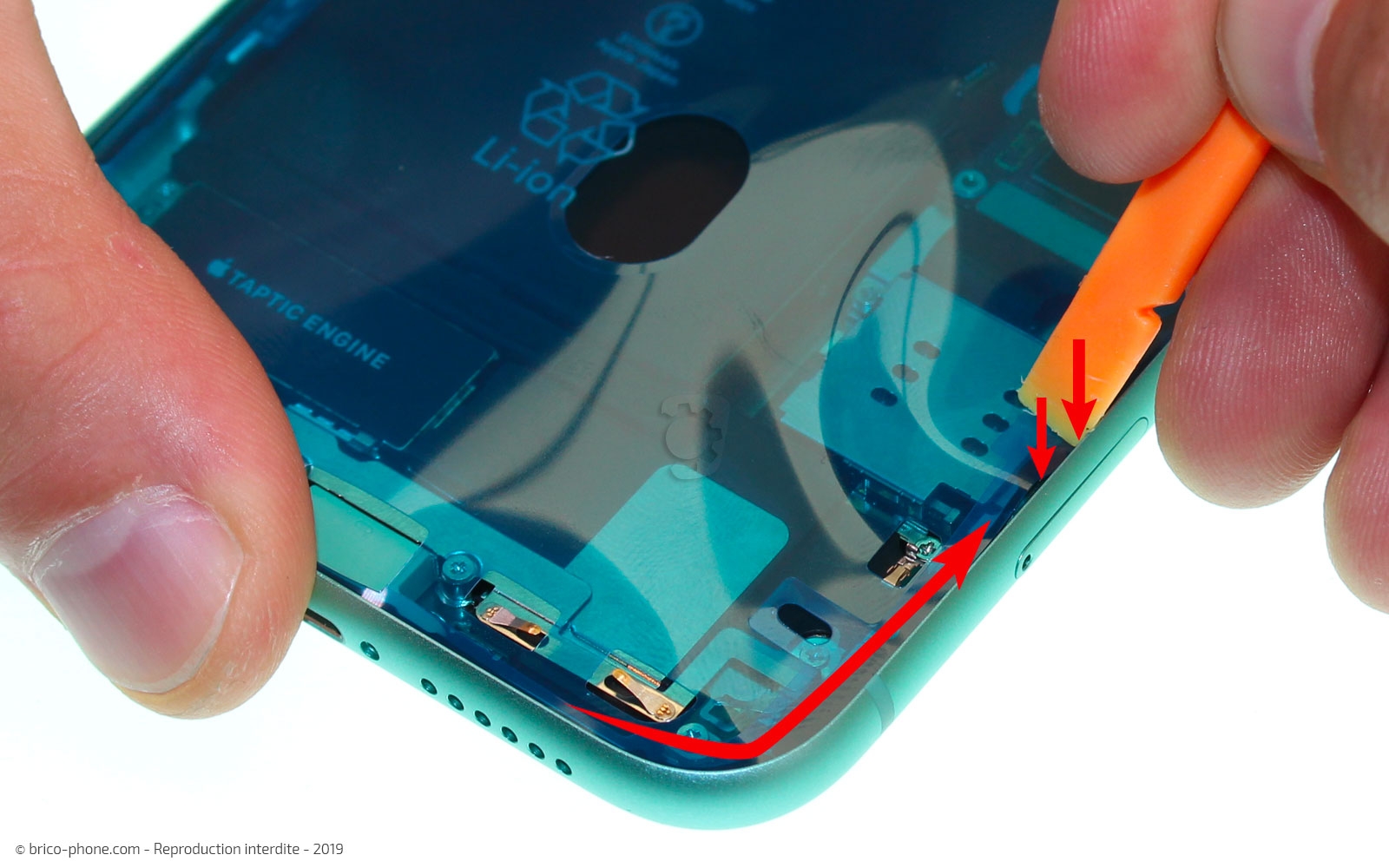

Vous pouvez positionner le film à l'intérieur du châssis en vous laissant guider par la protection du film qui doit s'adapter au contour du châssis.
