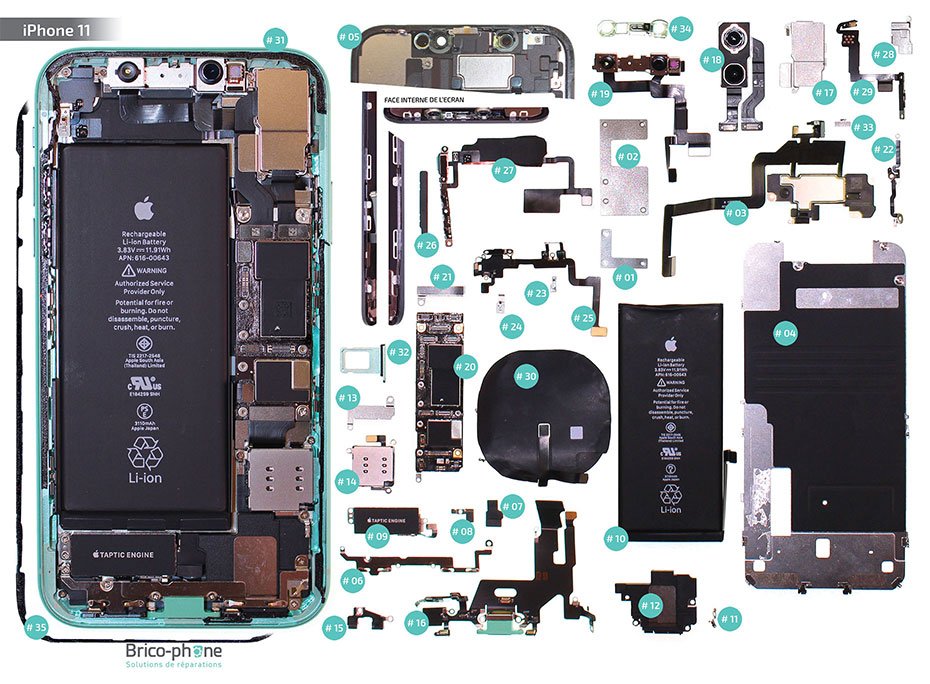

Vue éclatée des pièces détachées de l'iPhone 11

Liste des pièces détachées présentes sur ce schéma :

(Cliquez sur l'intitulé pour accéder au produit)

  • # 1 Support métallique de protection de la nappe de la batterie
  • # 2 Support métallique de protection des nappes de l'écran
  • # 3 Ecouteur interne avec micro et capteurs
  • # 4 Plaquette LCD
  • # 5 Ecran
  • # 6 Support métallique situé au bas du châssis
  • # 7 Cache noir en mousse
  • # 8 Support métallique de protection du vibreur
  • # 9 Taptic Engine (vibreur)
  • # 10 Batterie
  • # 11 Contact
  • # 12 Haut-parleur externe
  • # 13 Support métallique de protection
  • # 14 Lecteur de carte Sim
  • # 15 Cache micro
  • # 16 Connecteur de charge Lightning
  • # 17 Plaquette de protection métallique pour caméras arrière
  • # 18 Caméras arrière
  • # 19 Caméra avant
  • # 20 Carte mère
  • # 21 Support métallique de protection
  • # 22 Antenne secondaire
  • # 23 Contact
  • # 24 Contact
  • # 25 Nappe Wifi
  • # 26 Adhésif
  • # 27 Nappe Volume / Vibreur
  • #28 Support métallique de protection de la nappe Power
  • #29 Nappe Power
  • #30 Nappe induction
  • #31 Châssis
  • #32 Rack Sim
  • #33 Support métallique de protection du capteur de luminosité
  • #34 Clip caméra
  • #35 Joint d'étanchéité
