Changement de la coque arrière sur iPhone 11

Temps estimé : min
Difficulté : 1/5
iPhone 11 | Temps estimé : min | Difficulté : 1/5

Vous rencontrez des problèmes avec le vibreur, le haut-parleur externe ainsi que le connecteur de charge de votre iPhone 11 ? ET on ne parle même pas du coté esthétique de la coque arrière de votre appareil !

Pour remédier à ces pannes et redonner un coup de propre à votre smartphone, Brico-phone met à votre disposition ce tutoriel complet pour vous aider à changer facilement la coque arrière de votre iPhone.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Châssis complet Vert pour iPhone 11
259,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pour iPhone 11
5,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, préparez un espace de travail propre et dégagé avec les outils déjà en votre possession ou ceux que vous avez reçu avec votre pièce détachée.
Pour ne perdre et mélanger aucune vis ou petite pièce, nous vous conseillons de vous servir d'un support adhésif iStick ou d'un patron d'aide au montage magnétique.

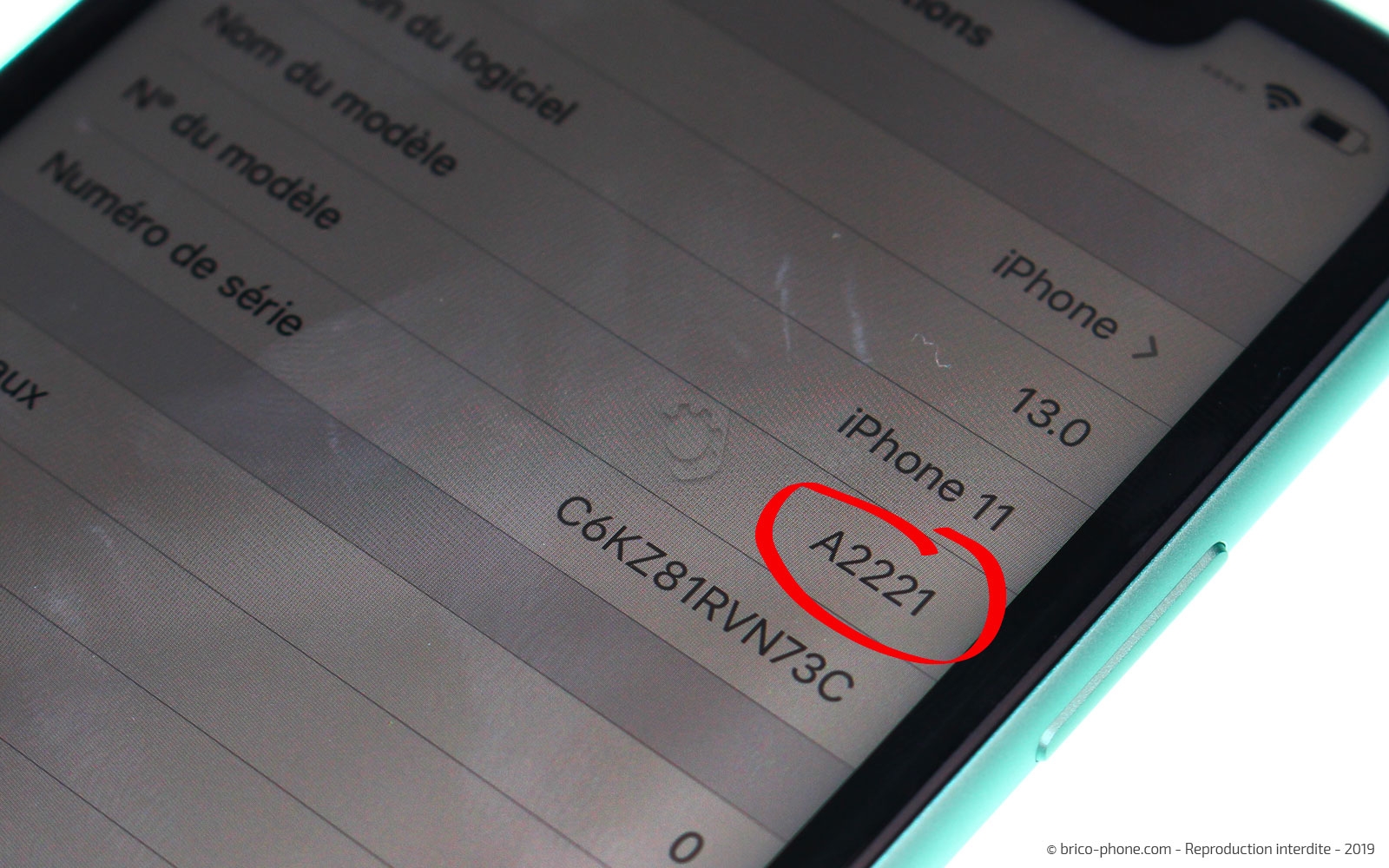

Au second lieu, assurez-vous d'être bien l'heureux propriétaire d'un iPhone 11 avant de commencer le démontage, en vérifiant que le numéro de modèle inscrit dans les réglages > général > informations, soit A2221.

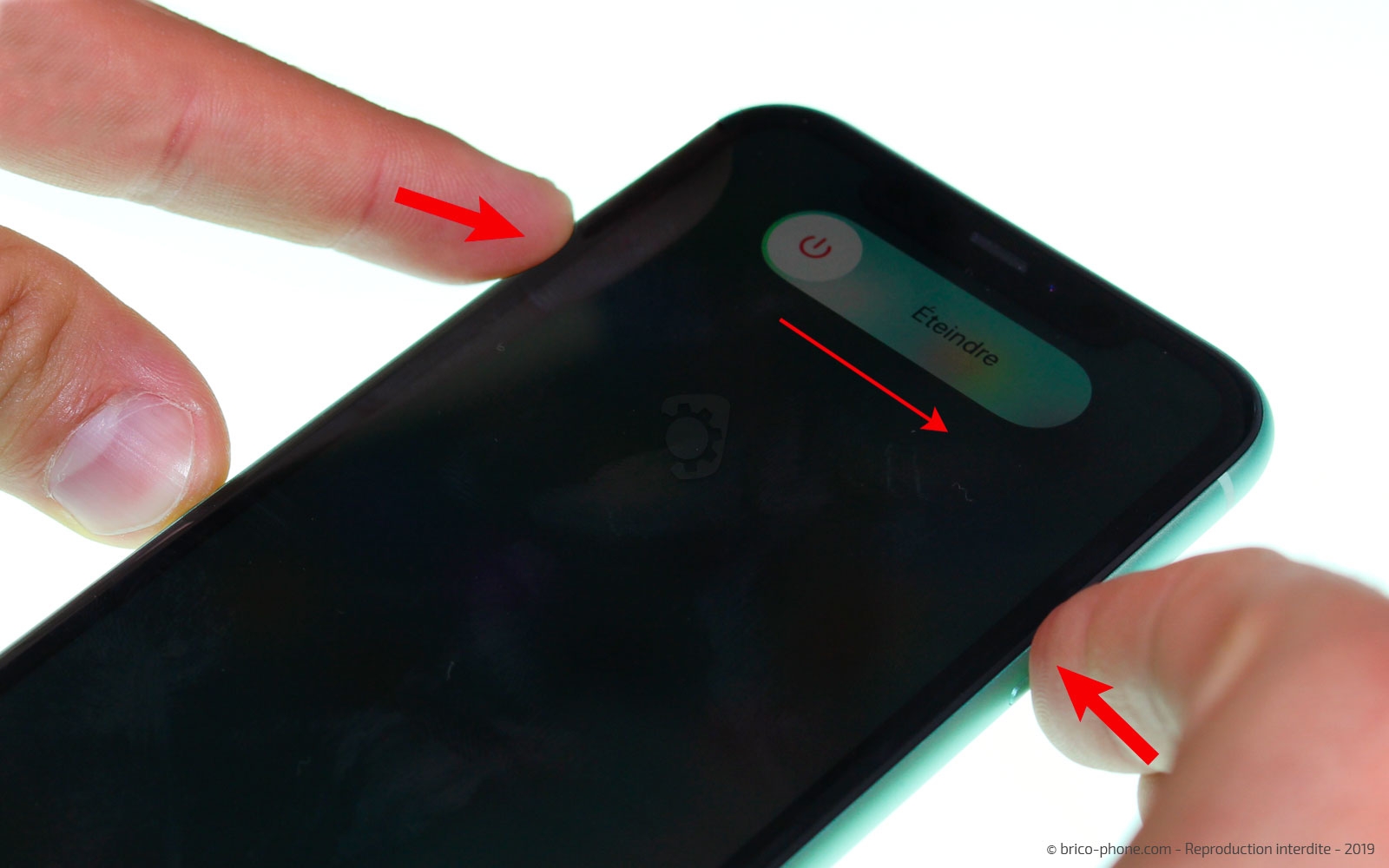

Maintenant, mettez hors tension votre smartphone et retirez le tiroir de la carte Nano Sim à l'aide de l'outil d'extraction.
Outils optionnels
Outils optionnels
Rack SIM pour iPhone 11 Noir
6,90 €
Patron magnétique d'aide au montage pour iPhone 11
5,90 €

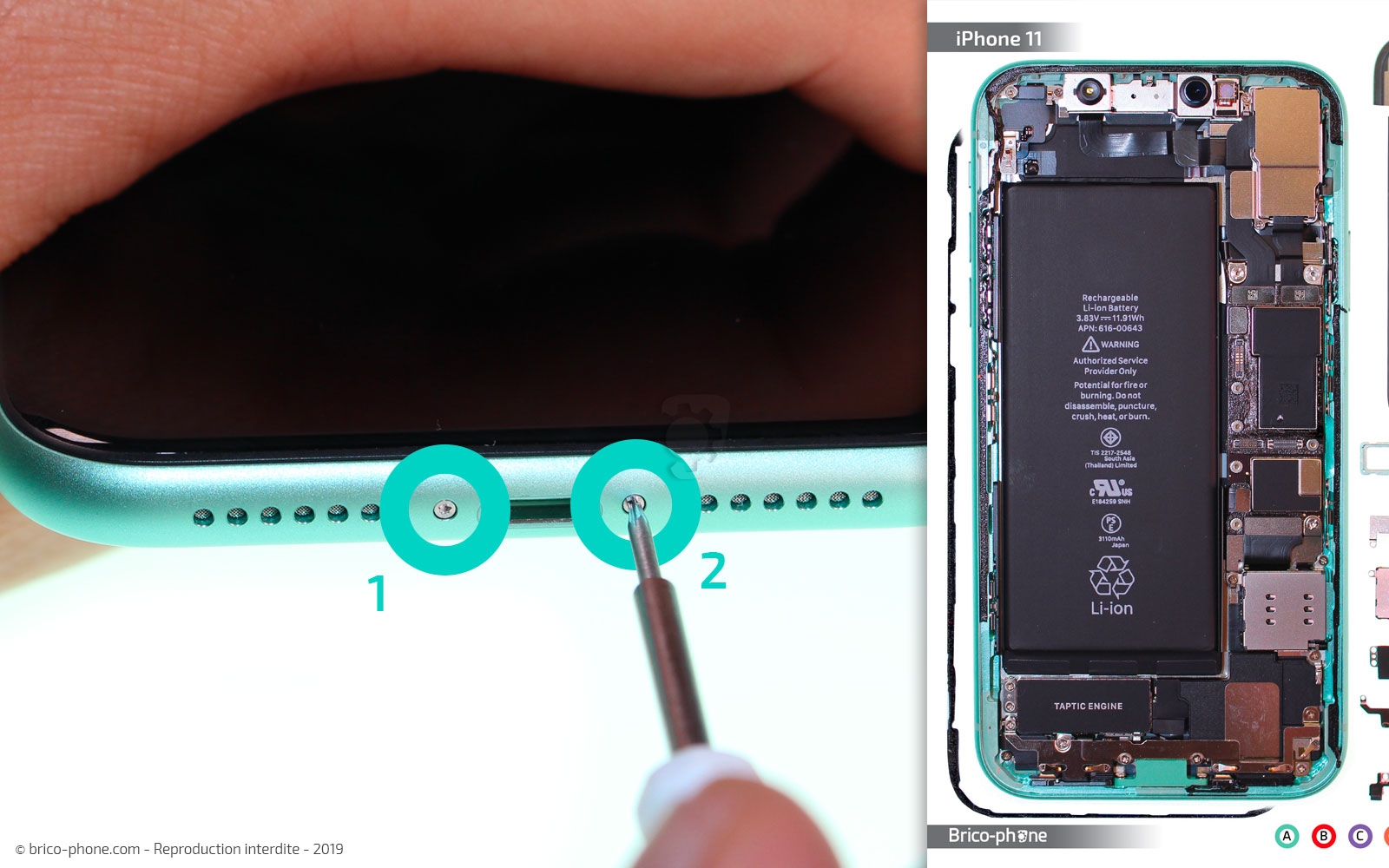

Etape 1 : Retirer les vis pentalobes
A l'aide du tournevis pentalobe 0.8, retirez les deux vis placées de chaque côté de la prise lightning.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Kit d'outils Professionnel iPhone - Qualité supérieure
15,90 €

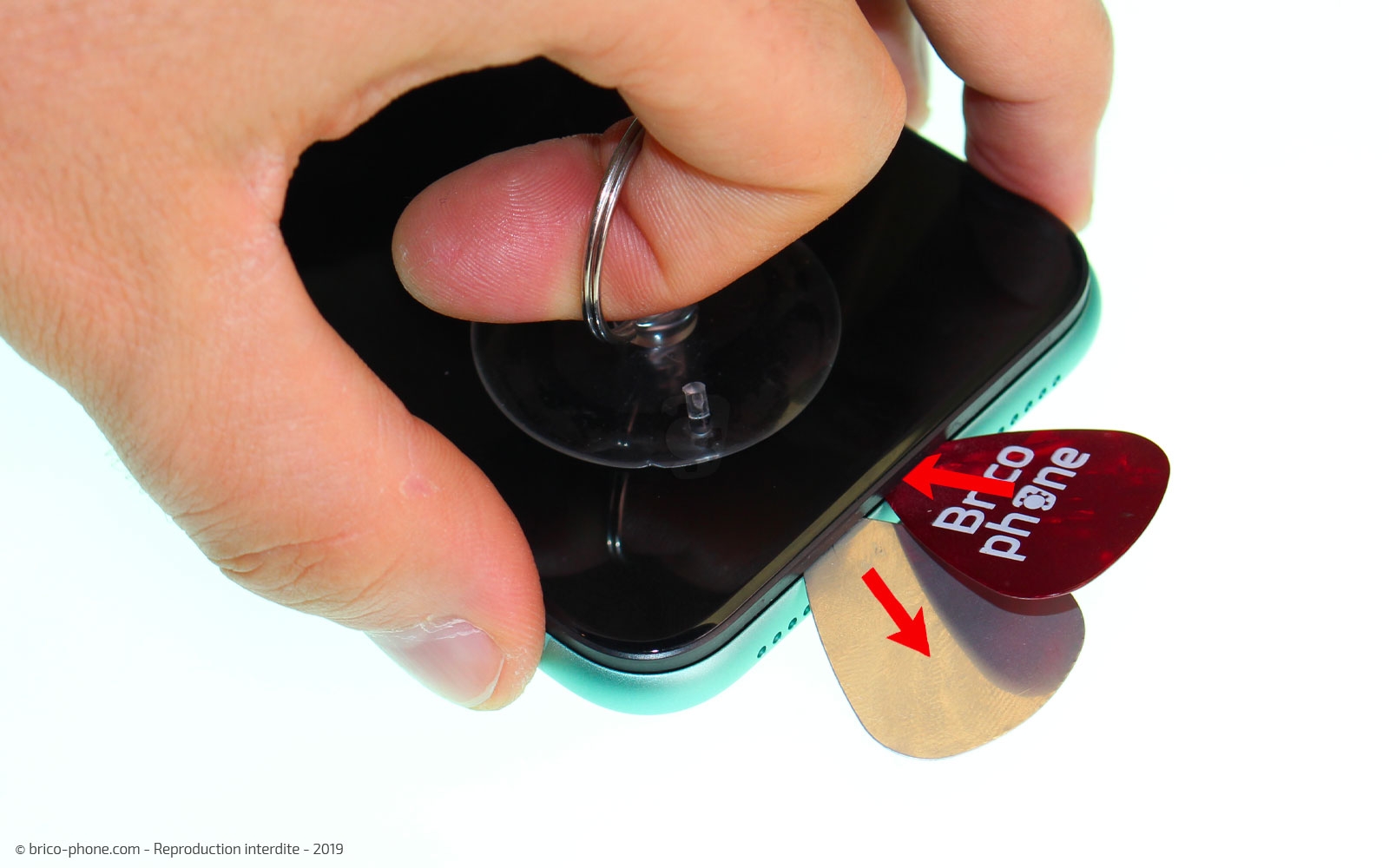

Etape 2 : Créer un interstice

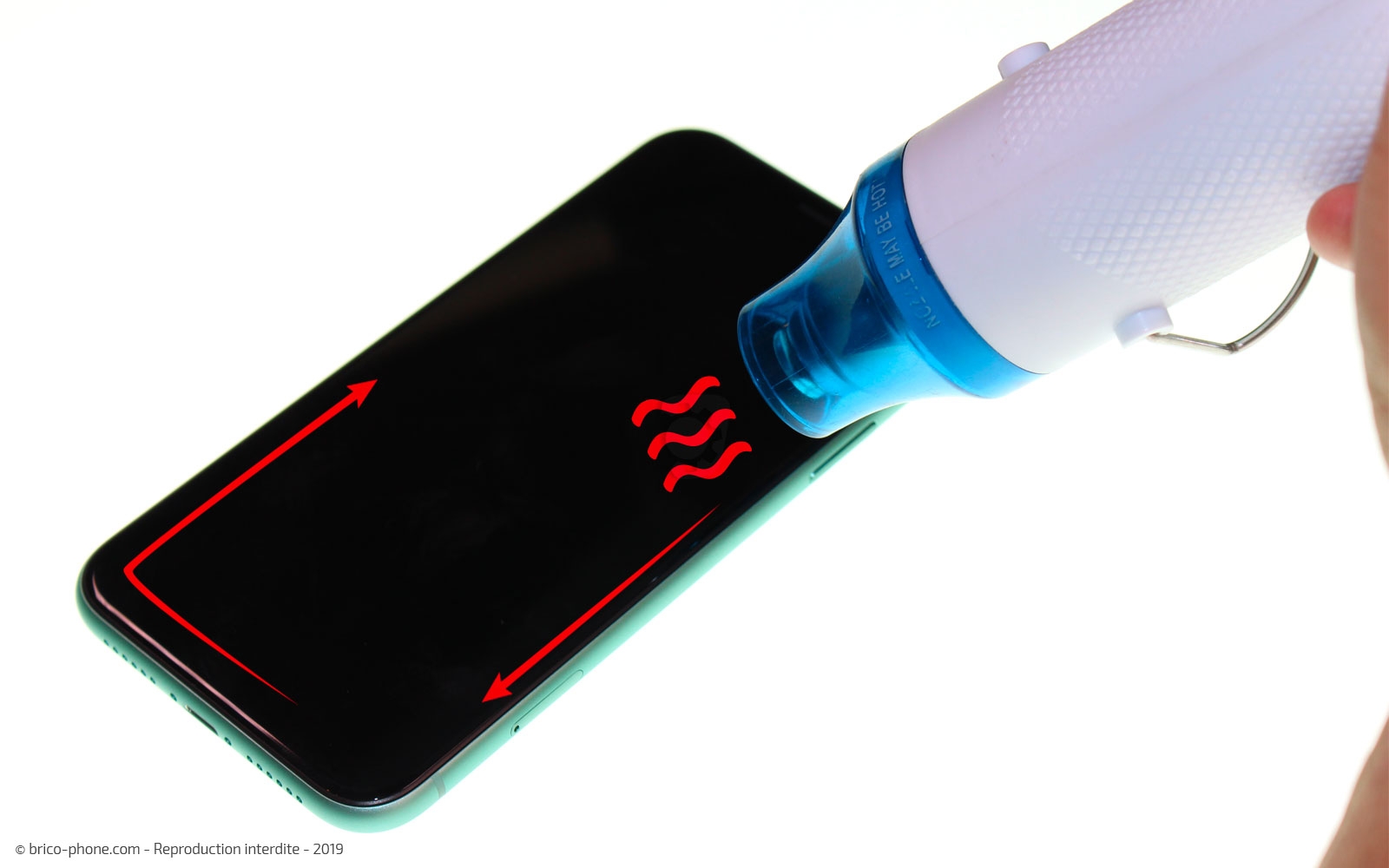

Chauffez le contour de l'écran pour ramollir le joint d'étanchéité à l'aide d'un décapeur thermique, d'un coussin chauffant (vendus sur le site) ou simplement de votre sèche-cheveux.

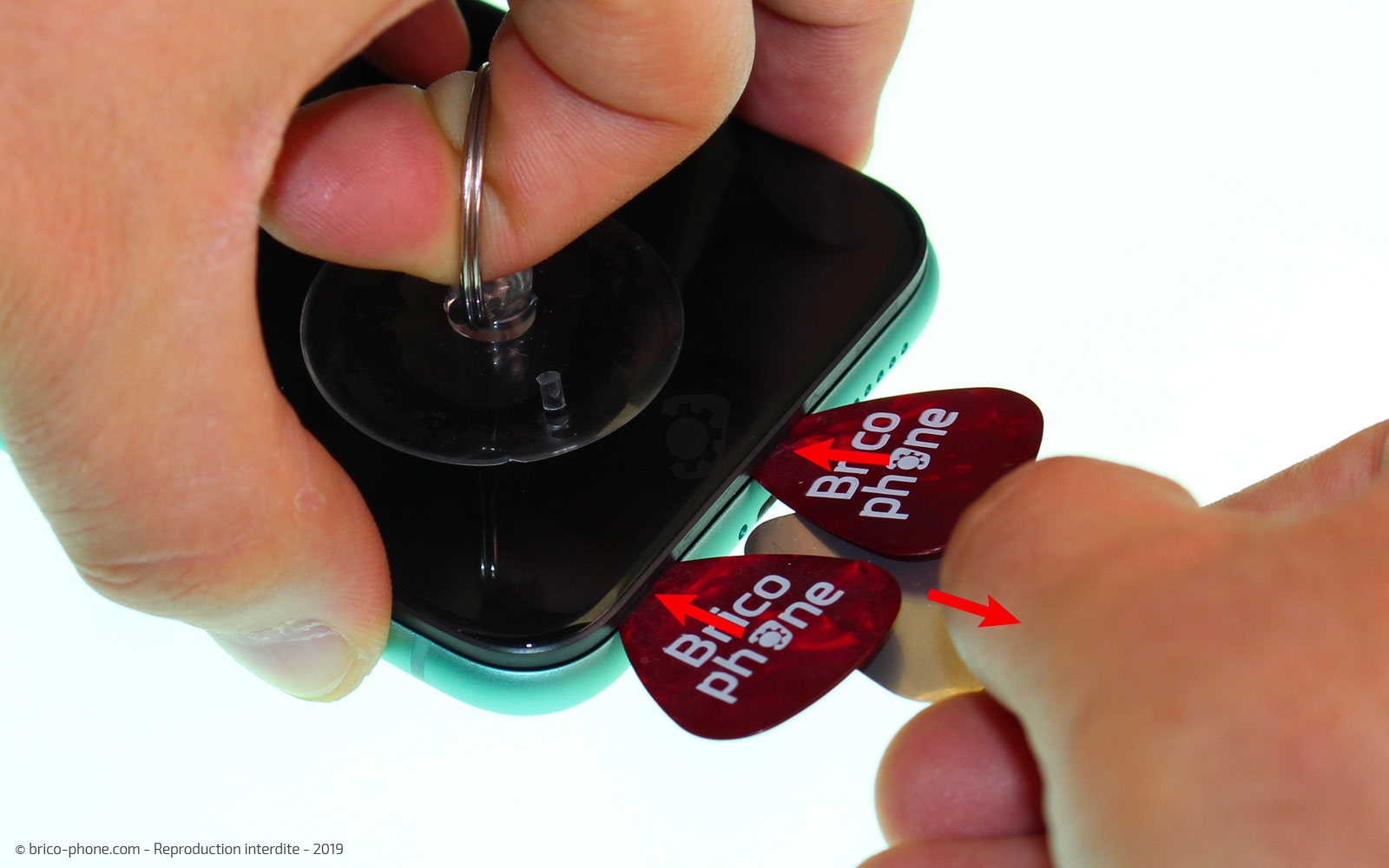

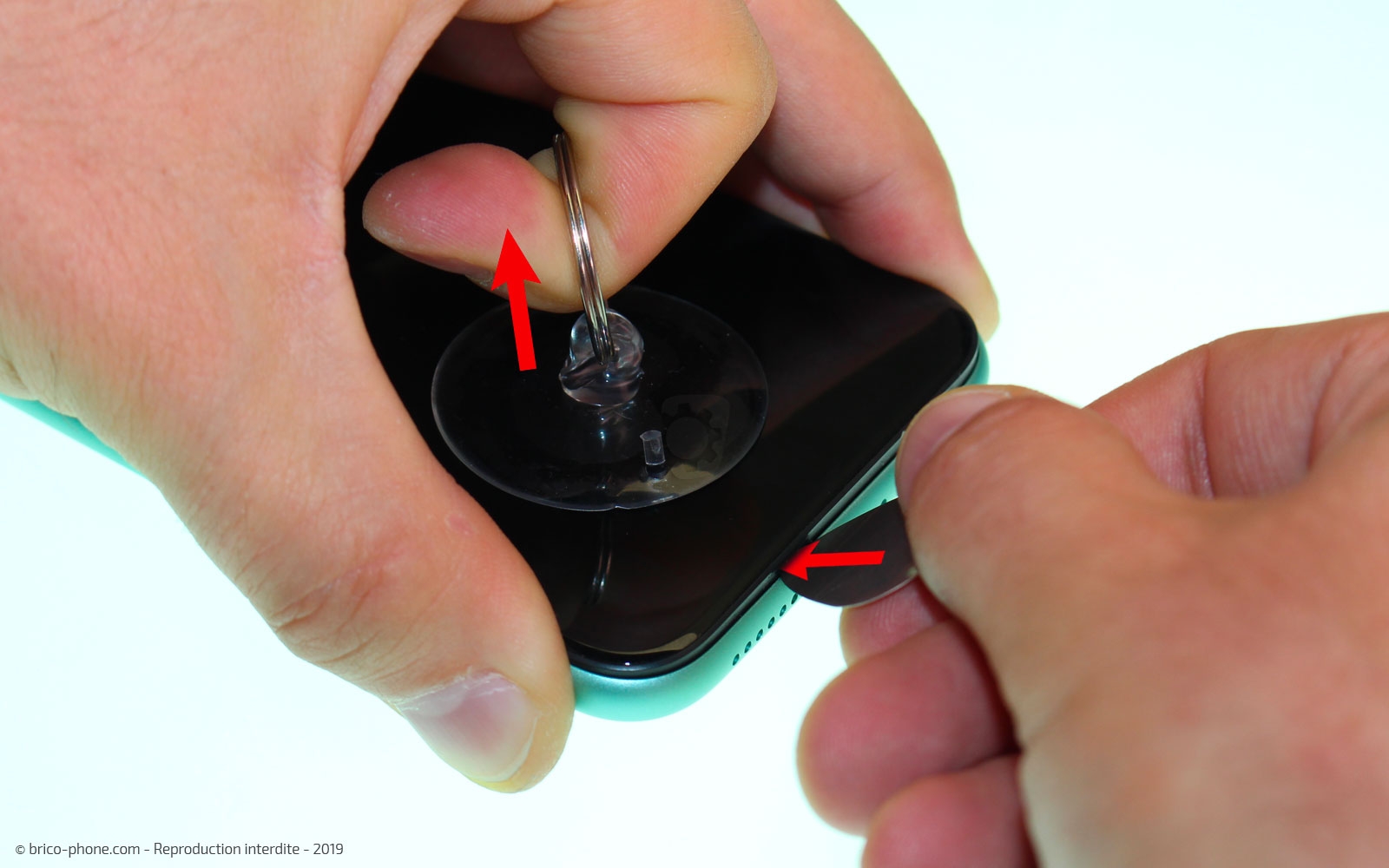

Ensuite, positionnez la ventouse au bas de l'écran, et en tirant dessus vous devriez pouvoir créer un espace entre l'écran et le châssis. Dans cet interstice, glissez le médiator en métal percé, puis superposez la version plastique dessus afin de le remplacer.
L'utilisation des médiators en plastique est recommandée pour éviter d'endommager le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

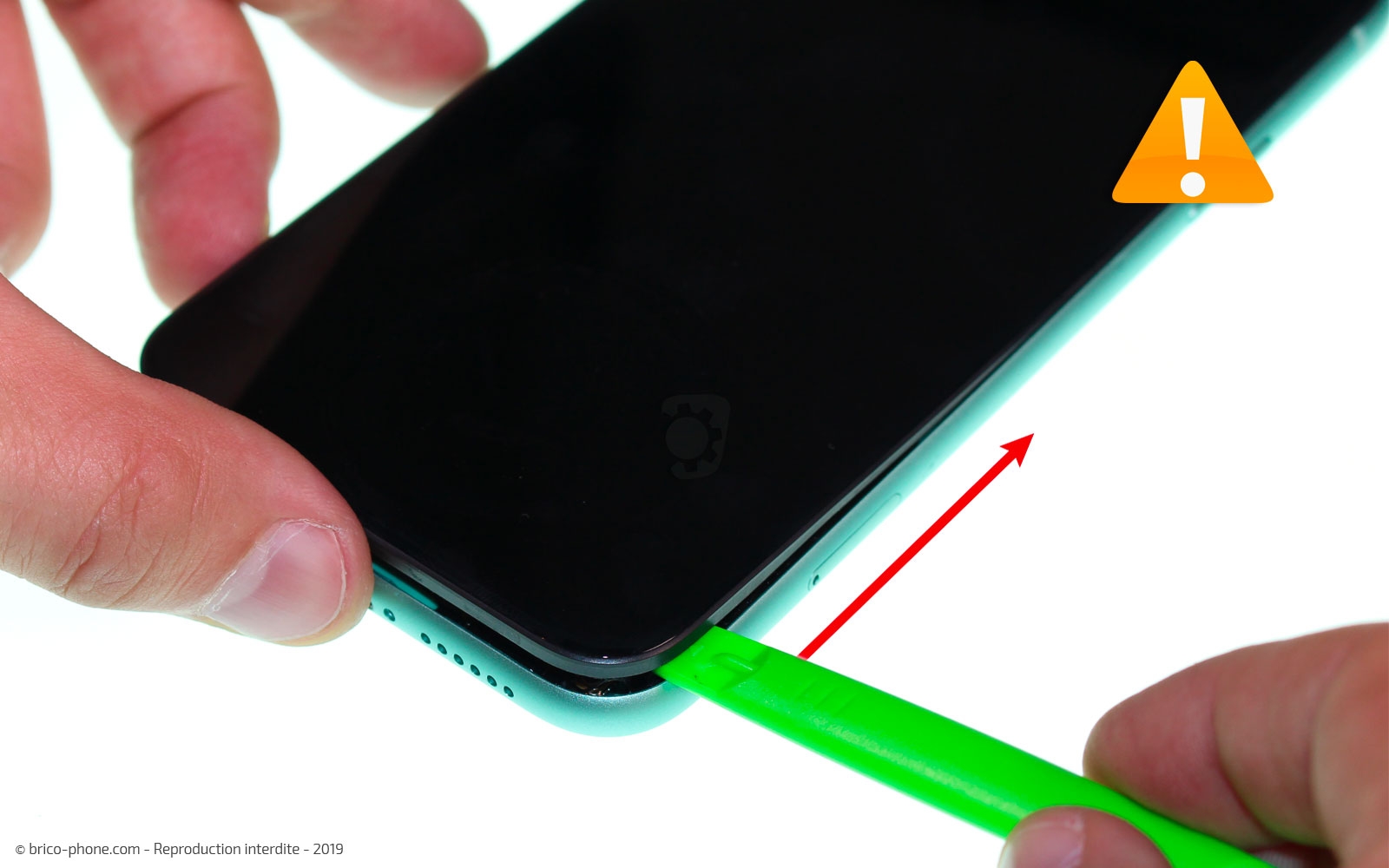

Etape 3 : Déclipser l'écran

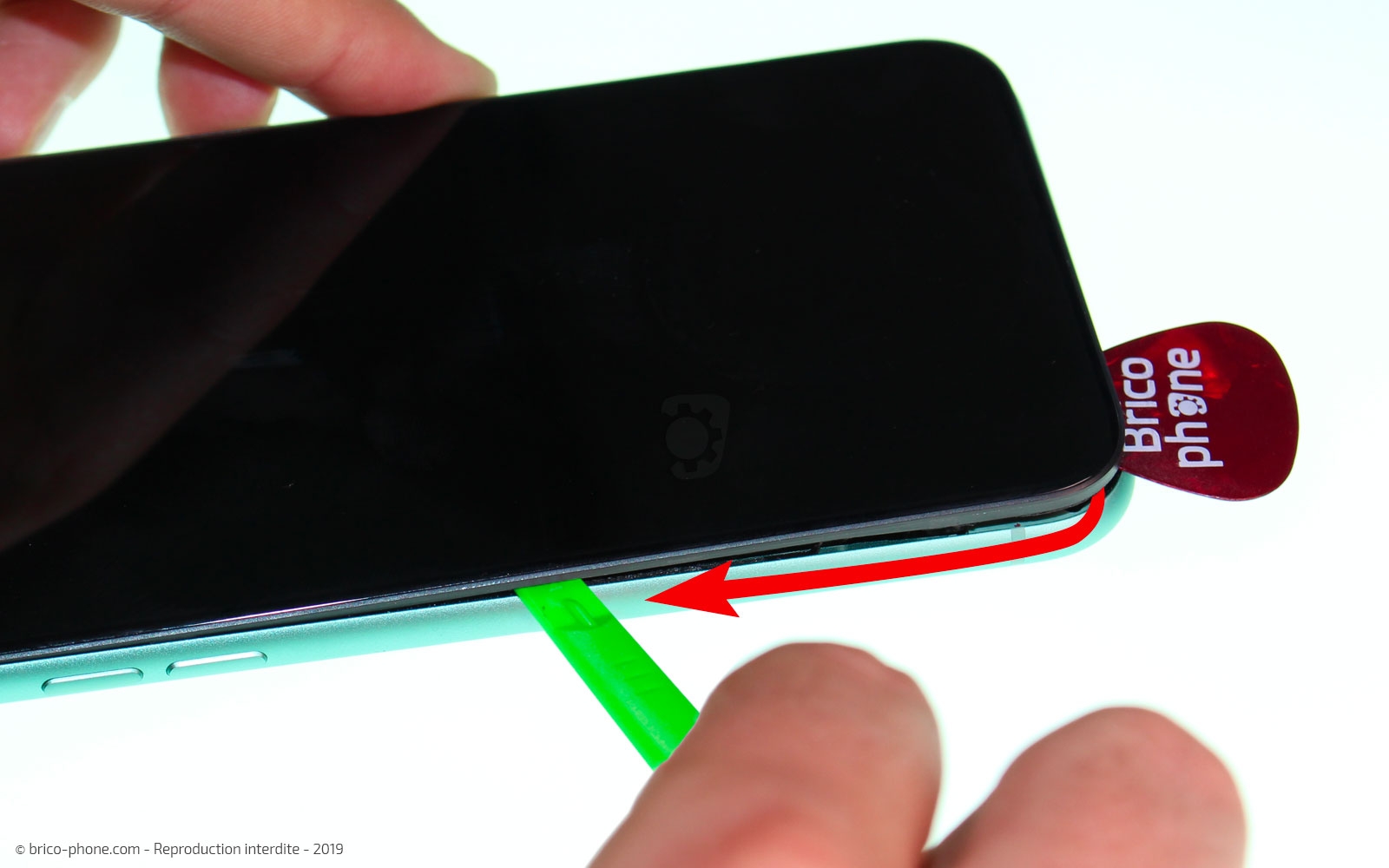

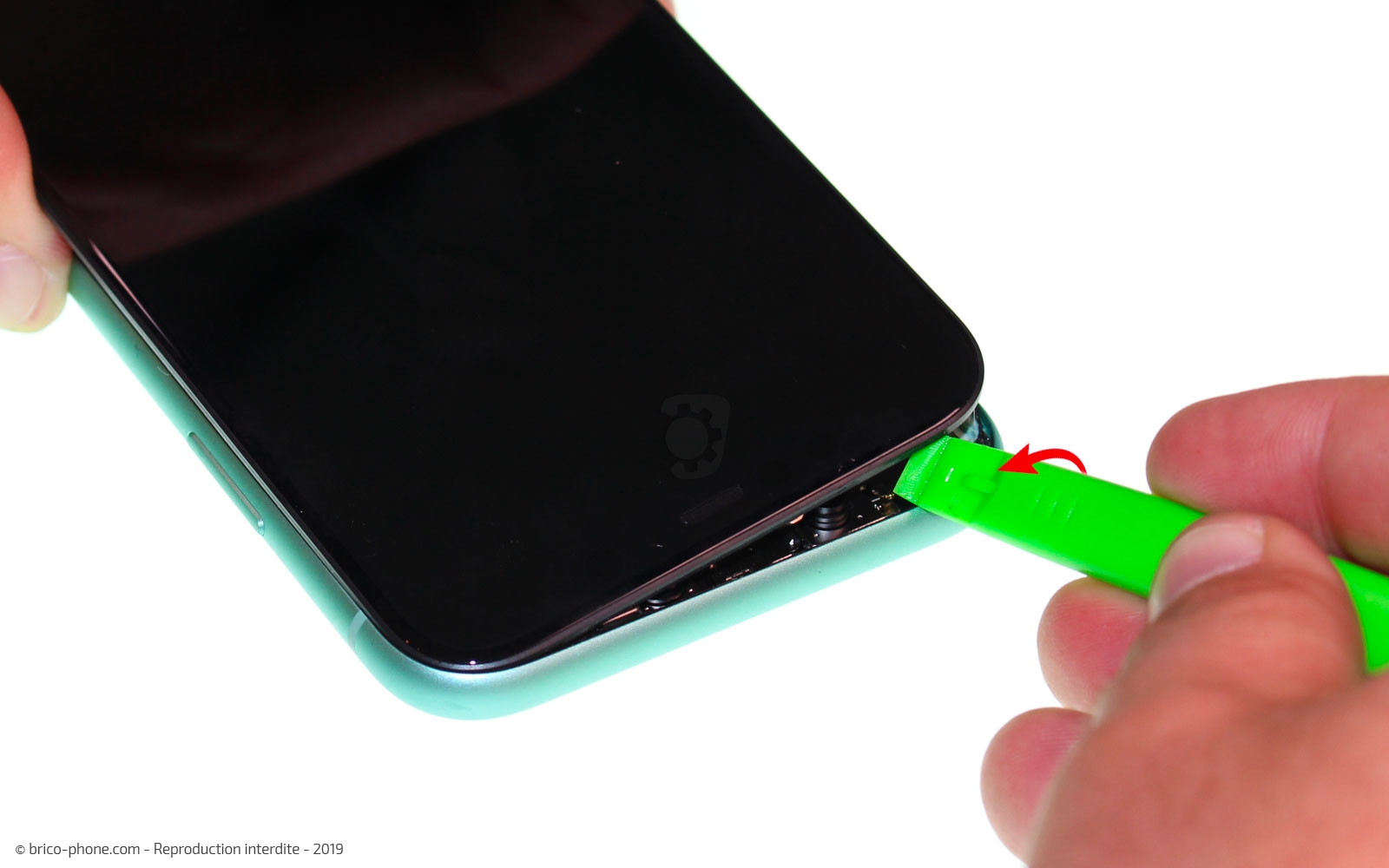

Equipez-vous de la spatule verte afin de déclipser entièrement l'écran. Pour cela, préférez utiliser le coté fin qui vous évitera de trop l'enfoncer et d'endommager les nappes.

Glissez-le sur tout le contour de votre iPhone en effectuant une mouvement de torsion pour faire levier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

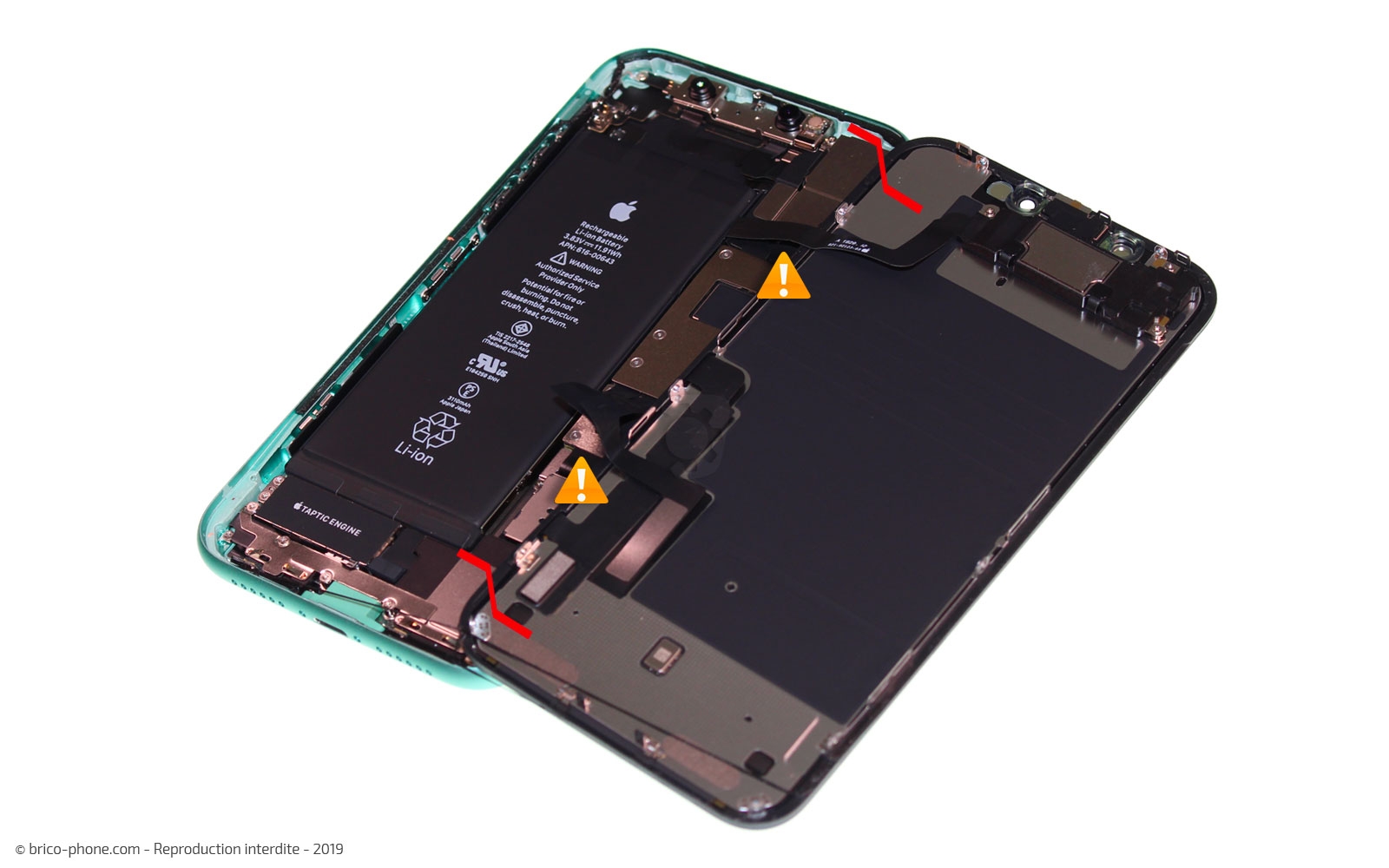

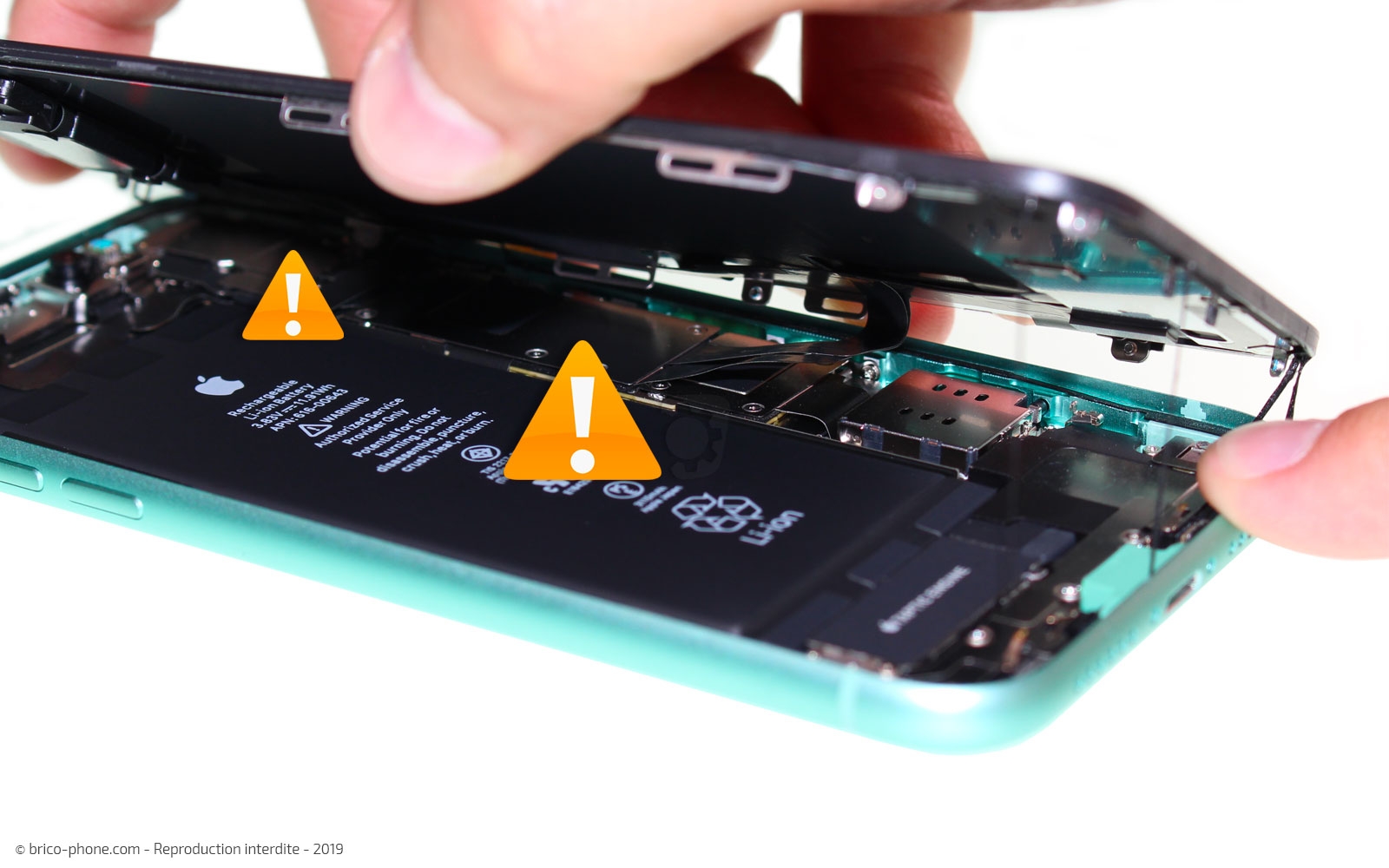

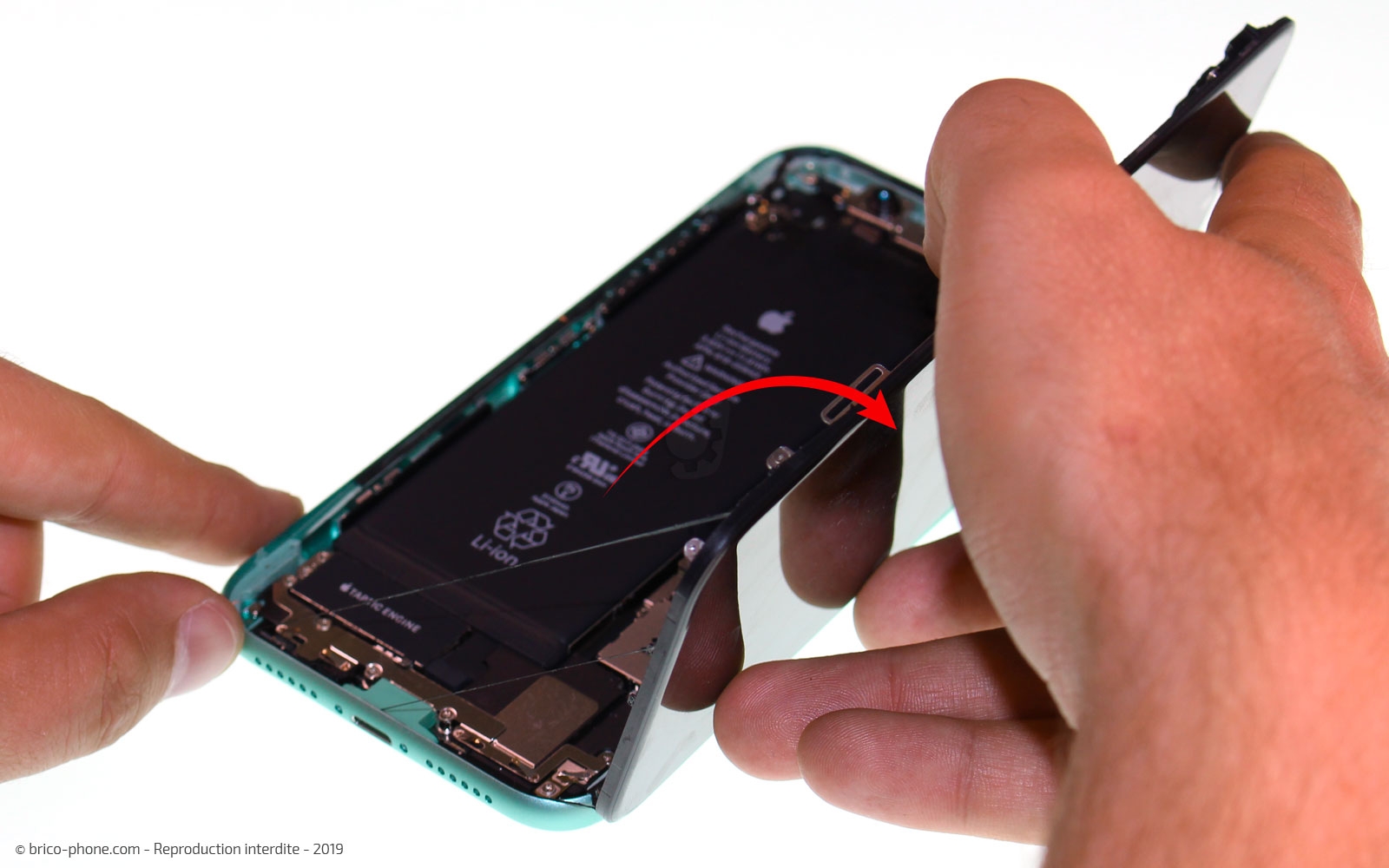

Etape 4 : Ouvrir l'écran
Lors de l'ouverture, vous devez faire très attention aux différentes nappes encore connectées: celle du haut-parleur interne, celle du LCD et du tactile.
Ouvrez l'écran par la droite en le faisant chevaucher sur le châssis lorsque vous le poserez afin d'éviter les tensions.

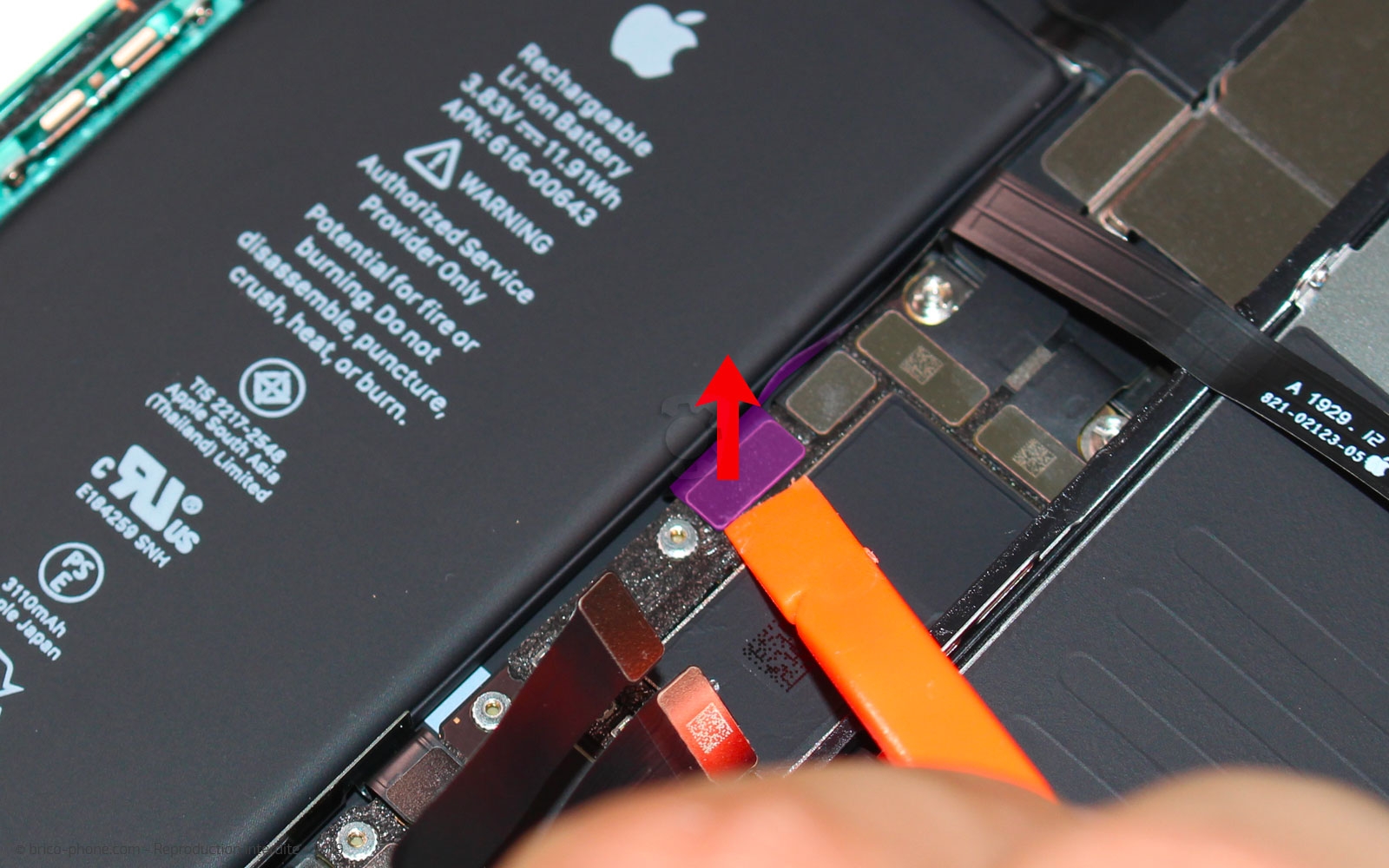

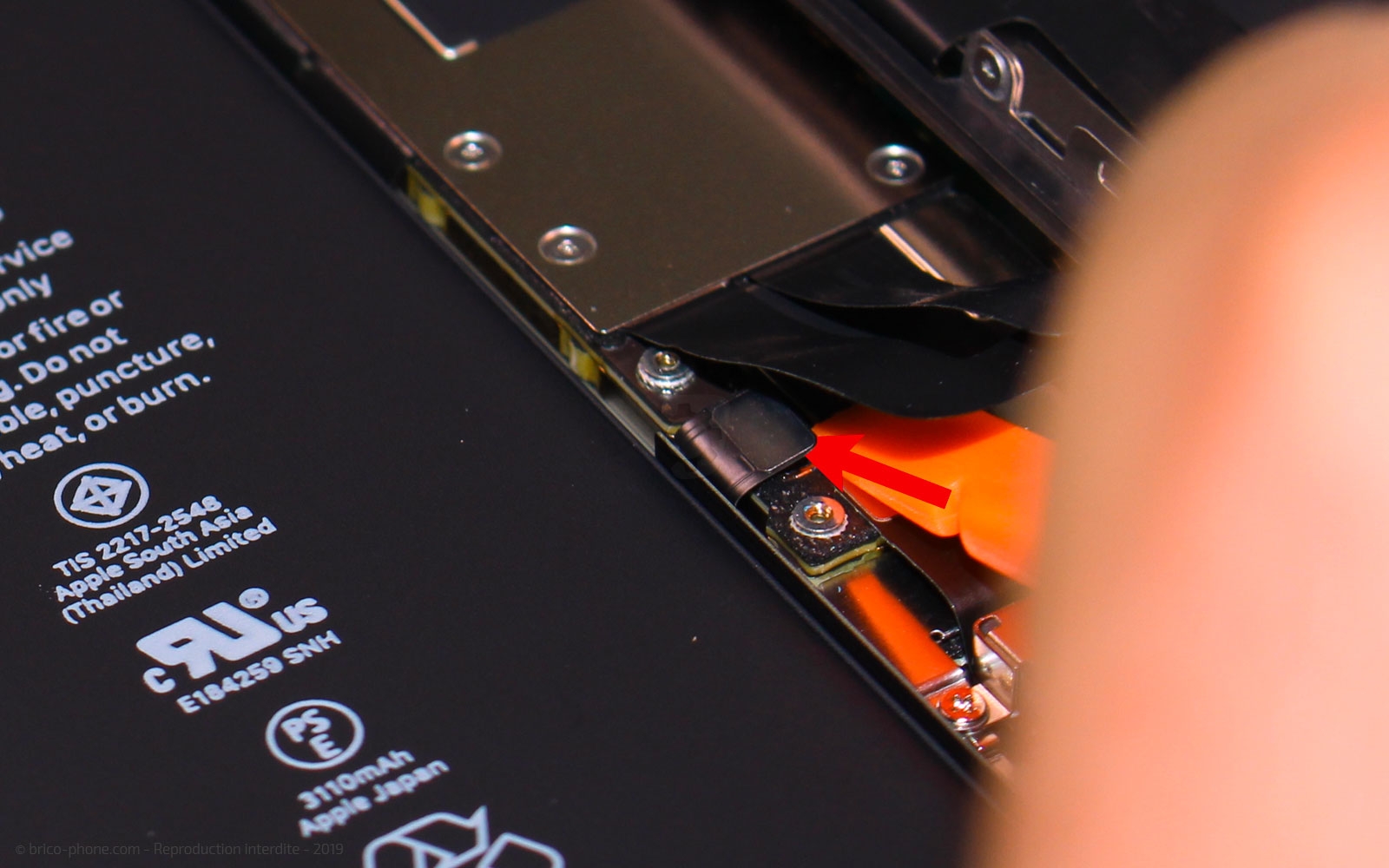

Etape 5 : Déconnecter la batterie
Avant de continuer, il est primordial de débrancher la batterie car même si votre iPhone est éteint, vous n'êtes pas à l'abris d'une mauvaise manipulation qui pourrait causer des dommages irréversibles.

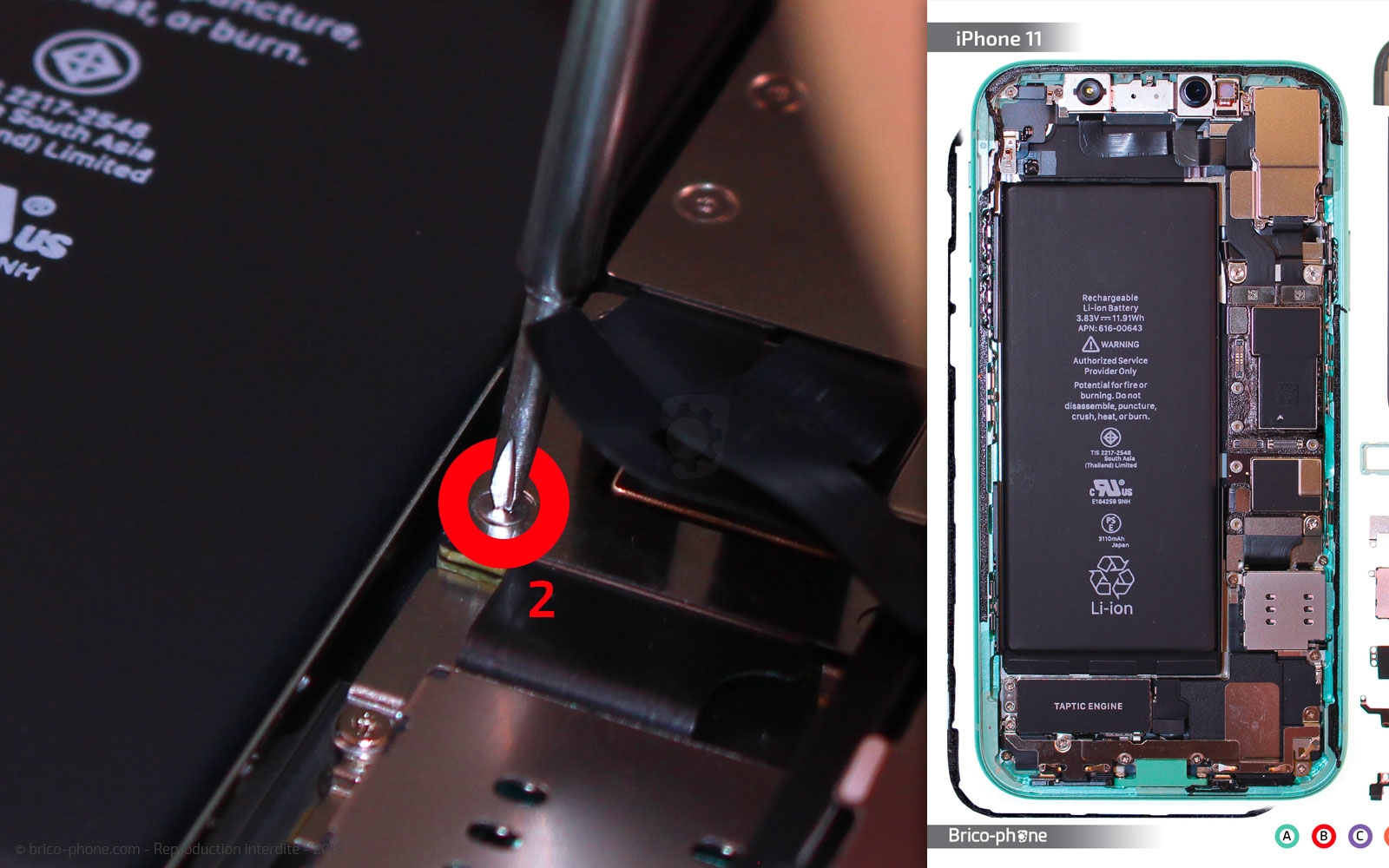

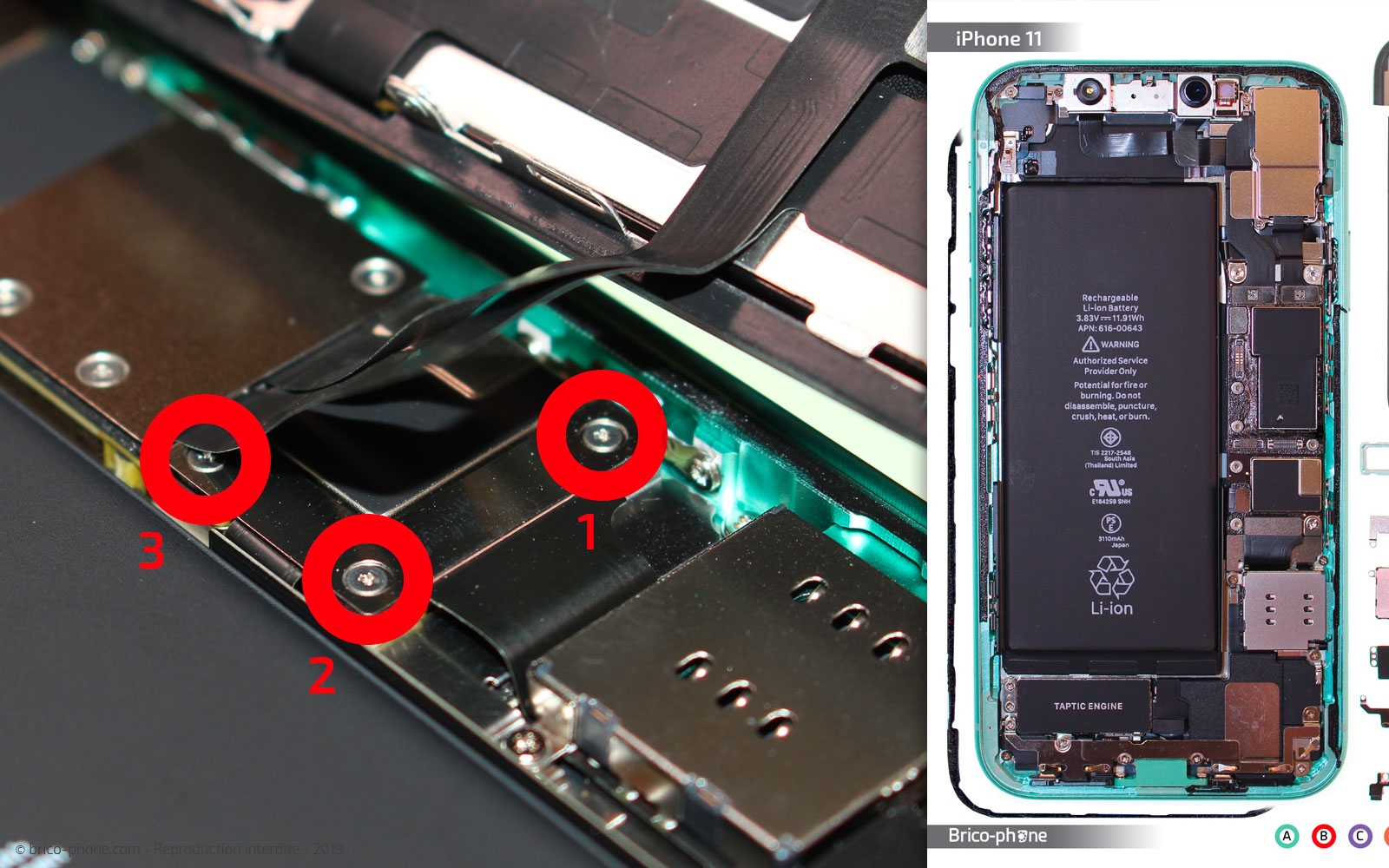

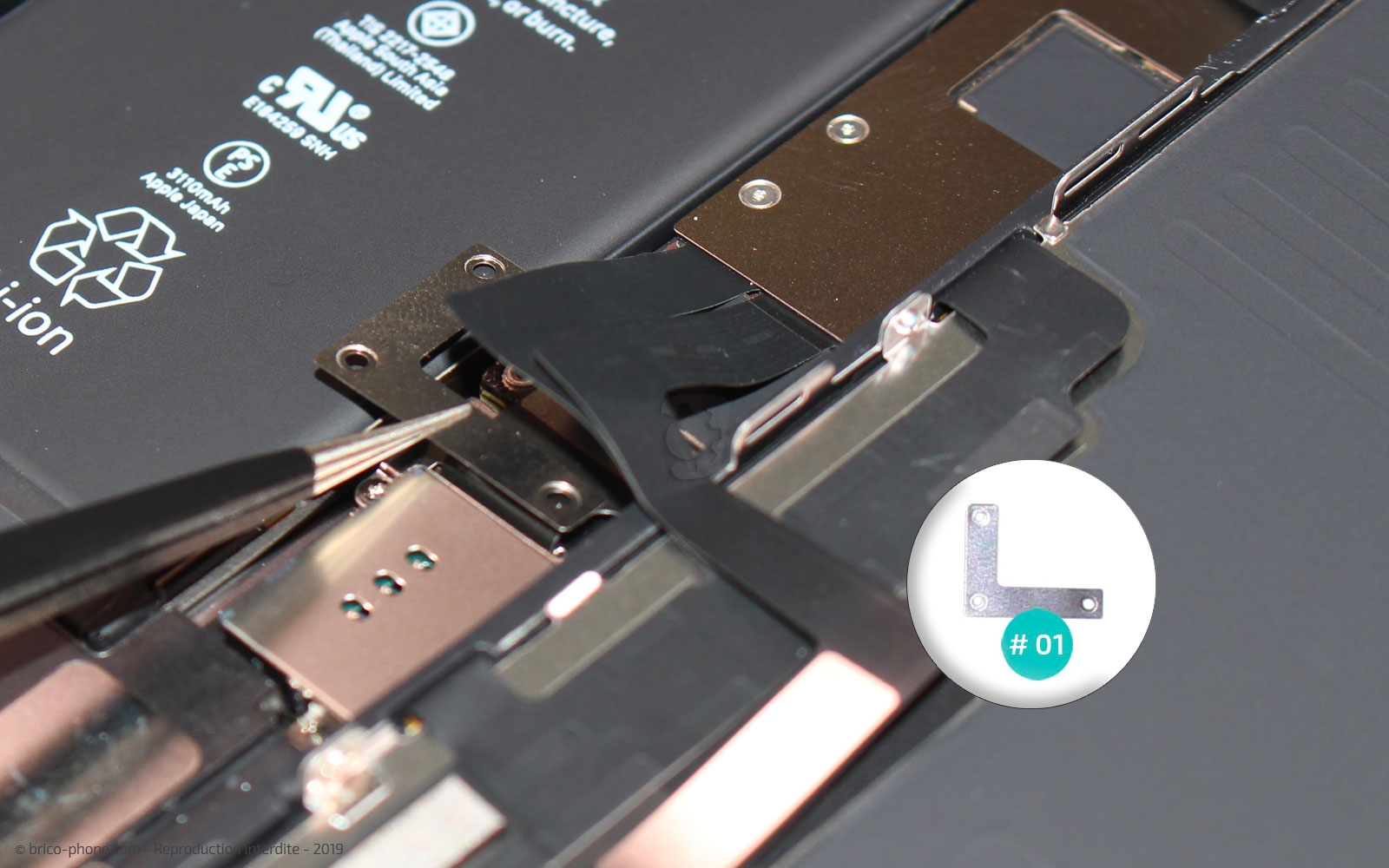

Pour cela, retirez les vis B1, B2 et B3 avec le tournevis triwing 0.6 et placez-les sur votre patron d'aide au montage afin de ne pas les perdre. Ensuite, avec la pincette en métal, ôtez la plaquette de protection #01 et déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Patron magnétique d'aide au montage pour iPhone 11
5,90 €

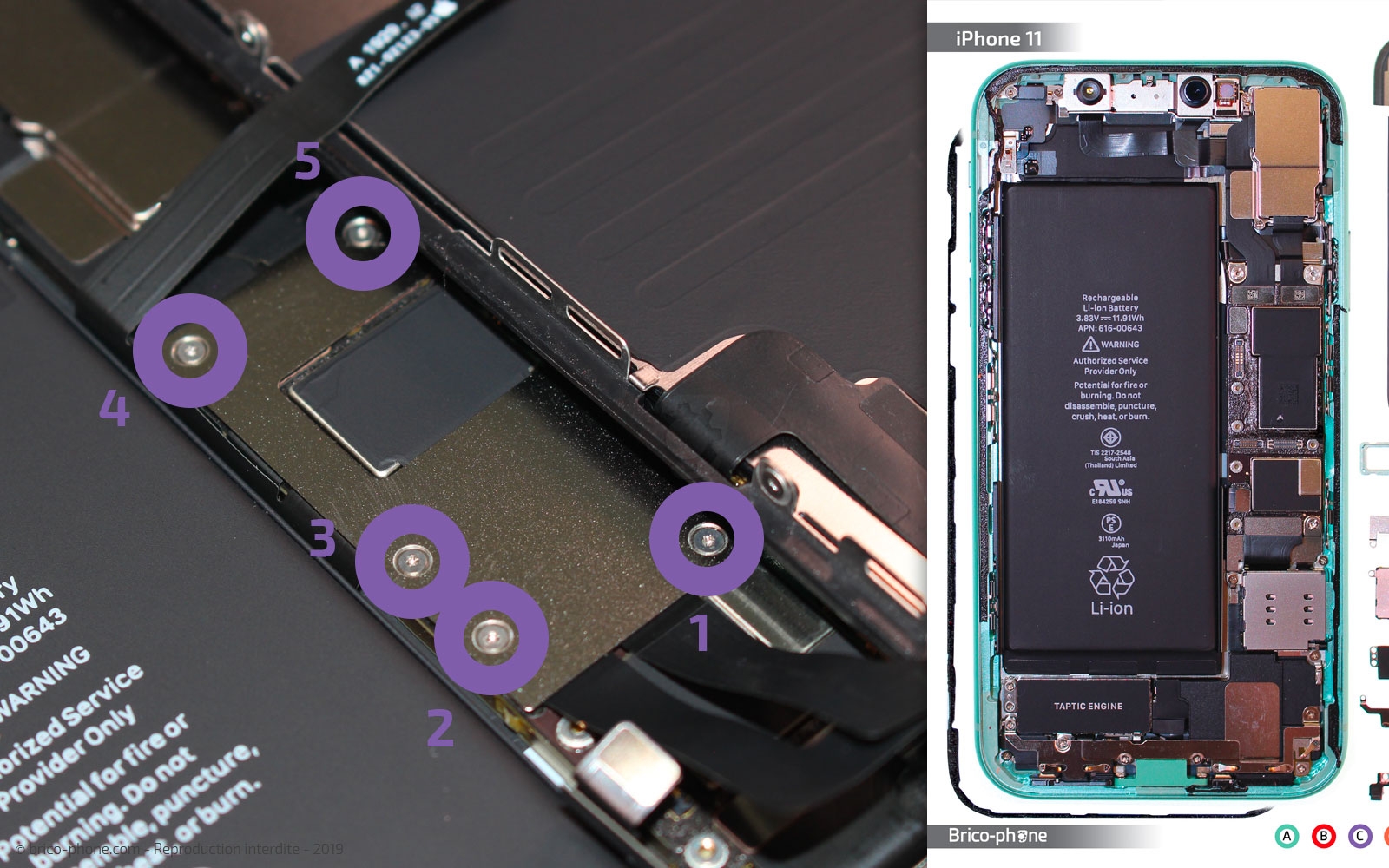

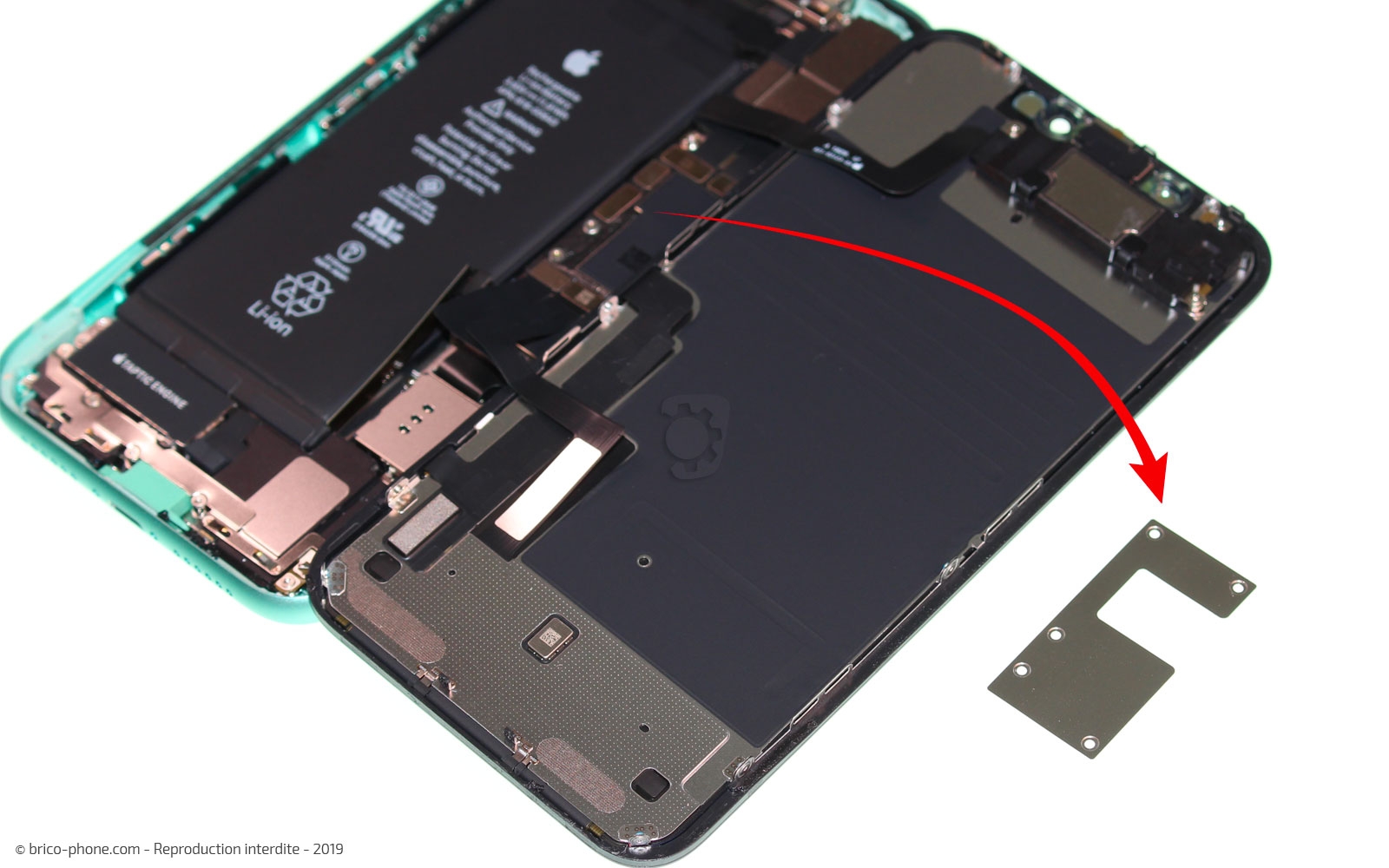

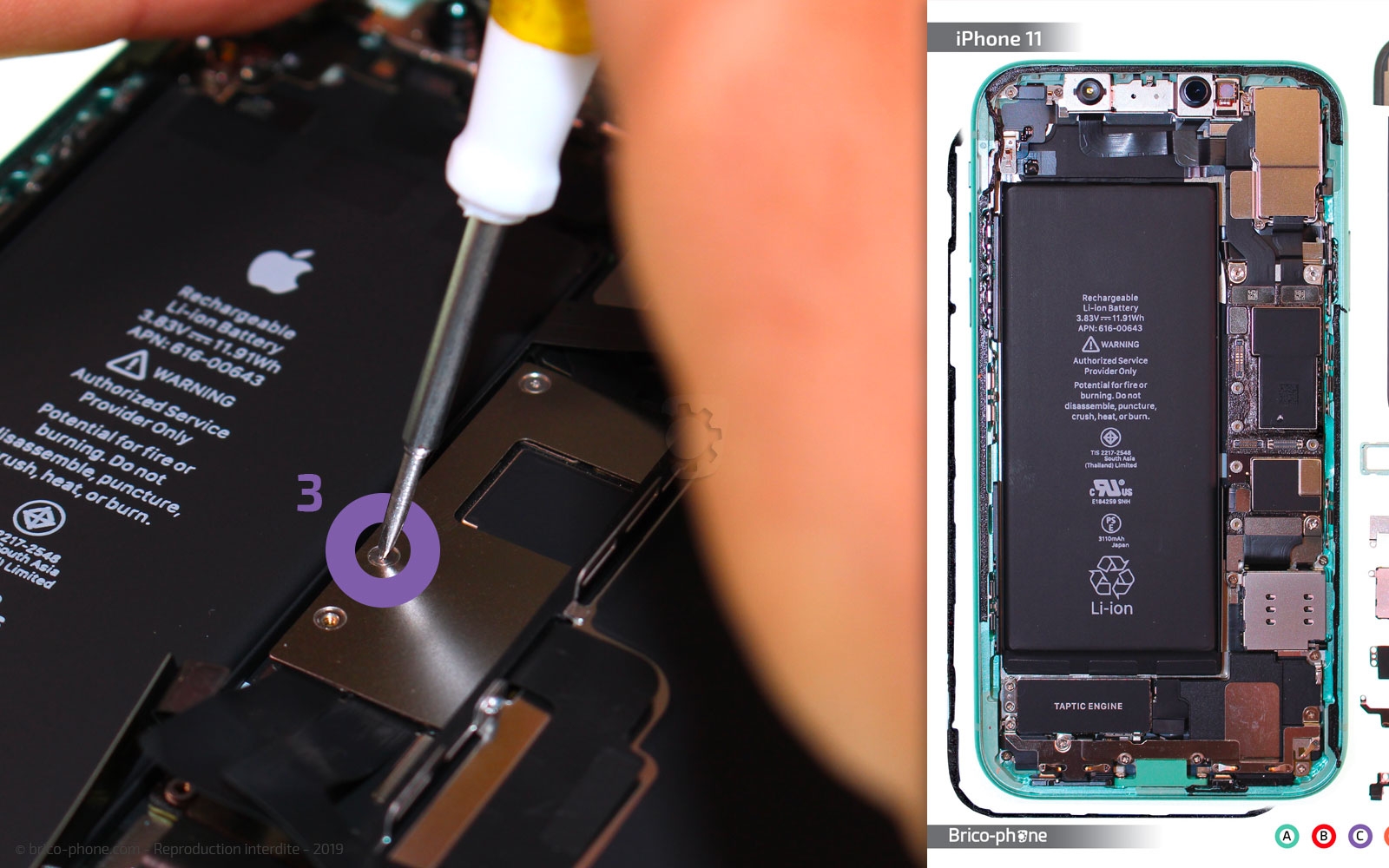

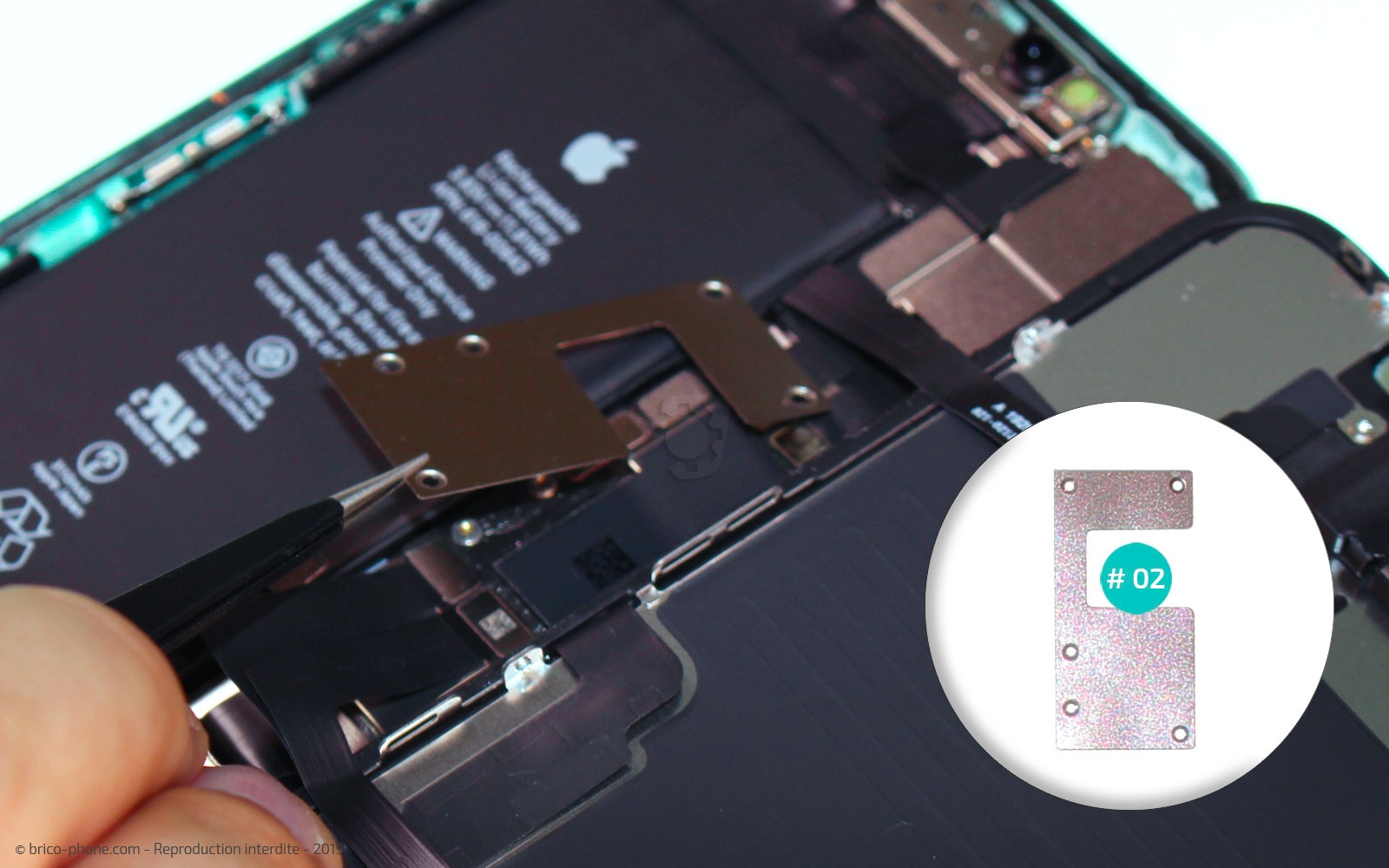

Etape 6 : Retirer la plaquette des nappes tactile et LCD
Toujours en utilisant le même tournevis, ôtez les vis triwing numérotées de C1 à C5 afin de pouvoir saisir la plaquette de protection des nappes de l'écran #02 avec la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

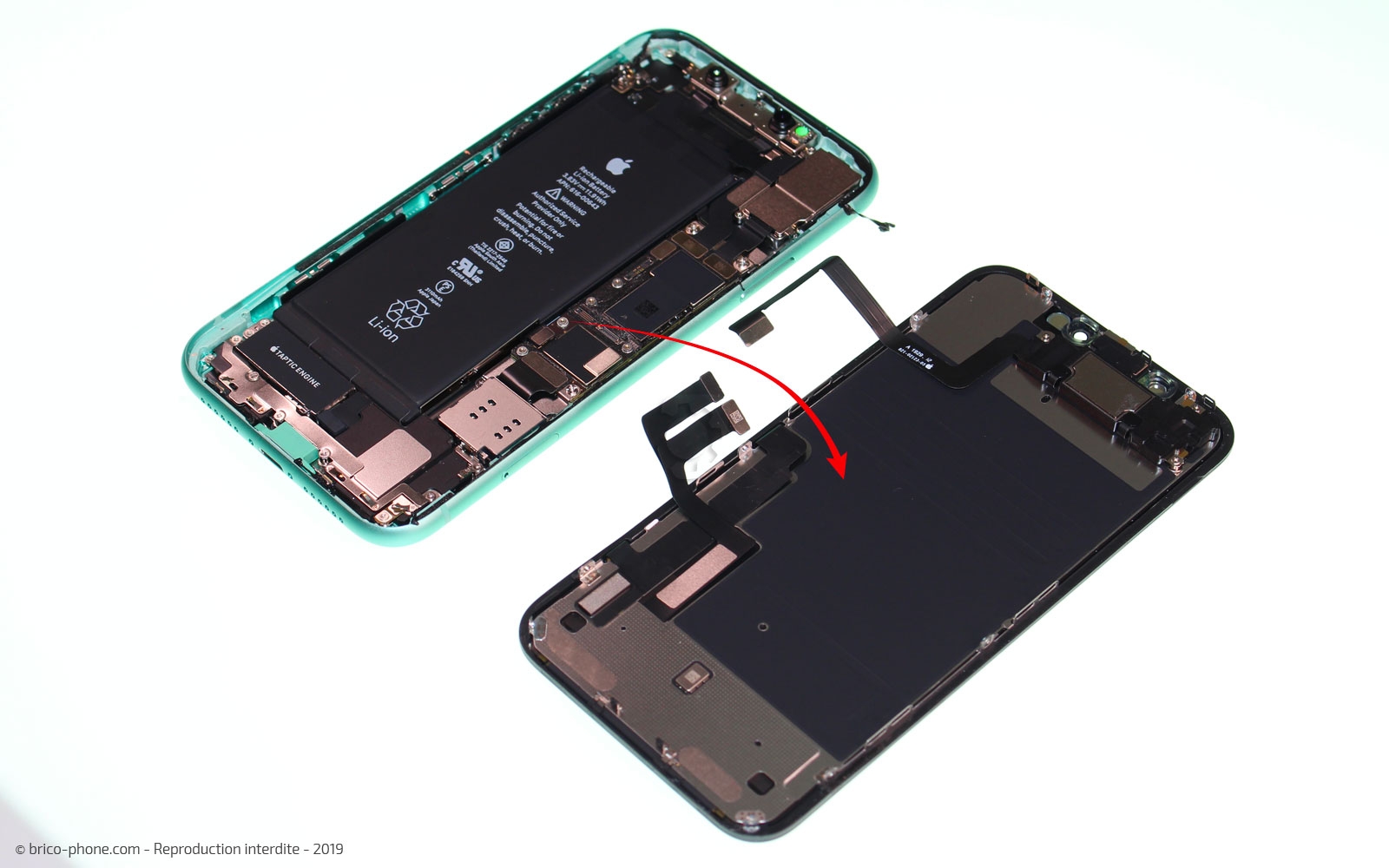

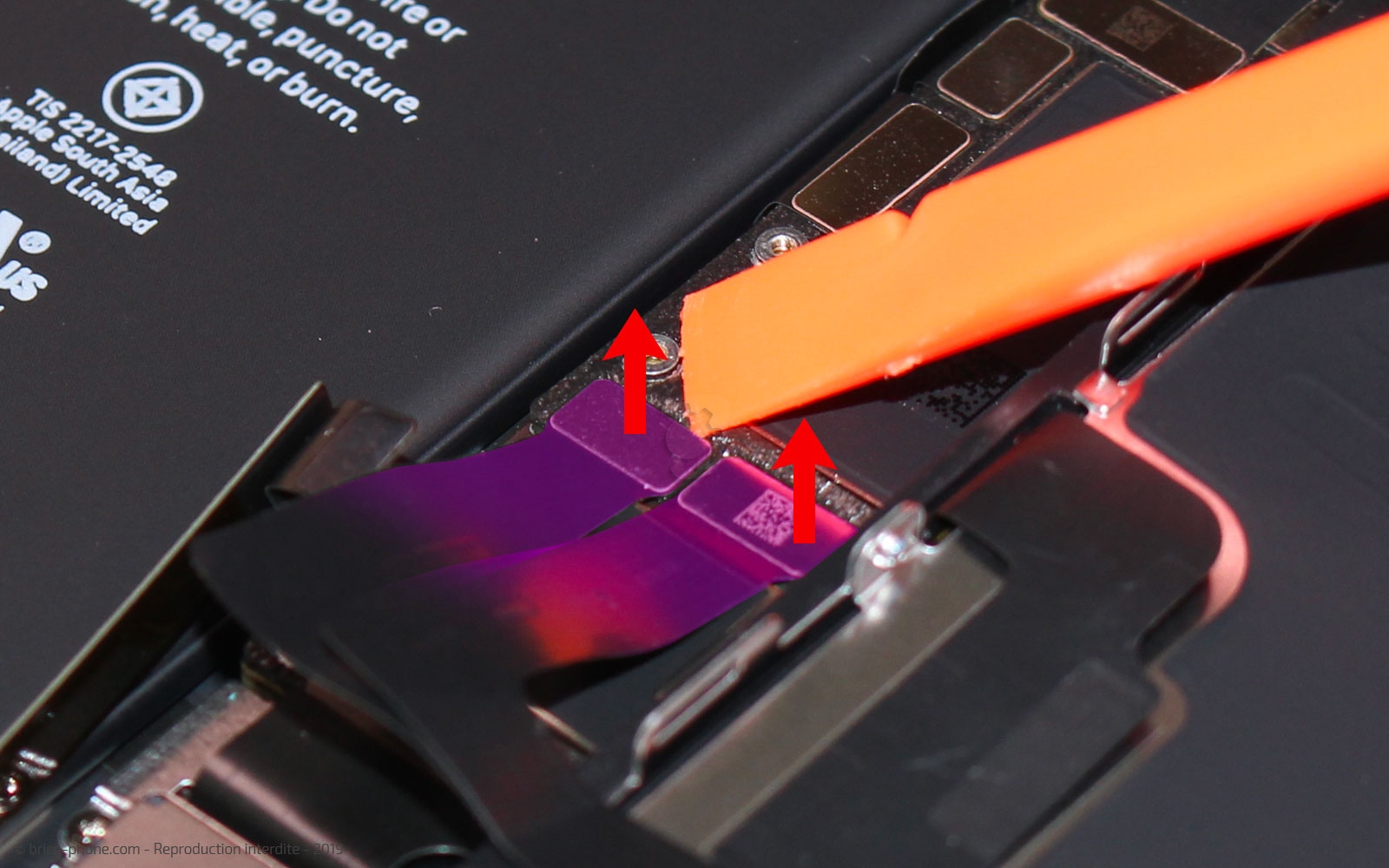

Etape 7 : Retirer l'écran du châssis
A l'aide du levier en nylon, débranchez les nappes de la vitre tactile et du LCD ainsi que celle correspondant au haut-parleur interne.

Mettez le châssis de votre iPhone 11 de coté, afin que nous puissions continuer le démontage de l'écran.
Outils du kit utilisés
Outils du kit utilisés

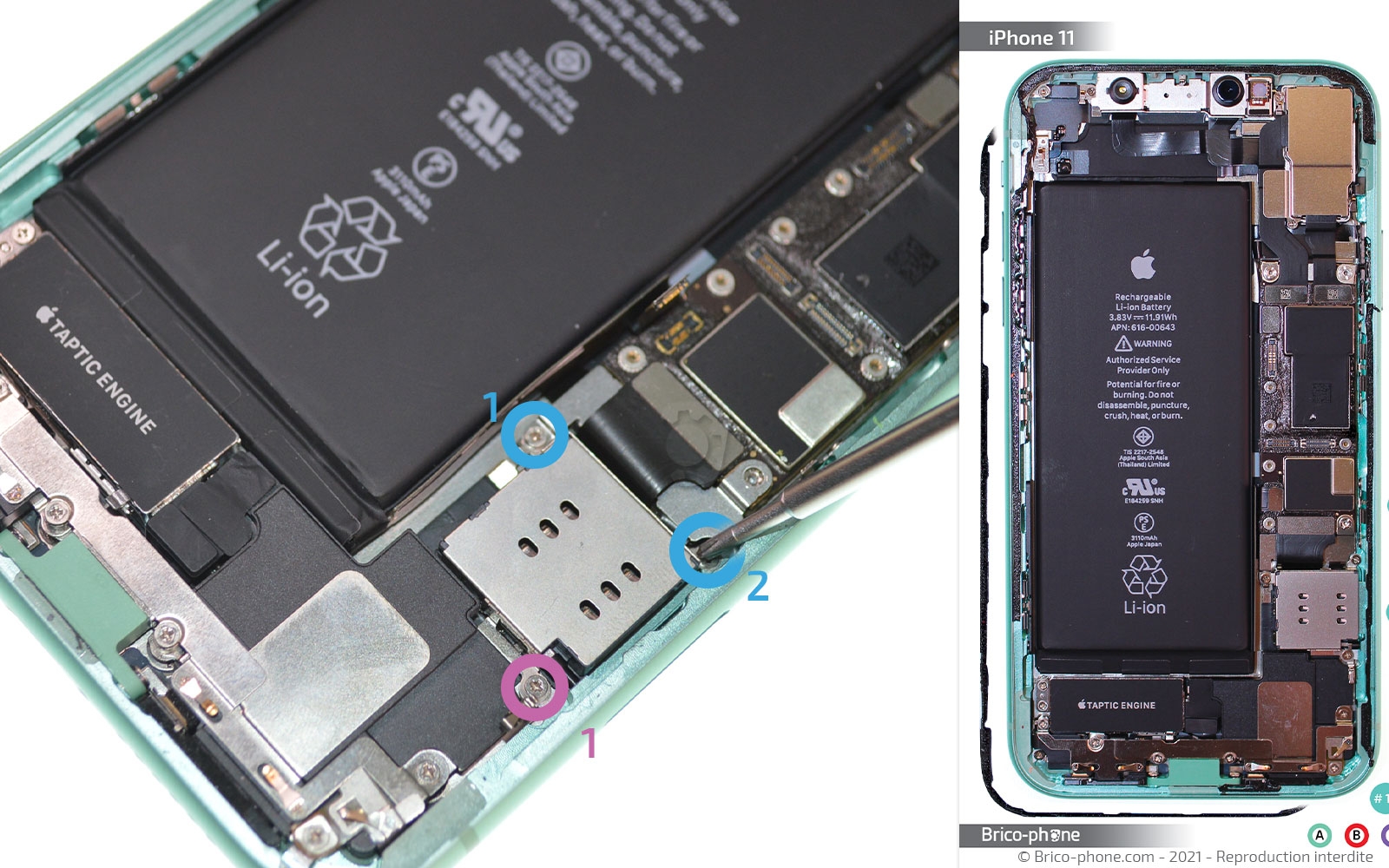

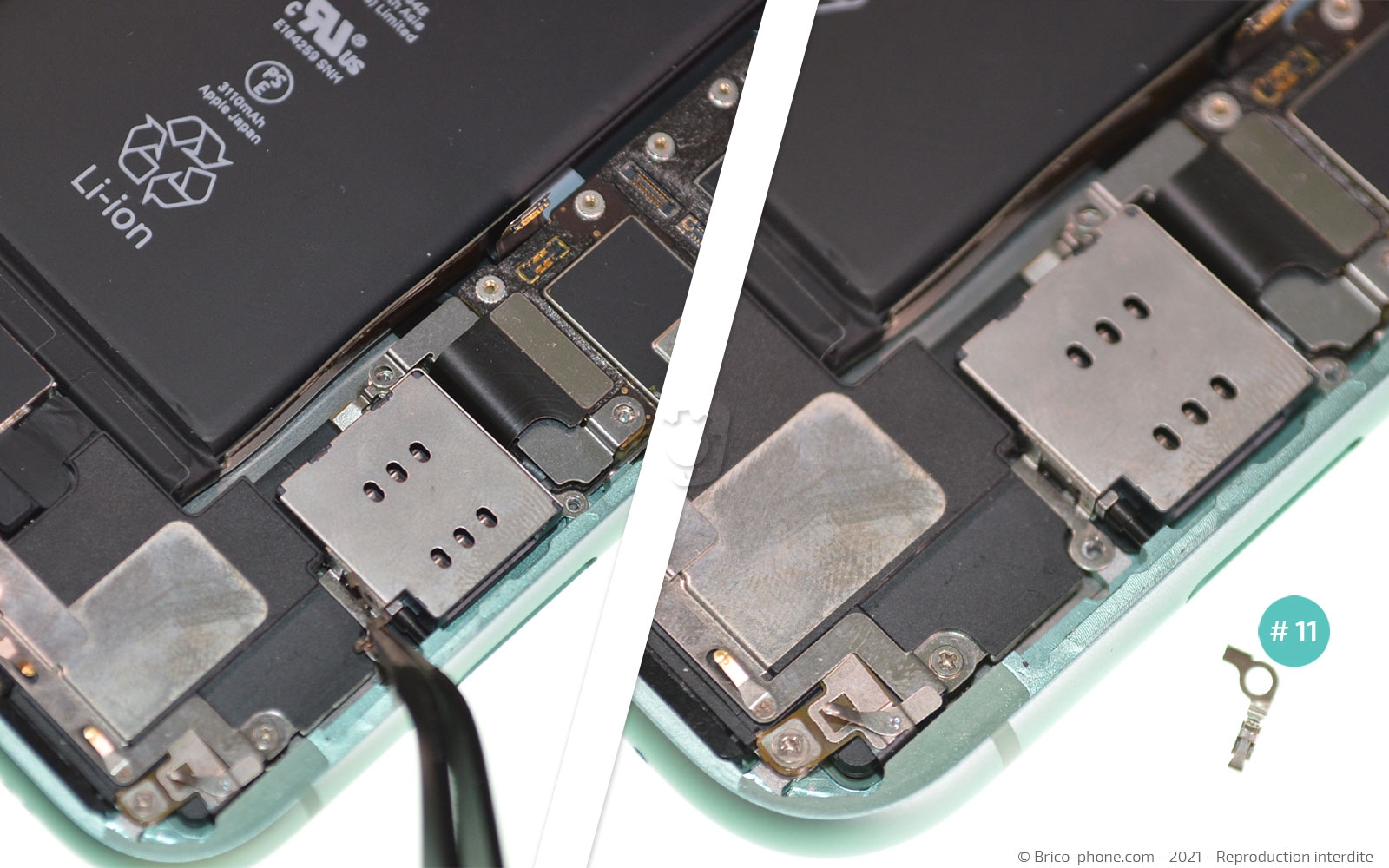

Etape 8 : Récupérer le contact métallique
Otez les vis J1, J2 et H1 à l'aide du tournevis cruciforme.

Ensuite, saisissez le contact #23 avec la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

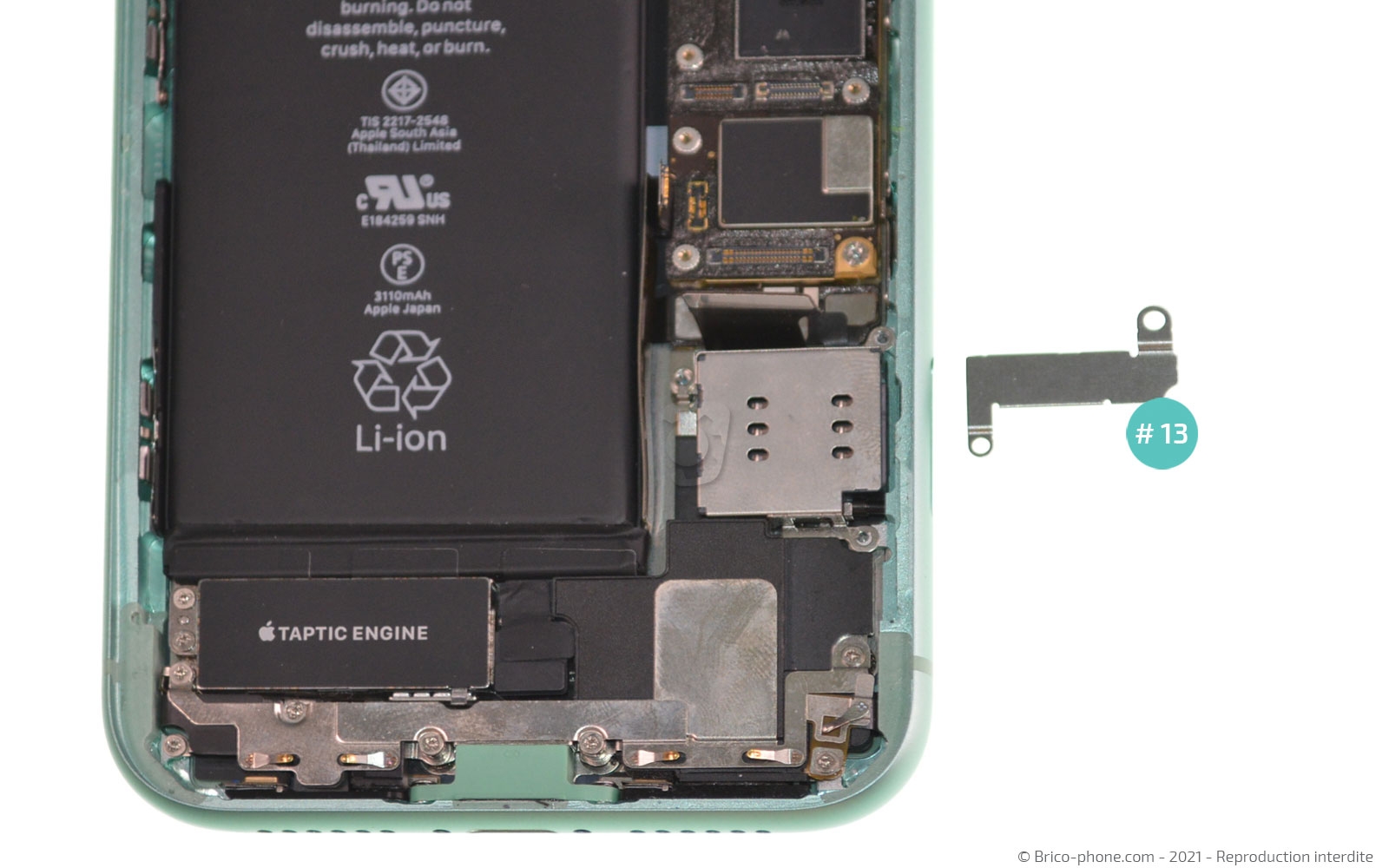

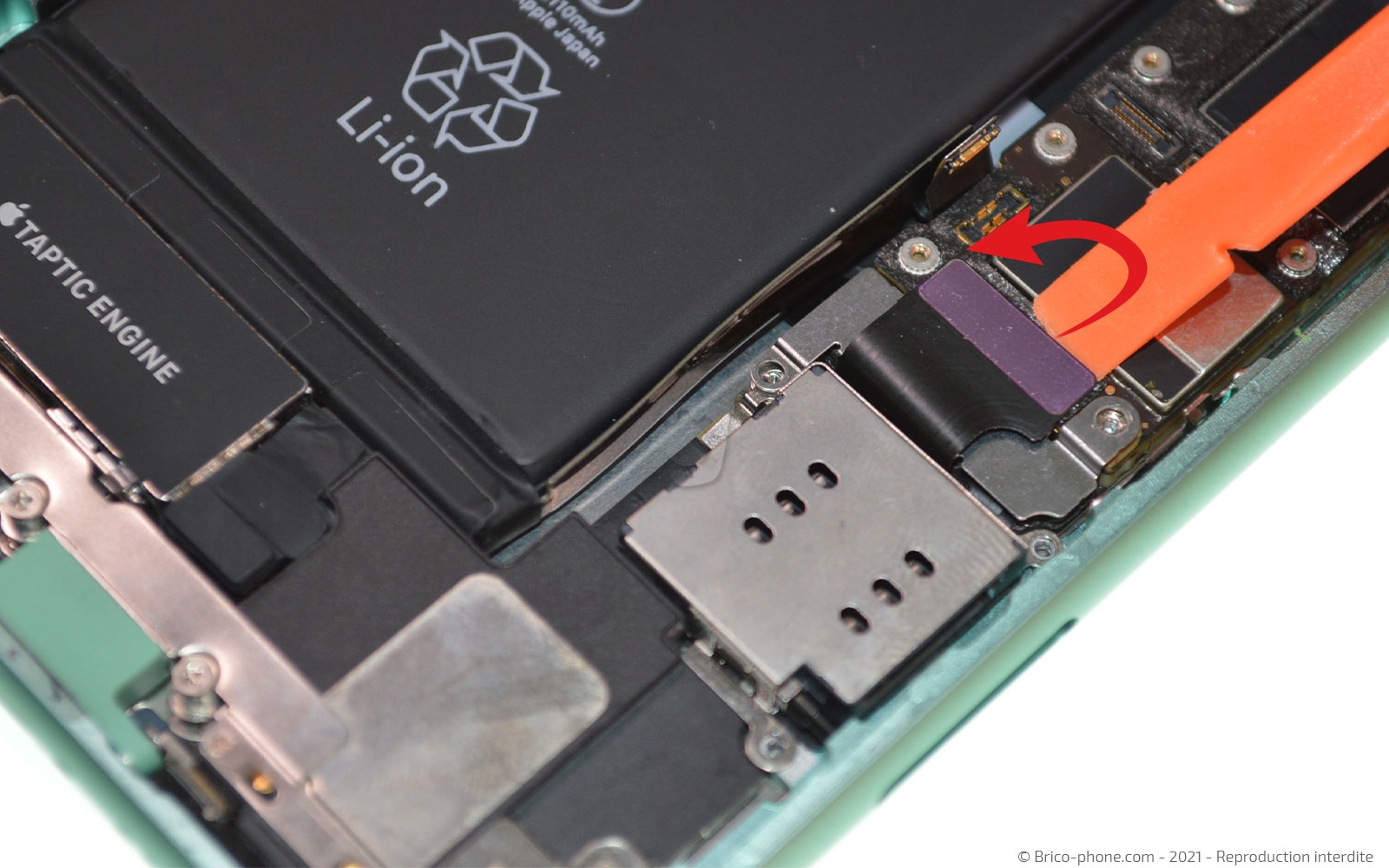

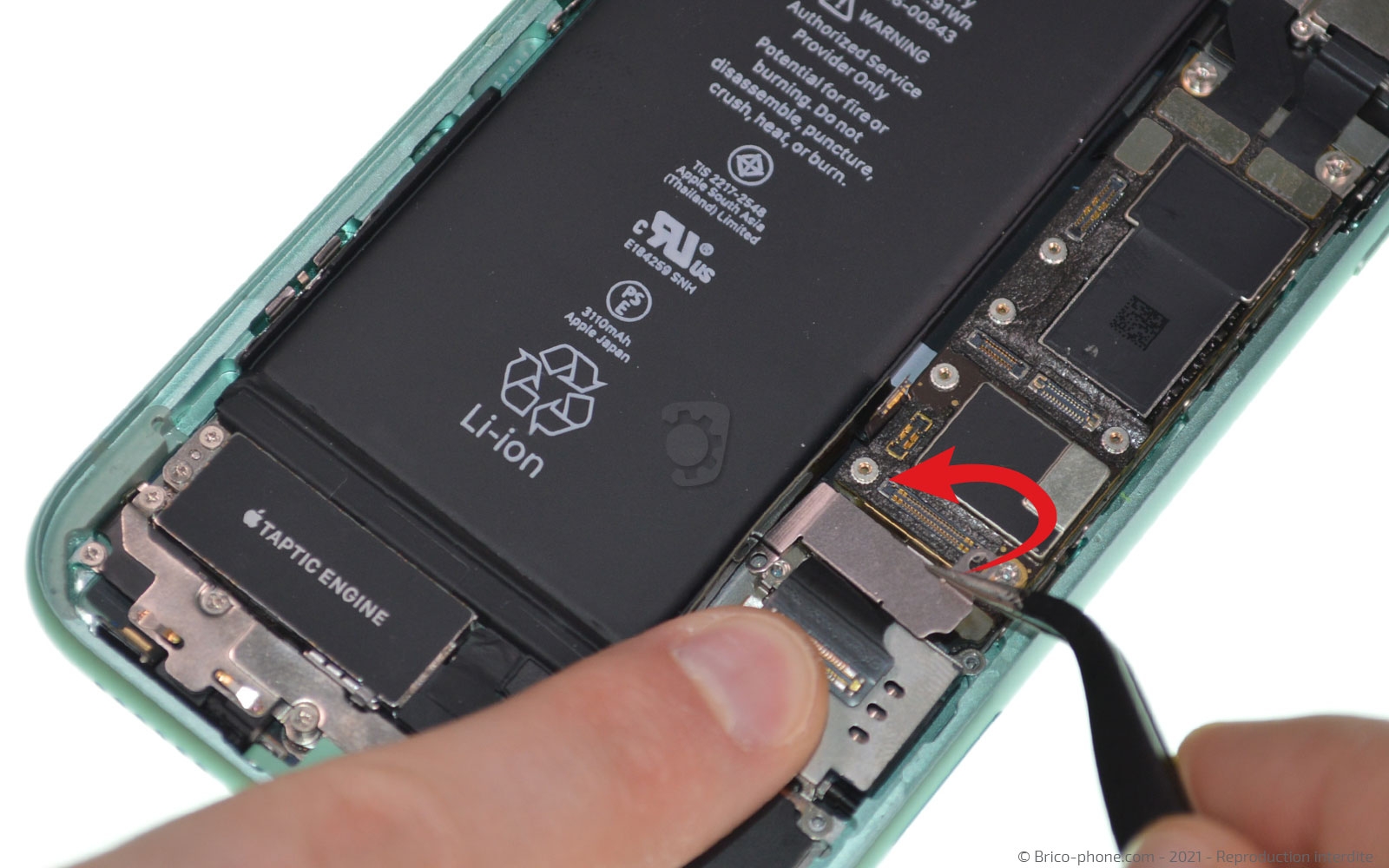

Etape 9 : Libérer la nappe du connecteur de charge
Glissez le levier en nylon sous la nappe du dock pour le déconnecter.

Basculez la nappe vers le bas pour accéder à la plaquette #13 et la retirer.
Outils du kit utilisés
Outils du kit utilisés

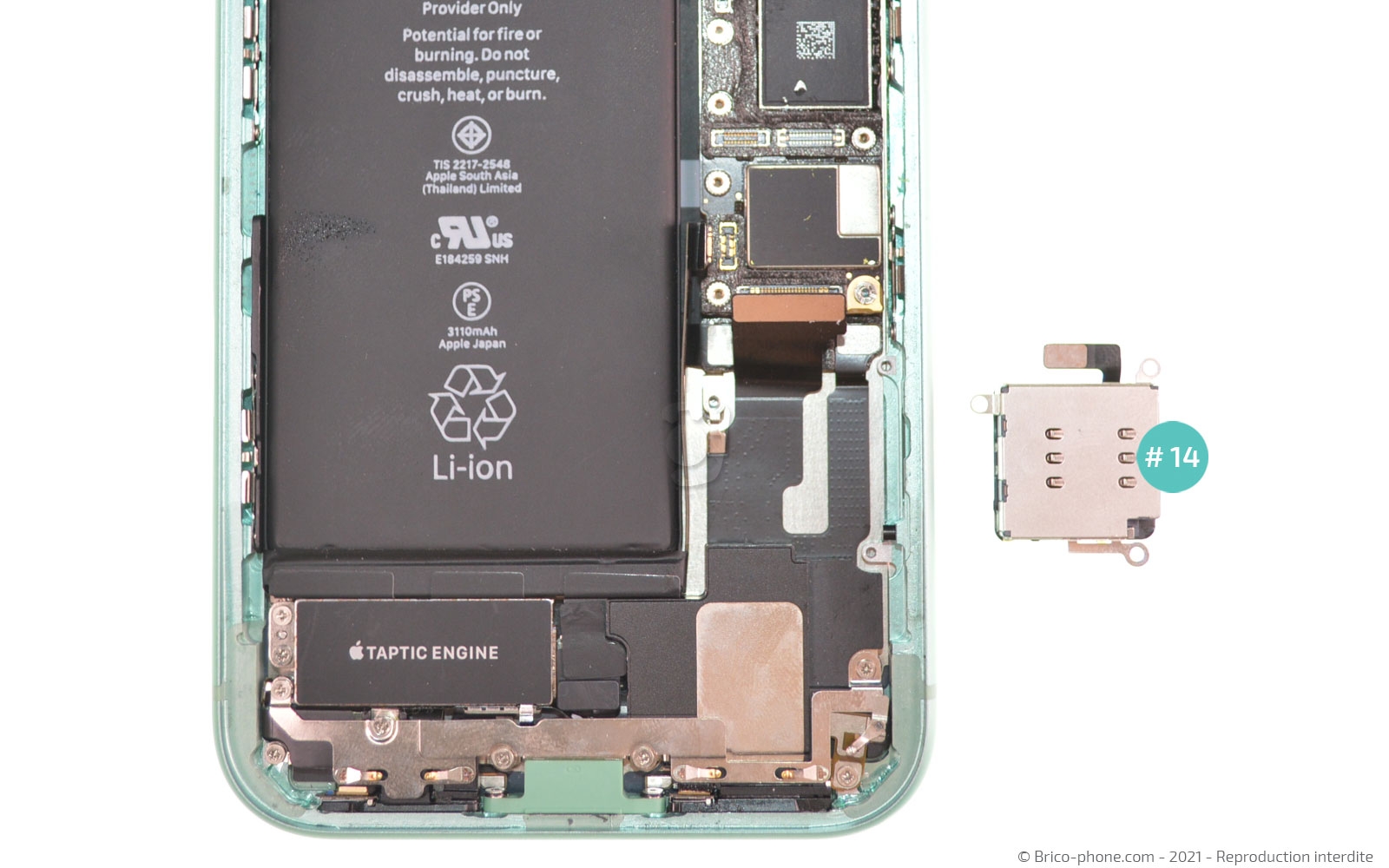

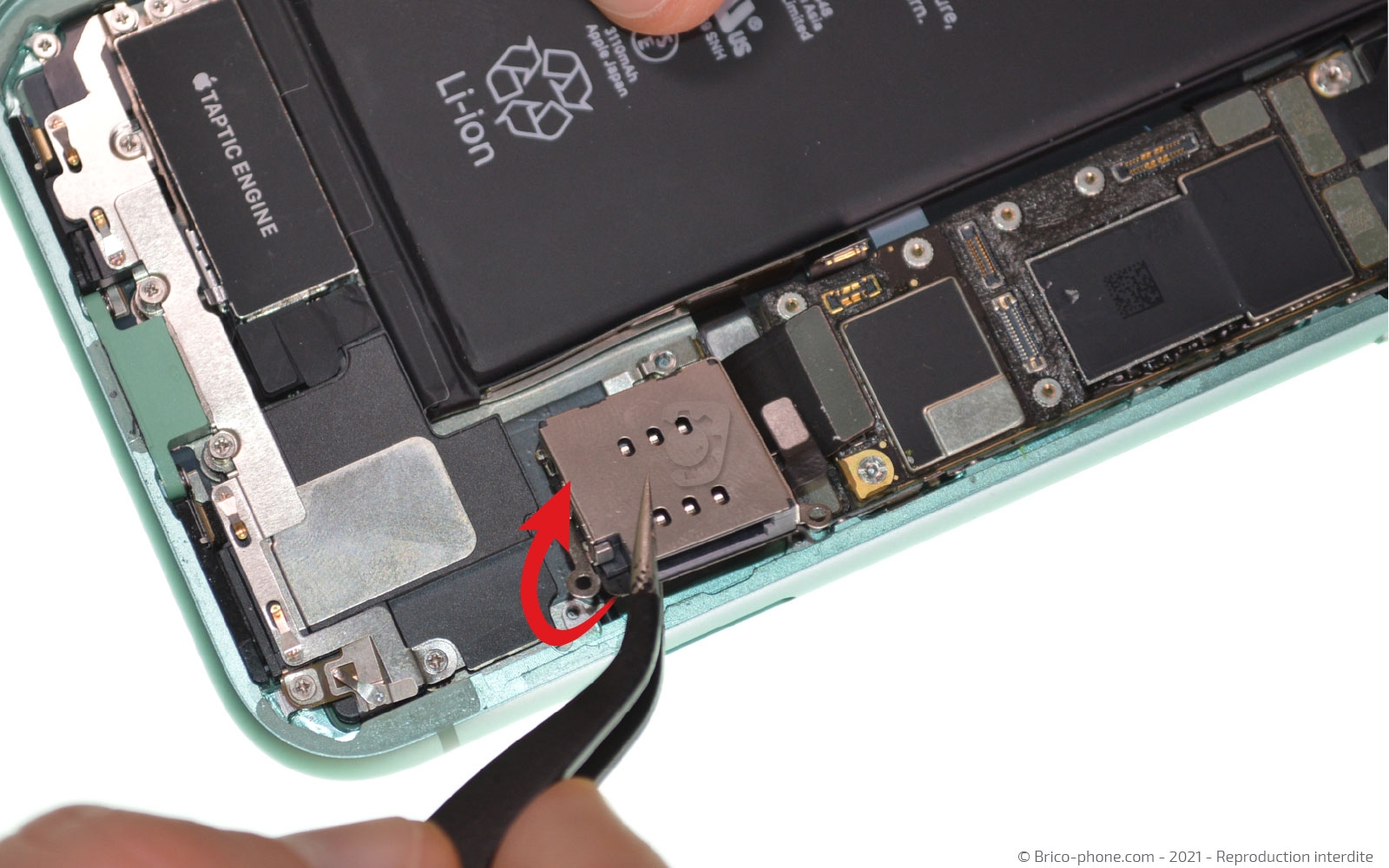

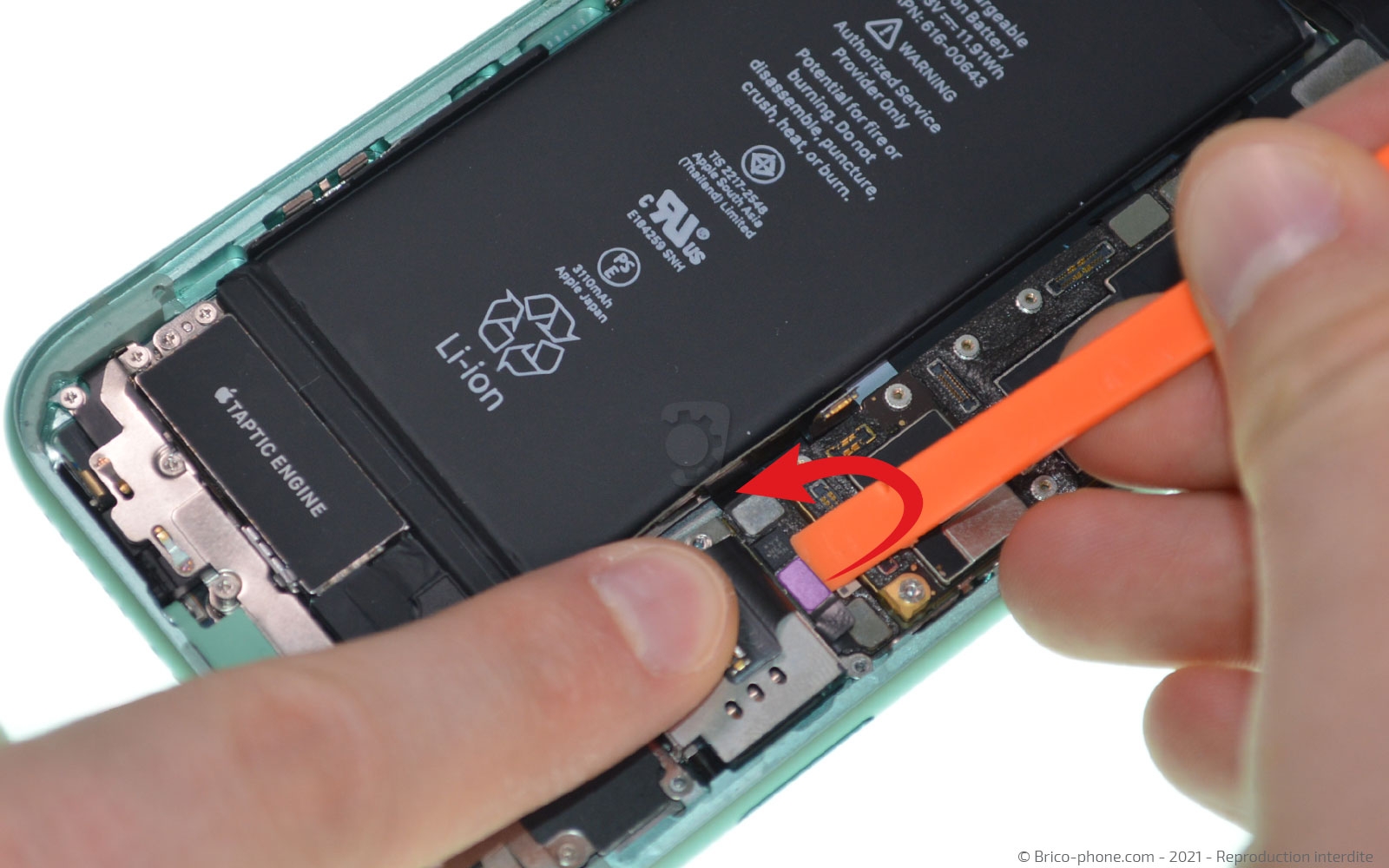

Etape 10 : Sortir le lecteur de carte Sim

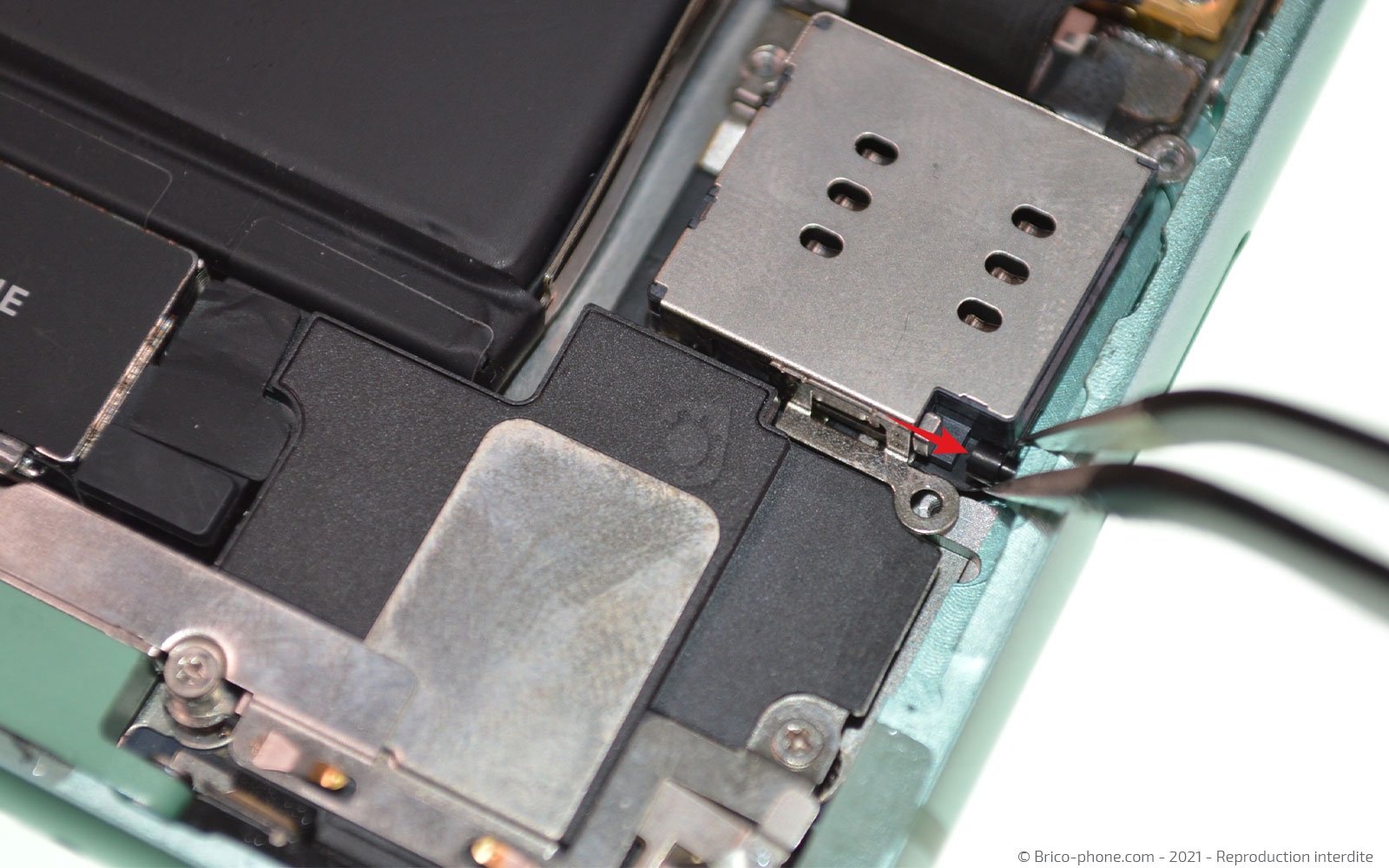

Débranchez la nappe du lecteur de carte Sim.

Vérifiez que le téton est bien inséré et attrapez l'élément #14 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

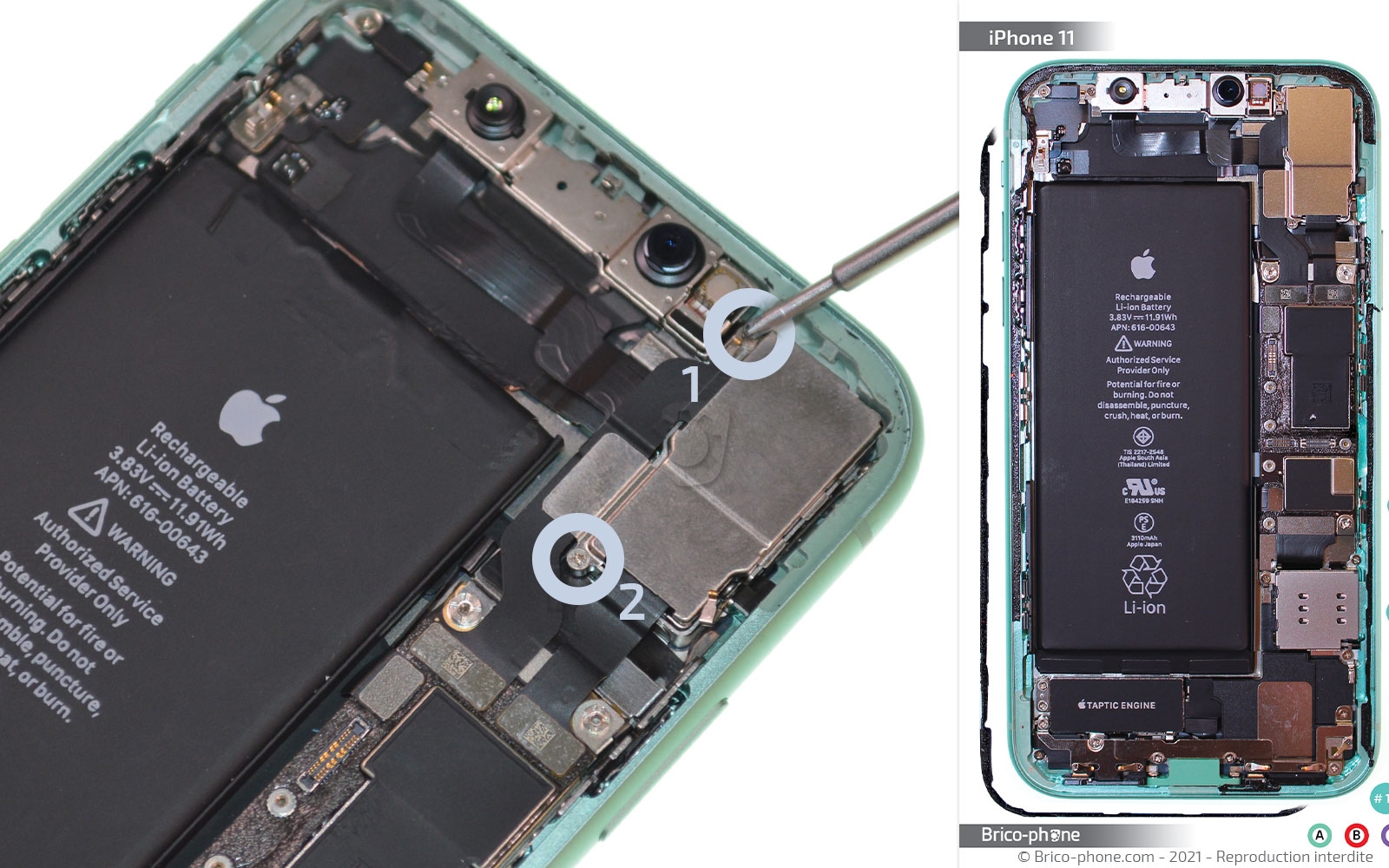

Etape 11 : Sortir la plaquette de protection du bloc caméra

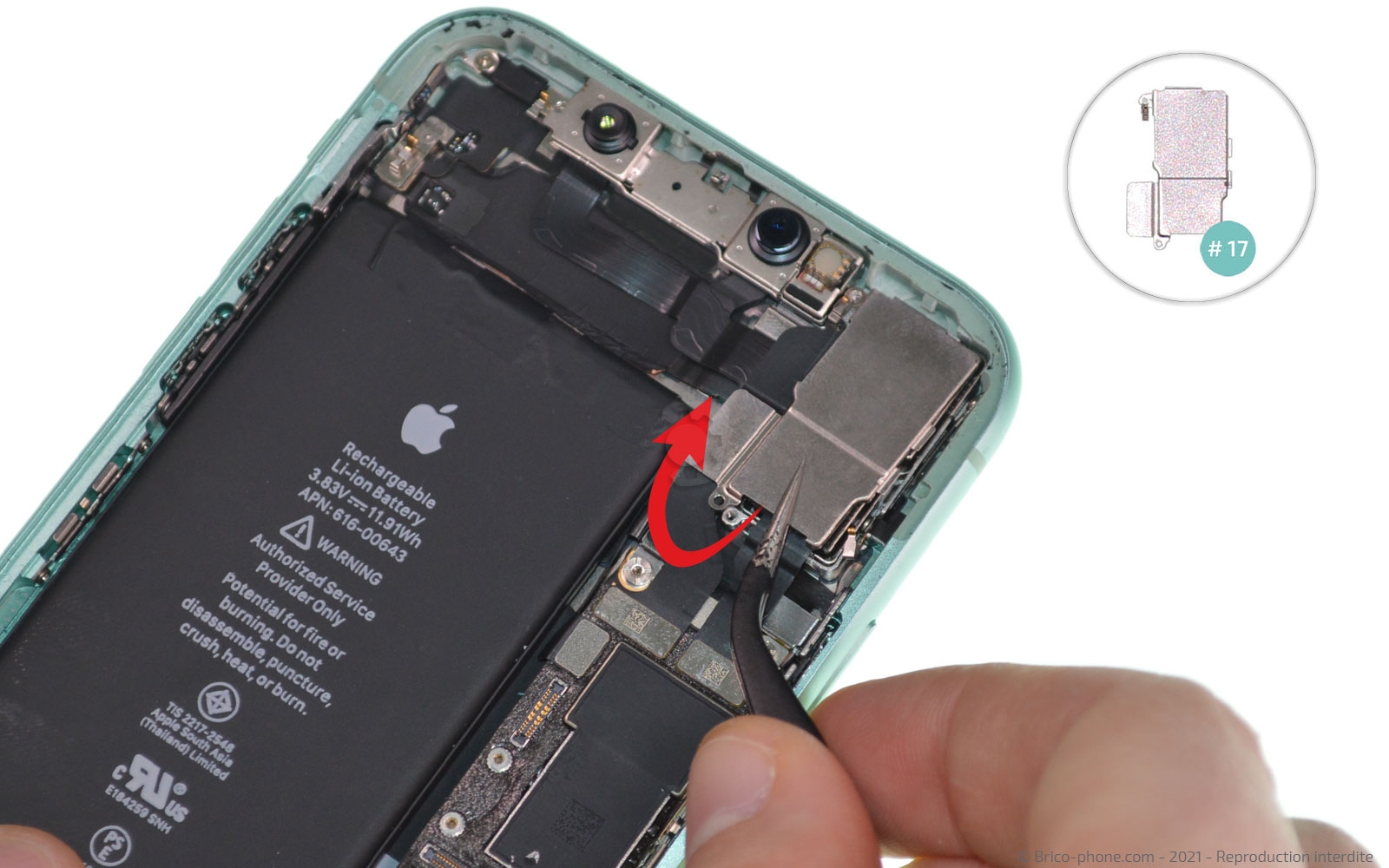

Aidez-vous du tournevis cruciforme pour récupérer les vis L1 et L2.

Puis mettez de coté lé plaquette de protection #17.
Outils du kit utilisés
Outils du kit utilisés

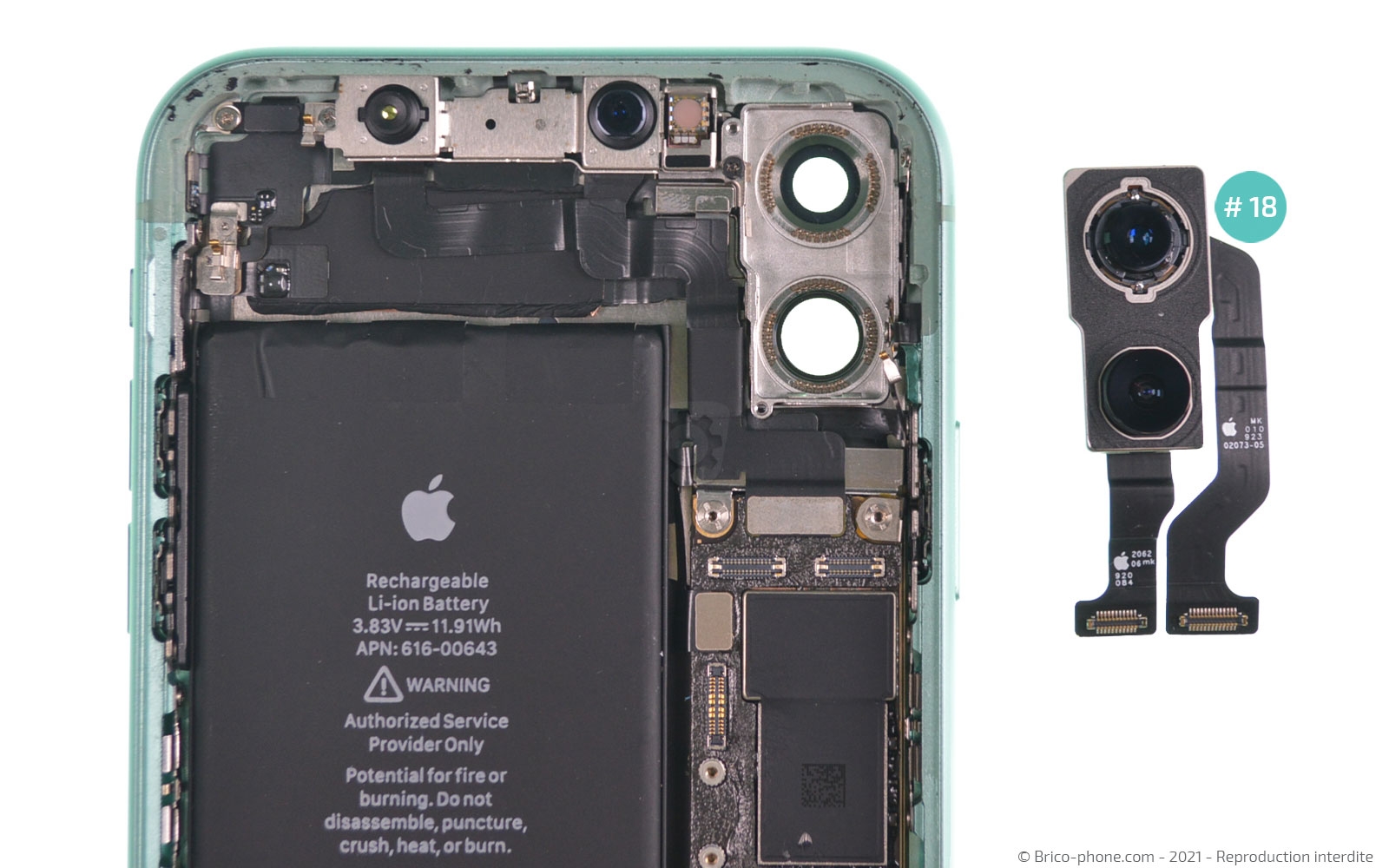

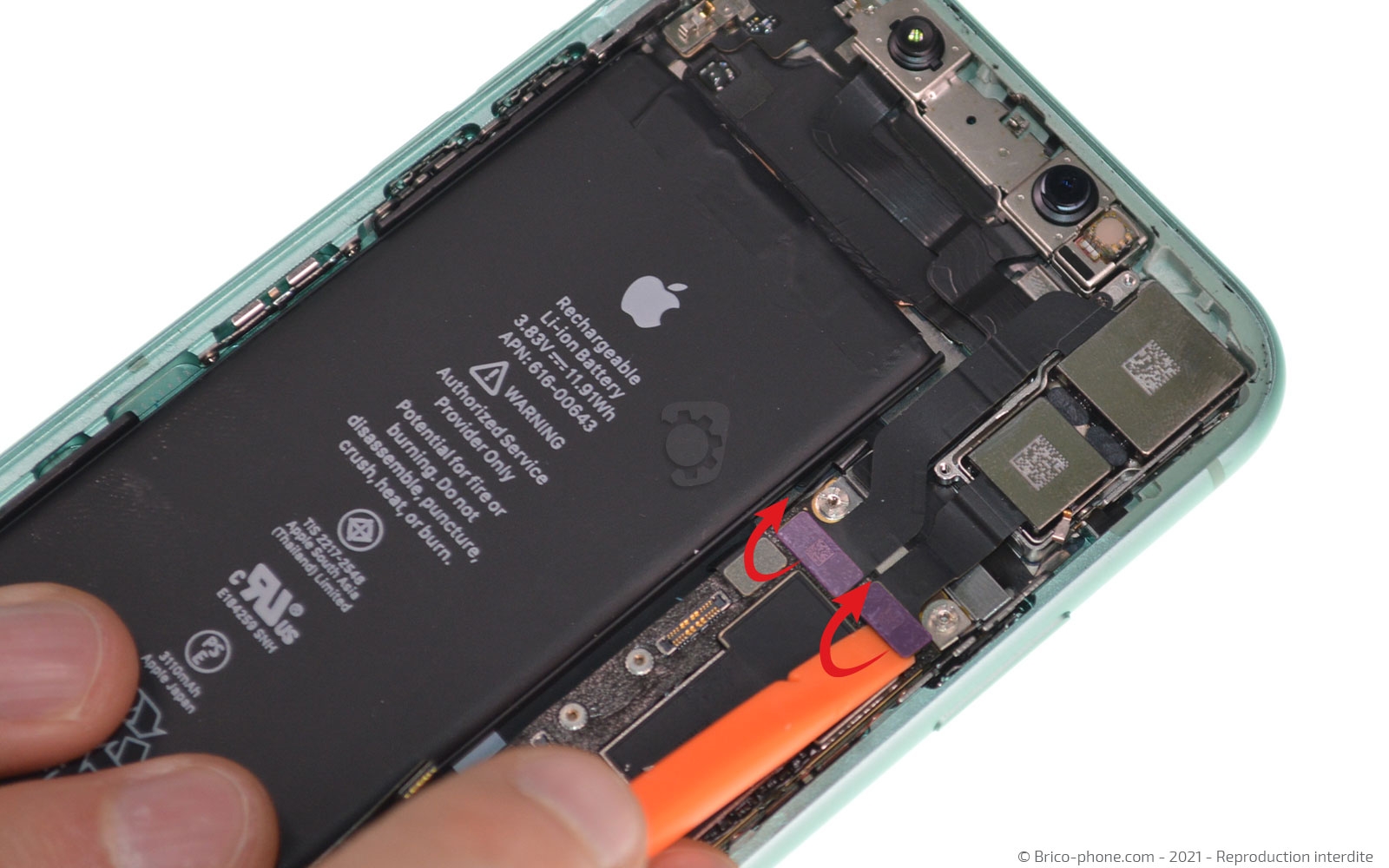

Etape 12 : Enlever les caméras arrière

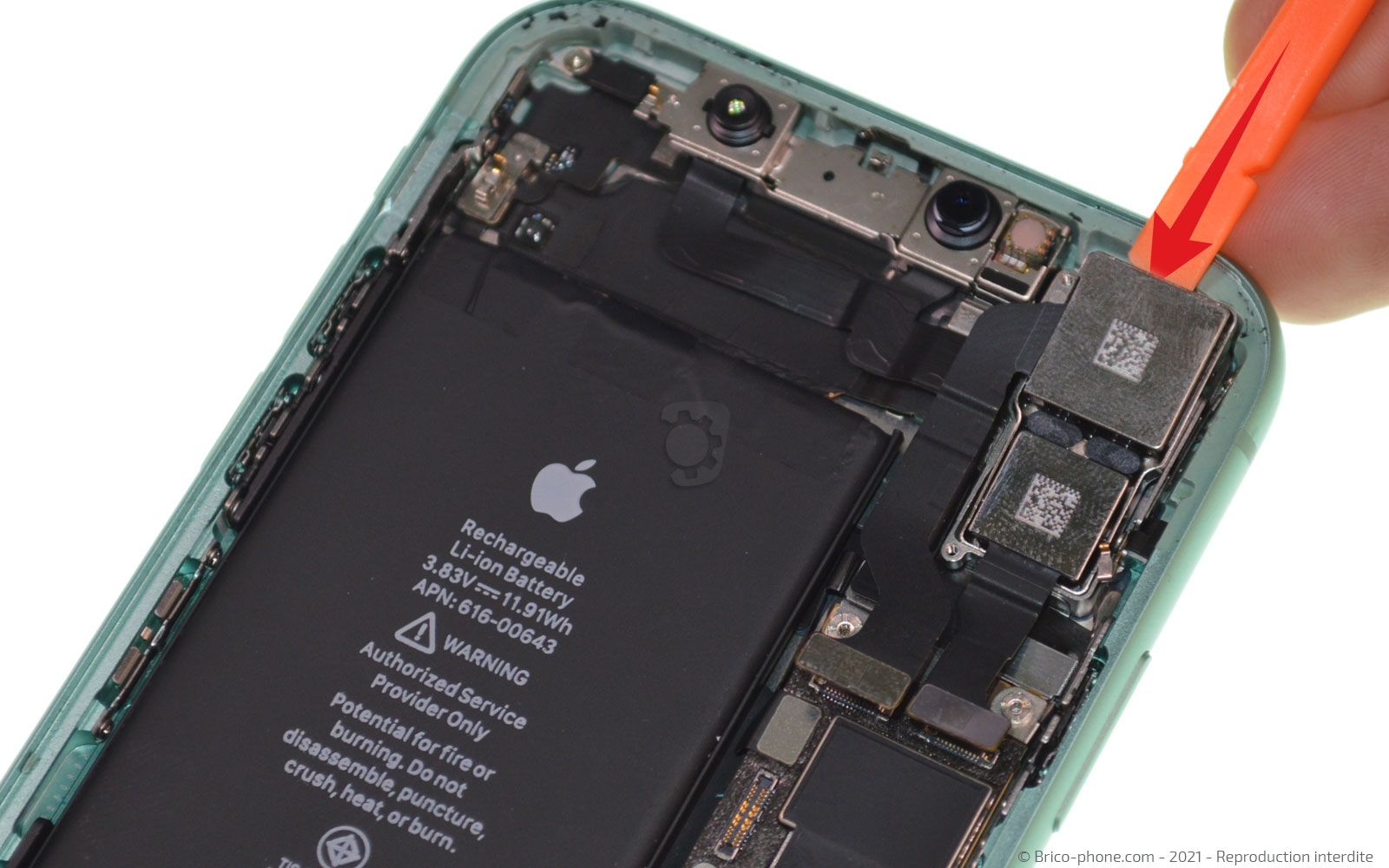

Toujours avec le spudger, déconnectez le deux nappes des caméras arrière.

Insérez l'outil au dessus du module appareil photo pour le faire basculer hors du châssis.
Outils du kit utilisés
Outils du kit utilisés

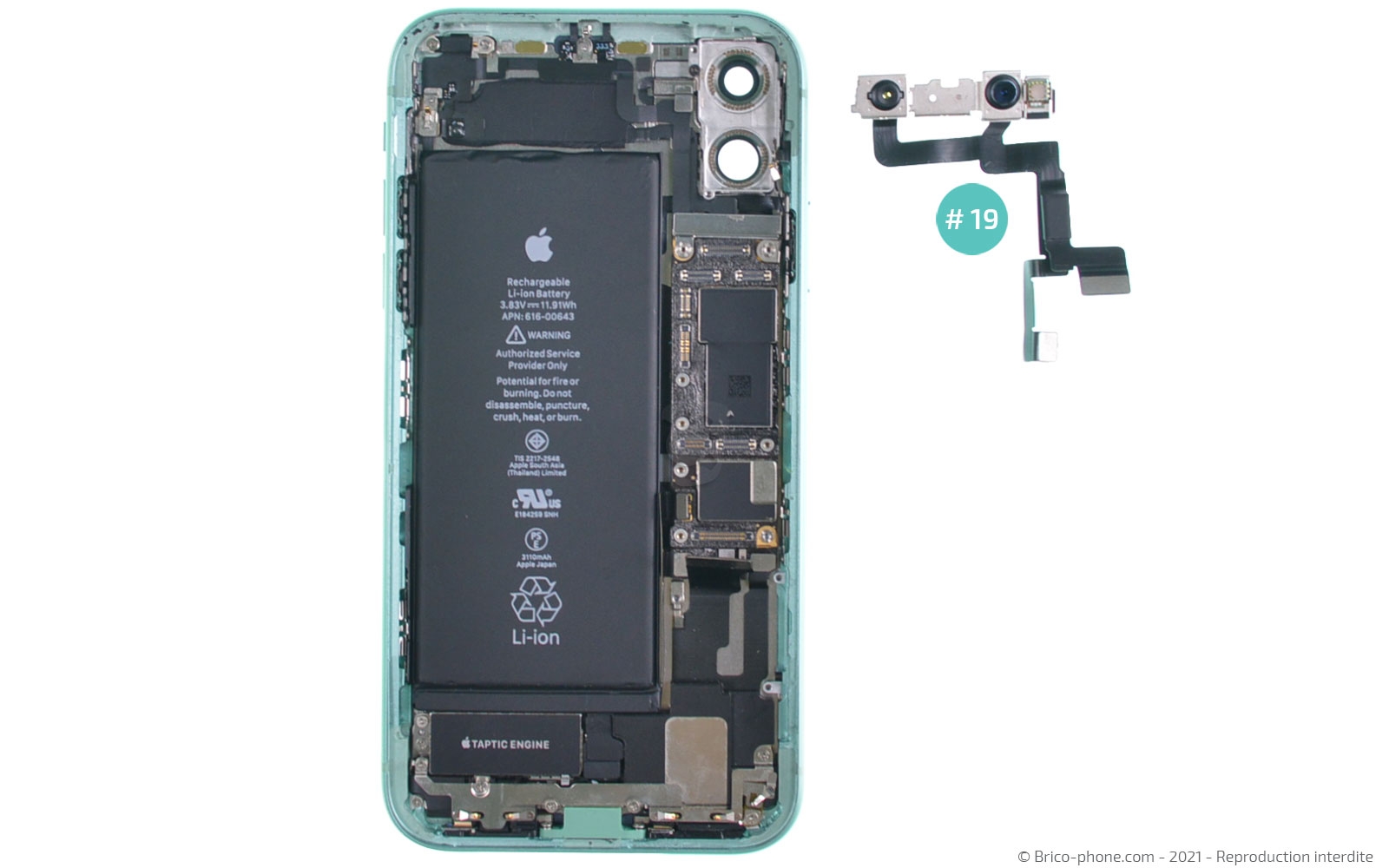

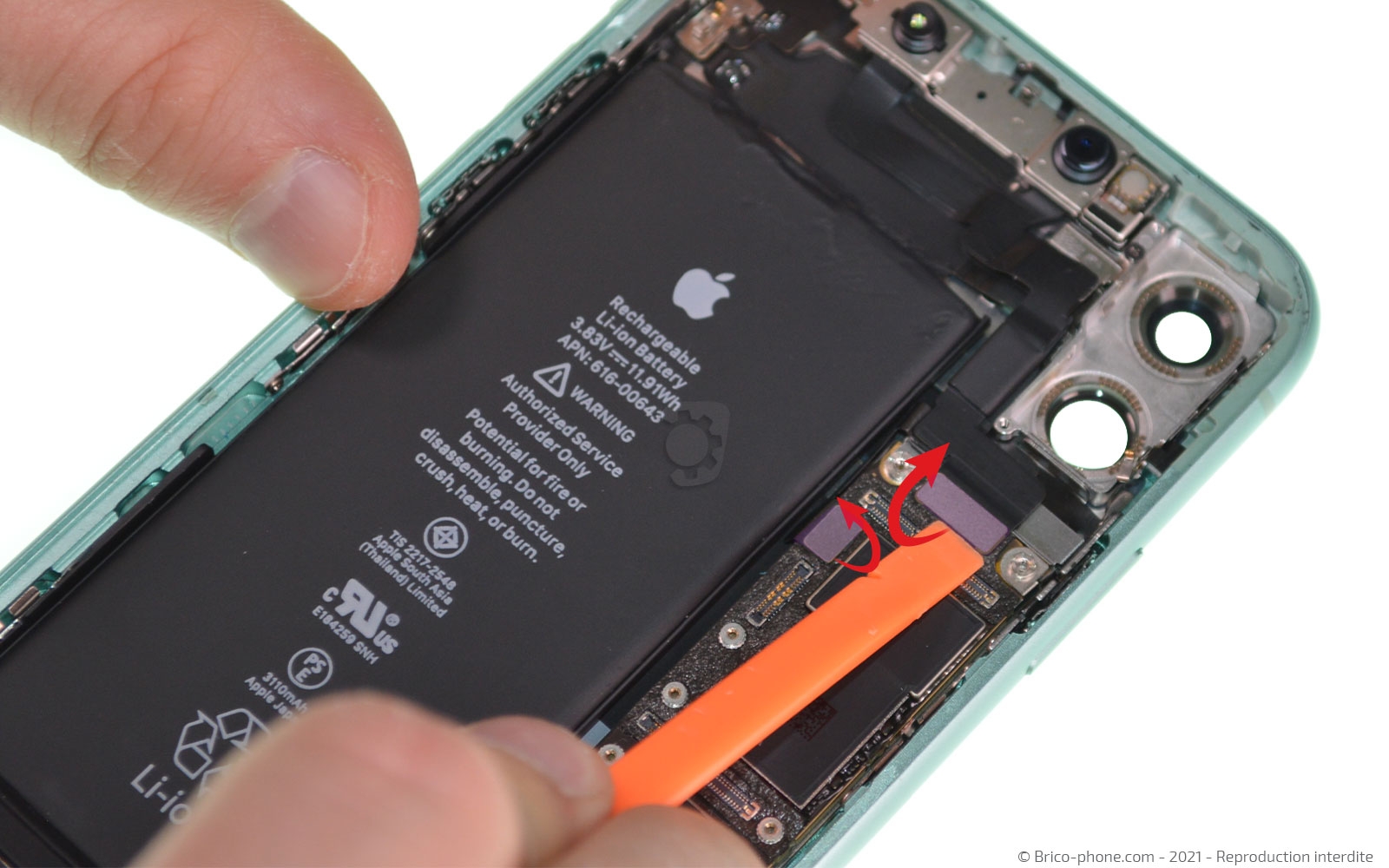

Etape 13 : Déconnecter la caméra avant
Débranchez les nappes de la caméra Facetime pour la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

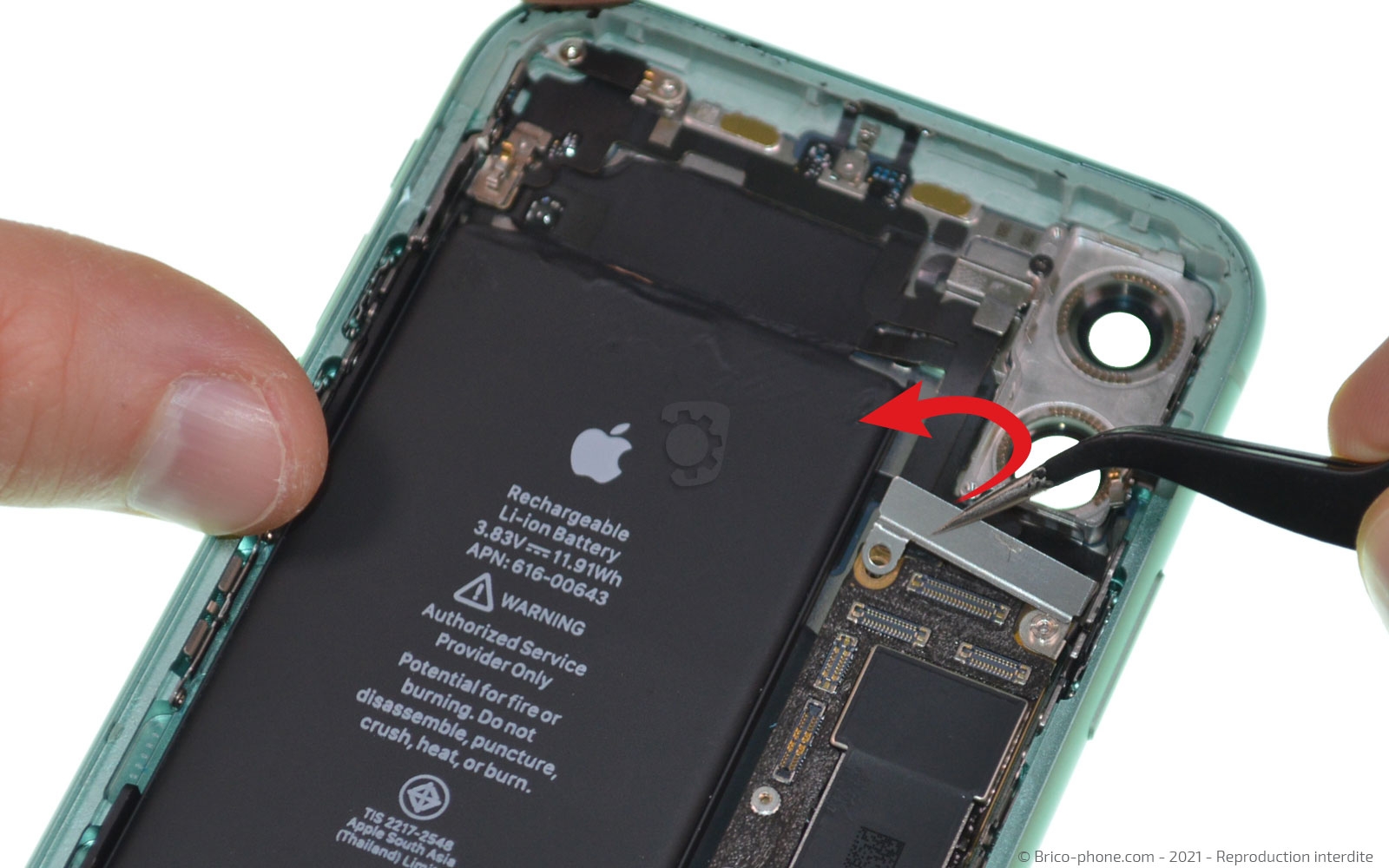

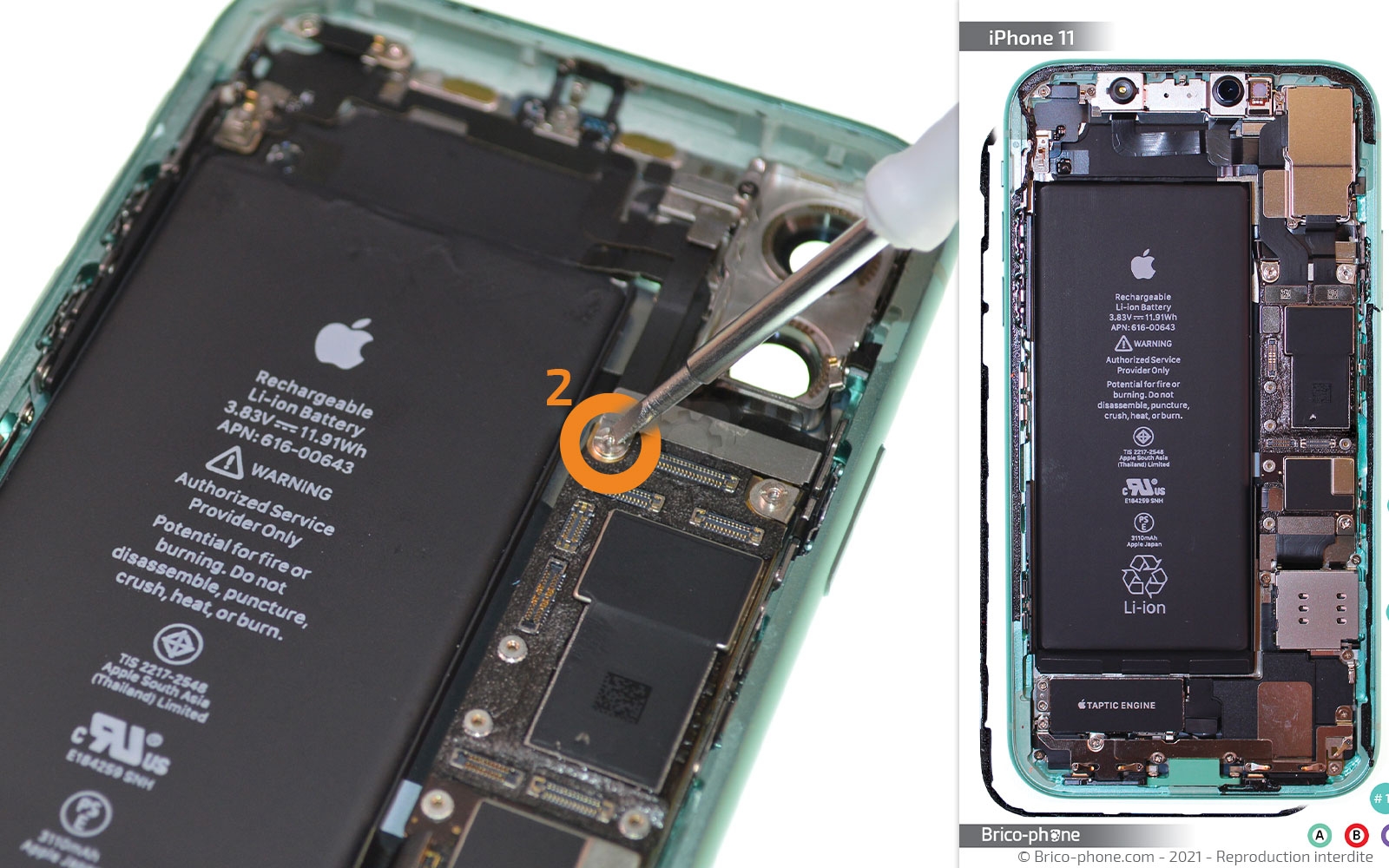

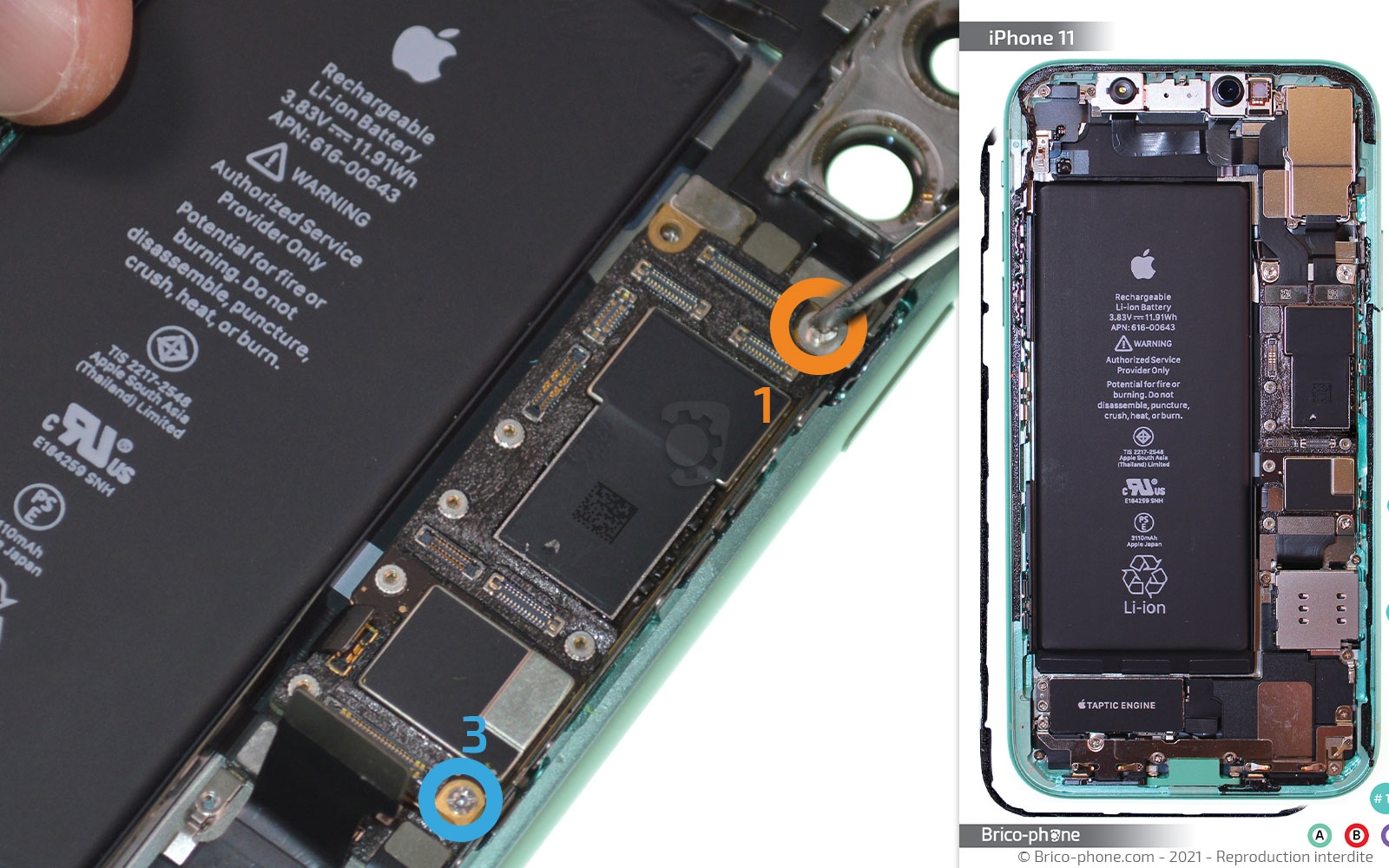

Etape 14 : Dévisser la carte mère
Otez les 3 vis M1, M2 et J3 de la carte mère avec le tournevis plat.

Récupérez la plaquette #21.
Outils du kit utilisés
Outils du kit utilisés

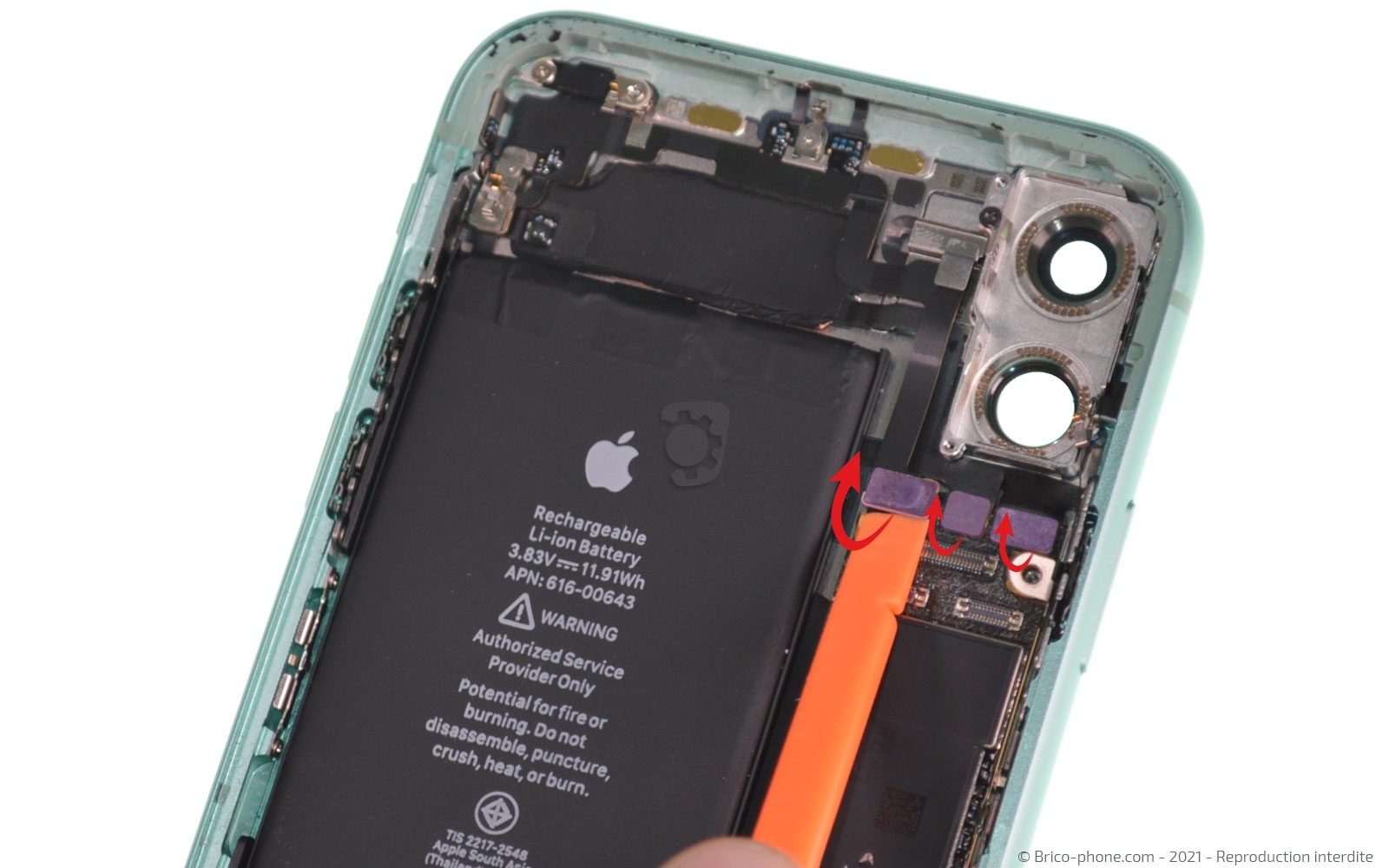

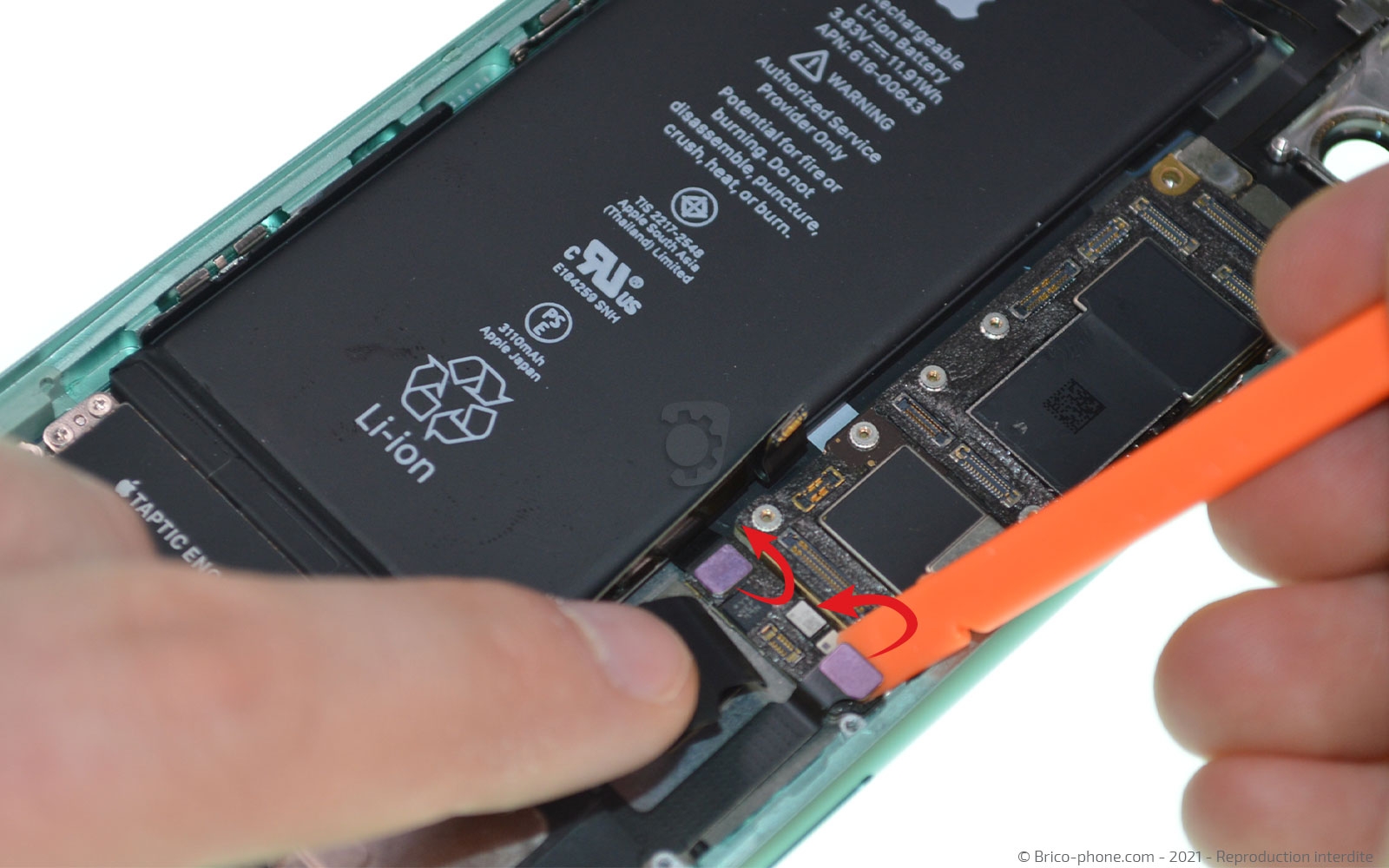

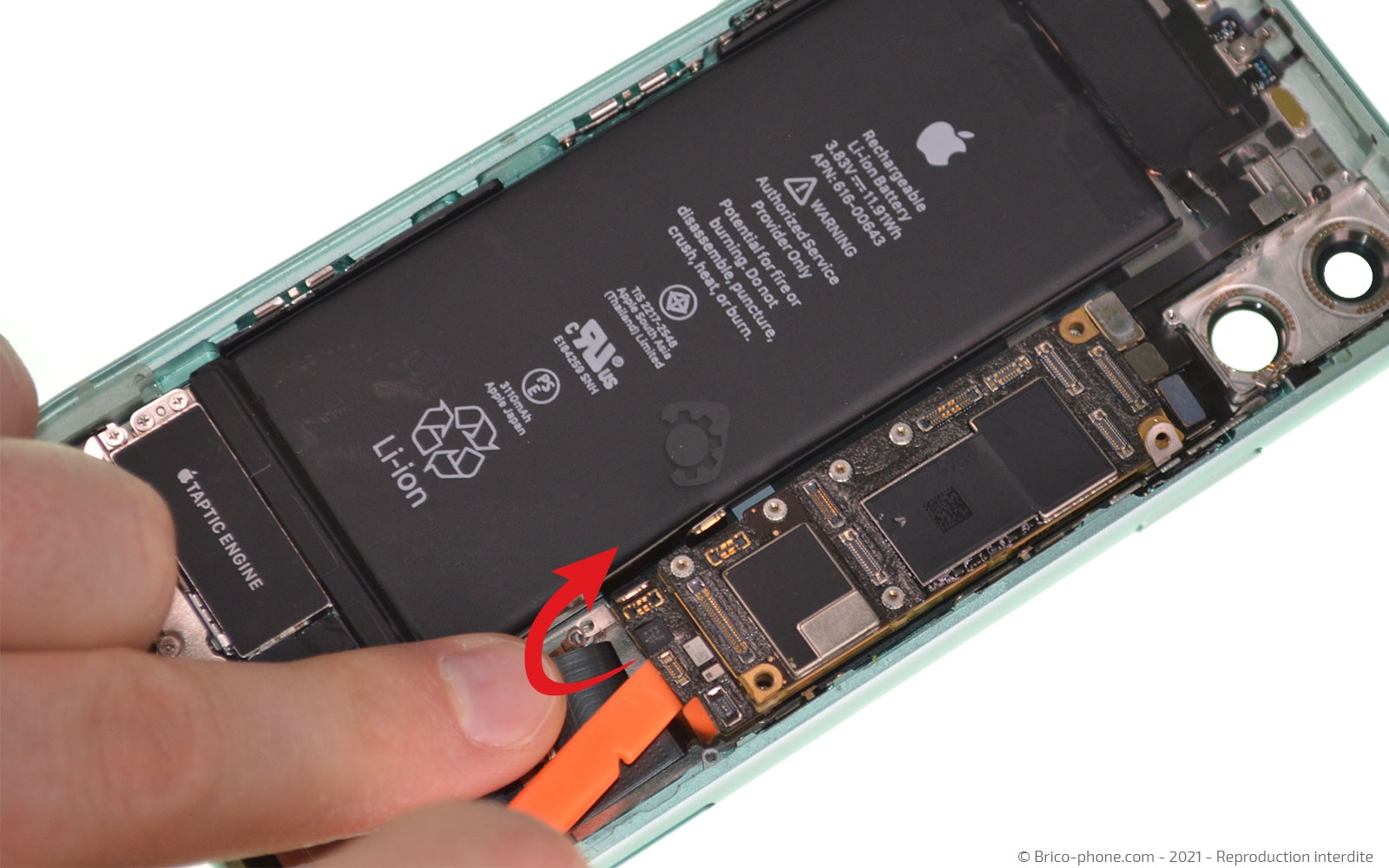

Etape 15 : Retirer la carte mère

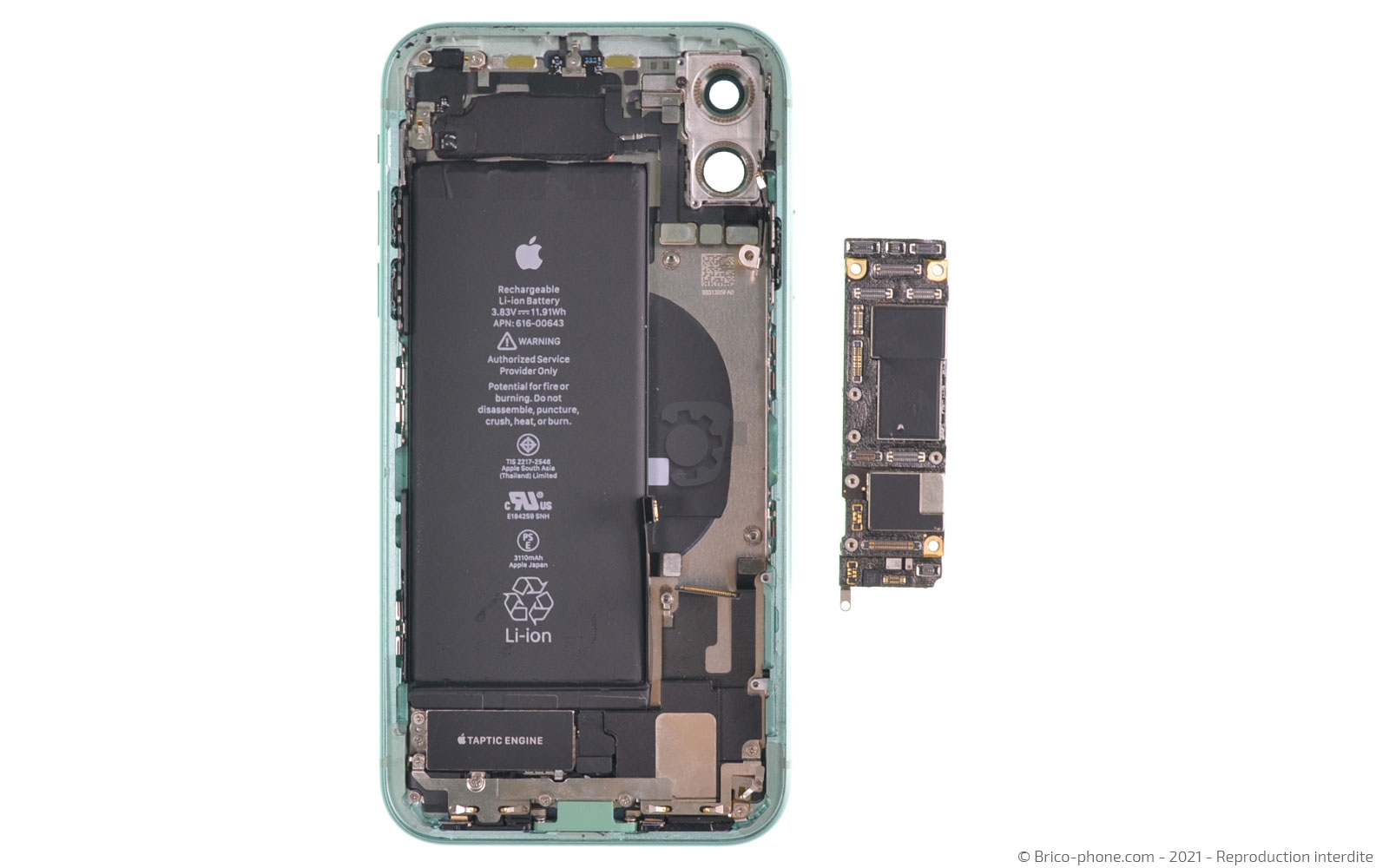

Déconnectez les dernières nappes encore connectées à la carte mère.

Glissez le levier sous la carte mère pour la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

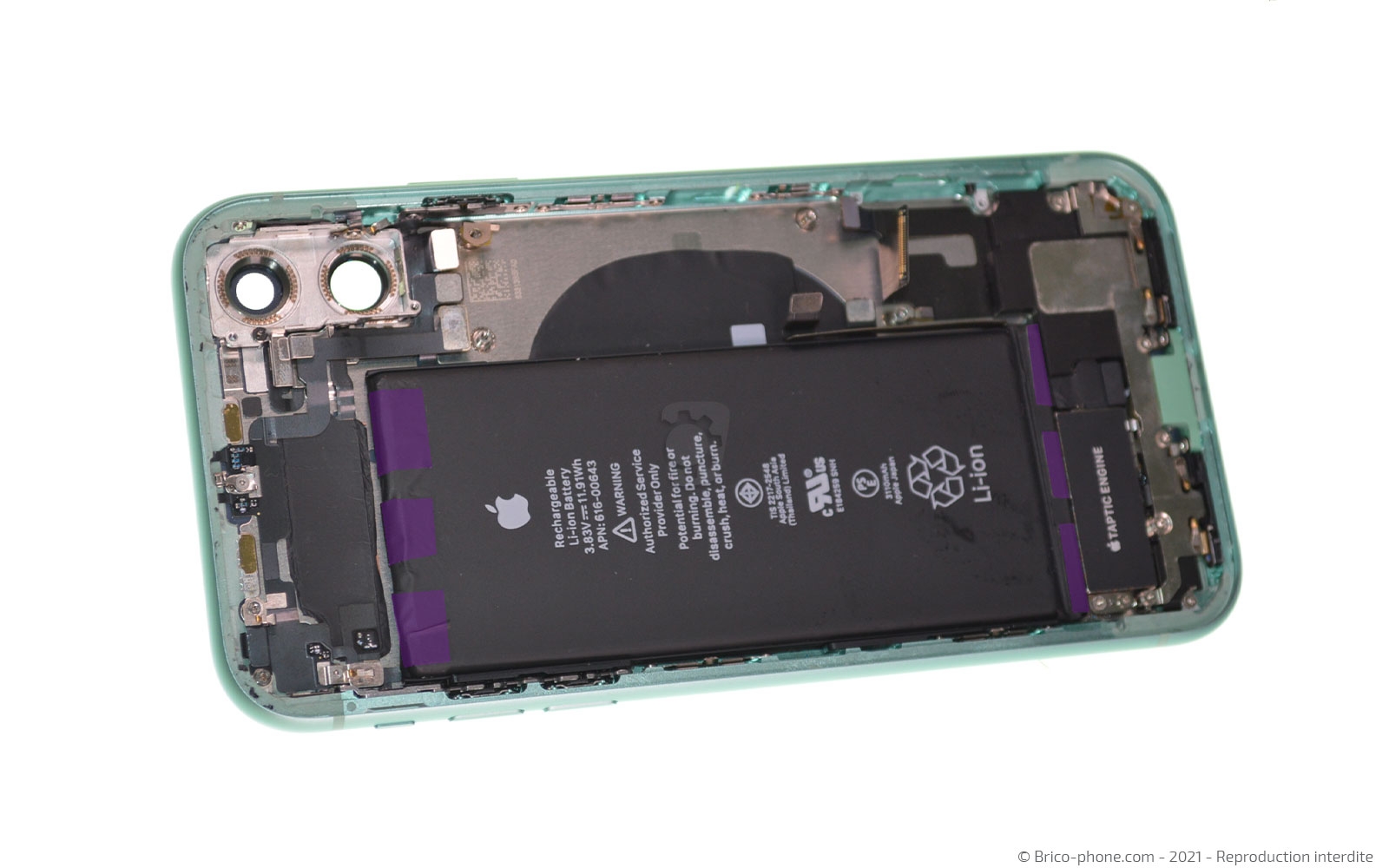

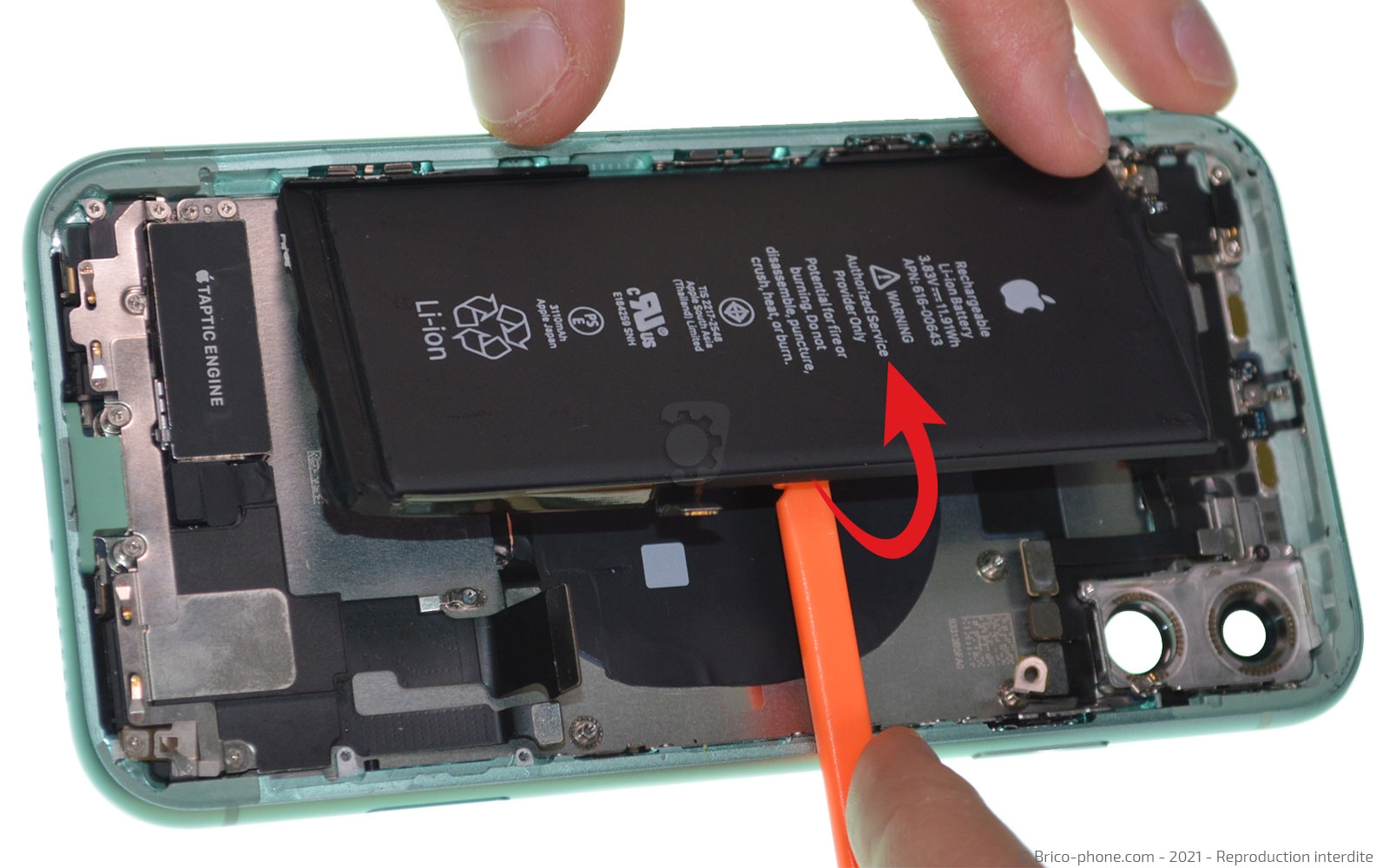

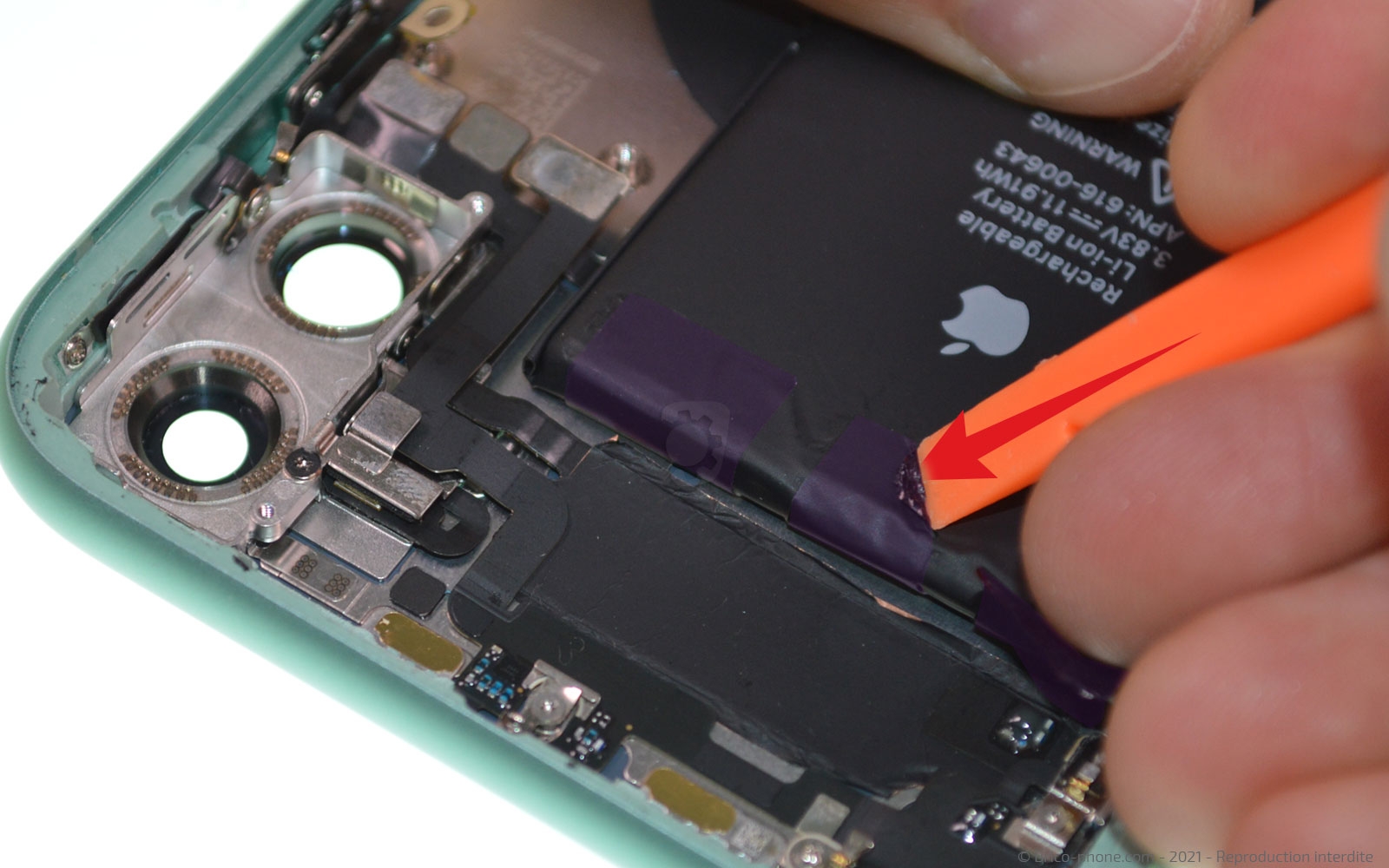

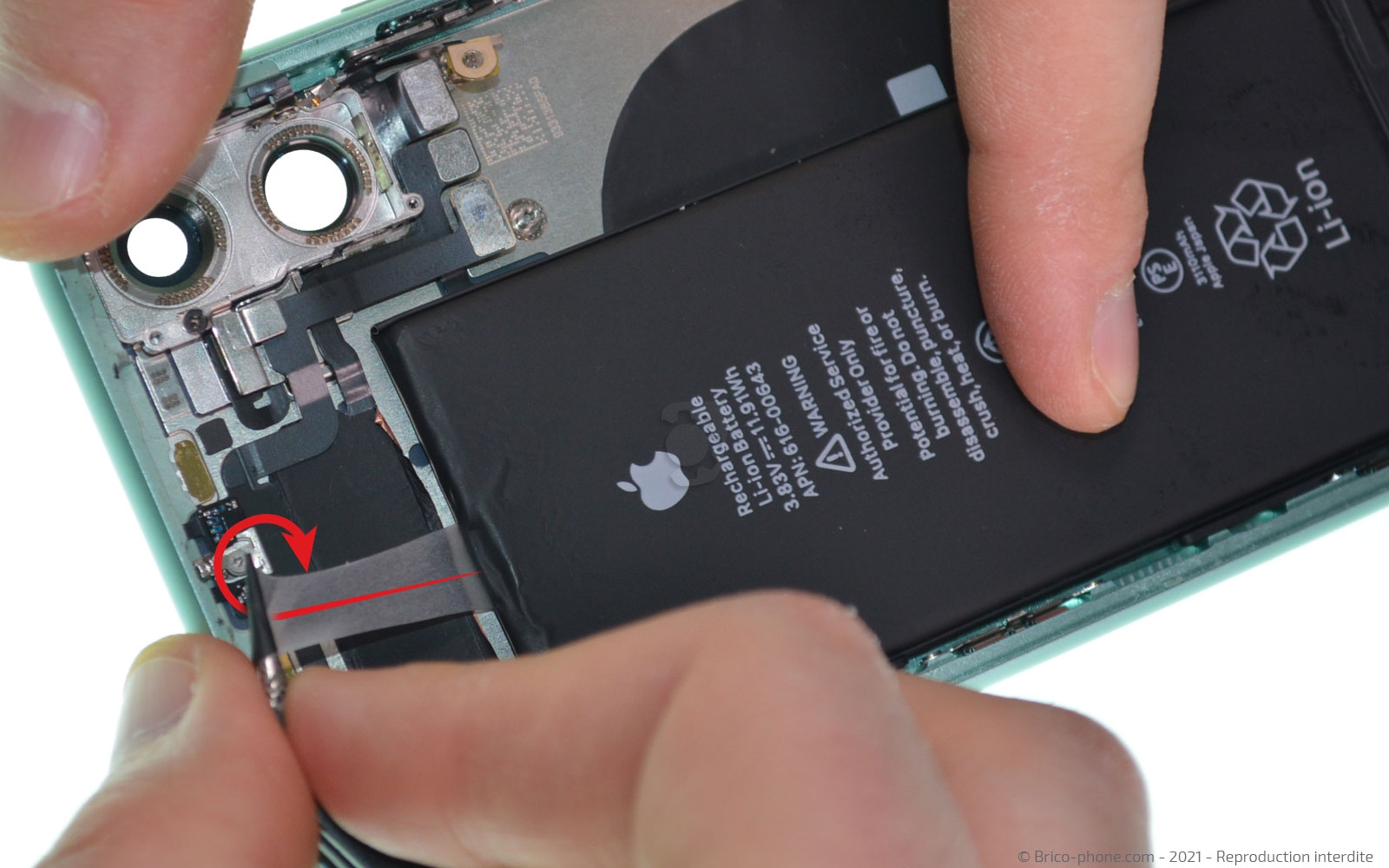

Etape 16 : Décoller la batterie
Décollez les languettes situées sur la batterie.

Saisissez la première languette avec la pincette, tirez le sticker afin de pouvoir l'enrouler autour de cette dernière petit à petit.
Réitérez l'opération pour toutes les autres languettes.

Si des stickers ont cédé, glissez le spudger sous la batterie pour faire levier.
Outils du kit utilisés
Outils du kit utilisés

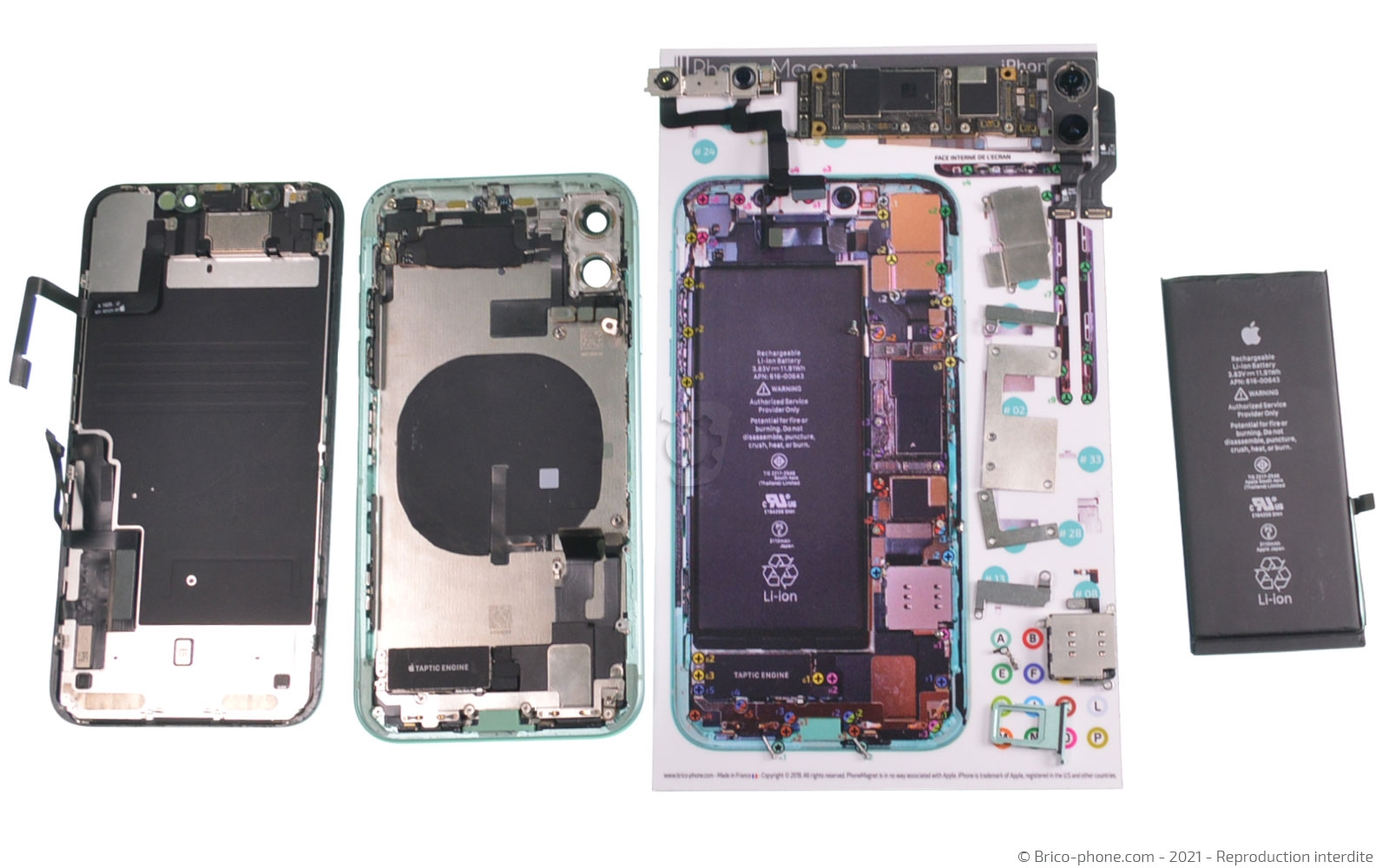

Conseils pour le remontage

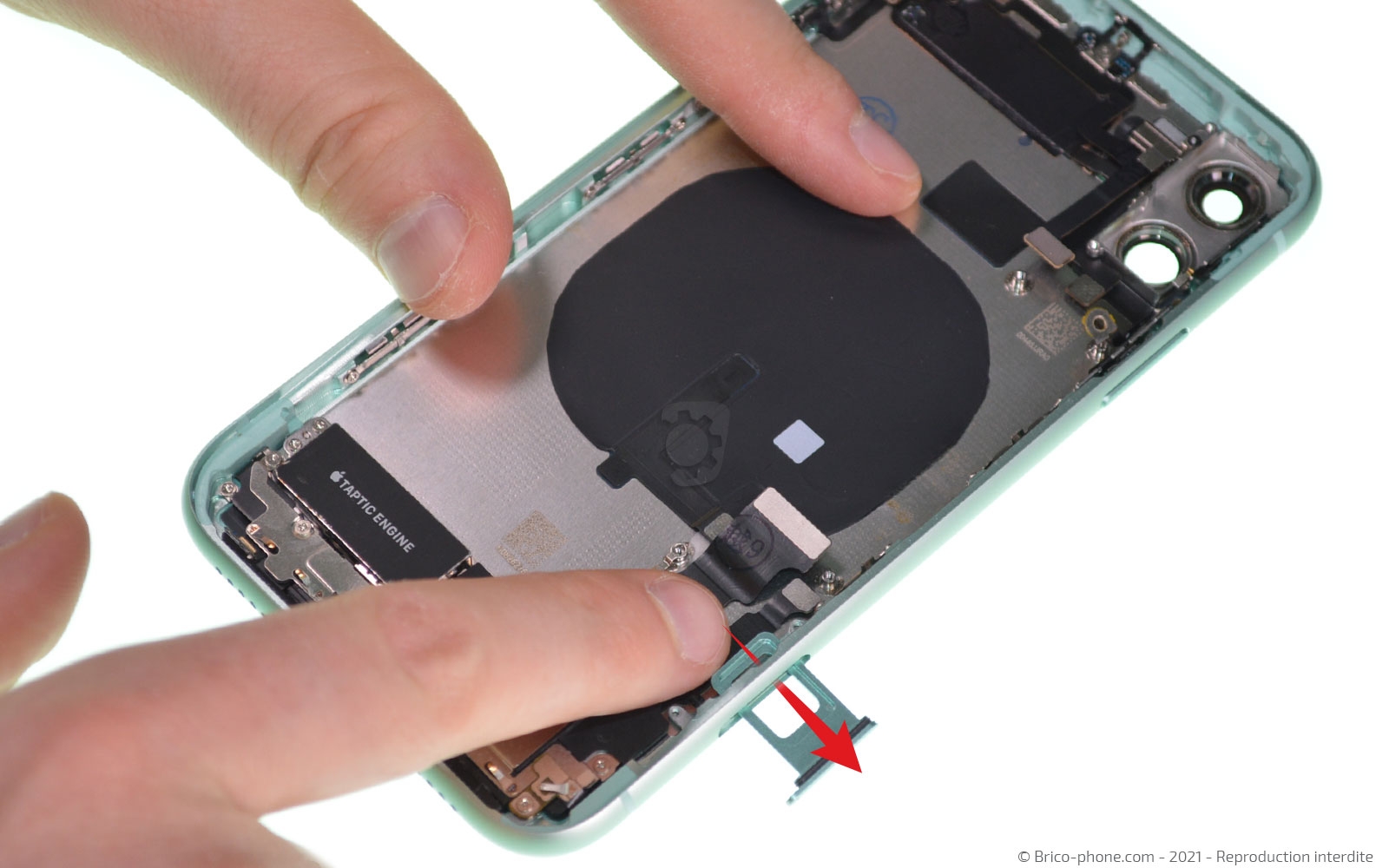

Dans un premier temps, nous vous conseillons de retirer le tiroir sim du nouveau châssis ainsi que les différents stickers bleus de protection.

Remontez votre téléphone en suivant les étapes précédentes dans l'ordre inverse avant d'installer la batterie.

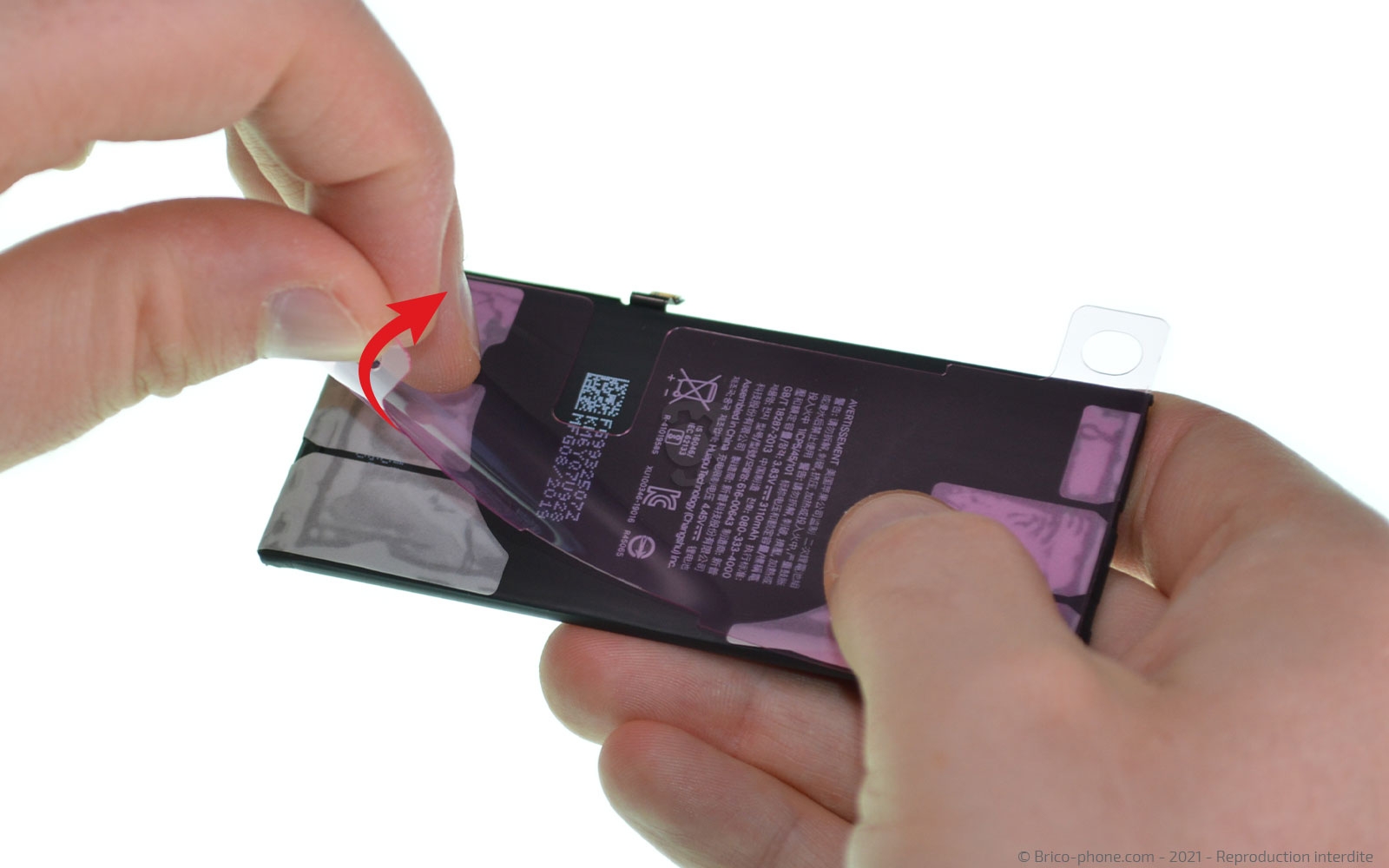

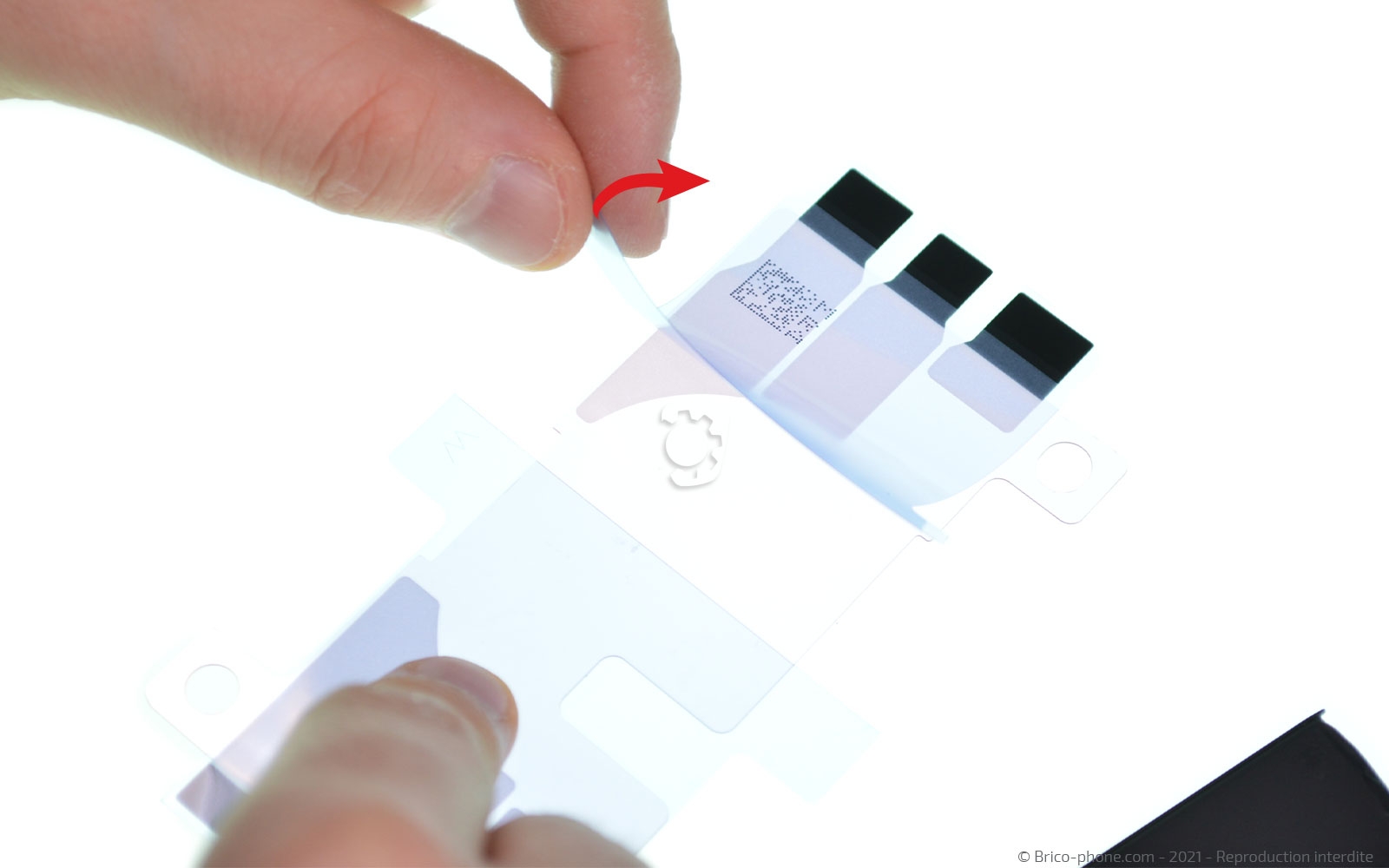

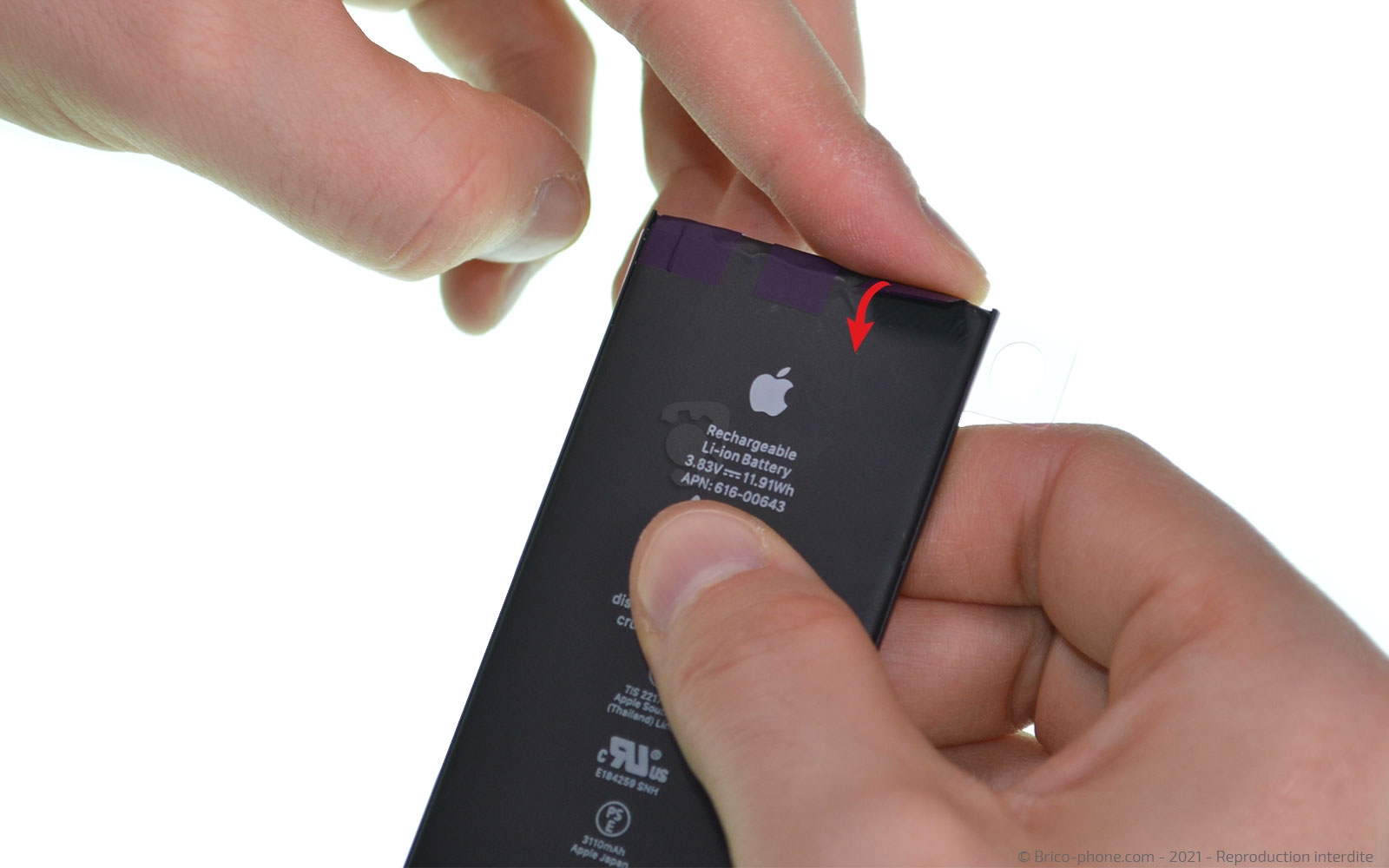

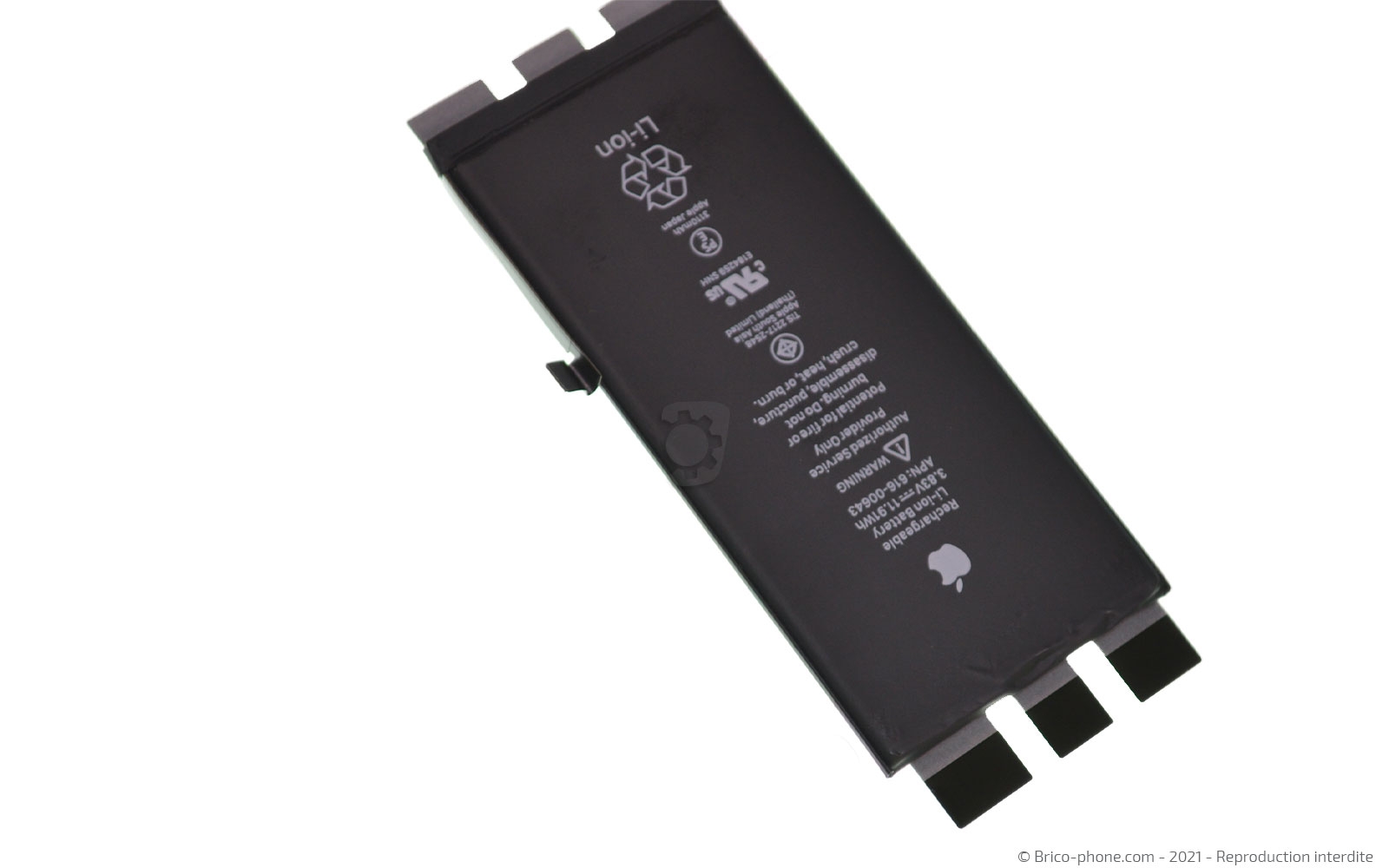

Conseils pour le remontage : les stickers de batterie
Retirez les protections bleues et posez la batterie par dessus. Attention les petits stickers doivent se trouver à droite.

Repliez le produit sur la batterie afin de coller les languettes noires.

Enfin retirez la protection rose et installez la batterie dans le châssis.

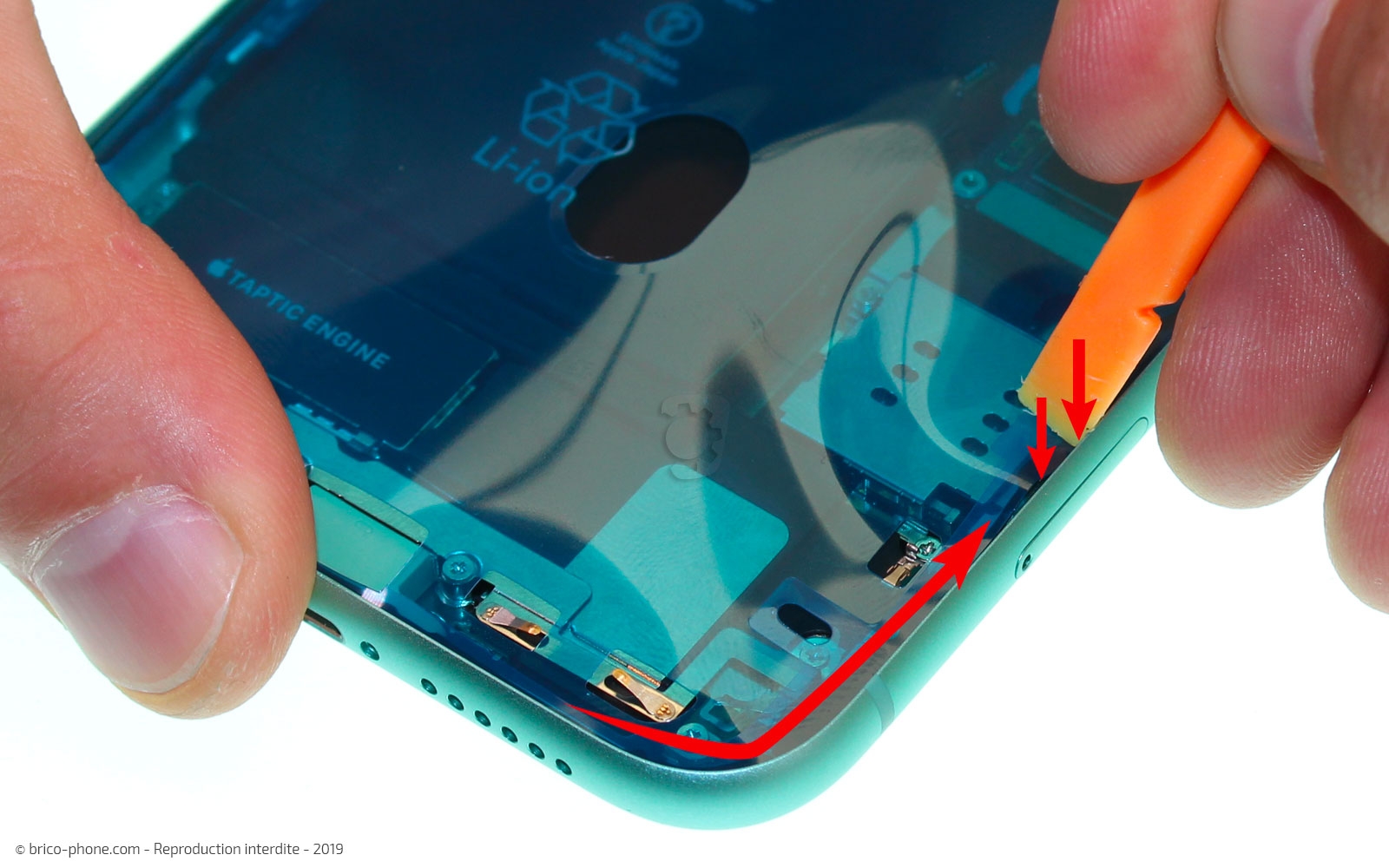

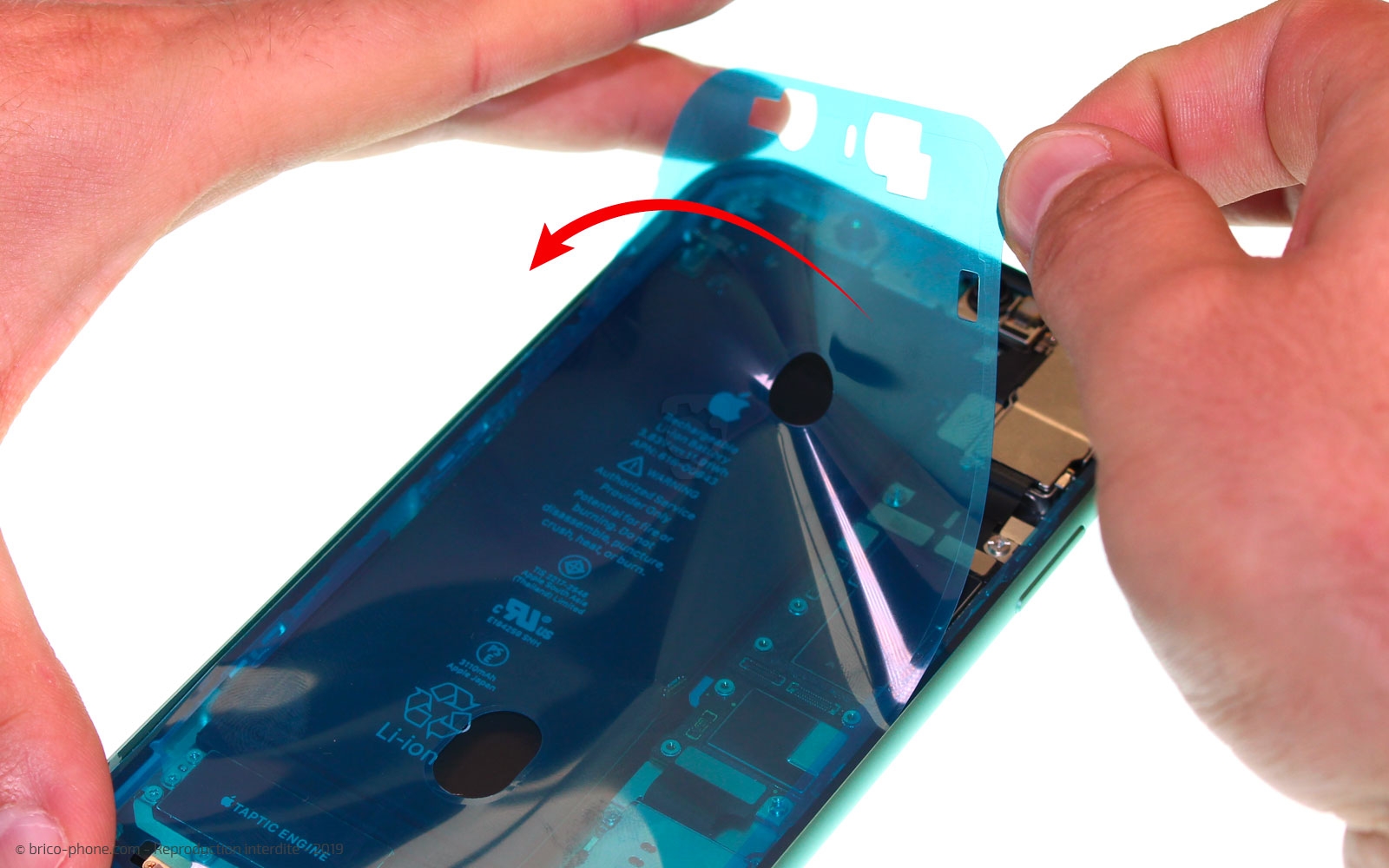

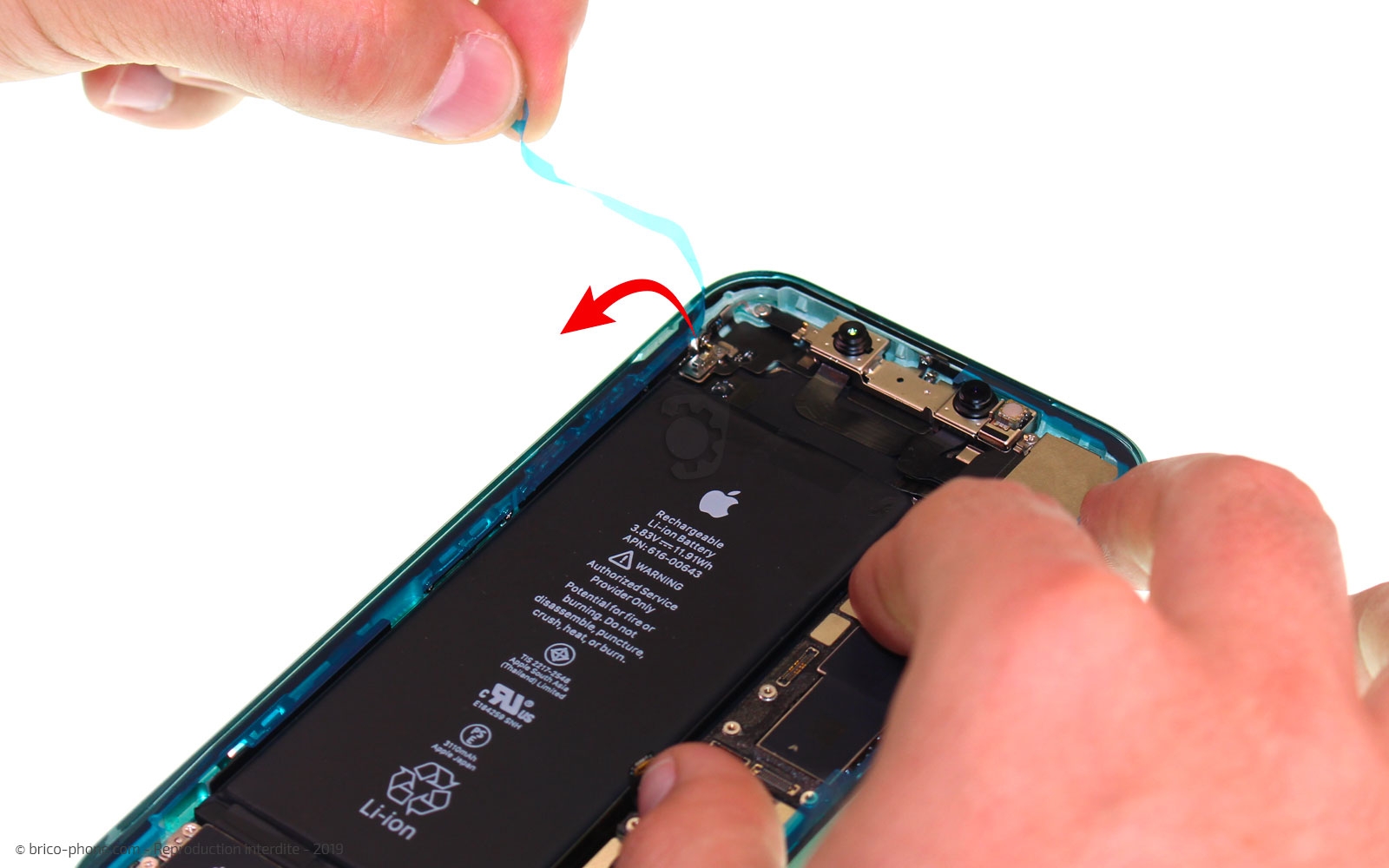

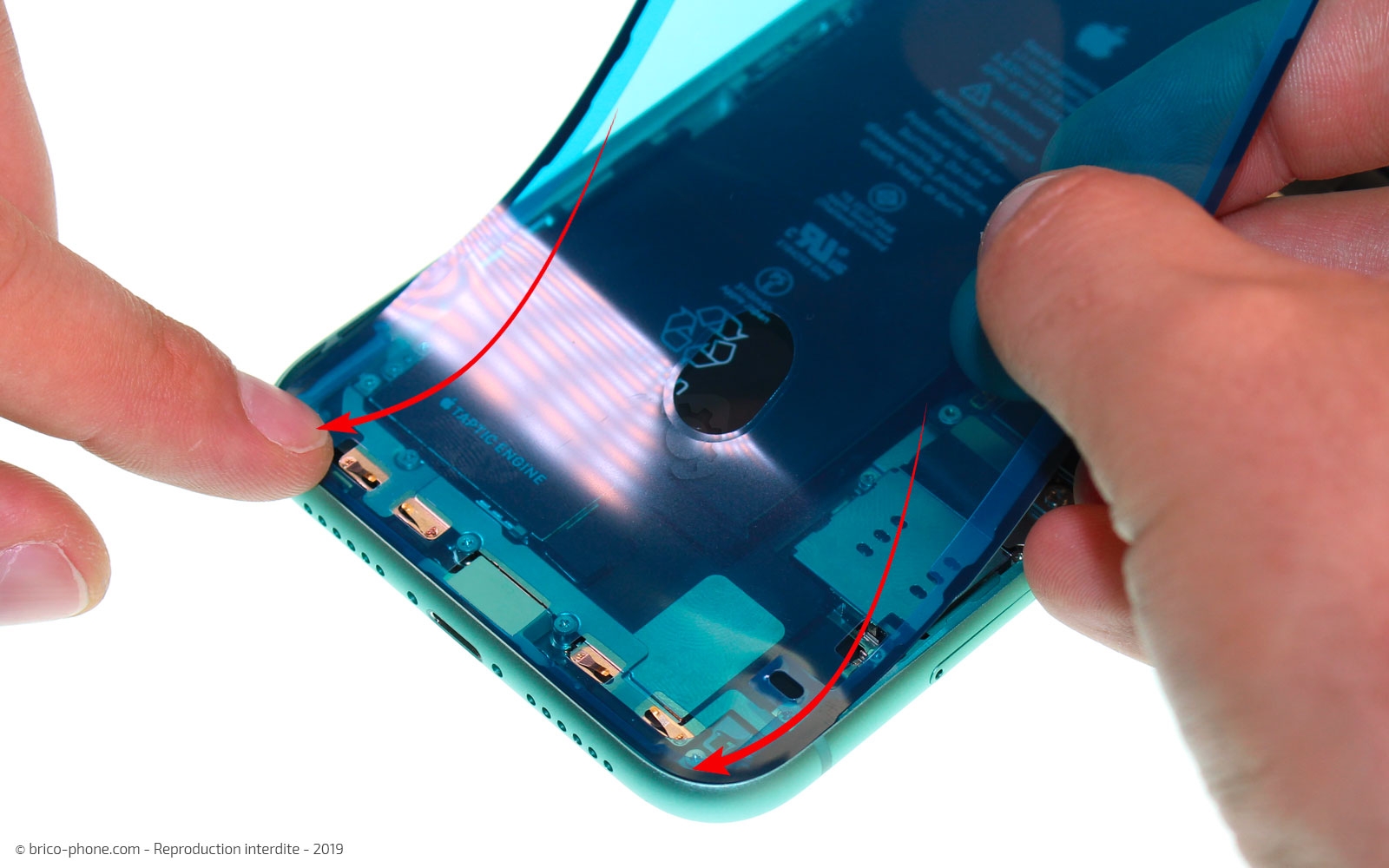

Conseils pour le remontage : Positionner le nouveau joint
Afin de garantir un bon maintien de l'écran, nous vous conseillons de poser un joint d'étanchéité. Nous vous mettons en garde en revanche, sur la protection contre l'eau. En effet, une fois ouvert, même si un joint est reposé, l'étanchéité est compromise, évitez donc tout contact avec l'eau et encore plus les immersions.

Positionnez le joint sur le châssis (le film guide restant doit parfaitement s'adapter au contour du téléphone), appuyez ensuite sur le joint pour qu'il adhère bien. Vous pouvez maintenant retirer le dernier grand film. Et pour finir, il ne reste qu'à enlever la petite protection restante sur le joint. S'il se décolle, vous pouvez encore appuyer dessus à l'aide du levier.

Terminez le remontage en connectant les nappes de l'écran puis celle de la batterie. Il ne vous reste plus qu'à refermer votre iPhone 11.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Joint d'étanchéité pour écran d'iPhone 11
4,90 €
