Changement de caméra arrière sur iPhone 5C

Temps estimé : 30 min
Difficulté : 2/5
iPhone 5C | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la caméra arrière sur votre iPhone 5C.

Diagnostic

› La caméra arrière de votre iPhone 5C ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra arrière pour iPhone 5C
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5C
4,90 €
Ajouter au panier

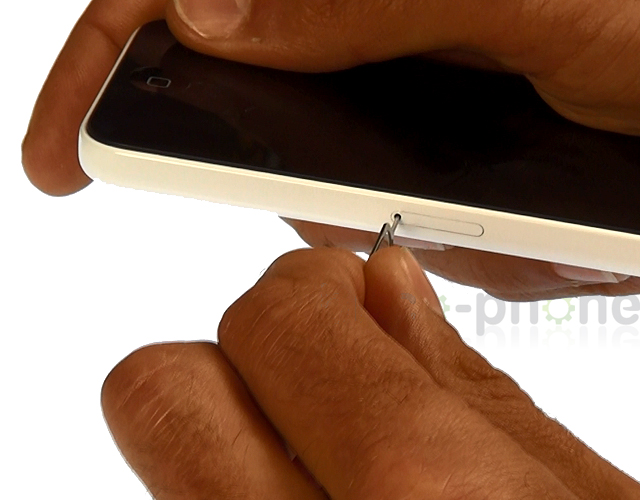

Commencez par retirer votre carte SIM de votre iPhone
Utilisez l'outil d'ouverture spécial ou bien un objet pointu et insérez le au niveau du trou de votre rack SIM.
Commencez par retirer votre carte SIM de votre iPhone
Etape 1 : Retirer les vis de la coque

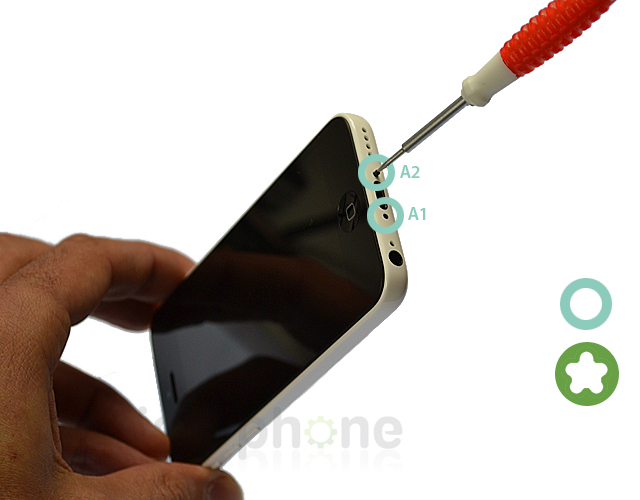

Utilisez le tournevis pentalobe pour retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1 : Retirer les vis de la coque
Etape 2a : Retirer l'écran

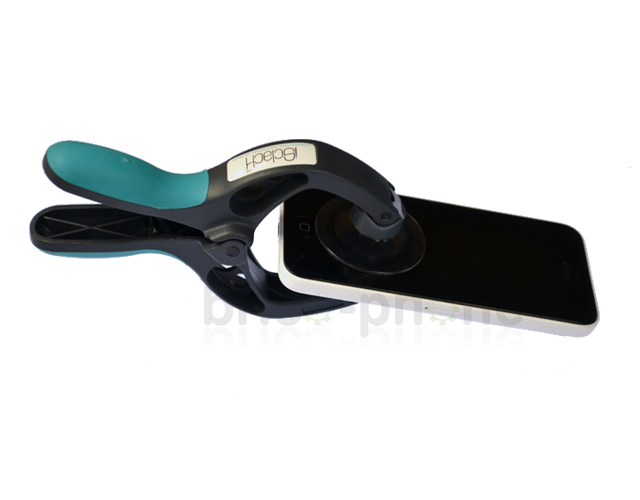

Munissez vous de l'outil d'ouverture spécial iSclack ou bien d'une simple ventouse qu'il vous faut placer au bas de la vitre juste au dessus du bouton Home.
Etape 2a : Retirer l'écran

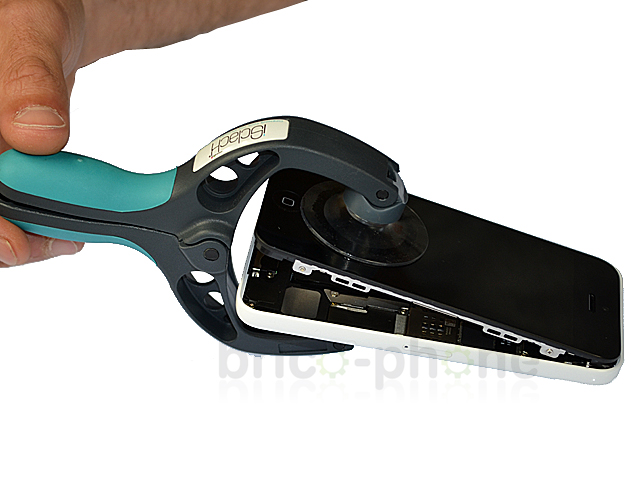

Etape 2b : Retirer l'écran
Ouvrez sur un angle d"environ 90° maximum
Etape 2b : Retirer l'écran
Etape 2c : Retirer l'écran

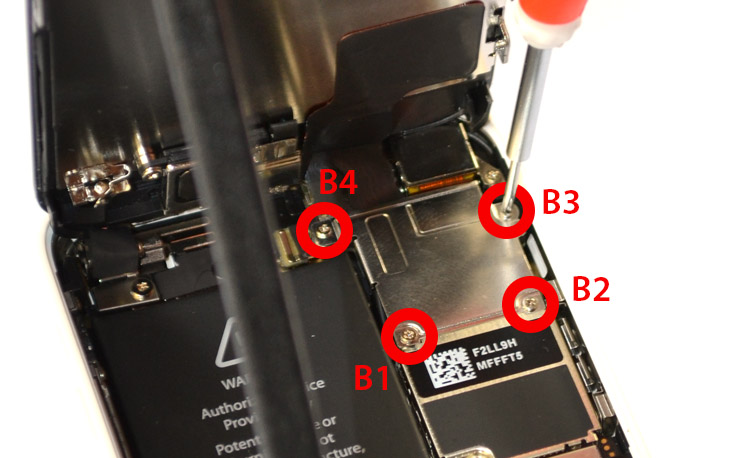

A l'aide du tournevis cruciforme, enlevez les vis B1 à B4 de la plaquette métallique qui protège les connecteurs des nappes du LCD, du tactile et de la caméra FaceTime.
Etape 2c : Retirer l'écran
Etape 2d : Retirer l'écran

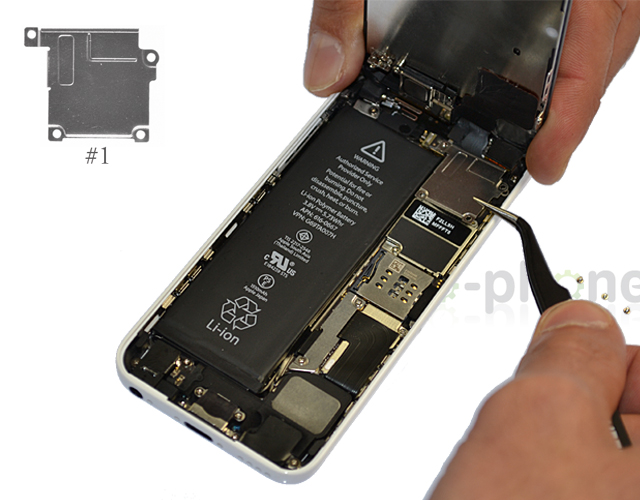

Vous pouvez à présent extraire cette plaquette métallique désignée #1 sur notre patron d'aide au montage.
Etape 2d : Retirer l'écran
Etape 2e : Retirer l'écran

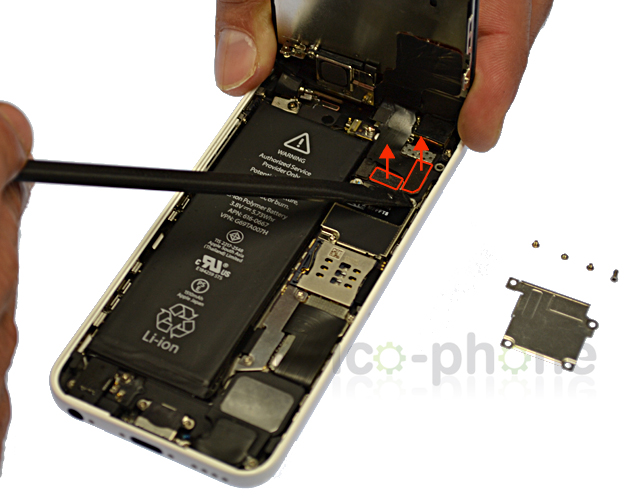

Commencez par déclipser avec le levier plastique les deux nappes indiquées ci-dessus (nappes LCD et de la caméra Facetime).
Etape 2e : Retirer l'écran
Etape 2f : Retirer l'écran

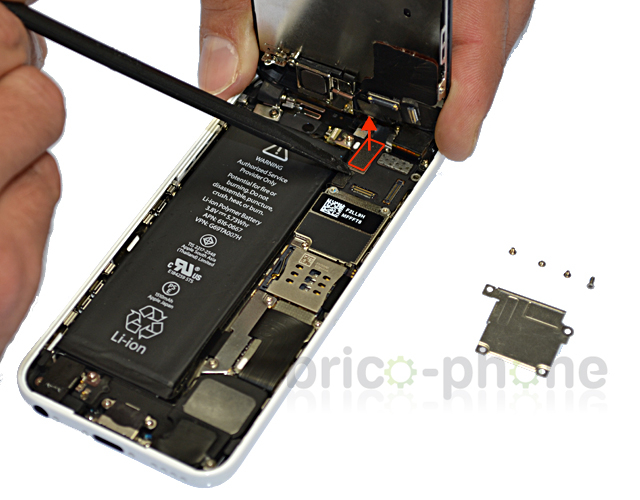

Déclipser maintenant la troisième nappe qui se situe en dessous des deux précédentes (nappe du tactile).
Etape 2f : Retirer l'écran
Etape 2g : Retirer l'écran

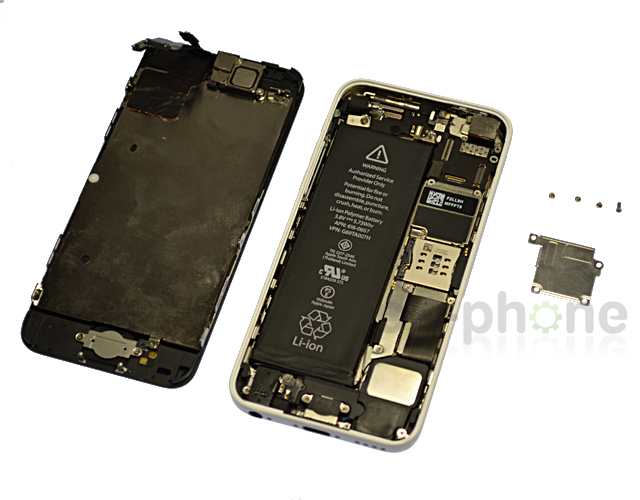

Votre bloc vitre + LCD est dorénavant entièrement détaché du châssis.
Etape 2g : Retirer l'écran
Etape 3 : Retirer la caméra arrière

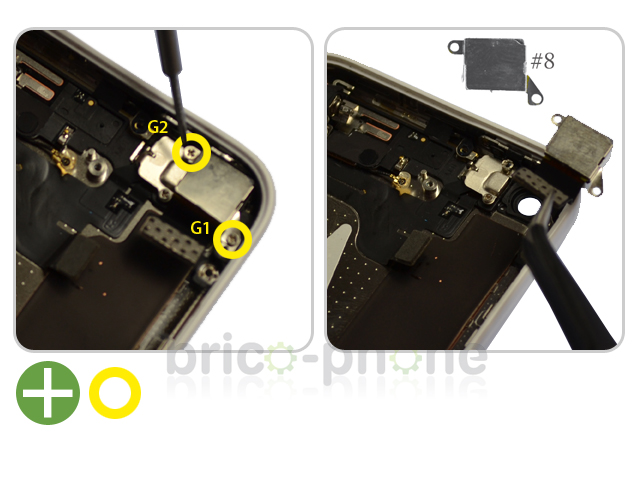

Ôter avec le tournevis cruciforme les vis G1 et G2 qui retiennent la caméra arrière puis délogez la du châssis. Par dessus la caméra se trouve une plaquette de protection métallique appelée #8 sur notre patron d'aide au montage.
Etape 3 : Retirer la caméra arrière
