Changement du haut-parleur interne sur iPhone 5C

Temps estimé : 15 min
Difficulté : 2/5
iPhone 5C | Temps estimé : 15 min | Difficulté : 2/5

Ce guide photos vous explique comment remplacer le haut-parleur interne situé sur la vitre de votre iPhone 5C.

Diagnostic

› Vous n'avez plus de son à l'oreille en communication sur votre iPhone 5C

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecouteur interne pour iPhone 5C
6,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5C
4,90 €
Ajouter au panier

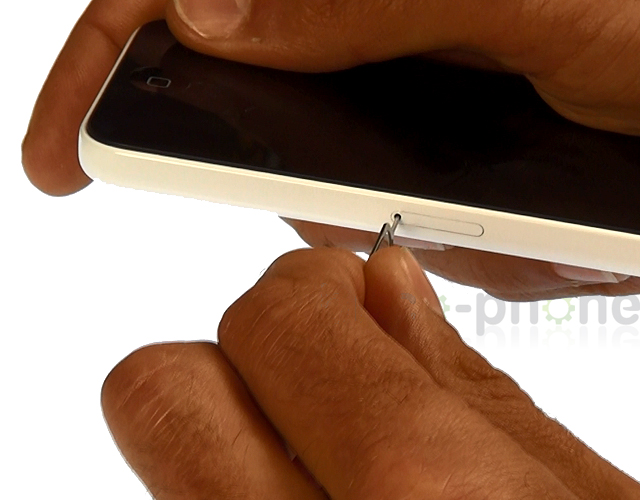

Commencez par retirer votre carte SIM de votre iPhone
Utilisez l'outil d'ouverture spécial ou bien un objet pointu et insérez le au niveau du trou de votre rack SIM.

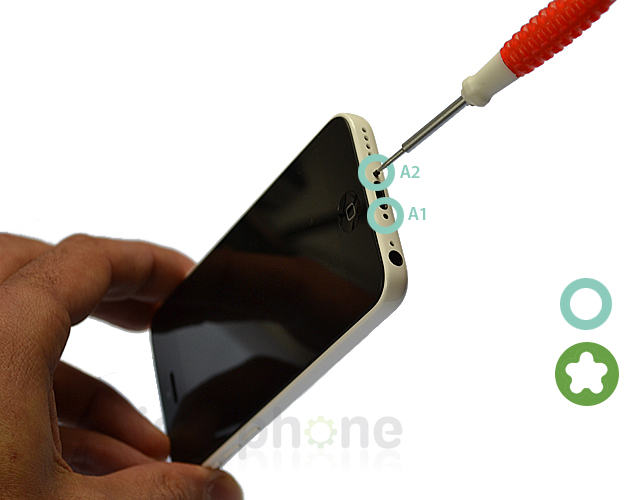

Etape 1 : Retirer les vis de la coque
Utilisez le tournevis pentalobe pour retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.

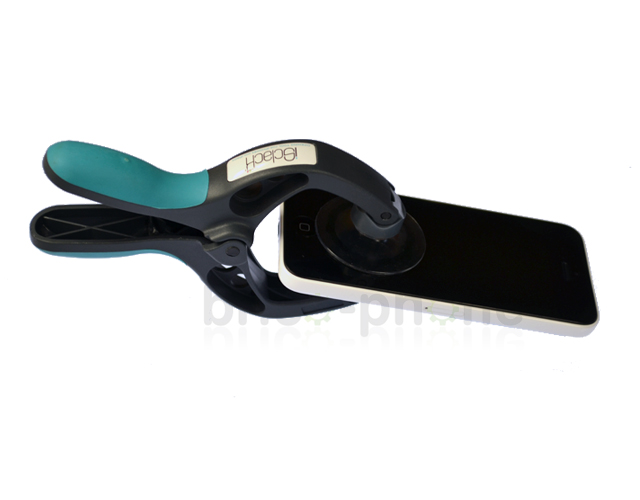

Etape 2a : Retirer l'écran
Munissez vous de l'outil d'ouverture spécial iSclack ou bien d'une simple ventouse qu'il vous faut placer au bas de la vitre juste au dessus du bouton Home.

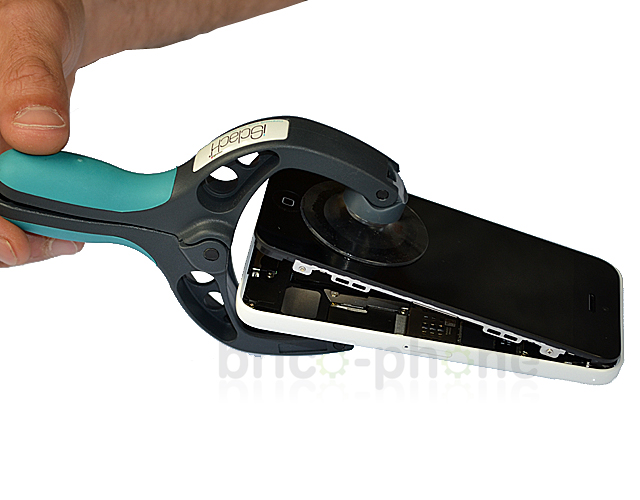

Etape 2b : Retirer l'écran
Ouvrez sur un angle d"environ 90° maximum

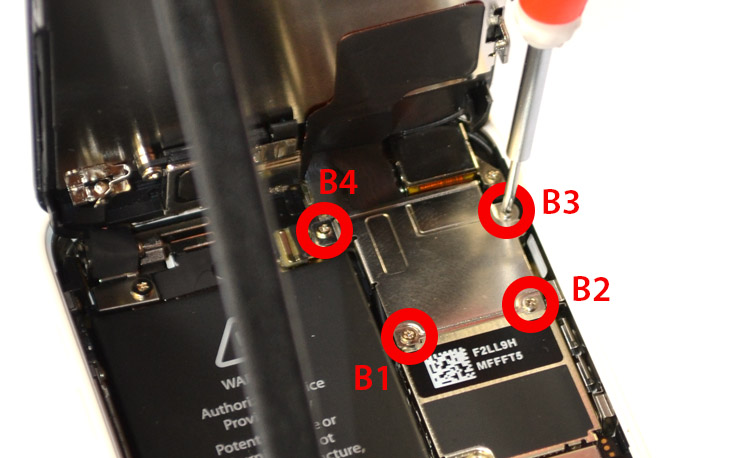

Etape 2c : Retirer l'écran
A l'aide du tournevis cruciforme, enlevez les vis B1 à B4 de la plaquette métallique qui protège les connecteurs des nappes du LCD, du tactile et de la caméra FaceTime.

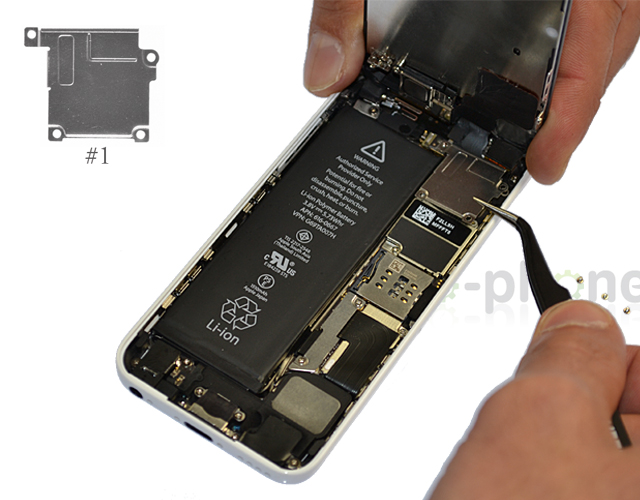

Etape 2d : Retirer l'écran
Vous pouvez à présent extraire cette plaquette métallique désignée #1 sur notre patron d'aide au montage.
Etape 2e : Retirer l'écran
Commencez par déclipser avec le levier plastique les deux nappes indiquées ci-dessus (nappes LCD et de la caméra Facetime).

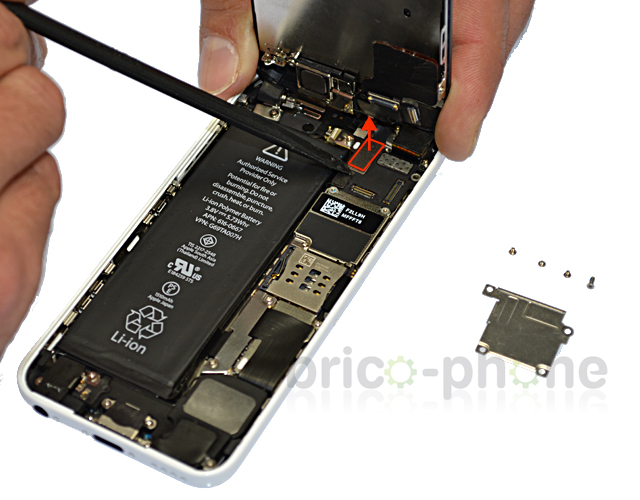

Etape 2f : Retirer l'écran
Déclipser maintenant la troisième nappe qui se situe en dessous des deux précédentes (nappe du tactile).

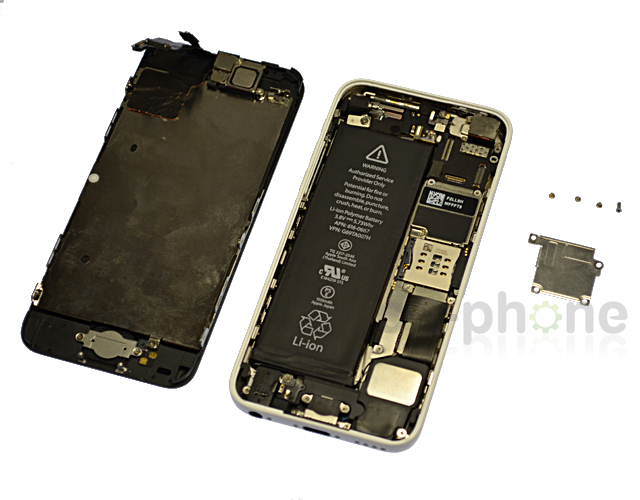

Etape 2g : Retirer l'écran
Votre bloc vitre + LCD est dorénavant entièrement détaché du châssis.

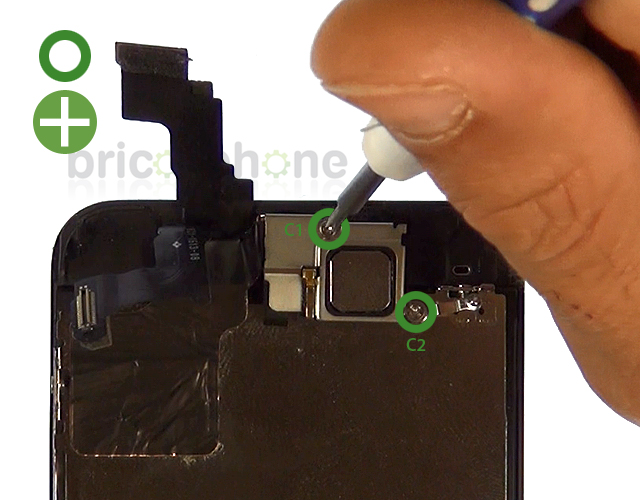

Etape 3a : Retirer le haut-parleur interne
Sur le bloc vitre + LCD, retirez les vis C1 et C2 avec le tournevis cruciforme.

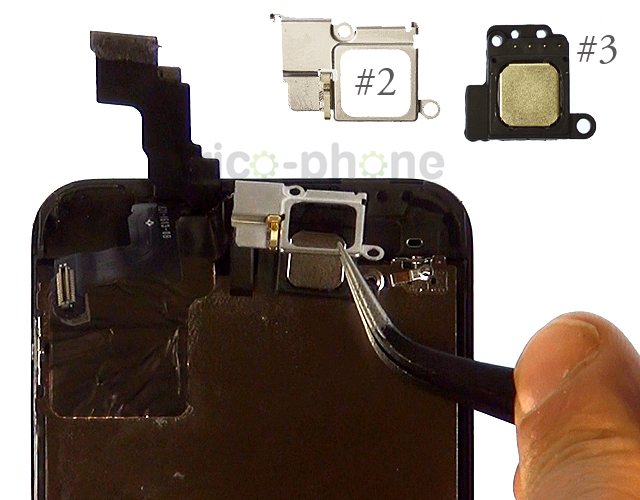

Etape 3b : Retirer le haut-parleur interne
Vous pouvez à présent retirer la plaquette métallique #2 situé au dessus du haut-parleur puis enfin extraire le haut-parleur.
