Changement du connecteur de charge sur iPhone 5C

Temps estimé : 30 min
Difficulté : 3/5
iPhone 5C | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la nappe du connecteur de charge USB Dock sur votre iPhone 5. Cette nappe est également dotée du micro et de la prise audio Jack.

Diagnostic

› Votre iPhone 5C ne prend plus la charge
› En appel, vos interlocuteurs ne vous entendent plus
› La prise audio Jack ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge, jack et micro iPhone 5C
12,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5C
4,90 €
Ajouter au panier

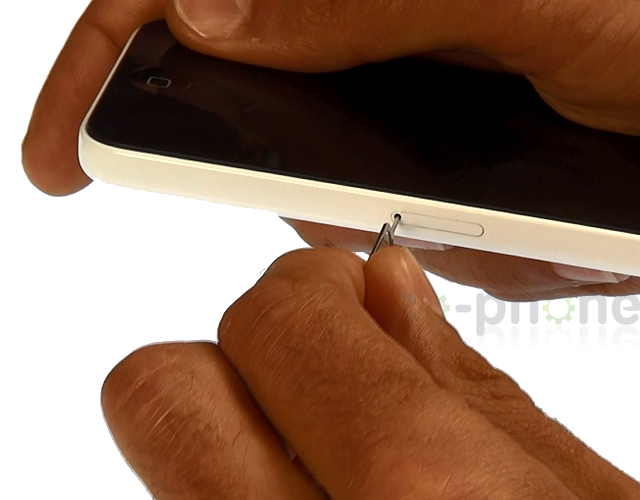

Commencez par retirer votre carte SIM de votre iPhone
Utilisez l'outil d'ouverture spécial ou bien un objet pointu et insérez le au niveau du trou de votre rack SIM.
Commencez par retirer votre carte SIM de votre iPhone

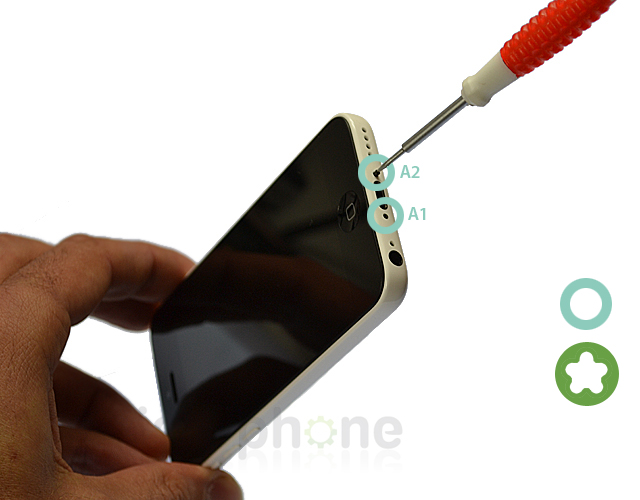

Etape 1 : Retirer les vis de la coque
Utilisez le tournevis pentalobe pour retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1 : Retirer les vis de la coque

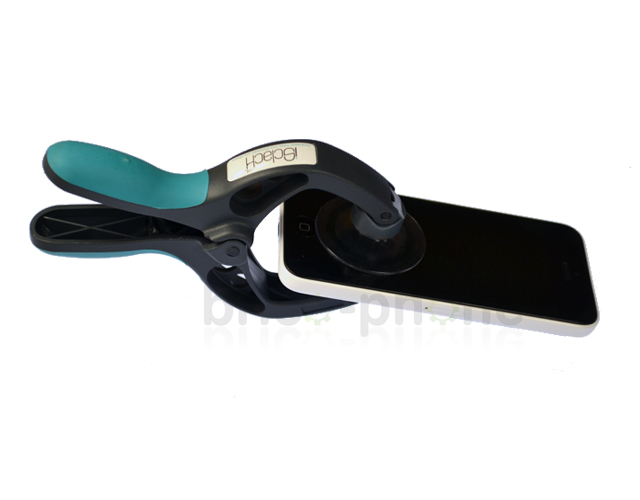

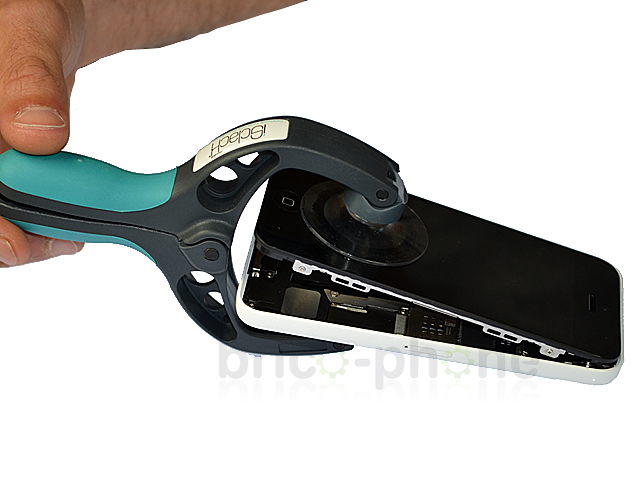

Etape 2a : Retirer l'écran
Munissez vous de l'outil d'ouverture spécial iSclack ou bien d'une simple ventouse qu'il vous faut placer au bas de la vitre juste au dessus du bouton Home.
Etape 2a : Retirer l'écran
Etape 2b : Retirer l'écran
Ouvrez sur un angle d"environ 90° maximum
Etape 2b : Retirer l'écran

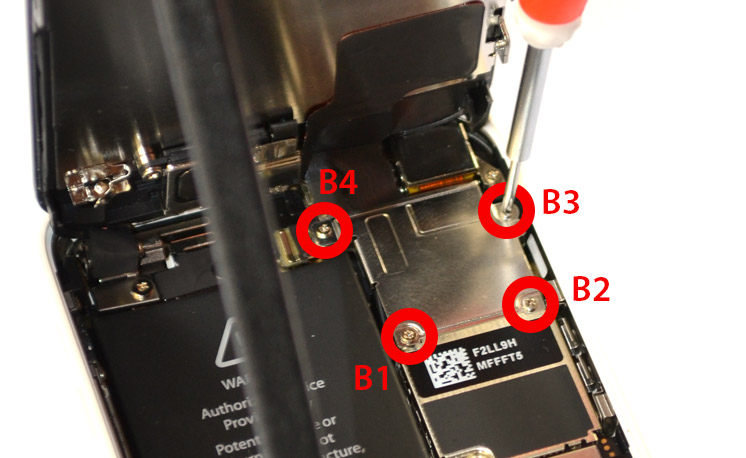

Etape 2c : Retirer l'écran
A l'aide du tournevis cruciforme, enlevez les vis B1 à B4 de la plaquette métallique qui protège les connecteurs des nappes du LCD, du tactile et de la caméra FaceTime.
Etape 2c : Retirer l'écran

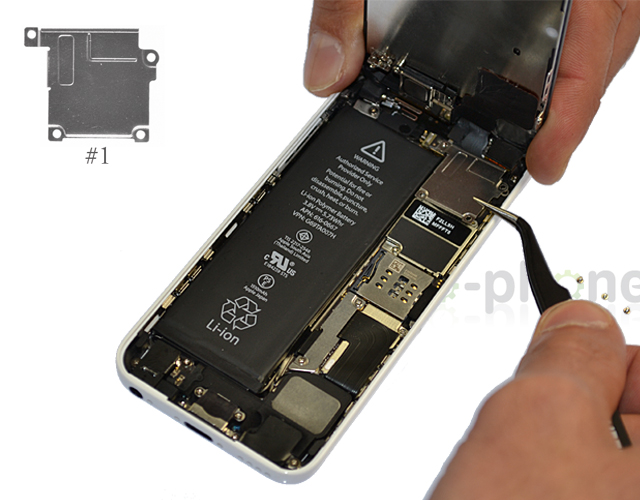

Etape 2d : Retirer l'écran
Vous pouvez à présent extraire cette plaquette métallique désignée #1 sur notre patron d'aide au montage.
Etape 2d : Retirer l'écran

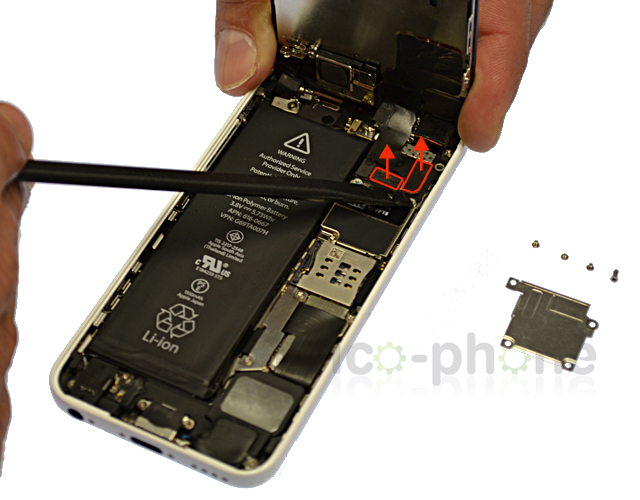

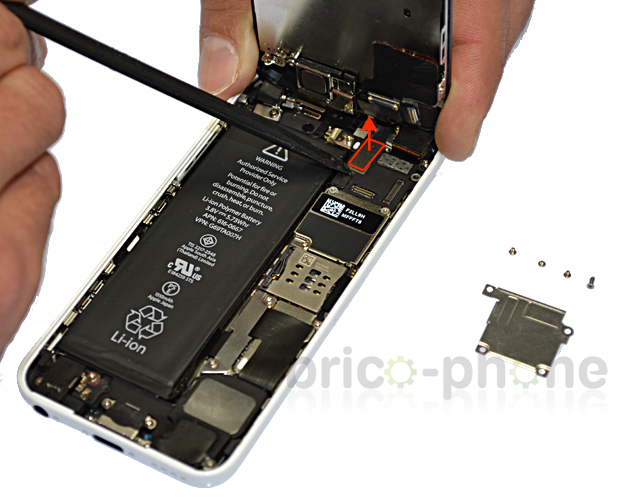

Etape 2e : Retirer l'écran
Commencez par déclipser avec le levier plastique les deux nappes indiquées ci-dessus (nappes LCD et de la caméra Facetime).
Etape 2e : Retirer l'écran
Etape 2f : Retirer l'écran
Déclipser maintenant la troisième nappe qui se situe en dessous des deux précédentes (nappe du tactile).
Etape 2f : Retirer l'écran

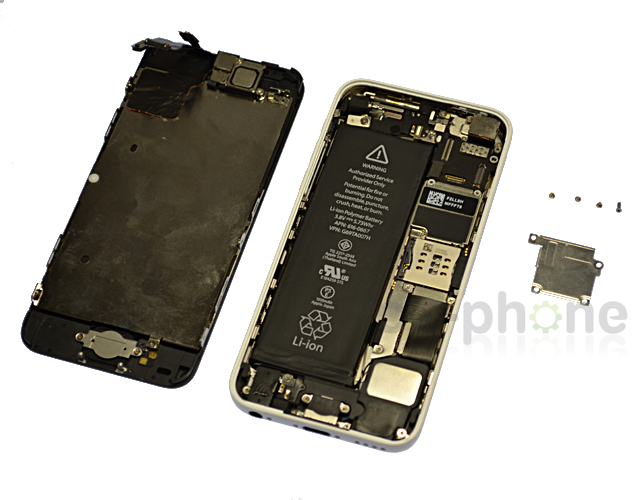

Etape 2g : Retirer l'écran
Votre bloc vitre + LCD est dorénavant entièrement détaché du châssis.
Etape 2g : Retirer l'écran

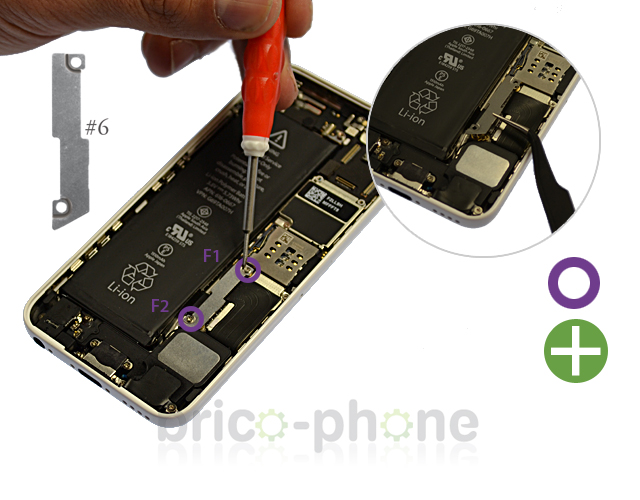

Etape 3a : Retirer la batterie
Dévisser les vis F1 et F2 qui maintiennent la plaquette métallique de protection des nappes de la batterie et du connecteur Dock (connecteur de charge). Utilisez ensuite la pincette pour l'extraire. Cette plaquette métallique se nomme #6 sur notre patron d'aide au montage.
Etape 3a : Retirer la batterie

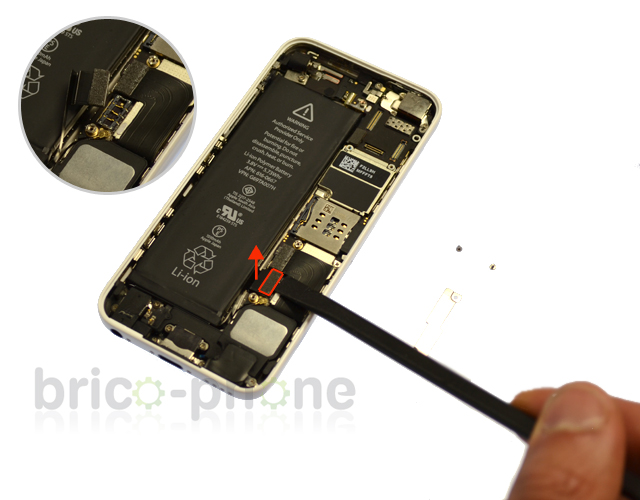

Etape 3b : Retirer la batterie
Vous pouvez maintenant déclipser la nappe de la batterie avec le levier plastique.
Etape 3b : Retirer la batterie

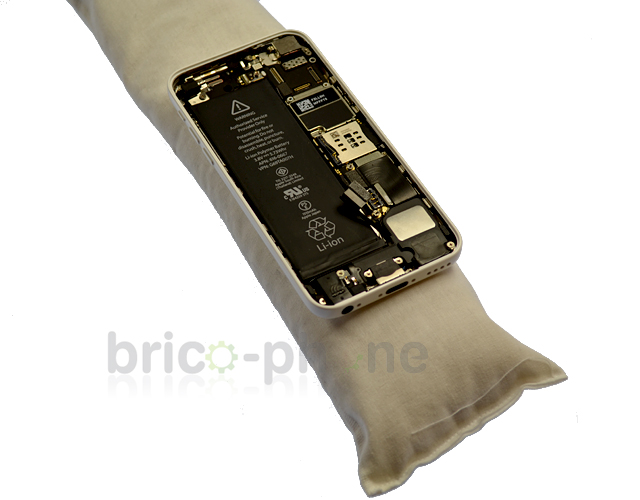

Etape 3c : Retirer la batterie
La batterie est généralement fortement collée au châssis sur les iPhone 5C. C'est pourquoi il est plus prudent avant d'essayer de la décoller de chauffer l'arrière de l'iPhone au niveau de la batterie. Vous pouvez pour cela le poser quelques minutes sur un coussin chauffant ou bien utiliser un sèche cheveux.
Etape 3c : Retirer la batterie

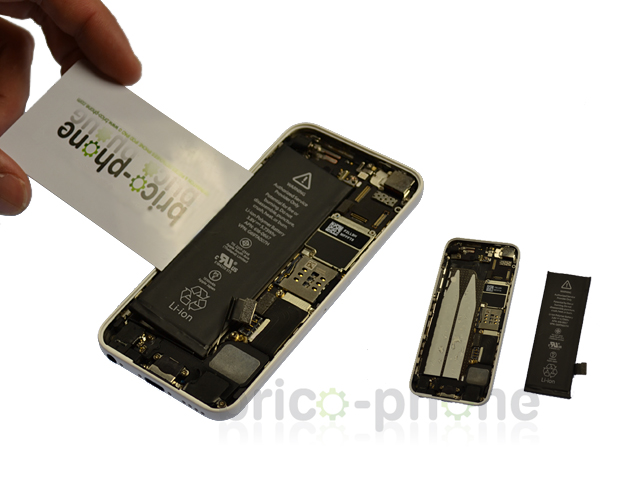

Etape 3d : Retirer la batterie
Enfin, prenez une carte plastique assez rigide puis glissez la délicatement entre le châssis et la batterie jusqu'à ce que celle-ci se décolle. Attention à l'insérer sur la gauche et non du côté de la carte mère pour ne pas endommager celle-ci.
Etape 3d : Retirer la batterie

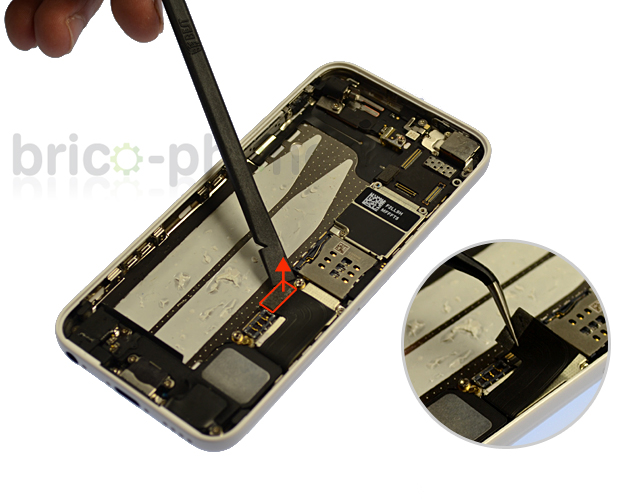

Etape 4a : Retirez le bloc haut-parleur et le Dock
Toujours avec le levier plastique, déclipser la nappe du connecteur Dock.
Etape 4a : Retirez le bloc haut-parleur et le Dock

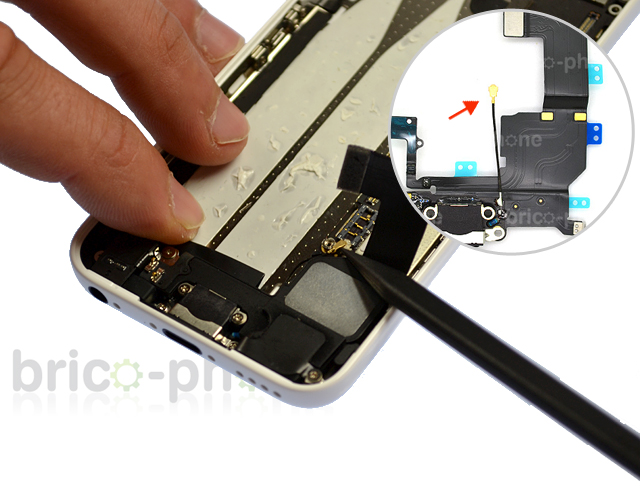

Etape 4b : Retirez le bloc haut-parleur et le Dock
Utilisez cette fois-ci la pointe du levier plastique pour déconnecter le câble coaxial GSM.
Etape 4b : Retirez le bloc haut-parleur et le Dock

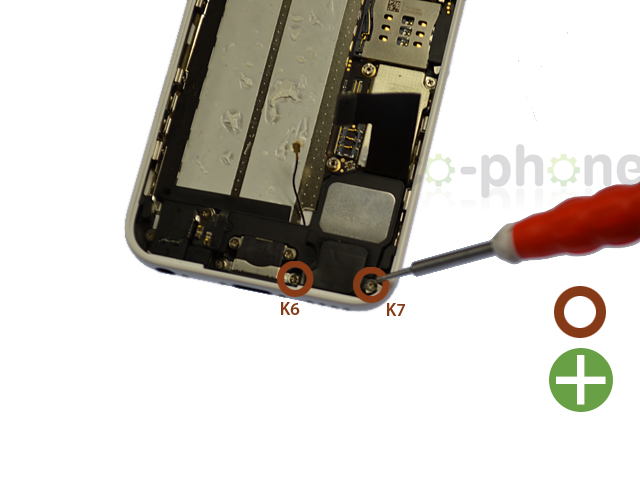

Etape 4c : Retirez le bloc haut-parleur et le Dock
Retirer à présent les vis K6 et K7 du bloc haut-parleur.
Etape 4c : Retirez le bloc haut-parleur et le Dock

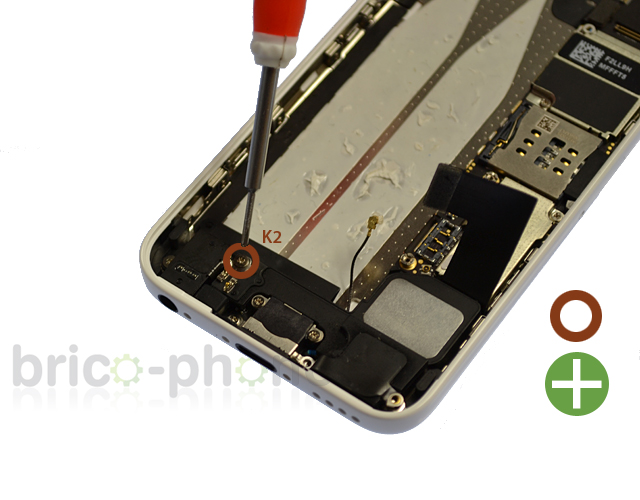

Etape 4d : Retirez le bloc haut-parleur et le Dock
Enlever ensuite la vis K2.
Etape 4d : Retirez le bloc haut-parleur et le Dock

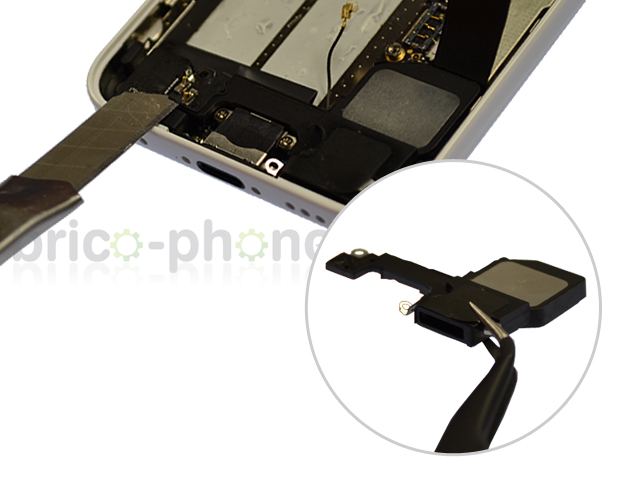

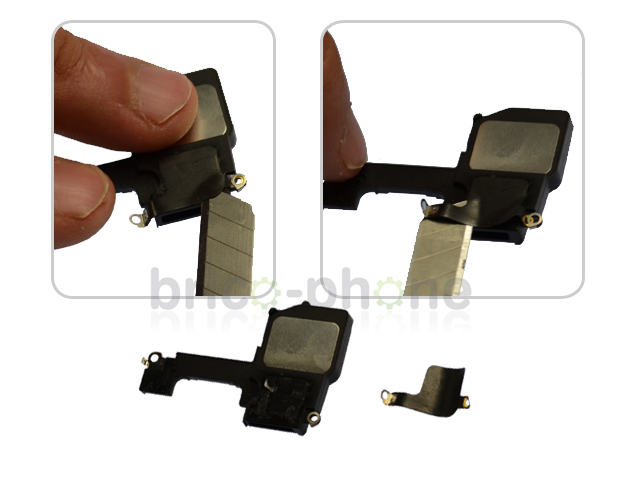

Etape 4e : Retirez le bloc haut-parleur et le Dock
Munissez vous d'un cutter ou d'une très fine lame pour décoller une partie de la nappe du connecteur Dock qui est fixée au bloc haut-parleur. Vous pouvez ensuite dégager le bloc avec la pincette.
Etape 4e : Retirez le bloc haut-parleur et le Dock
Etape 4f : Retirez le bloc haut-parleur et le Dock
A nouveau avec un cutter ou une fine lame décoller l'antenne réseau se situant au dessus du bloc haut-parleur et intégrant les pattes de fixation des vis.
Etape 4f : Retirez le bloc haut-parleur et le Dock

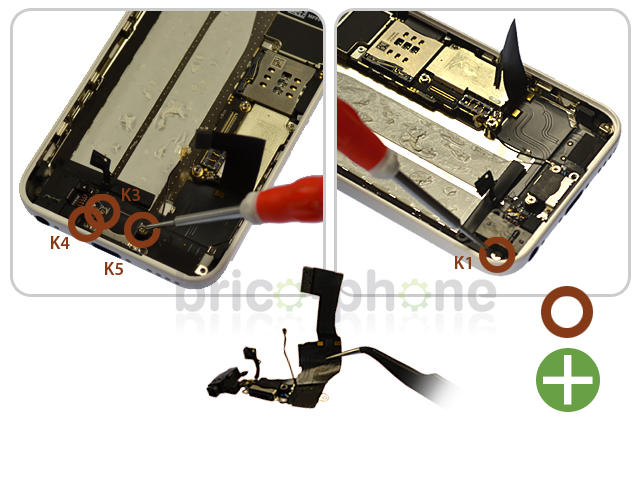

Etape 4g : Retirez le bloc haut-parleur et le Dock
Dévisser les vis K3, K4, K5 puis K1. La nappe du connecteur Dock est désormais complètement détachée, vous pouvez l'enlever avec la pincette.
Etape 4g : Retirez le bloc haut-parleur et le Dock

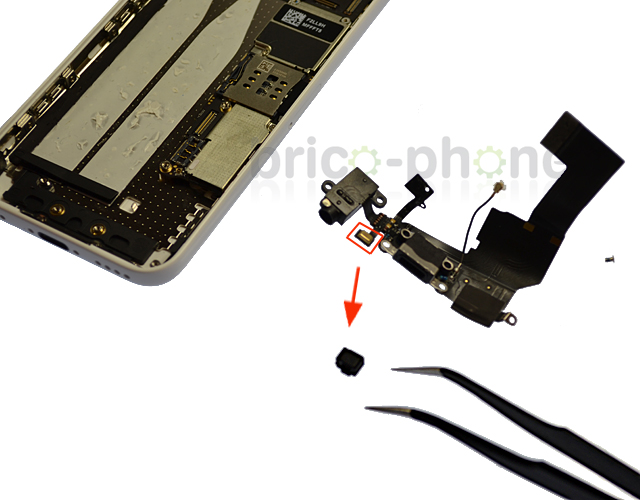

Etape 4h : Retirez le bloc haut-parleur et le Dock
Une fois la nappe retirée, détachez le petit protecteur micro noir en caoutchouc situé au dessus.
Etape 4h : Retirez le bloc haut-parleur et le Dock
