Changement d'écran (vitre+LCD) sans éléments prémontés sur iPhone 5C

Temps estimé : 30 min
Difficulté : 2/5
iPhone 5C | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la vitre et le LCD sur votre iPhone 5C avec une vitre standard. La vitre standard ne dispose pas des éléments suivants : nappe de la caméra avant Facetime avec capteur de proximité et luminosité, haut-parleur interne et le bouton Home.

Diagnostic

› La vitre avant de votre iPhone 5C est brisée
› L'écran LCD ne fonctionne plus ou mal
› Le tactile répond mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone 5C RAPPORT QUALITE / PRIX
39,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5C
4,90 €
Ajouter au panier

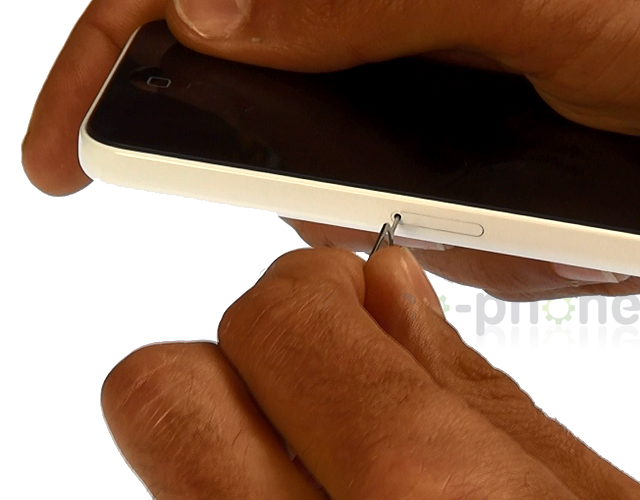

Commencez par retirer votre carte SIM de votre iPhone
Utilisez l'outil d'ouverture spécial ou bien un objet pointu et insérez le au niveau du trou de votre rack SIM.
Etape 1 : Retirer les vis de la coque

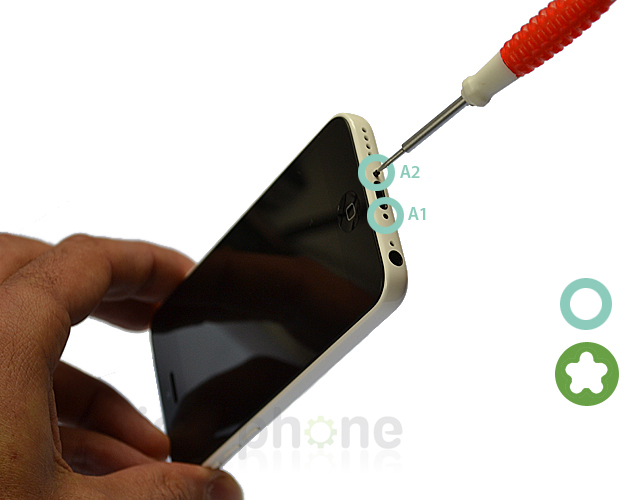

Utilisez le tournevis pentalobe pour retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 2a : Retirer l'écran

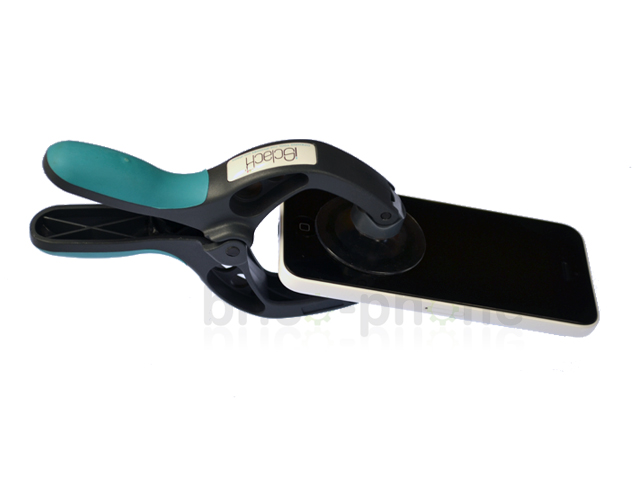

Munissez vous de l'outil d'ouverture spécial iSclack ou bien d'une simple ventouse qu'il vous faut placer au bas de la vitre juste au dessus du bouton Home.
Etape 2b : Retirer l'écran

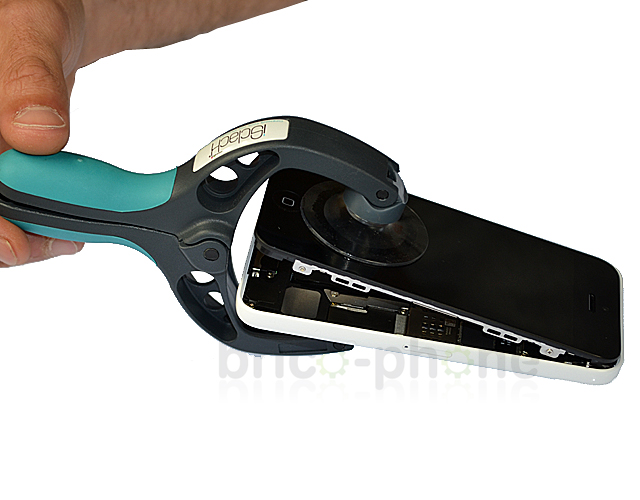

Ouvrez sur un angle d"environ 90° maximum
Etape 2c : Retirer l'écran

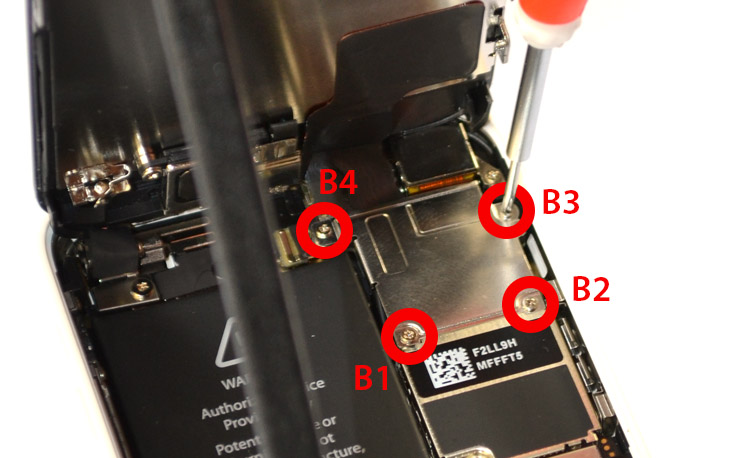

A l'aide du tournevis cruciforme, enlevez les vis B1 à B4 de la plaquette métallique qui protège les connecteurs des nappes du LCD, du tactile et de la caméra FaceTime.
Etape 2d : Retirer l'écran

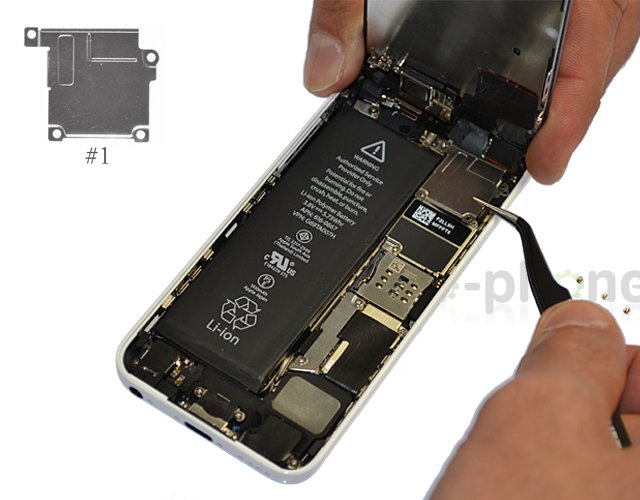

Vous pouvez à présent extraire cette plaquette métallique désignée #1 sur notre patron d'aide au montage.
Etape 2e : Retirer l'écran

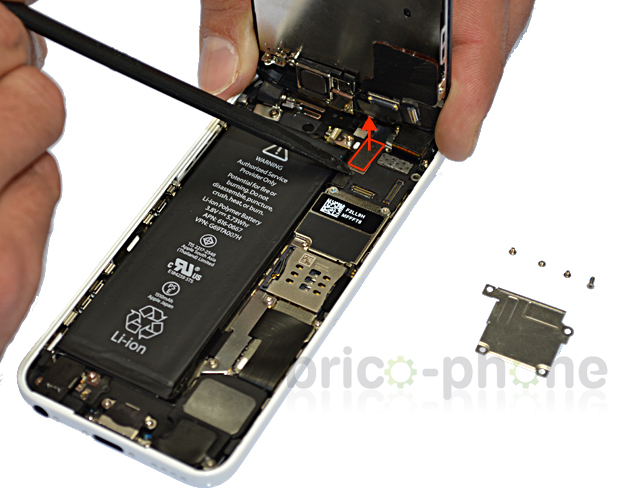

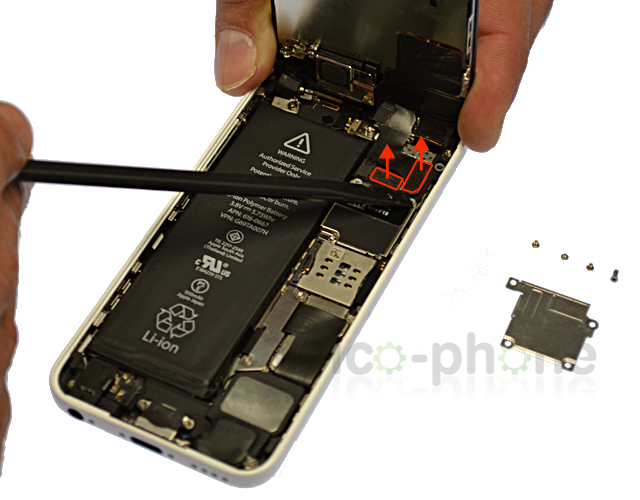

Commencez par déclipser avec le levier plastique les deux nappes indiquées ci-dessus (nappes LCD et de la caméra Facetime).
Etape 2f : Retirer l'écran
Déclipser maintenant la troisième nappe qui se situe en dessous des deux précédentes (nappe du tactile).
Etape 2g : Retirer l'écran

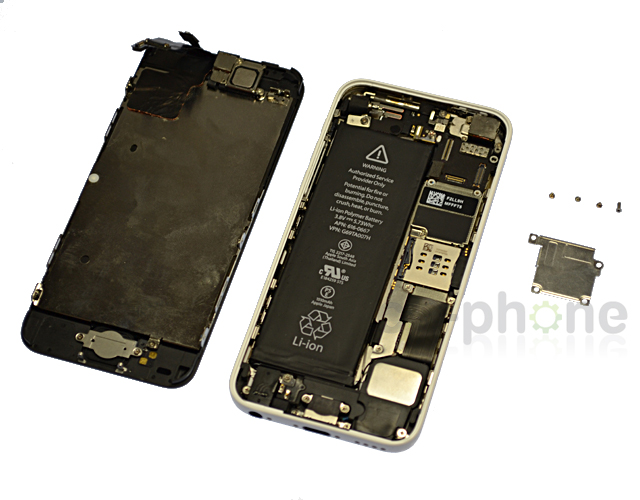

Votre bloc vitre + LCD est dorénavant entièrement détaché du châssis.
Etape 3a : Récupérer les éléments de l'ancienne vitre

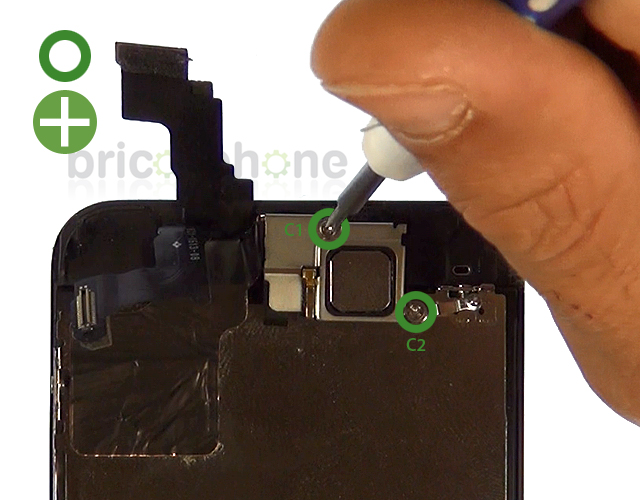

Sur le bloc vitre + LCD, retirer les vis C1 et C2 avec le tournevis cruciforme.
Etape 3b : Récupérer les éléments de l'ancienne vitre

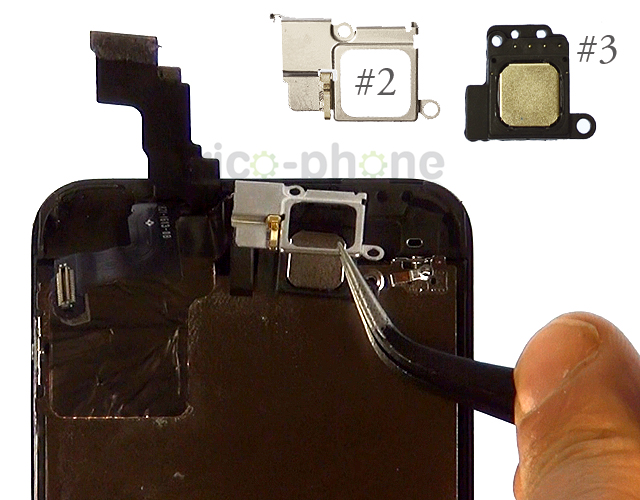

Vous pouvez à présent enlever les éléments #2 et #3 avec la pincette.
Etape 3c : Récupérer les éléments de l'ancienne vitre

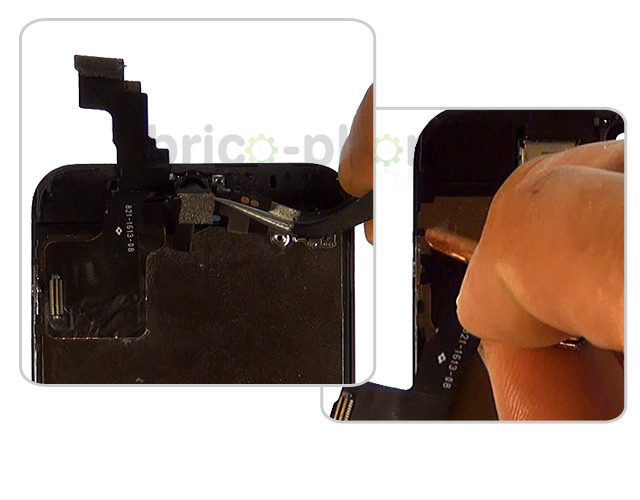

Prenez un cutter et la pincette pour retirer la nappe du LCD, du tactile et de la caméra Facetime. Décollez la ensuite de la plaquette métallique du LCD.
Etape 3d : Récupérer les éléments de l'ancienne vitre

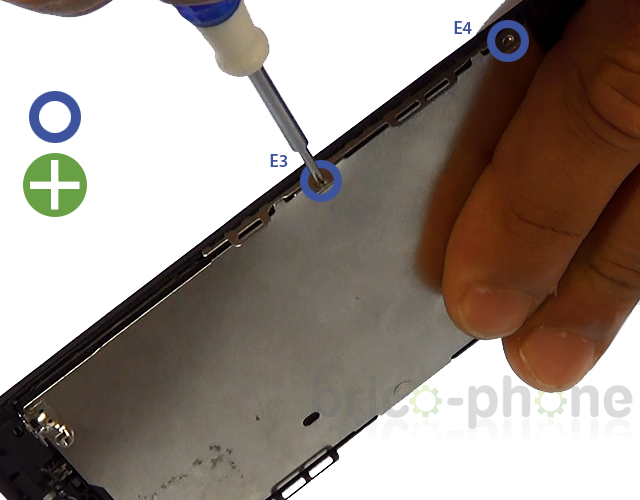

Enlever les vis E1 à E4 située sur les côté du bloc vitre + LCD avec le tournevis cruciforme.
Etape 3e : Récupérer les éléments de l'ancienne vitre

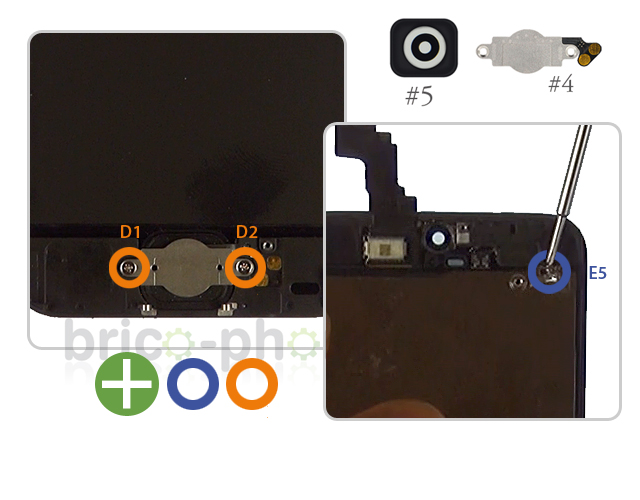

Enfin, retirer les vis D1 et D2 avec le tournevis cruciforme puis utilisez la pincette pour extraire les éléments #4 et #5 (bouton Home). Dévissez ensuite la vis E5.
Etape 3f : Récupérer les éléments de l'ancienne vitre

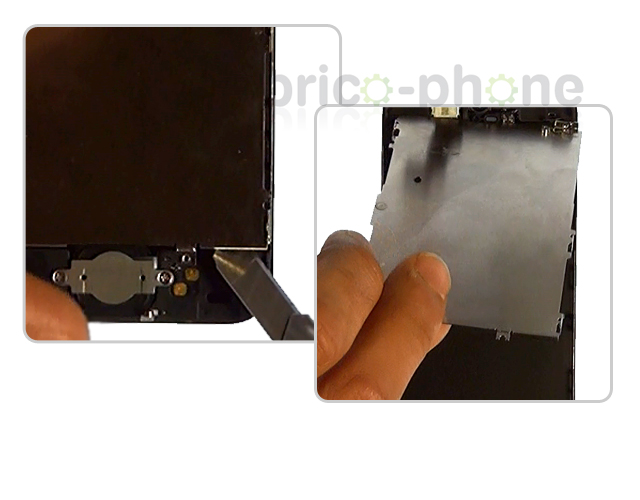

Avec le cutter faites levier pour soulever la plaquette métallique et l'enlever. Il ne vous reste plus qu'à remonter ces éléments sur votre nouvelle vitre et suivre les étapes dans le sens inverse pour le remontage.
