Désoxydation de la carte mère sur iPhone 5S

Temps estimé : 45 min
Difficulté : 3/5
iPhone 5S | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous explique comment désoxyder les connecteurs de la carte mère de votre iPhone 5S.Votre iPhone 5S est tombé dans l'eau, suivez notre guide complet de réparation afin de réparer celui-ci. Grâce à nos kits de désoxydation rien n'est perdu, la plupart des téléphones oxydés peuvent être réparés. Suivez nos conseils dès que le téléphone a pris l'eau : - Eteignez votre iPhone, si il est éteint, ne le rallumez pas - Essayez de le sécher le plus rapidement possible au sèche-cheveux - Si vous disposez des outils pour l'ouvrir ouvrez-le pour le sécher - Si votre iPhone est tombé dans l'eau de mer, rincez-le abondamment à l'eau douce (téléphone éteint) et séchez-le.

Diagnostic

› Votre iPhone 5S est tombé dans l'eau
› Votre iPhone 5S a pris l'humidité

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Kit de désoxydation pour iPhone 5S / SE
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Bac pour bains à ultrasons + 500ml d'isopropanol
49,00 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Brosse type brosse à dents anti-statique
5,90 €
Ajouter au panier

Avant de commencer
Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1453, A1457, A1533 et A1530 correspondent bien à un iPhone 5S. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Etape 1 : Eteindre l'iPhone

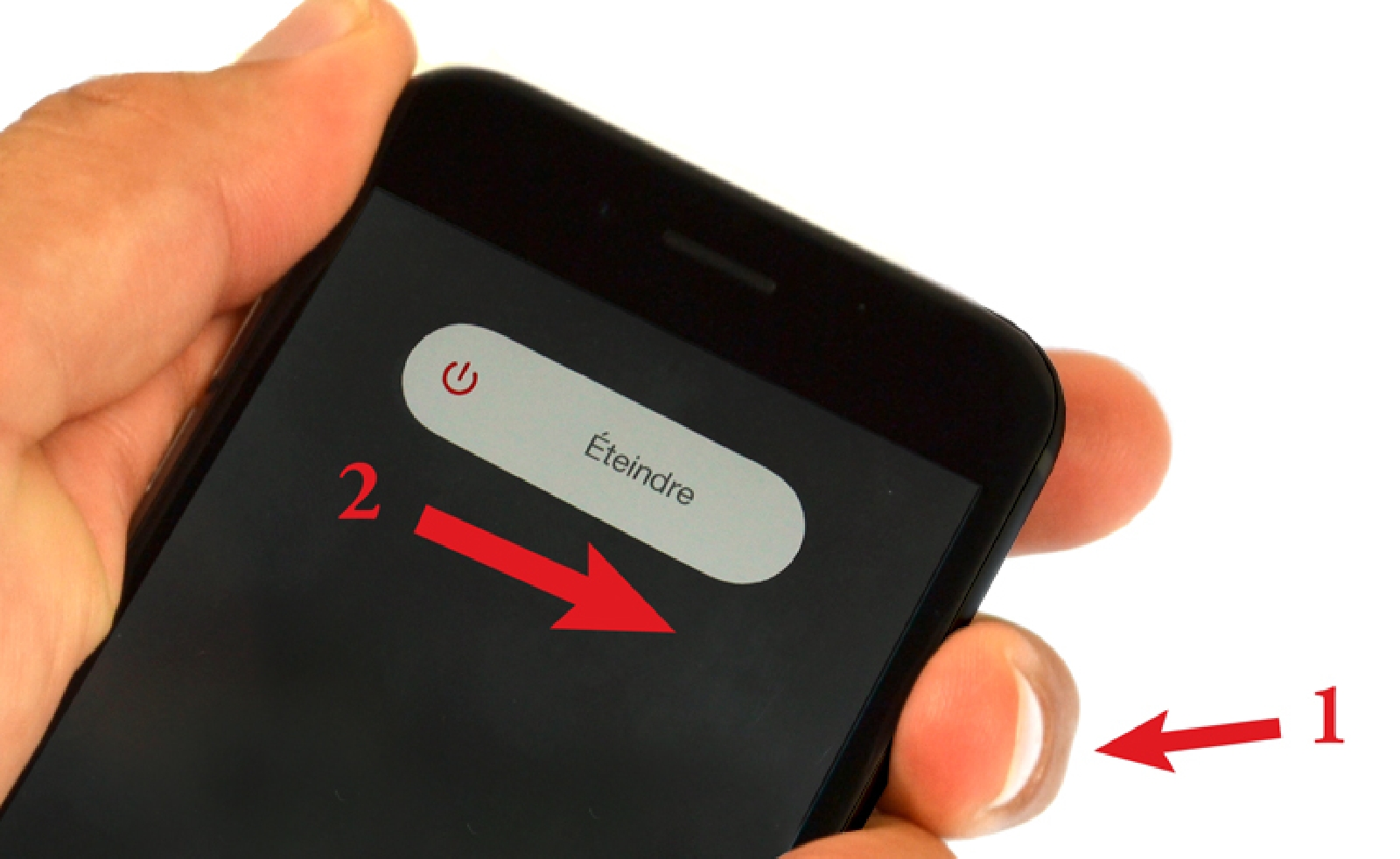

Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.
Etape 1 : Eteindre l'iPhone
Etape 2 : Retirer le rack de la carte SIM

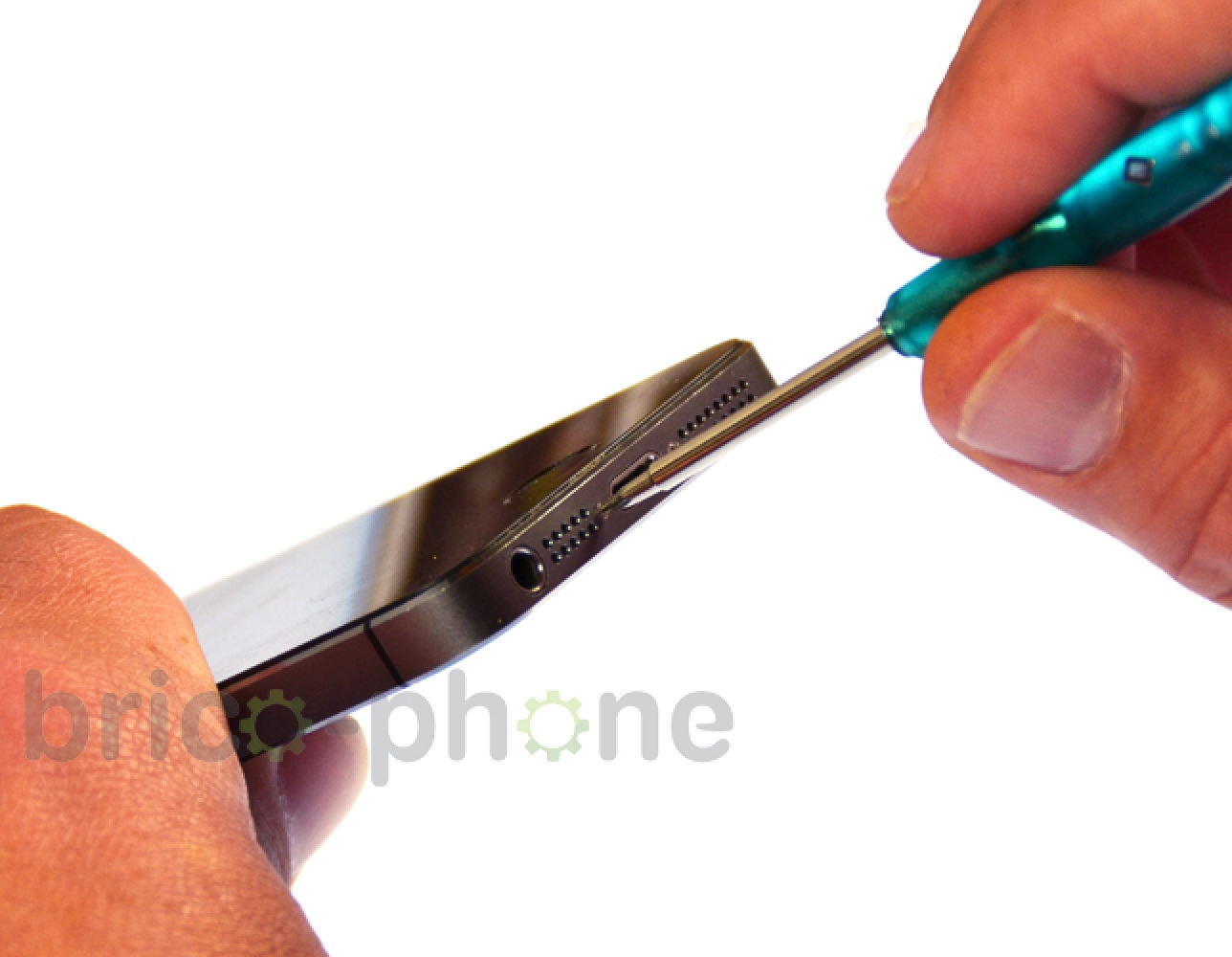

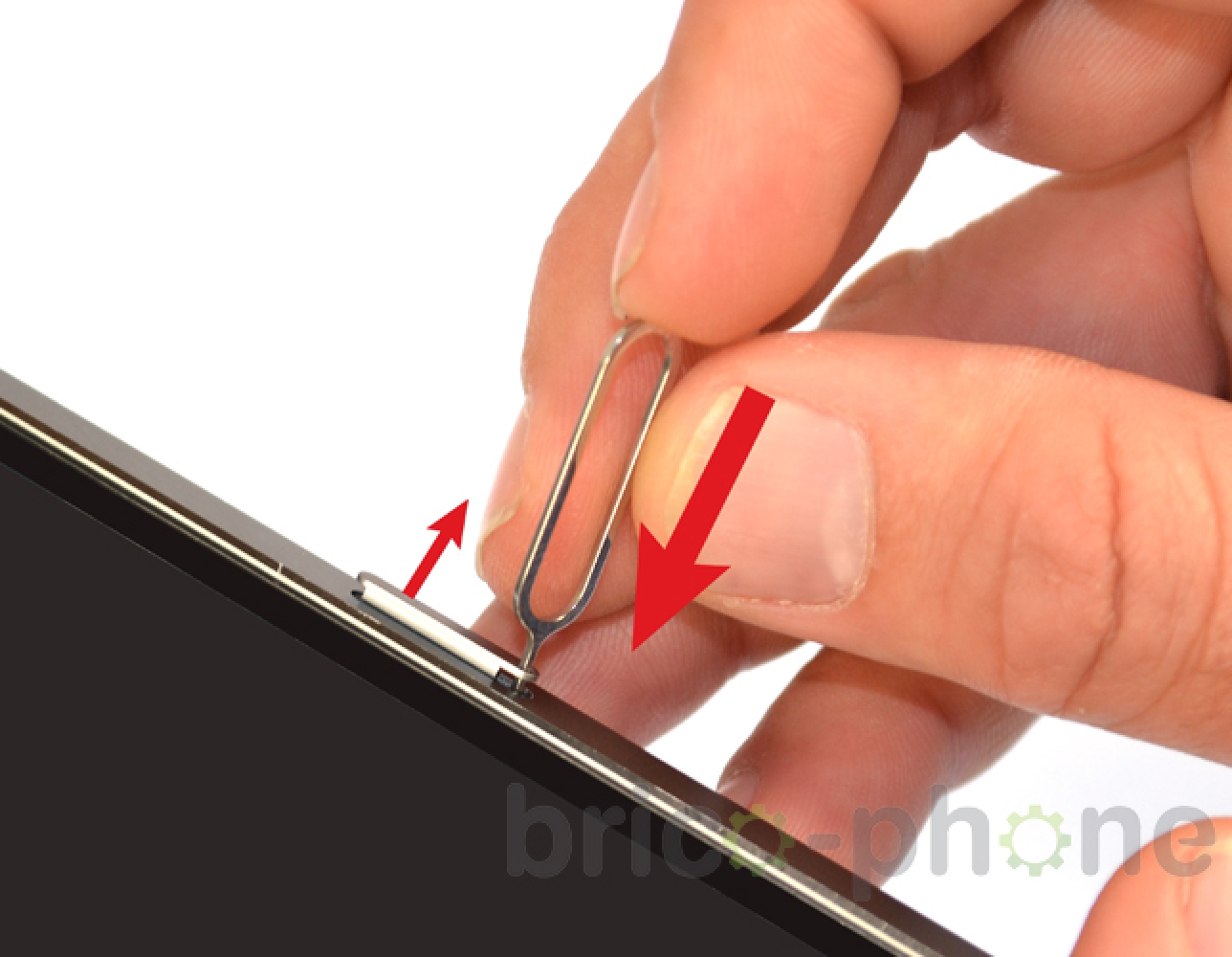

Utiliser votre outil d'ouverture rack SIM ou bien un objet pointu tel qu'un trombone pour retirer votre carte SIM de l'iPhone.
Etape 2 : Retirer le rack de la carte SIM
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Retirer les vis A1 et A2
A l'aide du tournevis Pentalobe (en étoile), dévissez les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 3 : Retirer les vis A1 et A2
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €
Etape 4 : Décoller la vitre

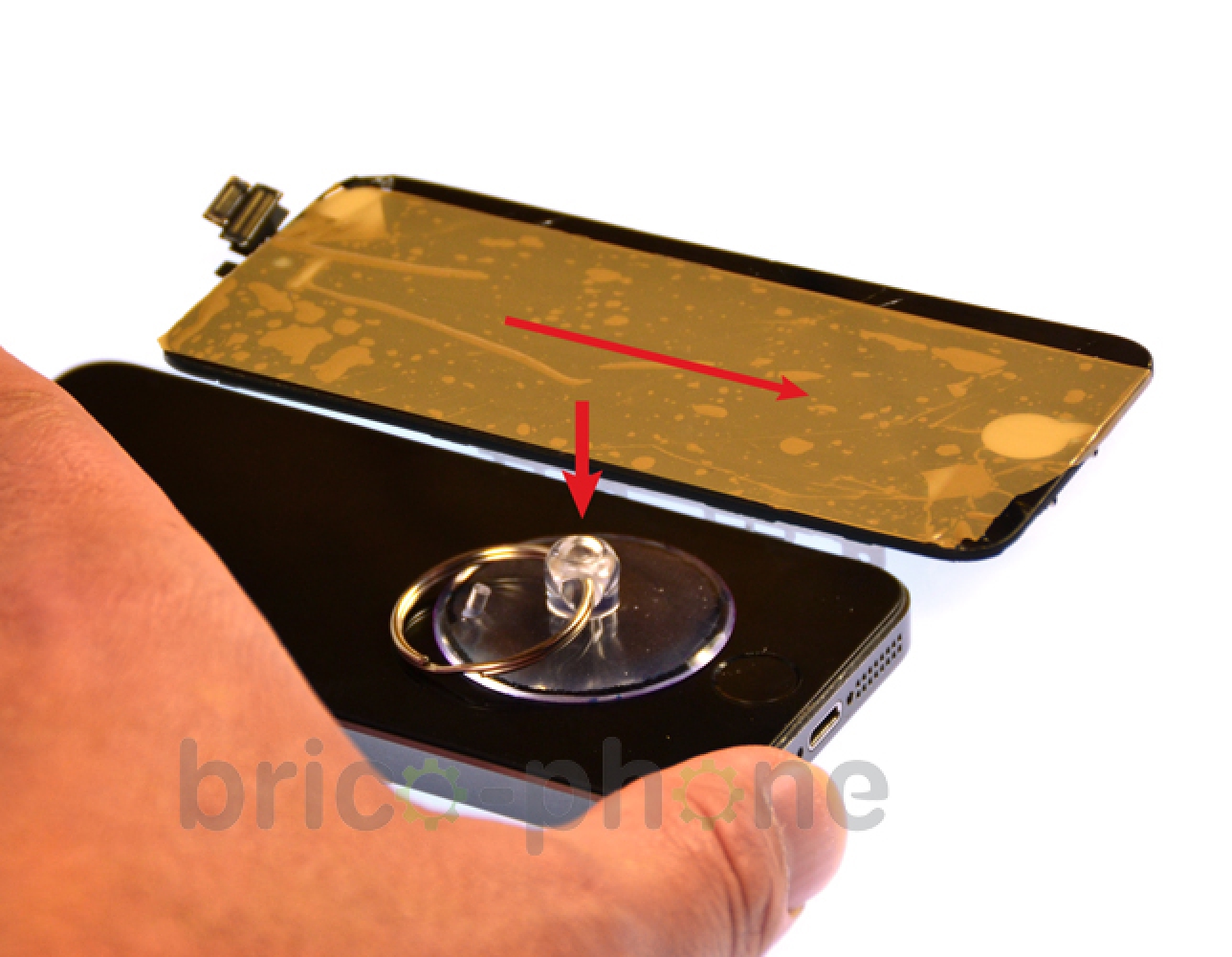

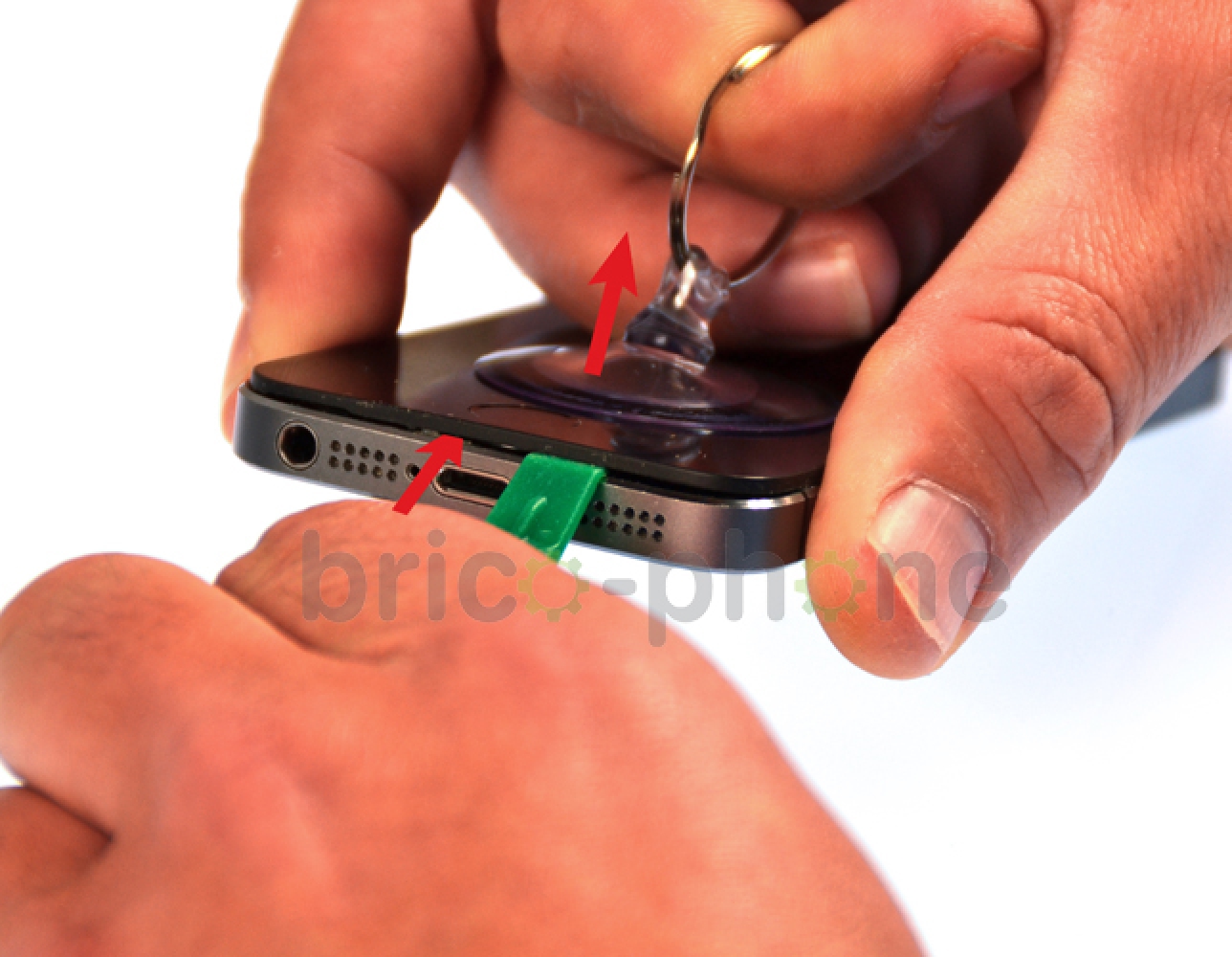

Placez la ventouse sur la partie inférieure de la vitre de votre iPhone, juste au dessus du bouton Home. Si votre vitre est brisée, déposez entre la vitre et la ventouse un morceau de scotch sinon la ventouse n'aura aucun effet.
Tirez légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.

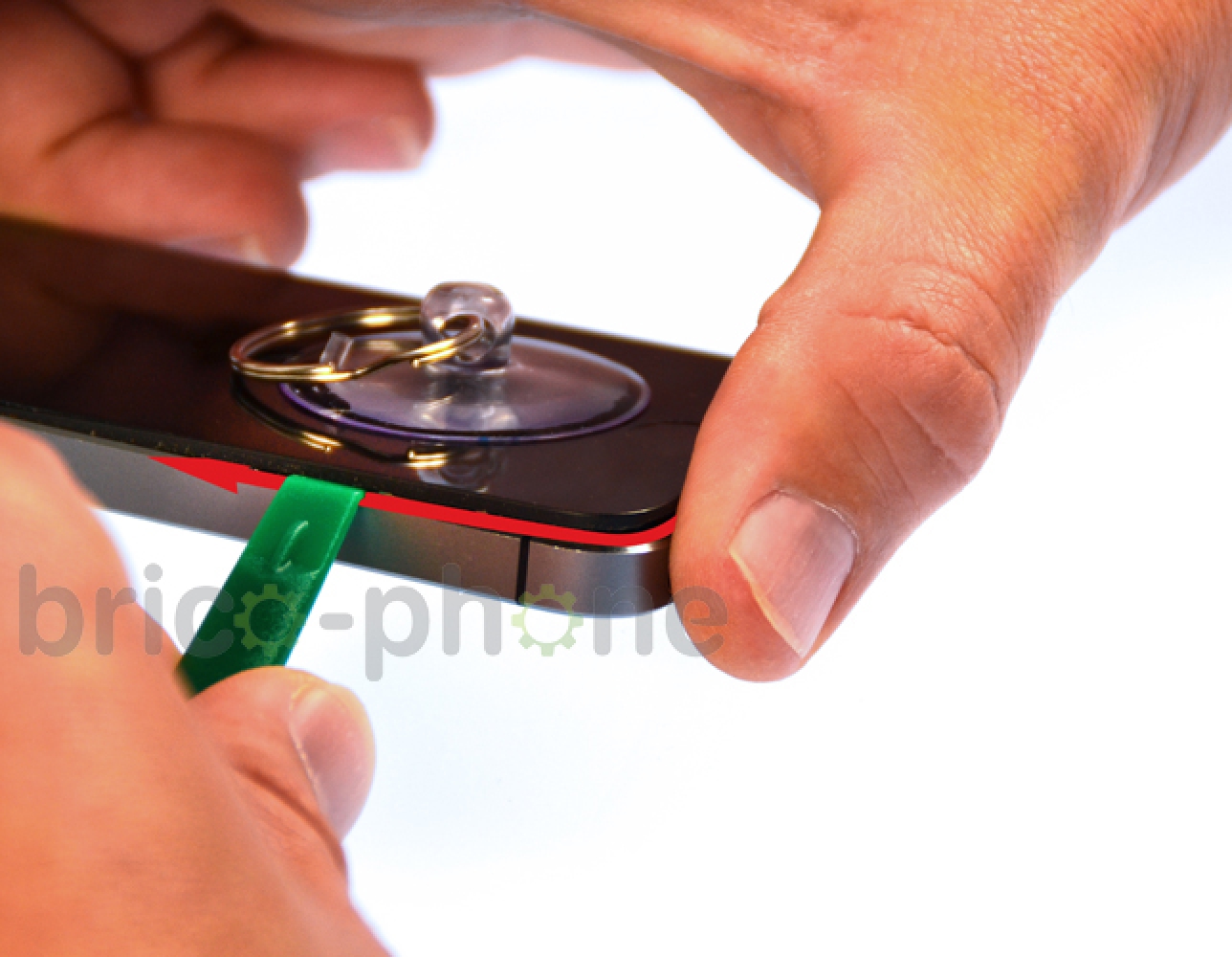

Faites ensuite coulisser le levier tout autour de la vitre afin de pouvoir entièrement la déboîter, en veillant à ne pas abîmer le châssis au niveau des pattes de fixation métalliques.
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la nappe du bouton Home

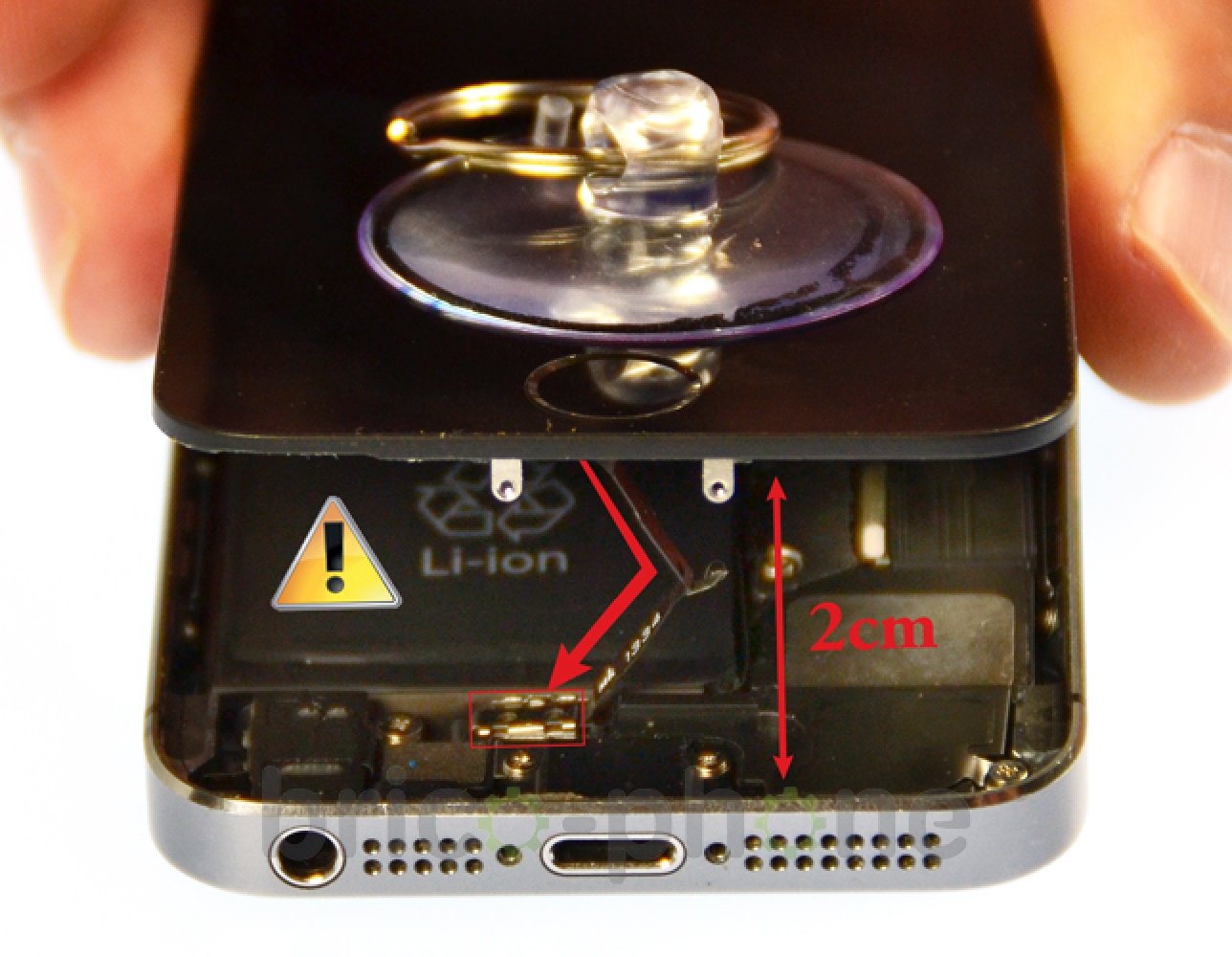

Faites très attention à ne lever la vitre que sur sa partie inférieure (à partir du bouton Home) et sur maximum 2cm pour ne pas arracher la nappe du bouton Home.

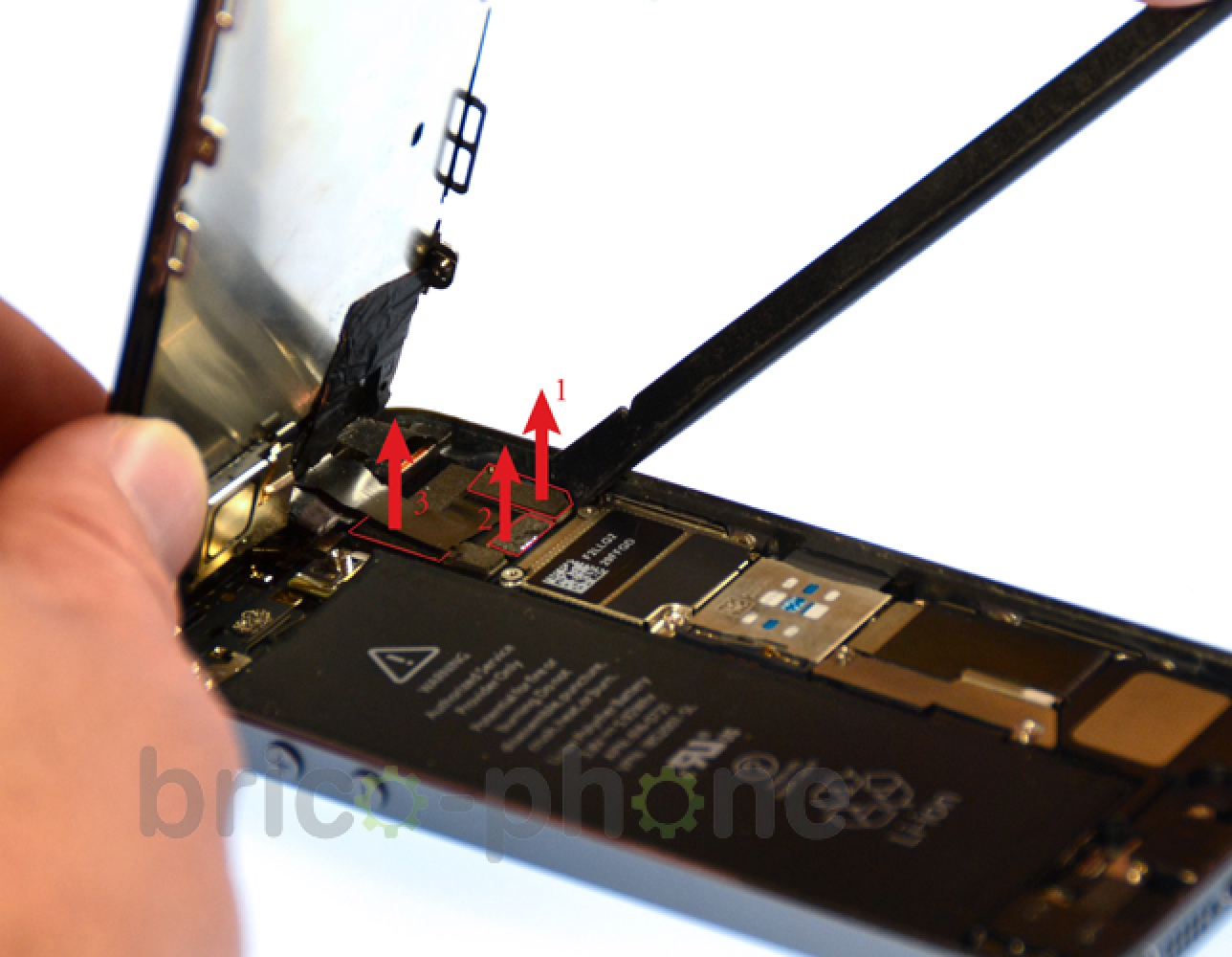

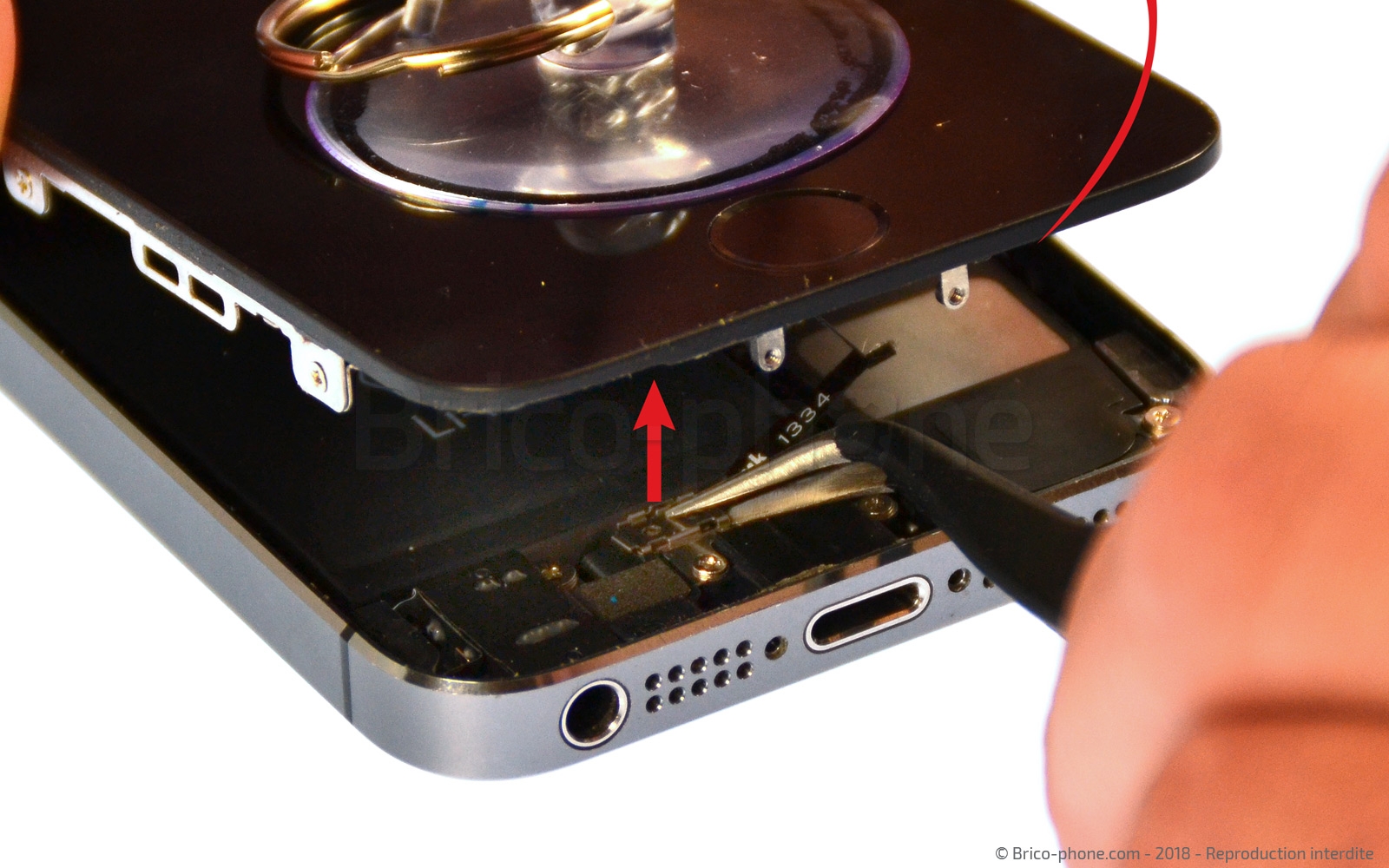

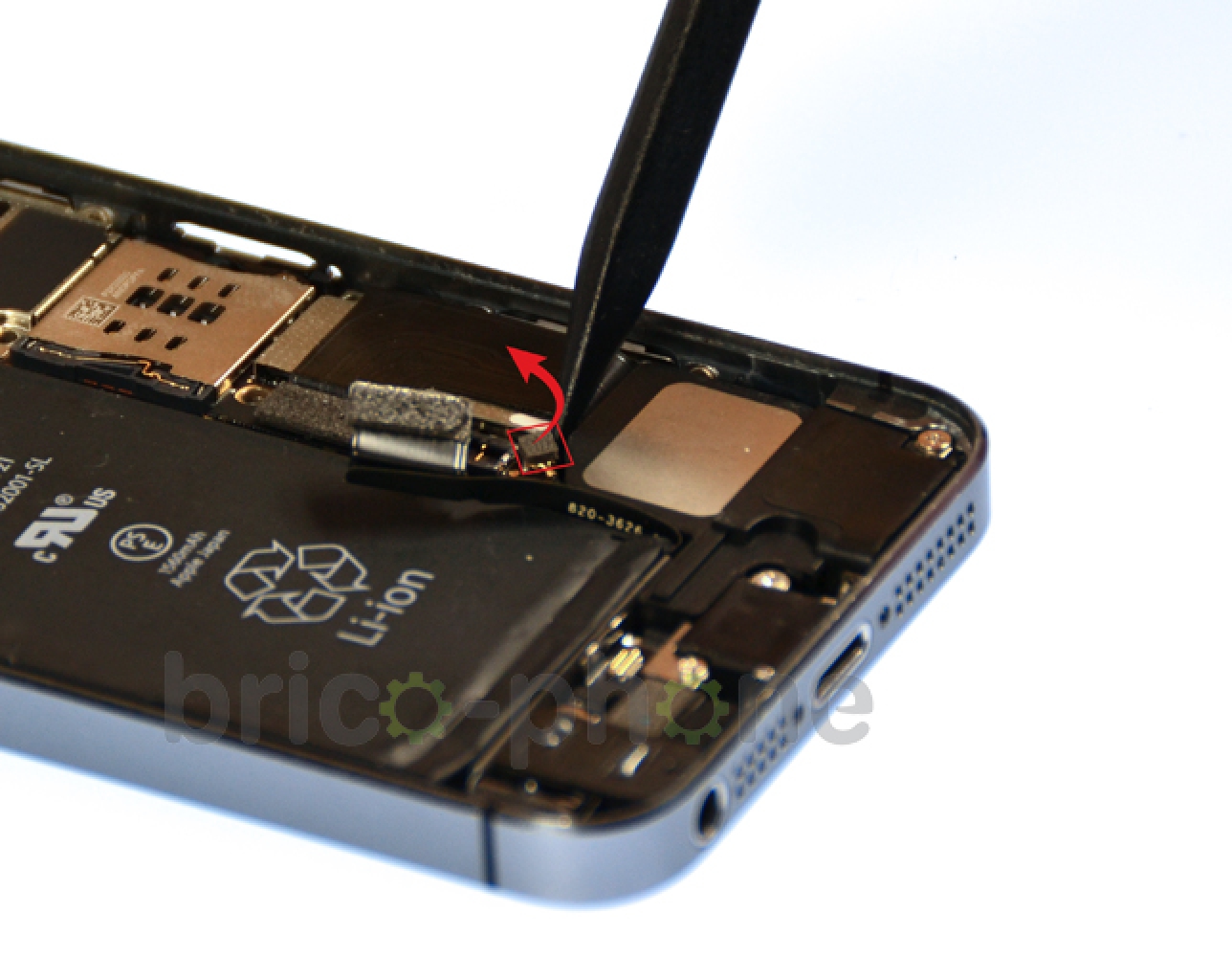

Une fois votre iPhone entrouvert, utiliser la pincette pour retirer le petit élément #1 puis déconnectez la nappe du bouton Home.

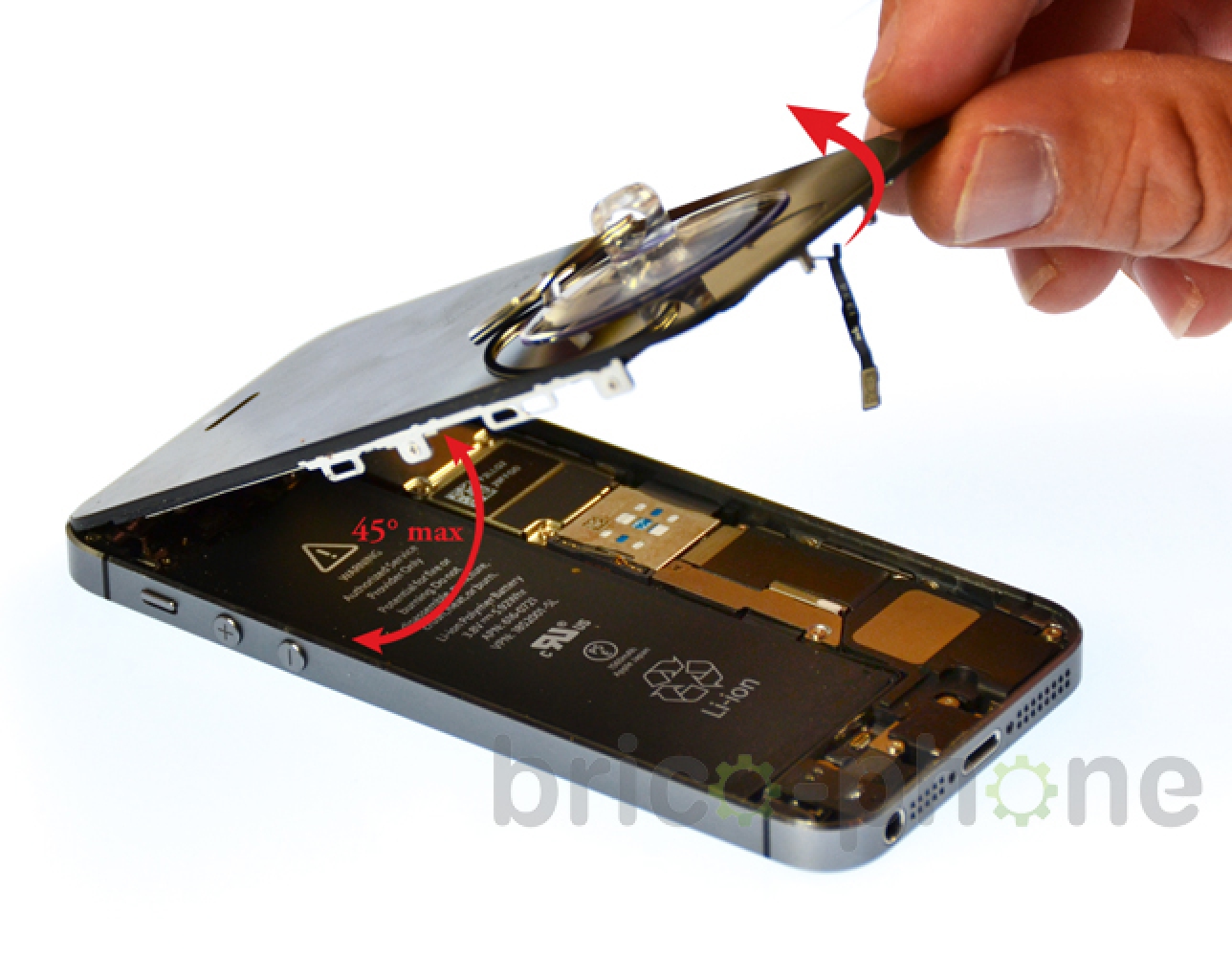

Vous pouvez à présent lever la vitre mais uniquement jusqu'à un angle d'environ 75° pour ne pas arracher les nappes situées dans la partie supérieure de l'iPhone.
Etape 5 : Déconnecter la nappe du bouton Home
Etape 5 : Déconnecter la nappe du bouton Home
Etape 5 : Déconnecter la nappe du bouton Home
Etape 5 : Déconnecter la nappe du bouton Home
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer la plaquette de protection

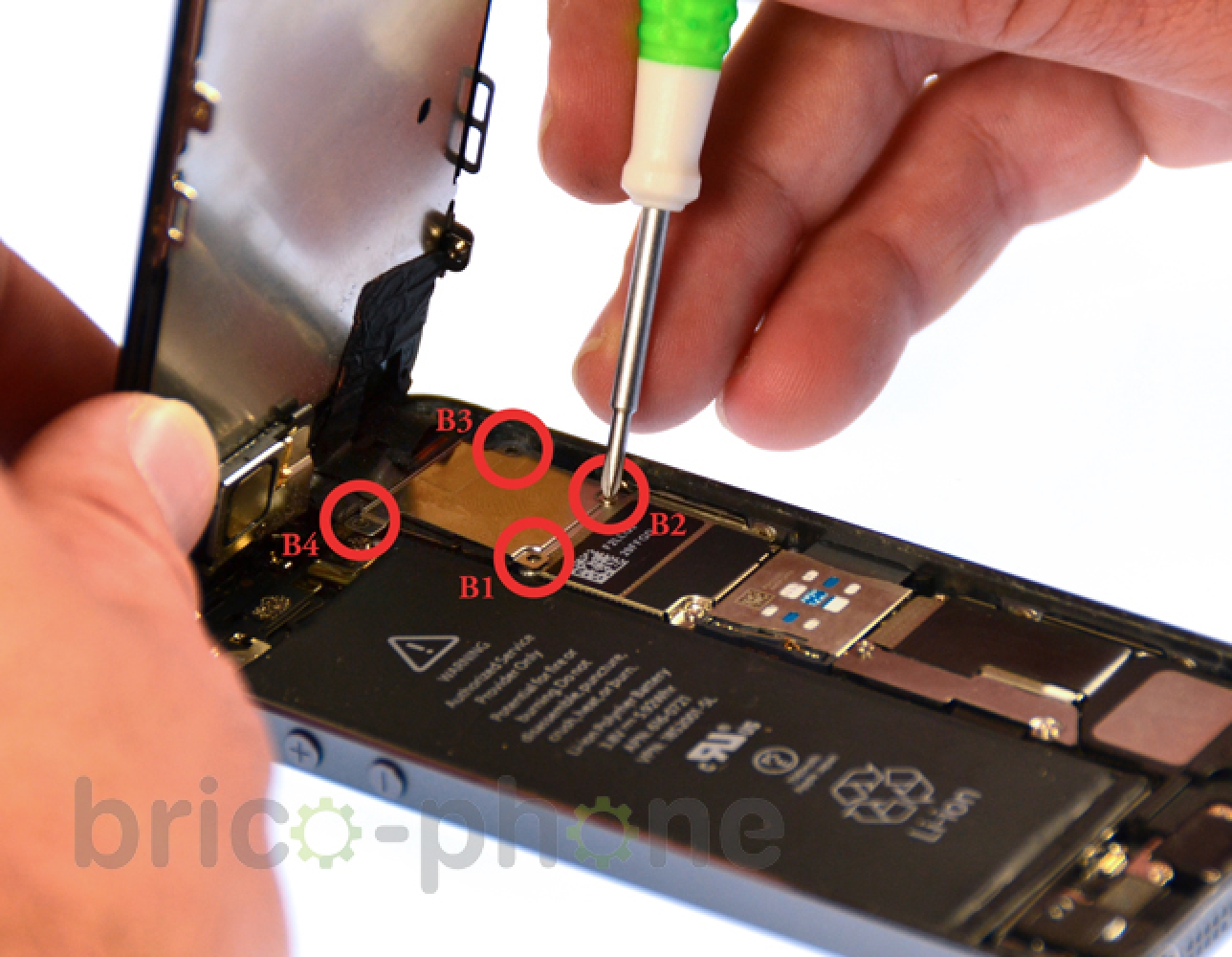

A l'aide du tournevis cruciforme, retirez les vis B1 à B4.

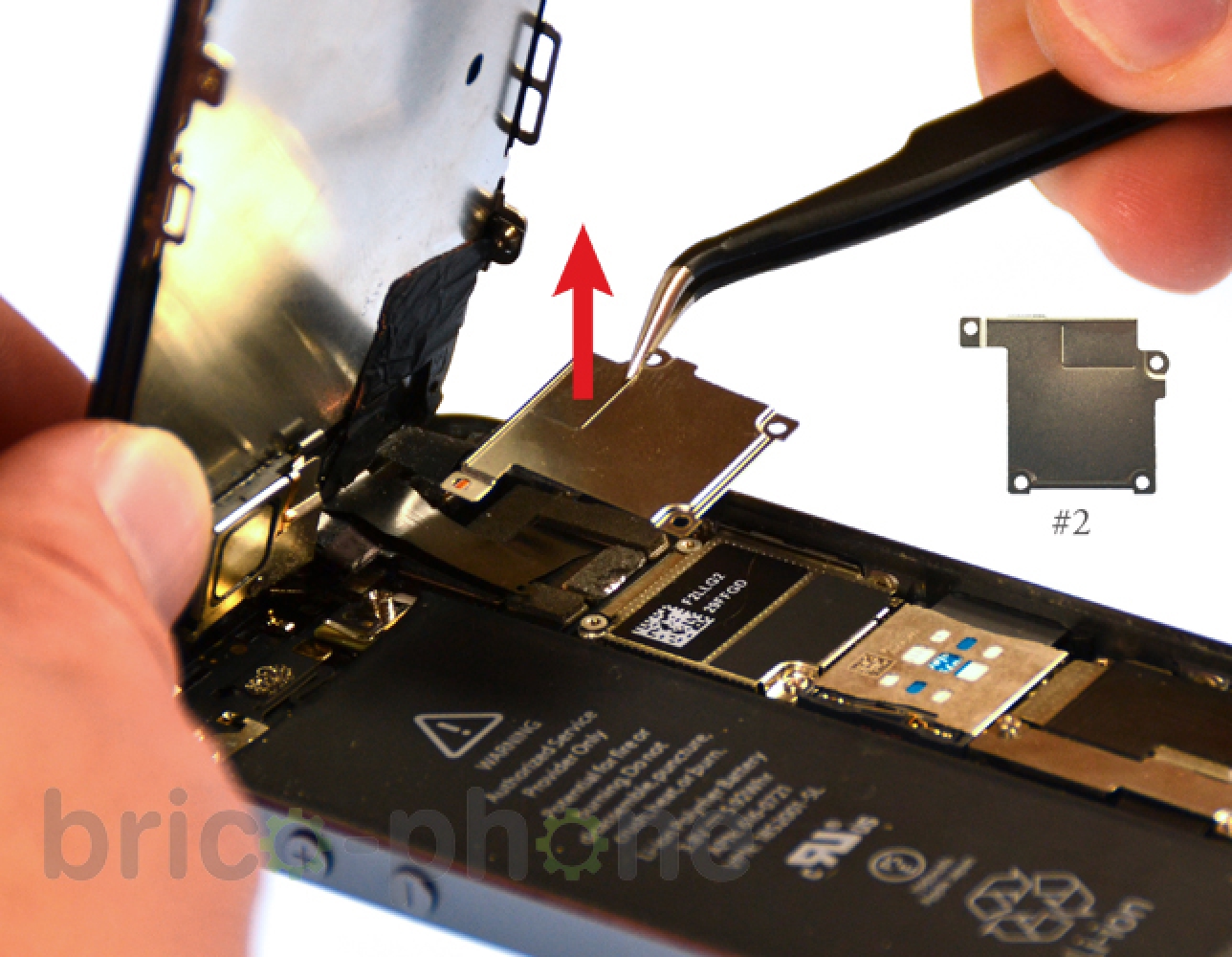

Vous pouvez à présent extraire avec la pincette la plaquette métallique qui protège les nappes de l'écran LCD, du tactile, et de la caméra Facetime.
Etape 6 : Retirer la plaquette de protection
Etape 6 : Retirer la plaquette de protection
Etape 6 : Retirer la plaquette de protection
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 7 : Déconnecter les nappes LCD, tactile et caméra Facetime

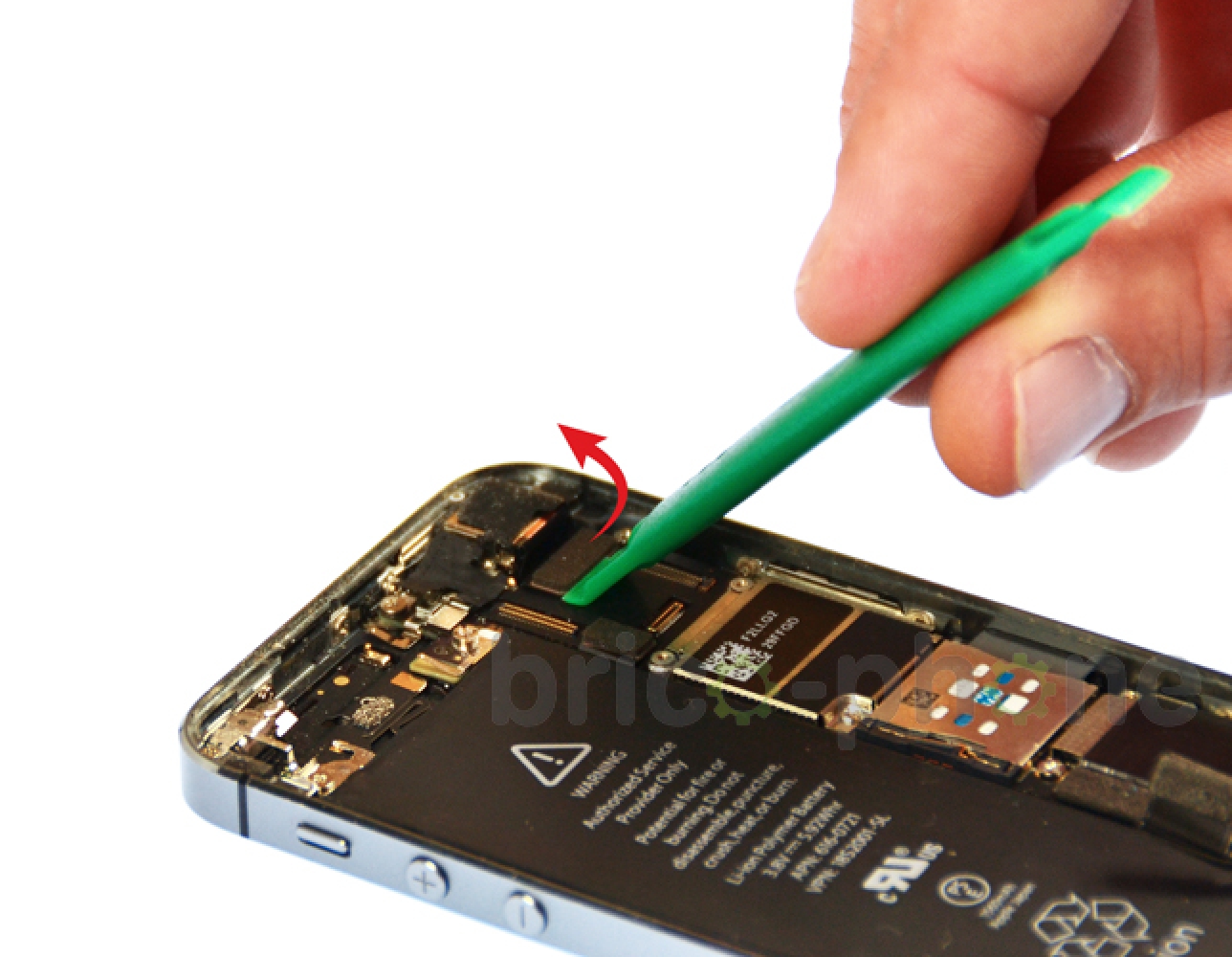

A l'aide du levier en plastique déconnectez les nappes du LCD et du tactile, 1 et 2.

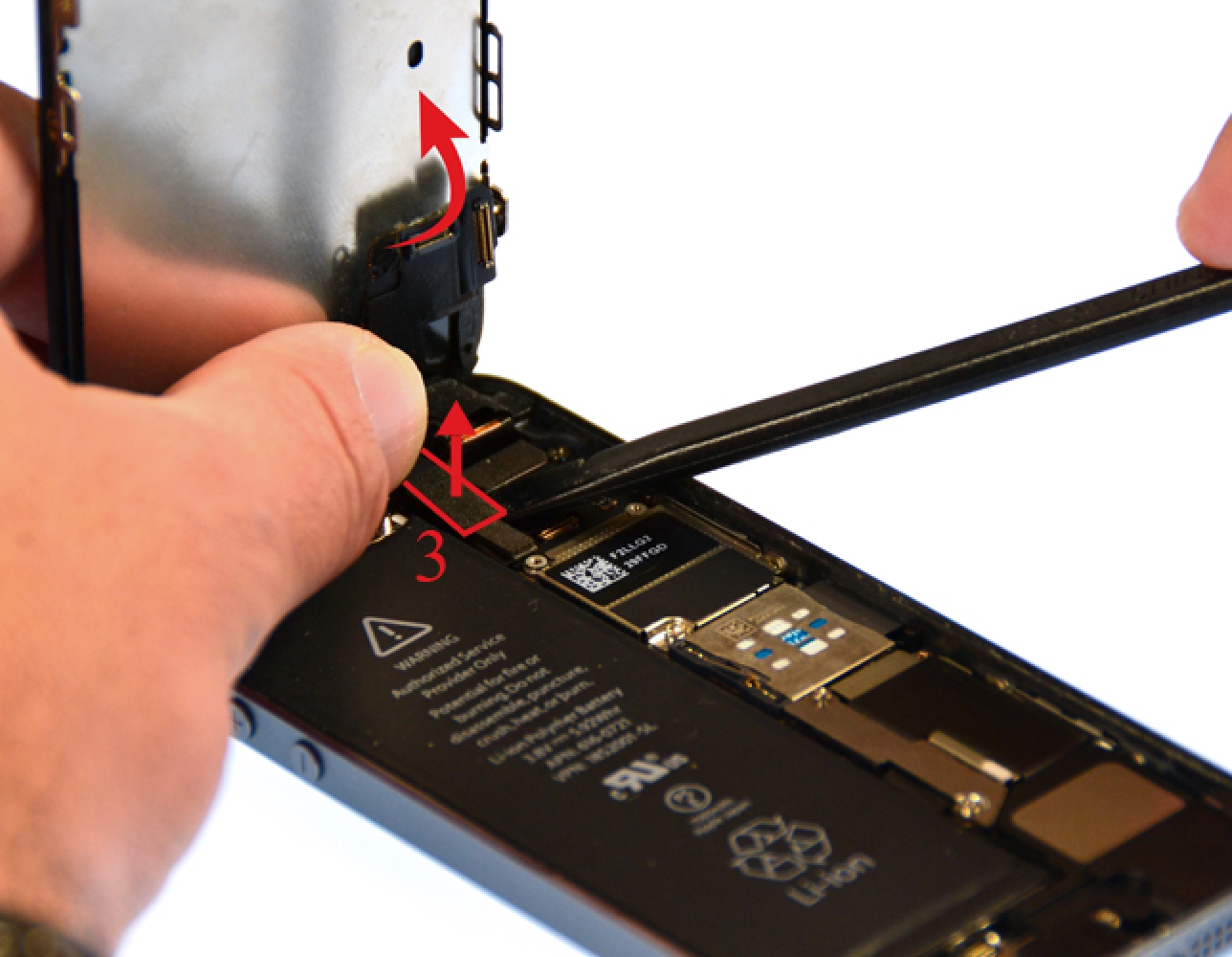

Relevez les deux nappes LCD et tactile. Vous avez à présent accès à celle de la caméra Facetime, 3, que vous devez également déconnecter.
Etape 7 : Déconnecter les nappes LCD, tactile et caméra Facetime
Etape 7 : Déconnecter les nappes LCD, tactile et caméra Facetime
Etape 7 : Déconnecter les nappes LCD, tactile et caméra Facetime
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer la plaquette de protection

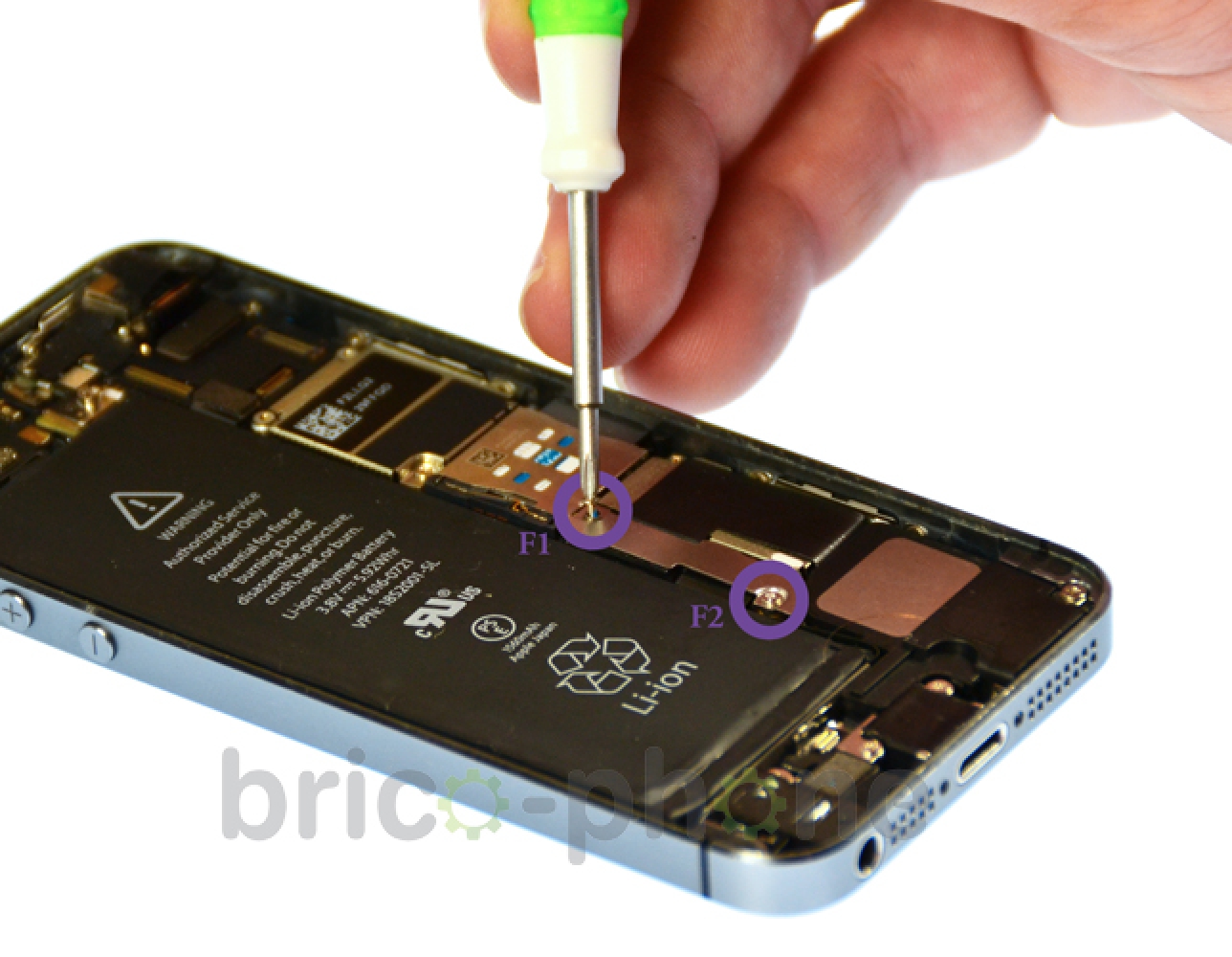

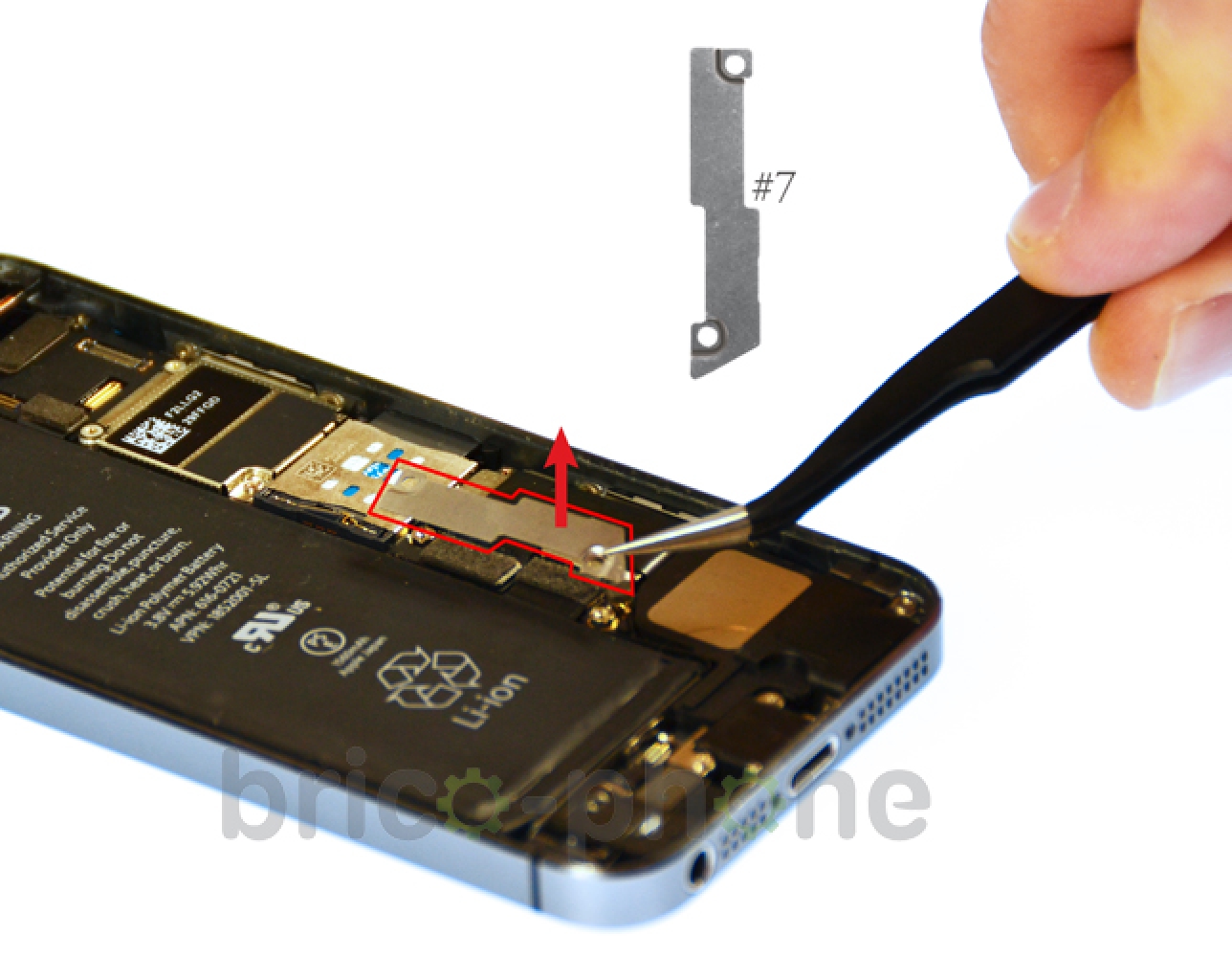

Dévissez les vis cruciformes F1 et F2 situées de part et d'autre de la plaquette #7.
Etape 8 : Retirer la plaquette de protection
Etape 8 : Retirer la plaquette de protection
Etape 8 : Retirer la plaquette de protection
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 9 : Déconnecter et retirer la batterie
Vous pouvez dès à présent retirer la batterie, néanmoins celle-ci ne se décolle pas facilement.
Sachez que cette étape est facultative si votre objectif n'est pas de changer la batterie elle-même ou la nappe du bouton Power. Pour toute autre réparation vous devez dans tous les cas au moins la déconnecter.
A l'aide du levier plastique, déconnectez la nappe de la batterie.
Dans de très nombreux cas, la batterie d'origine est fortement collée au châssis du téléphone. C'est pourquoi il est recommandé de chauffer l'arrière de votre iPhone avec précaution en opérant un mouvement de haut en bas avec un sèche-cheveux. Cela devrait permettre de fondre la colle et grandement faciliter le retrait de la batterie.

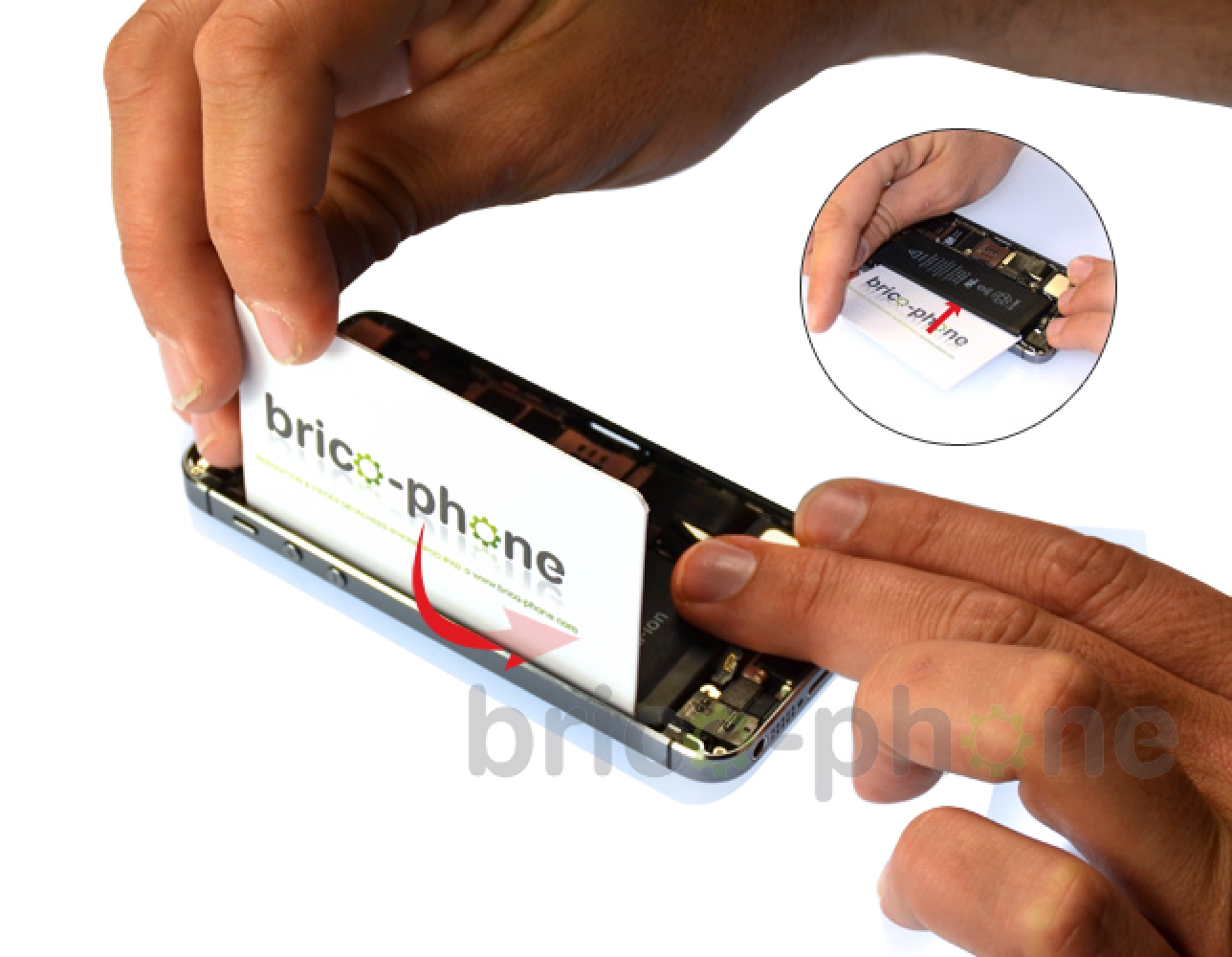

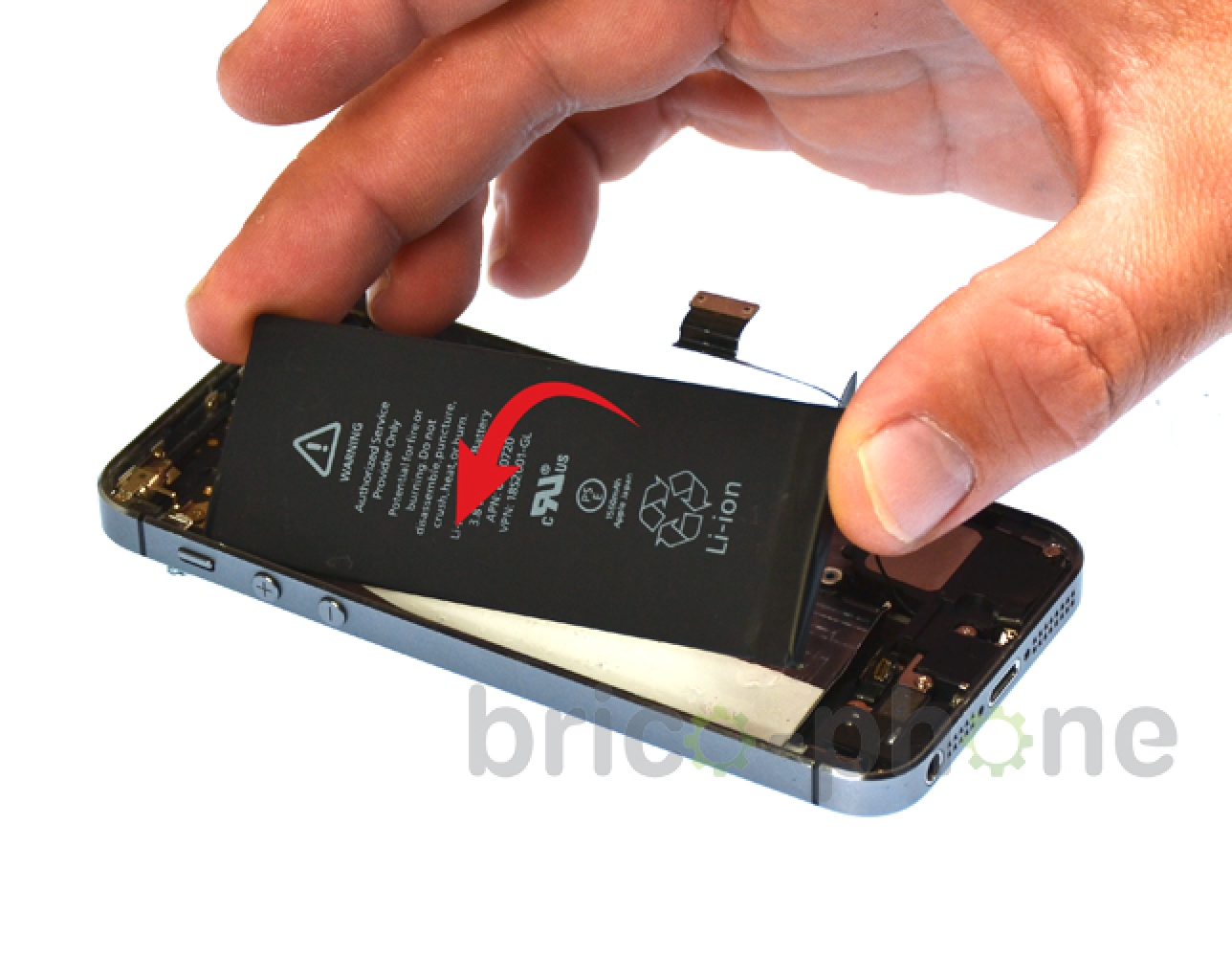

Utiliser ensuite une carte plastique de type carte de fidélité que vous insérez entre la batterie et le châssis. Faites le doucement jusqu'à ce que la batterie se décolle mais sans jamais trop forcer.
Enfin retirez la batterie.
Etape 9 : Déconnecter et retirer la batterie
Etape 9 : Déconnecter et retirer la batterie
Etape 9 : Déconnecter et retirer la batterie
Etape 9 : Déconnecter et retirer la batterie
Etape 9 : Déconnecter et retirer la batterie
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels

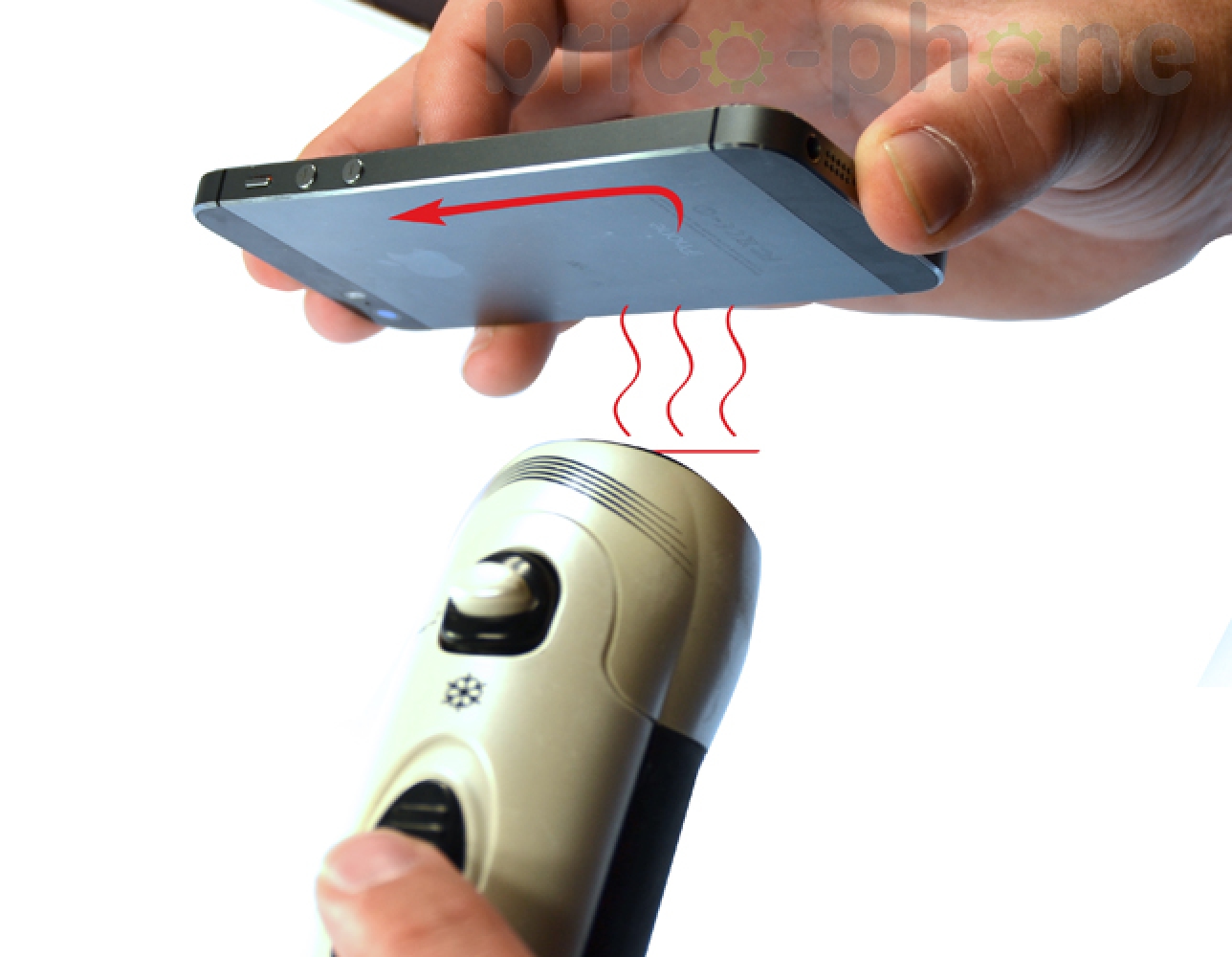

Décapeur thermique petit modèle
19,90 €
Etape 10 : Retirer le vibreur

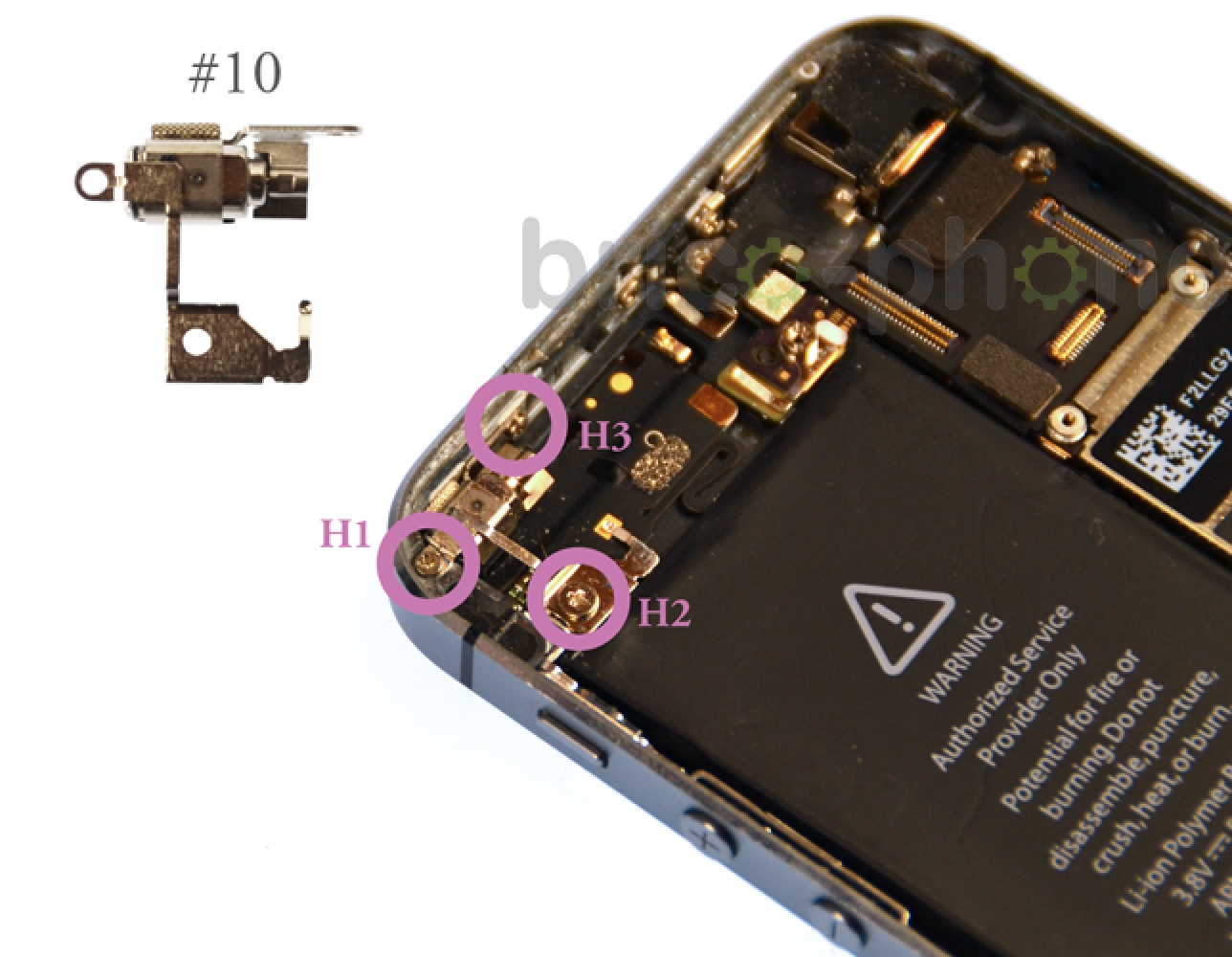

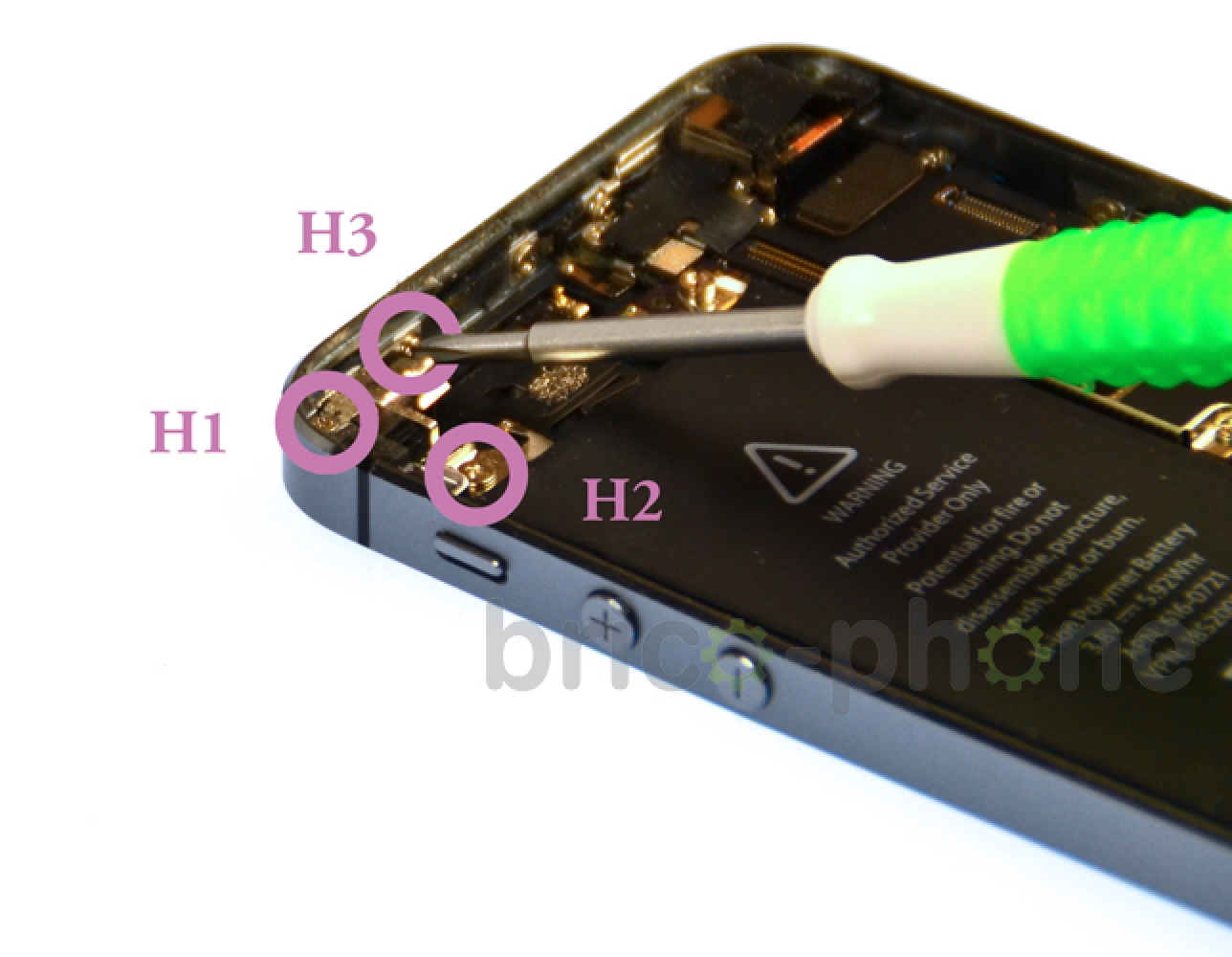

Pour retirer le vibreur dévissez les vis H1 à H3 à l'aide du tournevis cruciforme.
Utilisez ensuite la pincette pour le retirer.
Etape 10 : Retirer le vibreur
Etape 10 : Retirer le vibreur
Etape 10 : Retirer le vibreur
Etape 10 : Retirer le vibreur
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 11 : Retirer la caméra arrière

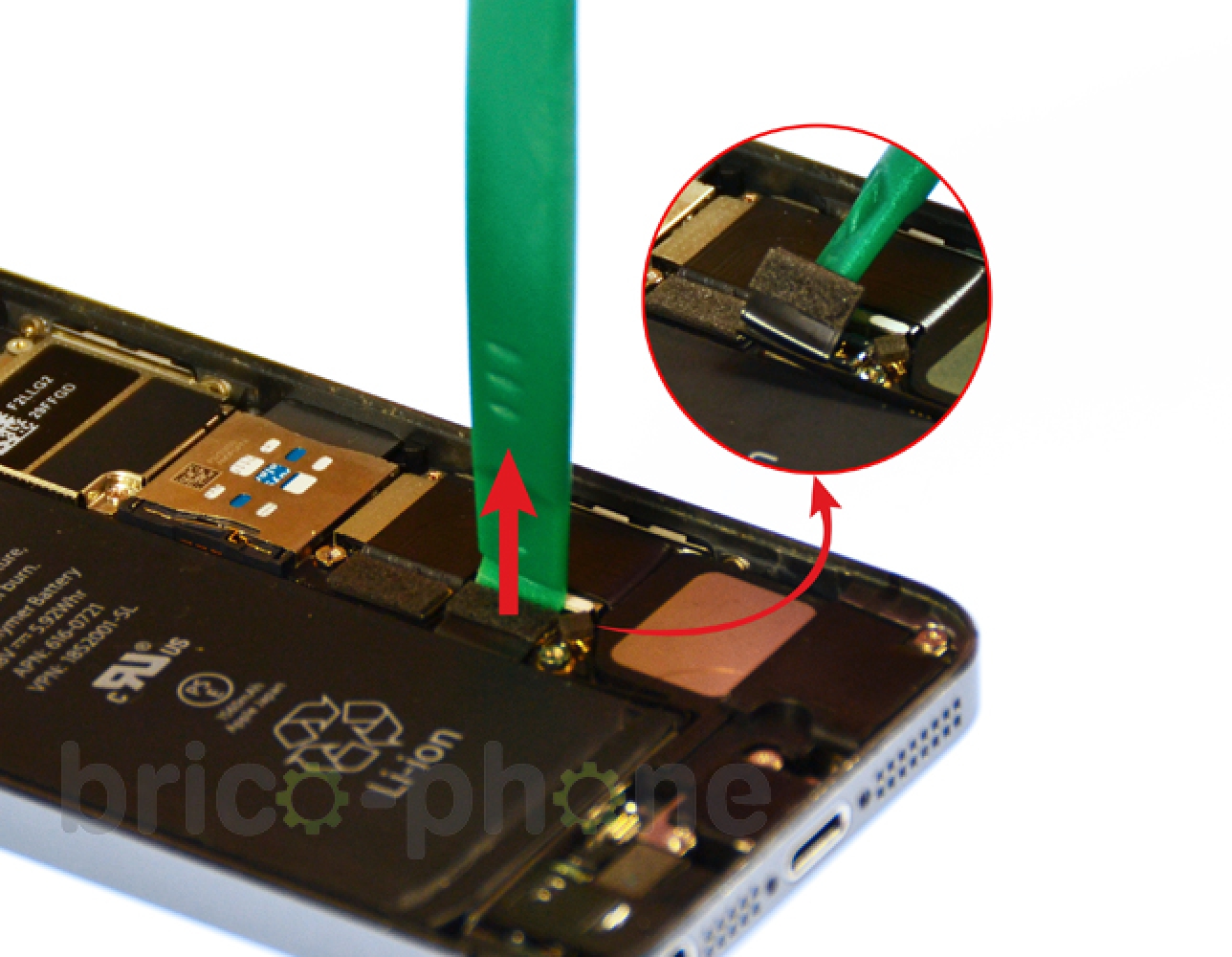

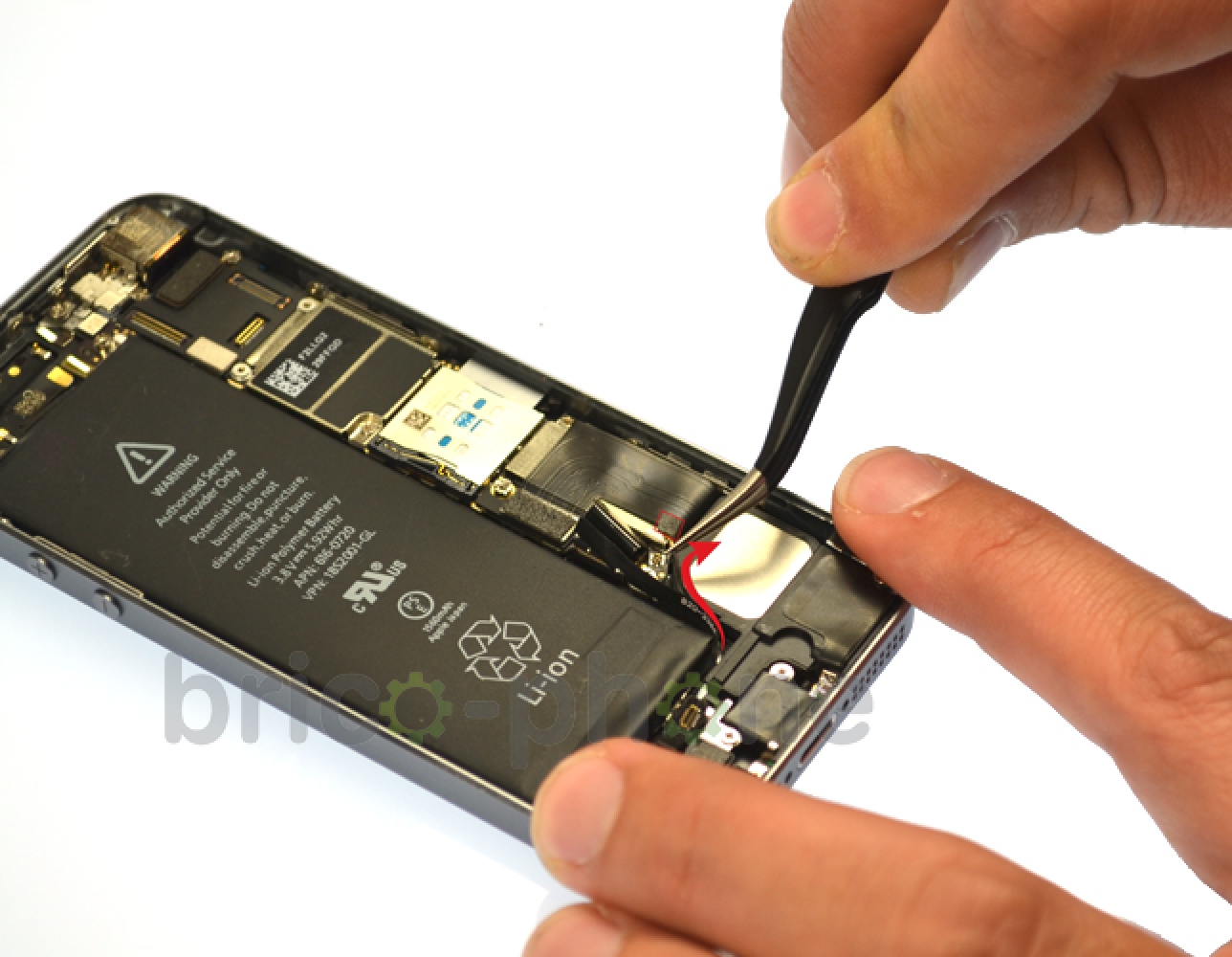

Utilisez simplement le levier plastique pour déconnecter la nappe de la caméra arrière. Cette dernière n'est pas vissée, vous devriez pouvoir la retirer facilement avec la pincette.
Etape 11 : Retirer la caméra arrière
Etape 11 : Retirer la caméra arrière
Etape 11 : Retirer la caméra arrière
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Déconnecter le câble coaxial GSM

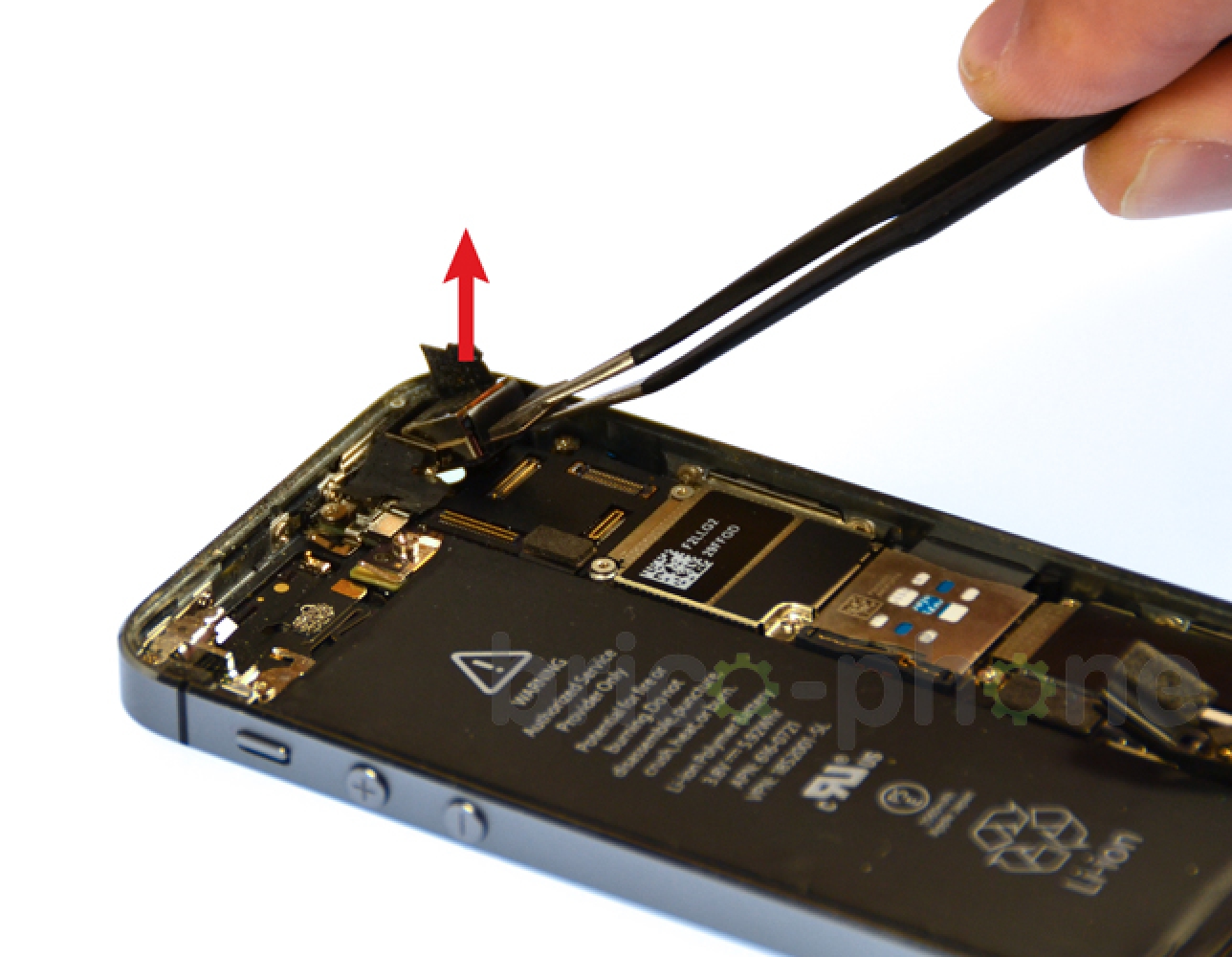

Avec la pincette tirez délicatement sur la prise du câble coaxial pour le déconnecter.
Toujours avec la pincette, tirez doucement le câble en faisant attention à ne pas le déchirer.
Etape 12 : Déconnecter le câble coaxial GSM
Etape 12 : Déconnecter le câble coaxial GSM
Etape 12 : Déconnecter le câble coaxial GSM
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Déconnecter la nappe Dock

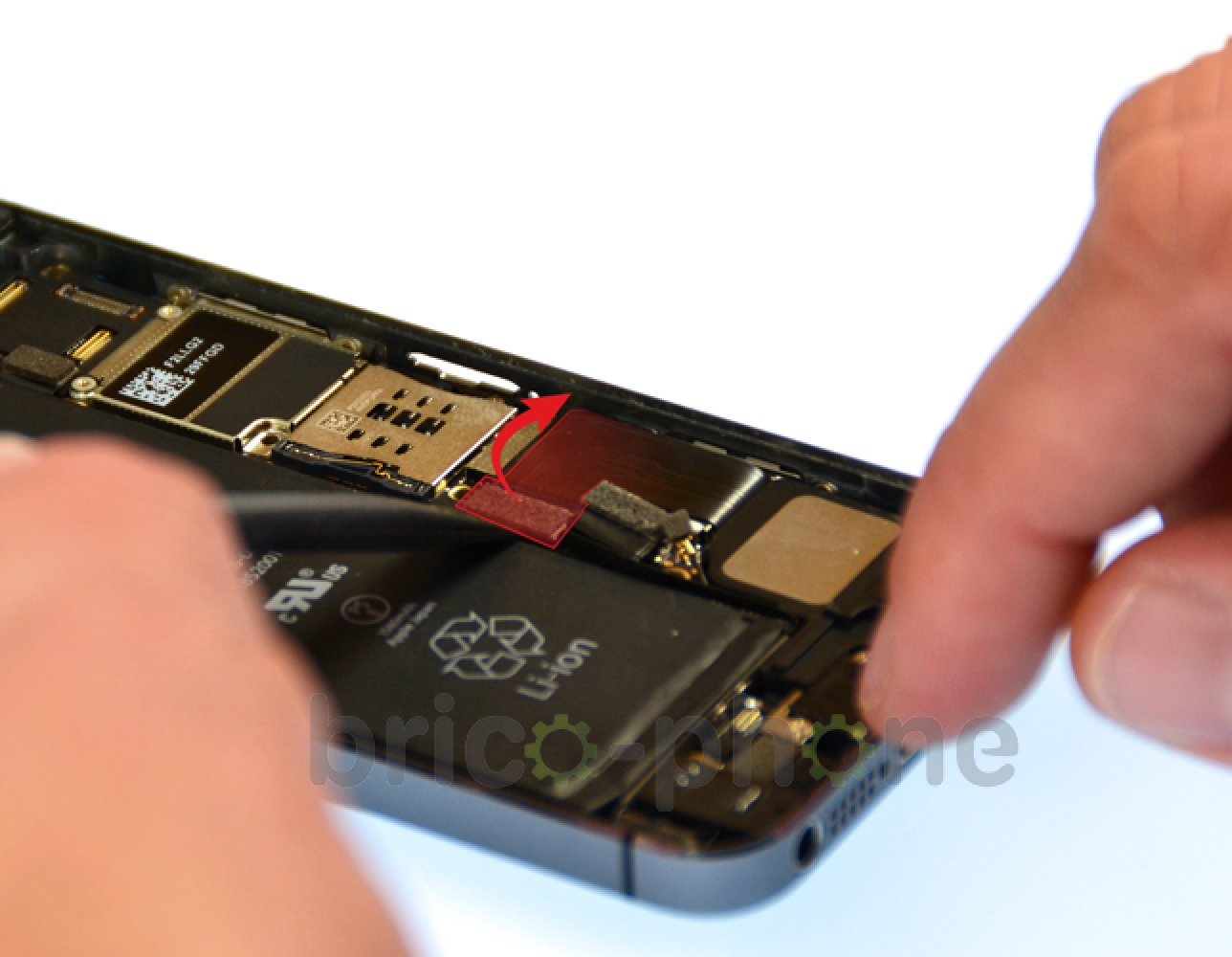

Utilisez le levier en plastique pour déconnecter la nappe du connecteur Dock (connecteur de charge).

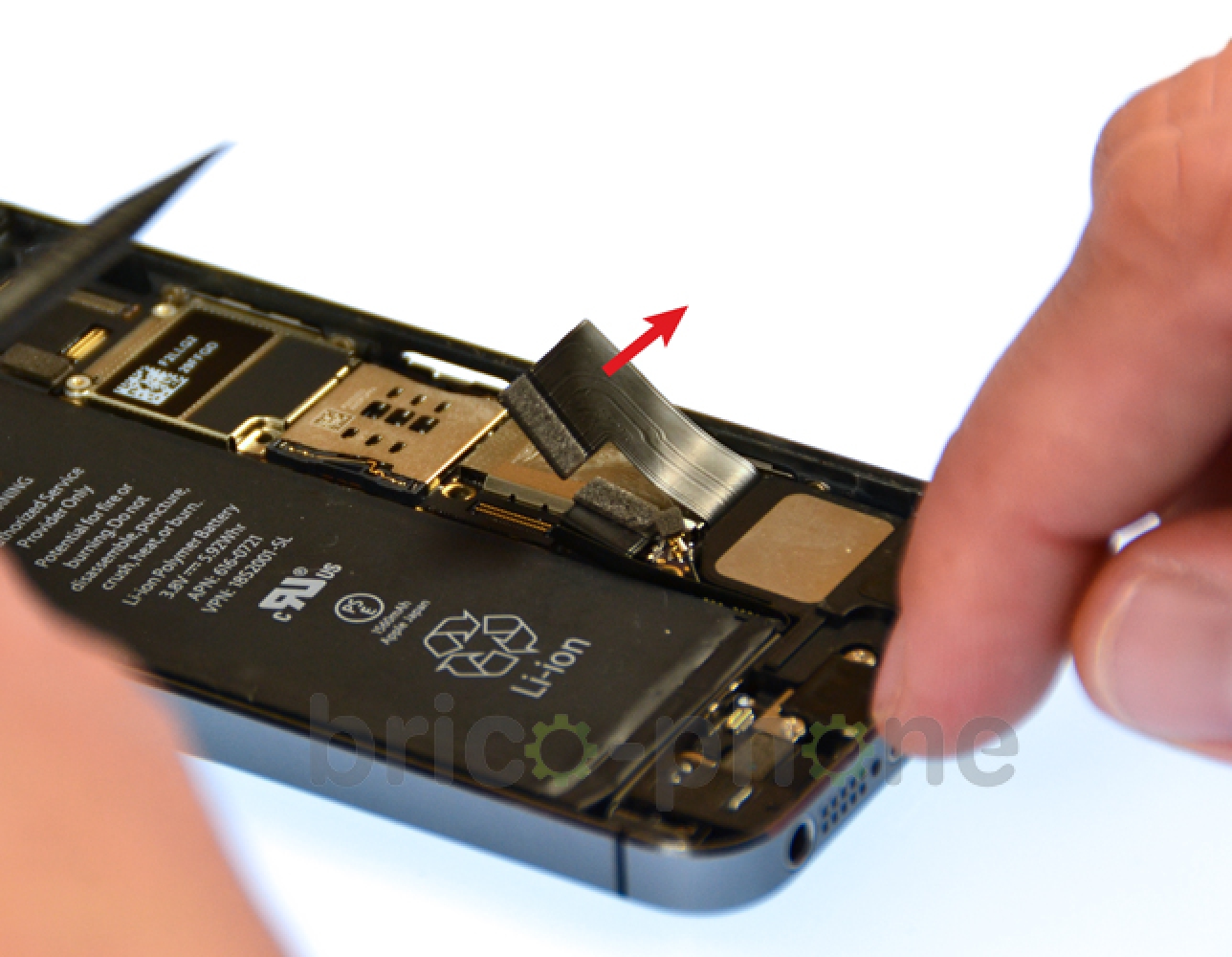

Décollez la ensuite de la carte mère sur toute sa partie visible.
Etape 13 : Déconnecter la nappe Dock
Etape 13 : Déconnecter la nappe Dock
Etape 13 : Déconnecter la nappe Dock
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Déconnecter la nappe du bouton Power

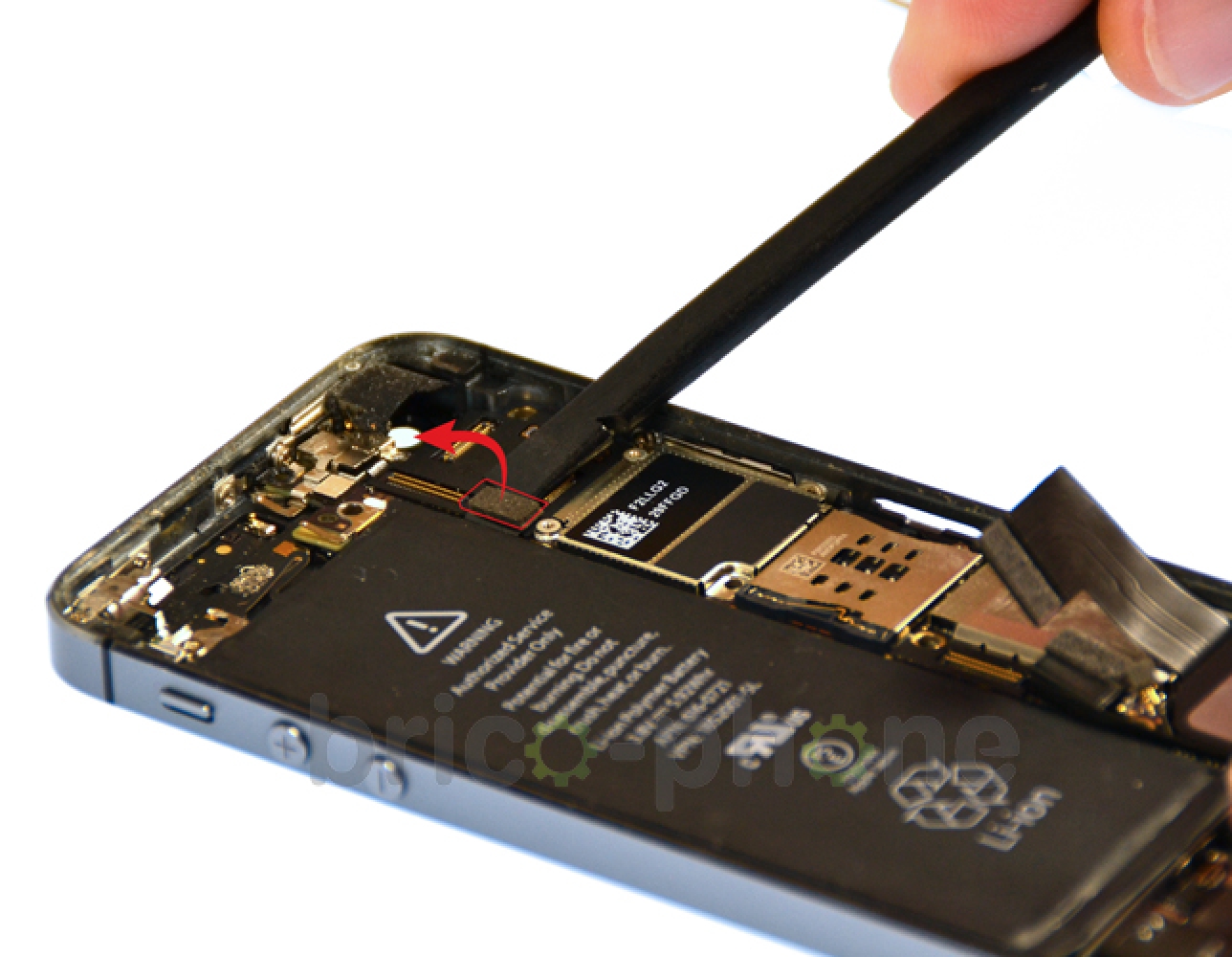

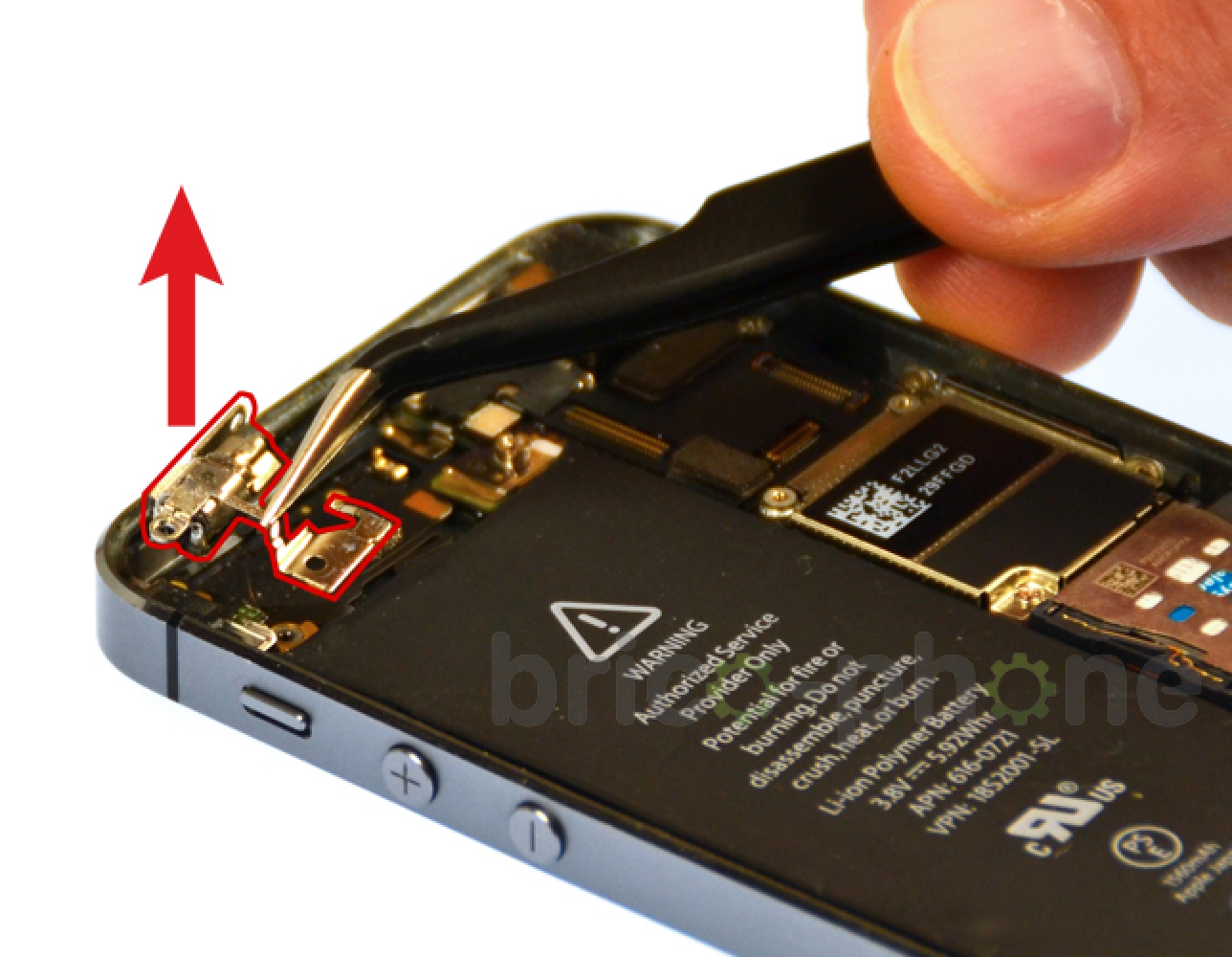

A l'aide du levier plastique, soulevez le connecteur de la nappe du bouton Power situé en haut à droite de la batterie.
Etape 14 : Déconnecter la nappe du bouton Power
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Retirer les vis de la carte mère

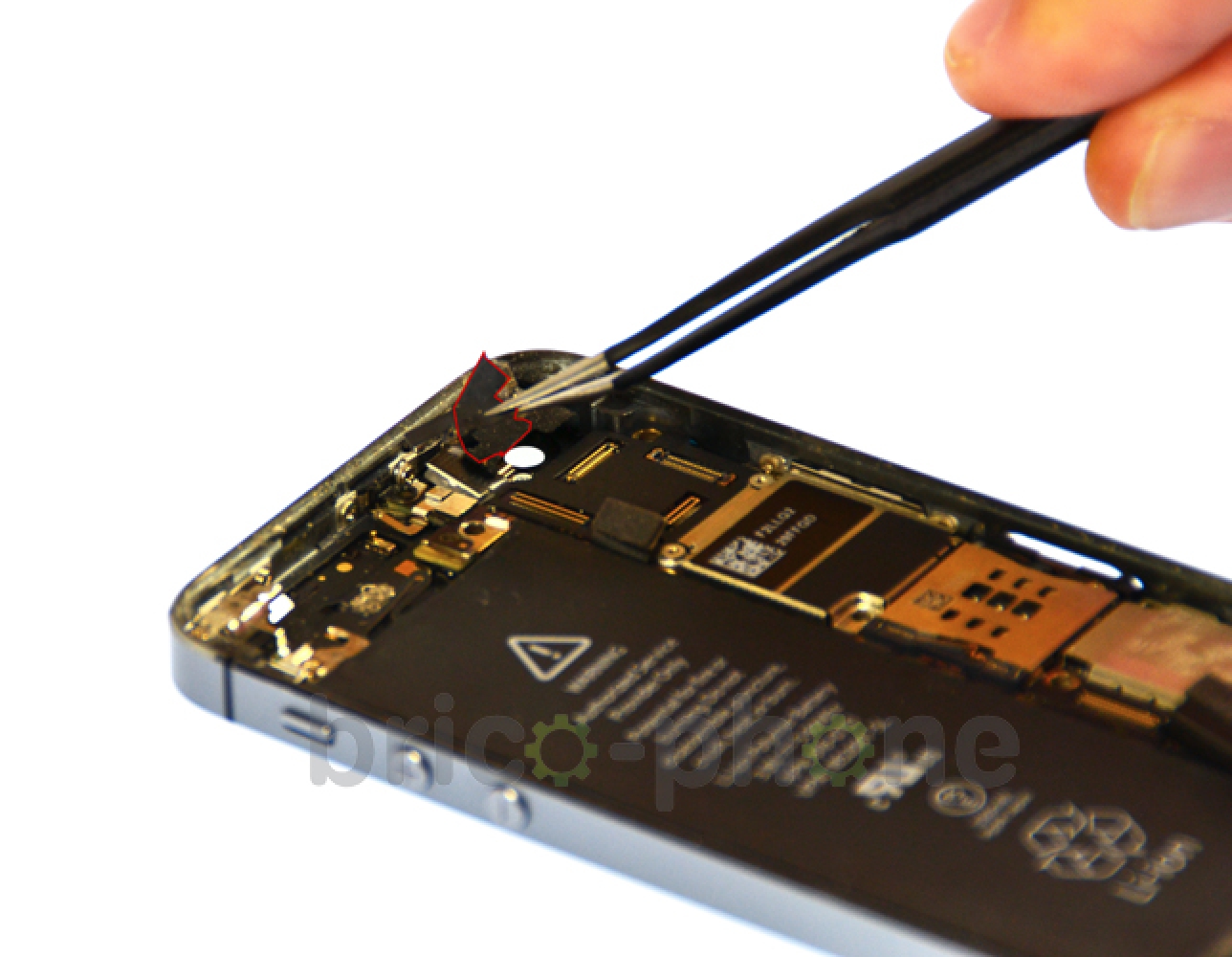

Si vous ne l'avez pas déjà fait, retirer avec la pincette le petit film plastique de protection qui est situé sur la caméra arrière et qui risque de vous gêner pour la suite de la réparation.

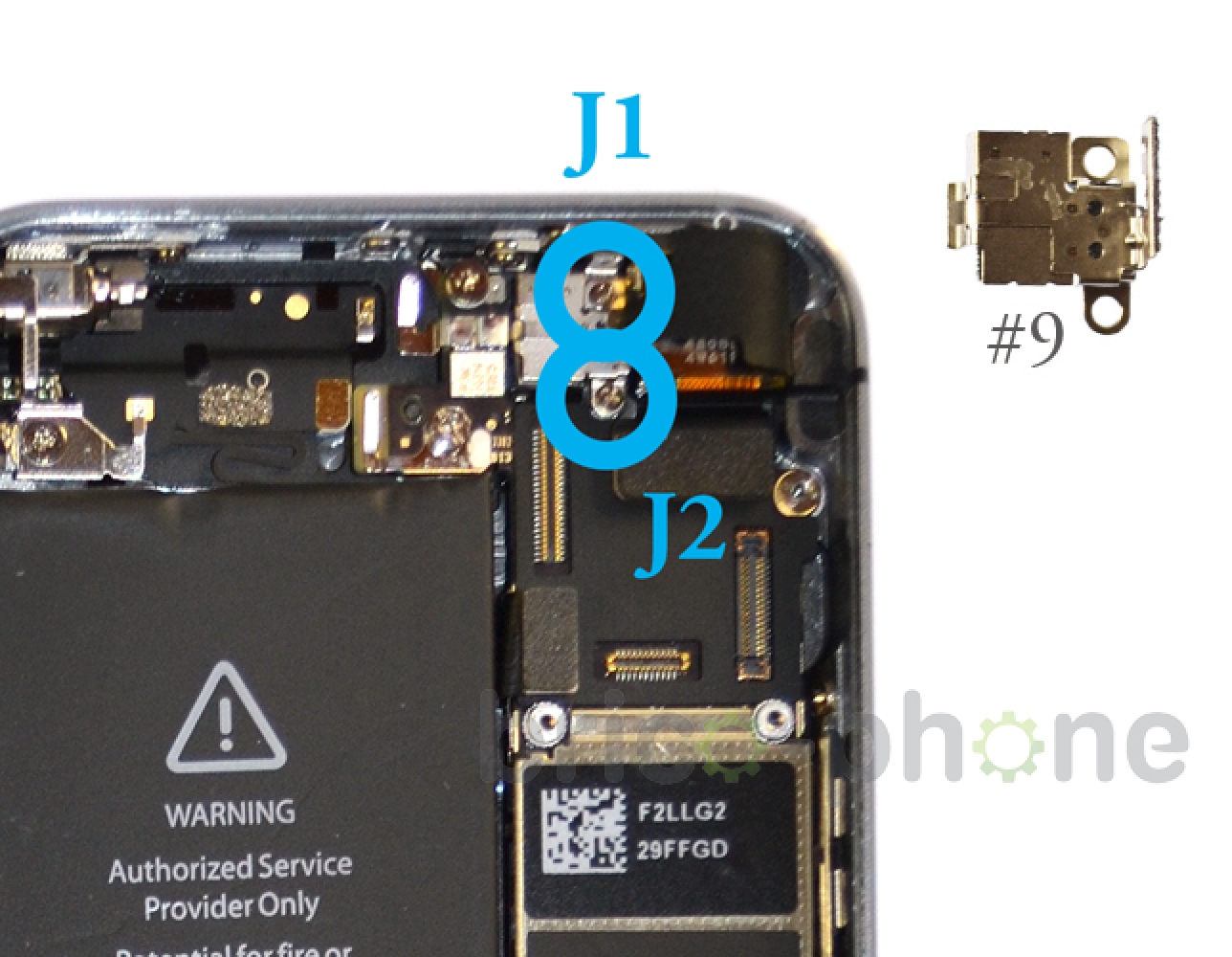

Retirez les vis J1 et J2 de la nappe du bouton Power avec le tournevis cruciforme puis retirez la pièce #9.

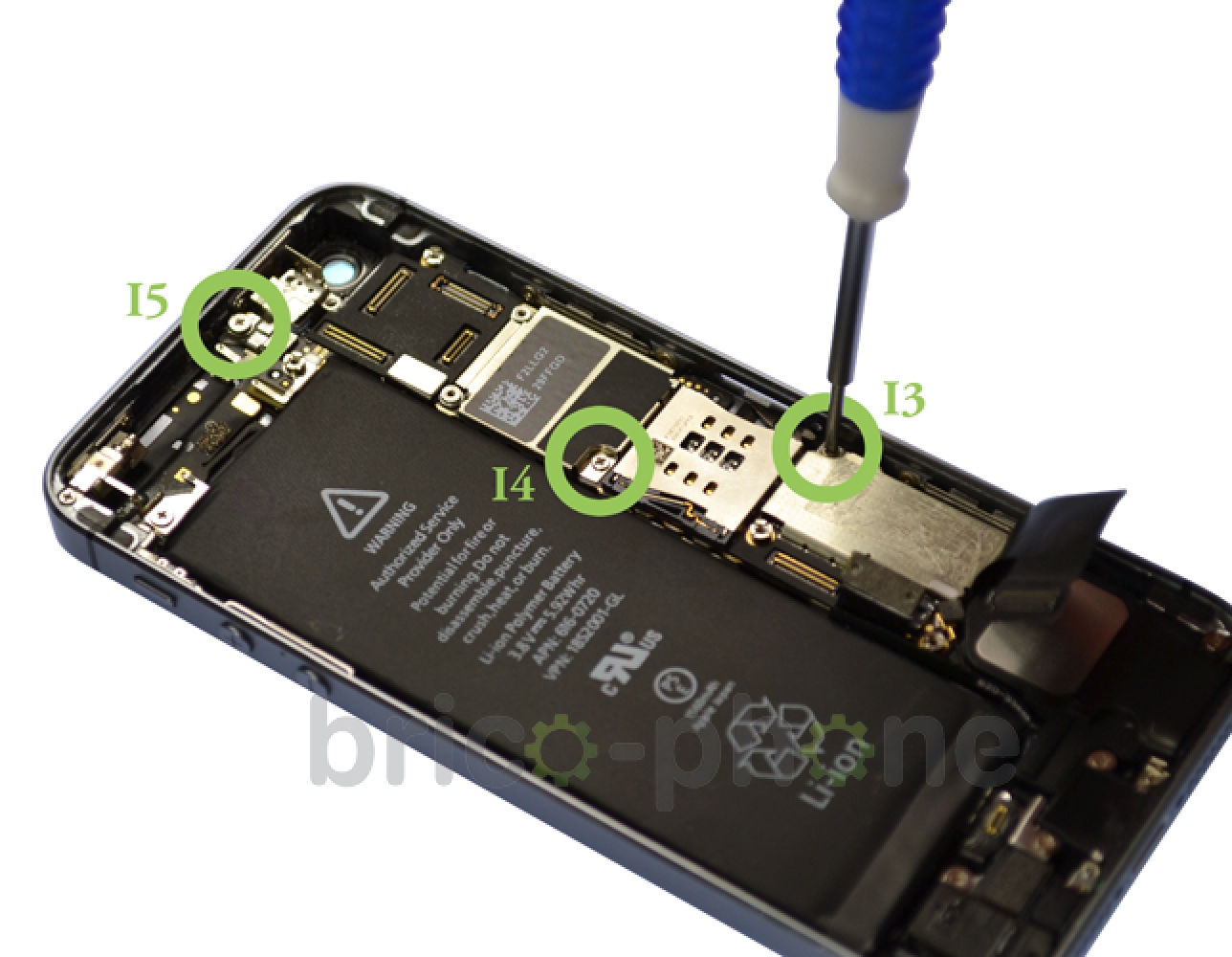

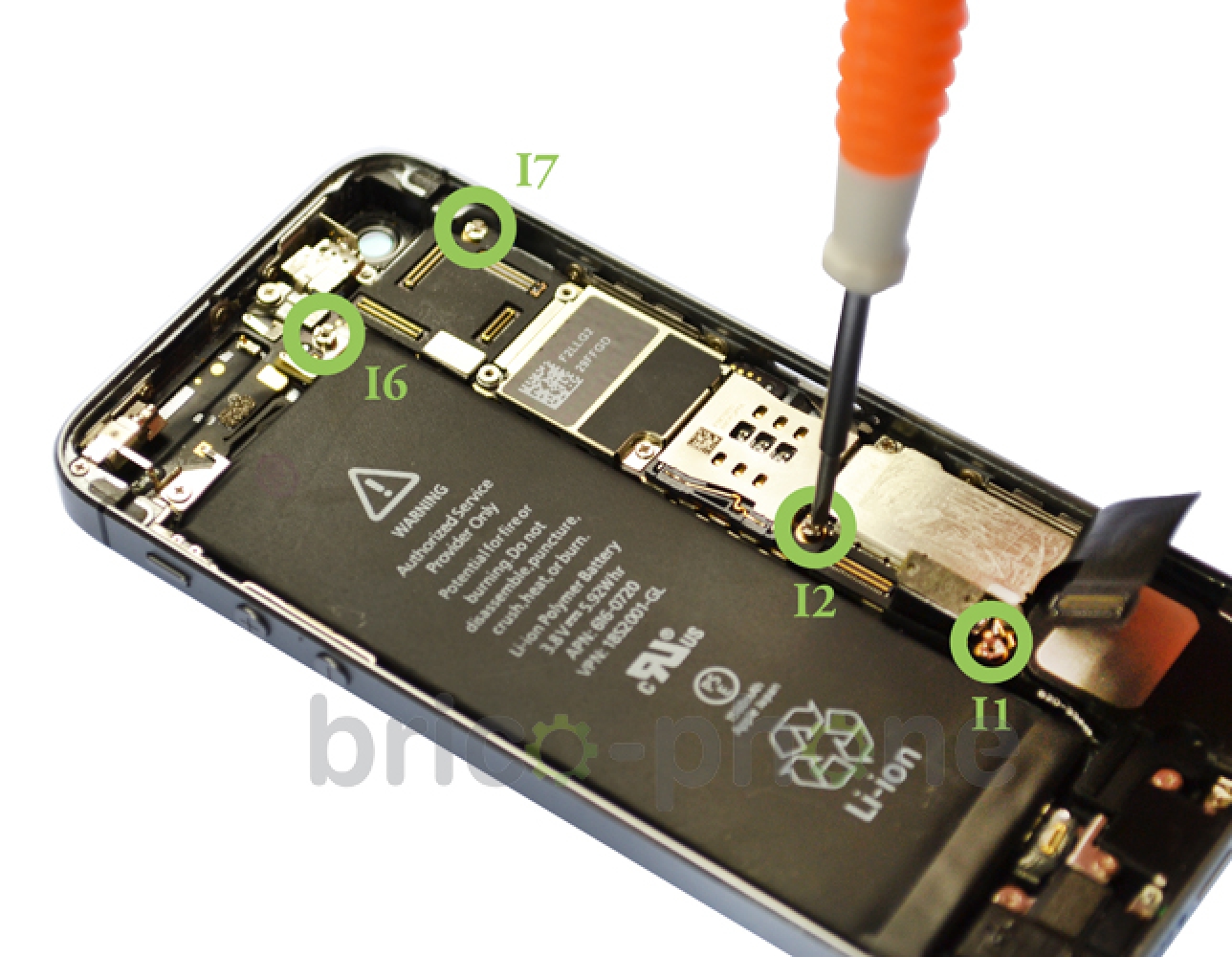

Retirez les vis de la carte-mère I3 à I5 avec le tournevis cruciforme.
Retirez ensuite les vis de la carte-mère I1, I2, I6 et I7 avec le tournevis plat.
Etape 15 : Retirer les vis de la carte mère
Etape 15 : Retirer les vis de la carte mère
Etape 15 : Retirer les vis de la carte mère
Etape 15 : Retirer les vis de la carte mère
Etape 15 : Retirer les vis de la carte mère
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Tournevis Professionnel Plat 2.0
12,90 €
Etape 16 : Retirer la carte mère

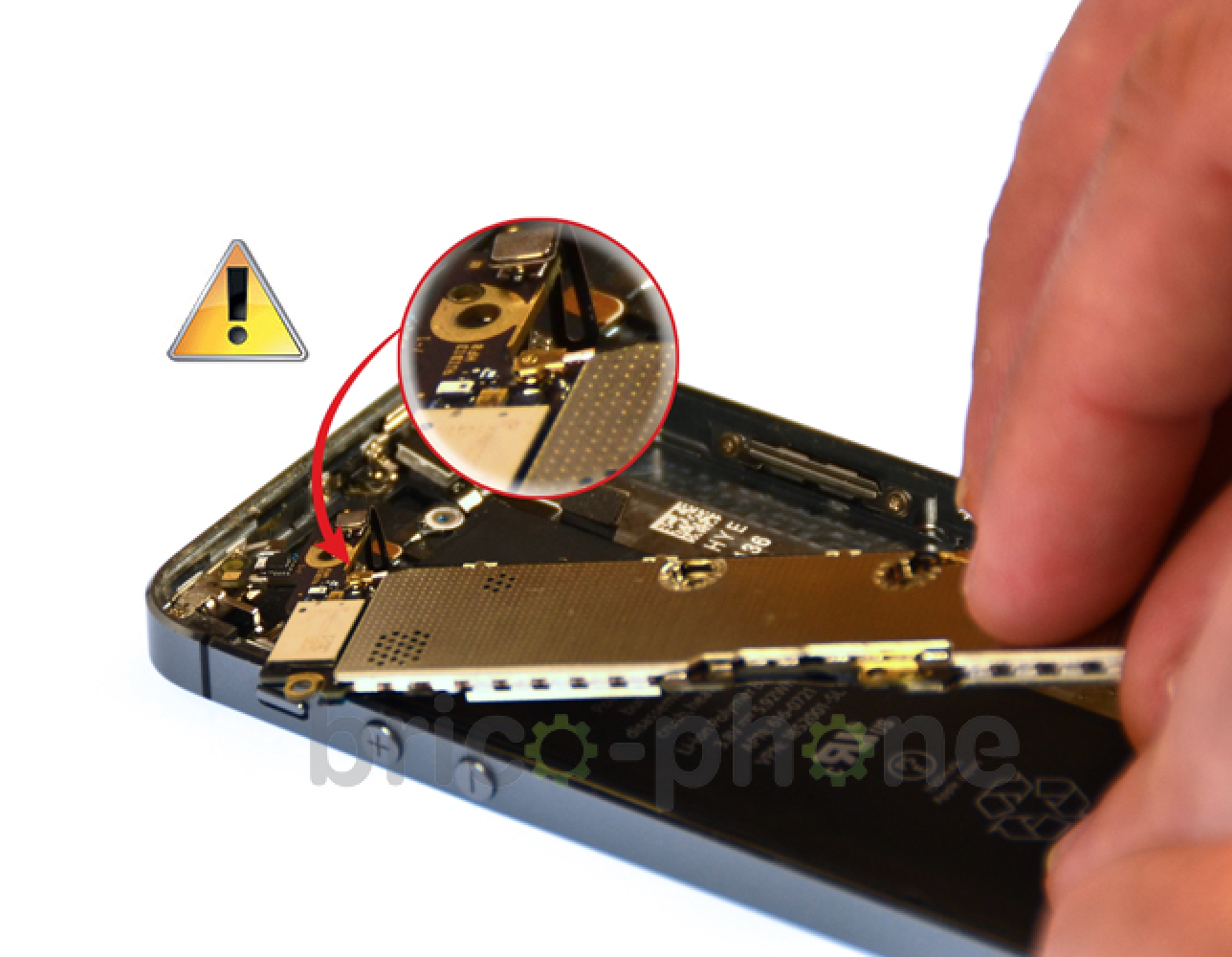

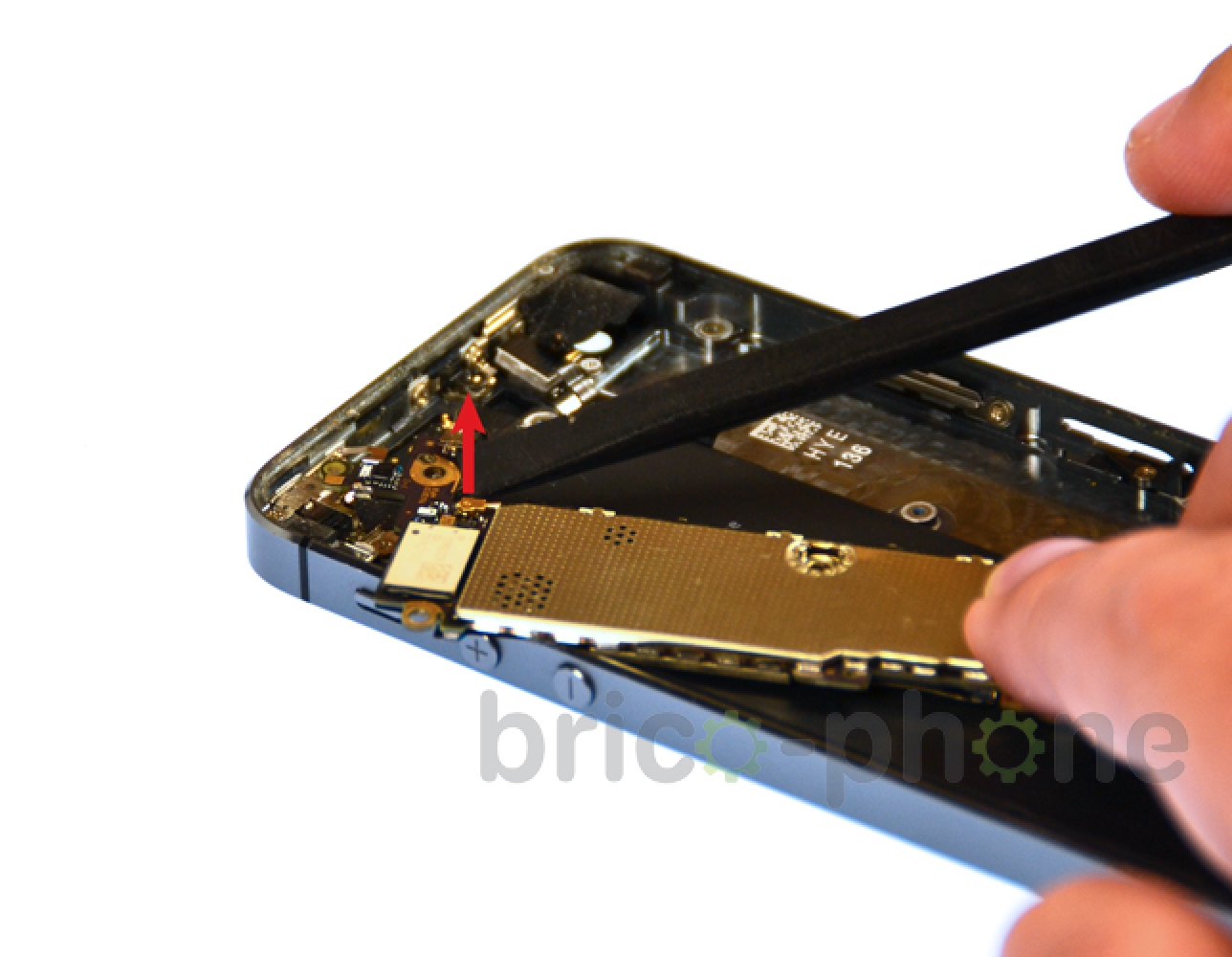

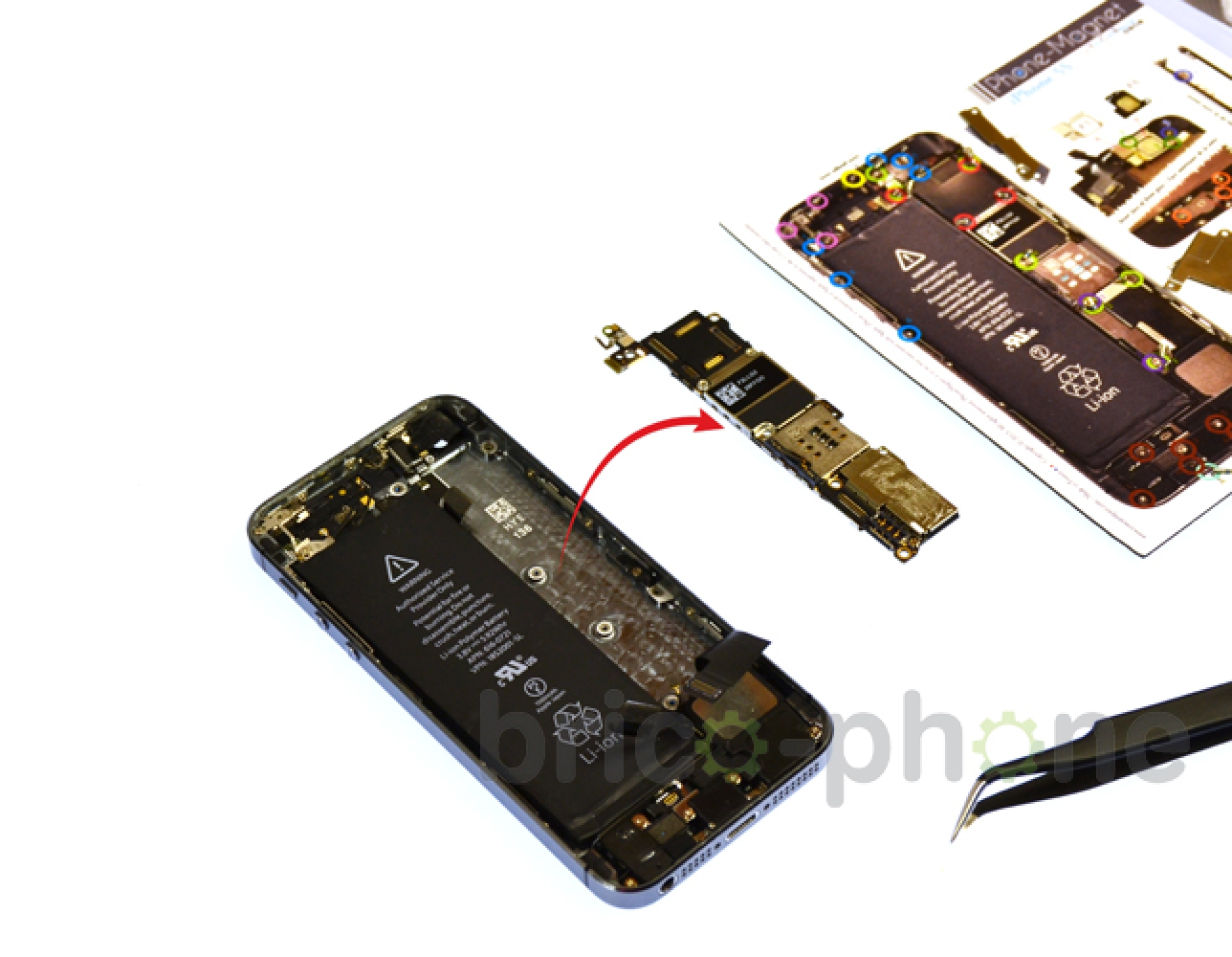

Positionnez l'une des pointes de la pincette au niveau du pas de vis de la partie inférieure gauche de la carte mère puis soulevez la légèrement tout en écartant les nappes qui se trouvent autour.

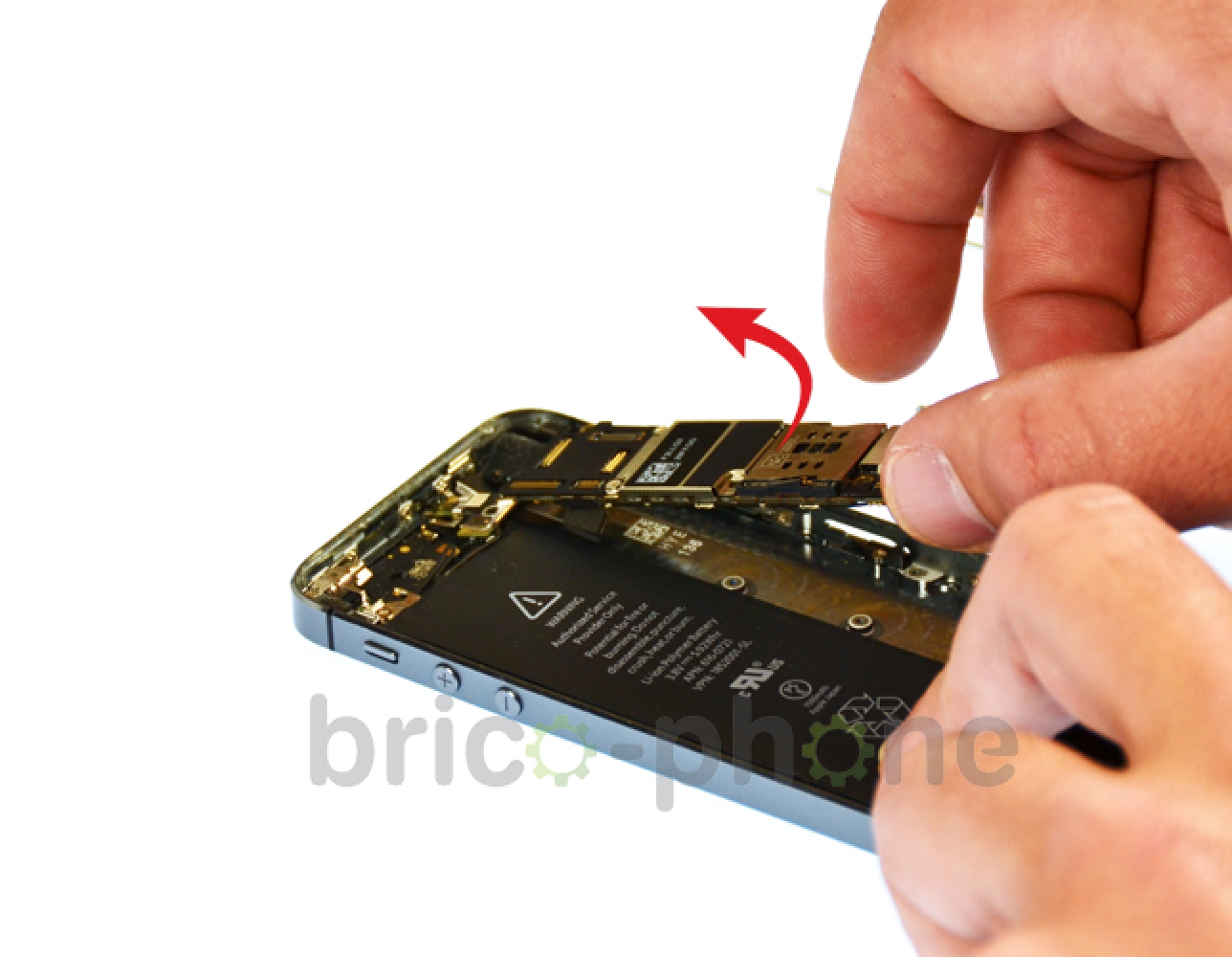

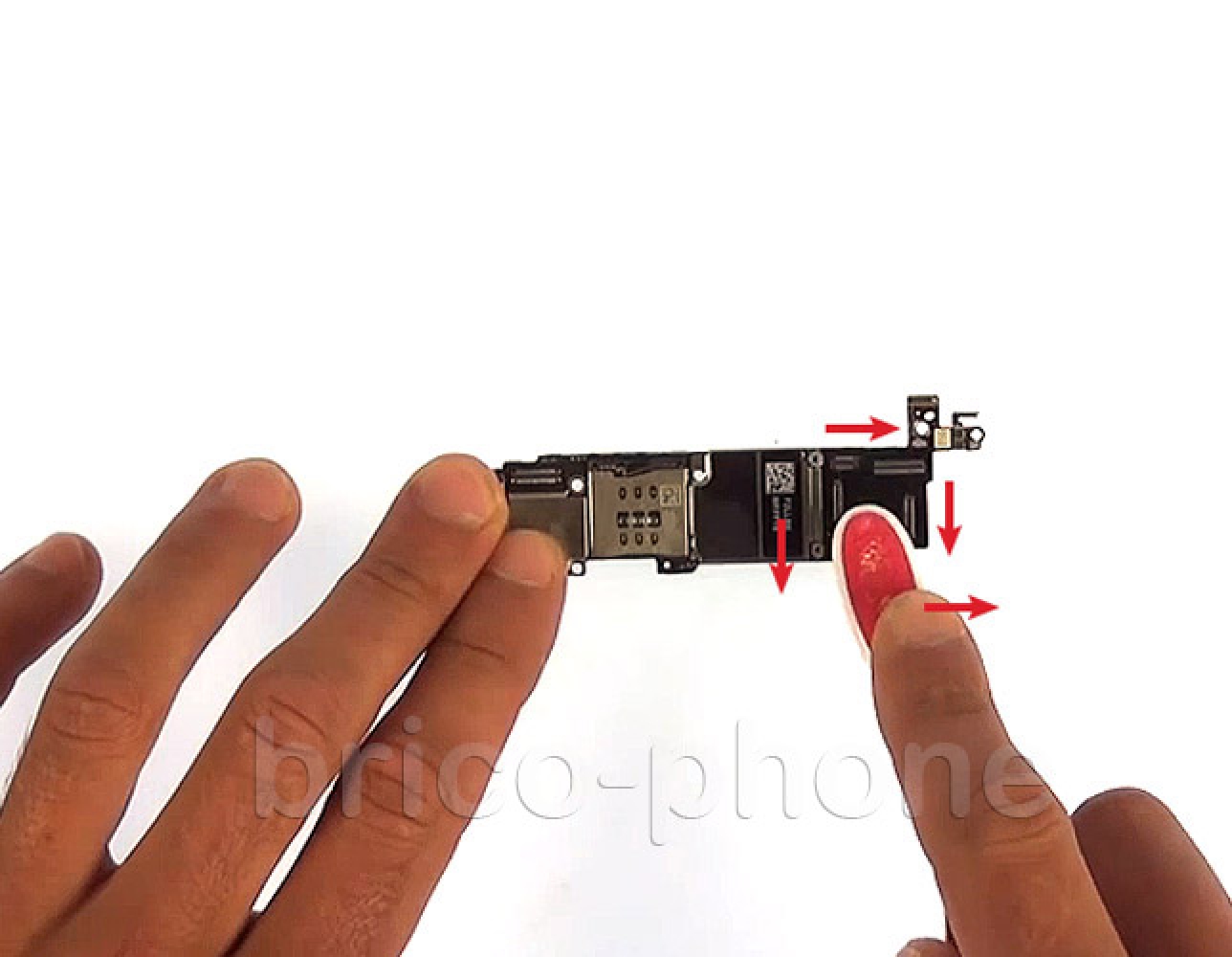

Vous pouvez maintenant lever la carte mère depuis le bas de votre iPhone mais attention celle-ci n'est pas encore totalement libérée. Il reste le câble WI-FI à déconnecter.
Pour déconnecter le câble WI-FI, retourner la carte mère puis vous apercevrez le connecteur sur la partie supérieure droite (derrière la vis I6).
La carte mère est à présent totalement déconnectée.
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés


Etape 17 : Préparer la carte mère et le bac à ultrasons

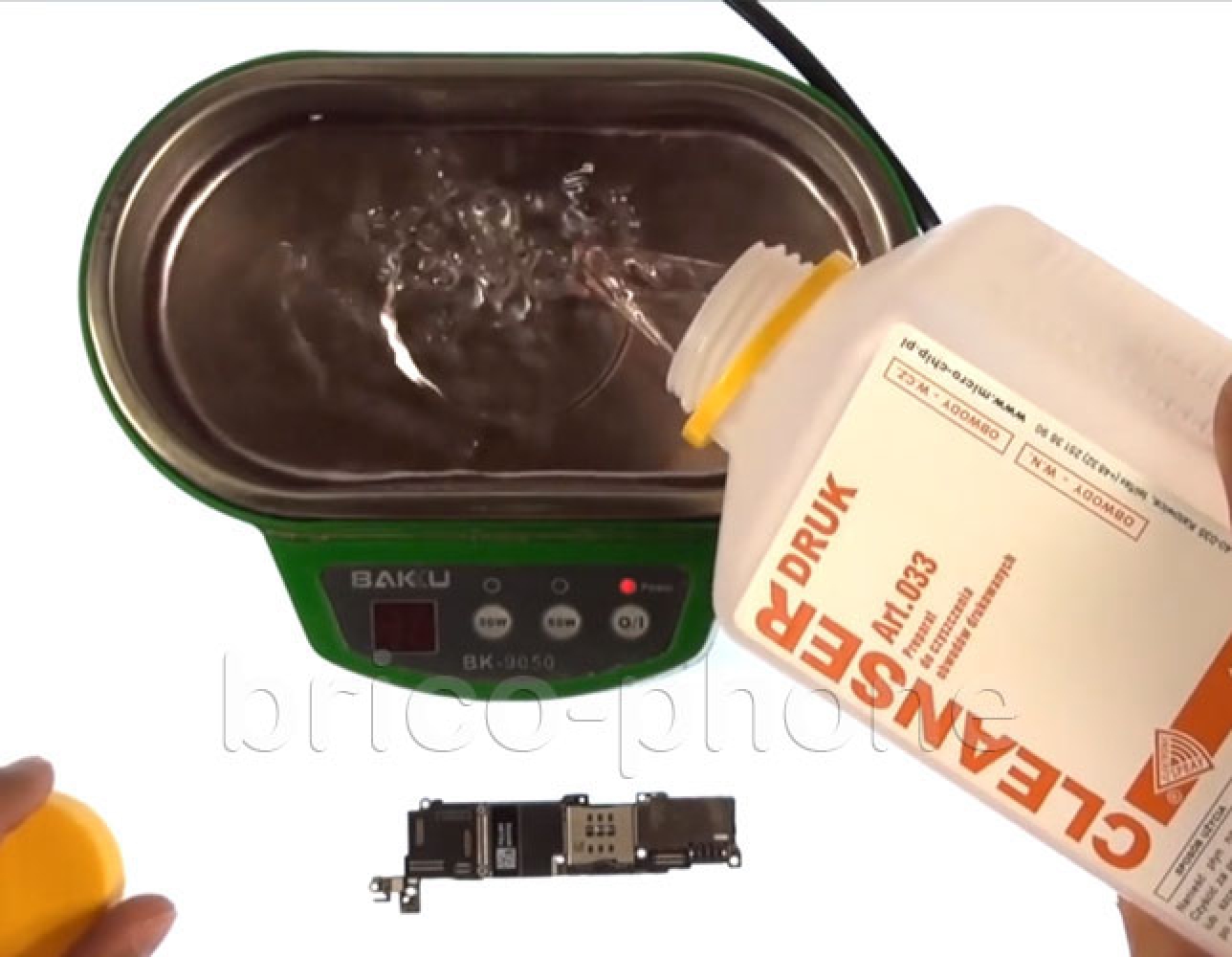

Verser du liquide isopropanol dans le bac à ultrasons jusqu'à environ la moitié.

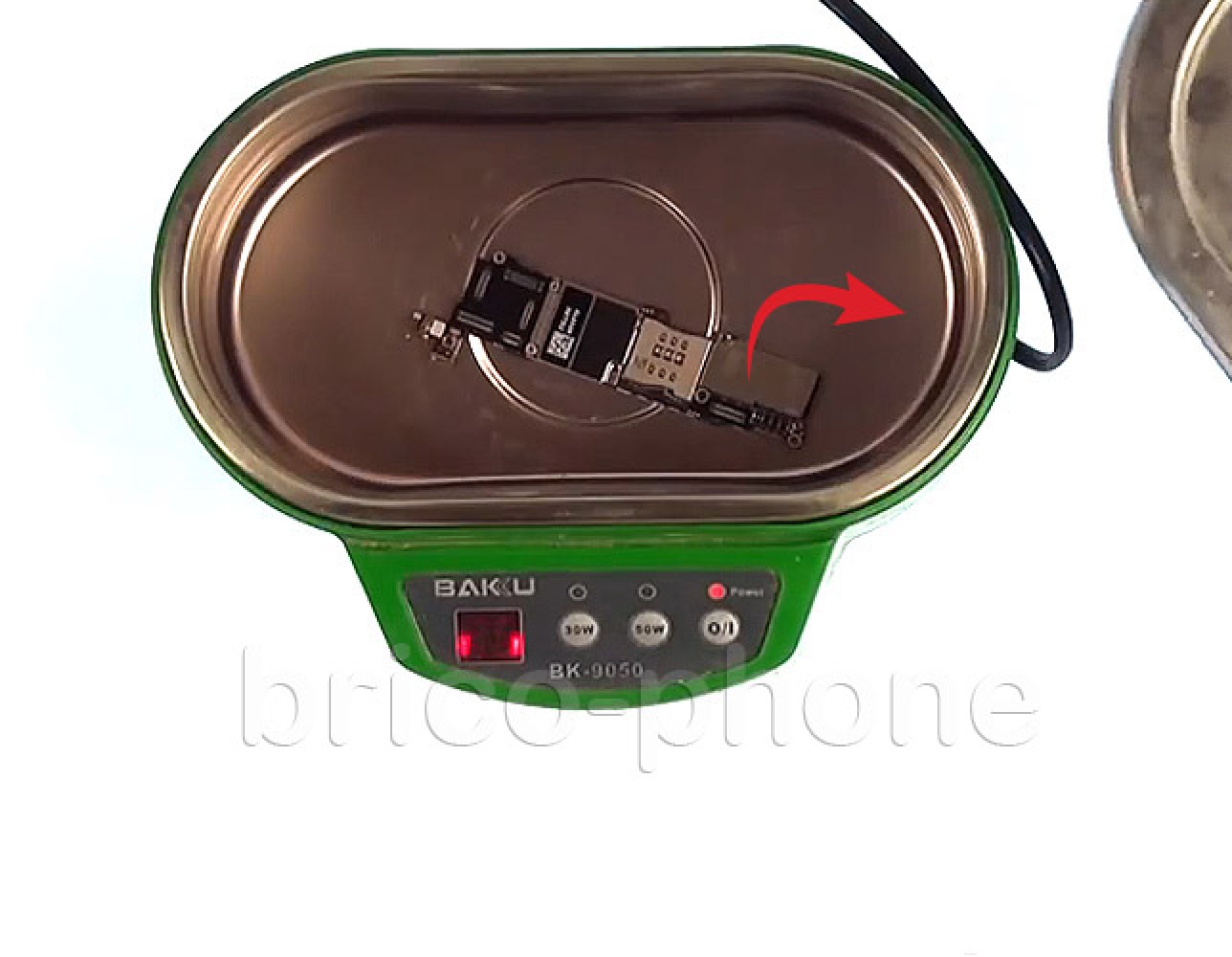

Plonger à présent votre carte mère dans le bac.

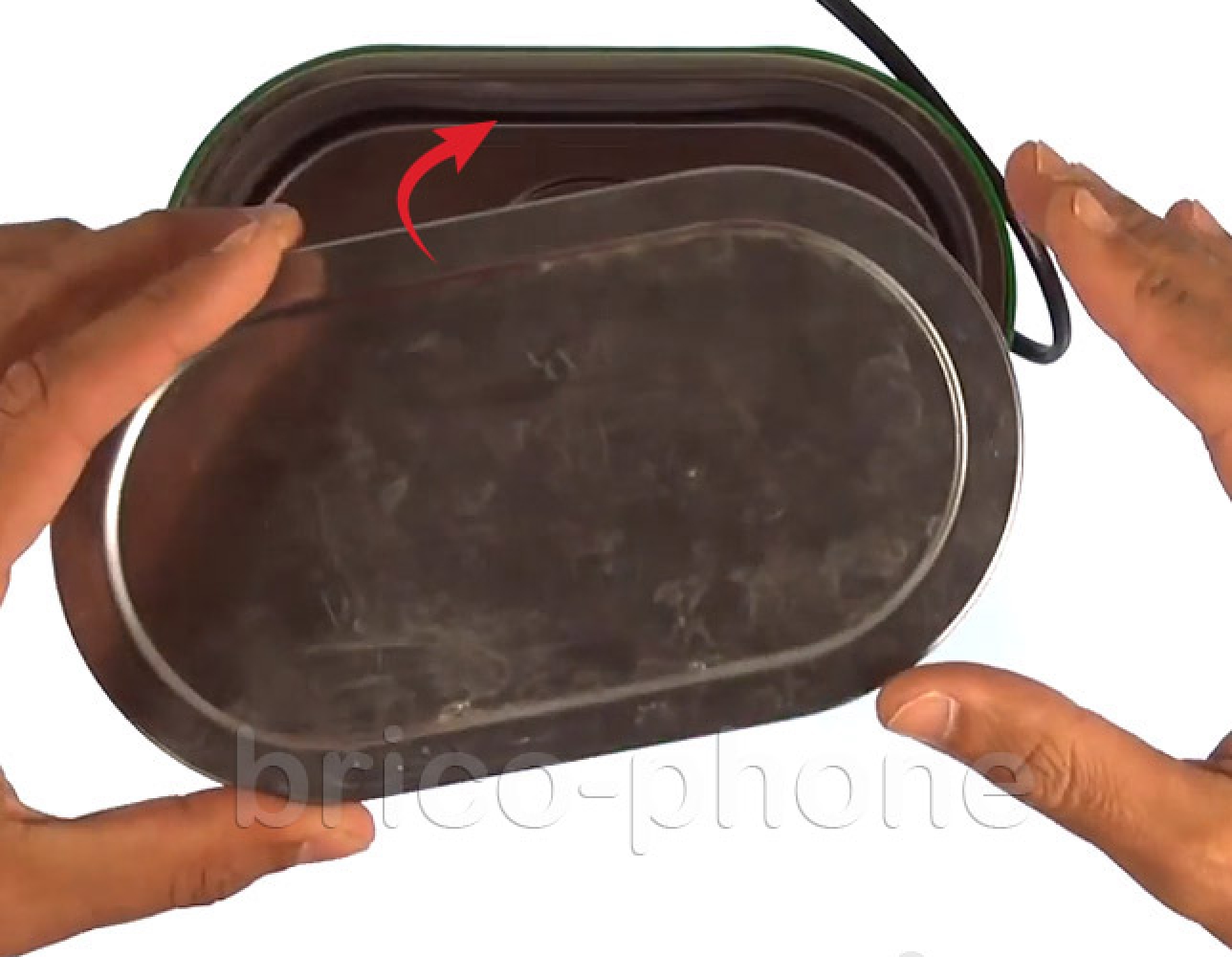

Refermer le bac en plaçant correctement le couvercle.
Etape 17 : Préparer la carte mère et le bac à ultrasons
Etape 17 : Préparer la carte mère et le bac à ultrasons
Etape 17 : Préparer la carte mère et le bac à ultrasons
Etape 17 : Préparer la carte mère et le bac à ultrasons
Etape 17 : Préparer la carte mère et le bac à ultrasons
Outils optionnels
Outils optionnels
Bac pour bains à ultrasons + 500ml d'isopropanol
49,00 €
Etape 18 : Utiliser un bac pour bains à ultrasons

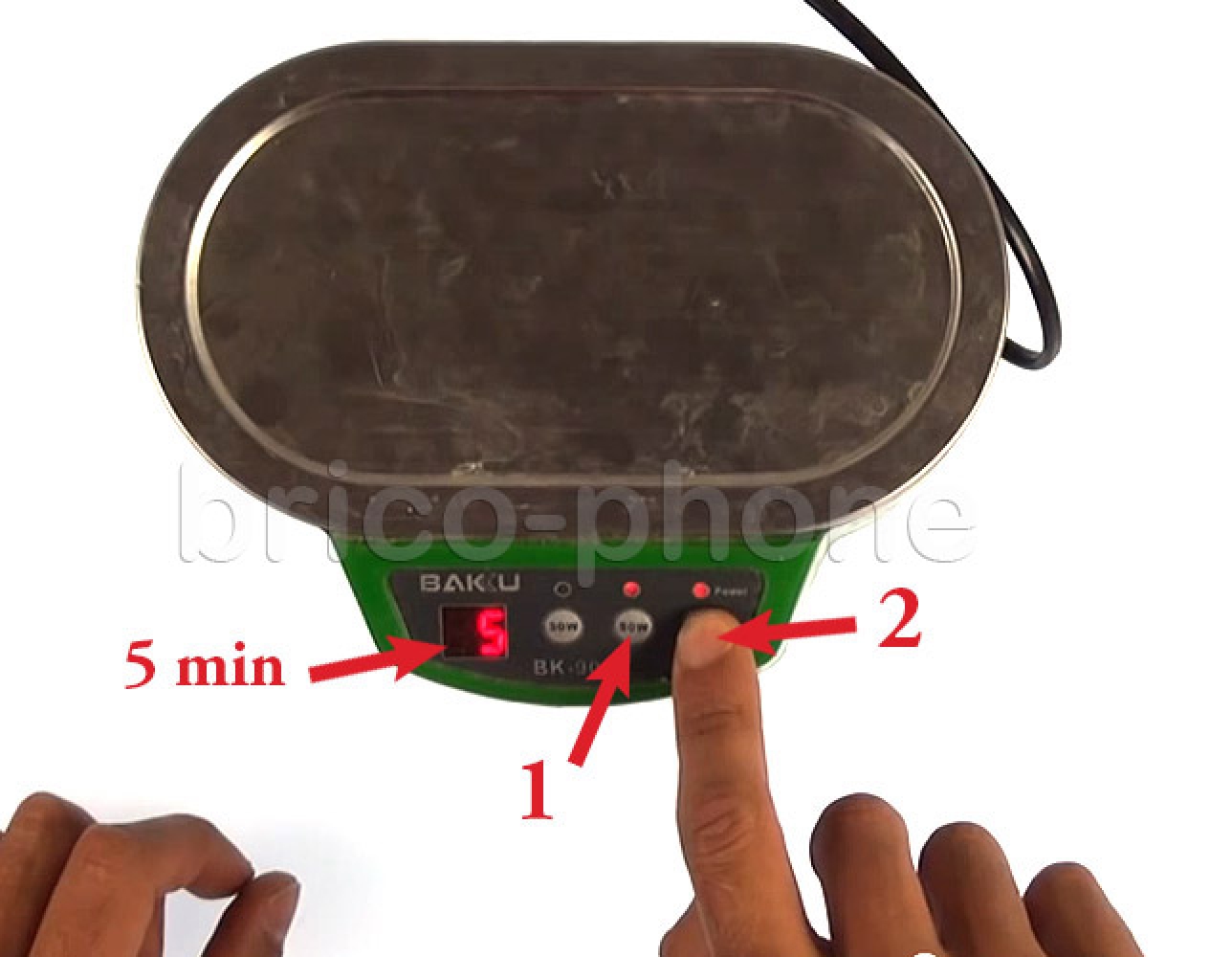

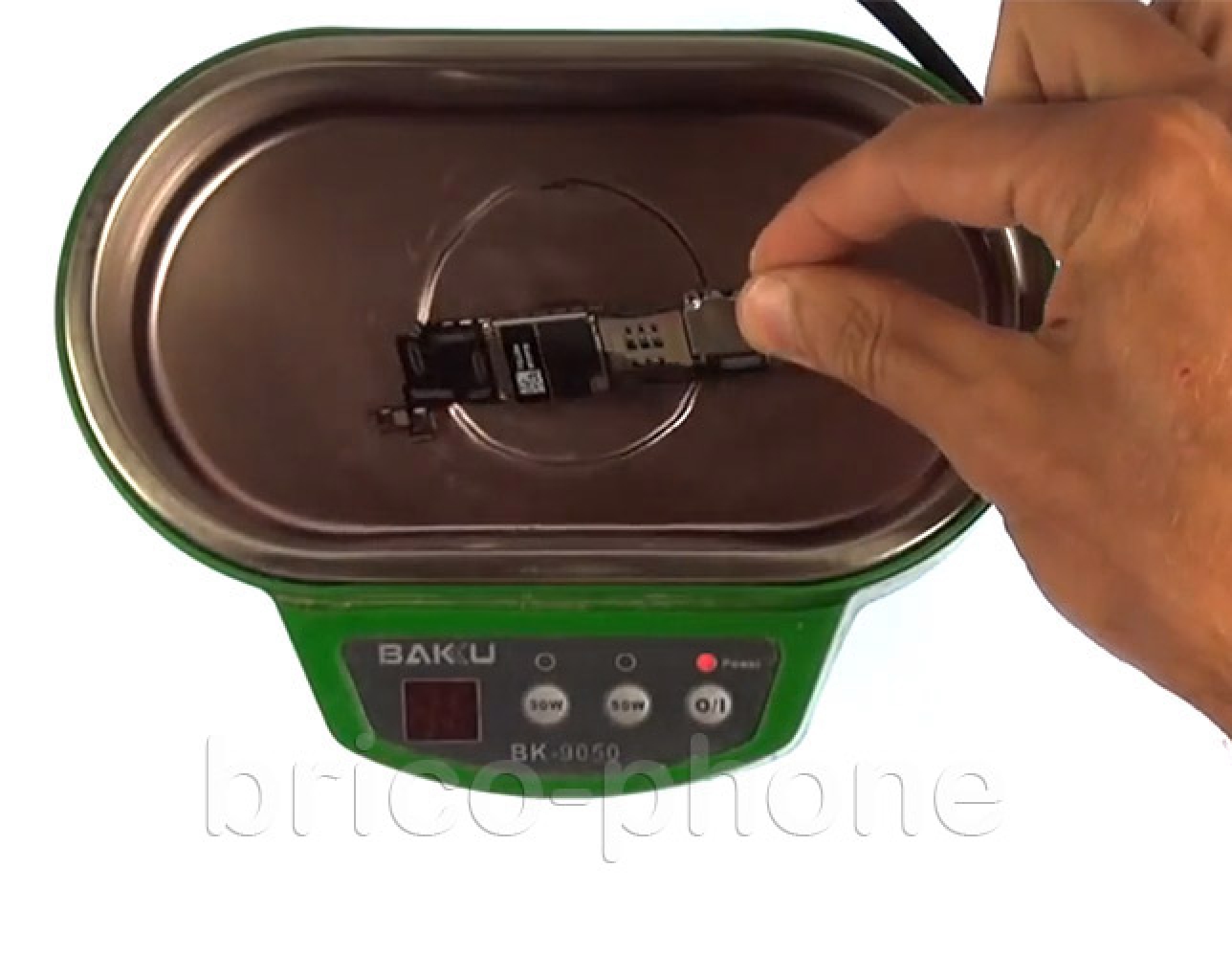

Appuyer sur le bouton d'allumage pour mettre en route l'appareil (bouton 2). Appuyer ensuite sur le bouton 1 pour sélectionner la durée (comptez entre 3 et 7 minutes). Enfin rappuyer sur le bouton Power pour lancer le processus.
Retirer la carte mère du bac. Laisser sécher votre carte mère à l'air libre quelques minutes. Sachez que cette procédure ne garantie pas à 100% le futur bon fonctionnement de votre iPhone.
Etape 18 : Utiliser un bac pour bains à ultrasons
Etape 18 : Utiliser un bac pour bains à ultrasons
Etape 18 : Utiliser un bac pour bains à ultrasons
Outils optionnels
Outils optionnels
Bac pour bains à ultrasons + 500ml d'isopropanol
49,00 €
Etape 19 : Nettoyer les connecteurs des nappes

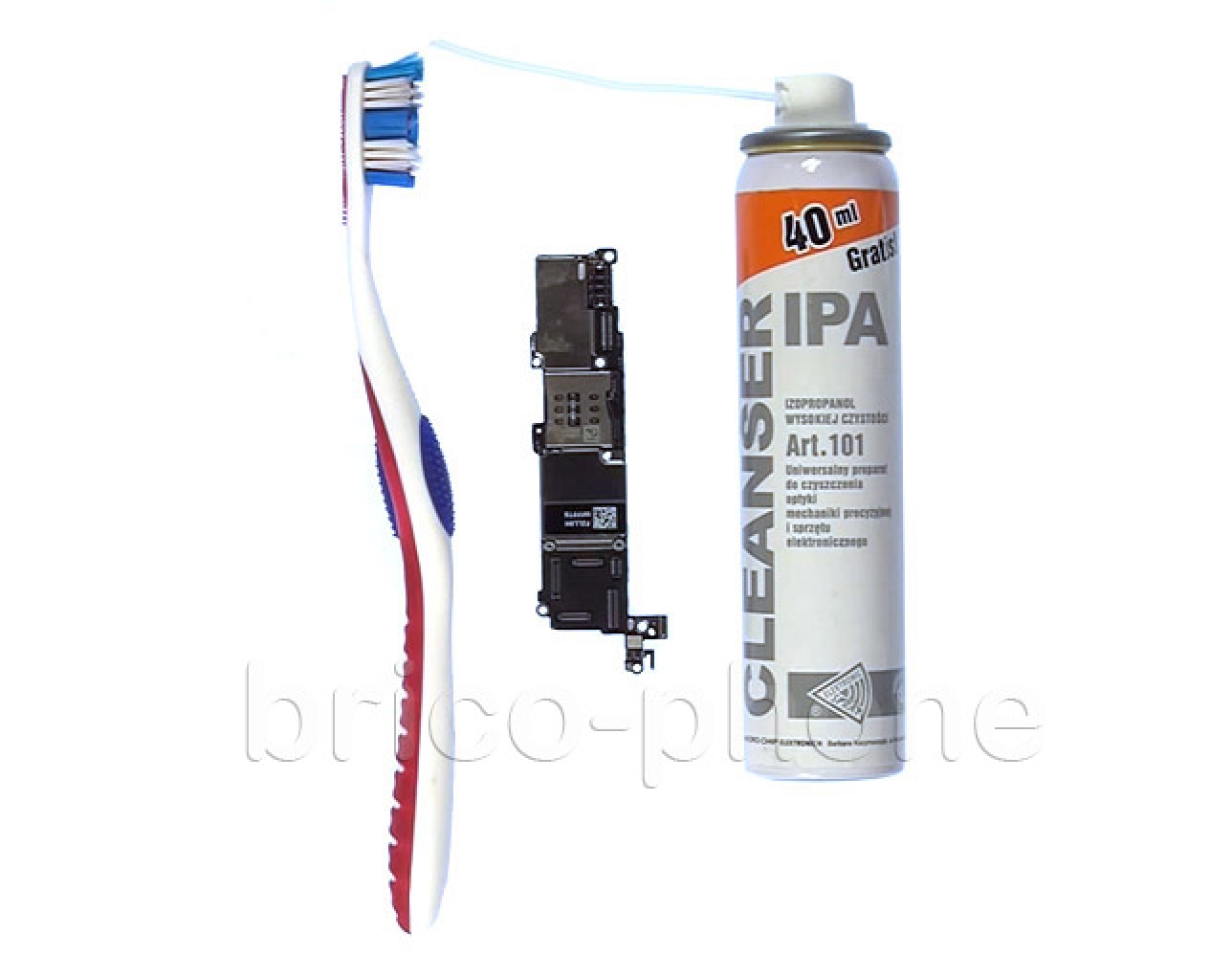

Munissez vous du liquide isopropanol et d'une brosse à dent.

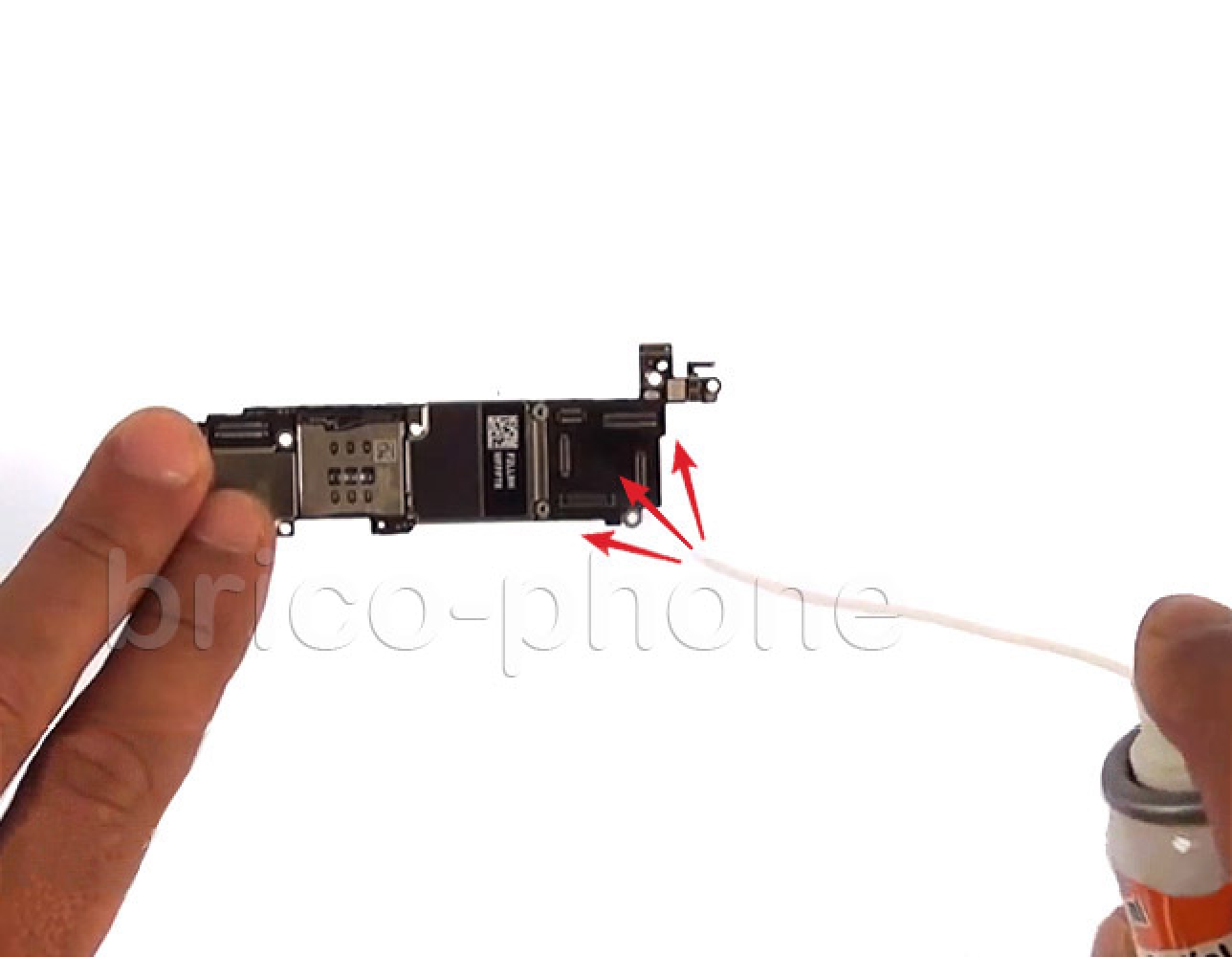

Vaporiser les connecteurs avec la bombe d'isopropanol.
Frotter ensuite sur ces connecteurs avec la brosse à dent. Effectuer la même opération sur les connecteurs suivants : batterie, écran (3 nappes) puis Power et volume.
Etape 19 : Nettoyer les connecteurs des nappes
Etape 19 : Nettoyer les connecteurs des nappes
Etape 19 : Nettoyer les connecteurs des nappes
Etape 19 : Nettoyer les connecteurs des nappes
Outils optionnels
Outils optionnels
Brosse type brosse à dents anti-statique
5,90 €
Bombe pour désoxyder votre téléphone tombé dans l'eau
14,90 €
Etape 20 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers à partir de l'étape 15 pour procéder au remontage de votre appareil.
N'oubliez pas de rebrancher le connecteur de la batterie.
Attention à bien remettre l'élément #1 pour maintenir la connexion de la nappe home sur le connecteur de charge.
Partagez votre succès
Imprimez
