Changement du connecteur de charge sur Galaxy A71

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy A71 | Temps estimé : 30 min | Difficulté : 2.5/5

Le connecteur de charge de votre Samsung Galaxy A71 fait des siennes ? Pour vous aider lors de la réparation, Brico-phone vous propose de suivre ce tutoriel photos étape par étape.

Diagnostic

›  Votre téléphone se décharge anormalement vite.
›  Il n'est pas reconnu par votre ordinateur.
›  Votre smartphone ne prend plus la charge.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy A71
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

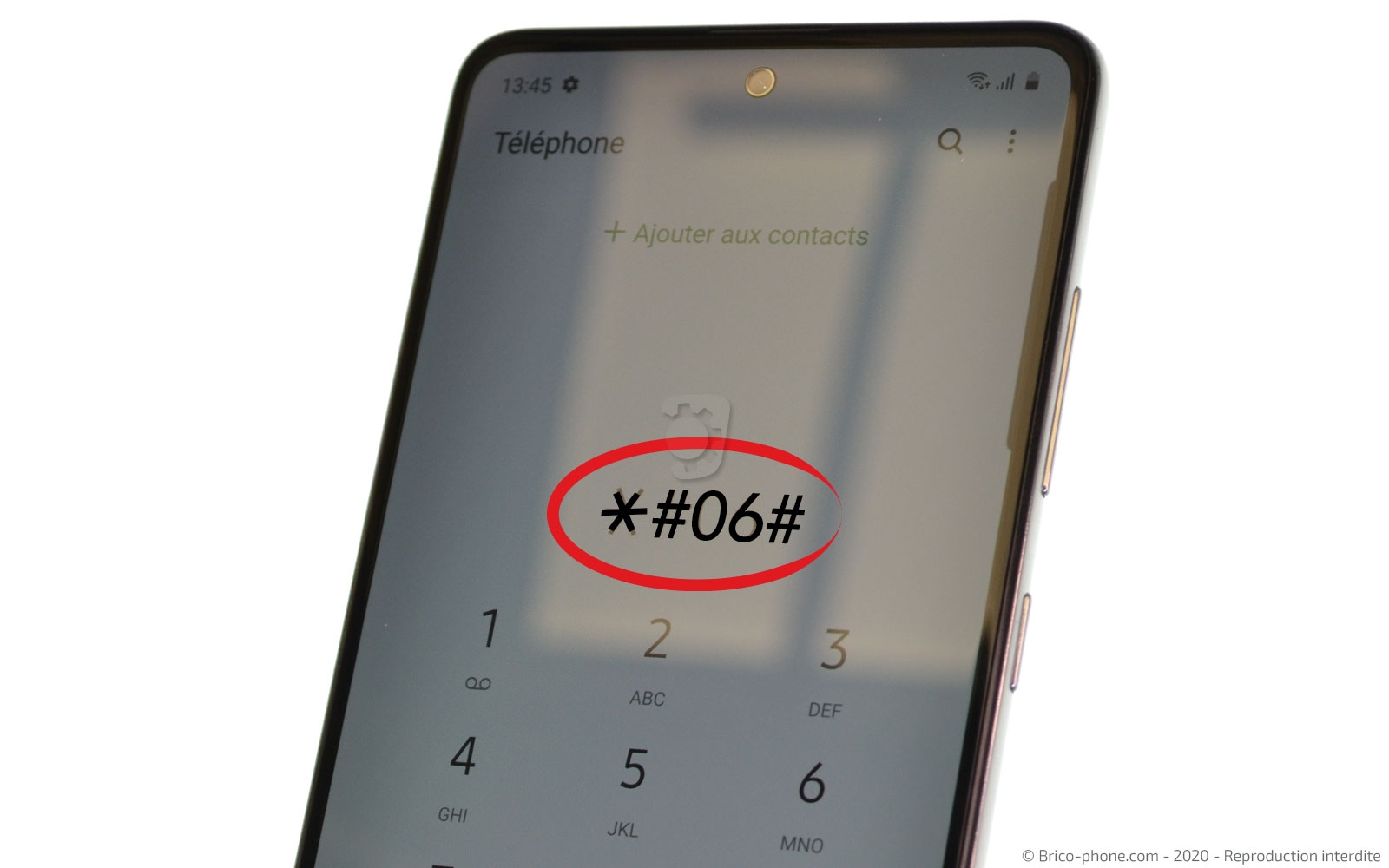

Pour connaitre le numéro de modèle de votre smartphone; il vous suffit de composer le *#06# et de recopier le numéro IMEI affiché sur notre page d'accueil. Brico-phone se charge de vous aiguiller concernant votre téléphone et les pièces détachées disponibles.

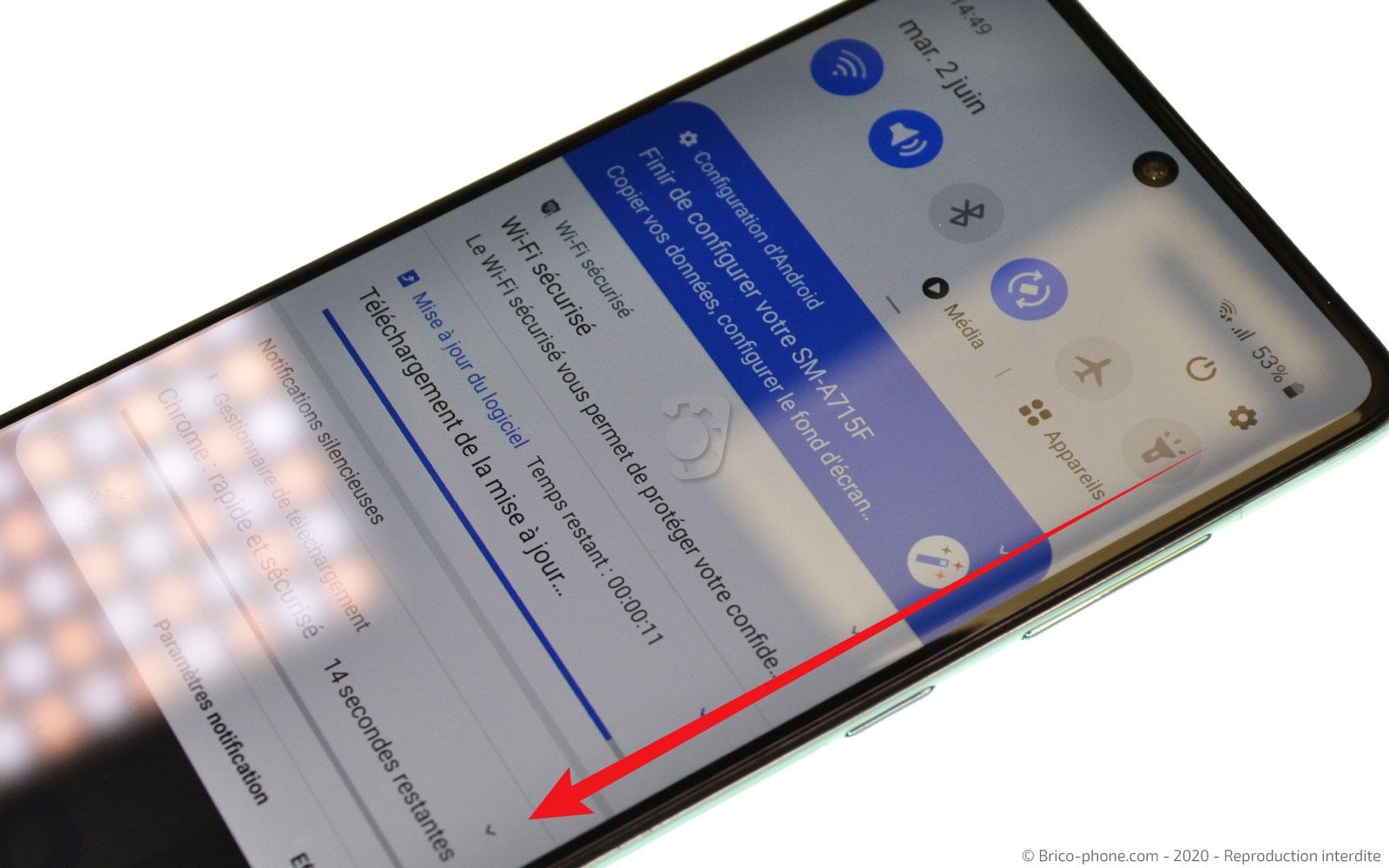

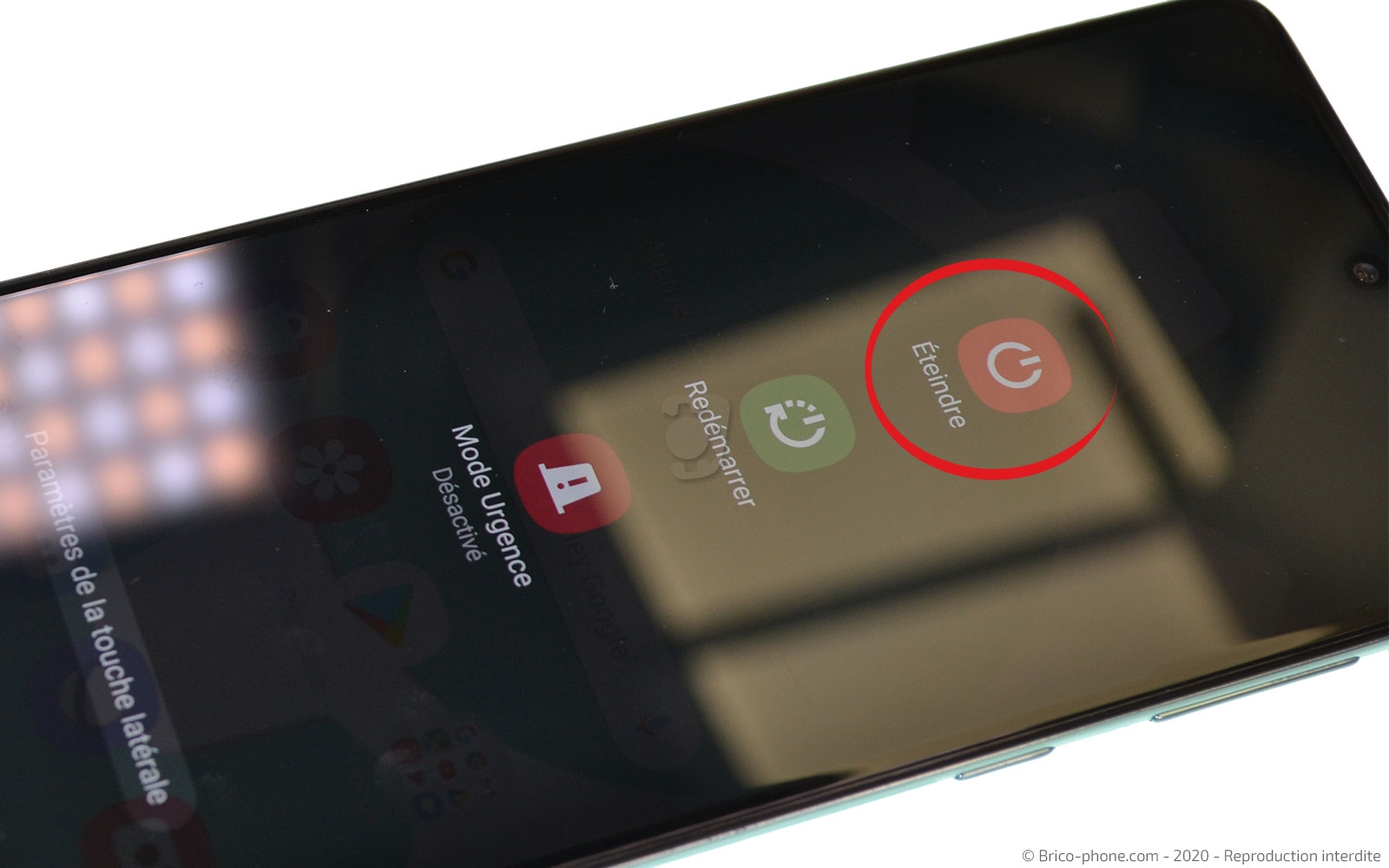

Pour commencer la réparation, veillez à bien mettre hors tension votre Samsung Galaxy A71 en pressant le bouton Power ou en passant par la barre des notifications.

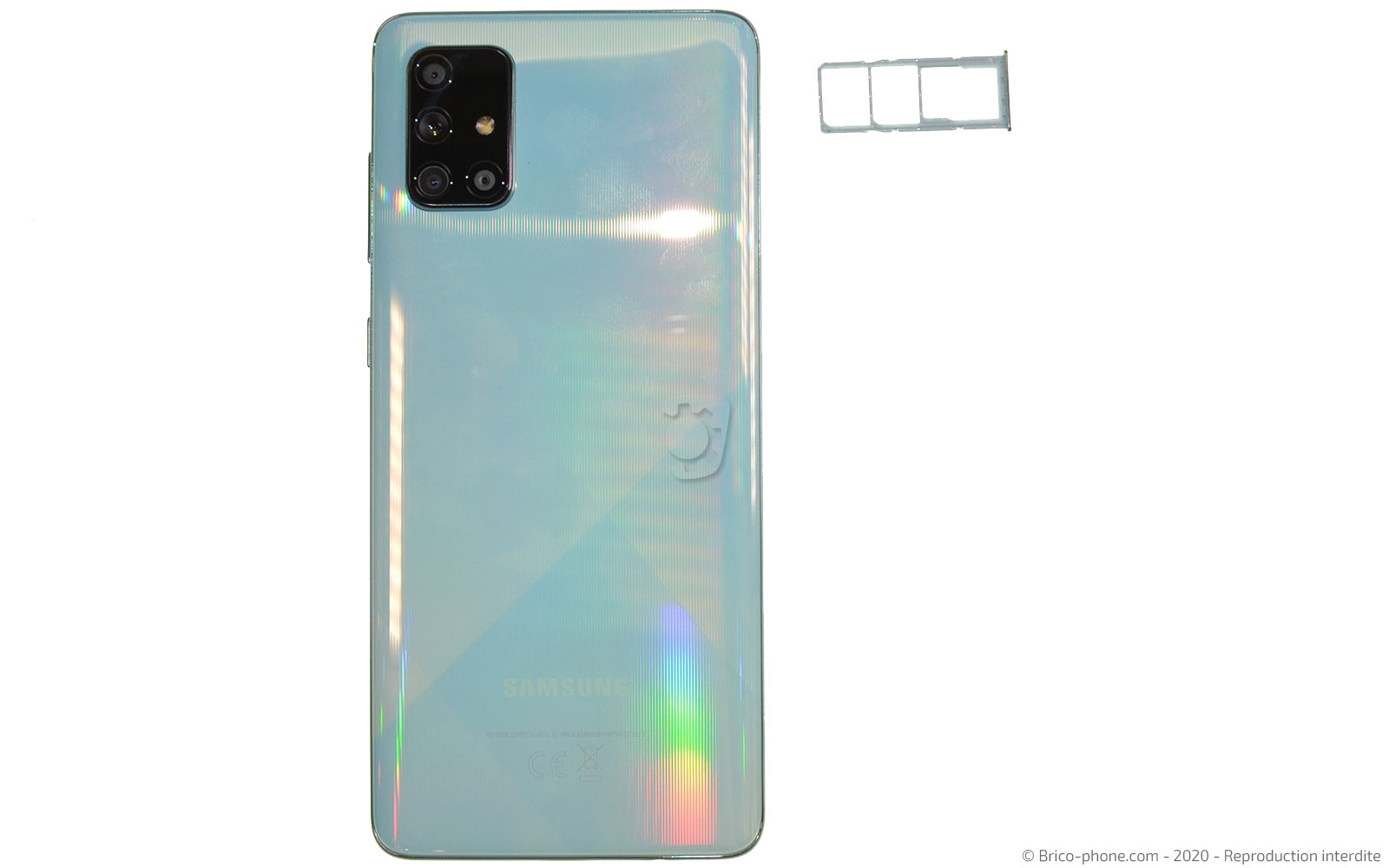

Etape 1 : Retirer le rack Sim

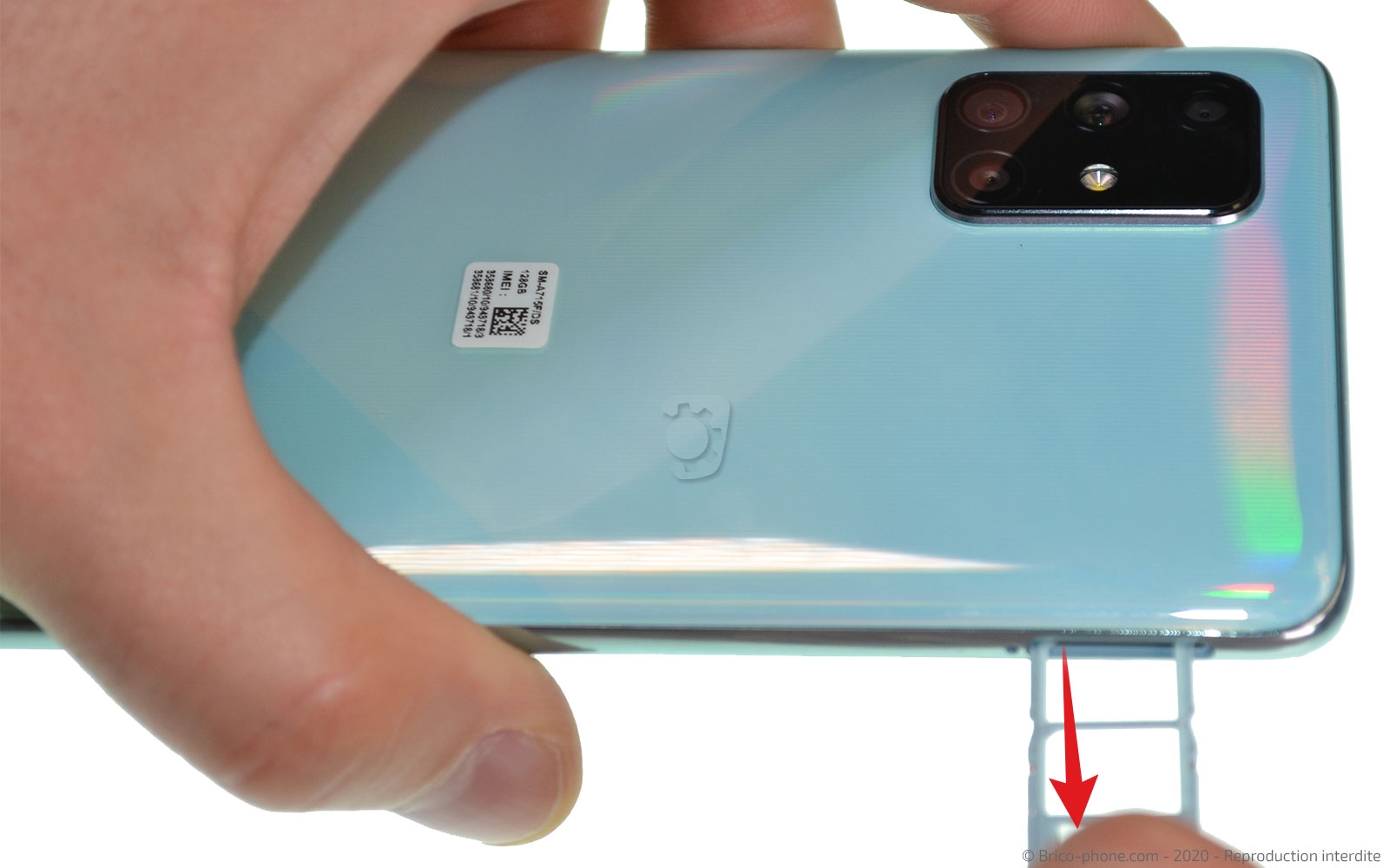

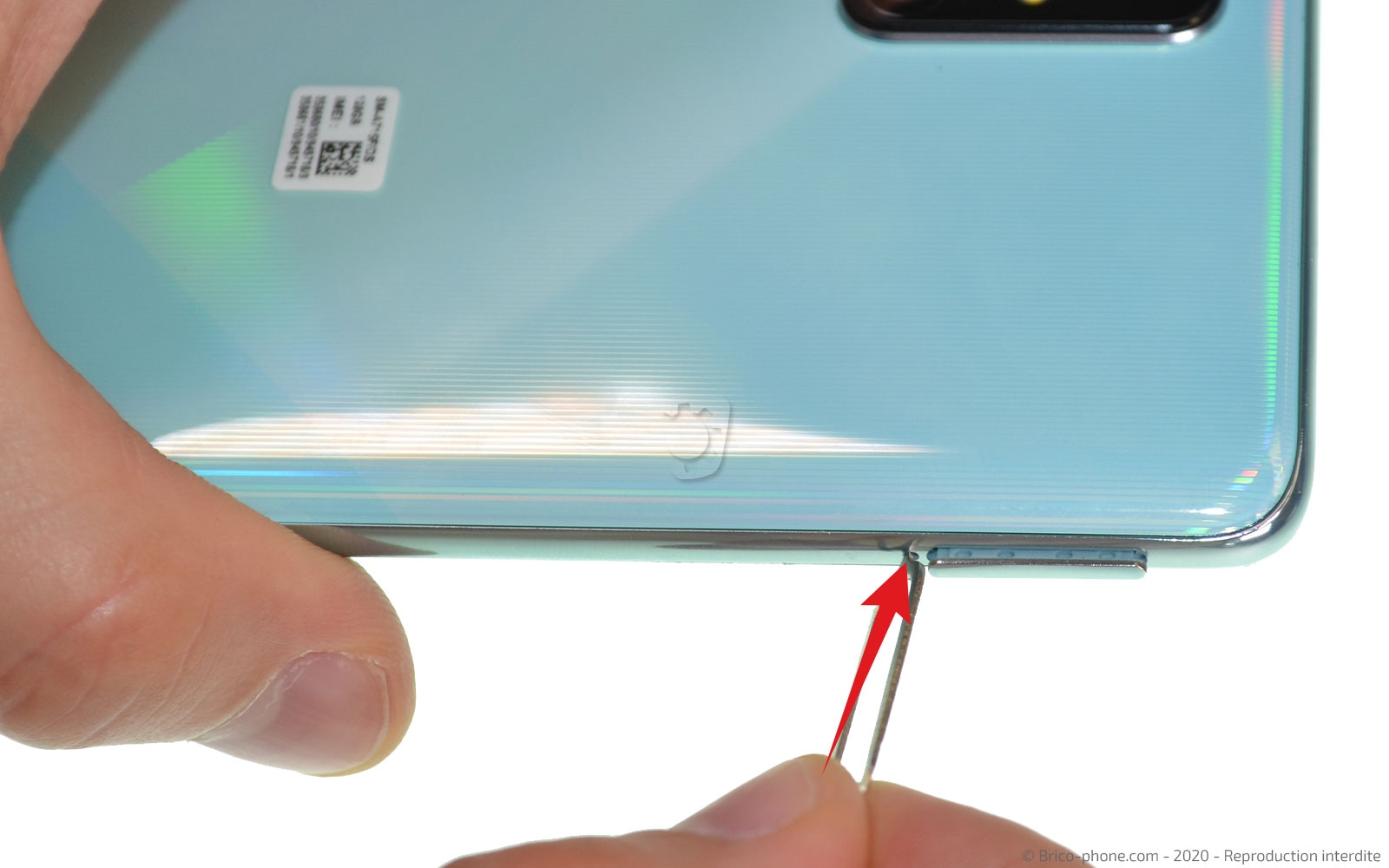

A l'aide de l'outil d'extraction, ôtez le tiroir Sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Cette étape est la plus délicate et difficile de ce tutoriel car nous devons chauffer les stickers se trouvant sous la vitre arrière de votre Samsung Galaxy A71. Pour cela, deux options sont possibles.

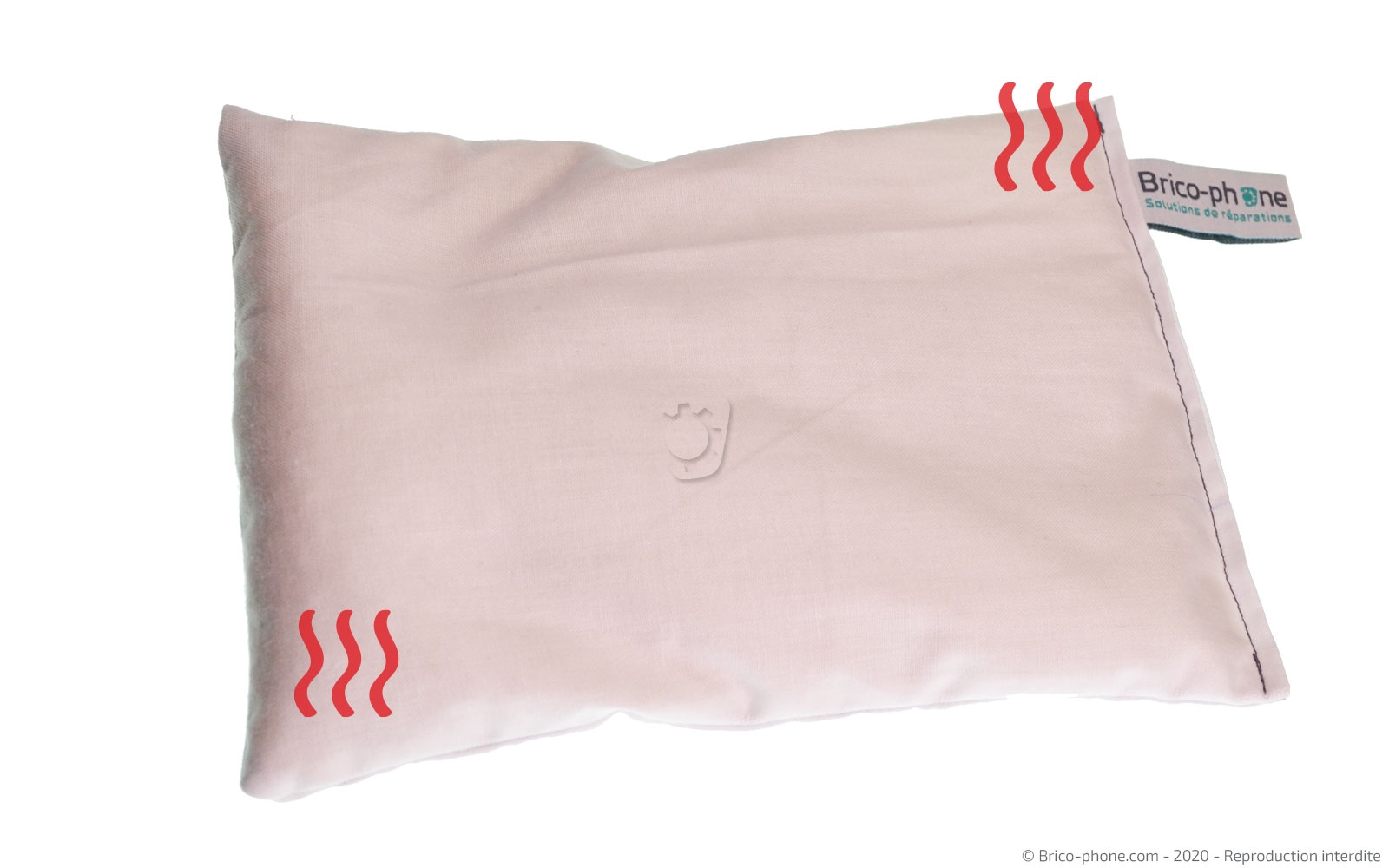

La première étant d'utiliser le coussin chauffant disponible sur notre site en le passant, dans un premier temps au micro-ondes 1 à 2 minutes avant de venir le déposer sur le dos du téléphone 40 secondes.

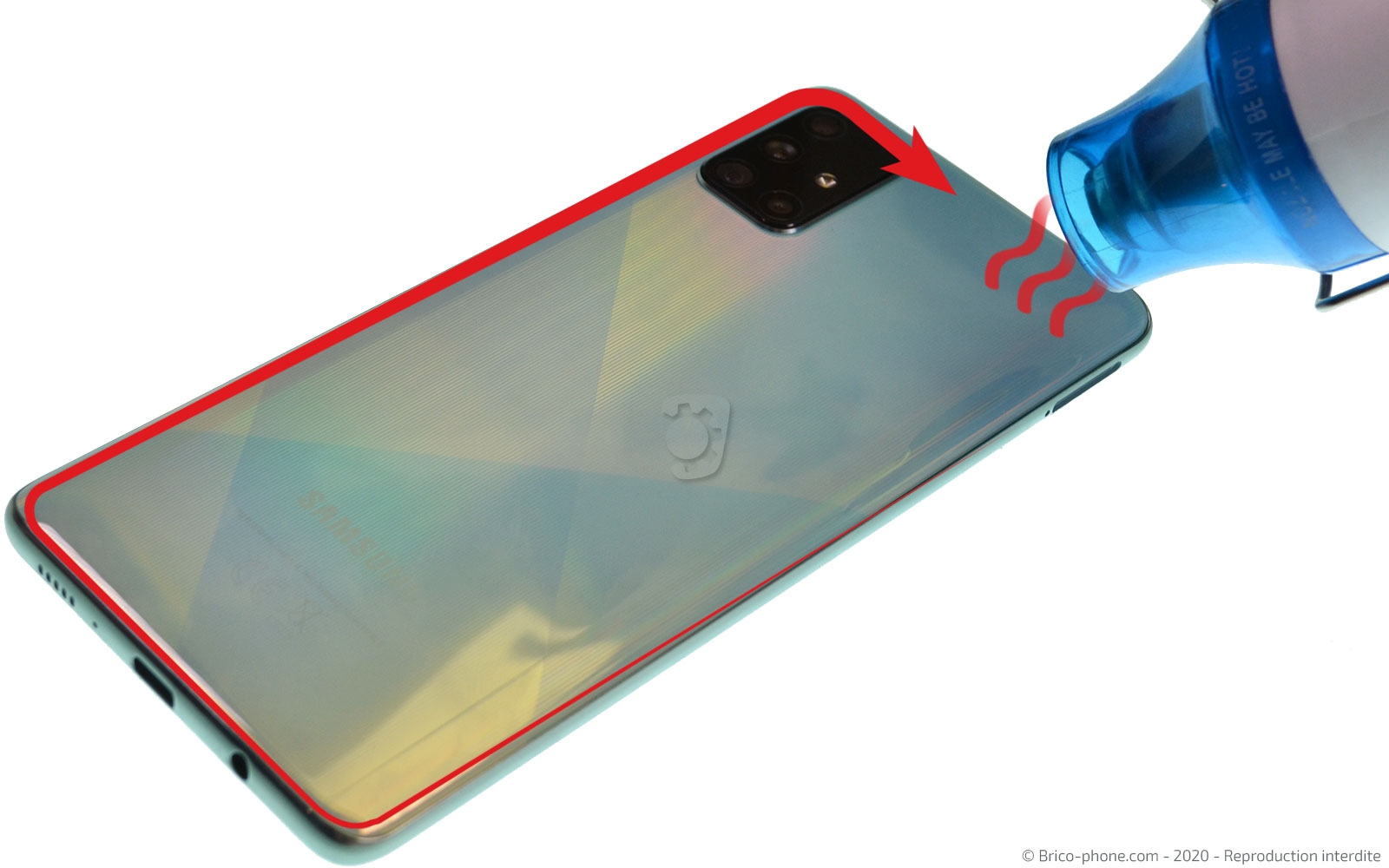

Vous avez également la possibilité de vous servir d'un décapeur thermique ou alors de votre sèche-cheveux pour chauffer les bords de votre vitre arrière.

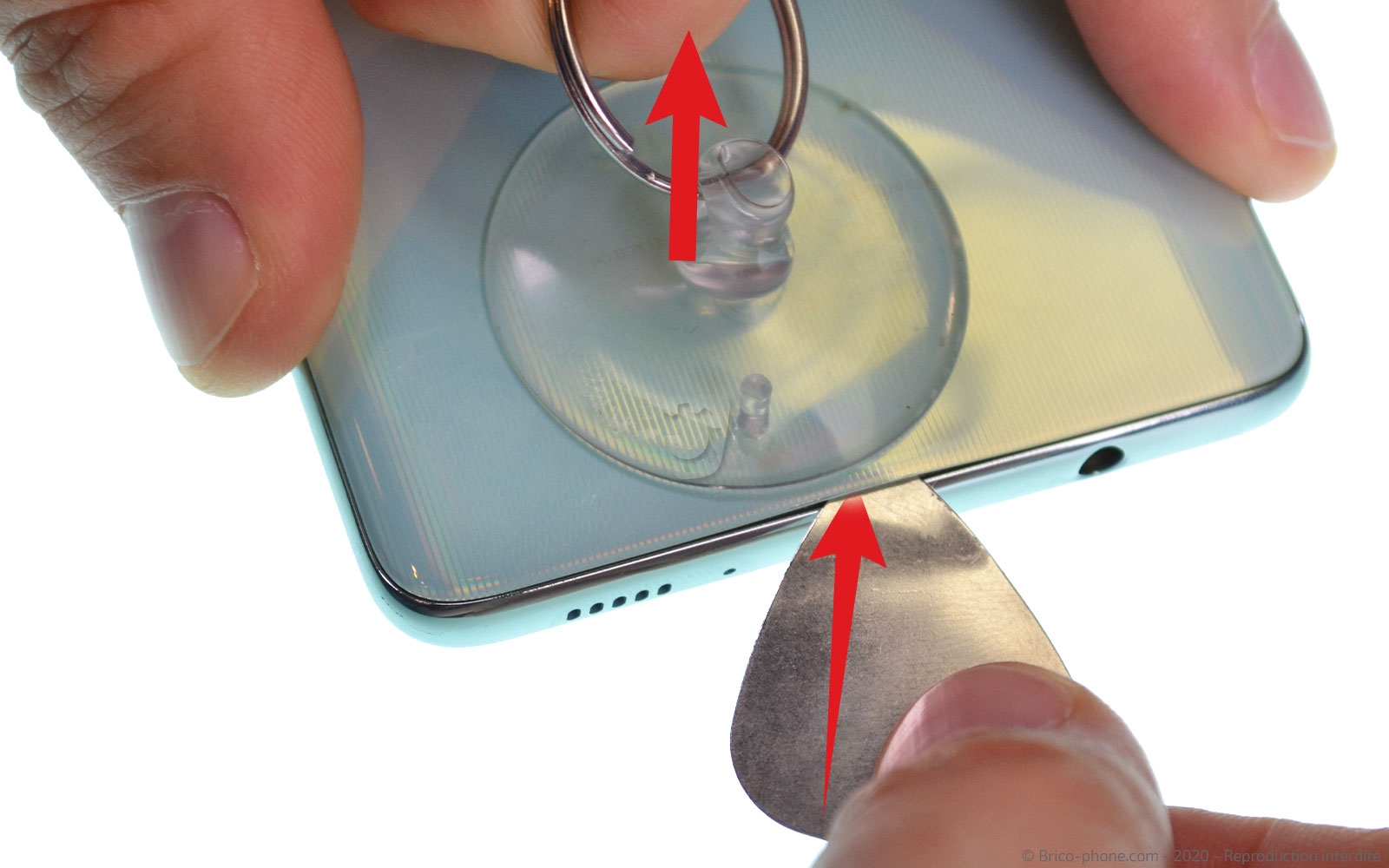

Ensuite, disposez la ventouse sur la façade arrière du téléphone, au plus près de la prise de charge.
Insérez le médiator en métal troué entre la vitre arrière et le châssis en tirant la boucle de la ventouse pour laisser apparaitre un espace.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

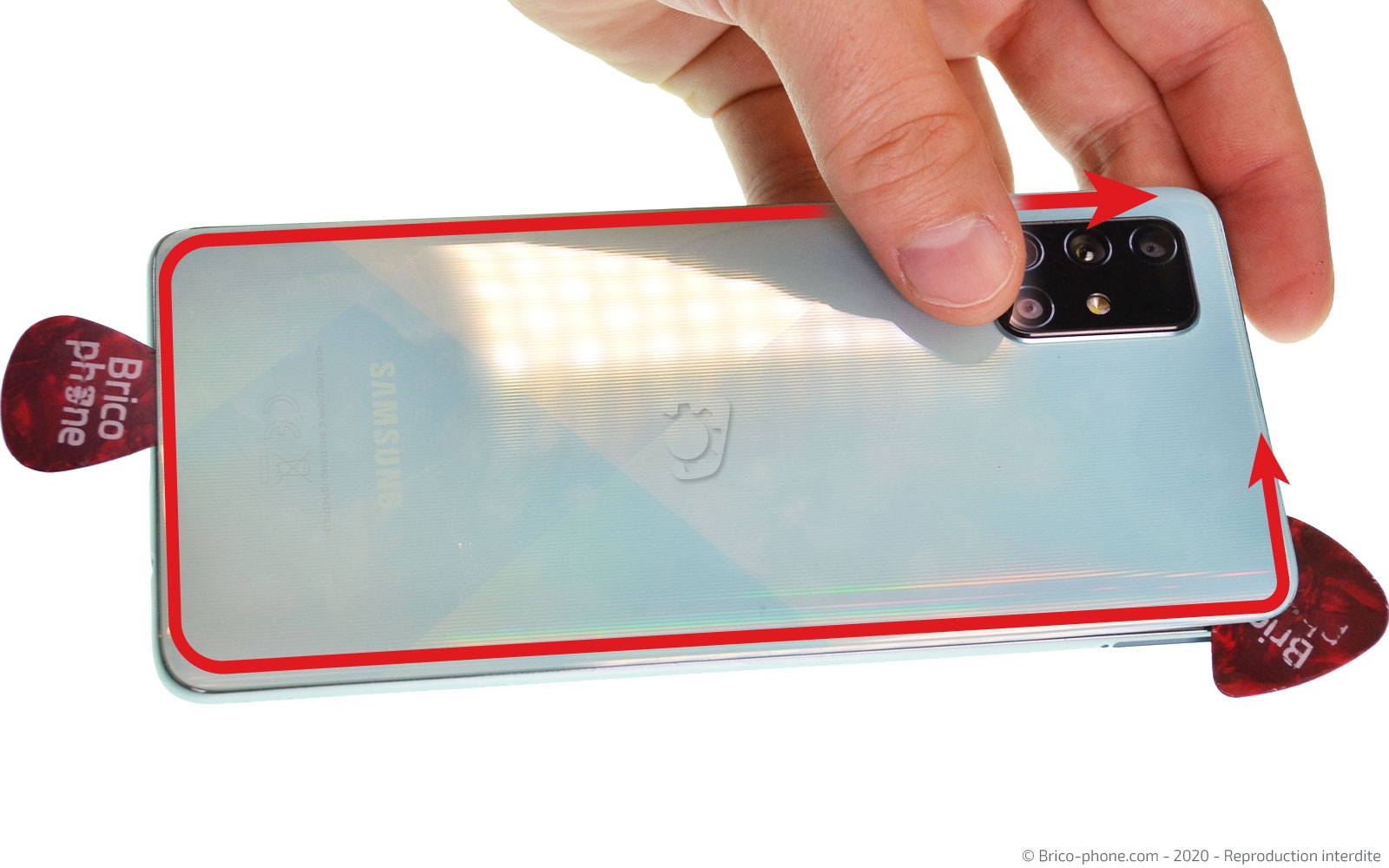

Etape 3 : Ouvrir l'appareil

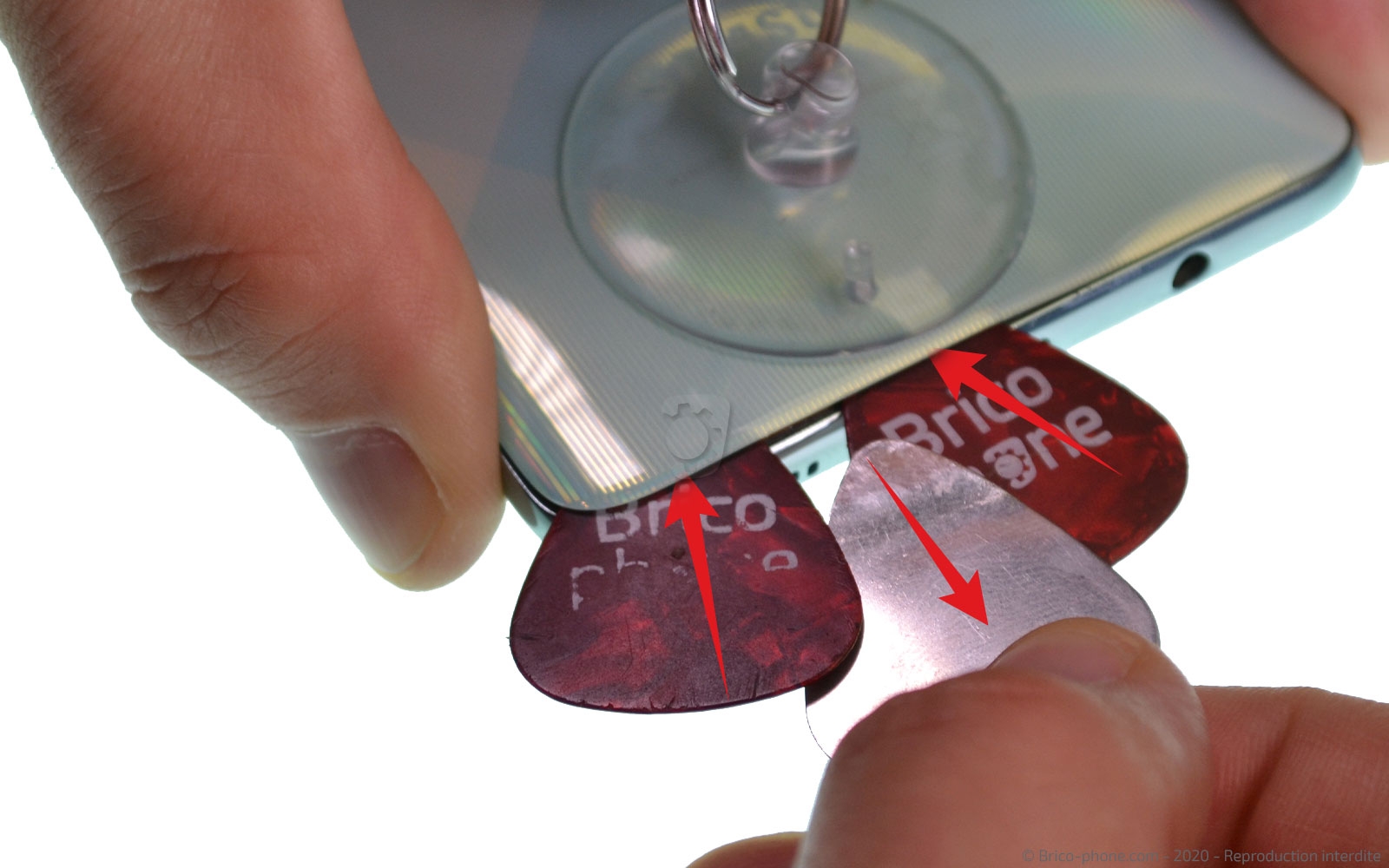

Pour ne pas abîmer la vitre arrière, remplacez le médiator métallique par ceux en plastique.

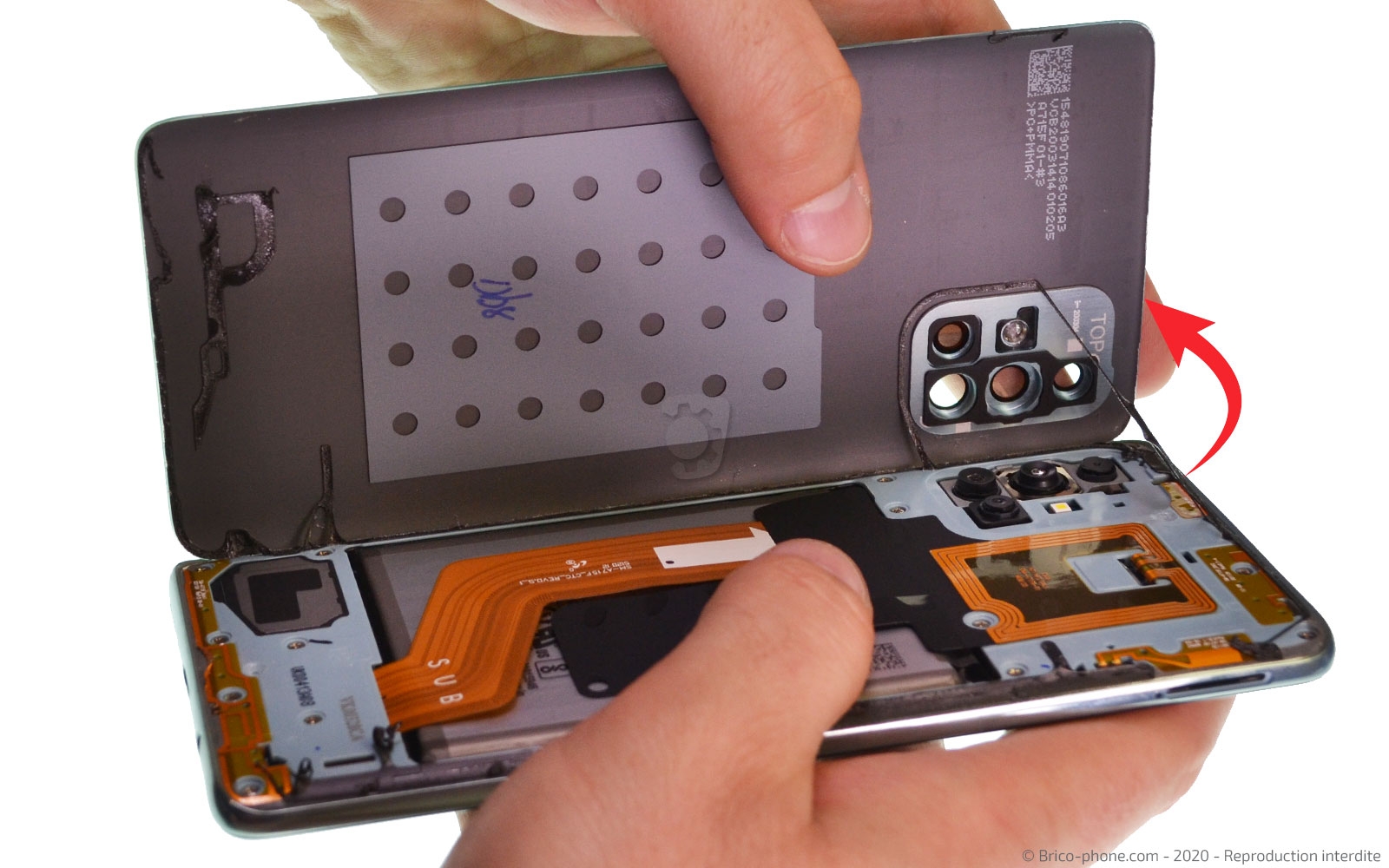

Puis, faites circuler les deux médiators le long de la vitre arrière pour terminer le décollage de cette dernière.

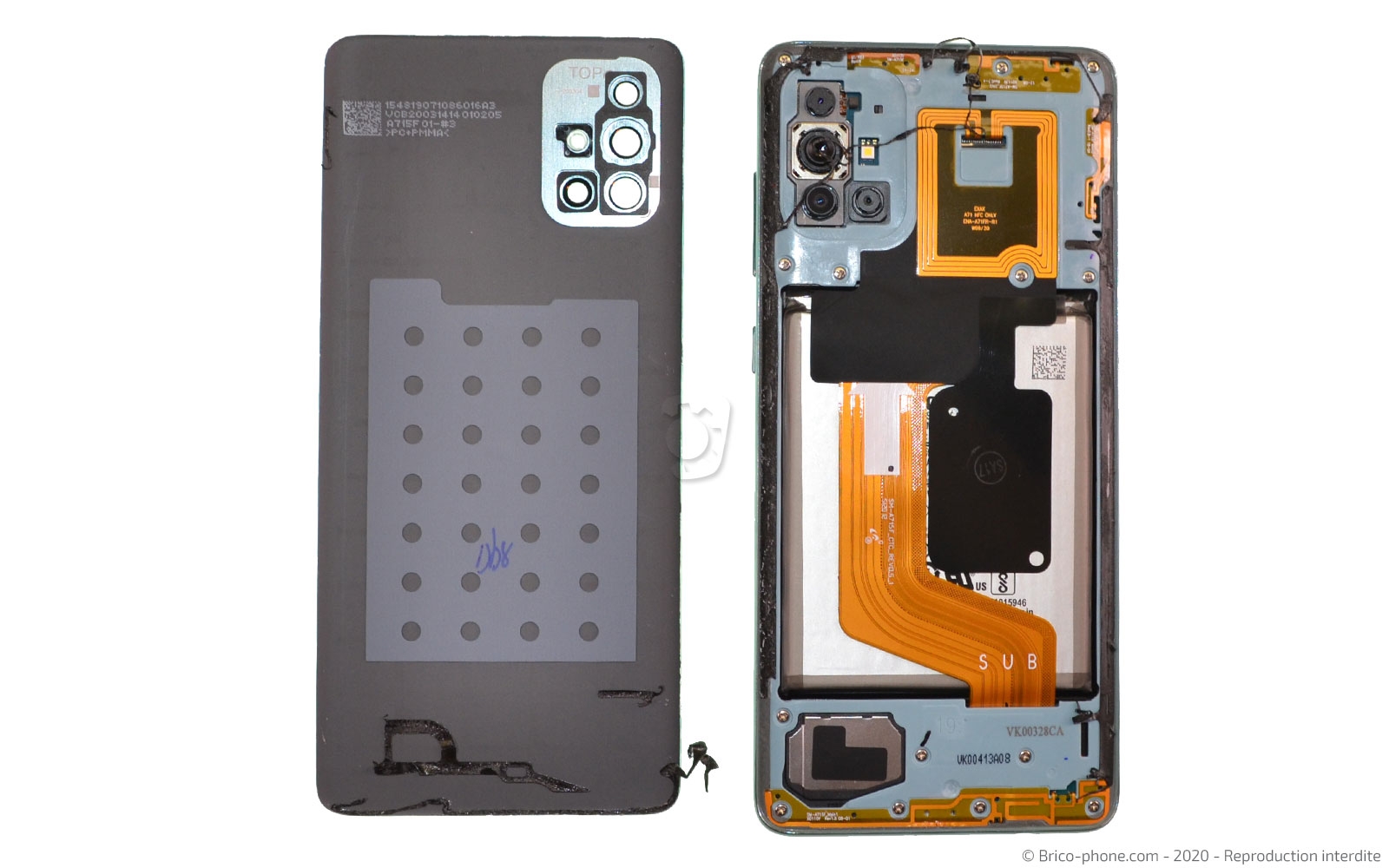

Il ne vous reste qu'à mettre la coque de coté.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A71 Bleu Prismatique
38,90 €

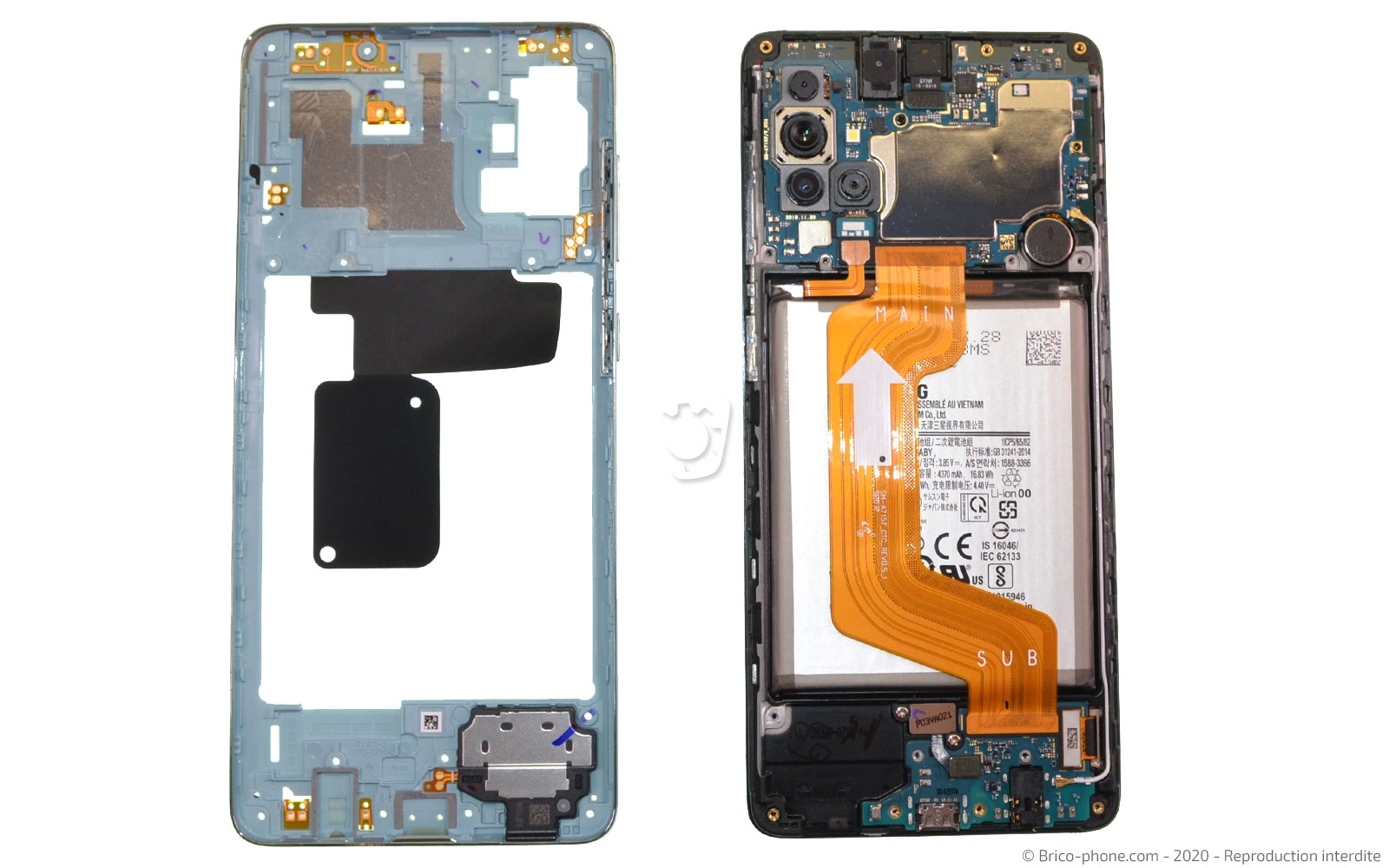

Etape 4 : Ôter la plaquette intermédiaire

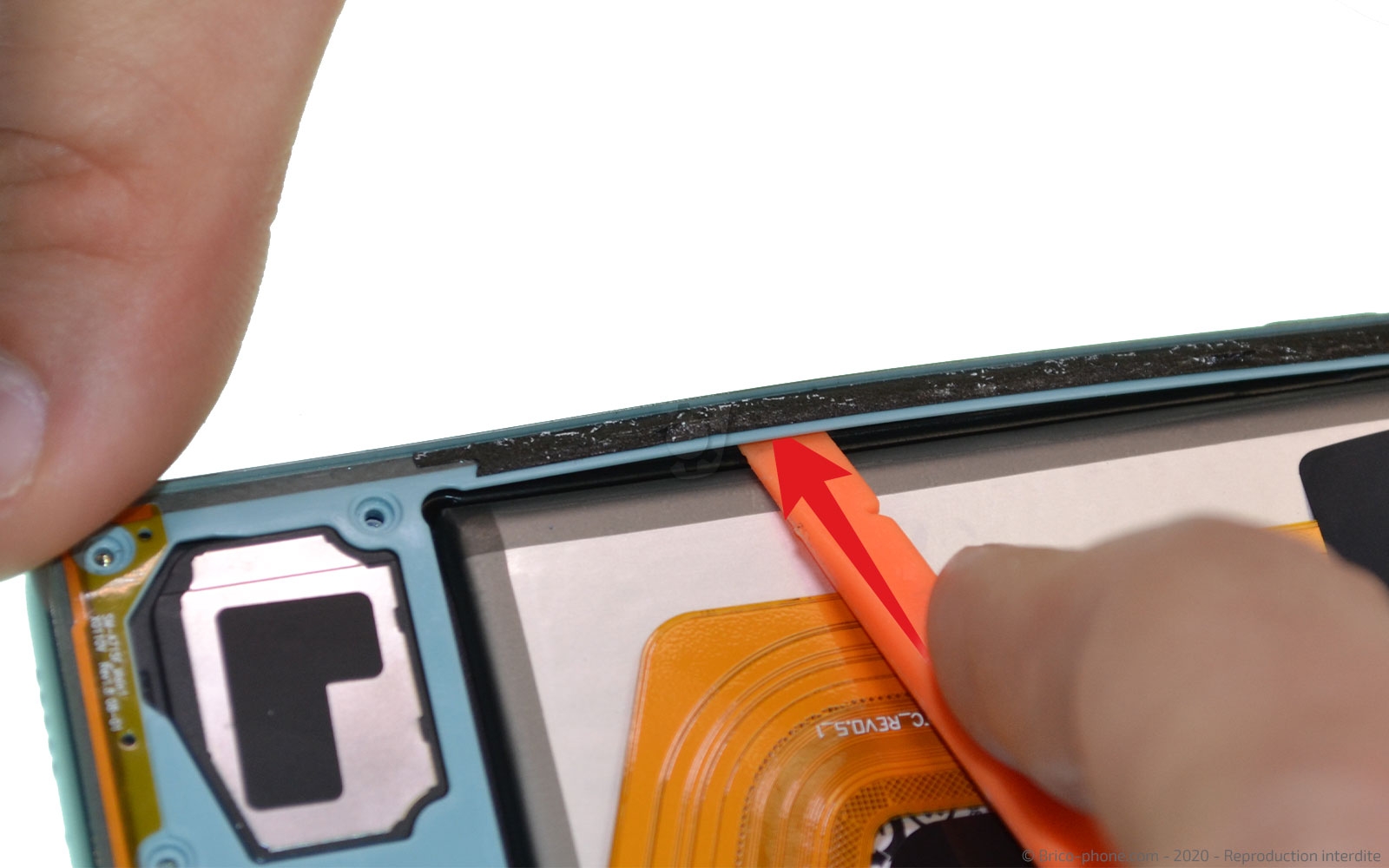

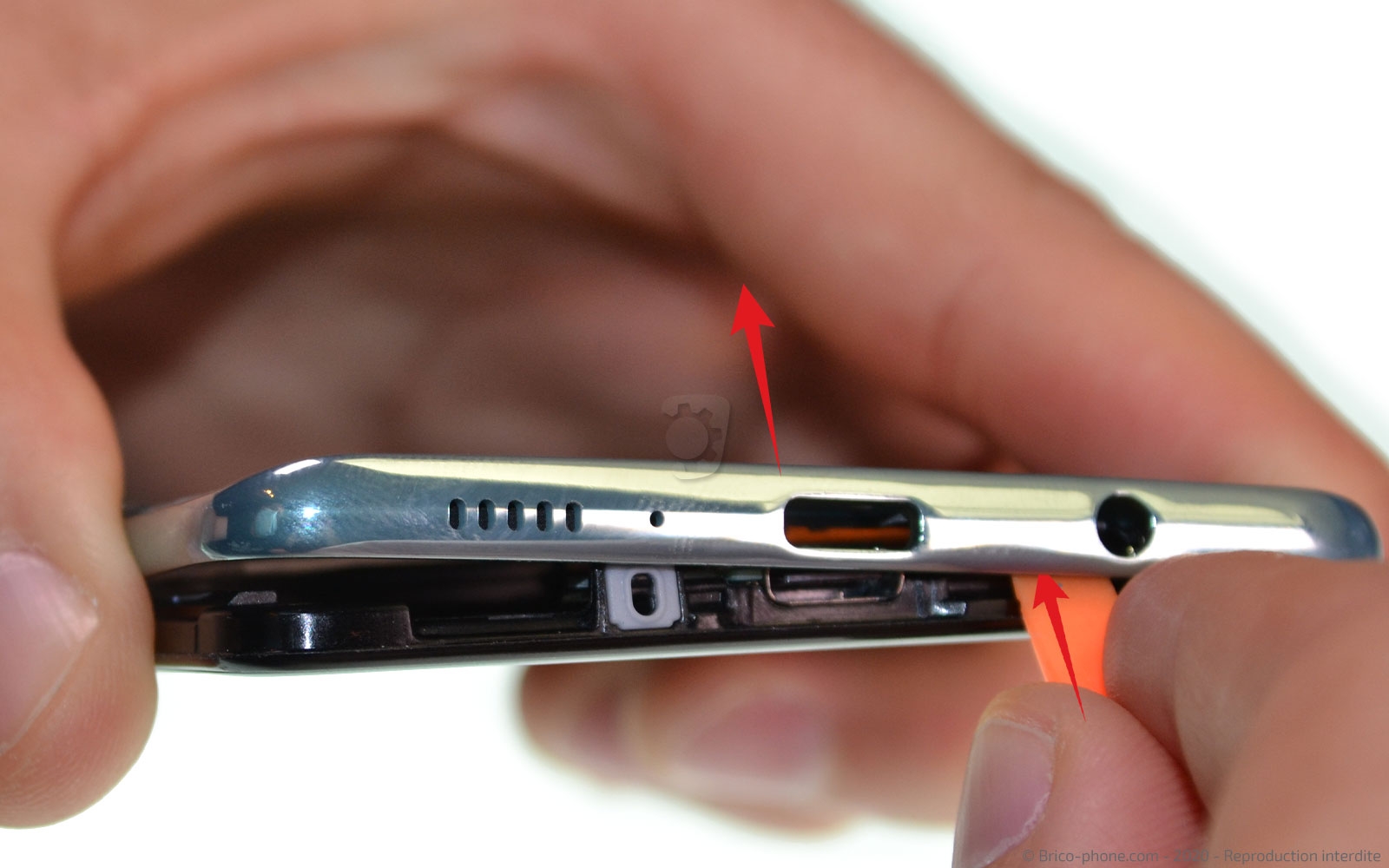

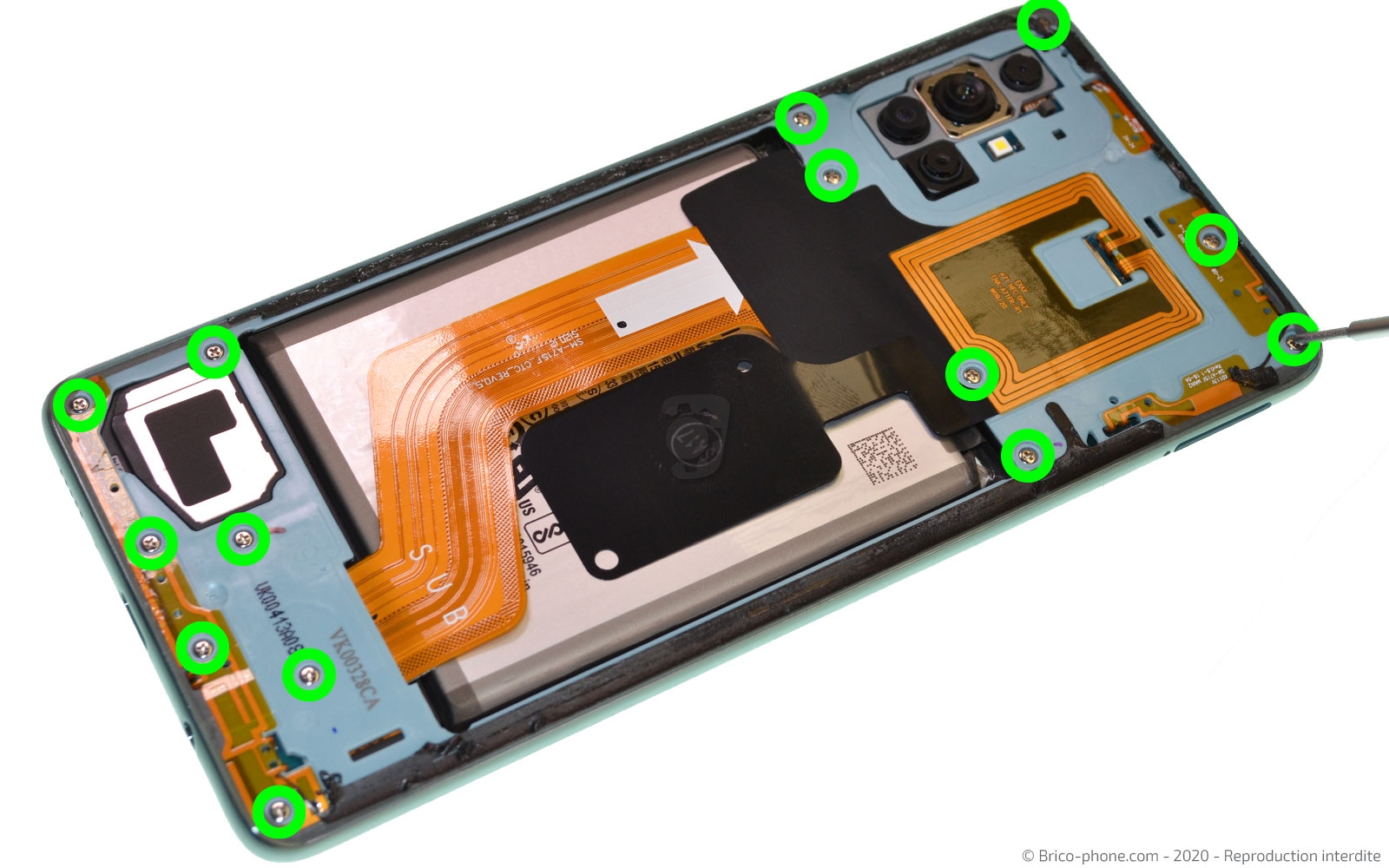

Dévissez les 14 vis cruciformes de la plaquette intermédiaire avant de décoller avec le levier en nylon les deux parties fines situées de chaque coté de la batterie.

Ensuite, déclipsez délicatement le reste de la plaquette.
Outils du kit utilisés
Outils du kit utilisés

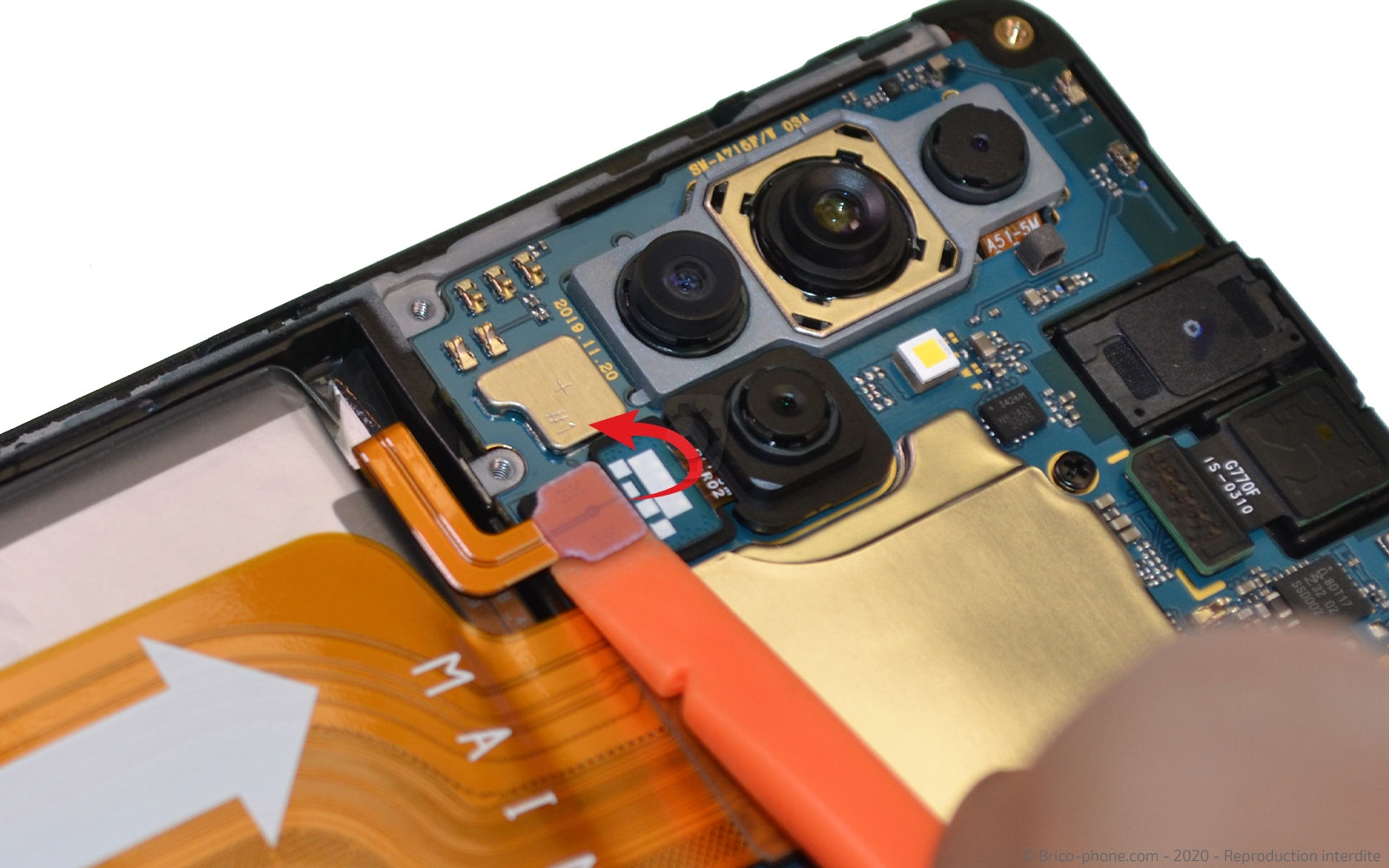

Etape 5 : Déconnecter la batterie
Déconnectez la nappe de la batterie pour permettre un travail en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Libérer le dock

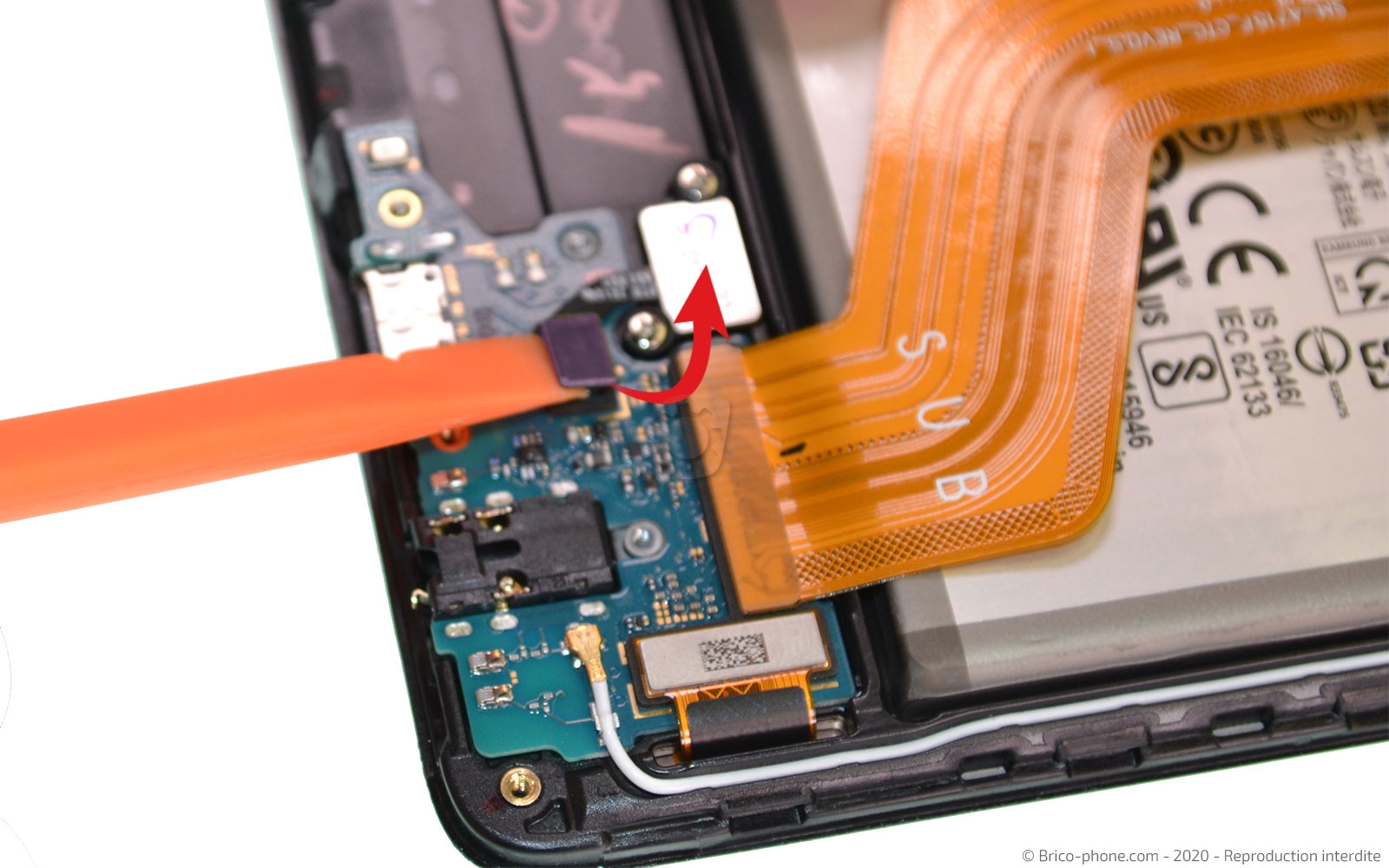

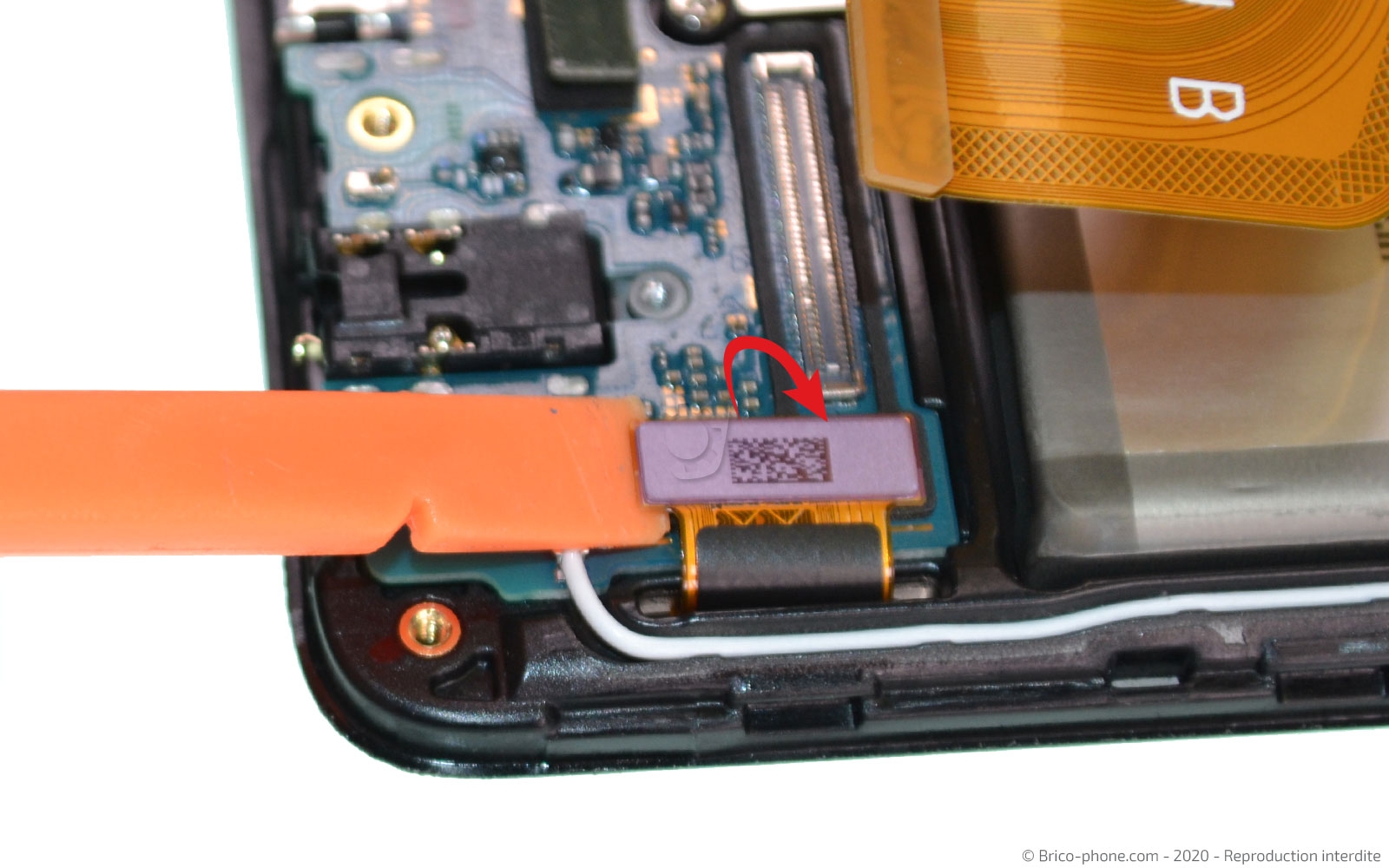

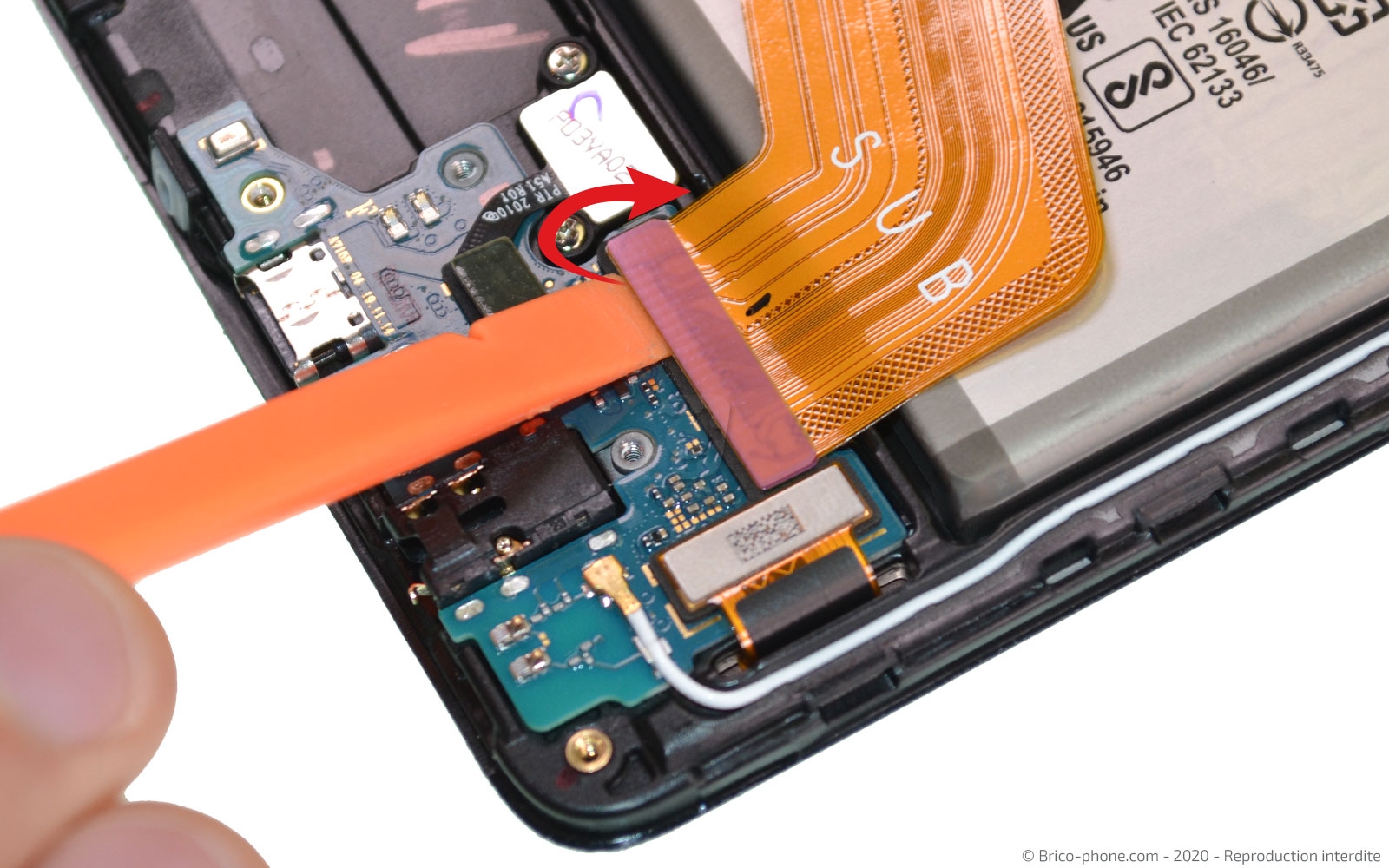

Toujours avec le spudger, déconnectez la connectique du lecteur d'empreintes, celle de l'écran ainsi que celle de la rallonge d'interconnexion.

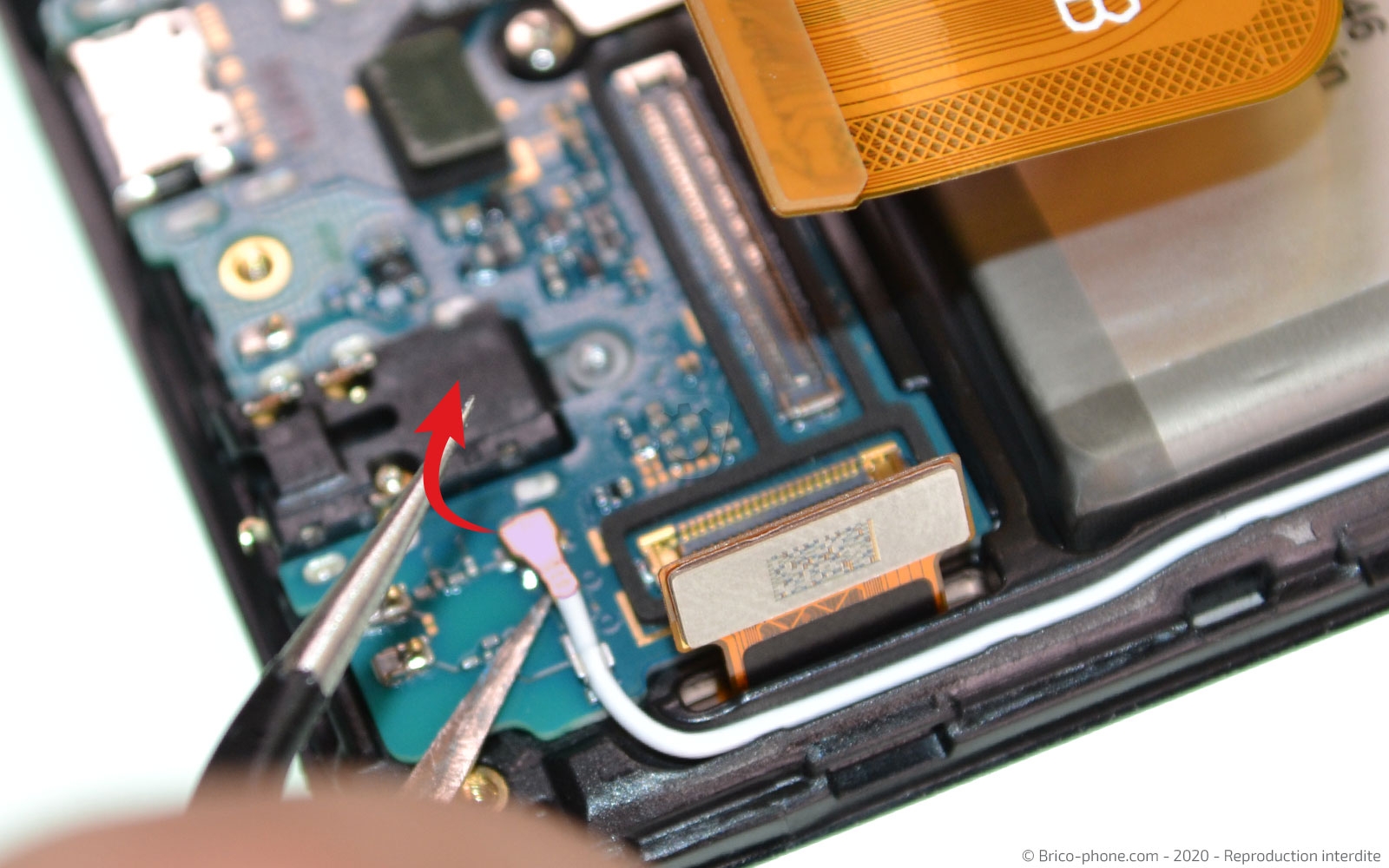

Ensuite, déclipsez le câble coaxial délicatement avec la pince métallique de votre kit d'outils.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Sortir le connecteur de charge

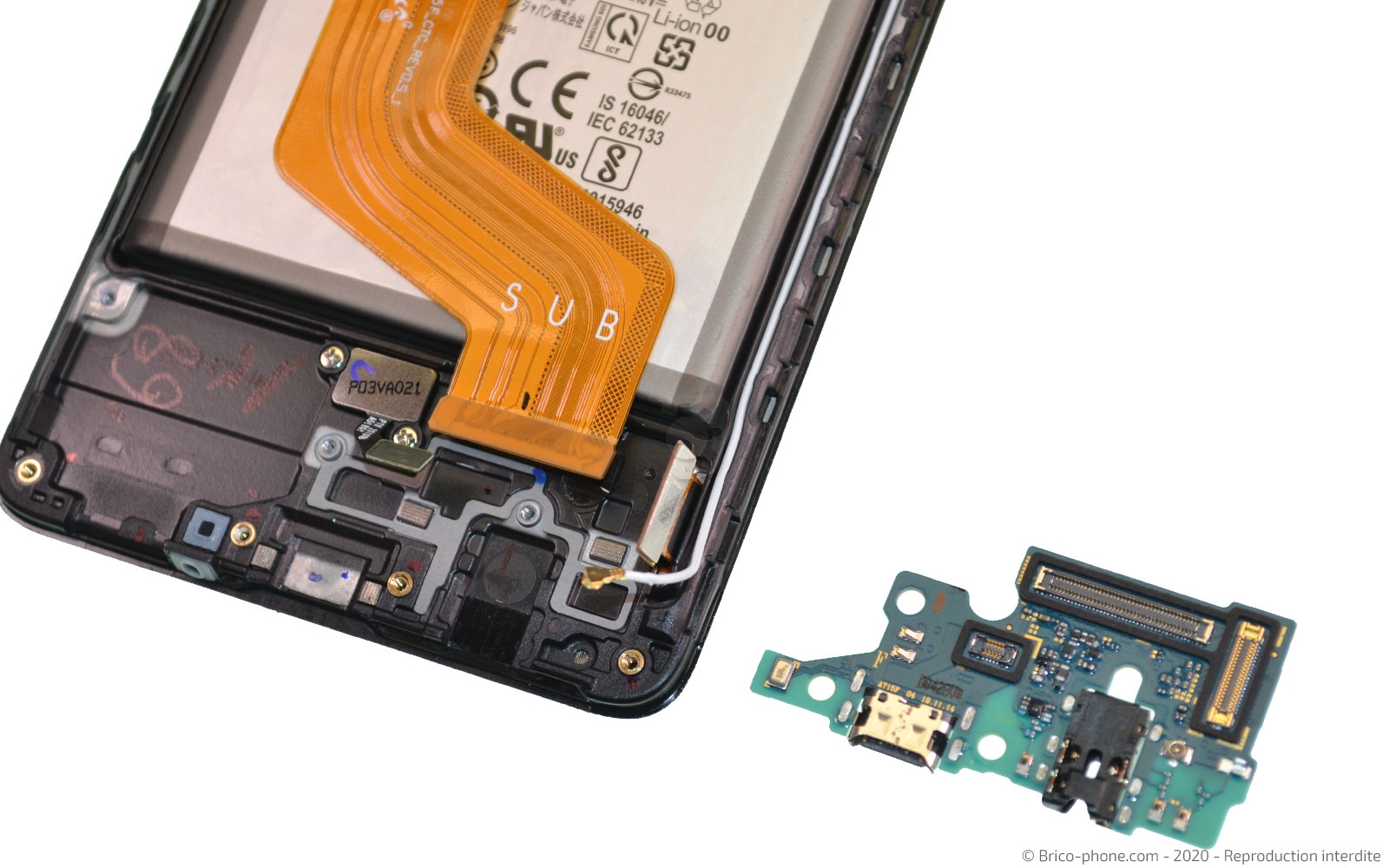

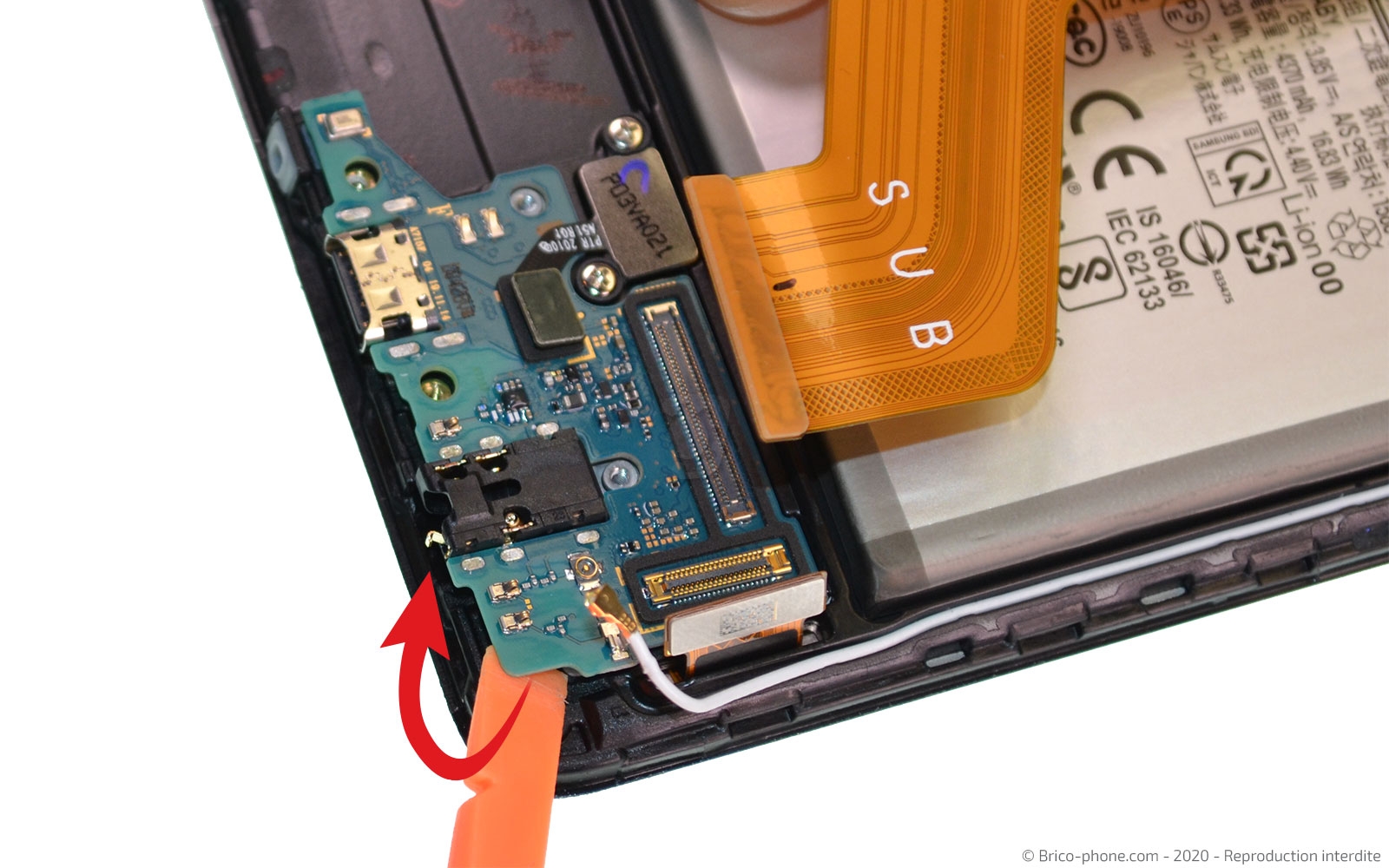

Toujours avec la spatule, soulevez le connecteur de charge afin de pouvoir le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Il ne vous reste plus qu'à suivre les étapes dans l'ordre inverse.

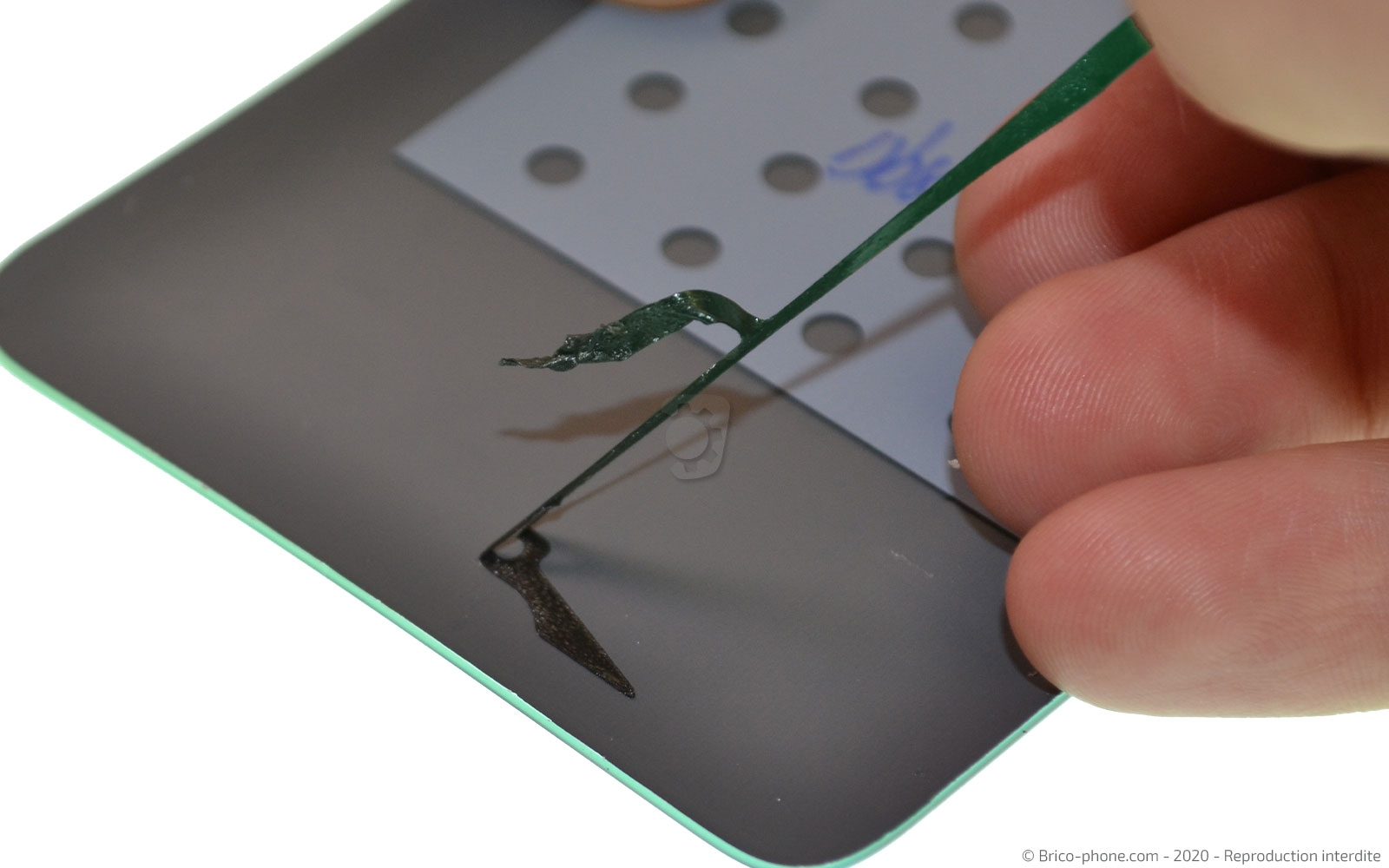

Néanmoins, n'oubliez pas de nettoyer la plaquette intermédiaire ainsi que la vitre arrière des résidus éventuels de stickers.

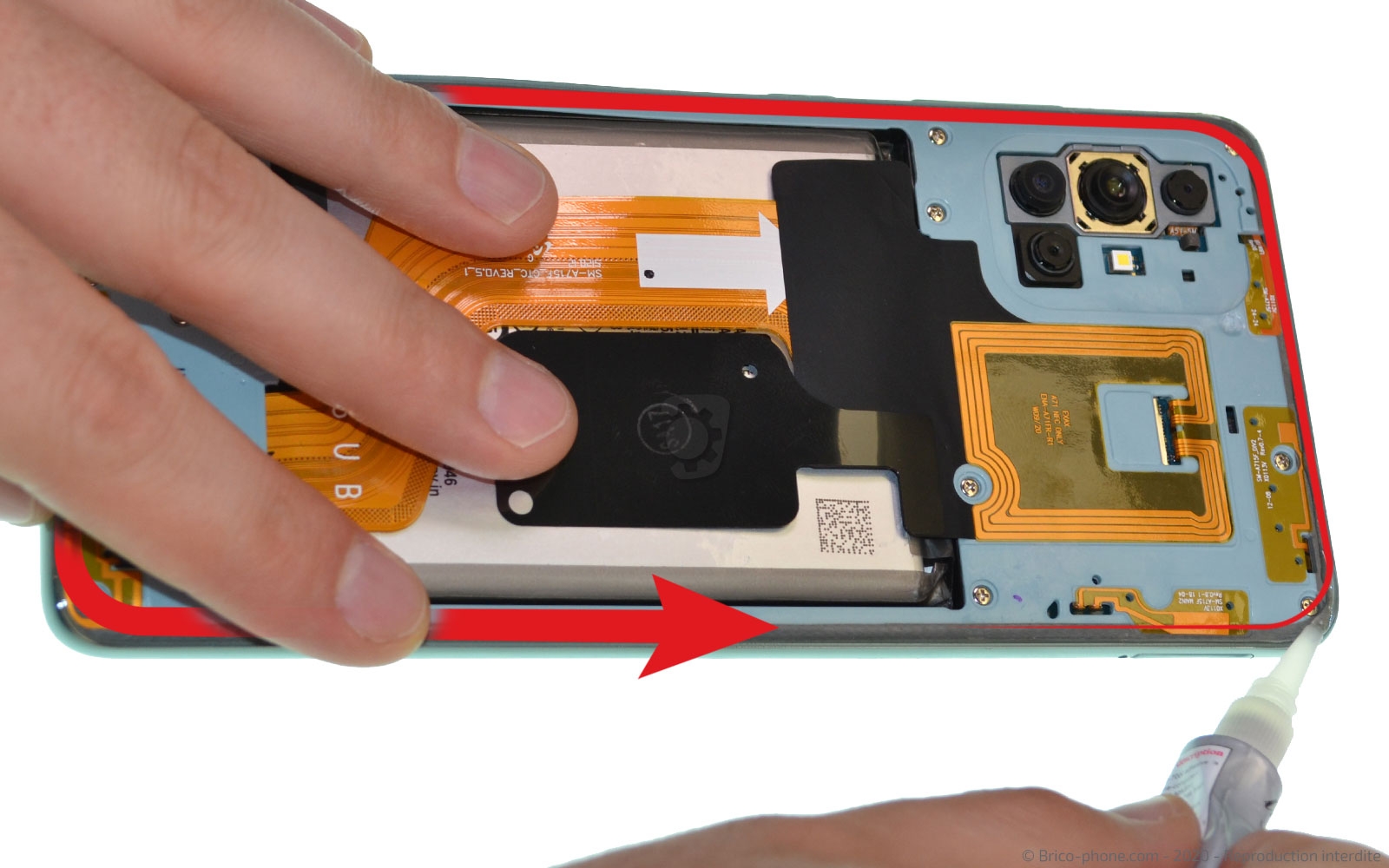

Ensuite, disposez une noisette de colle B-7000 sur toute la longueur du châssis pour permettre une bonne adhérence des deux composants.

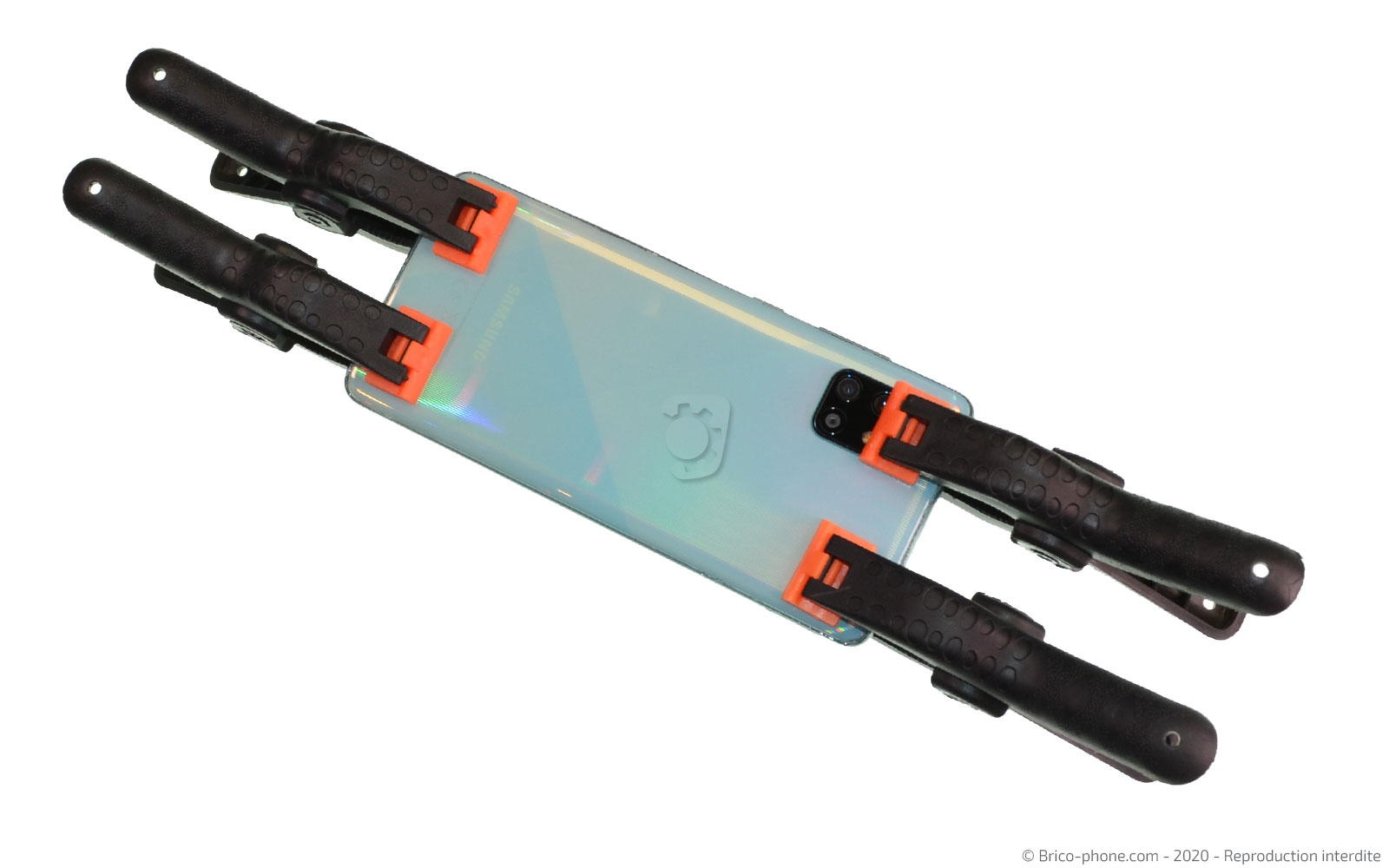

Laissez poser votre Samsung Galaxy A71 environ 45 minutes à l'aide de pinces ou alors de livres.
