Changement du connecteur de charge sur Galaxy A51

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy A51 | Temps estimé : 30 min | Difficulté : 2.5/5

Suivez ce tutoriel détaillé en images afin de procéder vous même au remplacement du connecteur de charge de votre Samsung Galaxy A51.

Diagnostic

›  Votre téléphone ne prend plus la charge.
›  Votre ordinateur ne reconnait plus votre appareil.
›  Vos correspondants ne vous entendent plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy A51
24,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

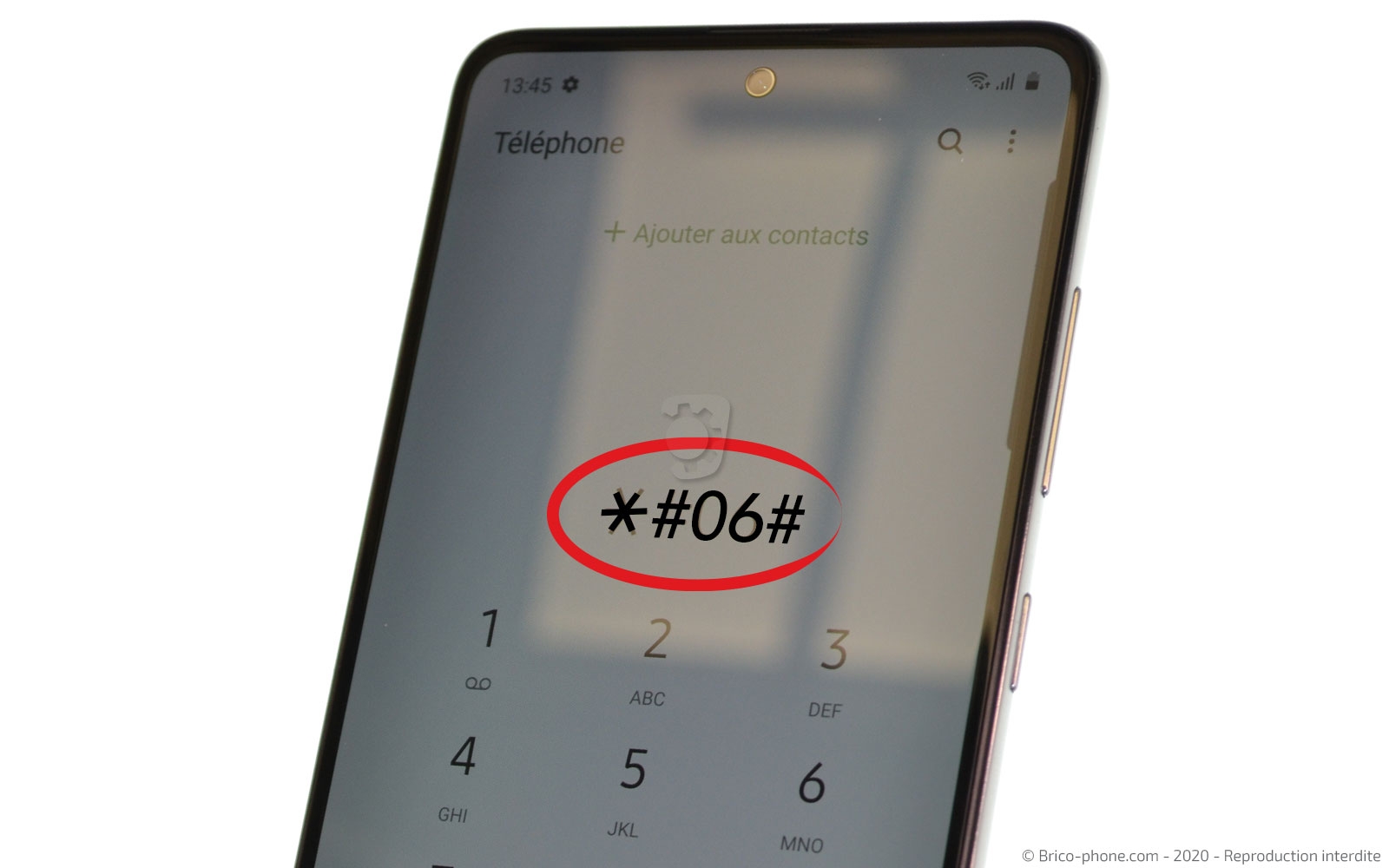

Tout d'abord, il est important de vous assurer de la compatibilité de la nouvelle pièce avec le modèle de votre smartphone. Pour cela, composez le *#06# et choisissez parmi l'un des numéros IMEI qui s'affiche à l'écran celui qu'il vous faudra recopier dans la rubrique dédiée sur notre page d'accueil.

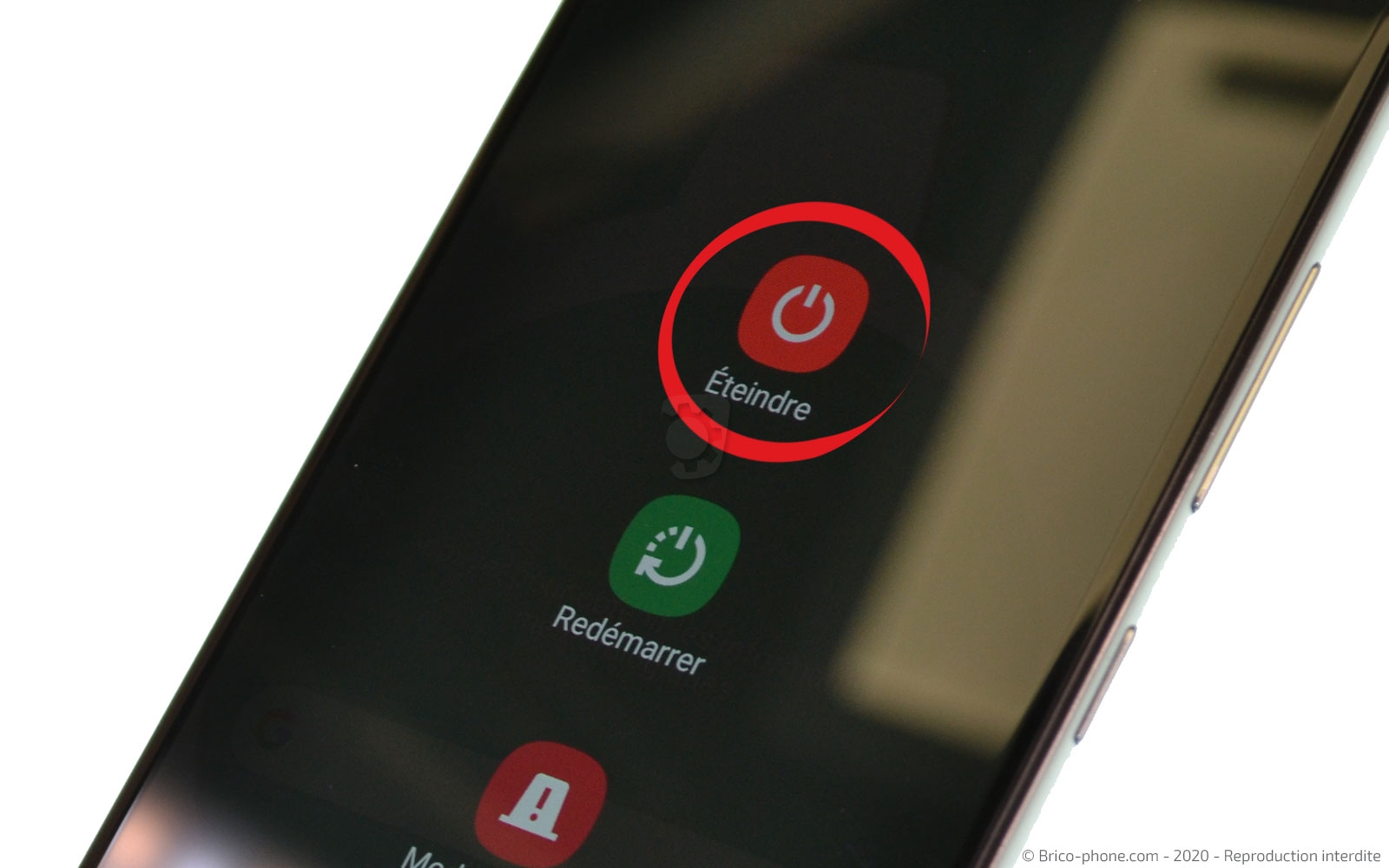

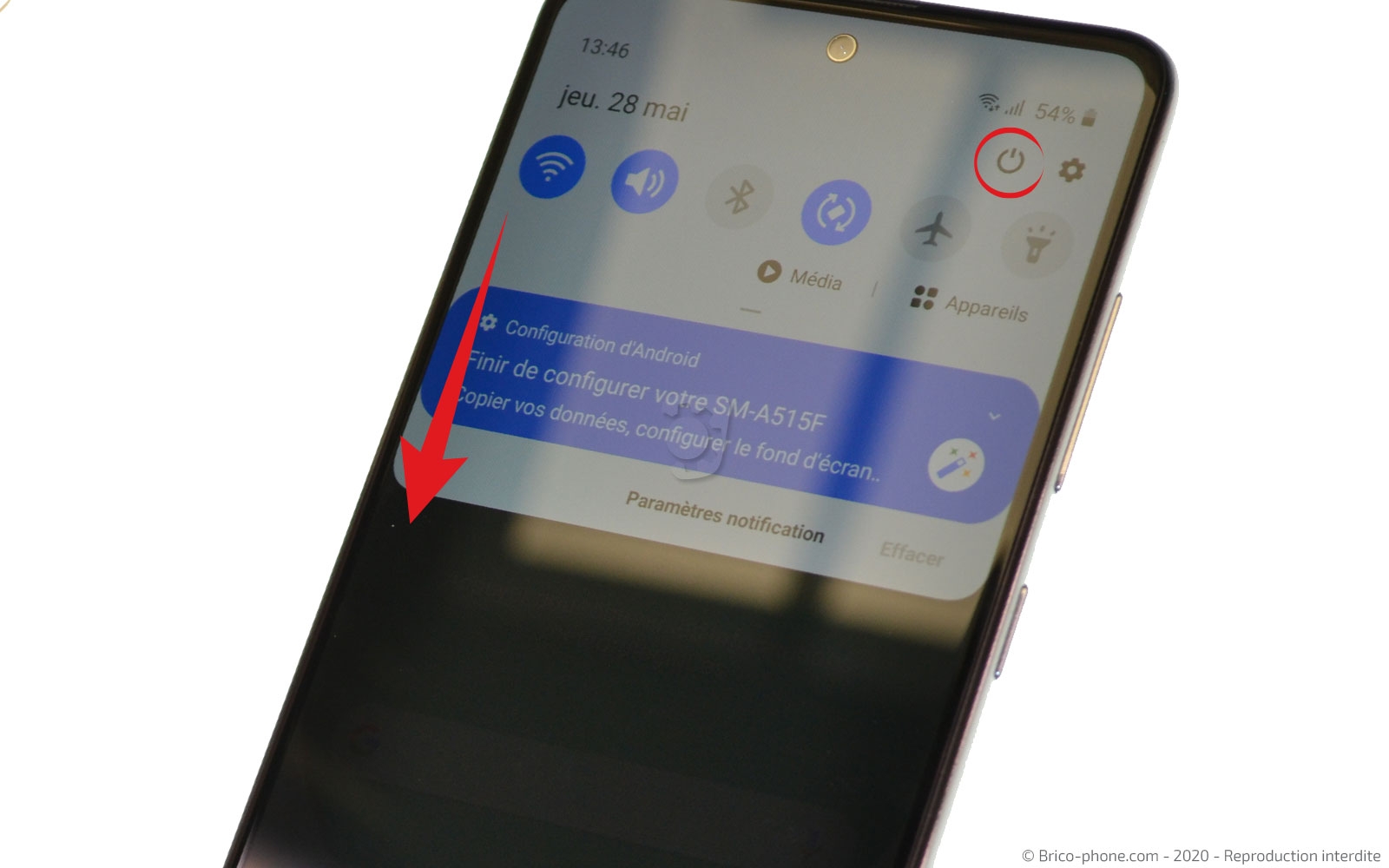

Vous venez de recevoir le nouveau composant ? Il est donc temps de préparer un espace de travail propre et dégagé avec tous les outils adéquats à disposition. Mettez hors tension votre Samsung Galaxy A51 en appuyant sur le bouton Power.
Etape 1 : Retirer le rack Sim

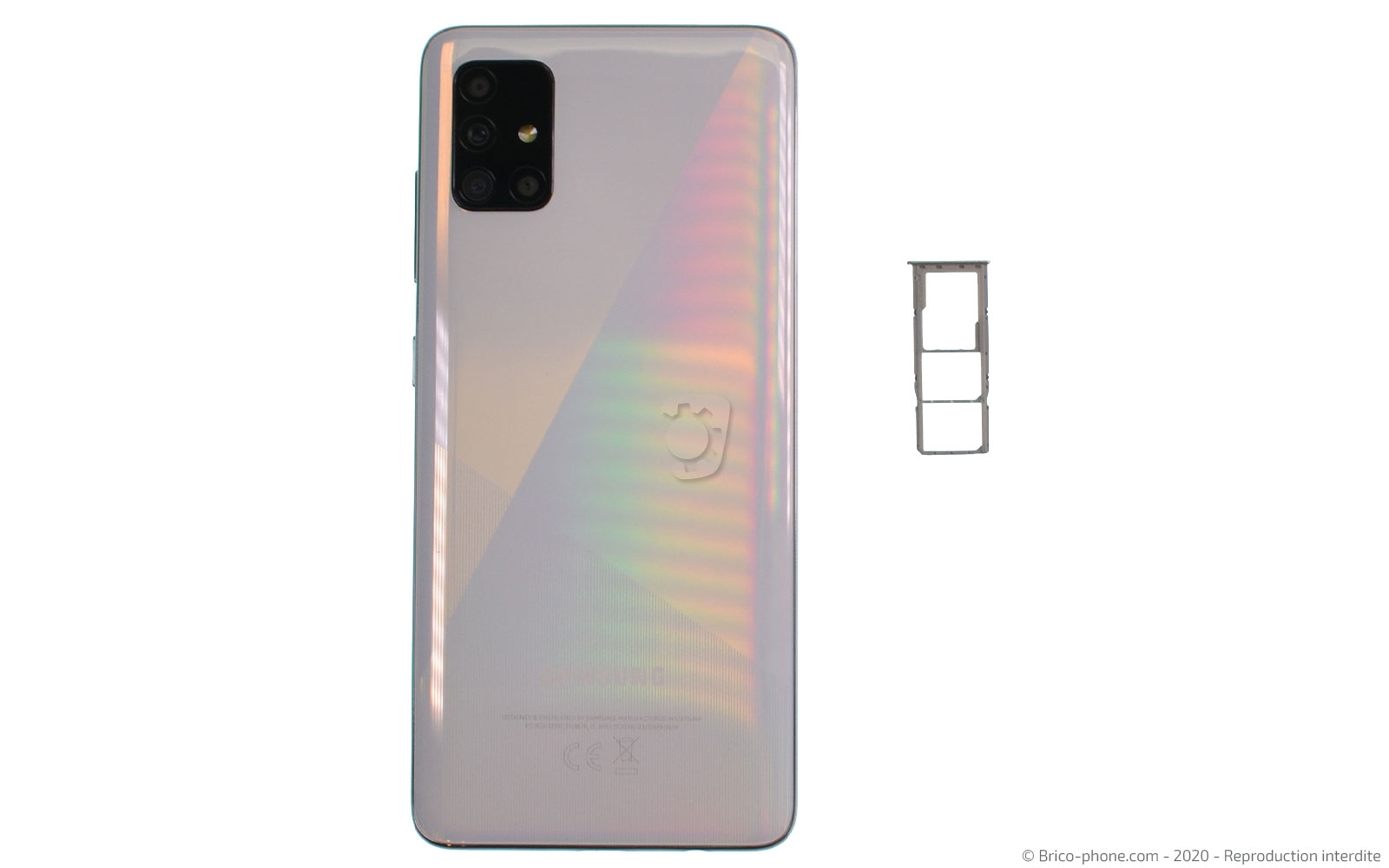

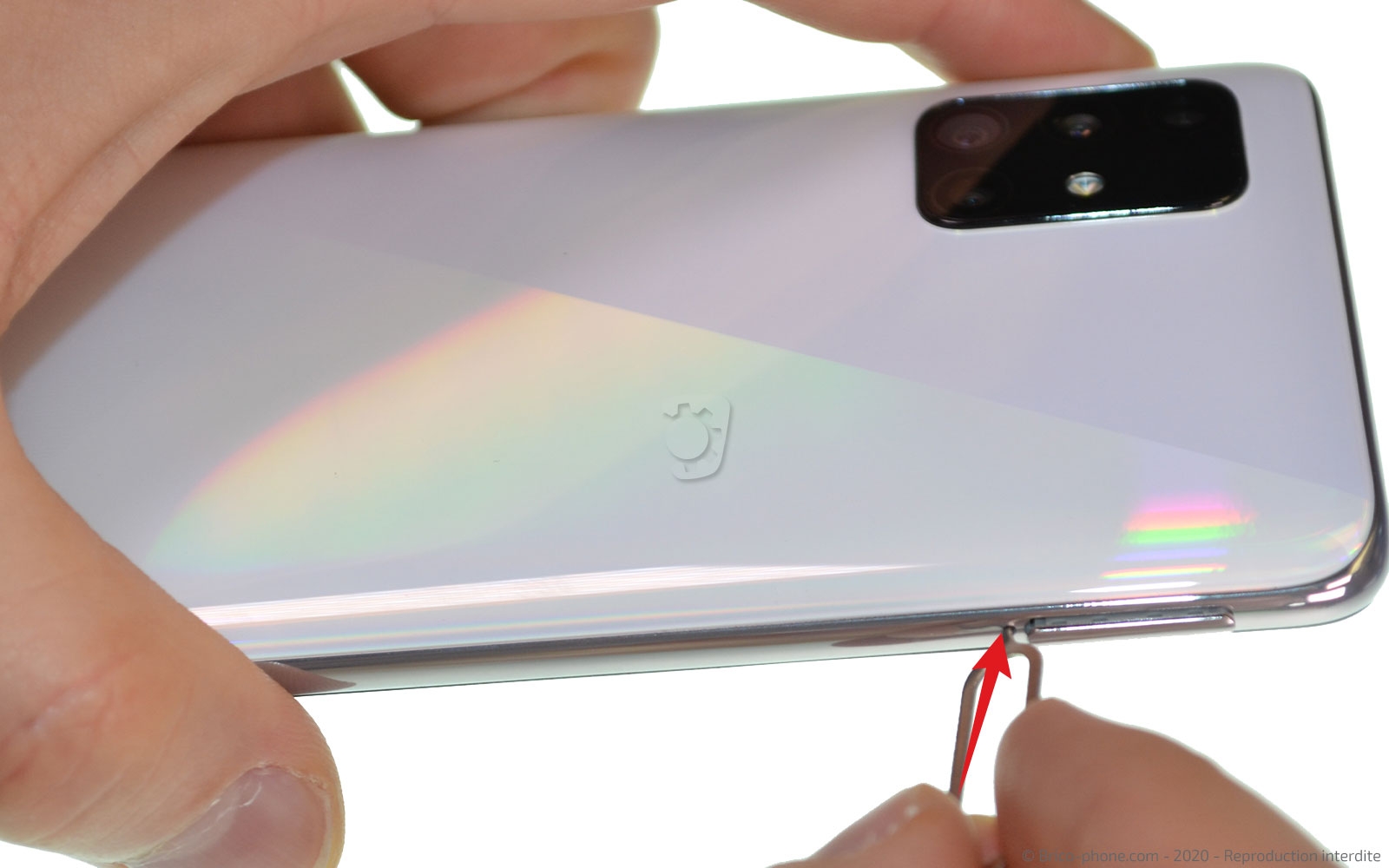

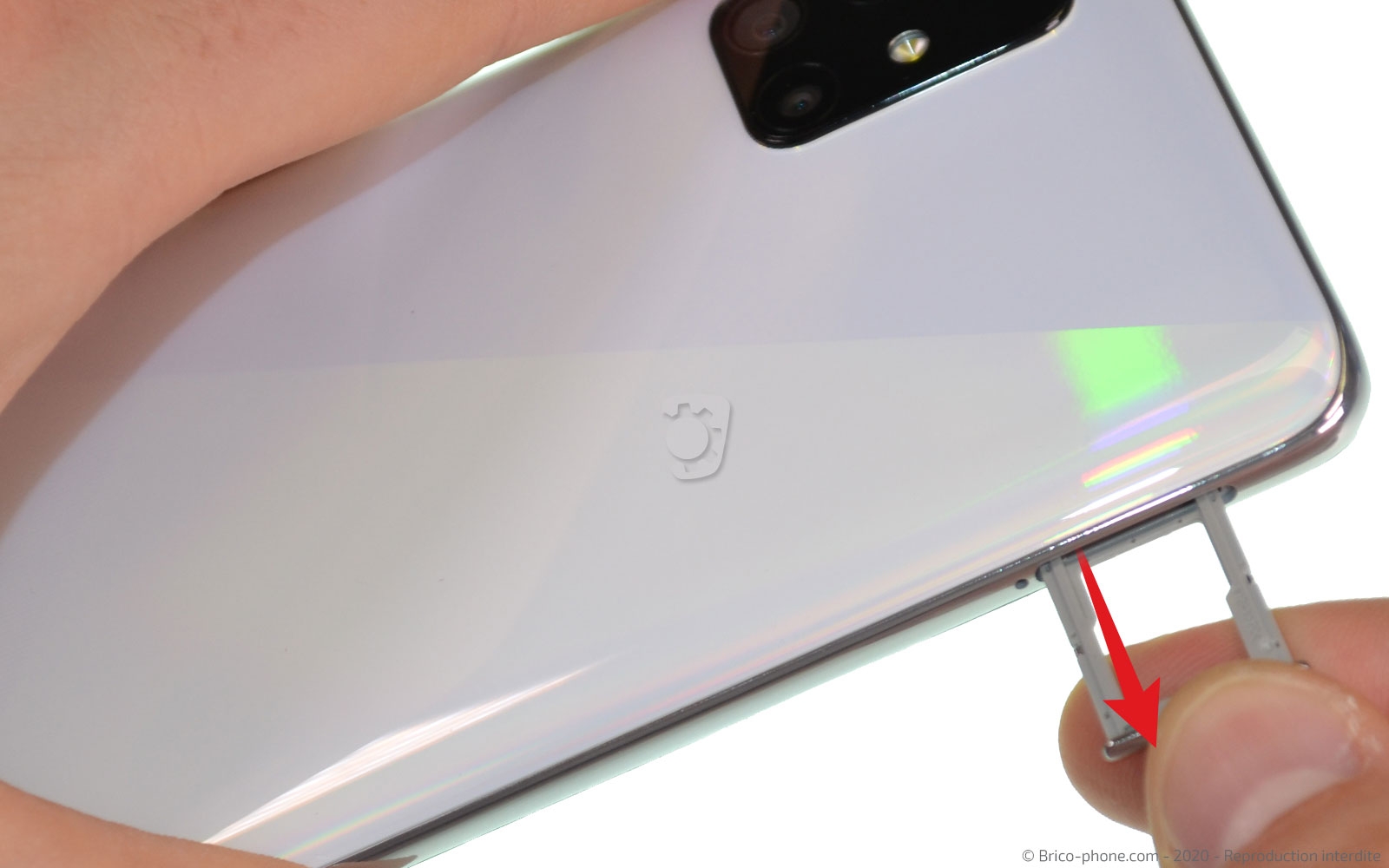

A l'aide de l'outil d'ouverture, récupérez le tiroir de la carte Sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

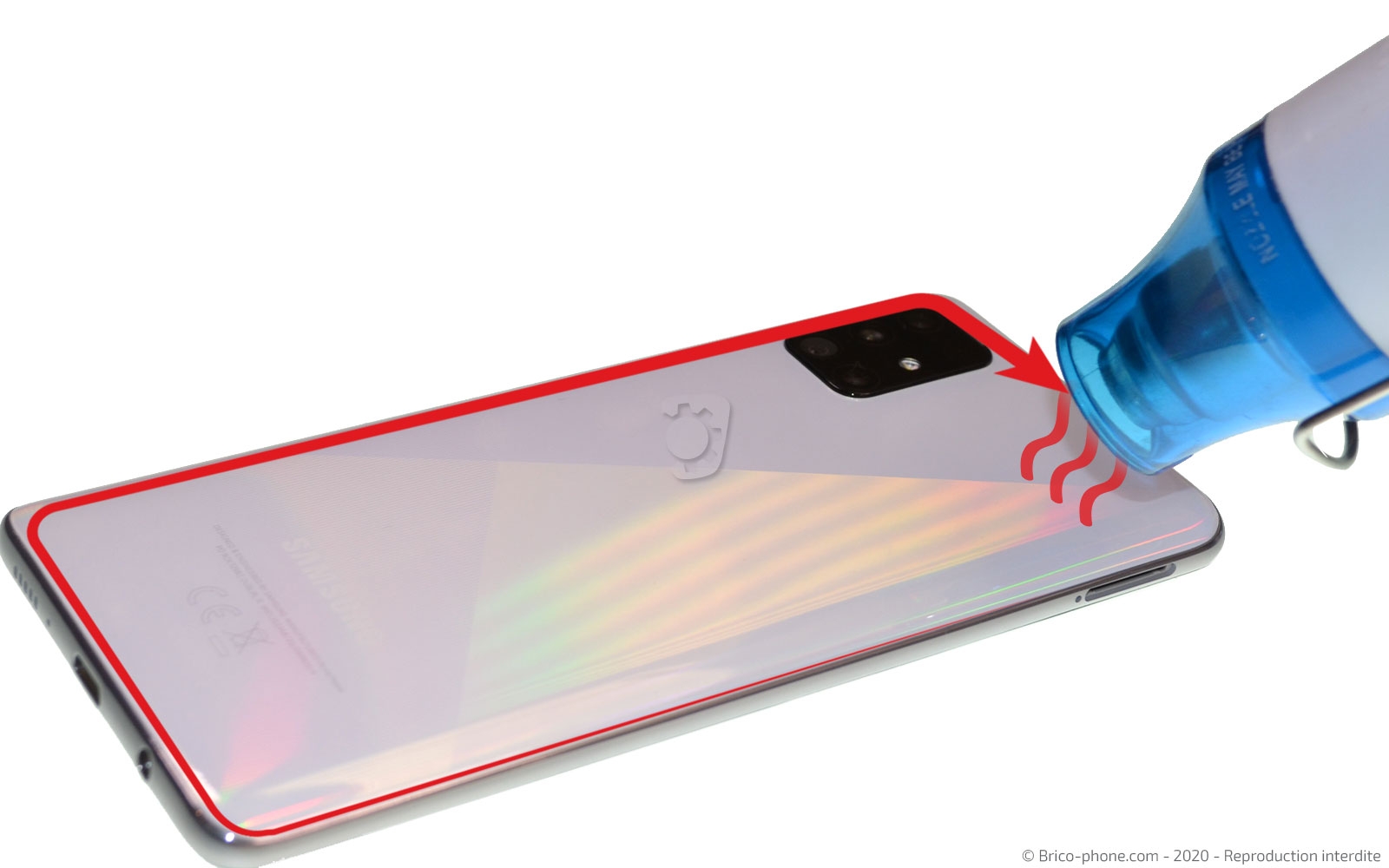

Pour cette étape, différents produits peuvent être utilisés tels que le coussin chauffant, le décapeur thermique, le tapis chauffant ou encore votre propre sèche-cheveux.

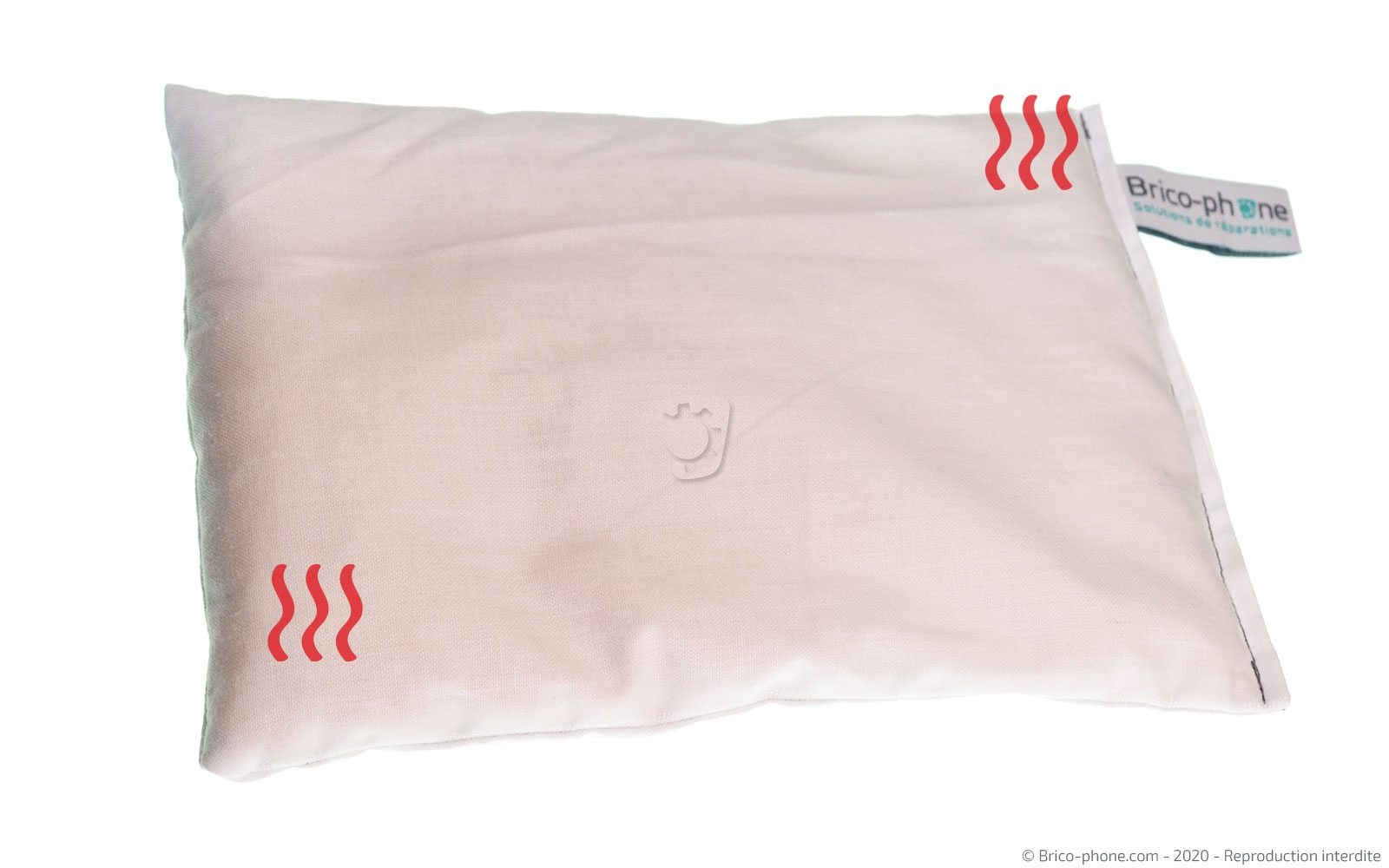

Pour le coussin chauffant, il vous faut le passer au micro-ondes moins de 2 minutes puis le déposer sur la vitre arrière du téléphone environ 40 secondes.

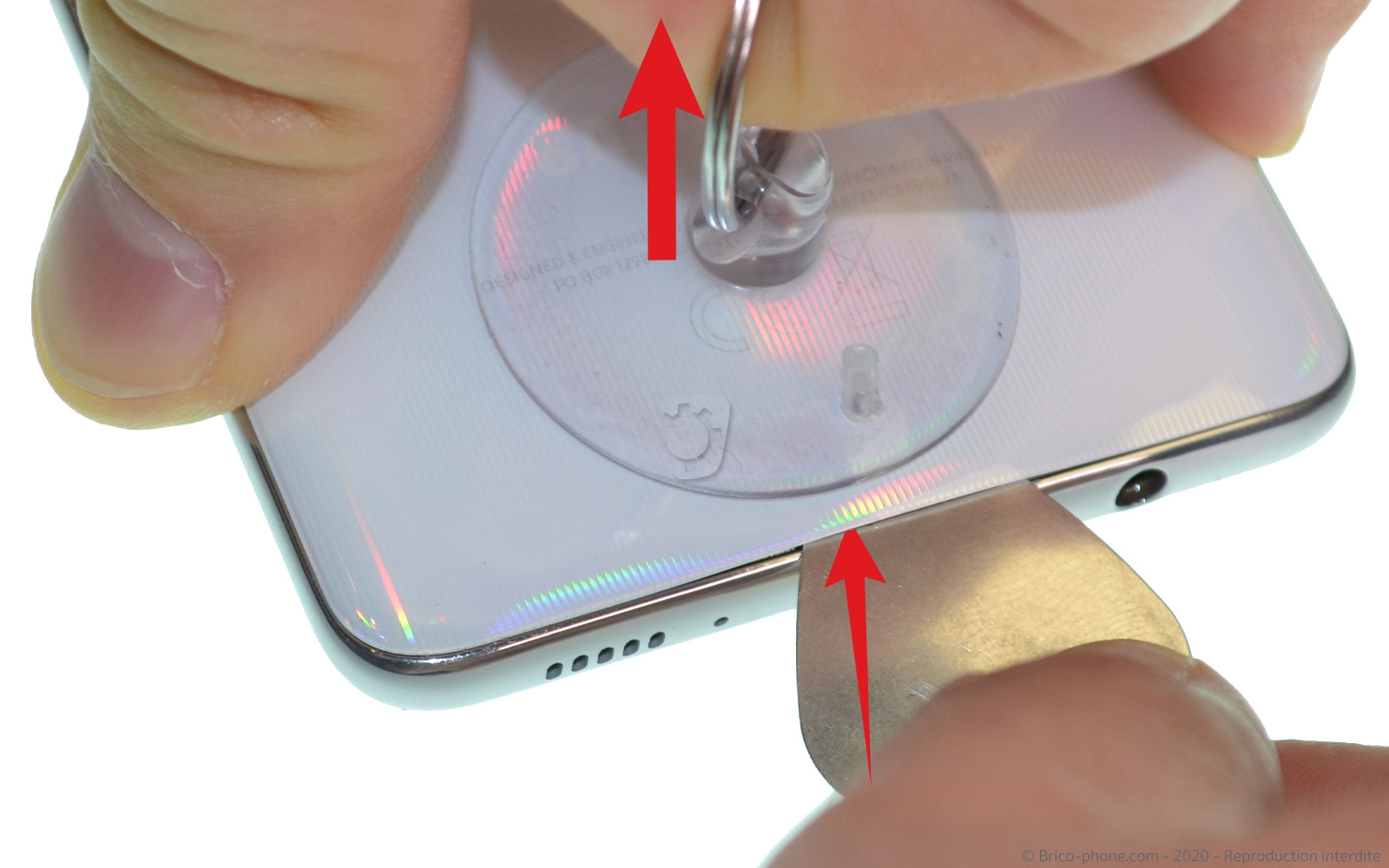

Ensuite, collez la ventouse sur la façade arrière et en tirant l'anneau vous devriez pouvoir insérer le médiator en métal percé dans l'interstice.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

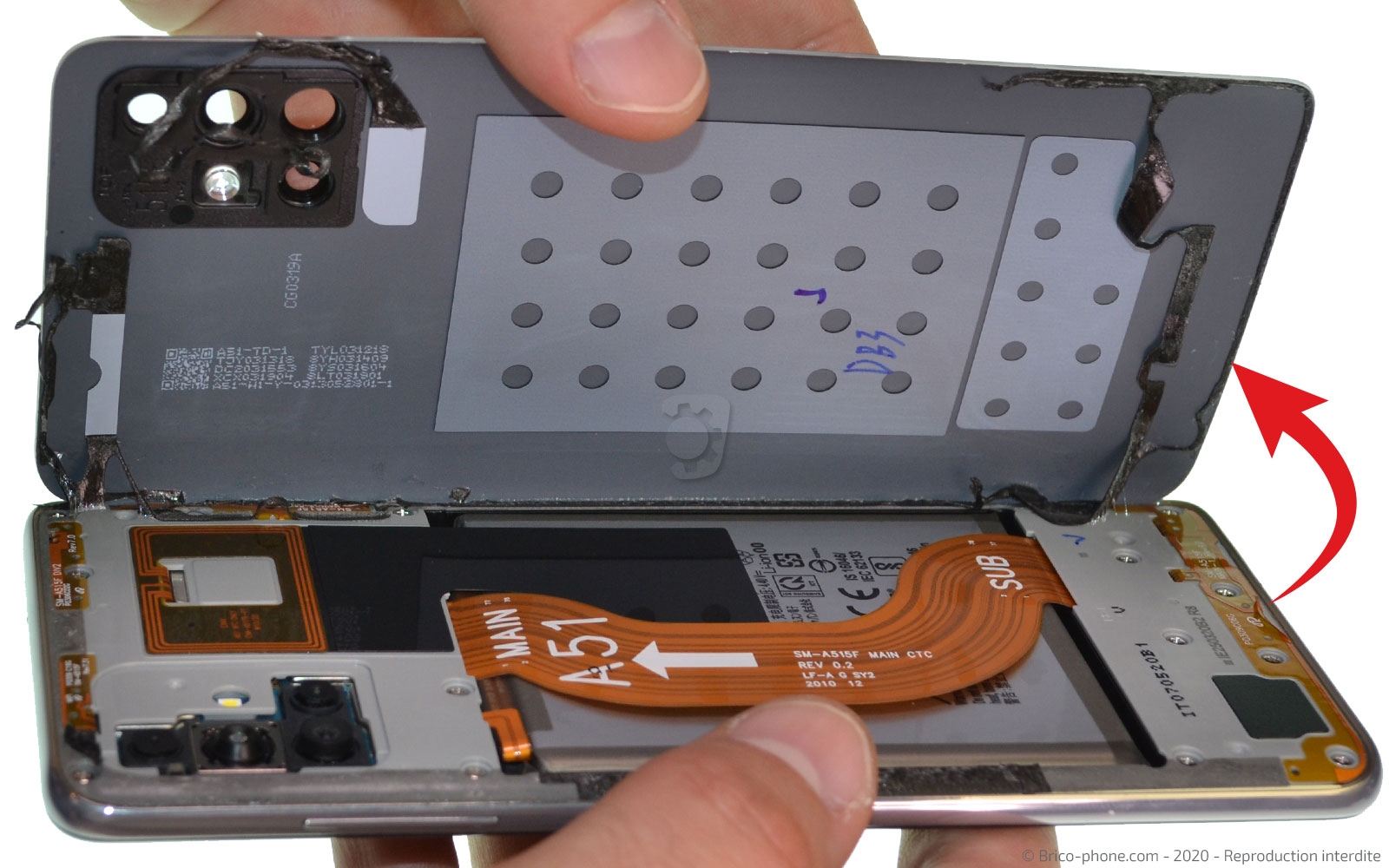

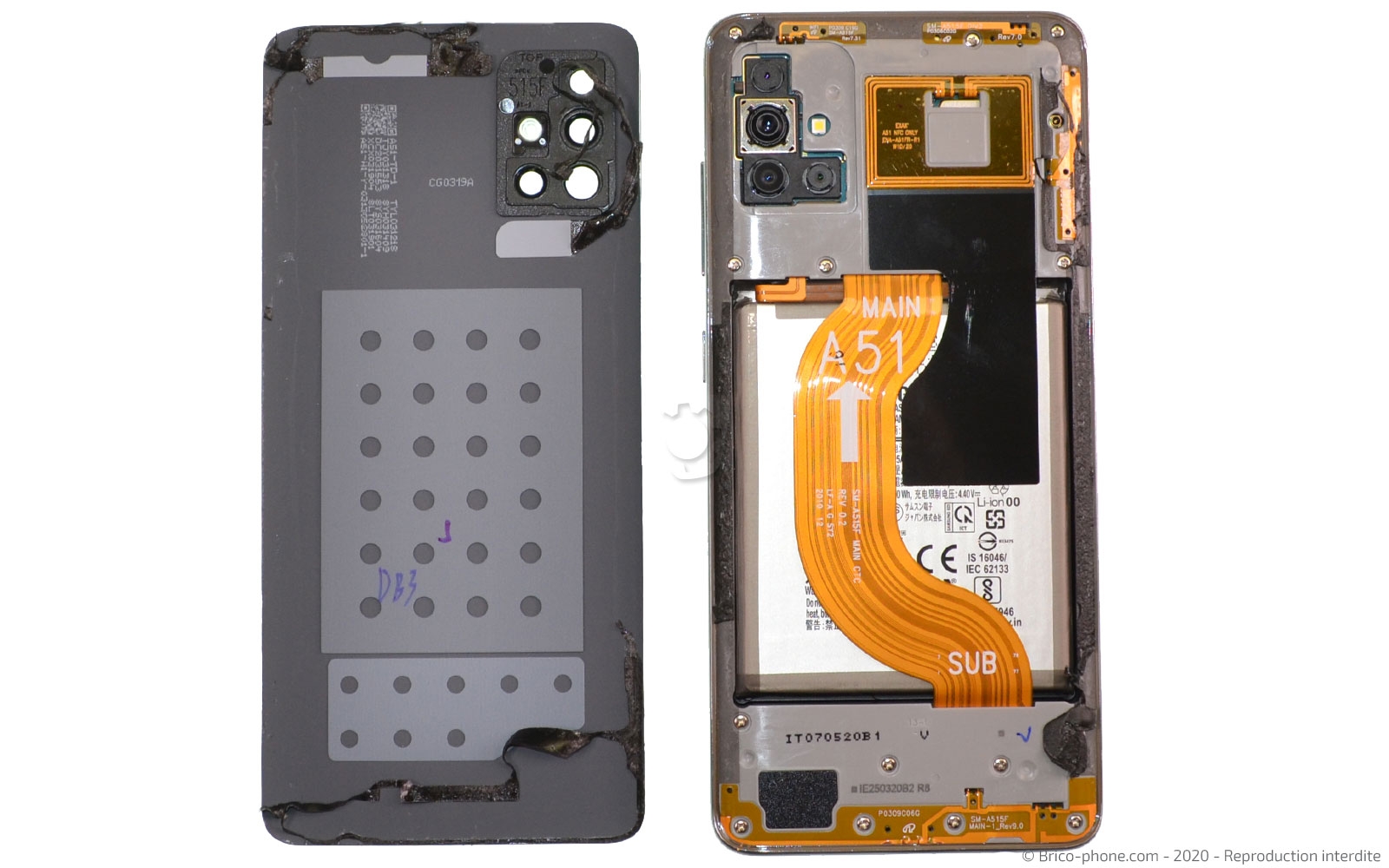

Etape 3 : Ouvrir le téléphone

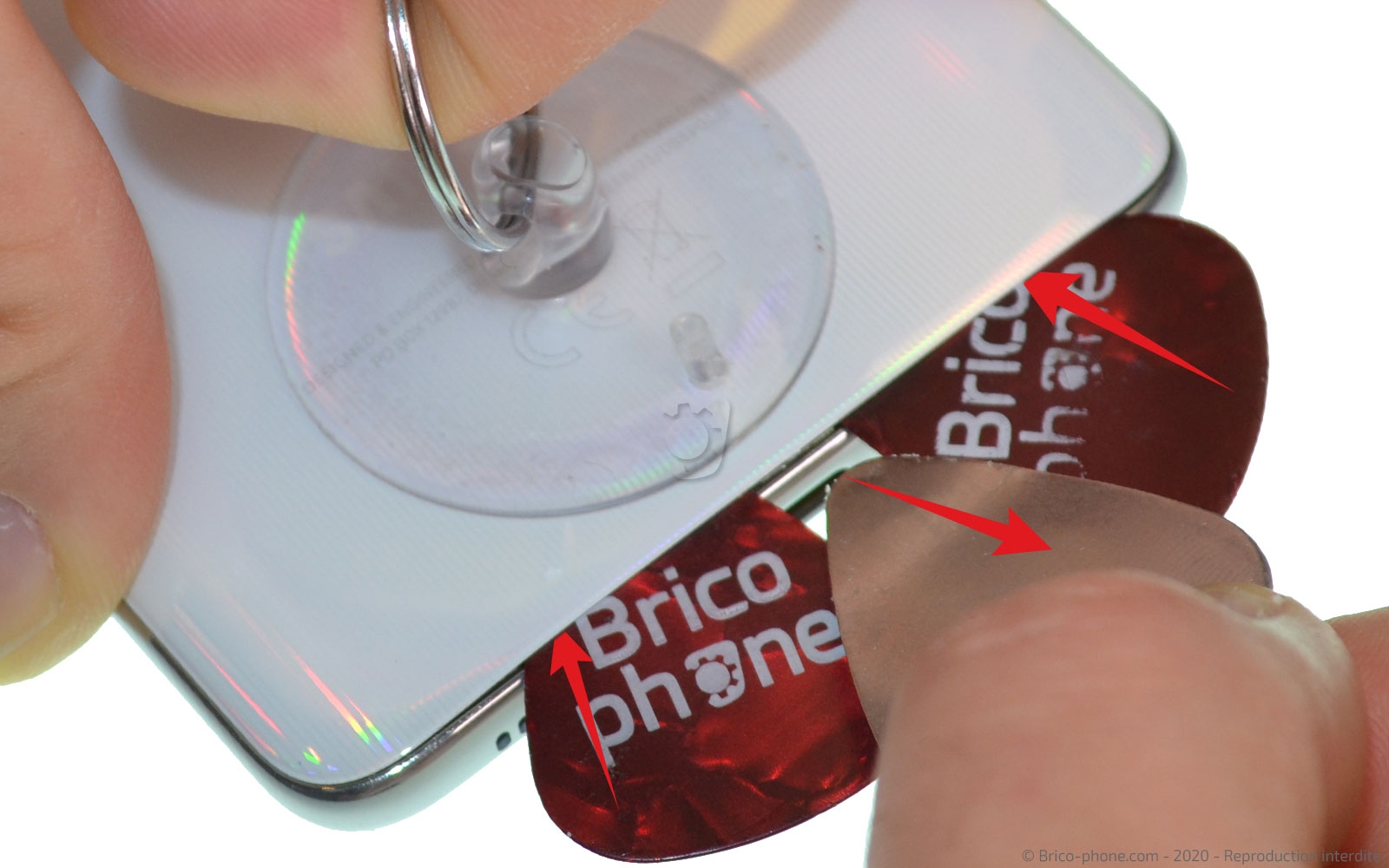

Pour éviter d'endommager la peinture de la vitre arrière, glissez les médiators en plastique sous cette dernière afin de pouvoir par la suite sortir la version métallique.

Faites le tour du dos de votre appareil avec les deux médiators rouges afin de terminer le décollage de la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A51 Noir Prismatique
24,90 €
Etape 4 : Sortir le châssis intermédiaire

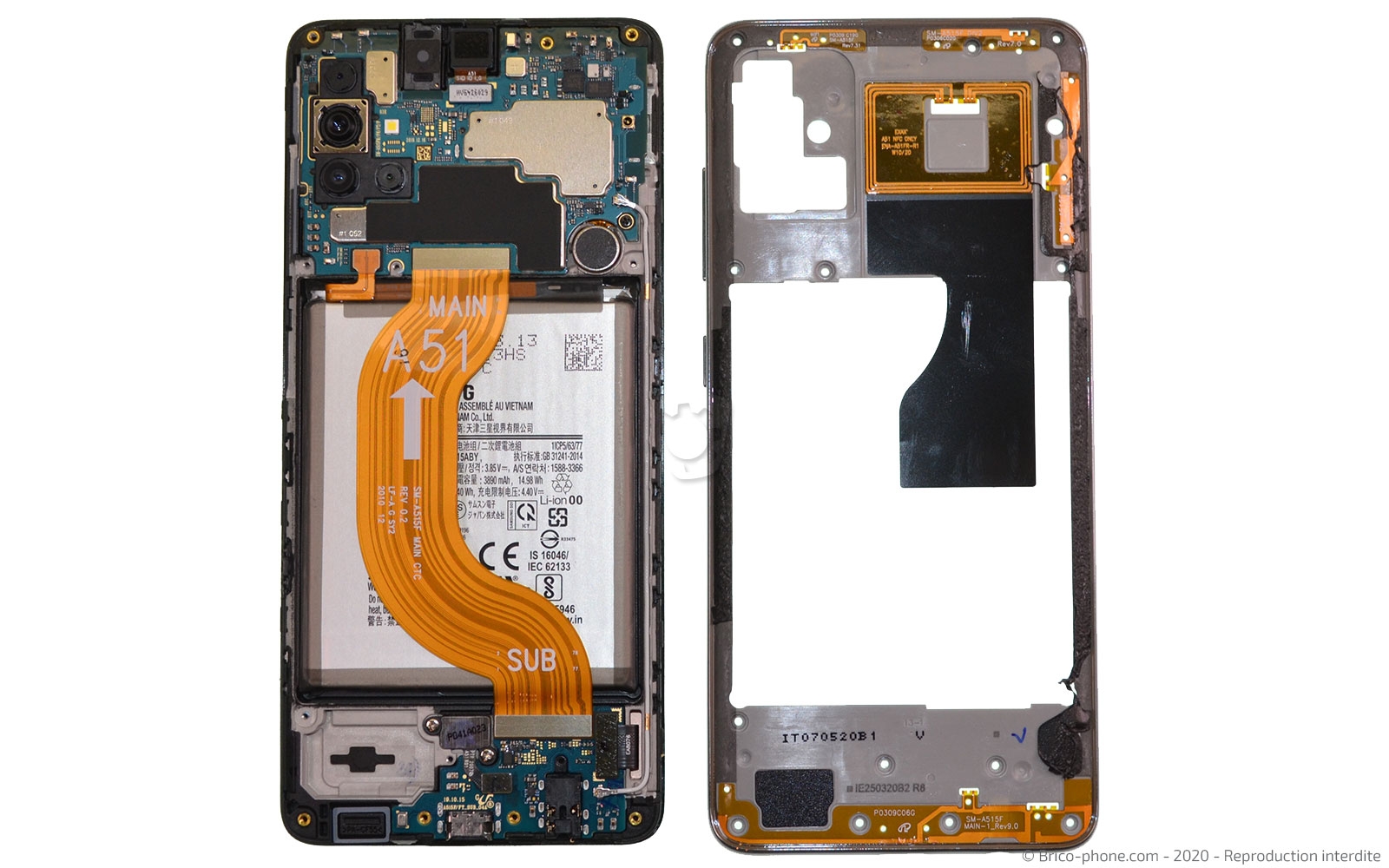

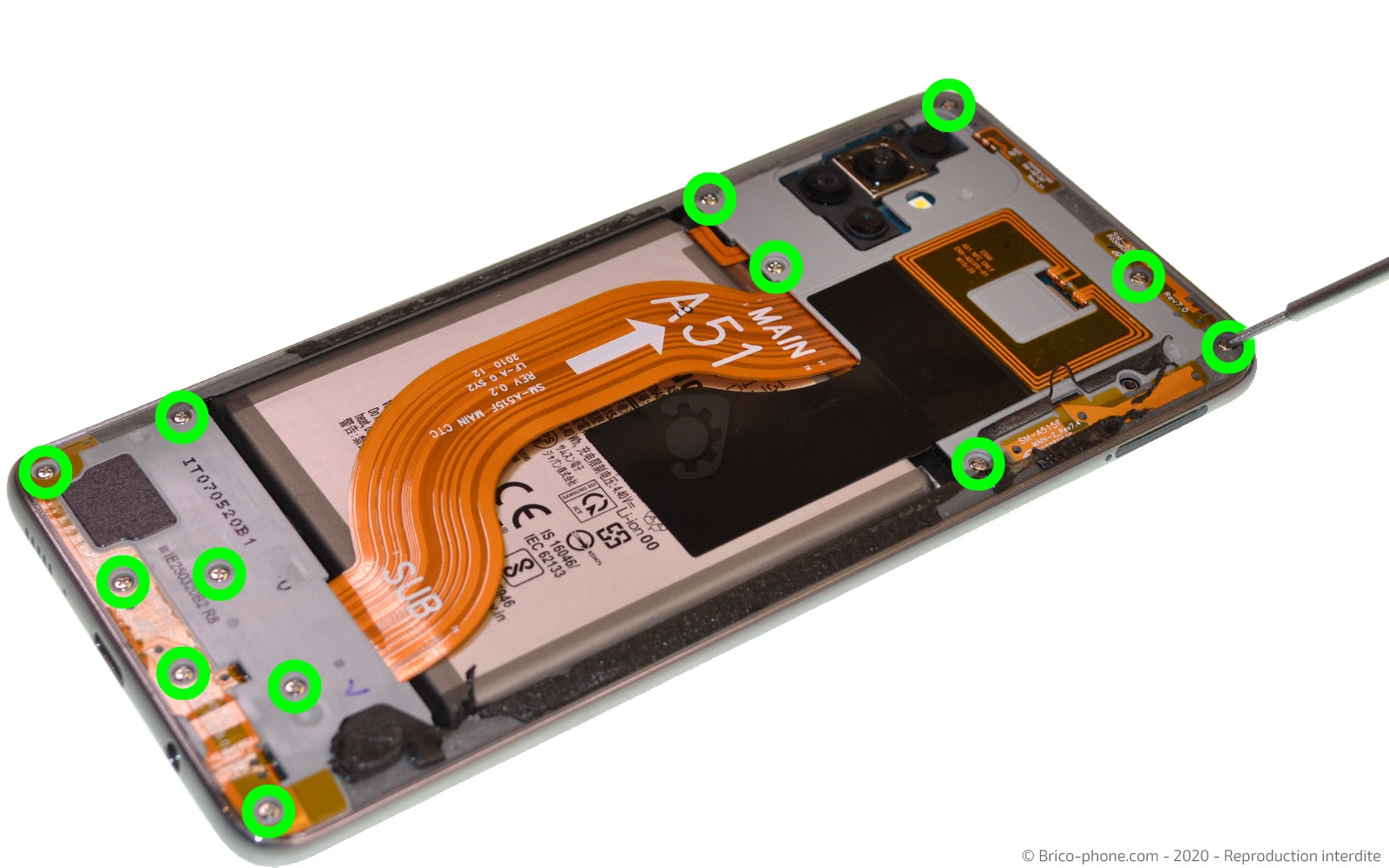

Dévissez les 13 vis de la plaquette intermédiaire à l'aide du tournevis adéquat de votre kit d'outils.

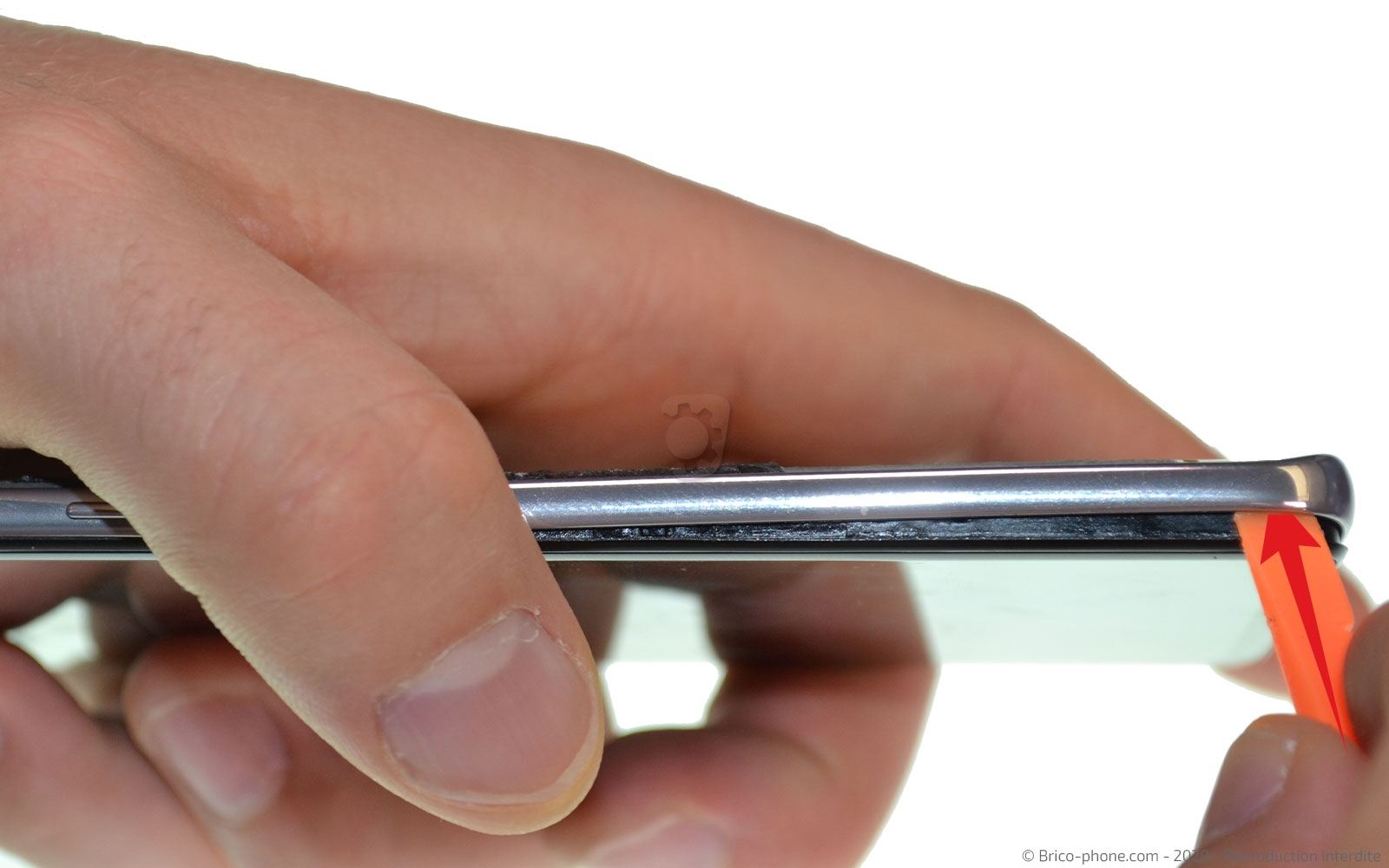

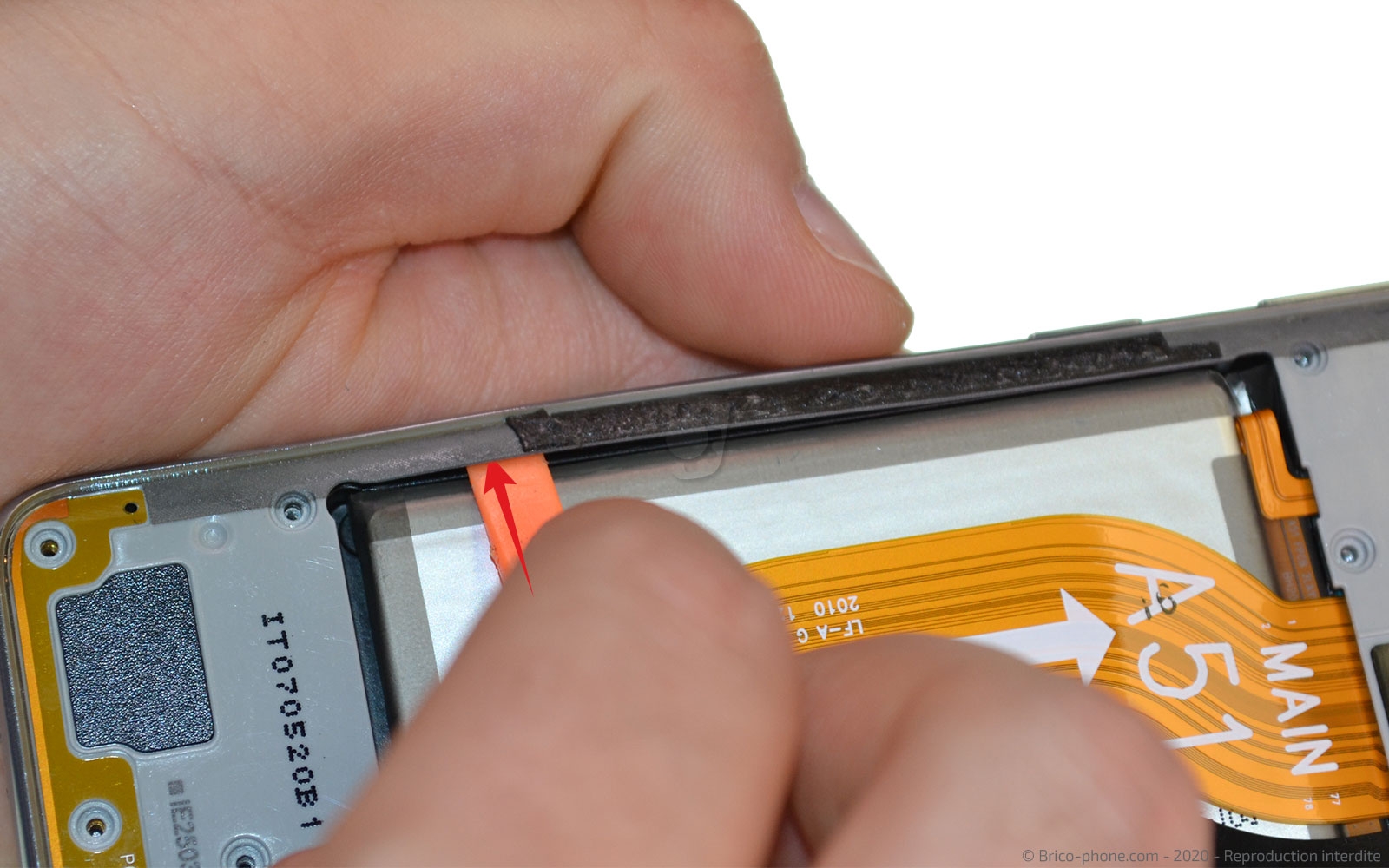

Ensuite, décollez avec délicatesse les rebords de la plaquette se trouvant de chaque coté de la batterie puis déclipsez le reste du cache.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter les nappes

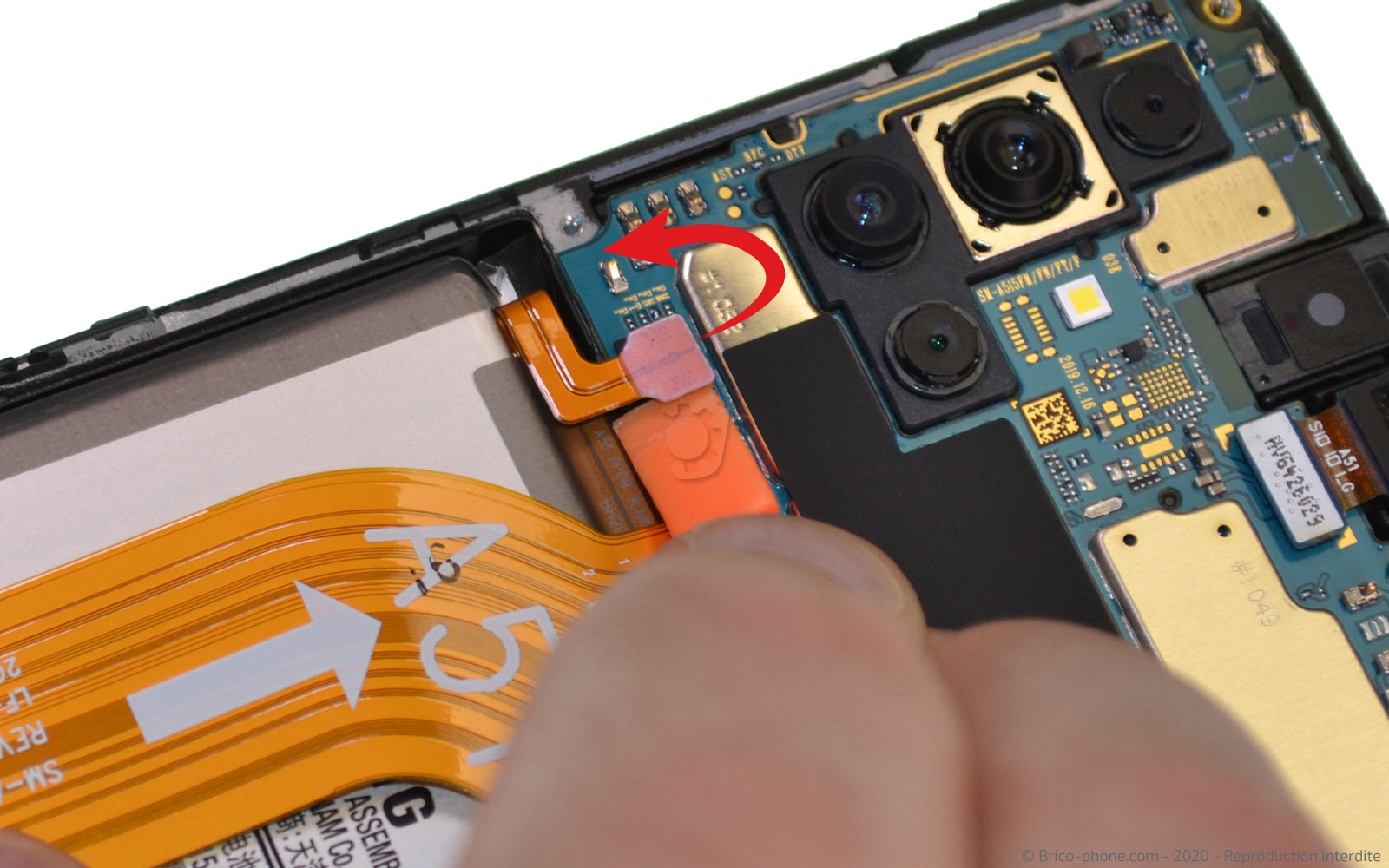

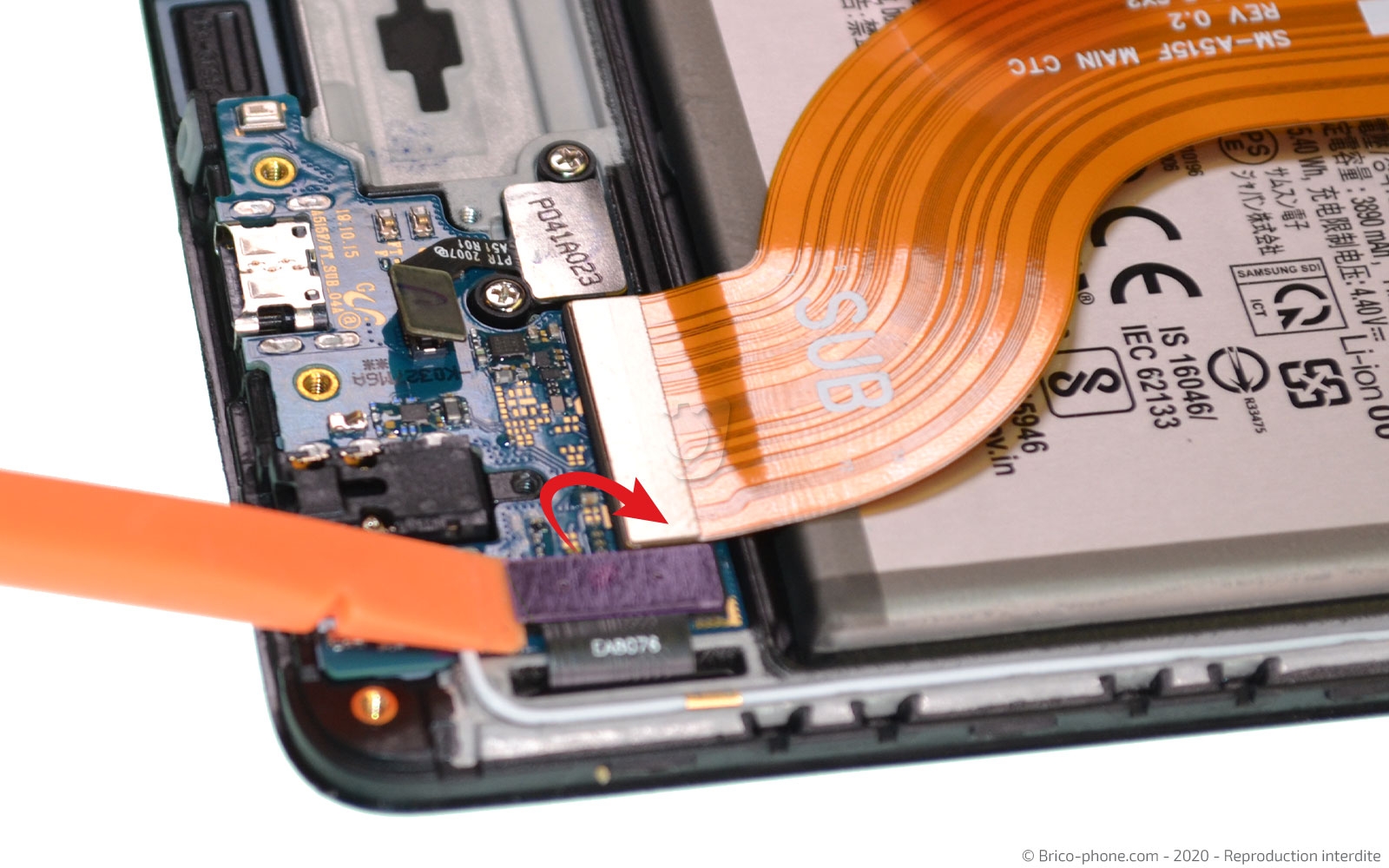

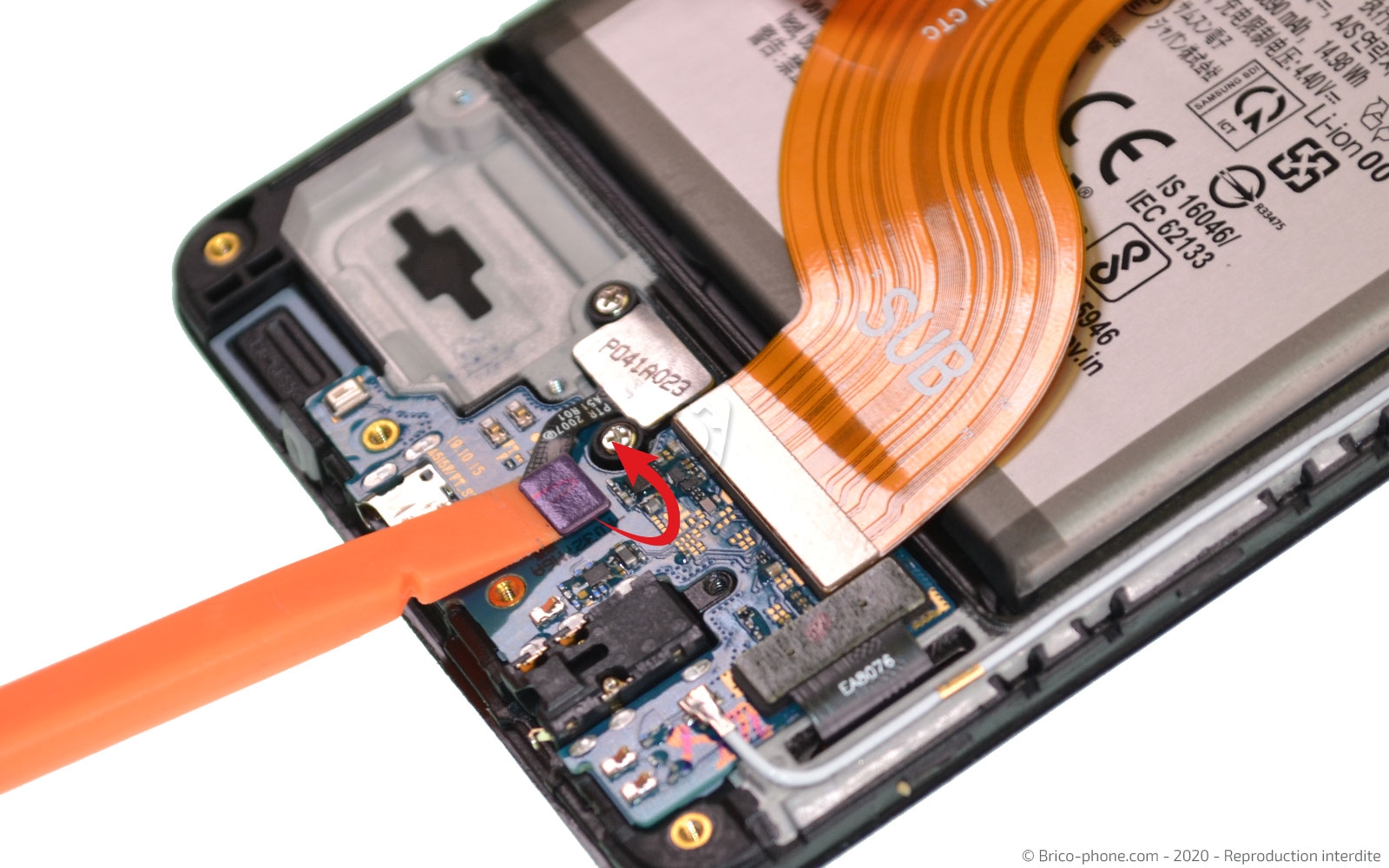

Dans un premier temps, déconnectez la nappe de la batterie pour travailler en toute sécurité.

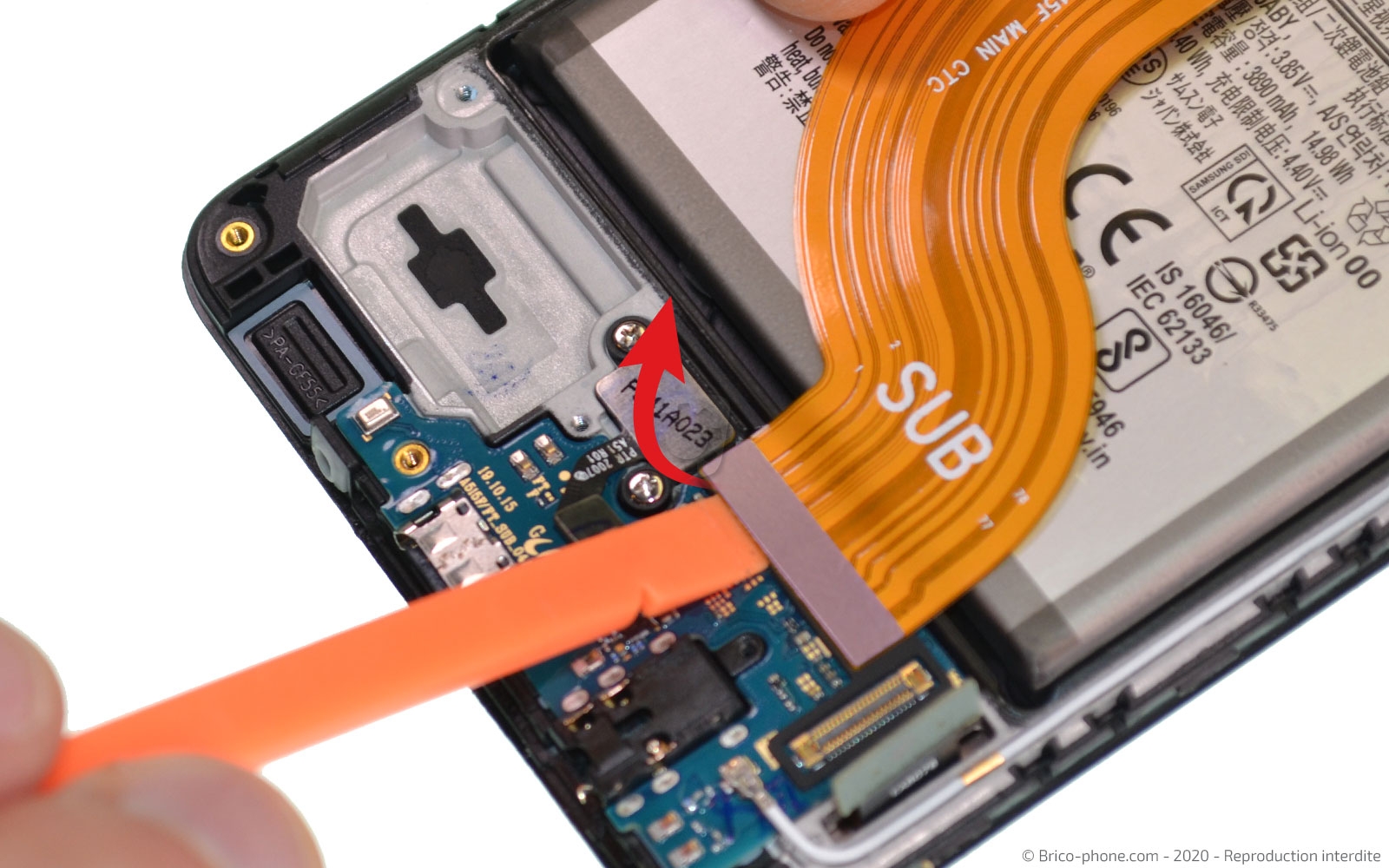

Puis, reproduisez la même manipulation pour la nappe du lecteur d'empreintes, celle de l'écran et de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Libérer le connecteur de charge

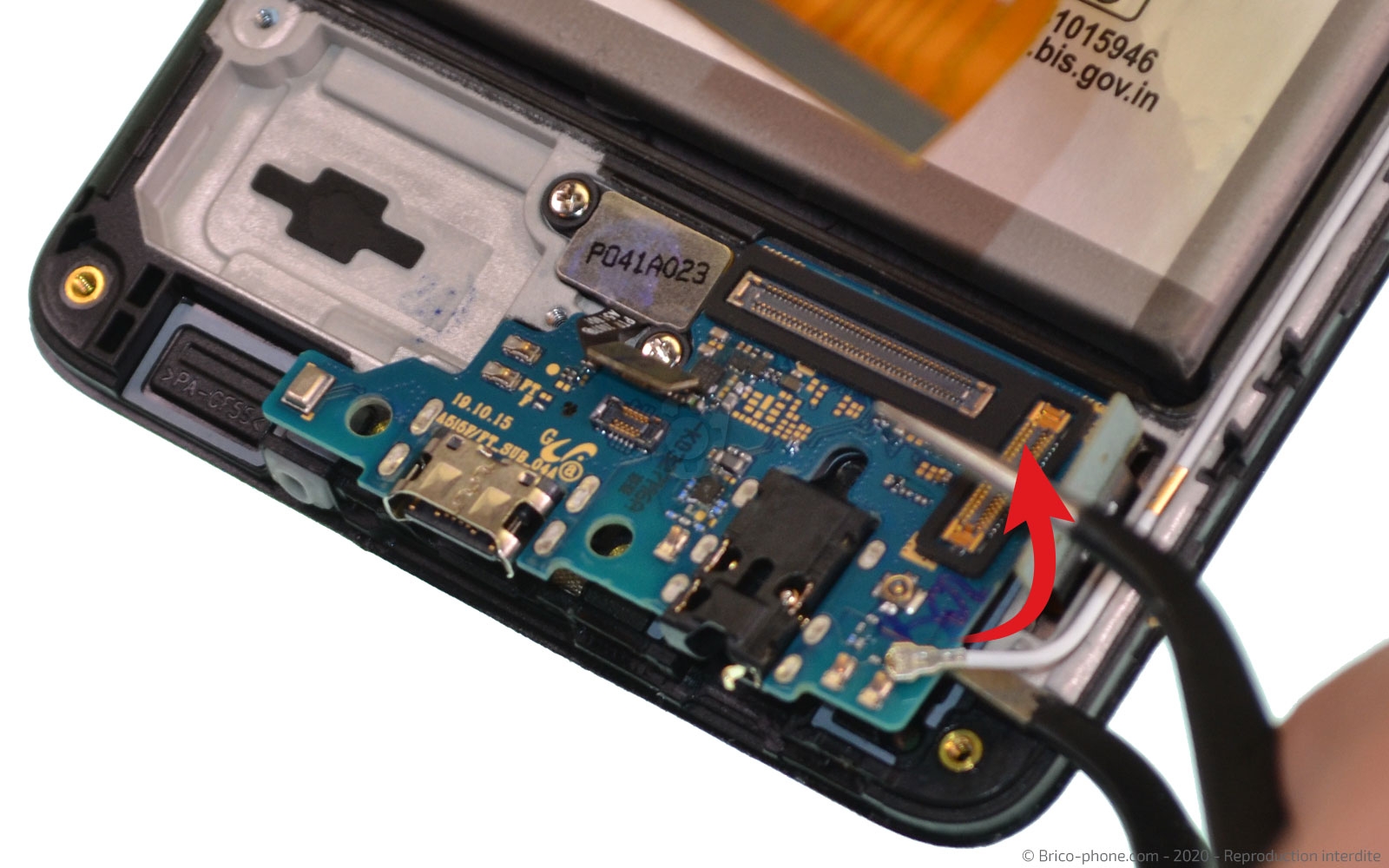

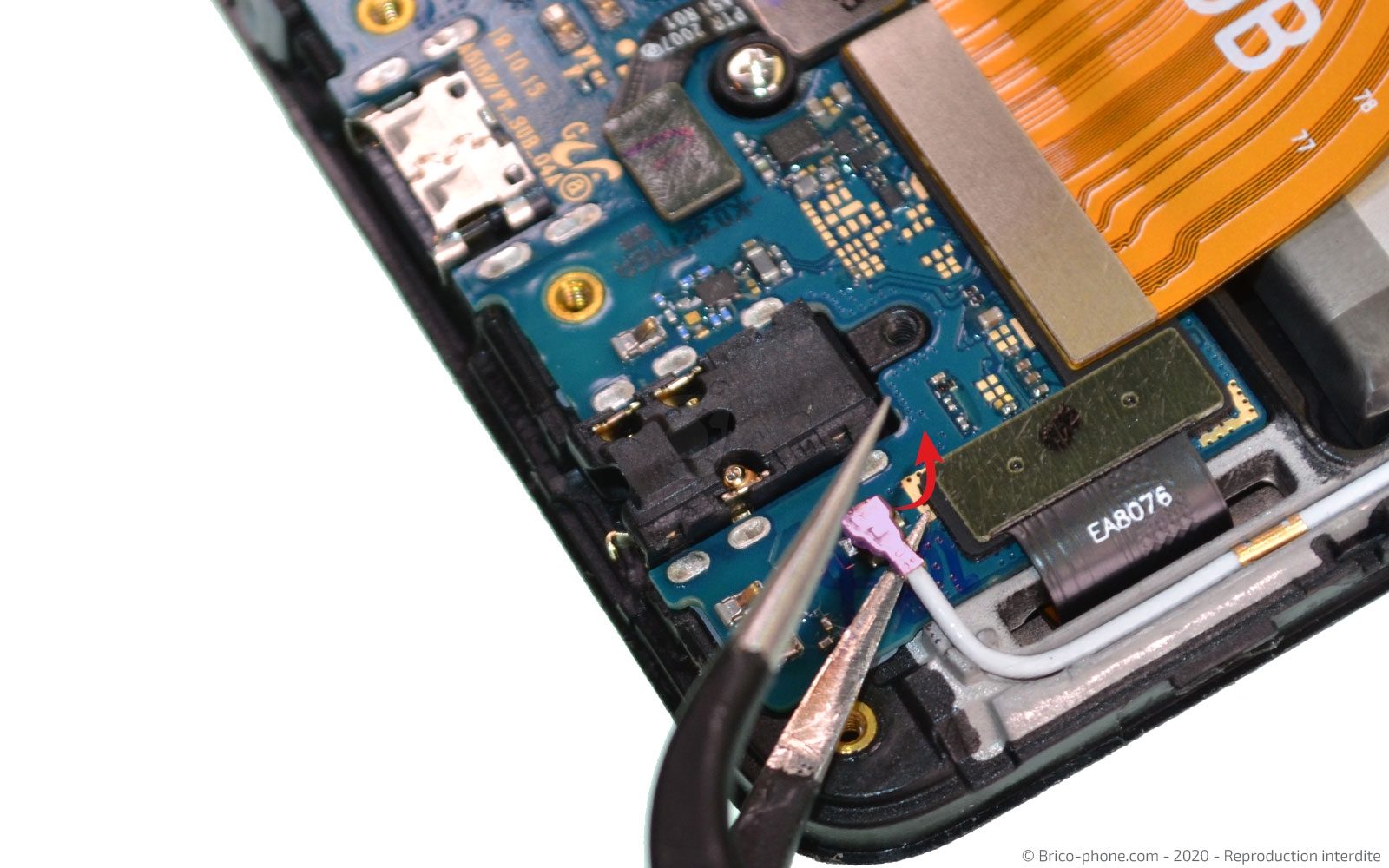

Aidez-vous de la pincette en métal pour détacher le câble coaxial et de ce fait, extraire le connecteur de charge du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage

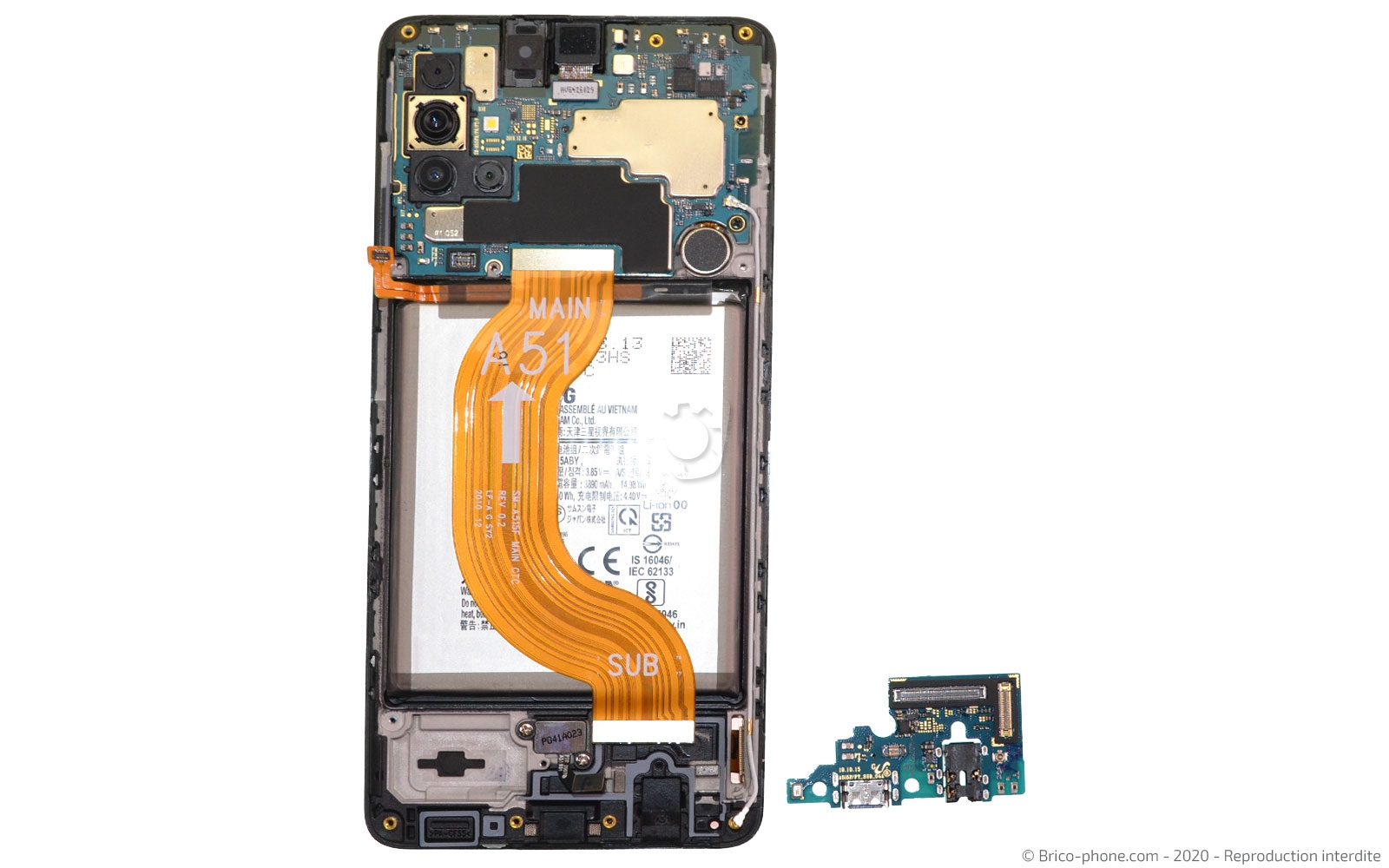

Vous pouvez maintenant remplacer le dock endommagé de votre Samsung Galaxy A51 par le nouveau composant.

Pour refermer votre smartphone, suivez les étapes précédentes dans l'ordre décroissant.

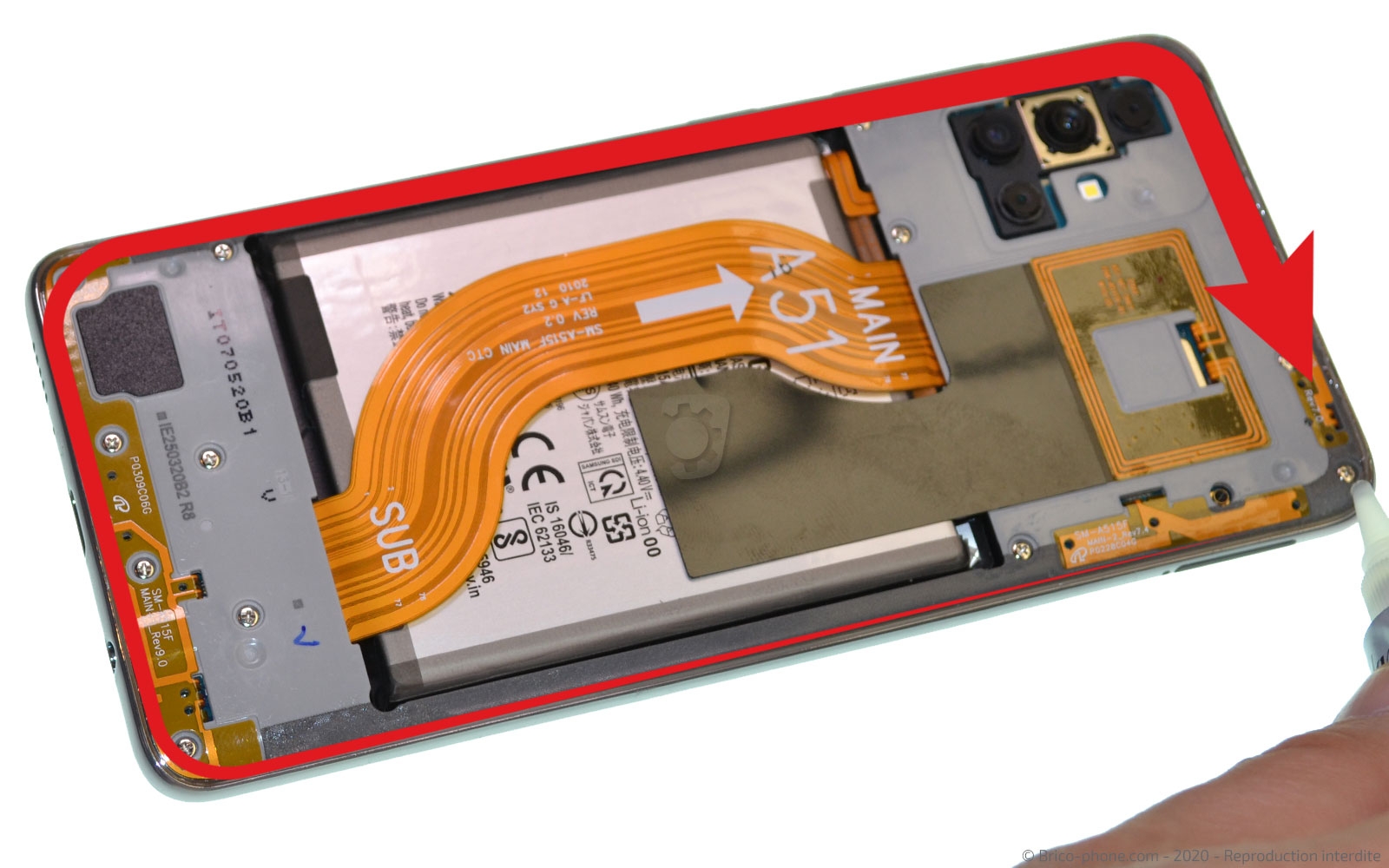

Nettoyez le châssis des restes de stickers avant de refermer votre téléphone. Apposez une noisette de colle sur le pourtour du châssis et reposez la vitre arrière dessus.

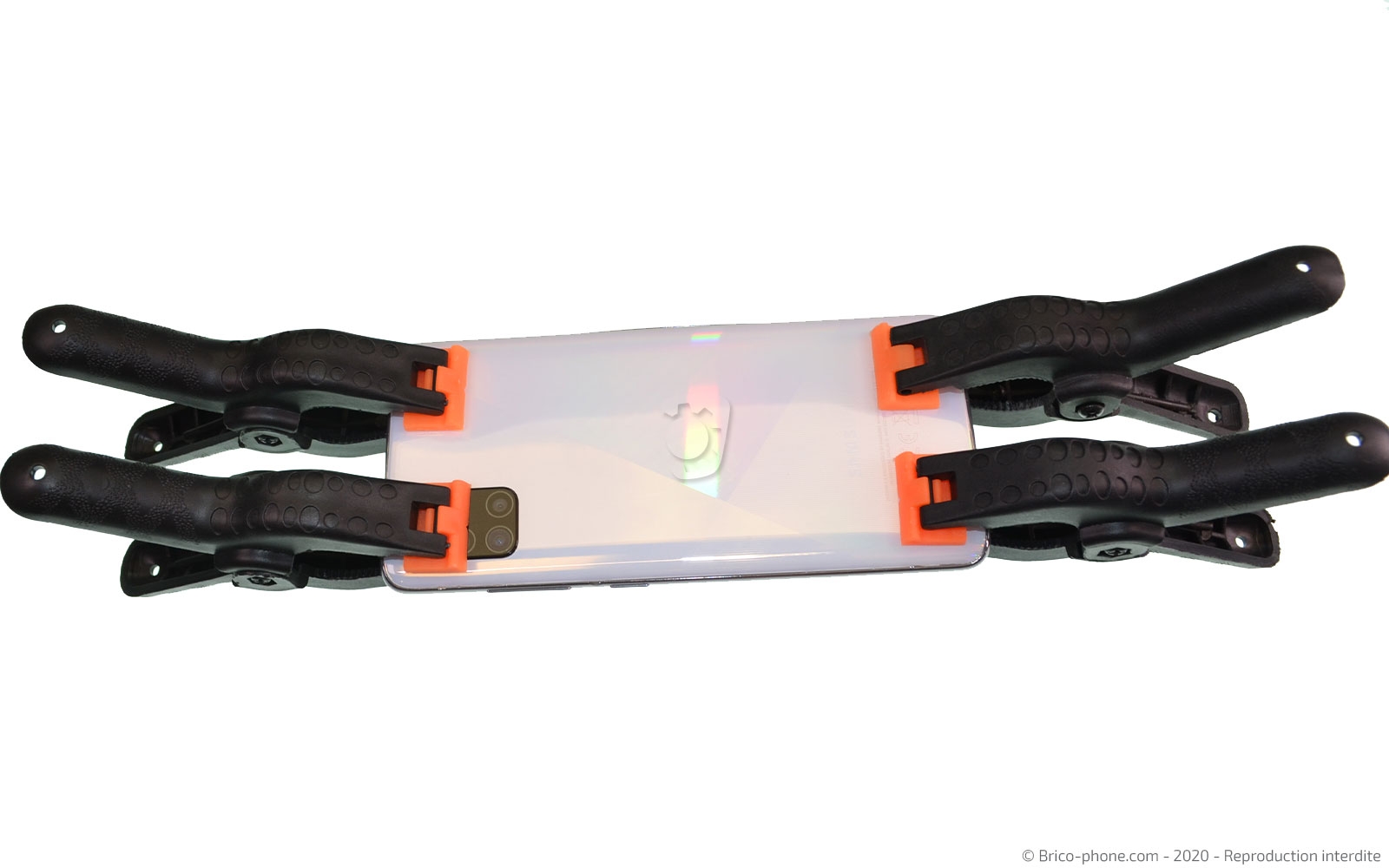

Laissez poser votre téléphone 45 minutes sous presse à l'aide de livres ou de pinces.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €

Partagez votre succès
Imprimez
