Changement du connecteur de charge sur Galaxy Note 10

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 13/20
Galaxy Note 10 | Temps estimé : 25 min | Difficulté : 2/5

Suivez ce tutoriel photos pour réparer le dock endommagé de votre Samsung Galaxy Note 10.

Diagnostic

›  Votre téléphone ne prend plus la charge

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy Note 10
36,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer

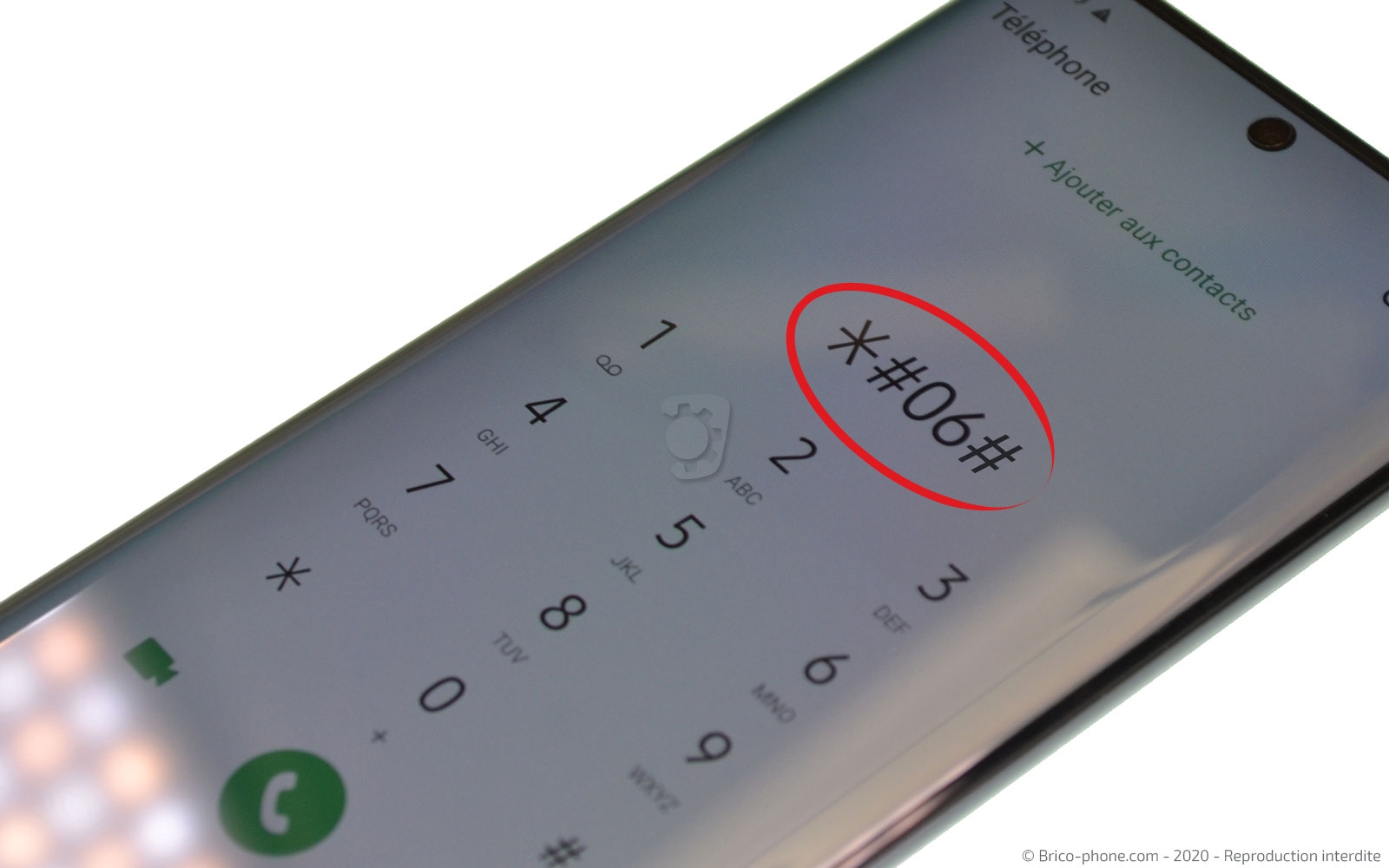

Etes-vous certain d'être en possession d'un Samsung Galaxy Note 10 ? Si la réponse à cette question est non, composez le *#06# depuis le clavier de votre téléphone afin d'afficher les numéros IMEI correspondants à votre appareil.
Recopiez-en un des deux sur notre page d'accueil et Brico-phone se chargera de vous dire quel modèle est entre vos mains.

Vous avez commandé et reçu la pièce détachée ? Super, il est temps de commencer la réparation en éteignant le téléphone.

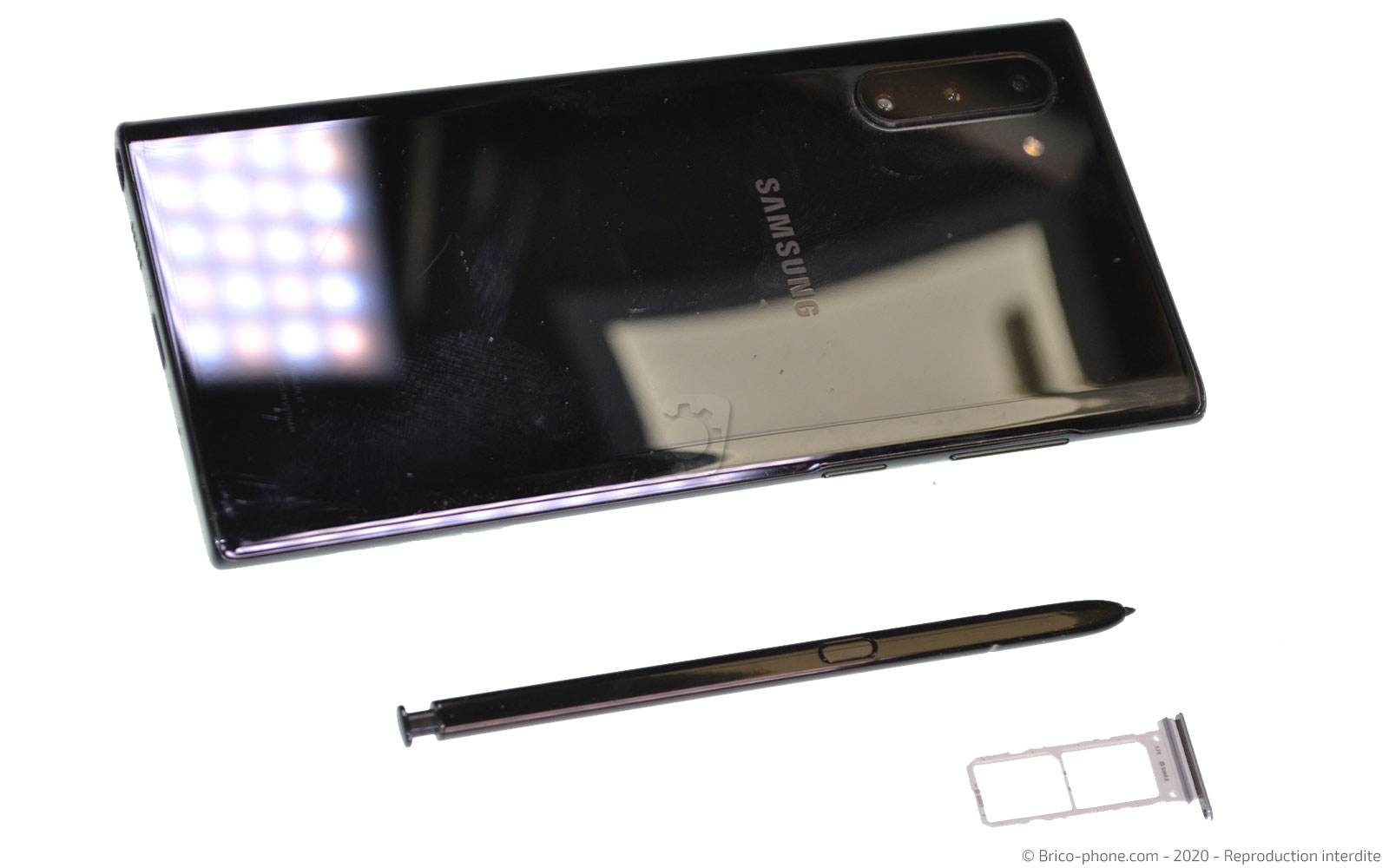

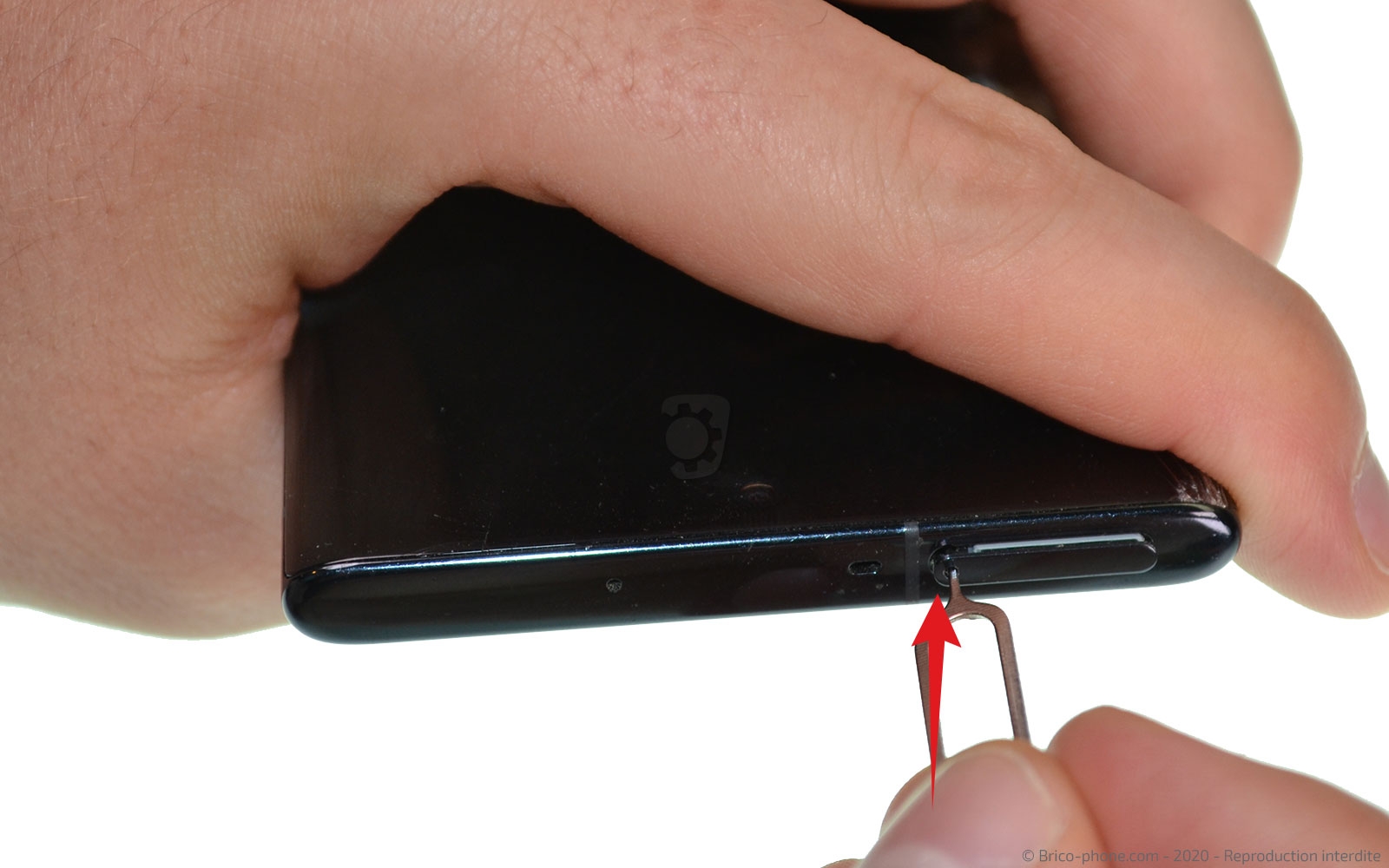

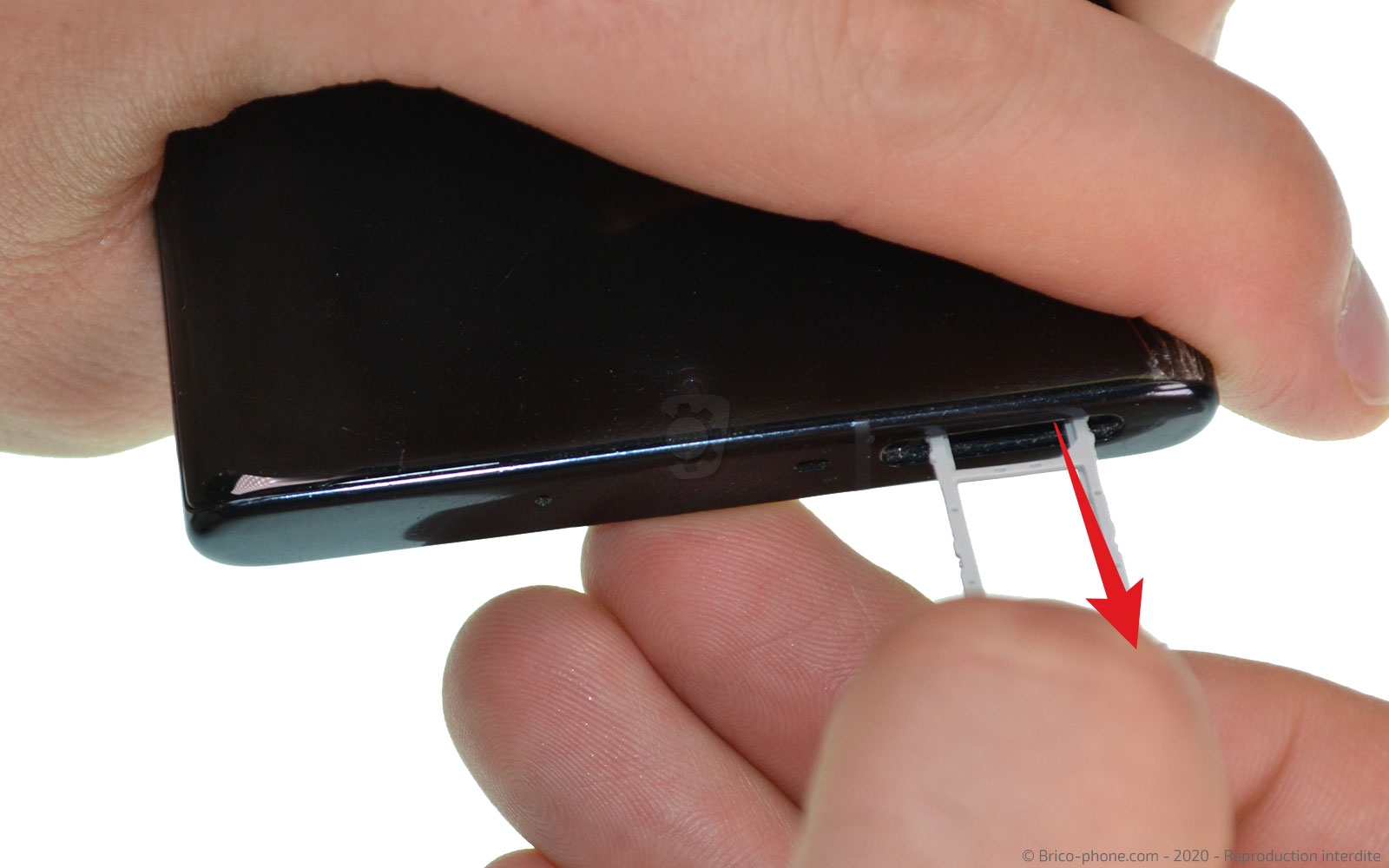

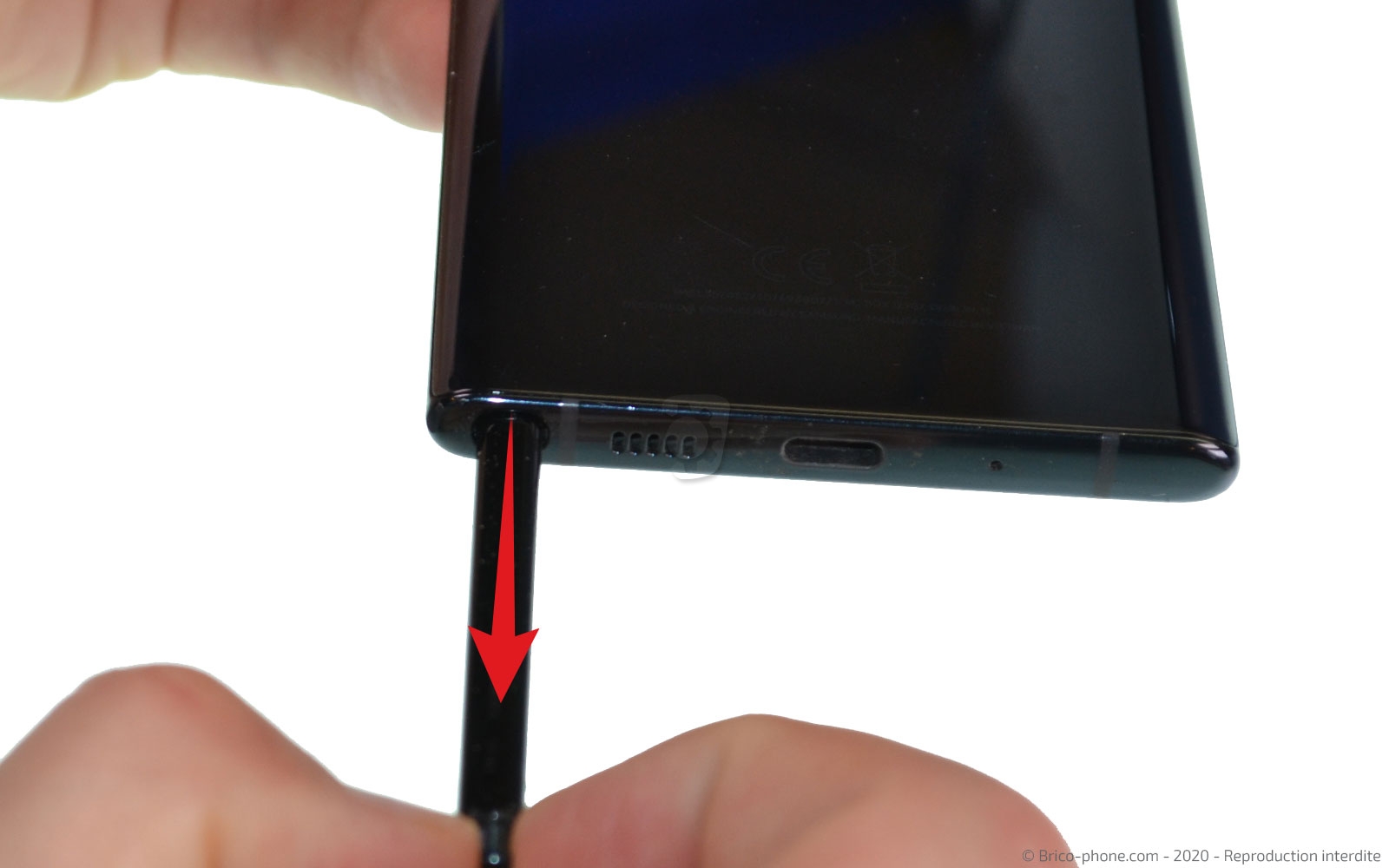

Etape 1 : Retirer le tiroir Sim et le stylet
Sortez le tiroir de la carte Sim ainsi que le stylet S-Pen du téléphone.
Outils du kit utilisés
Outils du kit utilisés

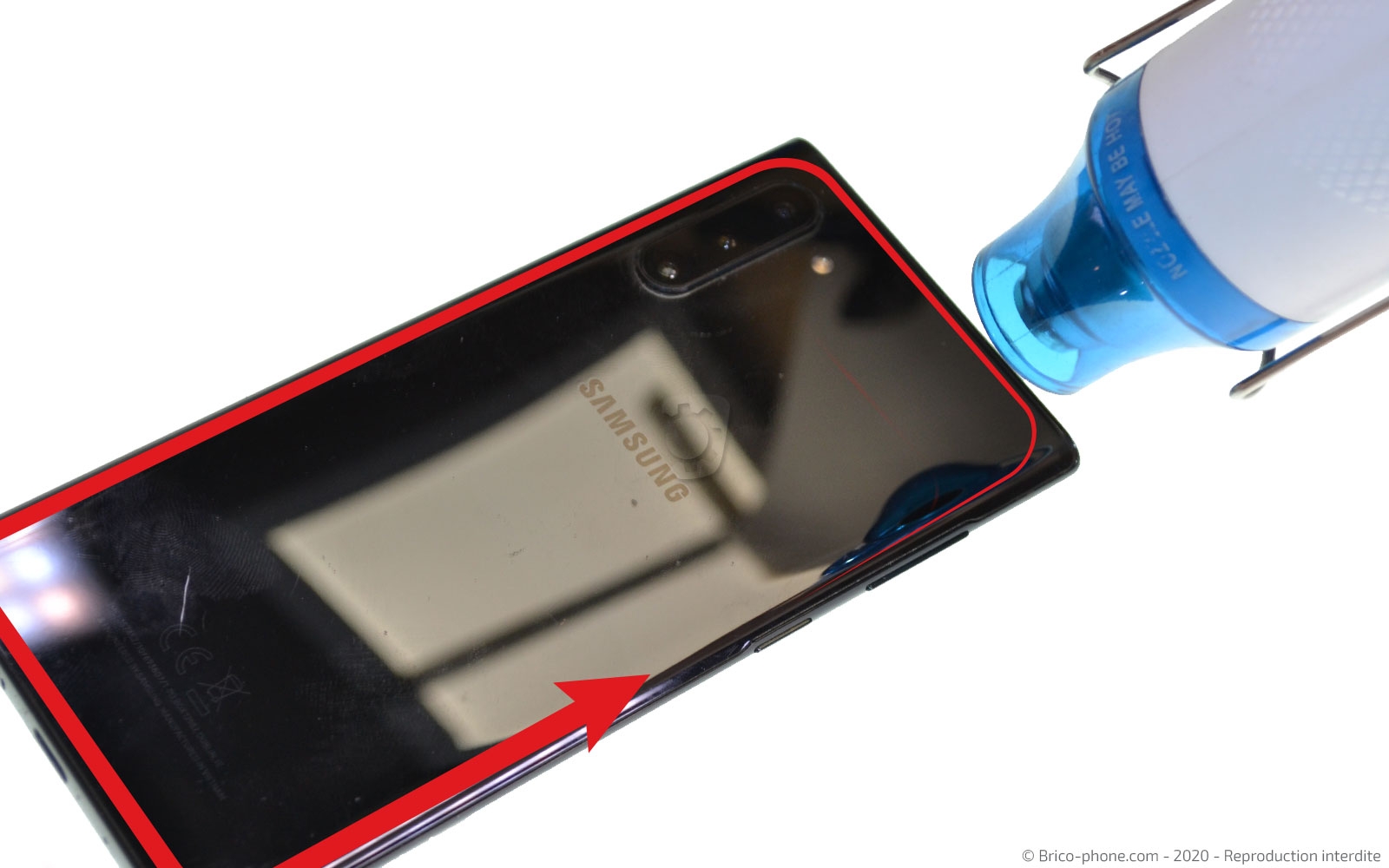

Etape 2 : Chauffer la vitre arrière
Pour cette manipulation, vous allez devoir utiliser un décapeur thermique, coussin chauffant ou encore votre sèche cheveux pour ramollir le sticker de la vitre arrière.

Ensuite, collez la ventouse au plus près de la prise de charge et tirez sur la boucle pour réussir à soulever suffisamment la vitre pour glisser le médiator troué dans l'interstice.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

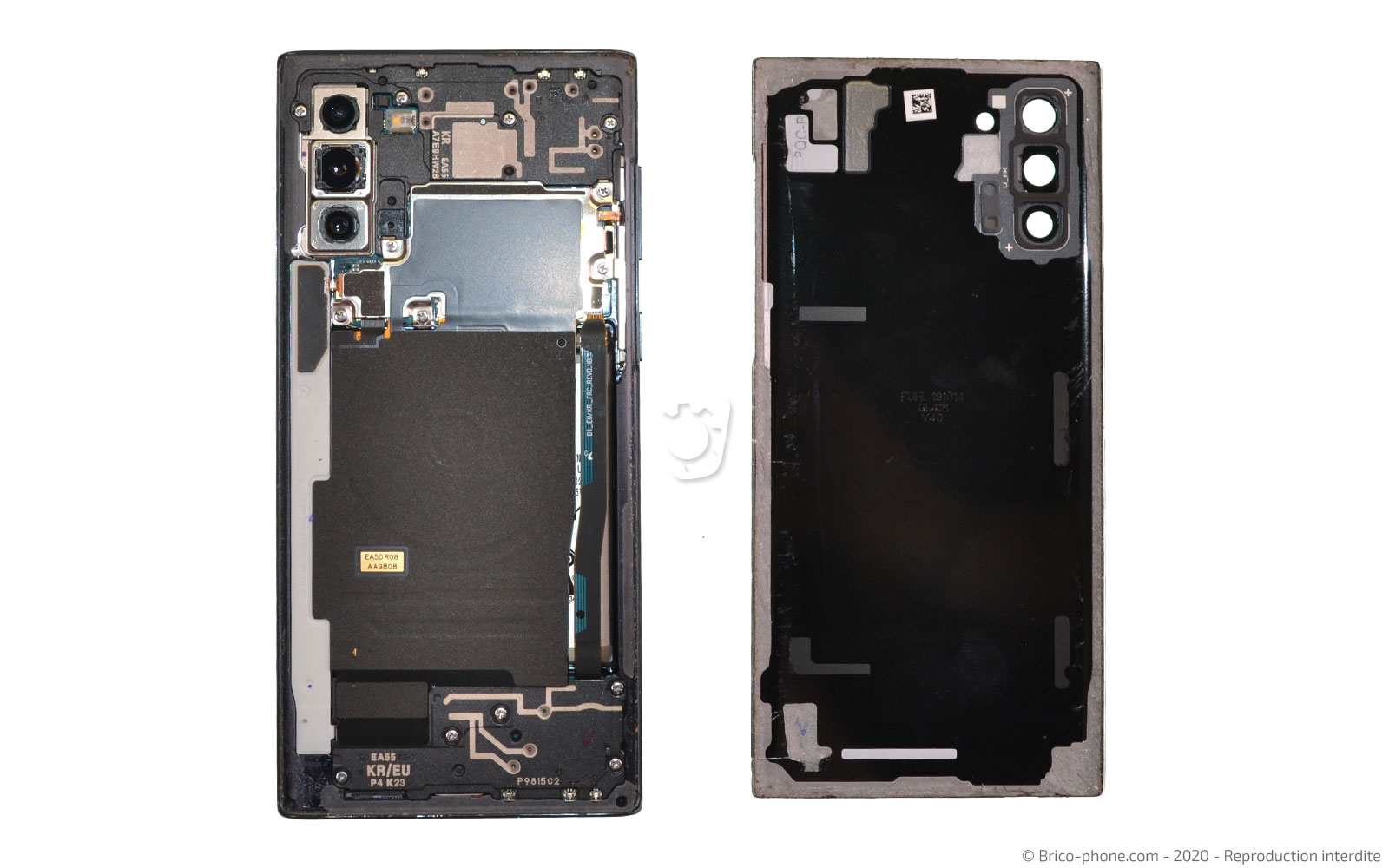

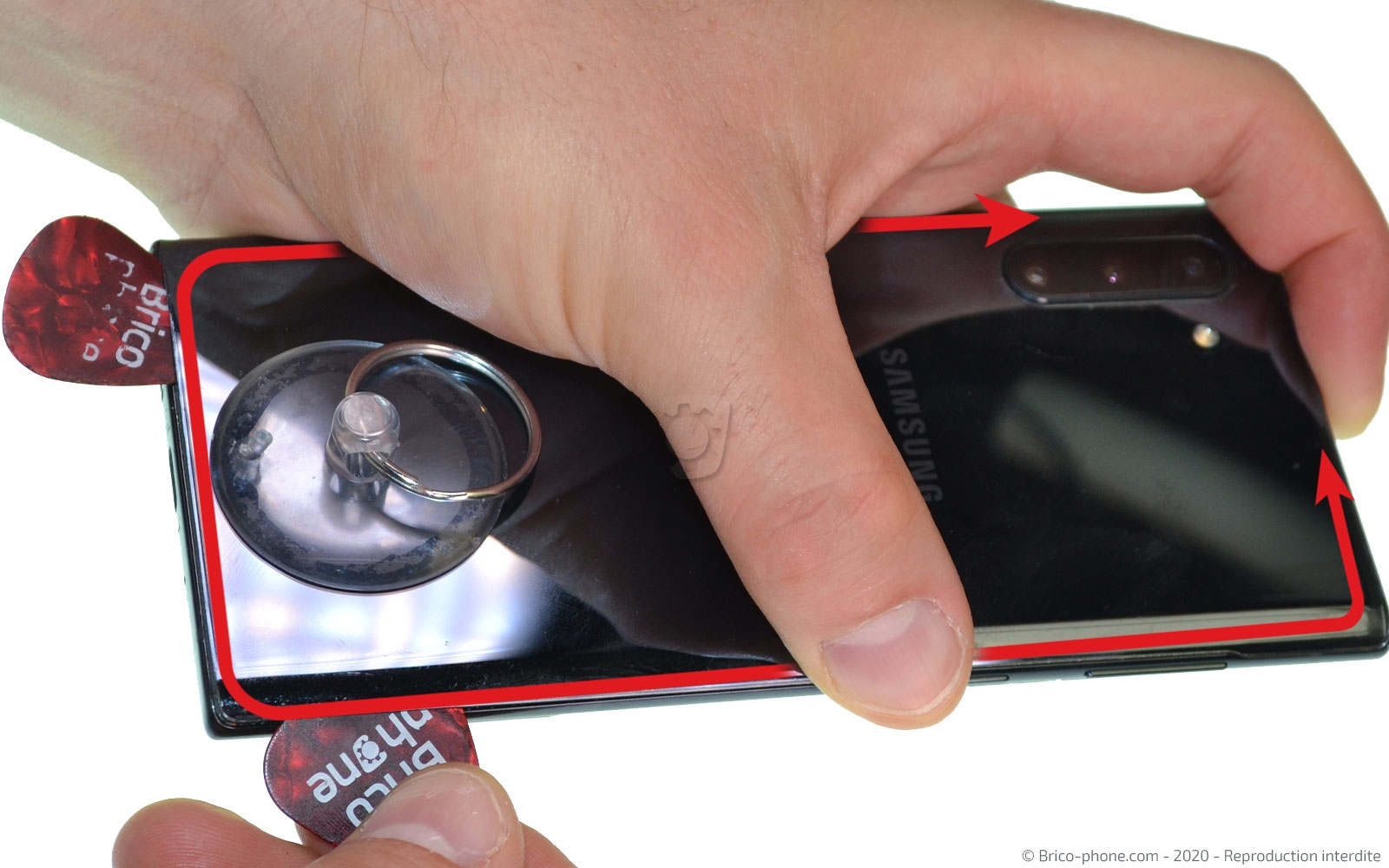

Etape 3 : Ouvrir le téléphone
Déplacez les médiators en plastique tout autour de la vitre arrière afin de réussir à décoller cette dernière de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

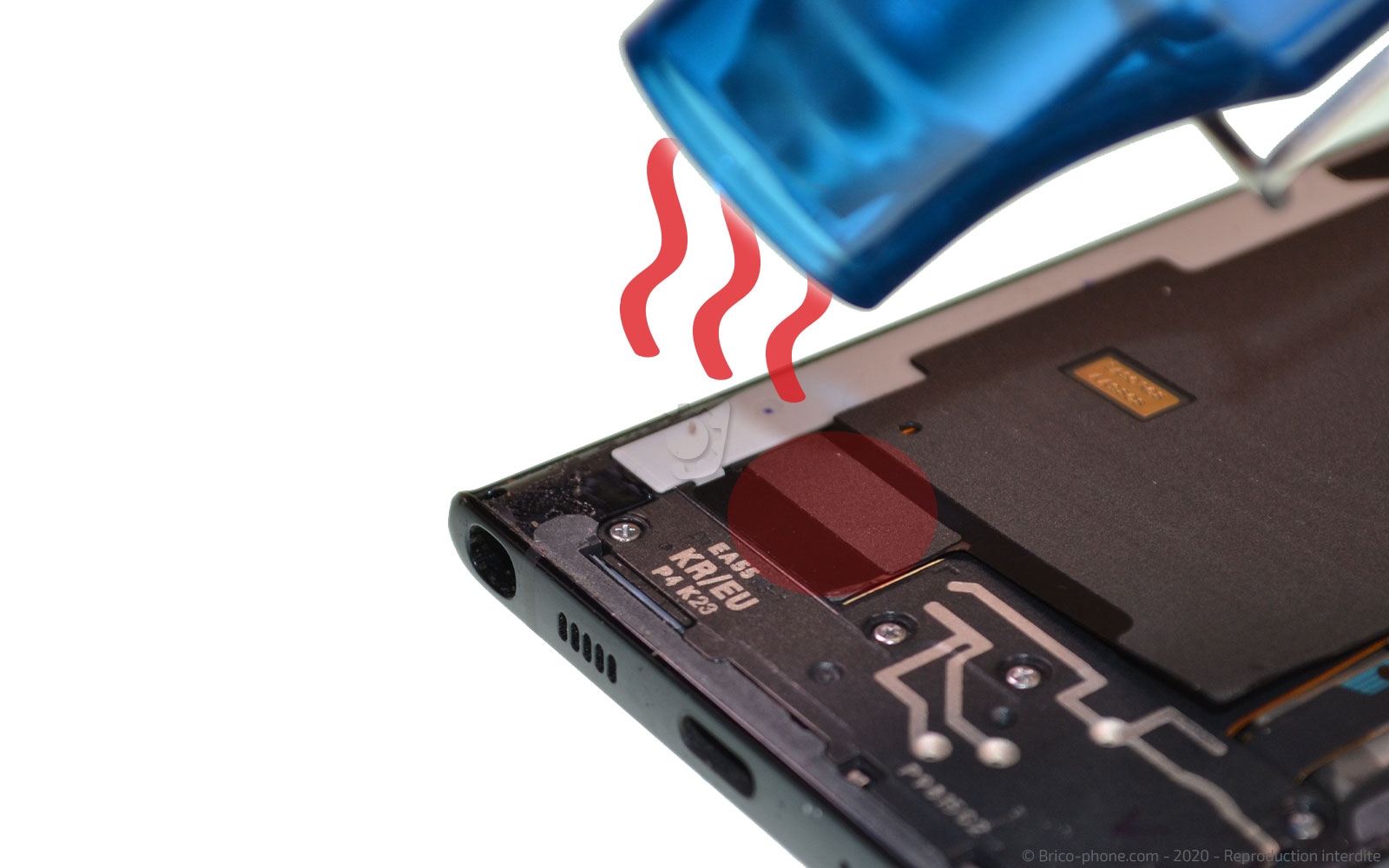

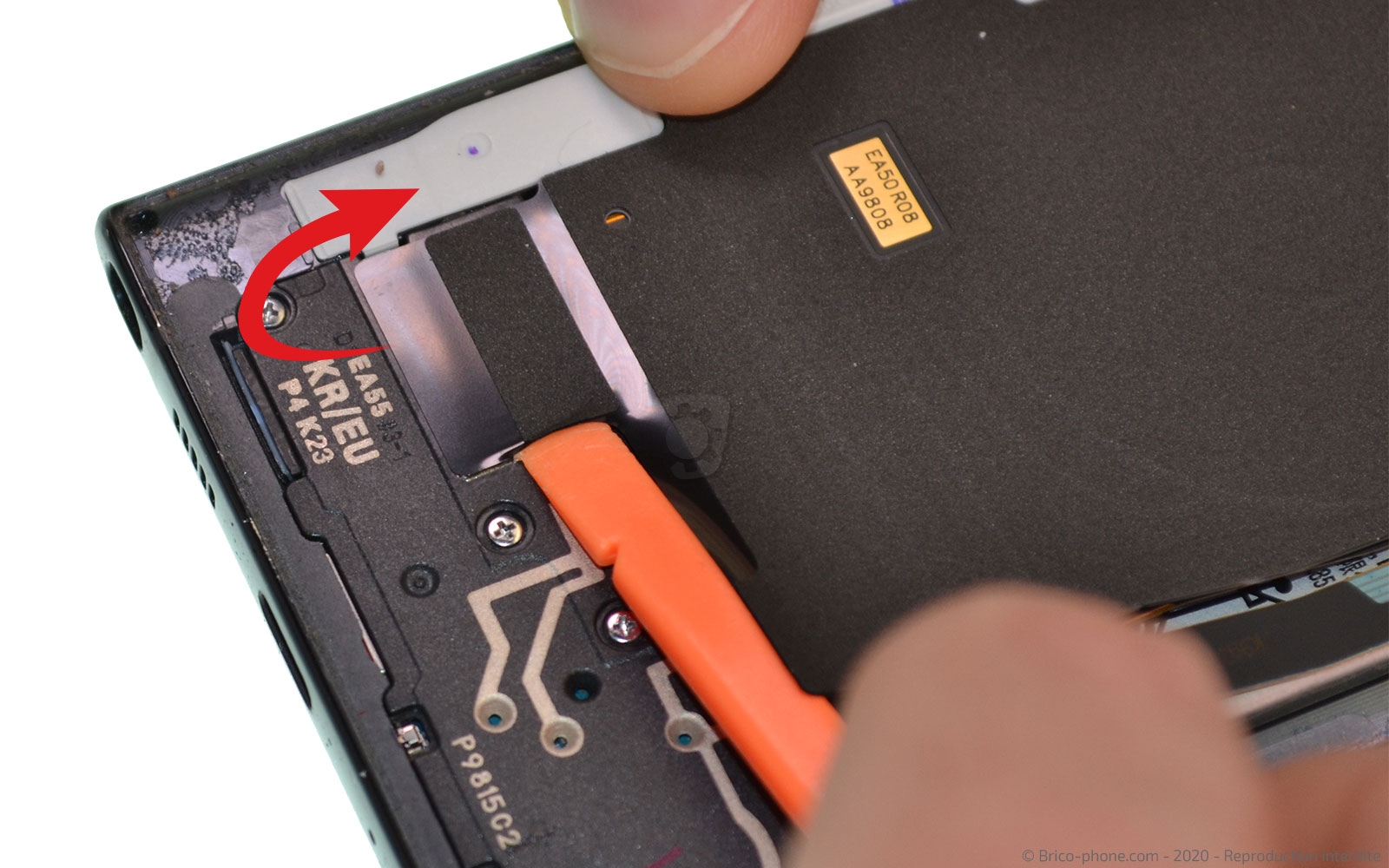

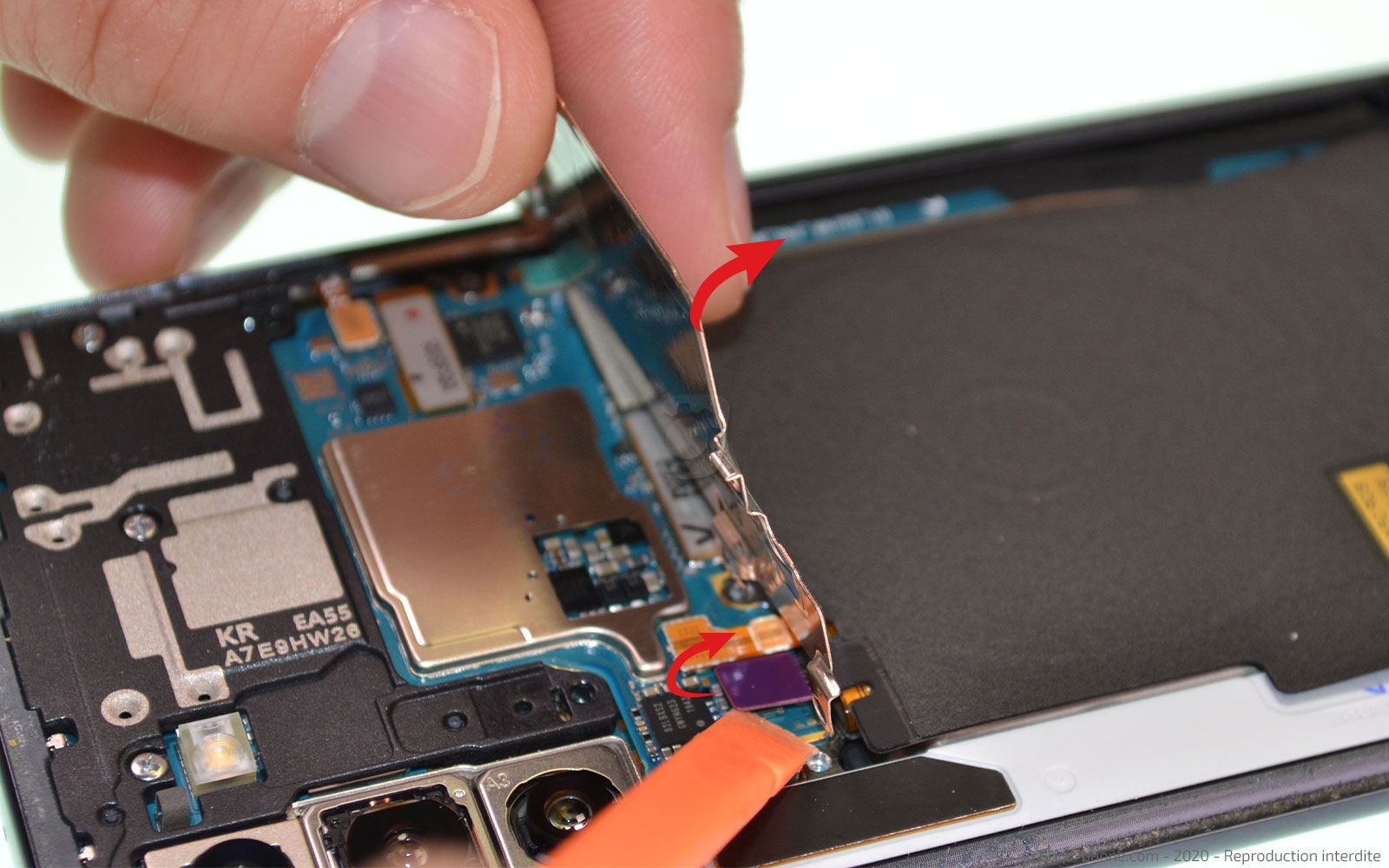

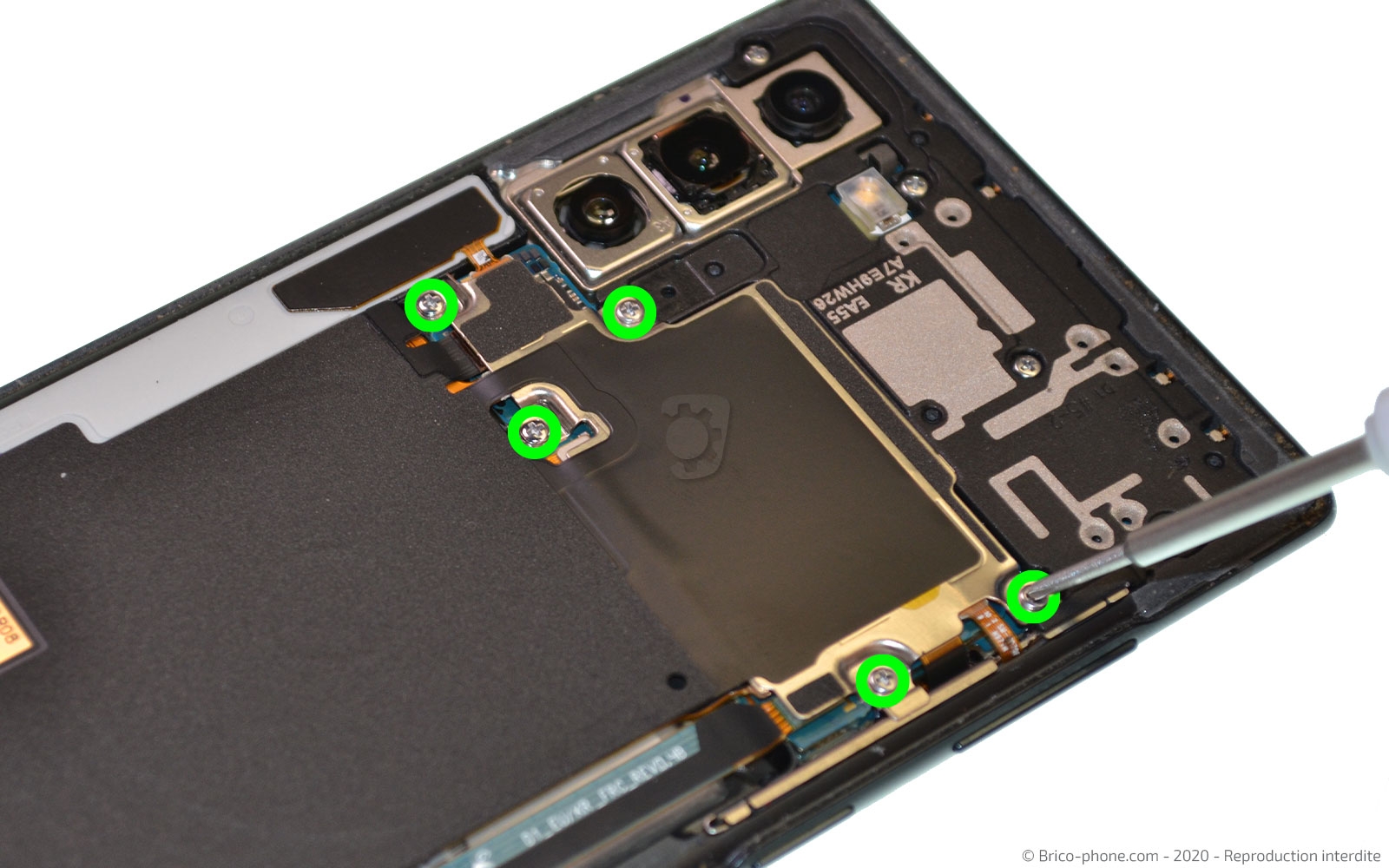

Etape 4 : Ôter la plaquette métallique
Retirez les 5 vis cruciformes présentes sur la plaquette métallique puis chauffez la partie basse du cache.

Une fois décollée, faites basculer la plaquette vers le dock en pensant à bien déconnecter la nappe encore connectée sur la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

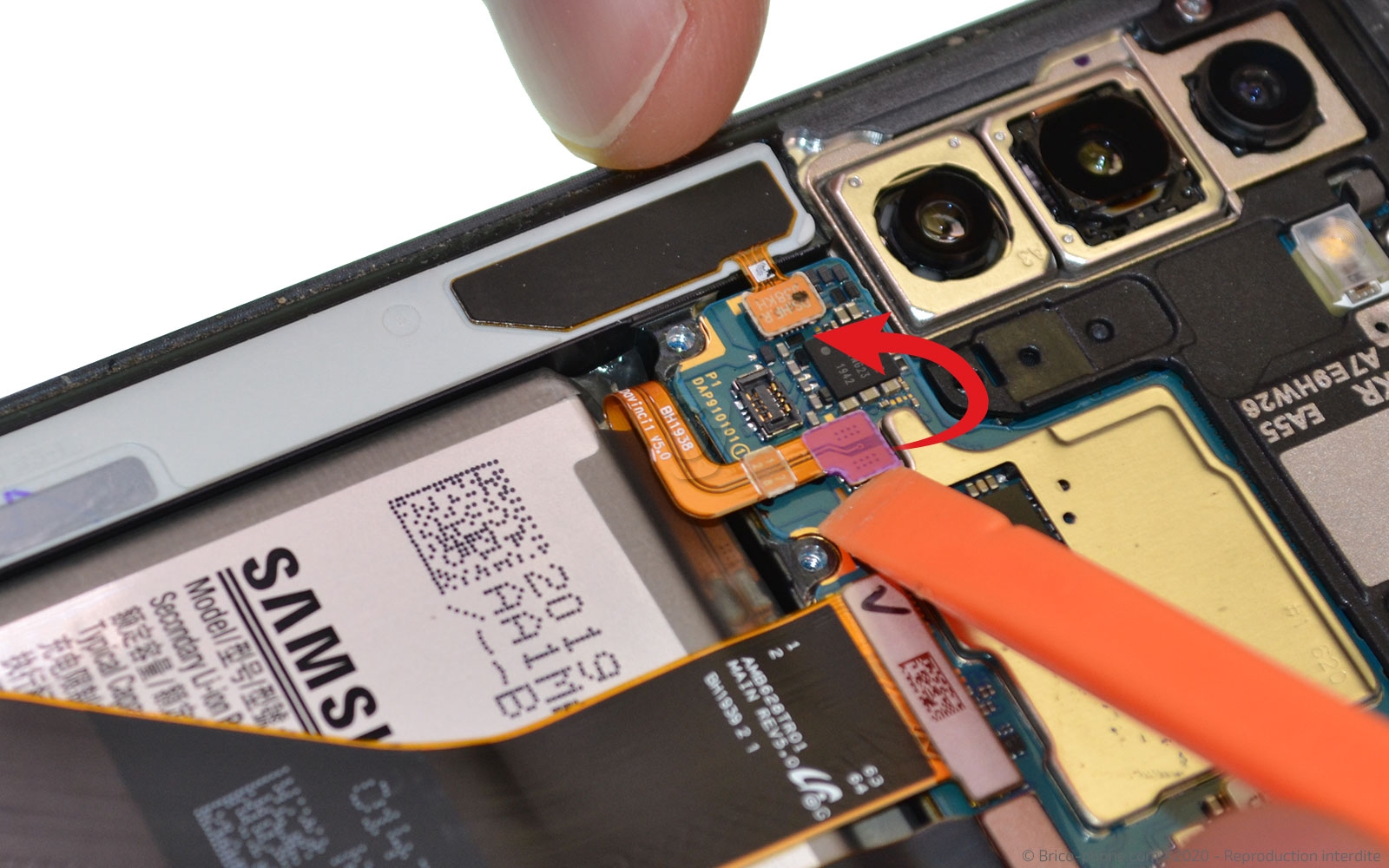

Etape 5 : Déconnecter la batterie
A l'aide du levier en nylon, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

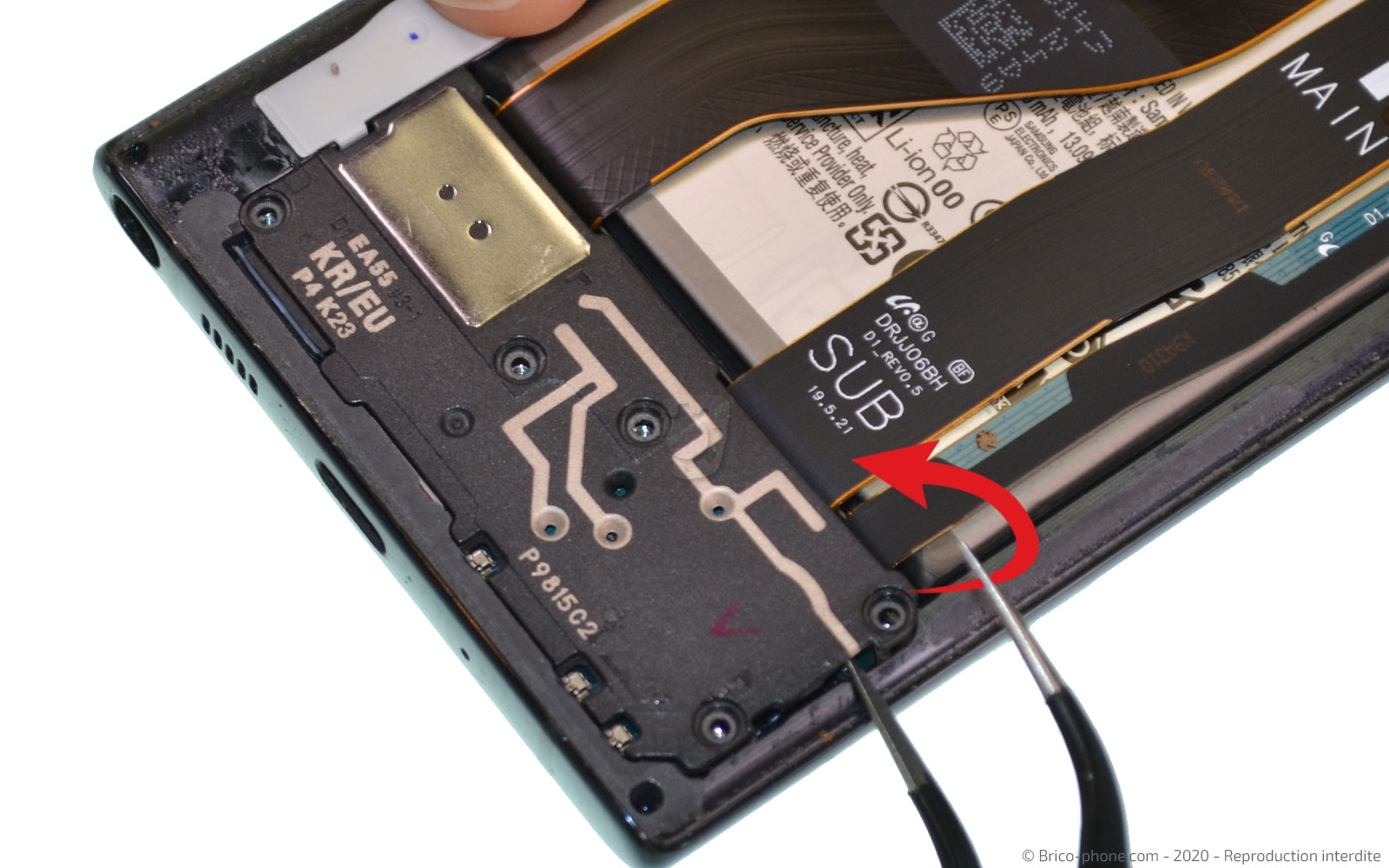

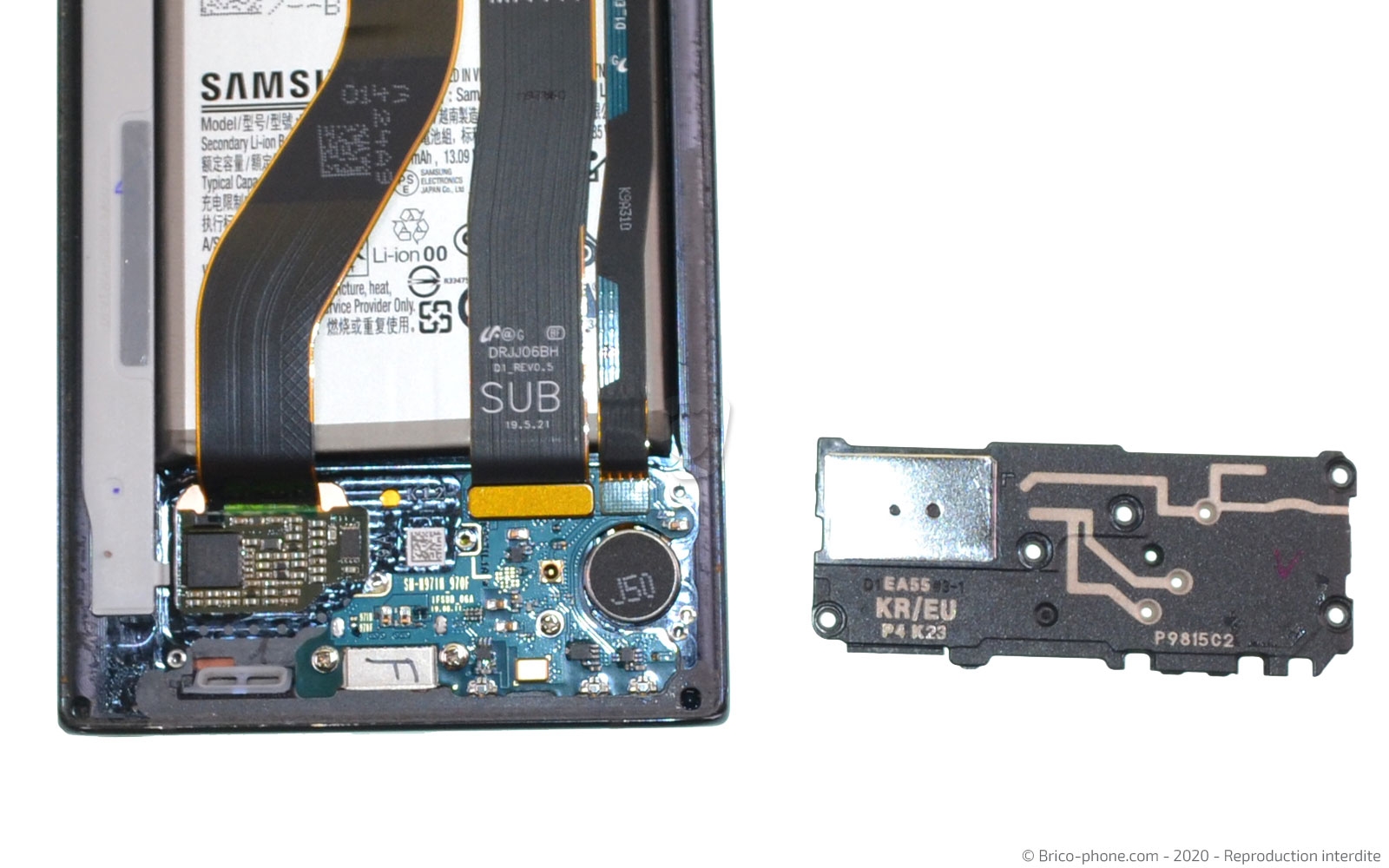

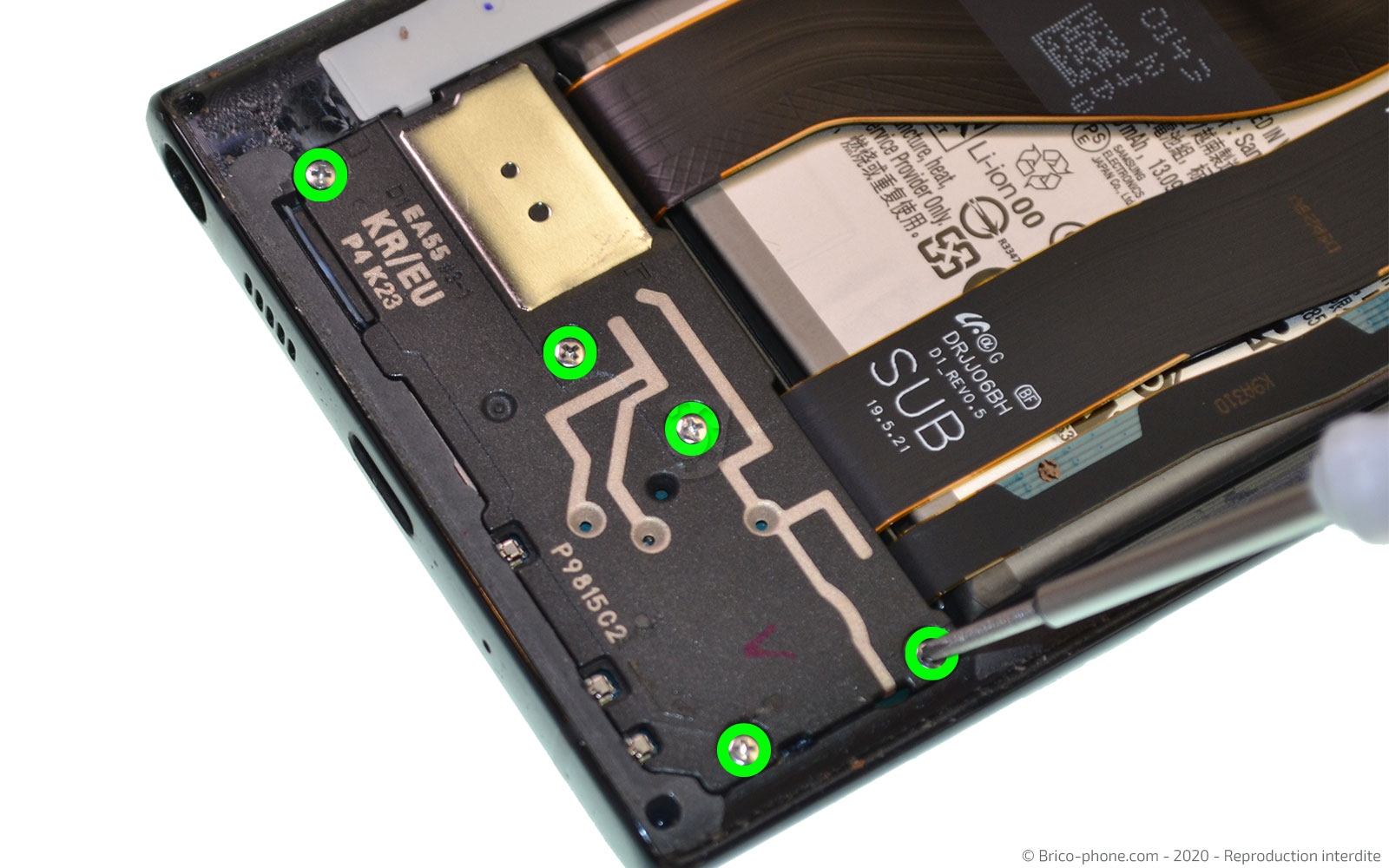

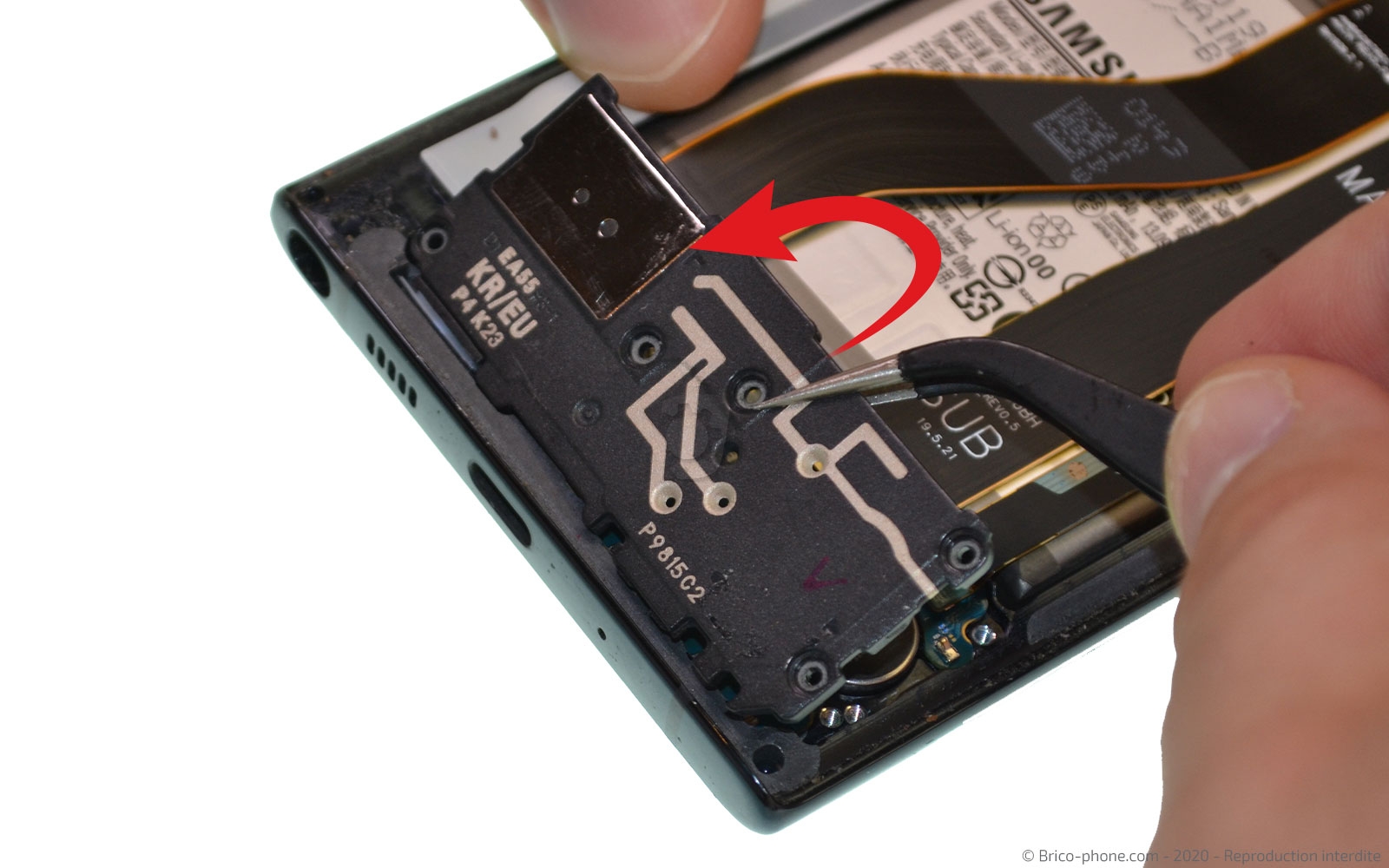

Etape 6 : Sortir le haut-parleur externe
En vous munissant du tournevis cruciforme, retirez les 5 vis du haut-parleur externe.

il ne vous reste plus qu'à glisser le bout de la pincette métallique sous le composant pour le sortir de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

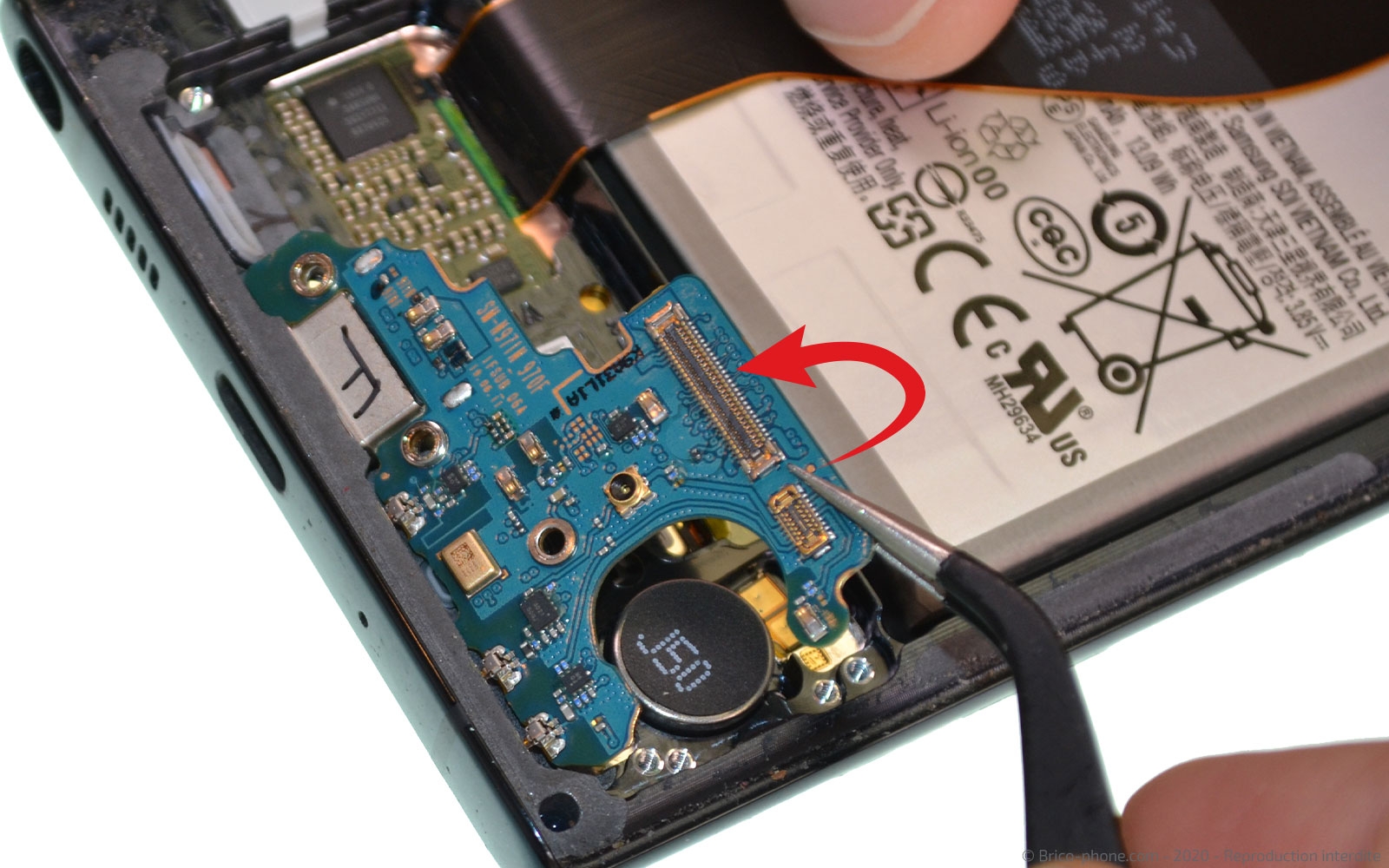

Etape 7 : Libérer le connecteur de charge

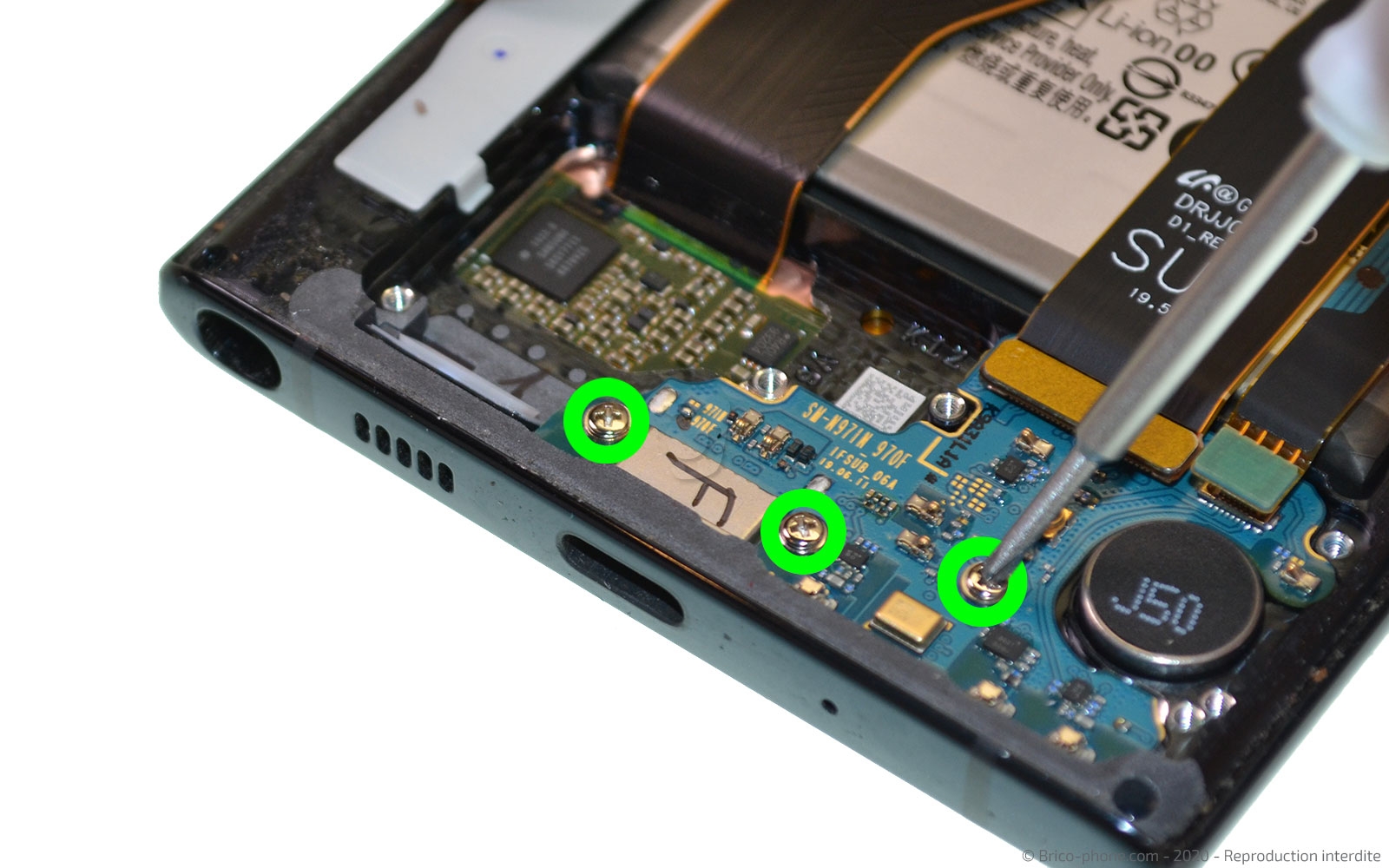

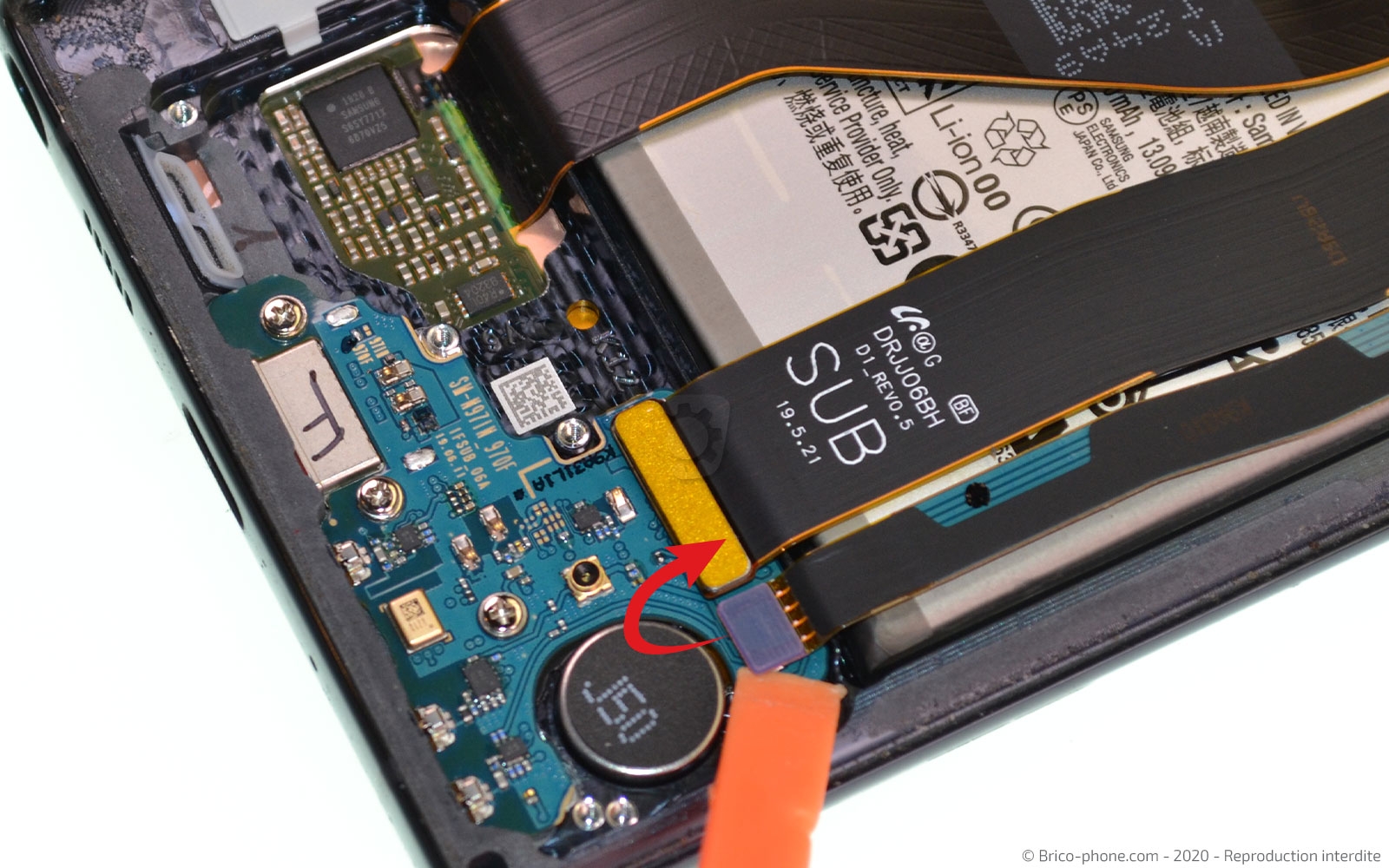

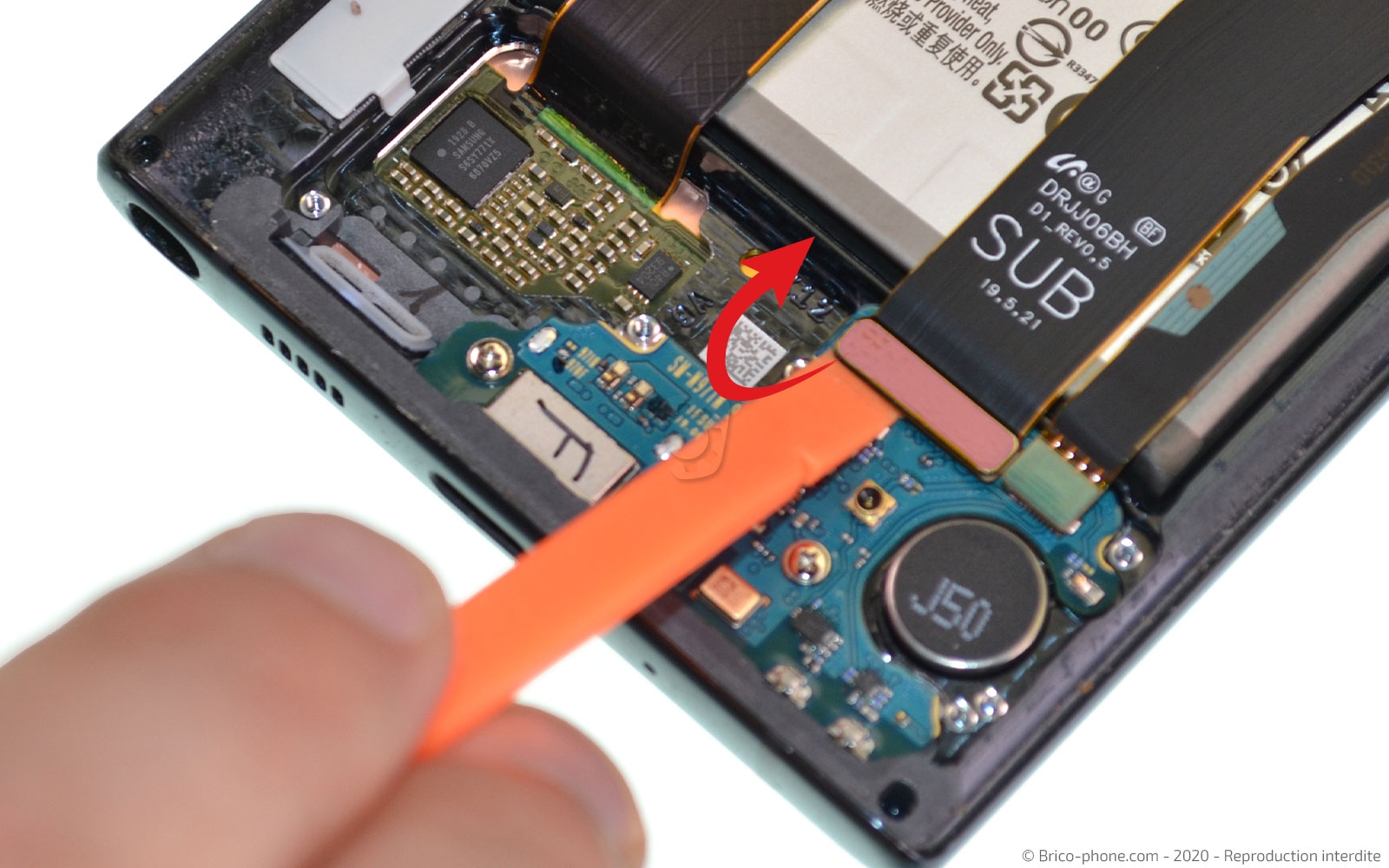

Déconnectez la nappe de la rallonge d'interconnexion et celle du câble coaxial avant de dévisser les 3 vis cruciformes restantes sur le dock.

Soulevez le connecteur de charge endommagé à l'aide de la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

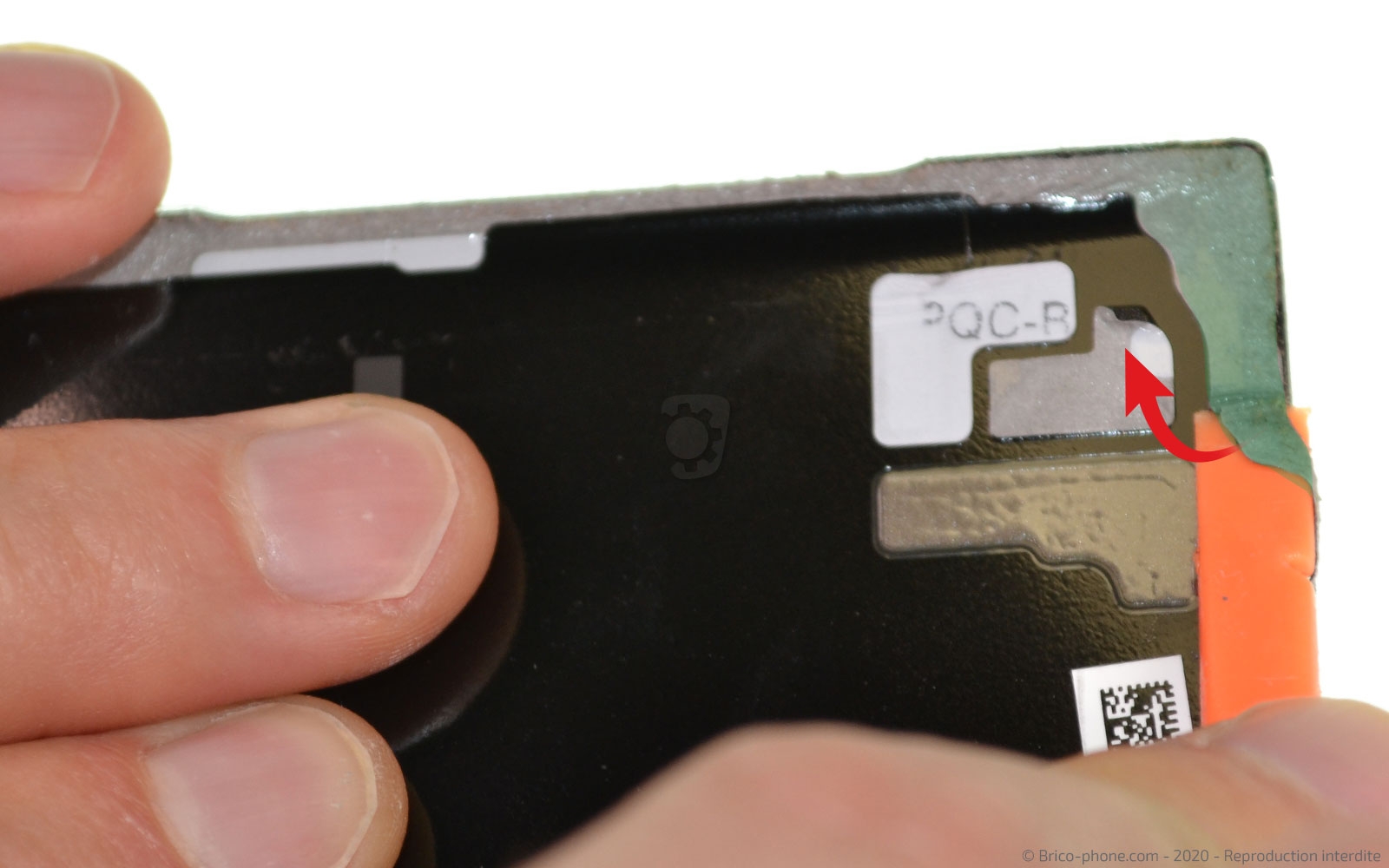

Conseils pour le remontage
La réparation est terminée, il vous faut maintenant refermer votre Samsung Galaxy Note 10 en remontant les étapes précédentes une à une.

Pensez à nettoyer les résidus de colles présents sur la vitre arrière avce la spatule en nylon.
Puis, appliquez un filet de colle sur tout le pourtour du châssis avant de refermer et de laisser poser 45 minutes sous presse.

Il est possible que des traces de colle apparaissent au dos de votre appareil. Pour les retirer, frottez les traces en vous servant d'une lingette imbibée.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Lot de 2 lingettes imbibées
0,49 €
