Démontage complet sur Y7 2018

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
Y7 2018 | Temps estimé : 50 min | Difficulté : 3/5

Vous souhaitez connaître les entrailles de votre Huawei Y7 2018 ou juste changer une pièce comme le haut-parleur externe, le vibreur, ... ? Brico-Phone vous propose d'effectuer la réparation avec ce tutoriel photos qui vous guidera pas à pas.

Diagnostic

›  Comment changer les petits composants du Huawei Y7 2018.
›  Découvrir l'intégralité des pièces du Huawei Y7 2018.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer
Avant de commencer le démontage ou la réparation de votre téléphone, il faut vous assurer de posséder le bon modèle.
Vous pouvez rentrer le numéro IMEI dans la rubrique associée de notre page d’accueil. Pour avoir ce numéro IMEI, il faut faire comme si vous passiez un appel et écrire *#06#.

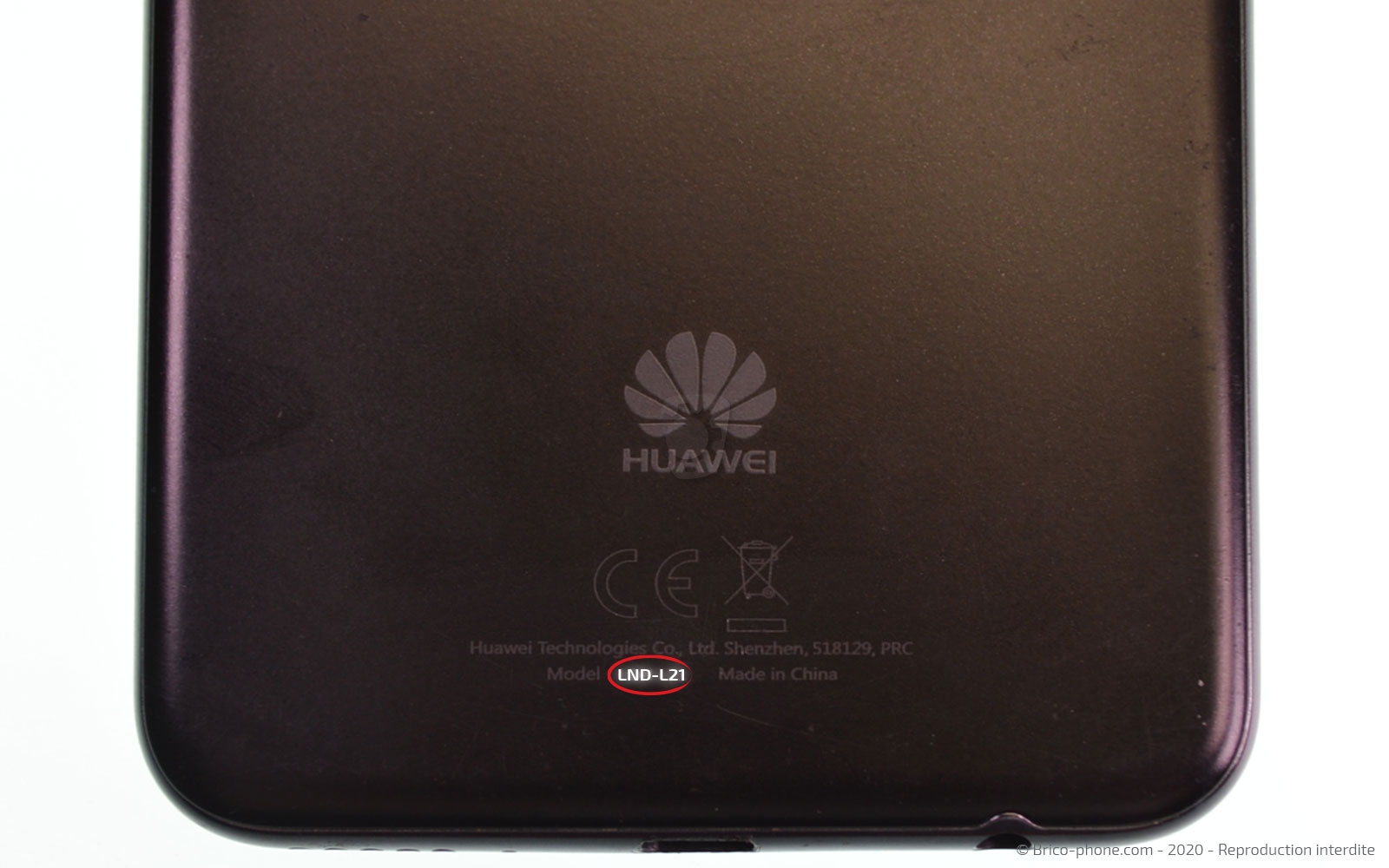

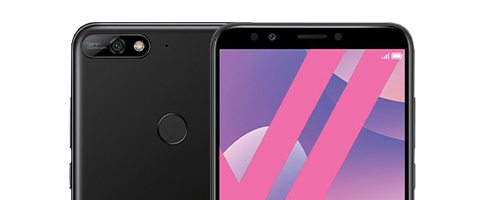

Autrement, vous pouvez retourner votre smartphone, et si vous avez l'inscription "LND-L21" c'est que vous avez bien un Huawei Y7 2018.

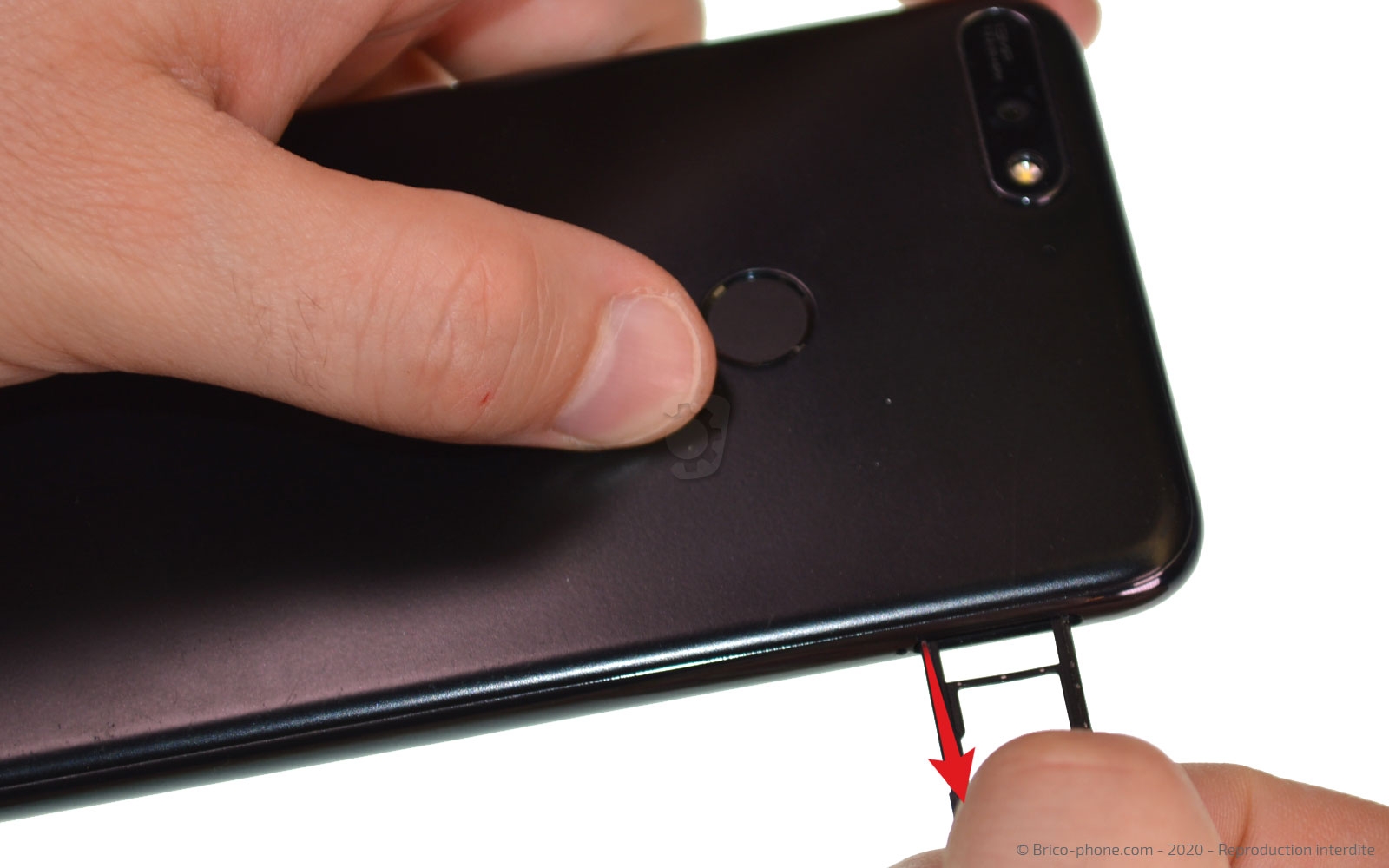

Etape 1 : Eteindre le téléphone et retirer le tiroir sim

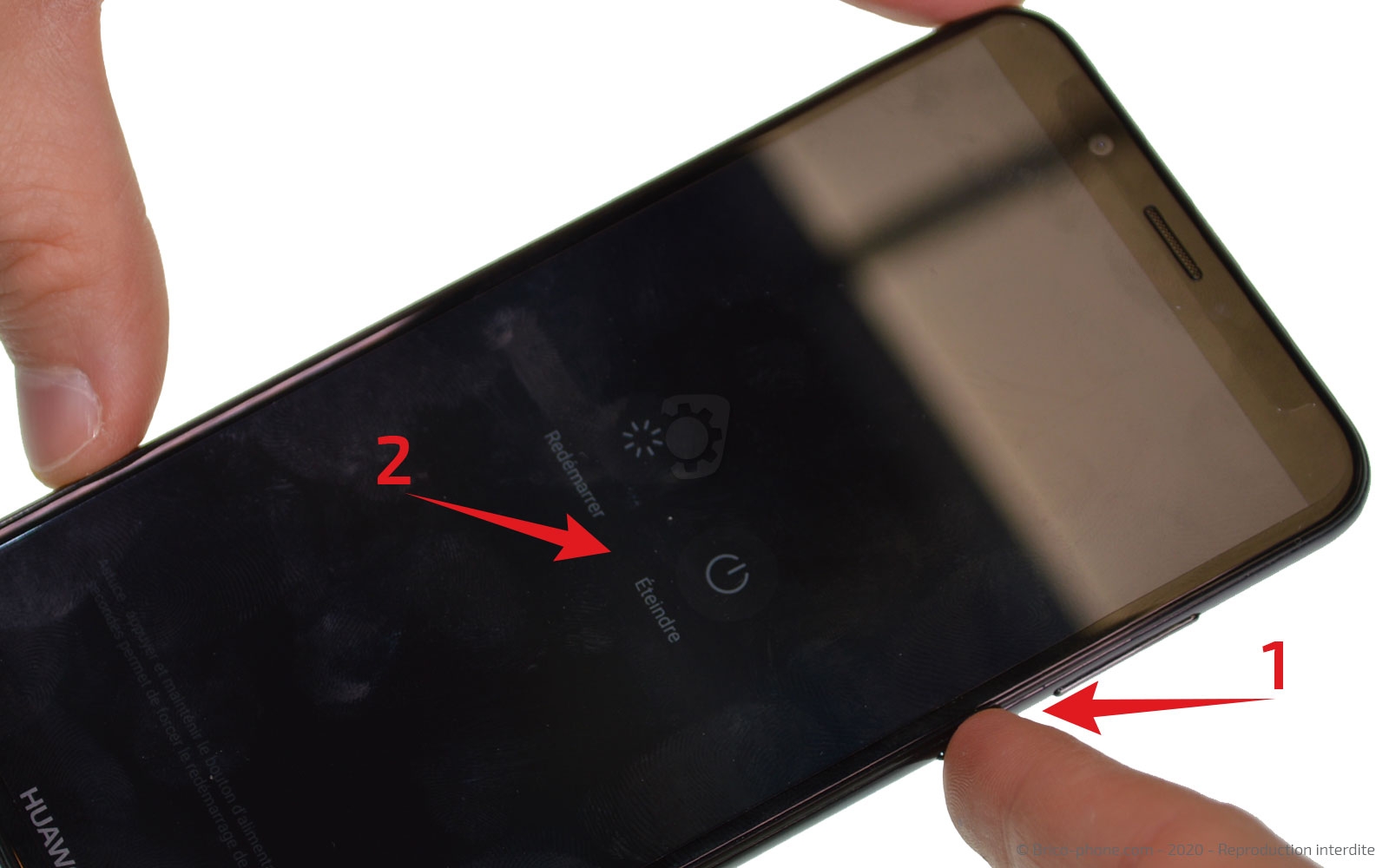

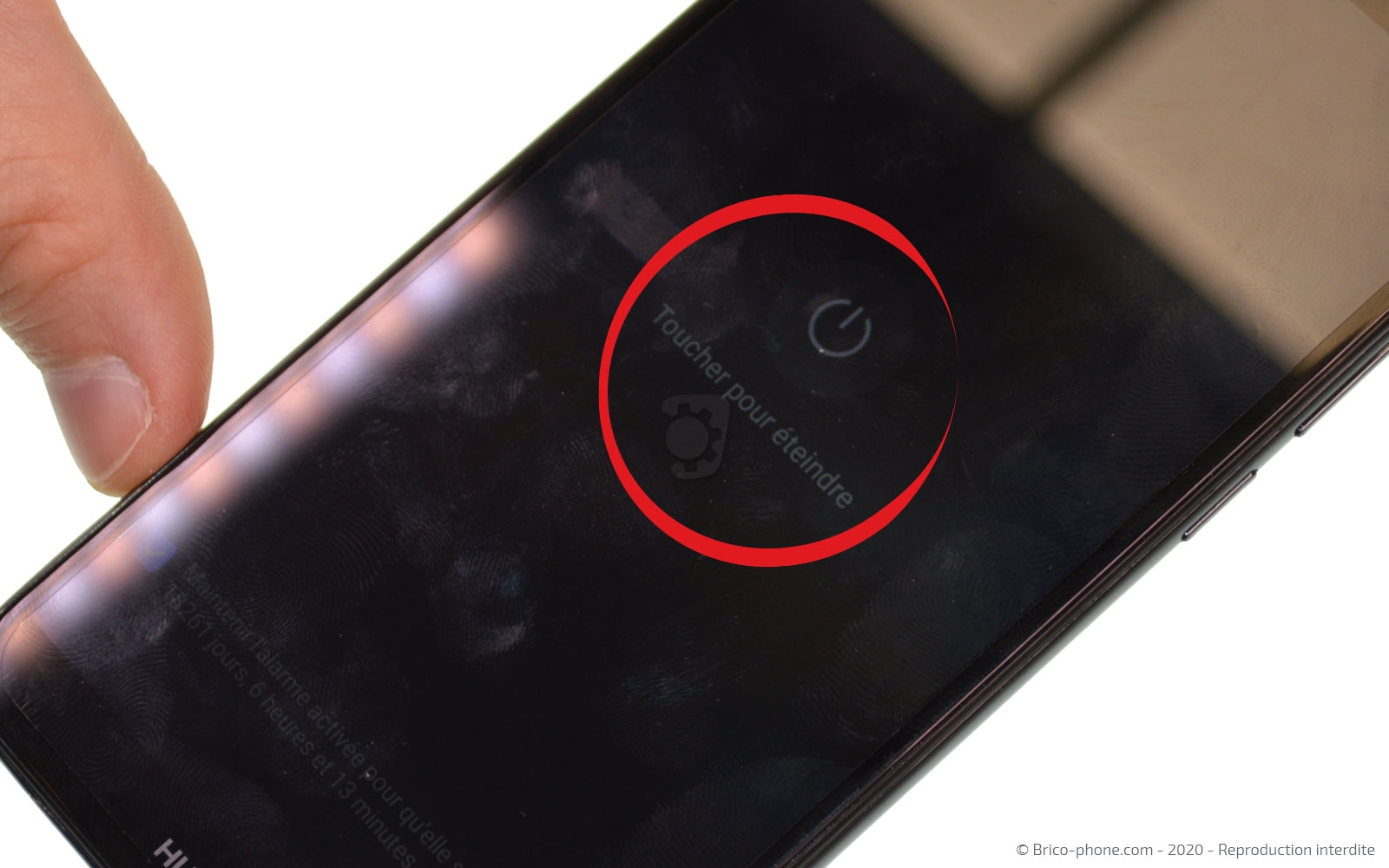

Pour travailler en toute sécurité, commencez par éteindre votre téléphone en maintenant le bouton power, puis en cliquant sur "éteindre".

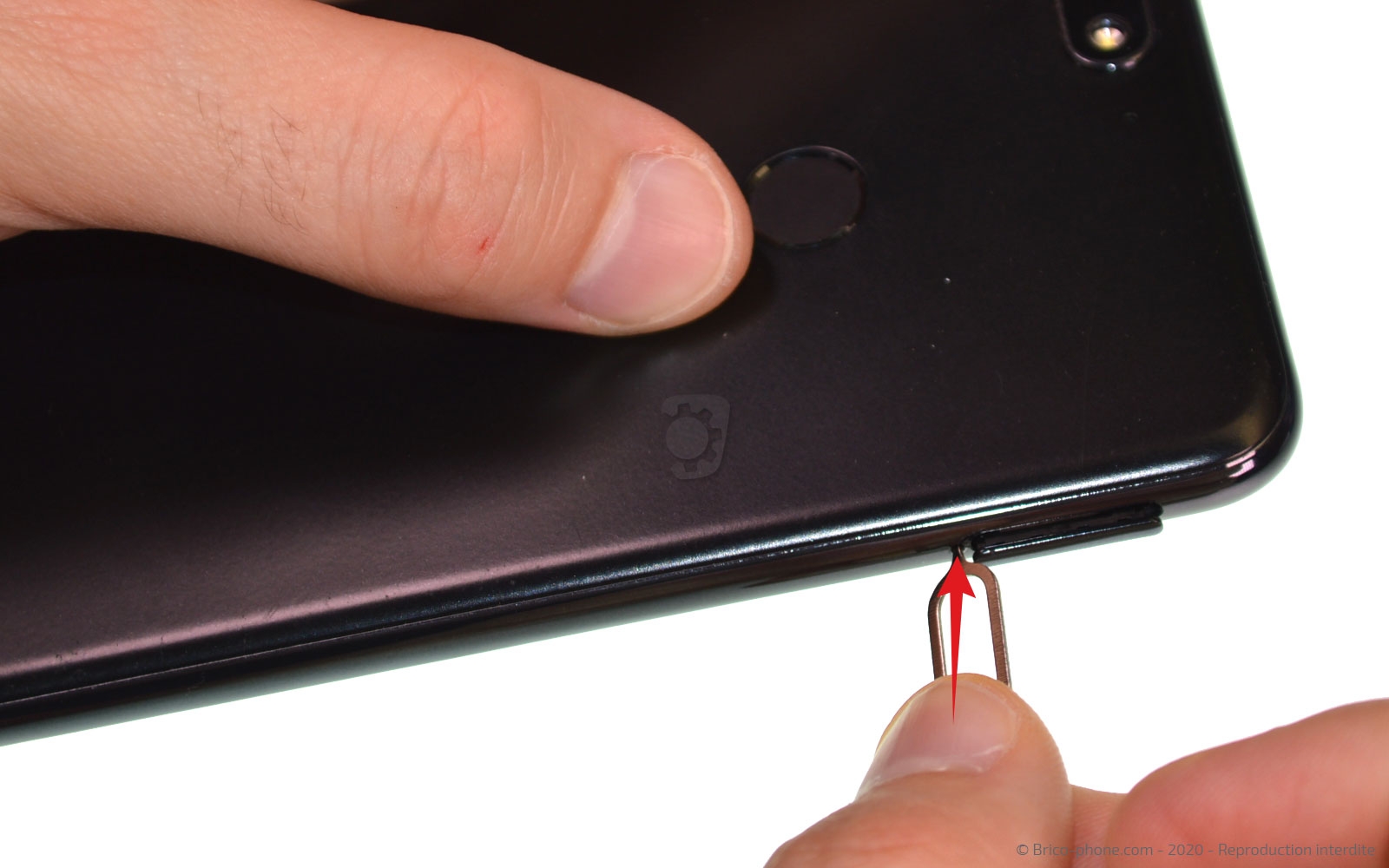

À l'aide de l'outil sim, éjectez le tiroir sim de son logement.
Outils du kit utilisés
Outils du kit utilisés

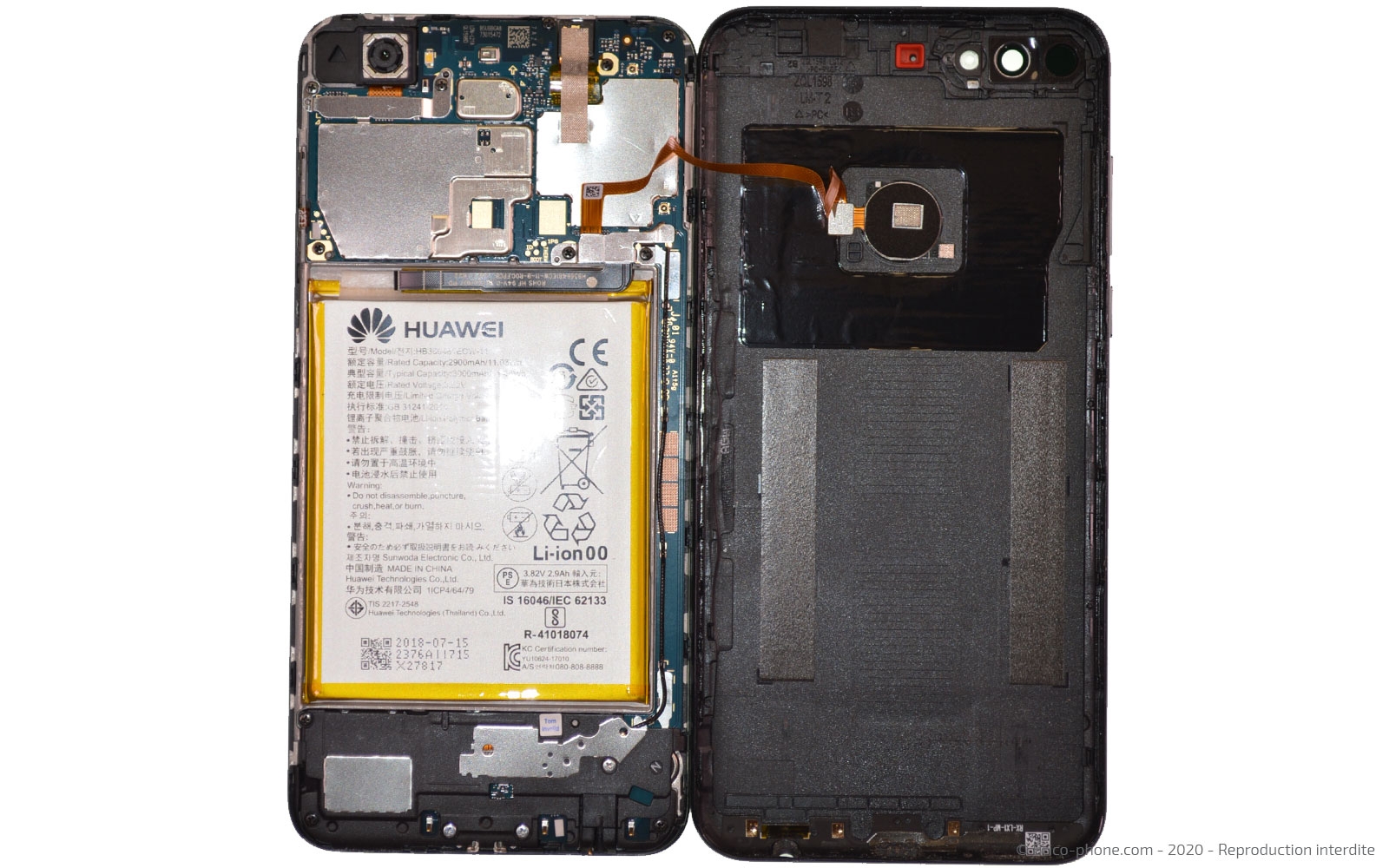

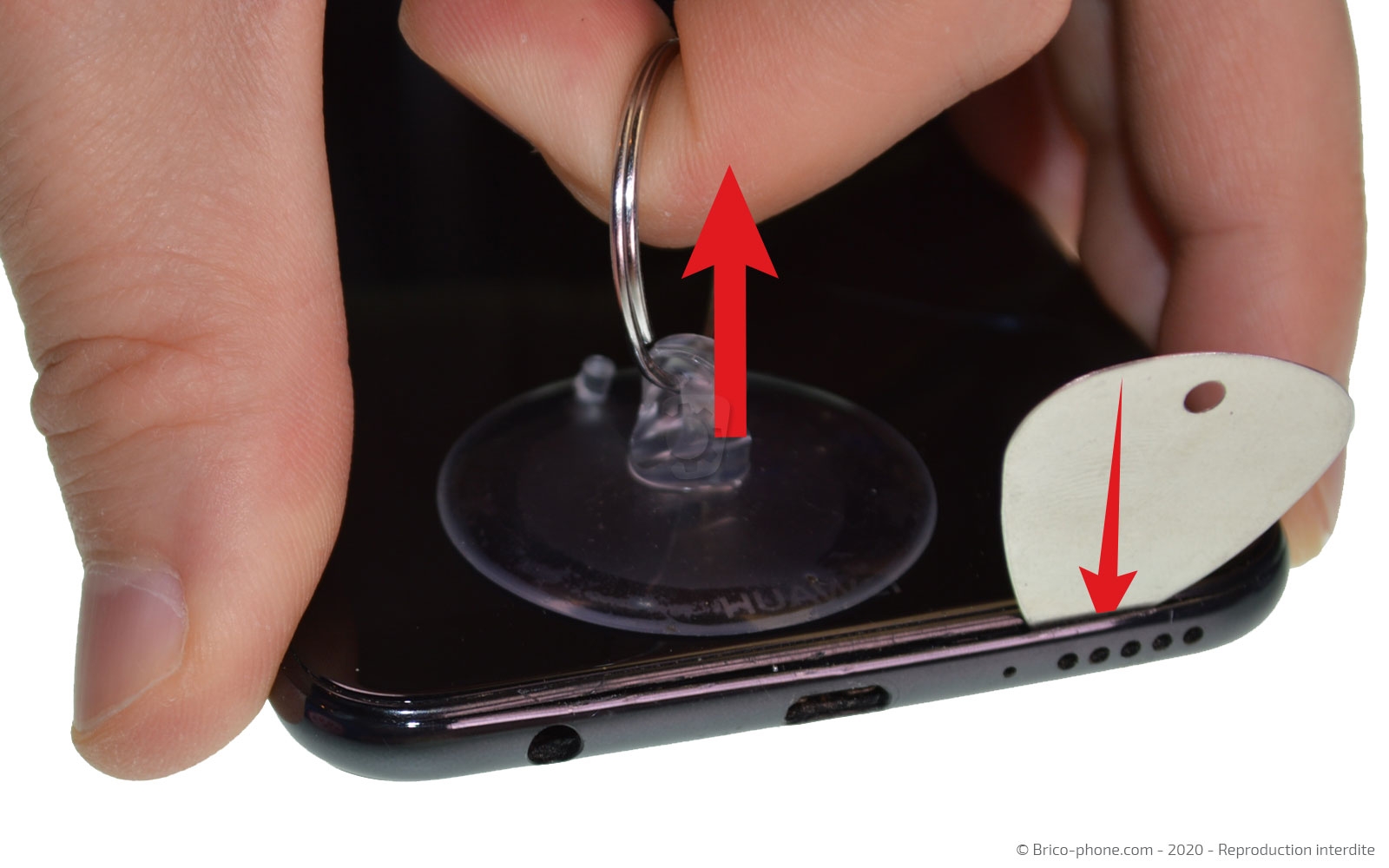

Etape 2 : Ouvrir le téléphone
Sur ce modèle, nous retrouvons une coque arrière, il n'est donc pas nécessaire de chauffer le téléphone.

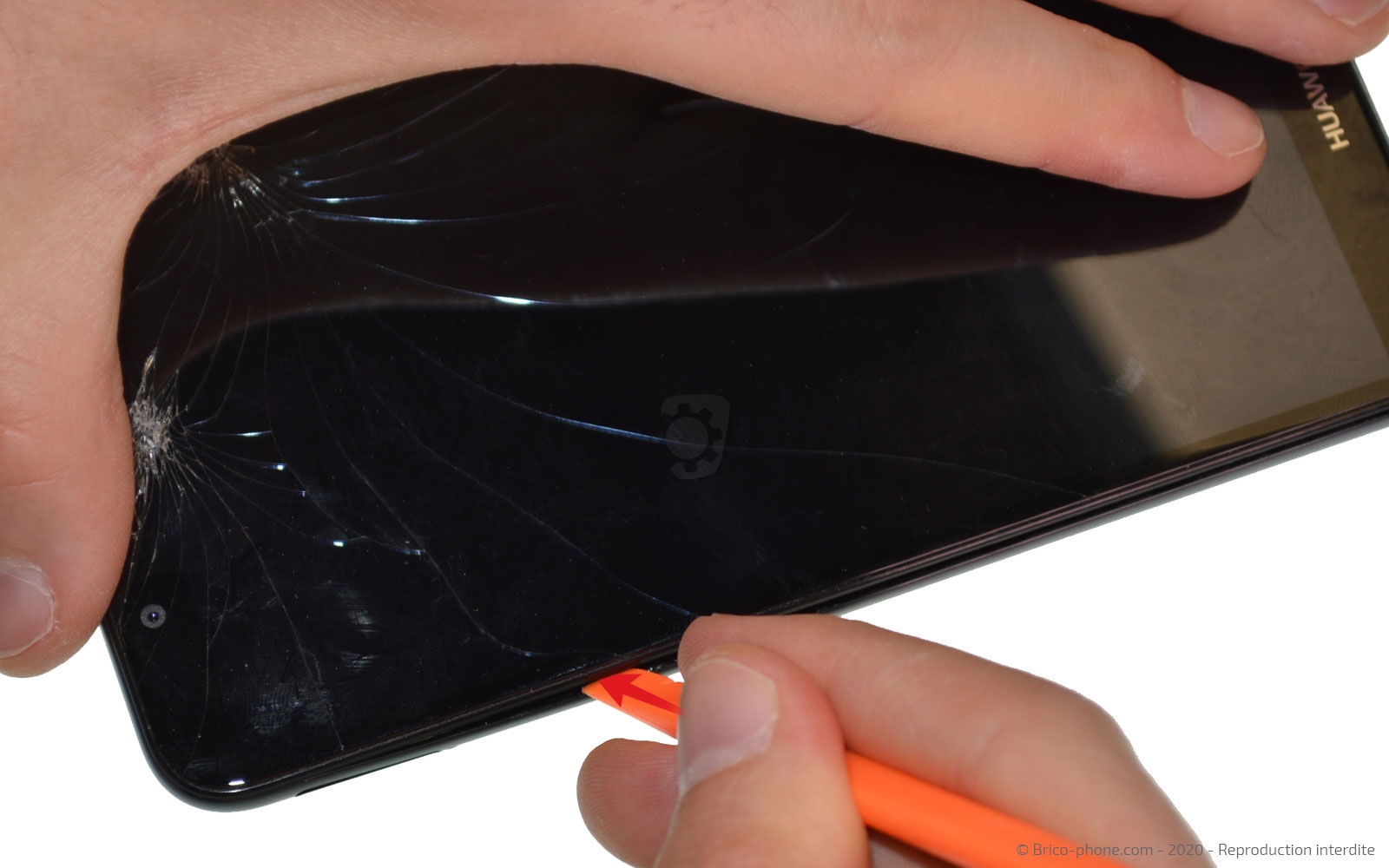

Positionnez la ventouse sur le bas de l'écran, puis tout en tirant sur son anneau, insérez le médiator en métal troué entre la coque et le châssis de l'écran pour faire un interstice.
Il ne vous reste plus qu'à déclipser le contour de celle-ci avec le spudger.

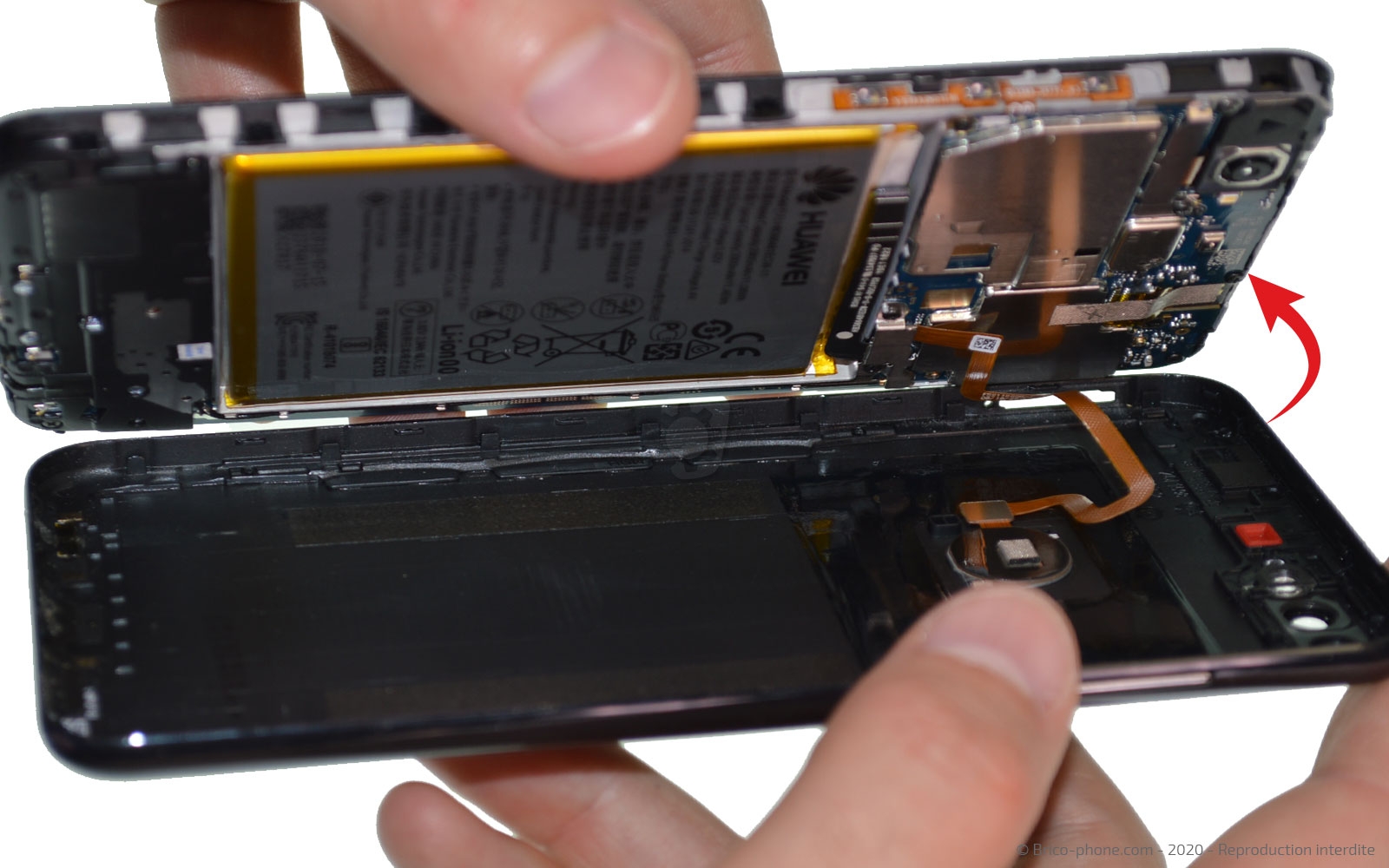

Ouvrez le téléphone en basculant la coque vers la droite, en faisant attention, car le lecteur d'empreintes est encore connecté sur la carte-mère.
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Déconnecter la batterie
Pour déconnecter la batterie, il faut retirer la plaquette qui protège sa nappe.

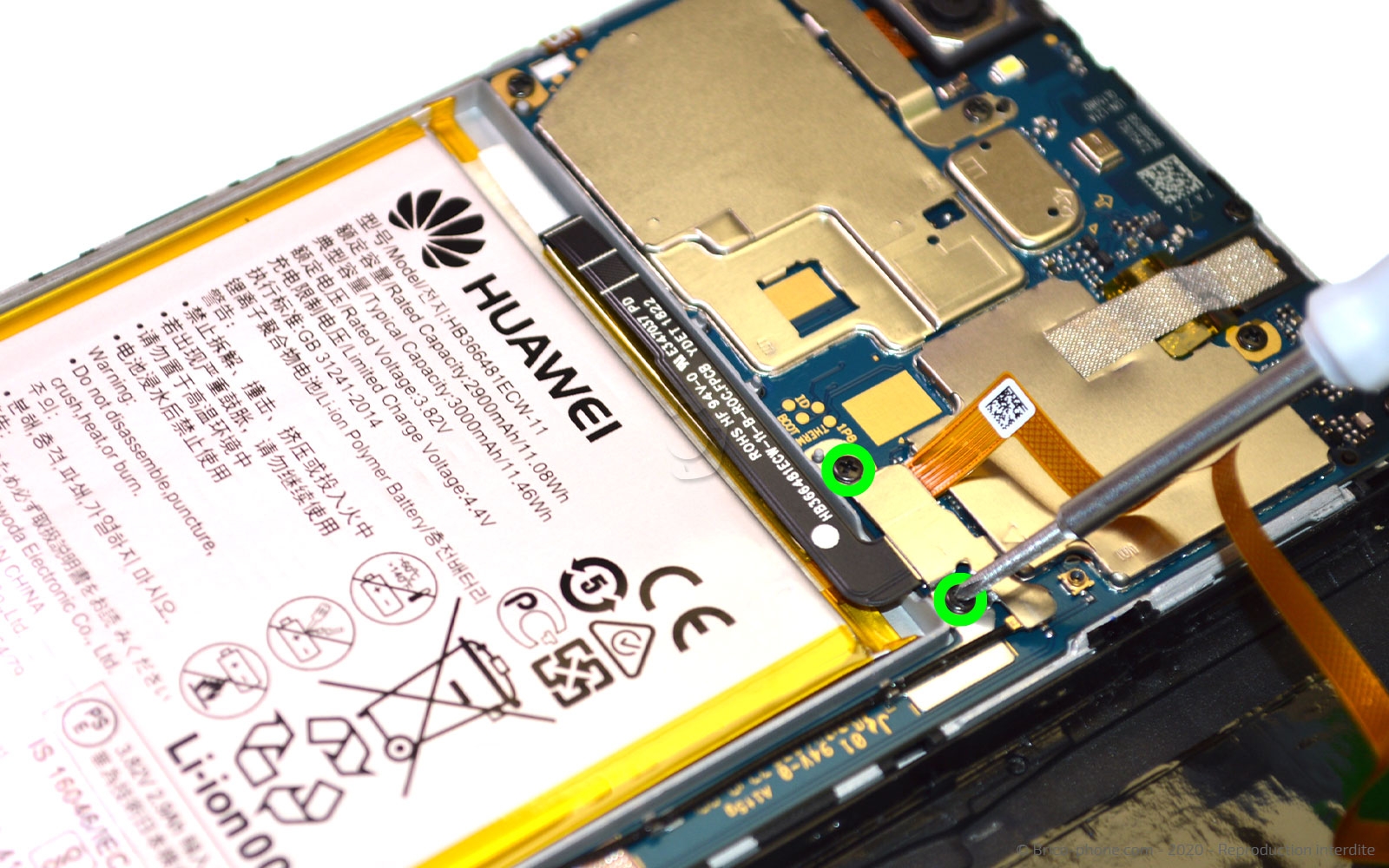

Munissez-vous du tournevis cruciforme pour dévisser les 2 vis, puis retirez la plaquette avec la pincette.

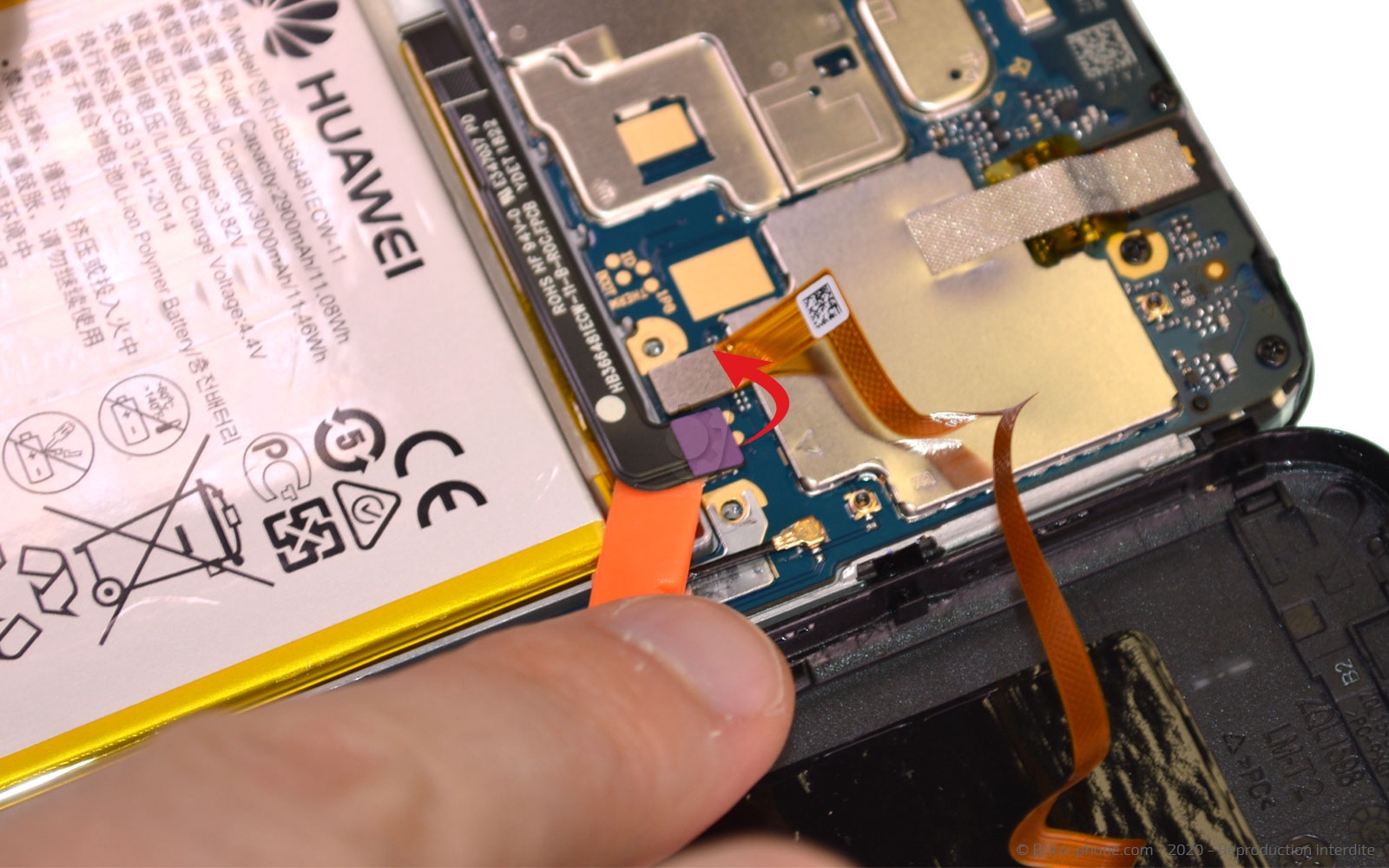

Déconnectez la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 4 : Libérer la coque arrière

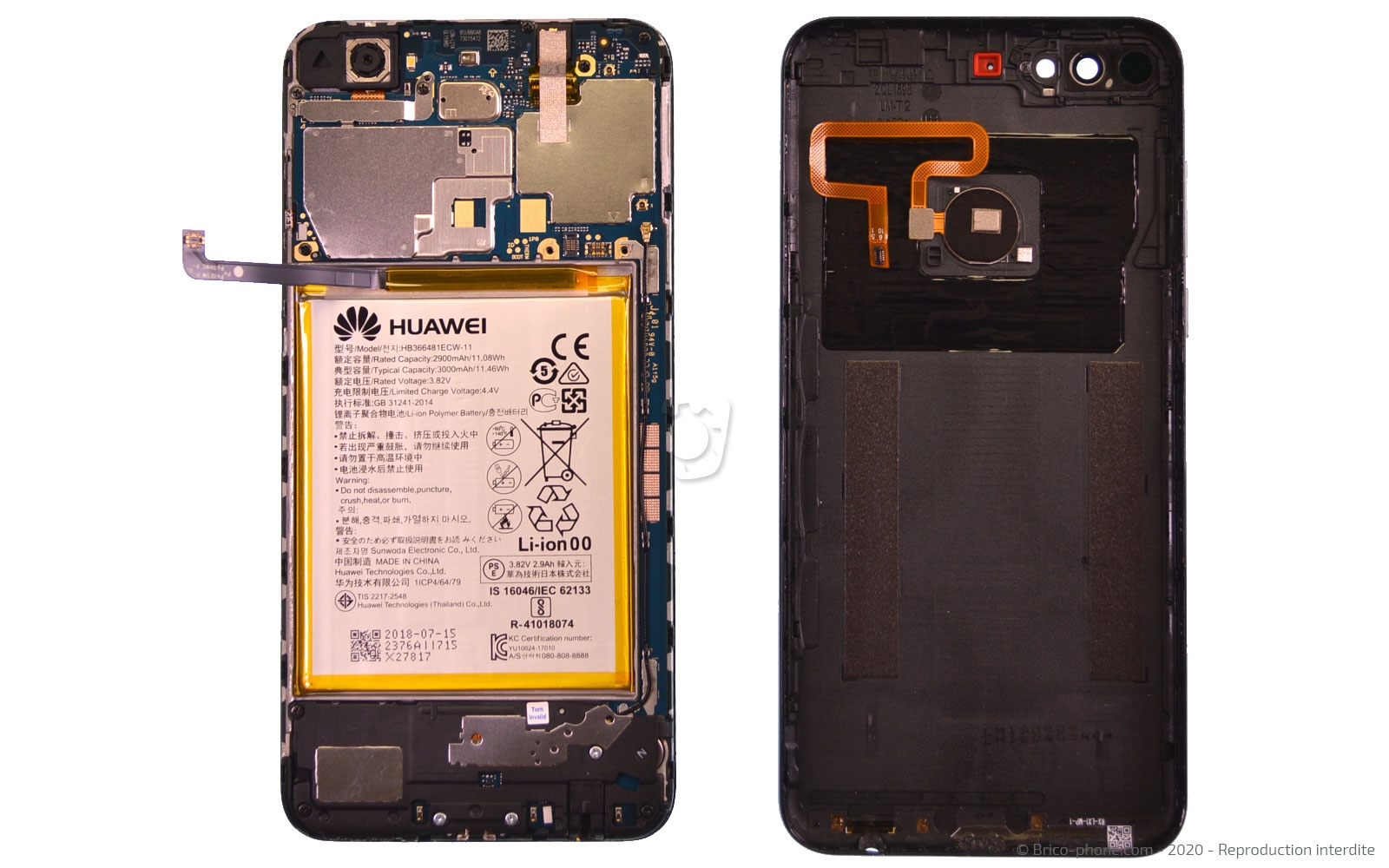

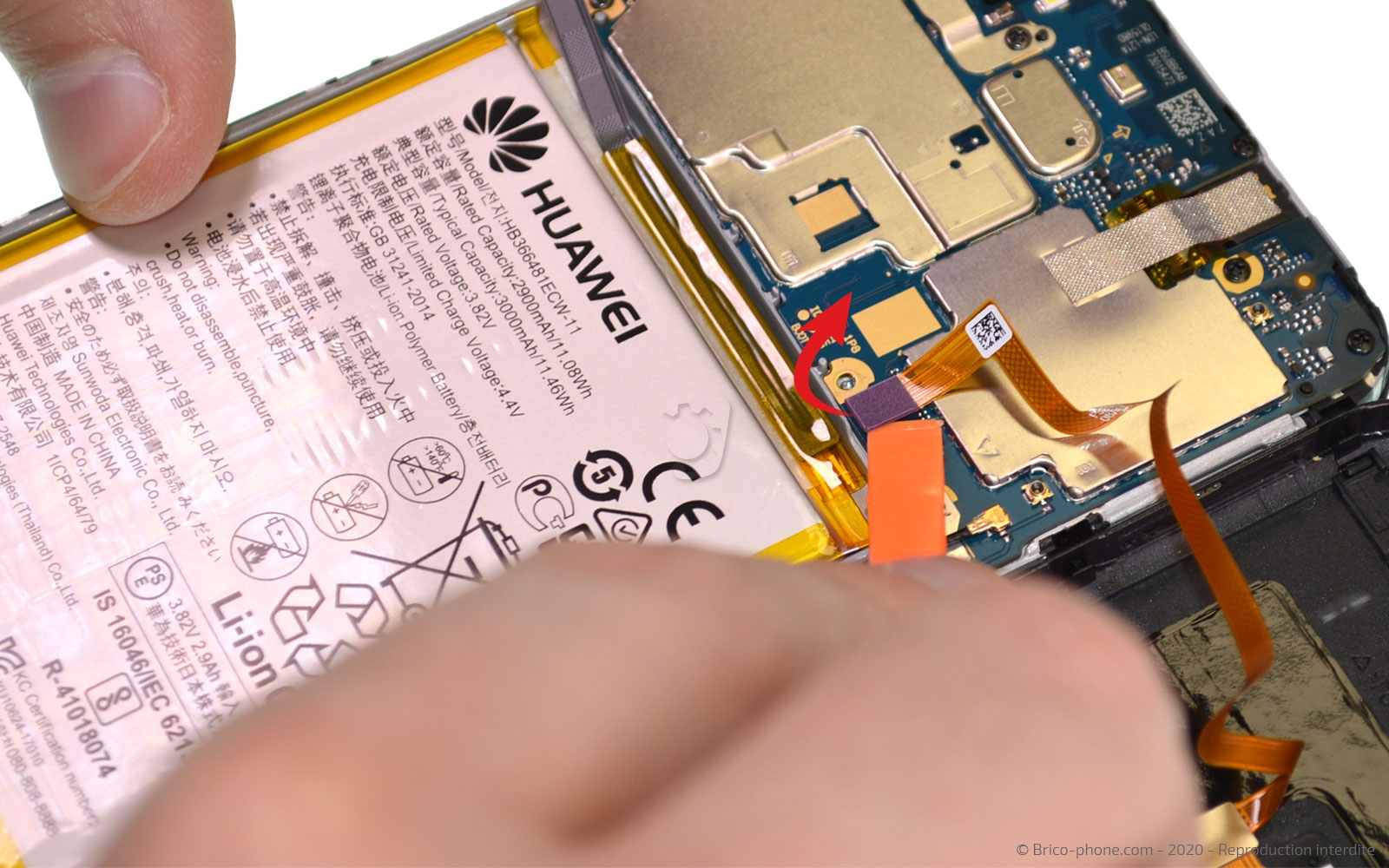

Toujours avec le levier, déconnectez la rallonge du lecteur d'empreintes, puis mettez la vitre arrière de côté.
Outils du kit utilisés
Outils du kit utilisés

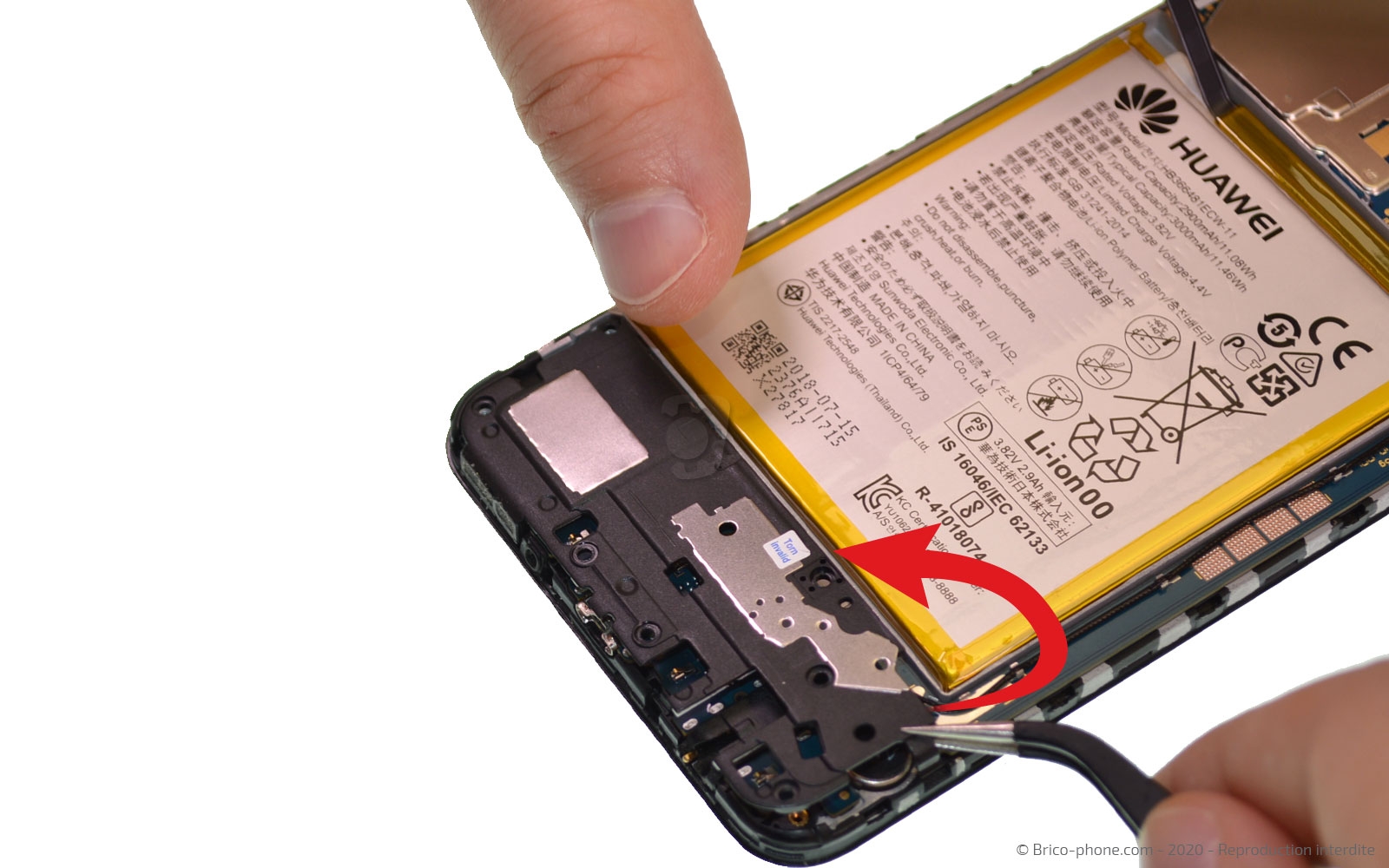

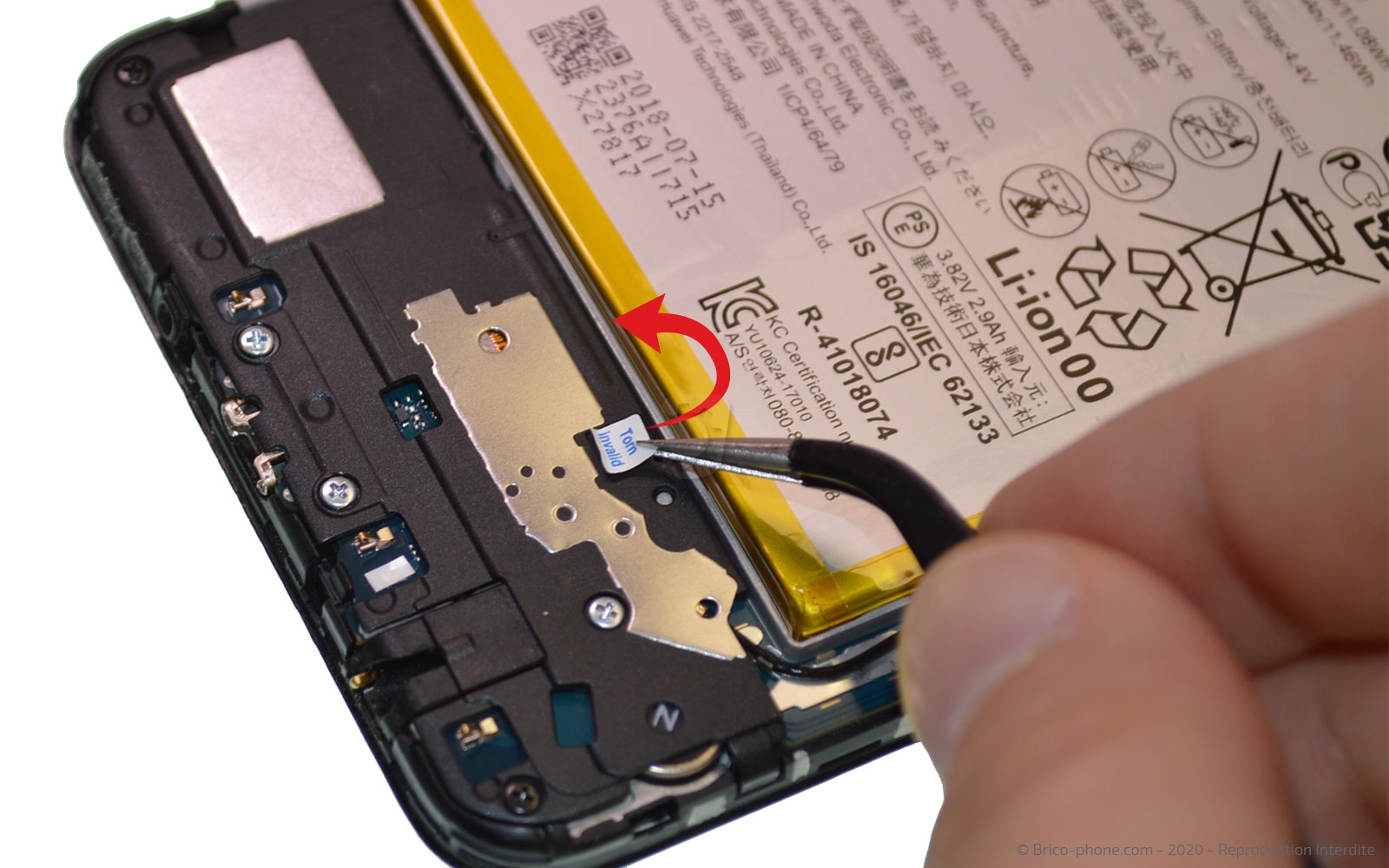

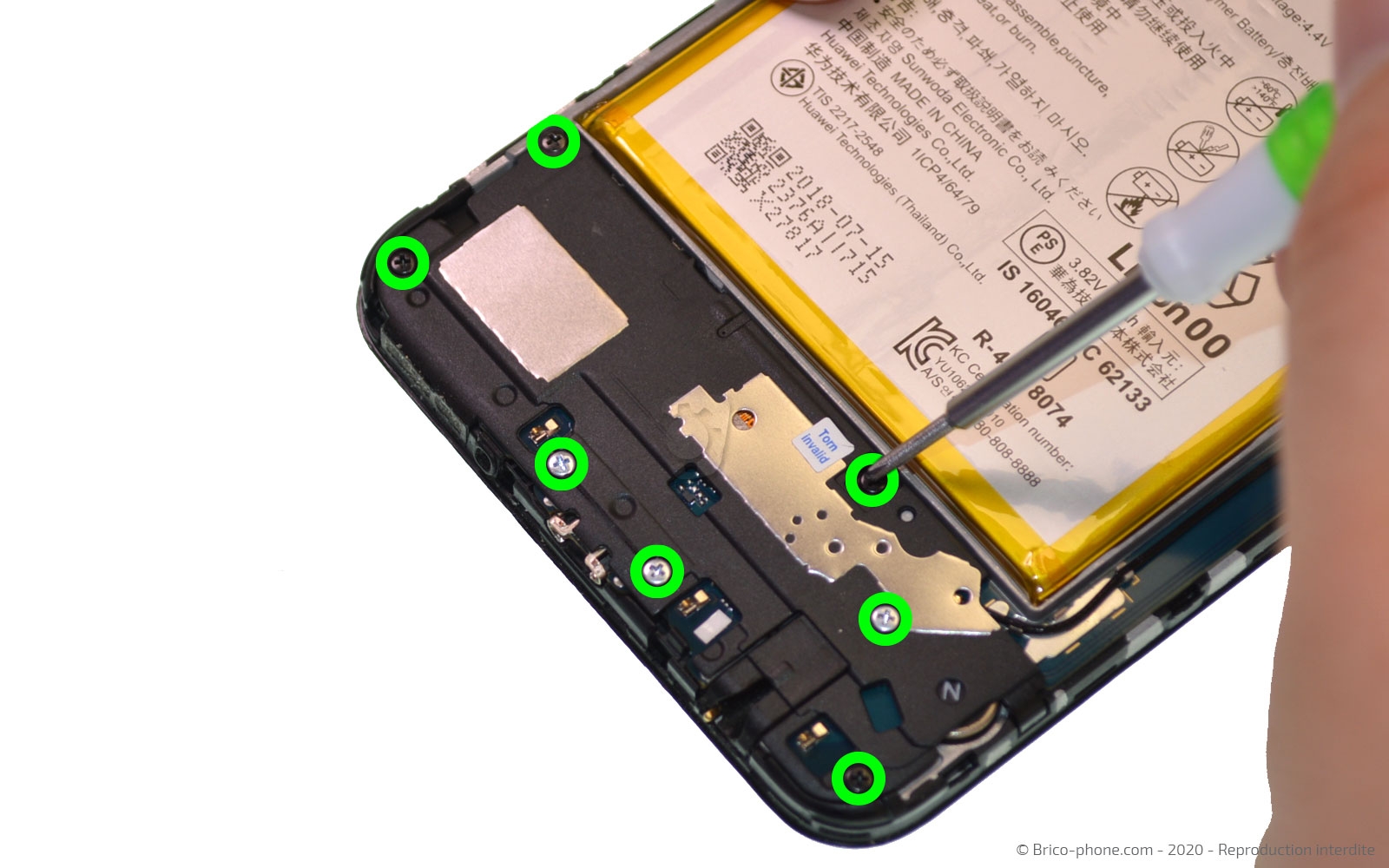

Etape 5 : Extraire le haut-parleur externe
Passons sur le bas du téléphone, retirez l'adhésif qui cache une vis avec la pincette.

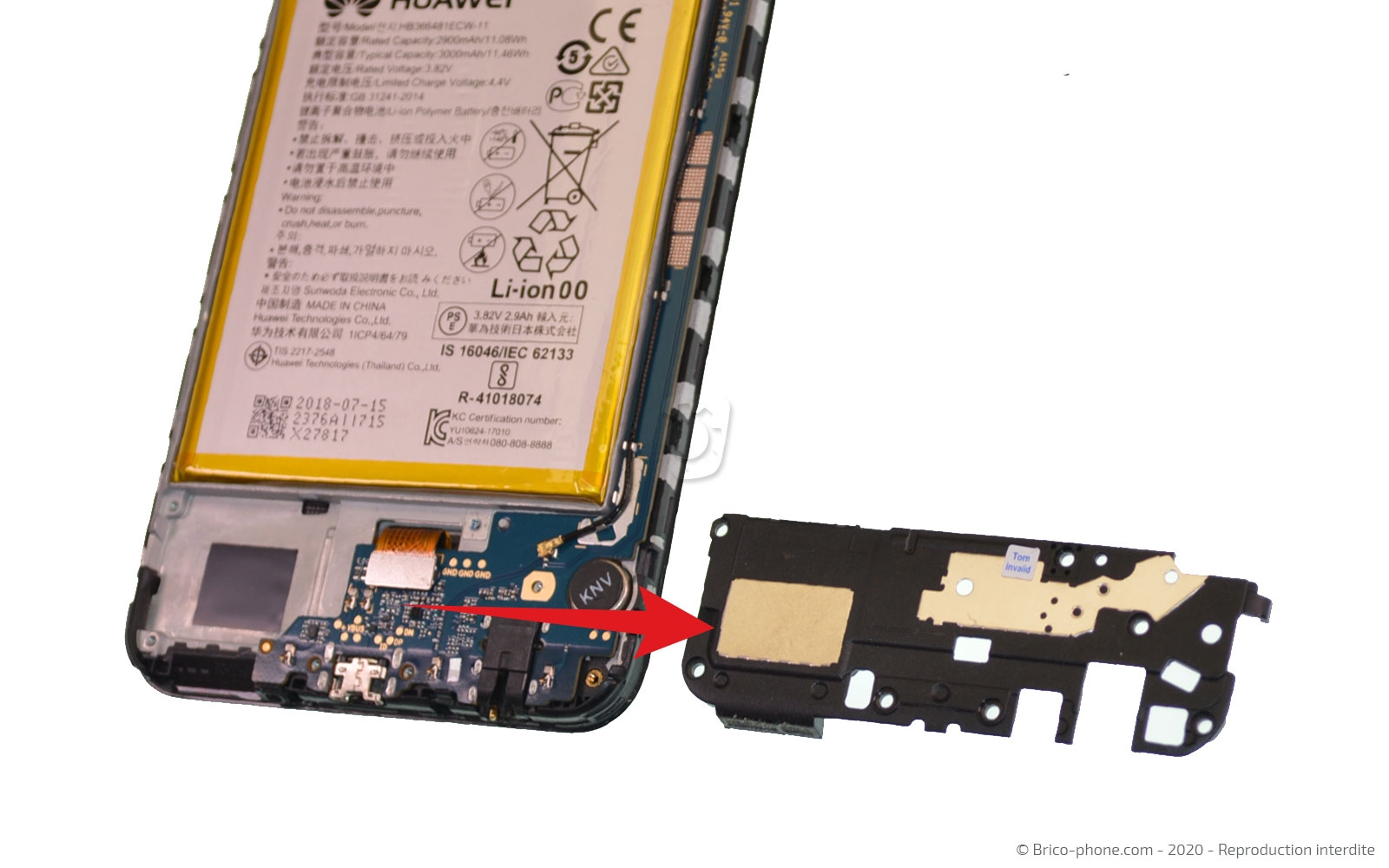

Dévissez les 7 vis avec le tournevis cruciforme, puis ôtez le bloc haut-parleur externe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

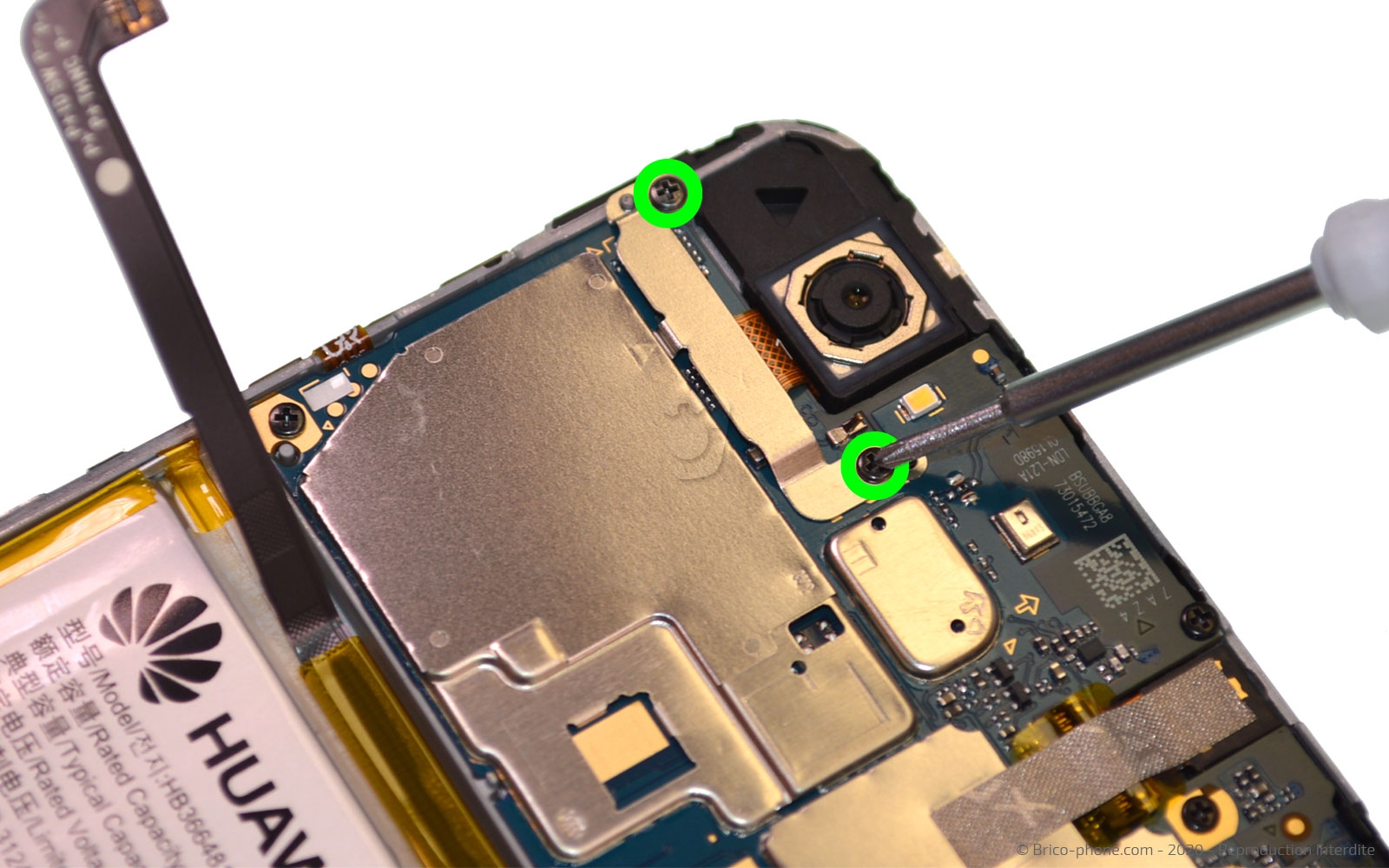

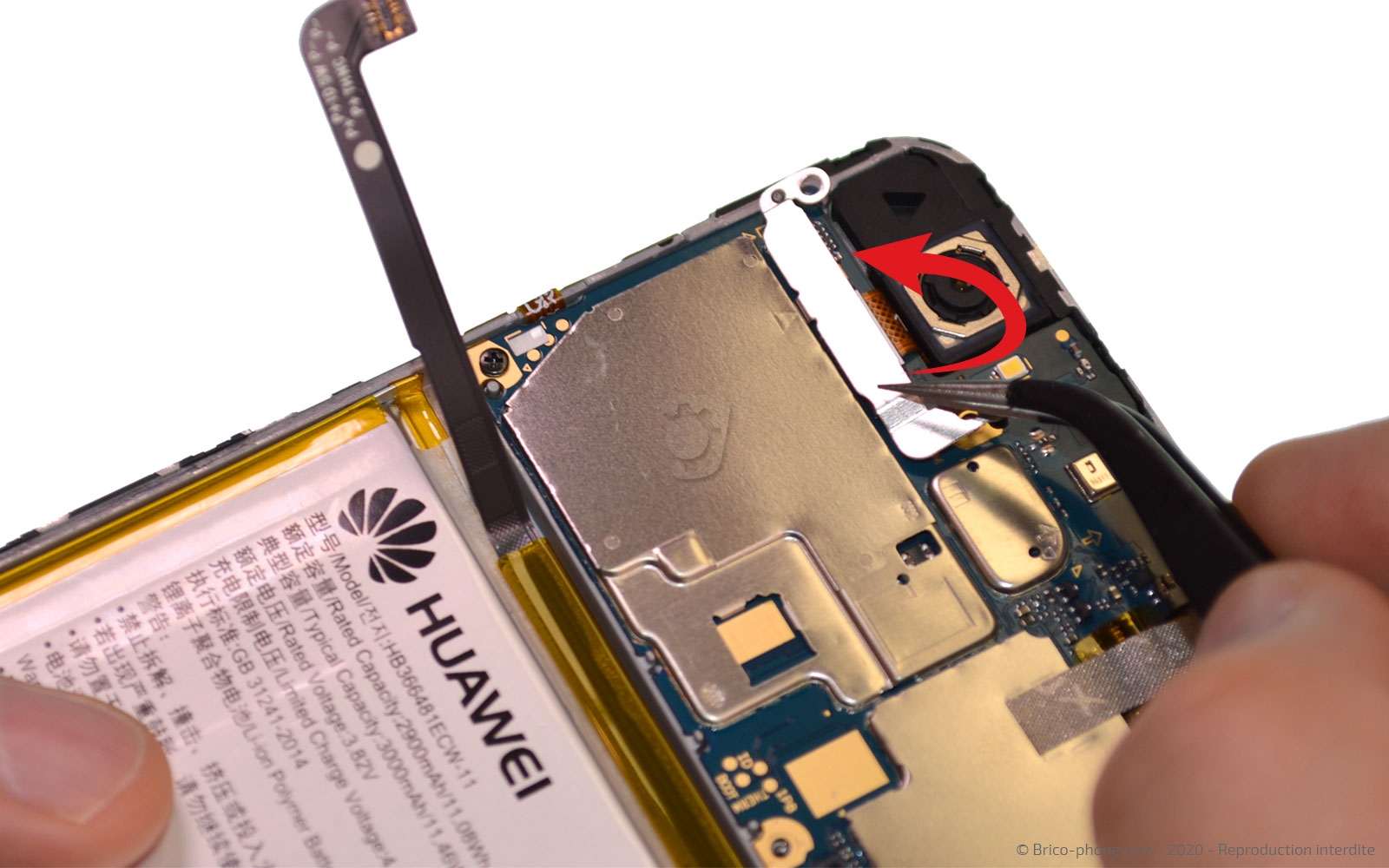

Etape 6 : Retirer le cache des nappes de la caméra arrière

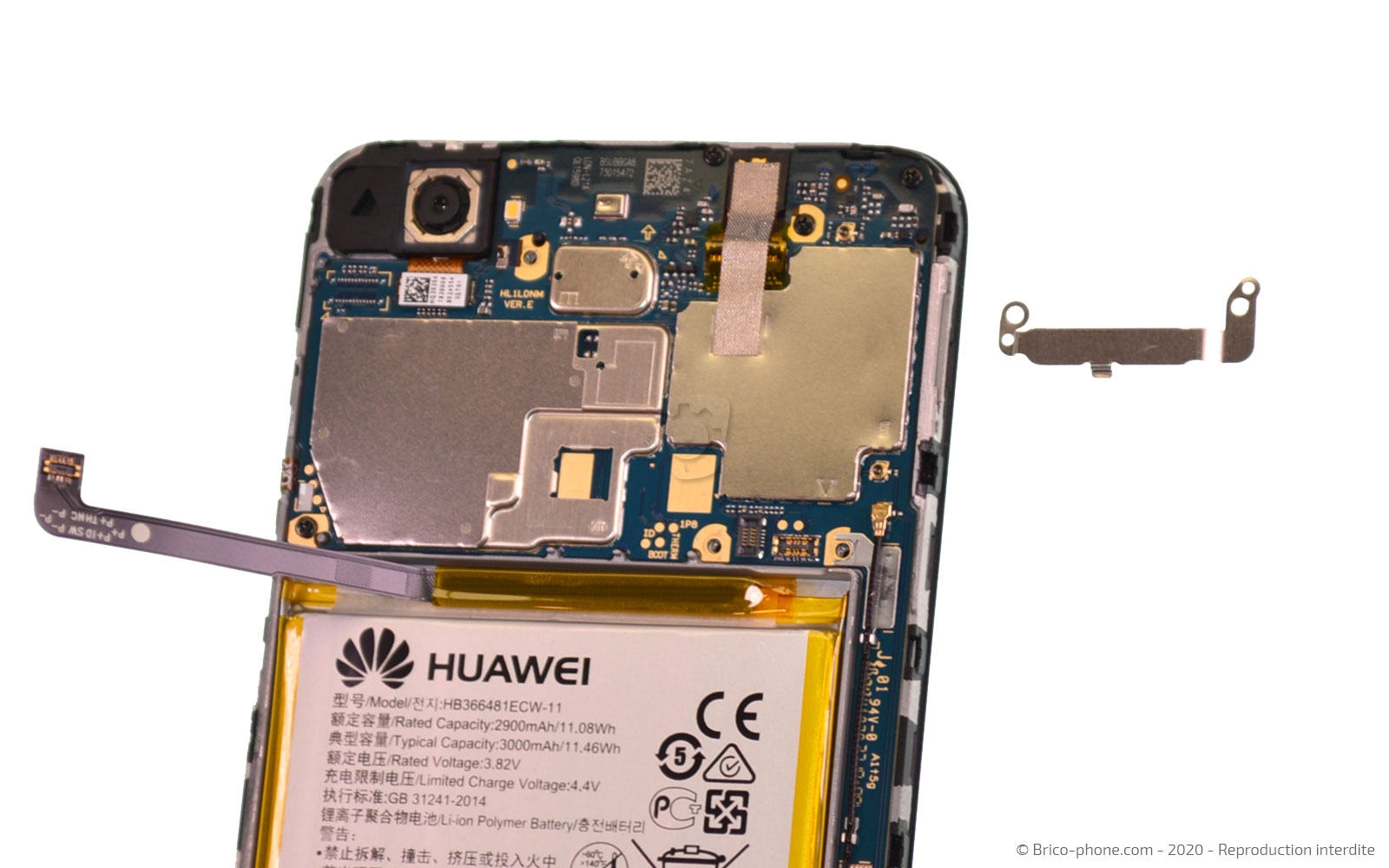

Toujours avec le tournevis cruciforme, dévissez les 2 vis de la plaquette qui cache la nappe de la caméra arrière, puis retirez cette plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 7 : Préparer la carte-mère
Avant de retirer la carte-mère, il faut déconnecter tout ce qui est dessus et enlever les vis qui la maintiennent au châssis.

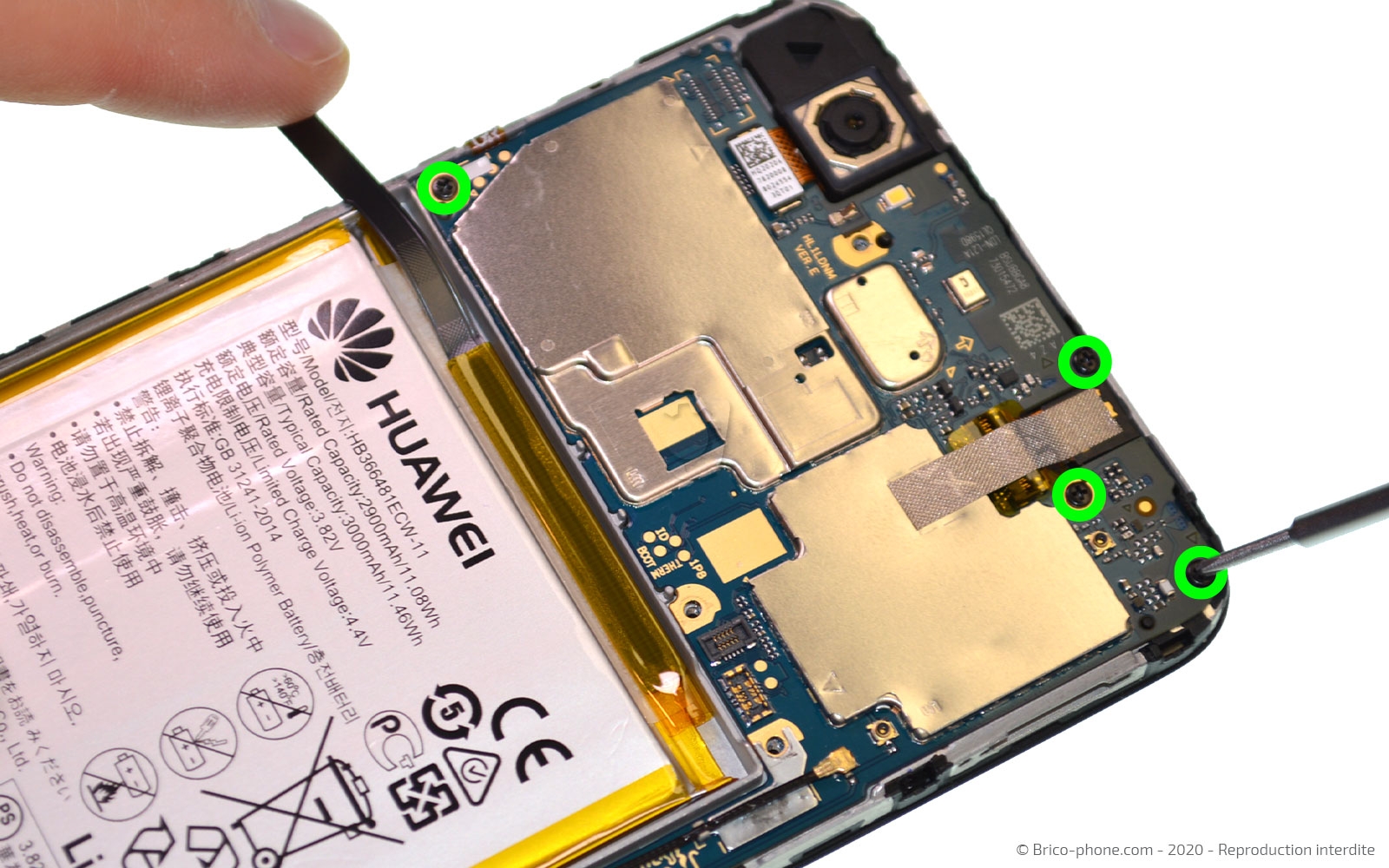

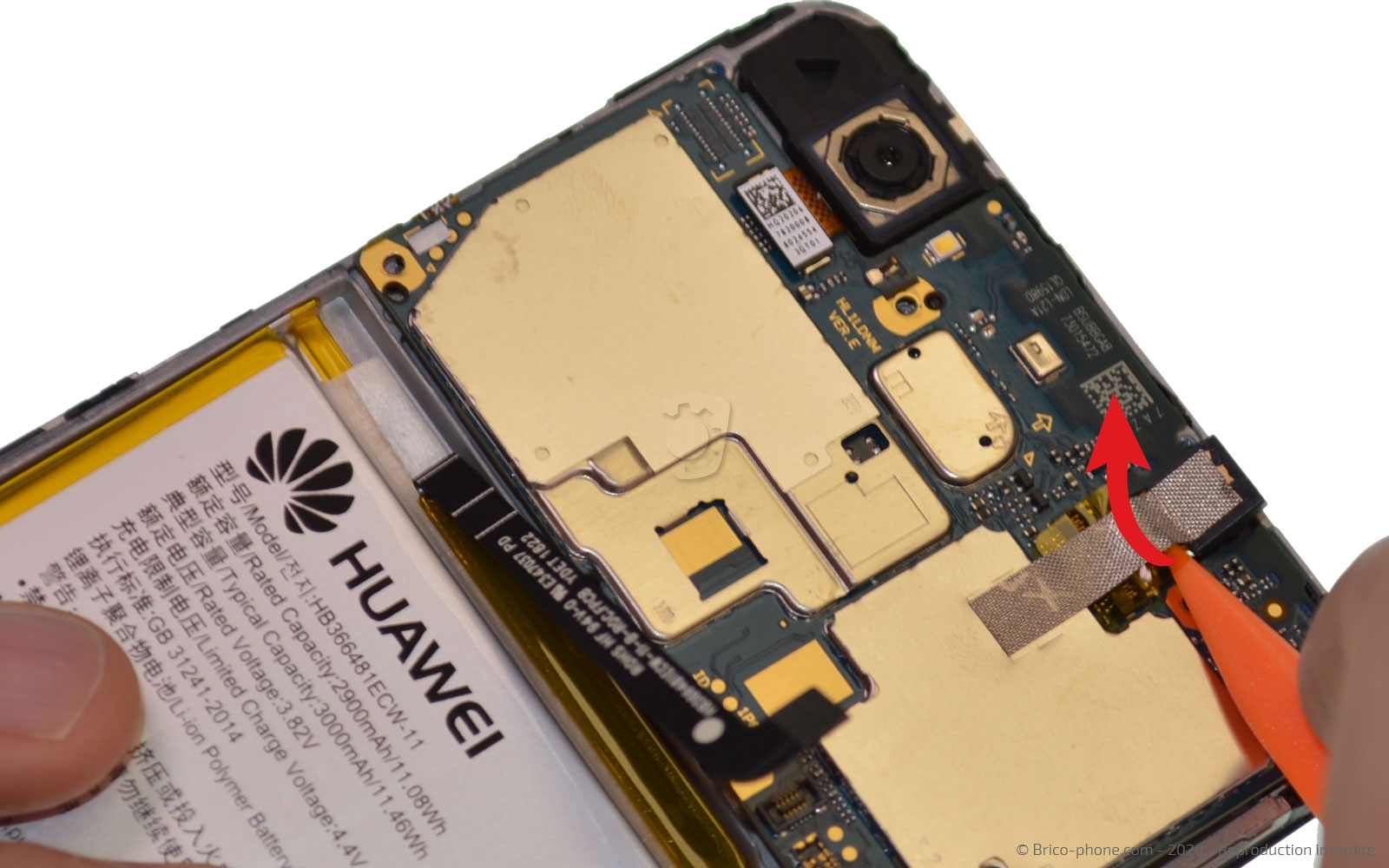

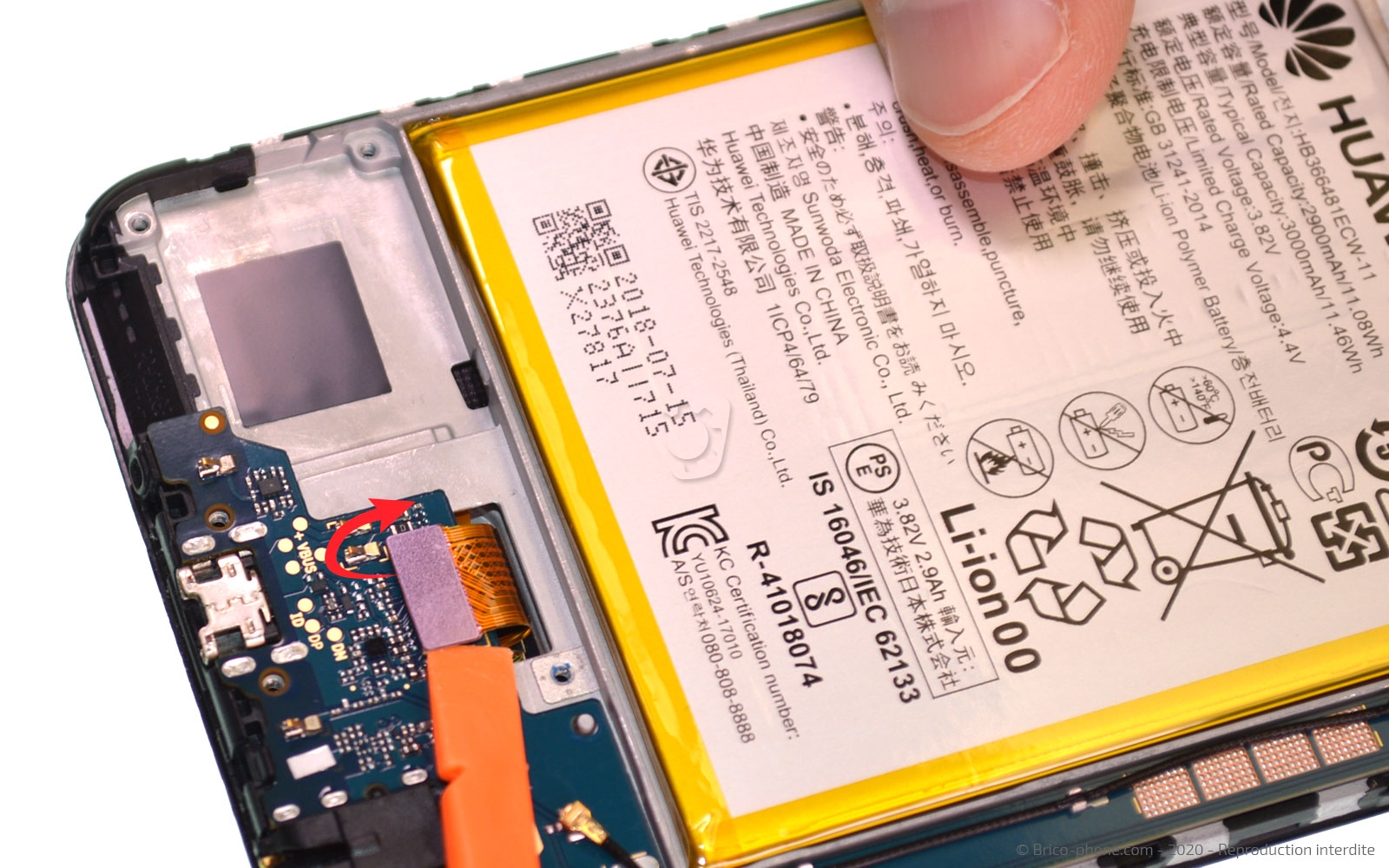

Commencez par dévisser les 4 vis avec le tournevis cruciforme. Déconnectez la nappe de l'écran qui est au-dessus du connecteur de charge avec le levier en nylon.
Soulevez légèrement avec ce même levier le sticker de la caméra avant pour la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

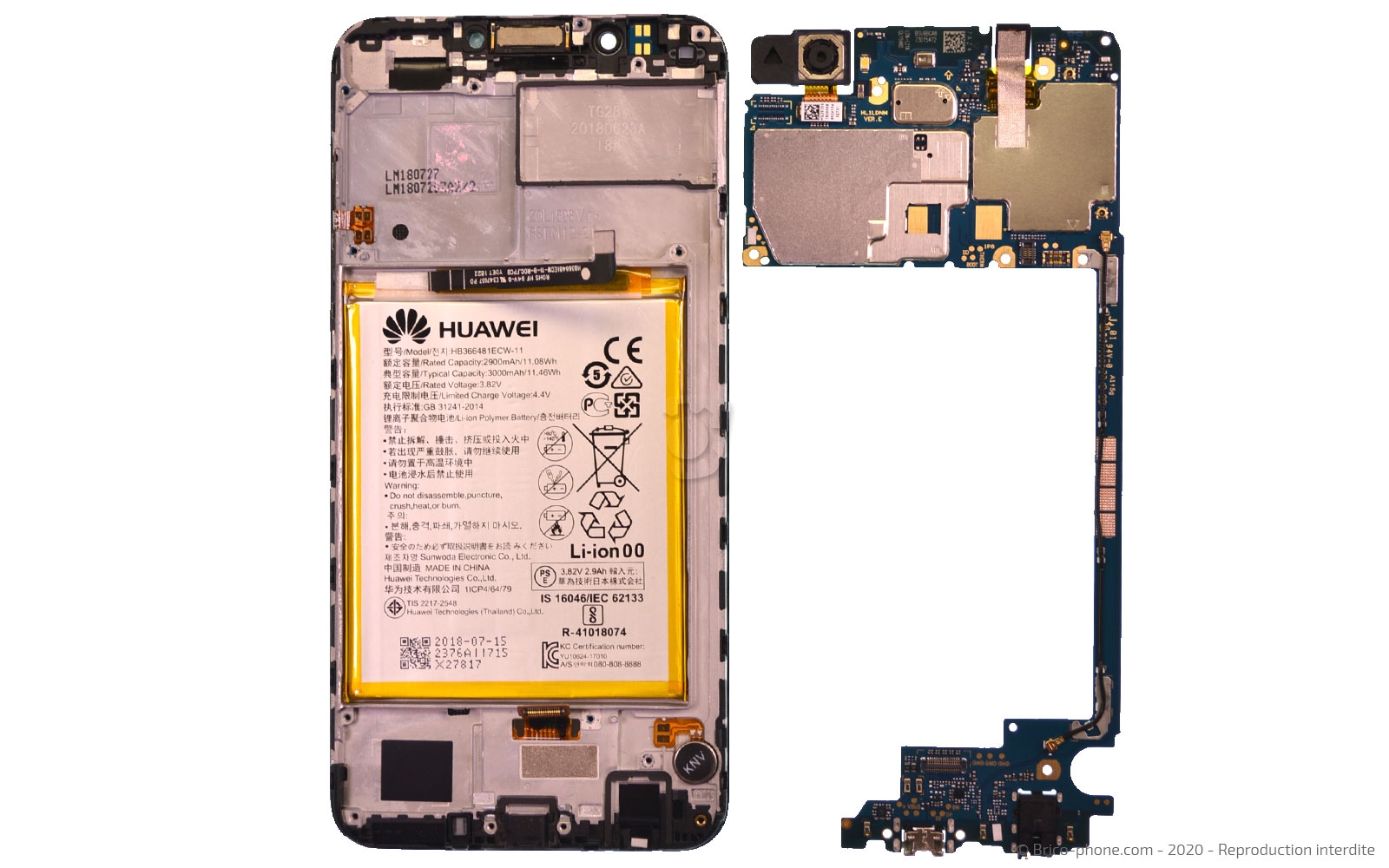

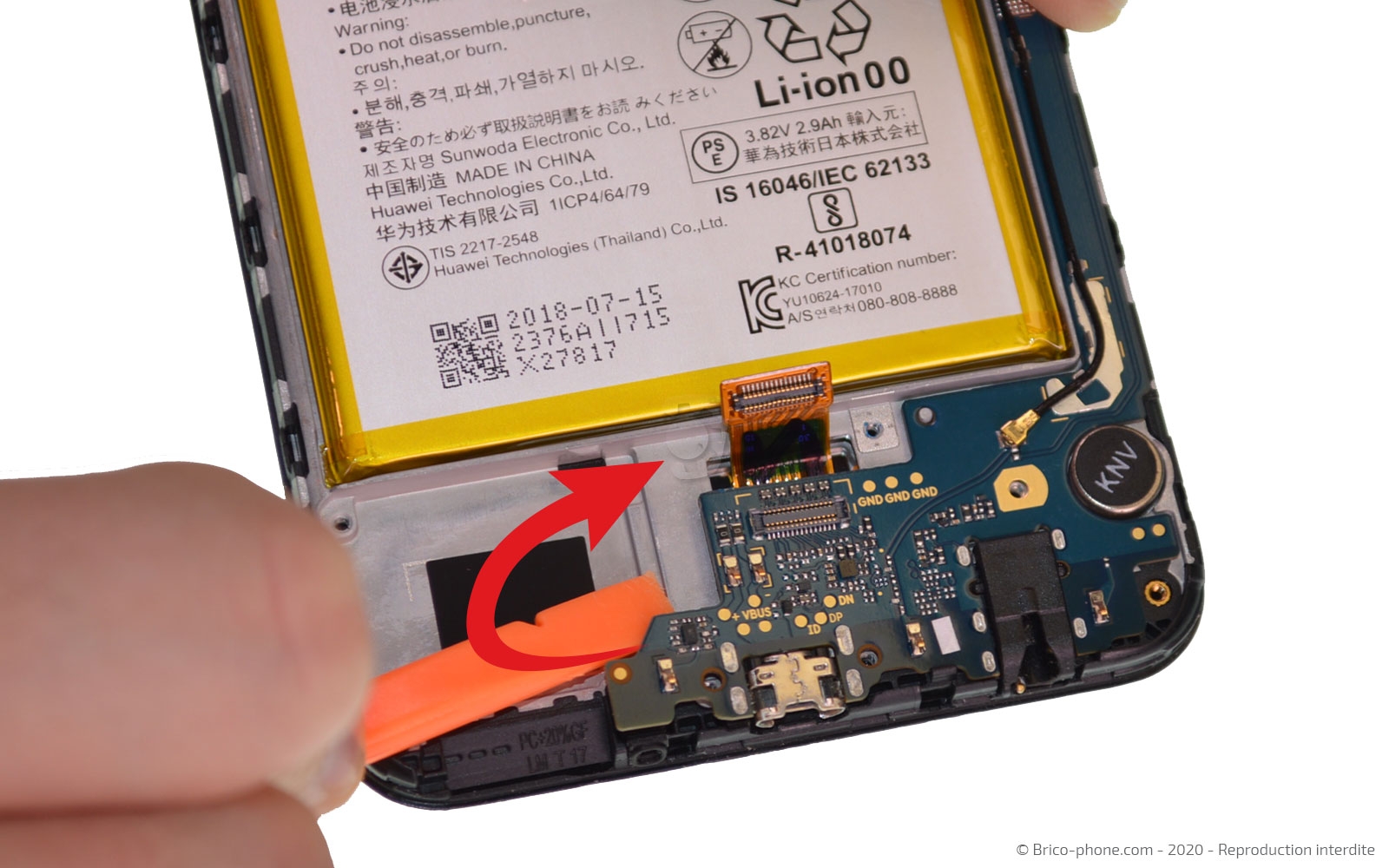

Etape 8 : Extraire la carte-mère

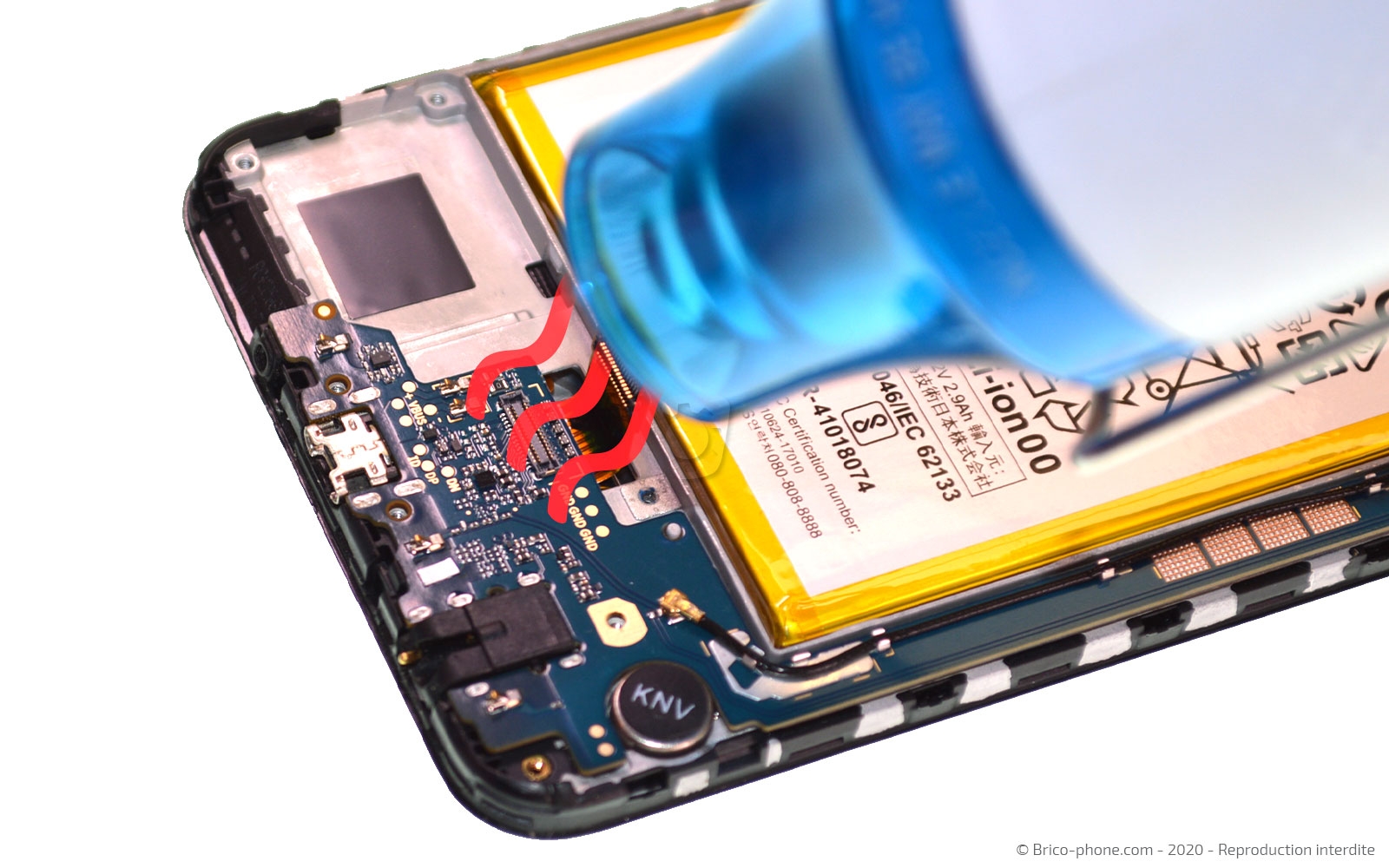

La carte-mère est légèrement collée au niveau du connecteur de charge, vous pouvez la chauffer un peu pour ramollir son adhésif, puis soulevez-la avec le levier pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

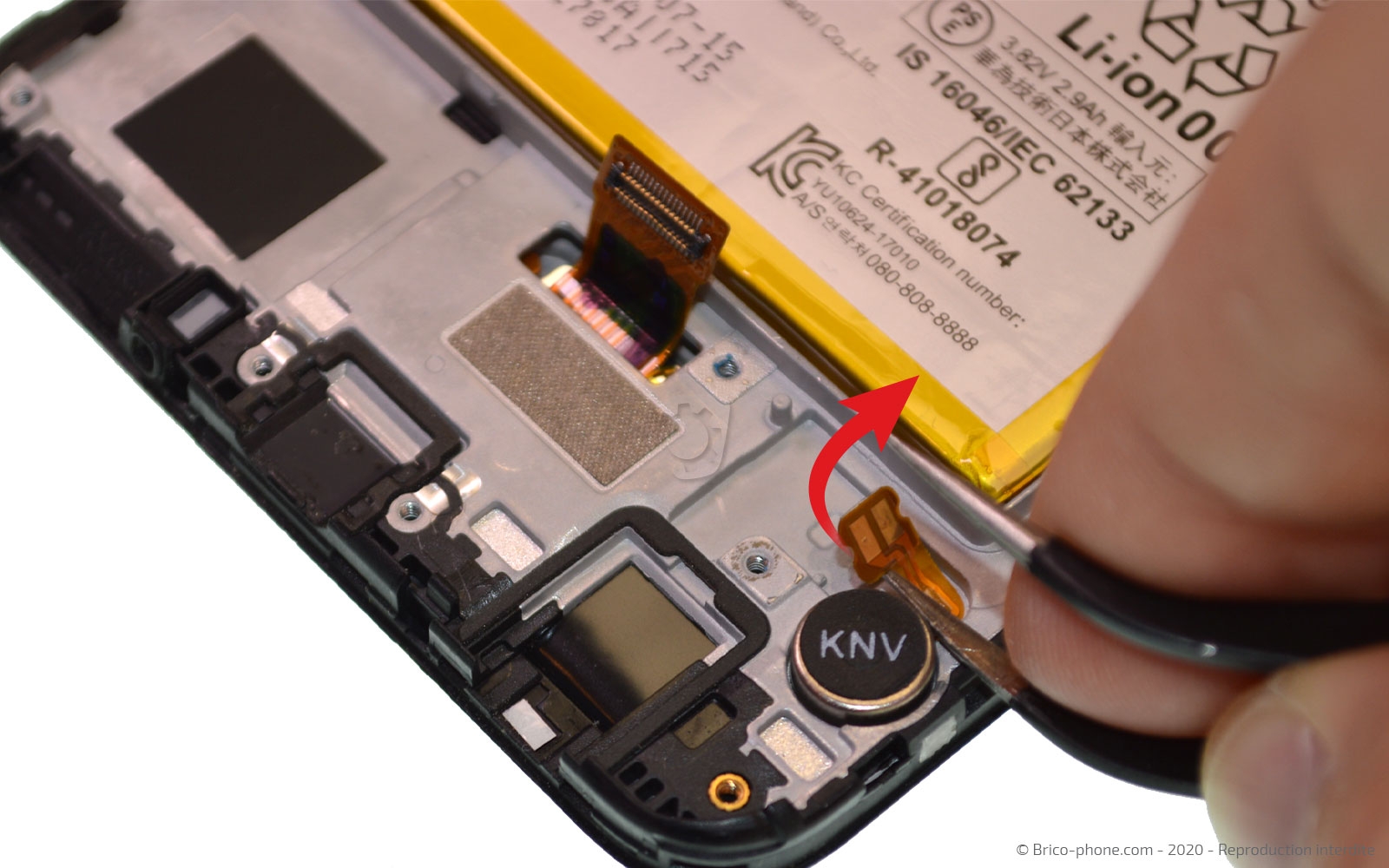

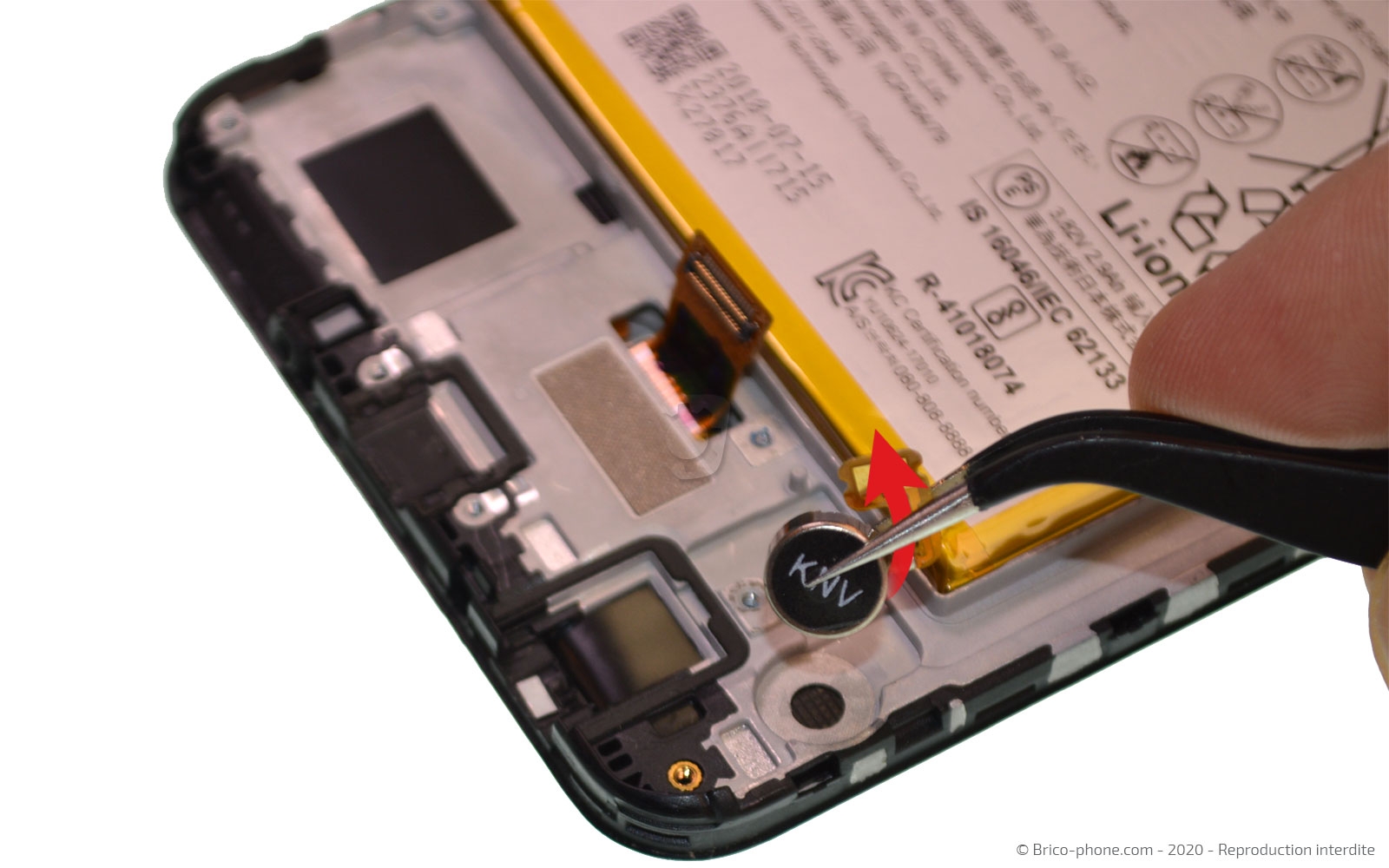

Etape 9 : Retirer le vibreur
Pour retirer le vibreur, faites levier avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

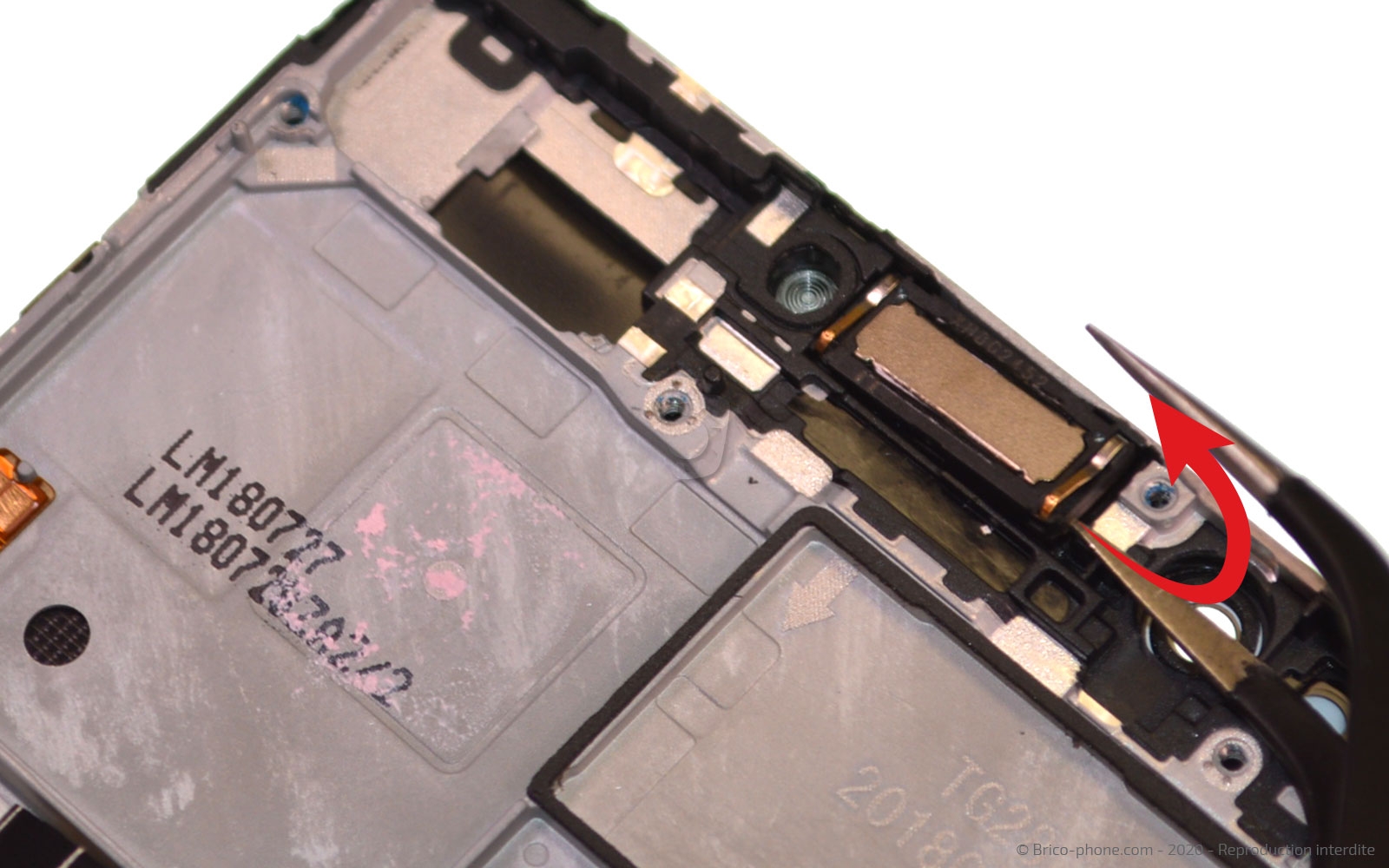

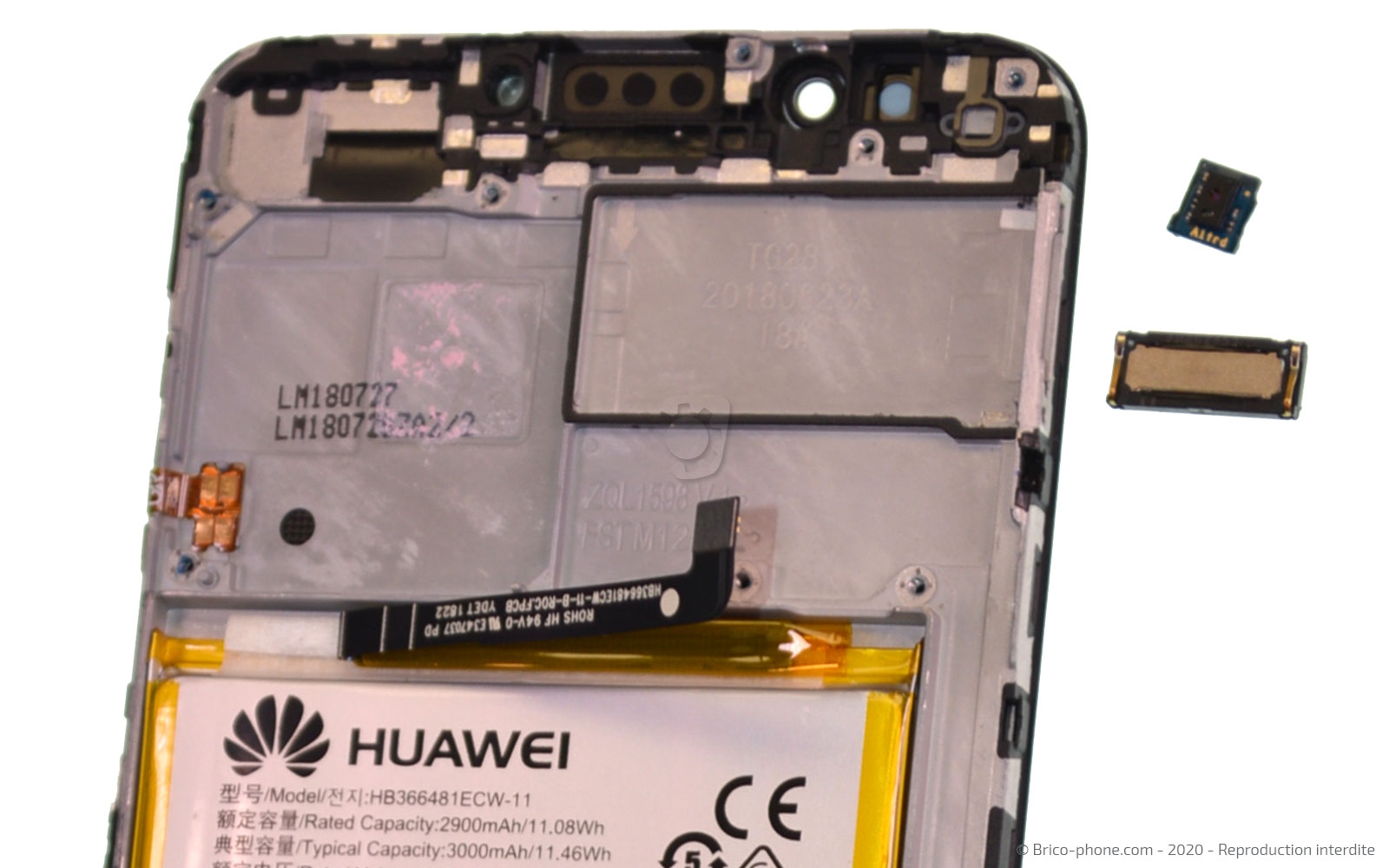

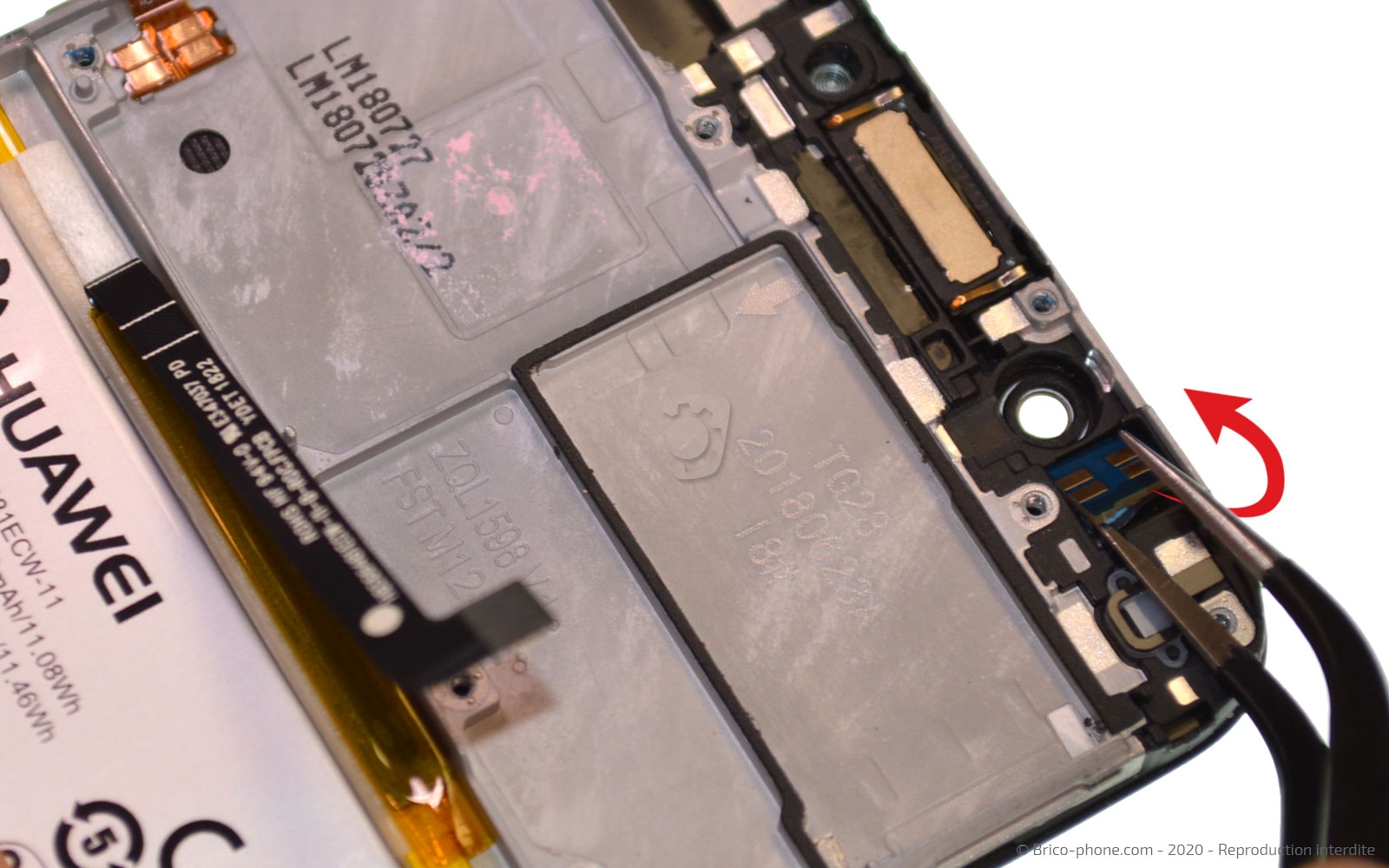

Etape 10 : Ôter les capteurs et l'écouteur de l'oreille
Toujours avec la pincette, faites levier pour les capteurs de proximité et luminosité ainsi que l'écouteur de l'oreille.
Outils du kit utilisés
Outils du kit utilisés

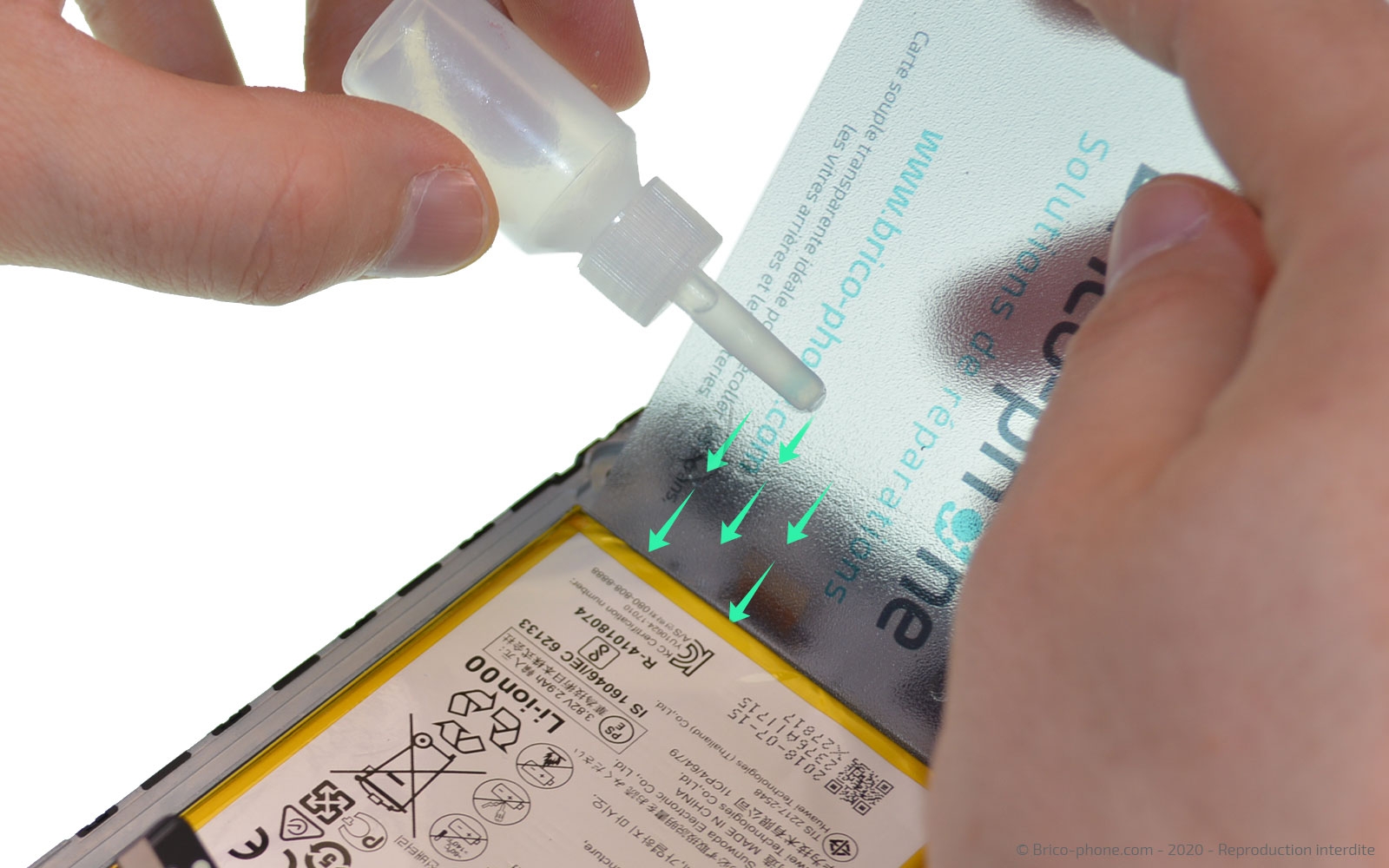

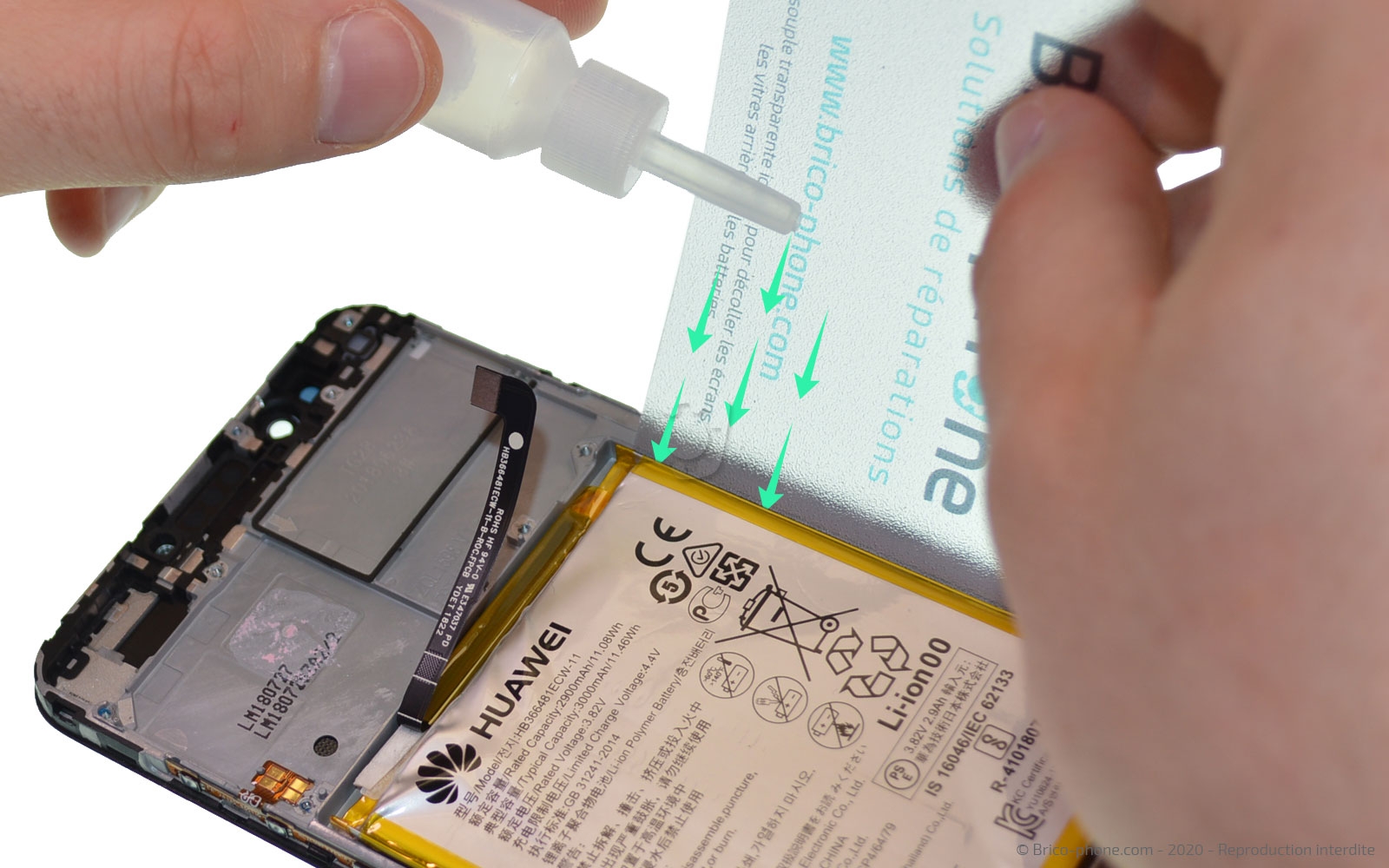

Etape 11 : Préparer la batterie
Pour retirer la batterie, il est nécessaire de ramollir le sticker qui la maintient au châssis.

Glissez la carte transparente entre la batterie et le châssis pour appliquer le liquide iRemover.

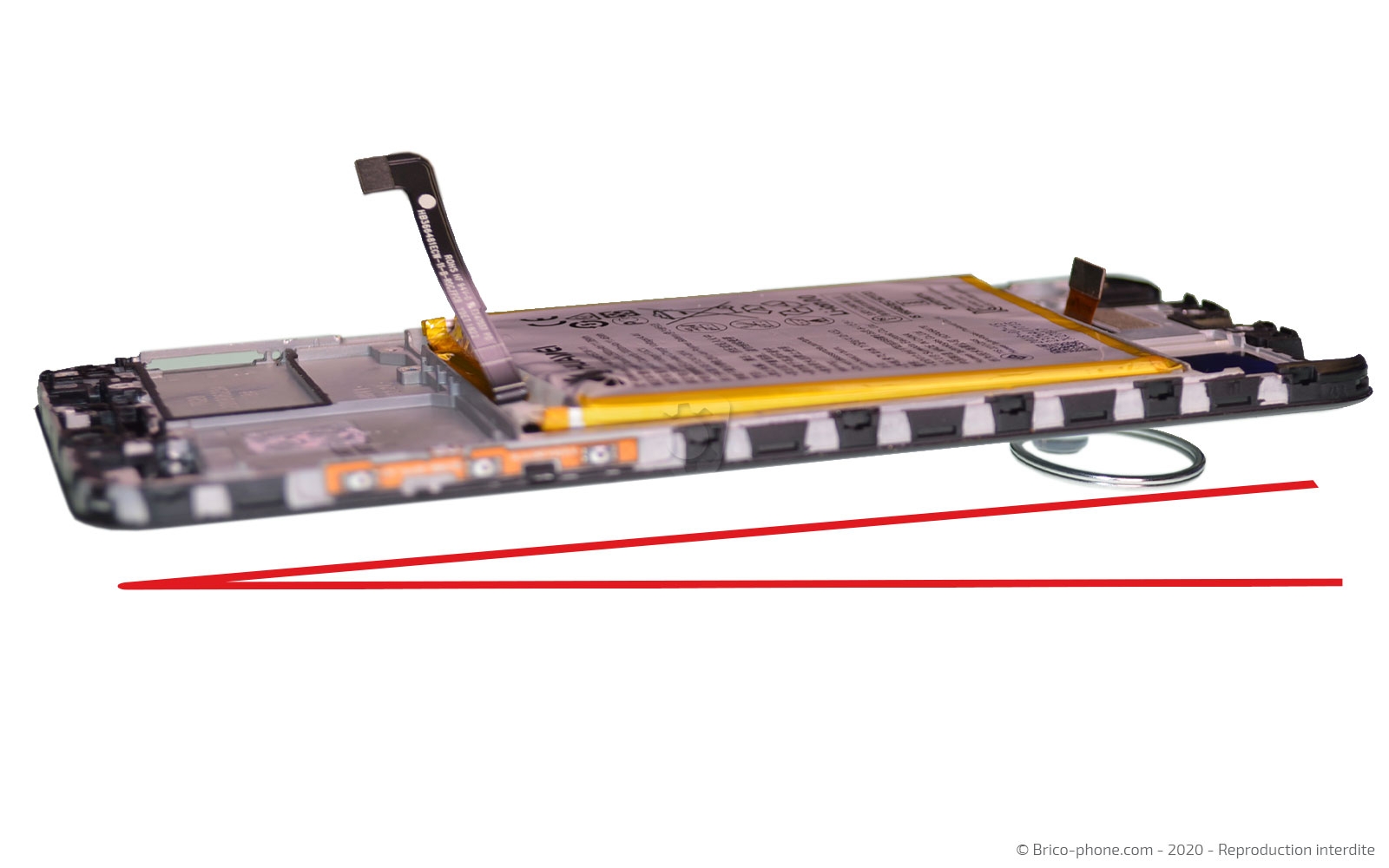

Placez la ventouse dessous pour que le liquide coule sous la batterie.

Patientez environ 30 minutes le temps que le liquide agisse.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

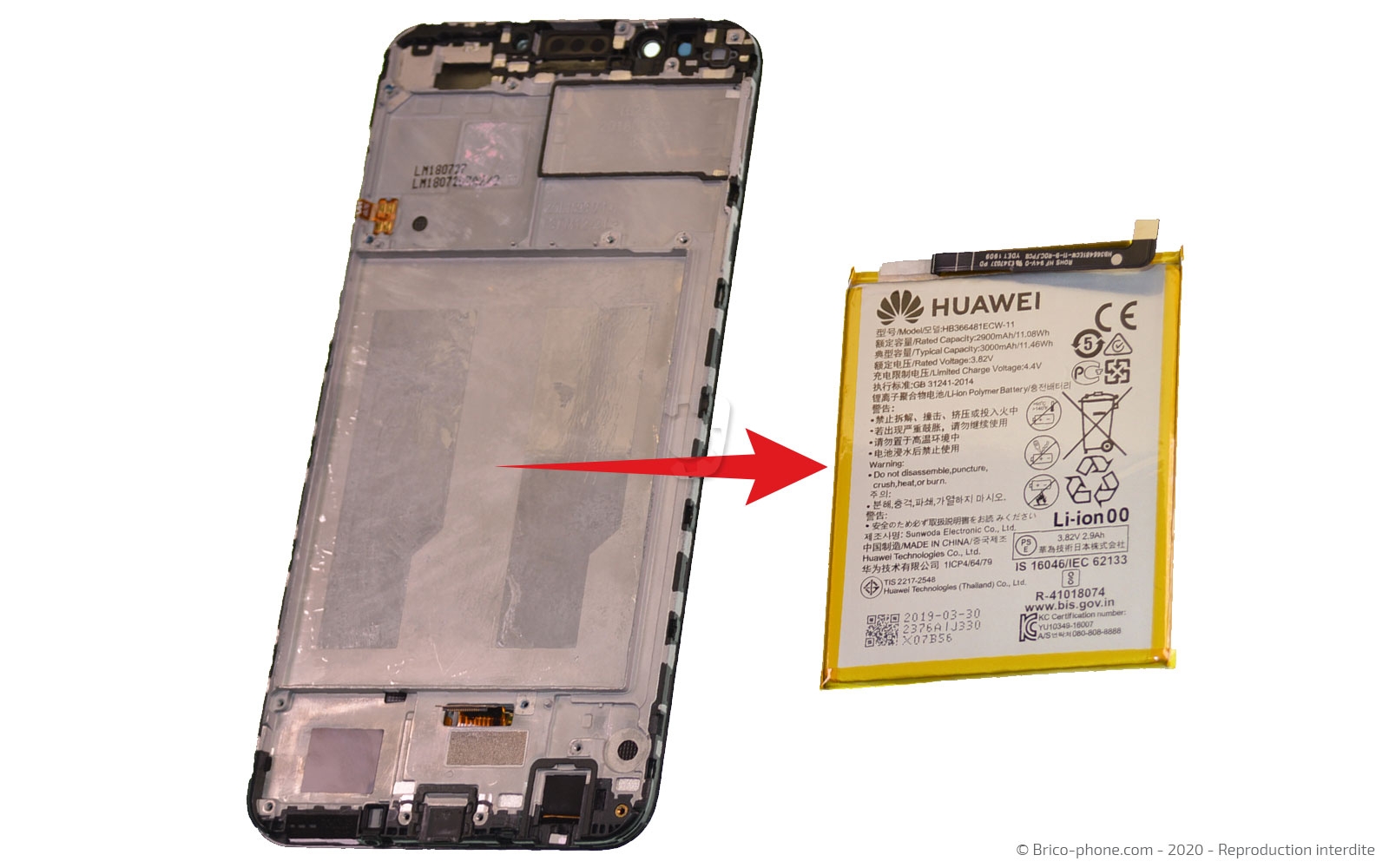

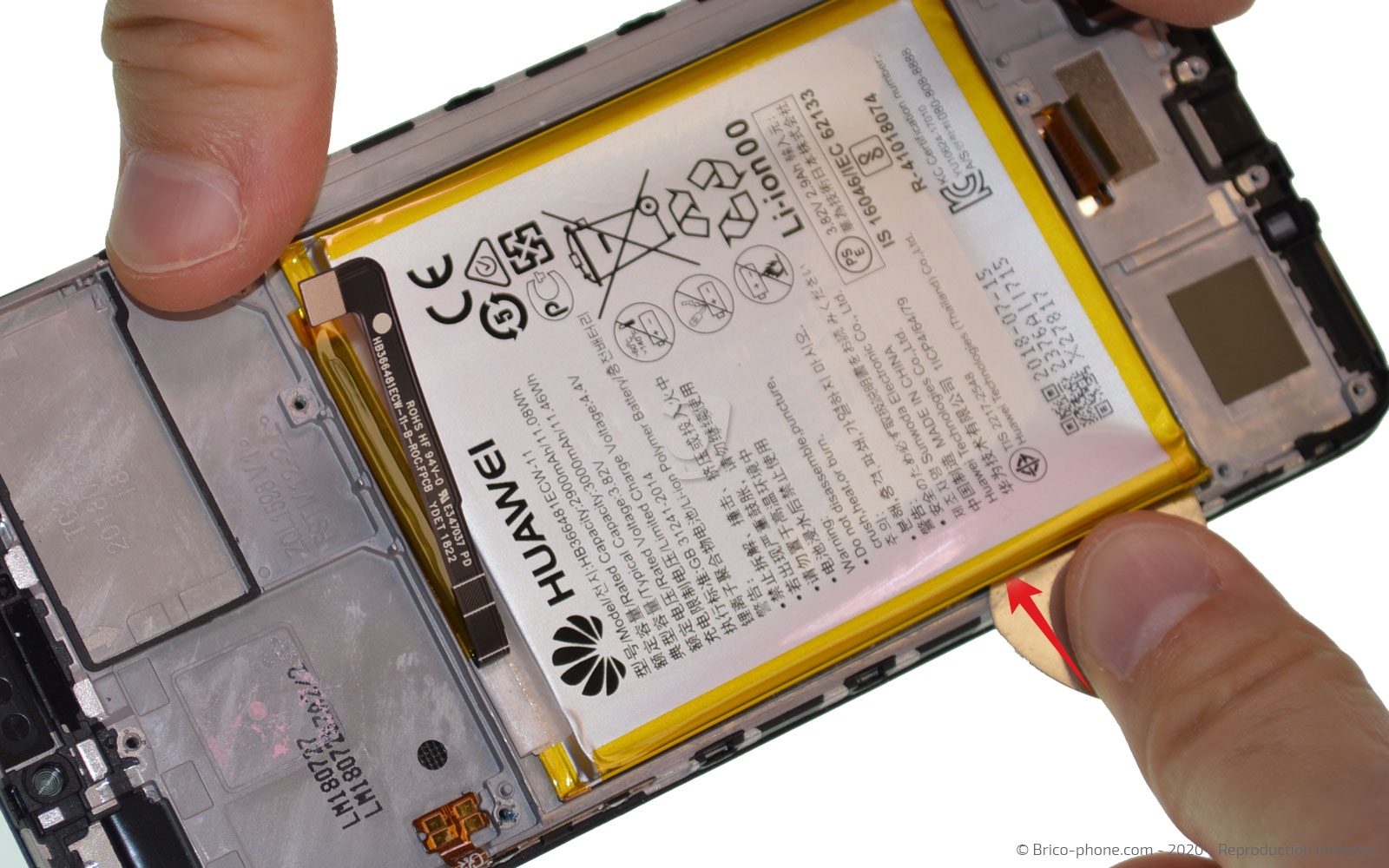

Etape 12 : Extraire la batterie (1ère méthode)

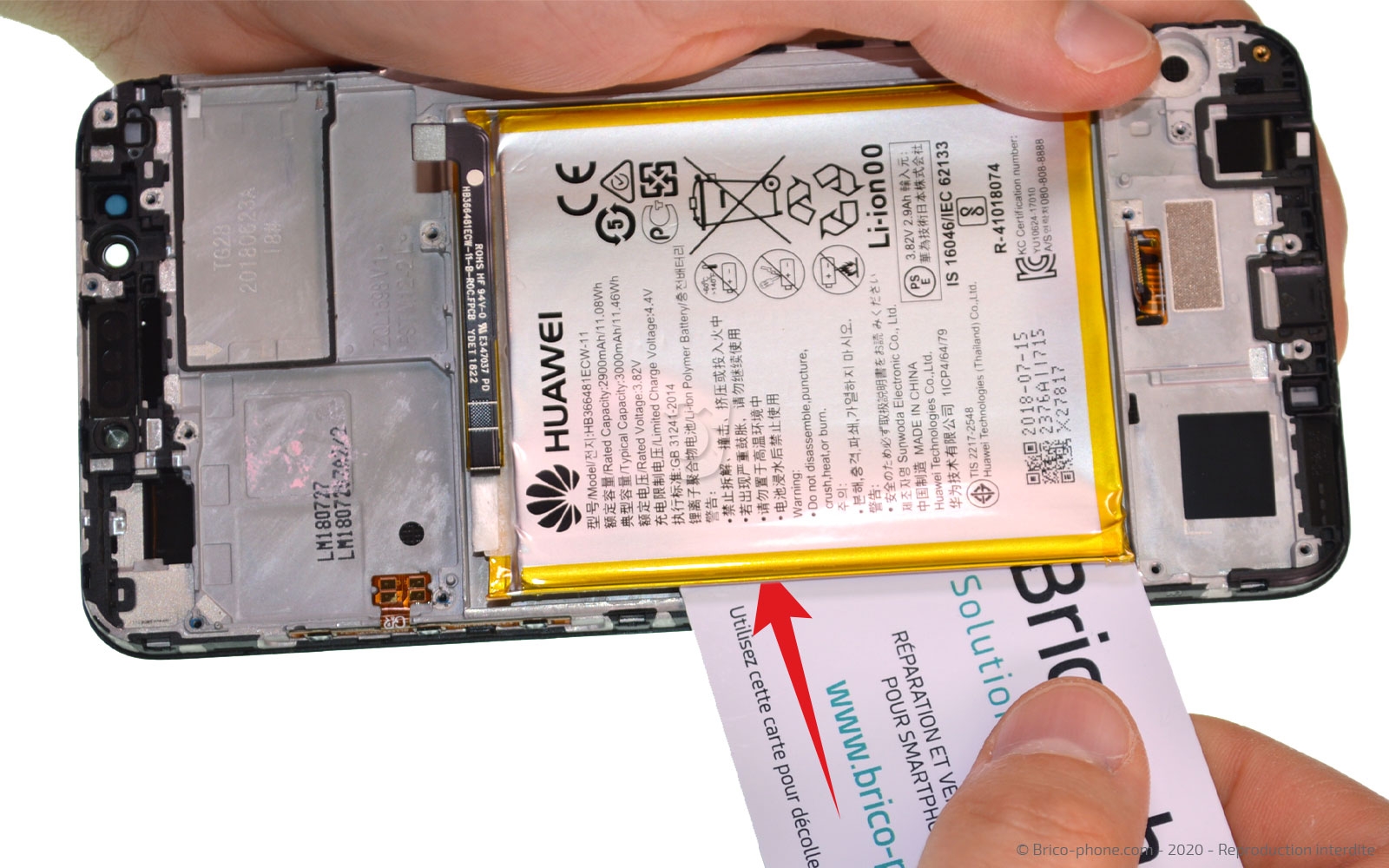

Faites levier entre la batterie et le châssis pour créer un point d'insertion, puis glissez la carte en PVC pour sortir la batterie du téléphone.
Outils du kit utilisés
Outils du kit utilisés

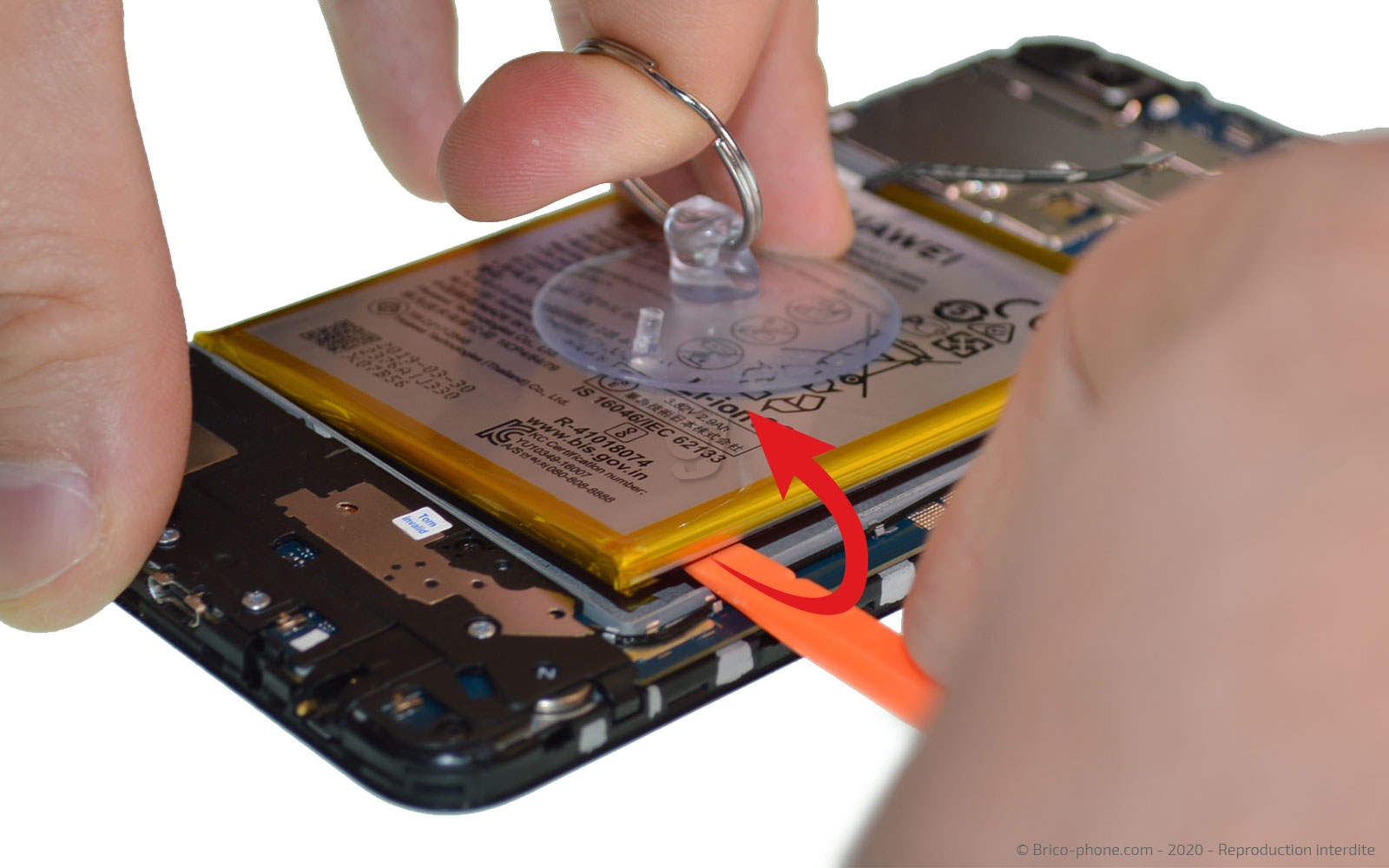

Etape 13 : Extraire la batterie (2nd méthode)

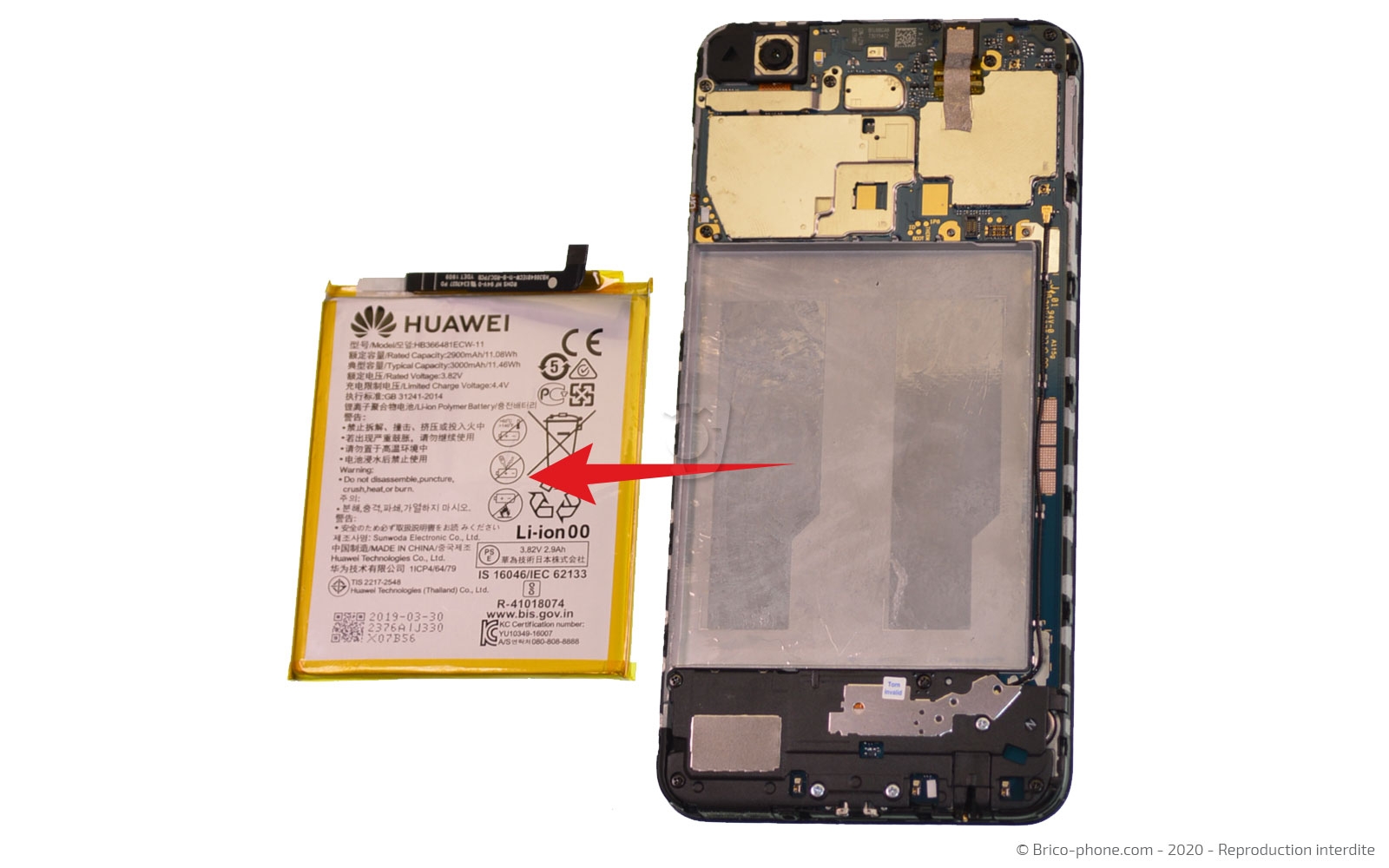

Positionnez la ventouse sur la batterie puis tout en tirant sur son anneau, faites levier avec le spudger pour sortir la batterie.
Outils du kit utilisés
Outils du kit utilisés

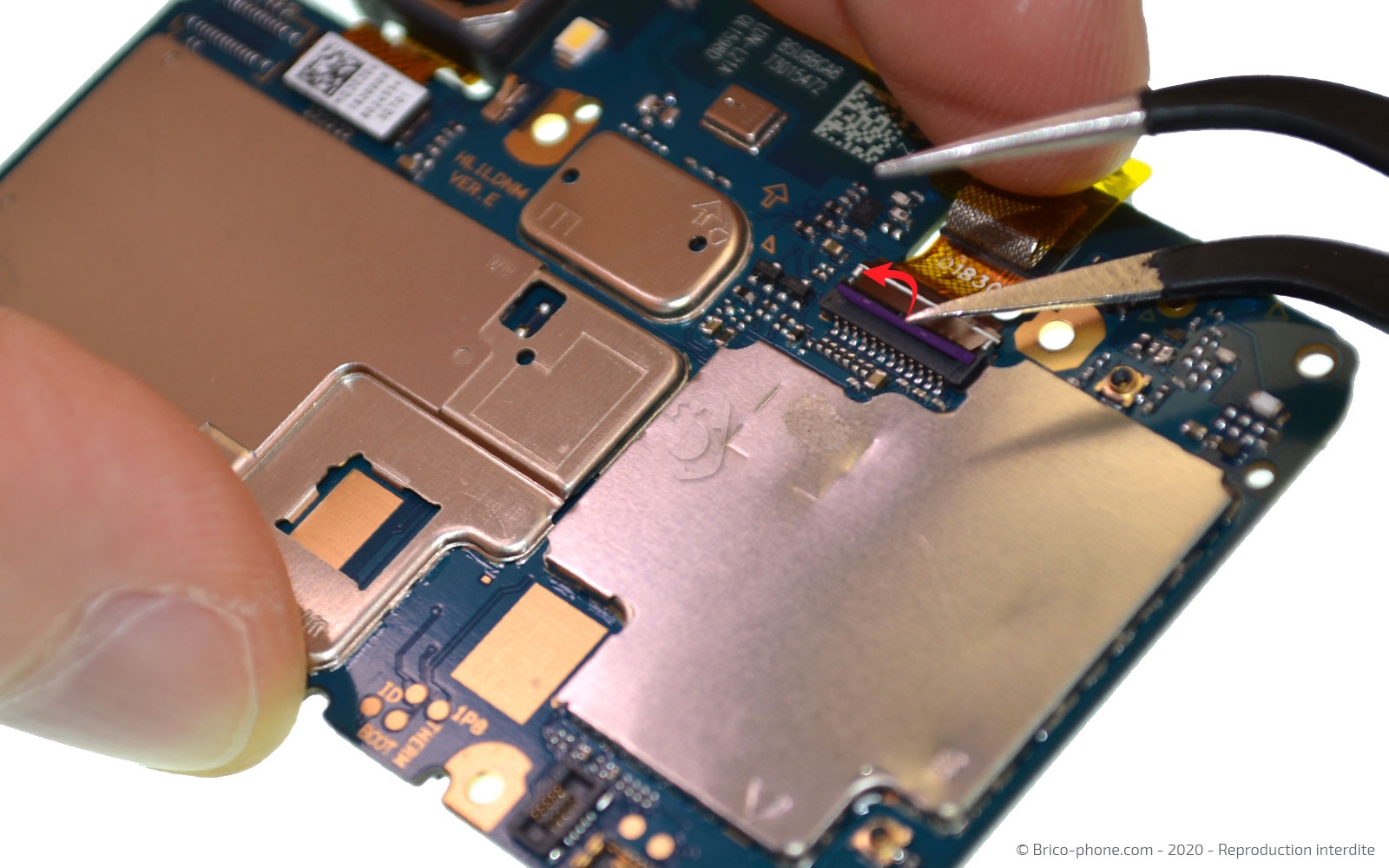

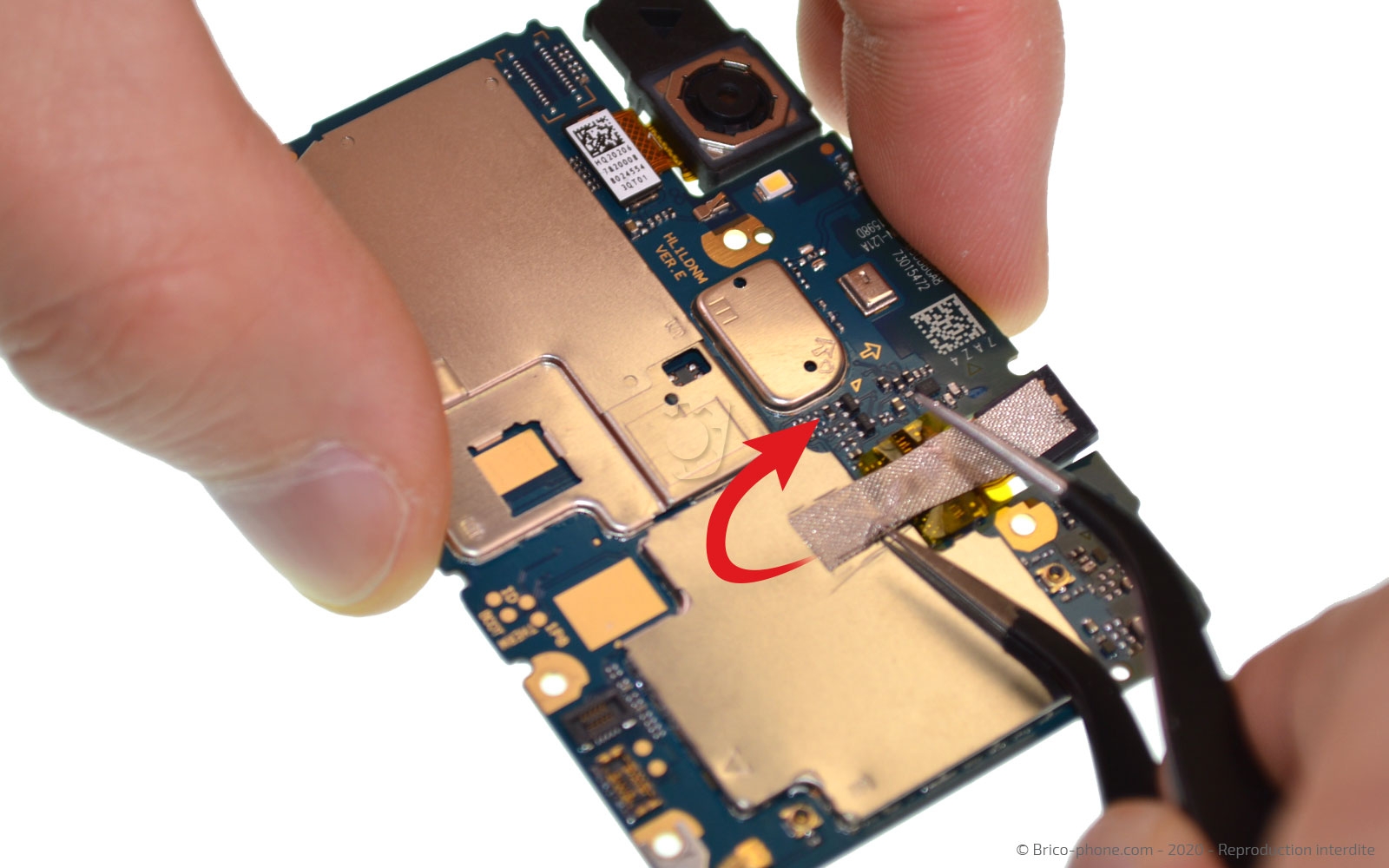

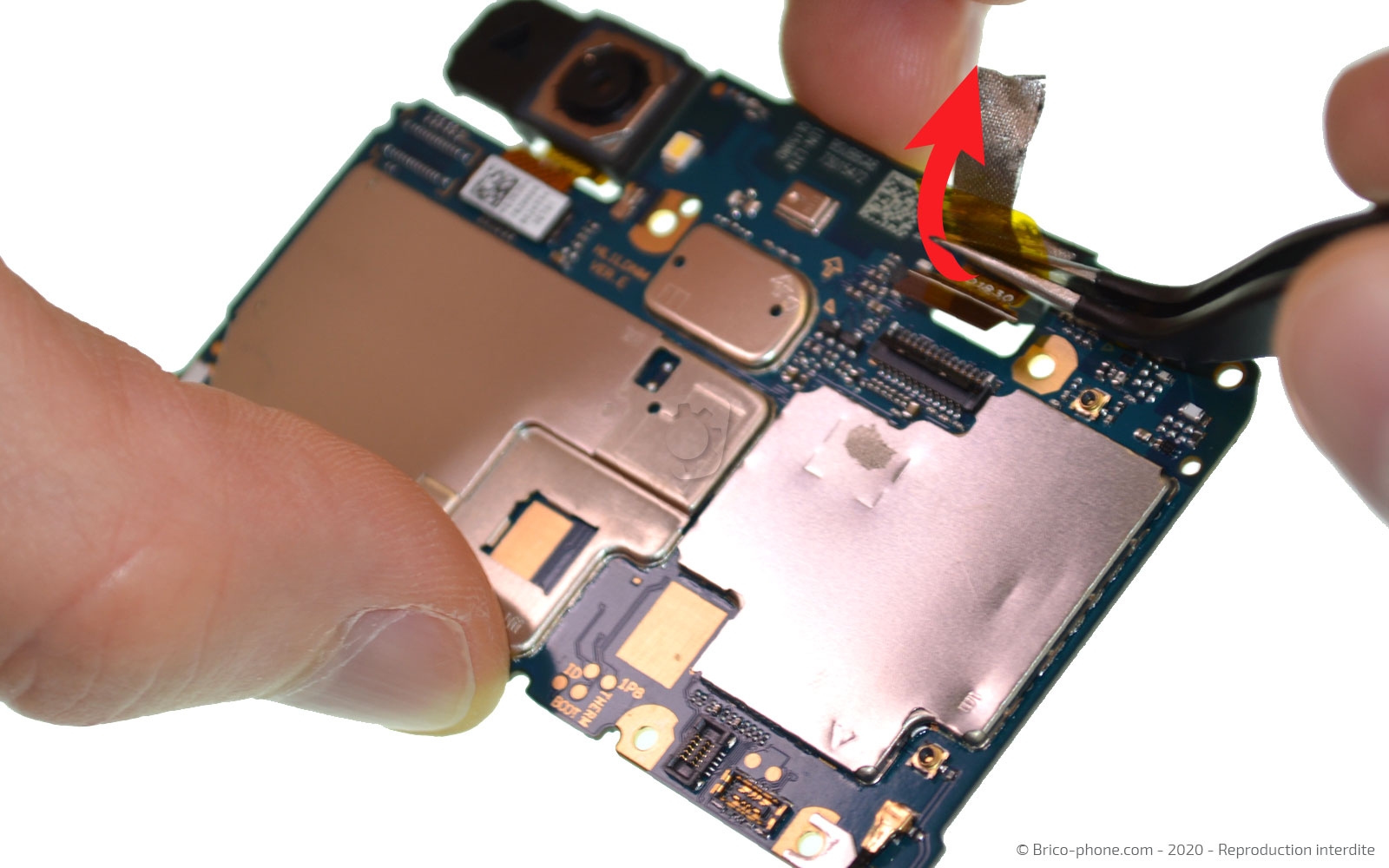

Etape 14 : Déconnecter les caméras
Il ne vous reste plus qu'a déconnecter les caméras.
Commencez par retirer l'adhésif de la caméra avant.

Soulevez le clapet, puis retirez-la de son emplacement.

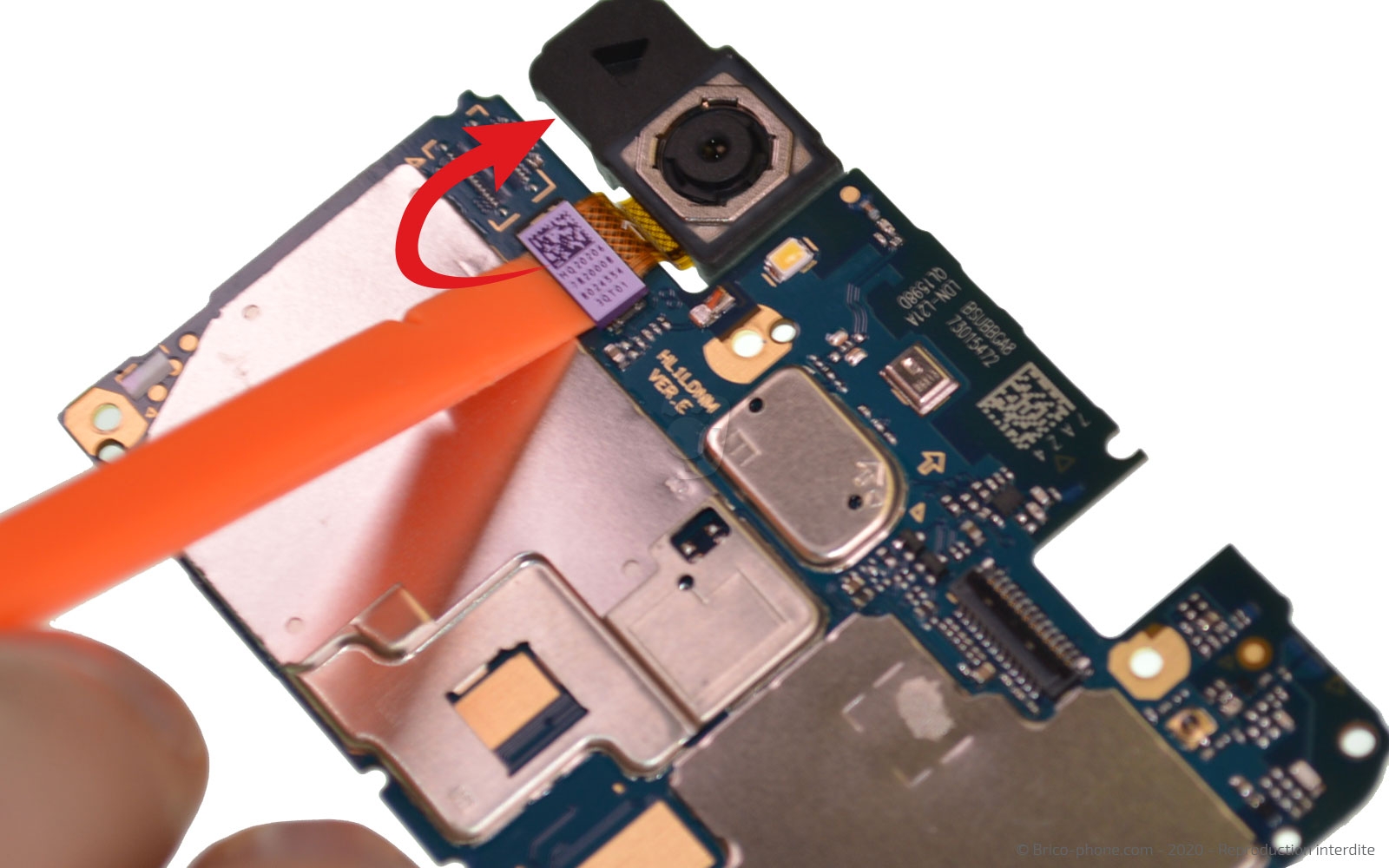

Pour la caméra arrière, déconnectez-la avec le levier.
Outils du kit utilisés
Outils du kit utilisés

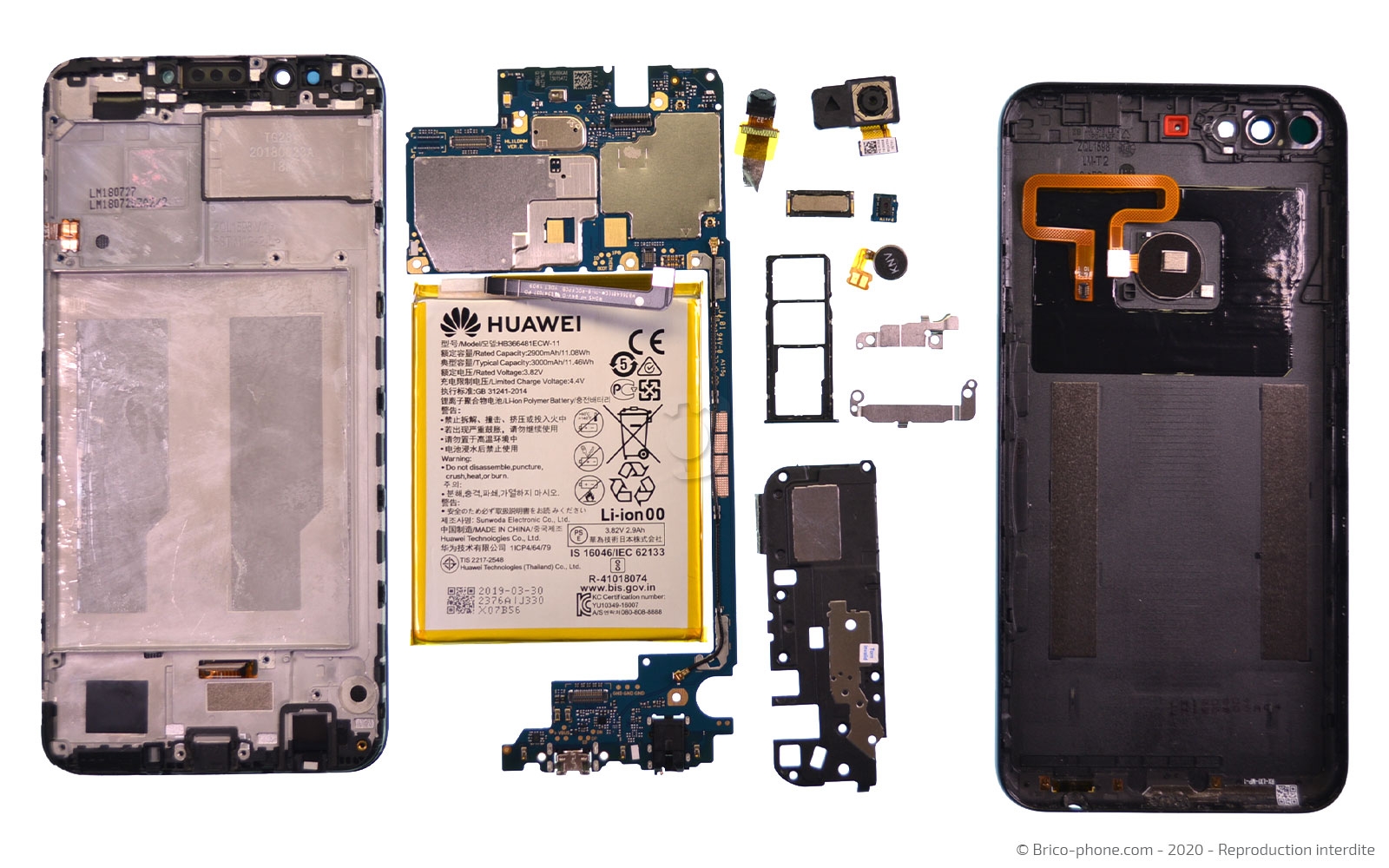

Vue éclatée
Le Huawei Y7 2018 est démonté, voici l'aperçu des pièces qui le compose.
