Changement du bloc écran sur Galaxy S20

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy S20 | Temps estimé : 60 min | Difficulté : 3/5

L'écran de votre Samsung Galaxy S20 est endommagé ? Suivez ce tutoriel photos afin de procéder au changement de ce composant sans grande difficulté.

Diagnostic

›  L'écran est endommagé, rayé...
›  La caméra avant de votre smartphone est cassée.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre arrière pour Samsung Galaxy S20 Cosmic Gray
55,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

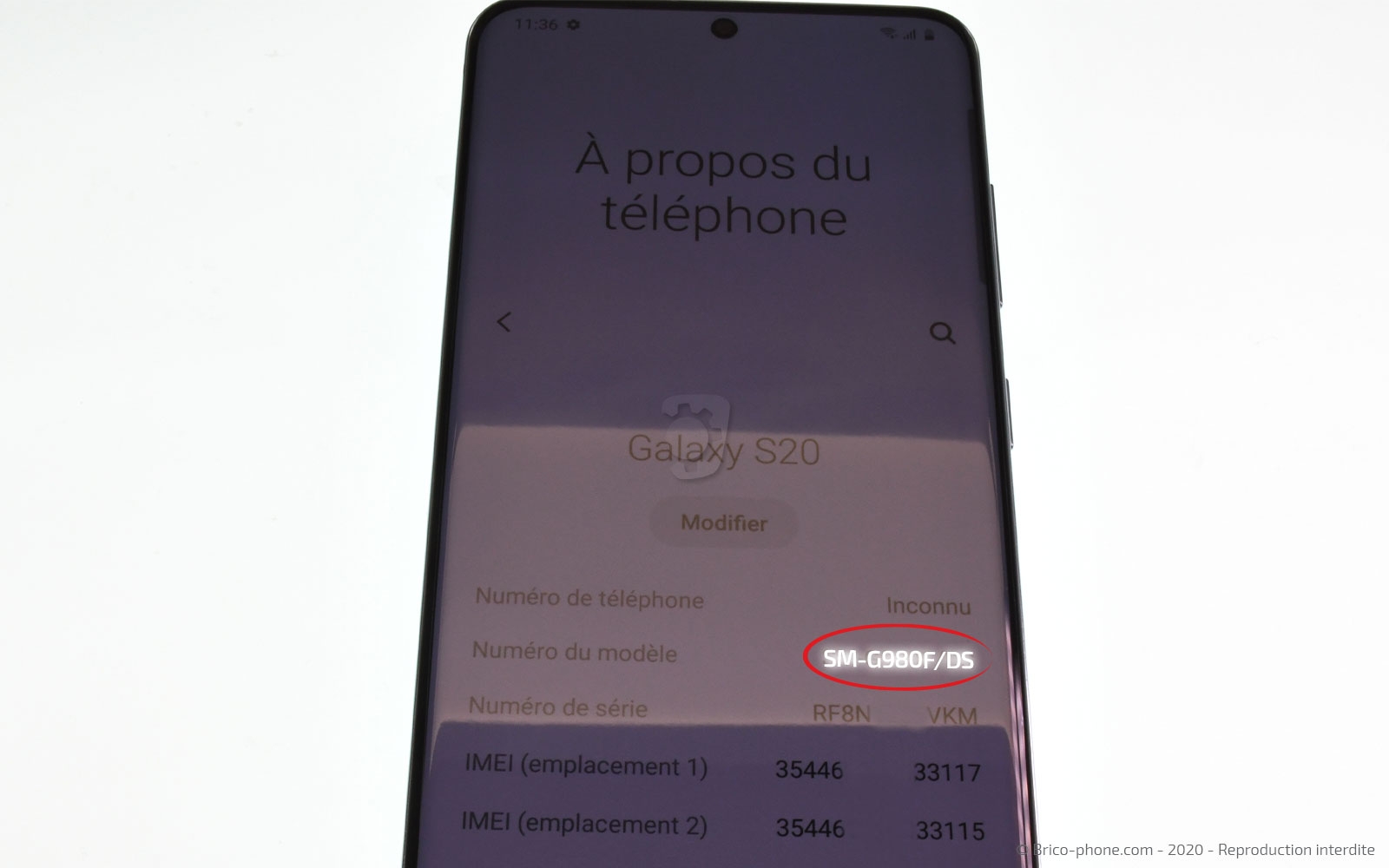

Avant de commencer
Dans un premier temps, vous devez vous assurer d'avoir dans les mains, la pièce compatible avec votre Samsung Galaxy S20.

Pour cela, il est important de connaitre le numéro de modèle de votre smartphone afin de vous assurer de commander le bon composant. Vous retrouverez ce numéro dans les paramètres de votre téléphone.

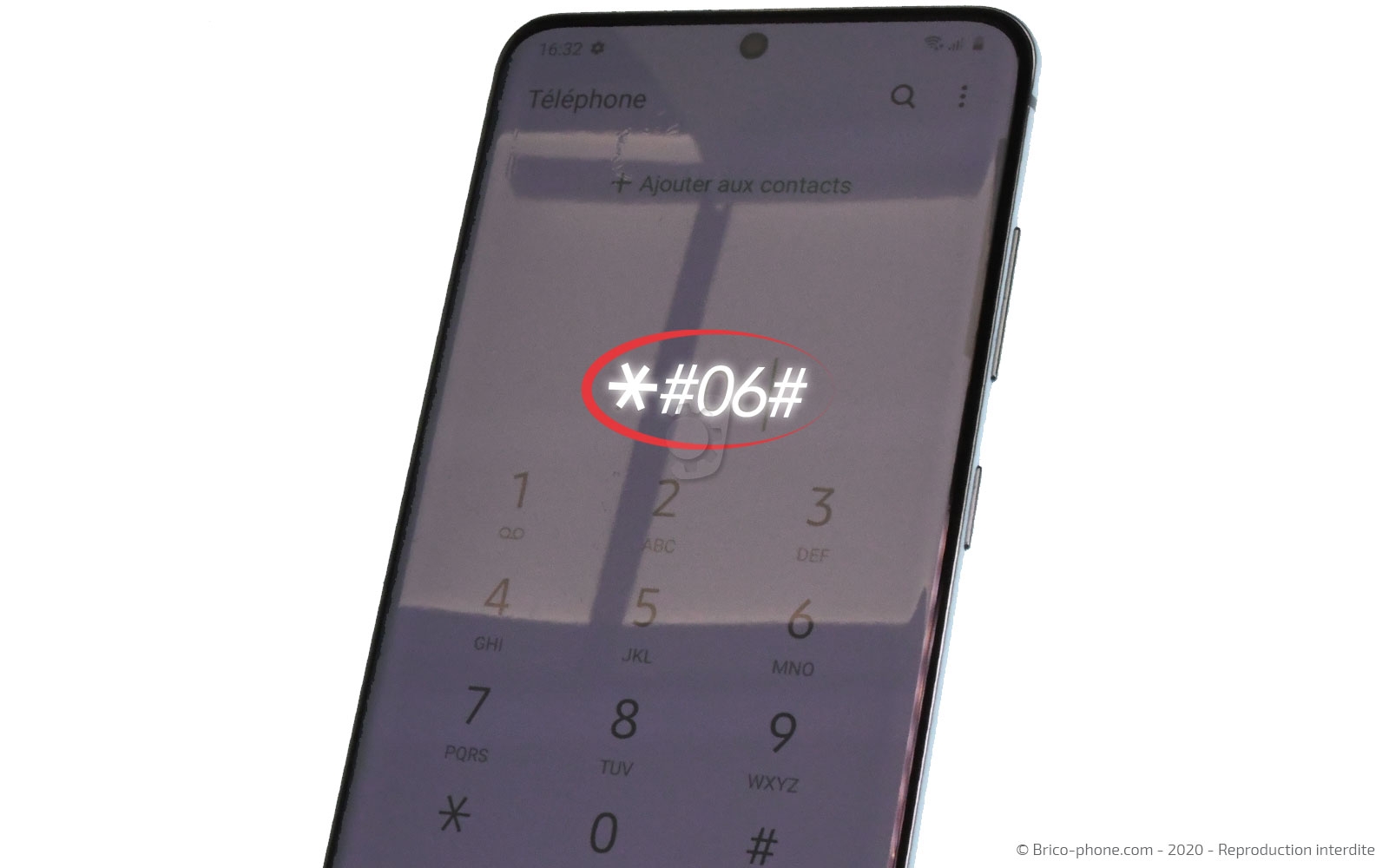

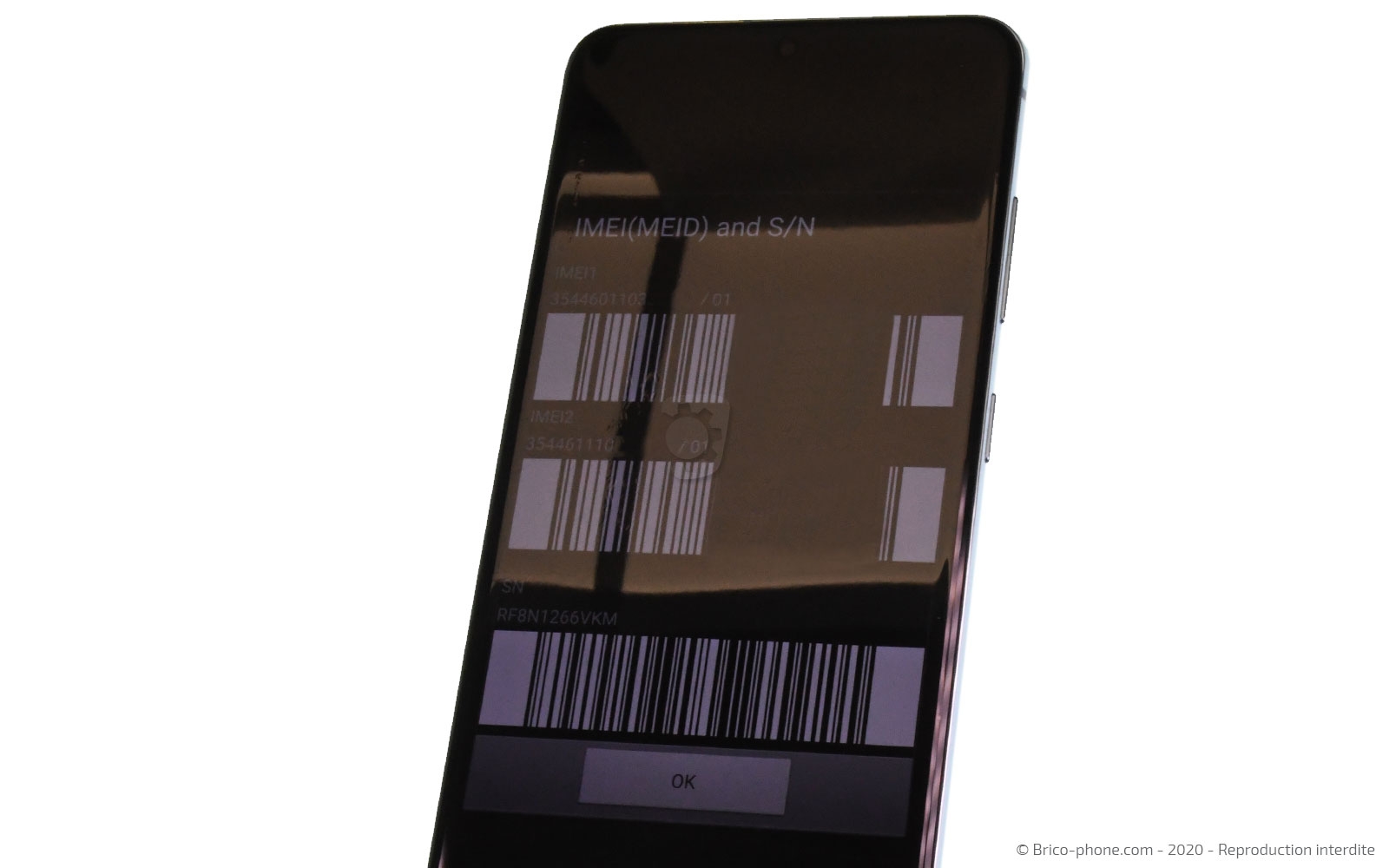

Vous pouvez également composer le *#06# qui vous permettra d'accéder aux numéros IMEI de votre appareil.
Recopiez en un dans la case dédiée de notre page d'accueil qui vous dirigera directement vers les produits correspondants à votre Samsung.

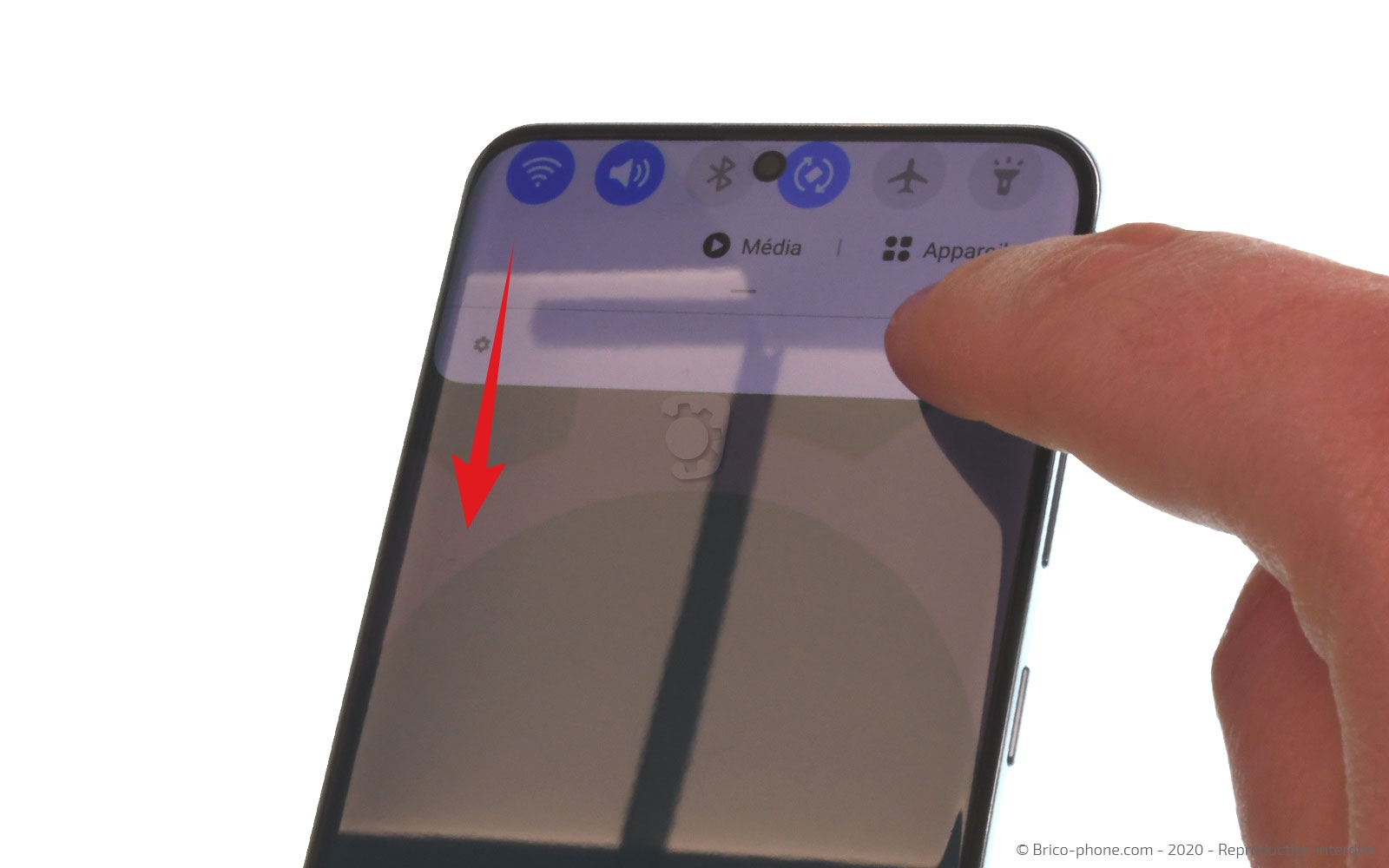

Etape 1 : Eteindre le smartphone
Swipez vers le bas pour accéder au bouton pour éteindre votre smartphone.

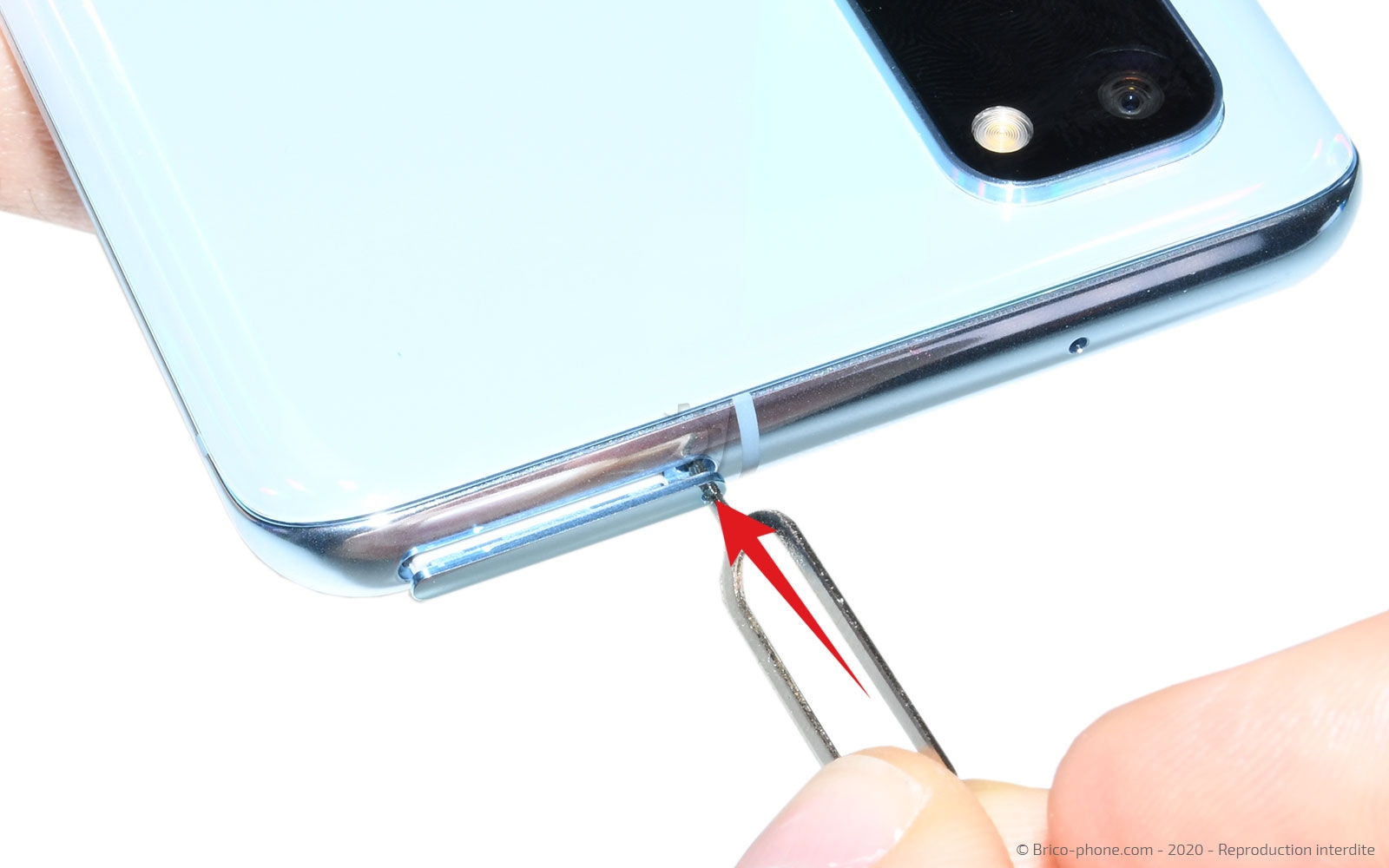

Etape 2 : Retirer le tiroir Sim
Retirez le tiroir de la carte Sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

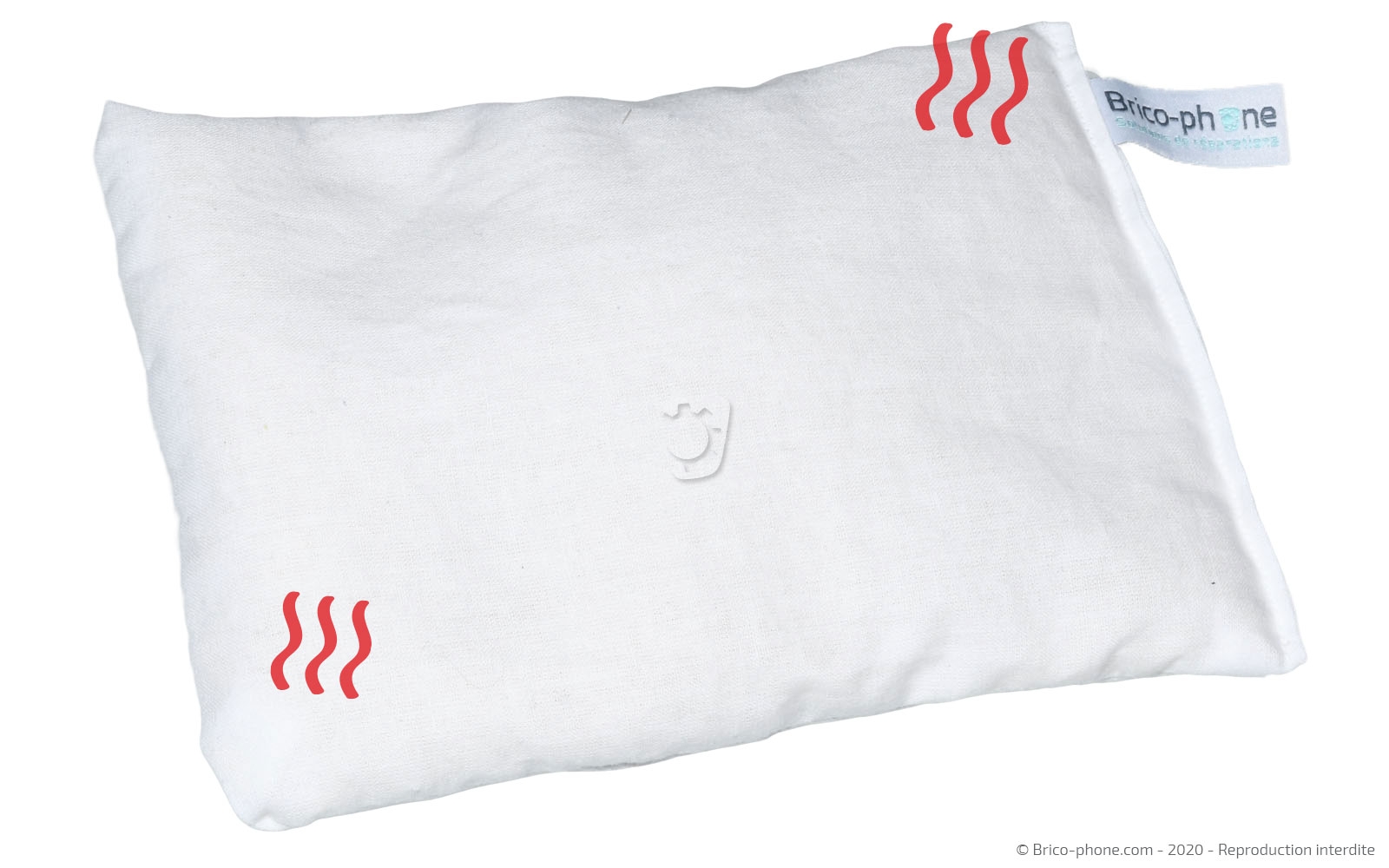

Etape 3 : Chauffer la vitre arrière
Avant de passer à l'étape la plus délicate de cette réparation, il vous faut chauffer la vitre arrière de votre smartphone pour ramollir le sticker de cette dernière.

Pour effectuer cette manipulation, vous pouvez utiliser un décapeur thermique, un coussin chauffant ou encore votre propre sèche-cheveux mais attention, vous ne devez pas dépasser les 80°C.

Concernant le coussin chauffant, pensez à le passer au micro-ondes 1 à 2 minutes avant de le déposer 40 secondes sur la façade arrière de votre Samsung Galaxy S20.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

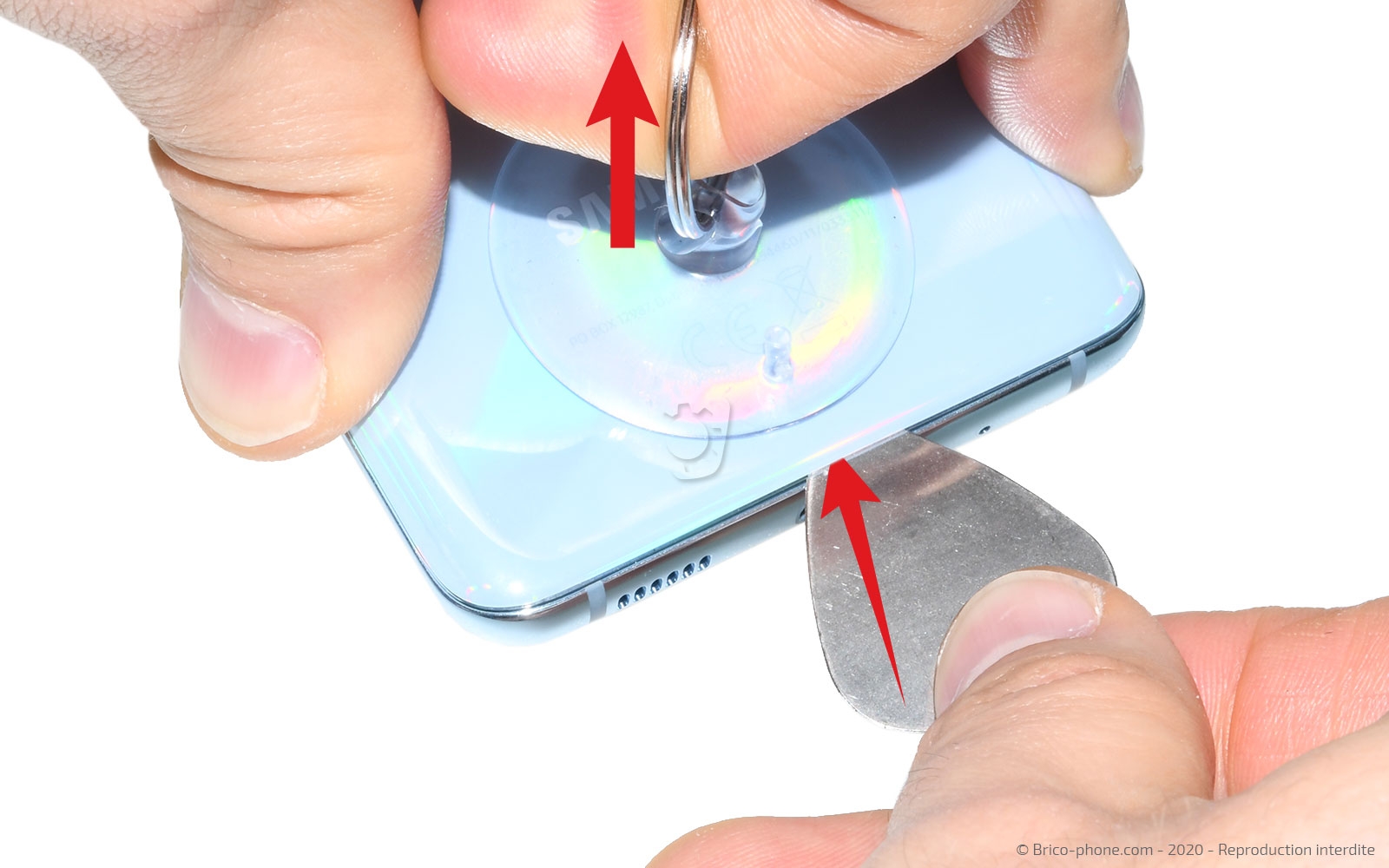

Etape 4 : Ouvrir le téléphone
Installez la ventouse du kit d'outils sur la façade arrière et saisissez sa boucle fortement pour soulever suffisamment le composant afin d'insérer le médiator en métal troué.

Pour cette étape vous devez vous armer de patience car c'est une opération délicate. En effet, vous allez devoir remplacer le médiator en métal par ceux en plastique afin d'éviter d'abimer le composant arrière.

Avec ces outils vous devez décoller la vitre arrière petit à petit en faisant le tour de cette dernière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S20 Cosmic Gray
55,90 €

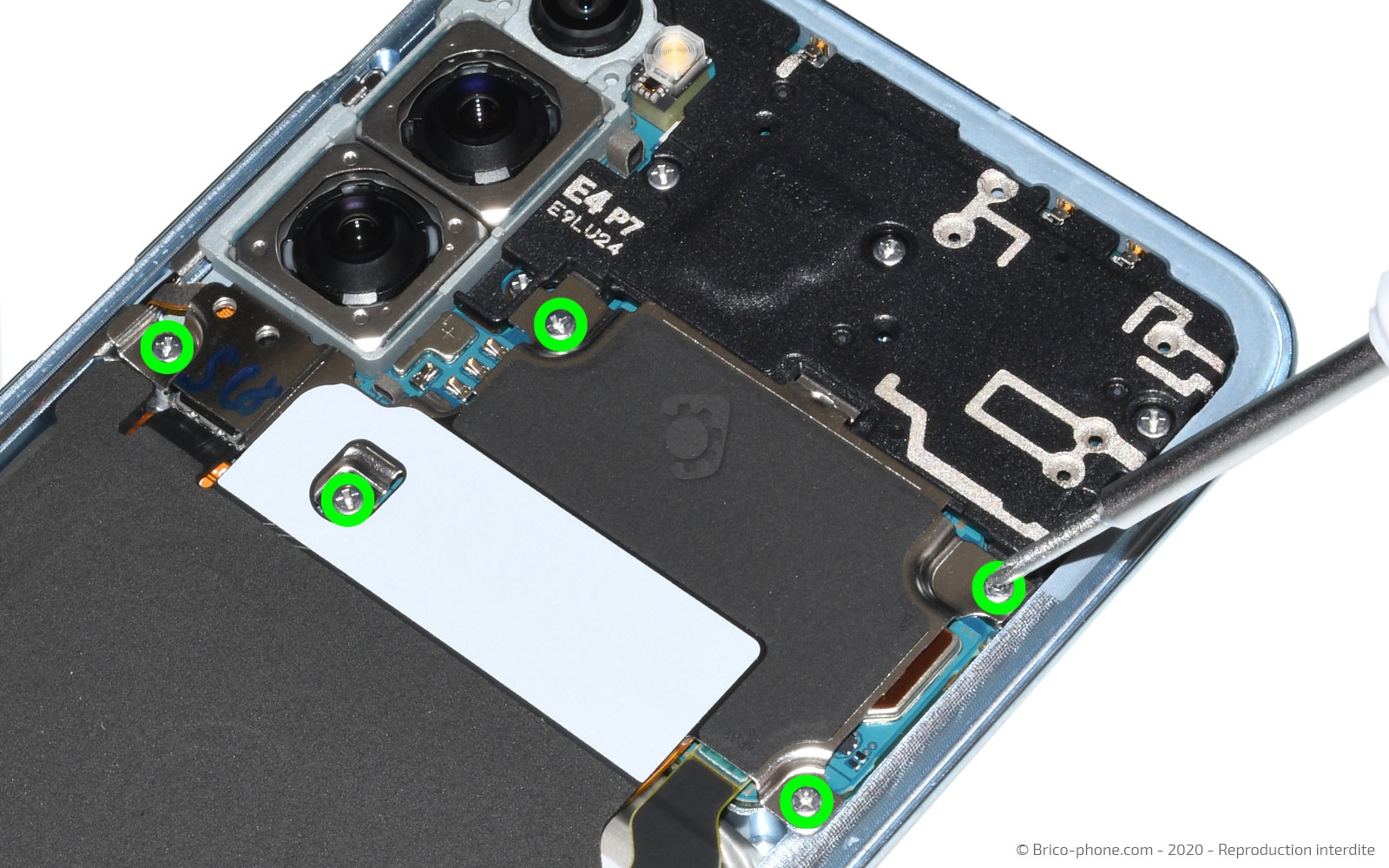

Etape 5 : Enlever la plaquette intermédiaire
Dévissez les 5 vis de la plaquette intermédiaire pour l'extraire du téléphone.

Attention, il vous faut décoller sa partie inférieure collée sur le haut-parleur externe.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Libérer les nappes de la carte mère

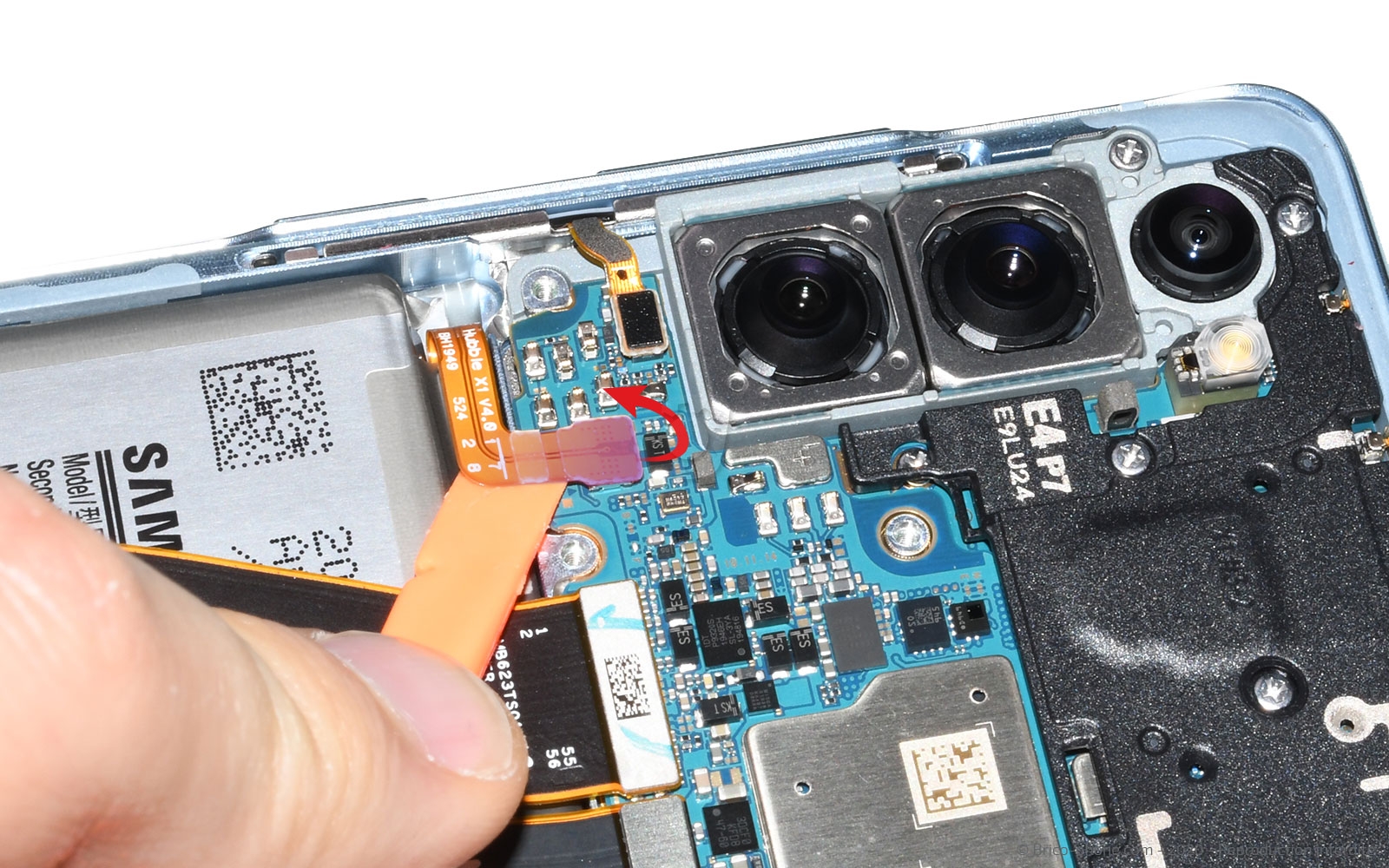

Toujours avec la spatule en nylon, déconnectez la nappe de la batterie, celle de l'écran et enfin celles de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Dissoudre les stickers de batterie

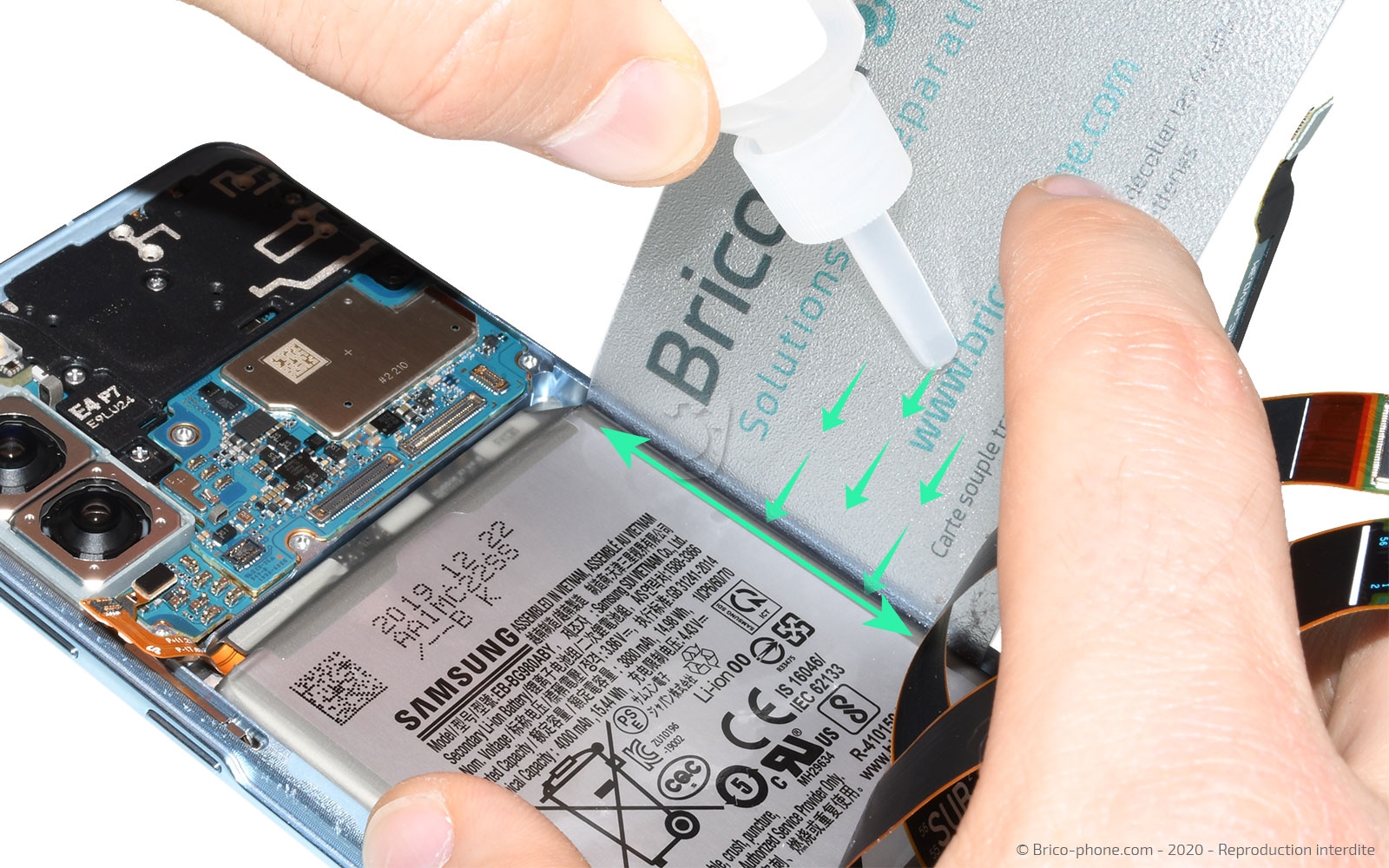

La batterie de votre Samsung Galaxy S20 est retenue au châssis par des stickers, c'est pourquoi nous utilisons le liquide iRemover pour cette étape important de la réparation.

Glissez la carte transparente entre le châssis et la batterie afin de faire glisser le produit. Afin de faire circuler le liquide sous la batterie, collez la ventouse au niveau d'un angle de votre écran.

Laissez poser le iRemover environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

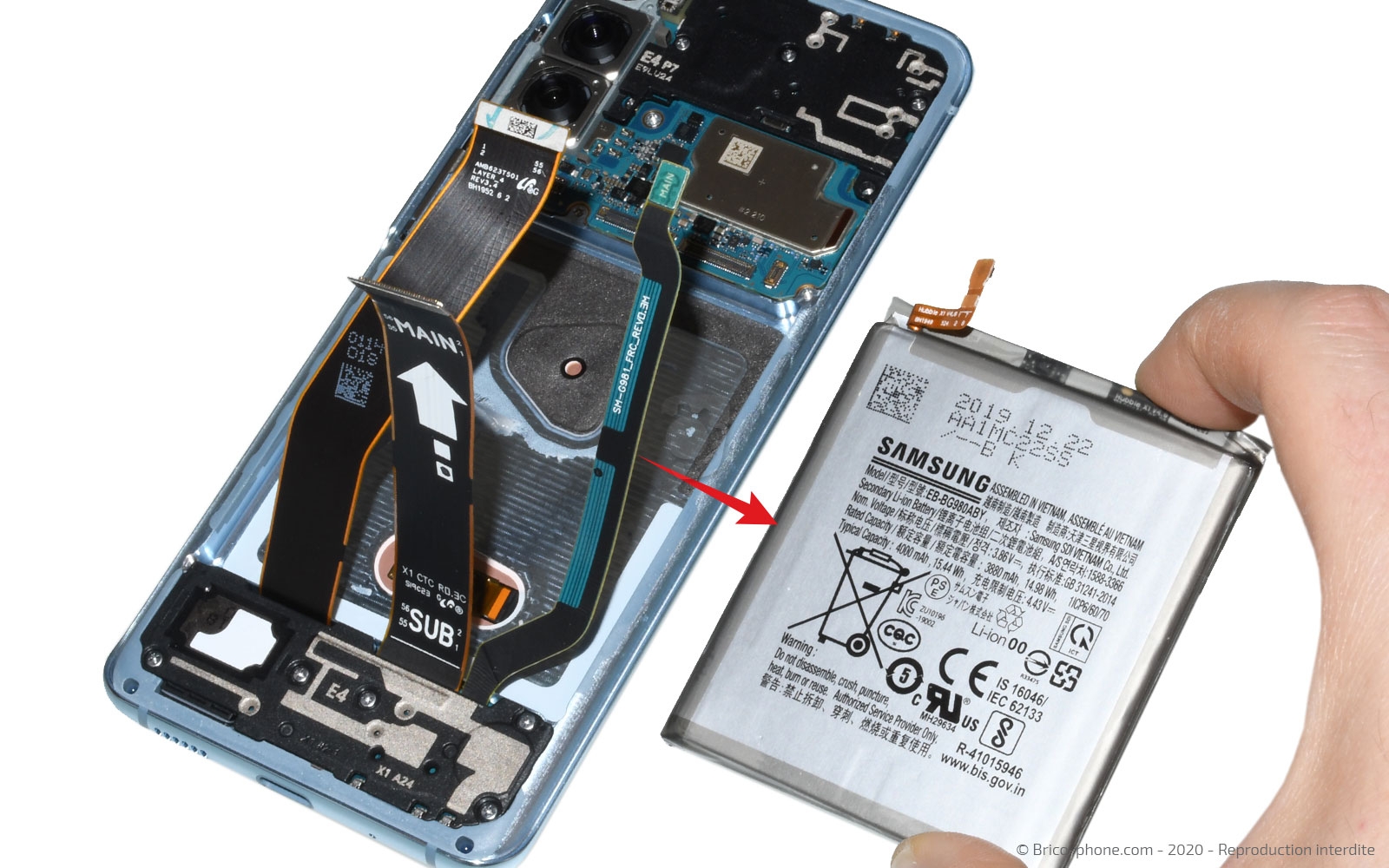

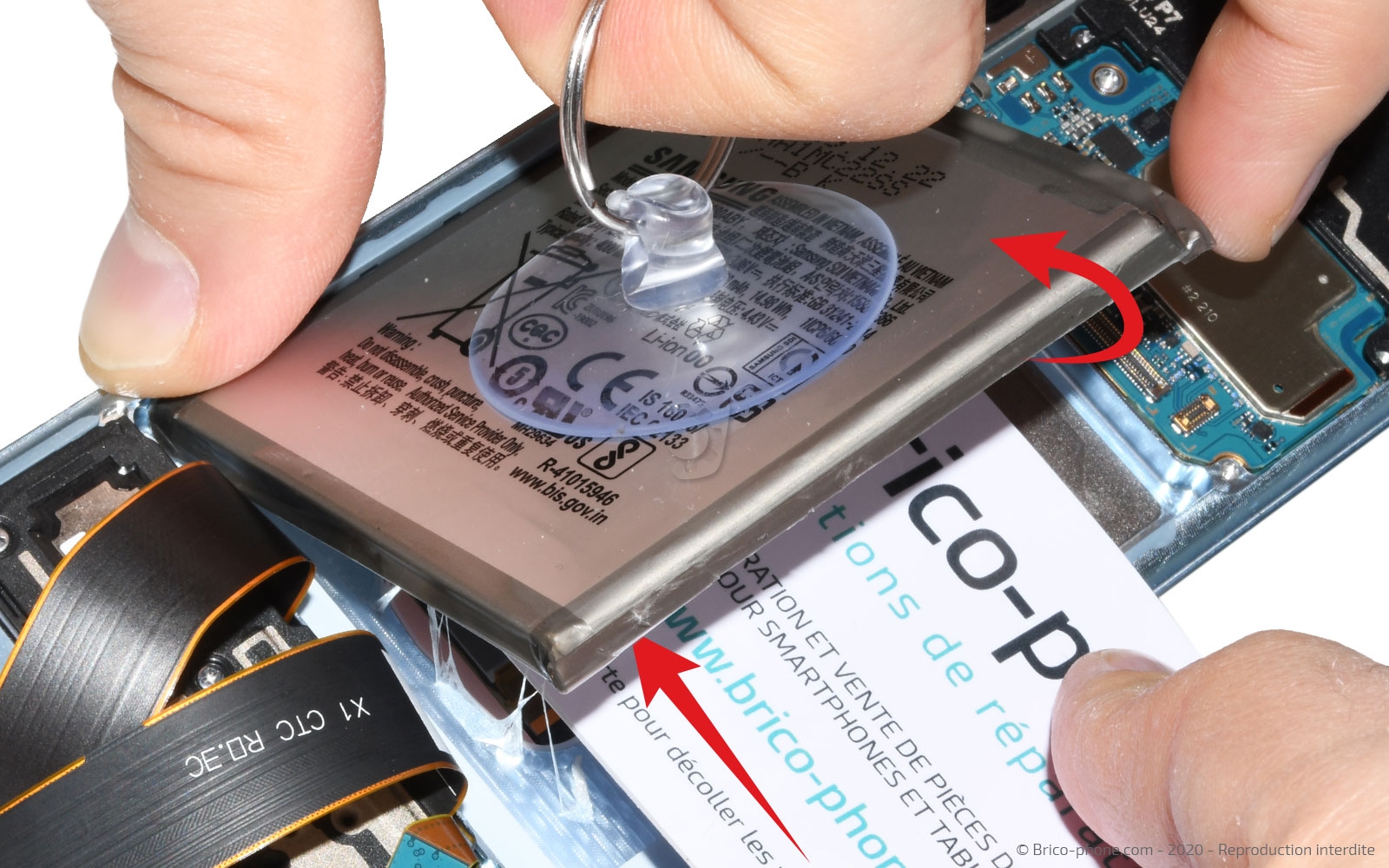

Etape 8 : Sortir la batterie

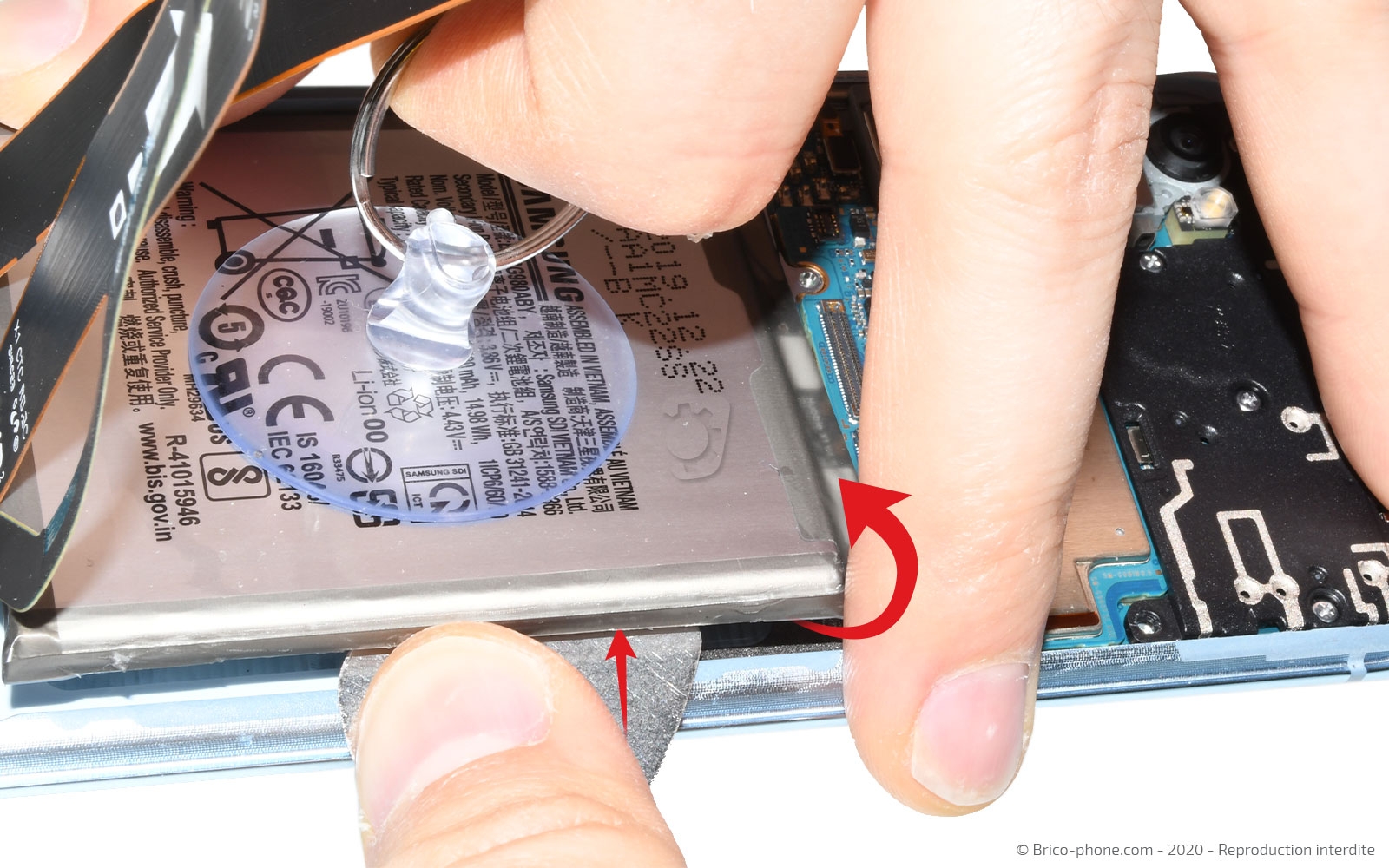

Récupérez la ventouse afin de la coller sur la batterie puis en vous aidant du médiator en métal ou de la carte en PVC, faites basculer la batterie à l'extérieur du smartphone.
Outils du kit utilisés
Outils du kit utilisés



Etape 9 : Retirer le haut-parleur externe

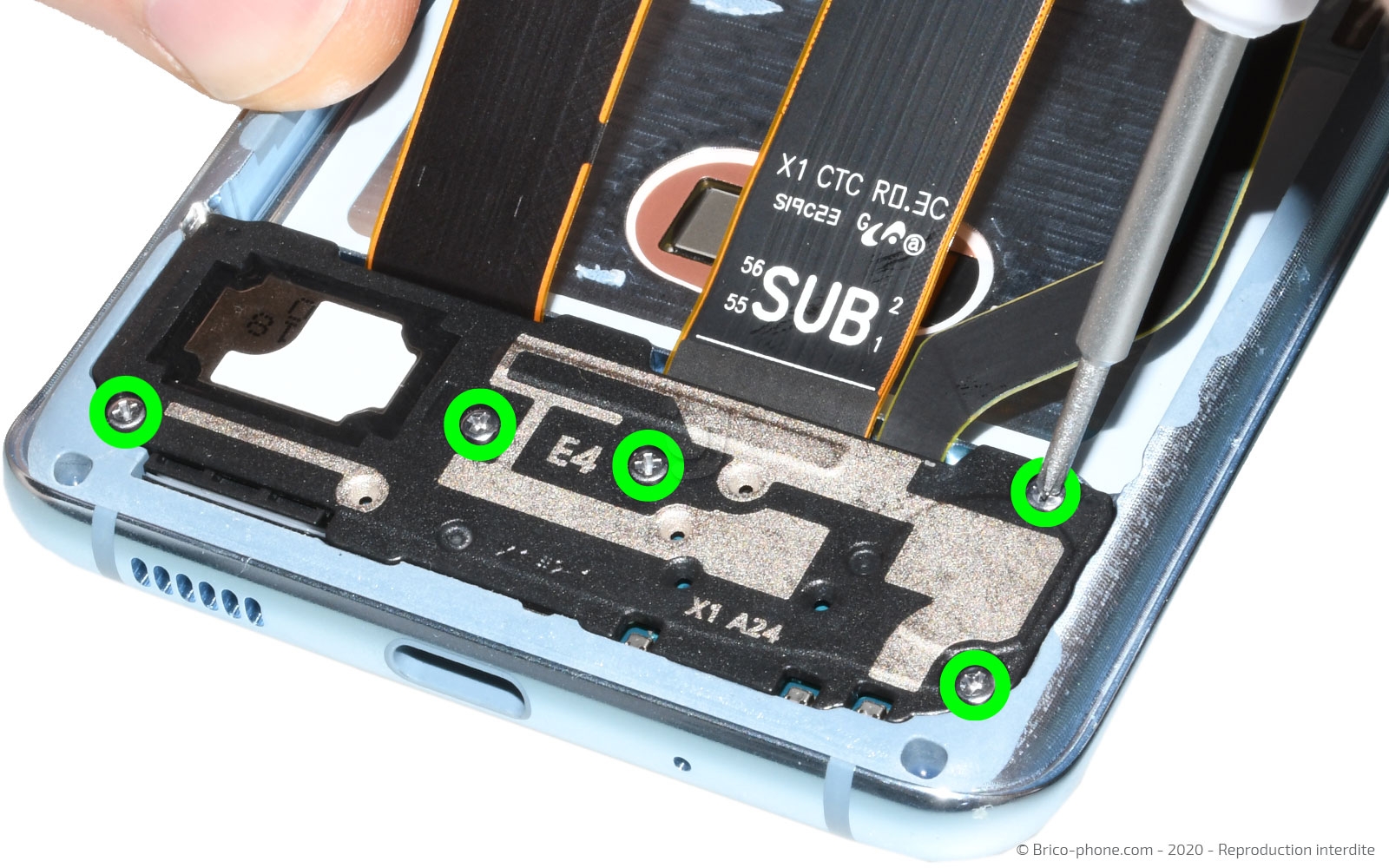

Utilisez votre tournevis cruciforme pour retirer les 5 vis du haut-parleur externe afin de pouvoir l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

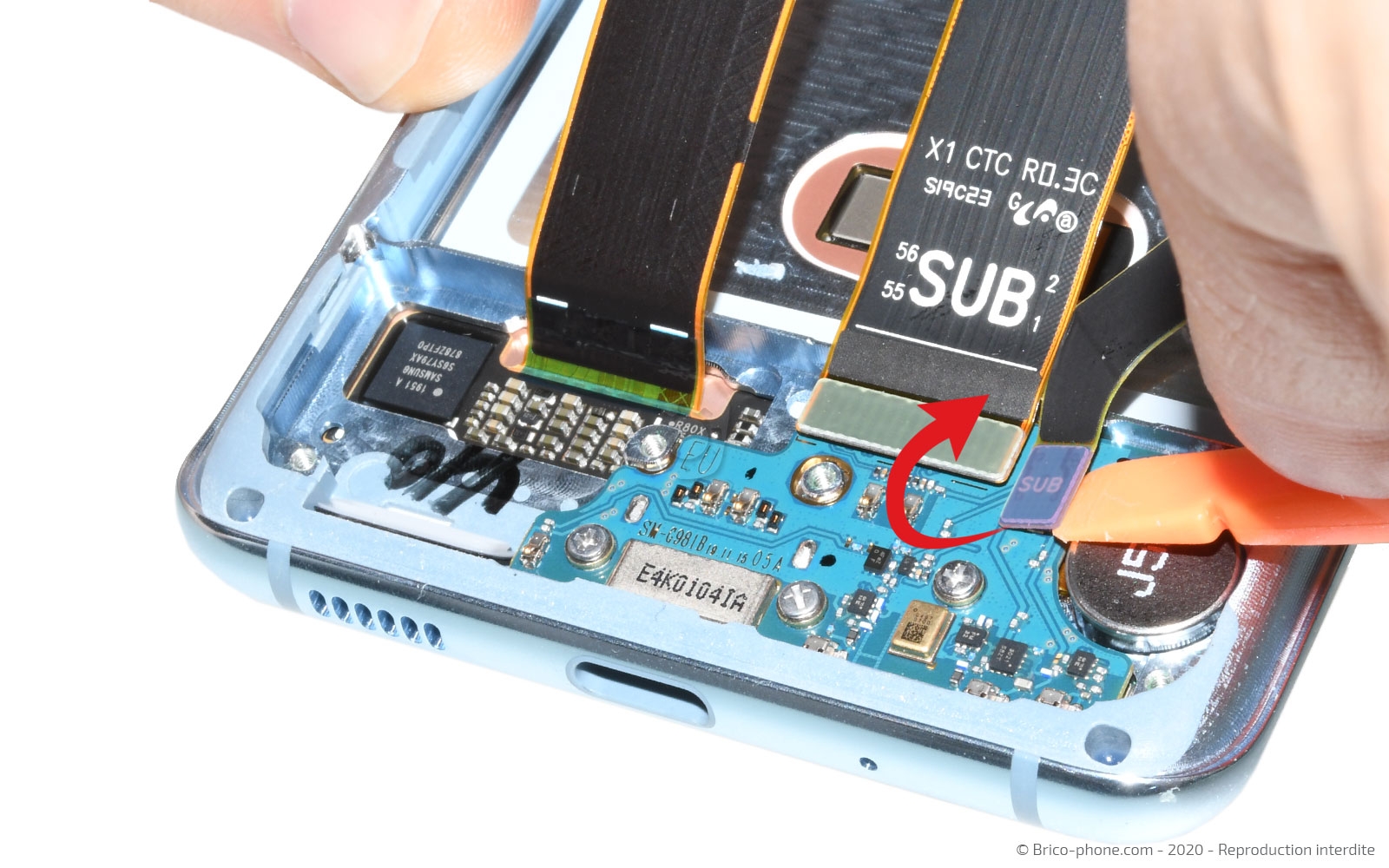

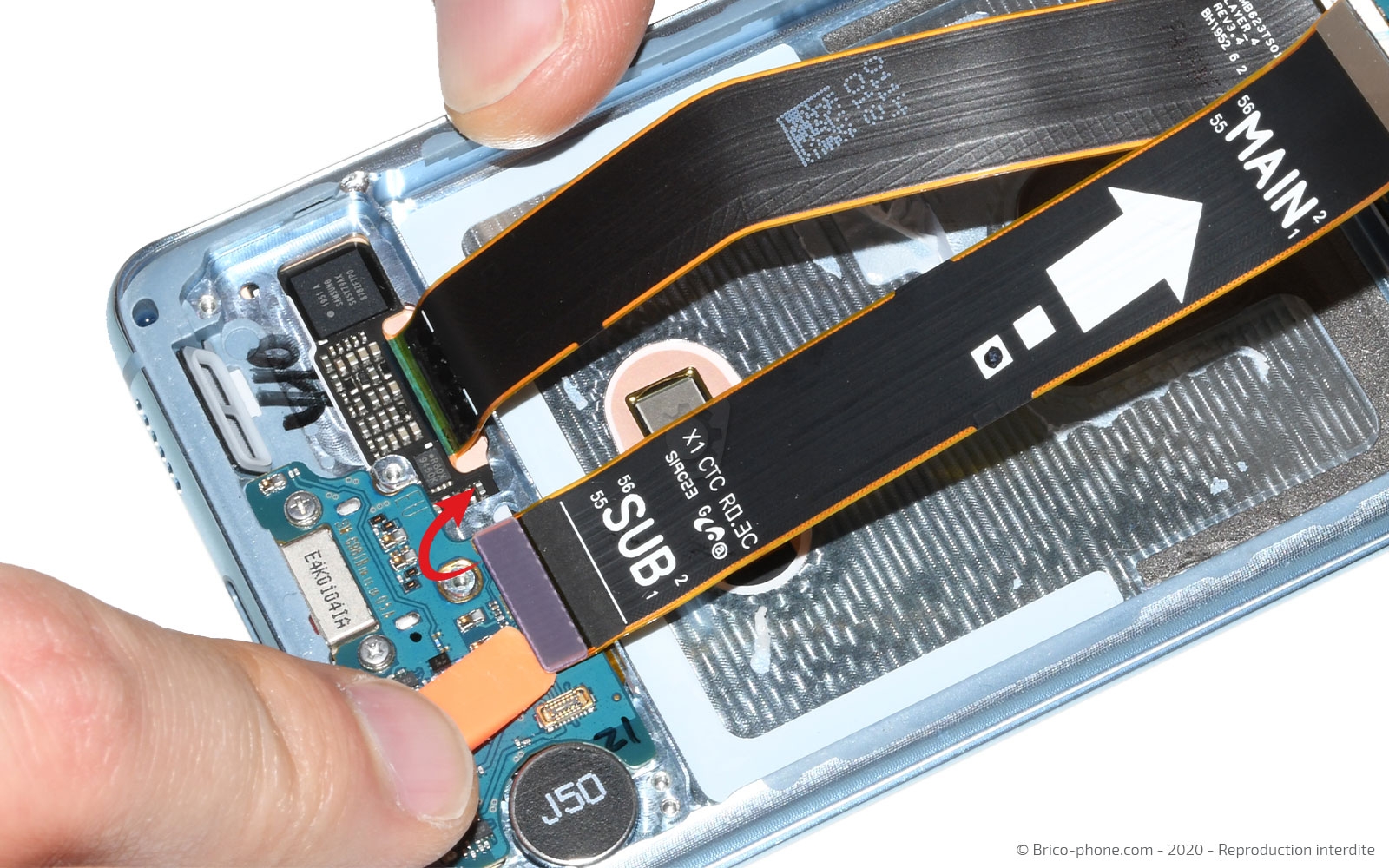

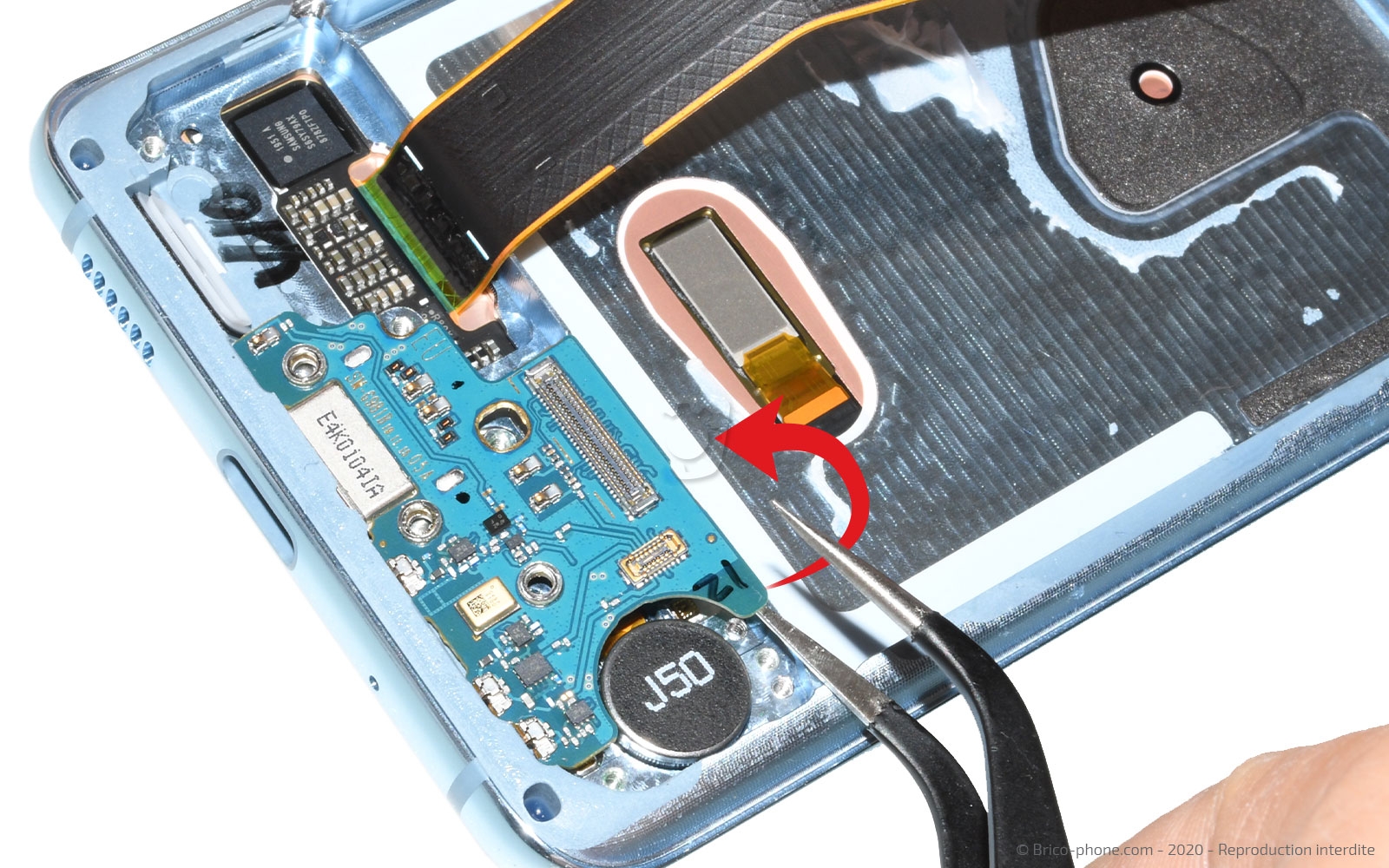

Etape 10 : Enlever le connecteur de charge
Libérez le connecteur de charge en déconnectant les nappes de la rallonge d'interconnexion.

Dans un second temps, dévissez les 3 vis du dock afin de pouvoir le sortir avec la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy S20
32,90 €
Etape 11 : Ôter la plaquette

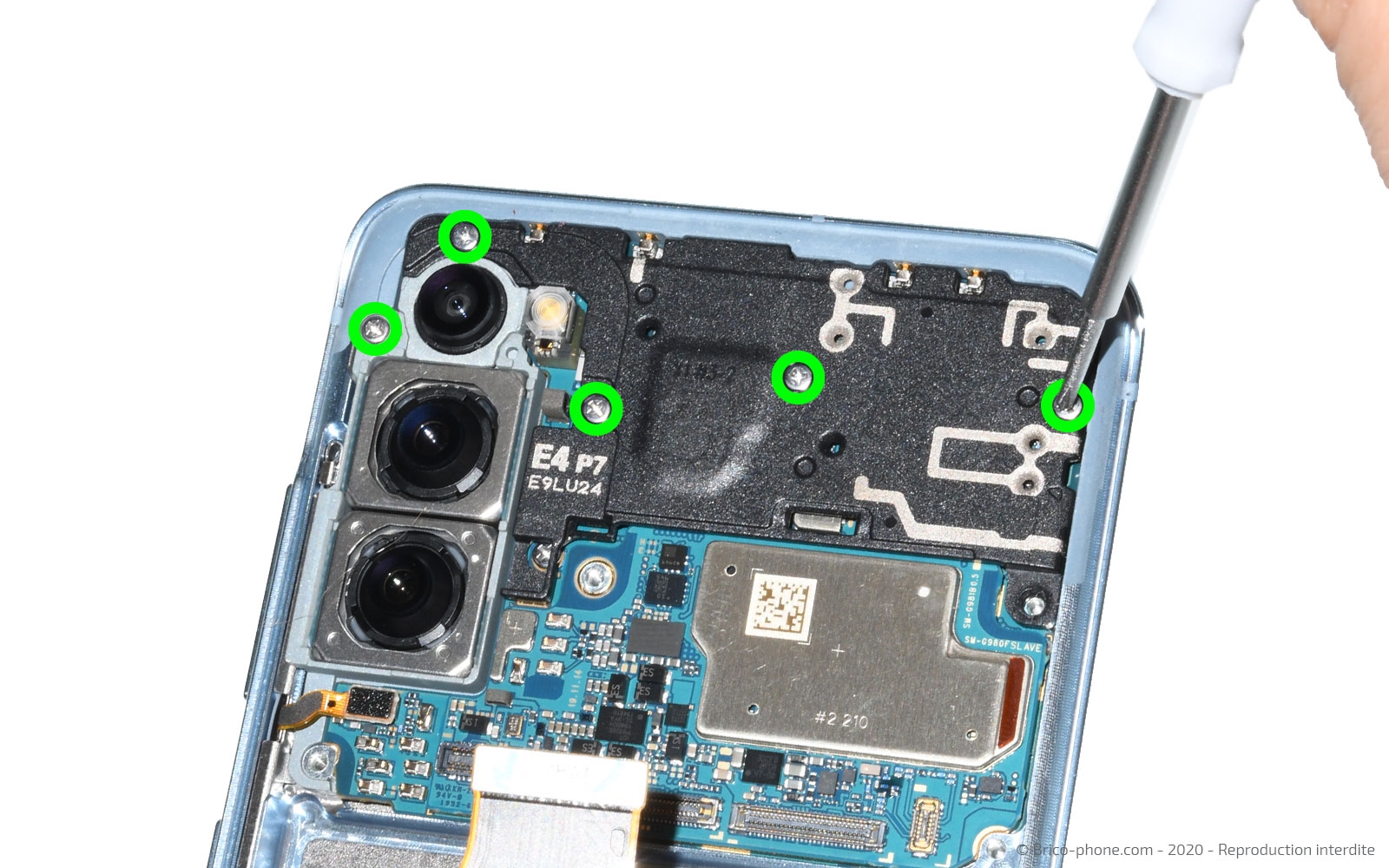

Sur la partie haute du smartphone, ôtez les 5 vis du cache supérieur pour pouvoir l'extraire.
Outils du kit utilisés
Outils du kit utilisés

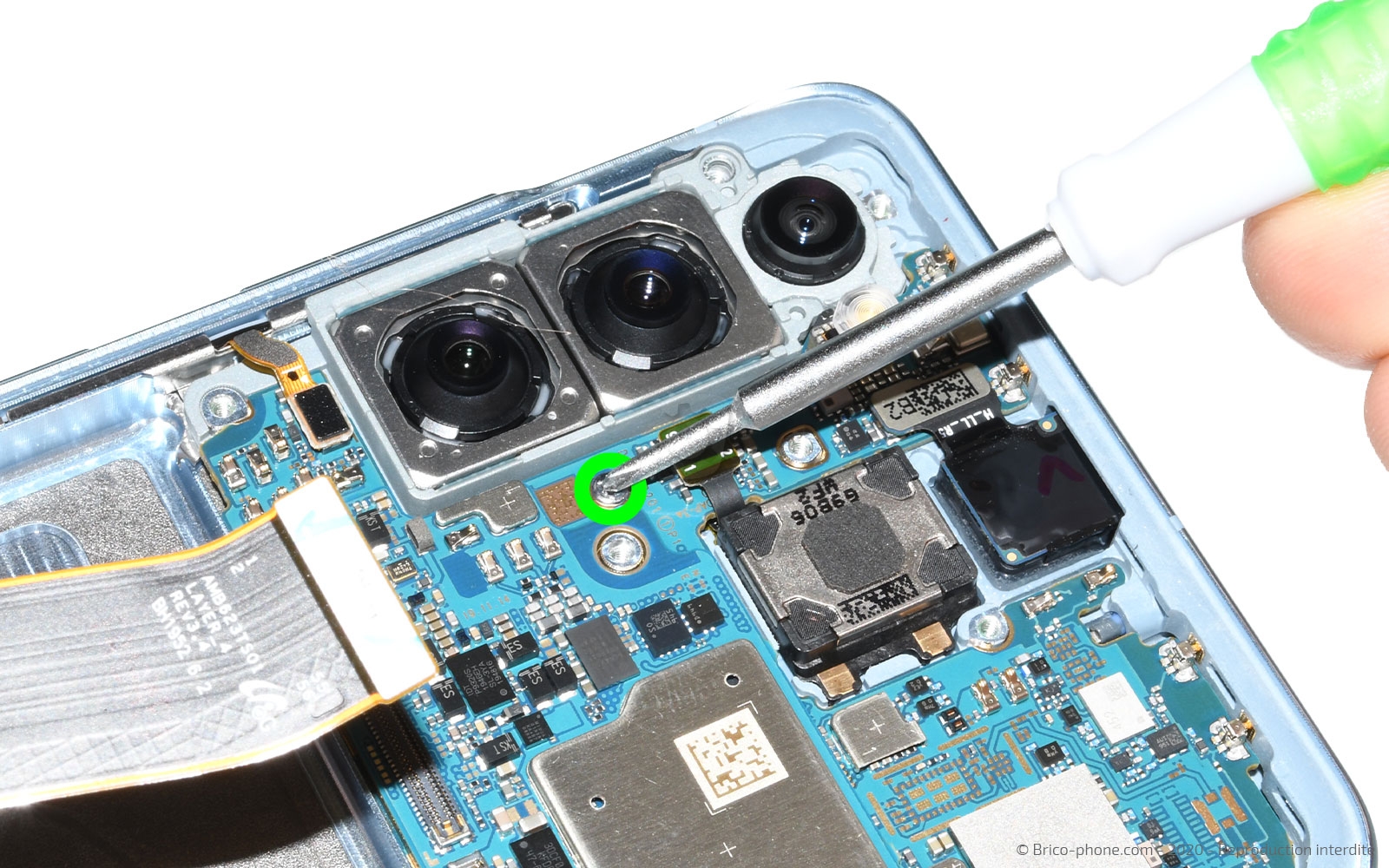

Etape 12 : Mettre de coté la carte mère
Avant de sortir la carte mère, déconnectez la nappe de la caméra avant, celle du capteur ainsi que celle des boutons.

Il vous faut également retirer la dernière vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

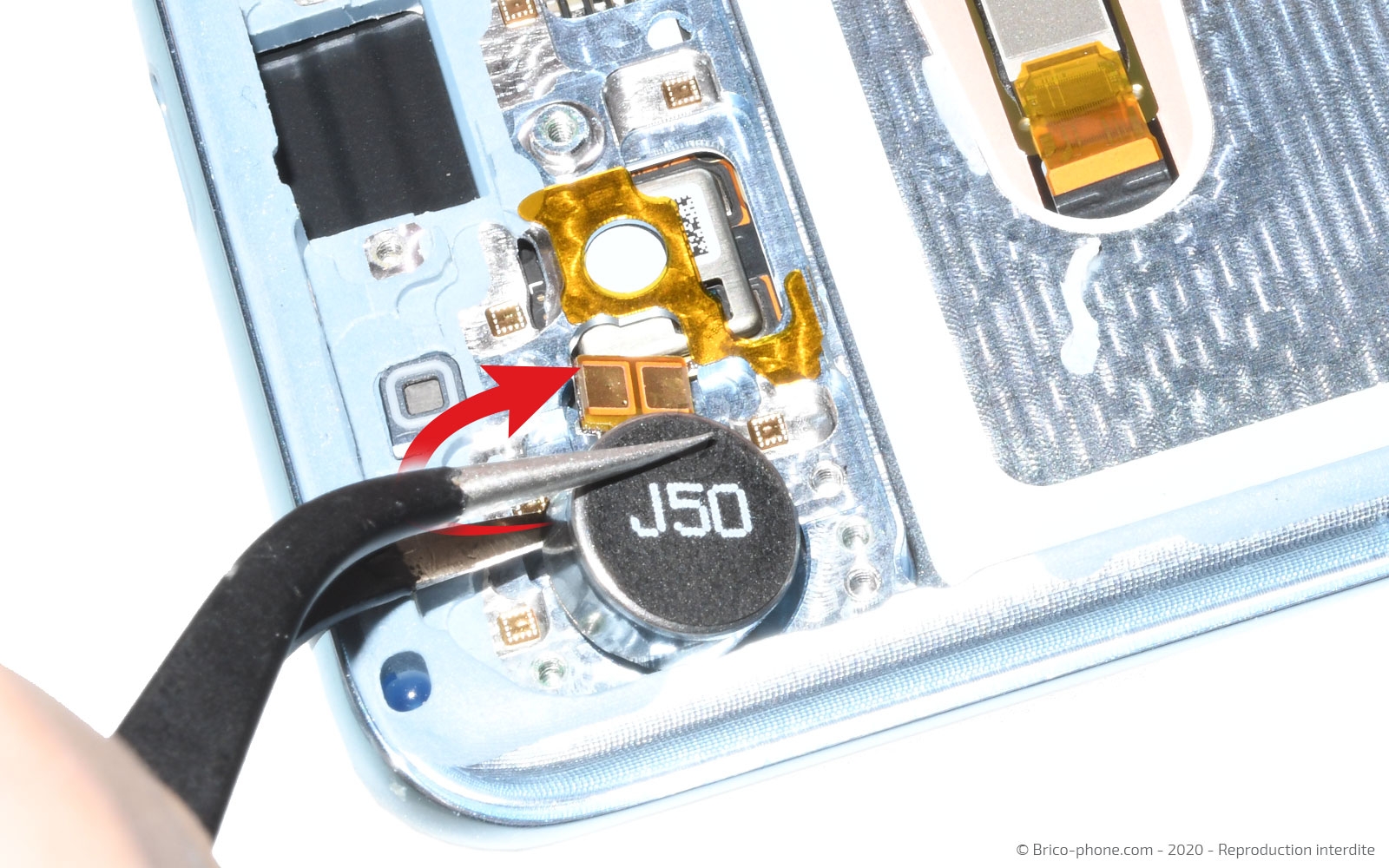

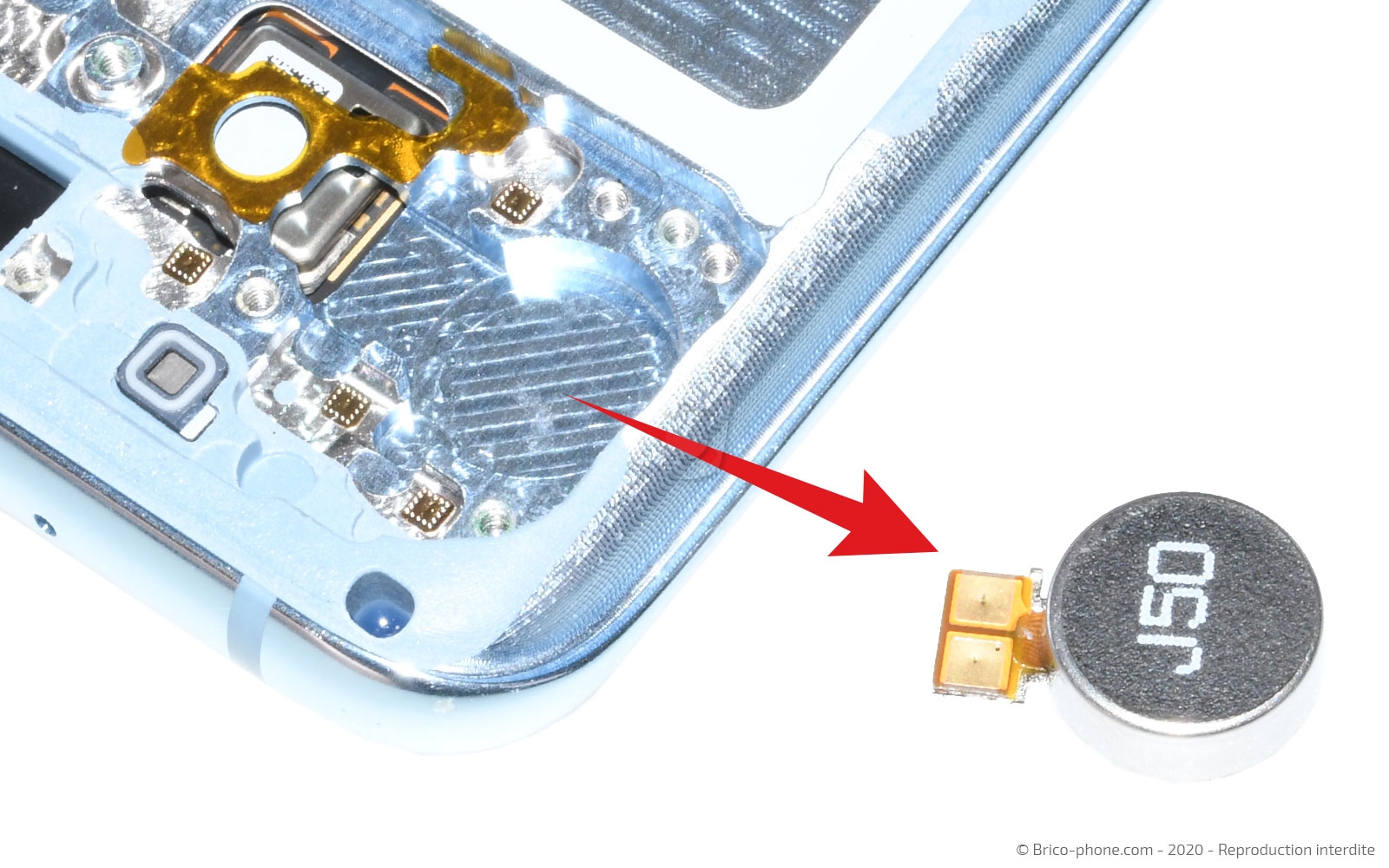

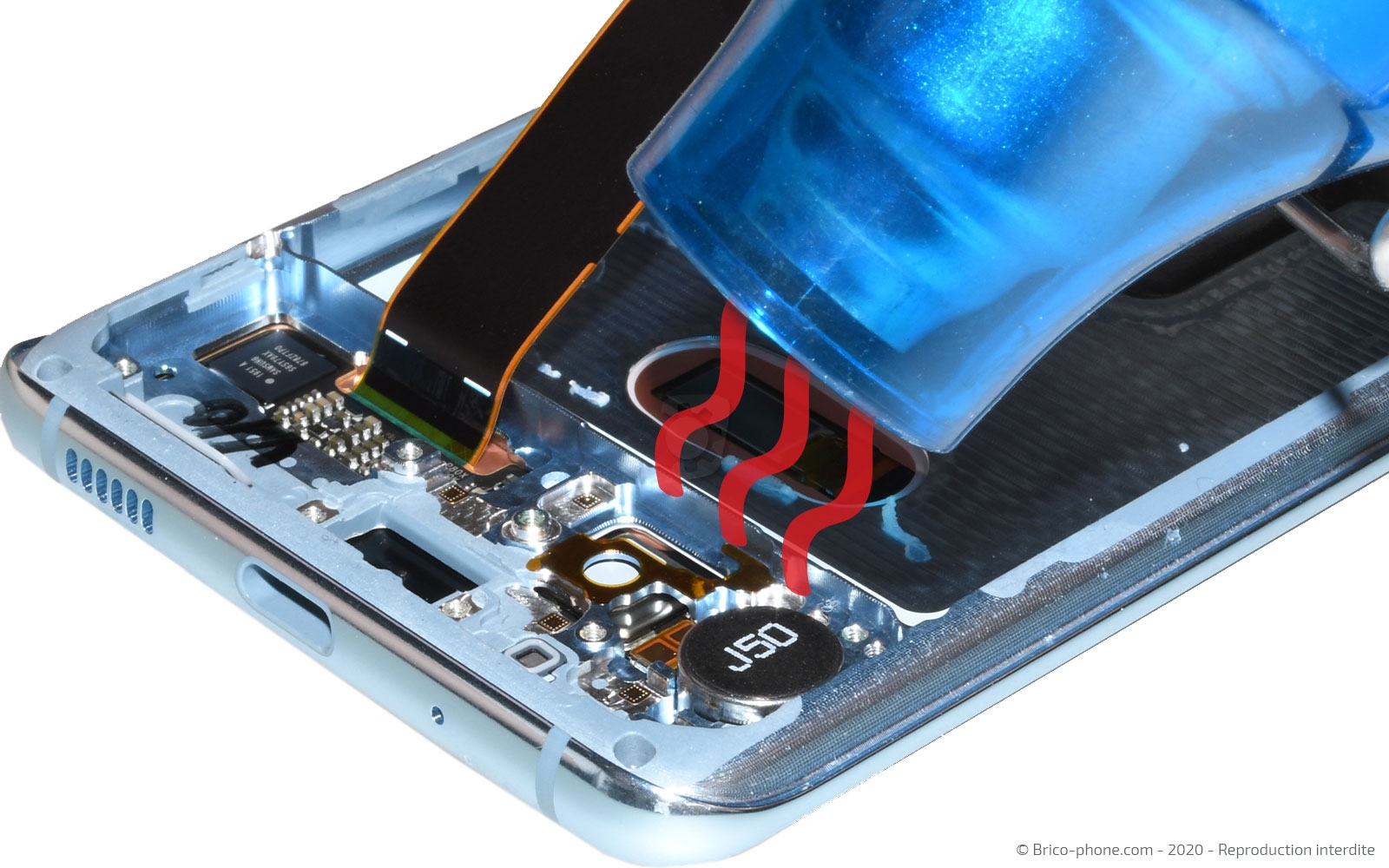

Etape 13 : Récupérer le vibreur
Chauffez légèrement le vibreur afin de pouvoir le décoller plus facilement avec la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Vibreur pour Samsung Galaxy S10, S10+, Note 10 et S20
8,90 €

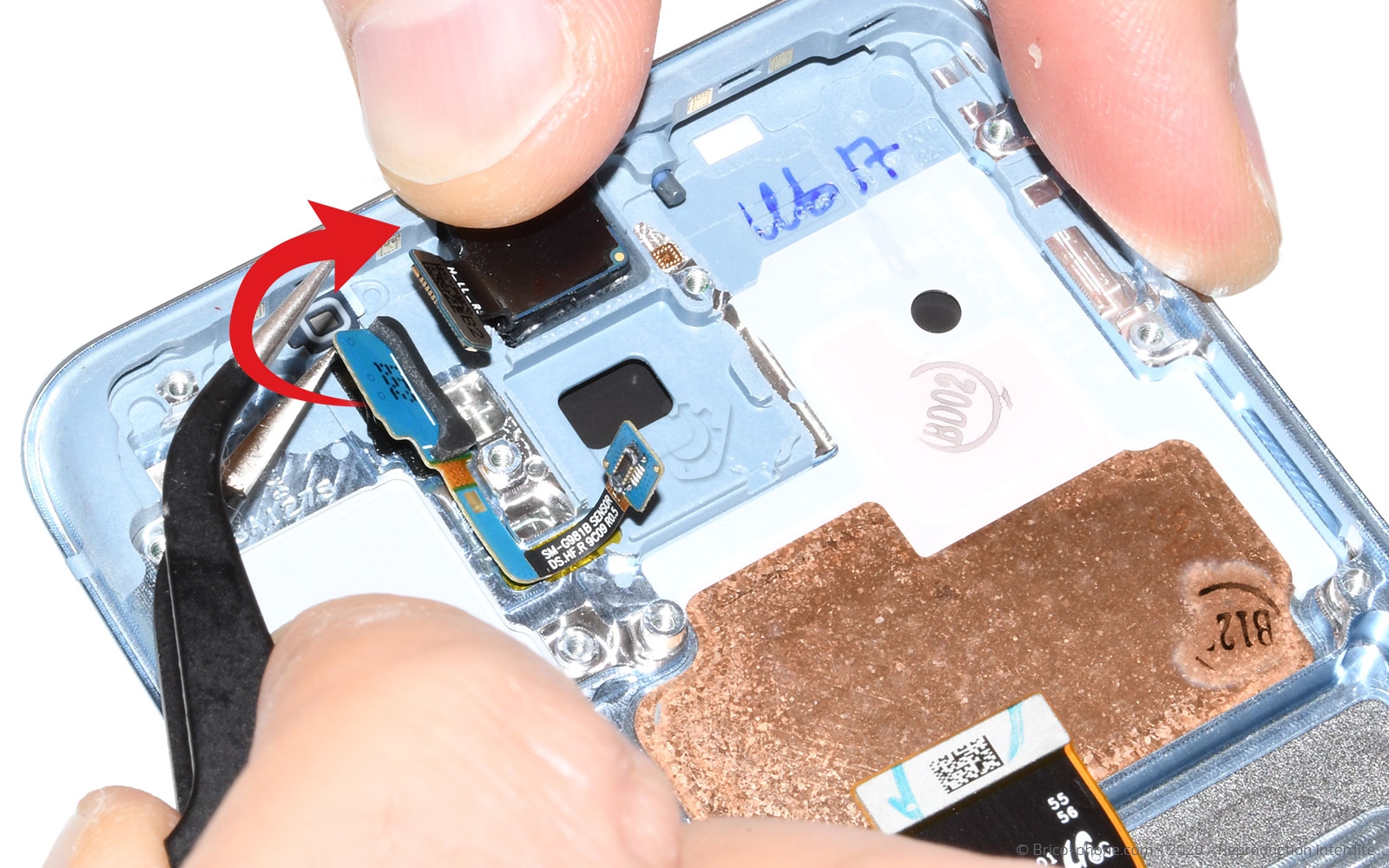

Etape 14 : Sortir le capteur
Toujours avec le même ustensile, décollez le capteur se trouvant à gauche de la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

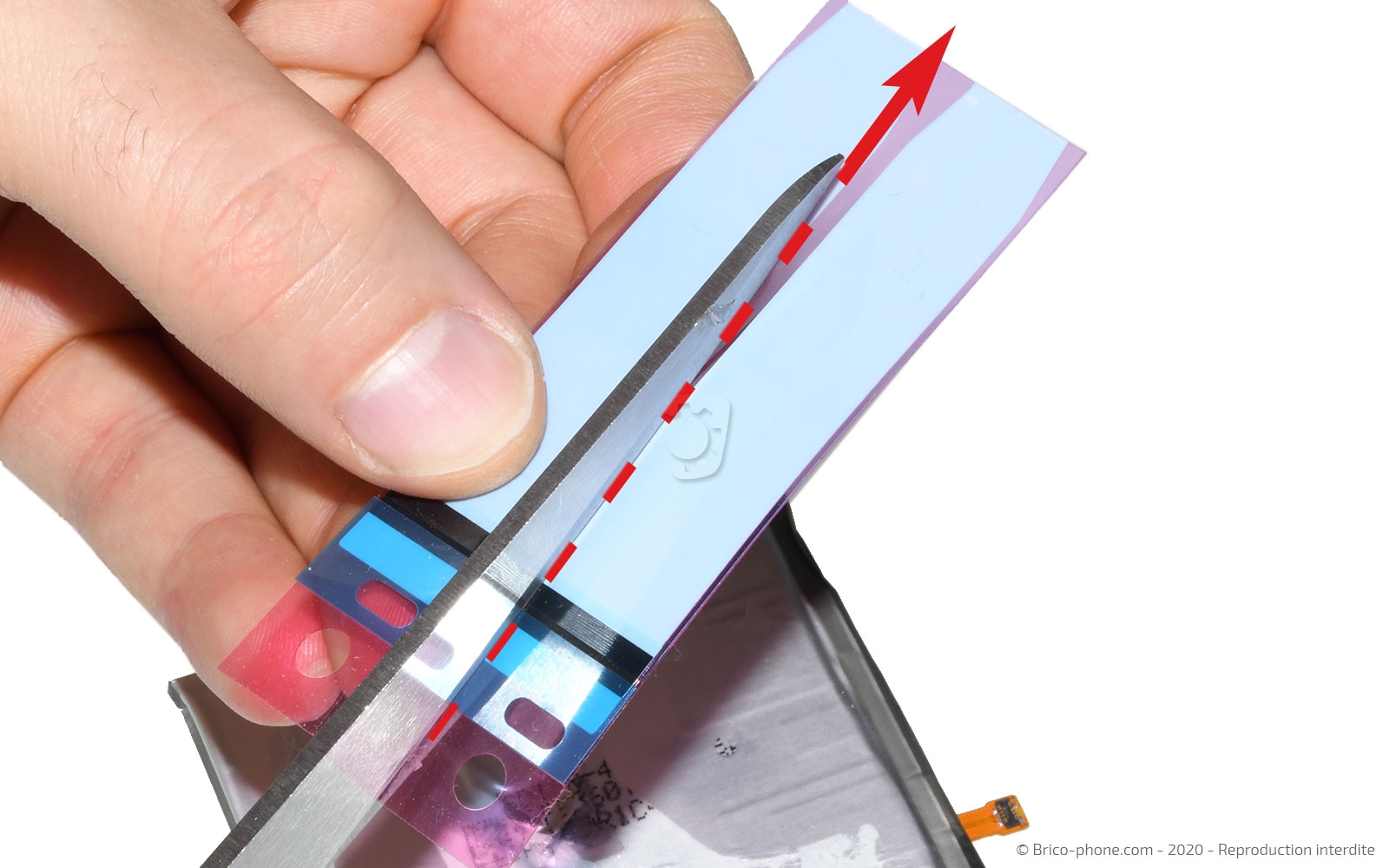

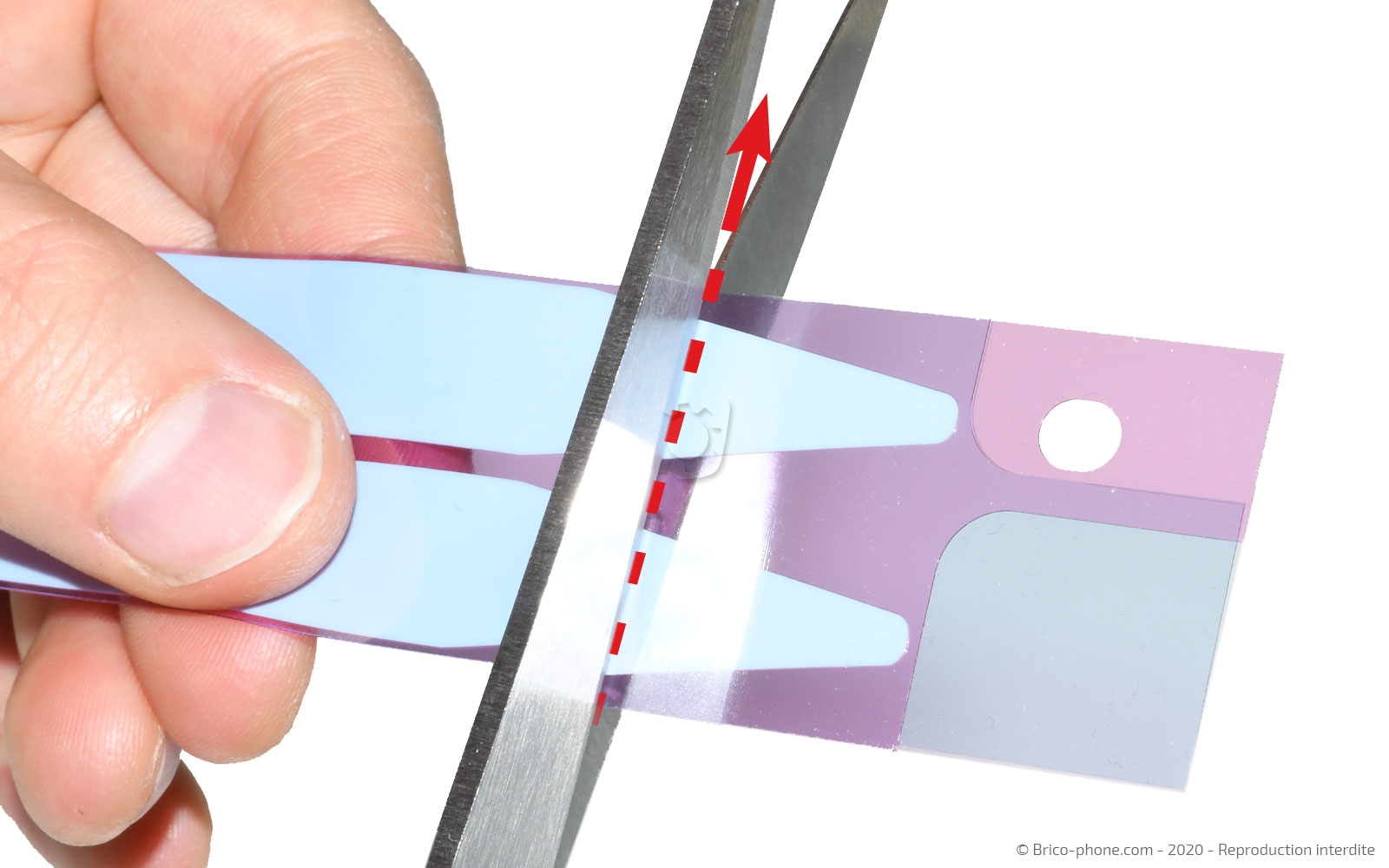

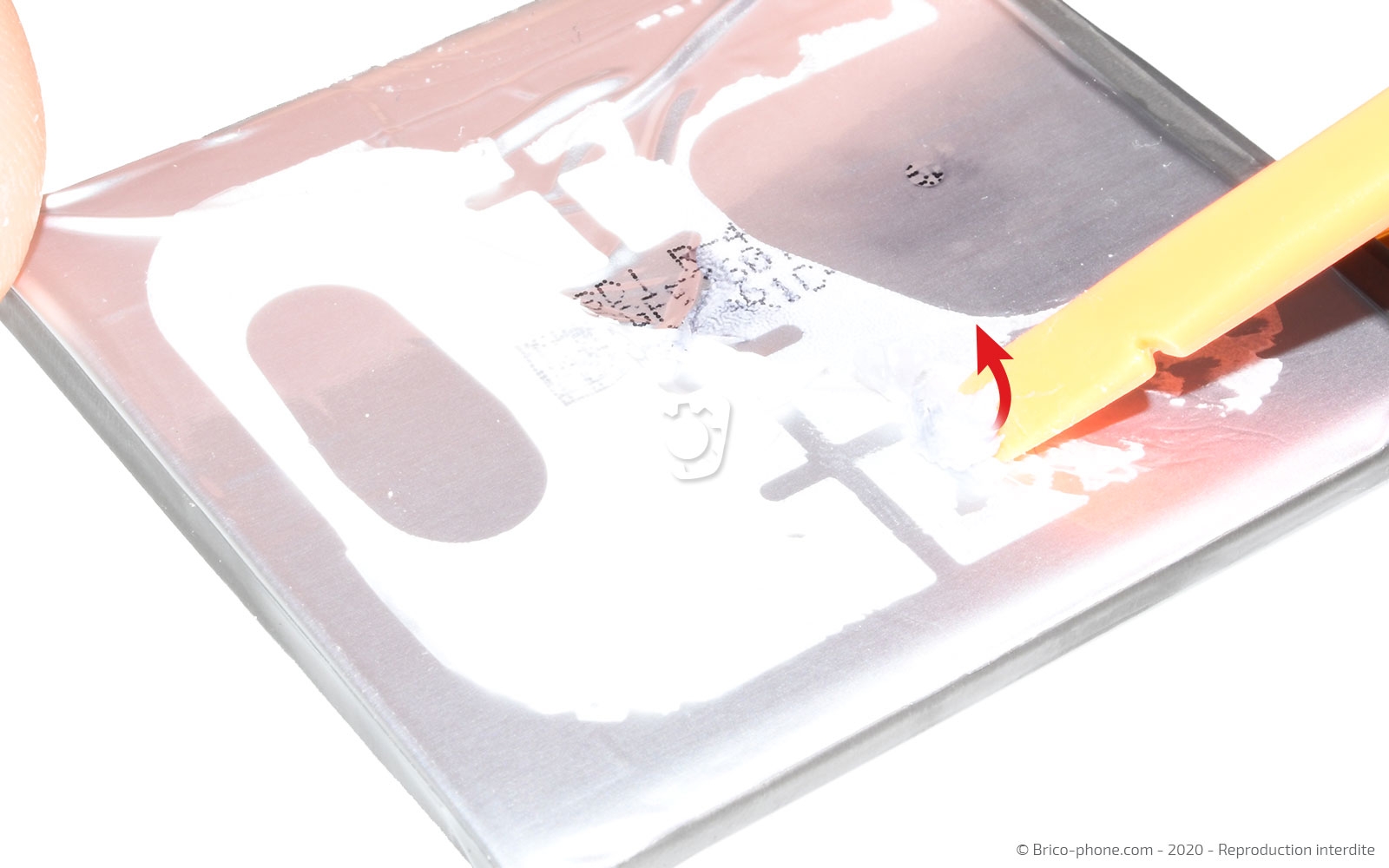

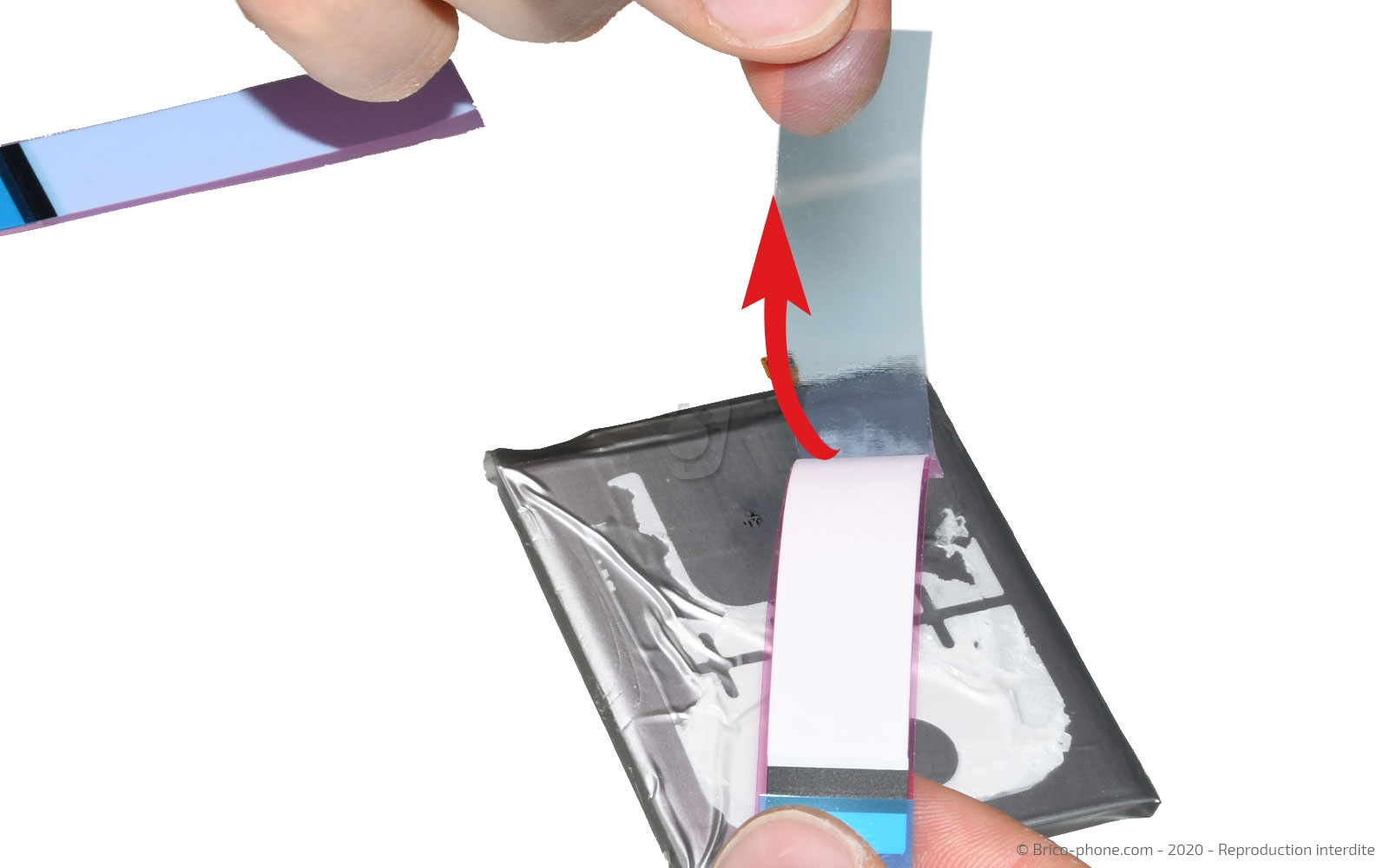

Etape 15 : Placer les stickers de batterie
Nettoyez le dos de la batterie des éventuels résidus de colle et de produit.

Ensuite, mesurez vos stickers afin de pouvoir les découper avant de disposer au dos du composant. La partie noire des stickers doit dépasser de la batterie lors de votre calcul.


Outils du kit utilisés
Outils du kit utilisés

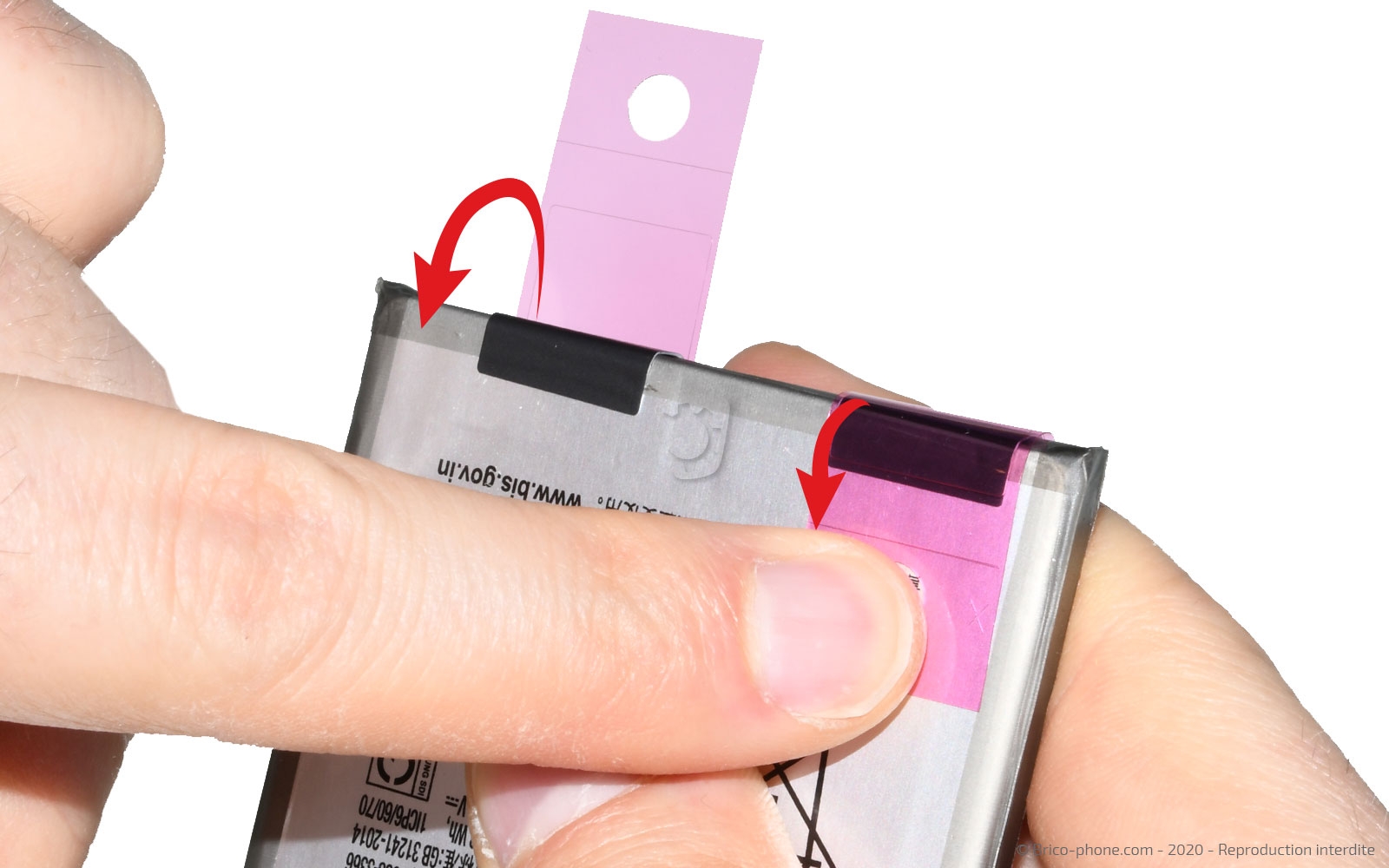

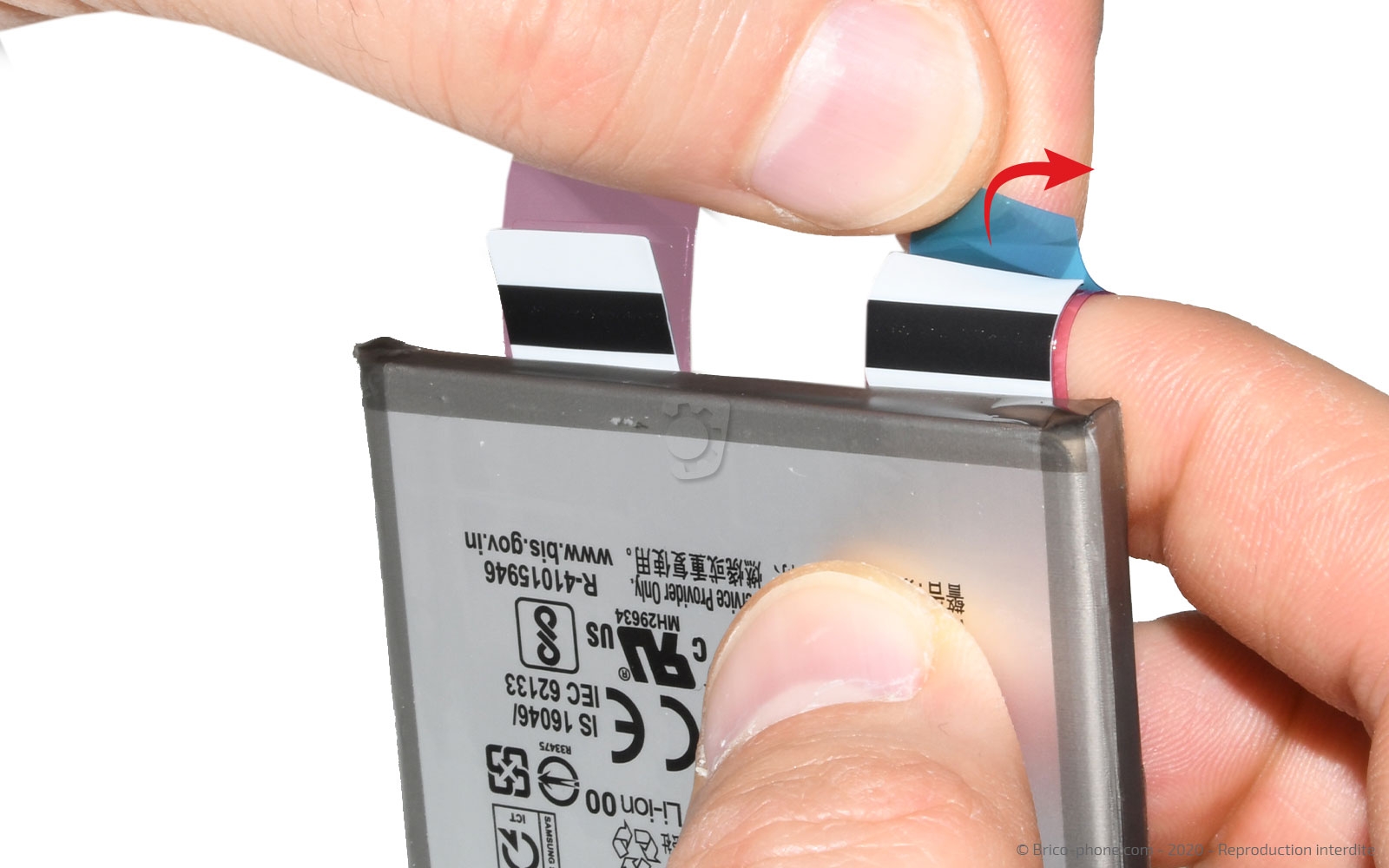

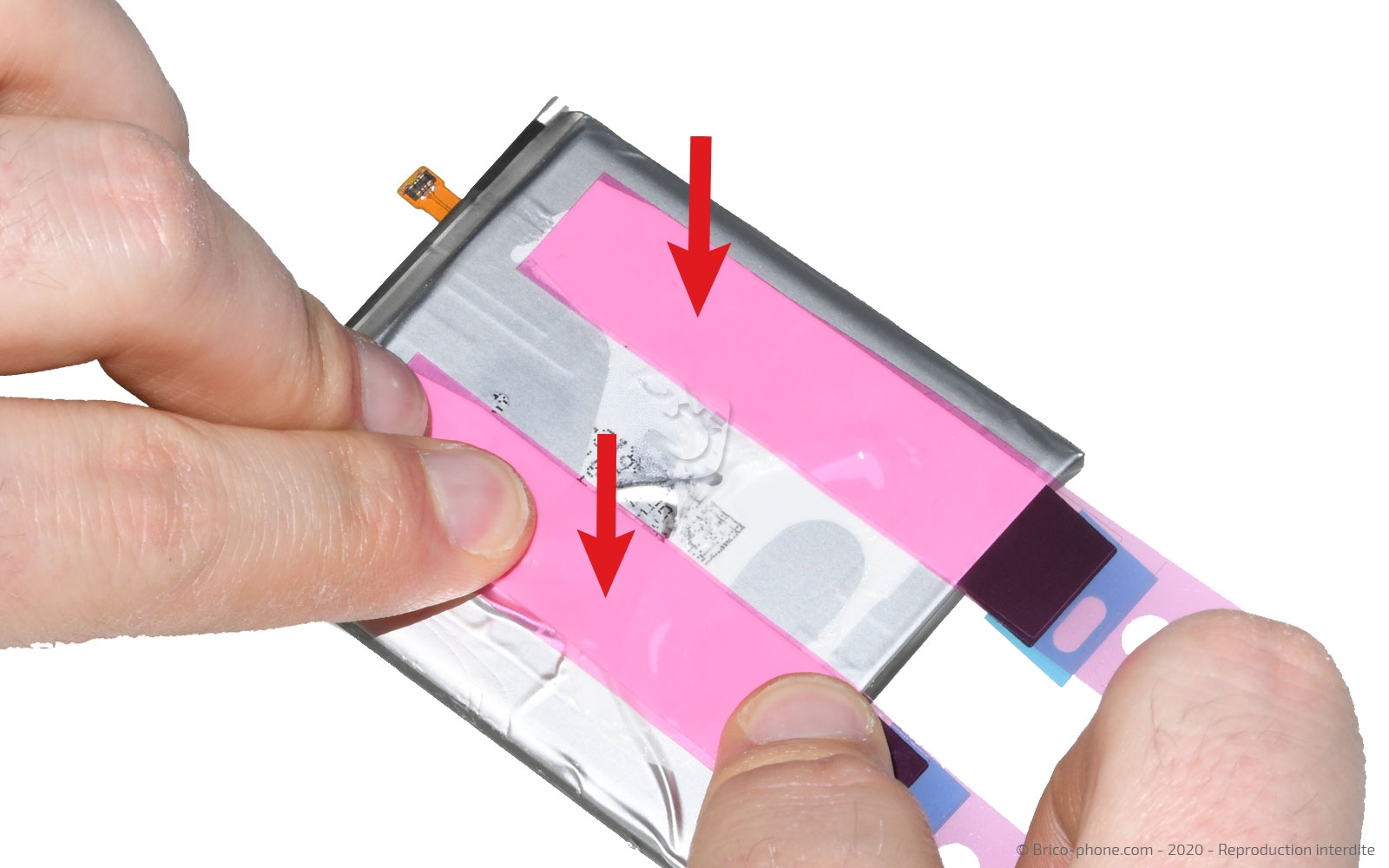

Etape 16 : Coller la batterie au sein du nouveau châssis

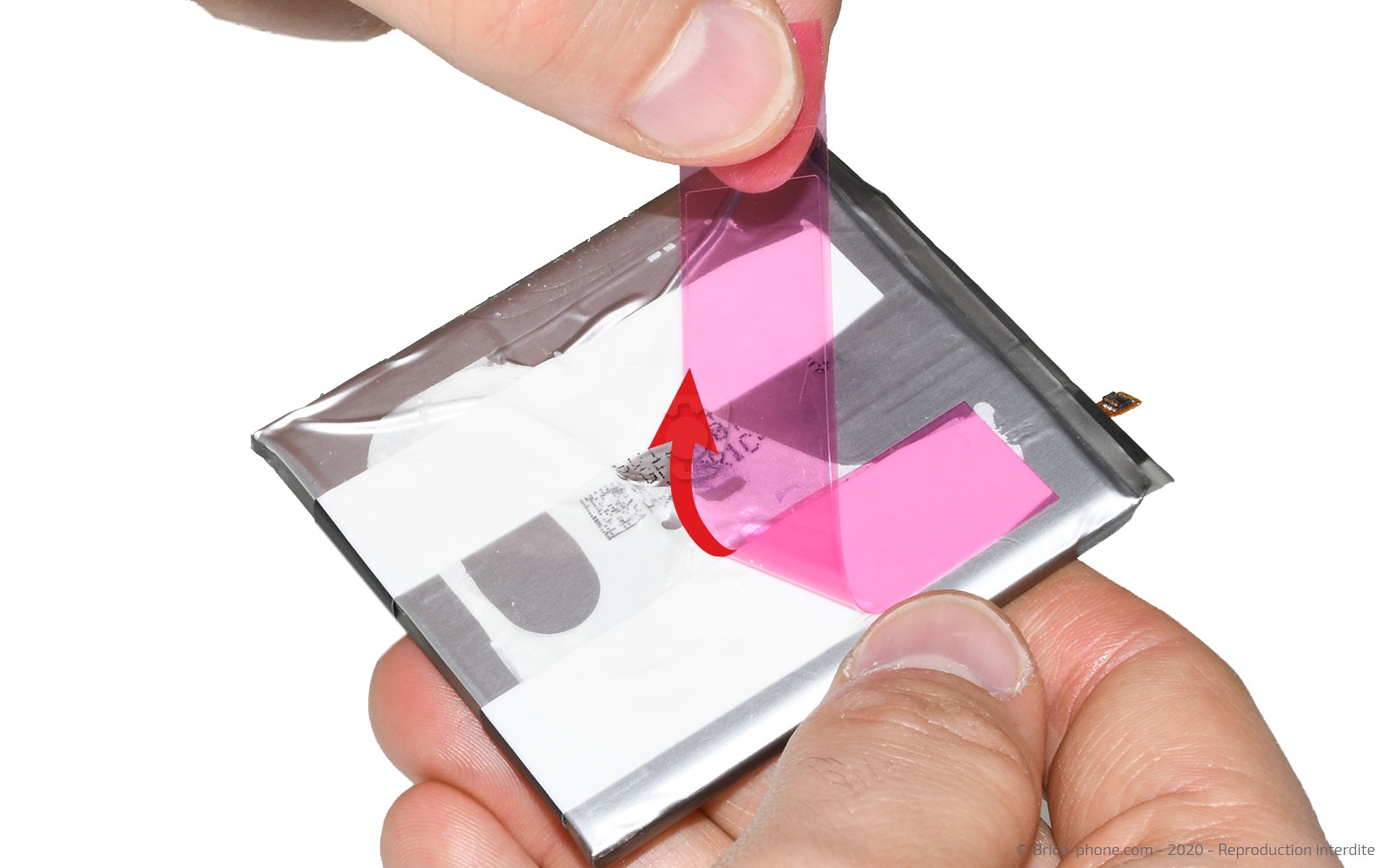

Retirez les stickers bleus et repliez la partie noire sur la batterie, ces deux languettes pourront vous être utiles lors d'une prochaine réparation.

Pour terminer, enlevez la protection rose des stickers et replacez la batterie dans le nouveau bloc écran.
Conseils pour le remontage
Il est temps pour vous de remonter les différents composants de votre Samsung Galaxy S20 en suivant les étapes précédentes dans le sens contraire.

Nous vous conseillons de tester l'écran avant de recoller la vitre arrière.

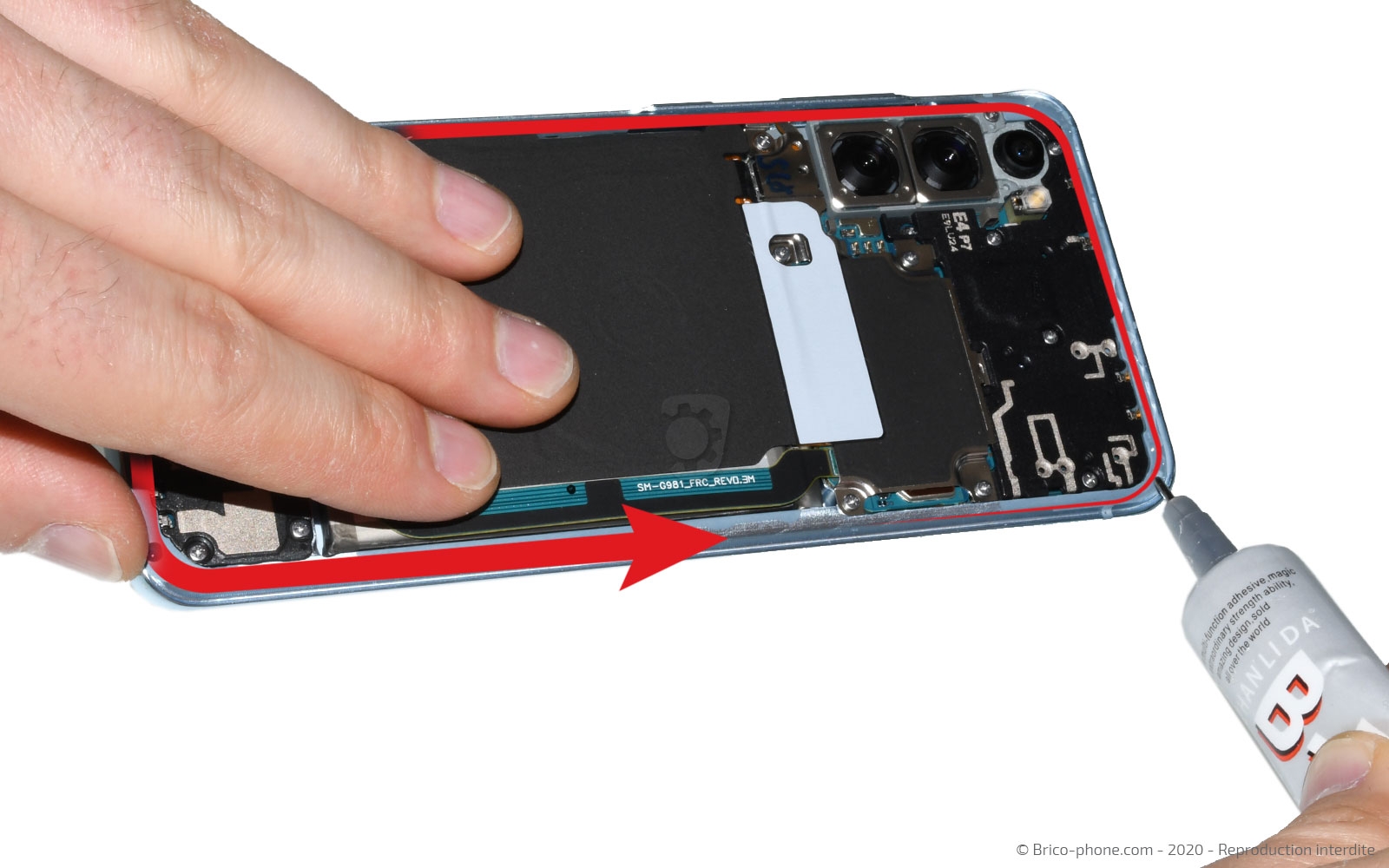

Mettez une noisette de colle B-7000 sur toute la longueur du châssis avant de refermer votre téléphone et de le laisser poser sous presse environ 45 minutes.
