Changement du connecteur de charge sur Galaxy S20

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy S20 | Temps estimé : 30 min | Difficulté : 2.5/5

Il est temps de remplacer le connecteur de charge de votre smartphone mais vous ne savez pas par où commencer ? Brico-phone met à votre disposition ce tutoriel détaillé en images pour vous accompagner étape par étape dans cette réparation et vosu permettre de redonner un coup de neuf à votre Samsung Galaxy S20.

Diagnostic

›  Votre connecteur de charge est endommagé

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy S20
32,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

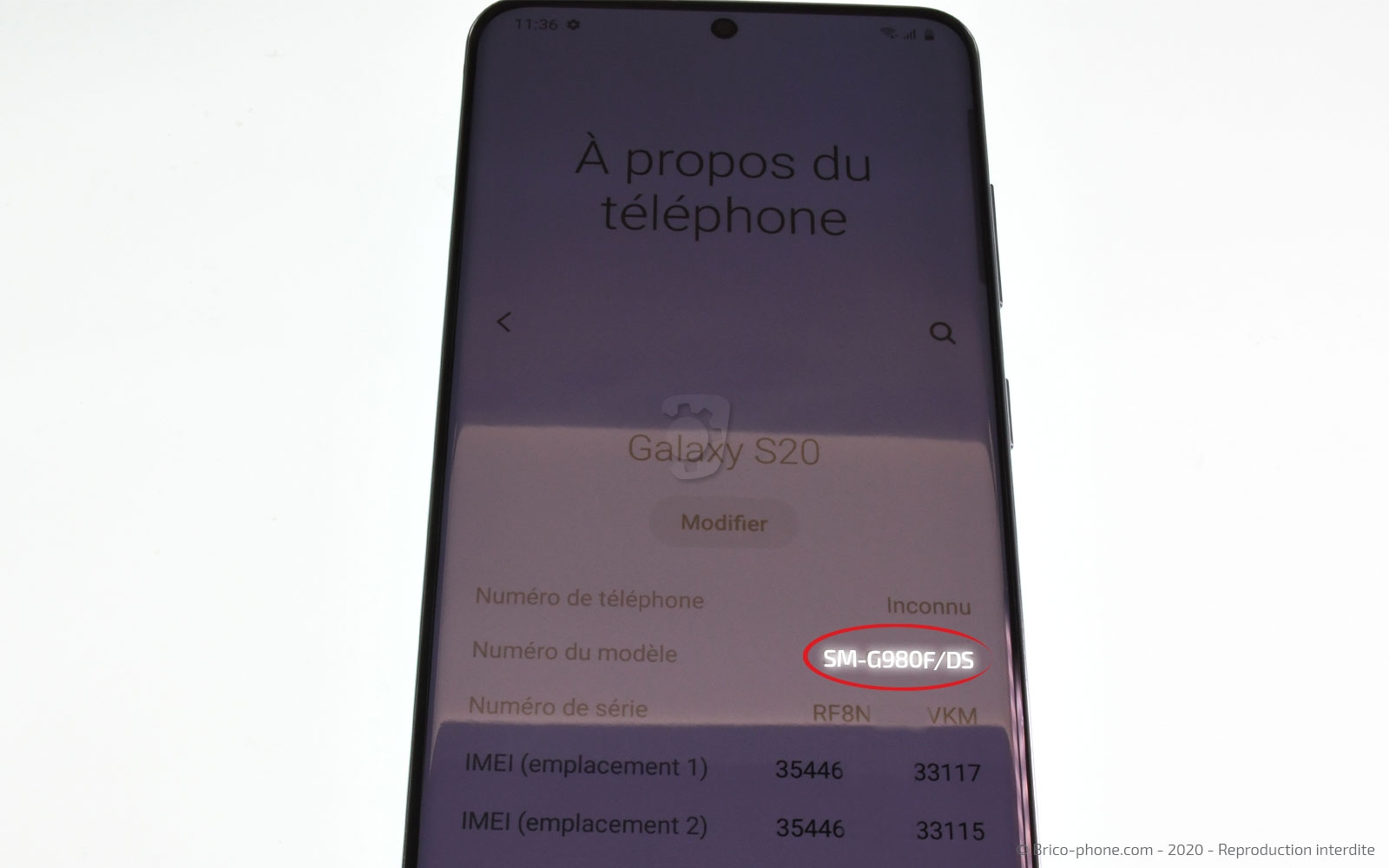

Pour être certain de posséder un Samsung Galaxy S20, nous vous conseillons de vous assurez d'avoir la référence SM-G980F dans les paramètres de votre téléphone.

Il existe une autre manière de procéder pour connaitre exactement le modèle qui se trouve entre vos mains, composez simplement le *#06# et un ou plusieurs numéros IMEI devrait s'afficher.
Recopiez l'un de ces derniers dans la rubrique dédiée sur brico-phone.com. Nous nous chargeons de vous proposer les produits correspondants à votre smartphone.

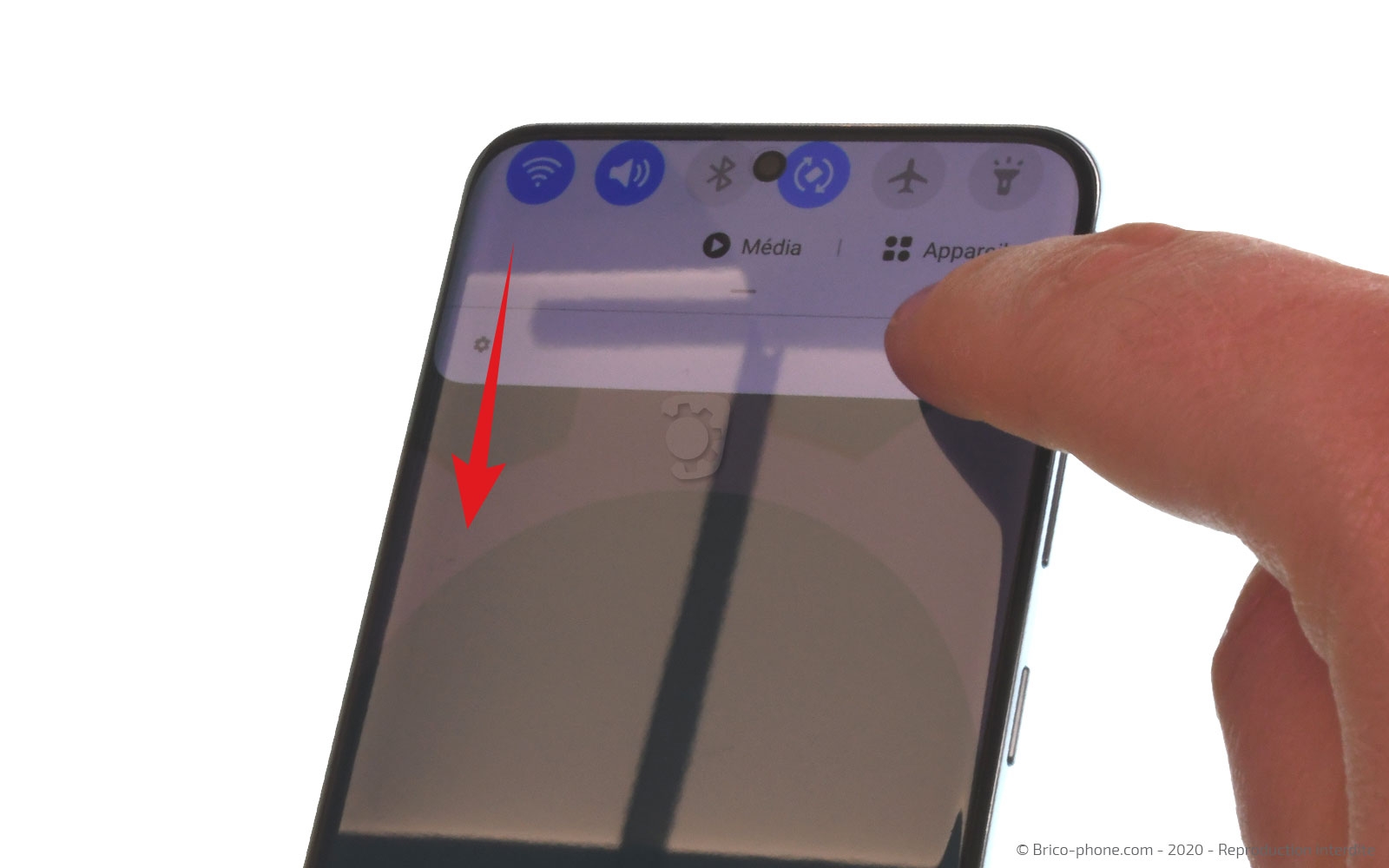

Etape 1 : Eteindre le smartphone
Eteignez votre smartphone avant de commencer la réparation.
Etape 2 : Retirer le tiroir Sim

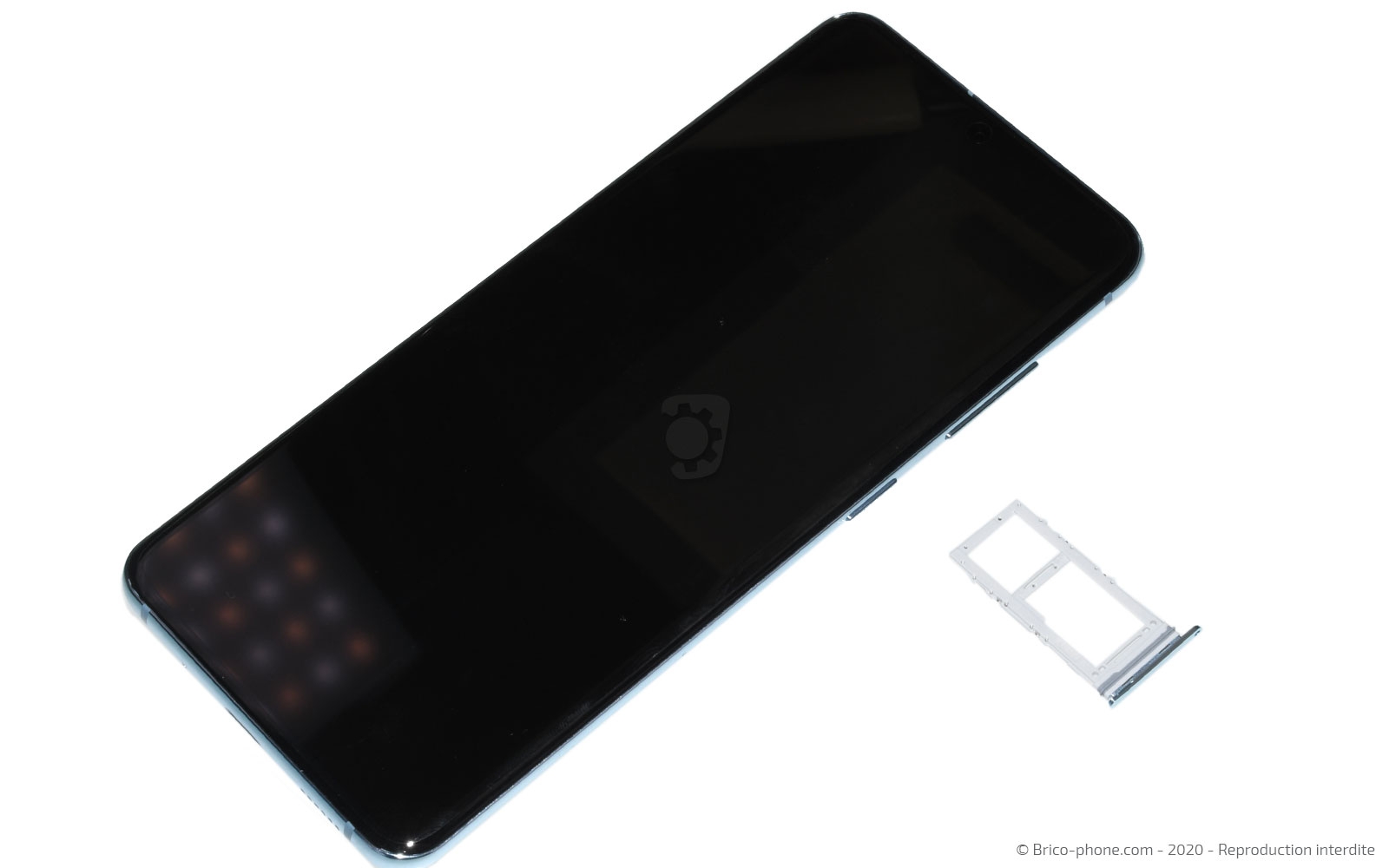

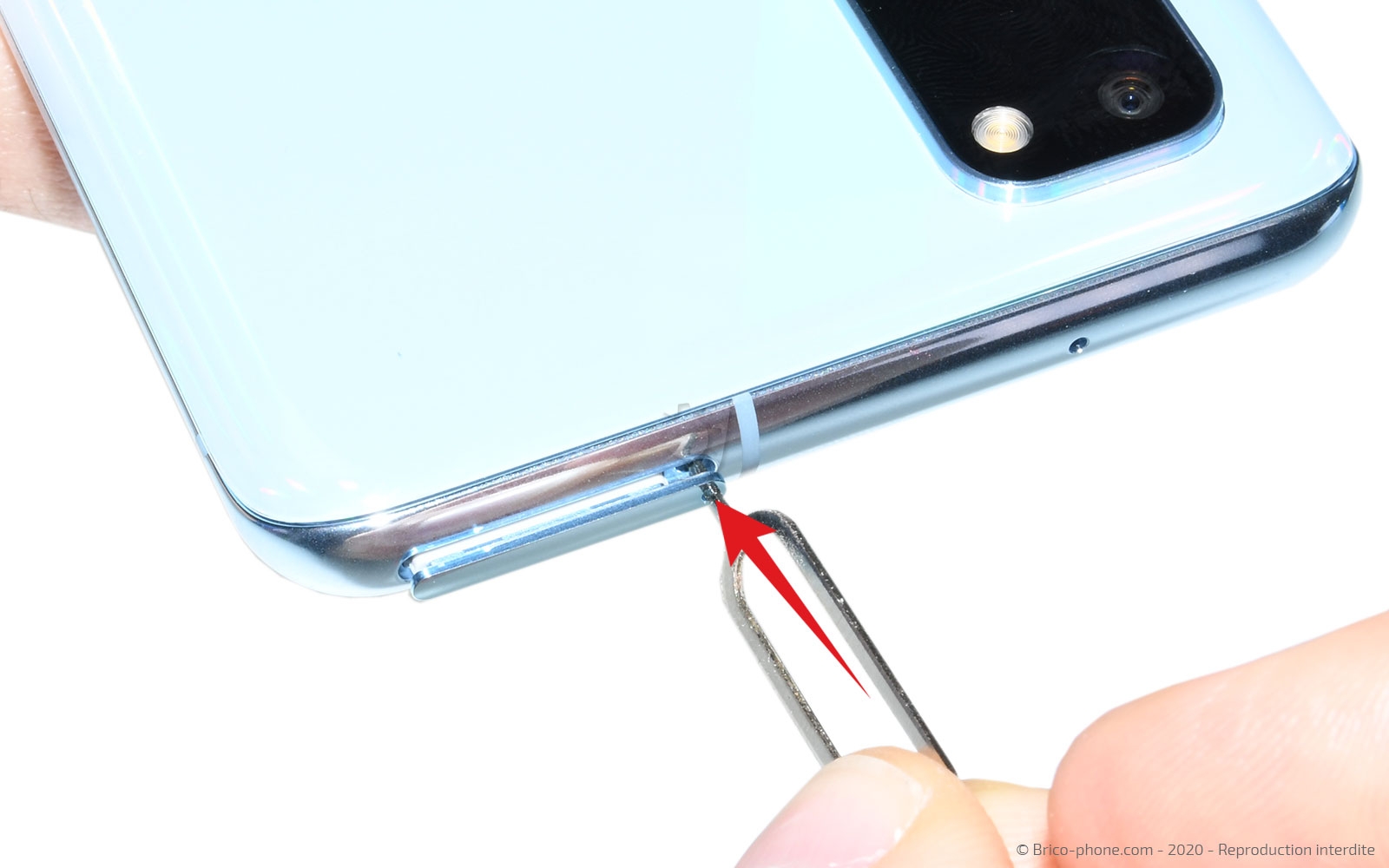

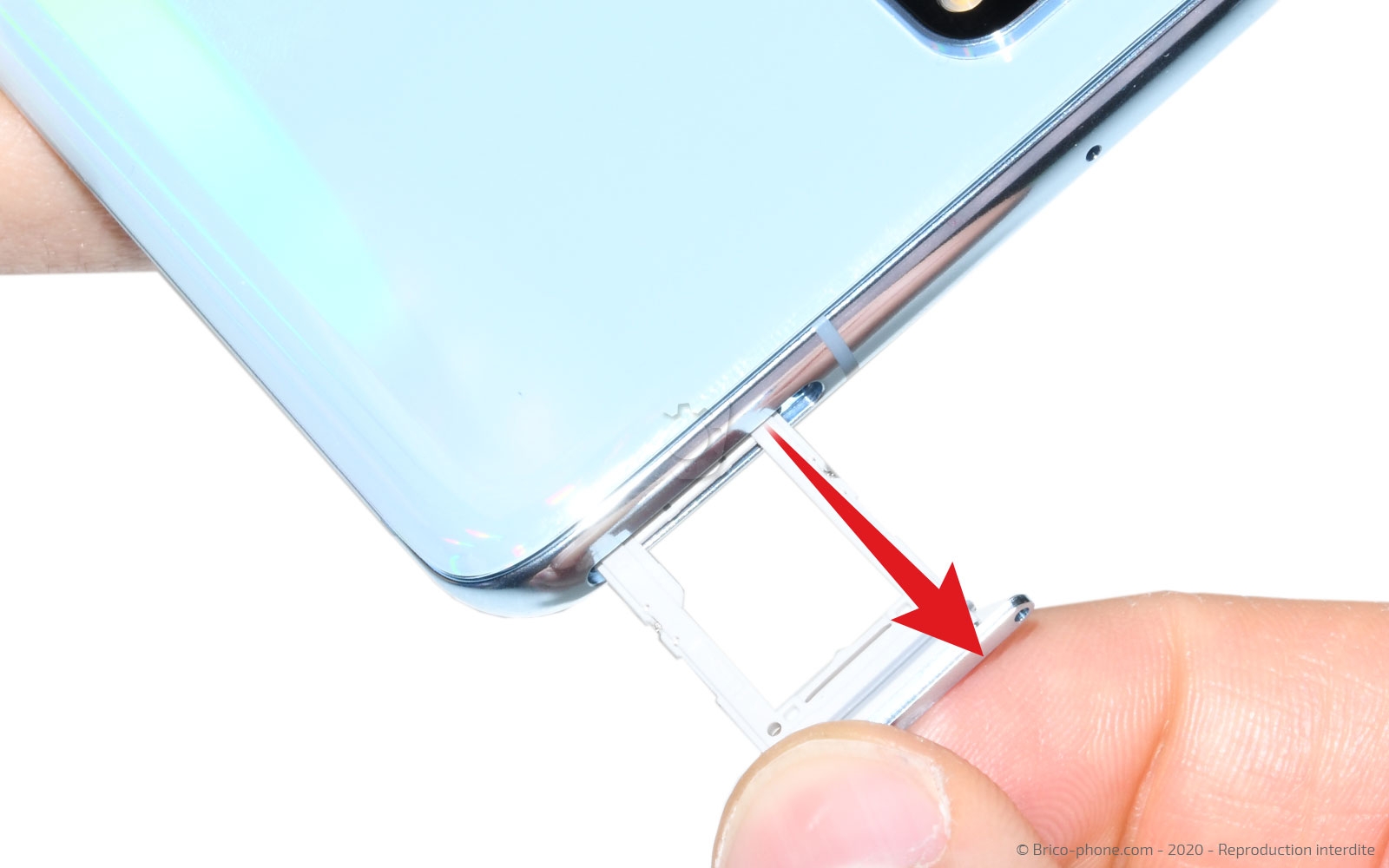

Aidez-vous de l'outil d'extraction pour retirer le rack Sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer la vitre arrière

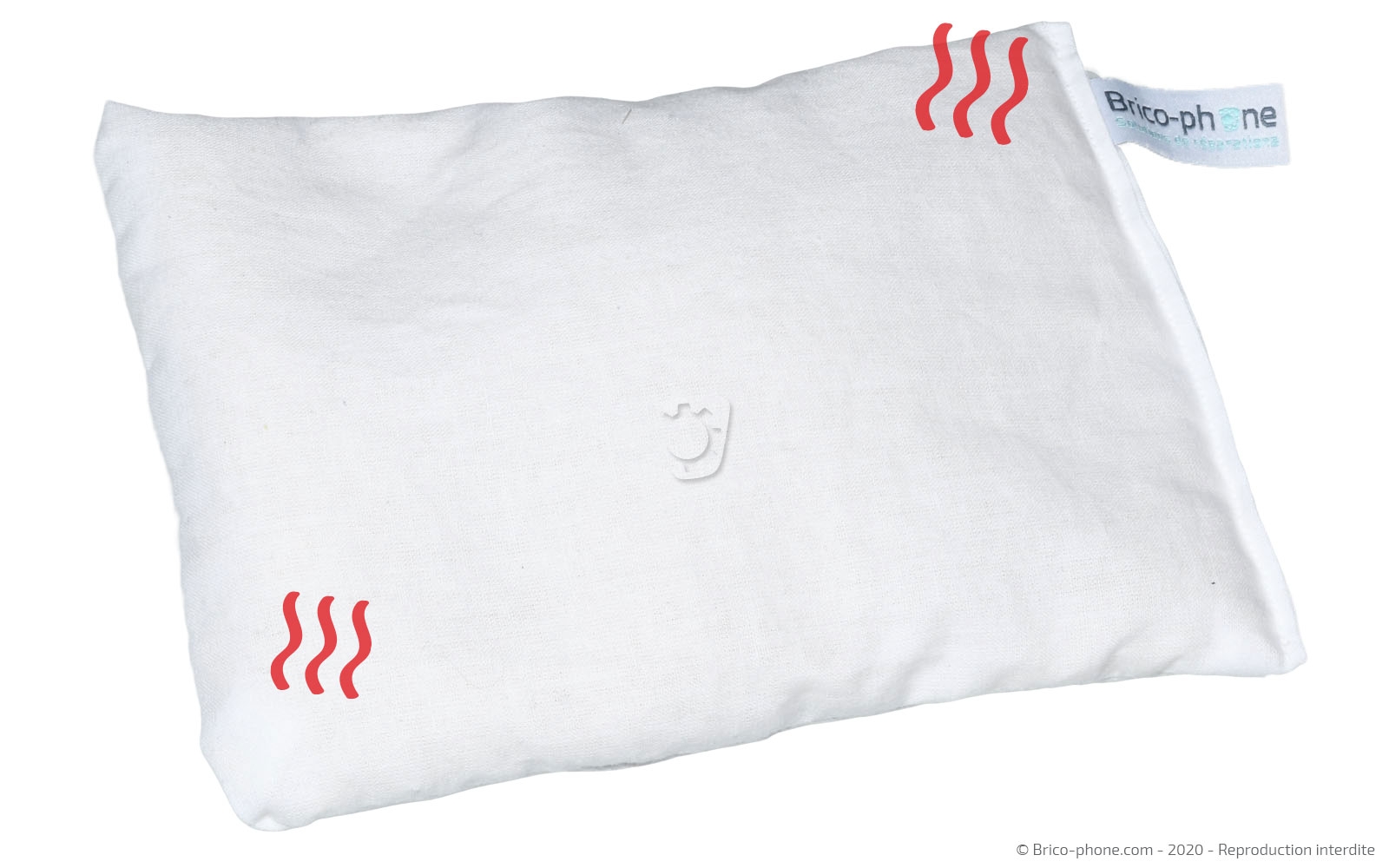

Chauffez la vitre arrière de votre smartphone à l'aide du coussin chauffant, du décapeur thermique ou encore votre propre sèche-cheveux.

Vous possédez un sèche-cheveux ou un décapeur thermique ? Avec cet ustensile, il vous suffit de chauffer le contour de la façade arrière.

Autrement, passez le petit coussin chauffant au micro-ondes 1 à 2 minutes et déposez-le sur la vitre arrière environ 40 secondes.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Ouvrir le téléphone

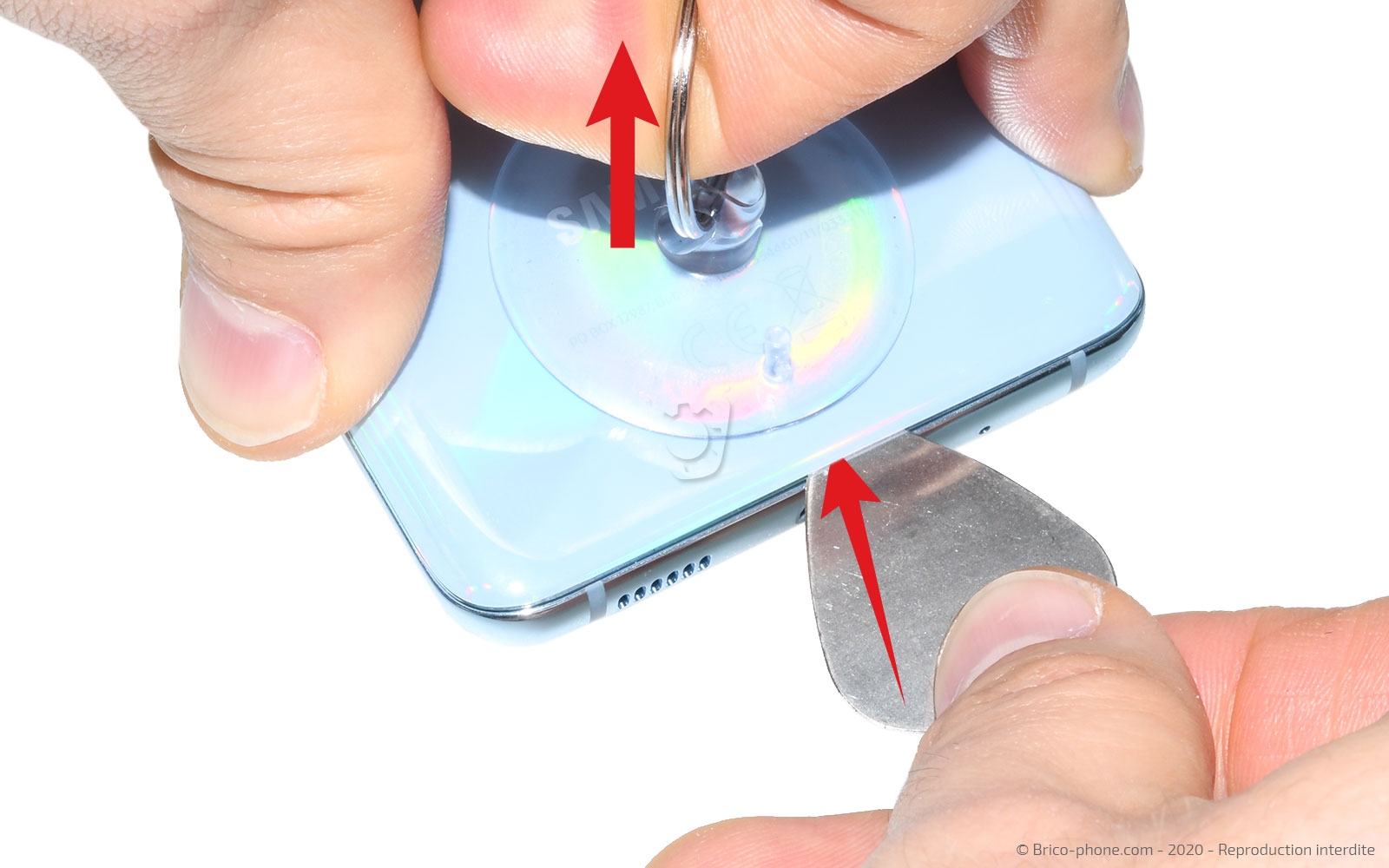

Placez la ventouse sur la vitre arrière auprès de la prise charge.
Tirez la boucle de l'outil afin de pouvoir insérer le médiator en métal troué entre la façade arrière et le châssis.

Ensuite, remplacer l'outil métallique par ses versions plastique afin de terminer le décollage de la coque sans endommager cette dernière en y faisant le tour.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S20 Cosmic Gray
55,90 €
Etape 5 : Enlever la plaquette intermédiaire

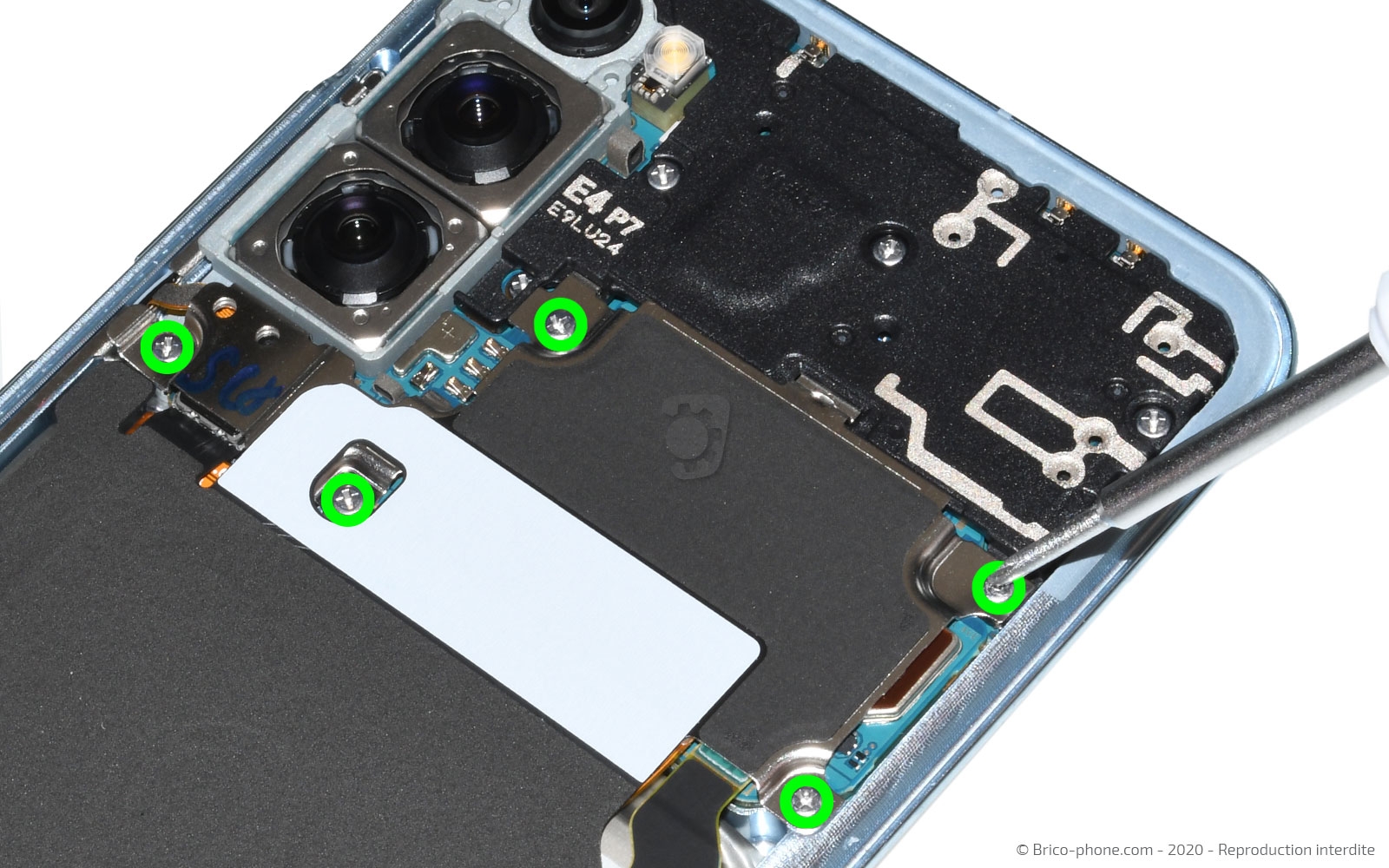

Munissez-vous du tournevis cruciforme pour retirer les 5 vis retenant la plaquette.
Avant de la sortir de votre Samsung Galaxy S20, pensez à la décoller de la partie inférieure.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter la batterie

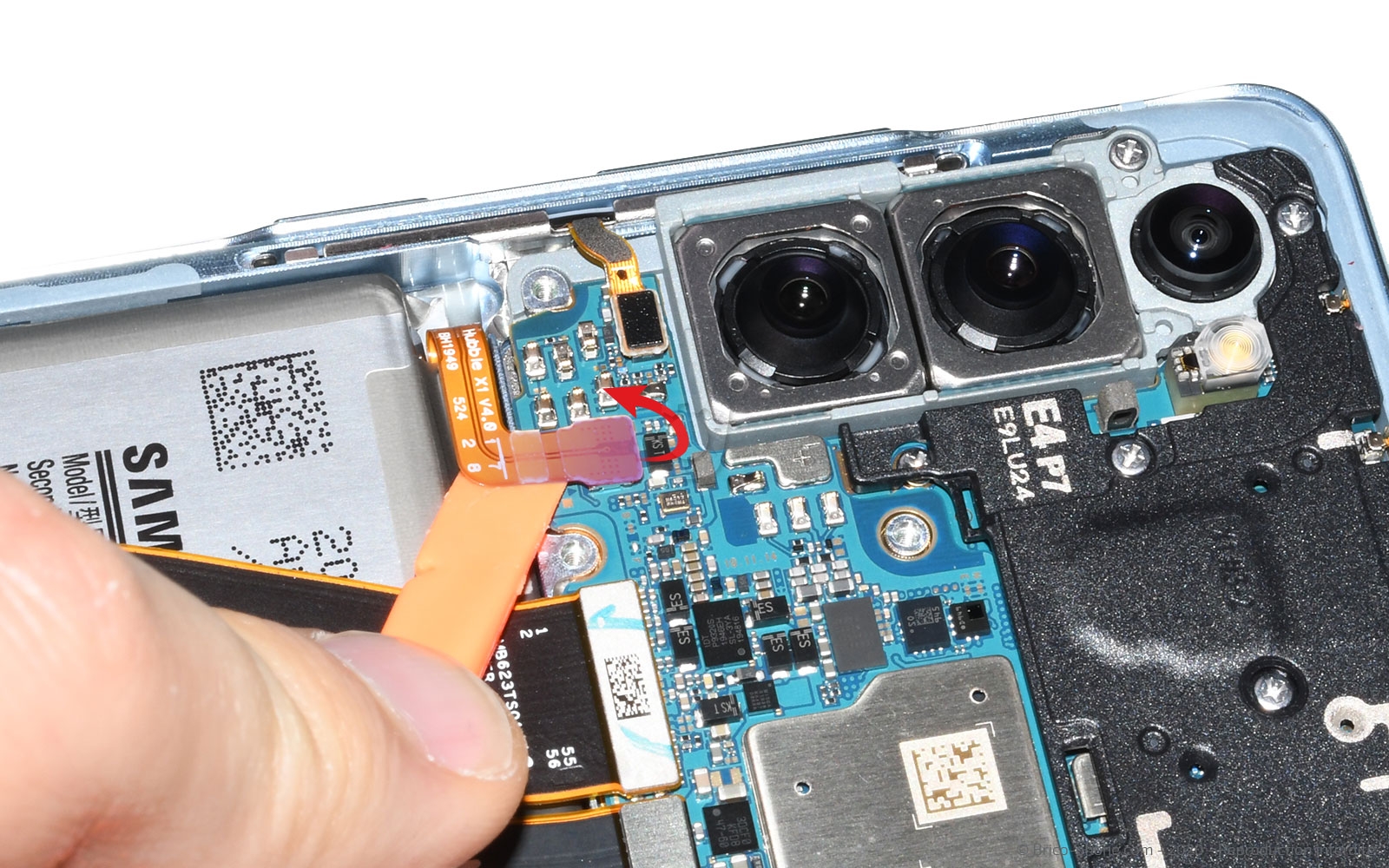

Débranchez la connectique de la batterie en vous aidant de la spatule en nylon.
Outils du kit utilisés
Outils du kit utilisés

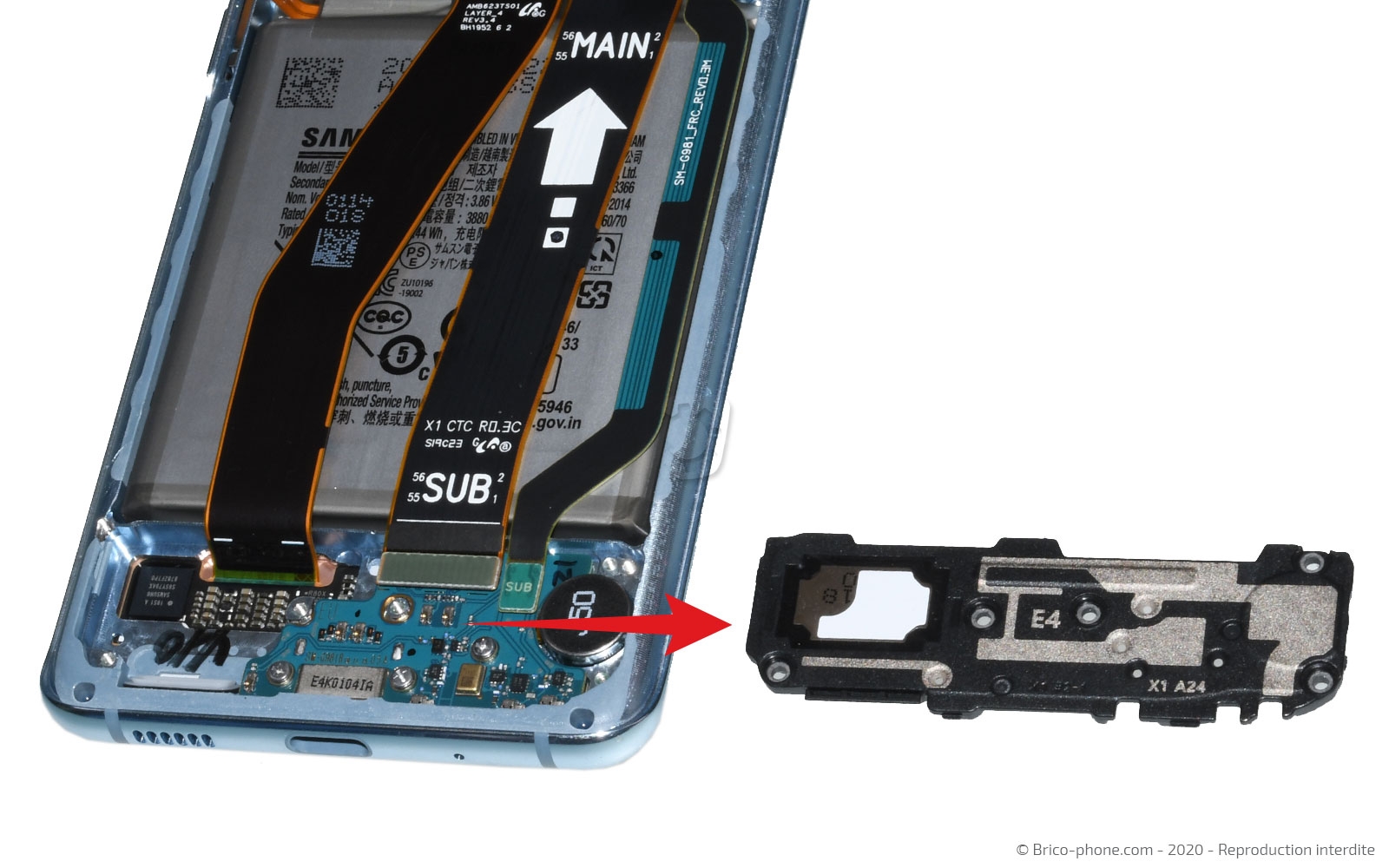

Etape 7 : Extraire le haut-parleur externe

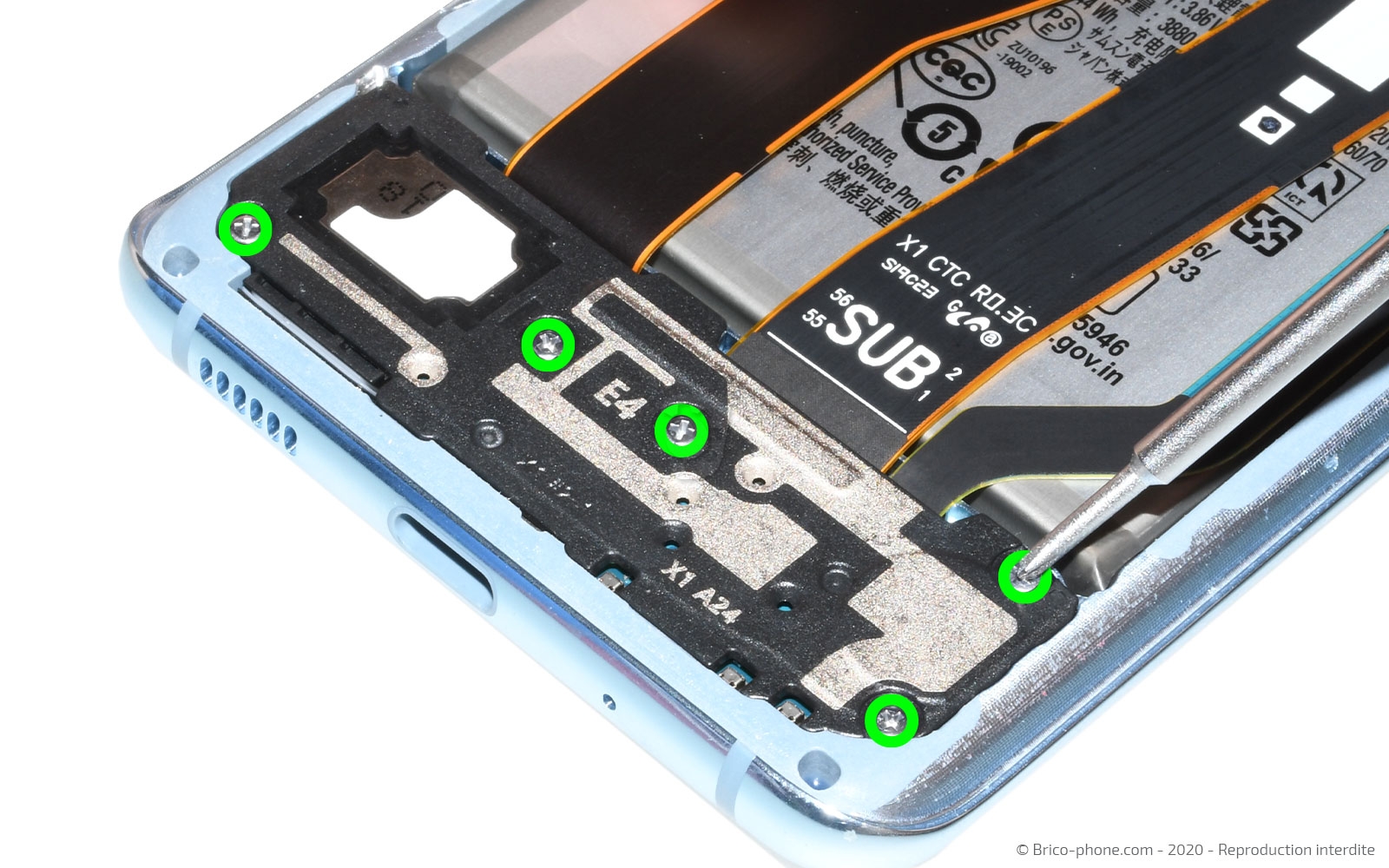

Reprenez le tournevis cruciforme de votre kit d'outils pour extraire les 5 vis qui retiennent le haut-parleur externe au connecteur de charge.

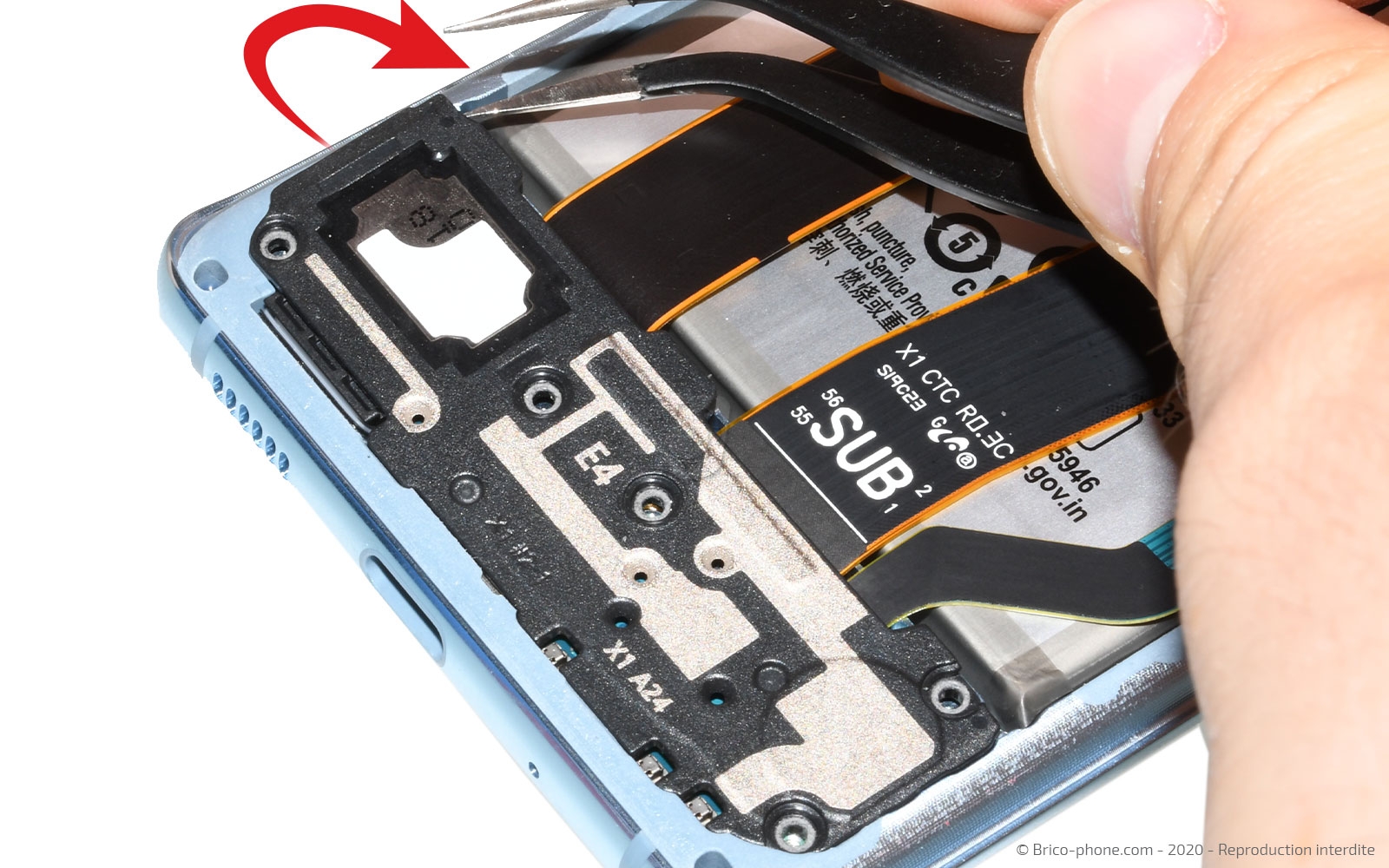

Aidez-vous de la pincette pour sortir le composant du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Libérer le connecteur de charge

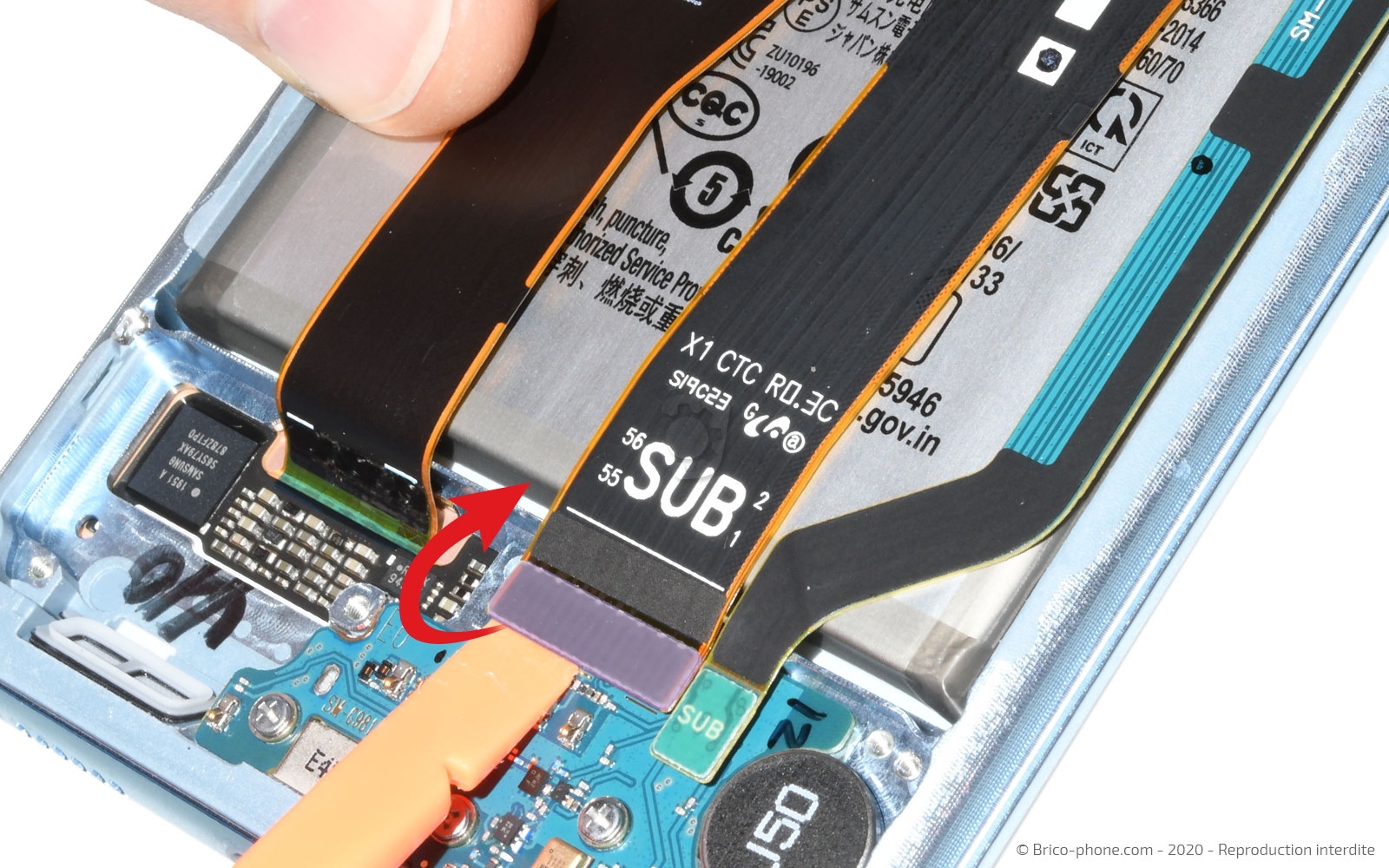

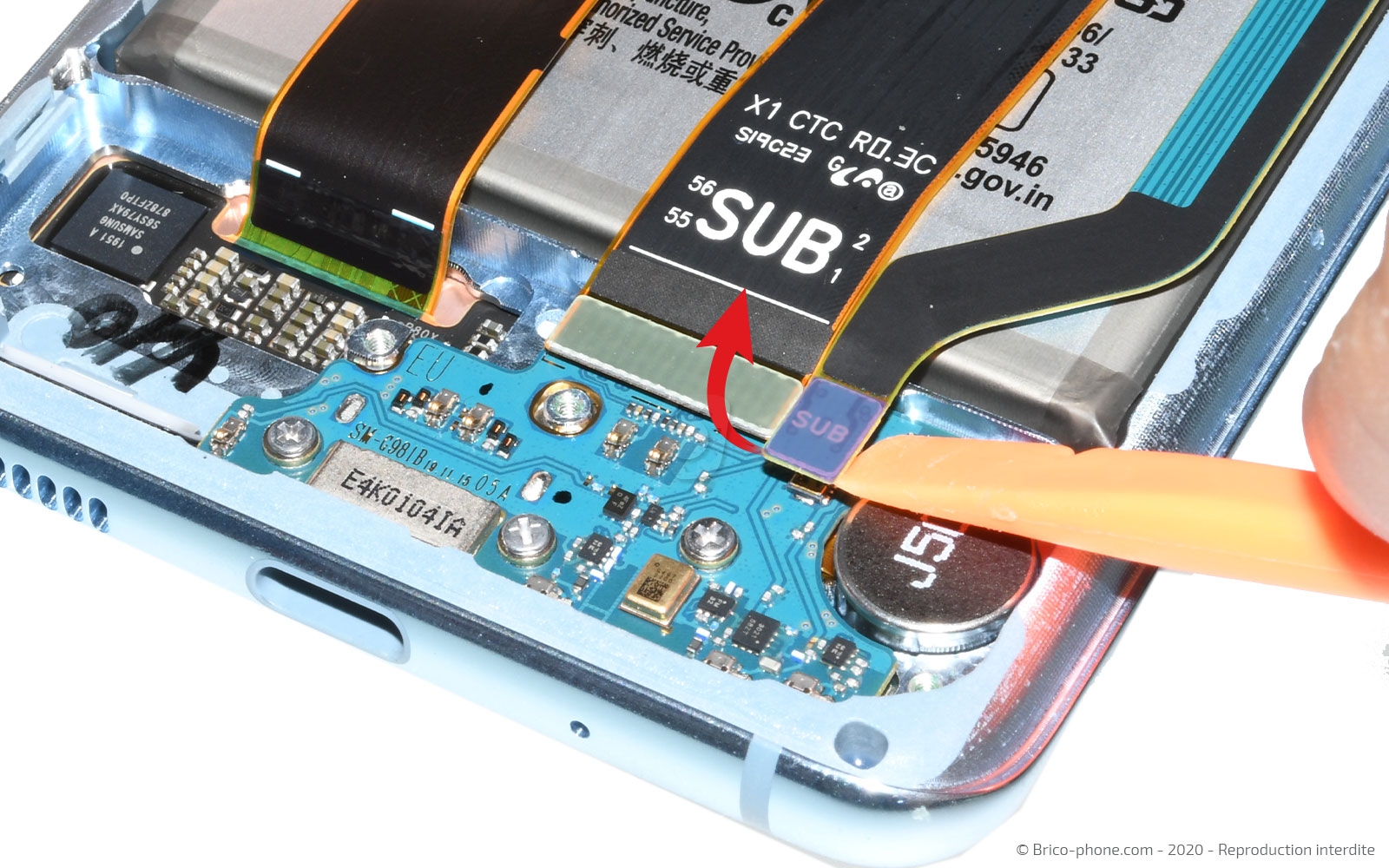

A l'aide du spudger, déconnectez les nappes de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Récupérer le dock endommagé

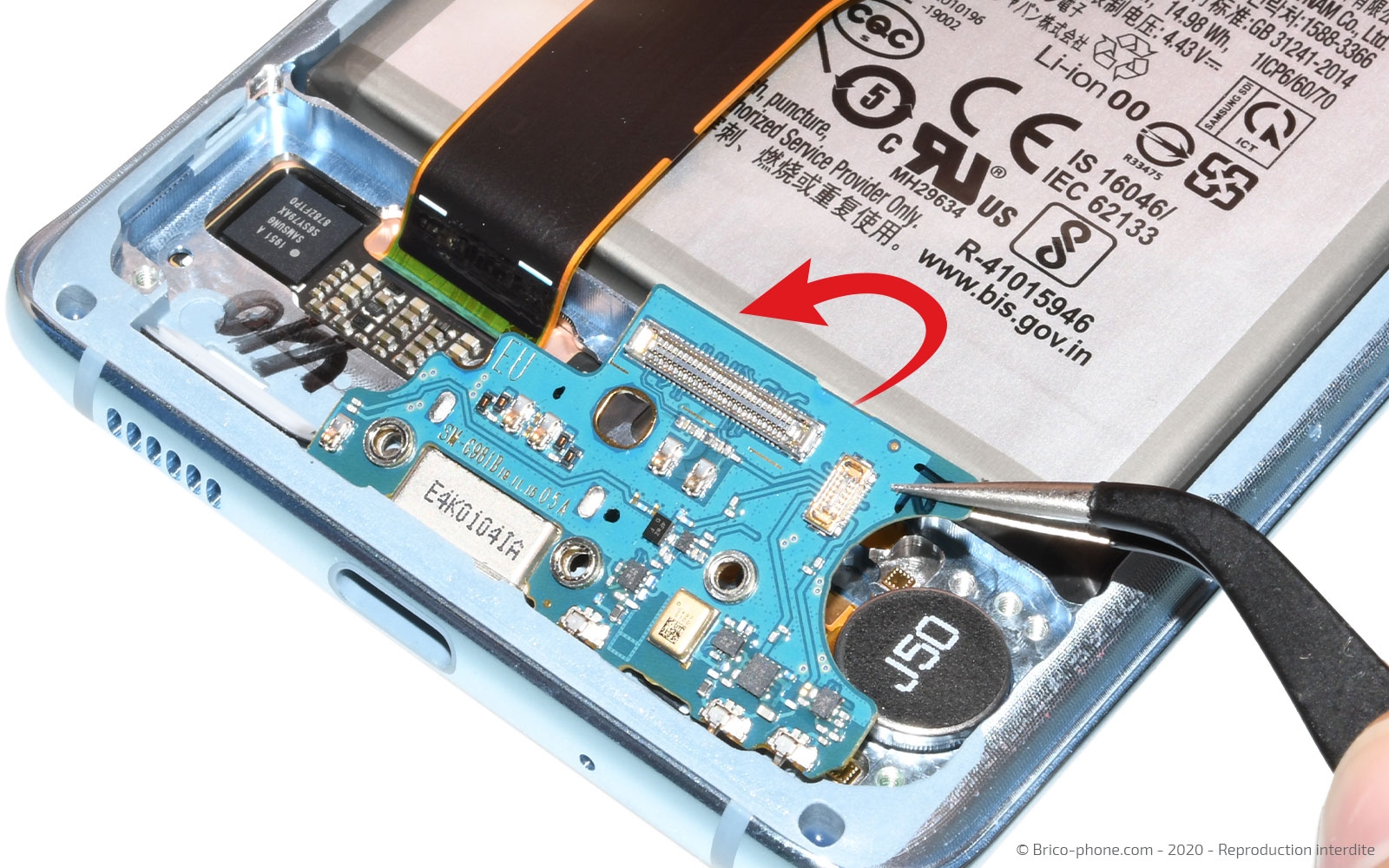

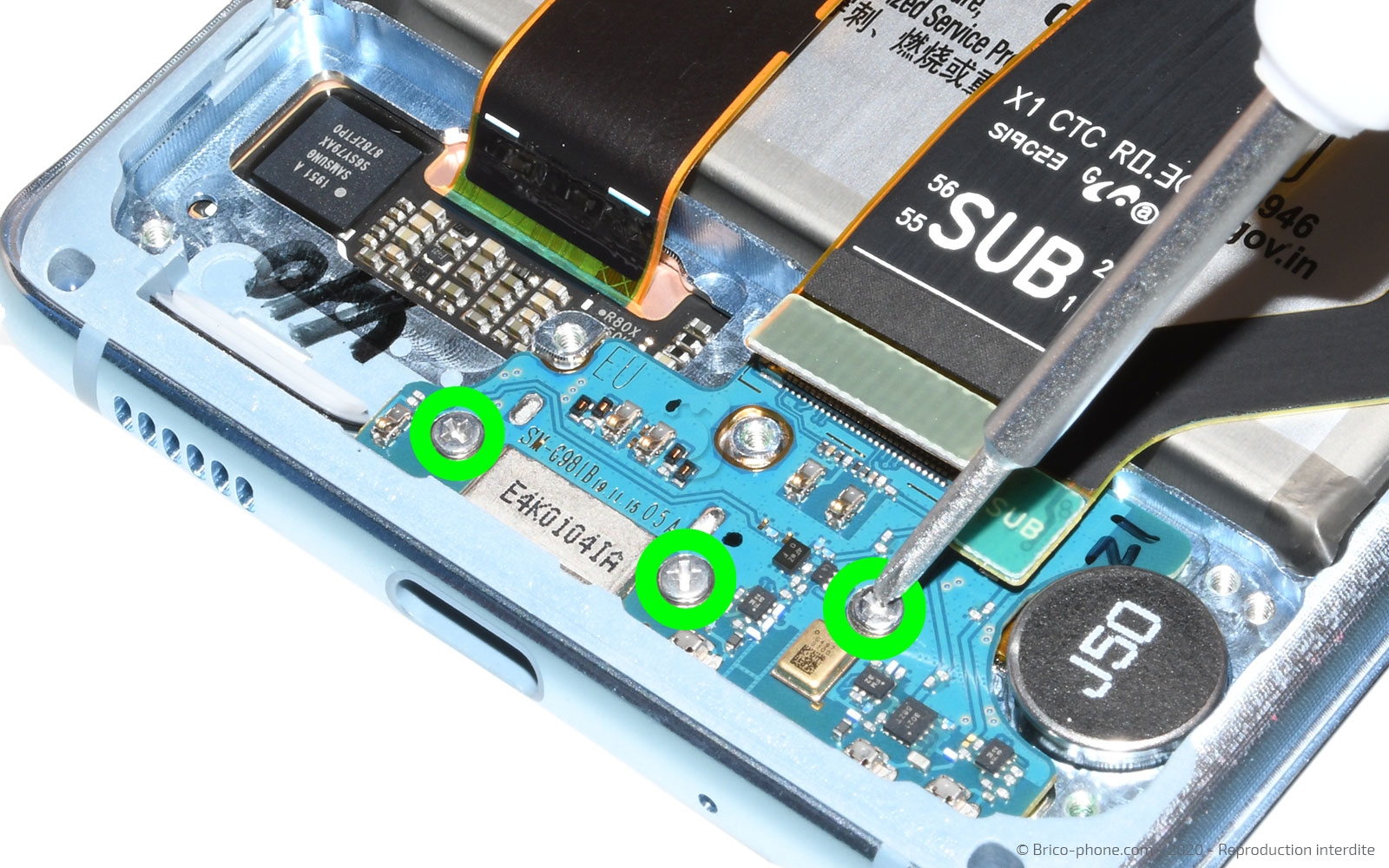

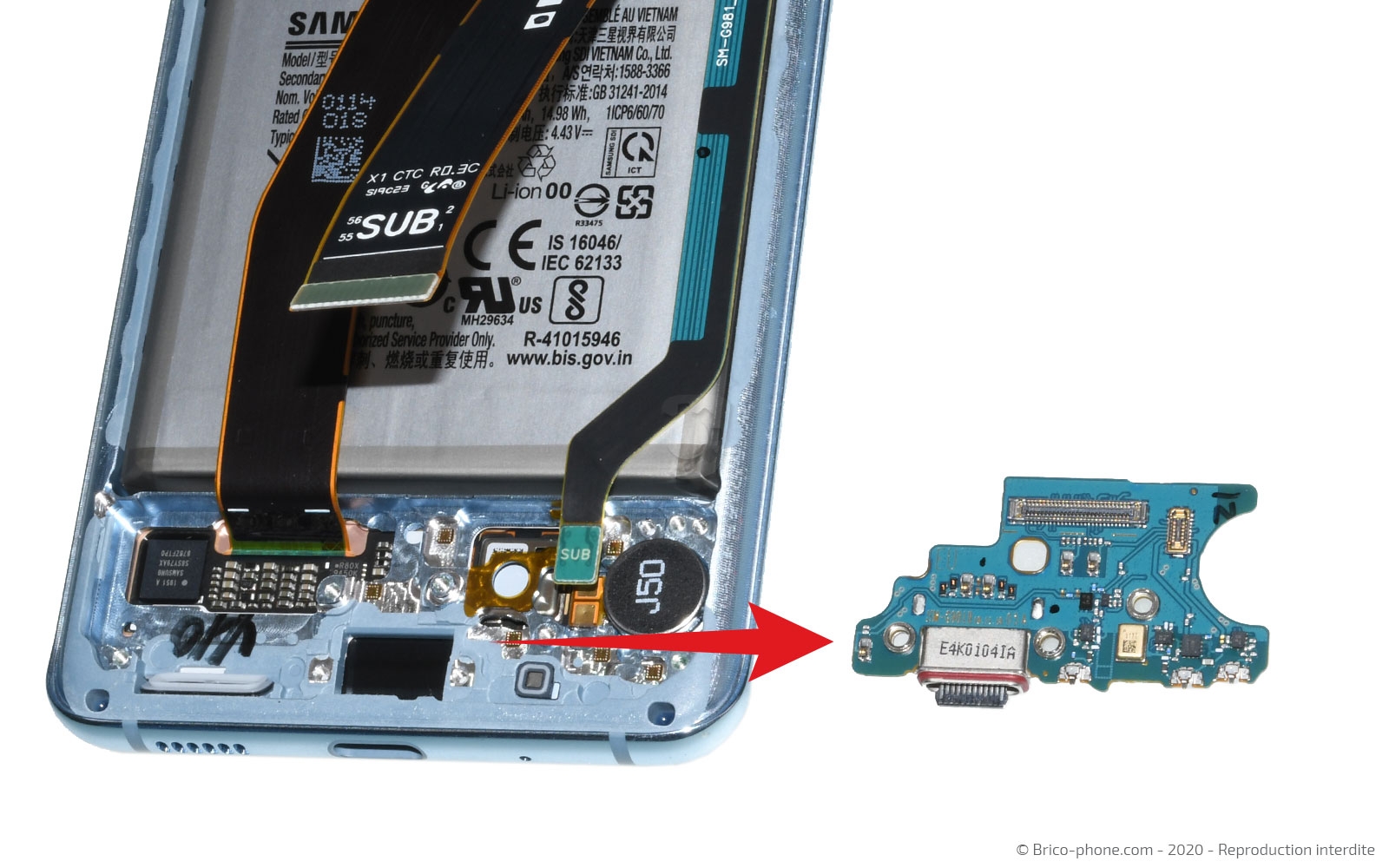

Retirez les 3 dernières vis cruciformes avant de faire basculer le connecteur de charge avec la pince métallique à l'extérieur du smartphone.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Vous pouvez dès à présent remonter votre Samsung Galaxy S20 en suivant les étapes précédentes dans l'ordre décroissant.

Pensez à nettoyer le châssis, si besoin, à l'aide de la spatule pour décoller les restes de stickers.

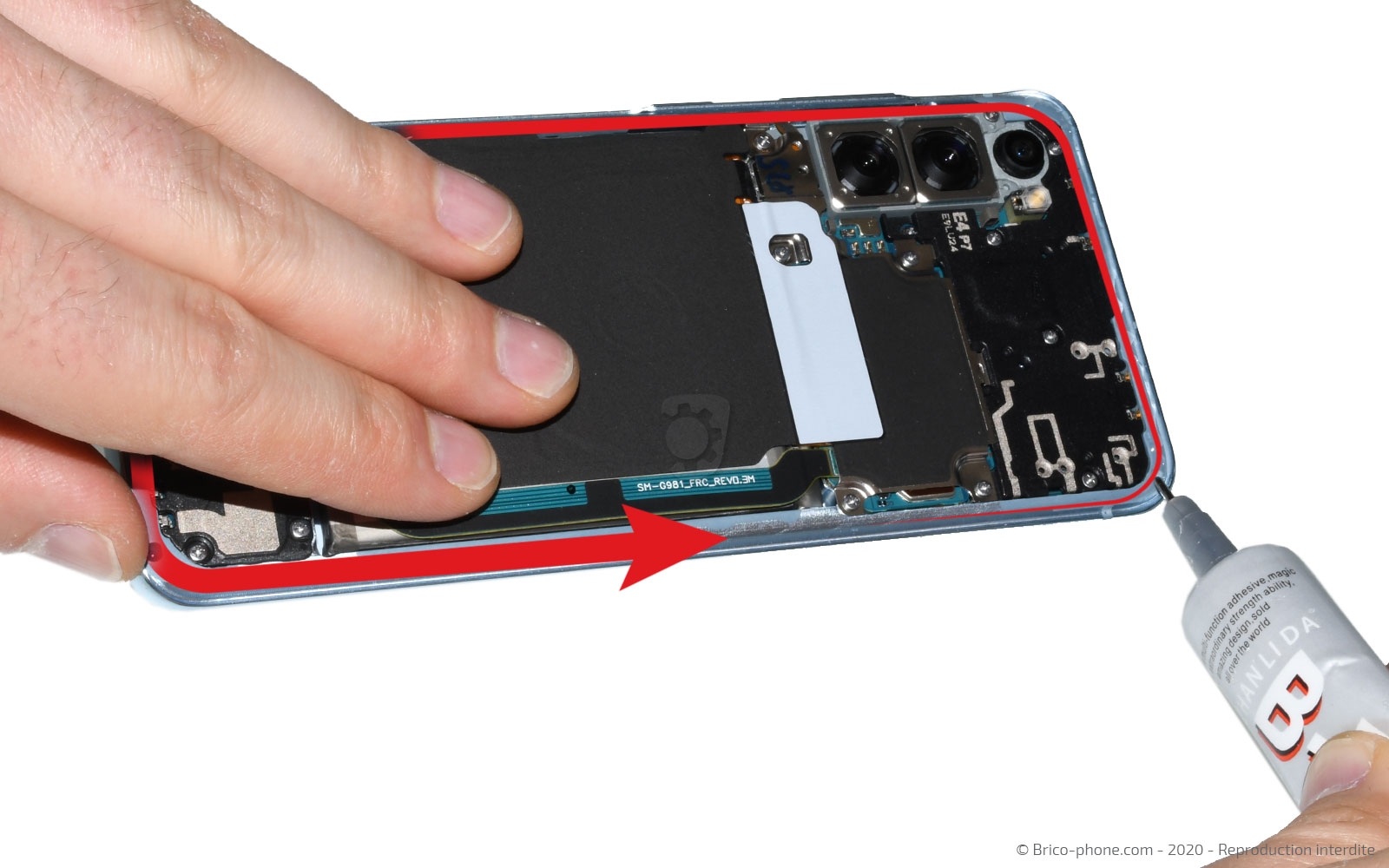

Ensuite, placez un filet de colle B-7000 sur les bords du châssis avant de refermer le téléphone et de le laisser sous presse environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Partagez votre succès
Imprimez
