Changement de batterie sur Galaxy S20

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Galaxy S20 | Temps estimé : 45 min | Difficulté : 2.5/5

Vous avez besoin de changer la batterie vieillissante de votre Samsung Galaxy S20 ? Pour vous aider, nos experts Brico-phone vous propose de suivre ce tutoriel photos étape par étape afin de réussir cette réparation.

Diagnostic

›  Votre téléphone ne tient plus la charge.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

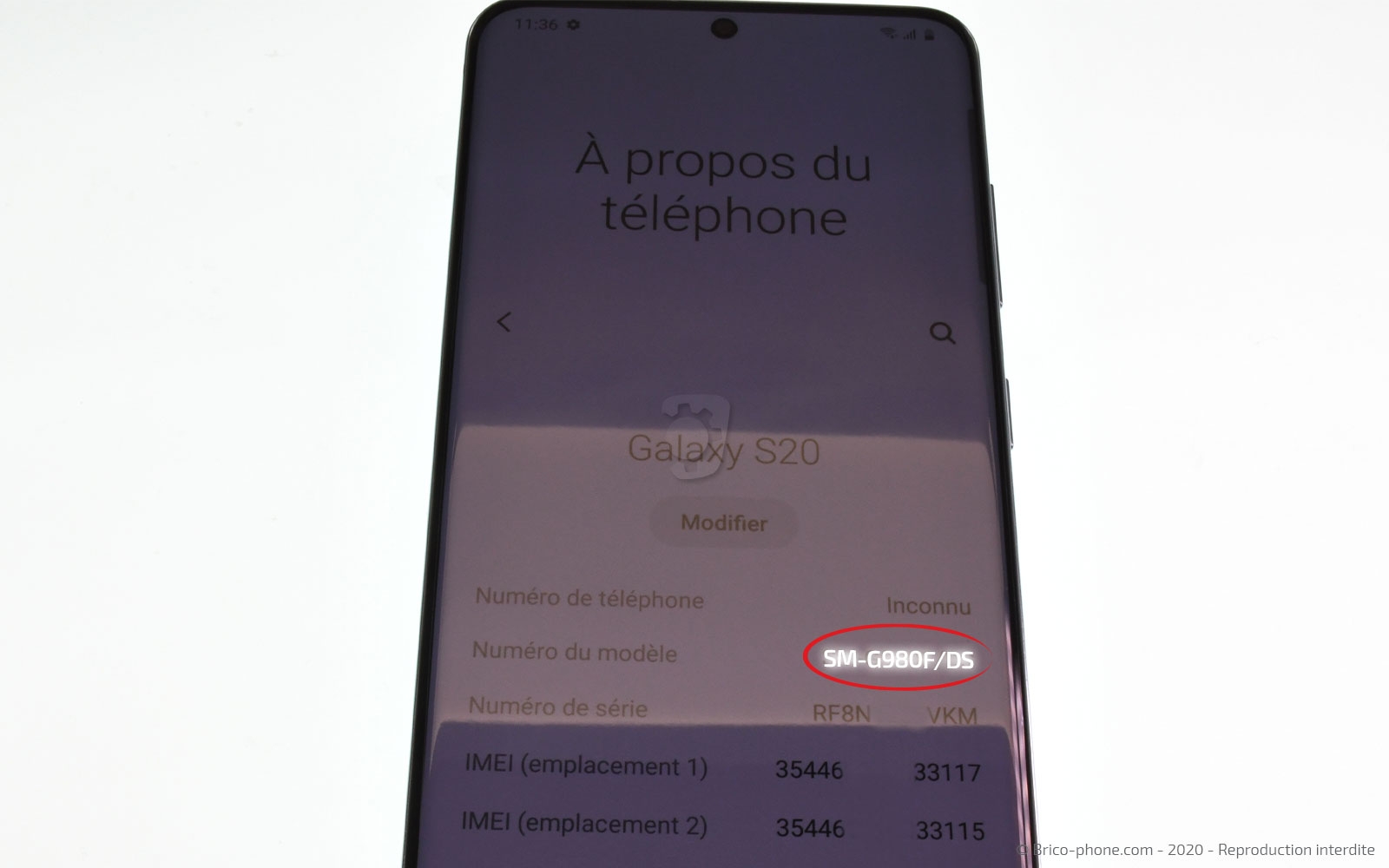

Commençons par nous assurez que vous possédez un Samsung Galaxy S20 afin de commander les bonnes pièces pour effectuer cette réparation.

Pour faire cette vérification, il vous suffit de vous rendre dans les paramètres de votre smartphone ou alors de composer le *#06# depuis votre clavier et de retranscrire le numéro IMEI sur notre page d'accueil.
Etape 1 : Eteindre le smartphone

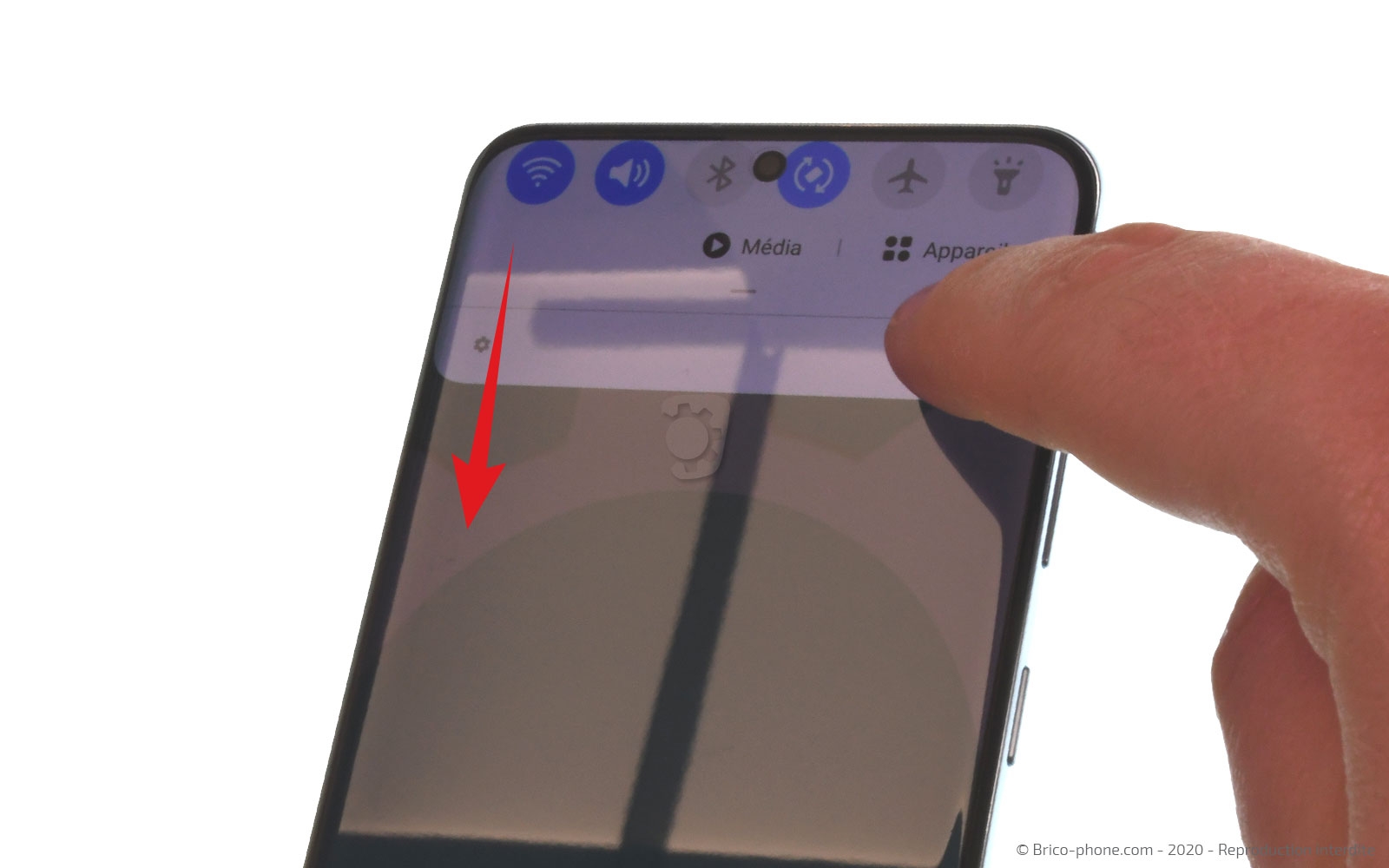

Faites descendre la barre de notifications et appuyez sur le logo "extinction" afin de mettre hors tension votre Galaxy S20.
Etape 2 : Retirer le tiroir Sim

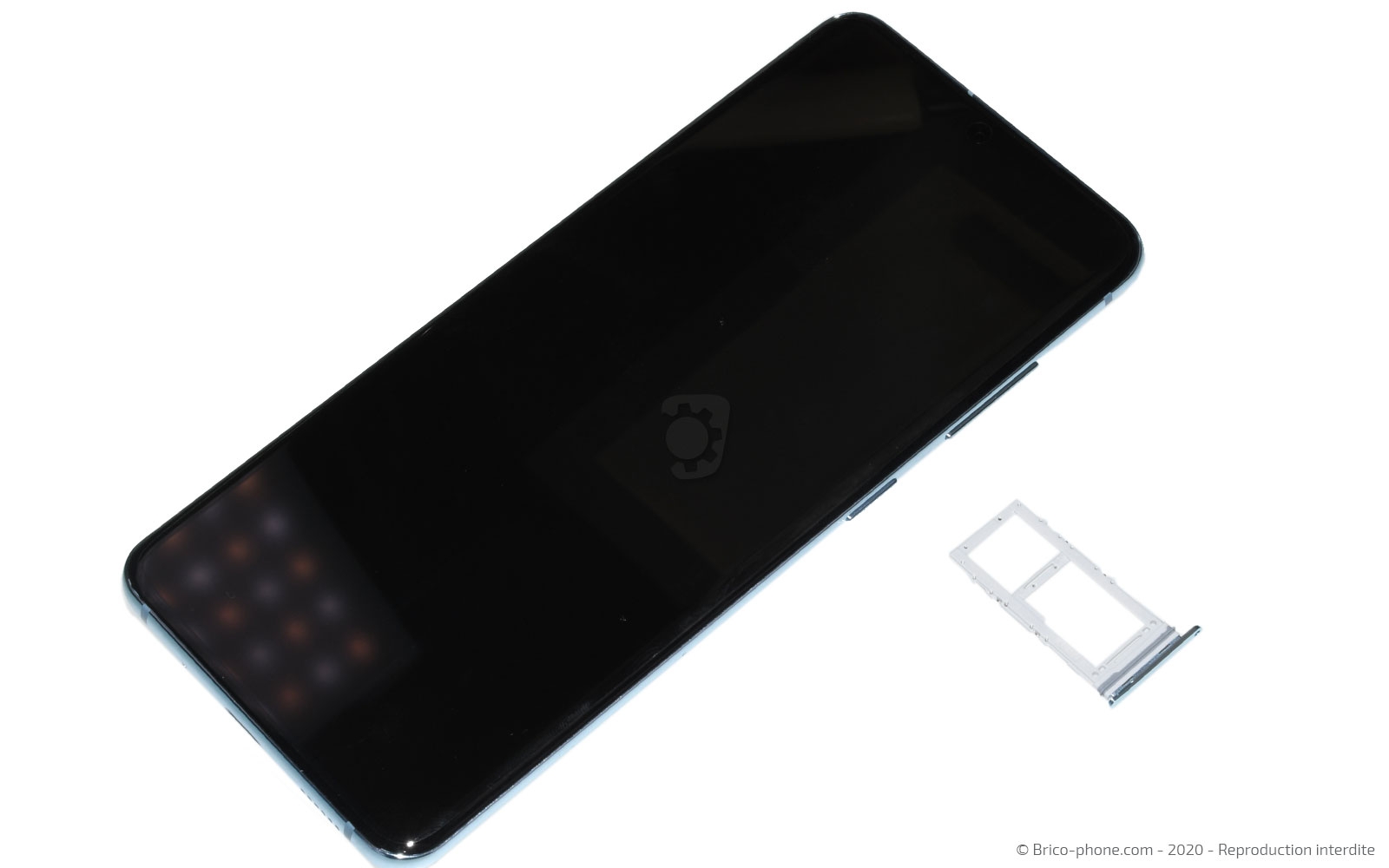

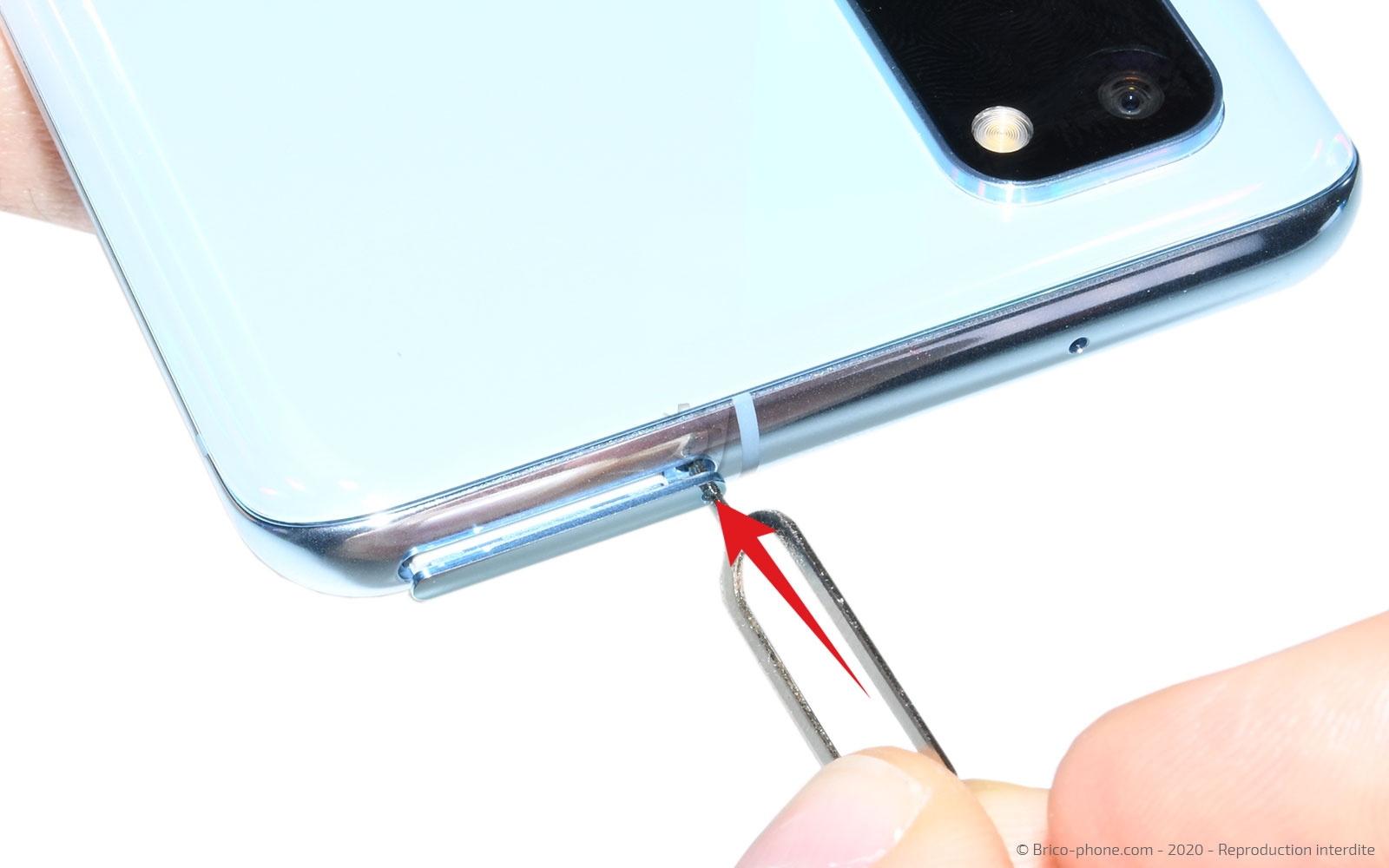

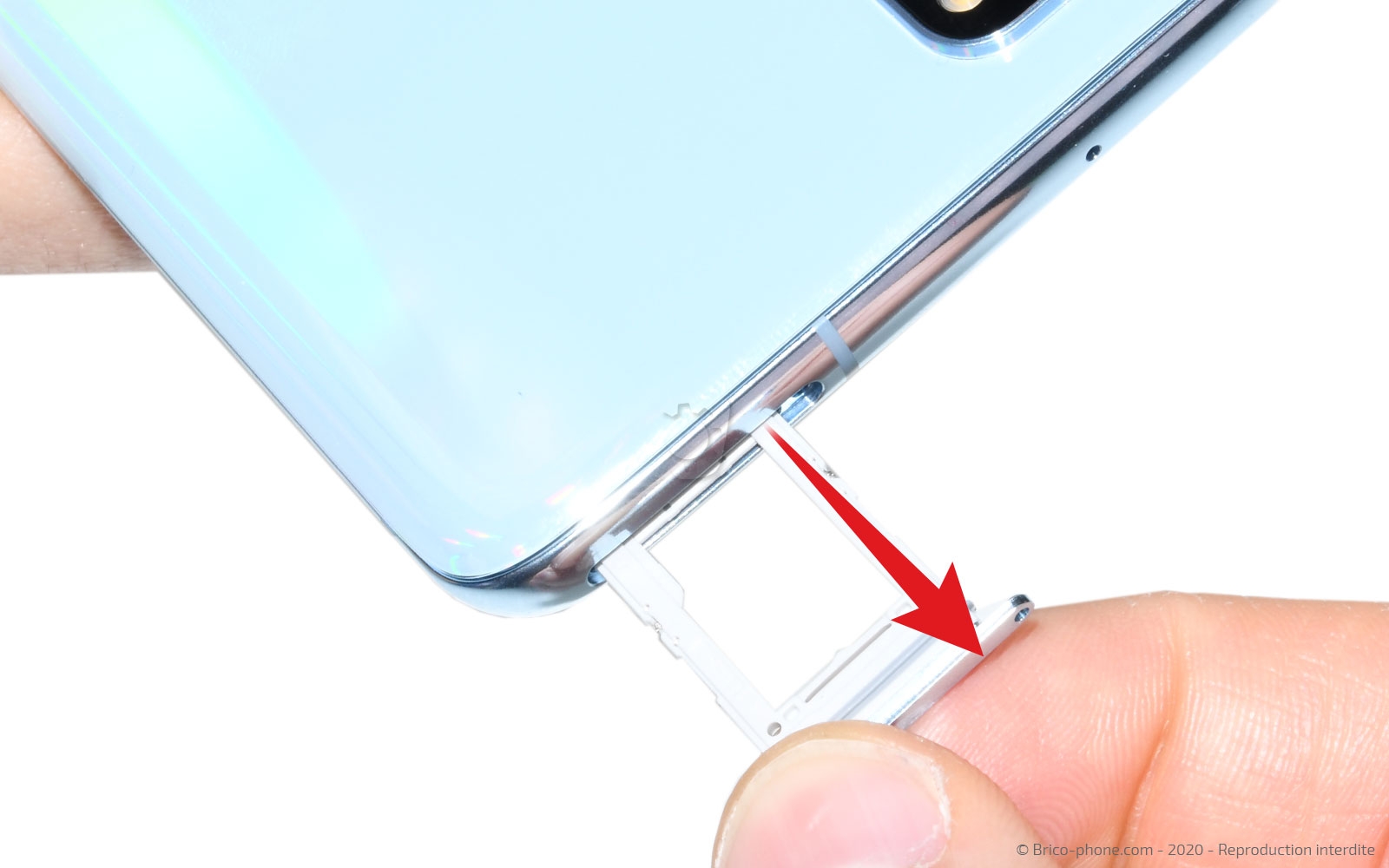

Retirez le tiroir Sim avec l'outil adéquat d'origine ou fourni avec le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer la vitre arrière
Tout d'abord, il vous faut chauffer la façade arrière de votre téléphone pour pouvoir l'ouvrir.

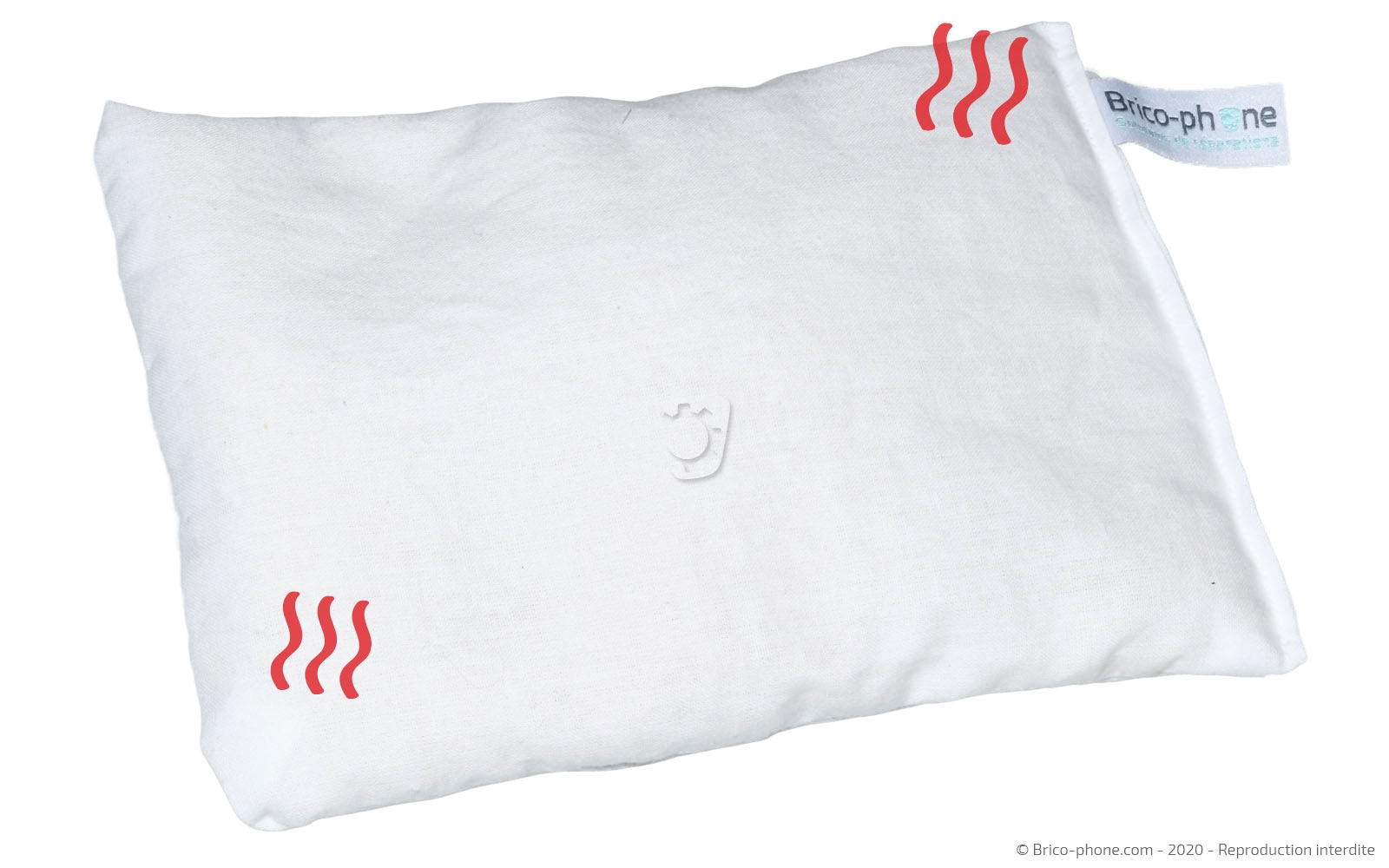

Pour cette manipulation, vous pouvez utiliser un décapeur thermique ou un coussin chauffant qu'il faudra avoir passé au micro onde environ 2 minutes avant de l'installer sur le dos du smartphone.

Si vous choisissez d'utiliser le décapeur thermique ou alors un sèche-cheveux, chauffez simplement le contour de la vitre arrière pour ramollir son sticker.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Ouvrir le téléphone

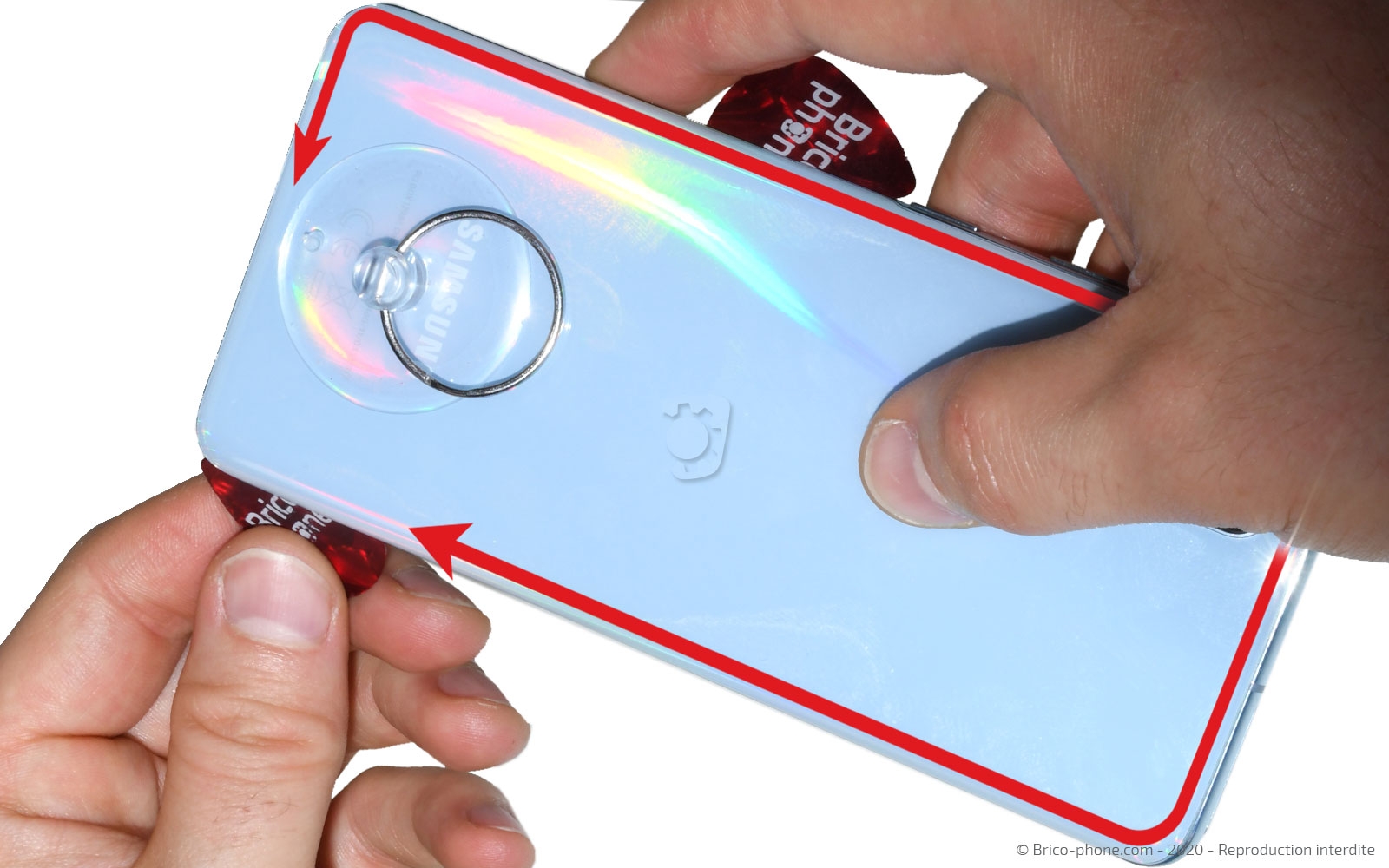

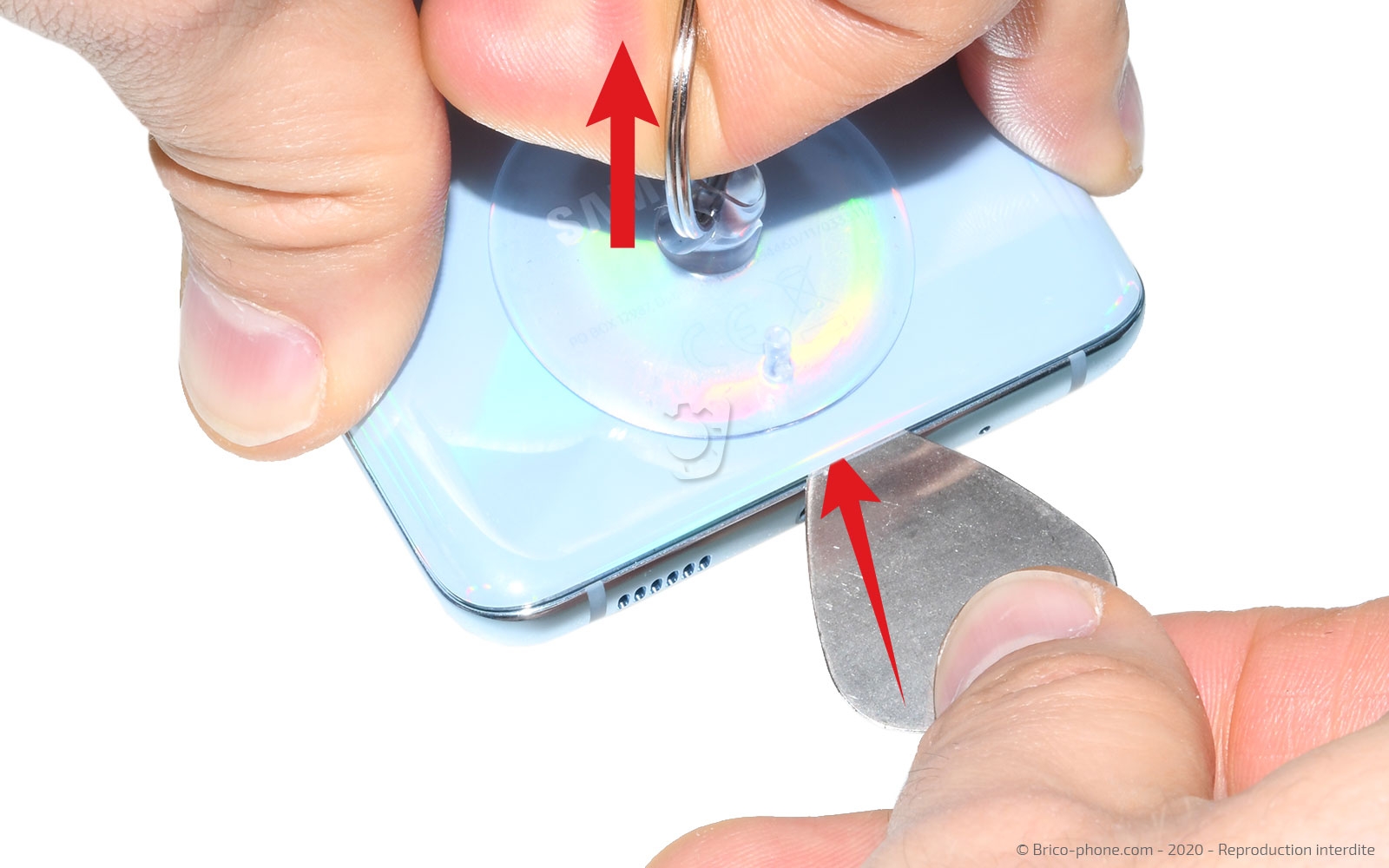

Installez la ventouse sur la partie inférieure de la vitre arrière de votre Samsung Galaxy S20 puis exercez une pression sur sa boucle afin de glisser le médiator fin en métal entre la coque et le châssis.

Insérez les médiators en plastique sur leur version métallique afin de pouvoir extraire cette dernière du smartphone.

Pour finir, décollez la vitre arrière petit à petit en déplaçant délicatement les médiators rouges sur tout le contour du composant.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Enlever la plaquette intermédiaire

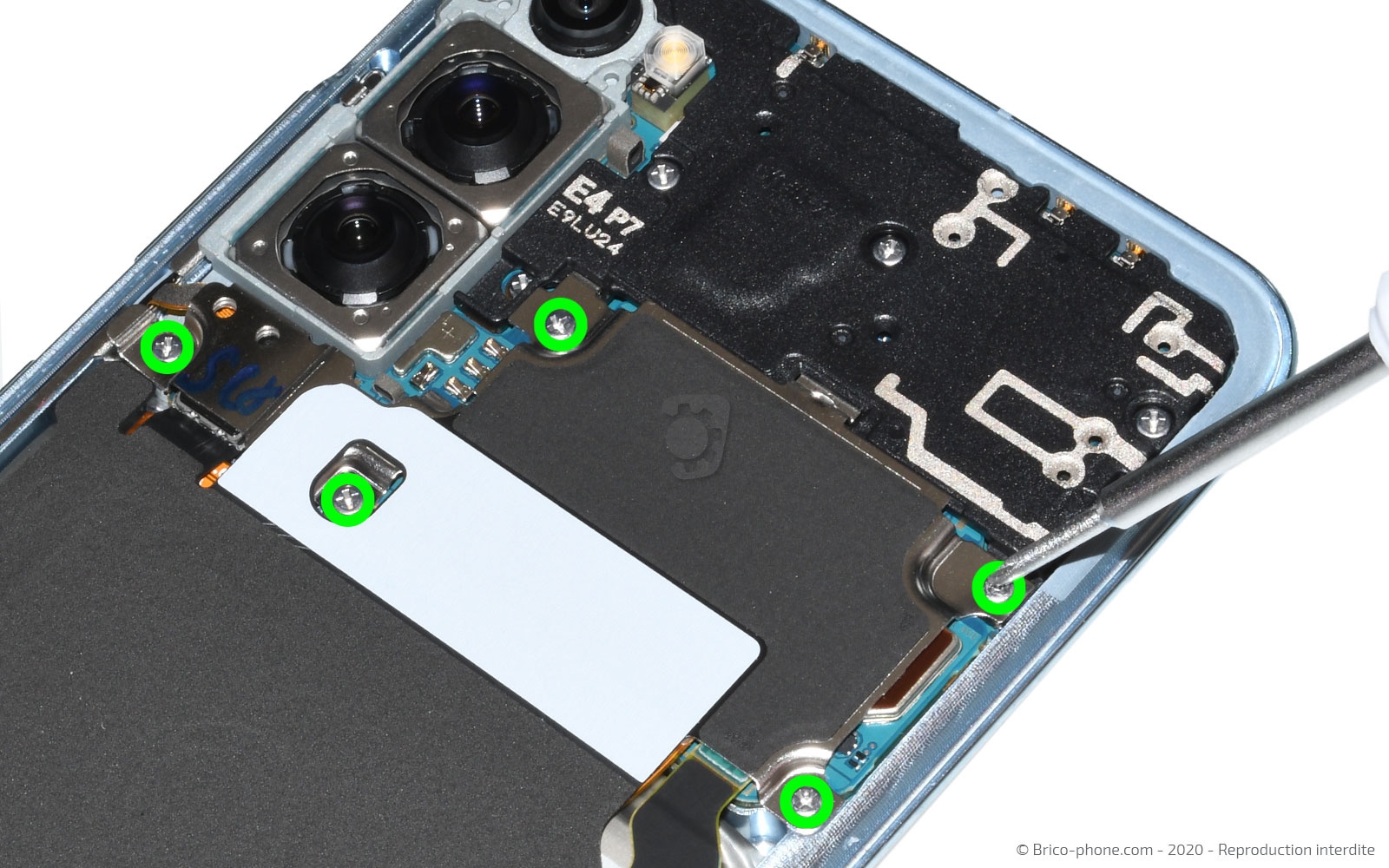

Ôtez les 5 vis cruciformes de la plaquette et décollez la partie souple du bas du smartphone afin de pouvoir sortir le cache et apercevoir la batterie de votre Samsung Galaxy S20.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Libérer les nappes de la carte mère

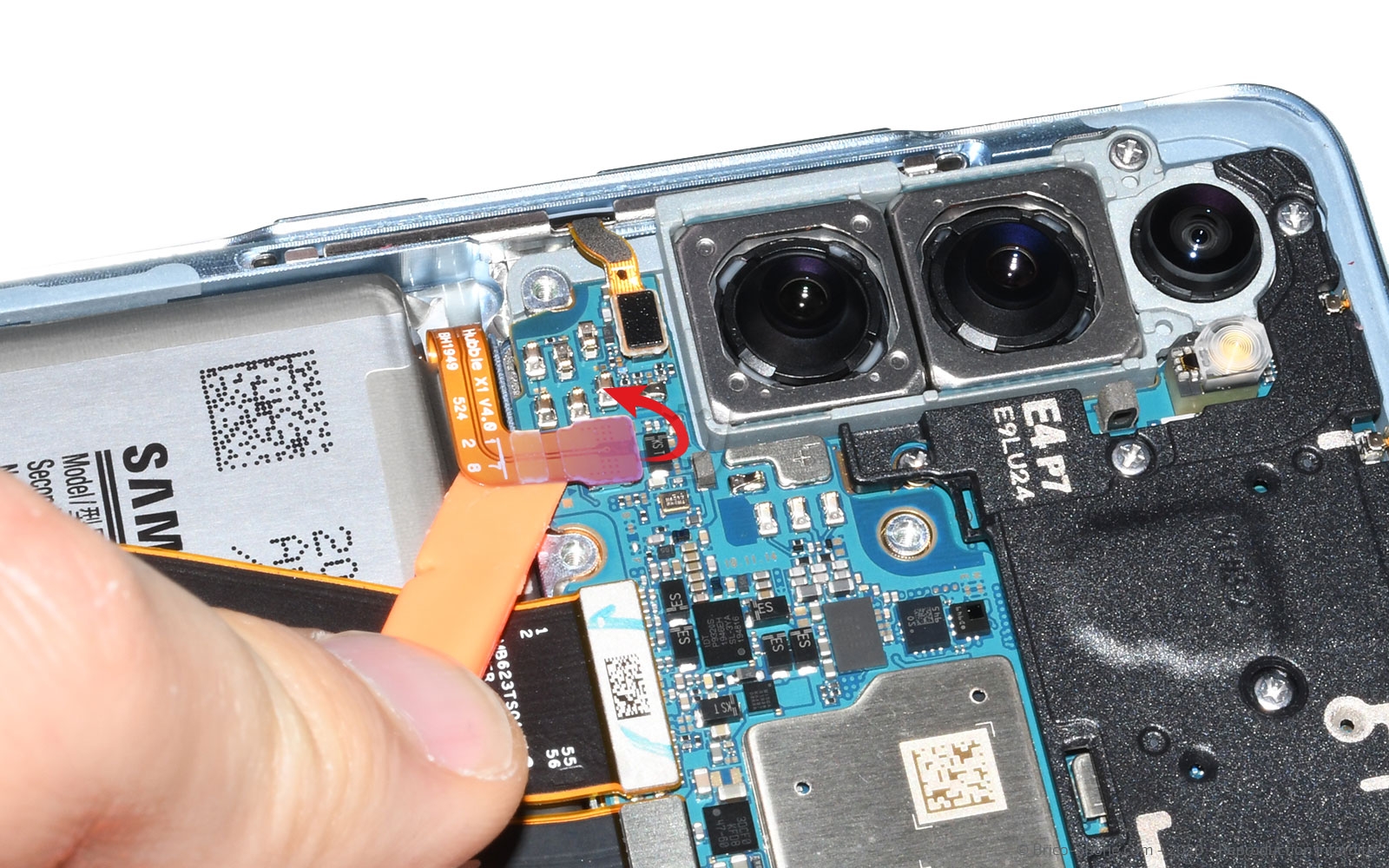

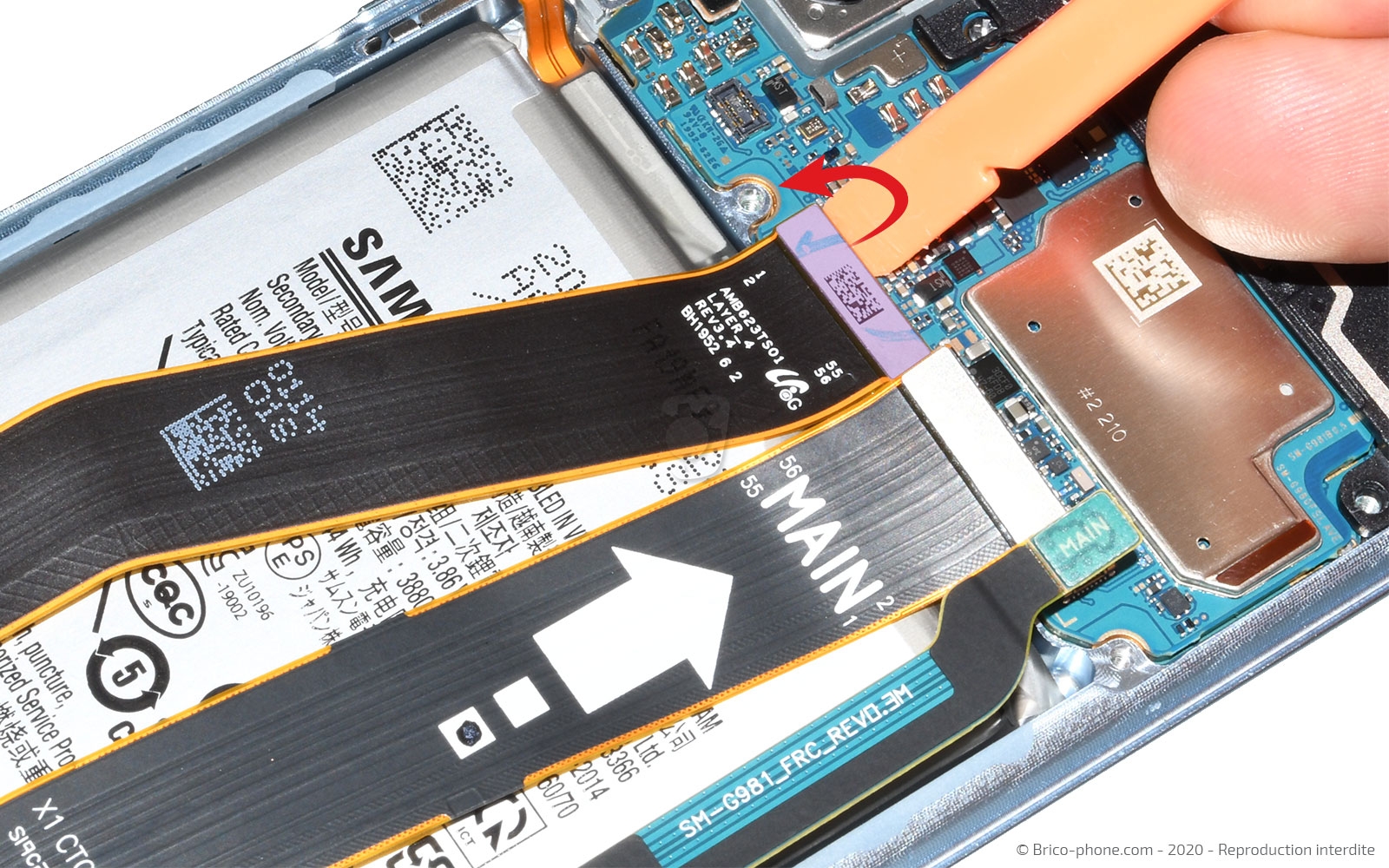

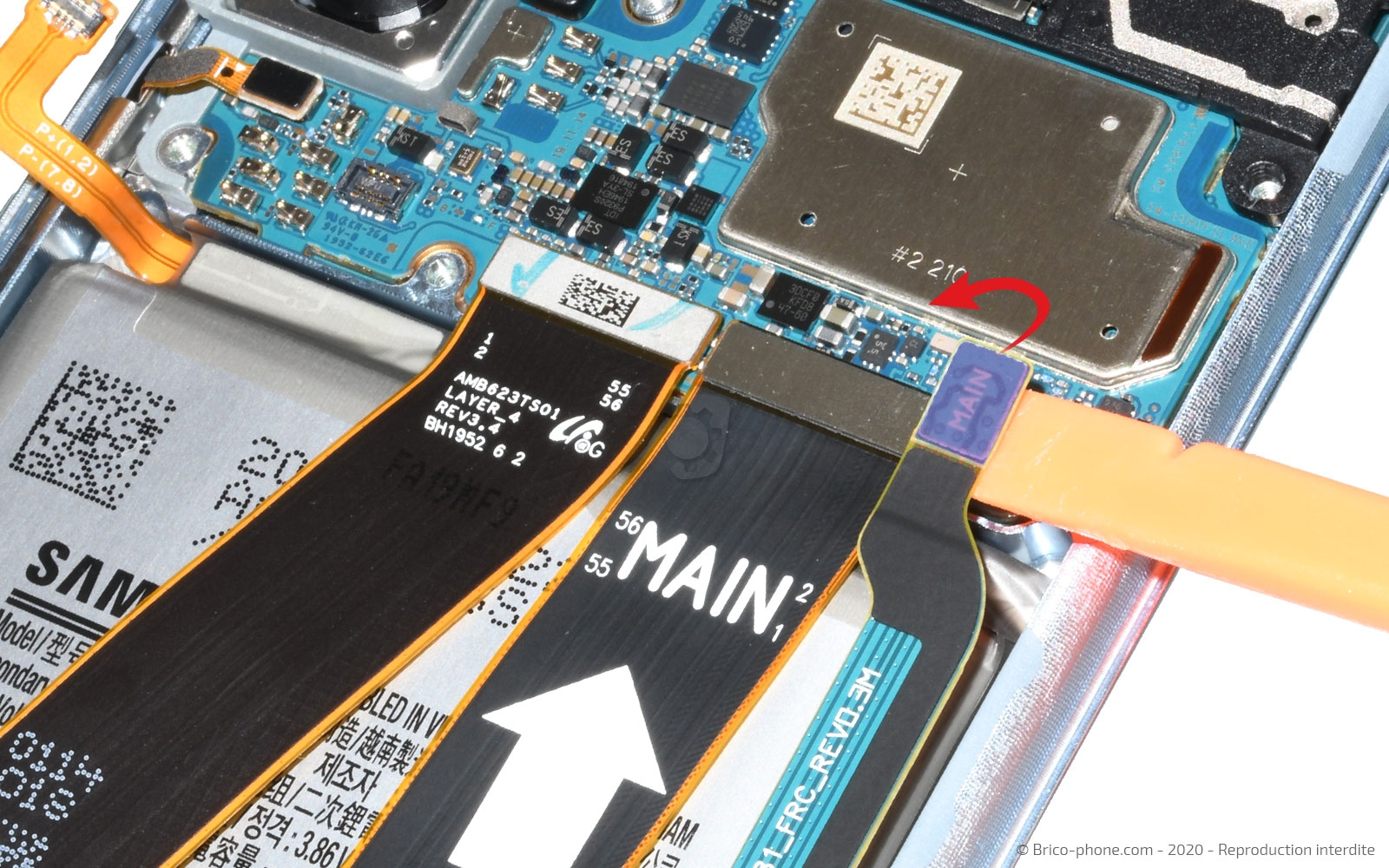

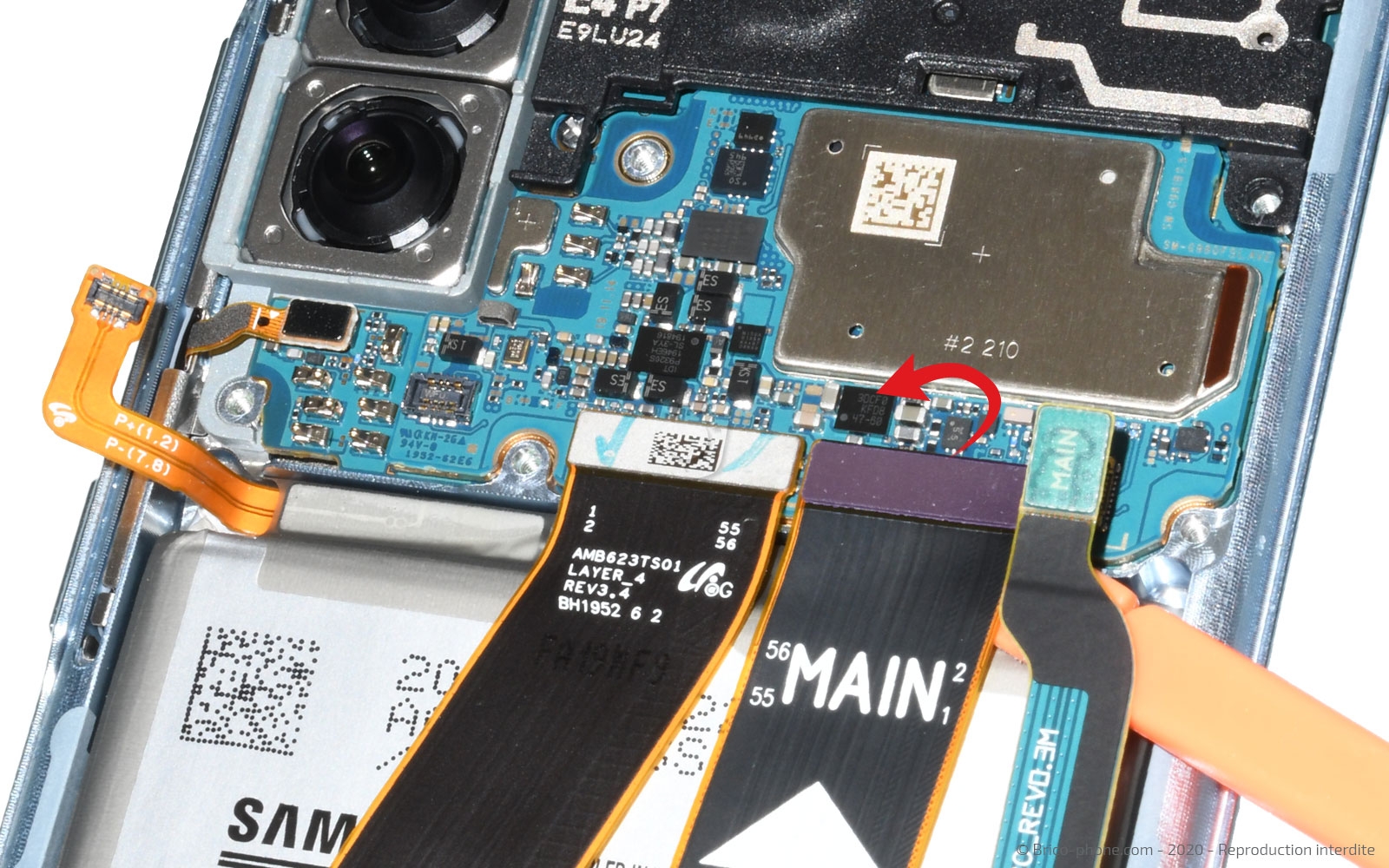

Toujours avec le spudger, débranchez la nappe de la batterie, celles de la rallonges d'interconnexion et afin celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Dissoudre les stickers de batterie

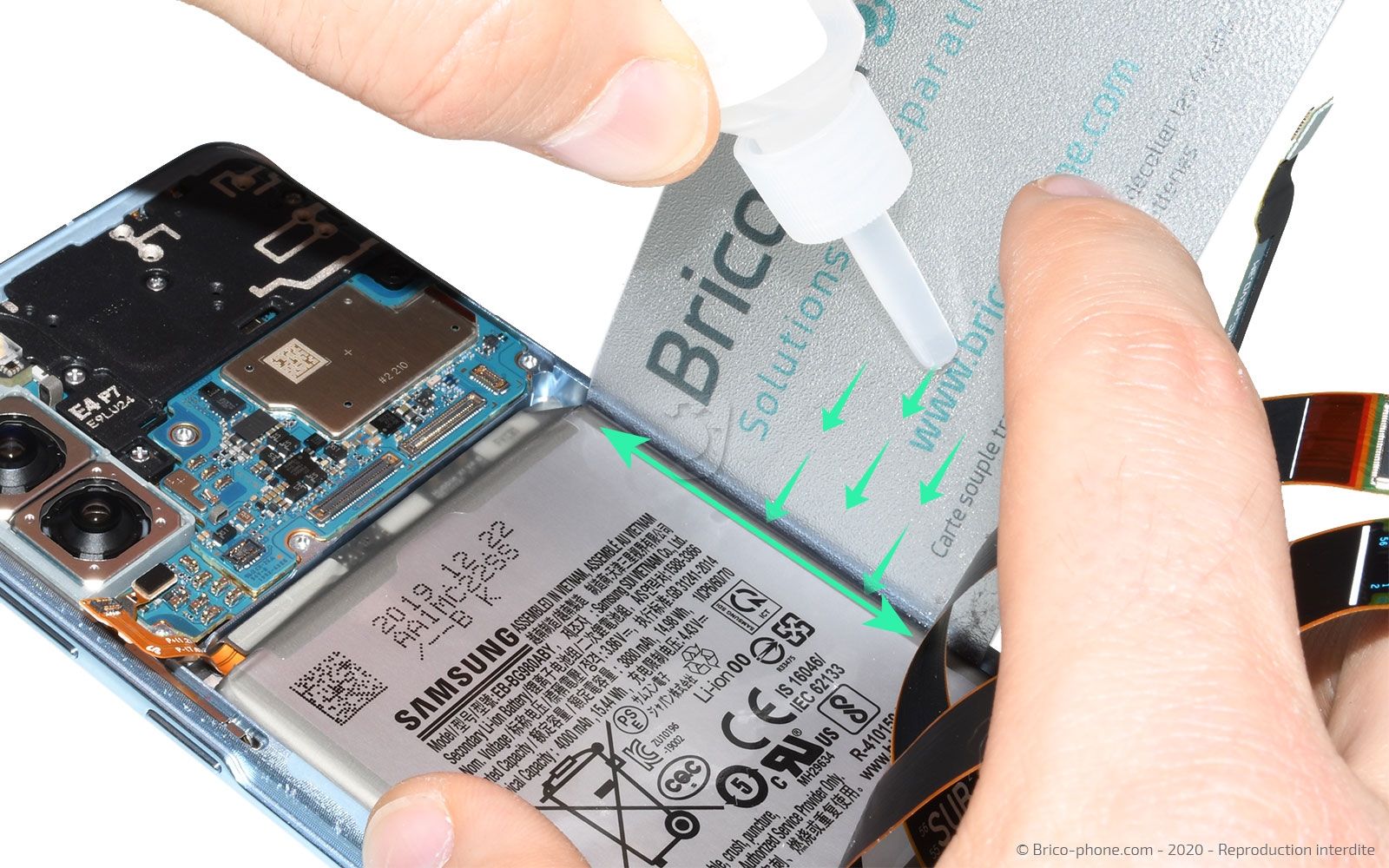

Un sticker retient la batterie au châssis de votre Samsung Galaxy S20. Pour la retirer de ce dernier, nous vous conseillons d'utiliser le liquide iRemover qui agit comme un dissolvant auprès des adhésifs.

Pour ce faire, munissez-vous de la carte en PVC transparente et du produit, puis insérez la carte entre le composant et le rebord du châssis.
Ensuite, il vous suffit de faire couler le liquide le long de la carte.

Avant d'ôter la pièce endommagée du smartphone, il faut laisser poser le produit environ 45 minutes afin que ce dernier ramollisse l'intégralité du sticker se trouvant sous la batterie. Pour cela, collez la ventouse dans l'angle bas droit de l'écran pour que votre smartphone soit incliné lors du temps de pose.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Etape 8 : Sortir la batterie

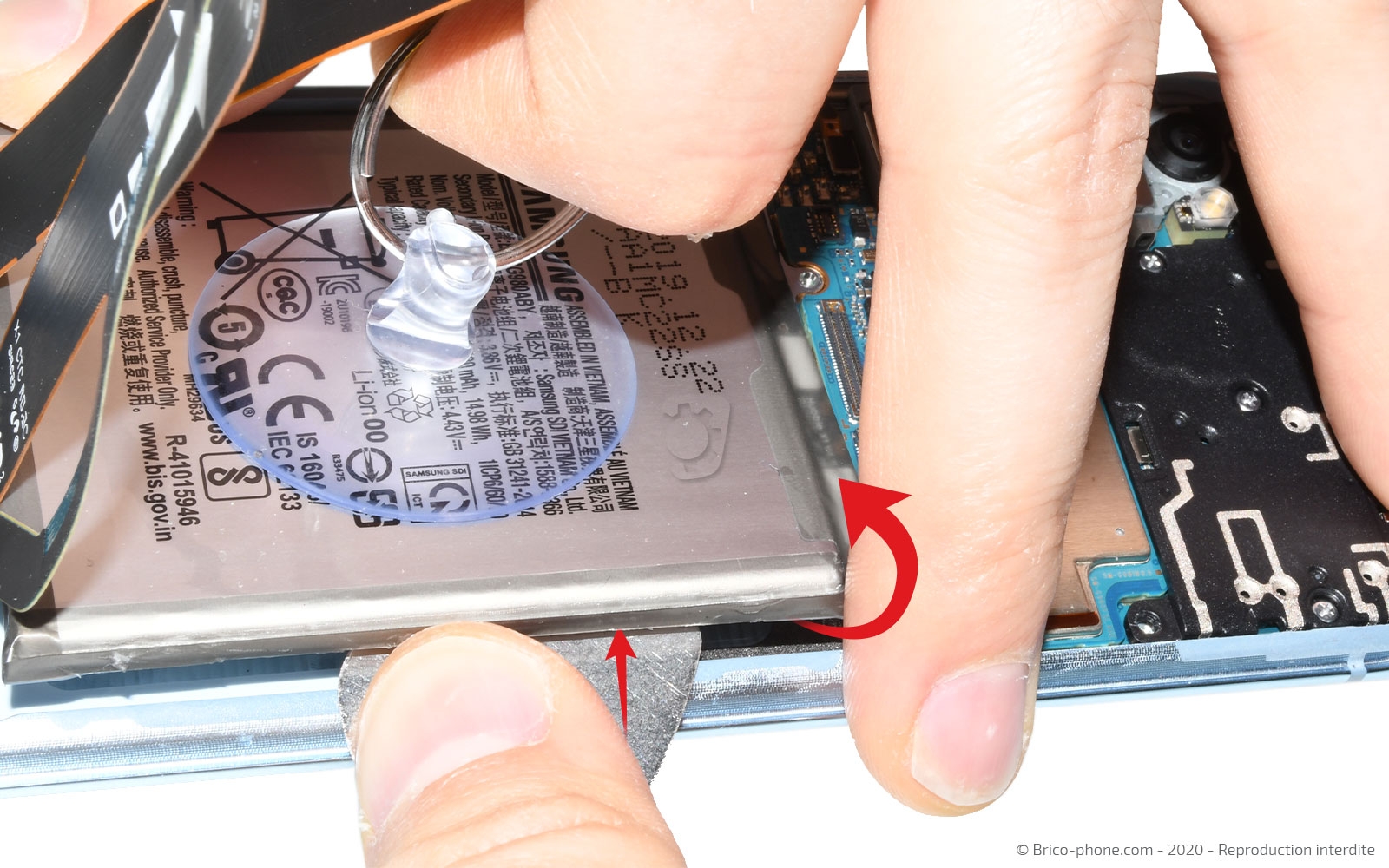

Il est temps de sortir la batterie de votre smartphone en tirant cette dernière à l'aide de la ventouse et du médiator en métal ou de la carte en PVC pour faire levier.
Outils du kit utilisés
Outils du kit utilisés



Conseils pour le remontage
Ce tutoriel est terminé et pour remonter votre Samsung Galaxy S20, il vous suffit de suivre les étapes précédentes dans le sens inverse.

Cependant, voici un dernier petit conseil, n'oubliez pas de retirer le sticker se trouvant au dos de la batterie.

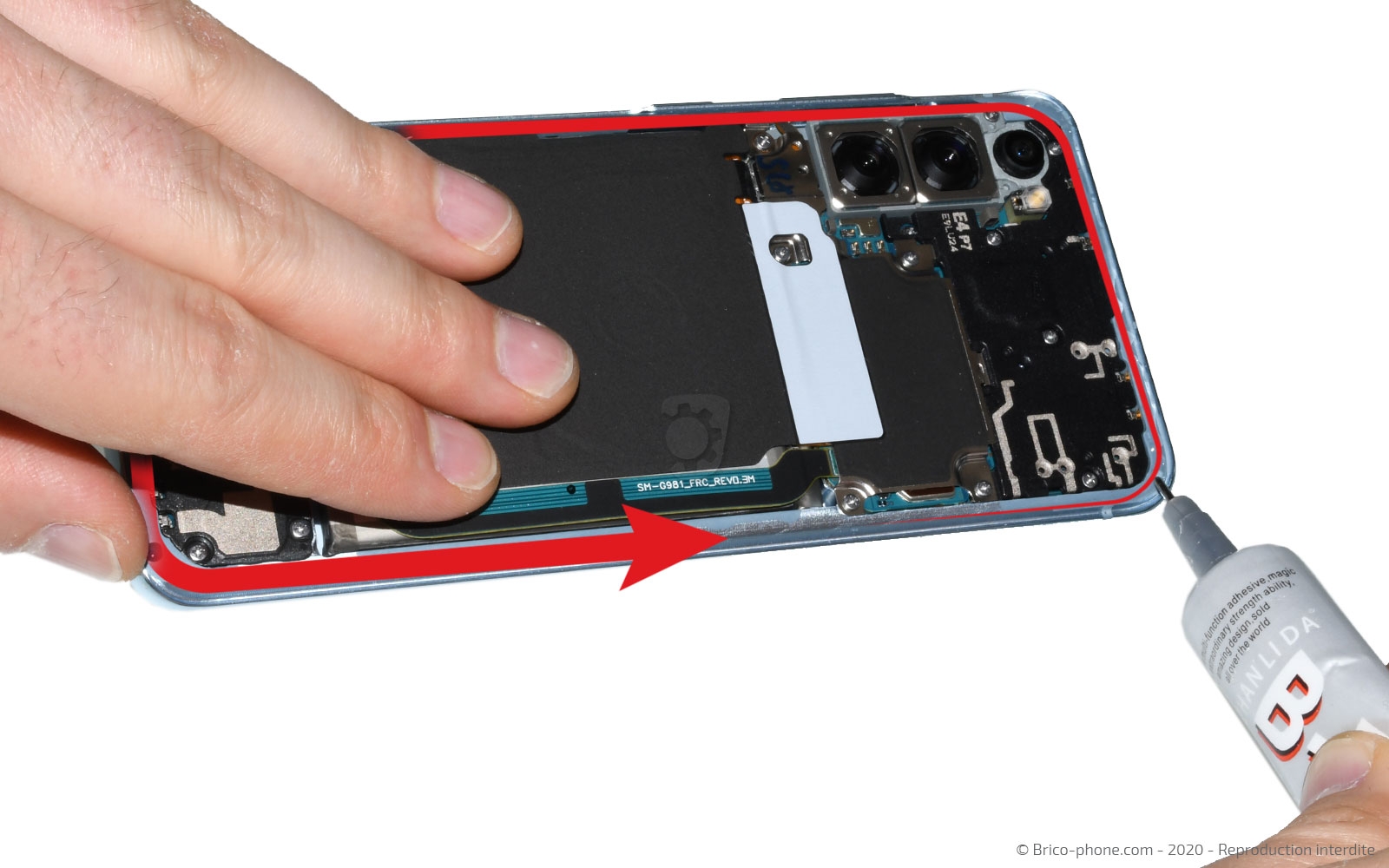

De plus pour refermer votre téléphone, nettoyez la vitre arrière des résidus de stickers avant de disposer un filet de colle B-7000 sur tout le tour du châssis.

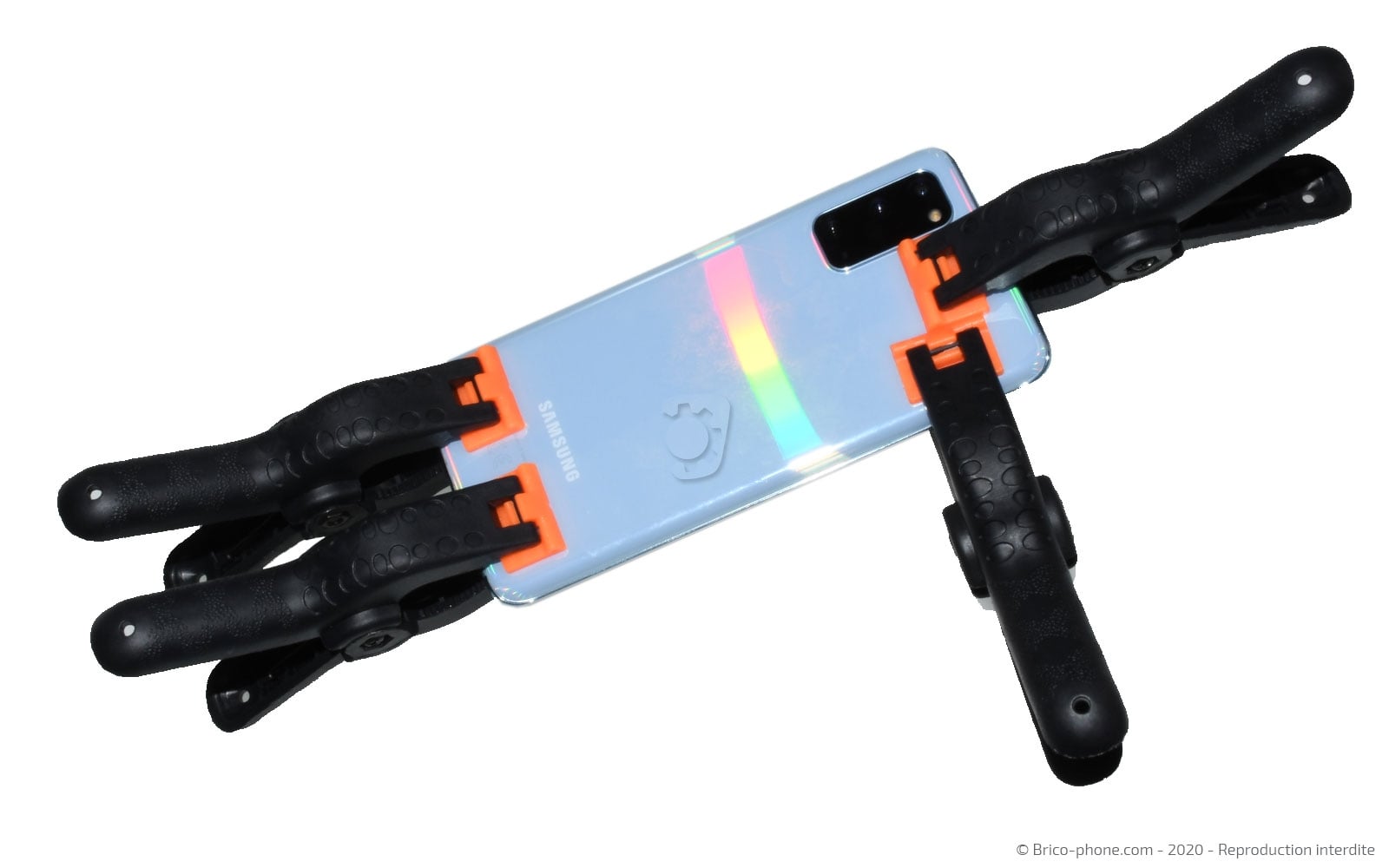

Laissez ensuite poser 45 minutes sous presse votre smartphone.
