Démontage complet sur Galaxy S20

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy S20 | Temps estimé : 60 min | Difficulté : 3/5

Suivez ce démontage complet en photos proposé par nos techniciens pour réussir la réparation d'un petit composant (vibreur, écouteur de l'oreille...) de votre Samsung Galaxy S20 ou simplement découvrir les pièces qui composent votre smartphone.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Pour commencer, il est important de connaître le modèle de son smartphone afin de commander les bonnes pièces en fonction de la réparation. Pour cela, il existe deux façons de procéder :

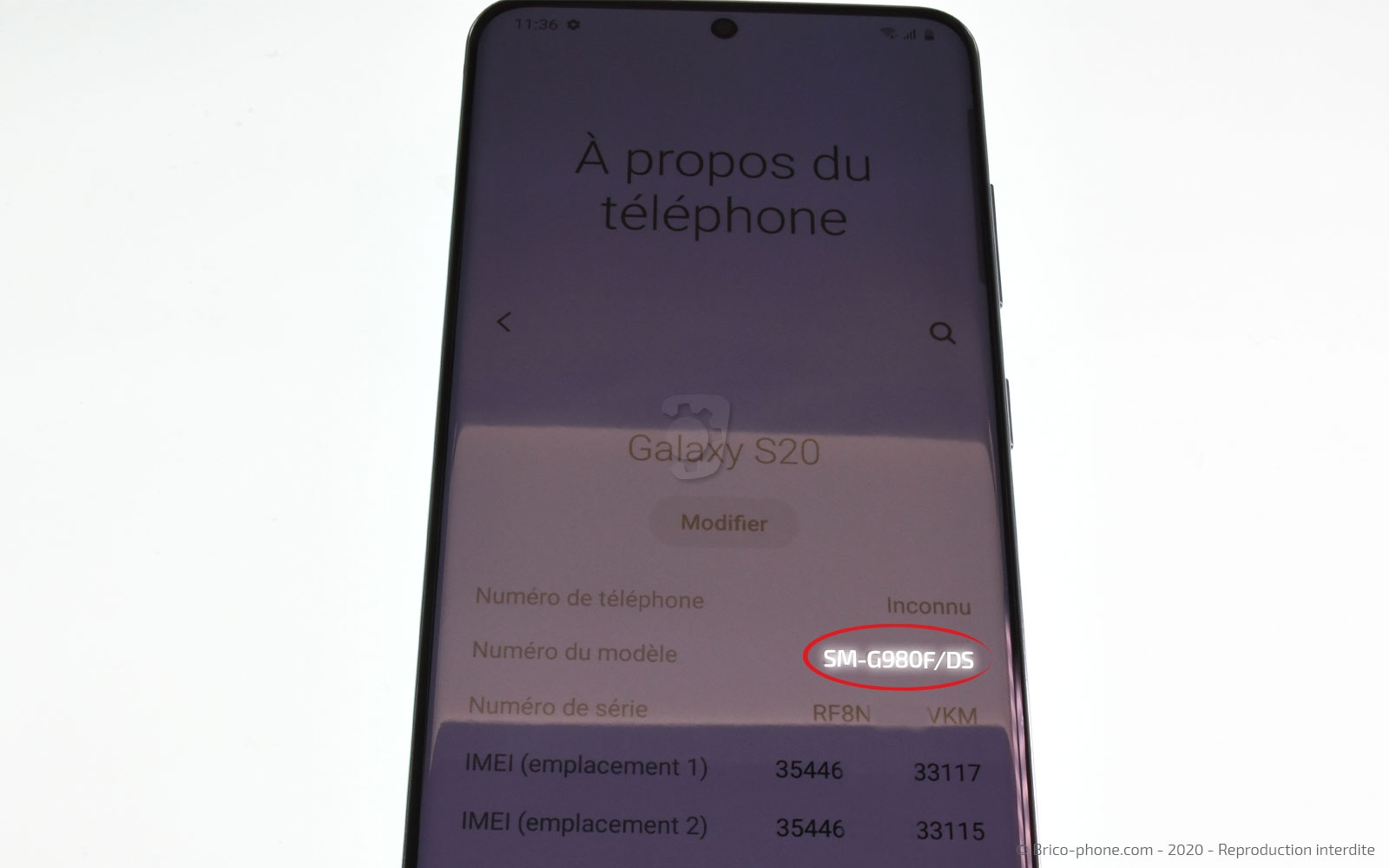

- Rendez-vous dans les paramètres de votre appareil puis dans "à propos du téléphone" et vous devriez retrouver le numéro de modèle suivant SM-G980F ;

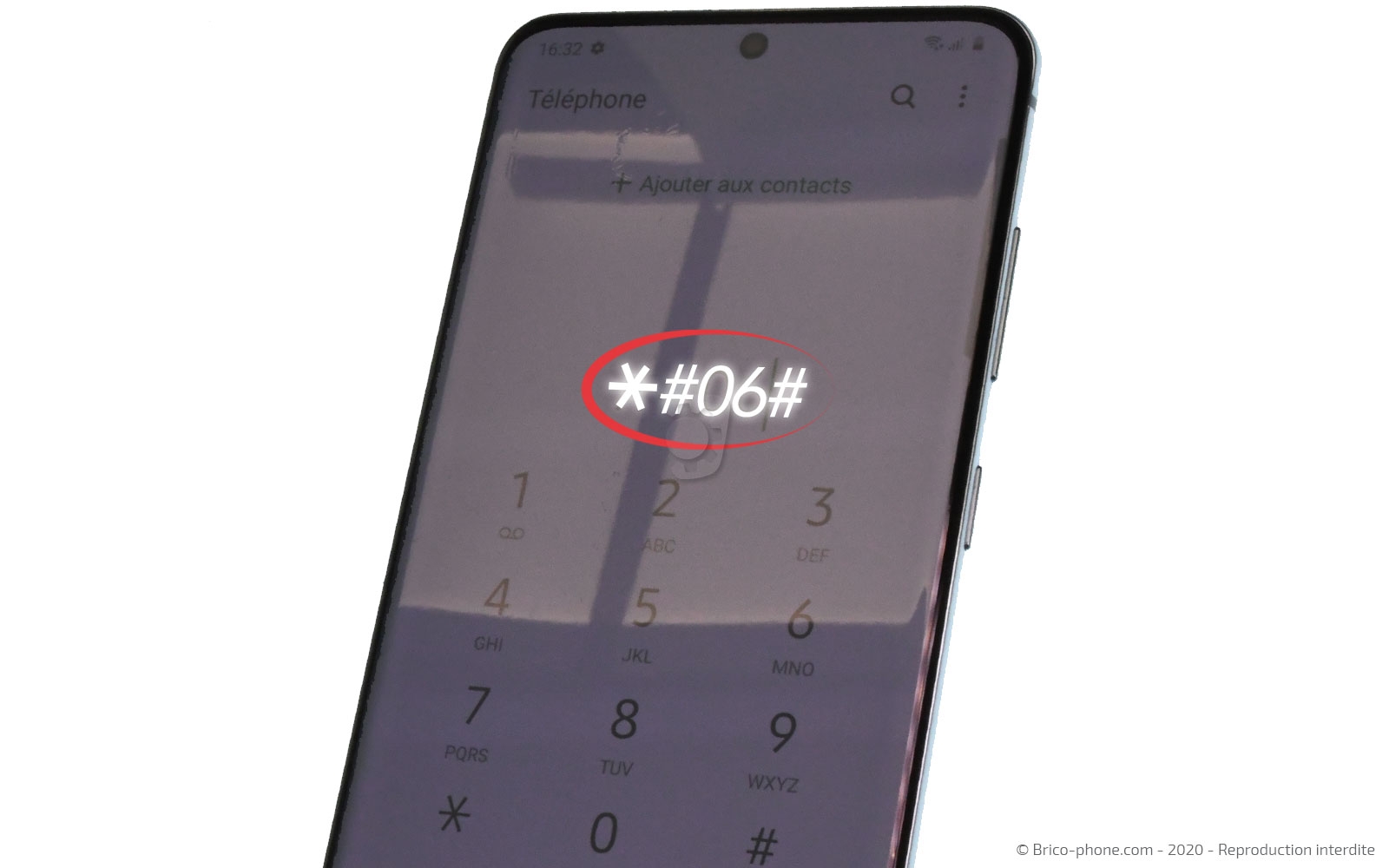

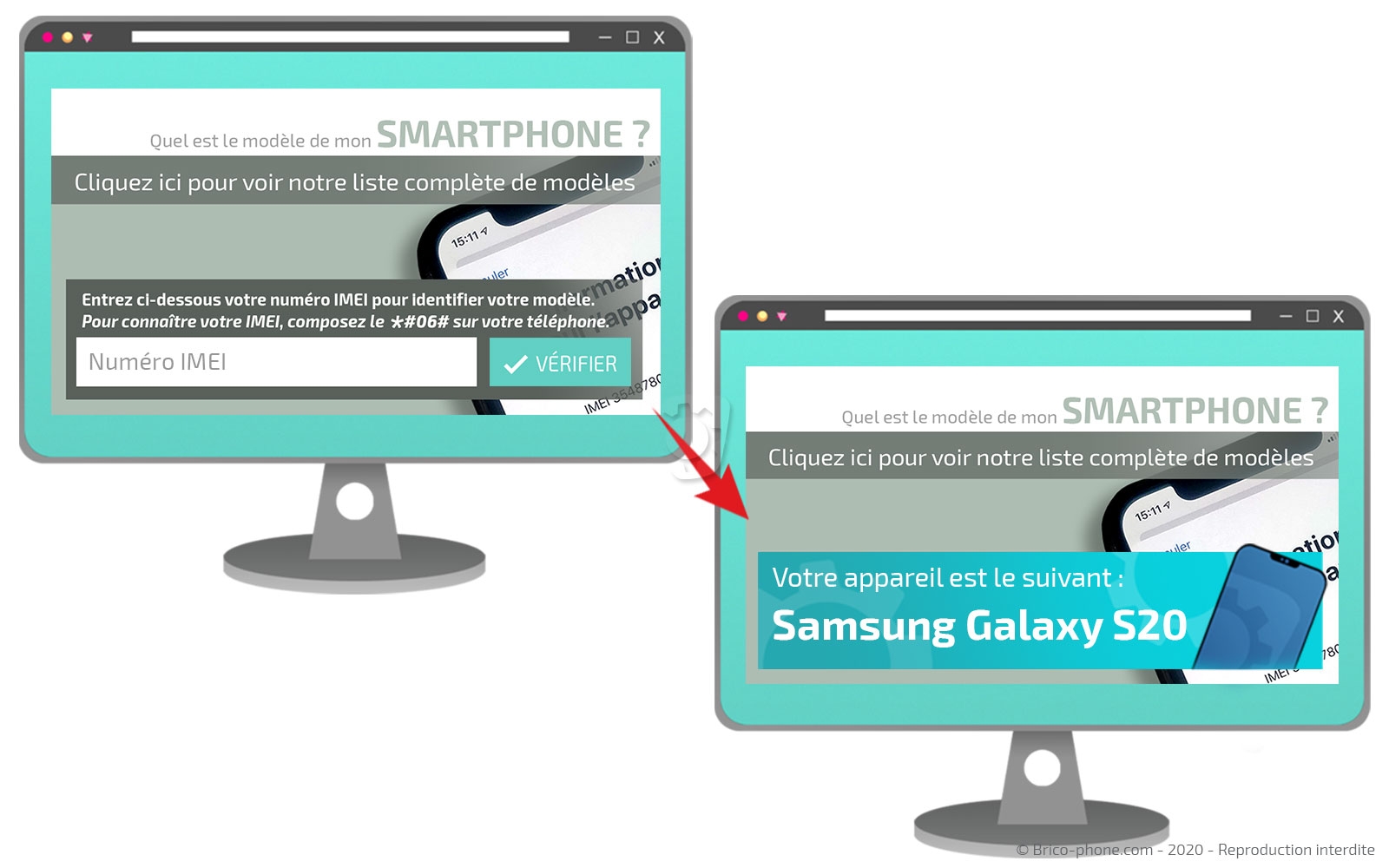

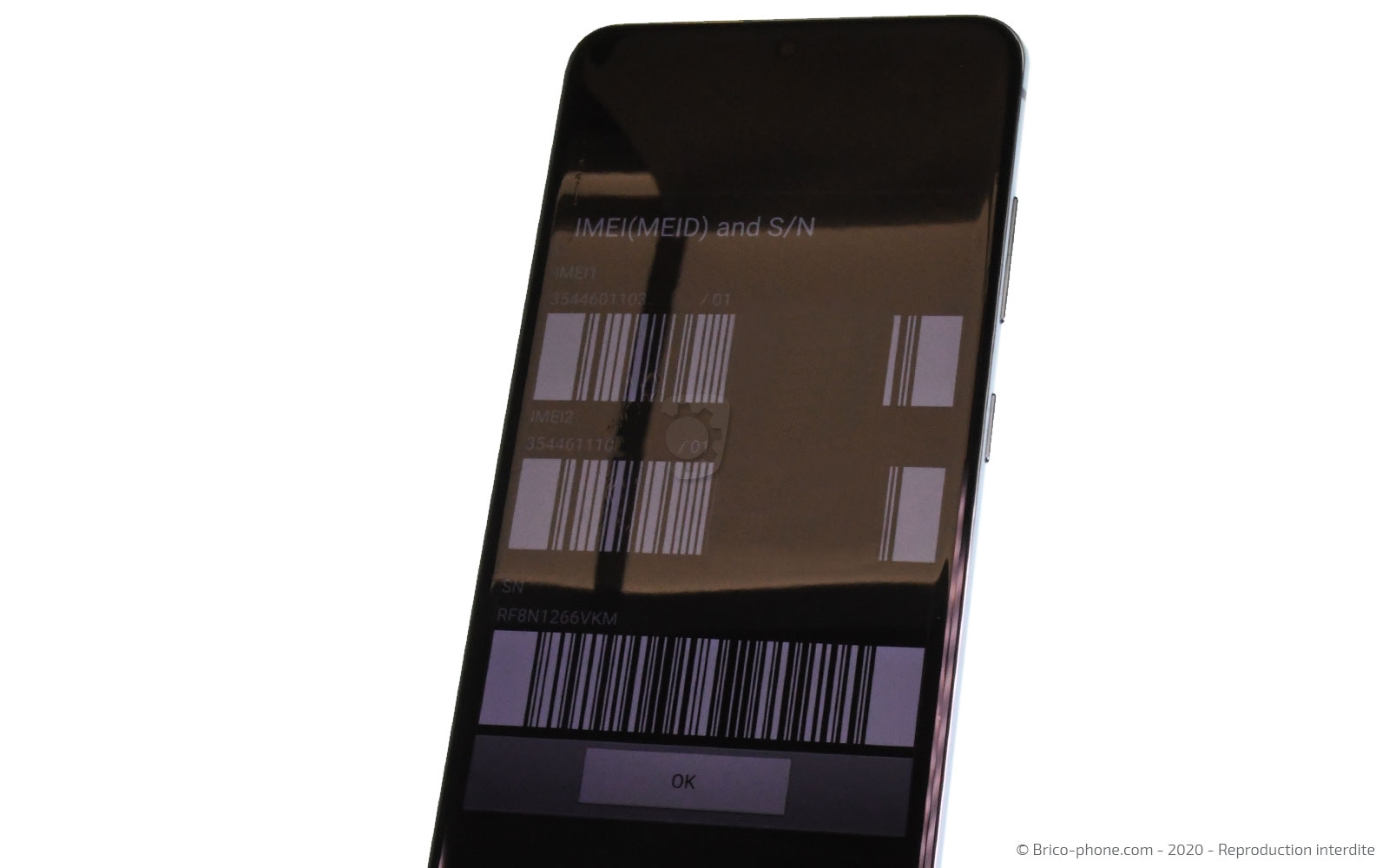

- Composez *#06# pour afficher les numéros IMEI de votre smartphone. Ensuite, recopiez en un sur notre page d'accueil qui vous renverra directement sur les produits adéquats pour votre Samsung Galaxy S20.

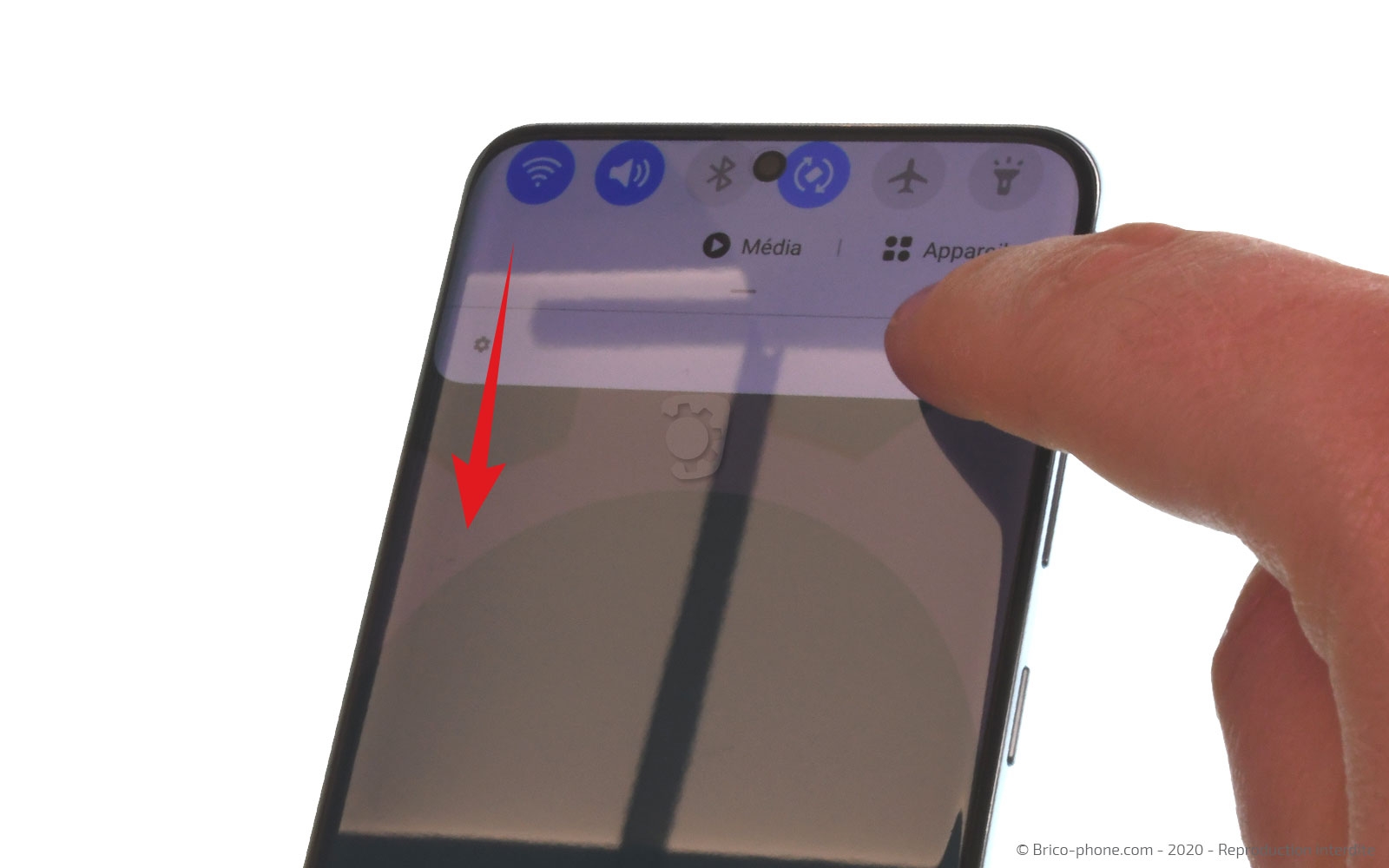

Etape 1 : Eteindre le smartphone
Slidez vers le bas le centre de notifications pour accéder au bouton vous permettant d'éteindre votre Galaxy S20.
Etape 2 : Retirer le tiroir Sim

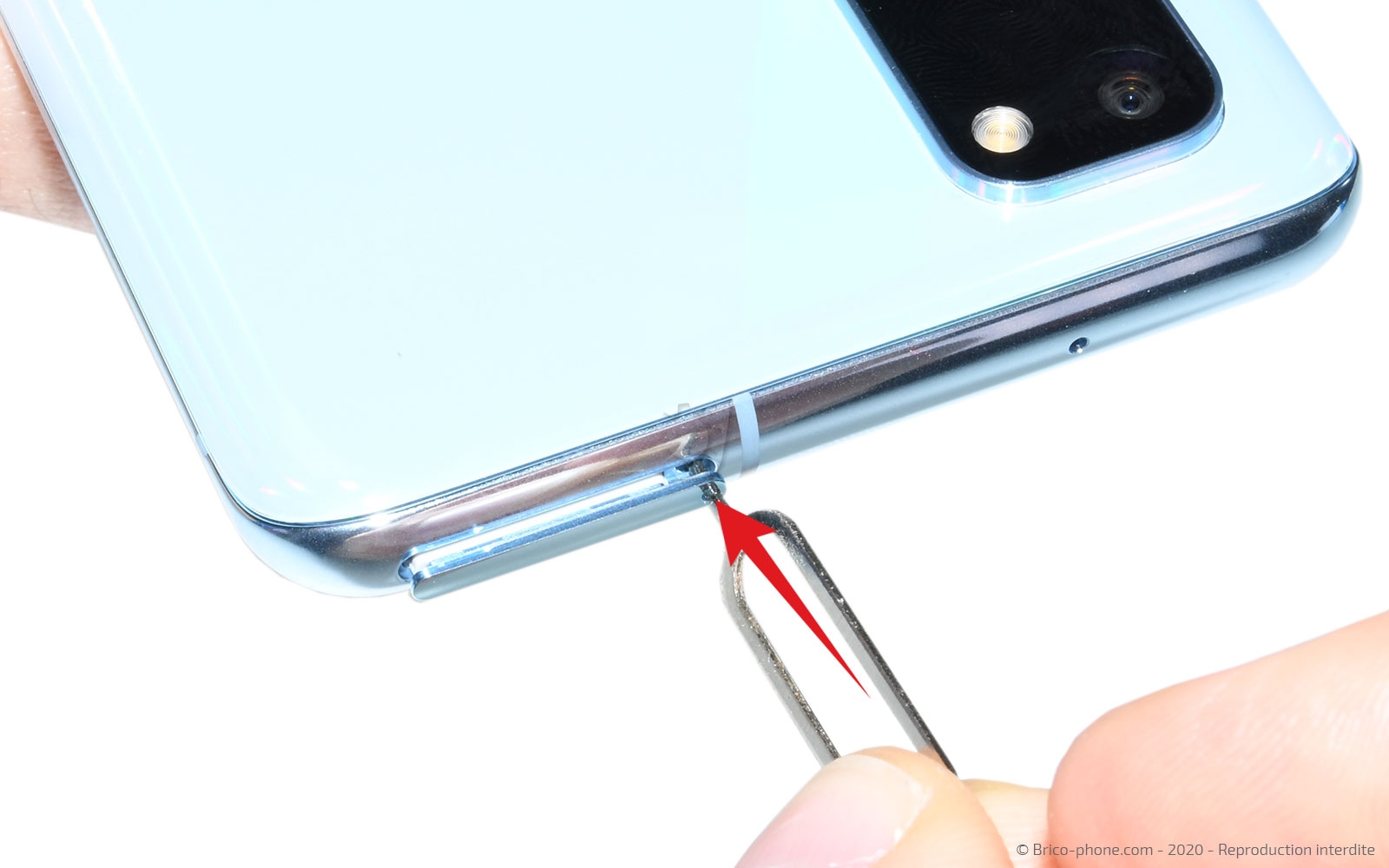

A l'aide d'outil d'extraction, éjectez le rack Sim du smartphone.
Outils du kit utilisés
Outils du kit utilisés

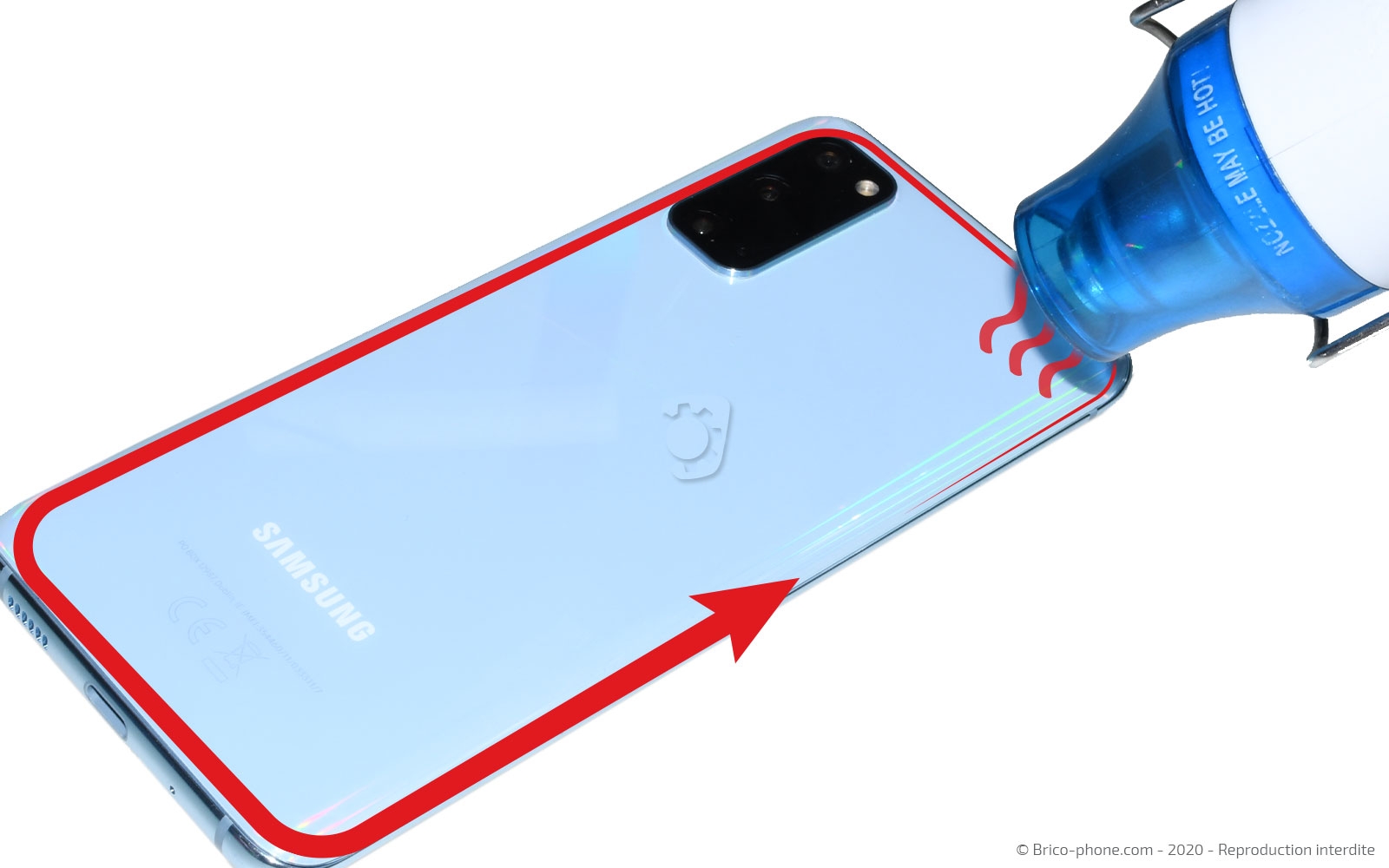

Etape 3 : Chauffer la vitre arrière
Pour ouvrir votre téléphone, il vous faut chauffer la vitre arrière de ce dernier. Pour cette manipulation, vous avez la possibilité d'utiliser différents outils.

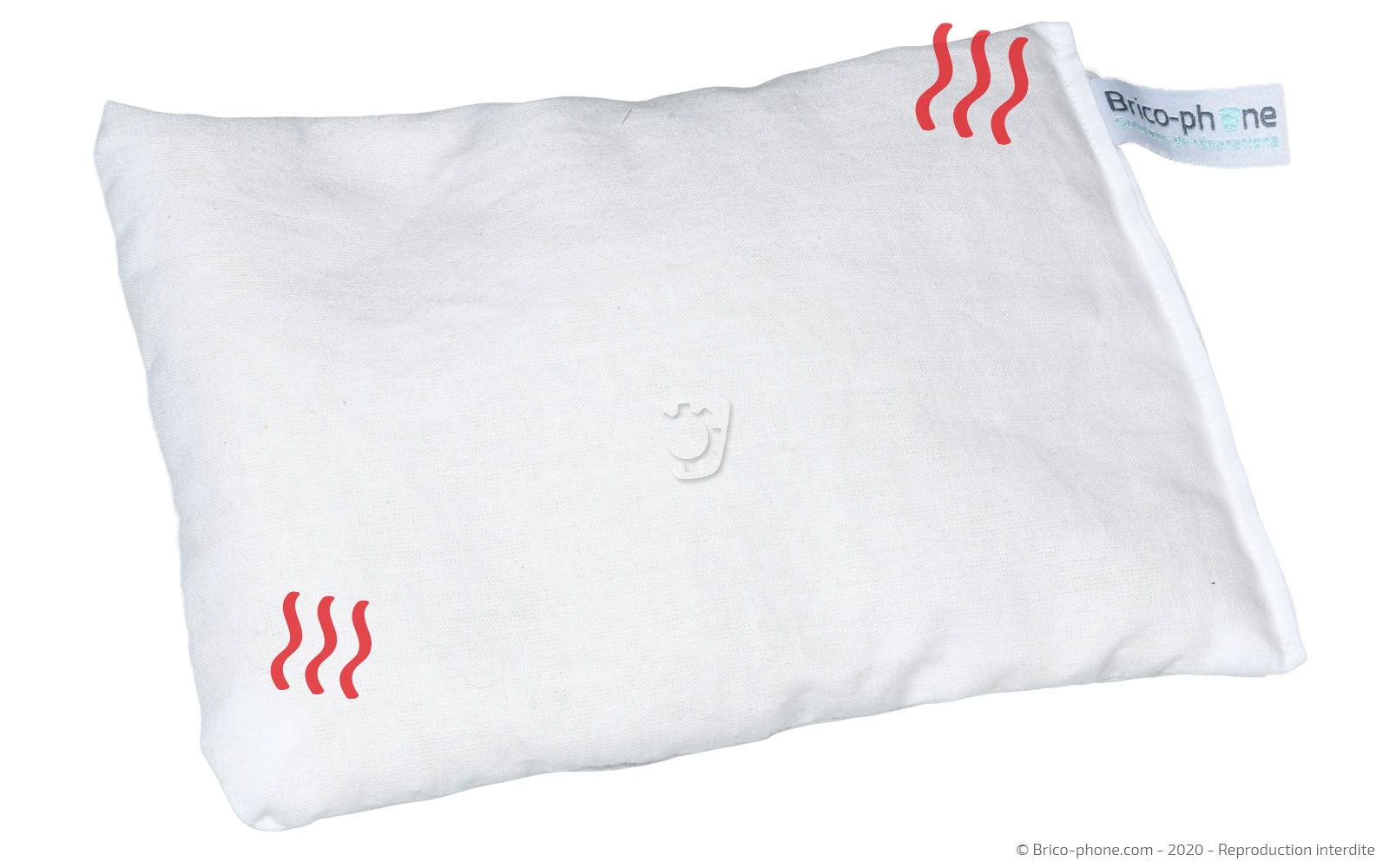

Si vous possédez un coussin chauffant, passez-le au micro-ondes environ 2 minutes avant de venir le déposer une trentaine de secondes sur le dos de votre Samsung.

Dans le cas où vous disposez d'un décapeur thermique ou simplement de votre propre sèche-cheveux, chauffez légèrement les contour de la façade arrière sans dépasser les 80°C pour éviter d'abîmer les composants du téléphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

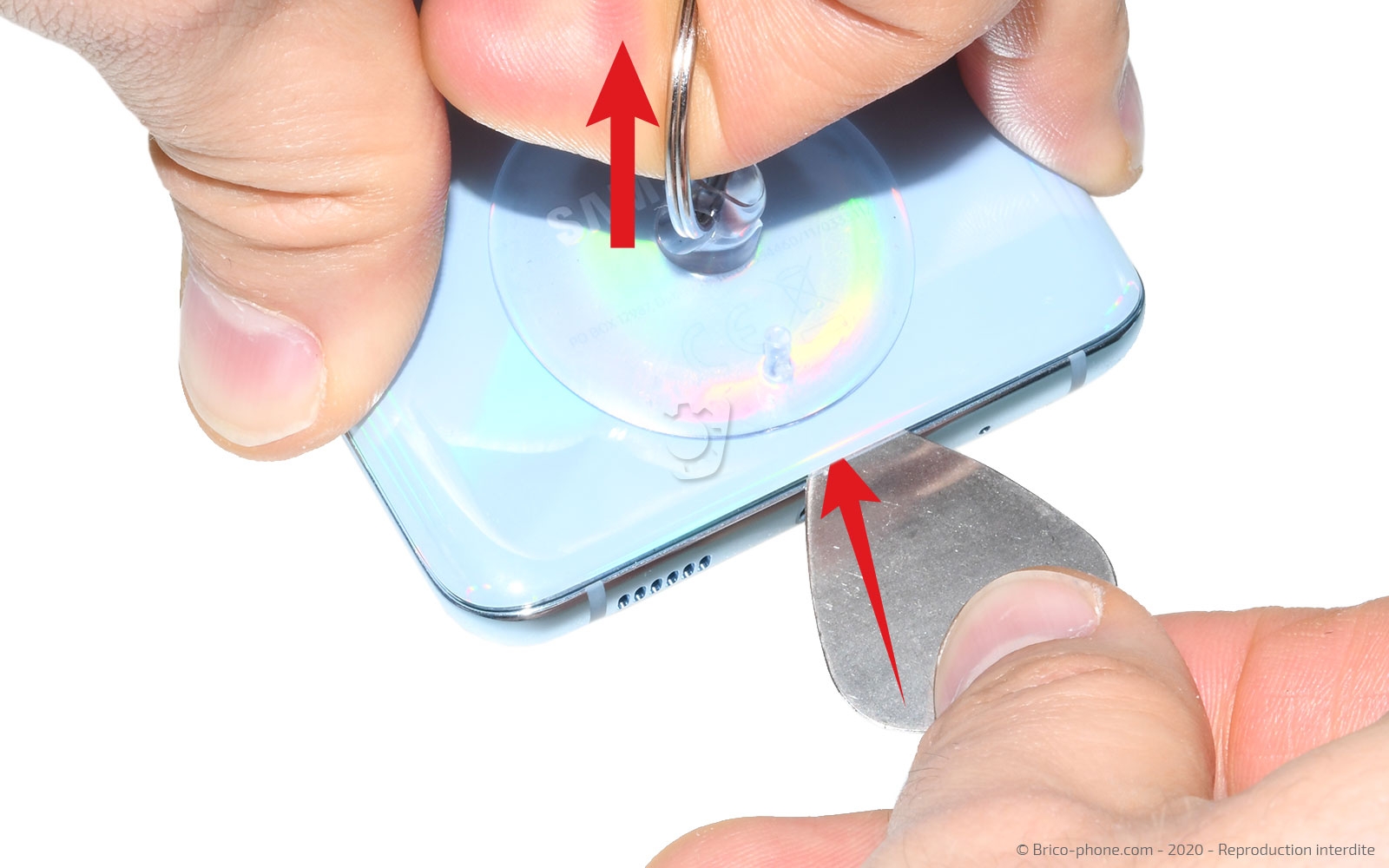

Etape 4 : Ouvrir le téléphone
Collez la ventouse de votre kit d'outils, sur la vitre arrière du smartphone et en tirant sur sa boucle vous devriez apercevoir un interstice dans lequel vous allez pouvoir insérer le médiator en métal troué.

Ensuite, superposez les médiator en plastique sur la version métal déjà présente entre la vitre arrière et le châssis. Puis, retirez ce dernier du téléphone.

Enfin, faites le tour de la façade arrière pour décoller la vitre arrière et l'extraire de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S20 Cosmic Gray
55,90 €

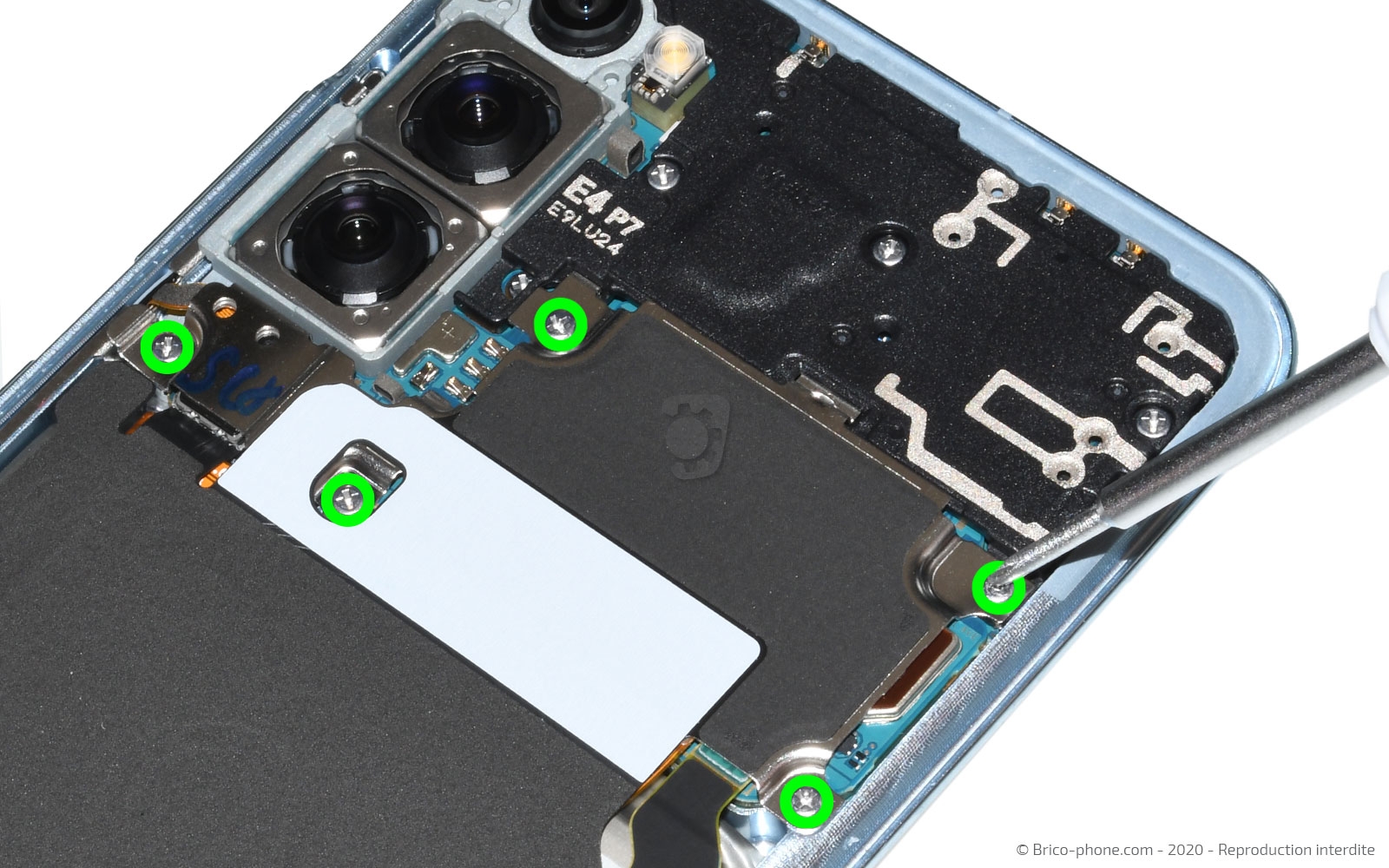

Etape 5 : Enlever la plaquette intermédiaire
Munissez-vous du tournevis cruciforme pour retirer les 5 vis retenant la plaquette.
Avant de la sortir de votre samsung Galaxy S20, pensez à la décoller de la partie inférieure.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Libérer les nappes de la carte mère

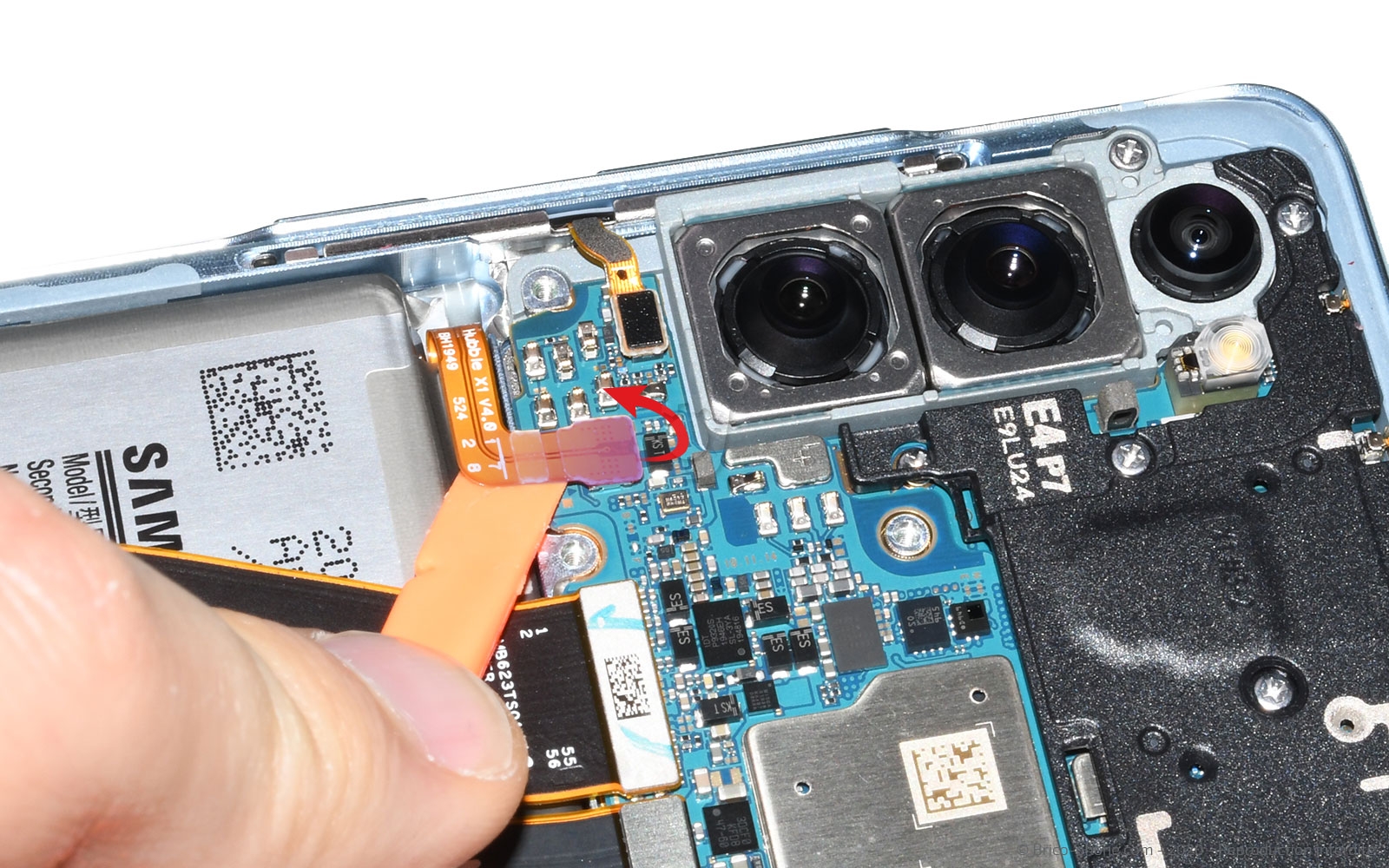

A l'aide du levier en nylon, déconnectez la nappe de la batterie, celles de la rallonge d'interconnexion ainsi que celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

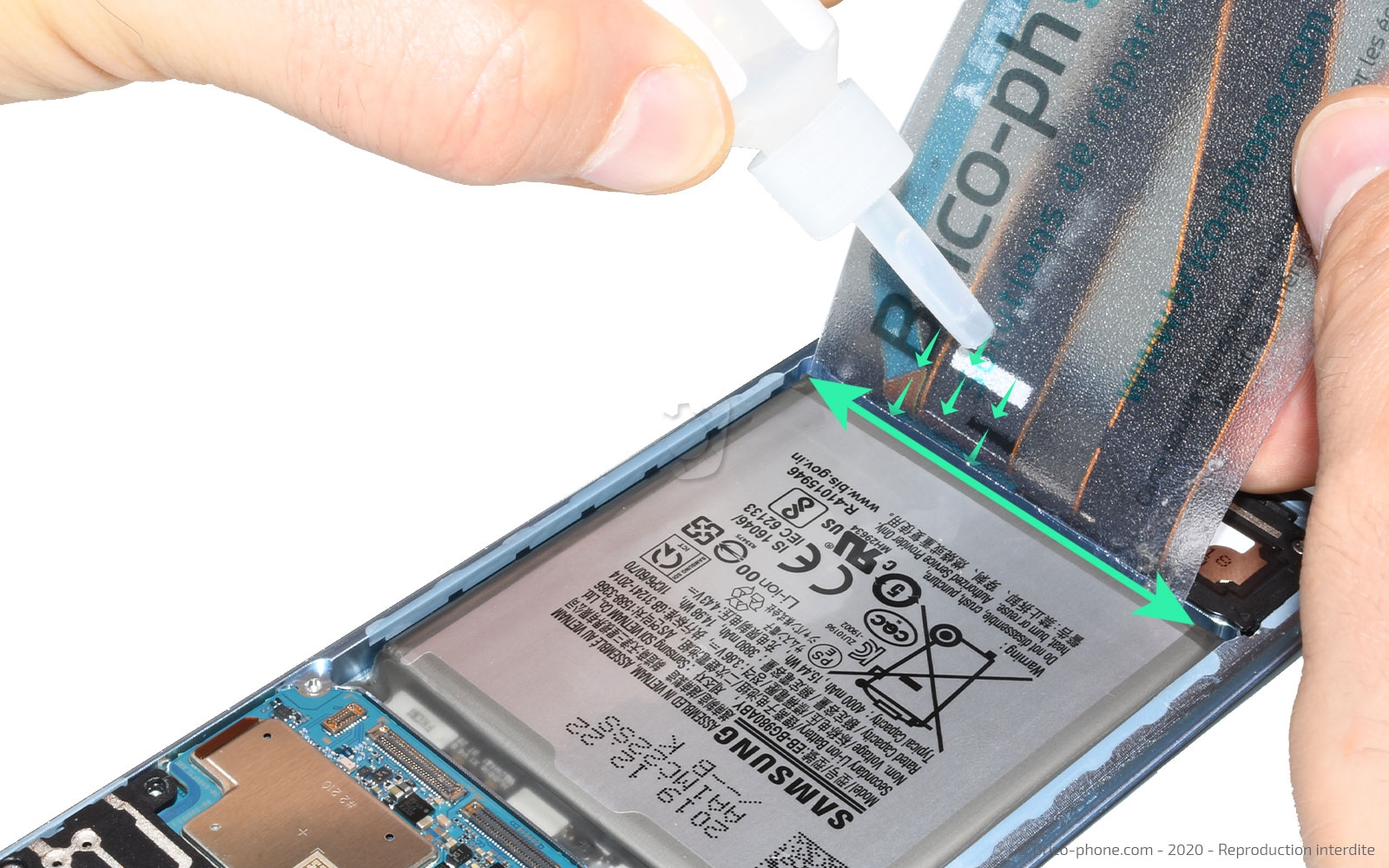

Etape 7 : Dissoudre les stickers de batterie

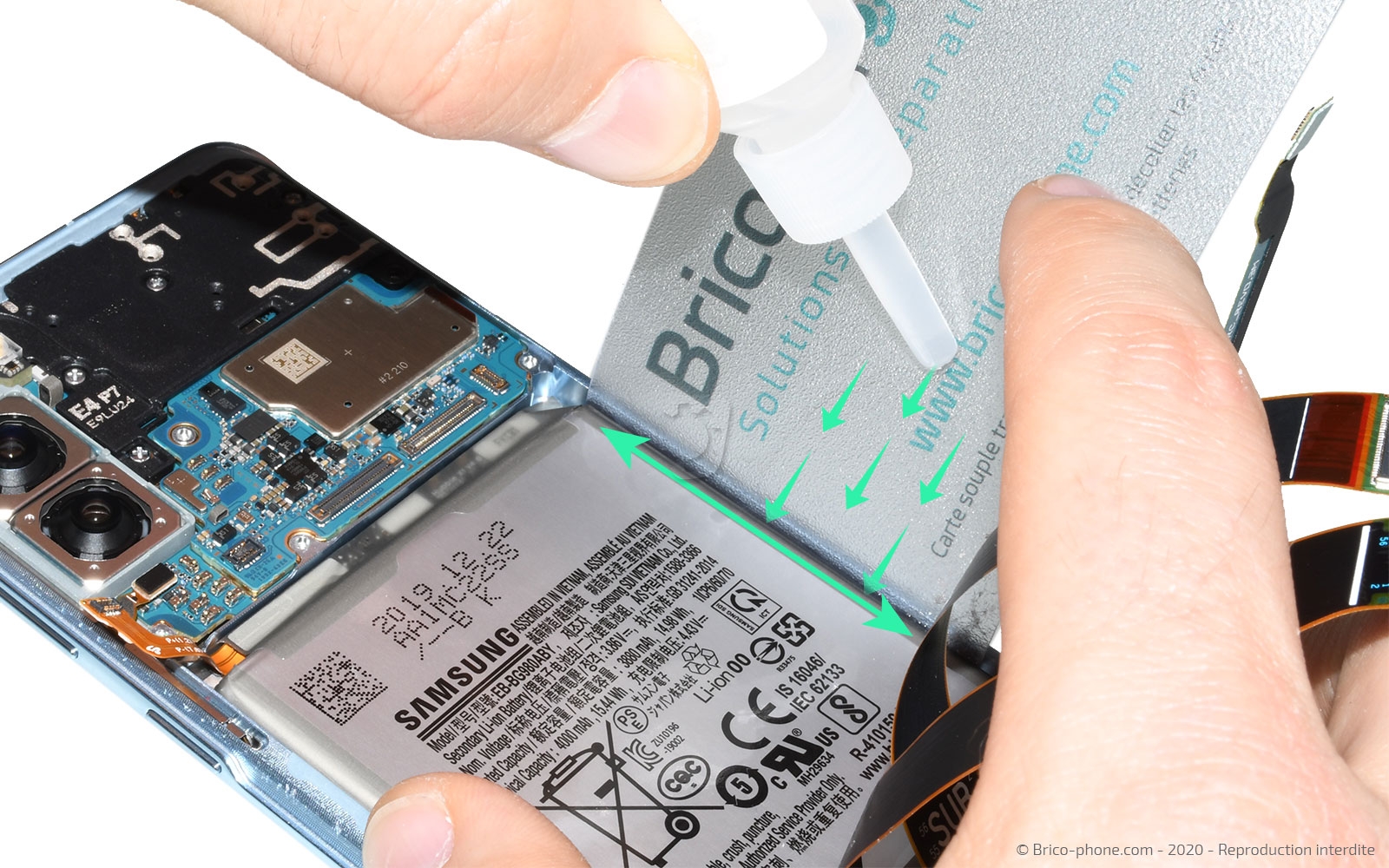

Pour sortir la batterie de son emplacement, nous vous conseillons d'utiliser le liquide iRemover qui agit comme un dissolvant pour adhésifs.

Installez la carte fine transparente entre la batterie et le châssis afin de pouvoir faire couler délicatement le produit le long de l'outil. Réitérez cette manipulation pour la partie basse du composant.

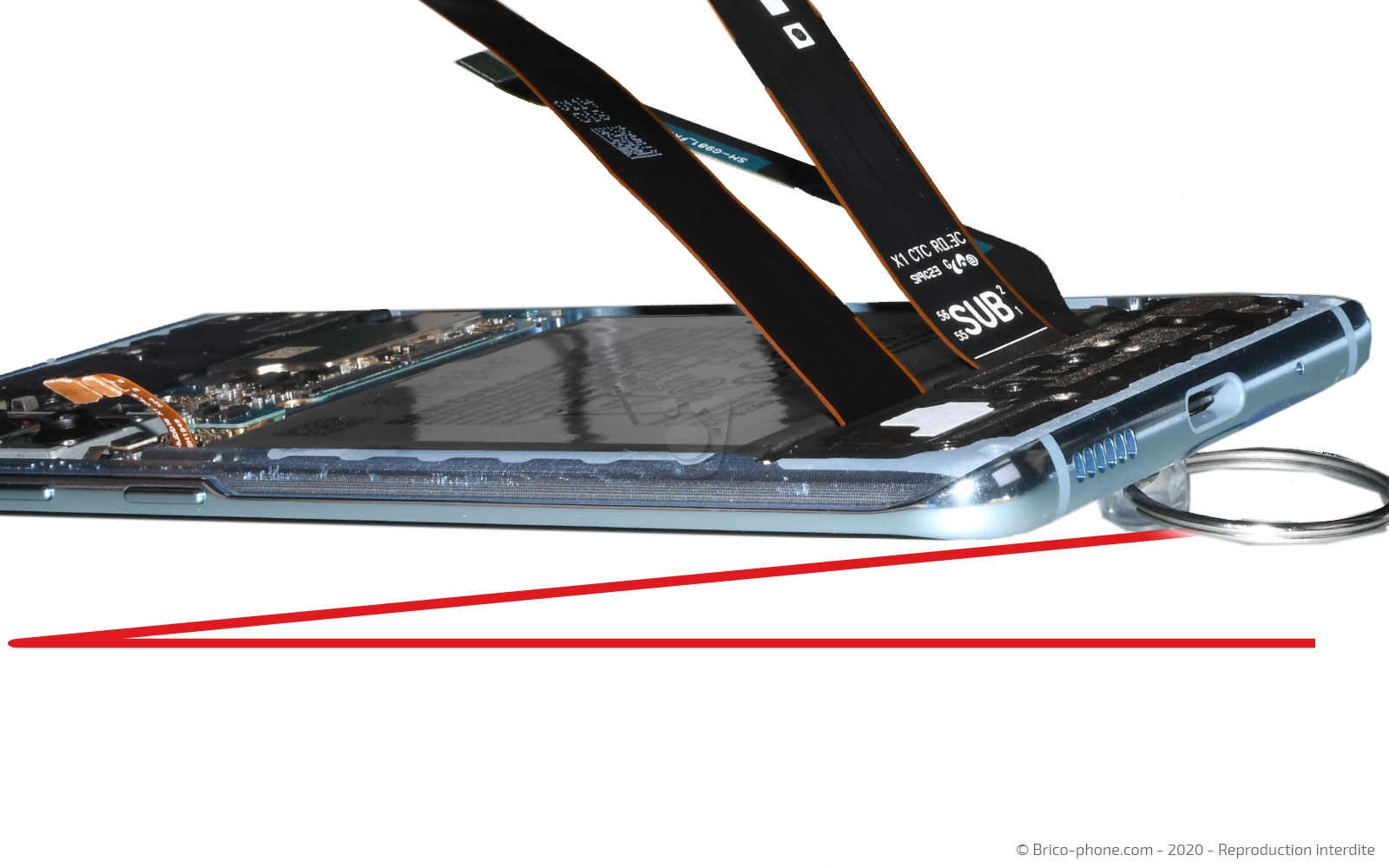

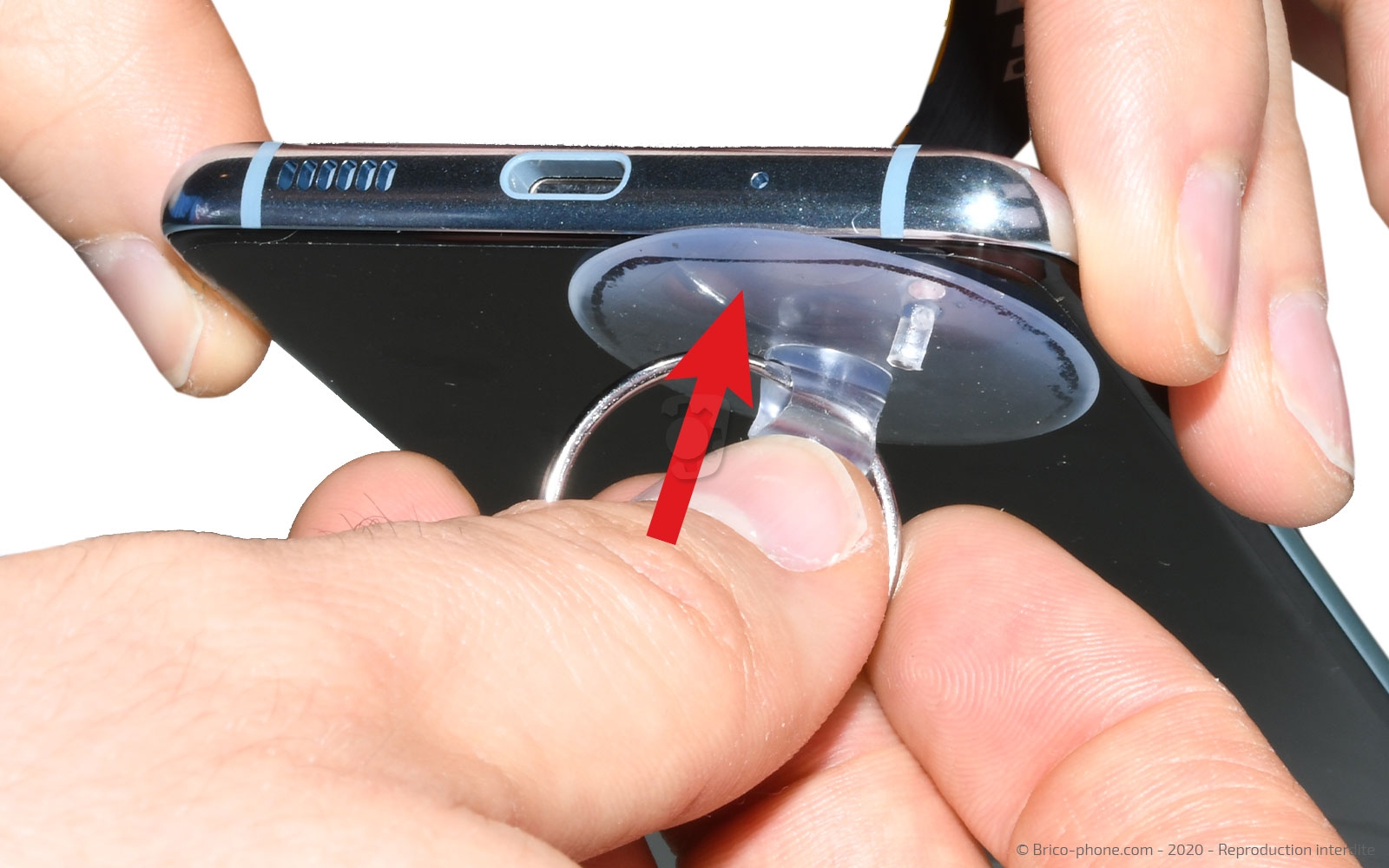

Placez la ventouse dans l'angle de votre écran afin de laisser poser le téléphone incliné pendant 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Etape 8 : Sortir la batterie
Positionnez la ventouse sur la batterie puis à l'aide du médiator en métal faite levier pour décoller la batterie du châssis. Vous pouvez également vous servir de la carte en PVC.
Outils du kit utilisés
Outils du kit utilisés

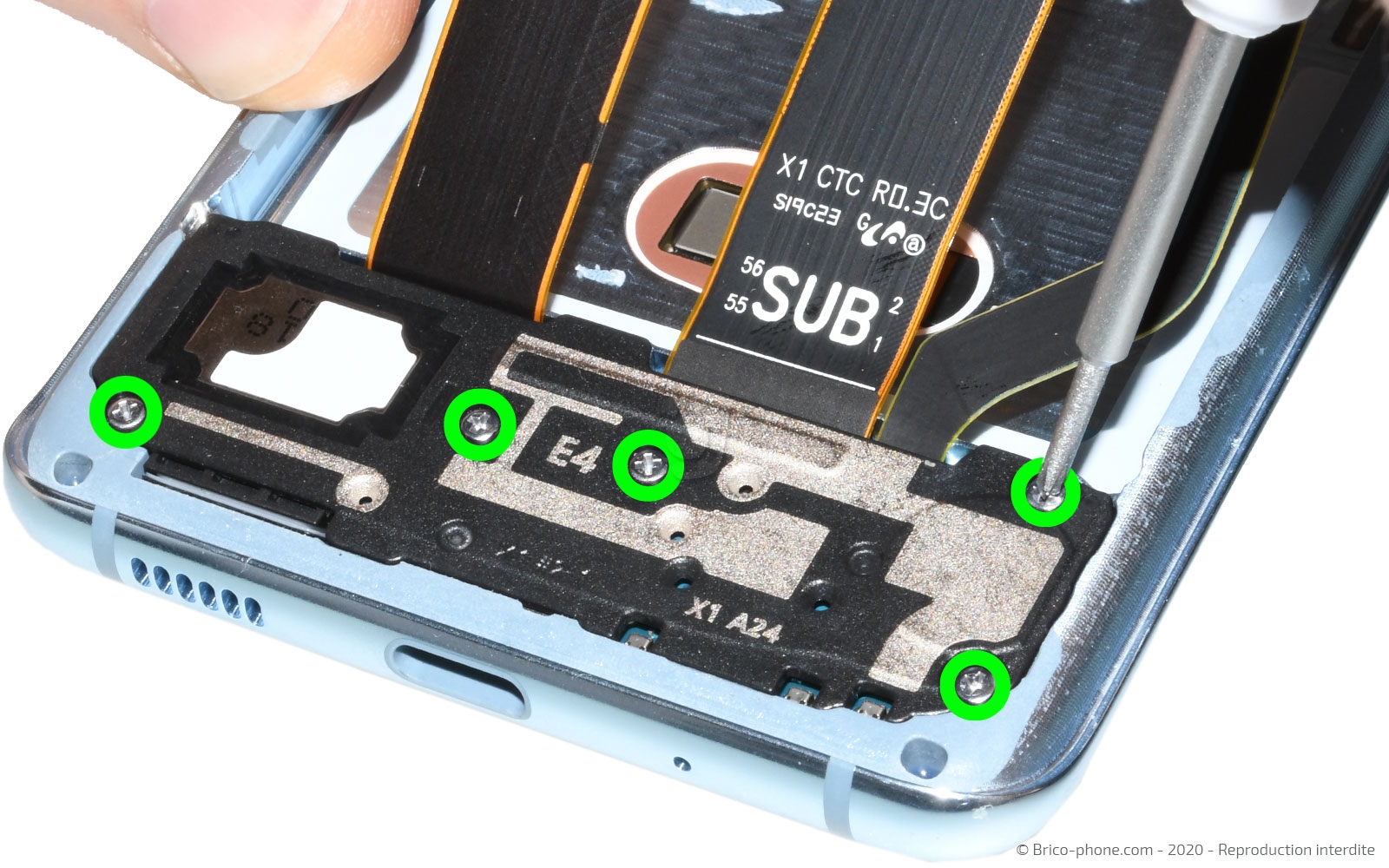

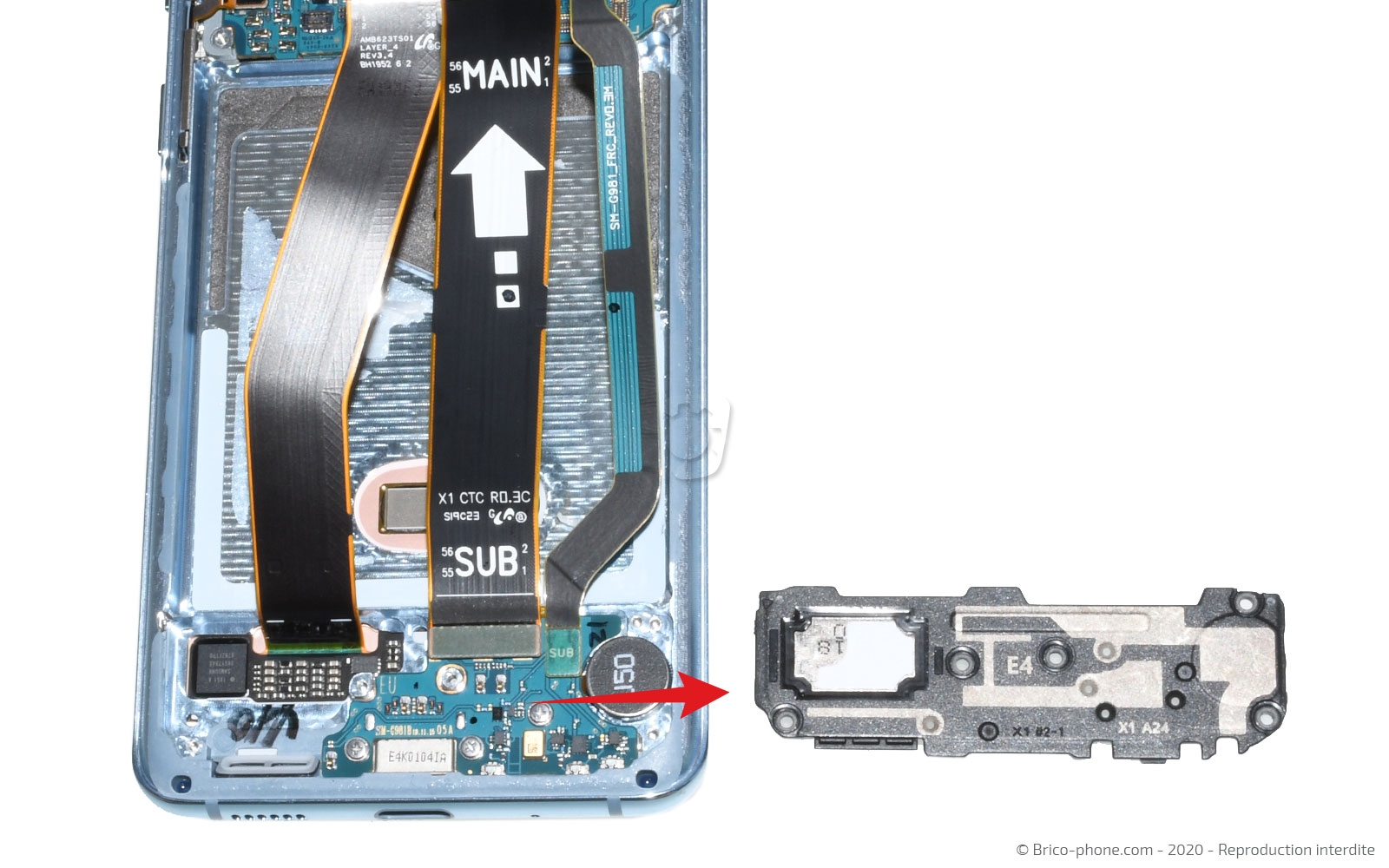

Etape 9 : Retirer le haut-parleur externe
Dévissez les 5 vis retenant le haut-parleur externe avec le tournevis adéquat de votre kit d'outils.

Ensuite, attrapez le composant avec la pincette pour le sortir de votre Samsung Galaxy S20.
Outils du kit utilisés
Outils du kit utilisés

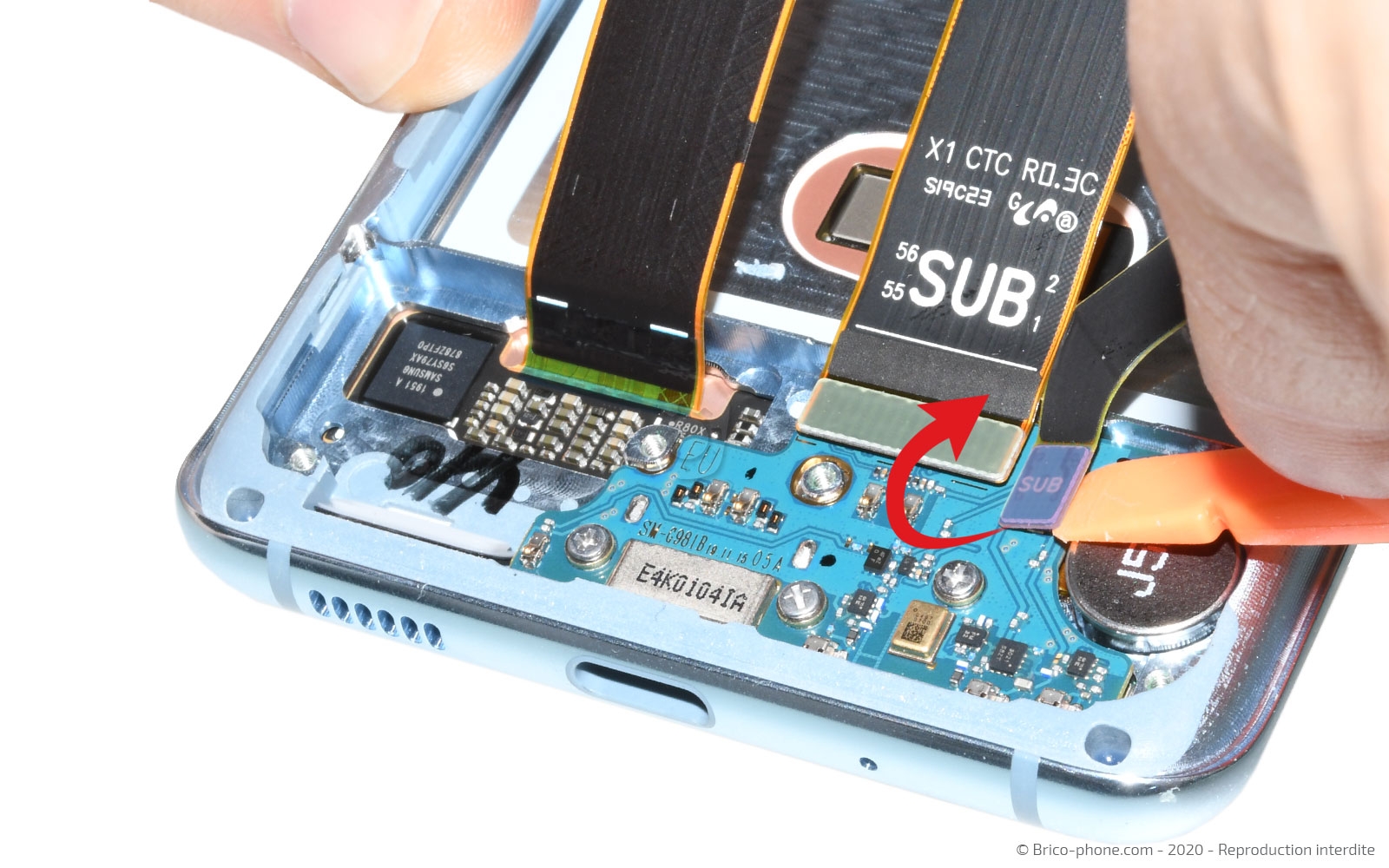

Etape 10 : Enlever le connecteur de charge

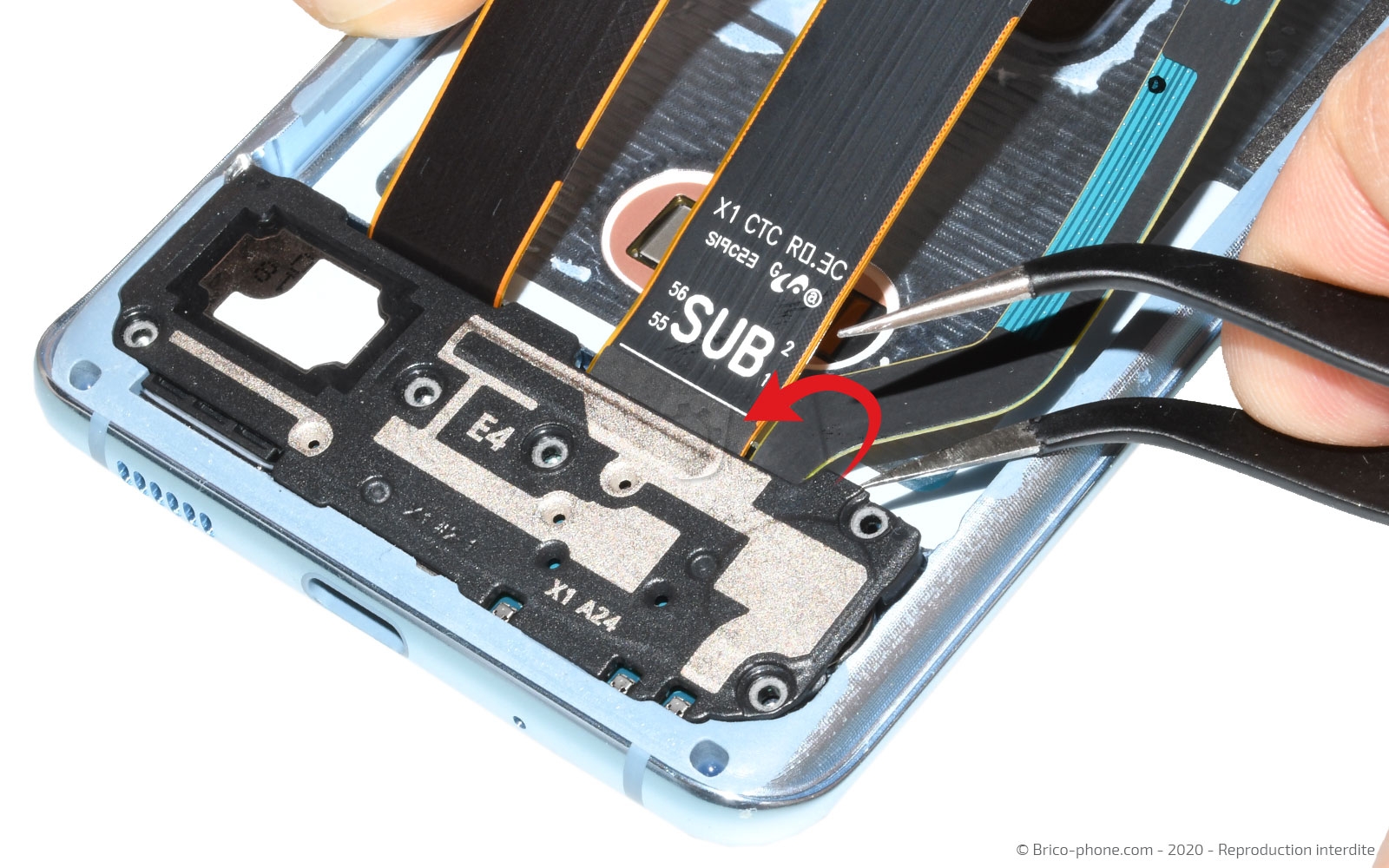

Débranchez les deux nappes de la rallonge d'interconnexion avec la spatule.

Retirez par la suite les 3 dernières vis cruciforme de la partie inférieure du smartphone afin de pouvoir extraire le connecteur de charge en vous aidant de la pincette.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy S20
32,90 €

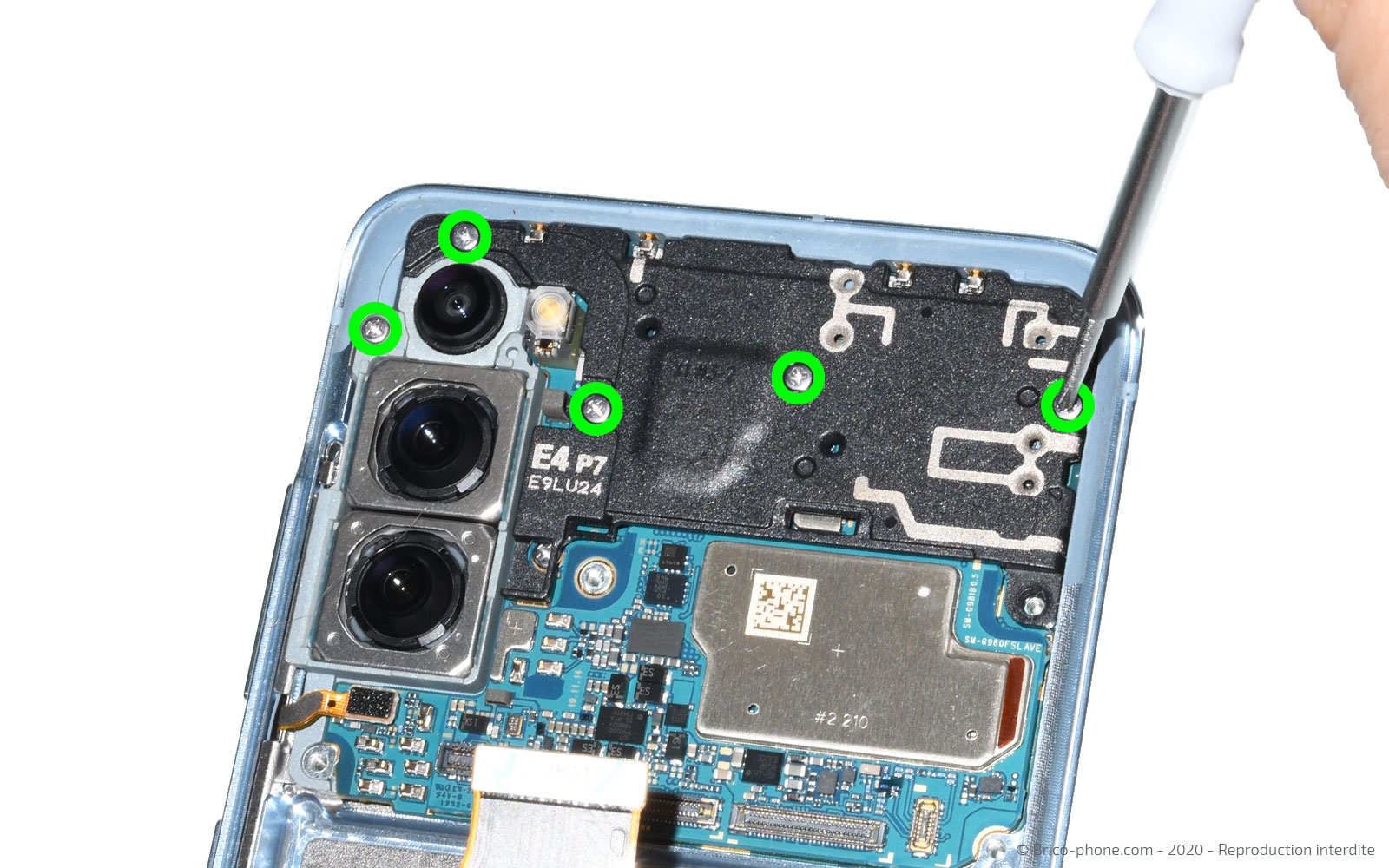

Etape 11 : Ôter la plaquette
Toujours avec le même tournevis, sortez les 5 vis de la plaquette noire afin de pouvoir la retirer.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Mettre de coté la carte mère

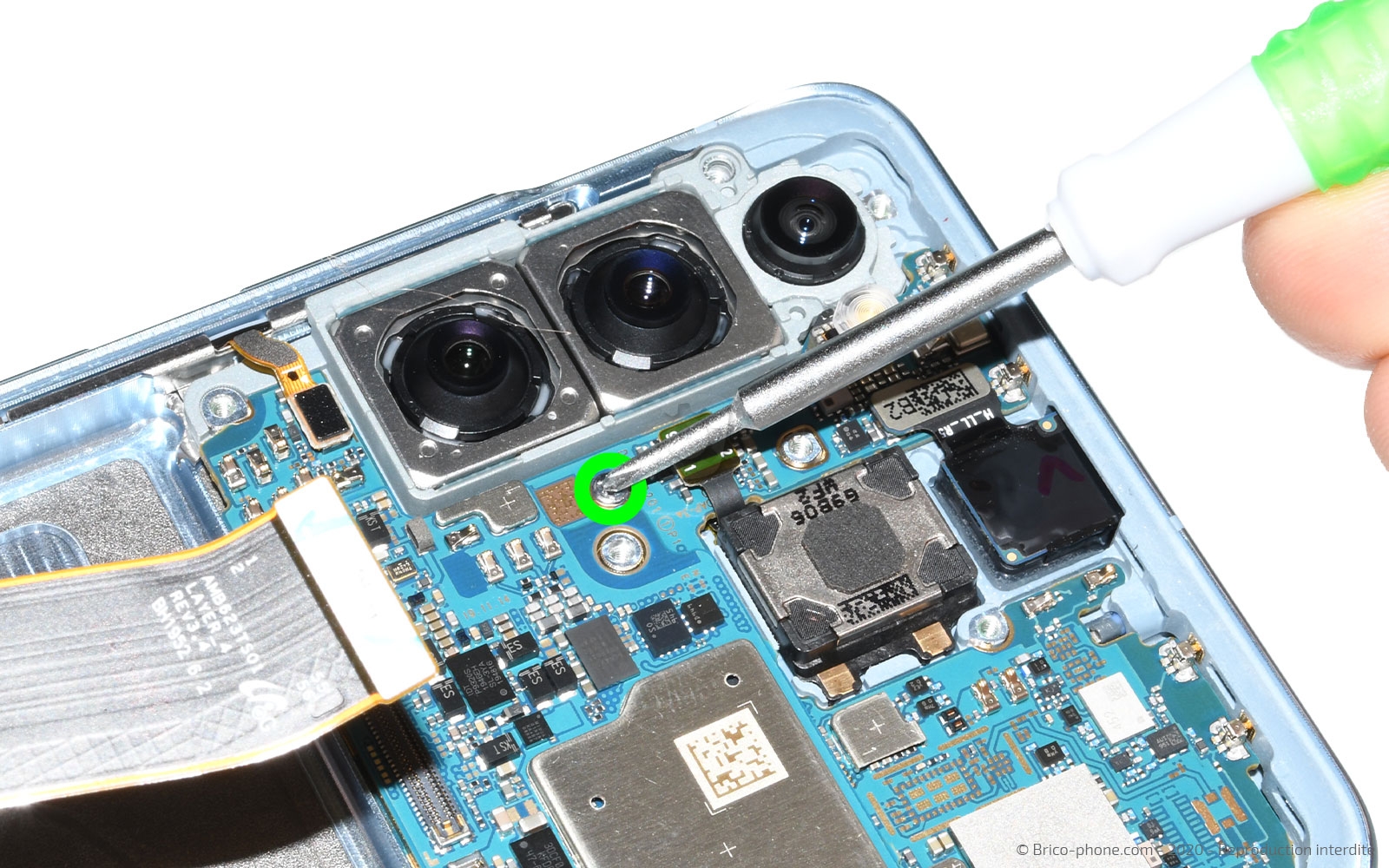

Ôtez la dernière vis de la carte mère et déconnectez les nappes de la caméra avant, du capteur et des boutons latérales.

Vous pouvez dès à présent retirer la carte mère du châssis.
Outils du kit utilisés
Outils du kit utilisés



Etape 13 : Récupérer le vibreur

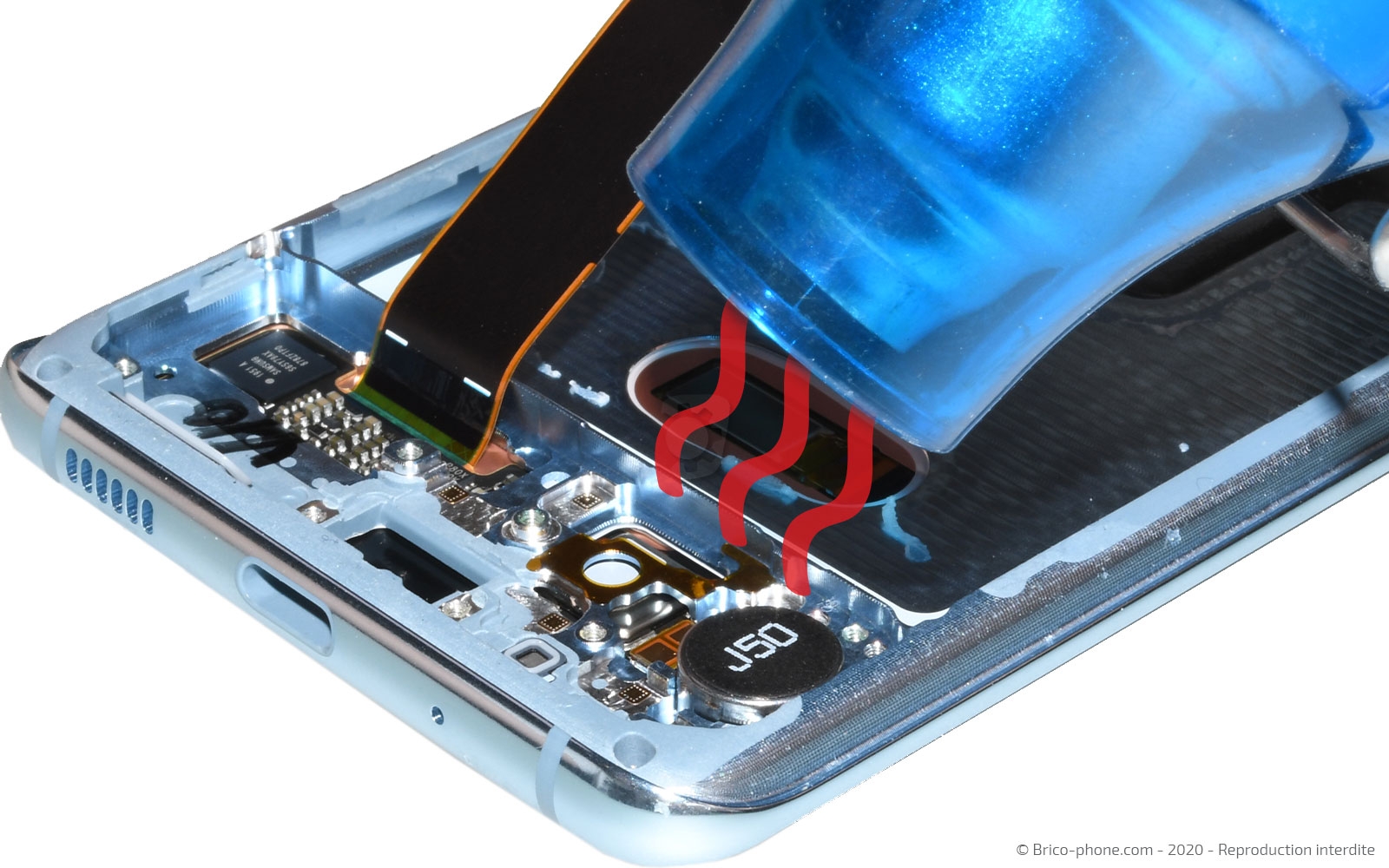

A l'aide du même outil que pour l'étape 3, chauffez le vibreur et sa nappe. Ensuite, saisissez le composant avec la pincette pour le sortir du châssis de votre Samsung Galaxy S20.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Vibreur pour Samsung Galaxy S10, S10+, Note 10 et S20
8,90 €
Etape 14 : Libérer l'écouteur de l'oreille
Reproduisez la même manipulation que celle pour le vibreur et récupérez le haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 15 : Sortir le capteur
Attrapez avec la pince le capteur.
Outils du kit utilisés
Outils du kit utilisés

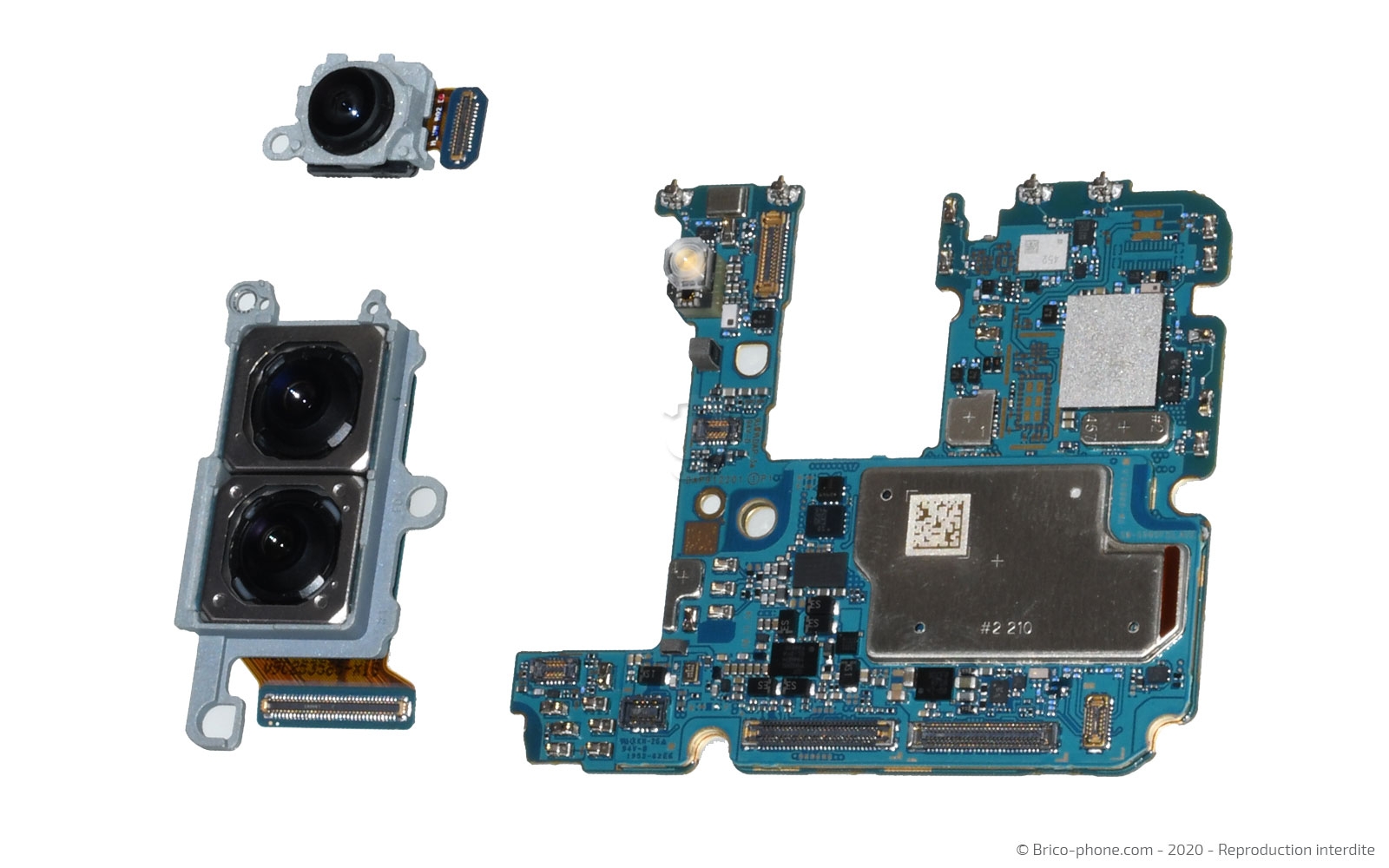

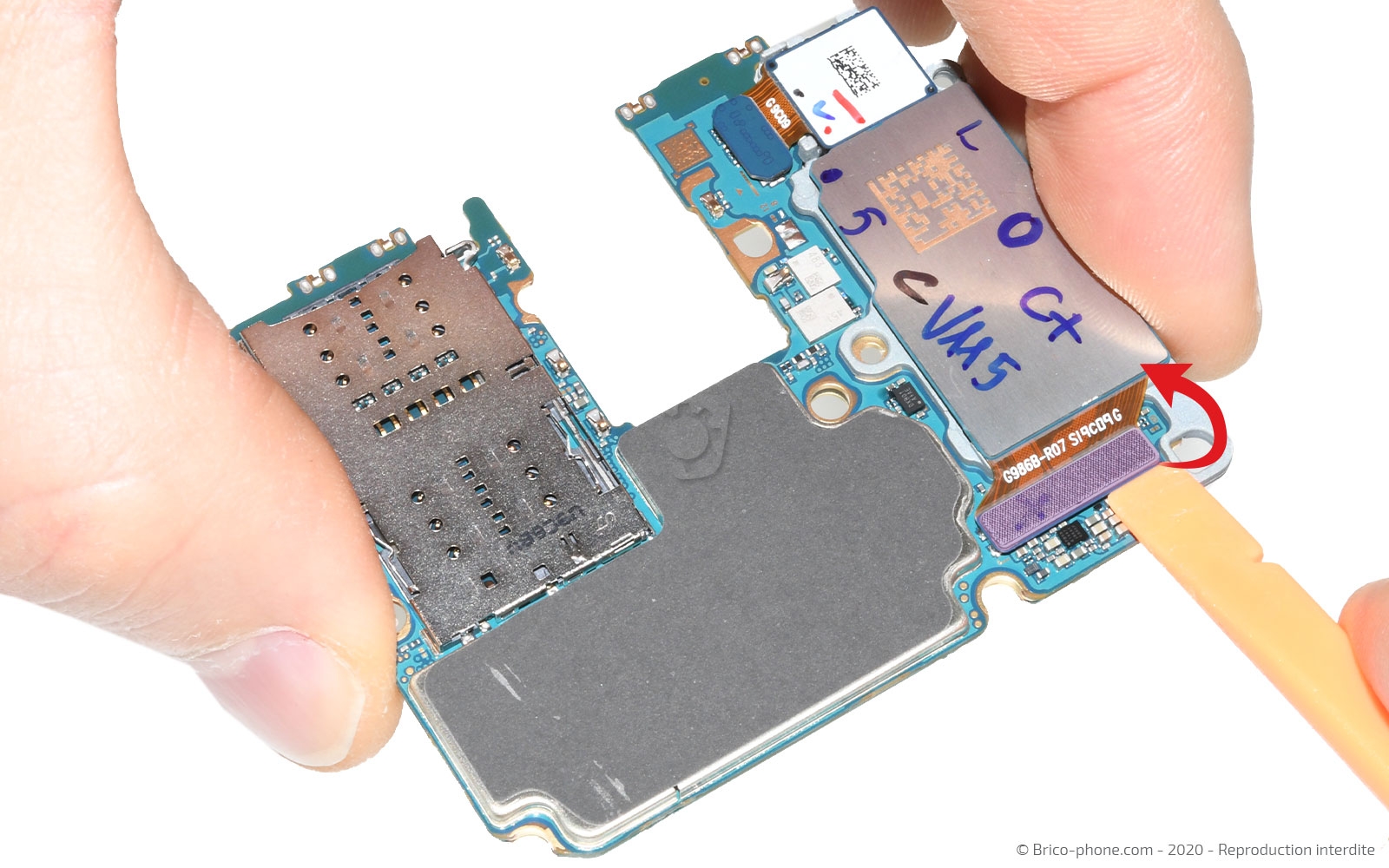

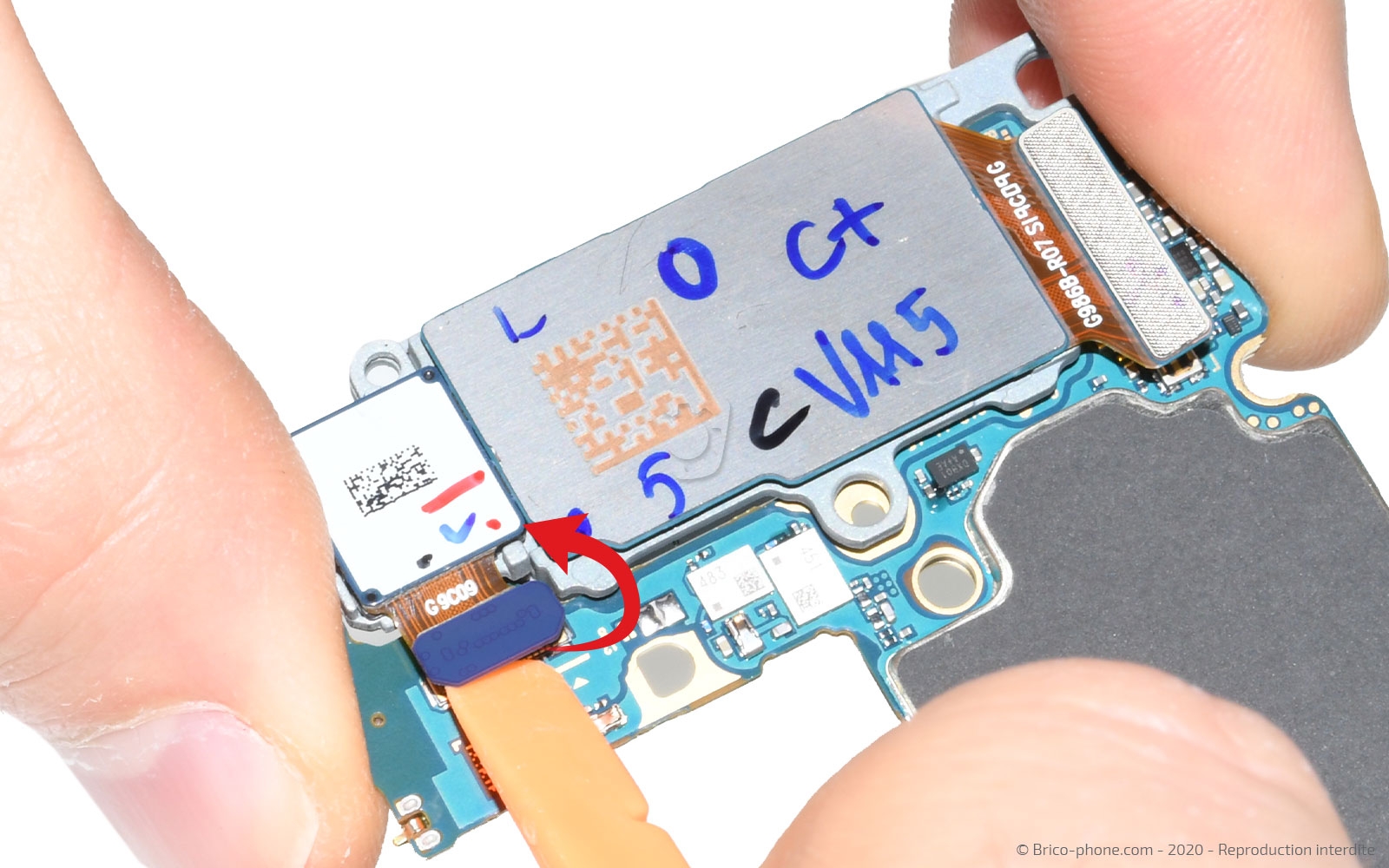

Etape 16 : Retirer les caméras de la carte mère
En vous aidant du spudger, déconnectez les nappes des caméras arrières.
Outils du kit utilisés
Outils du kit utilisés

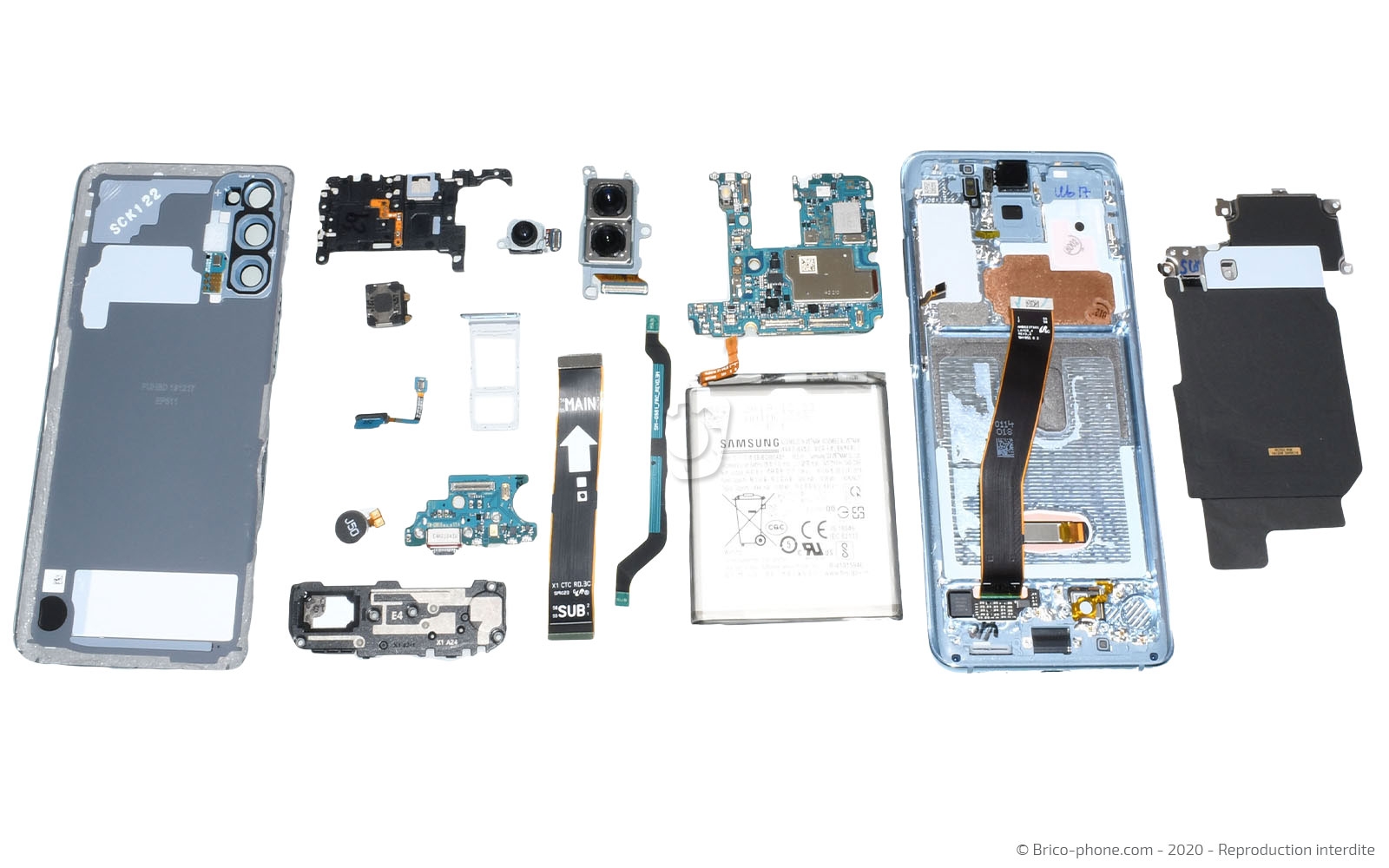

Vue éclatée
Voici la photo regroupant tous les composants de votre Samsung Galaxy S20.
