Changement de l'écran (vitre + Amoled) sur Mi 9 SE

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Mi 9 SE | Temps estimé : 50 min | Difficulté : 3/5

Brico-phone met à votre disposition ce tutoriel photos afin de vous guider étape par étape lors de la réparation de l'écran cassé de votre Xiaomi Mi 9 SE.

Diagnostic

›  La vitre avant de votre Mi 9 SE est fissurée, cassée, rayée...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir, vitre et Super Amoled pré-assemblé pour Xiaomi Mi 9 SE
199,00 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

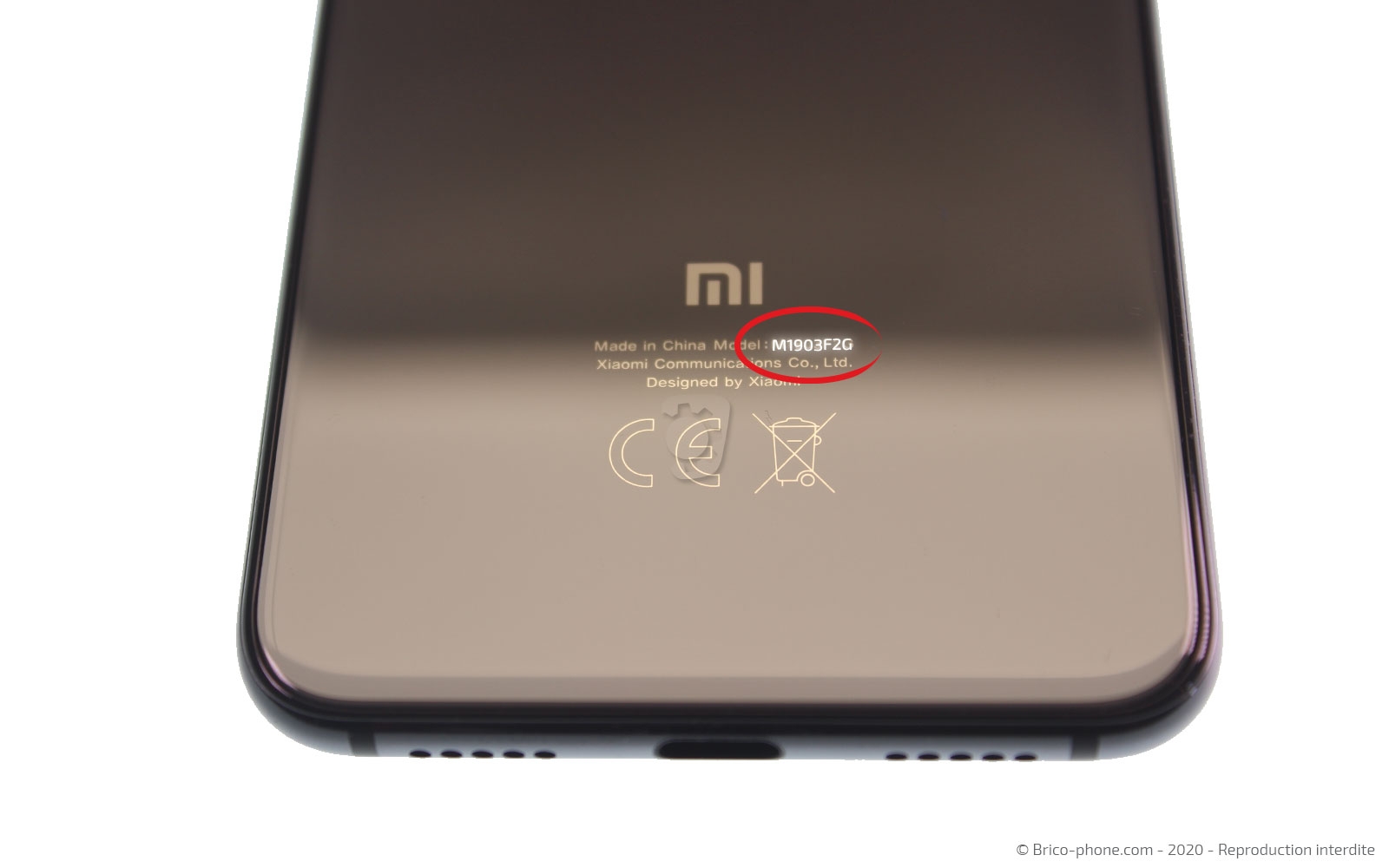

Tout d'abord, nous vous conseillons de vérifier le numéro de modèle de votre smartphone afin d'être certain d'être en possession d'un Xiaomi Li 9 SE et surtout de commander la bonne pièce pour procéder à cette réparation.

Pour cela, retournez votre appareil et assurez-vous que la référence inscrite soit : M1903F2G.

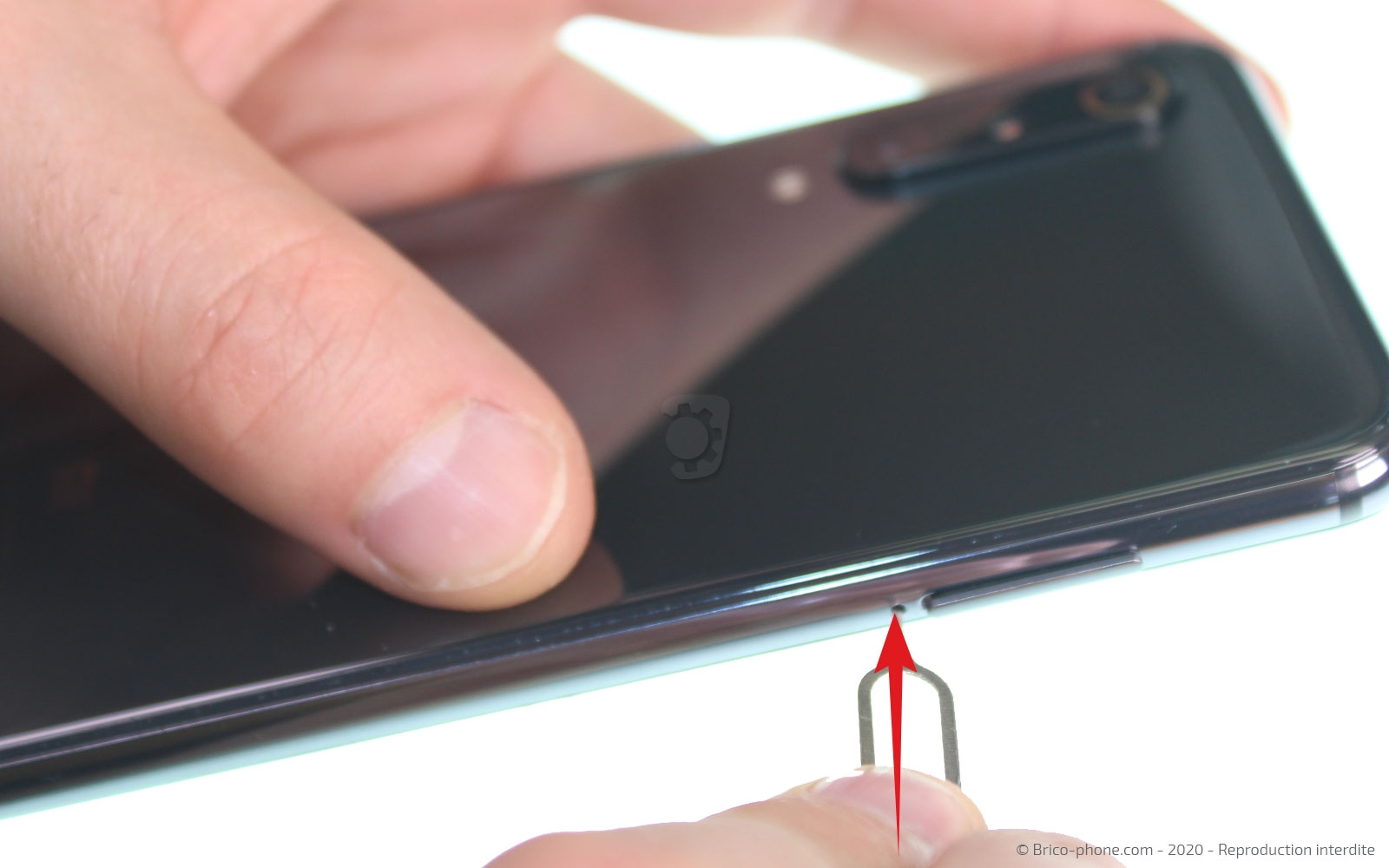

Etape 1 : Eteindre et retirer le rack Sim

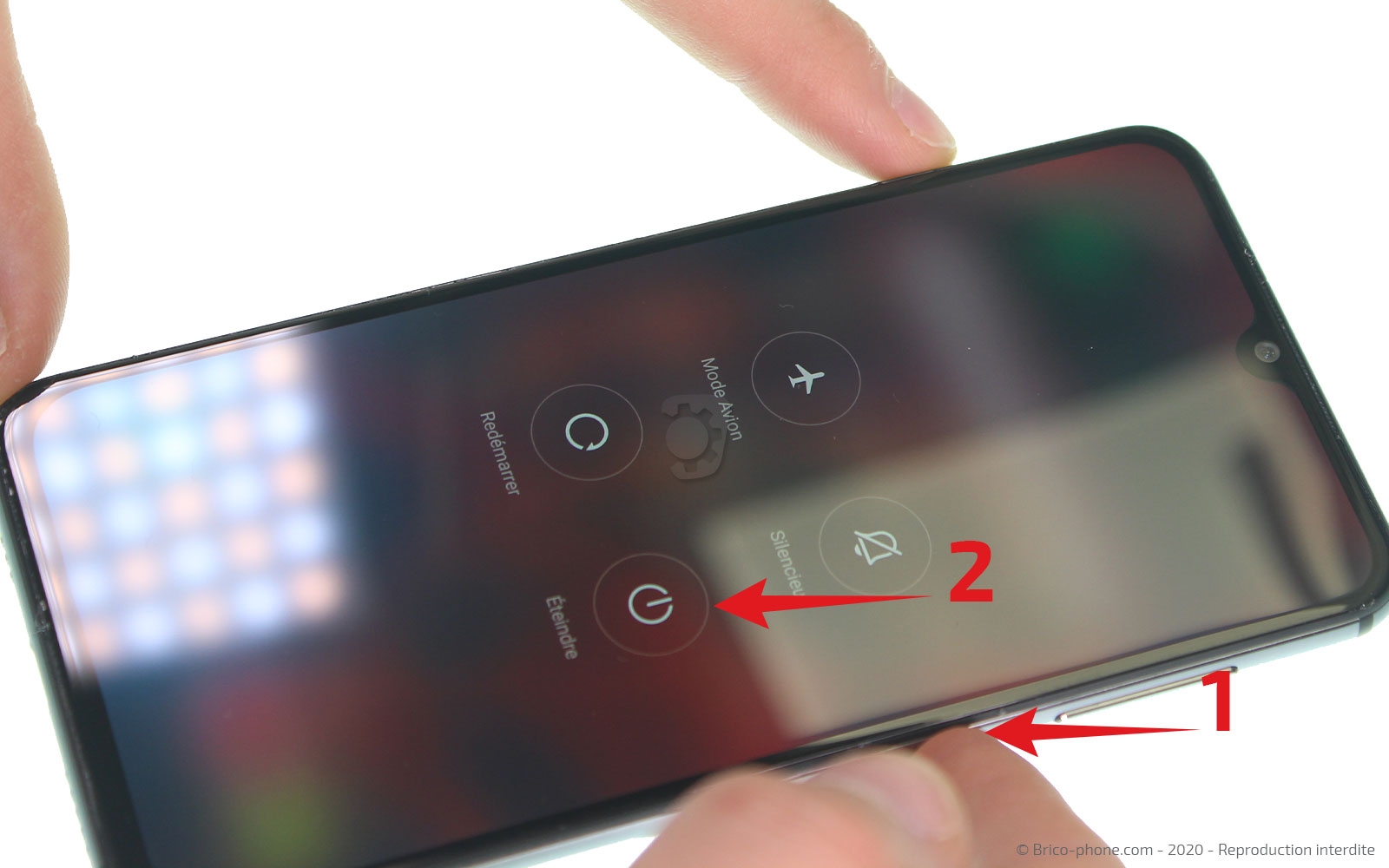

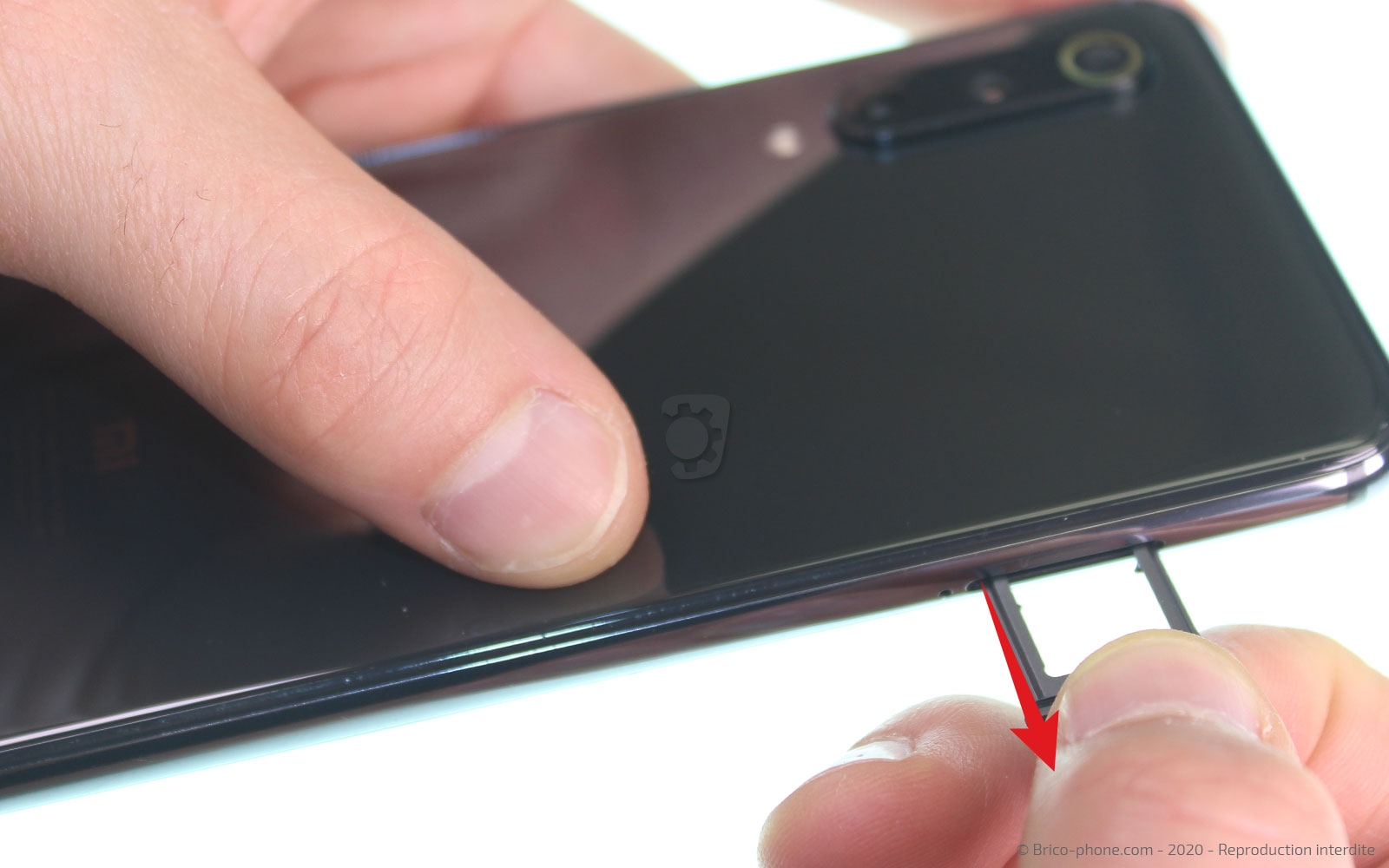

Pour commencer, il vous faut éteindre votre smartphone et également éjecter le rack sim à l'aide de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour retirer la vitre arrière, nous devons dans un premier temps chauffer cette dernière.
Pour cela, vous avez la possibilité d'utiliser un coussin chauffant, un décapeur thermique ou alors votre propre sèche-cheveux.

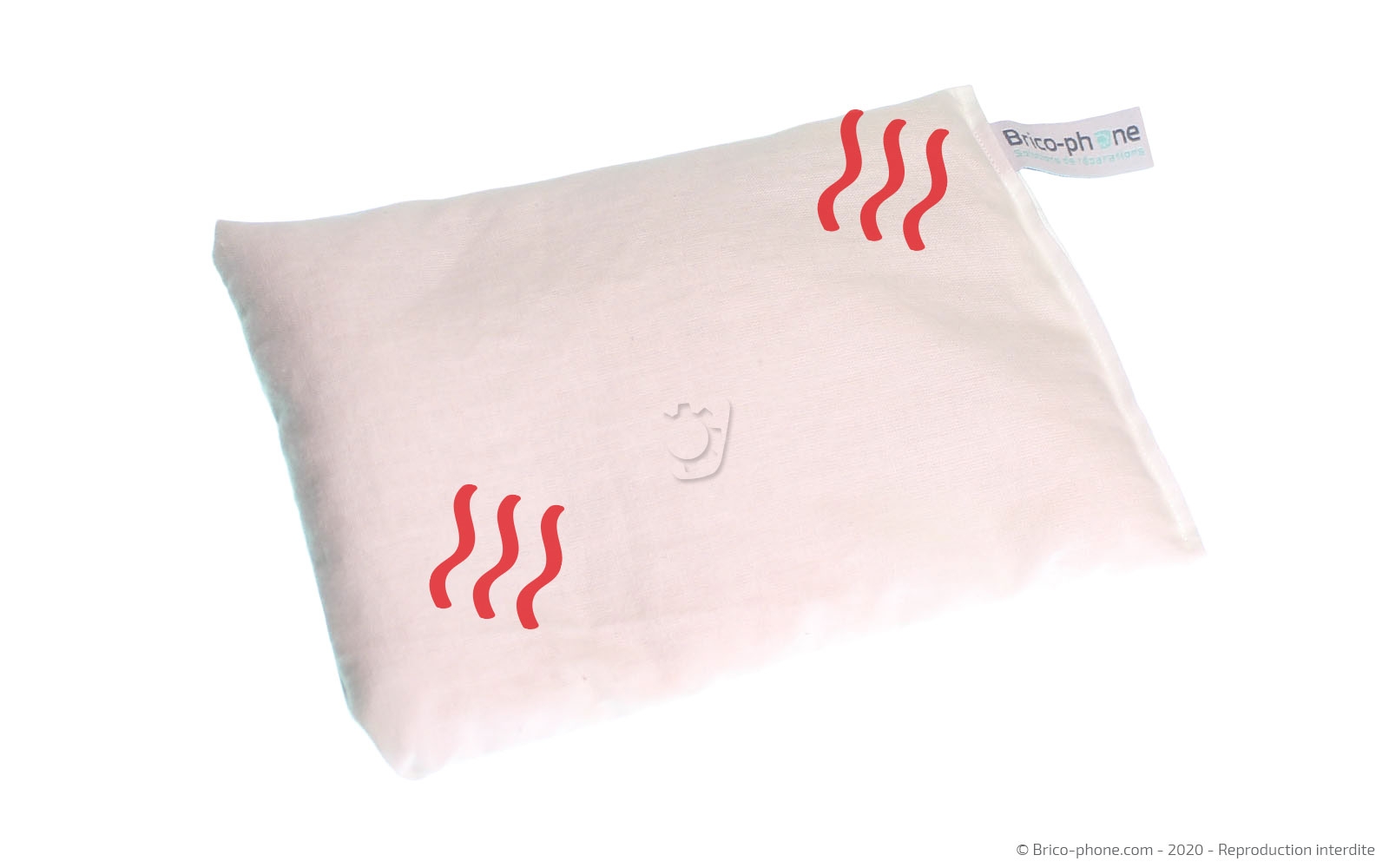

Vous possédez un coussin chauffant ? Passez-le 1 à 2 minutes au micro-ondes avant de déposer le produit sur la coque de votre Xiaomi Mi 9 SE environ 30 secondes.
Pour le décapeur thermique ou le sèche-cheveux, il vous suffit de le passer sur le contour du châssis pour ramollir le sticker.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Décoller la vitre arrière

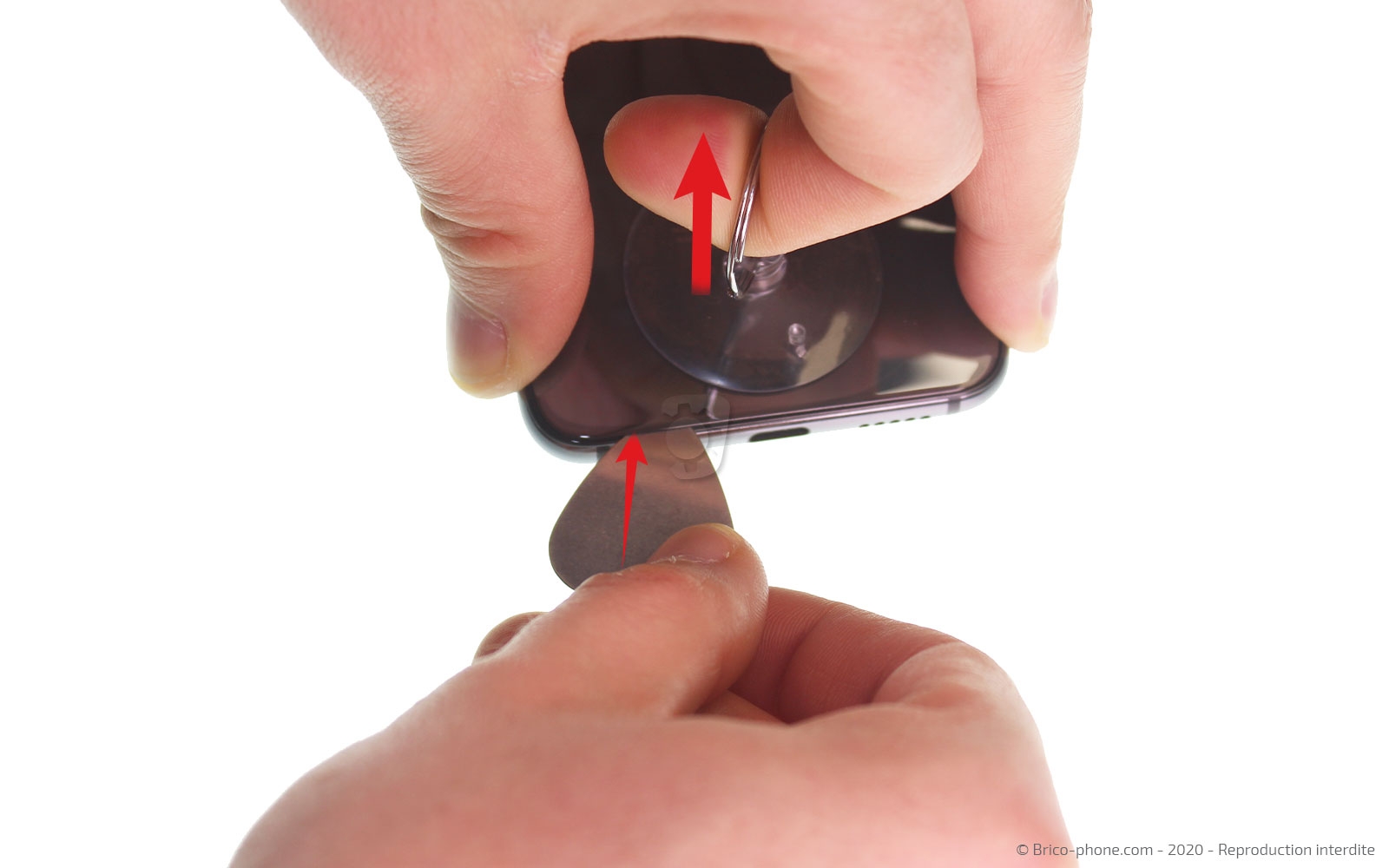

Collez la ventouse sur la vitre arrière afin de pouvoir soulever cette dernière pour glisser le médiator en métal fin entre la façade arrière et le châssis.

une fois le médiator en place, remplacez-le par ses homologues en plastique ou la carte transparente afin de décoller la vitre arrière sans abîmer la peinture sur tout le tour du smartphone.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Ouvrir le smartphone

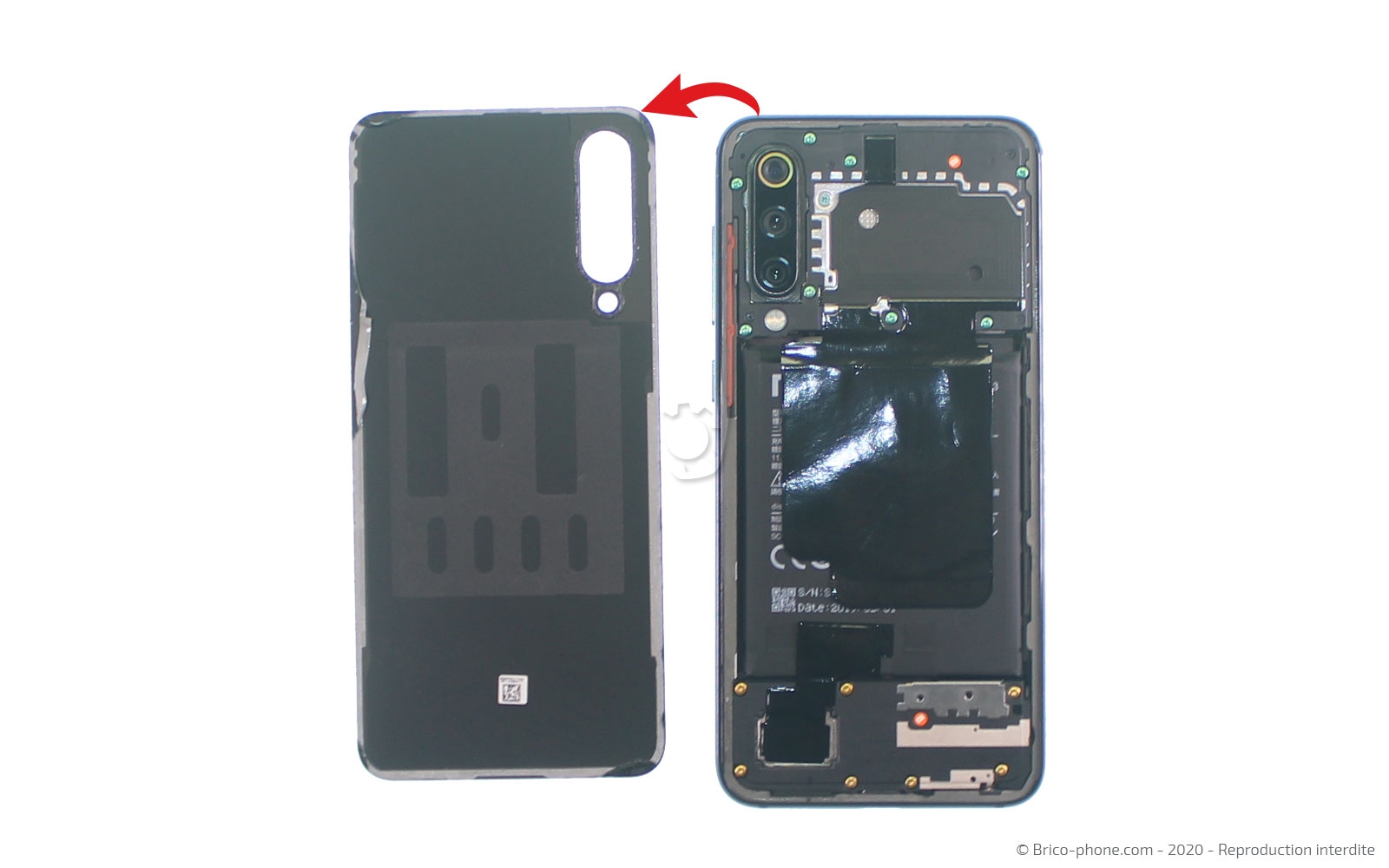

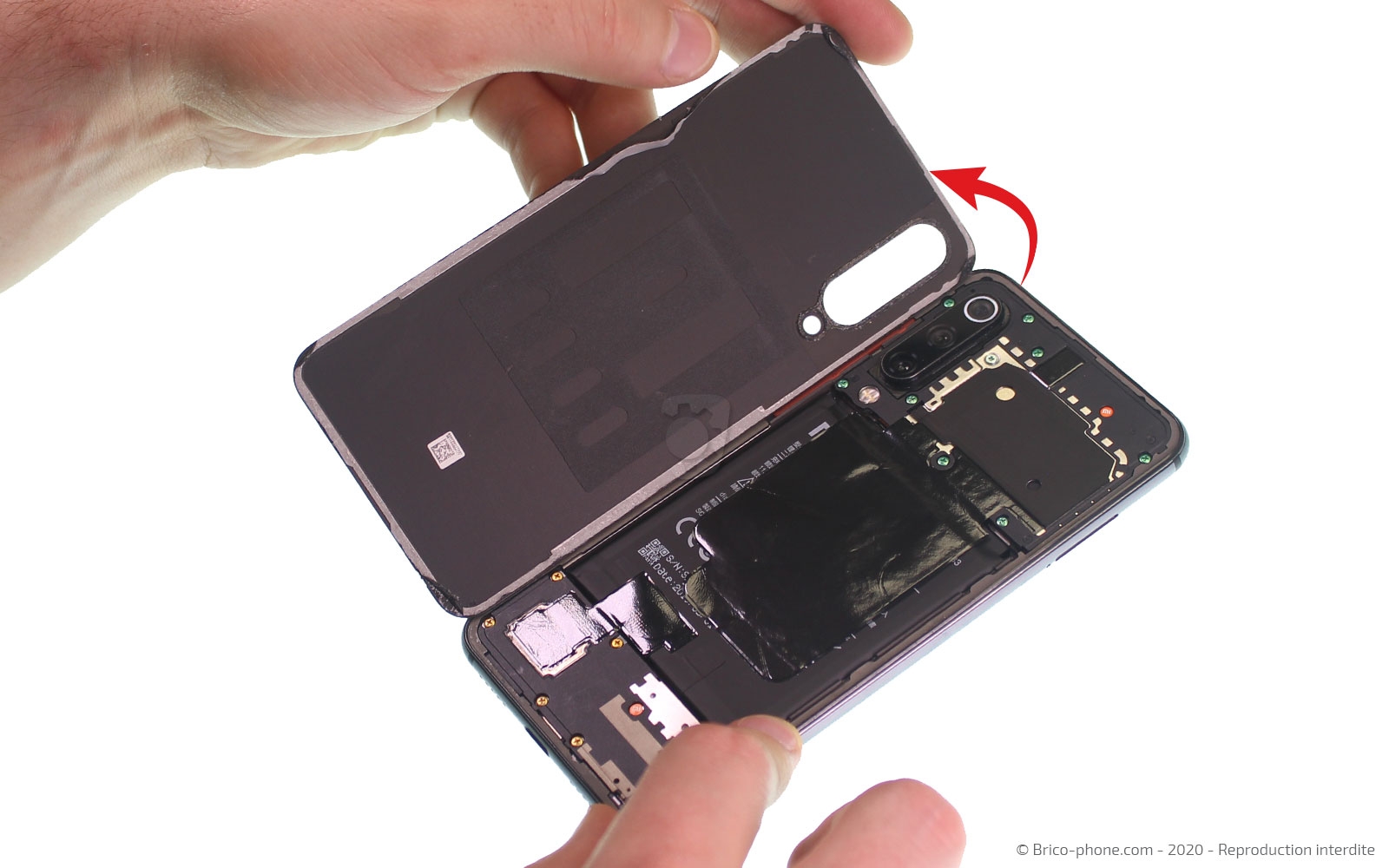

Soulevez la vitre arrière afin de la mettre de coté.
Etape 5 : Sortir la plaquette intermédiaire

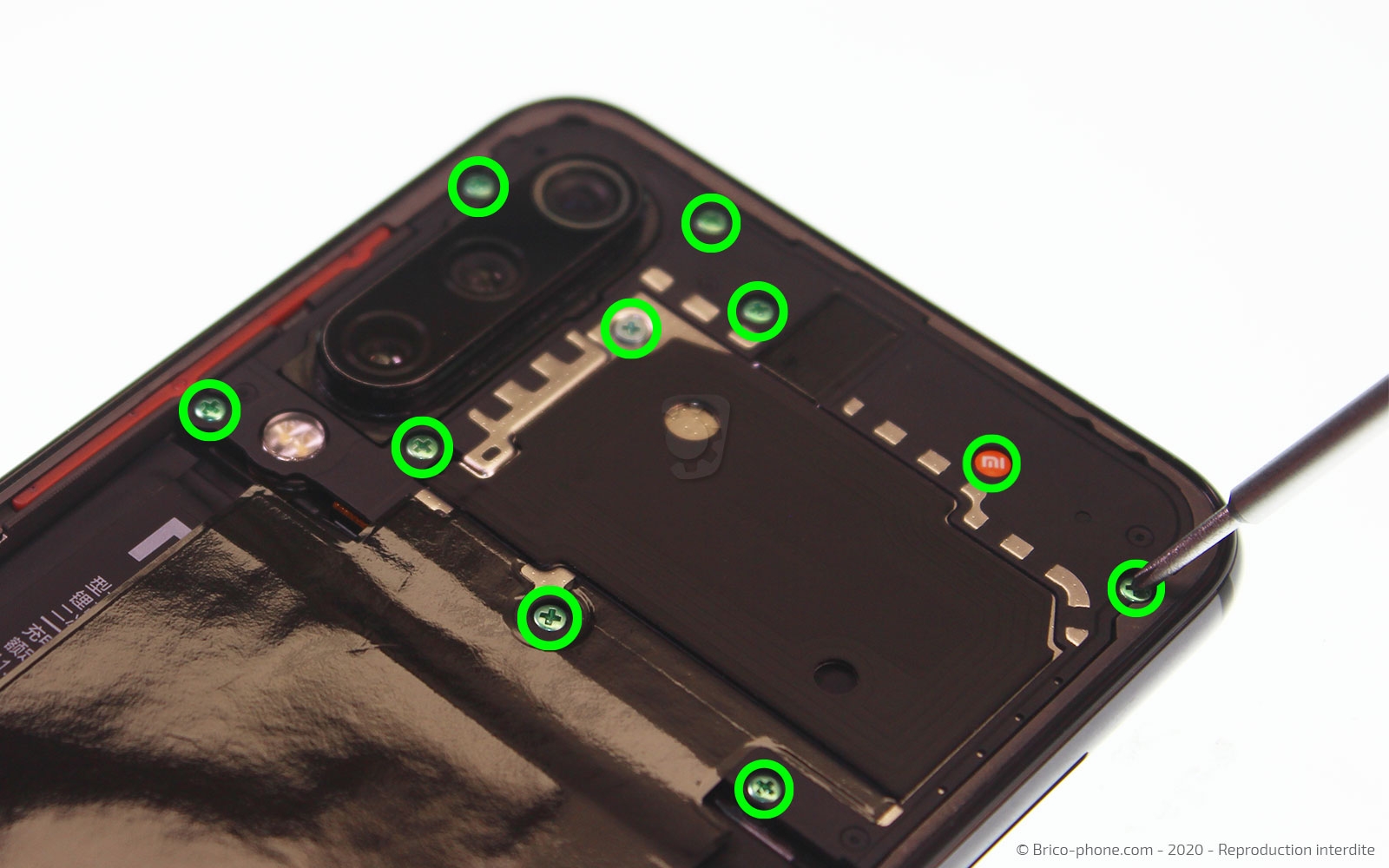

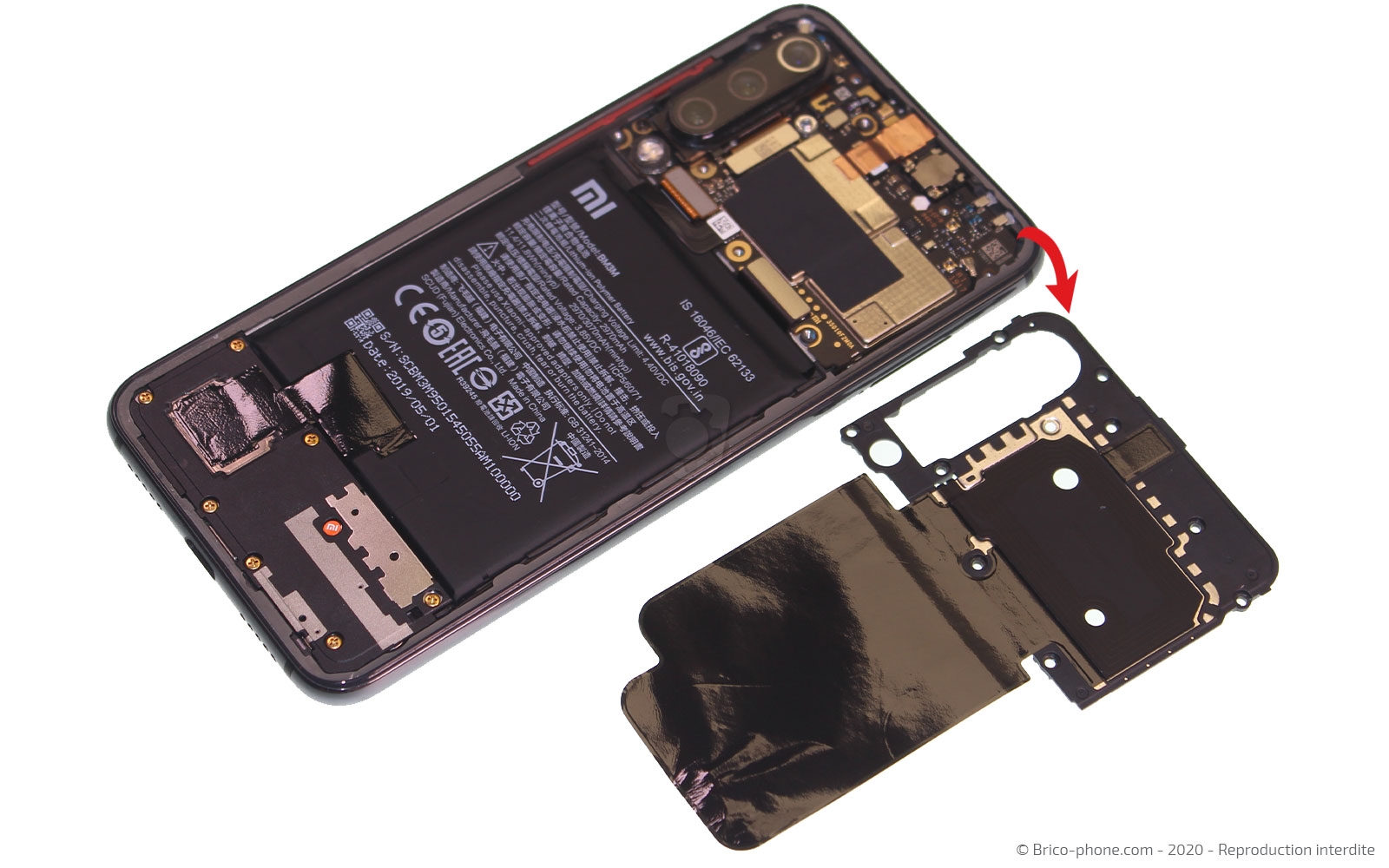

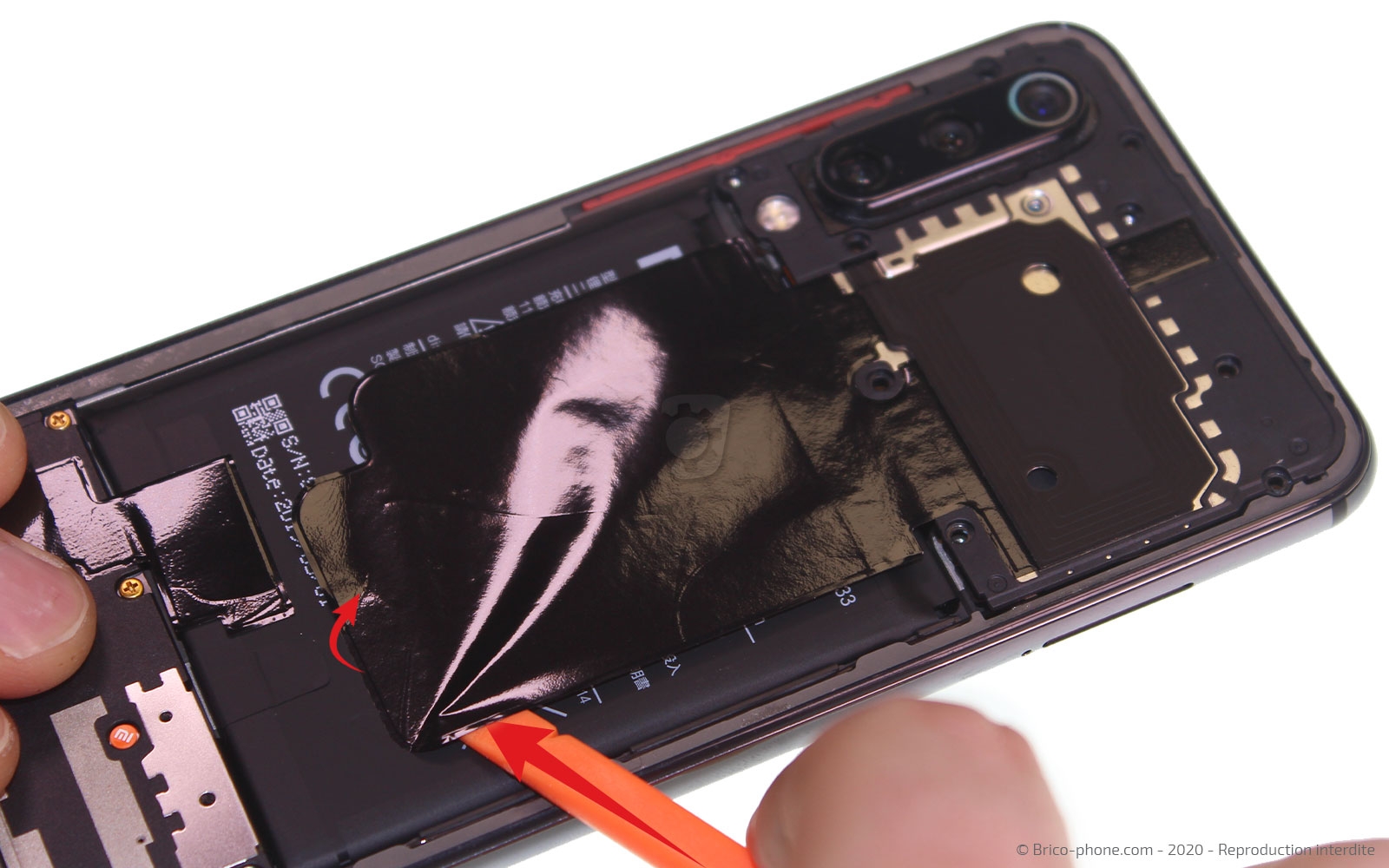

Munissez-vous du tournevis cruciforme pour retirer les 10 vis de la plaquette intermédiaire.

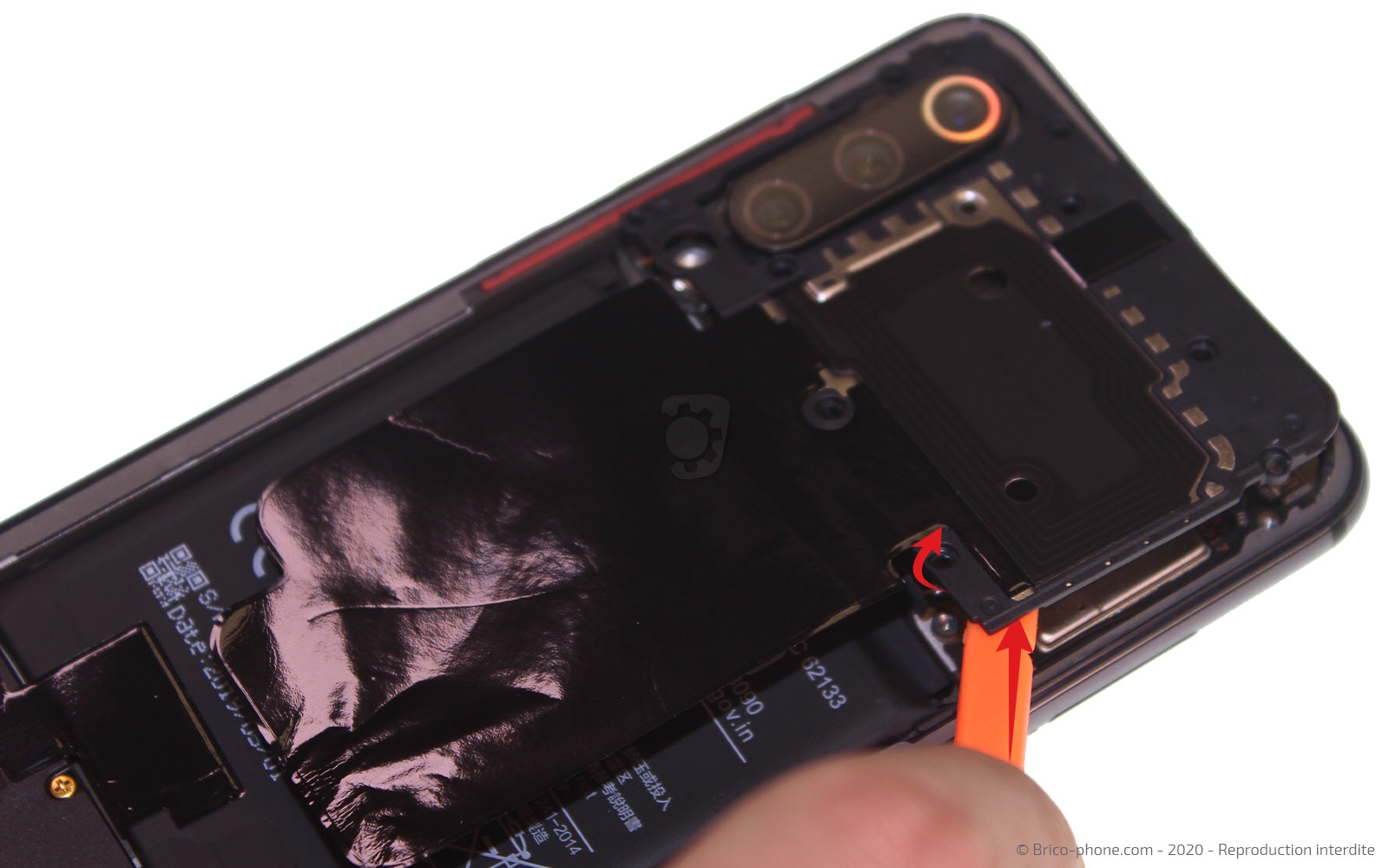

Ensuite, servez-vous de la spatule en nylon pour décoller l'adhésif noire puis déclipser le cache en plastique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 6 : Déconnecter la batterie

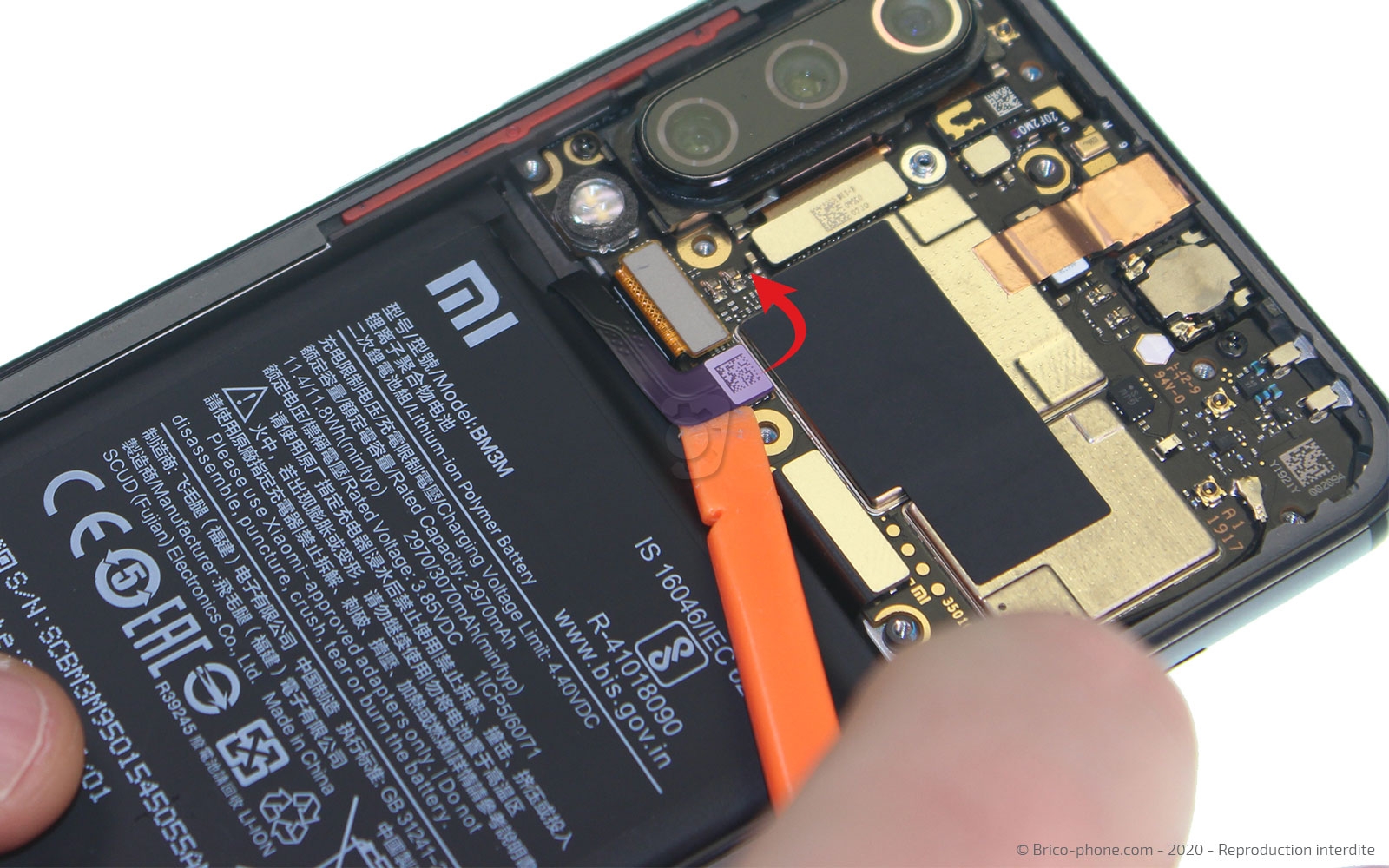

En gardant le spudger, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer le haut-parleur externe

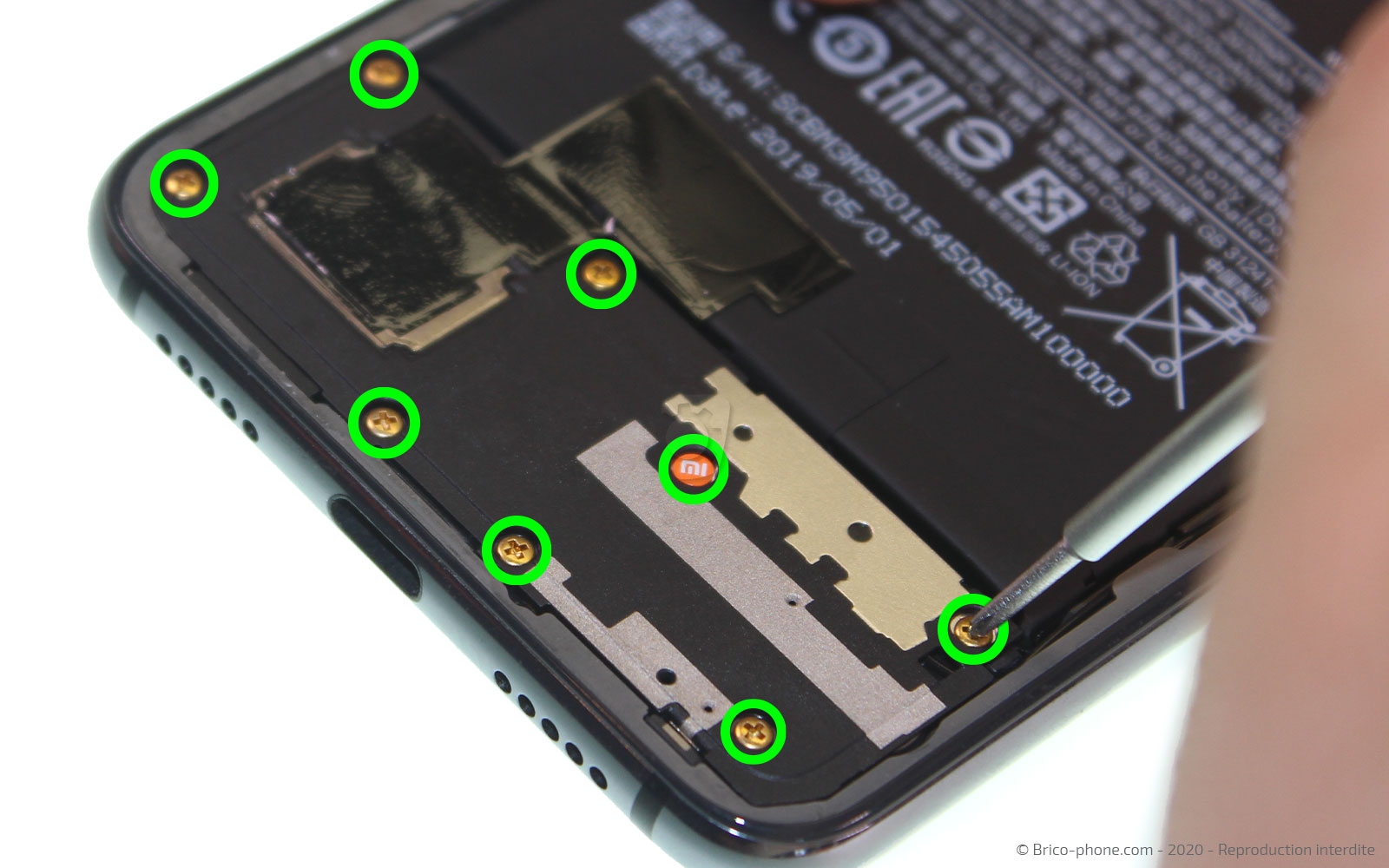

Saisissez le tournevis cruciforme de nouveau, pour extraire les 8 vis bloquant le haut-parleur externe.

Retirez ce composant du smartphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 8 : Enlever la batterie

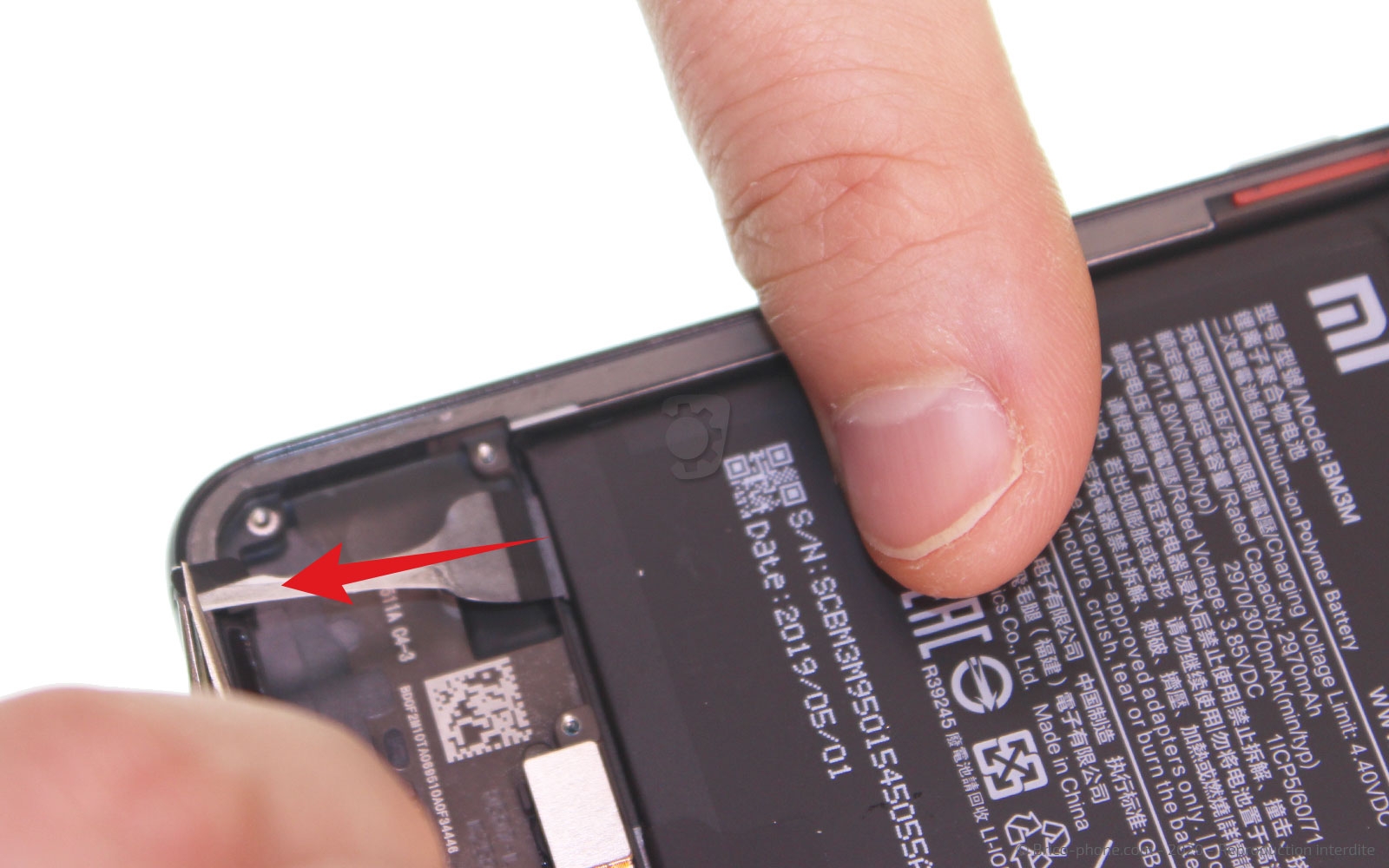

Pour accéder à la rallonge de l'écran nous devons décoller la batterie et pour nous faciliter la manipulation, les extrémités des stickers dépassent du composant.

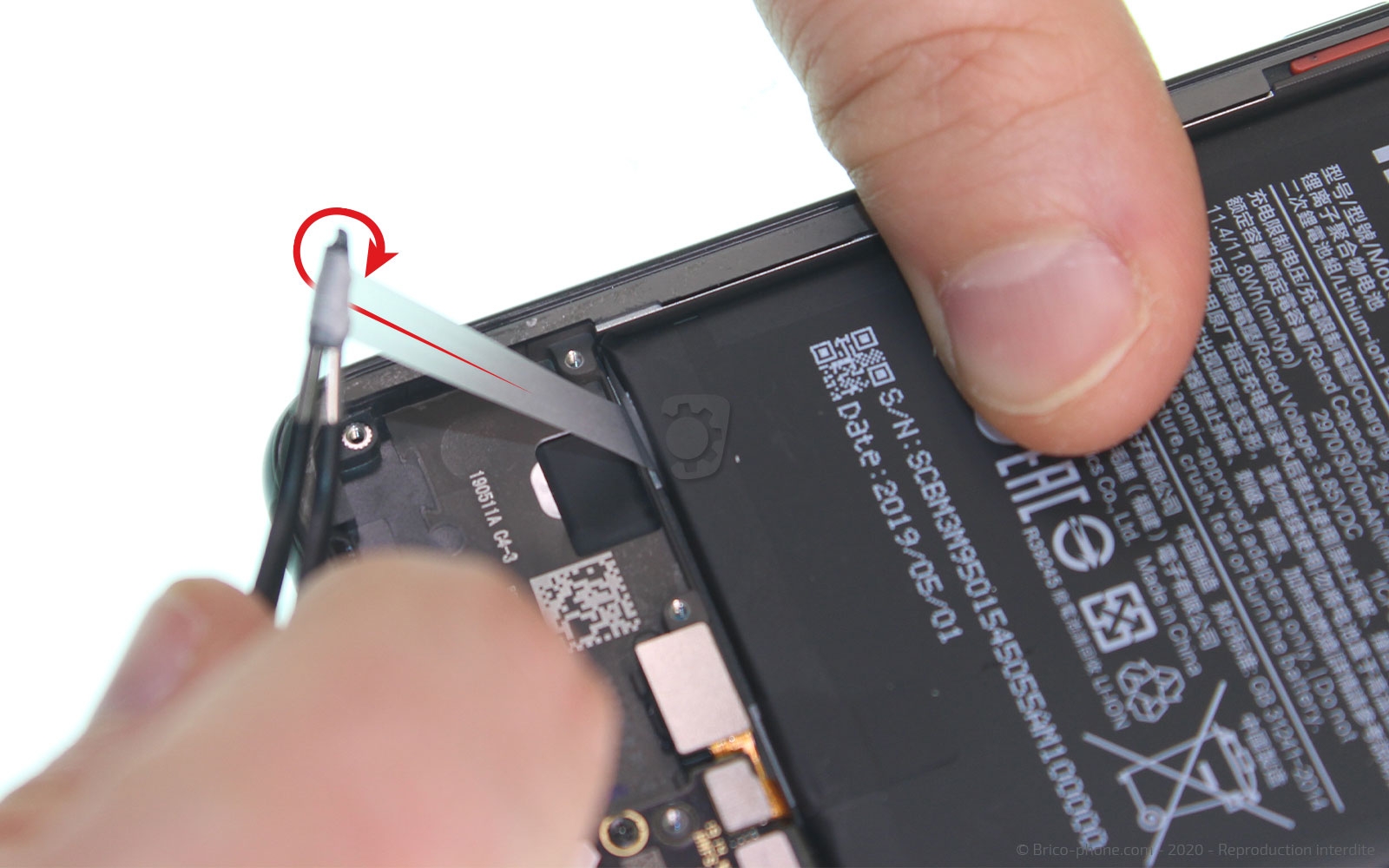

De ce fait, munissez-vous de la pincette pour décoller une languette puis tirez cette dernière suffisamment pour pouvoir la saisir correctement et enrouler le stickers petit à petit autour de l'outil.

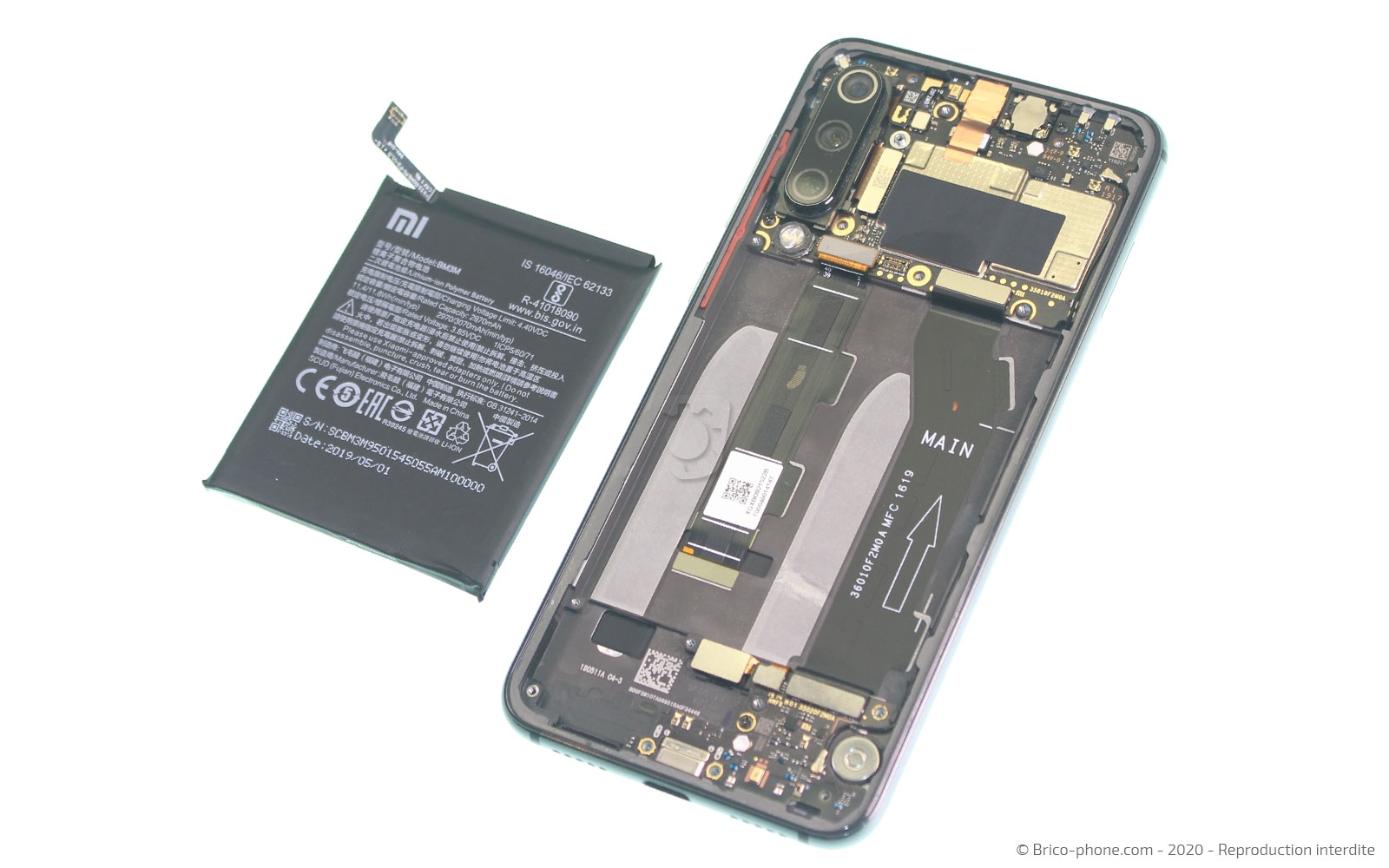

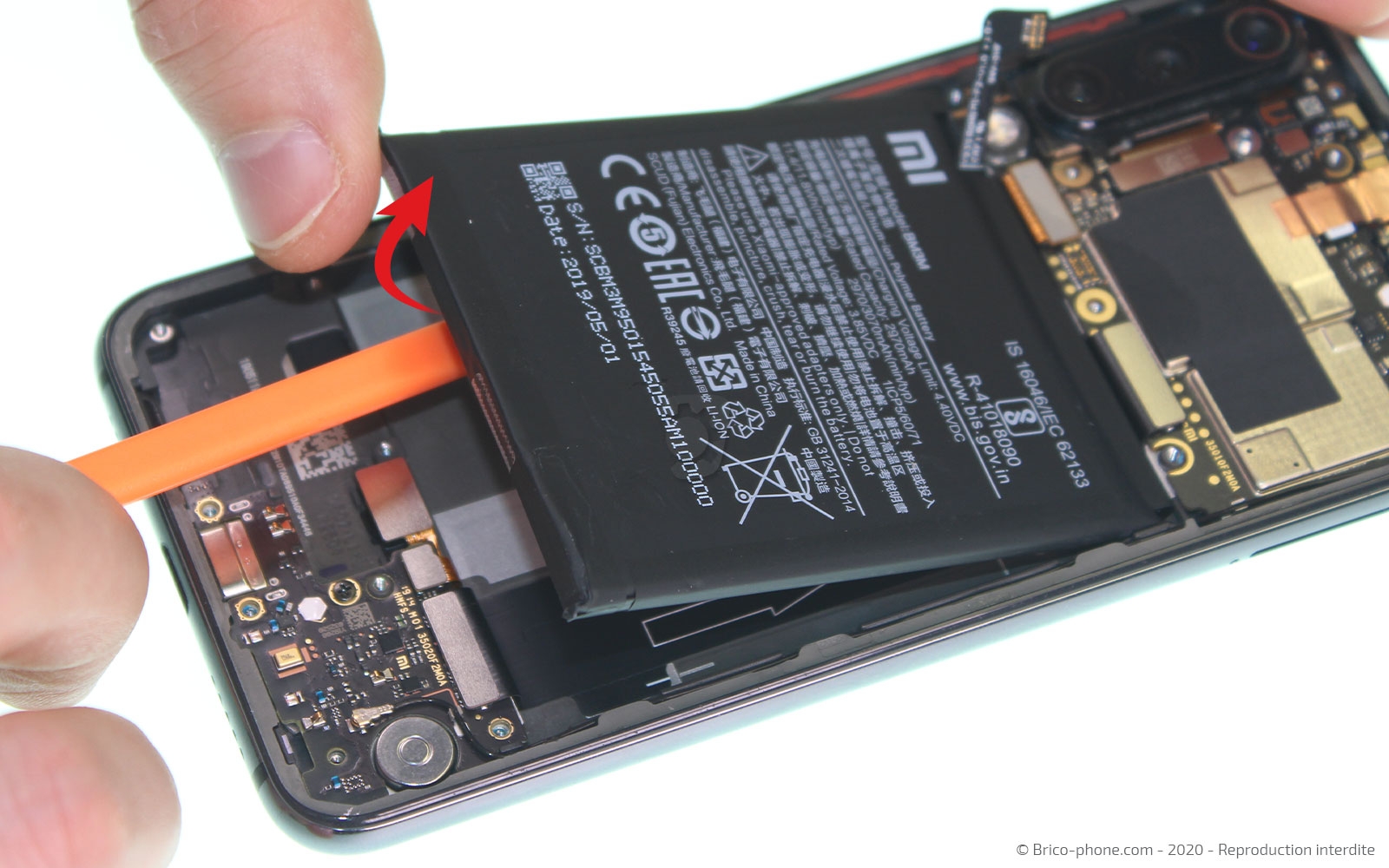

Réitérez la manipulation pour le deuxième adhésif afin de pouvoir ensuite soulever la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Débrancher la nappe de l'écran

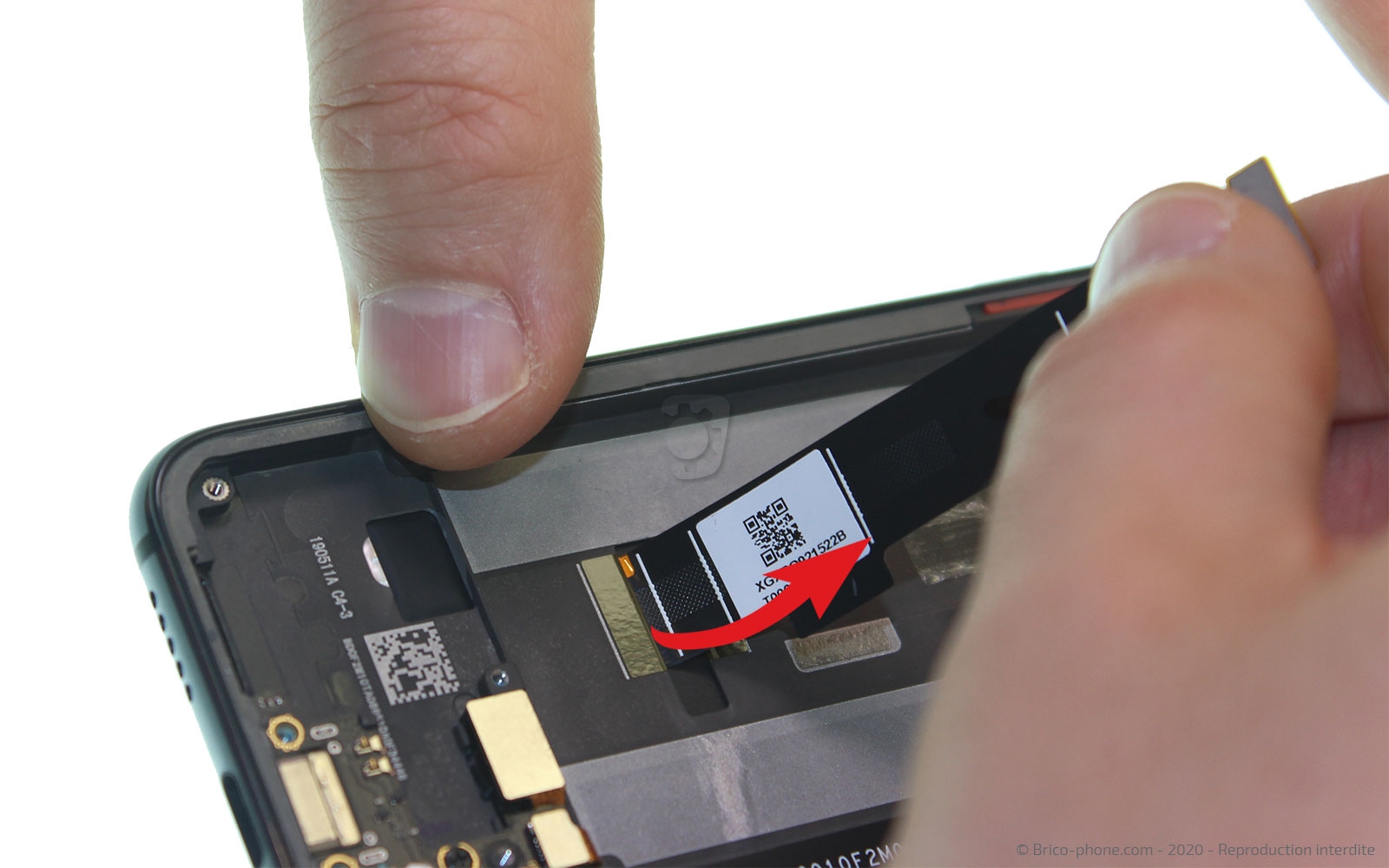

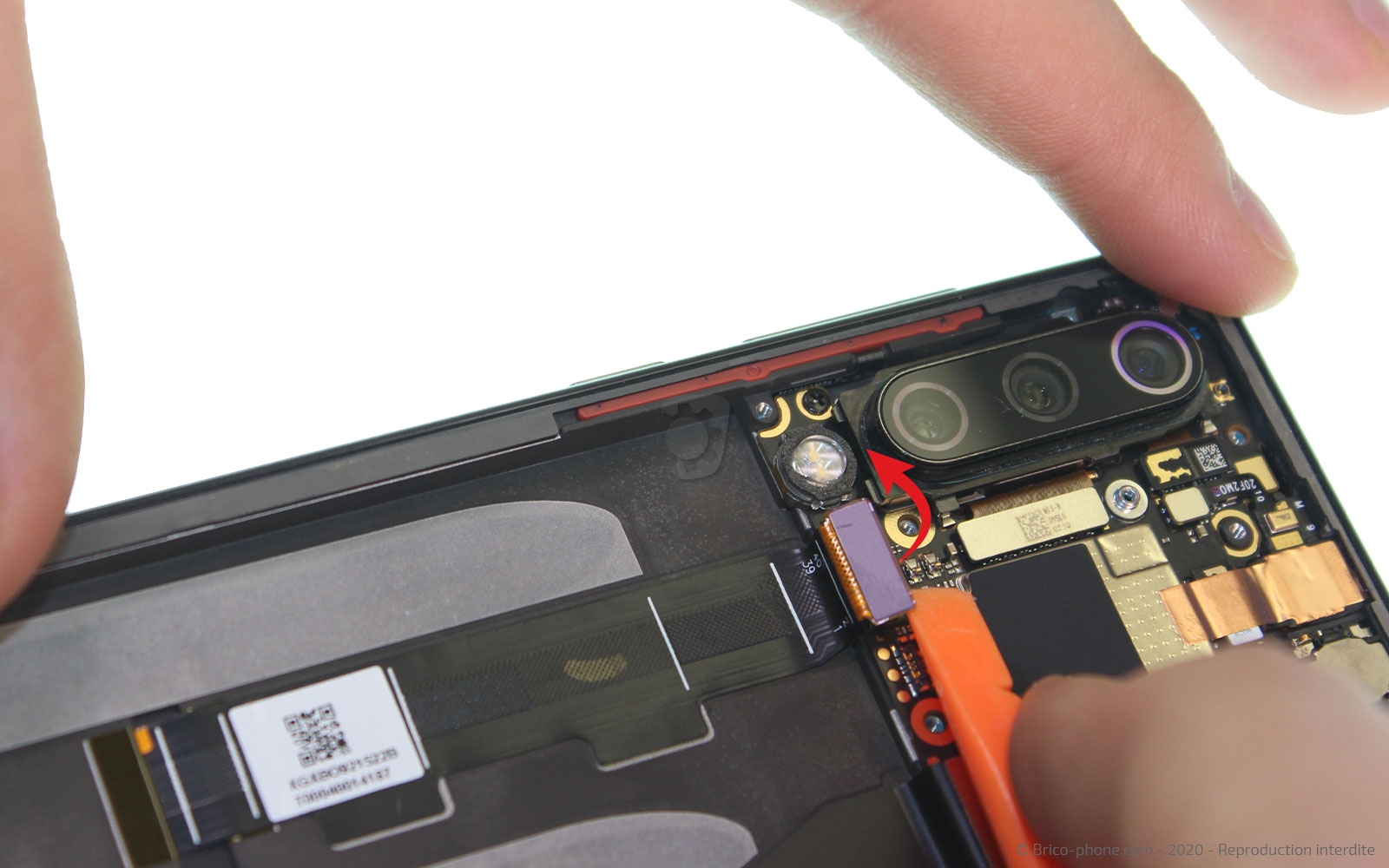

Déconnectez la nappe de l'écran se trouvant sur la carte mère puis décollez la rallonge du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Décoller l'écran du châssis

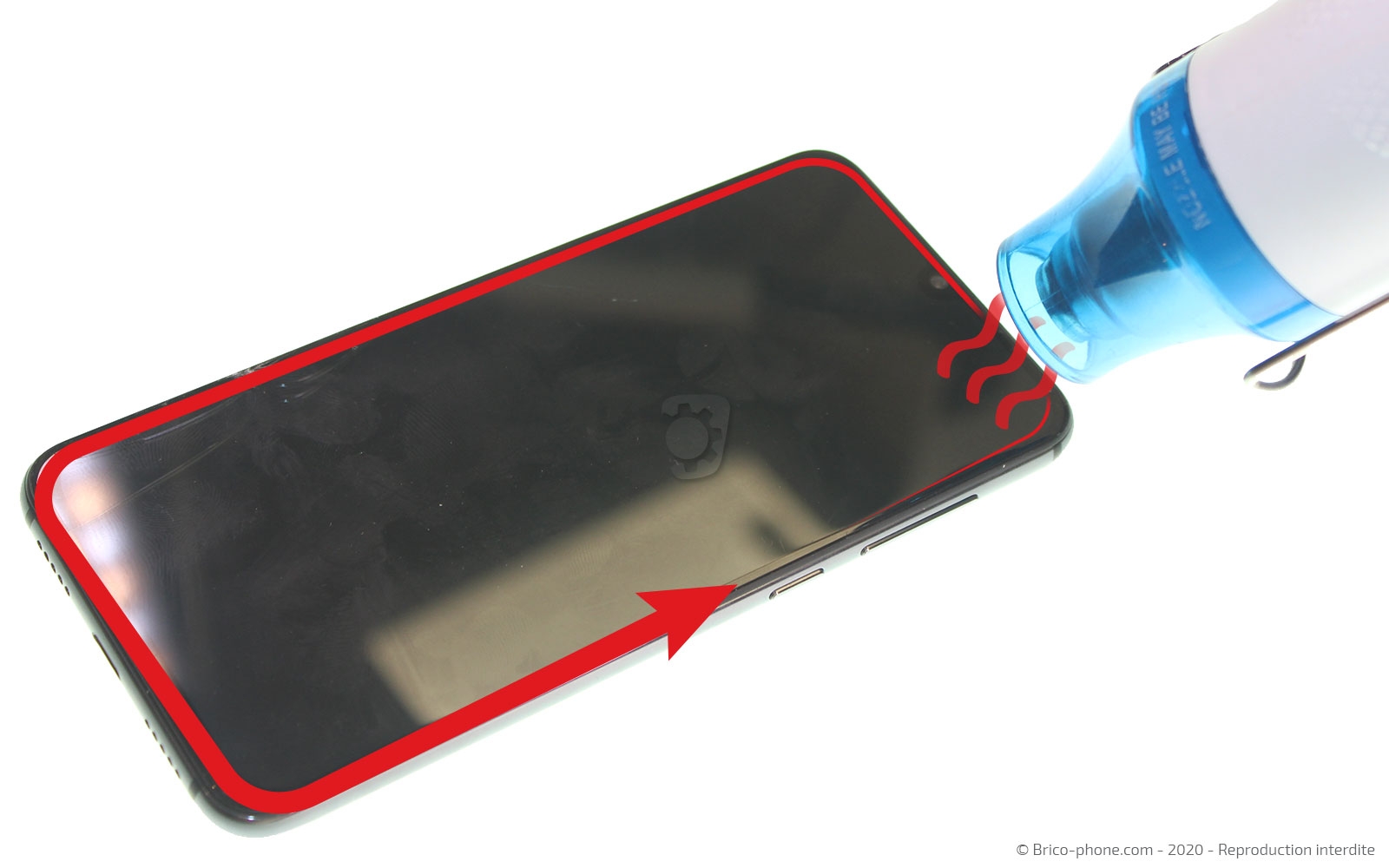

Retournez votre Xiaomi Mi 9 SE et chauffez son contour à l'aide du décapeur thermique ou du coussin chauffant.

Par la suite, placez la ventouse sur la vitre avant et tirez sa boucle suffisamment fort pour vous permettre d'insérer le médiator percé entre l'écran et le châssis en faisant attention au joint en plastique (photo 3).
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

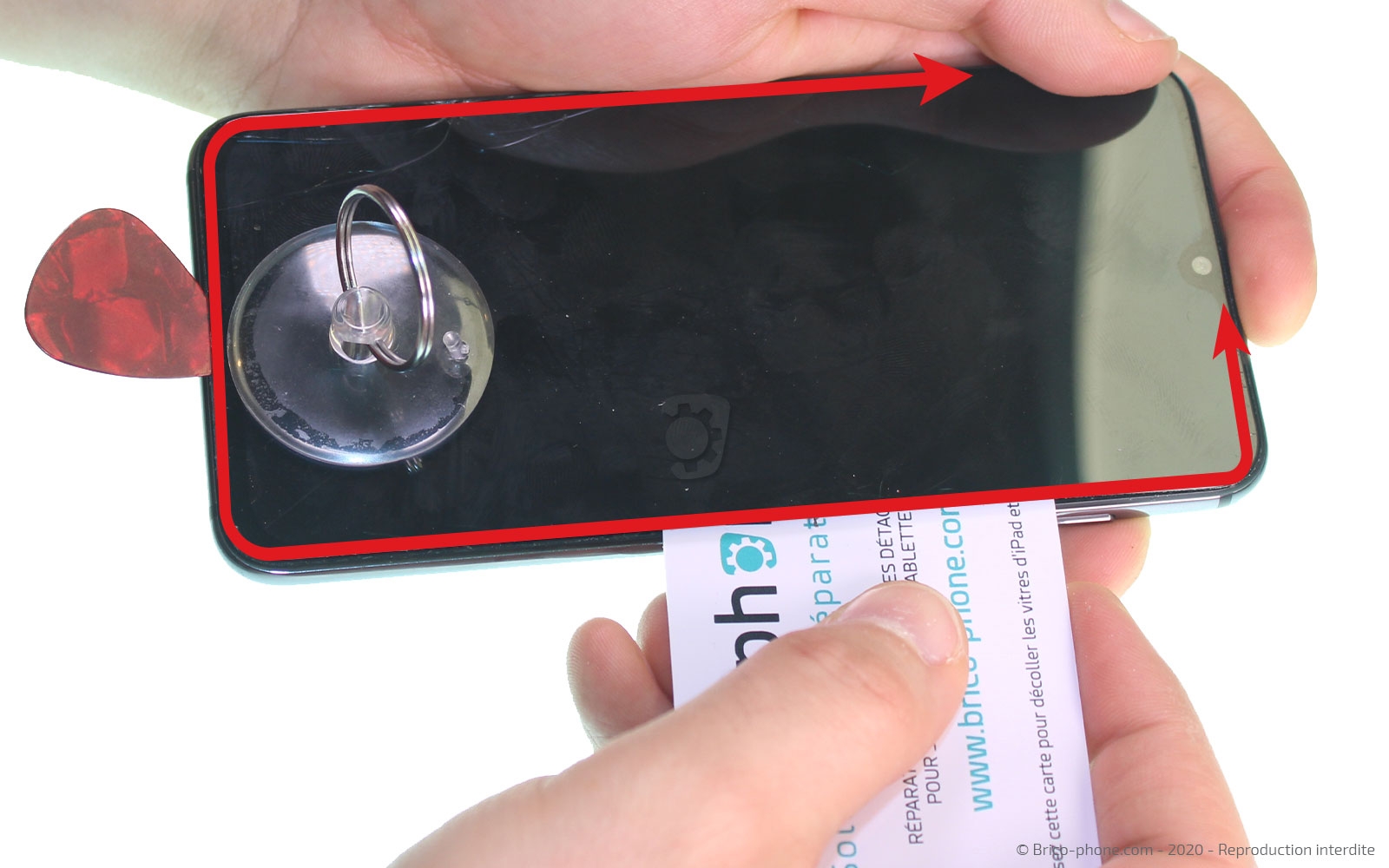

Etape 11 : Ouvrir l'écran seul

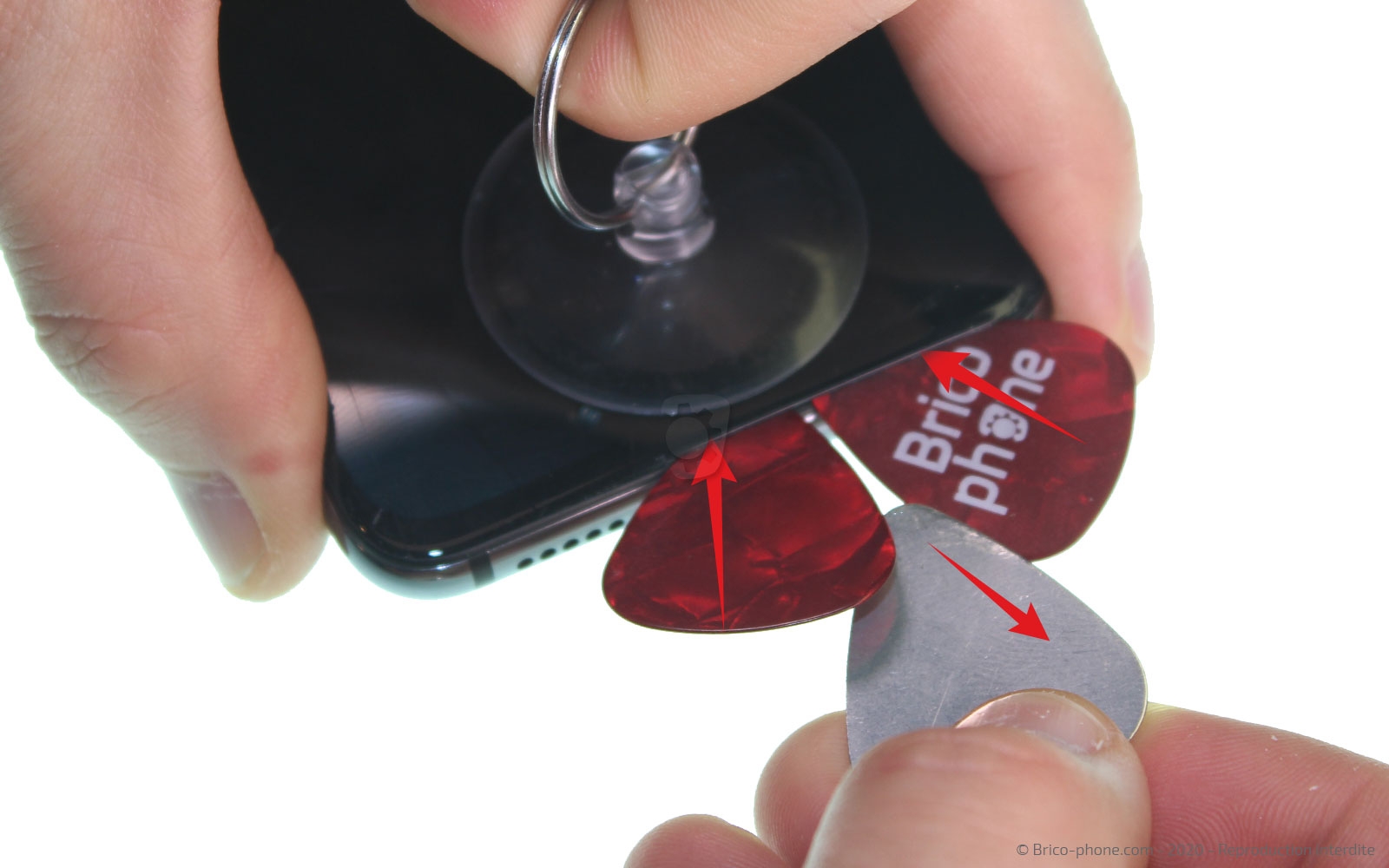

Superposez les médiators rouges sur la version métallique afin de pouvoir l'extraire.

Ensuite, glissez les médiators sur toute la longueur du téléphone pour décoller le sticker. Vous pouvez également vous aider le carte en PVC.

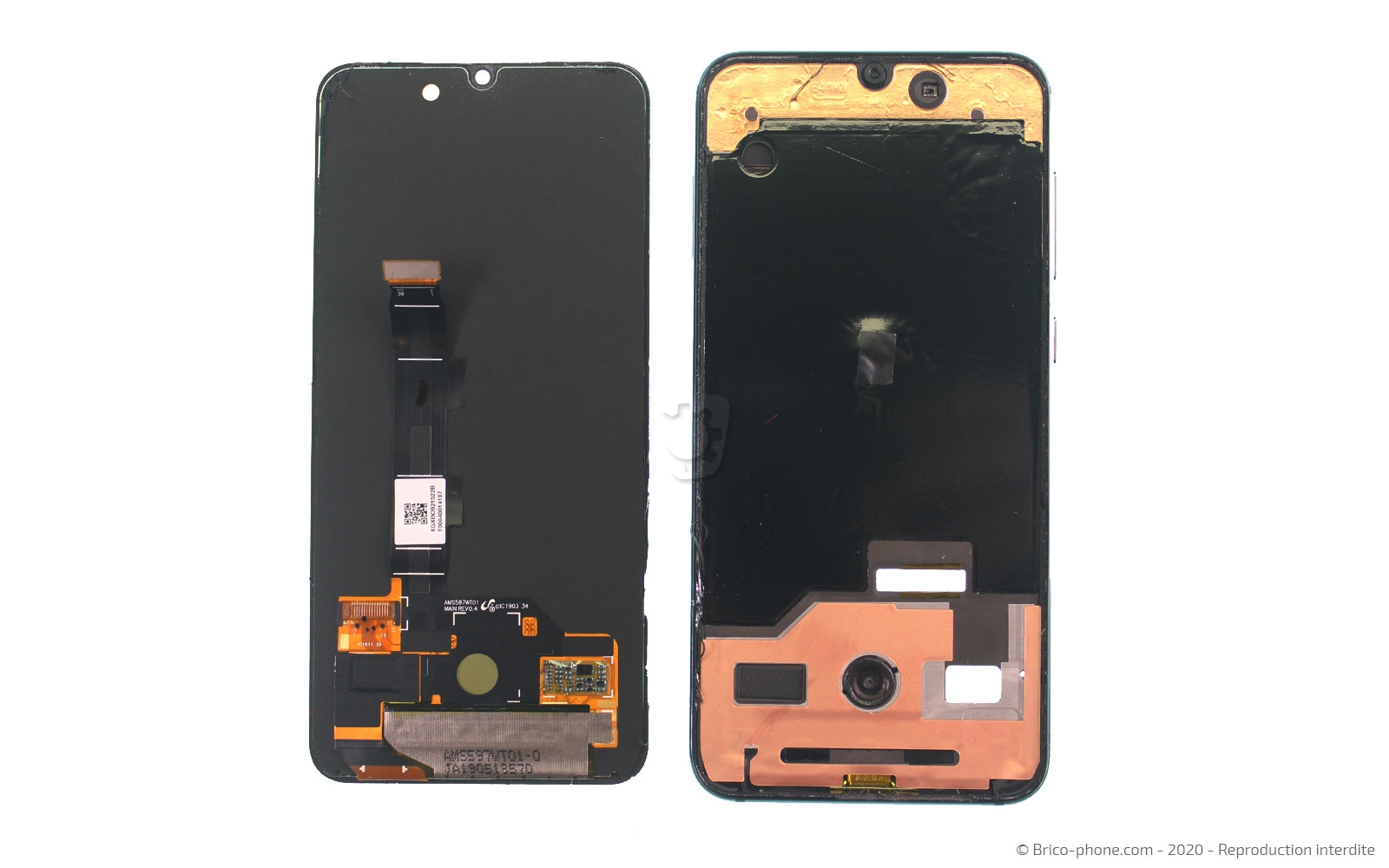

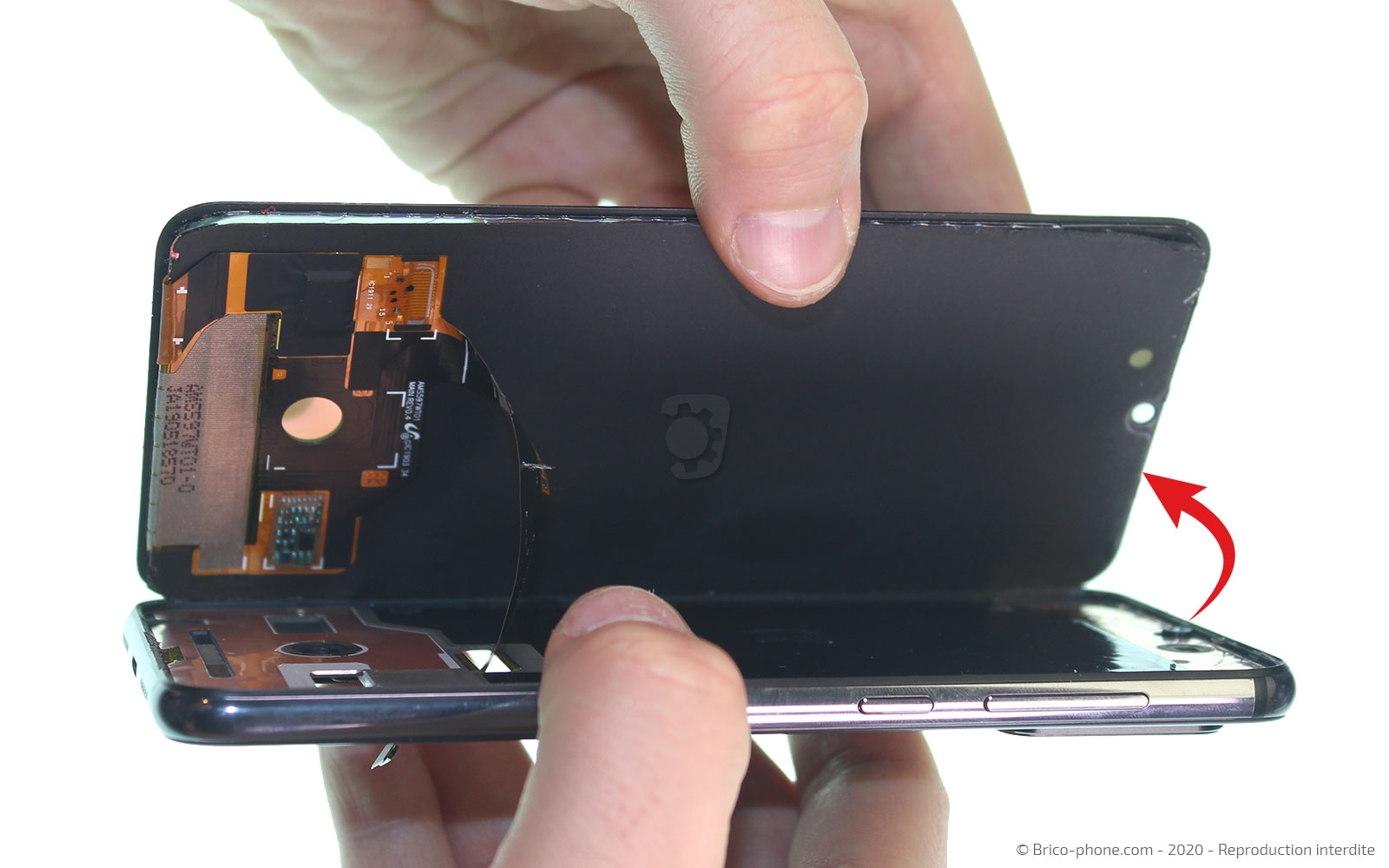

Enfin, faites basculer l'écran en faisant attention à la rallonge de ce dernier.
Outils du kit utilisés
Outils du kit utilisés



Etape 12 : Poser le nouvel écran sur le châssis

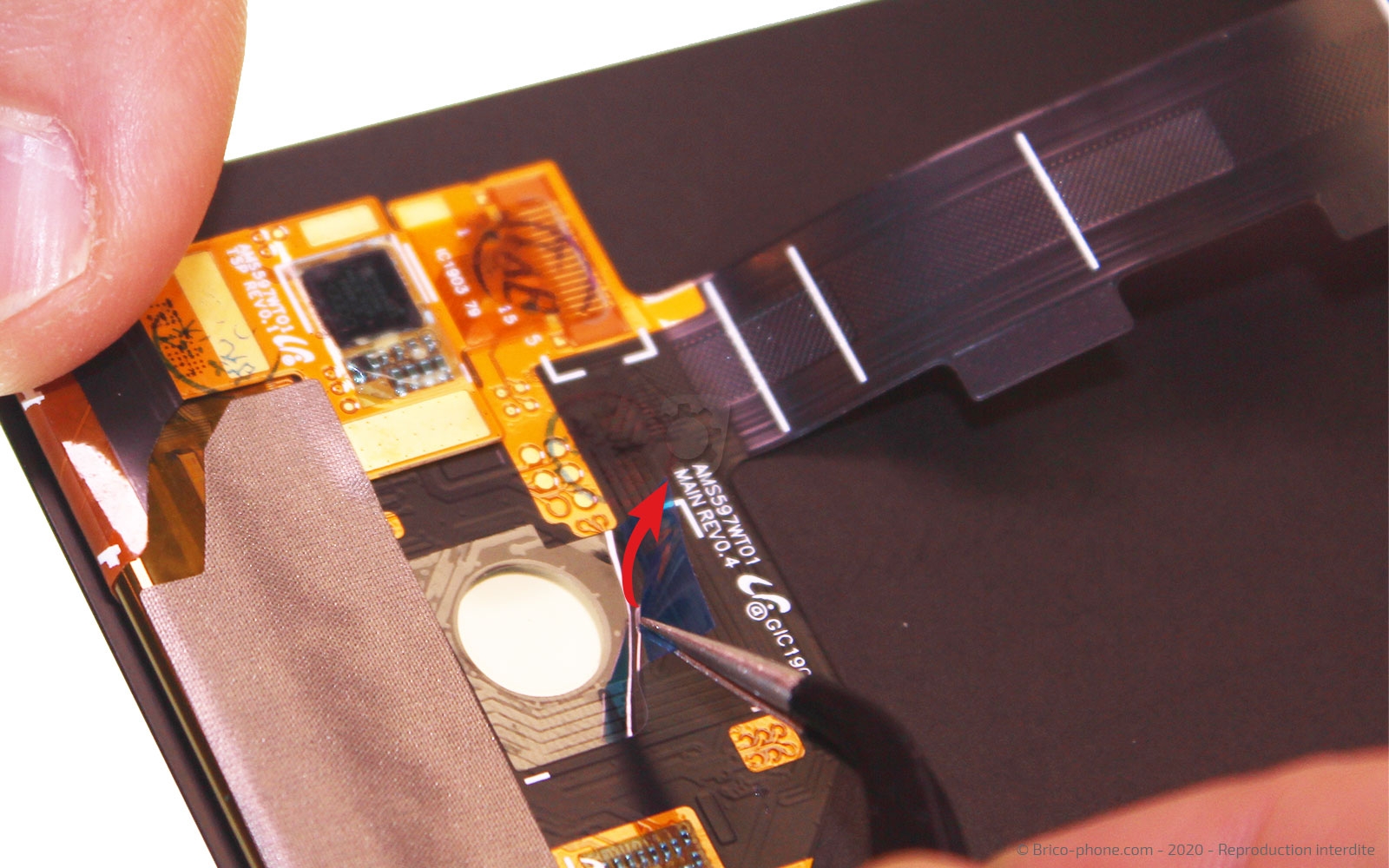

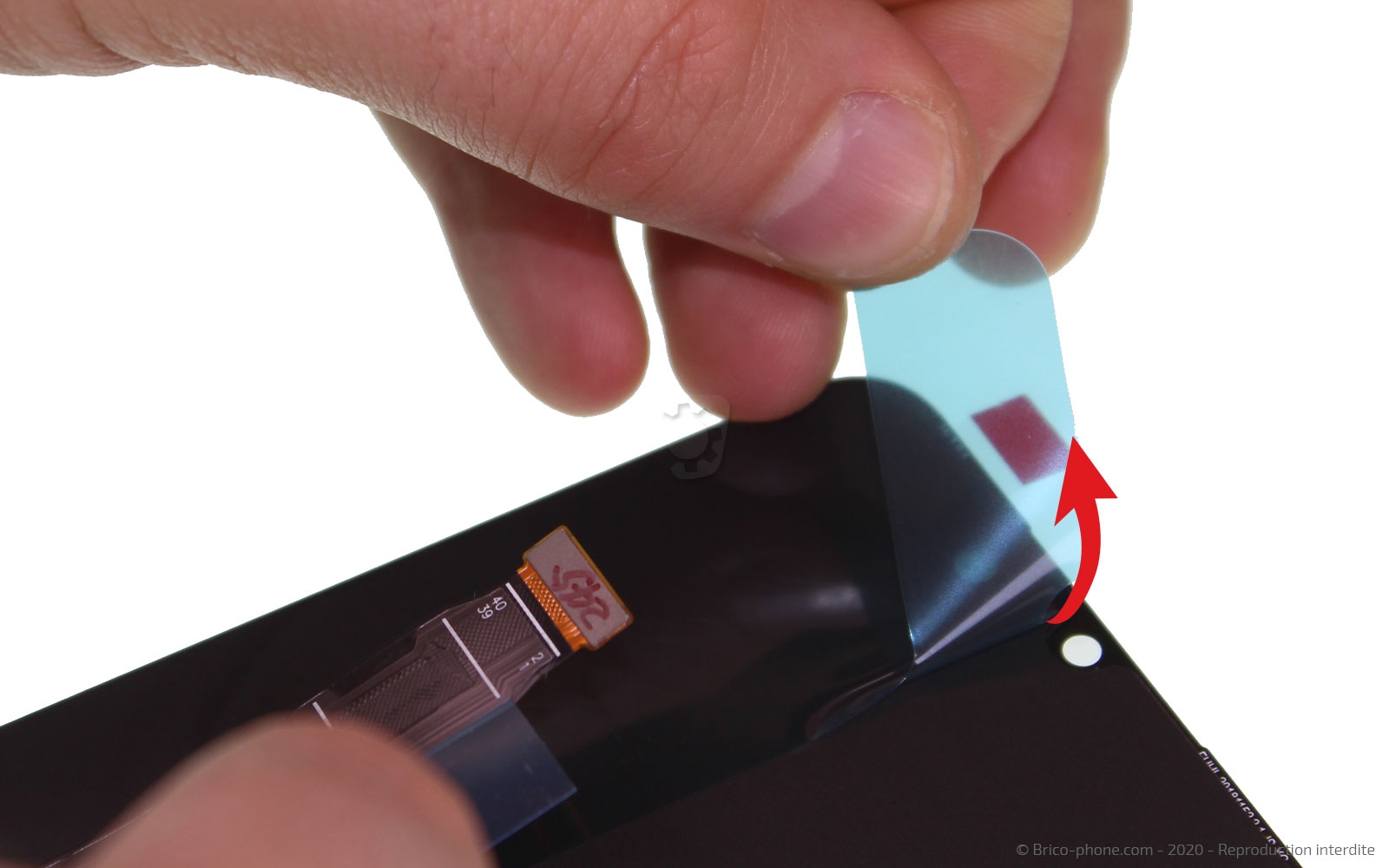

Nettoyez le châssis des restes de colle puis, retirez tous les adhésifs bleus de protection du nouvel écran.

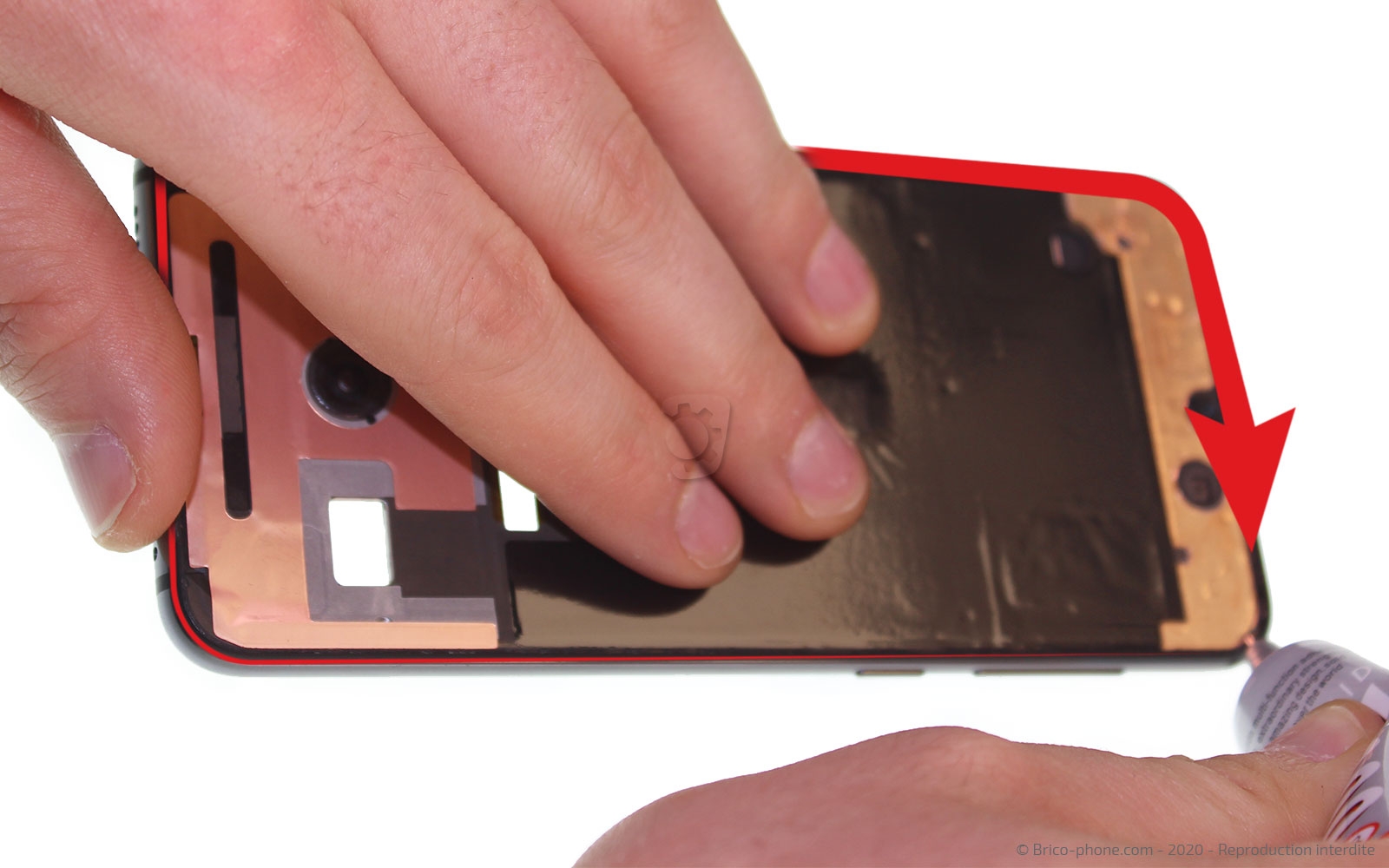

Placez un filet de colle B-7000 sur le pourtour du châssis et replacez l'écran en faisant attention à bien replacer la nappe.

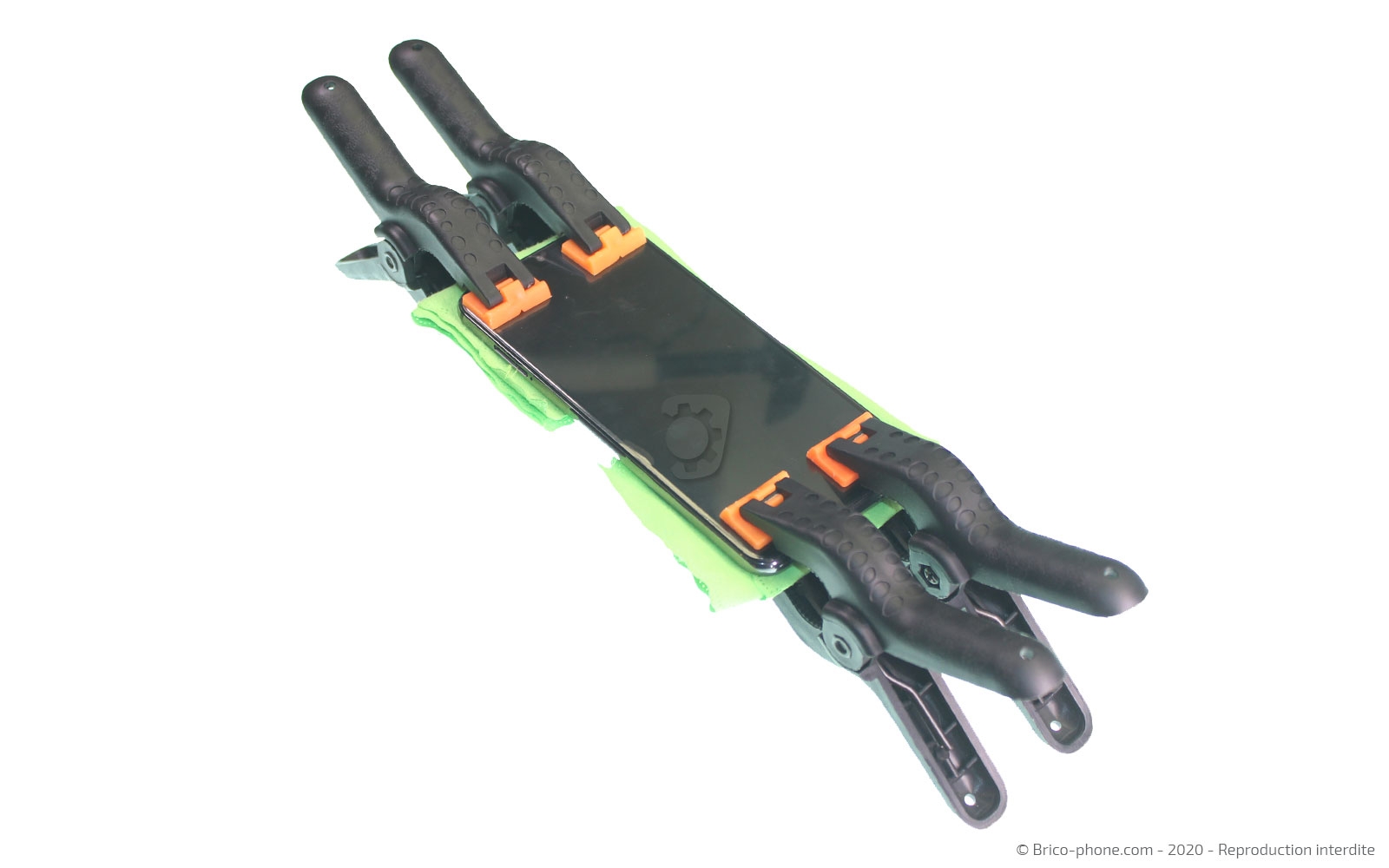

Laissez poser sous pinces ou livres environ 30 minutes.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Pince à ressort
6,90 €

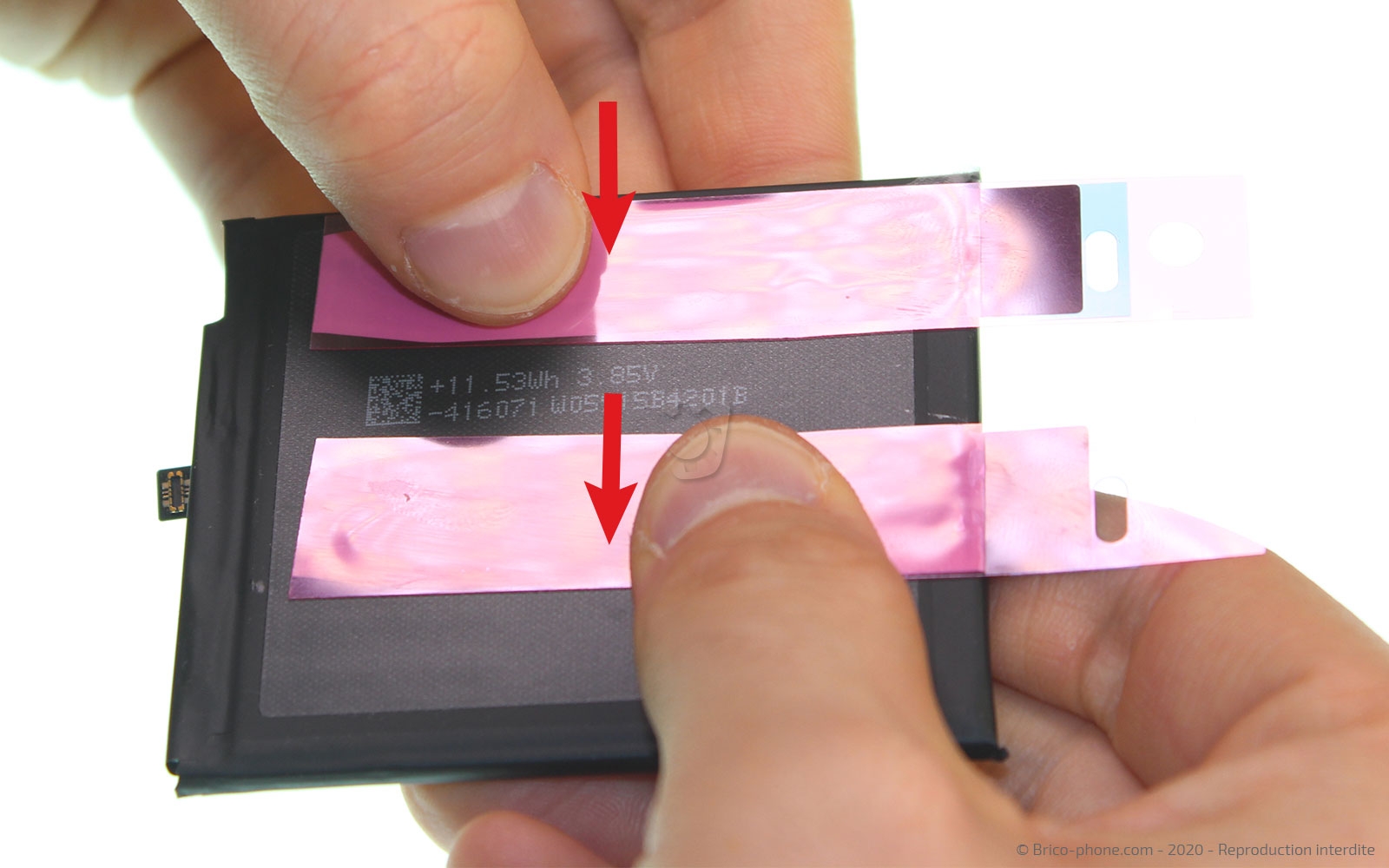

Etape 13 : Installer les stickers de batterie

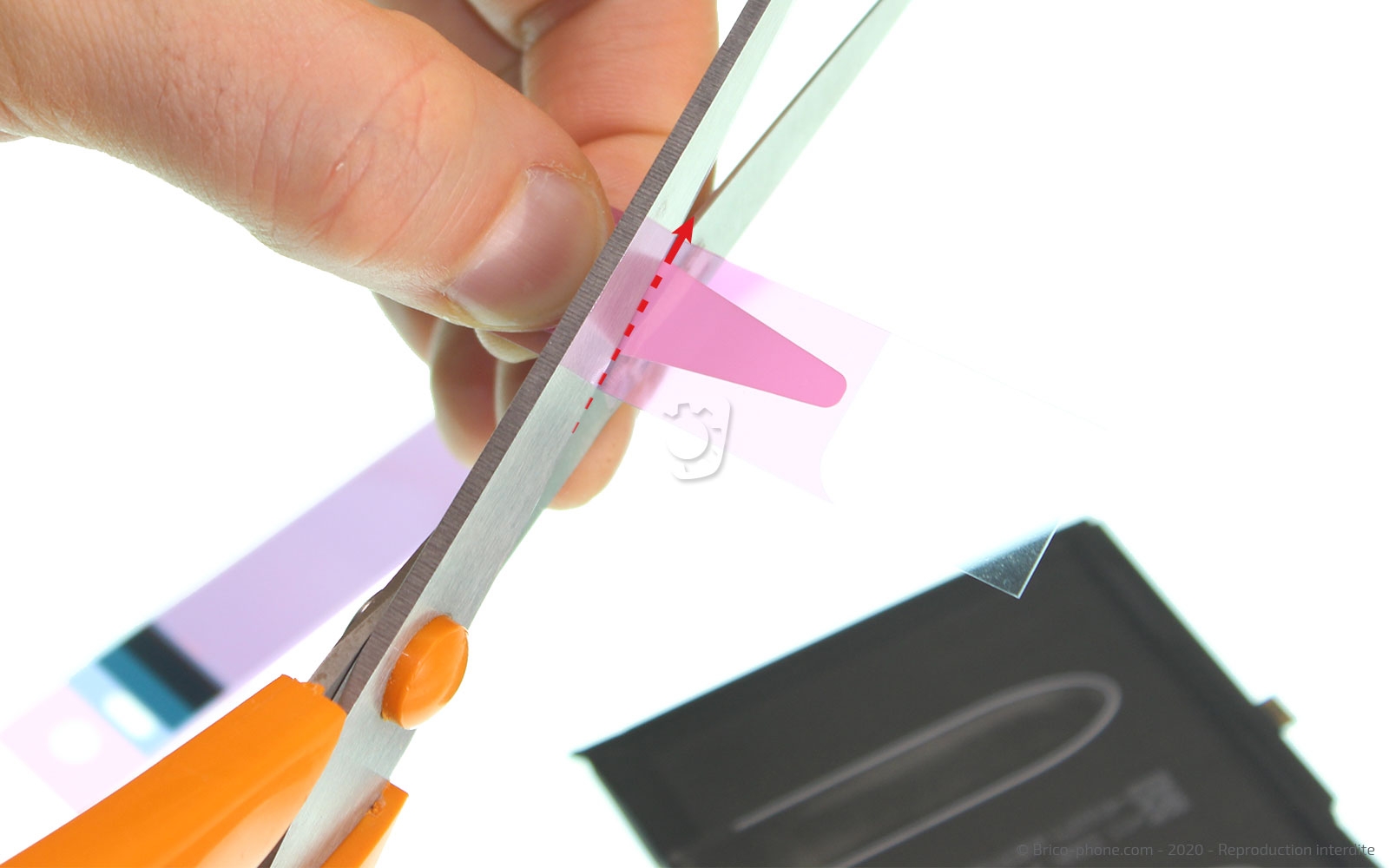

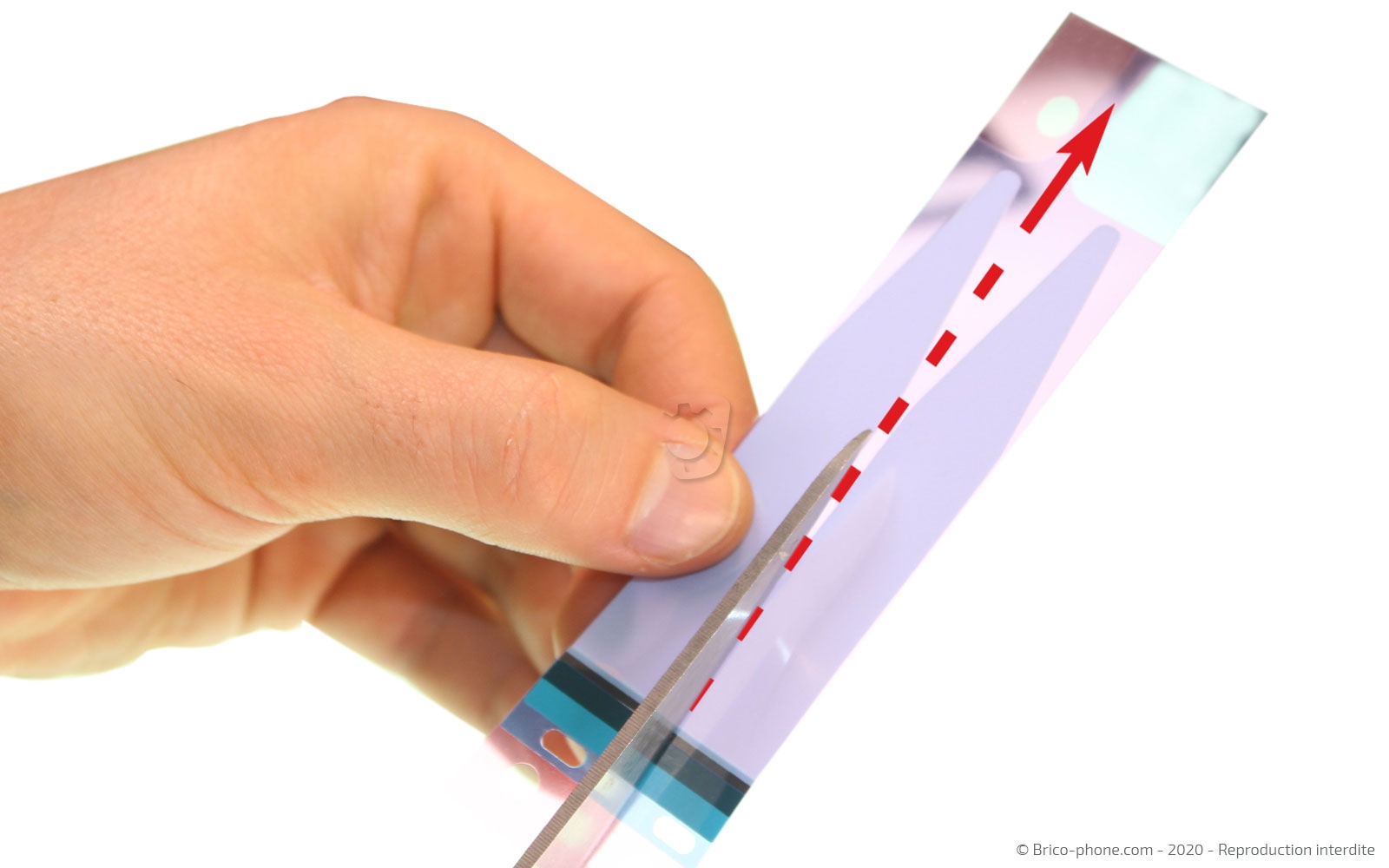

Découpez les stickers afin qu'ils soient à la bonne longueur en pensant à bien laisser dépasser les parties noires de la batterie lorsque vous les mesurez.

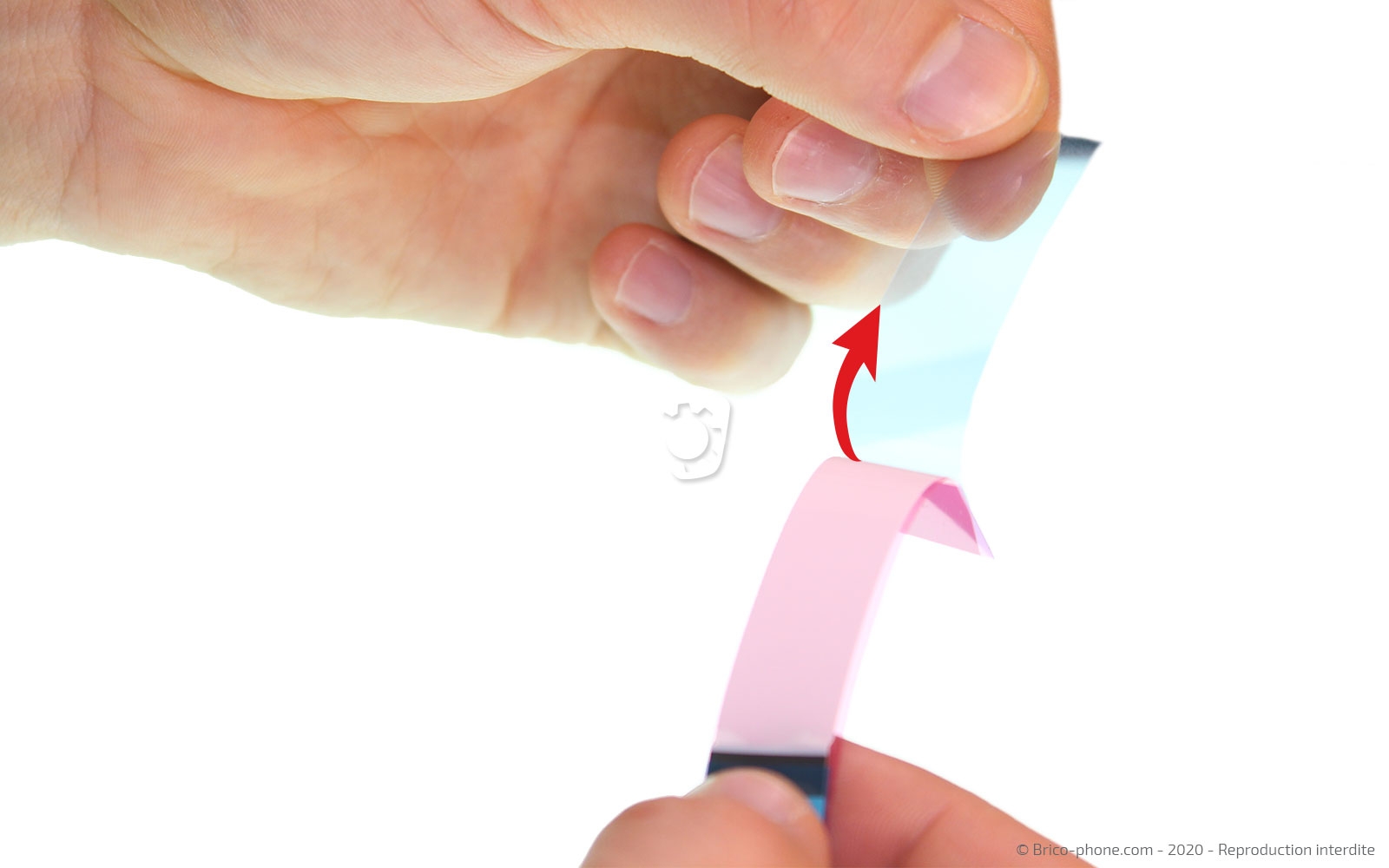

Ensuite, retirez le sticker de protection bleu avant de déposer l'adhésif au dos de la batterie.

Etape 14 : Coller la batterie

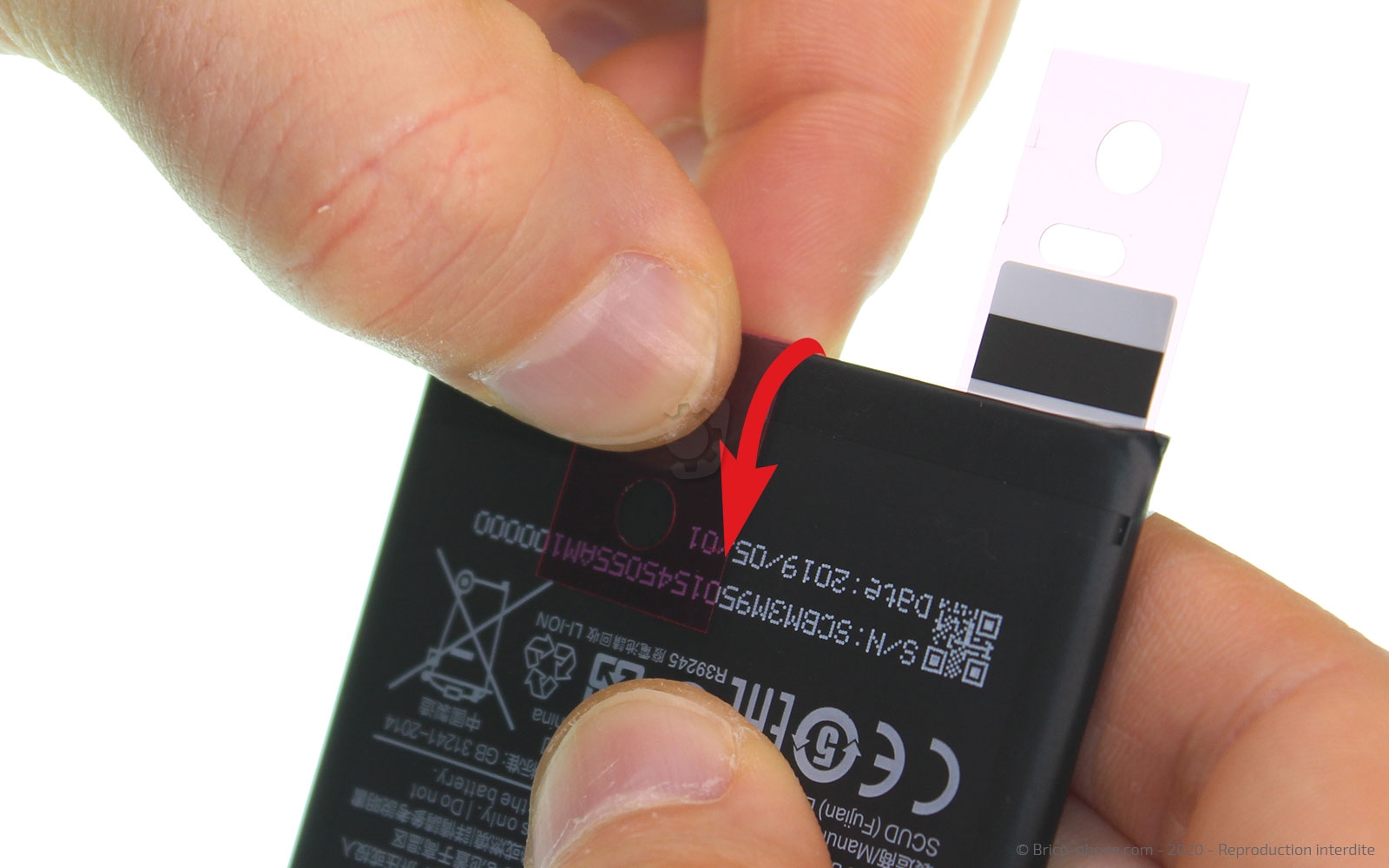

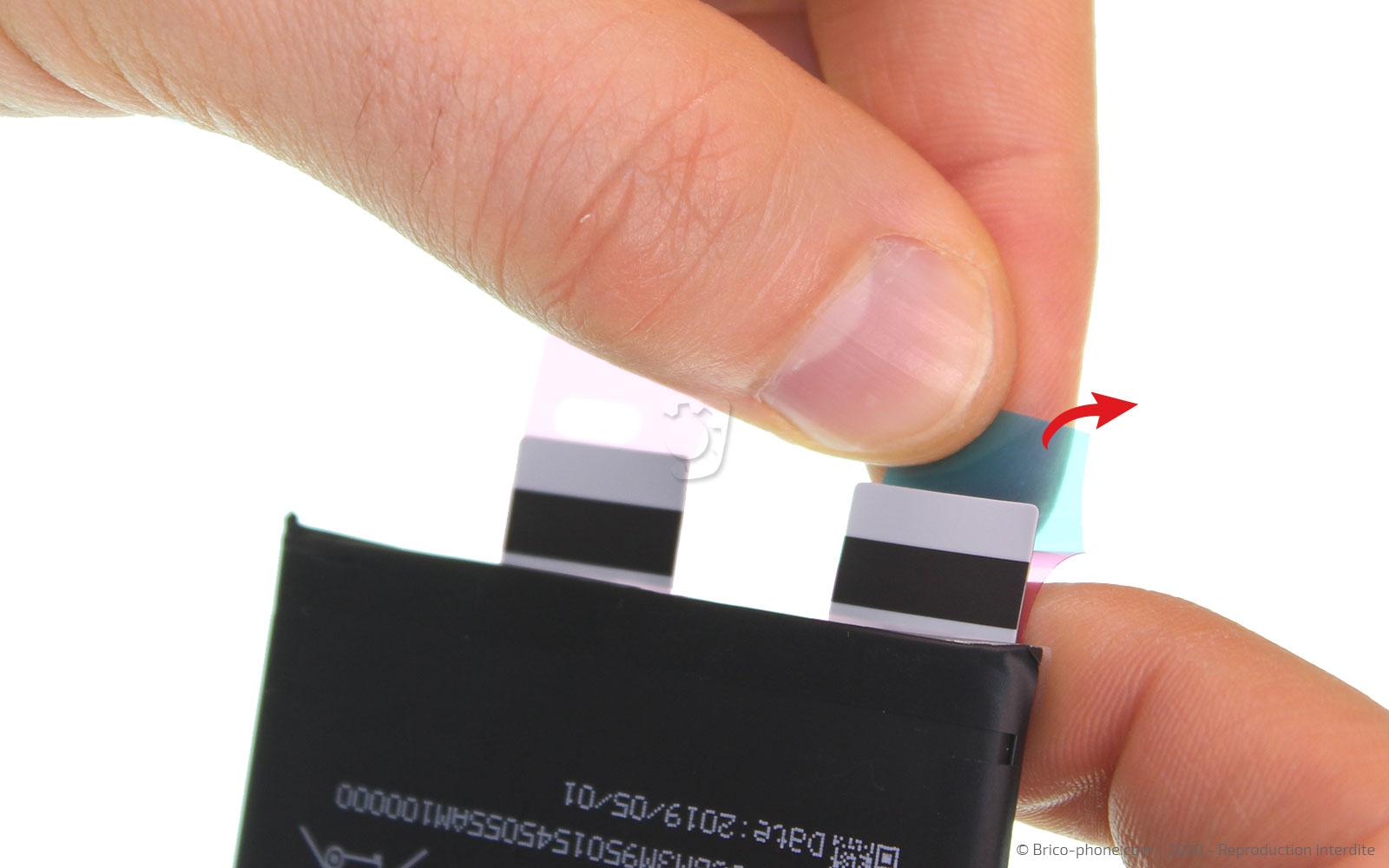

Enlevez les petits adhésifs bleus puis rabattez le stickers sur la batterie.

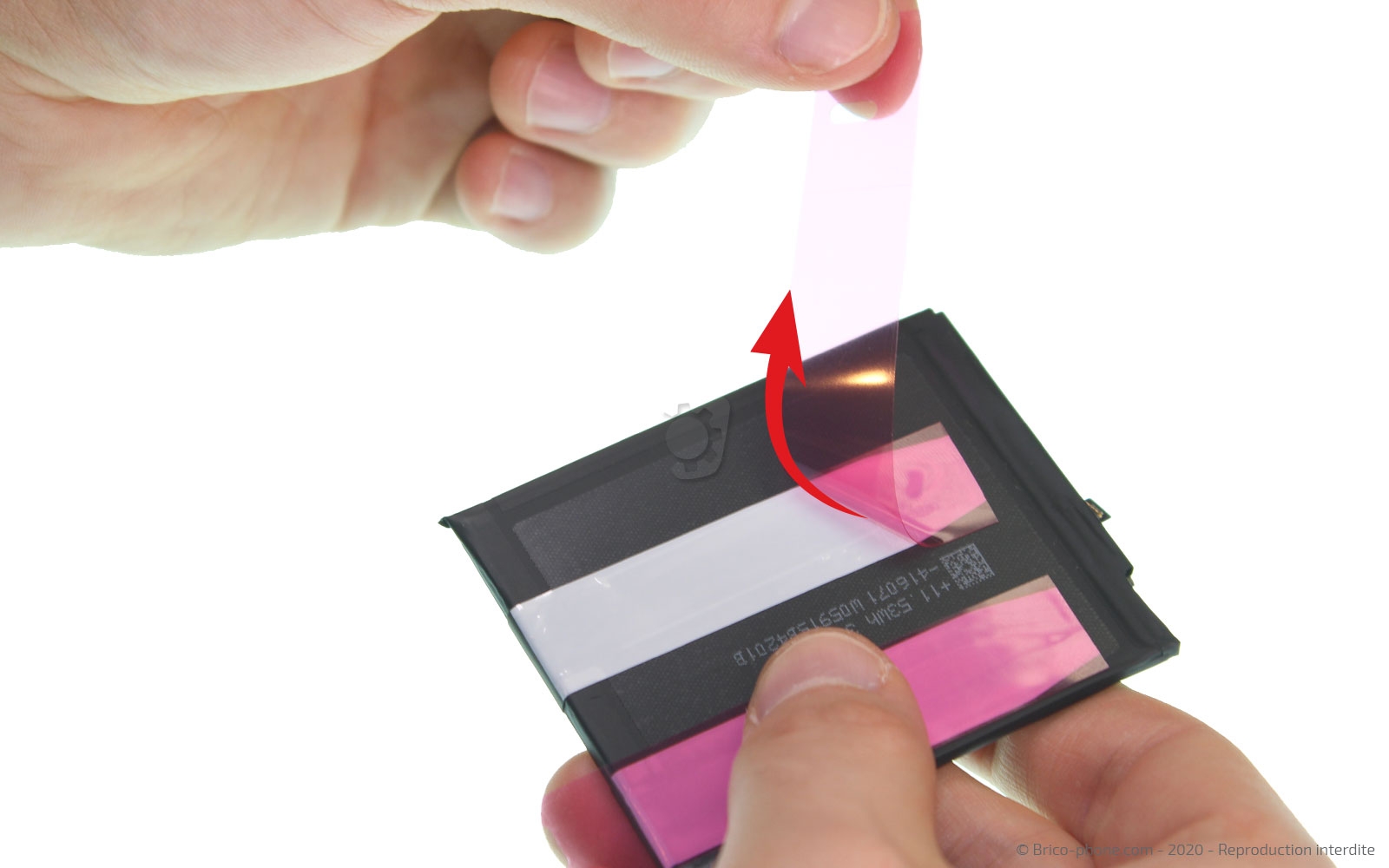

Par la suite, retirez les dernières protections roses et replacez la batterie au sein du châssis.
Conseils pour le remontage
La réparation est maintenant terminée, il vous suffit de remonter votre Xiaomi Mi 9 SE en suivant les étapes précédentes dans l'ordre inverse.

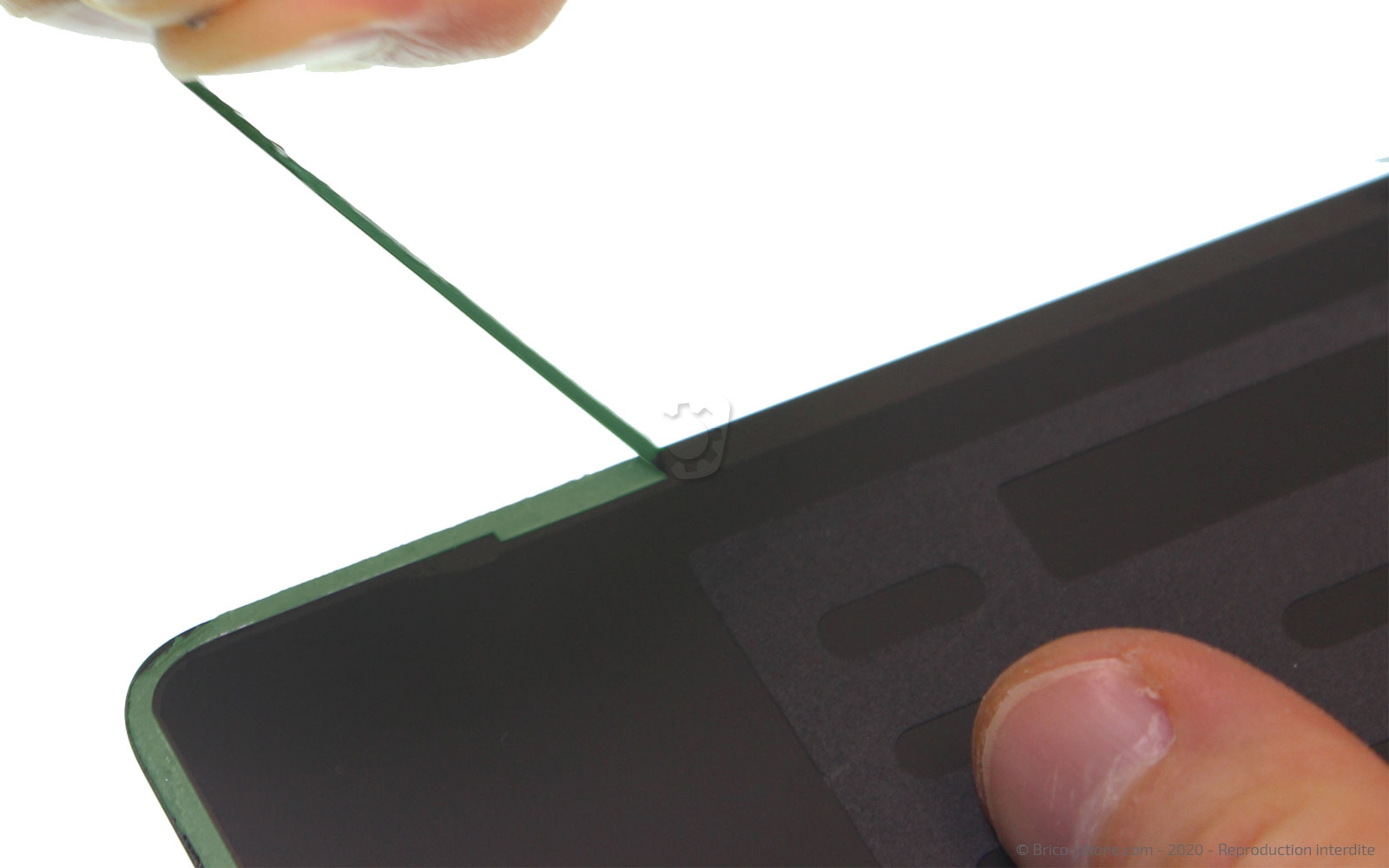

Cependant, n'oubliez pas de retirer les restes de stickers sur la vitre arrière avant de mettre une noisette de colle sur tout le châssis.

Laissez votre smartphone sous presse environ 1 heure avant de pouvoir l'utiliser.

Si des résidus de colle sont visibles sur la façade arrière et même sur l'écran, utilisez nos lingettes pour nettoyer.
