Changement du bloc écran sur Honor 20

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Honor 20 | Temps estimé : 50 min | Difficulté : 3/5

La vitre avant de votre Honor 20 est brisée ? Remplacez l'écran complet de votre smartphone en suivant ce tutoriel photos étape par étape depuis chez vous.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran complet pré-monté sur châssis + batterie pour Huawei Nova 5T et Honor 20 noir
172,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Tout d'abord, il est important de connaitre le numéro de modèle de votre appareil.

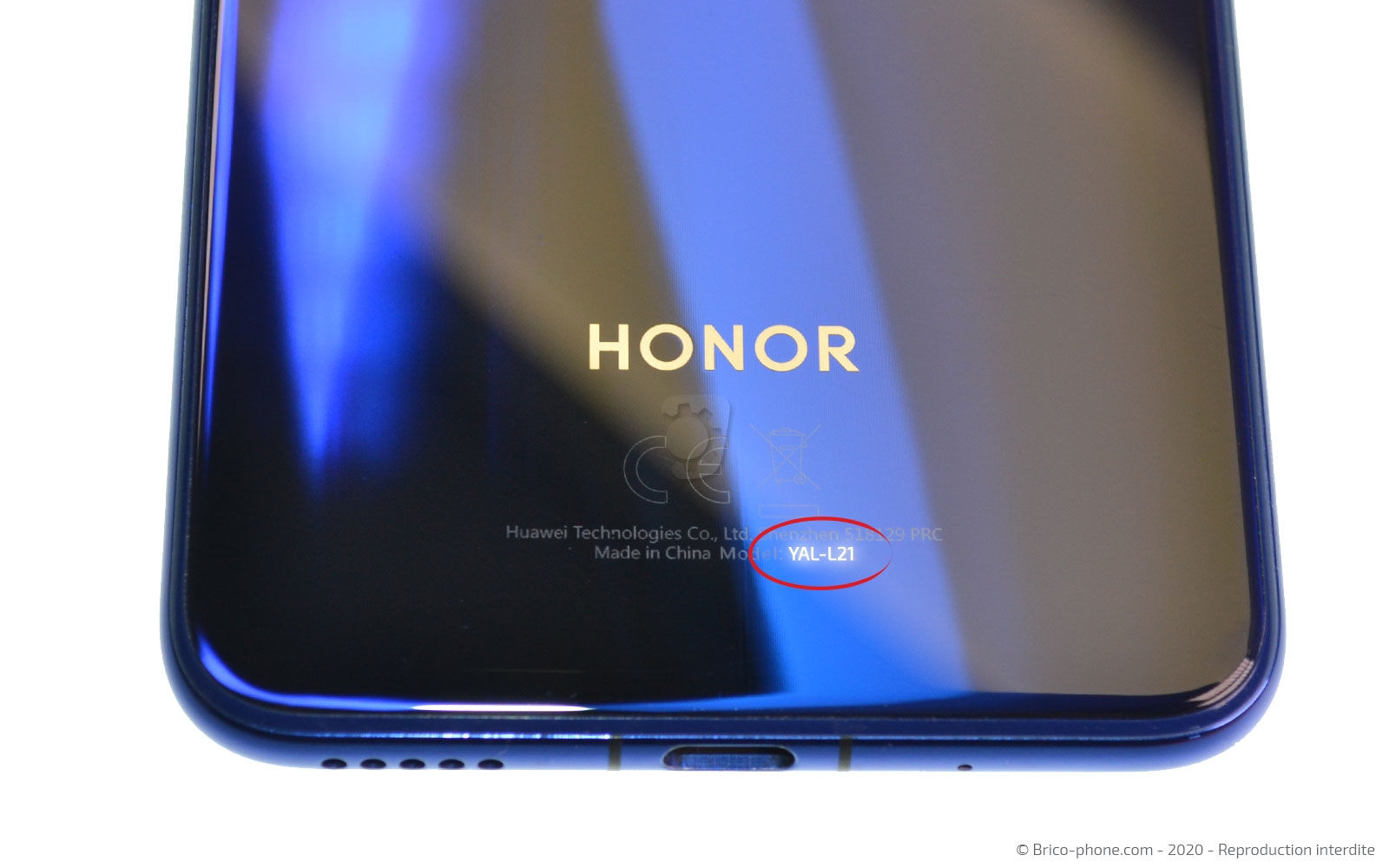

Vérifiez que l'inscription YAL-L21 se trouve bien sur la vitre arrière de votre Honor 20.

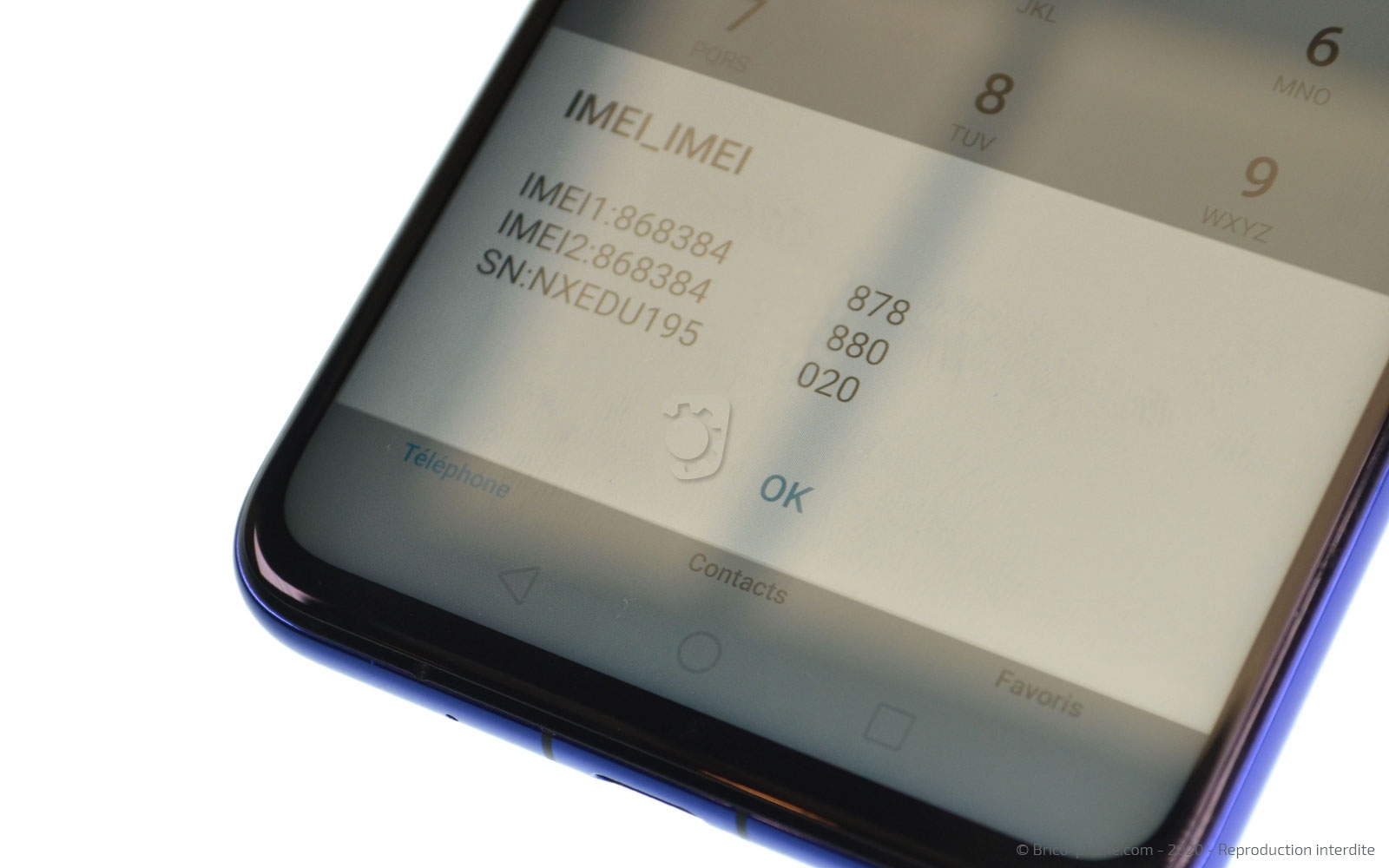

Il existe une deuxième manière de procéder pour connaitre le modèle de votre smartphone. Il vous suffit de composer le *#06# depuis votre clavier et vous devriez voir apparaitre un ou deux numéro IMEI.

Choisissez un de ces deux derniers afin de le recopier dans la rubrique dédiée de notre page d'accueil. Brico-phone vous donnera alors le nom de votre modèle et vous proposera toutes les pièces correspondantes.

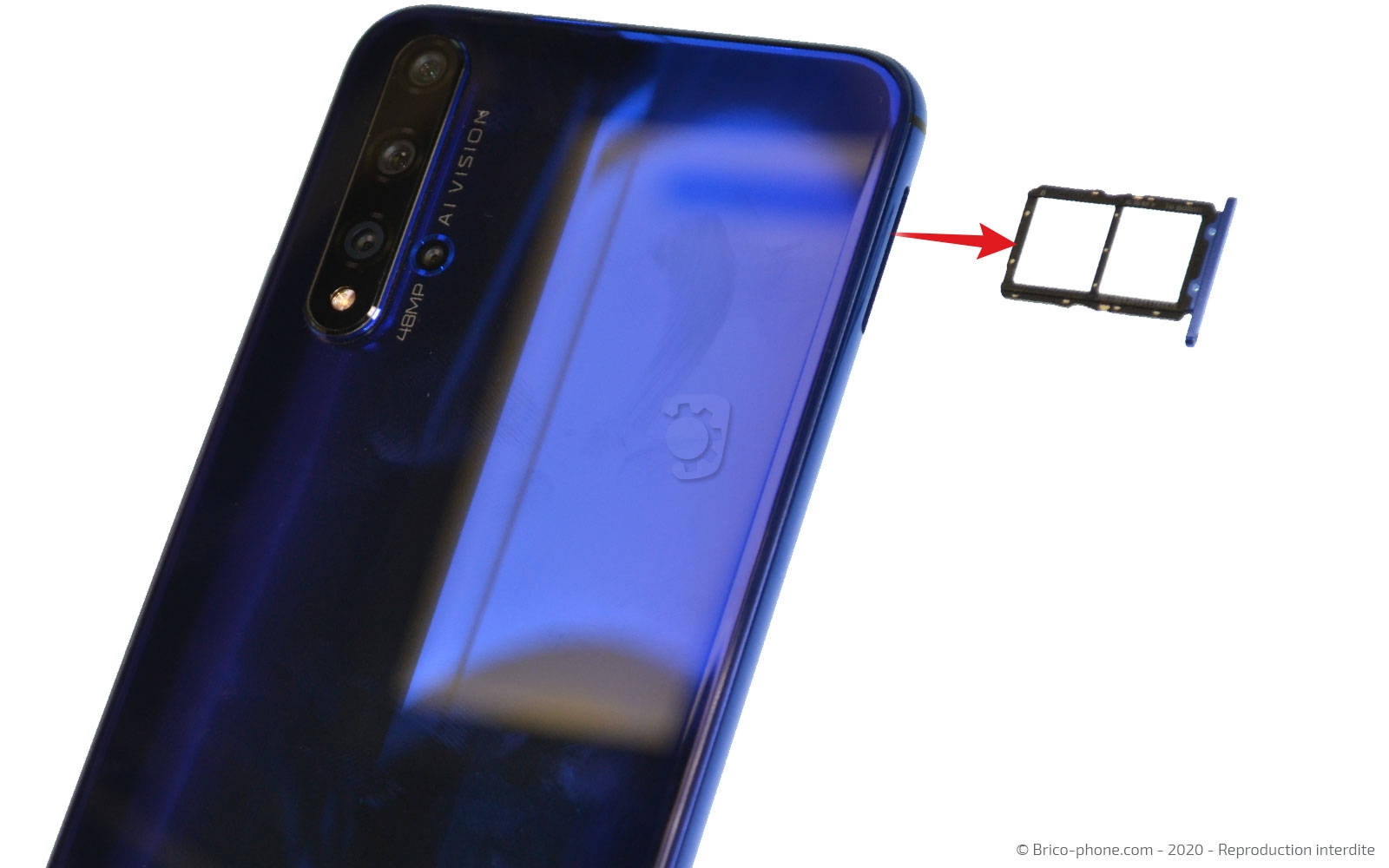

Etape 1 : Eteindre et retirer le rack Sim

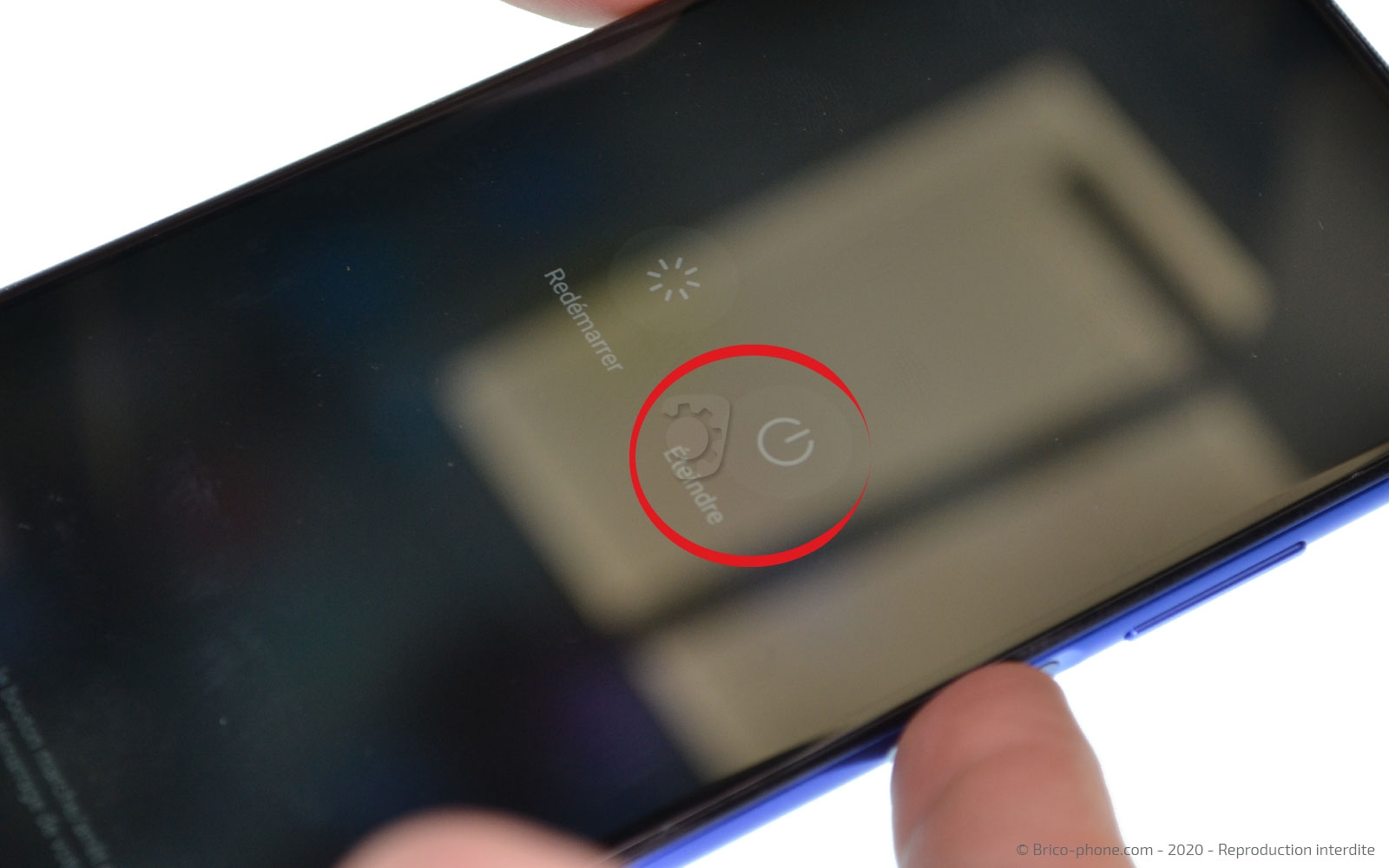

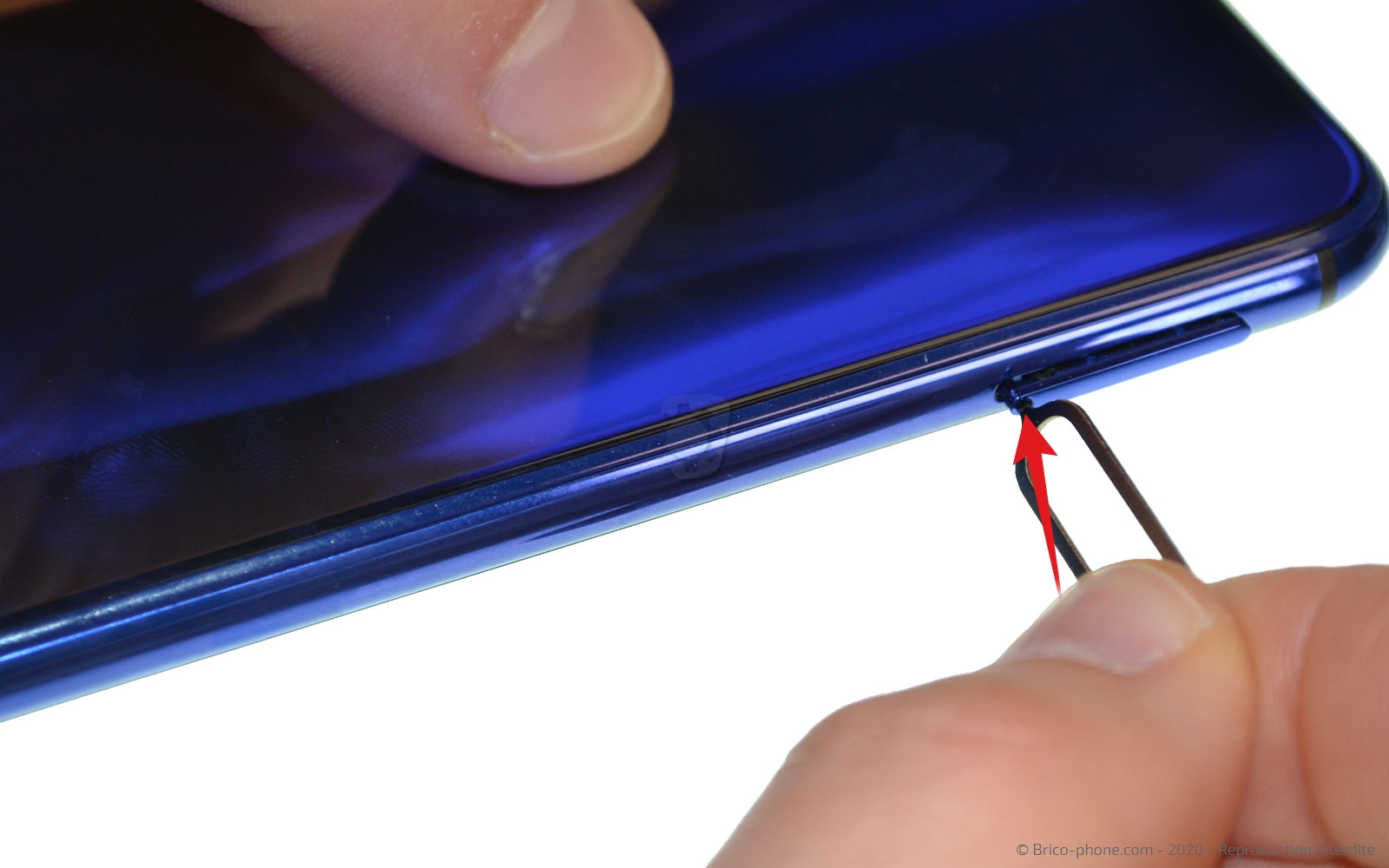

La première étape consiste à éteindre votre appareil et à retirer ensuite le racksim.
Outils du kit utilisés
Outils du kit utilisés

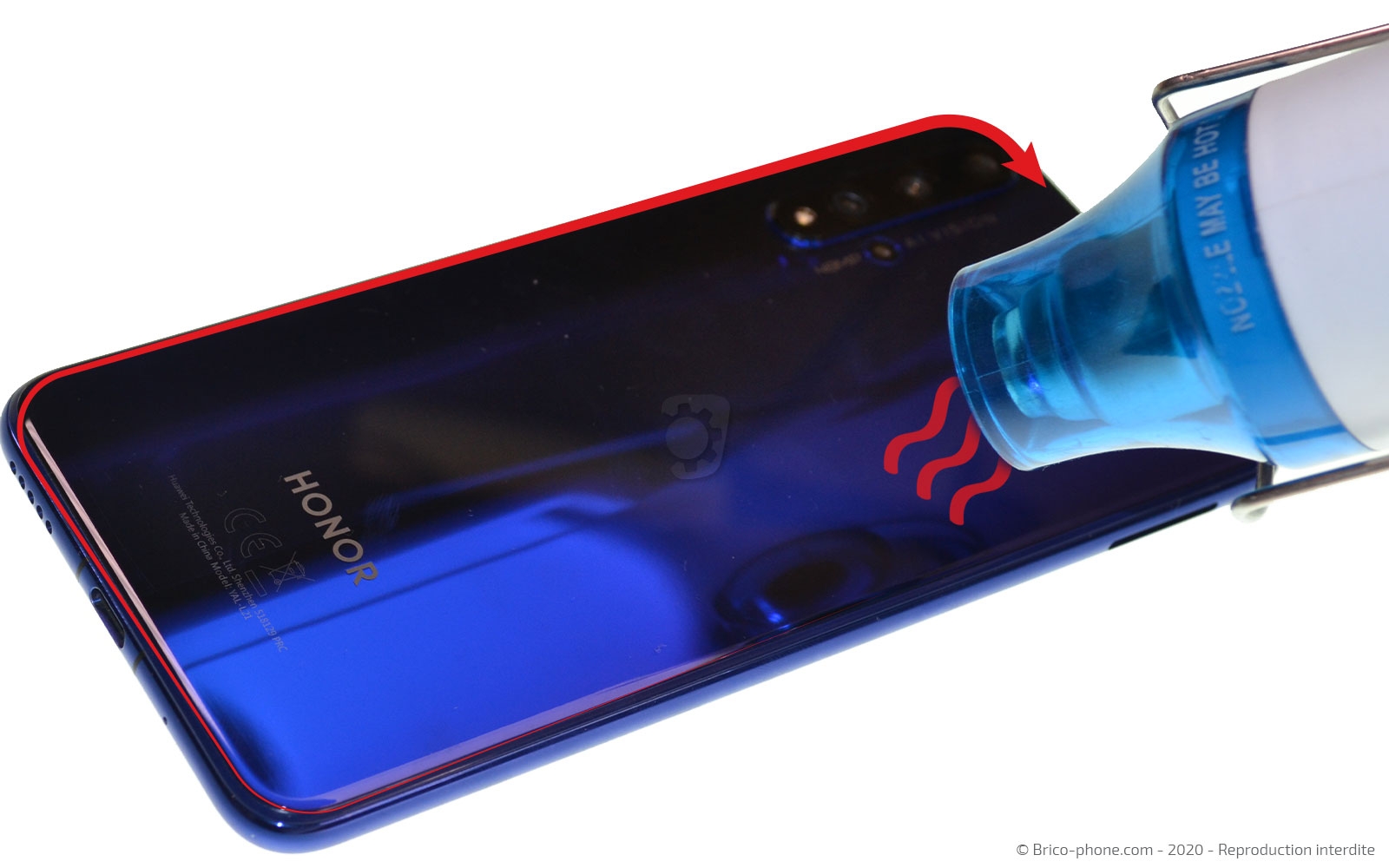

Etape 2 : Chauffer la vitre arrière
Pour ouvrir votre téléphone, servez-vous d'un coussin chauffant, d'un décapeur thermique ou encore de votre sèche-cheveux afin de ramollir le sticker.

Si vous avez en votre possession un décapeur thermique ou alors un sèche-cheveux, chauffez légèrement le contour de l'appareil à une température maximale de 70°C.

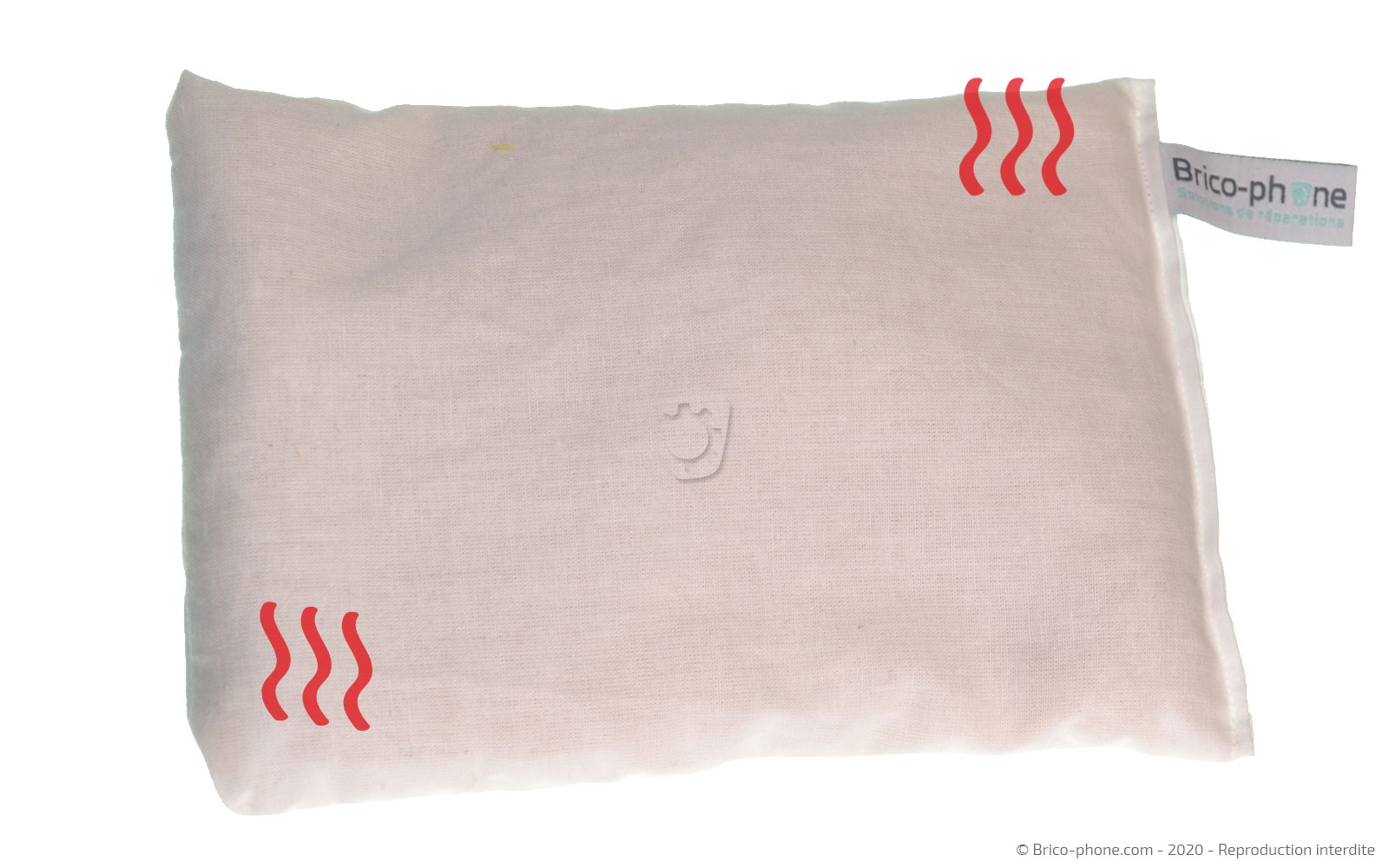

Vous avez commandé le coussin chauffant, dans ce cas, passez-le au micro-ondes 1 à 2 minutes. Ensuite, déposez-le sur l'arrière de votre téléphone pendant une quarantaine de secondes.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Décoller le cache batterie

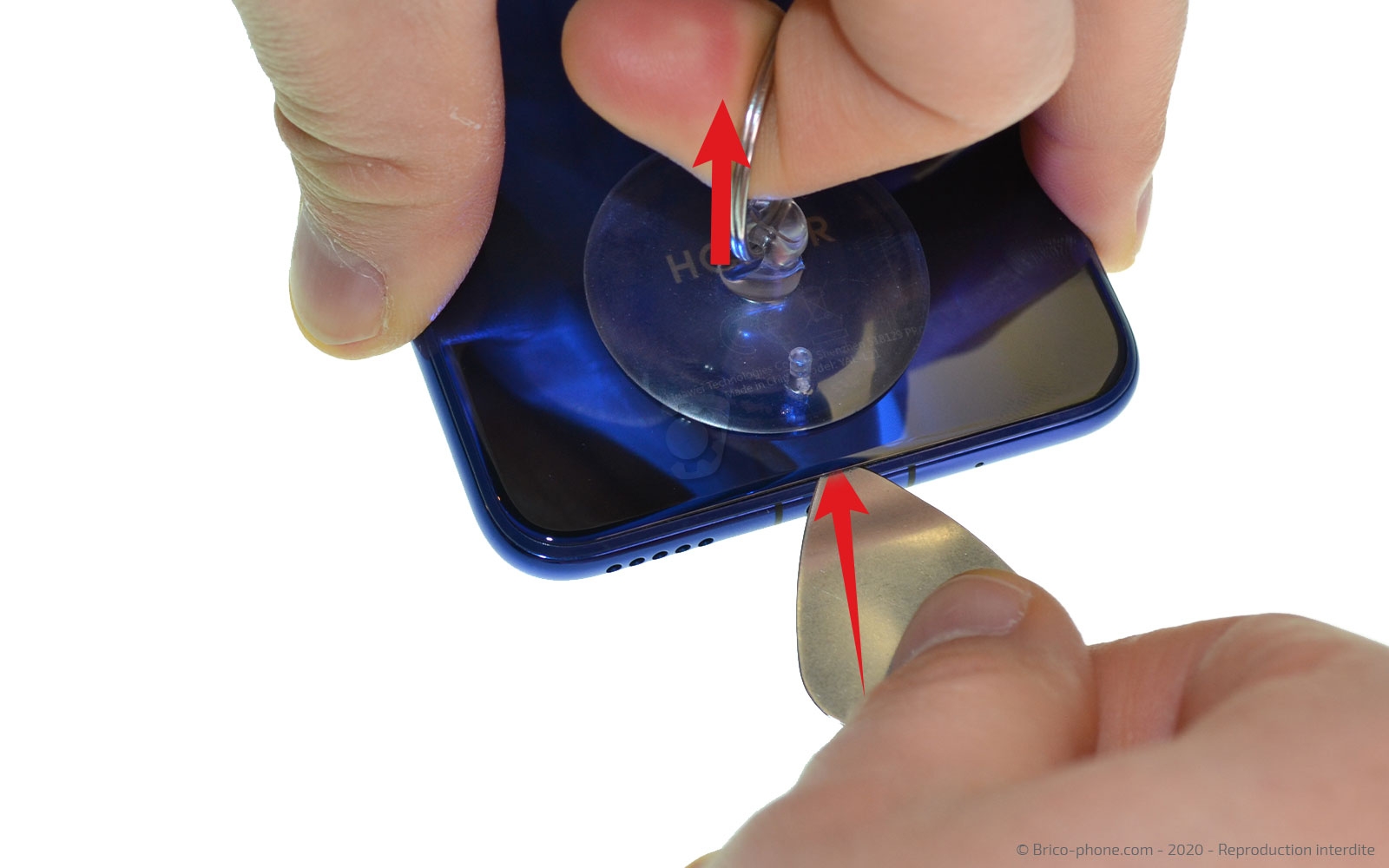

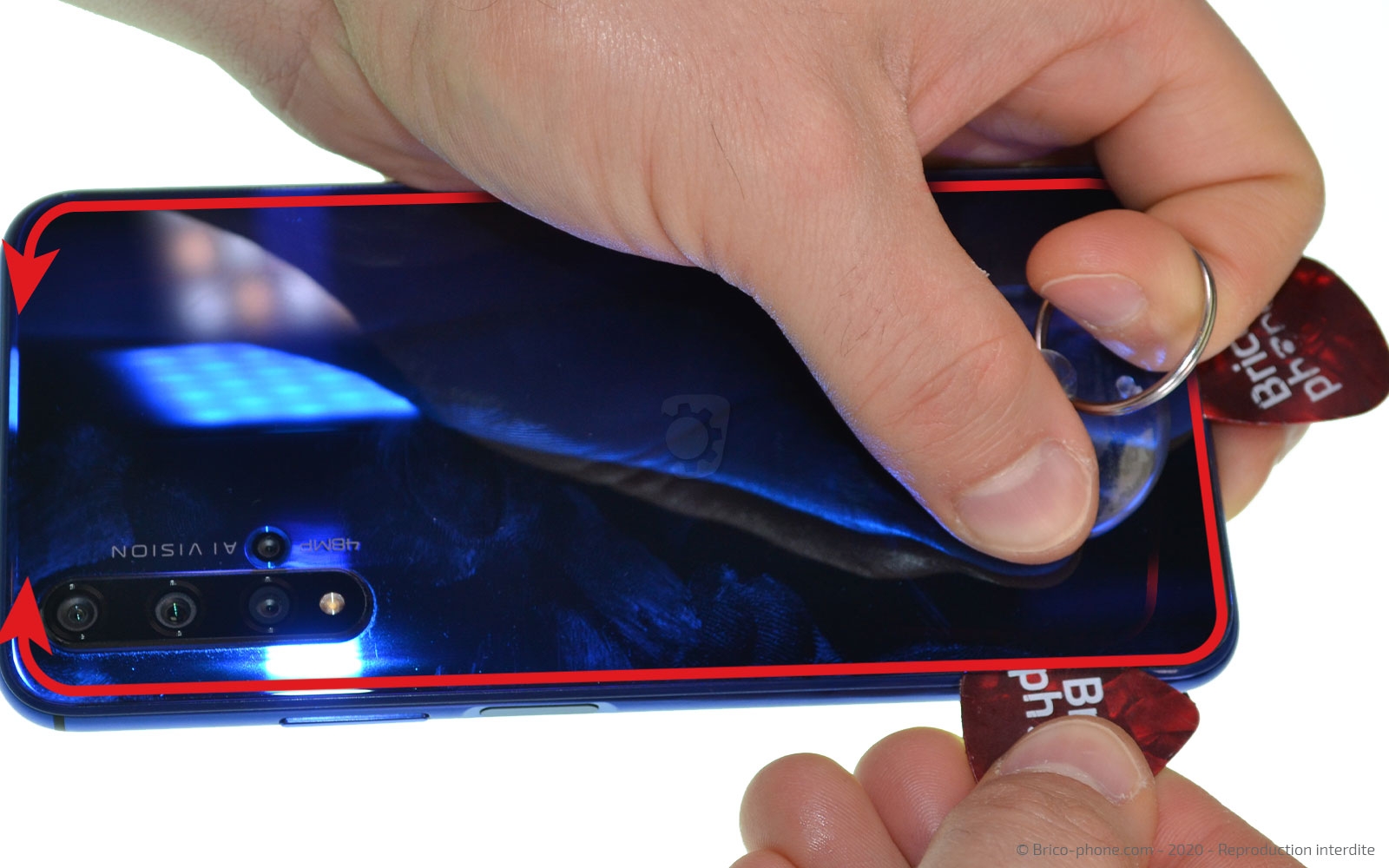

Collez la ventouse sur la vitre arrière près du bord afin de pouvoir soulever la coque suffisamment pour pouvoir glisser le médiator en métal fin entre ce composant et le châssis.

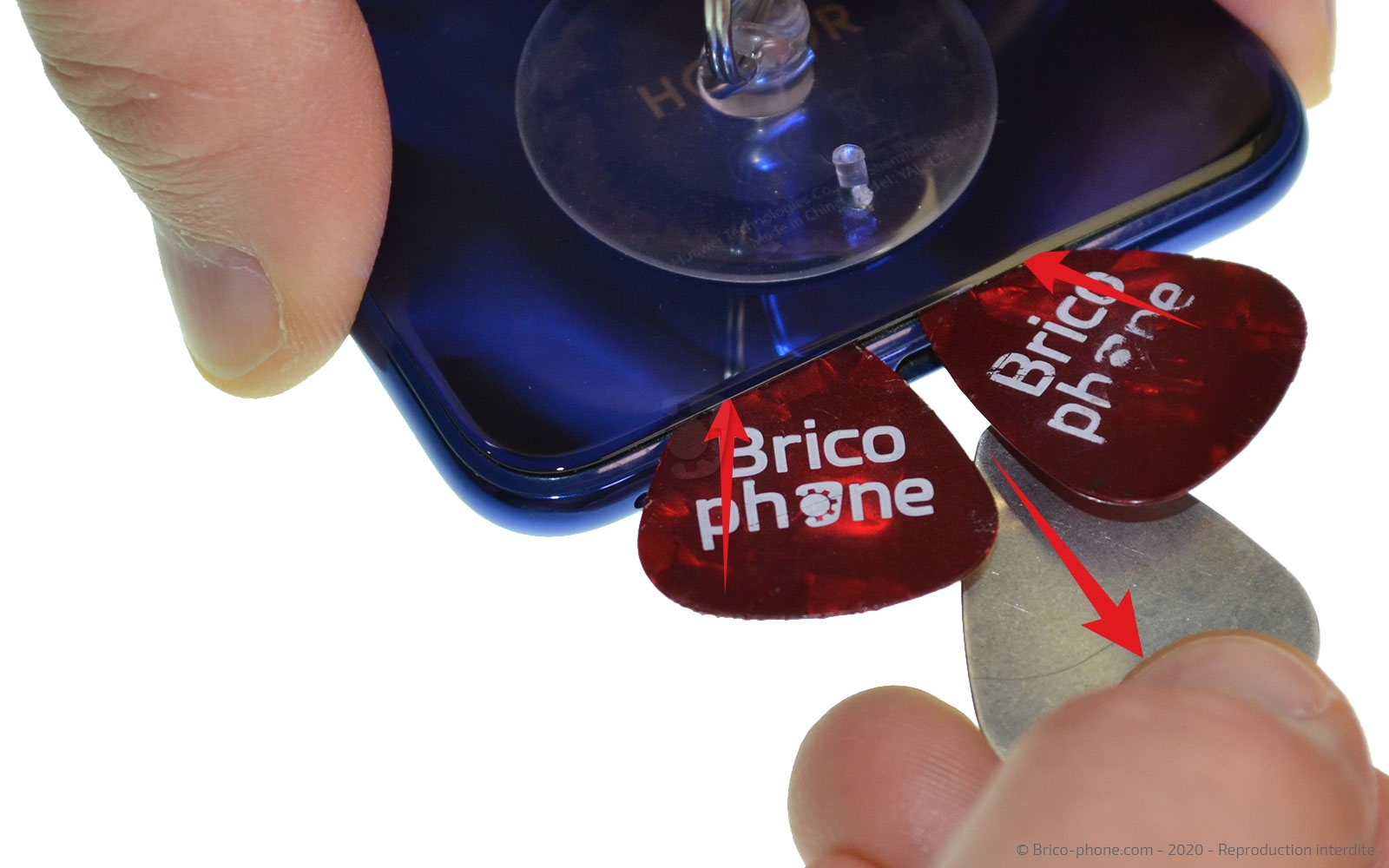

Par la suite, pour éviter d'emdommager les pièces du smartphone, remplacez le médiator par les versions plastique.

Enfin avec ces dernières, décollez tout le contour en les faisant glisser petit à petit.
Outils du kit utilisés
Outils du kit utilisés

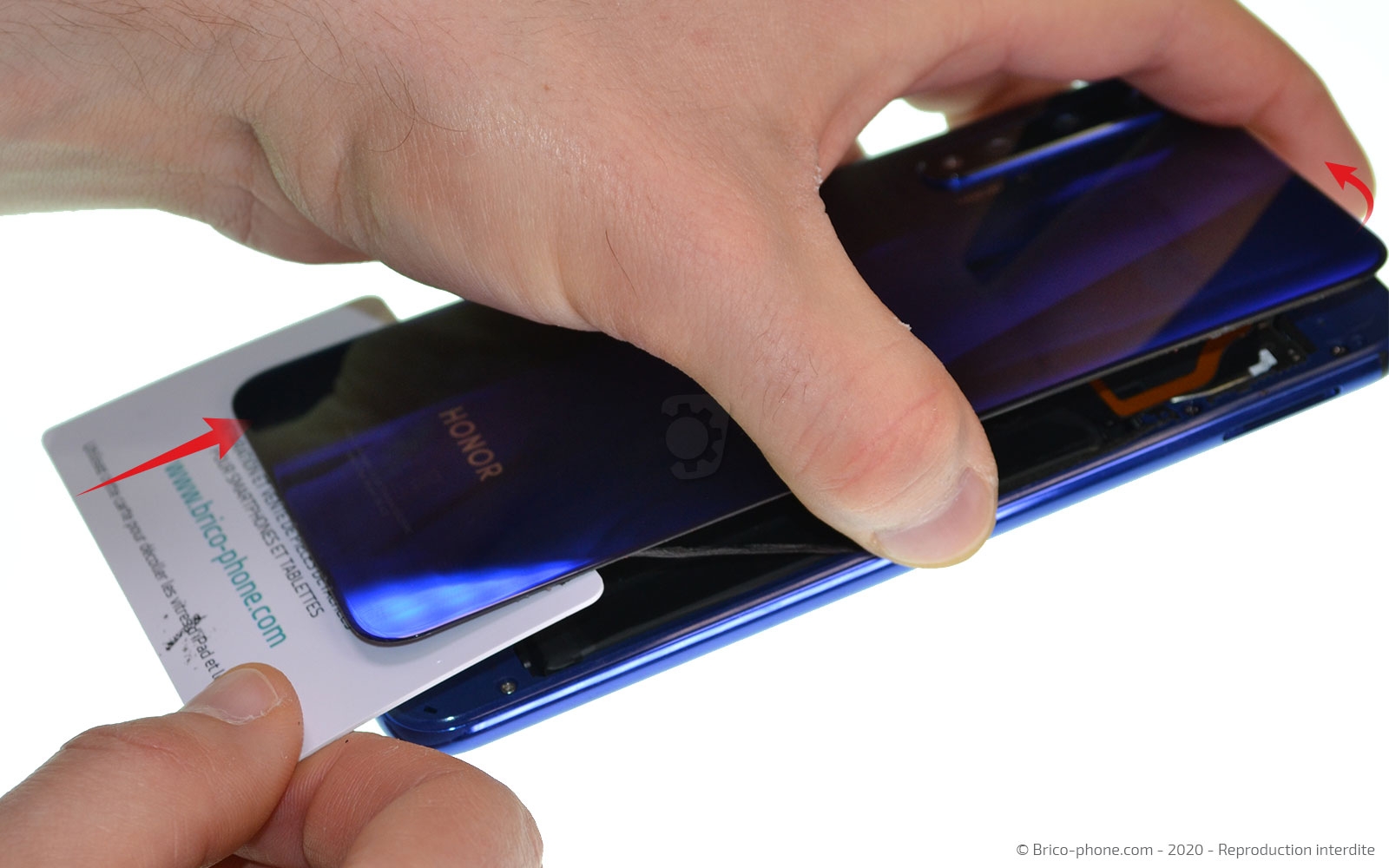

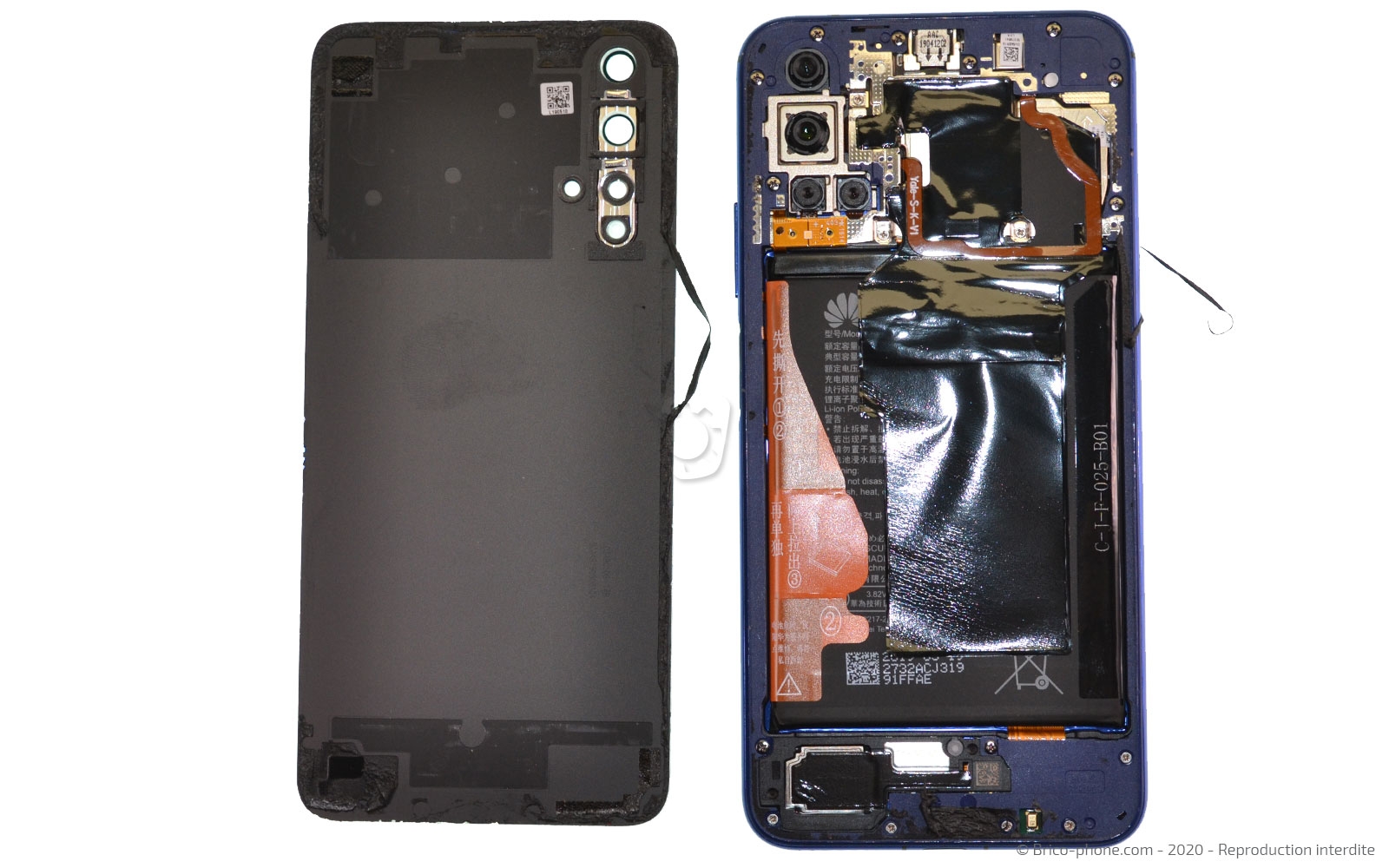

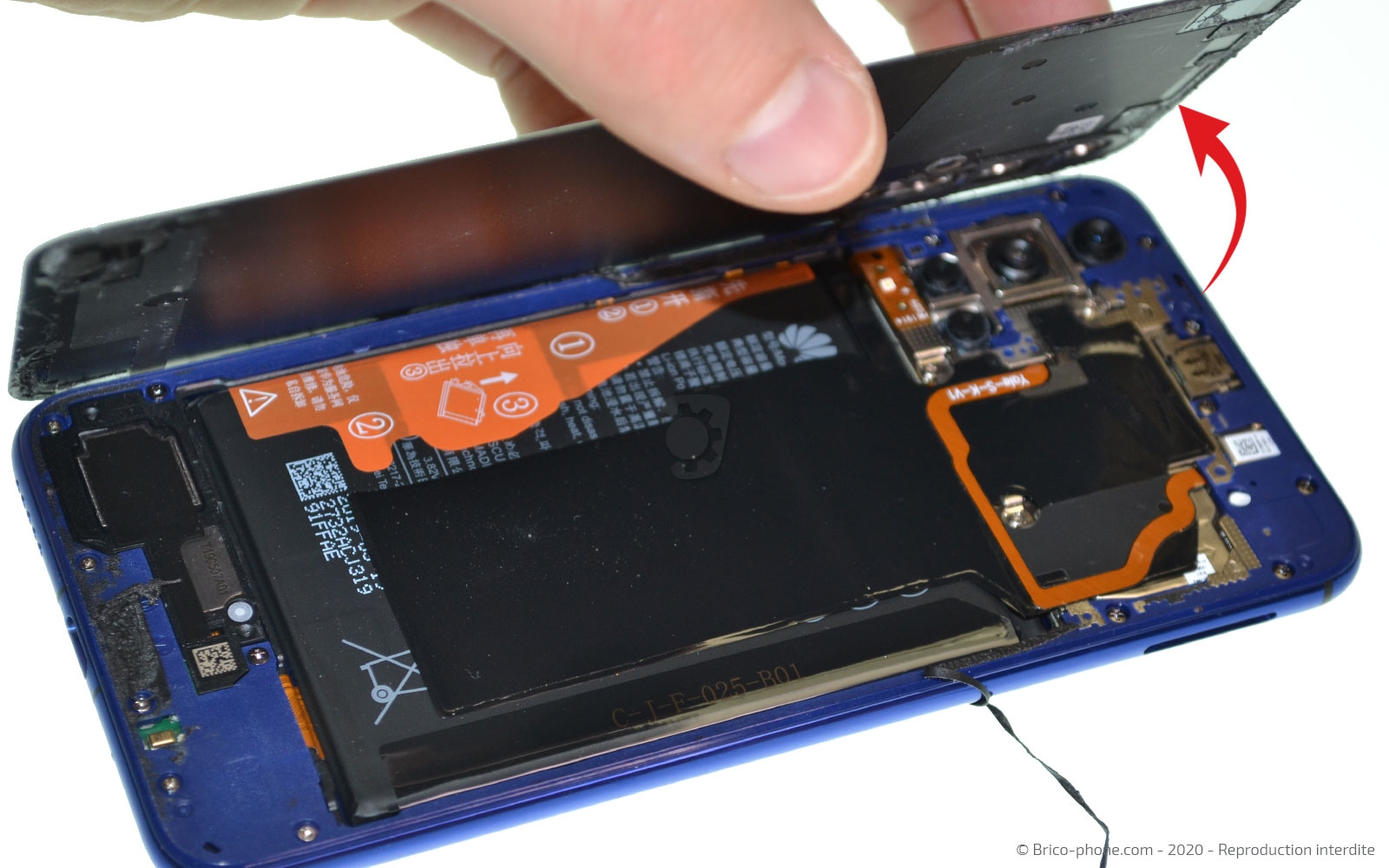

Etape 4 : Ouvrir le smartphone
Aidez vous de la carte en PVC pour décoller la vitre arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière Noire Minuit pour Honor 20
39,90 €
Etape 5 : Retirer les vis de la plaquette intermédiaire

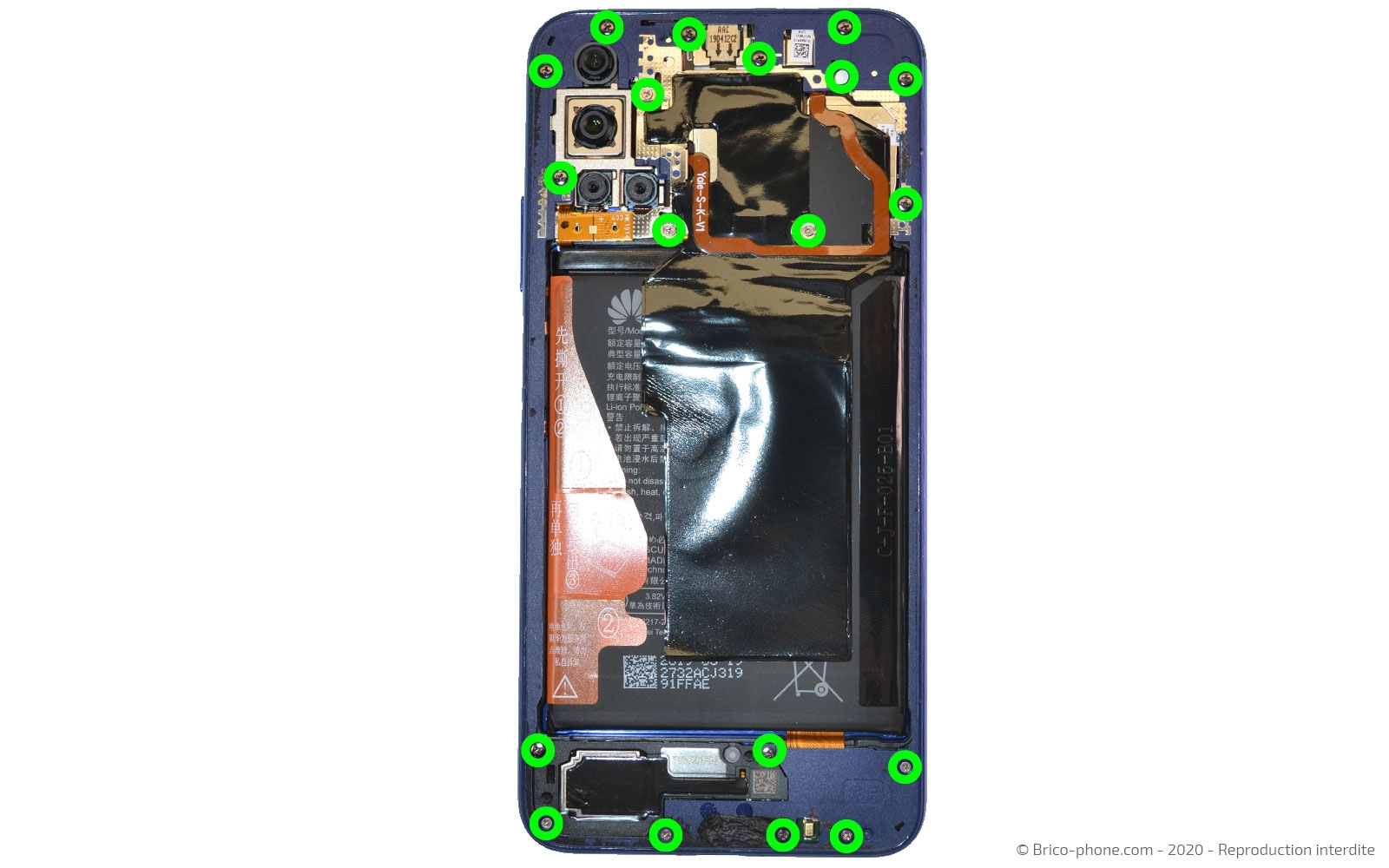

Dévissez les 19 vis cruciformes à l'aide du tournevis adéquat présent dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

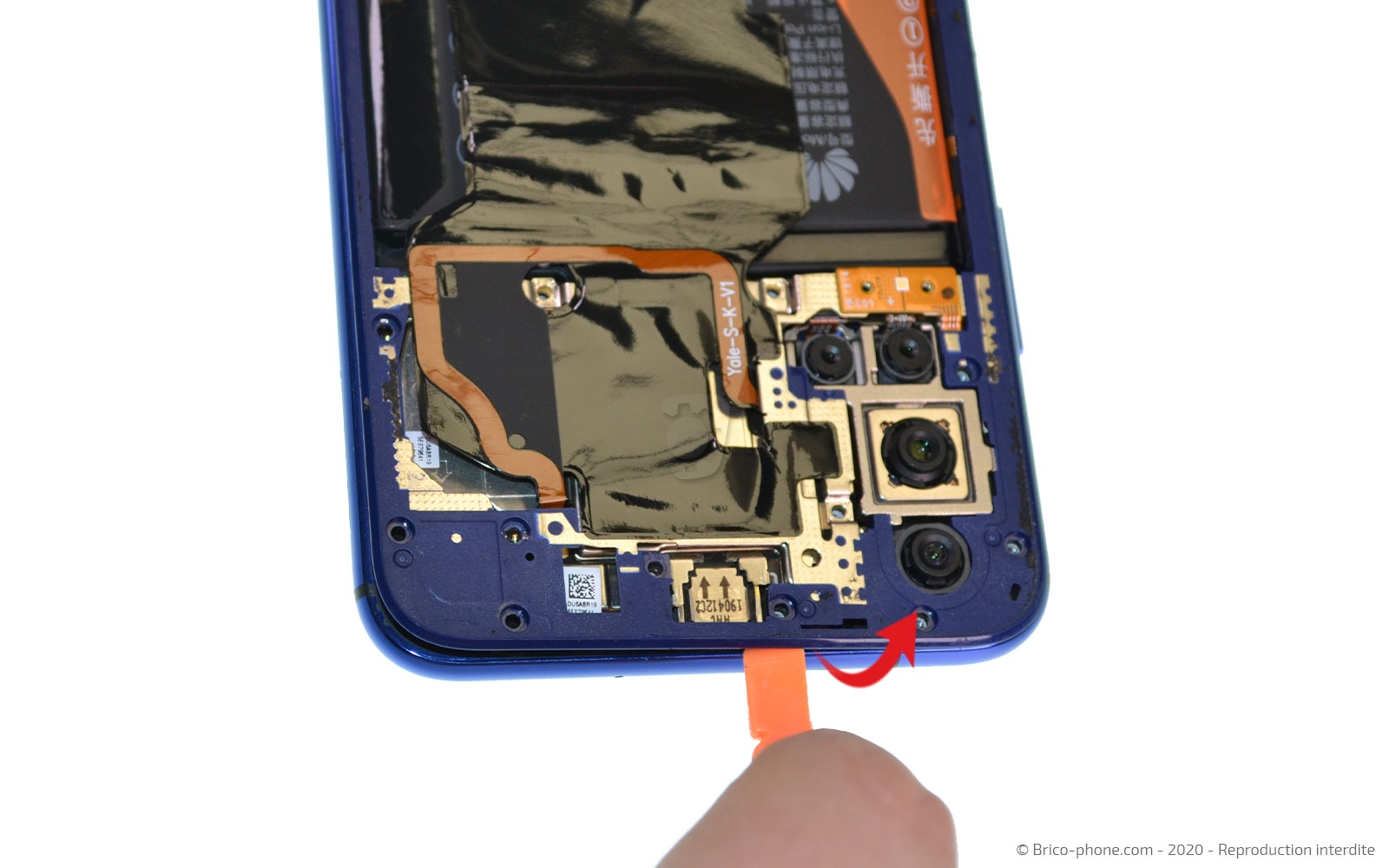

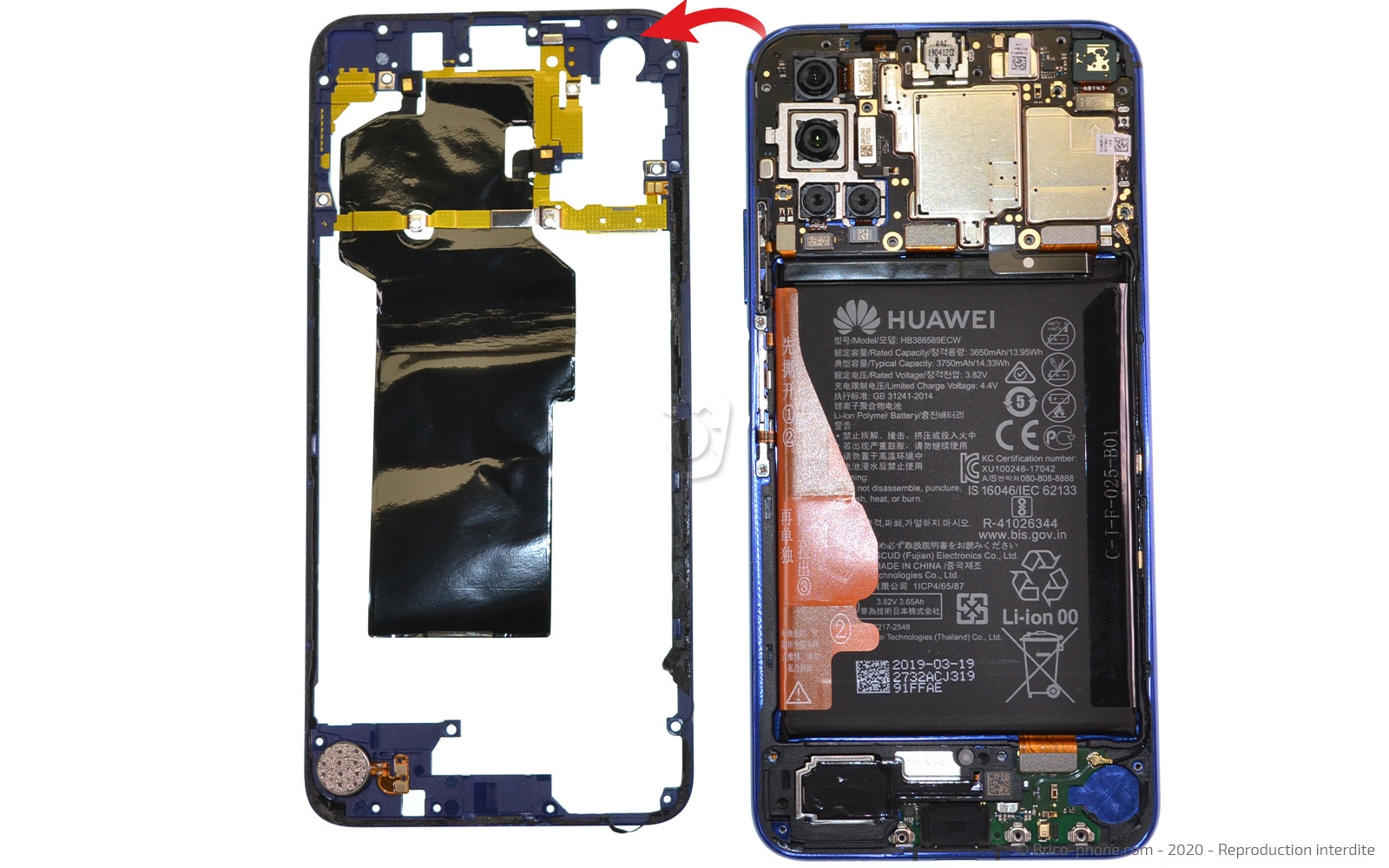

Etape 6 : Extraire la plaquette intermédiaire

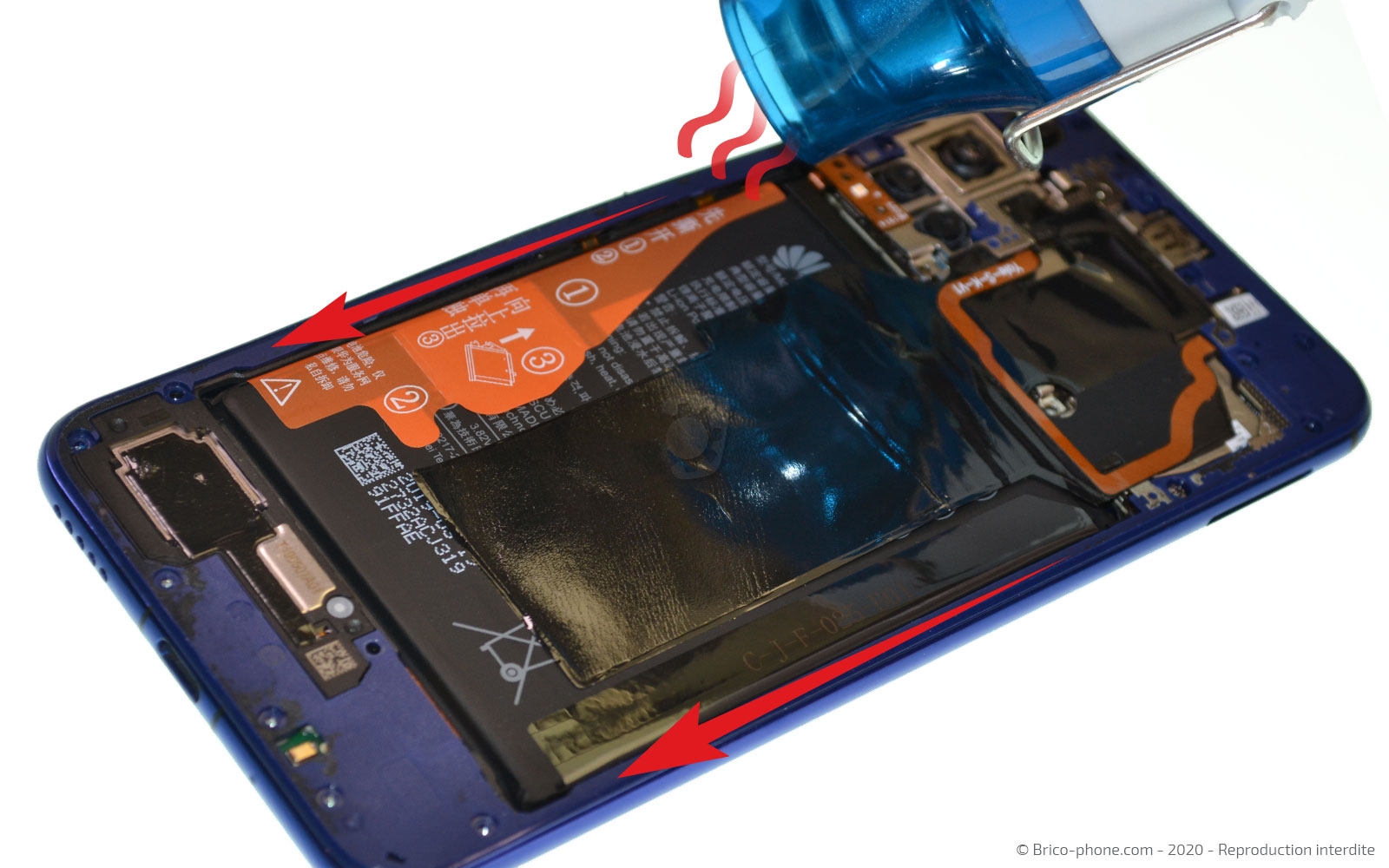

Dans un premier temps, chauffez un peu les cotés de la plaquette afin de pouvoir les décoller sans les abimer avec le levier en nylon.
Ensuite, déclipsez le cache par la partie supérieure afin de pourvoir l'extraire de votre Honor 20.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

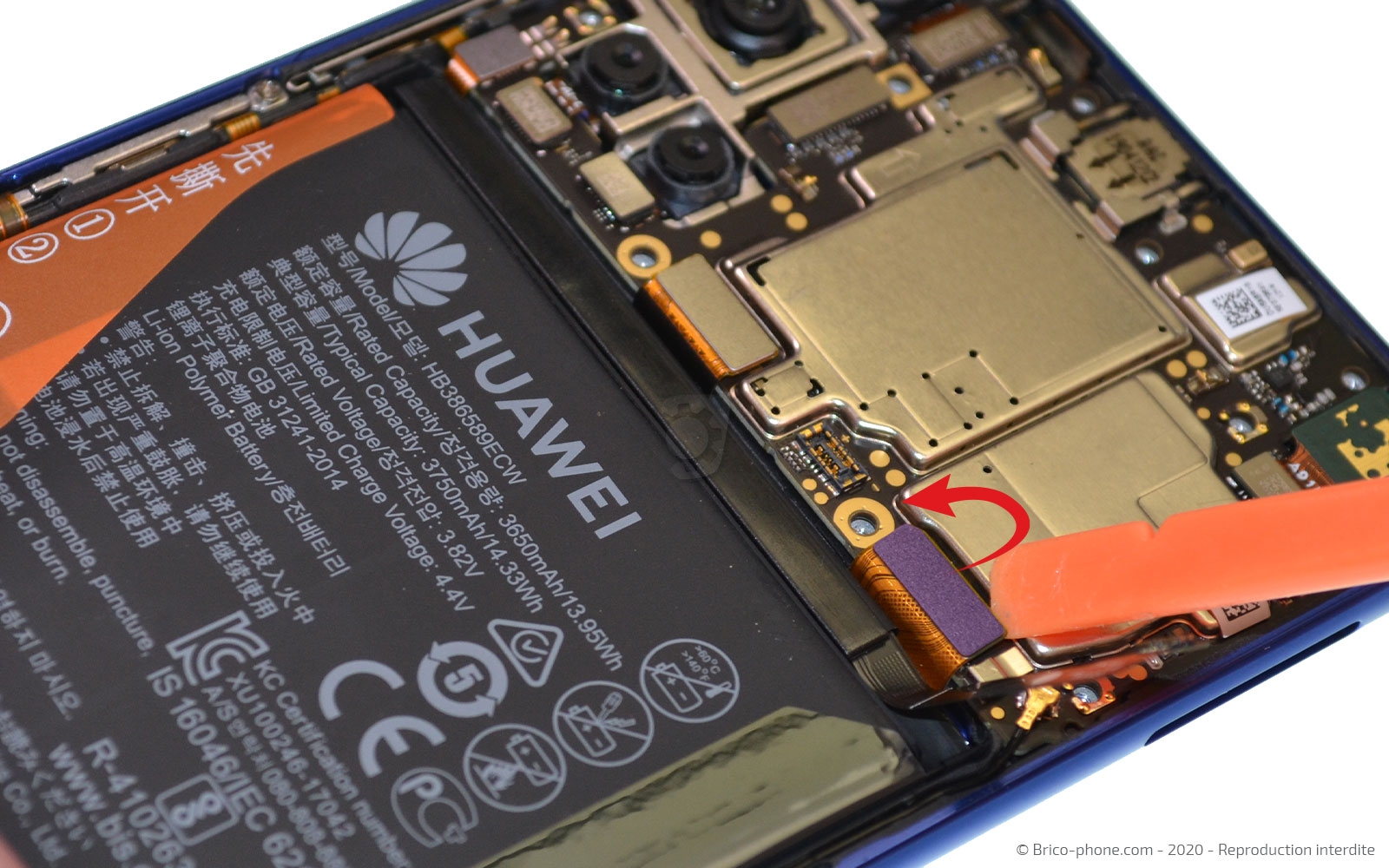

Etape 7 : Déconnecter la batterie

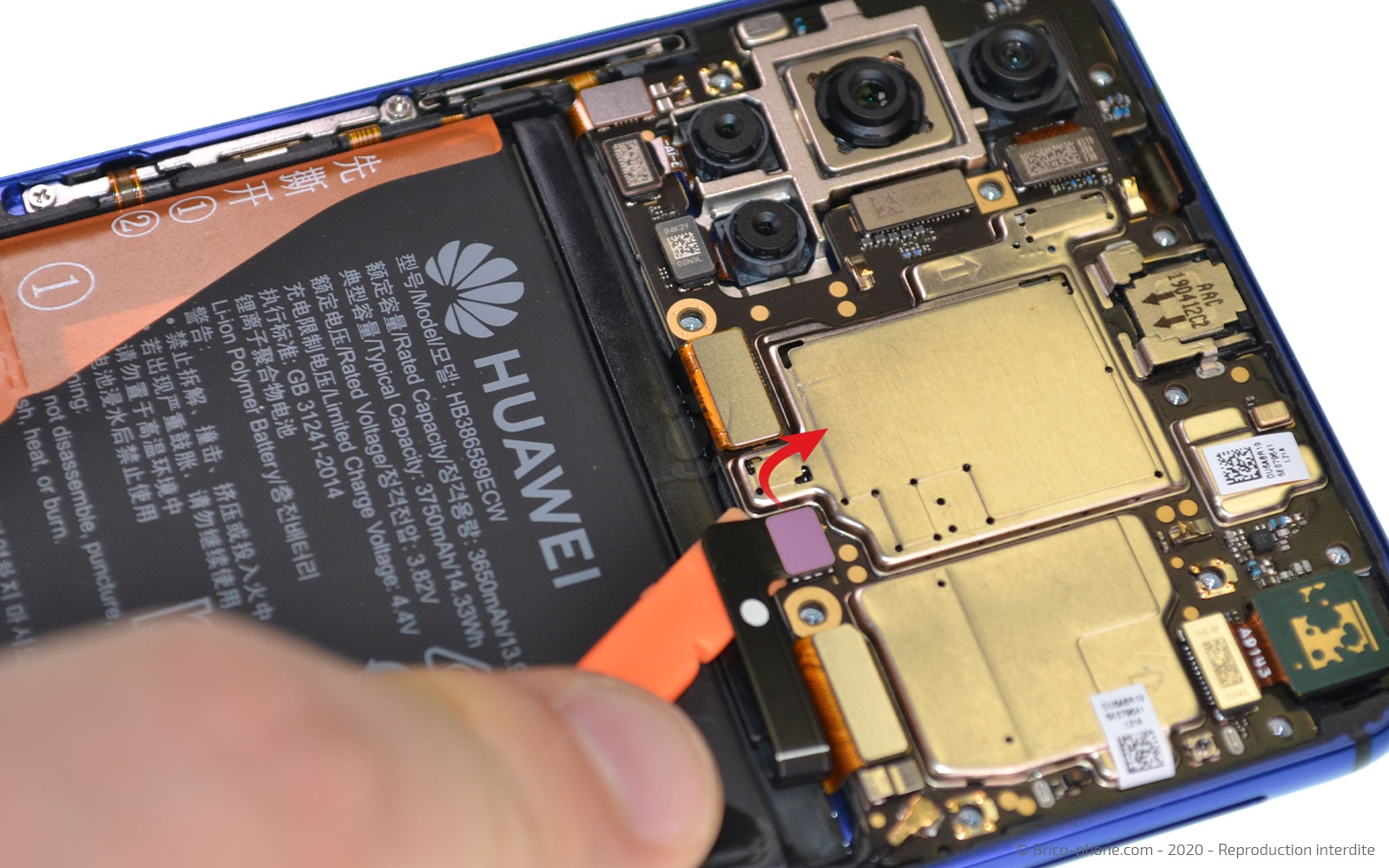

Soulevez la nappe de la batterie pour la déconnecter avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

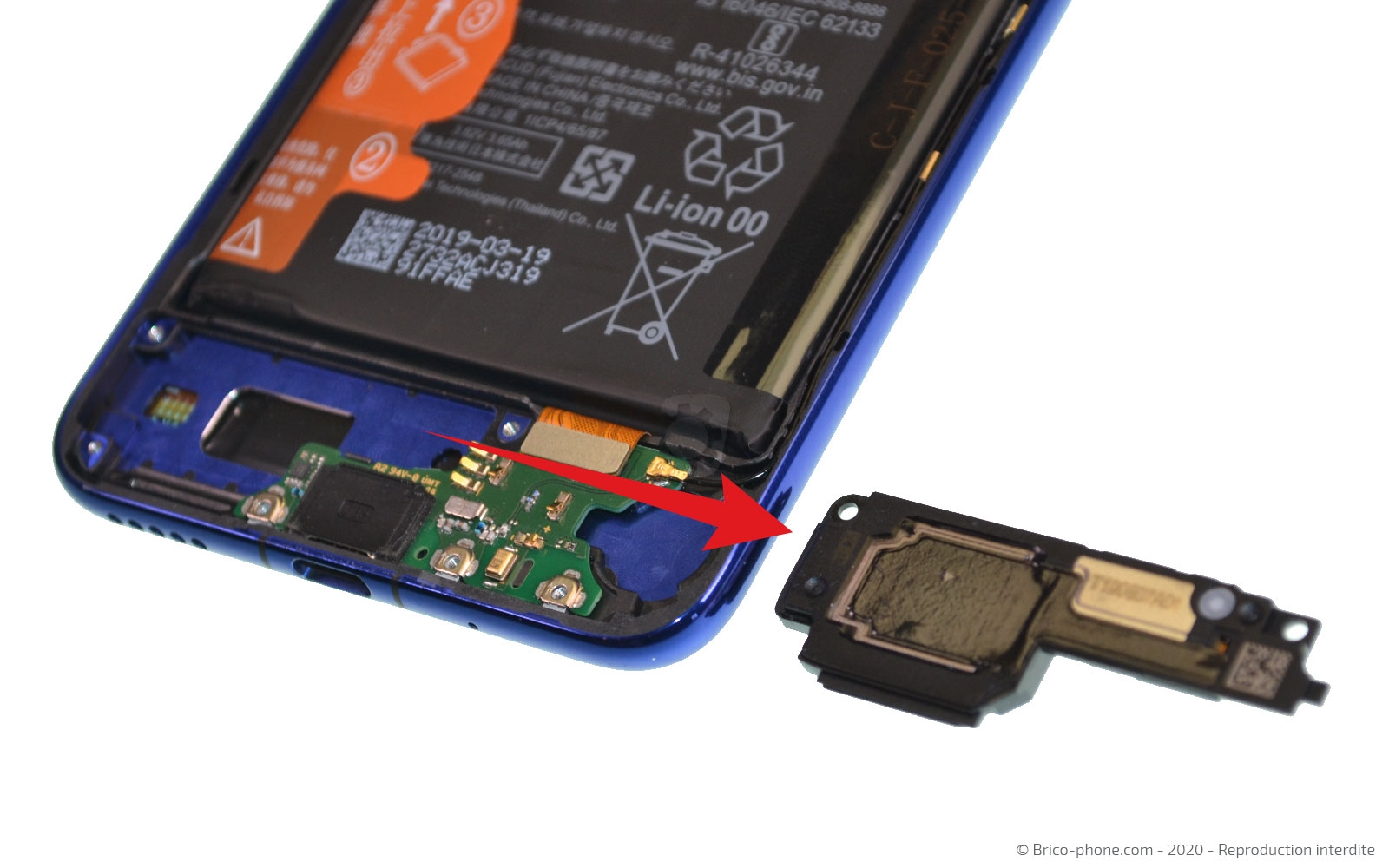

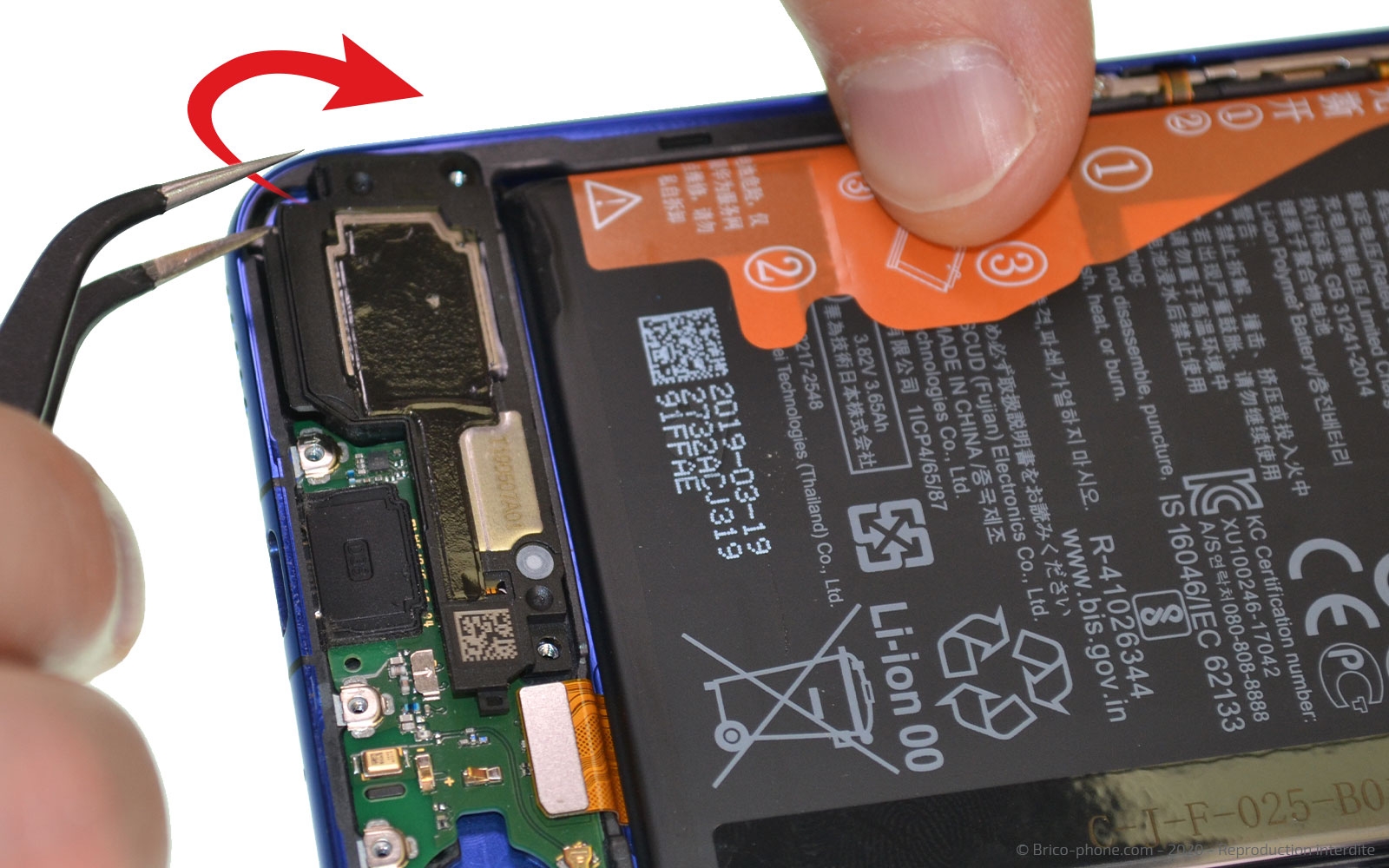

Etape 8 : Sortir le haut-parleur externe
Sortez le cache inférieur avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

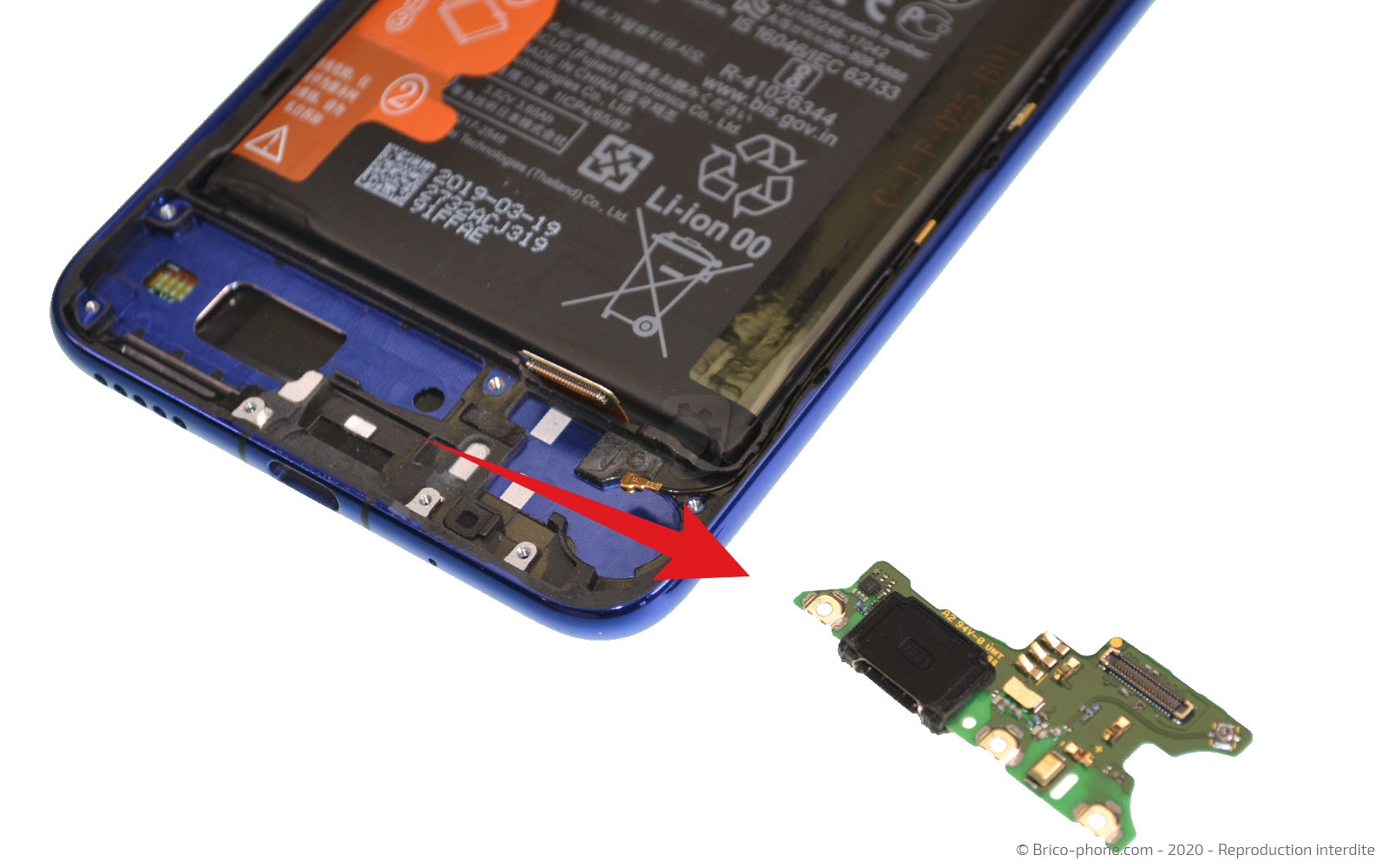

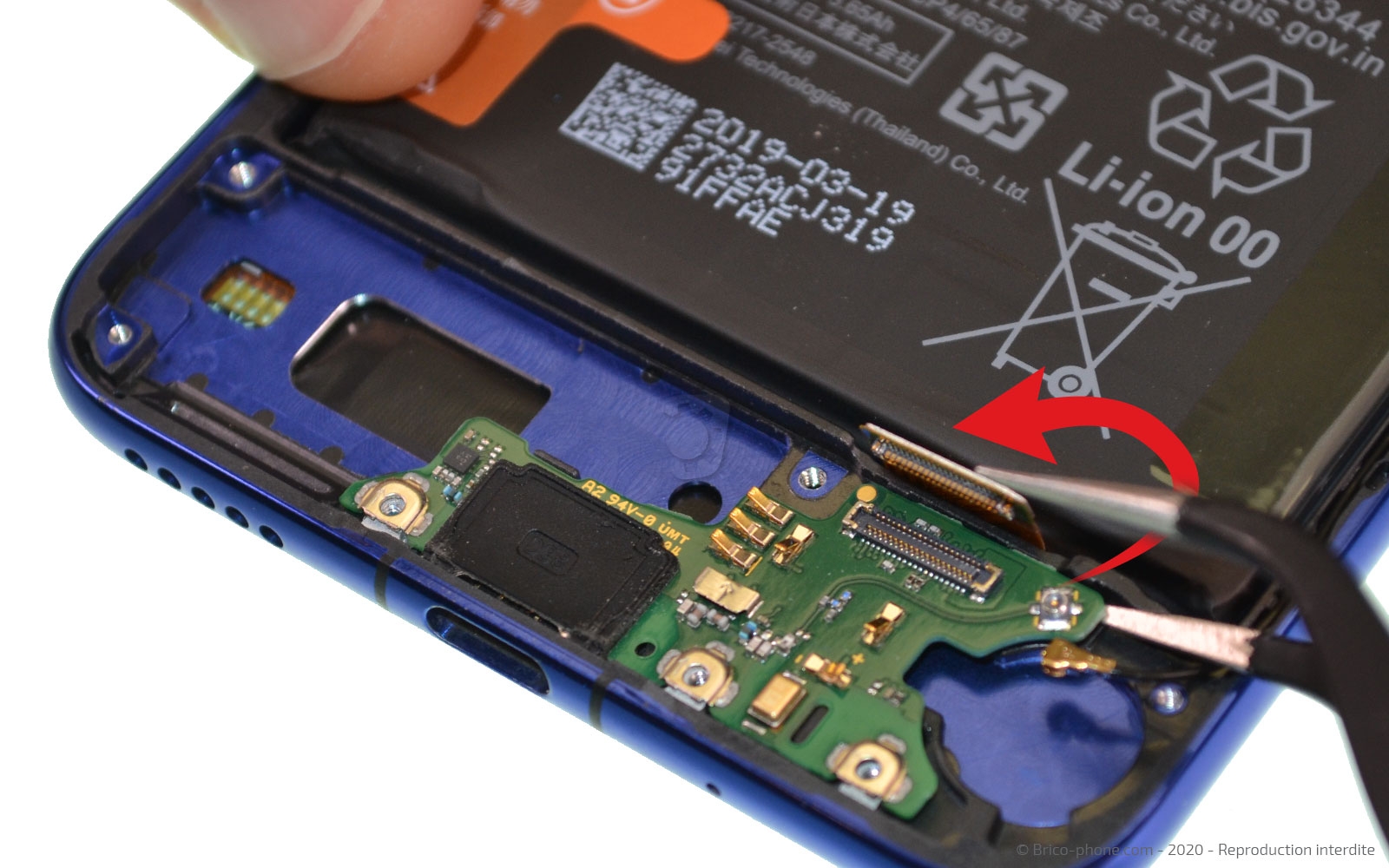

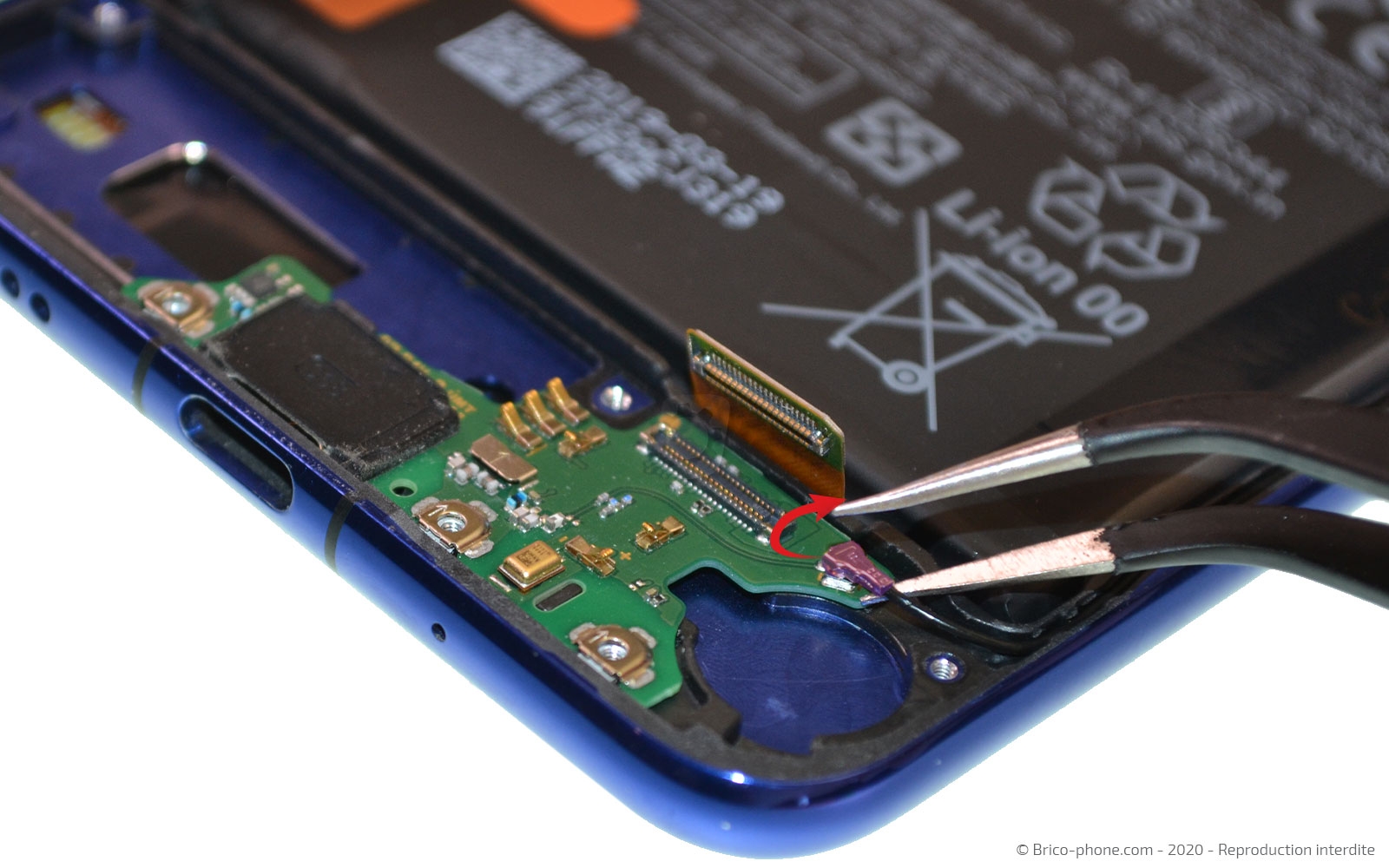

Etape 9 : Libérer le connecteur de charge

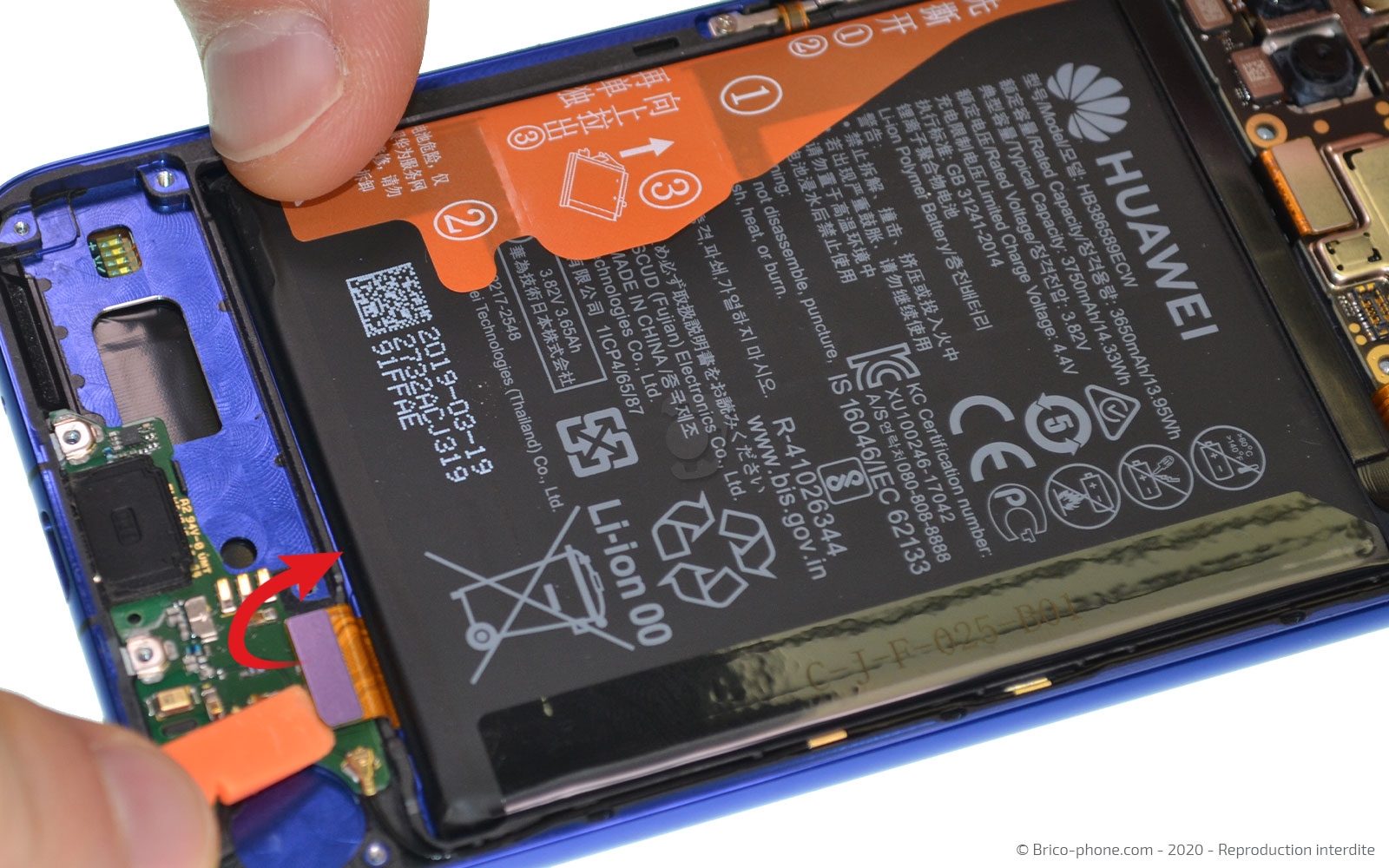

A l'aide de la spatule, débranchez la nappe de la rallonge d'interconnexion. Faites de même avec le câble coaxial.

Ensuite, soulevez le connecteur de charge avec la pincette pour le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Huawei Nova 5T et Honor 20
15,90 €
Etape 10 : Débrancher les nappes de la carte mère

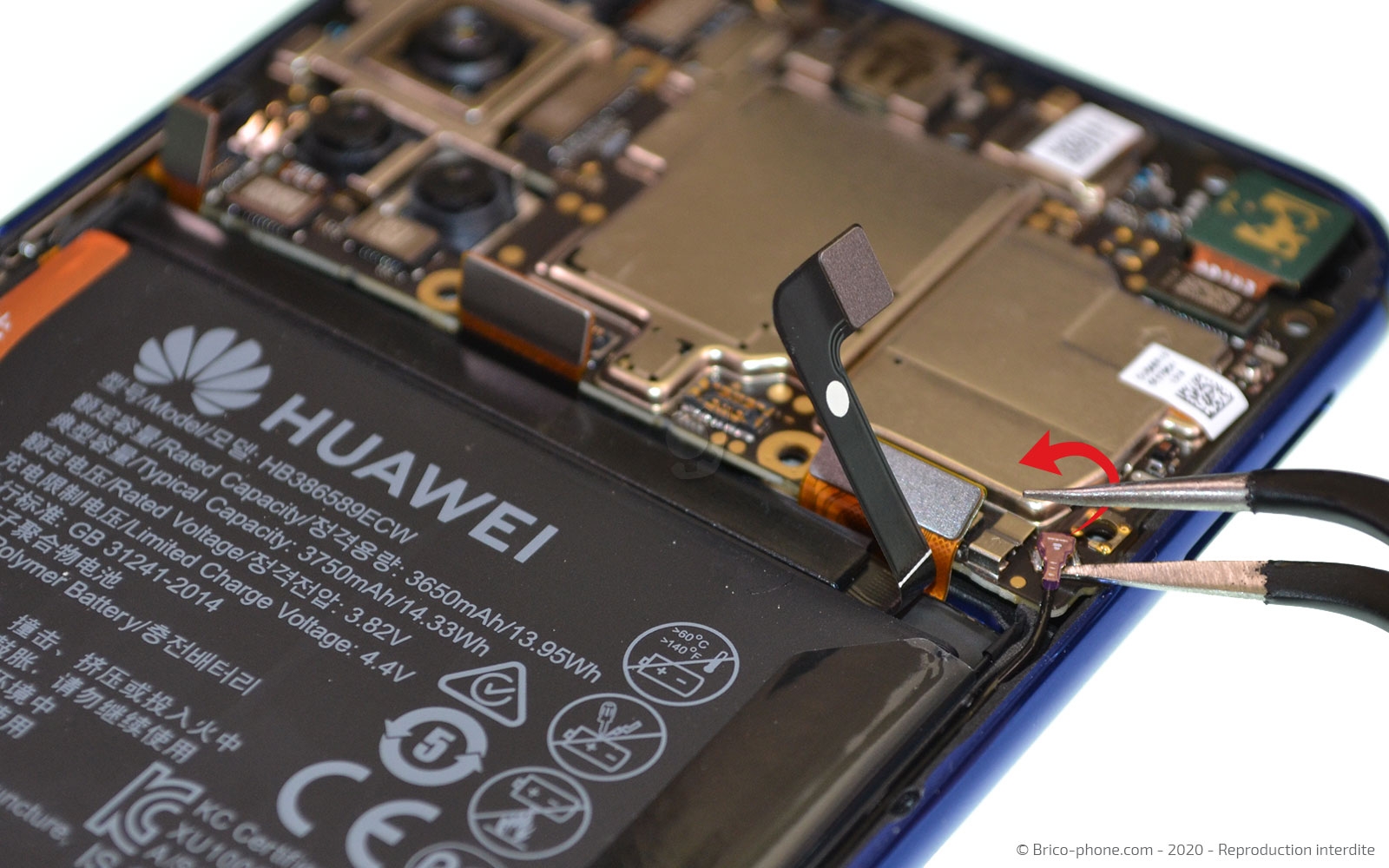

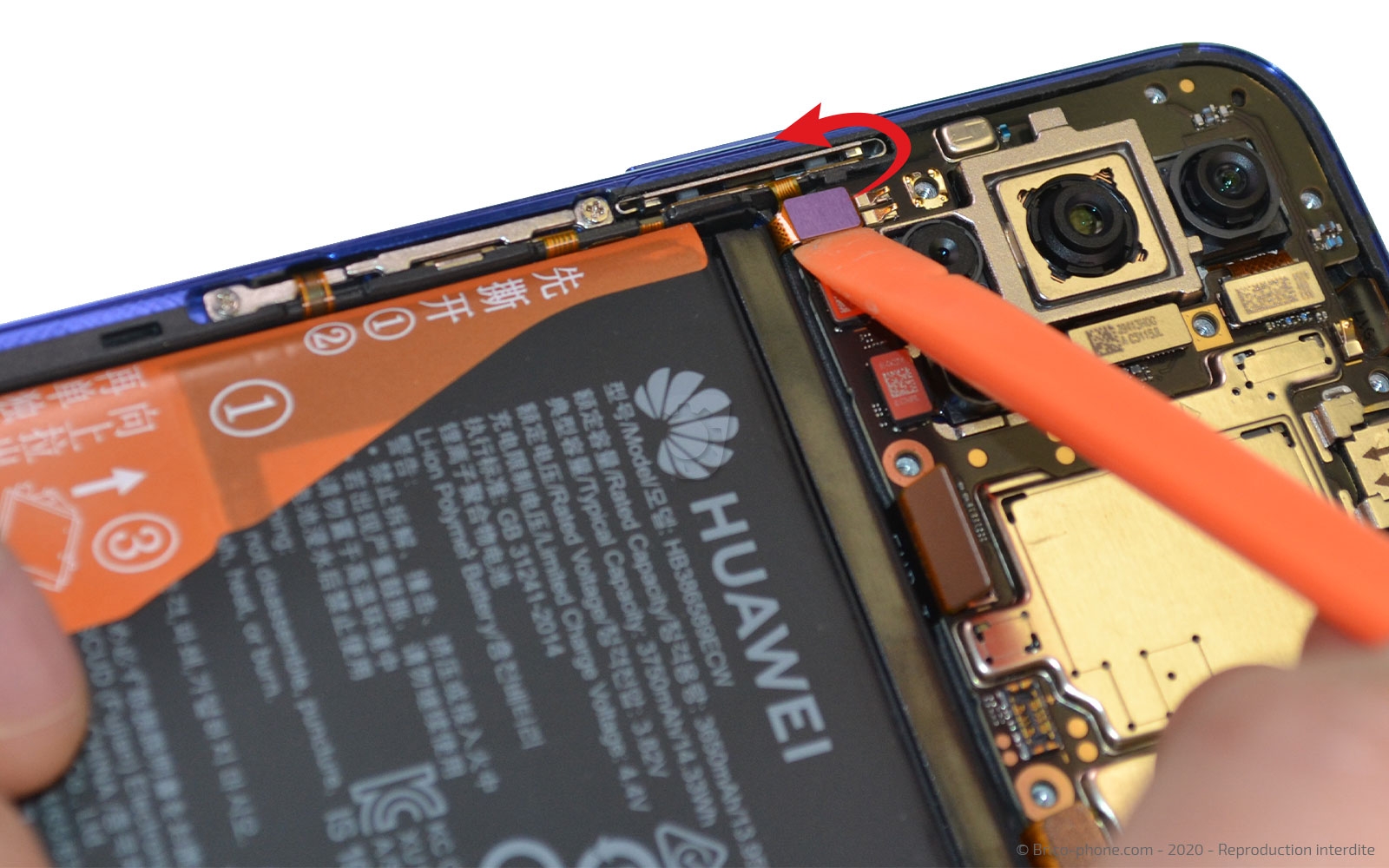

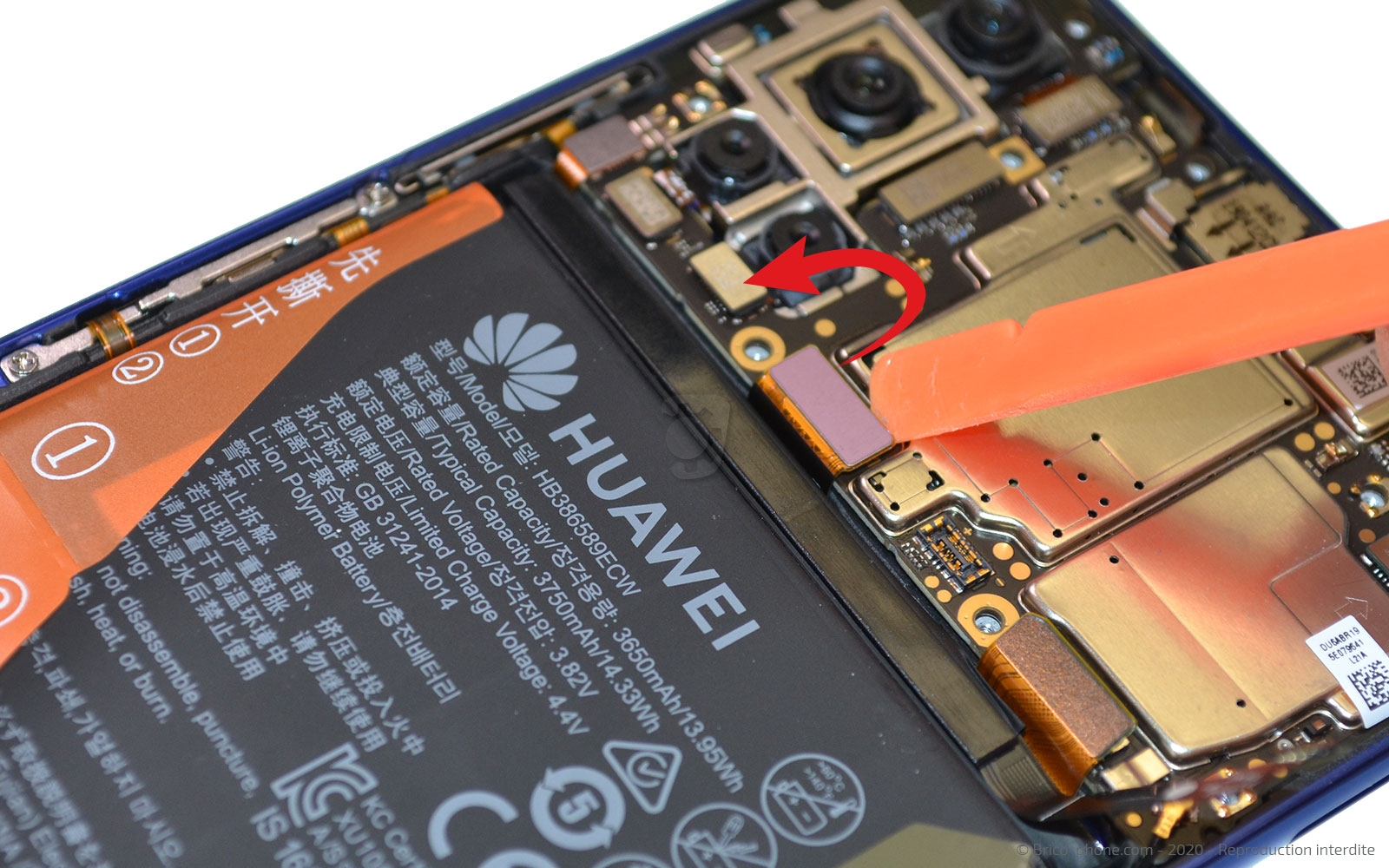

Reprenez le levier en nylon pour déconnecter sur la carte mère, la nappes de la rallonge d'interconnexion, celle de l'écran et celle des boutons.

Déclipsez également le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

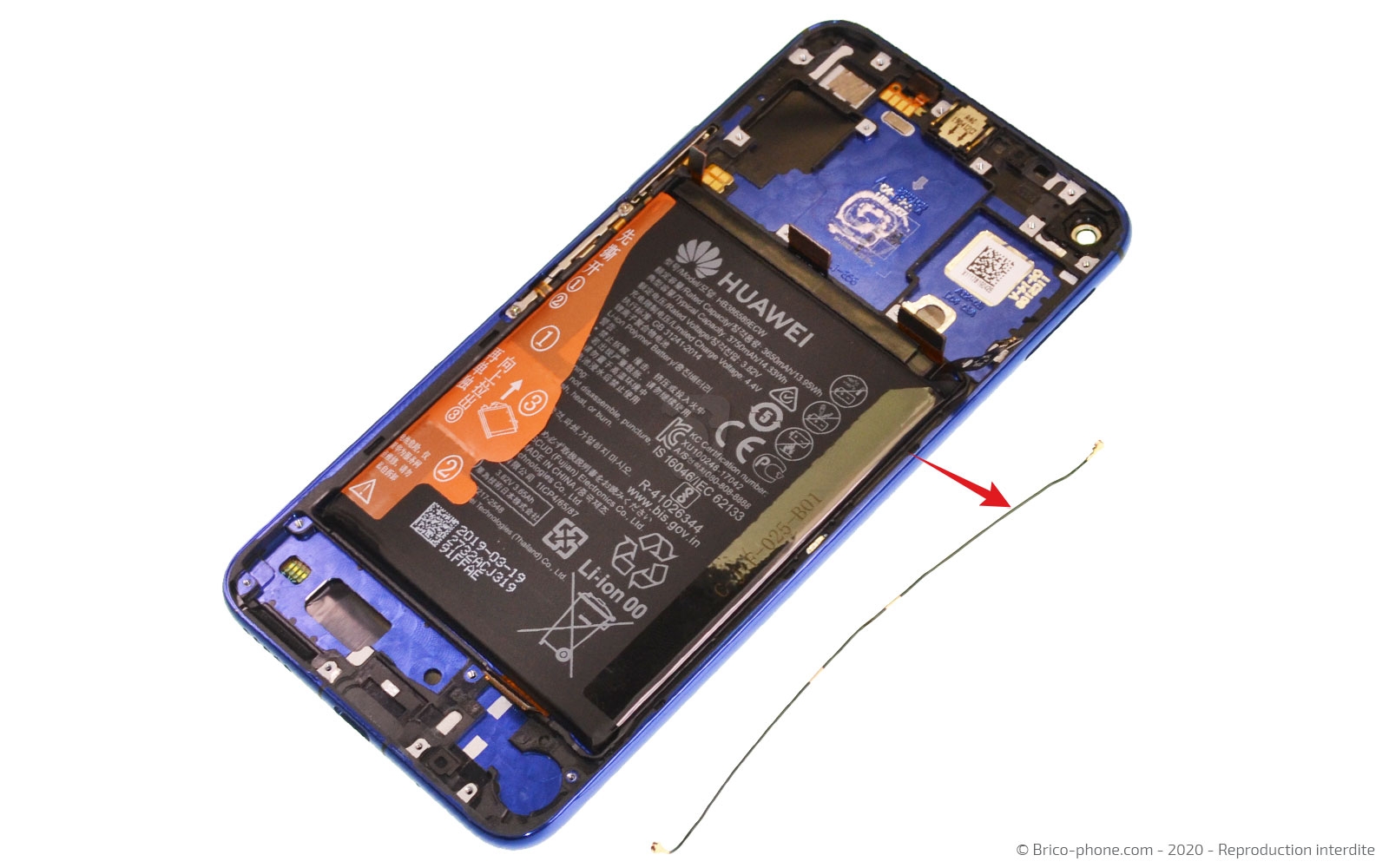

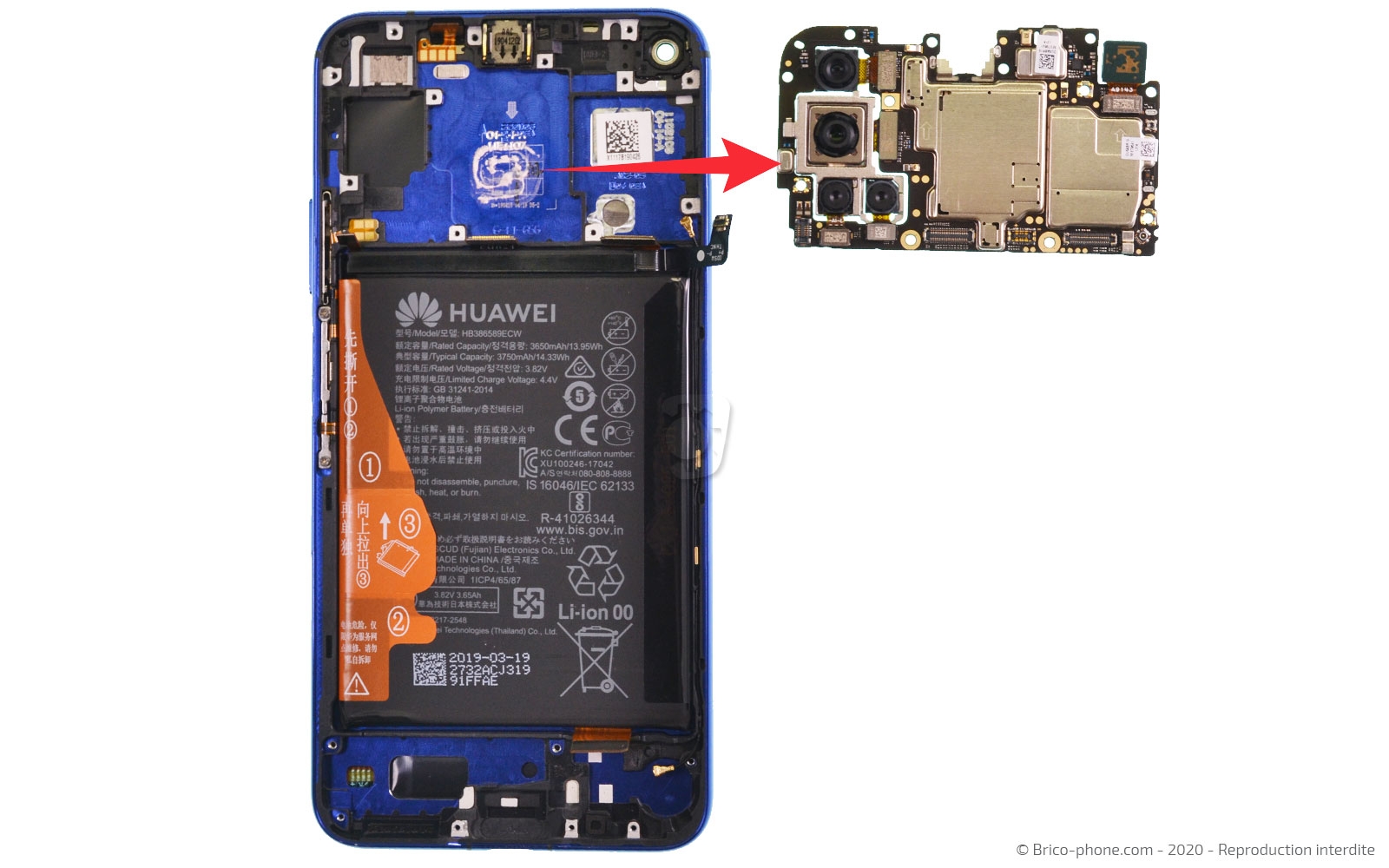

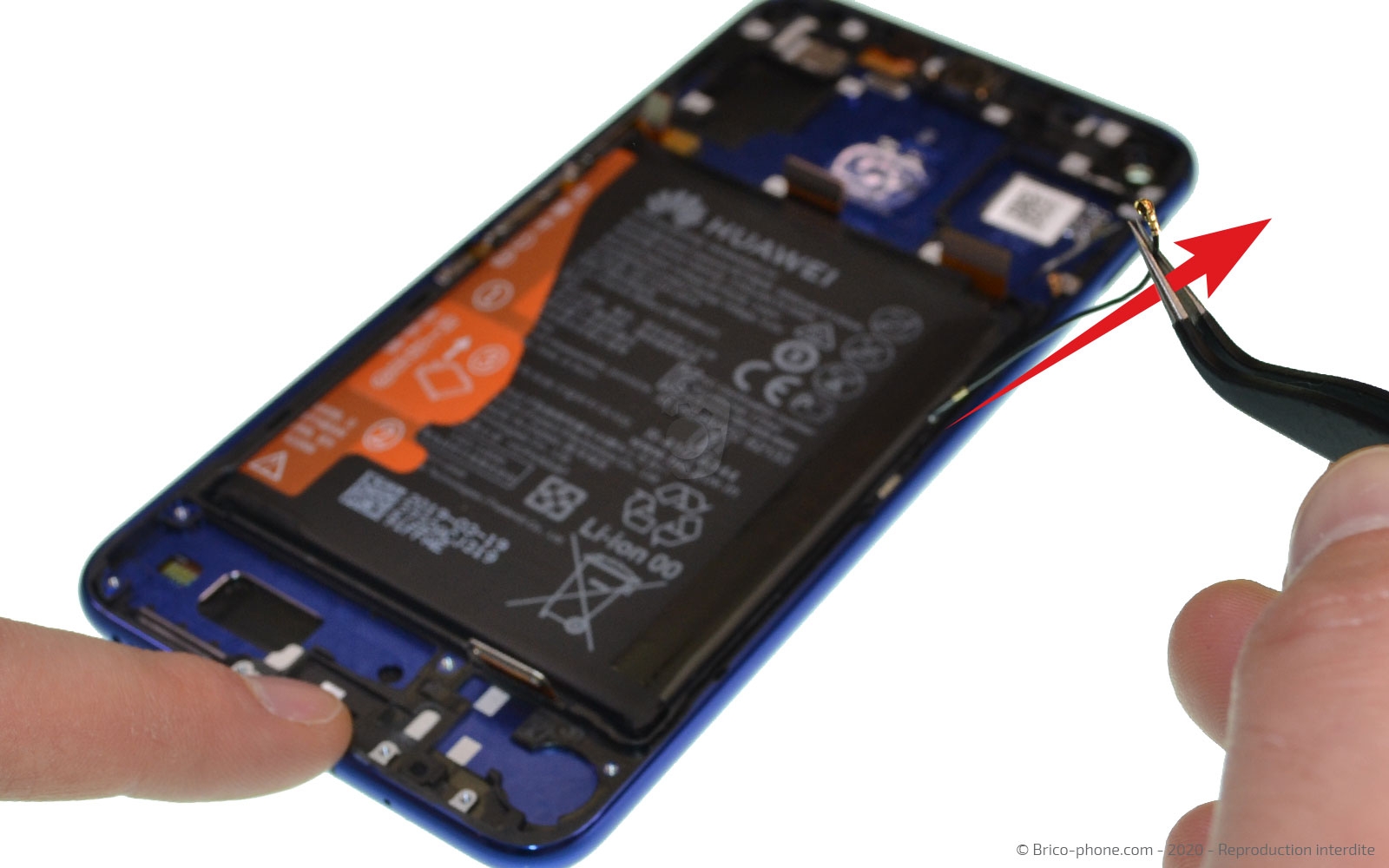

Etape 11 : Retirer la carte mère et le câble coaxial

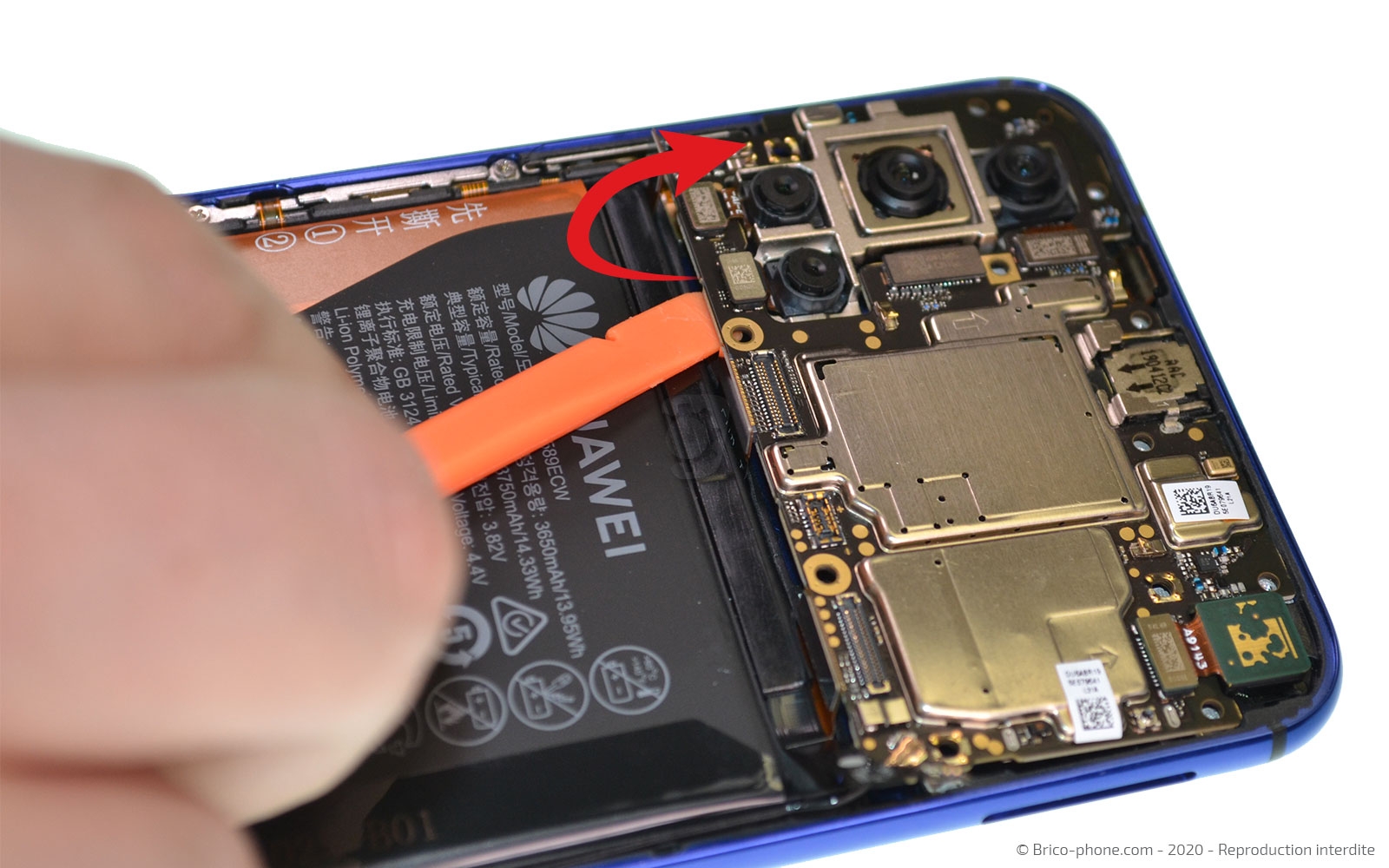

Infiltrez le levier sous la carte mère afin de faire levier pour récupérer la carte mère.

Enfin avec la pincette, sortez le câble du bord du châssis.
Outils du kit utilisés
Outils du kit utilisés

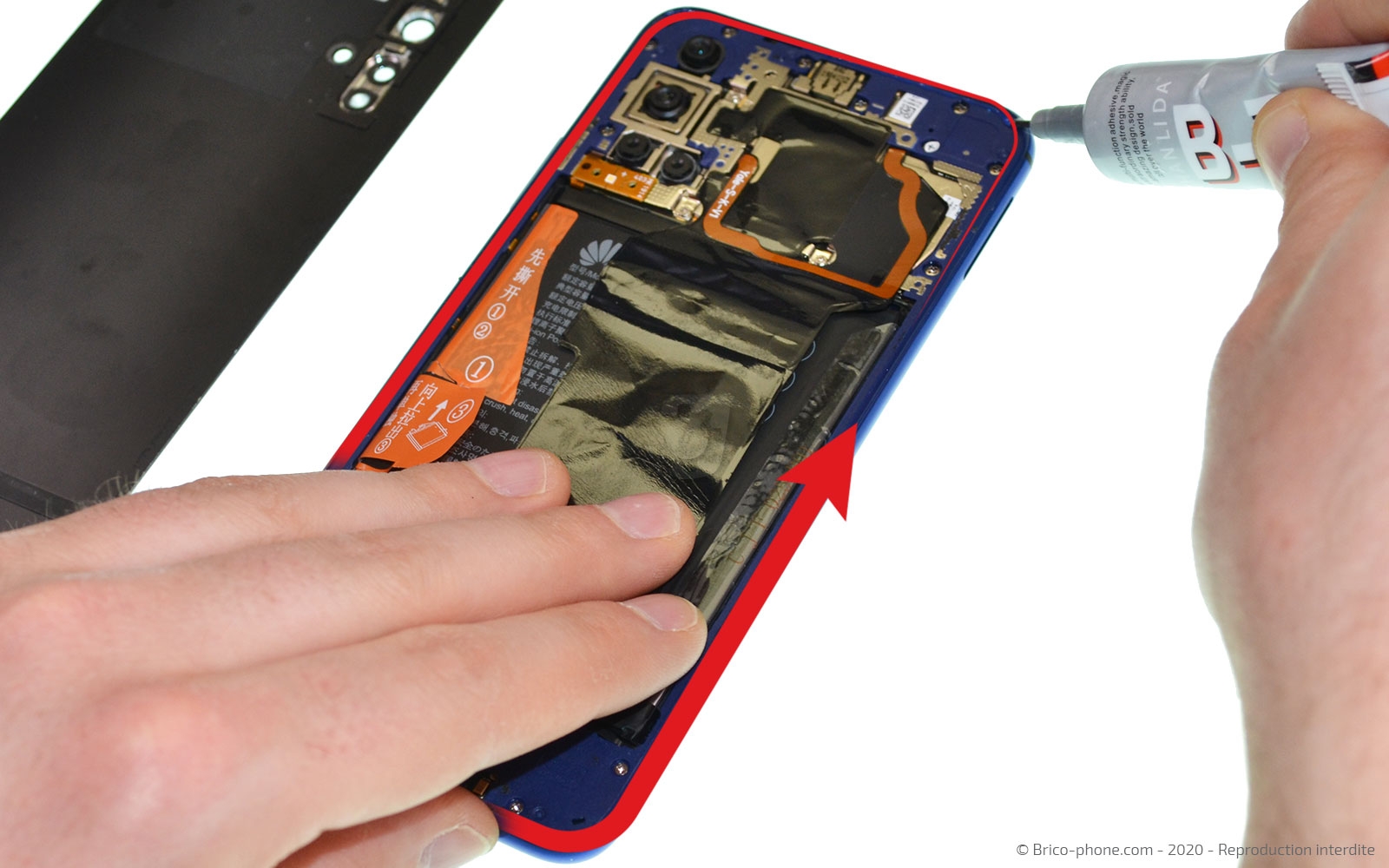

Conseils pour le remontage
Remontez tous les éléments dans votre nouveau bloc écran en suivant les étapes précédentes dans l'ordre inverse.

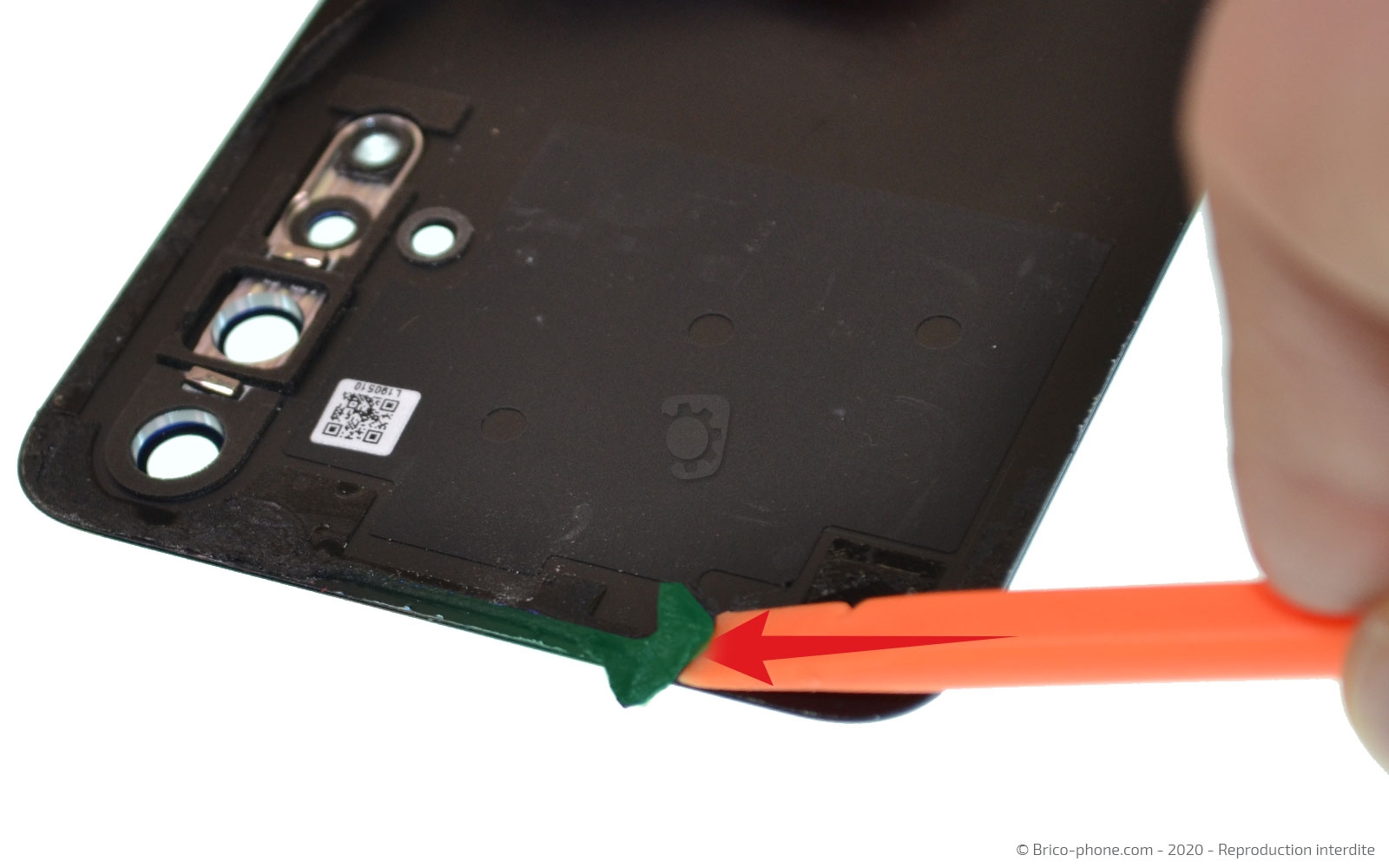

Cependant, n'oubliez pas de nettoyer le cache batterie des morceaux de stickers restants avant de la recoller à l'aide de la colle B-7000 sur le châssis.

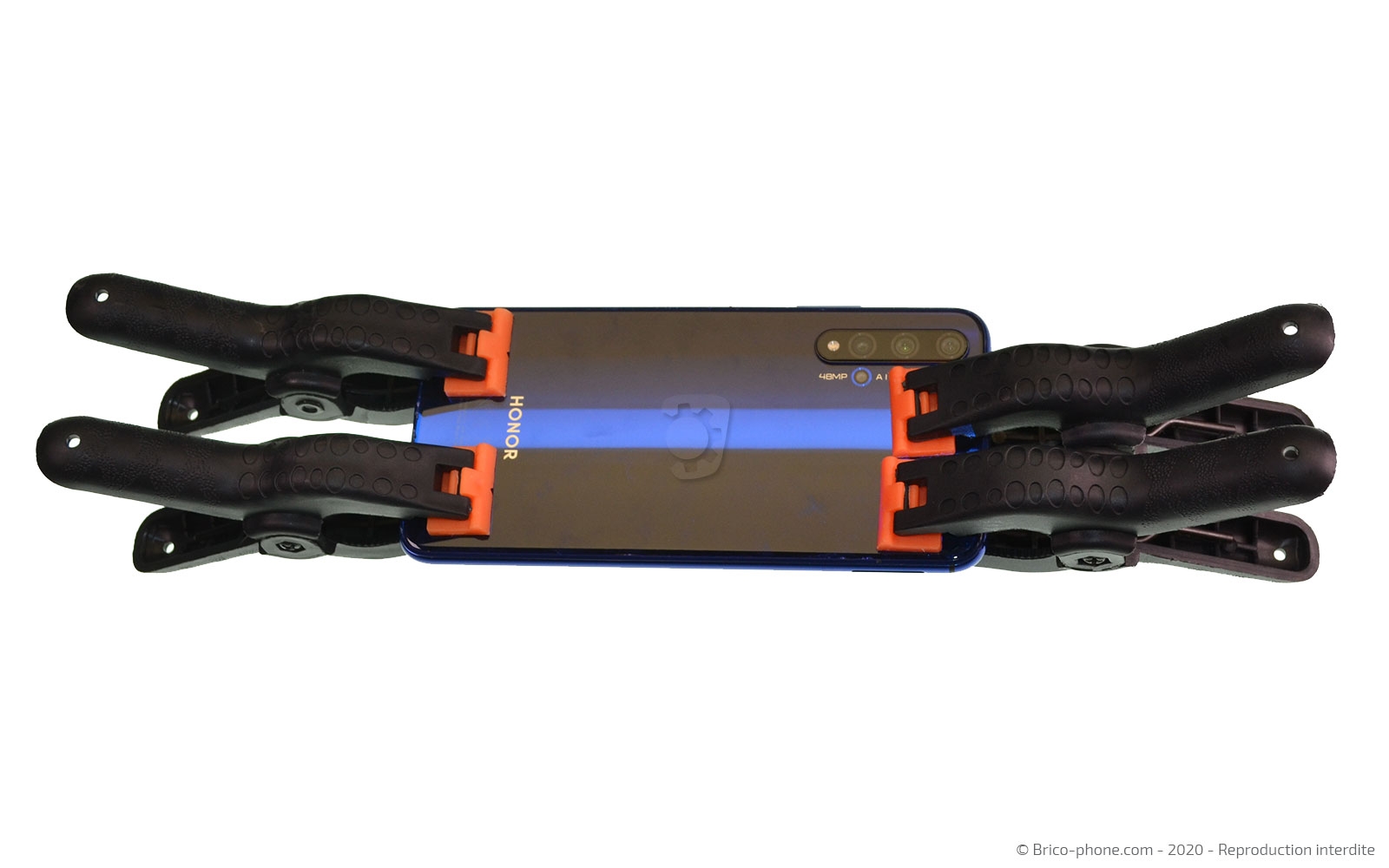

Laissez ensuite poser une heure à l'aide de livres ou de pinces.
