Changement d'écran (vitre + LCD) sur Honor 20

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Honor 20 | Temps estimé : 50 min | Difficulté : 3/5

La vitre avant de votre Honor 20 ne fonctionne plus ou est endommagée ?

Pas de panique, Brico-phone vous accompagne à travers ce tutoriel photos tout au long de votre réparation. Suivez étape par étape les conseils de nos experts.

Diagnostic

›  La vitre avant de votre smartphone est cassée, brisée, rayée.
›  Votre smartphone affiche des traits, tâches, zones d'ombre.
›  L'écran de votre téléphone reste noir même lorsqu'il est branché à un ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir vitre + LCD pré-monté pour Honor 20
119,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Vous êtes désireux de connaitre le modèle de votre smartphone afin de commander les bonnes pièces ?

Dans le cas où votre téléphone ne s'allume plus, vérifiez que l'inscription YAL-L21 soit écrite sur la vitre arrière de votre Honor 20.

Vous pouvez accéder à l'écran de votre téléphone ? Composez le *#06# depuis le clavier de votre Honor 20 pour connaitre son numéro d'IMEI. Une fois connu, inscrivez le numéro au sein de la case dédiée sur notre page d'accueil. Vous serez par la suite, redirigé vers les produits et outils adéquats.

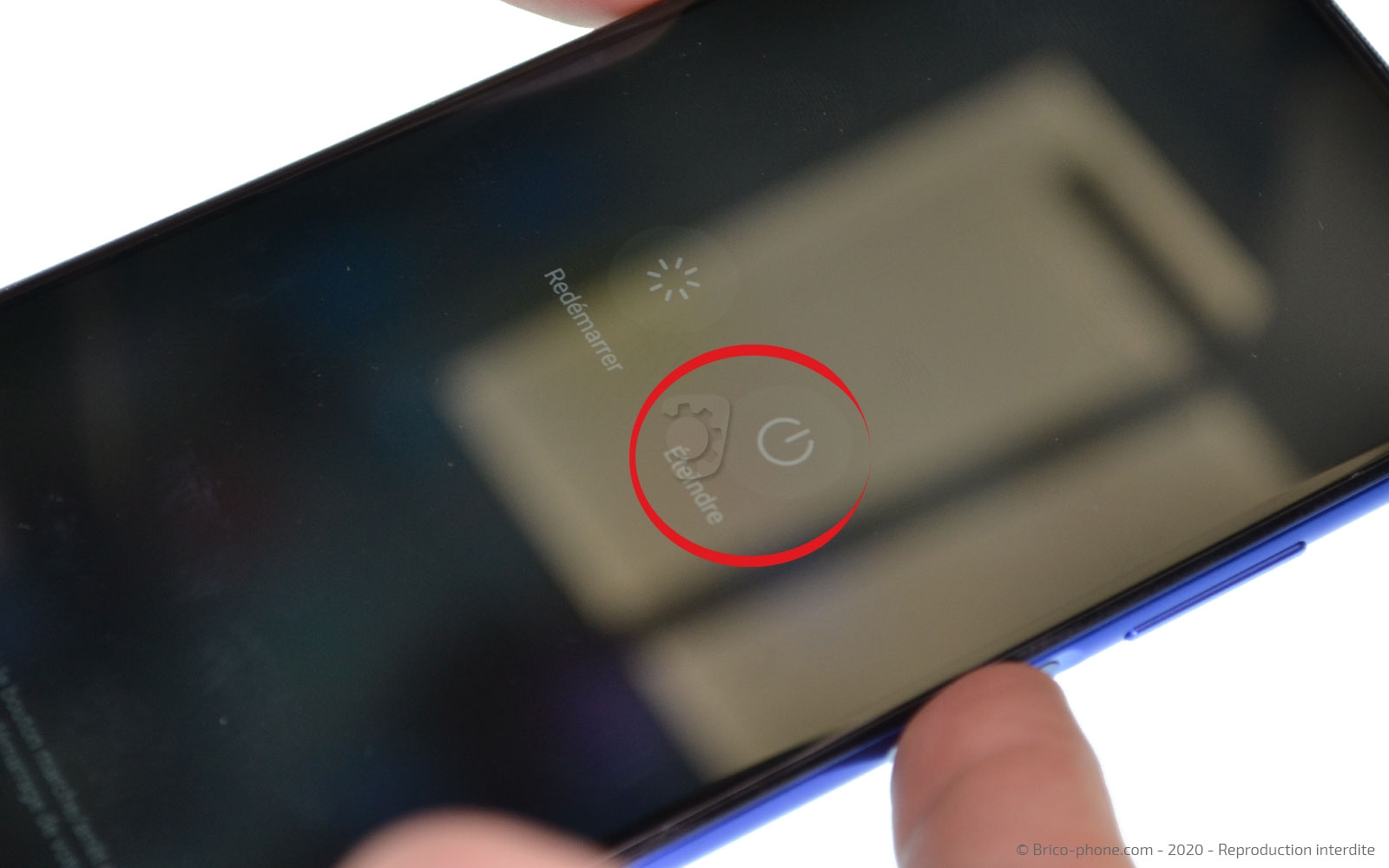

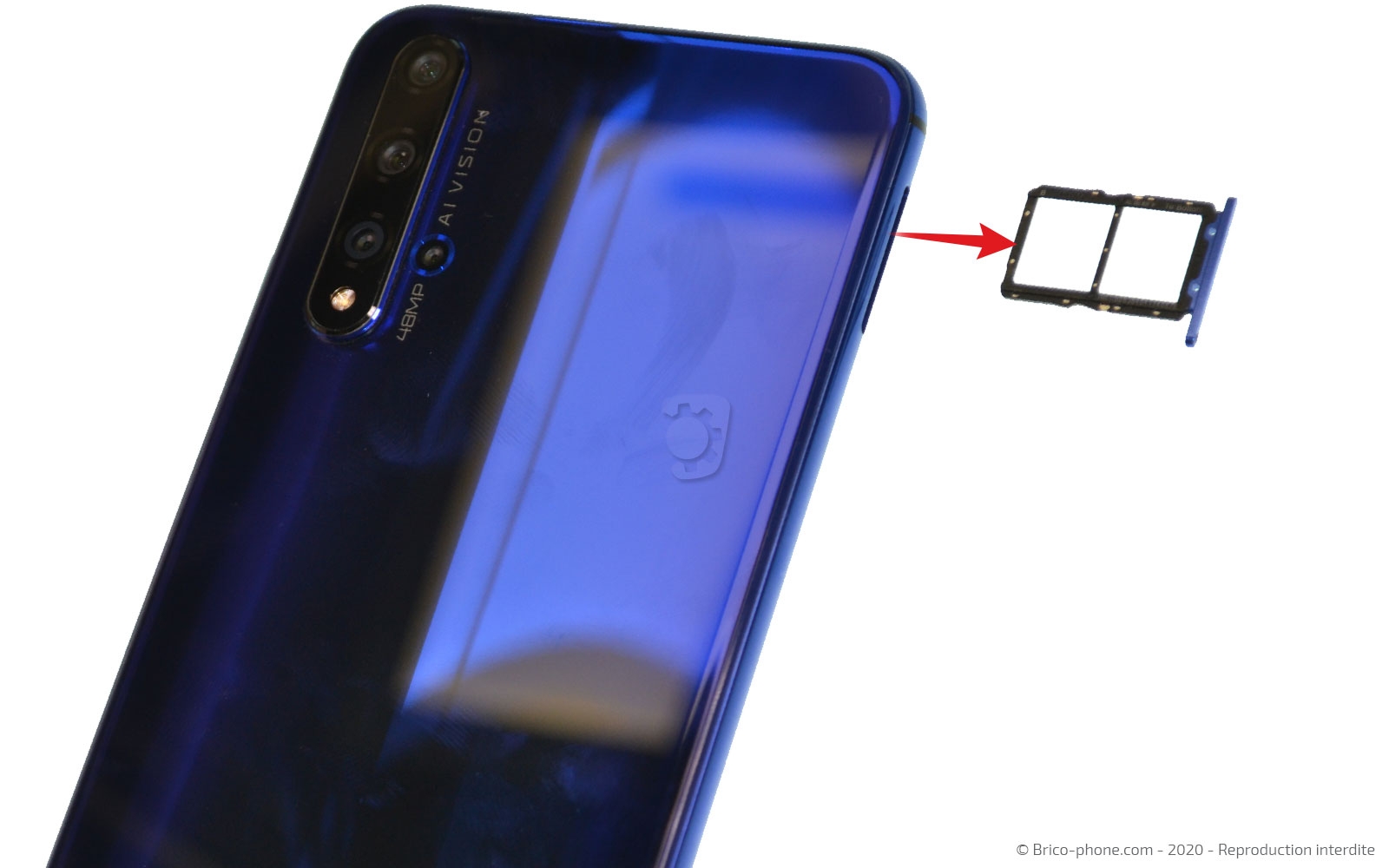

Etape 1 : Eteindre et retirer le rack Sim

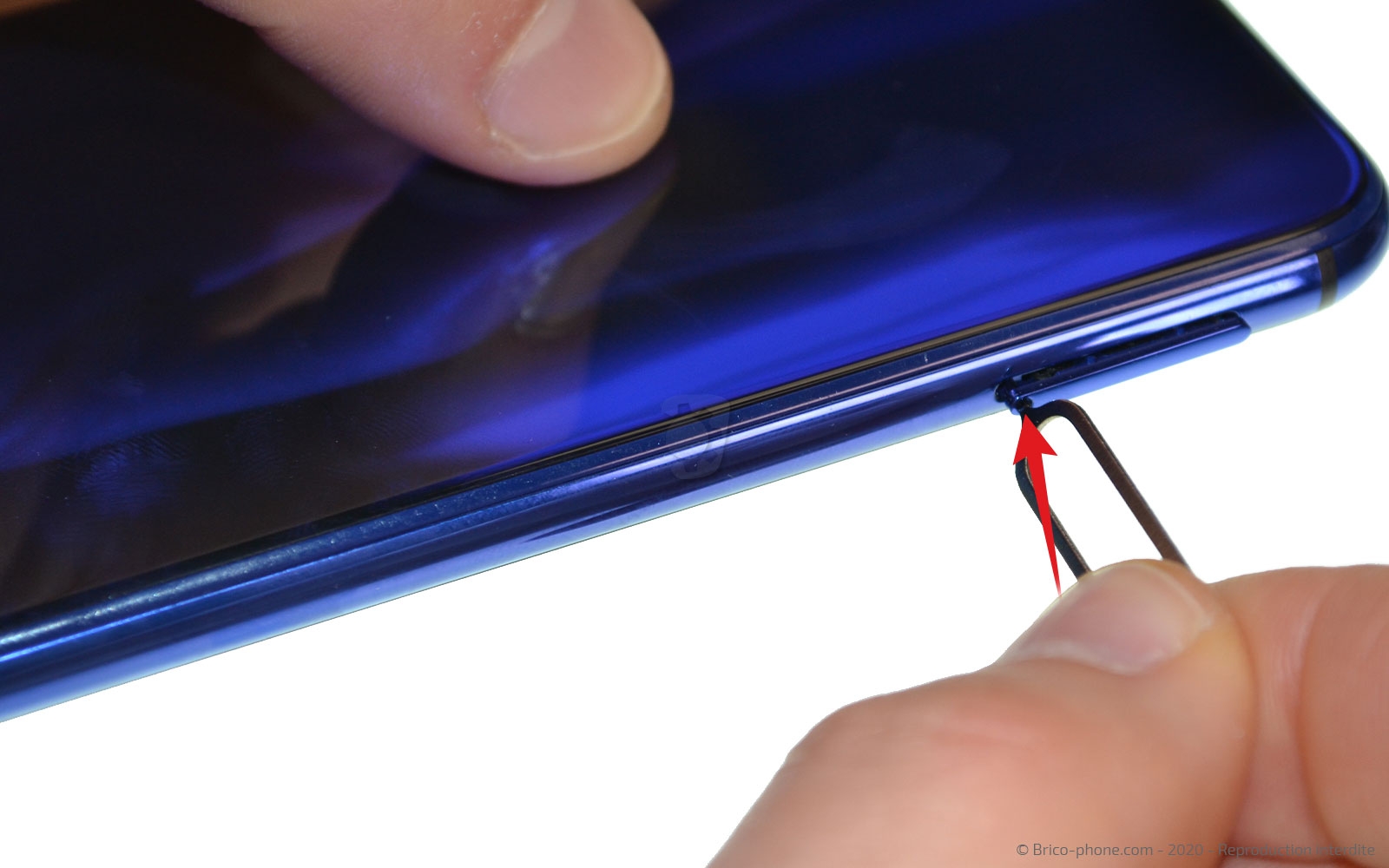

Eteignez votre smartphone avant de retirer le rack Sim.
Outils du kit utilisés
Outils du kit utilisés

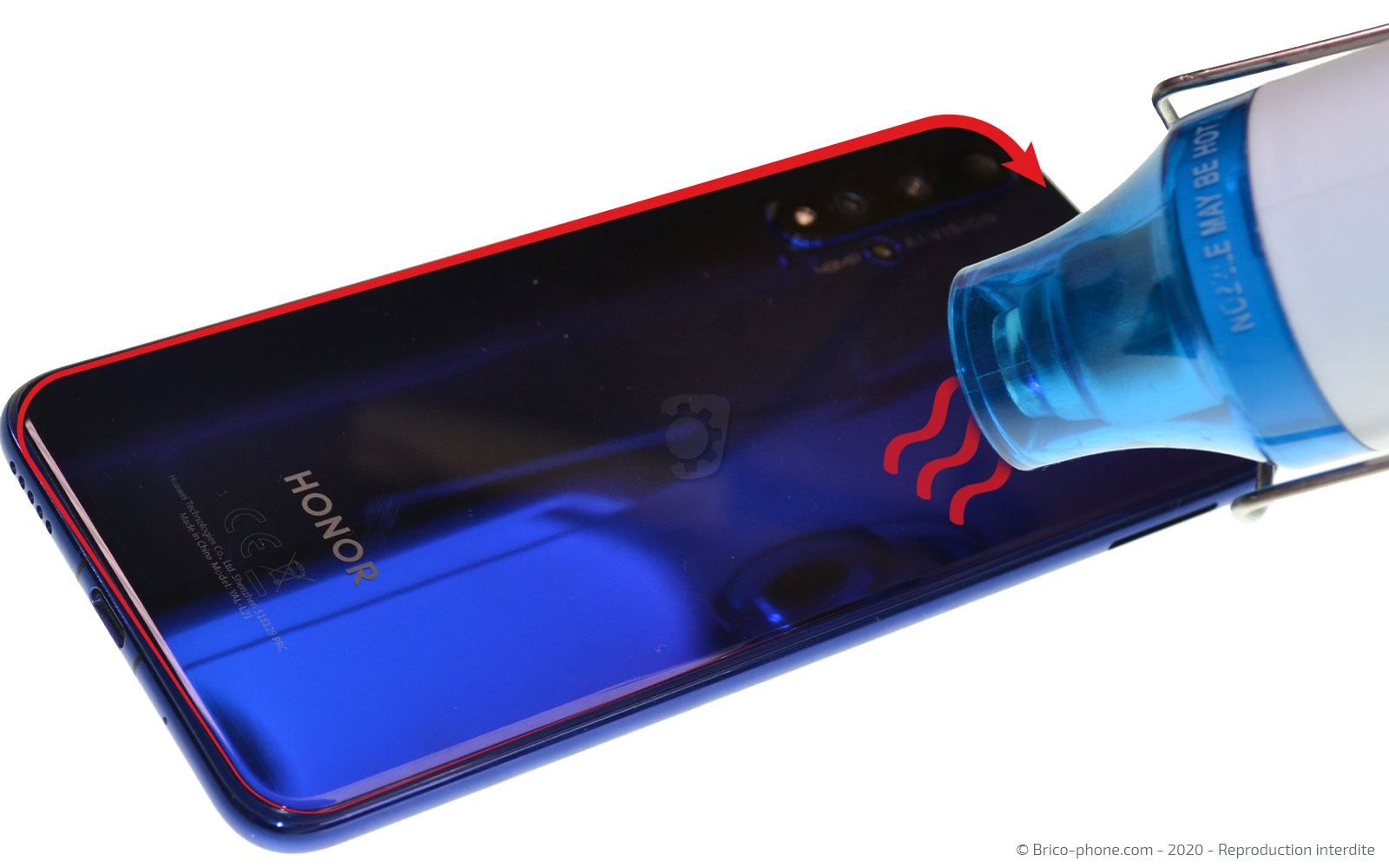

Etape 2 : Chauffer la vitre arrière
A l'aide d'un décapeur thermique ou d'un coussin chauffant, ramollissez le sticker soudant la vitre arrière au châssis.

Pour le coussin chauffant, n'oubliez pas de le passer 1 à 2 minutes au micro-ondes avant de le mettre sur l'arrière du smartphone environ 30 secondes.

Si vous possédez un décapeur thermique ou alors un sèche-cheveux, il vous suffit de chauffer simplement le contour du téléphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

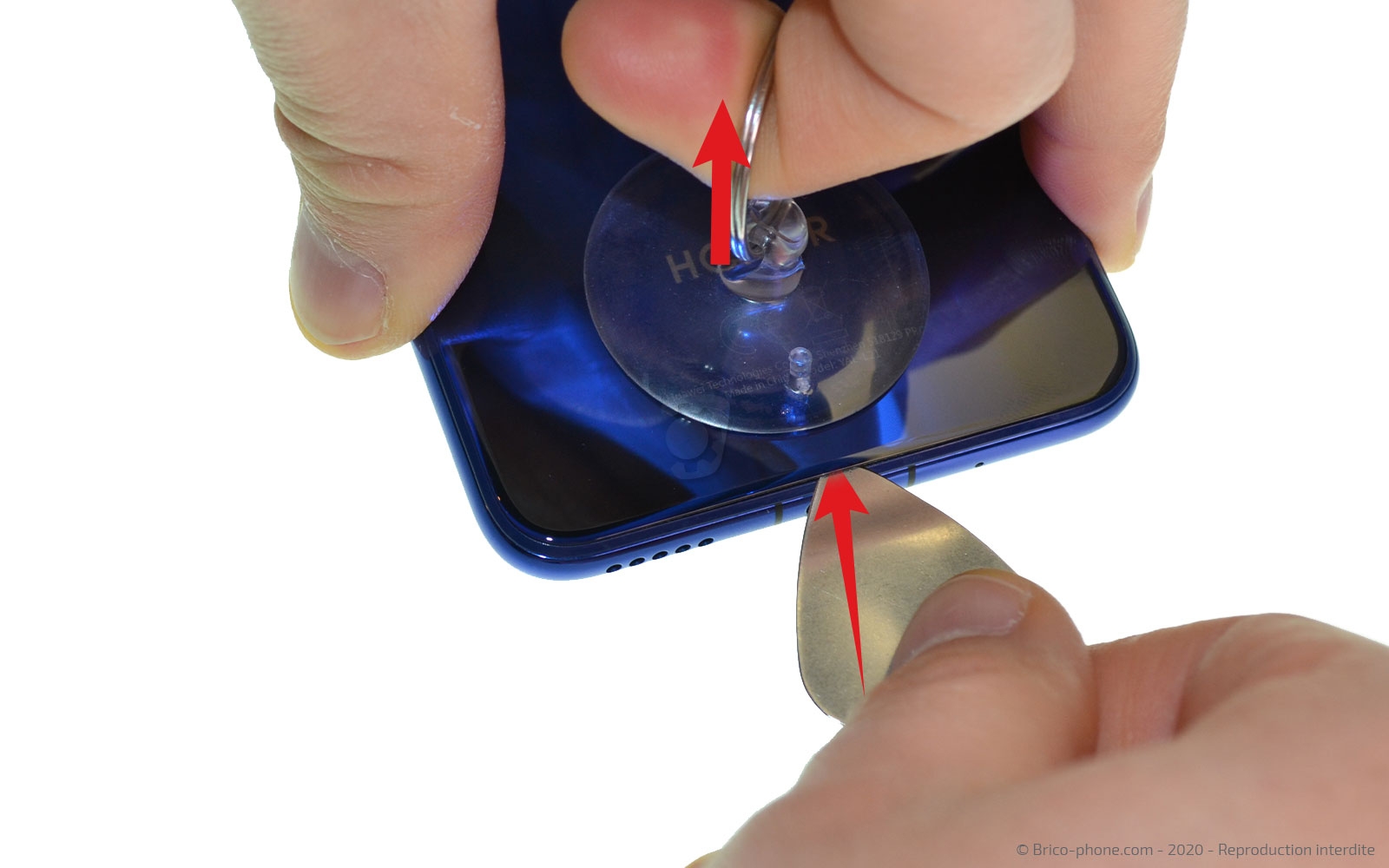

Etape 3 : Décoller le cache batterie

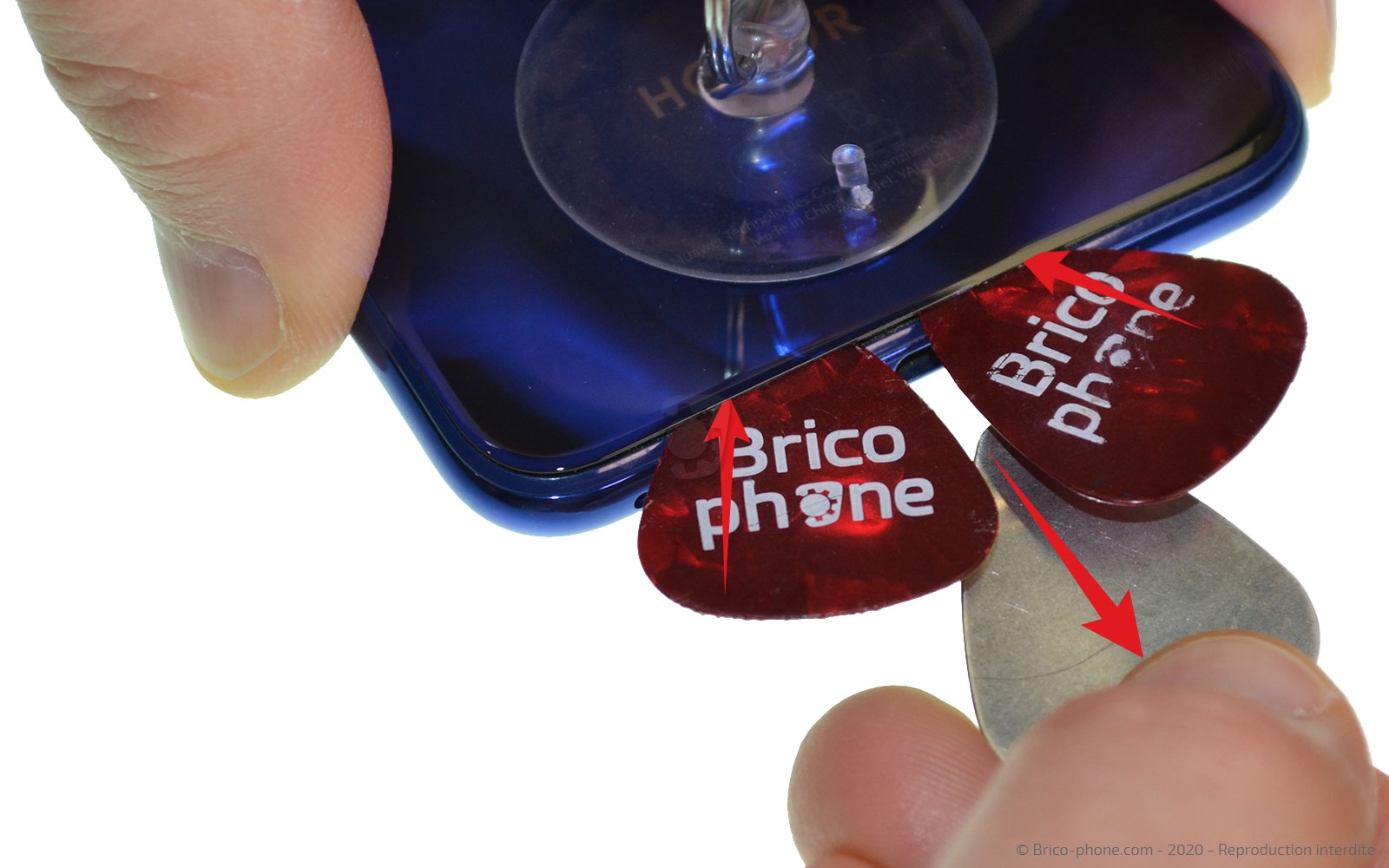

Positionnez la ventouse sur la vitre arrière de votre téléphone et exercez une pression afin de soulevez légèrement cette dernière.

Insérez ensuite le médiator fin dans l'interstice. Décollez délicatement la coque afin de pouvoir remplacer le médiator en métal par ceux en plastique.

Faites le tour du smartphone pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés

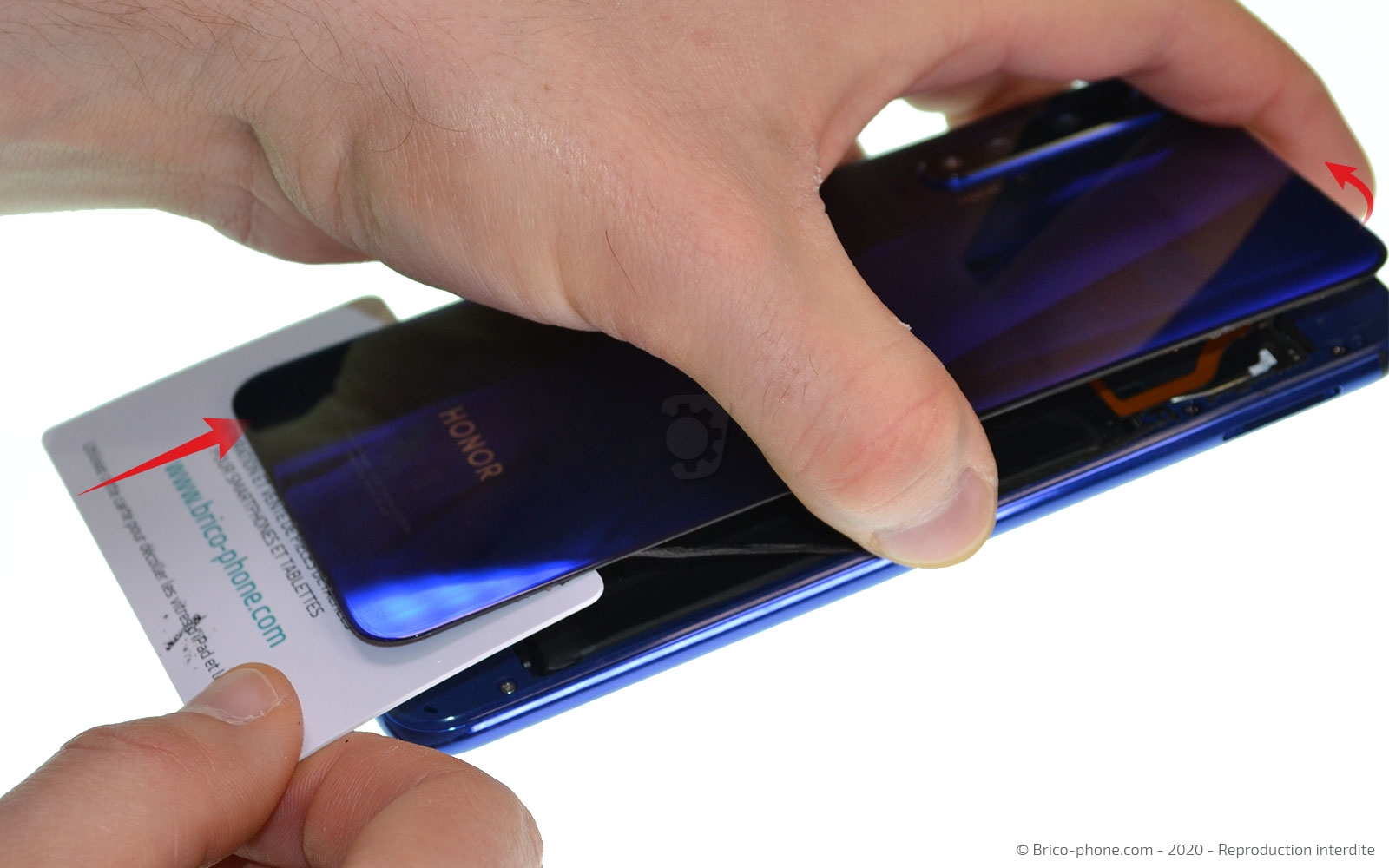

Etape 4 : Ouvrir le smartphone
Glissez la carte entre la vitre arrière et le châssis et faites basculer la façade arrière vers l'extérieur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière Noire Minuit pour Honor 20
39,90 €
Etape 5 : Retirer les vis de la plaquette intermédiaire
Dévissez les 19 vis cruciformes de la plaquette intermédiaire à l'aide de la tournevis adéquat.
Outils du kit utilisés
Outils du kit utilisés

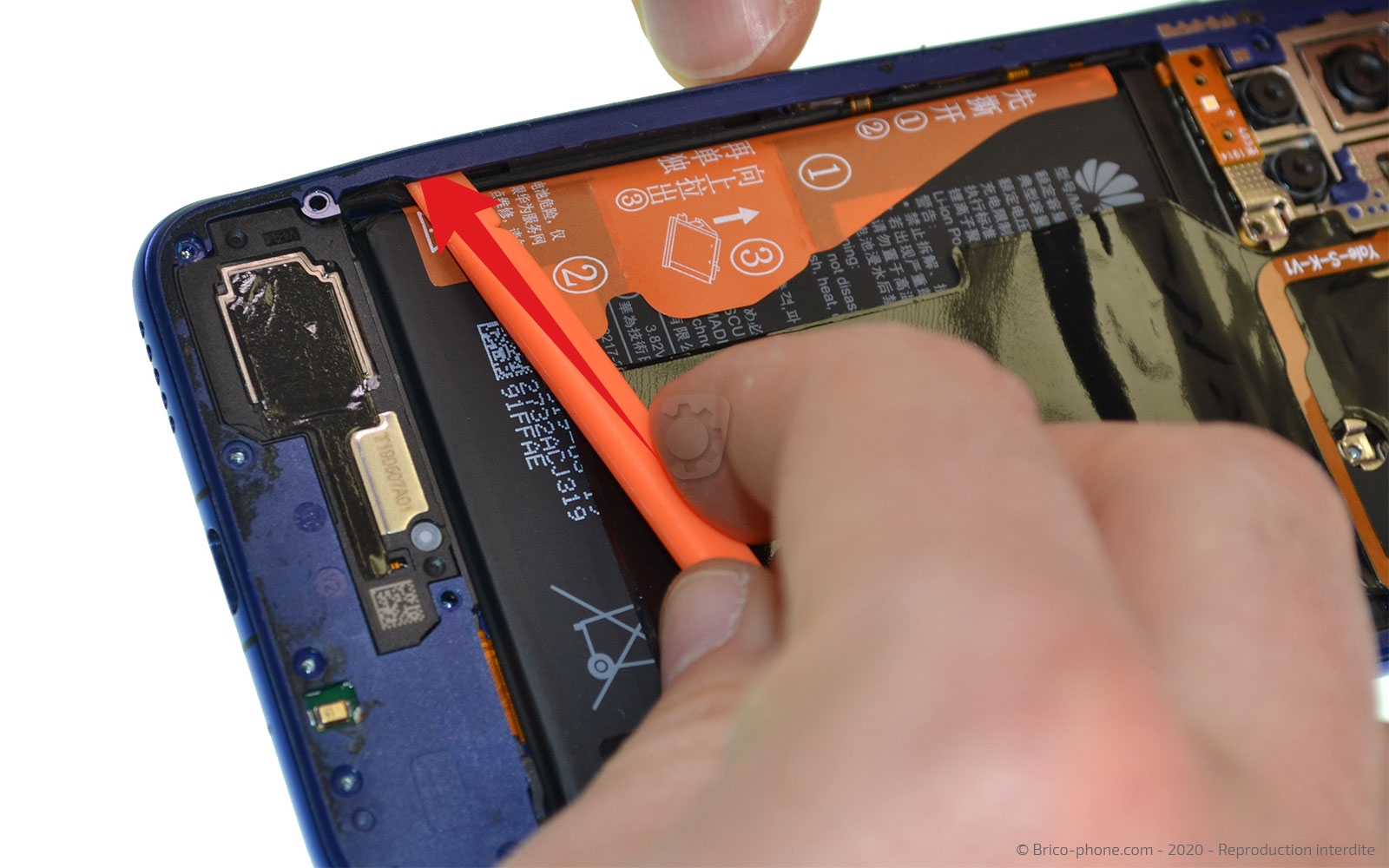

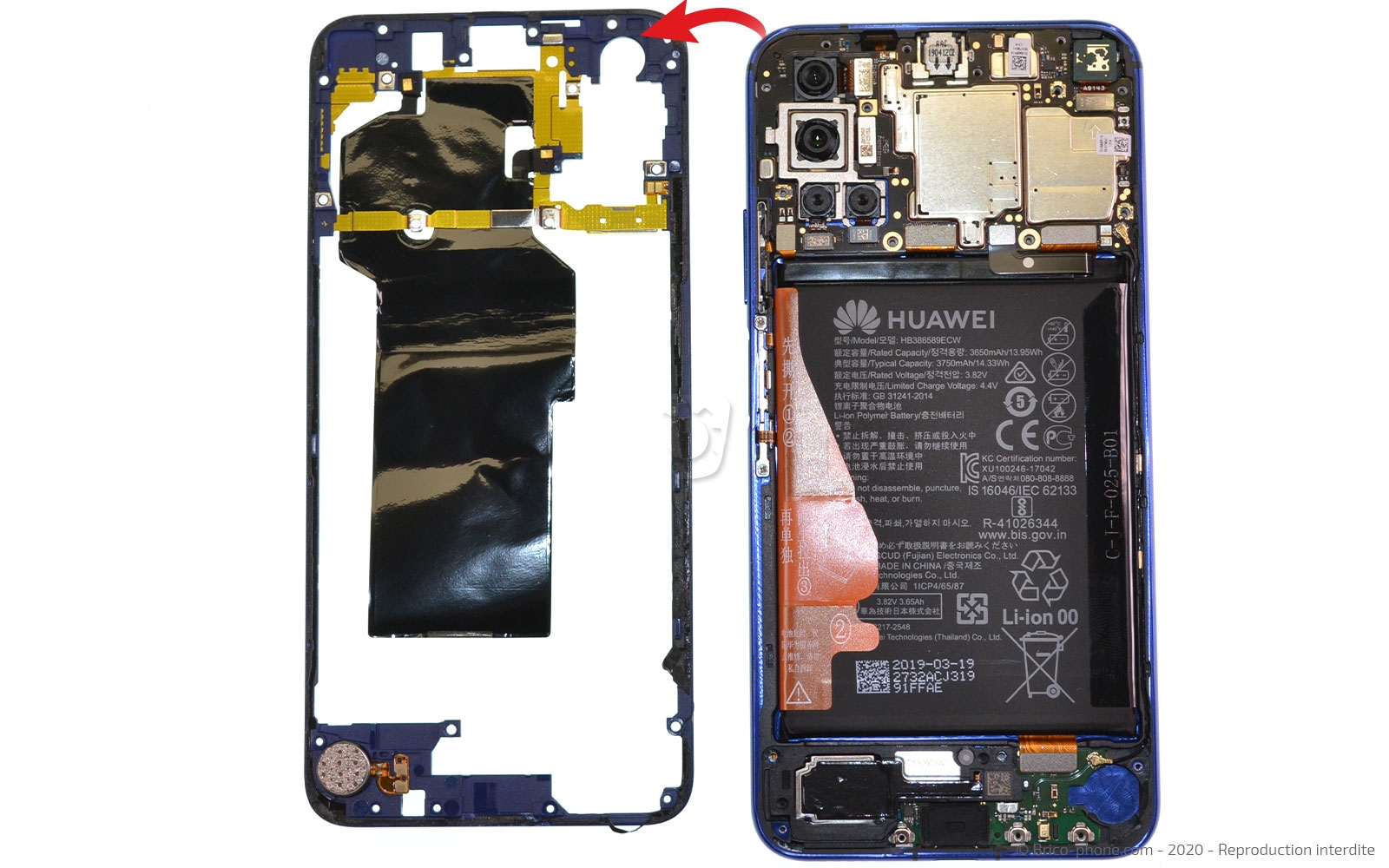

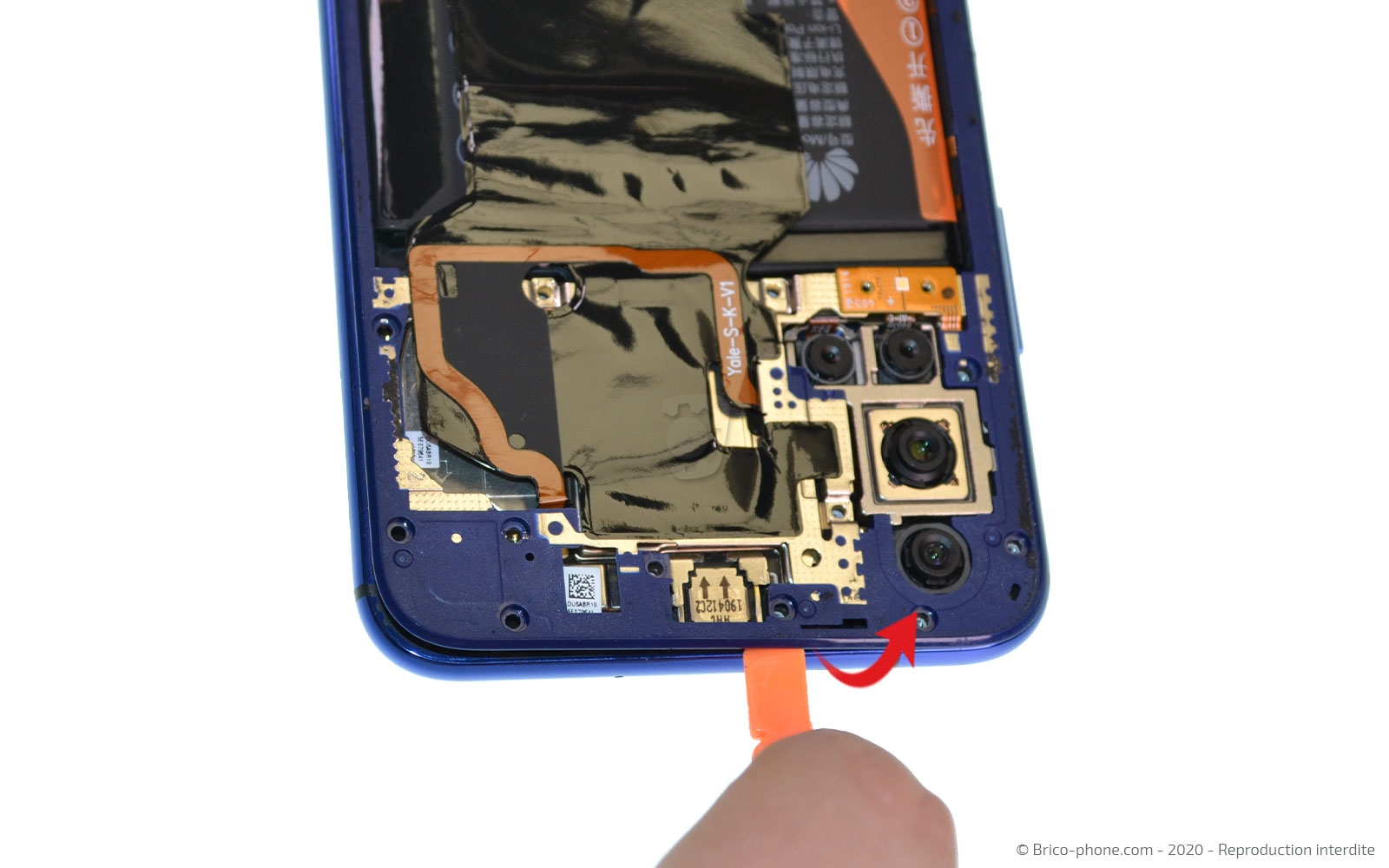

Etape 6 : Extraire la plaquette intermédiaire
Pour cette étape, il vous faut chauffer les petites bandes latérales de la plaquette intermédiaire.

Avec le levier en nylon, déclipsez le cache du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

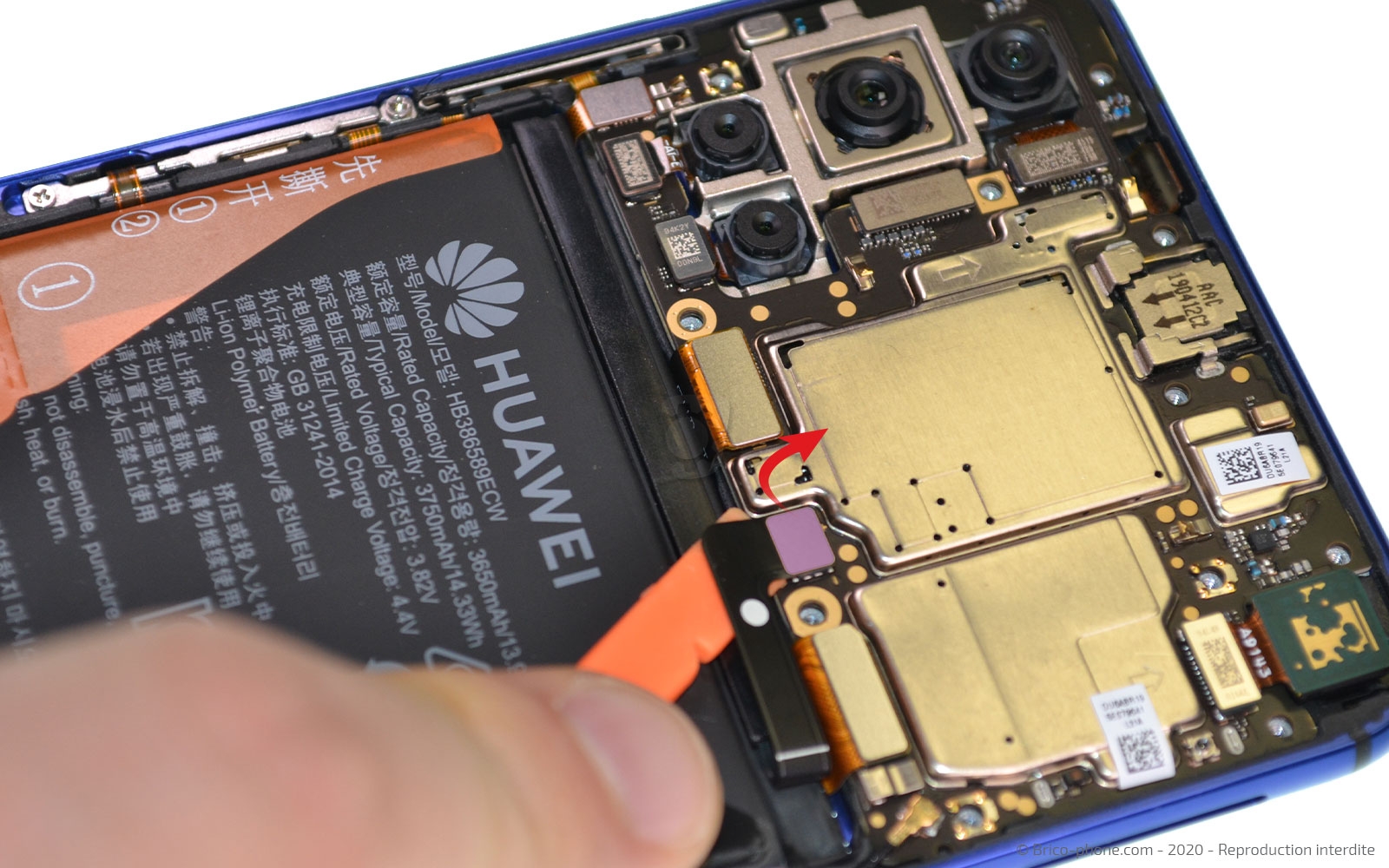

Etape 7 : Déconnecter la batterie
Gardez le même outil pour débrancher la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

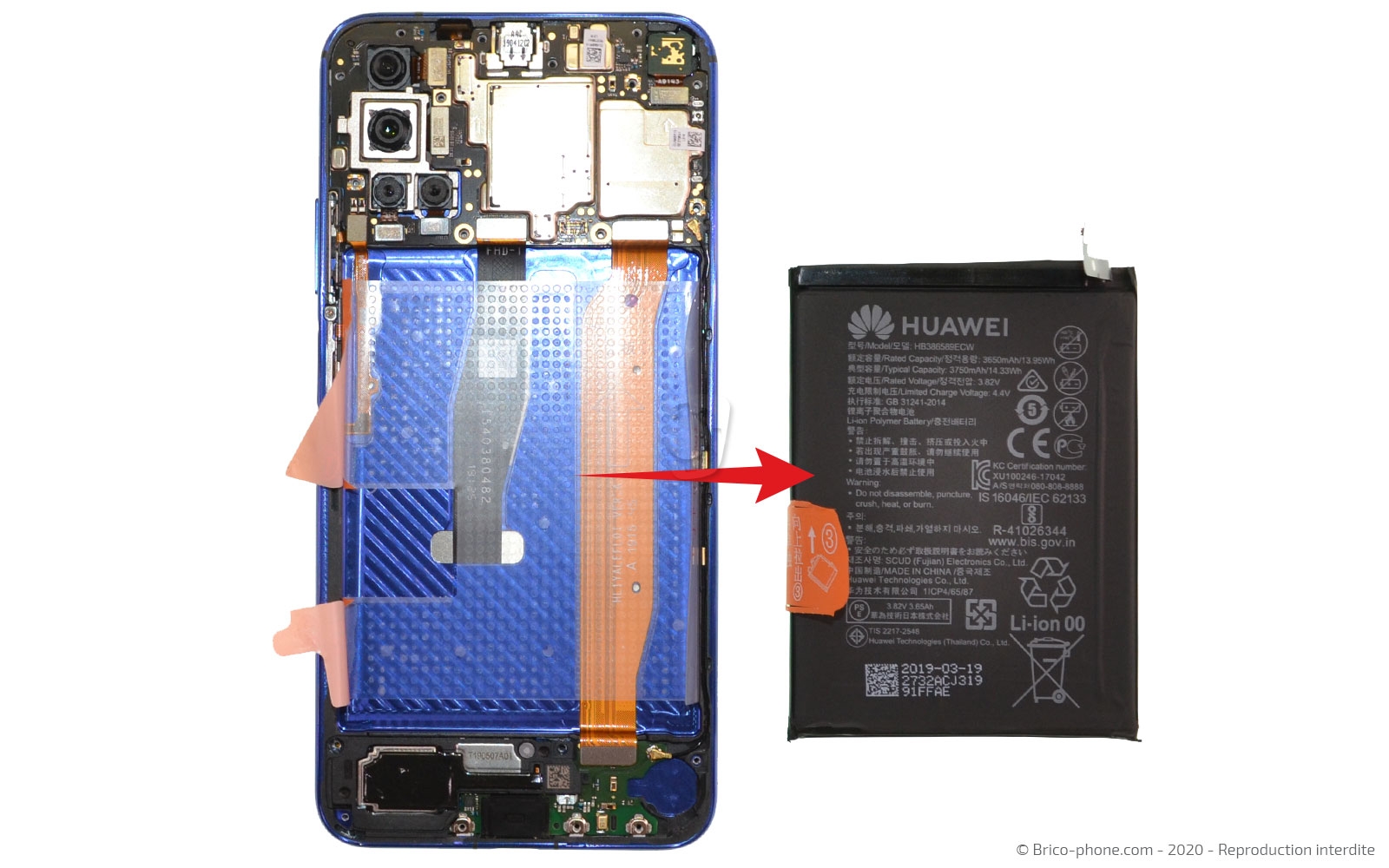

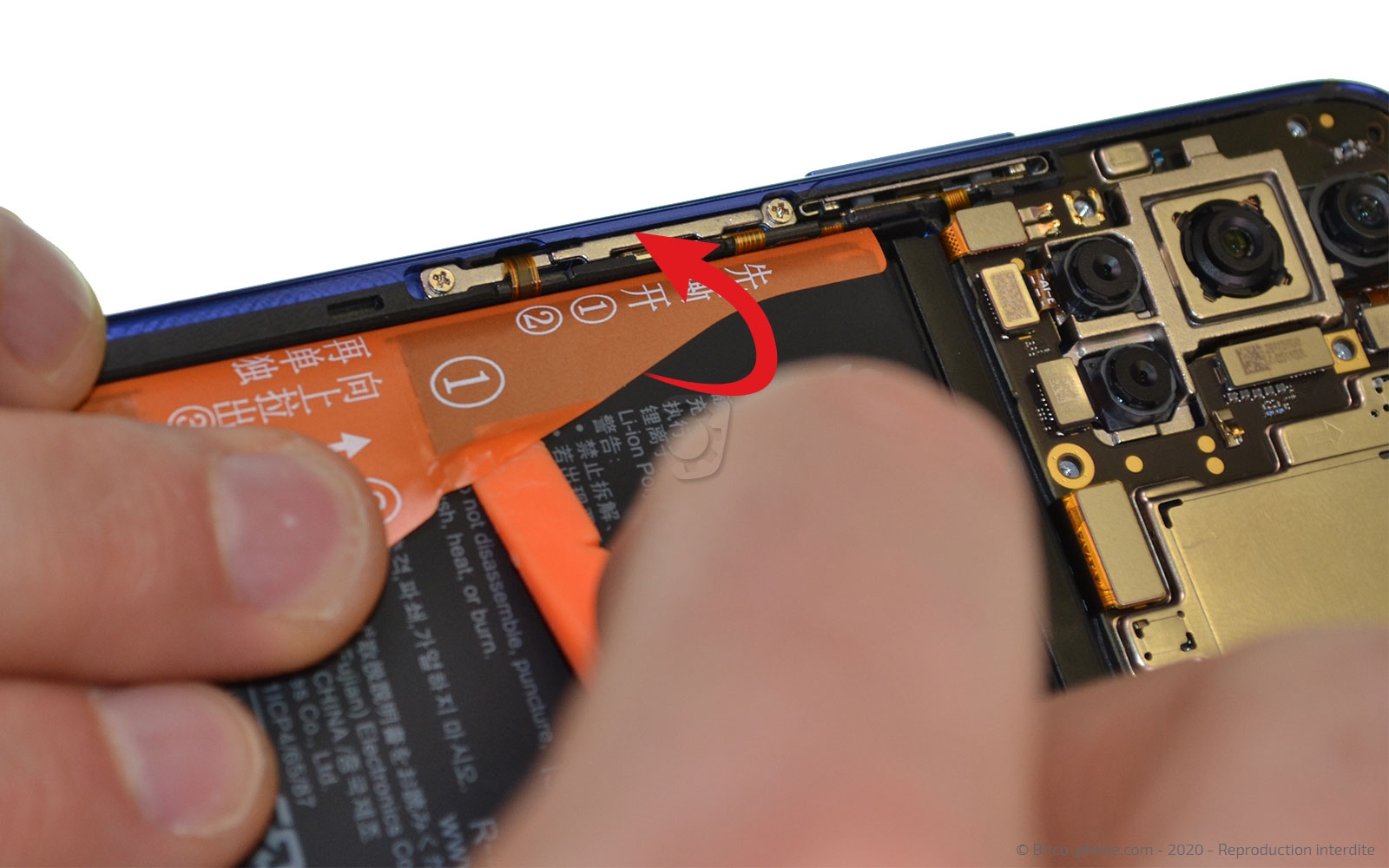

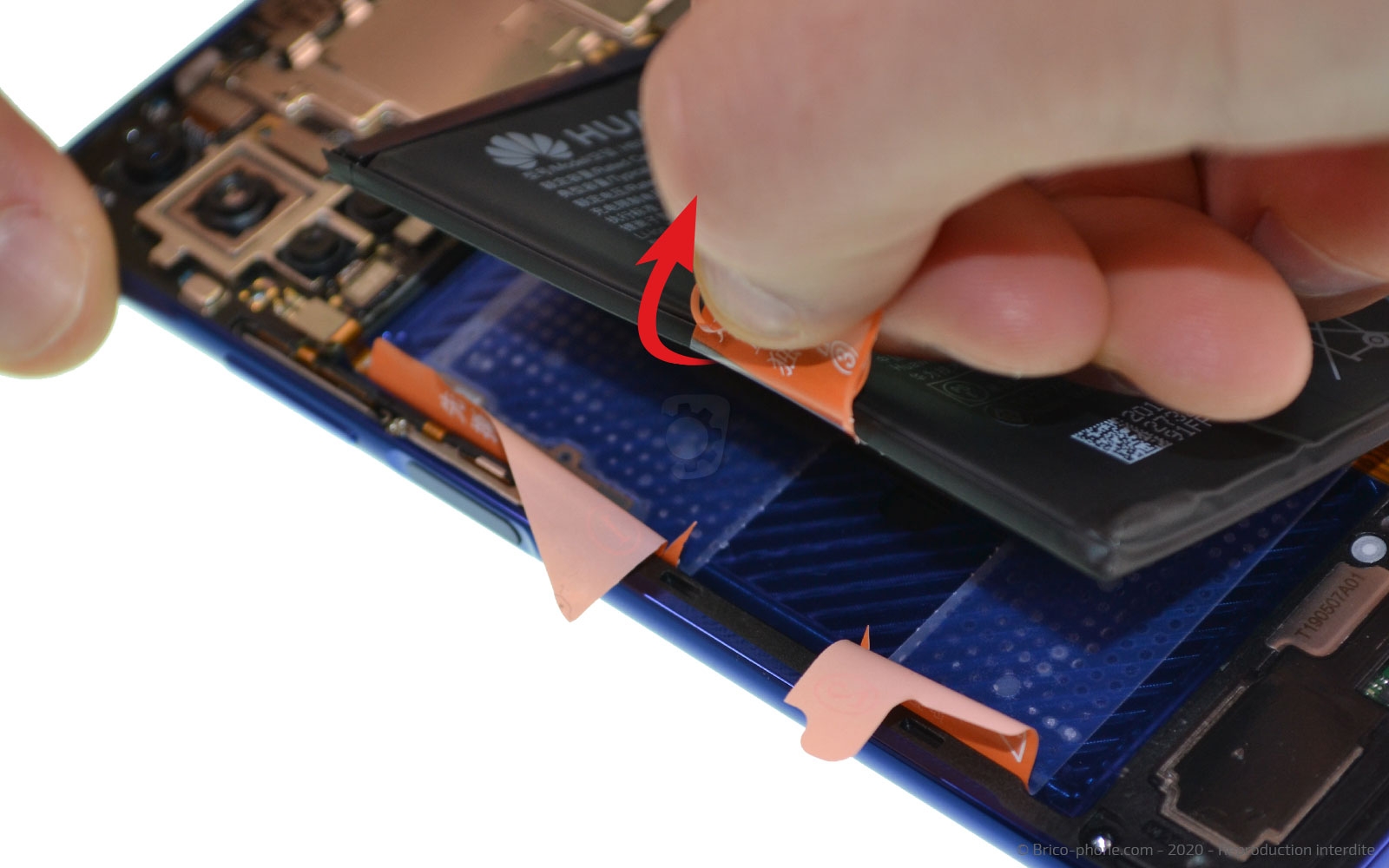

Etape 8 : Décoller la batterie

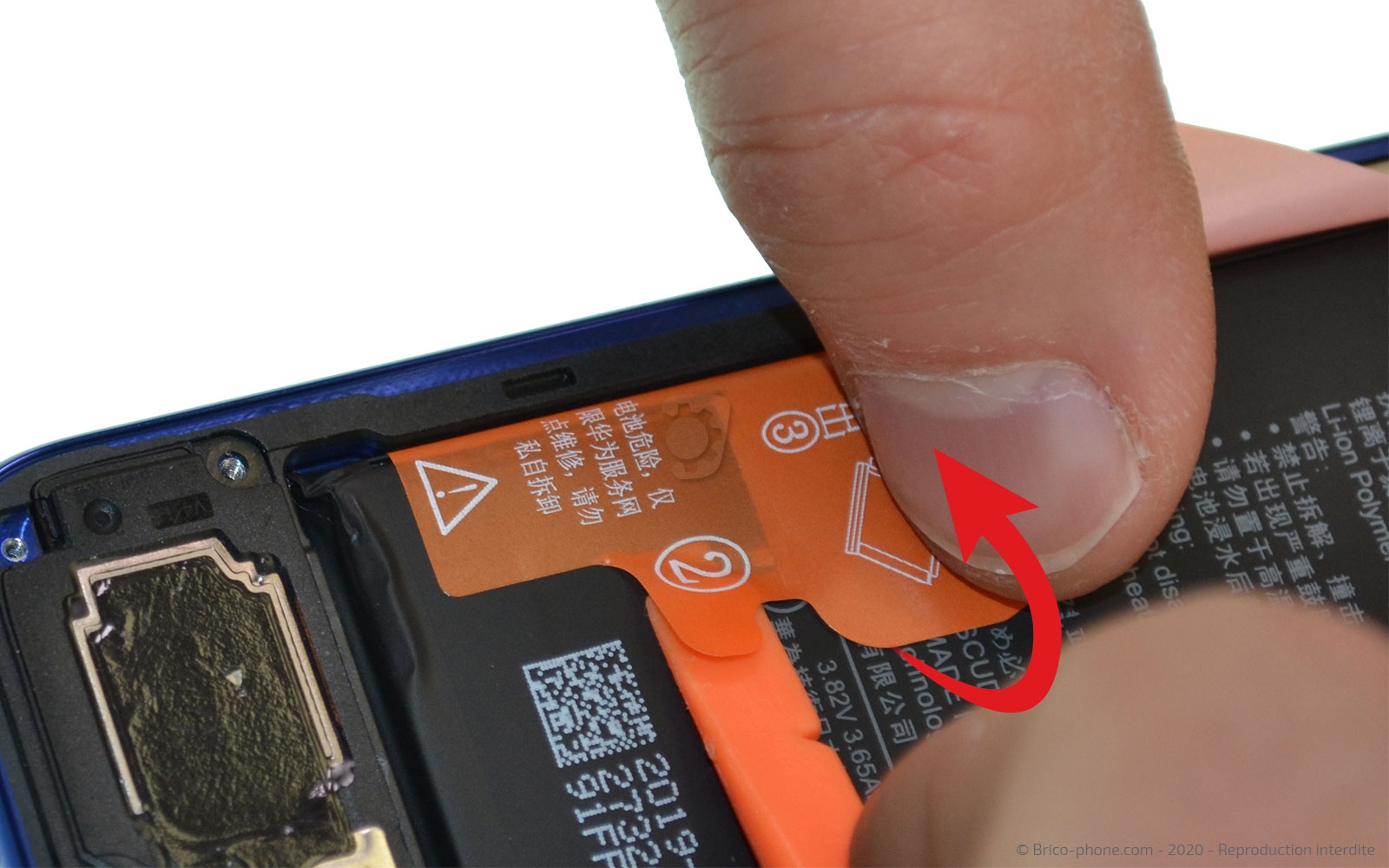

Dans un premier temps, décollez les languettes n°1 et n°2.

Puis, saisissez la languette n°3 pour tirer la batterie vers l'extérieur du smartphone.
Outils du kit utilisés
Outils du kit utilisés

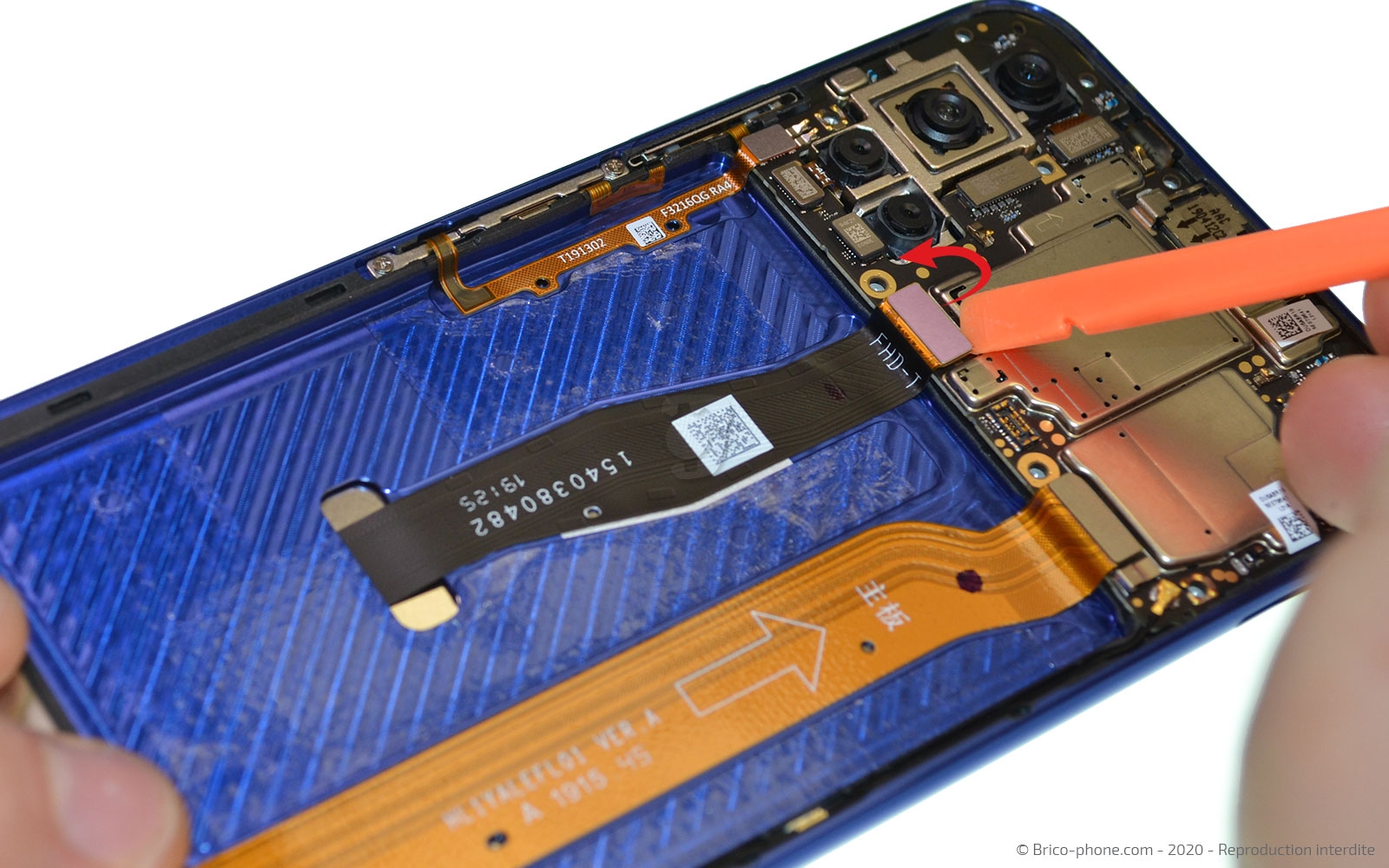

Etape 9 : Débrancher la nappe de l'écran

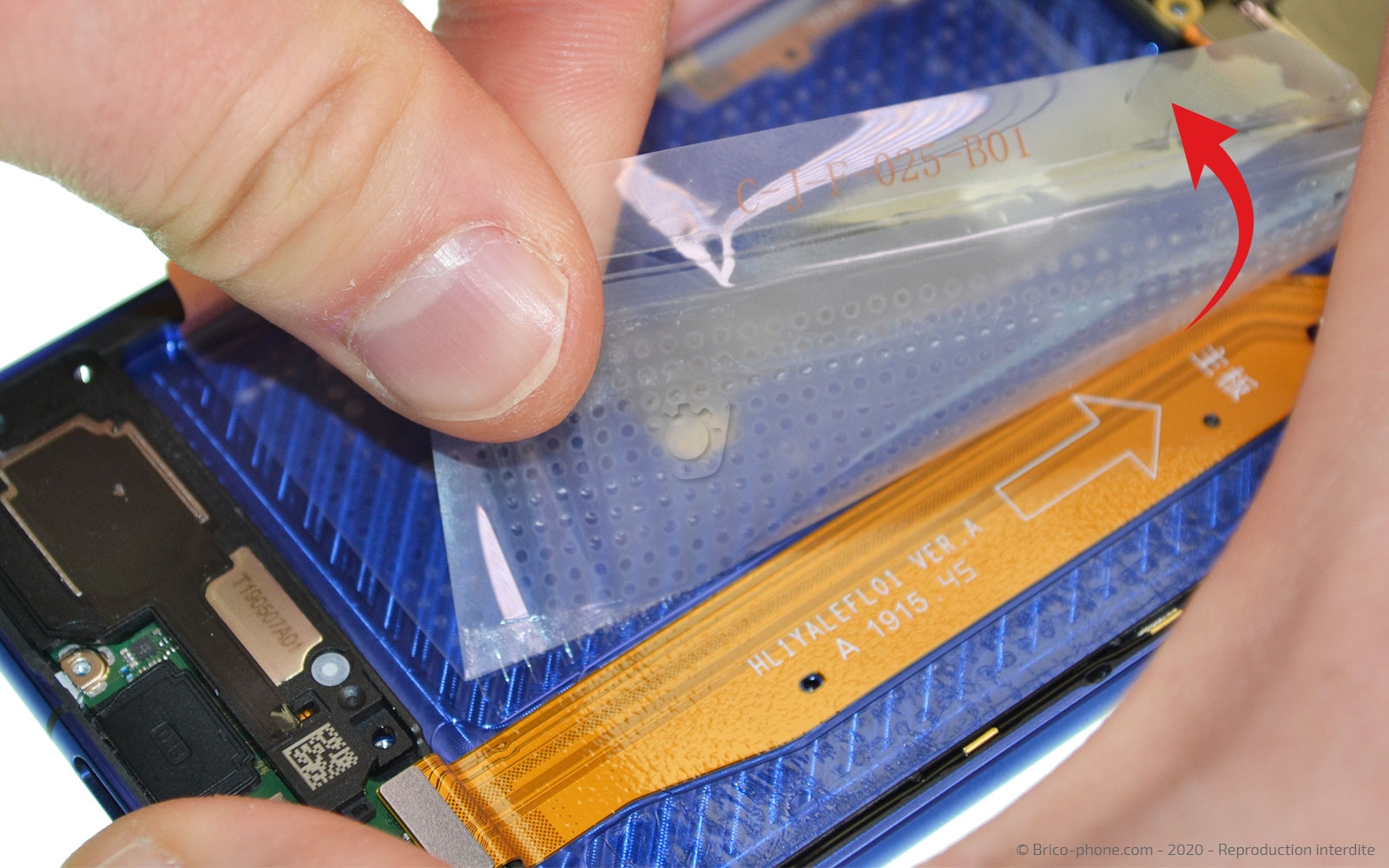

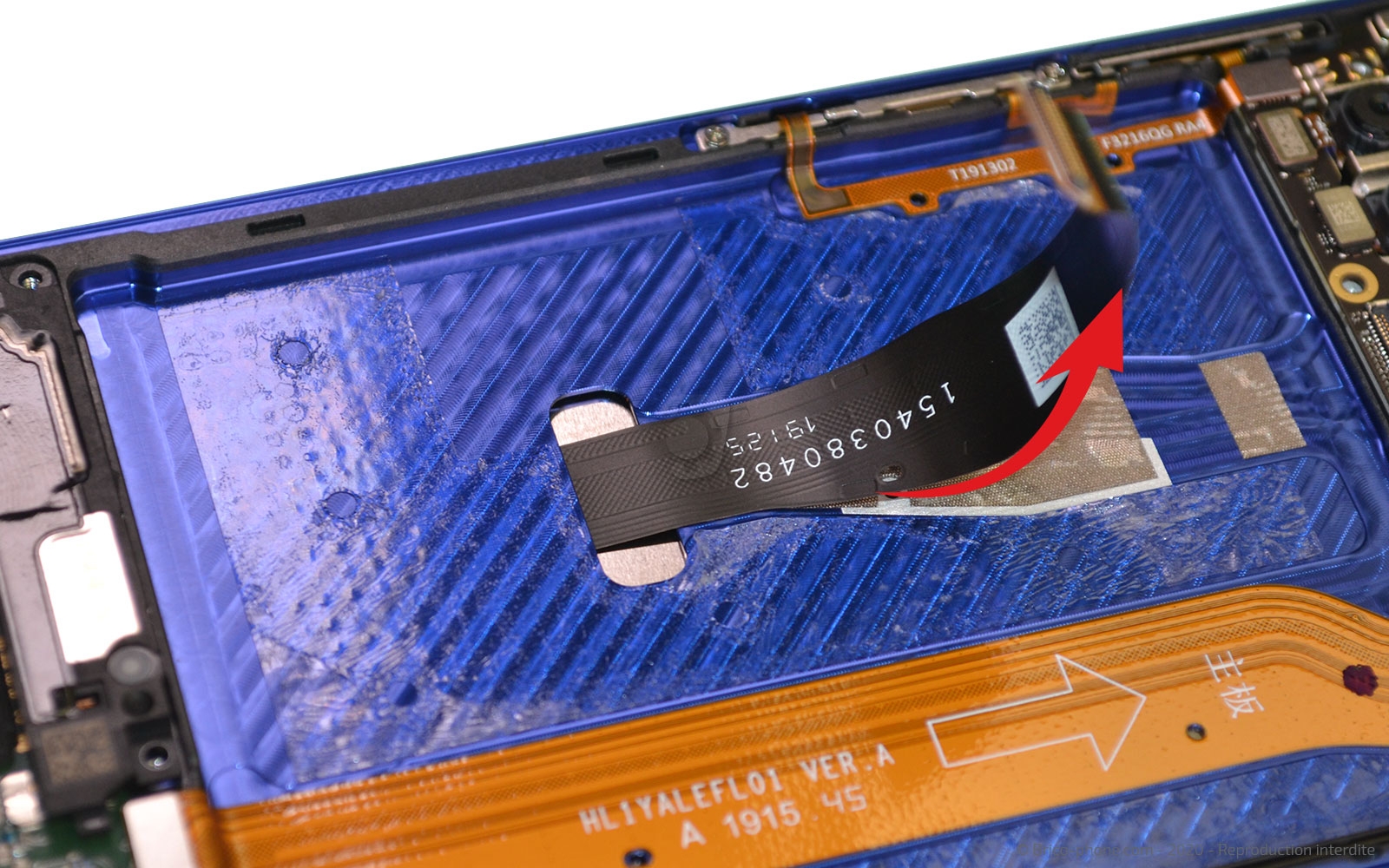

Retirez le sticker transparent du fond du châssis avant de déconnecter et décoller la nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés

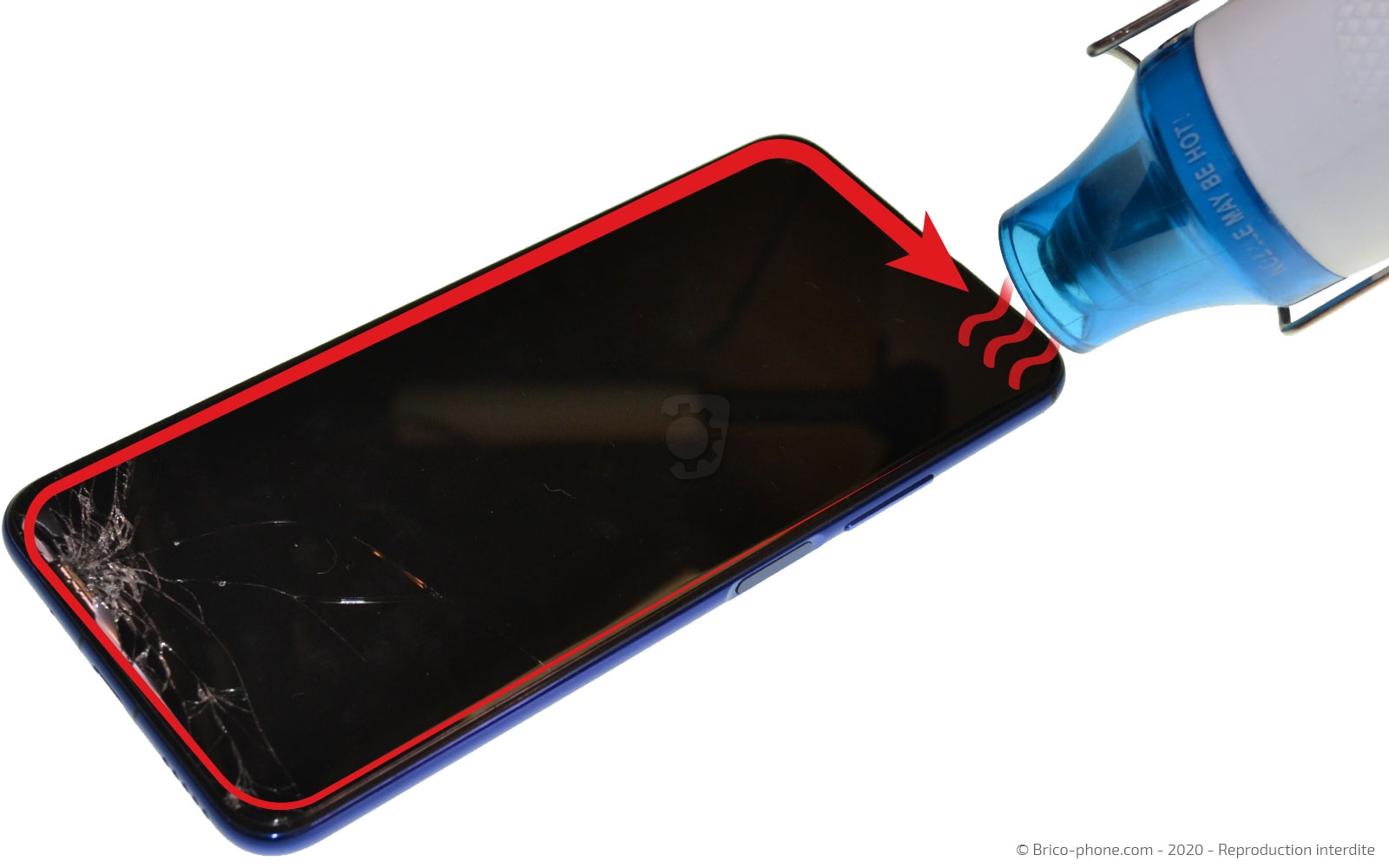

Etape 10 : Chauffer la vitre avant

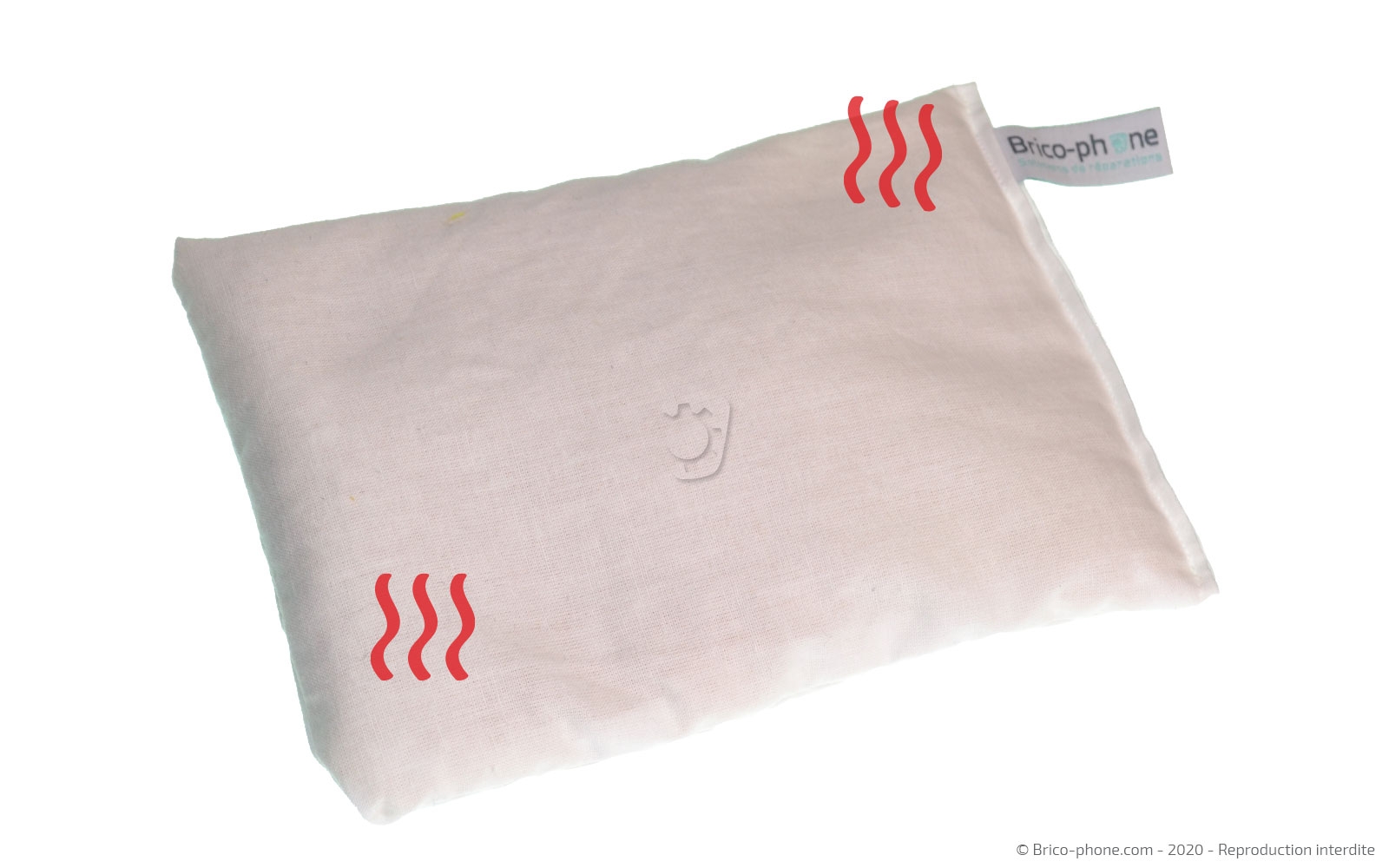

A l'aide de votre coussin chauffant ou décapeur thermique, chauffez la vitre avant de votre Honor 20.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 11 : Décoller l'écran du châssis
Placez la ventouse au bord de votre écran et comme pour la coque arrière, tirez fortement la boucle pour glisser le médiator dans la fente.

Remplacez le médiator métallique par une version en plastique en faisant attention au joint en plastique (photo 3).

Faites le pourtour du smartphone pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecran Noir vitre + LCD pré-monté pour Honor 20
119,90 €

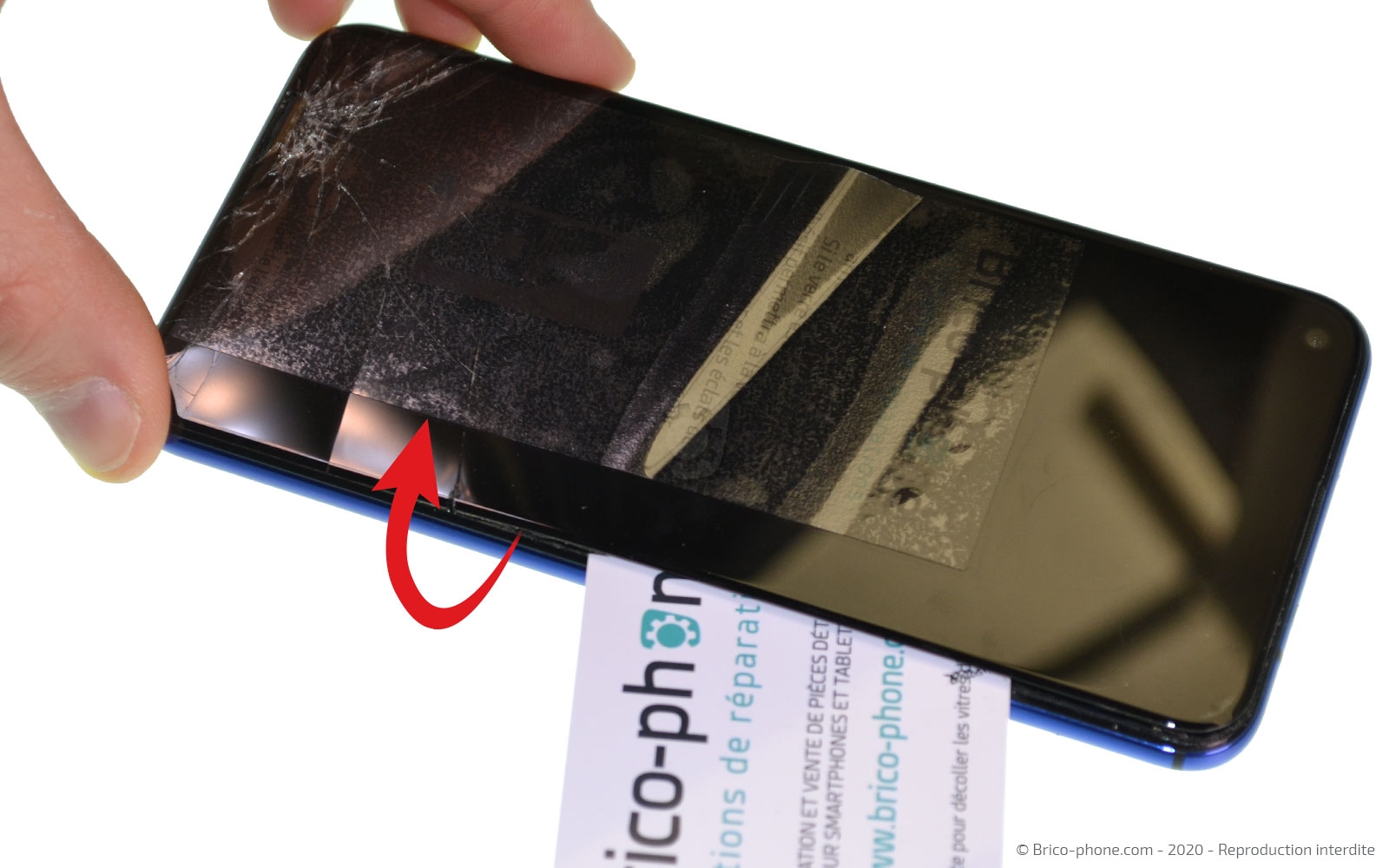

Etape 12 : Sortir l'écran endommagé
Placez la carte en PVC sous la vitre avant pour retirer les derniers morceaux de stickers.

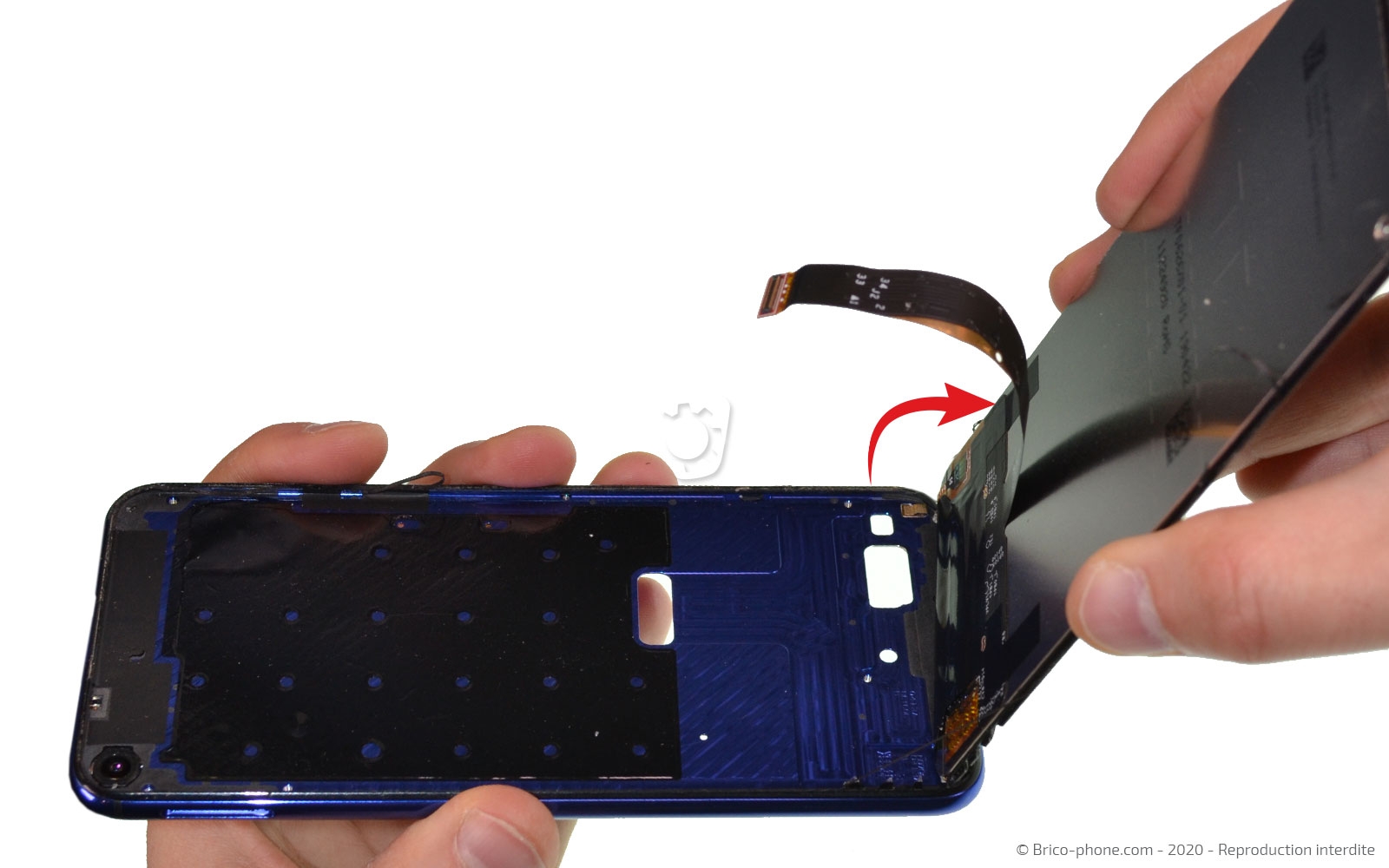

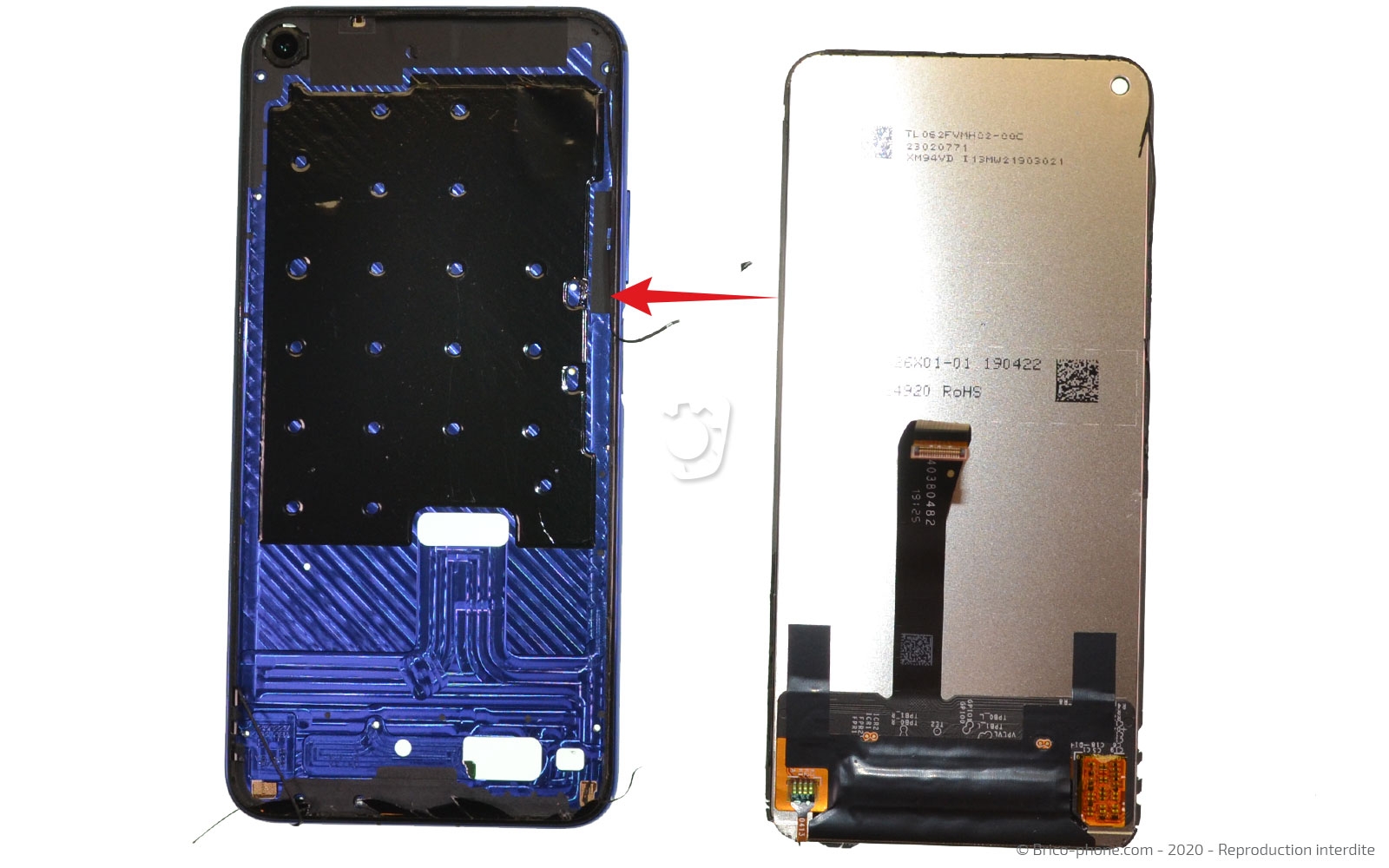

Retirez l'écran du châssis en faisant attention à la nappe de ce dernier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Ecran Noir vitre + LCD pré-monté pour Honor 20
119,90 €

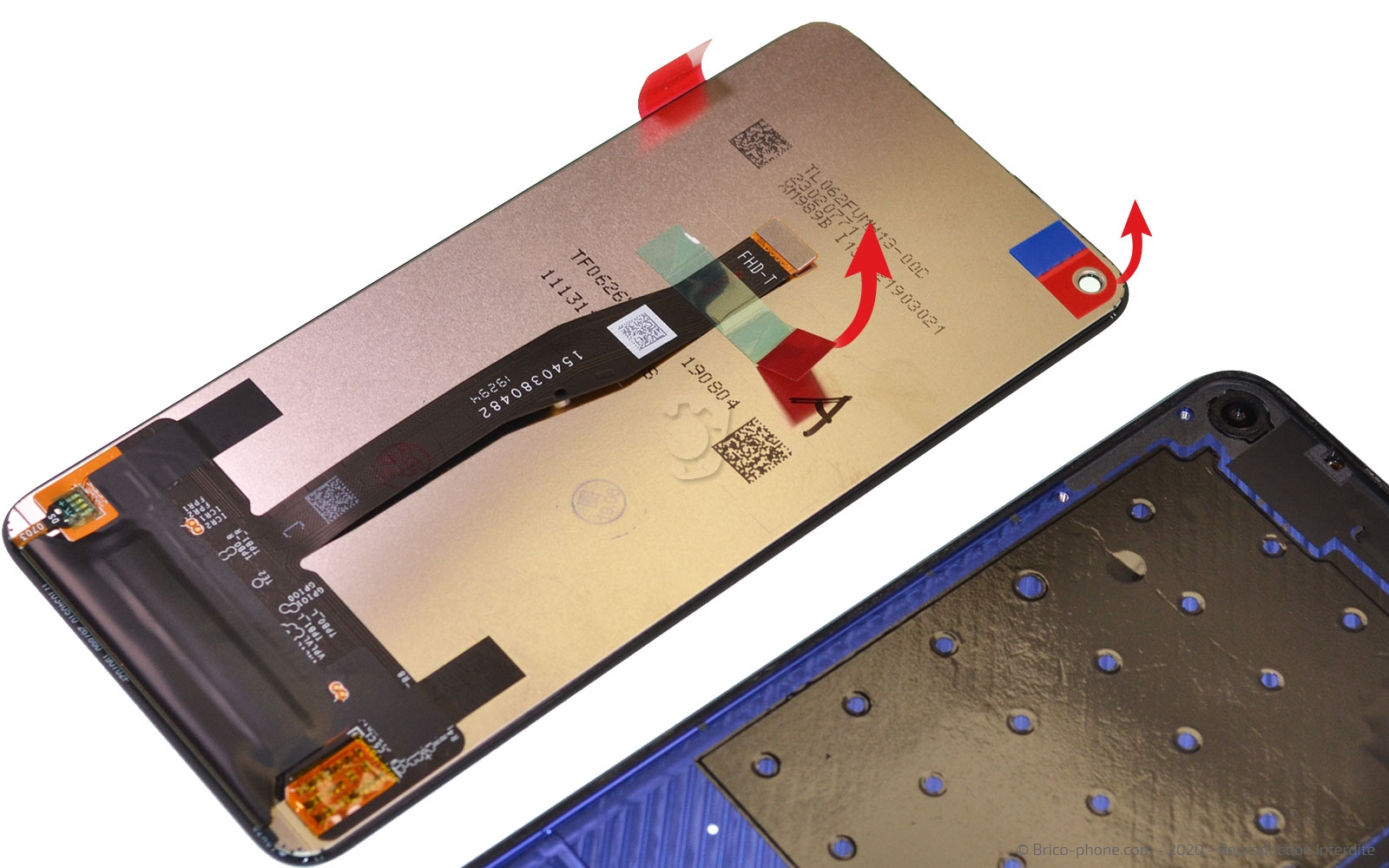

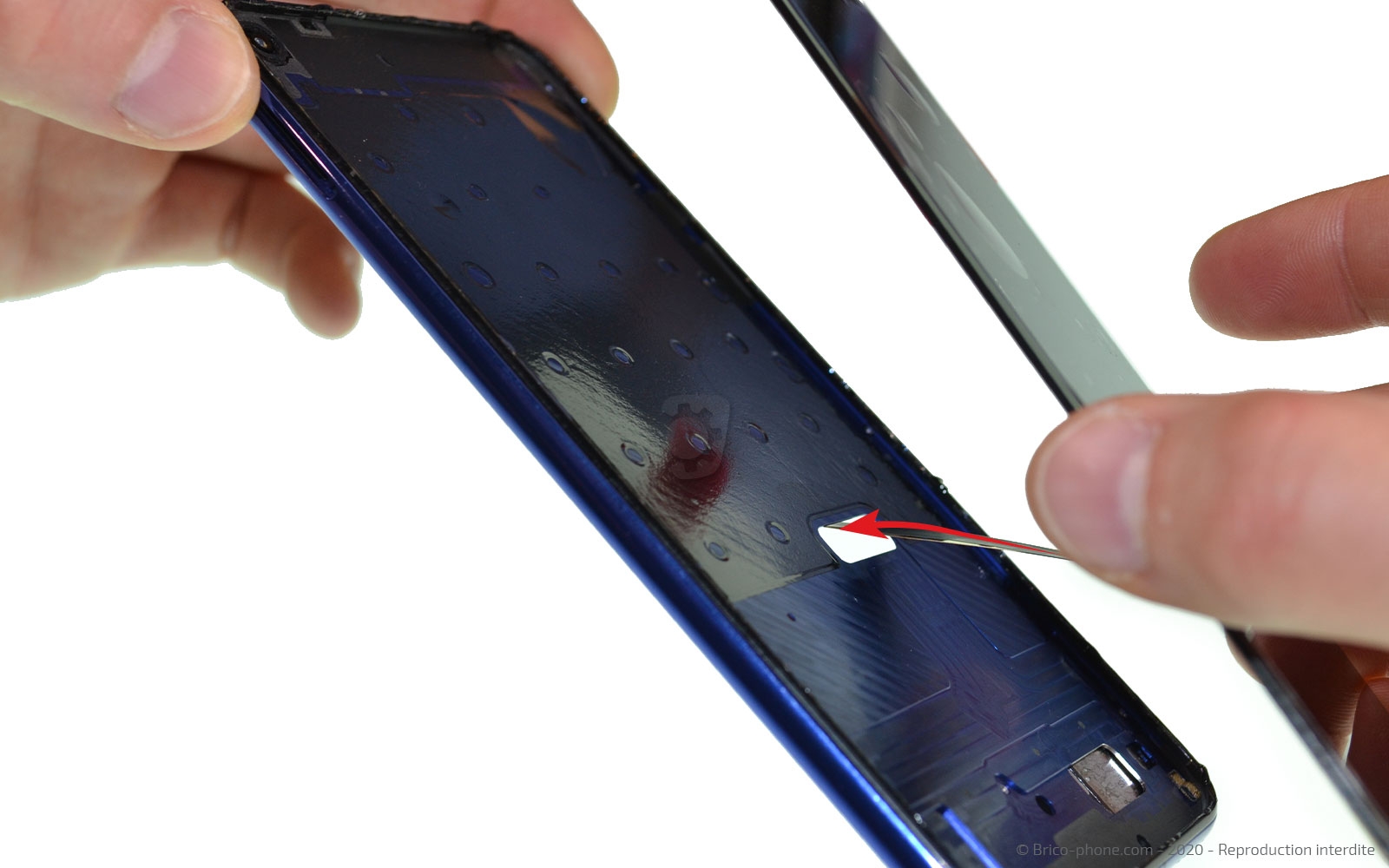

Etape 13 : Coller le nouvel écran

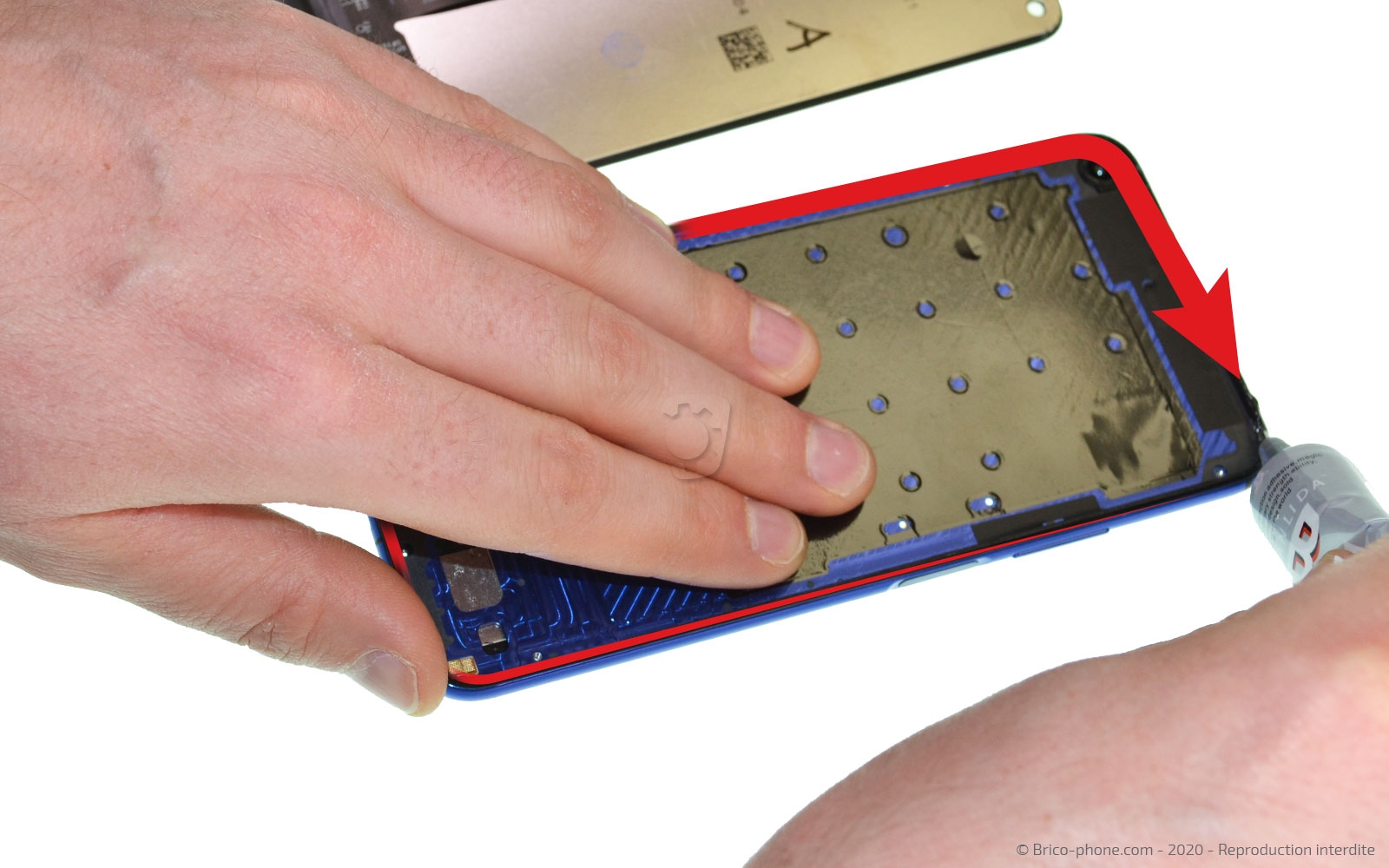

Sur le nouvel écran, retirez toutes les protections adhésives avant de placer un filet de colle B-7000 sur la longueur du châssis.

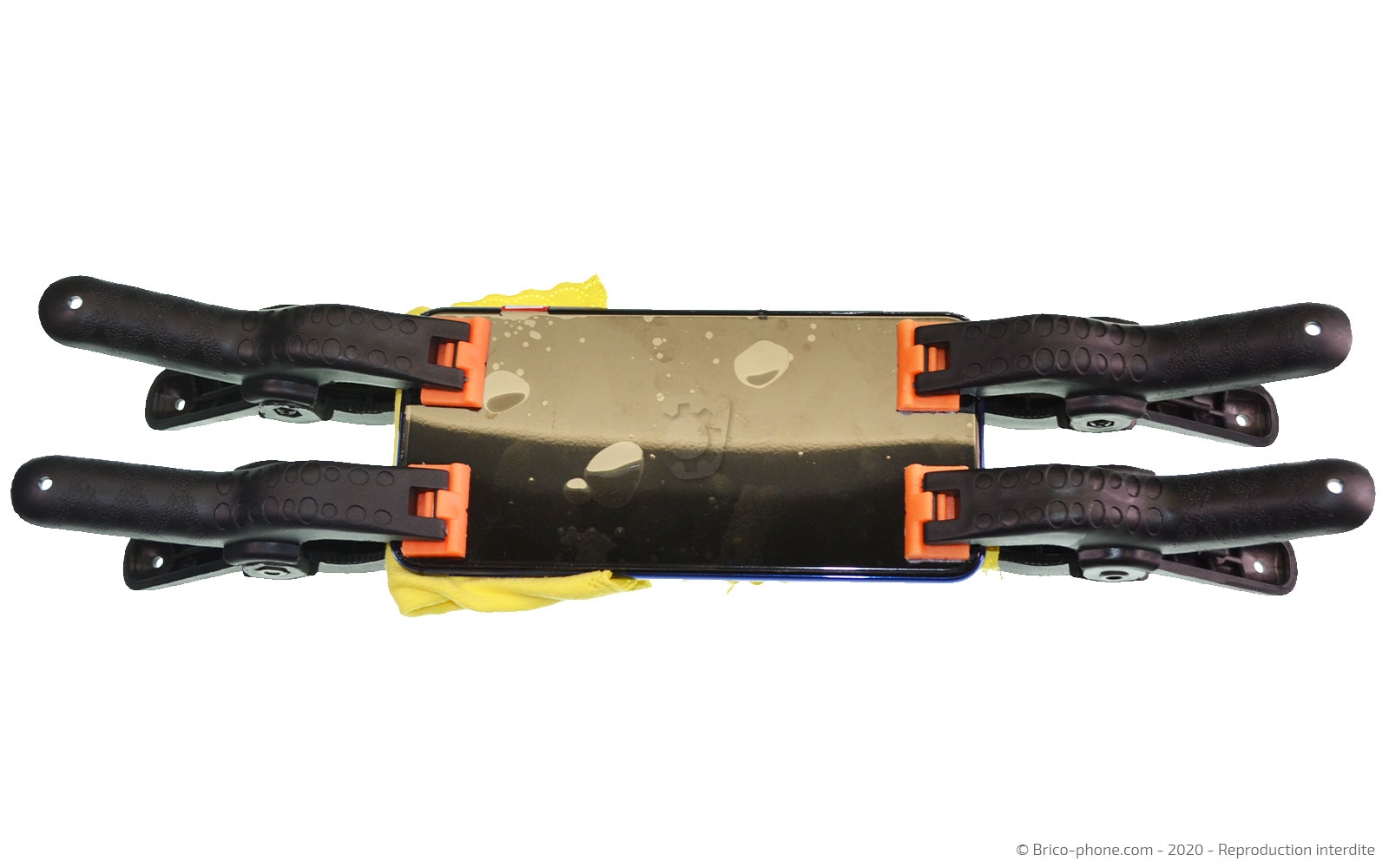

Laissez poser votre smartphone 45 minutes sous presse à l'aide de pinces ou de livres.
Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Conseils pour le remontage
Remontez votre Honor 20 en suivant les étapes précédentes dans l'ordre inverse.

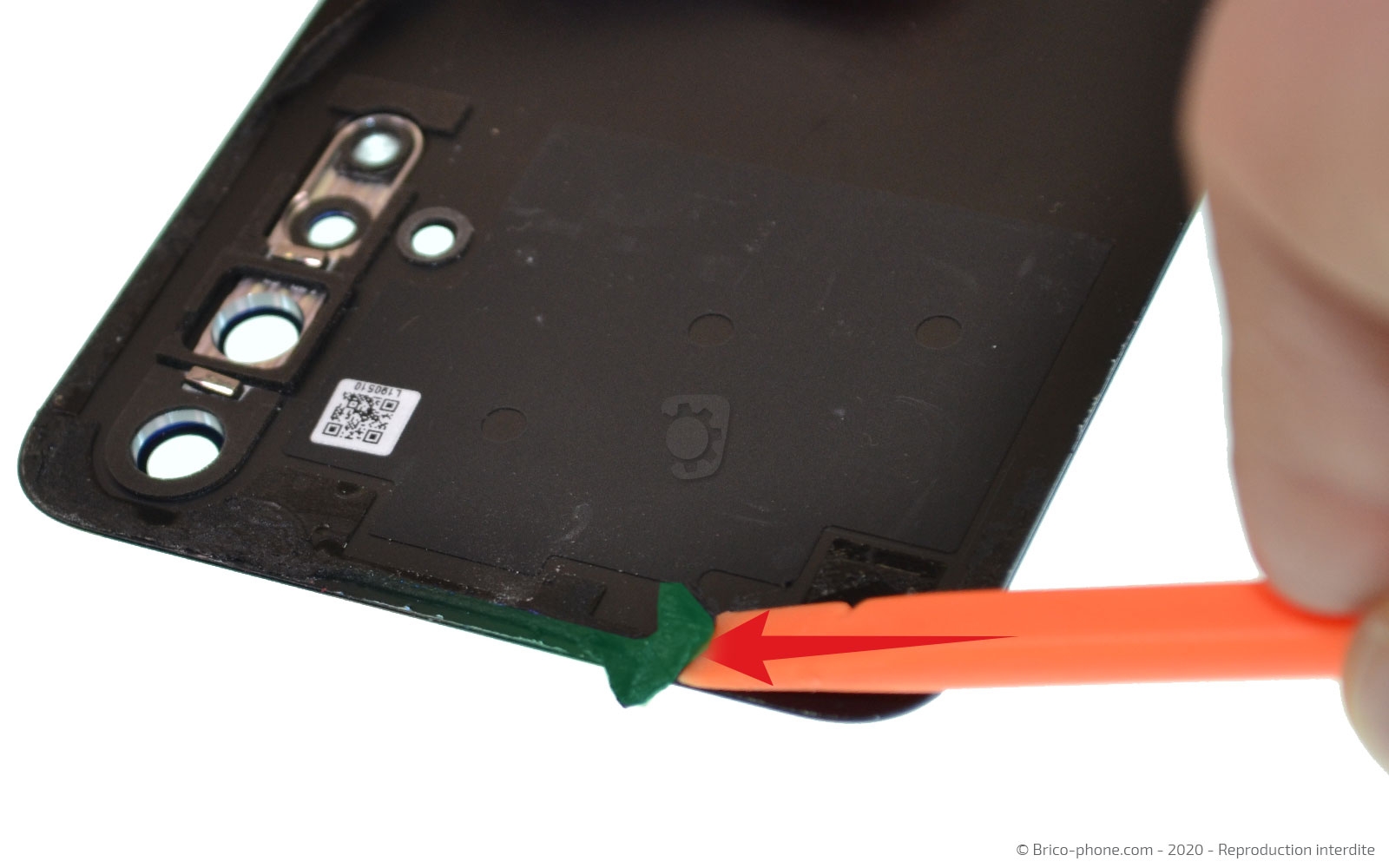

Pensez à nettoyer la façade arrière des résidus de stickers. Ensuite, mettez la colle B-7000 sur le contour du châssis.

Pour finir, laissez poser votre smartphone environ 45 minutes.
