Changement du connecteur de charge sur Honor 20

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Honor 20 | Temps estimé : 30 min | Difficulté : 2/5

Votre connecteur de charge est endommagée et vous souhaitez le changer ? Brico-Phone met à votre disposition ce tutoriel photos détaillant toutes les manipulations à effectuer pour faire de cette réparation une réussite !

Diagnostic

›  Votre ordinateur ne prend plus la charge et n'est pas reconnu par votre ordinateur.
›  La prise de charge de votre Honor 20 est endommagée.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Huawei Nova 5T et Honor 20
15,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Pour commencer, assurez-vous d'avoir commandé ou de commander la bonne pièce pour éviter toute mauvaose surprise lors du remontage. Pour cela, deux possibilités s'offrent à vous.

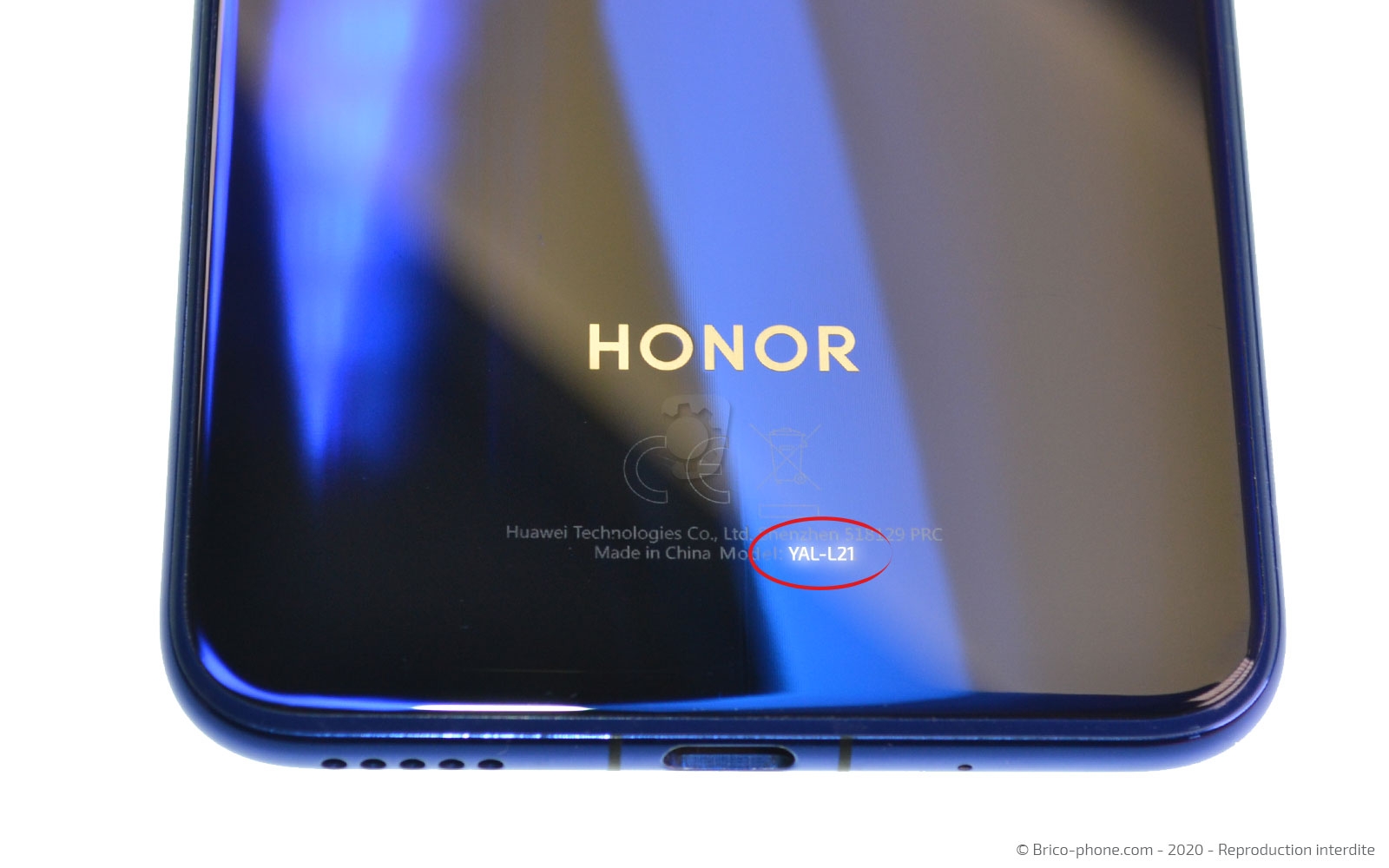

La première est le fait de lire la référence inscrite au dos de votre téléphone. Si cette dernière est YAL-L21, c'est que vous êtes bien en possession d'un Honor 20.

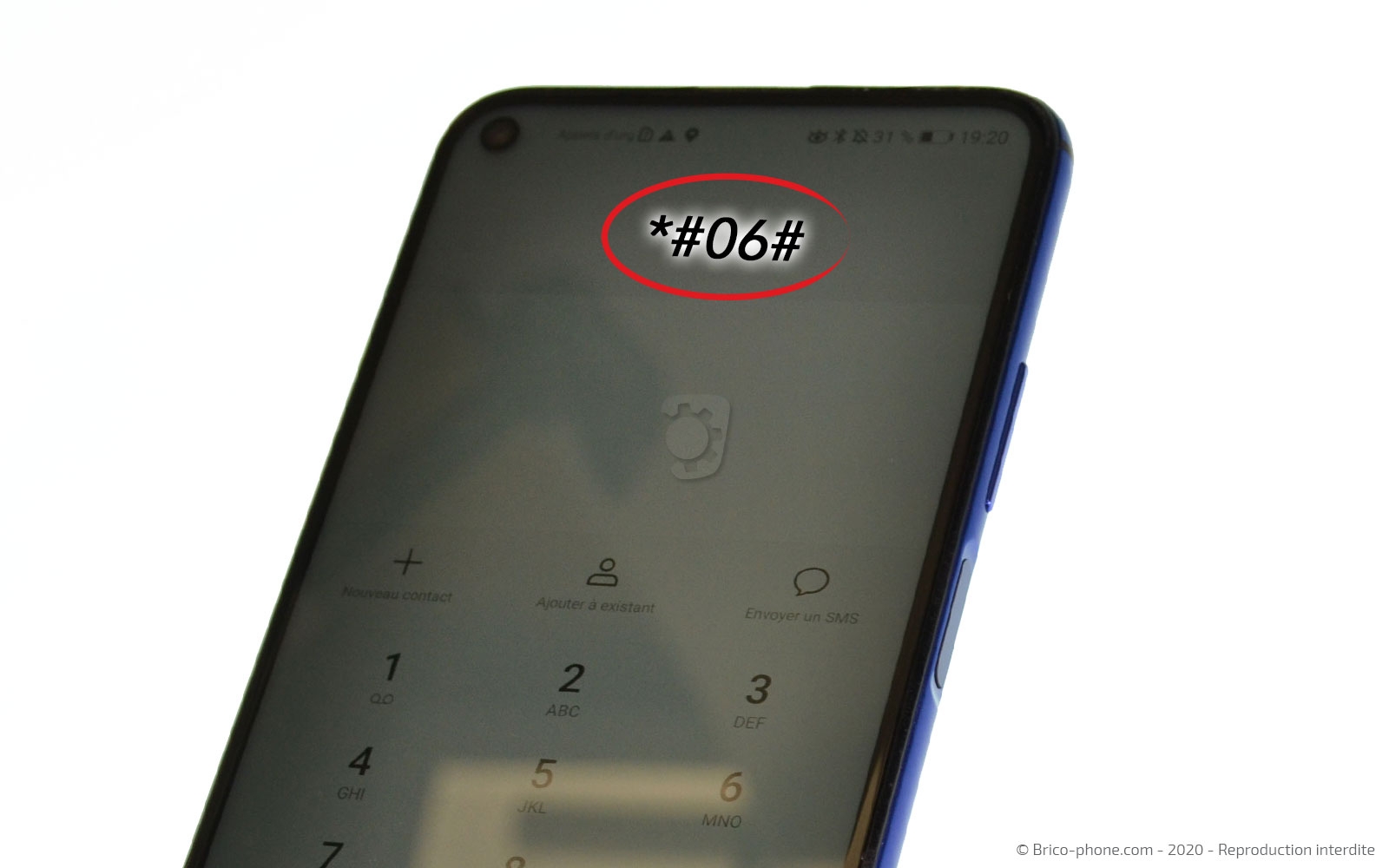

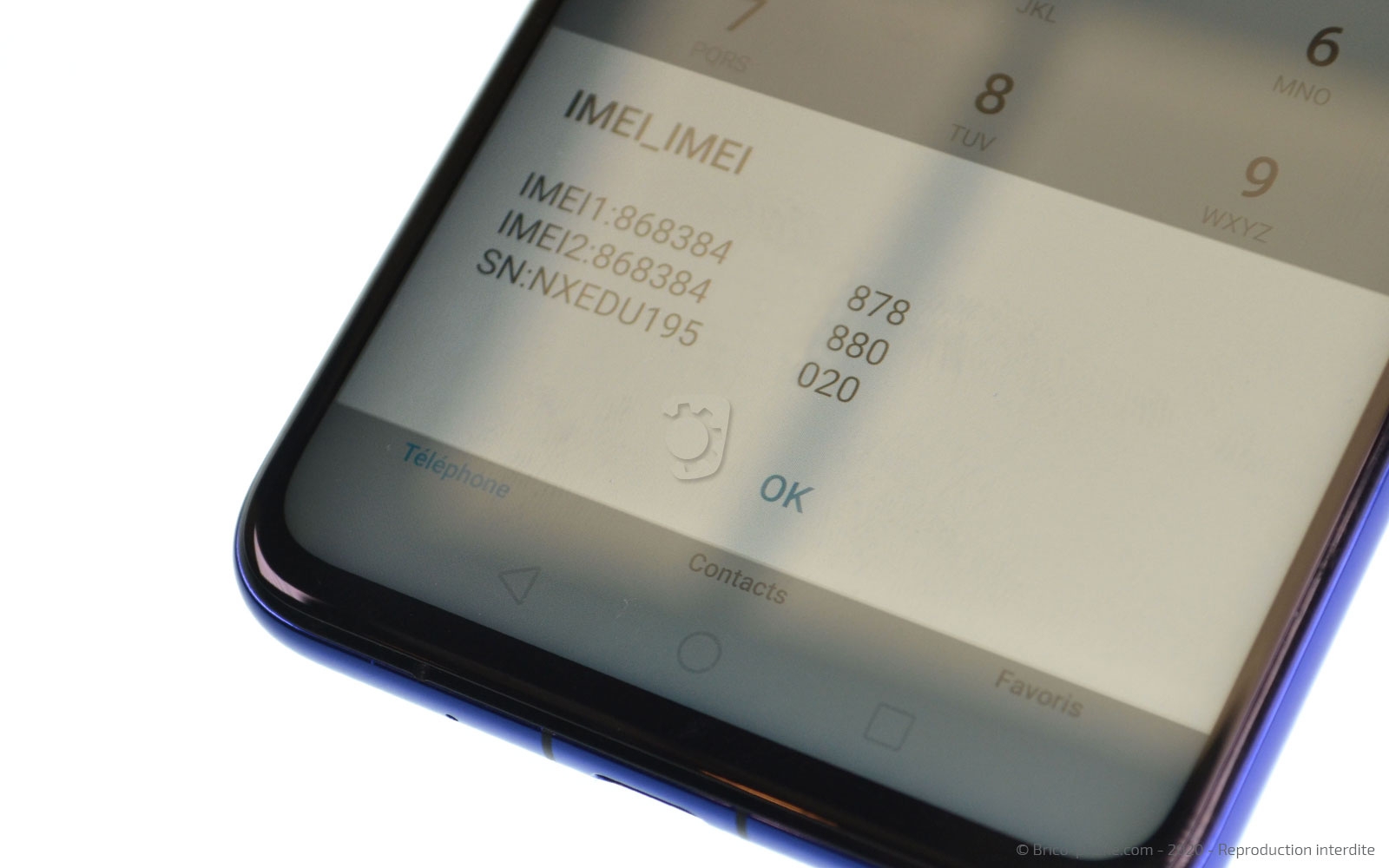

L'autre possibilité est de composer le *#06* sur votre clavier et d'inscrire le numéro d'IMEI qui s'affiche dans la rubrique dédiée de notre page d'accueil. Elle vous guidera ensuite vers les pièces correspondantes à votre smartphone.
Etape 1 : Eteindre et retirer le rack Sim

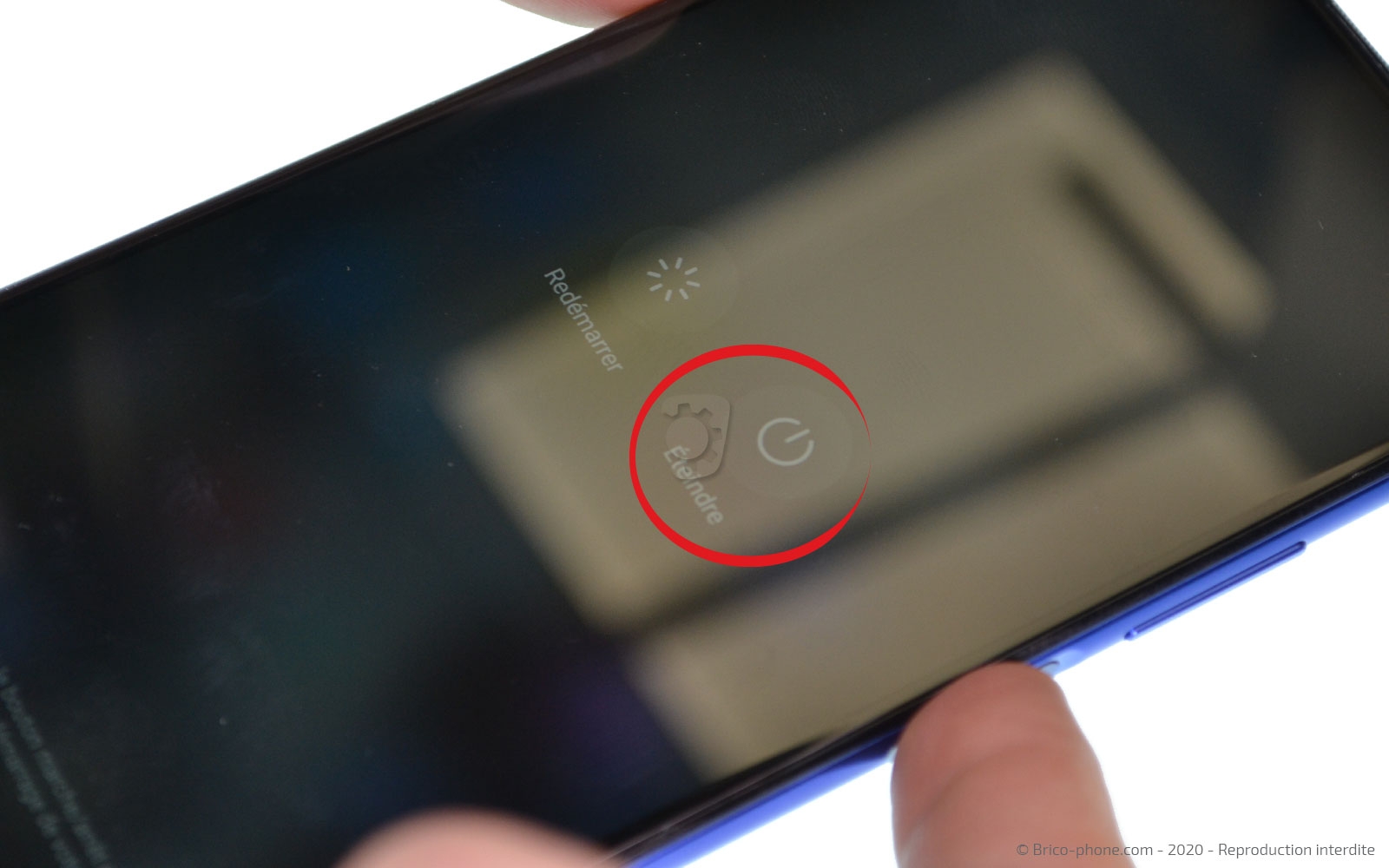

Mettez hors tension votre Honor 20 en pressant le bouton Power en suivant les instructions affichées sur l'écran.

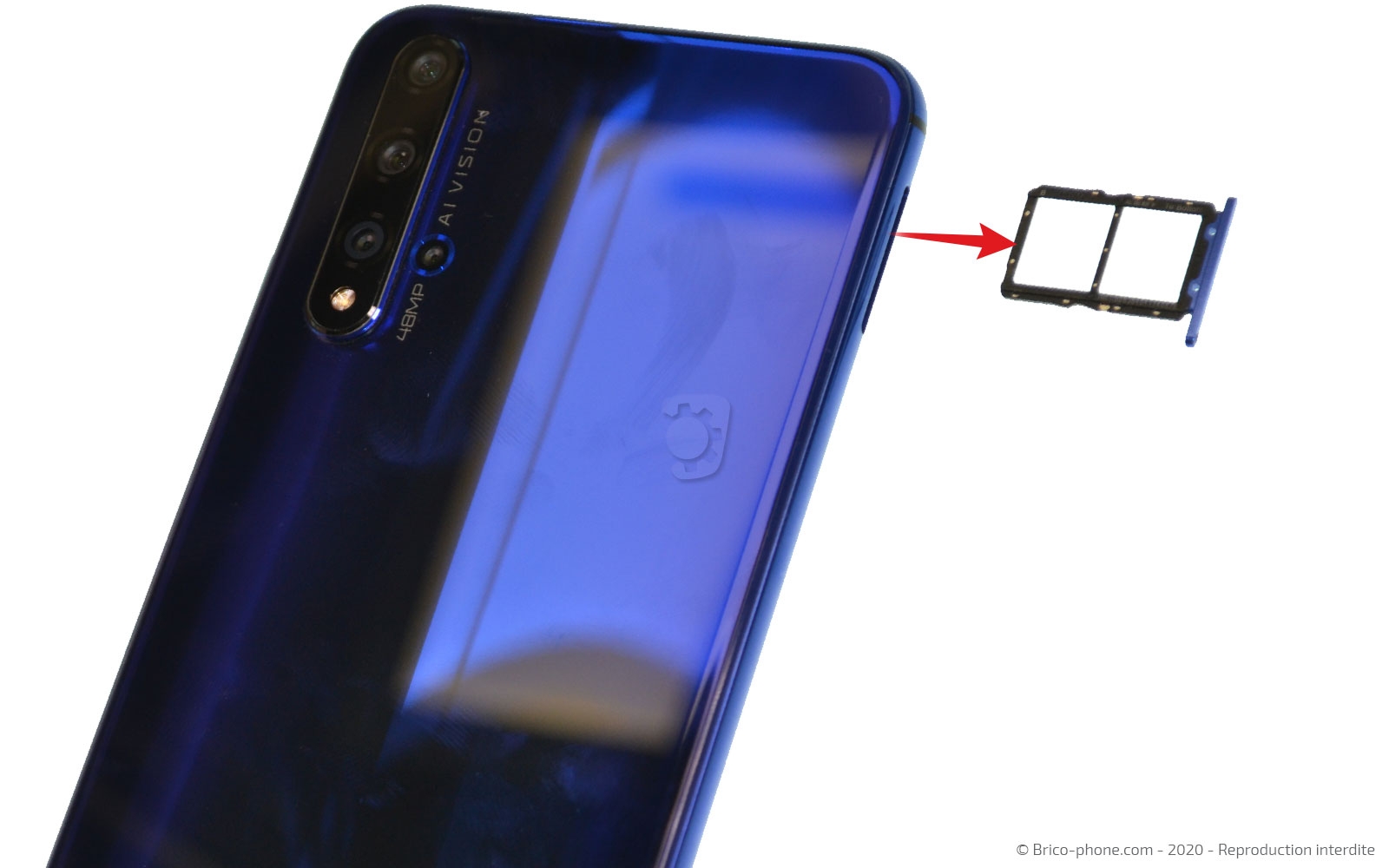

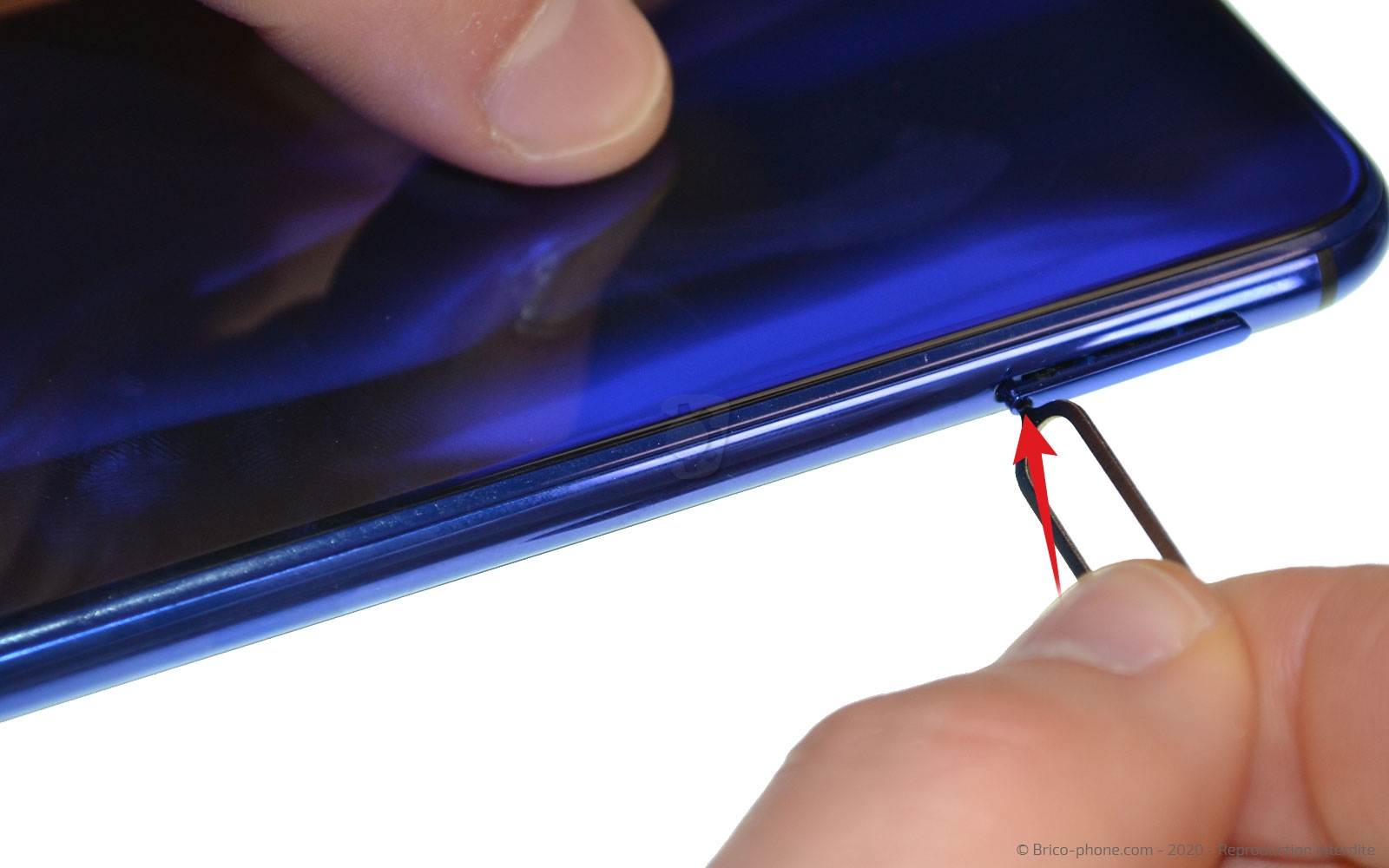

Puis, munissez-vous de l'outil Sim pour retirer le tiroir sim de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
En fonction de l'outil dont vous disposez, vous n'allez pas l'utiliser de la même manière pour ramollir le sticker qui retient la
vitre arrière au châssis.

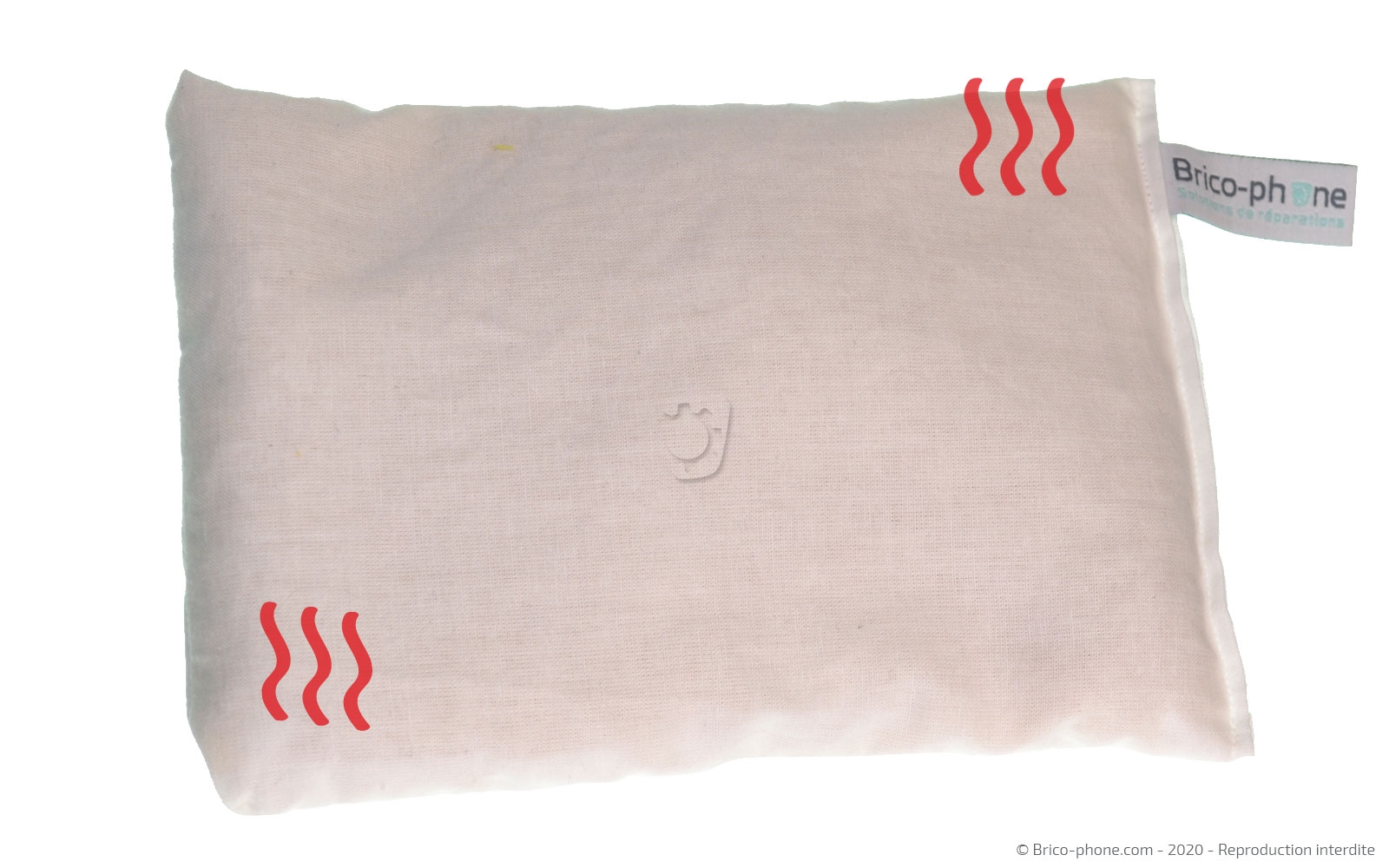

Si vous avez un coussin chauffant, passez-le au micro-ondes 1 à 2 minutes avant de venir le déposer sur le dos de votre appareil. Laissez-le poser une trentaine de secondes.

Autrement, vous avez dans vos mains un décapeur thermique ou alors un sèche cheveux. Dans ce cas, chauffez chaque coté de la coque arrière. Pour éviter d'endommager les composants ne dépasser pas les 80°C.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Décoller le cache batterie

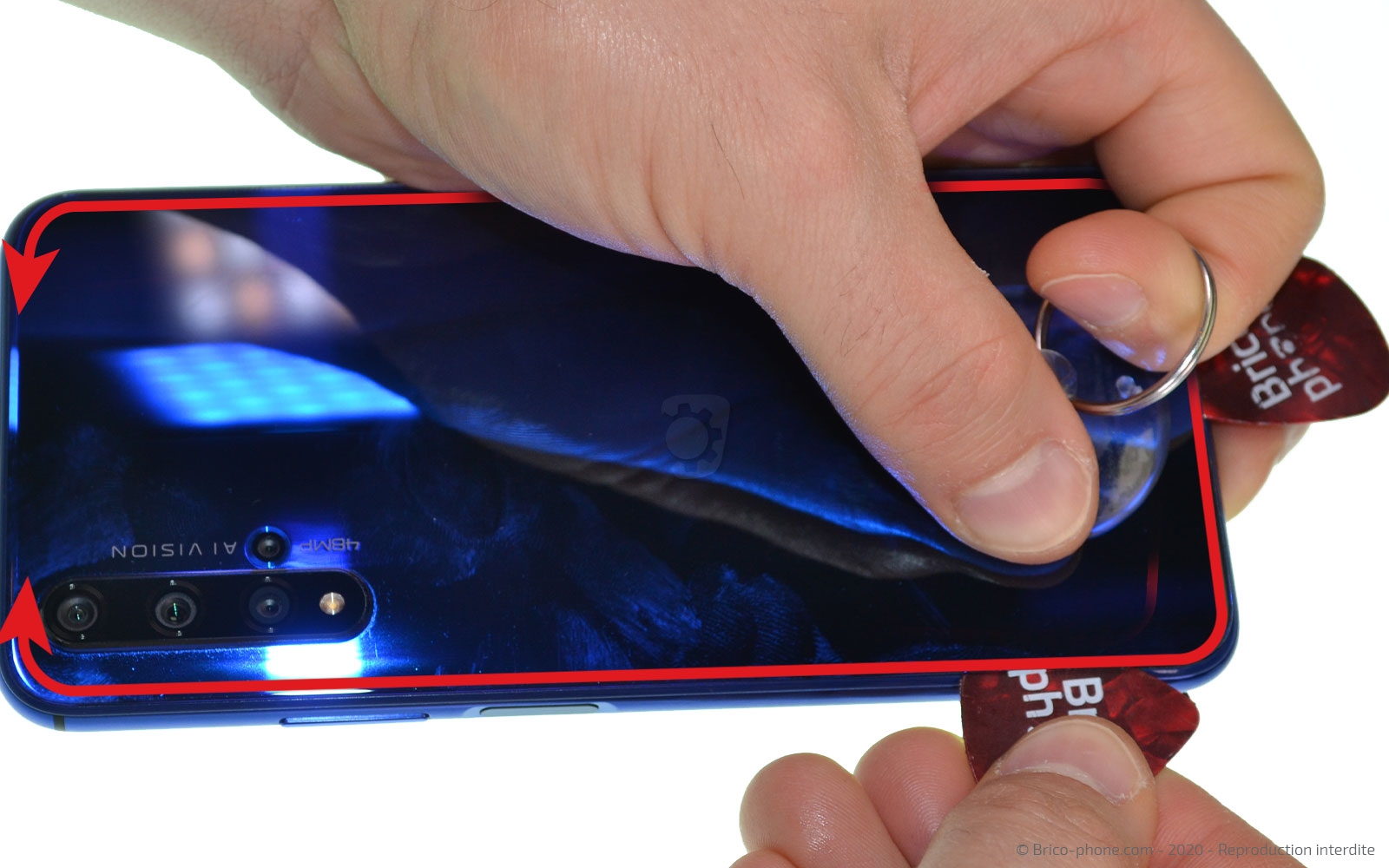

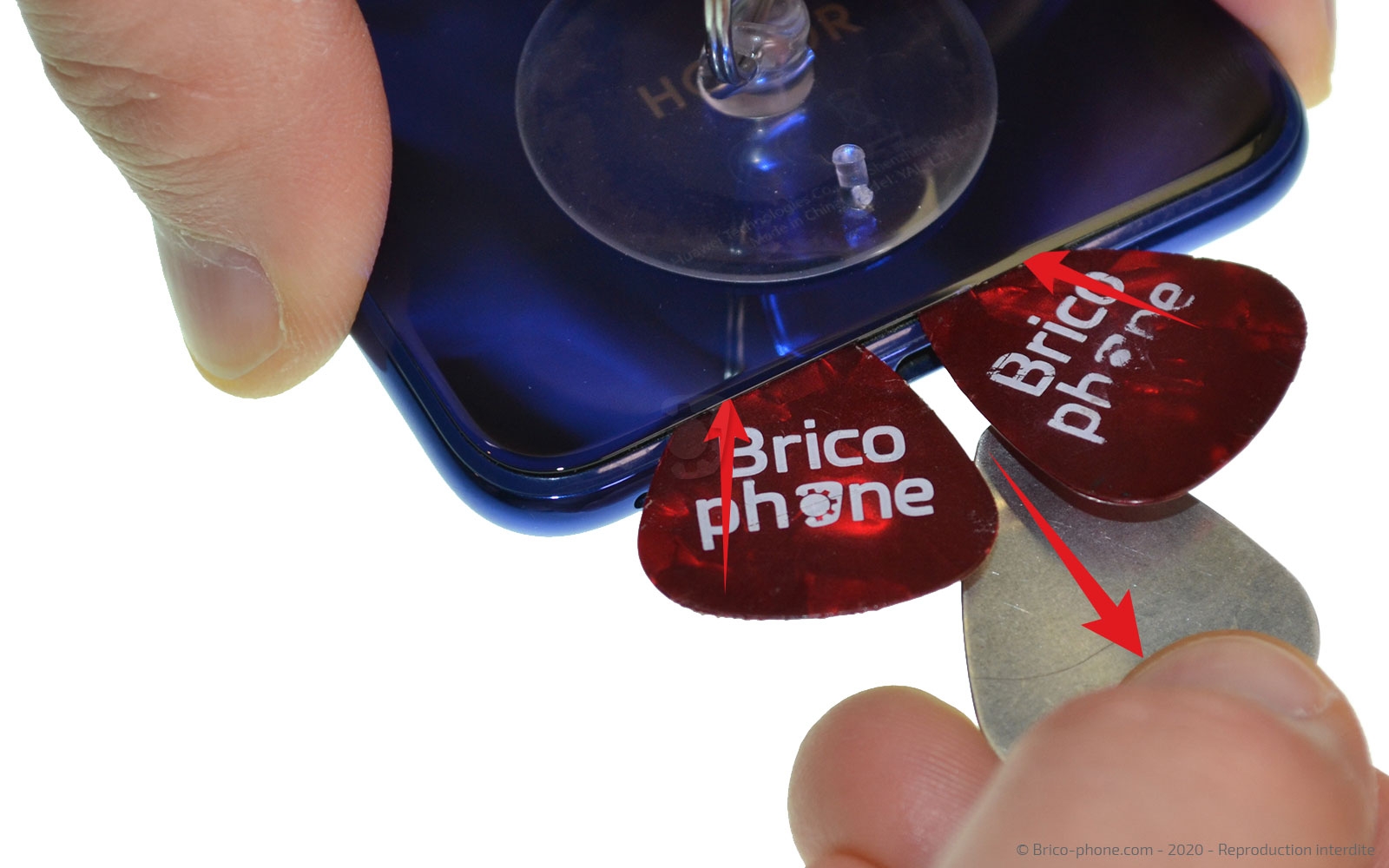

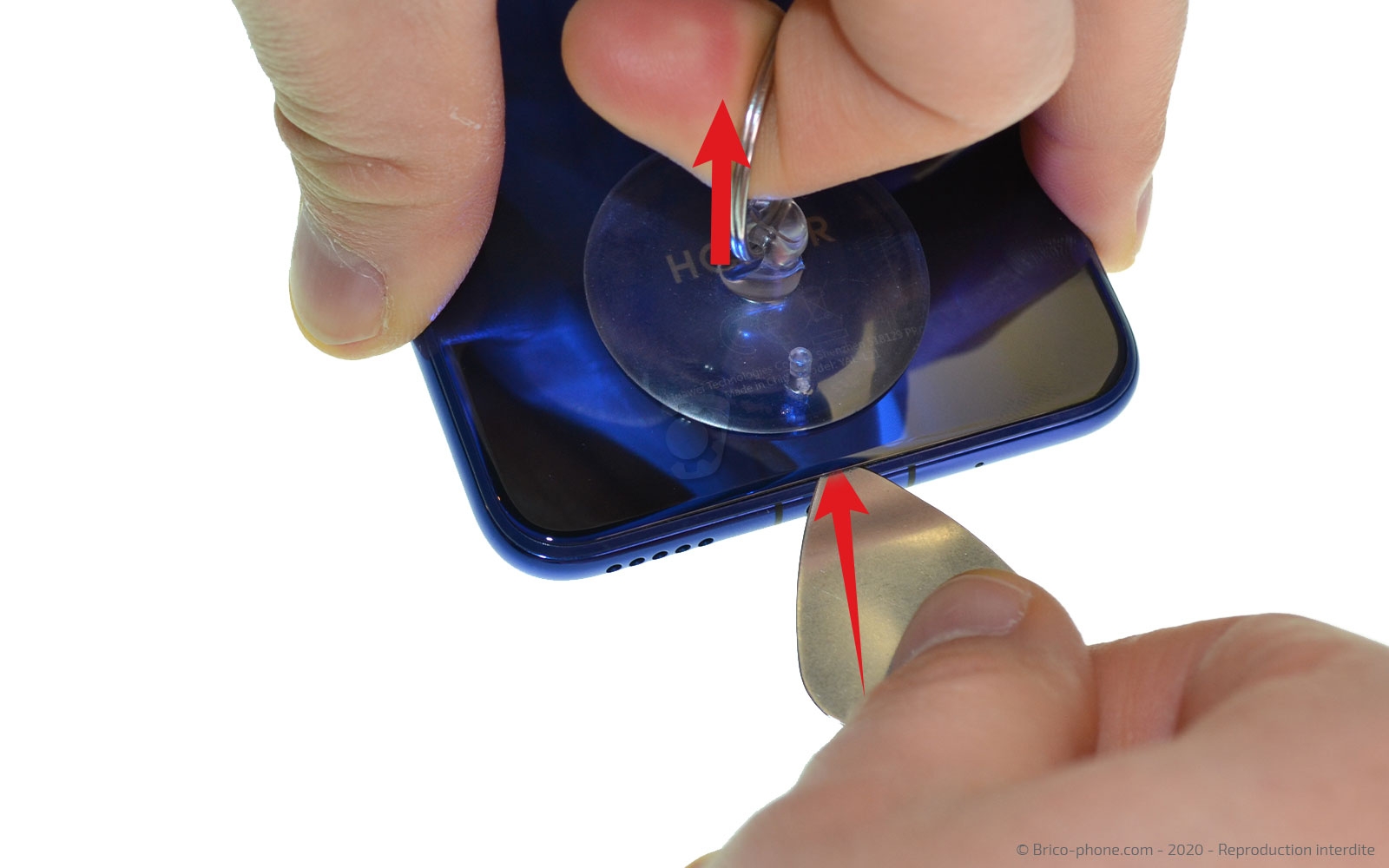

Collez la ventouse sur la vitre arrière près de la prise de charge afin de pouvoir insérer le médiator troué lorsque vous tirerez l'anneau de la ventouse pour soulever la coque.

Une fois l'outil inséré, glissez les médiator en plastique afin de retirer la version métallique de ces derniers.

A l'aide des médiators rouges, faites le tour du téléphone afin de décoller la vitre arrière dans endommager les composants se trouvant à l'intérieur.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Ouvrir le smartphone

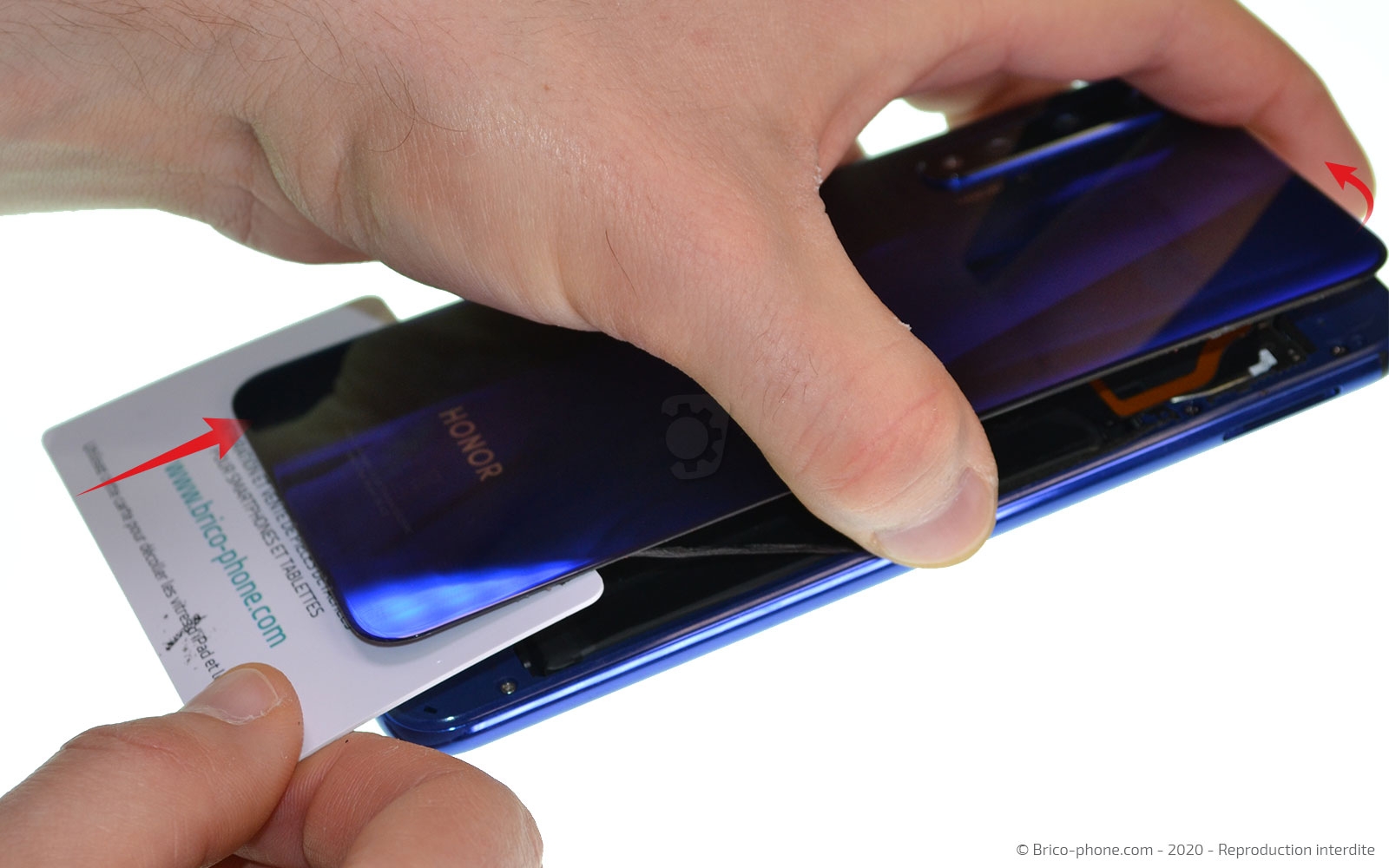

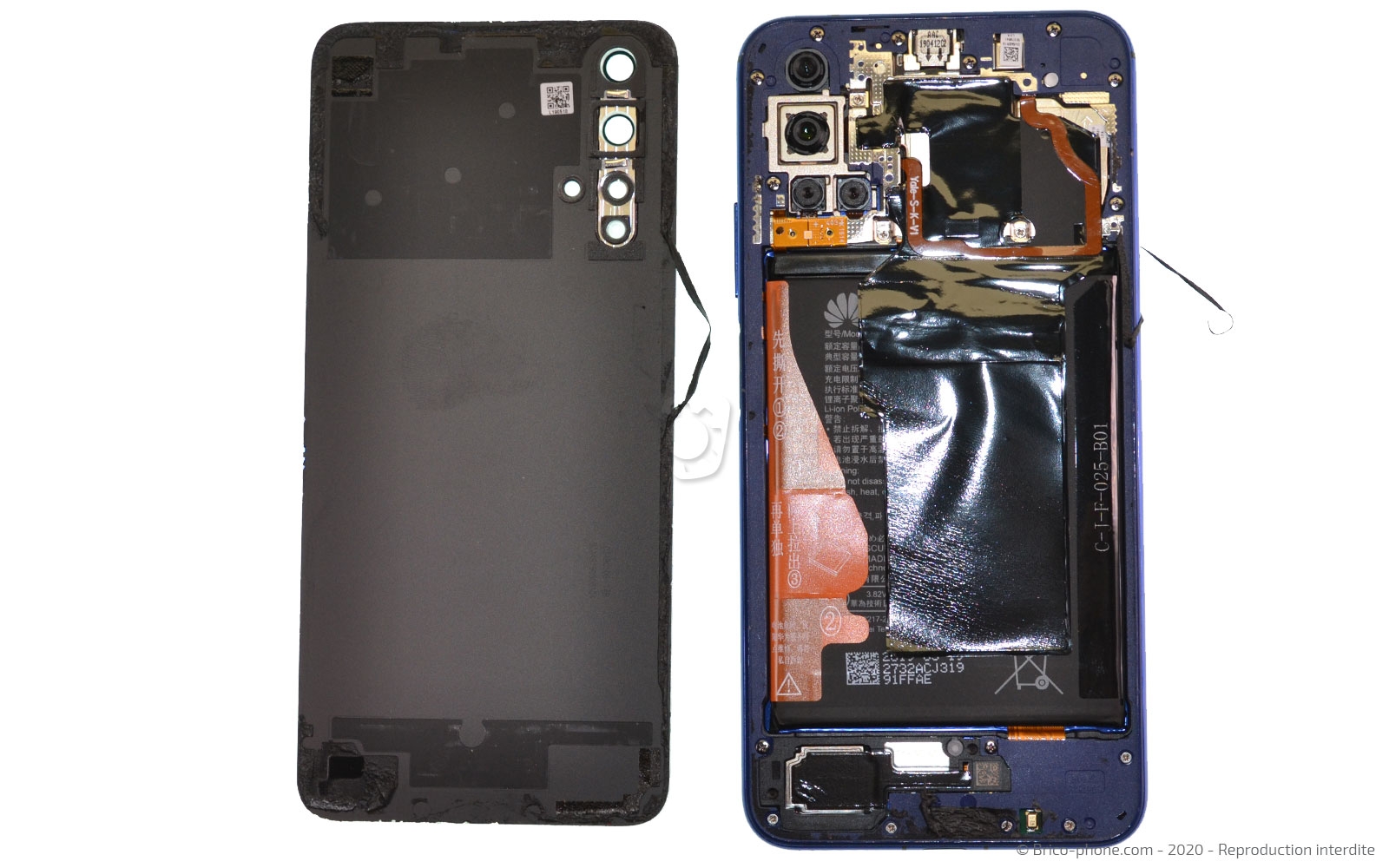

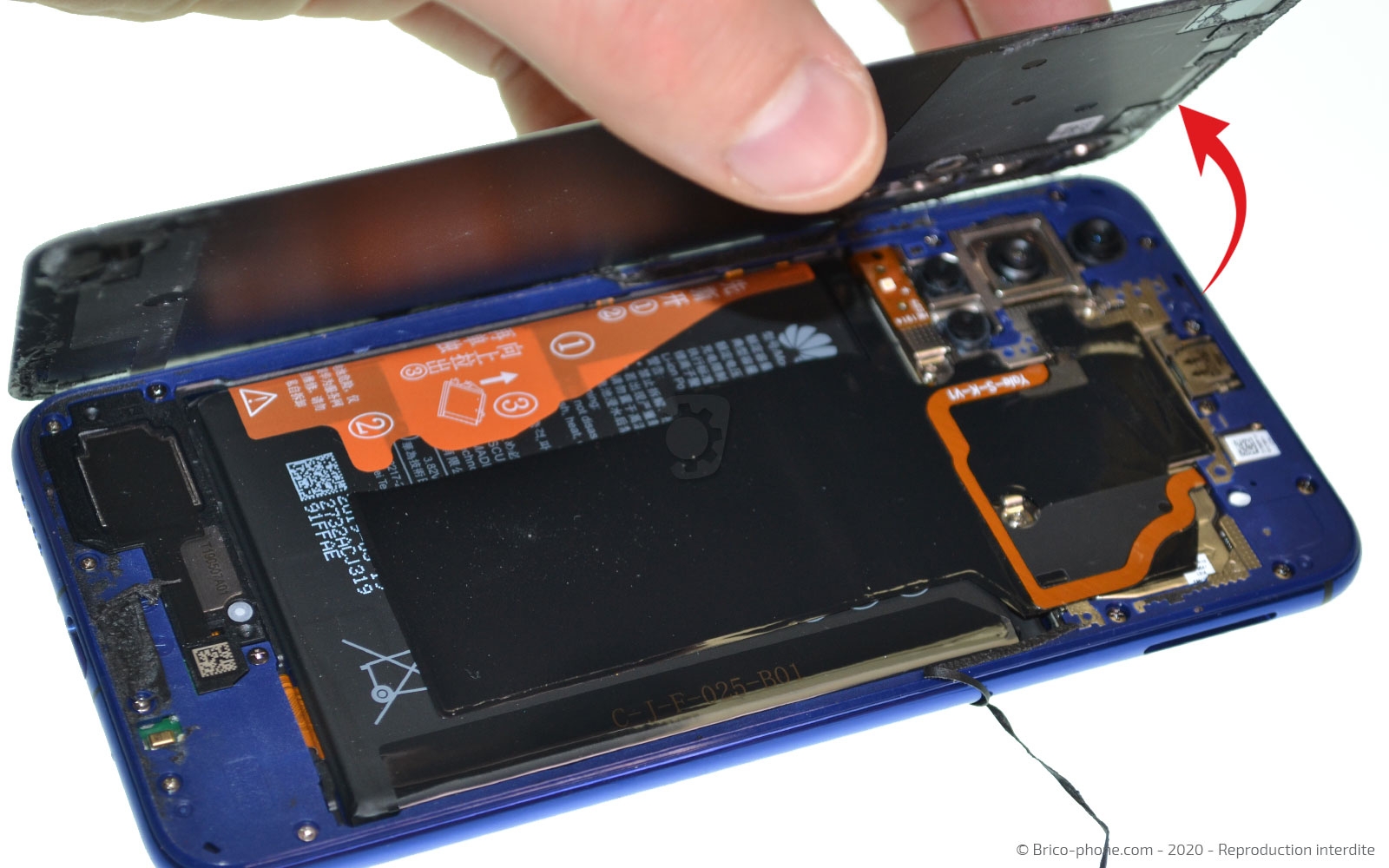

Munissez-vous de la carte en PVC pour soulever la vitre arrière et terminer de retirer les derniers morceaux de sticker.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière Noire Minuit pour Honor 20
23,94 €
Etape 5 : Retirer les vis de la plaquette intermédiaire

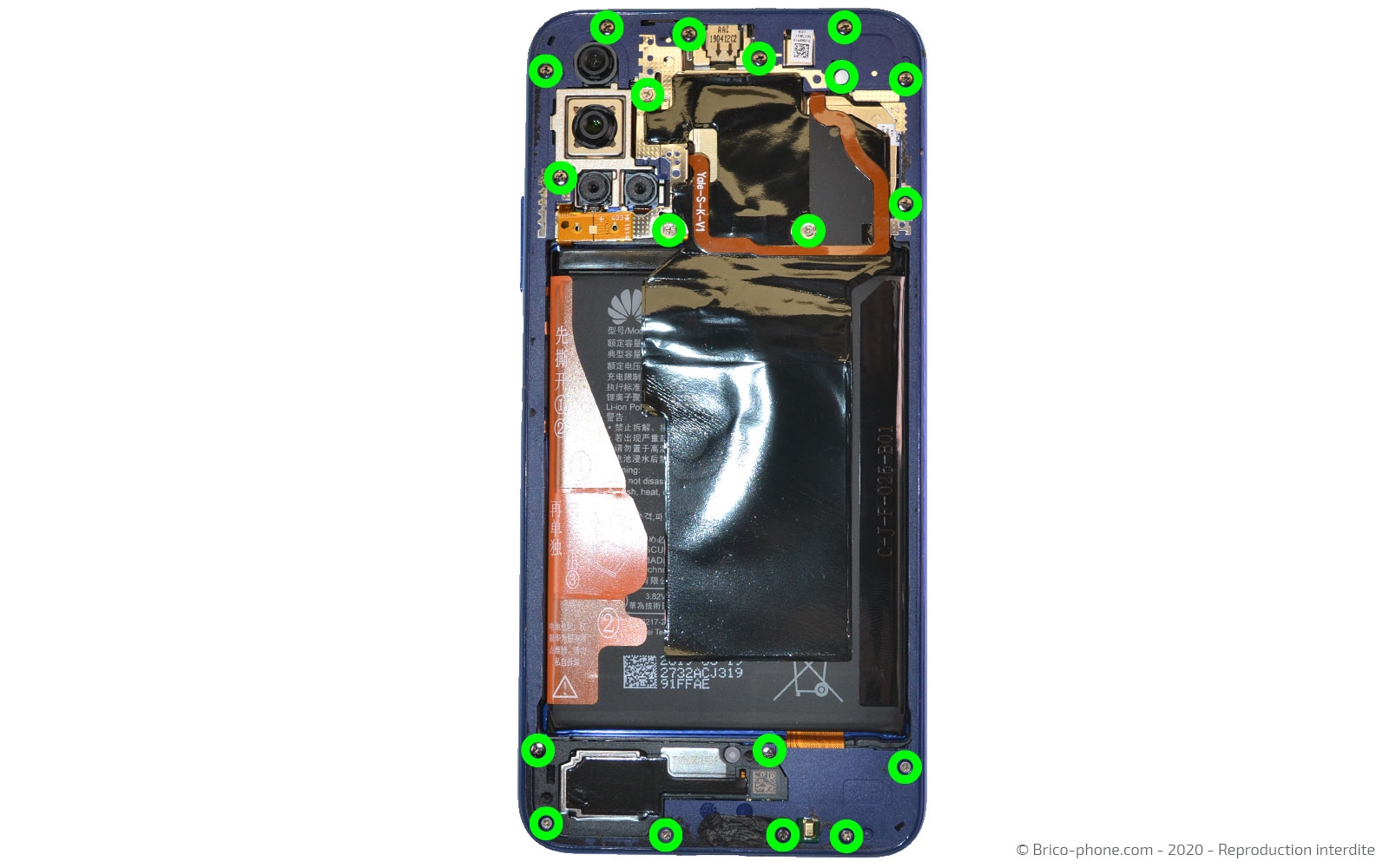

A l'aide du tournevis cruciforme de votre kit d'outils, sortez les 19 vis de la plaquette intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Extraire la plaquette intermédiaire

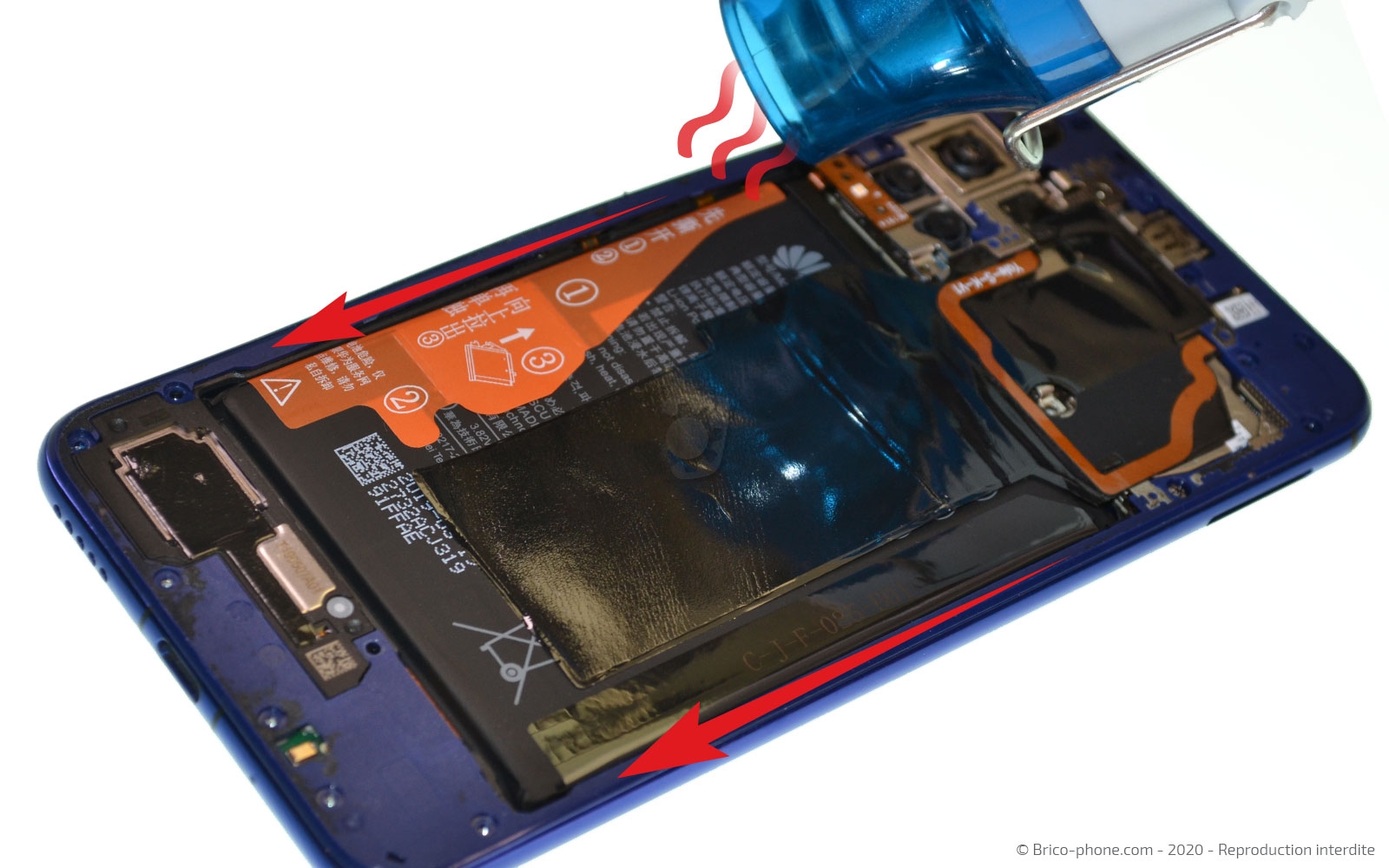

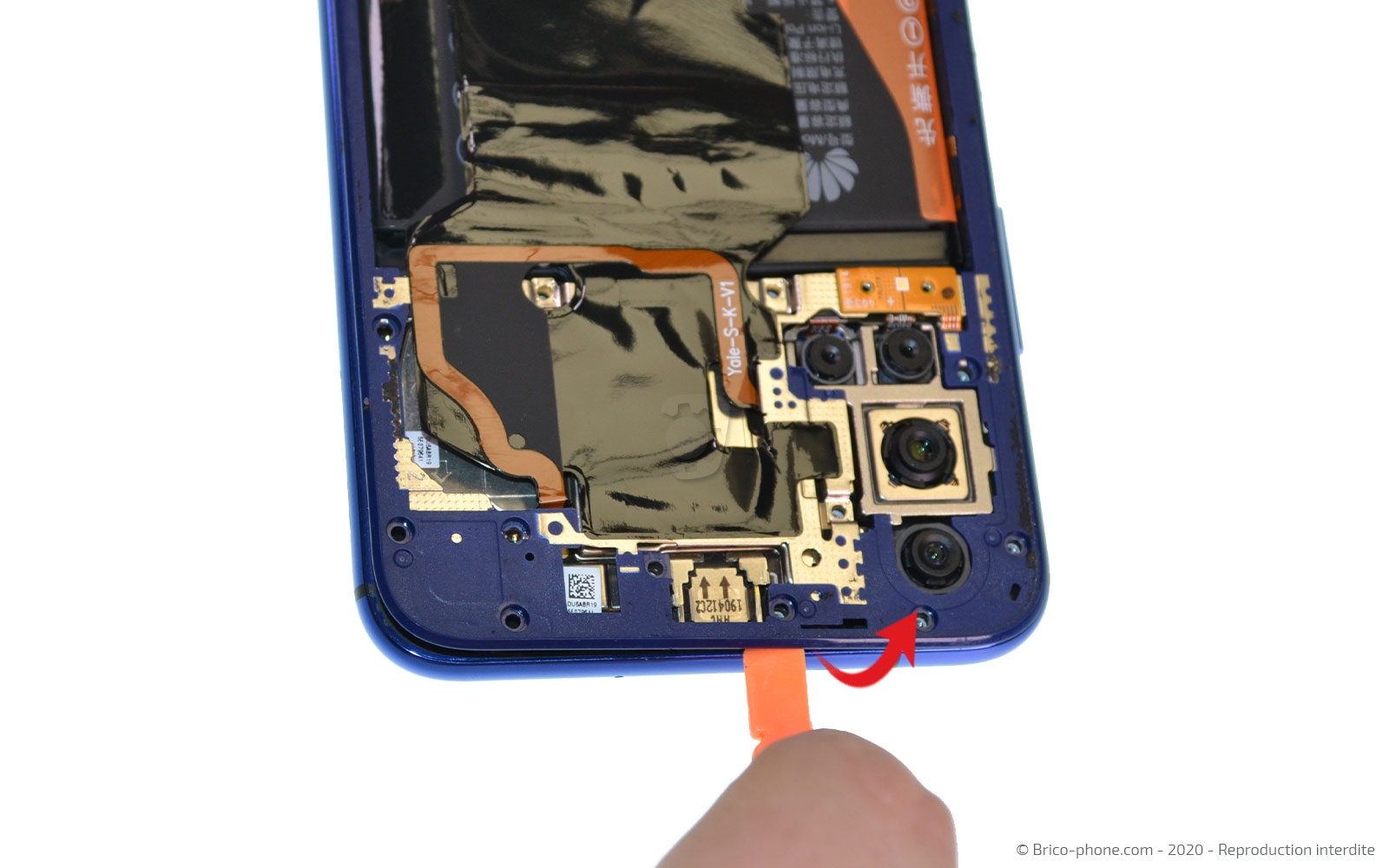

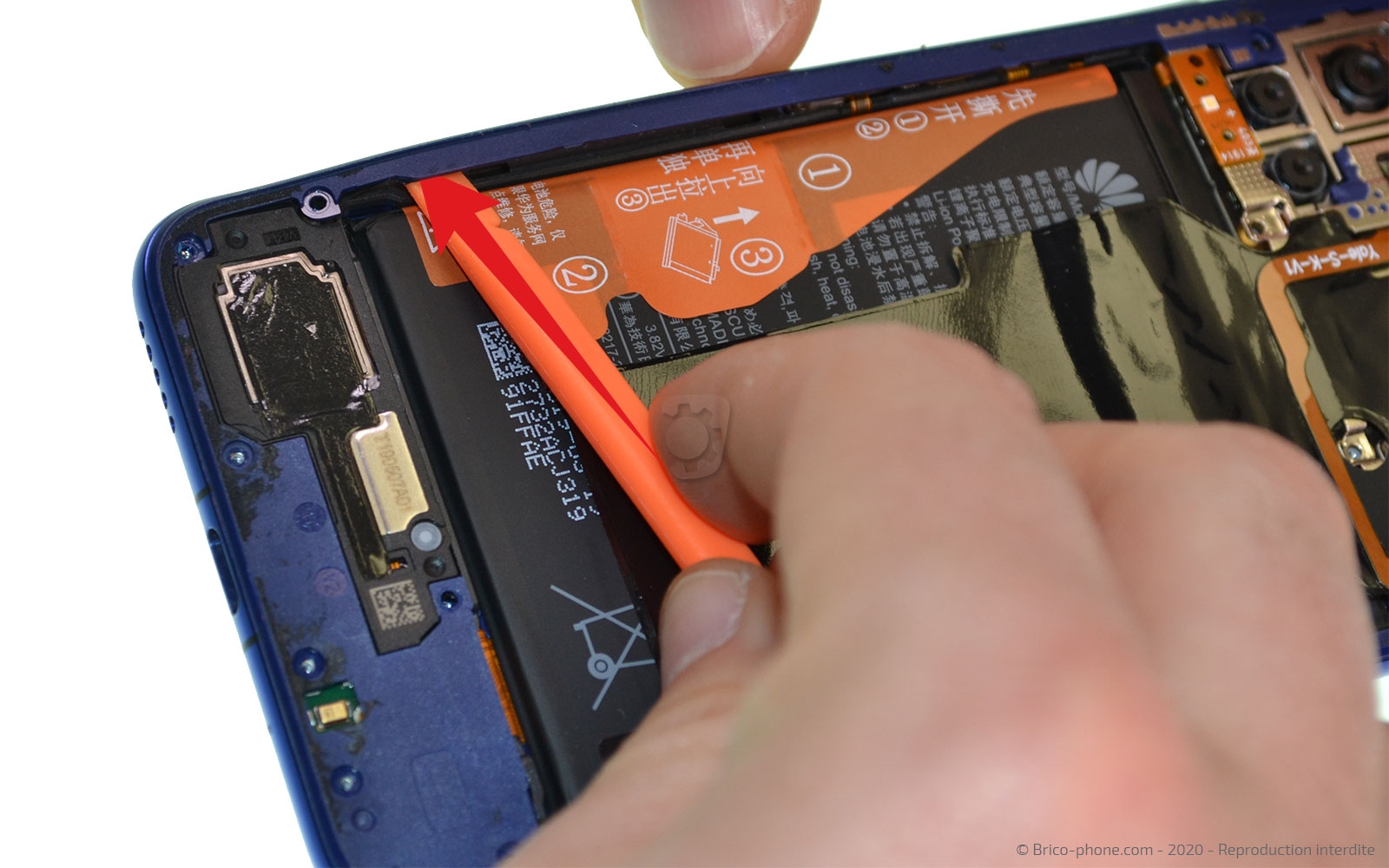

Chauffez les bords de la plaquette intermédiaire avec votre coussin chauffant ou décapeur thermique afin de pouvoir les décoller délicatement du châssis avec le levier en nylon.

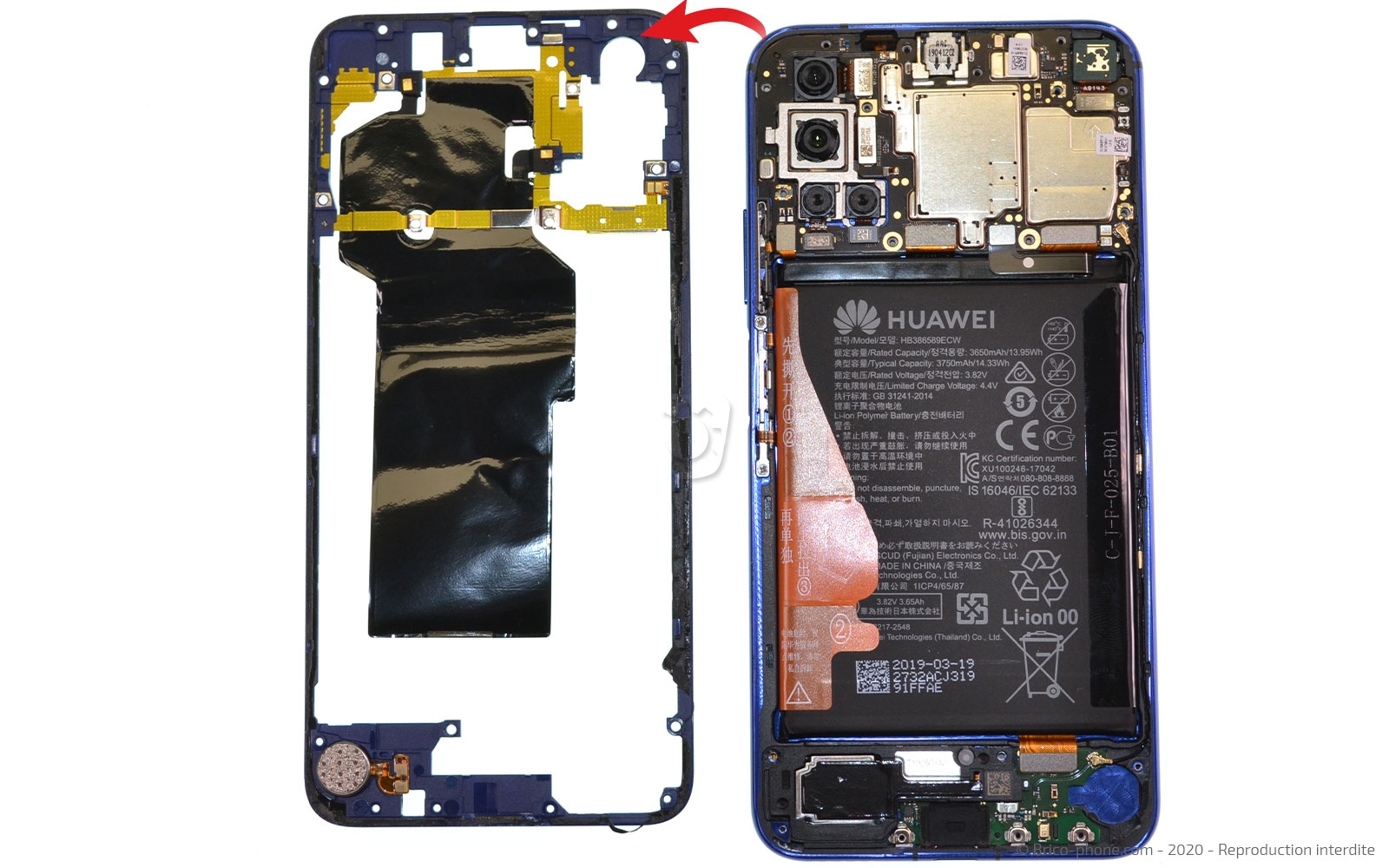

Ensuite, déclipsez le haut du composant afin de pouvoir retirer la totalité de la plaquette intermédiaire de votre Honor 20.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 7 : Déconnecter la batterie

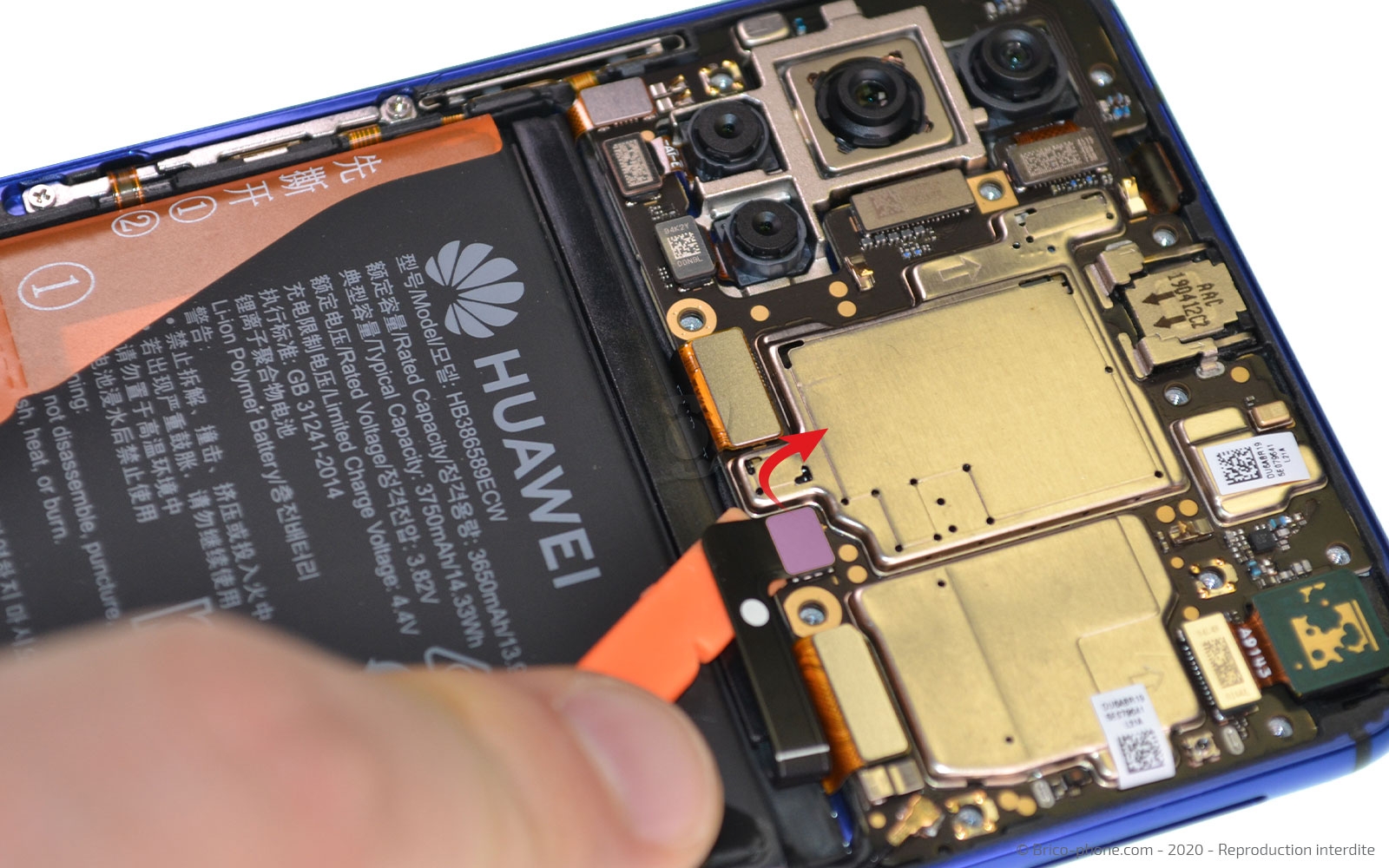

Avec la spatule orange, déconnectez la batterie pour éviter tout risque de court-circuit.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Sortir le haut-parleur externe

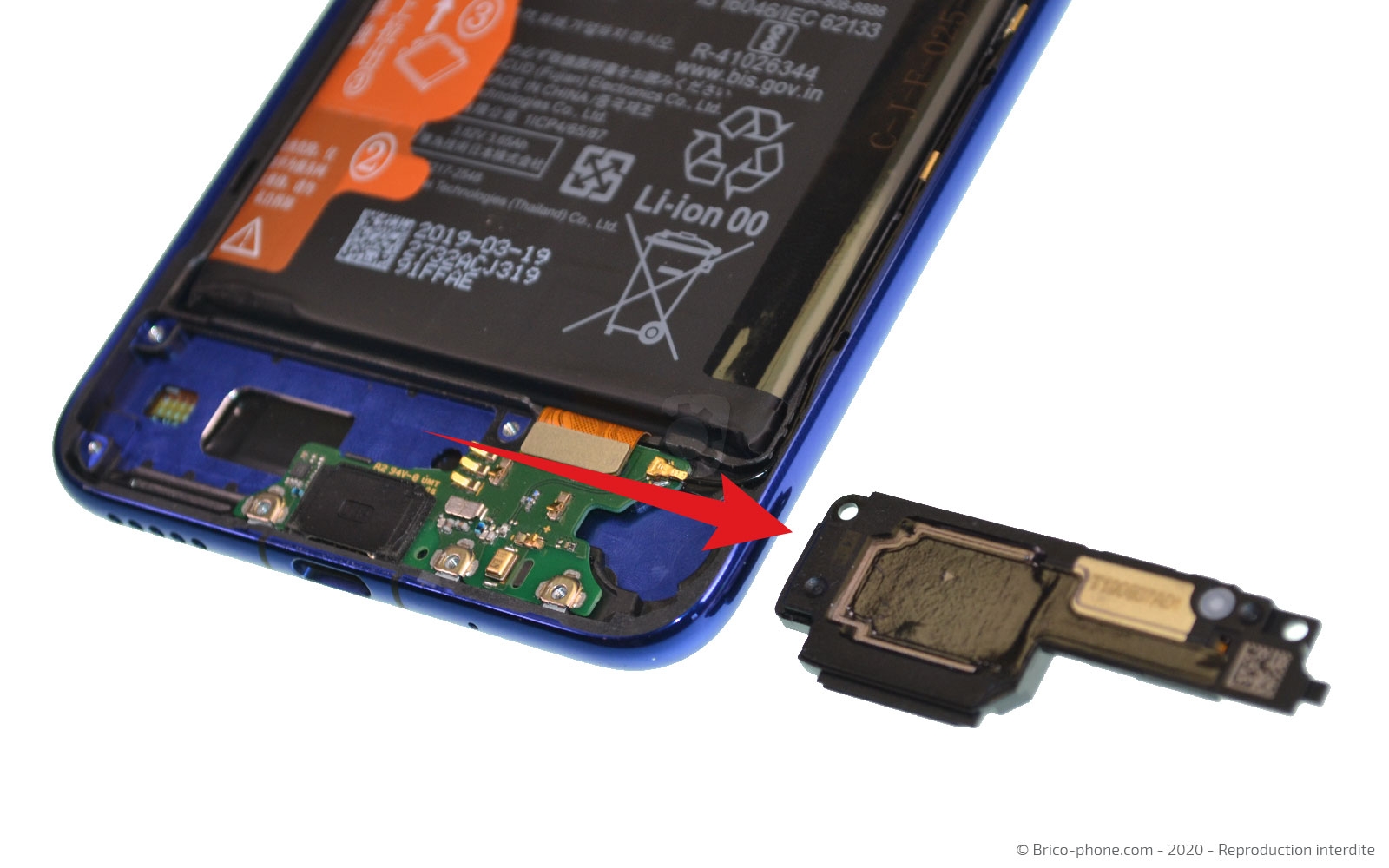

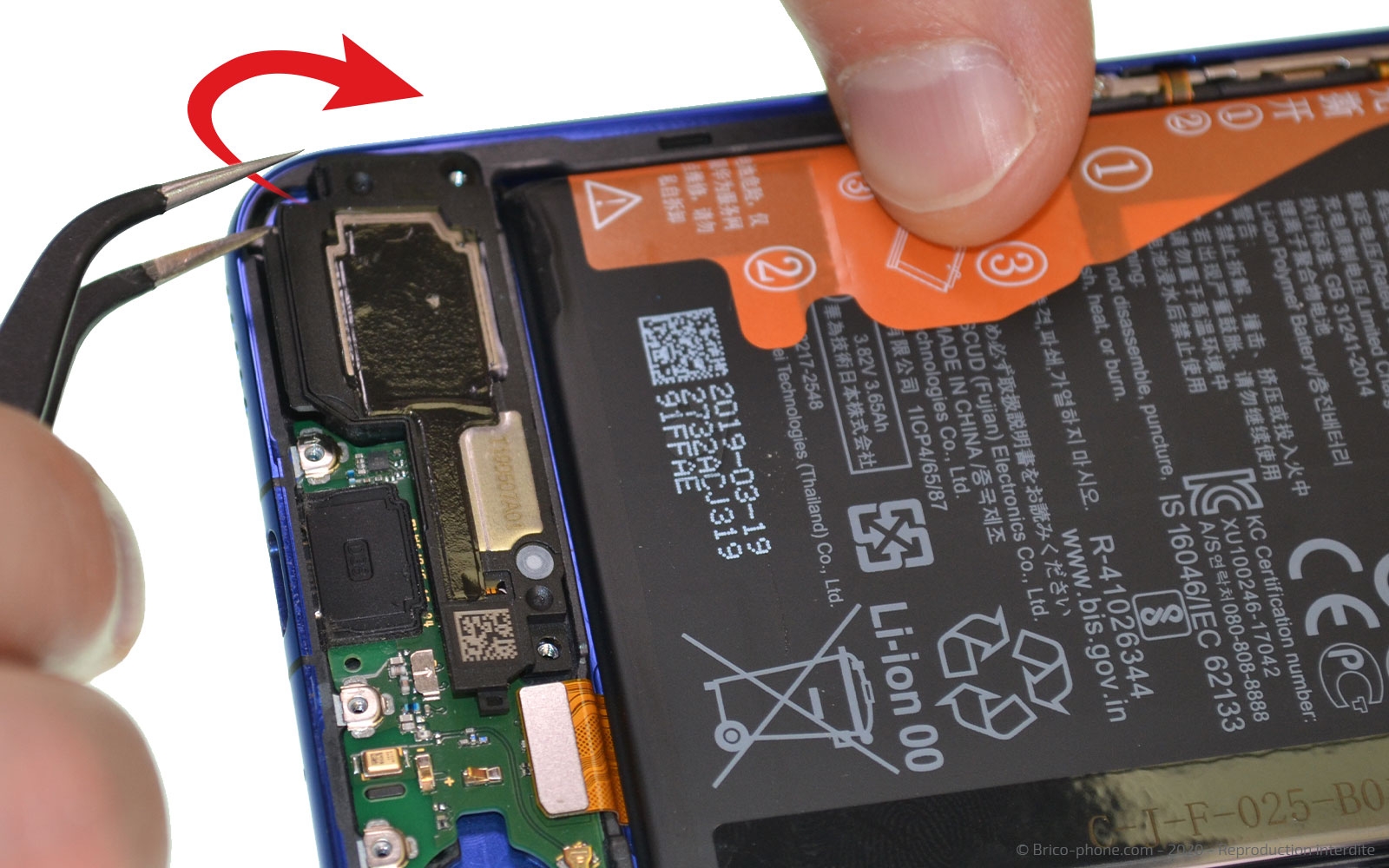

Attrapez le haut-parleur externe avec la pincette en métal pour l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Libérer le connecteur de charge

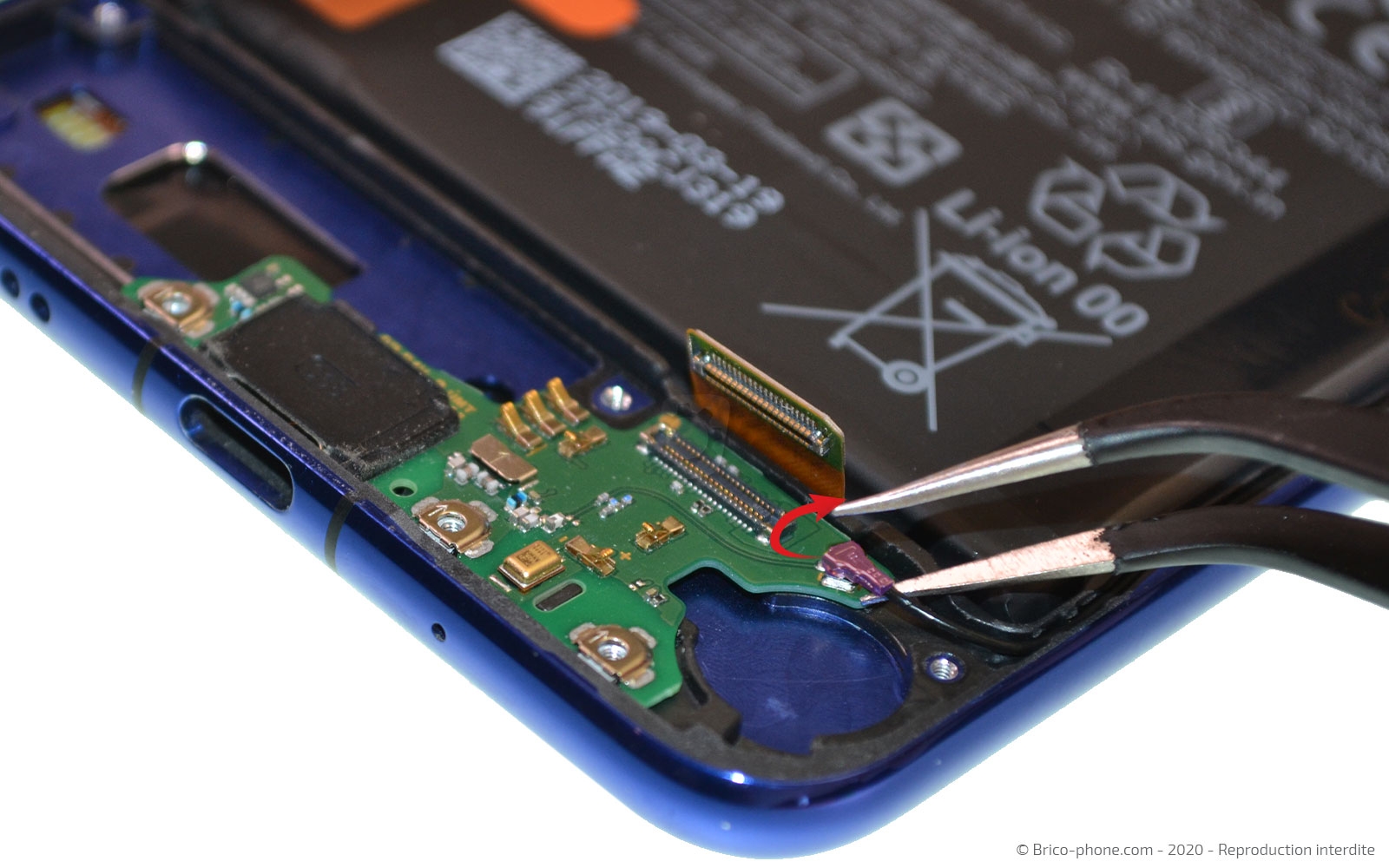

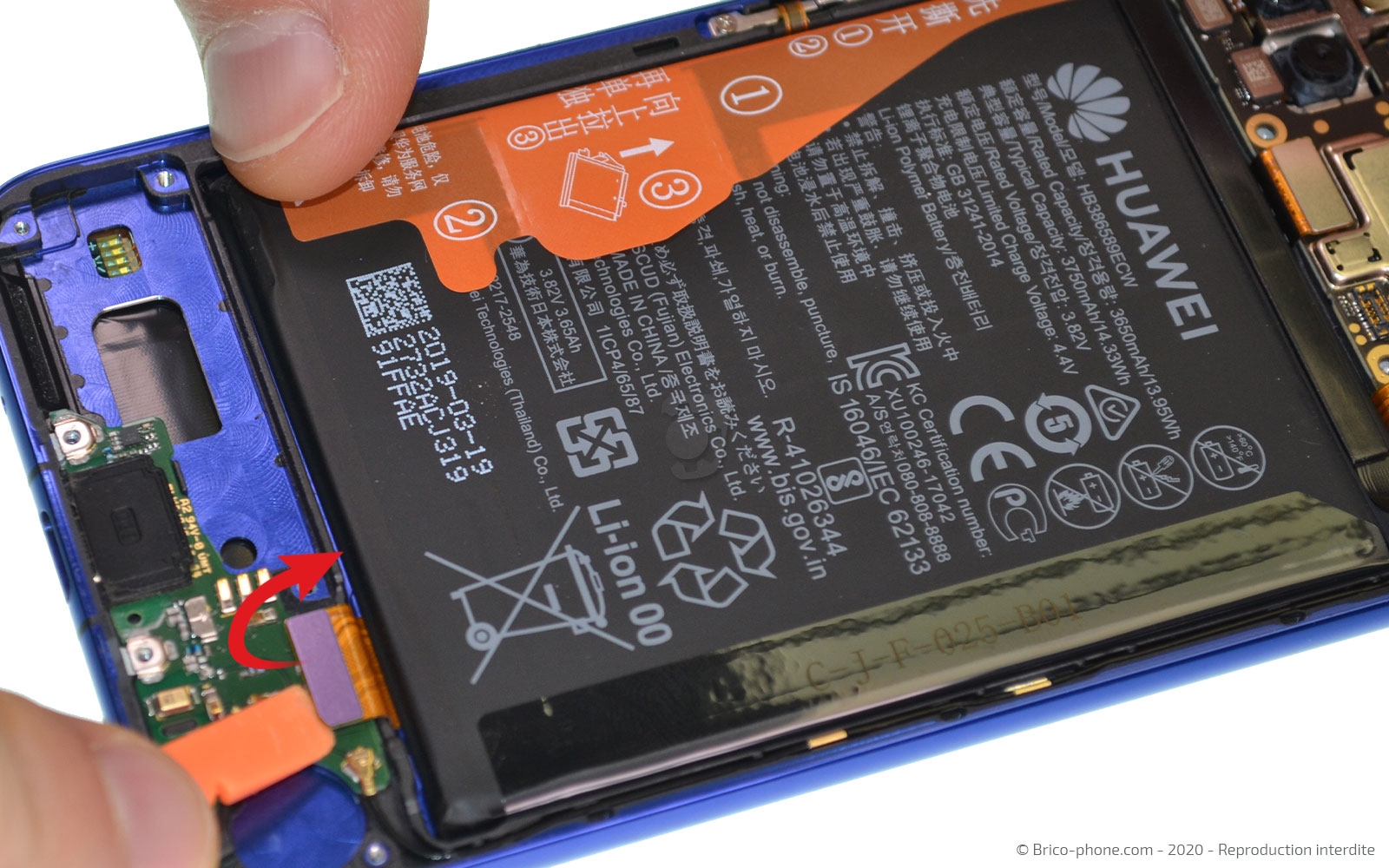

Toujours avec le spudger, libérez la nappe de la rallonge d'interconnexion.

Ensuite, déclipsez le câble coaxial encore connecté au dock.

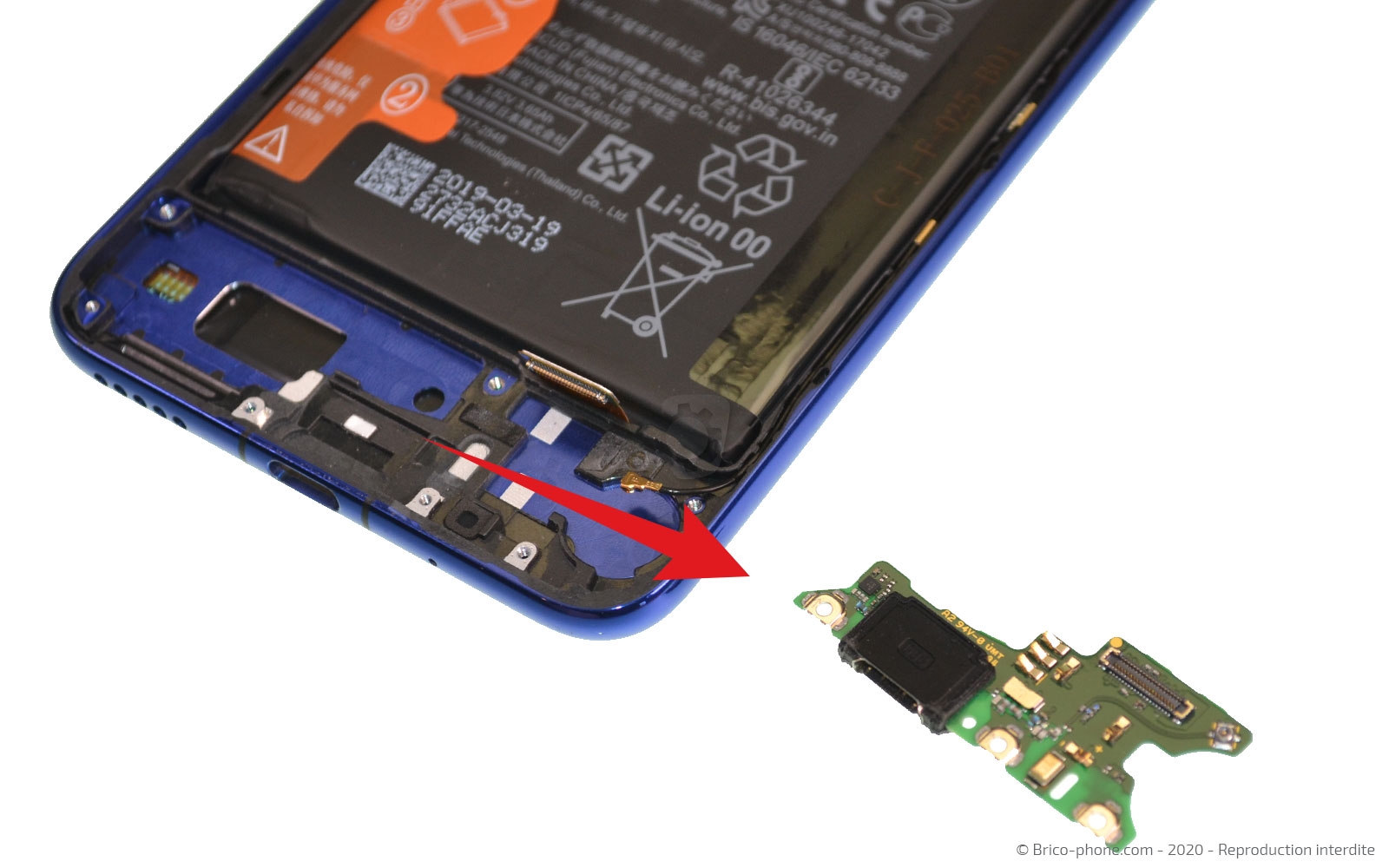

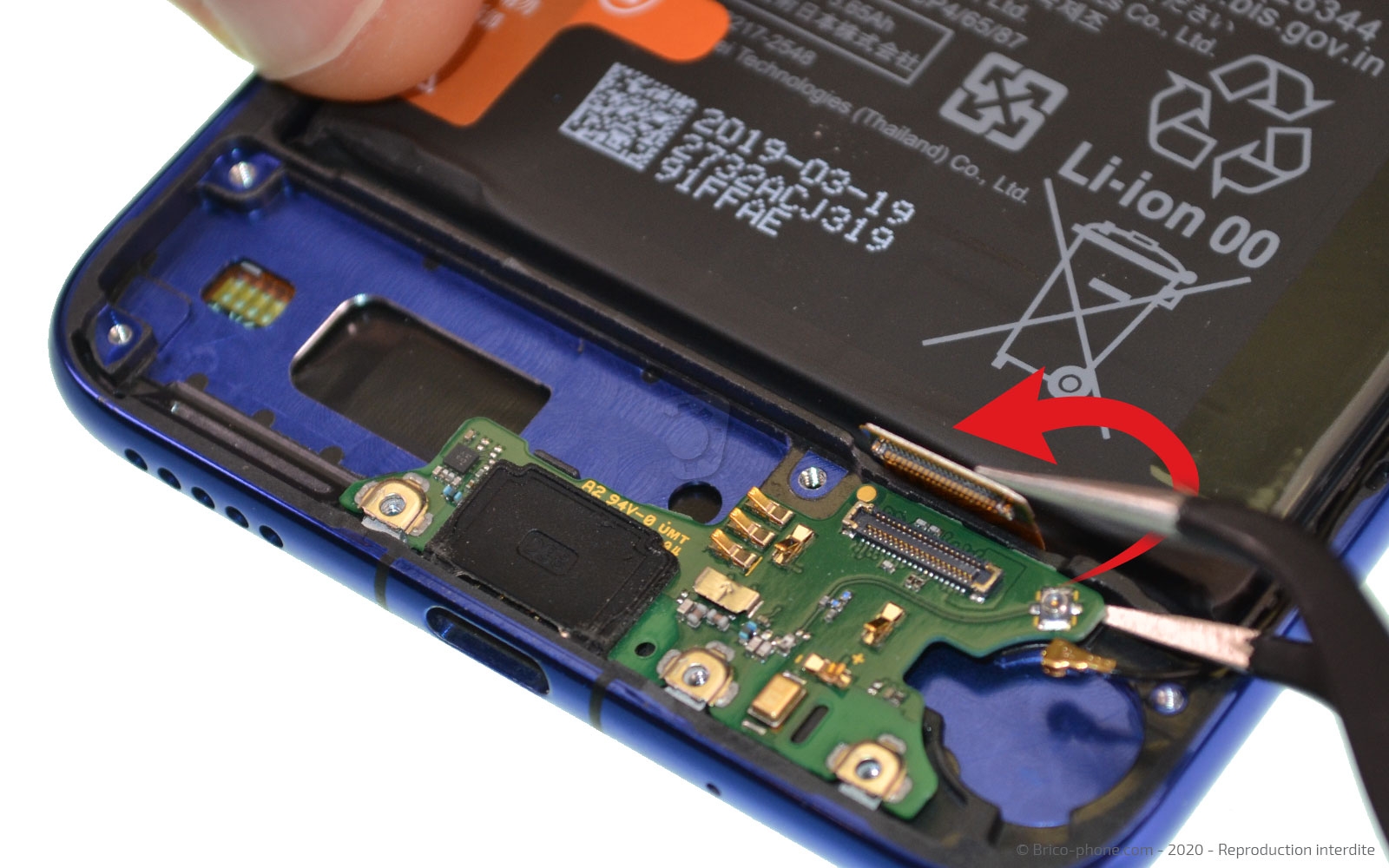

Enfin, saisissez le connecteur de charge endommagé avec la pince pour le sortir de votre Honor 20.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Huawei Nova 5T et Honor 20
15,90 €
Conseils pour le remontage
Le démontage de votre Honor 20 est maintenant terminé et vous pouvez le remonter avec le nouveau connecteur de charge.

Néanmoins avant de refermer votre téléphone, retirez les restes de stickers de la vitre arrière.

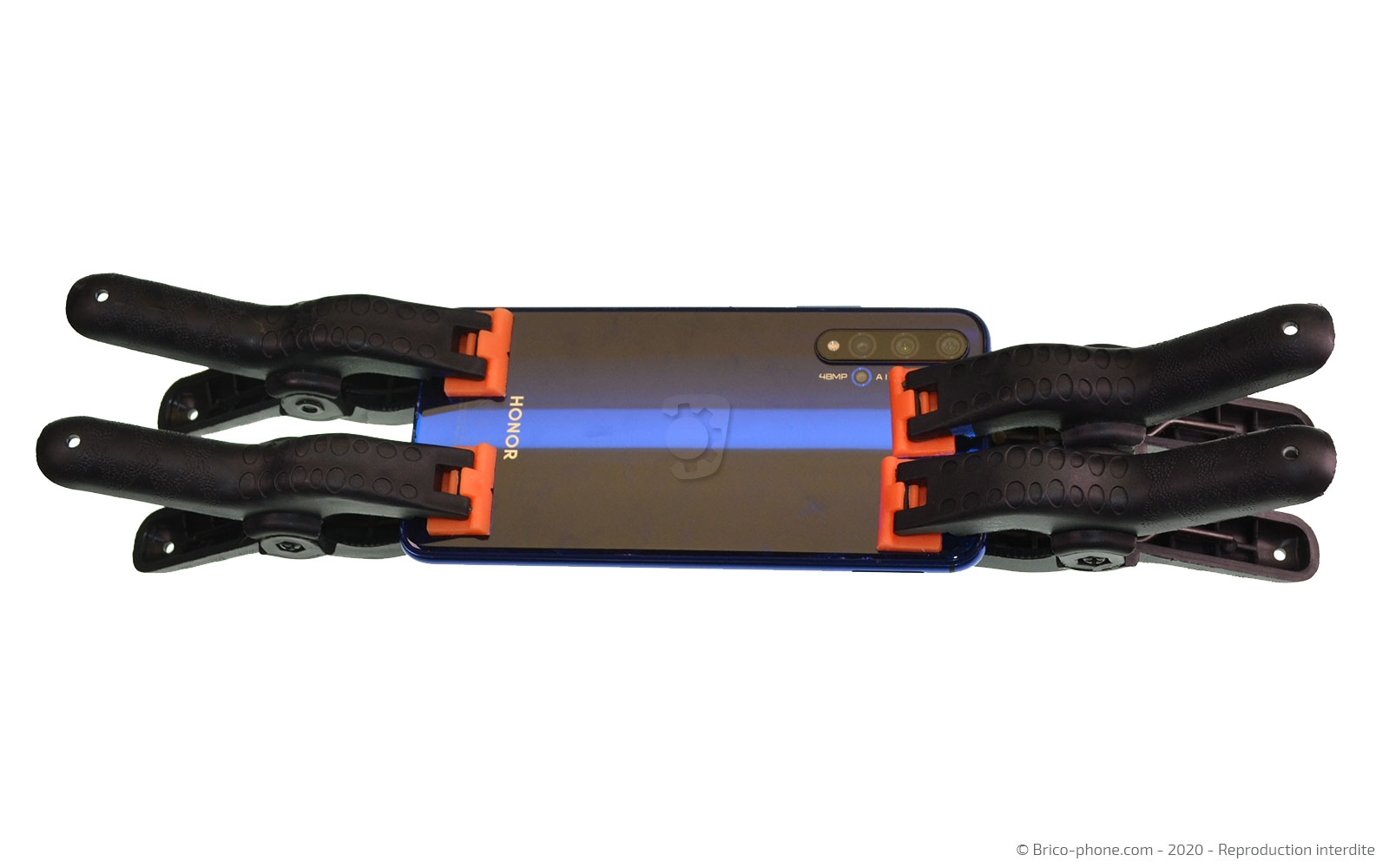

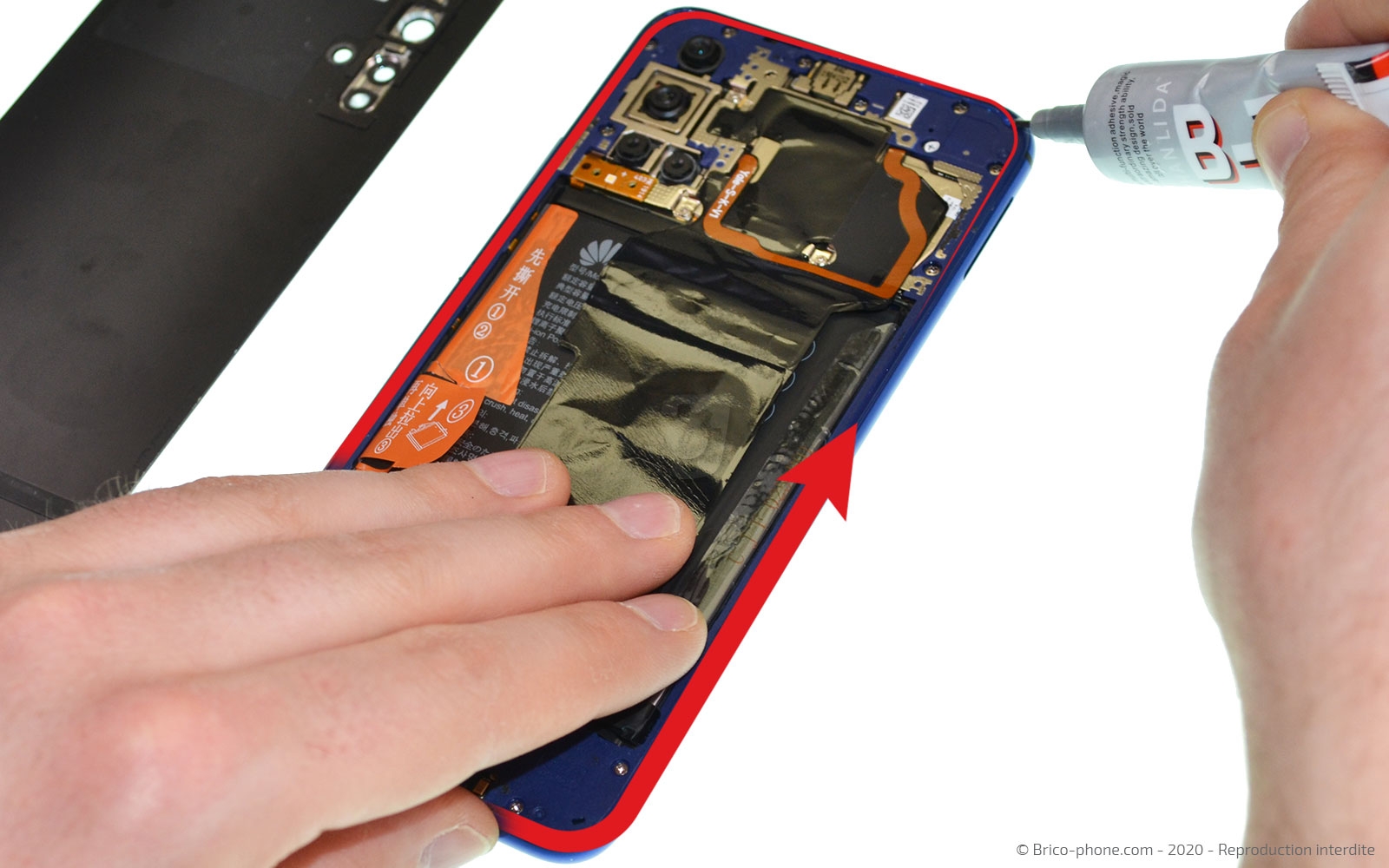

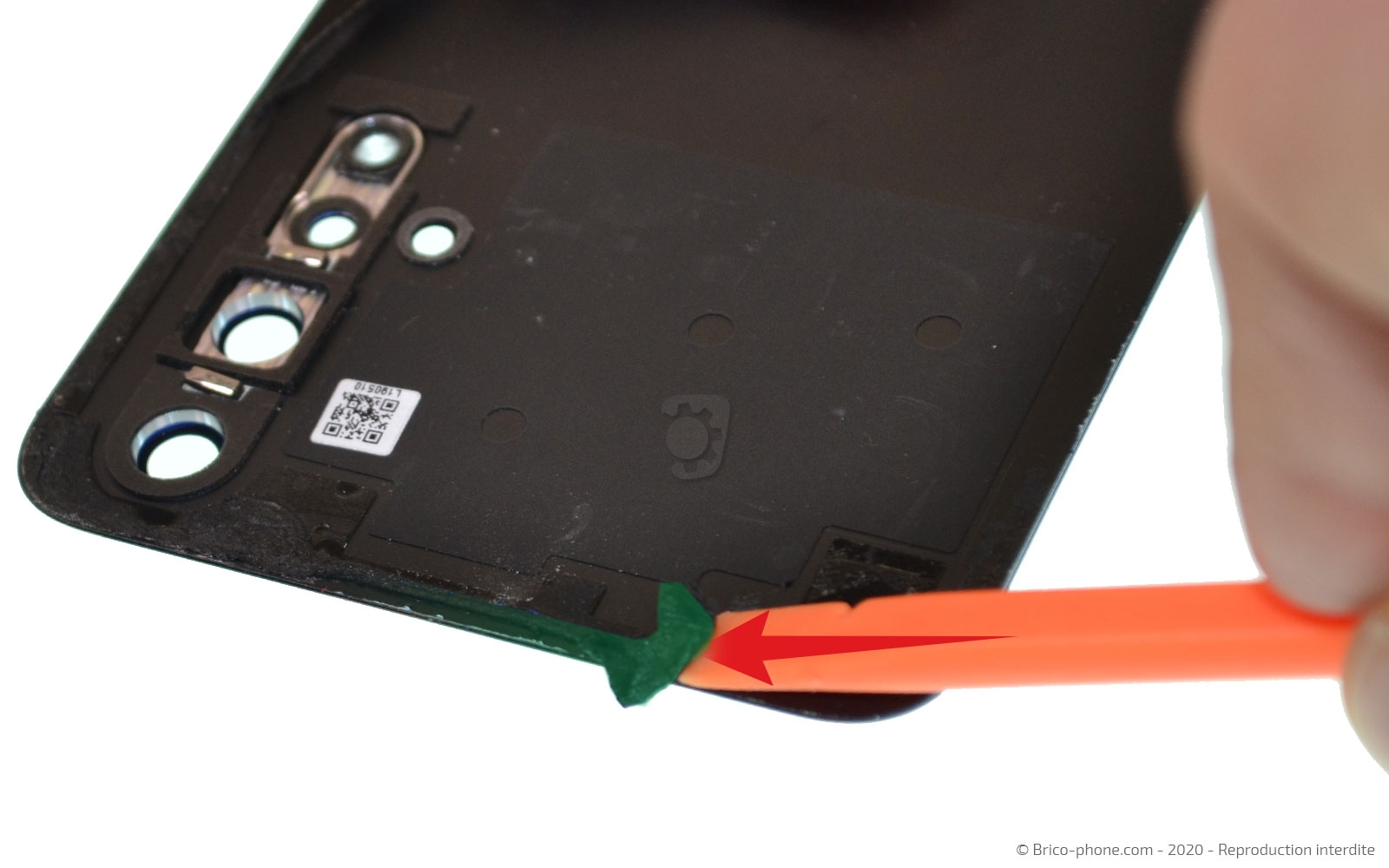

Ensuite, placez un filet de colle sur tout le tour de la plaquette intermédiaire avant de replacer la vitre arrière.
Laissez le poser 45 minutes pour que la colle sèche.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €

Partagez votre succès
Imprimez
