Changement de batterie sur Honor 20
La batterie de votre Honor 20 ne tient plus toute la journée ? Vous passez votre temps à le brancher ? Remplacez-la en suivant ce tutoriel photos proposé par Brico-phone pour vous accompagner et vous faciliter la réparation.
Diagnostic
› La batterie de votre Honor 20 se décharge anormalement vite.
› Votre Honor 20 ne s'allume que lorsque vous le connectez à un ordinateur.
Pour effectuer cette réparation, vous avez besoin de :
Avant de commencer
Comme pour toute réparation, il est important de commander la bonne pièce pour éviter toute surprise lors du remontage. De ce fait, assurez-vous de connaitre le modèle de votre téléphone.
Si la batterie endommagée, vous le permet encore, composez le *#06# sur votre appareil et inscrivez le numéro IMEI sur notre page d'accueil dans la case dédiée. Le site vous informera sur le modèle ne votre possession et vous redirigera vers les produits adéquats.
Votre smartphone ne s'allume plus ? Pas de panique, le numéro de modèle (YAL-L21) correspondant à votre Honor 20 est inscrit sur la vitre arrière de ce dernier.
Une fois la pièce commandée, préparez vous un espace de travail propre et dégagé avec à portée de mains tous les outils dont vous allez avoir besoin pour effectuer cette réparation.
Si la batterie endommagée, vous le permet encore, composez le *#06# sur votre appareil et inscrivez le numéro IMEI sur notre page d'accueil dans la case dédiée. Le site vous informera sur le modèle ne votre possession et vous redirigera vers les produits adéquats.
Votre smartphone ne s'allume plus ? Pas de panique, le numéro de modèle (YAL-L21) correspondant à votre Honor 20 est inscrit sur la vitre arrière de ce dernier.
Une fois la pièce commandée, préparez vous un espace de travail propre et dégagé avec à portée de mains tous les outils dont vous allez avoir besoin pour effectuer cette réparation.

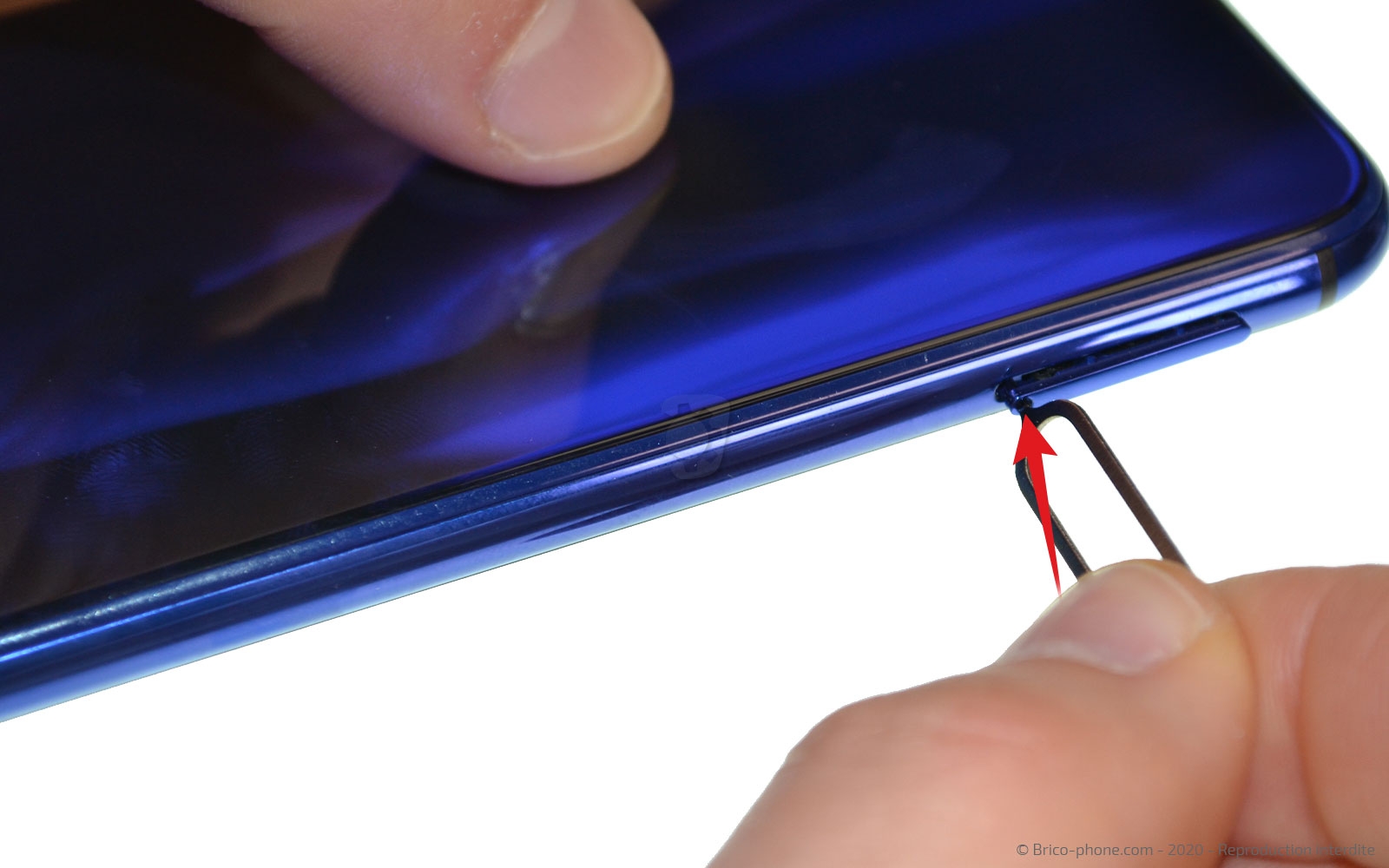

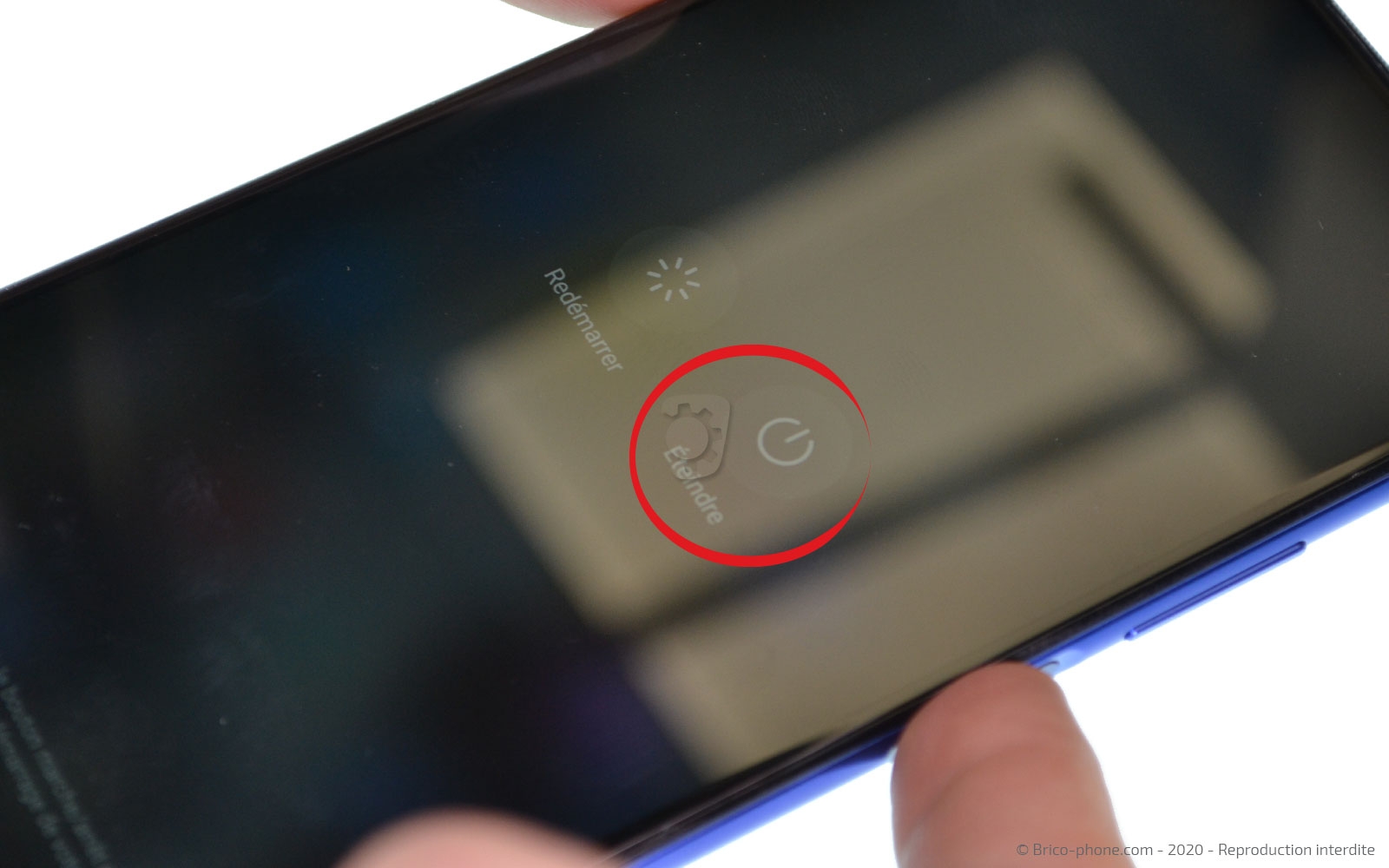

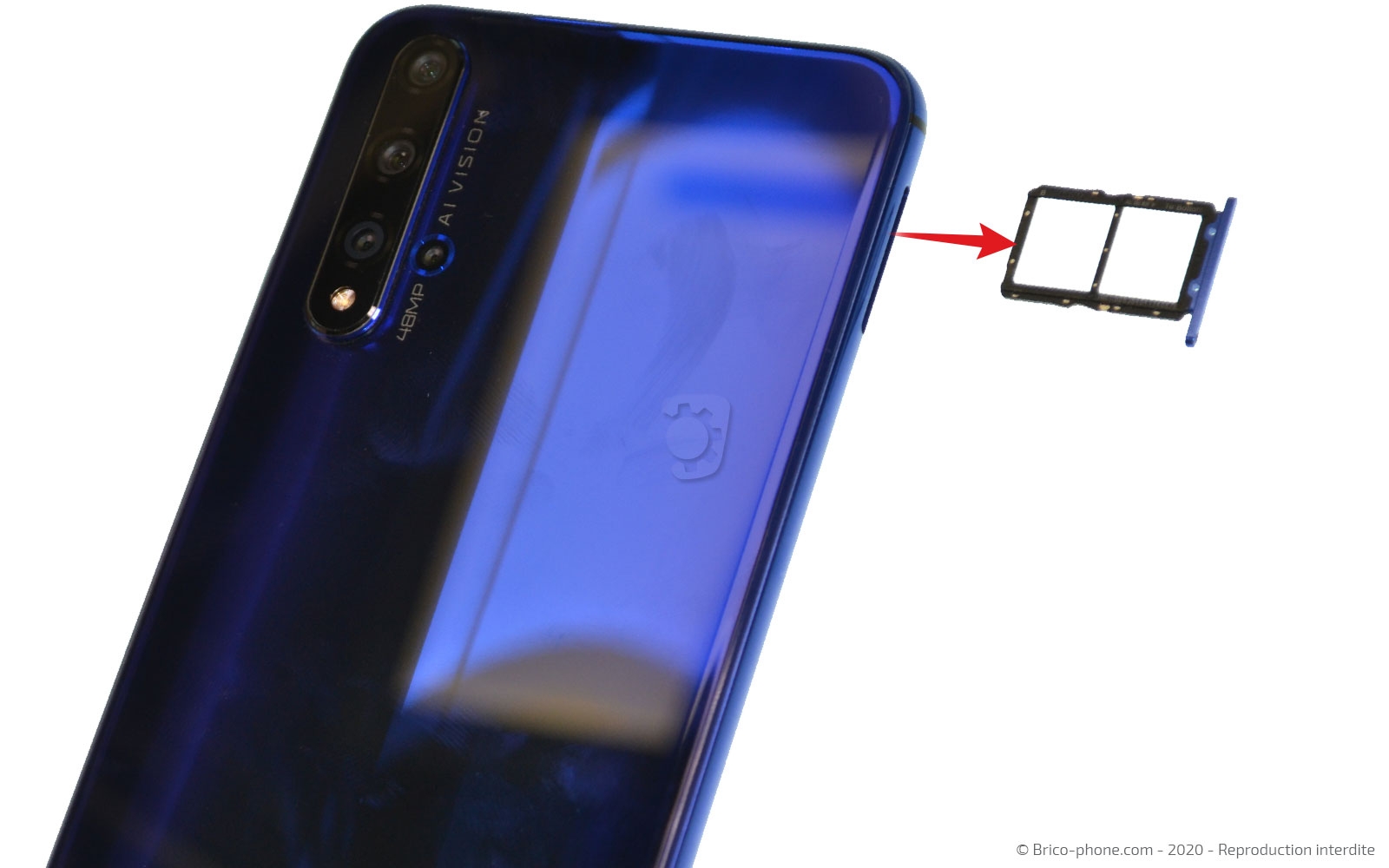

Etape 1 : Eteindre et retirer le rack Sim
Il est temps d'éteindre votre Honor 20 avant de retirer le tiroir Sim.

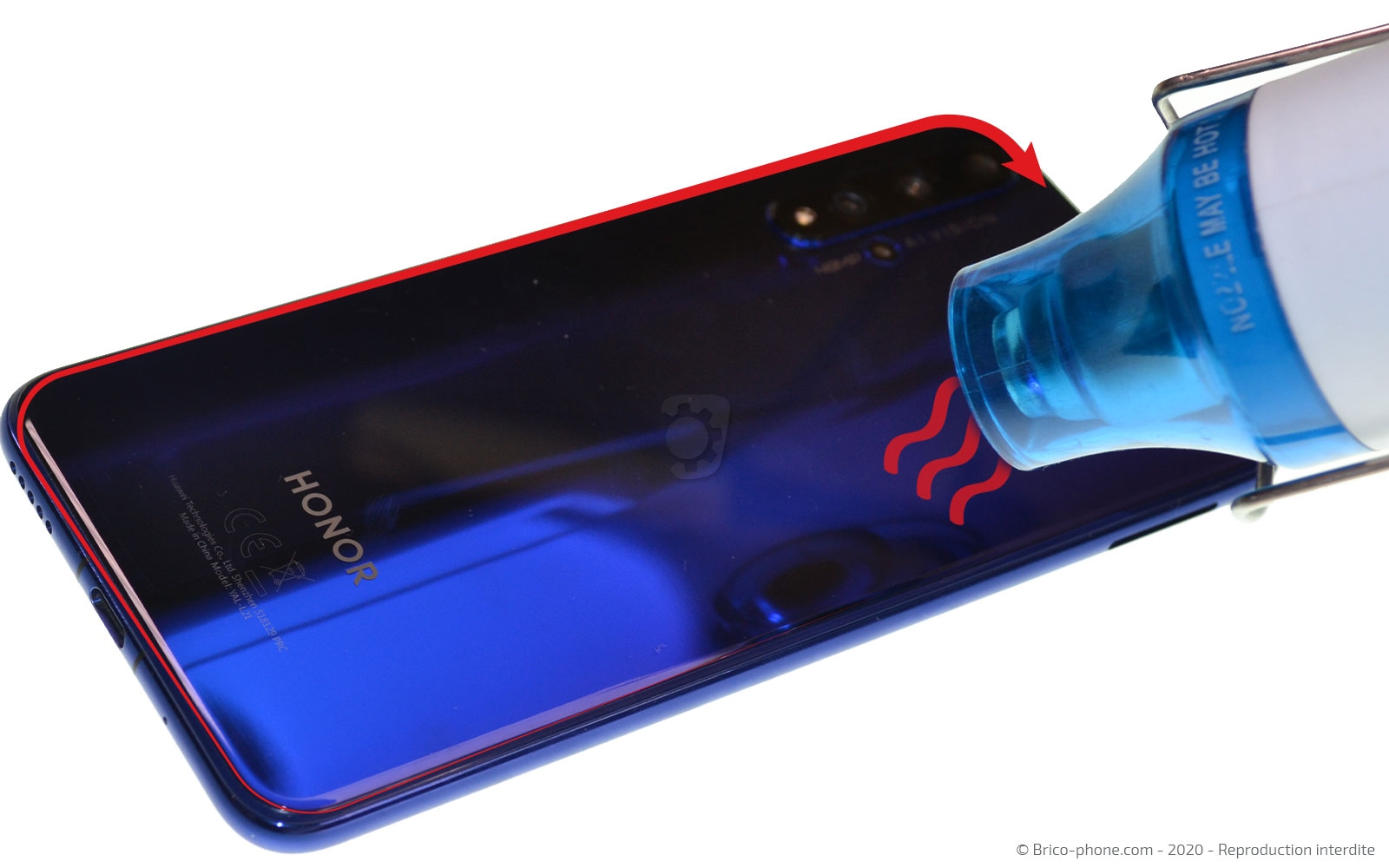

Etape 2 : Chauffer la vitre arrière
Pour atteindre la batterie, il faut retirer la votre arrière mais pour cela, il est nécéssaire de la chauffer avec l'aide d'un coussin chauffant ou d'un décapeur thermique.
Cette étape permet de ramollir le sticker de la coque.

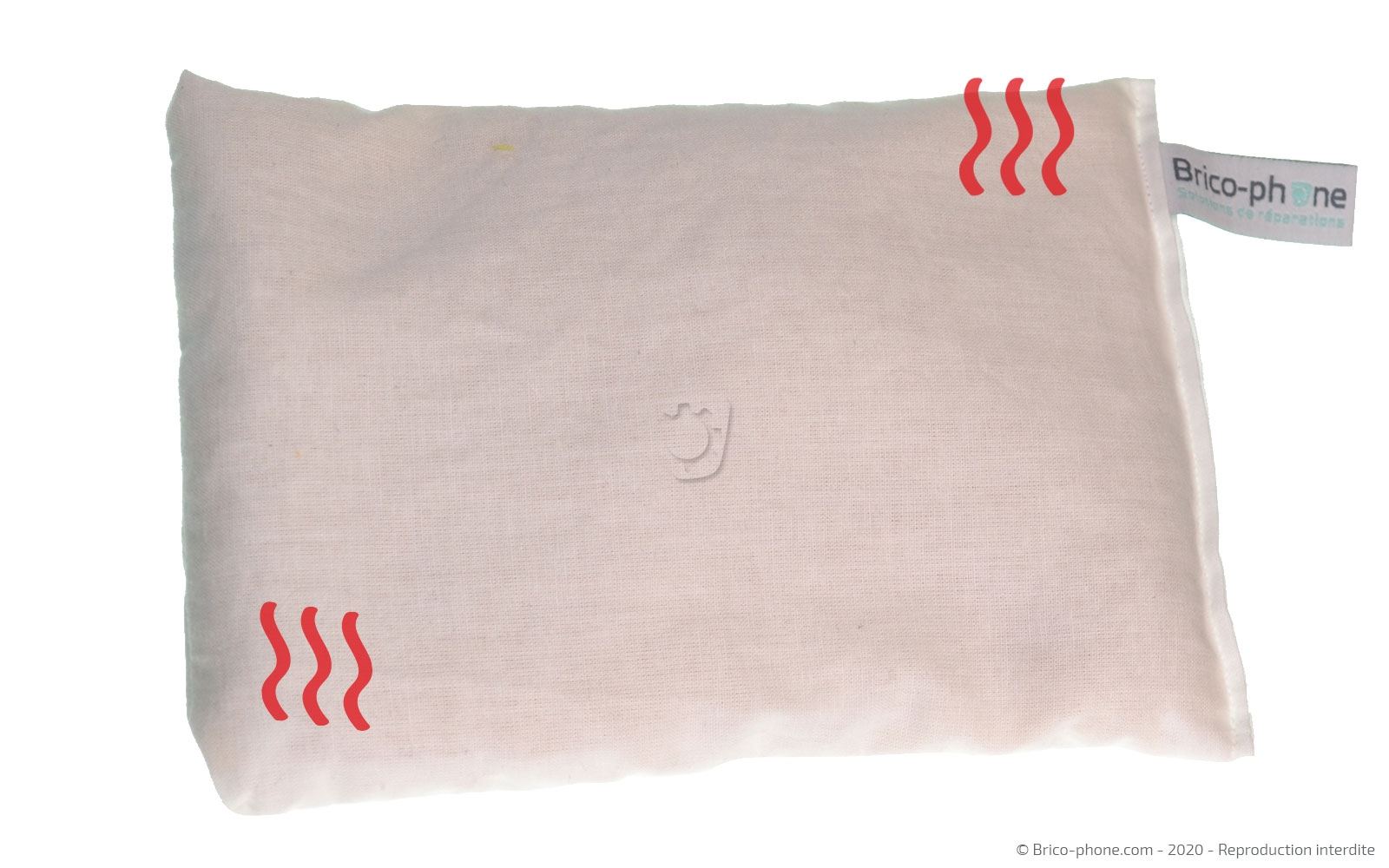

Vous disposez d'un coussin chauffant ? Passez-le au micro-onde 1 à 2 minutes avant de venir le déposer sur le dos de votre Honor 20 environ 30 secondes.
Vous êtes plutôt en possession d'un décapeur thermique ou alors d'un sèche-cheveux ? Dans ce cas, il vous suffit de chauffer le contour de la vitre arrière en ne dépassant pas les 80°C.
Cette étape permet de ramollir le sticker de la coque.
Vous disposez d'un coussin chauffant ? Passez-le au micro-onde 1 à 2 minutes avant de venir le déposer sur le dos de votre Honor 20 environ 30 secondes.
Vous êtes plutôt en possession d'un décapeur thermique ou alors d'un sèche-cheveux ? Dans ce cas, il vous suffit de chauffer le contour de la vitre arrière en ne dépassant pas les 80°C.

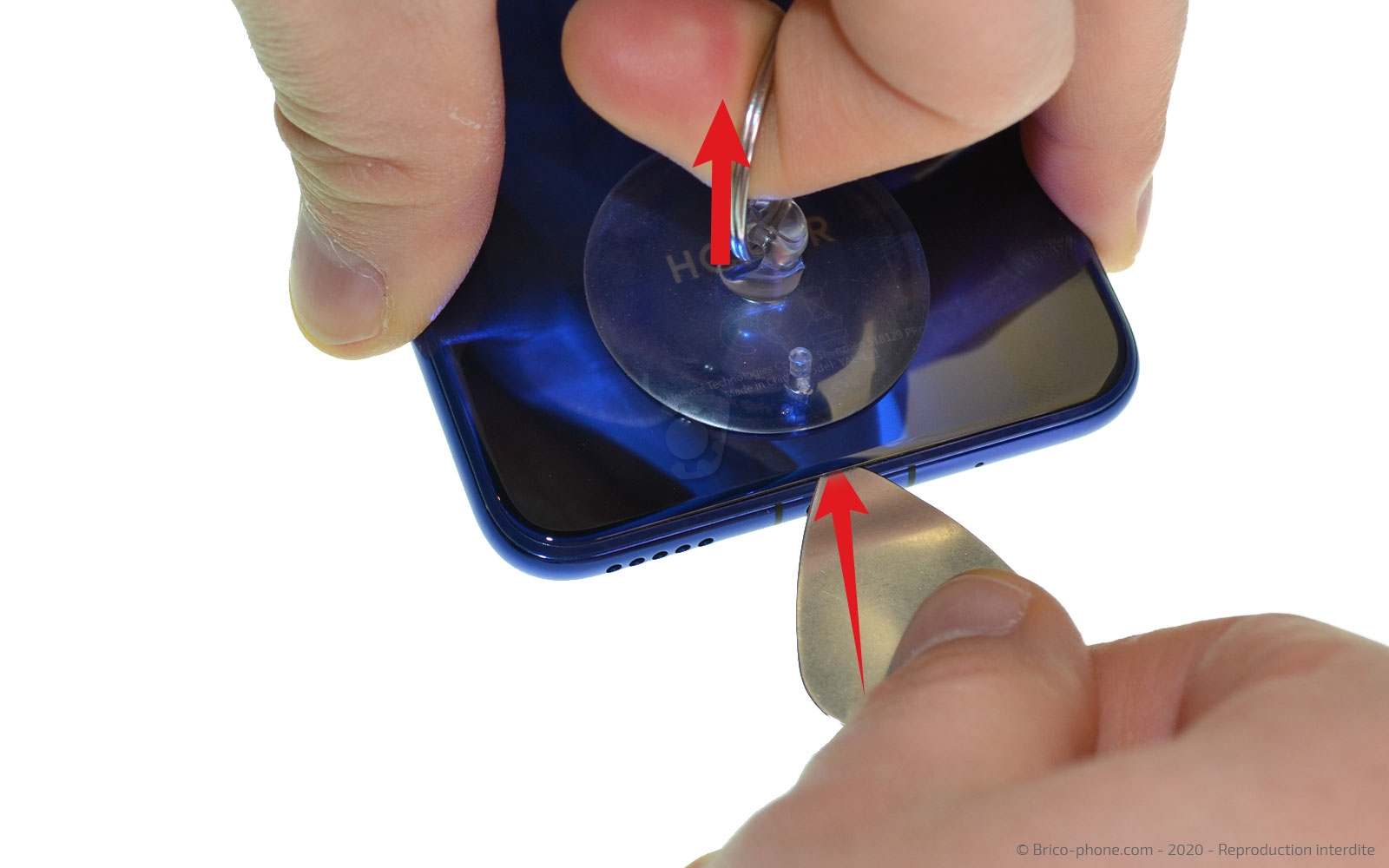

Etape 3 : Décoller le cache batterie
Après avoir posé la ventouse du kit d'outils, auprès de la prise charge sur la vitre arrière, faites levier afin de pouvoir glisser le médiator troué sous la coque.
Ensuite, superposez les médiators en plastique sur leur version métallique afin de pouvoir par la suite le retirer.
Enfin, faites coulisser les médiators sur toute la longueur du châssis pour terminer le décollage de la votre arrière.
Ensuite, superposez les médiators en plastique sur leur version métallique afin de pouvoir par la suite le retirer.
Enfin, faites coulisser les médiators sur toute la longueur du châssis pour terminer le décollage de la votre arrière.

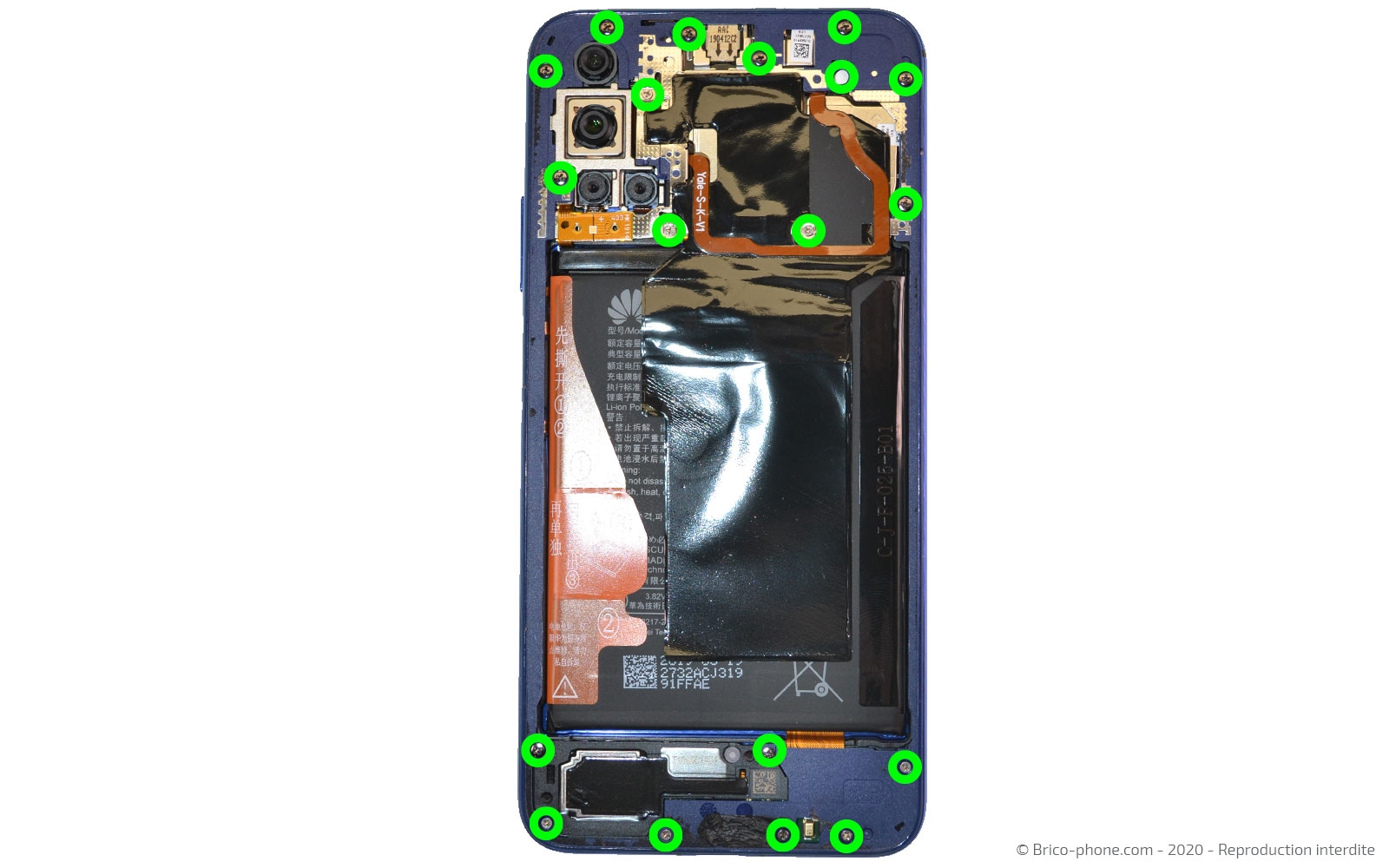

Etape 5 : Retirer les vis de la plaquette intermédiaire
Dévissez les 19 vis cruciformes de la plaquette intermédiaire afin de pouvoir l'extraire du châssis.

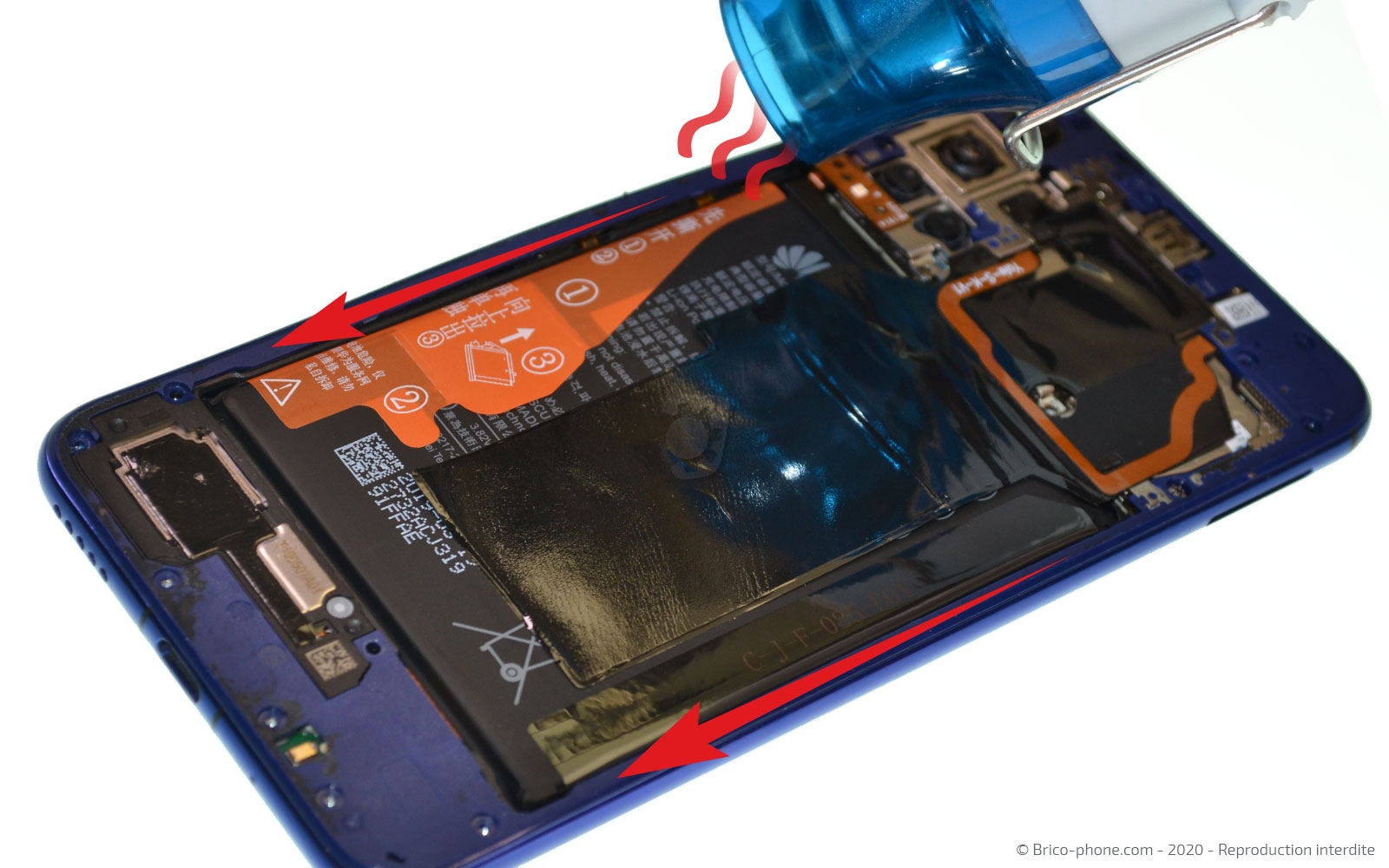

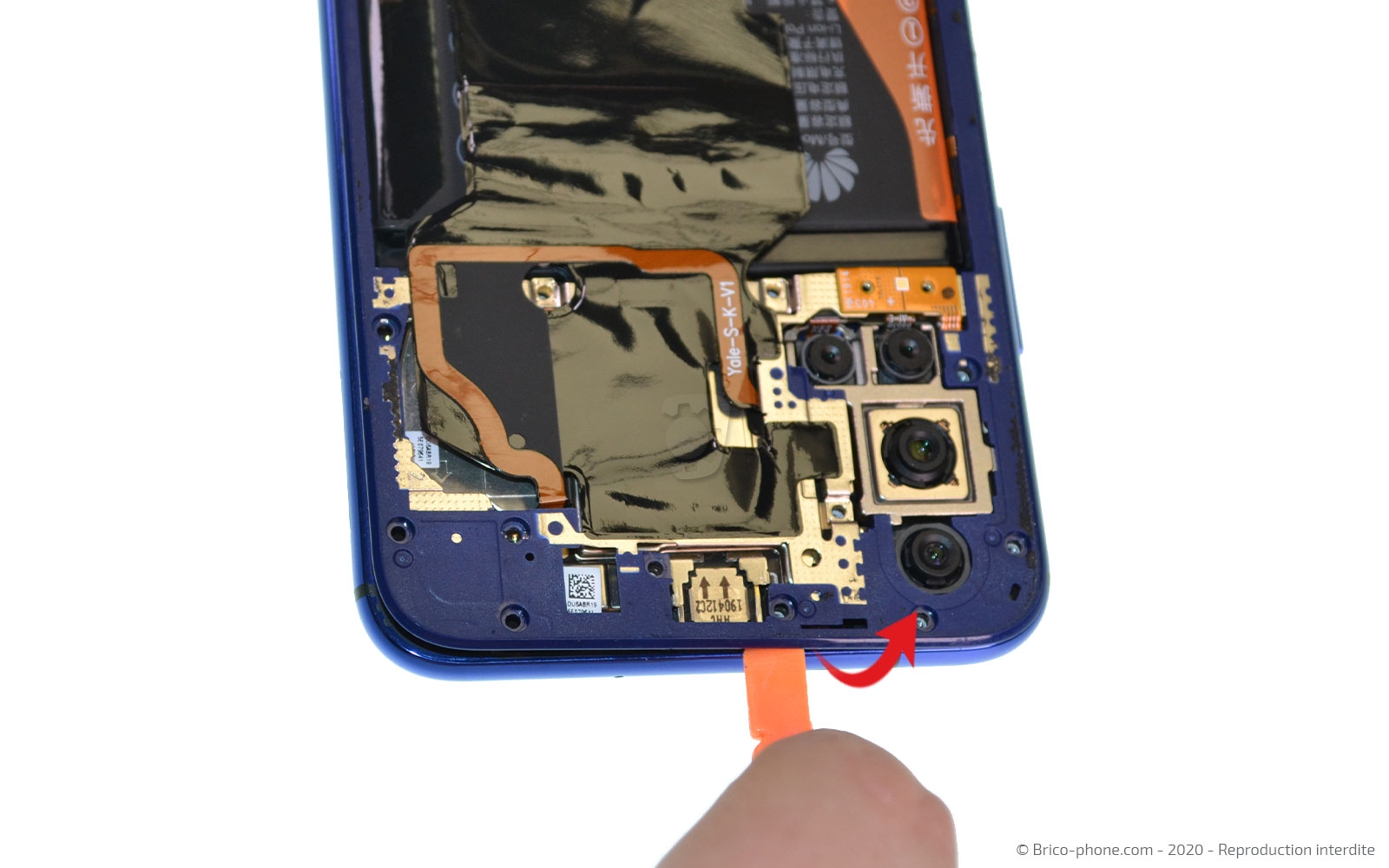

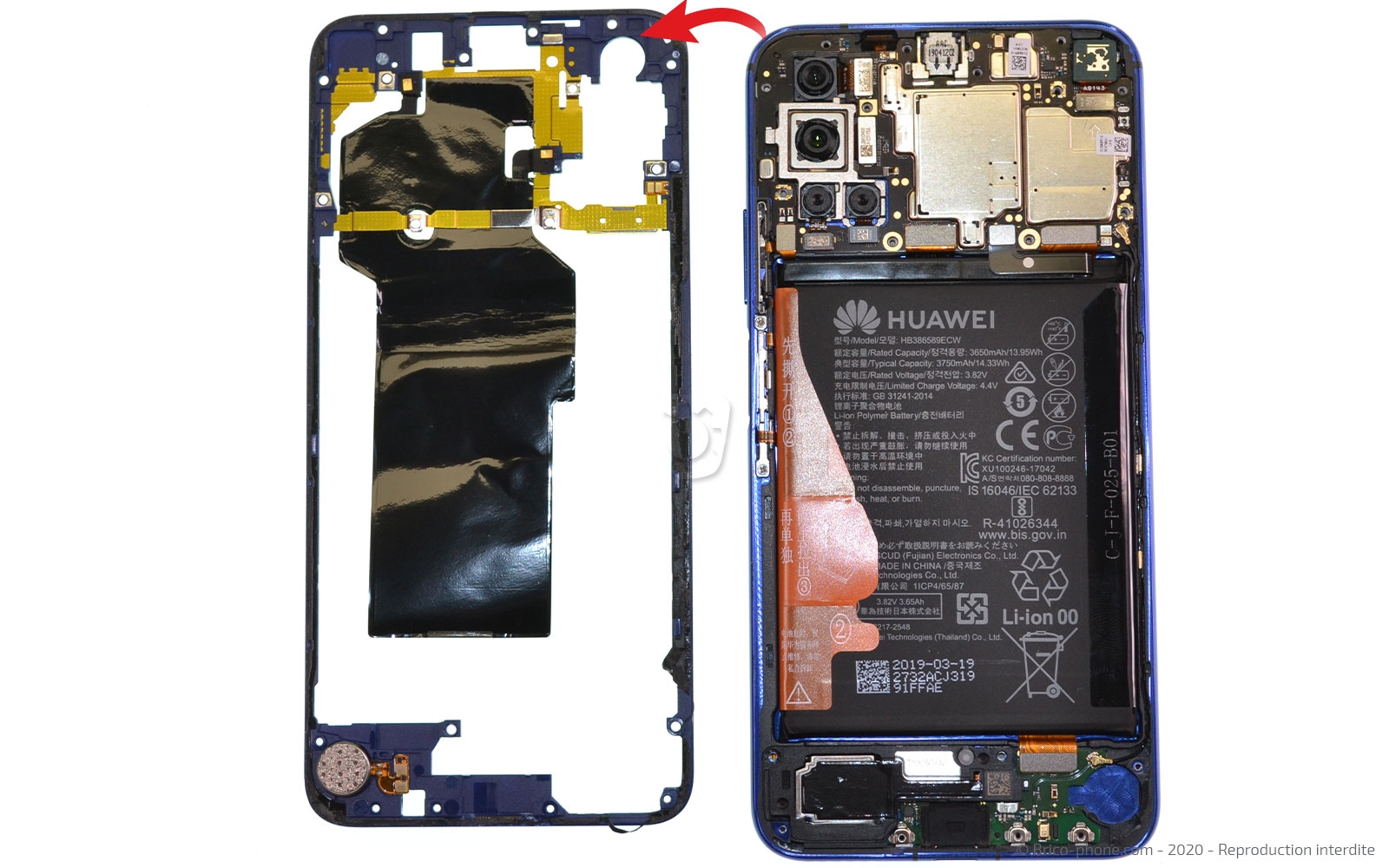

Etape 6 : Extraire la plaquette intermédiaire
Avec le même outils que pour l'étape 2, chauffez légèrement les cotés de la plaquette intermédiaire.

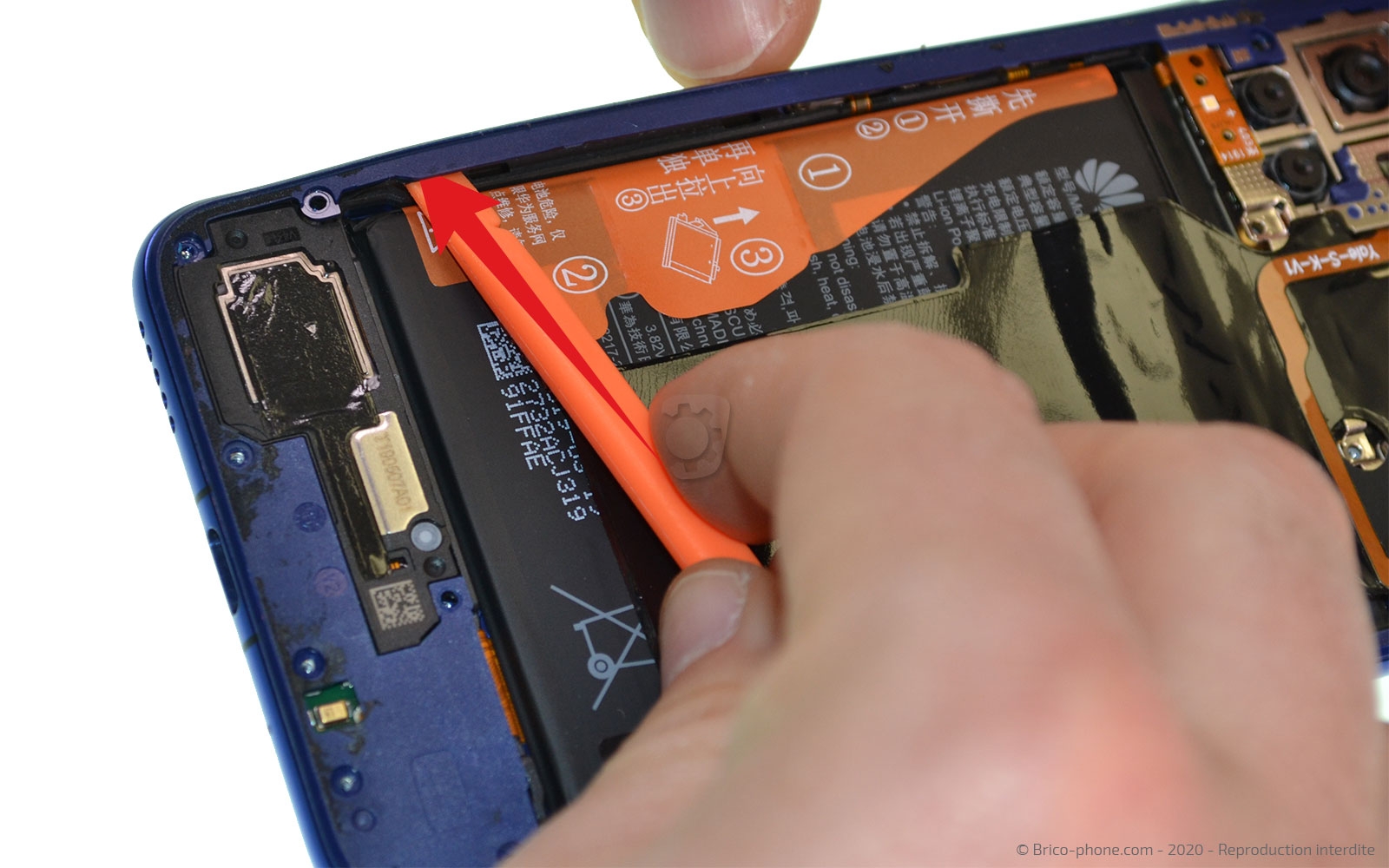

Ensuite, saisissez le spudger pour décoller les parties fines situées de chaque coté de la batterie et déclipsez le cache du châssis.
Vous pouvez alors extraire la plaquette intermédiaire du smartphone.
Ensuite, saisissez le spudger pour décoller les parties fines situées de chaque coté de la batterie et déclipsez le cache du châssis.
Vous pouvez alors extraire la plaquette intermédiaire du smartphone.
Etape 7 : Déconnecter la batterie
Munissez-vous de la spatule en nylon pour débrancher la nappe de la batterie.

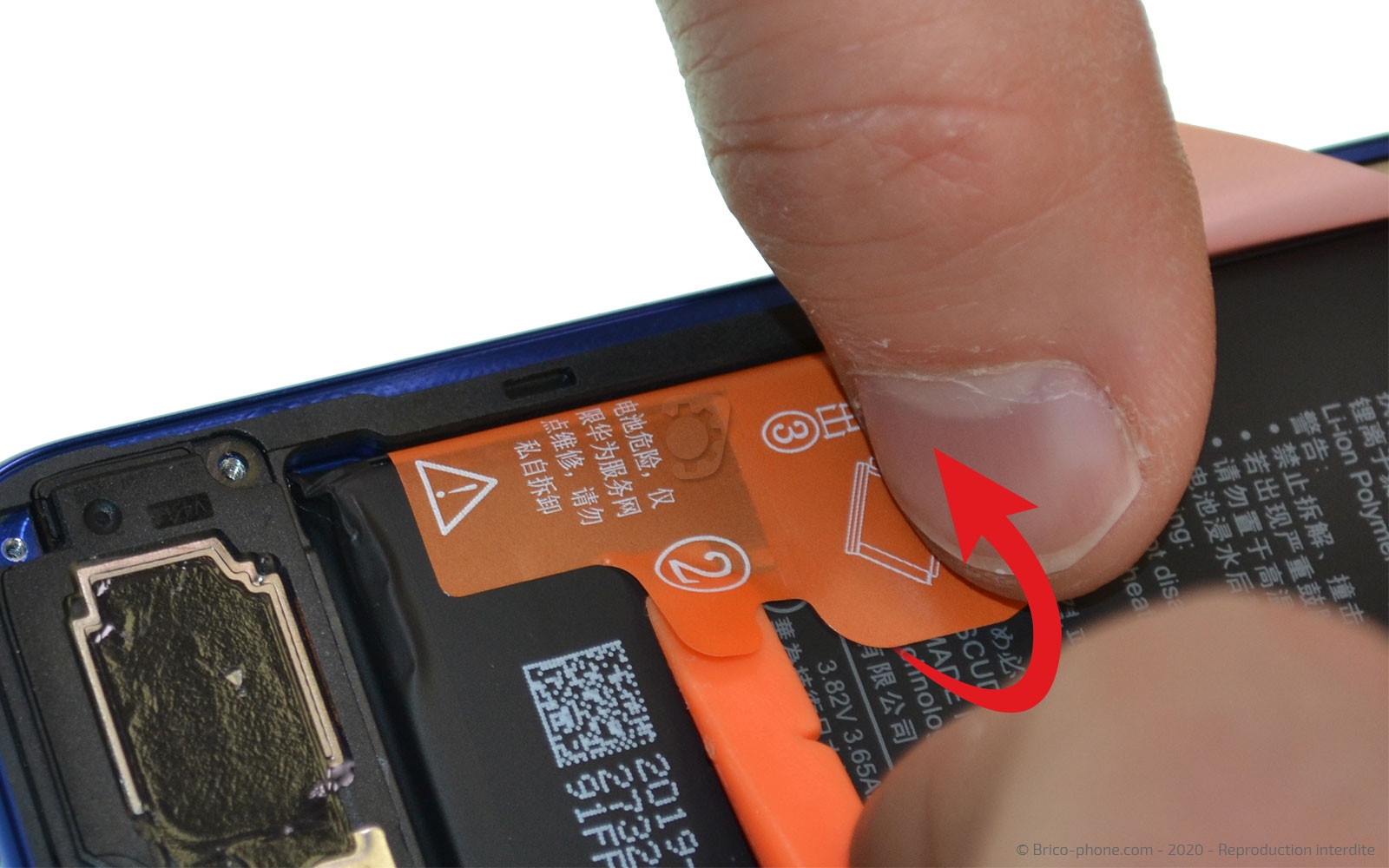

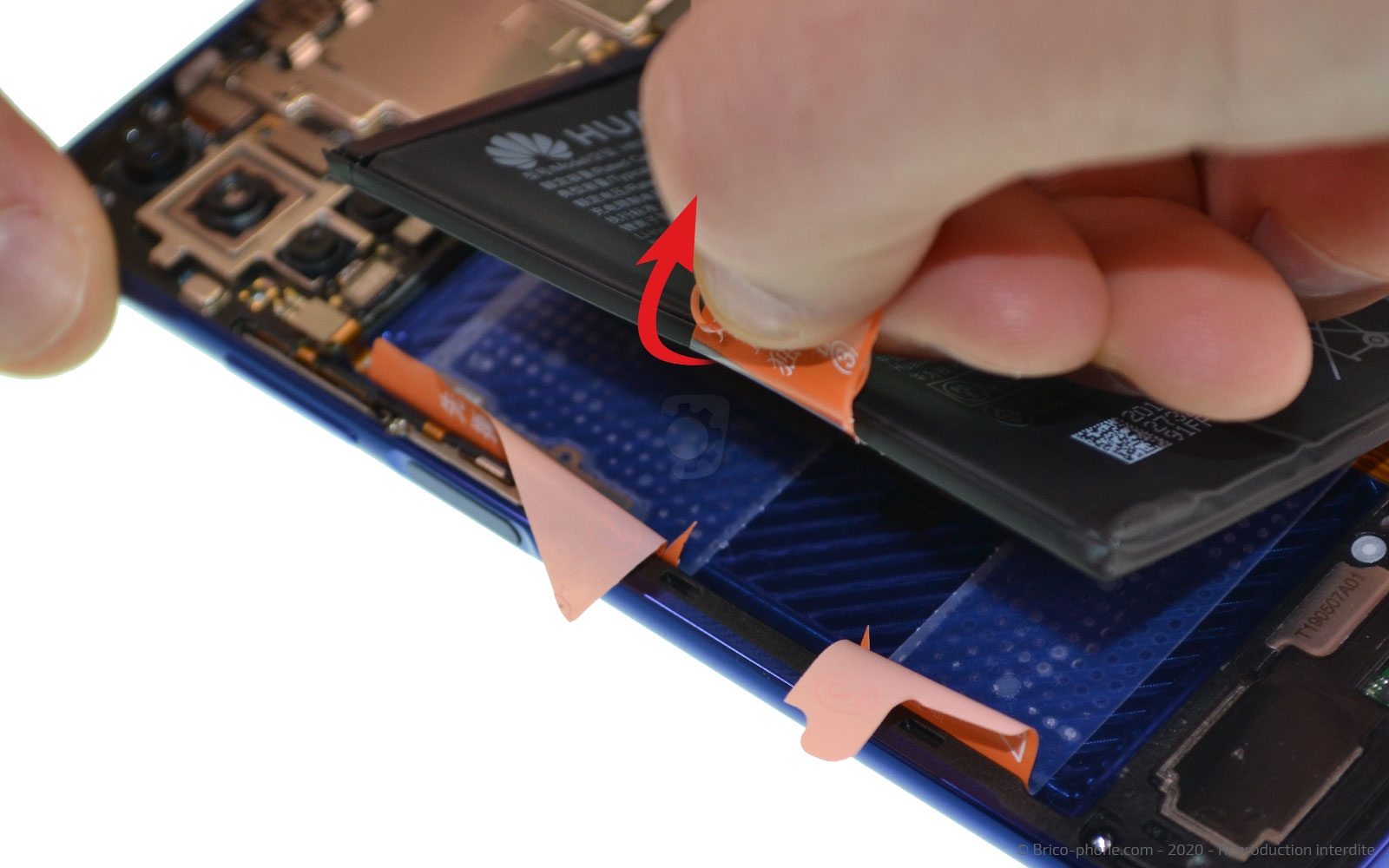

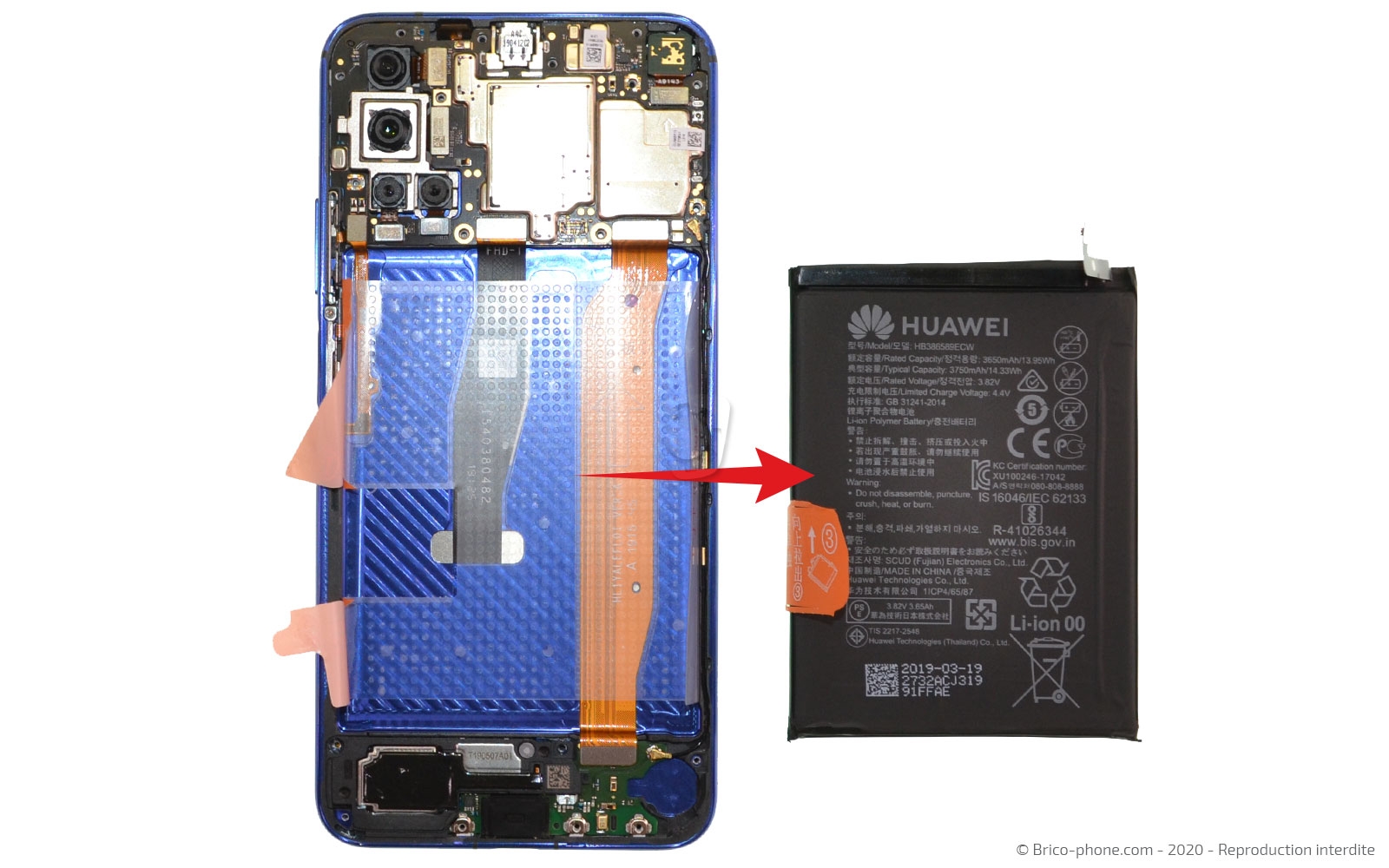

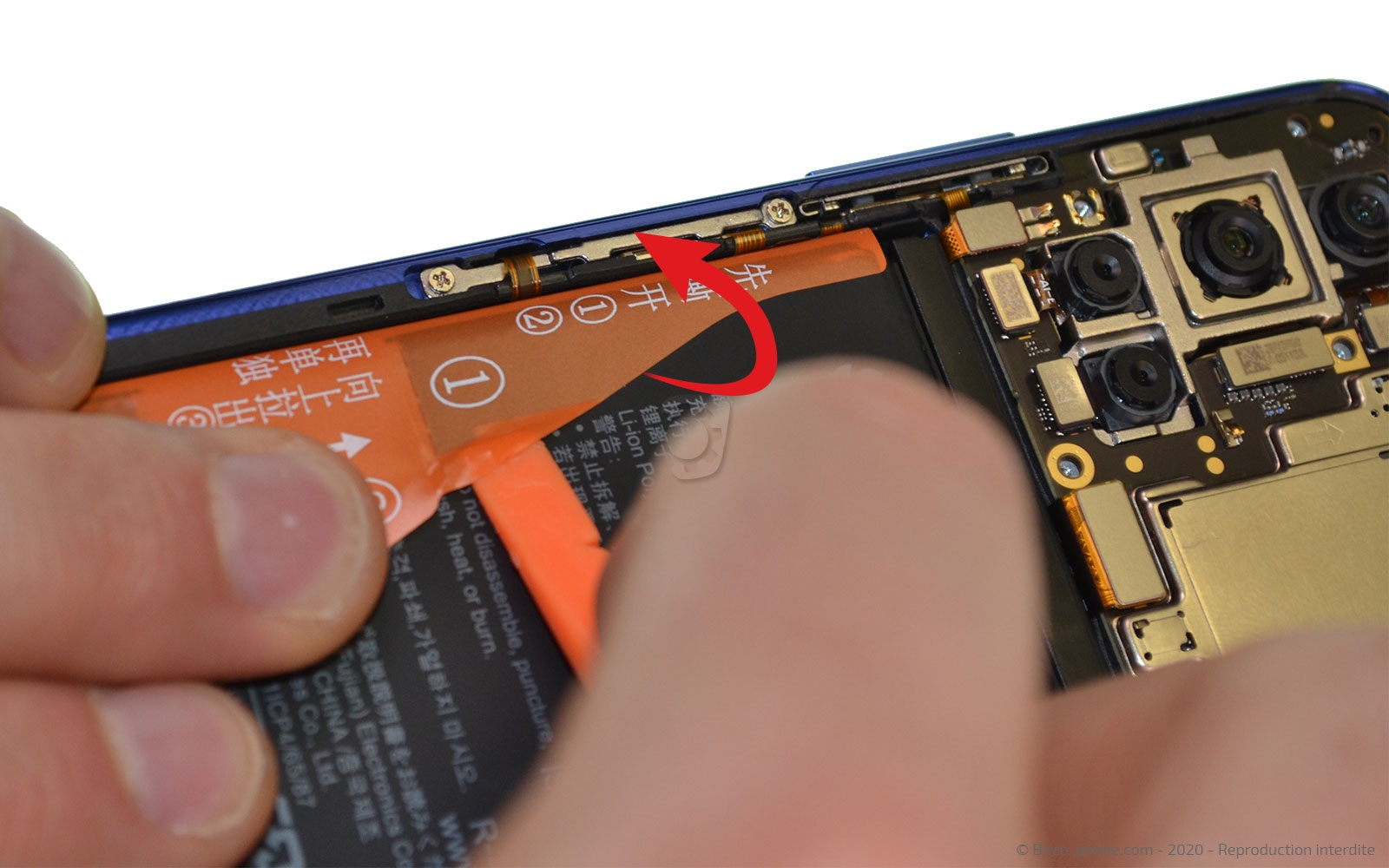

Etape 8 : Décoller la batterie
En vous aidant du levier en nylon, décollez les languettes n°1 et 2 et laissez-les sur le gauche du téléphone. Ensuite, tirez la languette n°3 afin de décoller la batterie du châssis.

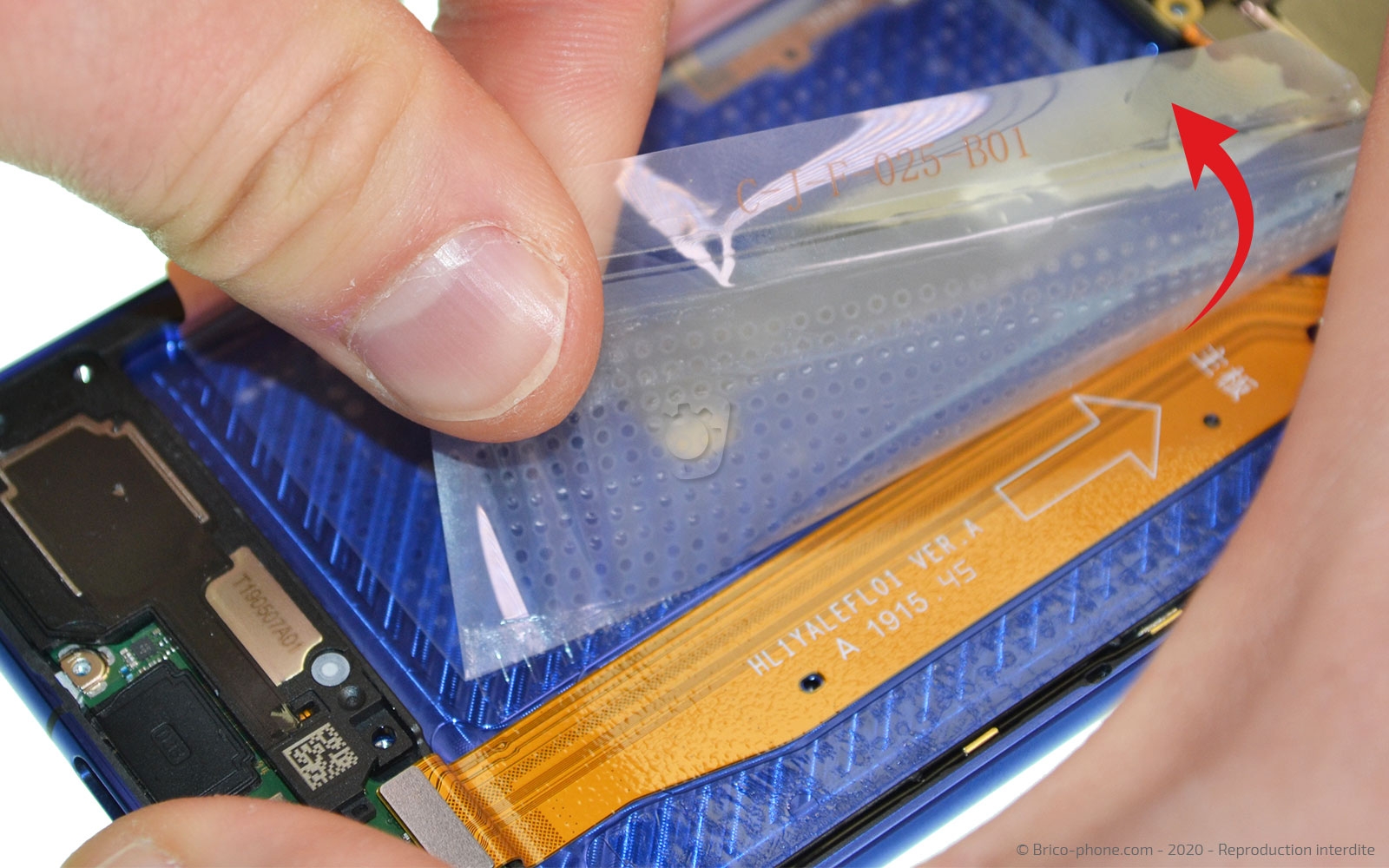

Etape 9 : Récupérer l'adhésif transparent
Décollez l'adhésif transparent du fond du châssis.
Conseils pour le remontage
Vous pouvez dès à présent remonter votre Honor 20 en suivant les étapes précédentes dans l'ordre décroissant.
Avant de refermer votre smartphone, nettoyez la vitre arrière des résidus de stickers.
Placez un filet de colle B-7000 sur tout le bord du châssis. Refermez ensuite le smartphone et laissez le poser 30 à 40 minutes.
Avant de refermer votre smartphone, nettoyez la vitre arrière des résidus de stickers.
Placez un filet de colle B-7000 sur tout le bord du châssis. Refermez ensuite le smartphone et laissez le poser 30 à 40 minutes.
