Changement du bloc écran sur Mi 9 Lite

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Mi 9 Lite | Temps estimé : 50 min | Difficulté : 3/5

Vous venez de faire tomber votre Xiaomi Mi 9 Lite ? Votre vitre ou votre LCD est cassé ? Il faudra changer le bloc complet. Pour vous aider dans la réparation de votre téléphone, l'équipe technique Brico-Phone a mis en place ce tutoriel photos afin vous guider du début à la fin de votre réparation.

Diagnostic

›  L'écran de votre Xiaomi est brisé, rayé...
›  Des traits, tâches, zones d'ombre sont apparus sur votre écran.
›  Votre téléphone est reconnu par votre ordinateur mais il ne s'allume plus.

Avant de commencer
Avant de commencer n'importe quelle réparation, vous devez vous assurer de posséder le bon modèle.

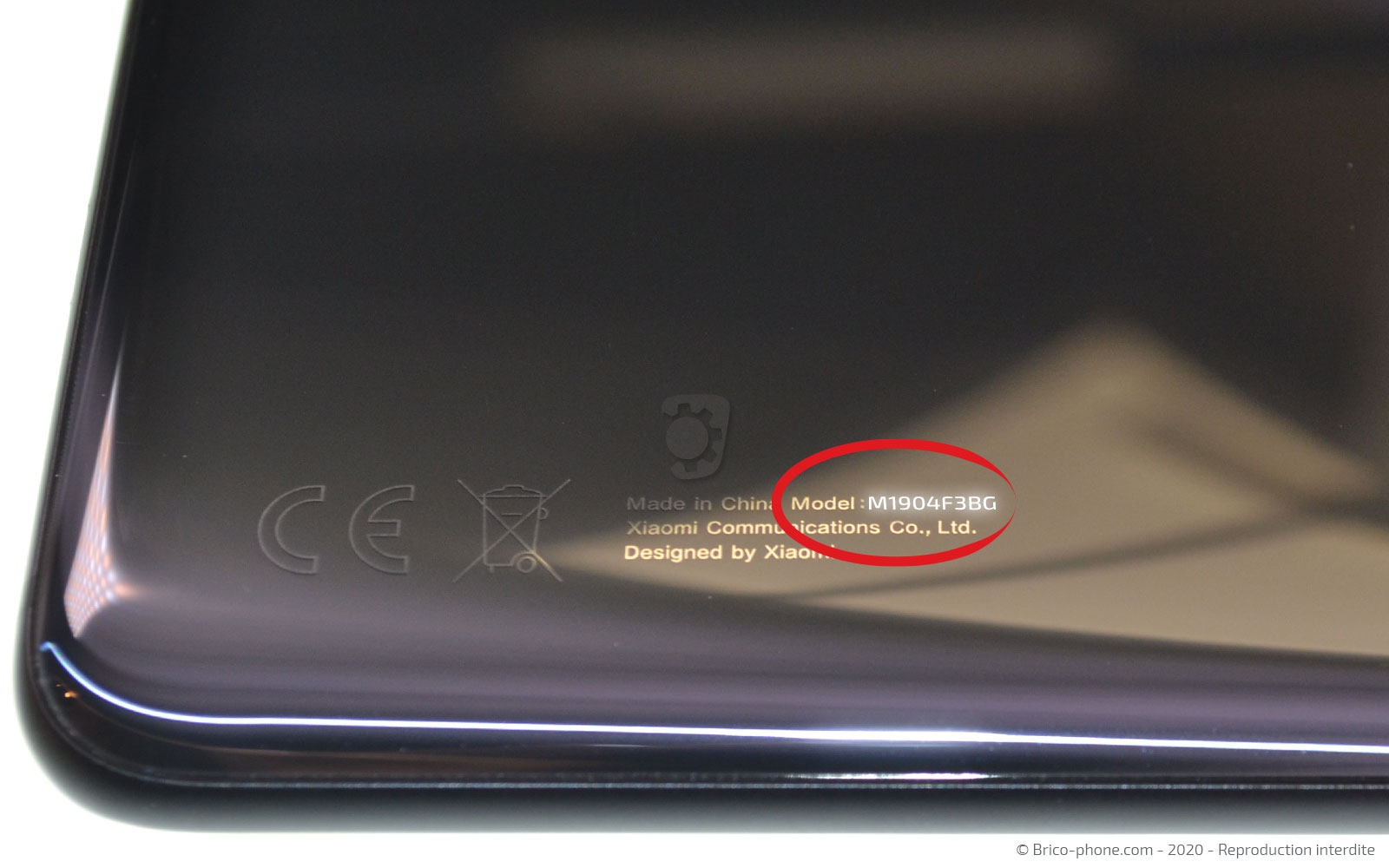

Retournez votre téléphone, si au dos de celui-ci, vous avez l'inscription "M1904F3BG", c'est que vous avez bien un Xiaomi Mi 9 Lite entre les mains.

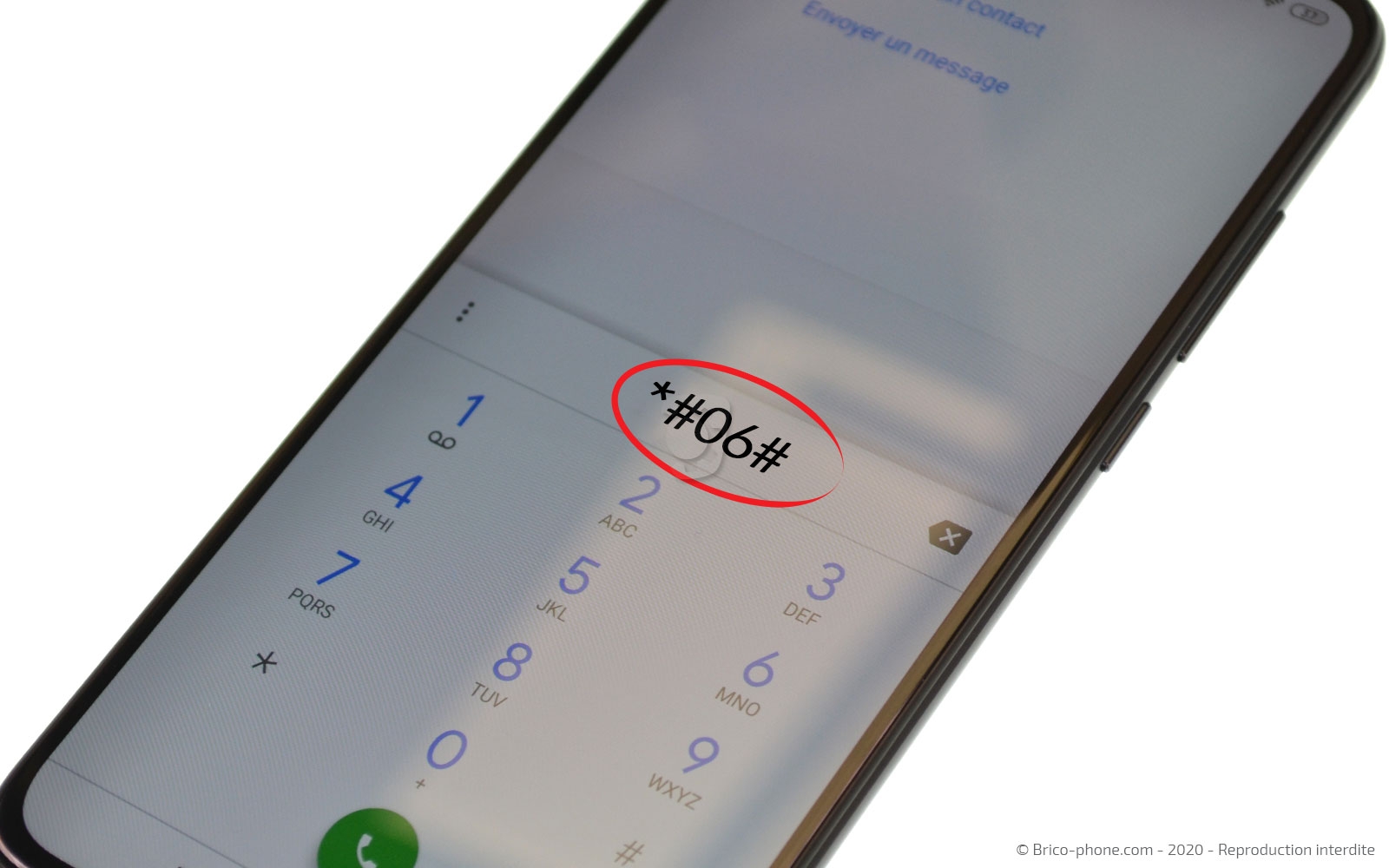

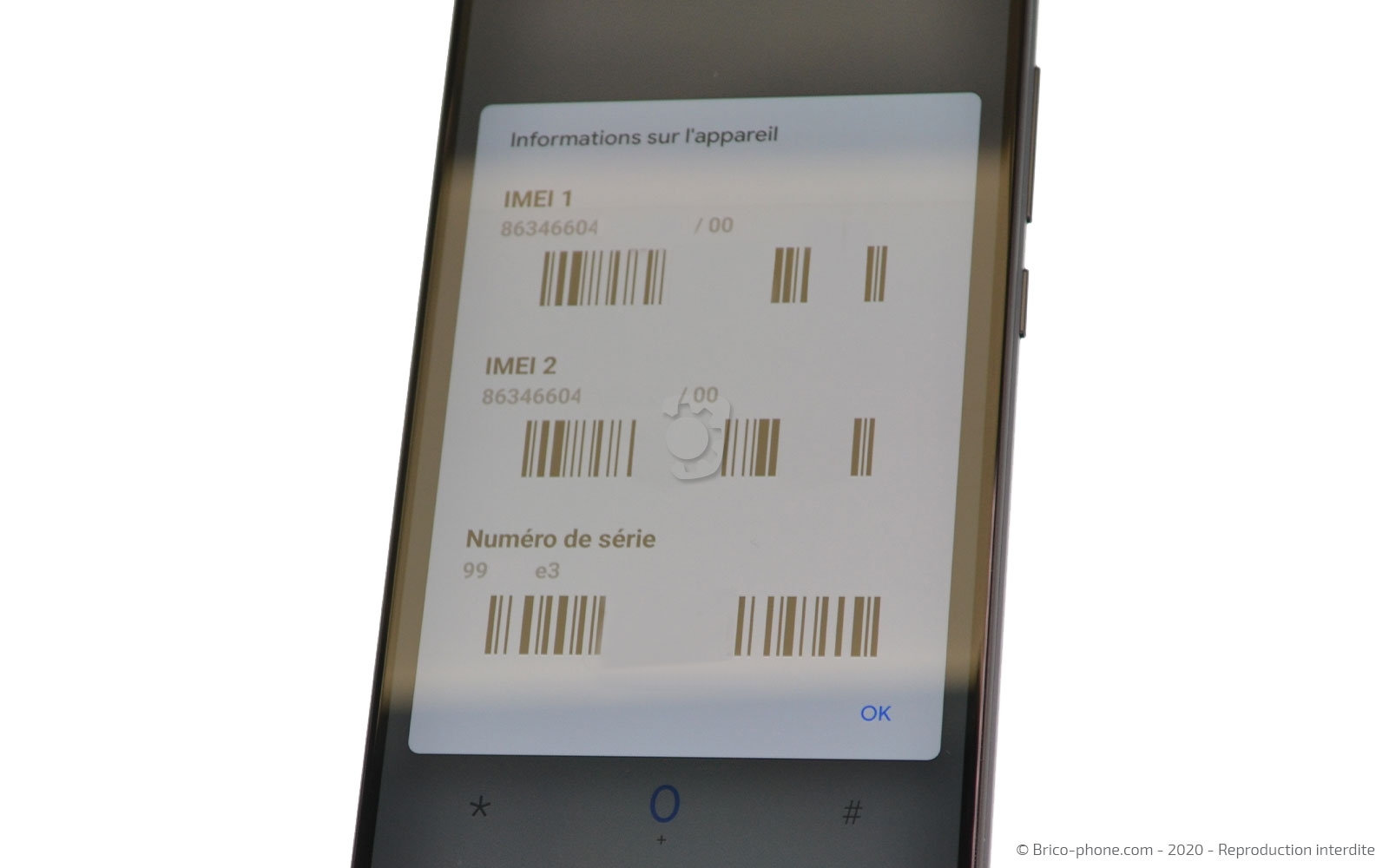

Seconde solution, allez dans l'application téléphone de votre smartphone, tapez *#06# pour voir apparaître un ou deux numéros IMEI. Rentrez-le dans la rubrique associée de notre page d'accueil pour avoir le modèle de votre téléphone.

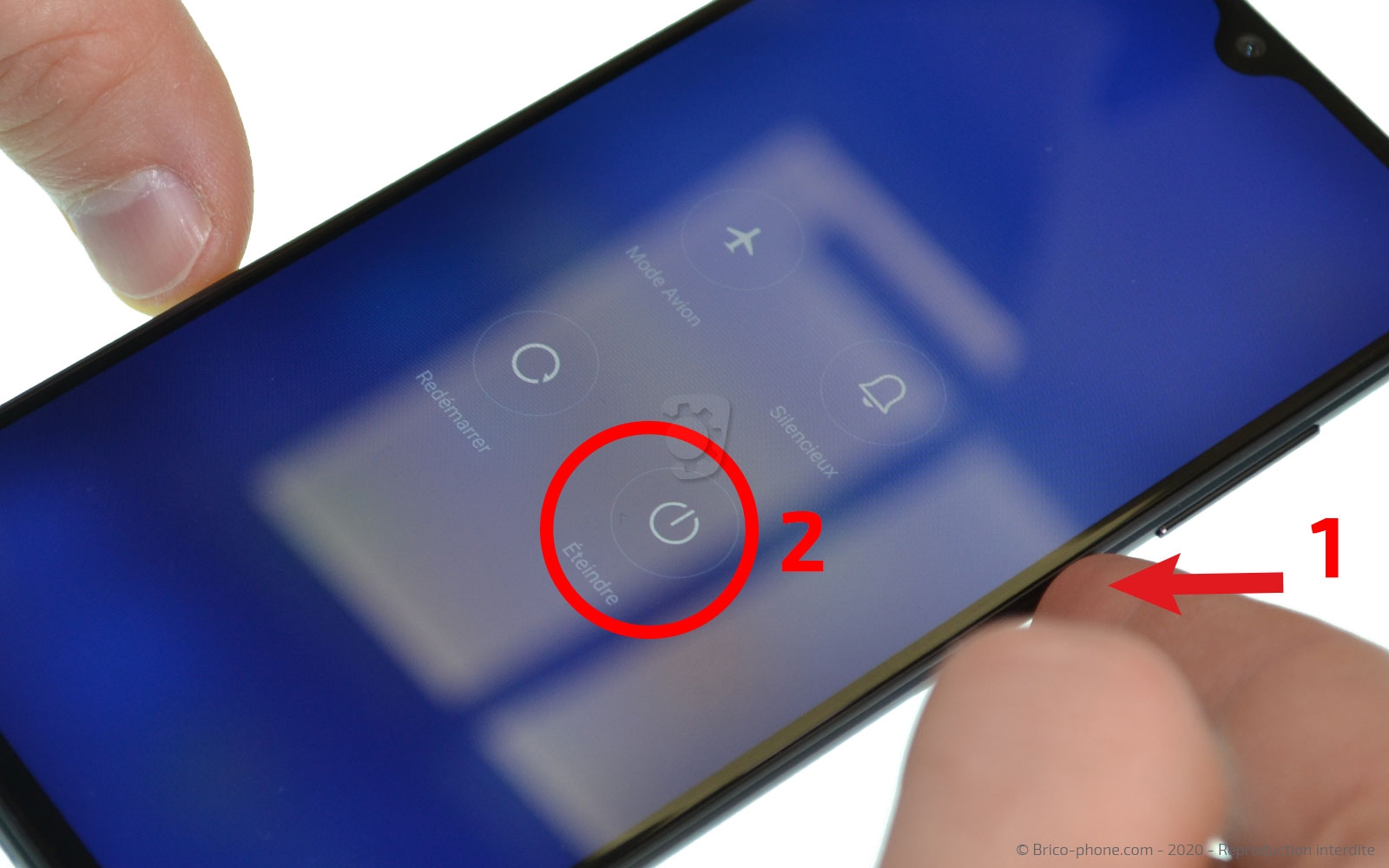

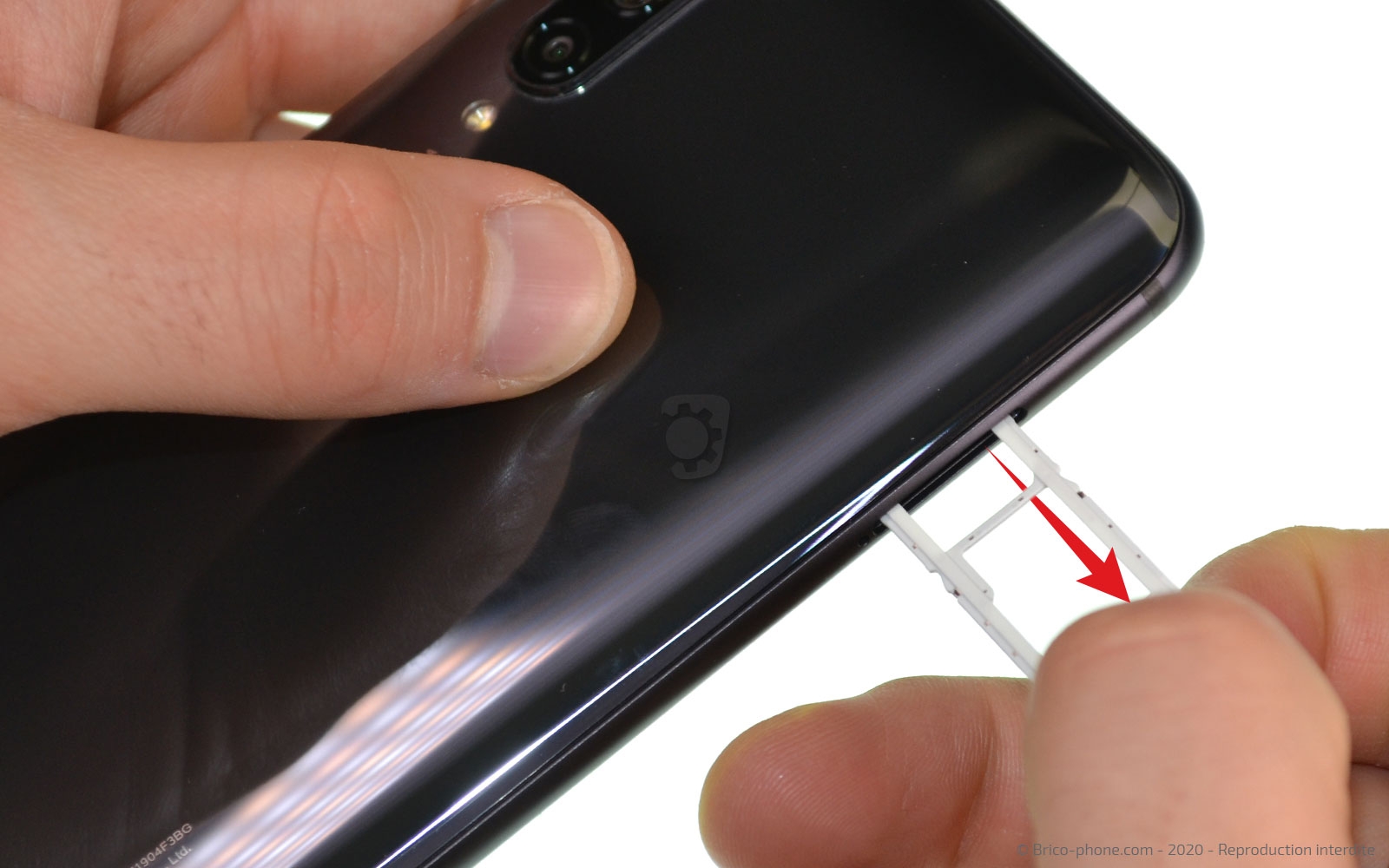

Etape 1 : Eteindre le téléphone et ôter le racksim
Avant de débuter votre réparation, commencez par éteindre votre téléphone.
Pour cela, maintenez le bouton power jusqu'à voir un menu apparaître et appuyez sur "éteindre".

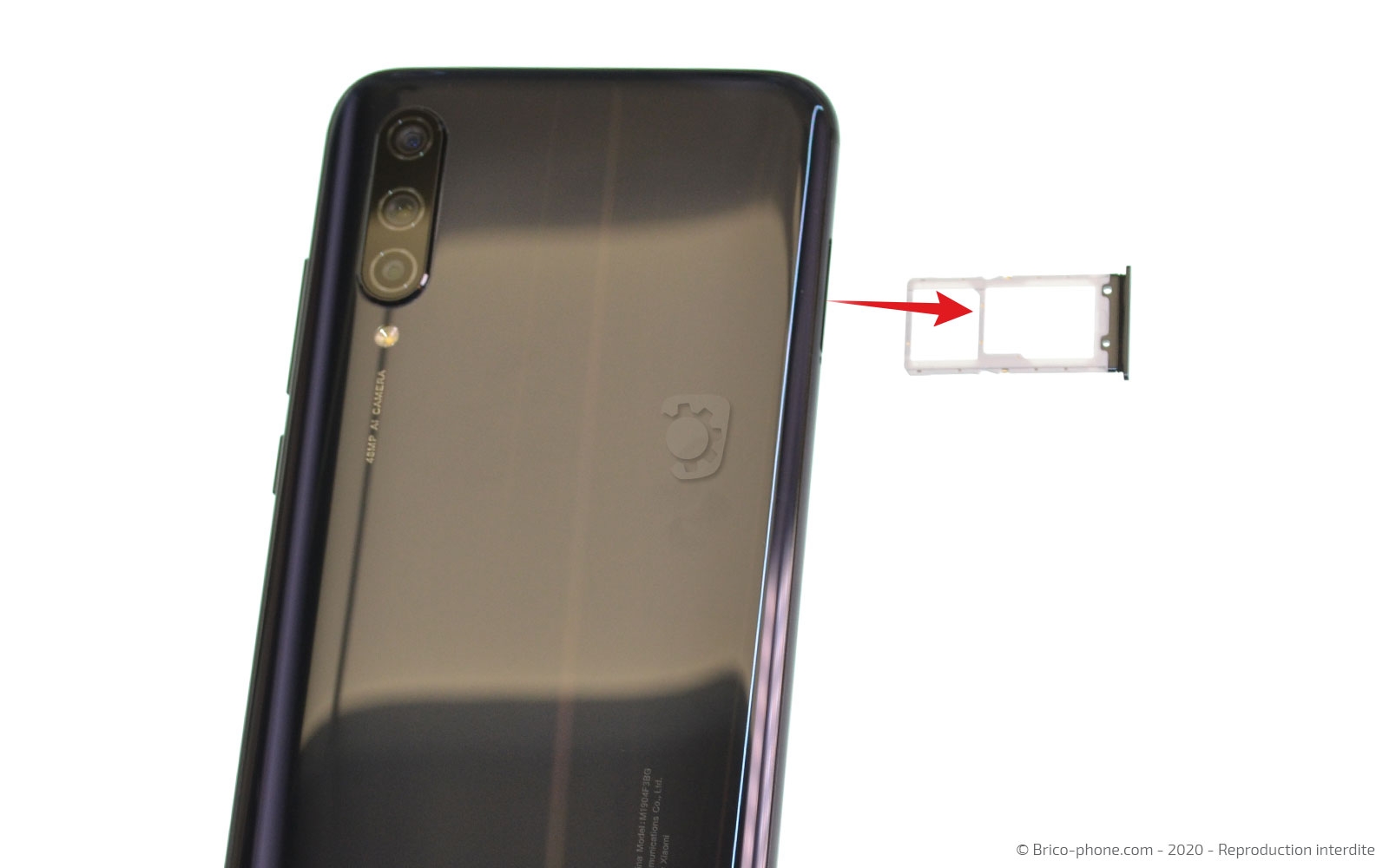

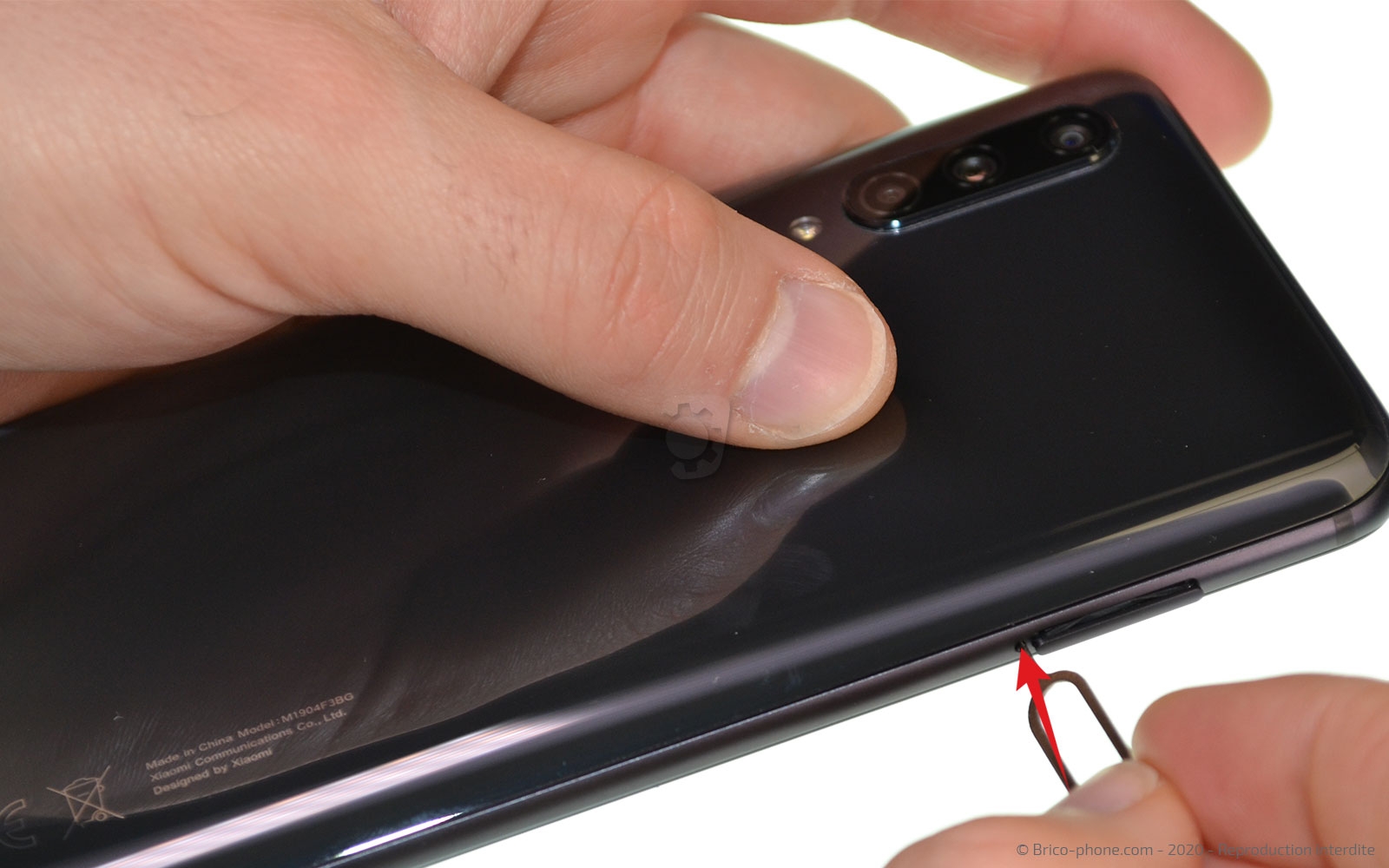

Retirez le racksim avec l'outil sim du kit outils.
Outils du kit utilisés
Outils du kit utilisés

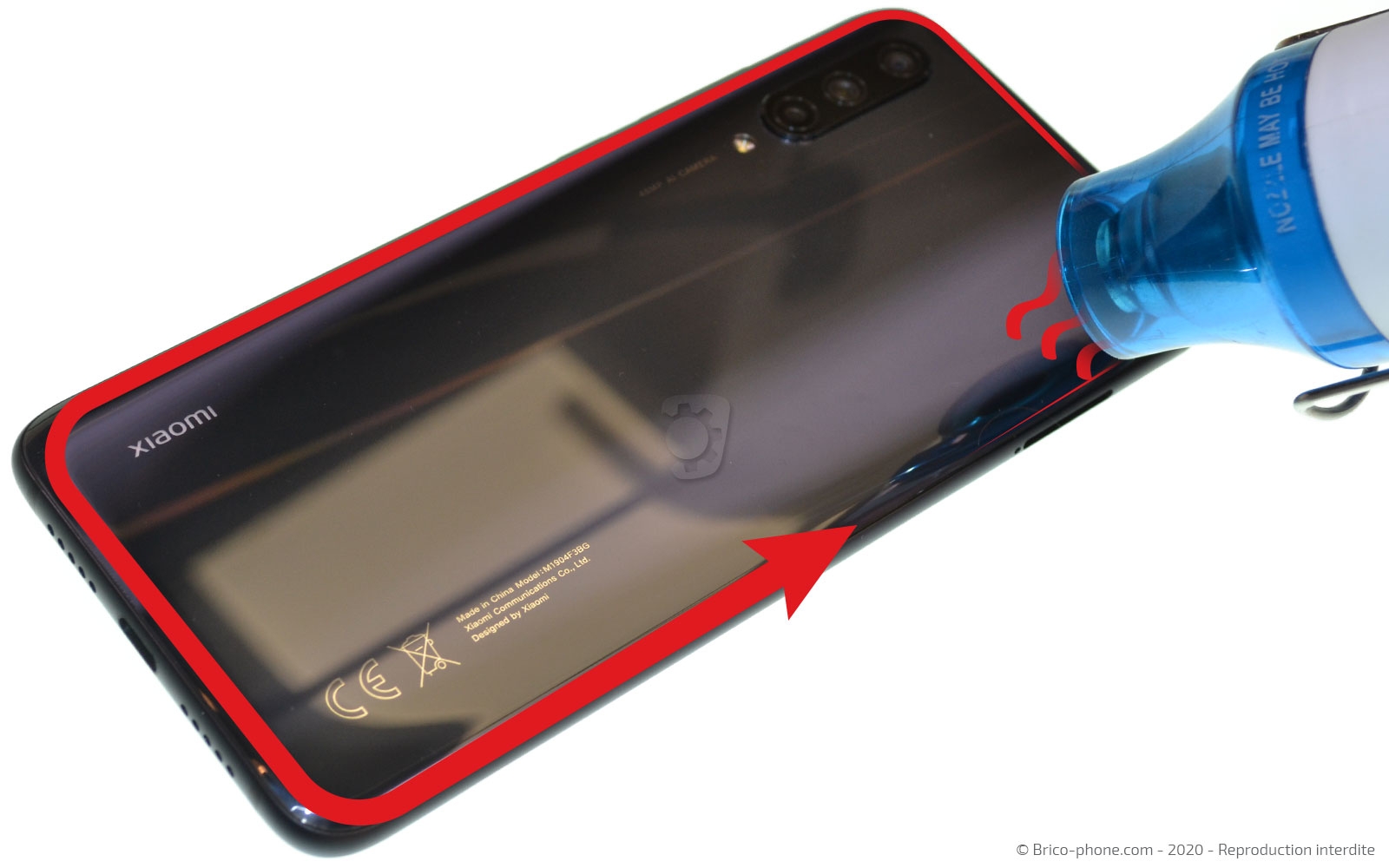

Etape 2 : Chauffer la façade arrière

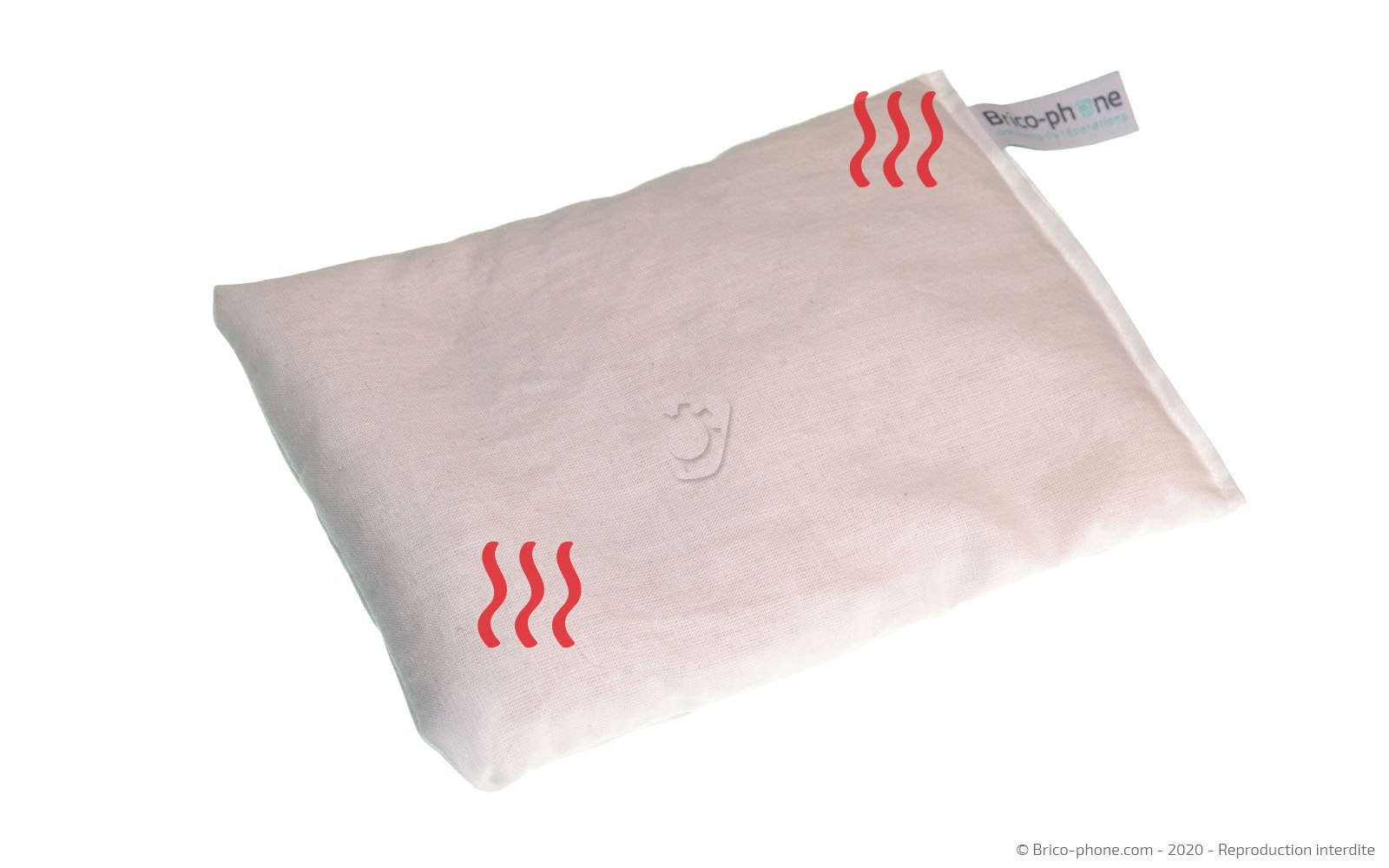

Pour ouvrir votre téléphone, vous allez devoir chauffer l'arrière de celui-ci. Si vous avez le coussin chauffant, mettez-le 1 à 2 minutes au micro-ondes avant de l'appliquer 30 à 40 secondes sur la façade arrière.

Vous pouvez utiliser un sèche-cheveux ou un décapeur thermique pour chauffer tout le pourtour du téléphone durant 20 à 30 secondes en ne dépassant pas les 80 degrés pour ne pas endommager les composants internes du téléphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

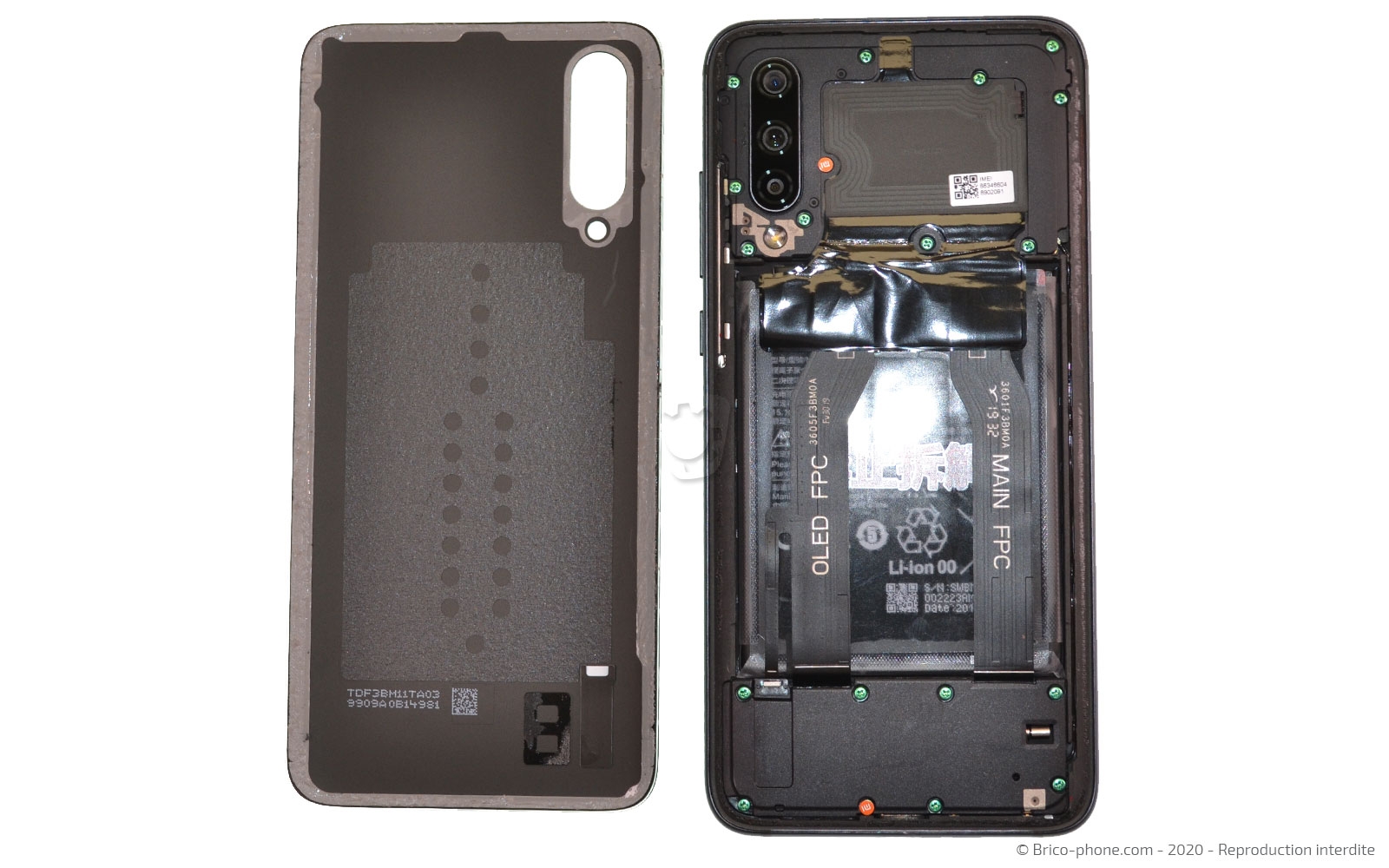

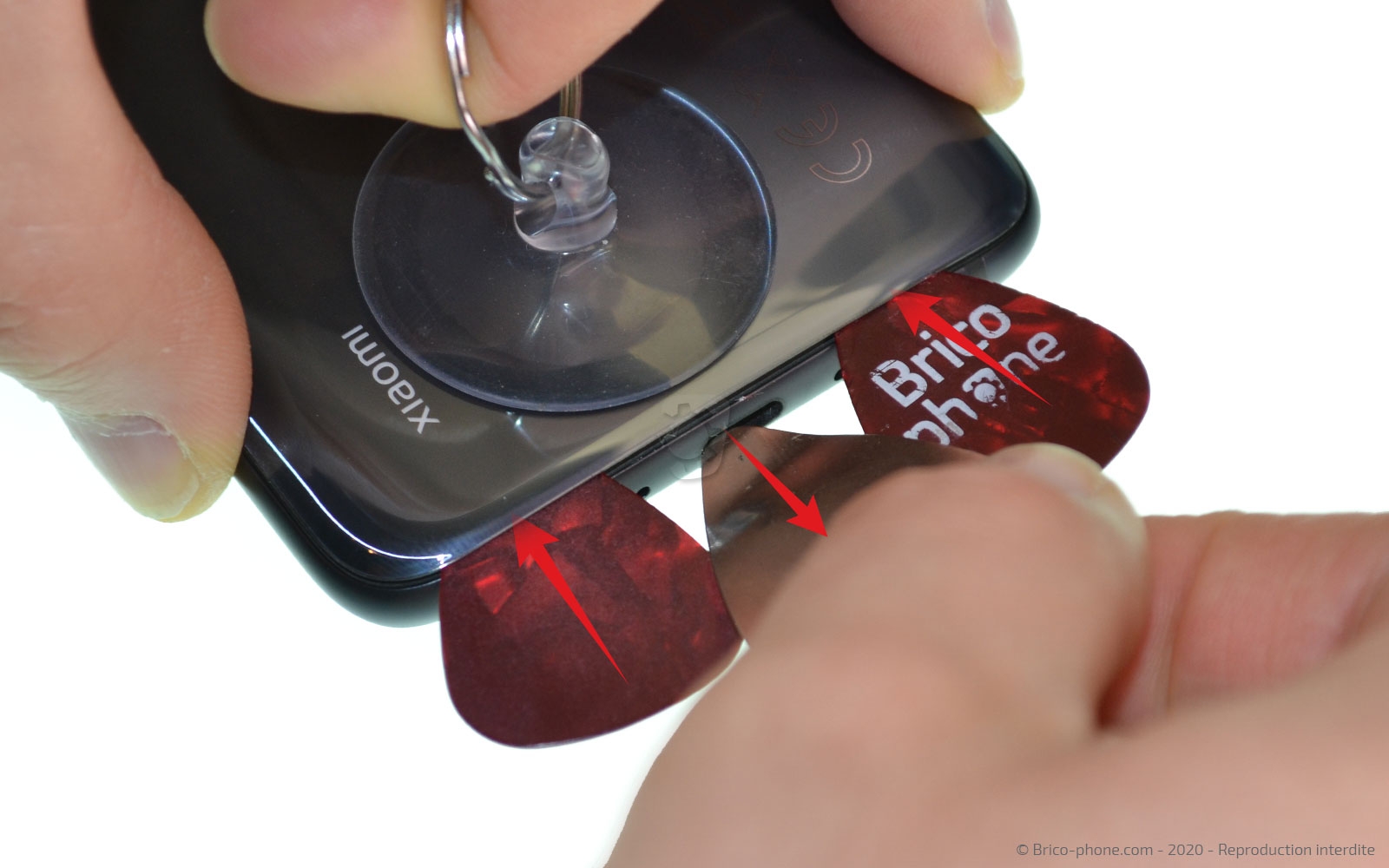

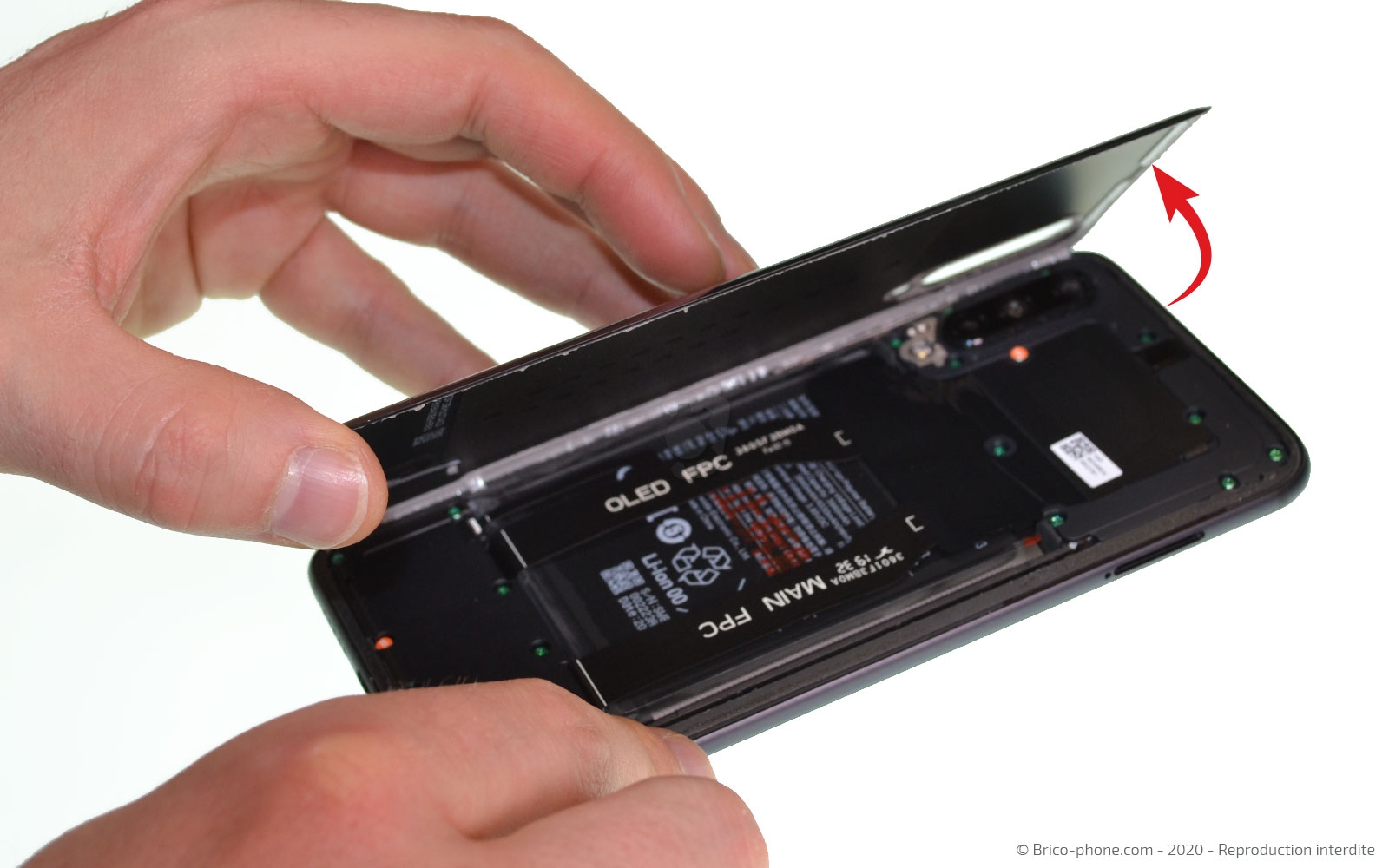

Etape 3 : Décoller la vitre arrière

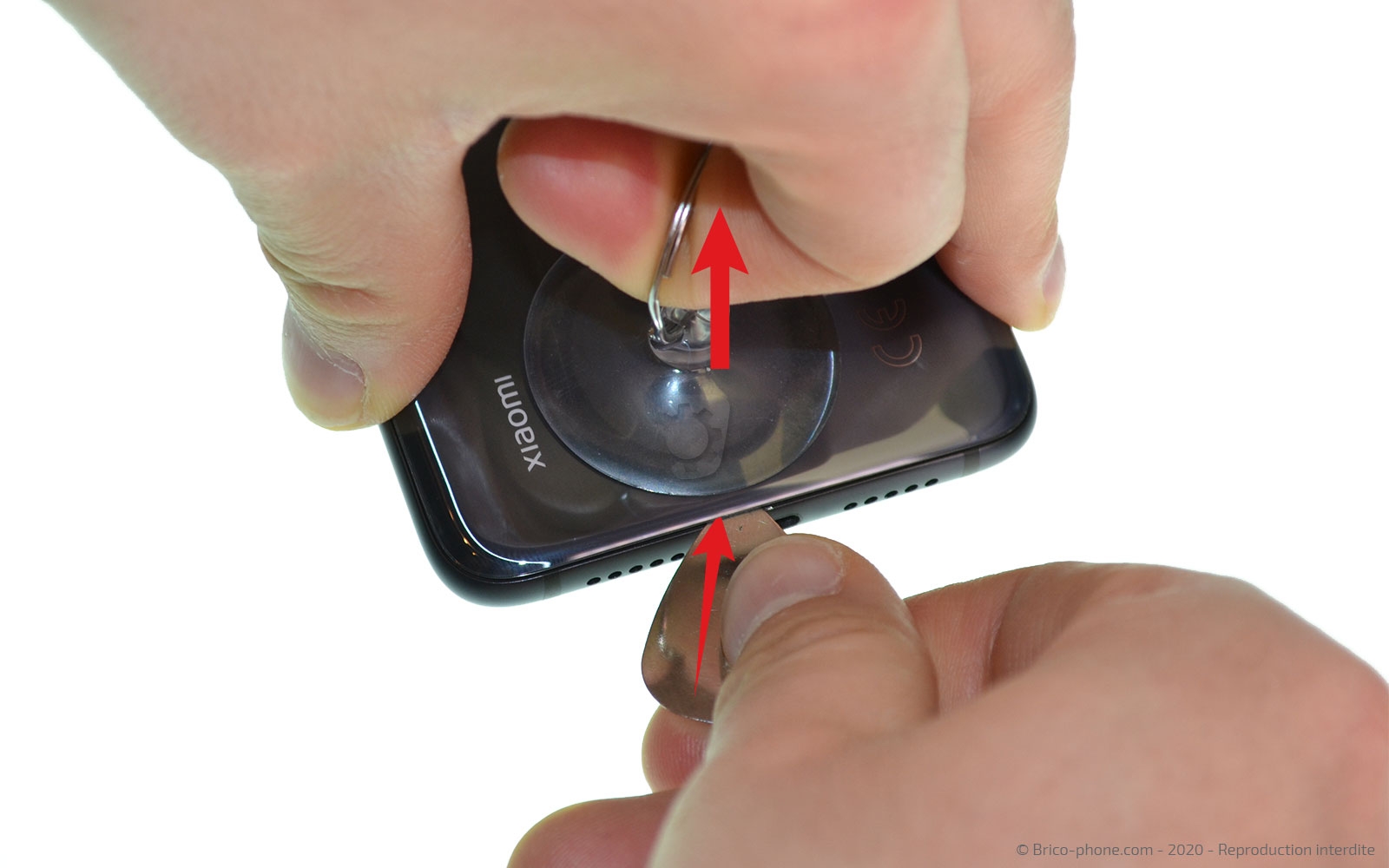

Prenez la ventouse pour la placer en bas de la façade arrière, insérez le médiator en métal troué entre la vitre arrière et le châssis pour créer un interstice.

Maintenant qu'un jour est apparent, glissez-y les médiators rouges de part et d'autre du médiator en métal puis retirez-le.

Il ne vous reste plus qu'à faire le tour de votre téléphone avec les médiators rouges pour décoller la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

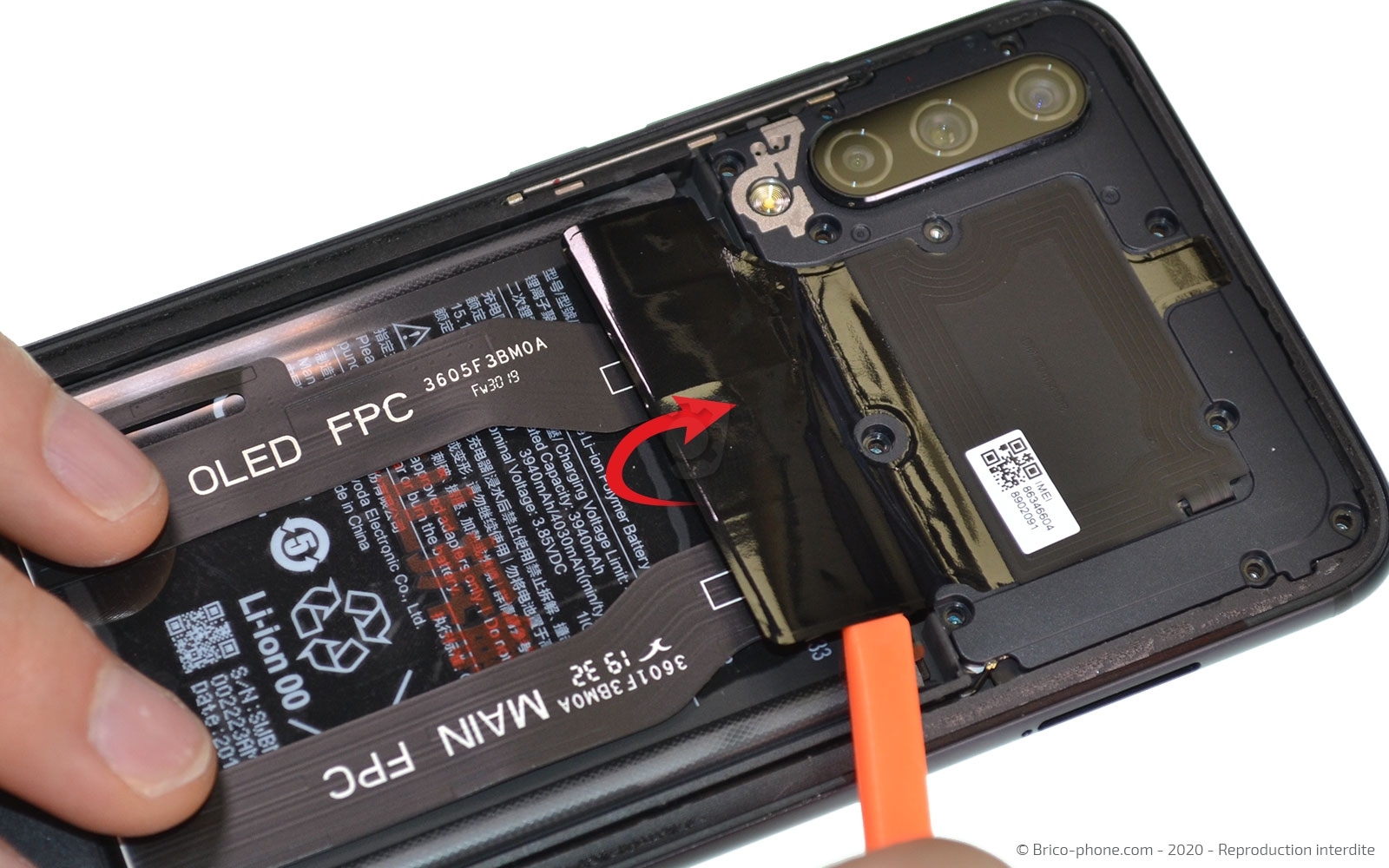

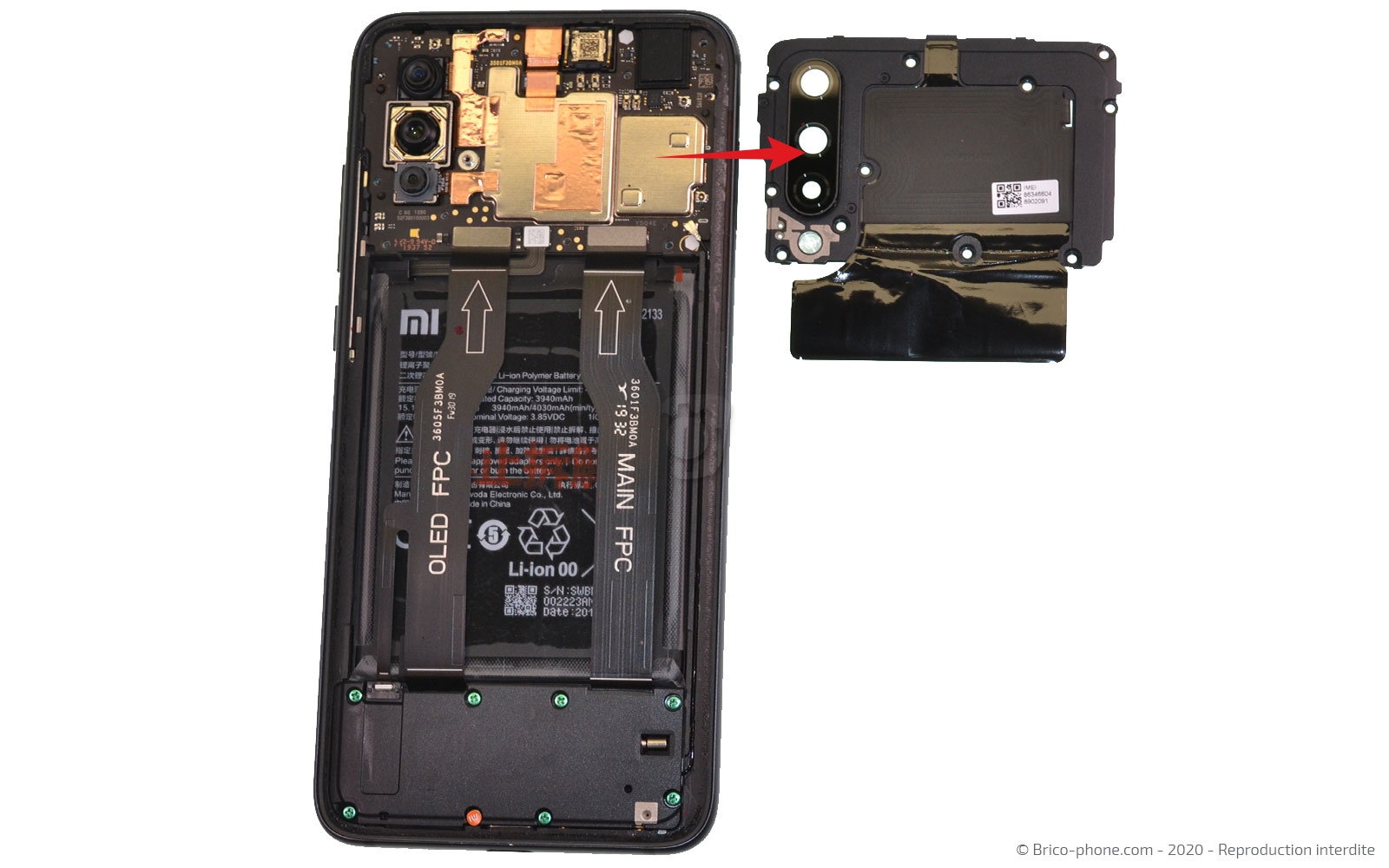

Etape 4 : Retirer le cache supérieur

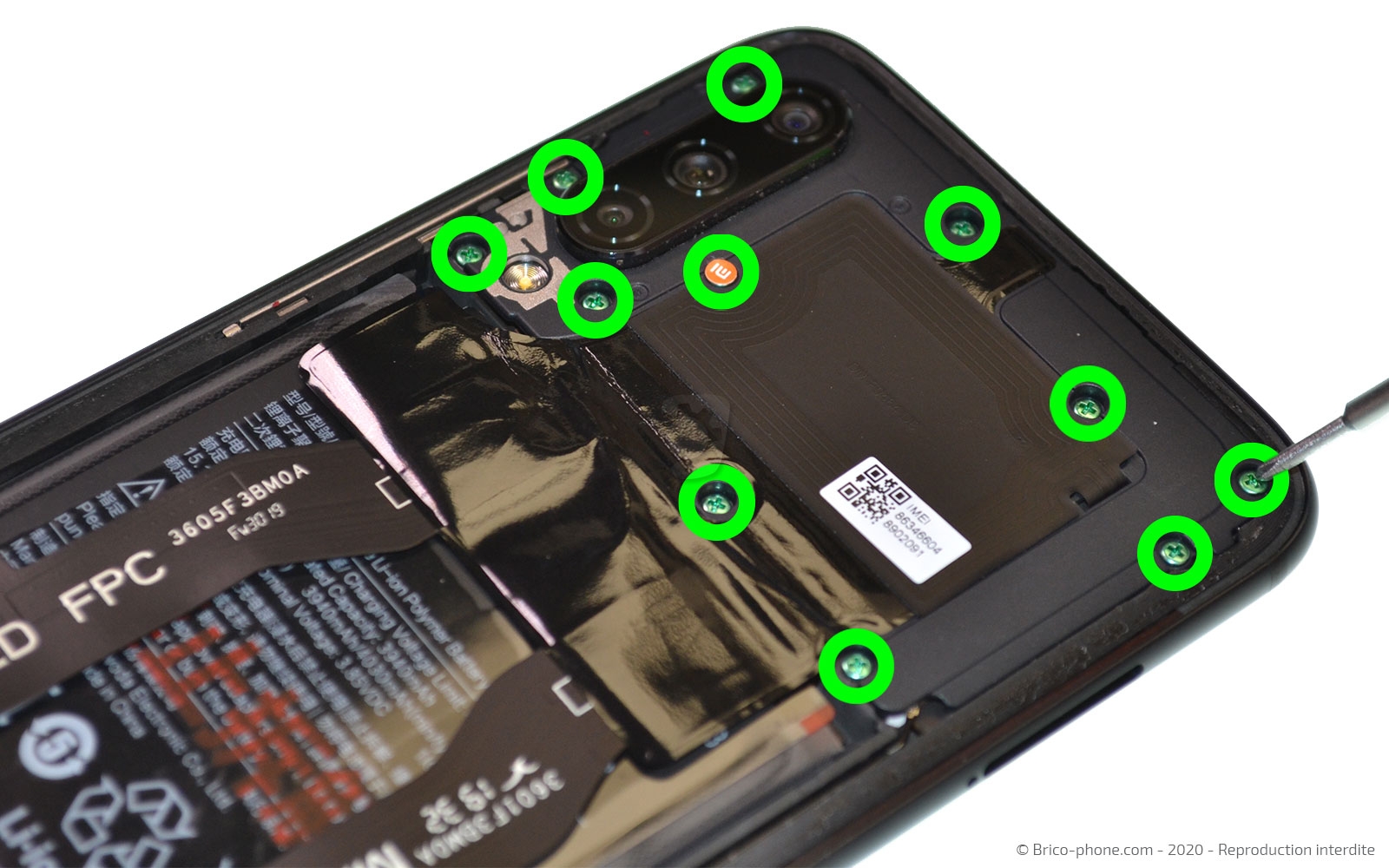

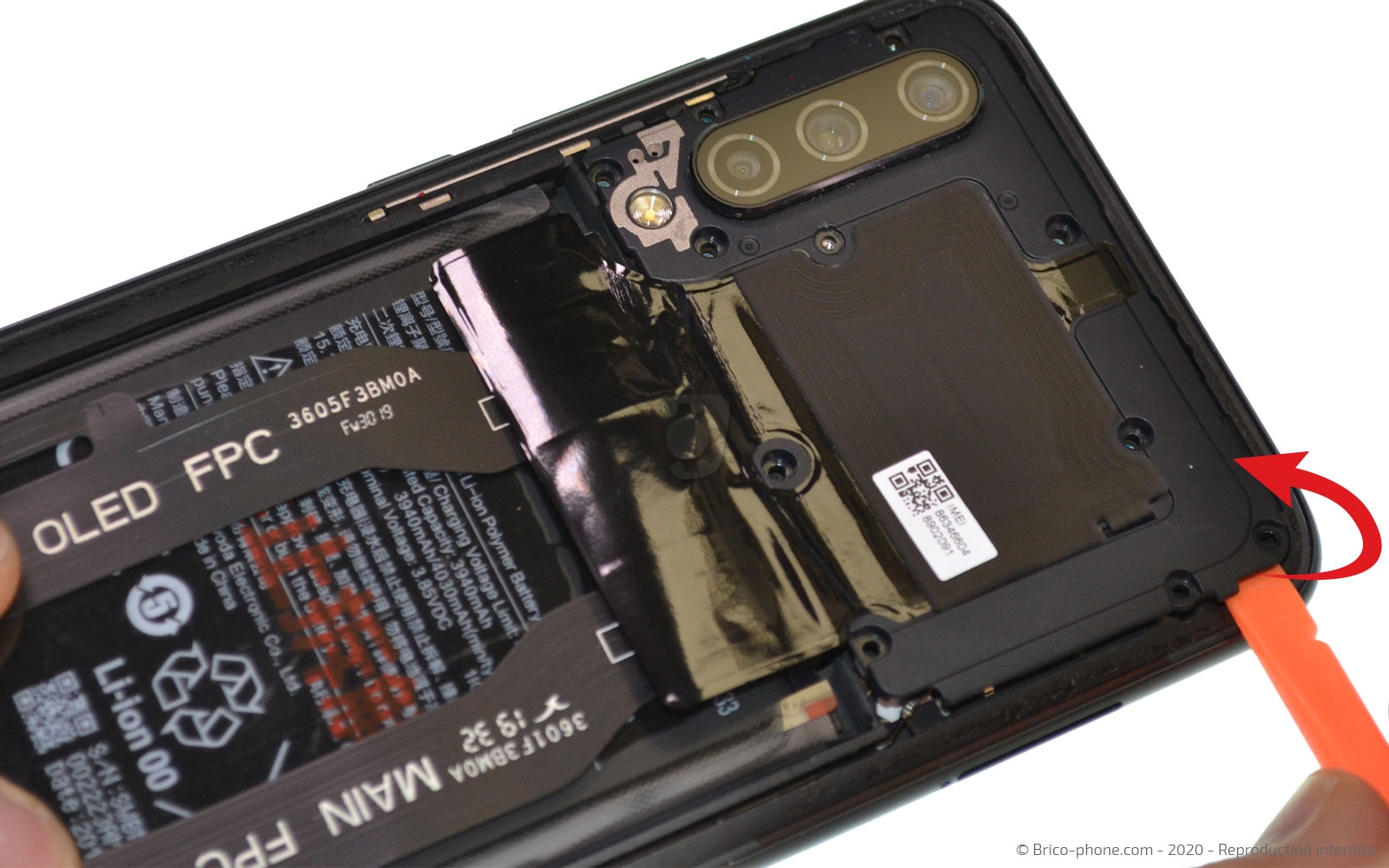

Dévissez les 11 vis avec le tournevis cruciforme puis avec le spudger, décollez le film noir de la batterie et retirez le cache supérieur du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

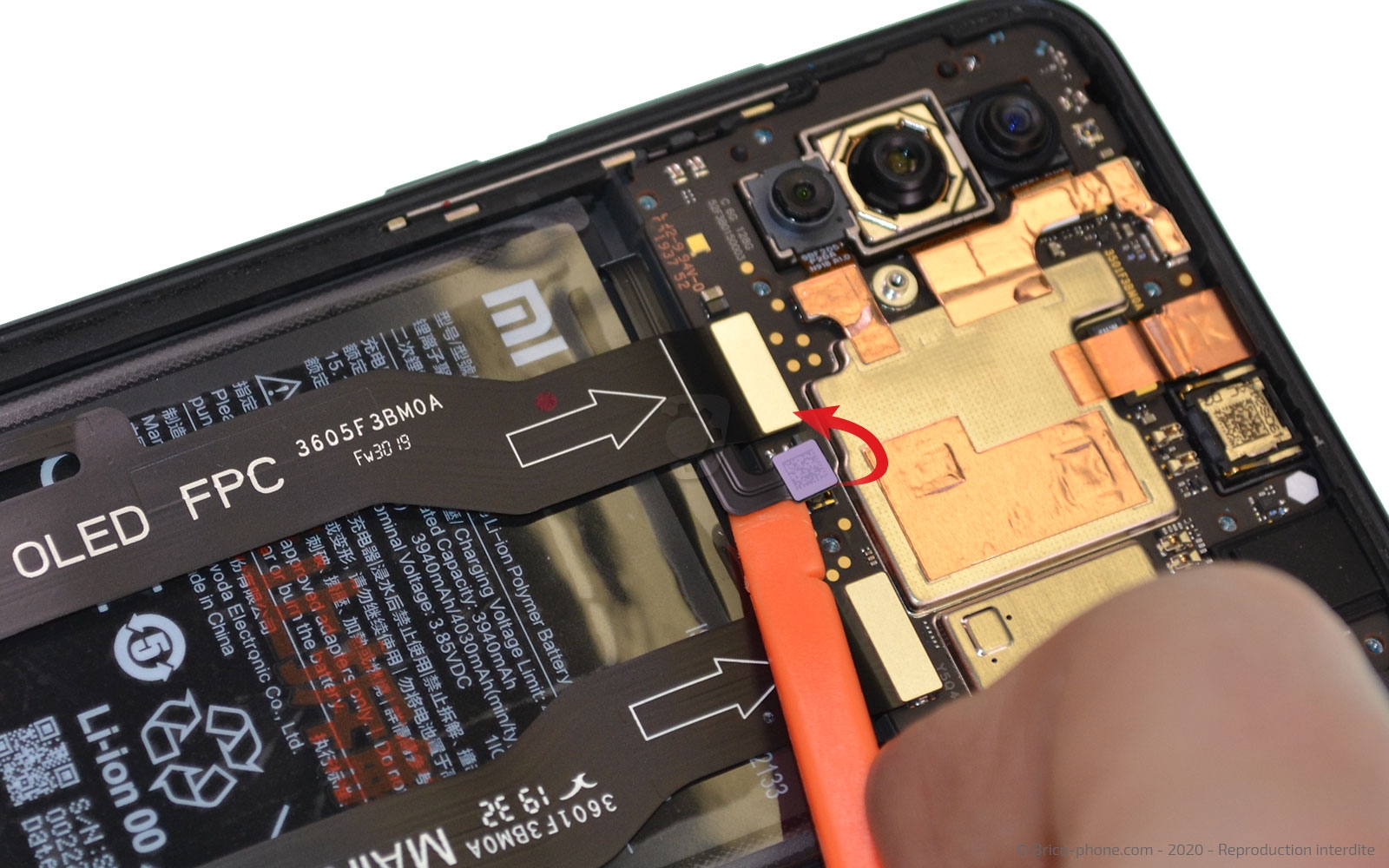

Etape 5 : Déconnecter la batterie
Toujours avec le même outil, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

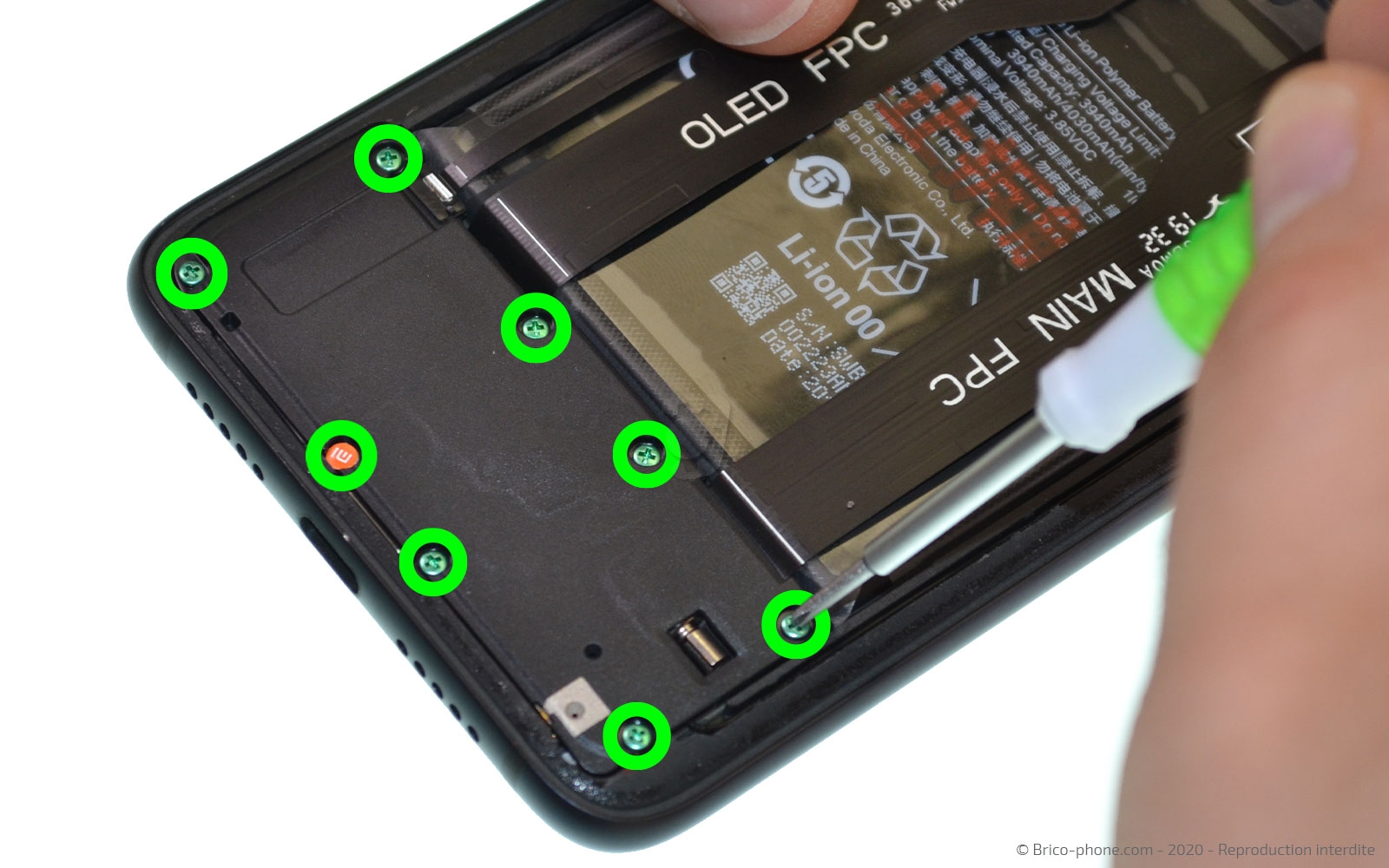

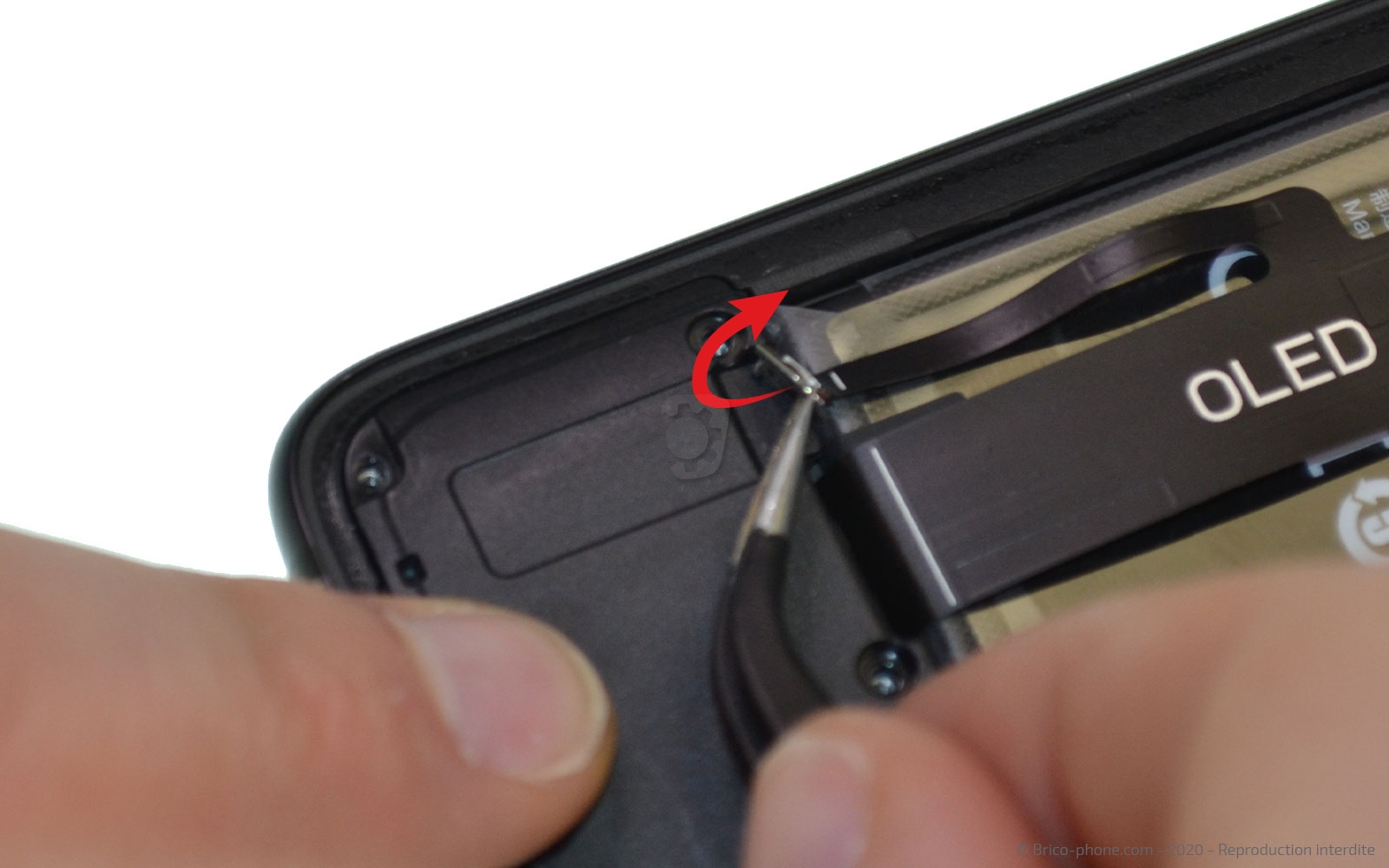

Etape 6 : Retirer les vis et la diode du cache inférieur

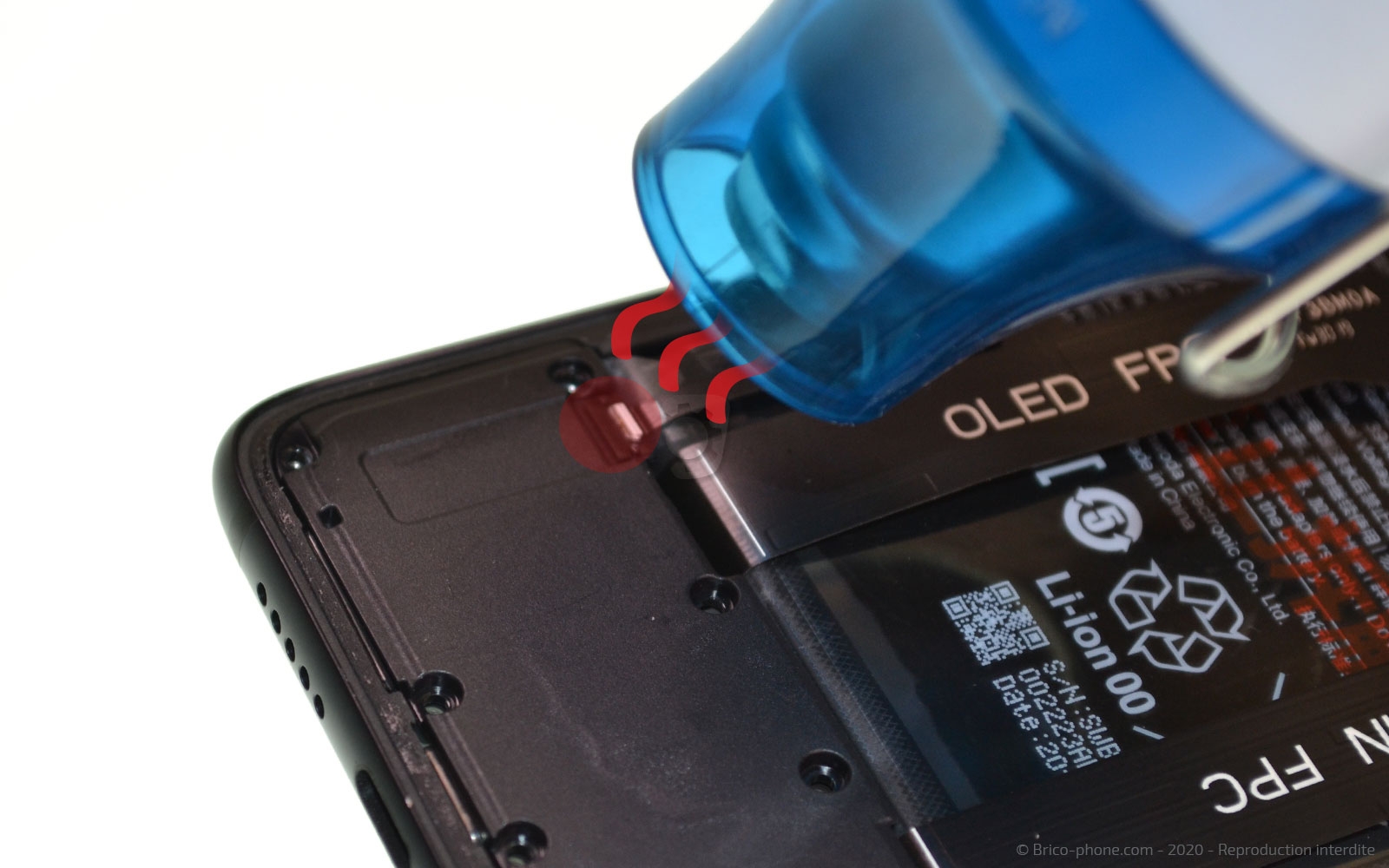

Sur le bas du téléphone, dévissez les 8 vis avec le tournevis cruciforme. Pour décoller la nappe avec la diode, chauffez légèrement la nappe puis décollez-la avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Tournevis Professionnel cruciforme 1.5
9,90 €

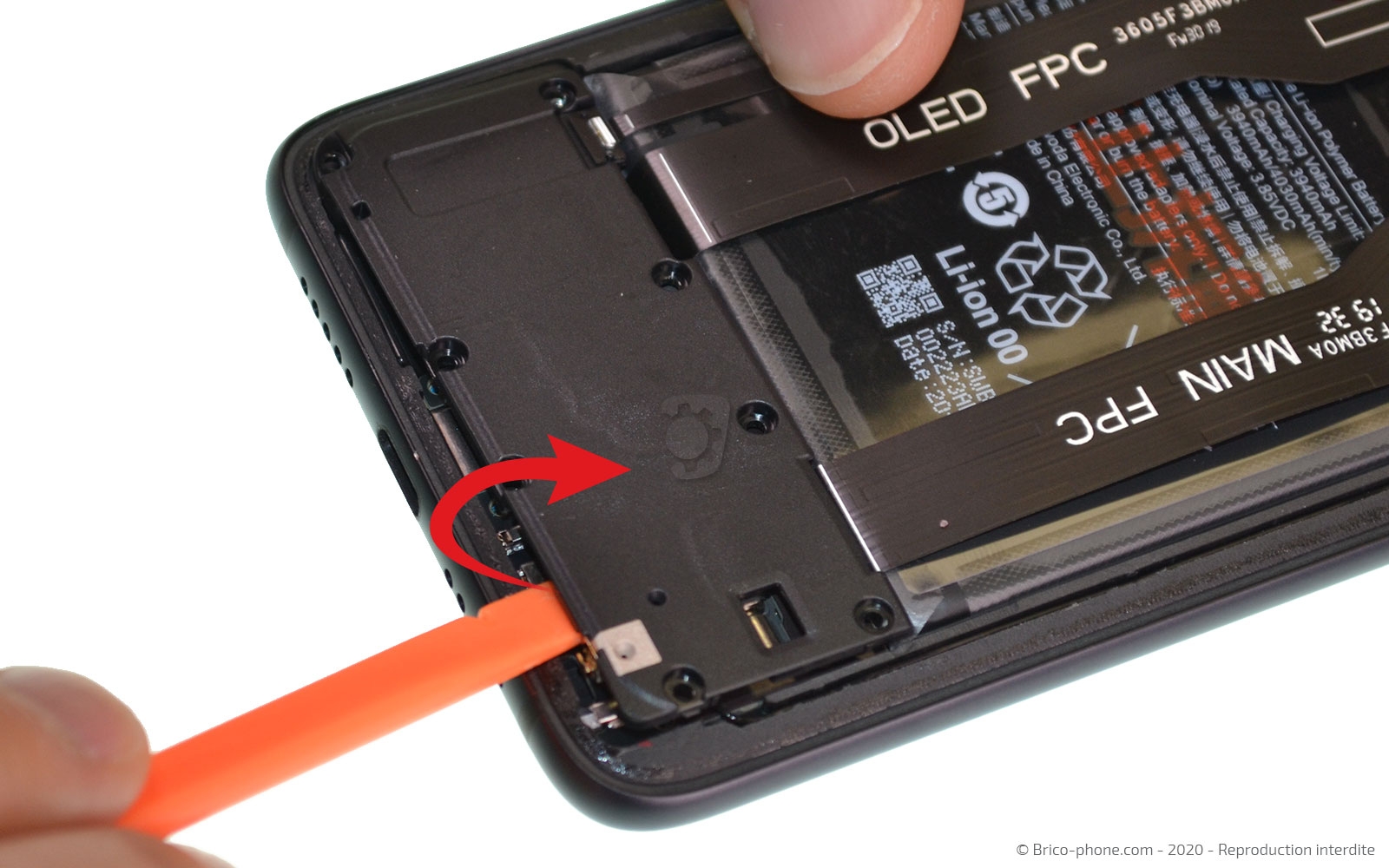

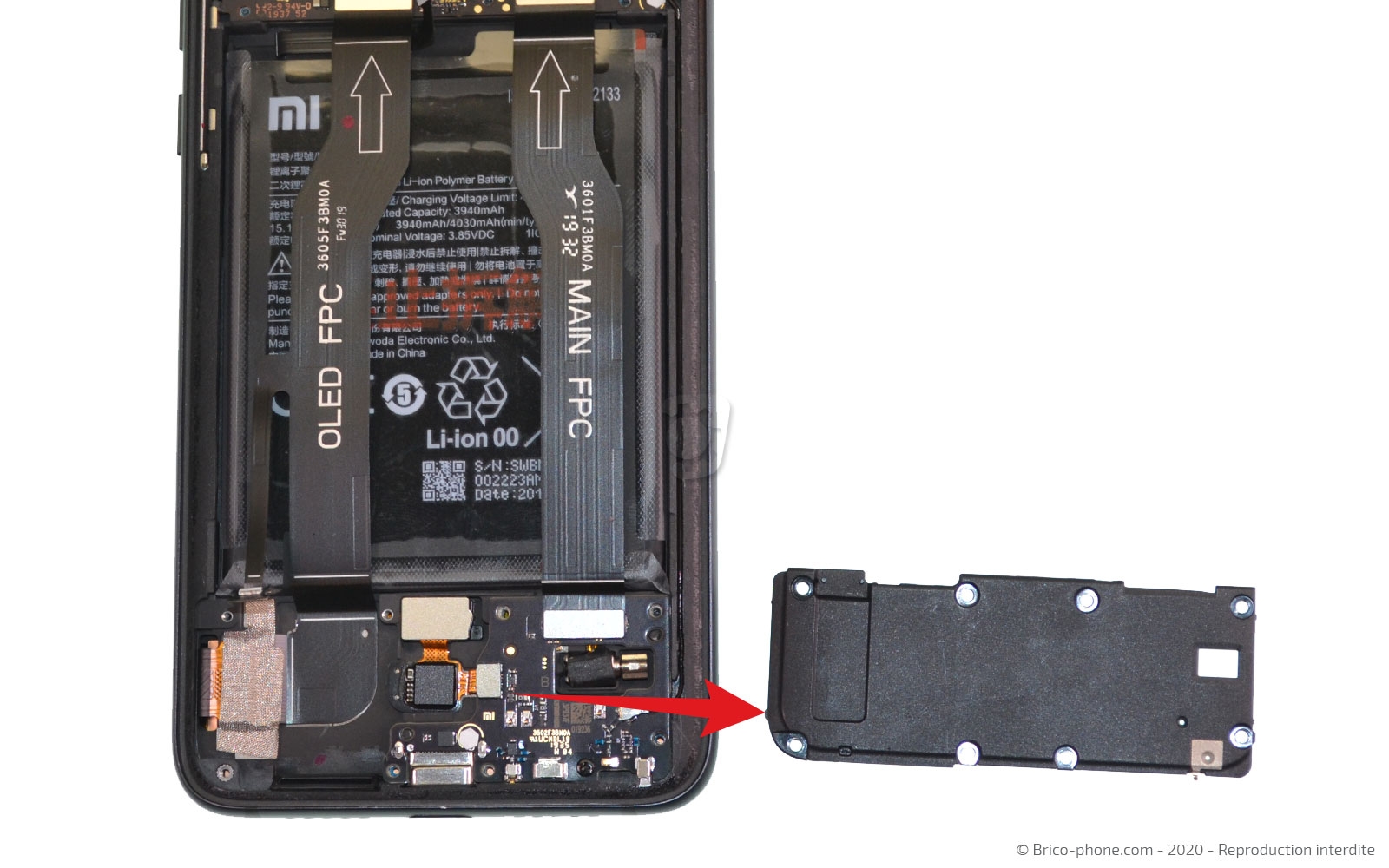

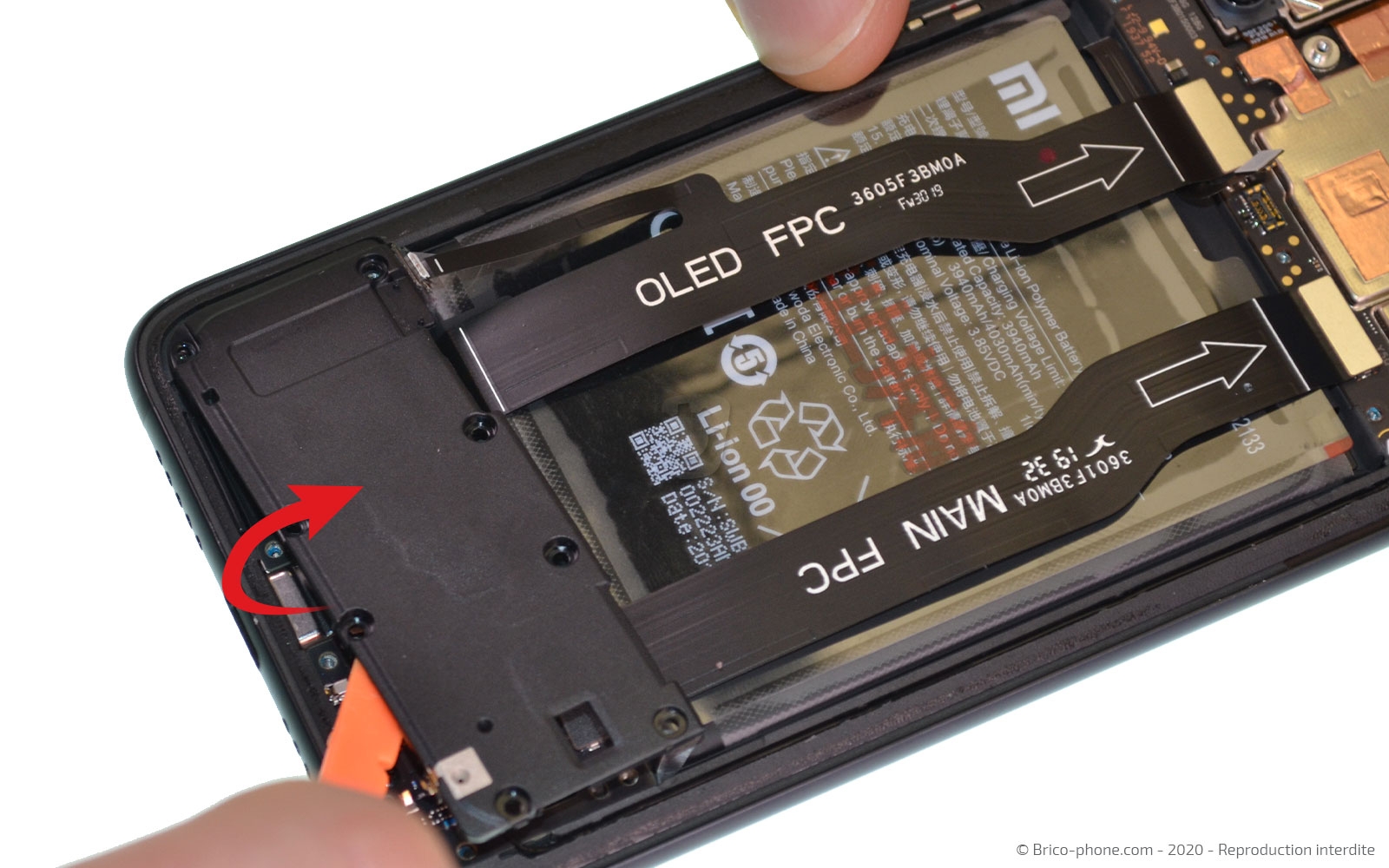

Etape 7 : Extraire le cache inférieur
Faites levier avec le spudger pour retirer le bloc haut-parleur externe du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Enlever la nappe d'interconnexion
Déconnectez la nappe d’interconnexion du connecteur de charge et de la carte-mère pour l'enlever.
Outils du kit utilisés
Outils du kit utilisés

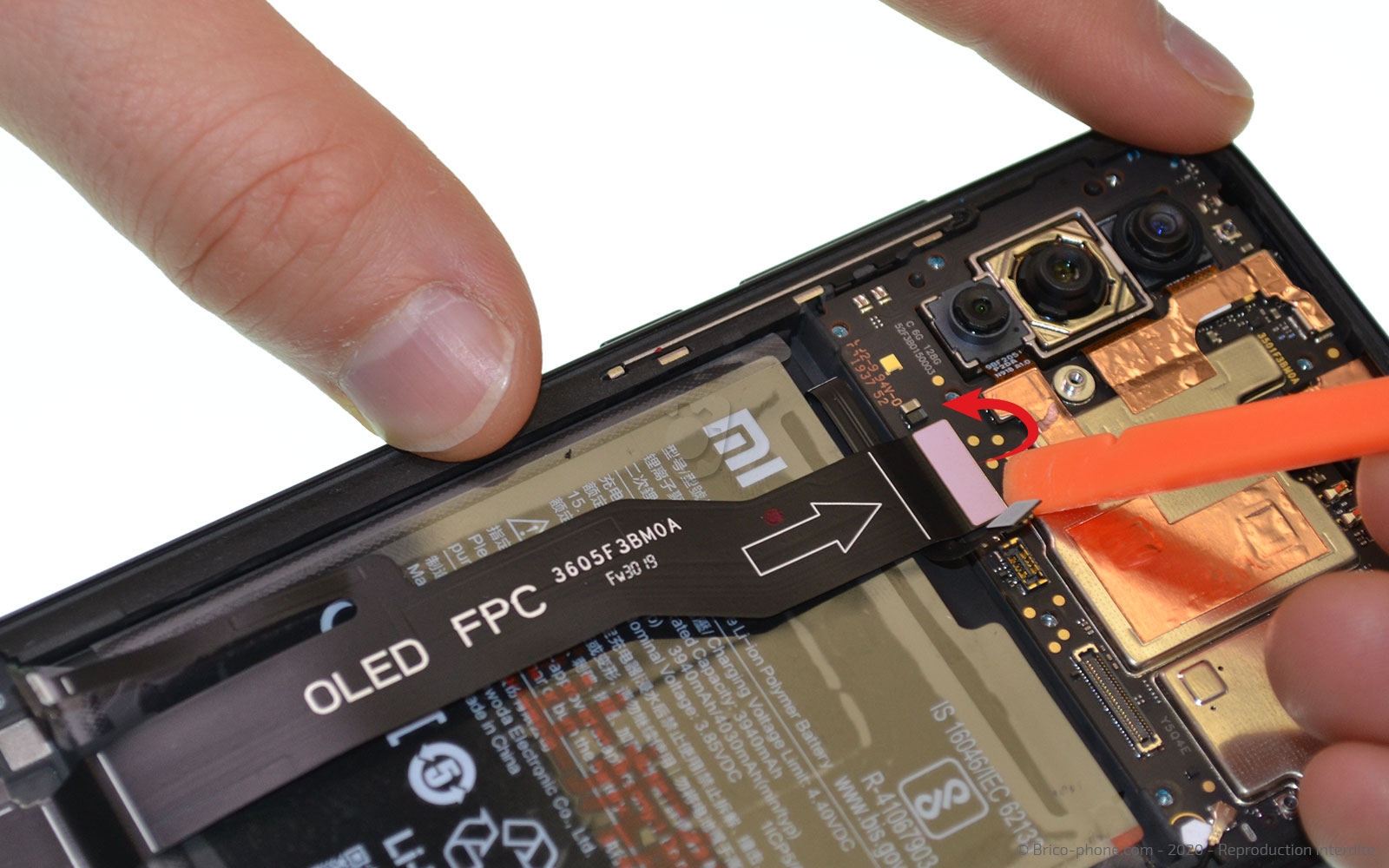

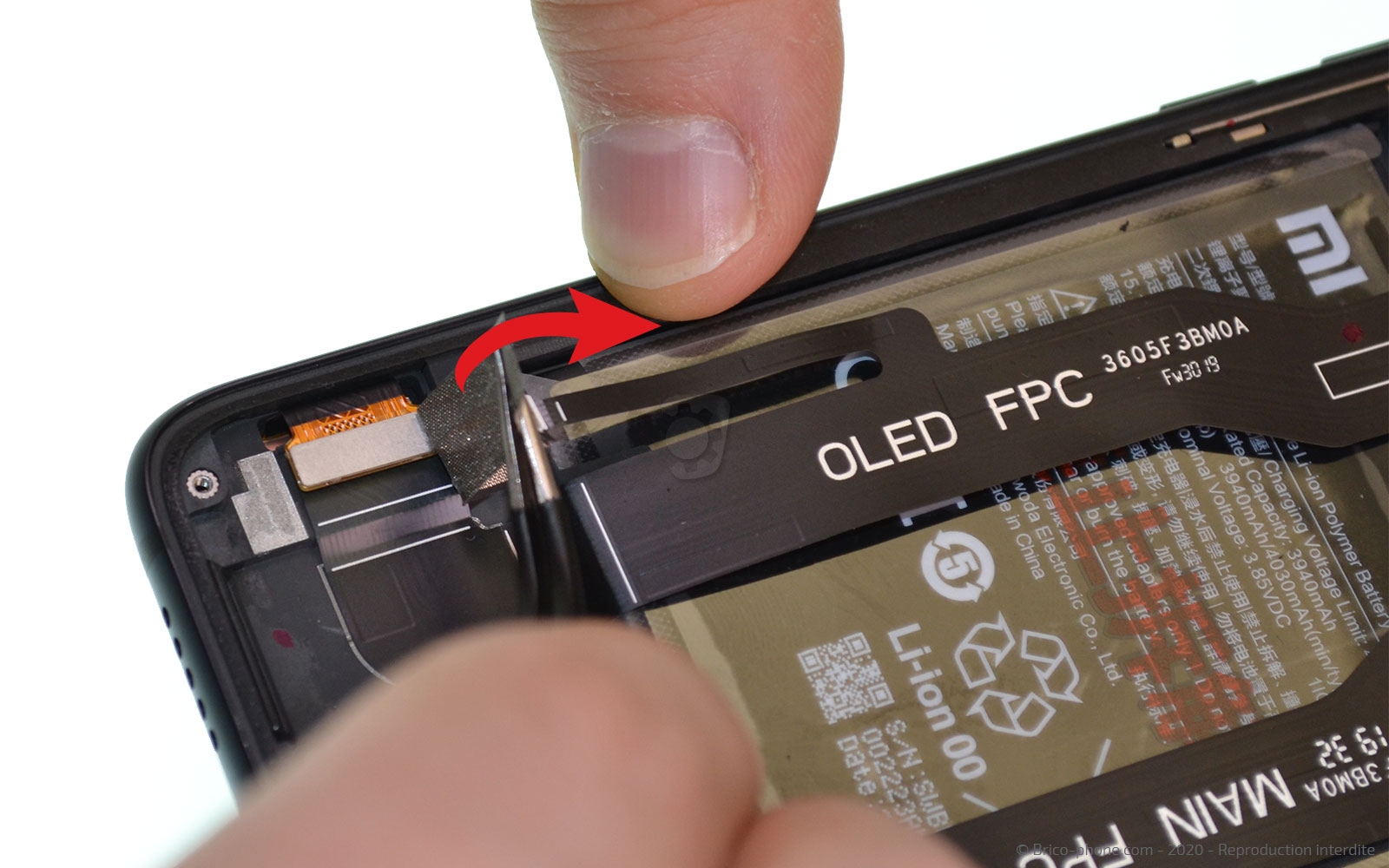

Etape 9 : Déconnecter la nappe rallonge de l'écran

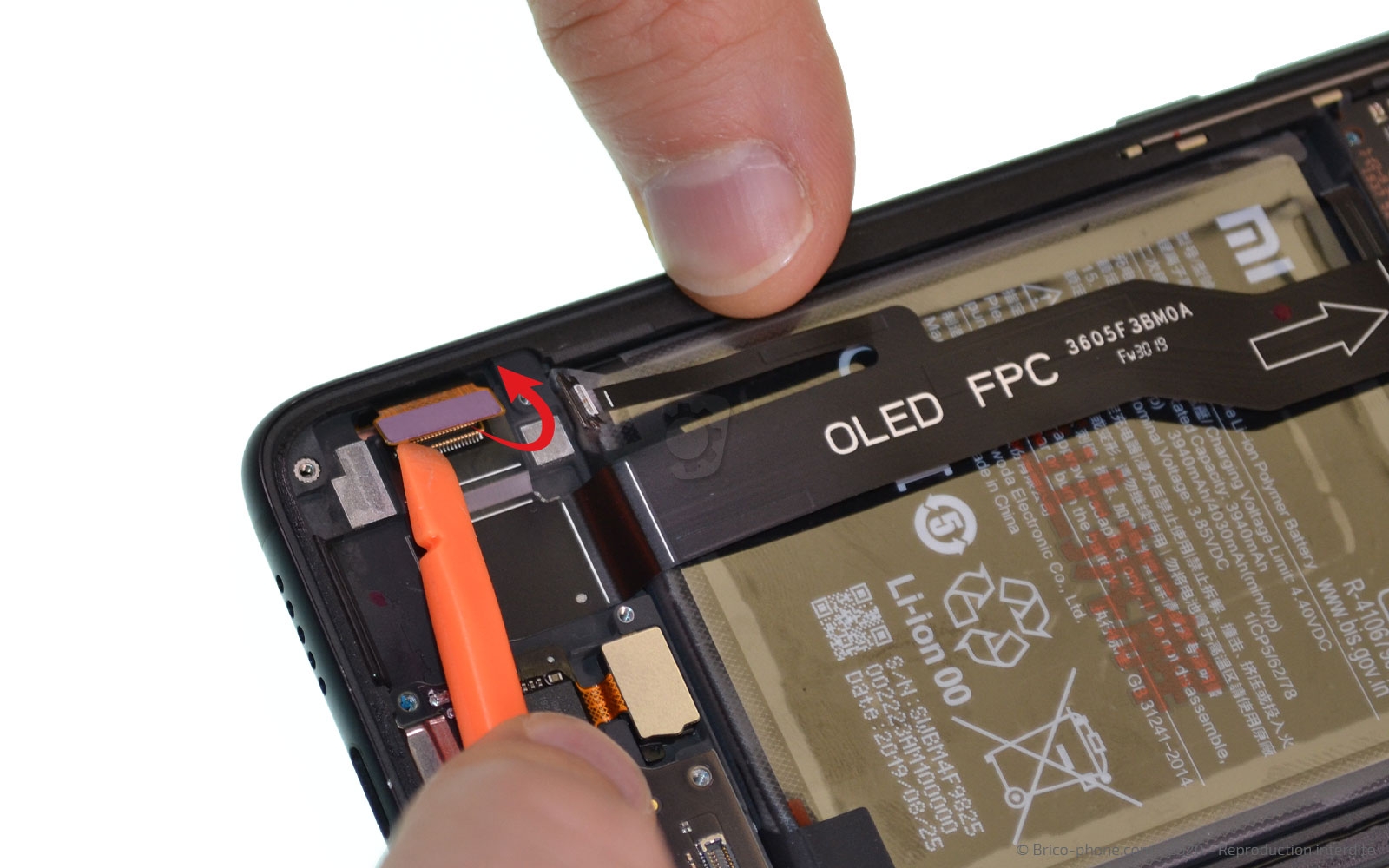

Avec la pincette, retirez le sticker qui protège la nappe de l'écran, puis déconnectez celle-ci en bas du téléphone et sur la carte-mère avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

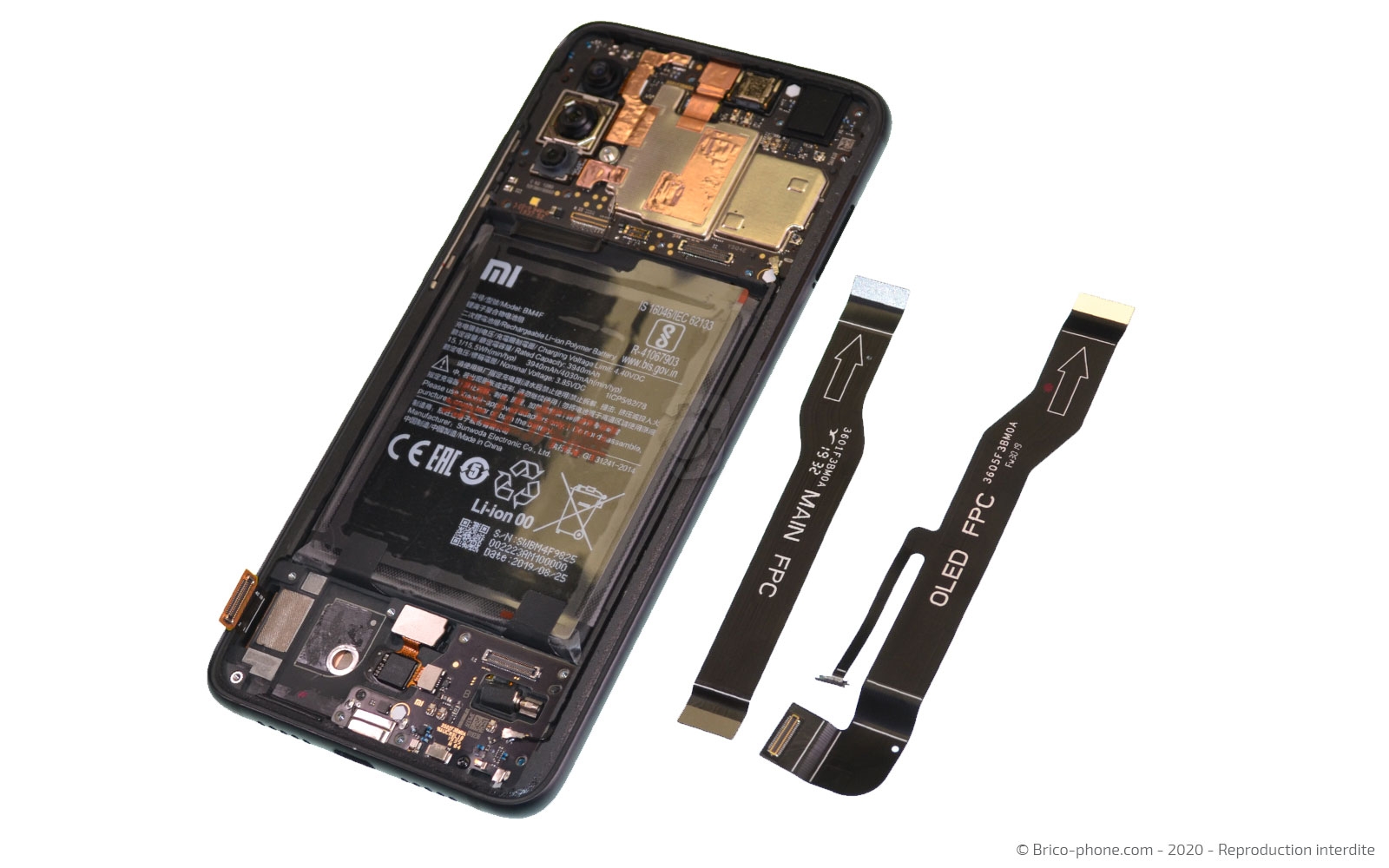

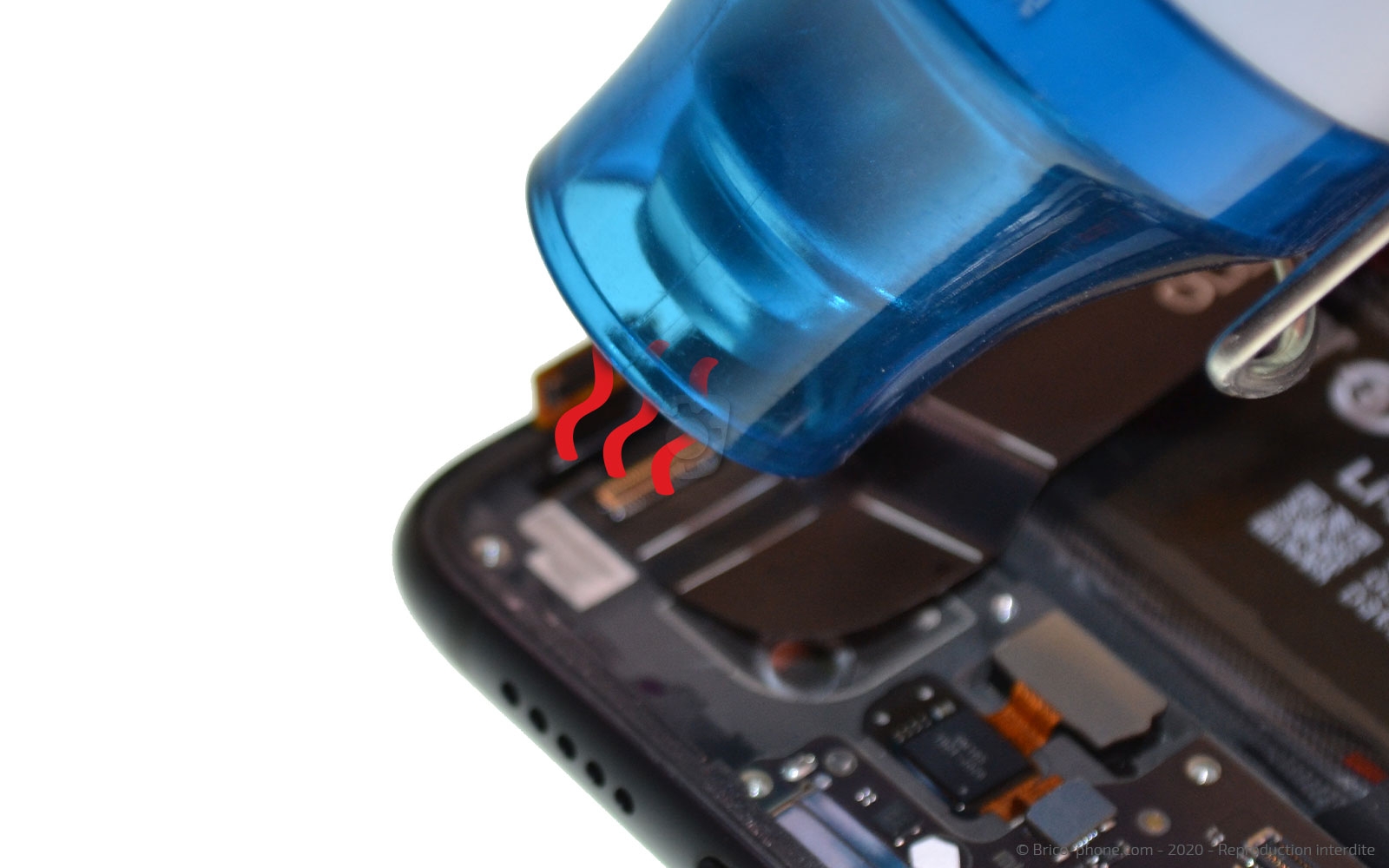

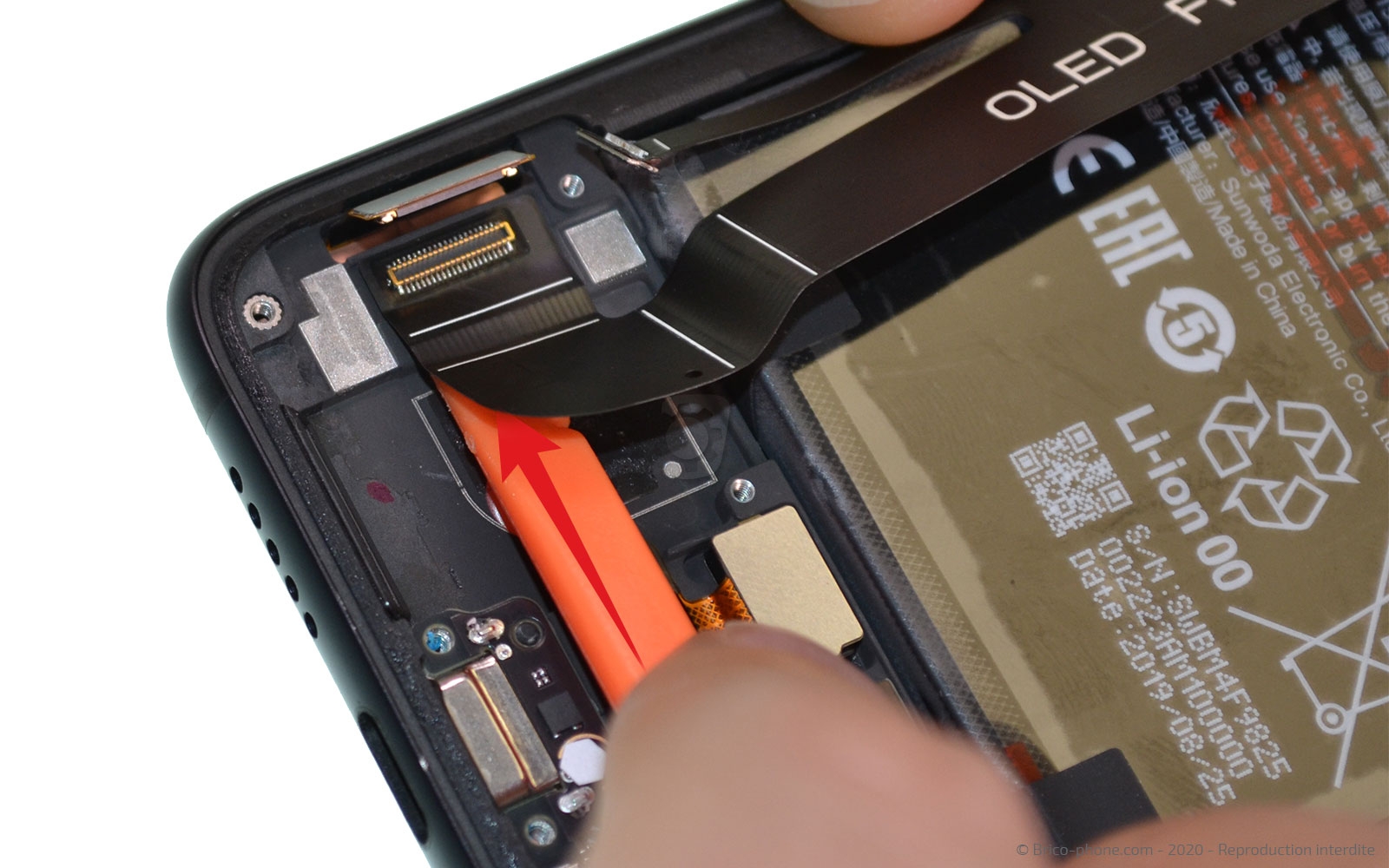

Etape 10 : Retirer la rallonge de l'écran
Chauffez légèrement le bas de la rallonge de l'écran, puis décollez-la du châssis et retirez-la du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

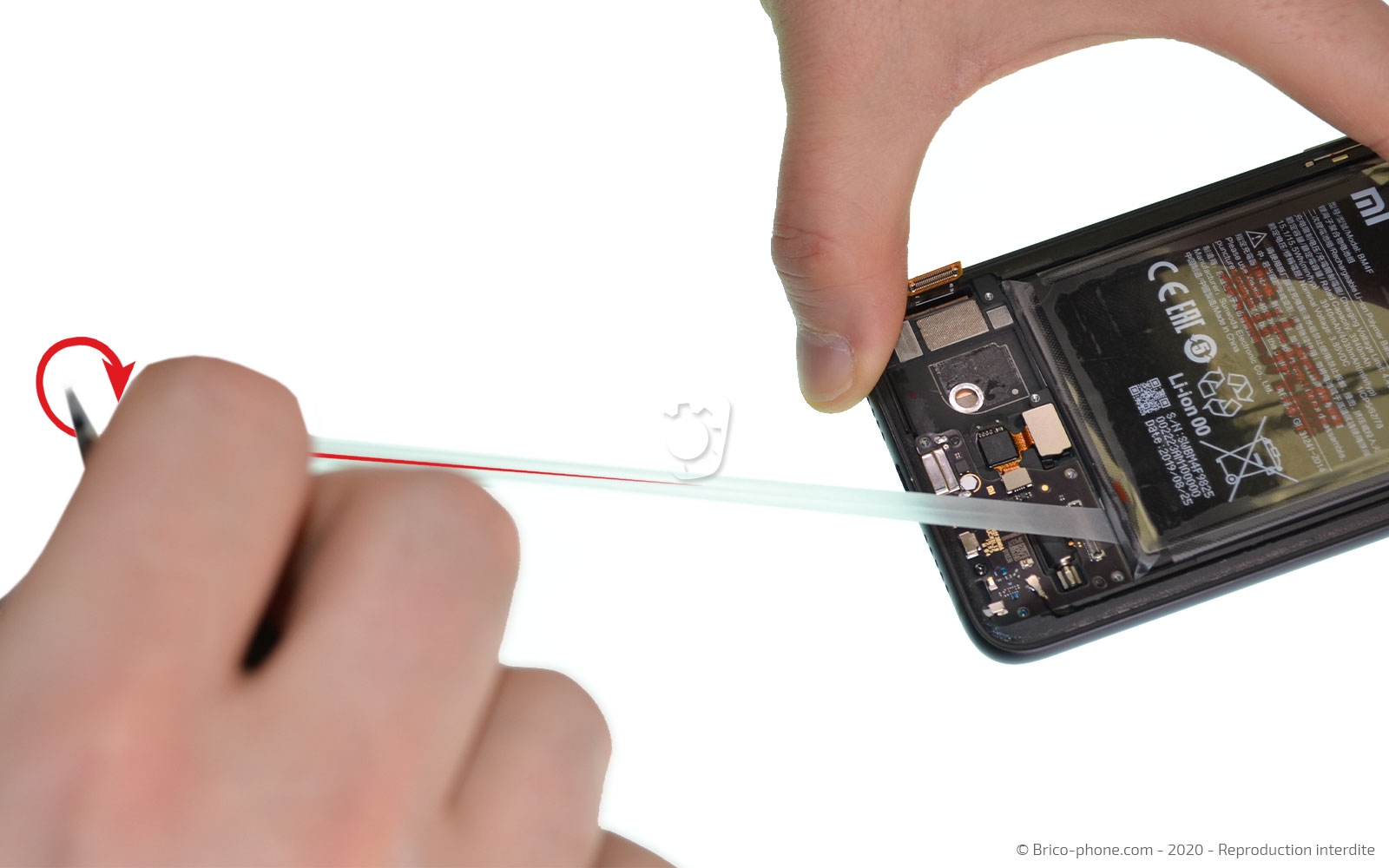

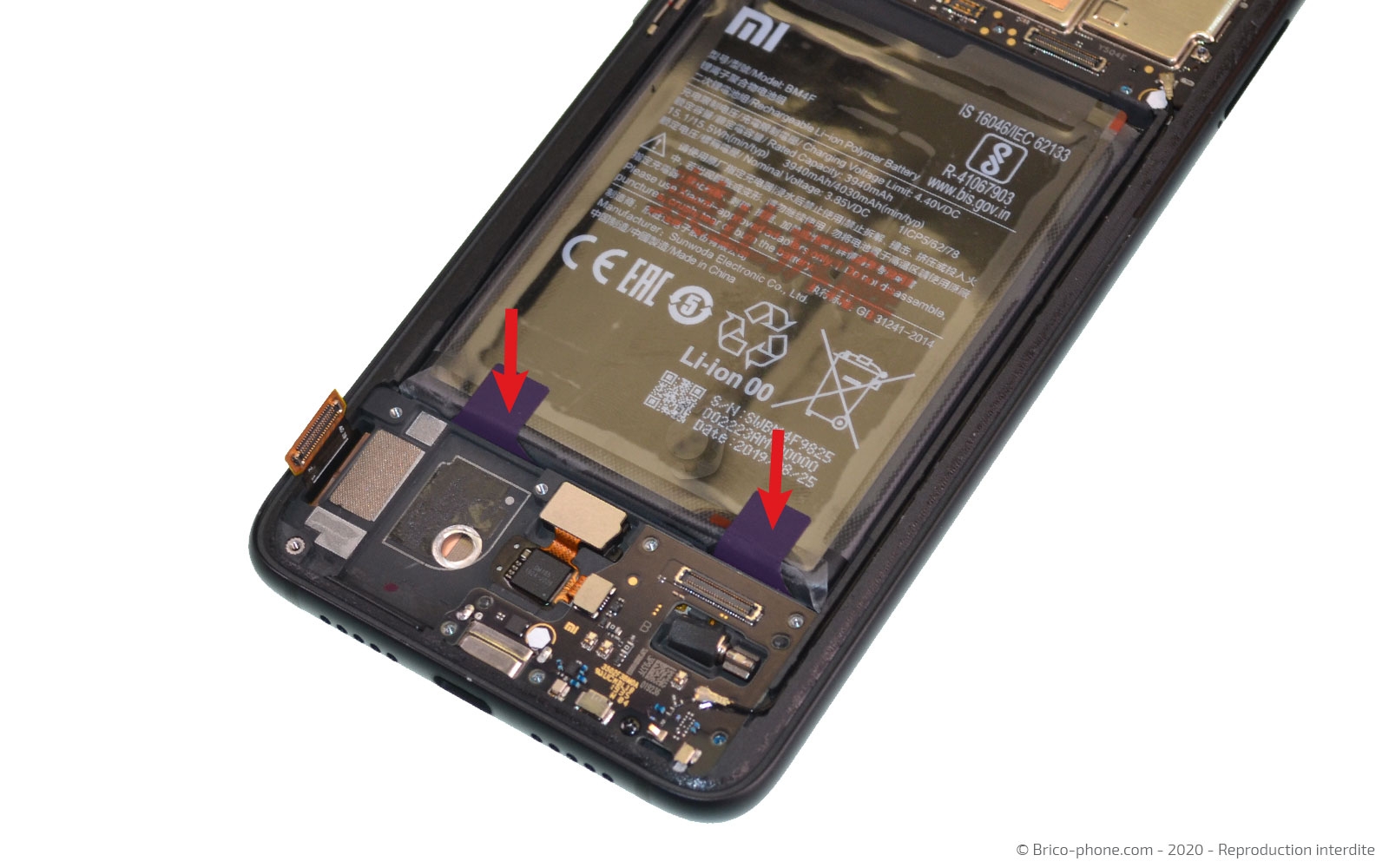

Etape 11 : Retirer les autocollants de la batterie
Passons à la batterie.
Commencez par tirer l'un des deux stickers avec la pincette, puis enroulez-le autour de la pincette tout en tirant dessus.
Faites de même pour le second.
Outils du kit utilisés
Outils du kit utilisés

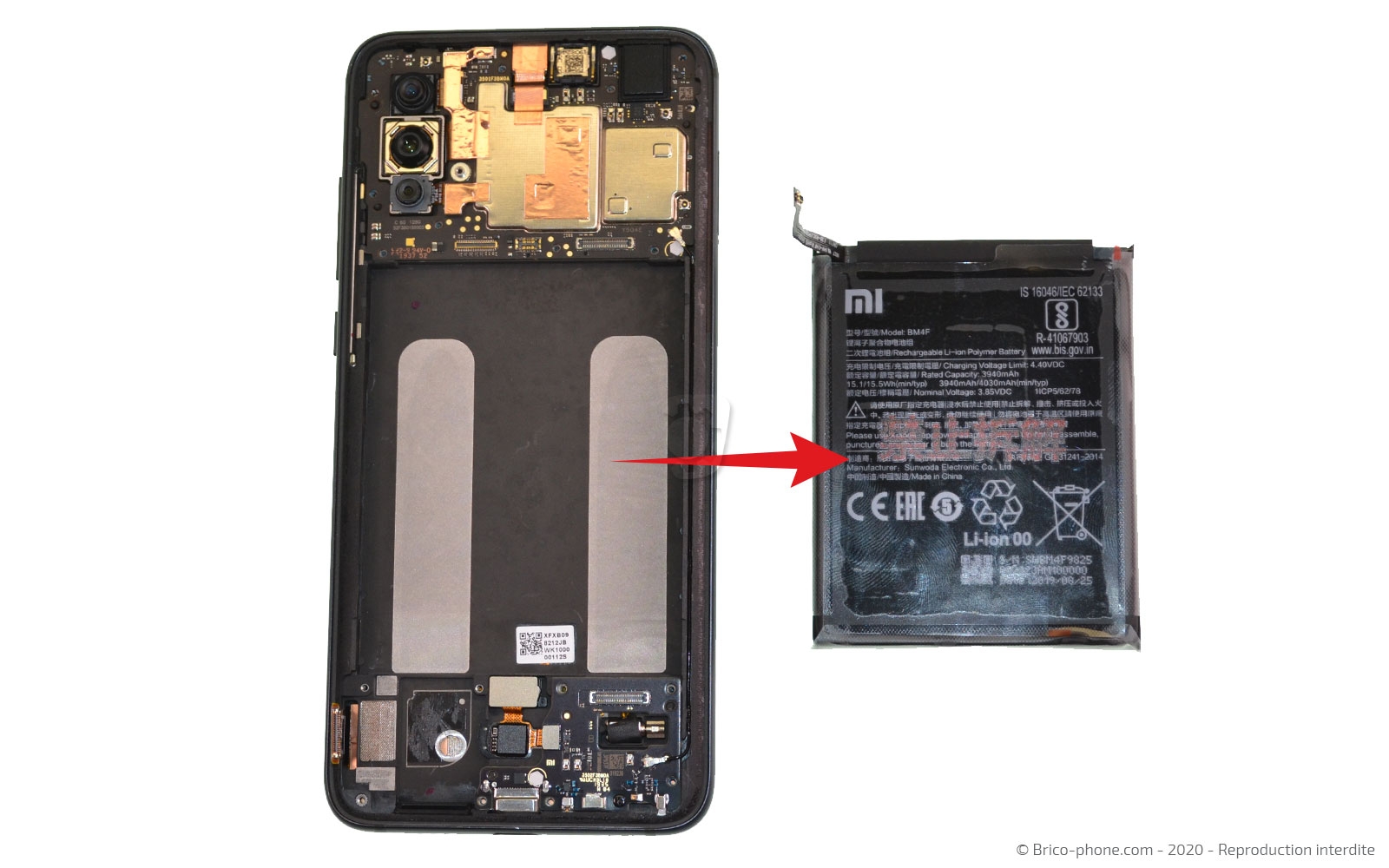

Etape 12 : Ôter la batterie

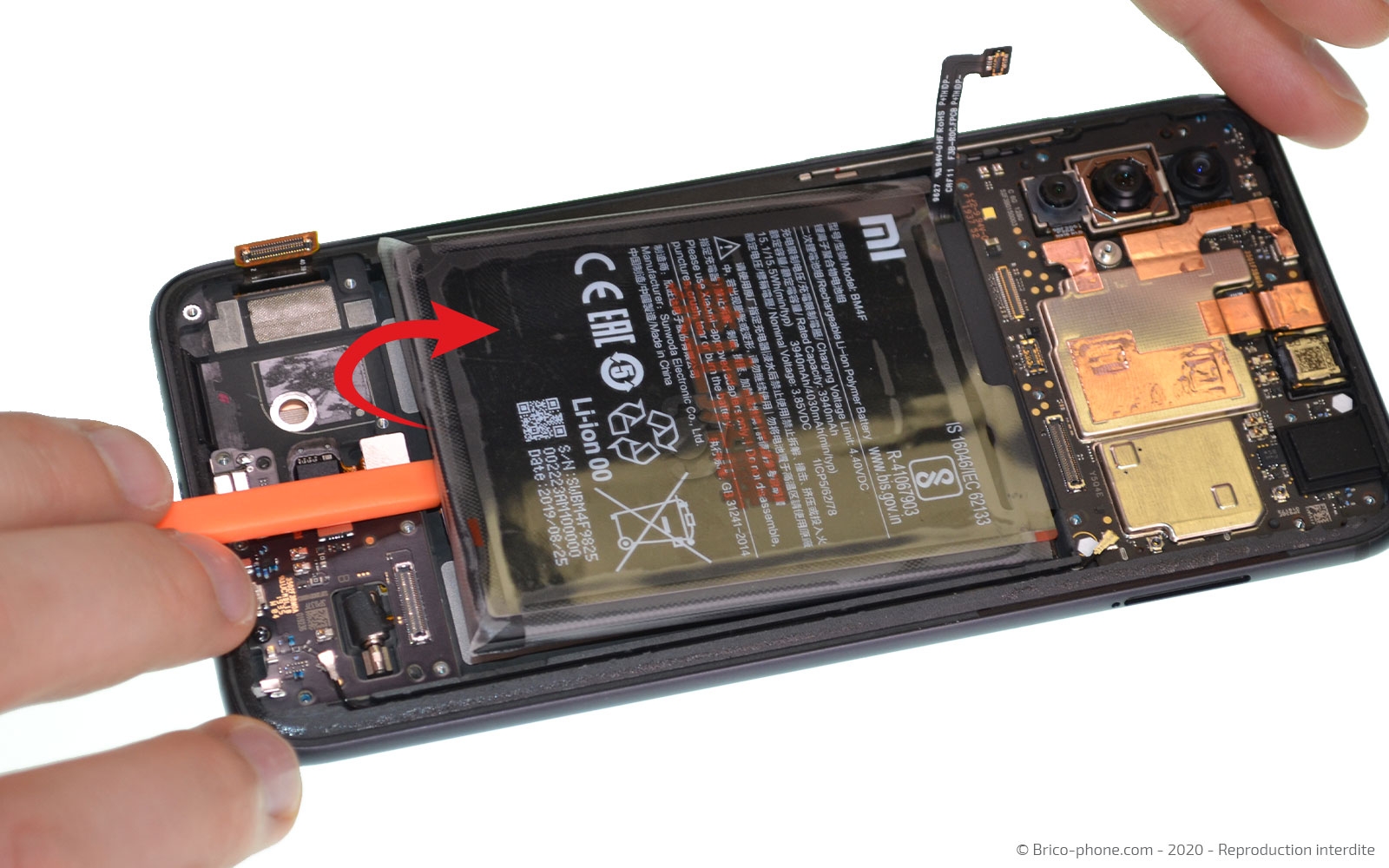

Avec le levier en nylon, soulevez la batterie pour la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Libérer le connecteur de charge
Avant de retirer le connecteur de charge, il faut déconnecter ce qui est connecté dessus.

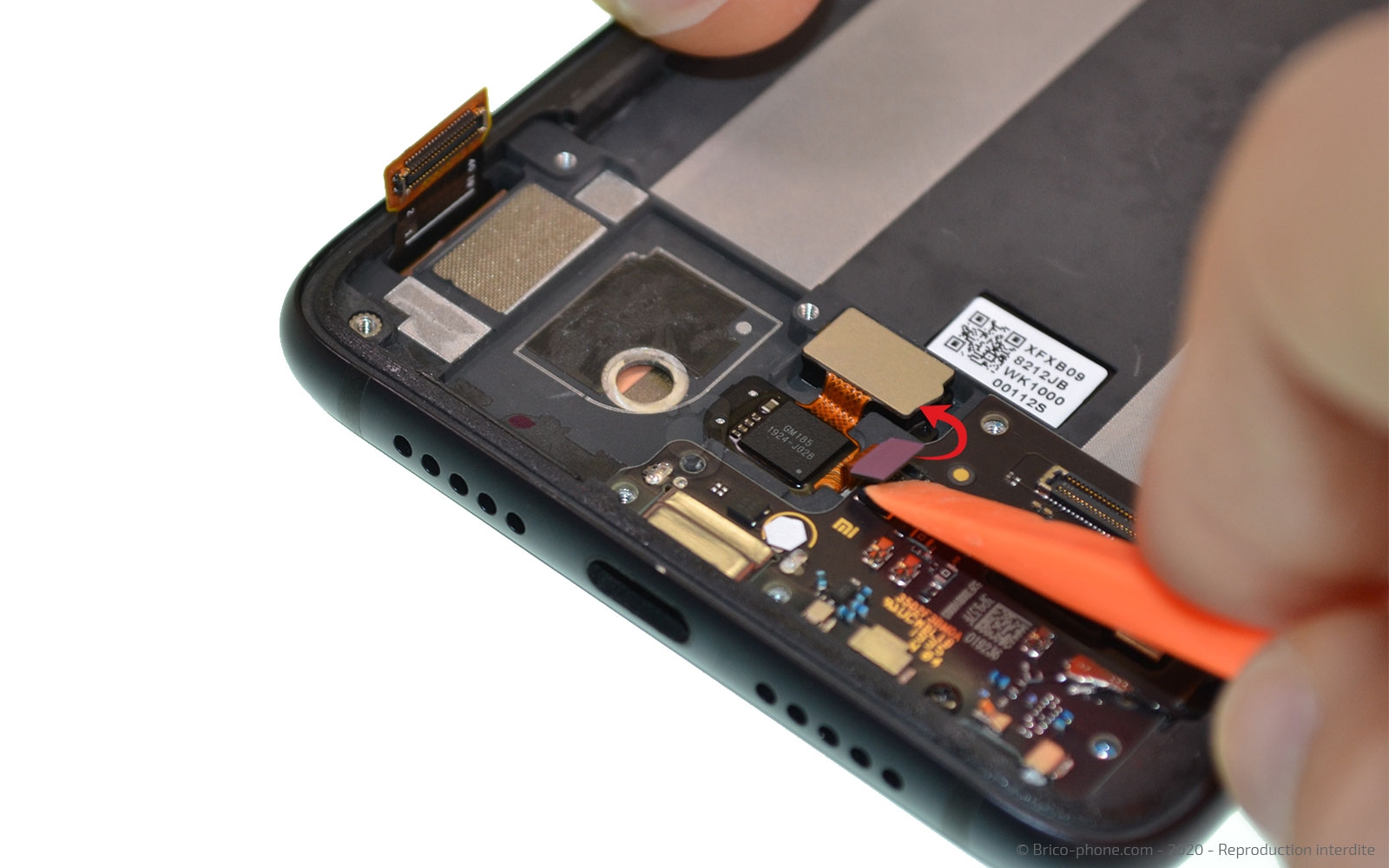

Avec le levier, débranchez la nappe du lecteur d'empreintes digitales.

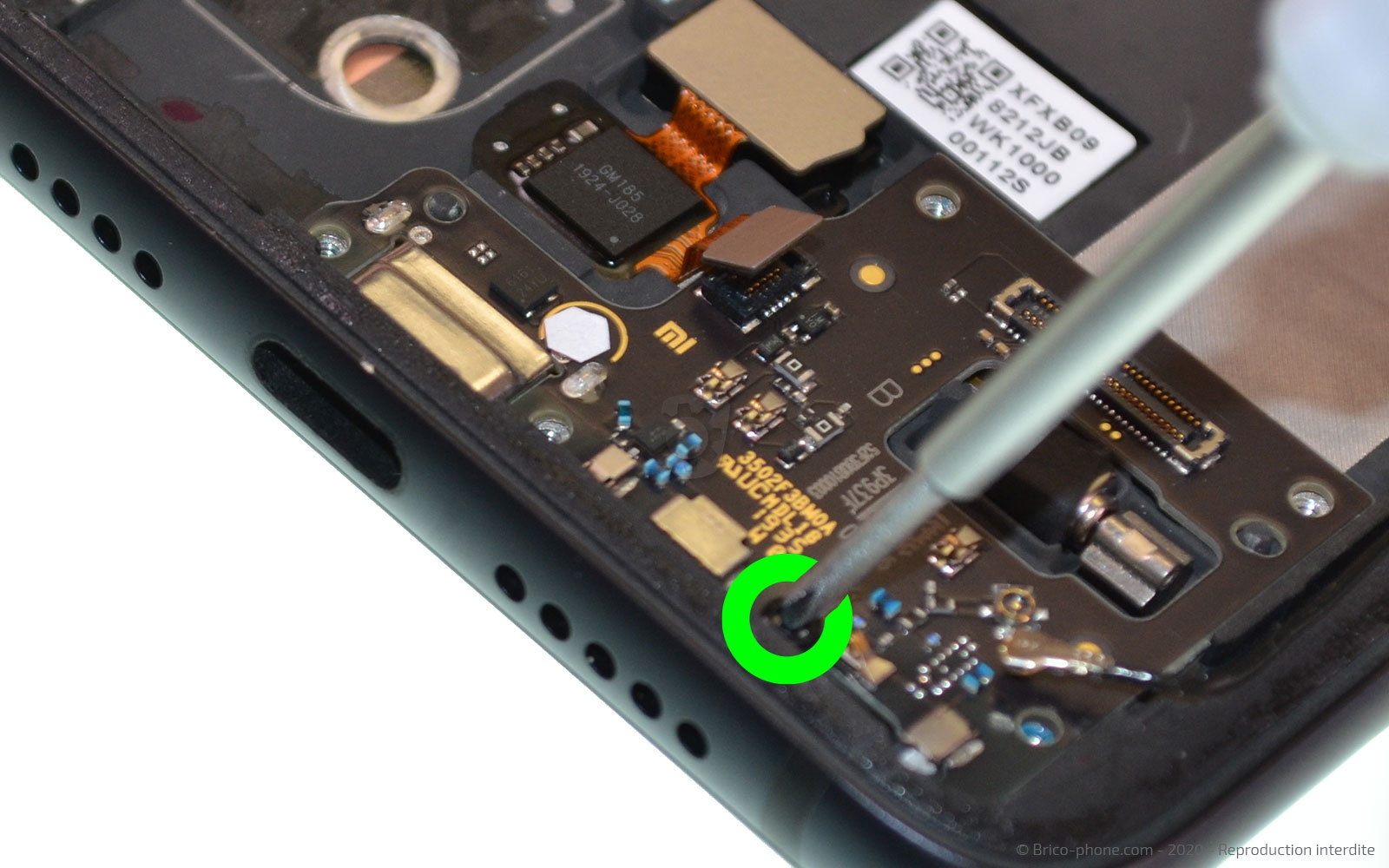

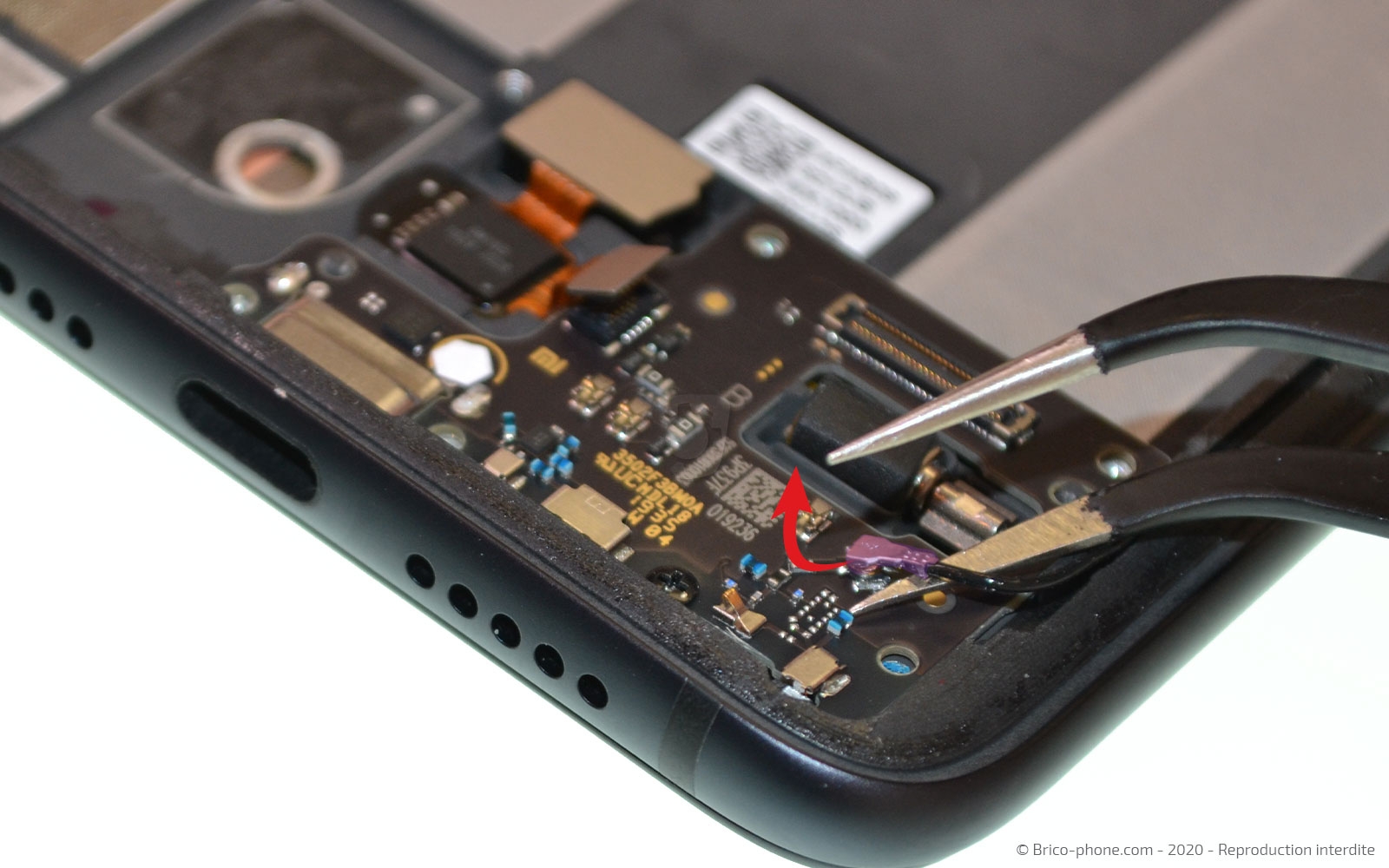

Puis avec la pincette, déconnectez le câble coaxial noir et enfin dévissez la vis qui le maintient avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

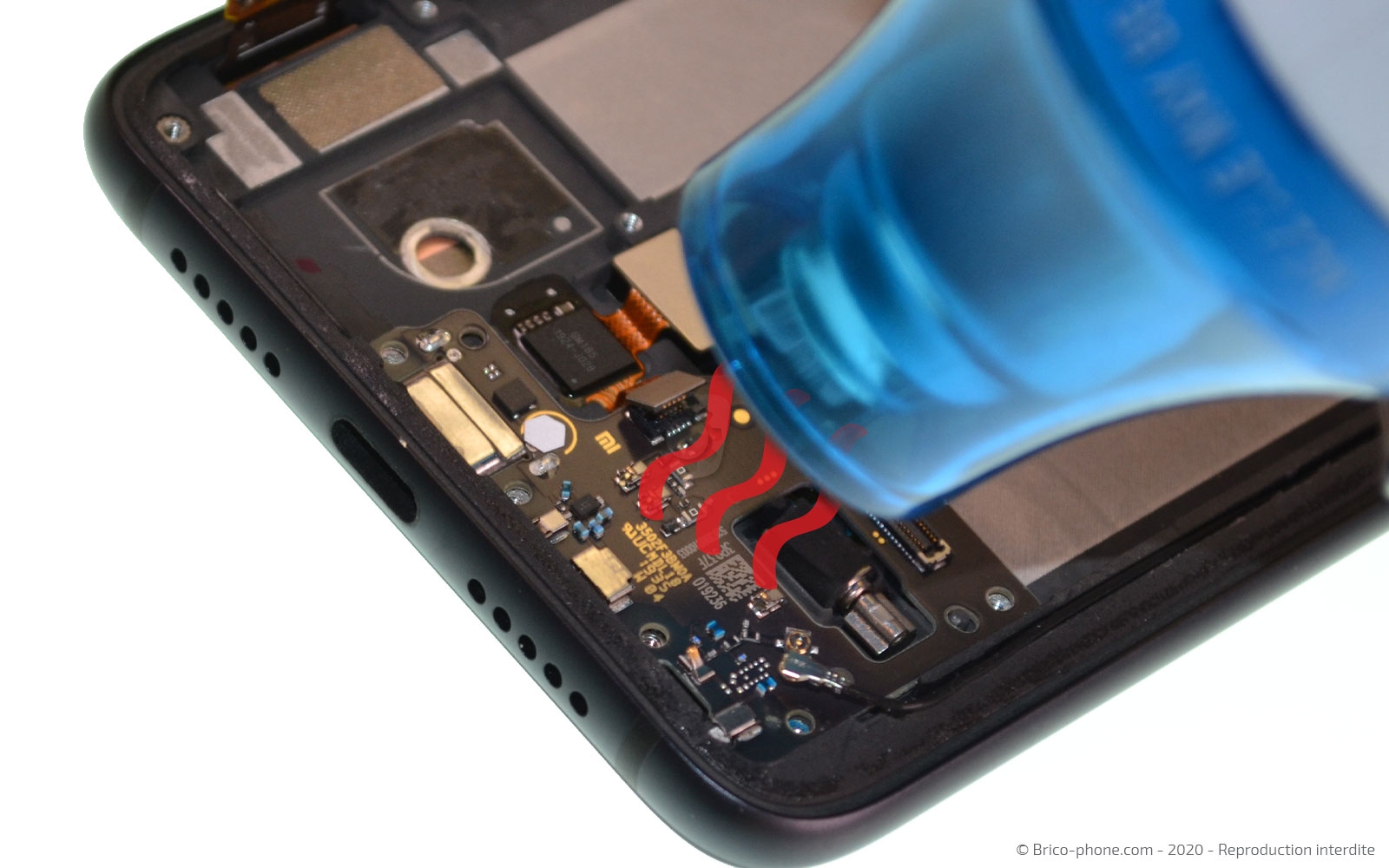

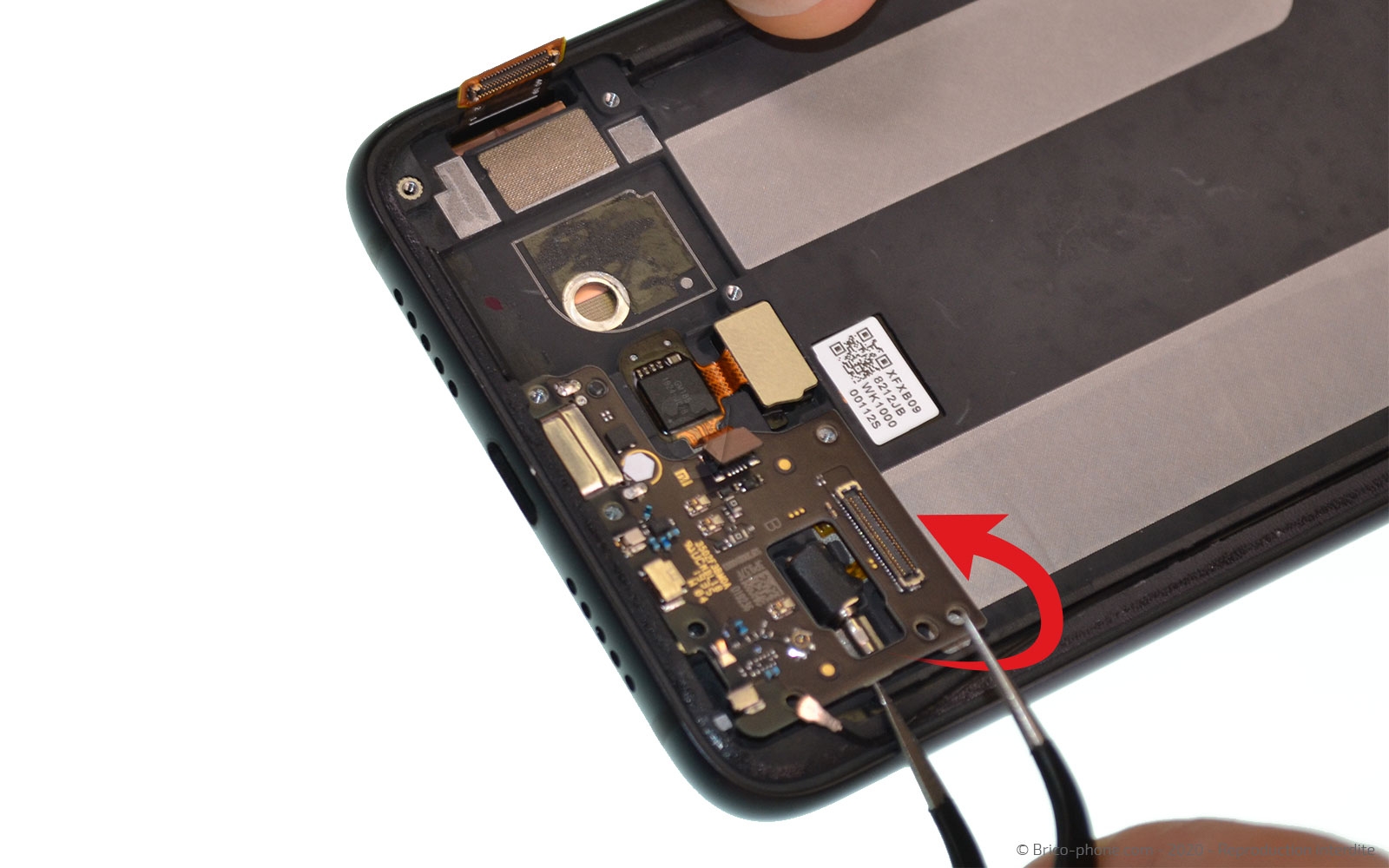

Etape 14 : Extraire le connecteur de charge
Le connecteur de charge est maintenu par un sticker.

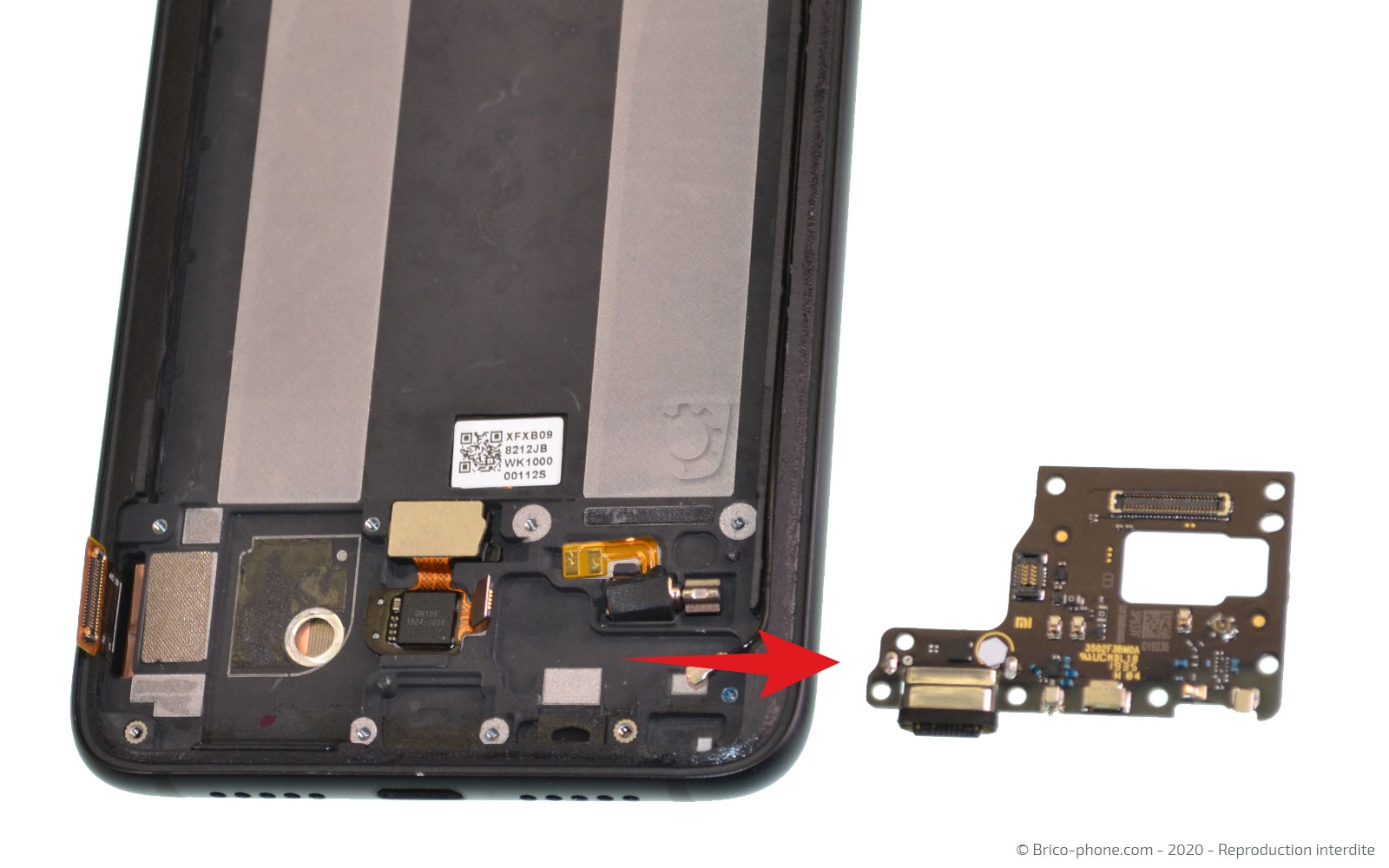

Chauffez-le légèrement de façon à ramollir l'adhésif, puis sortez le connecteur de charge avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

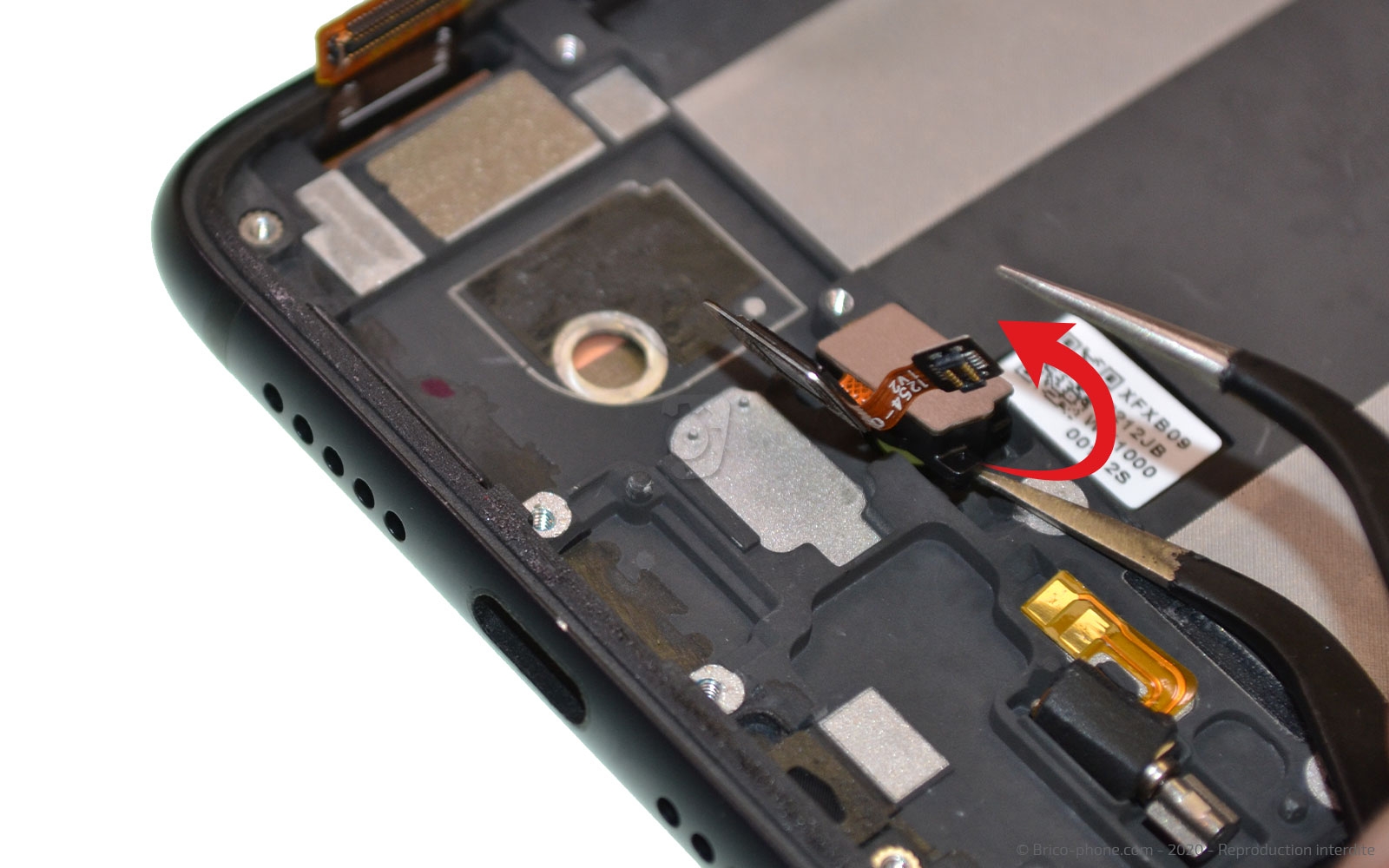

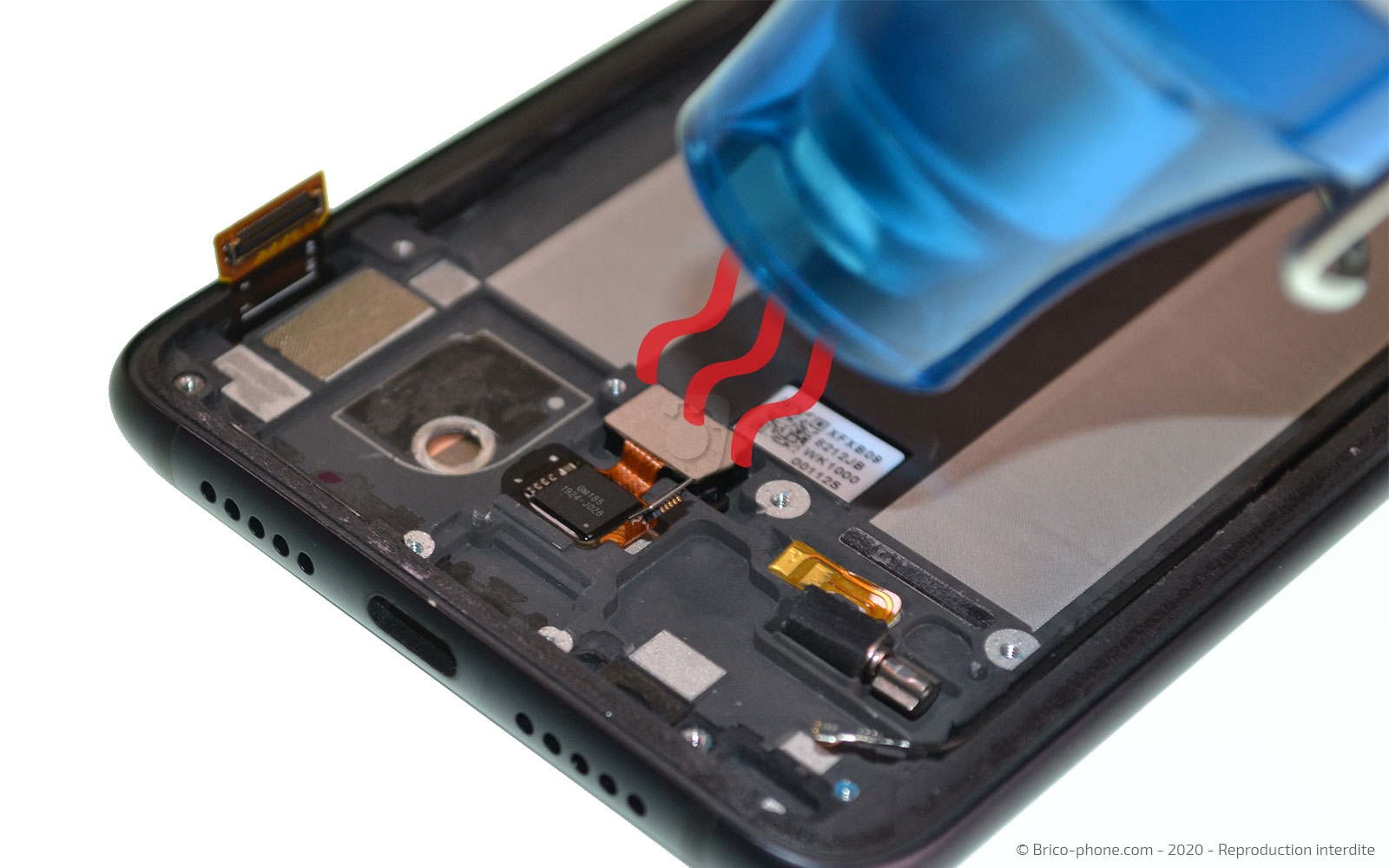

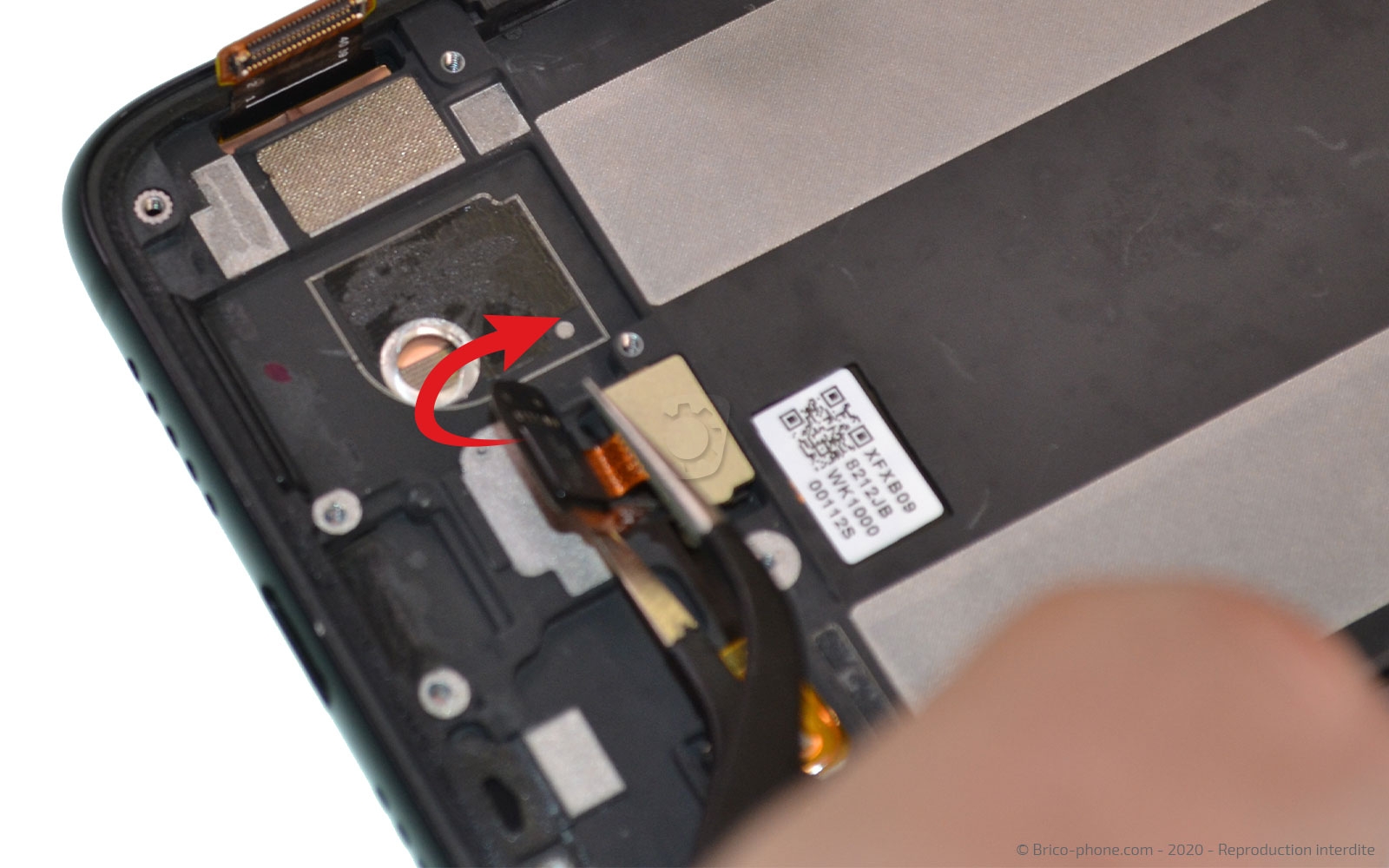

Etape 15 : Enlever le lecteur d'empreintes digitales
Pour extraire le lecteur d'empreintes digitales, chauffez-le rapidement, puis sortez-le avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

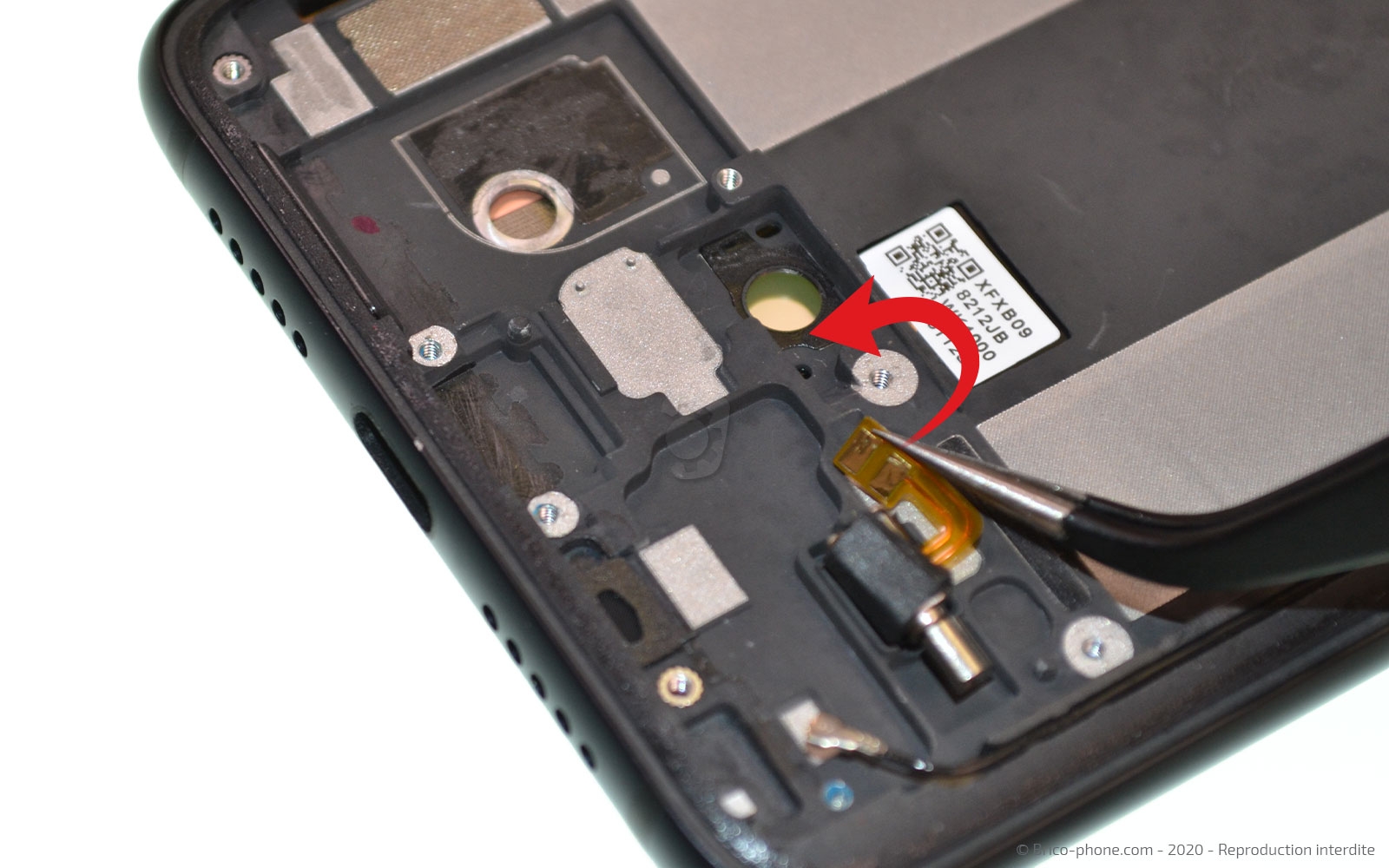

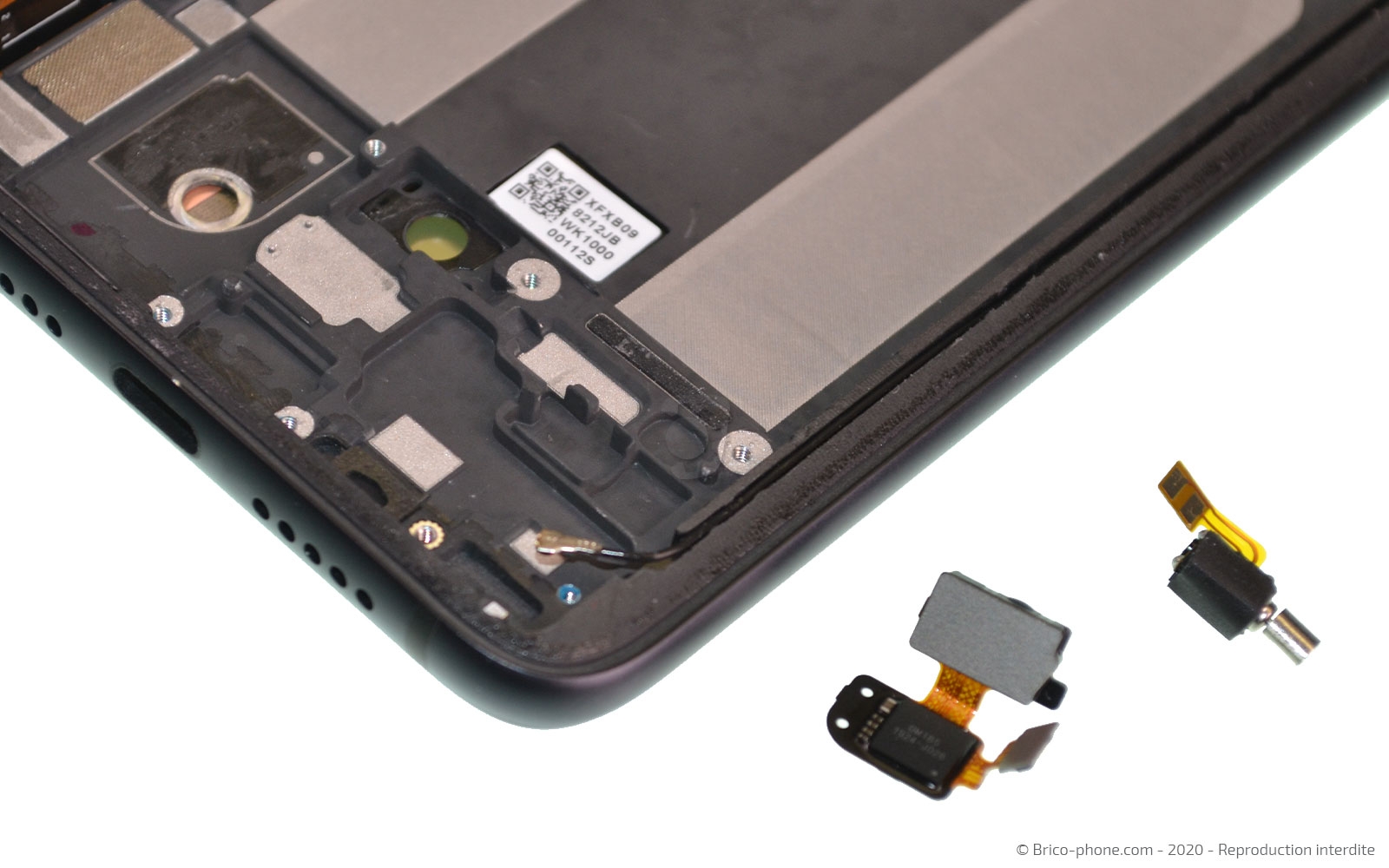

Etape 16 : Enlever le vibreur
Gardez la pincette pour ôter le vibreur du téléphone.
Outils du kit utilisés
Outils du kit utilisés

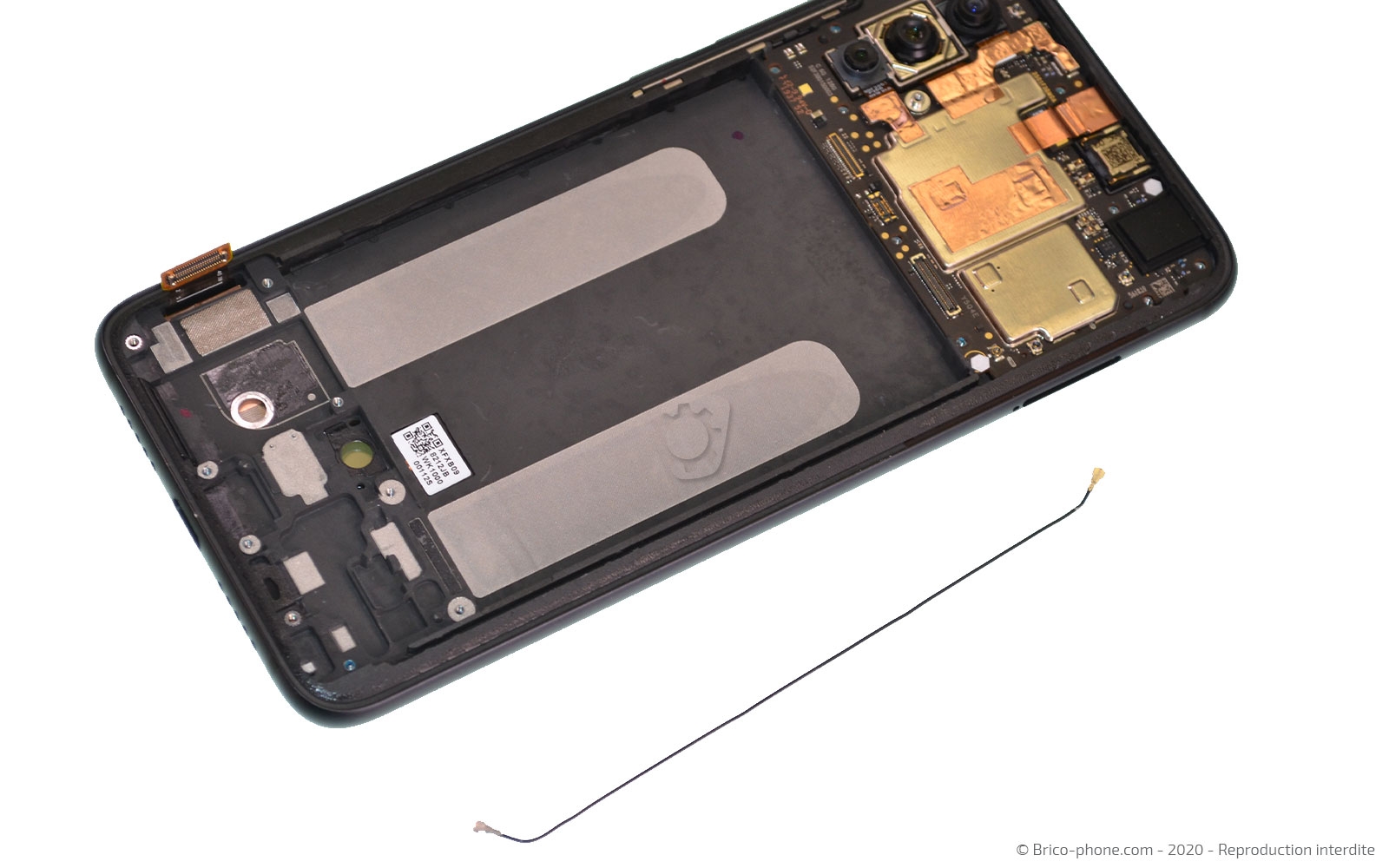

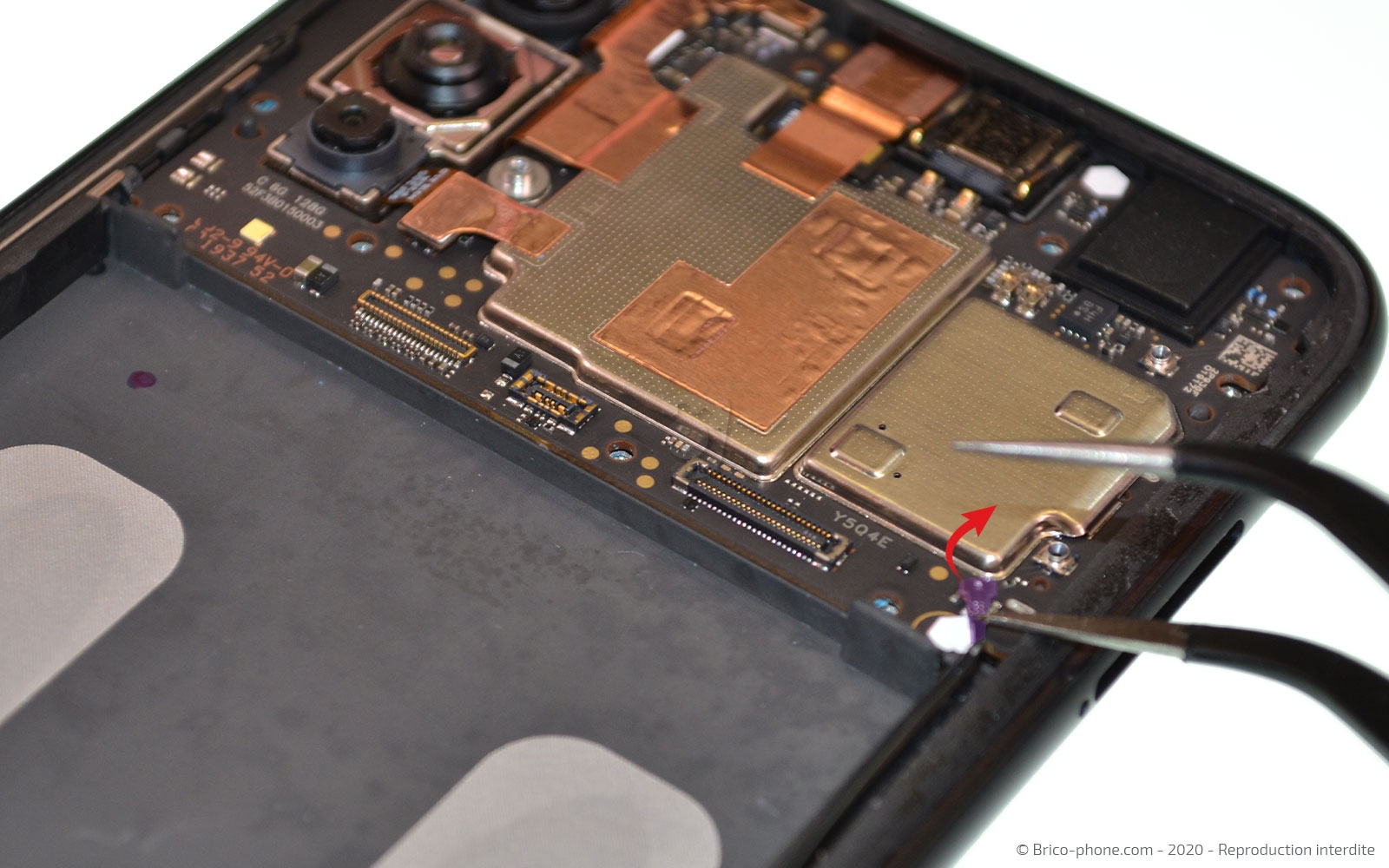

Etape 17 : Retirer le câble coaxial
Déconnectez la partie du câble coaxial qui est encore connectée sur la carte-mère avec la pincette puis retirez-le du châssis.
Outils du kit utilisés
Outils du kit utilisés

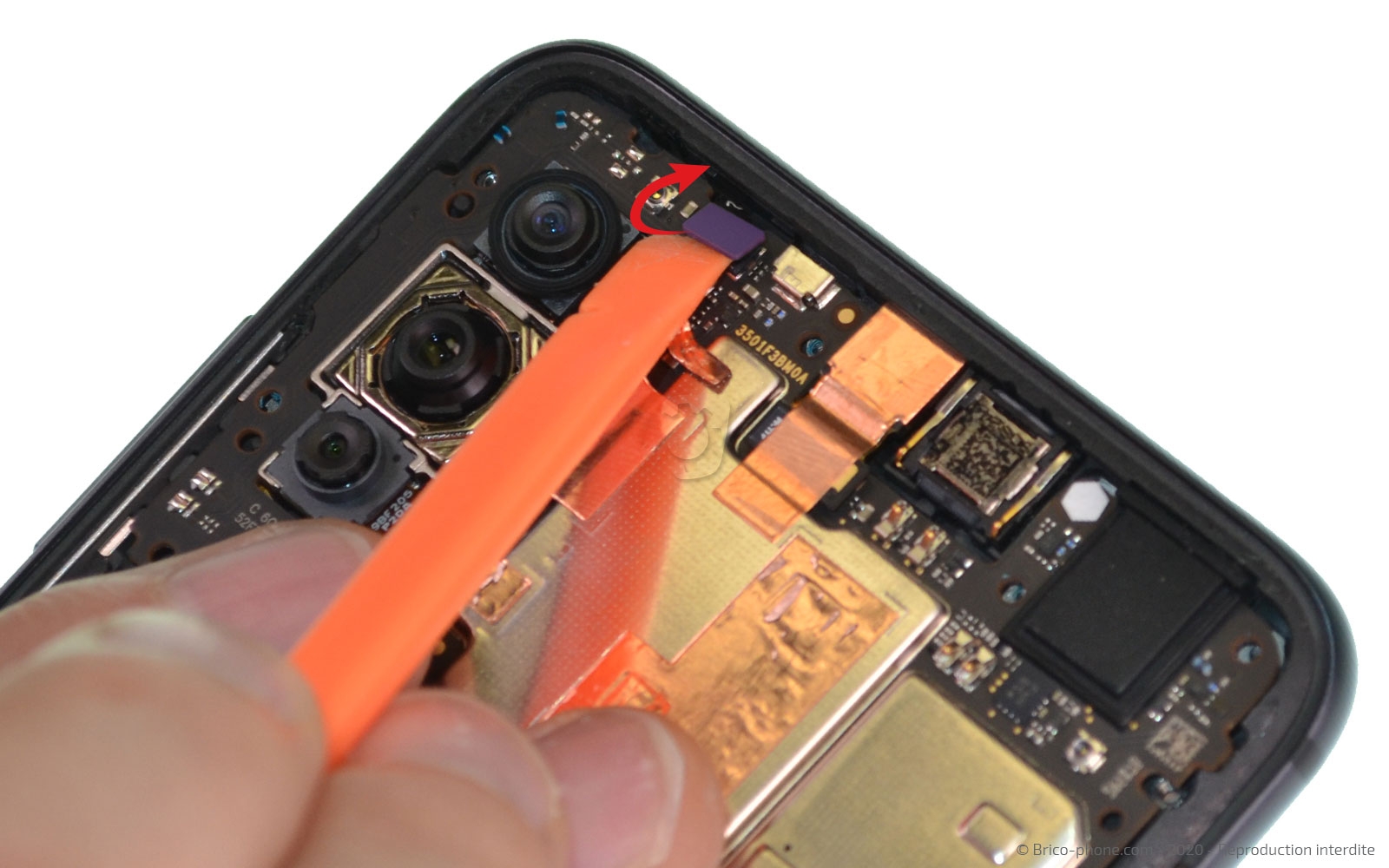

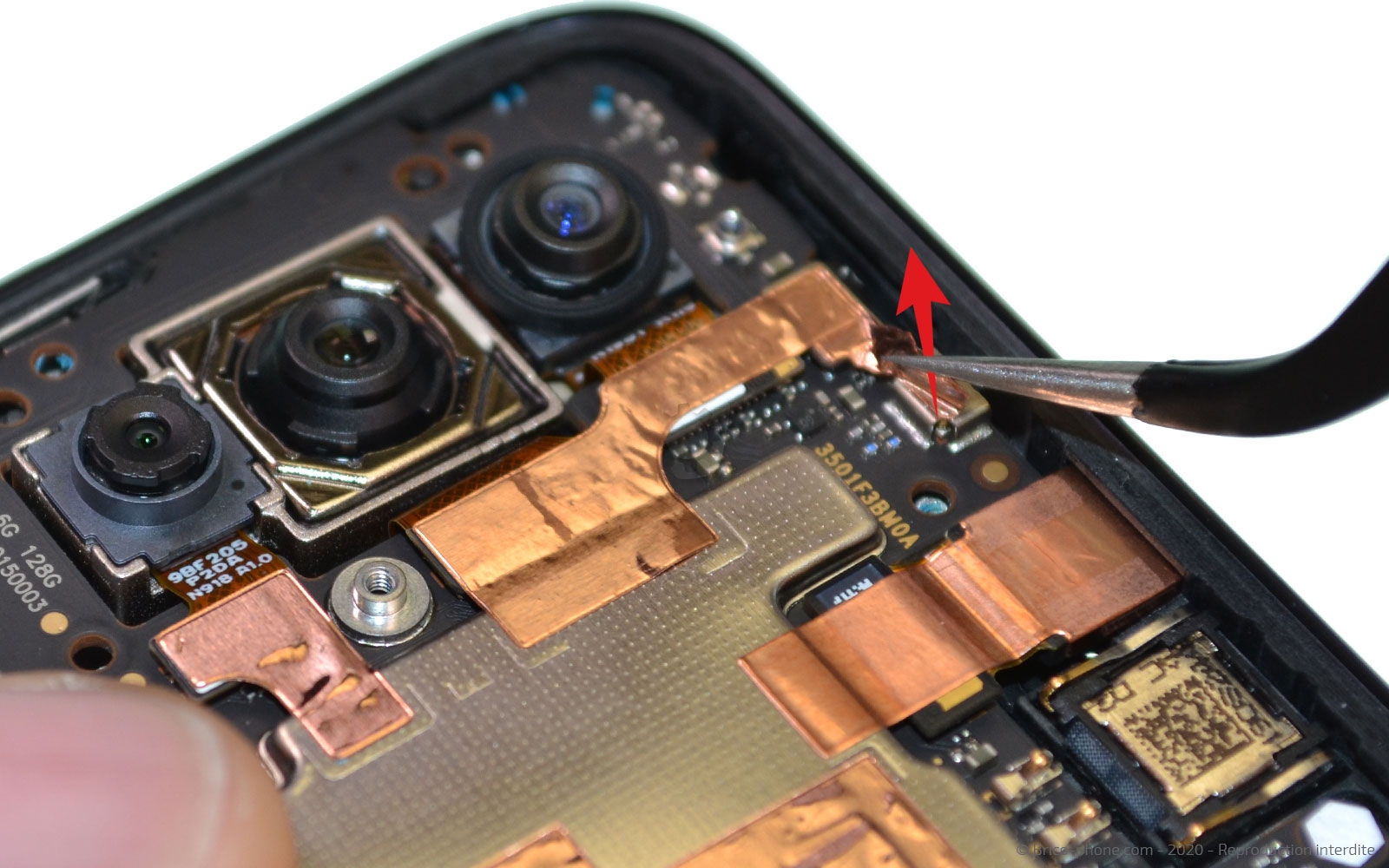

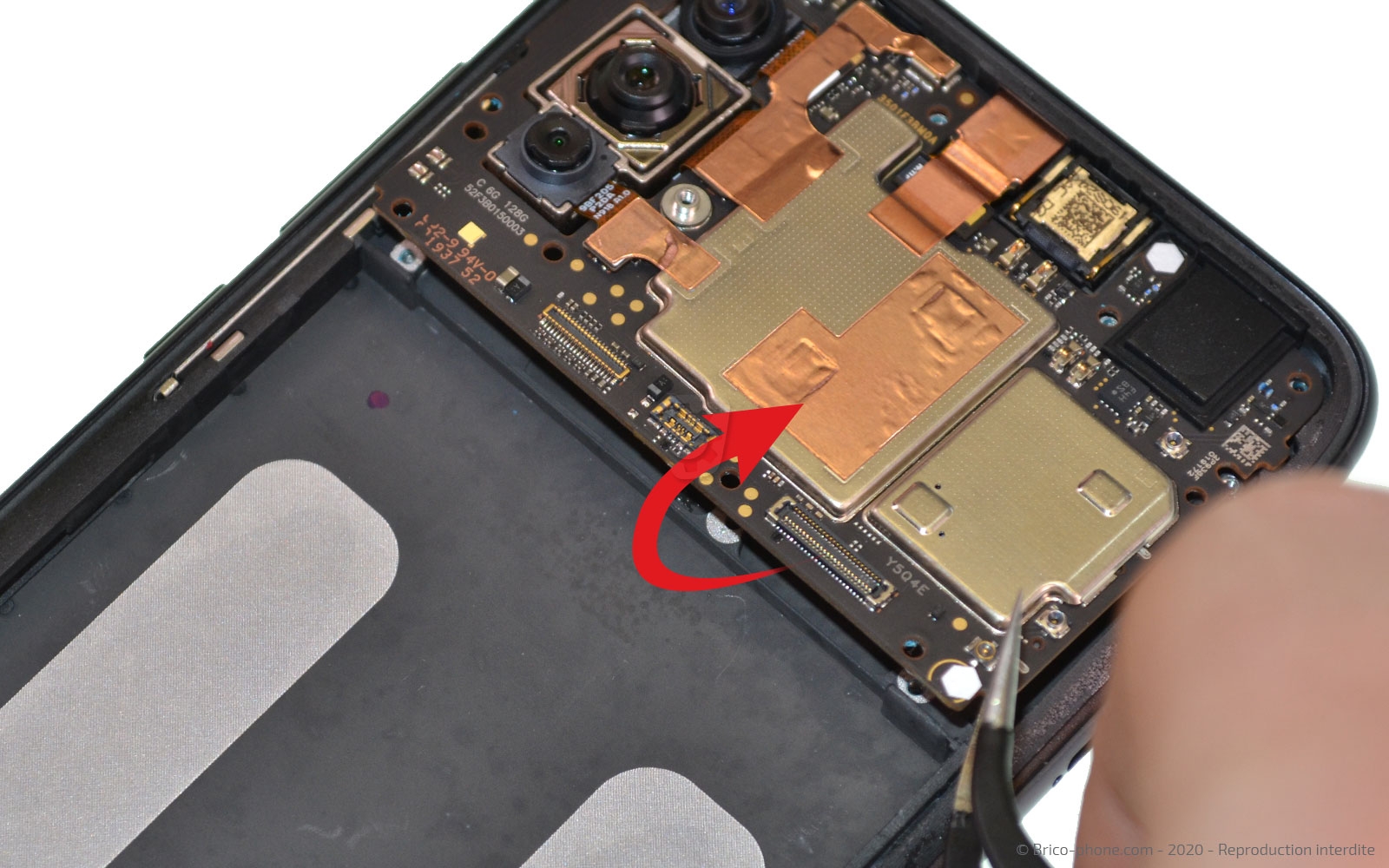

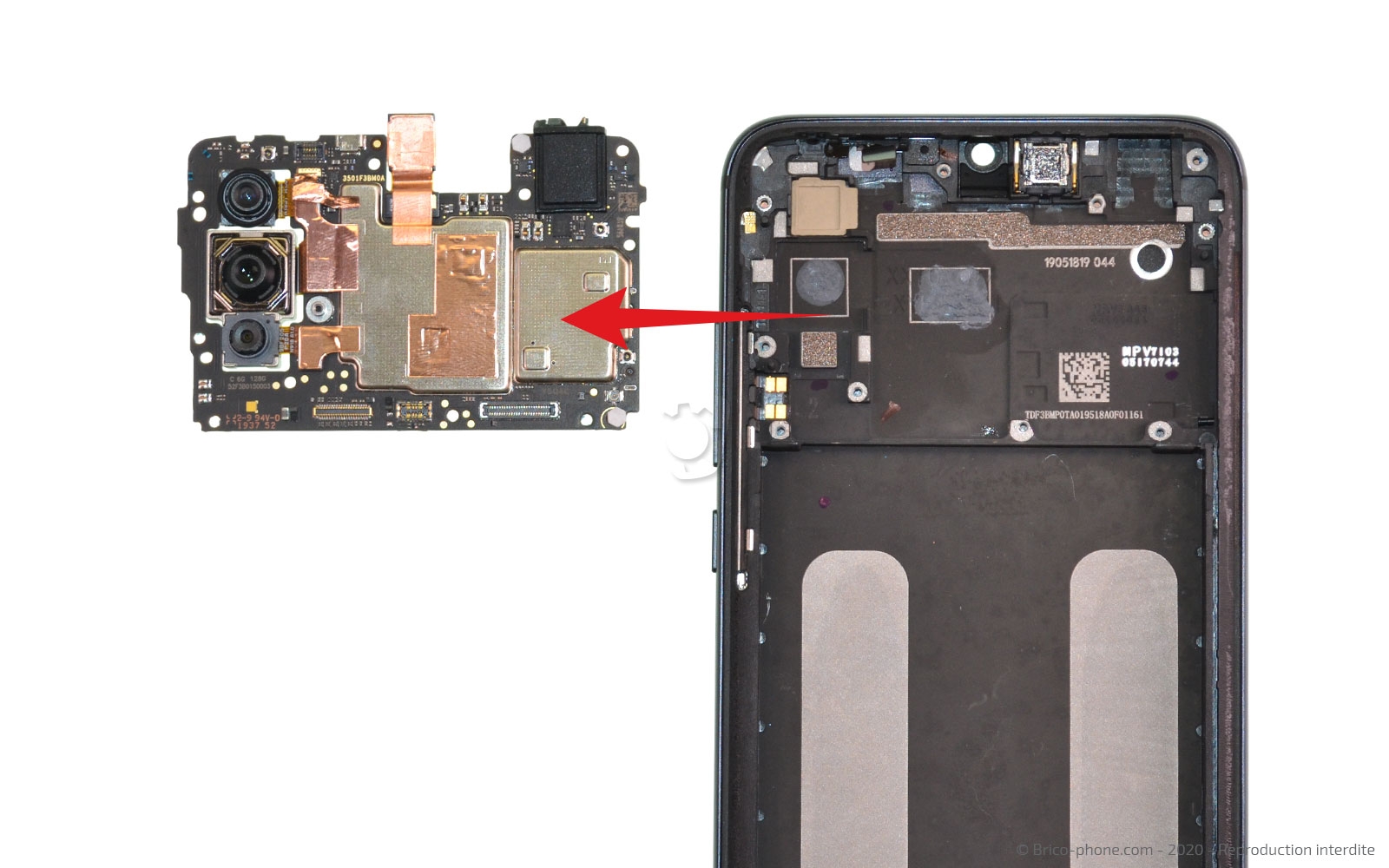

Etape 18 : Extraire la carte-mère
Commencez par retirer la protection en cuivre qui recouvre la nappe des capteurs, puis déconnectez-la avec le spudger.

Avec la pincette, soulevez la carte-mère pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

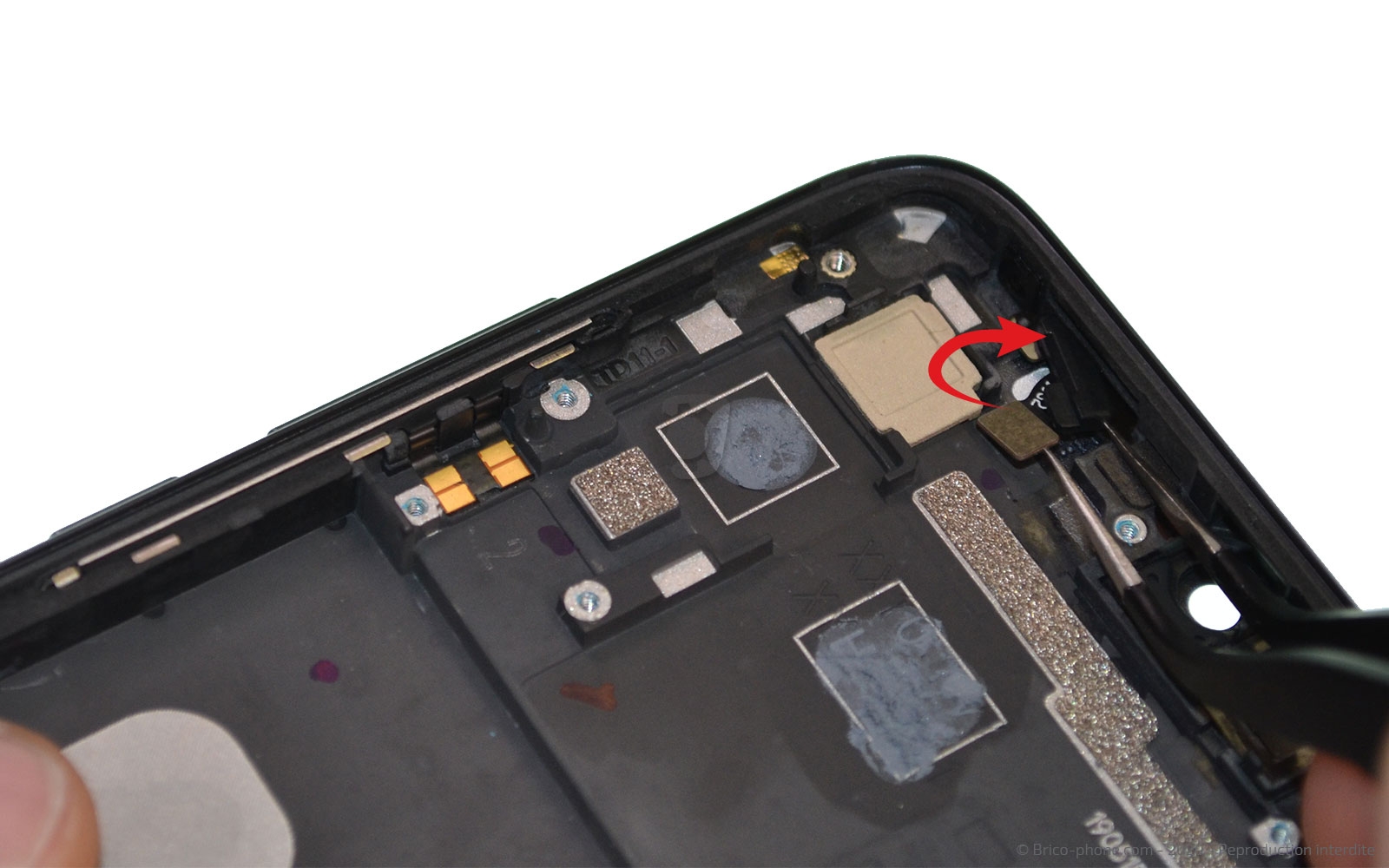

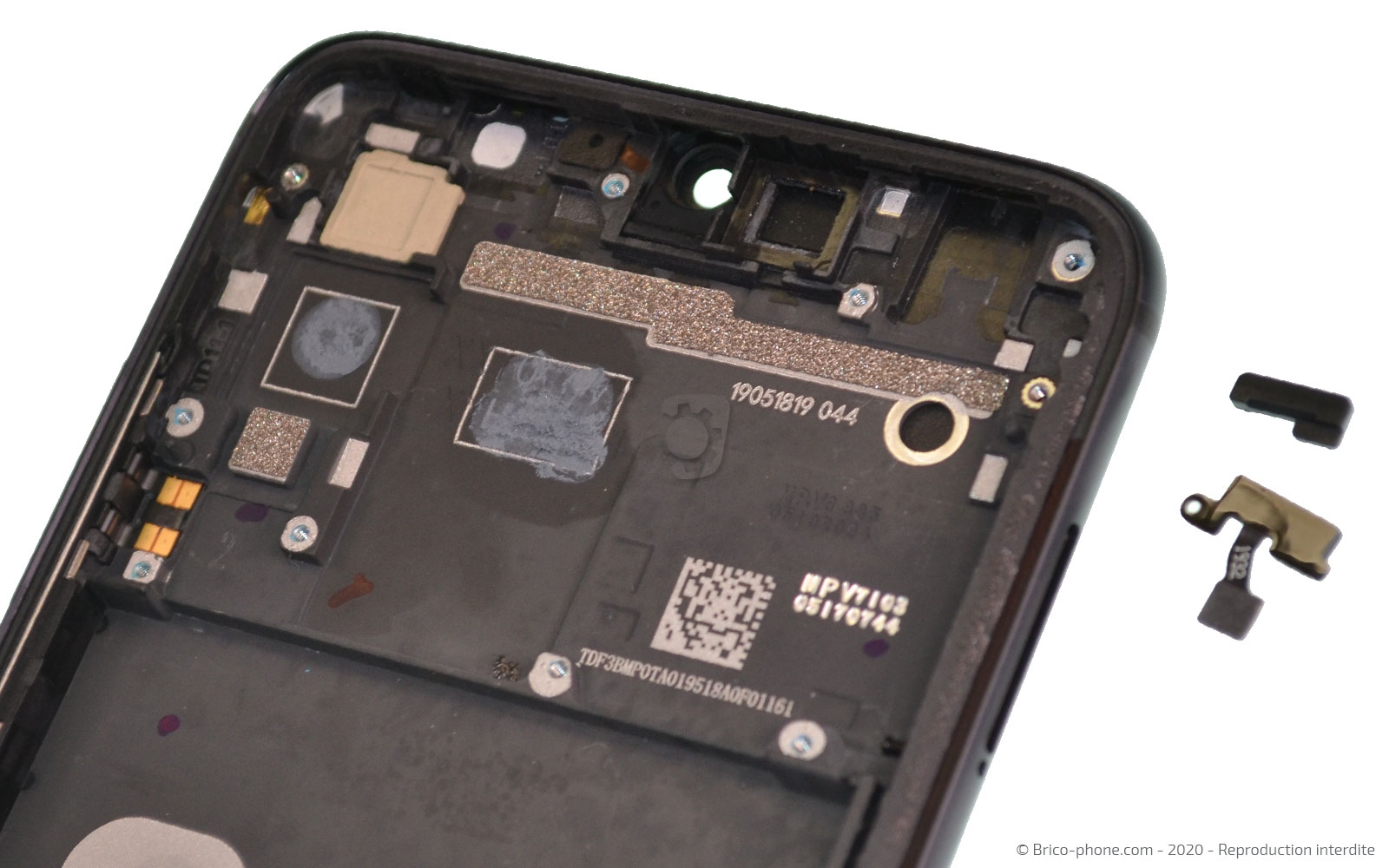

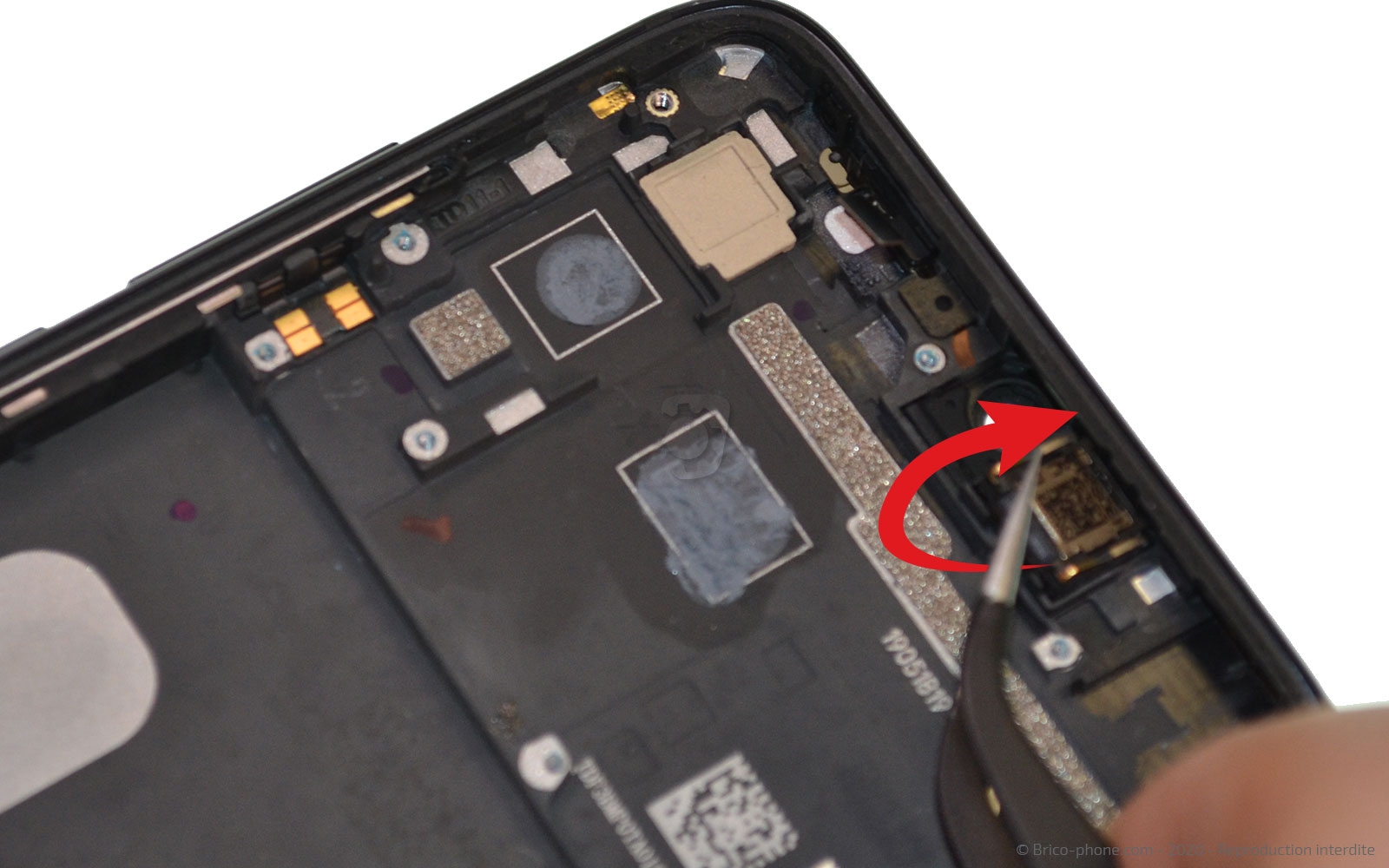

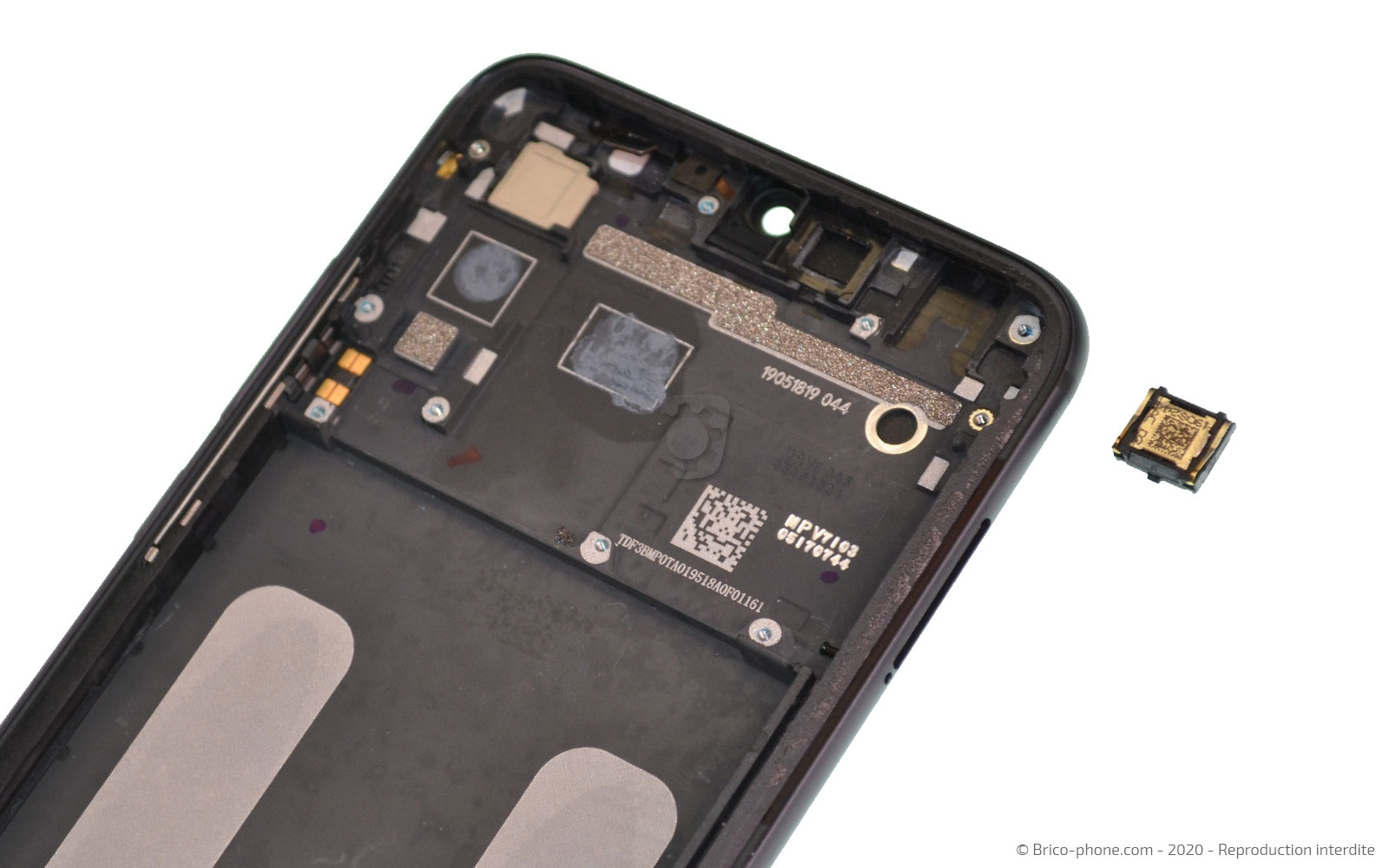

Etape 19 : Retirer l'écouteur de l'oreille et les capteurs
Vous pouvez retirer l'écouteur de l'oreille avec la pincette, puis la partie en caoutchouc noire qui bloque les capteurs. Enfin, récupérez la nappe des capteurs.
Outils du kit utilisés
Outils du kit utilisés

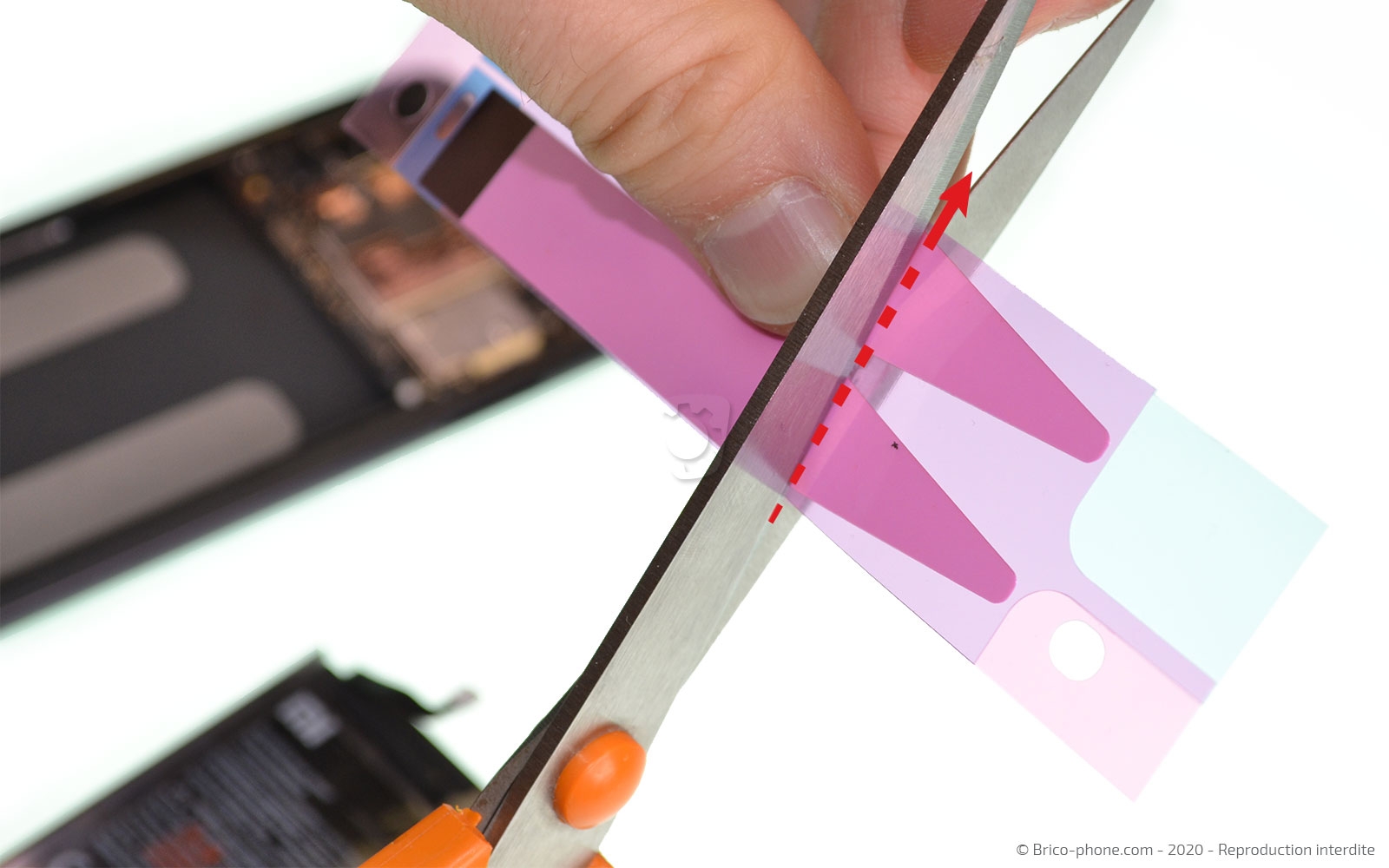

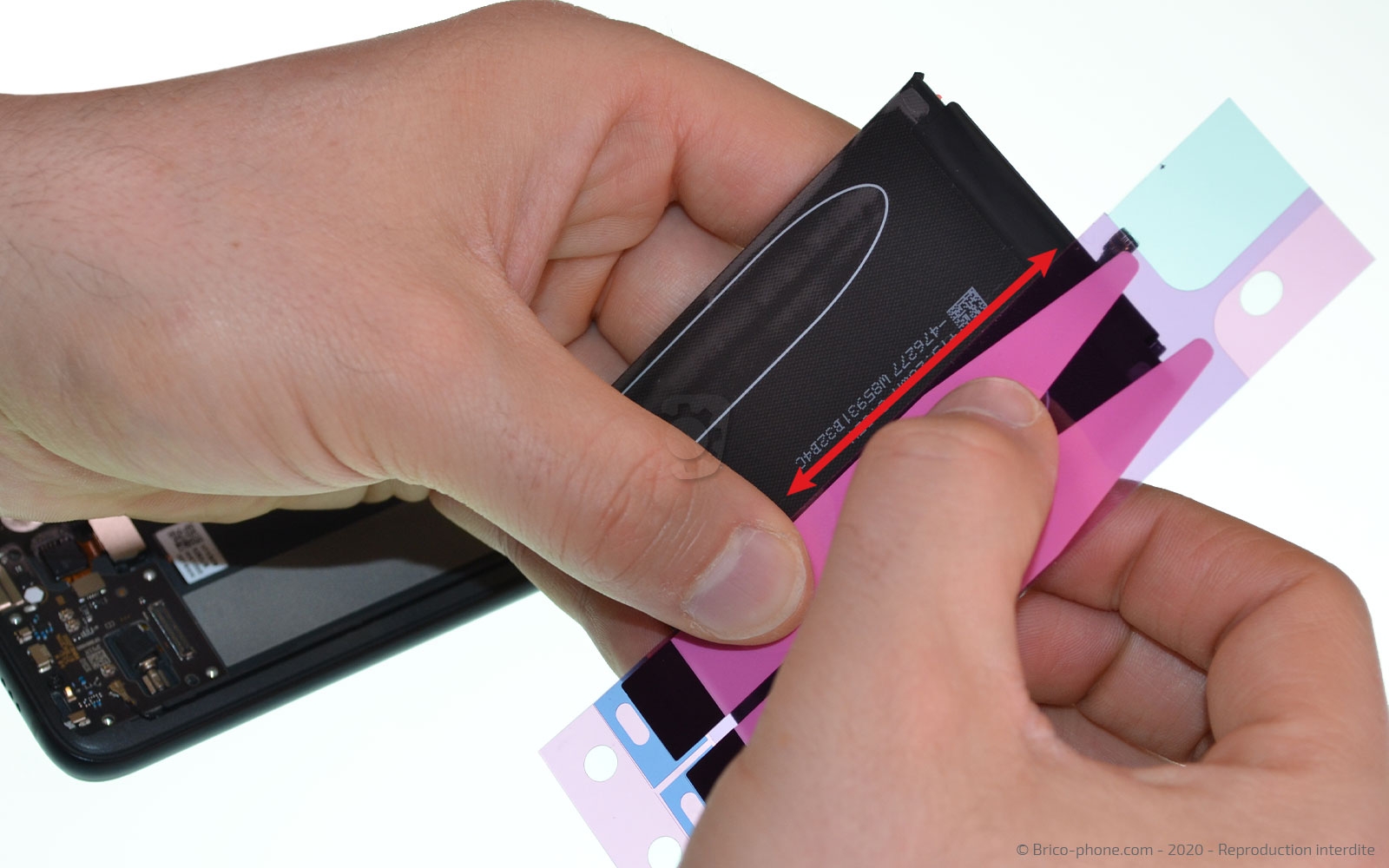

Etape 20 : Préparer les stickers de la batterie

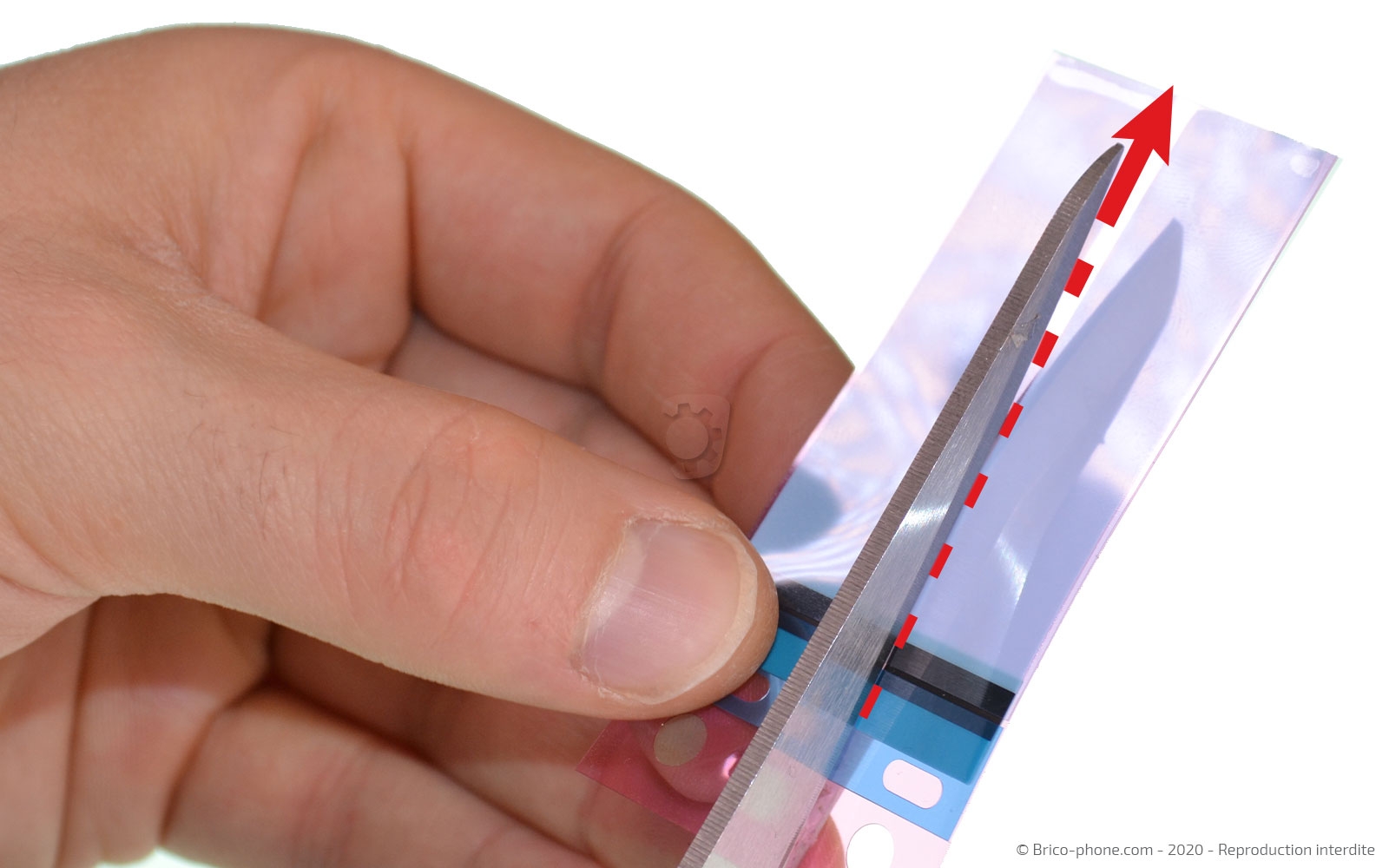

Commencez par mettre les stickers sur la batterie pour voir à quel niveau il faut les couper.

Une fois, la mesure prise, coupez-les et séparez-les.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

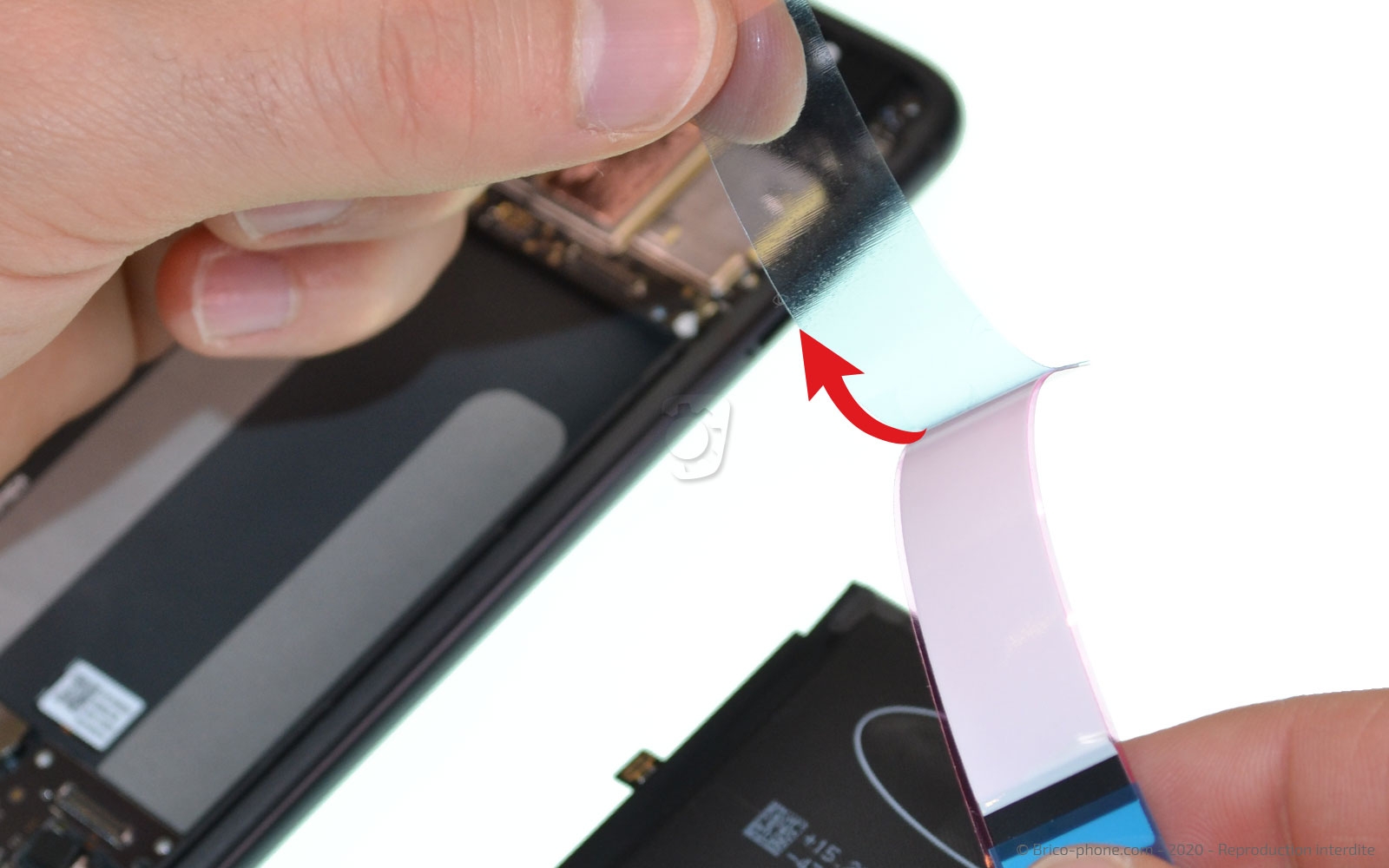

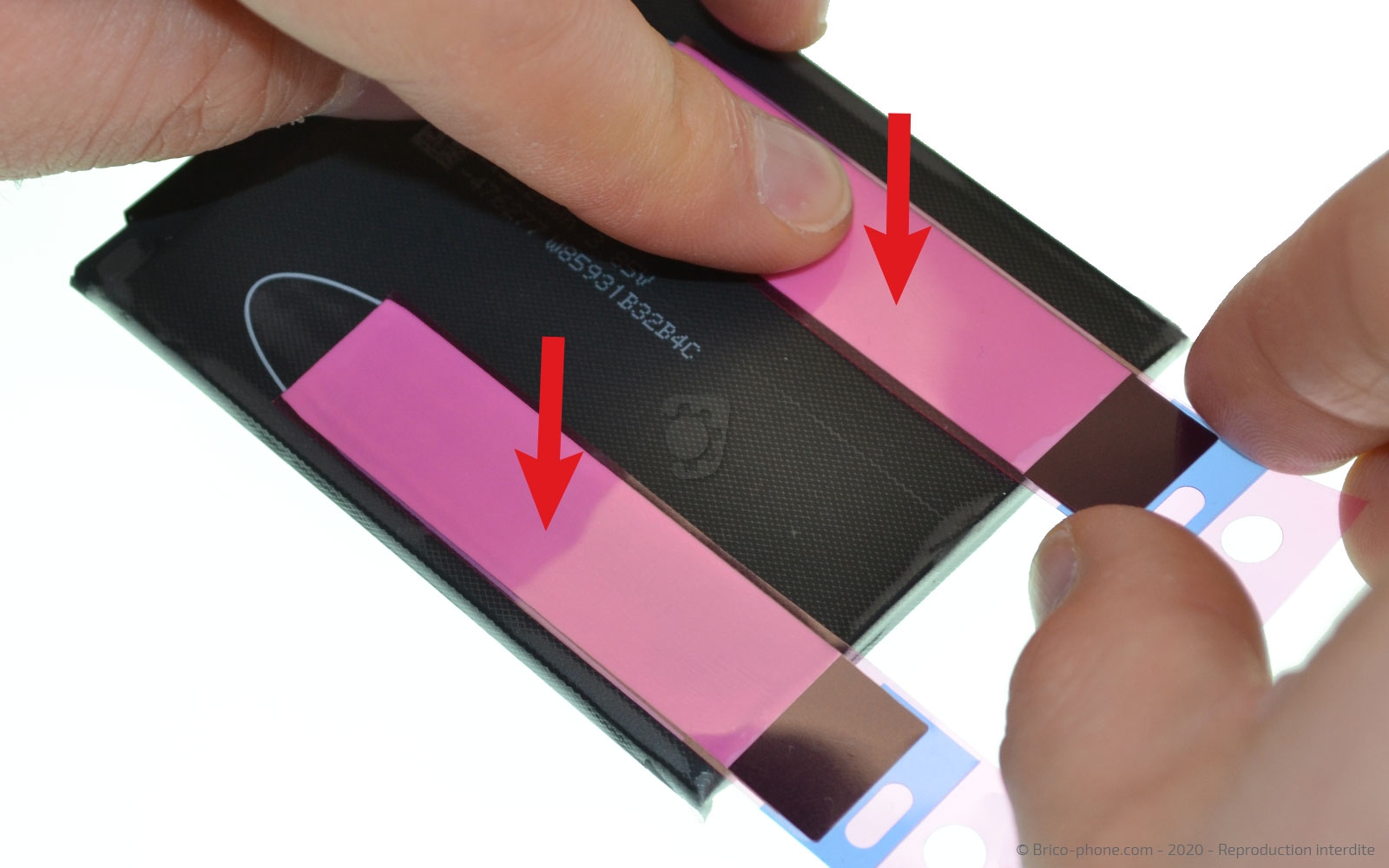

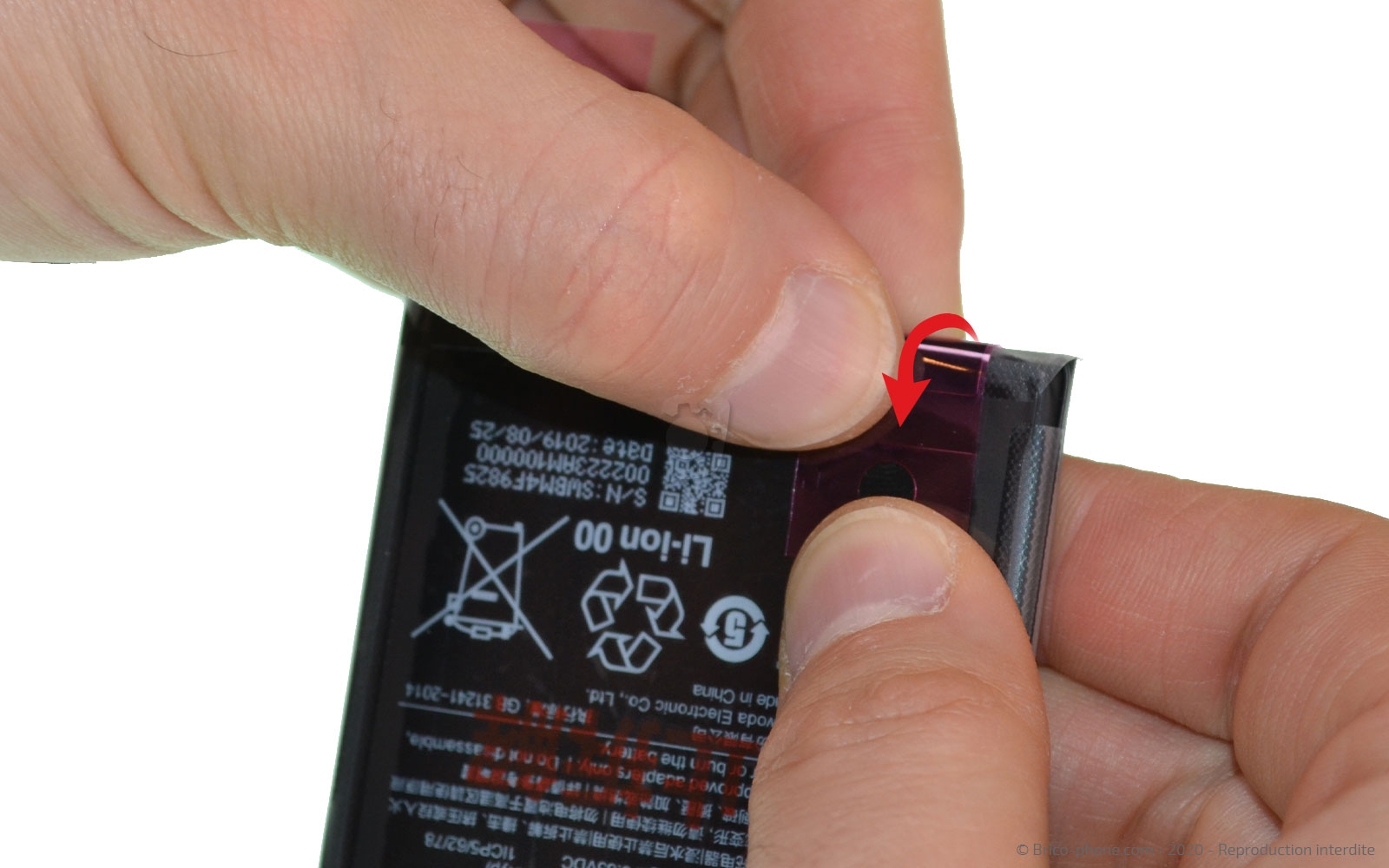

Etape 21 : Poser les stickers sur la batterie

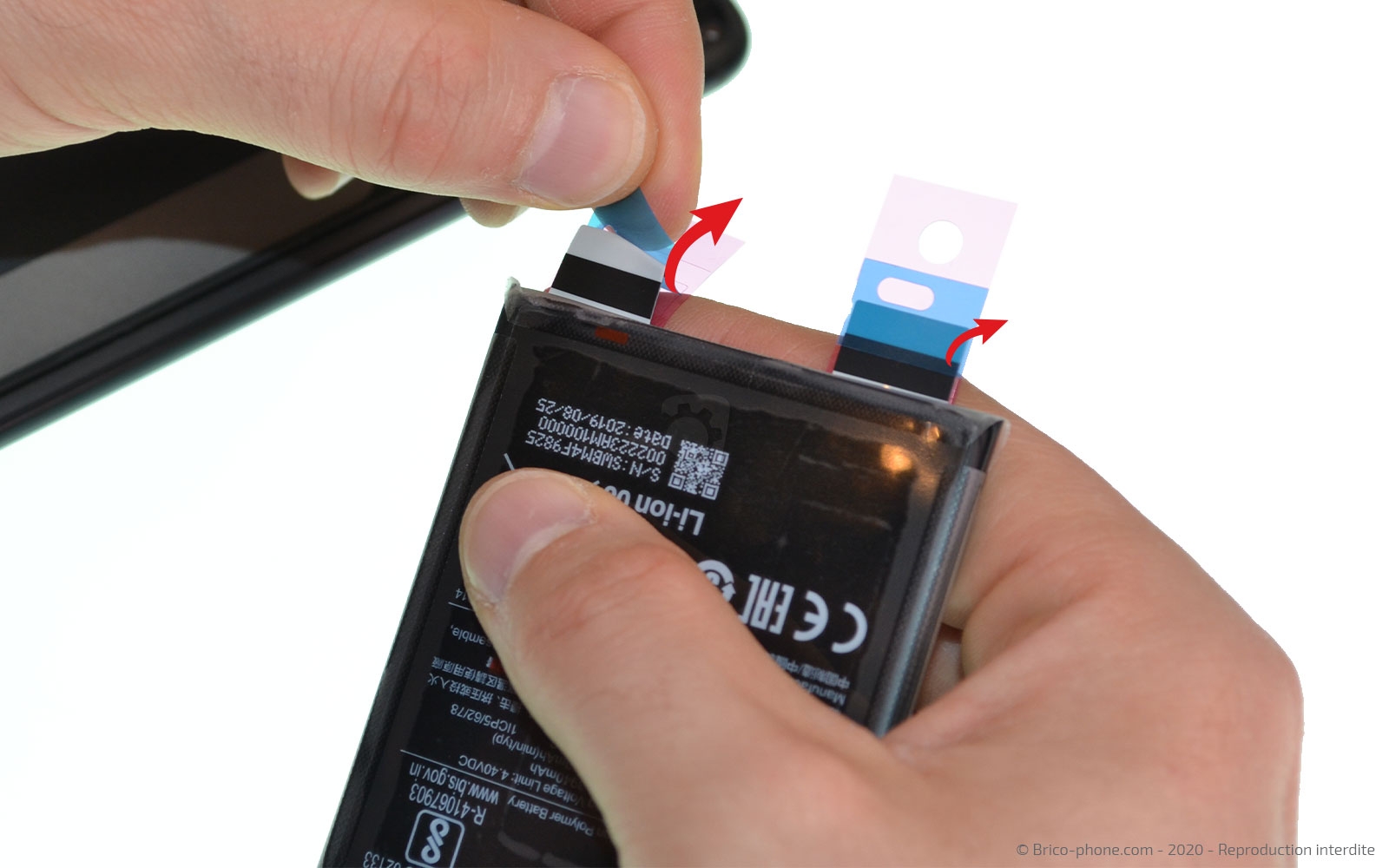

Retirez la partie bleue des stickers pour les positionner sur la batterie.

Sur les languettes noires, retirez la protection bleue afin de les rabattre sur la batterie comme ça si besoin lors d'une prochaine réparation, le retrait de la batterie sera plus facile.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

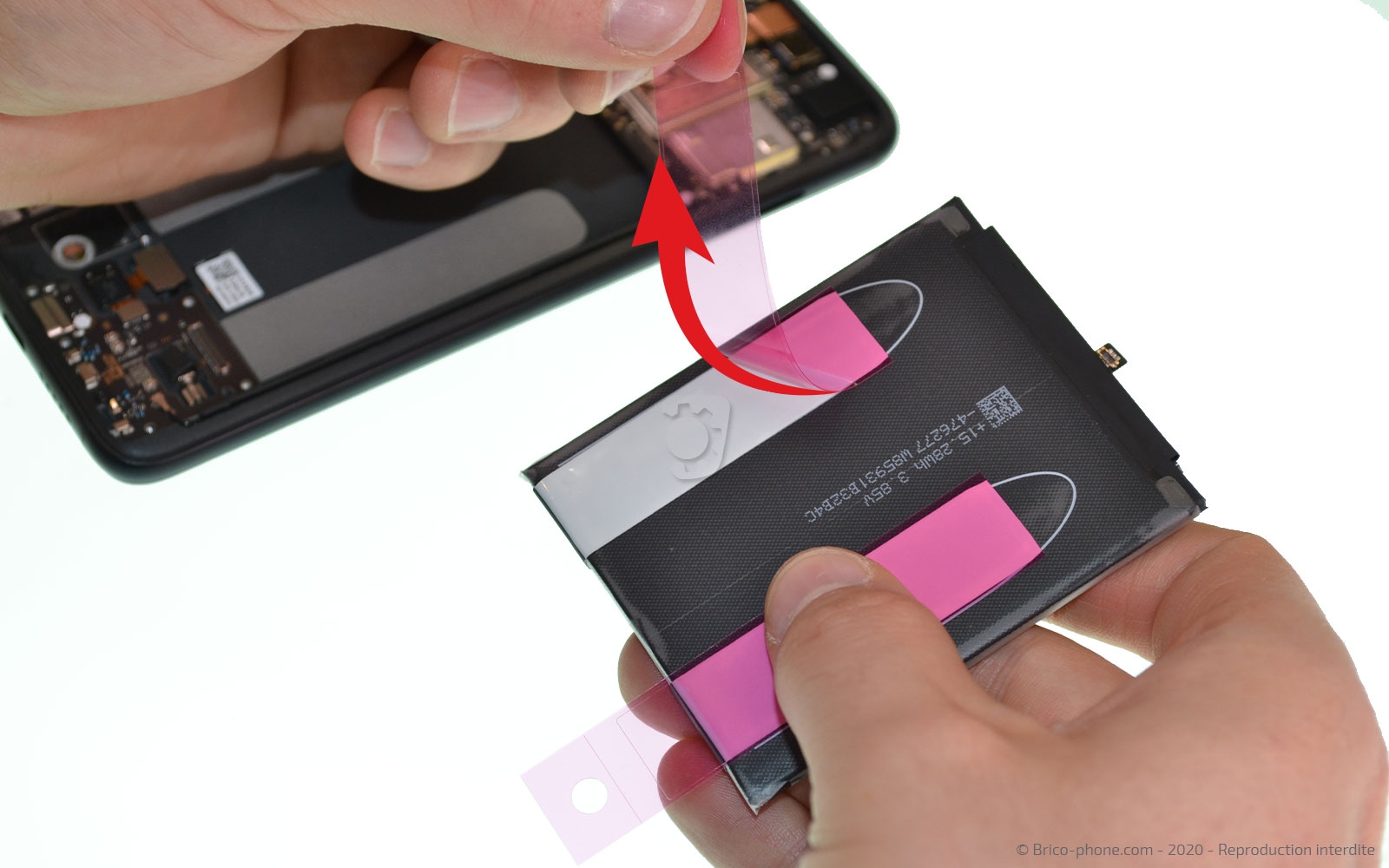

Etape 22 : Mettre la batterie en place
Ôtez la protection rose avant de positionner la batterie dans le châssis.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
Conseil pour le remontage
Maintenant que vous avez tout retiré de votre ancien châssis, vous pouvez reprendre le tutoriel en sens inverse afin de tout remonter dans le nouveau bloc écran.

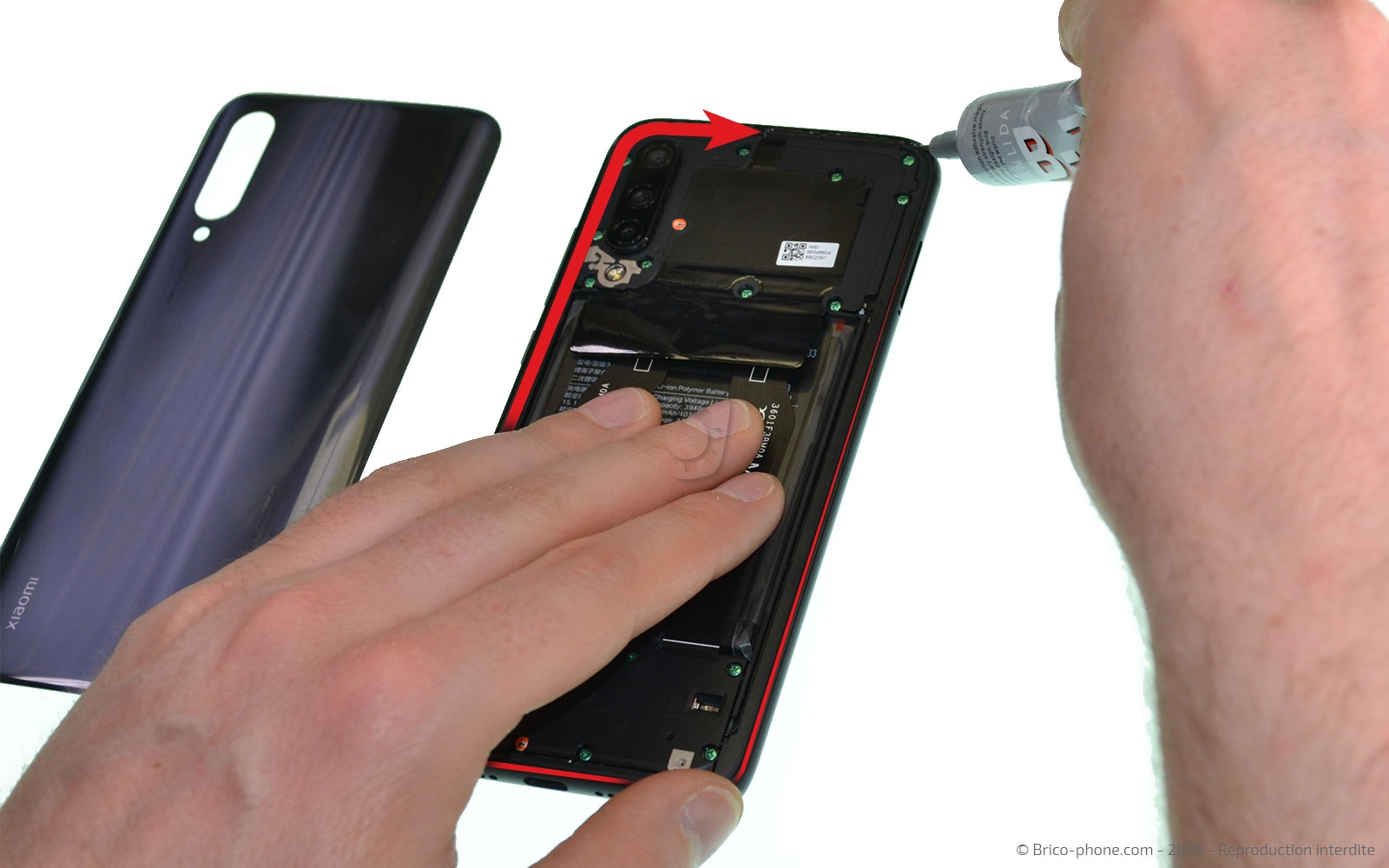

Pour coller la vitre arrière, appliquez un léger filet de colle sur le pourtour du châssis.

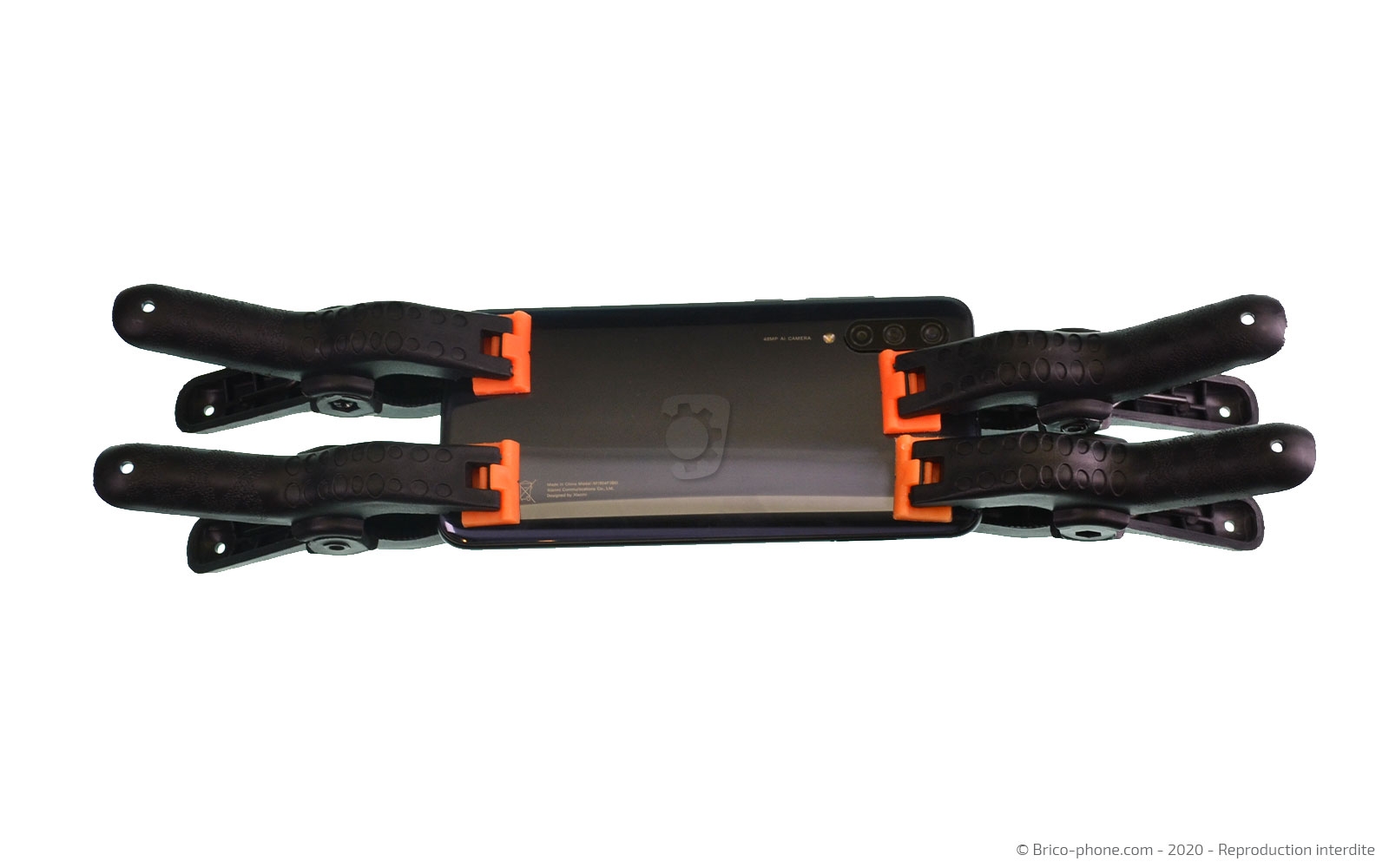

Mettez le téléphone sous presse avec les pinces ou sous des livres pendant environ 1 heure.

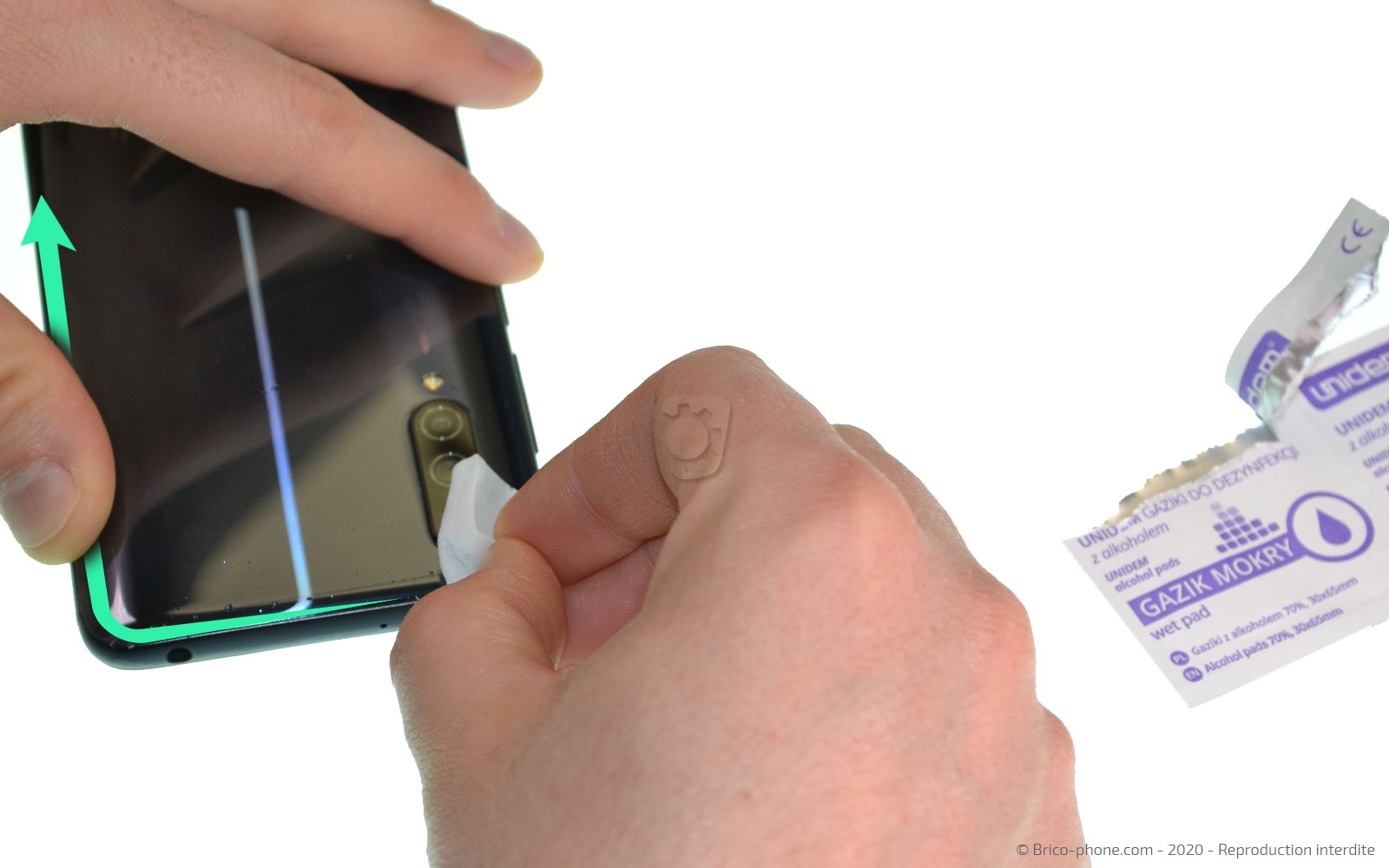

S'il reste des résidus de colle vous pouvez passer une lingette imbibée d'alcool sur le tour de la façade arrière.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Lot de 2 lingettes imbibées
0,49 €
