Changement du bloc écran sur Mi Mix 3

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi Mix 3
Réparation
Note de réparabilité 13/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre Xiaomi Mi Mix 3 est brisé, rayé

Des traits, tâches, zones d'ombre sont apparus sur votre écran.

Votre téléphone est reconnu par votre ordinateur mais il ne s'allume plus

Vous venez de recevoir votre kit de réparation pour l'écran du Xiaomi Mi Mix 3 ? Préparez votre espace de travail de façon à ce que celui-ci soit propre et dégagé. Pour vous aider dans la réparation, l'équipe technique Brico-Phone vous a confectionné ce tutoriel photos pour vous guider pas à pas.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

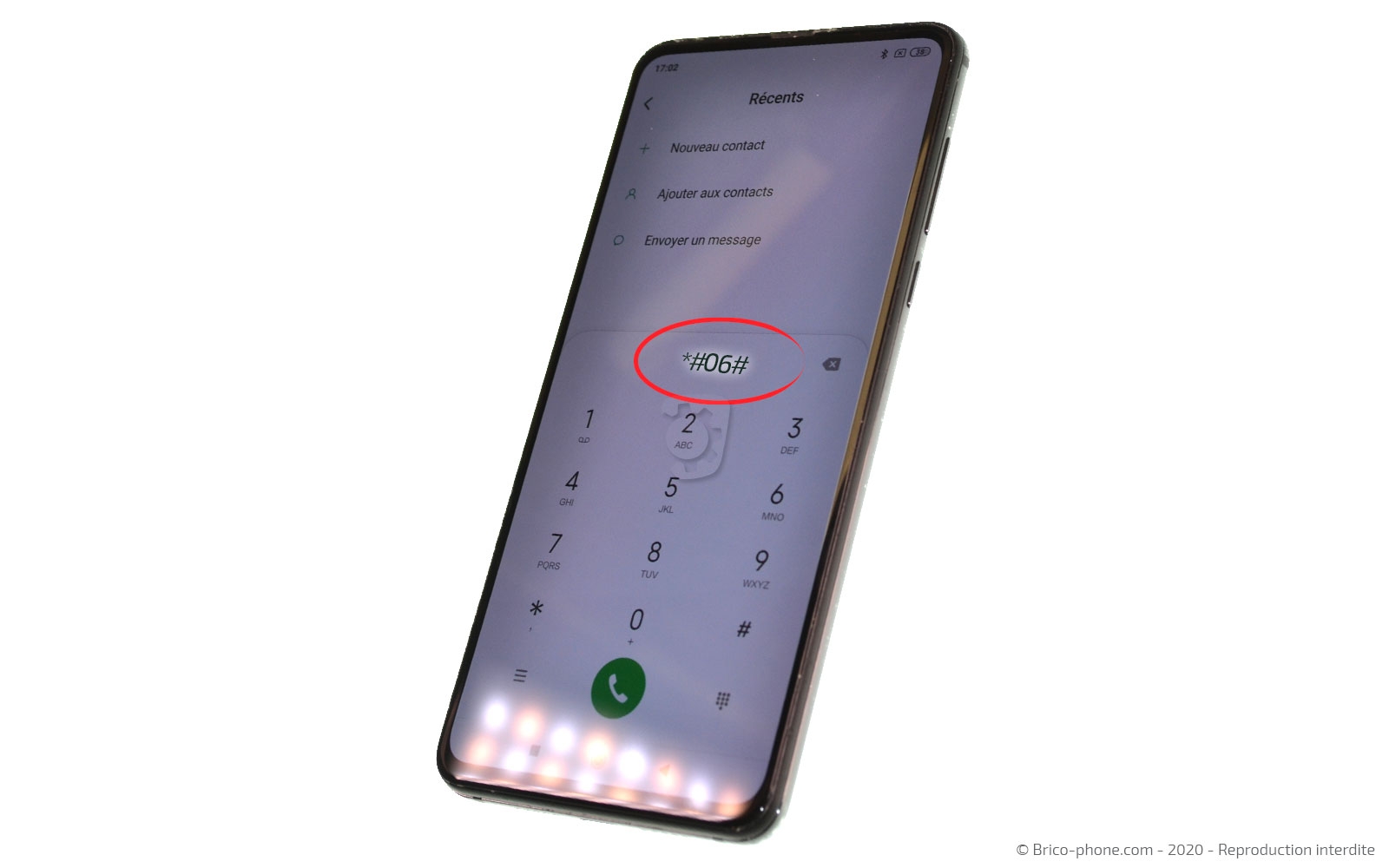

Avant de commencer

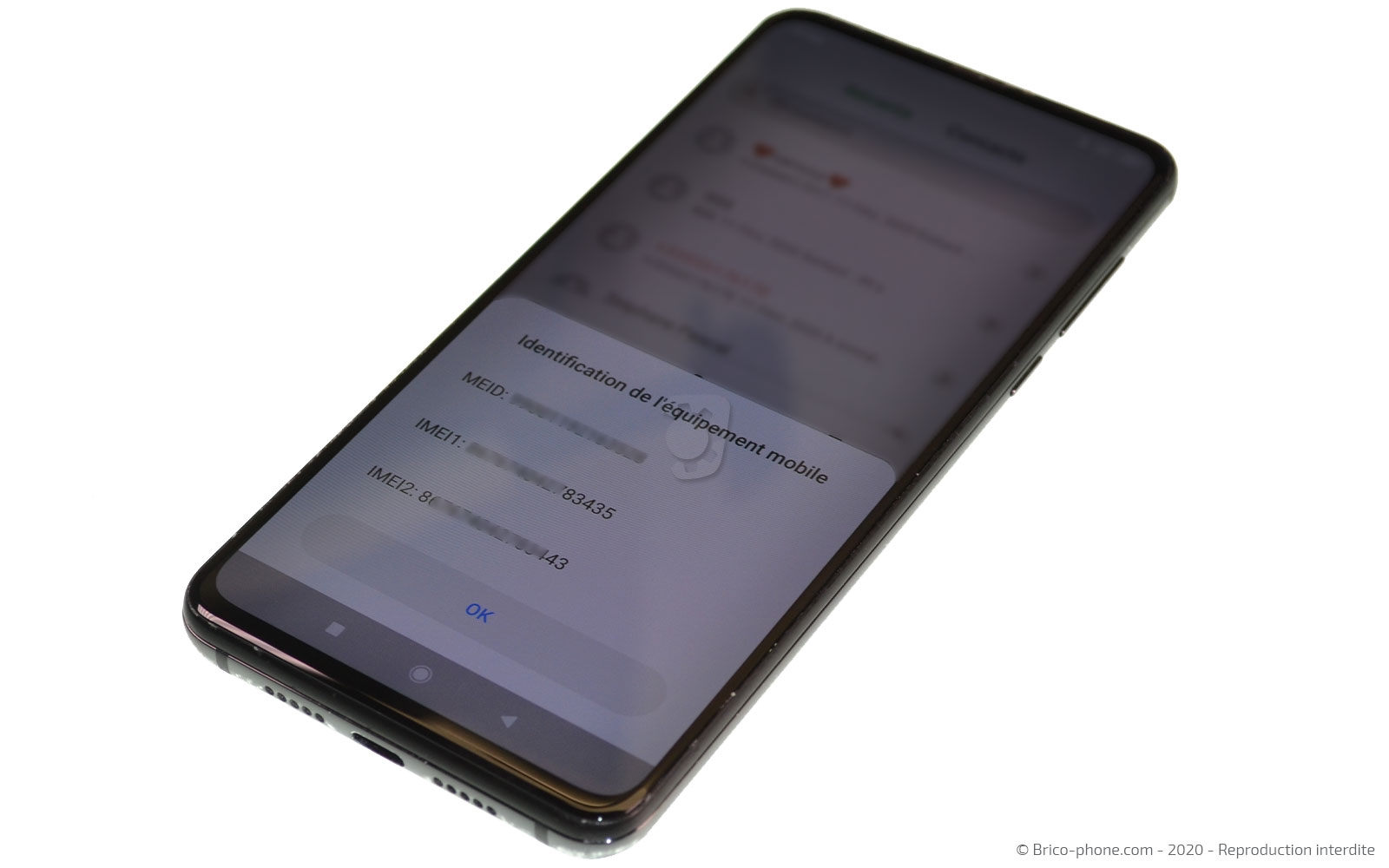

Si votre écran fonctionne toujours, lancez l'application téléphone et tapez *#06#. Vous allez voir apparaître le numéro IMEI de votre téléphone.
Rentrez-le sur la page d’accueil de notre site pour connaître votre modèle.

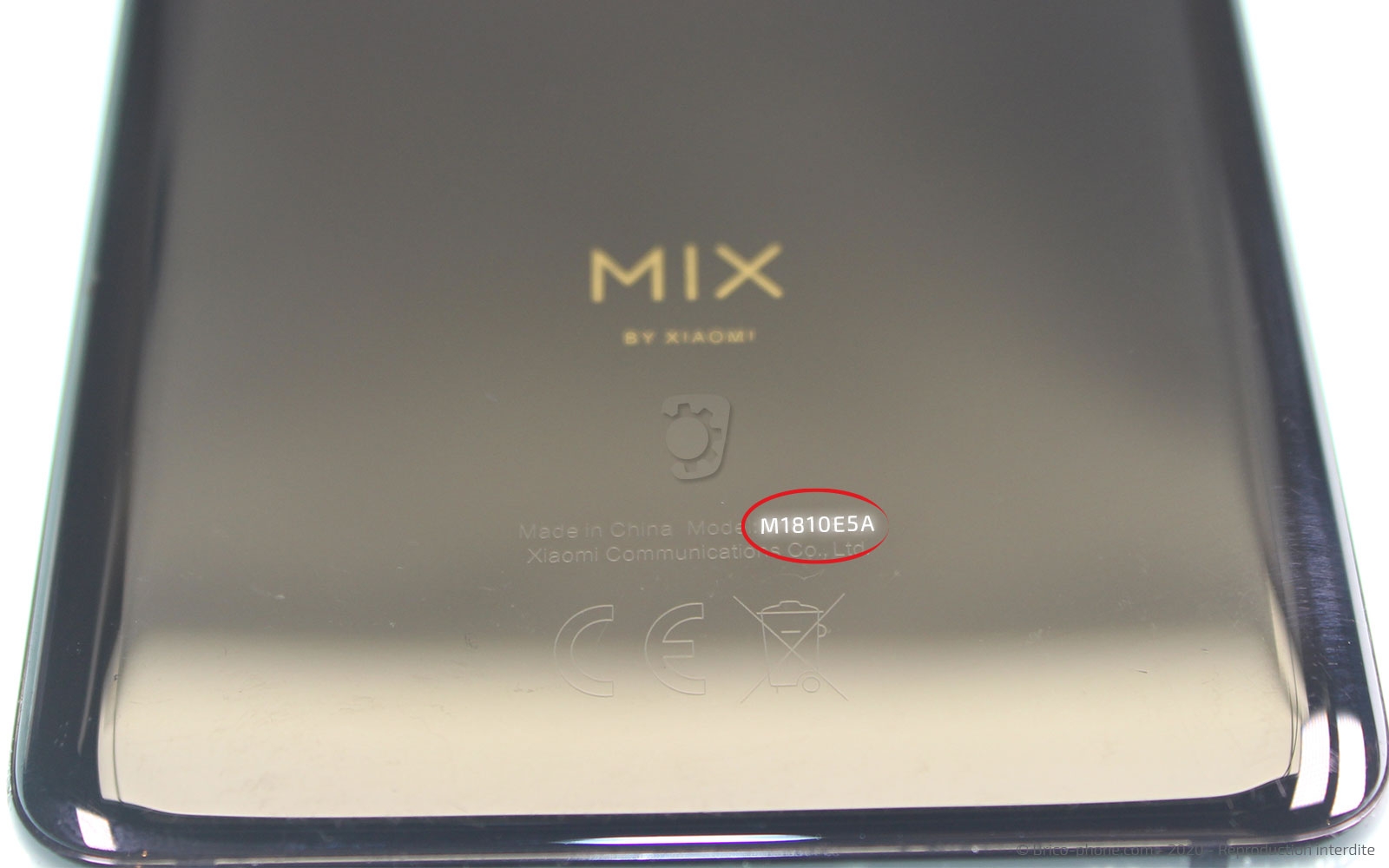

Au dos de votre téléphone, si vous lisez le numéro de modèle "M1810E5A", c'est que vous possédez un Xiaomi Mi Mix 3.
Etape 1

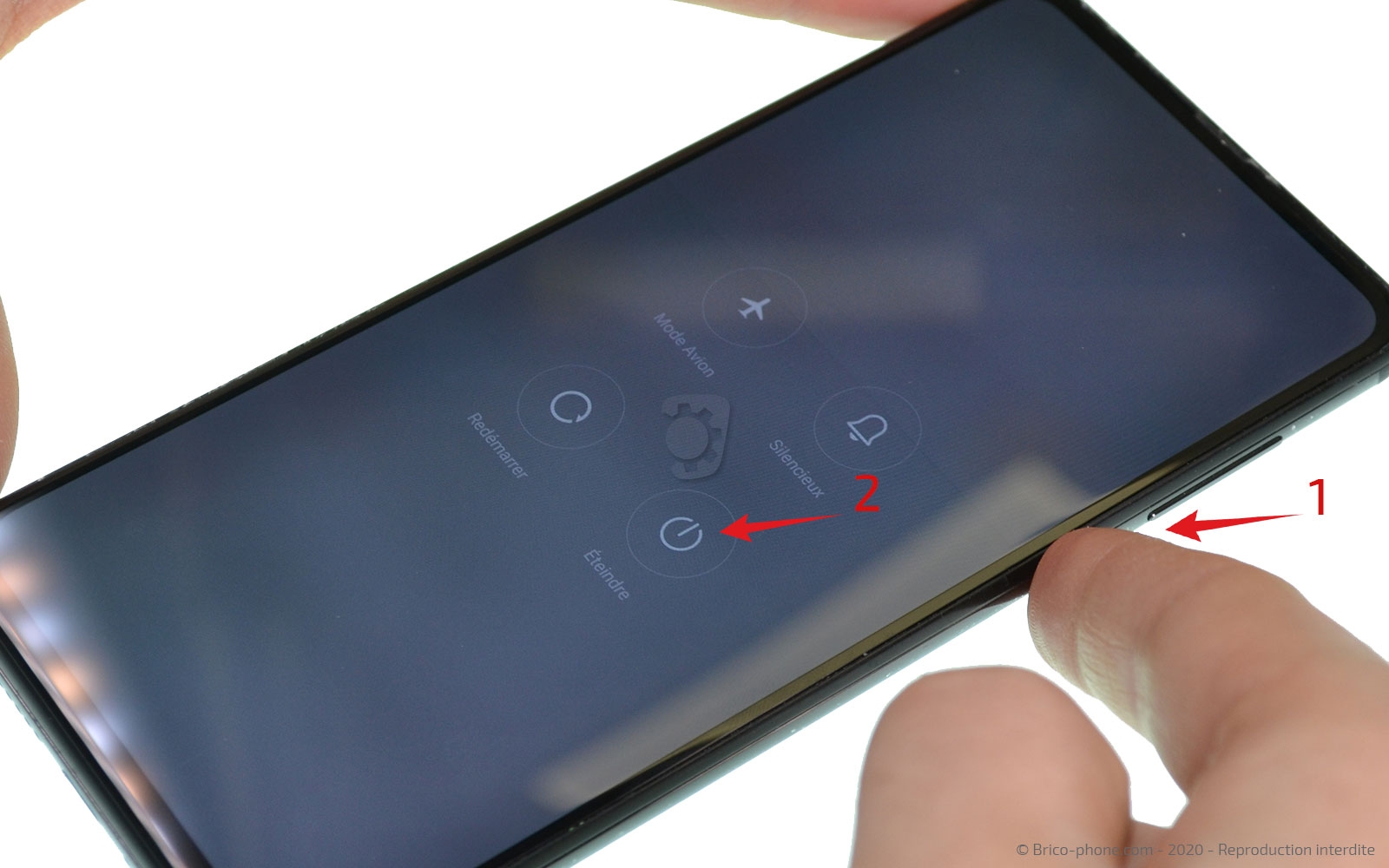

Etape 1 Éteindre le téléphone

Pour éteindre votre téléphone, restez appuyé sur le bouton power, puis sélectionnez "éteindre".
Etape 2

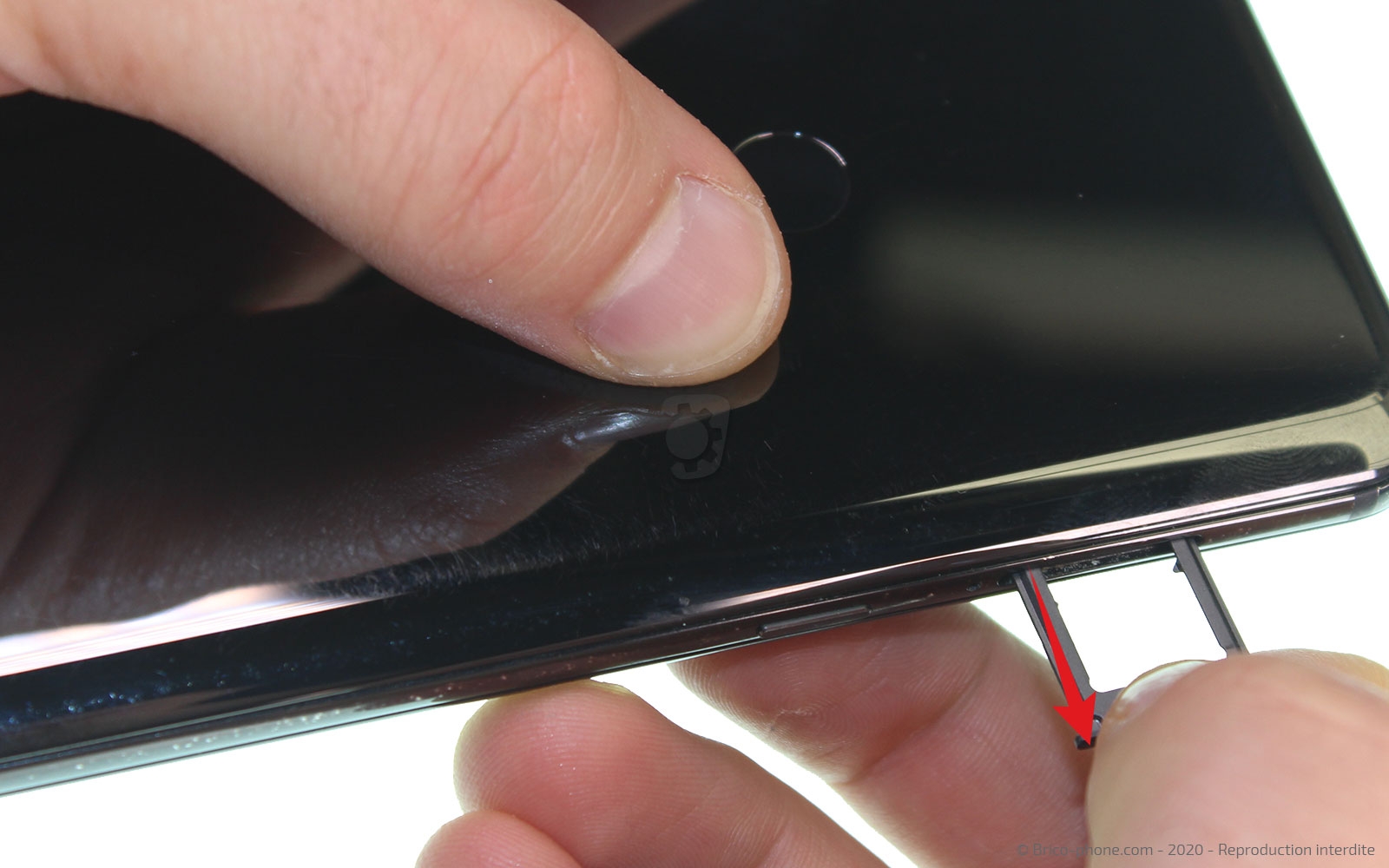

Etape 2 Extraire le tiroir sim

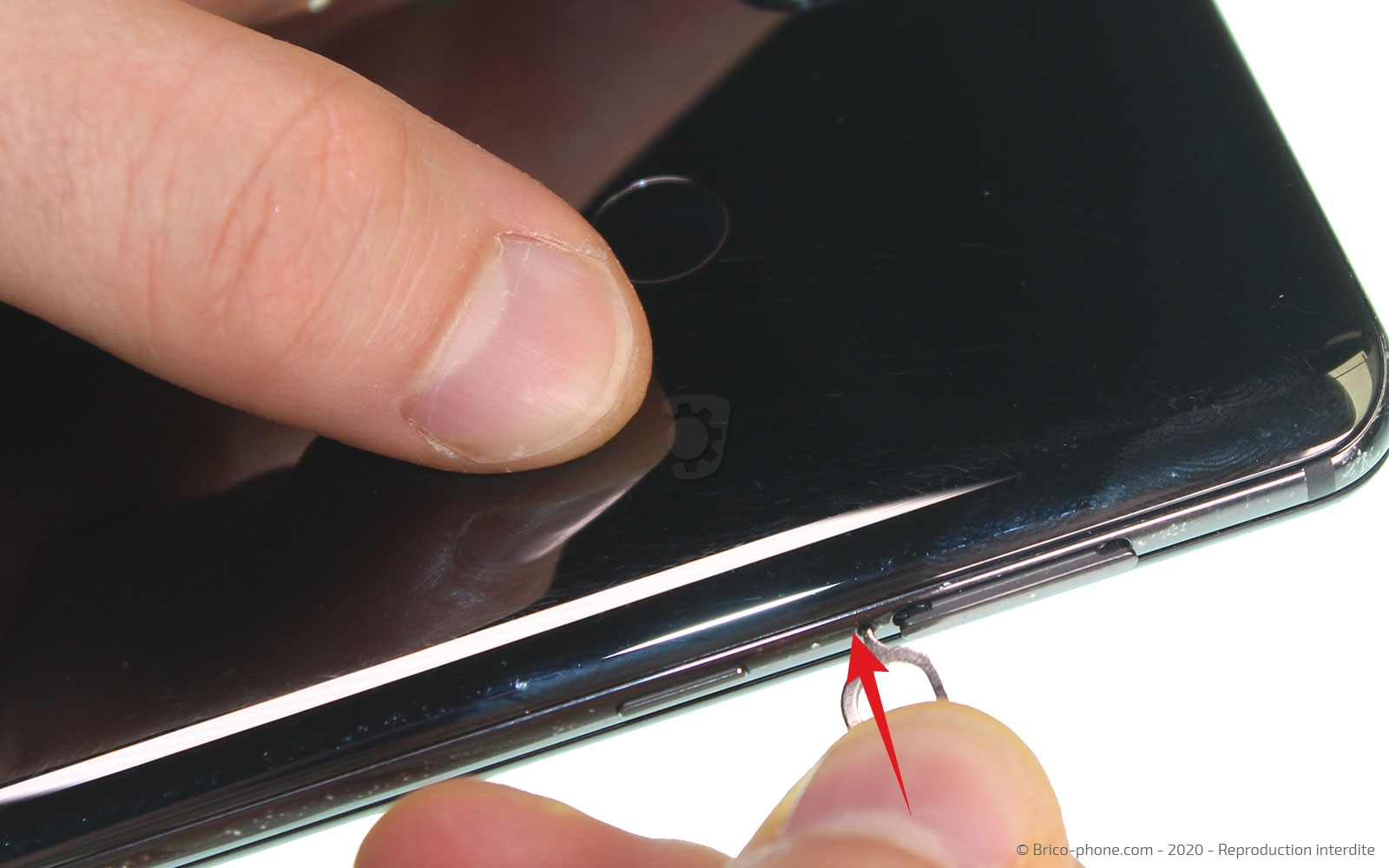

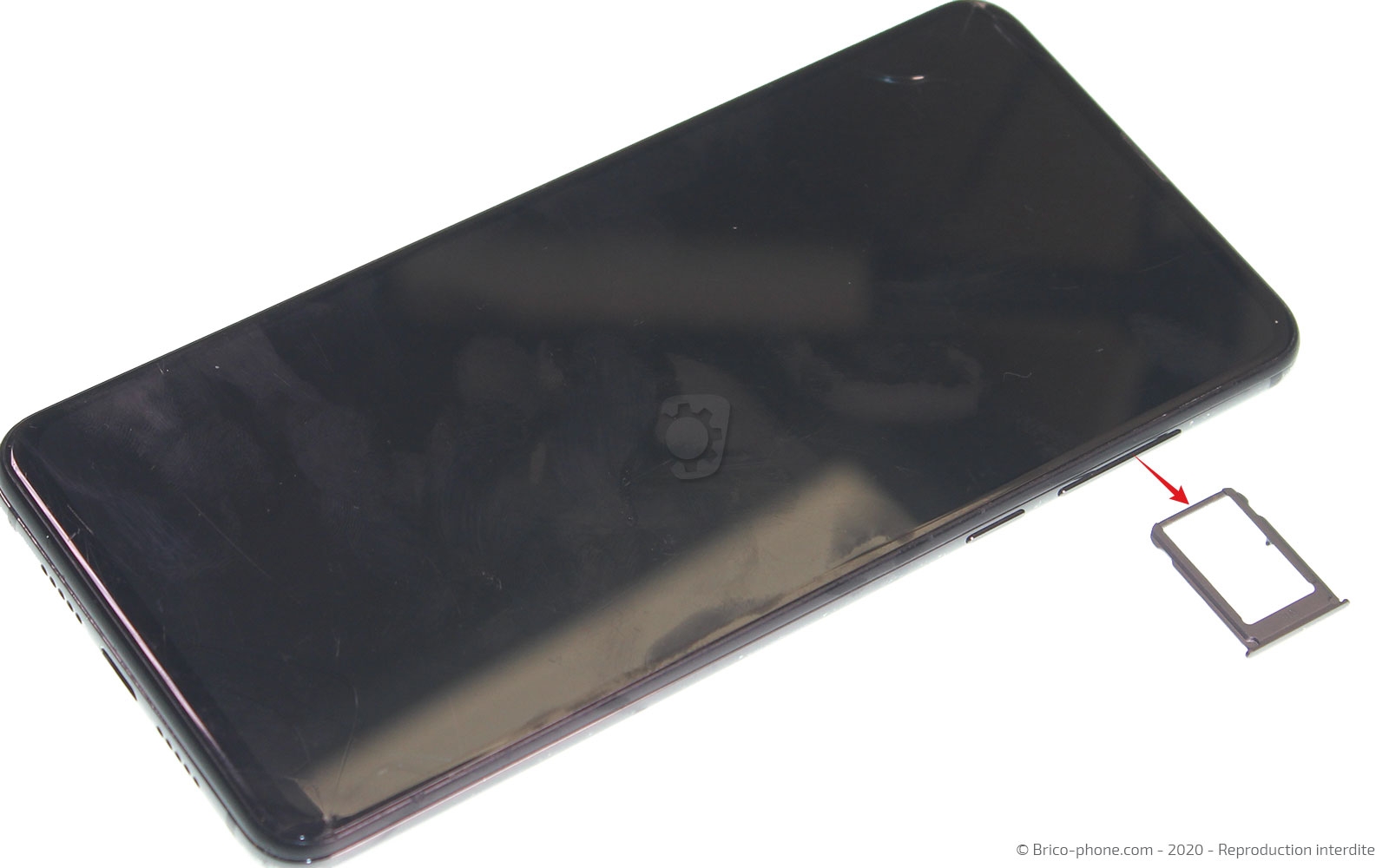

Ôtez le tiroir sim avec l'outil d'extraction d'origine ou présent dans le kit d'outils.
Outils
SIM
Etape 3

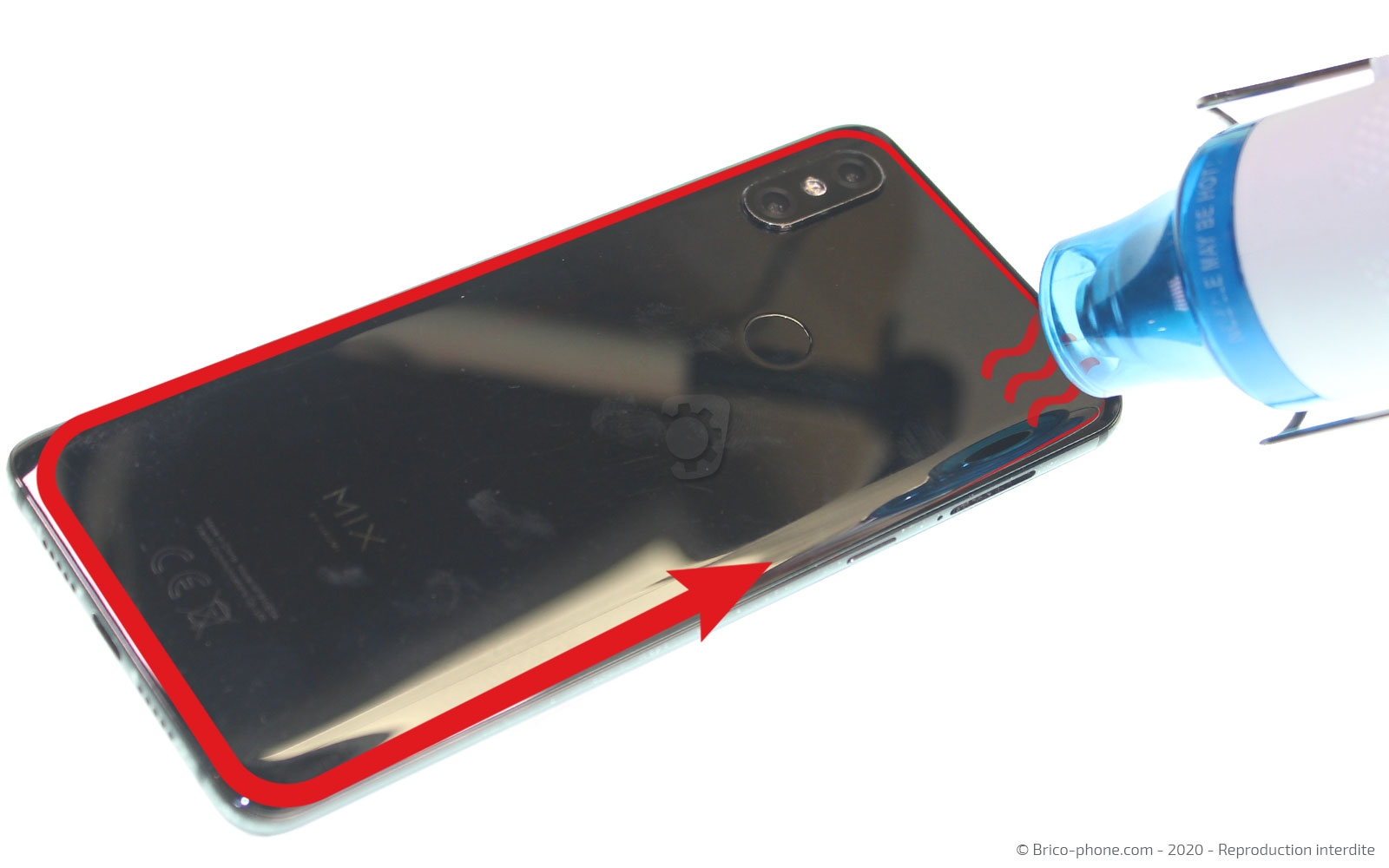

Etape 3 Chauffer la vitre arrière

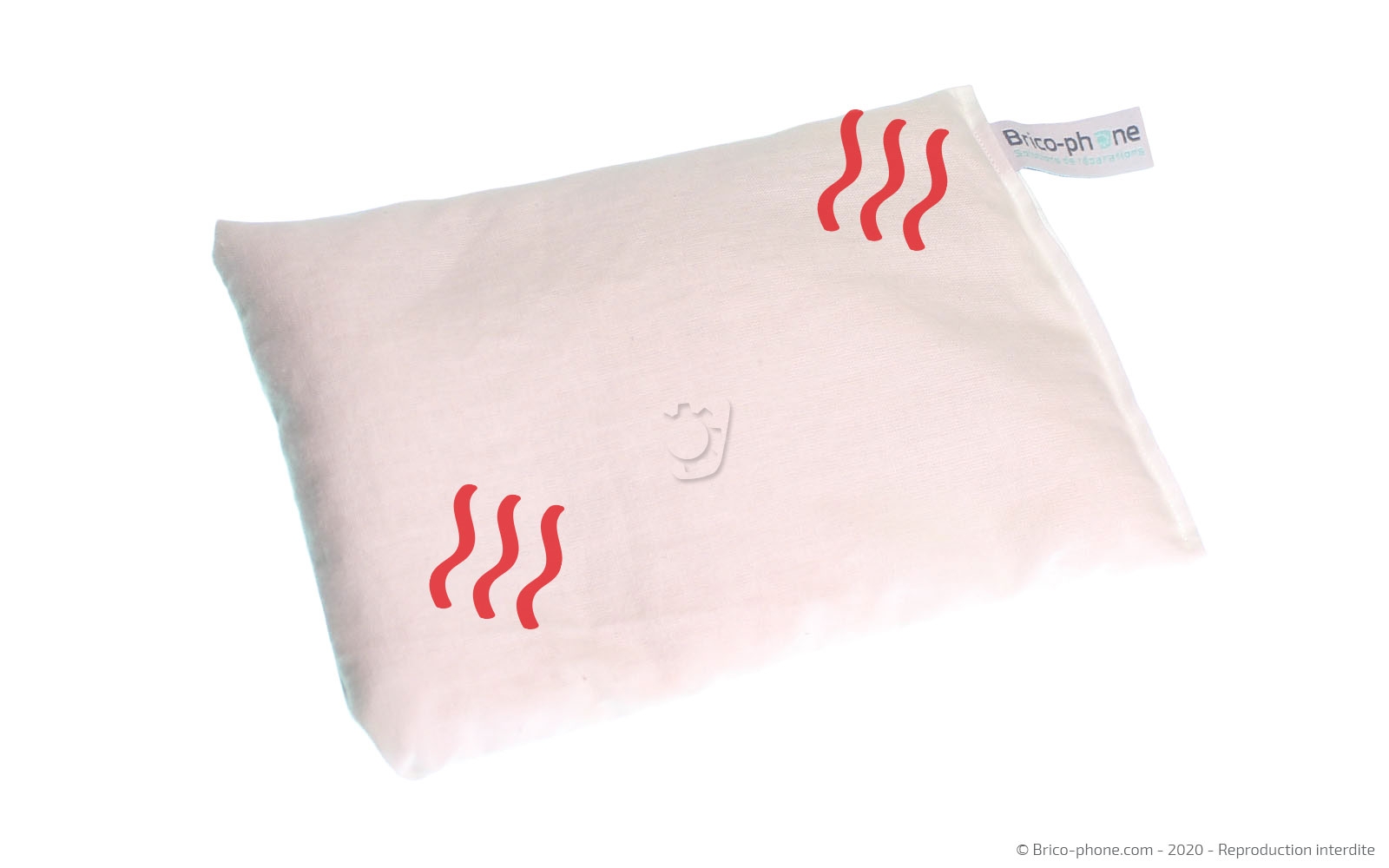

Appliquez le coussin chauffant durant 30 à 40 secondes sur la vitre arrière en l'ayant au préalable passé au micro-ondes durant 1 à 2 minutes.

Si vous avez un sèche-cheveux ou un décapeur thermique, vous pouvez chauffer le contour de la façade arrière pendant environ 30 secondes.
Attention à ne pas dépasser les 80 degrés pour ne pas endommager les composants internes.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

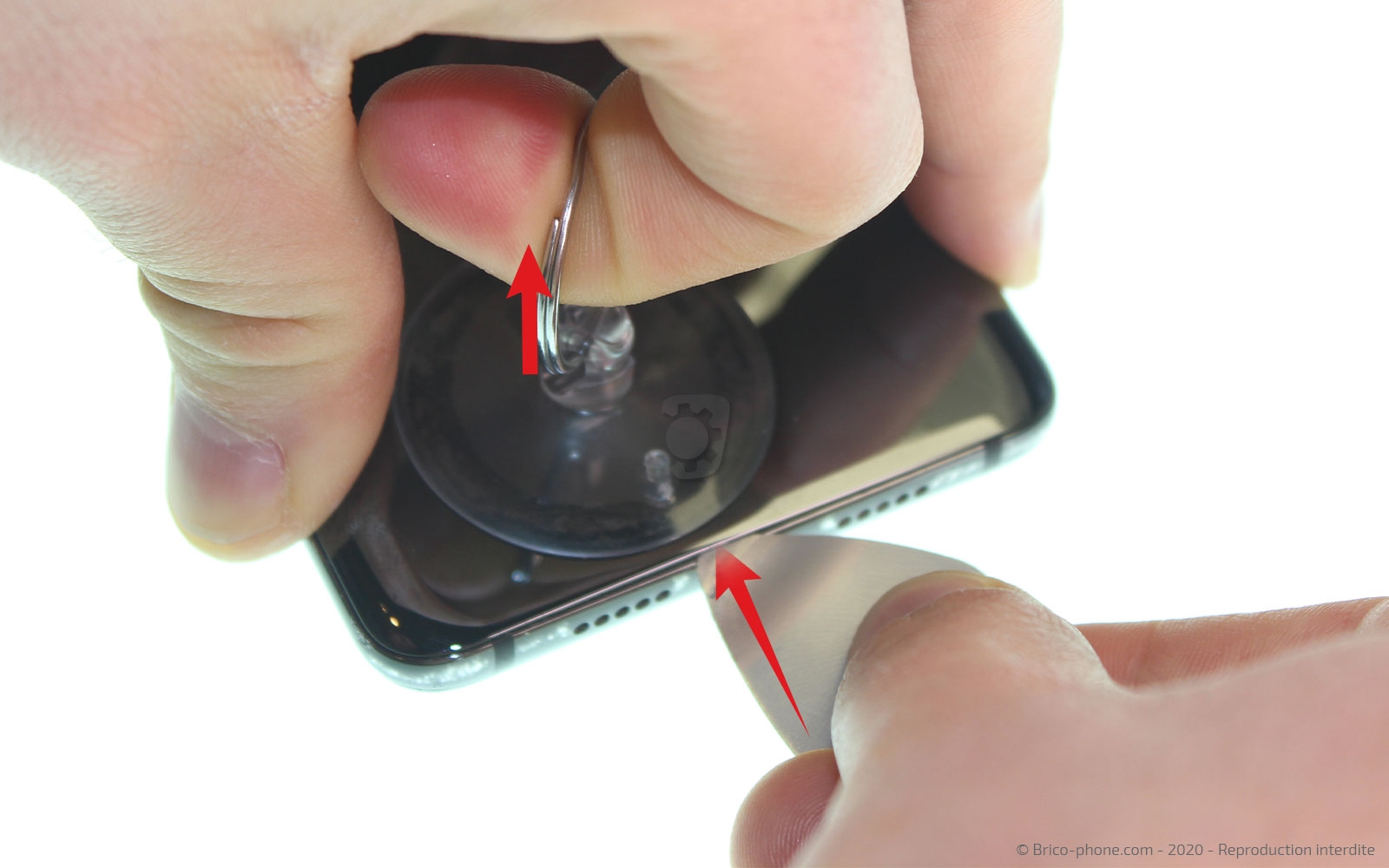

Etape 4 Décoller la vitre arrière

Installez la ventouse sur le bas de la vitre arrière, puis tout en tirant sur son anneau, insérez le médiator en métal troué de façon à créer une ouverture entre la vitre arrière et le châssis.

Maintenant que vous avez un jour, insérez-y les deux médiators en plastique, puis retirez celui en métal.

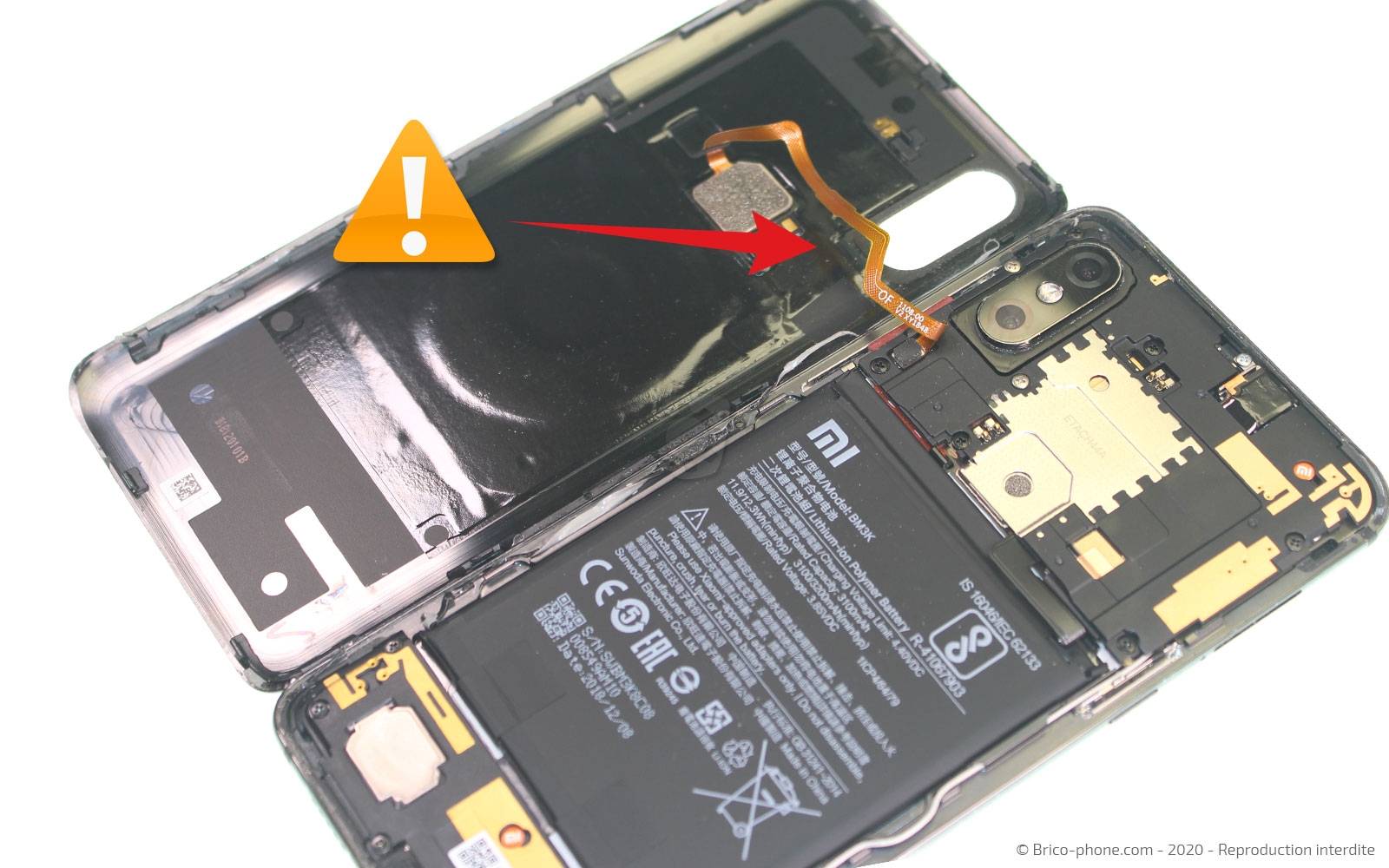

Faites le tour du téléphone pour dissocier la vitre du téléphone, faites attention sur la gauche à la nappe du lecteur d'empreintes digitales.

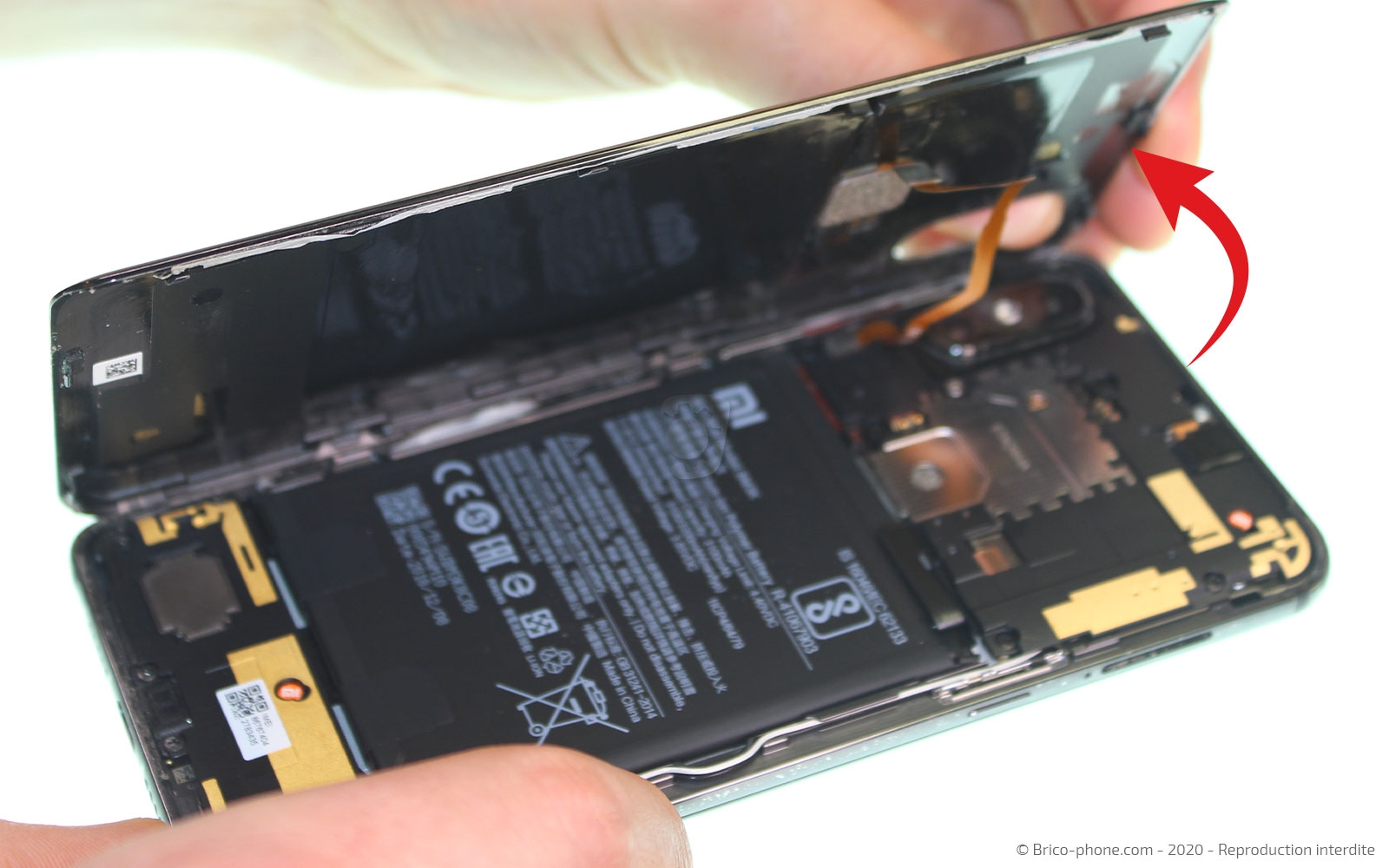

Il ne vous reste plus qu'à ouvrir le téléphone en basculant la vitre vers la gauche, car celle-ci est encore connectée à la carte-mère.
Outils
Médiator
Ventouse
Etape 5

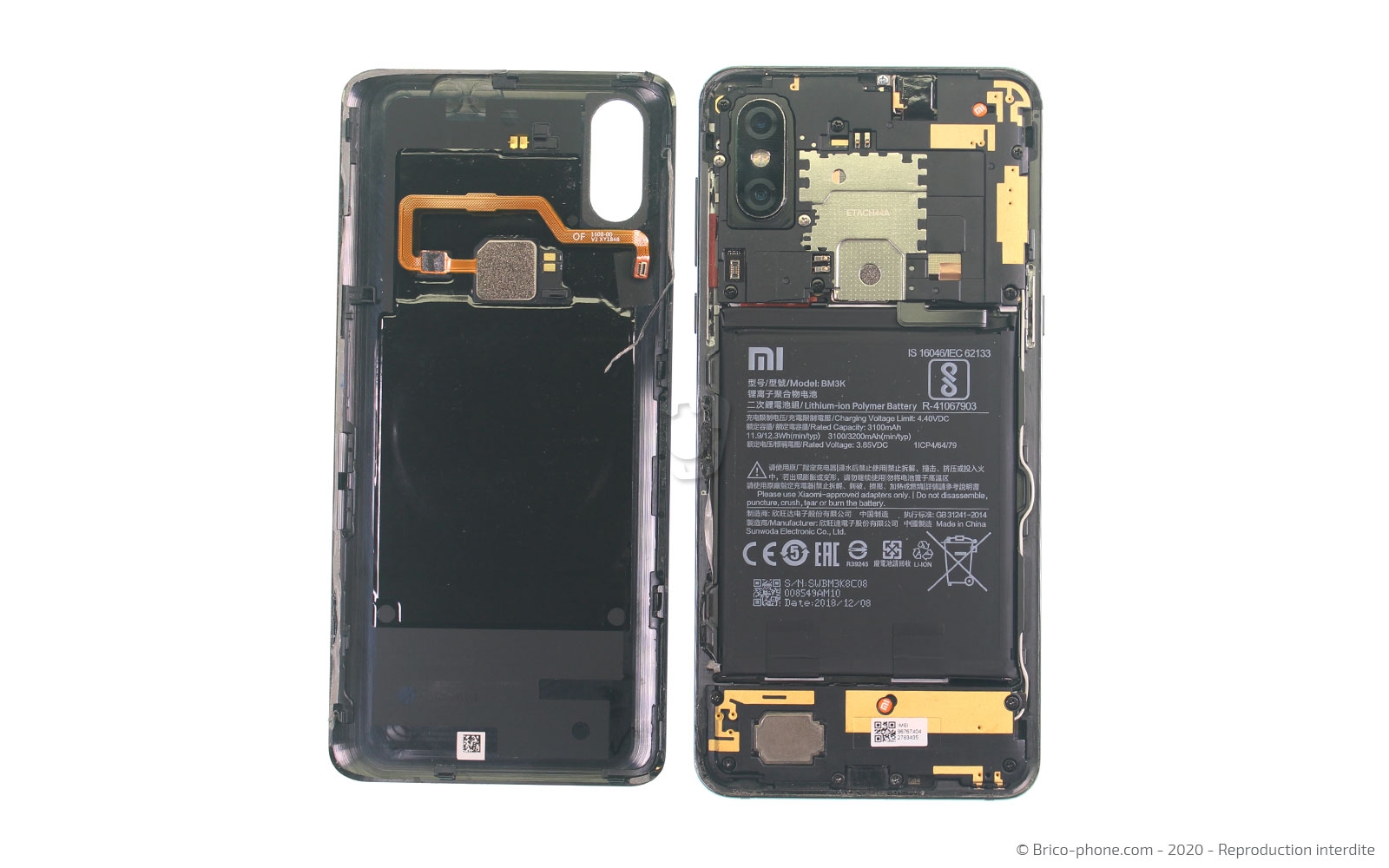

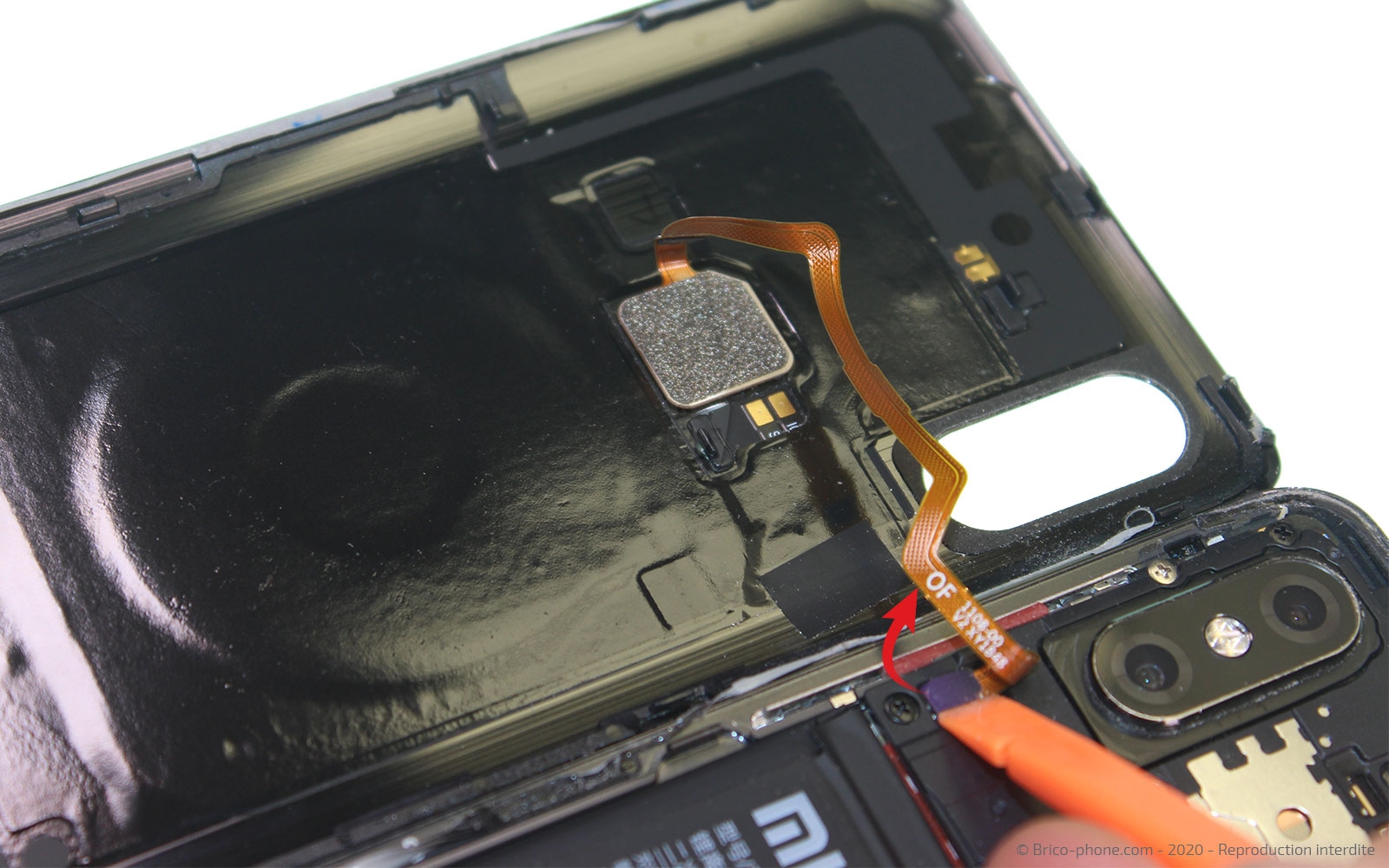

Etape 5 Retirer la vitre arrière

Déconnectez la nappe du lecteur d'empreintes avec le levier en nylon, puis mettez la vitre arrière de côté.
Outils
Levier Nylon
Etape 6

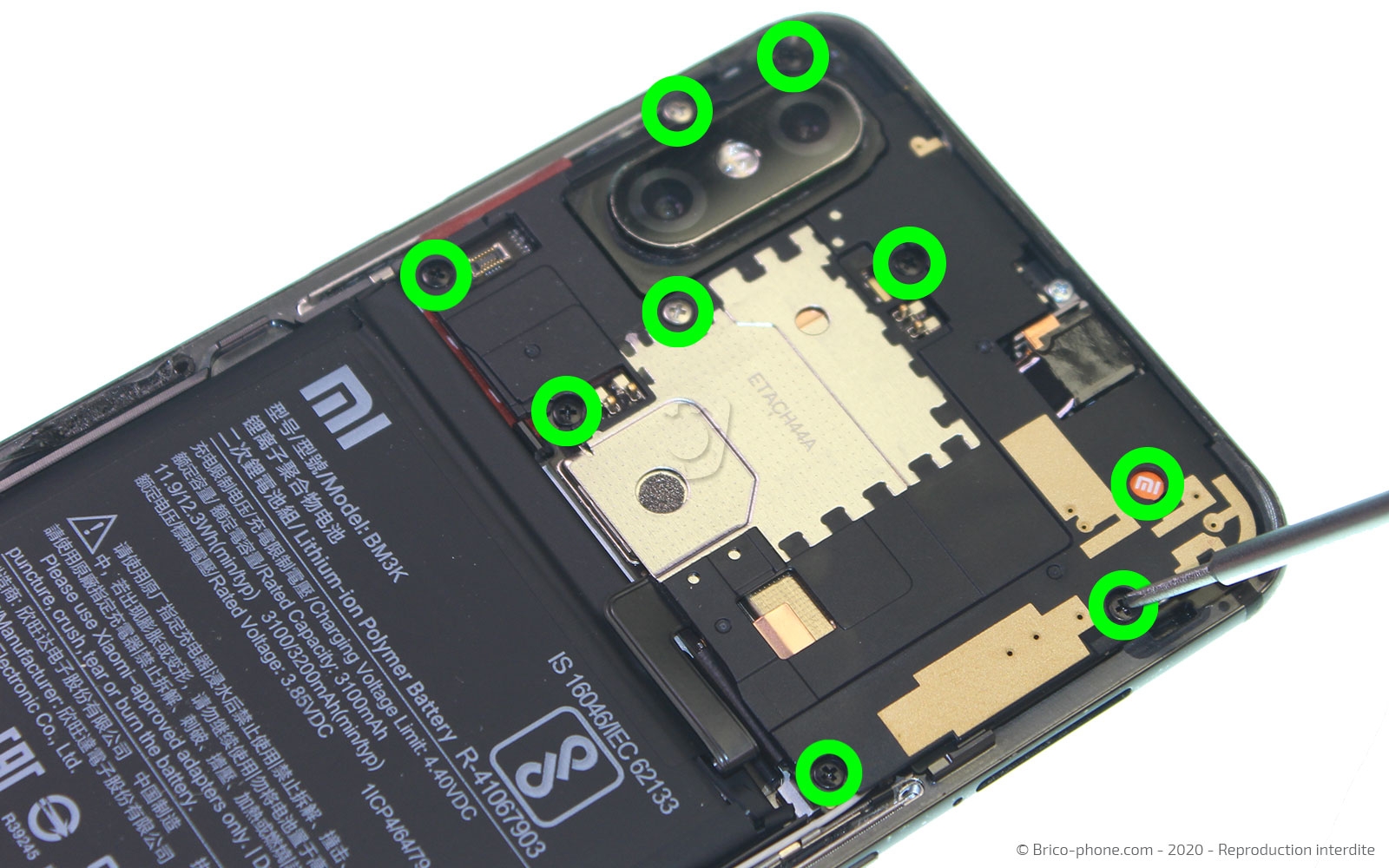

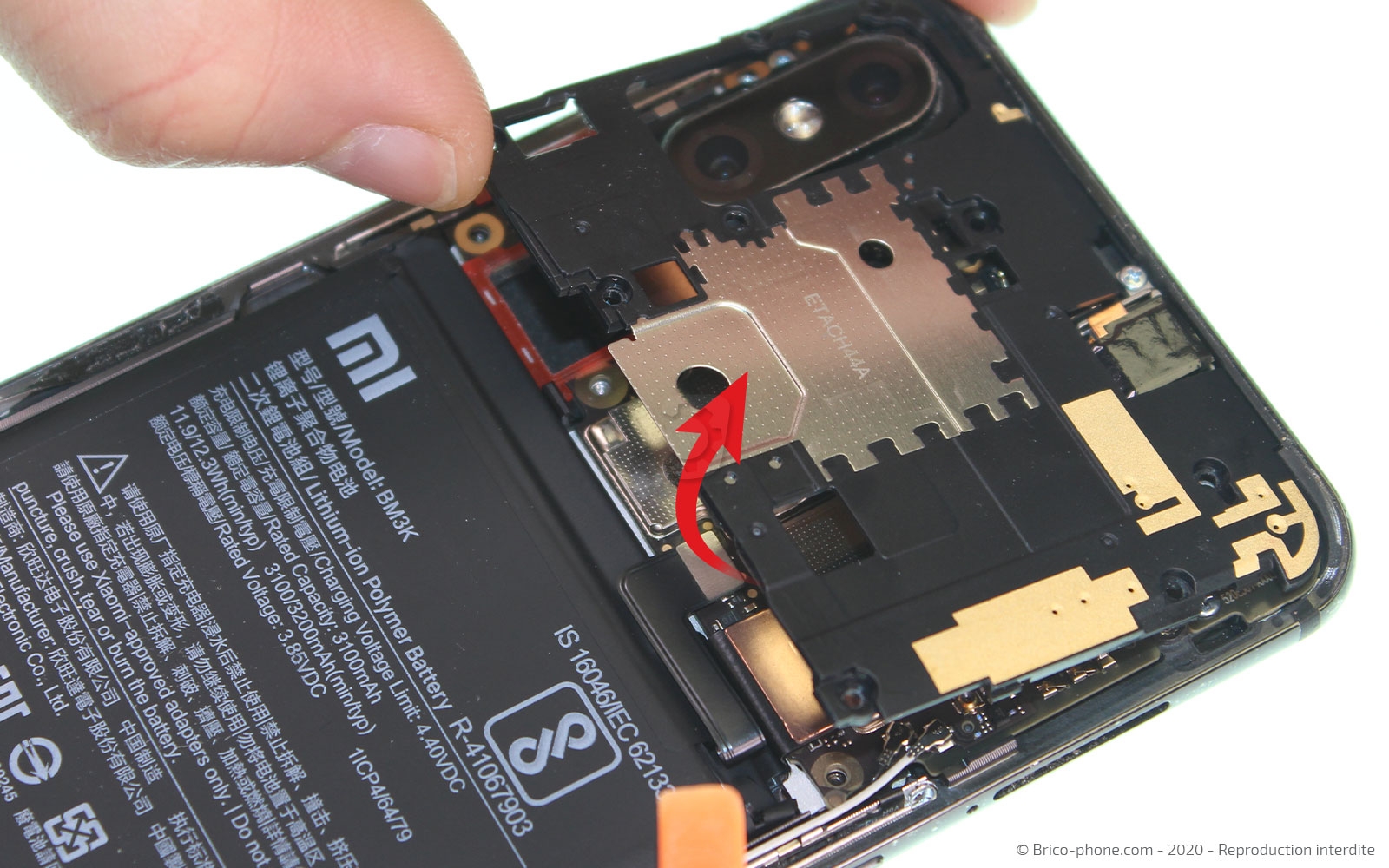

Etape 6 Retirer le cache supérieur et déconnecter la batterie

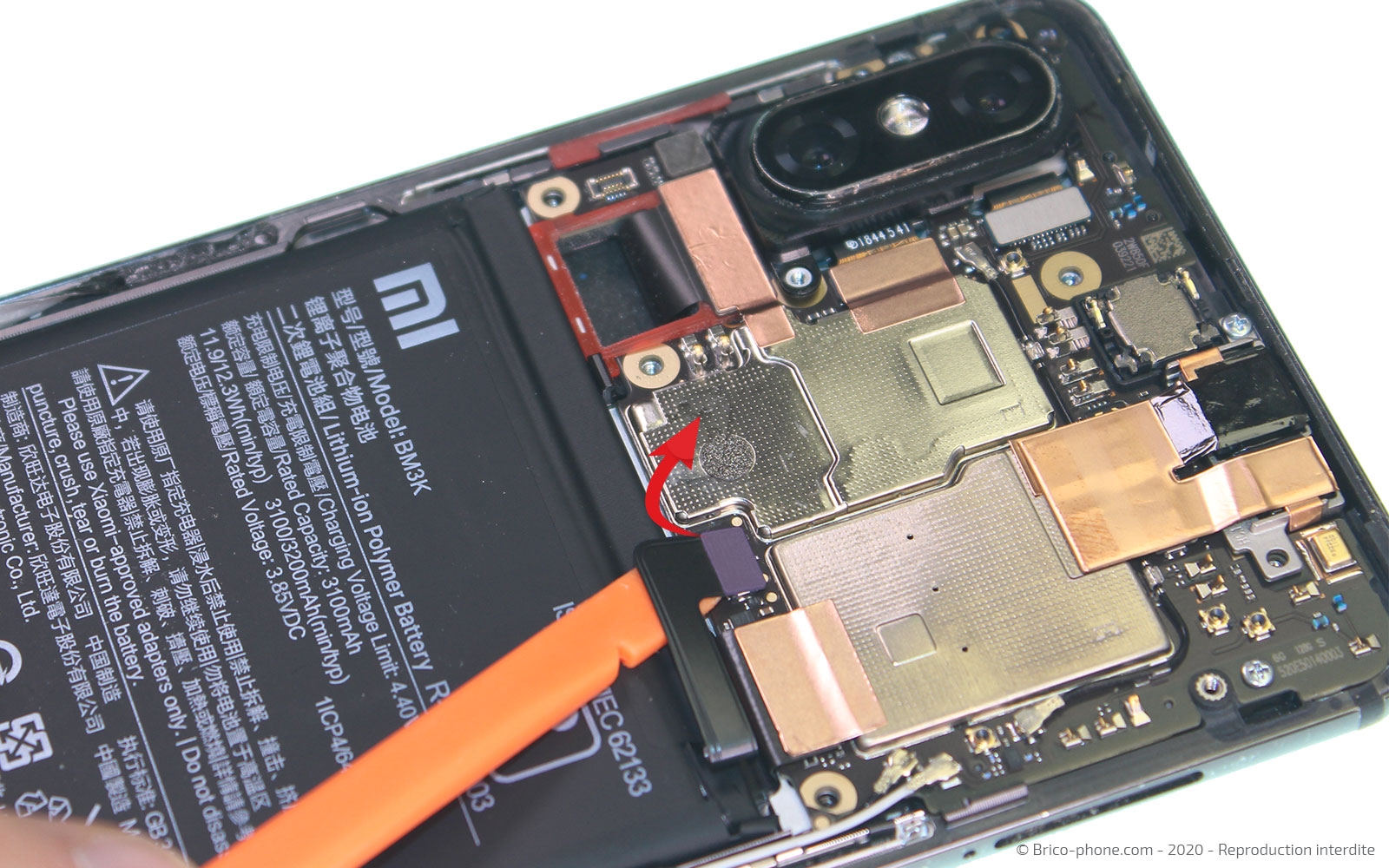

Dévissez les 9 vis avec le tournevis cruciforme, puis soulevez le cache supérieur avec le spudger pour le retirer.

Toujours avec ce levier, déconnectez la batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

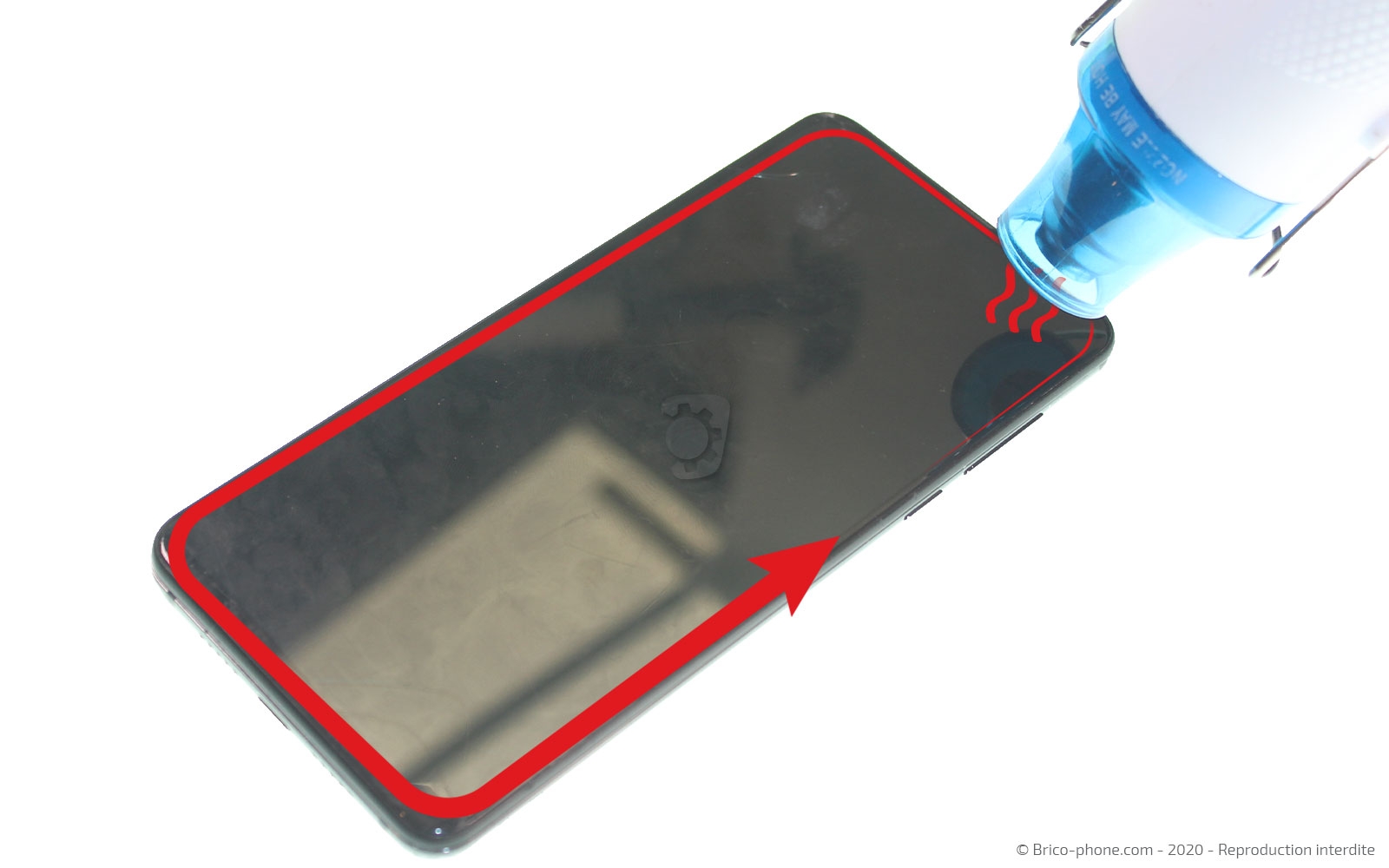

Etape 7 Chauffer l'écran et créer un point d'insertion

Chauffez avec votre sèche-cheveux ou un décapeur thermique pendant 20 à 30 secondes le contour de l'écran pour ramollir le sticker.

Comme pour la vitre arrière, mettez la ventouse sur le bas de l'écran, puis en tirant sur son anneau, insérez le médiator en métal troué entre l'écran et son châssis.
Une fois l'interstice créé, insérez les deux médiators rouges et retirez celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 8

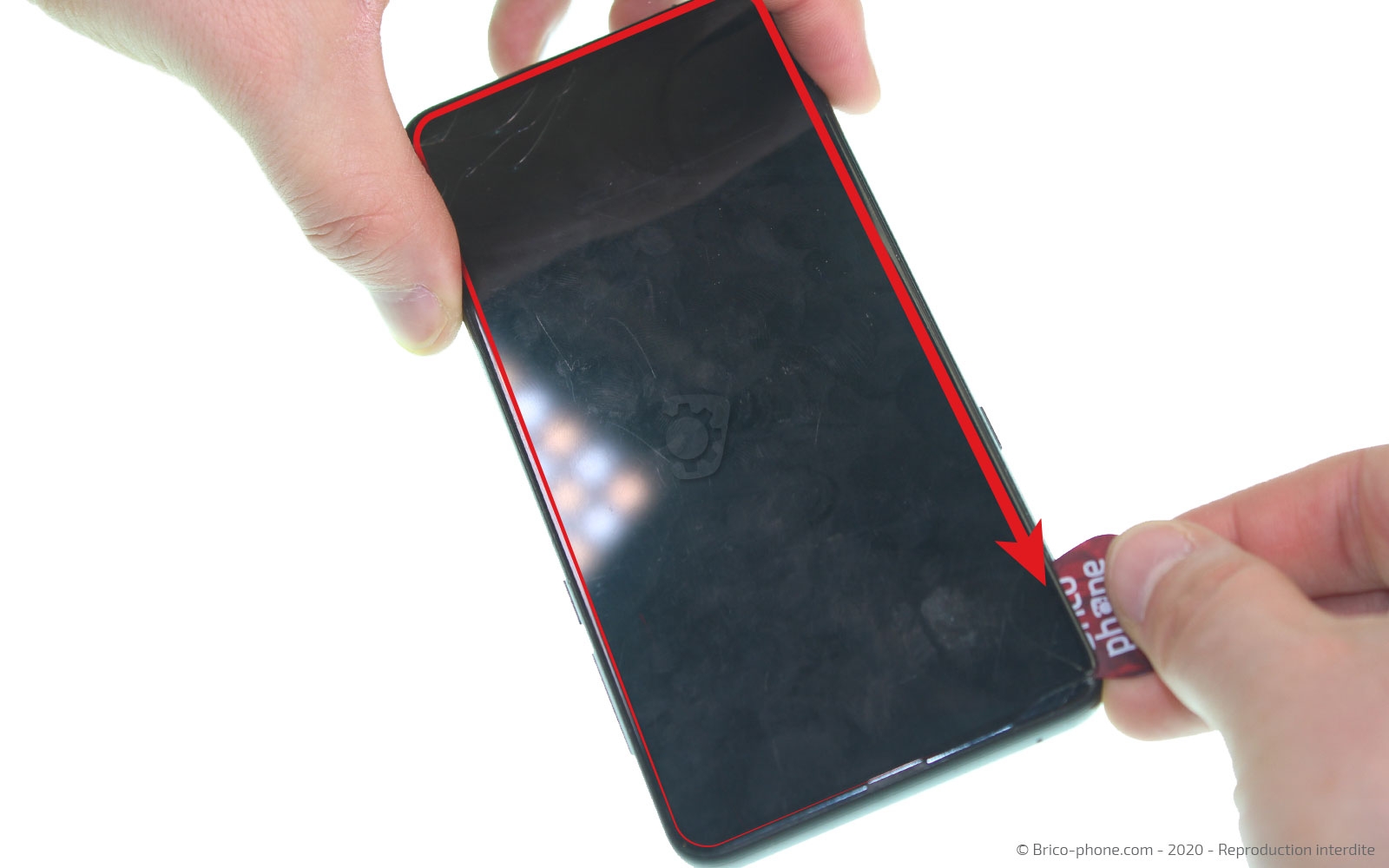

Etape 8 Décoller l'écran

Faites le tour de l'écran, en aillant pris soin de placer les médiators rouges sous le LCD de l'écran, pour décoller l'écran de son châssis.
Outils
Médiator
Etape 9

Etape 9 Enlever l'écran

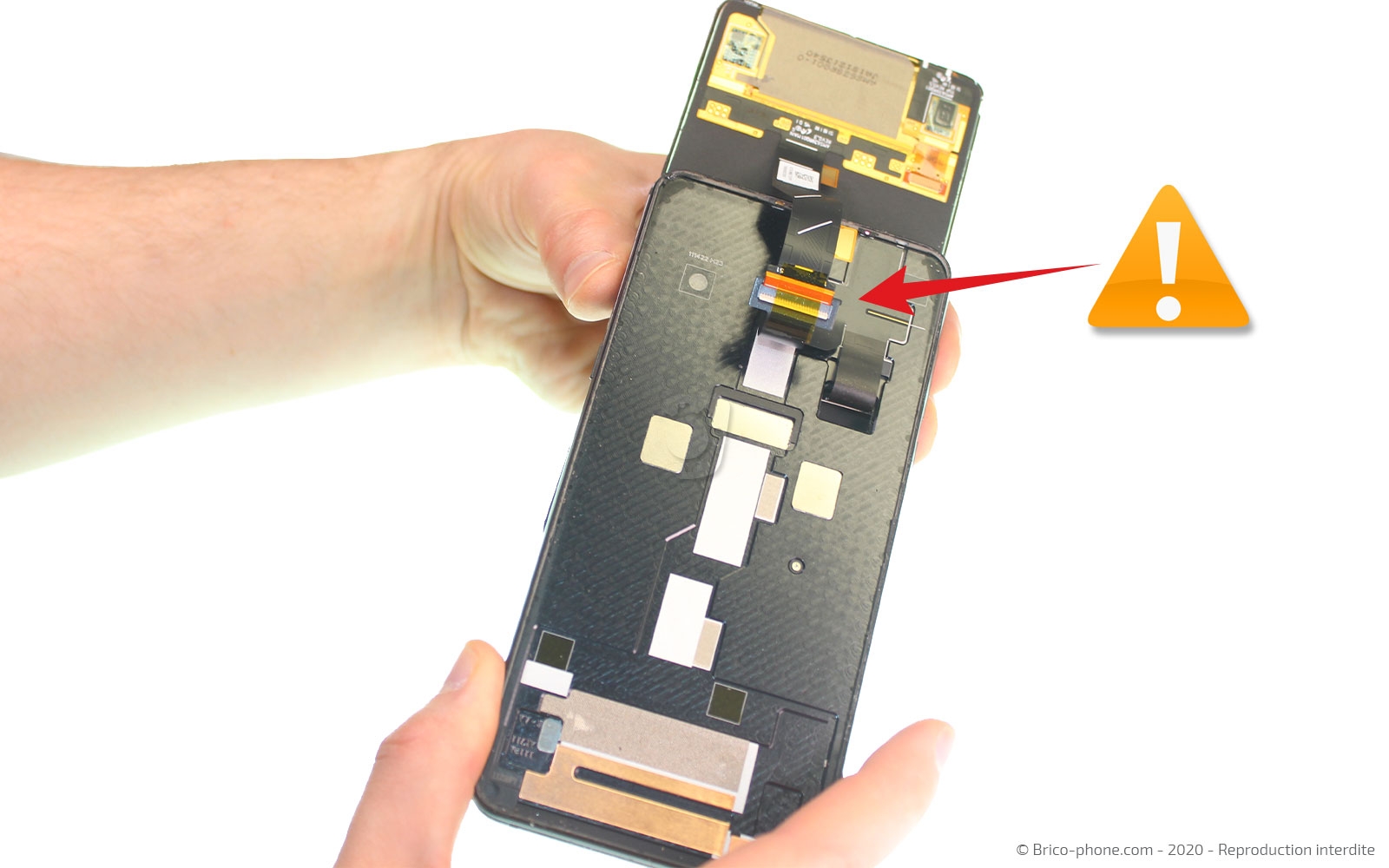

Attention ne tirez pas sur l'écran !

Faites le basculer vers le haut de façon à se retrouver comme sur la photo 1.
Déconnectez l'écran de sa rallonge pour le libérer en levant la connectique avec la spatule.
Outils
Levier Nylon
Etape 10

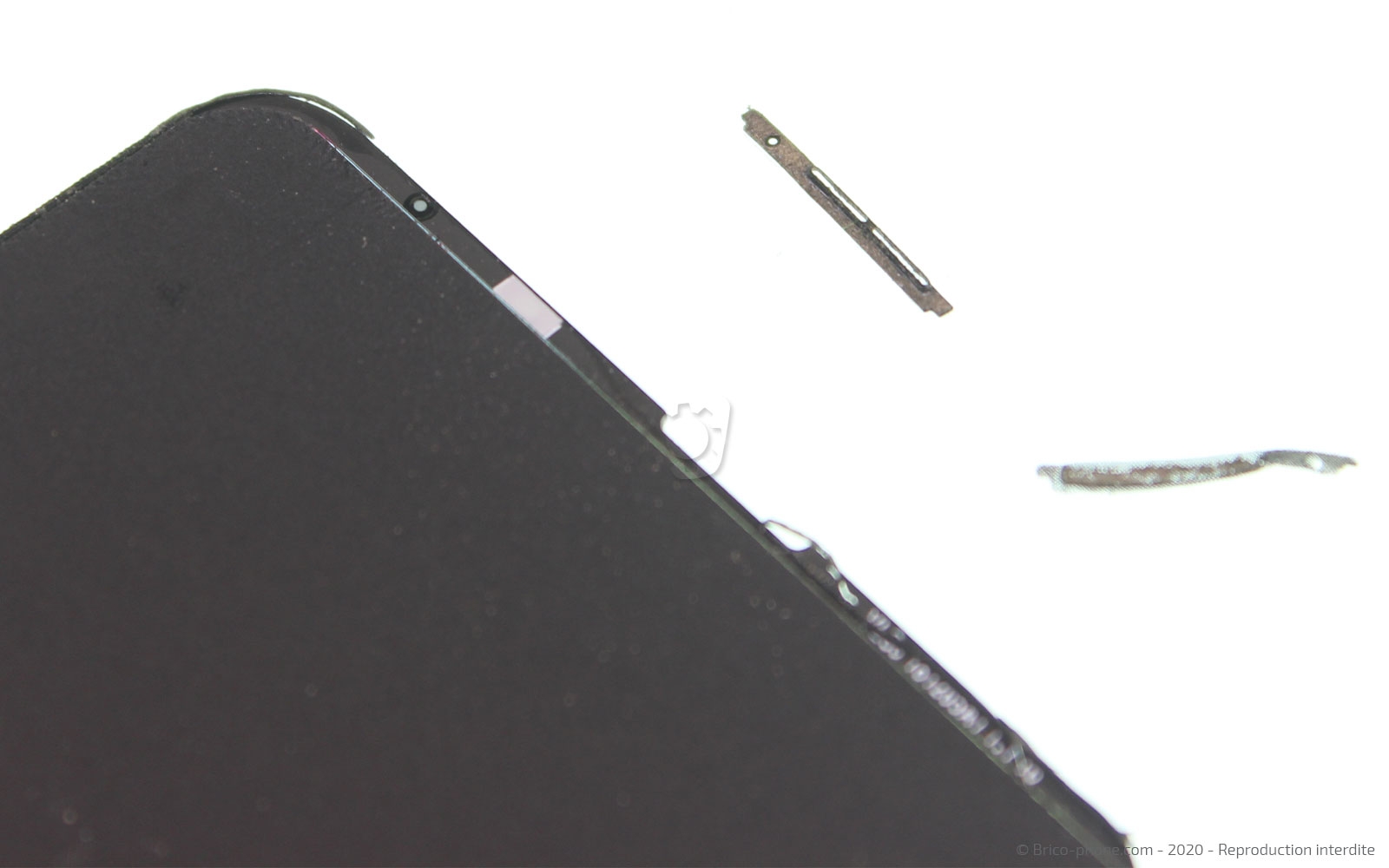

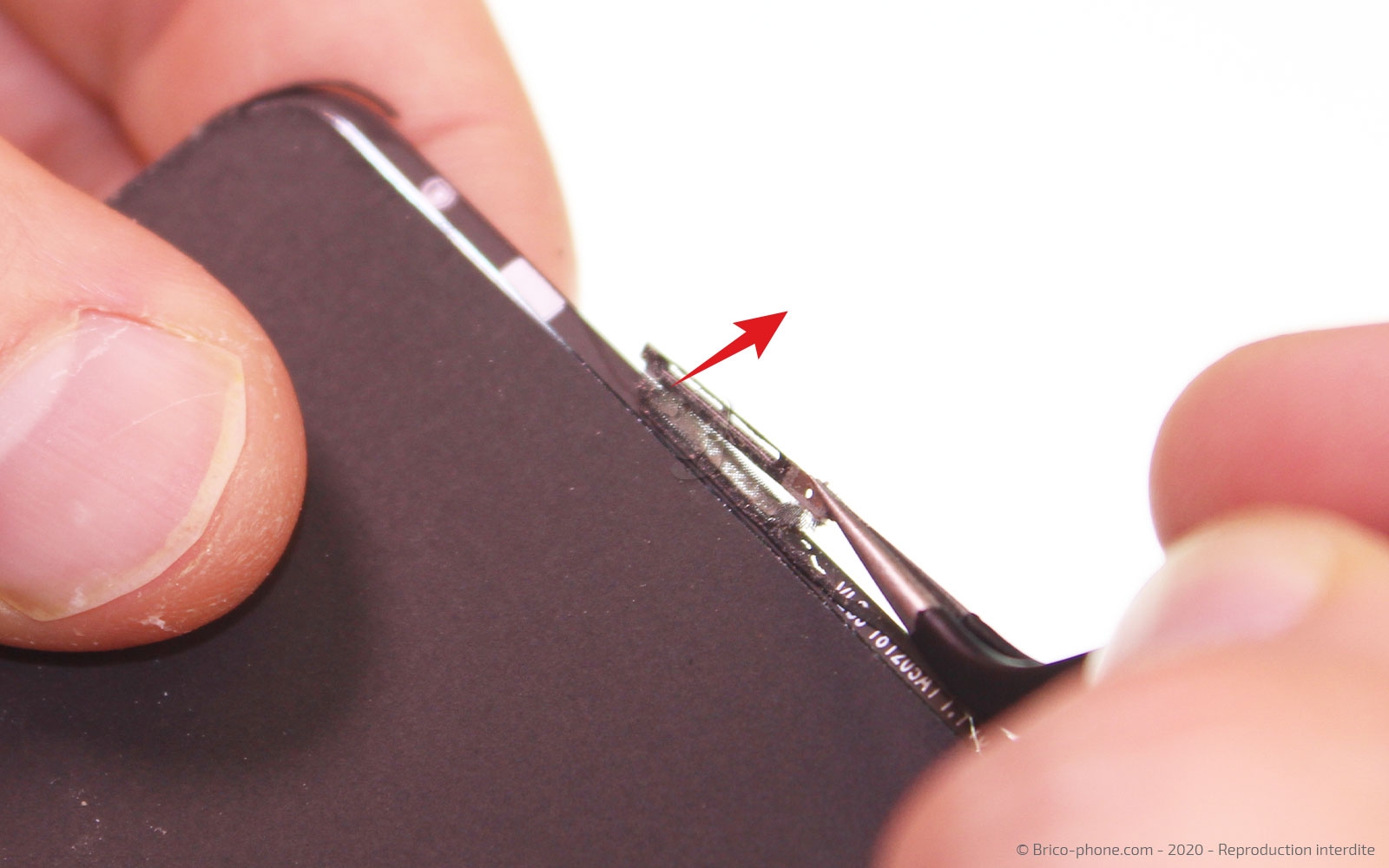

Etape 10 Récupérer la grille de l'écouteur interne

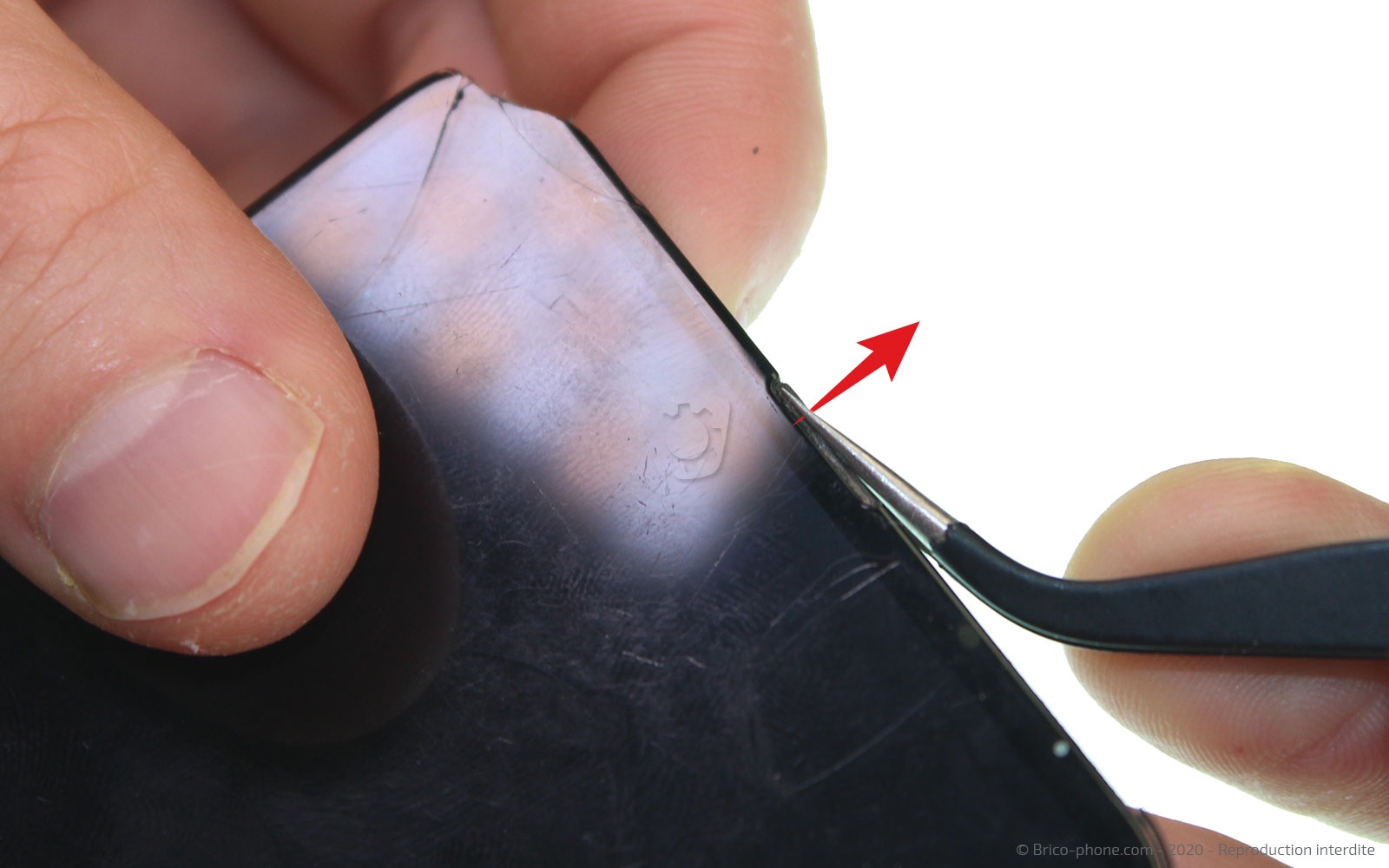

Si la grille de l'écouteur est restée sur le châssis pas besoin d'y toucher, mais si celle-ci est sur votre ancien écran, n'oubliez pas de la récupérer à l'aide de la pincette.
Outils
Pince Brucelles
Etape 11

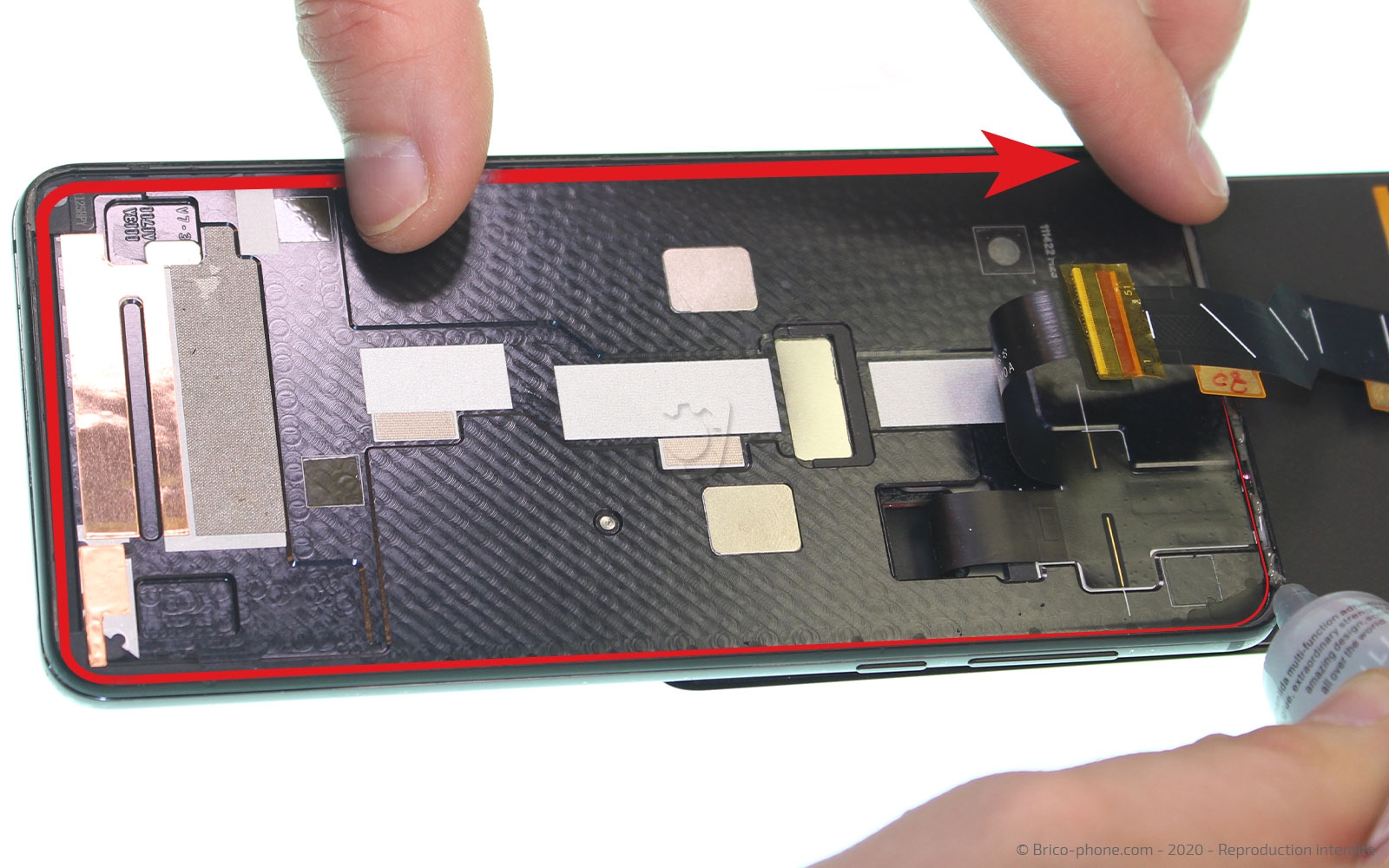

Etape 11 Recoller l'écran

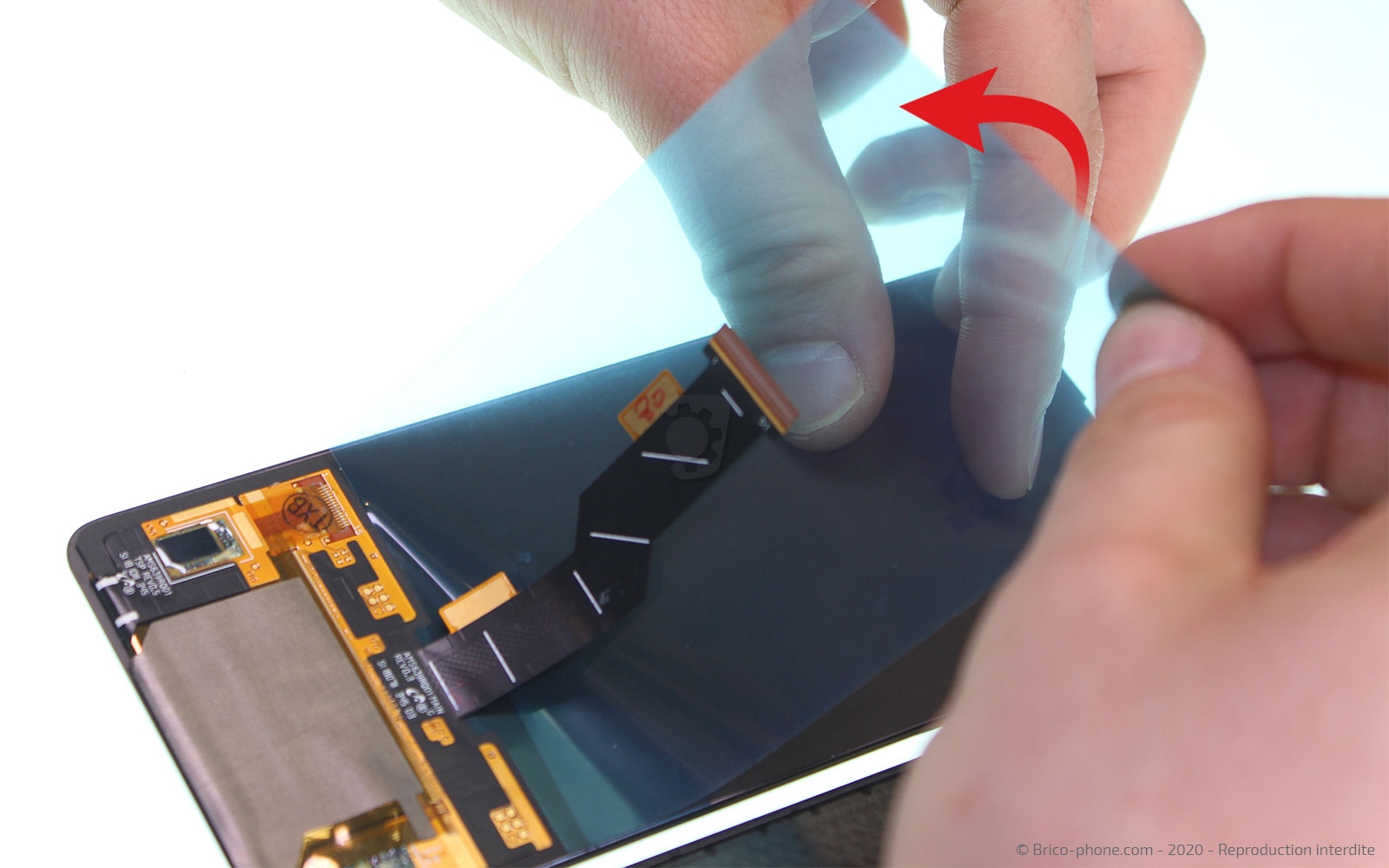

Retirez la protection qui se trouve au dos du nouvel écran, puis mettez un filet de colle sur le pourtour du châssis.

Installez la grille de l'écouteur en mettant un point de colle de part et d'autre de celle-ci pour la maintenir.

Connectez le nouvel écran, puis mettez-le en place.

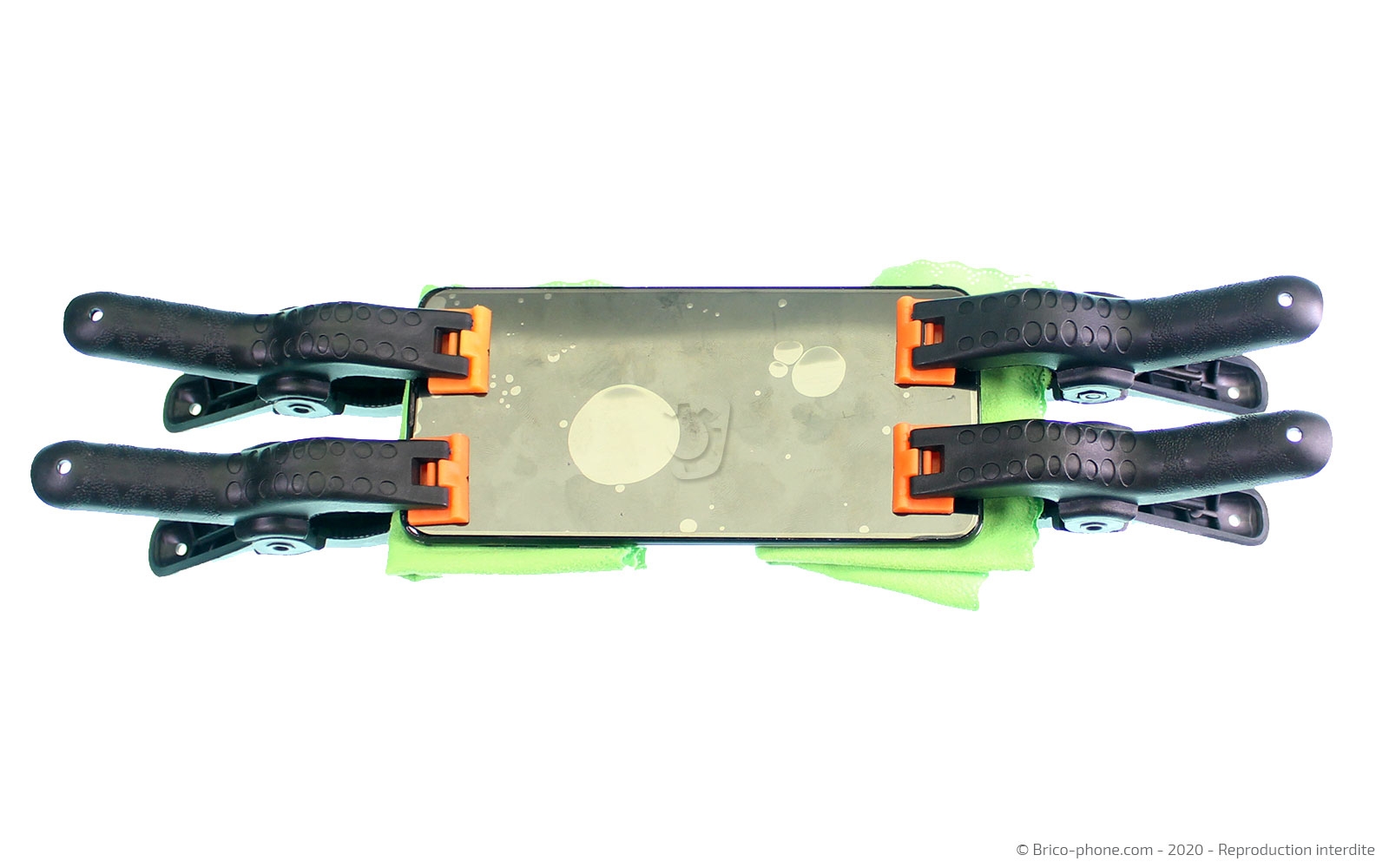

Laissez le téléphone sous presse avec les pinces ou sous des livres pendant environ 1 heure en protégeant la partie où se trouve la carte-mère et principalement les caméras.
Outils
Colle
Pièces
Pince à ressort 6.90€

Conseil pour le remontage

Vous pouvez dès maintenant reprendre le tutoriel en sens inverse pour remonter votre smartphone comme neuf.

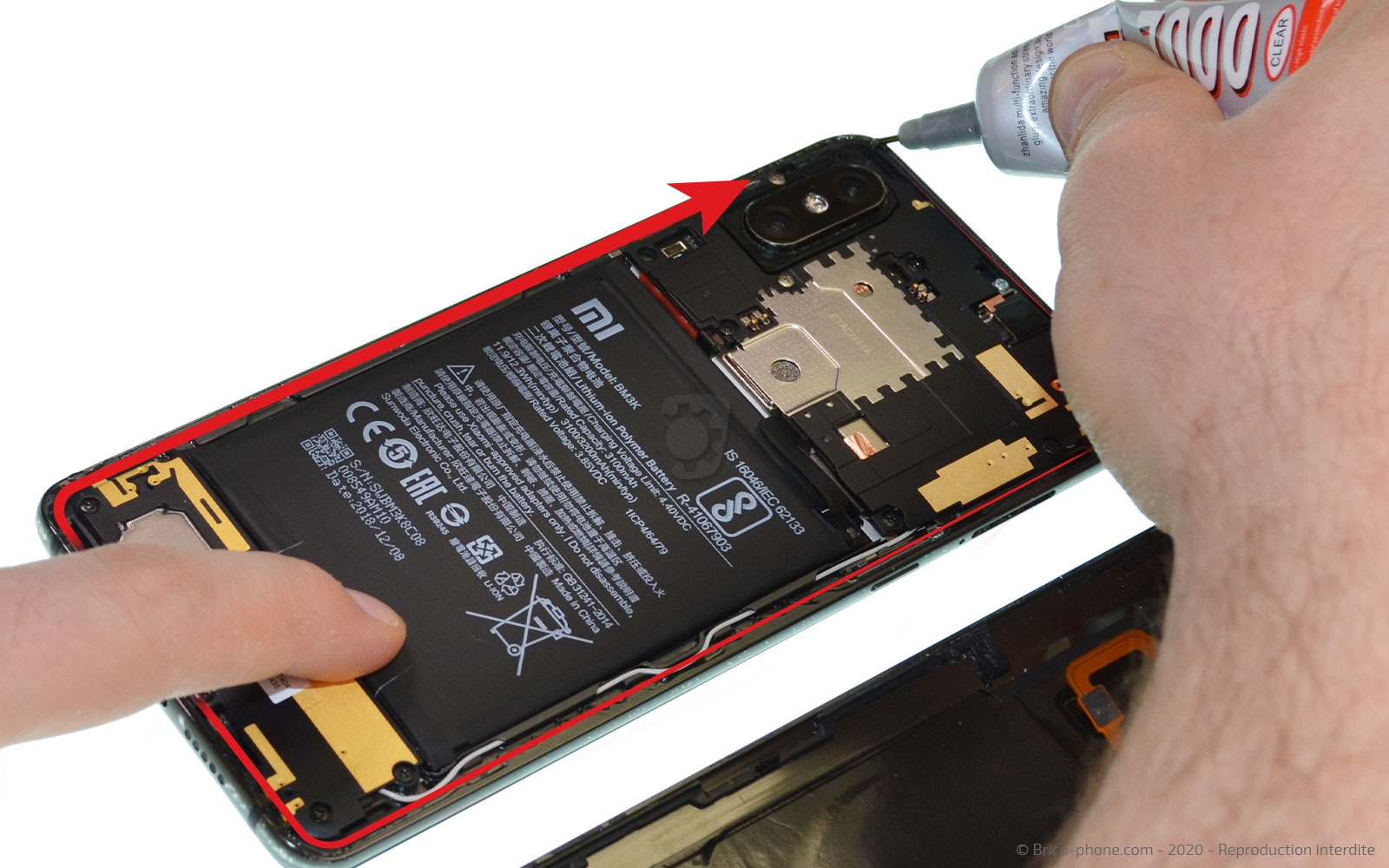

Pour remettre la vitre arrière, appliquez un léger filet de colle B-7000 sur le pourtour du châssis, puis reconnectez la nappe du lecteur d'empreintes digitales.
Au moment de venir poser la vitre arrière, faites bien attention à la nappe.

Laissez sous presse environ 1 heure le téléphone (avec les pinces ou sous des livres).
