Changement du connecteur de charge sur Redmi Note 8 Pro

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
Redmi Note 8 Pro | Temps estimé : 20 min | Difficulté : 2/5

Il est temps de changer le connecteur de charge de votre Xiaomi Redmi Note 8 Pro en suivant ce tutoriel détaillé en images spécialement conçu pour vous permettre de faire de cette réparation une réussite !

Diagnostic

› Votre smartphone n'est pas reconnu par votre ordinateur.
› La prise charge de votre Xiaomi est abîmée.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 8 Pro
29,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

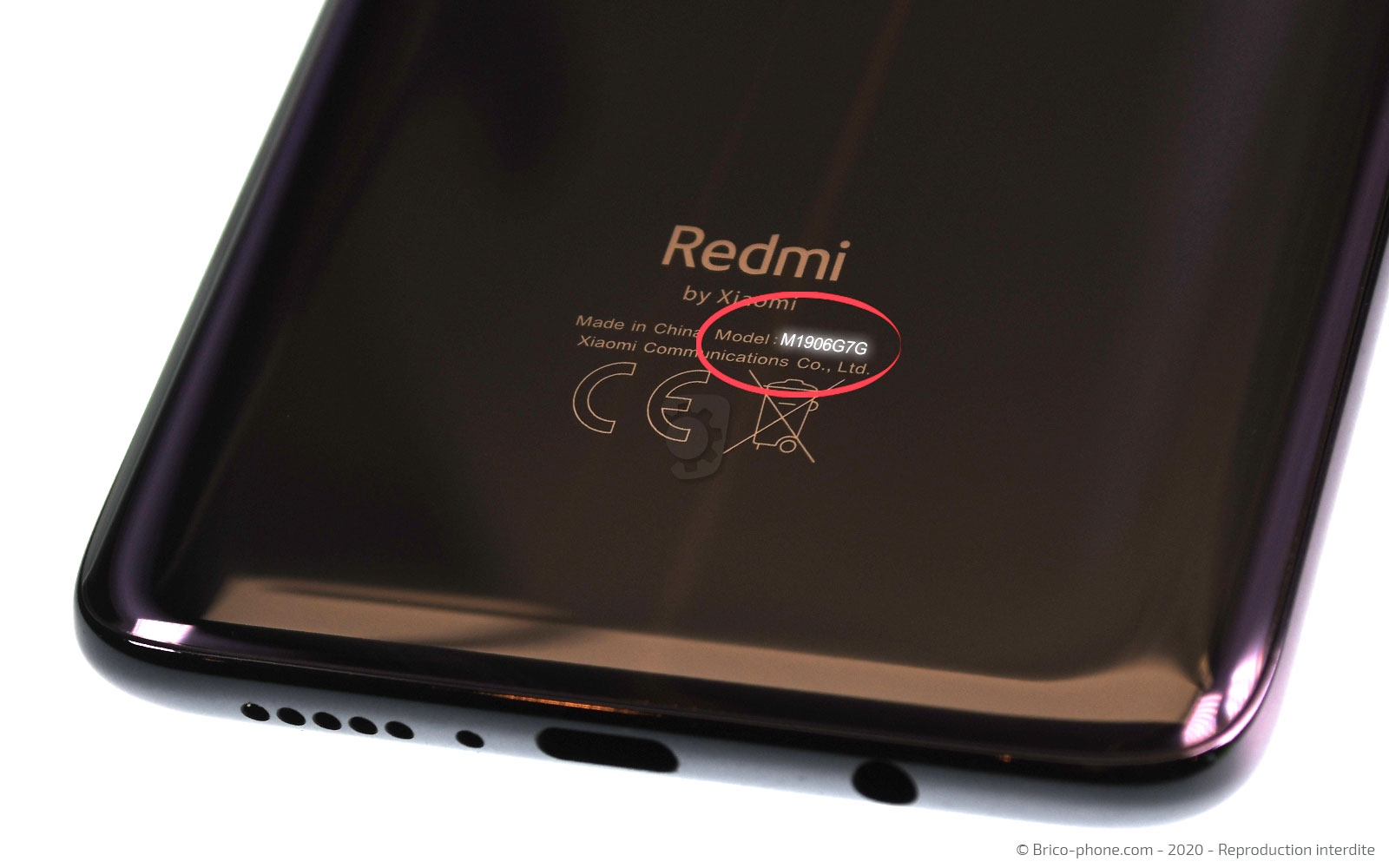

Avant de commencer, nous vous conseillons de vérifier le numéro de modèle de votre téléphone en regardant l'inscription écrite sur la vitre arrière qui doit être : M1906G7G.

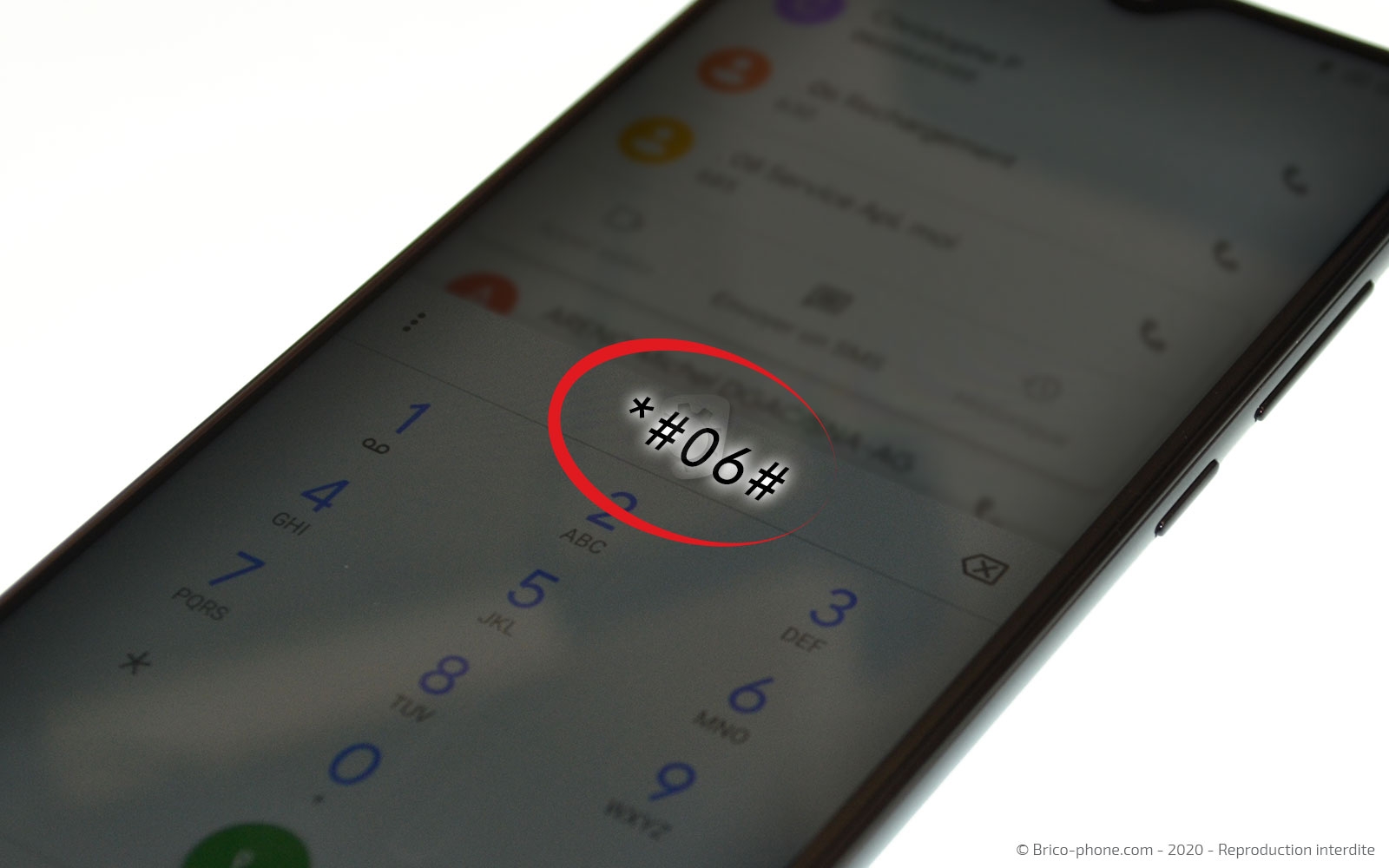

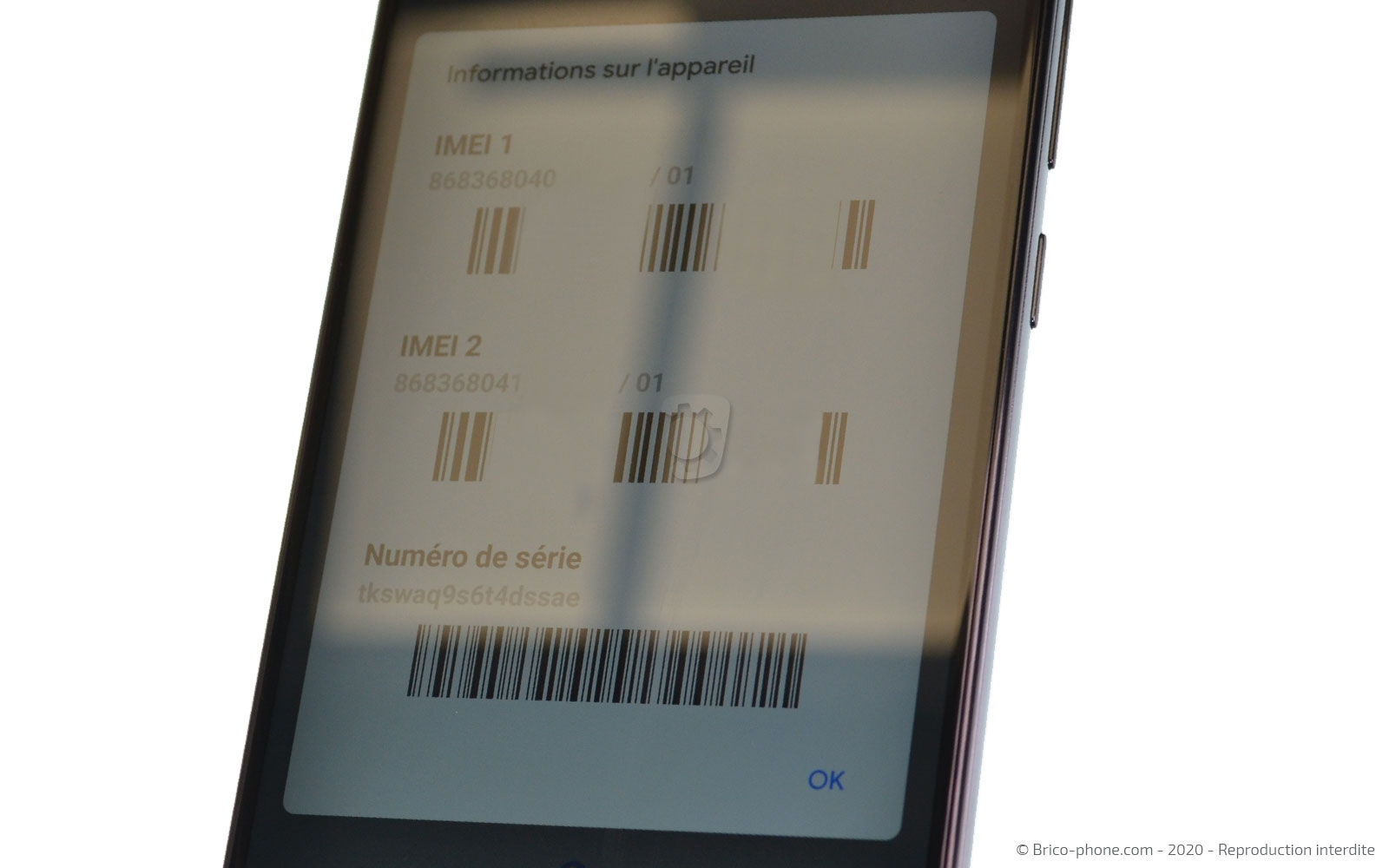

Vous pouvez composer le *#06# sur votre clavier et recopiez le numéro d'IMEI sur notre page d'accueil.
Vous serez ensuite redirigé vers la page correspondante aux pièces détachées de votre Xiaomi Redmi Note 8 Pro.

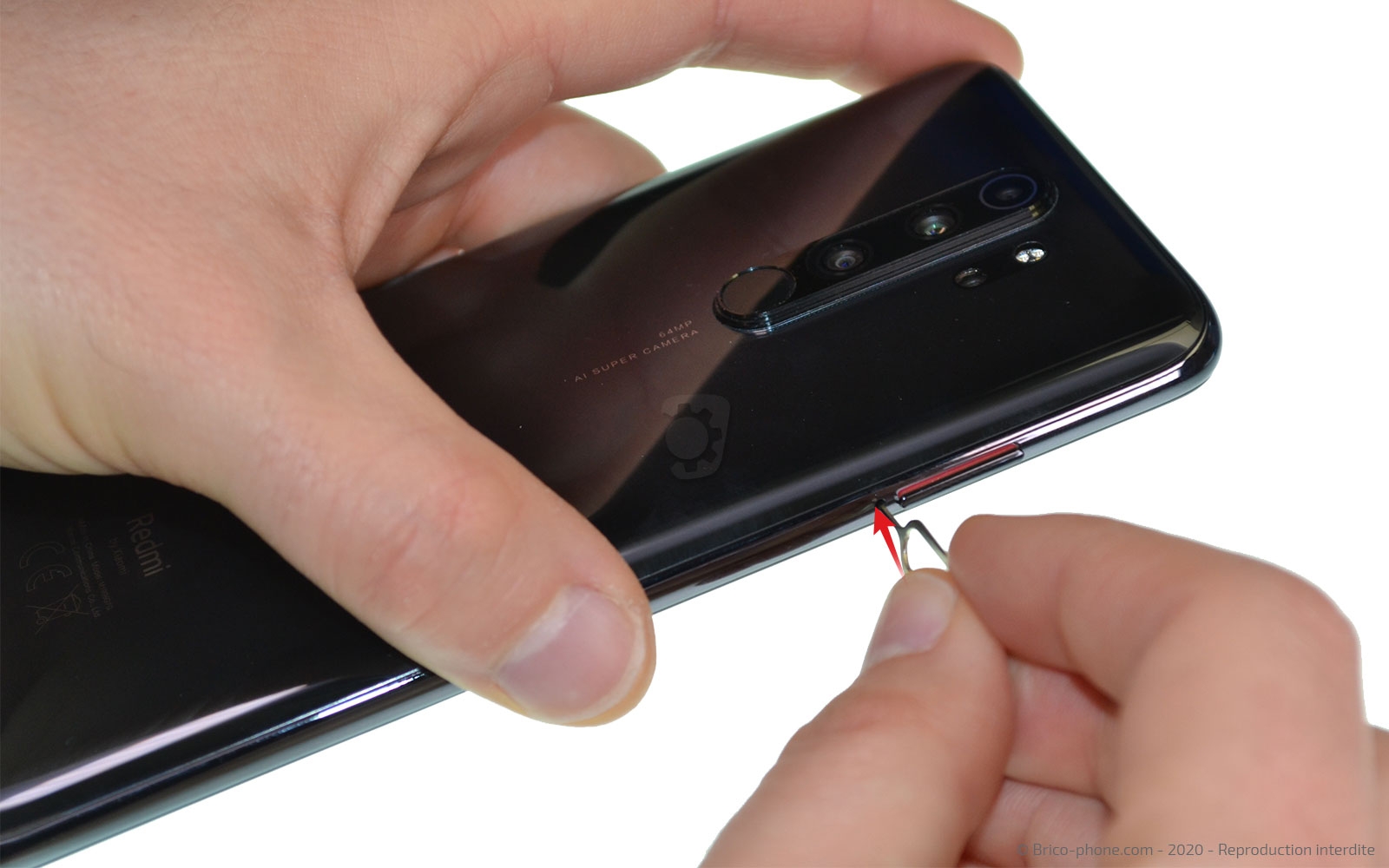

Etape 1 : Eteindre le téléphone

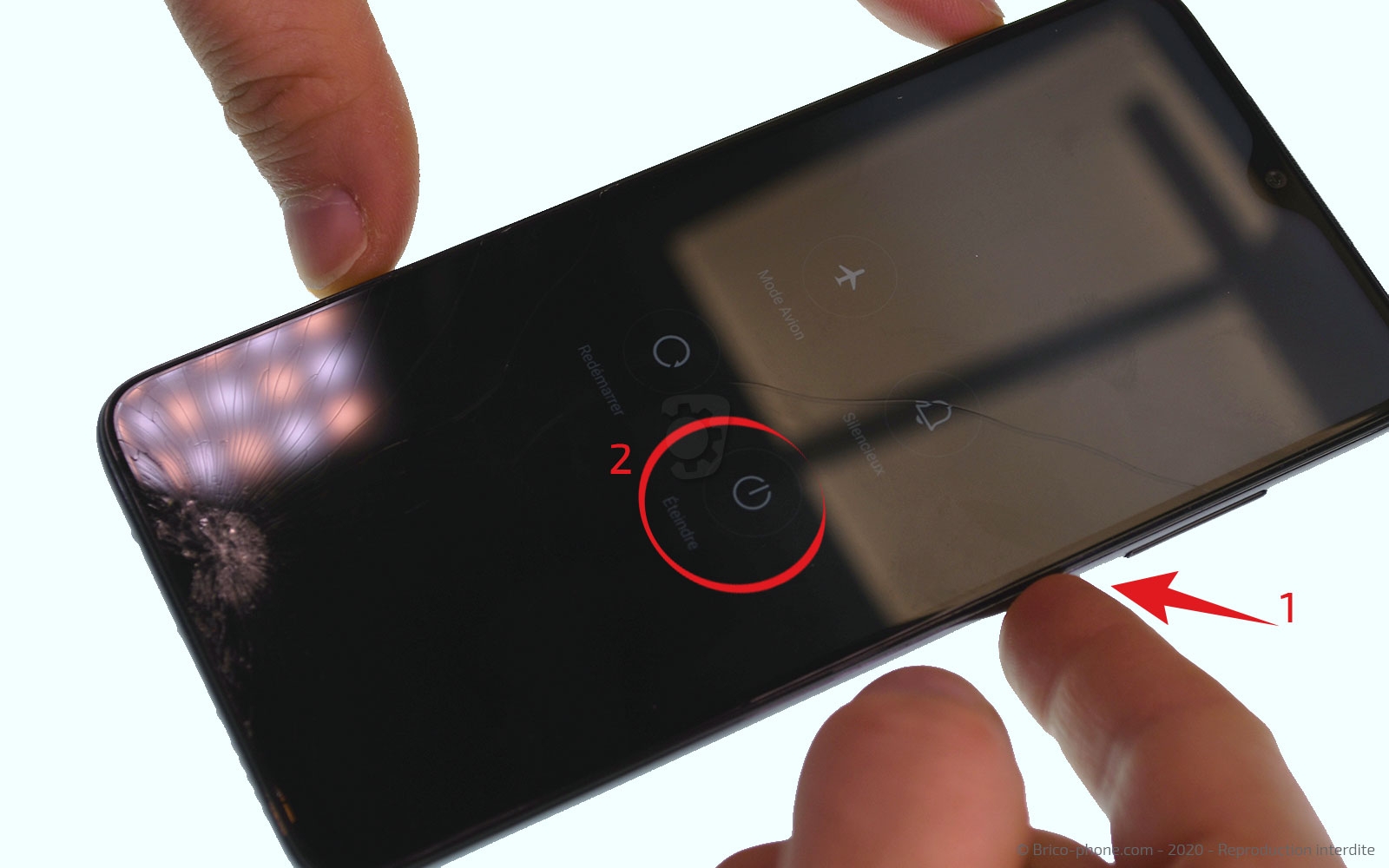

Tout d'abord, commencez par éteindre votre téléphone. Puis retirez le tiroir Sim de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

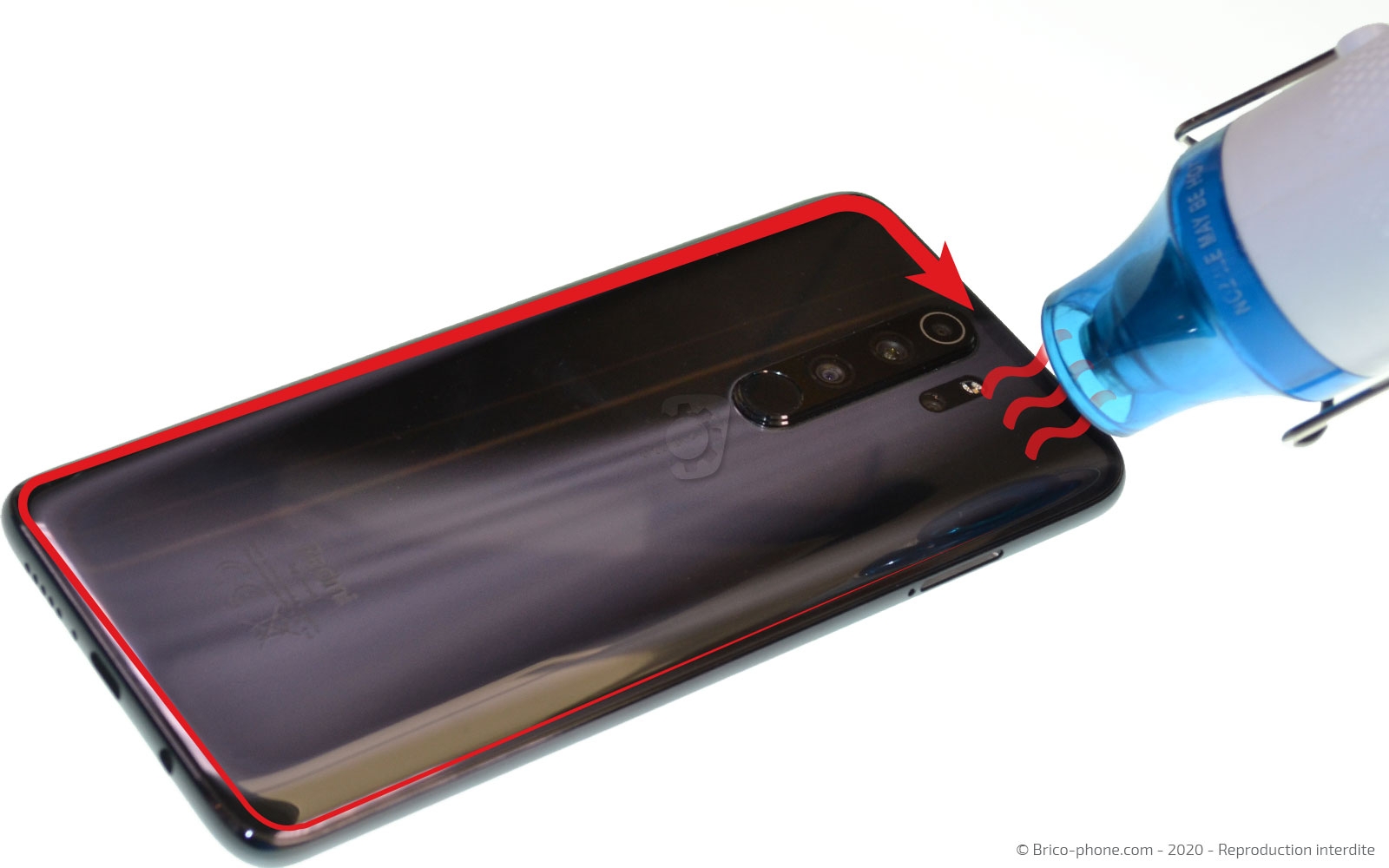

Etape 2 : Chauffer la vitre arrière

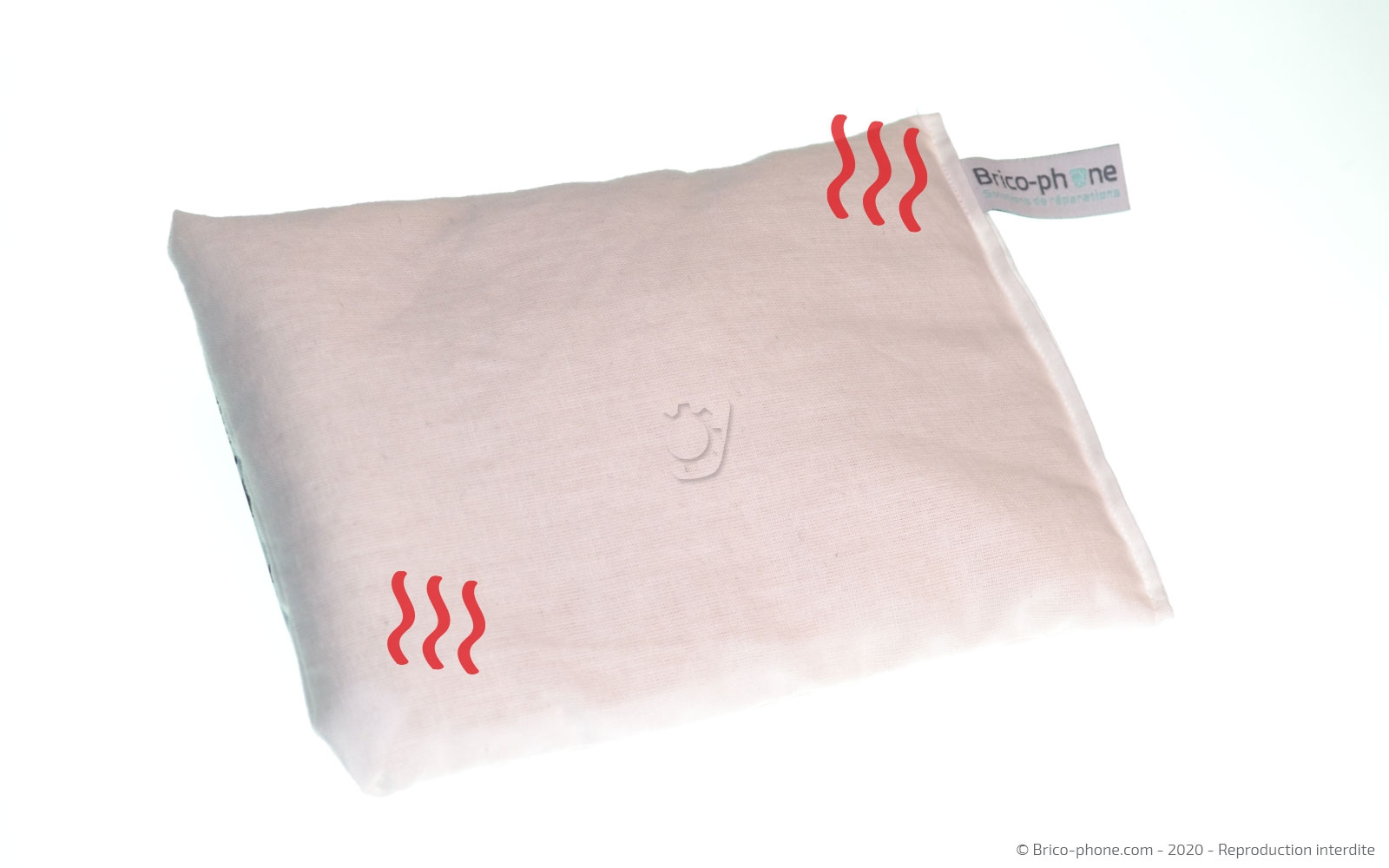

Pour accéder à l'intérieur du smartphone, il faut chauffer le cache batterie. Pour cela, munissez-vous d'un coussin chauffant, d'un décapeur thermique ou alors de votre propre sèche-cheveux.
Si vous possédez un petit coussin, n'oubliez pas de le passer au micro-onde 1 à 2 minutes avant de le déposer sur le téléphone 30 secondes.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

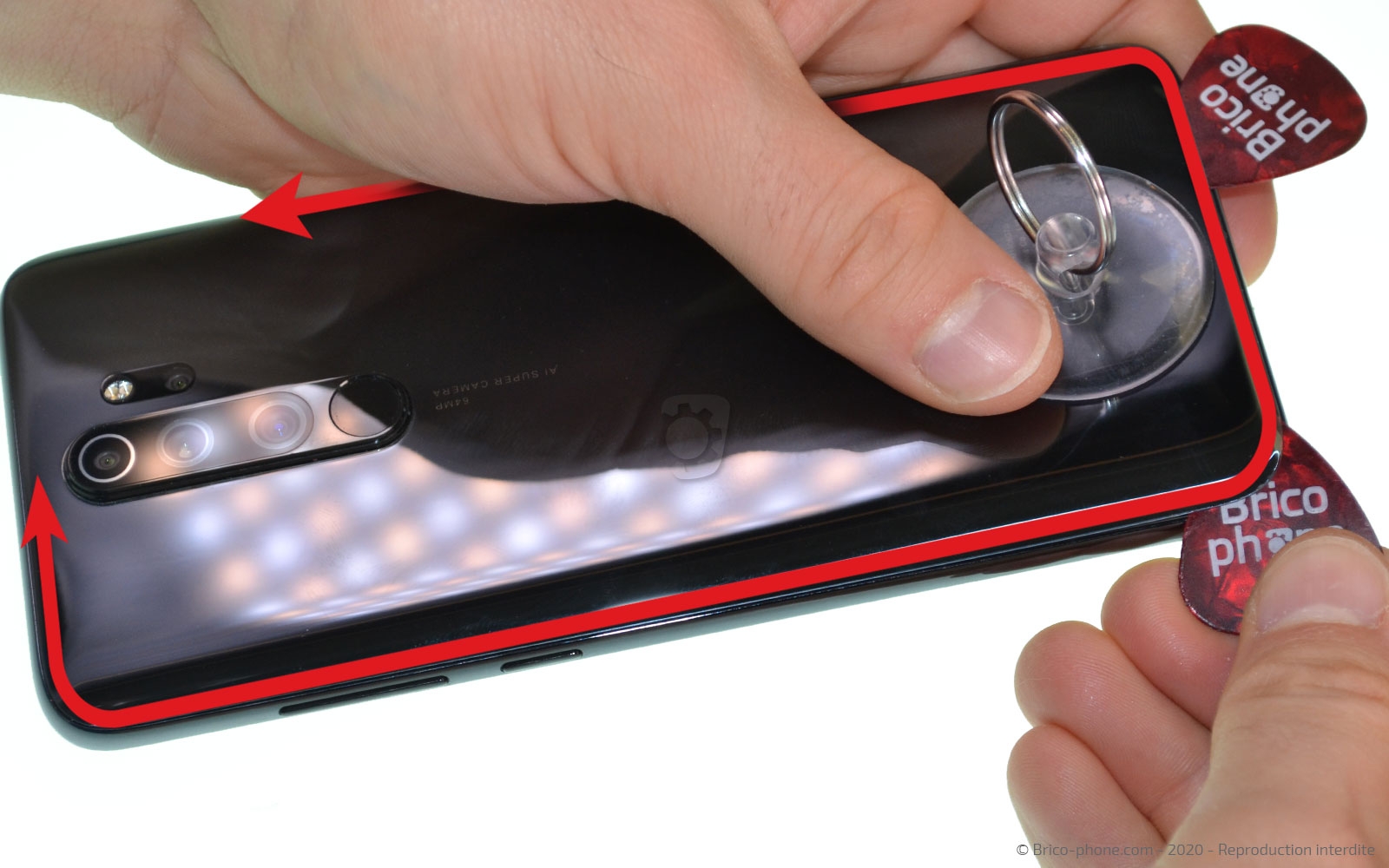

Etape 3 : Retirer le cache batterie

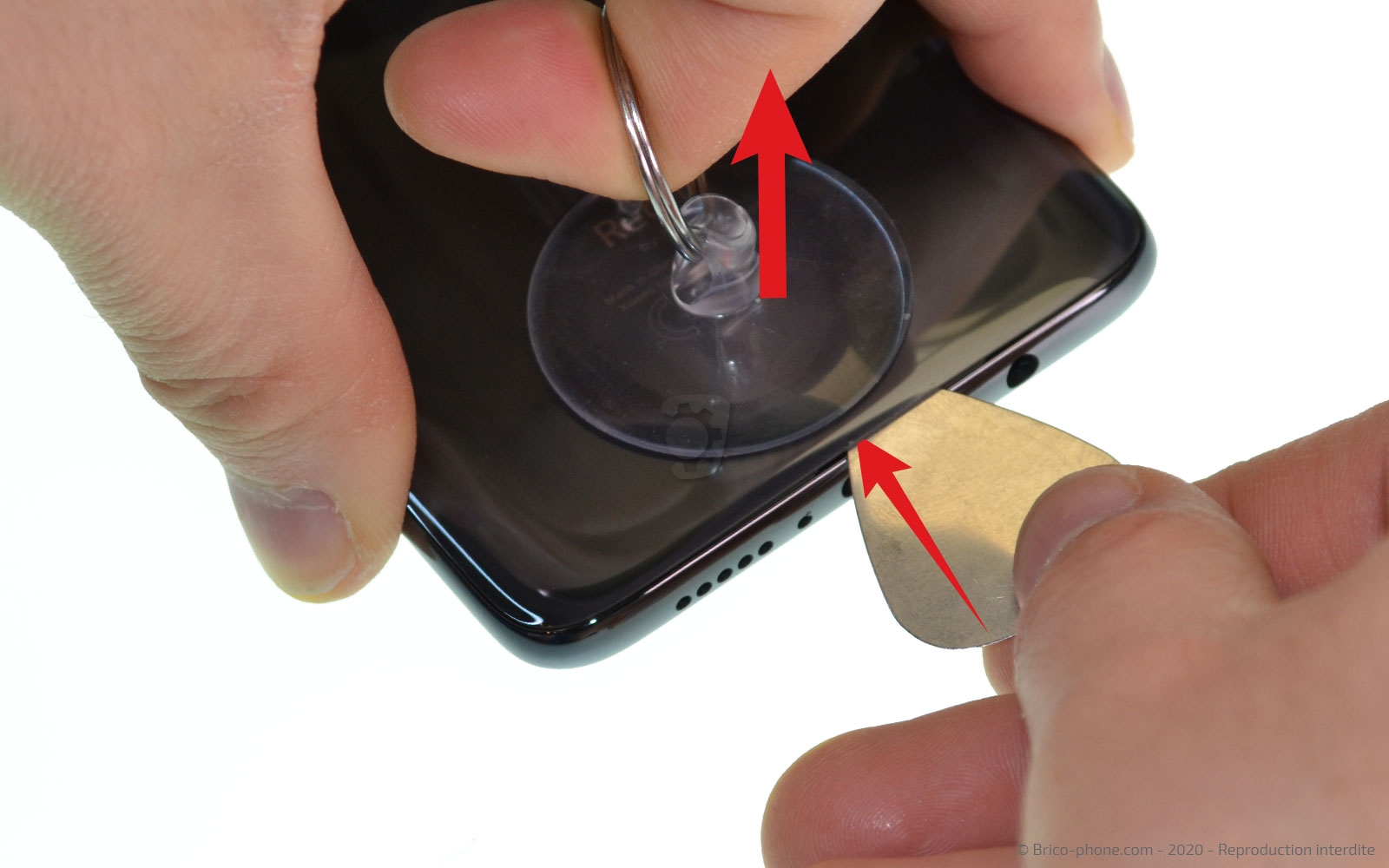

Collez la ventouse sur la partie inférieure de la vitre arrière de votre téléphone.

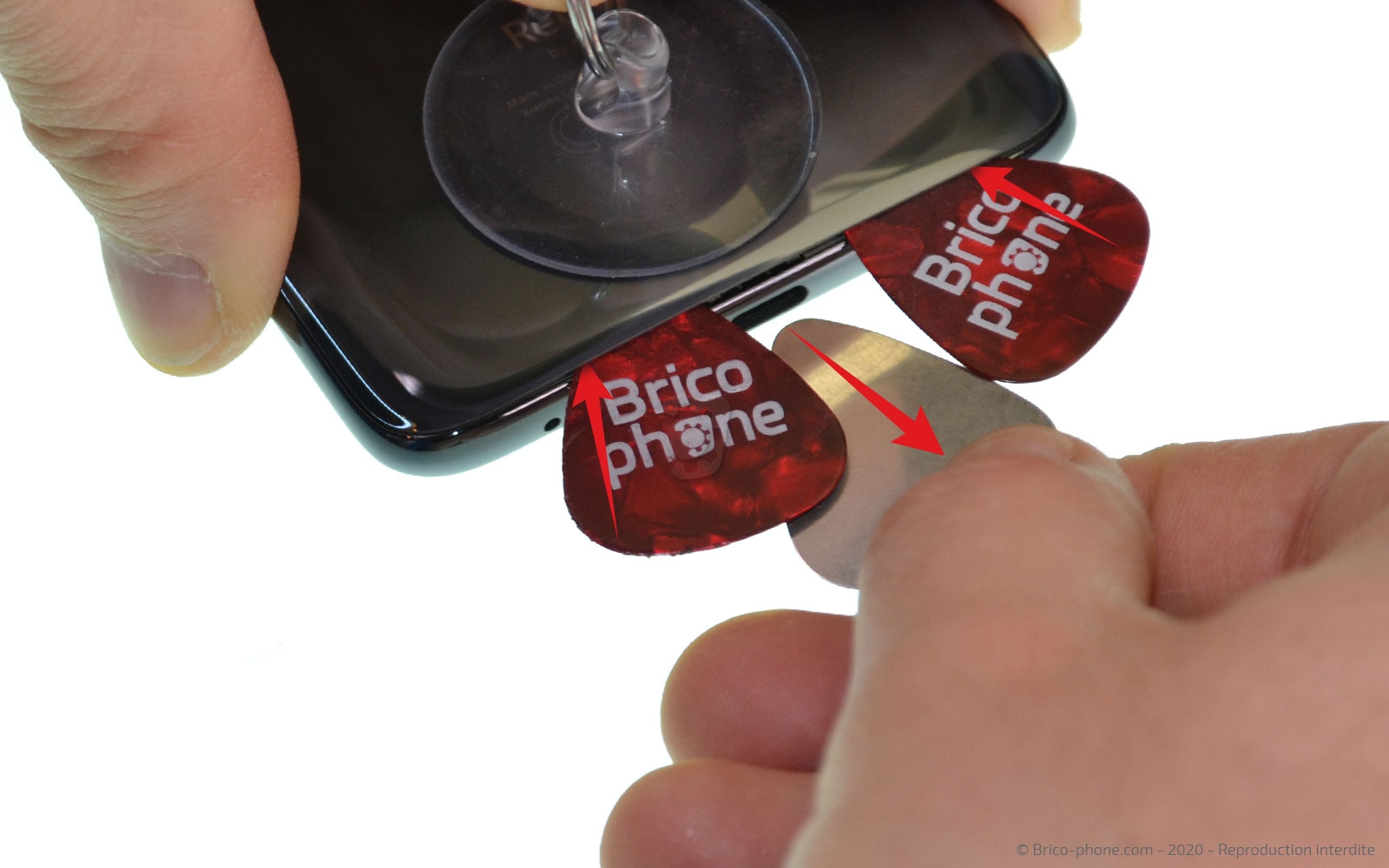

Tirez la boucle de la ventouse et glissez le médiator en métal dans la fente créée entre le châssis et la coque. Il ne vous reste plus qu'à remplacer le médiator par ses versions en plastique.
Délacez les médiators sur tout le contour de l'appareil afin de terminer le décollage de la vitre arrière.

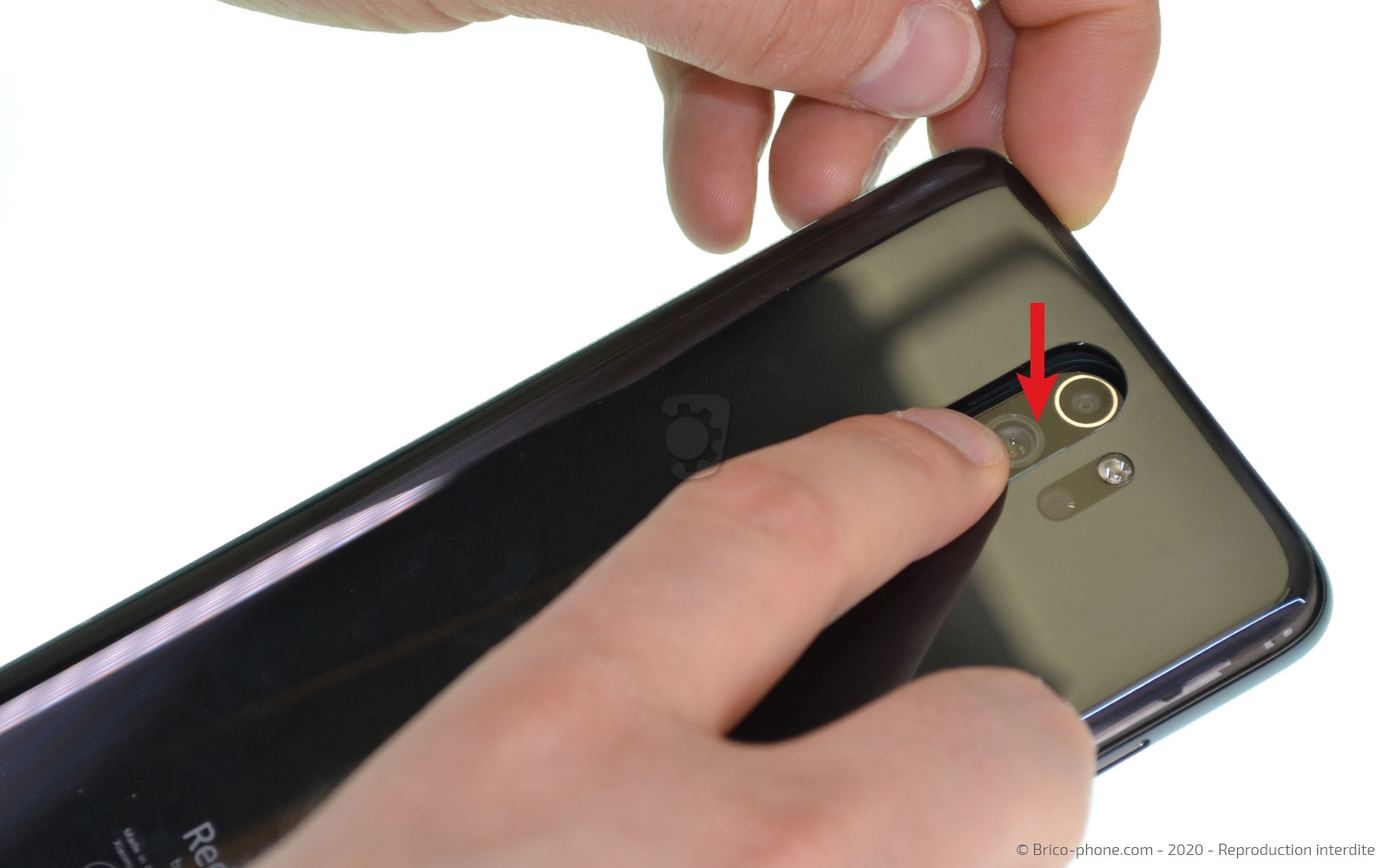

Retirez la coque en la soulevant et en maintenant les lentilles sur le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Xiaomi Redmi Note 8 Pro Noir
44,90 €

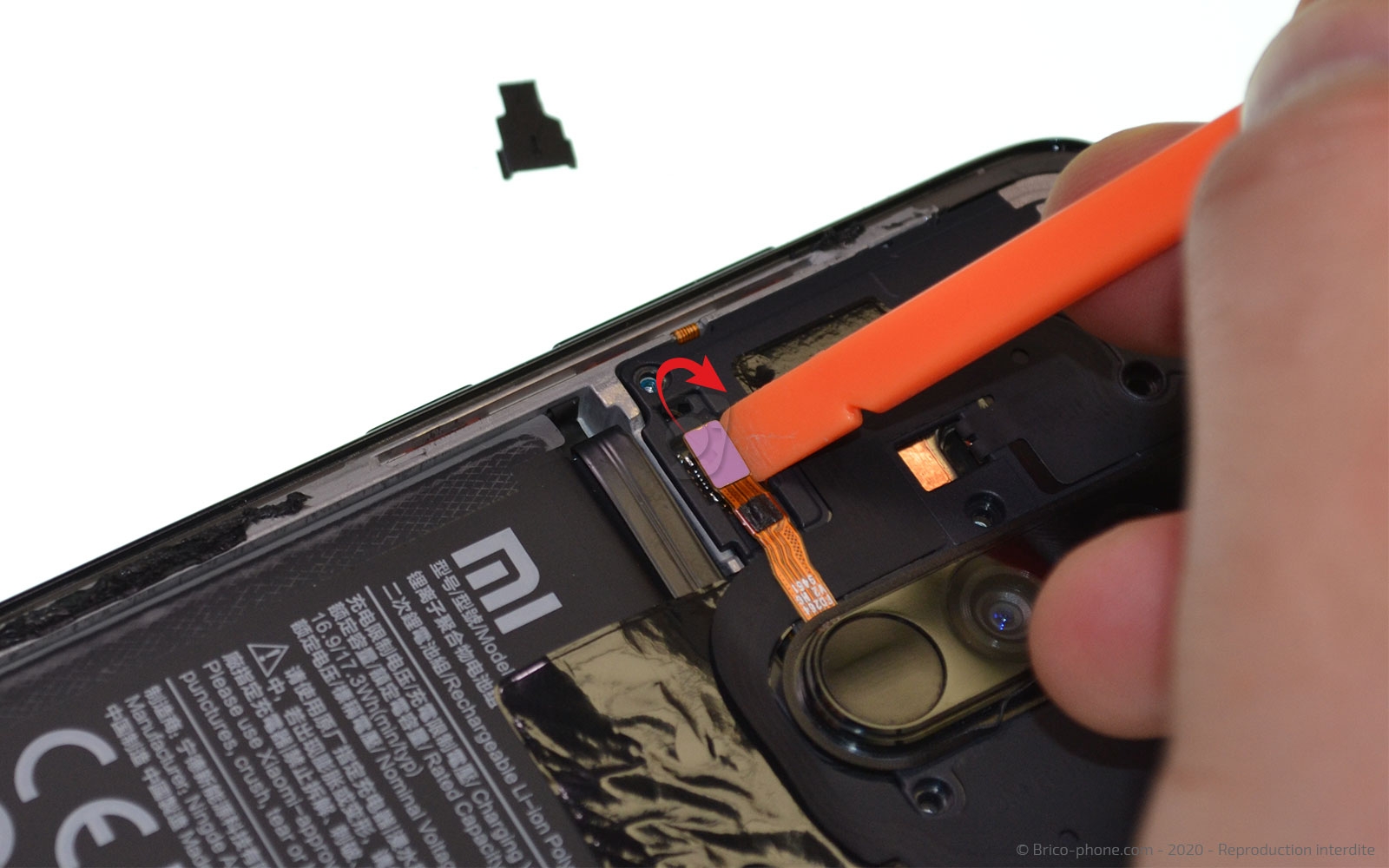

Etape 4 : Libérer le lecteur d'empreintes

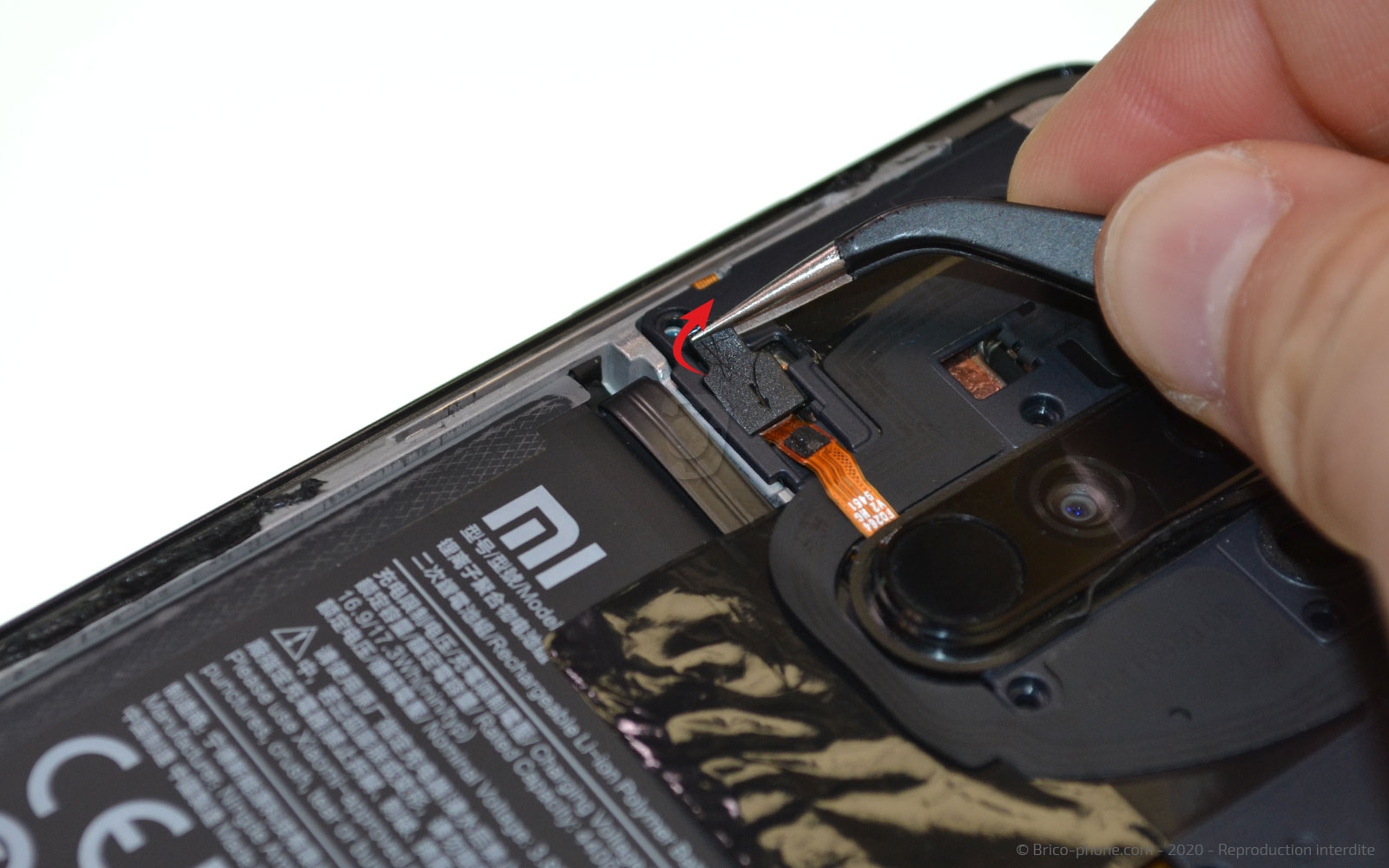

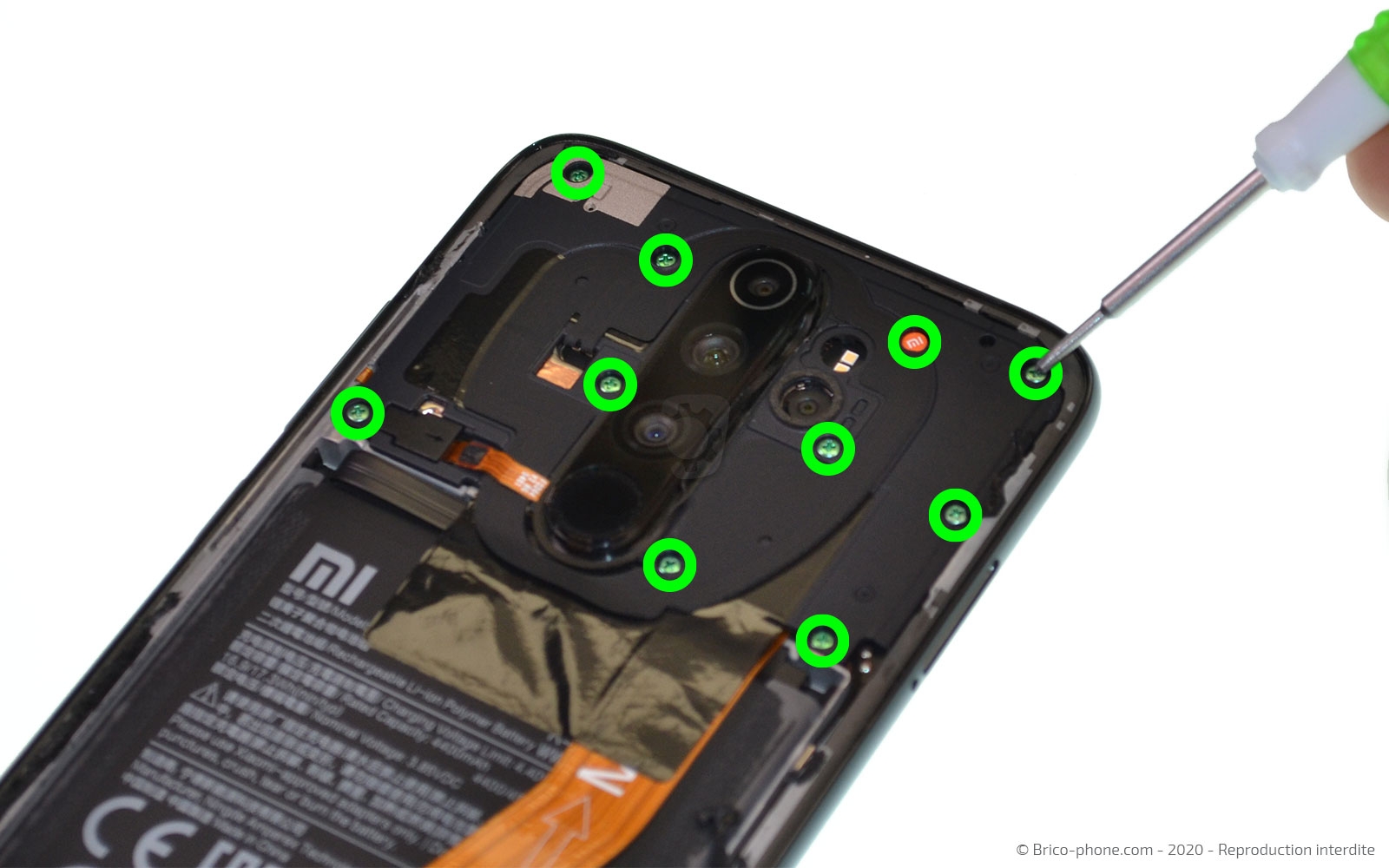

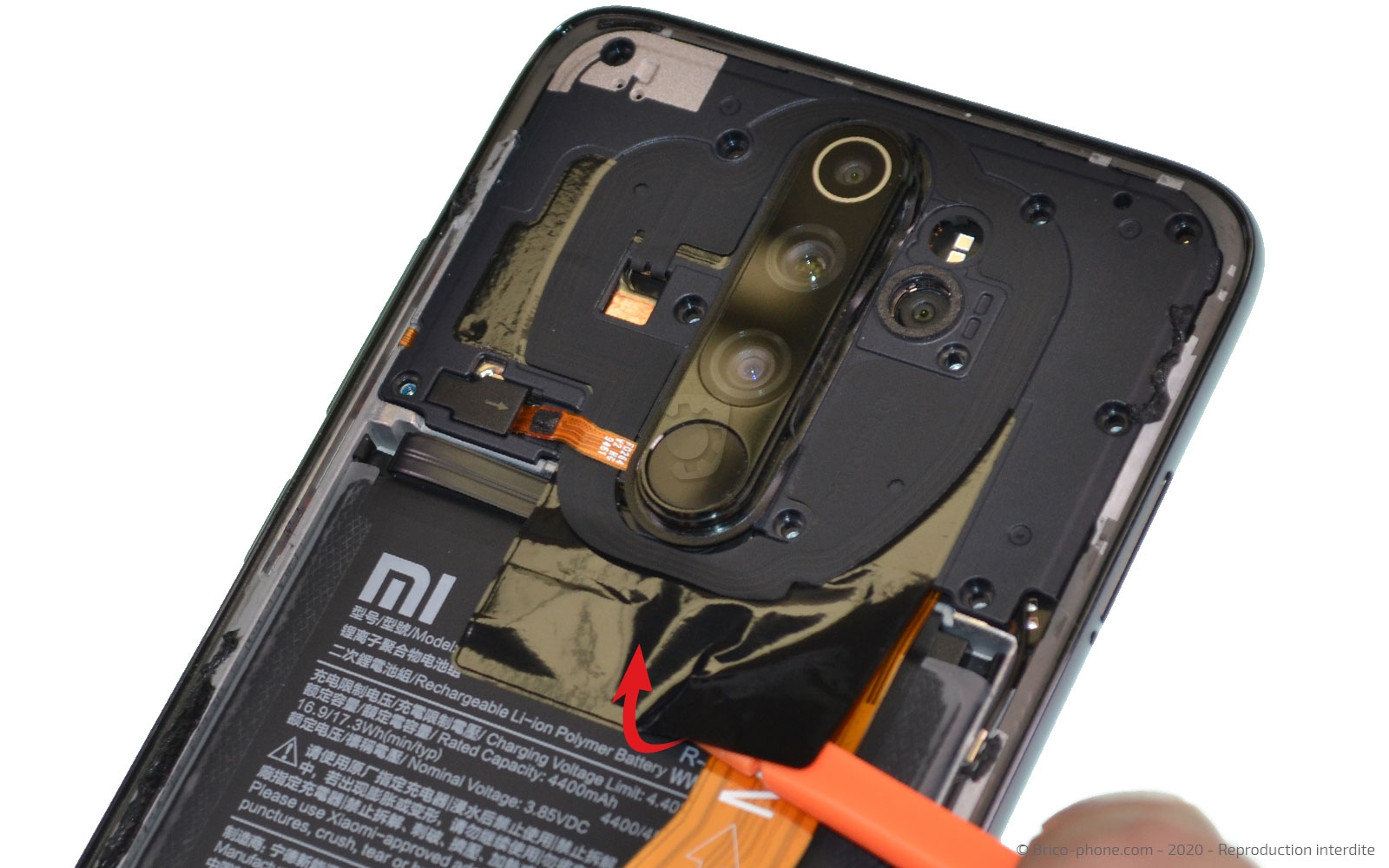

Dévissez les 10 vis cruciformes présentes sur la plaquette intermédiaire. Par la suite, soulevez l'adhésif noire ainsi que la protection de la nappe du lecteur d'empreintes.

Avec le spudger, déconnectez la connectique.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

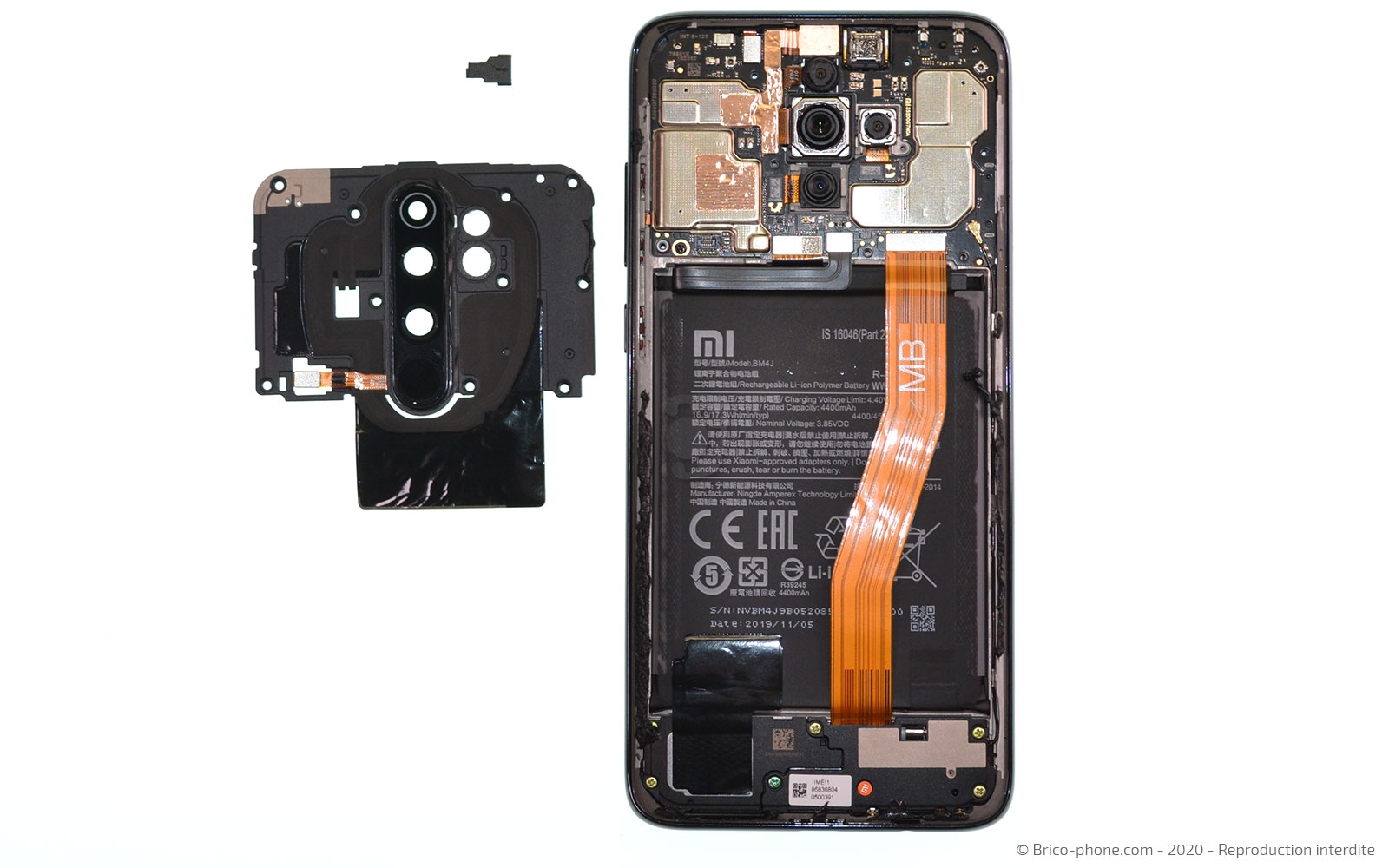

Etape 5 : Retirer la plaquette intermédiaire

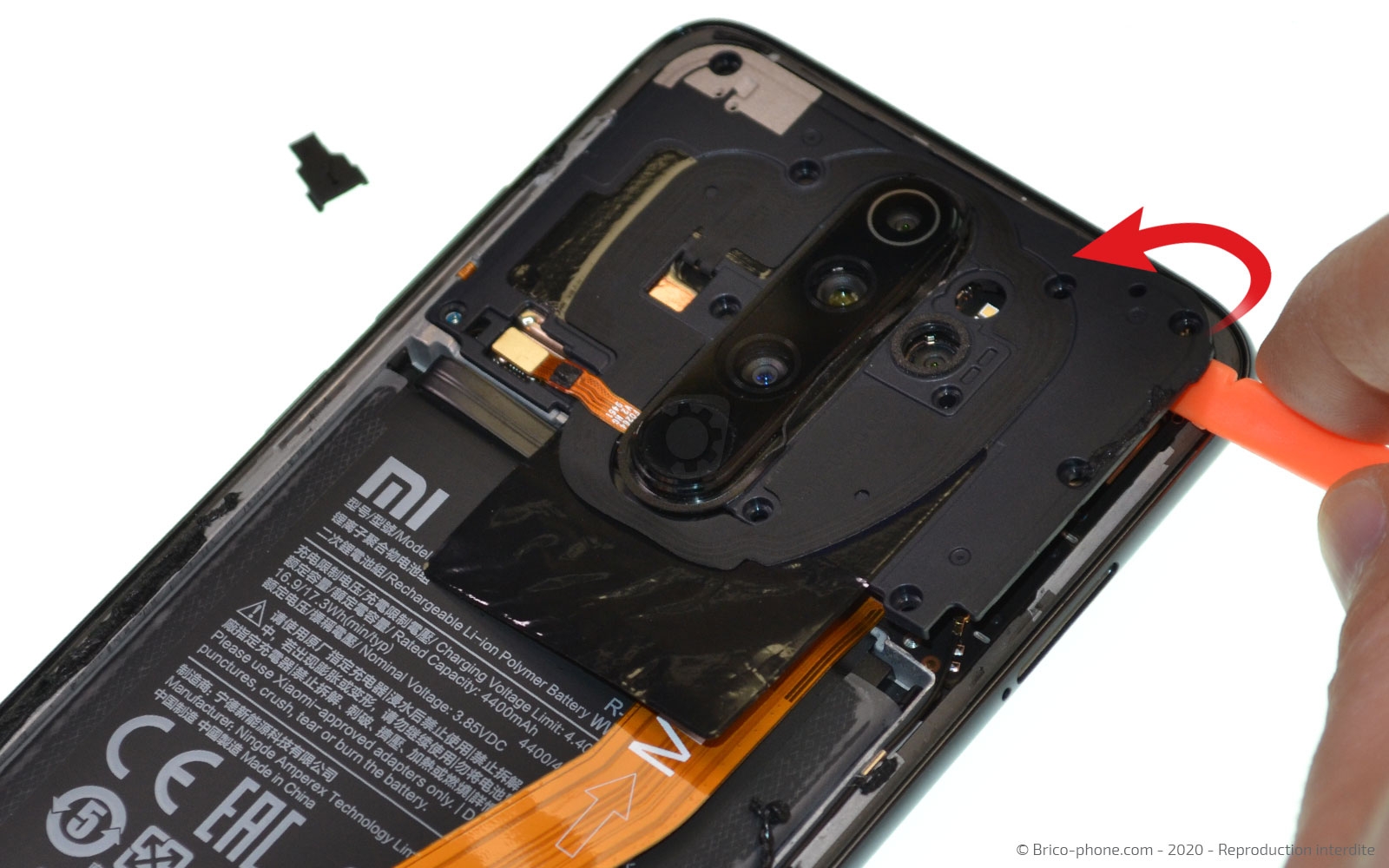

Avec le même ustensile, sortez la plaquette du châssis afin d'apercevoir la carte mère de votre Xiaomi Redmi Note 8 Pro.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la batterie

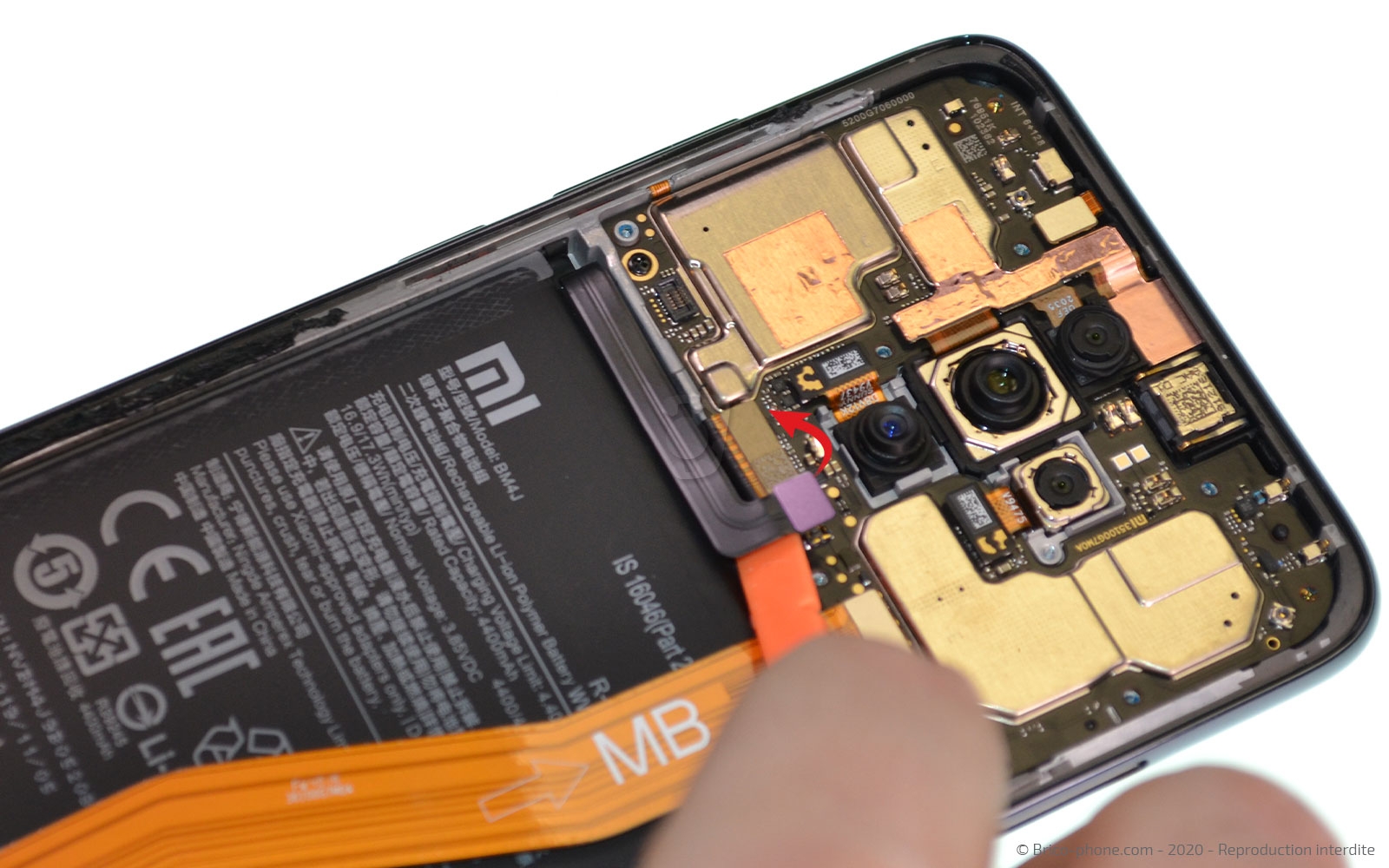

Débranchez la nappe de la batterie pour travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

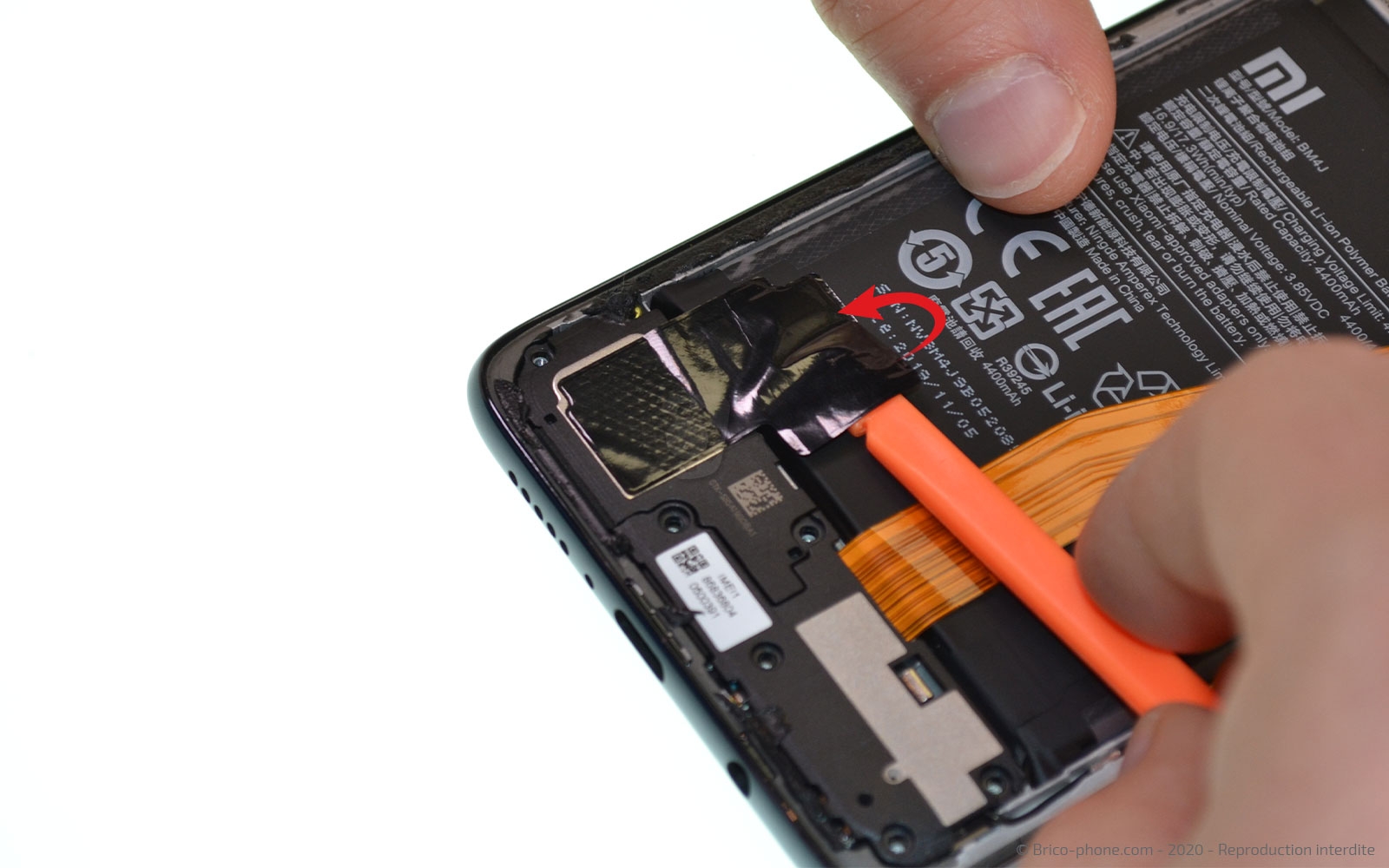

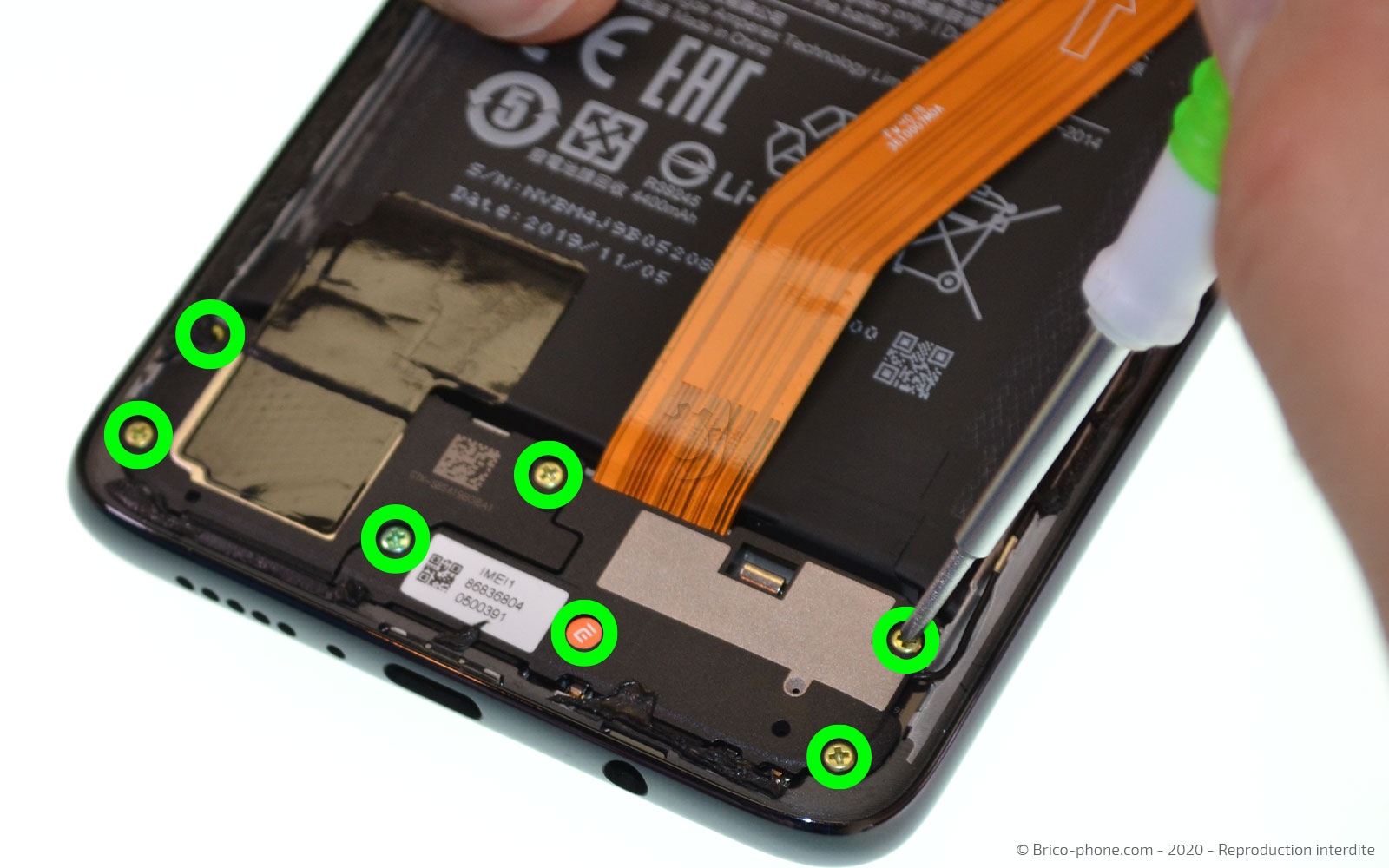

Etape 7 : Ôter le haut-parleur externe
A l'aide du tournevis cruciforme, sortez les 7 vis du haut-parleur externe.
Faites attention ce composant est divisé en deux parties.
Outils du kit utilisés
Outils du kit utilisés

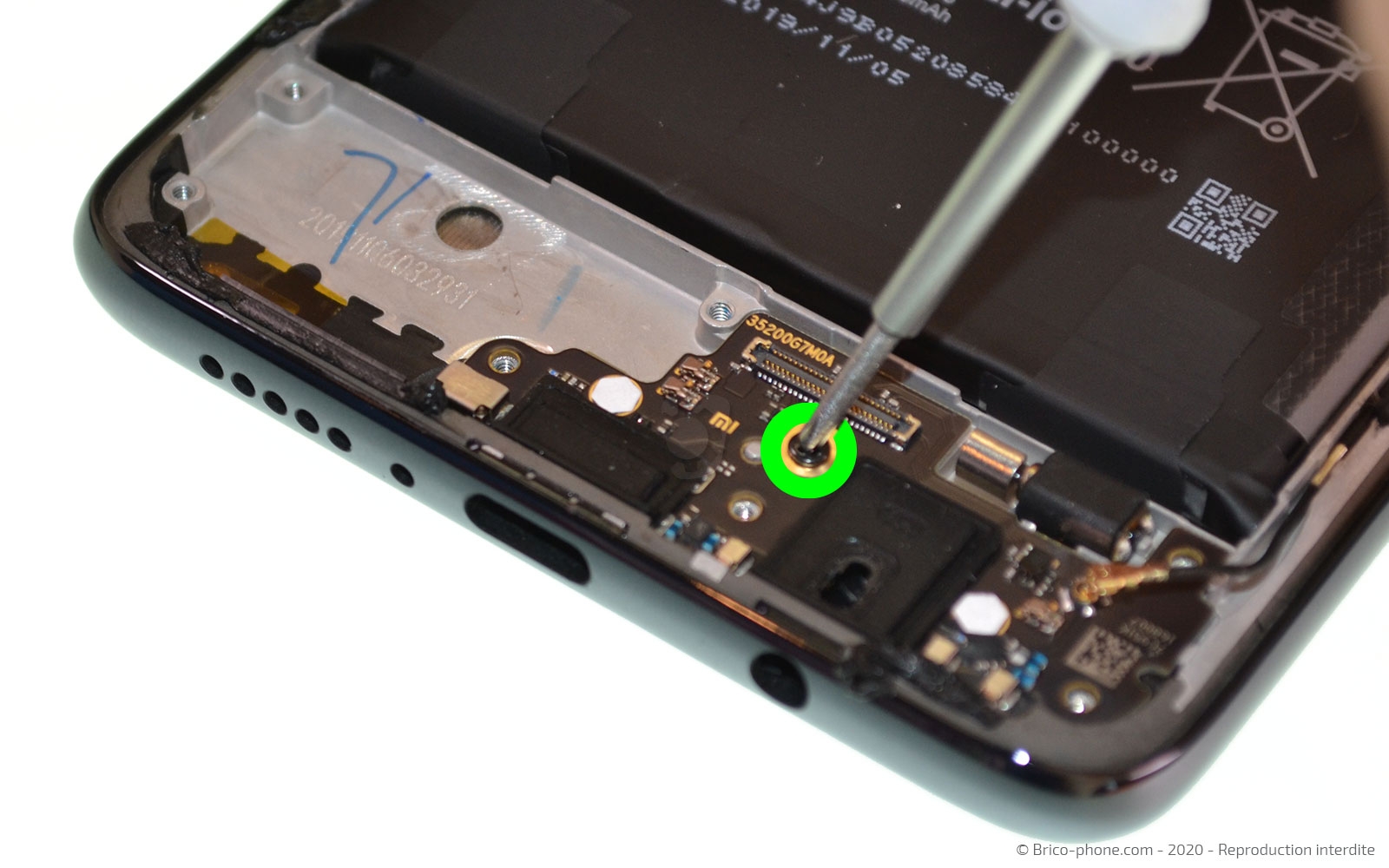

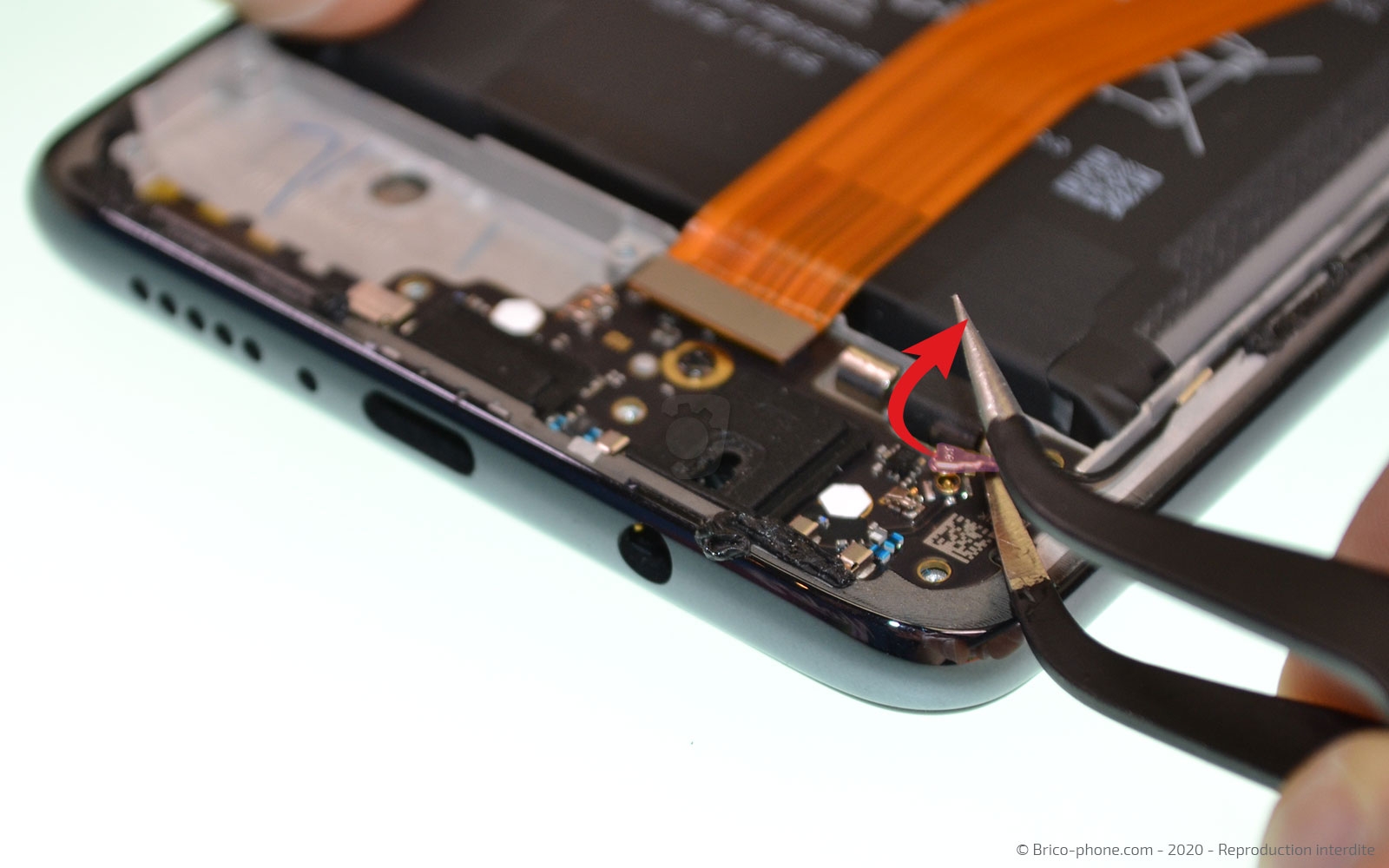

Etape 8 : Dégager le connecteur de charge

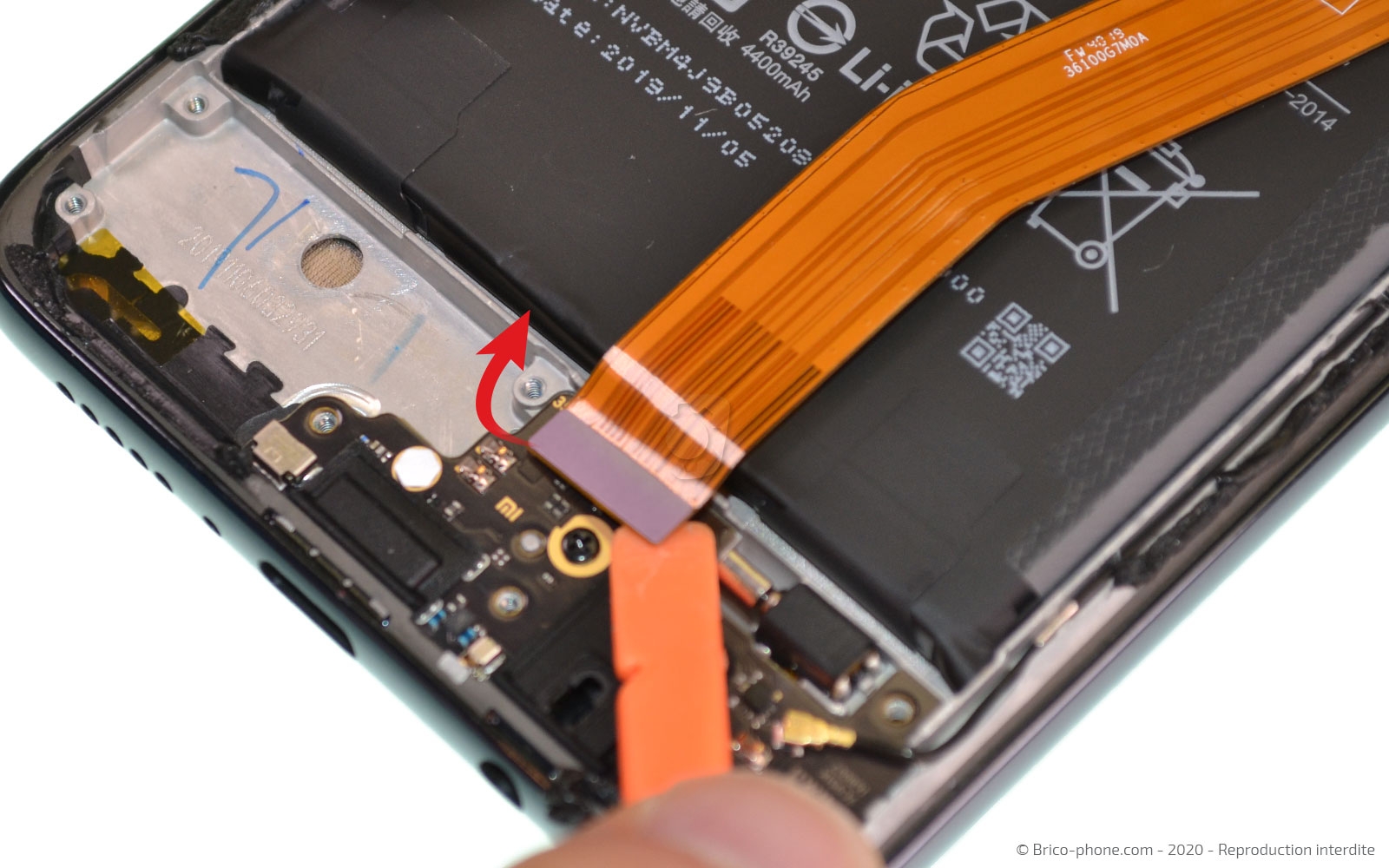

C'est muni du levier en nylon que vous devez déconnecter la nappe de la rallonge d'interconnexion.
Puis, déclipsez le câble coaxial et enfin dévissez la dernière vis cruciforme retenant le dock au châssis.
Outils du kit utilisés
Outils du kit utilisés

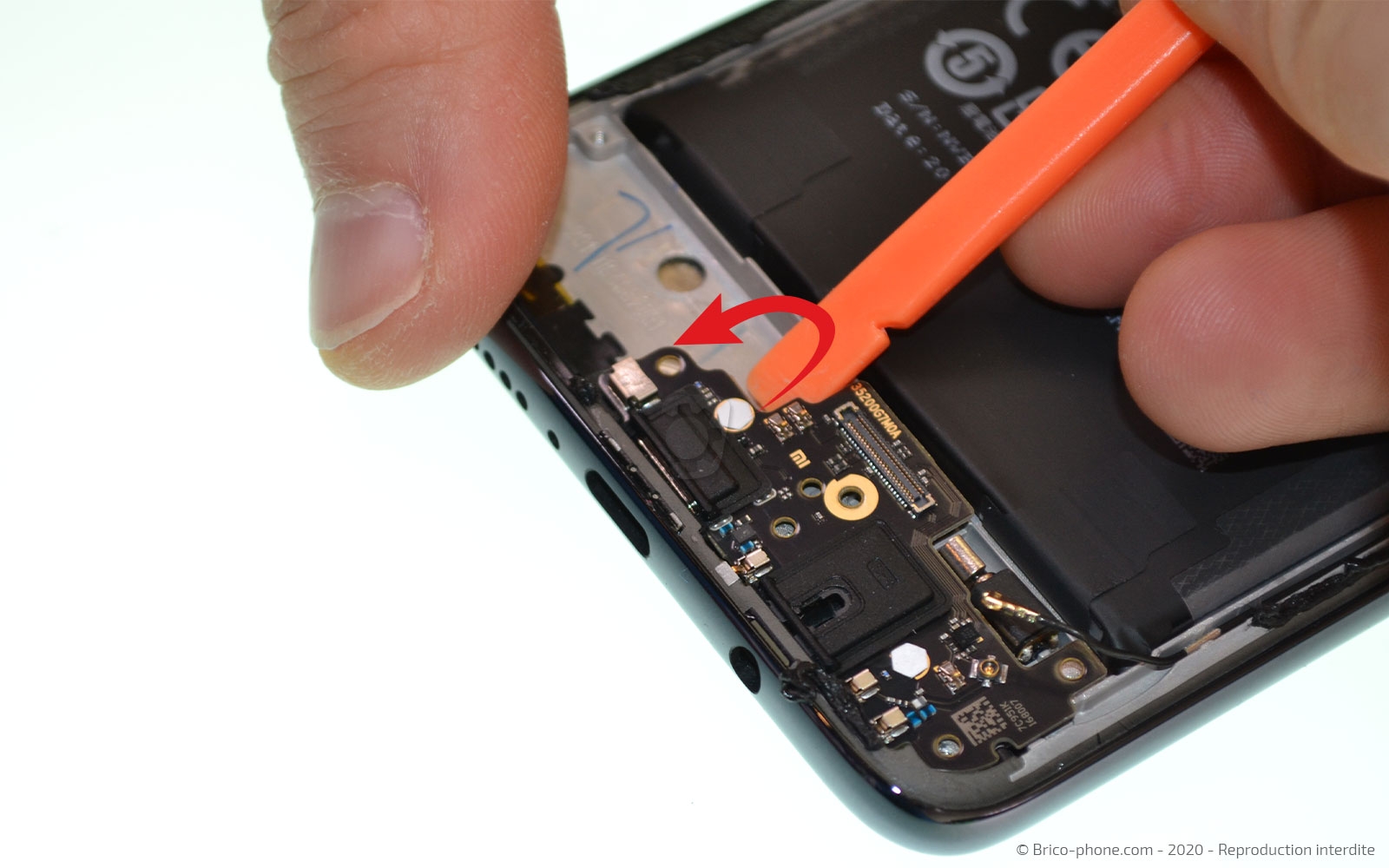

Etape 9 : Sortir le dock endommagé

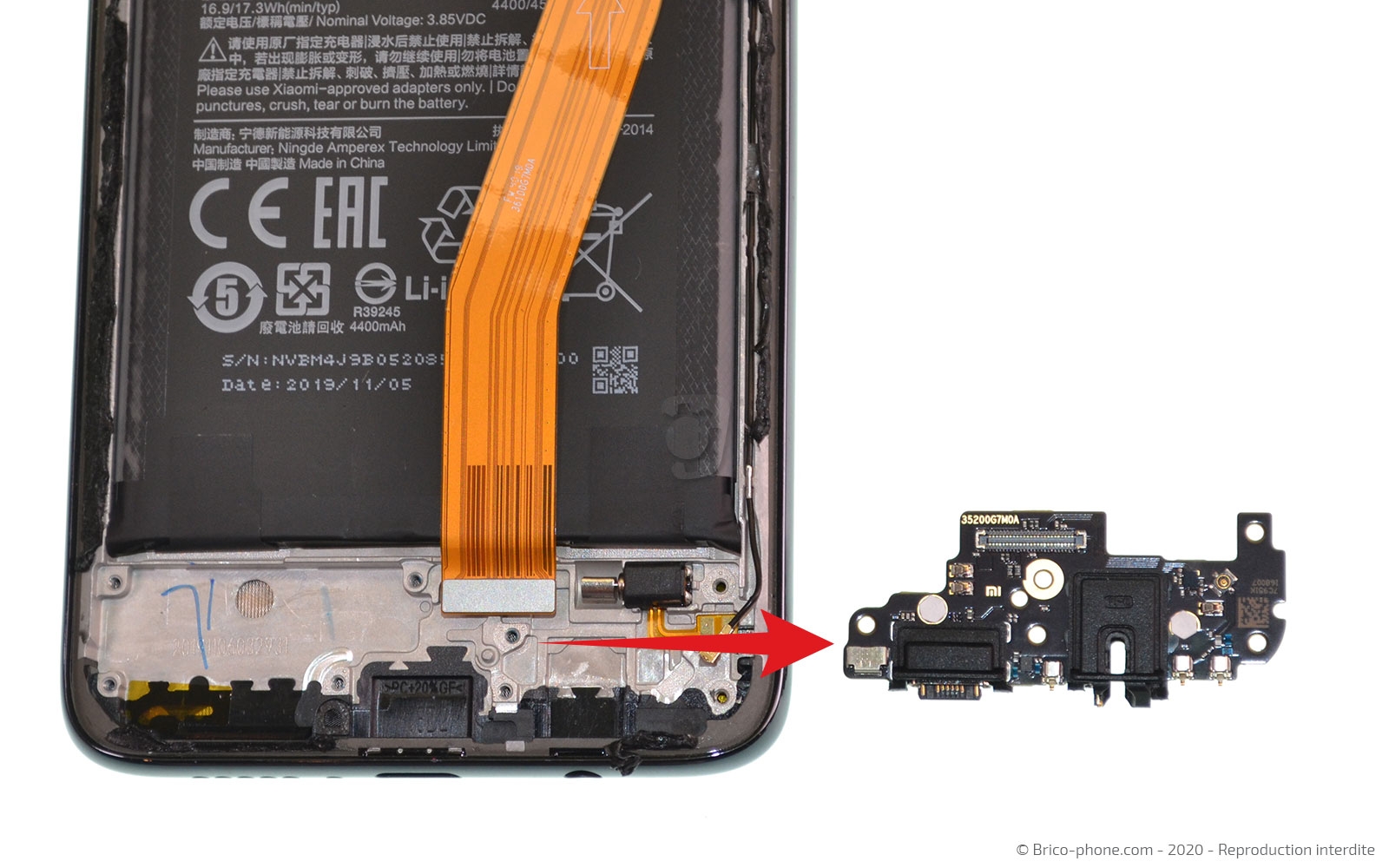

Glissez le spudger sous le composant afin de faire levier et de pouvoir l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

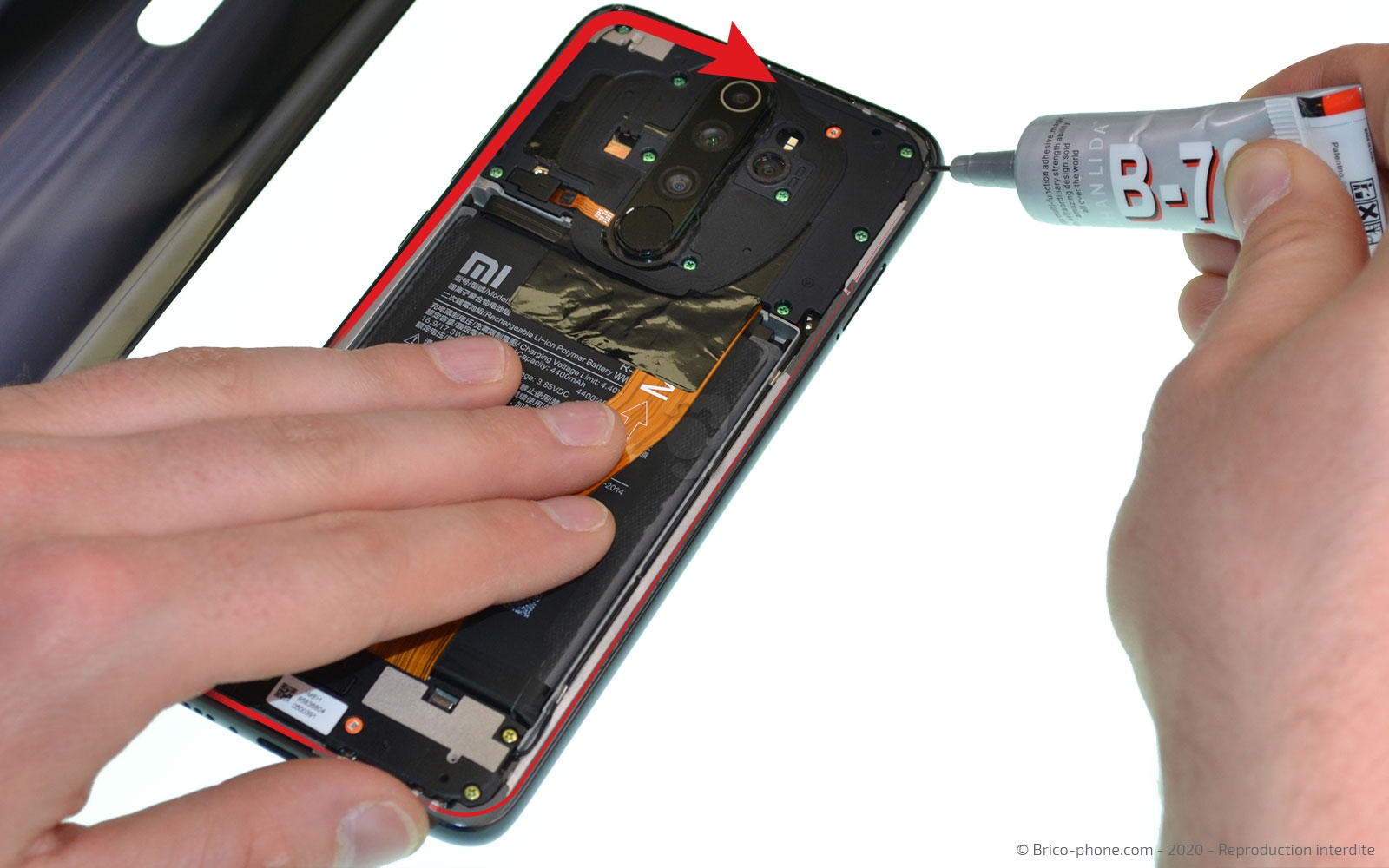

Conseils pour le remontage
La réparation de votre Xiaomi Redmi Note 8 Pro est presque terminée puisqu'il est temps de remonter votre smartphone en suivant les étapes précédentes dans le sens inverse.

N'oubliez pas de nettoyer le châssis et la vitre arrière des résidus de stickers.
Ensuite, positionnez la colle B-7000 sur toute la longueur du châssis avant de mettre sous presse votre téléphone pendant environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
