Changement du connecteur de charge sur Honor 20 Pro

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Honor 20 Pro | Temps estimé : 30 min | Difficulté : 2/5

Votre smartphone rencontre des difficultés lors de la recharge et après un diagnostic, vous savez que cette panne vient du connecteur de charge de votre Honor 20 Pro ? Nos techniciens Brico-Phone ont conçus ce guide détaillé en photos pour vous accompagner durant toute votre réparation.

Diagnostic

›  Vous rencontrez des problèmes de charge.
›  Votre smartphone n'est pas reconnu par votre ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Lentille et contour de caméra arrière pour Sony Xperia XA2 Argent
12,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Pour éviter tout risque de confusion lors de votre commande, nous vous conseillons de vérifier le numéro de modèle de votre appareil avant de commander la pièce détachée dont vous avez besoin.
Pour cela, retournez votre Honor 20 Pro et assurez-vous d'y lire la référence YAL-L41.
Sinon, vous pouvez également composer le *#06# et recopier le numéro d'IMEI affiché dans la case dédiée sur notre page d'accueil. Une fois le numéro vérifié, Brico-Phone vous proposera les pages correspondantes à votre modèle.

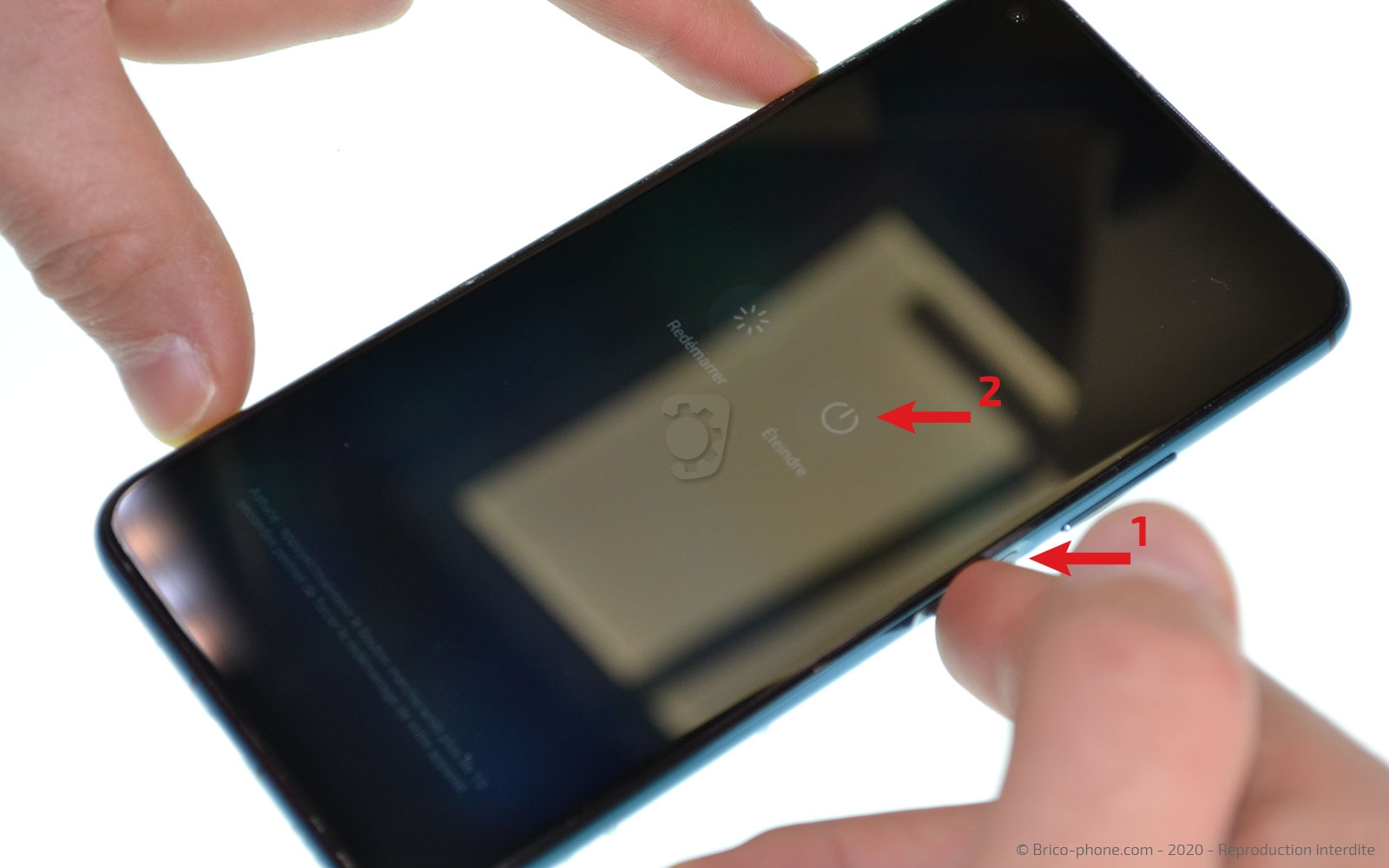

Etape 1 : Mettre hors tension le smartphone
Mettez hors tension votre appareil et sortez le rack Nano Sim du smartphone.
Outils du kit utilisés
Outils du kit utilisés

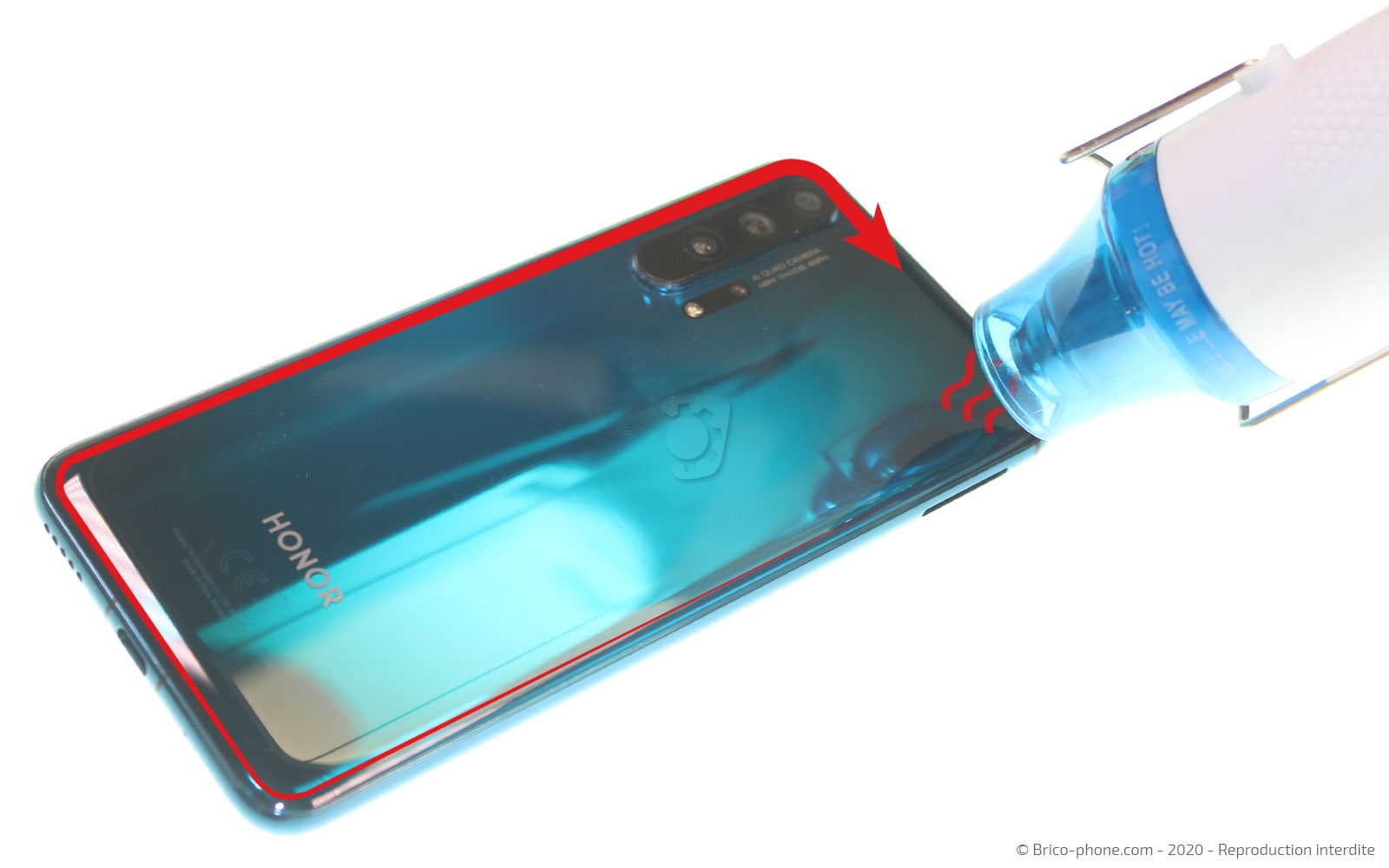

Etape 2 : Chauffer la vitre arrière
Pour accéder aux différents composants de votre Honor 20 Pro, il faut chauffer la vitre arrière afin de ramollir l'adhésif retenant cette dernière au châssis, en utilisant soit un décapeur thermique soit un coussin chauffant.
Si vous n'avez en votre possession aucun de ces deux produits, vous pouvez utiliser votre sèche-cheveux mais attention à ne pas dépasser les 70°C.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

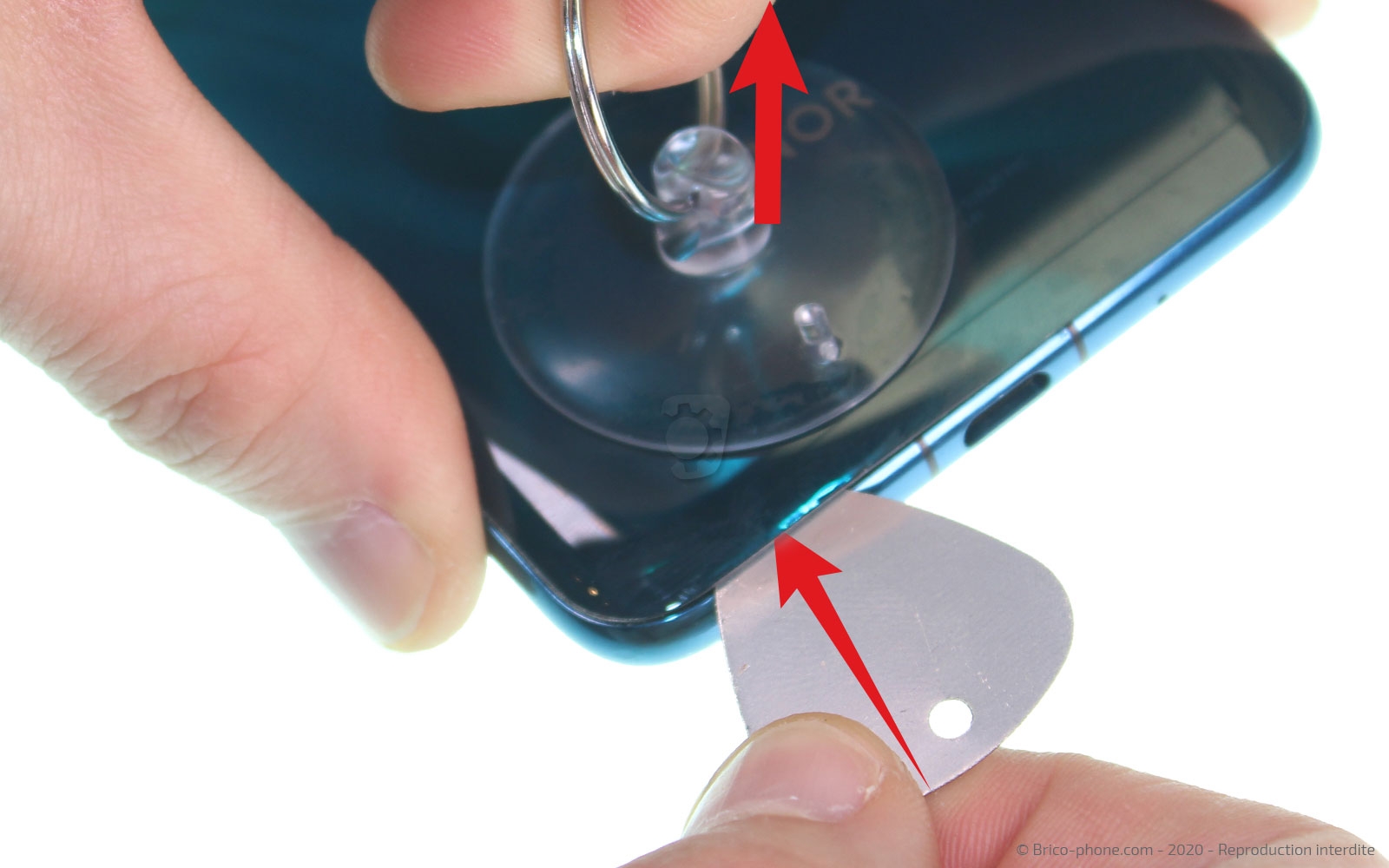

Etape 3 : Accéder à l'intérieur du smartphone
Fixez la ventouse du kit d'outils en bas de la vitre arrière et en faisant pression sur sa boucle, vous devriez laisser entrevoir un espace dans lequel il vous faut insérer le médiator en métal percé.
Une fois le médiator en place, glissez la carte transparente pour continuer le décollage sans endommager la peinture de la vitre arrière.
Vous pouvez enfin retirer le cache batterie du téléphone.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Vitre arrière Phantom Blue pour Honor 20 Pro
46,90 €
Etape 4 : Ôter la plaquette intermédiaire
Munissez-vous du tournevis cruciforme pour sortir les 12 vis de la plaquette intermédiaire afin de l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

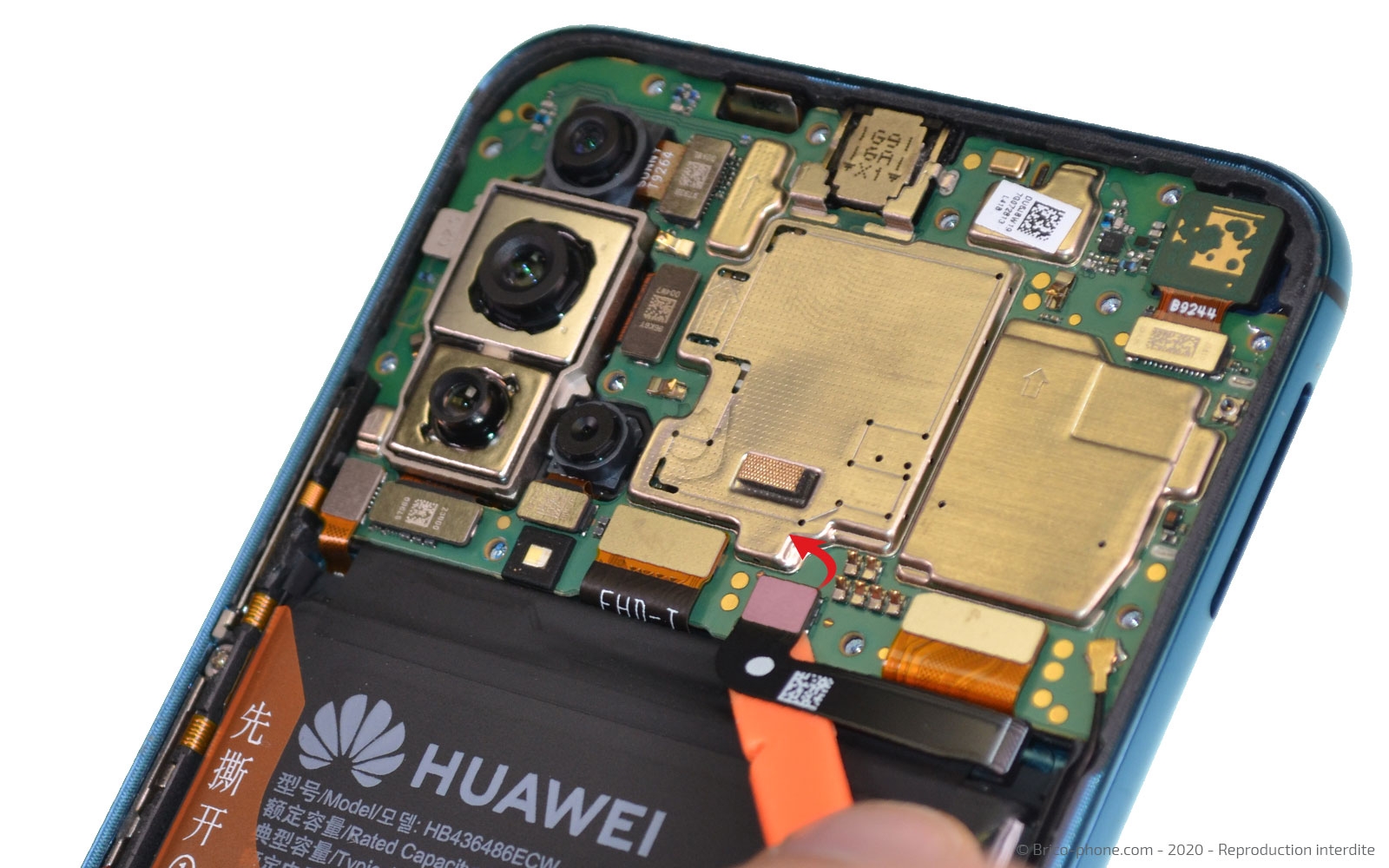

Etape 5 : Déconnecter la batterie
A l'aide du spudger, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

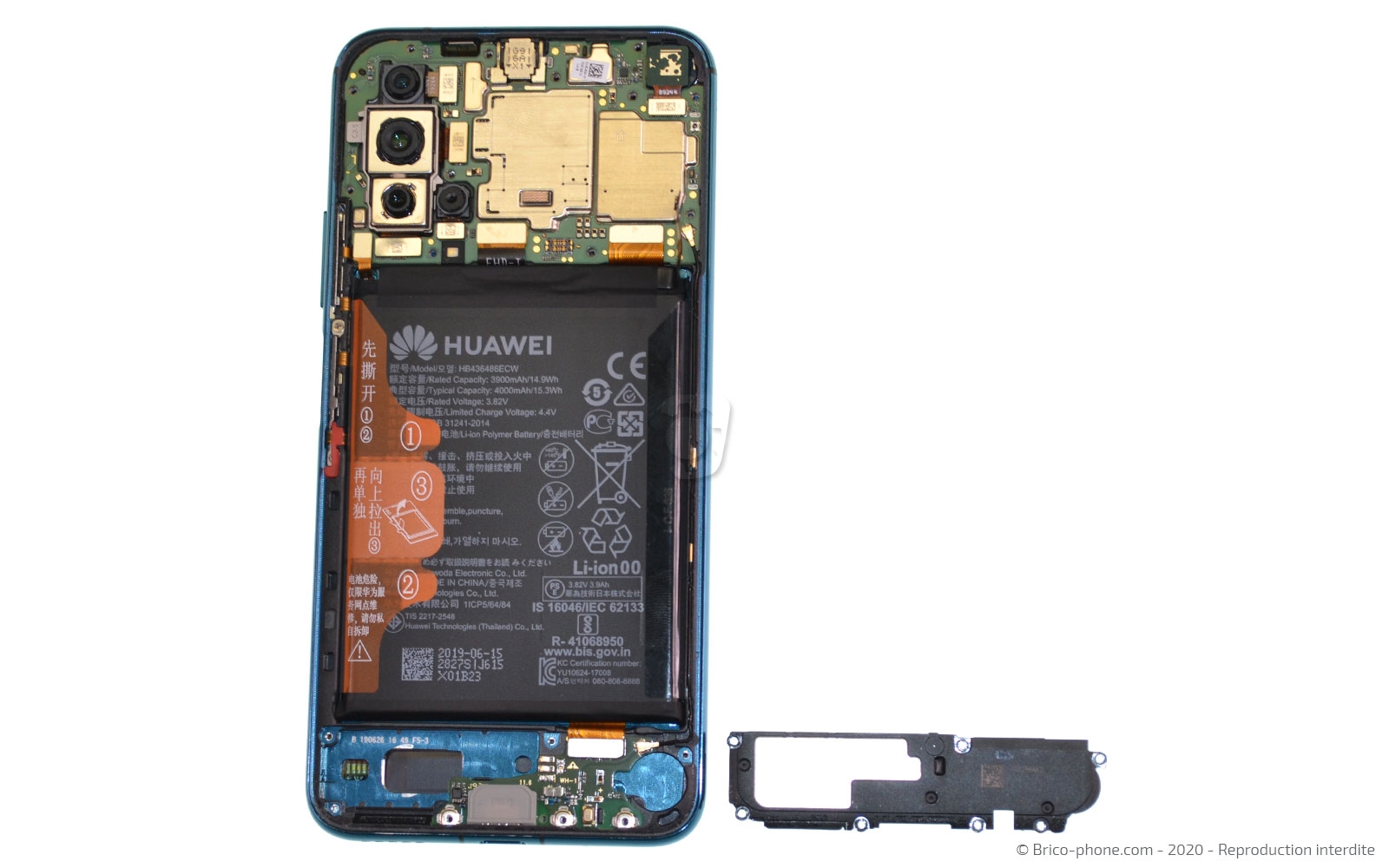

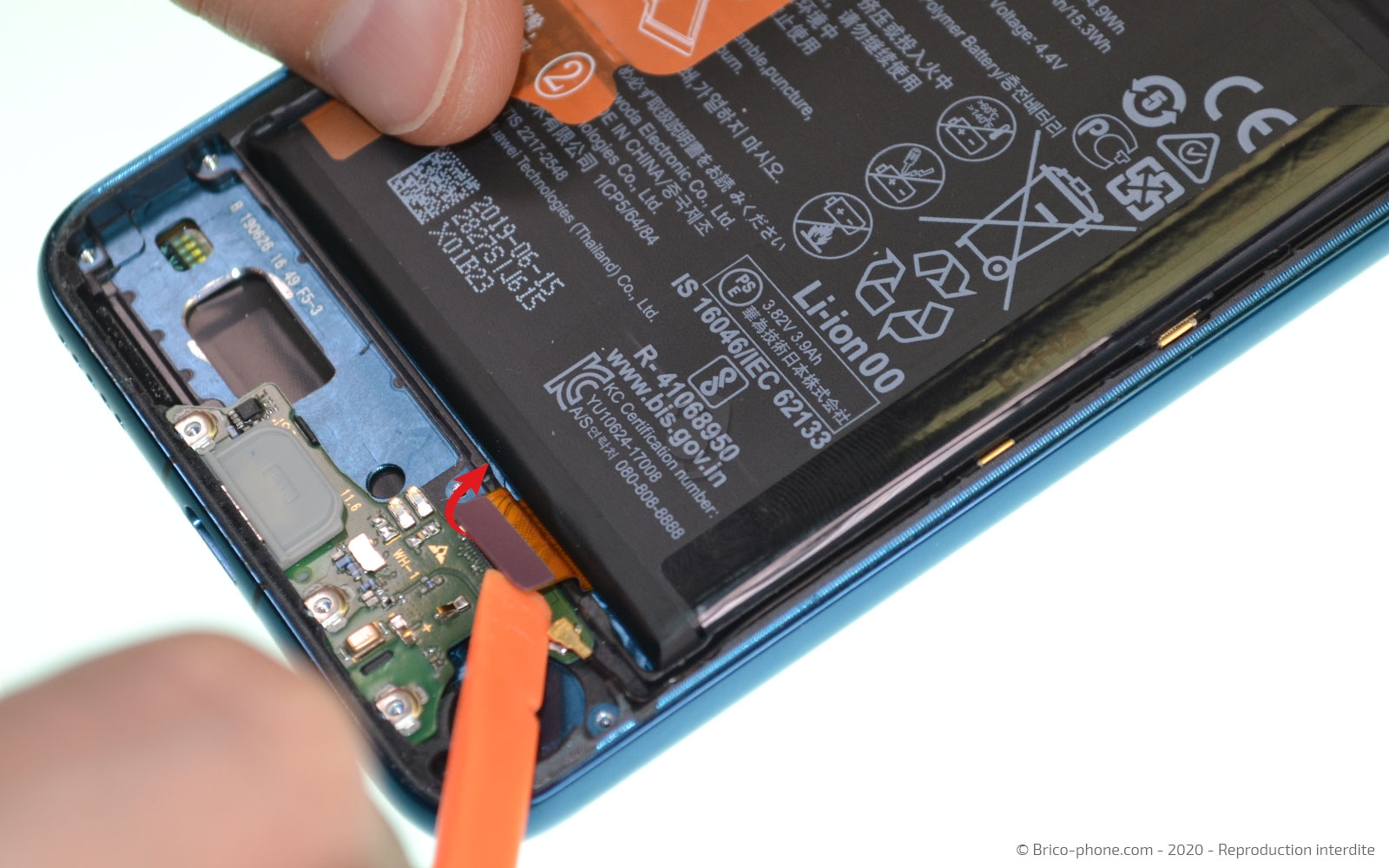

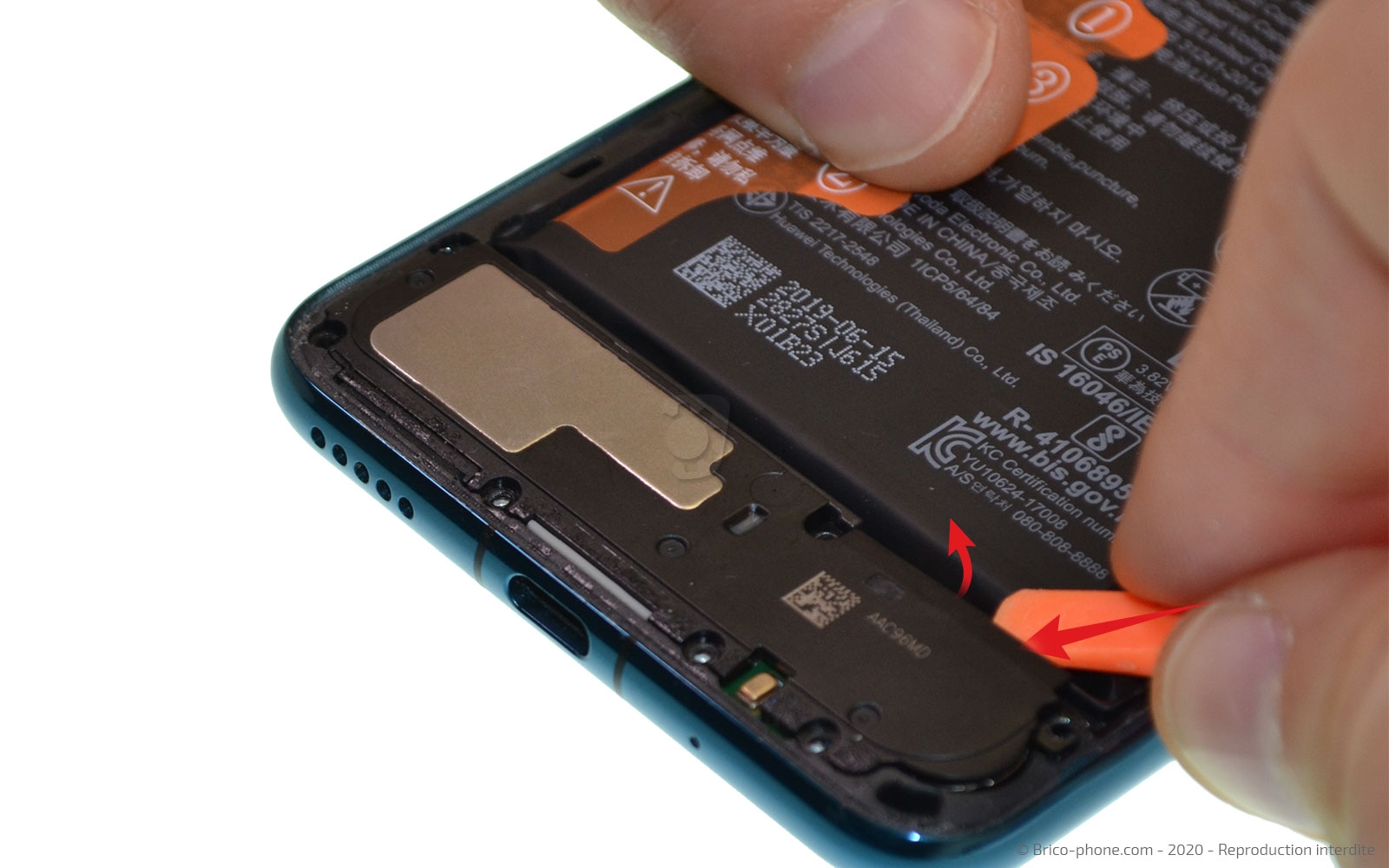

Etape 6 : Retirer le haut-parleur externe
Maintenant que nous pouvons travailler en toute sécurité, reprenez votre tournevis pour retirer les 7 vis cruciformes du haut-parleur externe.
Soulevez le composant à l'aide du levier en nylon puis déconnectez la nappe de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Sortir le connecteur de charge
A l'aide de la pincette métallique, déclipsez le câble coaxial avant de chauffer le composant avec le décapeur thermique, le coussin chauffant ou encore votre sèche-cheveux.
Ensuite, il vous suffit de glisser l'outil sous le dock afin de le décoller délicatement du châssis.
Pensez à récupérer le joint se trouvant autour de la prise de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

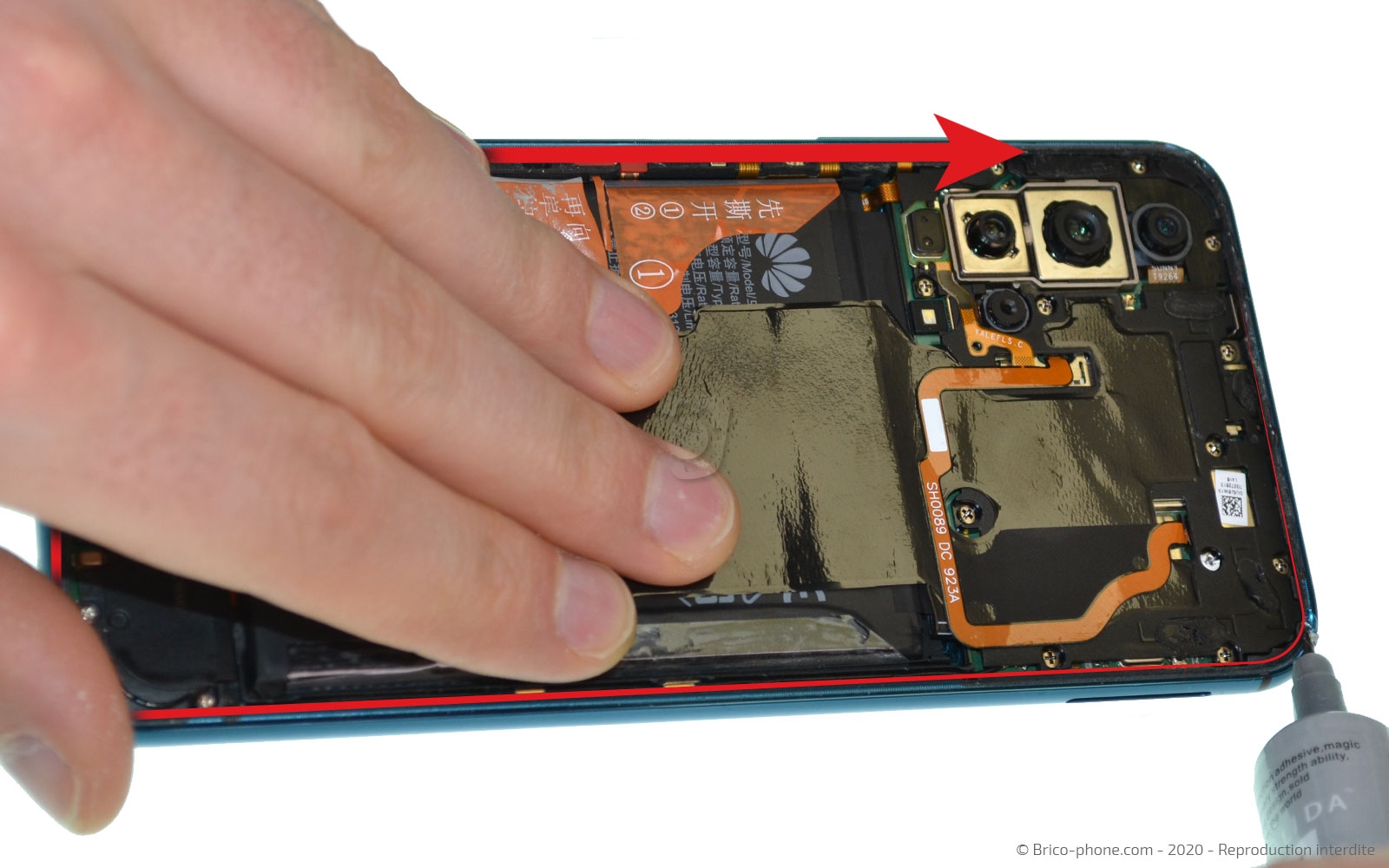

Conseils pour le remontage
Ce tutoriel pour vous accompagner dans votre réparation est maintenant terminé, suivez les étapes précédentes pour refermer votre smartphone avec le nouveau connecteur de charge.
N'oubliez pas de bien nettoyer le châssis ainsi que la vitre arrière de votre Honor 20 Pro des restes de stickers.
Pour finir, munissez-vous de la colle B-7000 est déposez-la sur toute la longueur de votre appareil avant de reposer la coque. Laissez sous presse environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Colle professionnelle B7000 en tube de 3ml
3,90 €
