Changement de la nappe du bouton Home

IPhone 5S
Temps estimé : 15 min Difficulté : 2/5
IPhone 5S | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la nappe du bouton Home sur votre iPhone 5S. ATTENTION la nappe Home d'origine gère la fonctionnalité touchID, si vous remplacer cette nappe vous perdrez cette fonctionnalité.

Diagnostic

Diagnostic :
➤Le bouton central (Home) de votre iPhone 5S répond mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe Bouton Home pour iPhone 5S et SE NOIR
10,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5S et SE
4,90 €
Ajouter au panier
Voir toute la gamme
Etape 1 : Retirer le rack de la carte SIM
Utiliser votre outil d'ouverture rack SIM ou bien un objet pointu tel qu'un trombone pour retirer votre carte SIM de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

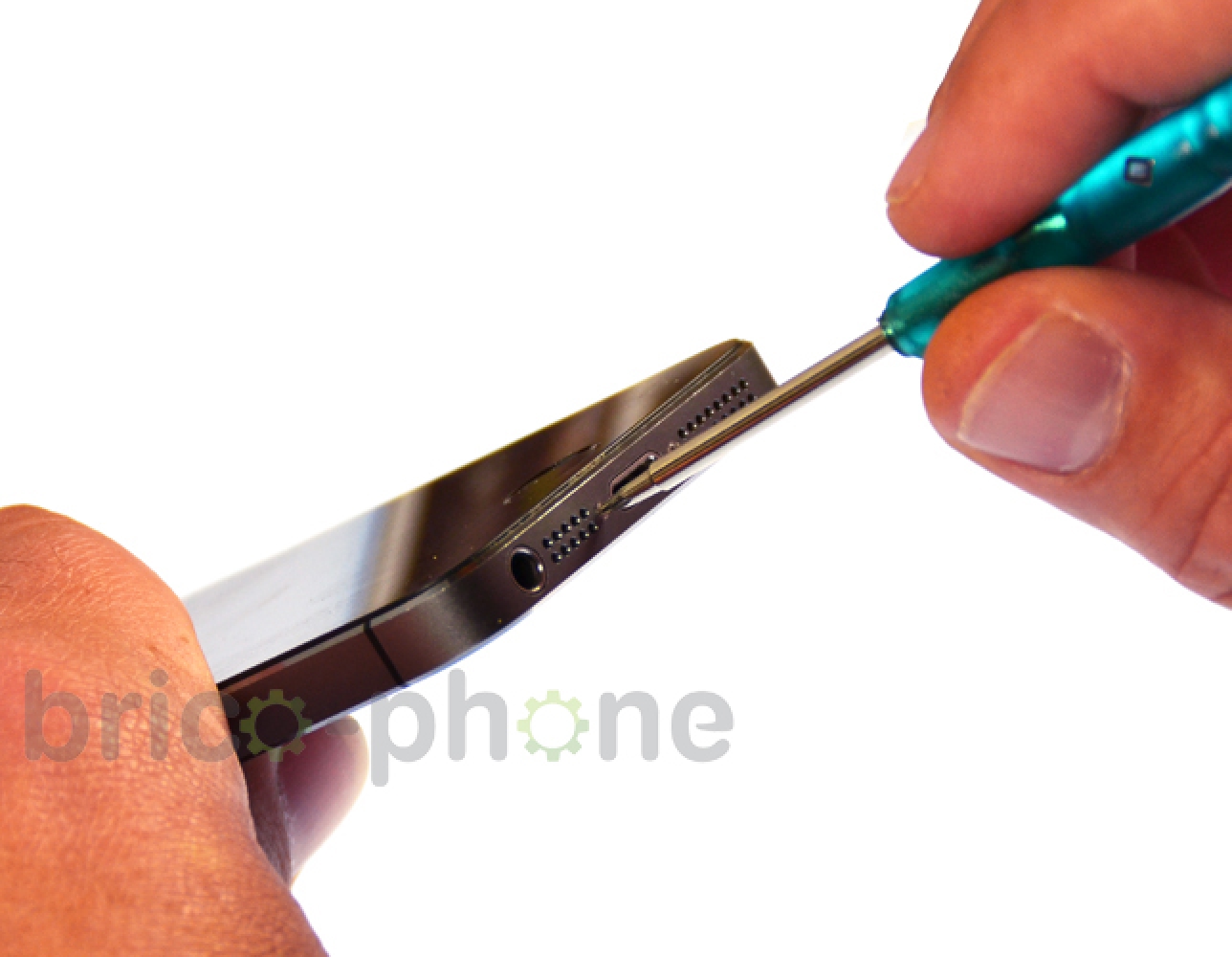

Etape 2 : Retirer les vis A1 et A2
A l'aide du tournevis Pentalobe (en étoile), dévissez les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Etape 3a : Décoller la vitre
Placer la ventouse sur la partie inférieure de la vitre de votre iPhone, juste au dessus du bouton Home. Si votre vitre est brisée, déposer entre la vitre et la ventouse un morceau de scotch sinon la ventouse n'aura aucun effet.
Outils du kit utilisés
Outils du kit utilisés

Etape 3b : Décoller la vitre

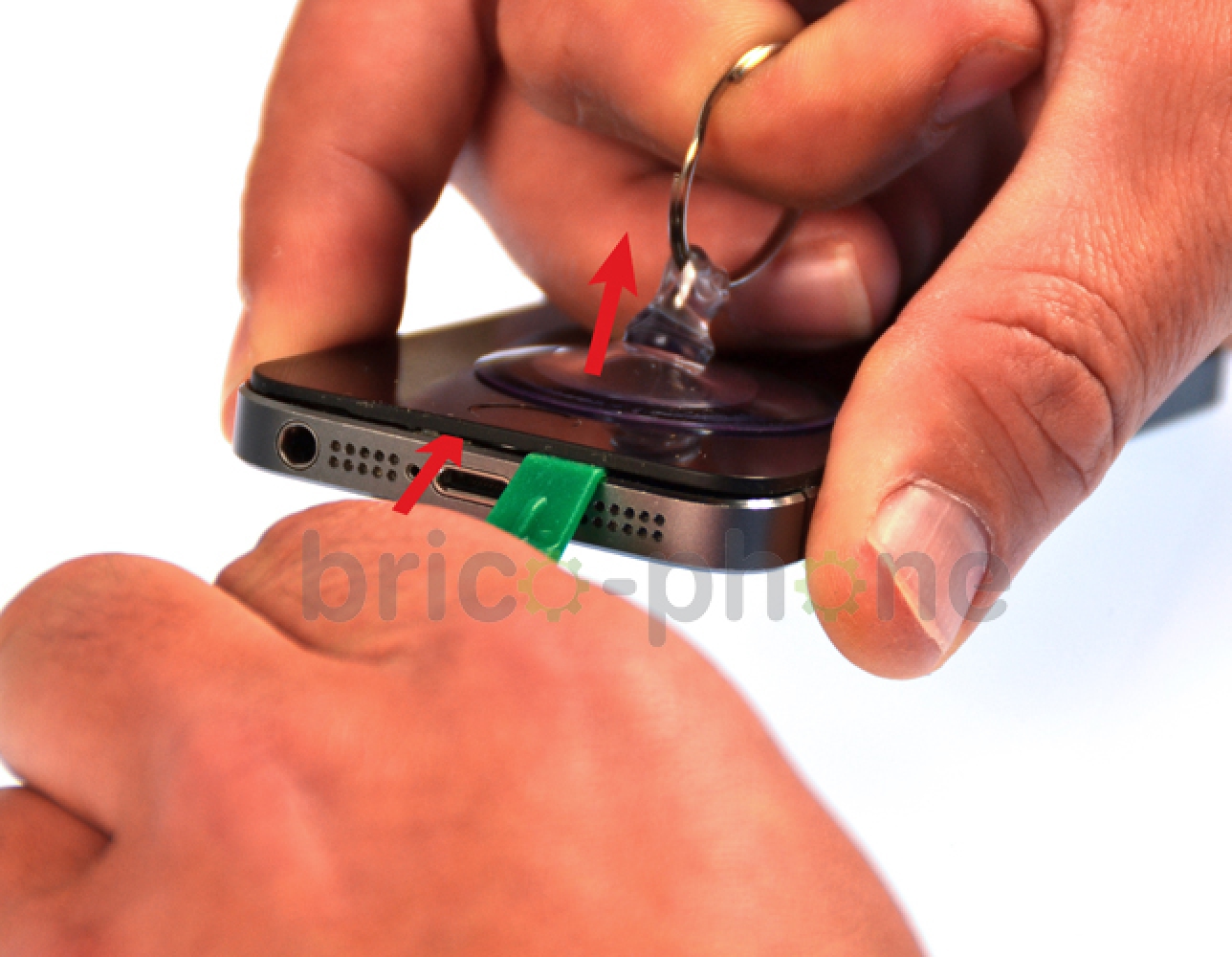

Tirez légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.
Outils du kit utilisés
Outils du kit utilisés

Etape 3c : Décoller la vitre

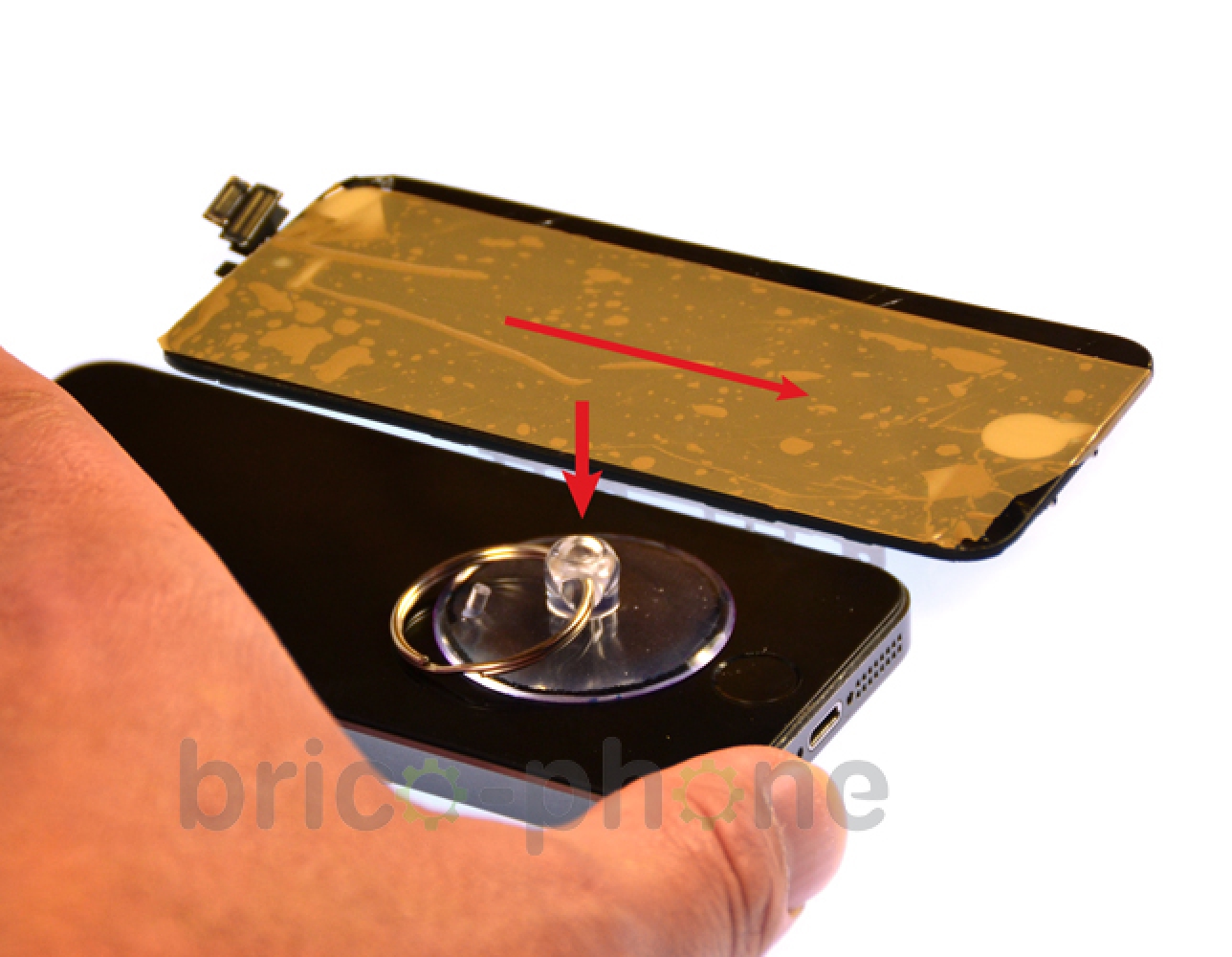

Faites ensuite coulisser le levier tout autour de la vitre afin de pouvoir entièrement la déboîter, en veillant à ne pas abîmer le châssis au niveau des pattes de fixation métalliques.
Outils du kit utilisés
Outils du kit utilisés

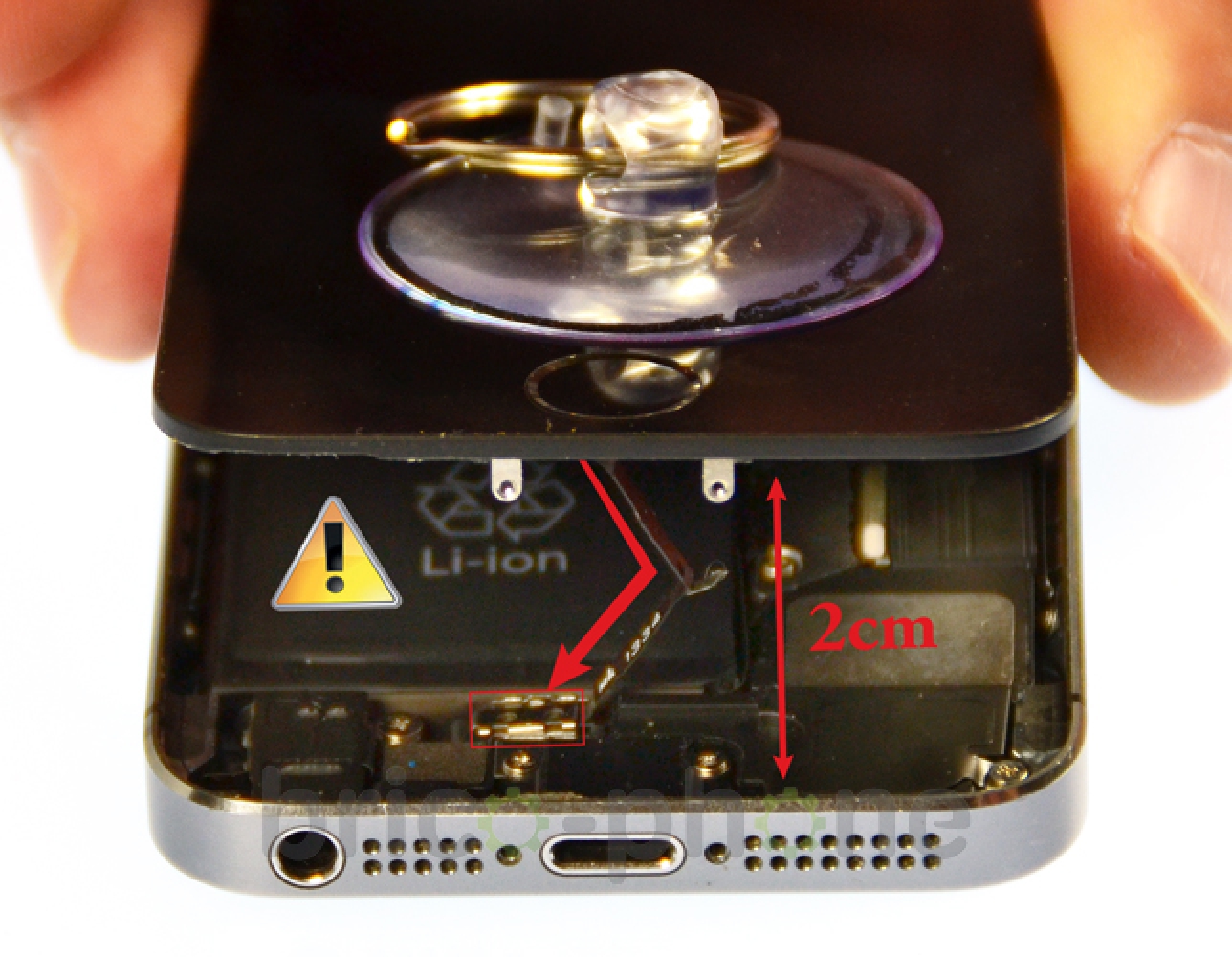

Etape 4a : Déconnecter la nappe du bouton Home
Faites très attention à ne lever la vitre que sur sa partie inférieure (à partir du bouton Home) et sur maximum 2cm pour ne pas arracher la nappe du bouton Home.
Outils du kit utilisés
Outils du kit utilisés

Etape 4b : Déconnecter la nappe du bouton Home

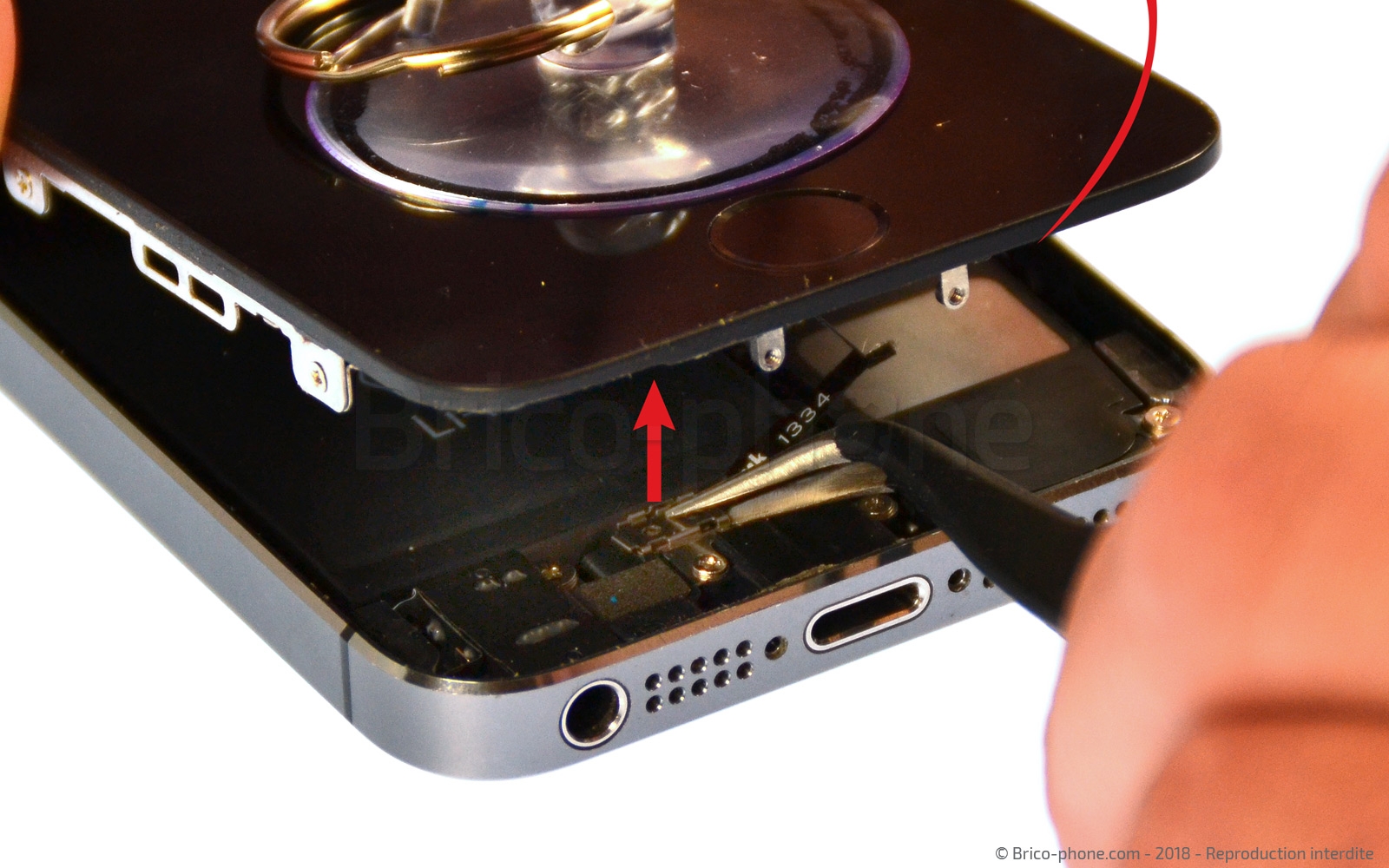

Une fois votre iPhone entrouvert, utiliser la pincette pour retirer le petit élément #1 puis déconnecter la nappe du bouton Home.
Outils du kit utilisés
Outils du kit utilisés

Etape 4c : Déconnecter la nappe du bouton Home
Vous pouvez à présent lever la vitre mais uniquement jusqu'à un angle d'environ 75° pour ne pas arracher les nappes situées dans la partie supérieure de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

Etape 5a : Retirer la plaquette de protection

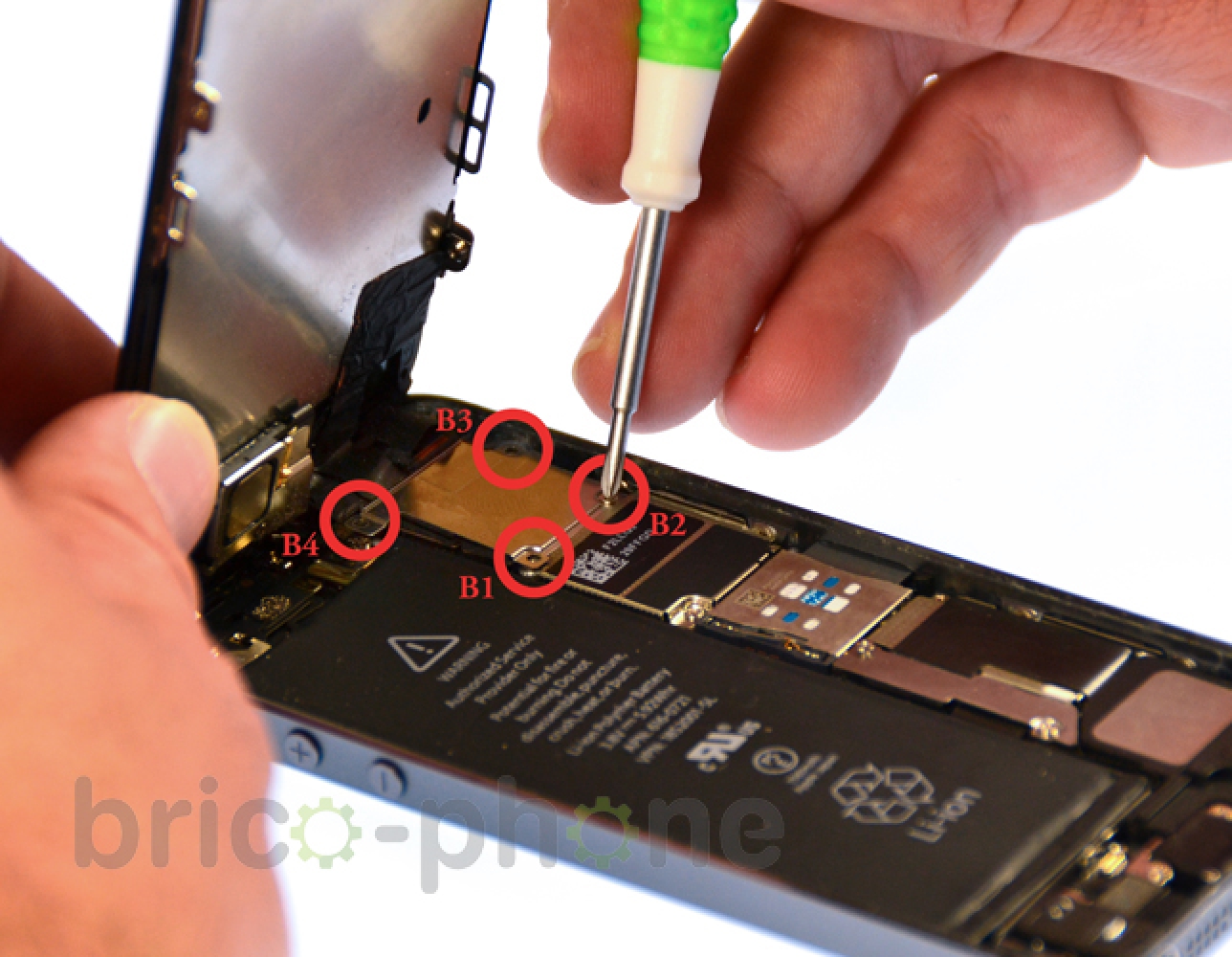

A l'aide du tournevis cruciforme, retirer les vis B1 à B4.
Outils du kit utilisés
Outils du kit utilisés

Etape 5b : Retirer la plaquette de protection

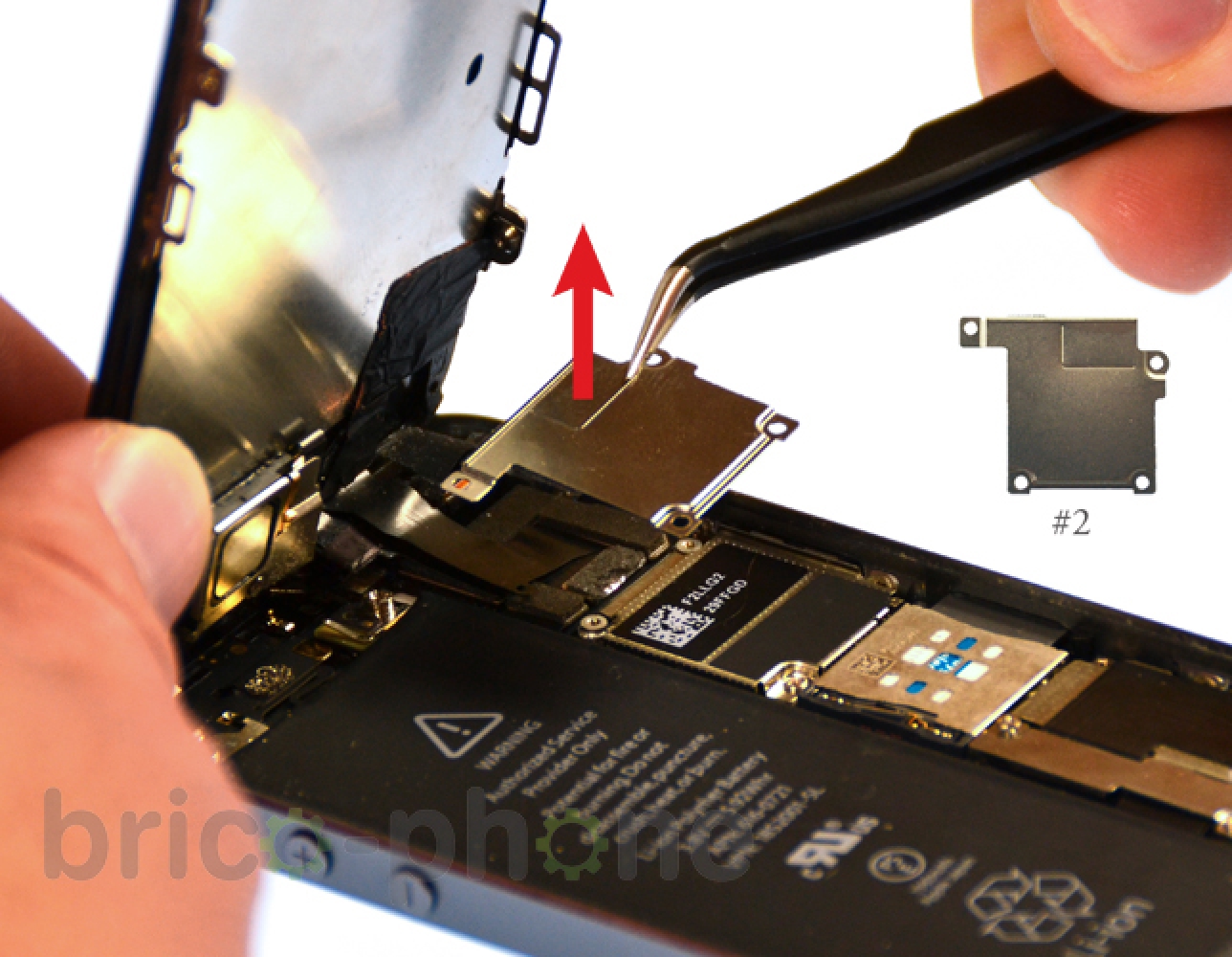

Vous pouvez à présent extraire avec la pincette la plaquette métallique qui protège les nappes de l'écran LCD, du tactile, et de la caméra Facetime.
Outils du kit utilisés
Outils du kit utilisés

Etape 6a : Déconnecter les nappes LCD, tactile et caméra Facetime

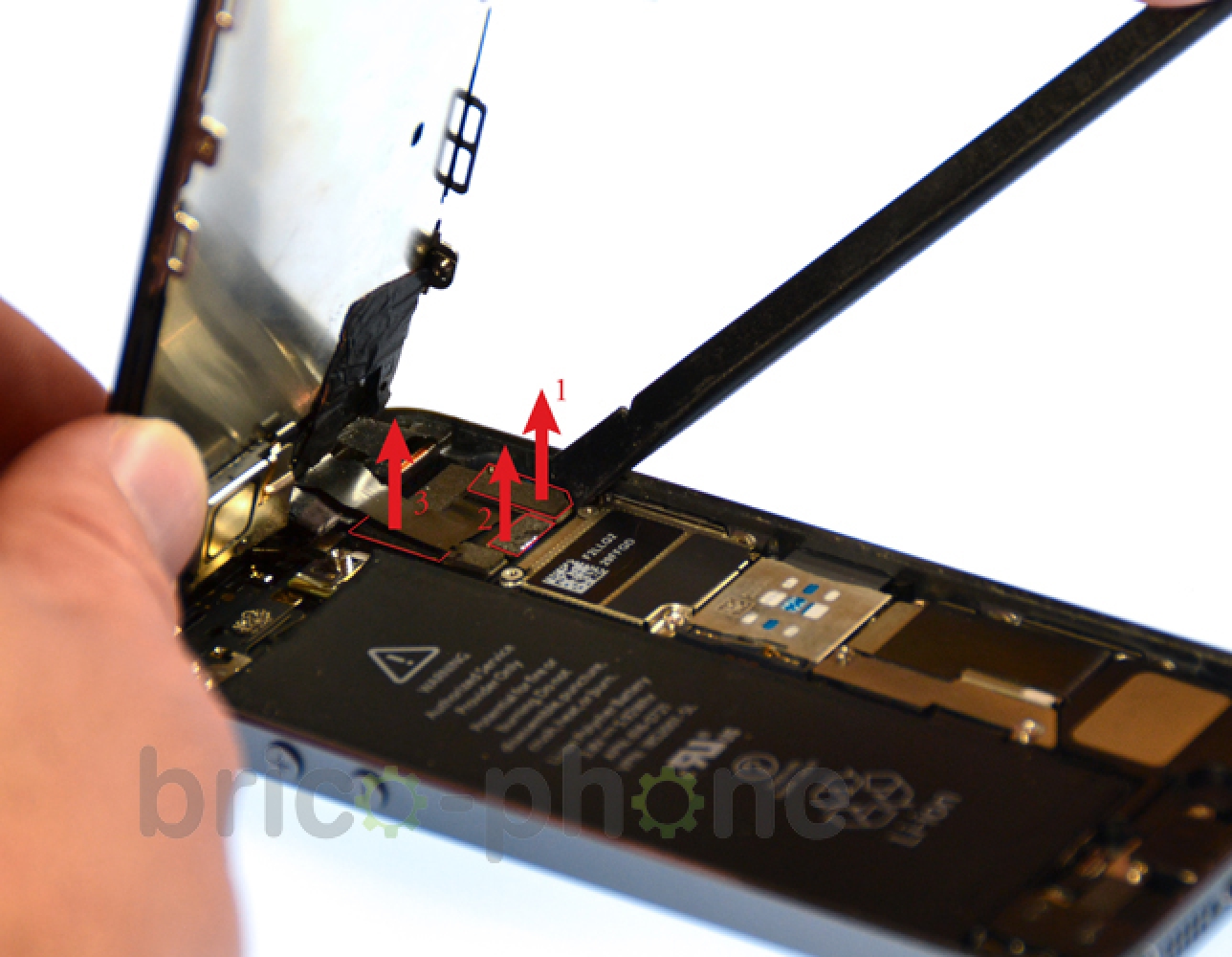

A l'aide du levier en plastique déconnecter les nappes 1 et 2.
Outils du kit utilisés
Outils du kit utilisés

Etape 6b : Déconnecter les nappes LCD, tactile et caméra Facetime

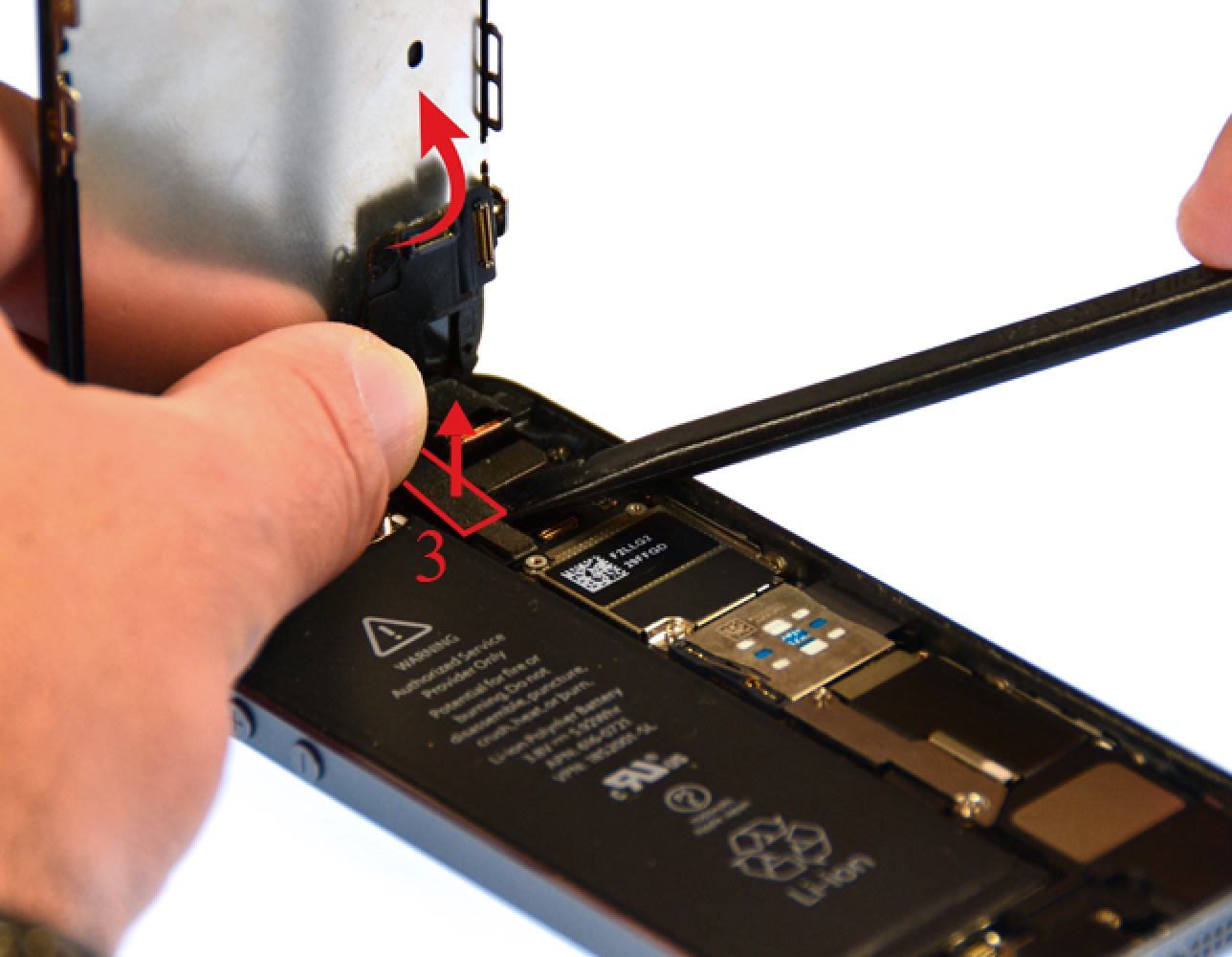

Relever les deux nappes LCD et tactile. Vous avez à présent accès à celle de la caméra Facetime que vous devez également déconnecter.
Outils du kit utilisés
Outils du kit utilisés

Etape 7a : Retirer la nappe du bouton Home

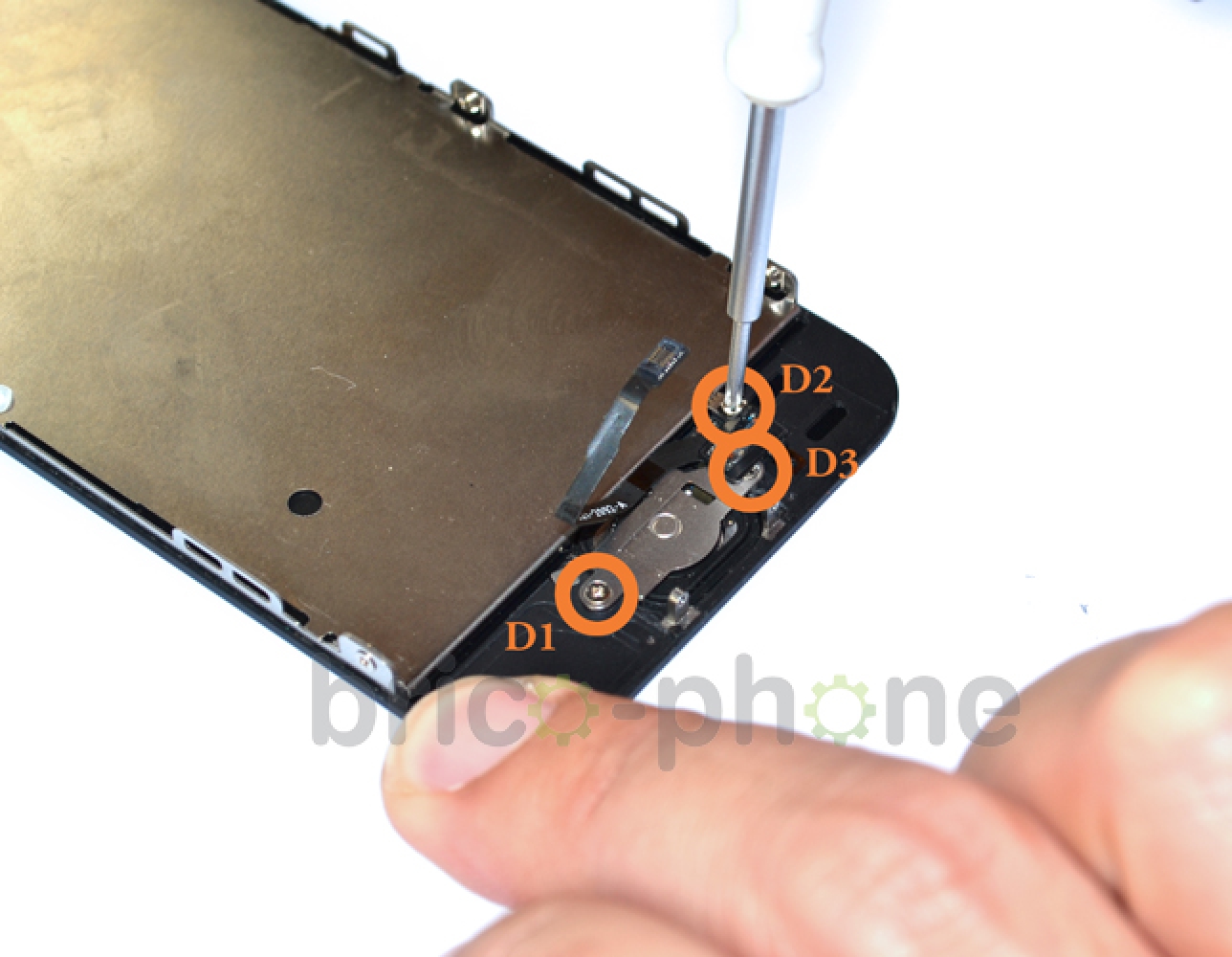

ATTENTION Sachez qu'en remplaçant la nappe de votre bouton Home vous perdrez la fonctionnalité TouchID. La nappe du bouton Home est reliée au bouton Home qui se situe en dessous la plaquette métallique retenue par les vis D1 à D3. Commencez par dévisser la vis D2 sans pour autant la retirer. Vous pouvez la laisser sur la nappe.
Outils du kit utilisés
Outils du kit utilisés

Etape 7b : Retirer la nappe du bouton Home

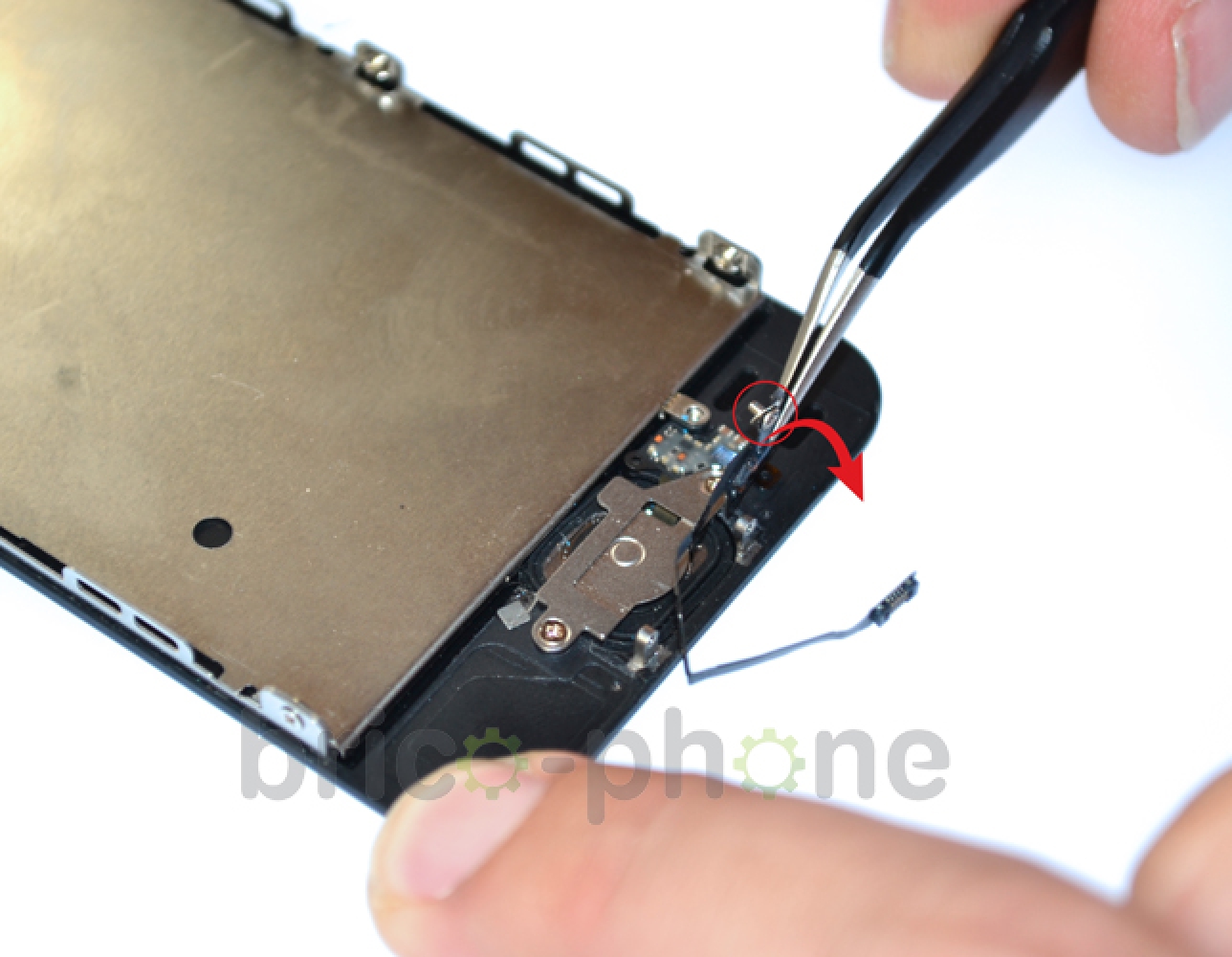

Prenez ensuite la pincette et détacher la nappe jusqu'à la relever à 90°. Vous pouvez constater sur la photo que la vis D2 est toujours présente sur la nappe.
Outils du kit utilisés
Outils du kit utilisés

Etape 7c : Retirer la nappe du bouton Home

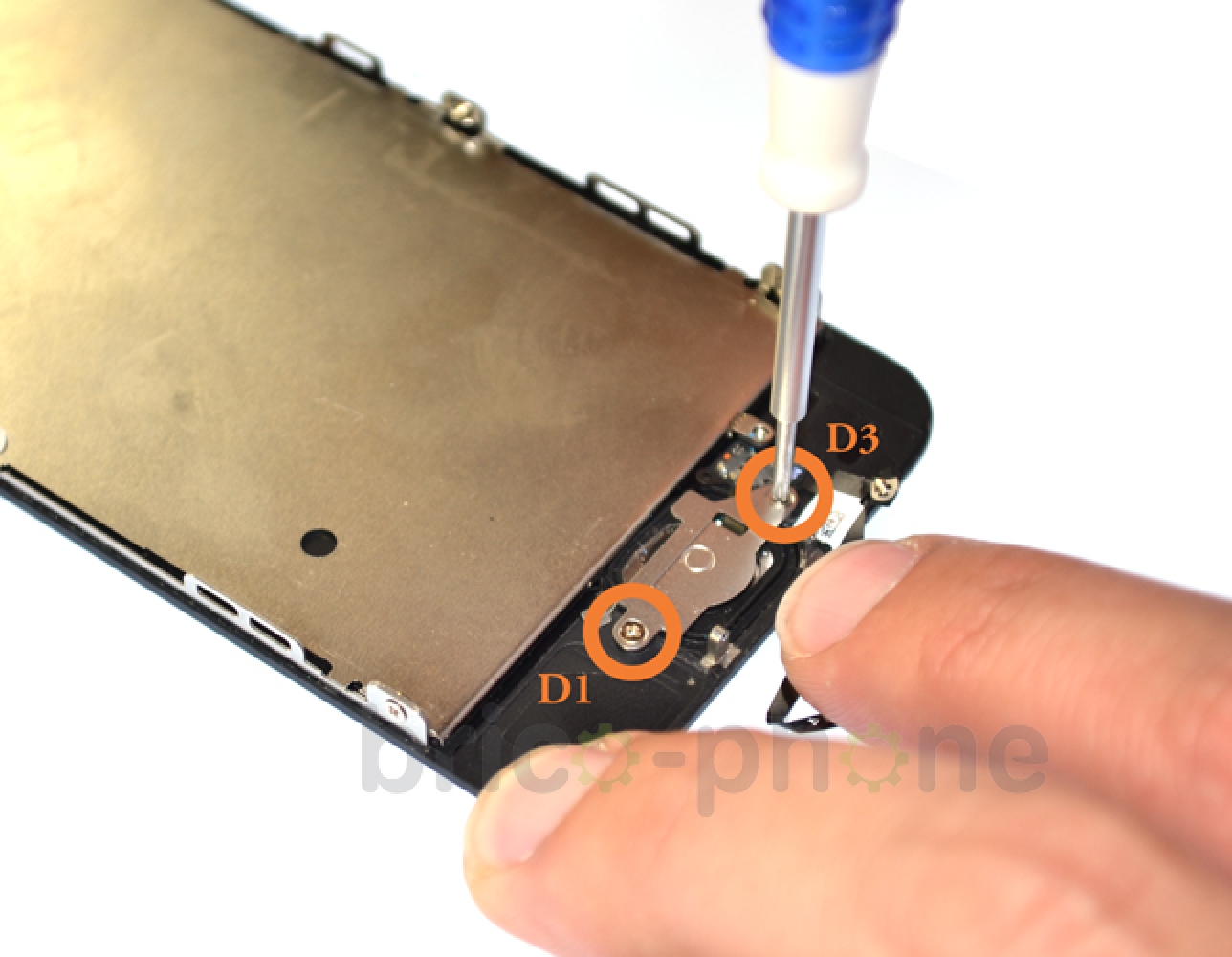

Dévisser maintenant les vis D1 et D3.
Outils du kit utilisés
Outils du kit utilisés

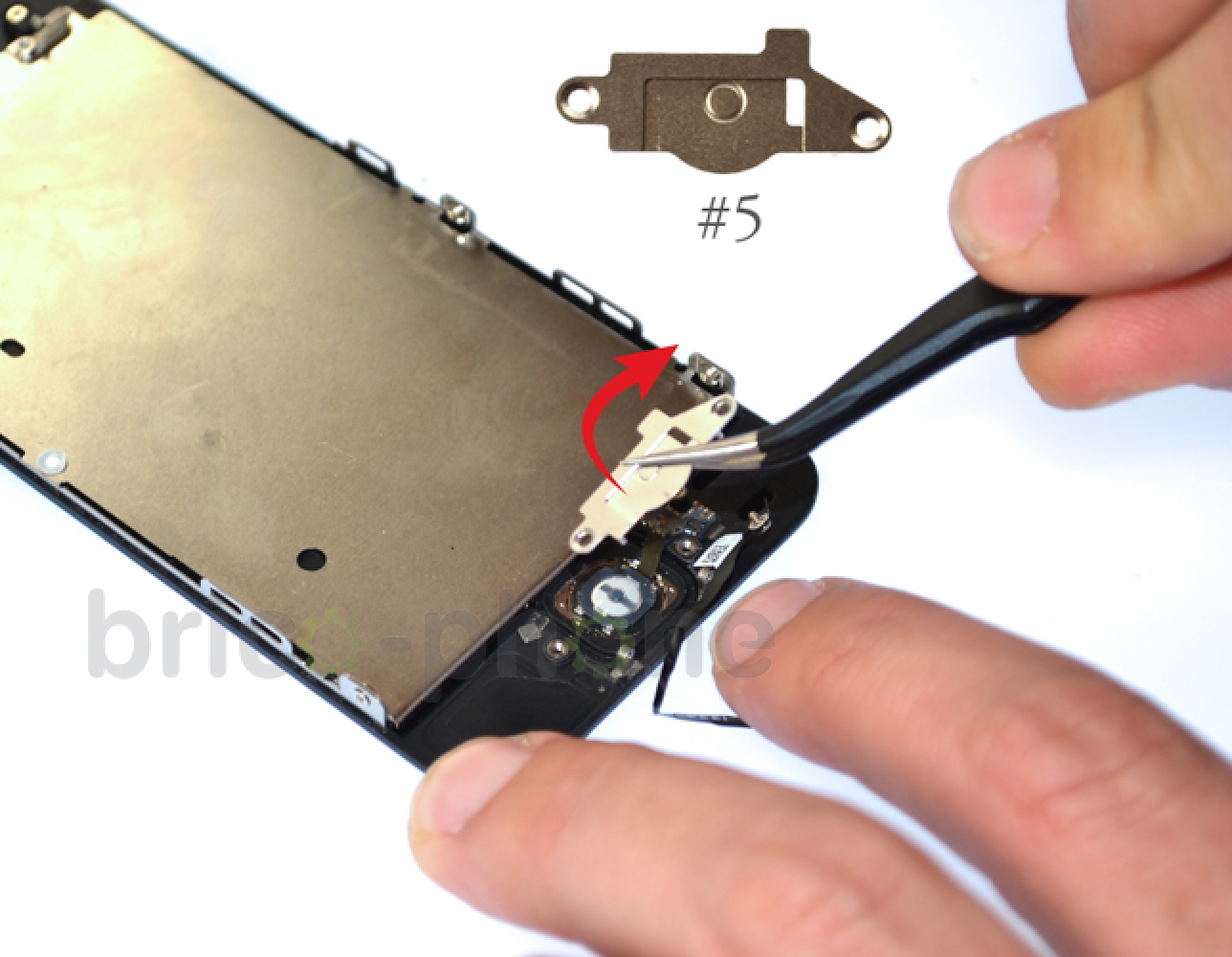

Etape 7d : Retirer la nappe du bouton Home
Utiliser la pincette pour retirer la plaquette métallique.
Outils du kit utilisés
Outils du kit utilisés

Etape 7e : Retirer la nappe du bouton Home

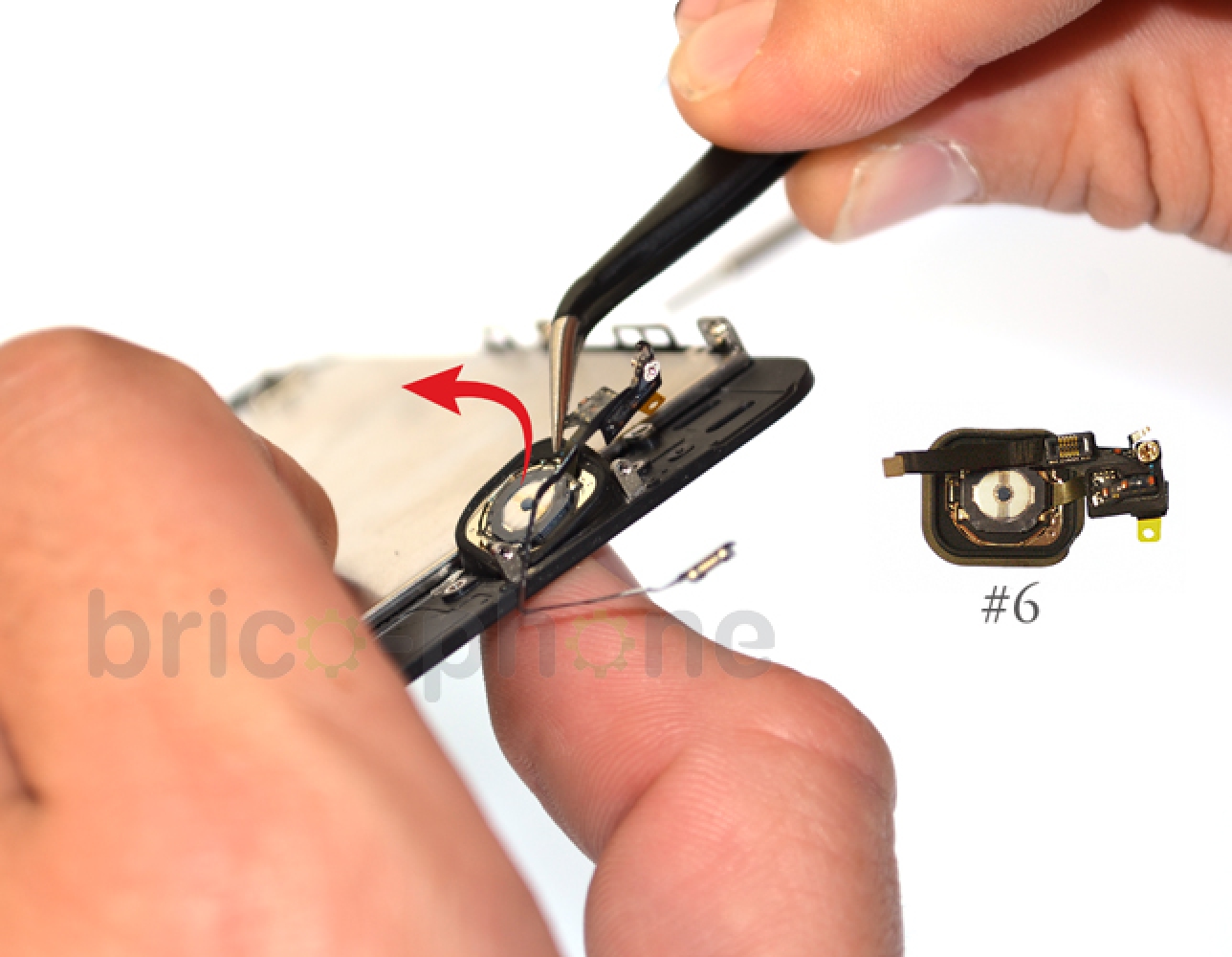

Toujours avec la pincette tirer délicatement sur la nappe au niveau du bouton Home tout en poussant doucement sur le bouton en dessous avec votre pouce.
Outils du kit utilisés
Outils du kit utilisés
