Changement de batterie sur Honor 20 Pro

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 15/20
Honor 20 Pro | Temps estimé : 30 min | Difficulté : 2/5

Votre téléphone ne tient pas la charge toute la journée et vous souhaitez remplacer le composant endommagé par vos propres moyens ? Pour vous faciliter la réparation, Brico-Phone met à votre disposition ce tutoriel photos qui vous accompagnera dans toutes les manipulations pour faire de ce dépannage une réussite.

Diagnostic

›  Votre téléphone ne tient plus la charge.
›  Votre smartphone se décharge anormalement.
›  Votre Honor 20 pro ne s'allume que lorsqu'il est branché à un ordinateur.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie d'origine pour Honor 20 Pro
34,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Pour commencer, il est important de vérifier le numéro de modèle de votre smartphone qui vous permettra de choisir la pièce adéquate pour votre réparation.
Pour cela, retournez votre appareil et assurez-vous de lire la référence YAL-L41 puisqu'elle correspond au Honor 20 Pro.
La deuxième possibilité est de taper *#06# sur le clavier de votre smartphone et de relever le numéro d'IMEI dans la cellule prévue sur notre page d'accueil. Le site vous affichera ensuite la page correspondante à votre smartphone avec toutes les pièces détachées disponibles ainsi que les kits d'outils appropriés pour la réparation.

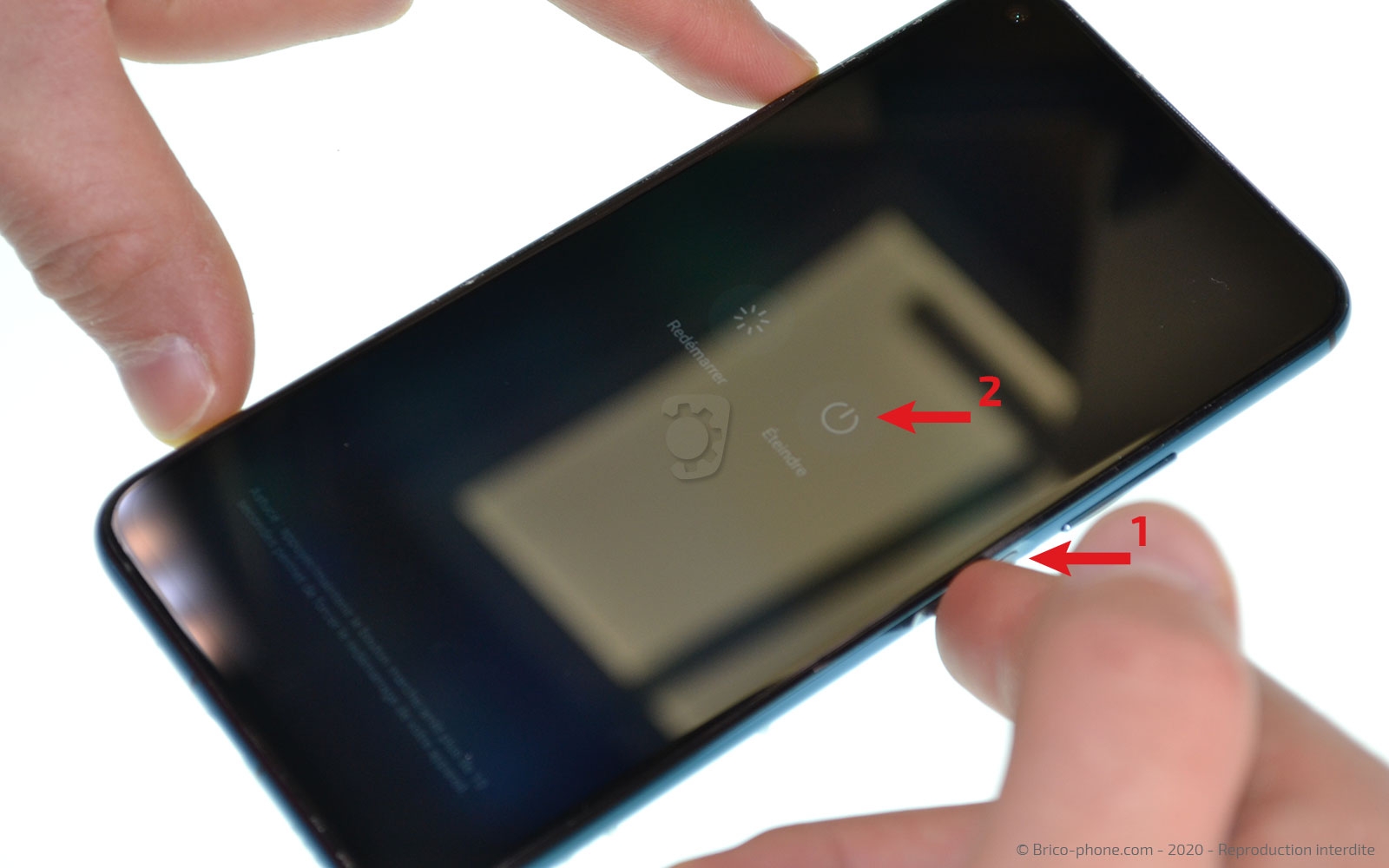

Etape 1 : Mettre hors tension le smartphone

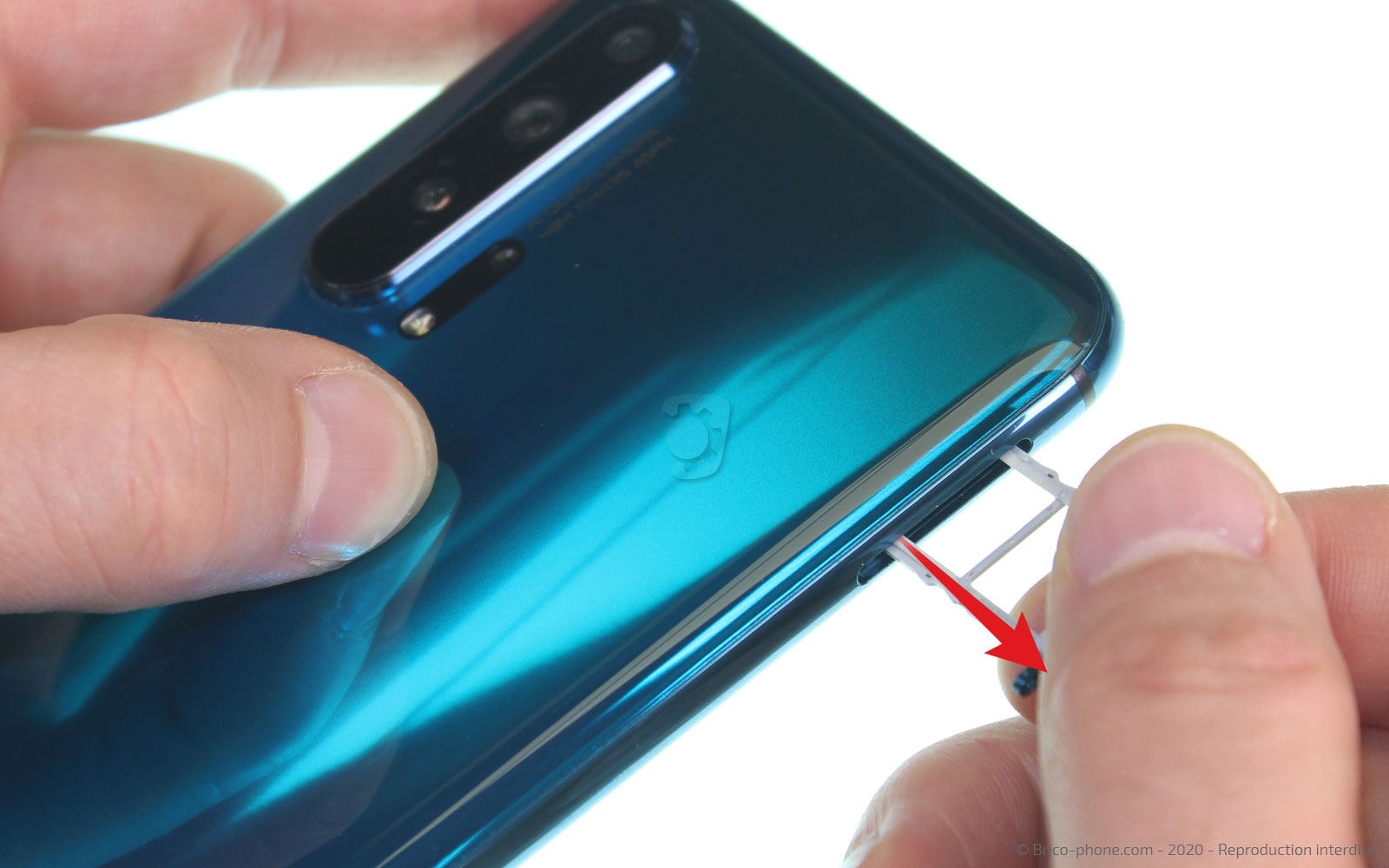

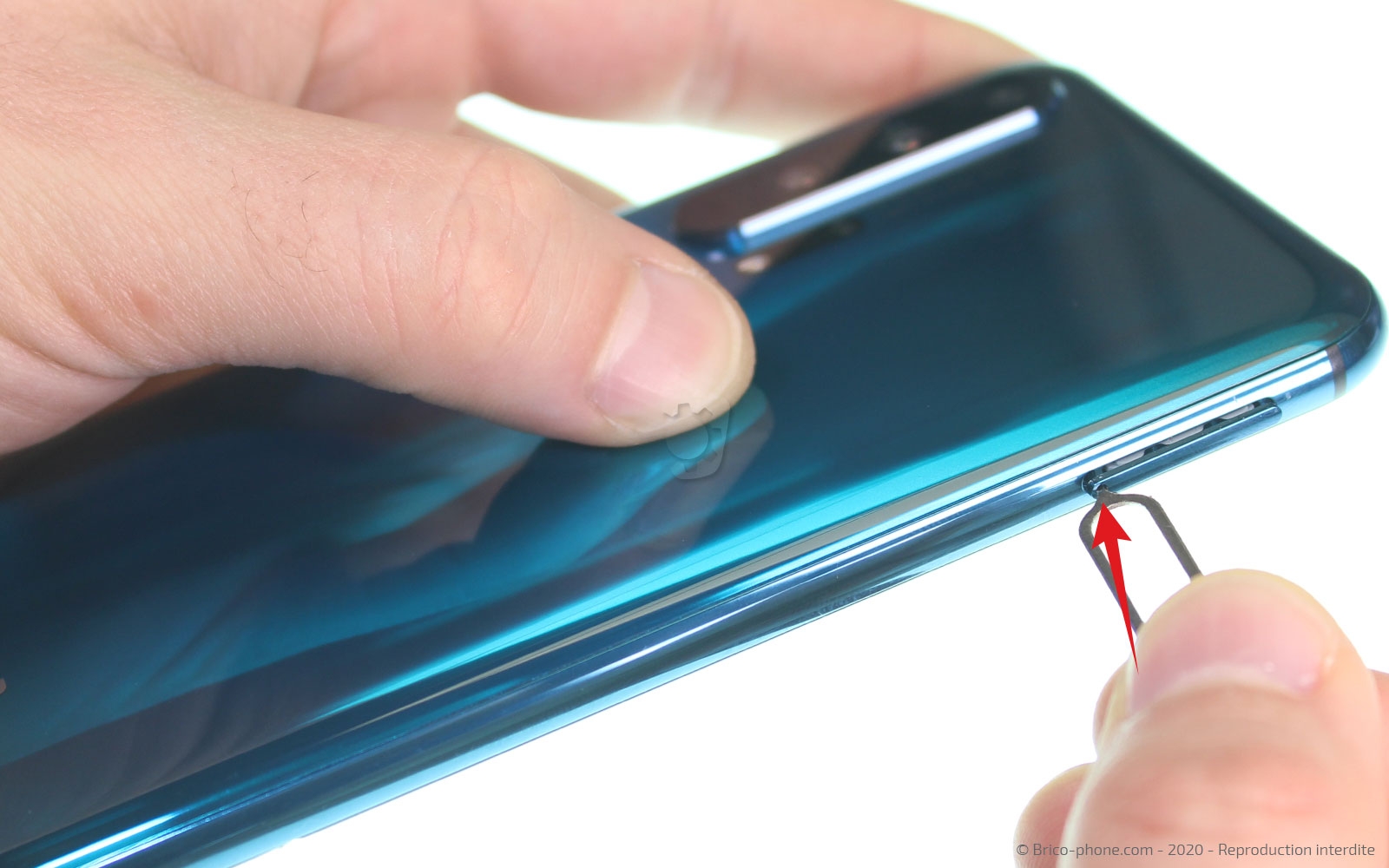

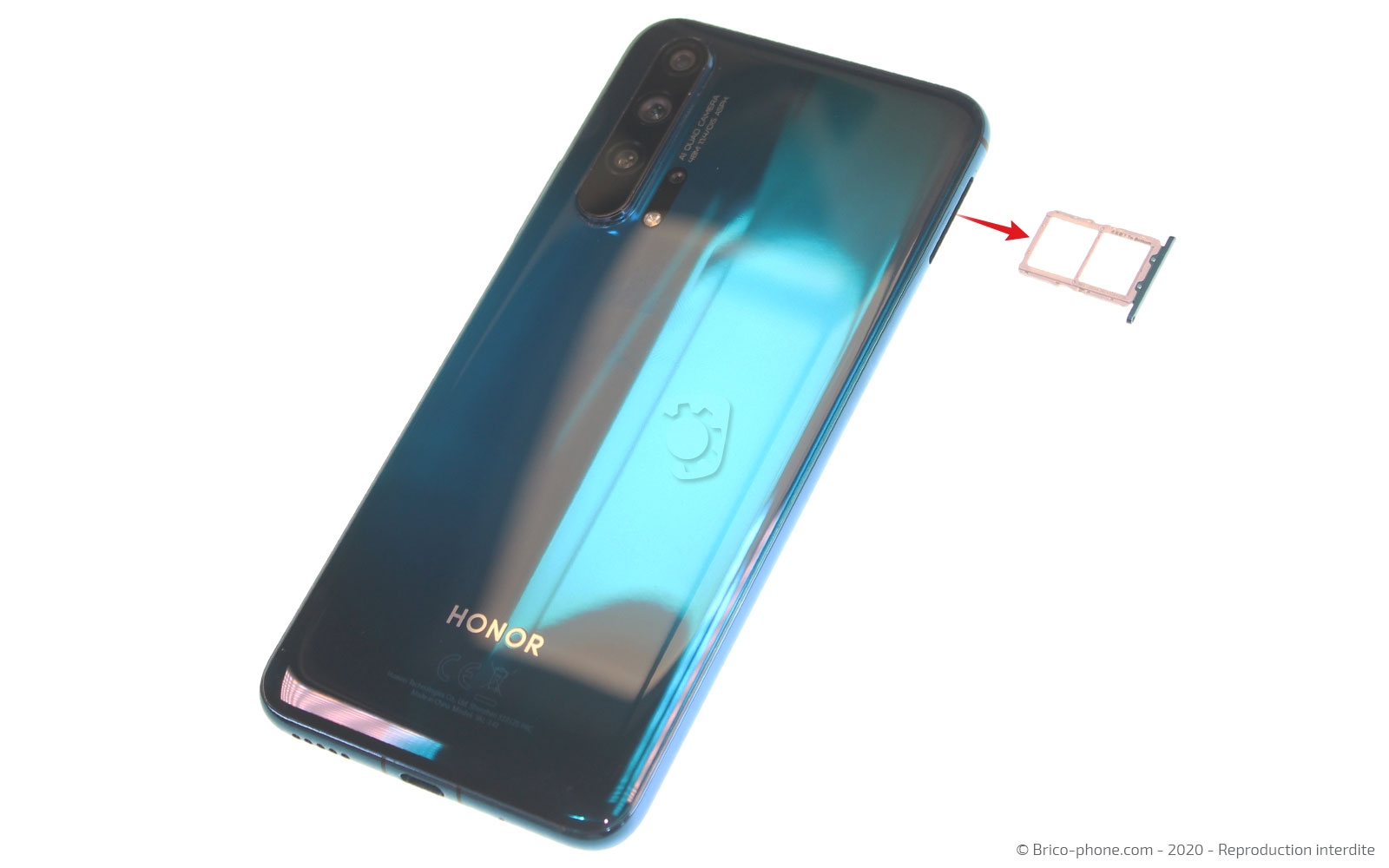

Pour ne pas endommager les différents composants de votre appareil, il est important de le mettre hors tension et de retirer le rack de la carte Sim du smartphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Pour accéder à l'interieur du smartphone, vous avez plusieurs possibilités, tout va dépendre de l'outil dont vous disposez.
Si vous avez un coussin chauffant, il vous faut le passer au micro-onde 1 à 2 minutes avant de le déposer sur l'arrière du smartphone environ 40 secondes.
Vous êtes plutôt en possession d'un décapeur thermique ou d'un sèche-cheveux, dans ce cas, il vous suffit de chauffer le contour du cache batterie en faisant attention à ne pas dépasser les 80°C.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

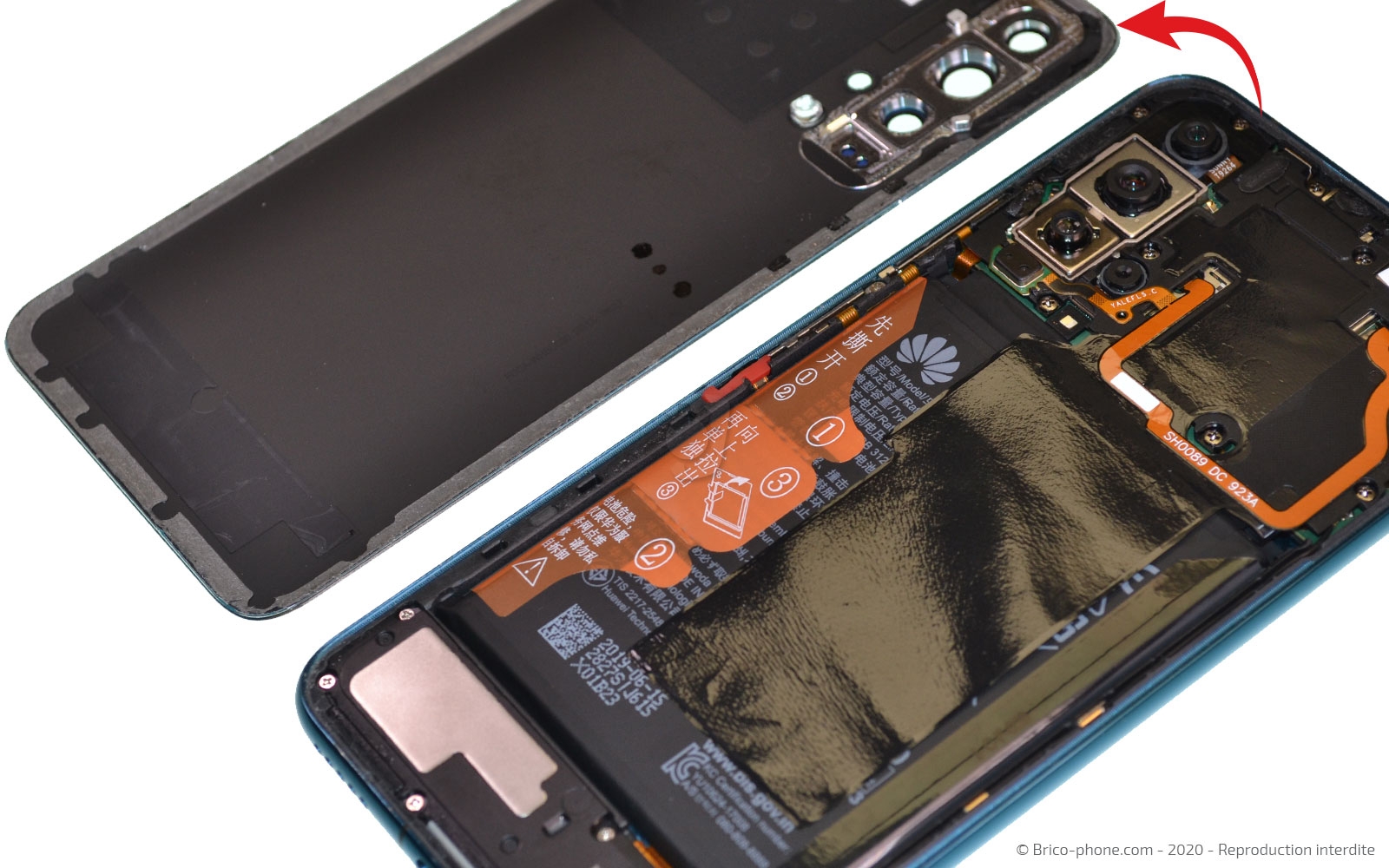

Etape 3 : Accéder à l'intérieur du smartphone

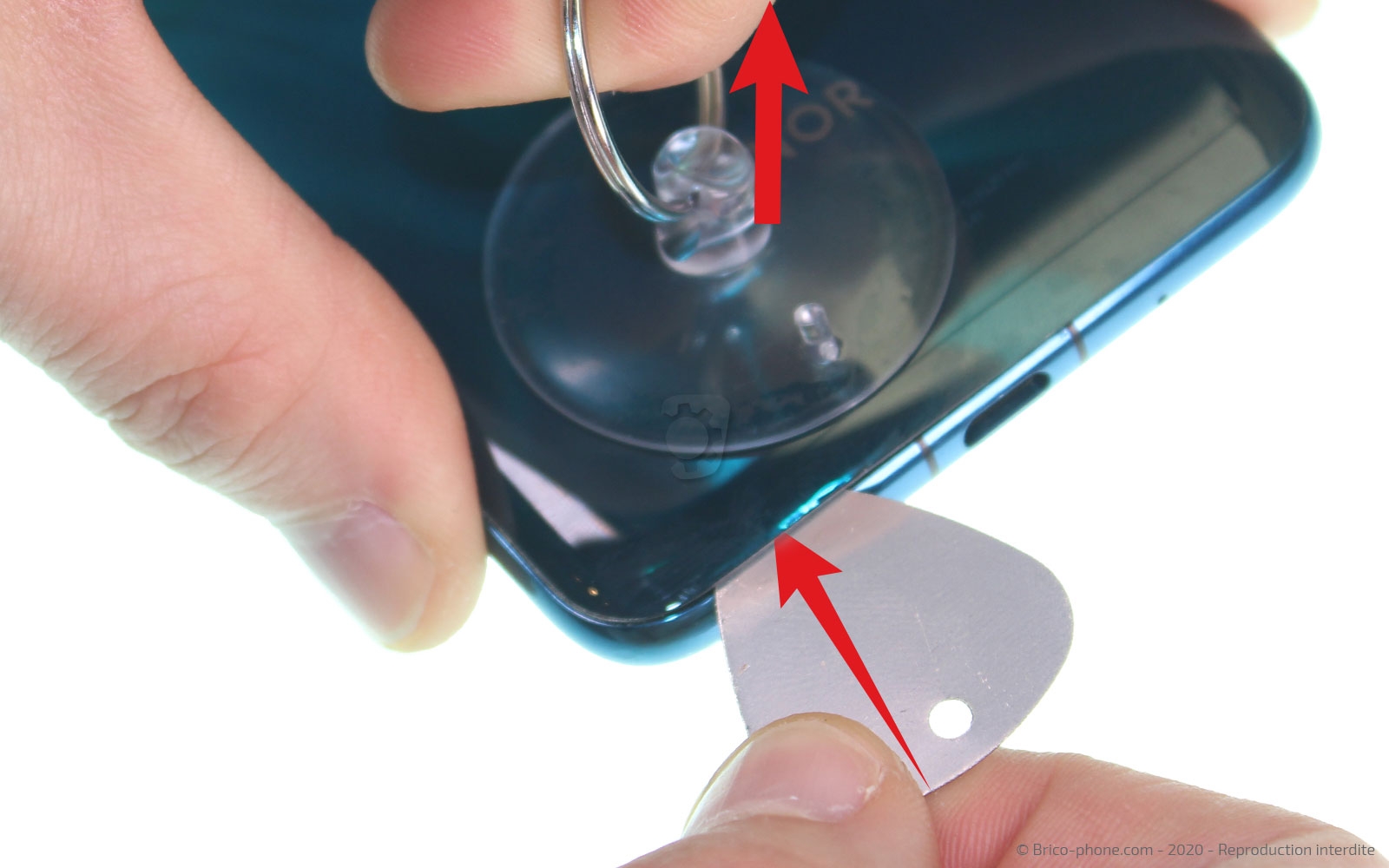

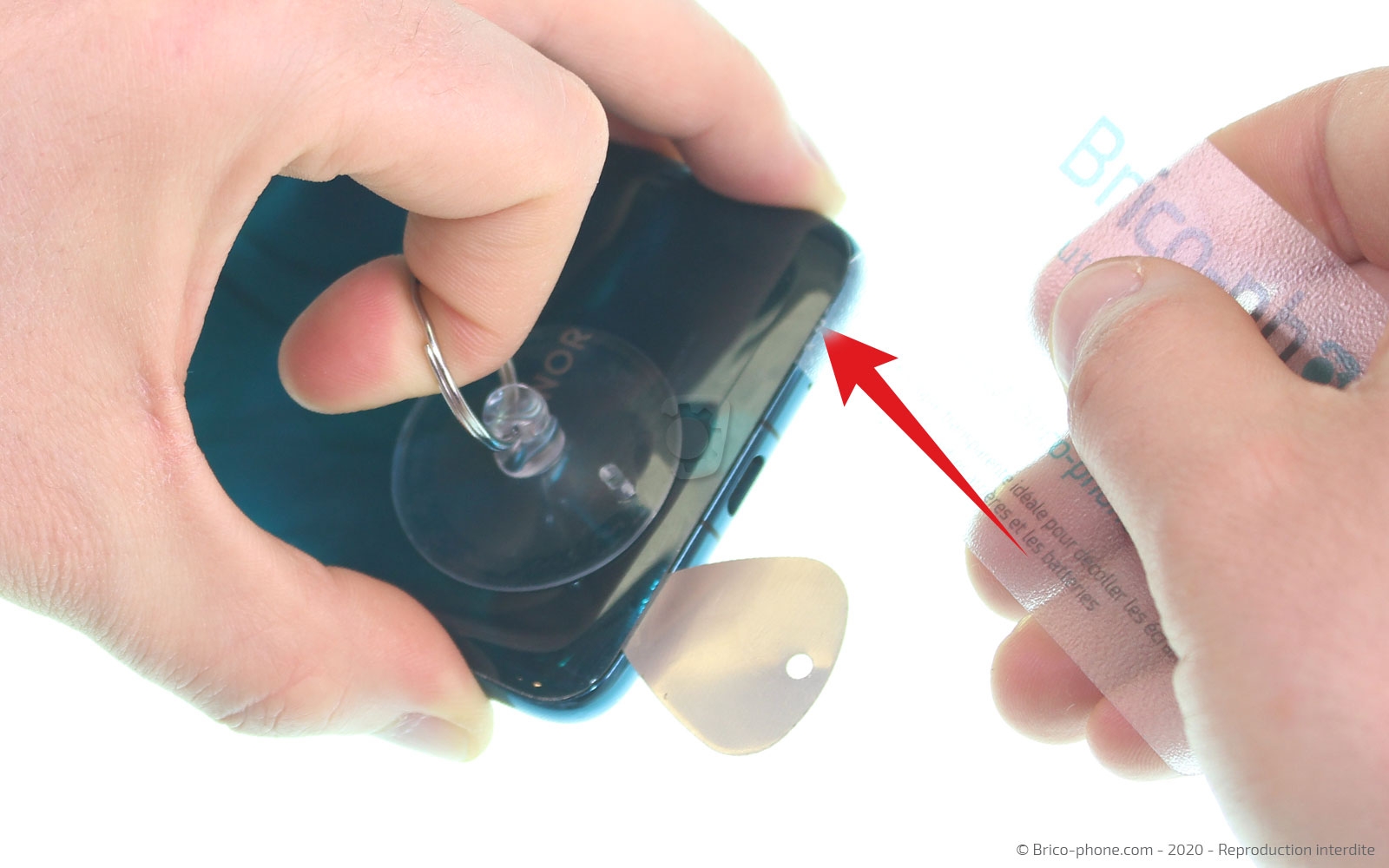

Placez la ventouse sur la vitre arrière, du coté de la prise de charge. Tirez fortement cette dernière afin de créer un espace entre le châssis et la coque dans lequel vous allez glisser le médiator en métal troué.

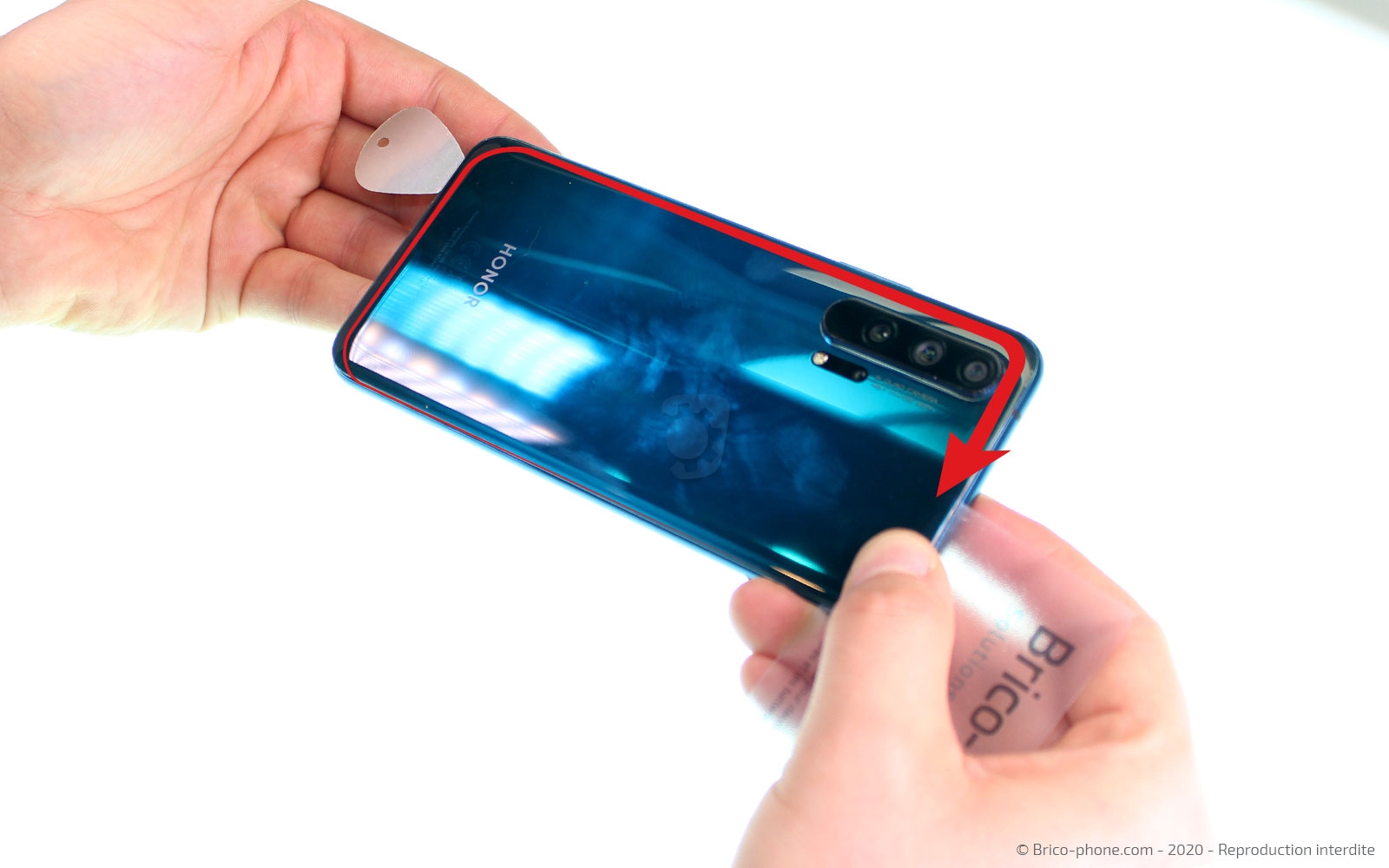

Puis, insérez la carte transparente afin de faire le tour du téléphone pour décoller le sticker retenant la vitre arrière au châssis.
La coque arrière n'est retenue par aucune rallonge de ce fait, vous pouvez ouvrir l'appareil sans difficulté.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Vitre arrière Phantom Blue pour Honor 20 Pro
46,90 €

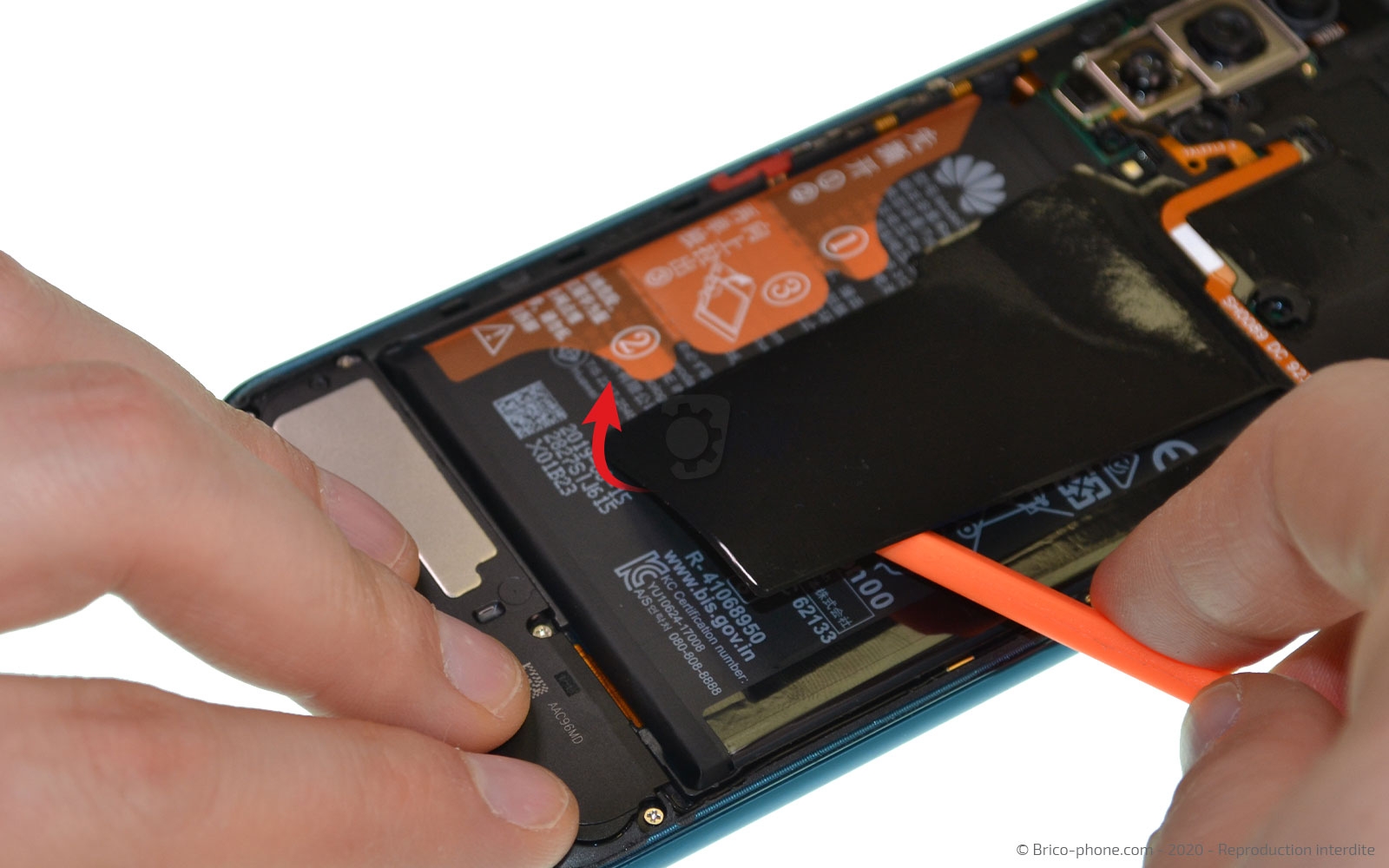

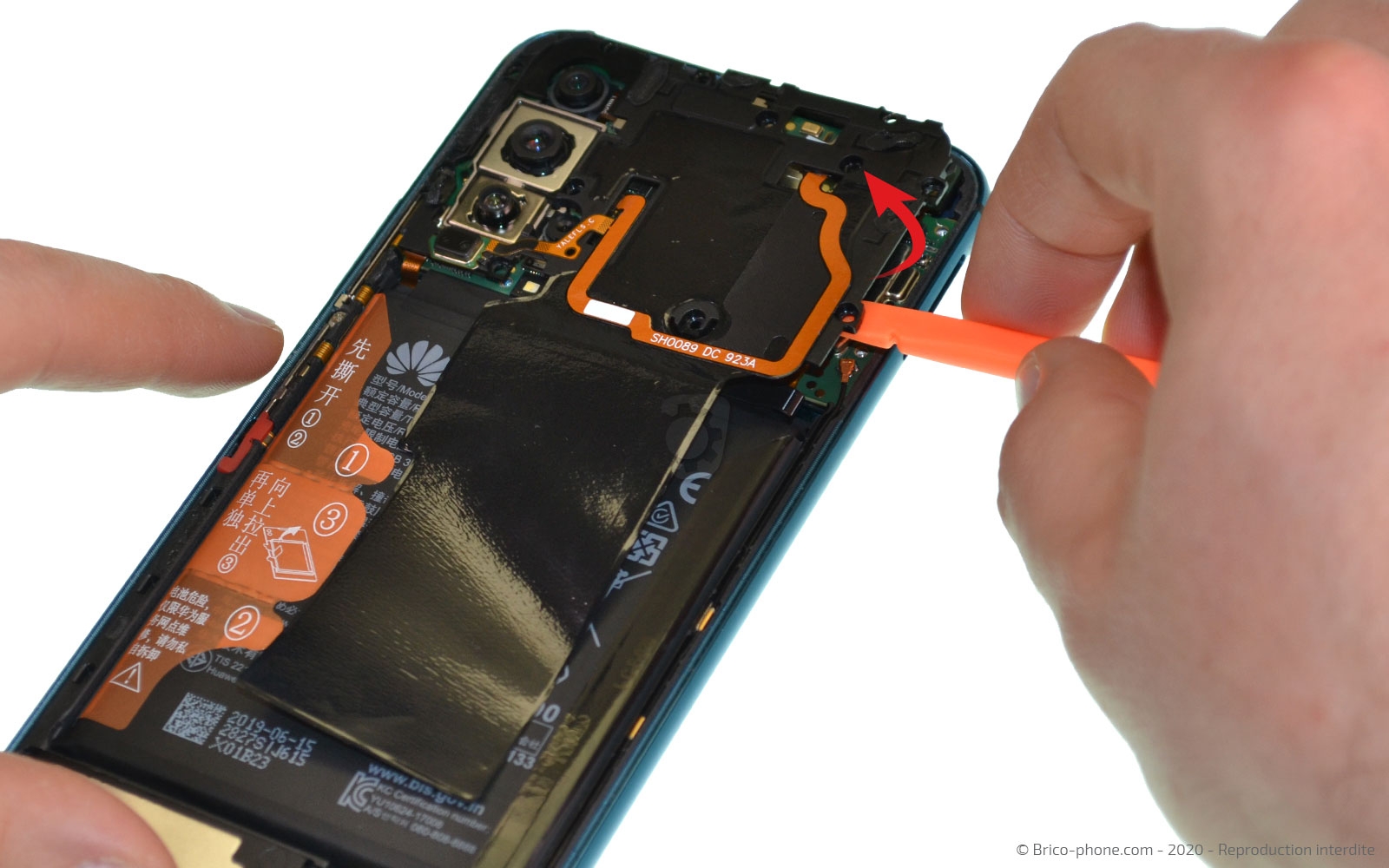

Etape 4 : Ôter la plaquette intermédiaire

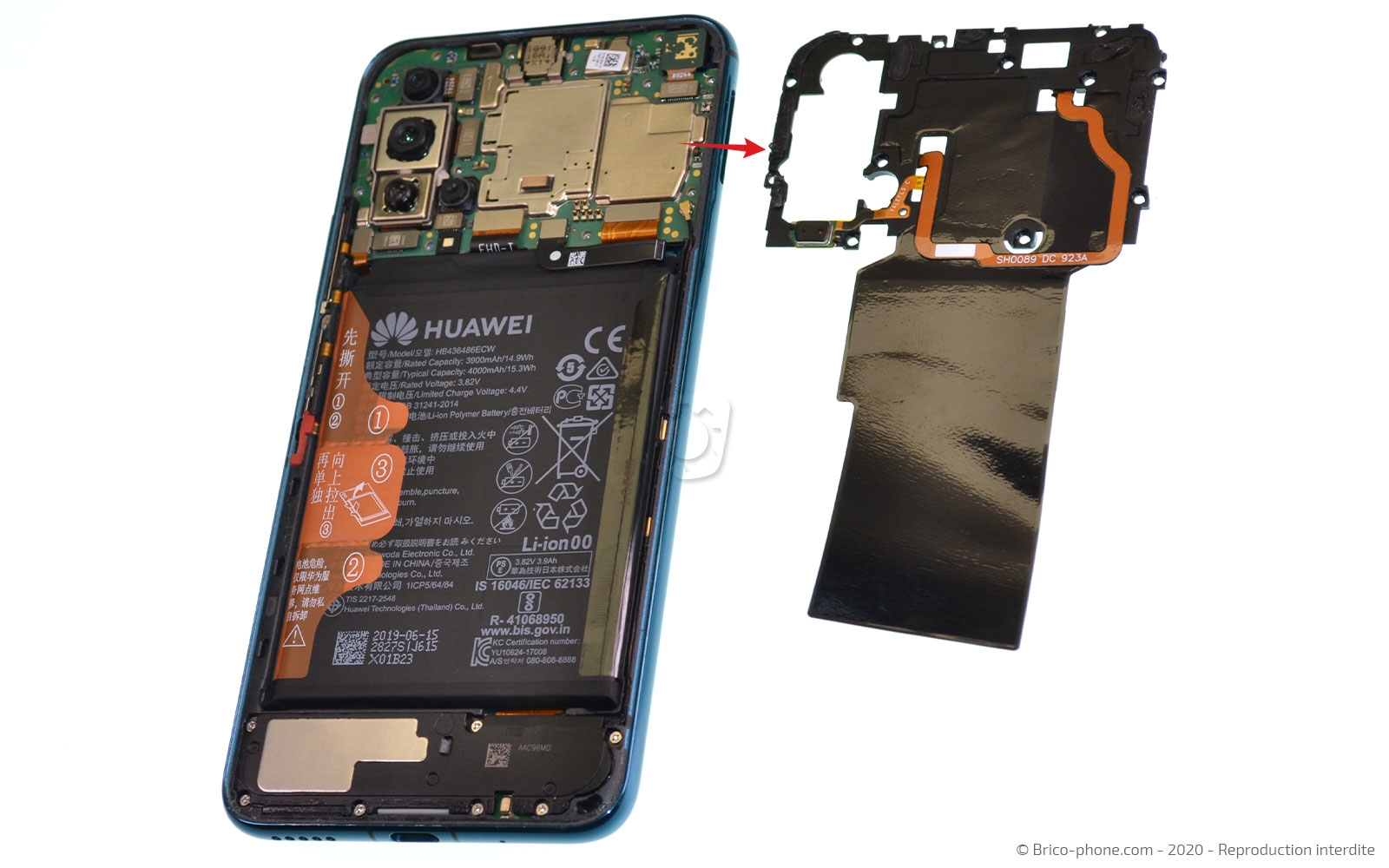

Pour changer la batterie endommagée, nous devons retirer la plaquette intermédiaire retenue par 12 vis cruciformes. Ensuite, décollez l'adhésif inférieur avant de soulever la plaquette de la carte mère avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie

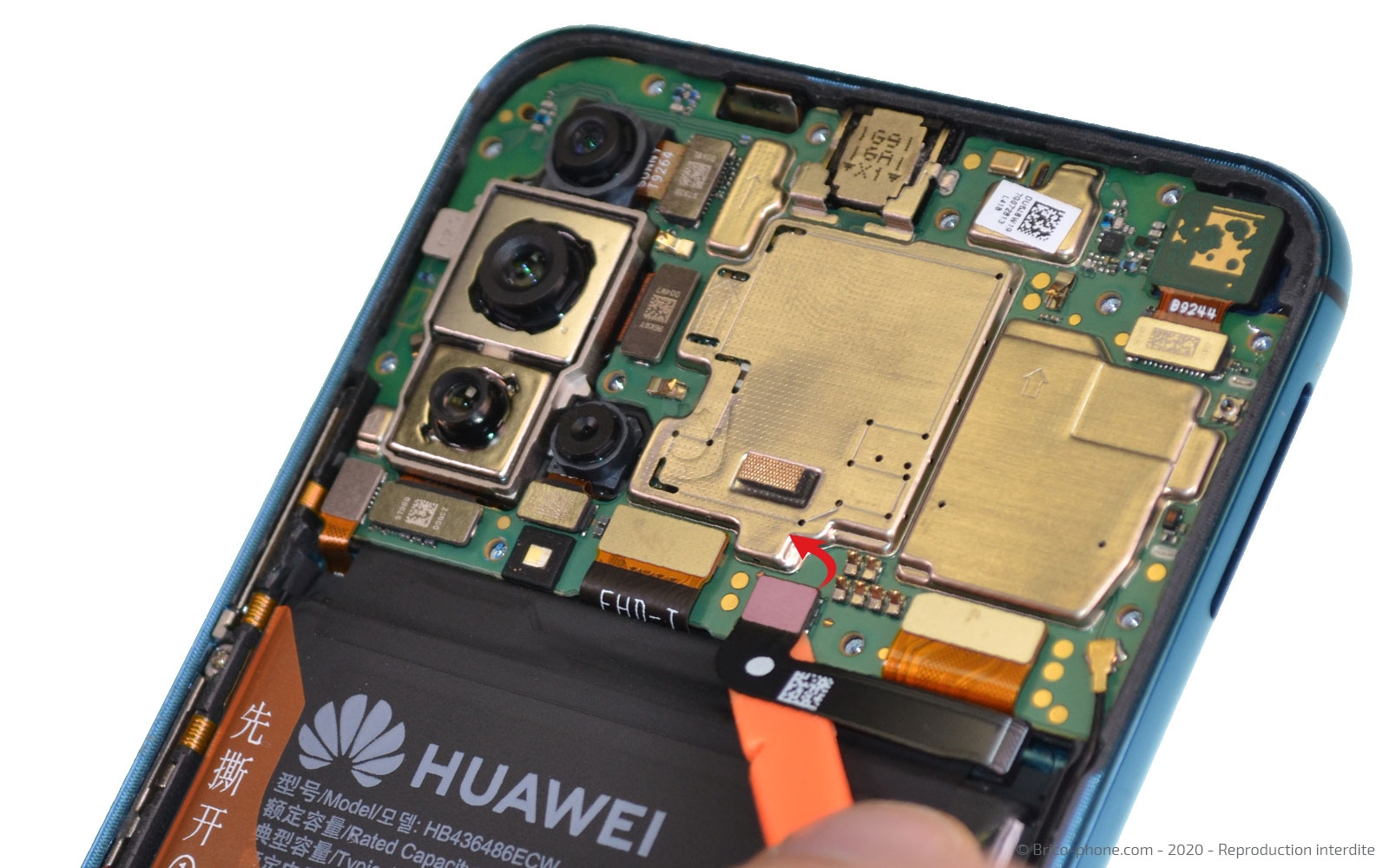

Gardez le spudger pour déconnecter la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

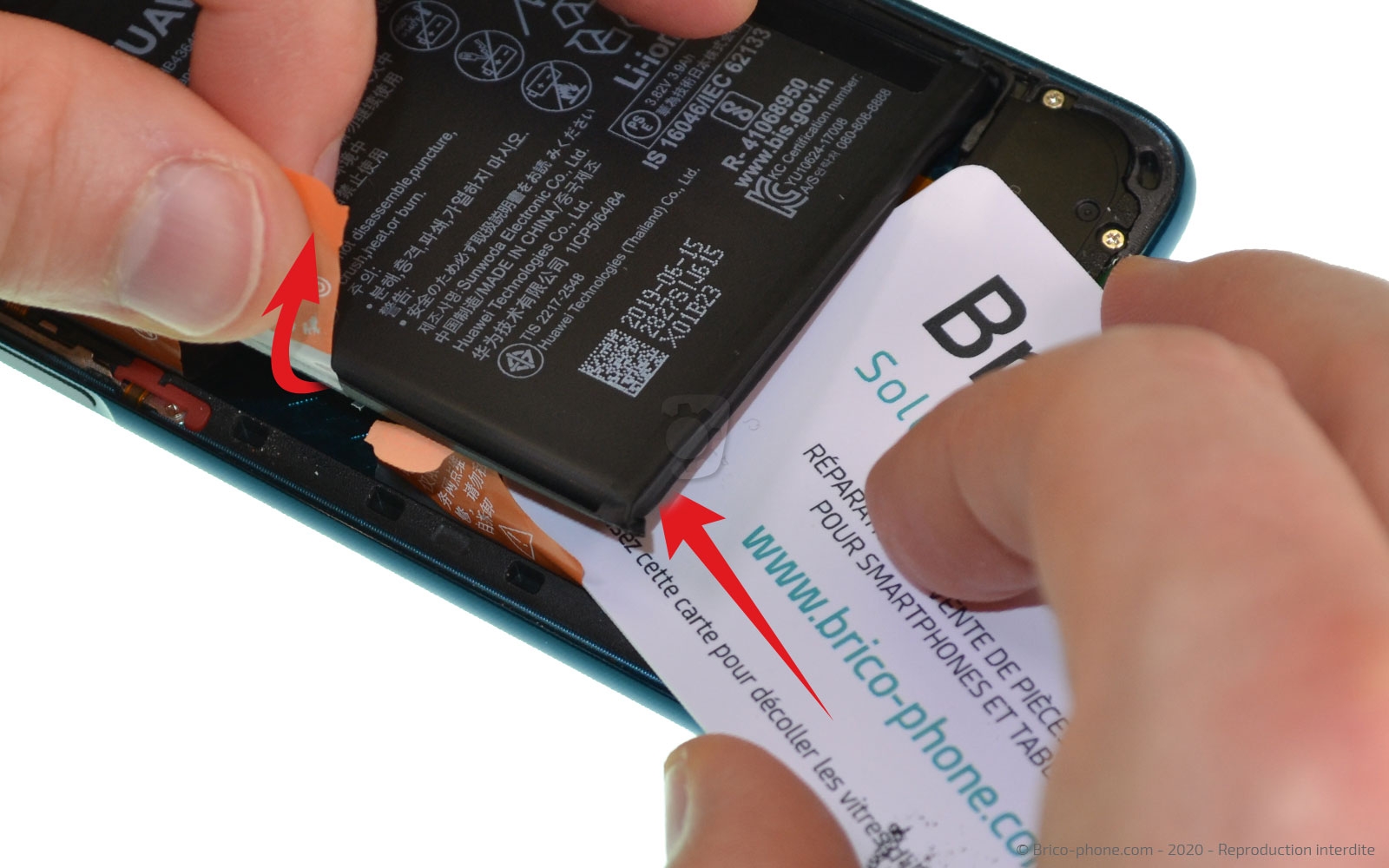

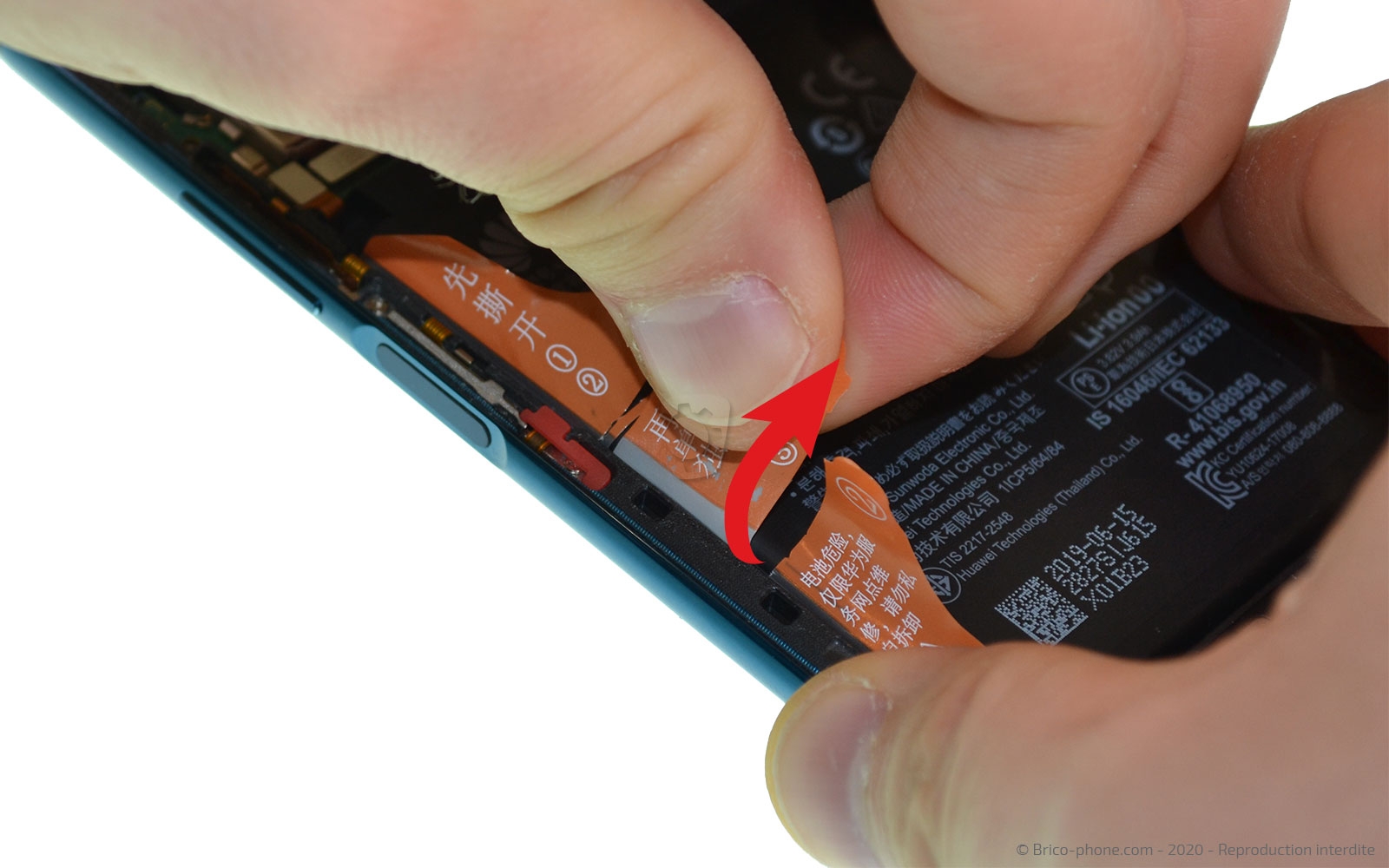

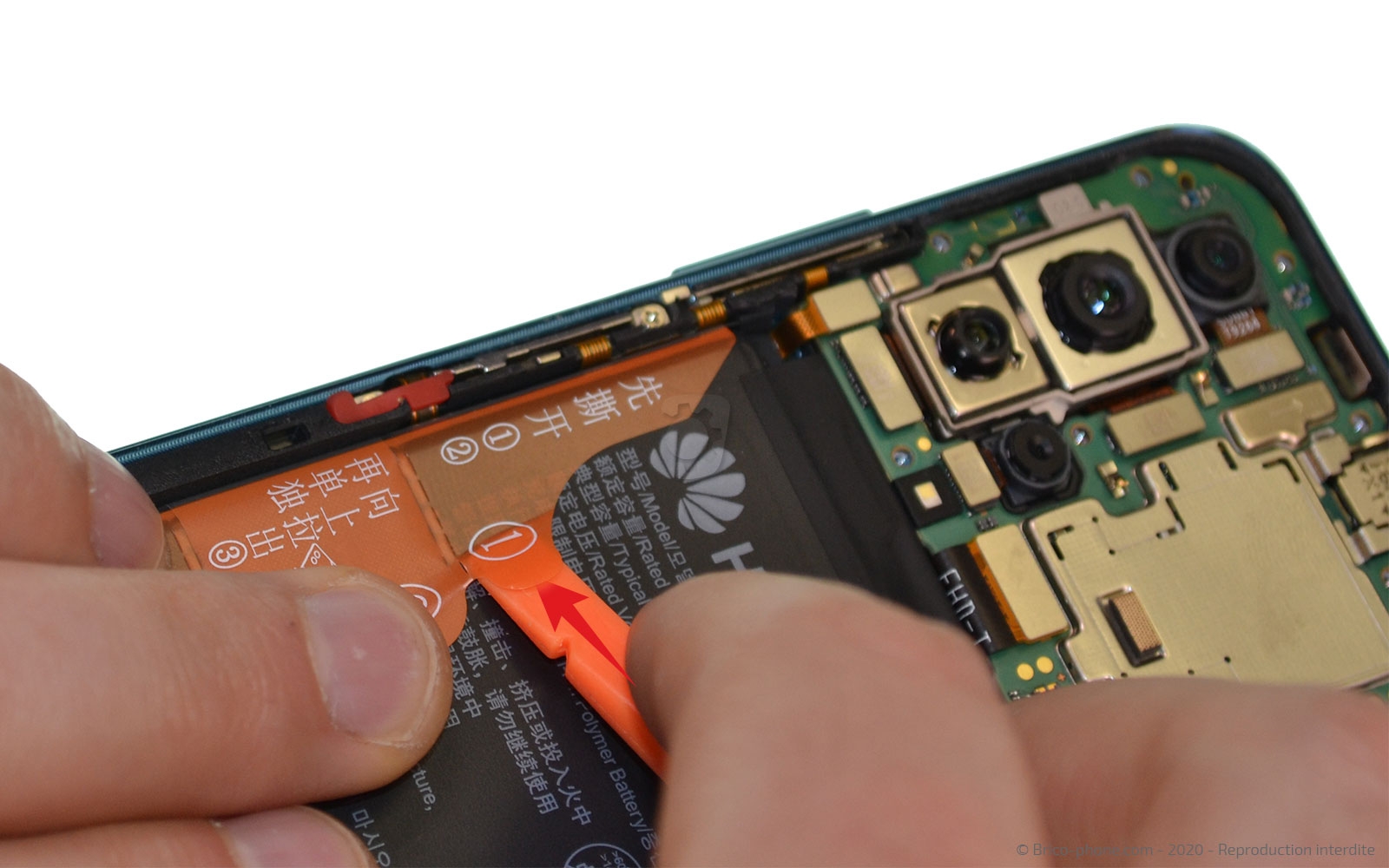

Etape 6 : Décoller la batterie

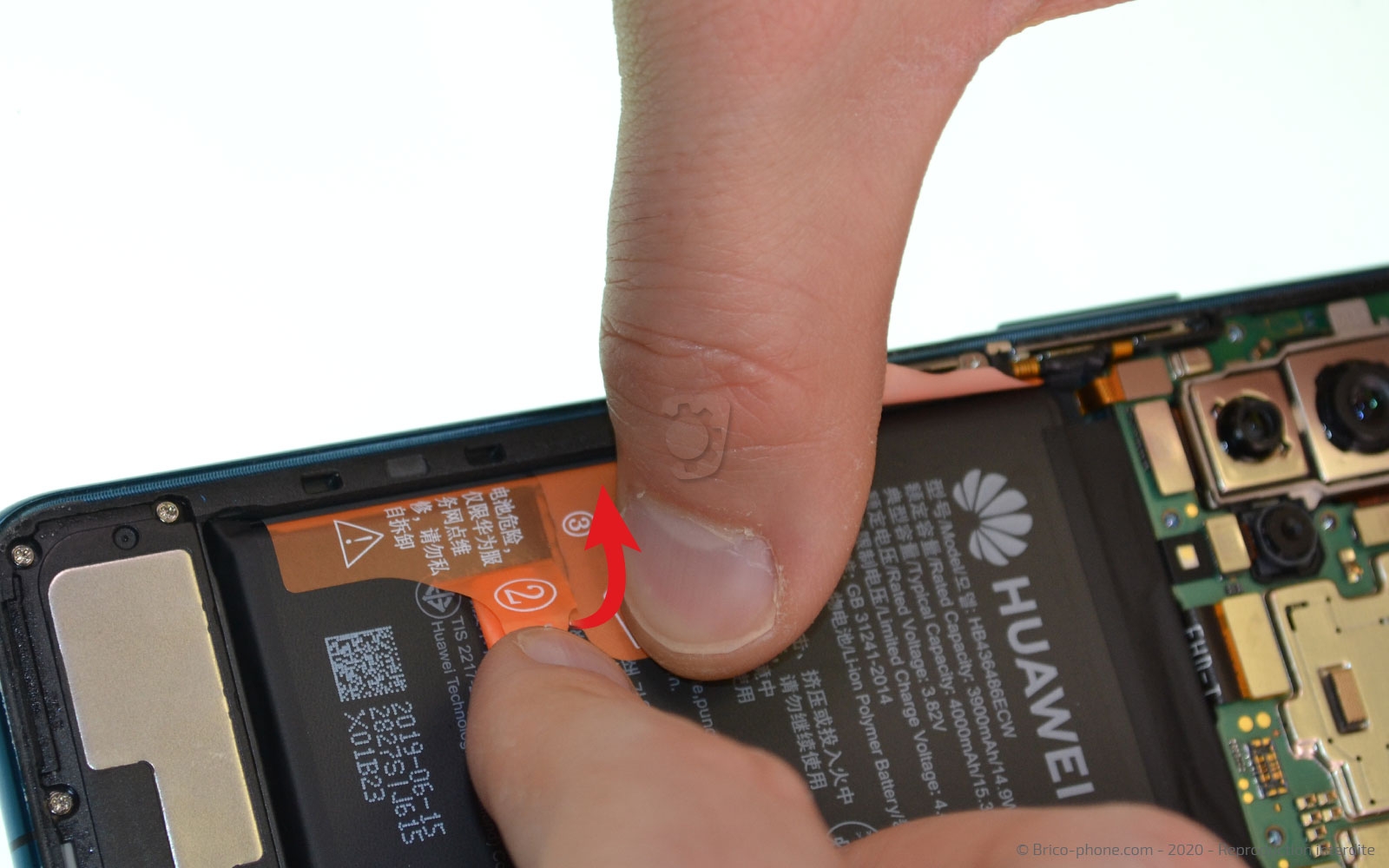

Toujours avec le même ustensile, décollez la languette n°1 et n°2 afin de les laisser sur le coté gauche du smartphone.
Ensuite, attrapez la languette n°3 et tirez la fortement afin de réussir à décoller la batterie.
N'hésitez pas à vous aider de la carte en PVC en la glissant sous la batterie.
Outils du kit utilisés
Outils du kit utilisés

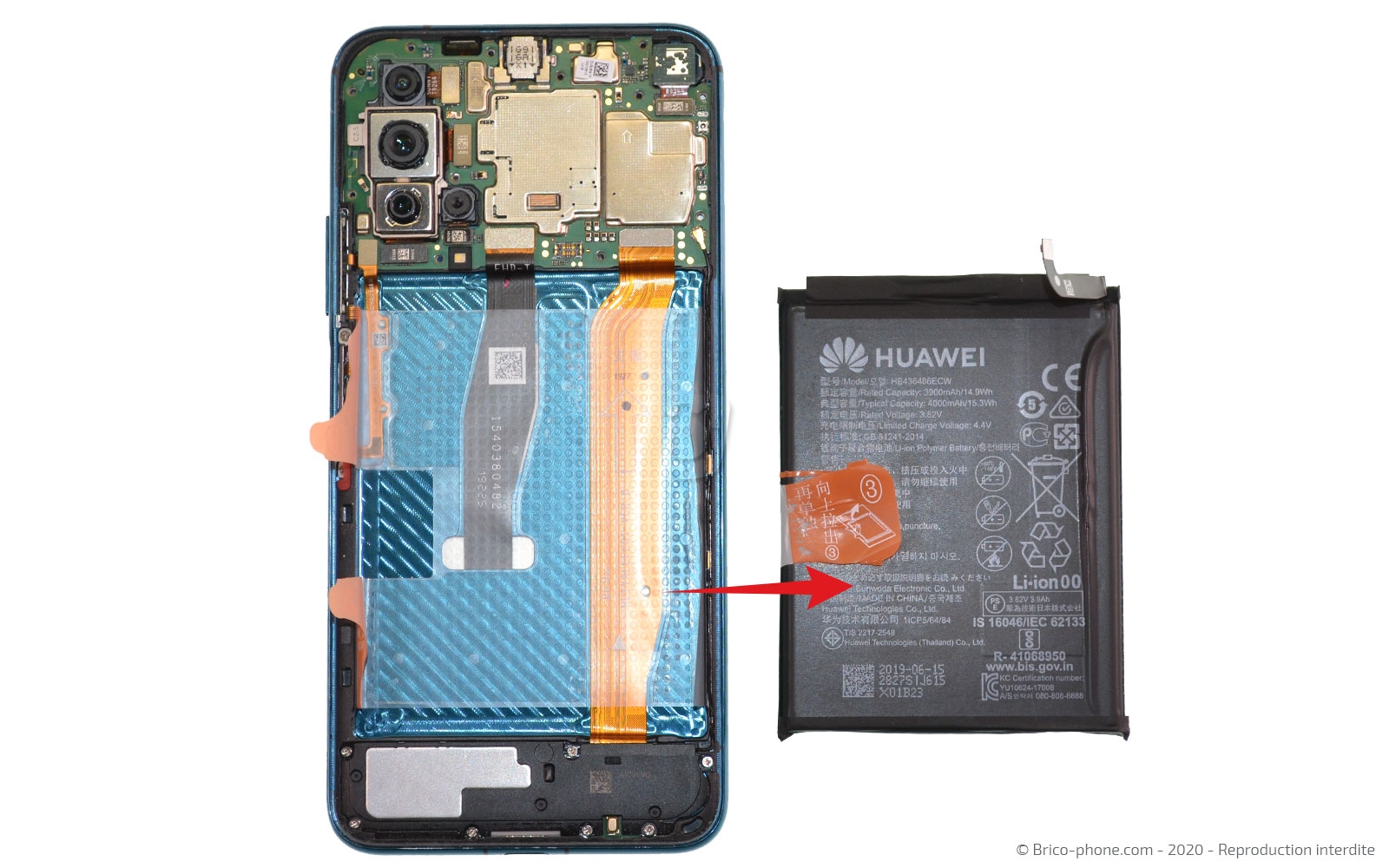

Etape 7 : Retirer la batterie

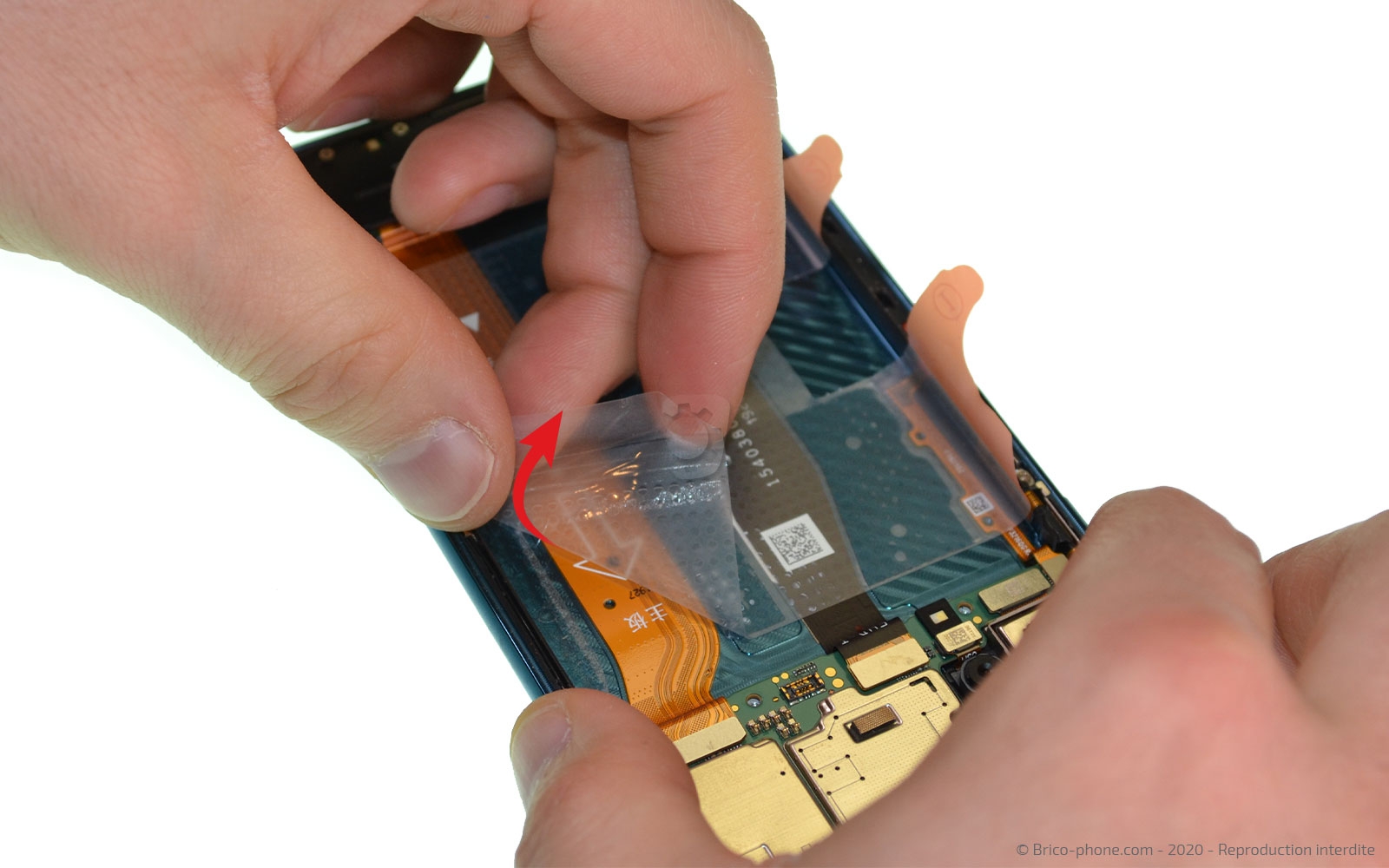

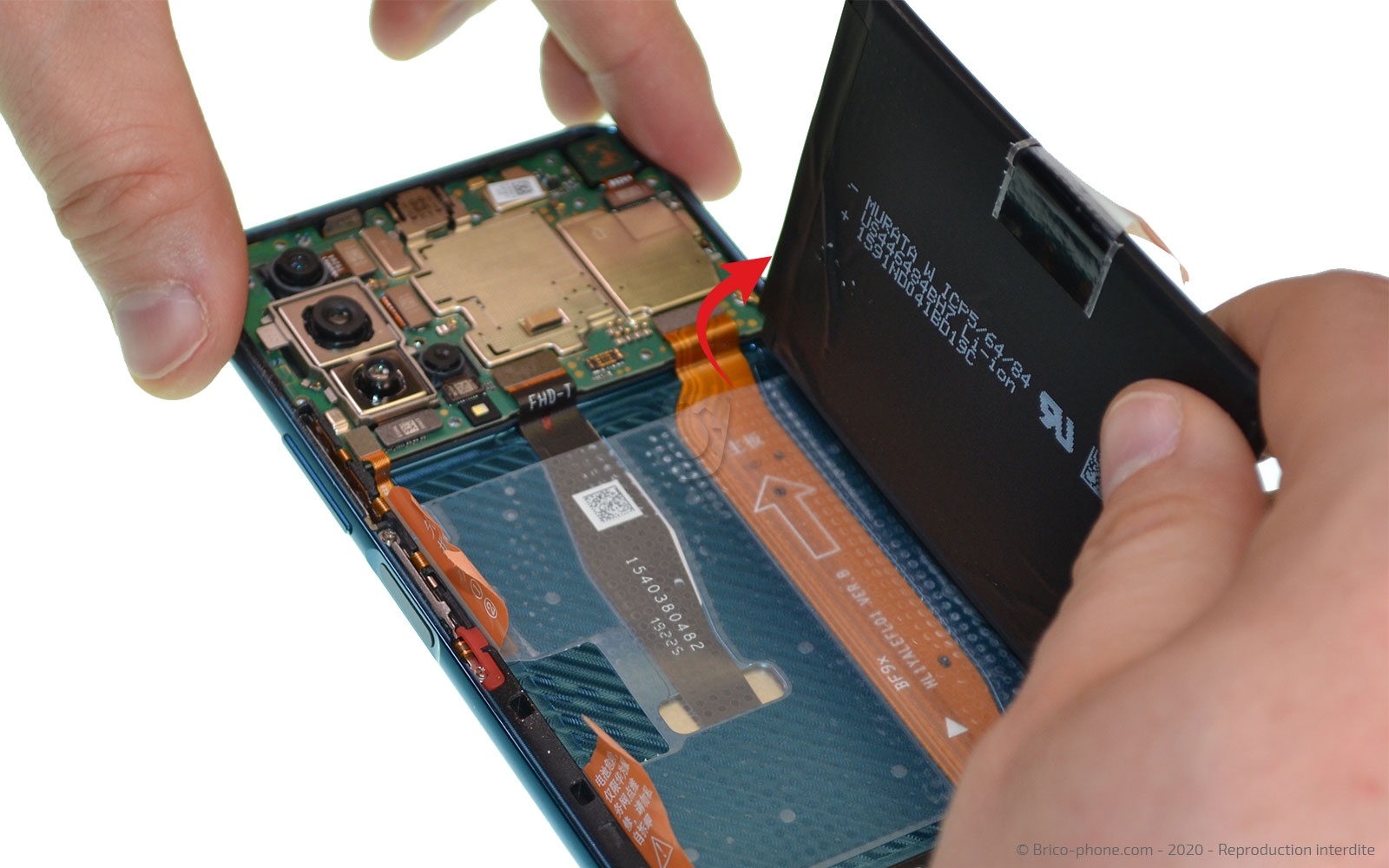

Décollez la batterie ainsi que le support transparent.

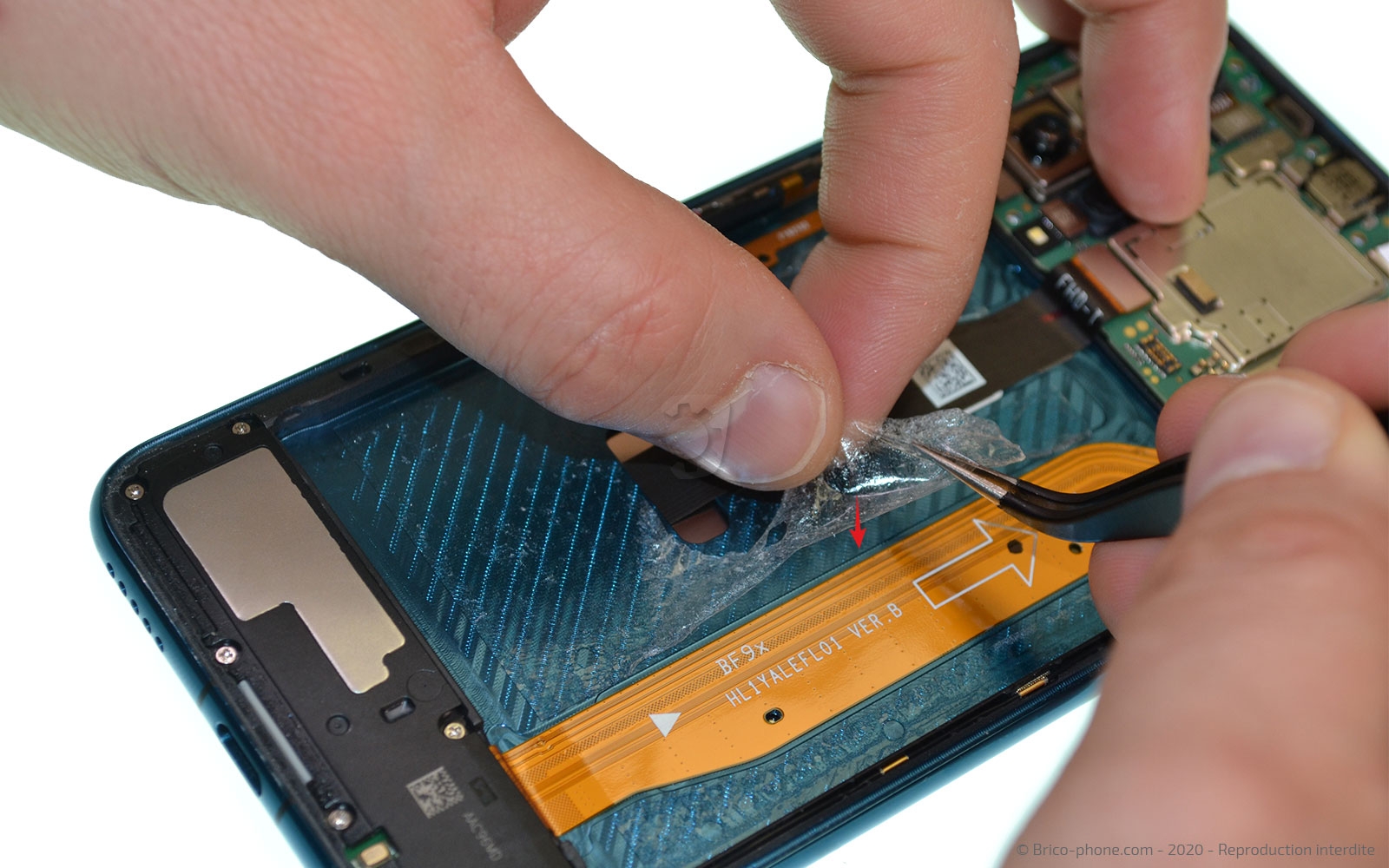

Laissez le second adhésif du support de la batterie car il permettra une meilleure adhérence lors de la pose de la nouvelle batterie.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Le démontage de votre Honor 20 Pro est maintenant terminé, vous pouvez dès à présent remonter votre smartphone avec se nouvelle batterie en suivant ce tutoriel dans l'ordre inverse.

Lors de la fermeture de votre appareil, pensez à nettoyer le châssis ainsi que la vitre arrière des restes de stickers avant de mettre un filet de colle B-7000 sur toute la longueur du châssis.
Laissez ensuite poser votre Honor environ 45 minutes à l'aide de pinces ou de gros livres.
