Démontage complet sur Honor 20 Pro

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 14/20
Honor 20 Pro | Temps estimé : 50 min | Difficulté : 3/5

Vous êtes désireux de connaître la composition de votre Honor 20 Pro ou alors un composant tel que le vibreur ou le haut-parleur interne est endommagé et vous souhaitez le remplacer ? Brico-Phone met à votre disposition ce guide de démontage afin de vous permettre de faire de cette réparation une réussite.

Diagnostic

›  Le vibreur ou le haut-parleur interne est endommagé.
›  Découvrir l'intégralité des pièces du Honor 20 Pro.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer
Avant de débuter ce démontage complet, pensez à vérifier le numéro de modèle de votre smartphone afin de commander les bonnes pièces pour votre réparation.

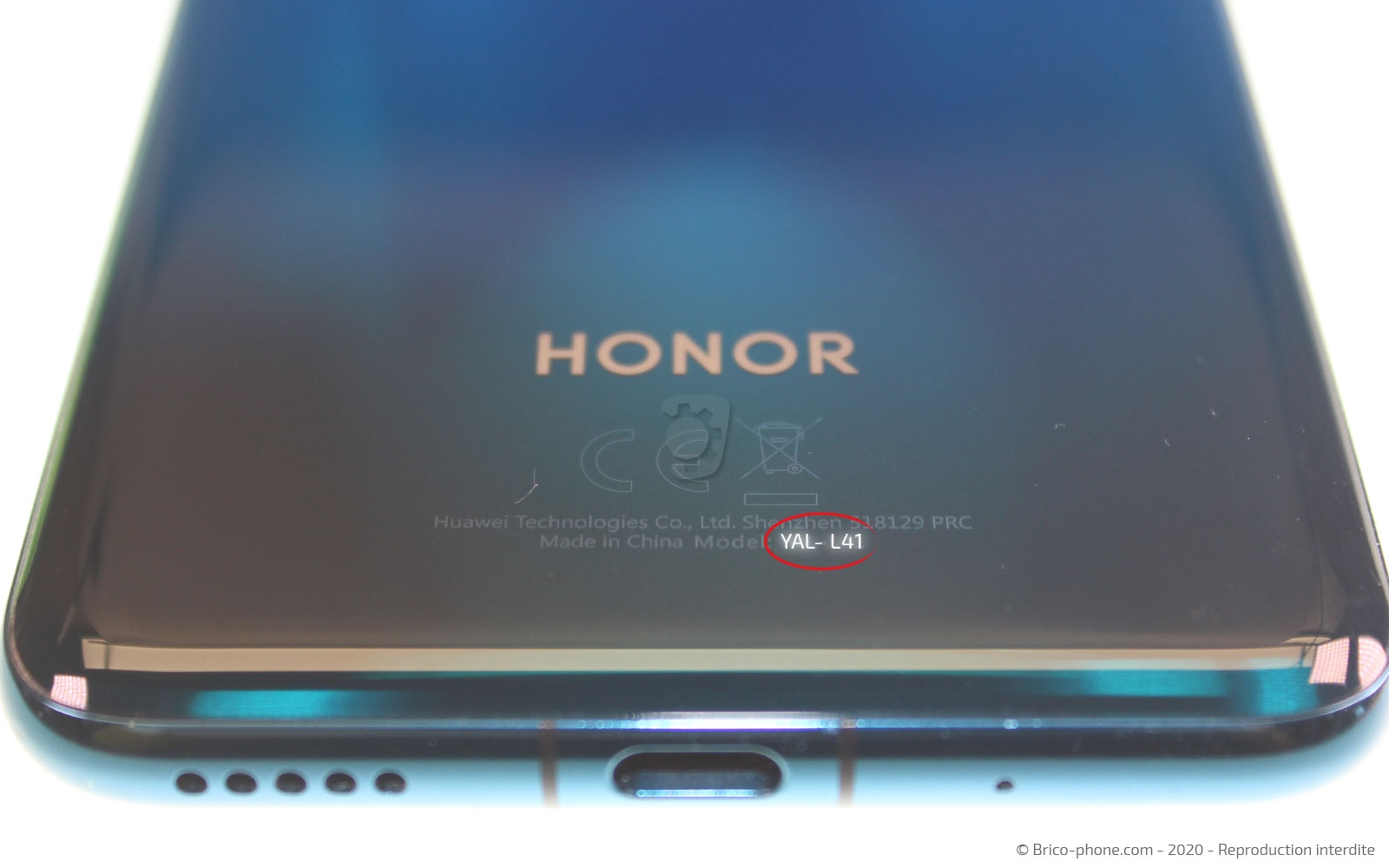

Pour cela, il y a deux façons de procéder, la première étant de retourner votre téléphone est de vous assurer que le numéro inscrit soit bien YAL-L41 car dans ce cas, vous êtes bien le propriétaire d'un Honor 20 PRo.

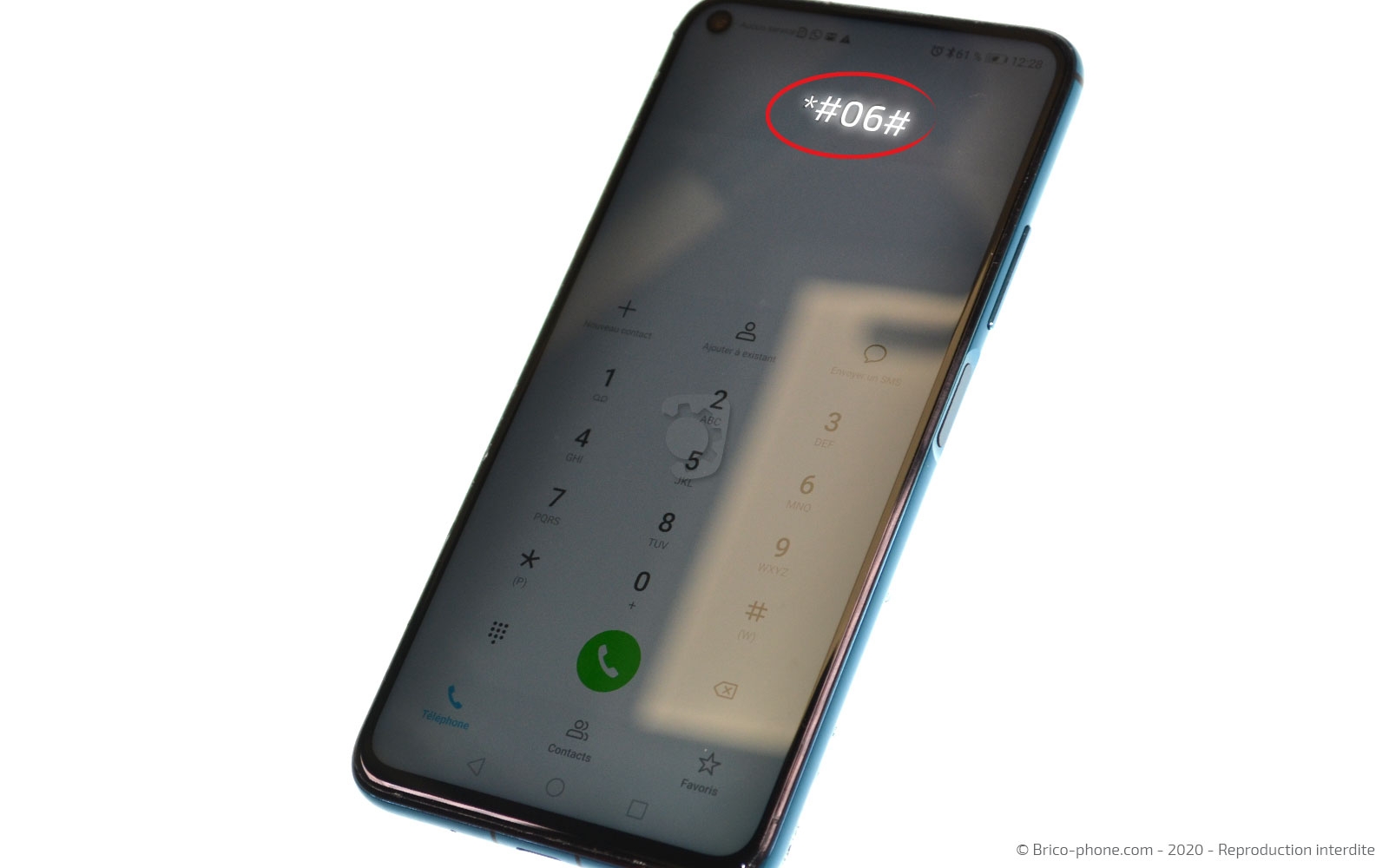

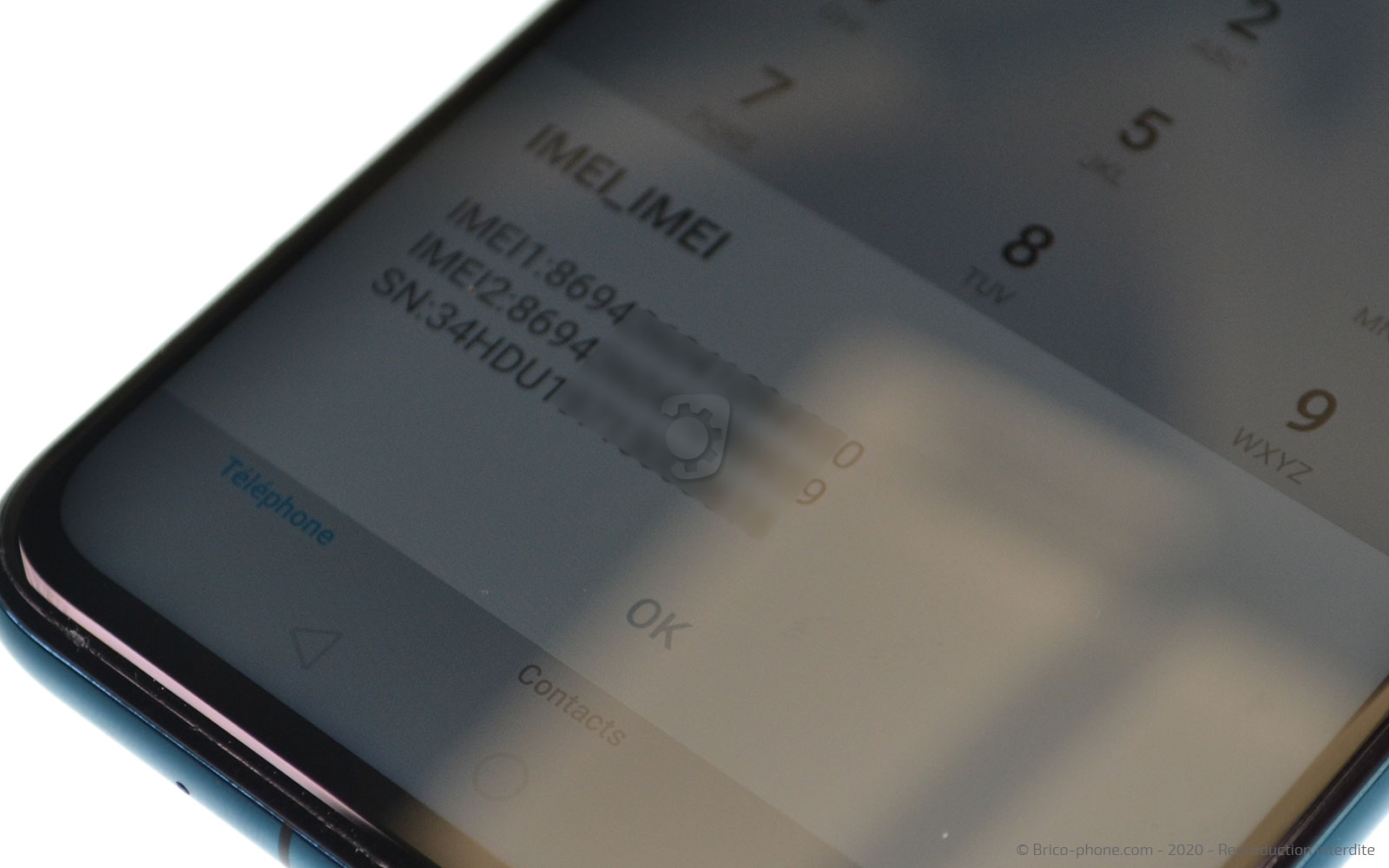

L'autre solution est de composer le *#06# sur le clavier de votre mobile et de recopier le numéro d'IMEI dans la case prévue à cet effet sur notre page d'accueil. Brico-Phone vous proposera alors les outils et les pièces détachées en lien avec votre téléphone.

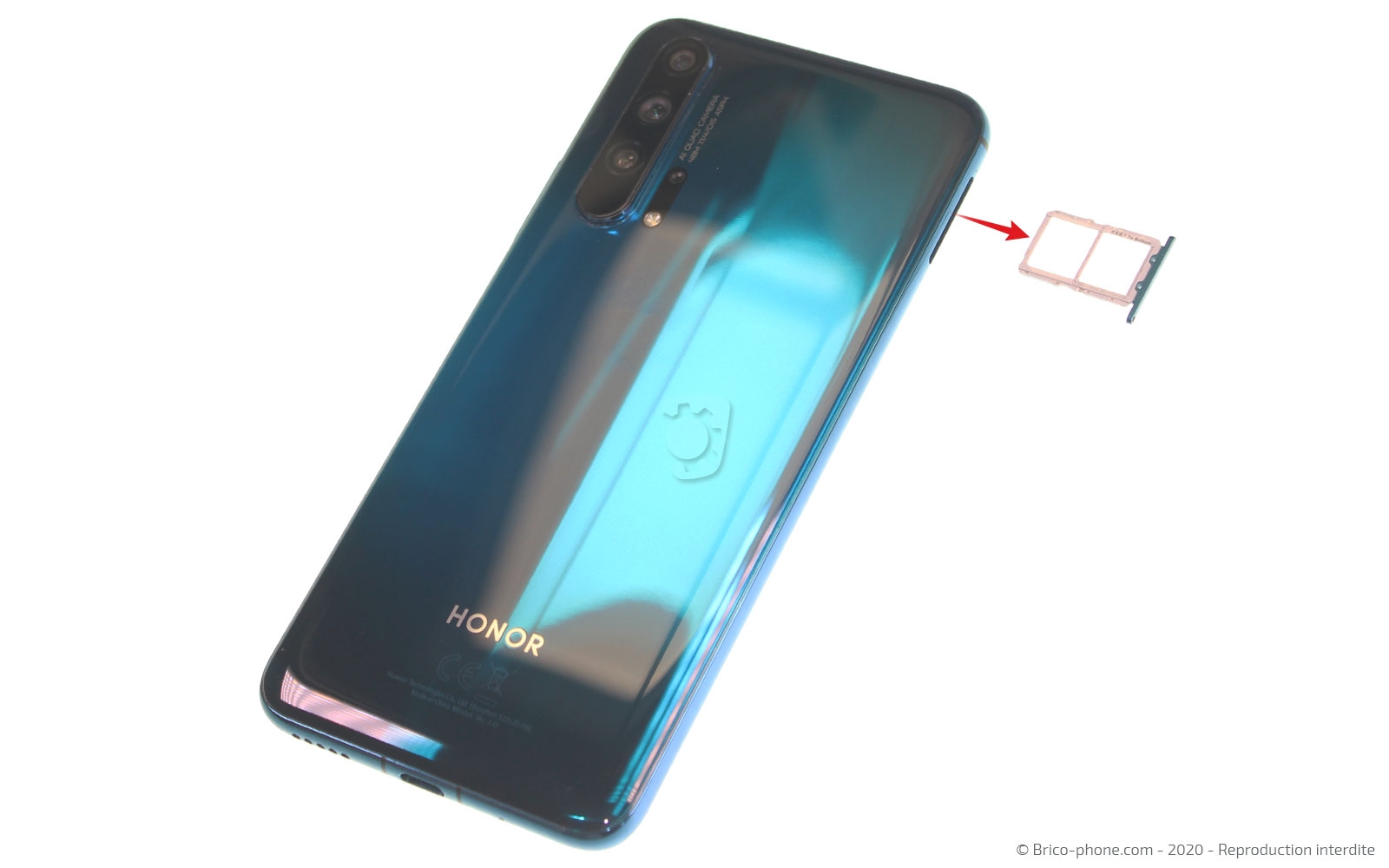

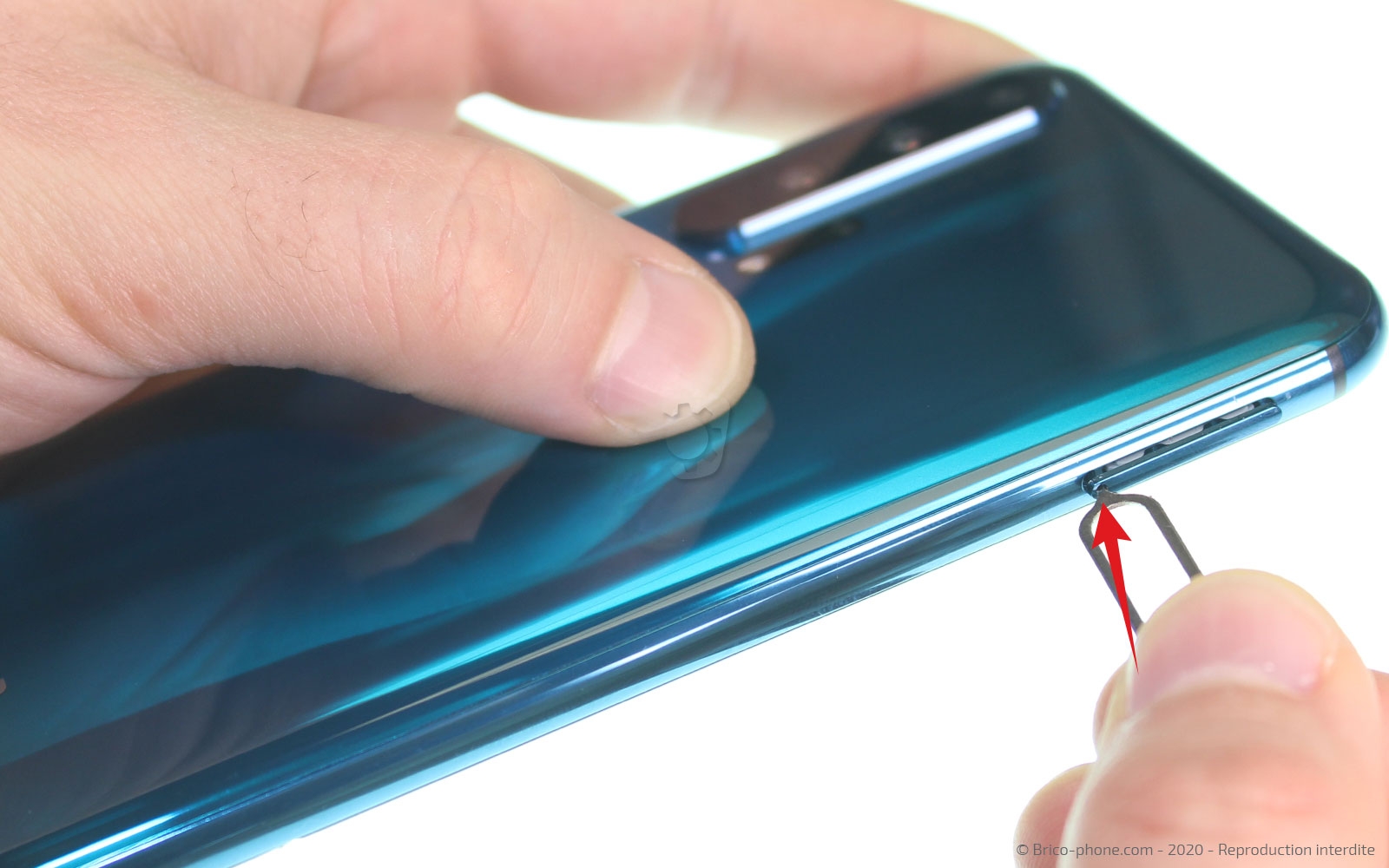

Etape 1 : Mettre hors tension le smartphone

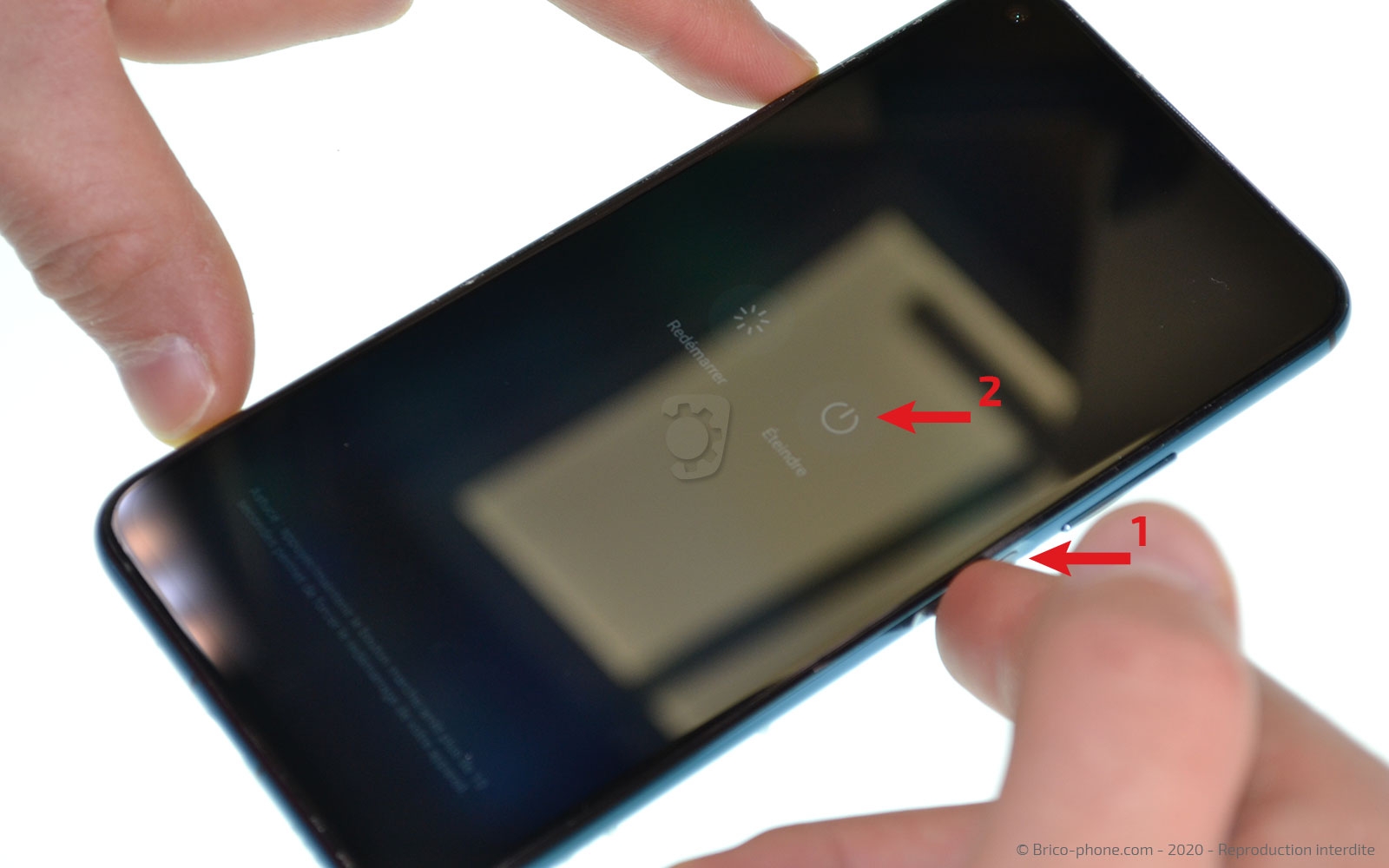

Pour débuter, il est important d'éteindre votre smartphone en pressant le bouton Power et en suivant les instructions affichées à l'écran.

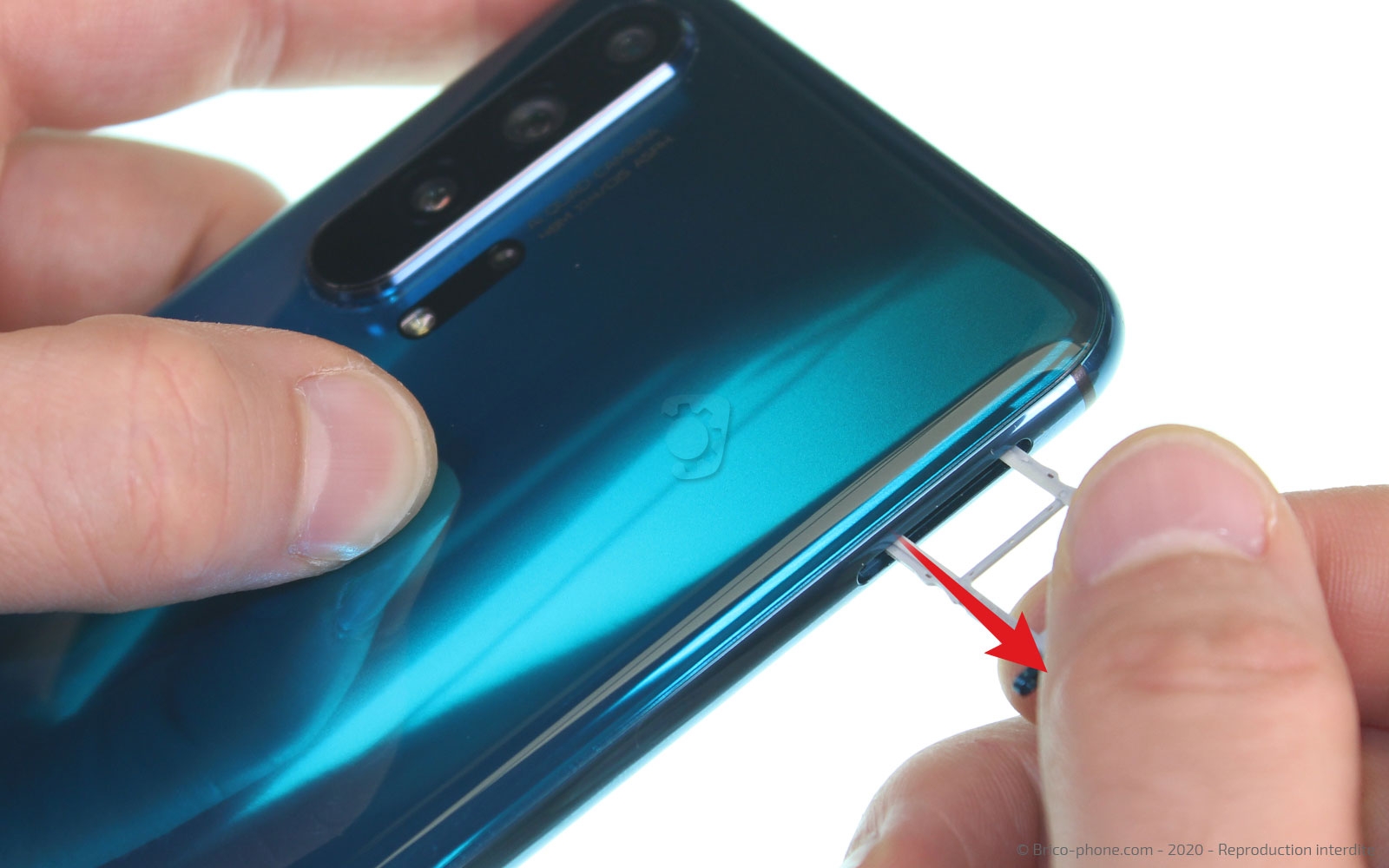

Ensuite, à l'aide de l'outil d'extraction, sortez le tiroir de la carte Sim.
Outils du kit utilisés
Outils du kit utilisés

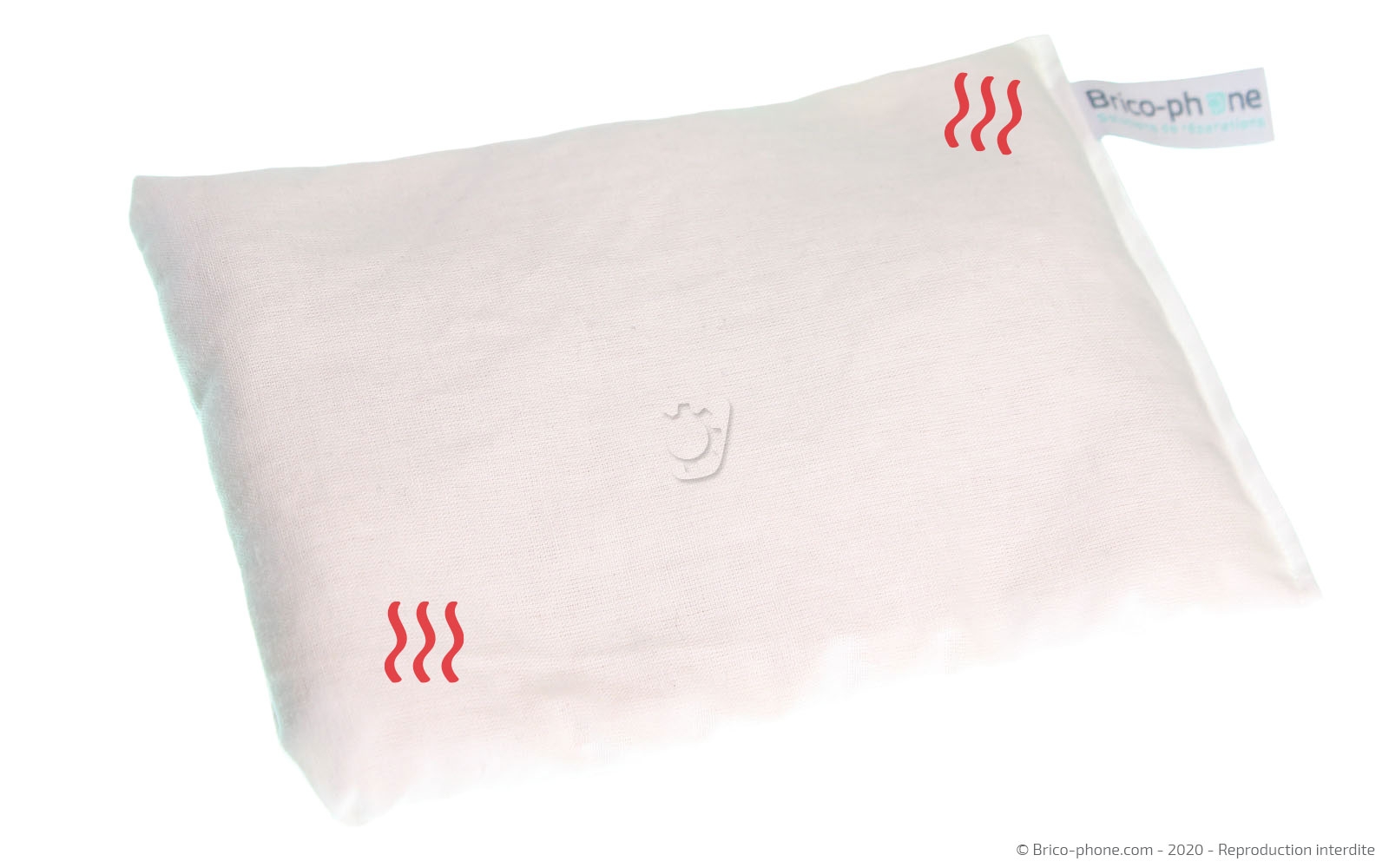

Etape 2 : Chauffer la vitre arrière
Muni du coussin chauffant ou d'un décapeur thermique, vous allez devoir chauffer la coque arrière de votre smartphone pour accéder à l'interieur du téléphone.
Si vous utilisez un coussin chauffant, passez-le au micro-onde 1 à 2 minutes avant de venir le déposer sur l'arrière de votre Honor 20 Pro pendant 40 secondes.
Vous possédez plutôt un décapeur thermique ou un sèche-cheveux, faites simplement le tour de l'appareil en faisant attention à ne pas dépasser une température maximale de 80°C.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €
Etape 3 : Accéder à l'intérieur du smartphone
Positionnez la ventouse de votre kit d'outils au bas du téléphone et en tirant fortement sur la boucle, vous devriez pouvoir insérer le médiator en métal troué dans l'interstice.
Ensuite, faites glisser la carte fine entre le châssis et la vitre arrière afin de faire le tour du composant pour terminer le décollage.
Il ne vous reste plus qu'ouvrir votre Honor 20 Pro.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Vitre arrière Phantom Blue pour Honor 20 Pro
46,90 €
Etape 4 : Ôter la plaquette intermédiaire
Pour travailler en toute sécurité, nous conseillons de débrancher la batterie mais pour y accéder, nous avons besoin de retirer la plaquette intermédiaire en dévissant les 12 vis cruciformes de cette dernière.

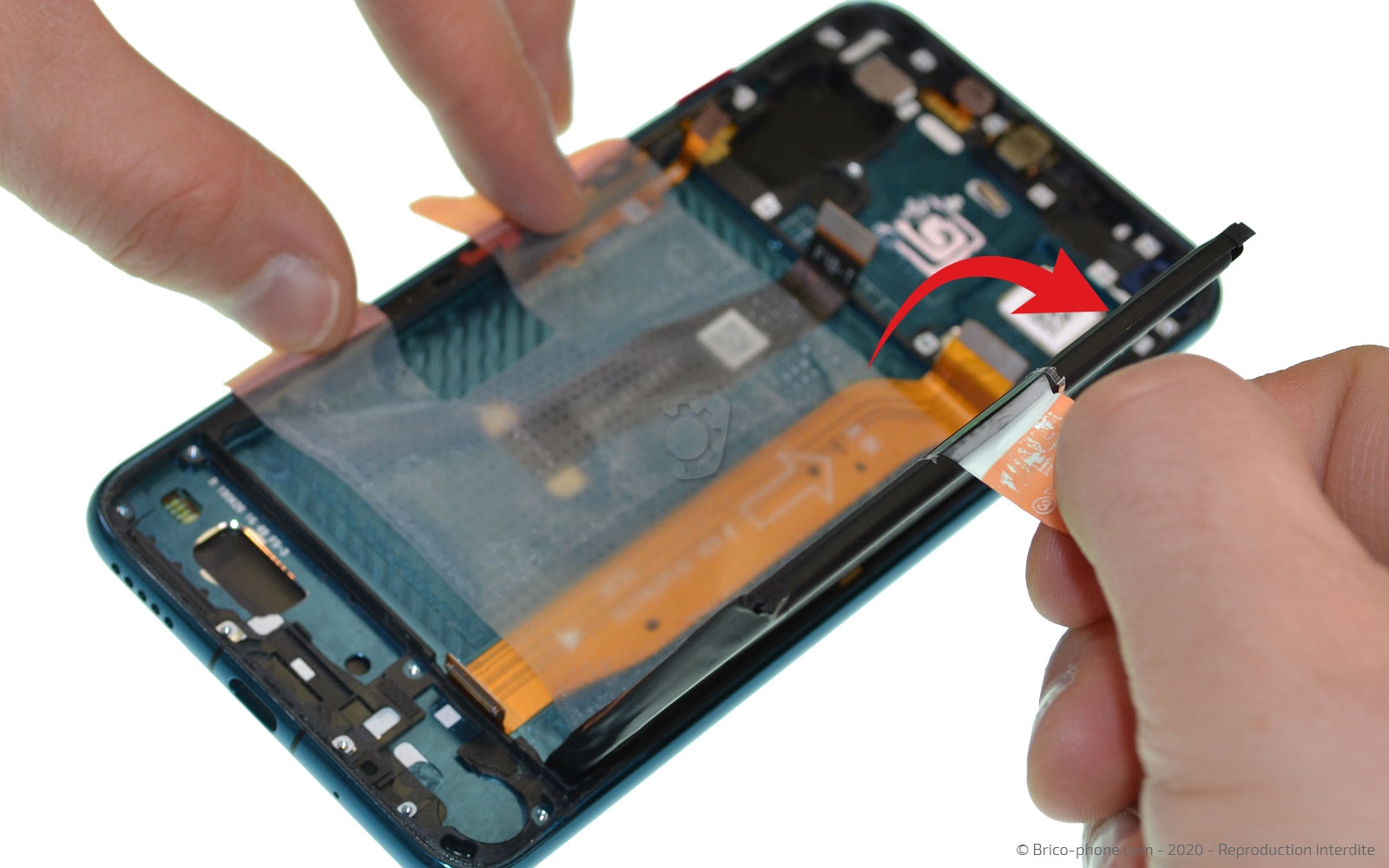

Par la suite, décollez la partie noire de la batterie pour pouvoir sortir la plaquette à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie

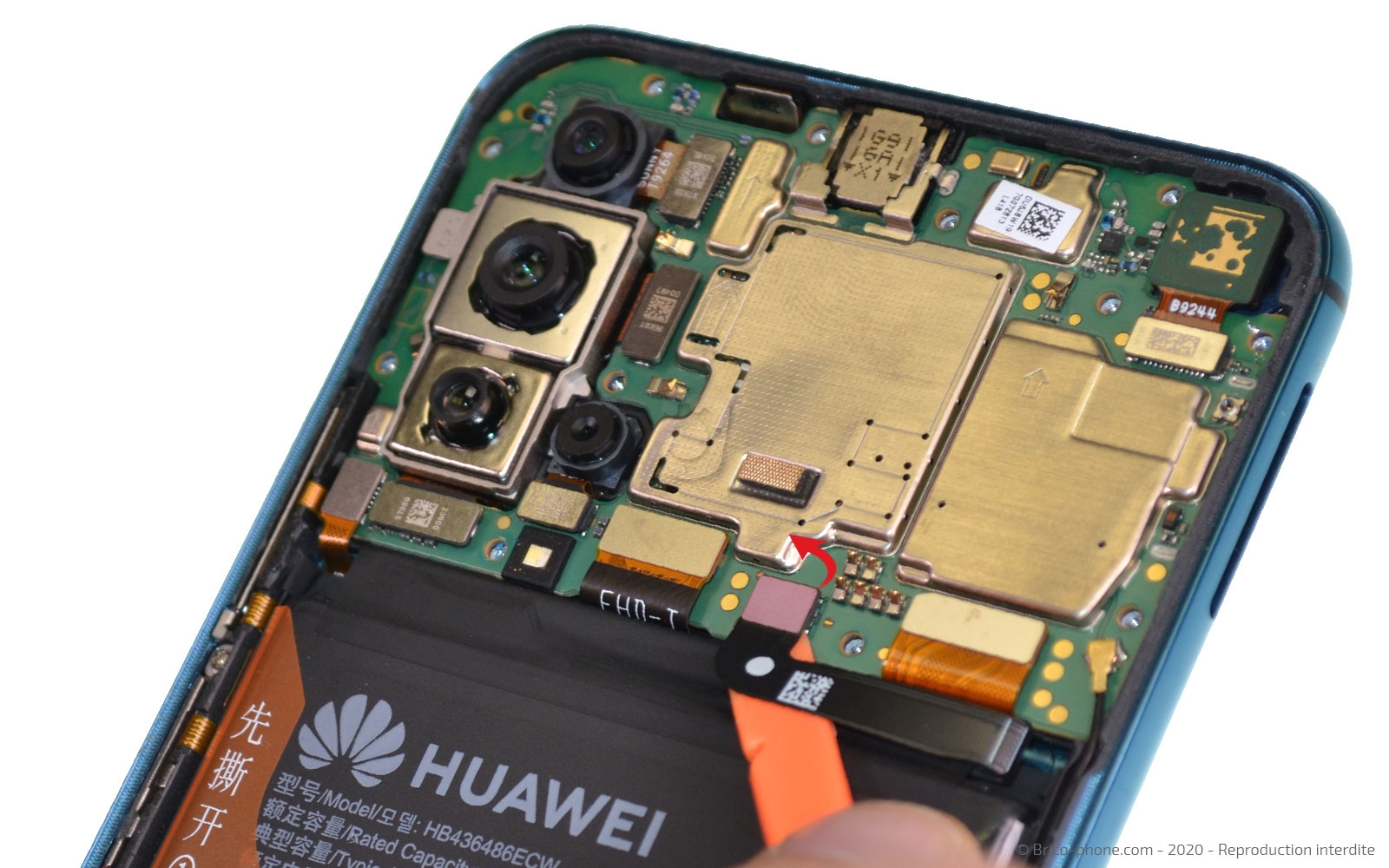

Toujours avec le même ustensile, déconnectez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer le haut-parleur externe
Sur la partie inférieure du smartphone, enlevez les 7 vis avec le tournevis cruciforme afin de pouvoir sortir le haut-parleur externe de son emplacement. Puis, déconnectez la nappe de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

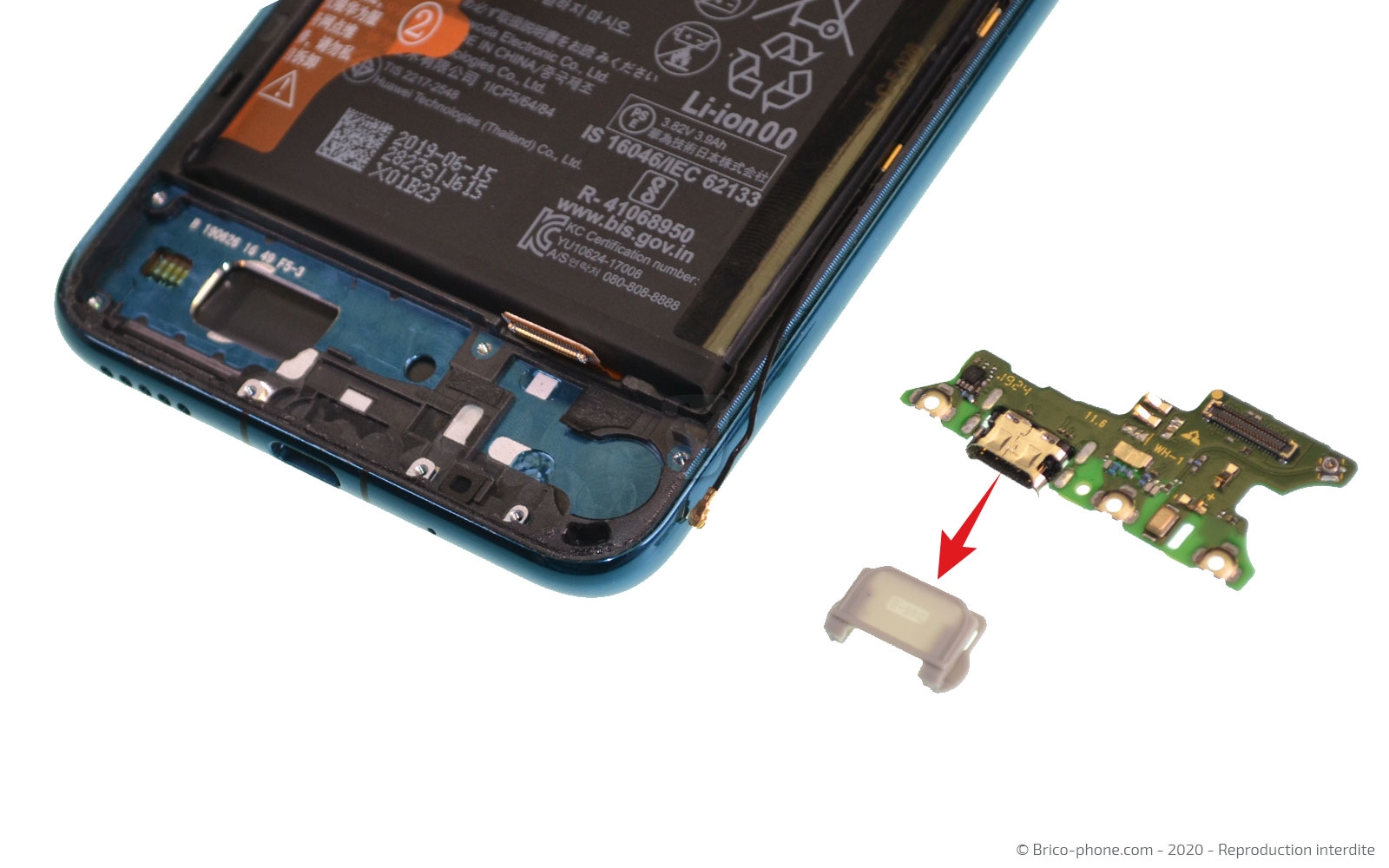

Etape 7 : Sortir le connecteur de charge

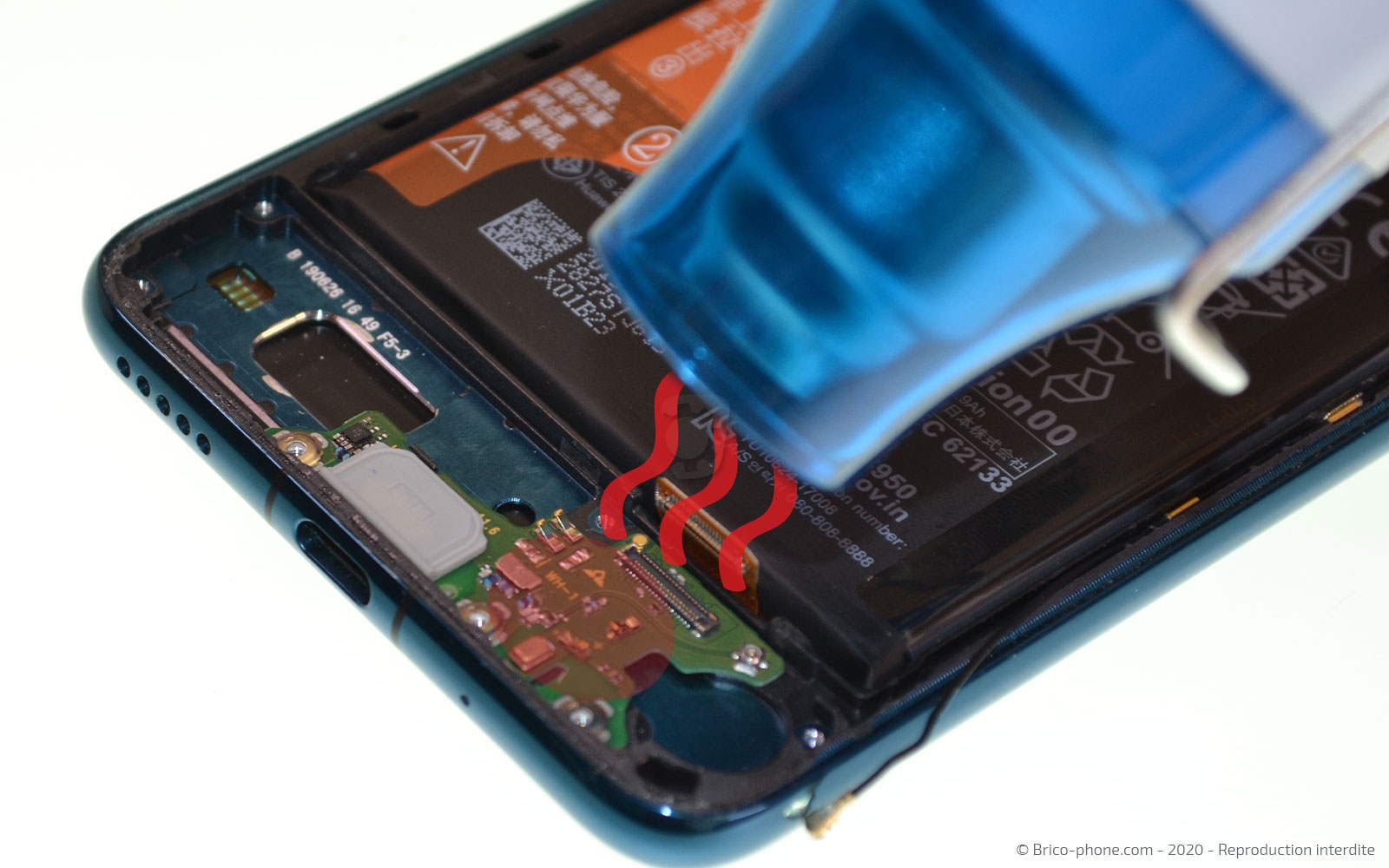

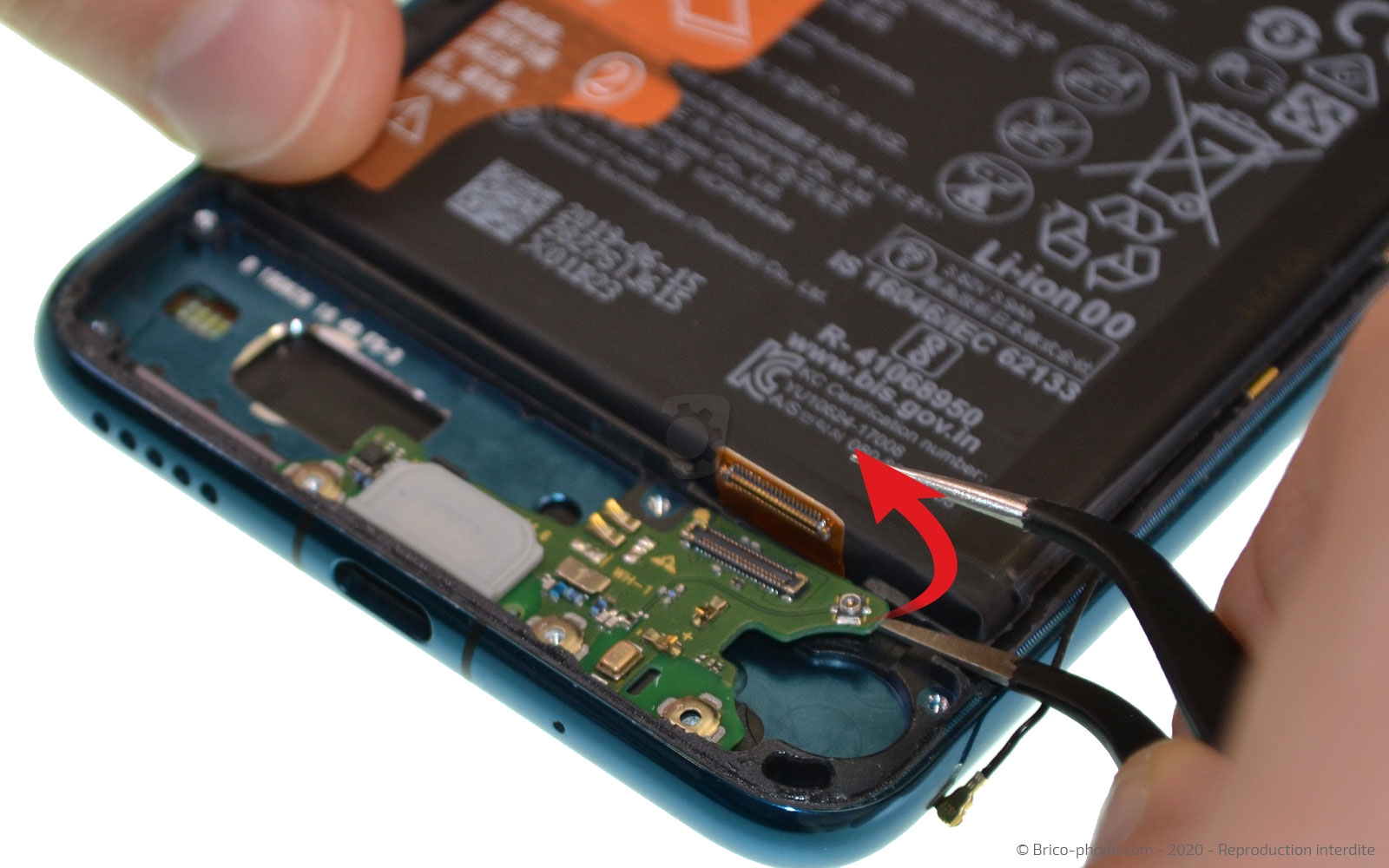

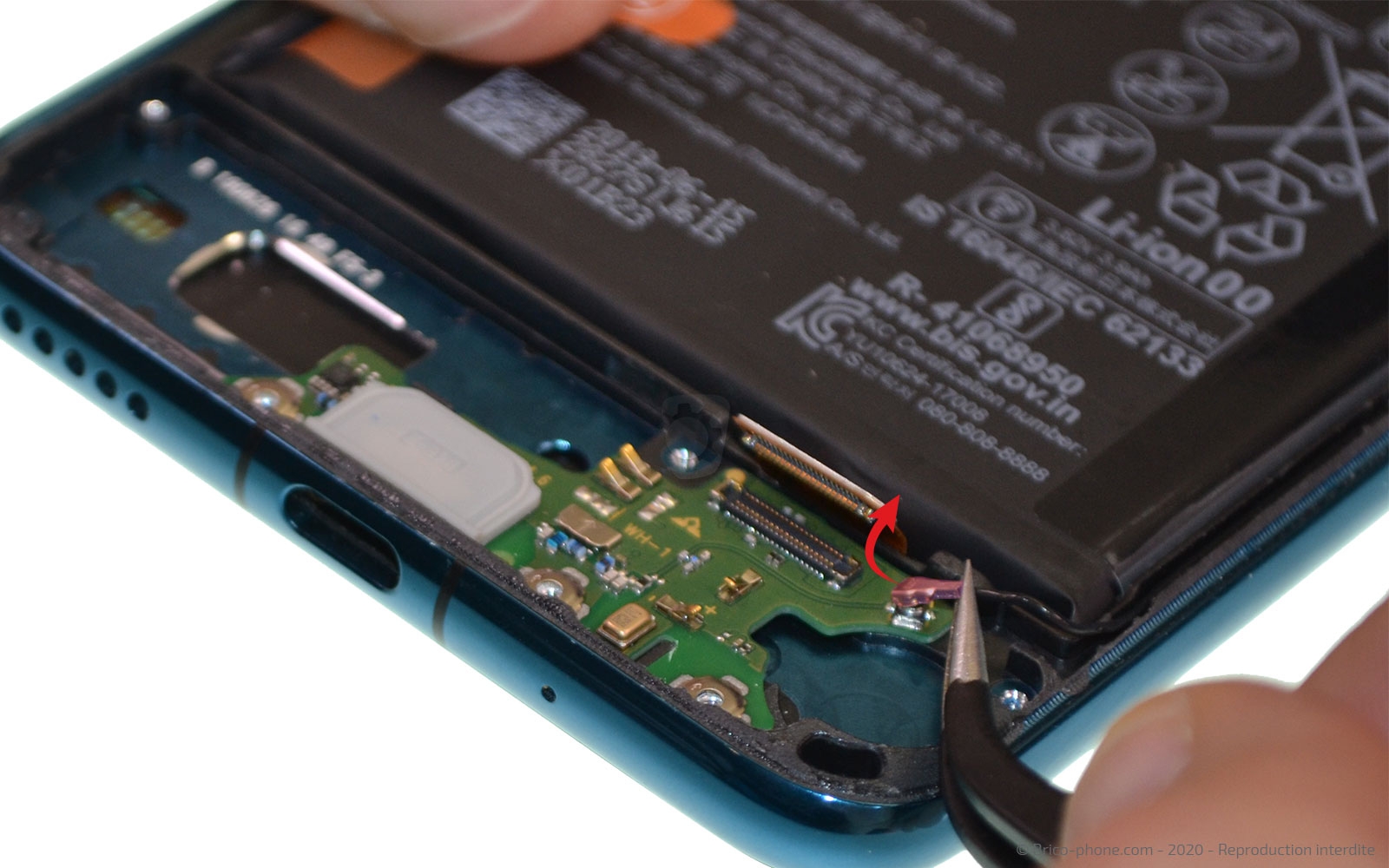

Déconnectez le câble coaxial avec la pincette, puis chauffez légèrement le connecteur de charge pour ramollir le sticker qui le maintient au châssis. Vous pouvez l'extraire et retirer la protection en caoutchouc.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 8 : Libérer la carte mère

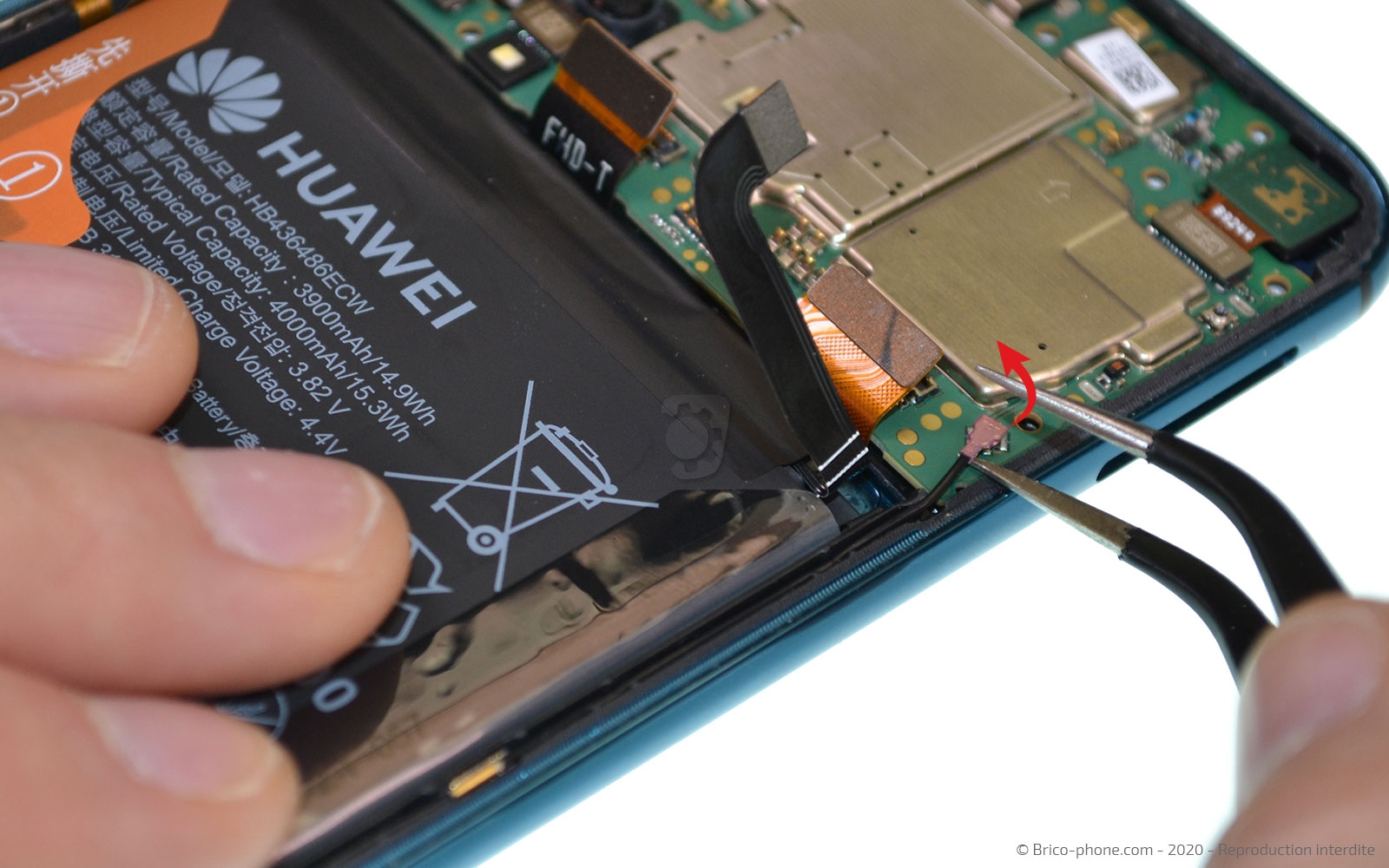

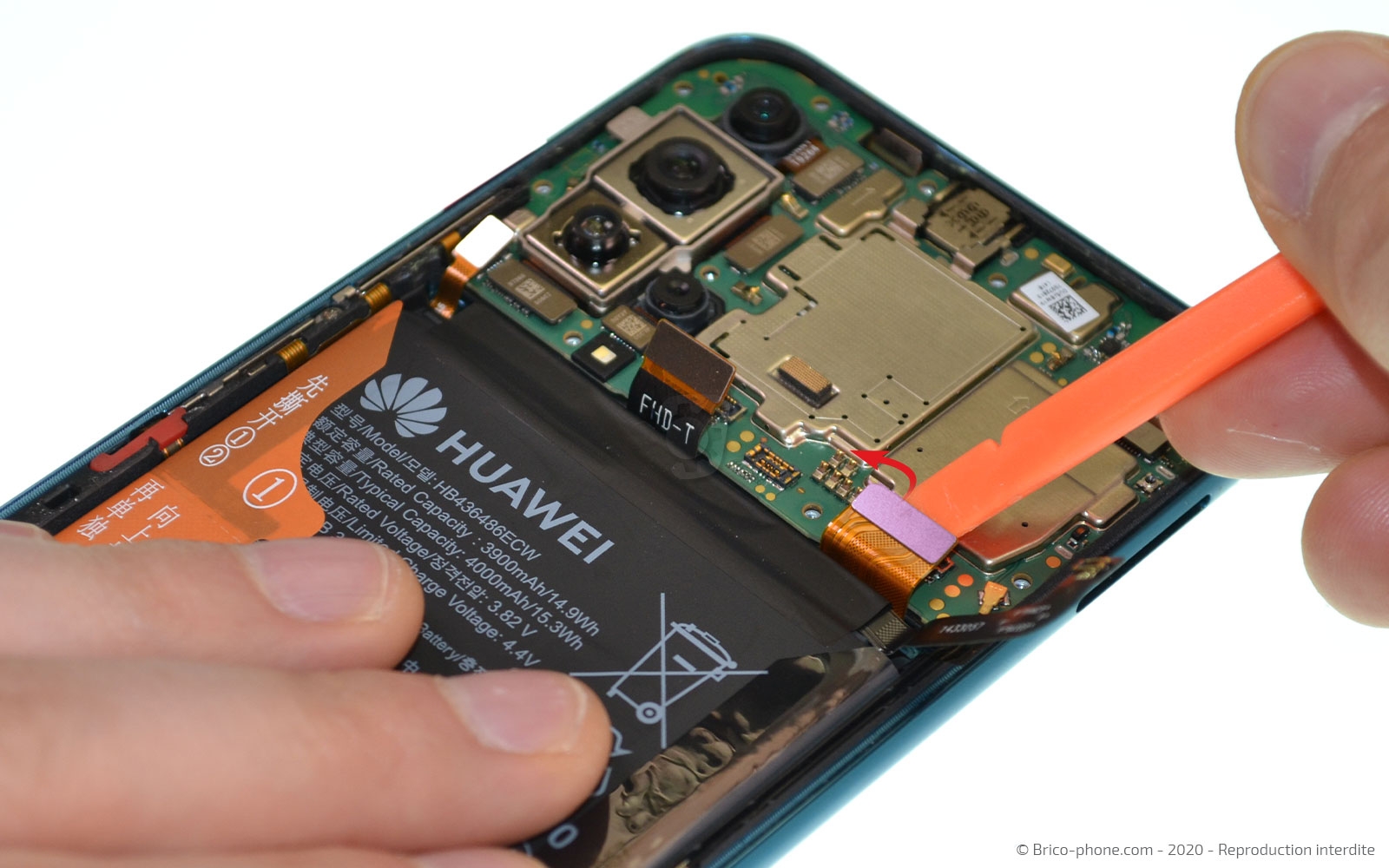

Gardez le spudger en main afin de débrancher la nappe des boutons, celle de l'écran et de la première caméra ainsi que celle de la rallonge d'interconnexion.
A l'aide de la pincette métallique, déclipsez le câble coax de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

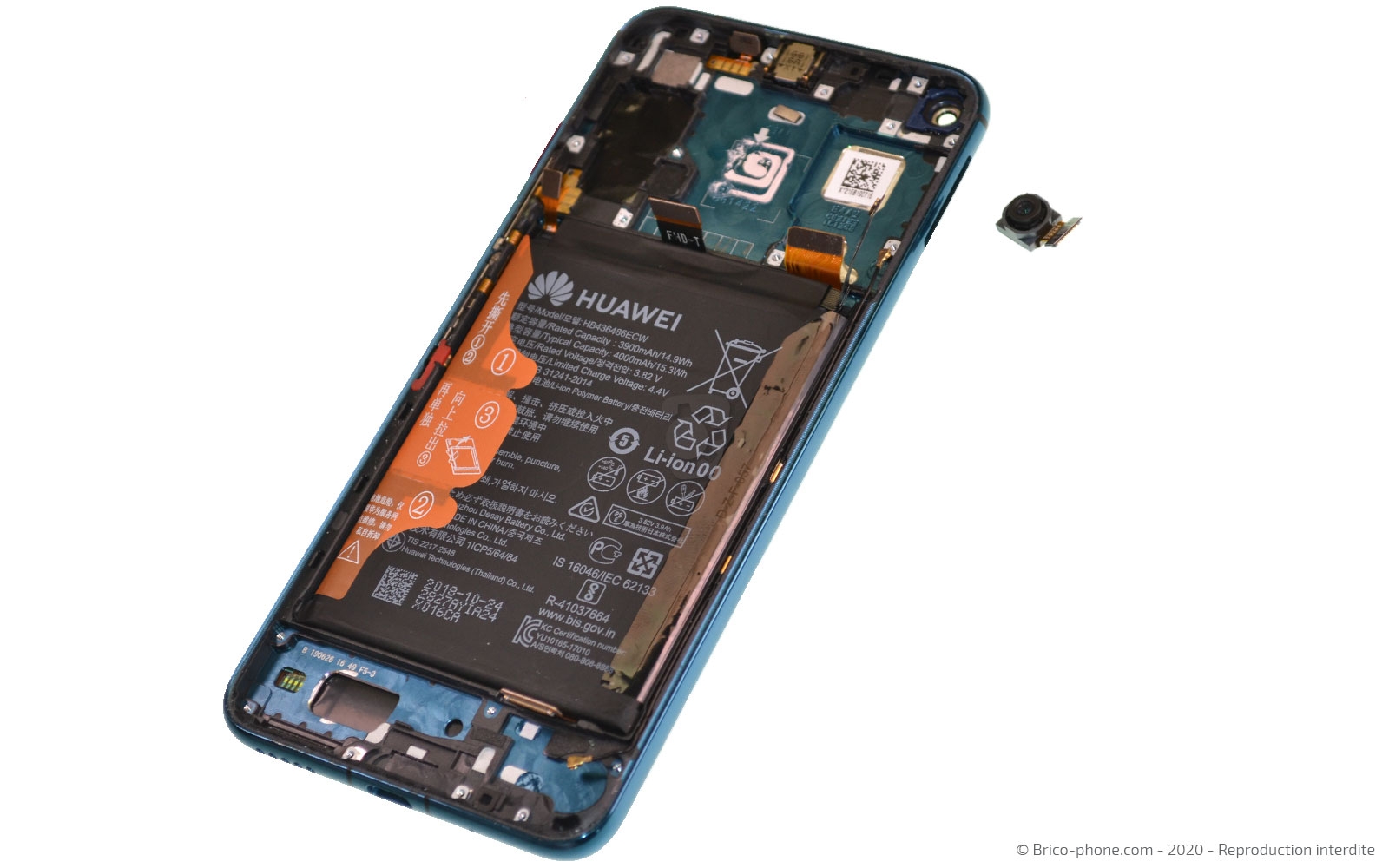

Etape 9 : Sortir la carte mère et une caméra arrière

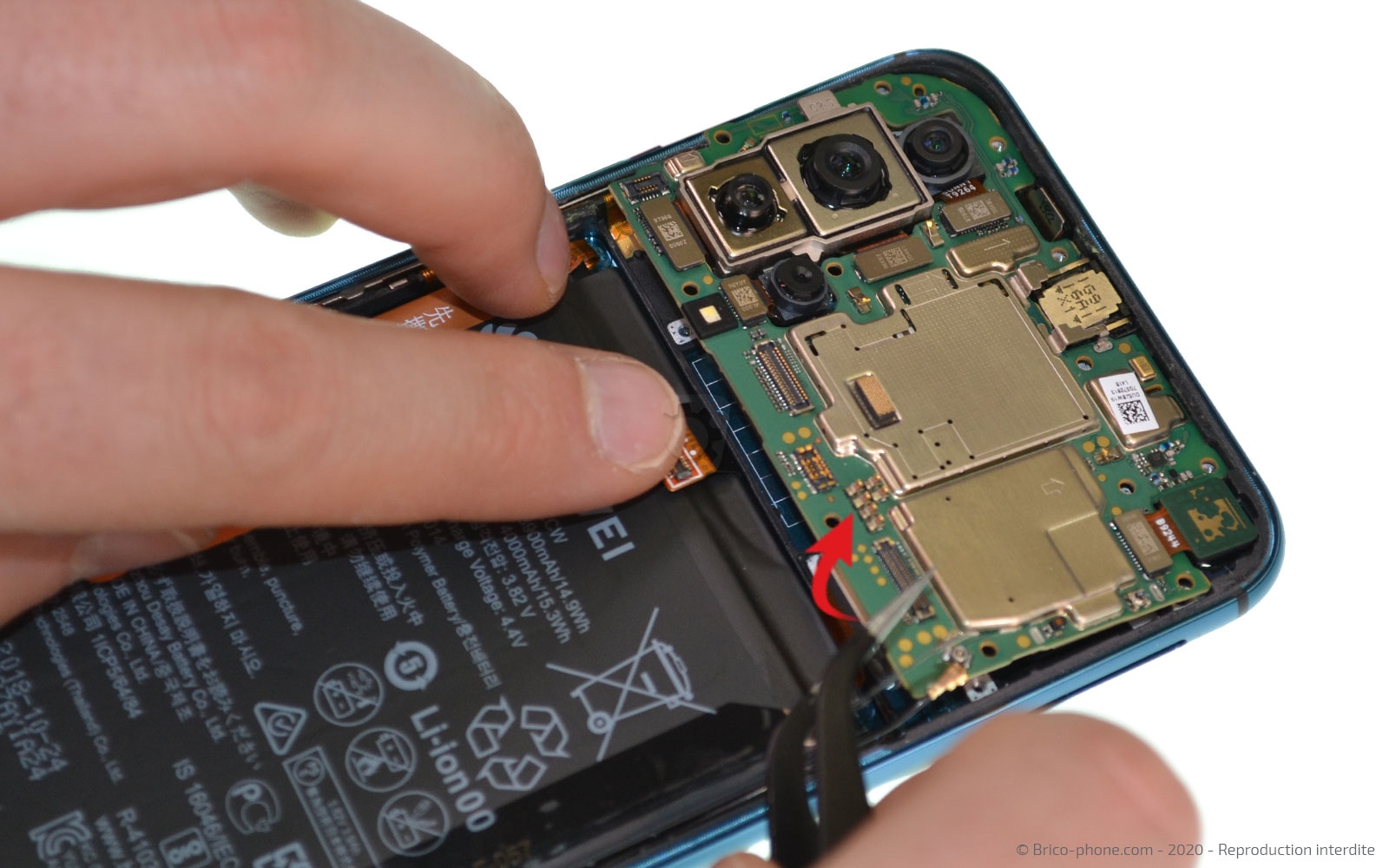

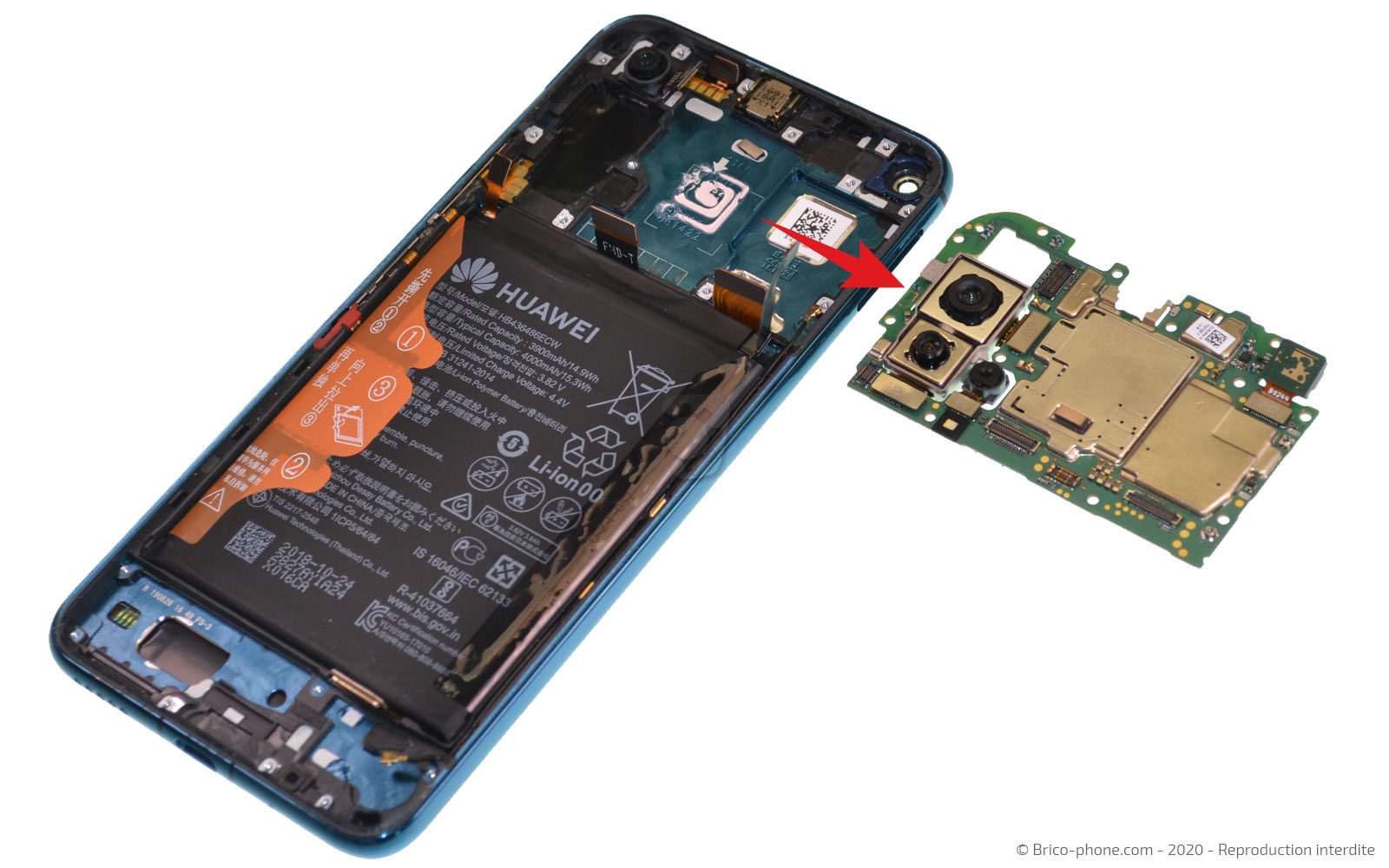

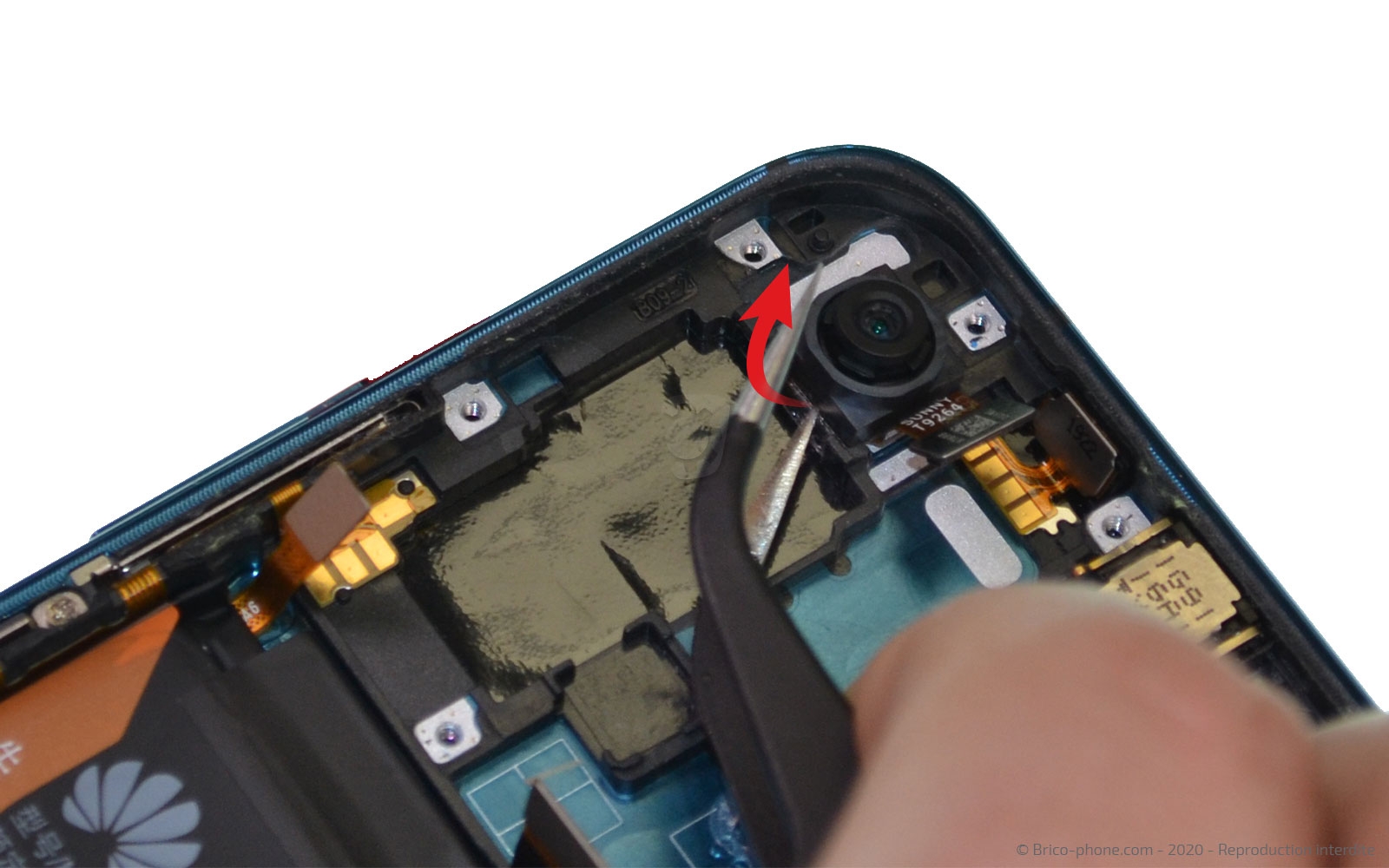

Soulevez la carte mère du bloc et posez-la sur le coté afin de pouvoir saisir la caméra encore collée au châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Récupérer le câble coaxial

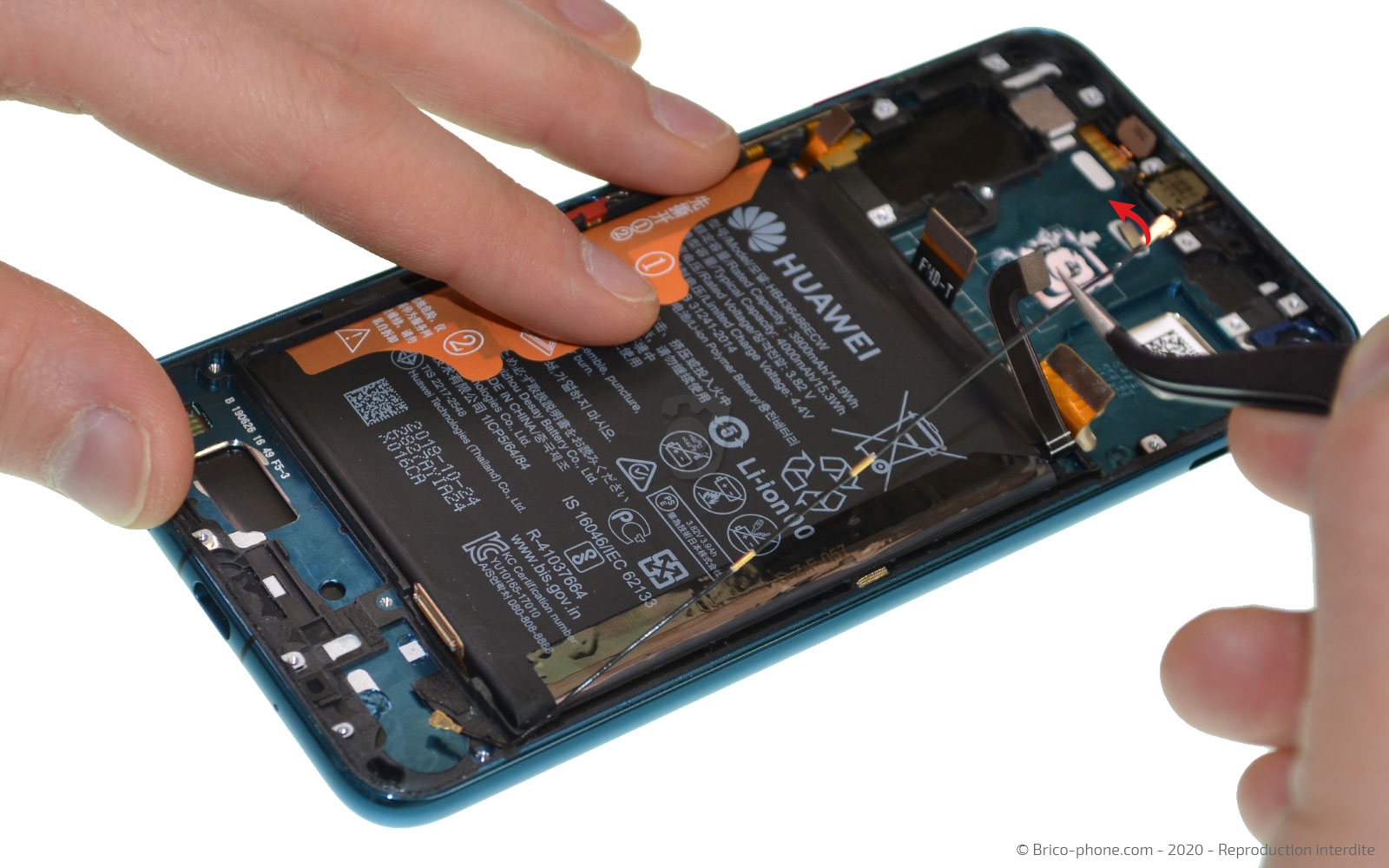

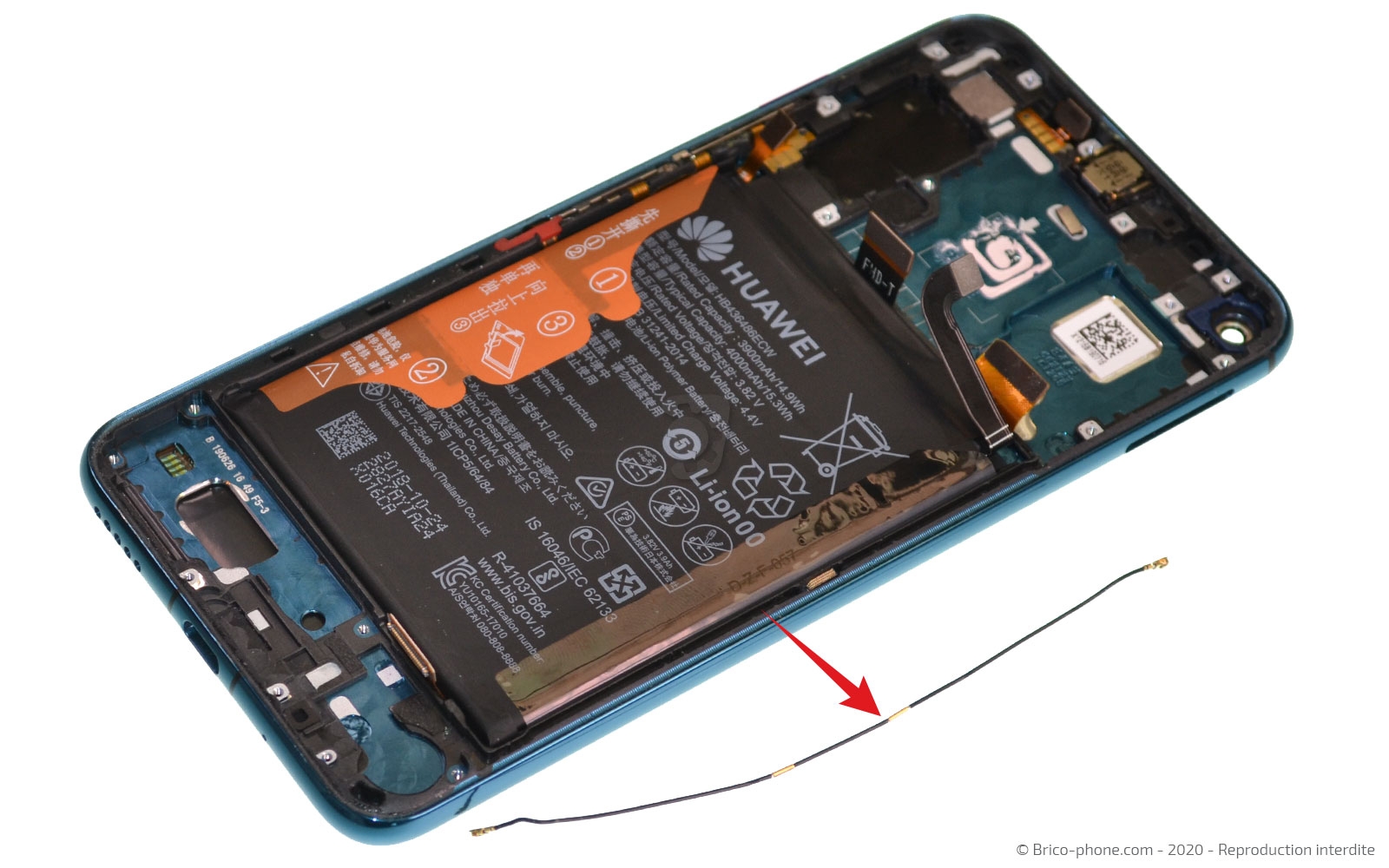

Récupérez le câble noir se trouvant sur la droite du smartphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Décoller la batterie

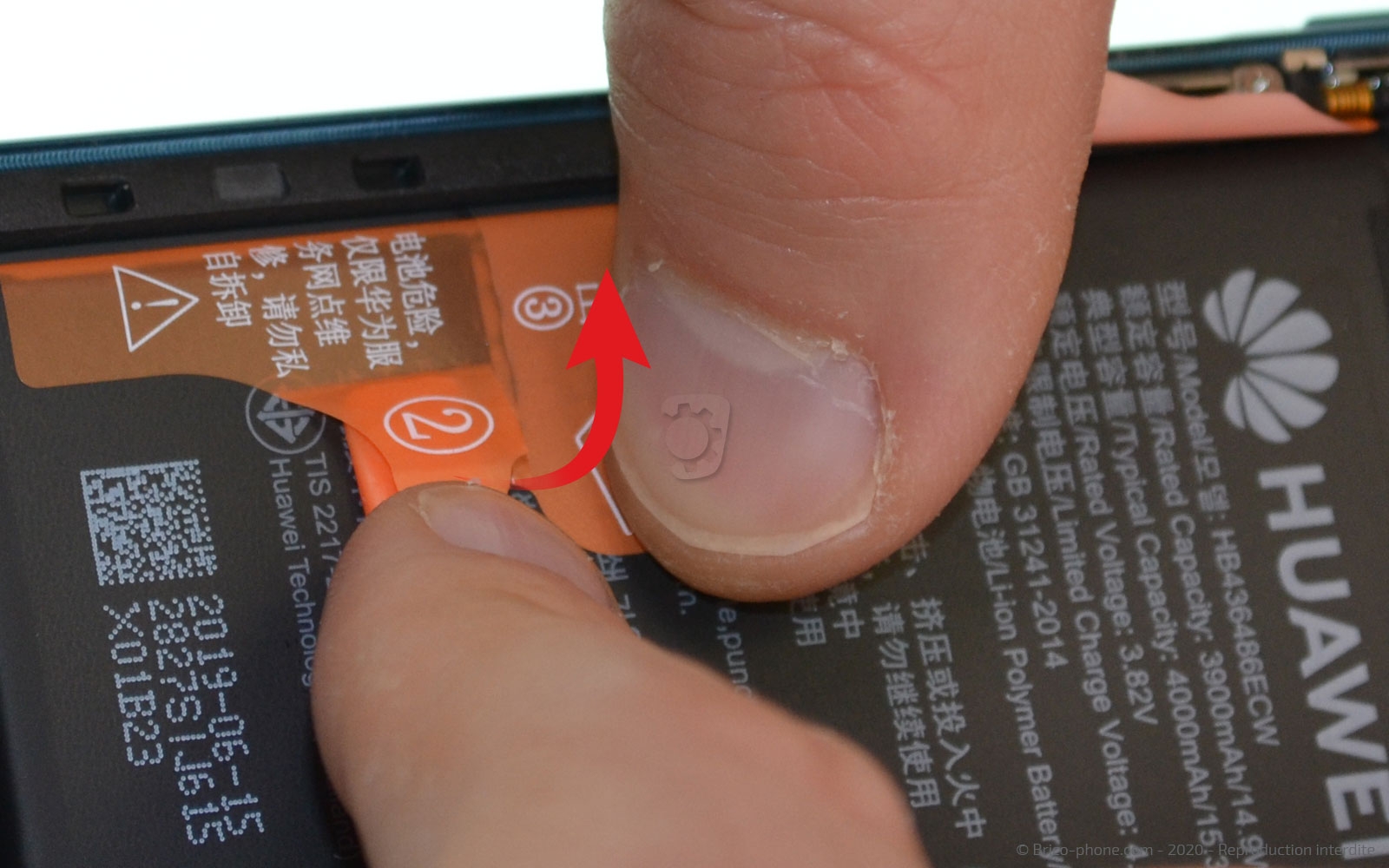

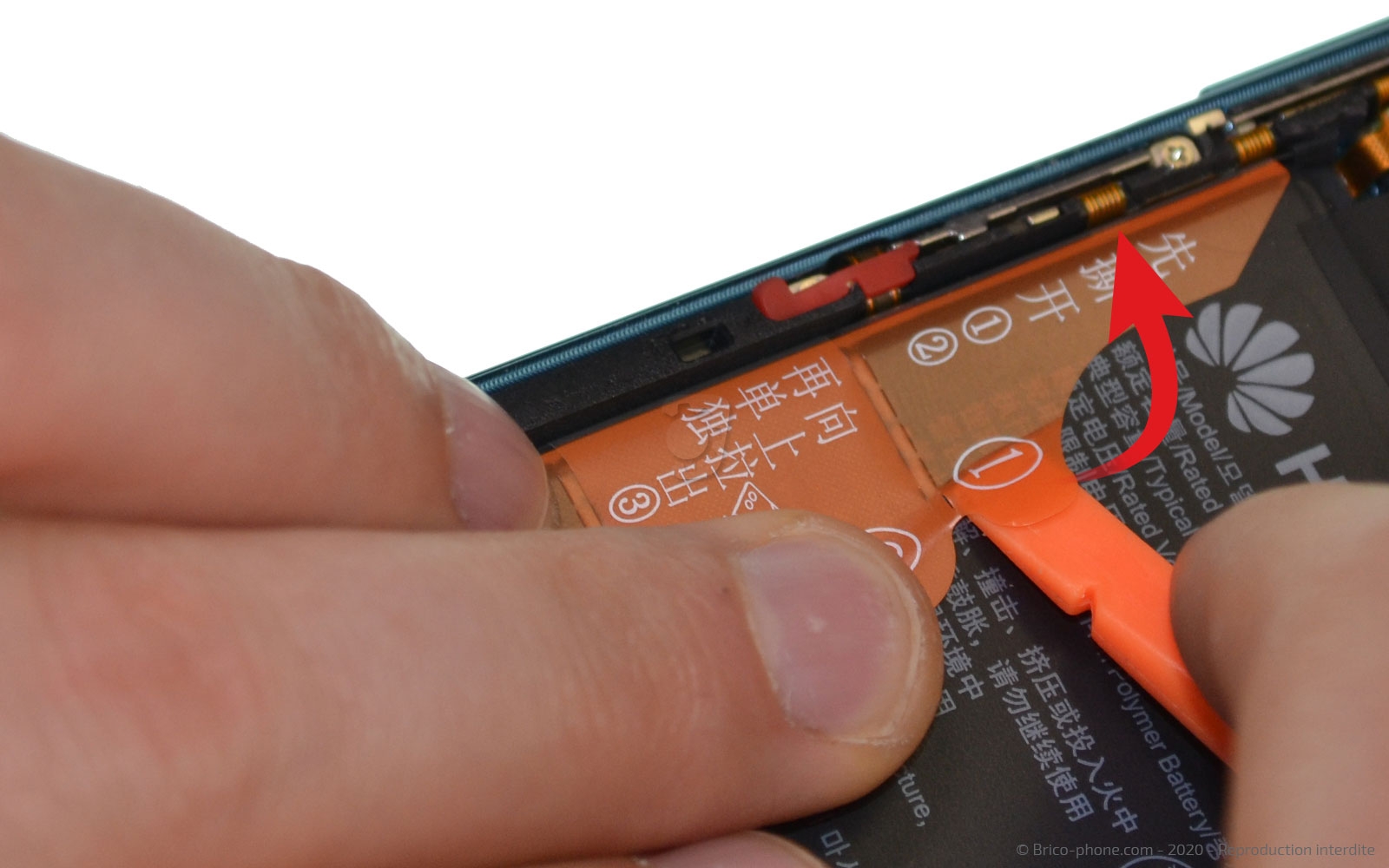

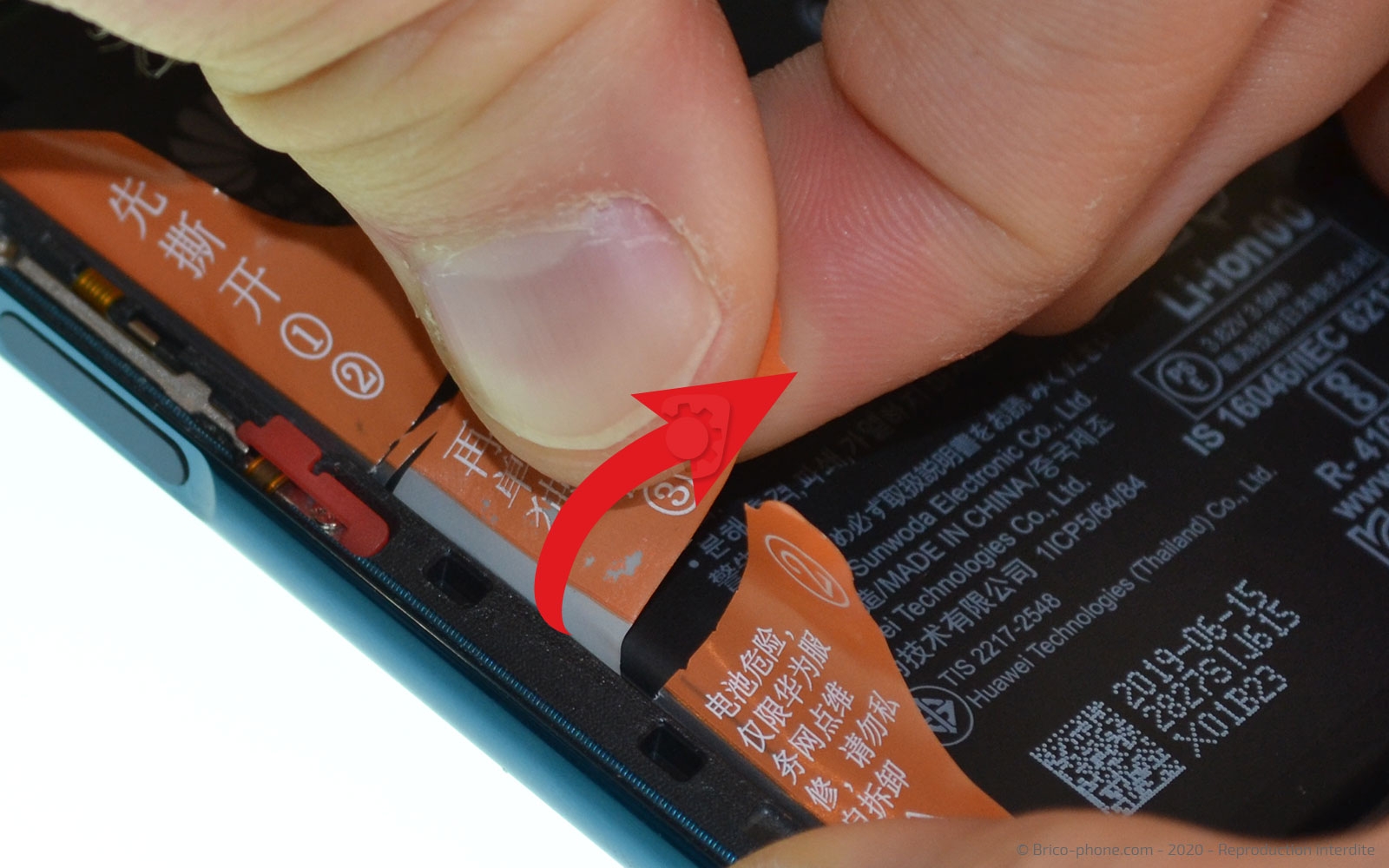

Avec la spatule en nylon, soulevez les languettes de la batterie en faisant bien attention à les séparer correctement. Ensuite, il vous suffit de tirer la languette n°3 pour décoller le composant.
Si vous rencontrez des difficultés, aidez-vous de la carte en PVC de votre kit d'outils en la faisant glisser sous la batterie pour faire levier.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Enlever la batterie et la rallonge d'interconnexion
Retirez la batterie du Honor 20 Pro ainsi que son support adhésif.
Vous pouvez maintenant accéder à la rallonge d'interconnexion et la retirer du châssis.

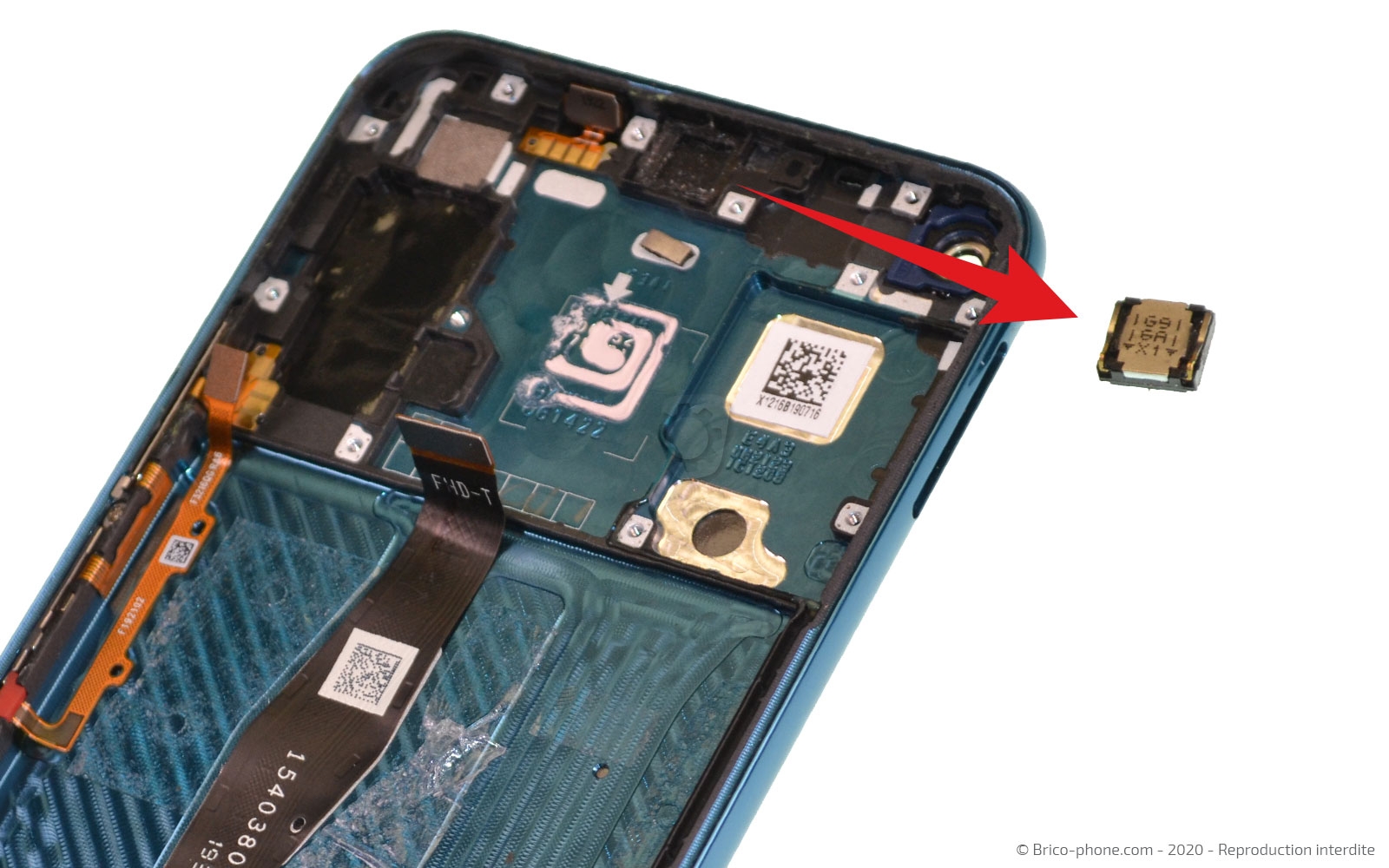

Etape 13 : Ôter le haut-parleur interne et le capteur

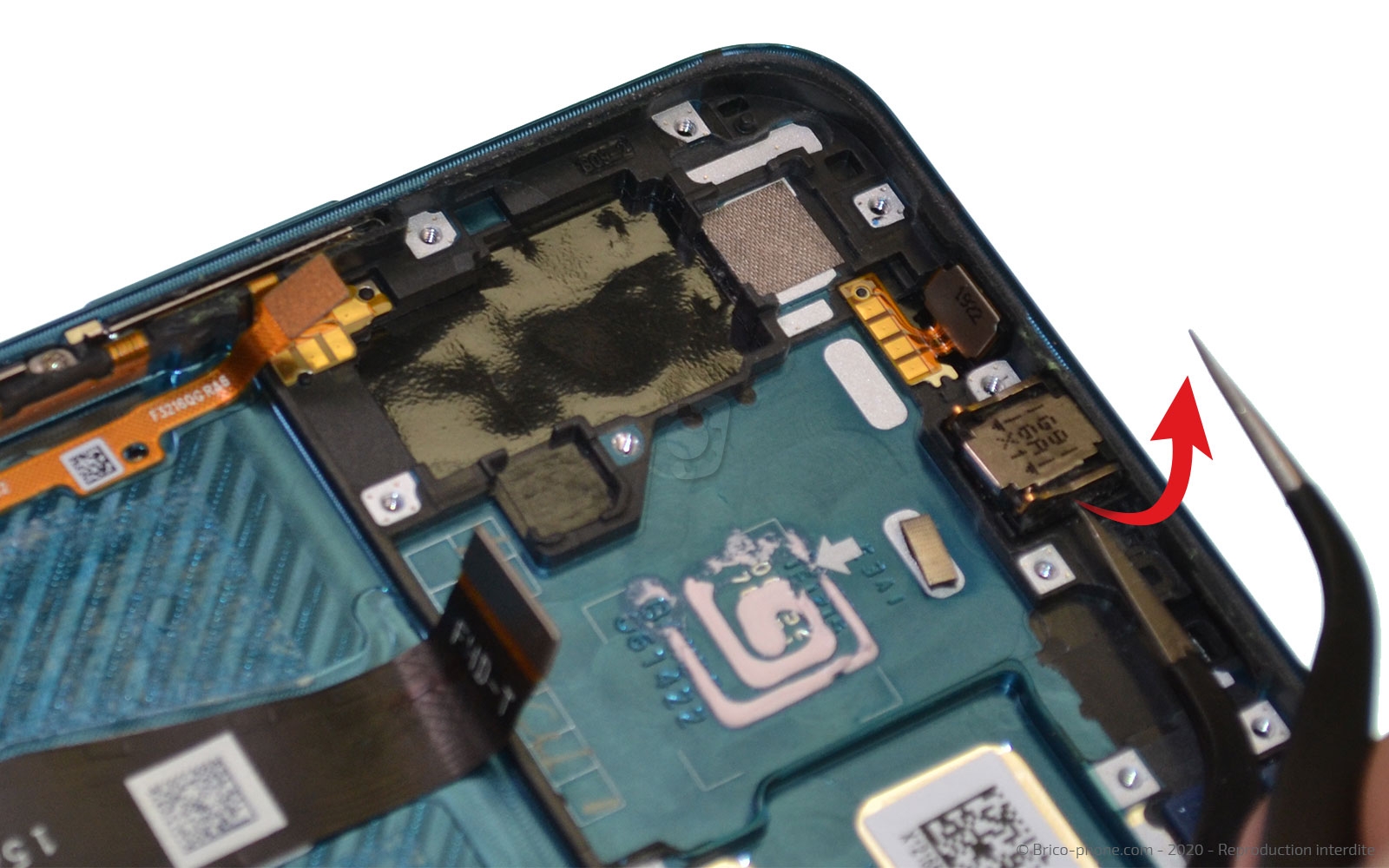

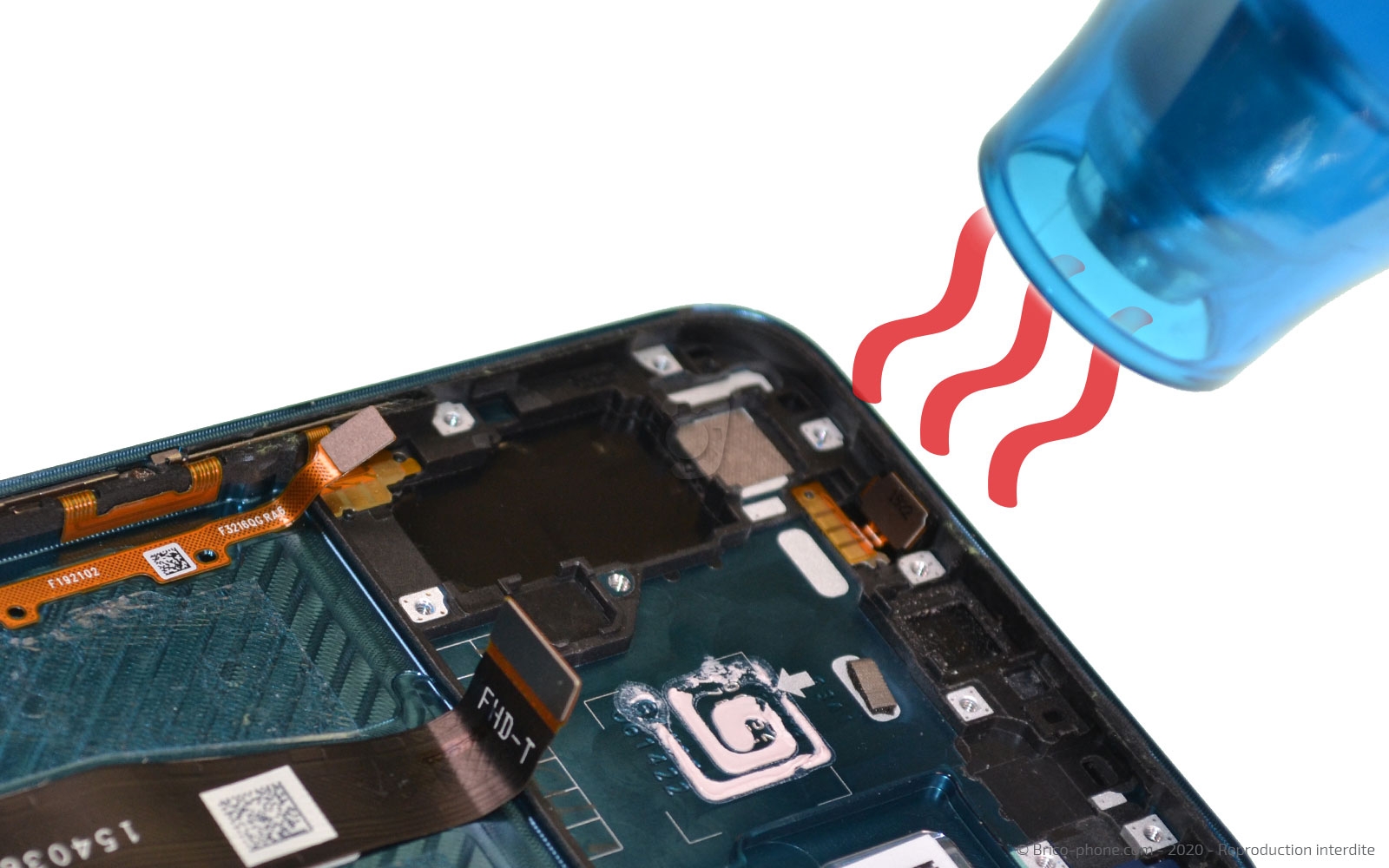

Sur le bloc écran, il faut retirer le haut parleur interne en passant la pincette sous le composant pour faire levier puis chauffez le petit capteur se trouvant à gauche du HP.

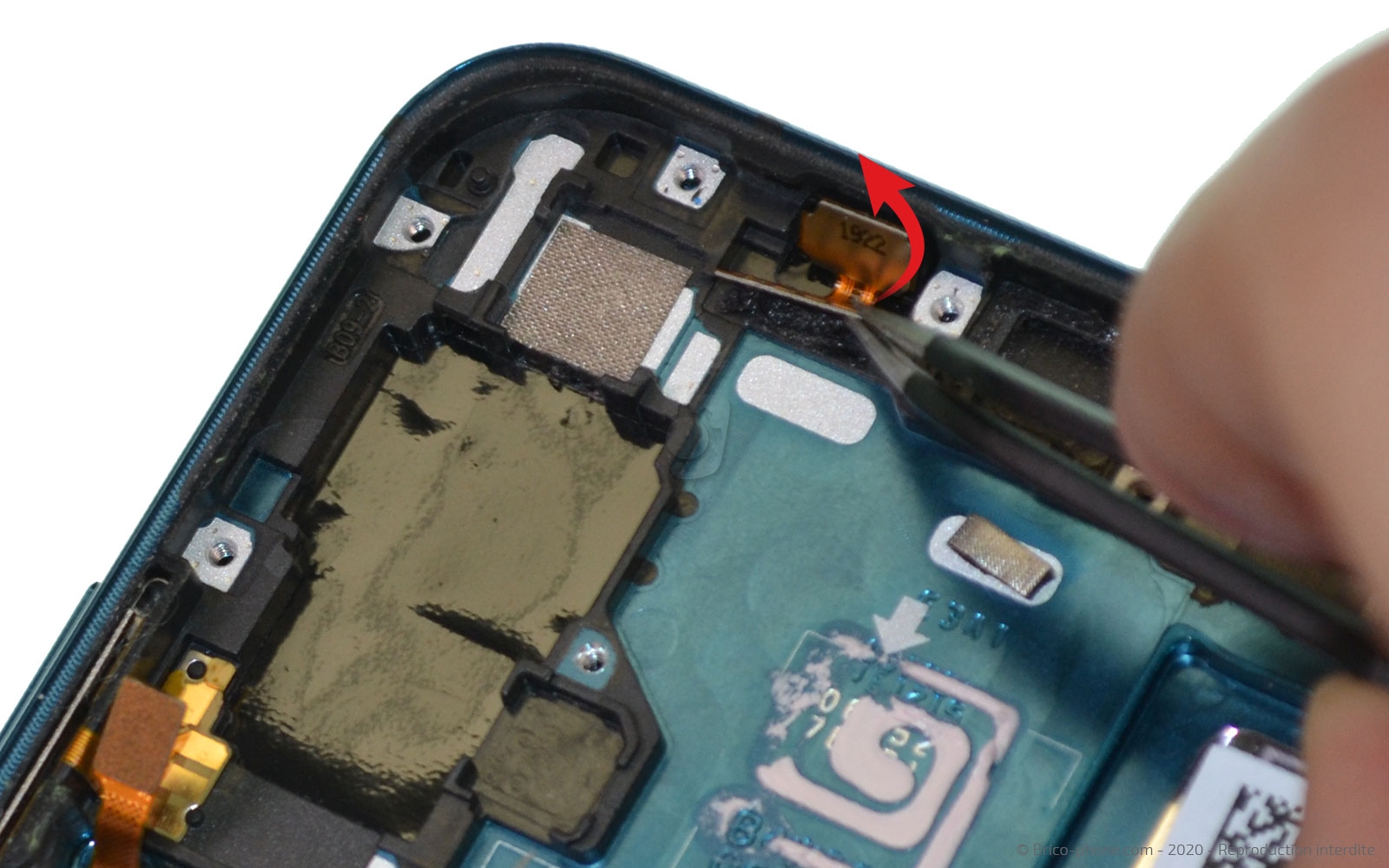

Ensuite, sortez-le toujours à l'aide de la brucelle.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

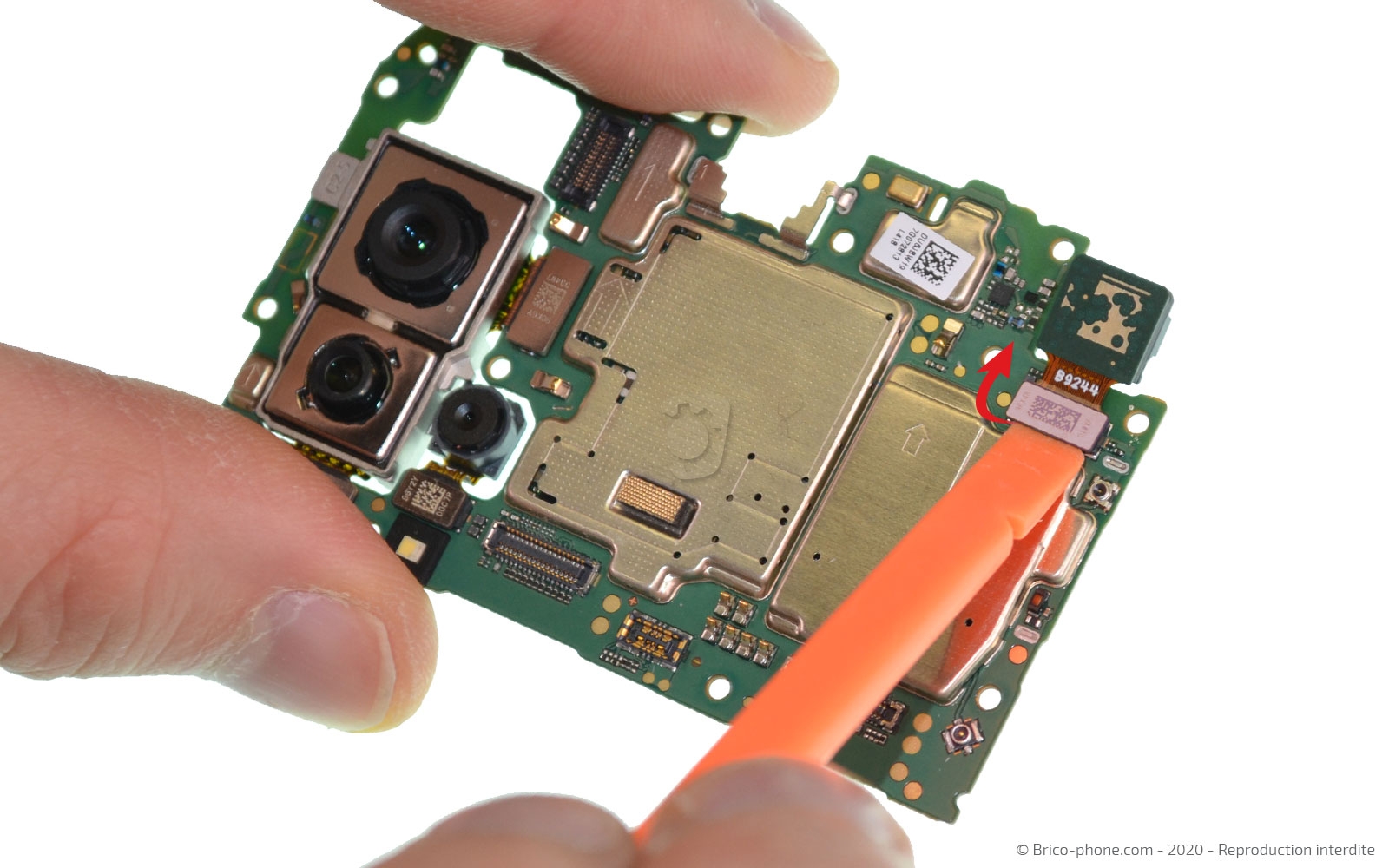

Etape 14 : Retirer les caméras de la carte mère

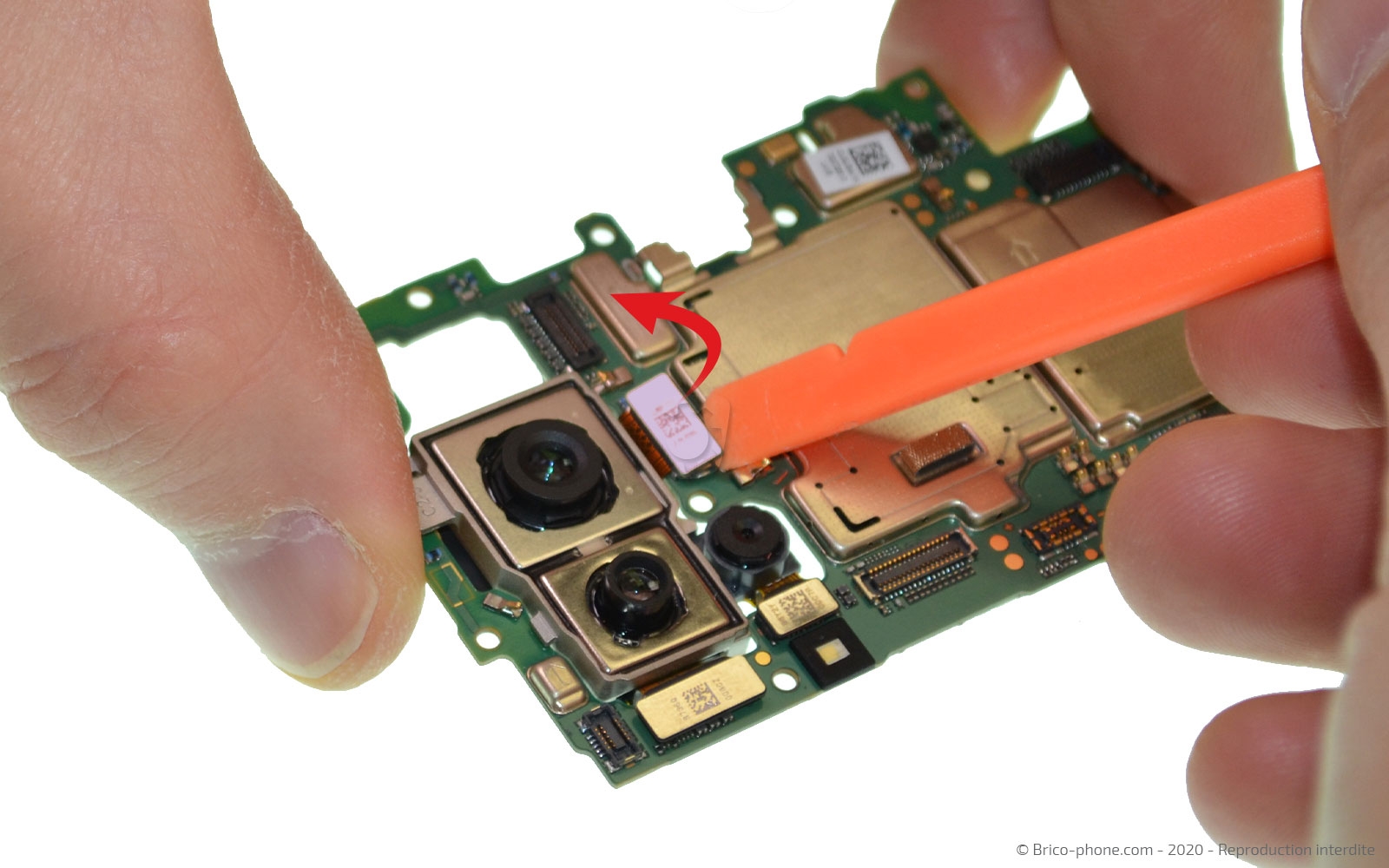

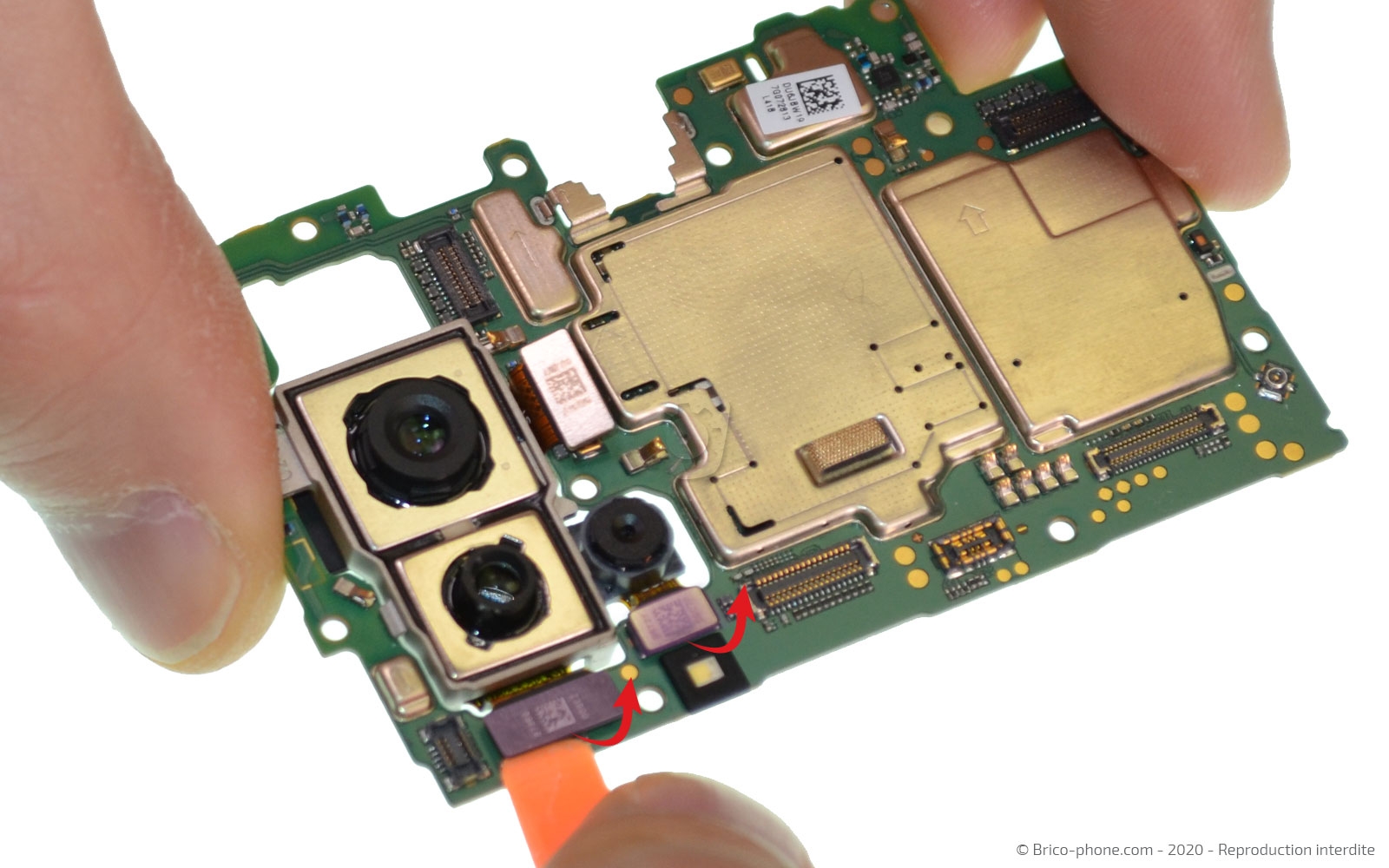

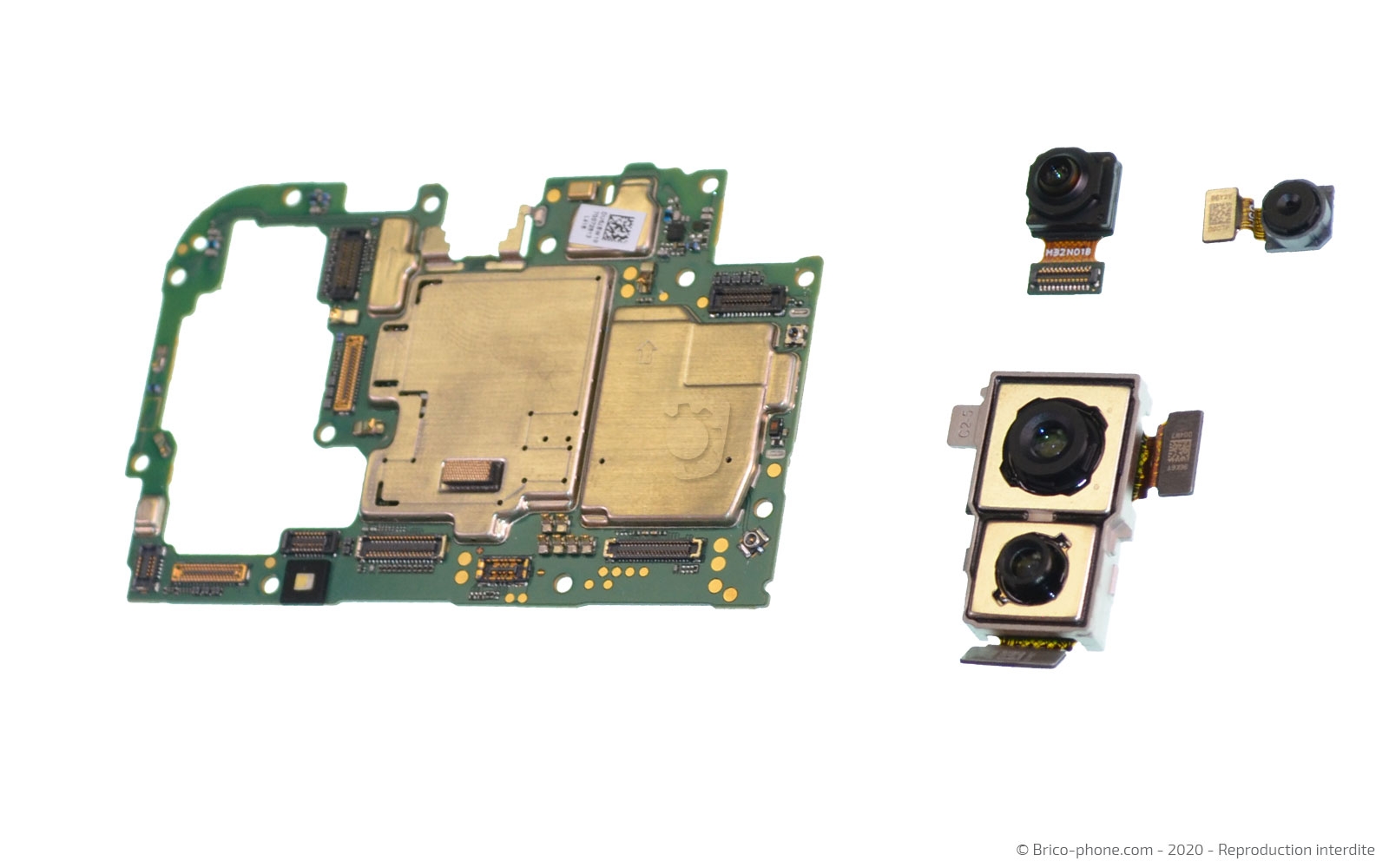

Reprenons le levier en nylon pour déconnecter tous les nappes des différentes caméras afin de les séparer de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Chauffer la vitre avant

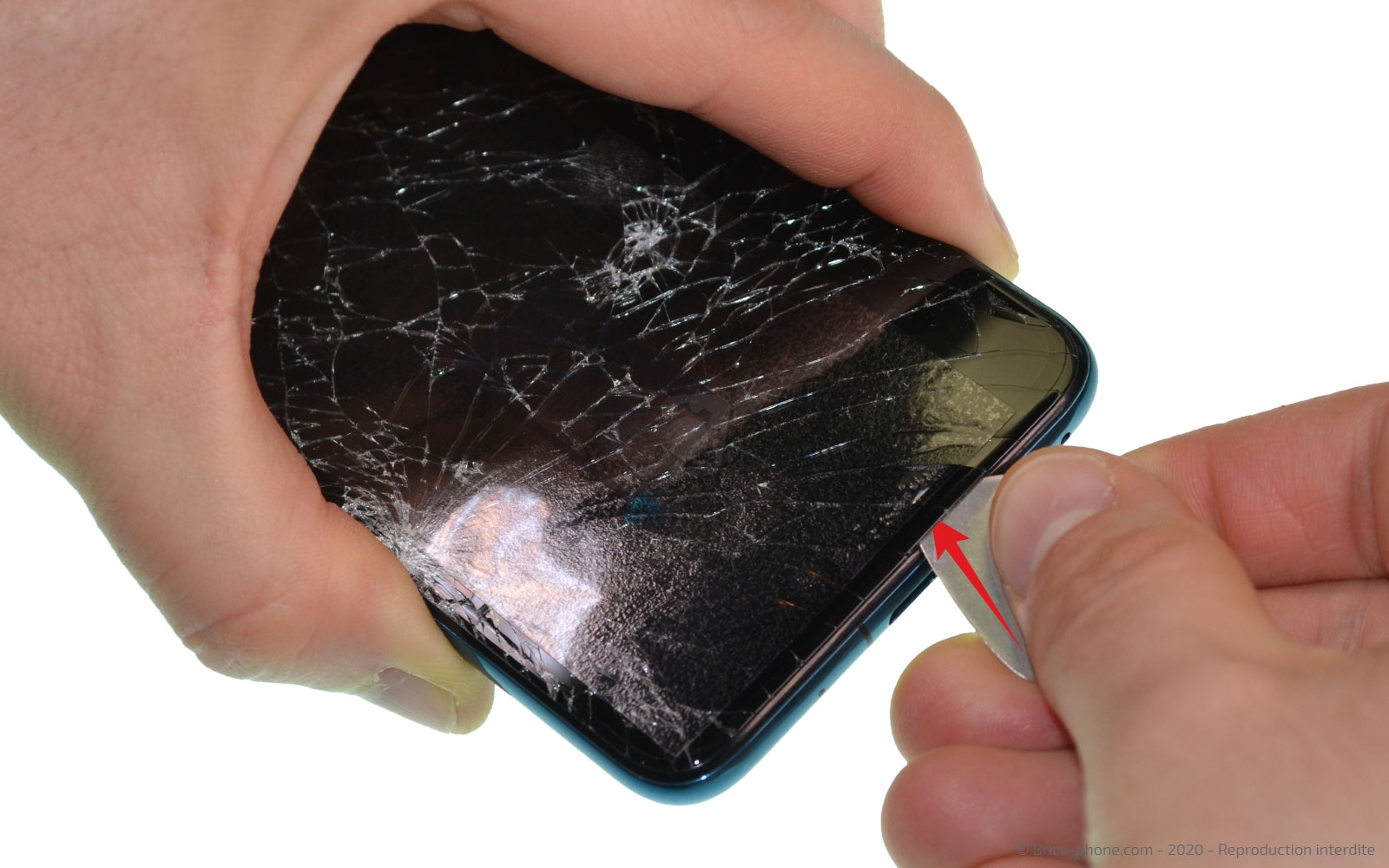

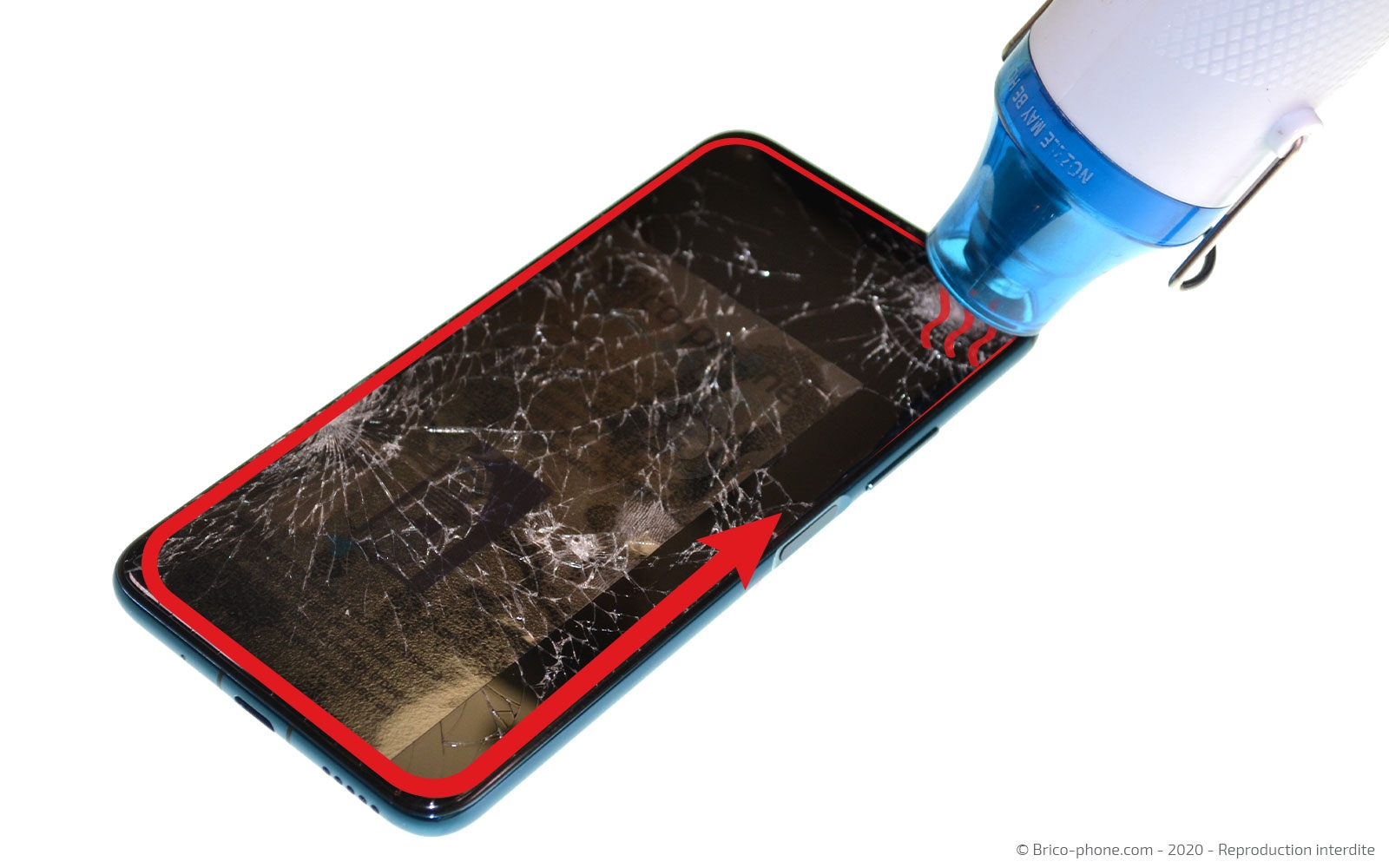

Avec les mêmes produits que pour le retrait de la vitre arrière, chauffez l'écran de votre smartphone.
Si ce dernière est brisée, n'hésitez pas à positionner un adhésif transparent sur l'écran pour éviter de faire jaillir des morceaux de verre partout.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

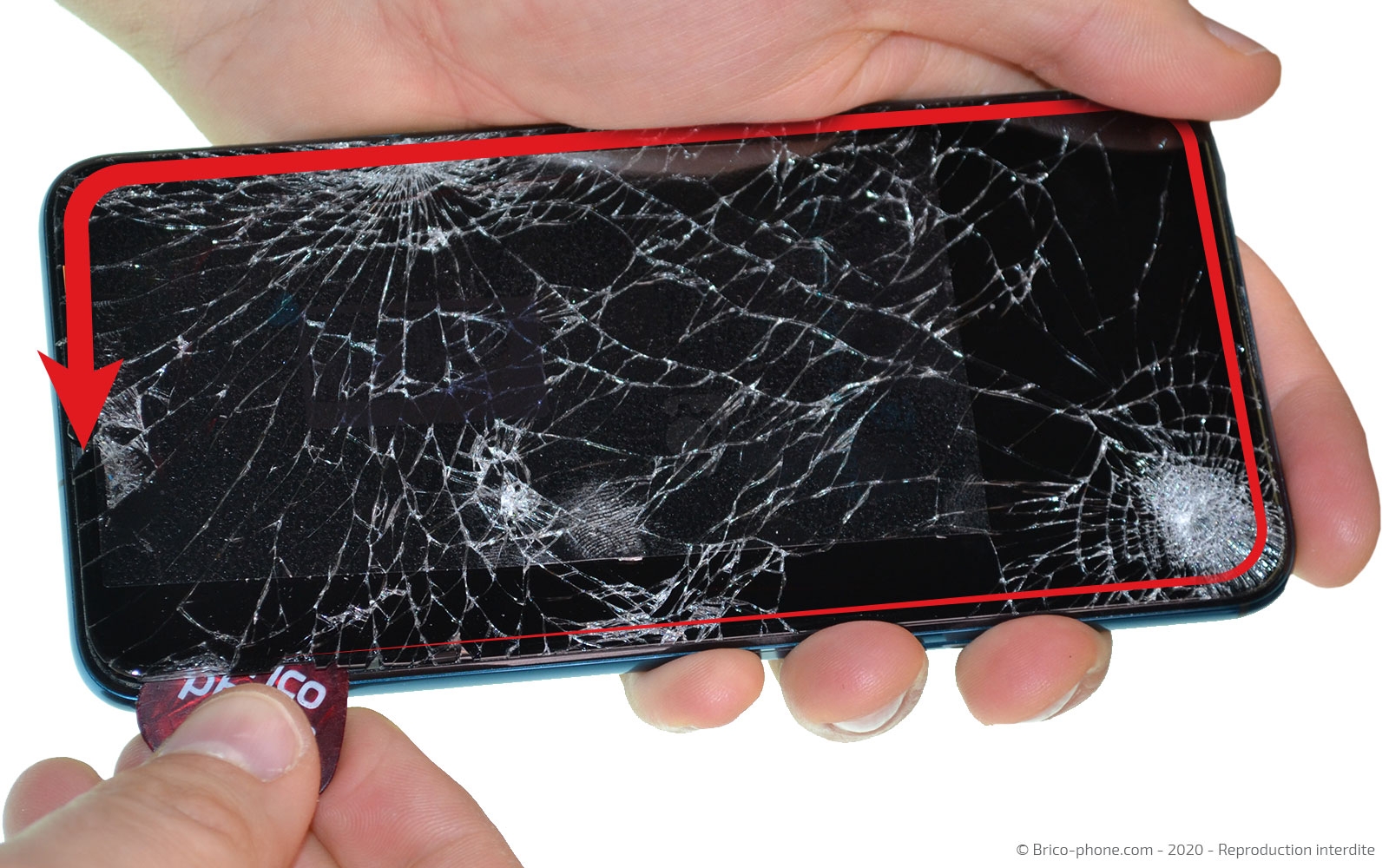

Etape 16 : Décoller l'écran

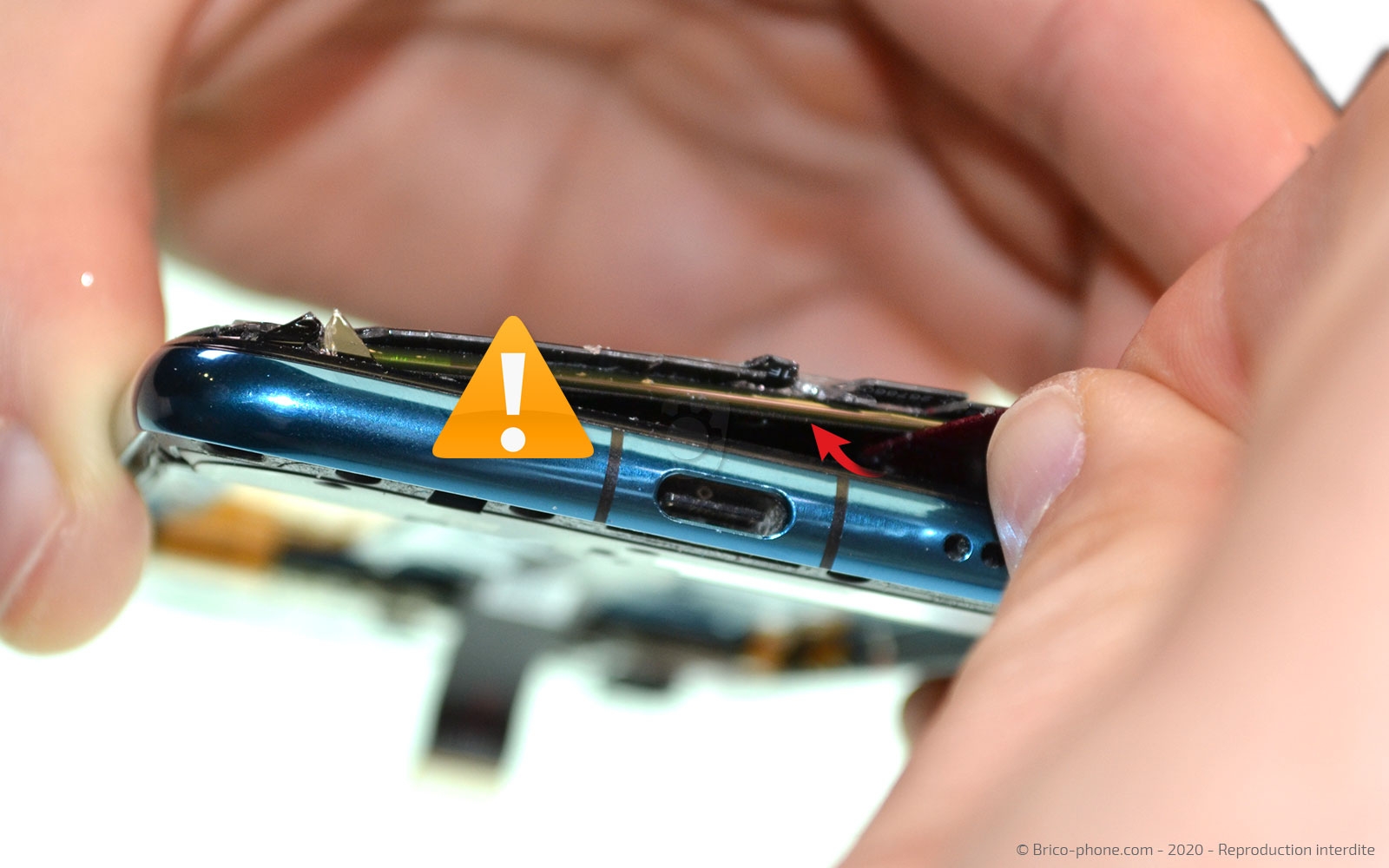

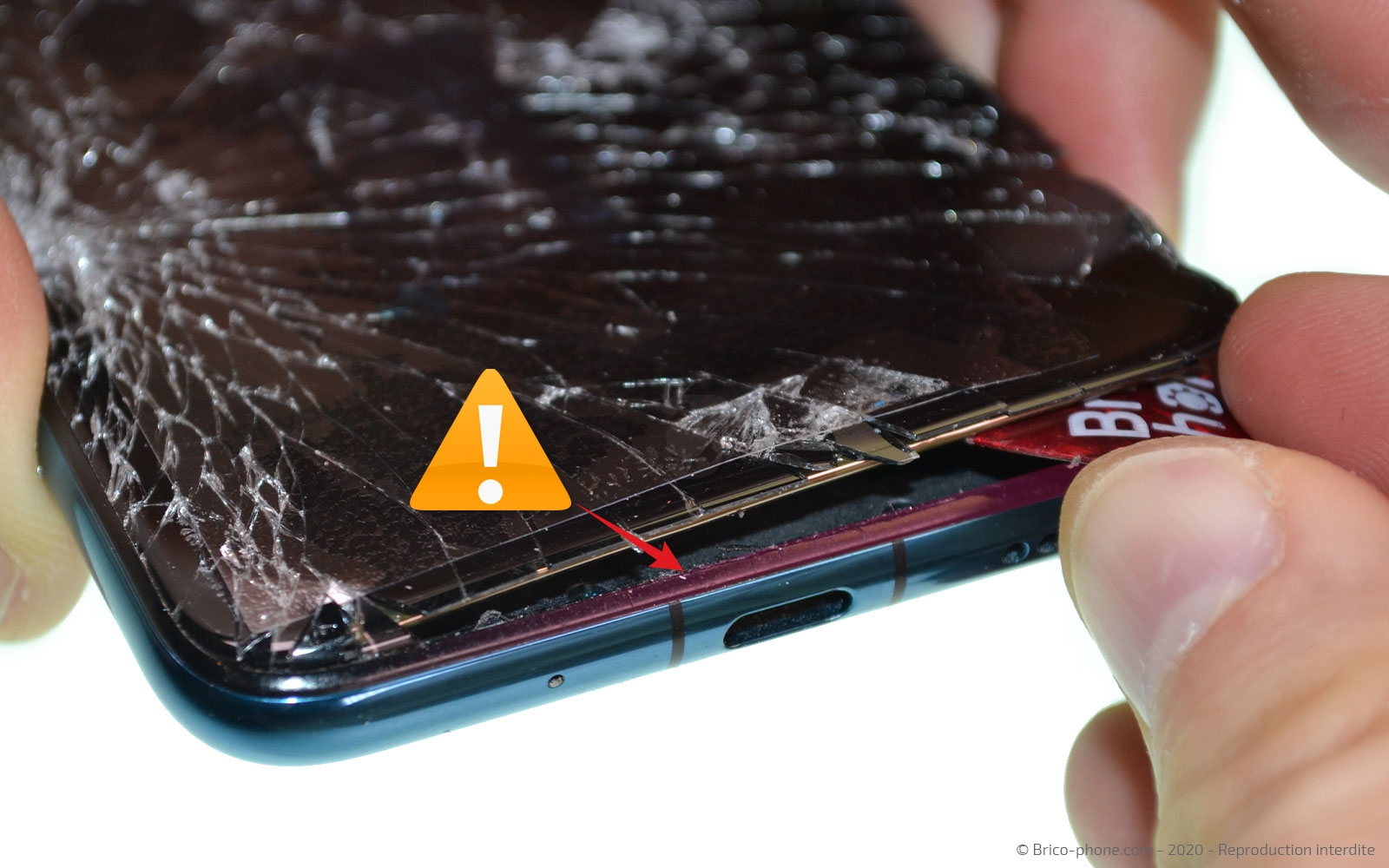

Insérez le médiator en métal troué entre l'écran et le châssis en faisant attention à ne pas abîmer le joint se trouvant tout autour de la vitre avant (photo 2).
Ensuite, pour vous faciliter la manipulation, faites comme sur la photo n°3 en passant le médiator en plastique sous le LCD. Cela vous permettra de décoller l'ensemble plus facilement.
Enfin, comme pour la coque arrière, faites le tour de l'écran pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Etape 17 : Sortir la vitre avant

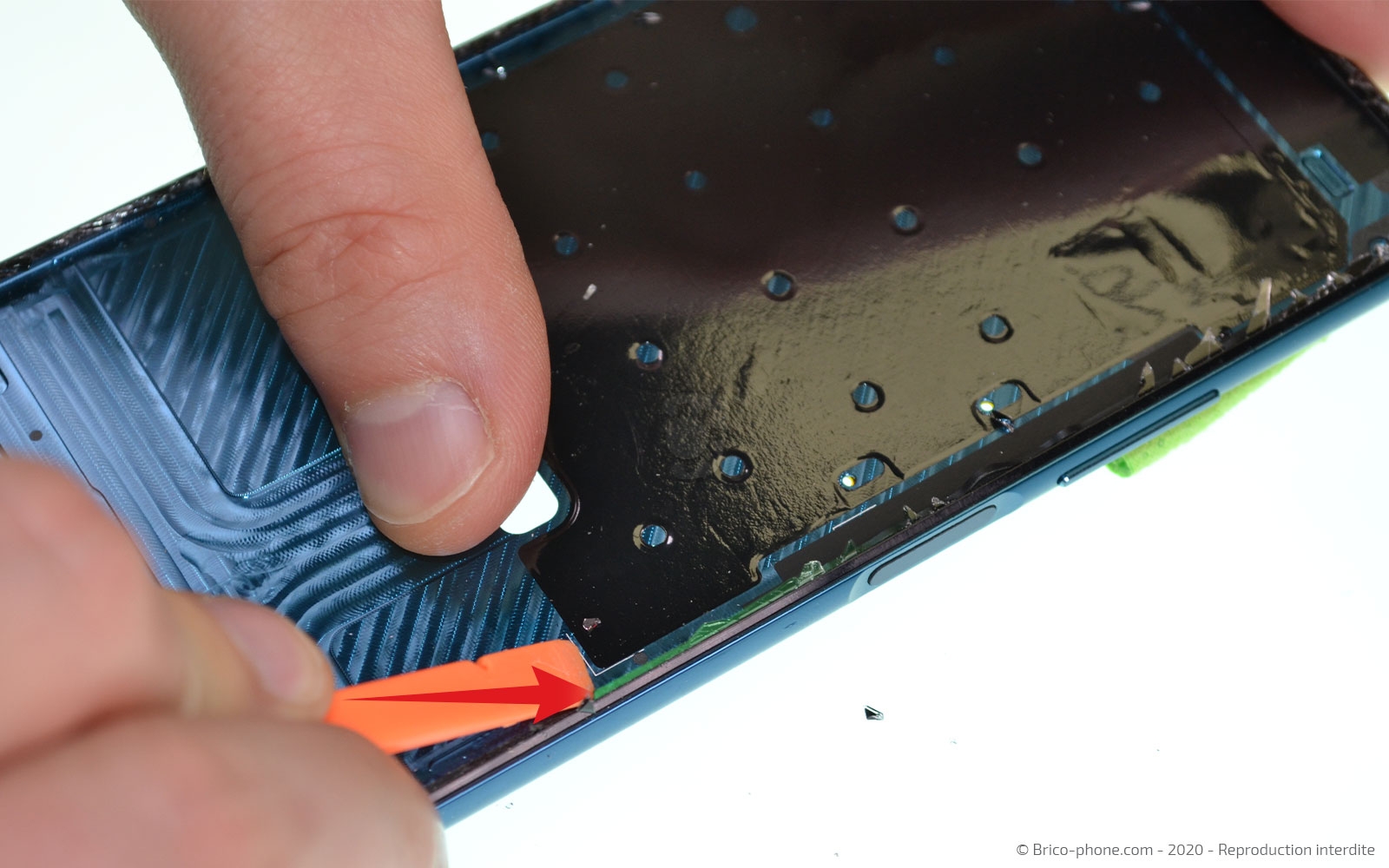

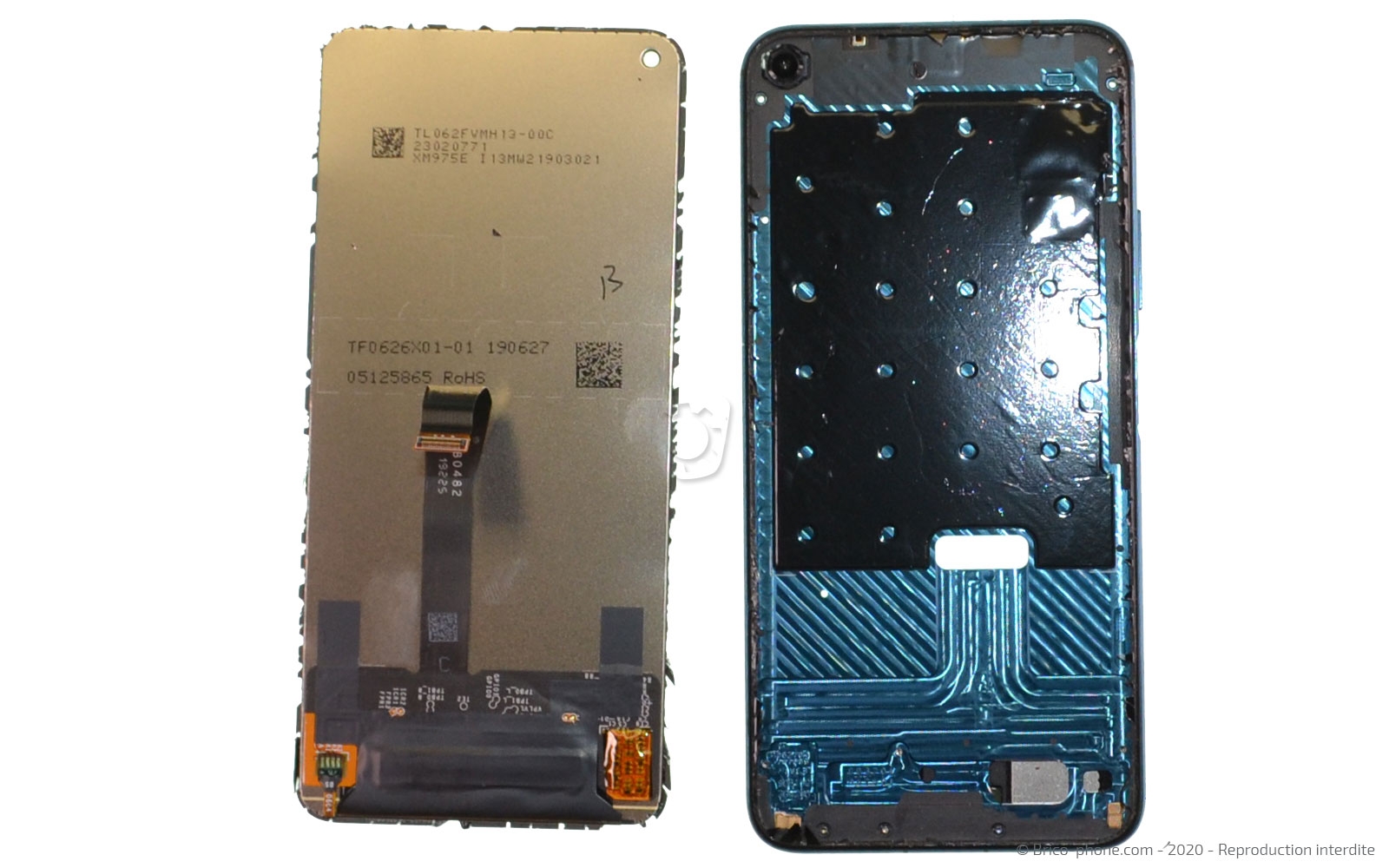

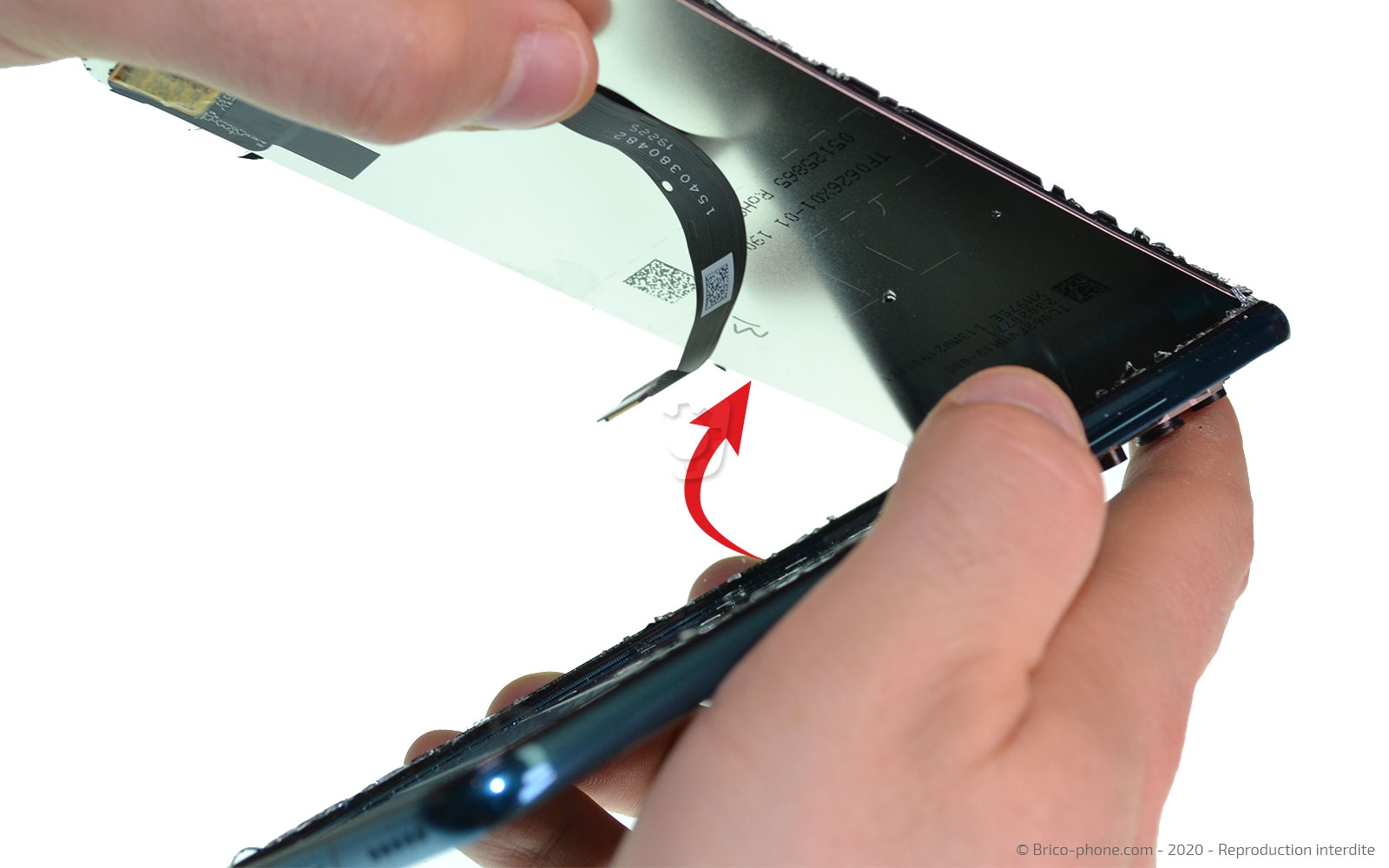

Sortez ensuite la nappe de l'écran du châssis pour extraire l'écran.
Si un remontage est nécéssaire, n'hésitez pas à nettoyer le châssis des résidus de verre et de stickers avant de recoller le nouvel écran seul.
Outils du kit utilisés
Outils du kit utilisés

Vue éclatée
Ce guide de démontage est maintenant terminé, si vous souhaitez remonter votre Honor 20 Pro, il vous suffit de suivre ces étapes dans l'ordre inverse.
