Changement du bloc écran sur Mi 9 SE

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Mi 9 SE | Temps estimé : 50 min | Difficulté : 3/5

Vous venez de commander la pièce détachée et le kit d'outils nécessaire à la réparation du bloc écran de votre Xiaomi Mi 9 SE ?
Pour vous faciliter la réparation, nos experts Brico-Phone ont conçu ce tutoriel photo qui vous accompagne étape par étape dans toutes les manipulations à effectuer afin de faire de cette réparation une réussite !

Diagnostic

›  L'écran de votre Xiaomi est brisé, rayé...
›  Des traits, tâches, zones d'ombre sont apparus sur votre écran.
›  Votre téléphone est reconnu par votre ordinateur mais il ne s'allume plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Super AMOLED et vitre pré-montés sur châssis pour Xiaomi Mi 9 SE Violet
162,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

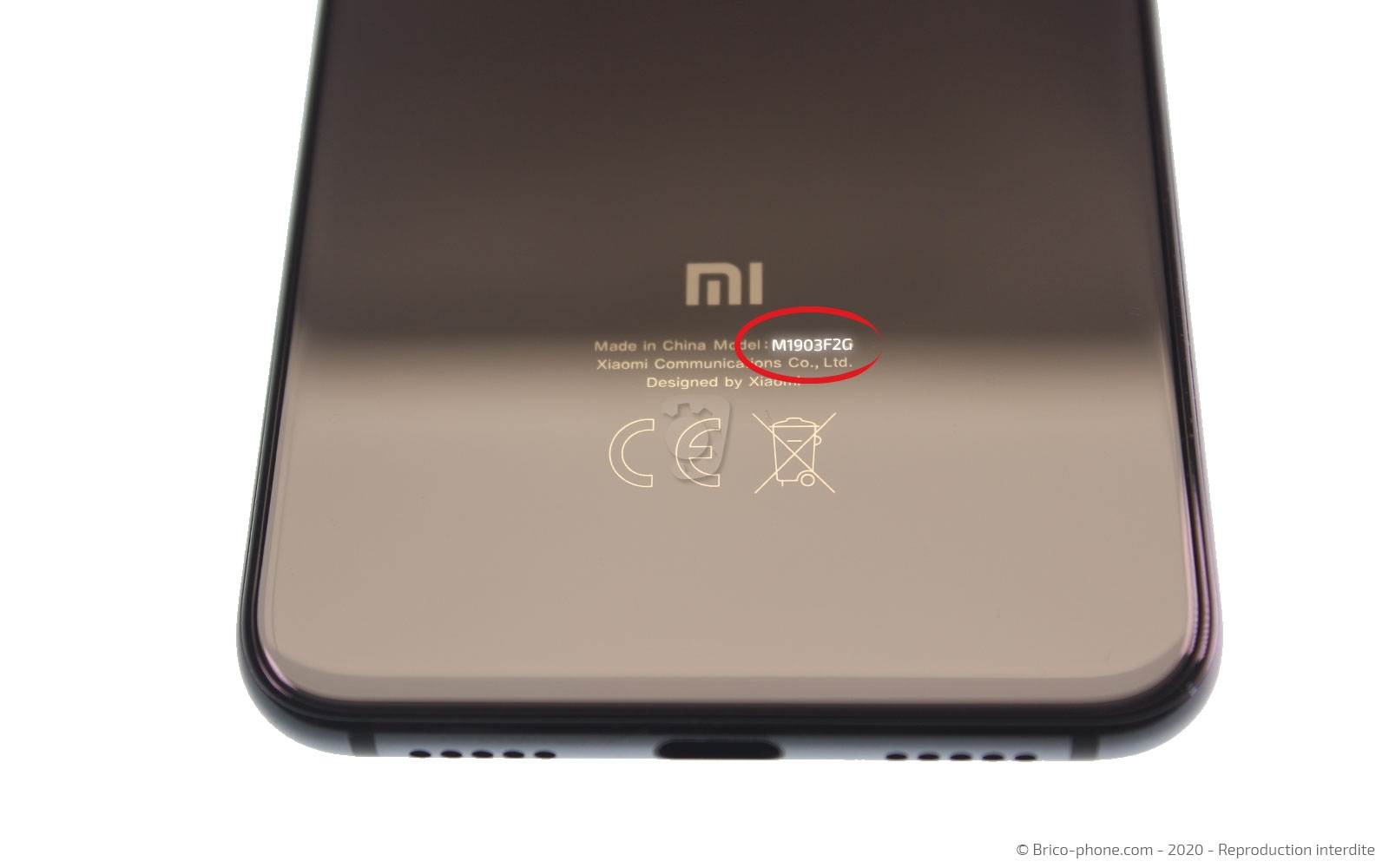

Votre écran ne s'allume pas mais vous avez besoin de connaître le numéro de modèle de votre smartphone pour être certain d'avoir commandé la bonne pièce.
Pour cela, rien de plus simple, il vous suffit de regarder la vitre arrière de votre appareil et si la référence M1903F2G est inscrite, il s'agit bien d'un Xiaomi Mi 9 SE.

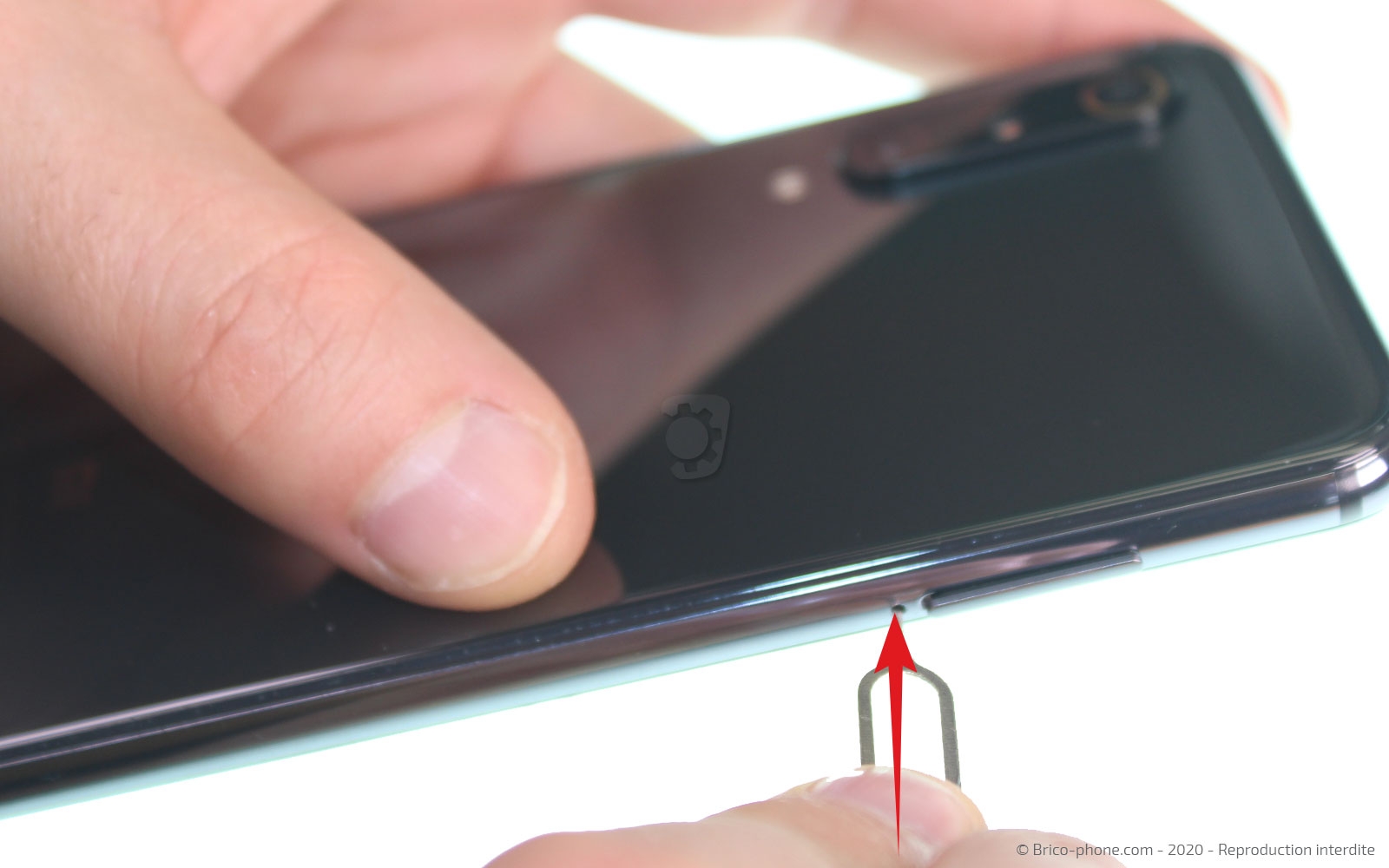

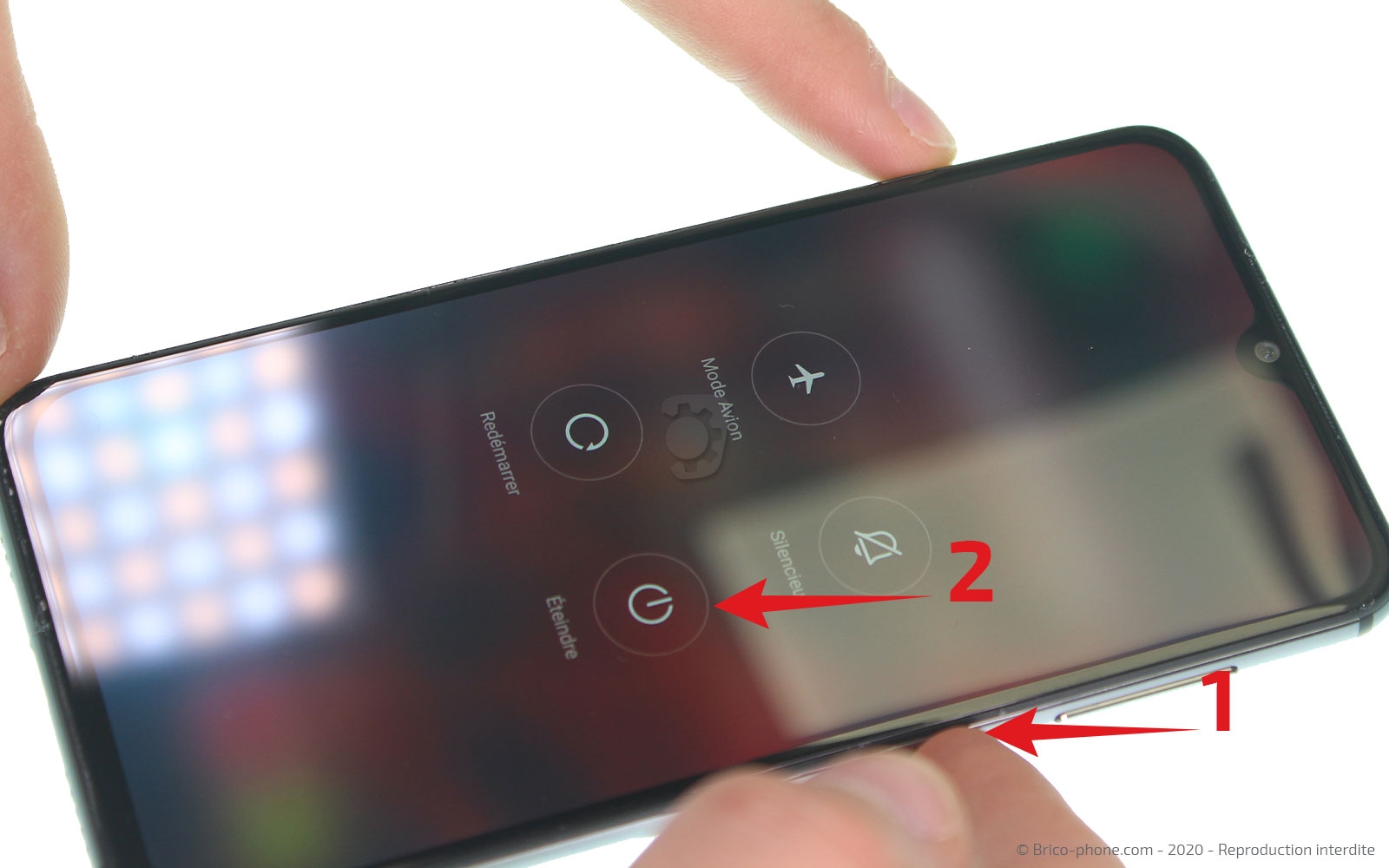

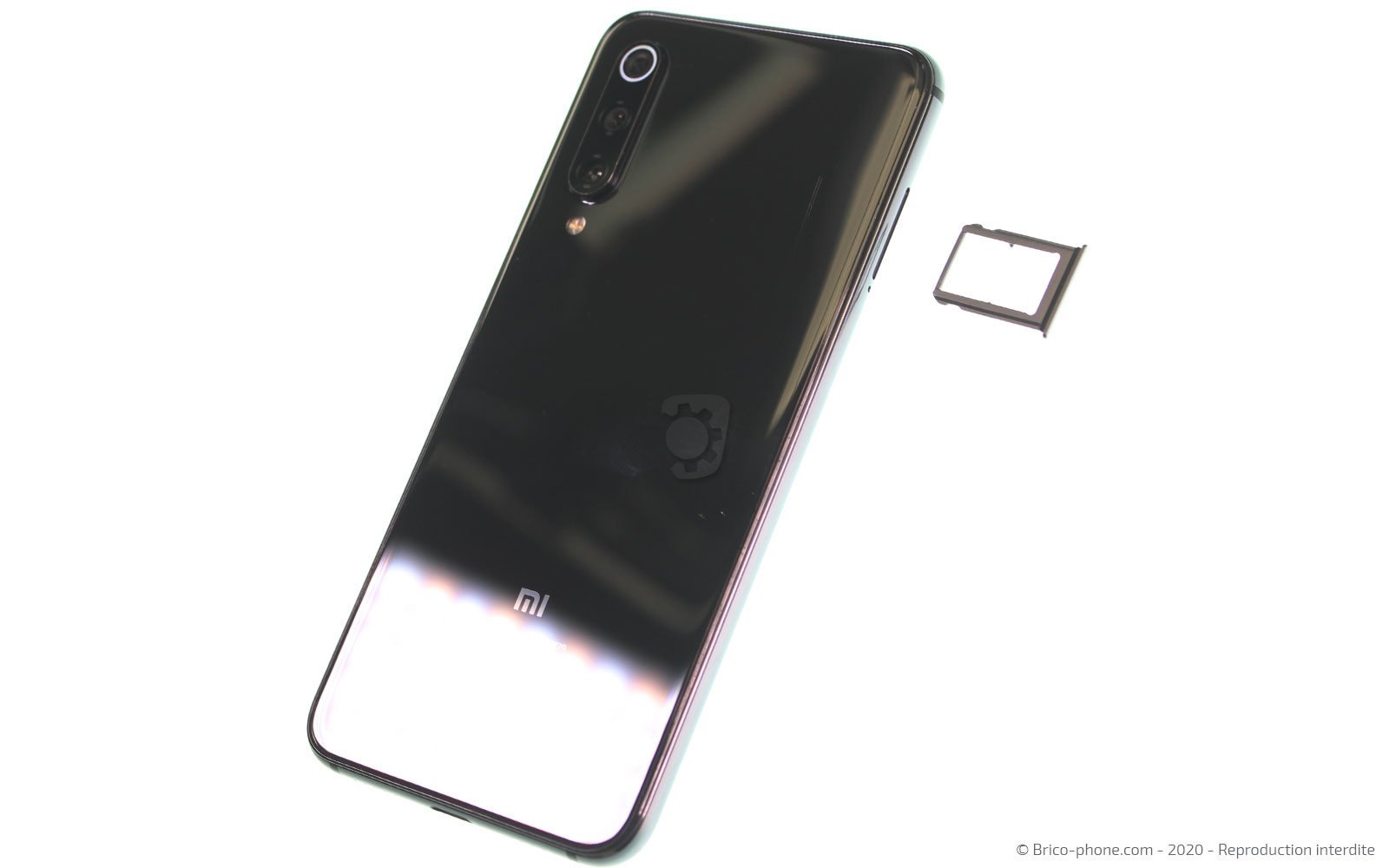

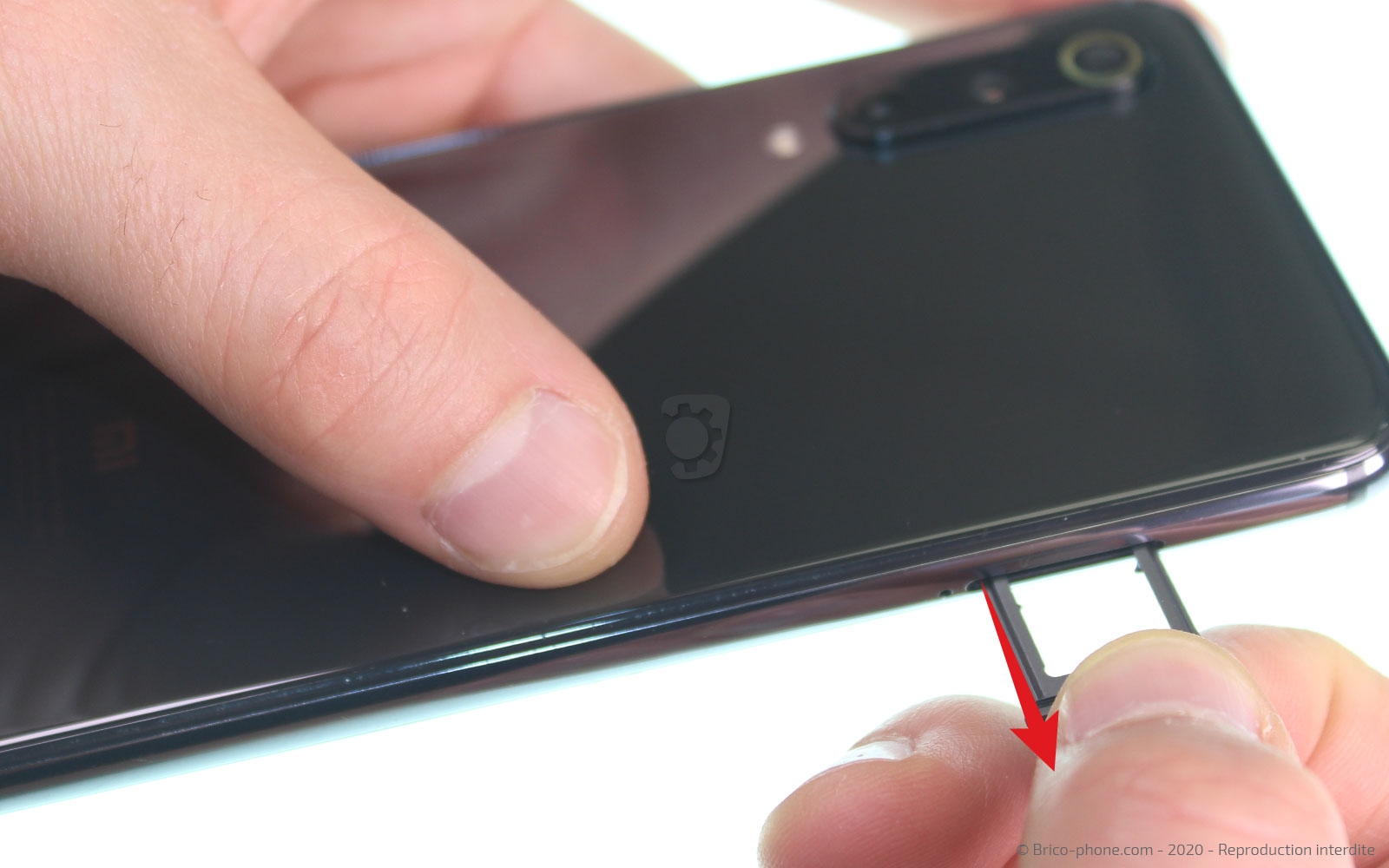

Etape 1 : Eteindre et retirer le rack Sim
Pour commencer, mettez hors tension votre smartphone et retirez le rack Sim de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

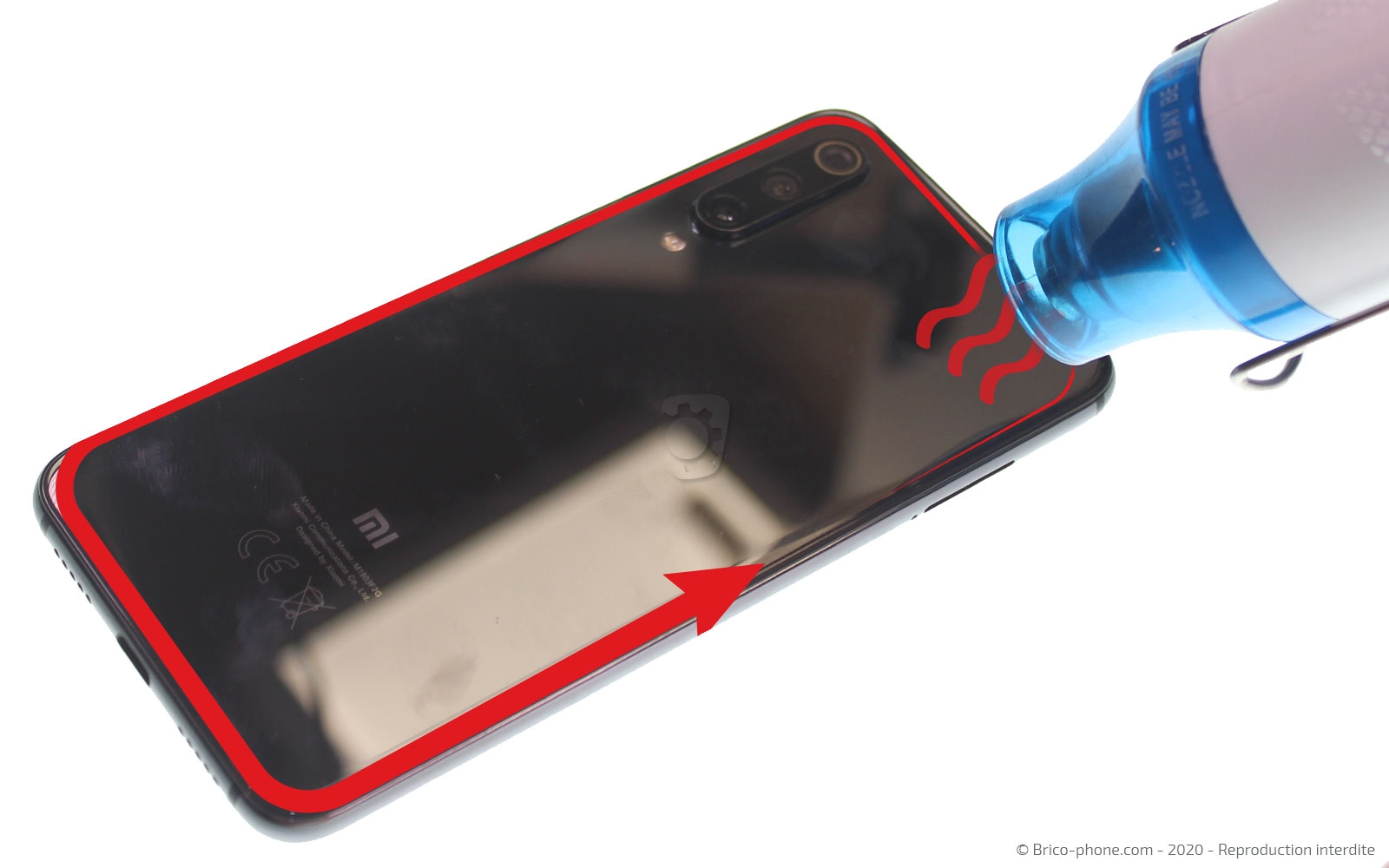

Etape 2 : Chauffer la vitre arrière

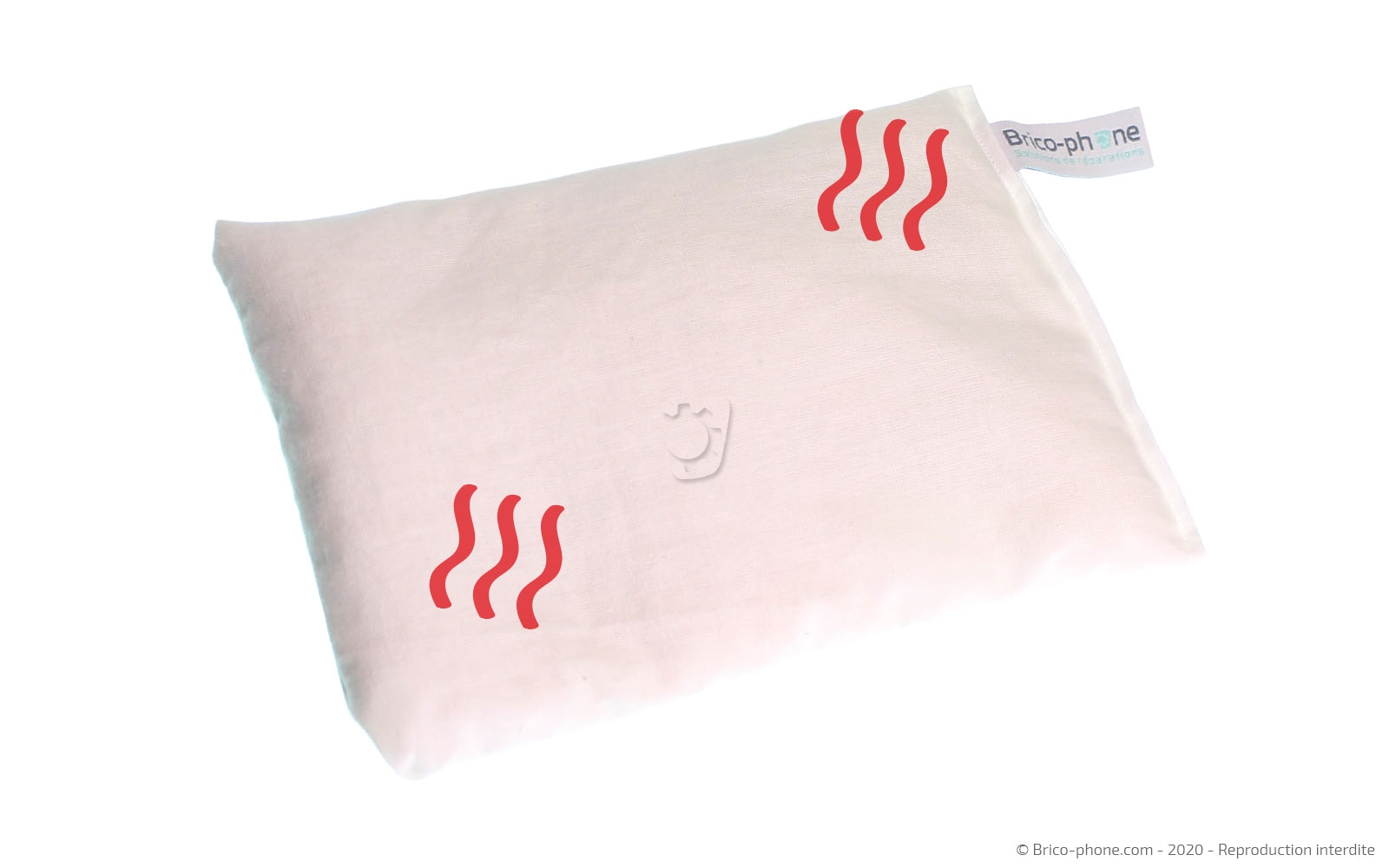

Pour retirer la vitre arrière, nous avons besoin de ramollir le sticker et pour cela, plusieurs possibilités s'offrent à vous. La première étant de vous servir d'un coussin chauffant que vous aurez au préalable passé au micro-onde 1 à 2 minutes avant de le déposer sur le dos du smartphone environ 40 secondes.

Vous n'avez pas ce produit sous la main ? Servez-vous alors d'un décapeur thermique ou de votre sèche-cheveux pour chauffer le contour de la coque sans dépasser une chaleur de 80°C afin d'éviter tous risques pour les composants.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

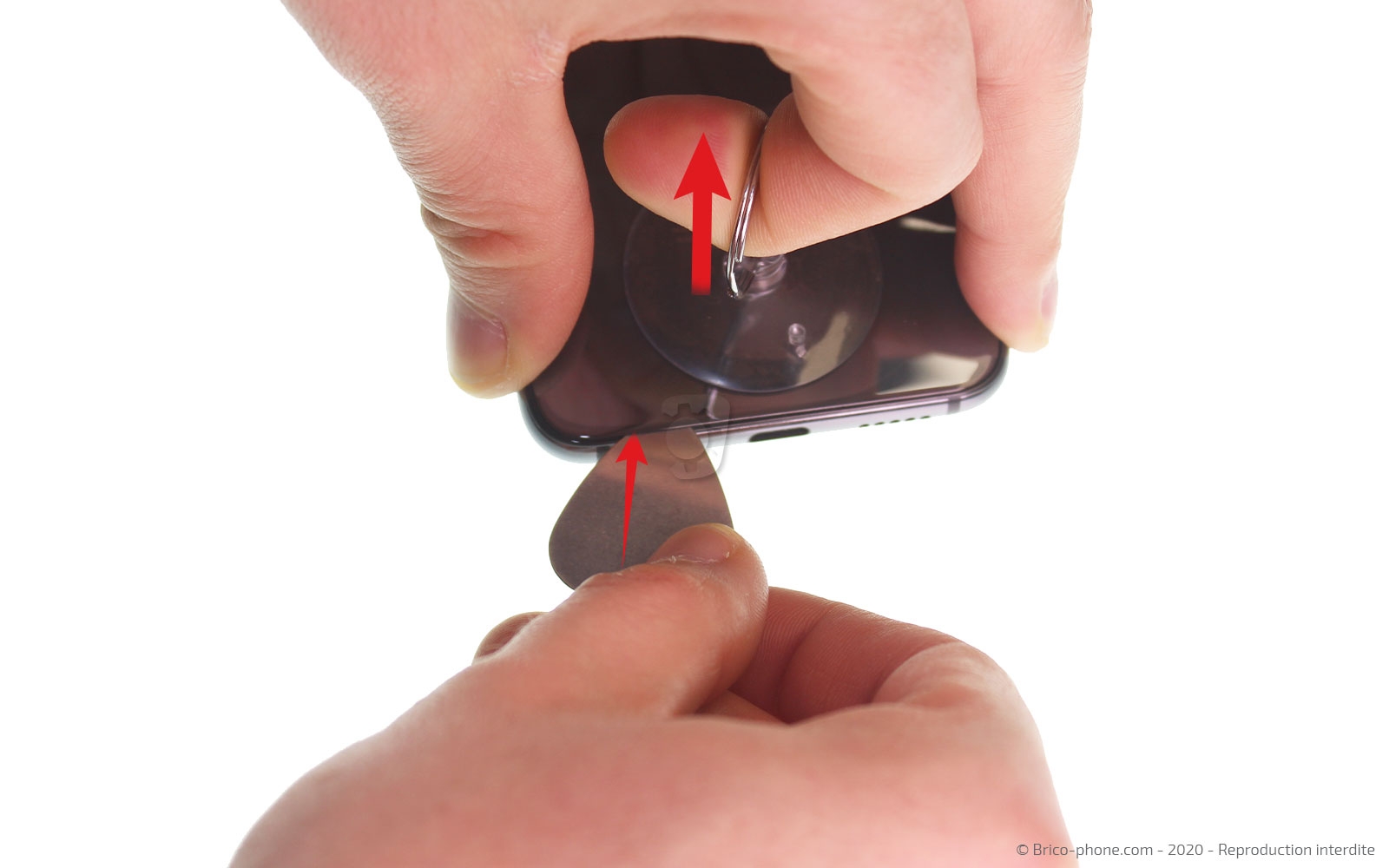

Etape 3 : Décoller la vitre arrière
Saisissez la ventouse présente dans votre kit d'outils et placez-la sur le bas de la vitre arrière. Ensuite, tirez fortement l'anneau pour décoller suffisamment la coque du châssis afin d'insérer dans l'espace créé le médiator en métal percé.
Dans un second temps, remplacez le médiator en métal par la carte transparente ou les médiators en plastique avec lesquels vous ferez le tour du composant pour terminer son décollage.
Outils du kit utilisés
Outils du kit utilisés

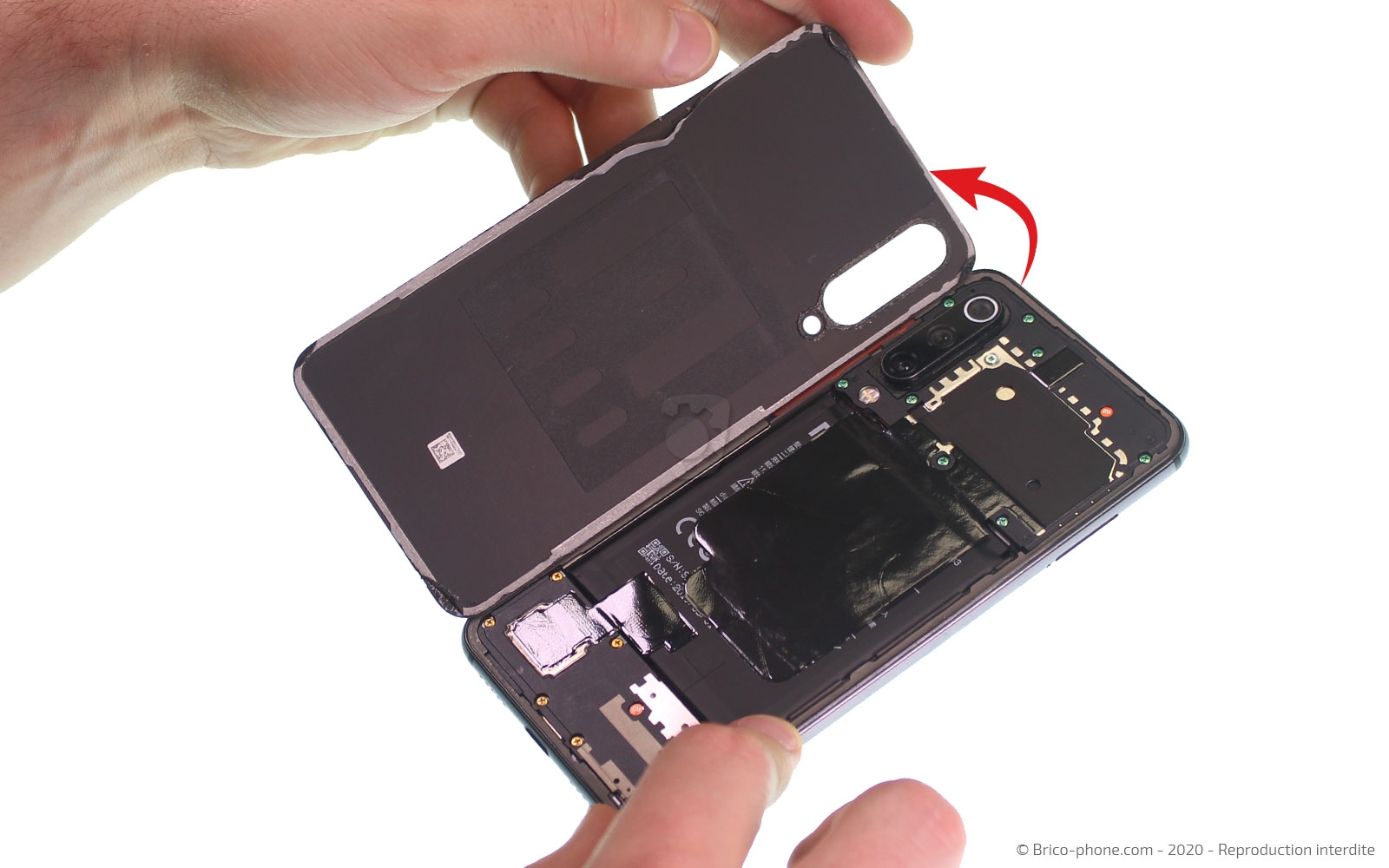

Etape 4 : Ouvrir le smartphone
Faites basculer la vitre arrière vers la droite pour apercevoir l'intérieur de votre Xiaomi Mi 9 SE.

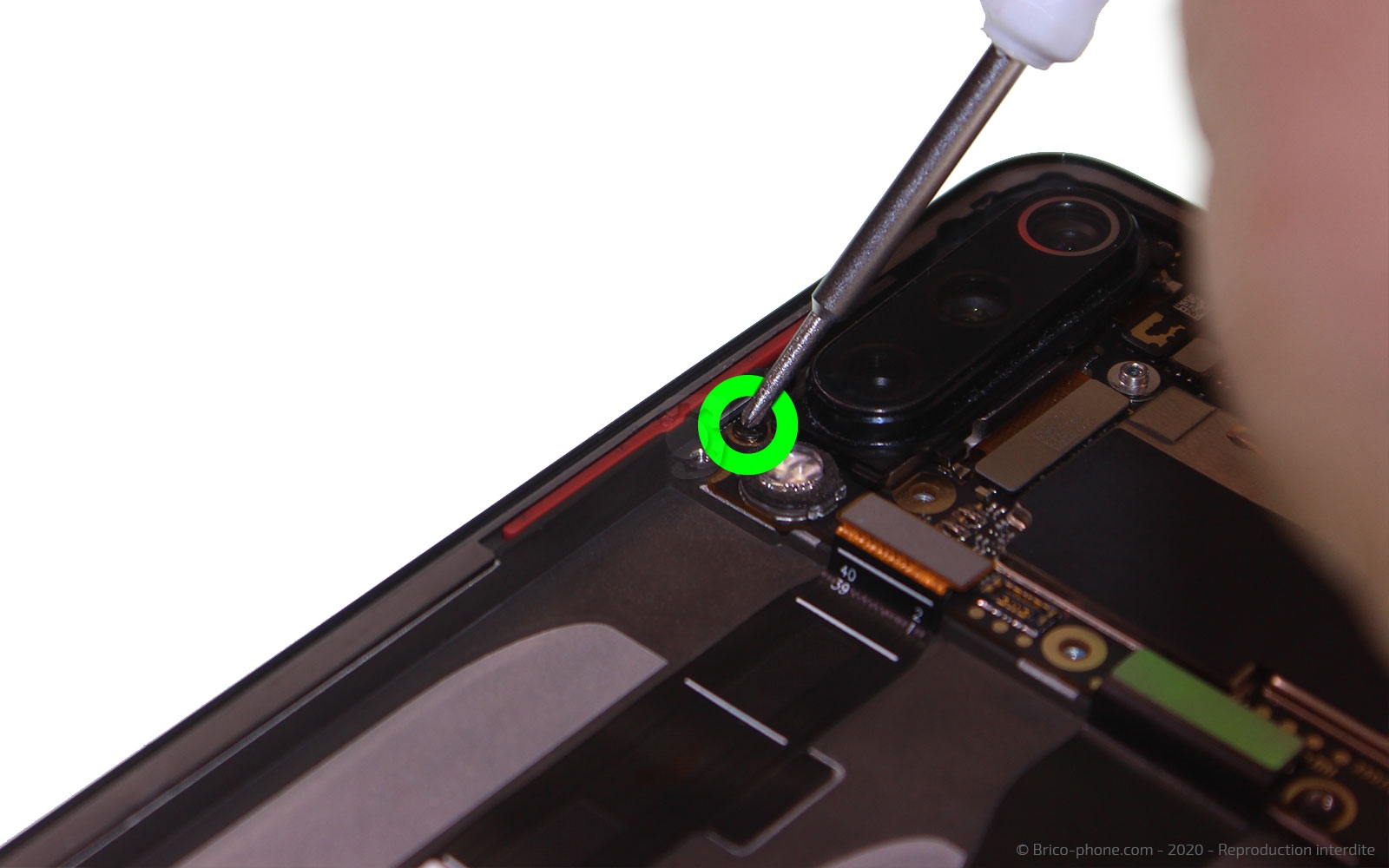

Etape 5 : Sortir la plaquette intermédiaire
Commençons par sortir les 10 vis cruciformes de la plaquette intermédiaire afin de pouvoir sortir cette dernière avec le lever en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

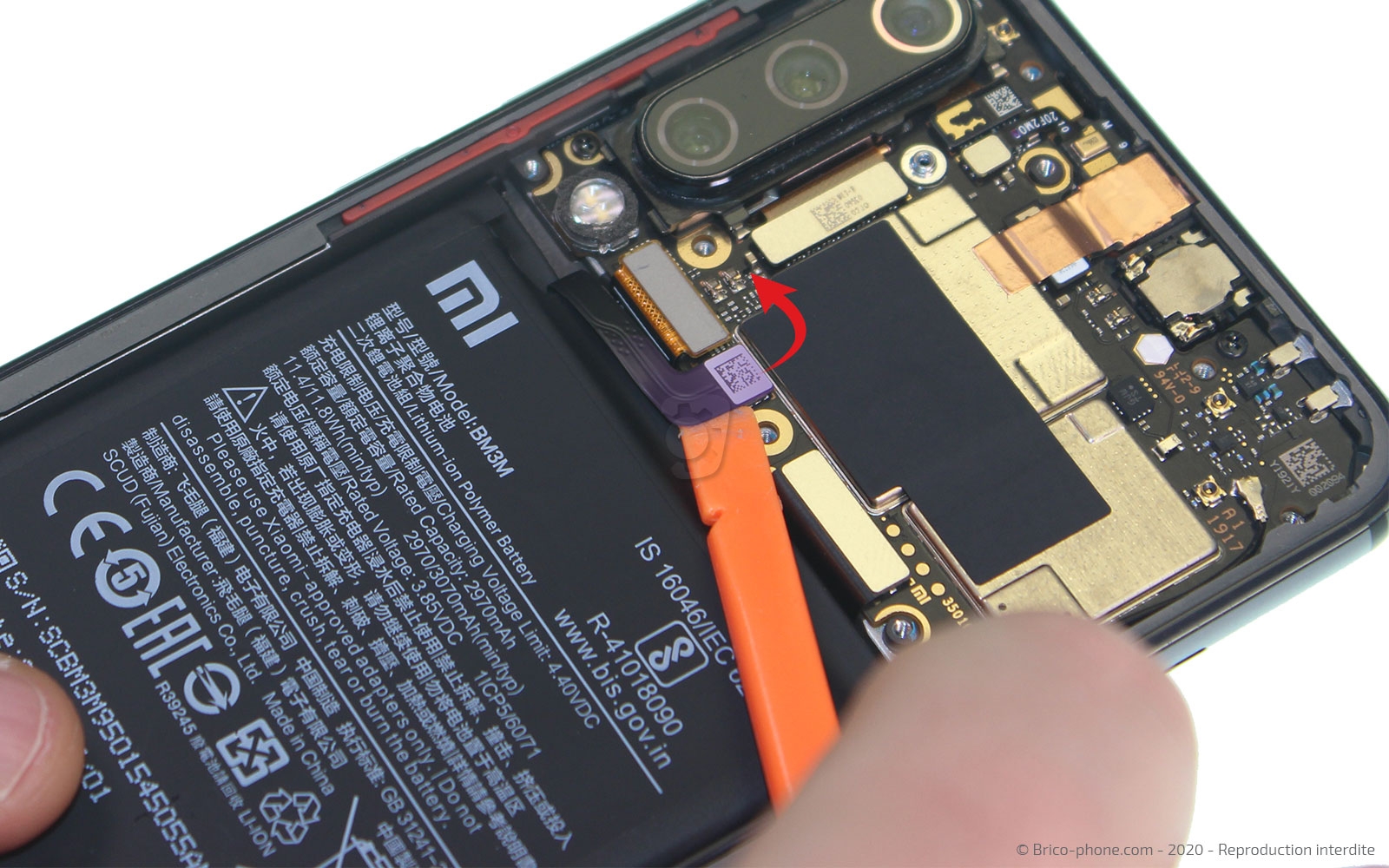

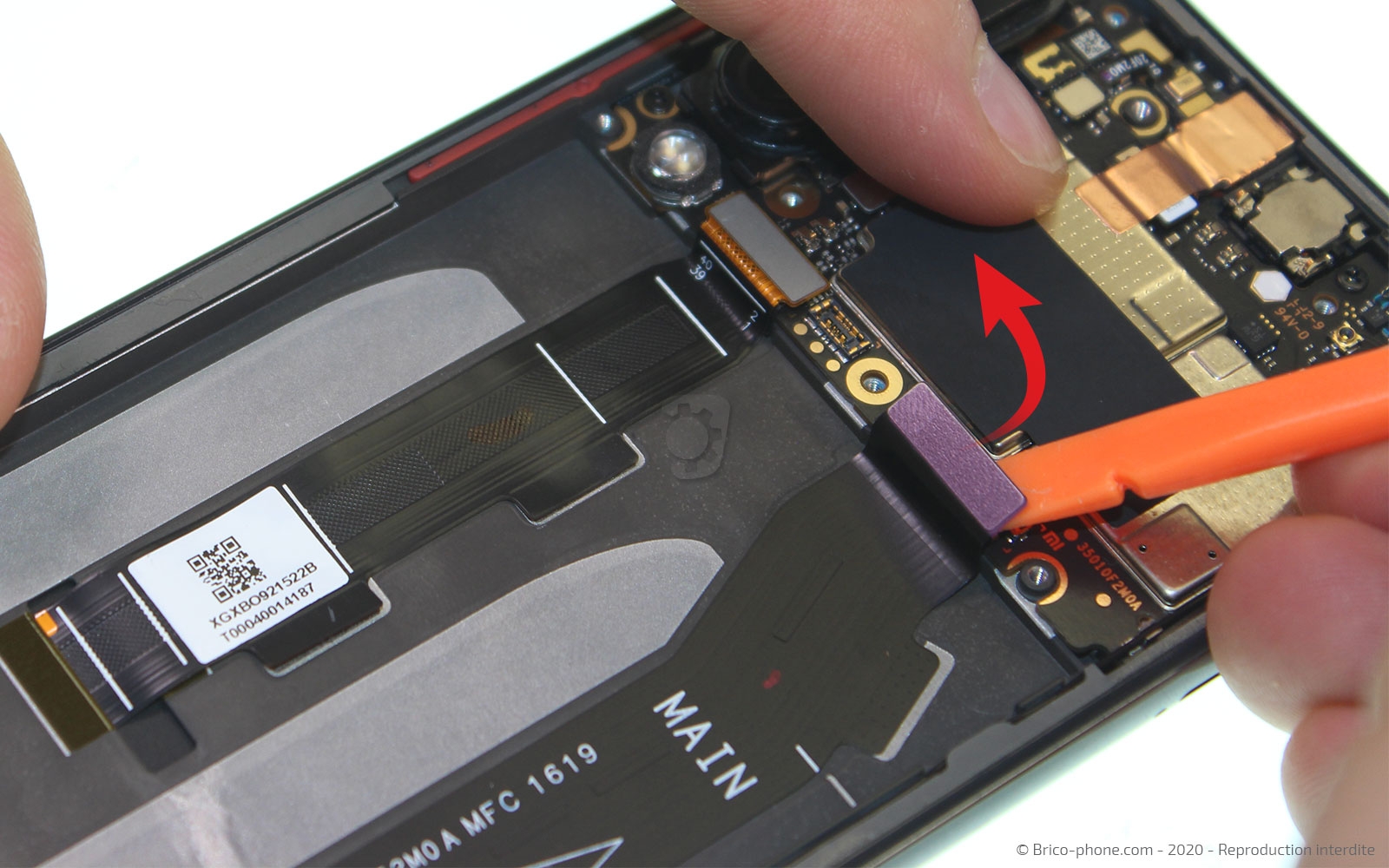

Etape 6 : Déconnecter la batterie
Avec le spudger, débranchez la nappe de la batterie. Cela vous permettra de travailler en toute sécurité durant la réparation.
Outils du kit utilisés
Outils du kit utilisés

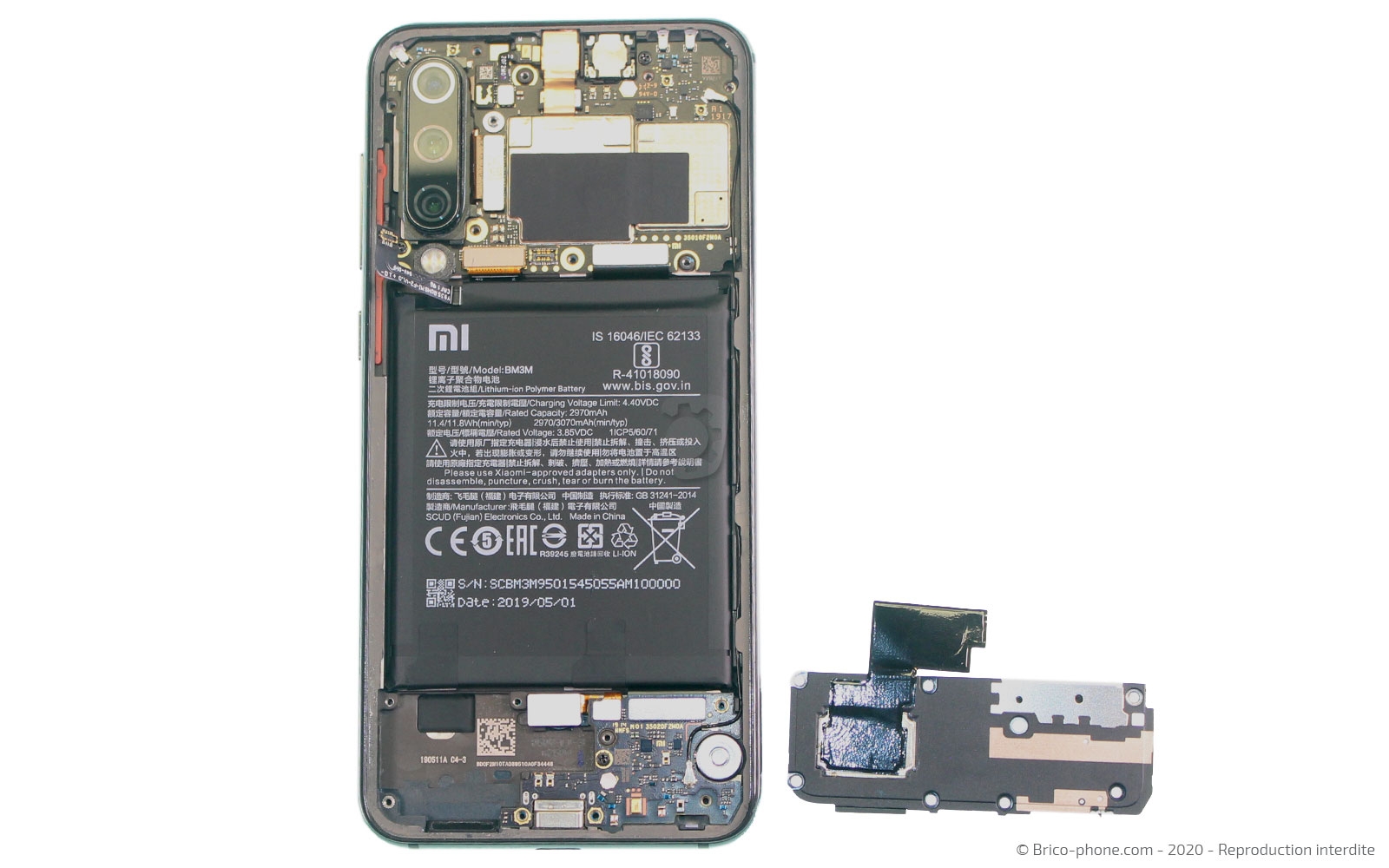

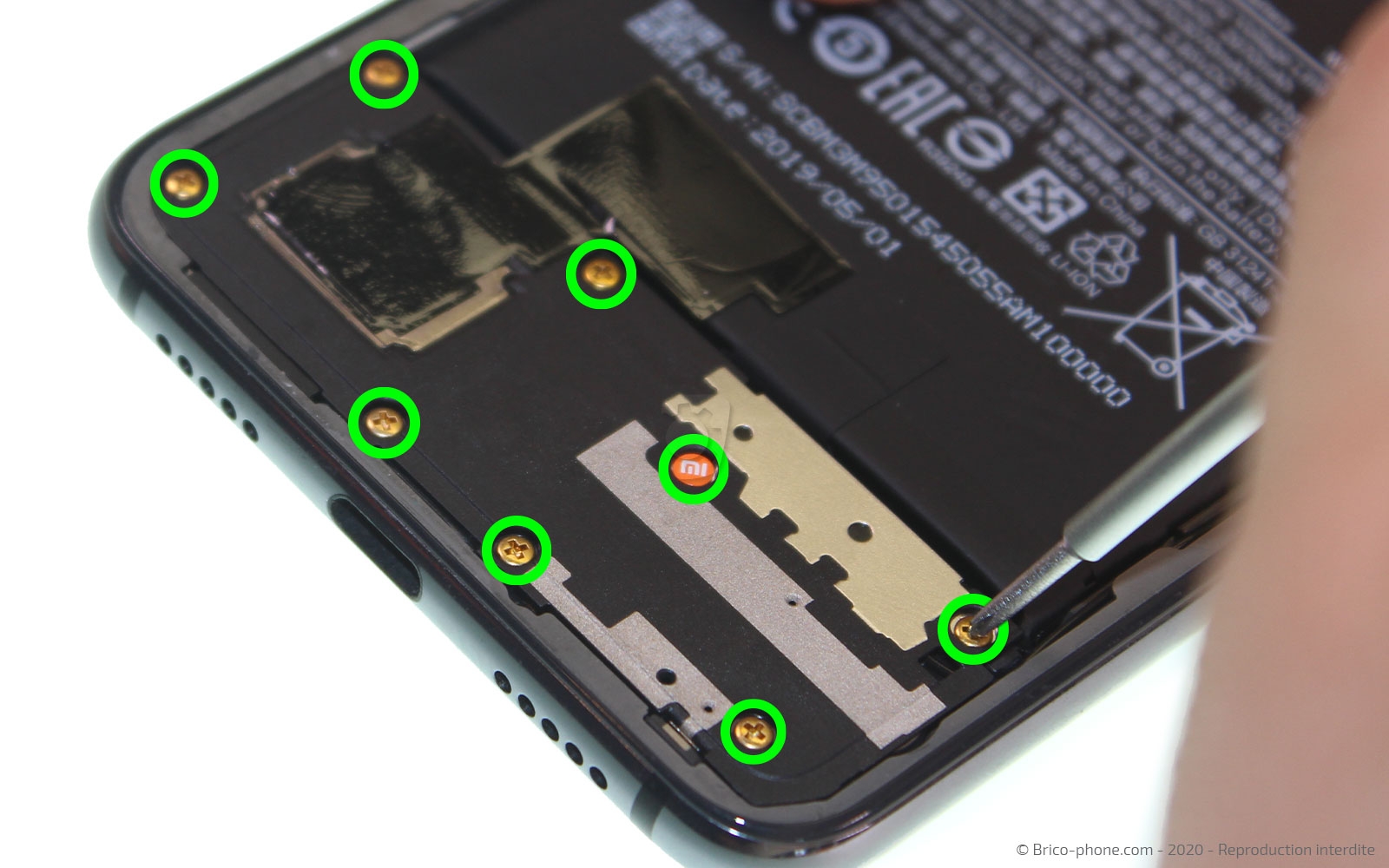

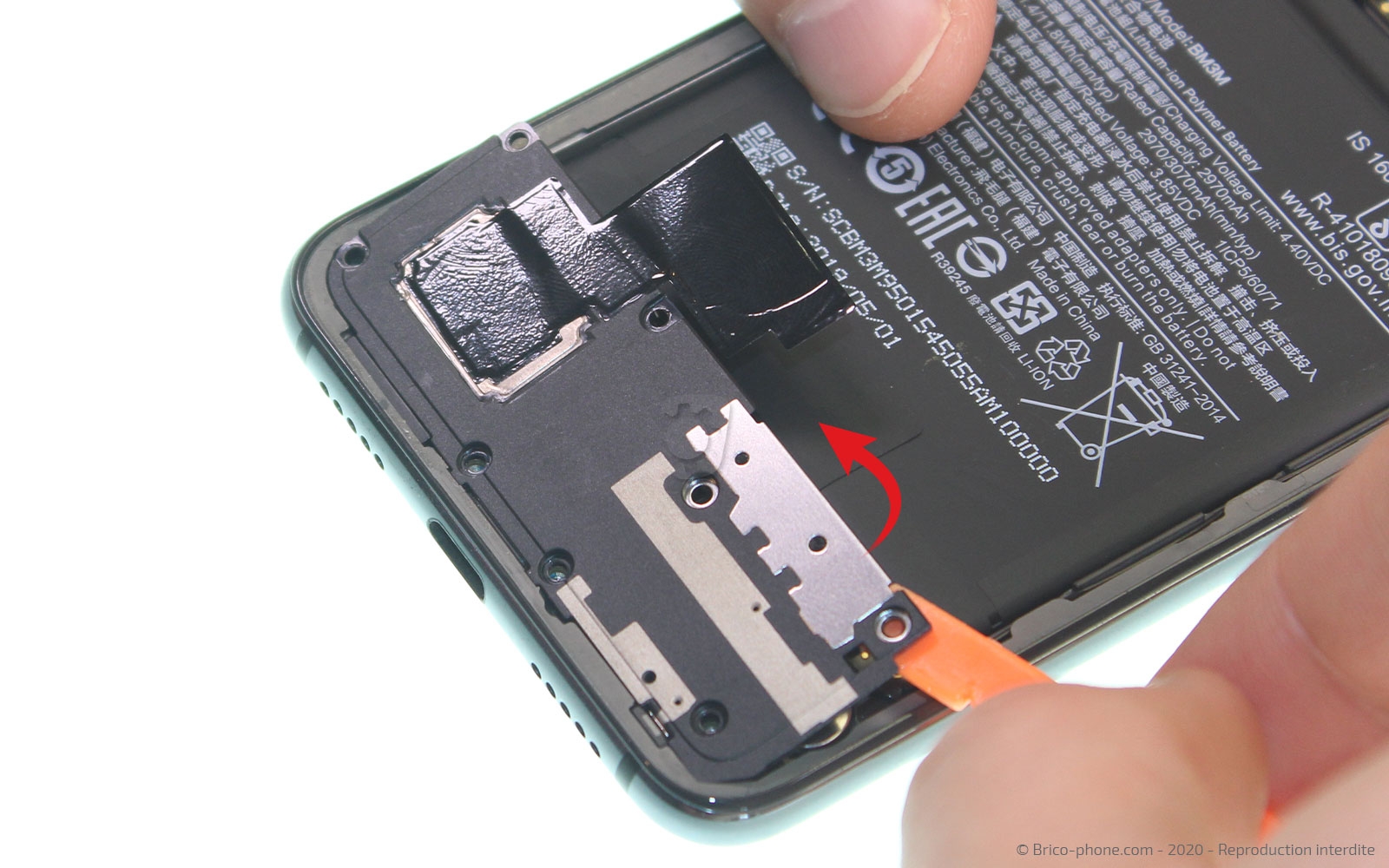

Etape 7 : Retirer le haut-parleur externe
Reprenez le tournevis cruciforme pour extraire les 8 vis du haut-parleur externe avant de le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

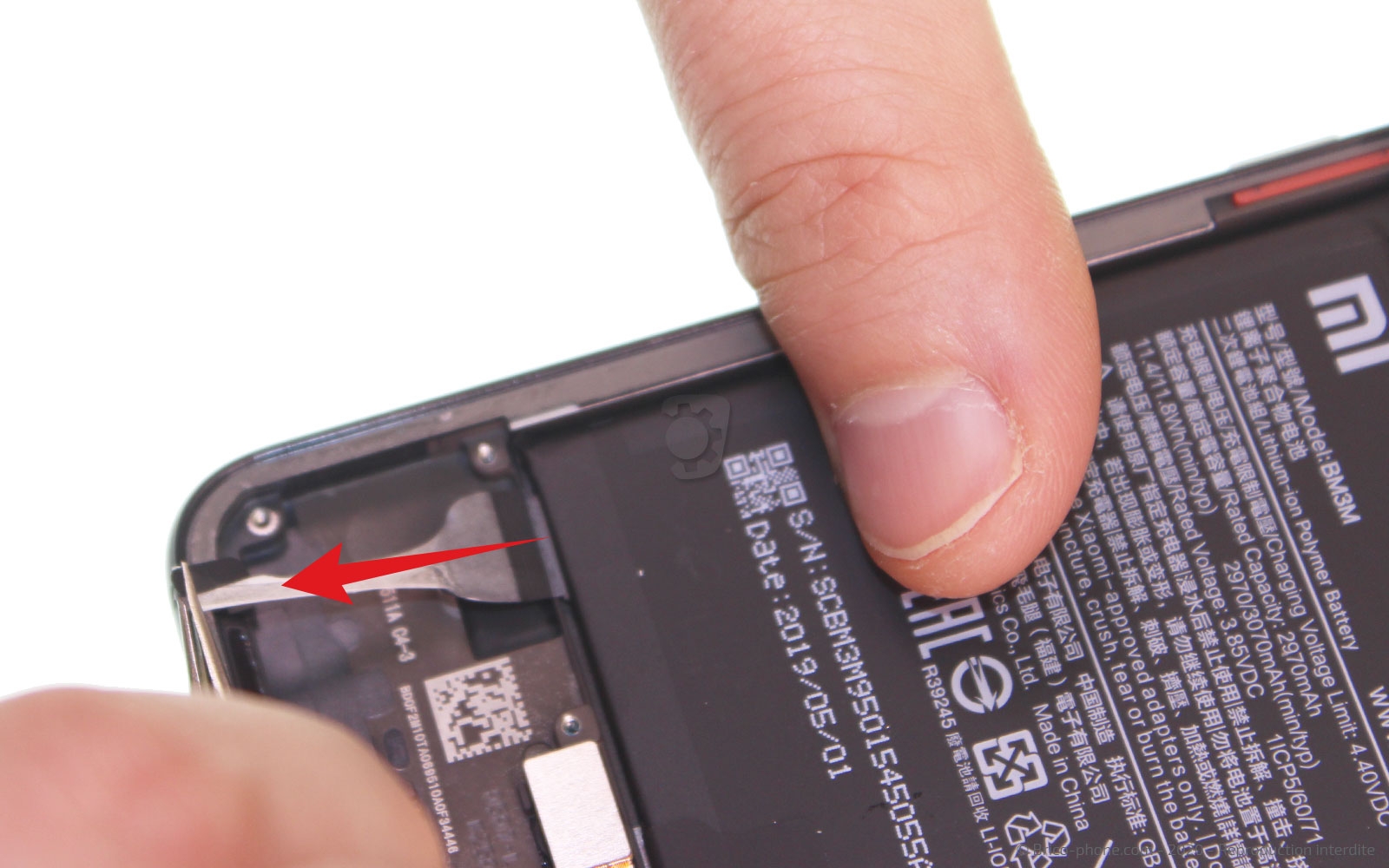

Etape 8 : Enlever la batterie
En retirant le haut-parleur externe, vous avez dégagé les deux languettes des stickers de la batterie. Attrapez-en-une avec la pincette afin de pouvoir l'enrouler autour de l'outil tout en continuant à tirer. Faites la même manipulation pour le deuxième sticker.
Ensuite, sortez la batterie de son emplacement en vous aidant si besoin de la spatule.
Outils du kit utilisés
Outils du kit utilisés

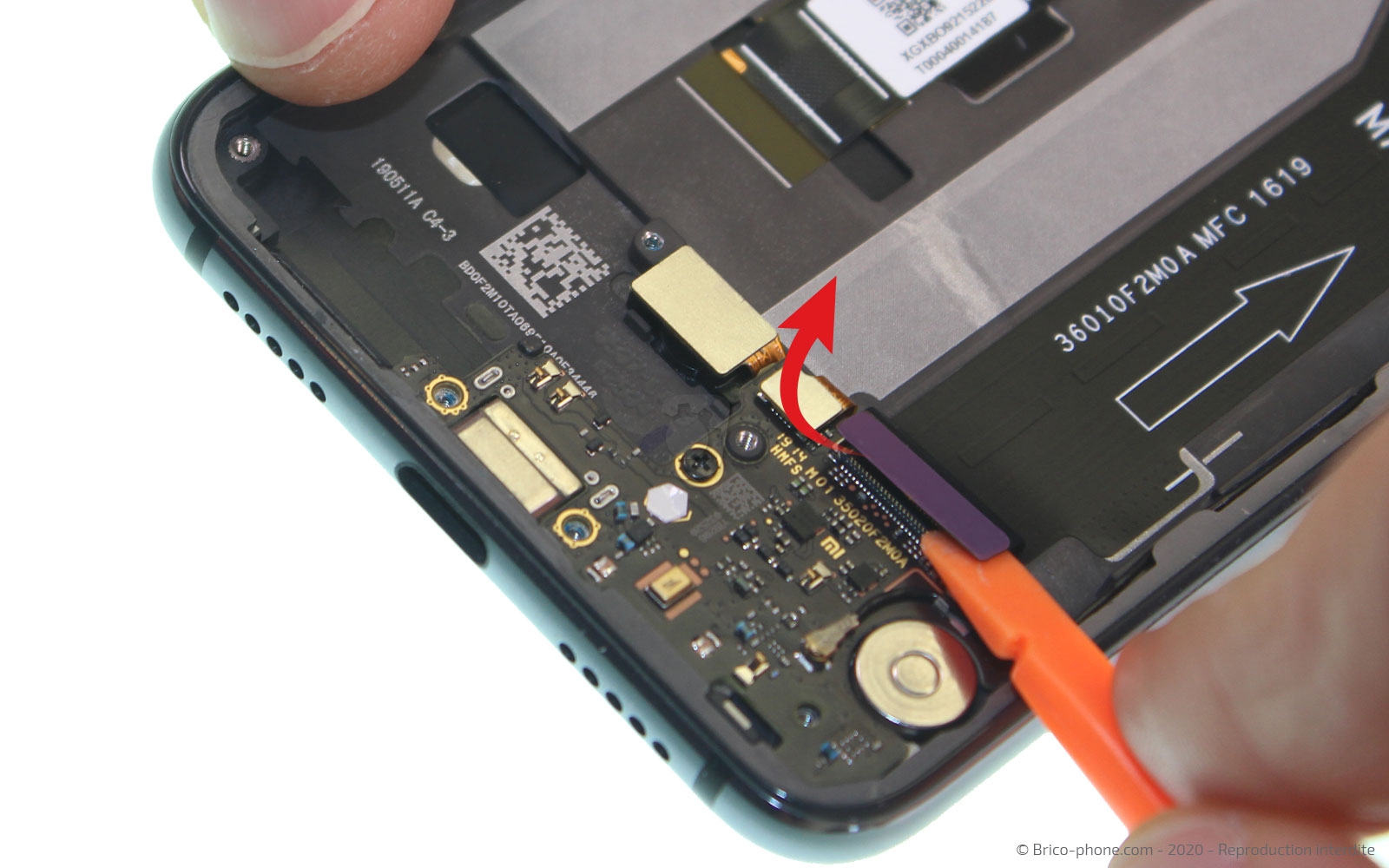

Etape 9 : Libérer le connecteur de charge
Maintenant, il faut déconnecter la nappe du lecteur d'empreintes ainsi que celle de la rallonge d'interconnexion.
Puis, retirez la vis cruciforme avec le tournevis adéquat et le câble coaxial du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

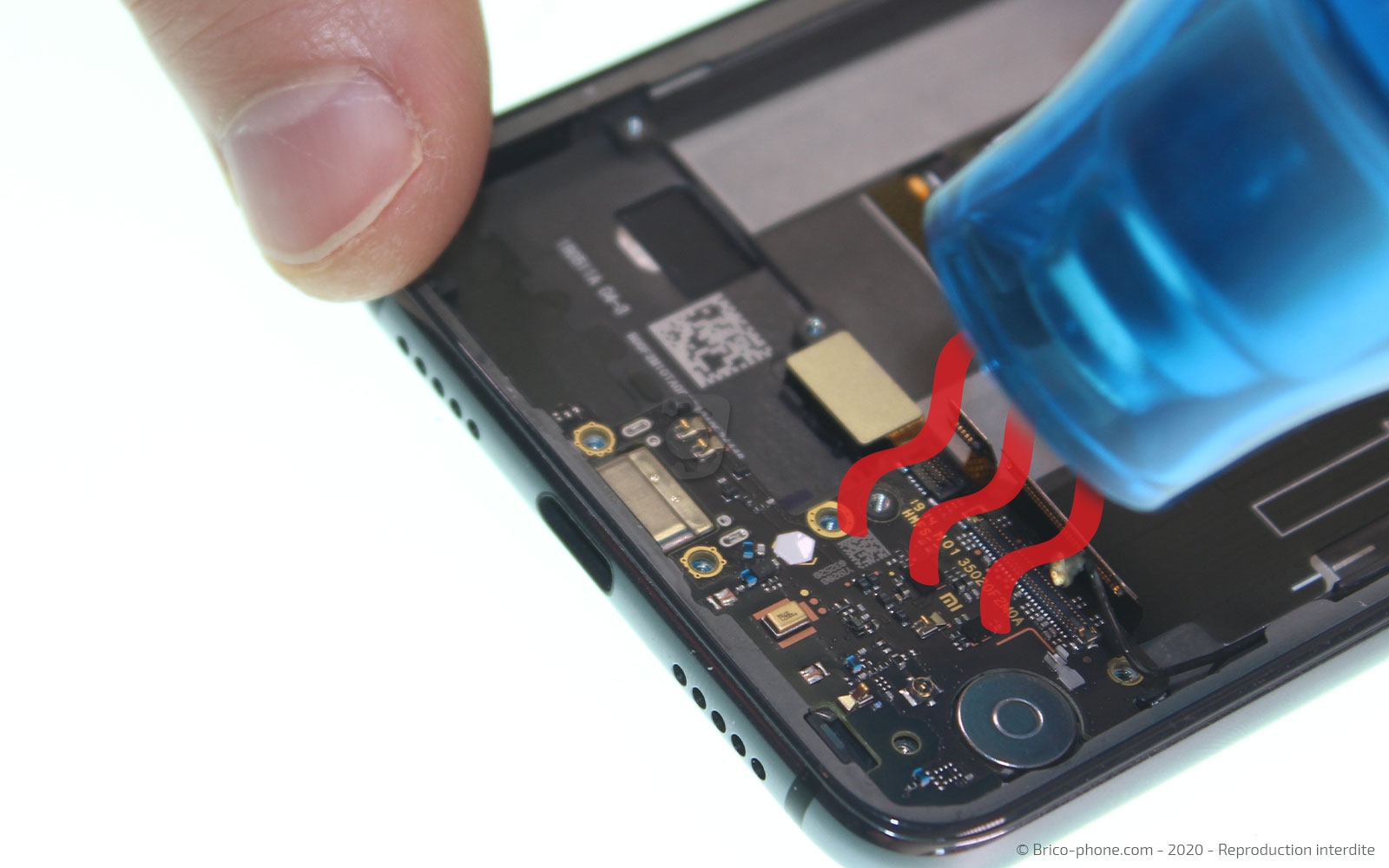

Etape 10 : Oter le connecteur de charge
Le connecteur de charge est un peu collé au châssis c'est pourquoi il vous faut le chauffer un petit peu.
Ensuite, glissez un des manches de la pincette sous le connecteur pour faire levier et réussir à sortir le dock du smartphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

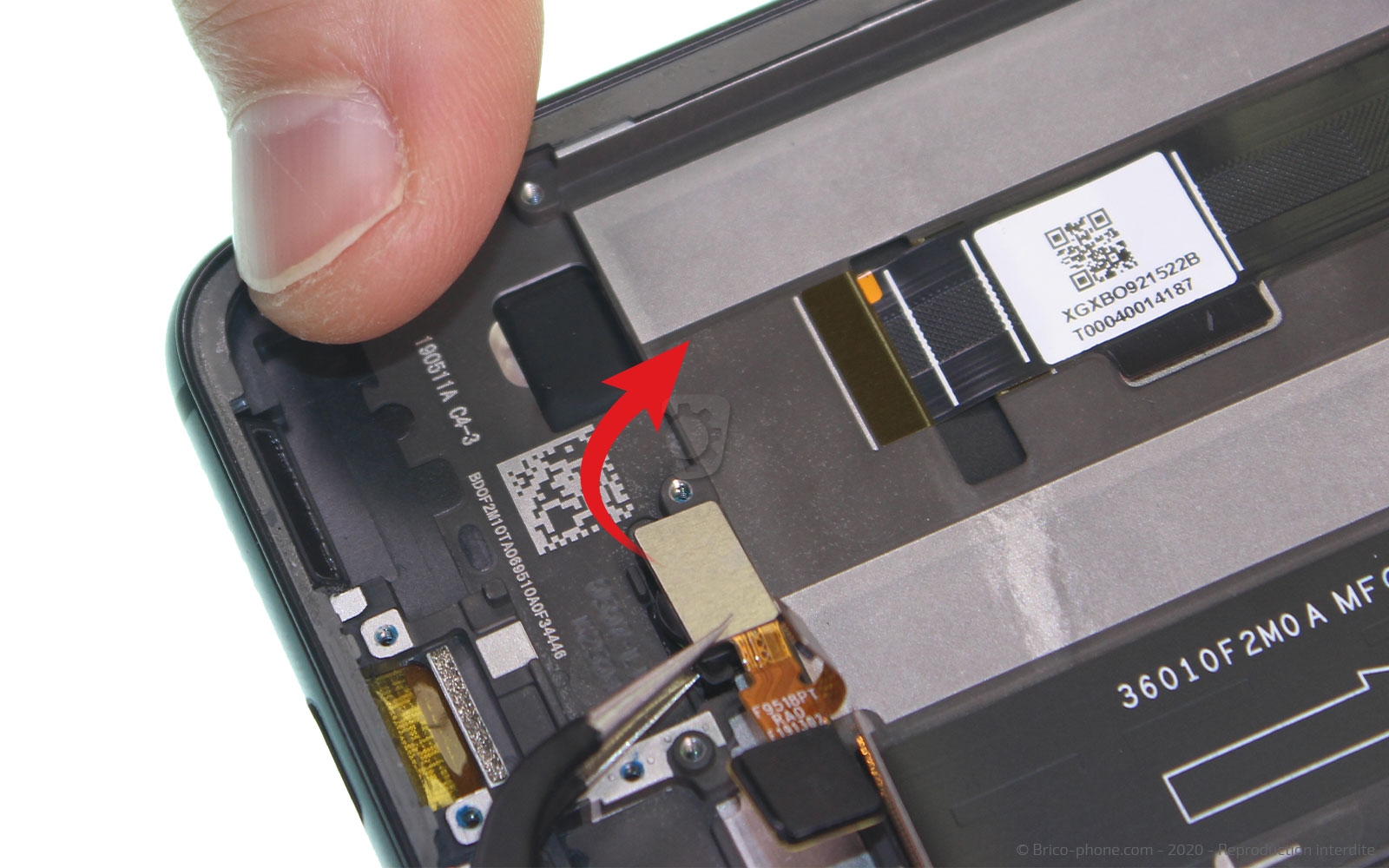

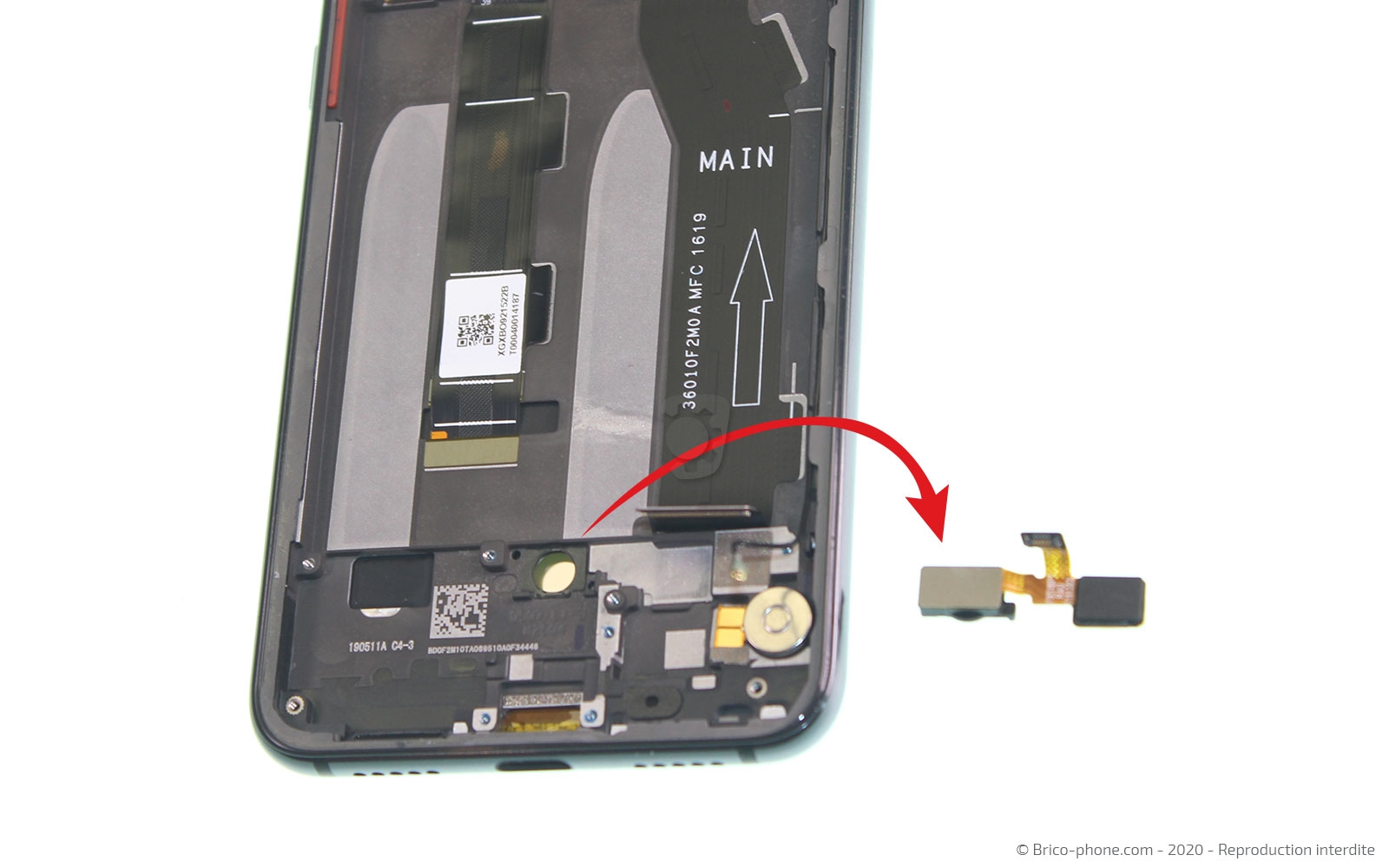

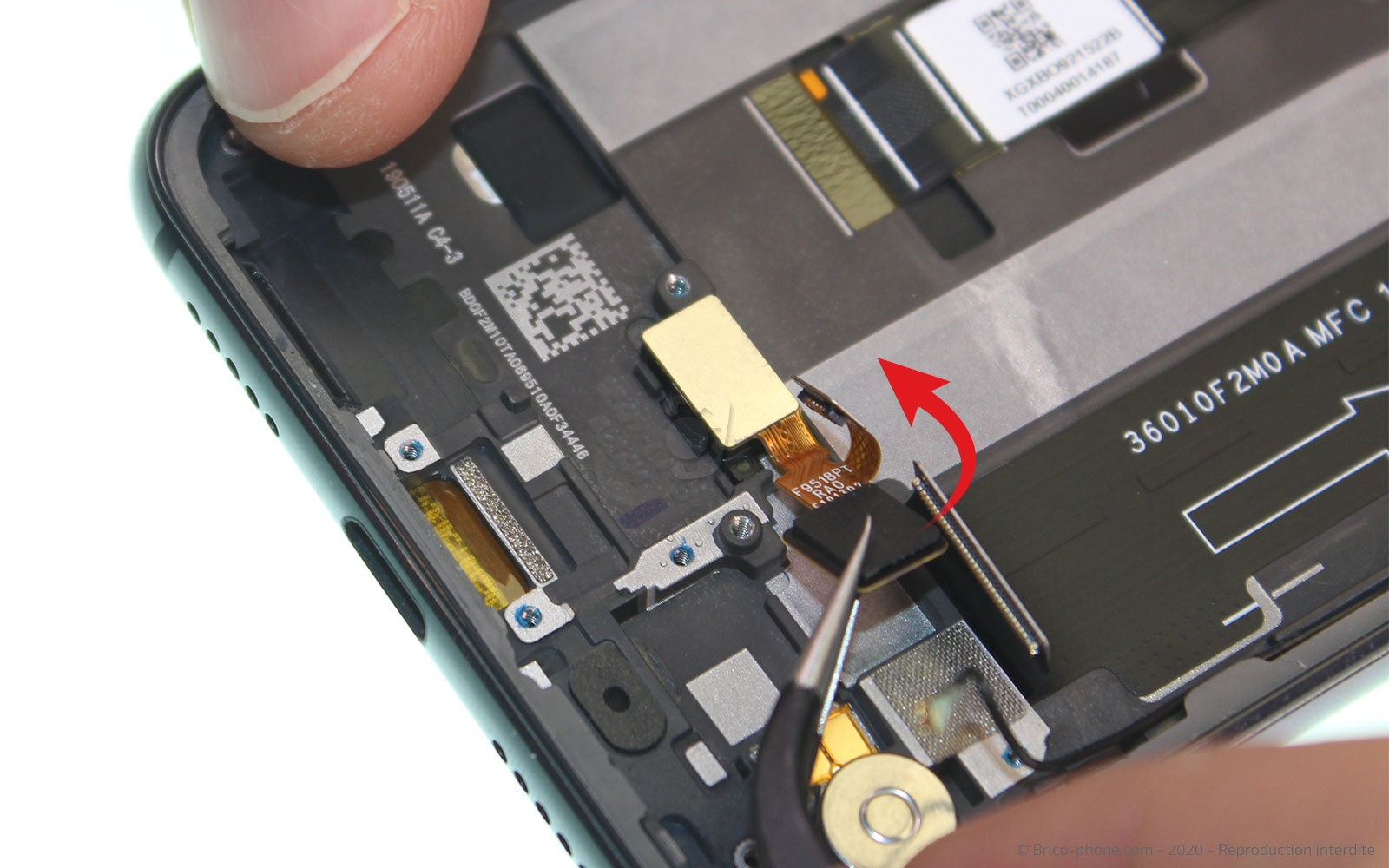

Etape 11 : Récupérer le lecteur d'empreintes
Toujours avec le même outil, décollez le lecteur d'empreintes digitales du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Sortir le vibreur
Cette étape est similaire à celle du connecteur de charge puisque vous allez devoir chauffer le composant avant d'insérer sous le vibreur la pincette pour le décoller. Faites néanmoins attention à bien prendre avec la nappe la petite plaquette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

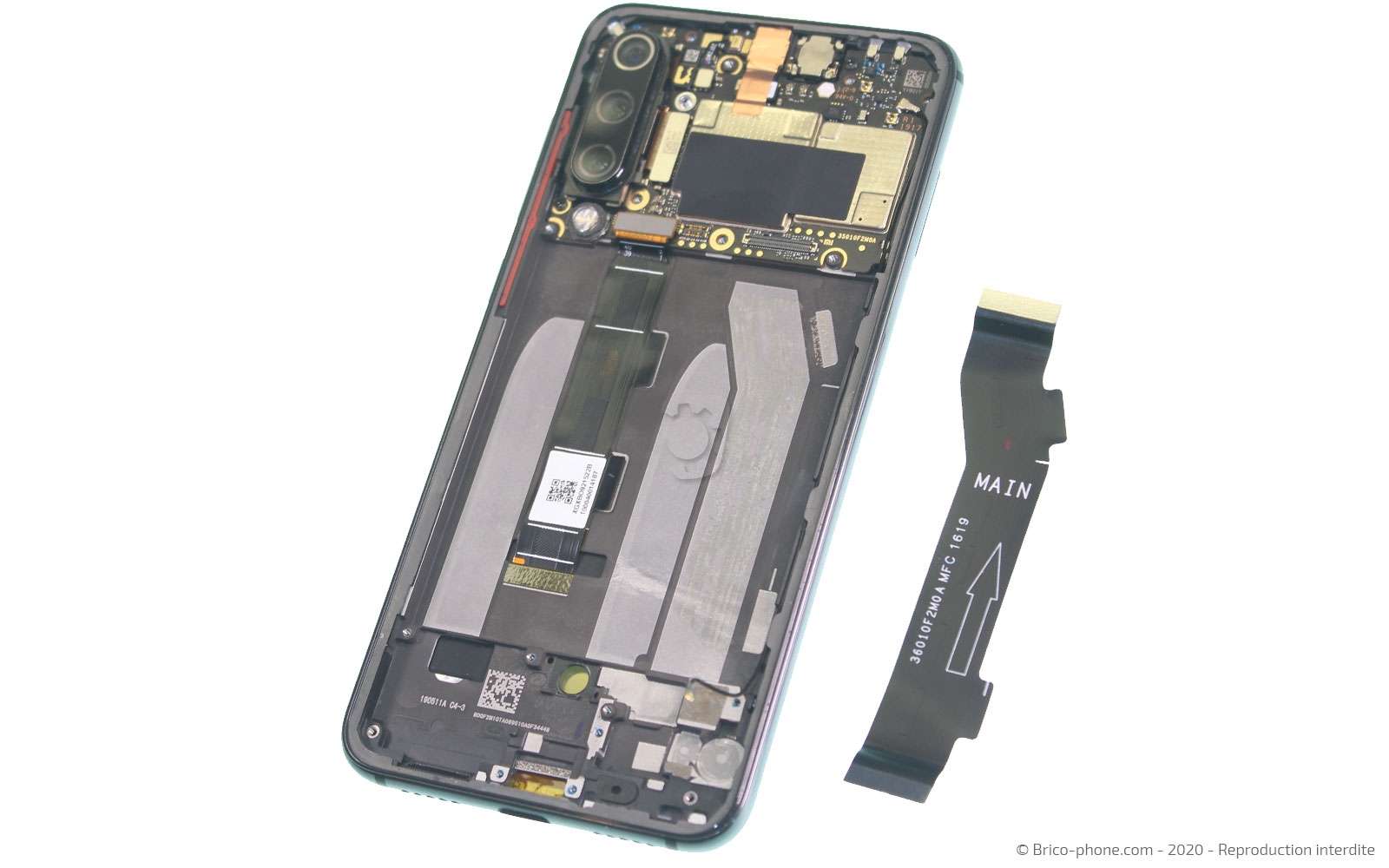

Etape 13 : Délivrer la carte mère
Déconnectez la deuxième nappe de la rallonge d'interconnexion afin de pouvoir la retirer du smartphone. Puis, dévissez les deux dernières vis cruciformes du Xiaomi.
Outils du kit utilisés
Outils du kit utilisés

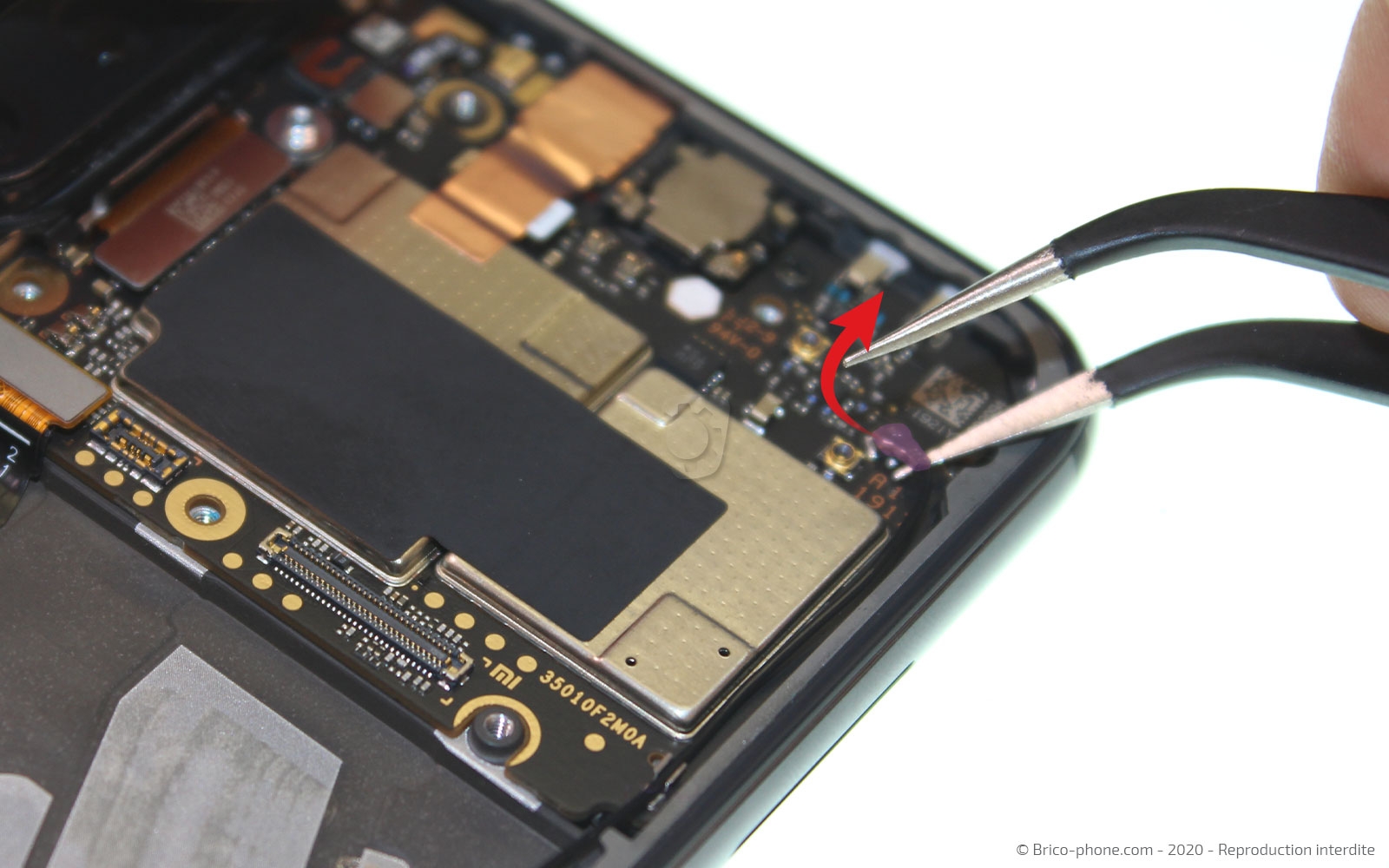

Etape 14 : Retirer la carte mère
Avant de pouvoir retirer la carte mère du bloc écran endommagé, il faut déclipser le câble coaxial et déconnecter la nappe de l'écran et du capteur d'ambiance.
Outils du kit utilisés
Outils du kit utilisés

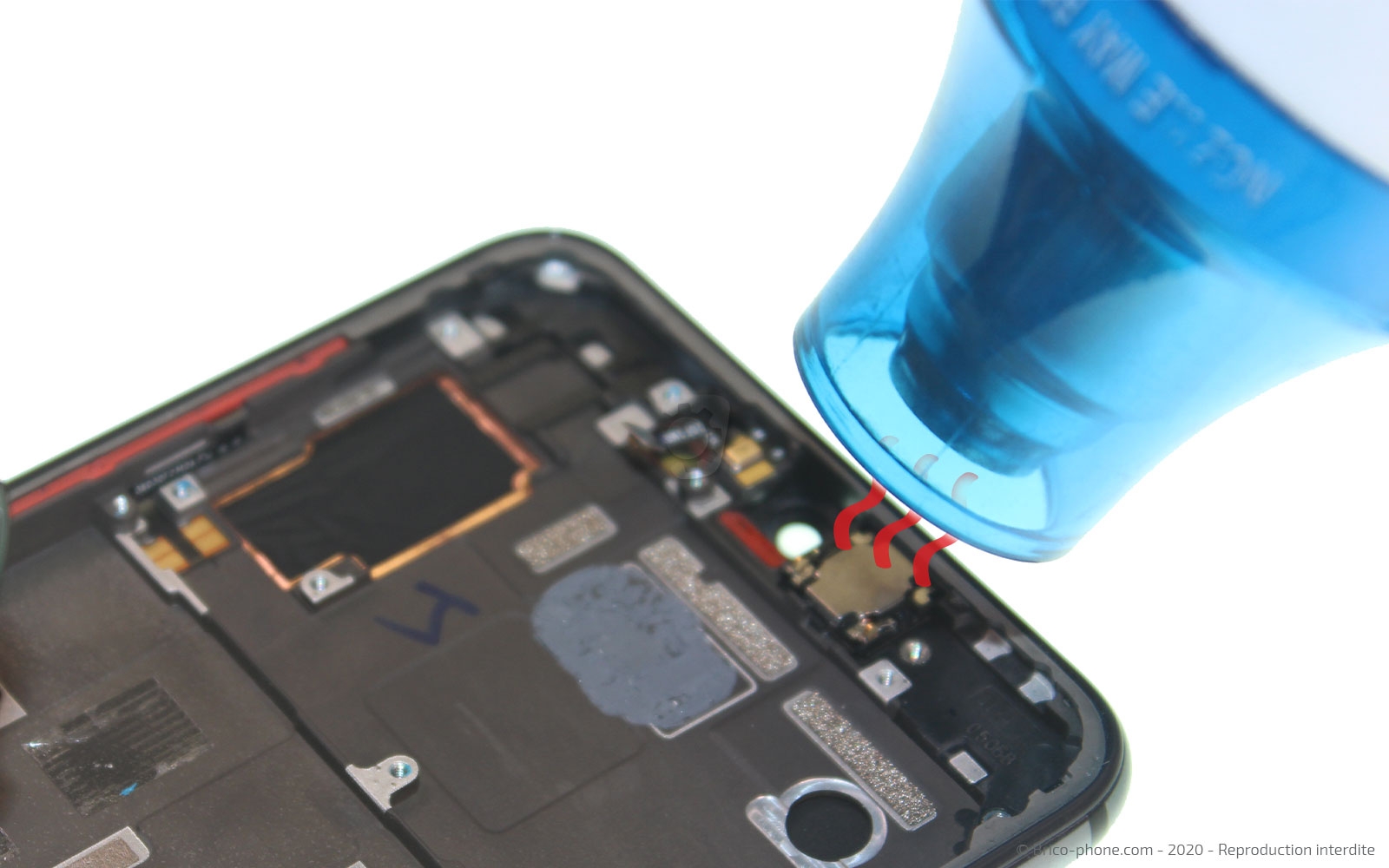

Etape 15 : Oter le haut parleur interne
Vous avez encore besoin de récupérer le haut-parleur interne de votre Xiaomi qui se trouve en haut du châssis.
Chauffez le composant afin de ramollir le sticker de dessous et de pouvoir insérer la pince entre le châssis et le HP pour faire levier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

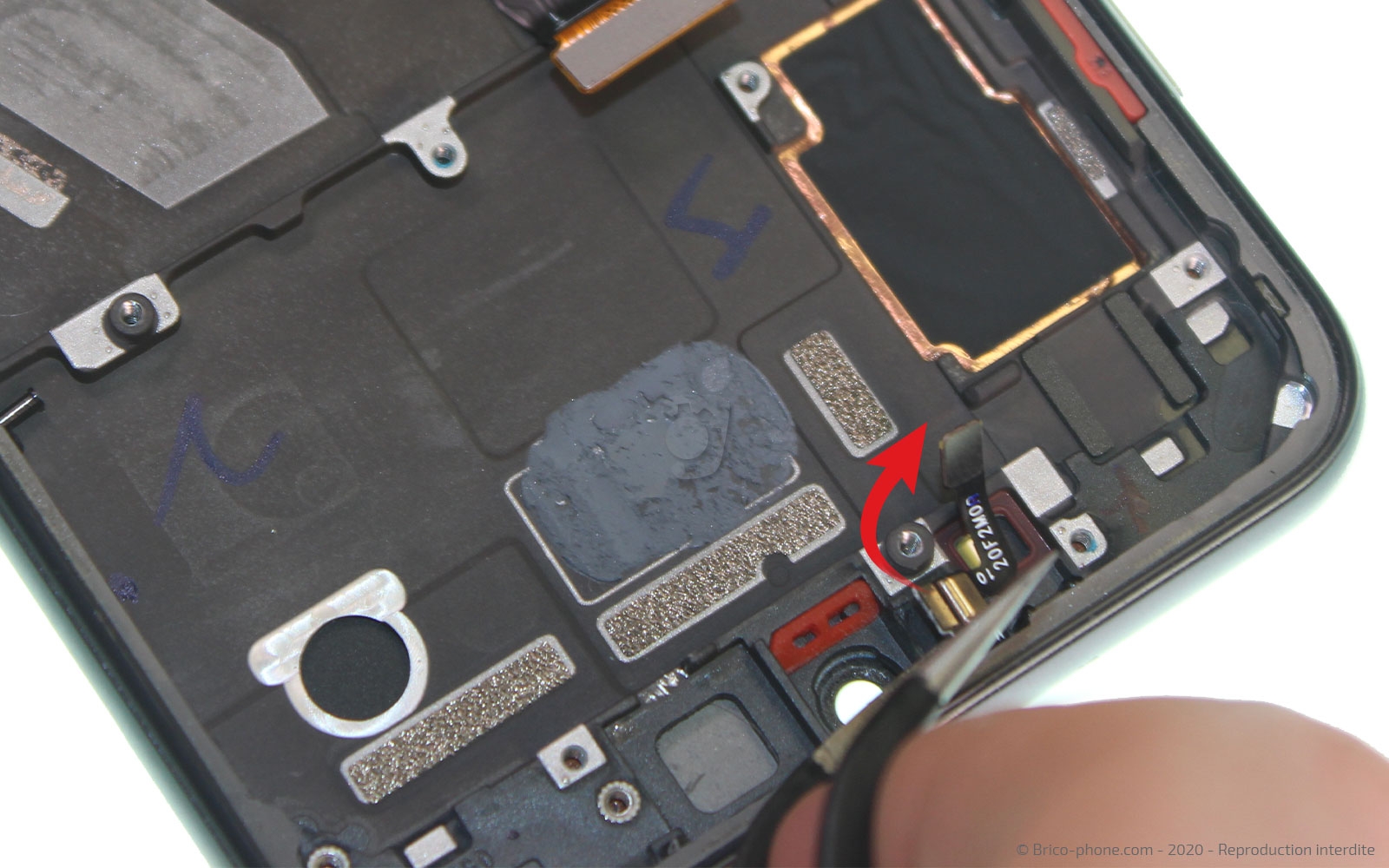

Etape 16 : Récupérer le capteur de luminosité
Récupérez également le capteur d'ambiance.
Outils du kit utilisés
Outils du kit utilisés

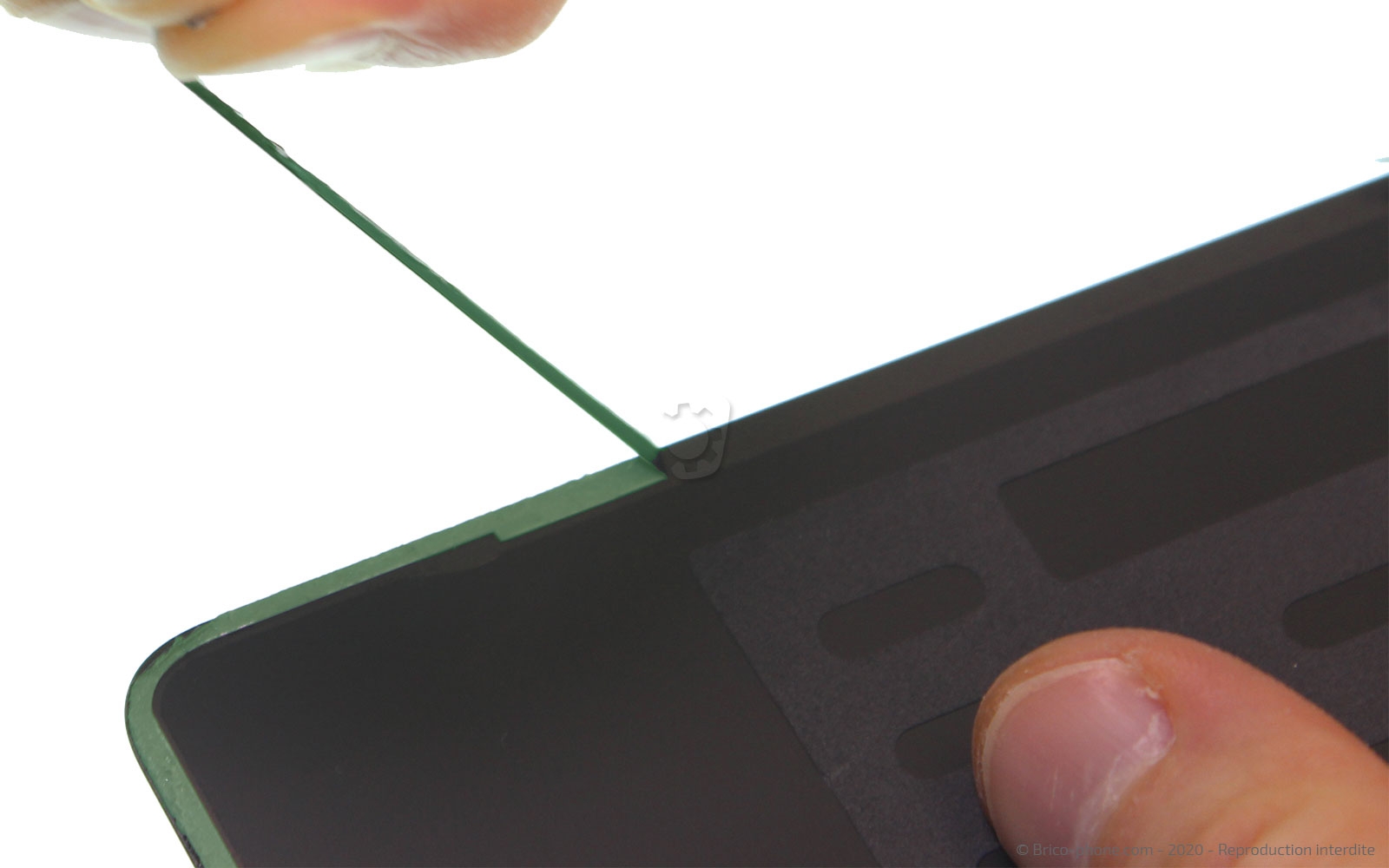

Conseil pour le remontage
Le démontage de votre Xiaomi Mi 9 SE est maintenant terminé et il vous suffit de remonter tous les composants dans le nouveau bloc écran et pour cela, n'hésitez pas à suivre ce tutoriel en commençant par la fin.

De plus, pour remonter la batterie, suivez les deux dernières étapes du tutoriel concernant le changement de batterie car elles vous expliquent comment positionner correctement les stickers de batterie universels.

Pour refermer votre smartphone, nous vous conseillons de nettoyer la vitre arrière des éventuels résidus d'adhésifs avant de placer un filet de colle B-7000 sur toute la longueur du châssis. Puis laissez reposer votre appareil sous presse environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
