Changement du connecteur de charge sur Mi A3

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Mi A3 | Temps estimé : 30 min | Difficulté : 2.5/5

Il est temps de réparer votre Xiaomi Mi A3 en remplaçant le connecteur de charge abîmé de ce dernier. Pour cela, nous vous proposons ce tutoriel photos qui vous accompagne étape par étape afin de réussir cette réparation.

Diagnostic

›  Votre téléphone ne reconnait ni la prise de charge ni votre ordinateur.
›  Le connecteur de charge est endommagé.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

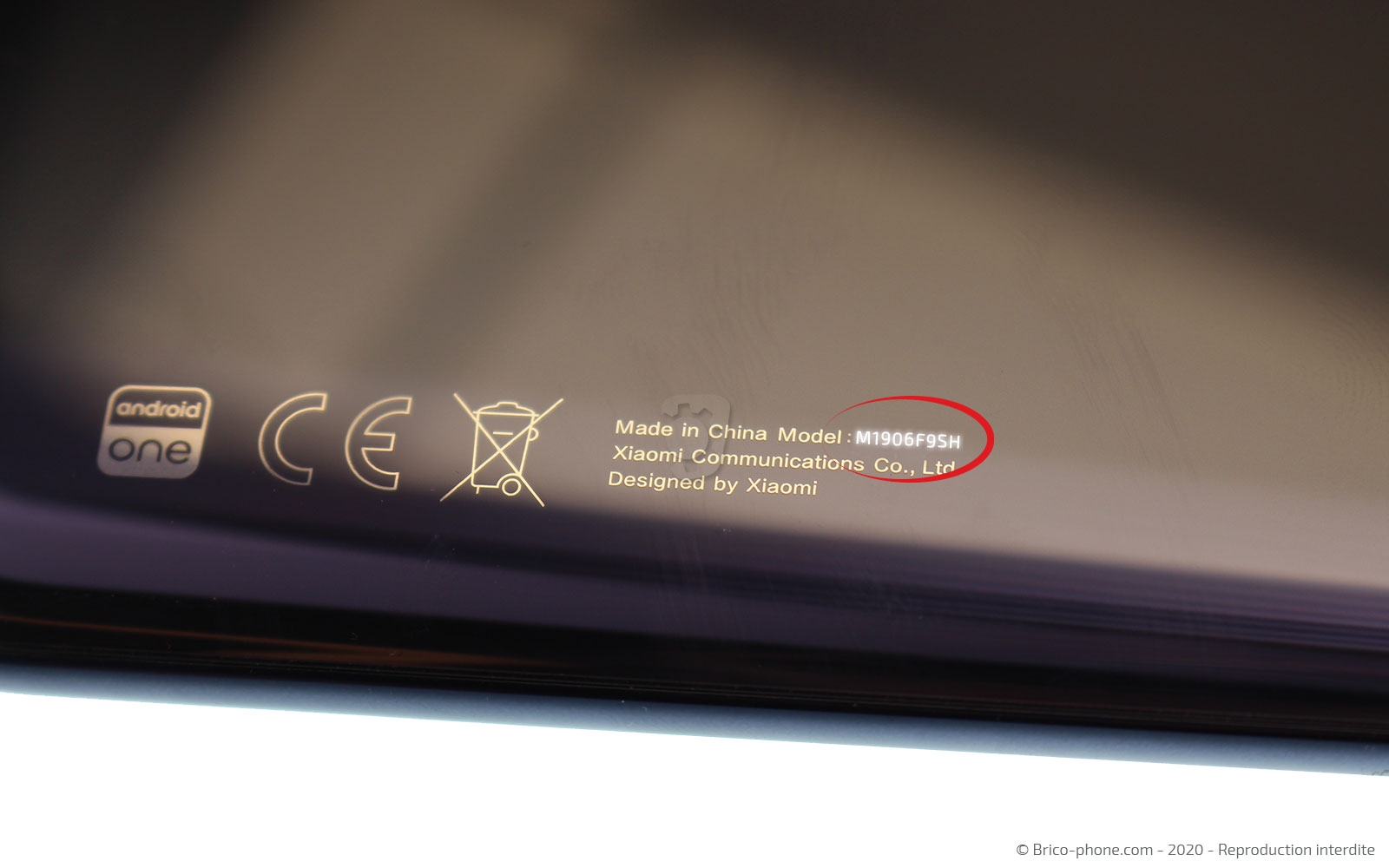

Commençons par vérifier la compatibilité de votre smartphone avec la pièce commandée et pour cela, il nous faut regarder au dos de l'appareil, si la référence inscrite est M1906F9SH, nous sommes bien en possession d'un Xiaomi Mi A3.

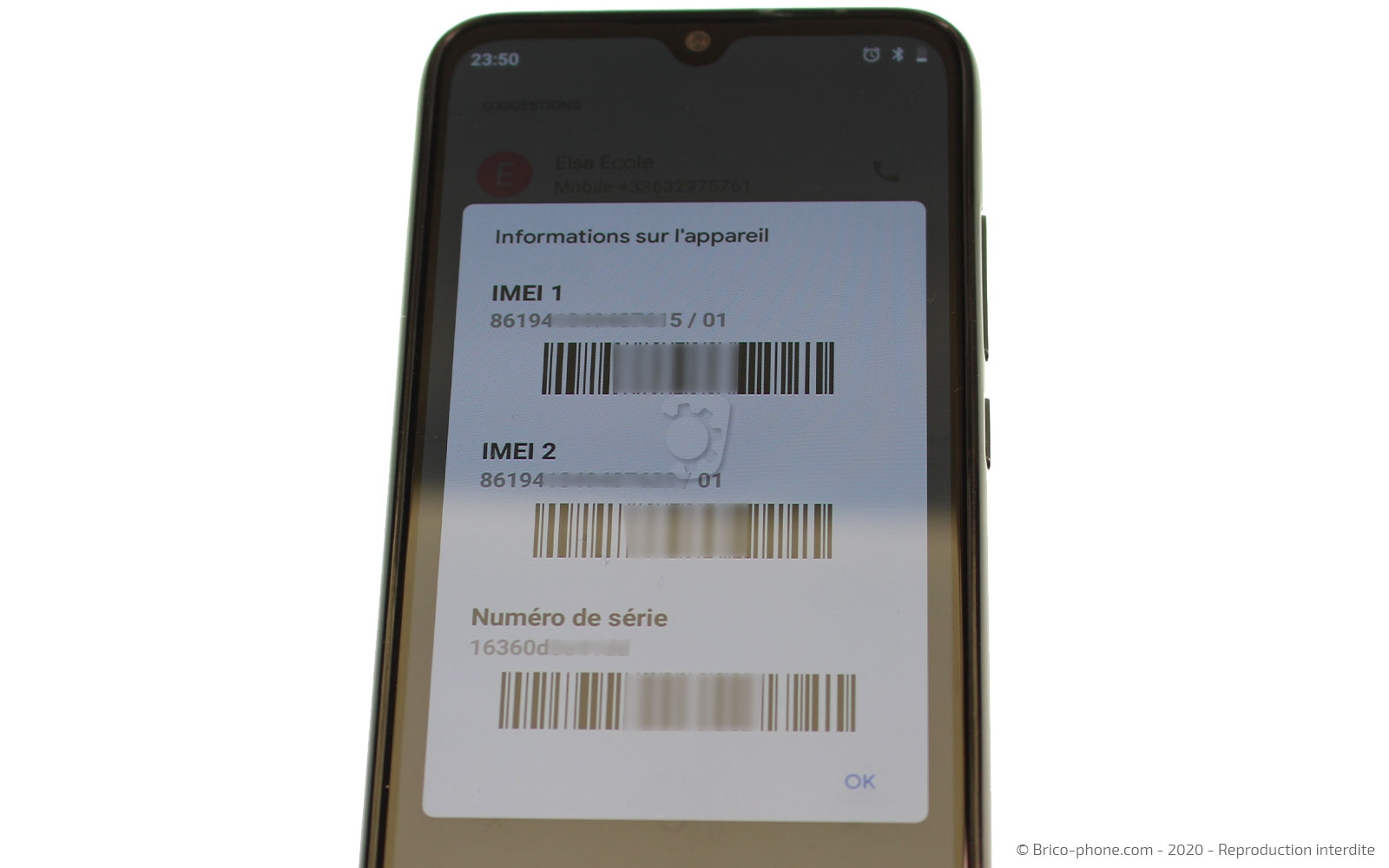

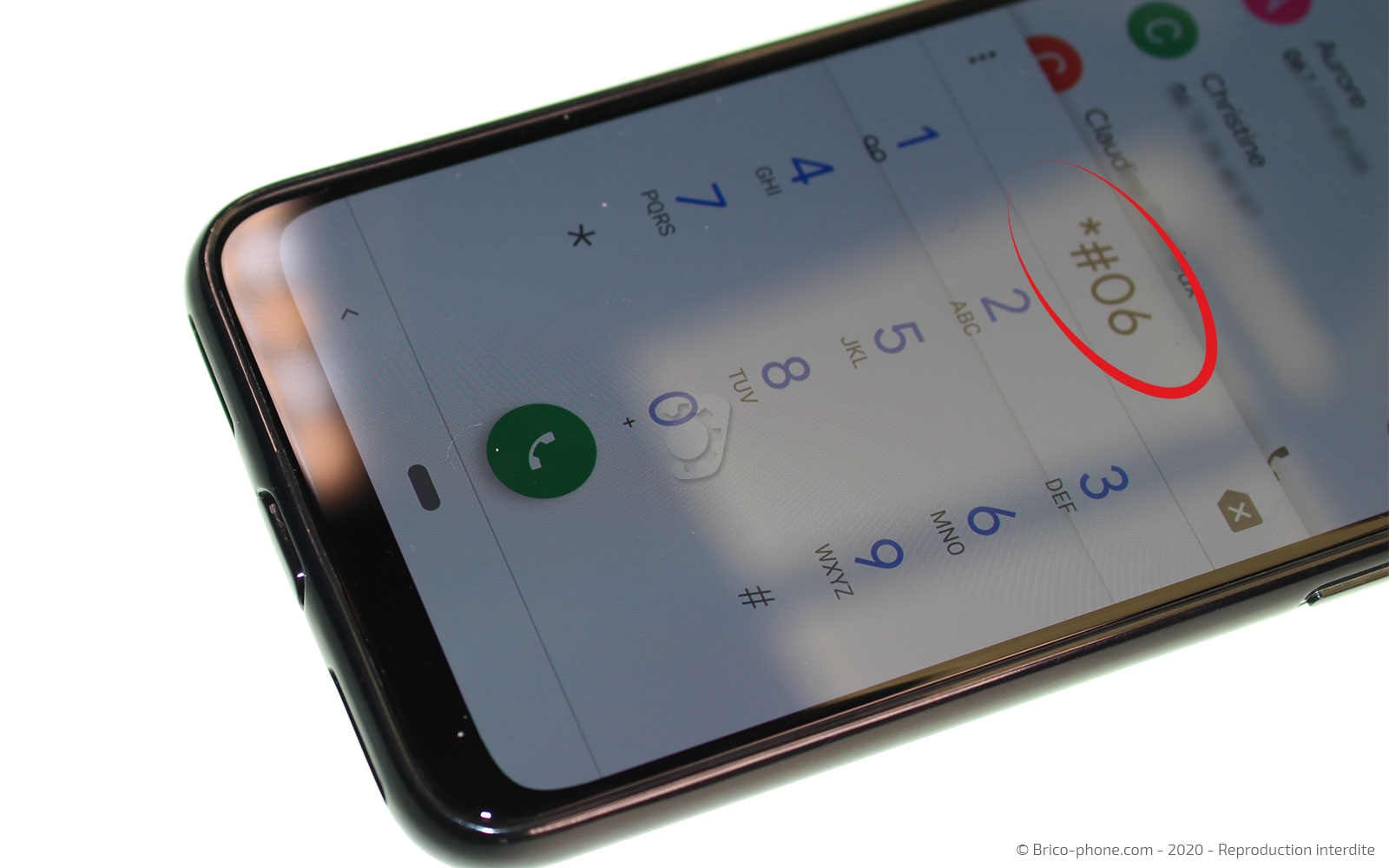

Il est également possible de le connaitre en composant le *#06# depuis notre clavier et en inscrivant le numéro d'IMEI dans la case prévue à cet effet sur la page d'accueil de Brico-phone.com.
Une fois la recherche lancée, le site devrait vous informer du modèle que vous possédez et vous proposer la page des pièces détachées correspondantes.

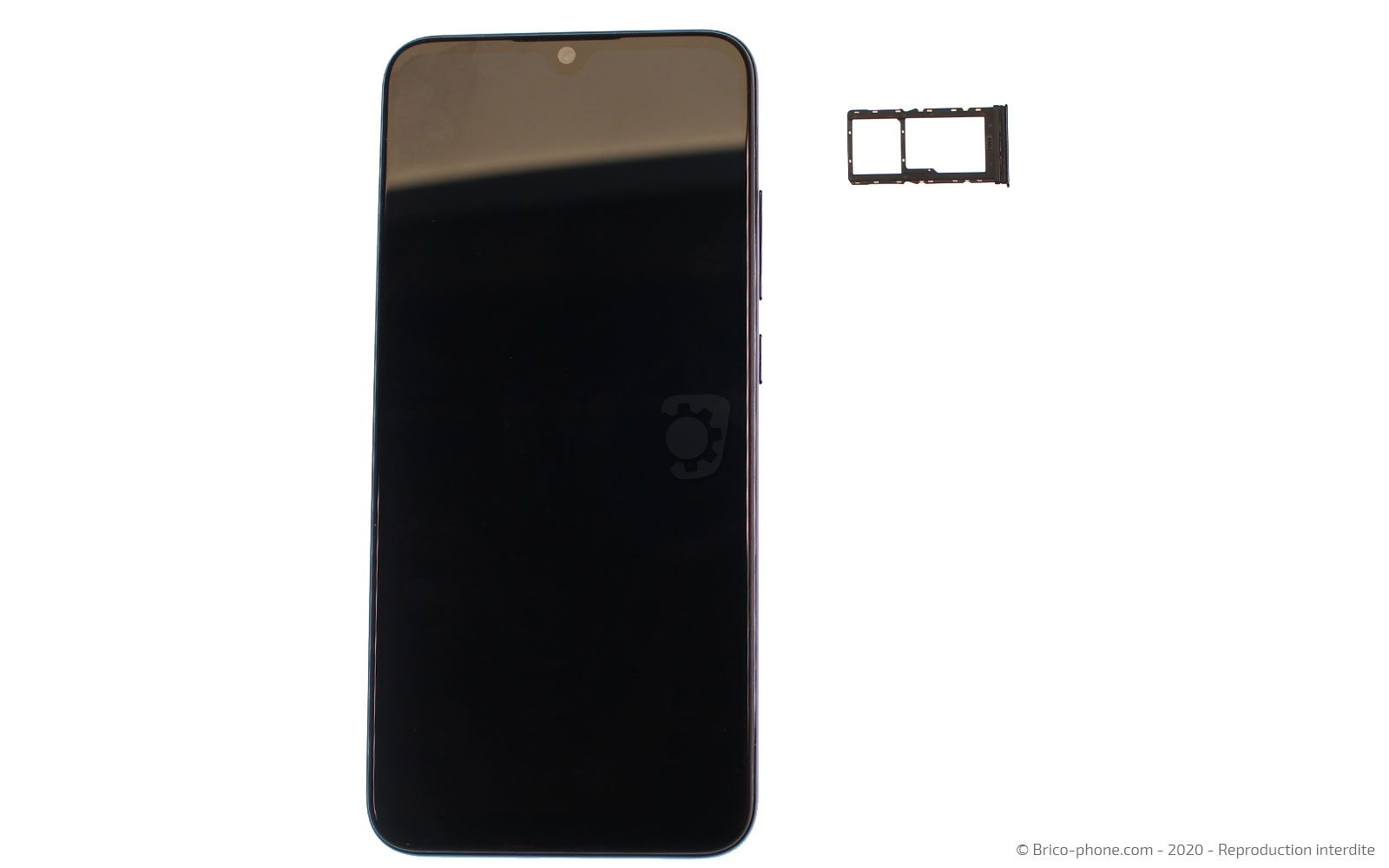

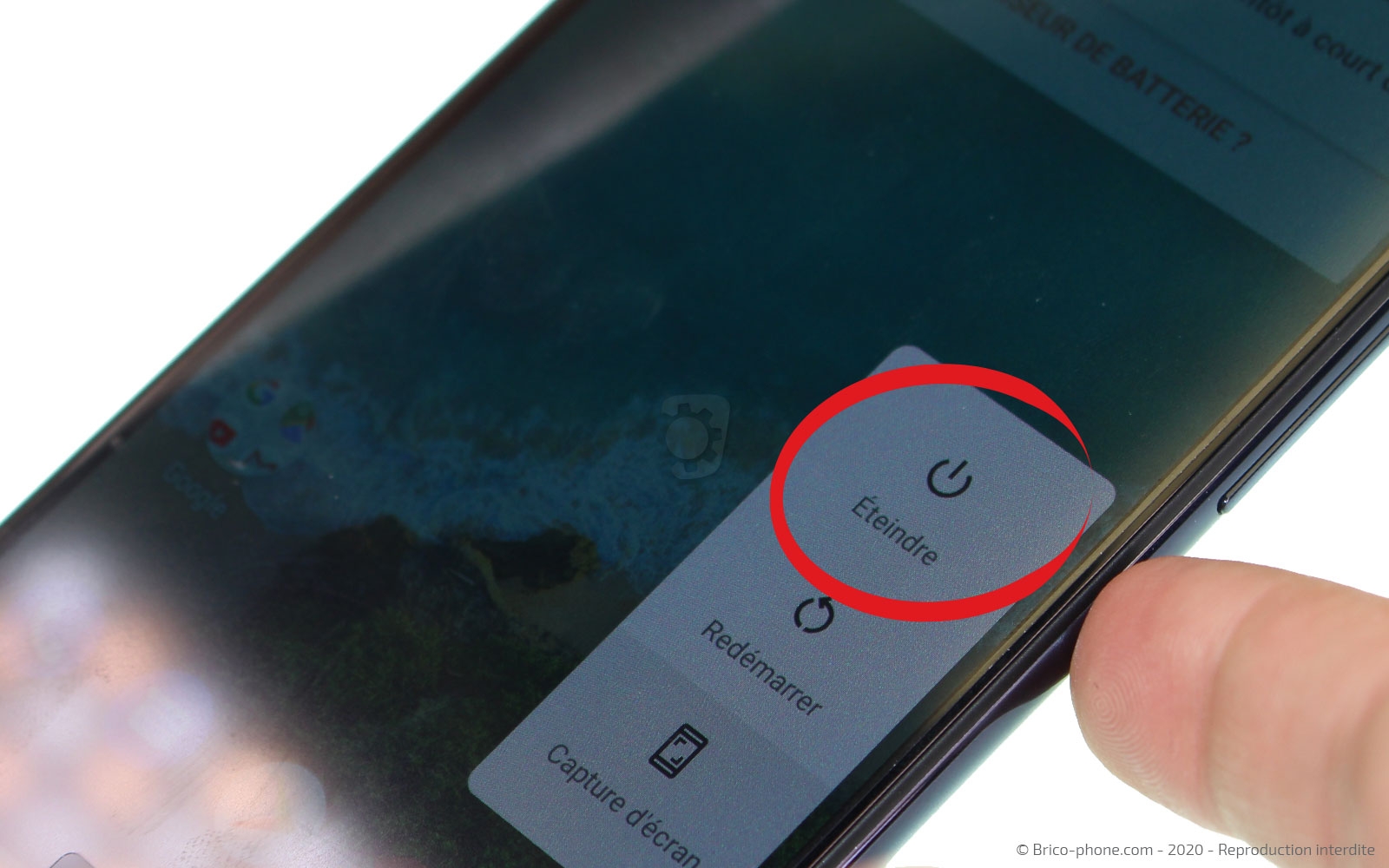

Etape 1 : Eteindre et retirer le rack Sim

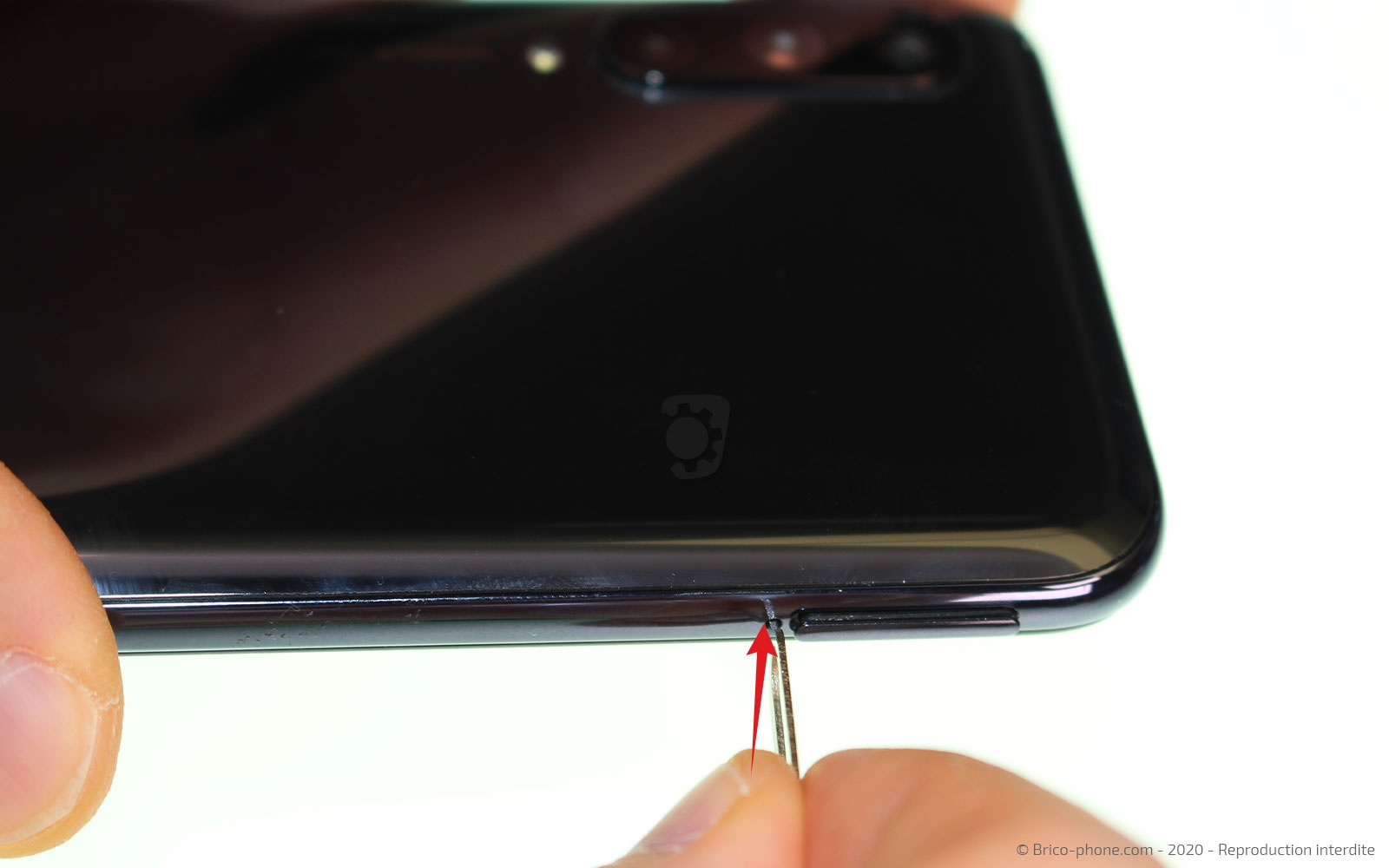

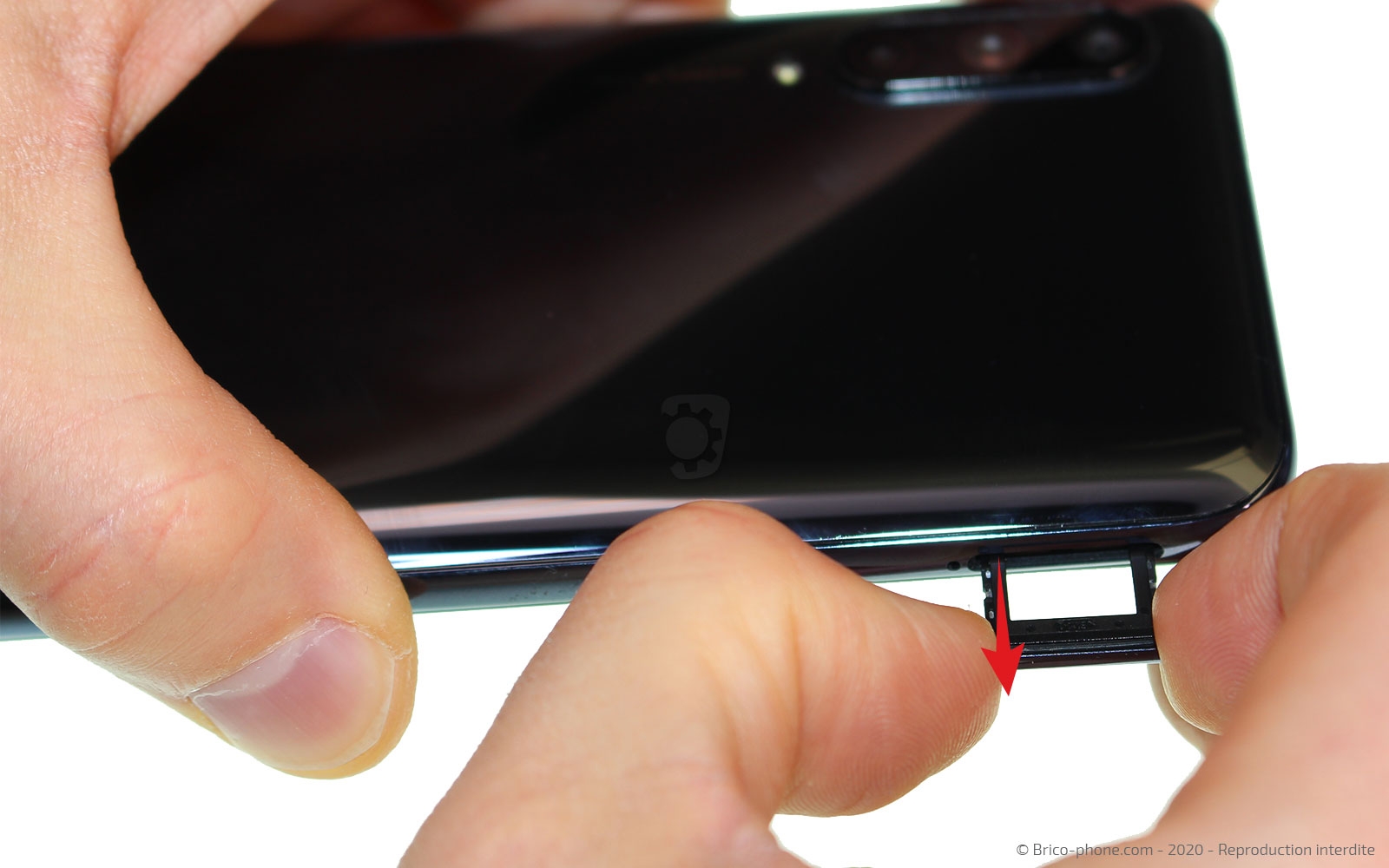

Dans un second temps, il est impératif de mettre hors tension le smartphone et de retirer le tiroir de la carte sim.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

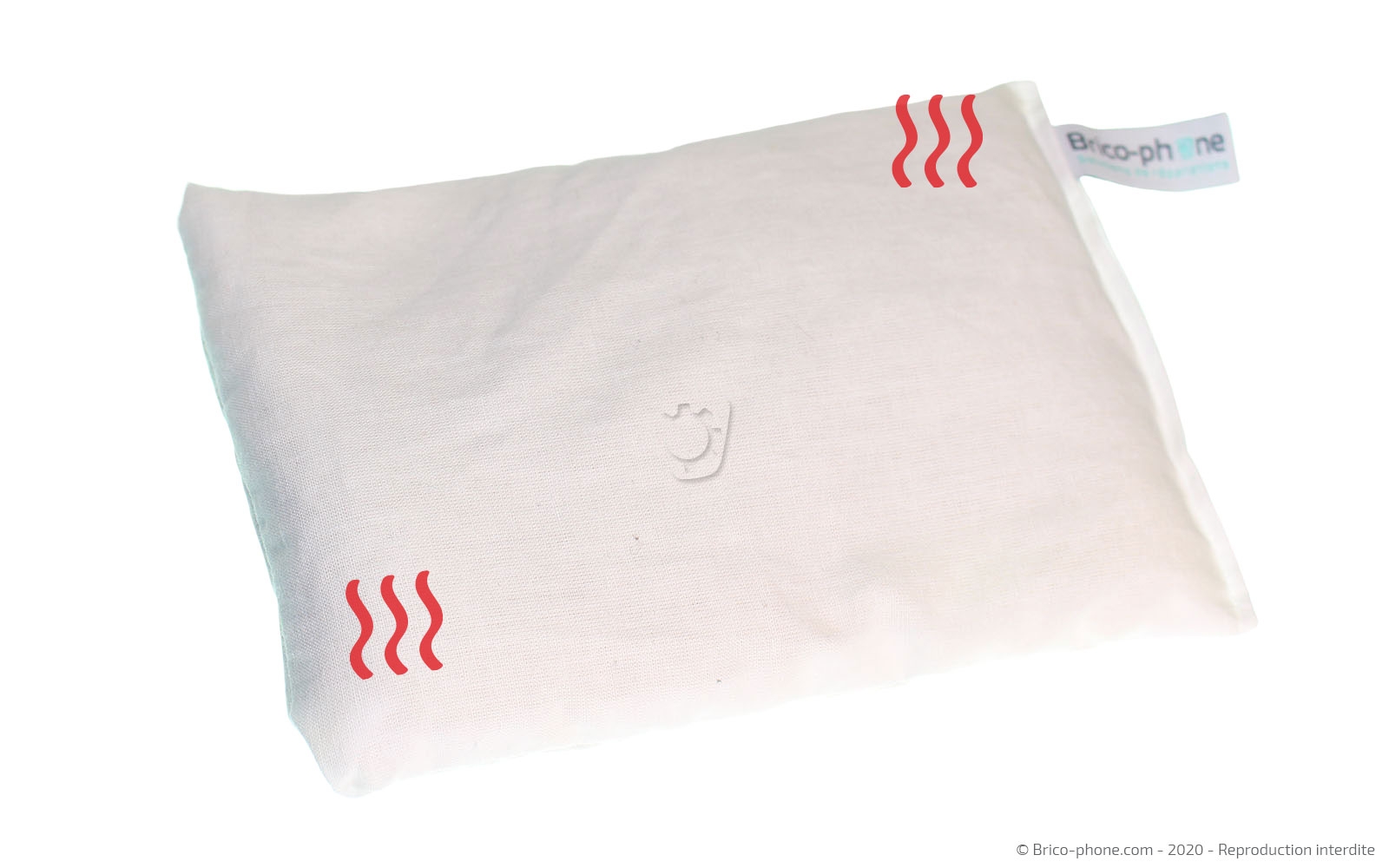

Comme pour un grand nombre de smartphone, il est nécéssaire de chauffer la coque arrière afin de ramollir le sticker se trouvant dessous. Pour ce faire, nous utilisons ici un décapeur thermique, mais vous pouvez vous servir d'un coussin chauffant que vous aurez au préalable passé au micro-ondes 1 à 2 minutes et qu'il faut déposer sur le téléphone 30 à 40 secondes.
Vous ne disposez d'aucun de ces deux produits, ce n'est pas grave puisque votre sèche-cheveux peut très bien faire l'affaire, mais attention néanmoins à ne pas dépasser les 80°C.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

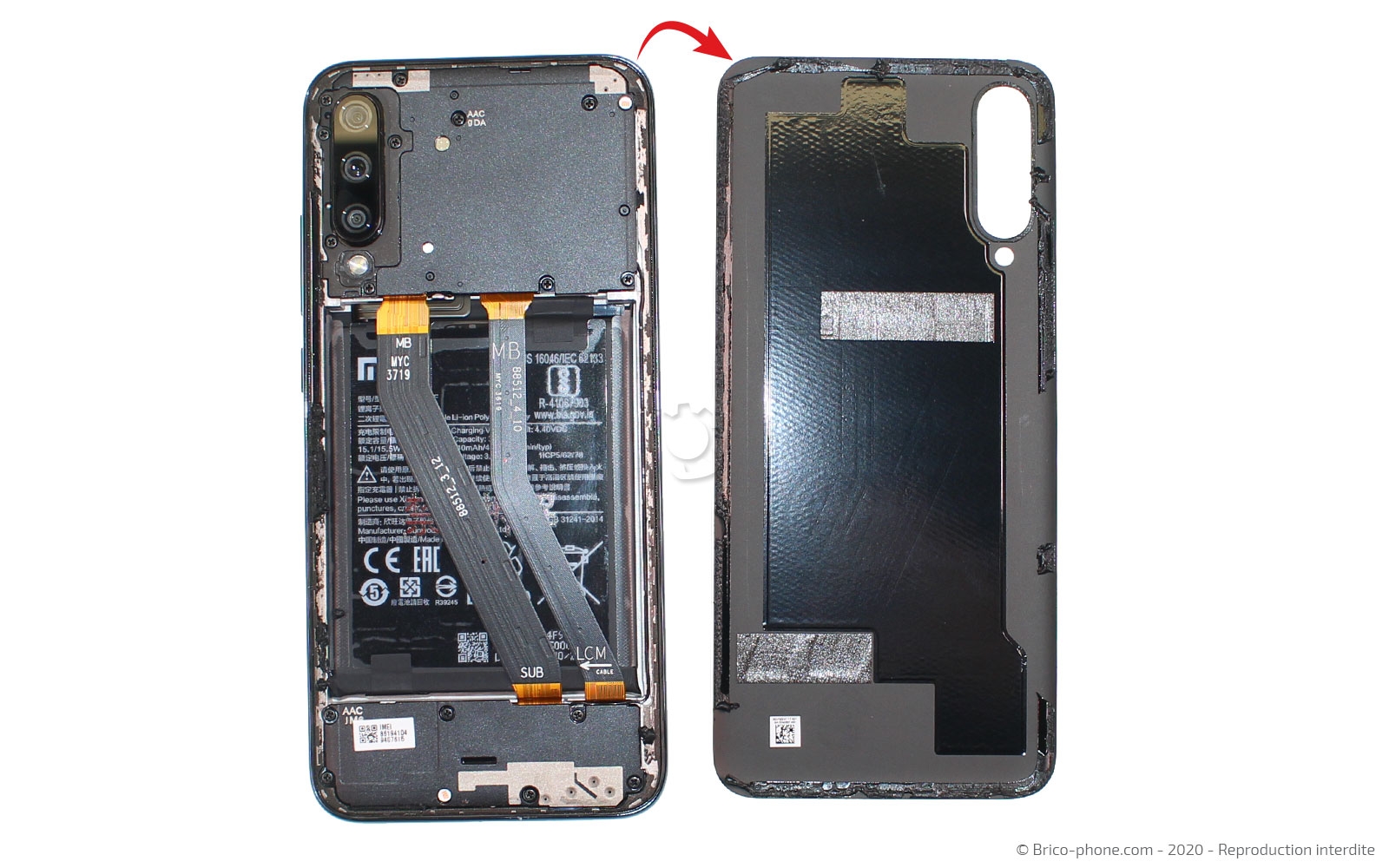

Etape 3 : Retirer le cache batterie

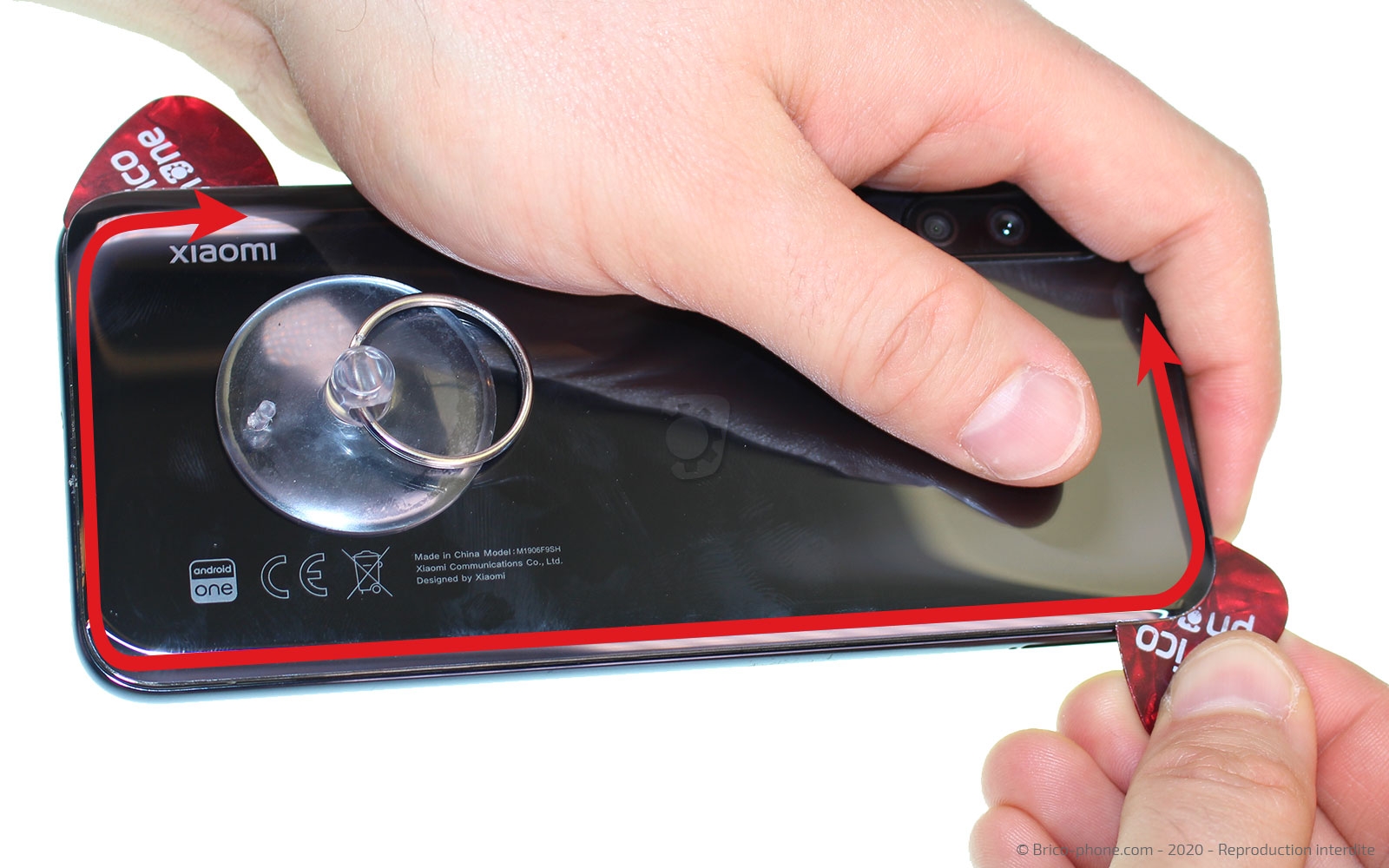

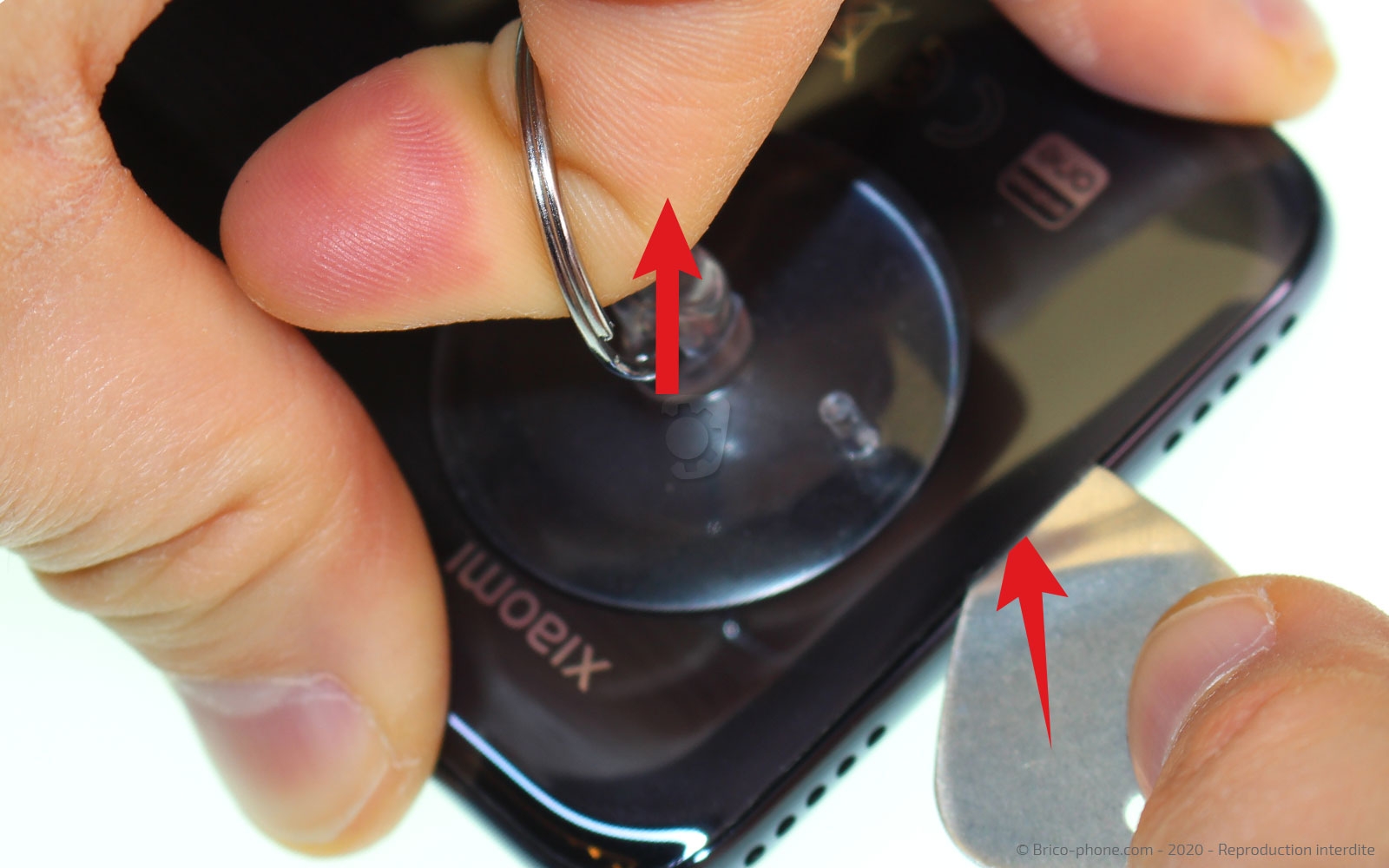

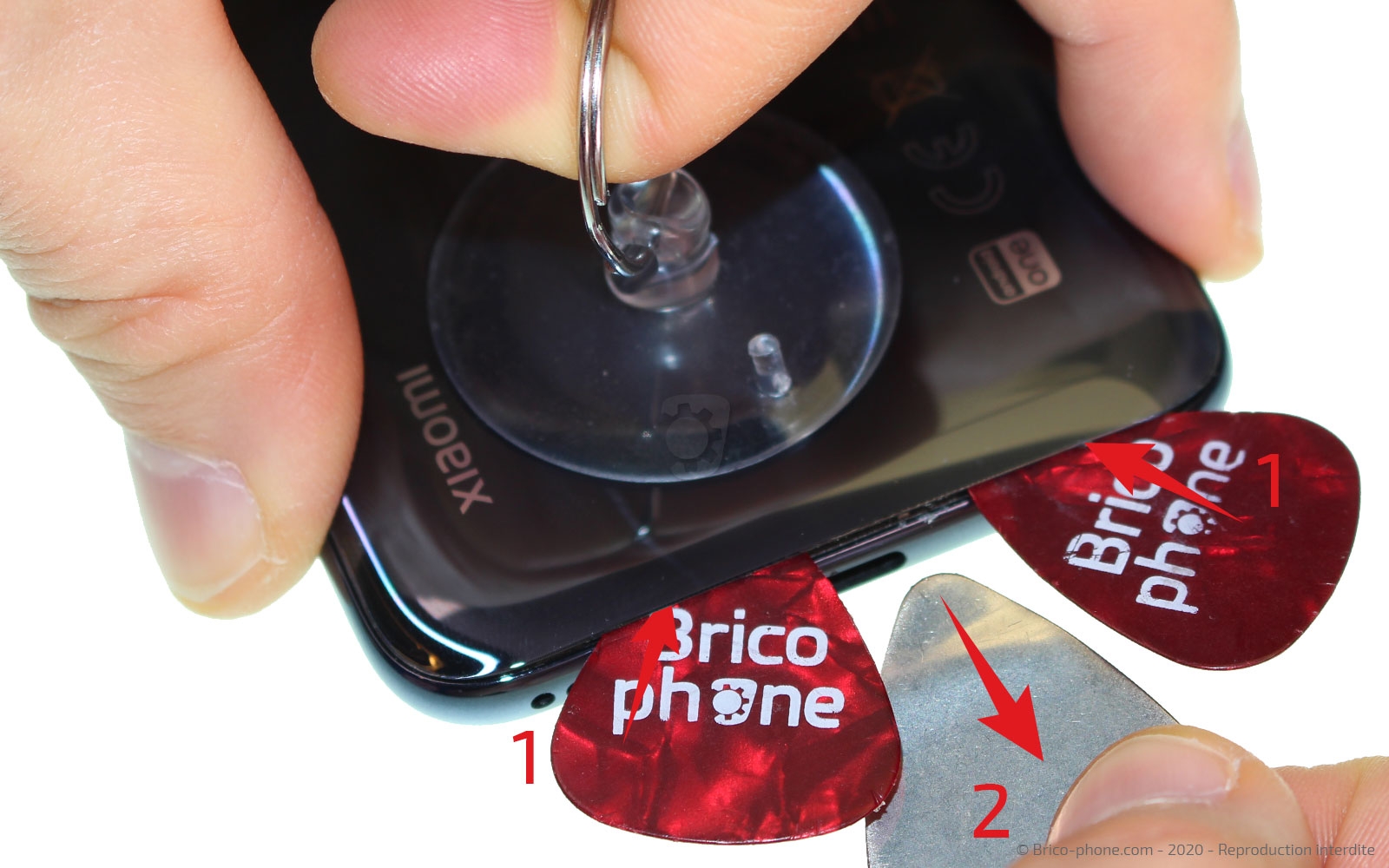

Munissez-vous de la ventouse du kit d'outils et mettez-la sur la vitre arrière de votre Xiaomi Mi A3.
En vous aidant du médiator en métal troué et en tirant l'anneau de la rondelle de caoutchouc, vous devriez pouvoir créer un espace entre le cache batterie et le châssis de votre appareil.
Après glissez les deux médiators rouges sur celui en métal afin de pouvoir l'extraire.
Utiliser les médiators en plastique pour faire le tour du smartphone vous évitera d'endommager le châssis en décollant le sticker.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Enlever le cache de protection de la carte mère

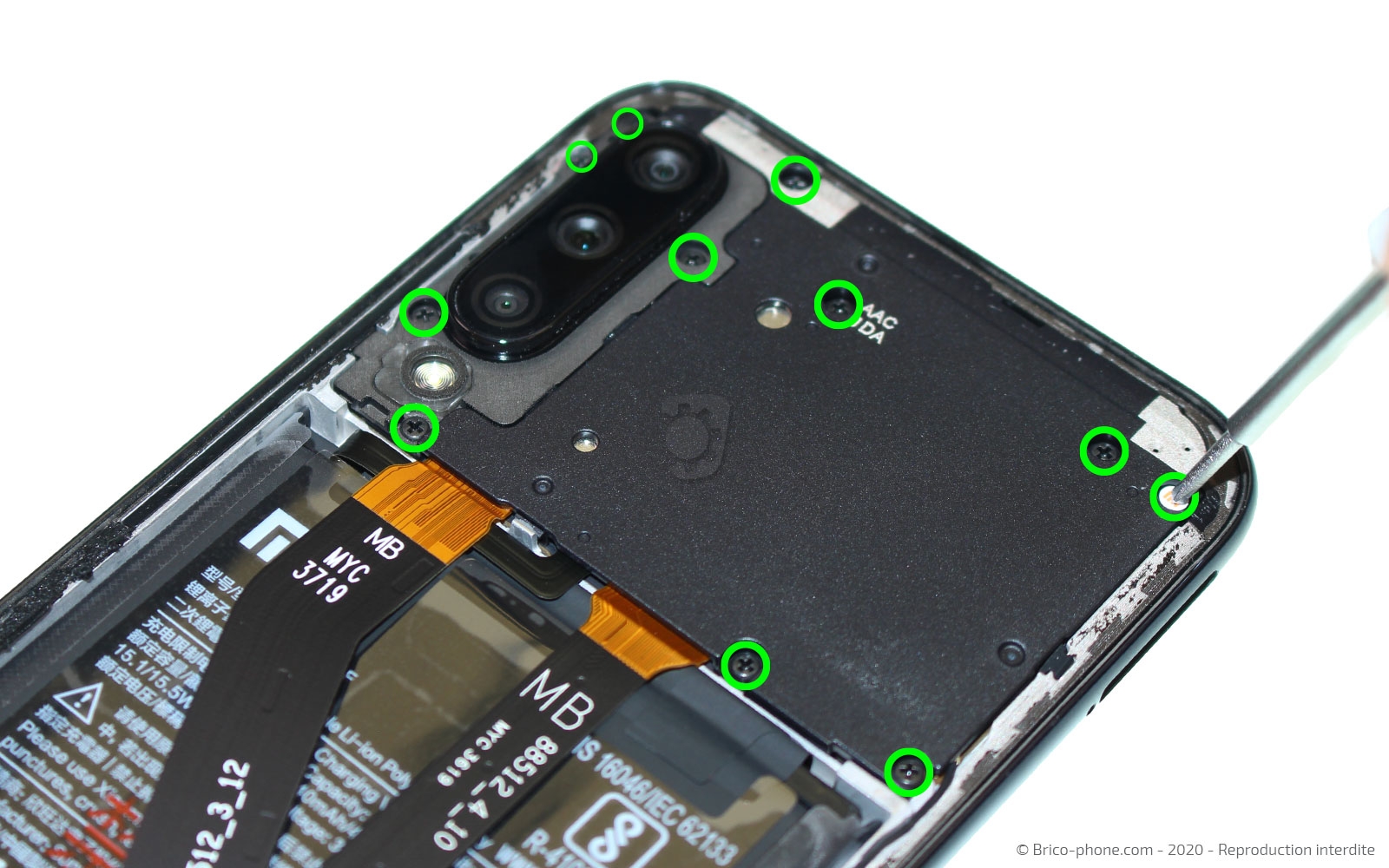

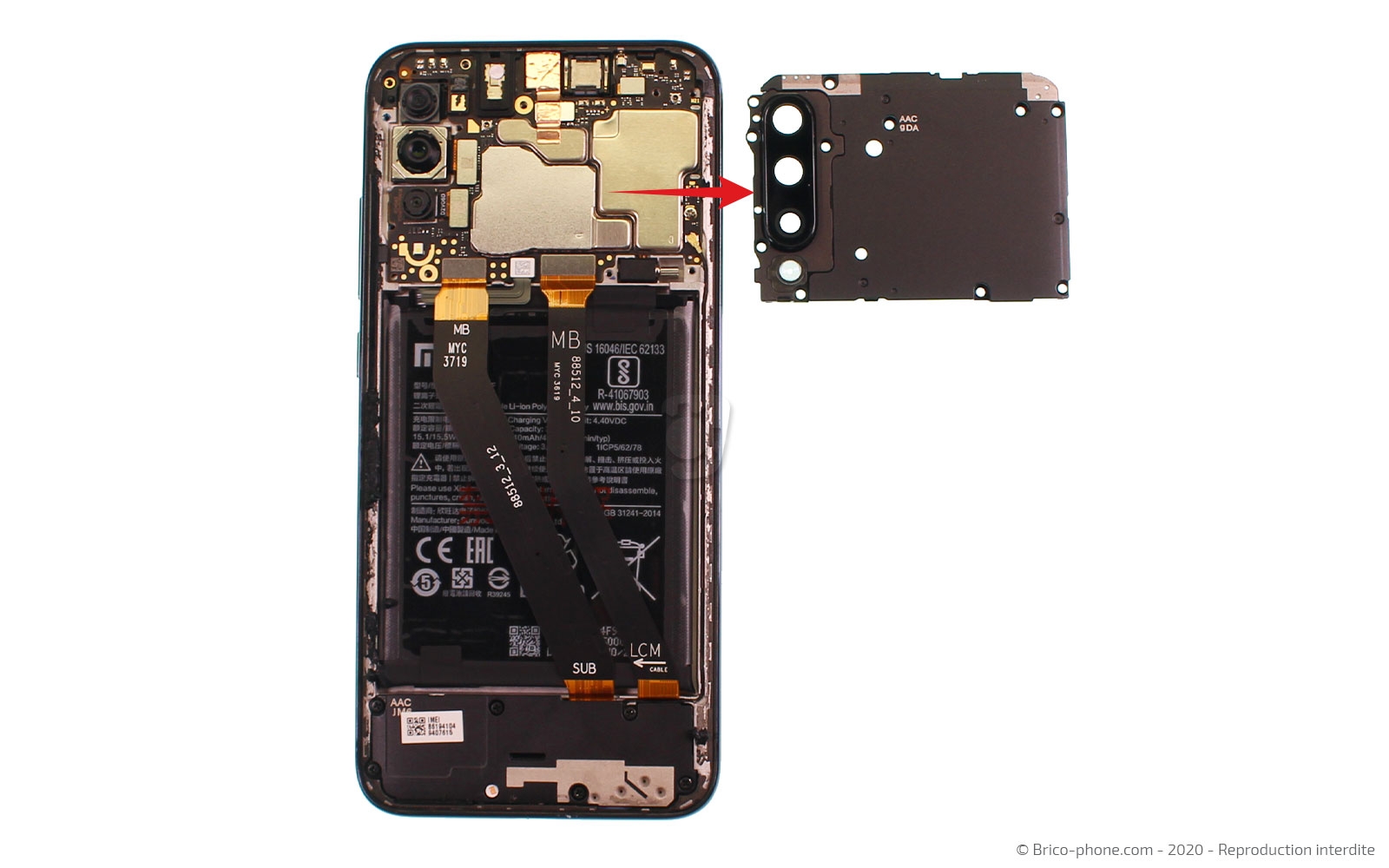

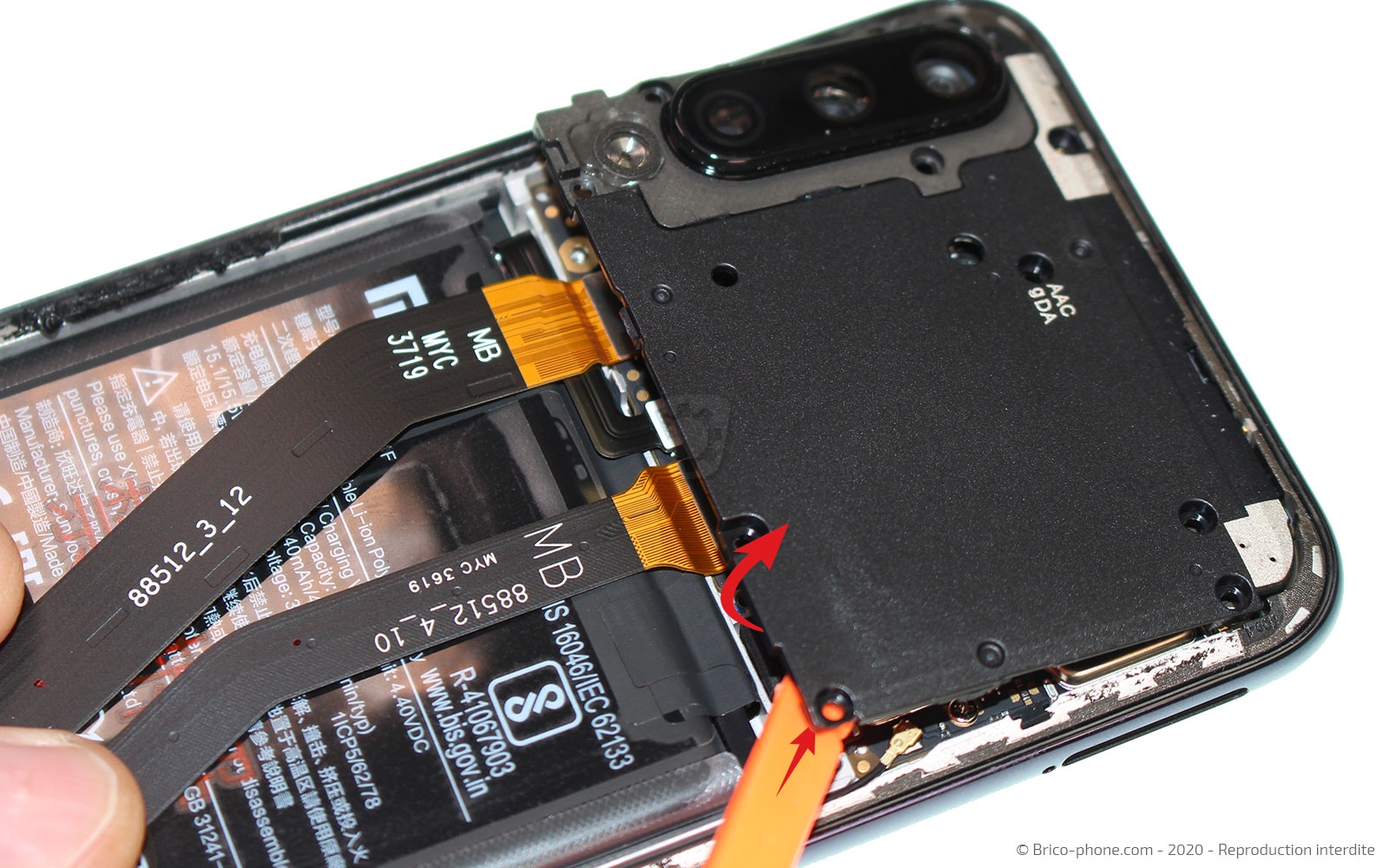

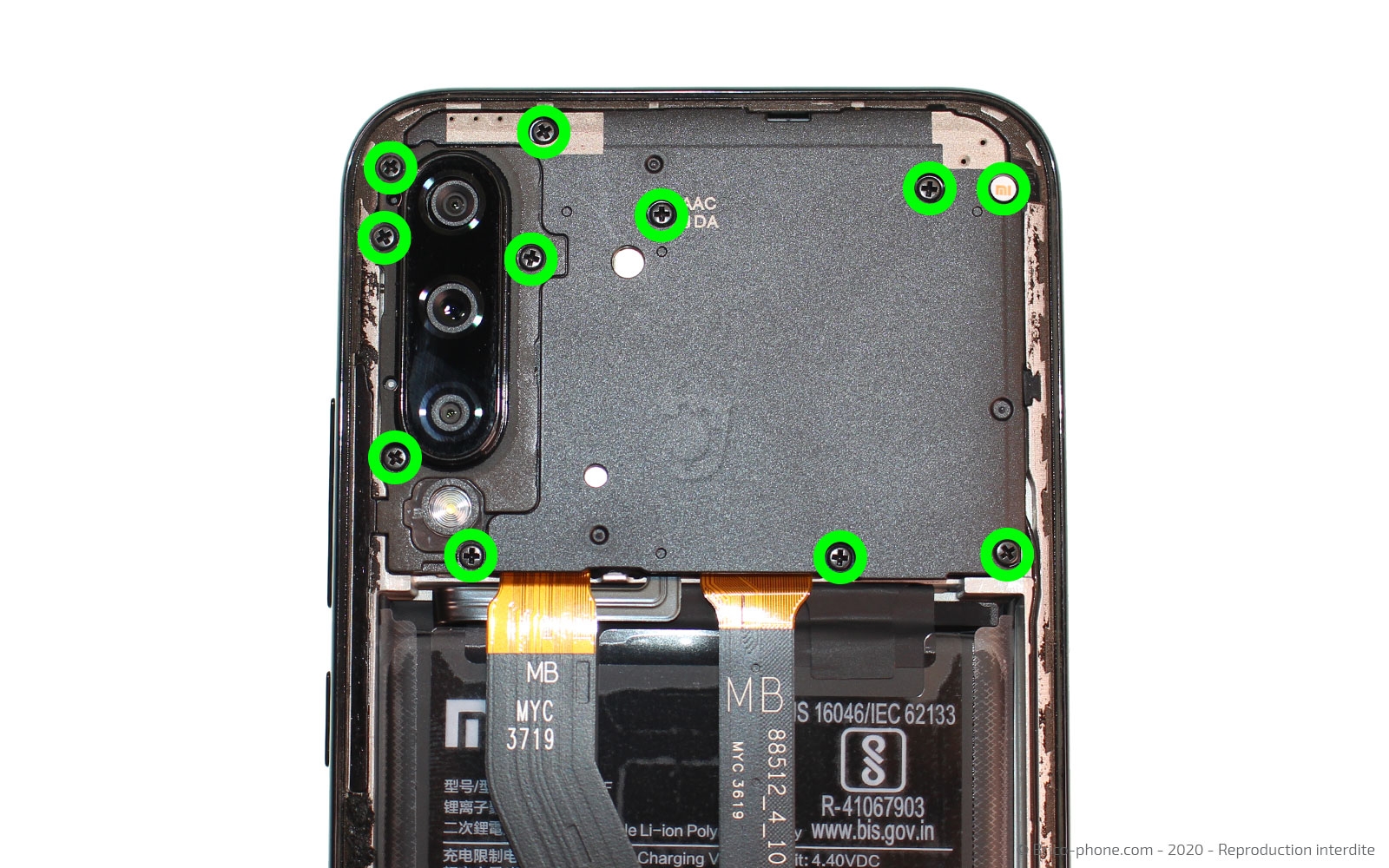

Utilisez le tournevis cruciforme pour extraire les 11 vis de la plaquette de protection. Sortez ensuite cette dernière du châssis avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 5 : Déconnecter la batterie

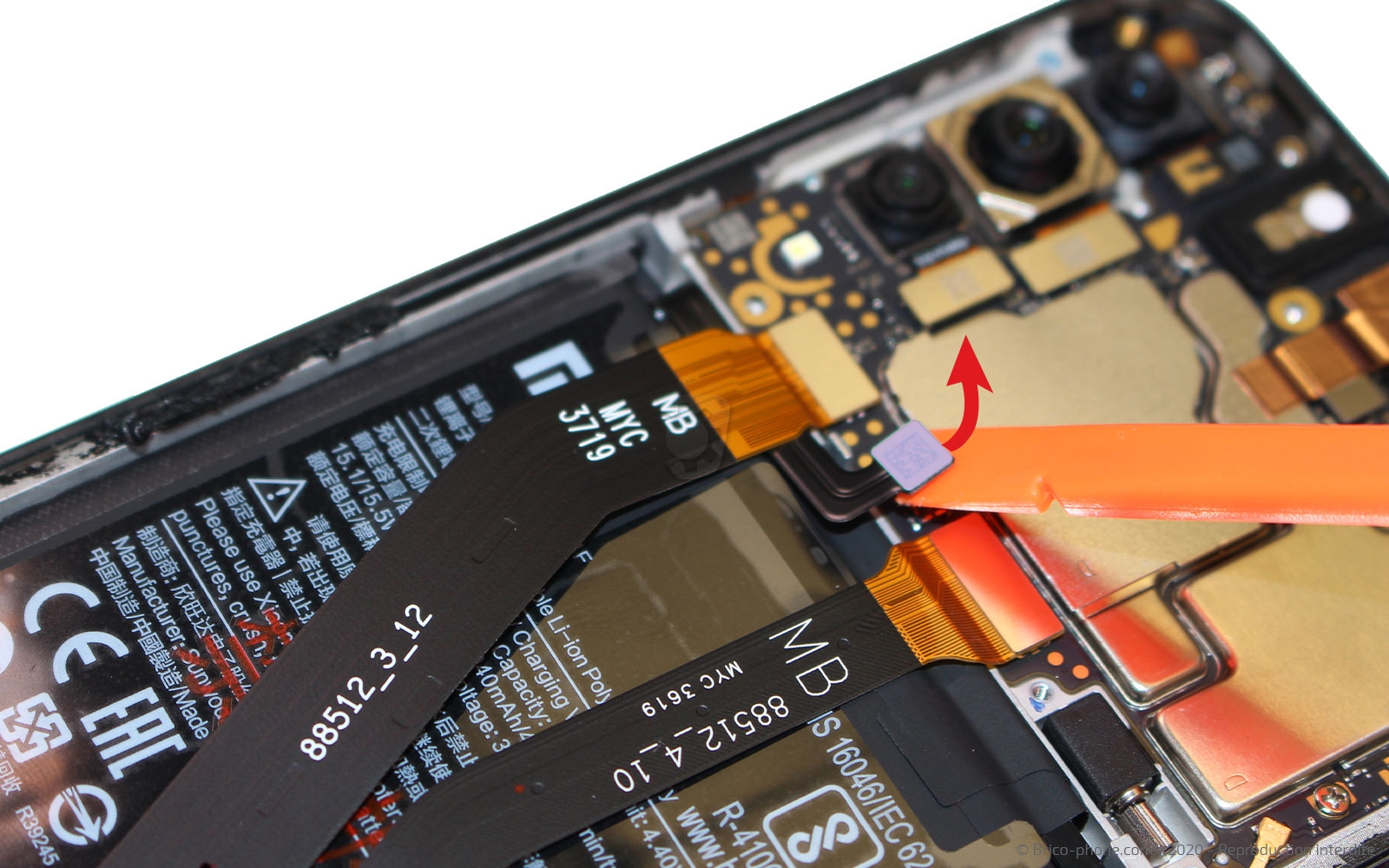

Toujours avec la spatule, il vous faut déconnecter la connectique de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Sortir le haut-parleur externe

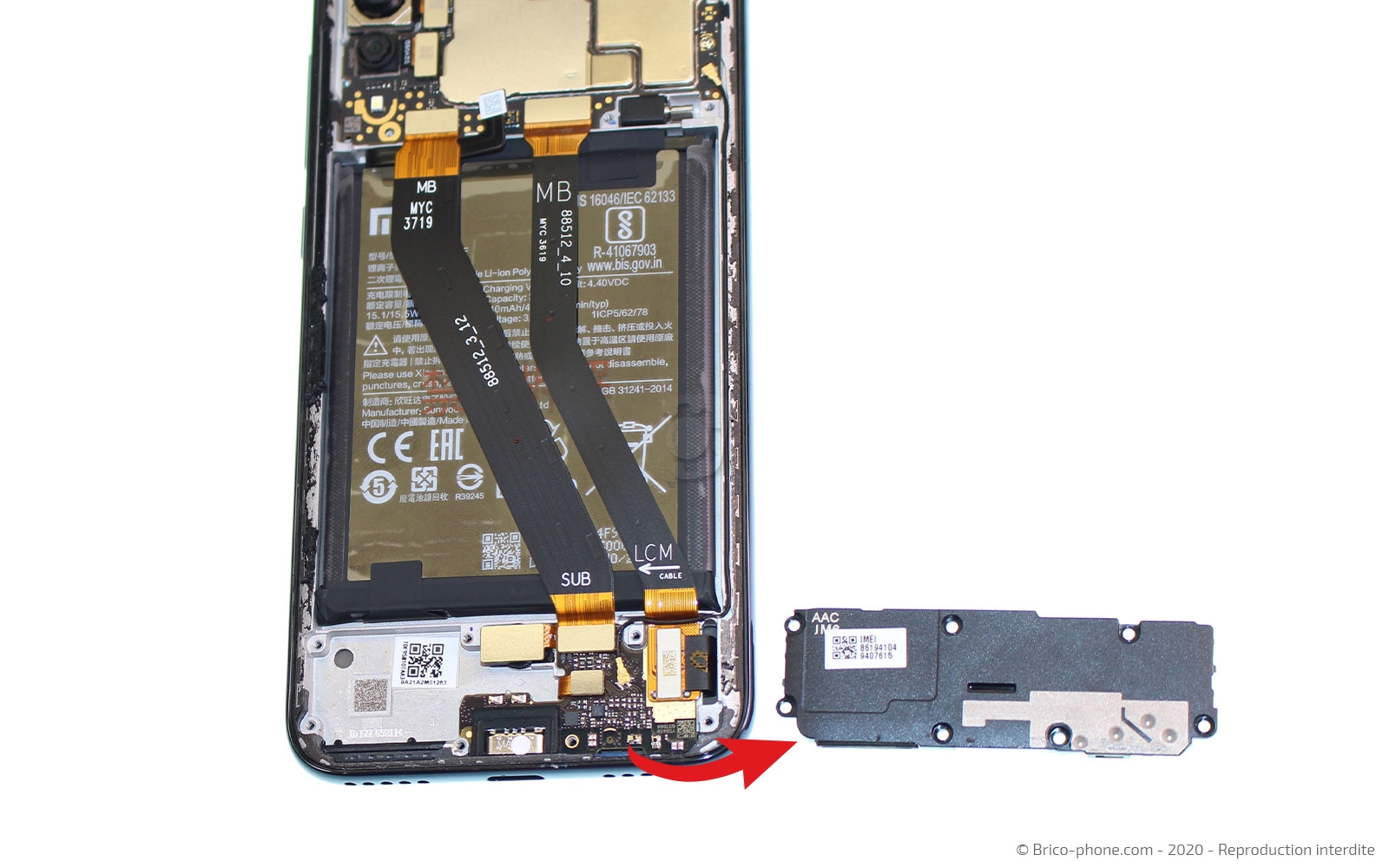

Pour entrevoir le connecteur de charge, il nous faut sortir le haut-parleur externe lui servant de protection.

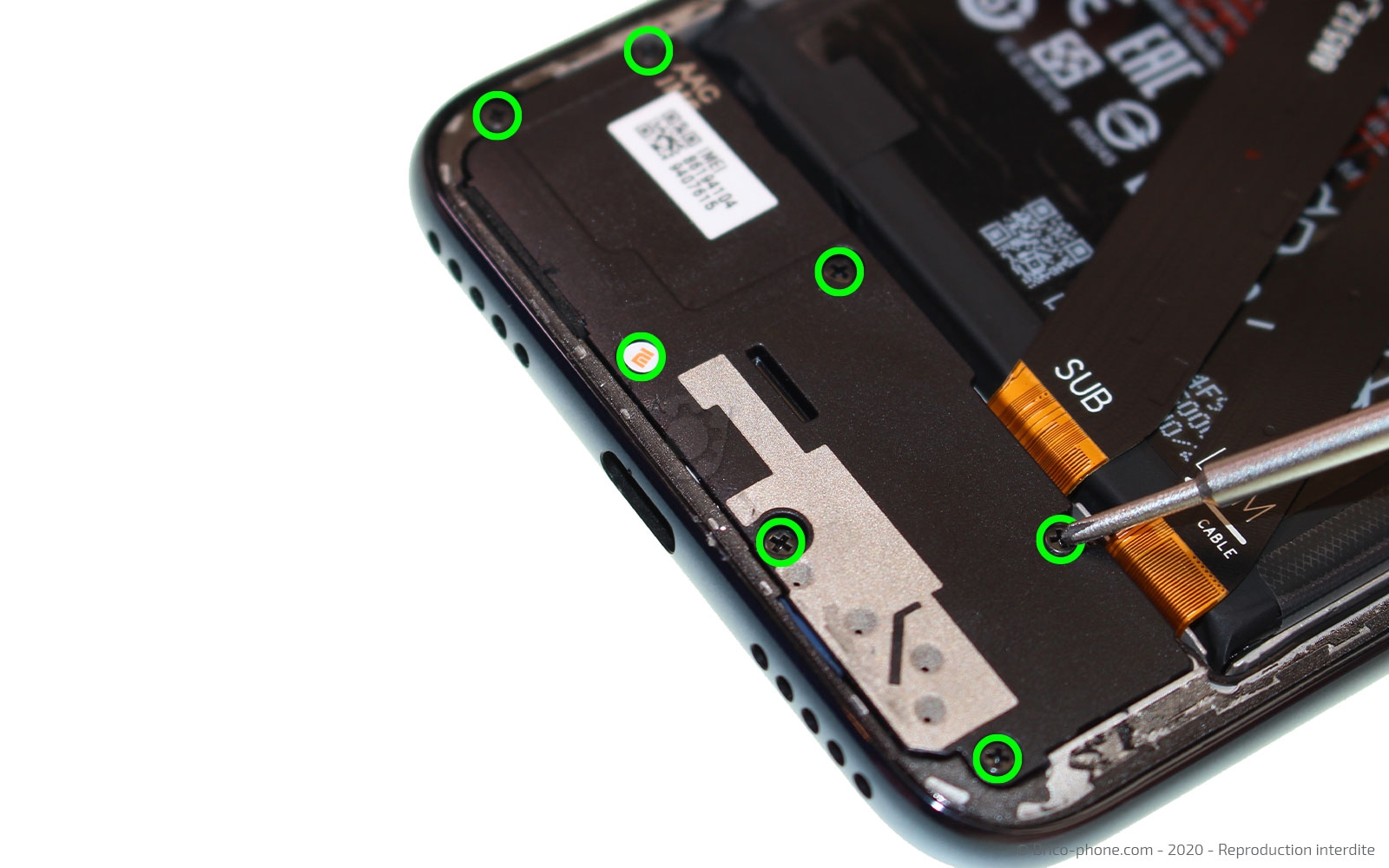

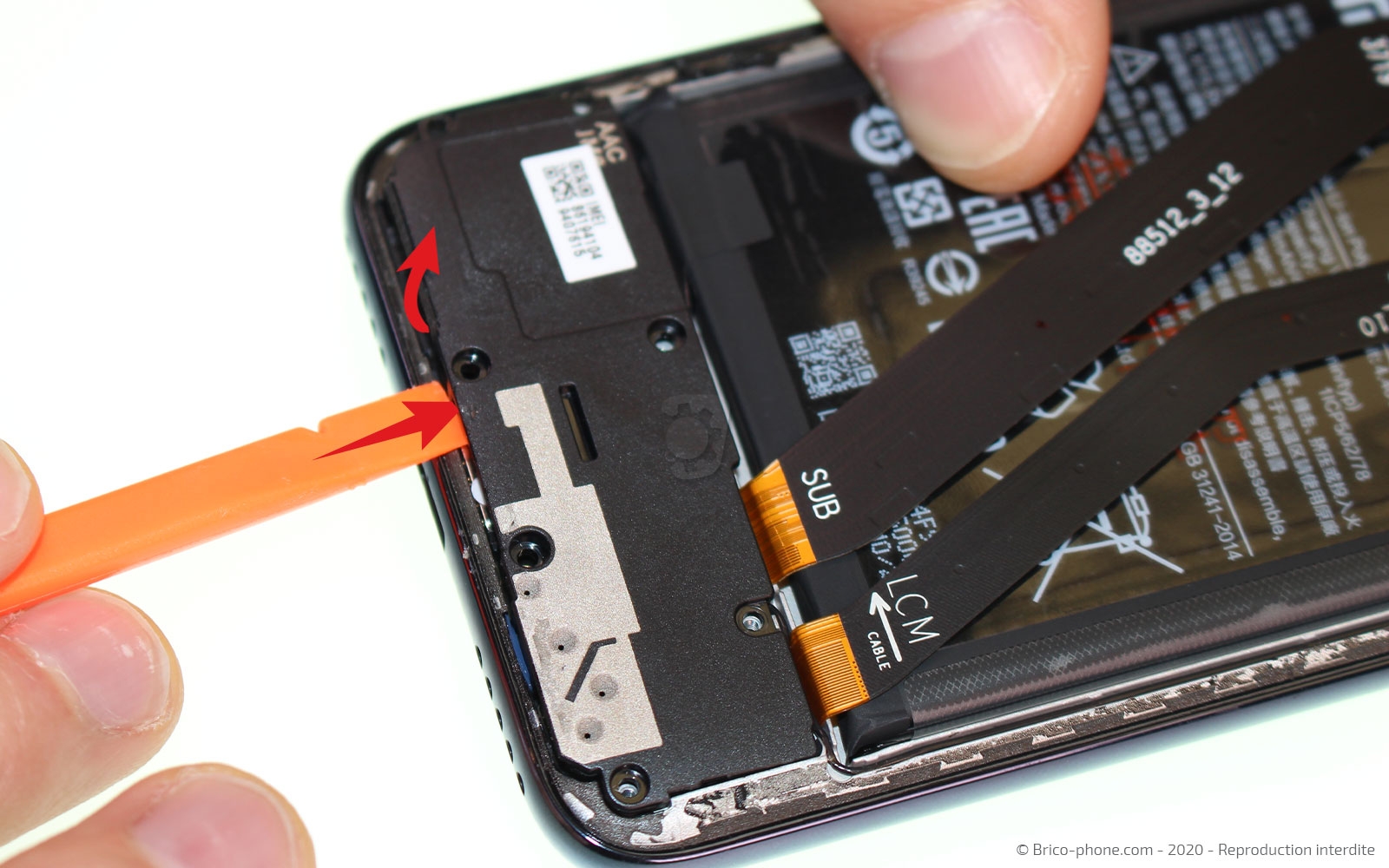

Pour cela, retirez les 7 vis à l'aide du tournevis cruciforme et faites levier avec le spudger pour extraire le HP.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

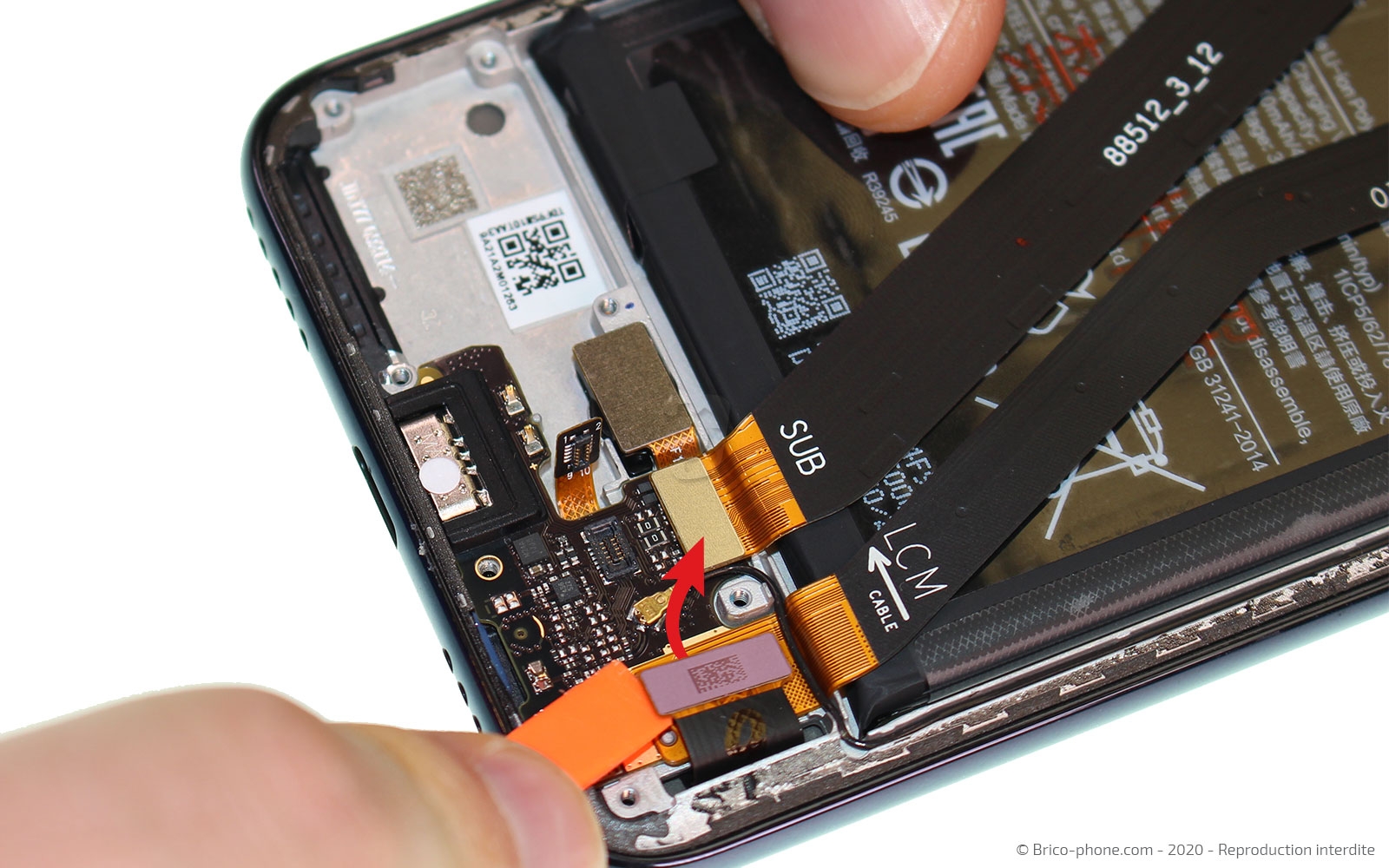

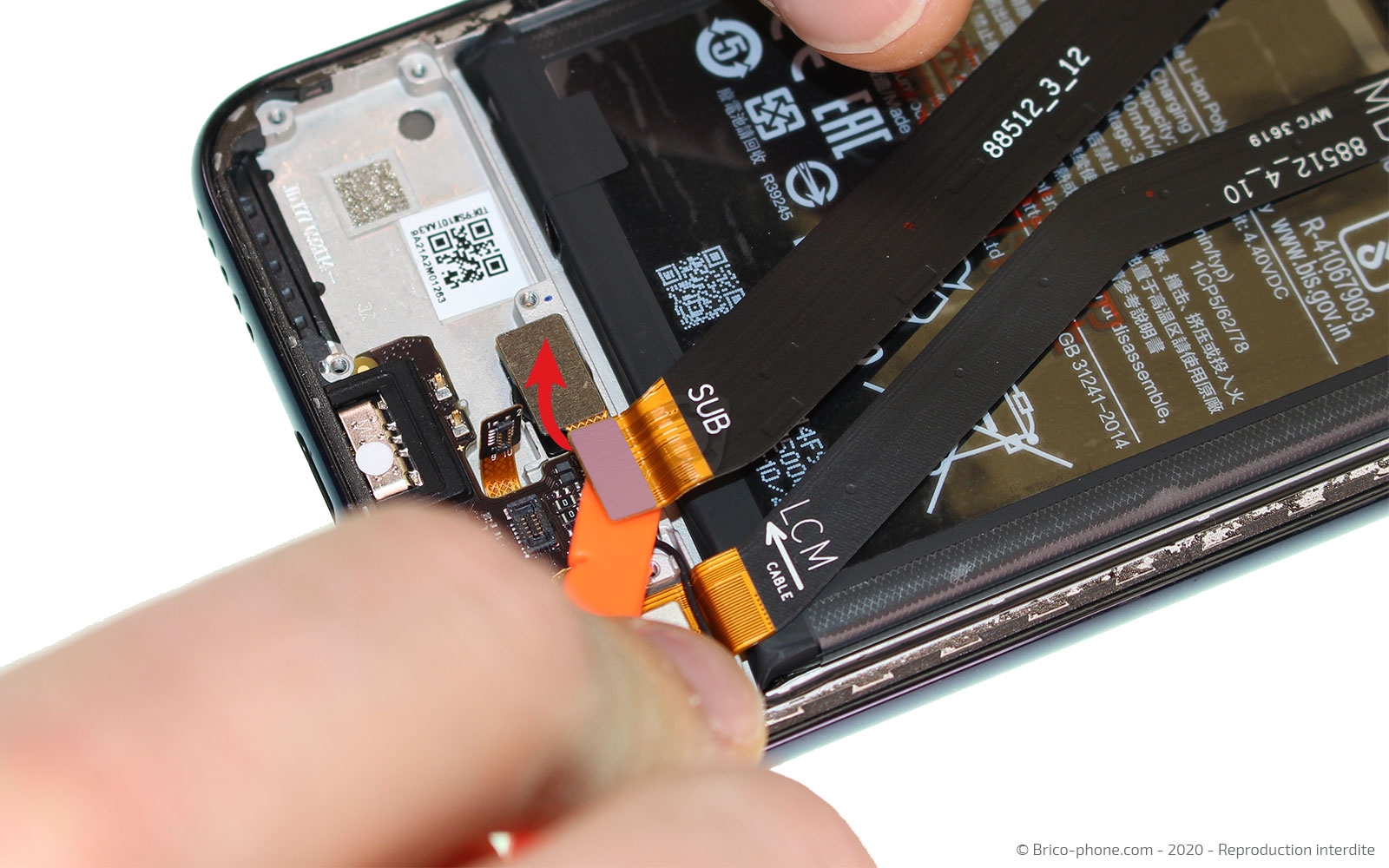

Etape 7 : Débrancher les nappes du dock

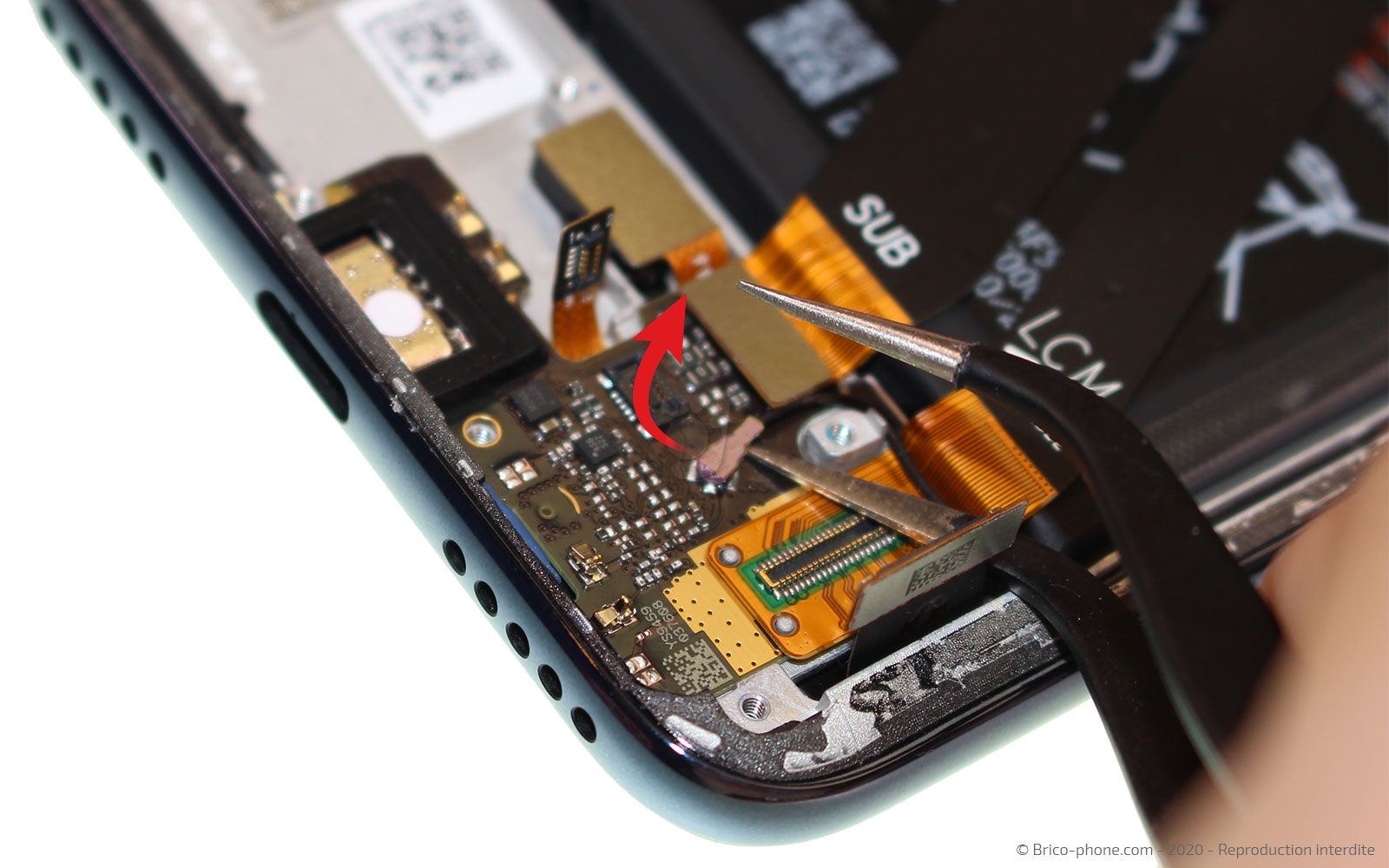

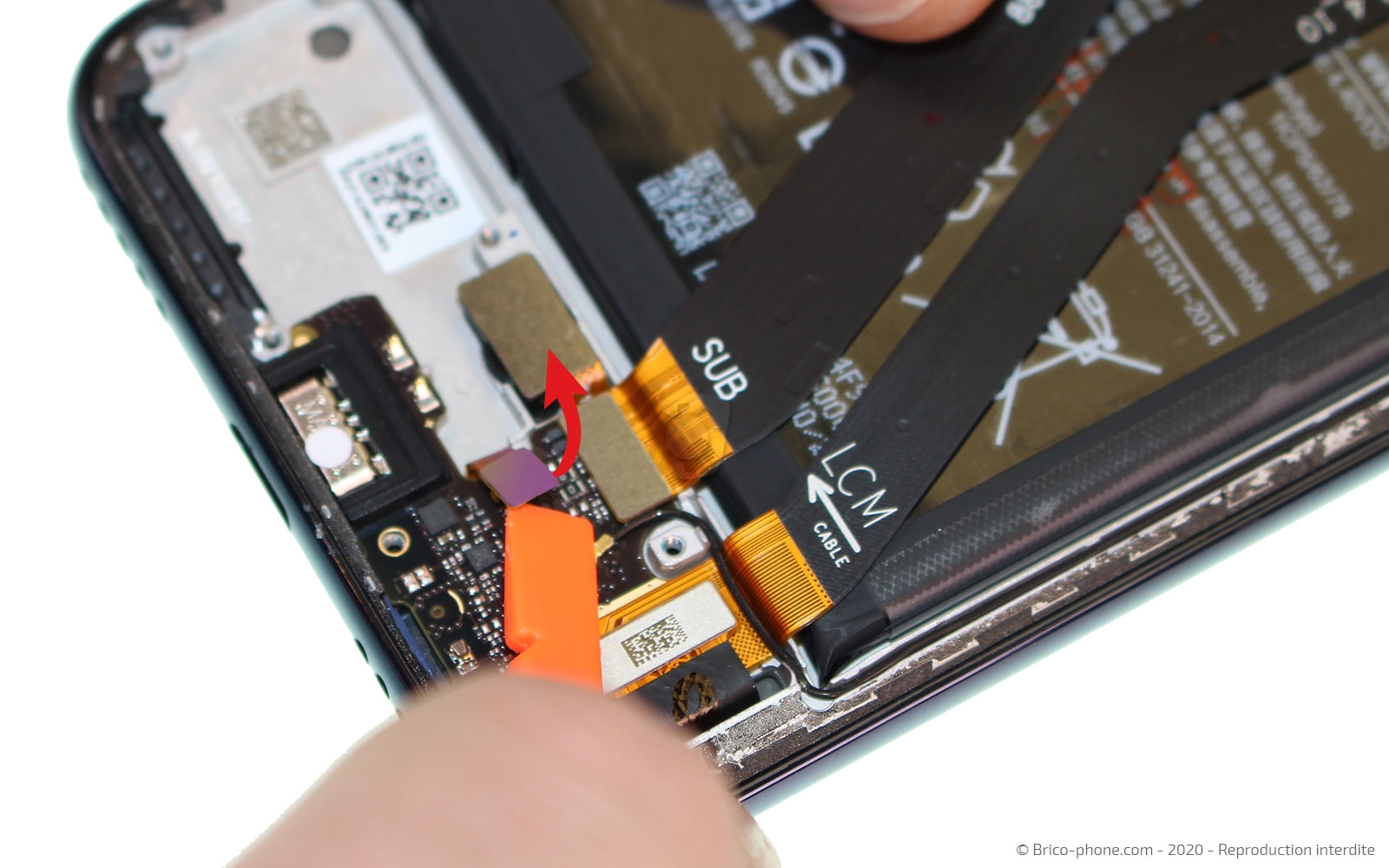

Toujours avec le même ustensile, déconnectez la nappe du capteur d'empreintes, celle de la rallonge d'interconnexion et celle de l'écran. Puis, saisissez la pincette en métal pour déclipser le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

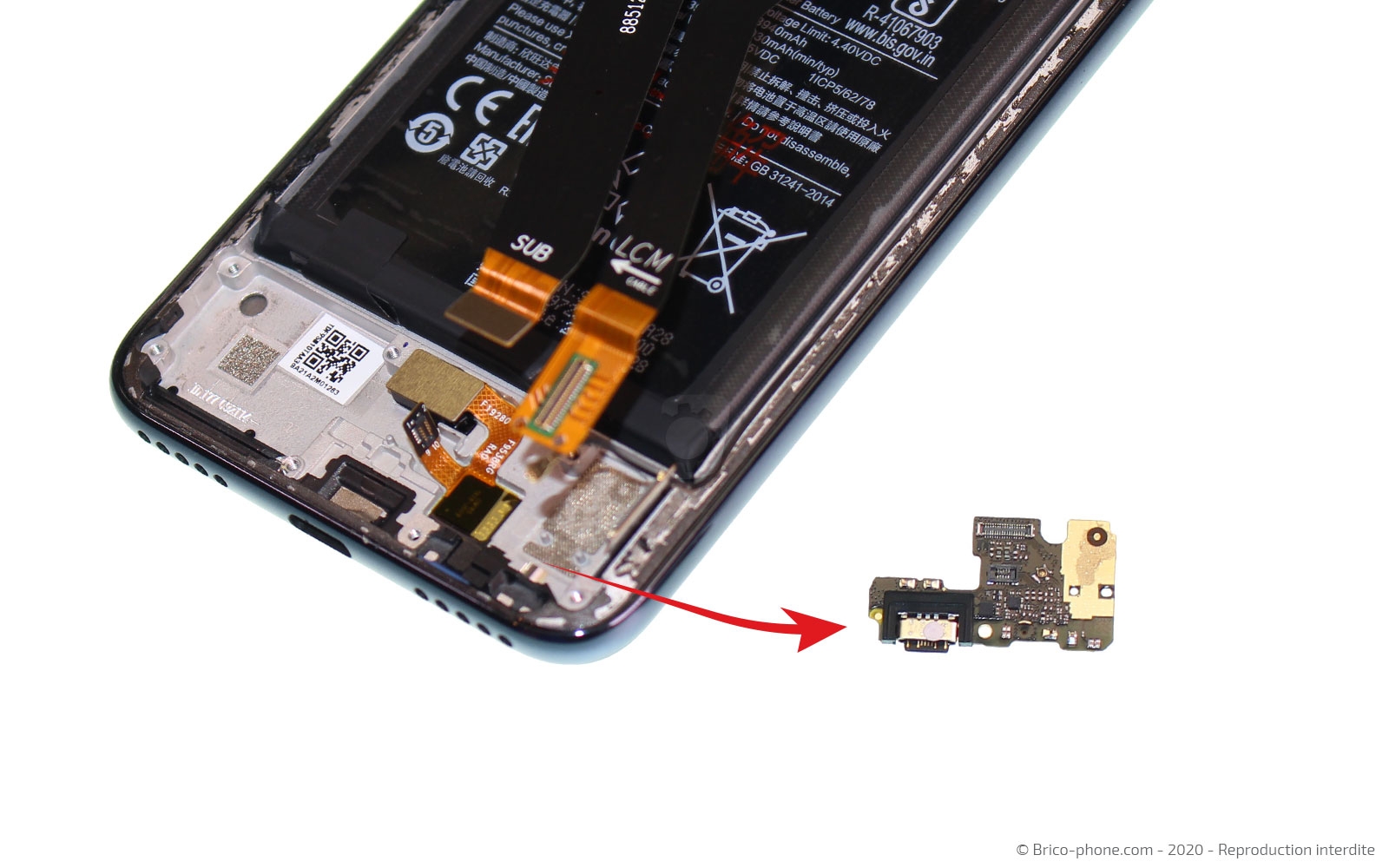

Etape 8 : Retirer le connecteur de charge

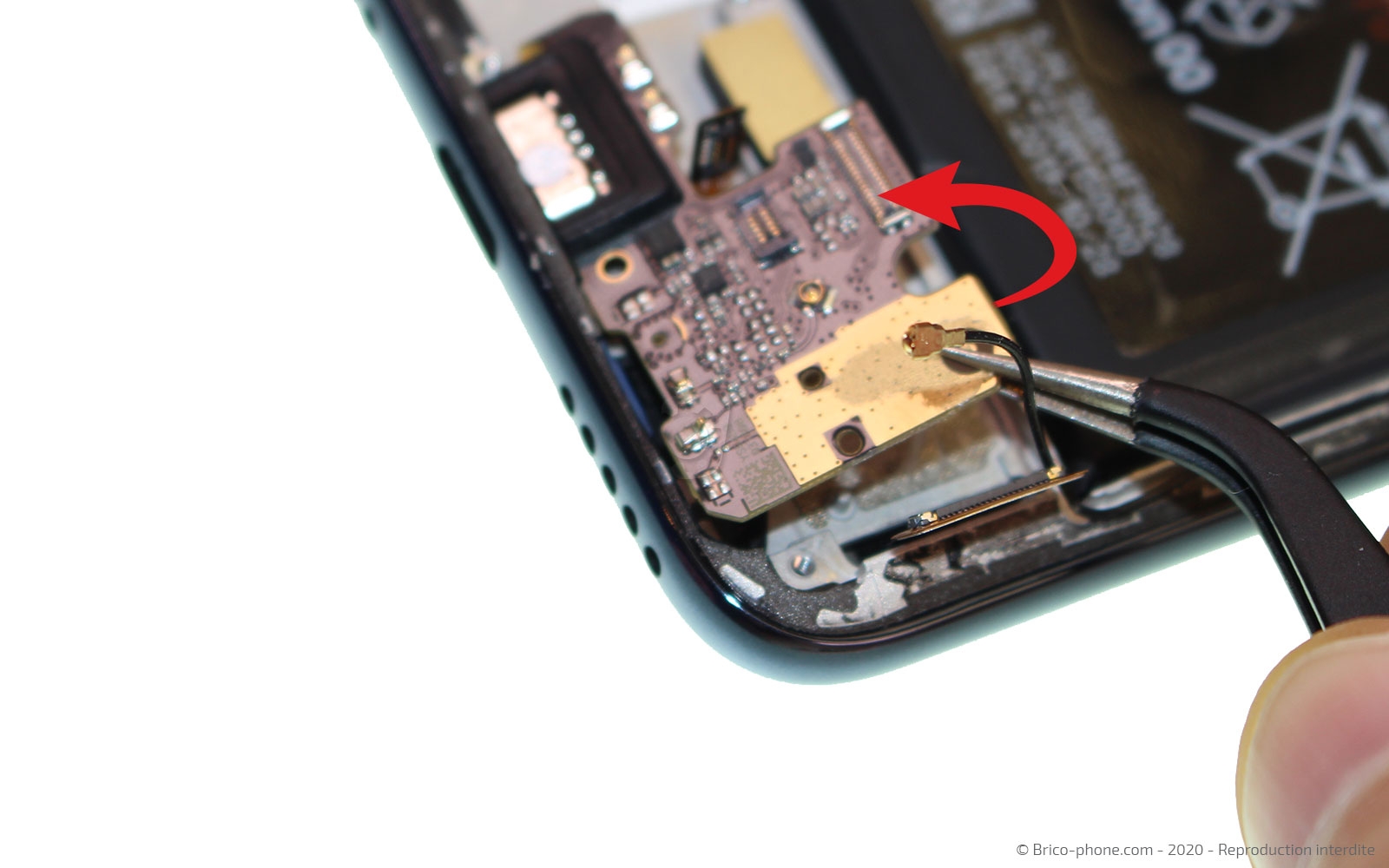

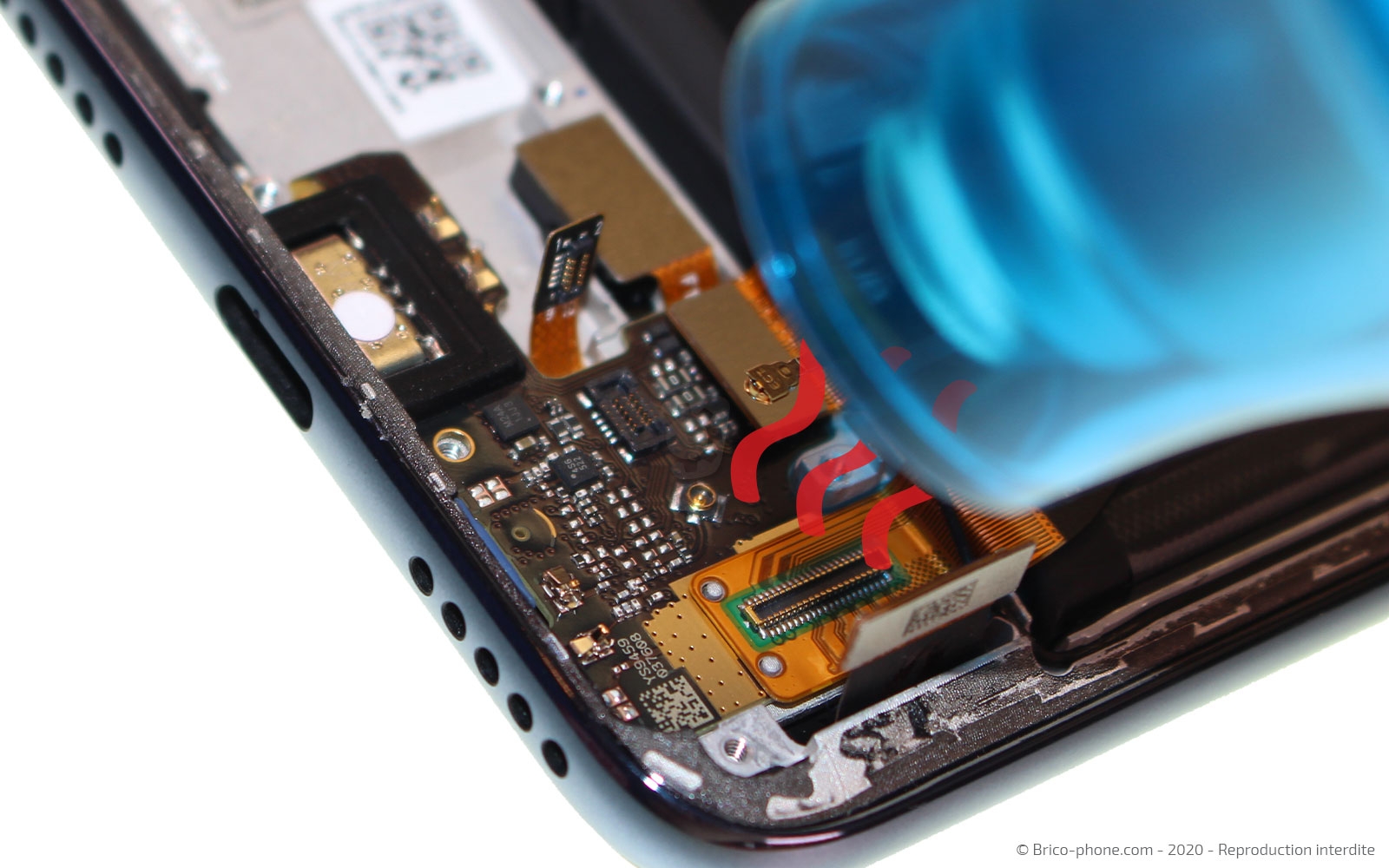

Avant de sortir le connecteur de charge avec la pince métallique, chauffez légèrement la nappe de la rallonge de l'écran avec le décapeur thermique ou votre sèche-cheveux.

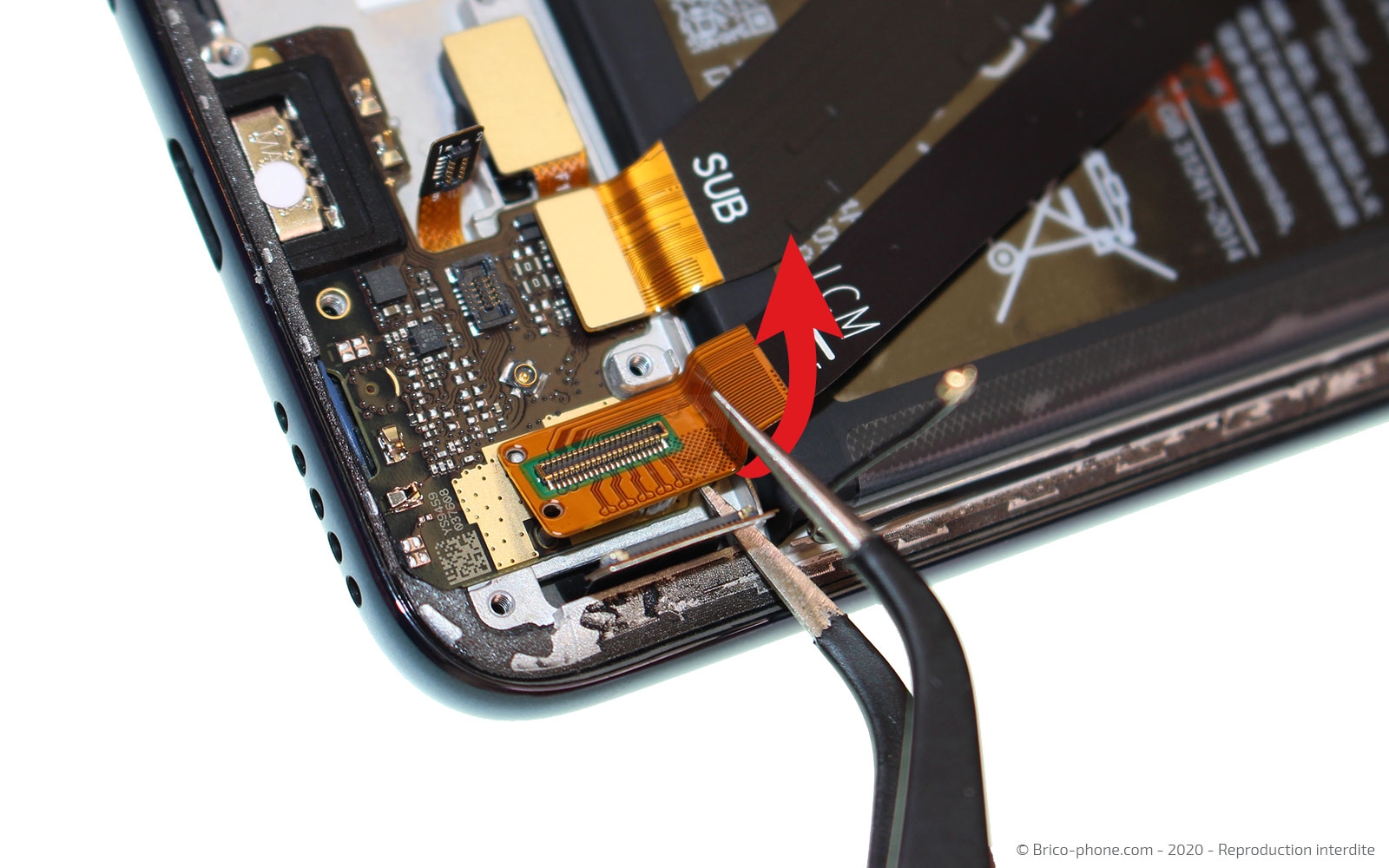

Puis, faites glisser la pincette sous la connectique pour pouvoir la décoller du dock.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Conseils pour le remontage
Vous pouvez, dès à présent remonter votre Xiaomi Mi A3 en suivant ce tutoriel dans le sens inverse.

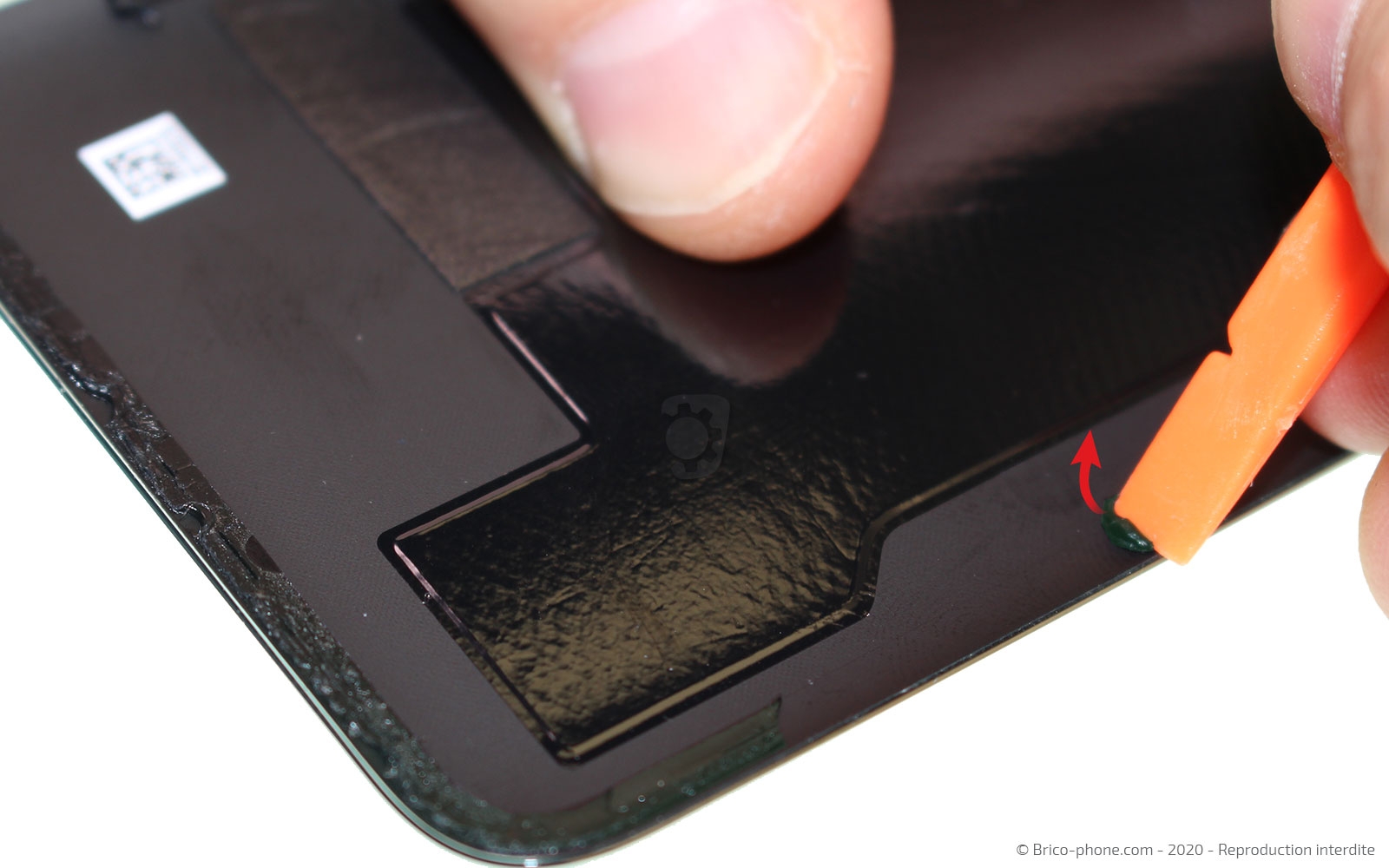

Pensez à retirer les résidus de colle de la vitre arrière avant de la recoller avec la colle B-7000 et de laisser sous presse 45 minutes votre smartphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Colle professionnelle B7000 en tube de 3ml
3,90 €
Partagez votre succès
Imprimez
