Changement du bloc écran avec châssis sur Mi A3

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 12/20
Mi A3 | Temps estimé : 60 min | Difficulté : 3/5

Votre Xiaomi Mi A3 est tombé et la vitre avant est brisée? Brico-phone met à votre disposition ce tutoriel photos pour vous accompagner tout au long de votre réparation.

Diagnostic

›  L'écran de votre Xiaomi Mi A3 est brisé, rayé...
›  Votre smartphone ne s'allume plus mais il est reconnu à votre ordinateur.
›  Vous rencontrez des problèmes d'affichage.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Super Amoled et vitre pré-montés sur châssis pour Xiaomi Mi A3 Noir
109,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer

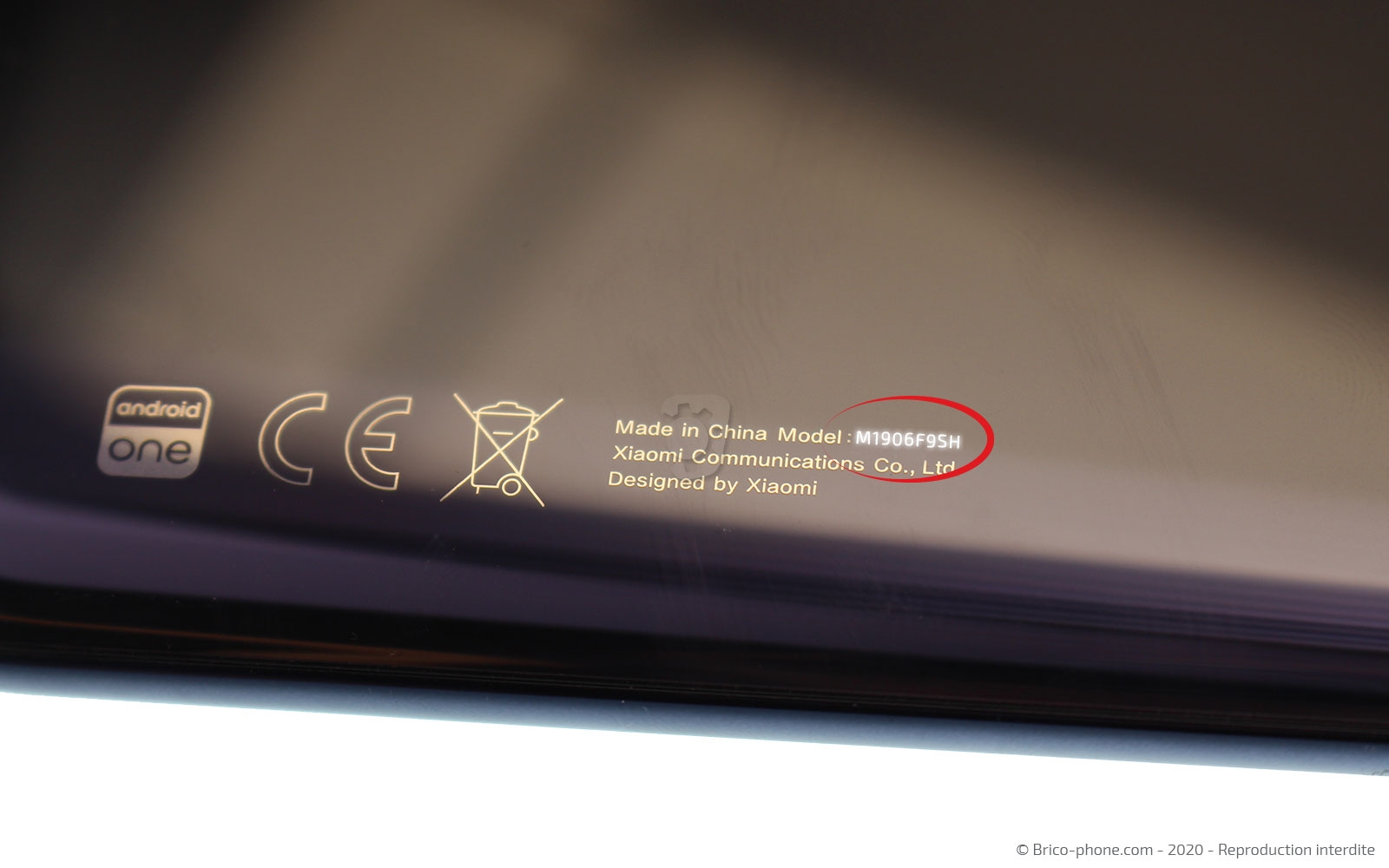

Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle du smartphone se trouvant entre vos mains afin de vous assurer de la compatibilité de la pièce détachée avec le téléphone.
Pour cela, retournez votre smartphone et en regardant dans l'angle inférieur doit vous devriez apercevoir, s'il s'agit bien du Xiaomi Mi A3, le numéro de modèle suivant : M1906F9SH.
Une autre possibilité s'offre à vous et elle est possible avec n'importe quel smartphone puisqu'il suffit de composer le *#06# et de rentrer le numéro d'IMEI sur notre page d'accueil.
Etape 1 : Mettre hors tension et retirer le rack Sim
Appuyez longuement sur le bouton Power de votre smartphone et sélectionnez "éteindre" lorsque le menu s'affiche.
Ensuite, à l'aide de l'outil d'ouverture d'origine ou de celui présent dans le kit d'outils, retirez le rack Sim du téléphone.
Outils du kit utilisés
Outils du kit utilisés

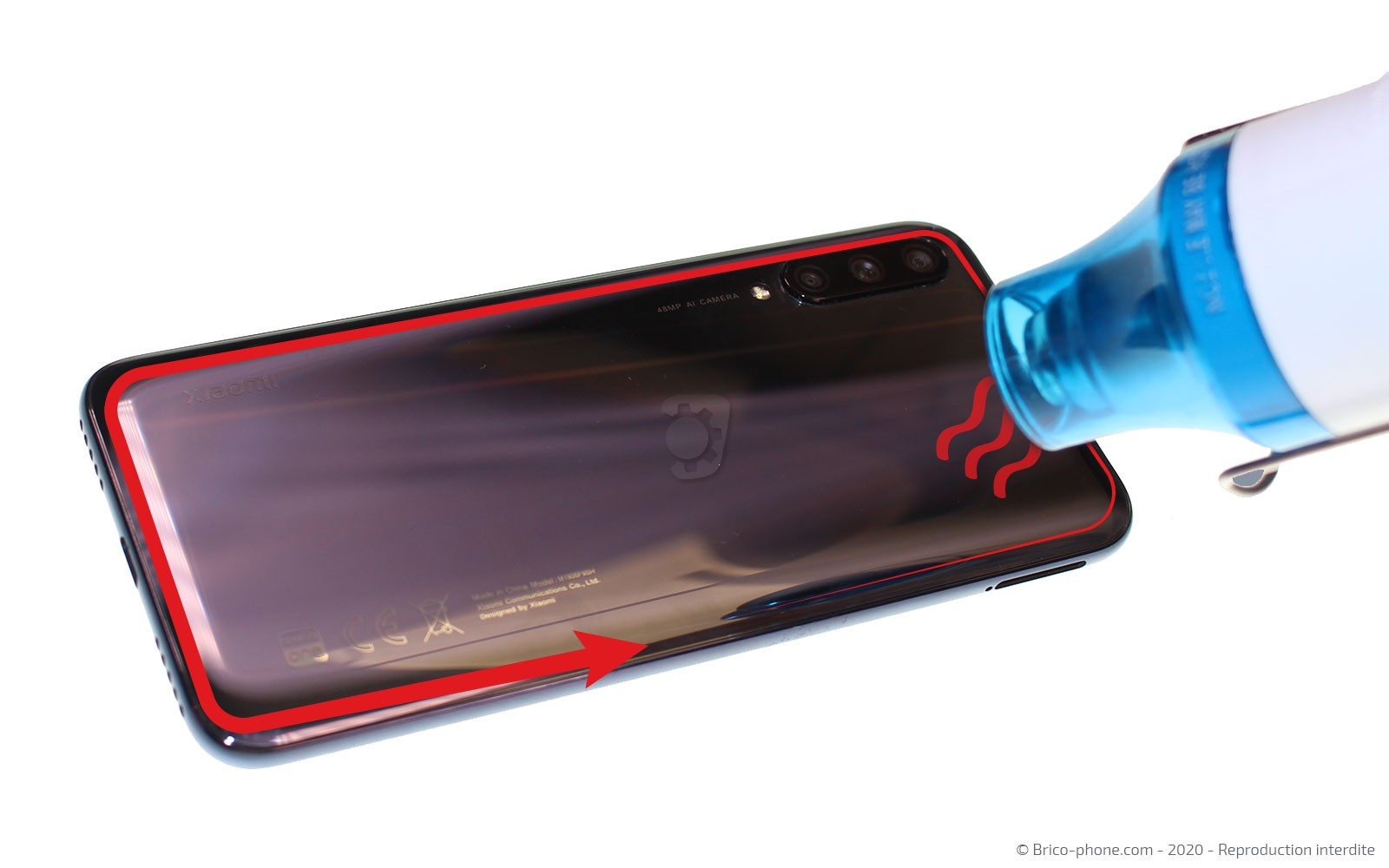

Etape 2 : Chauffer la vitre arrière

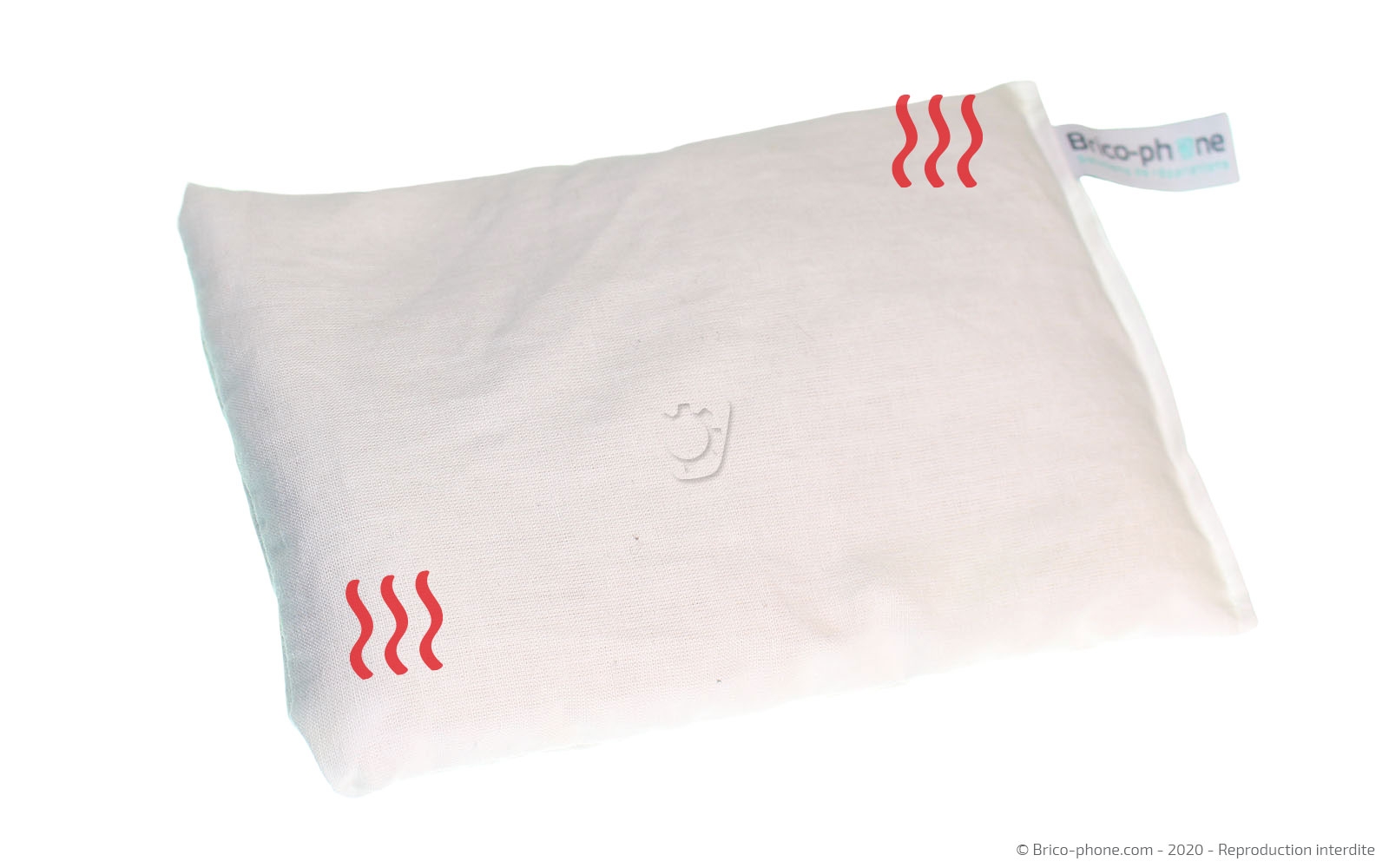

A l'aide d'un coussin chauffant, d'un décapeur thermique ou encore de votre sèche-cheveux, il vous faut chauffer le contour de la vitre arrière afin de pouvoir ramollir le sticker la retenant au châssis.
Si vous utilisez le décapeur ou votre sèche-cheveux, faites attention à ne pas dépasser les 80°C pour ne pas endommager les composants du smartphone.
Si vous êtes en possession d'un coussin chauffant, passez-le au micro-onde 1 à 2 minutes avant de le déposer sur la vitre arrière 30 à 40 secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

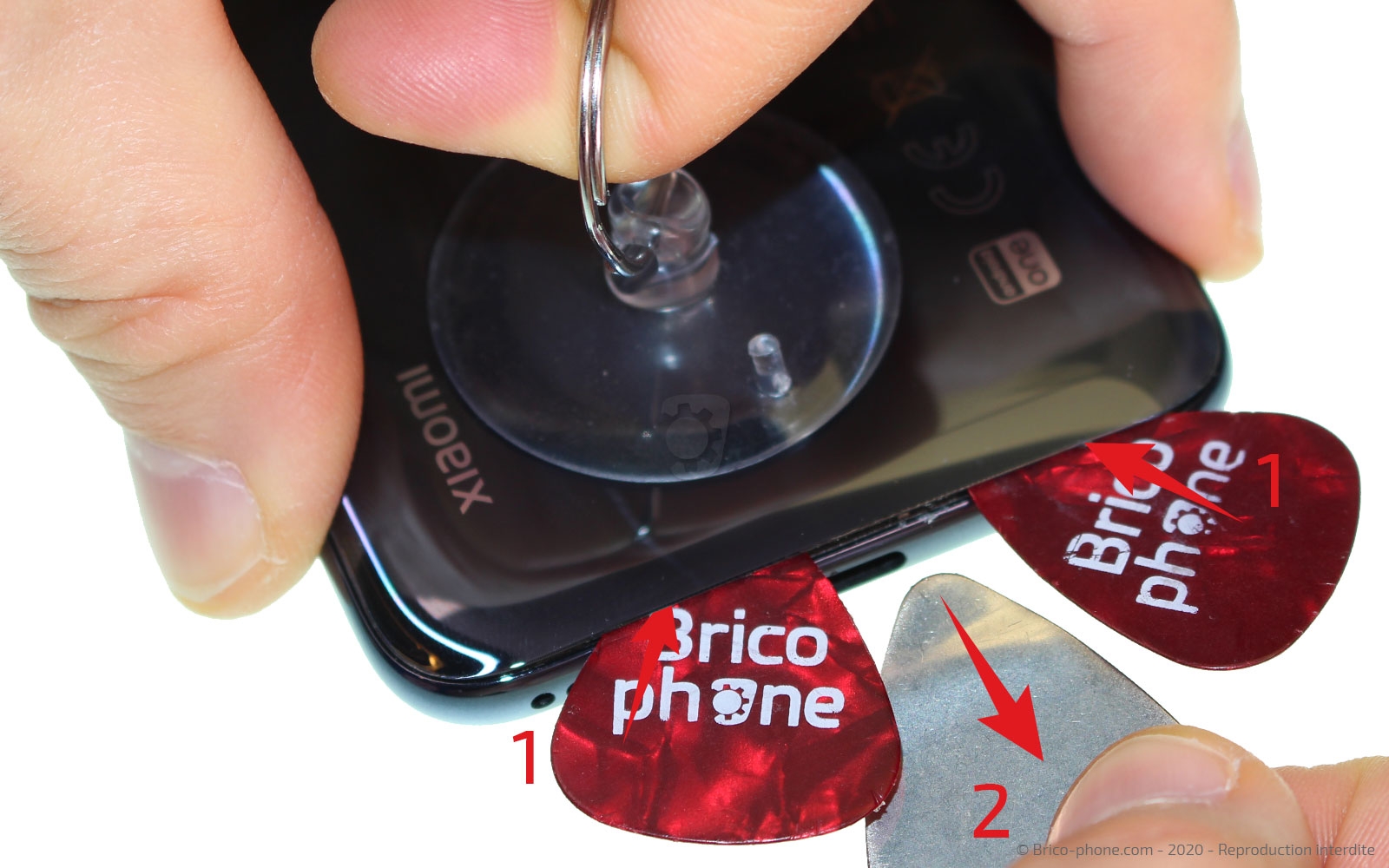

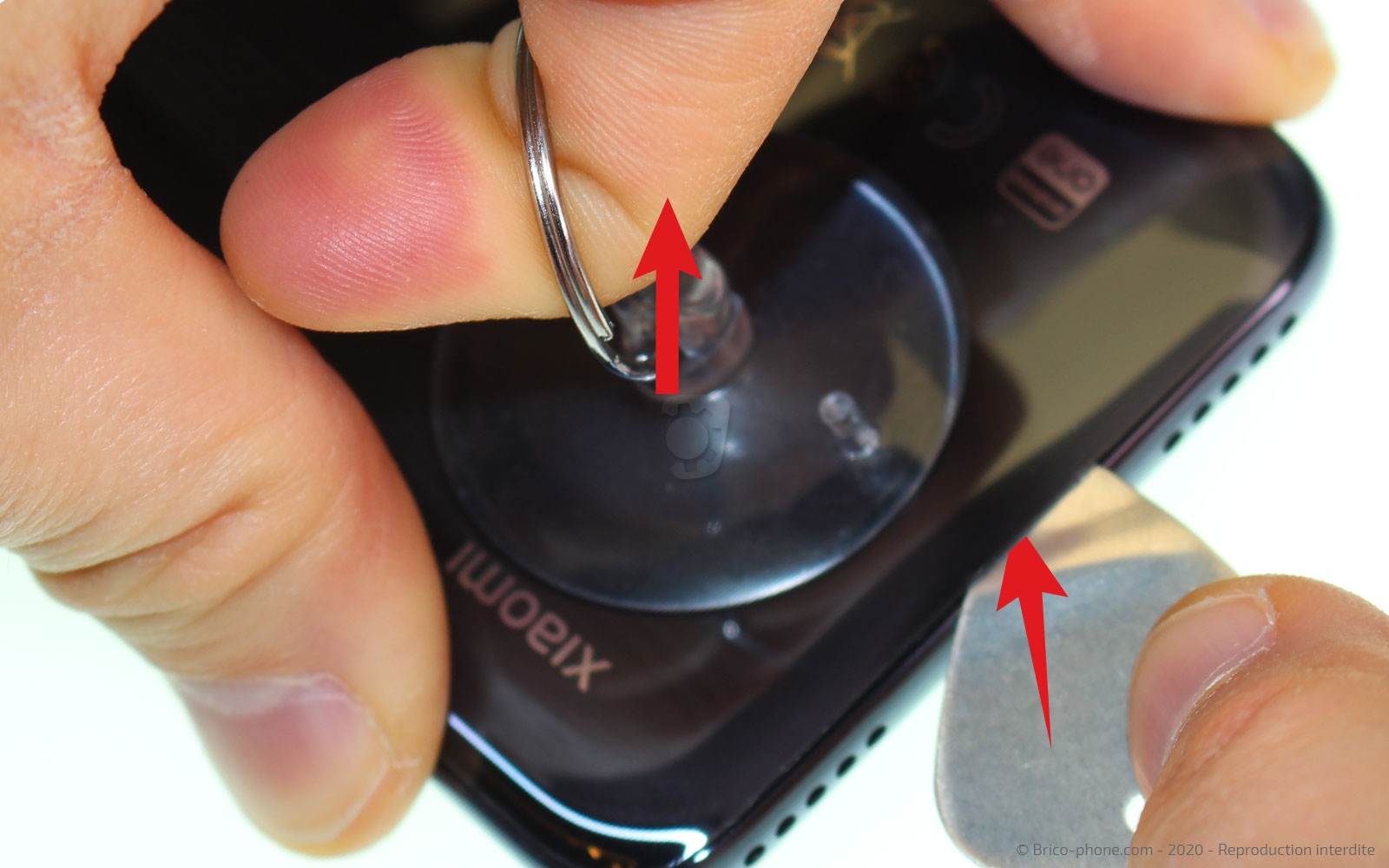

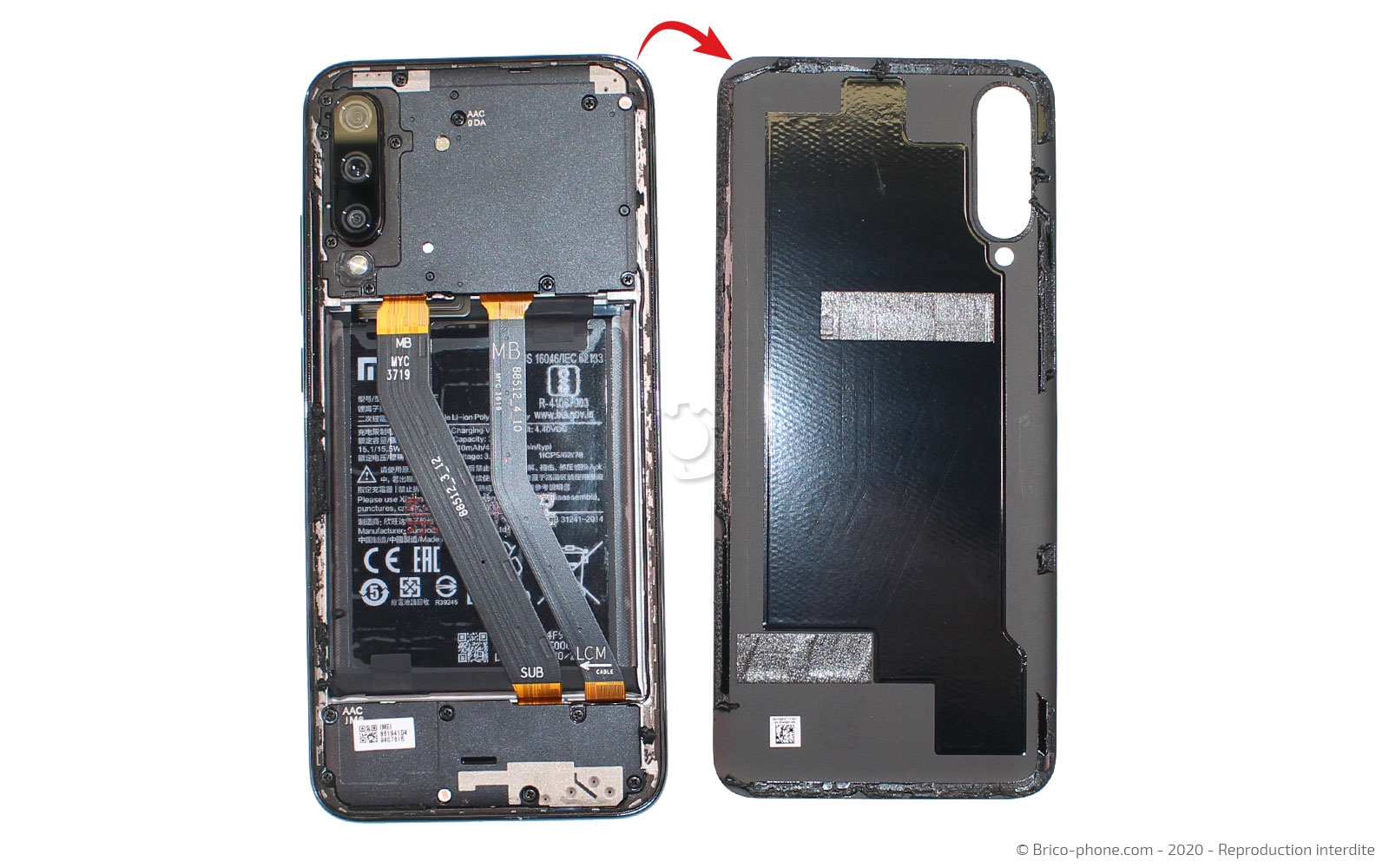

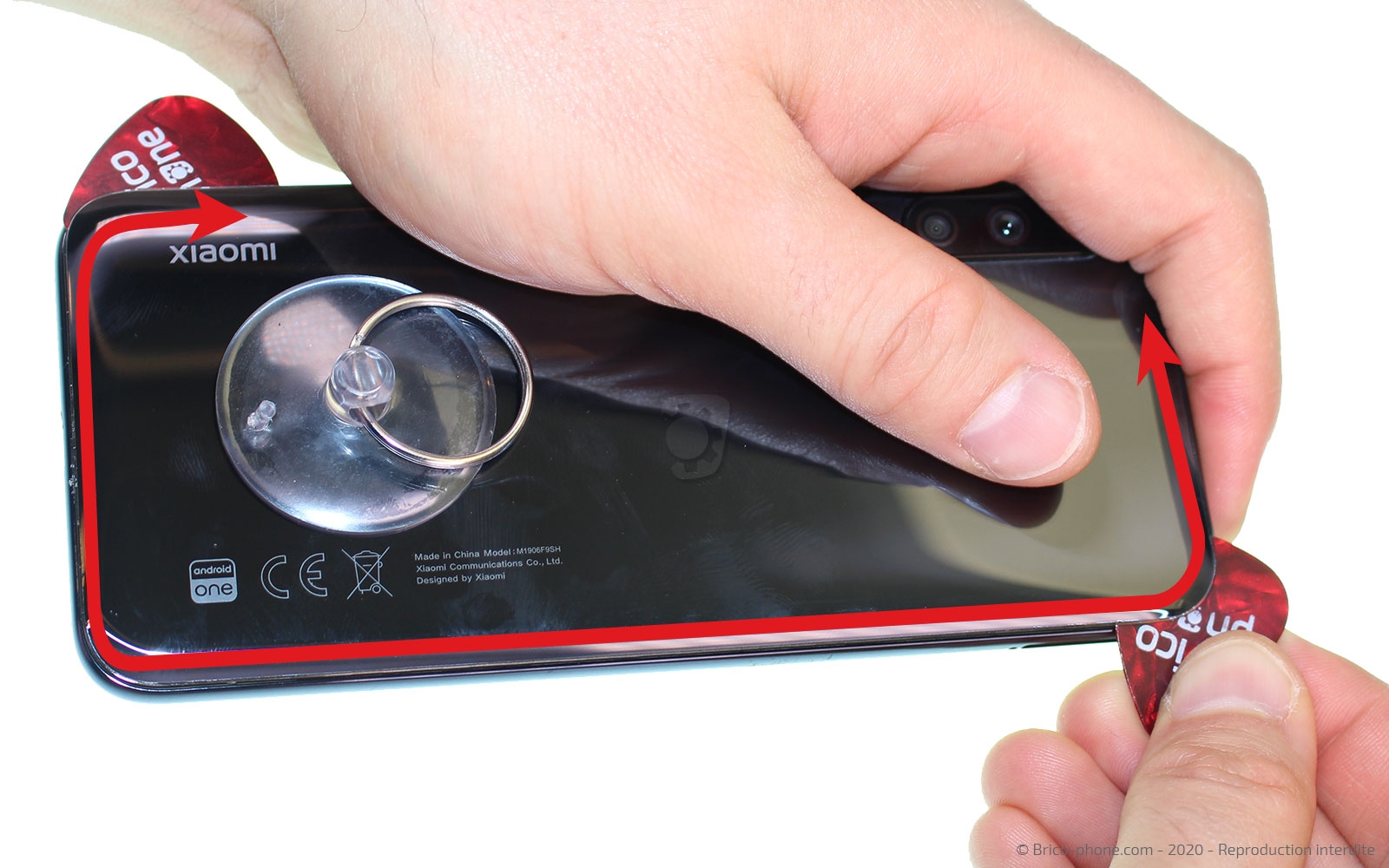

Etape 3 : Retirer le cache batterie
Plaquez la ventouse contre la vitre arrière de votre smartphone afin de pouvoir créer un effet de levier en tirant sur la boucle pour pouvoir insérer le médiator troué entre le châssis et le cache batterie.
Un fois l'interstice agrandi, remplacez le médiator en métal par ceux en plastique avec lesquels il vous faut faire le tour de de la coque pour décoller le sticker.
Outils du kit utilisés
Outils du kit utilisés

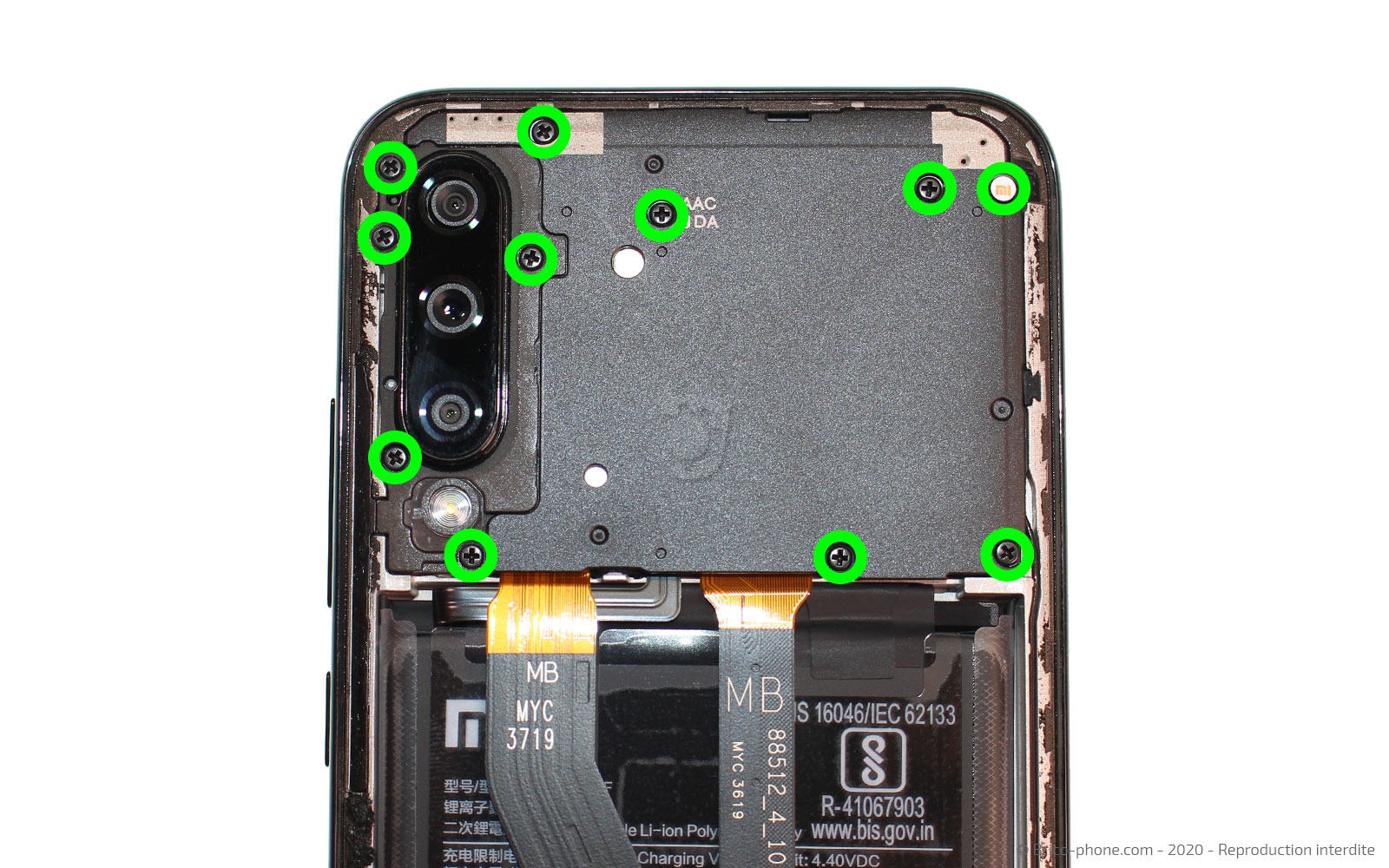

Etape 4 : Enlever le cache de protection de la carte mère
Dévissez les 11 vis cruciformes avec le tournevis adéquat pour retirer le cache en plastique avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

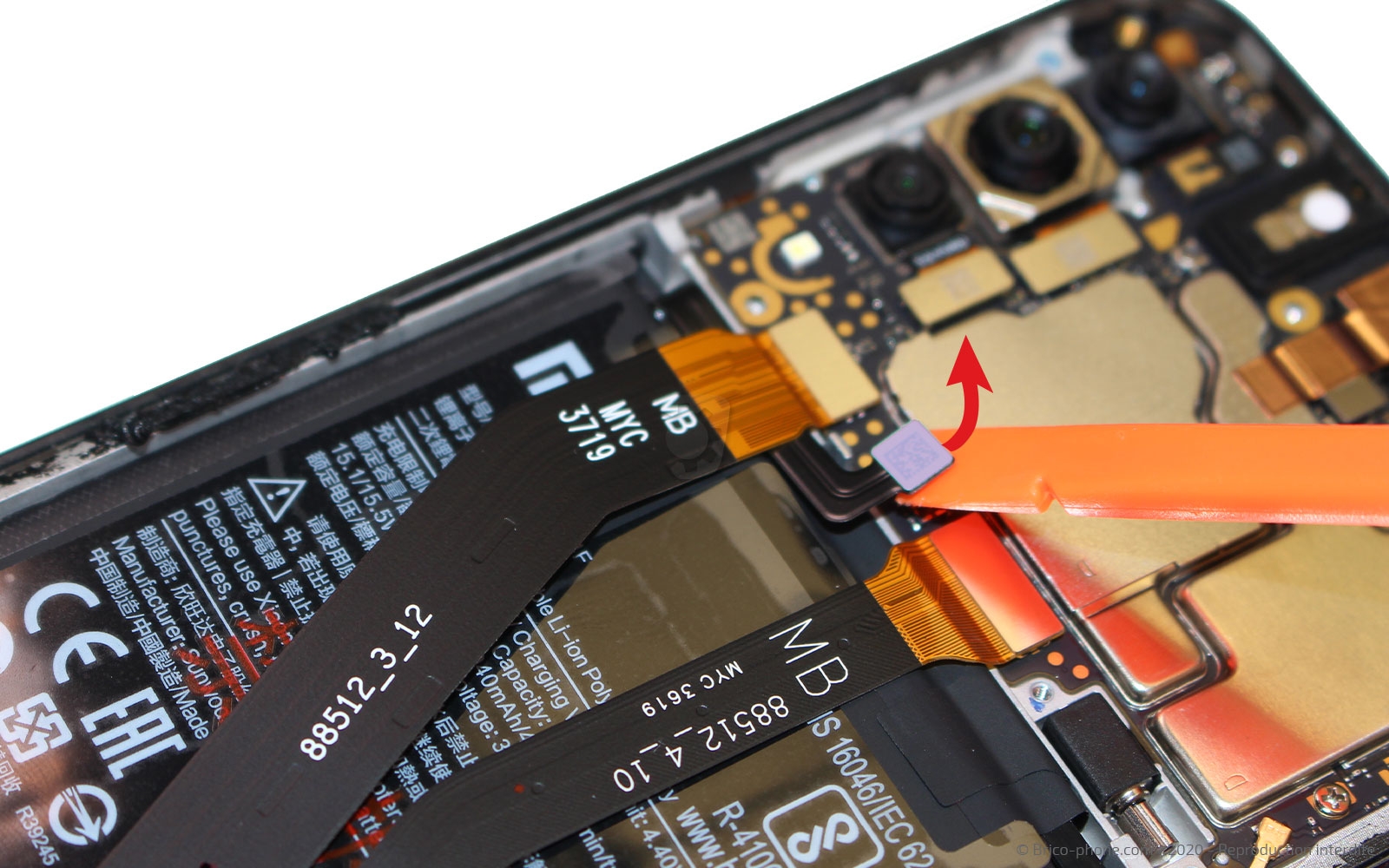

Etape 5 : Déconnecter la batterie
Toujours avec le même ustensile, débranchez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Sortir le haut-parleur externe
Utilisez le tournevis cruciforme pour extraire les 8 vis du haut-parleur externe afin de pouvoir par la suite, accéder à une des languettes des stickers de la batterie.
Soulevez le composant avec le spudger pour le sortir du smartphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

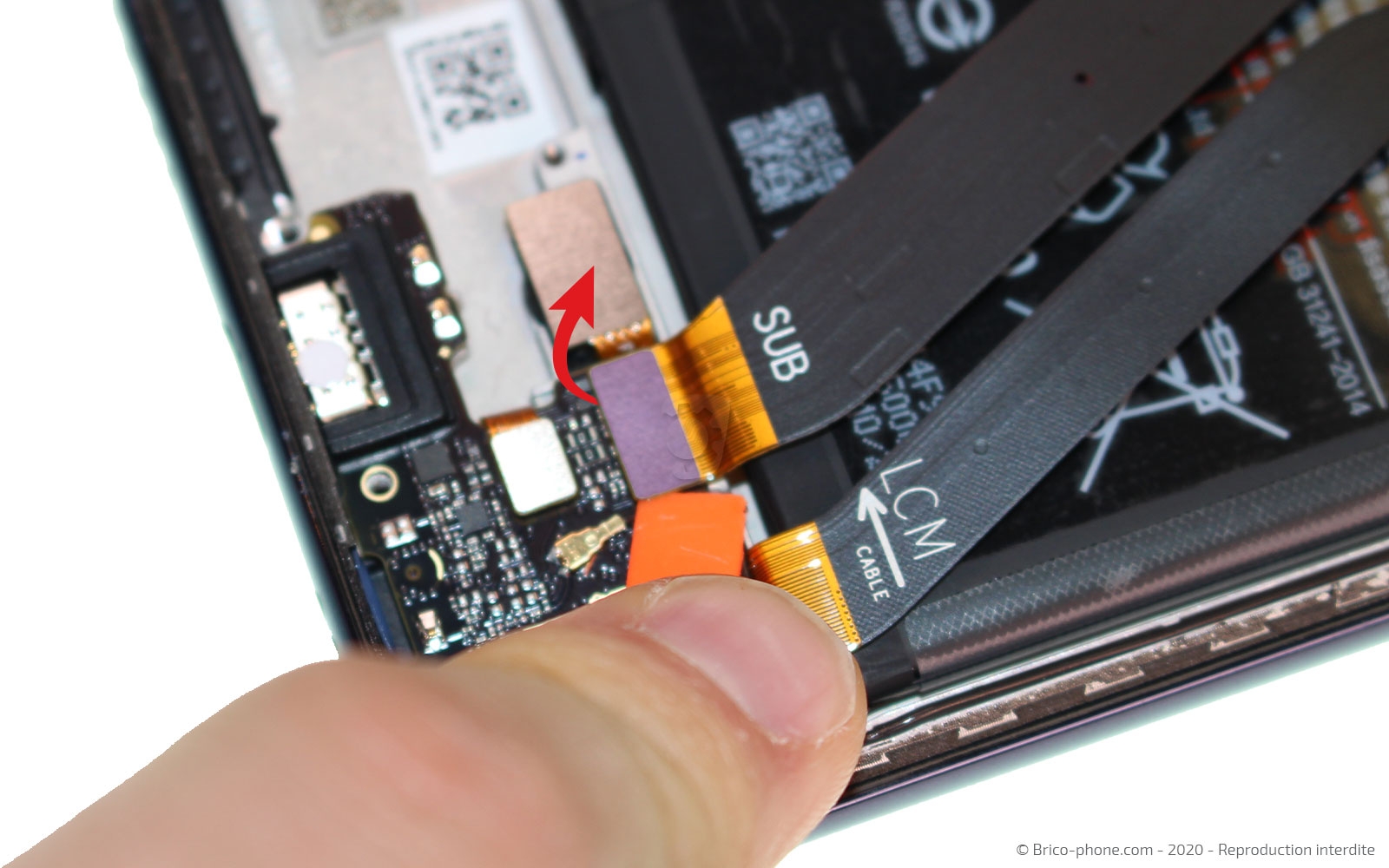

Etape 7 : Débrancher les différentes nappes
Déconnectez les connectiques de la rallonge d'interconnexion afin de pouvoir accéder plus facilement à la batterie. Réitérez la manipulation pour la nappe de la rallonge de l'écran encore connectée à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

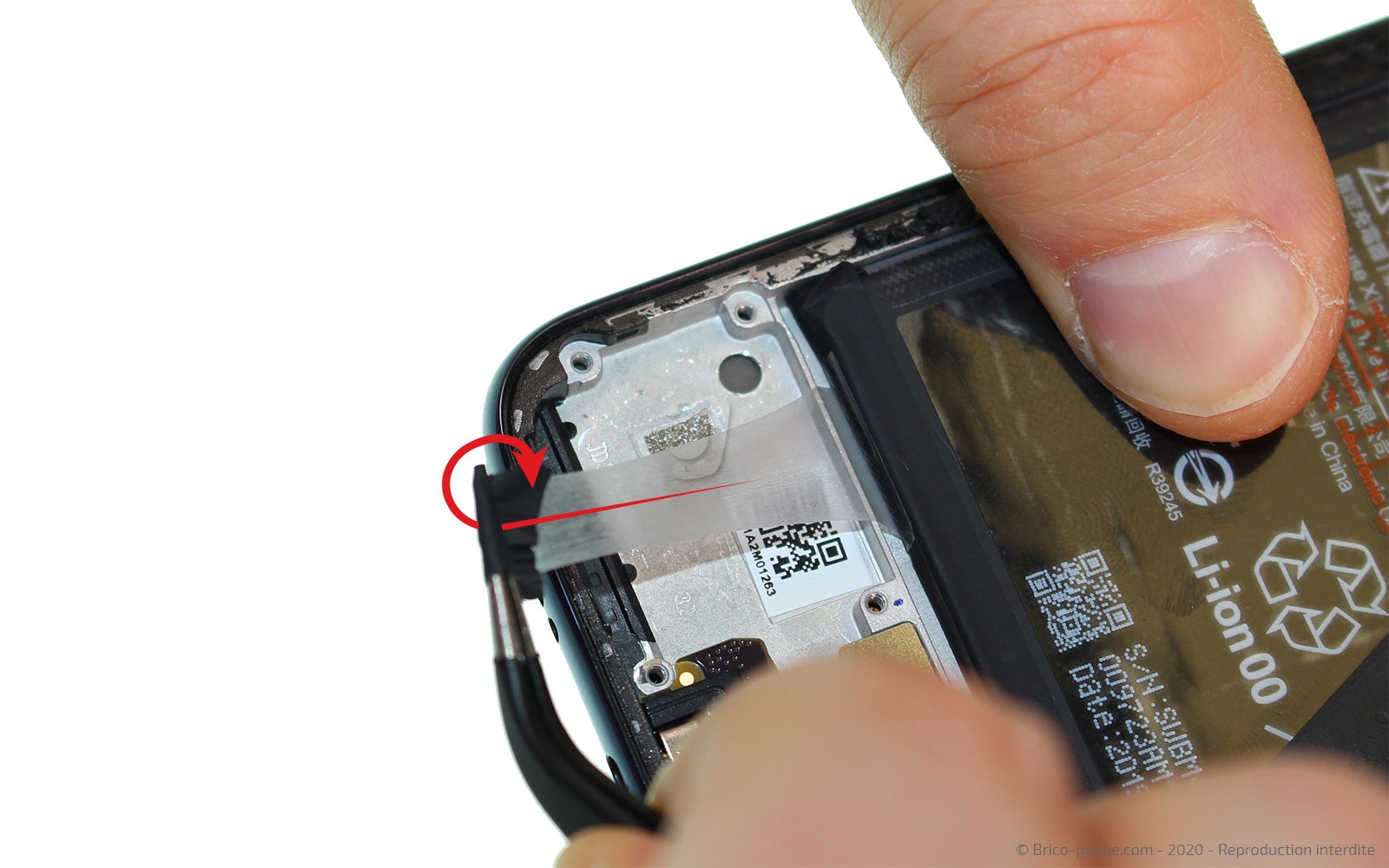

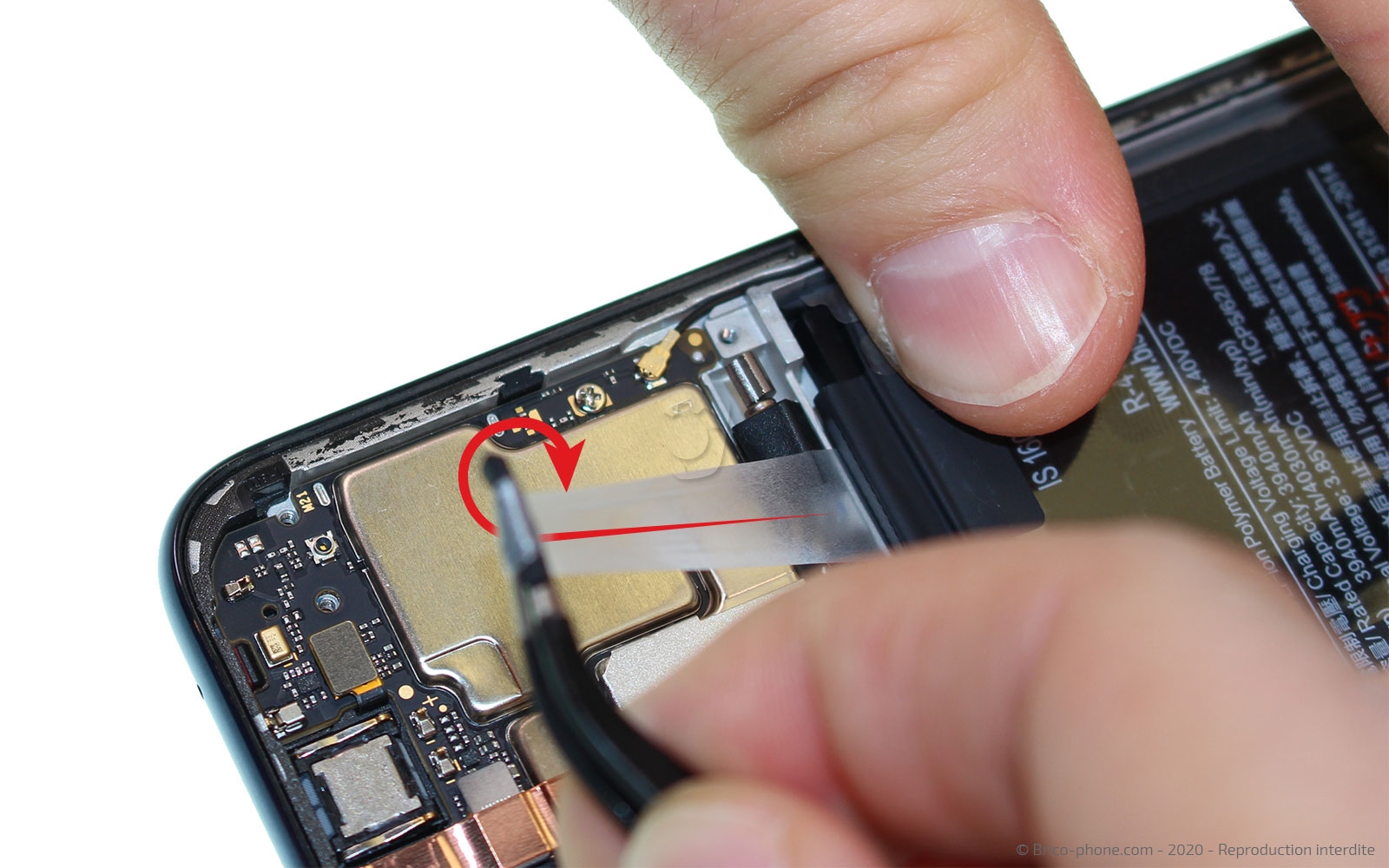

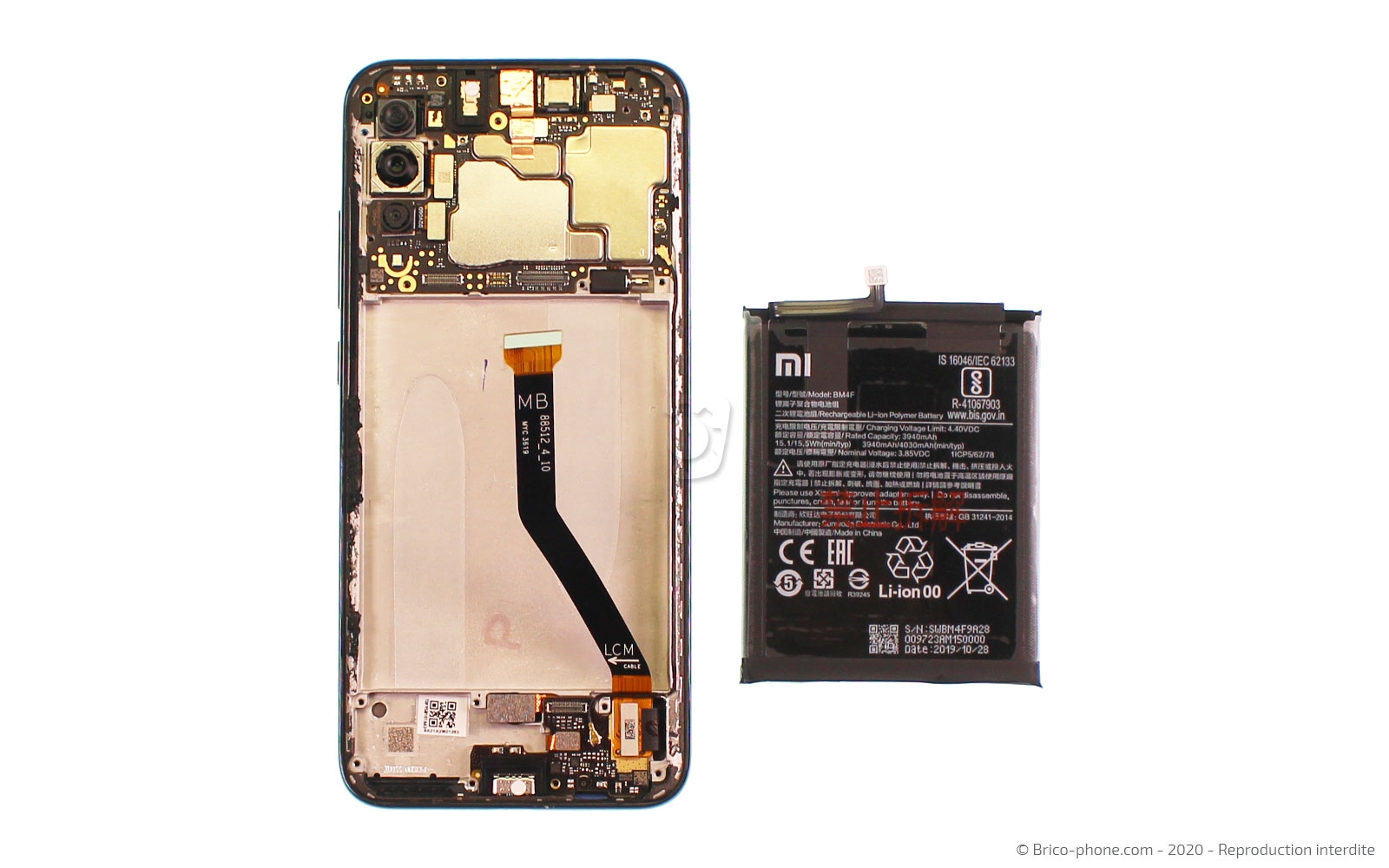

Etape 8 : Libérer la batterie
La batterie de votre Xiaomi Mi A3 est collé au châssis par deux languettes adhésives. Pour les retirer, vous trouverez deux parties noires recouvrant légèrement la batterie.

Munissez-vous de la pincette en métal et attrapez une des languettes. Faites attention car ces adhésifs sont fragiles, il faut donc prendre beaucoup de précaution.
Tirez délicatement la languette, puis entourez-la autour de la pince jusqu'à la fin du sticker.

Reproduisez la même manipulation pour l'autre languette.
Vous devriez ensuite pouvoir extraire la batterie simplement avec vos mains.
Outils du kit utilisés
Outils du kit utilisés

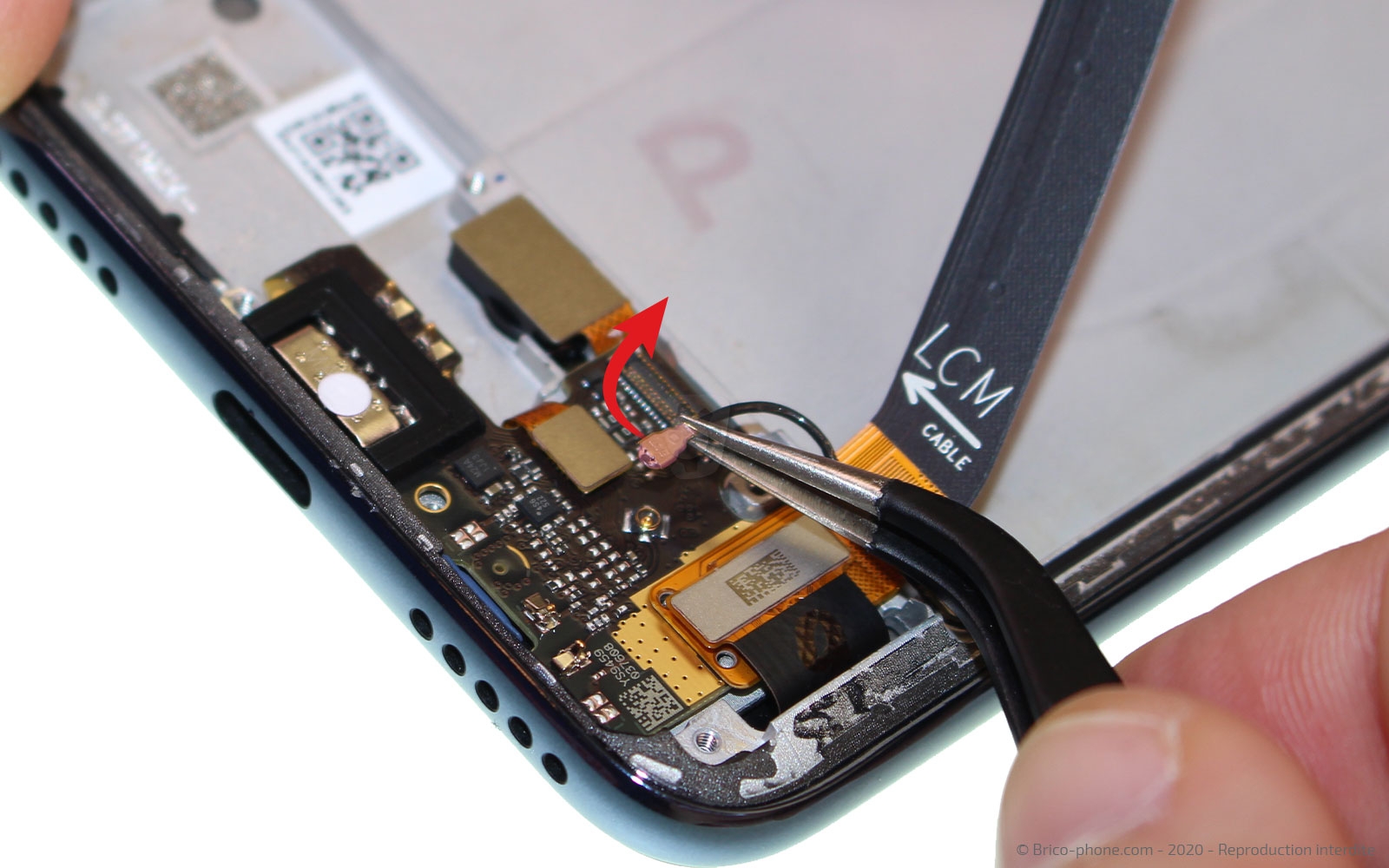

Etape 9 : Décrocher les nappes du dock
Passons maintenant au connecteur de charge, sur lequel vous allez devoir retirer le câble coaxial ainsi que déconnecter la nappe du lecteur d'empreintes et de l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Ôter le connecteur de charge

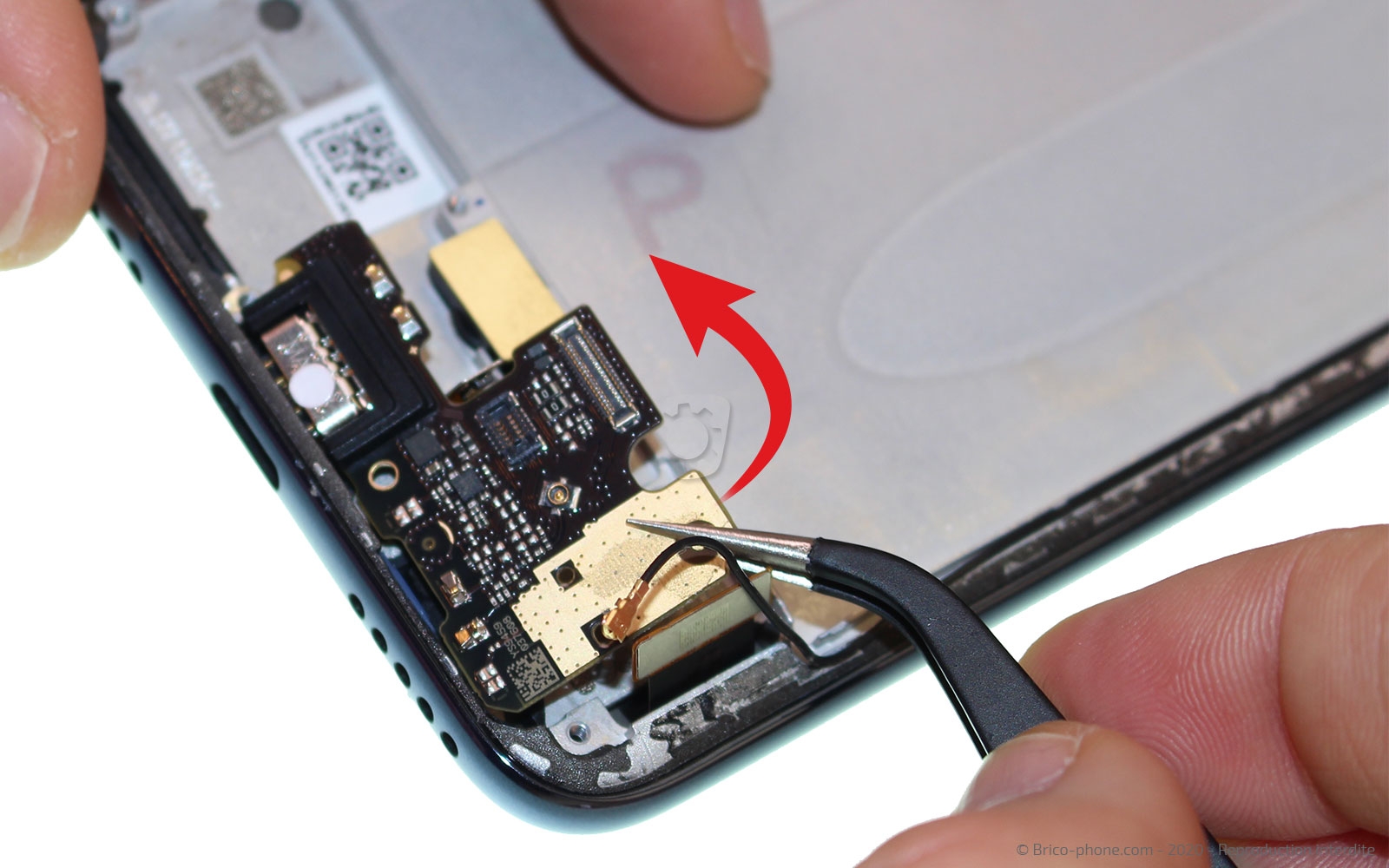

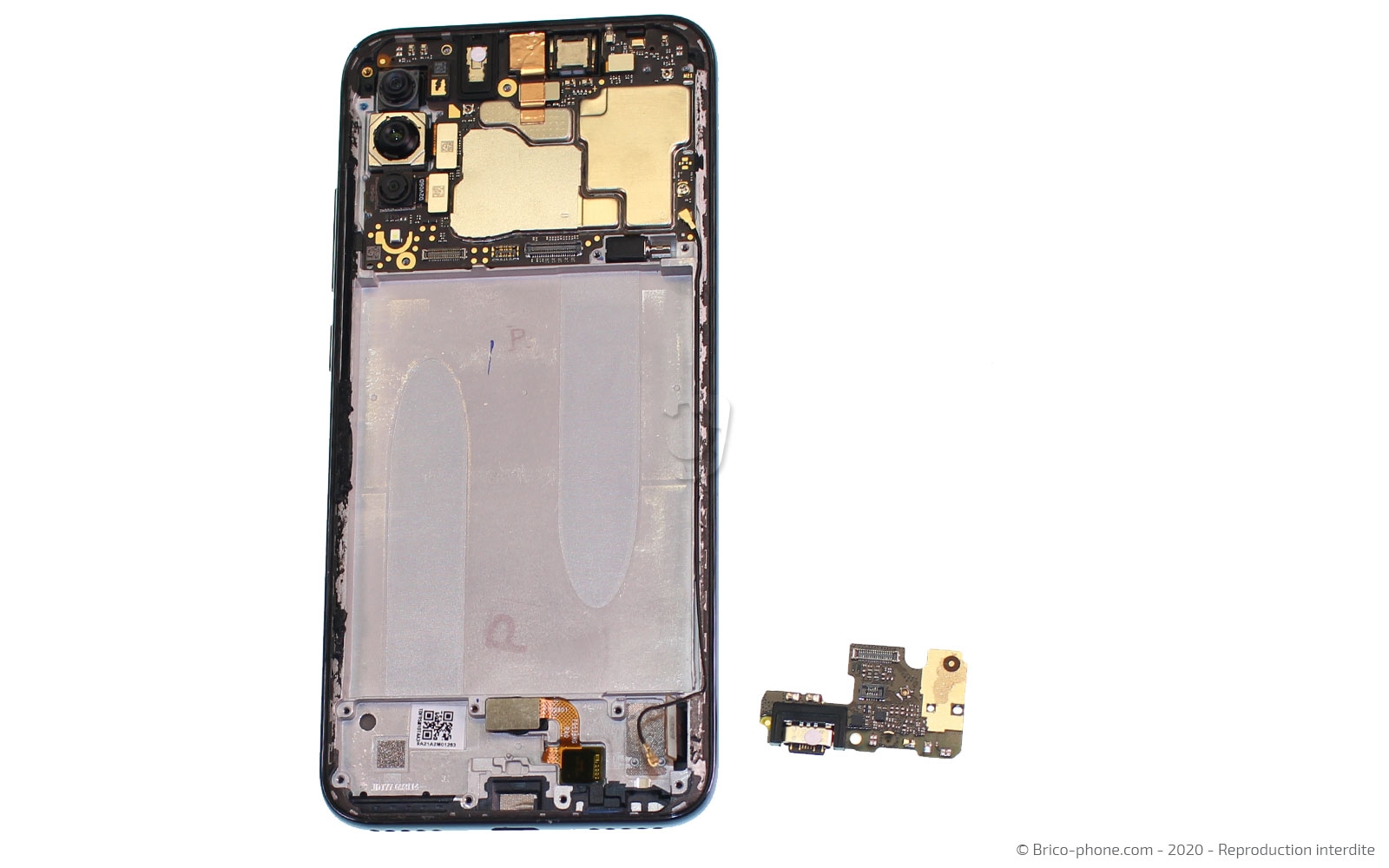

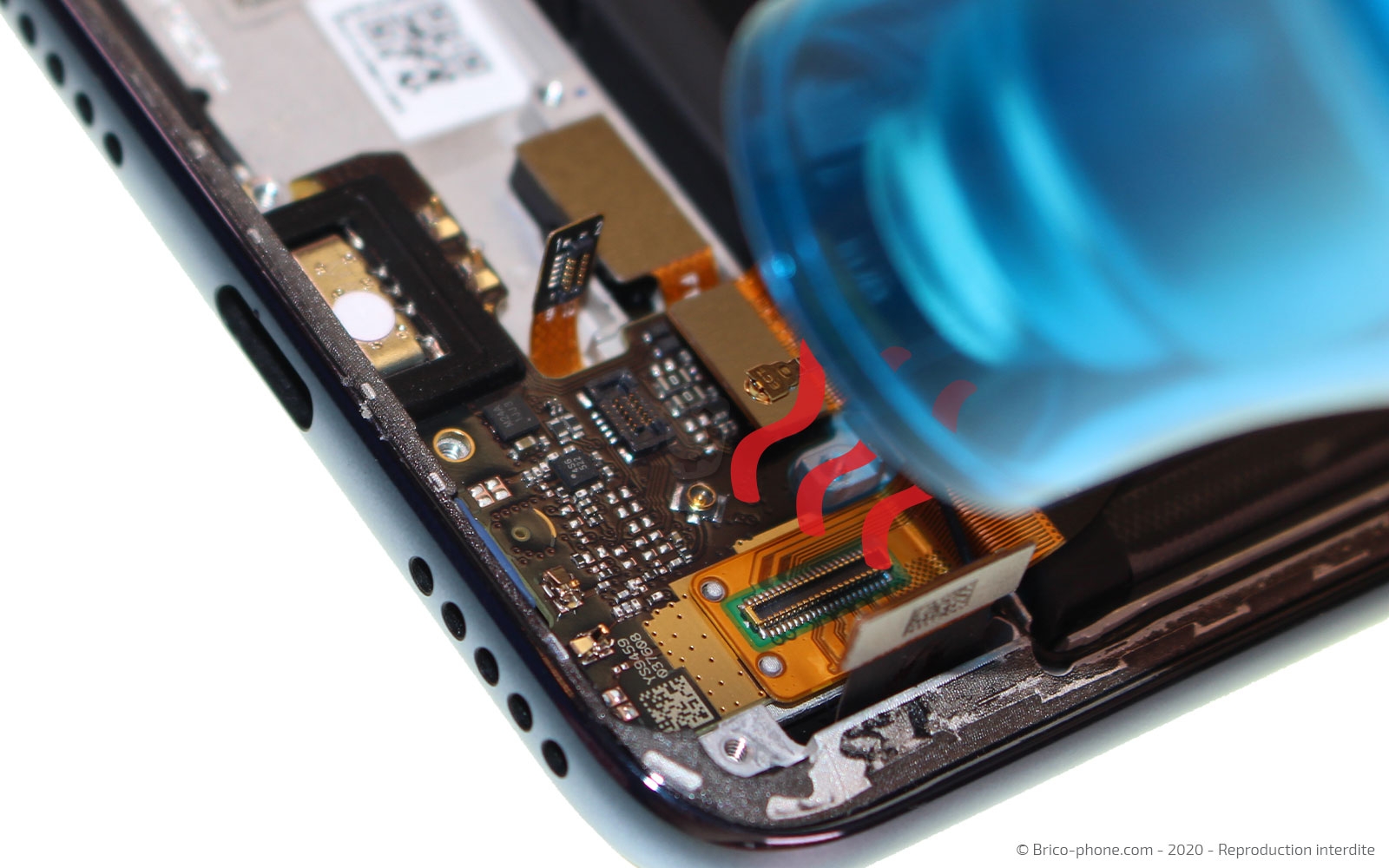

Dernière étape avant de pouvoir sortir le connecteur de charge ! Chauffez la nappe de la rallonge de l'écran afin de pouvoir la décoller avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

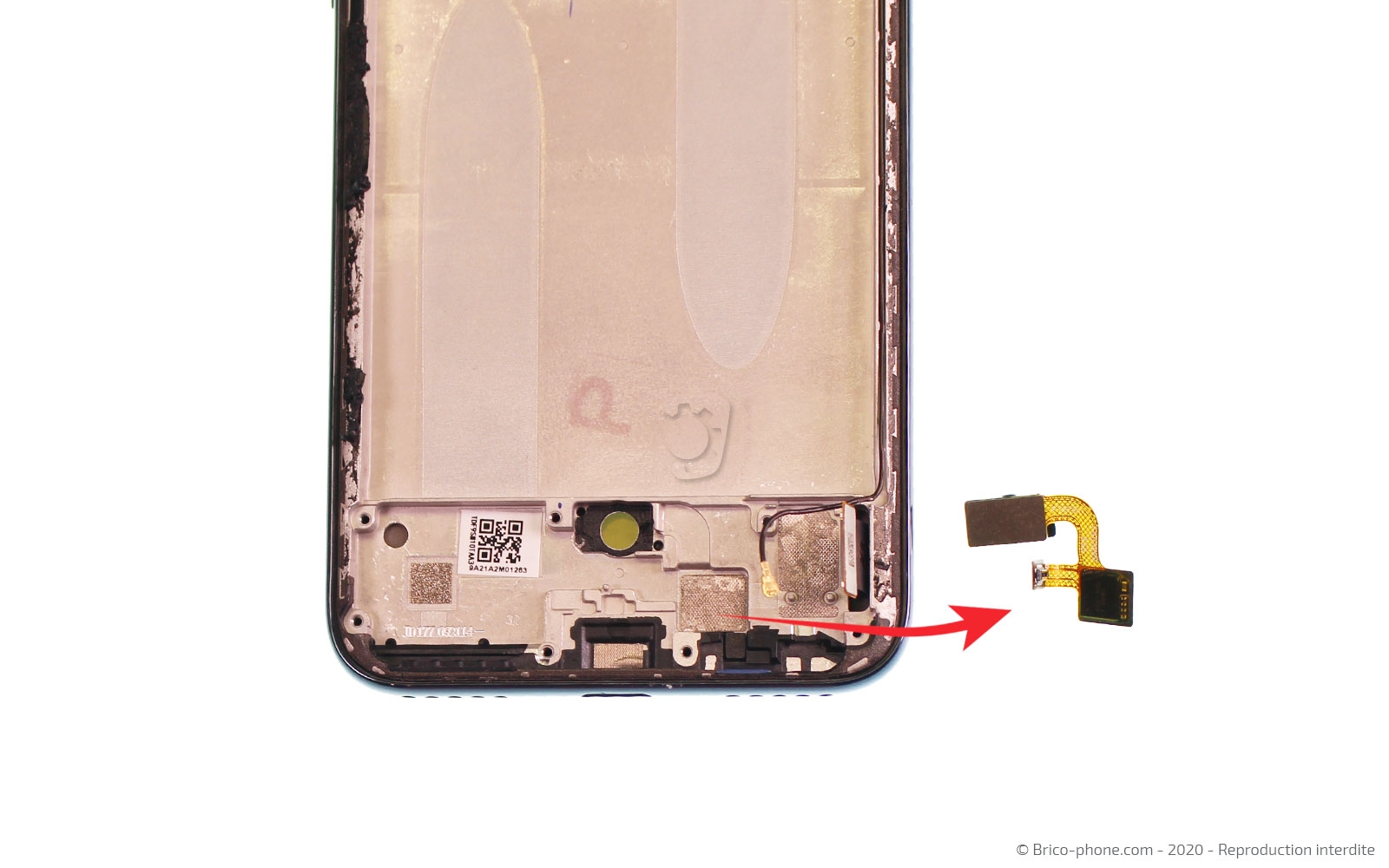

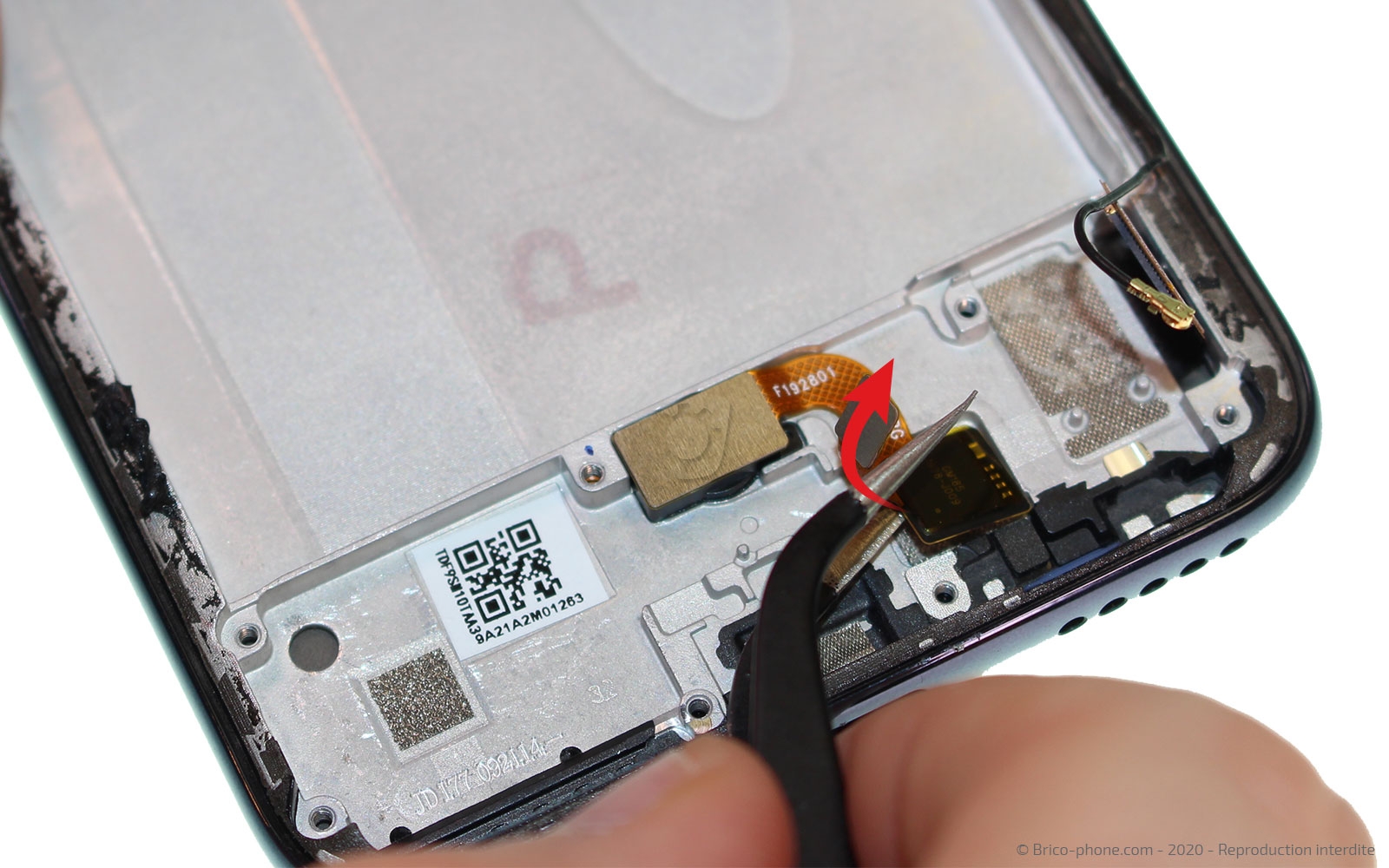

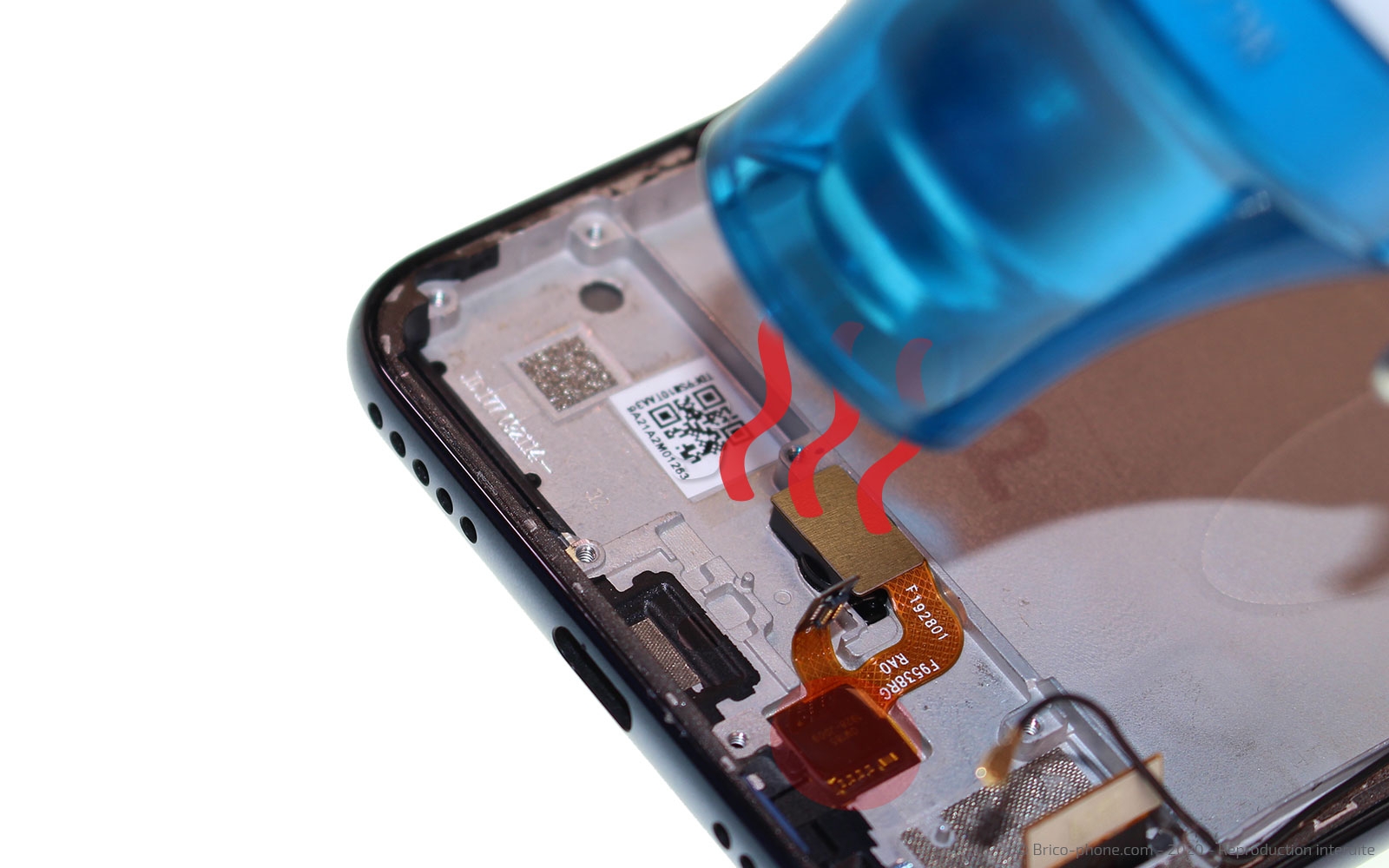

Etape 11 : Récupérer le lecteur d'empreintes digitales

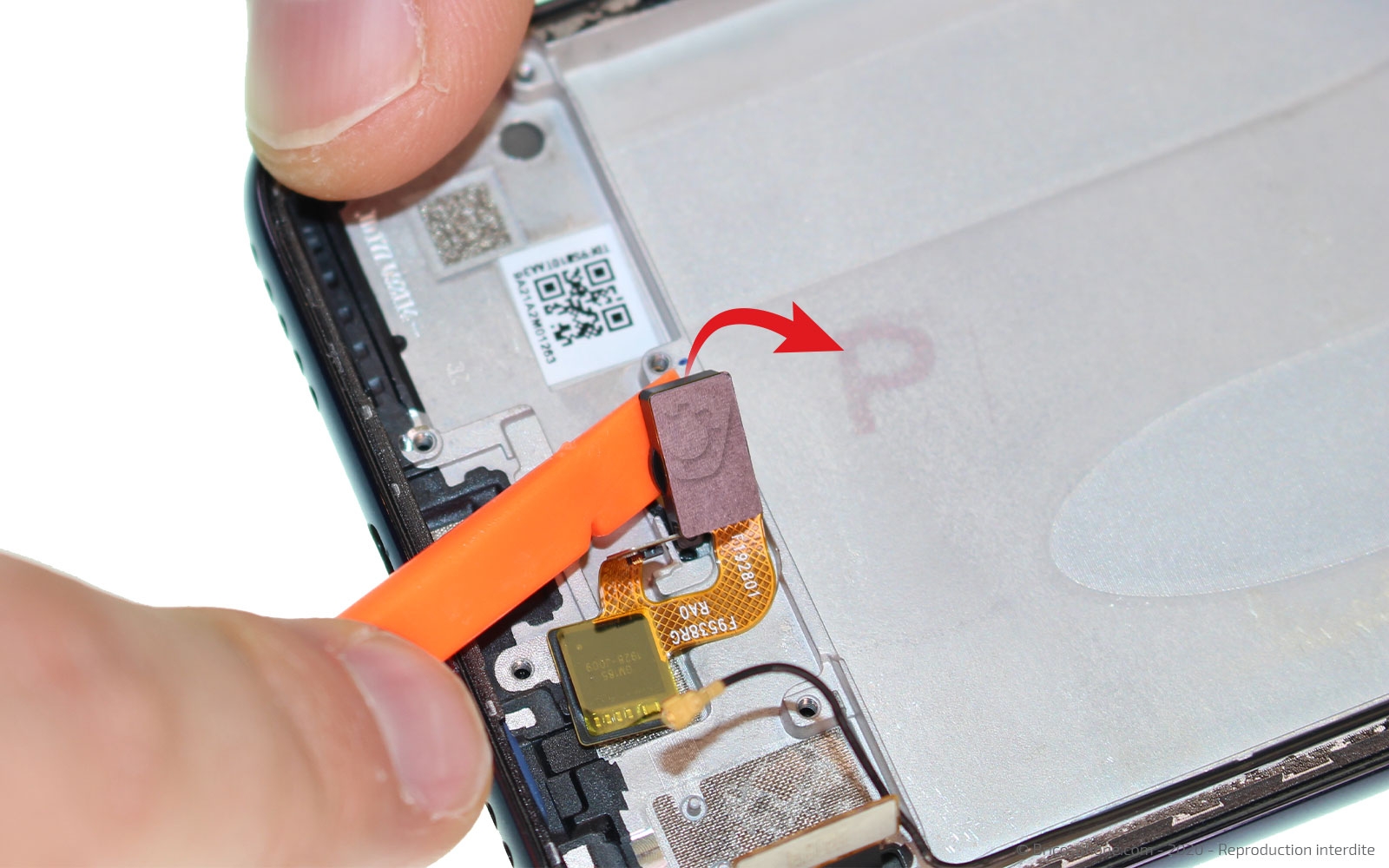

Toujours avec le décapeur thermique ou votre sèche-cheveux, vous devez chauffer le lecteur d'empreinte pour décoller la nappe et le capteur du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

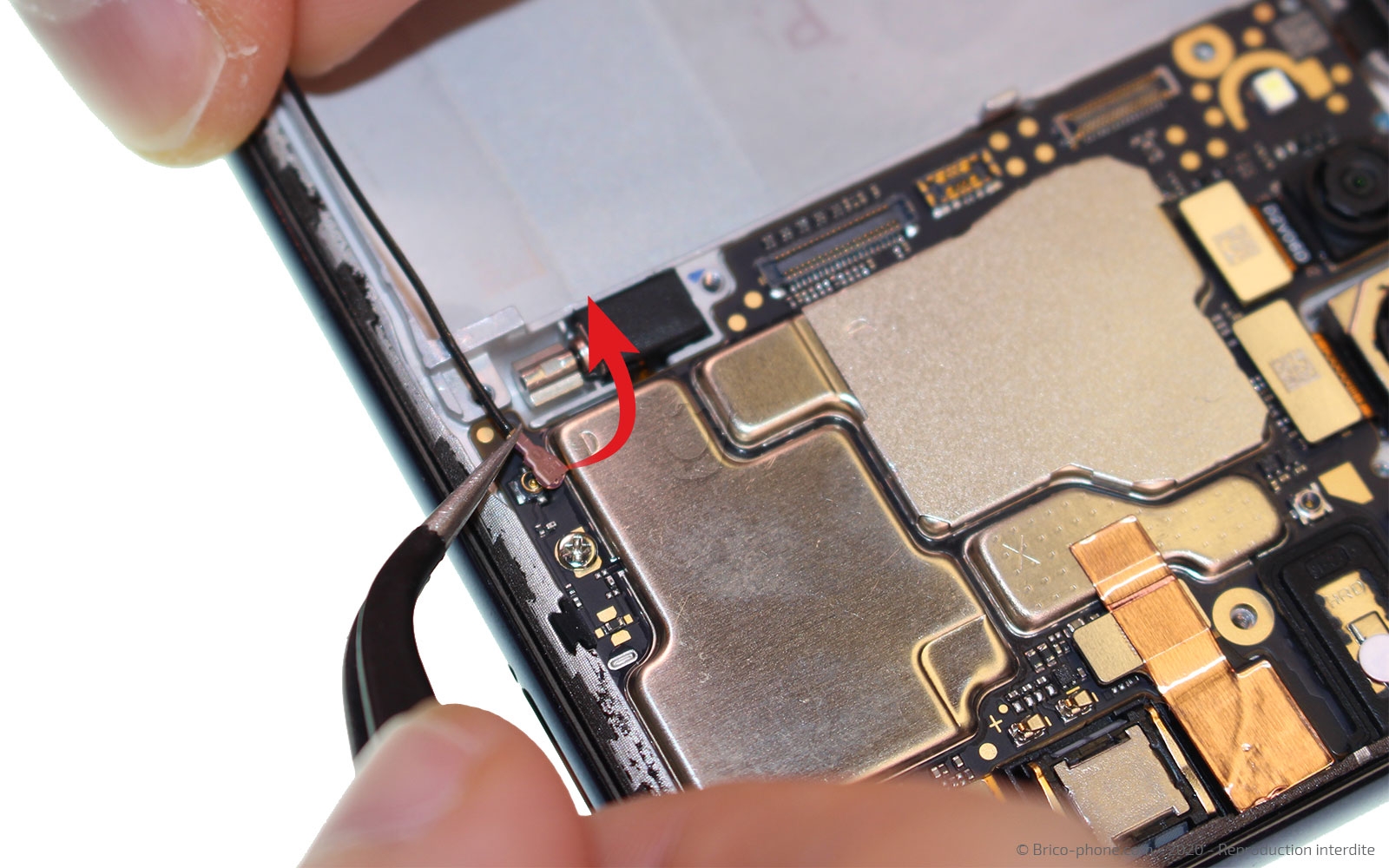

Etape 12 : Libérer la carte mère

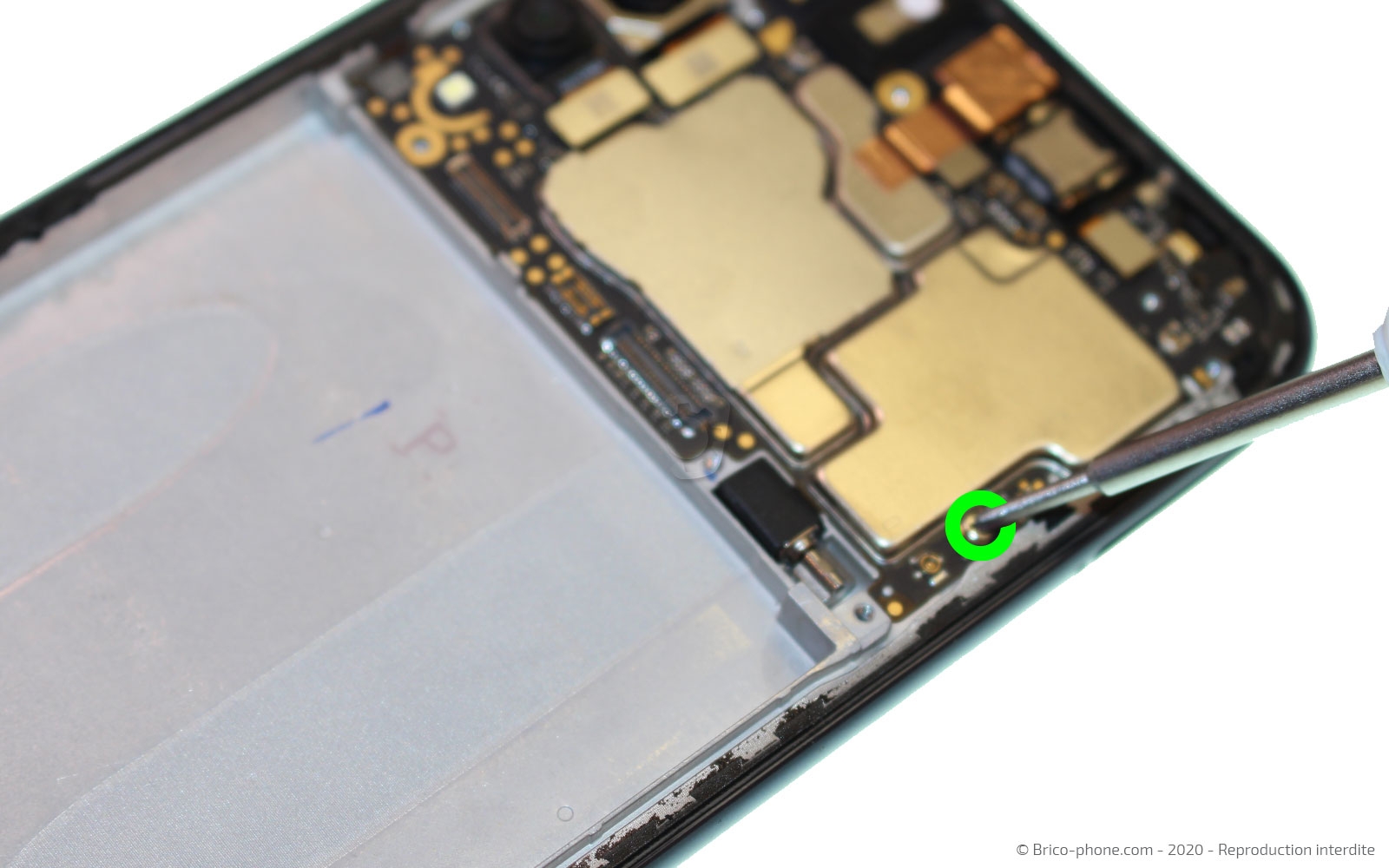

Pour extraire la carte mère, il vous faut déclipser le câble coaxial, dévisser la vis cruciforme et déconnecter le capteur de luminosité.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

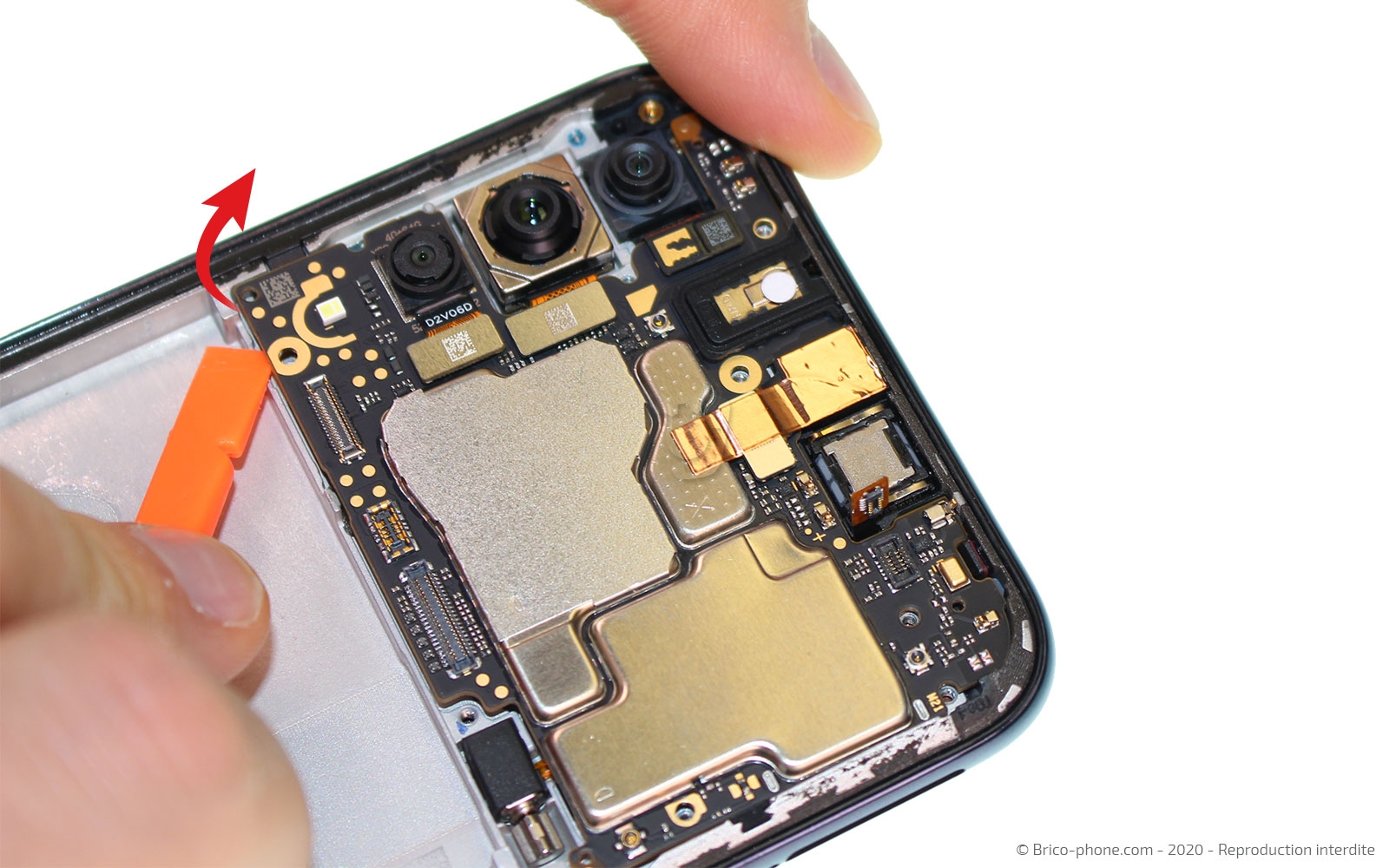

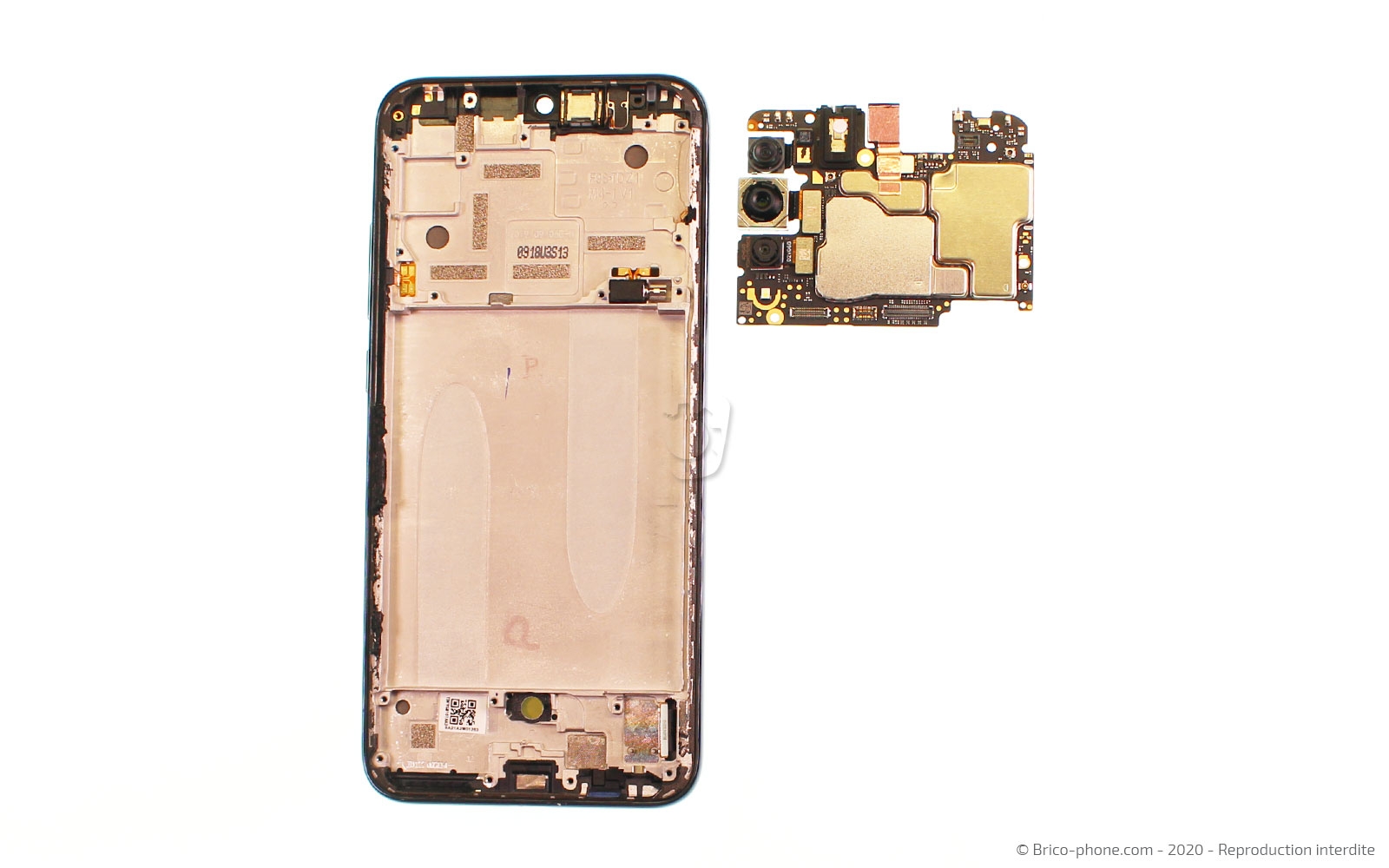

Etape 13 : Sortir la carte mère du châssis
Soulevez la carte mère avec la spatule orange afin de pouvoir la sortir de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

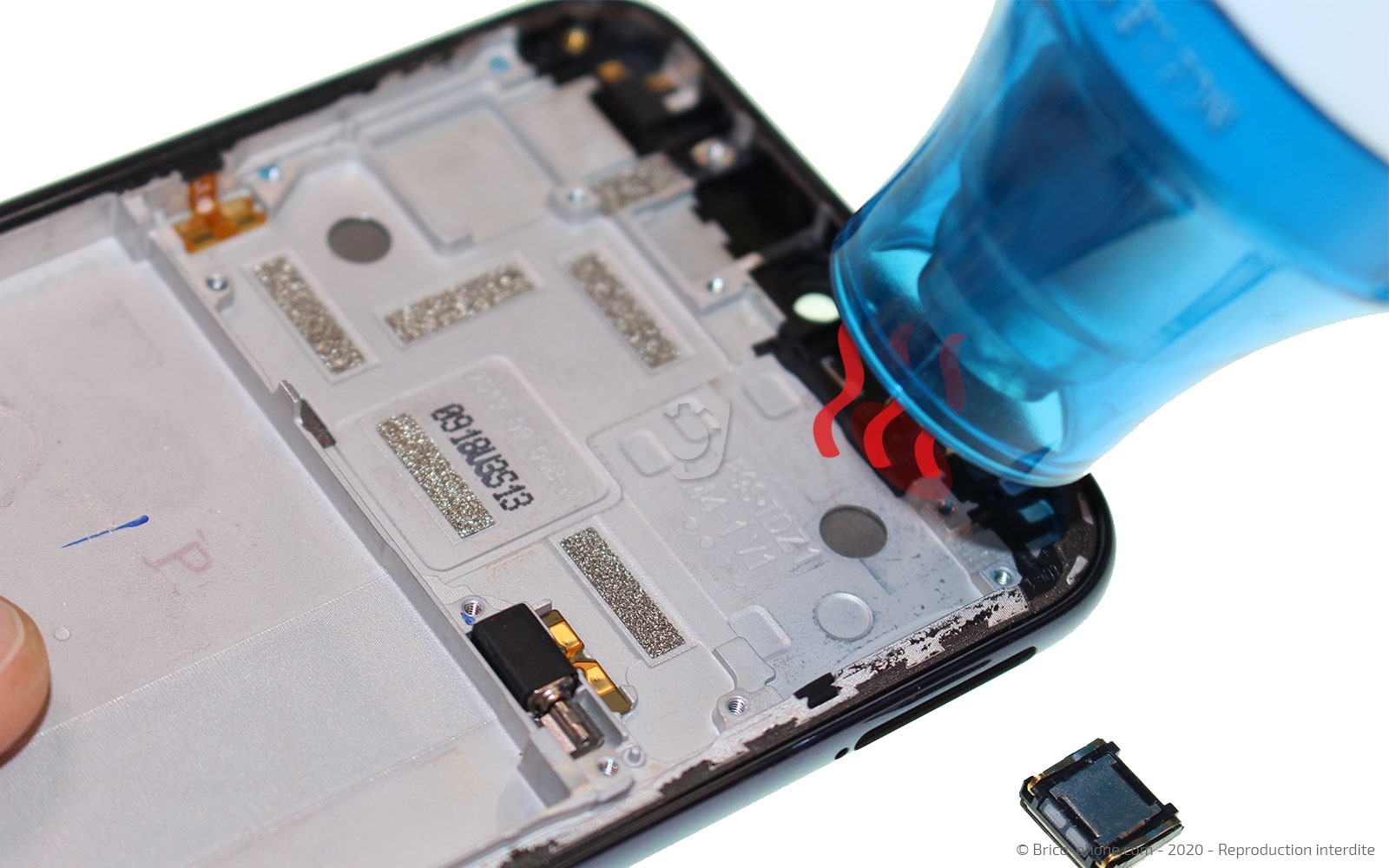

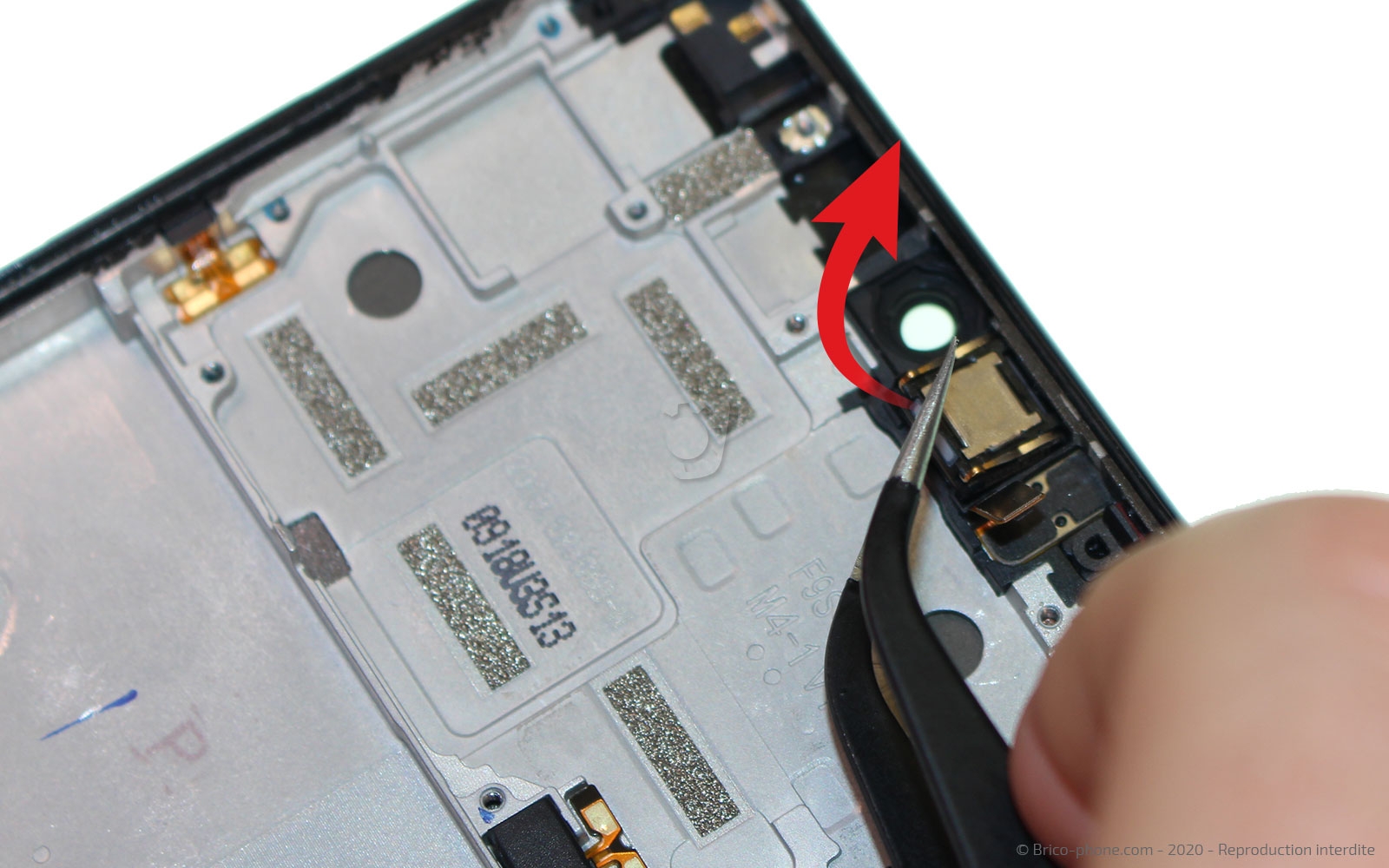

Etape 14 : Enlever le haut-parleur interne et le capteur de proximité

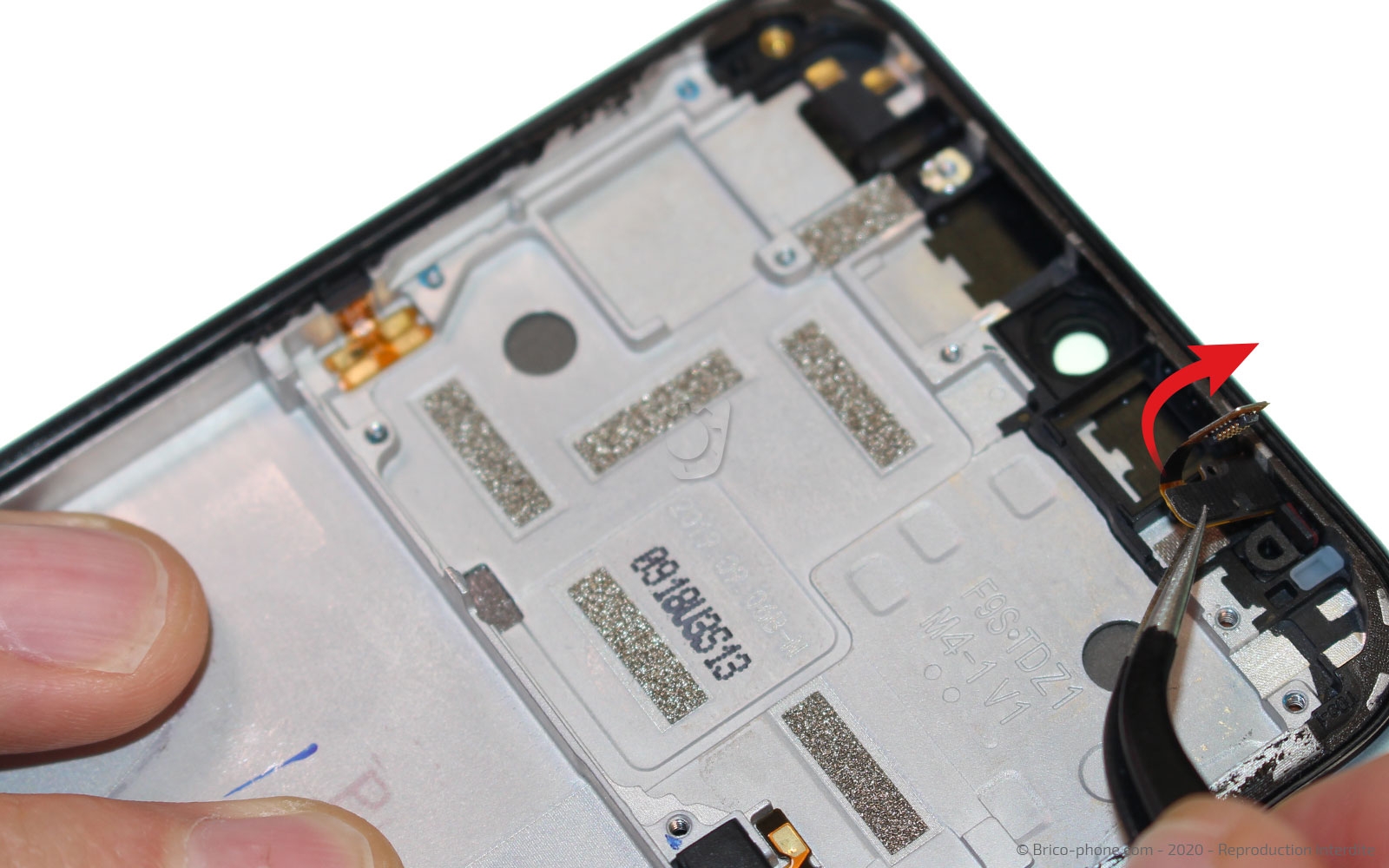

Récupérez le haut-parleur de l'oreille ainsi que le capteur de proximité après l'avoir légèrement fait chauffer.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

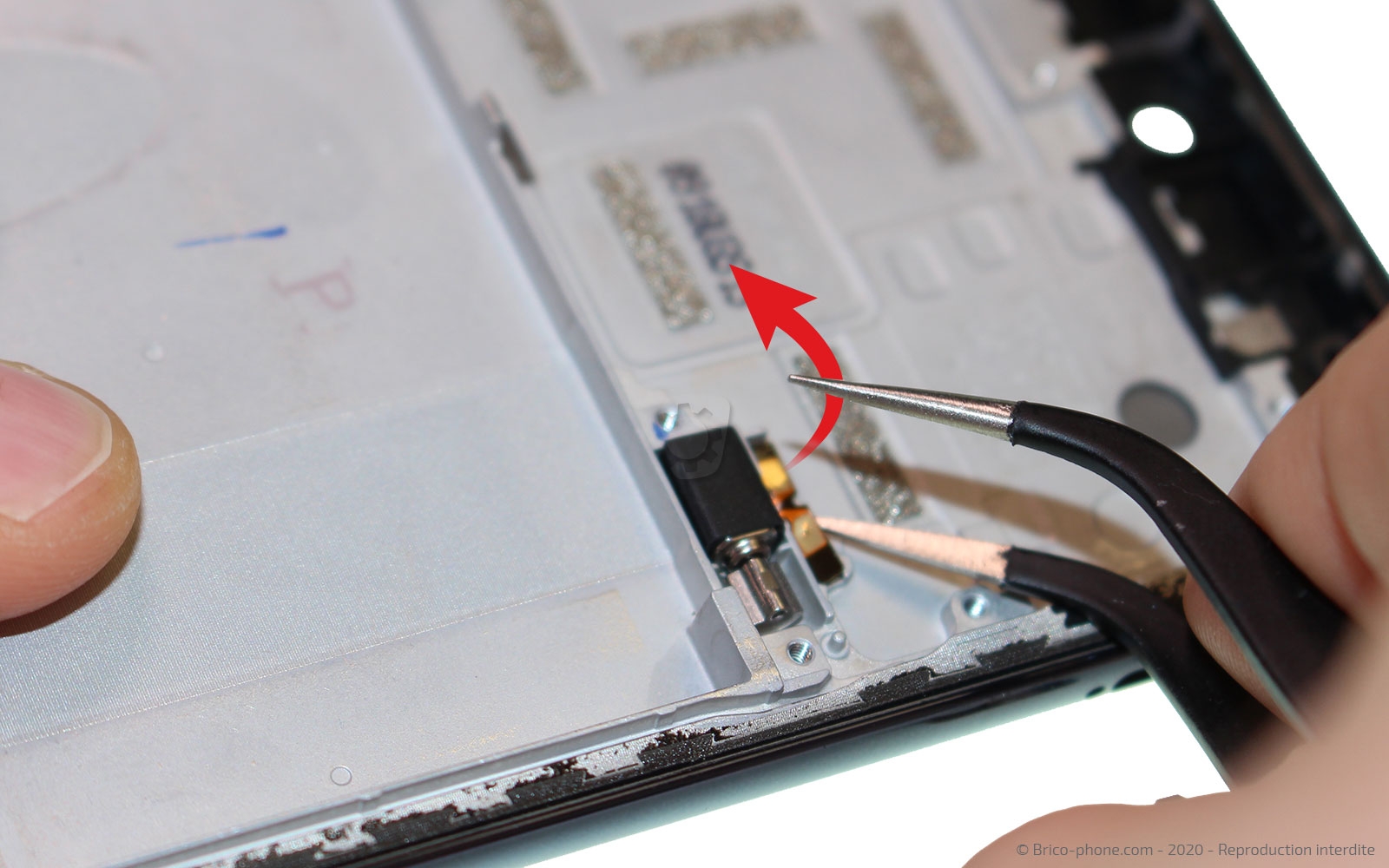

Etape 15 : Retirer le vibreur et les contacts
Comme pour les deux composants précédents, décollez le vibreur de son emplacement et récupérez les deux petits contacteurs se trouvant en haut à gauche de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Conseils pour le remontage

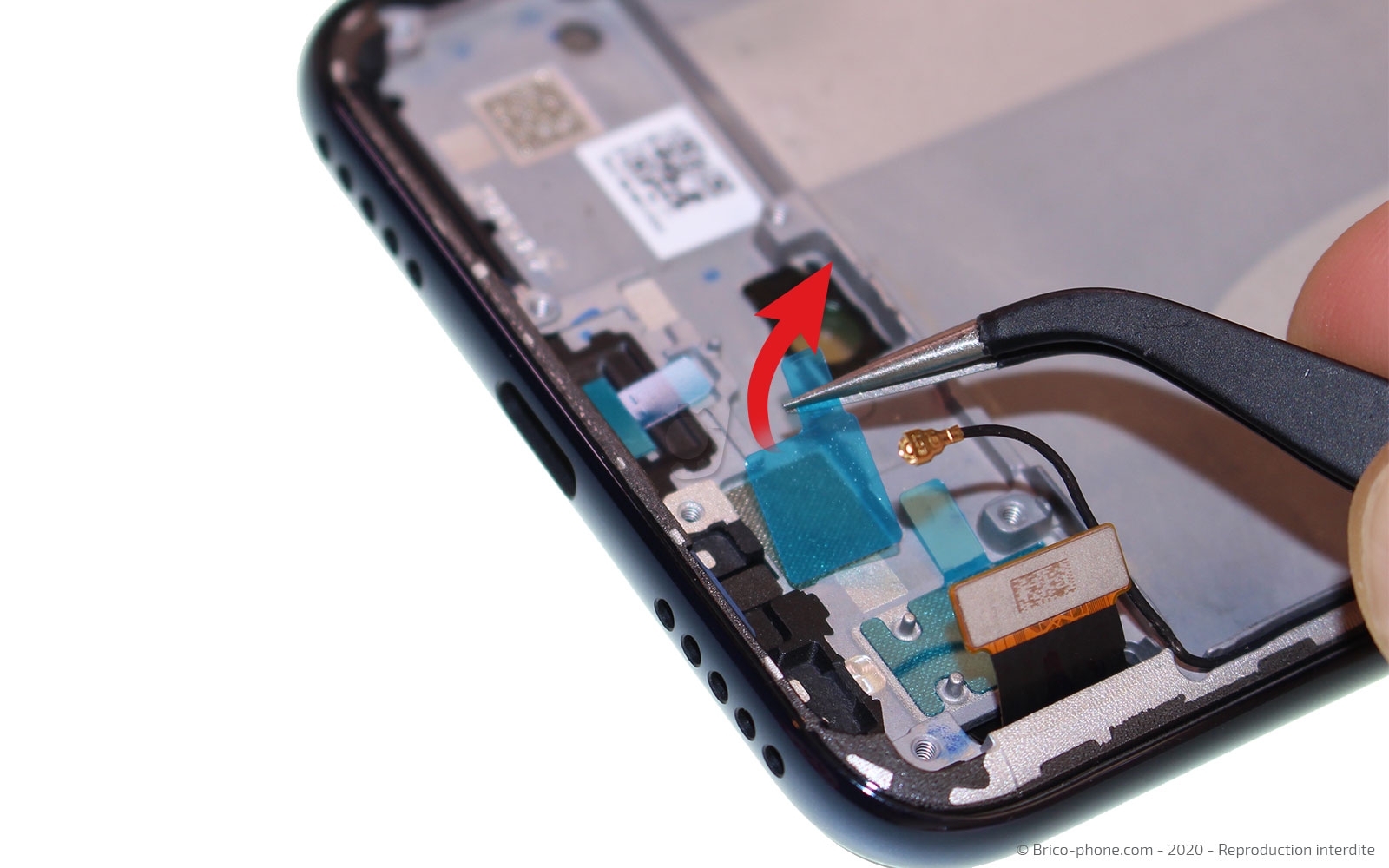

La réparation est maintenant terminée puisqu'il ne vous reste plus qu'à suivre ce tutoriel dans l'ordre inverse pour refermer votre appareil.

N'oubliez pas de retirer tous les stickers se trouvant sur le nouveau bloc écran ainsi que de nettoyer le contour du châssis et de la coque arrière des résidus de colle.
Pour recoller la vitre arrière, mettez un filet de colle sur tout le tour du châssis et une fois refermé, placez votre smartphone sous presse environ une heure.

Si vous rencontrez des problèmes pour replacer la batterie, n'hésitez à suivre le tutoriel photos du changement de batterie.
