Démontage complet sur Mi A3

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 12/20
Mi A3 | Temps estimé : 60 min | Difficulté : 3/5

Après réflexion et recherche, vous vous êtes aperçu qu'un des composants de votre Xiaomi Mi A3 était endommagé et vous êtes motivé à le changer vous même ! Pour cela, Brico-Phone vous propose de suivre ce démontage complet regroupant toutes les manipulations à effecteur pour changer la pièce qui vous intéresse.

Diagnostic

›  Un des petits composants tel que le haut parleur interne ou le vibreur est endommagé.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Avant toute réparation, il est primordial de vérifier le numéro de modèle de votre smartphone afin d'être certain de commander les bonnes pièces.
Pour ce faire, il vous suffit de composer le *#06# et un ou plusieurs numéro d'IMEI vont s'afficher. Ensuite, rentrez le numéro dans la case prévue à cet effet sur notre page d'accueil et laissez-vous guider.

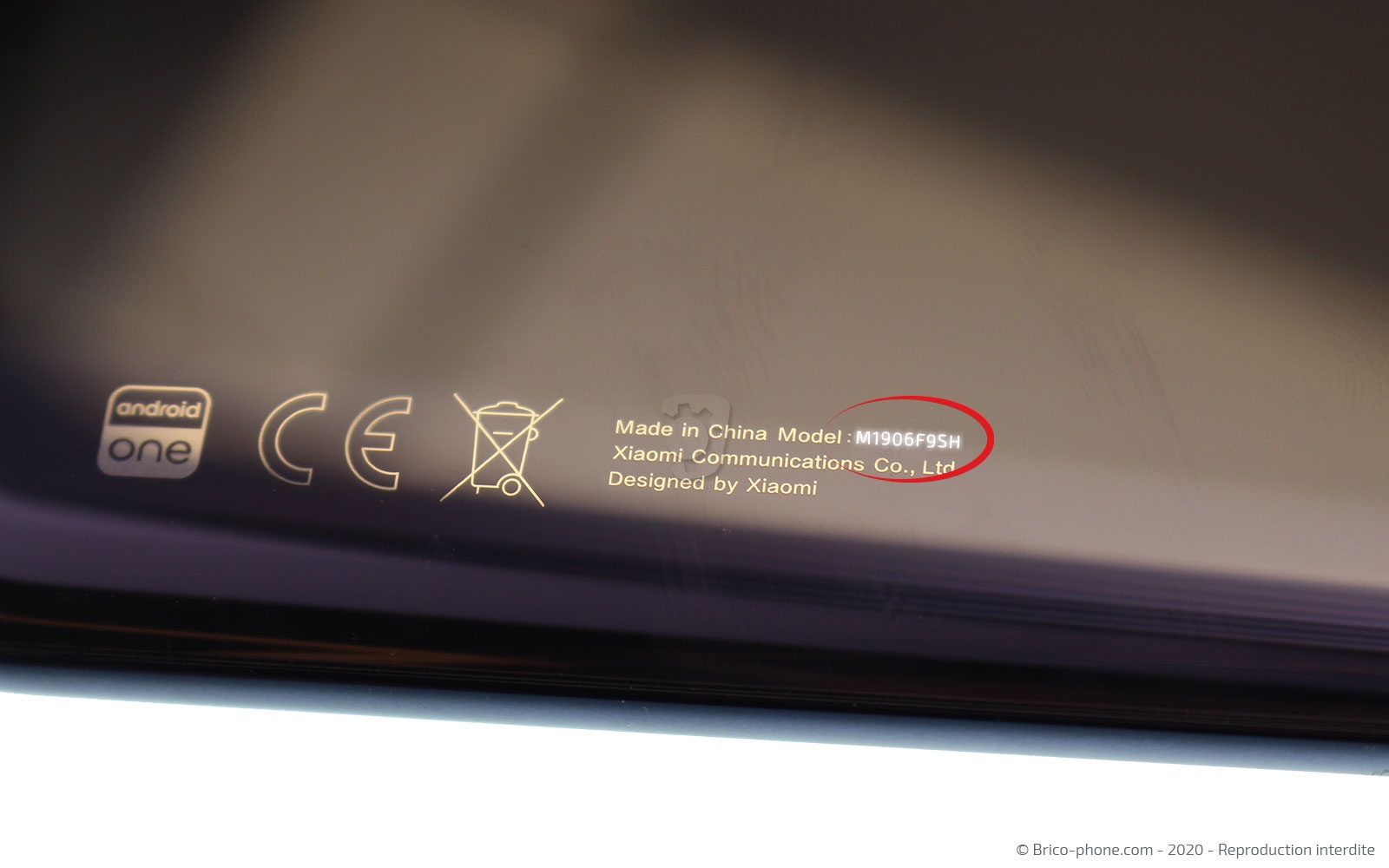

Si votre écran ne s'allume plus, il est également possible de connaître votre numéro de modèle en regardant simplement l'inscription écrite au dos du smartphone et qui si vous possédez un Xiaomi Mi A3 doit être : M1906F9SH.
Etape 1 : Mettre hors tension et retirer le rack Sim
Au préalable de toute réparation, il est important d'éteindre le smartphone et de retirer le tiroir Sim à l'aide de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

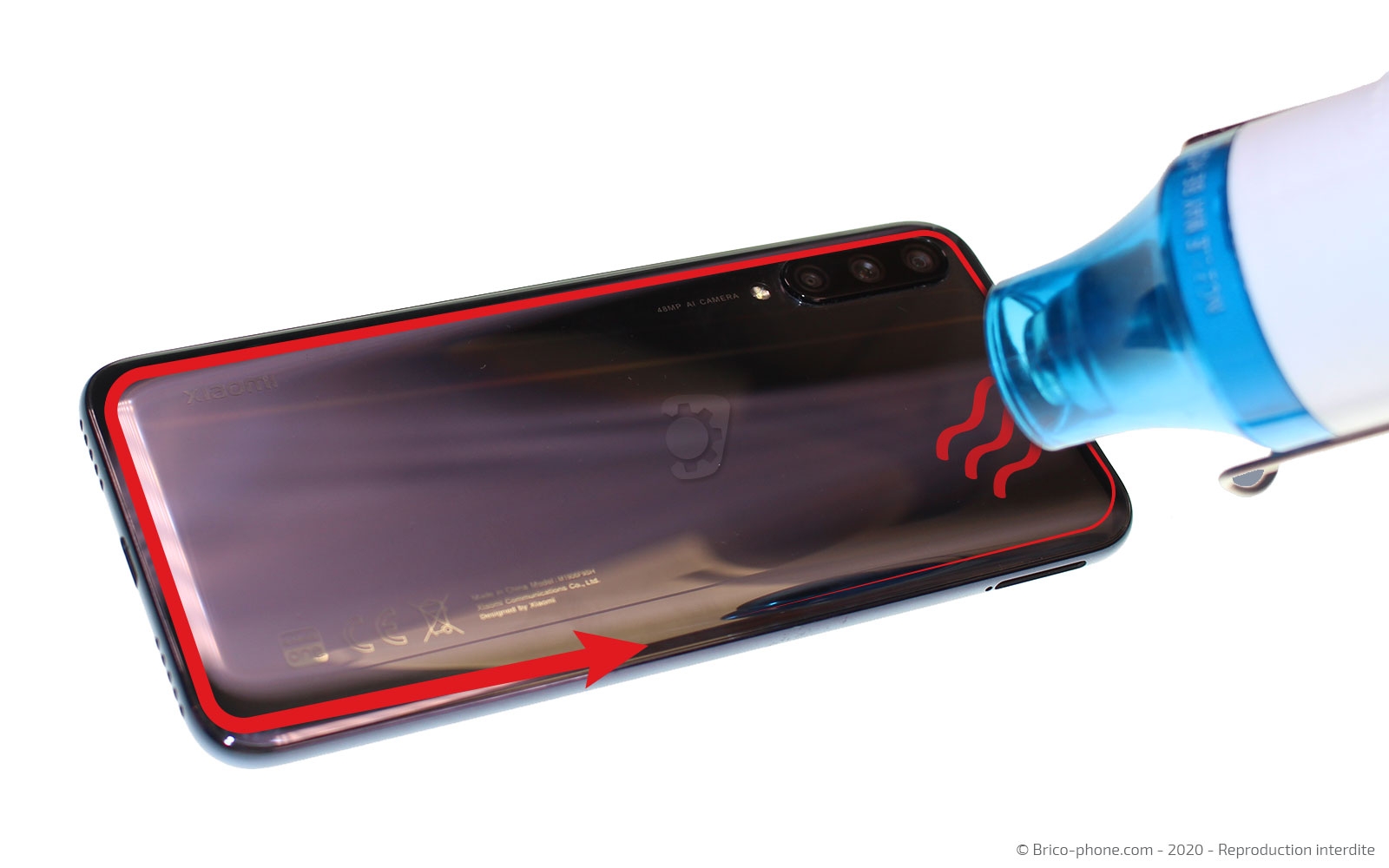

Pour accéder à l'intérieur de votre Xiaomi Mi A3, il faut retirer la vitre arrière en chauffant son contour. Deux options s'offrent à vous pour ramollir le sticker, la première étant d'utiliser un décapeur thermique ou votre sèche-cheveux.

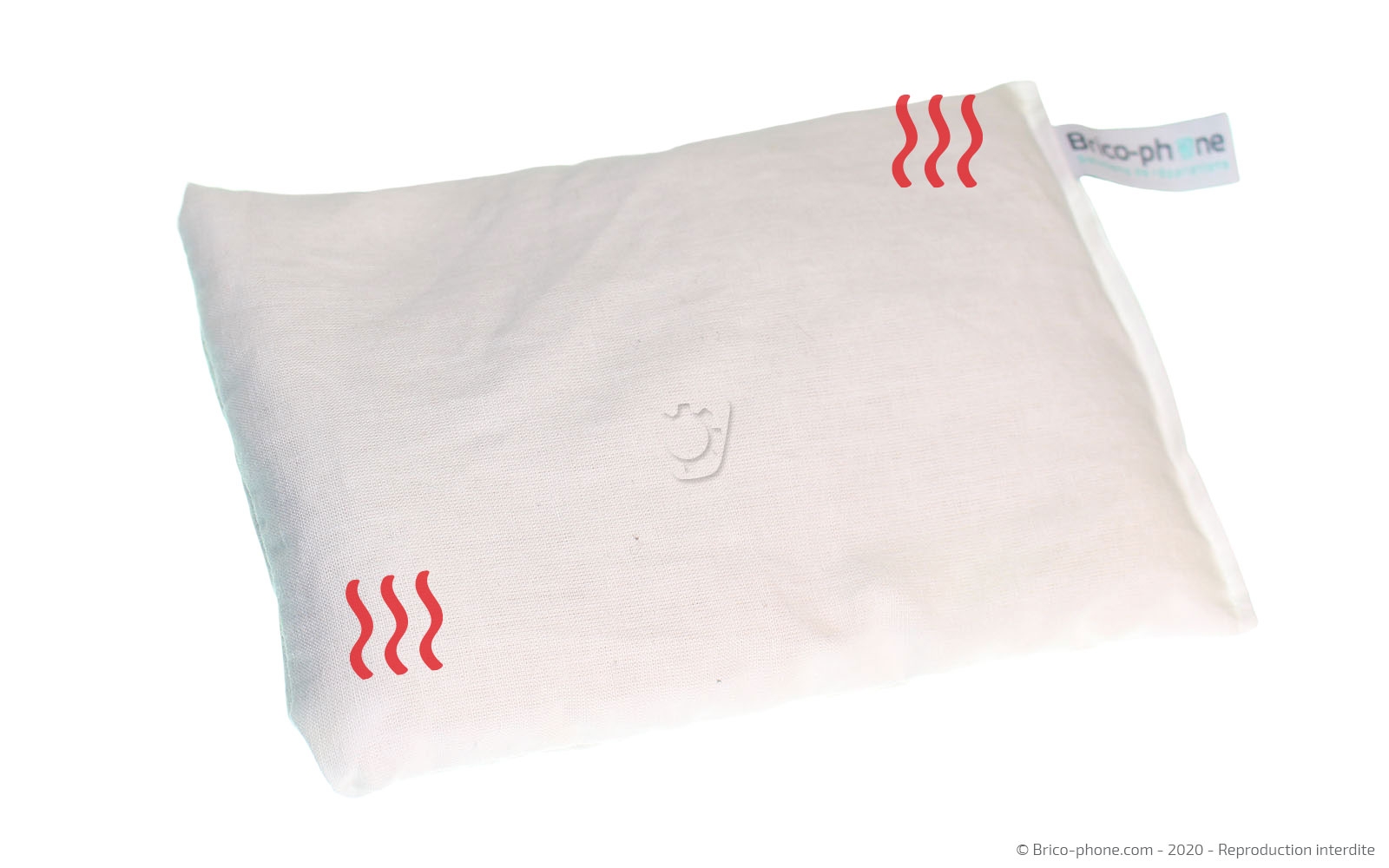

Autrement, vous pouvez vous servir du coussin chauffant préalablement passé au micro-onde 1 à 2 minutes , en le déposant sur le cache batterie 30 à 40 secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €

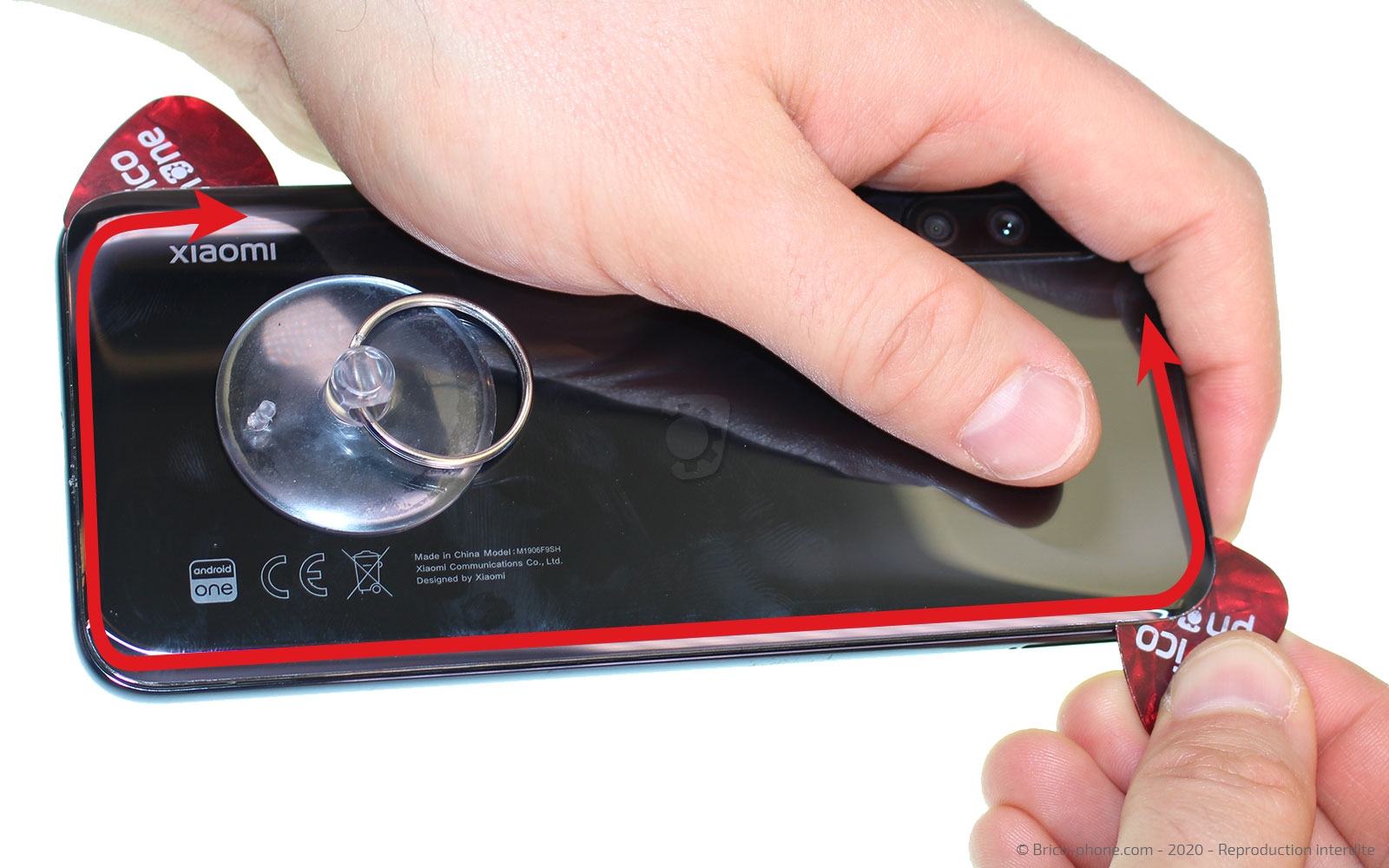

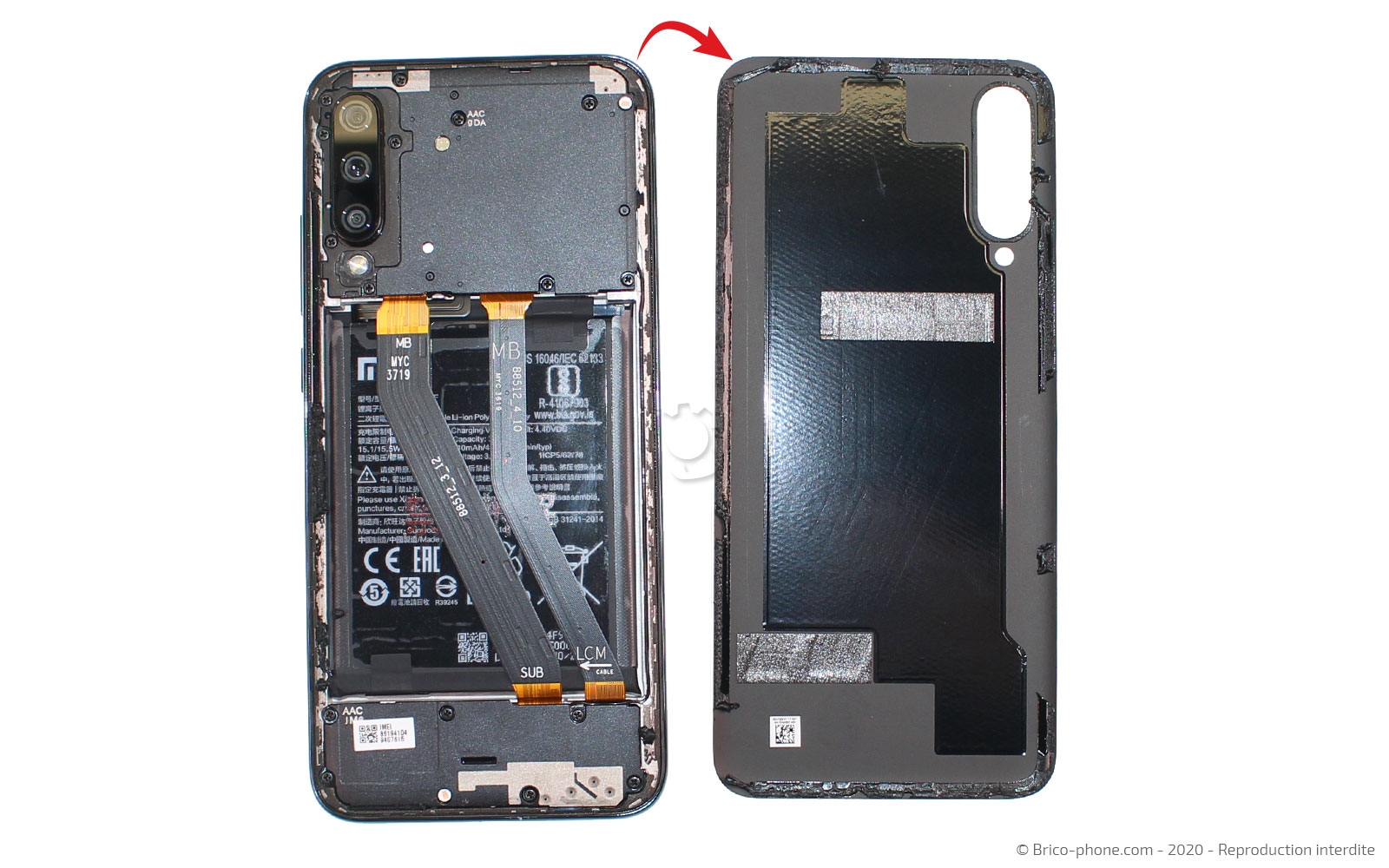

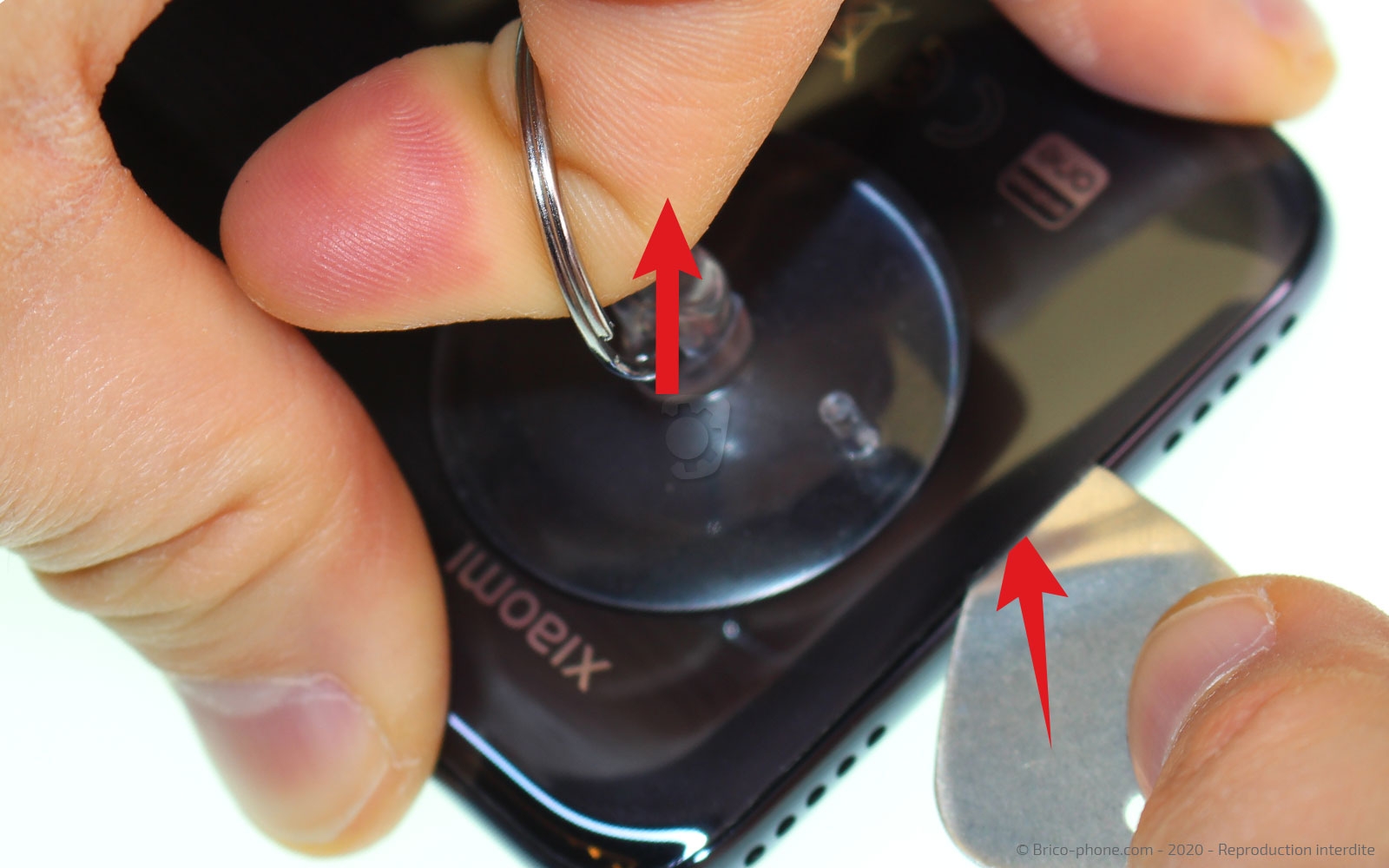

Etape 3 : Retirer le cache batterie
Positionnez la ventouse en bas de la coque arrière et tirez son anneau afin de créer à l'aide du médiator en métal troué un espace entre le cache batterie et le châssis.
Ensuite, superposez les médiators en plastique sur la version métallique avant de la retirer.
En utilisant les deux médiators, décollez toute la vitre arrière en faisant le tour du smartphone.
Outils du kit utilisés
Outils du kit utilisés

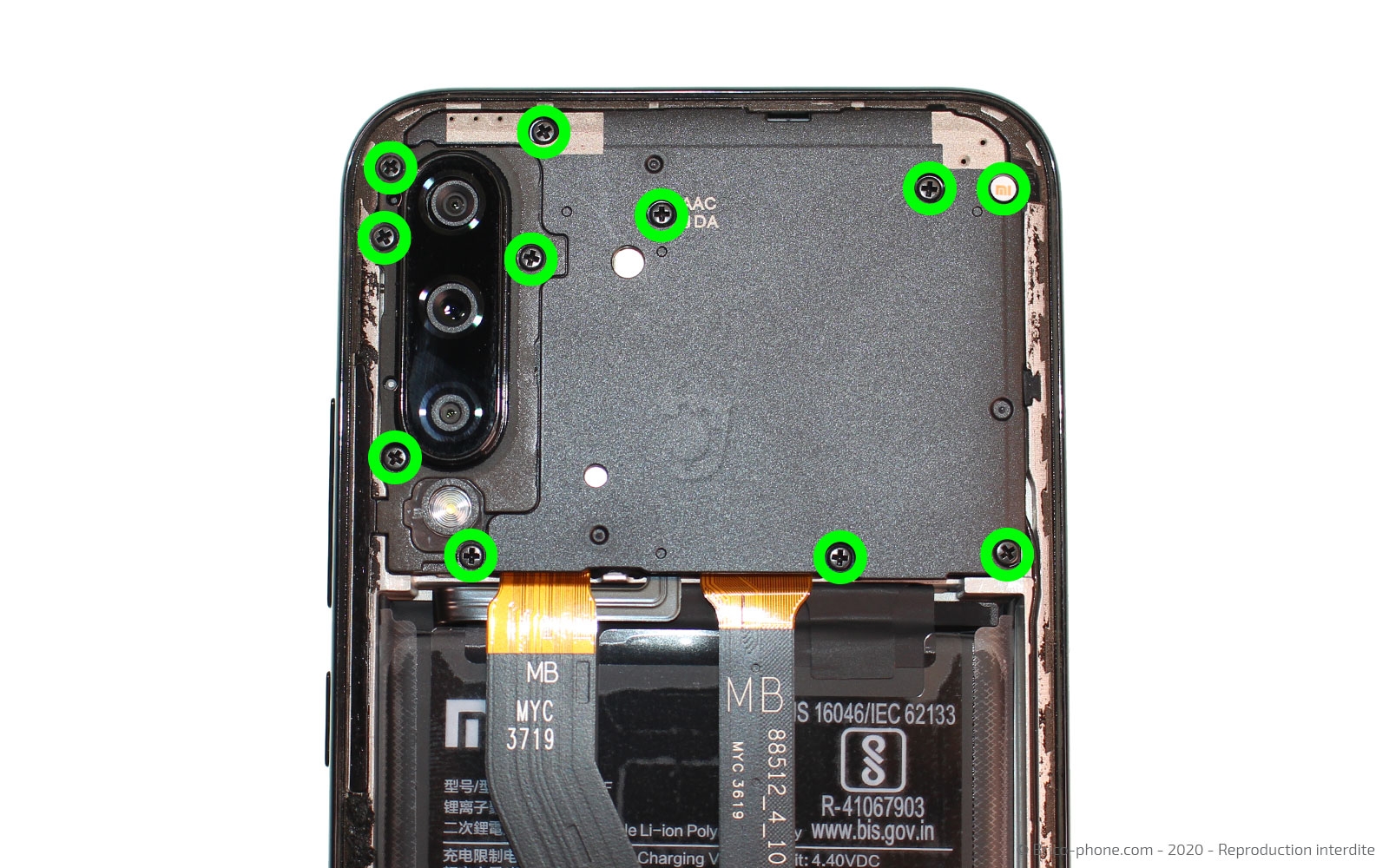

Etape 4 : Enlever le cache de protection de la carte mère
A l'aide du tournevis cruciforme, retirez les 11 vis retenant la plaquette de protection noire afin de pouvoir l'extraire et laissez apparaitre la carte mère du Xiaomi Mi A3.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 5 : Déconnecter la batterie

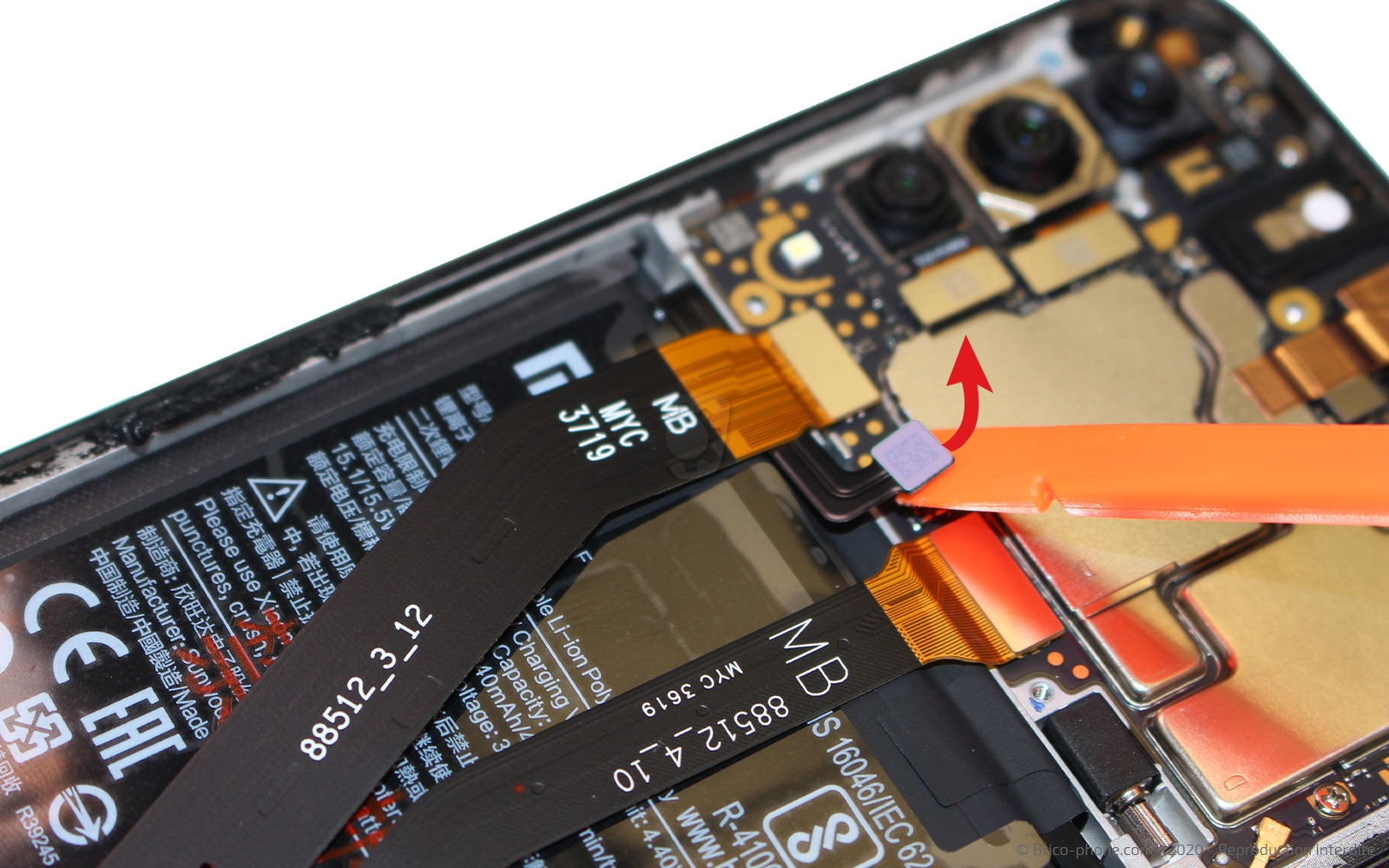

Avec le spudger, déconnectez la nappe de la batterie afin de pouvoir travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Sortir le haut-parleur externe
Toujours avec le même tournevis, dévissez les 8 vis cruciformes du haut-parleur externe avant de le sortir du châssis avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 7 : Débrancher les différentes nappes

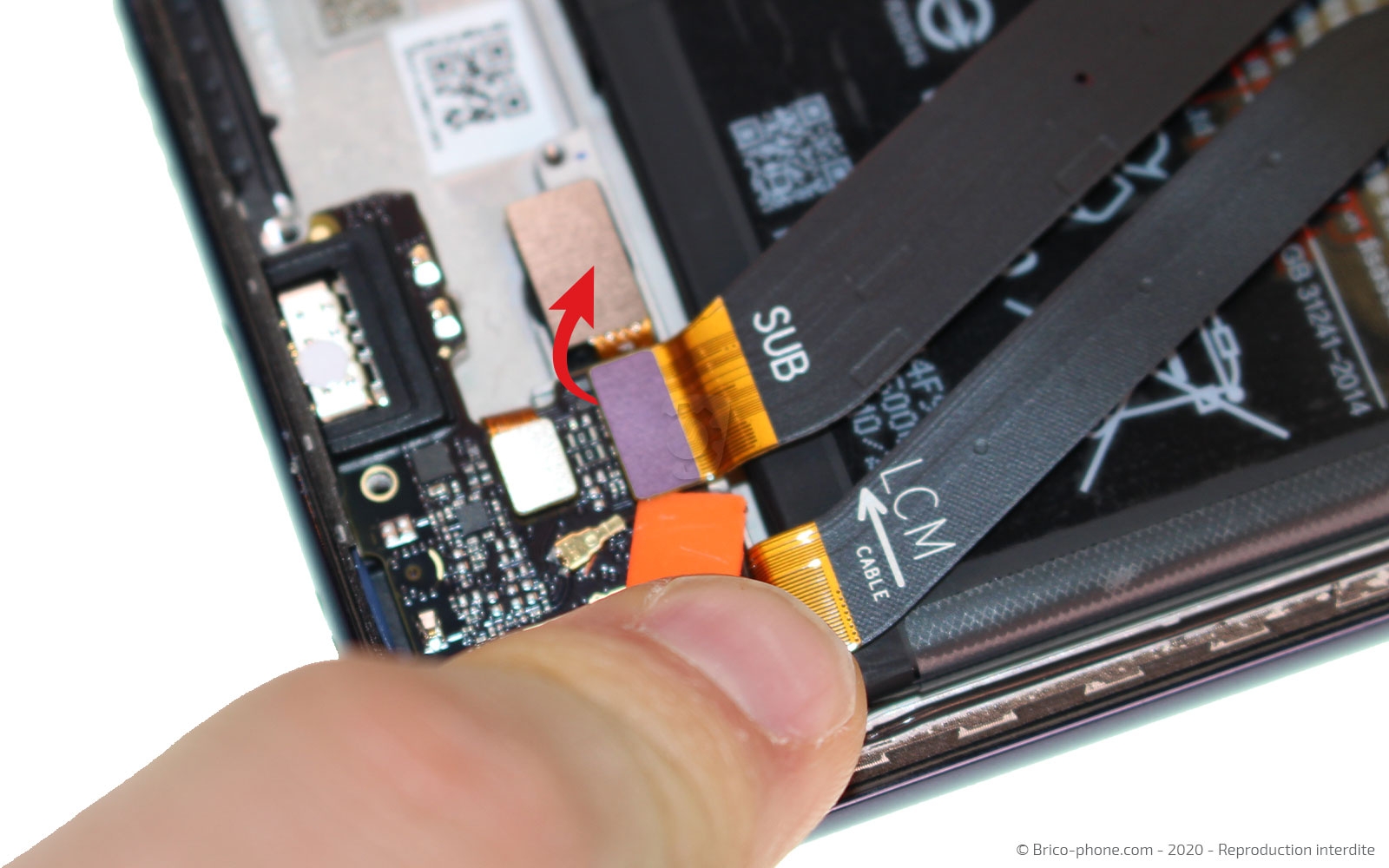

Pour accéder à la batterie, il est nécéssaire de retirer la rallonge d'interconnexion. Pour cela, il vous suffit de déconnecter ses deux nappes, l'un se trouvant sur le connecteur de charge et l'autre sur la carte mère.
Débranchez également, la nappe de la rallonge de l'écran connectée sur la carte mère.
Outils du kit utilisés
Outils du kit utilisés

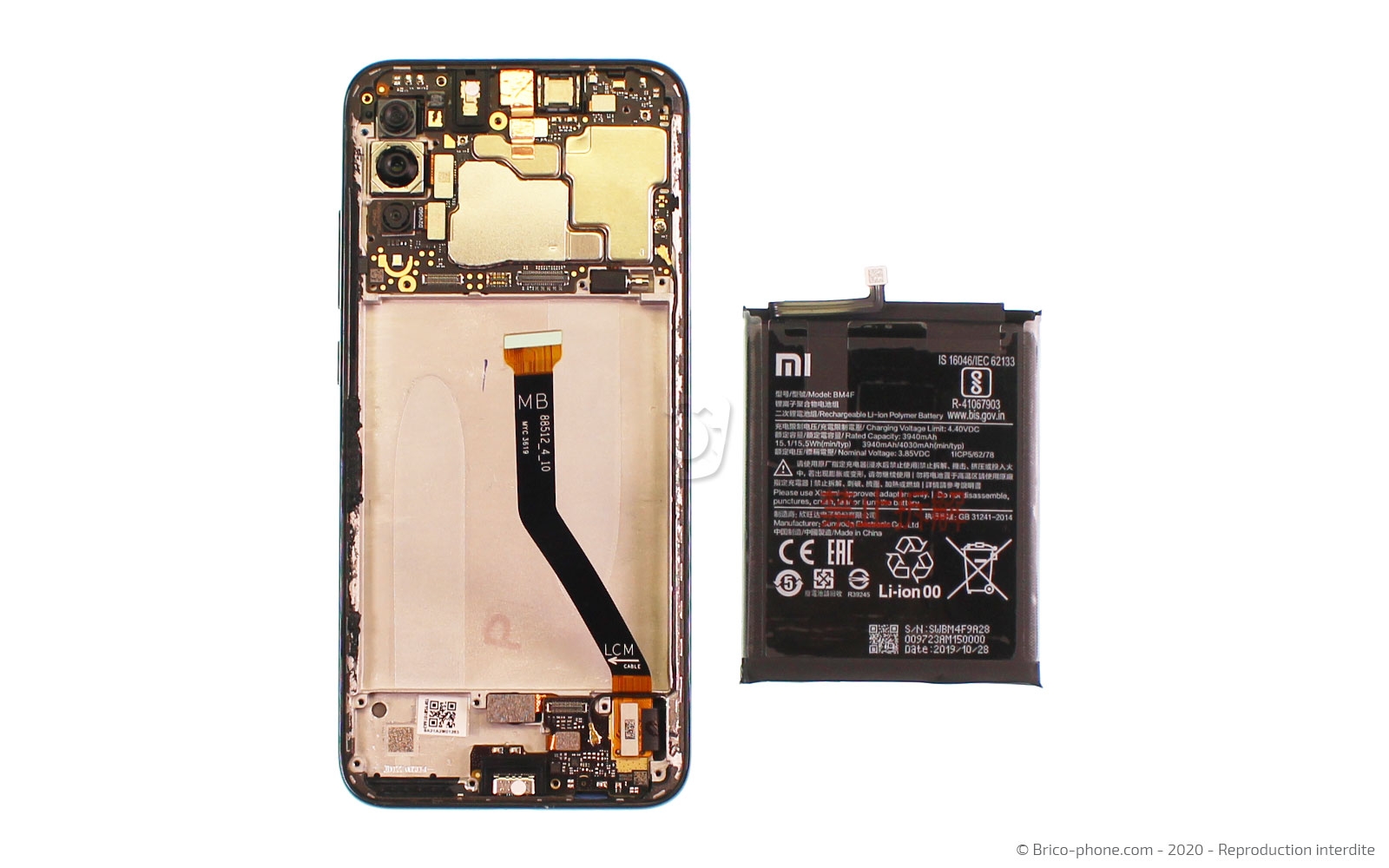

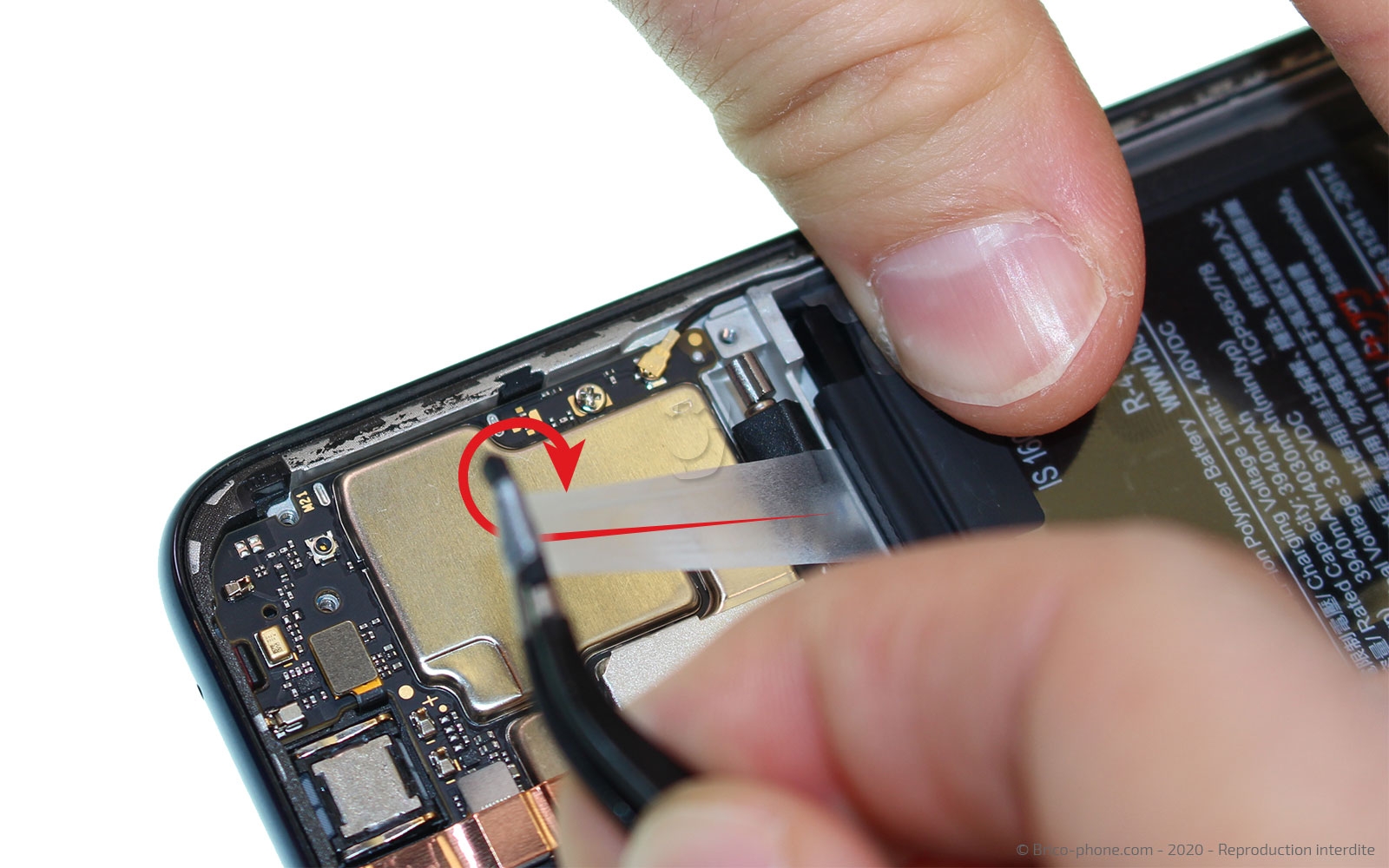

Etape 8 : Libérer la batterie

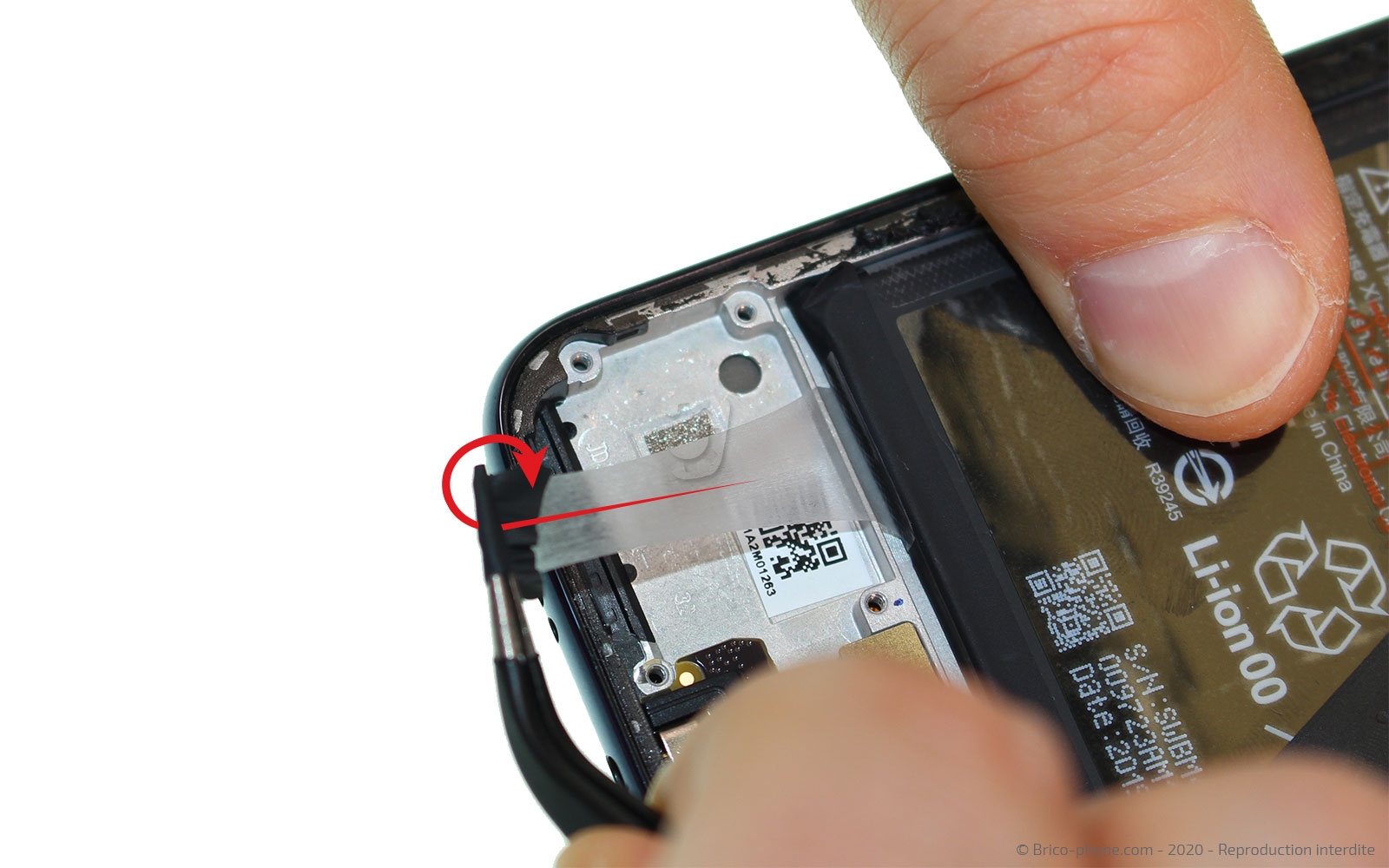

Maintenant, vous pouvez accéder à une des deux languettes des stickers se trouvant sous la batterie.
Pour retirer cette dernière, il vous faut donc attraper à l'aide de la pincette la partie noire de l'adhésif et la tirer afin de pouvoir l'enrouler autour de la pince délicatement afin de ne pas la casser.
Réitérez l'opération avec la deuxième languette se trouvant en haut du composant.
Vous pouvez retirer la batterie sans encombre néanmoins si une des languettes a cassé, servez-vous de la carte en PVC pour terminer le décollage en la passant sous la batterie.
Outils du kit utilisés
Outils du kit utilisés

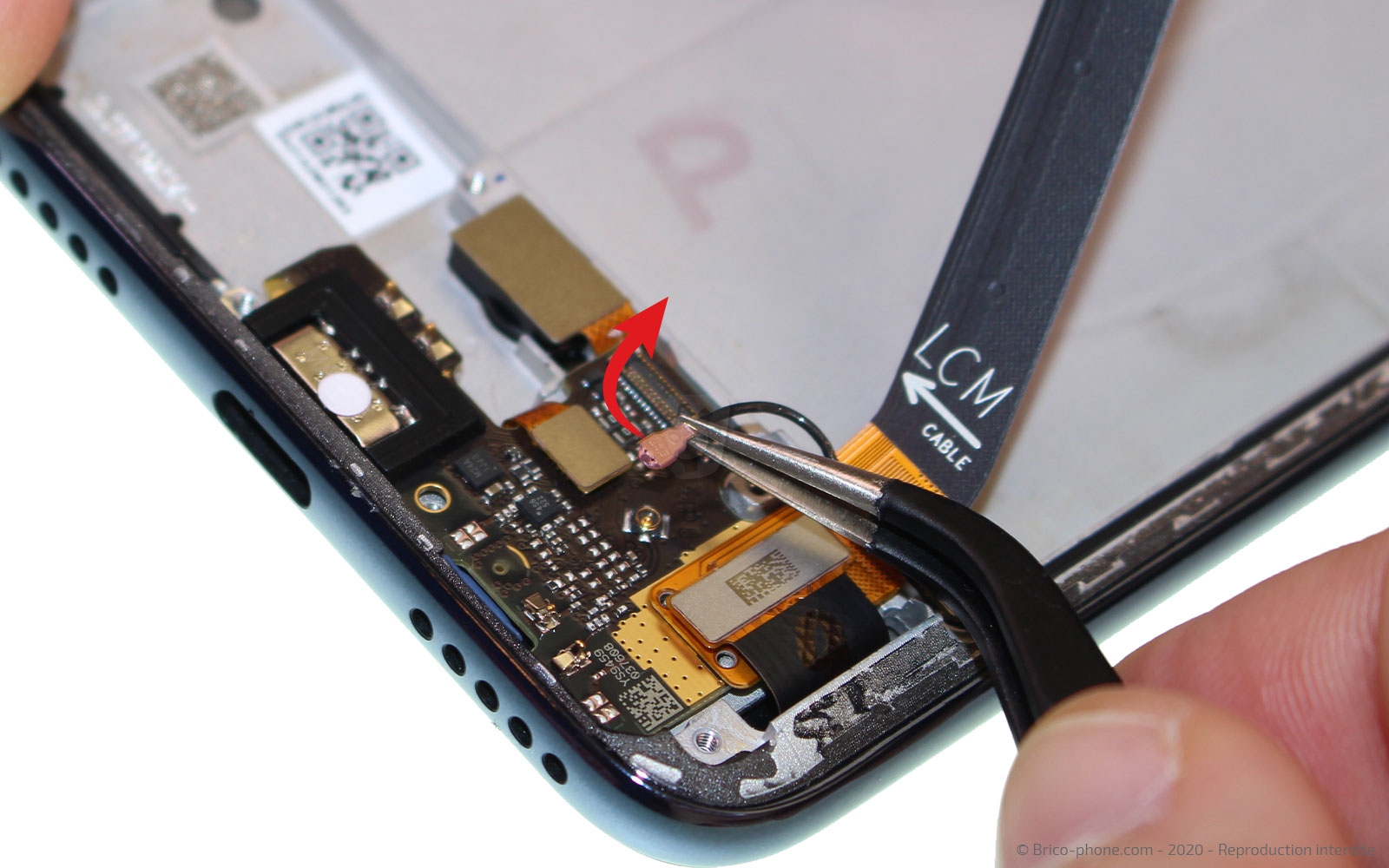

Etape 9 : Décrocher les nappes du dock
Sur le connecteur de charge, déconnectez la nappe du lecteur d'empreintes ainsi que celle de l'écran et déclipsez le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

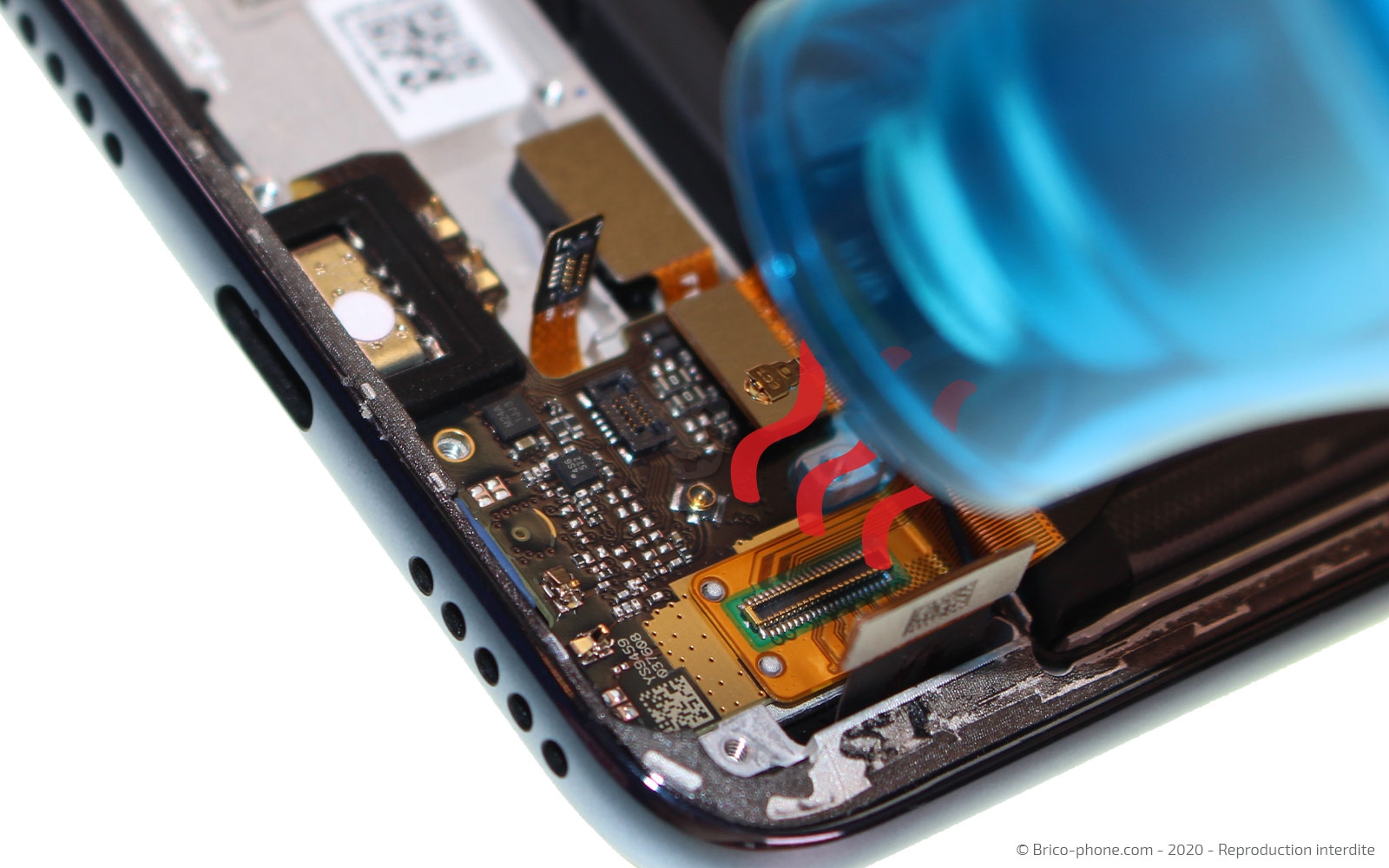

Etape 10 : Ôter le connecteur de charge
A l'aide du décapeur thermique ou de votre sèche-cheveux, chauffez légèrement la nappe de la rallonge de connexion de l'écran afin de pouvoir la décoller du dock avec la pince en métal.

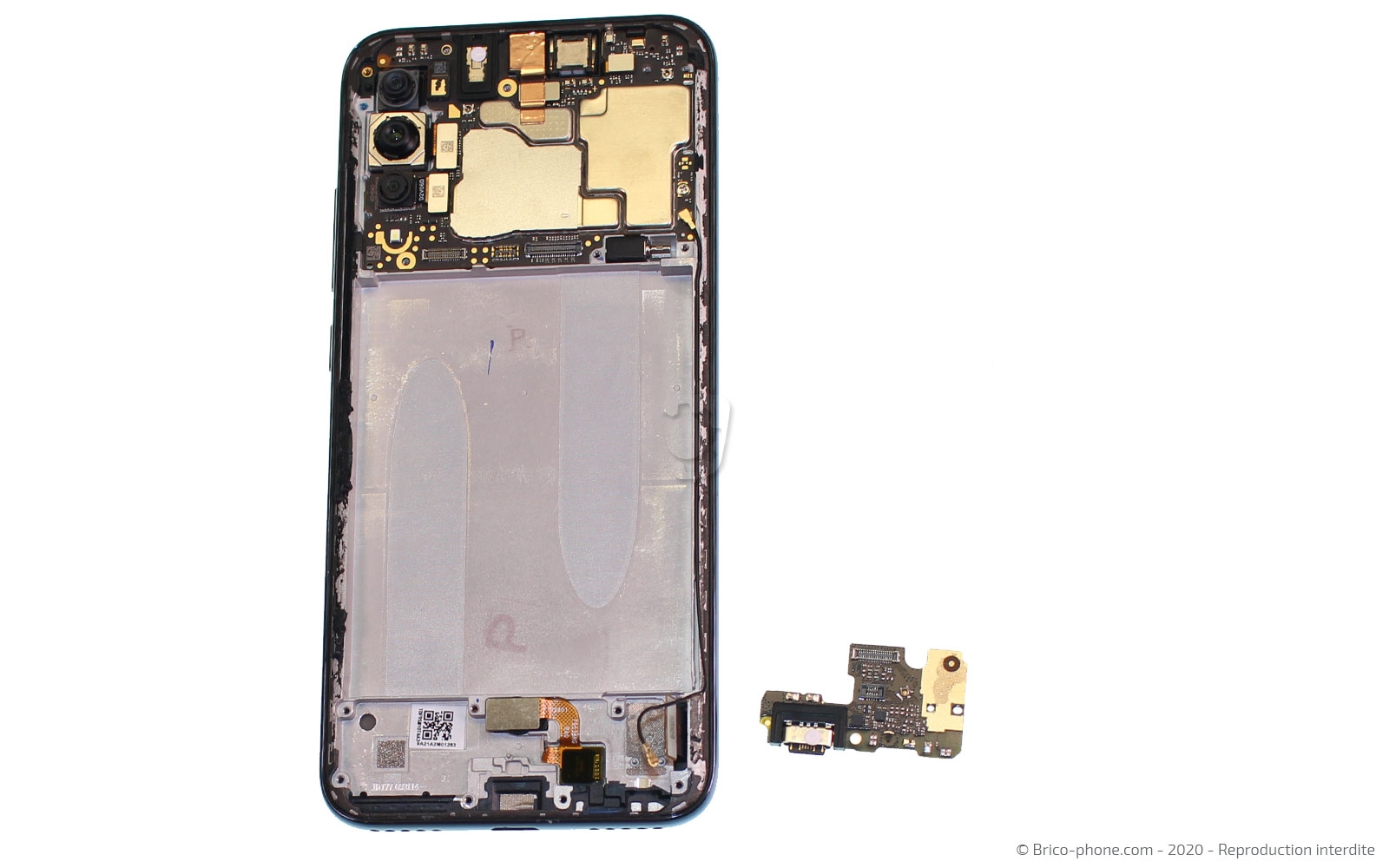

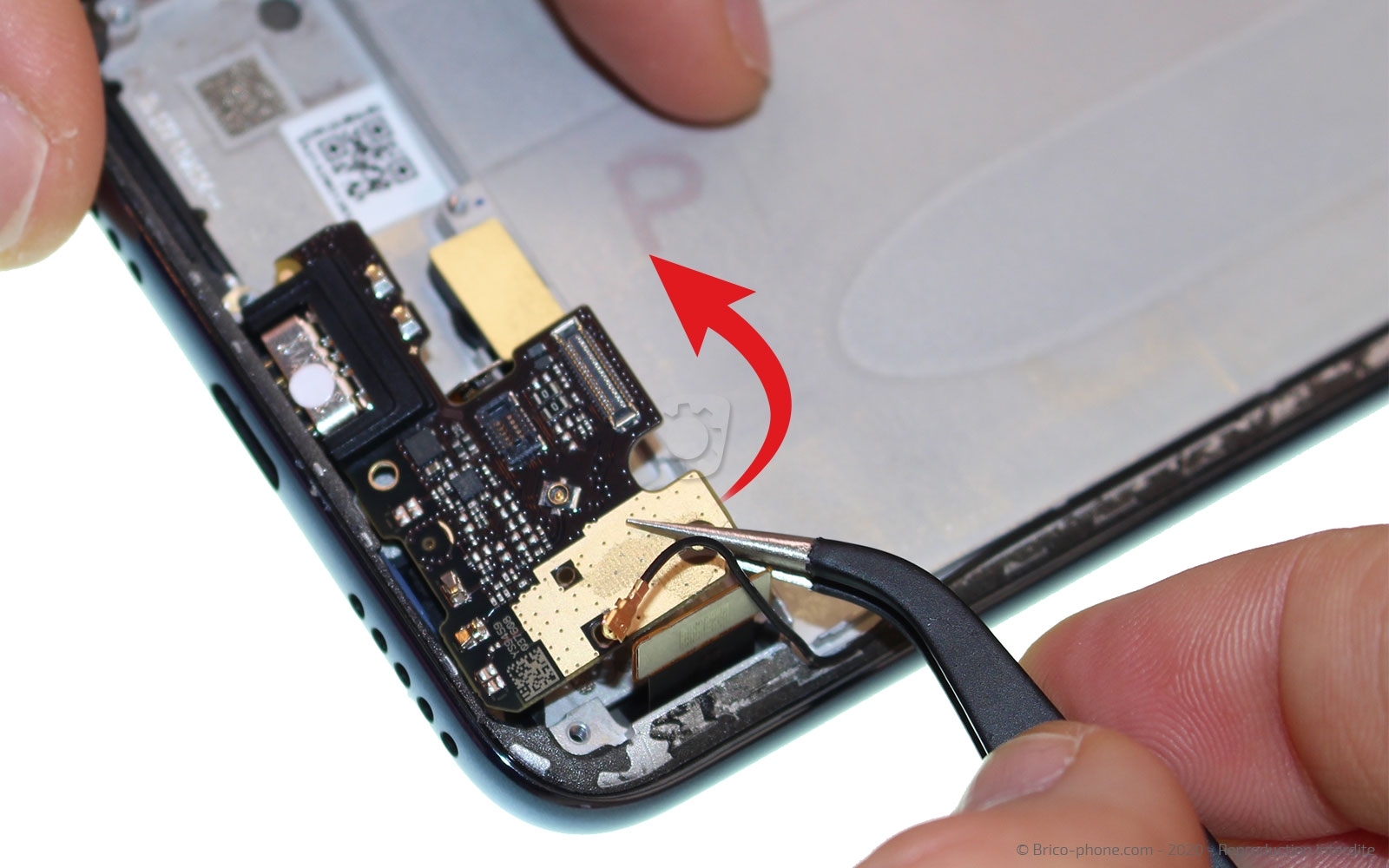

Ensuite, toujours avec le même ustensile, sortez le connecteur de charge du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

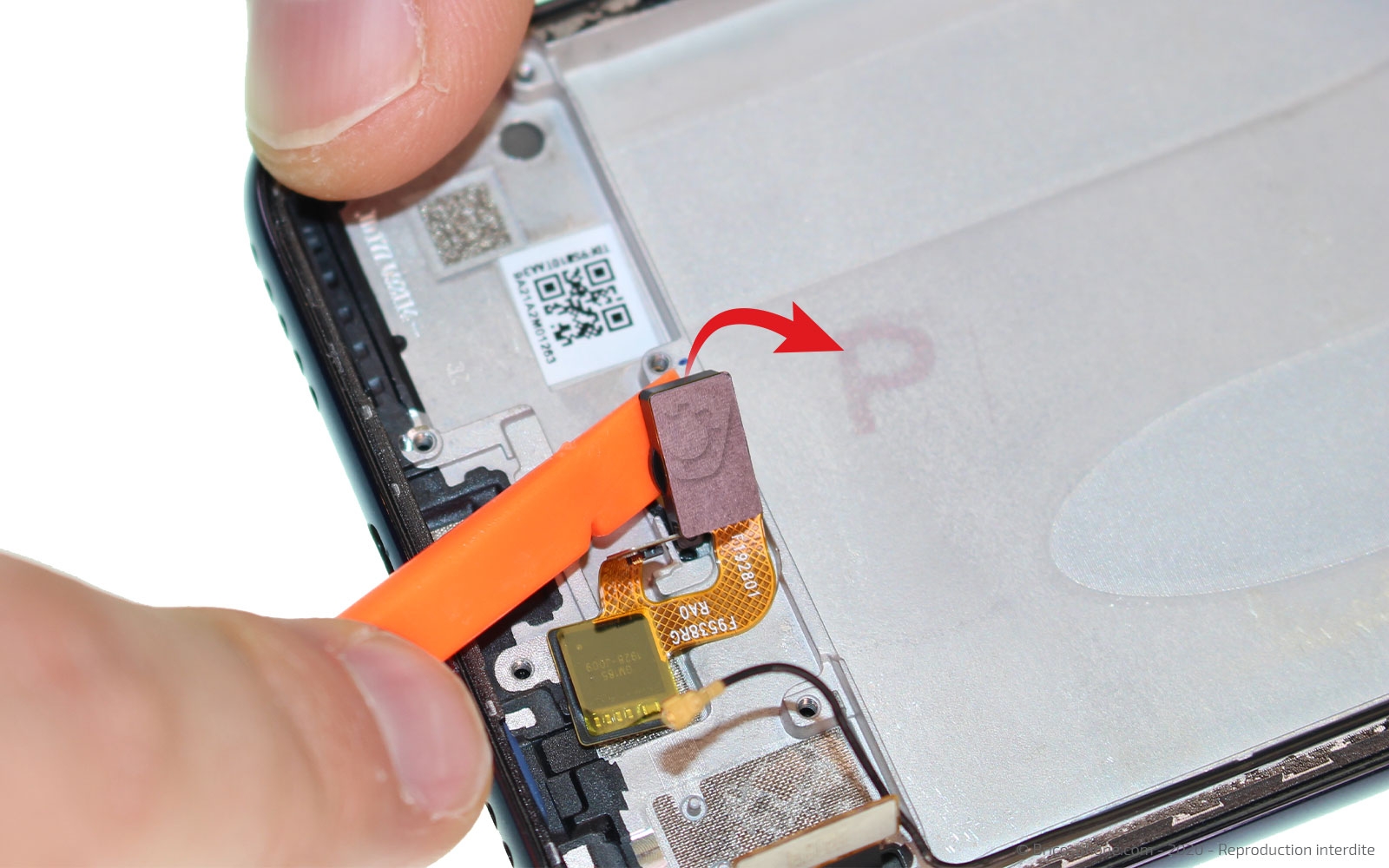

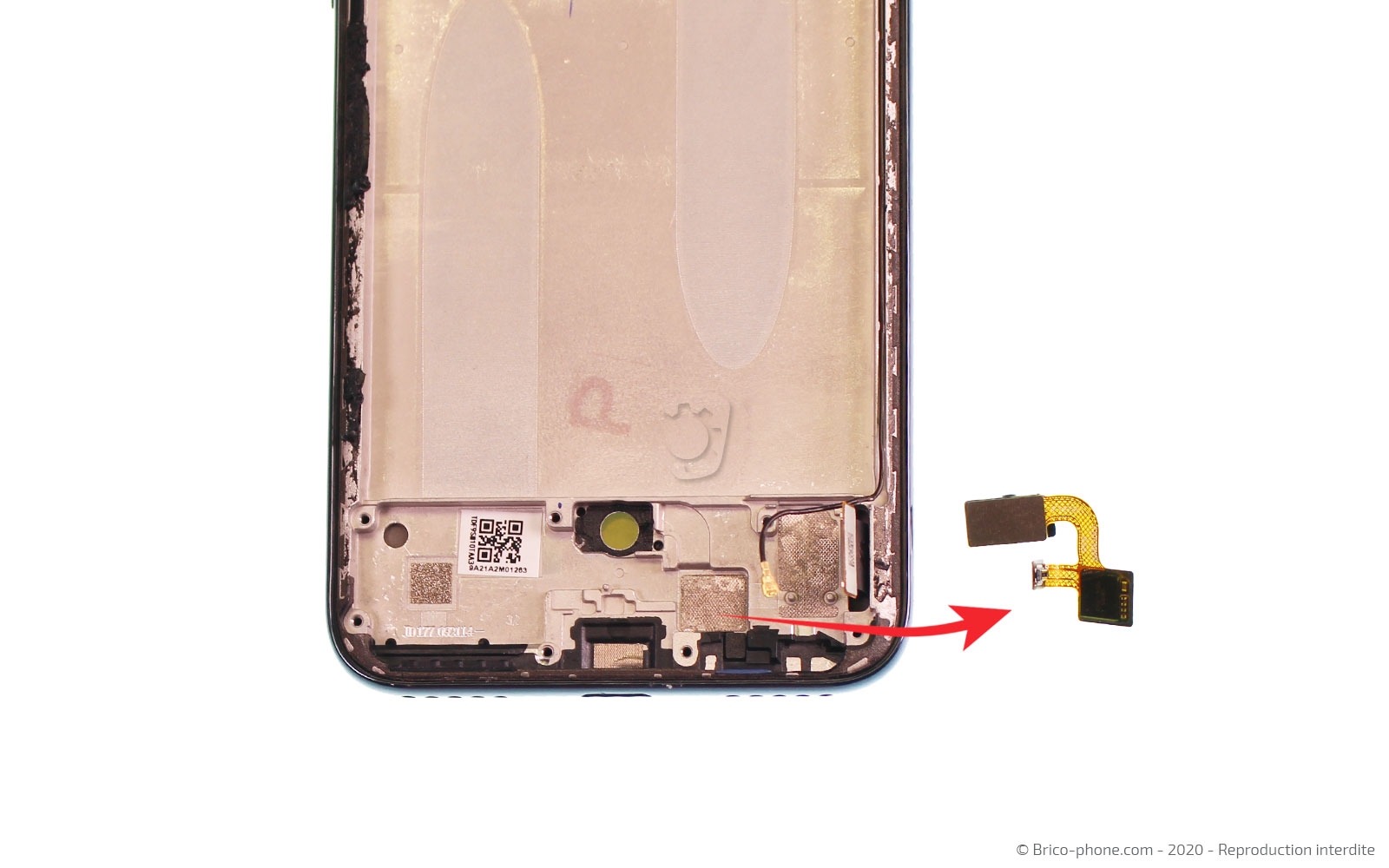

Etape 11 : Récupérer le lecteur d'empreintes digitales

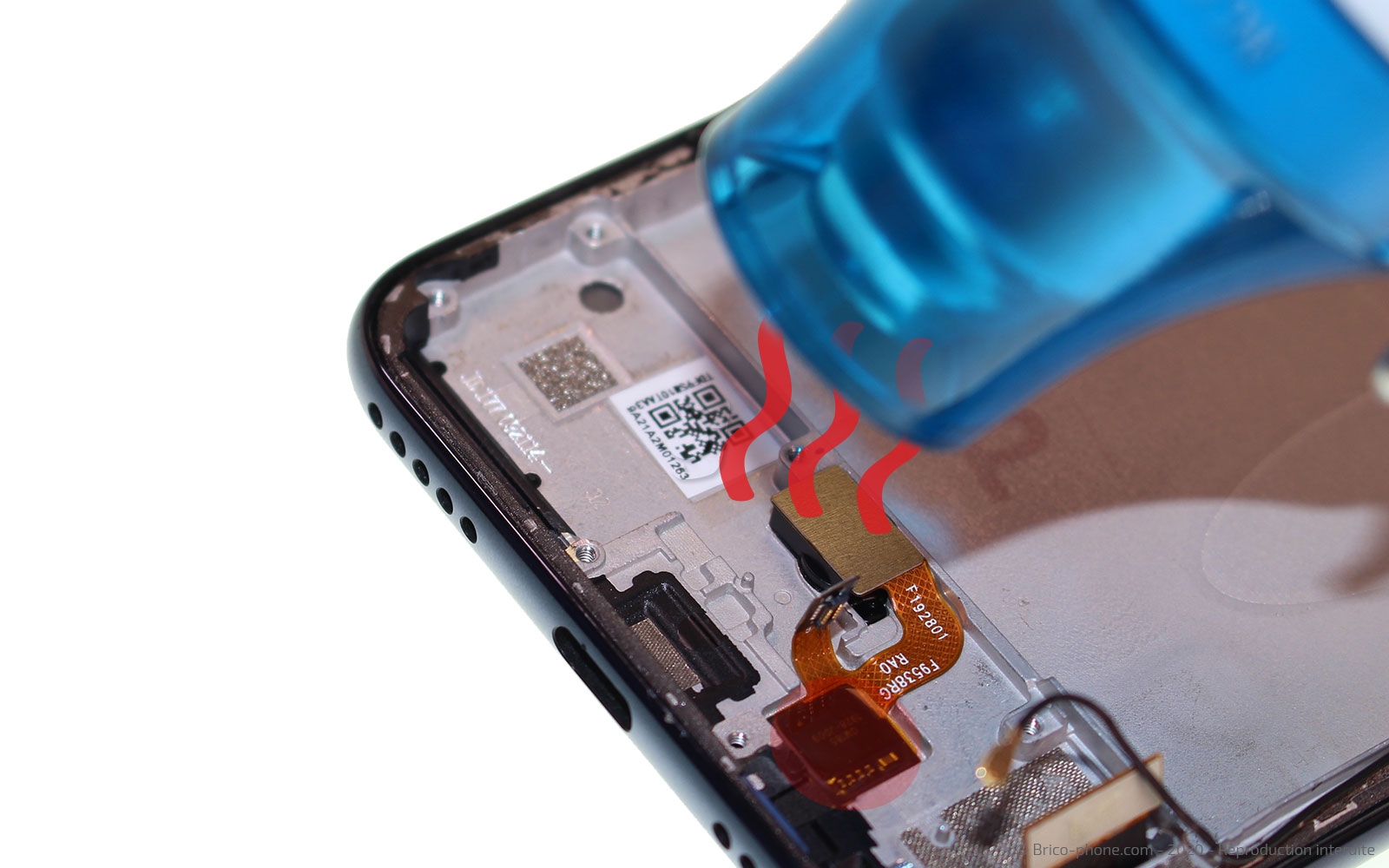

La nappe du lecteur d'empreinte est collée au châssis c'est pourquoi vous devez chauffer cette partie du téléphone avant de vous munir de la pince métallique.
Faites glisser la pointe de la pincette sous la nappe pour la décoller et avec levier en nylon, faites la même chose sous le capteur.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 12 : Libérer la carte mère

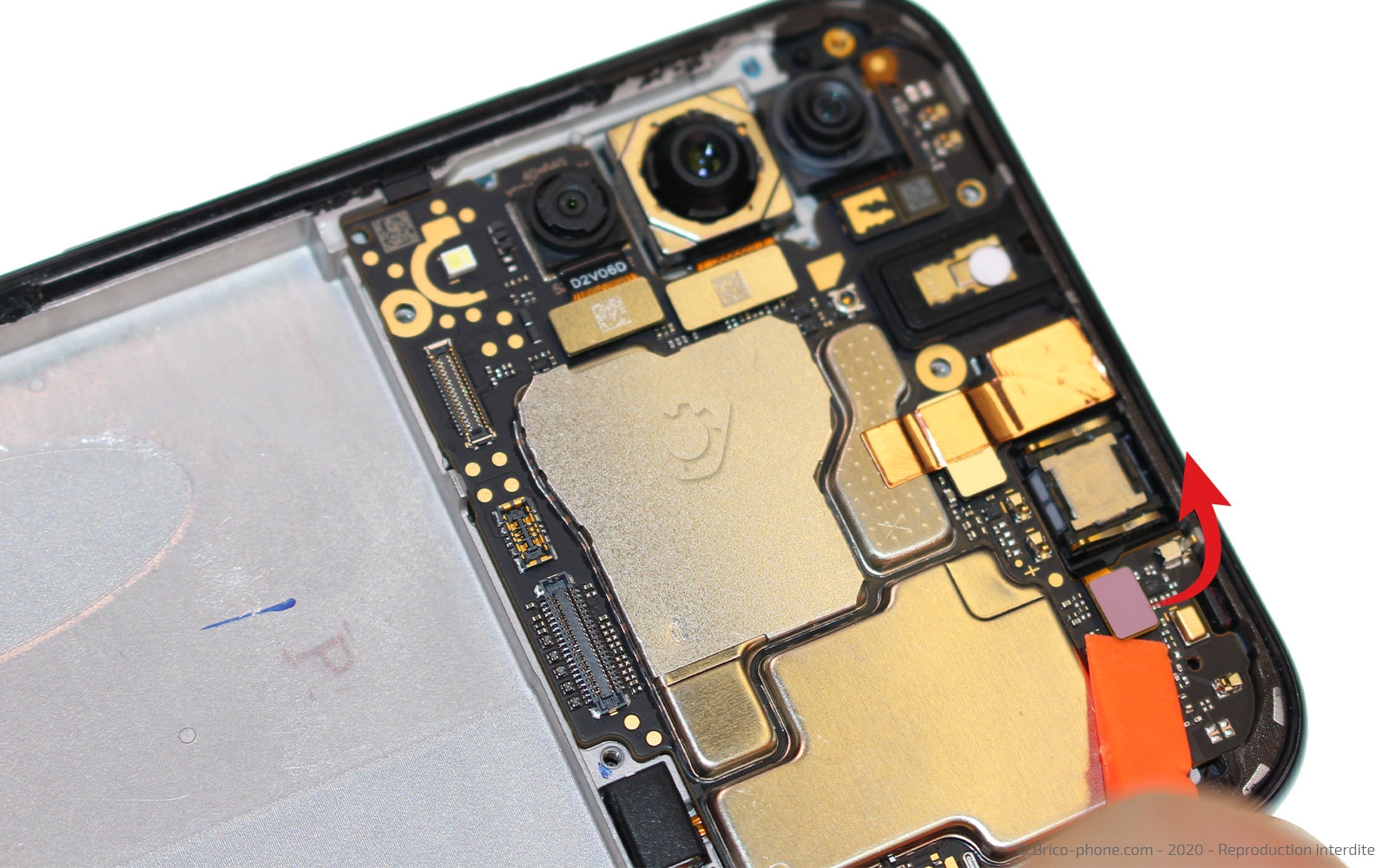

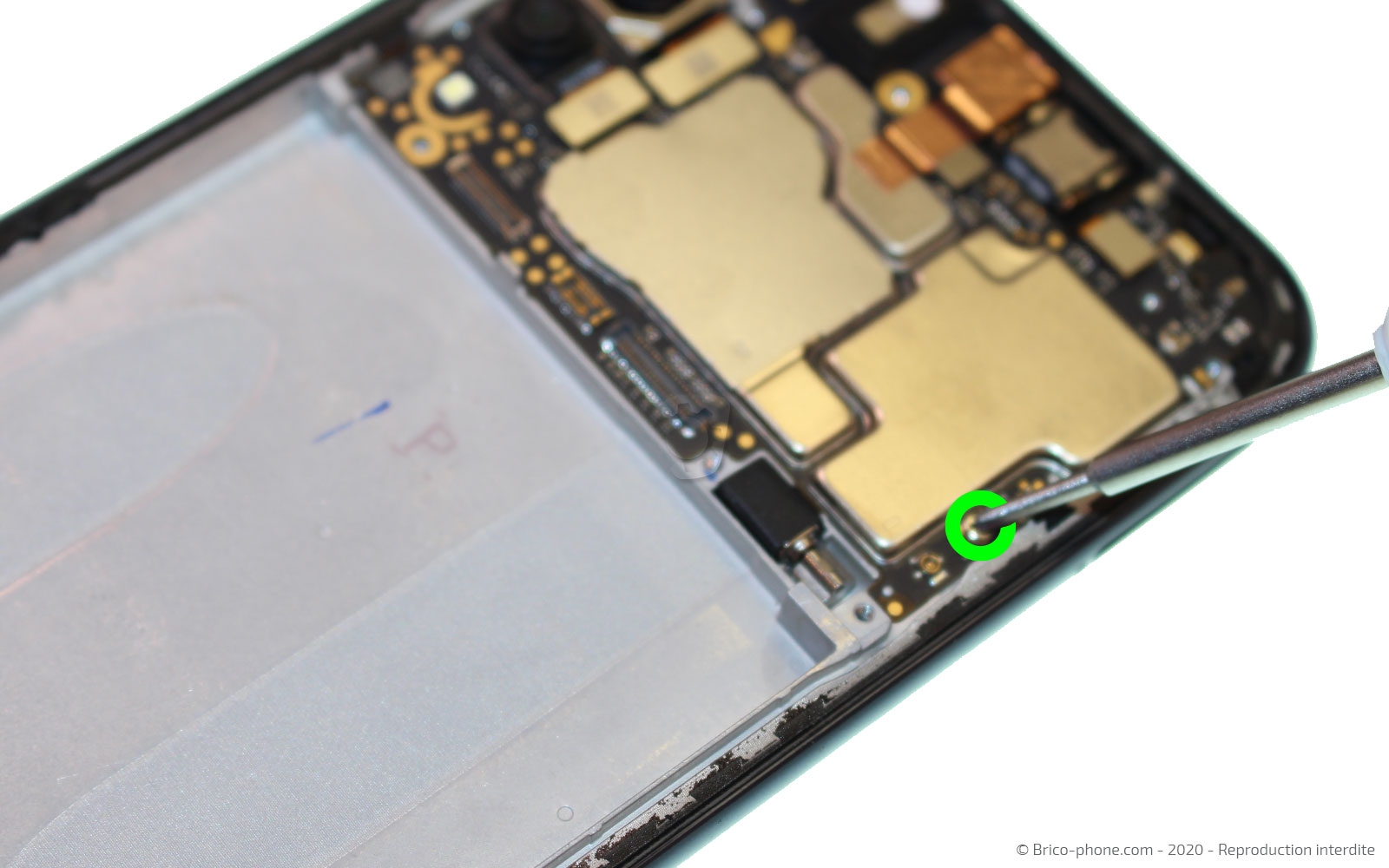

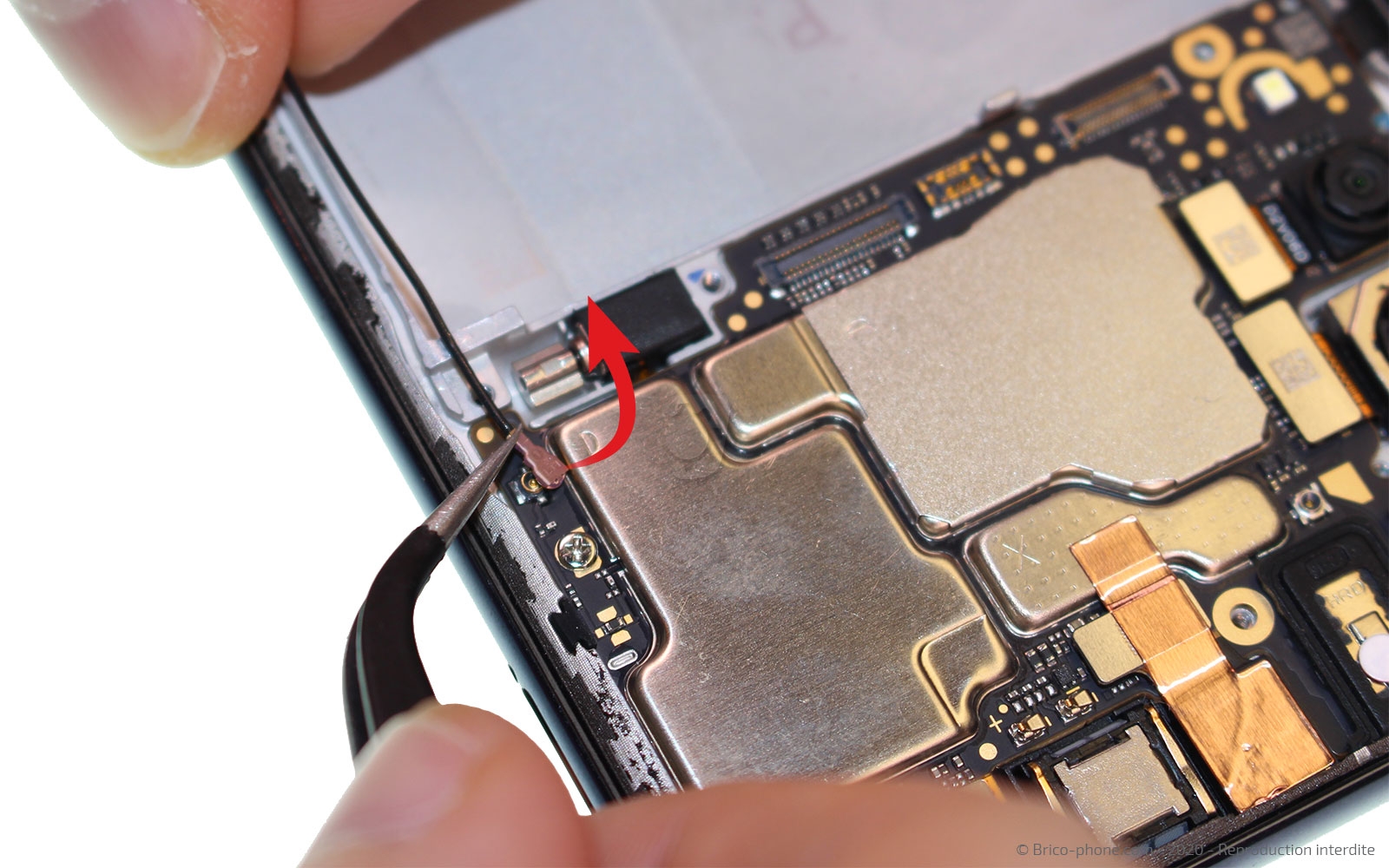

Déconnectez le câble coaxial ainsi que la nappe du capteur d'ambiance de la carte mère puis retirez la dernière vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

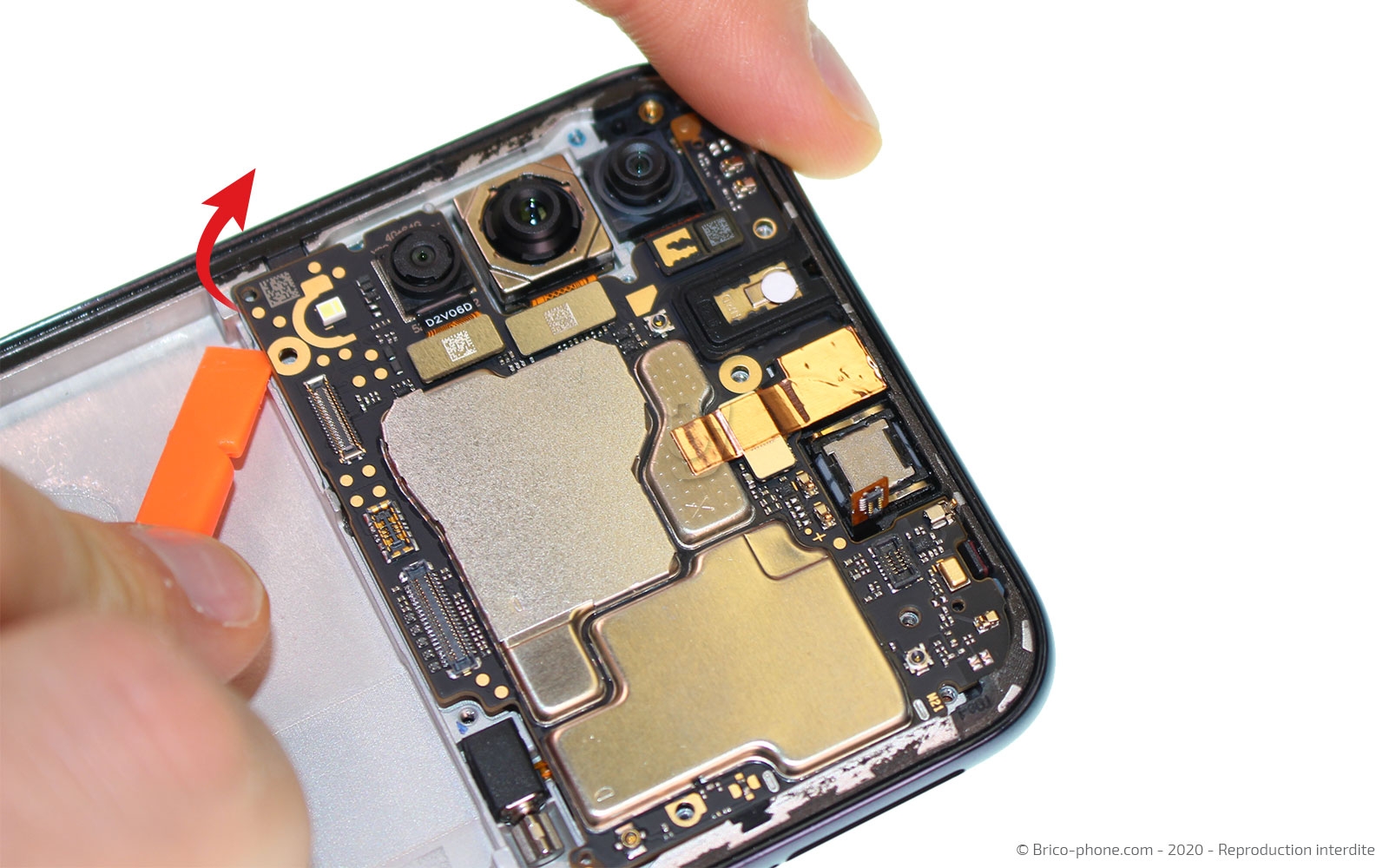

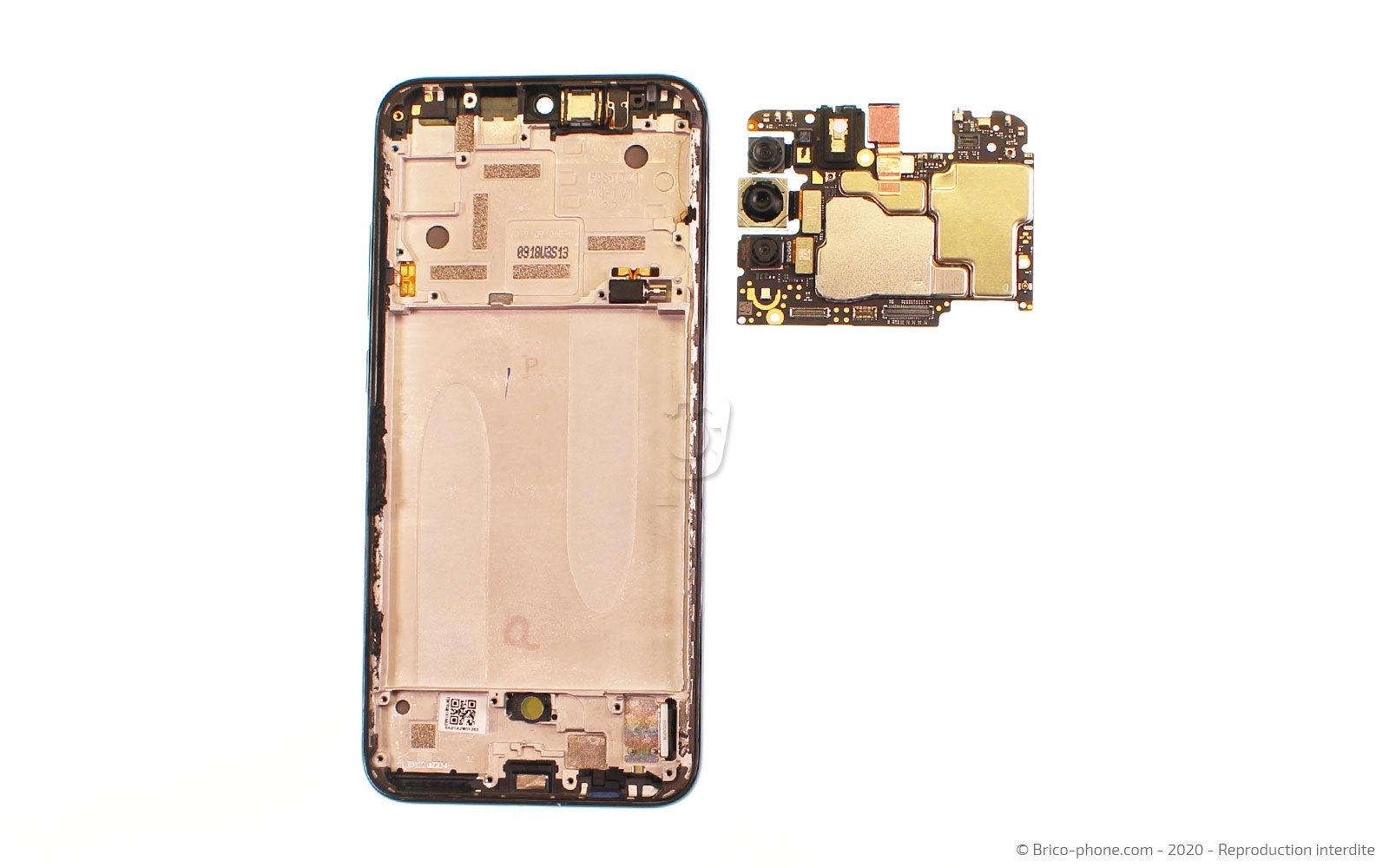

Etape 13 : Sortir la carte mère du châssis
A l'aide du levier en nylon, soulevez la carte mère afin de la faire sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Enlever le haut-parleur interne et le capteur d'ambiance

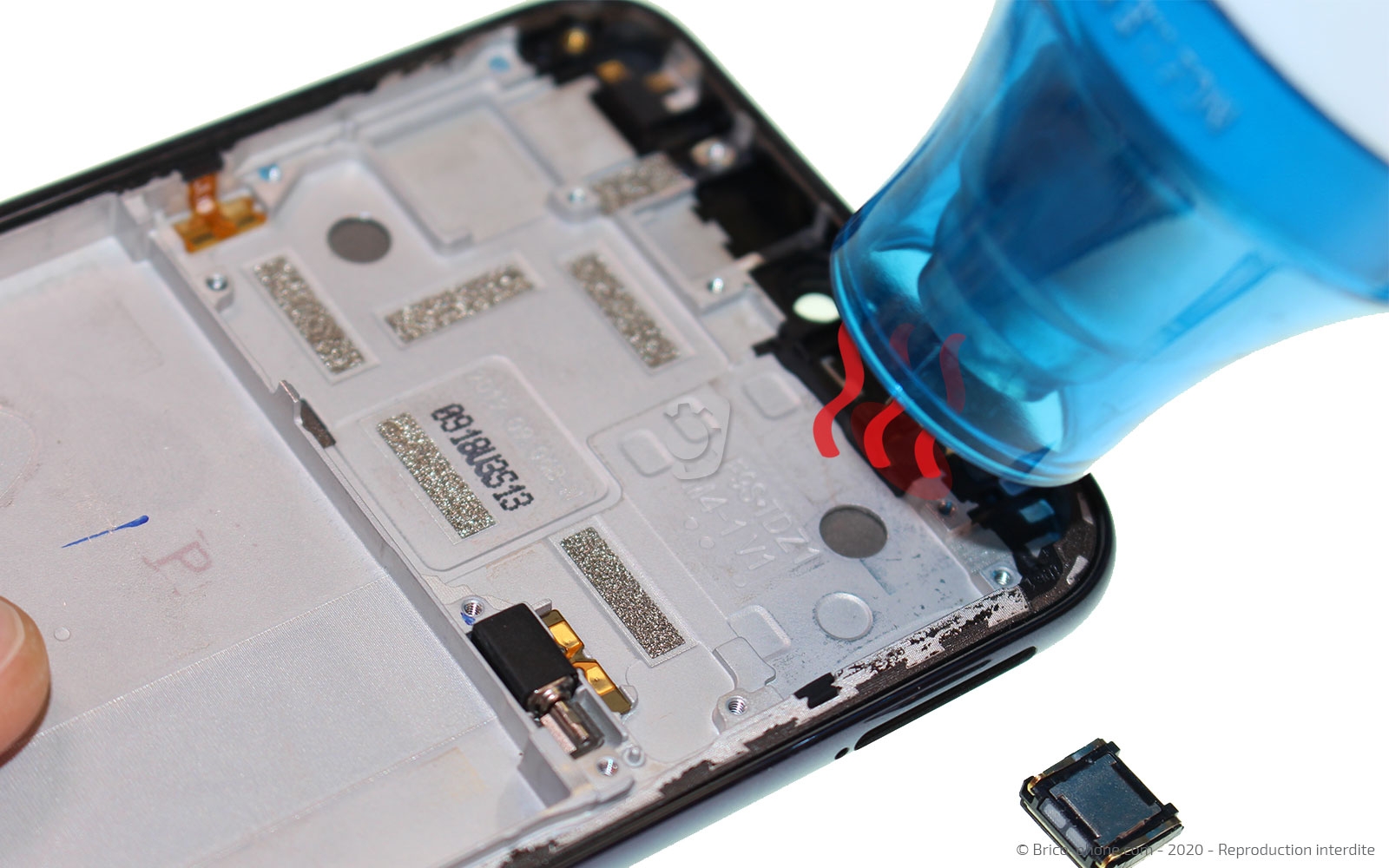

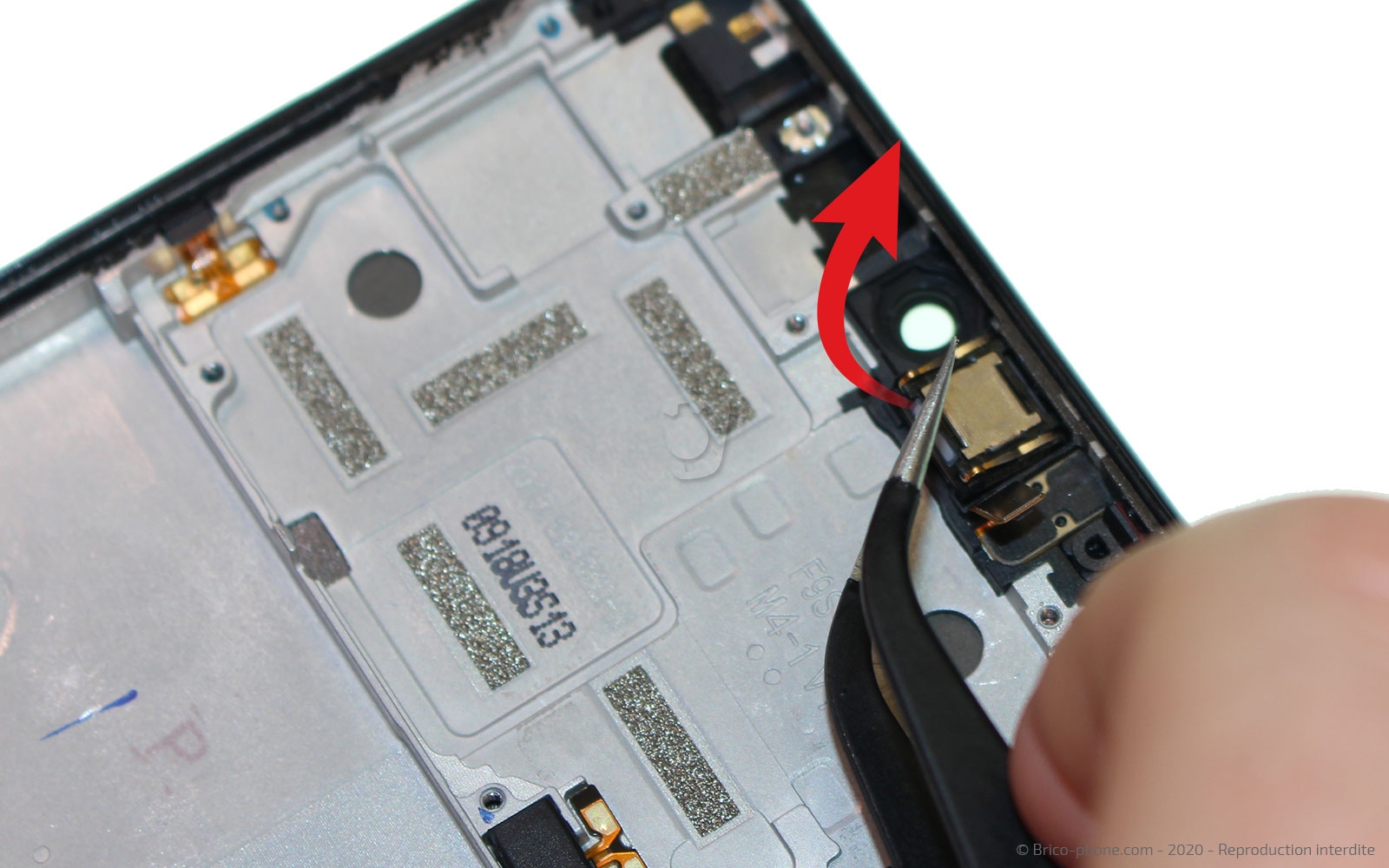

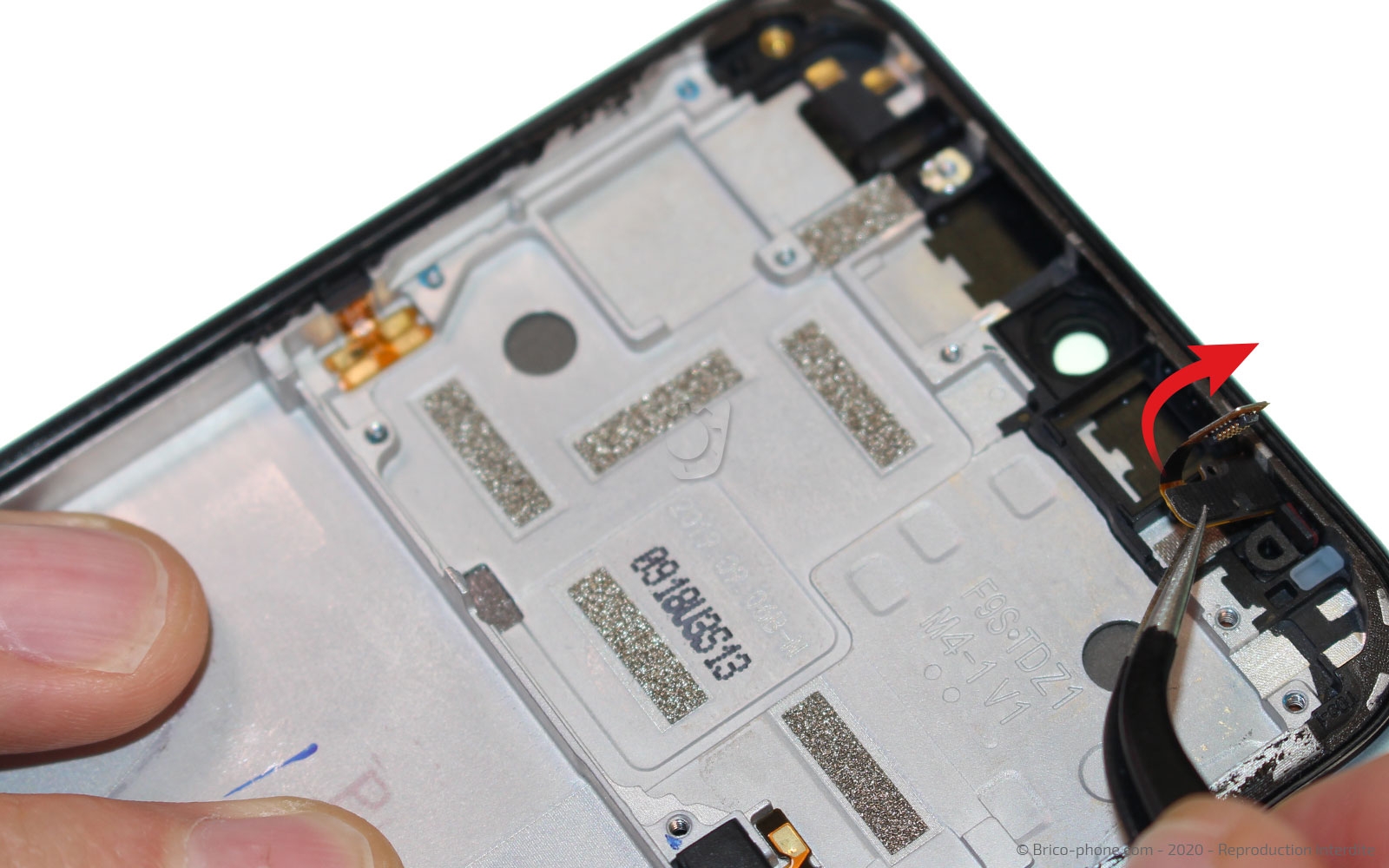

Munissez-vous de la pincette pour décoller le haut-parleur interne de votre Xiaomi. Ensuite, chauffez légèrement le capteur d'ambiance afin de pouvoir l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 15 : Retirer le vibreur et les contacts

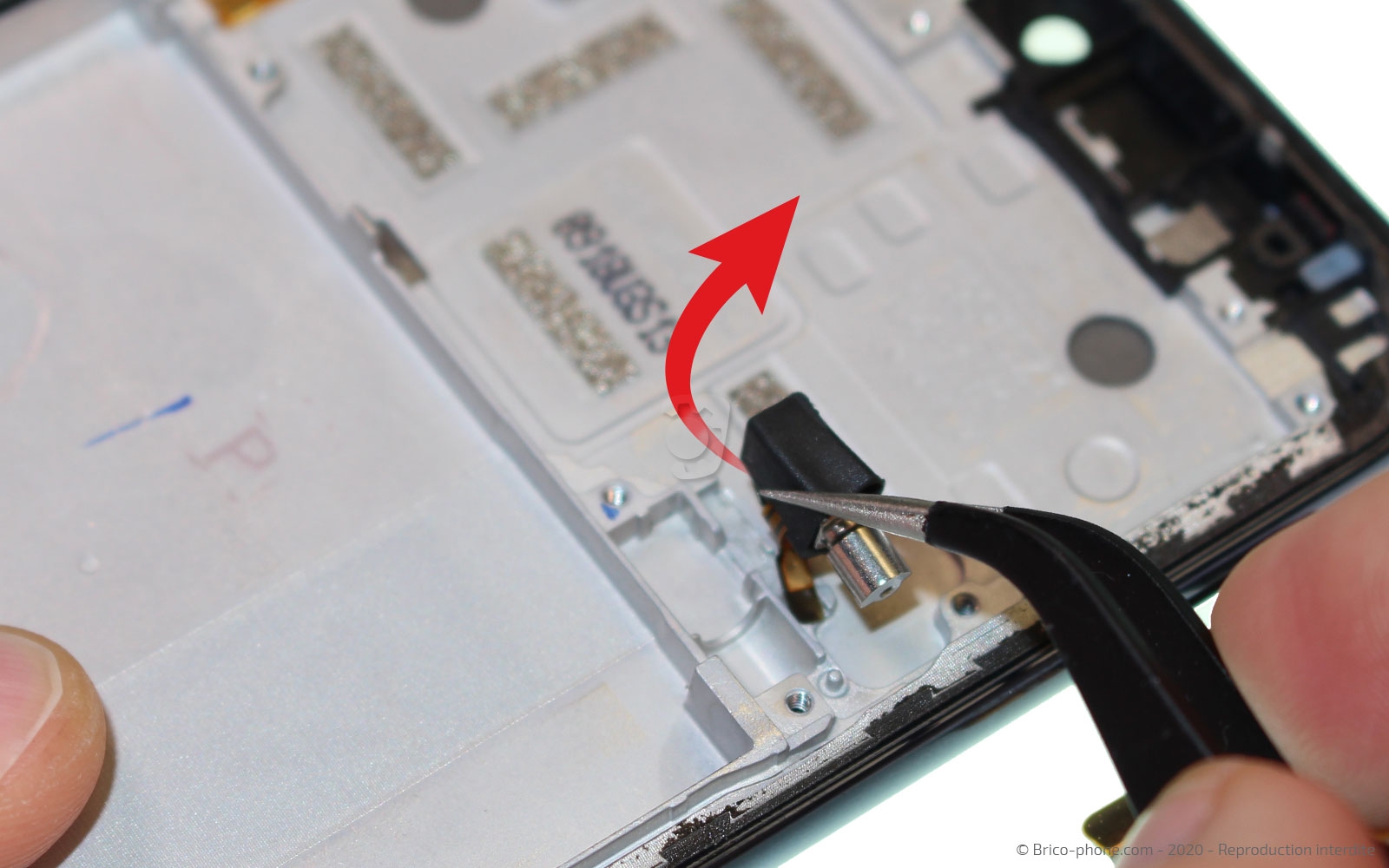

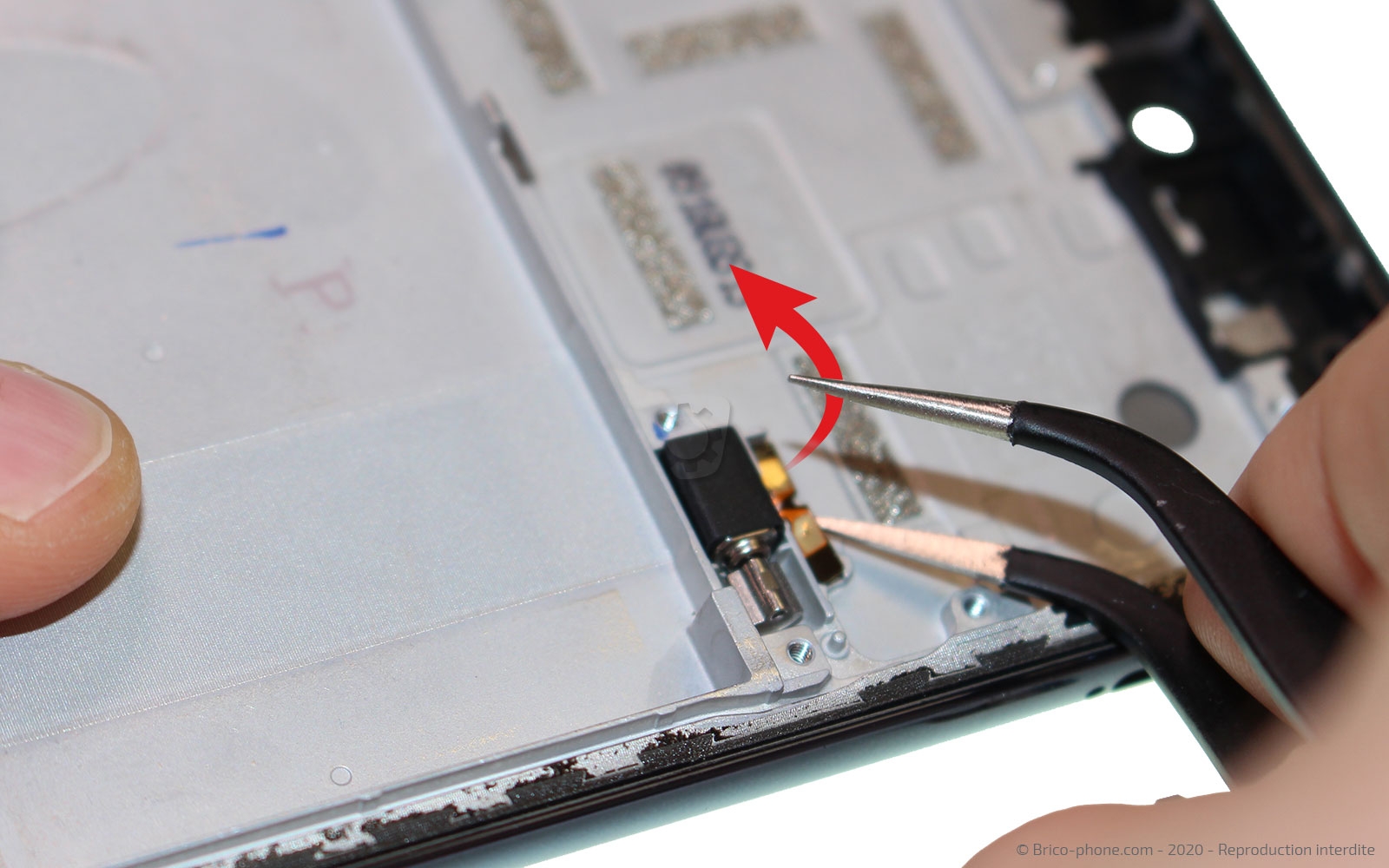

Toujours avec le même outil, sortez le vibreur de son emplacement. Puis, récupérer les petits contacteurs se trouvant dans l'angle gauche de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

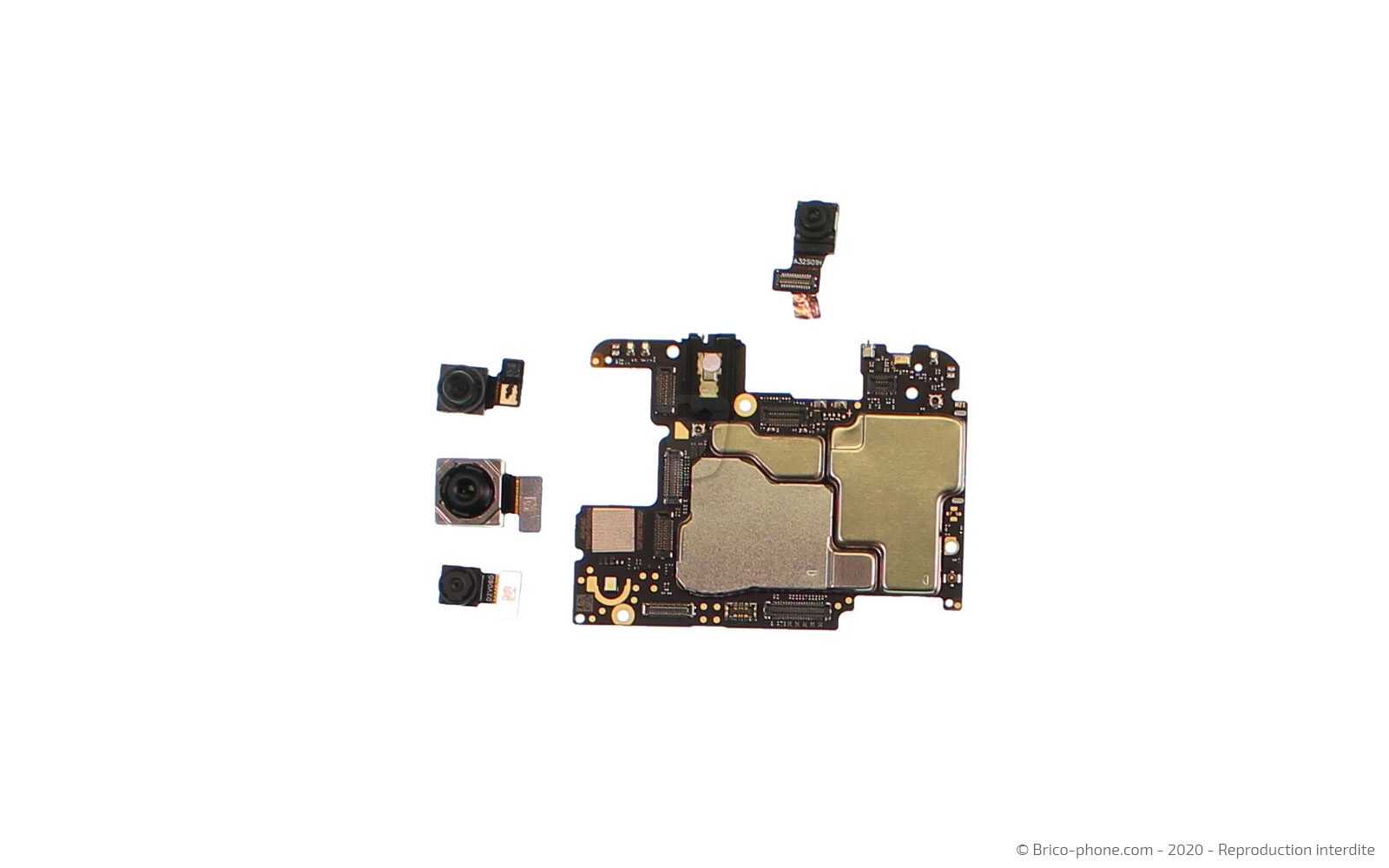

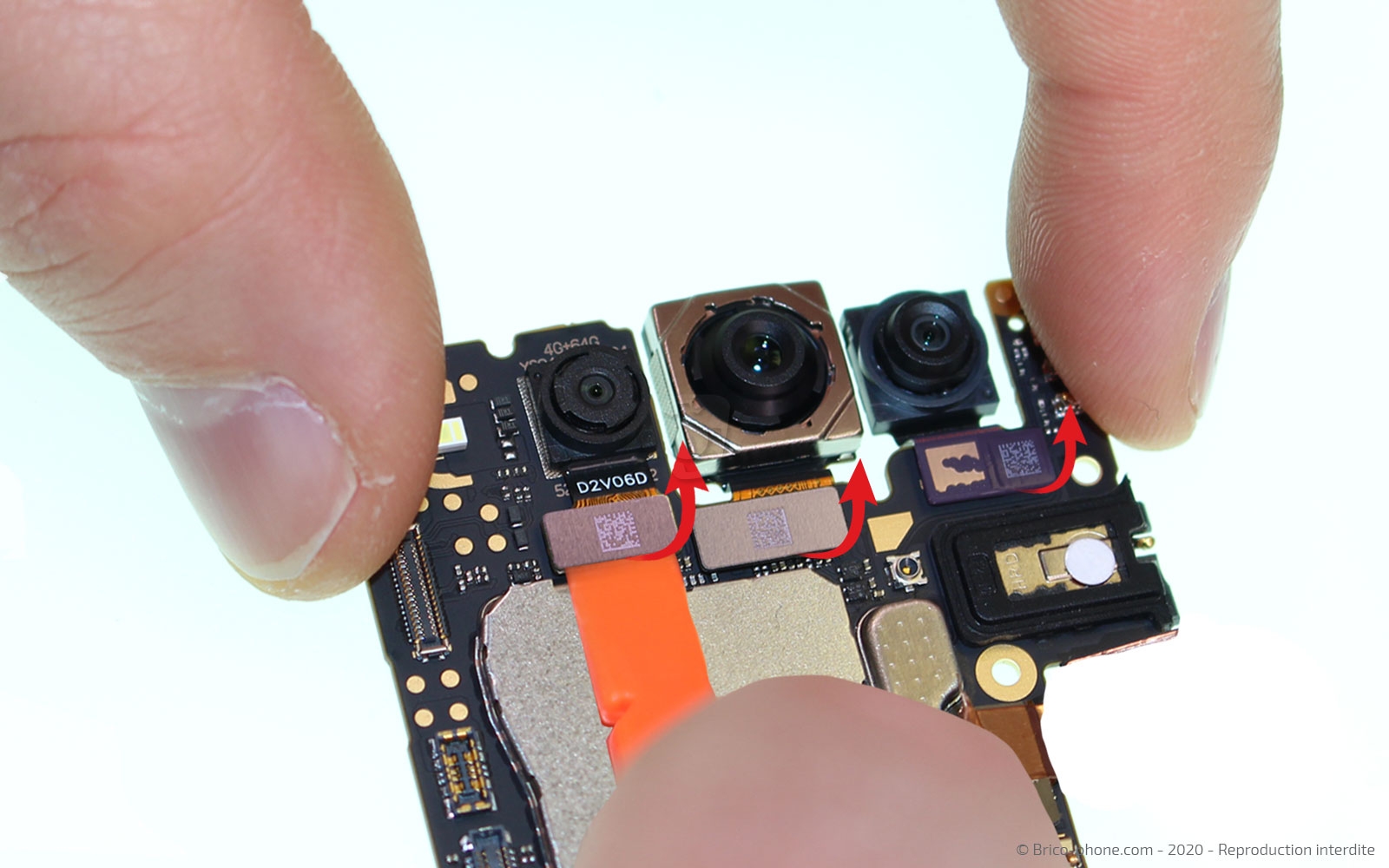

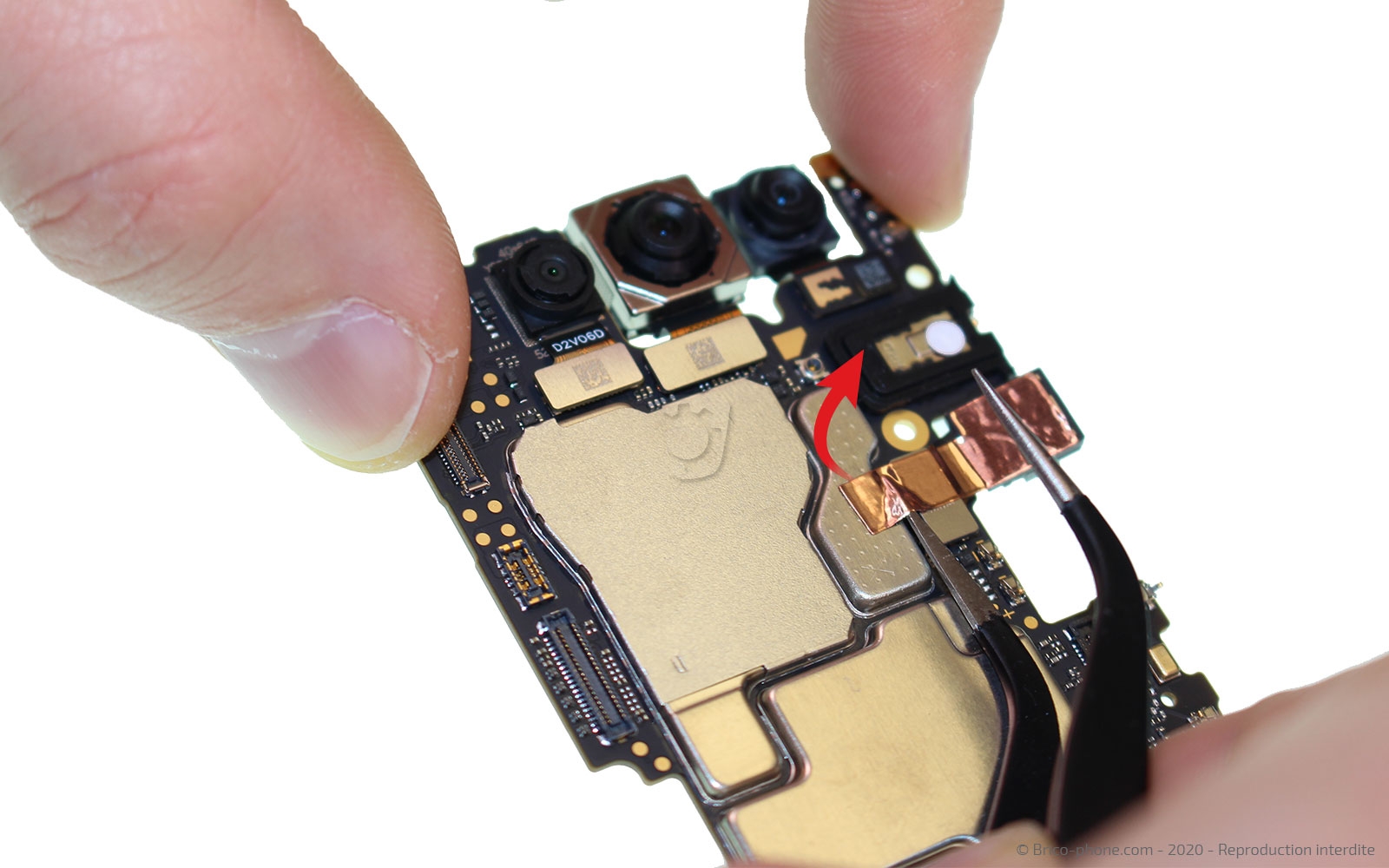

Etape 16 : Ôter les caméras de la carte mère

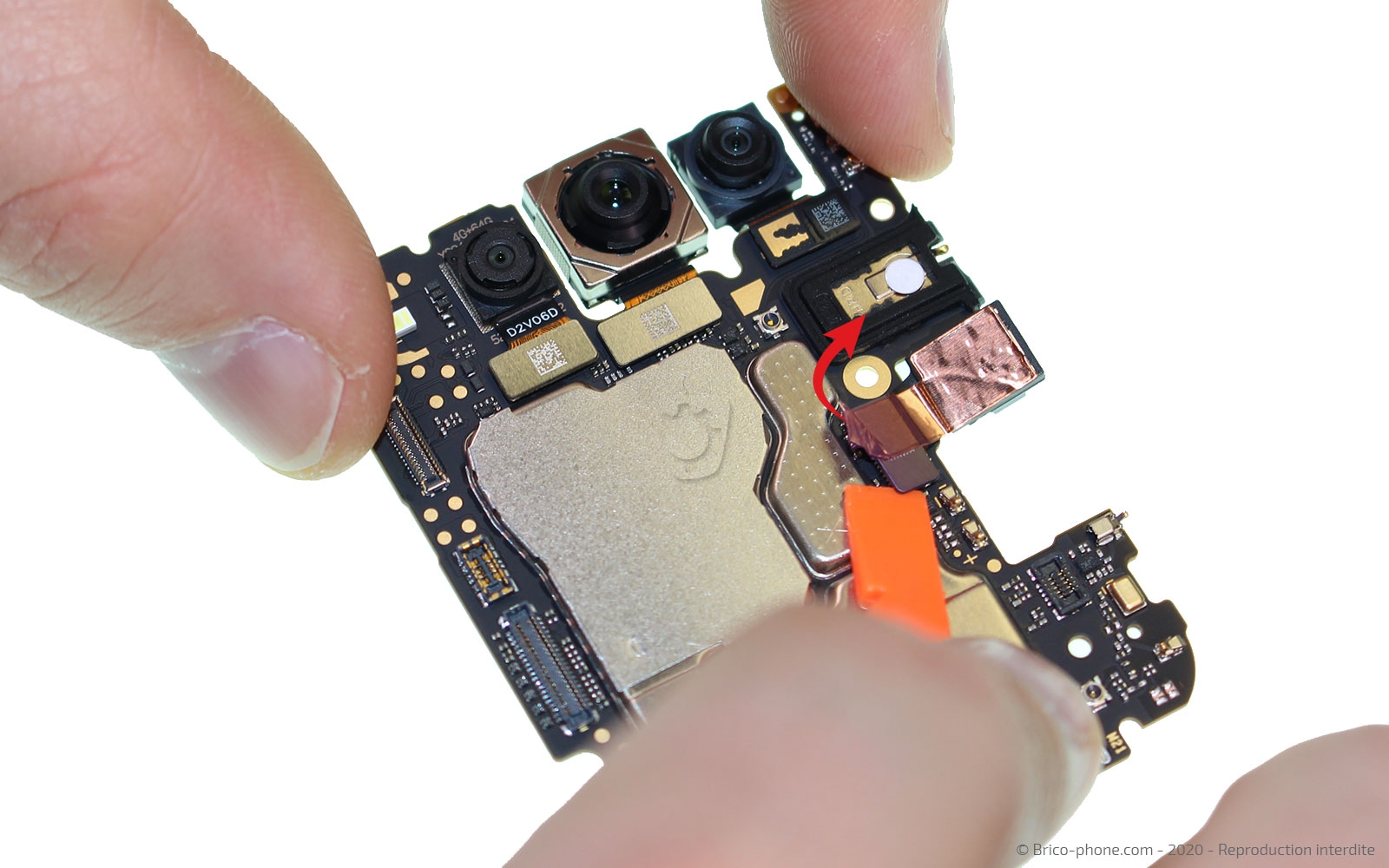

Sur la carte mère, il est temps de dissocier les caméras de leur support. Pour cela, déconnectez les nappes des 4 appareils photos.
Outils du kit utilisés
Outils du kit utilisés

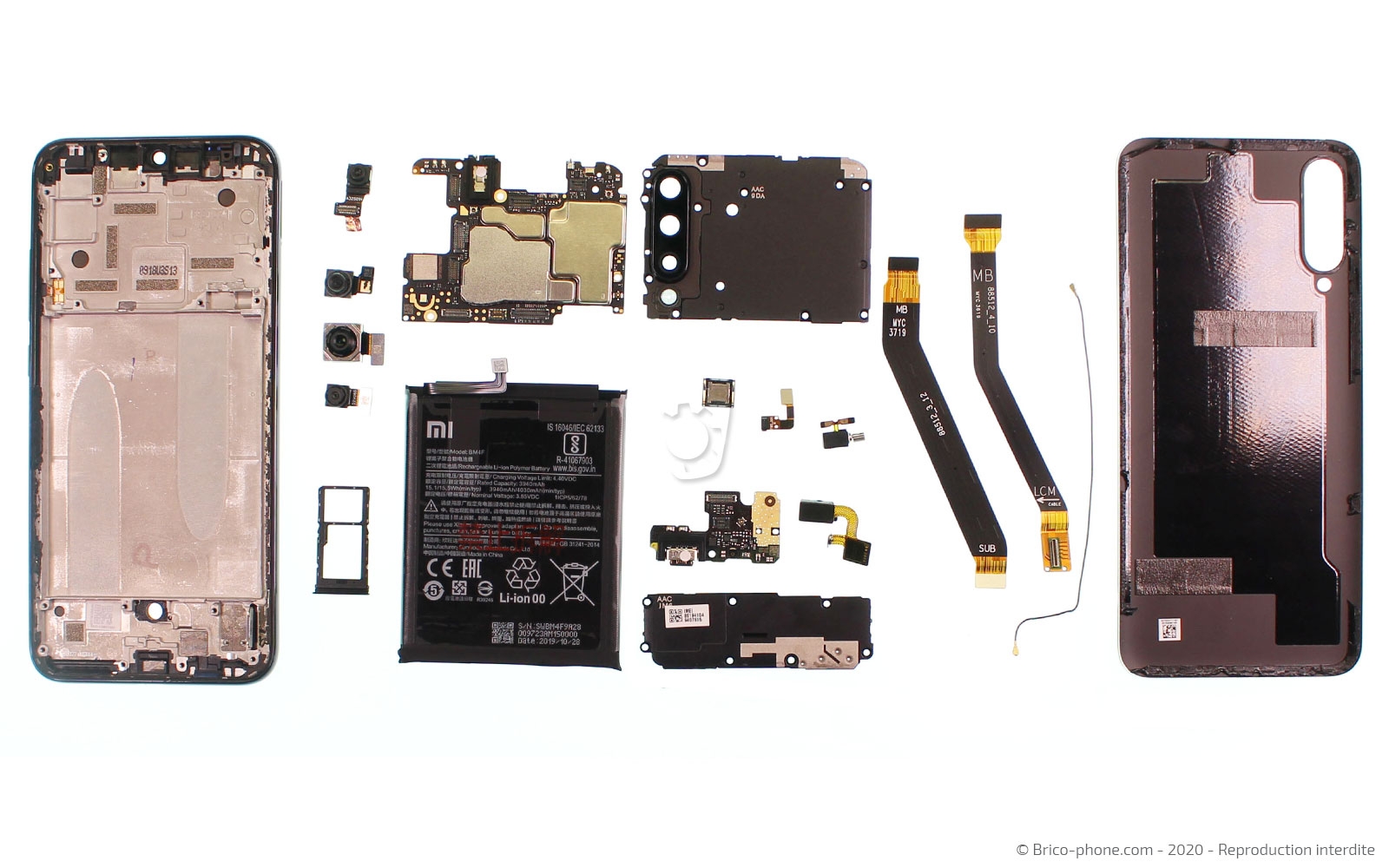

Vue éclatée
Le démontage complet de votre Xiaomi Mi A3 est maintenant terminé.
Il vous suffit de reprendre les étapes précédentes dans l'ordre inverse pour remonter votre smartphone.
