Changement d'écran complet pré-monté (châssis+vitre+LCD) sur iPhone 5S

Temps estimé : 15 min
Difficulté : 2/5
iPhone 5S | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la vitre de votre iPhone 5S avec une vitre pré-assemblée. Cette vitre dispose des éléments suivants : nappe de la caméra avant Facetime, capteur de proximité et luminosité ainsi que le haut-parleur interne. Le bouton Home n'est pas présent car si vous remplacez la nappe de celui d'origine vous perdrez la fonctionnalité touchID.

Diagnostic

› La vitre avant de votre iPhone 5S est brisée
› Le tactile fonctionne mal ou plus du tout
› LCD présente des défauts (traits, tâches, pixels morts, luminosité)

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone 5S RAPPORT QUALITE / PRIX pré-assemblé
64,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 5S et SE
4,90 €
Ajouter au panier

Avant de commencer
Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1453, A1457, A1533 et A1530 correspondent bien à un iPhone 5S. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Etape 1 : Eteindre l'iPhone

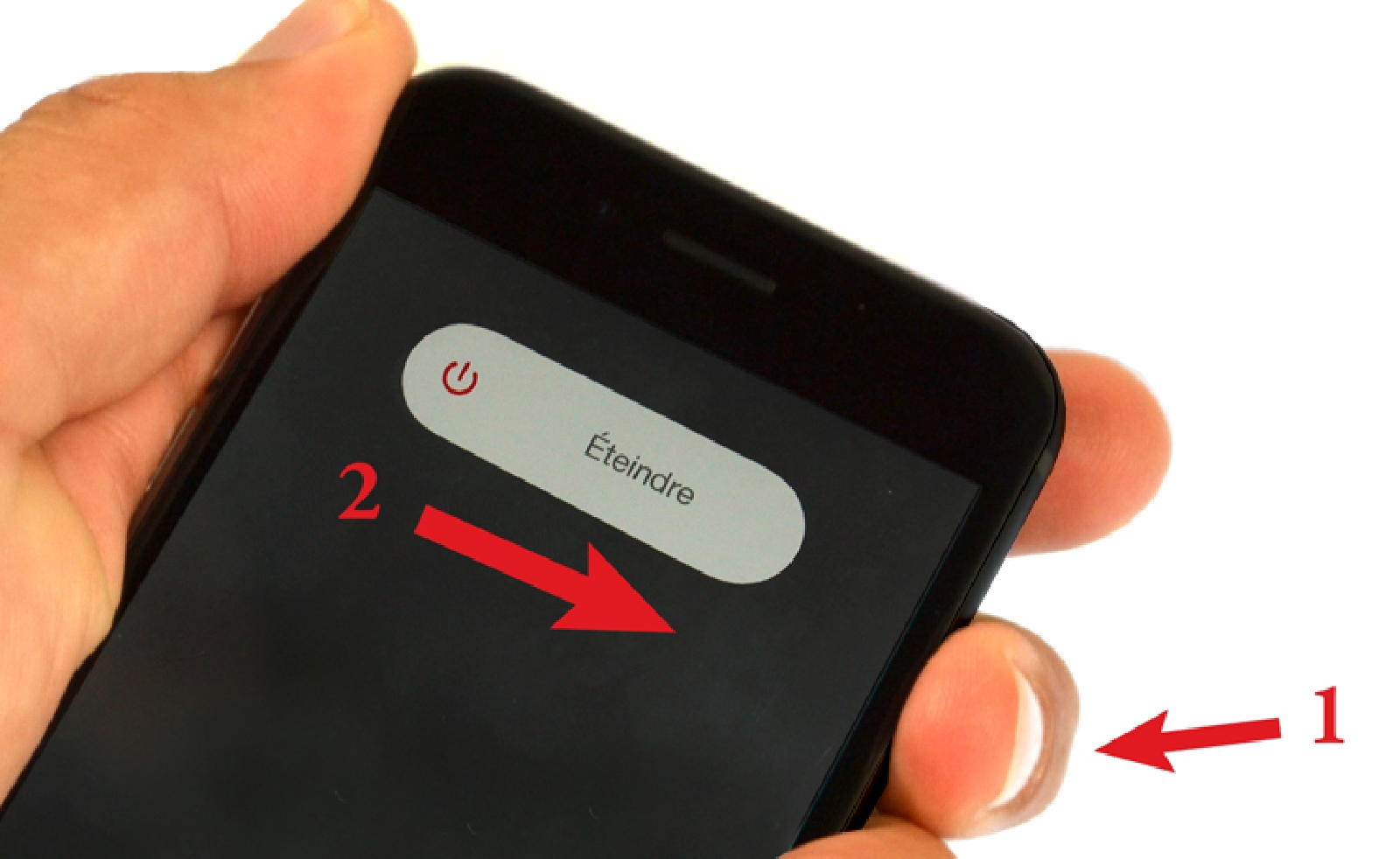

Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.
Etape 1 : Eteindre l'iPhone
Etape 2 : Retirer les vis A1 et A2

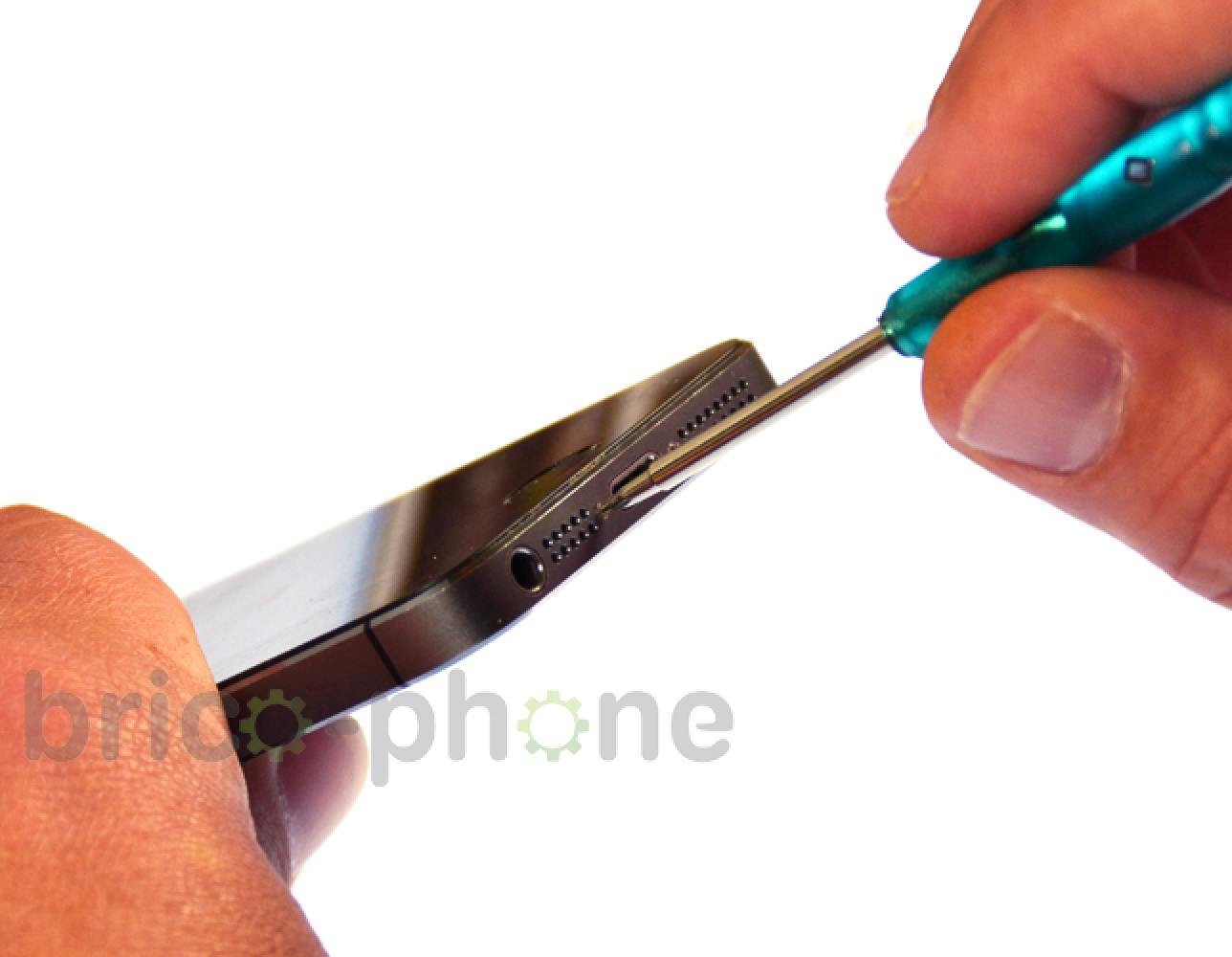

A l'aide du tournevis Pentalobe (en étoile), dévissez les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 2 : Retirer les vis A1 et A2
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €

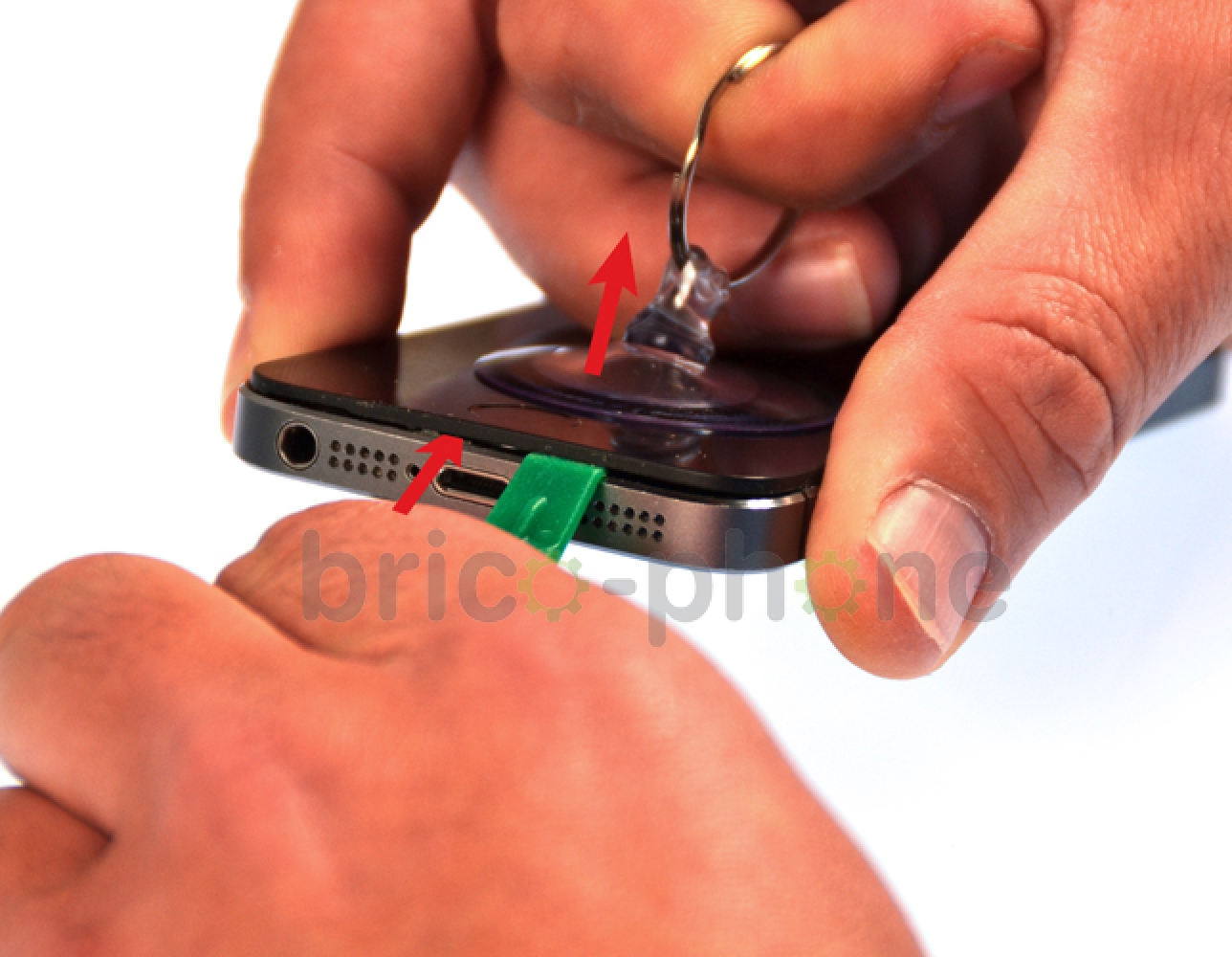

Etape 3 : Déclipser l'écran

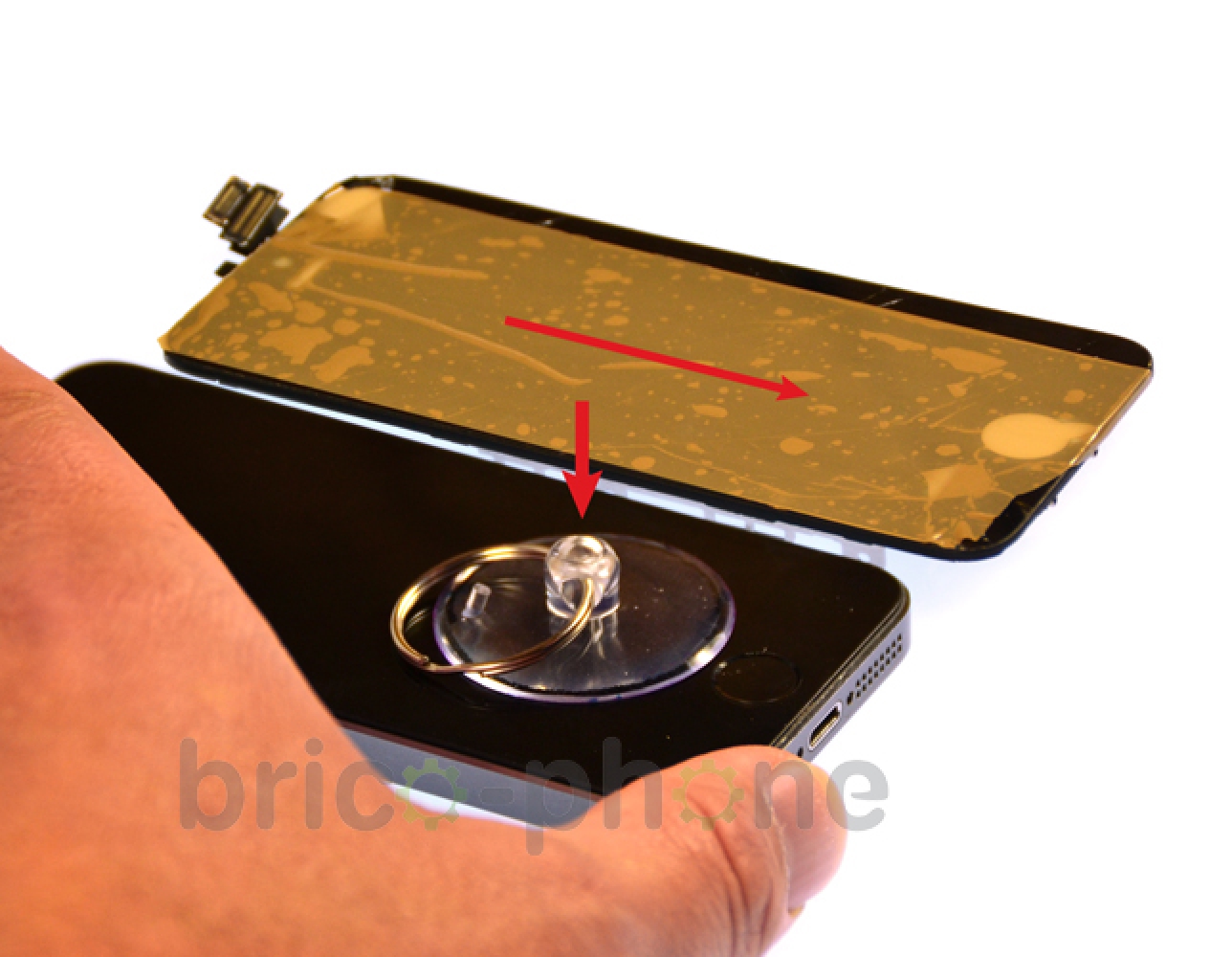

Placez la ventouse sur la partie inférieure de la vitre de votre iPhone, juste au dessus du bouton Home. Si votre vitre est brisée, déposez entre la vitre et la ventouse un morceau de scotch sinon la ventouse n'aura aucun effet.
Tirez légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.

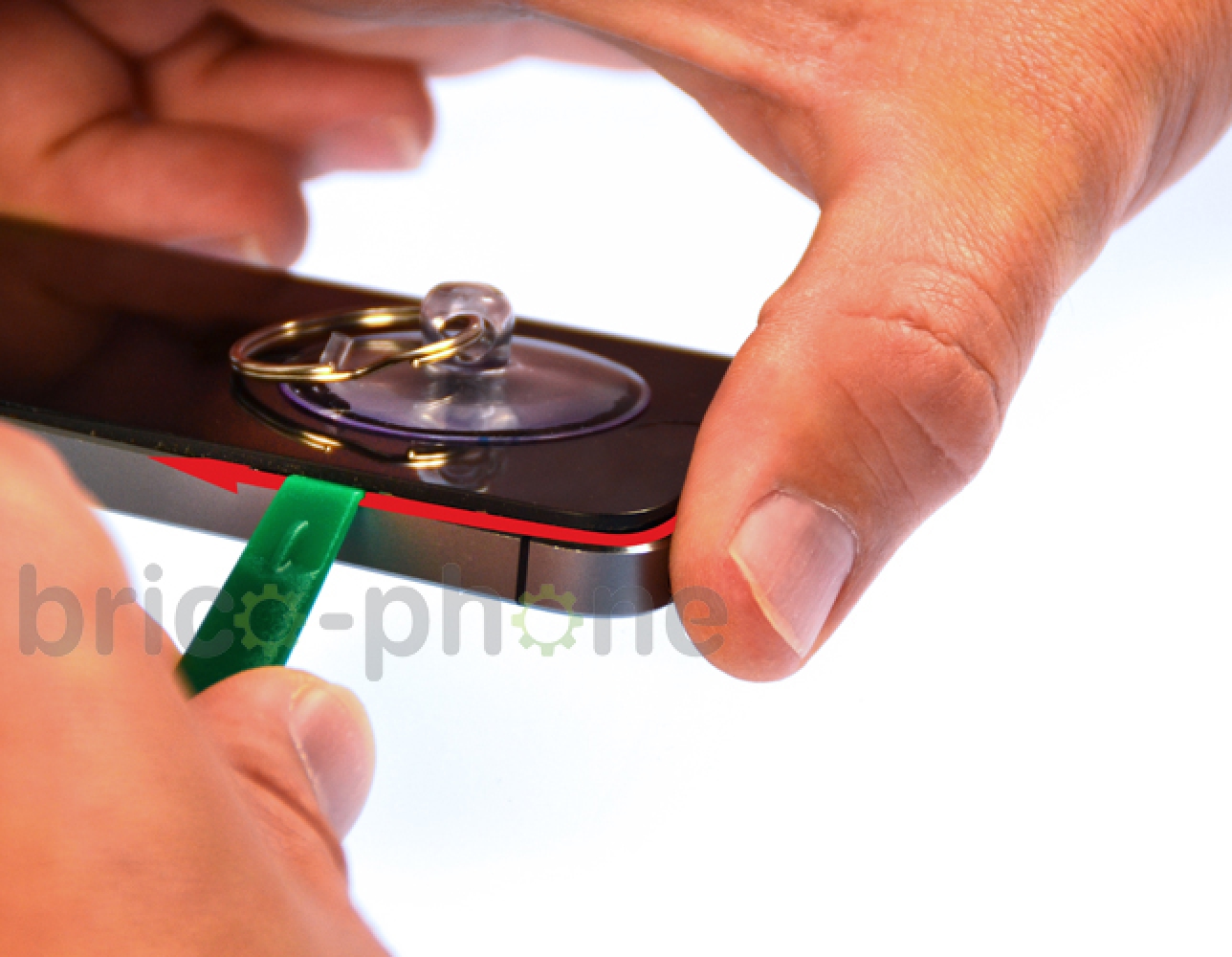

Faites ensuite coulisser le levier tout autour de la vitre afin de pouvoir entièrement la déboîter, en veillant à ne pas abîmer le châssis au niveau des pattes de fixation métalliques.
Etape 3 : Déclipser l'écran
Etape 3 : Déclipser l'écran
Etape 3 : Déclipser l'écran
Etape 3 : Déclipser l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Déconnecter la nappe du bouton Home
Faites très attention à ne lever la vitre que sur sa partie inférieure (à partir du bouton Home) et sur maximum 2cm pour ne pas arracher la nappe du bouton Home.

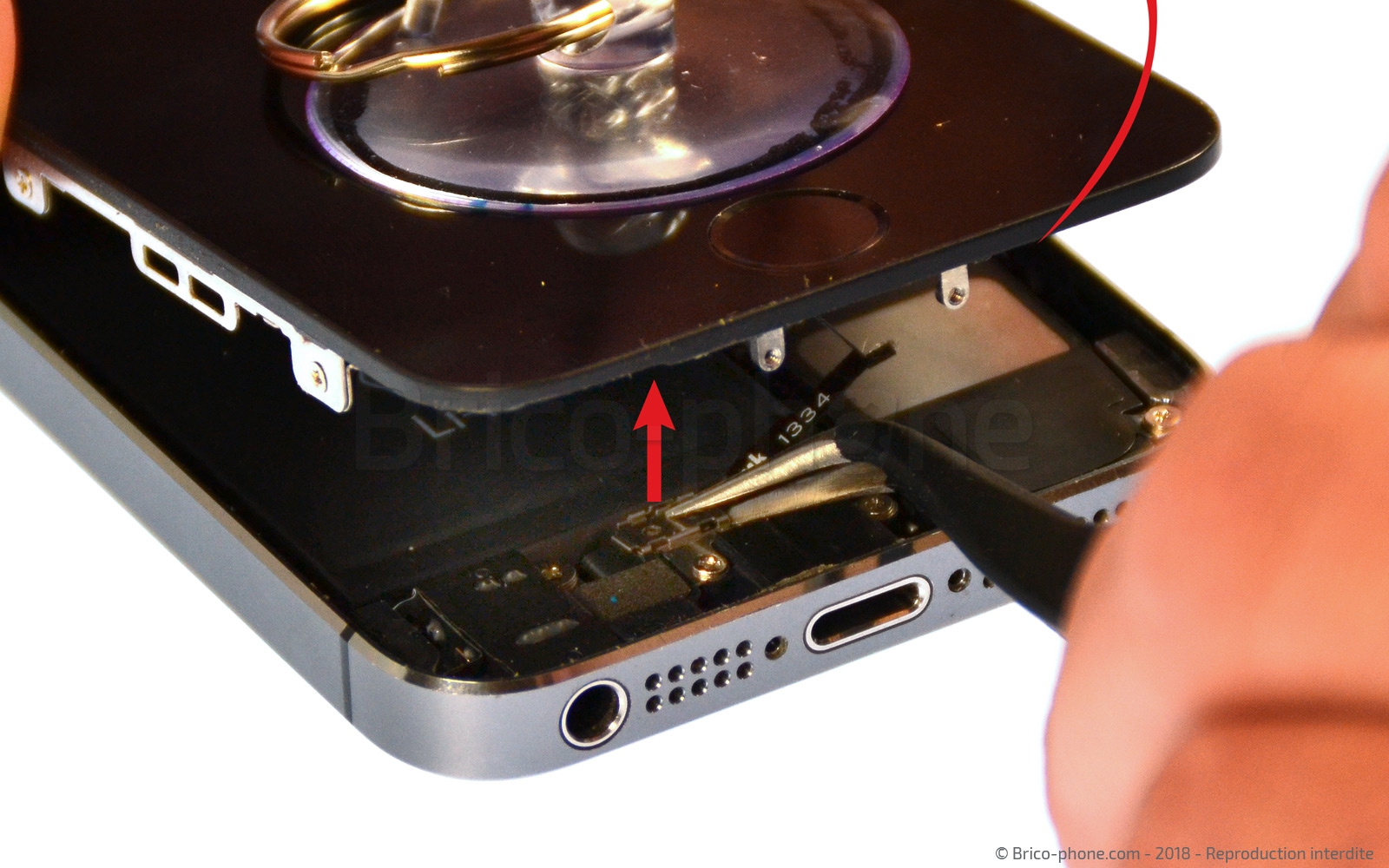

Une fois votre iPhone entrouvert, utilisez la pincette pour retirer le petit élément #1 puis déconnectez la nappe du bouton Home.

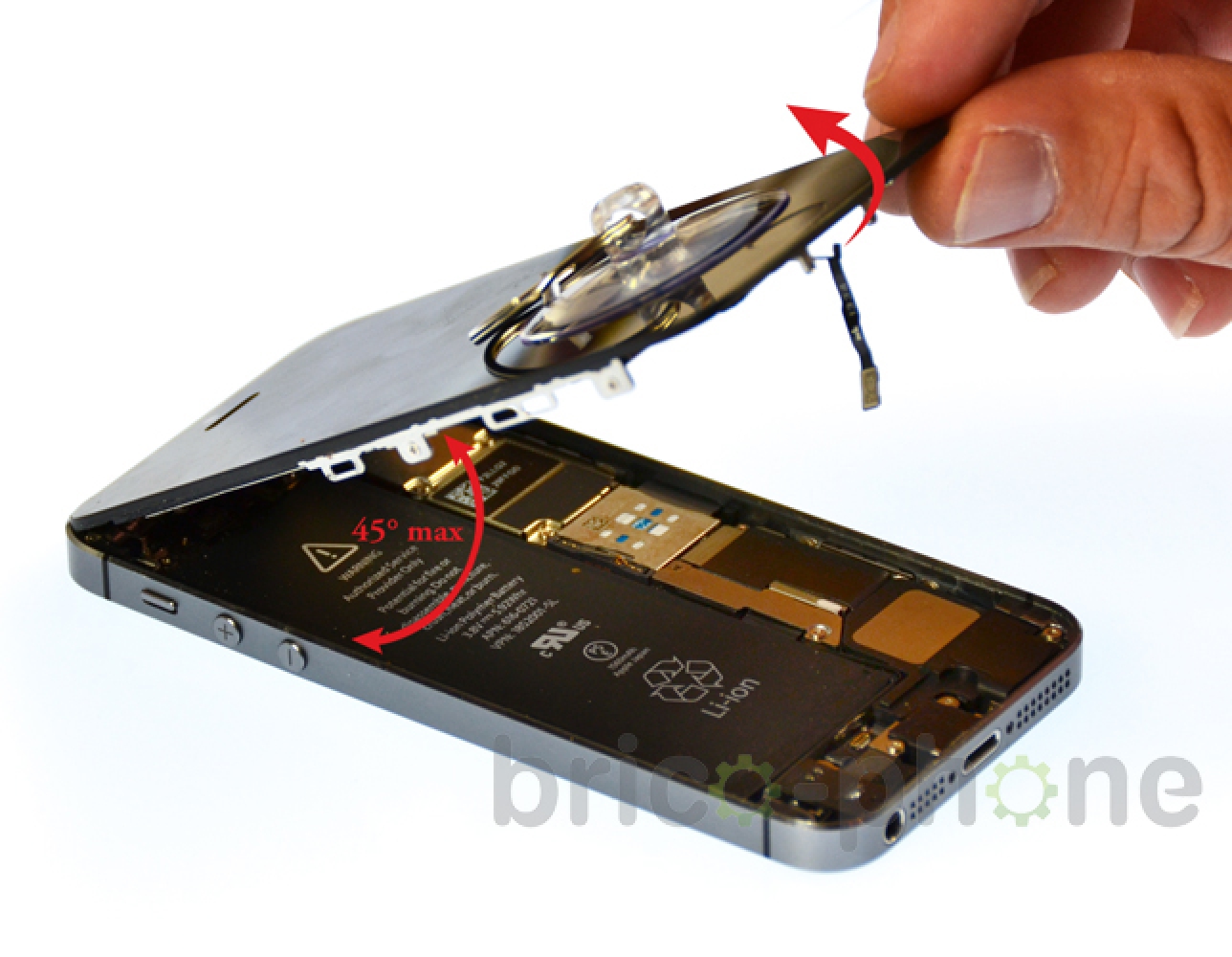

Vous pouvez à présent lever la vitre mais uniquement jusqu'à un angle d'environ 75° pour ne pas arracher les nappes situées dans la partie supérieure de l'iPhone.
Etape 4 : Déconnecter la nappe du bouton Home
Etape 4 : Déconnecter la nappe du bouton Home
Etape 4 : Déconnecter la nappe du bouton Home
Etape 4 : Déconnecter la nappe du bouton Home
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Retirer la plaquette de protection

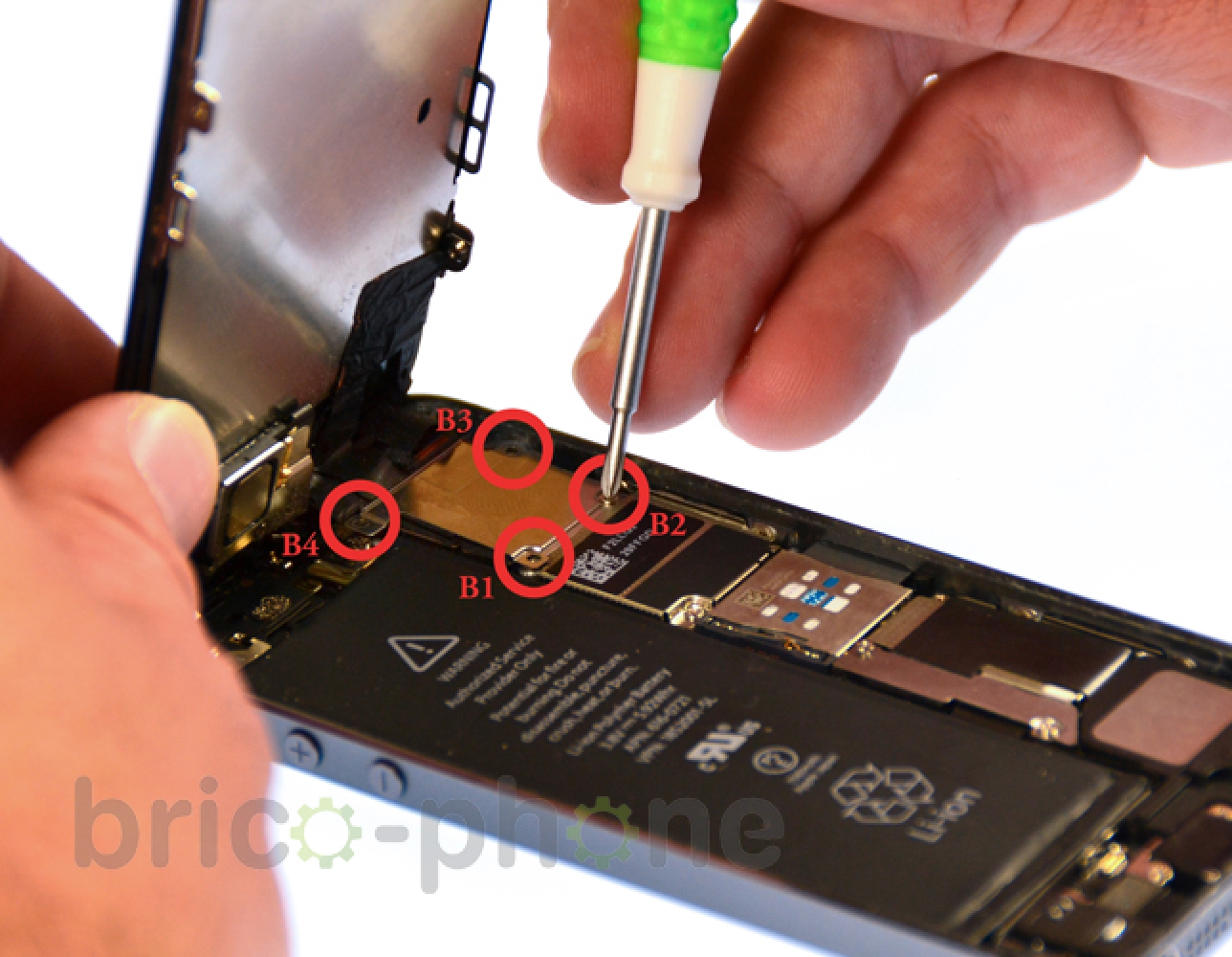

A l'aide du tournevis cruciforme, retirez les vis B1 à B4.

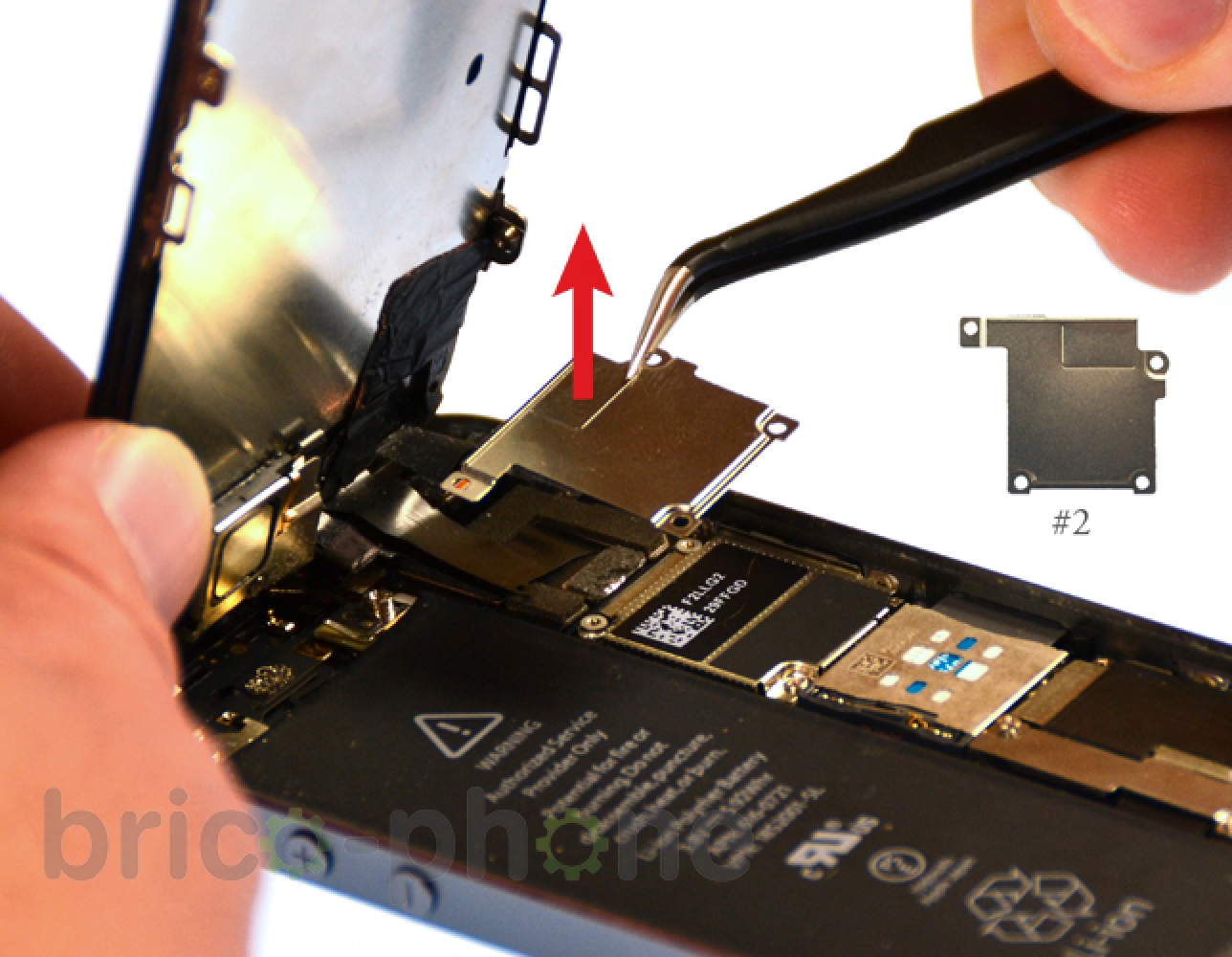

Vous pouvez à présent extraire avec la pincette la plaquette métallique qui protège les nappes de l'écran LCD, du tactile, et de la caméra Facetime.
Etape 5 : Retirer la plaquette de protection
Etape 5 : Retirer la plaquette de protection
Etape 5 : Retirer la plaquette de protection
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 6 : Déconnecter les nappes LCD, tactile et caméra Facetime

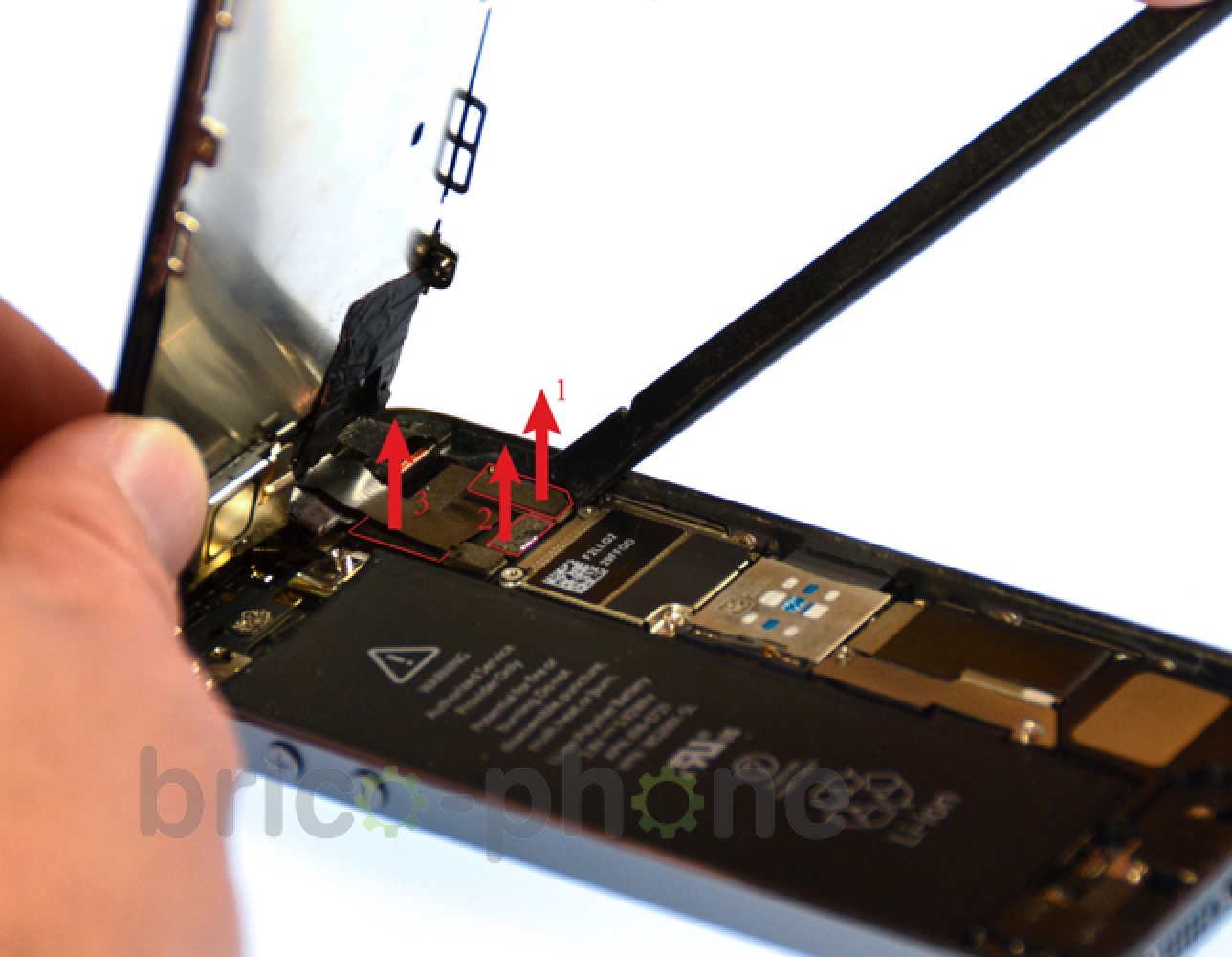

A l'aide du levier en plastique déconnectez les nappes du LCD et du tactile, 1 et 2.

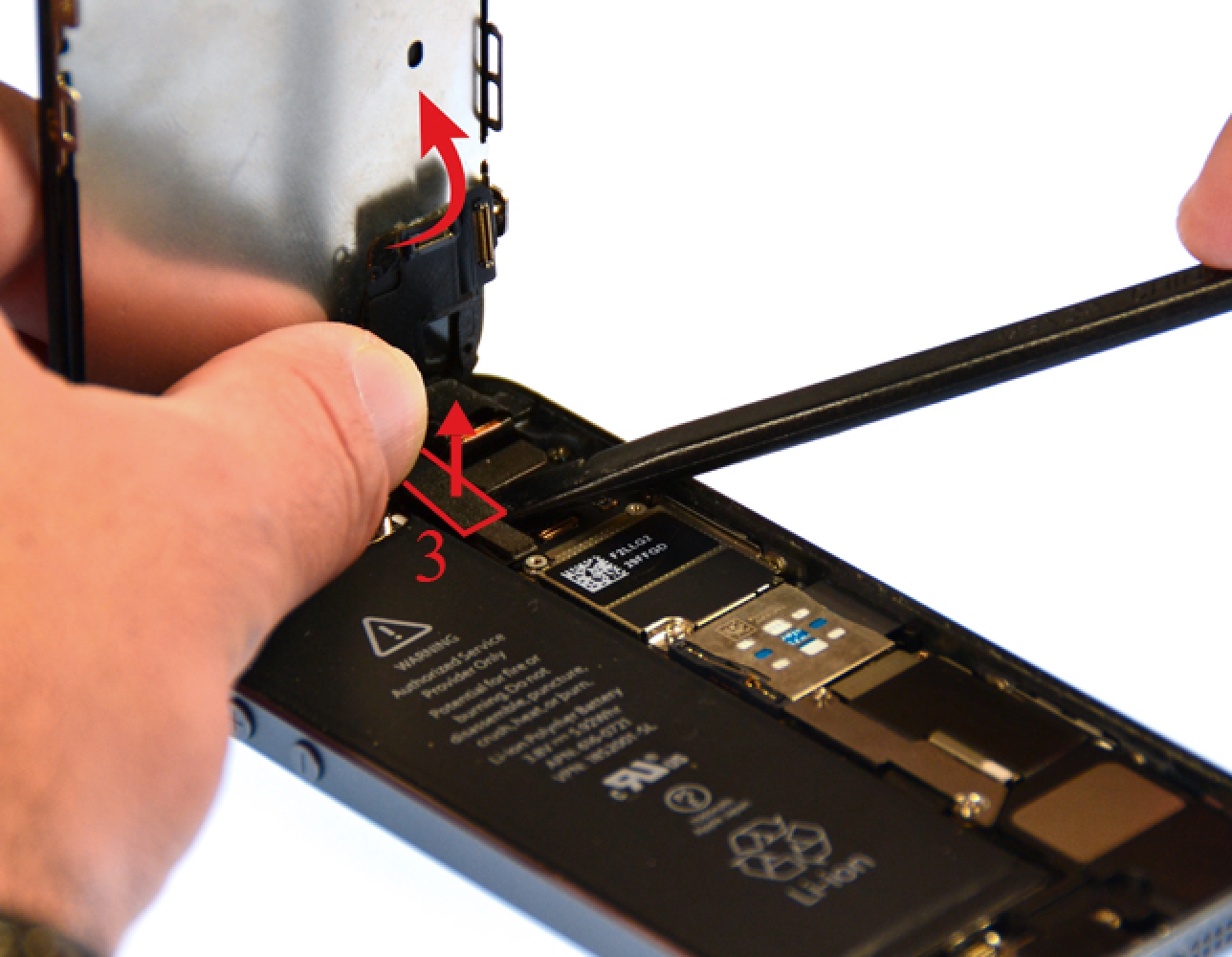

Relevez les deux nappes LCD et tactile. Vous avez à présent accès à celle de la caméra Facetime, 3, que vous devez également déconnecter.
Etape 6 : Déconnecter les nappes LCD, tactile et caméra Facetime
Etape 6 : Déconnecter les nappes LCD, tactile et caméra Facetime
Etape 6 : Déconnecter les nappes LCD, tactile et caméra Facetime
Outils du kit utilisés
Outils du kit utilisés

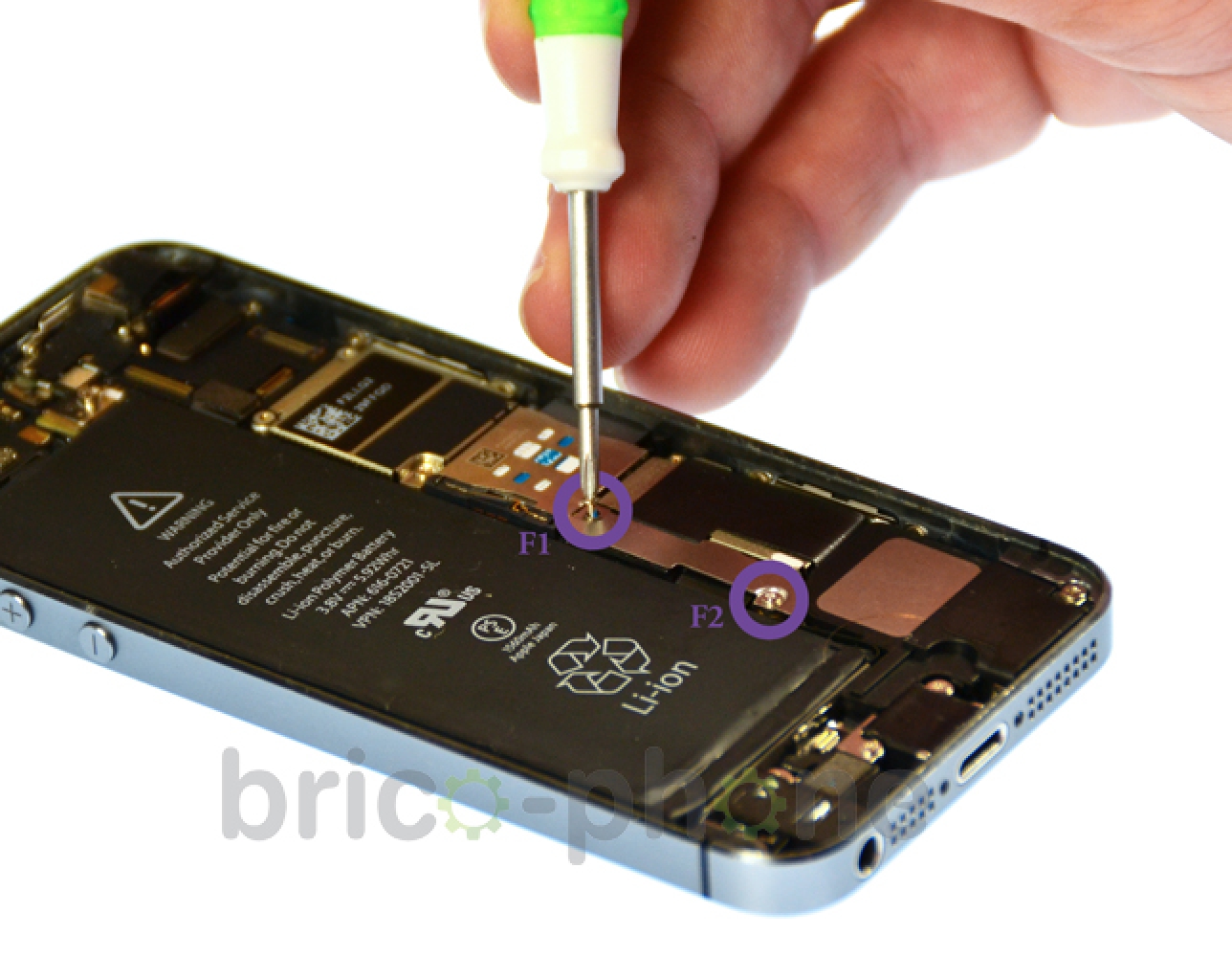

Etape 7 : Retirer la plaquette de protection

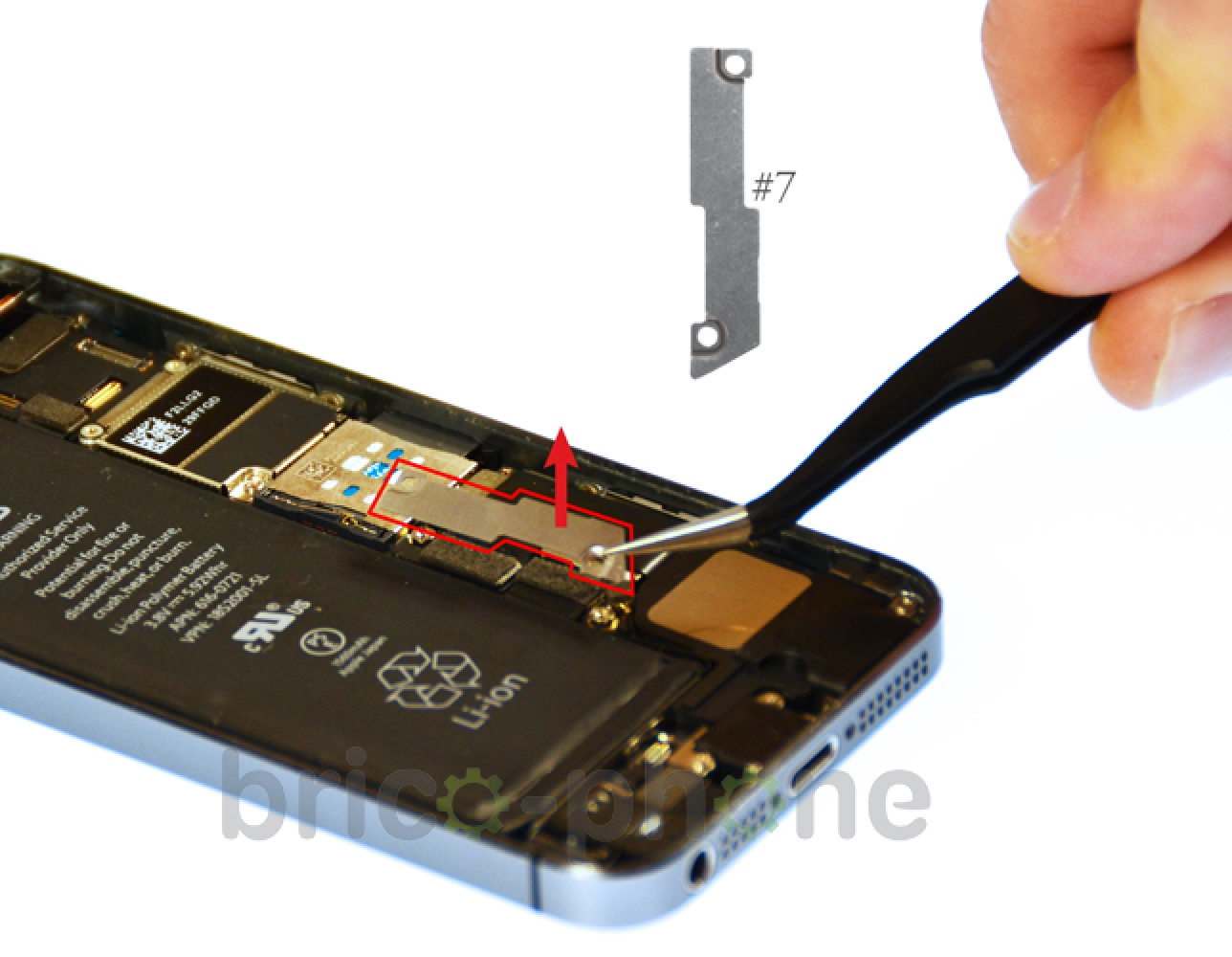

Dévissez les vis cruciformes F1 et F2 situées de part et d'autre de la plaquette #7.
Etape 7 : Retirer la plaquette de protection
Etape 7 : Retirer la plaquette de protection
Etape 7 : Retirer la plaquette de protection
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

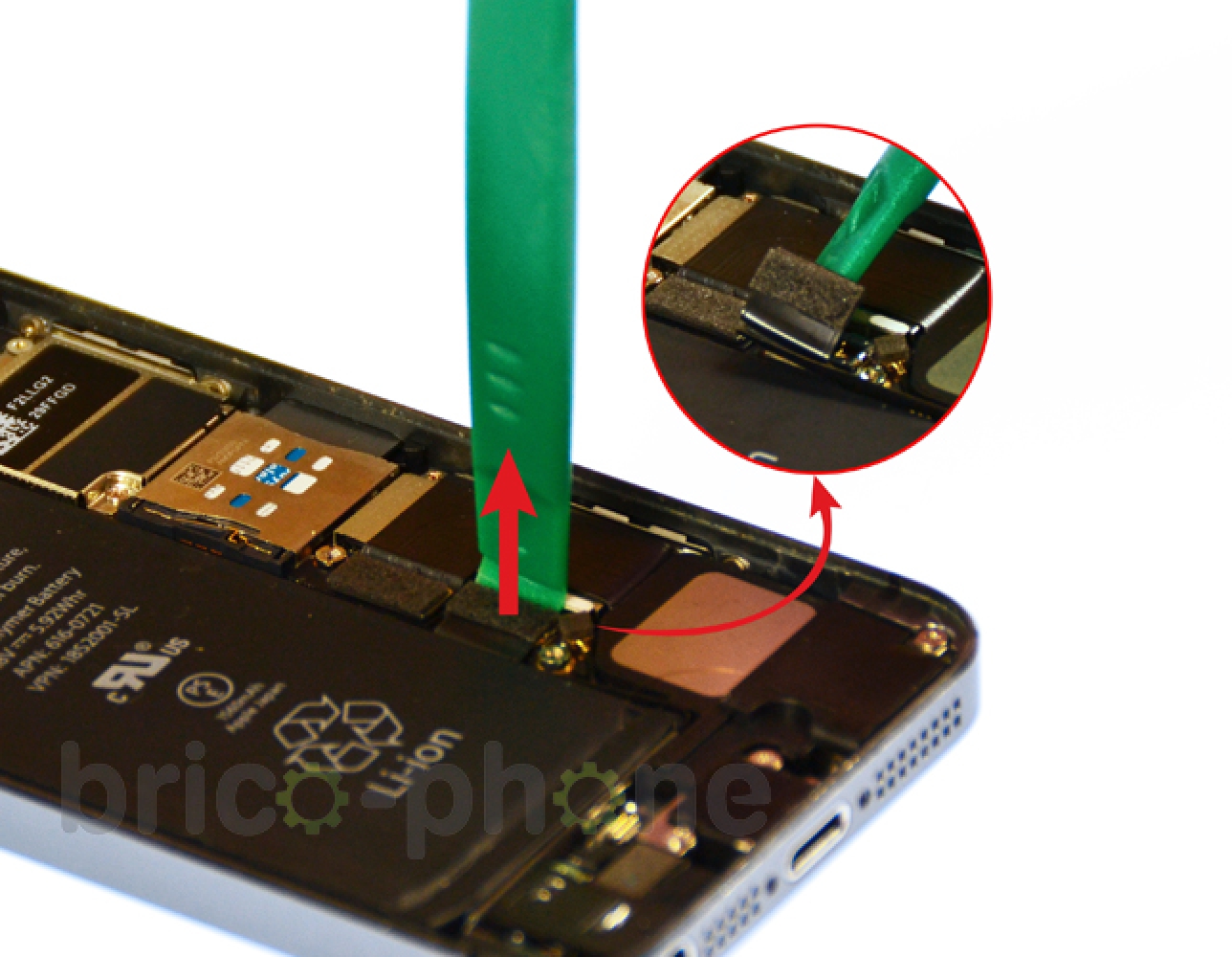

Etape 8 : Déconnecter la batterie
Vous pouvez maintenant déconnecter la batterie à l'aide de la spatule.
Etape 8 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Récupérer la nappe du bouton Home

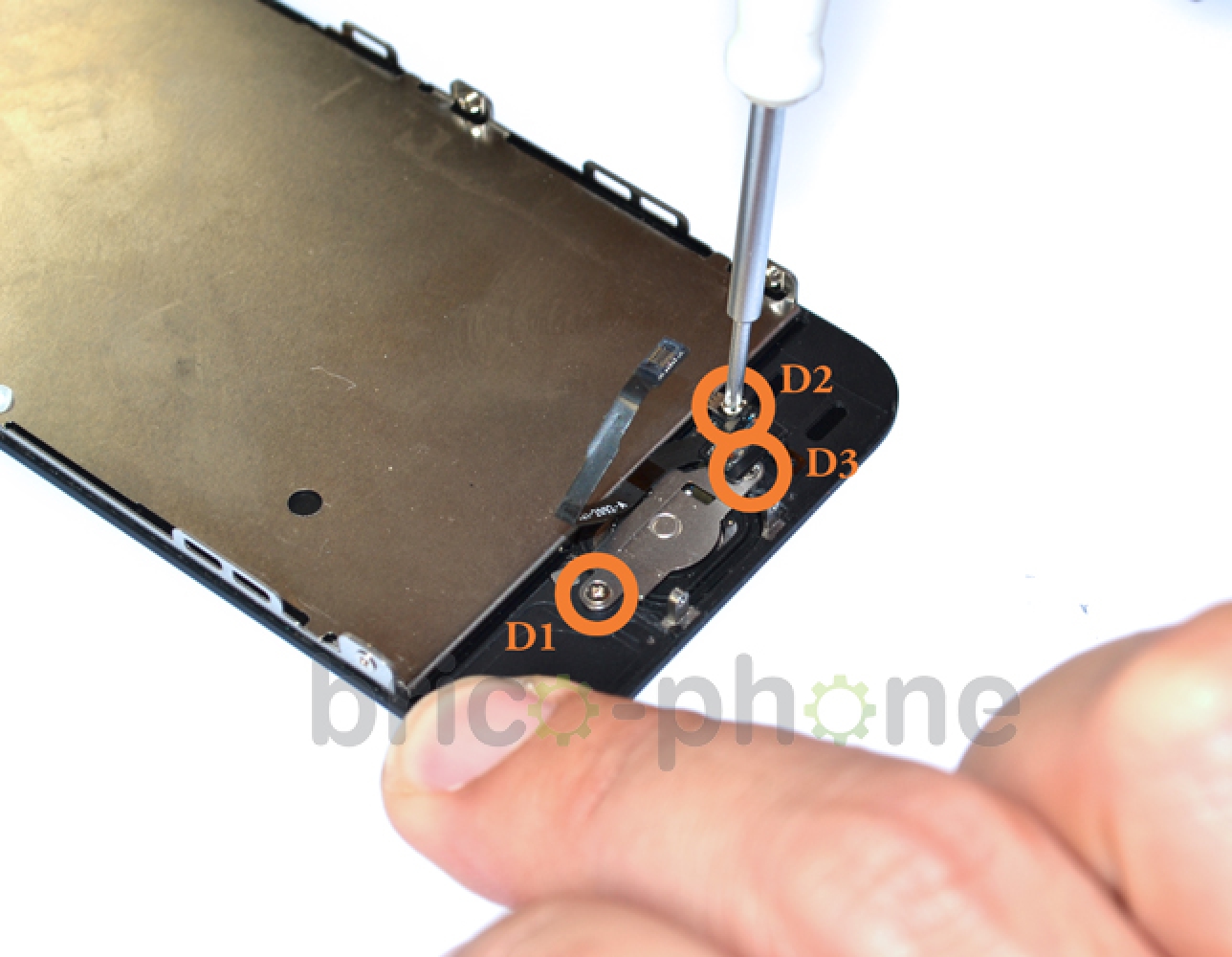

La nappe du bouton Home est reliée au bouton Home qui se situe en dessous la plaquette métallique retenue par les vis cruciformes D1 à D3. Commencez par dévisser la vis D2 sans pour autant la retirer. Vous pouvez la laisser sur la nappe.

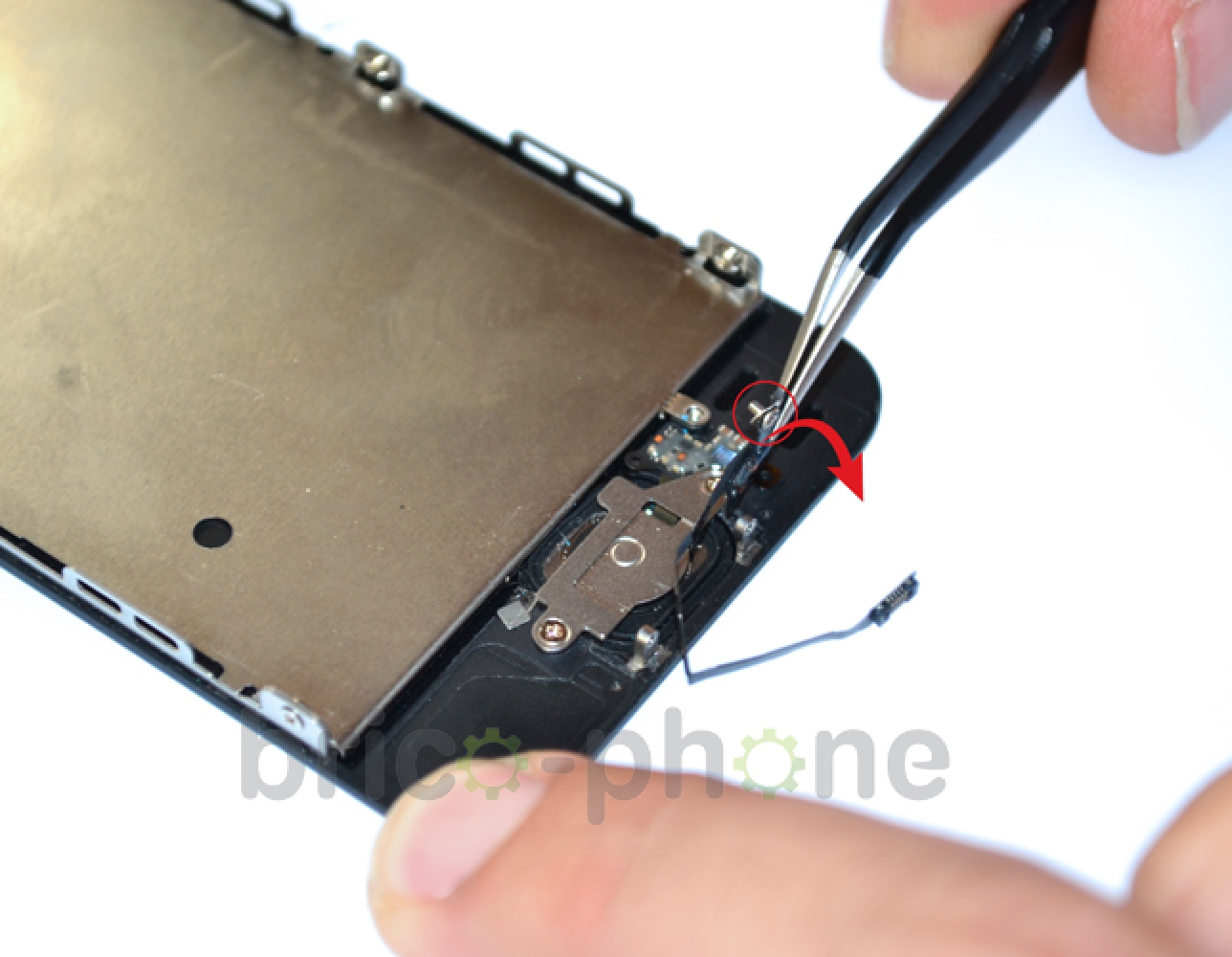

Prenez ensuite la pincette et détacher la nappe jusqu'à la relever à 90°. Vous pouvez constater sur la photo que la vis D2 est toujours présente sur la nappe.

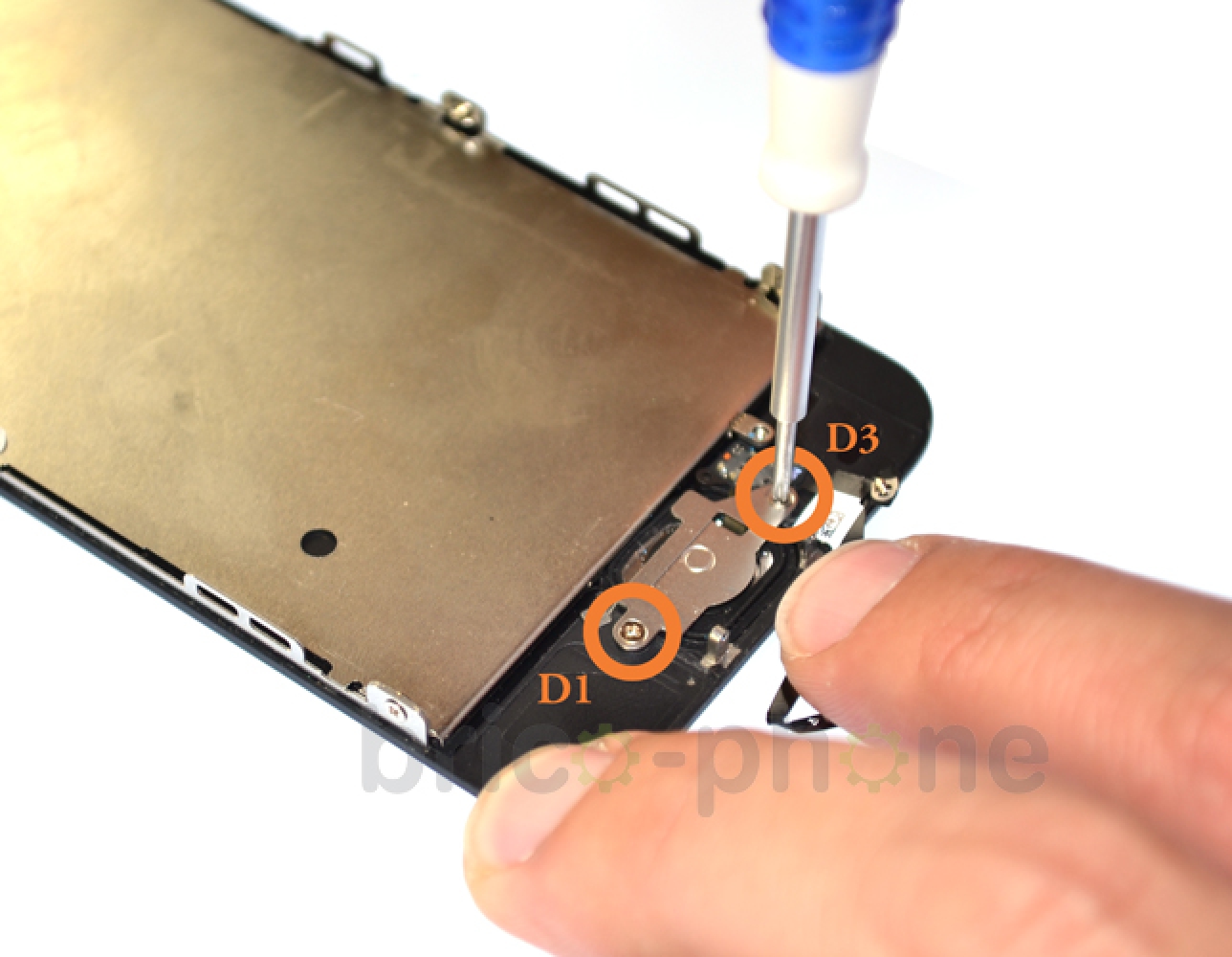

Dévissez maintenant les vis D1 et D3.

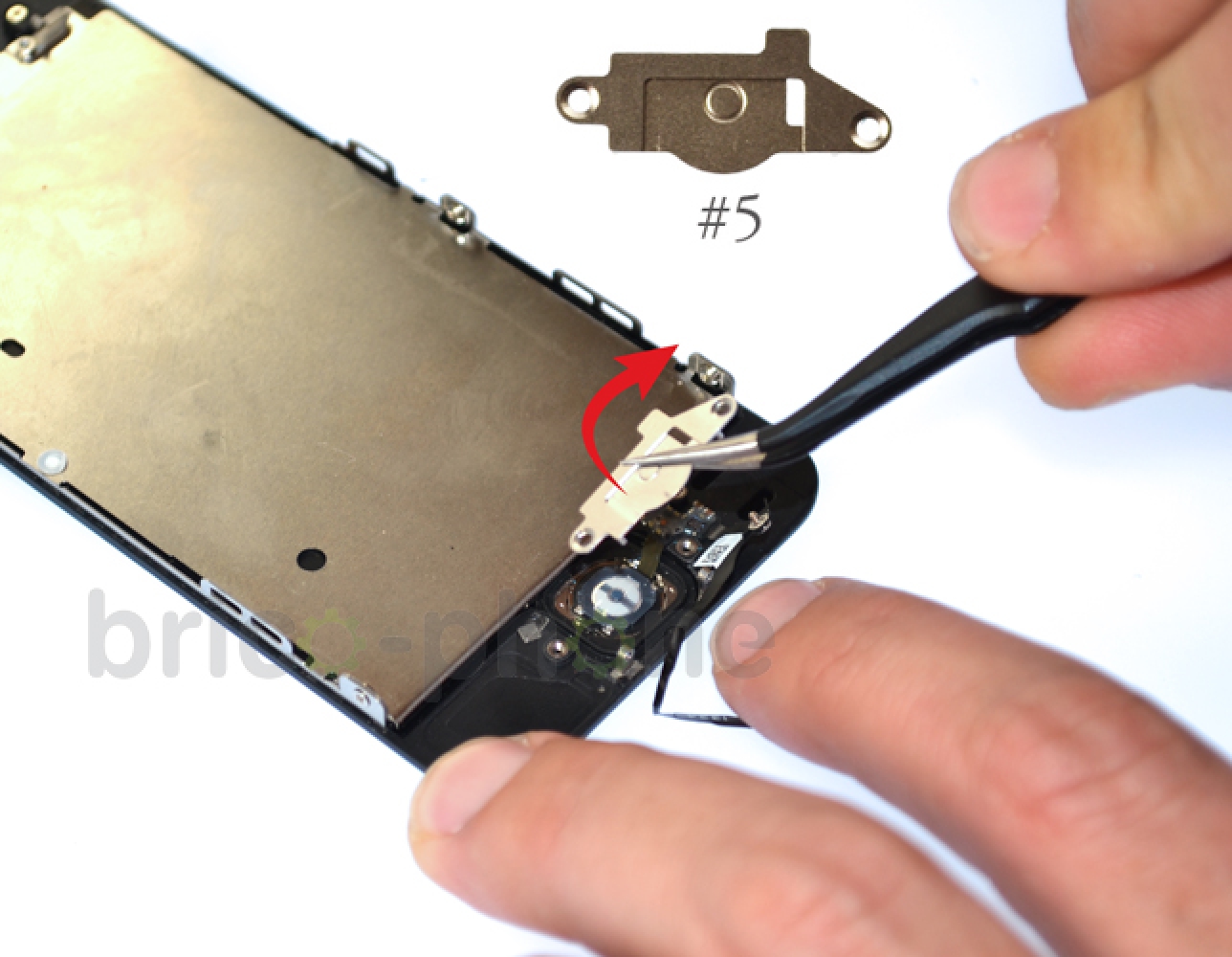

Utilisez la pincette pour retirer la plaquette métallique.
Etape 9 : Récupérer la nappe du bouton Home
Etape 9 : Récupérer la nappe du bouton Home
Etape 9 : Récupérer la nappe du bouton Home
Etape 9 : Récupérer la nappe du bouton Home
Etape 9 : Récupérer la nappe du bouton Home
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 10 : Enlever la nappe home

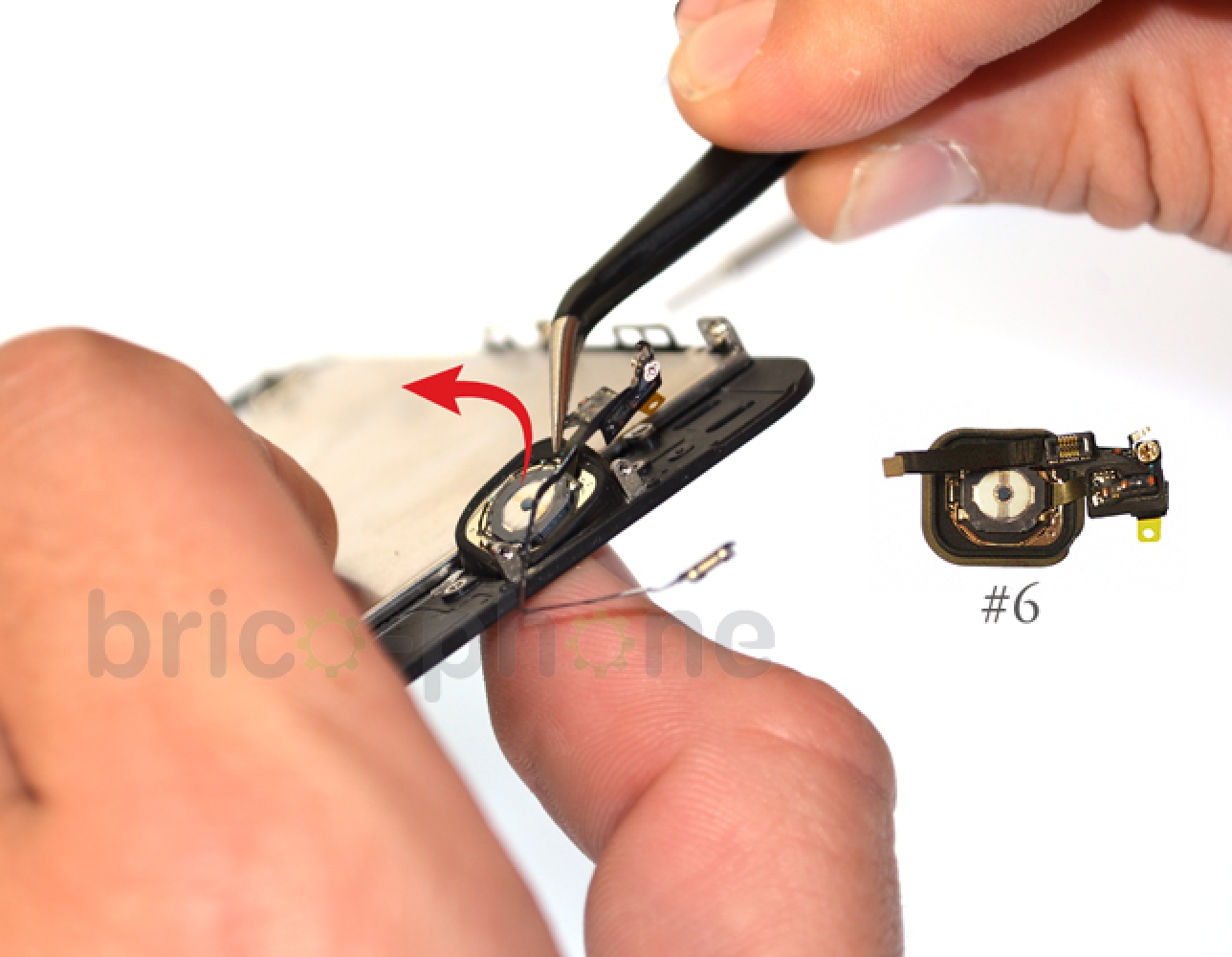

Toujours avec la pincette tirez délicatement sur la nappe au niveau du bouton Home tout en poussant doucement sur le bouton en dessous avec votre pouce.
Etape 10 : Enlever la nappe home
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.
N'oubliez pas de rebrancher le connecteur de la batterie.
Attention à bien remettre l'élément #1 pour maintenir la connexion de la nappe home sur le connecteur de charge.
