Changement de nappe caméra avant Facetime sur iPhone 8

Temps estimé : 30 min
Difficulté : 3/5
iPhone 8 | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la nappe de la caméra avant Facetime sur votre iPhone 8 .

Diagnostic

›  La caméra avant de votre iPhone 8 ne fonctionne plus
›  La capteur de proximité et/ou luminosité ne fonctionne plus
›  Le micro d'ambiance est défectueux

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe FaceTime caméra avant pour iPhone 8
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 8
4,90 €
Ajouter au panier

Avant de commencer
Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1863 et A1905 correspondent bien à un iPhone 8. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification en cliquant ici pour connaître le modèle que vous possédez.




Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !

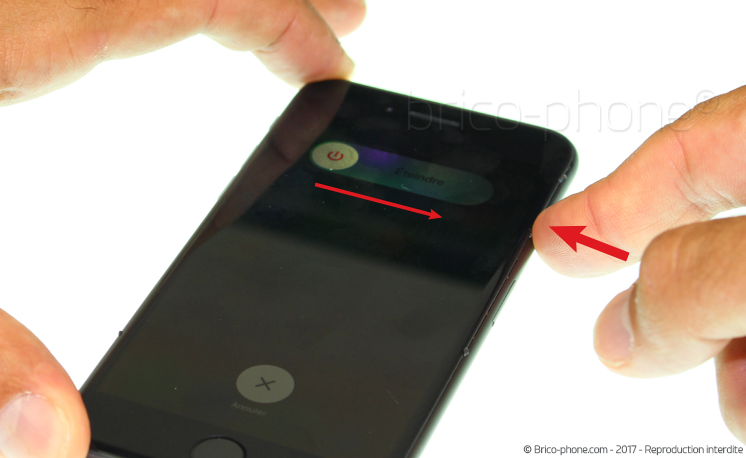

Etape 1 : Eteindre l'iPhone
Commencez par éteindre votre iPhone en appuyant longuement sur le bouton power situé sur la gauche du châssis. La fonction d'extinction apparaît alors. Vous n'avez plus qu'à slider pour l?éteindre.

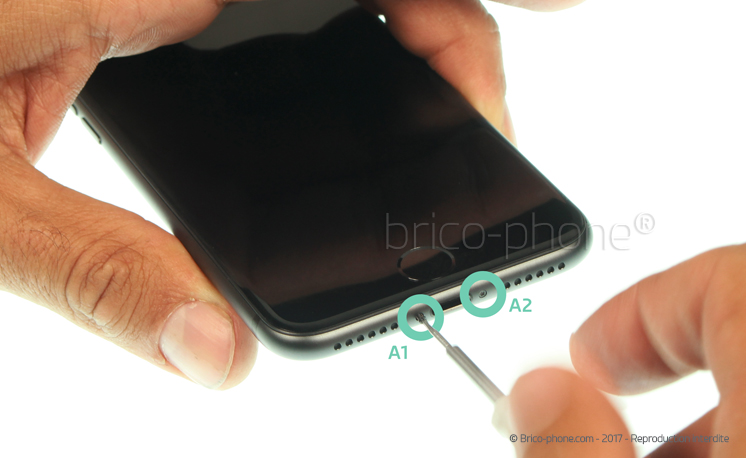

Etape 2 : Retirer les vis pentalobes
A l'aide du tournevis pentalobe 0.8, retirez les deux vis entourées en turquoise nommées A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

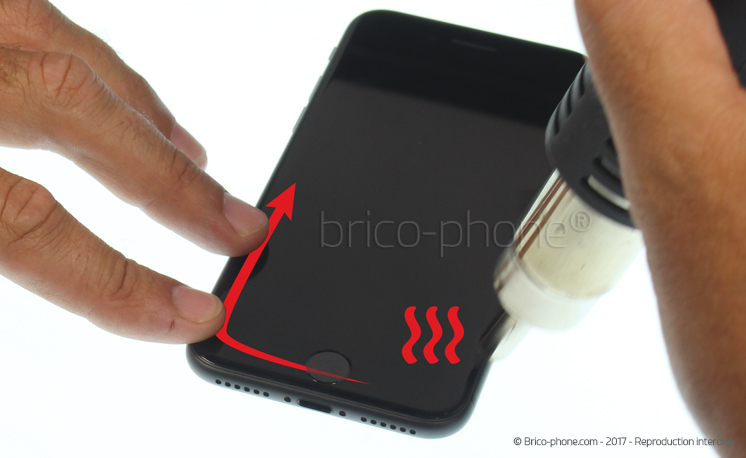

Etape 3 : Créer un interstice entre l'écran et le châssis
Pour décoller l'écran, vous devez chauffer le contour de l'écran. Utilisez soit un sèche-cheveux soit un décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 4 : Décoller l'écran

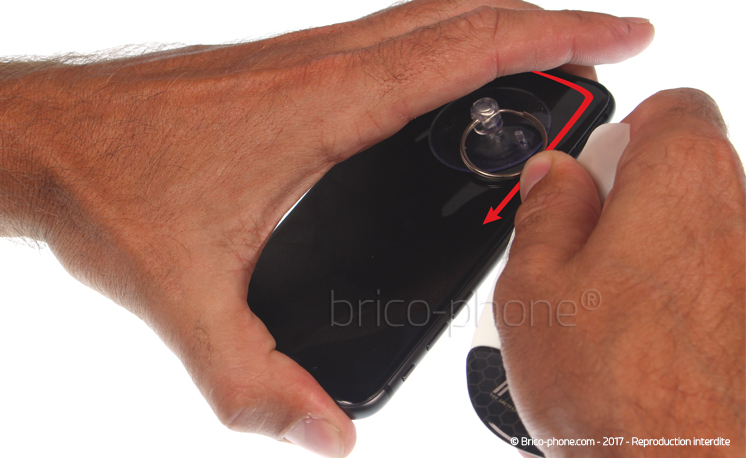

Une fois l'outil bien inséré, décollez tout le contour de l'écran en commençant par remonter du bouton home vers la gauche de l'écran.

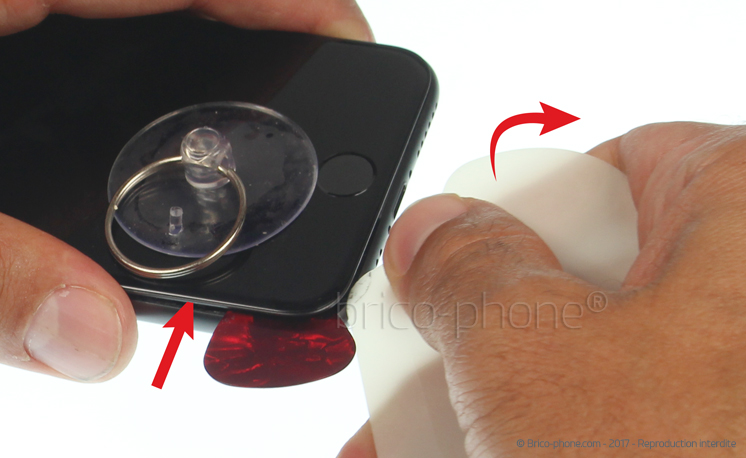

Si vous avez un iPlastix, utilisez les médiators pour les positionner sur le contour au fur et à mesure du décollement, cela évitera que l'écran ne se recolle pendant l'avancement de l'étape.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

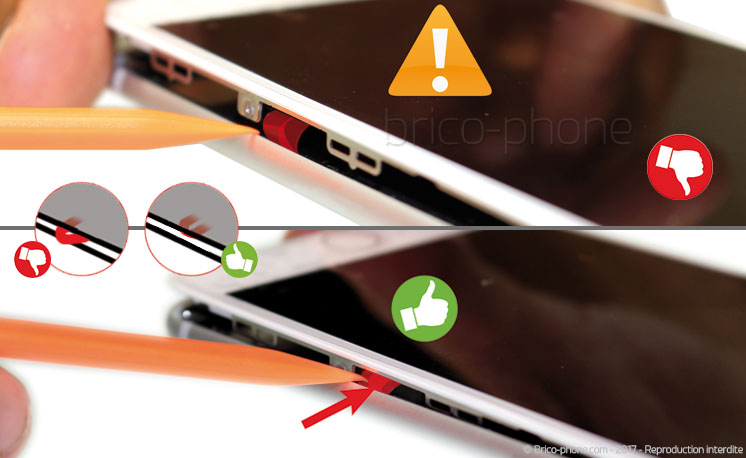

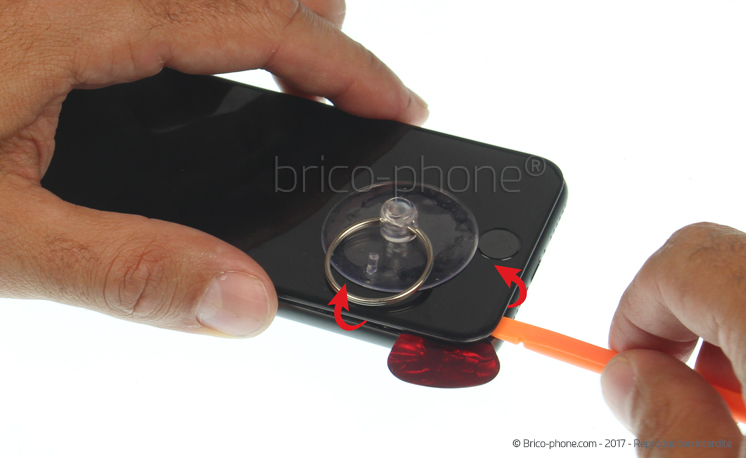

Etape 5 : Déclipser l'écran

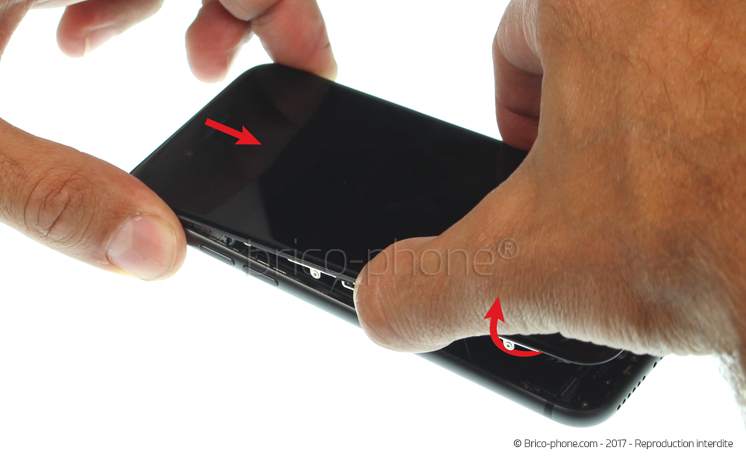

Une fois le bas, la gauche et le haut de l'écran décollés, déclipsez l'écran grâce au levier.

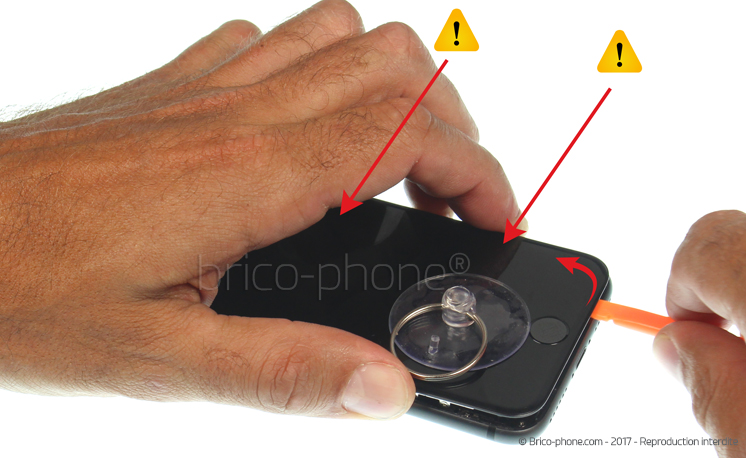

Attention à la partie droite de l'écran. Ne pas y insérer de médiators trop profondément, ni le levier car l'écran est relié à la carte mère sur ce côté, comme l'iPhone 7.

Une fois totalement déclipsé, tirez légèrement vers le bas sur un ou deux millimètres.
Outils du kit utilisés
Outils du kit utilisés

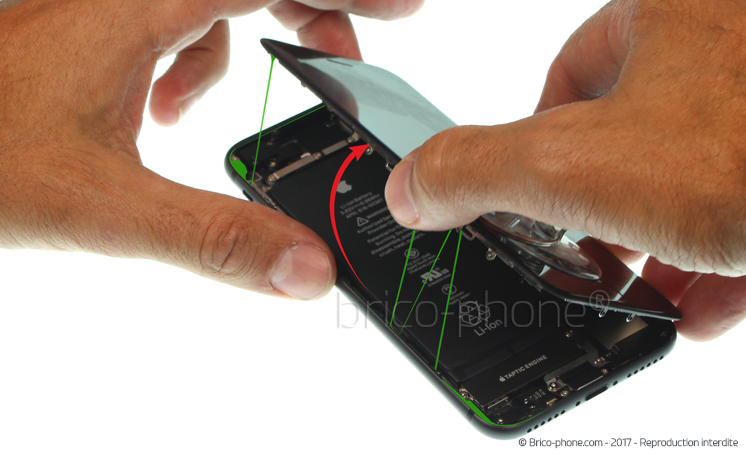

Etape 6 : Ouvrir l'écran

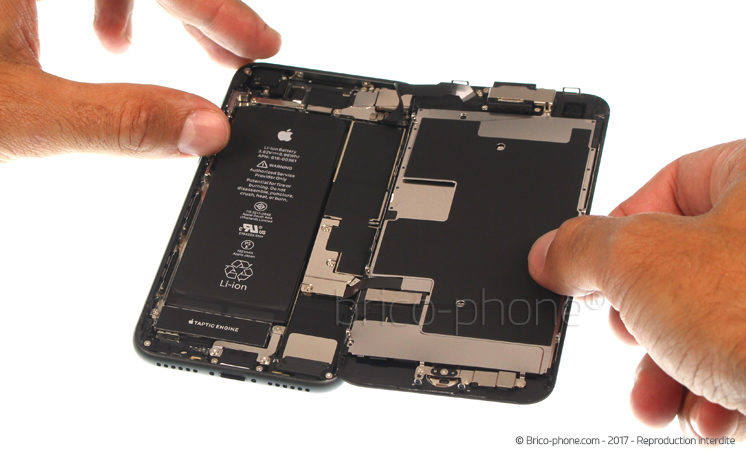

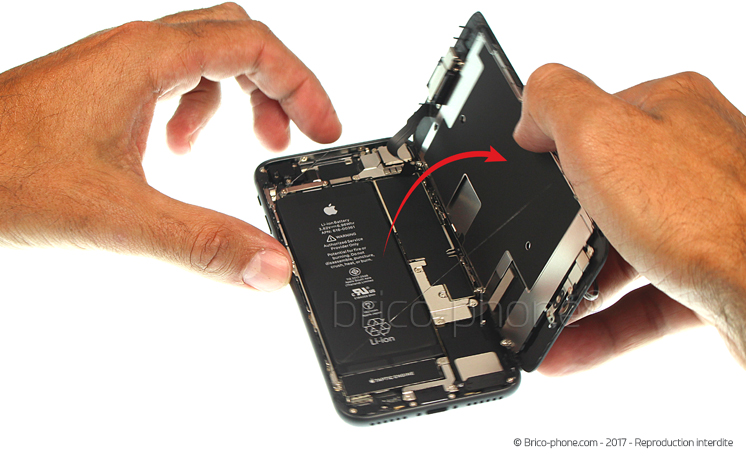

Vous pouvez désormais ouvrir l'écran comme un livre à l'envers. Vous verrez que le joint d'étanchéité s'arrache, c'est normal.

Continuez délicatement sans tirer pour ne pas arracher les nappes.

L'écran est désormais ouvert.

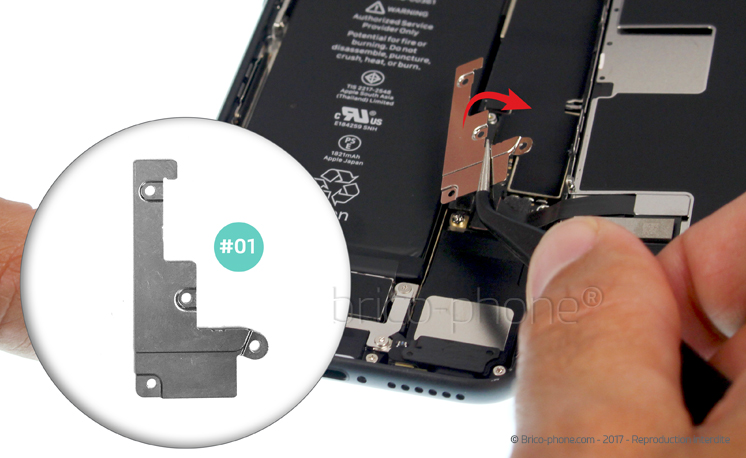

Etape 7 : Retirer la plaquette de protection des nappes de l'écran

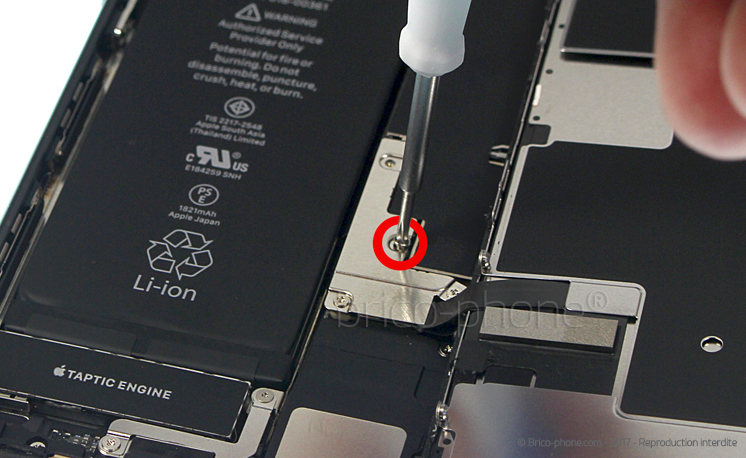

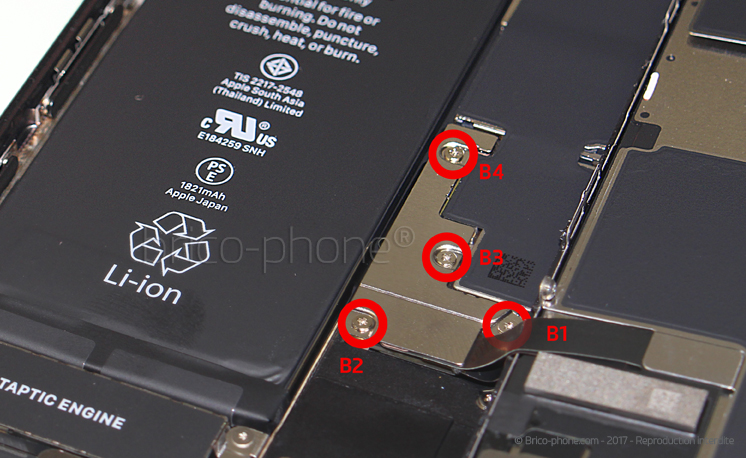

A l'aide du tournevis cruciforme 1.5, retirez les vis de la plaquette de protection des nappes de l'écran notées B1 à B4, entourées en rouge.

La plaquette notée #01 est désormais libre, vous pouvez la retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

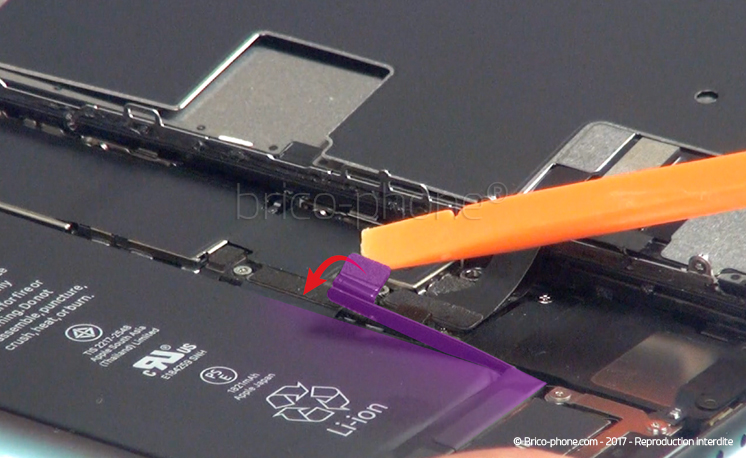

Etape 8 : Déconnecter la batterie

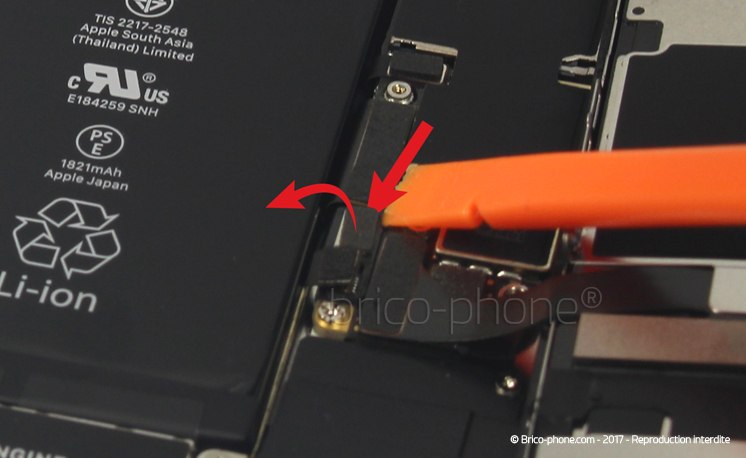

A l'aide du levier, déconnectez doucement le connecteur de la batterie.

Cela évitera que le téléphone ne se rallume suite à une mauvaise manipulation.
Outils du kit utilisés
Outils du kit utilisés

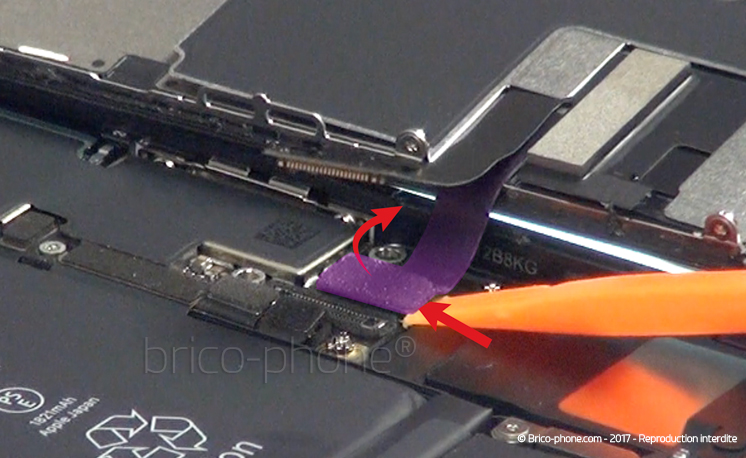

Etape 9 : Déclipser les nappes de l'écran
De la même manière que pour le connecteur de batterie, déconnectez la nappe du tactile/LCD puis la nappe qui gère le bouton home.
Outils du kit utilisés
Outils du kit utilisés

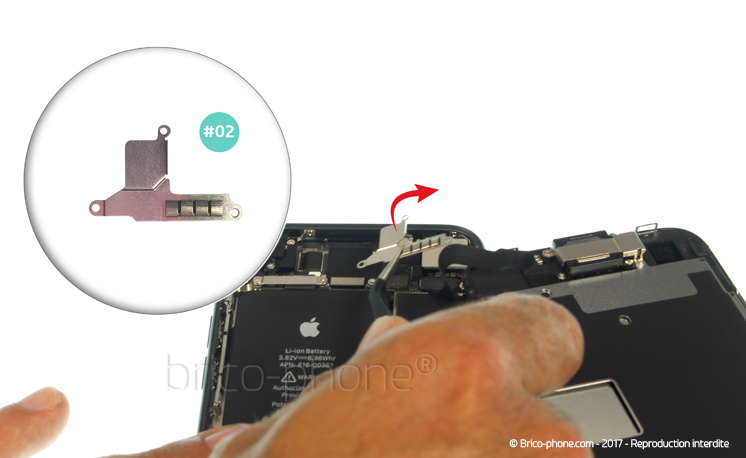

Etape 10 : Retirer la plaquette de protection des nappes des caméras
Le bas de l'écran est libéré, maintenant il faut retirer le dernier point d'accroche.

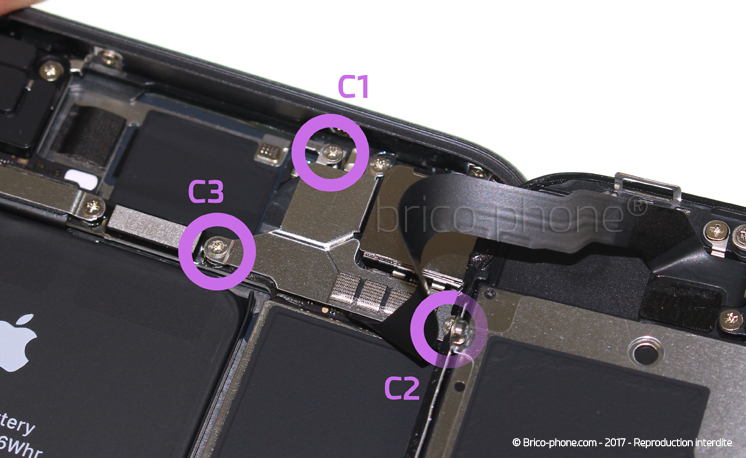

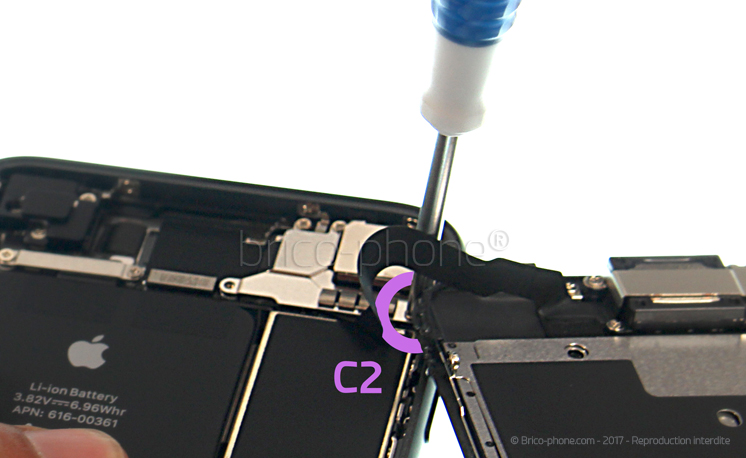

Dévissez les vis entourées en violet, nommées C1 à C3 grâce au tournevis cruciforme.

La plaquette #02 est désormais dégagée, retirez-la avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Déclipser la nappe FaceTime

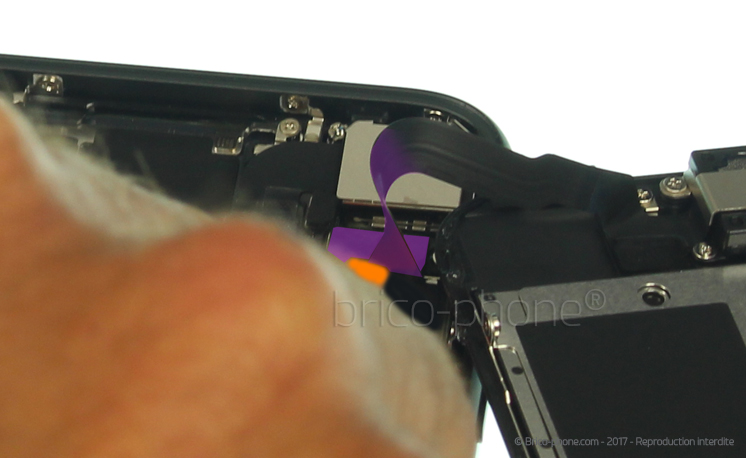

Avec le levier plastique, déconnectez la nappe de la caméra avant Facetime.

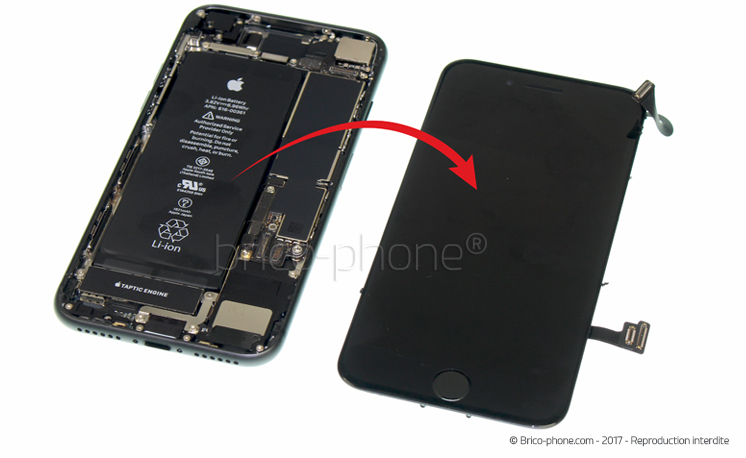

L'écran est maintenant complètement désolidarisé du châssis.

Conservez le châssis dans un endroit sûr, à l'abri de toute chute, car les composants et la carte mère sont fragiles et sensibles.
Outils du kit utilisés
Outils du kit utilisés

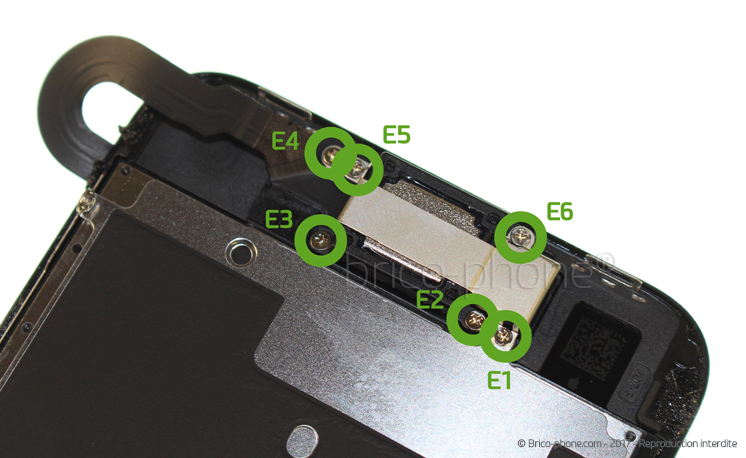

Etape 12 : Retirer la plaquette de protection de l'écouteur interne
Avec le tournevis cruciforme, retirez les vis notées E1 à E6 en vert sur votre guide de montage.

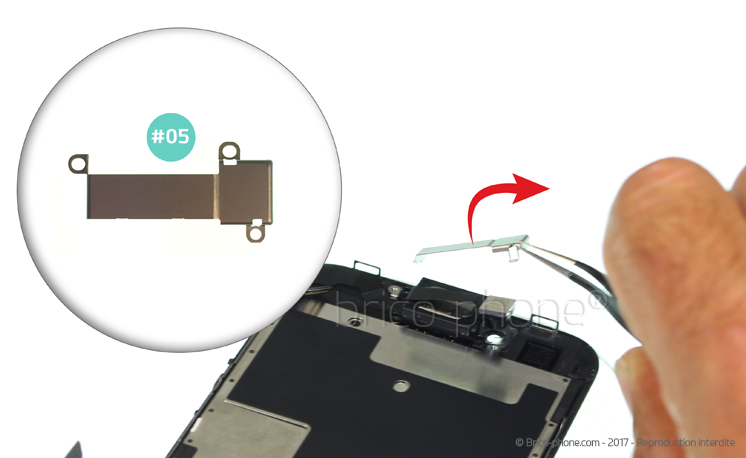

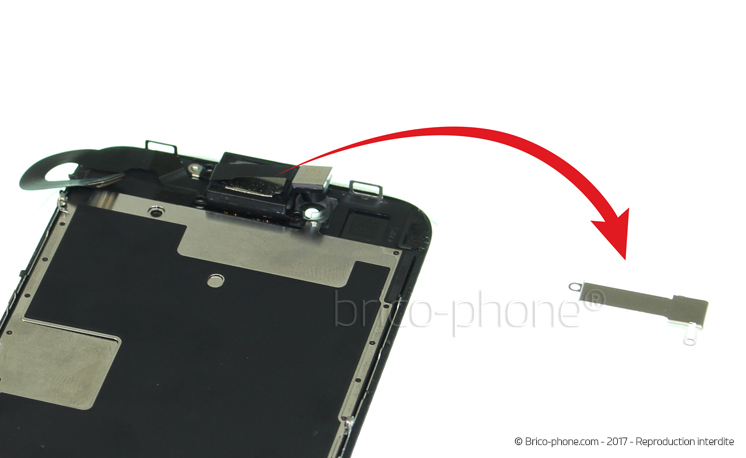

Vous pouvez ensuite librement dégager la plaquette métallique de protection #05, qui maintient en place le haut-parleur interne ainsi que la nappe Facetime.
Outils du kit utilisés
Outils du kit utilisés

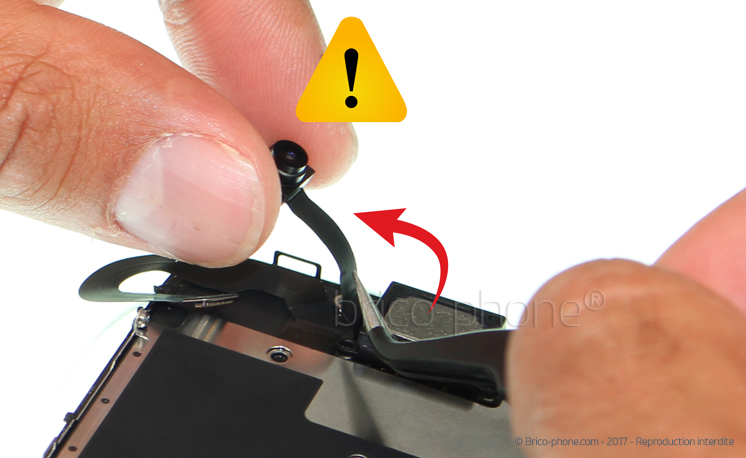

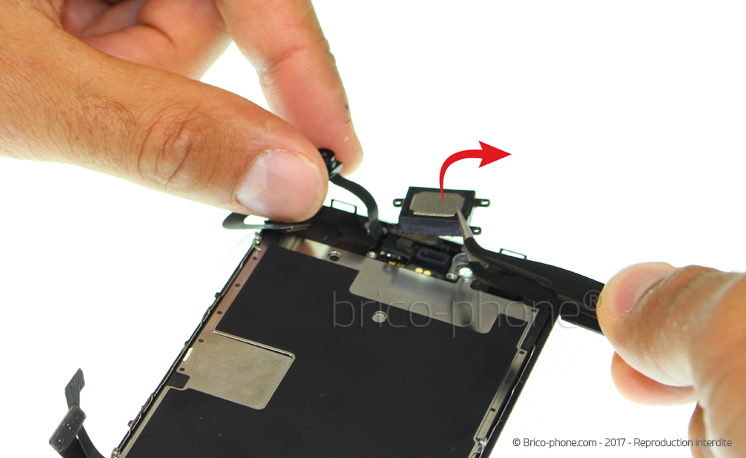

Etape 13 : Retirer l'écouteur interne
Prenez la pincette pour soulever délicatement la nappe de la caméra avant. Attention ne tirez pas dessus car celle-ci est toujours fixée à l'écran.

Tenez là simplement afin de libérer le haut-parleur interne, que vous pouvez désormais extraire avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

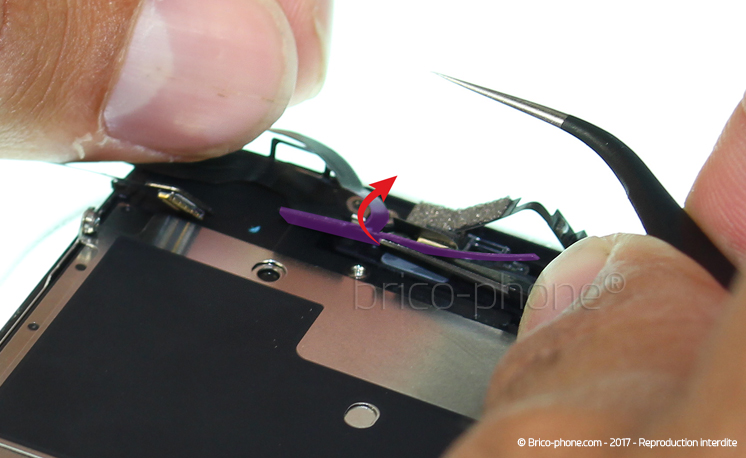

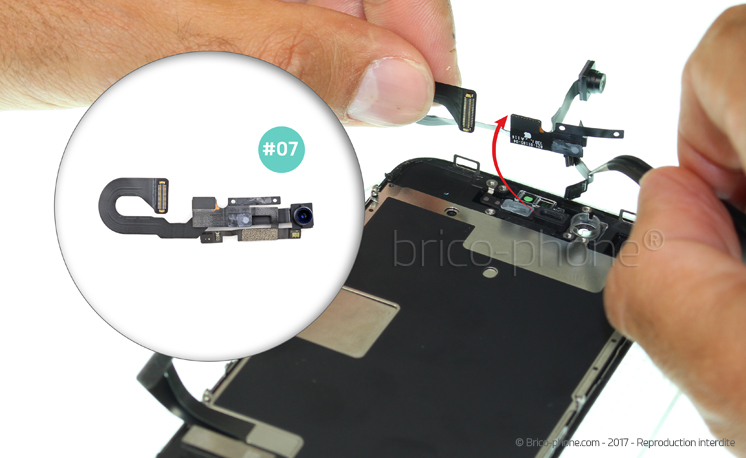

Etape 14 : Retirer la nappe Facetime

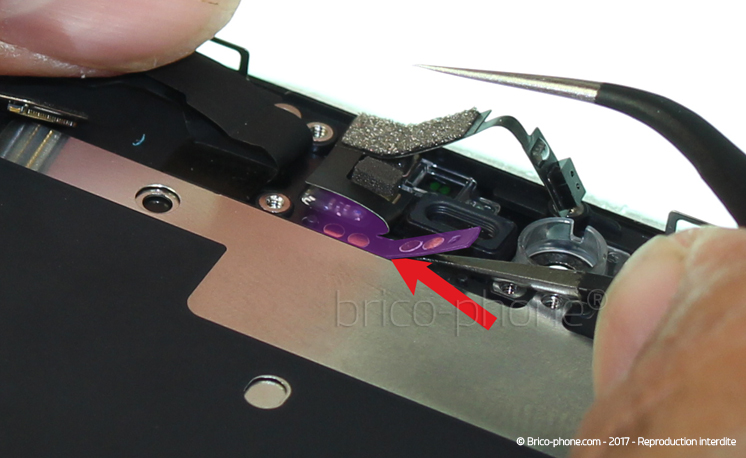

Pour retirer la nappe Facetime, commencez par décoller avec l'aide la pincette la partie basse de la nappe que nous avons exposée en surbrillance.

Une fois cette petite partie décollée, continuez le décollage de bas en haut.

Enfin, vous devriez pouvoir intégralement extraire la nappe que nous avons nommée #07 sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Nettoyer le contour du châssis

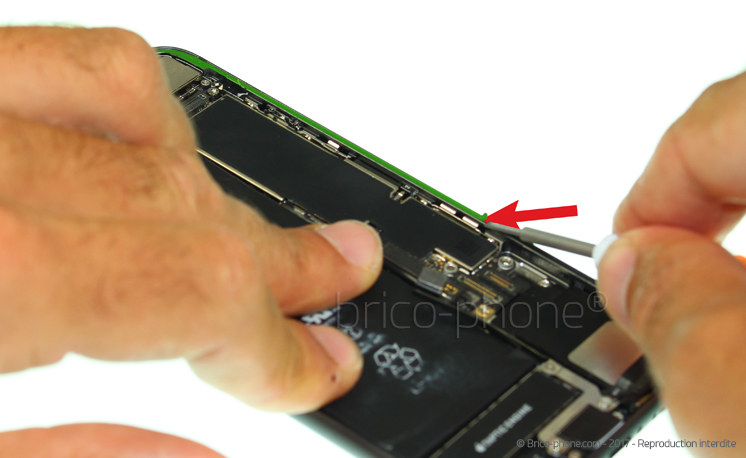

Nettoyez le contour du châssis à l'aide du tournevis plat. Vous devez retirer tous les résidus de joint d?étanchéité afin de rendre net le contour de châssis.

Sans cette étape, la pose d'un nouveau joint sera compromise, les sur-épaisseurs ne permettront pas une bonne adhérence de l'écran.
Outils du kit utilisés
Outils du kit utilisés

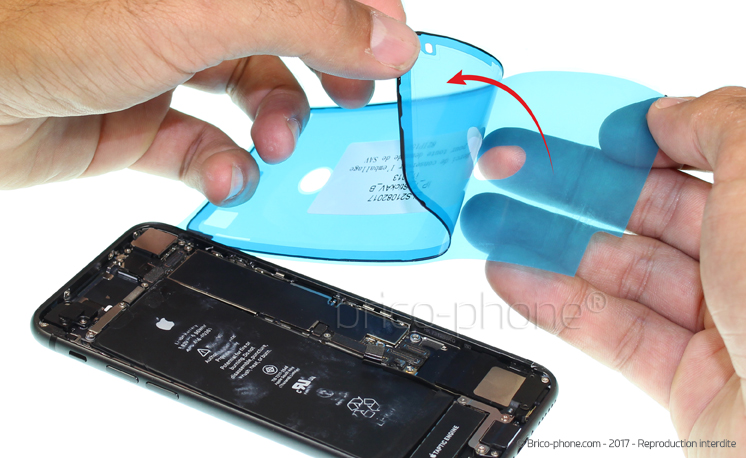

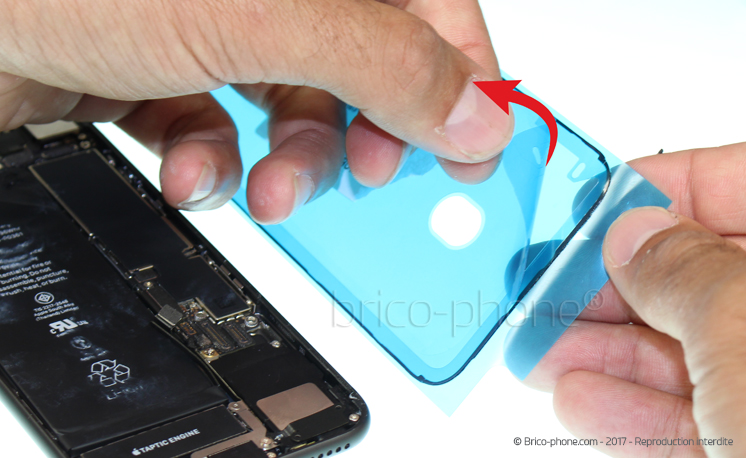

Etape 16 : Retirer les films de protection des joints d'étanchéité
Préparez le nouveau joint d'étanchéité, en retirant les deux premiers films de protection.

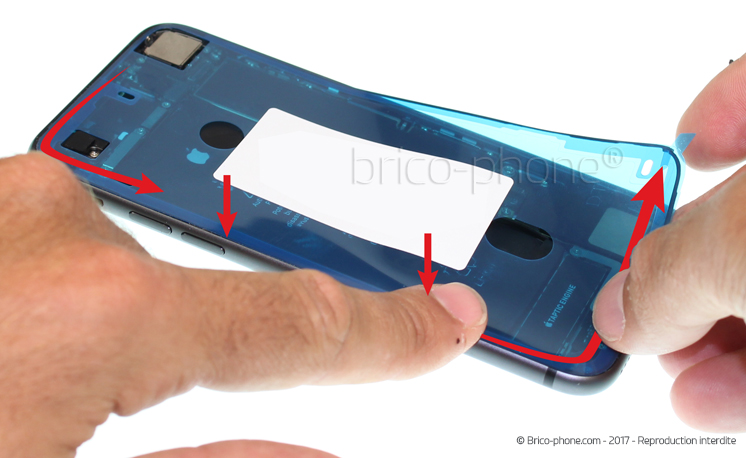

Etape 17 : Positionner le joint d'étanchéité

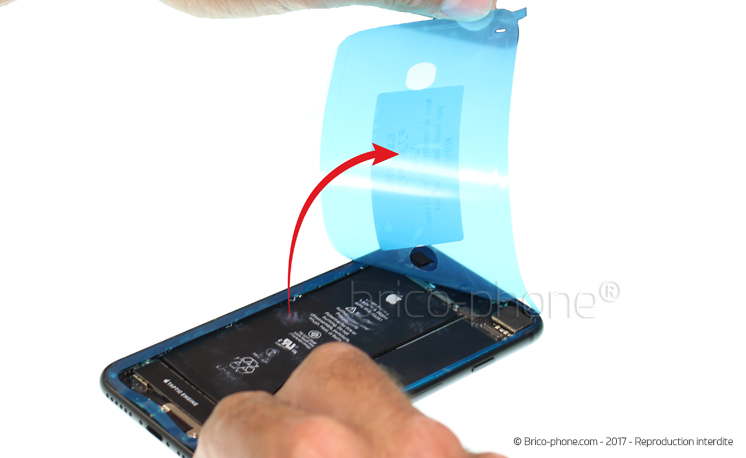

Commencez par positionner le nouveau joint sur le châssis propre. Attention à ne pas trop appuyer dans un premier temps car une fois le joint collé, il sera impossible de le retirer.

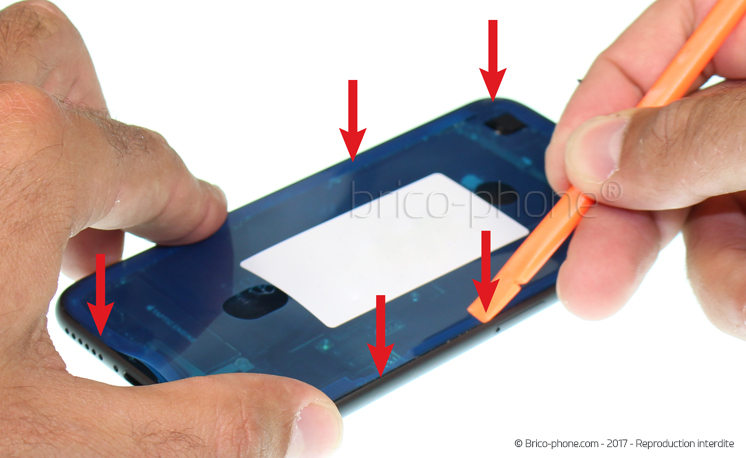

Une fois bien calé, pressez le joint sur le contour pour assurer la bonne adhérence avant de retirer les deux derniers guides.

Le joint est désormais posé.
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.

N'oubliez pas de rebrancher le connecteur de la batterie si vous l'avez déconnecté.
Outils du kit utilisés
Outils du kit utilisés
