Démontage complet sur Xperia L3 - L3 Dual

Avant de débuter la réparation, nous vous conseillons de vérifier la compatibilité de vos nouveaux composants avec votre smartphone.

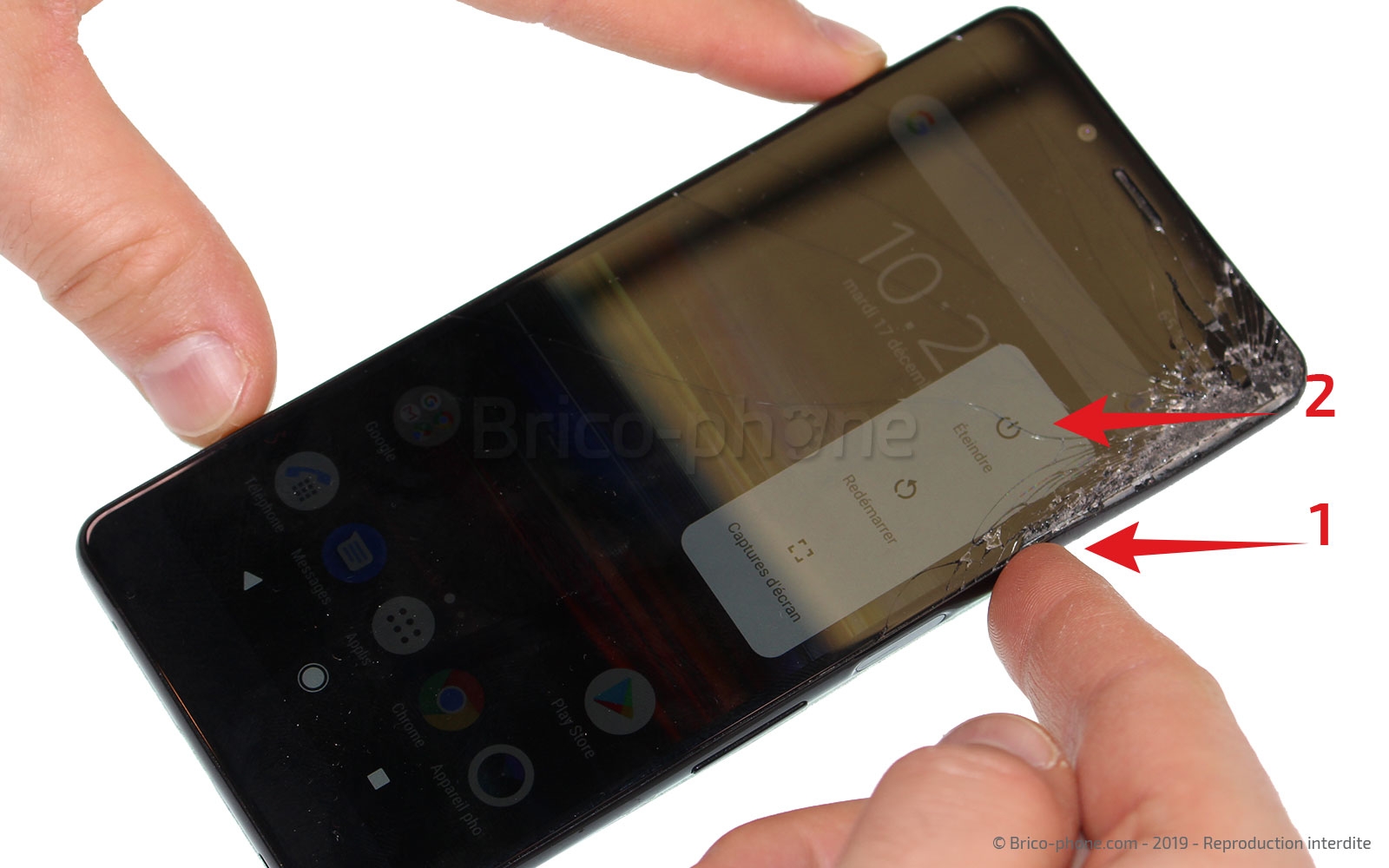

Pour cela, la première possibilité est de regarder dans les paramètres du smartphone.

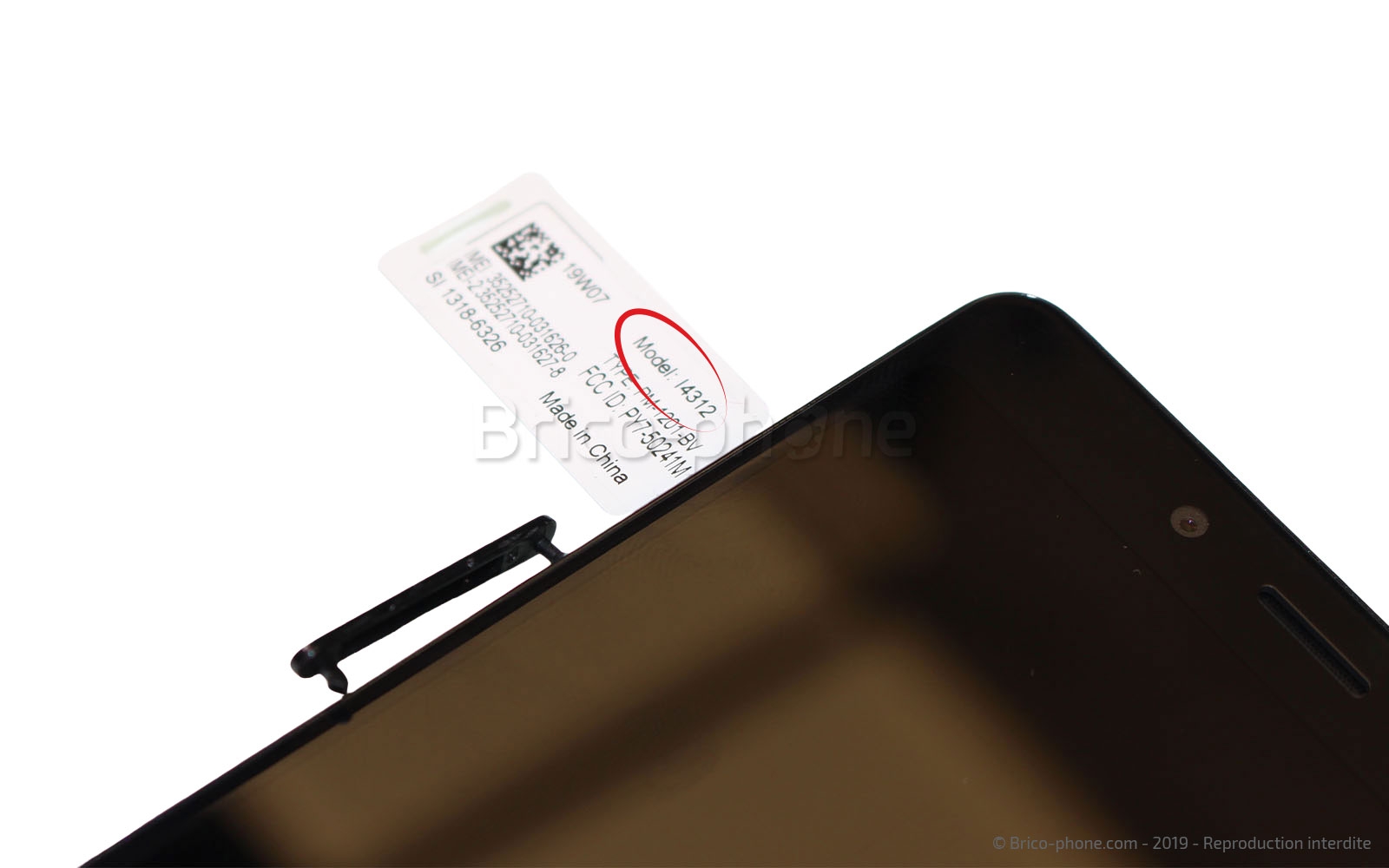

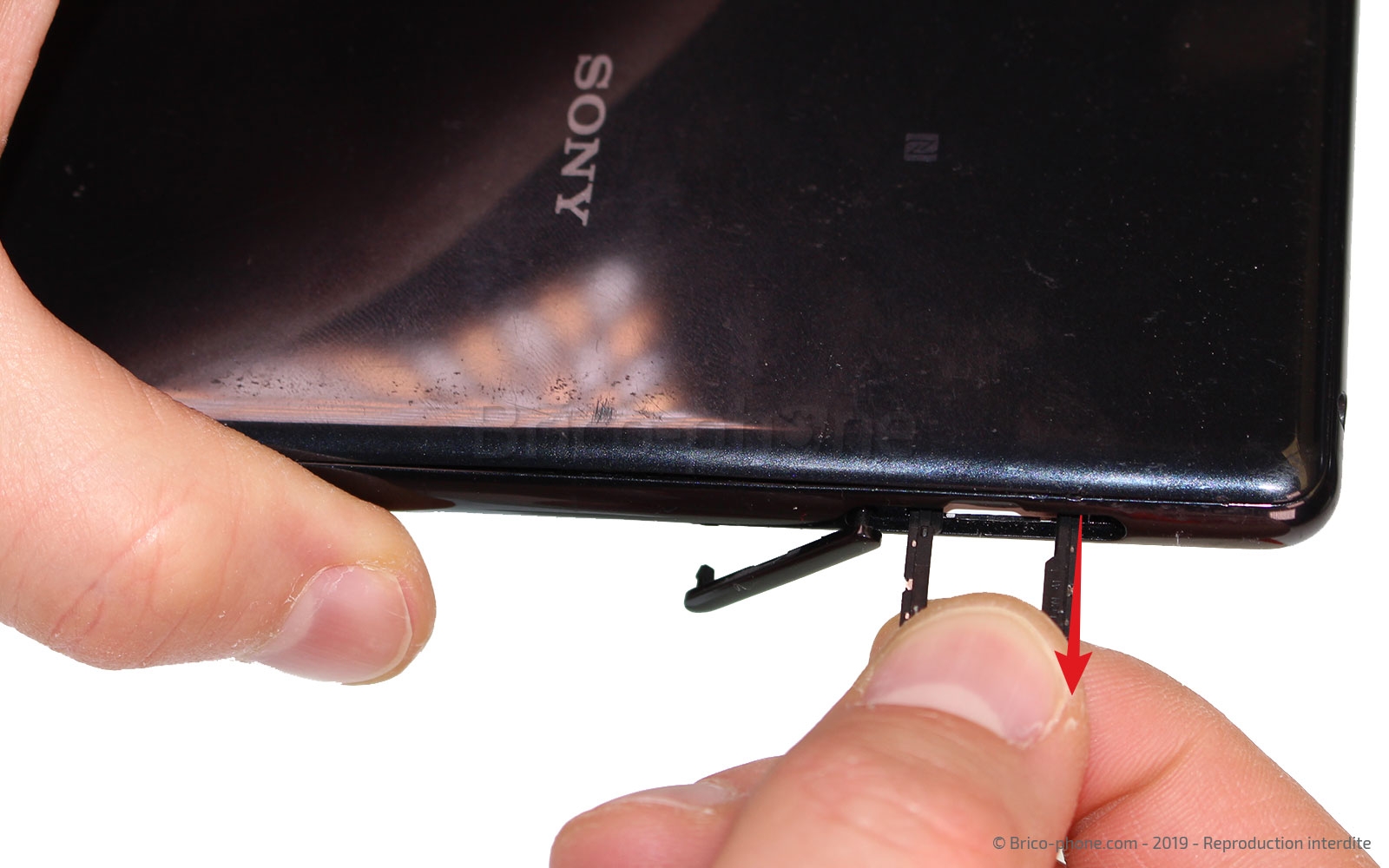

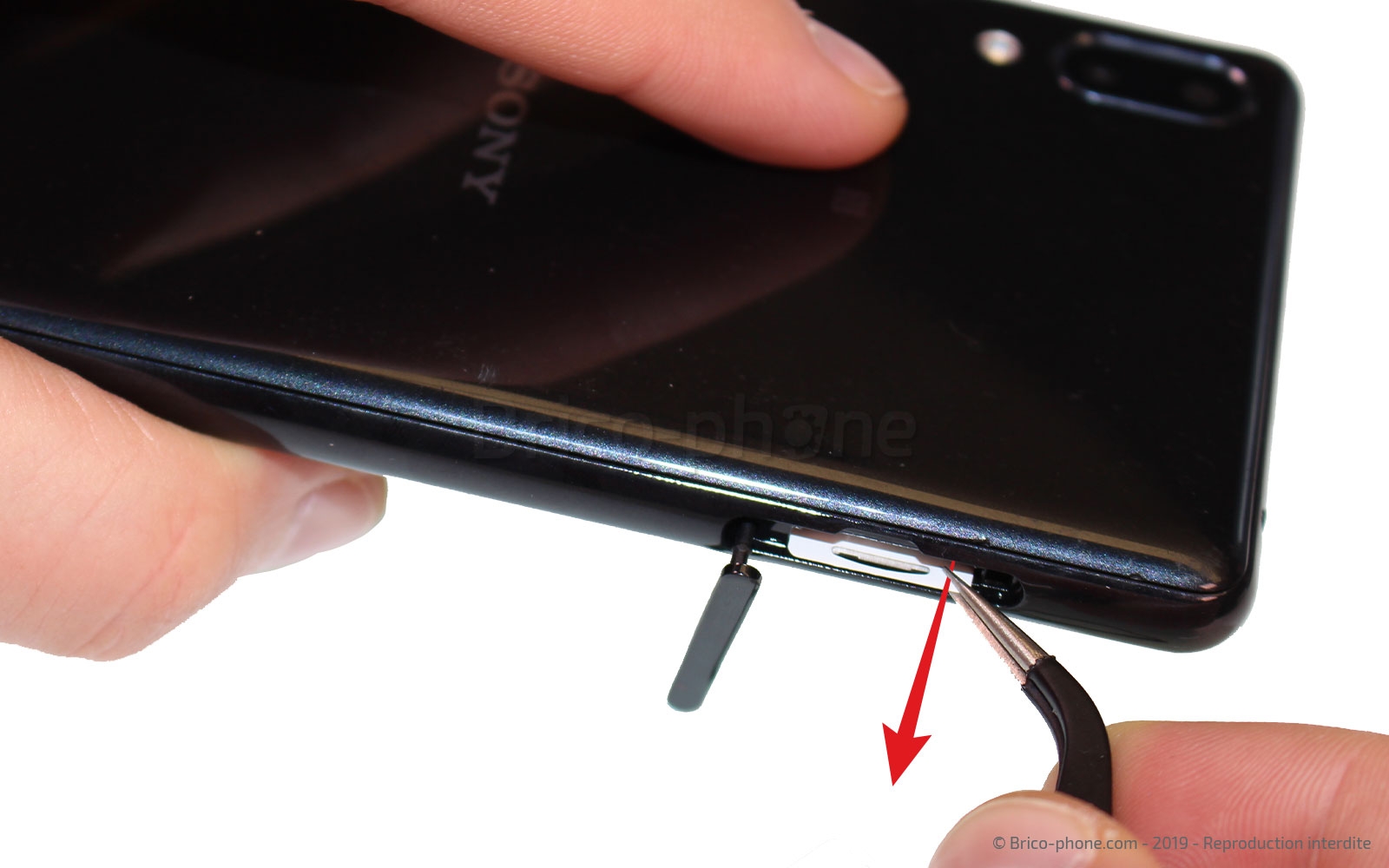

La seconde étant d'éteindre le Sony Xperia L3 et d'extraire le tiroir Sim de son emplacement afin de pouvoir sortir à l'aide de la pincette métallique, l'étiquette sur laquelle est inscrit le numéro de modèle : I4312.

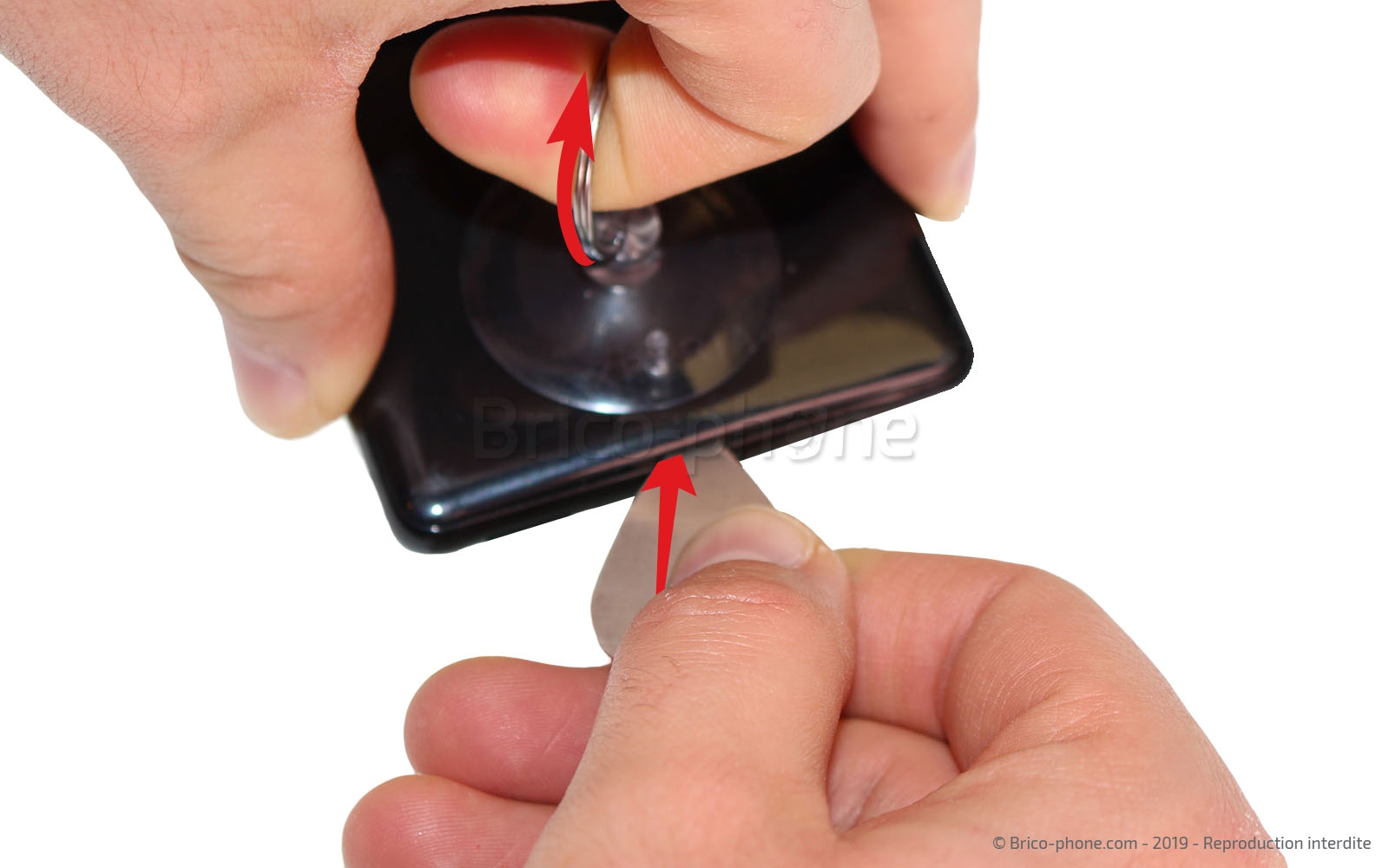

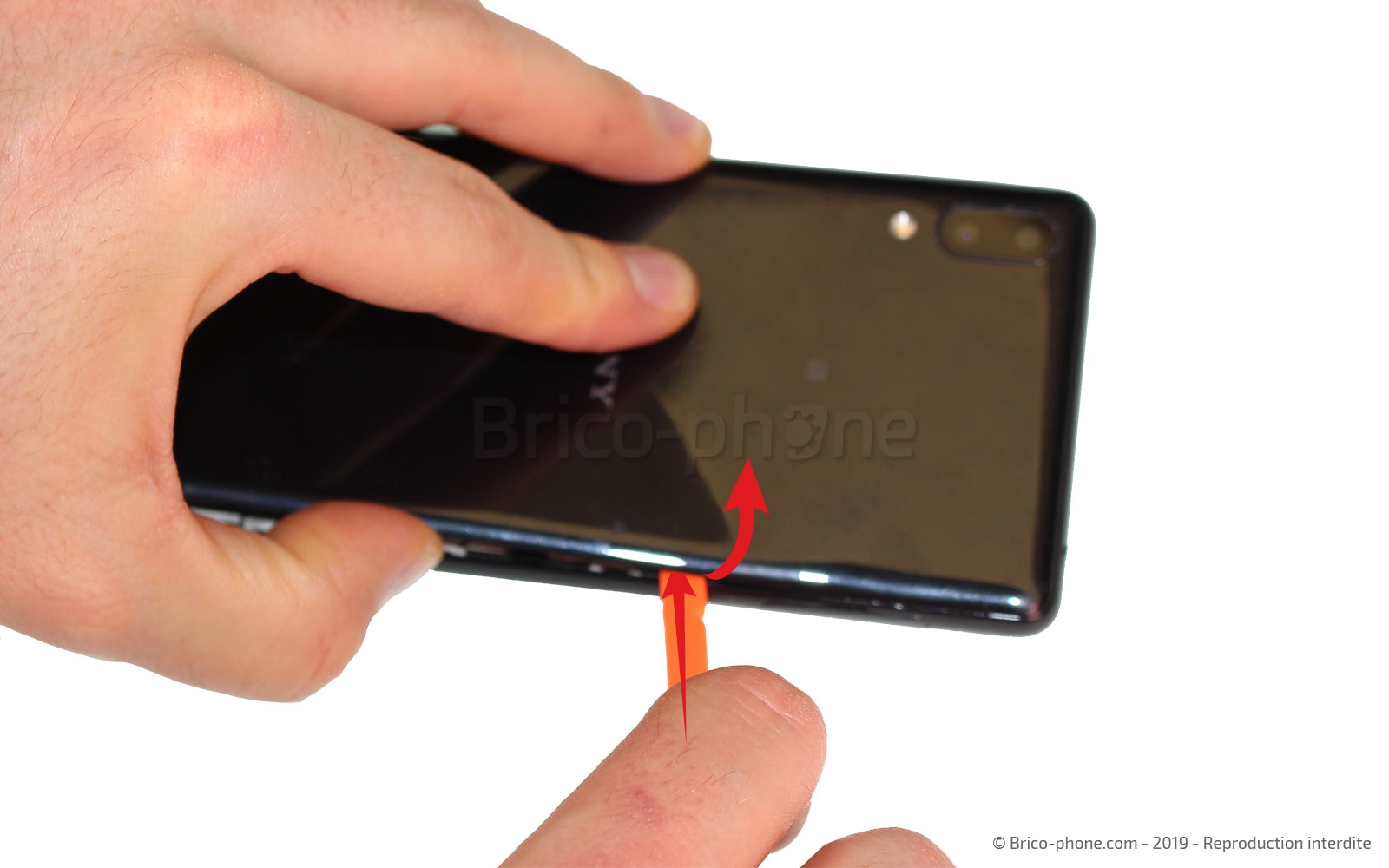

Positionnez la ventouse sur le bas du téléphone. Ensuite, tirez fortement sur sa boucle afin de pouvoir glisser le médiator en métal troué entre la vitre arrière et le châssis.

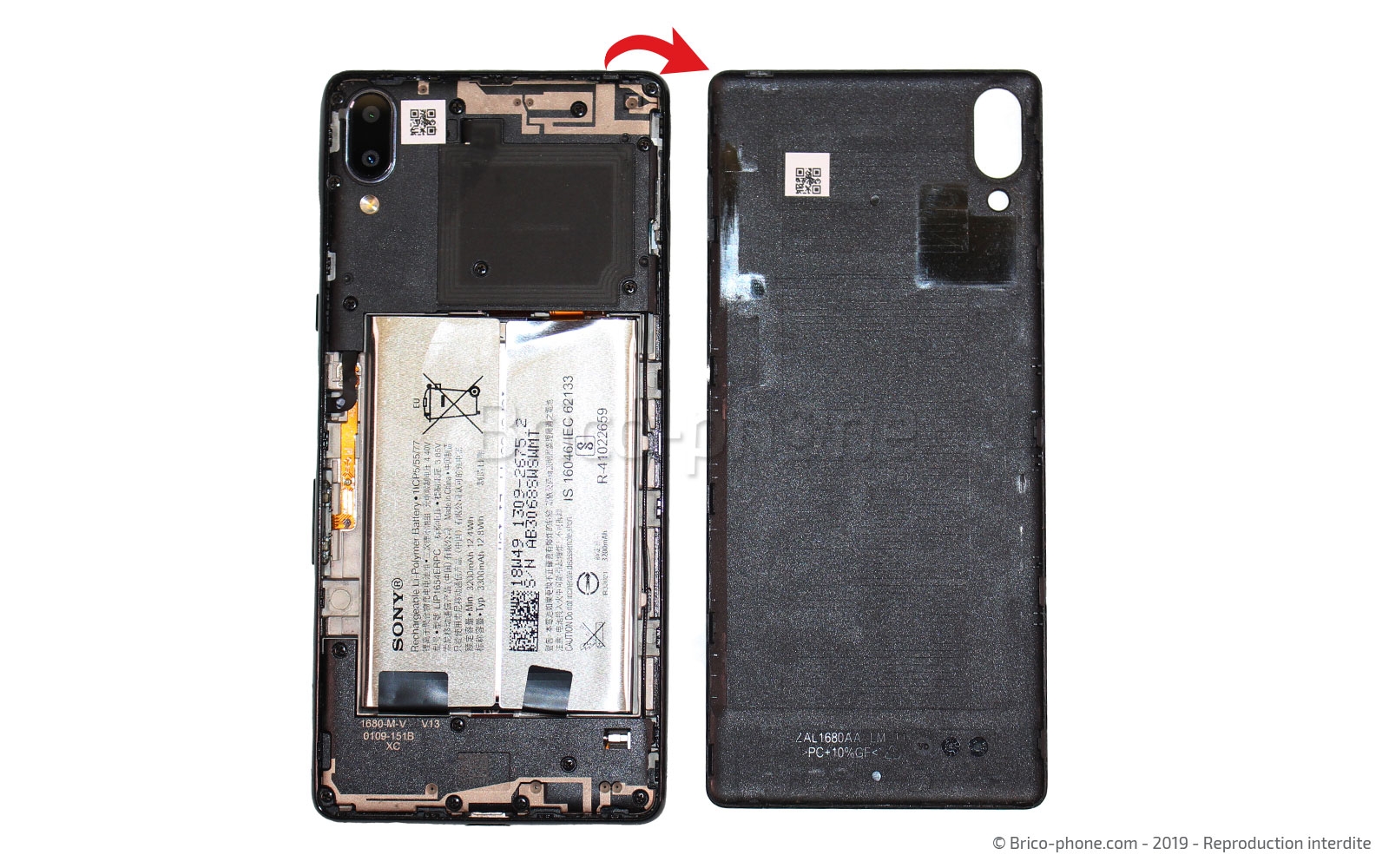

Une fois le médiator inséré, il ne vous reste plus qu'à déclipser la coque avec le médiator et le levier en nylon avant de l'ouvrir entièrement.

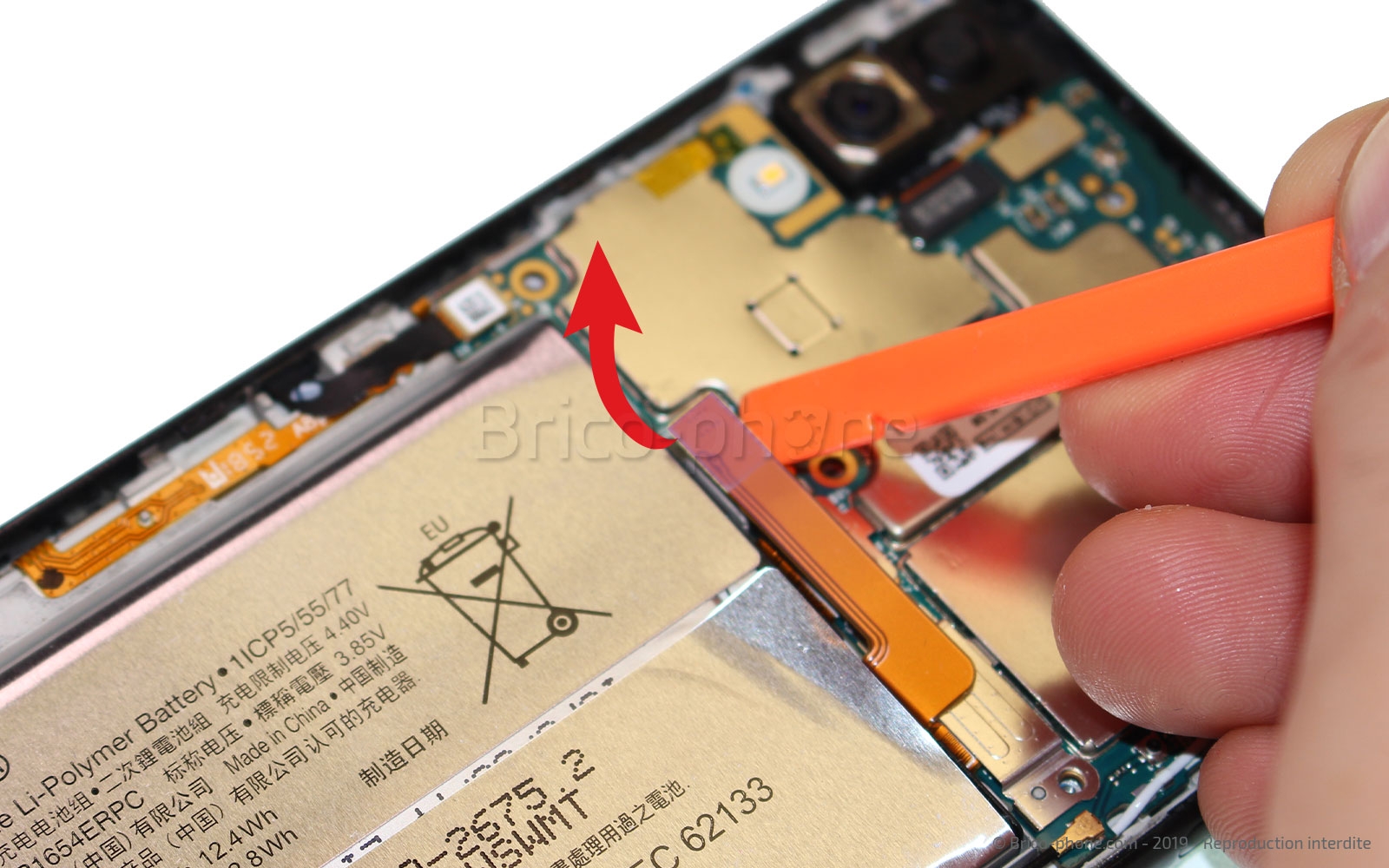

Pour travailler en toute sécurité, nous vous conseillons de déconnecter la batterie mais pour cela, il vous faut dans un premier temps accéder à sa nappe.

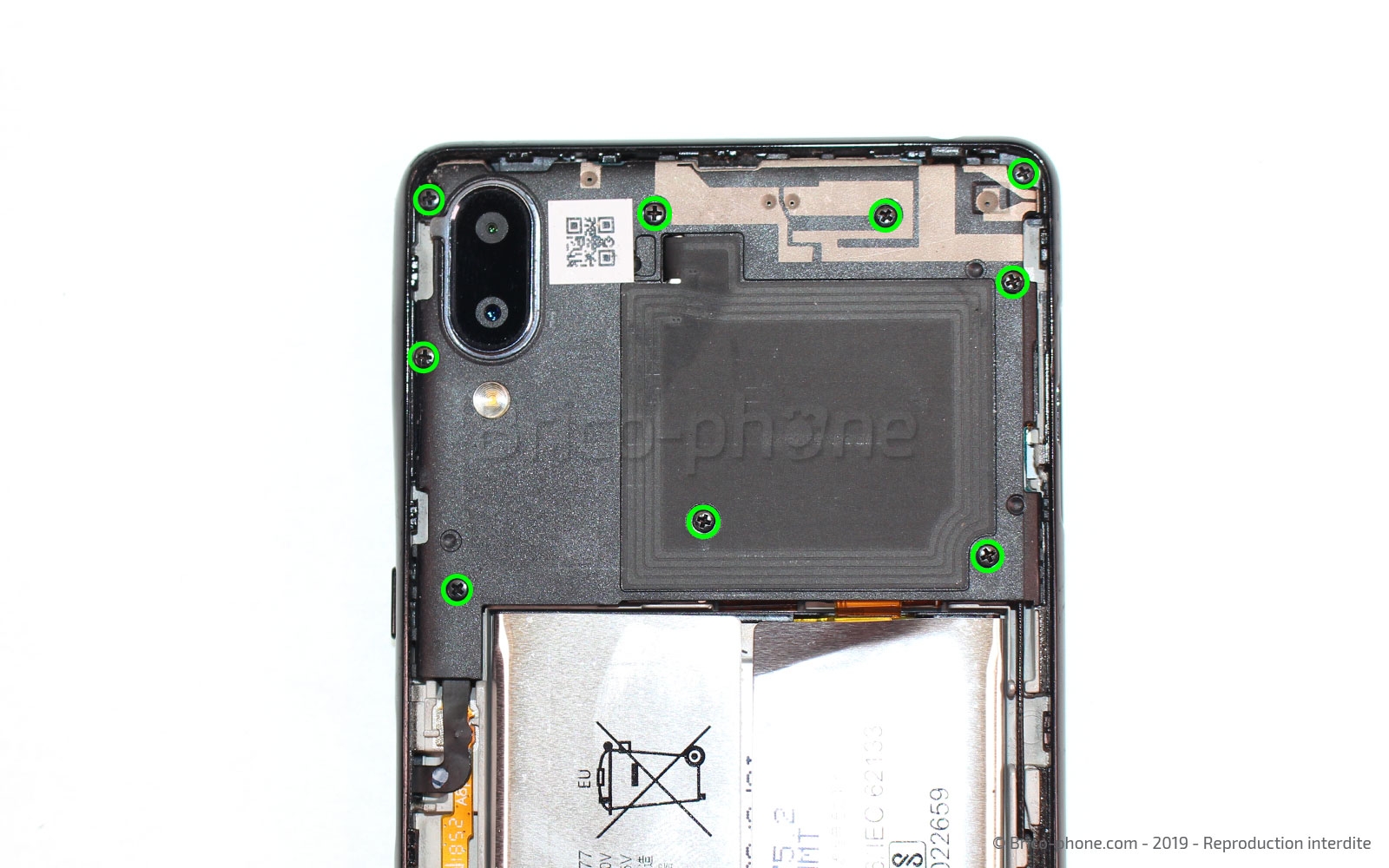

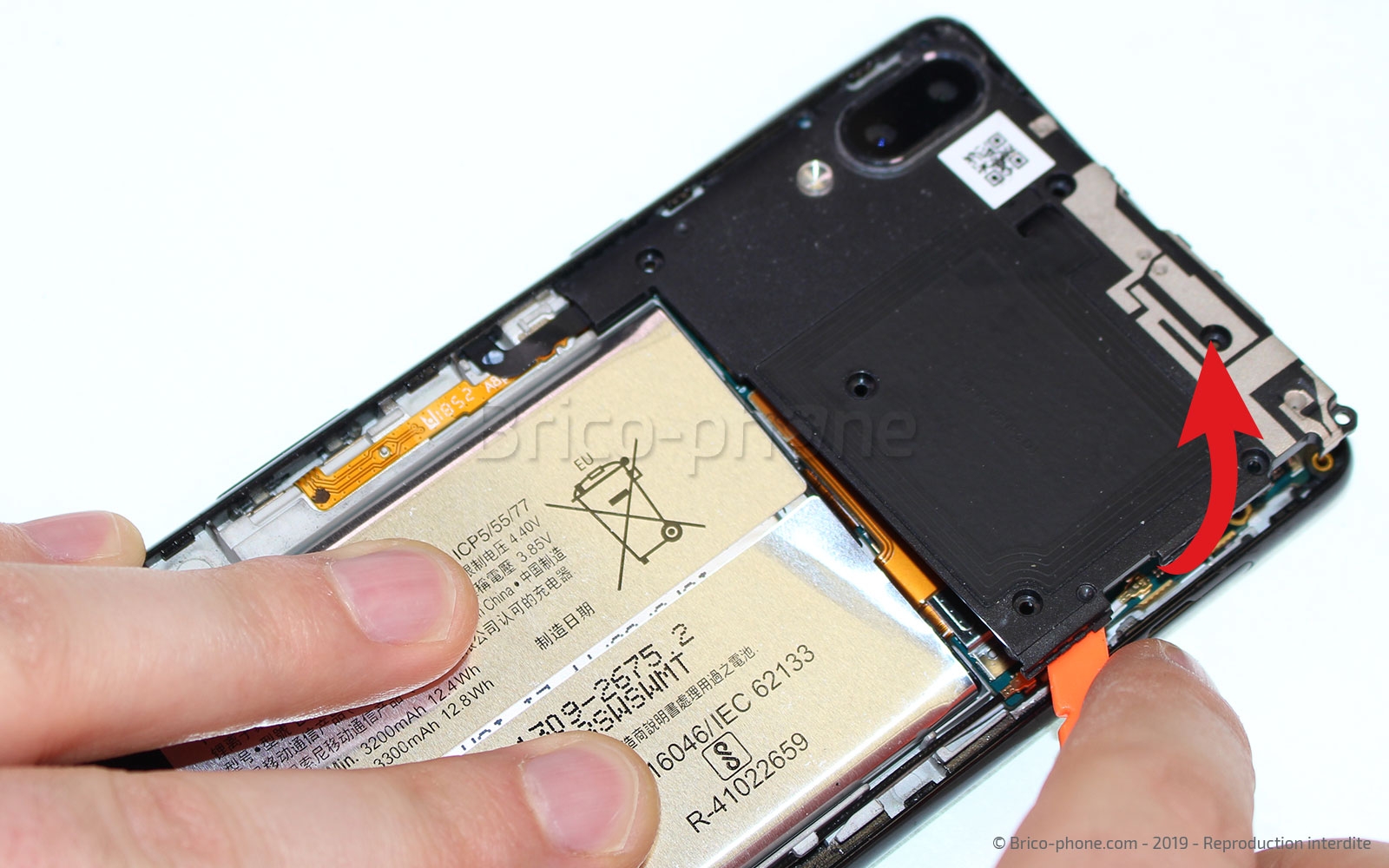

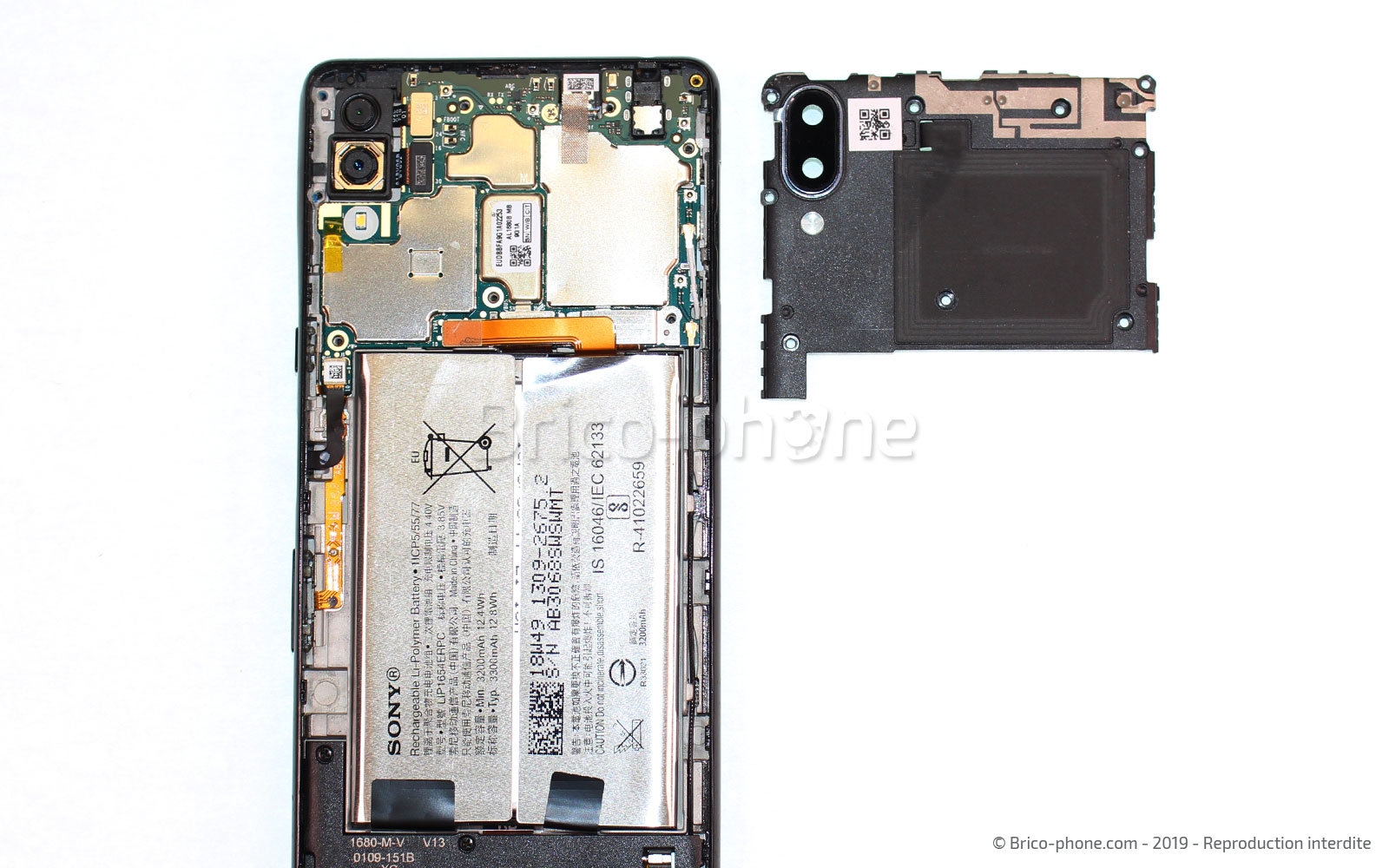

De ce fait, dévissez les 9 vis cruciformes avec le tournevis adéquat de la plaquette NFC et retirez-la avec la spatule en nylon.
Ensuite, toujours avec le même outil, il ne vous reste plus qu'à débrancher la connectique.

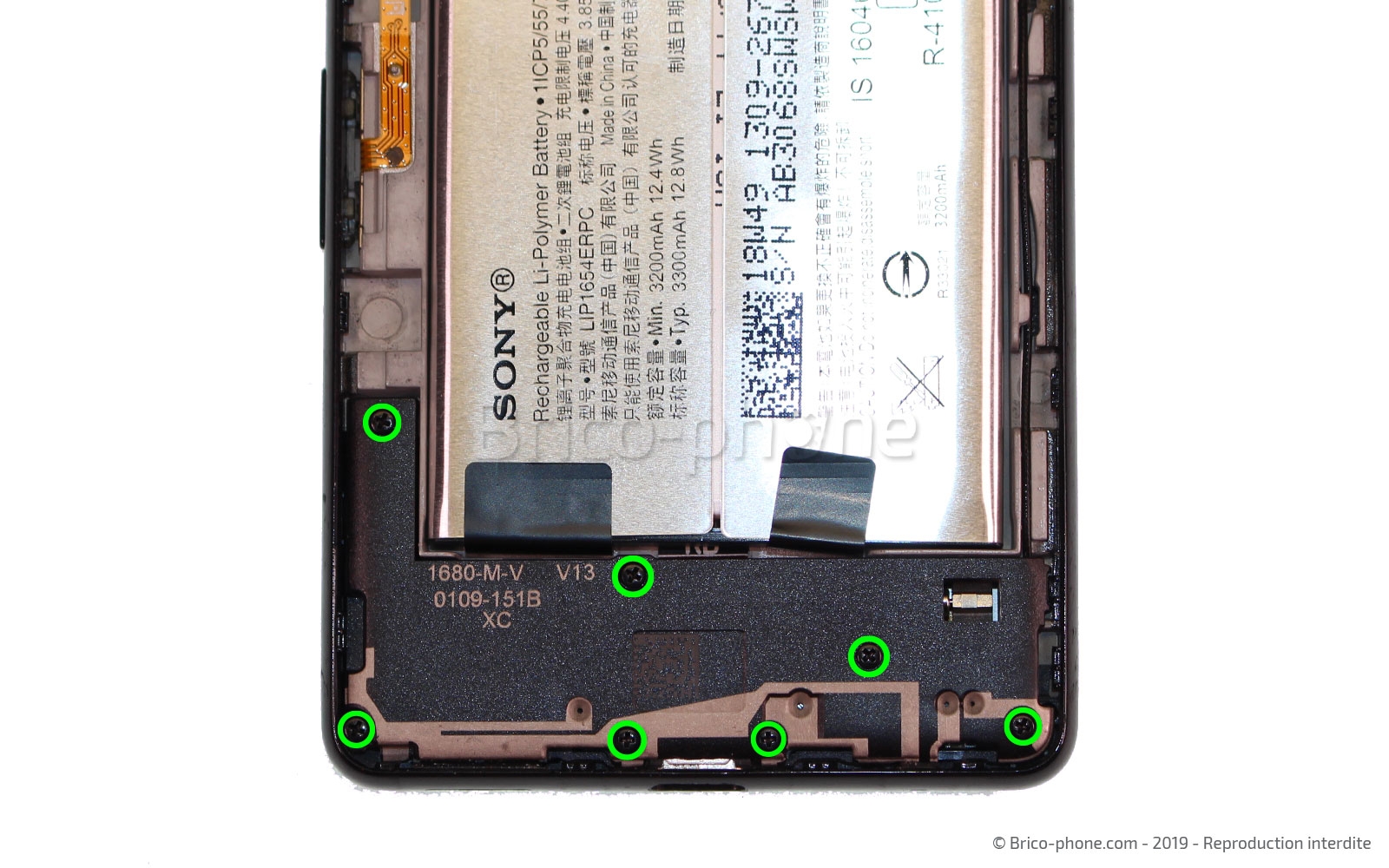

Munissez-vous du tournevis cruciforme fourni dans votre kit d'outils Brico-Phone afin de retirer les 7 vis du haut-parleur externe.

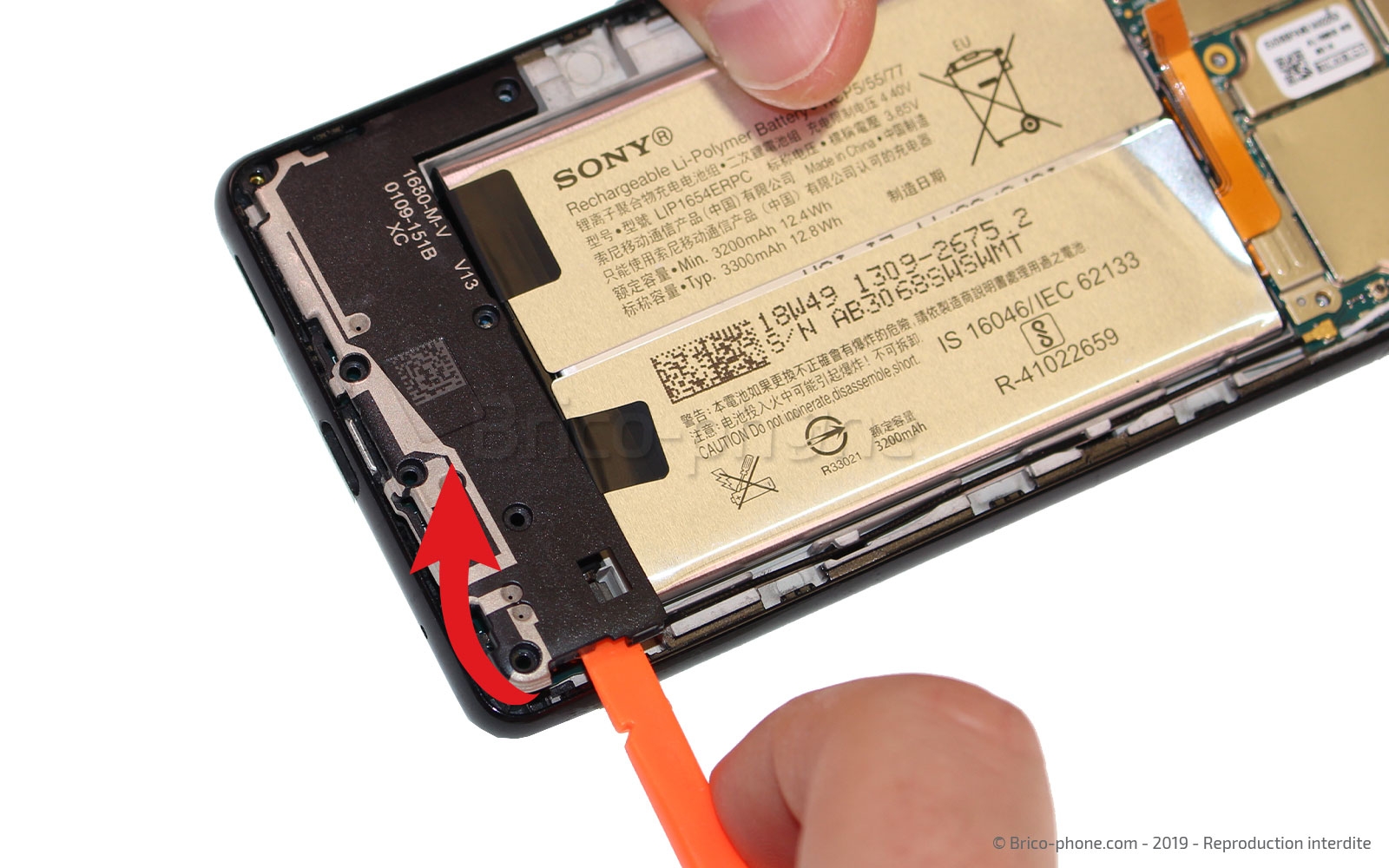

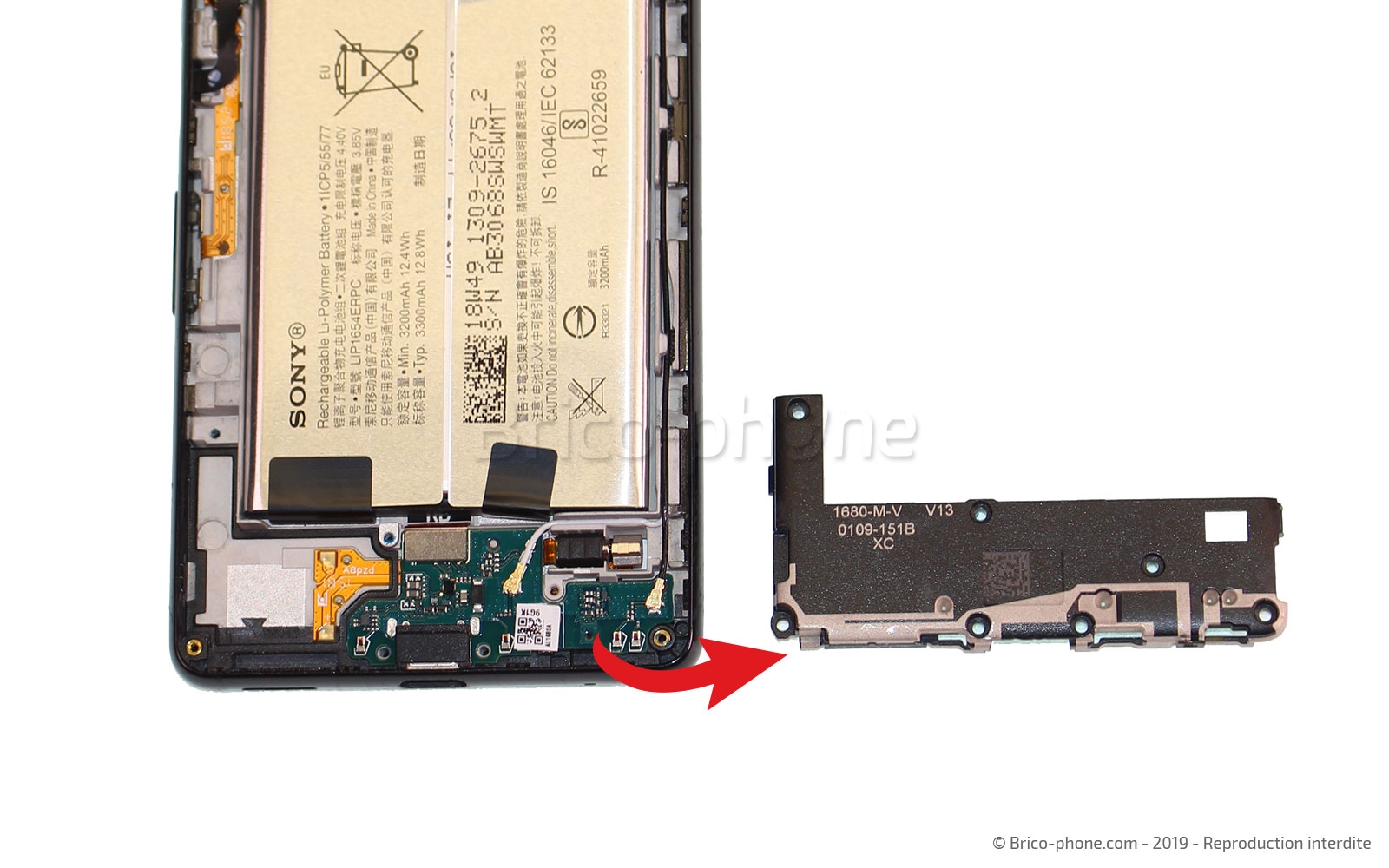

Ensuite, il ne vous reste plus qu'à glisser la spatule orange entre le composant et le châssis afin de le soulever et de pouvoir l'extraire du smartphone.

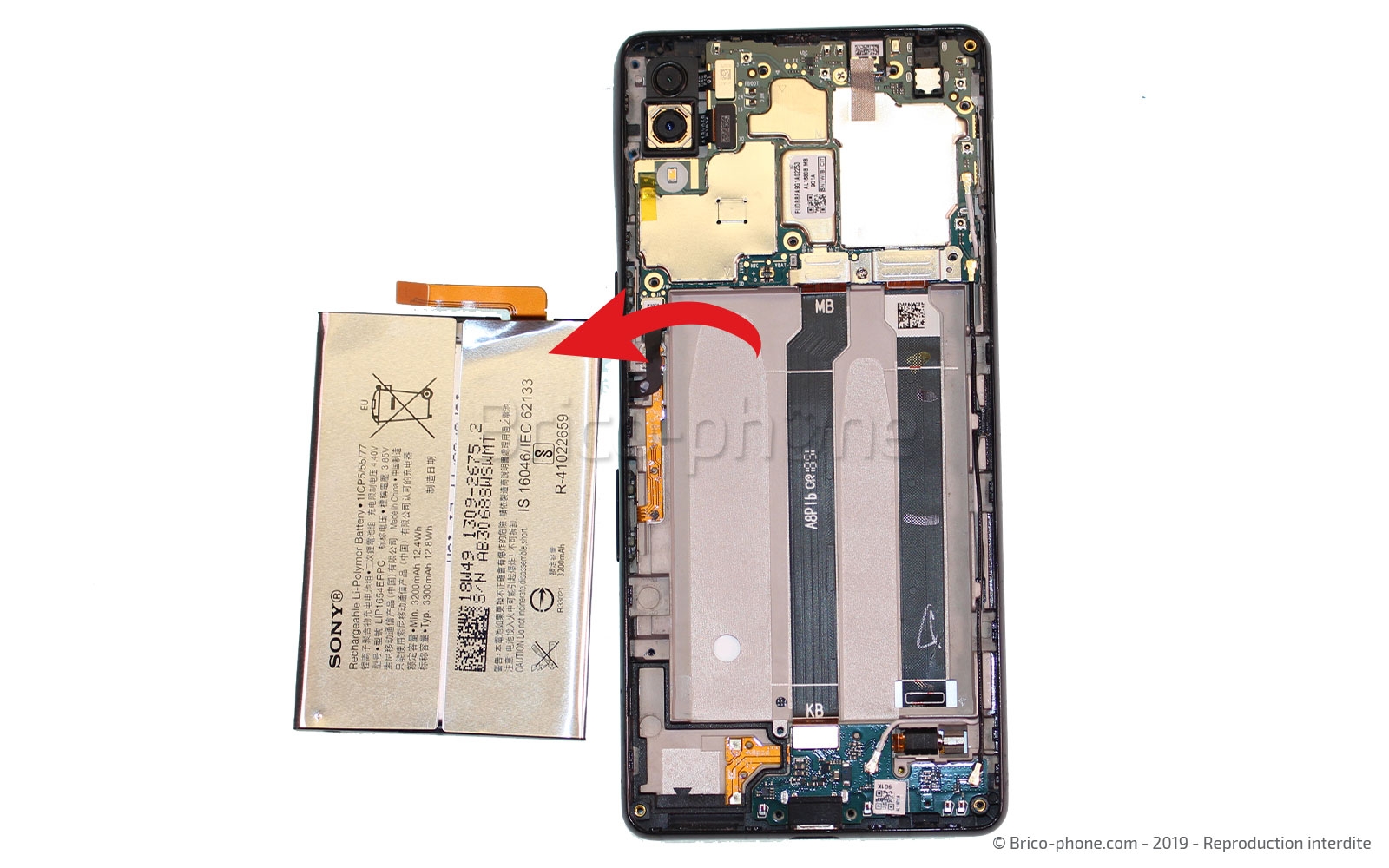

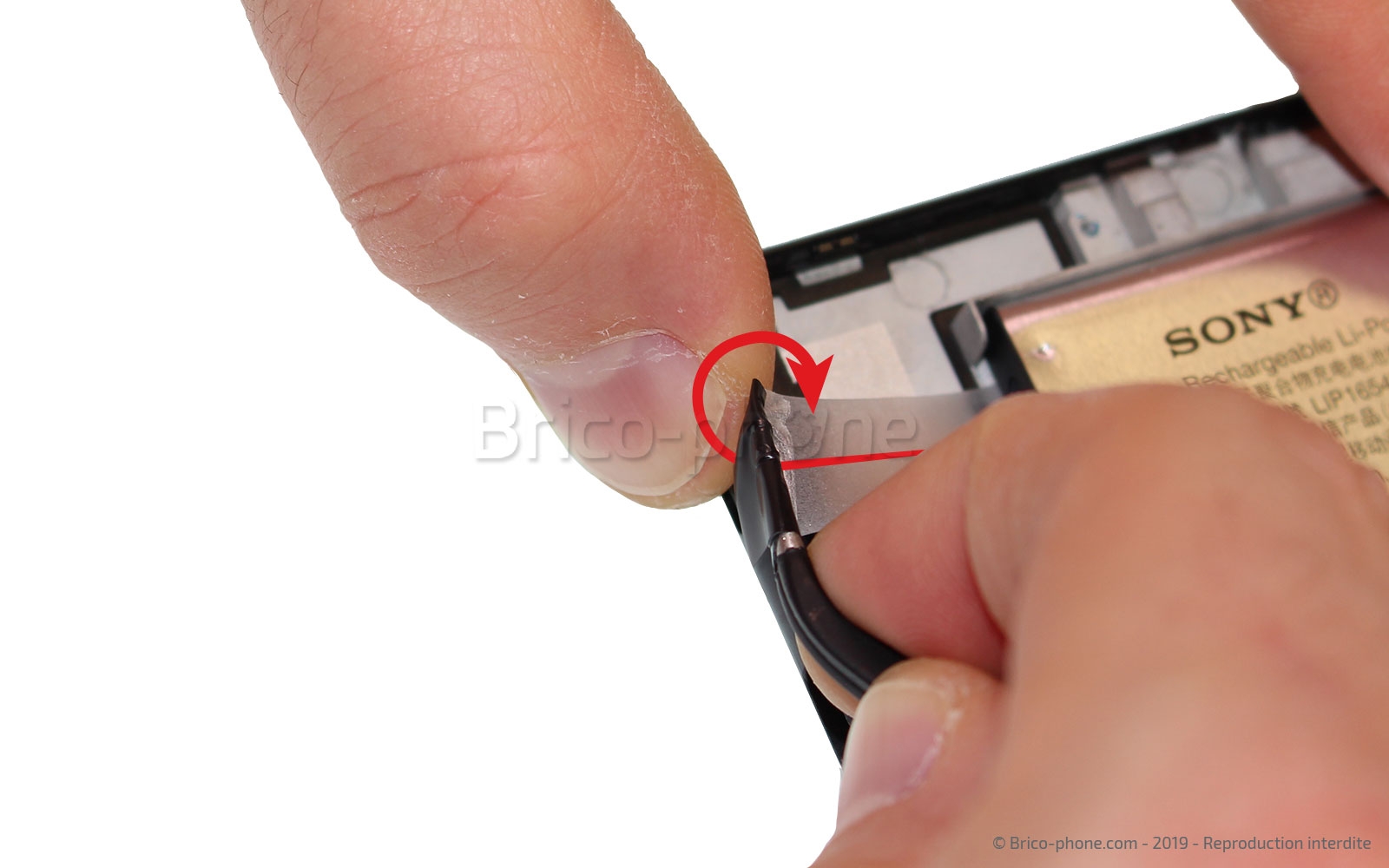

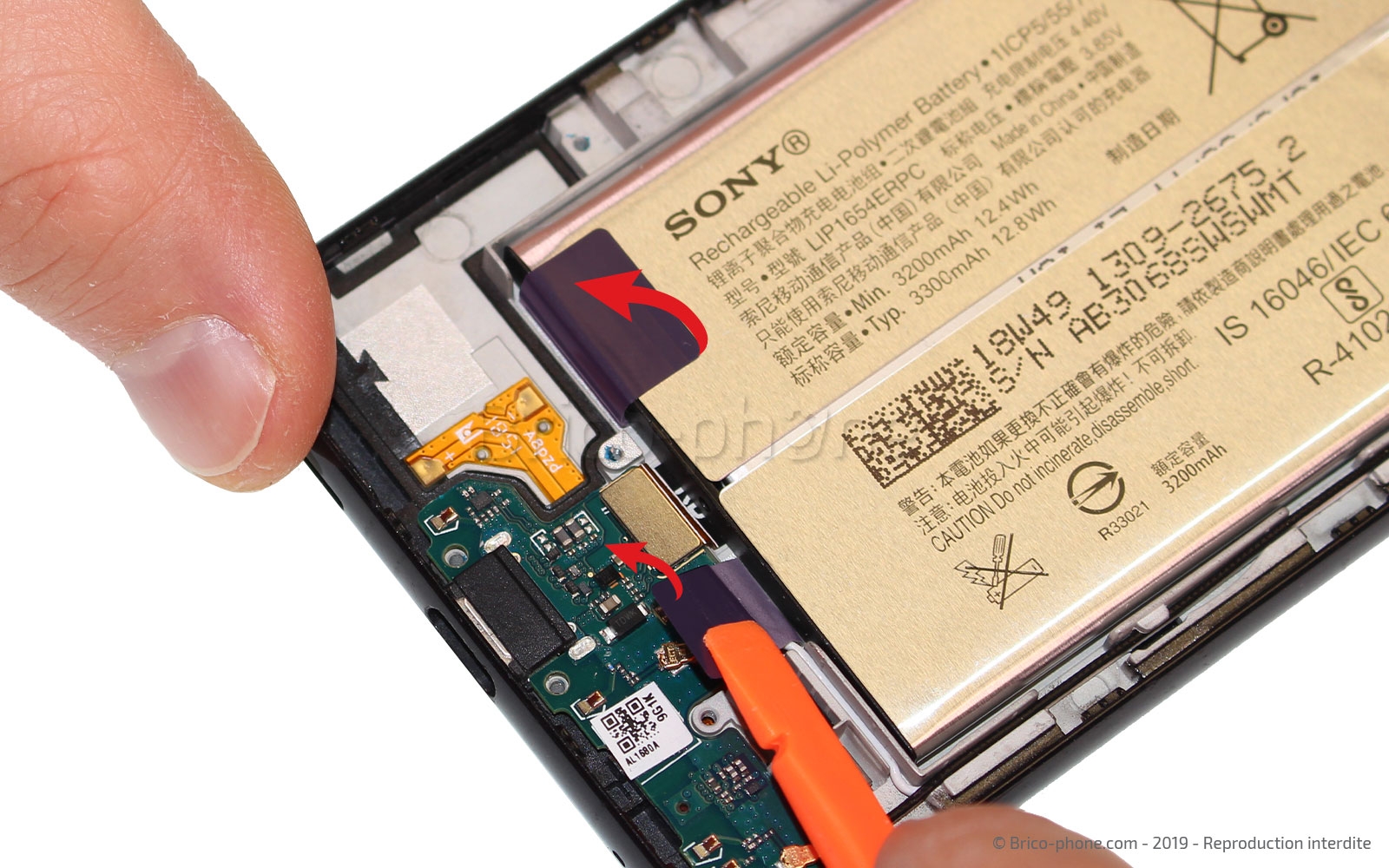

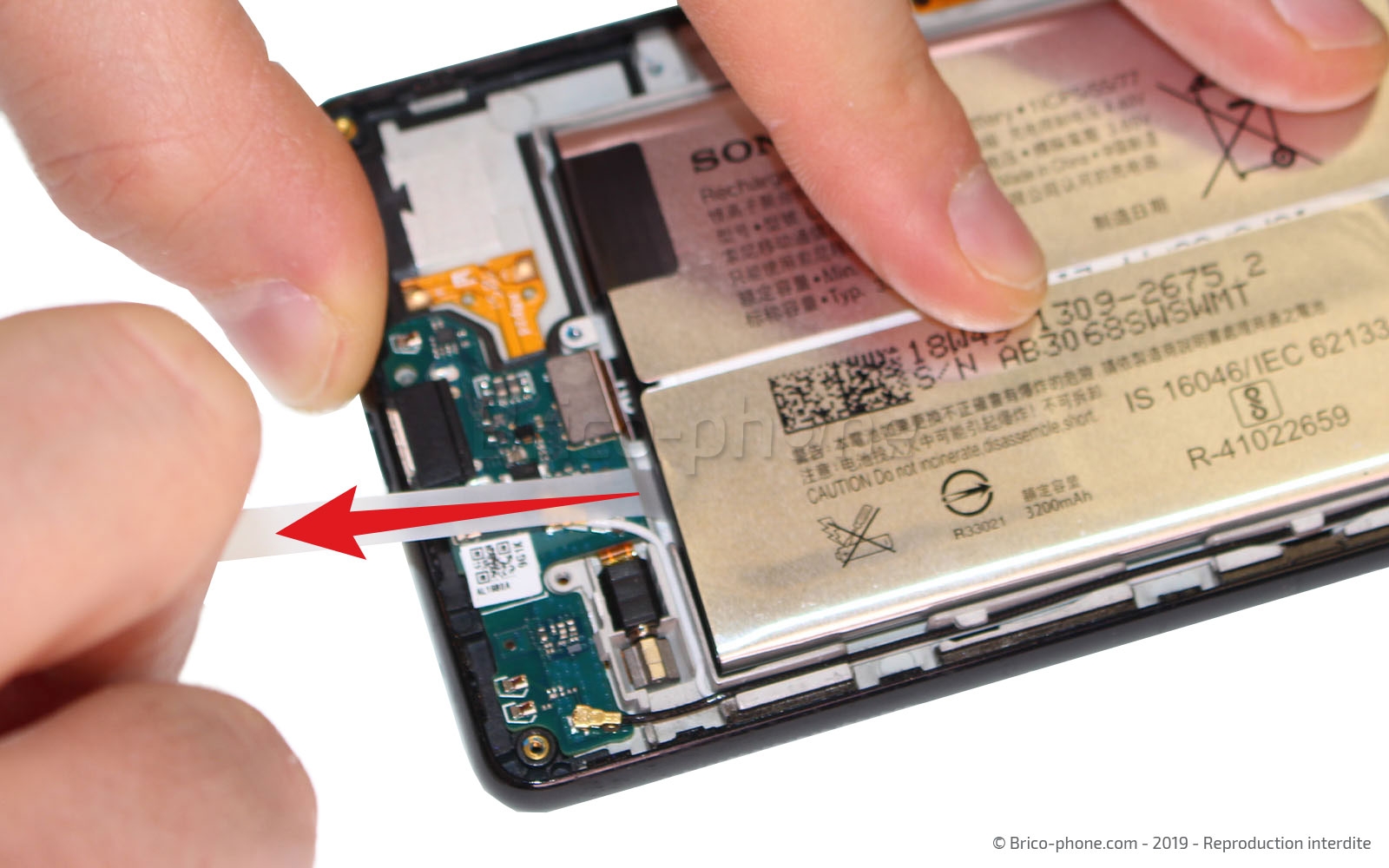

A l'aide du spudger, décollez les deux adhésifs noirs placés sur la batterie. Ensuite, munissez-vous de la pincette noire pour enrouler l'adhésif autour de cette dernière pour faciliter le retrait de ce dernier.
Réitérez la manipulation pour la deuxième languette.

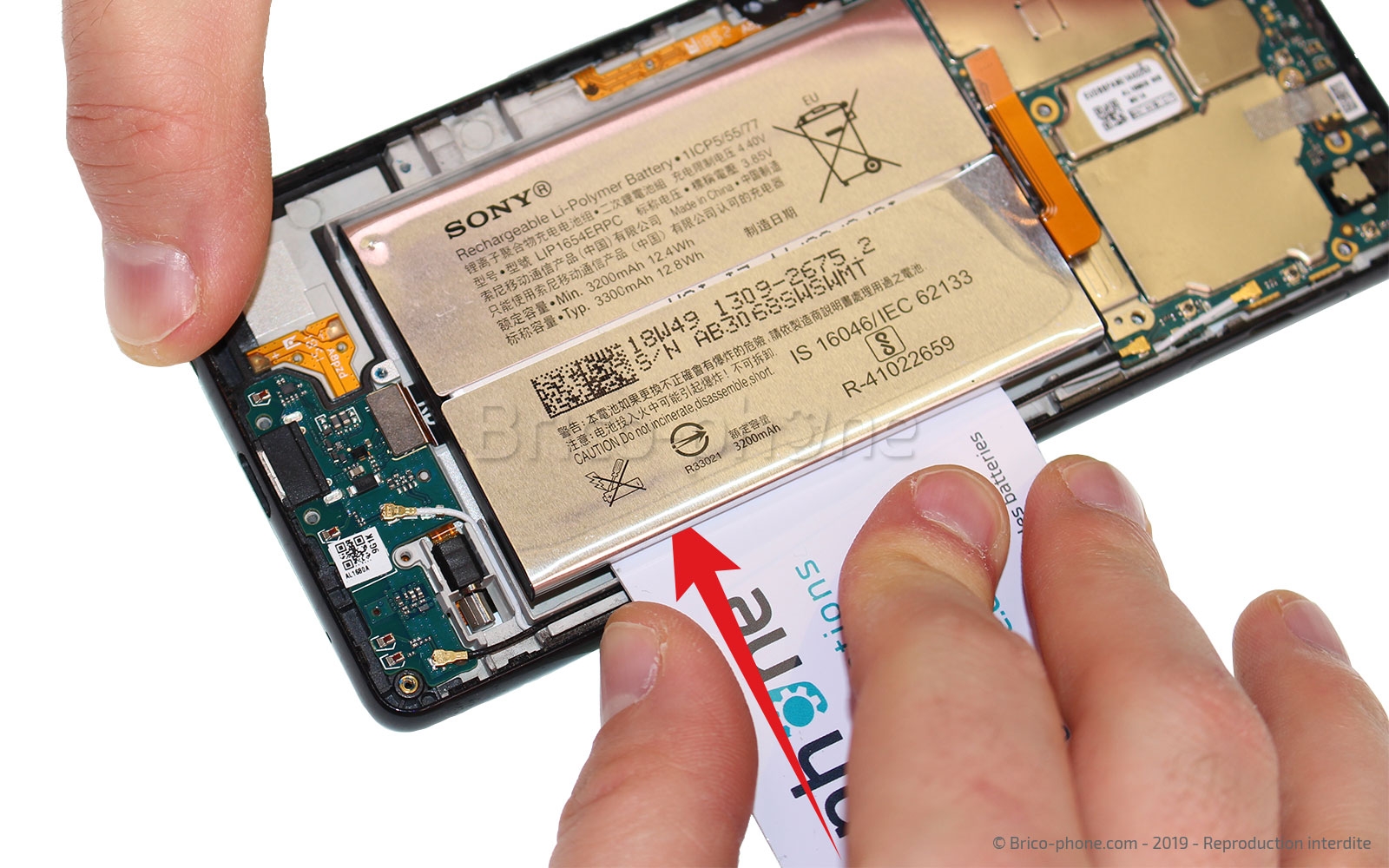

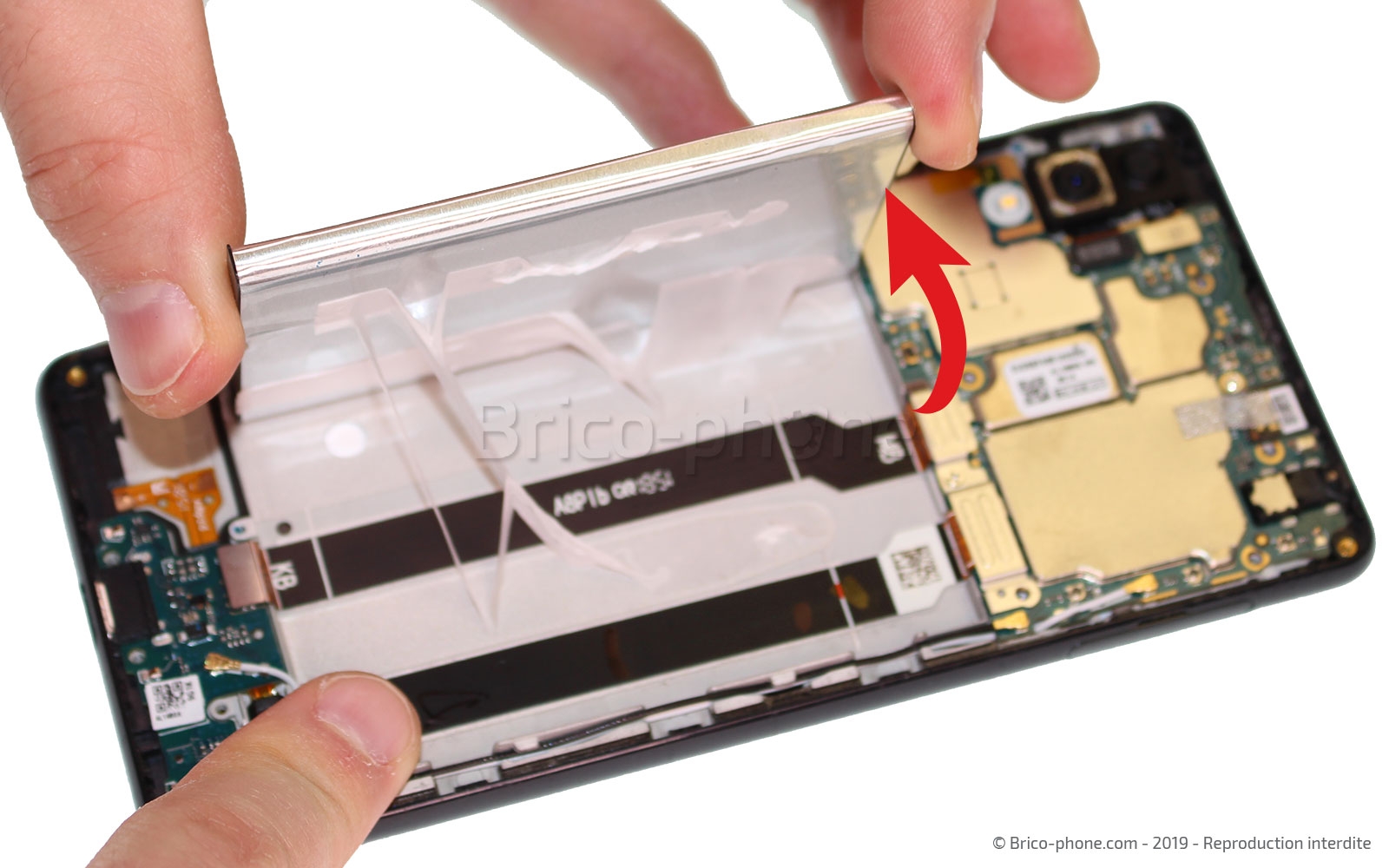

Pour terminer le décollage et si les adhésifs ont cassé, nous vous conseillons de passer la carte en PVC sous la batterie et de faire levier pour décoller le composant.

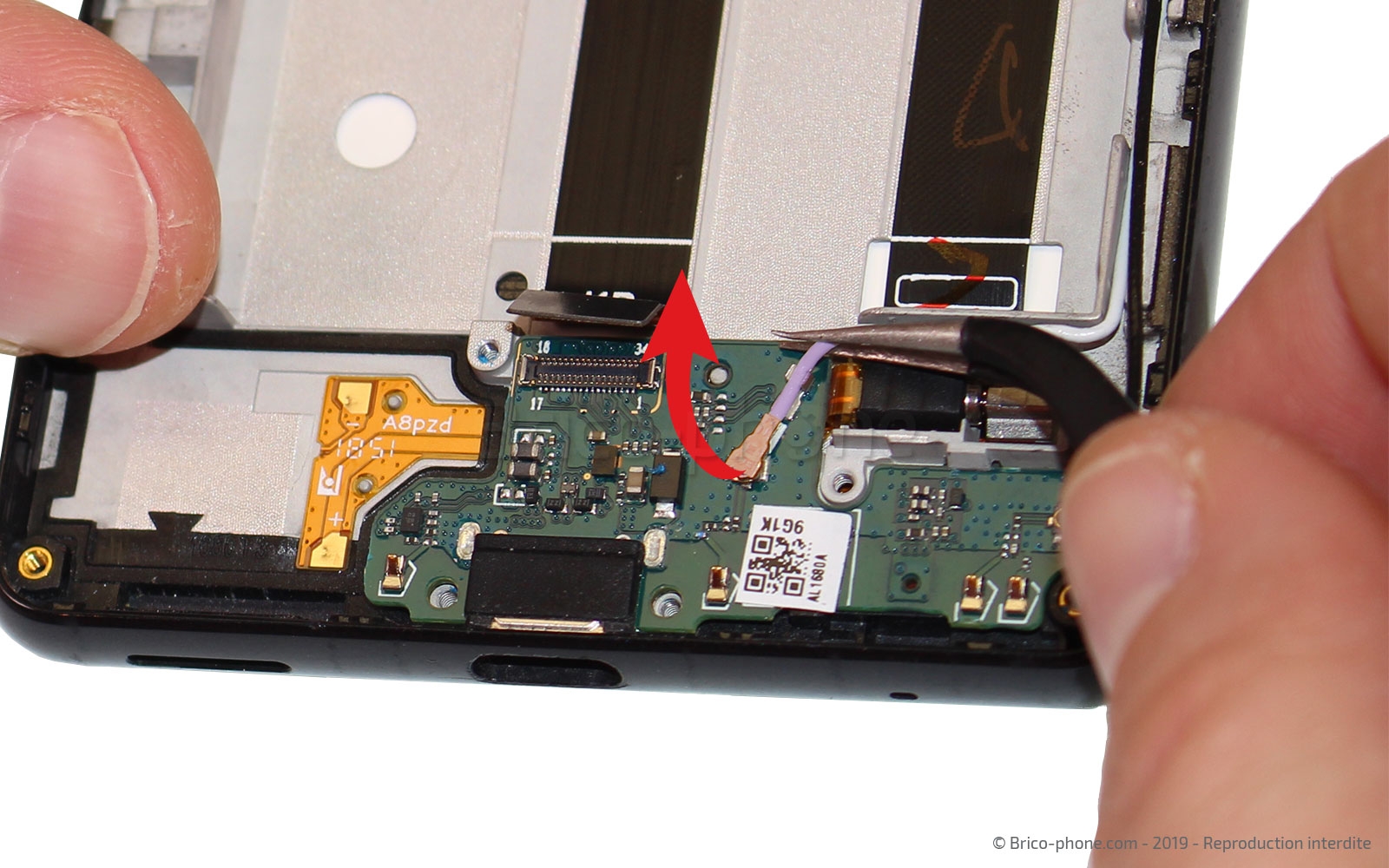

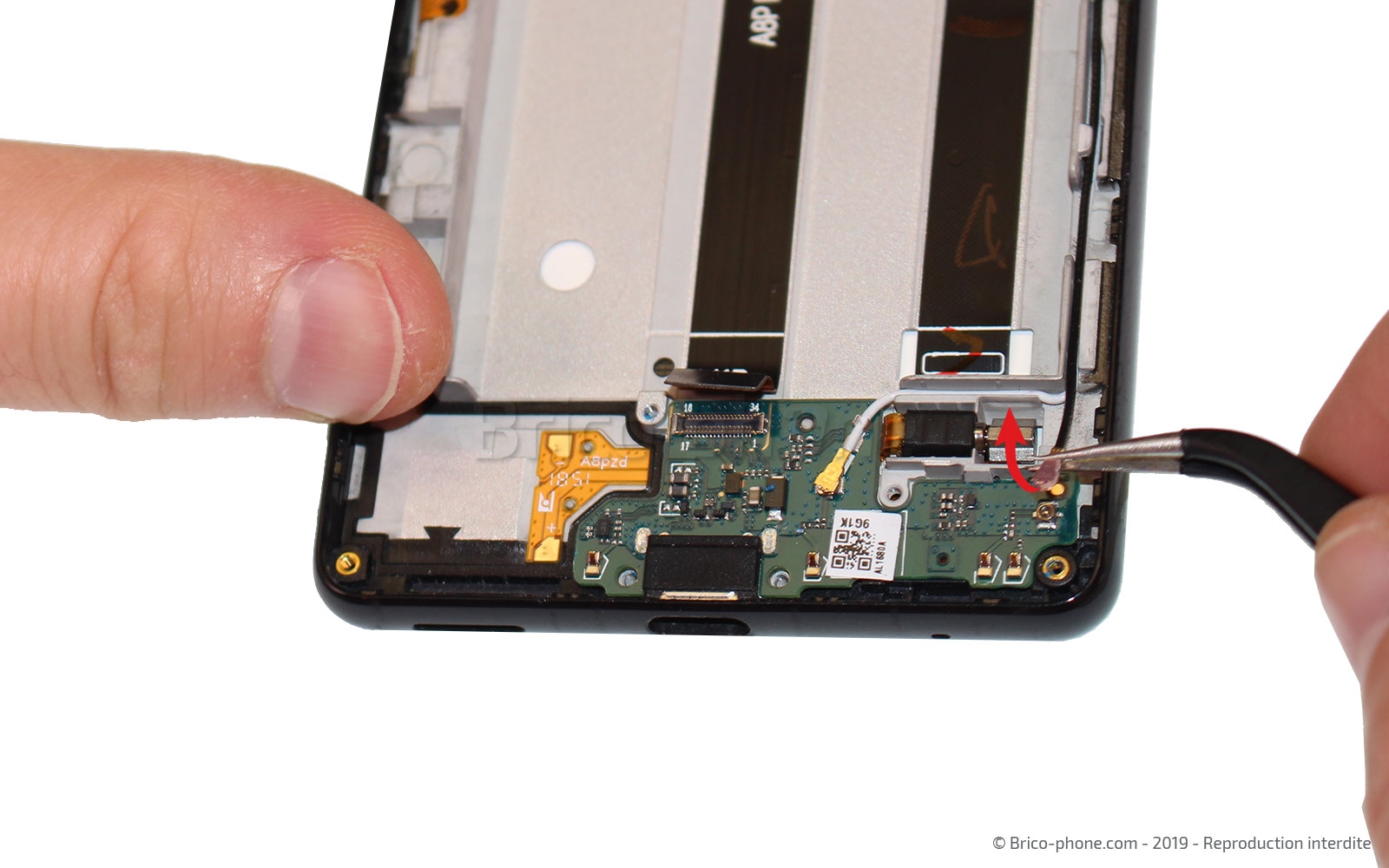

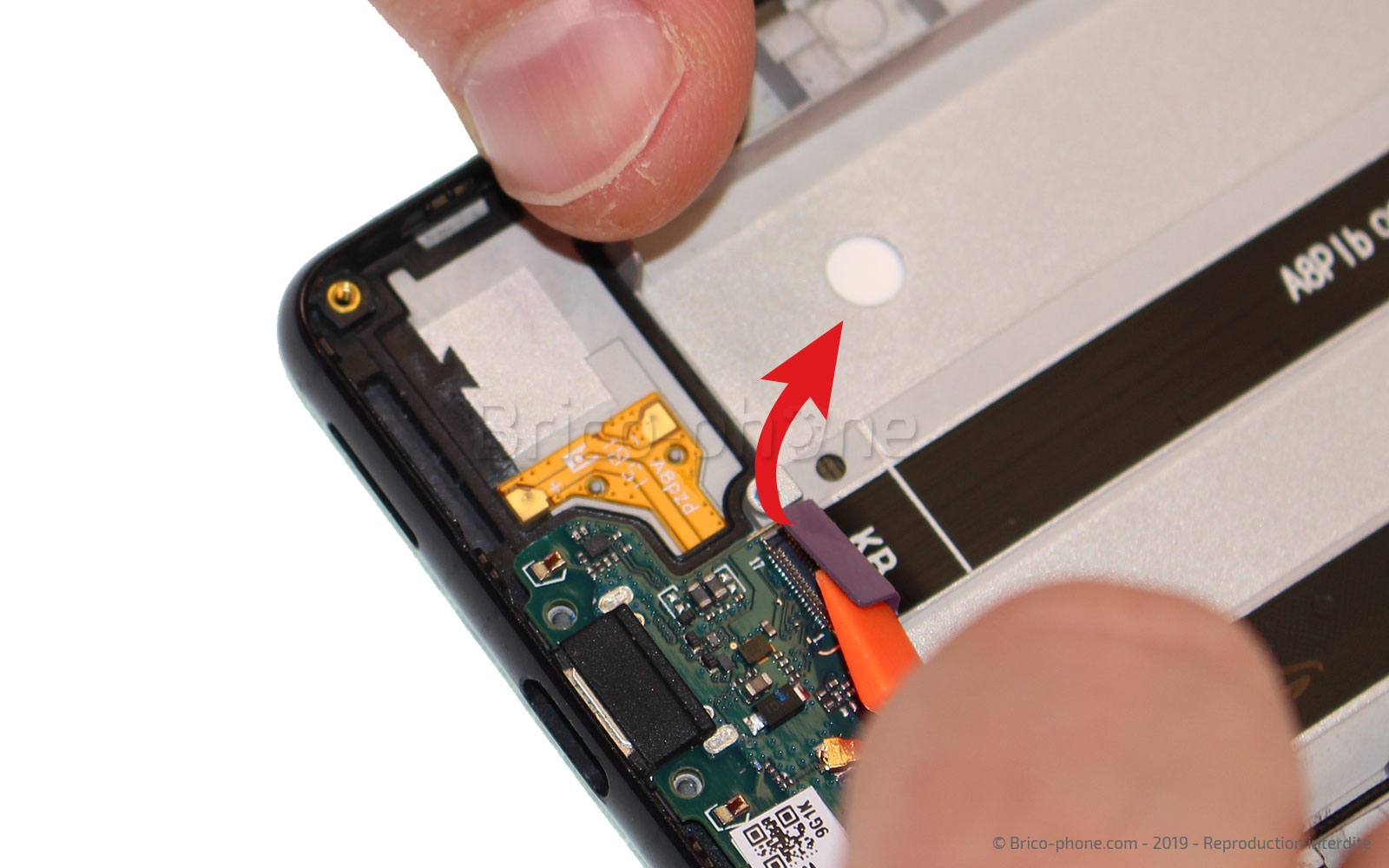

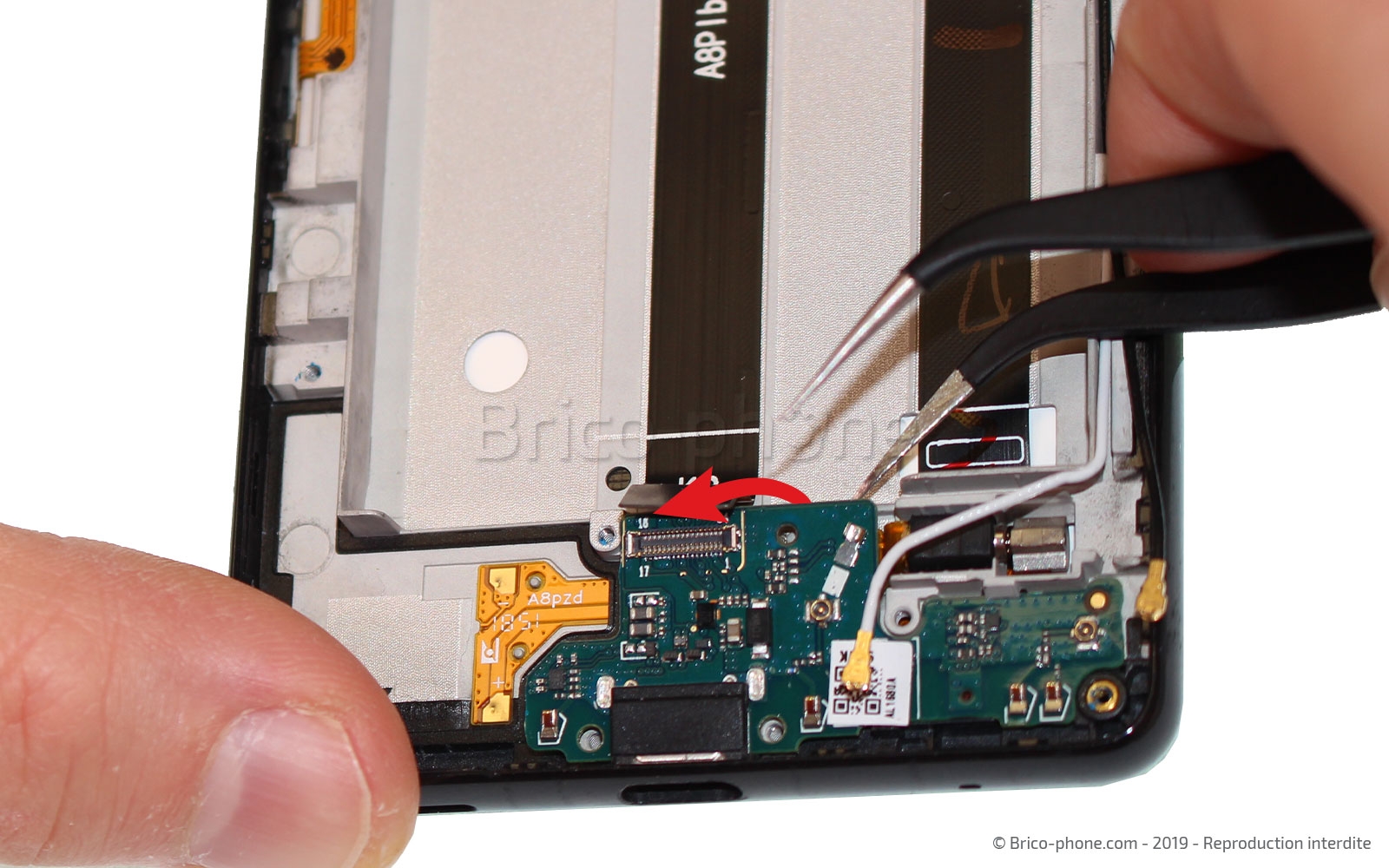

A l'aide du levier en nylon, déconnectez la nappe de la rallonge de l'écran. Puis, saisissez la pince métallique pour déclipser les deux câbles coaxiaux du connecteur de charge.

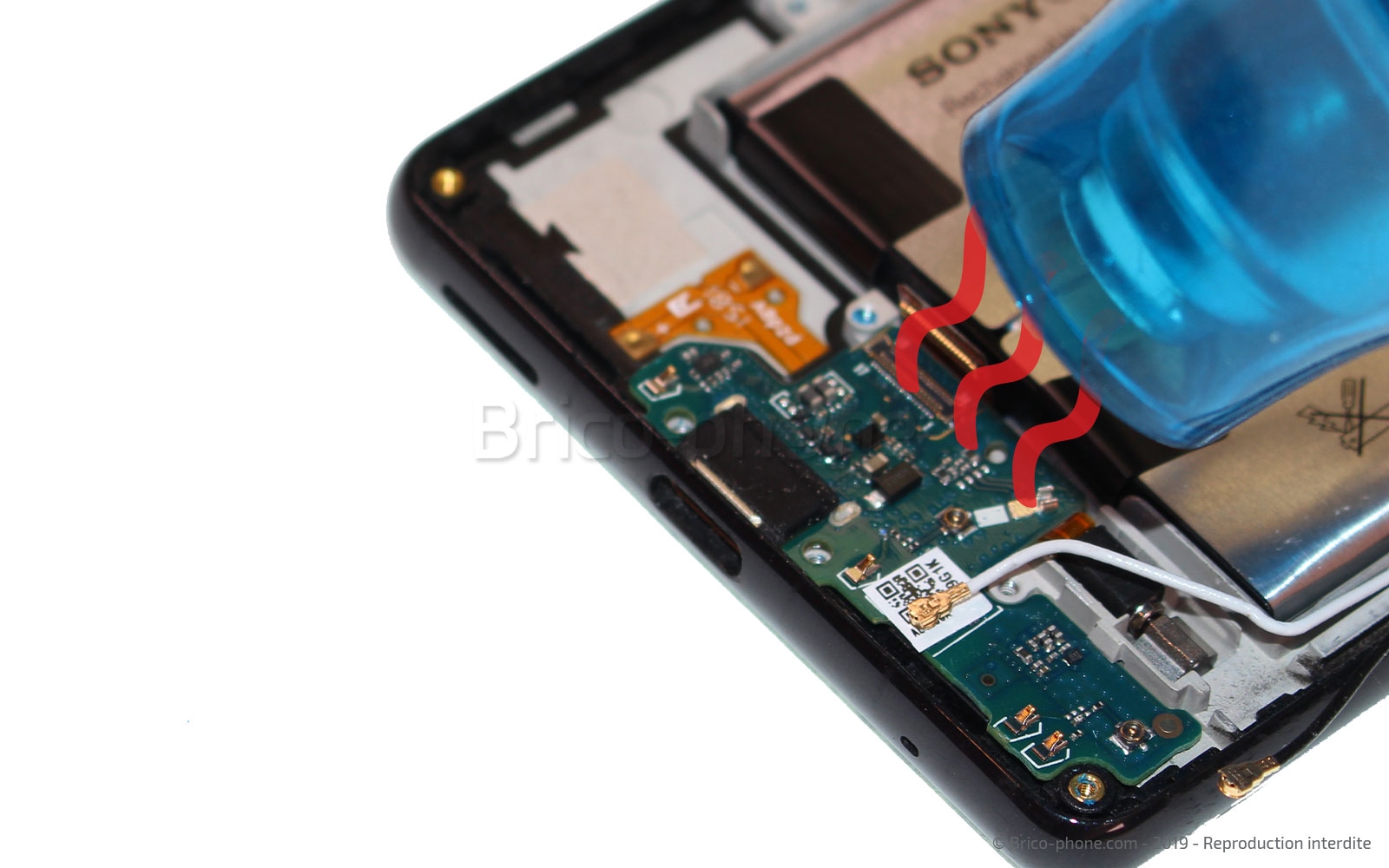

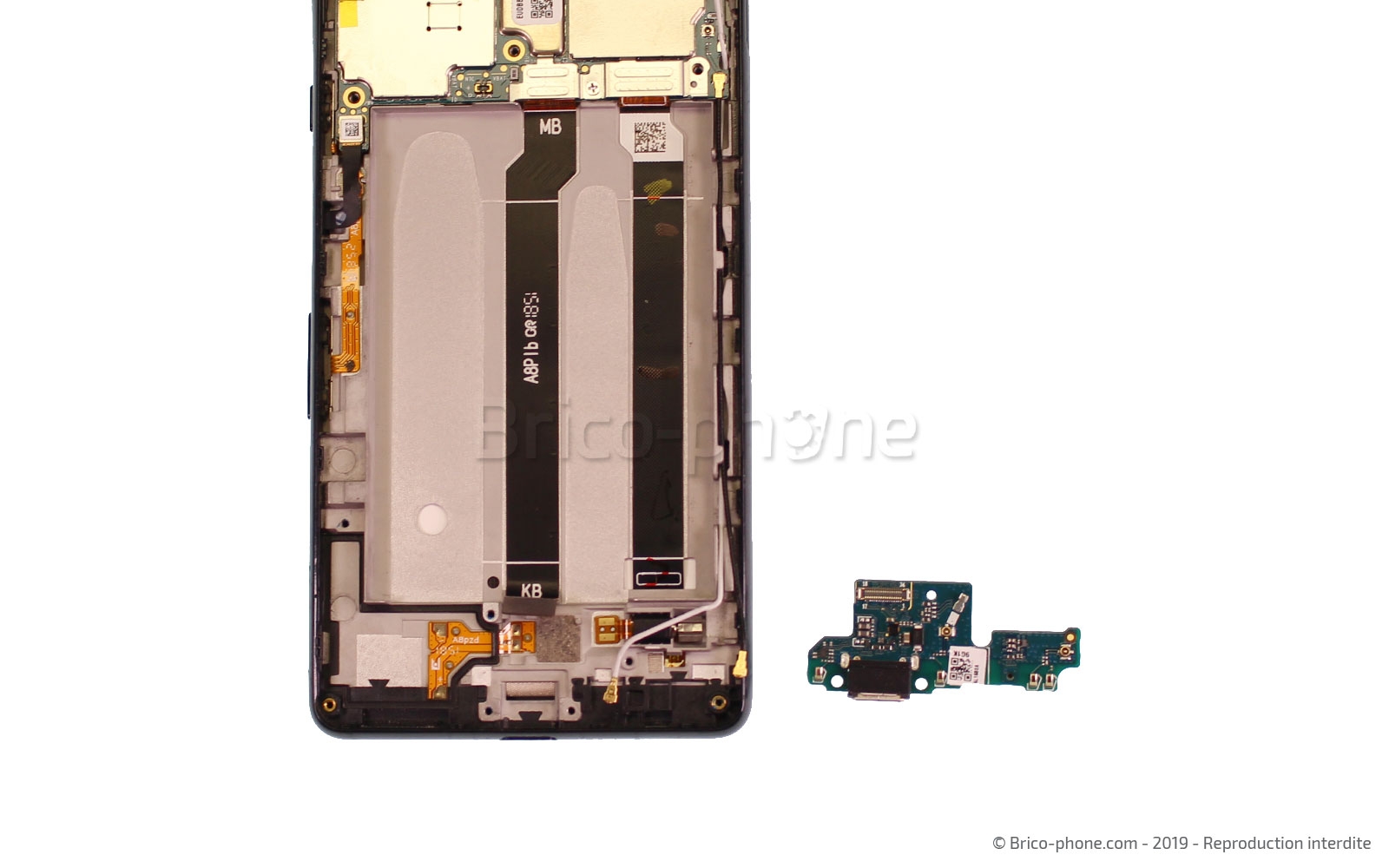

Reprenez le même ustensile que pour l'étape de la vitre arrière afin de chauffer légèrement le centre du connecteur de charge pour le décoller du châssis.
Ensuite, il vous suffit de l'attraper avec la pince métallique.

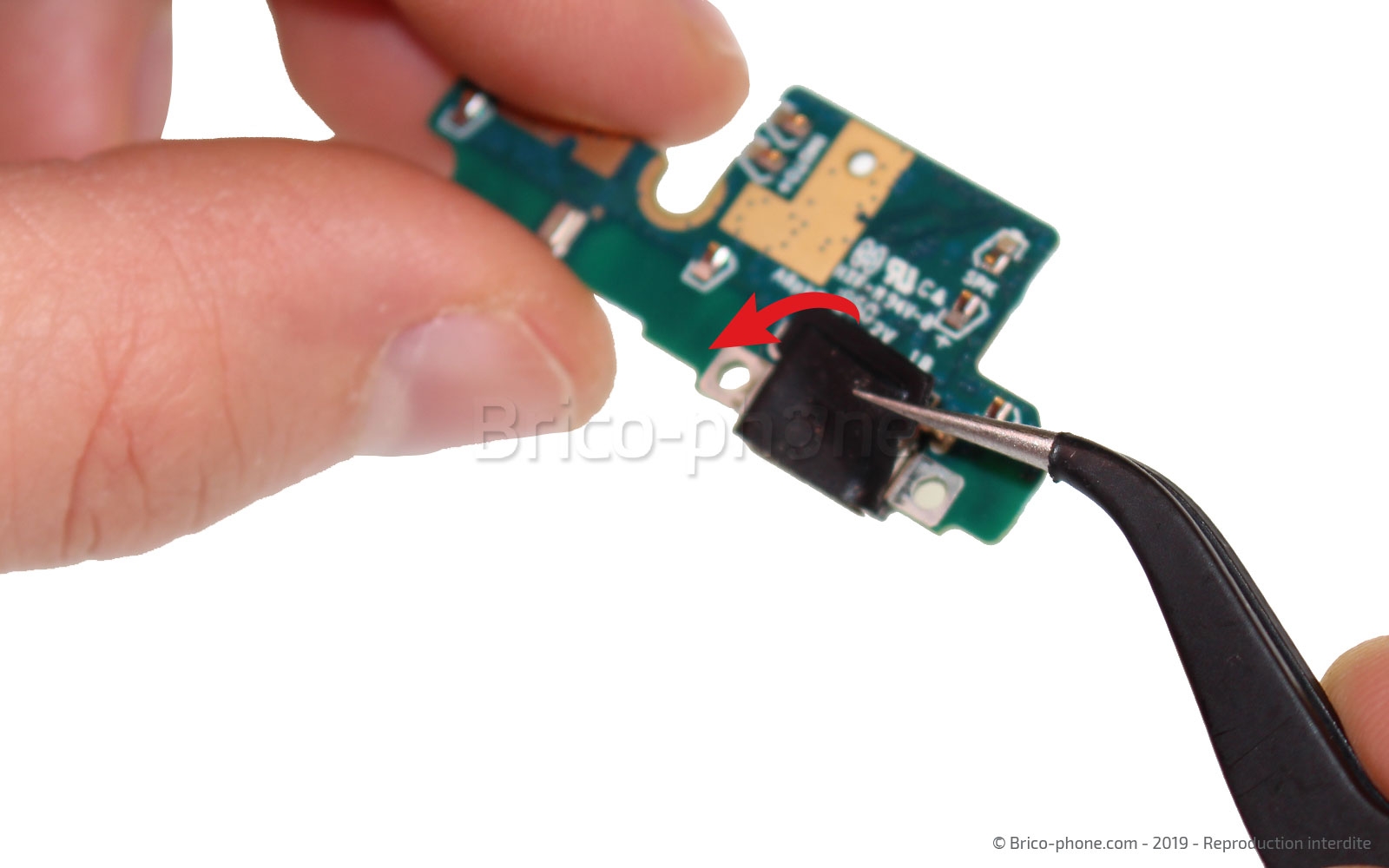

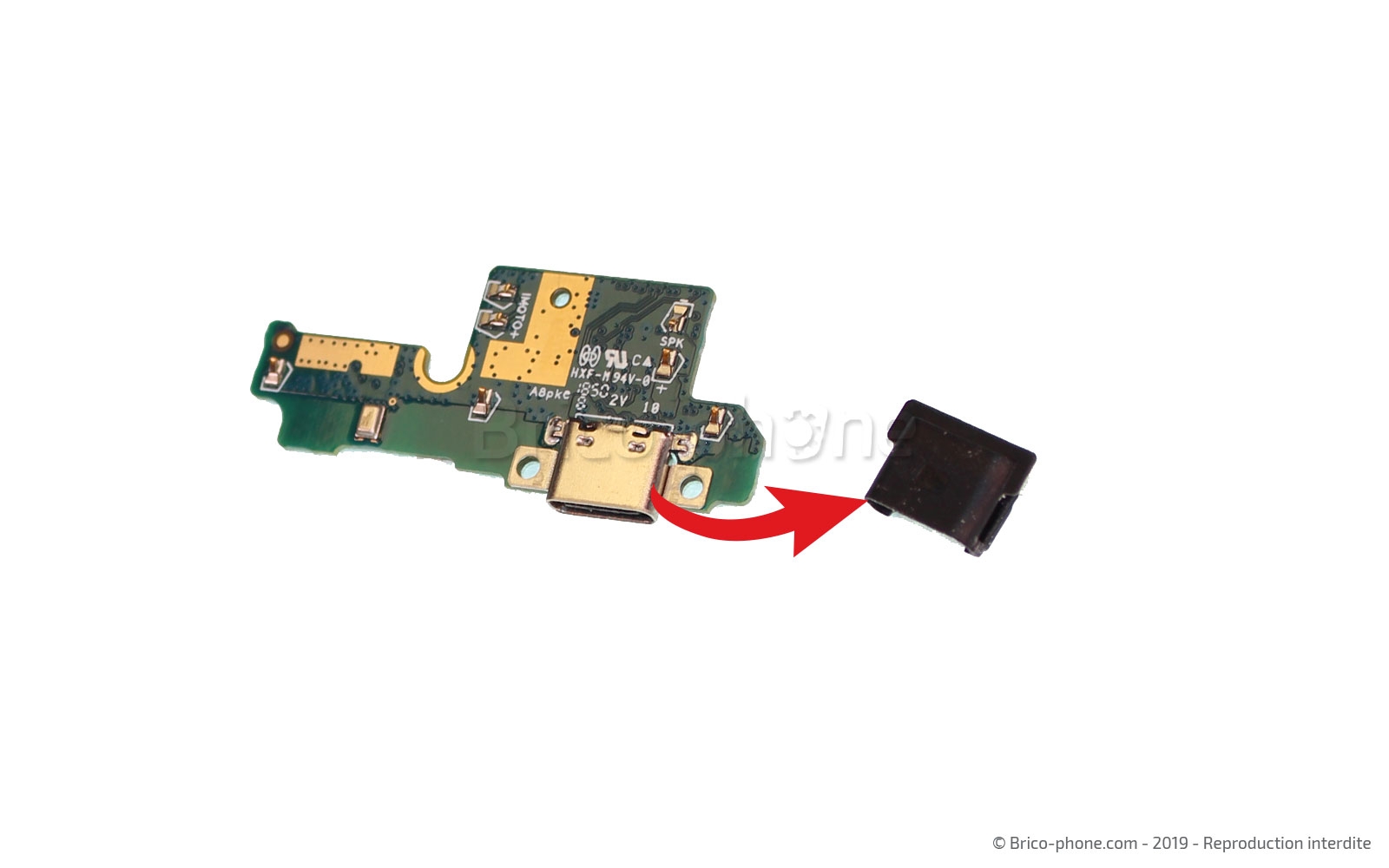

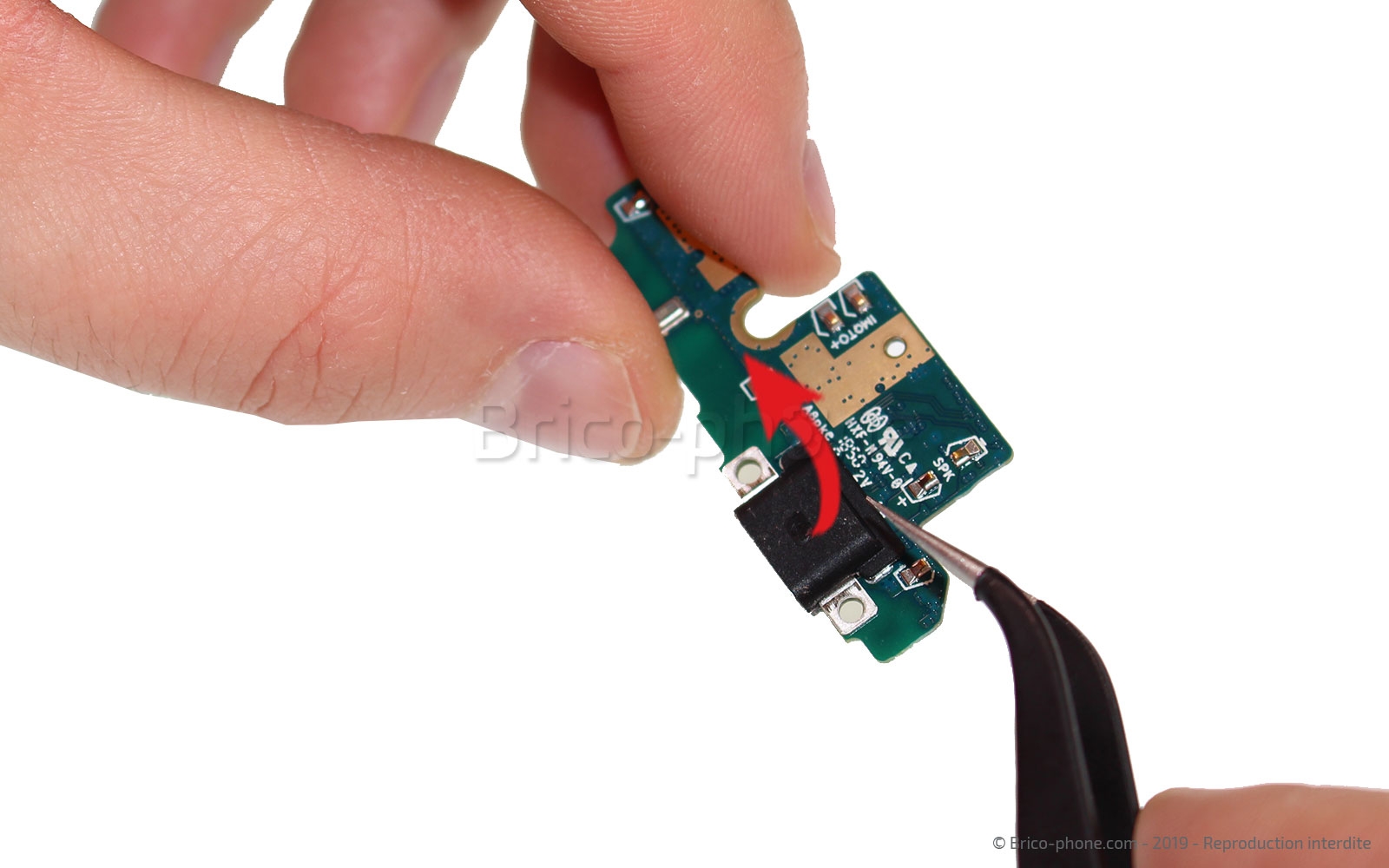

A l'aide de la pincette, récupérer le joint noir placé autour de la prise de charge.

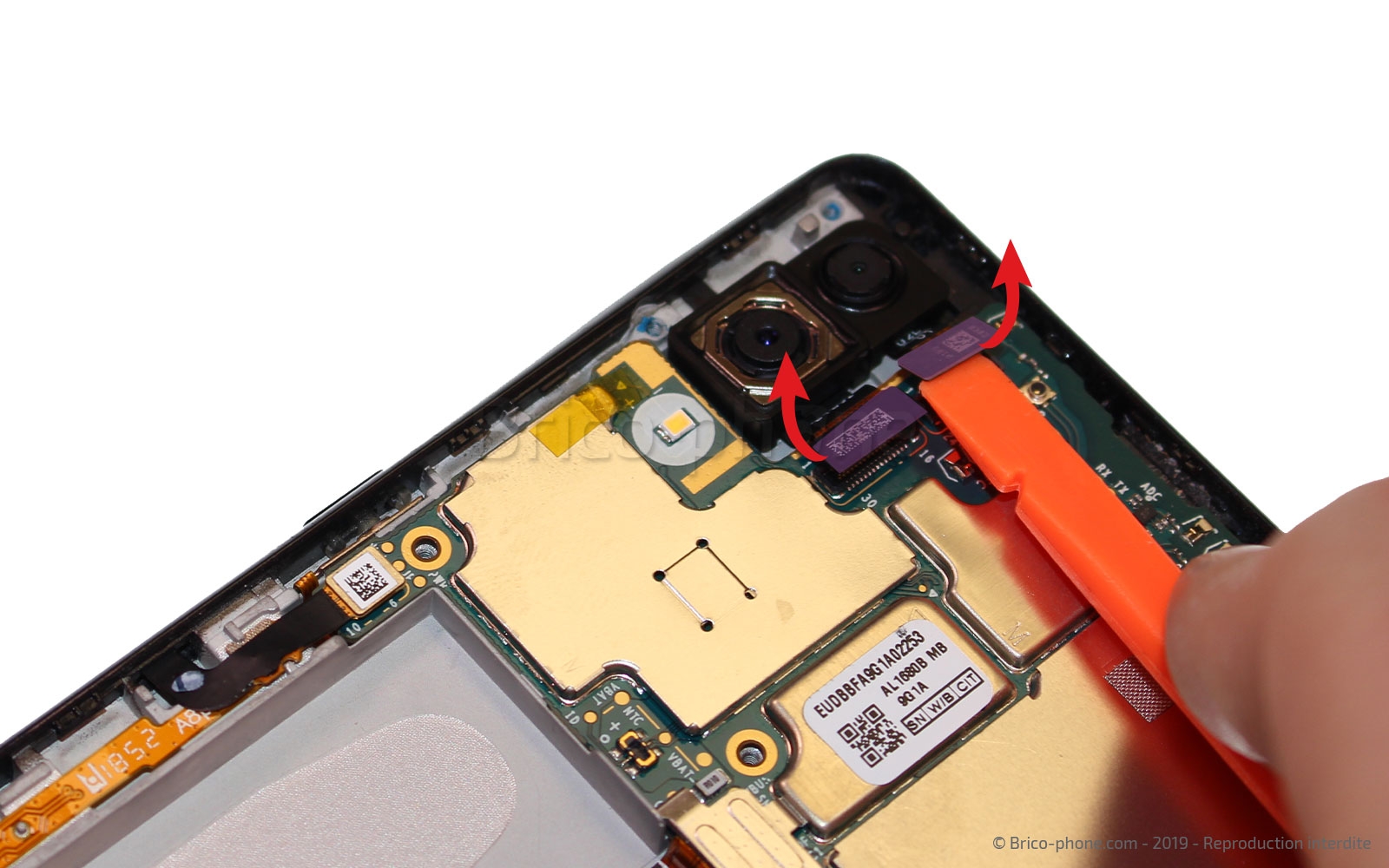

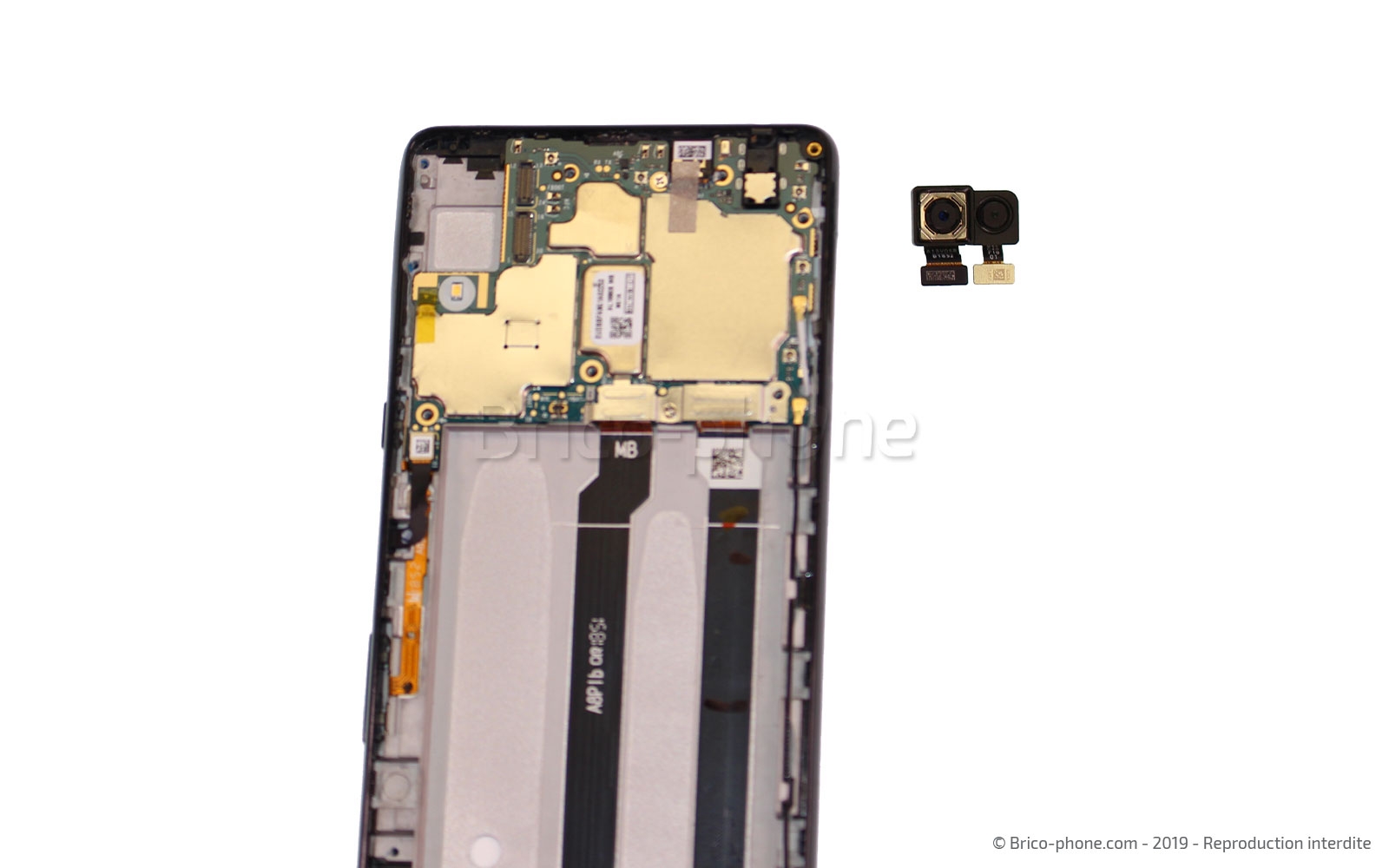

A l'aide du spudger, déconnectez les deux nappes des caméras arrières afin de pouvoir les extraire du téléphone.

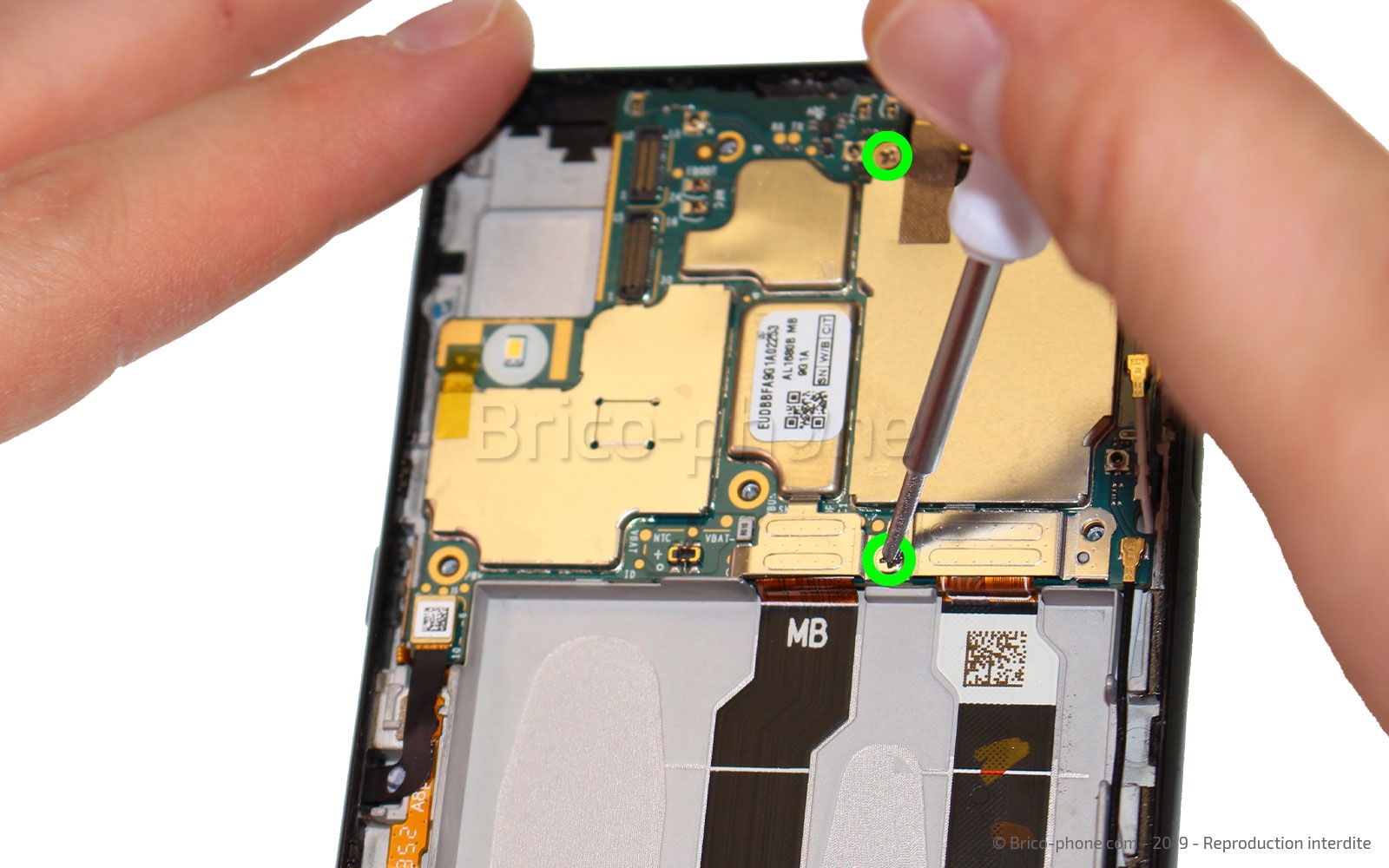

Dévissez les deux vis cruciformes restantes sur la carte mère avant de retirer la plaquette métallique protégeant les nappes de l'écran et d'interconnexion.

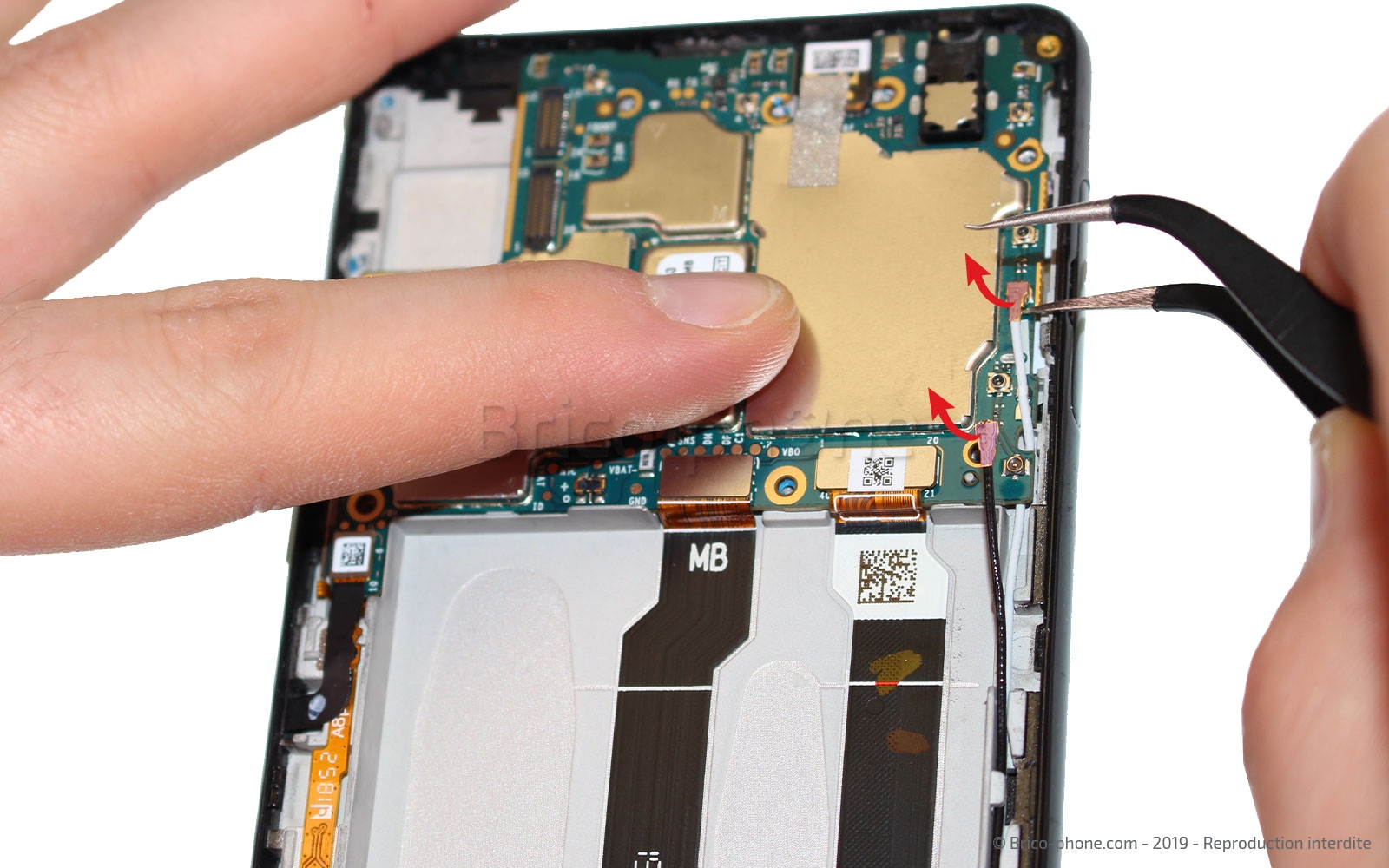

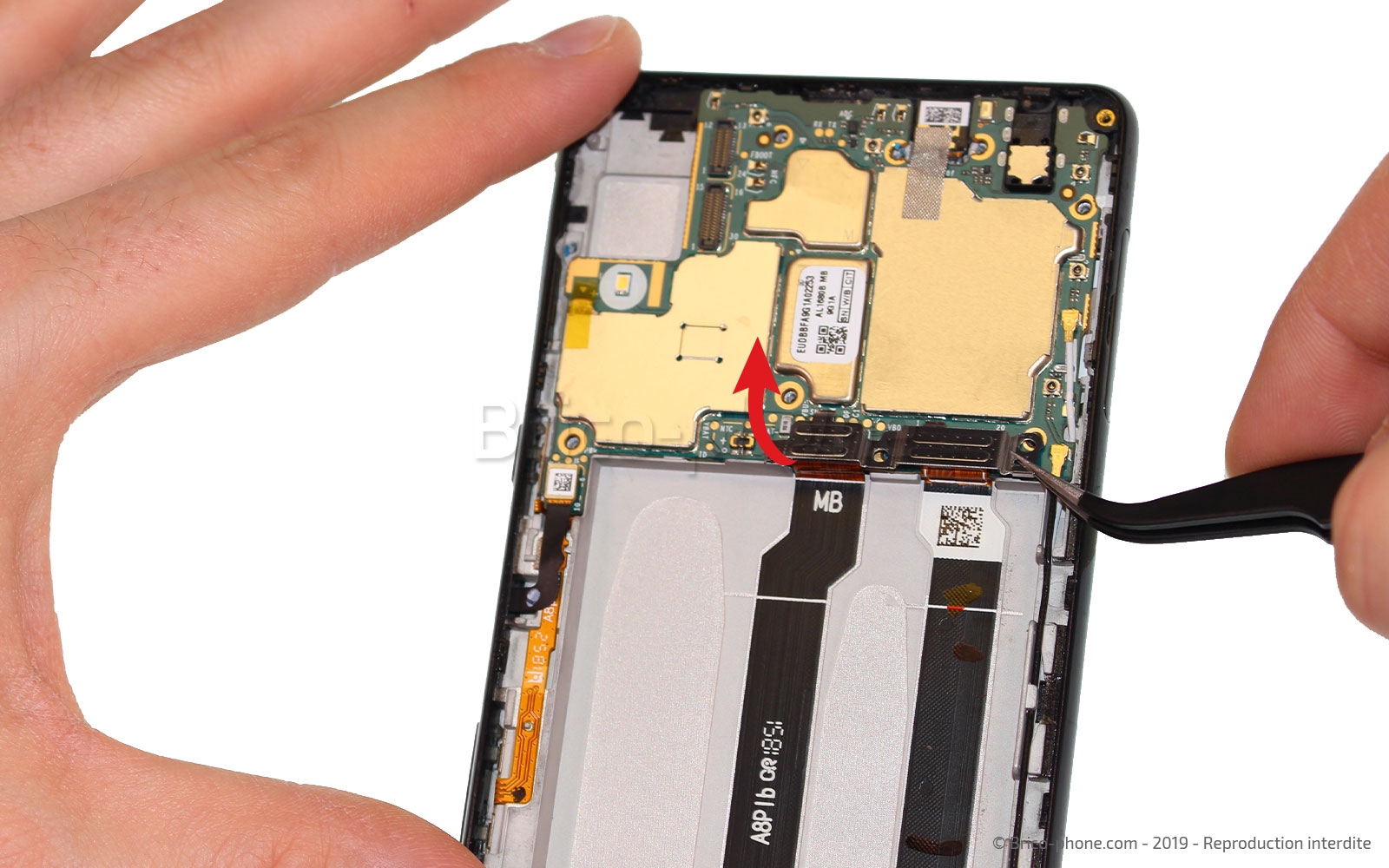

Toujours avec la pince, déclipsez les deux câbles coaxiaux de la carte mère.

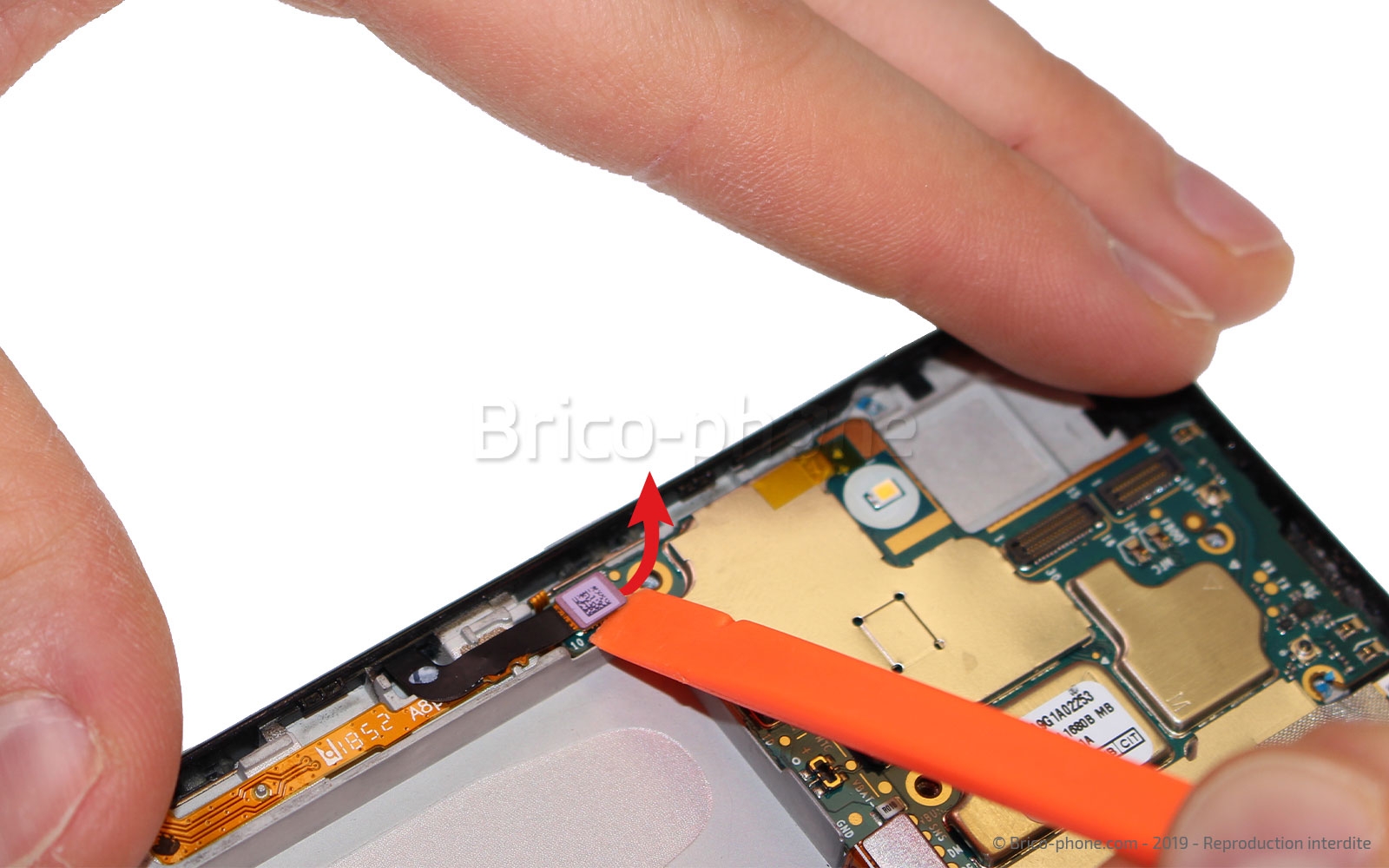

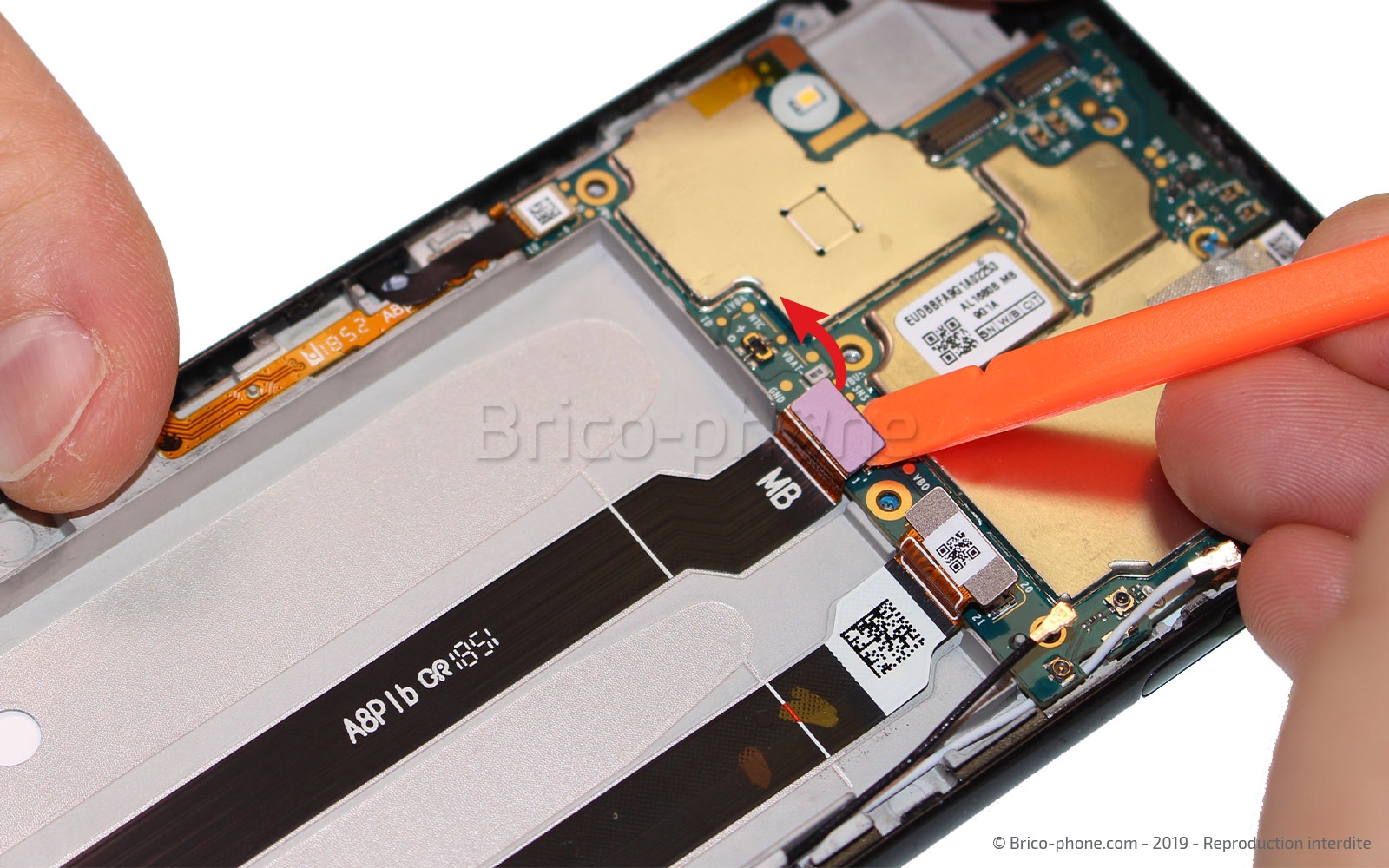

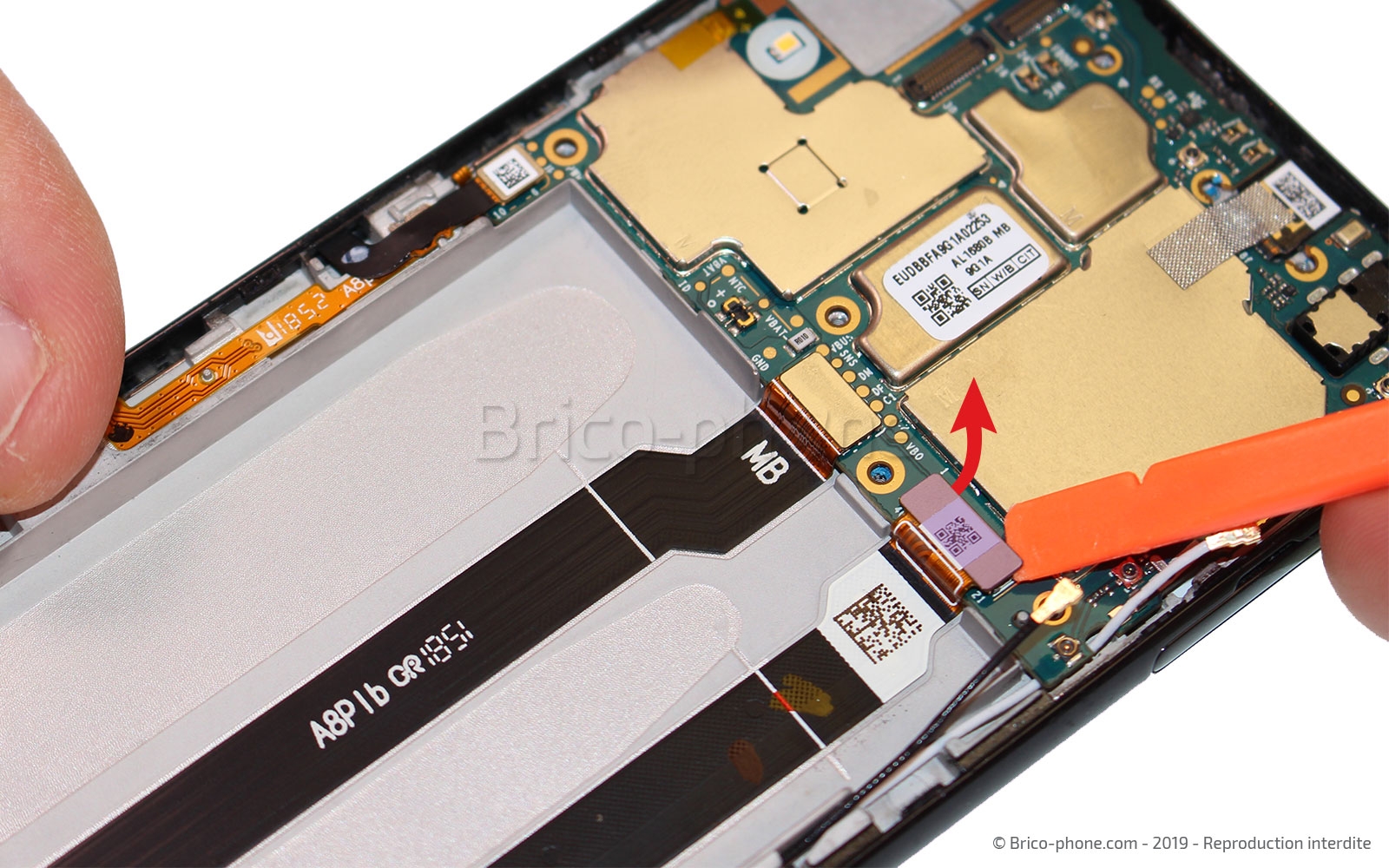

Débranchez la nappe du lecteur d'empreintes, celle de l'écran et la connectique de la rallonge d'interconnexion avec le levier en nylon.

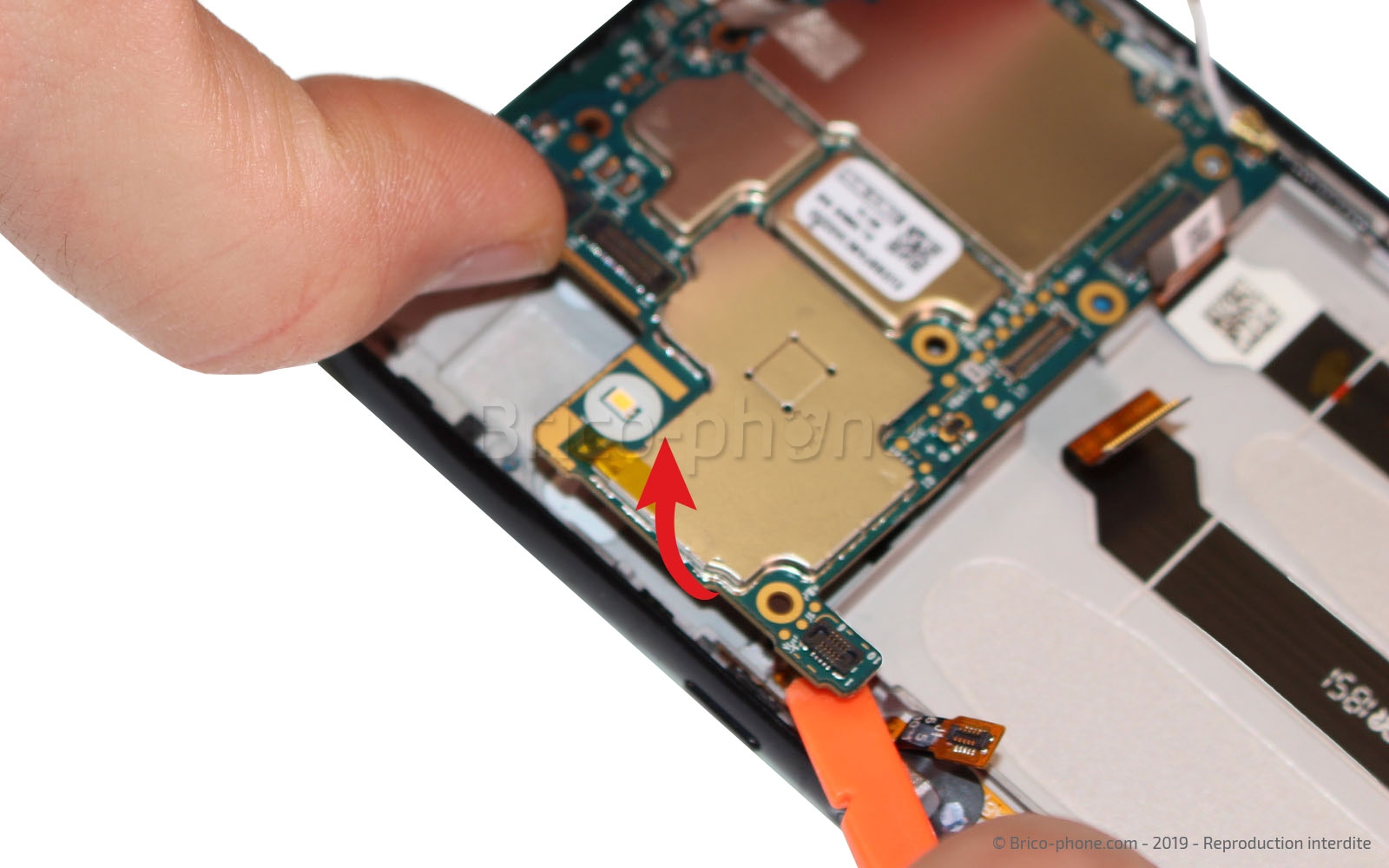

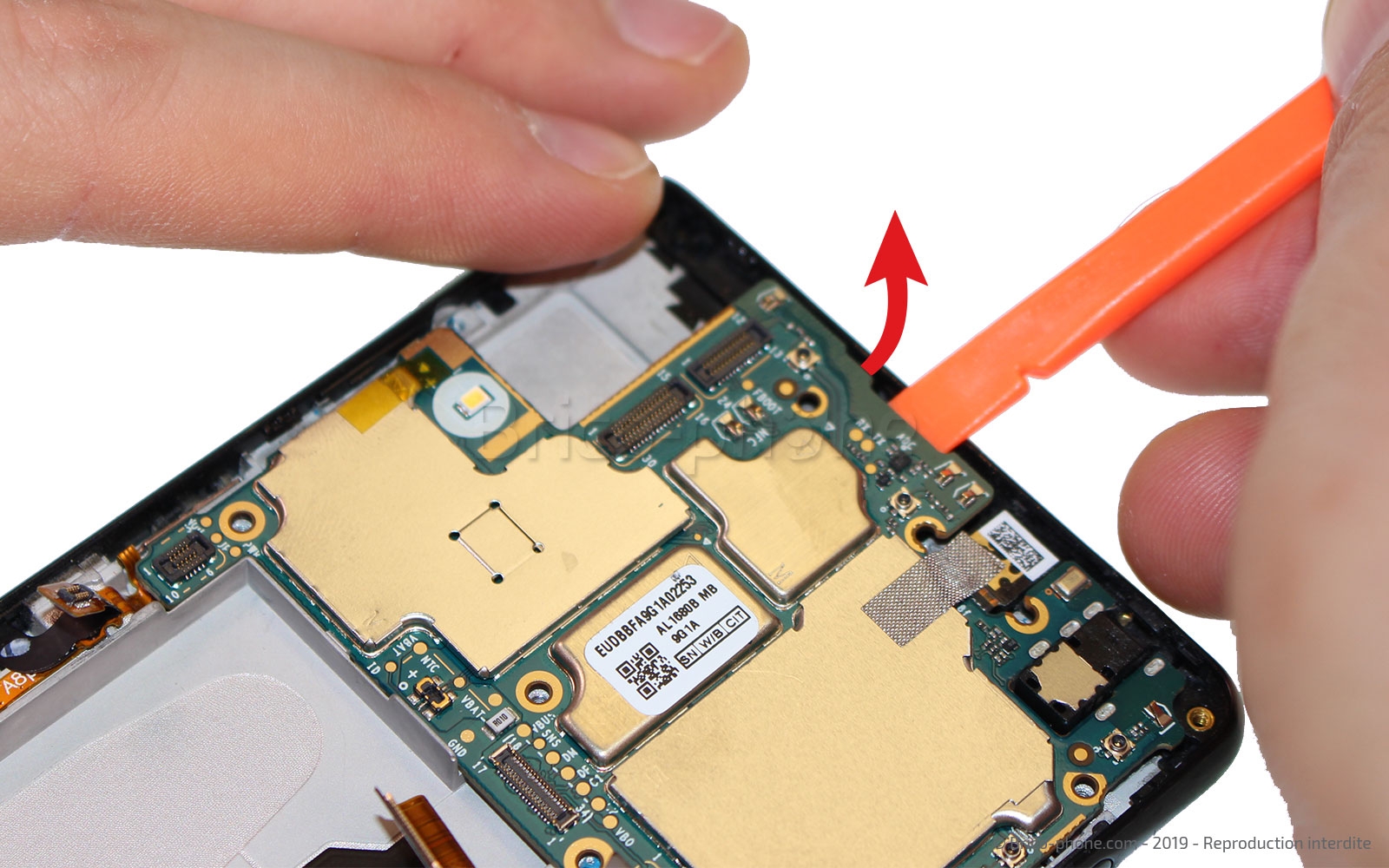

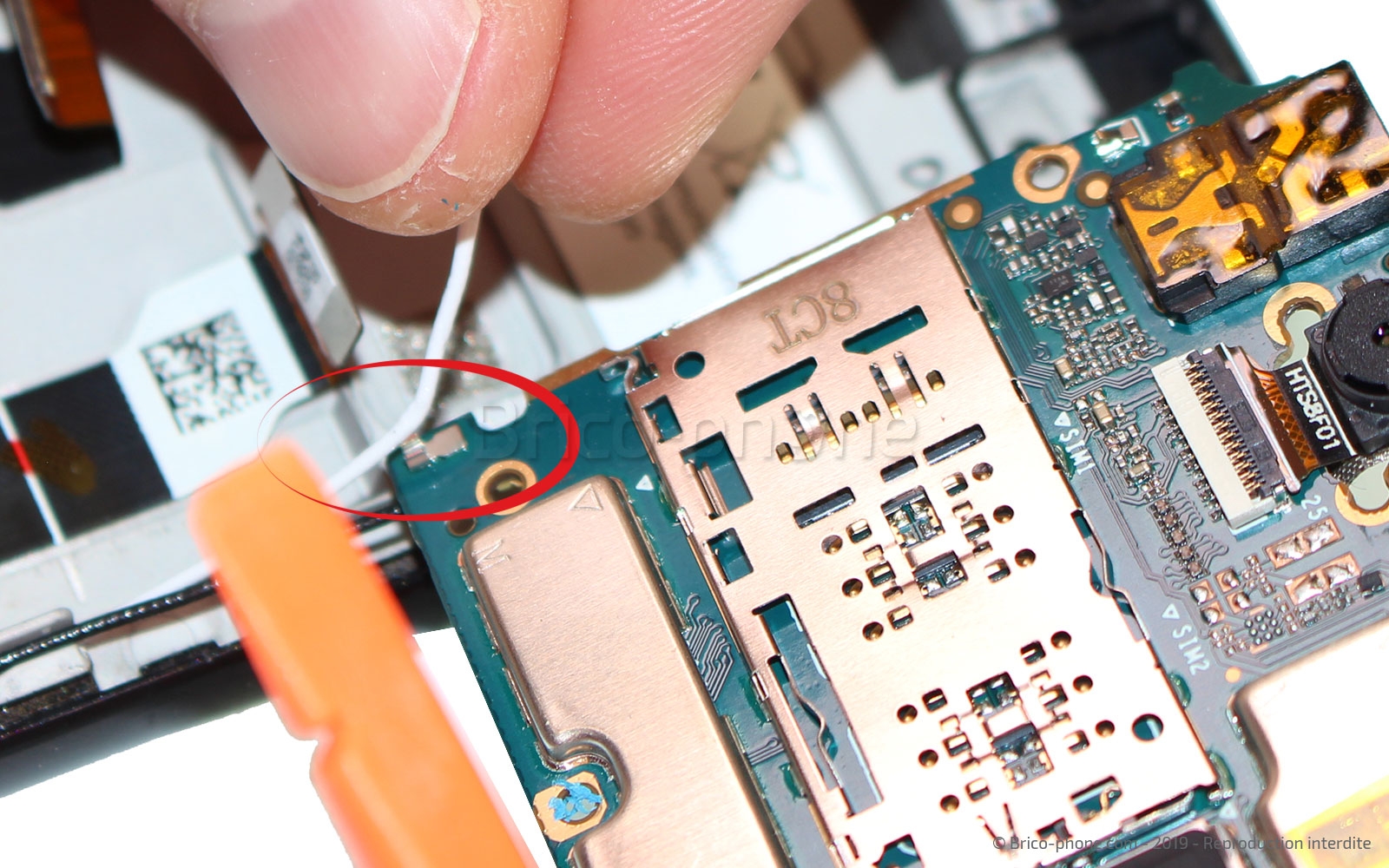

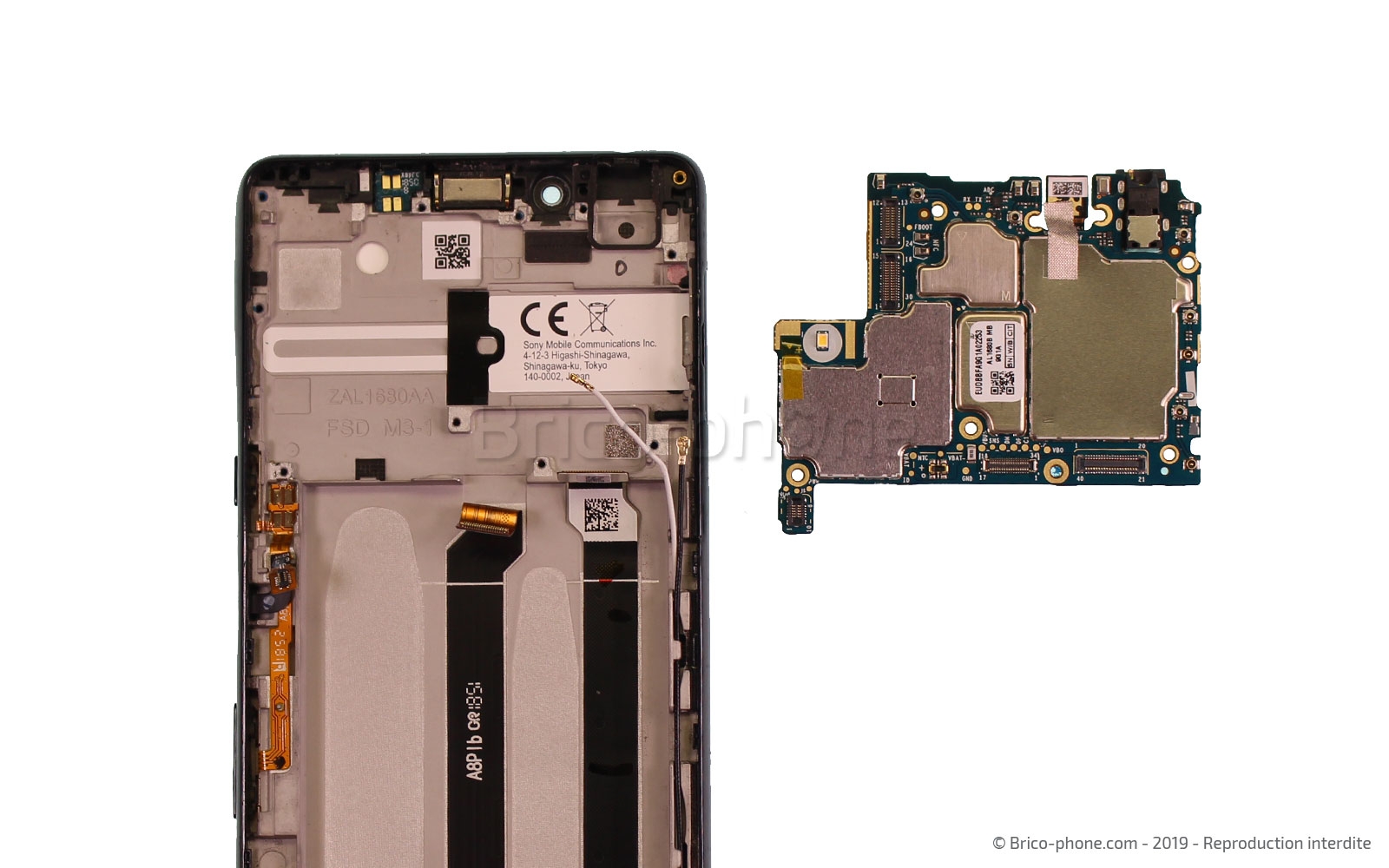

Toujours avec le même outil, soulevez la carte mère en faisant attention au câble coaxial blanc qui se trouve accroché sous la carte mère.

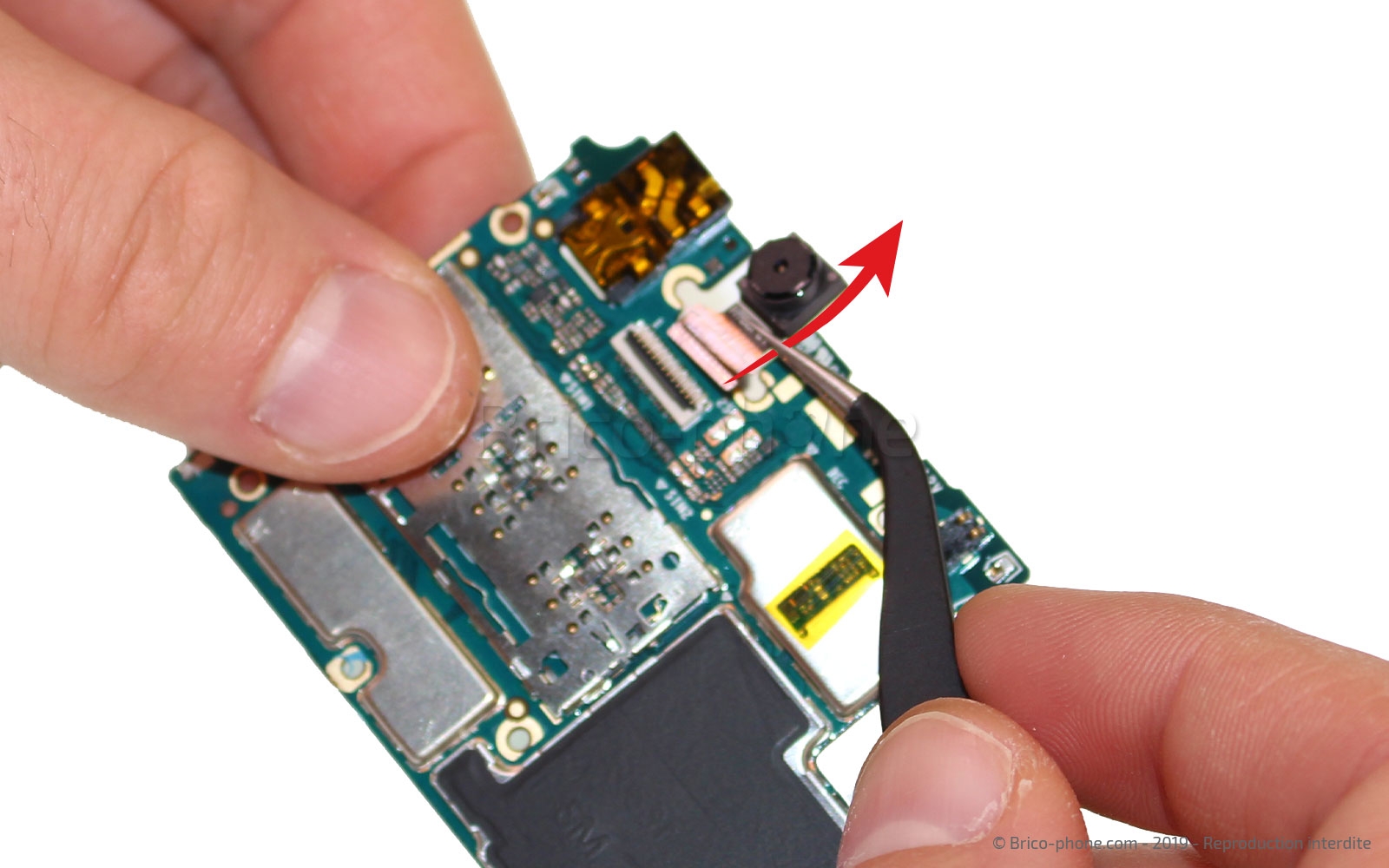

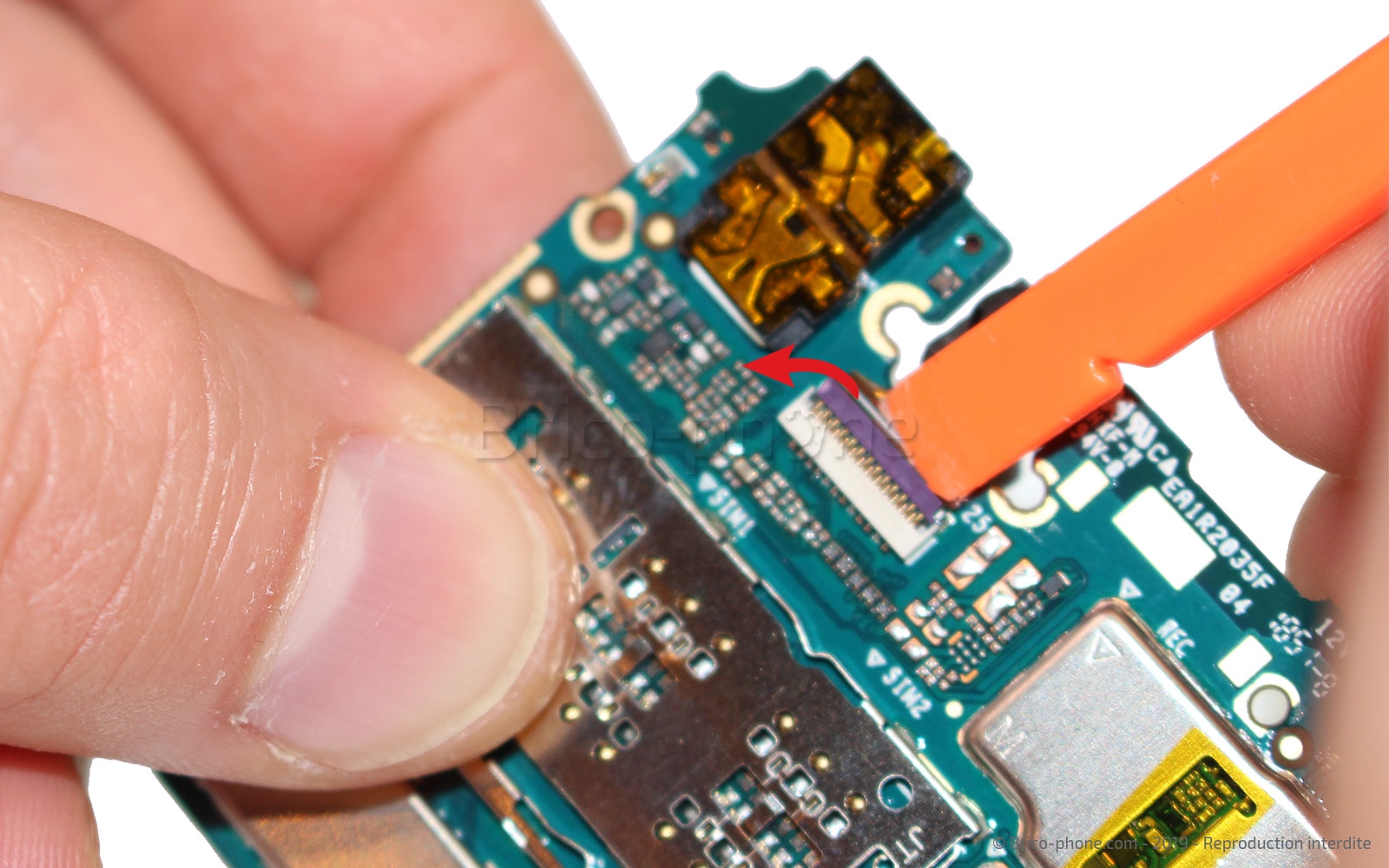

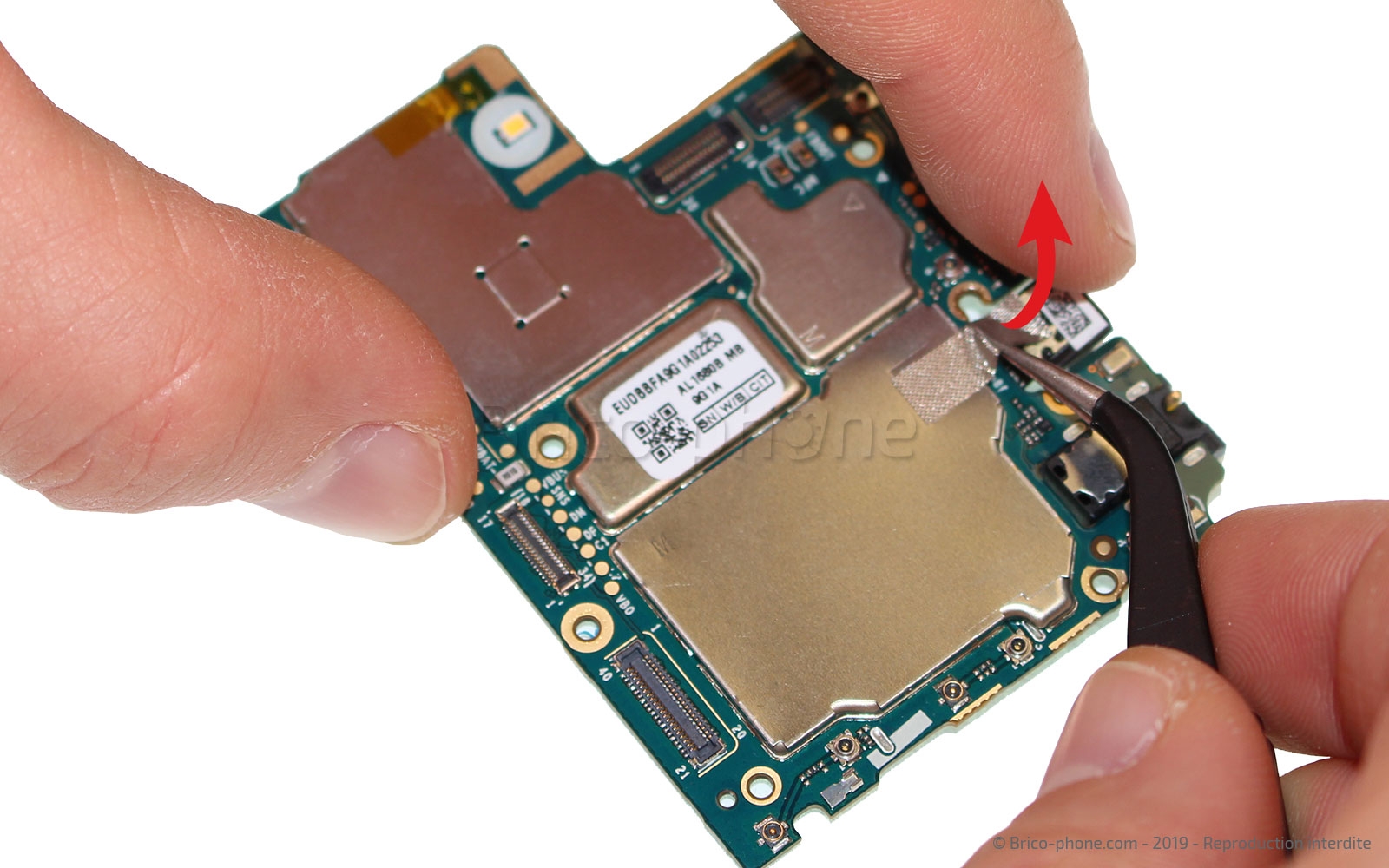

Retirez l'adhésif se trouvant au dos de la caméra avant avec la pincette. Puis à l'aide du spudger, soulevez le clapet pour libérer la nappe de la caméra.
Il ne vous reste plus qu'à sortir la caméra de son emplacement sur la carte mère.

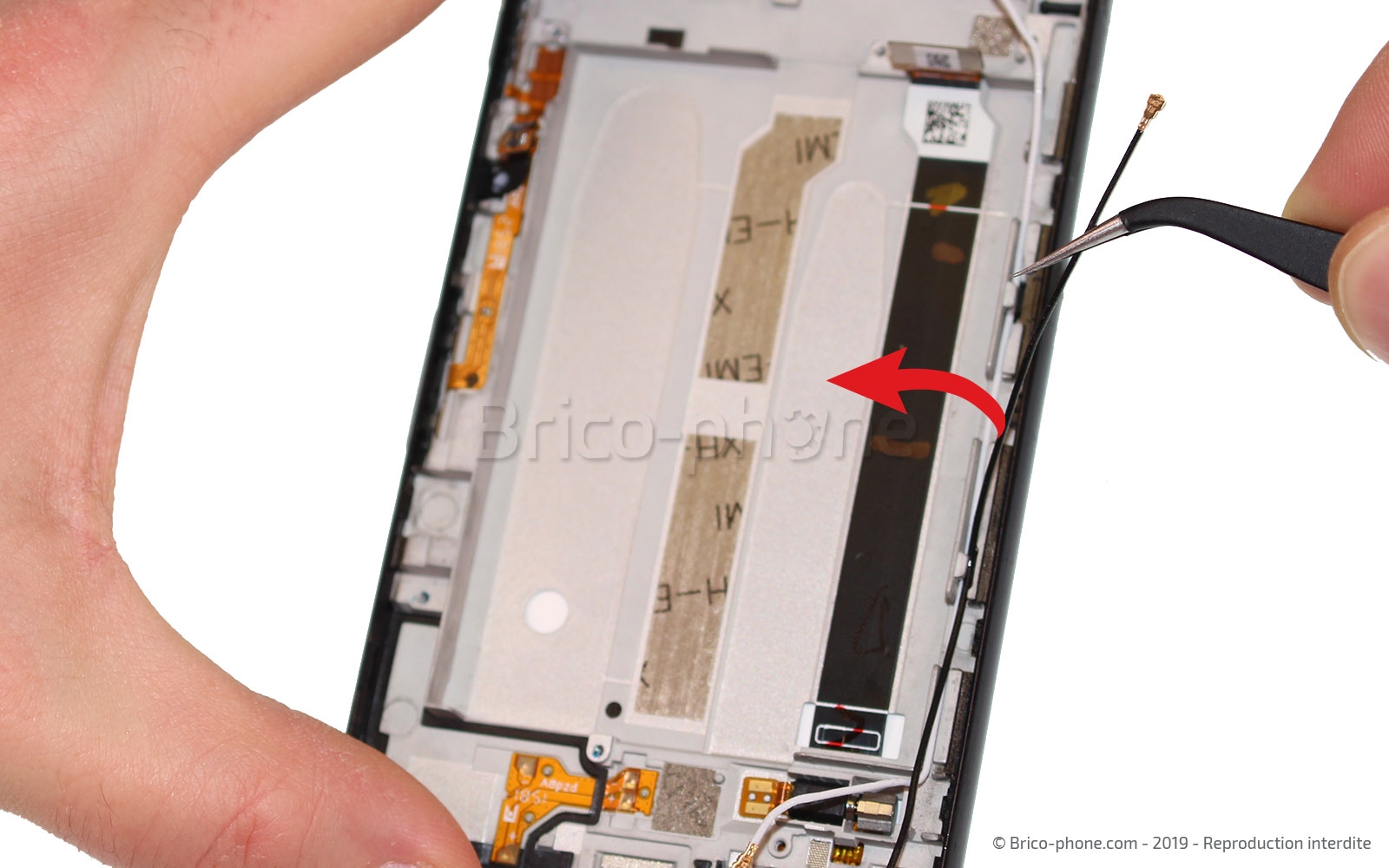

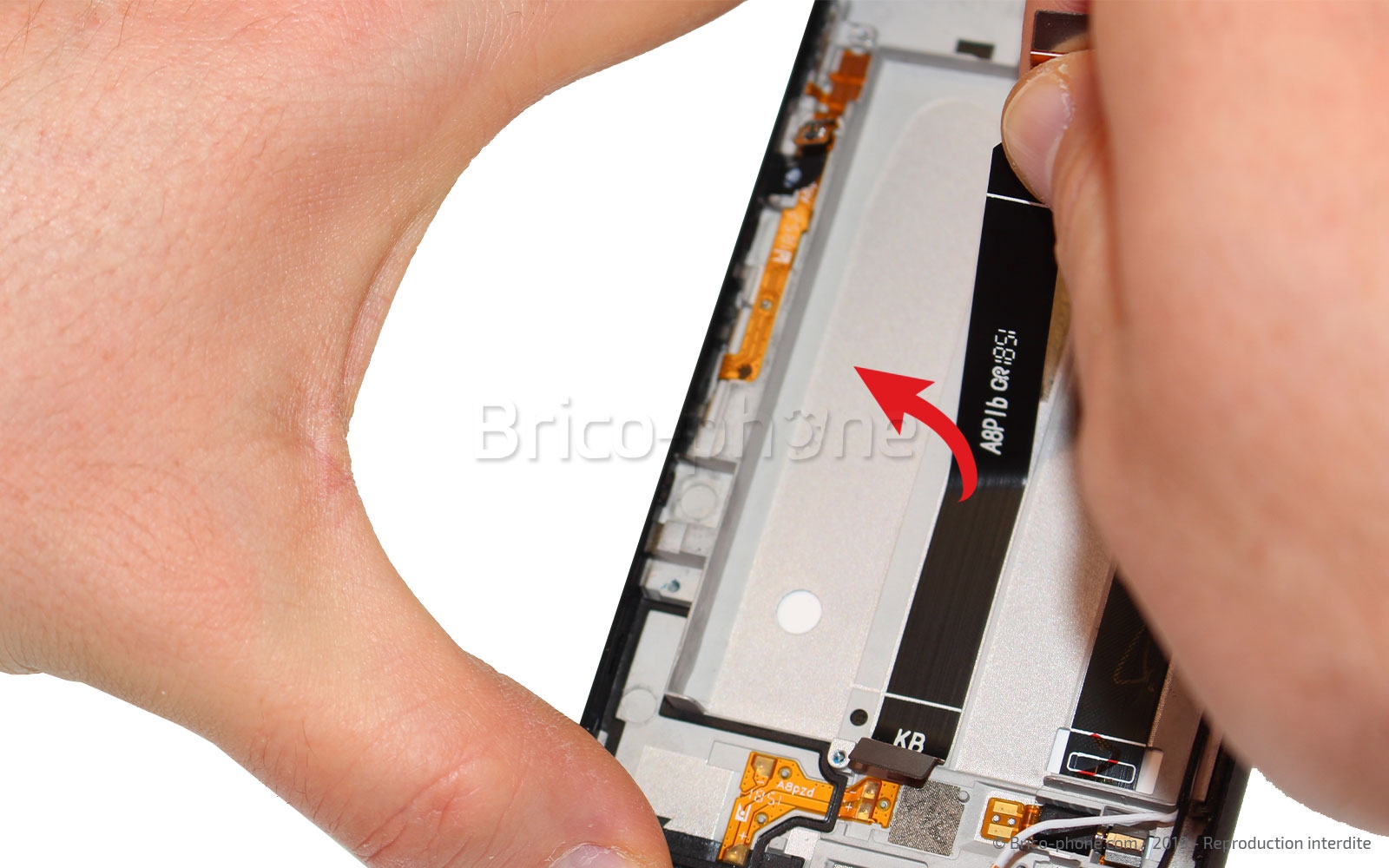

Décollez la rallonge d'interconnexion et retirez les câbles coaxiaux du châssis.

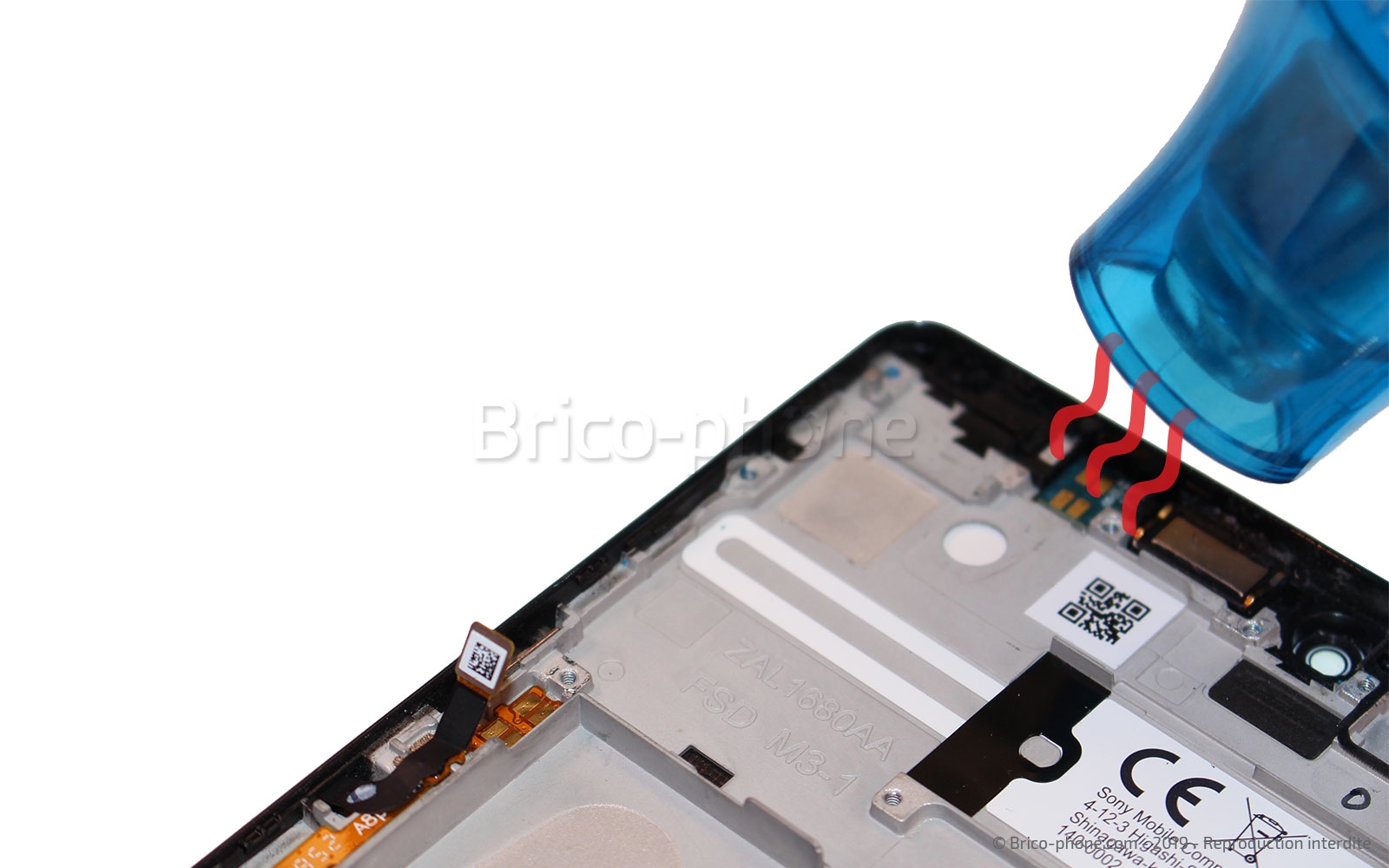

Ensuite, chauffez le capteur de luminosité afin de pouvoir l'extraire du smartphone.

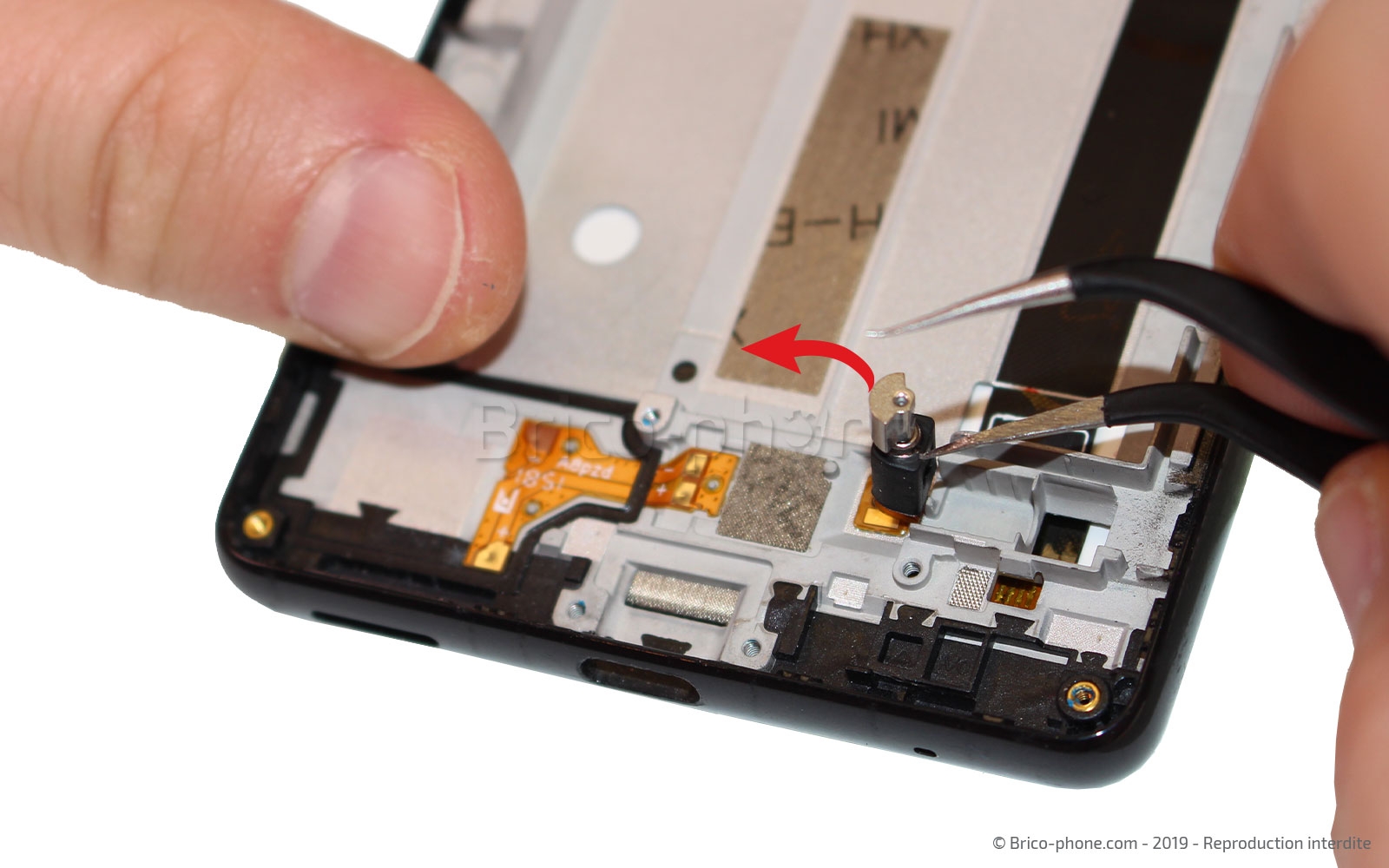

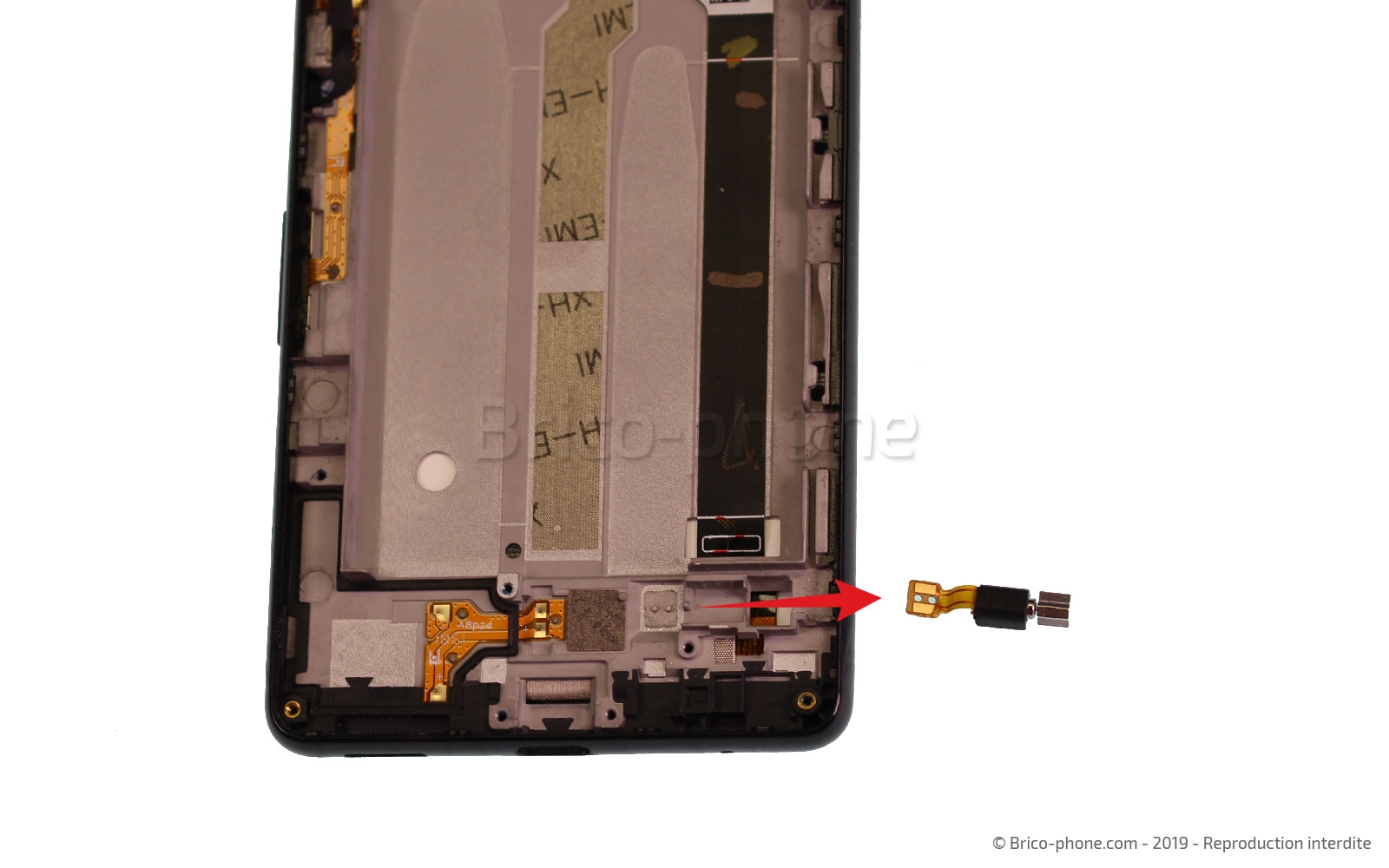

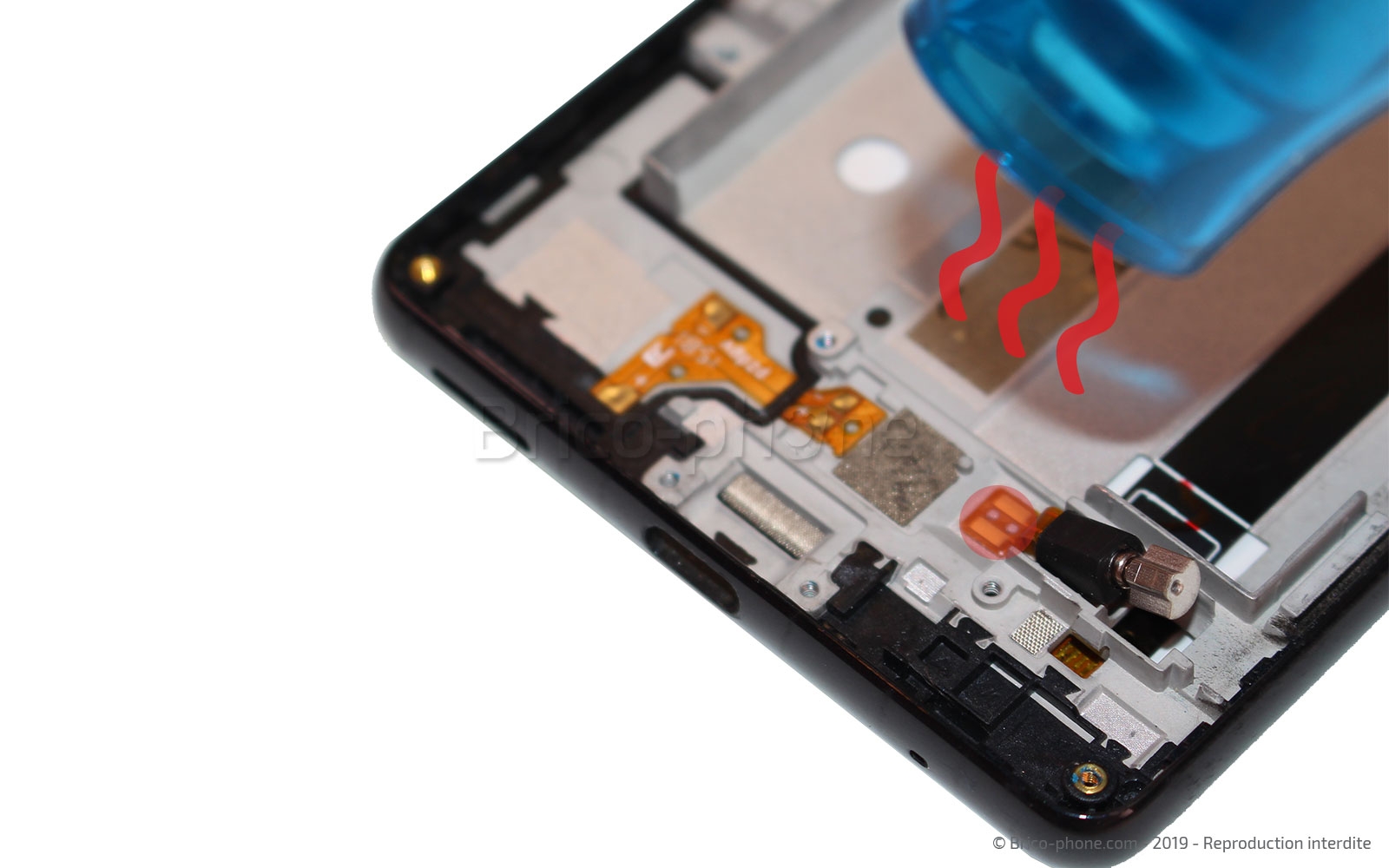

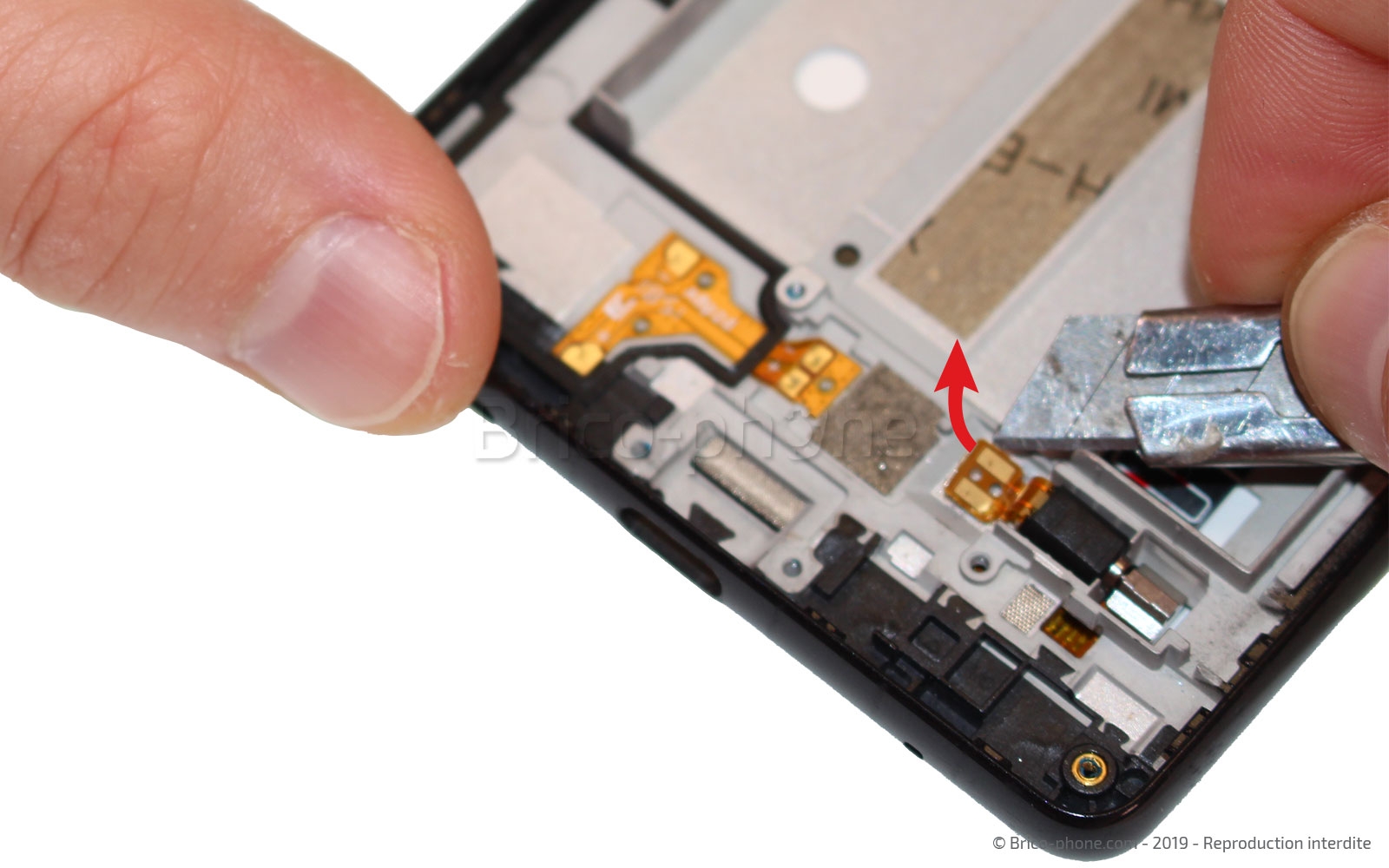

A l'aide de la pincette métallique, soulevez le vibreur.
Chauffez la nappe avec le décapeur thermique ou un sèche-cheveux et décollez la nappe avec un cutter car cette dernière est très fine.
Sous la nappe vous trouverez une fine plaquette en métal qui ne faut pas laisser sur le châssis.

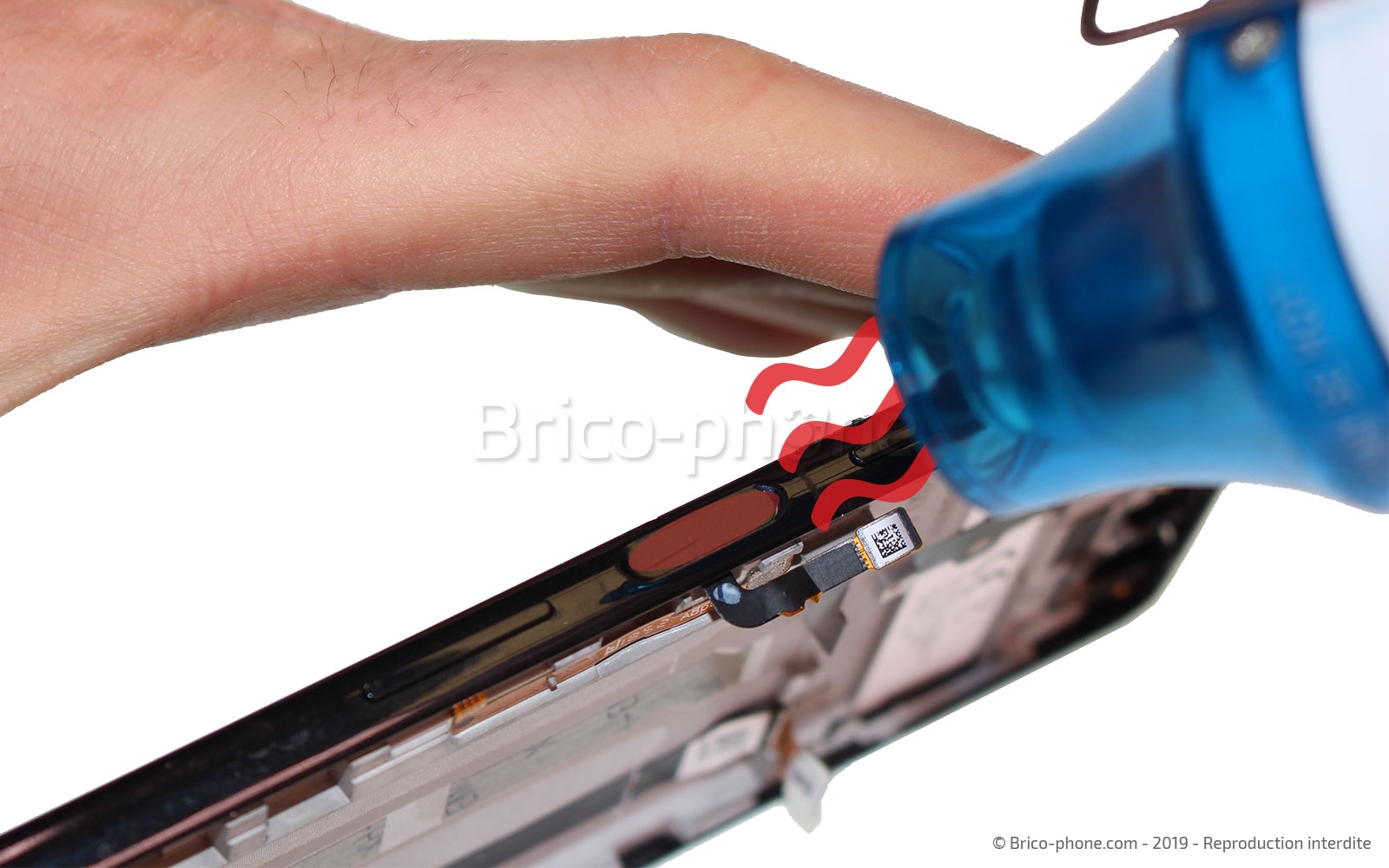

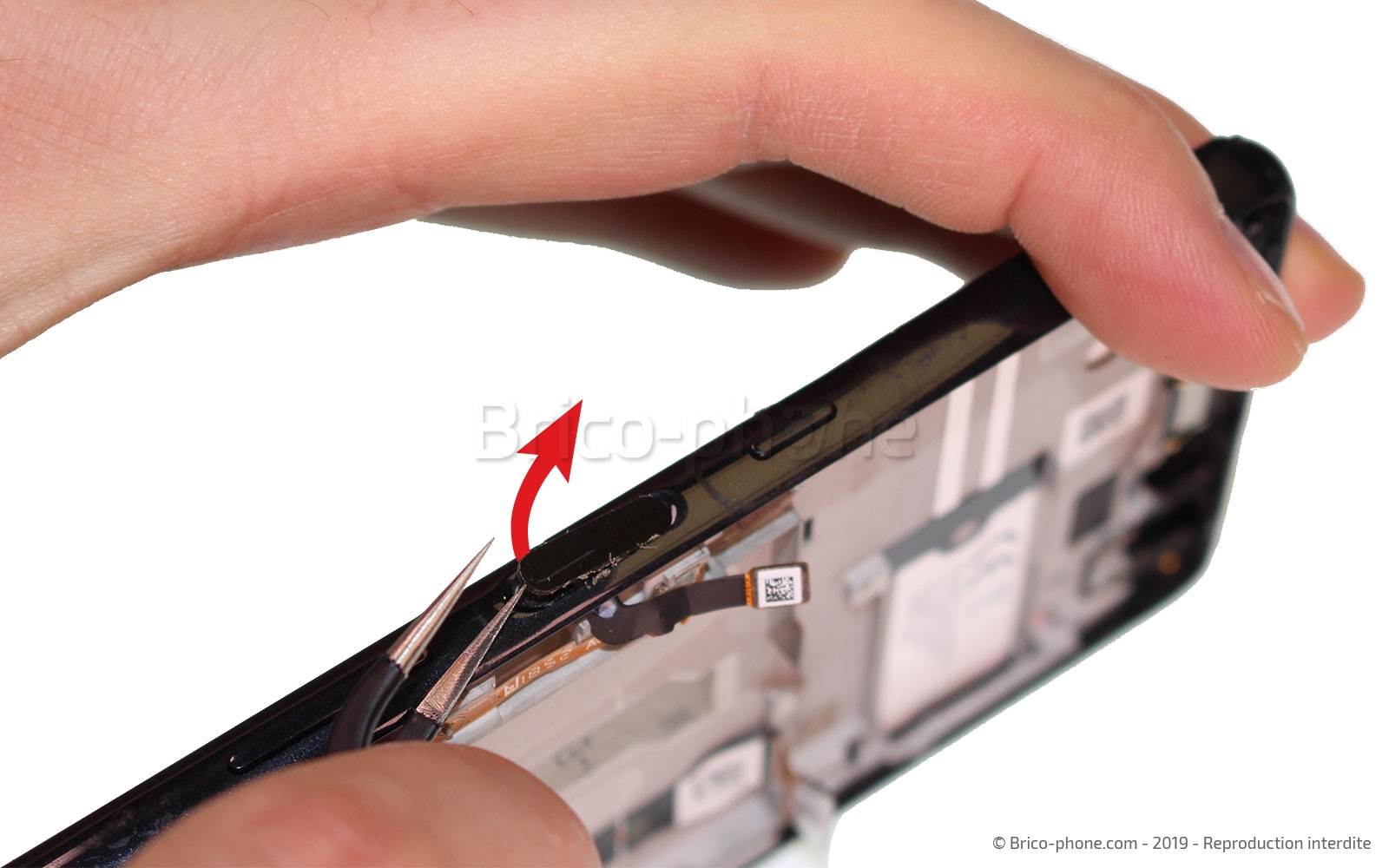

Chauffez le bouton à l'aide du décapeur thermique afin de le décoller du châssis.

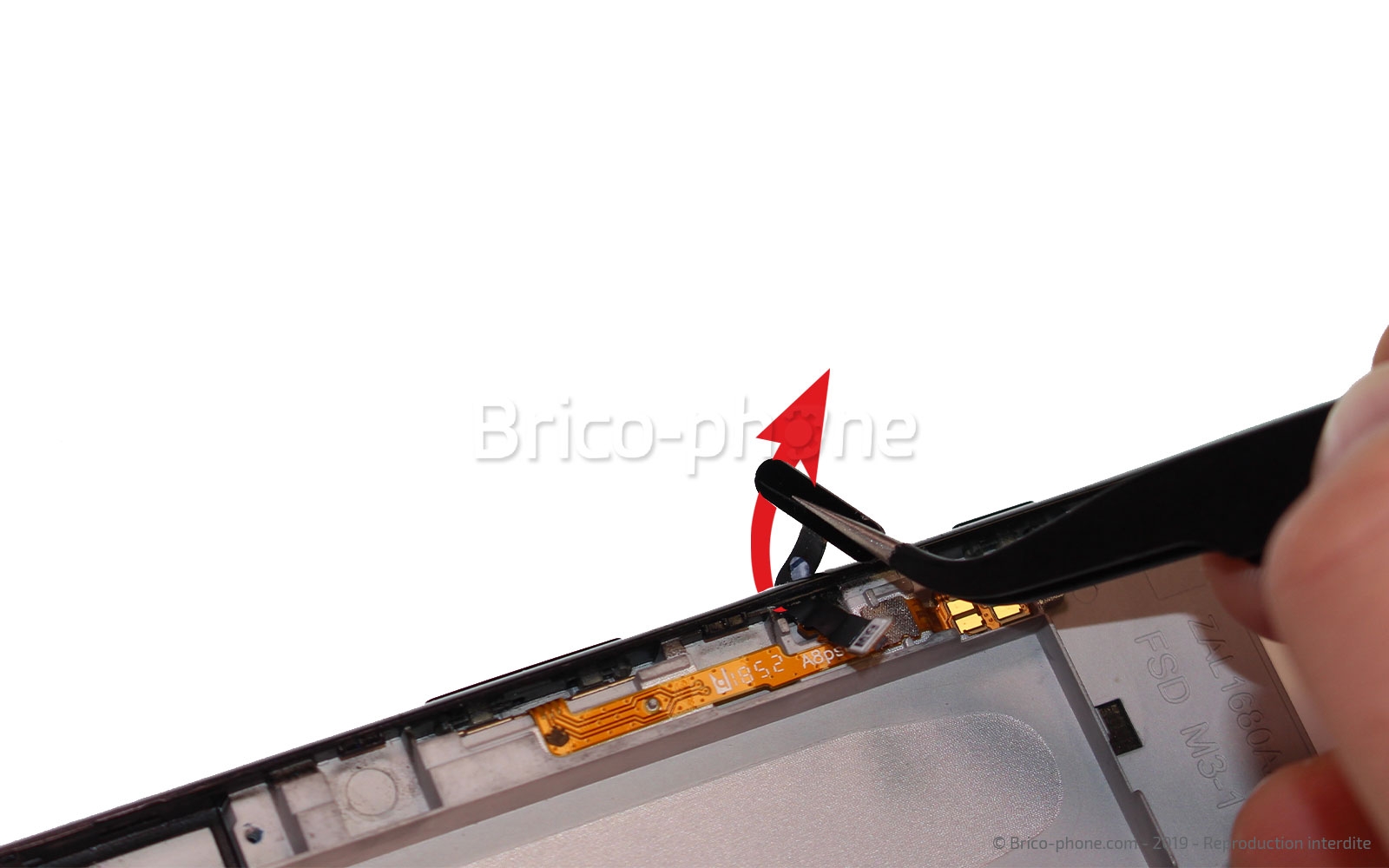

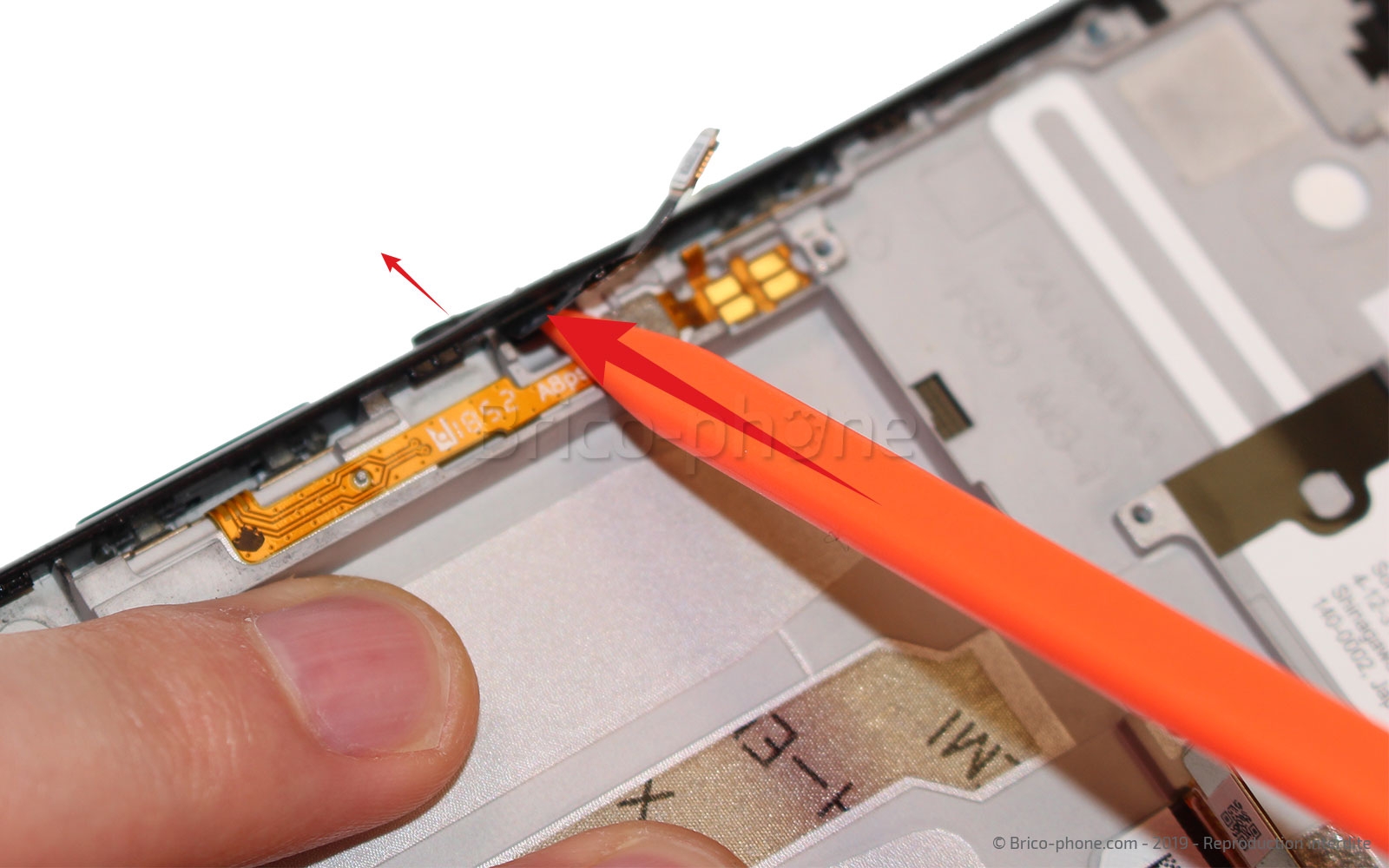

Ensuite, munissez-vous du levier en nylon pour pousser le bouton de l'intérieur vers l'extérieur jusqu'au moment où vous pourrez l'attraper à la pince en métal pour l'extraire du châssis.

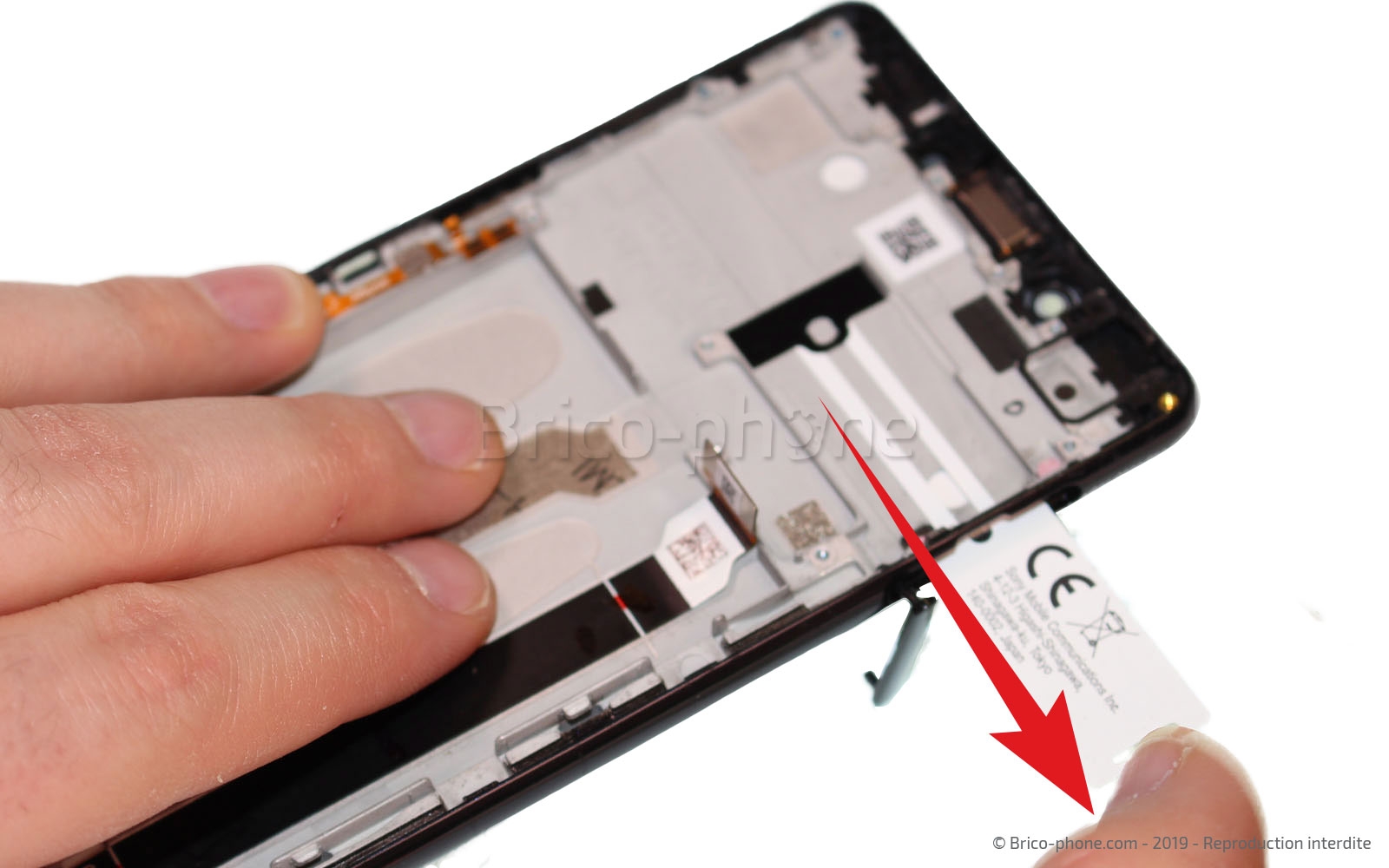

Dans un premier temps, récupérez l'étiquette contenant le numéro de modèle de votre Sony Xperia L3.

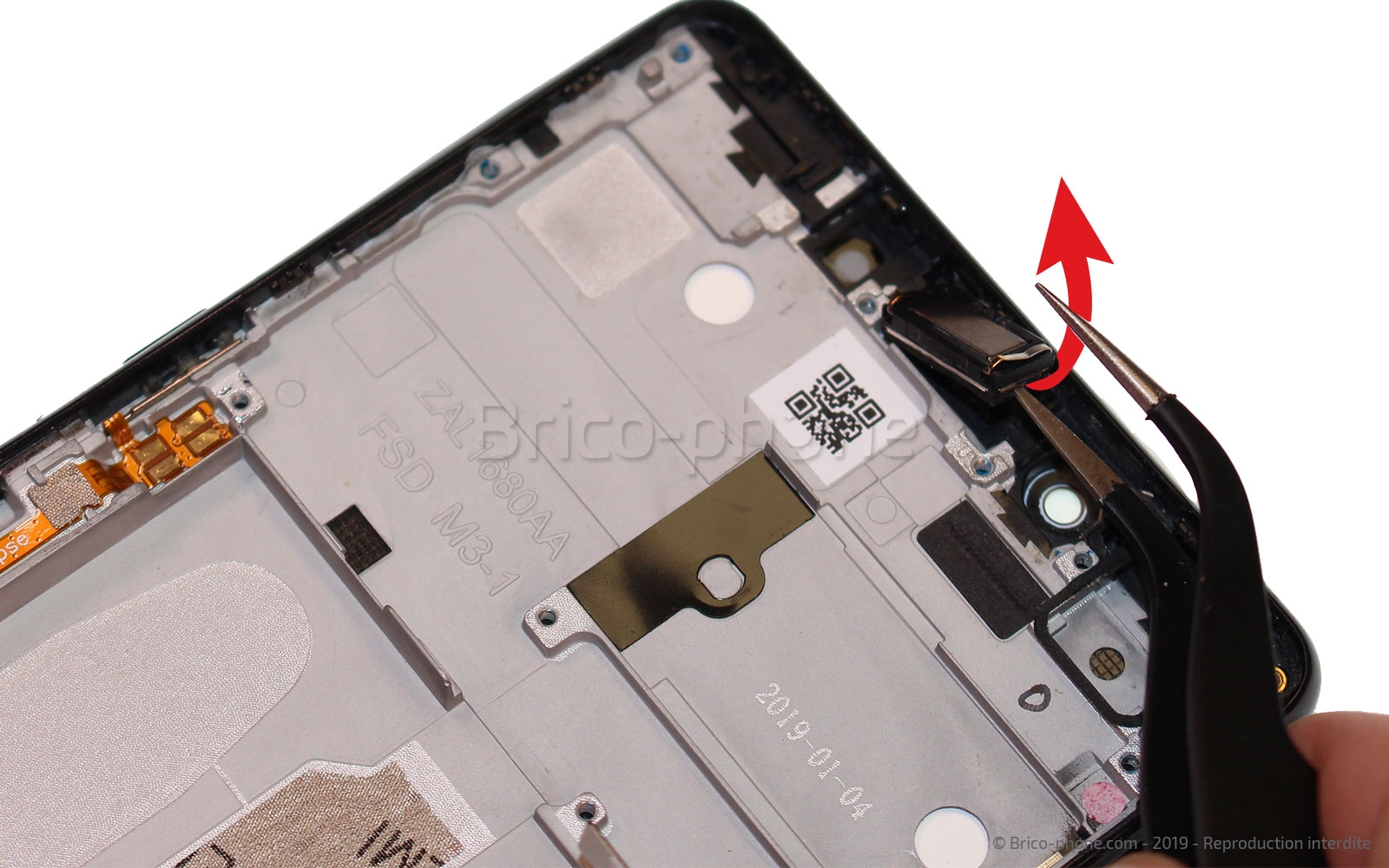

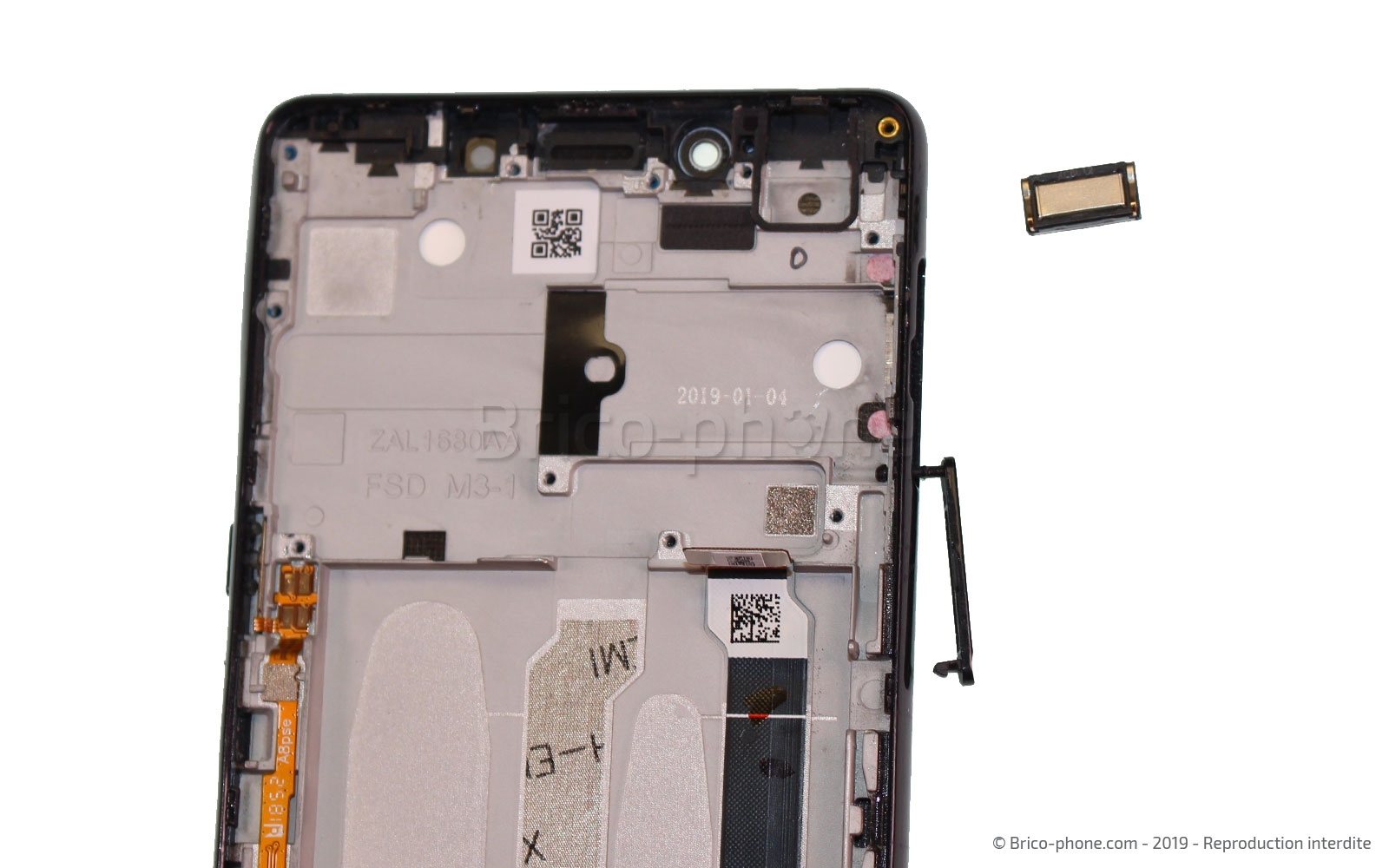

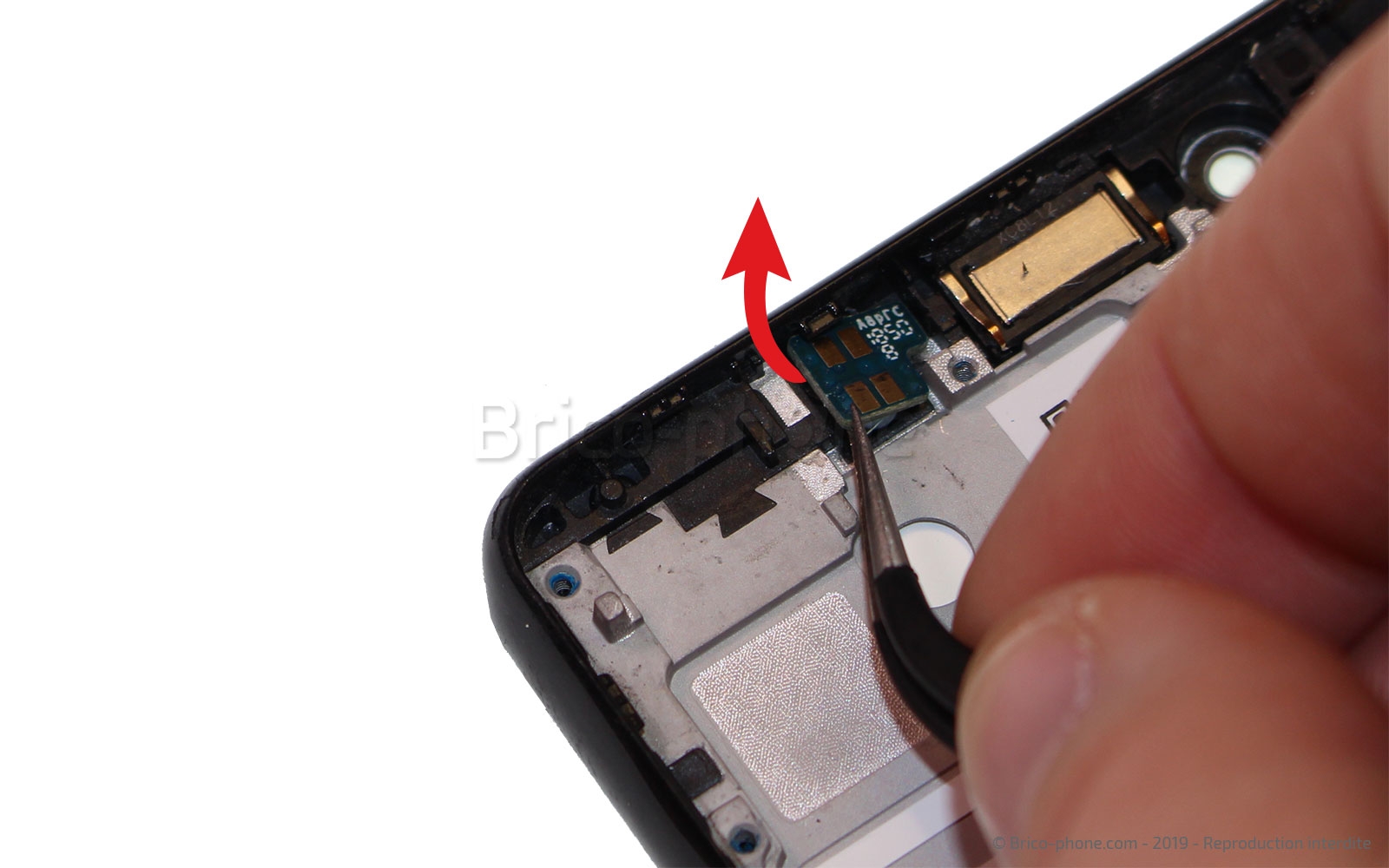

En second lieu, décollez l'écouteur de l'oreille avec la pince fournie dans le kit d'outils.

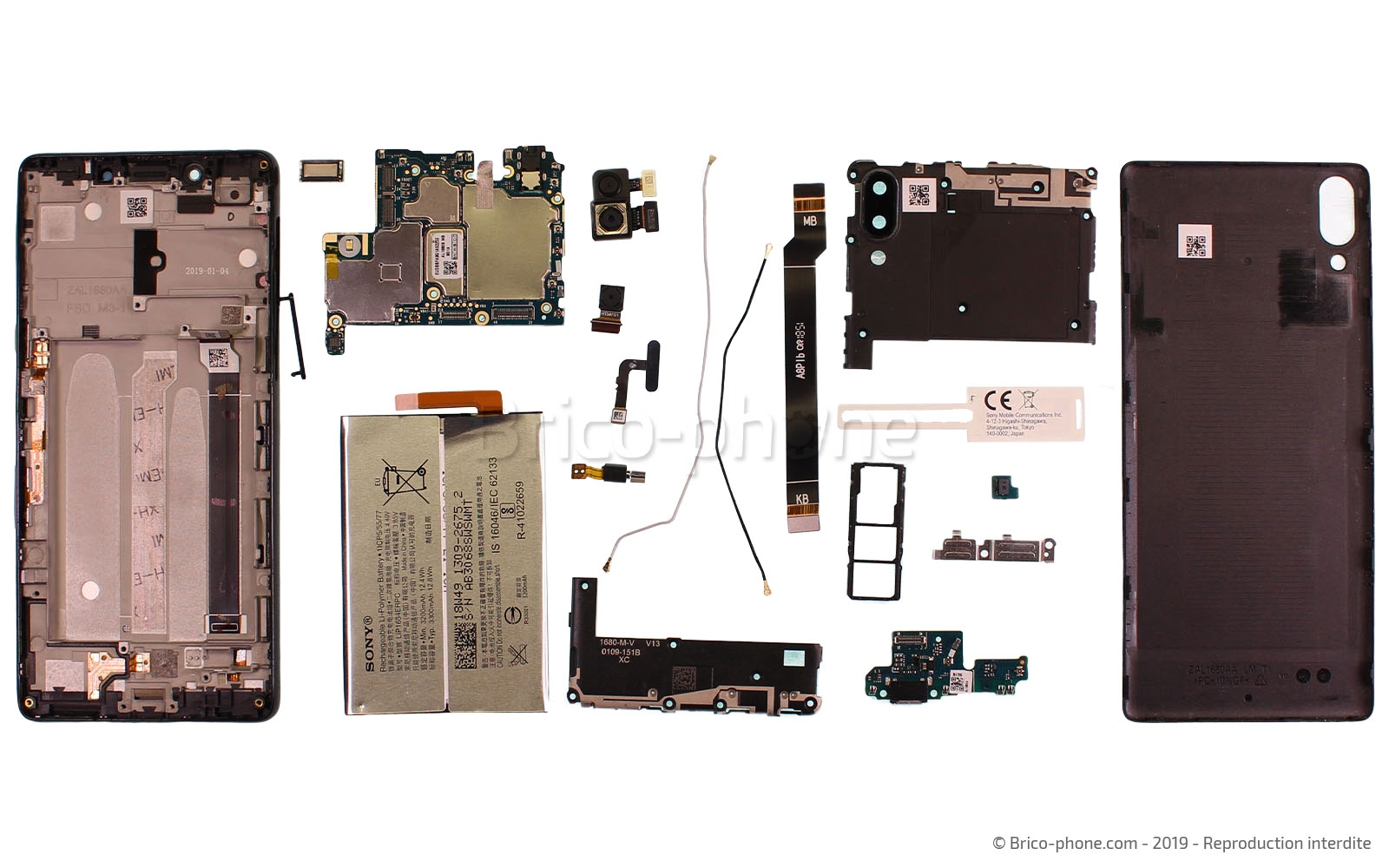

Voici la photo regroupant les composants de votre Sony Xperia L3 ou L3 Dual.
