Démontage complet sur P Smart Z

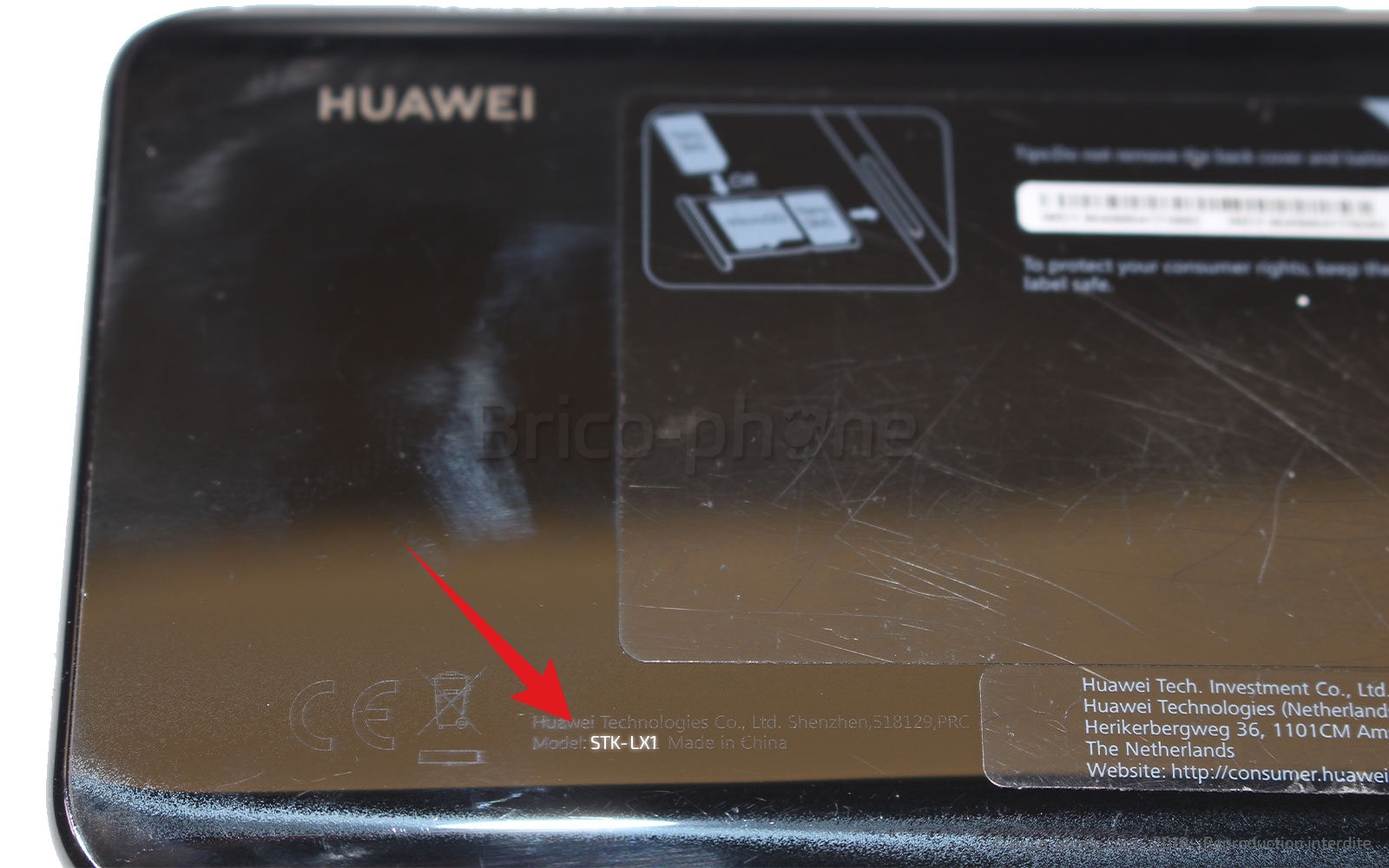

Dans un premier temps, il est important de vérifier le numéro de modèle de votre smartphone. Pour cela, il vous suffit de vous rendre dans les réglages de l'appareil ou simplement de regarder au dos de votre Huawei P Smart Z afin de vous assurer que la référence inscrite soit bien : STK-LX1.

Ensuite positionnez votre kit d'outils, vos pièces détachées et le patron d'aide au montage sur un plan de travail propre et dégagé.

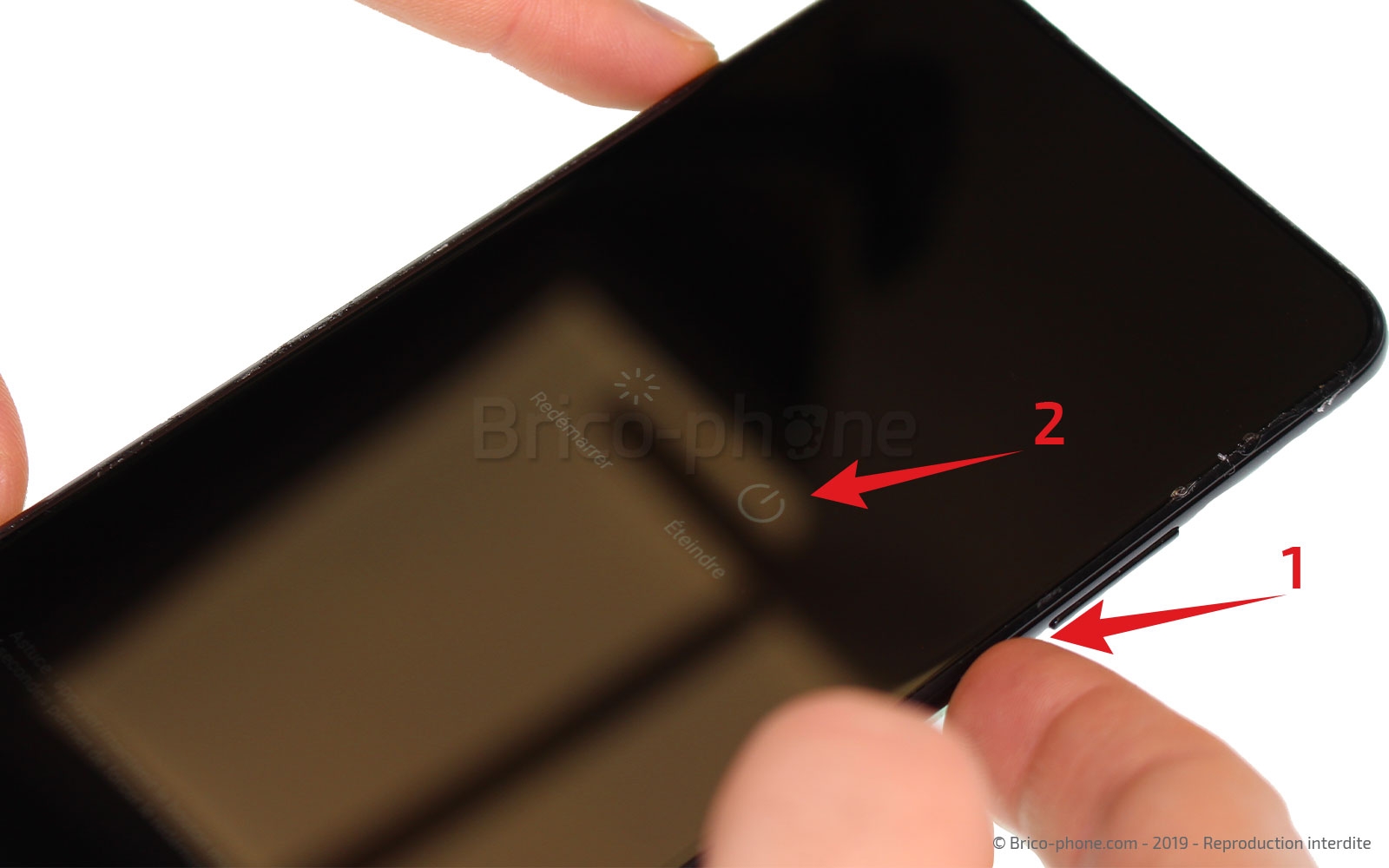

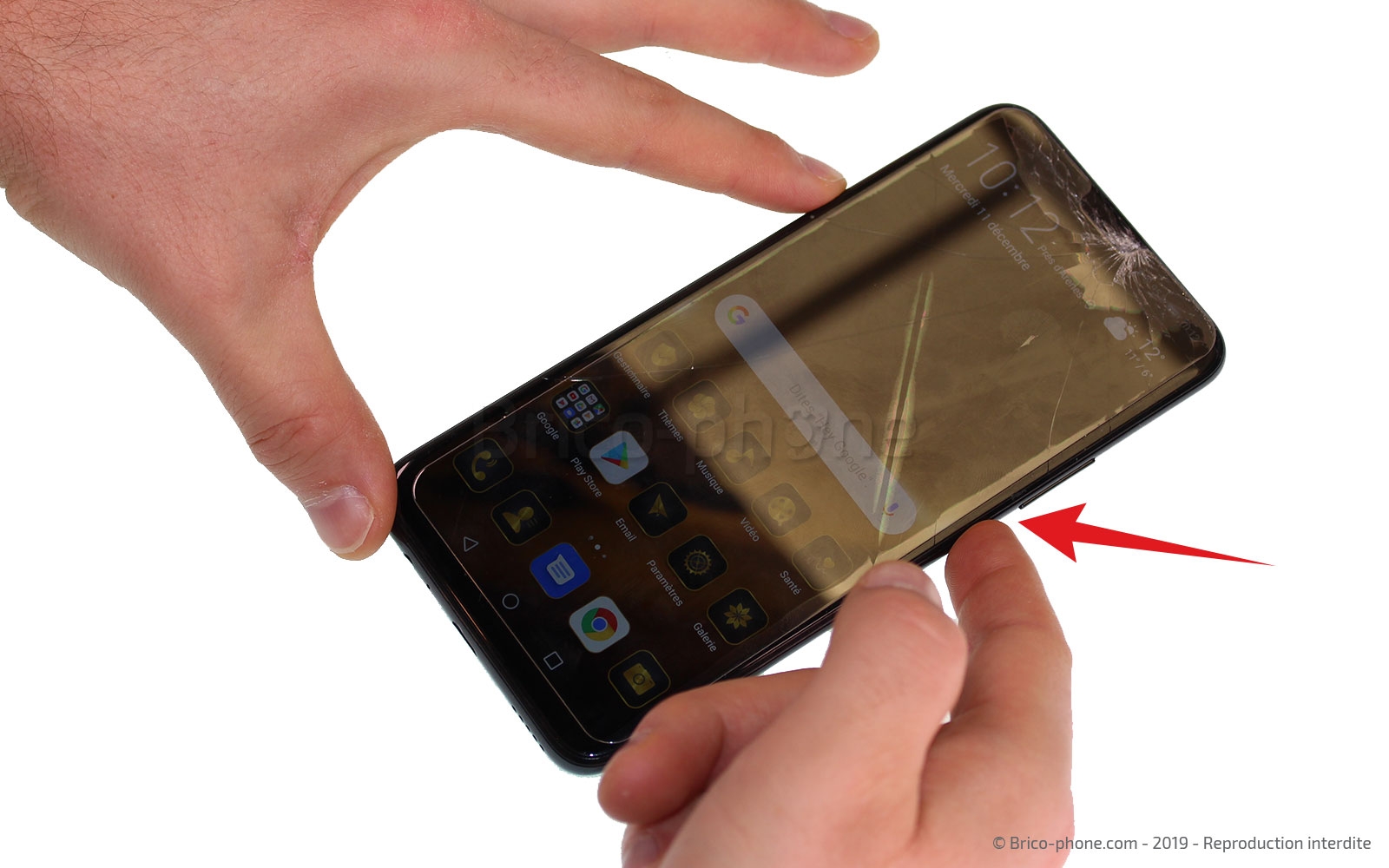

Il est maintenant temps de mettre hors tension votre téléphone en appuyant sur le bouton Power se situant sur la tranche droite du châssis et en sélectionnant "éteindre" sur l'écran.

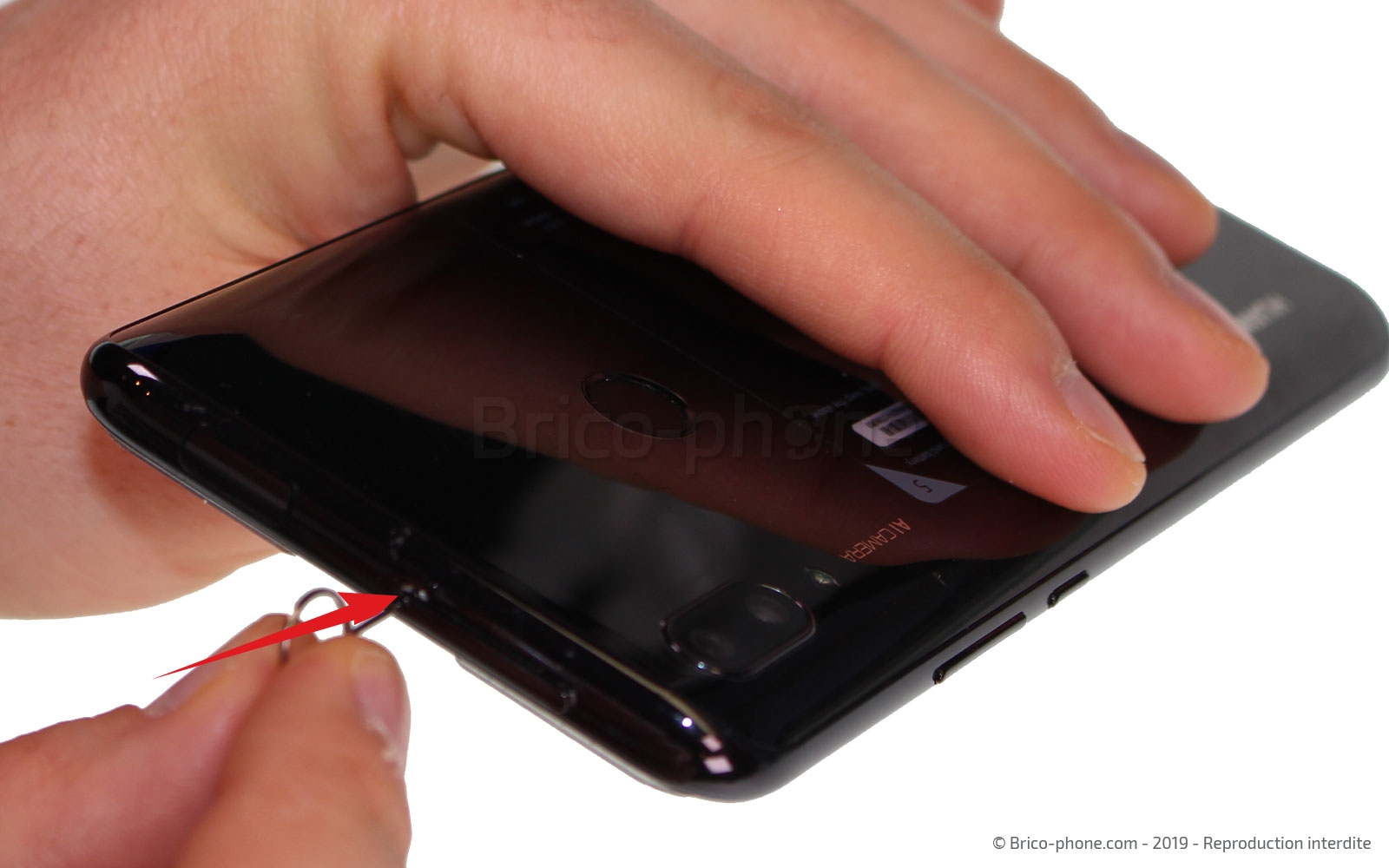

A l'aide de l'outil d'extraction disponible dans votre boite d'origine ou dans le kit d'outils, sortez le tiroir Sim de son emplacement.

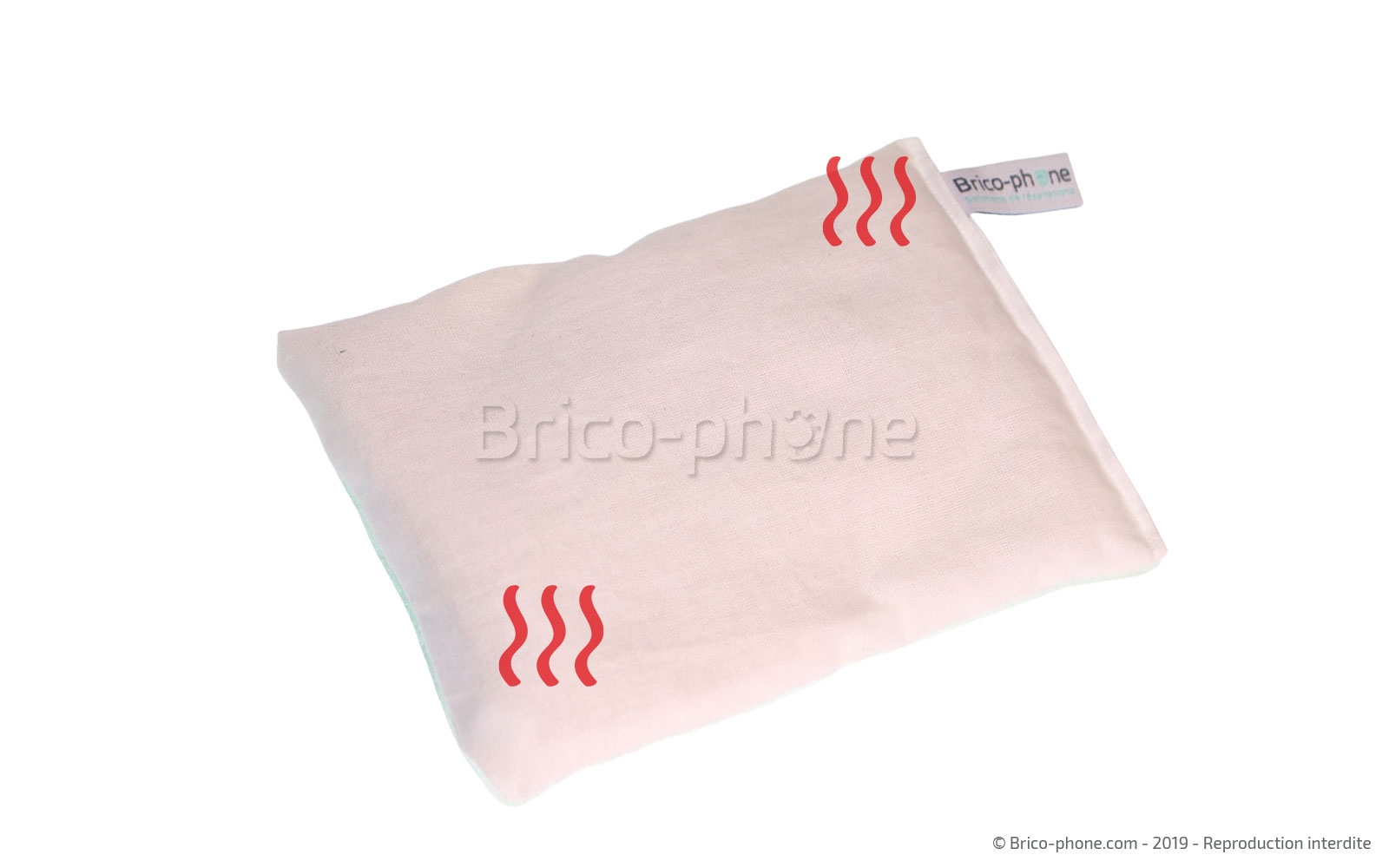

Pour cette étape, il vous faut vous munir soit d'un décapeur thermique soit d'un coussin chauffant. Si vous ne disposez d'aucun de ces deux outils un sèche-cheveux fera parfaitement l'affaire.

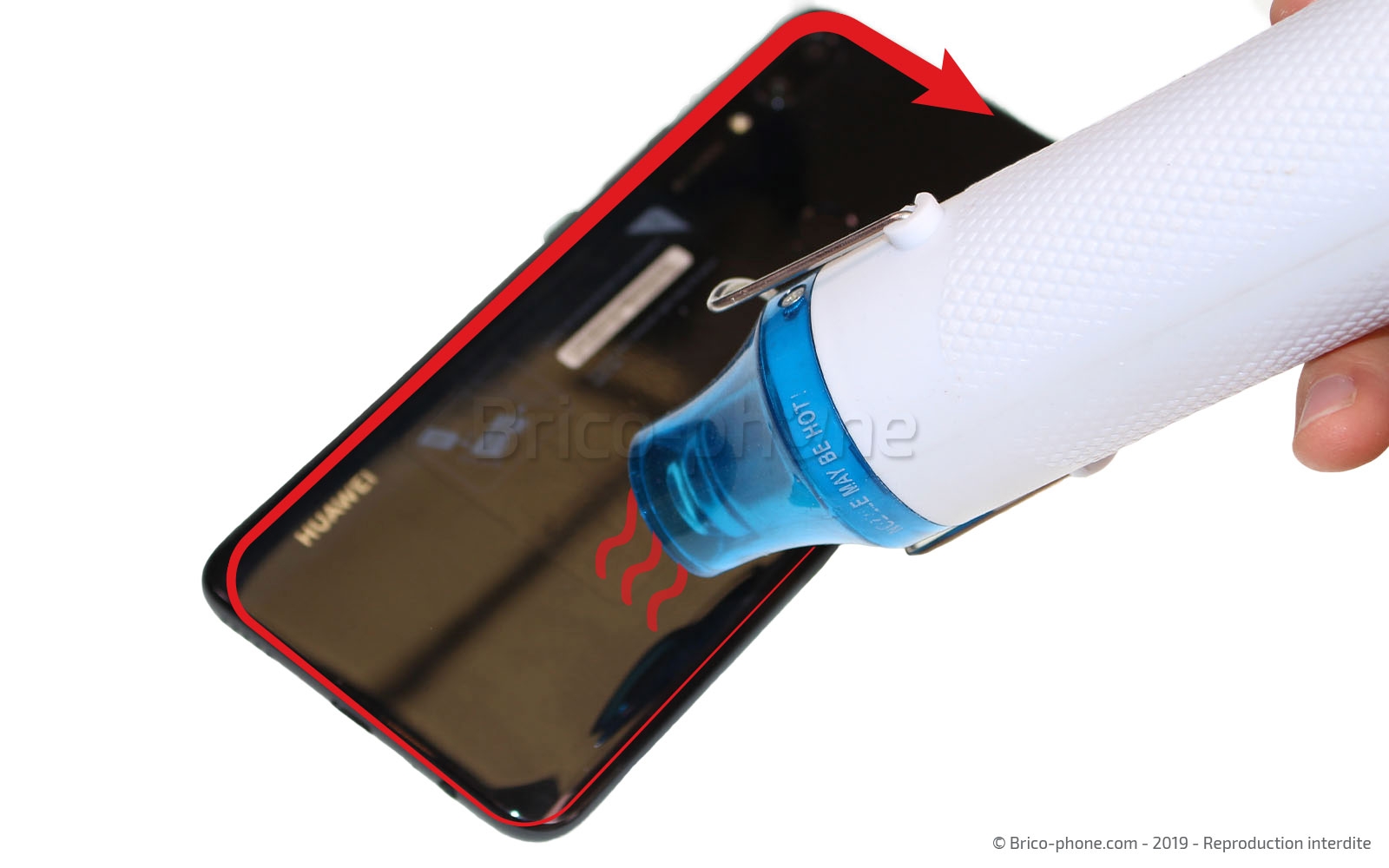

Avec l'ustensile à votre disposition, chauffez le contour du smartphone afin de décoller l'adhésif se trouvant sous la vitre arrière.

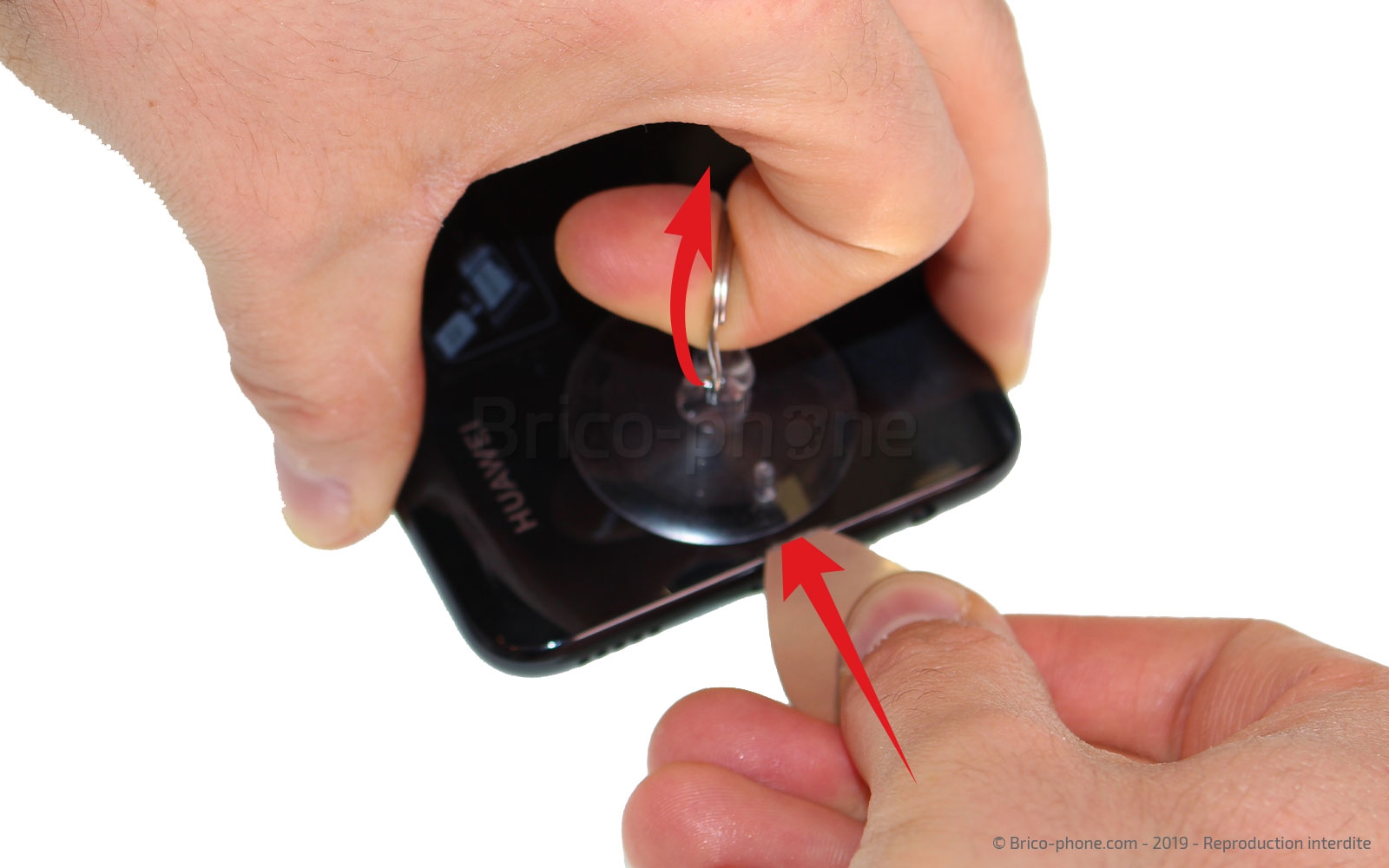

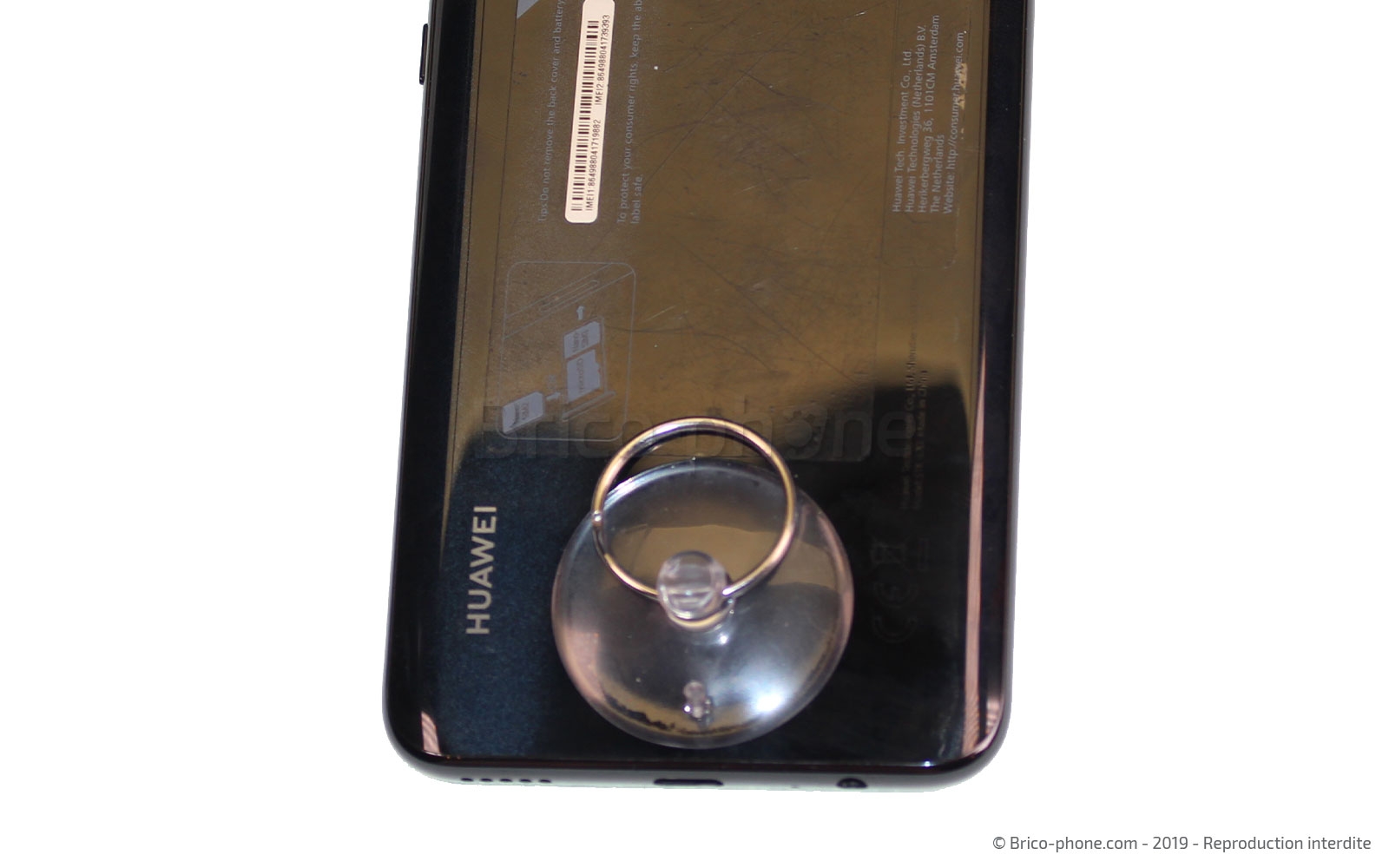

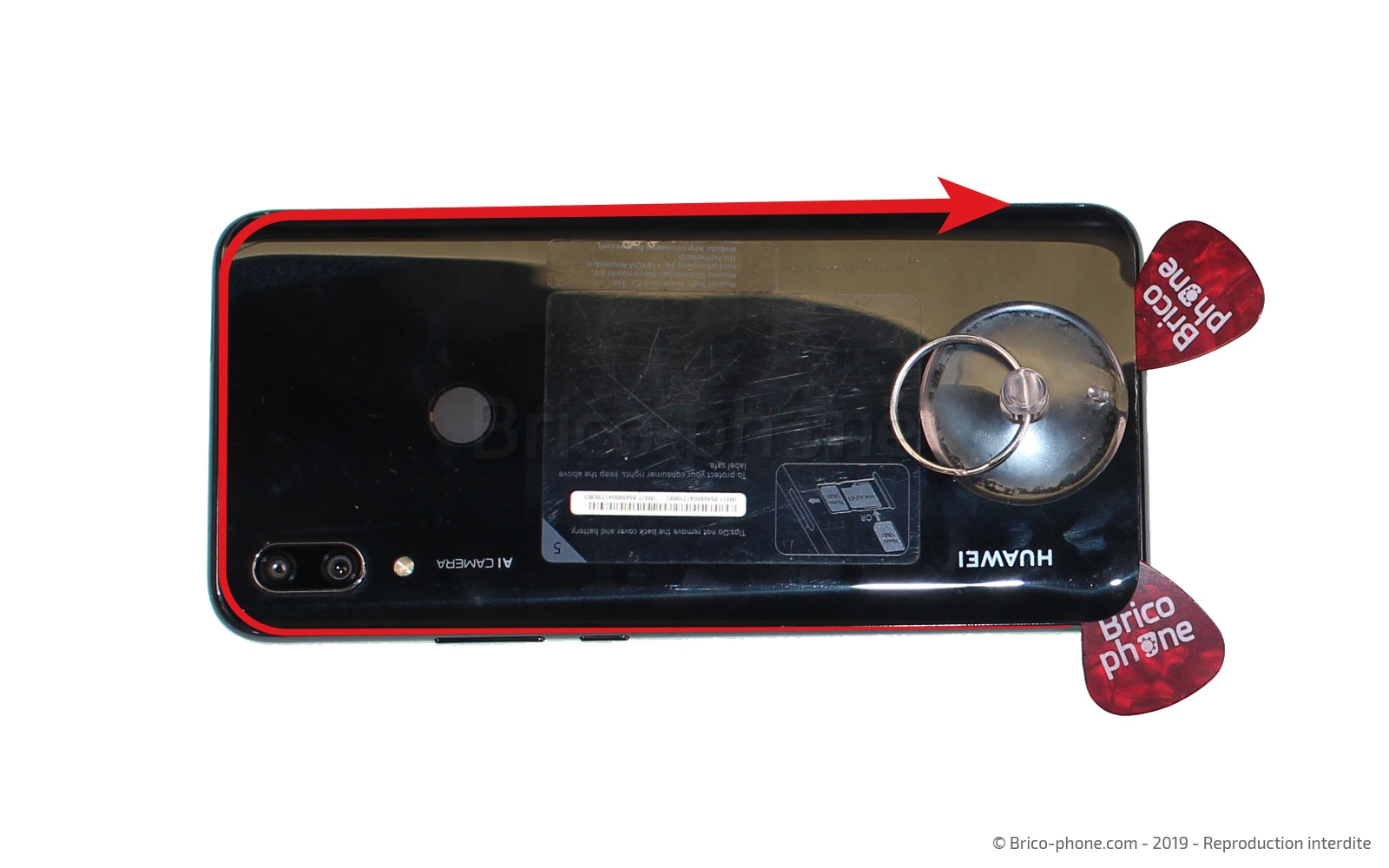

Positionnez la ventouse de votre kit d'outils sur la partie basse de votre Huawei P Smart Z et en tirant fortement sur son anneau, vous devriez pouvoir insérer le médiator troué entre la vitre arrière et le châssis.
Une fois le médiator placé, superposez les deux médiators en plastique avant de retirer celui en métal.

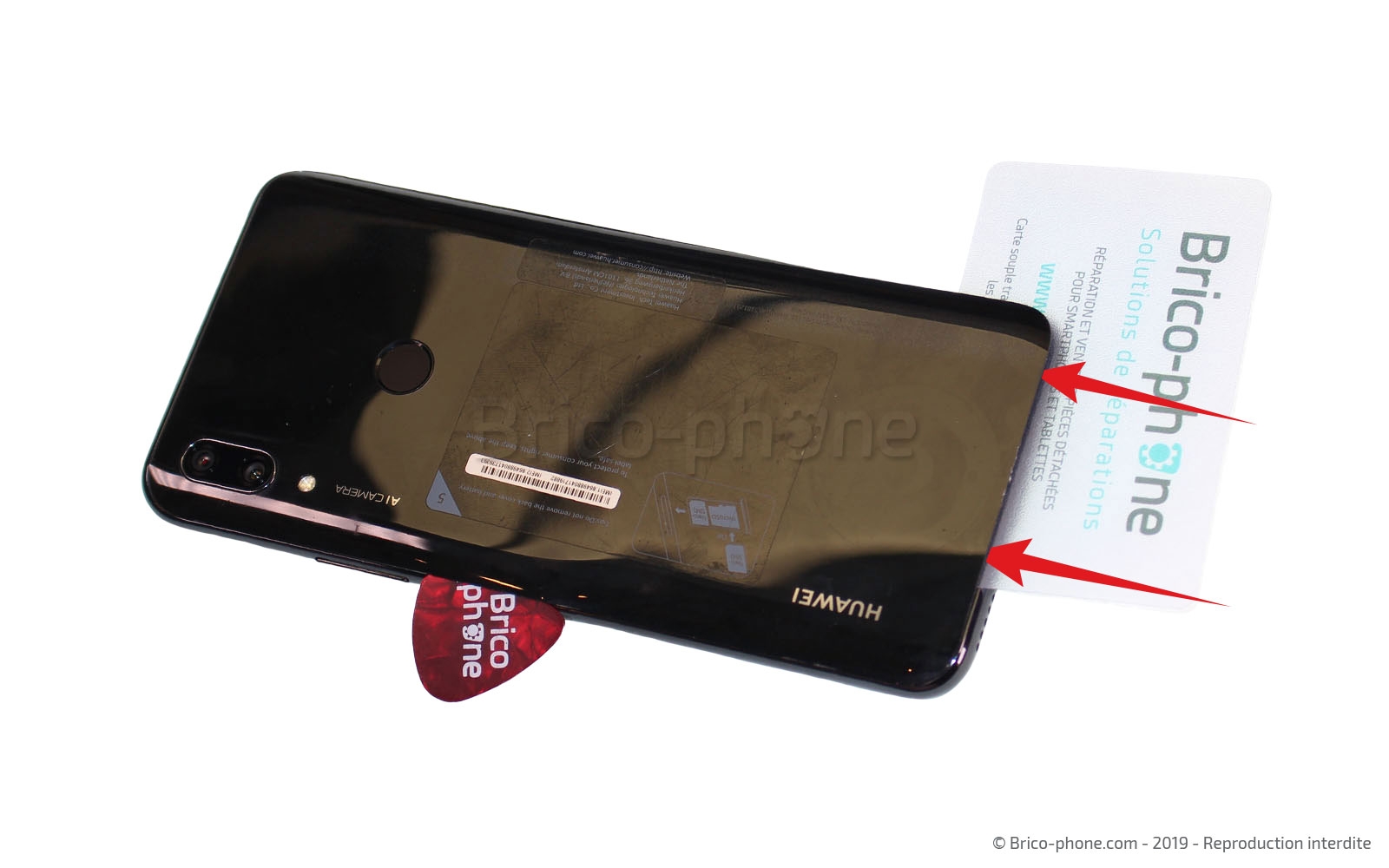

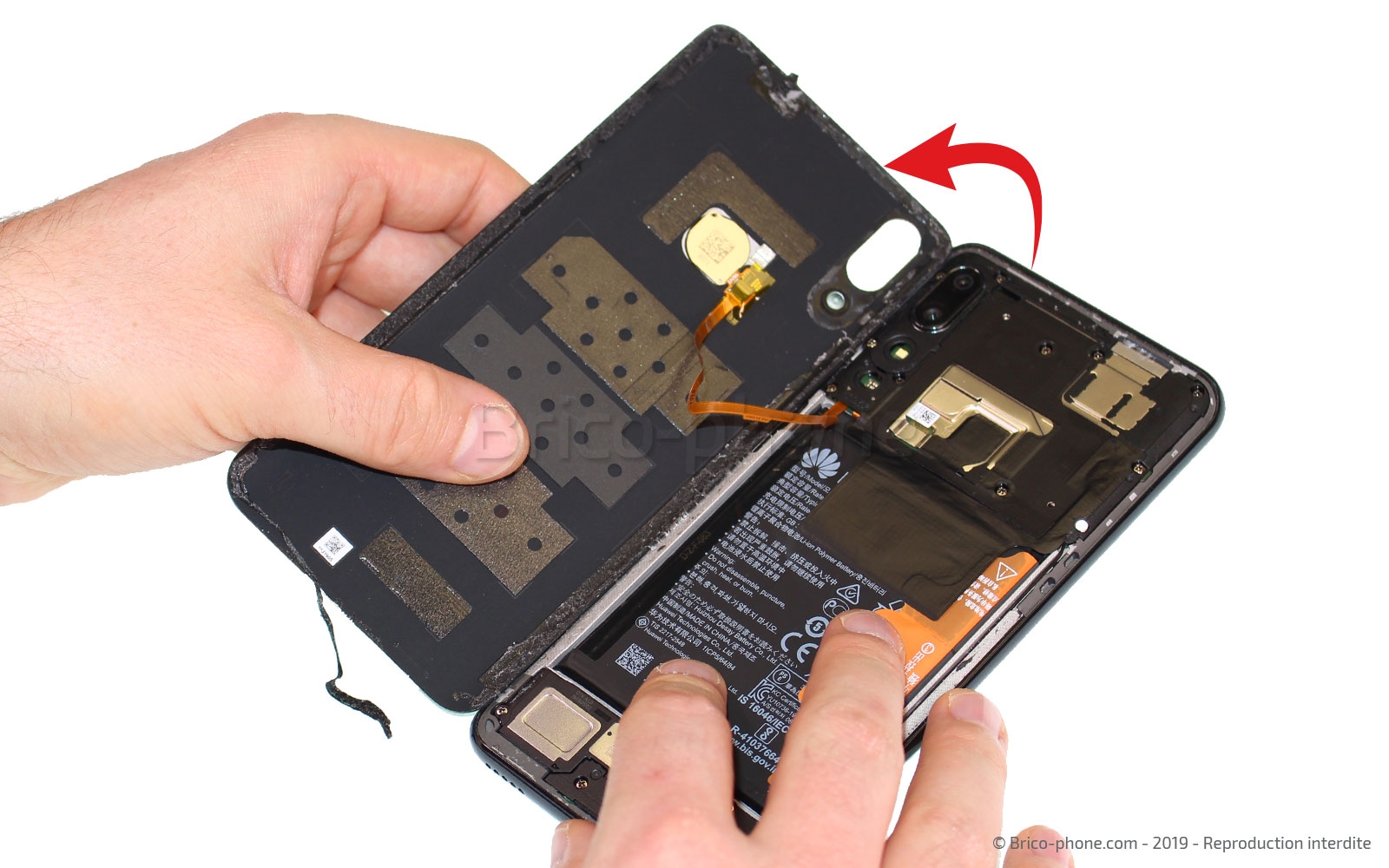

Faites le tour de la coque à l'aide des médiators en plastique pour décoller les derniers morceaux d'adhésifs. Vous pouvez également vous aider de la carte en PVC pour ouvrir le Huawei P Smart Z.

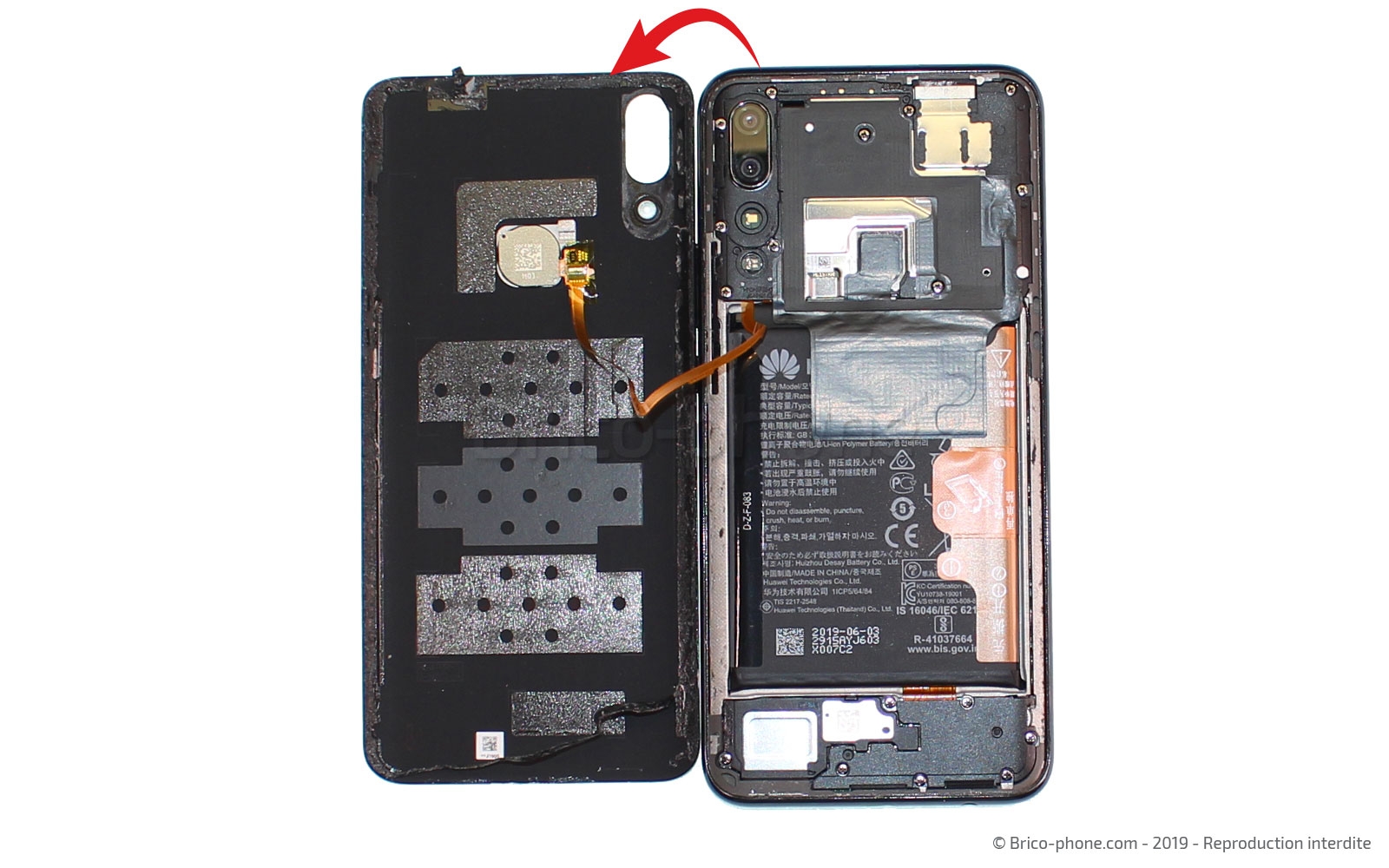

Faites néanmoins attention à la nappe du lecteur d'empreintes.

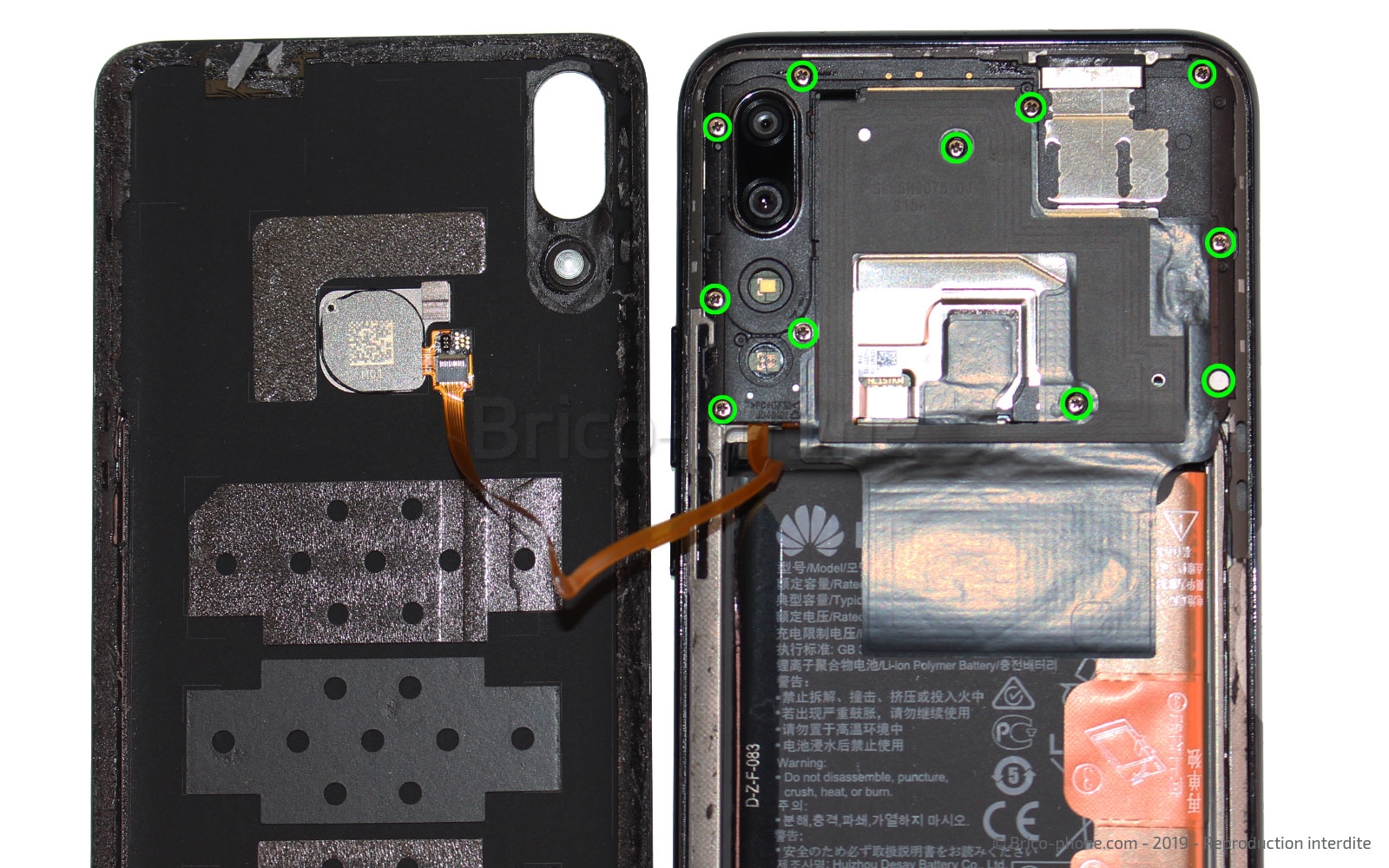

A l'aide du tournevis cruciforme, sortez les 11 vis de la plaquette noire avant de la sortir à l'aide du levier en nylon de votre kit d'outils.

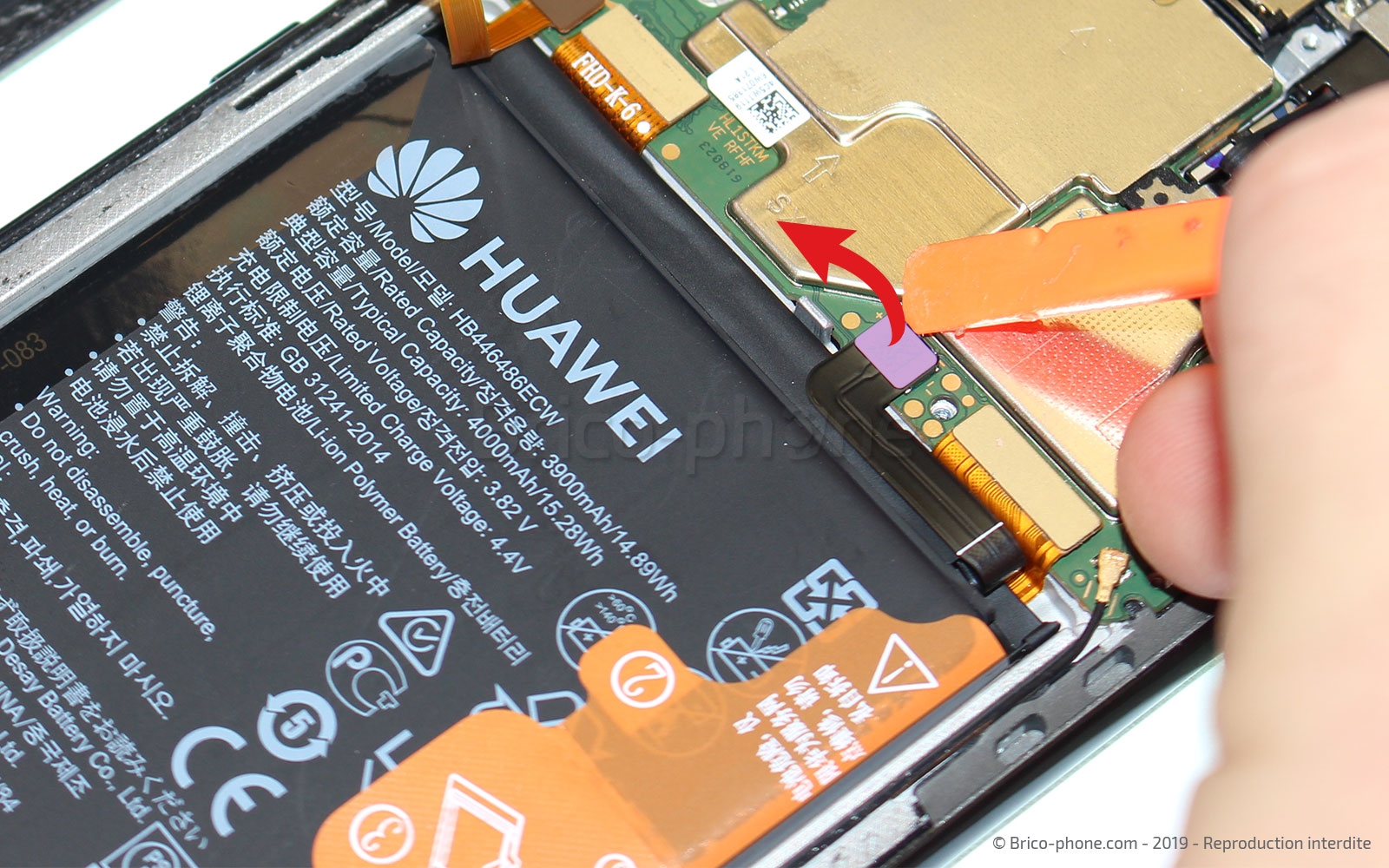

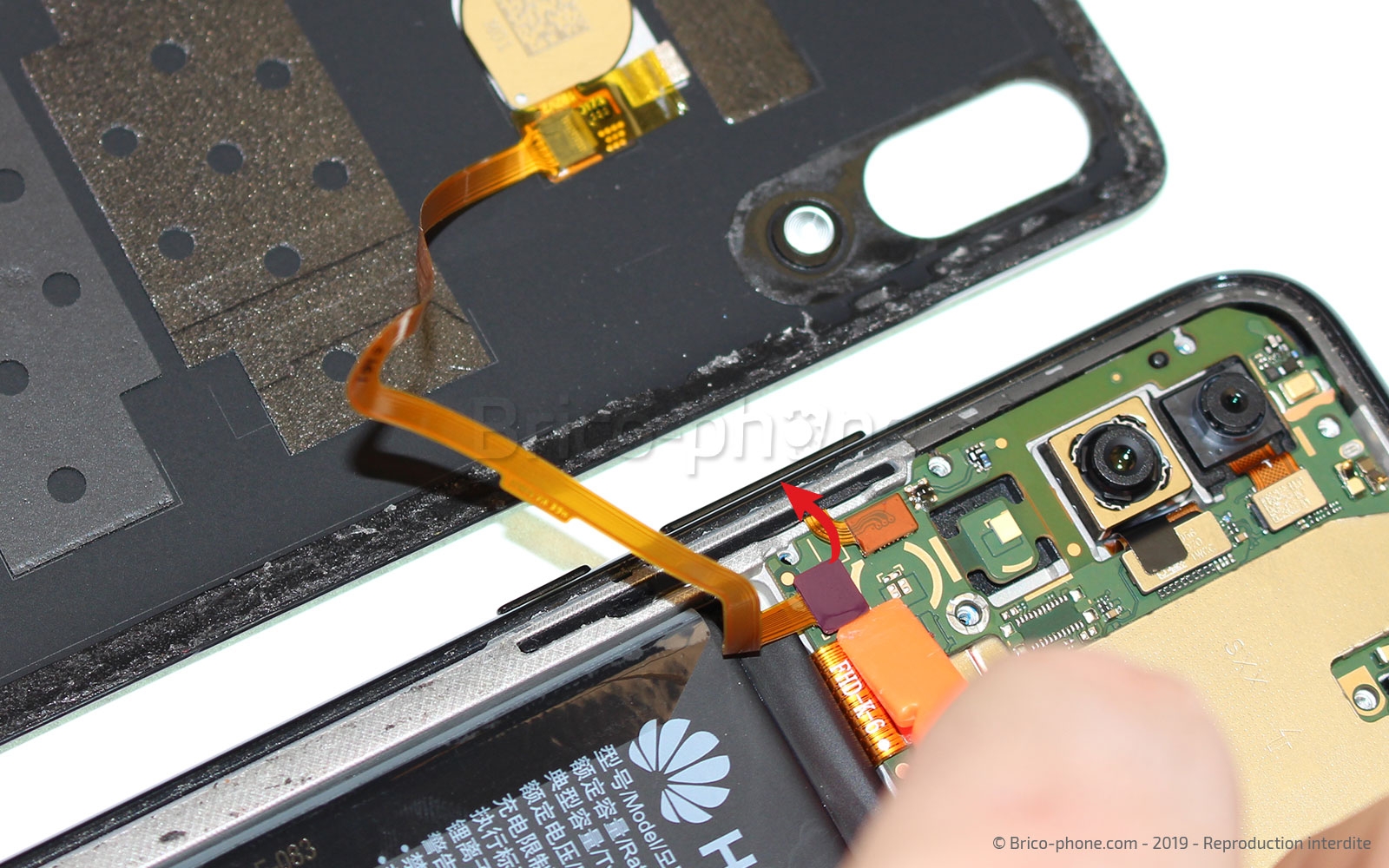

Toujours avec la spatule orange, débranchez la nappe de la batterie ainsi que celle du lecteur d'empreintes présent sur la vitre arrière de votre smartphone.

A l'aide du spudger, décollez les adhésifs oranges se trouvant sur la batterie.

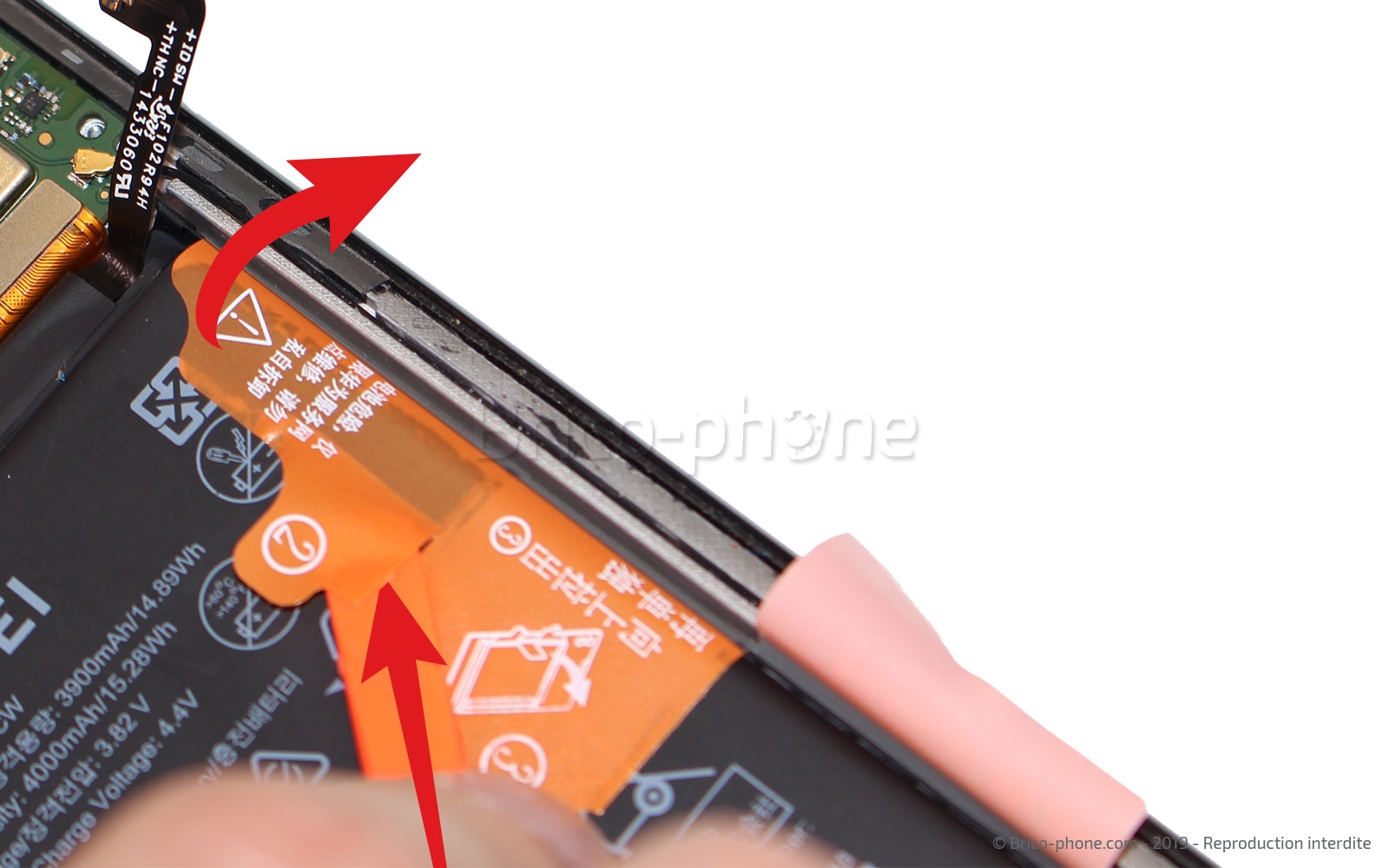

Puis tirez sur la languette n°3 en laissant les deux autres languettes du coté du châssis.

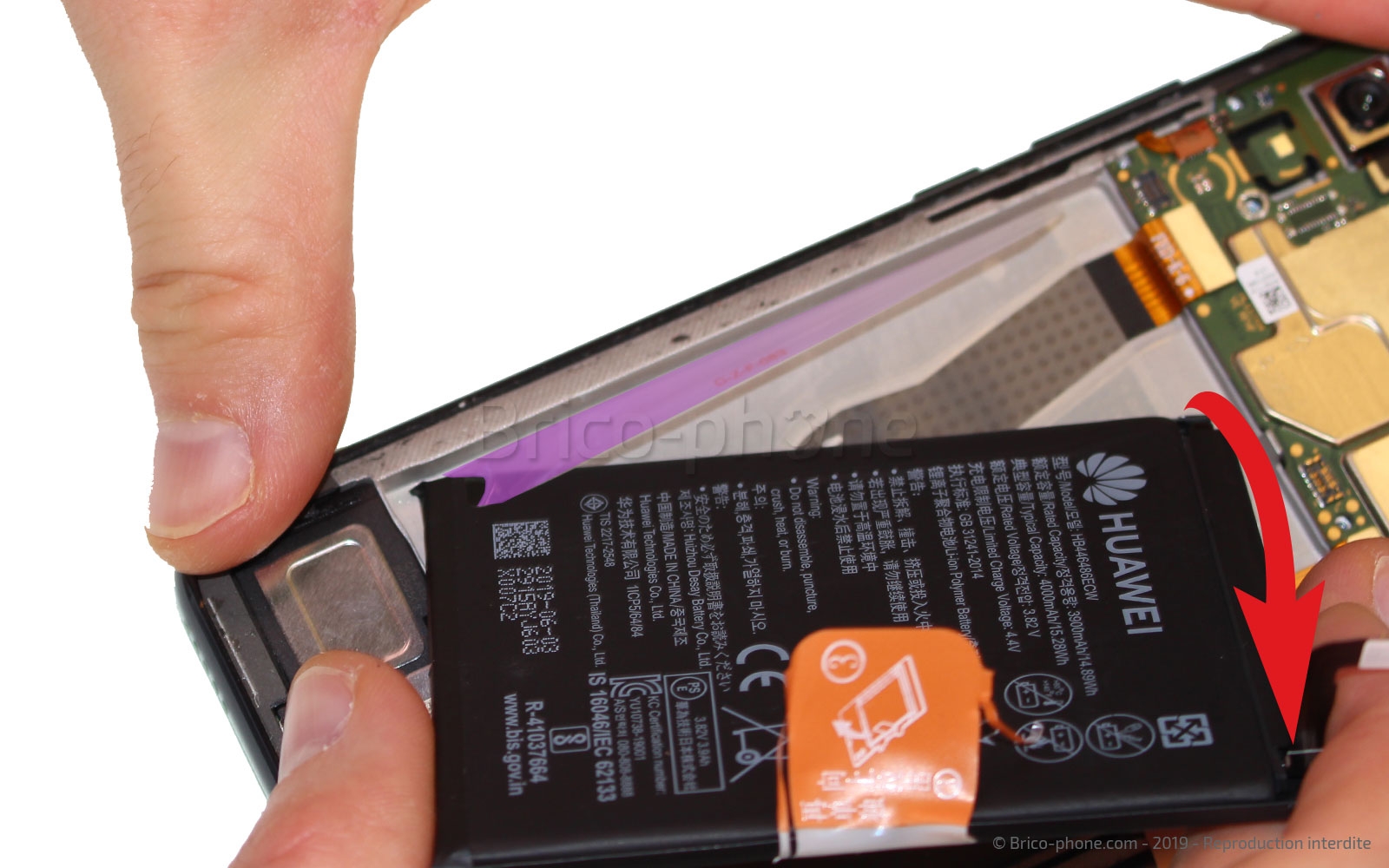

Une fois décollée, sortez la batterie de son emplacement en faisant attention à l'adhésif de droite encore collé au châssis.
Ensuite, sortez-le afin d'accéder à la rallonge d'interconnexion et à celle de l'écran se trouvant sous le collant transparent.

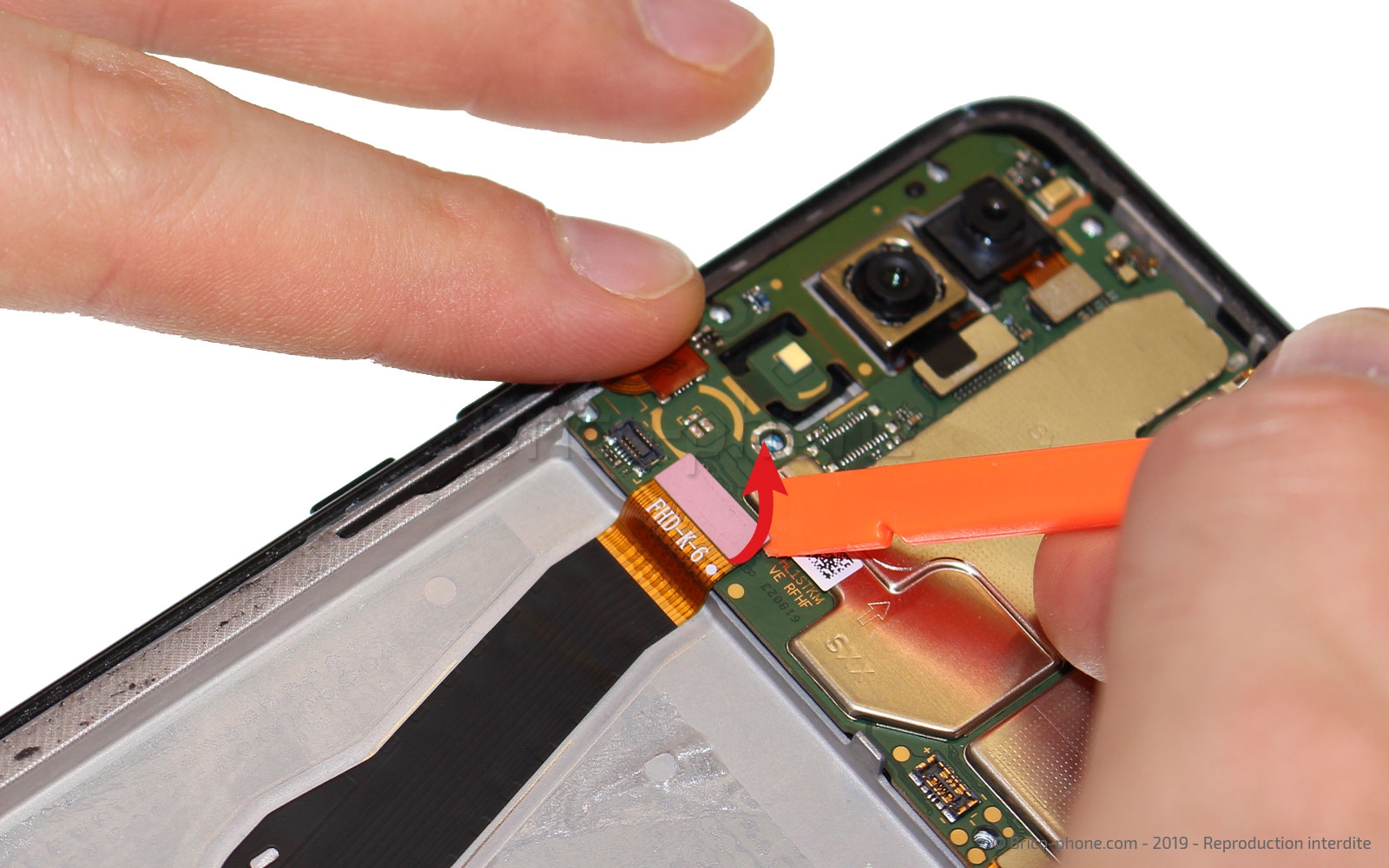

Déconnectez la nappe de l'écran avant de chauffer le contour de l'écran comme pour la coque arrière (étape 2).

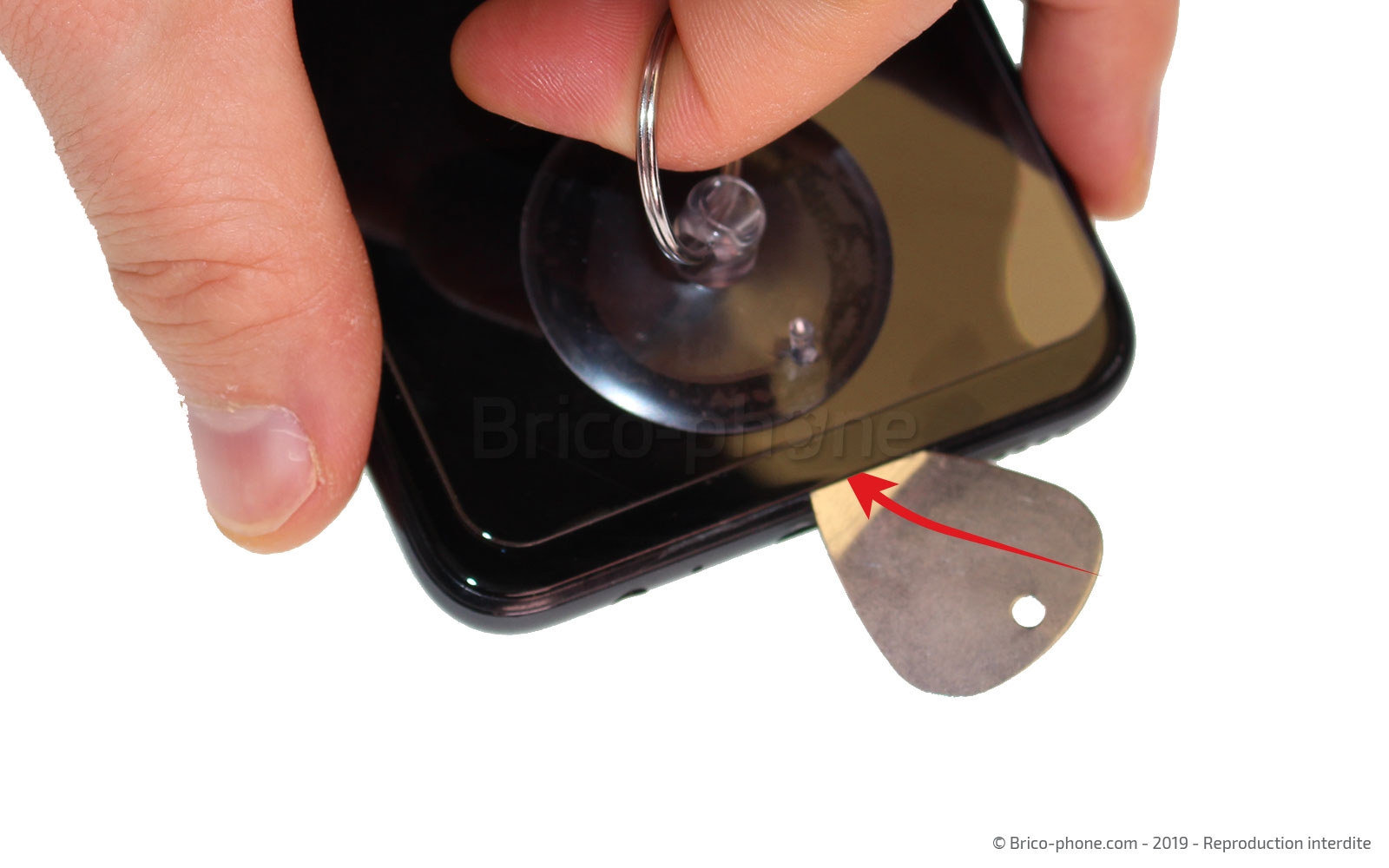

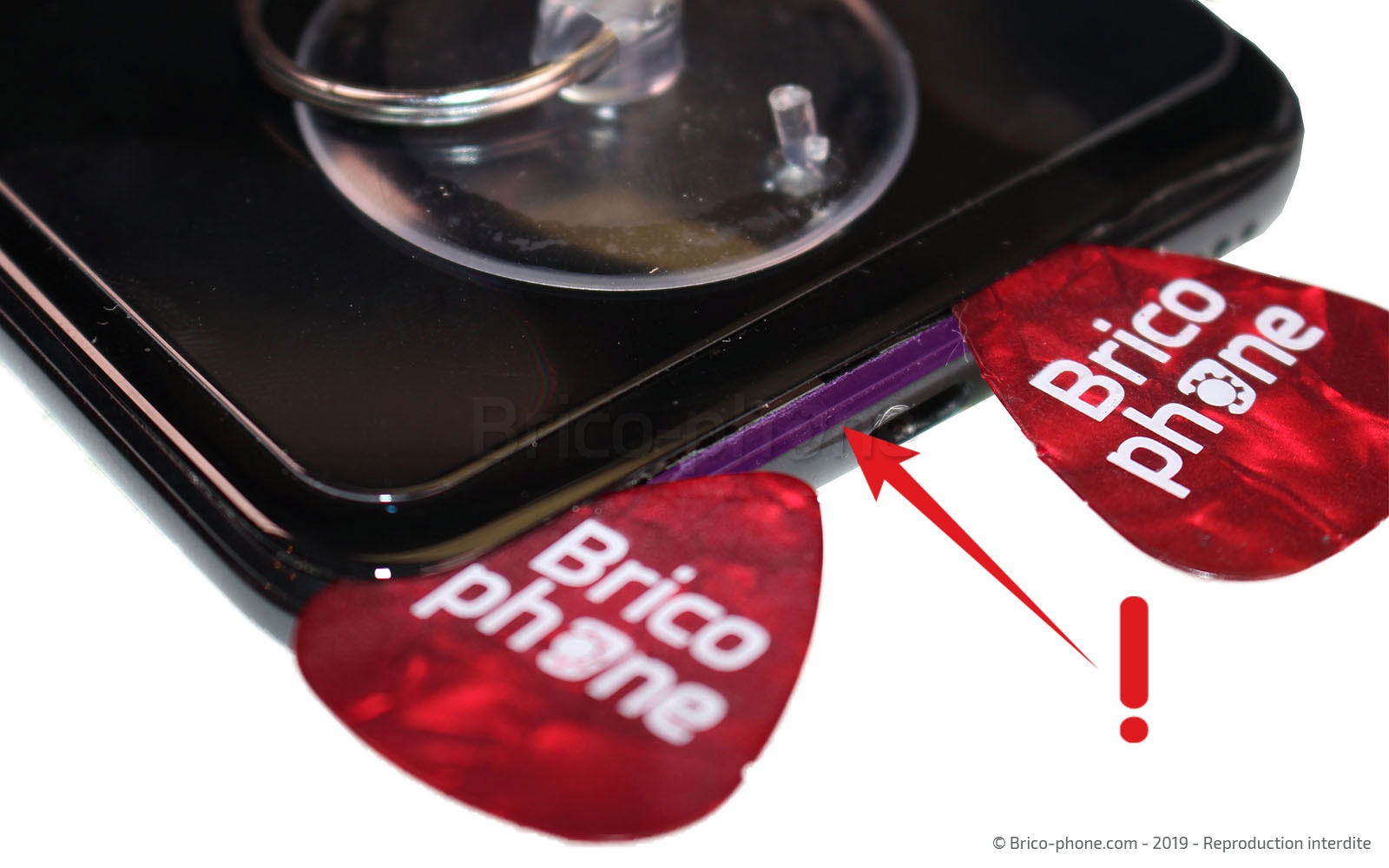

Comme pour la vitre arrière, placez la ventouse au bas de l'écran et tirez sur sa boucle pour insérer le médiator troué entre l'écran et le châssis que vous remplacerez ensuite par les versions en plastique. ATTENTION, il est important d'insérer le médiator entre l'écran et le joint qui lui doit rester collé au châssis (photo 2).

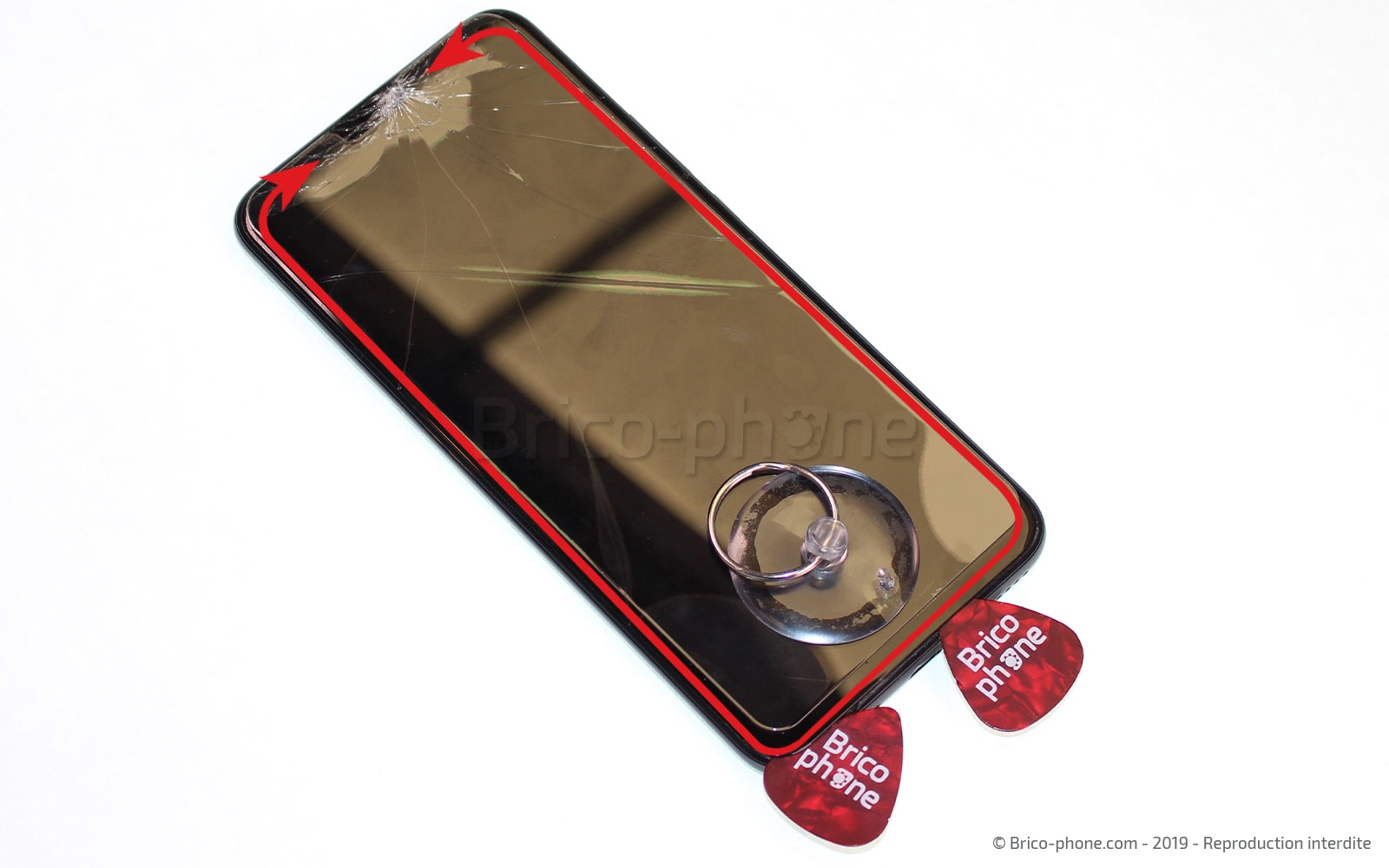

Ensuite à l'aide des médiators en plastique, faites tout le tour du smartphone pour décoller l'écran. Si vous rencontrez des résistances n'hésitez pas à rechauffer l'écran.

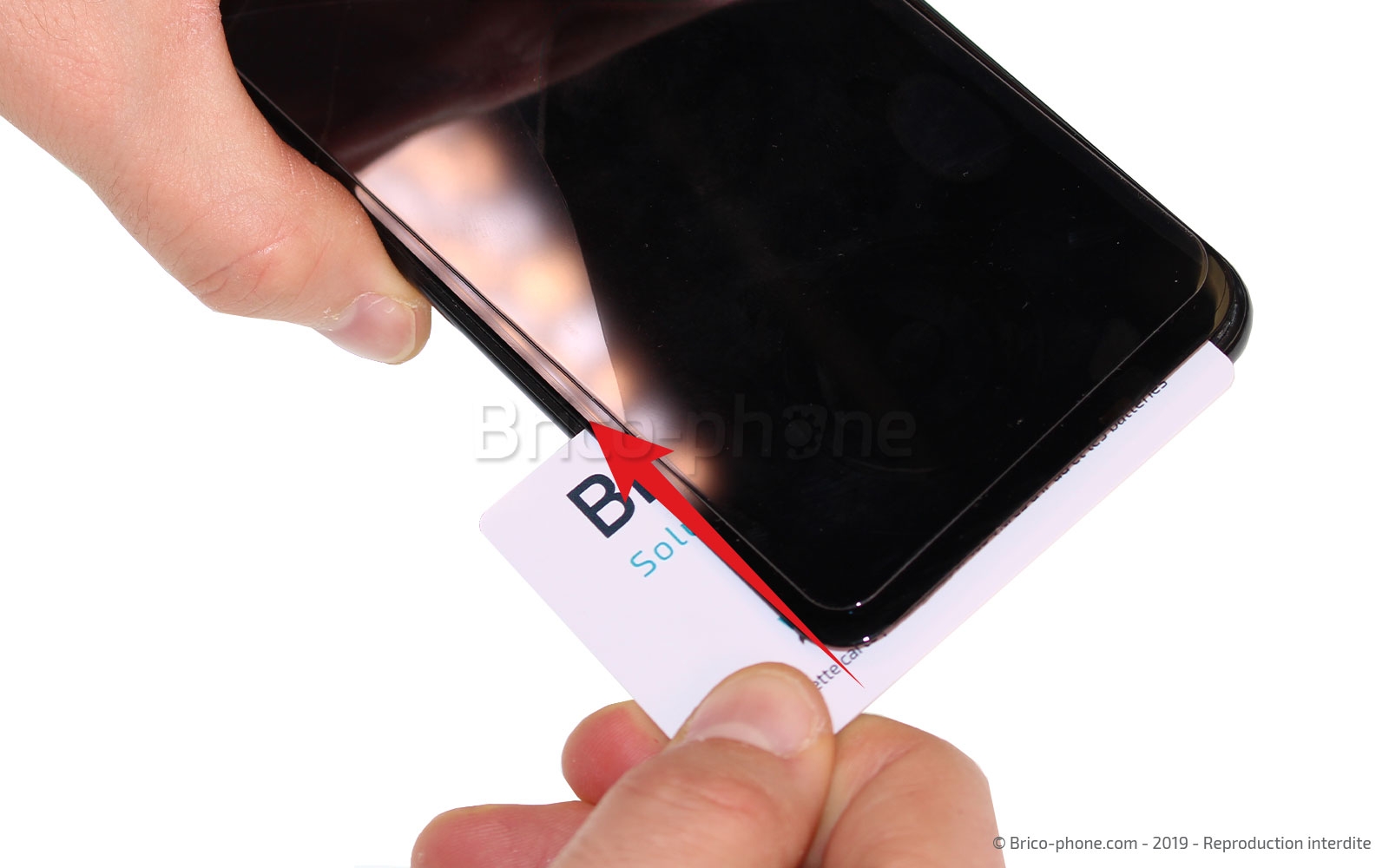

Vous pouvez vous aider de la carte en PVC pour terminer le décollage de l'écran tout en faisant attention à la nappe de ce dernier.

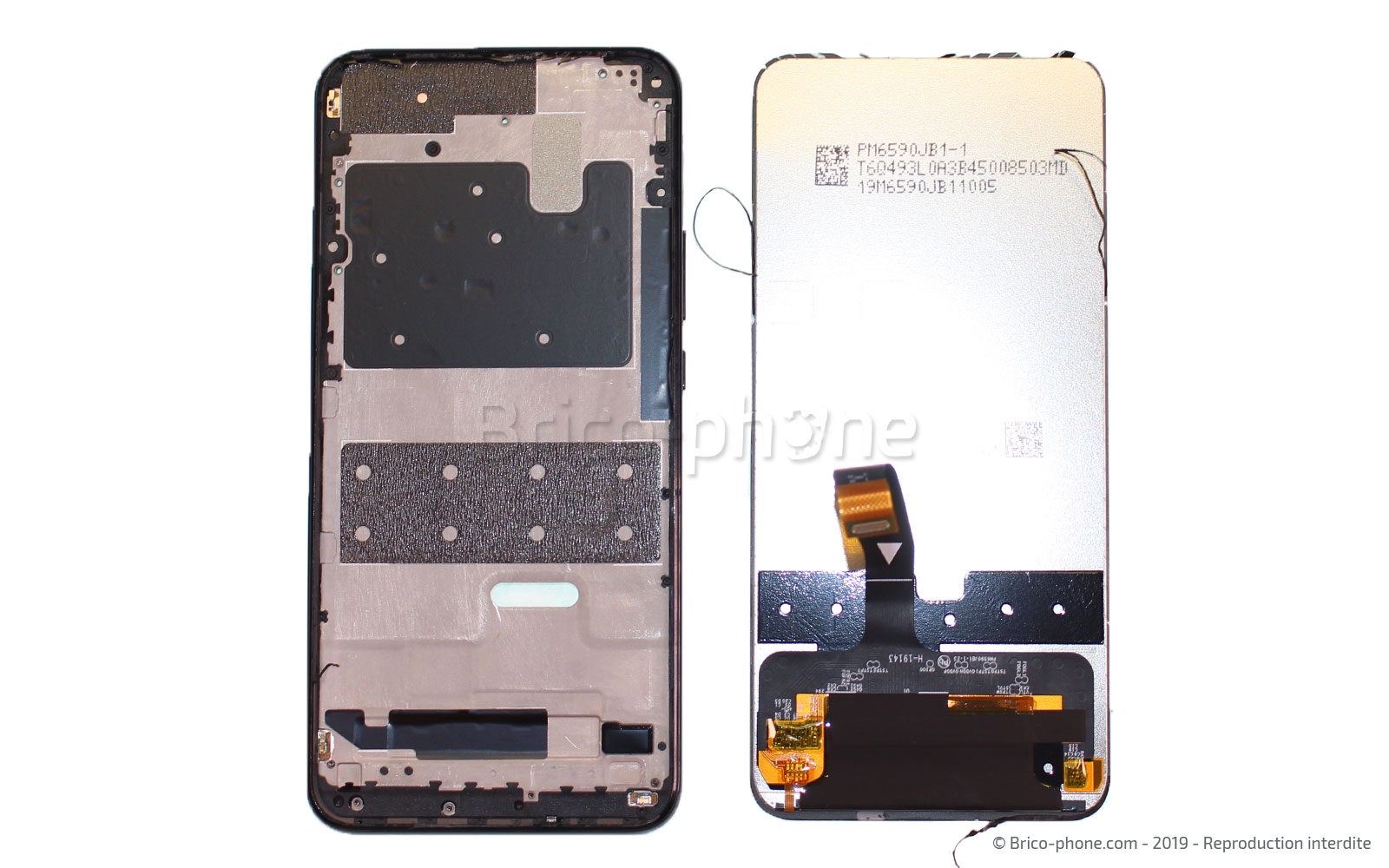

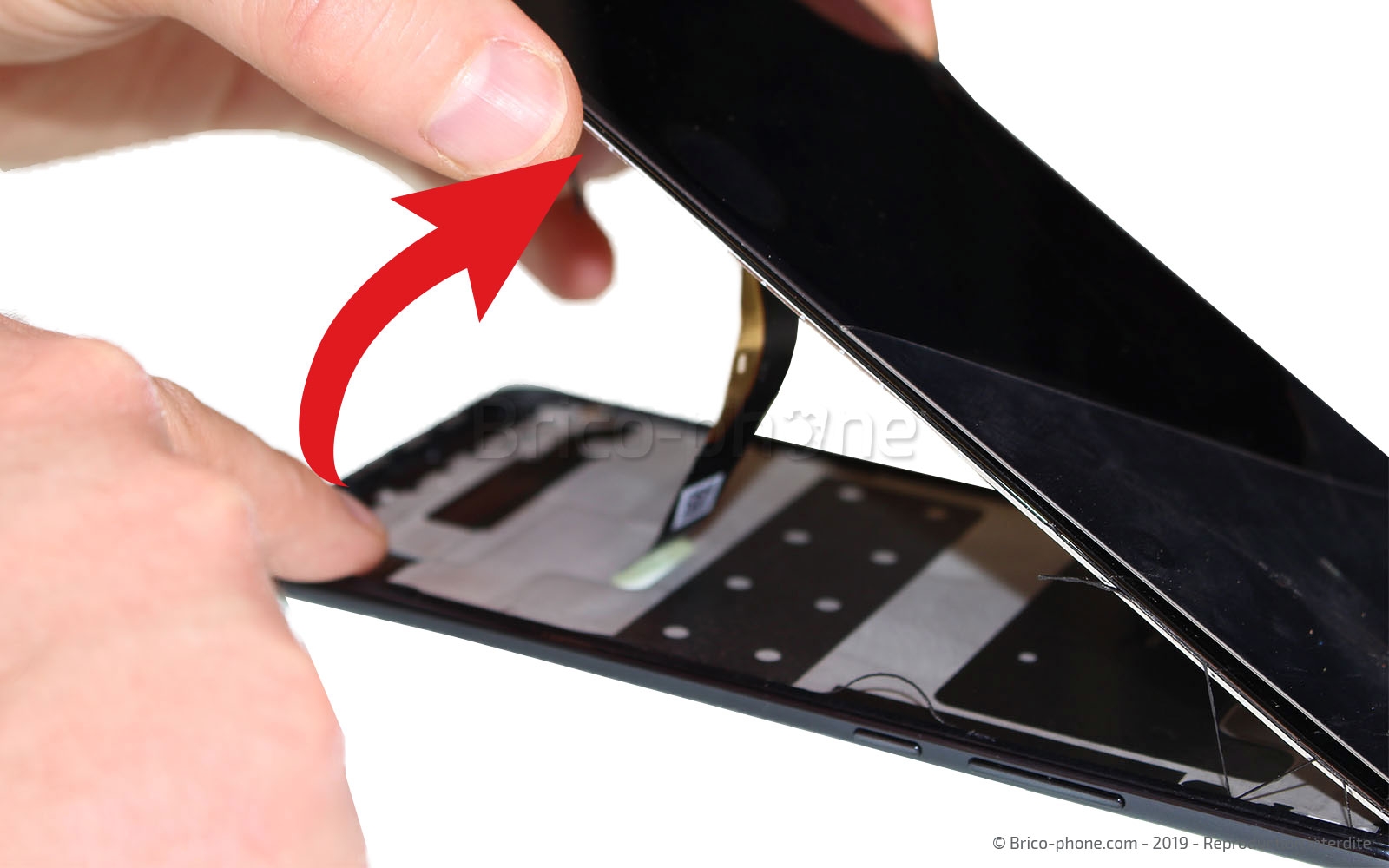

Sortez l'écran de son emplacement.

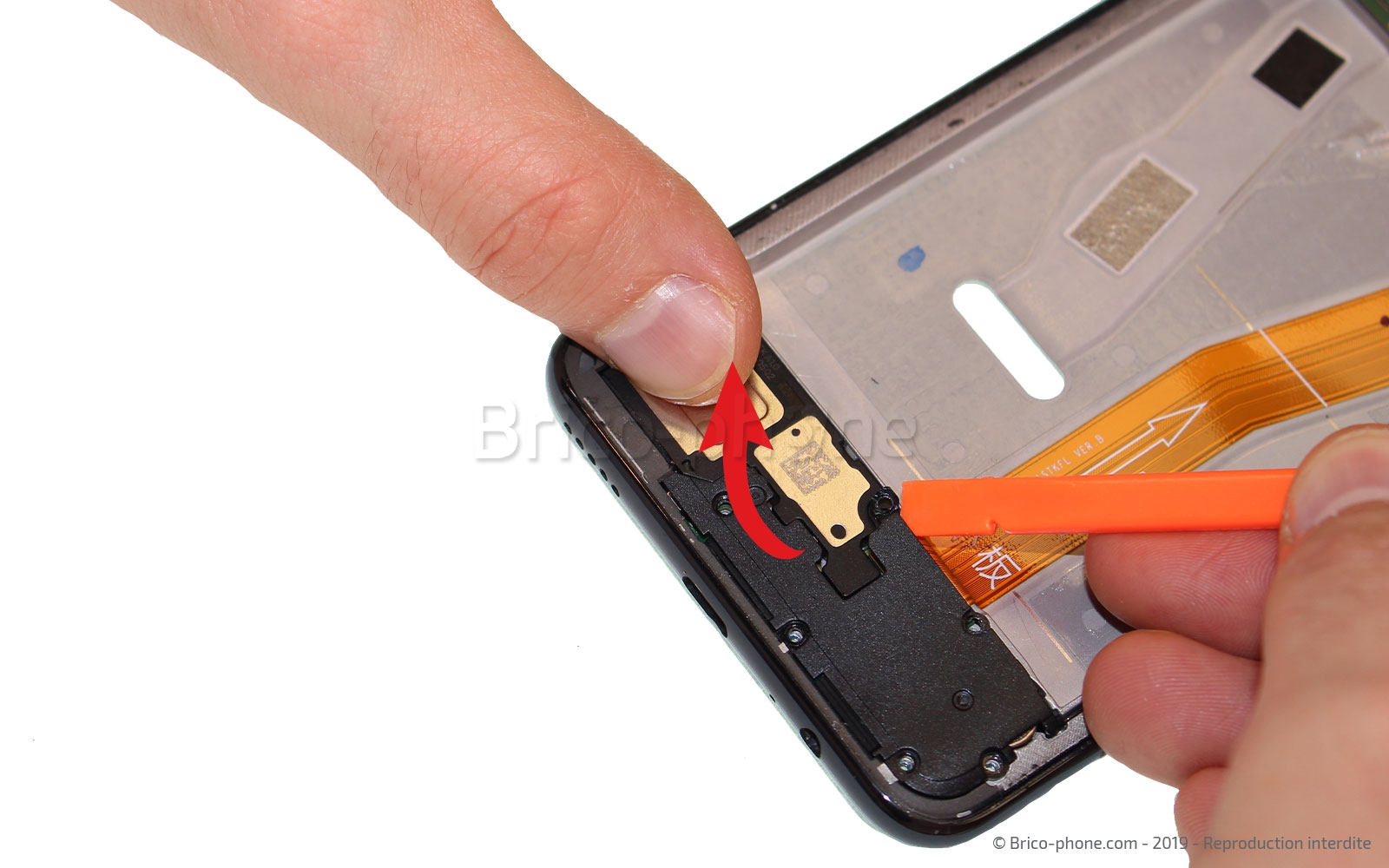

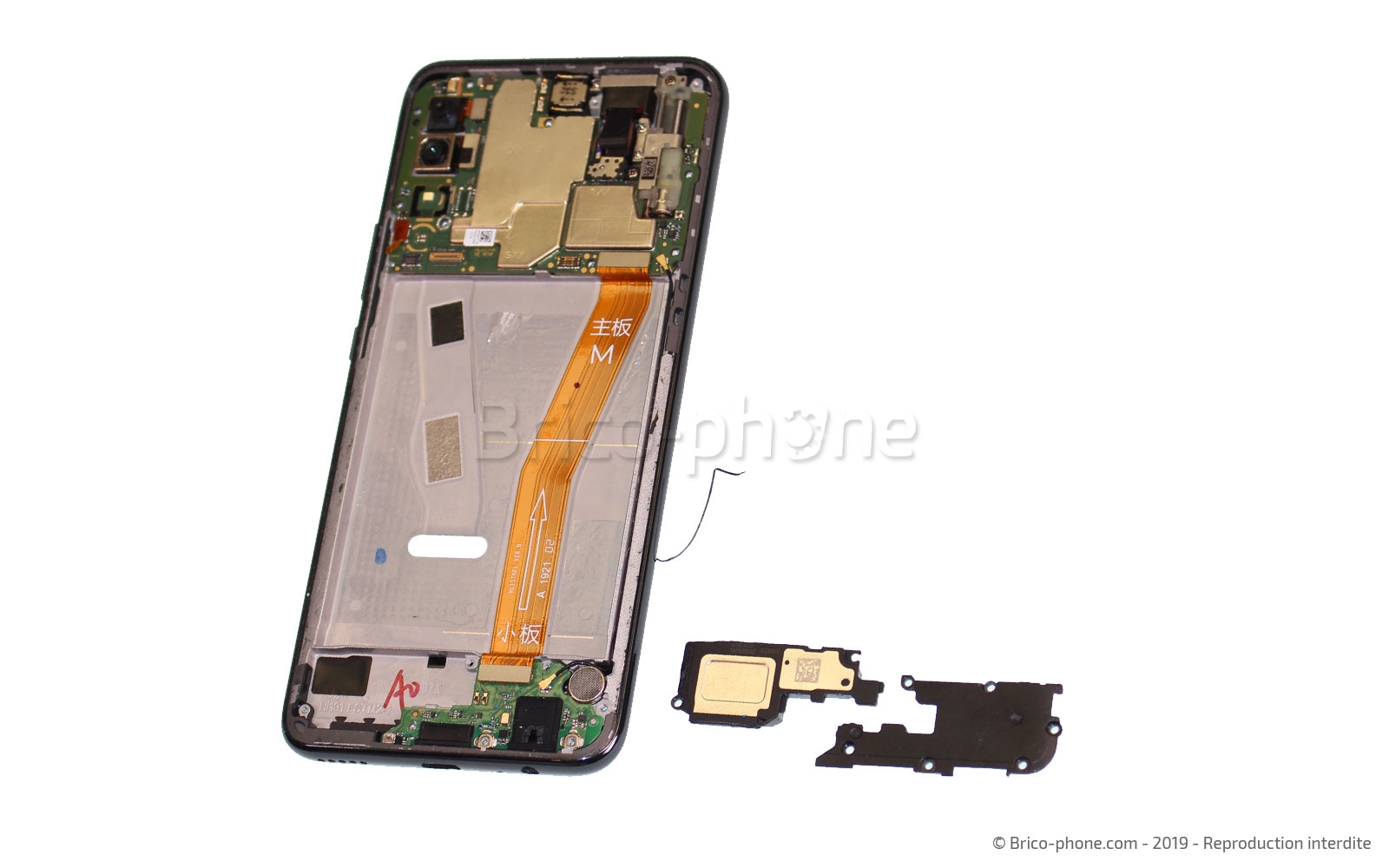

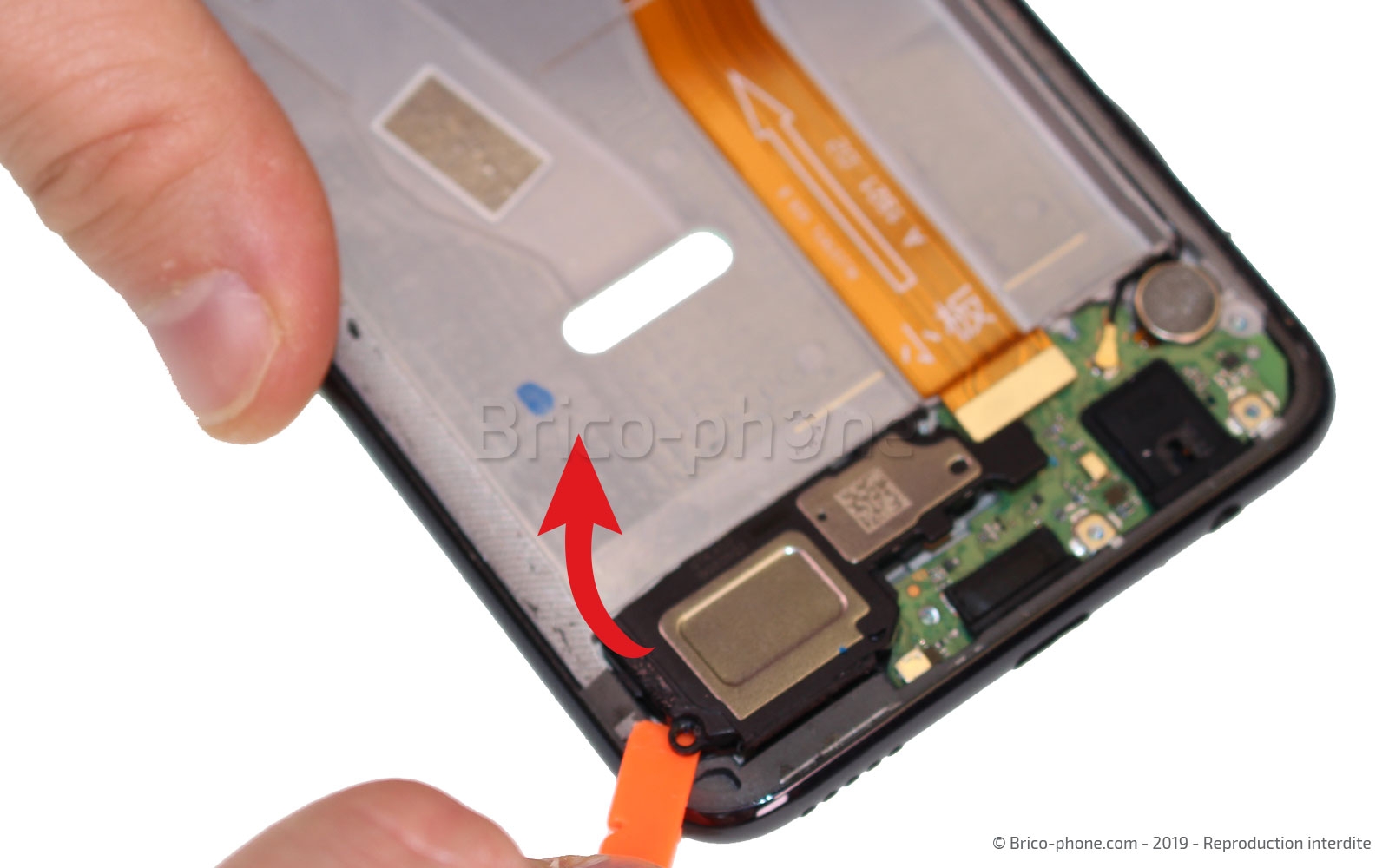

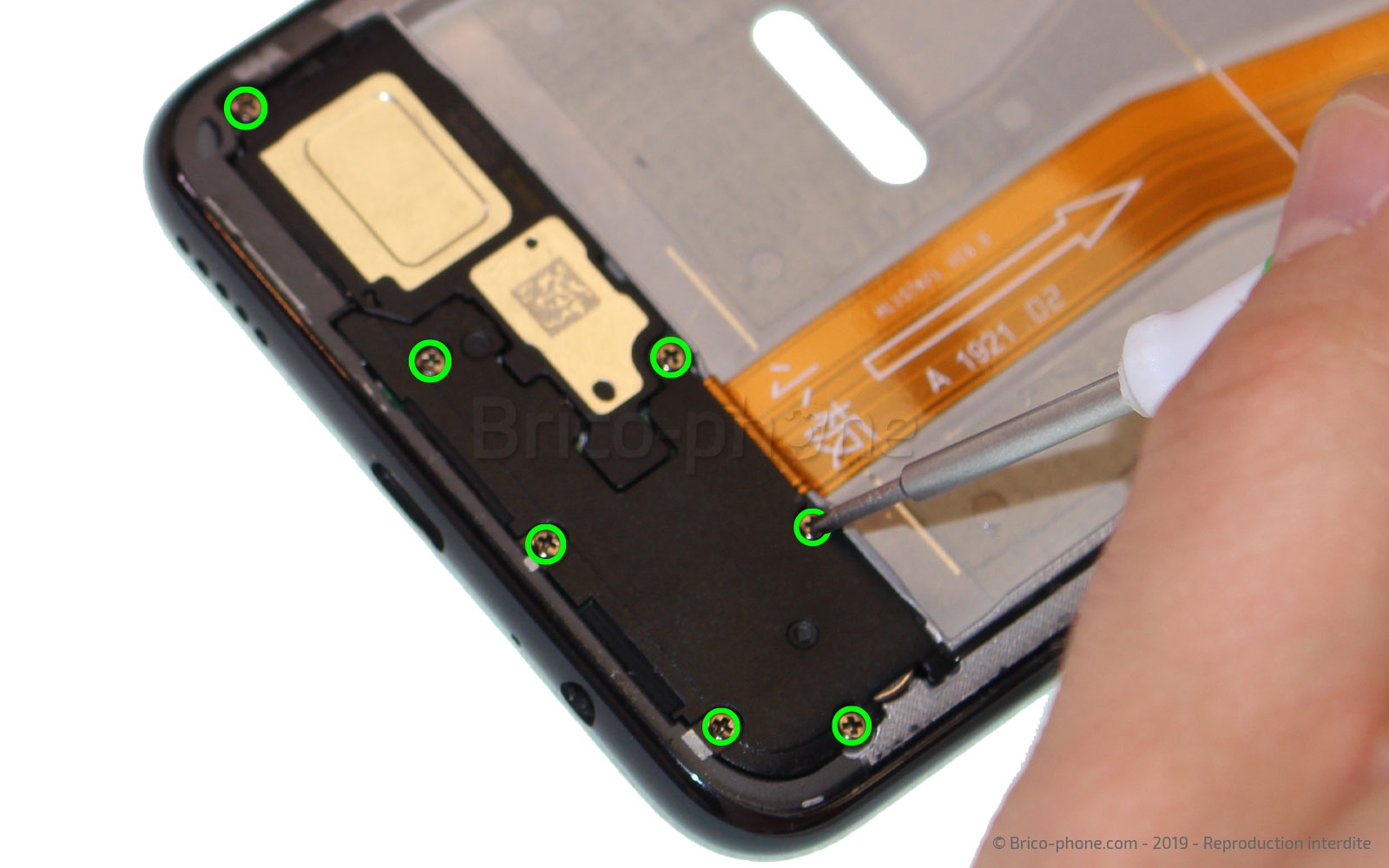

Afin d'accéder au connecteur de charge, il vous faut dévisser les 7 vis cruciforme avec le tournevis adéquat et extraire le haut-parleur externe (photo 3) et le cache plastique de protection noir (photo 2) du châssis.

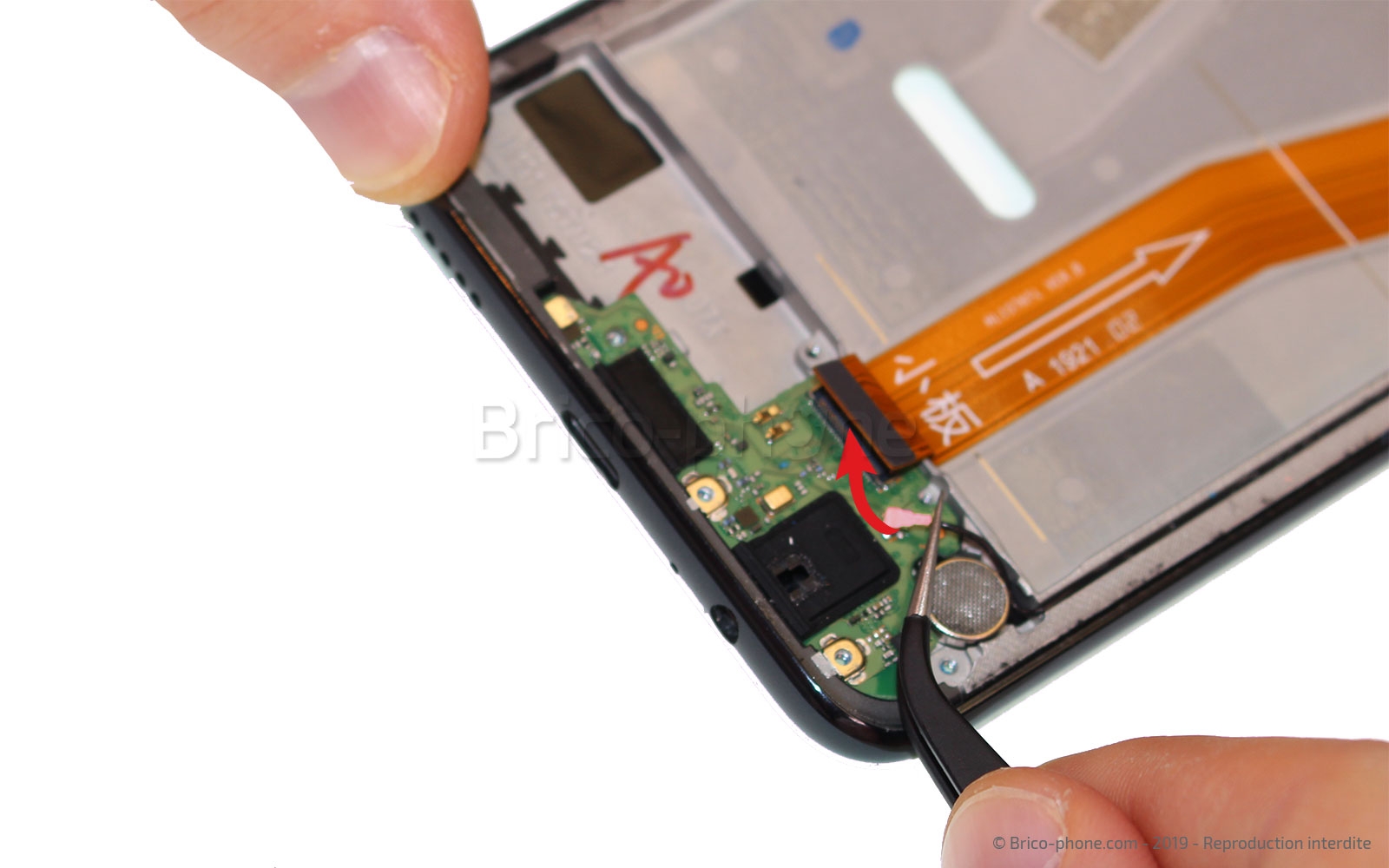

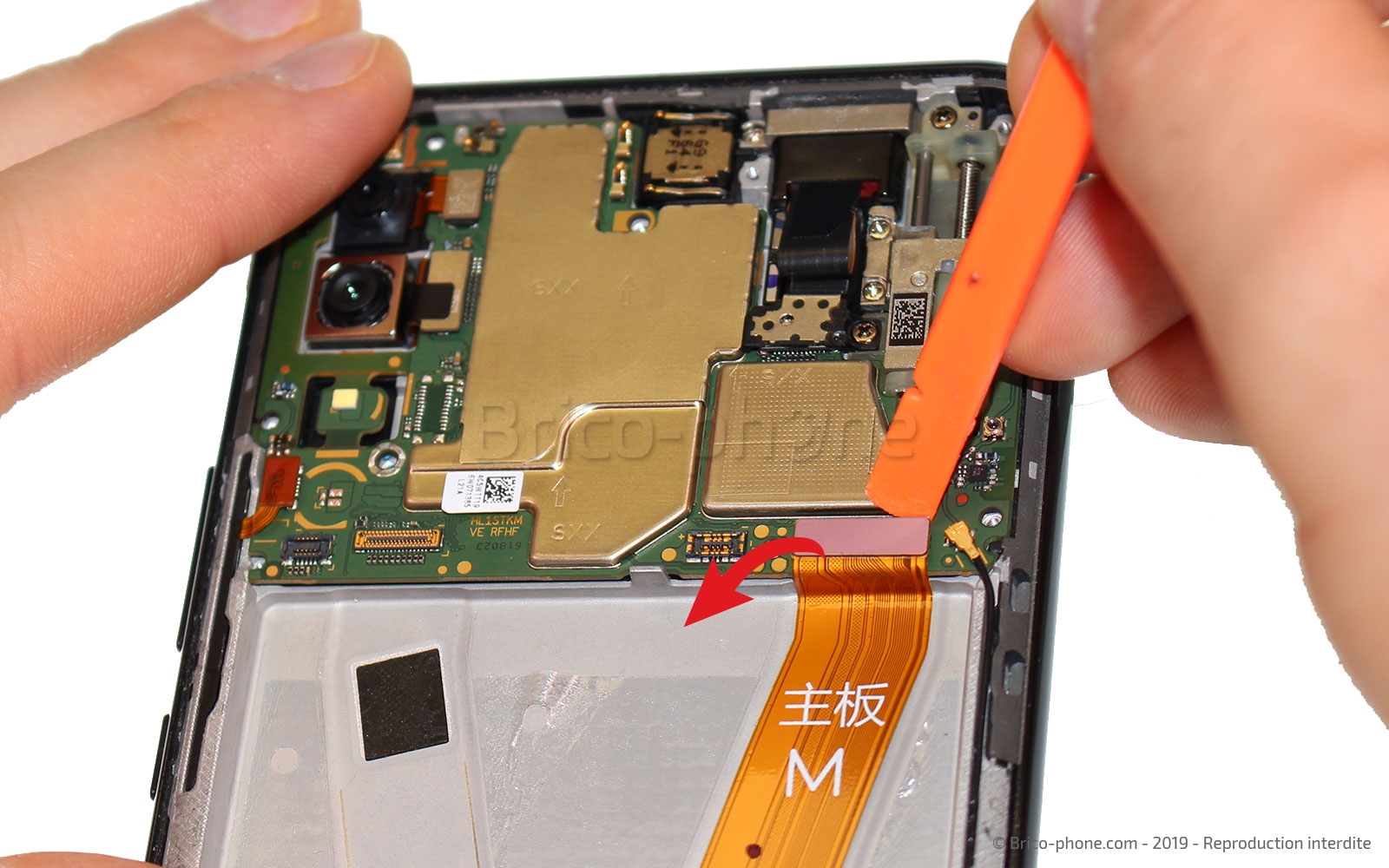

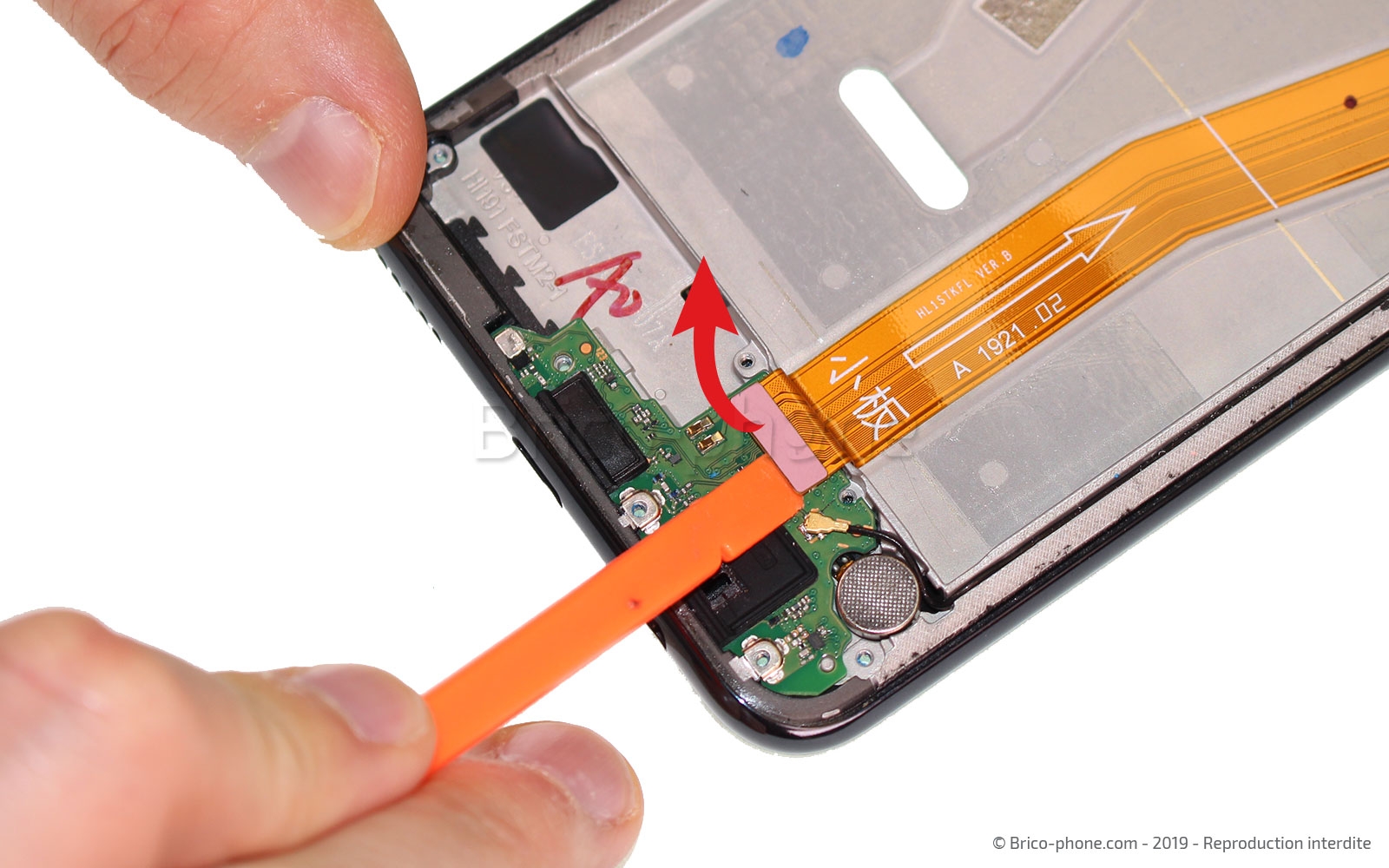

A l'aide du levier en nylon, déconnectez la nappe de la rallonge d'interconnexion et avec la pincette en métal, déclipsez le câble coaxial.

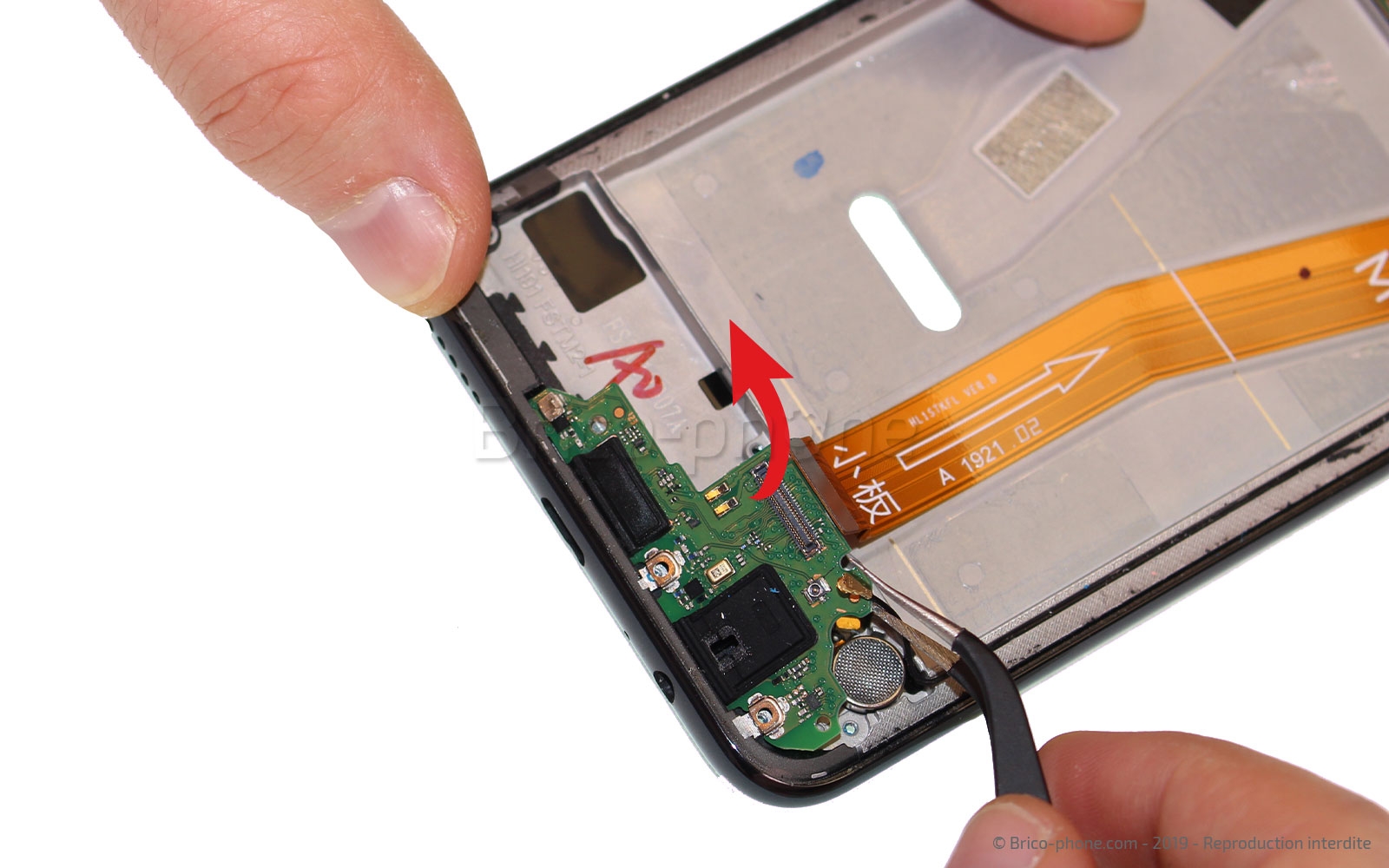

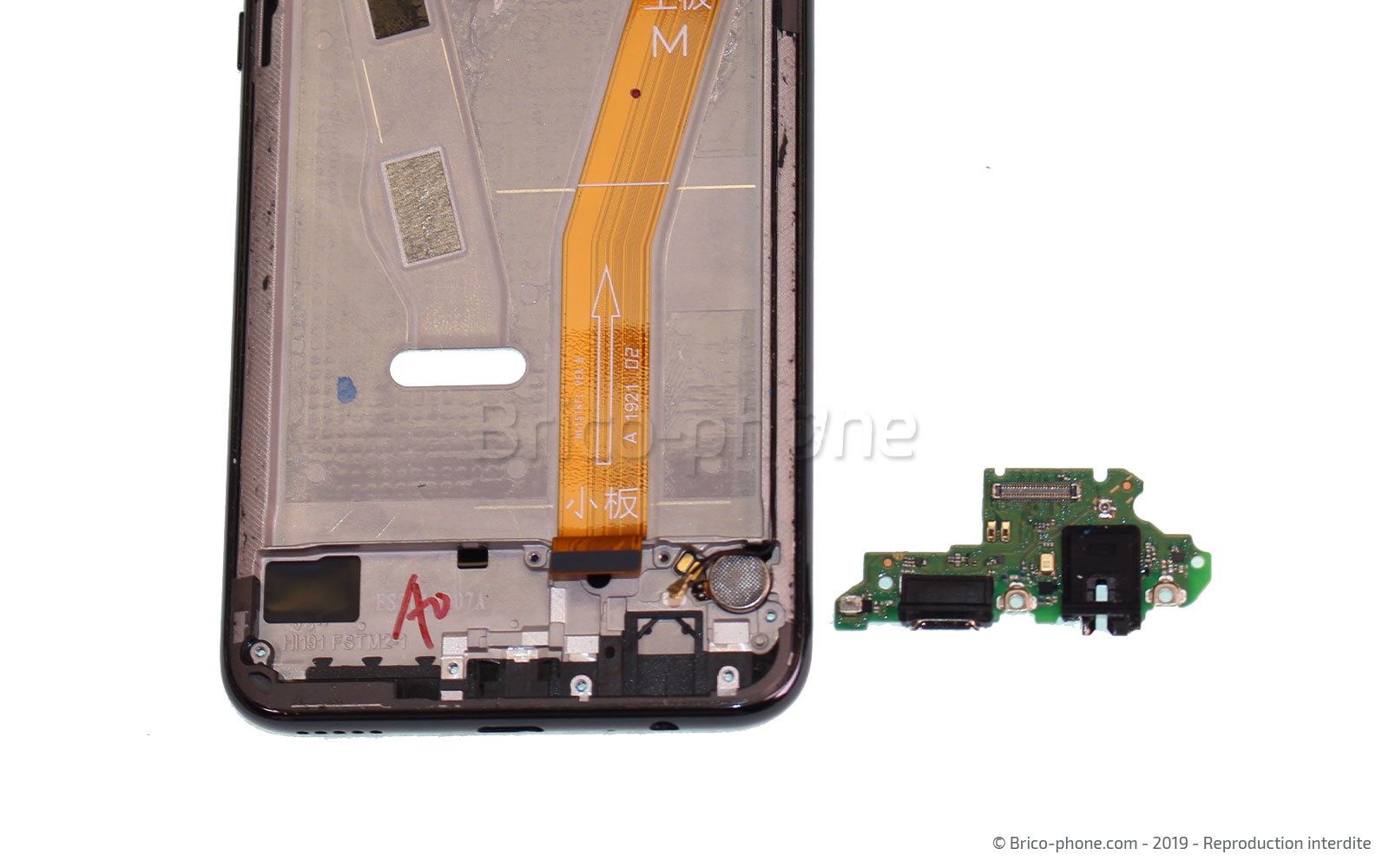

Ensuite, il vous suffit de soulever le dock et de l'extraire du châssis.

Toujours en utilisant le spudger, débranchez la nappe de la rallonge d'interconnexion encore attachée à la carte mère ainsi que le câble coaxial se situant à droite du smartphone

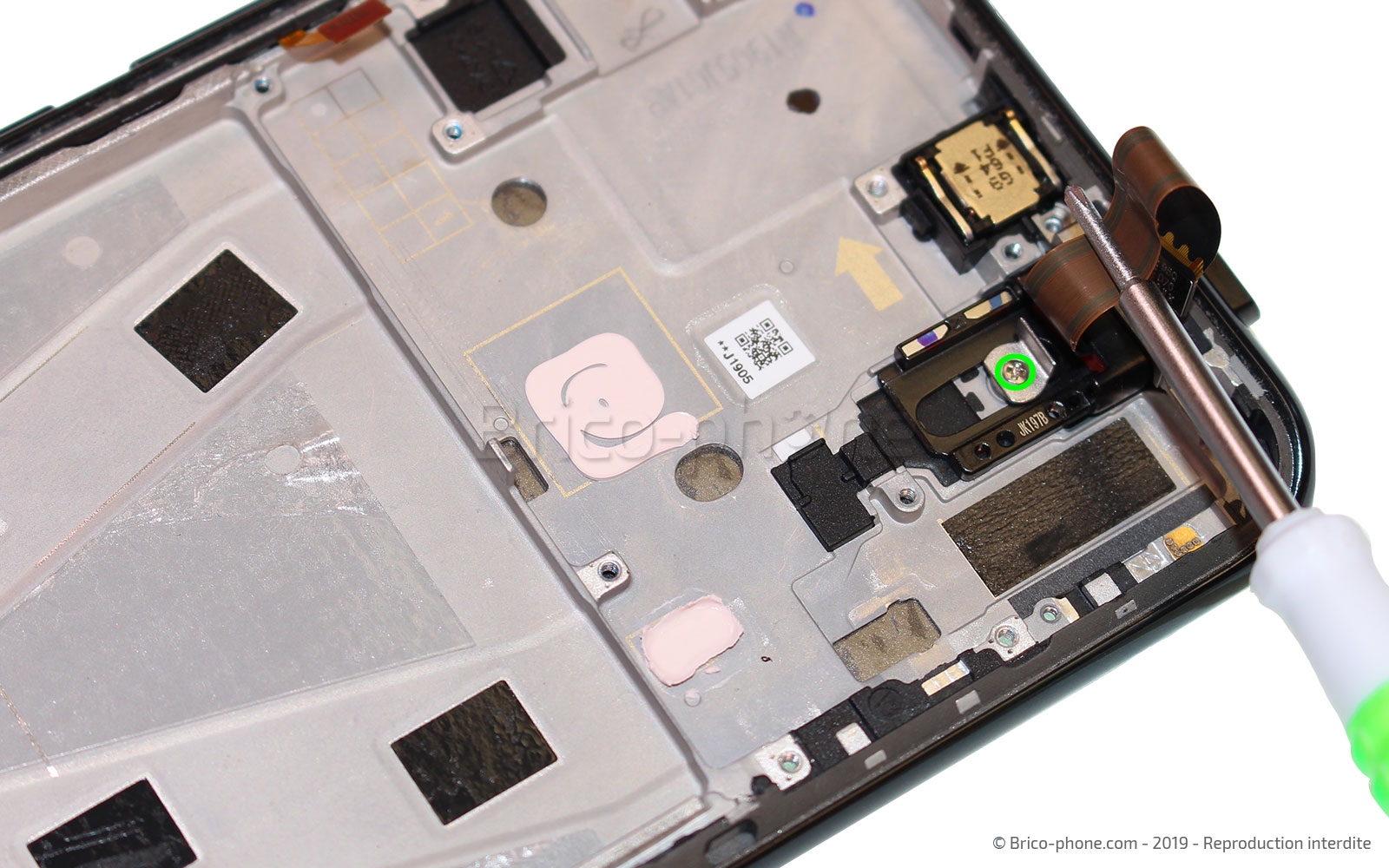

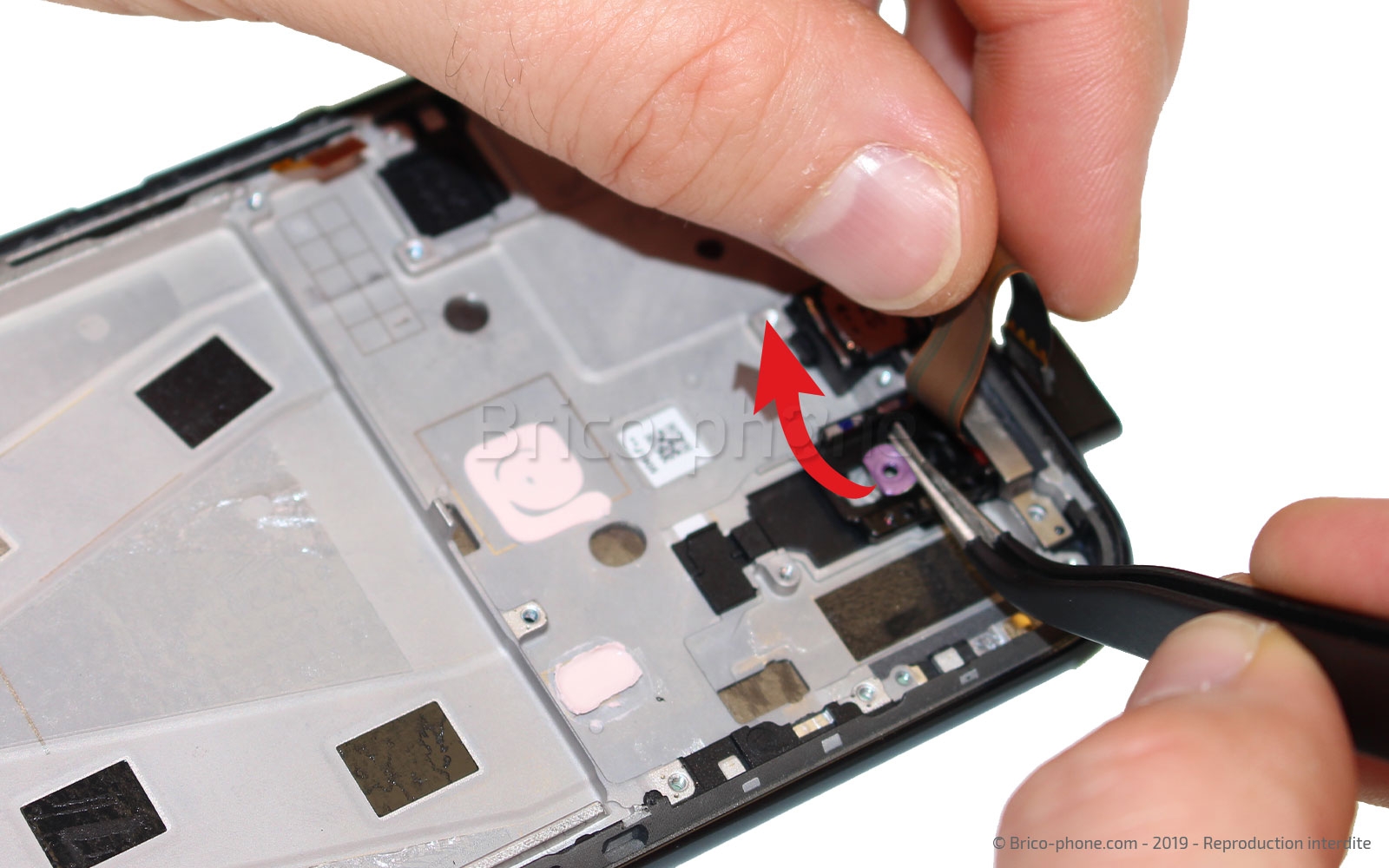

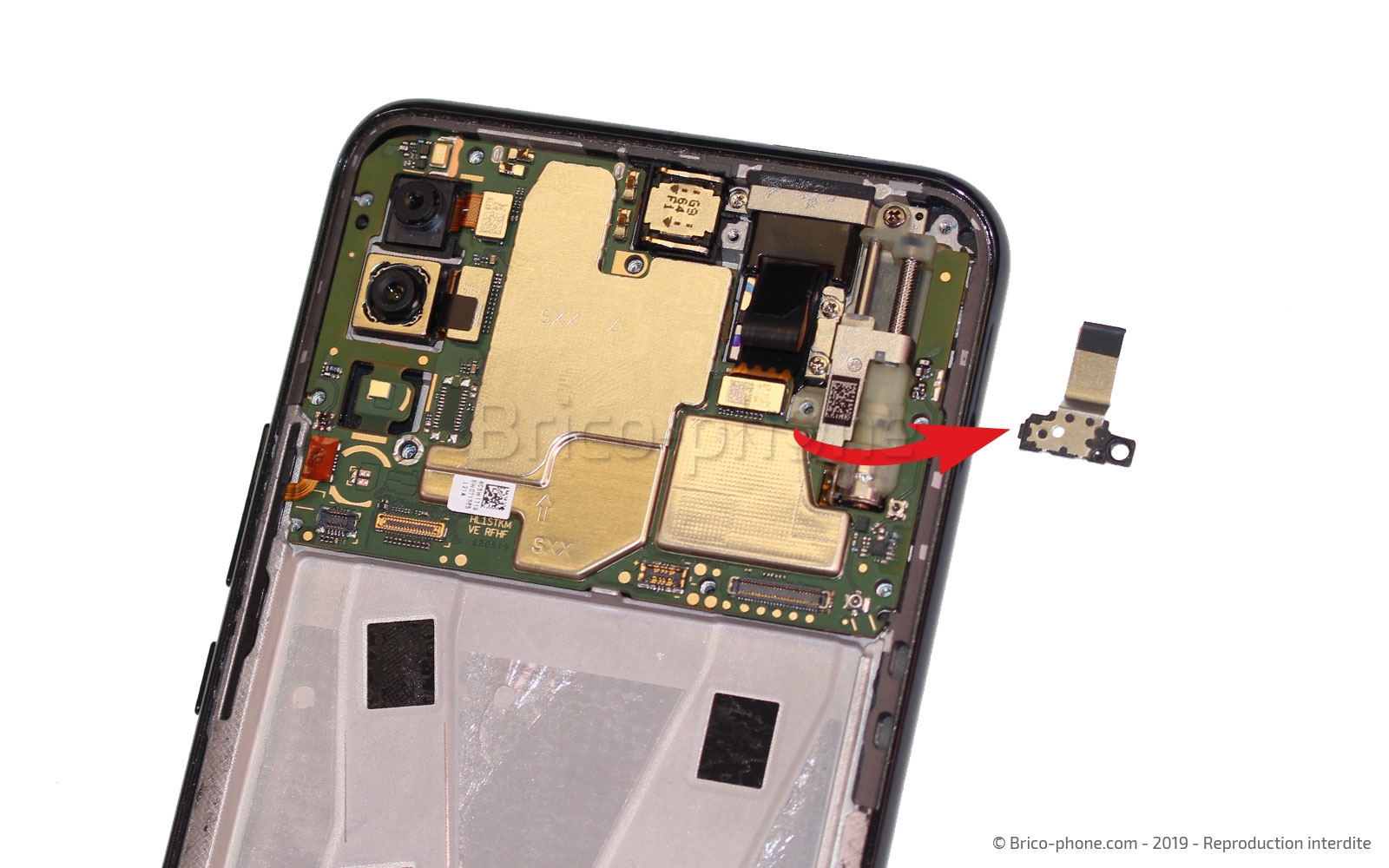

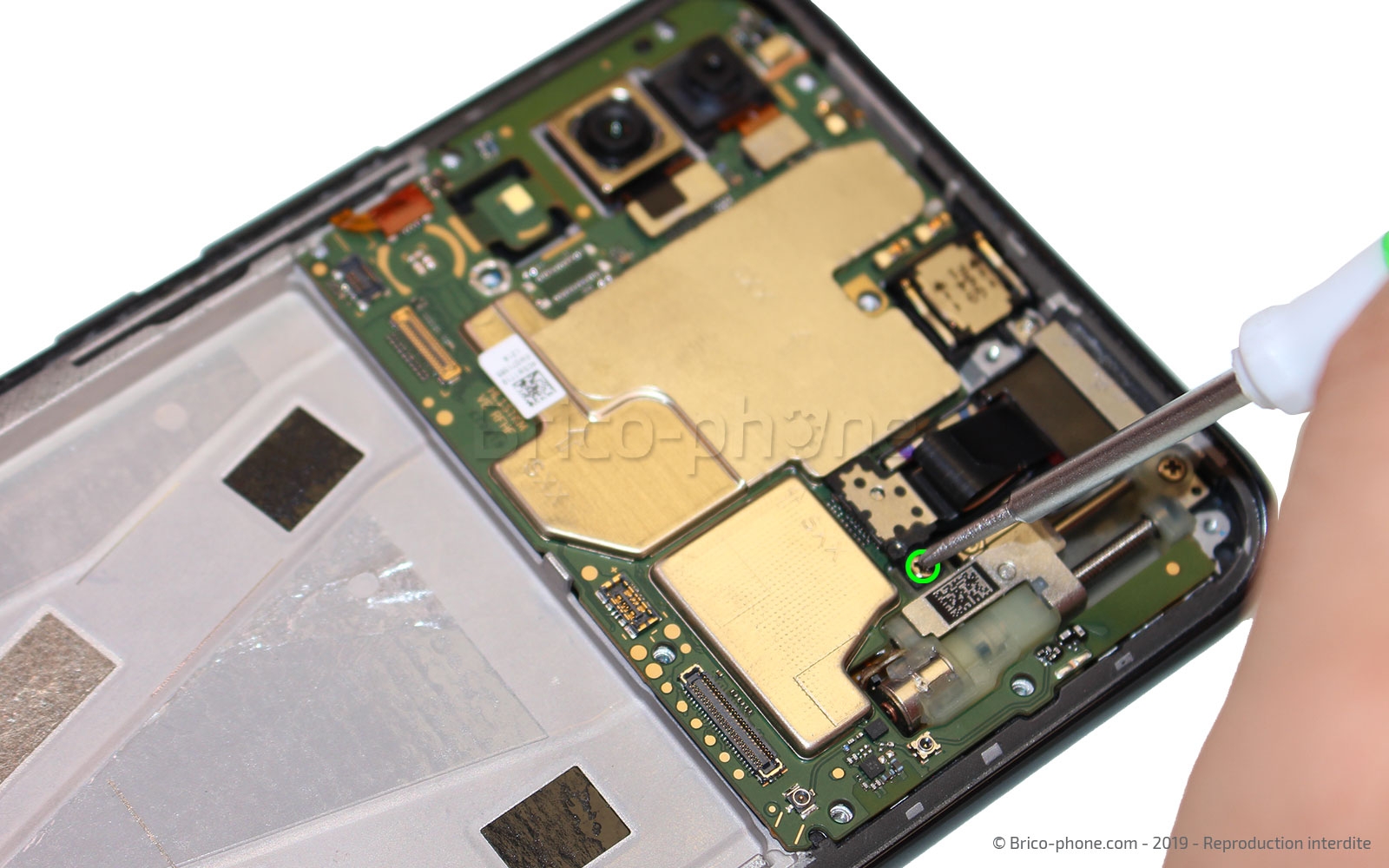

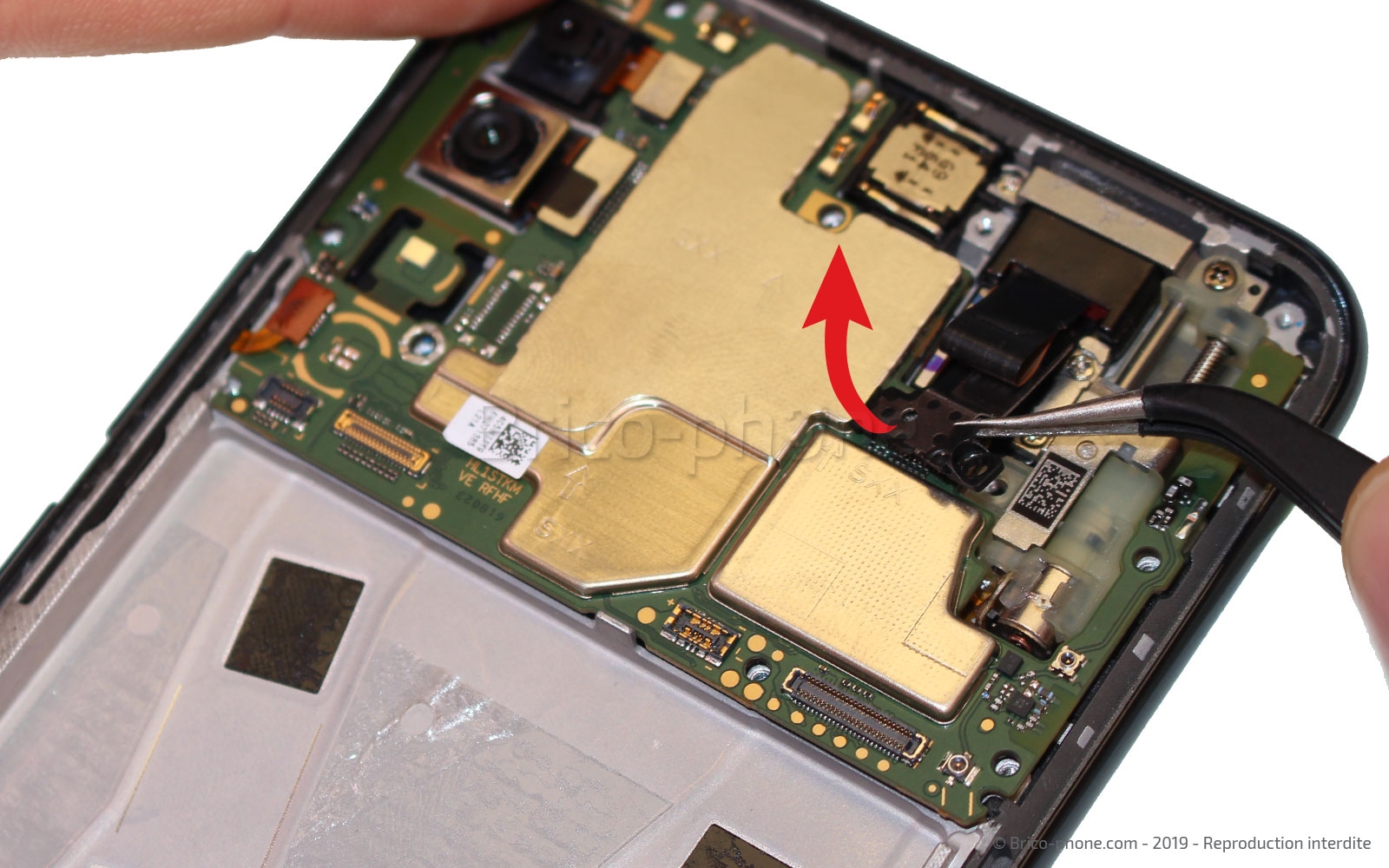

Dévissez la vis retenant la plaquette en utilisant le tournevis cruciforme puis avec la pincette retirez le support métallique cachant la nappe de l'appareil photo avant.

Déconnectez la nappe de la caméra avant ainsi que celle des boutons.

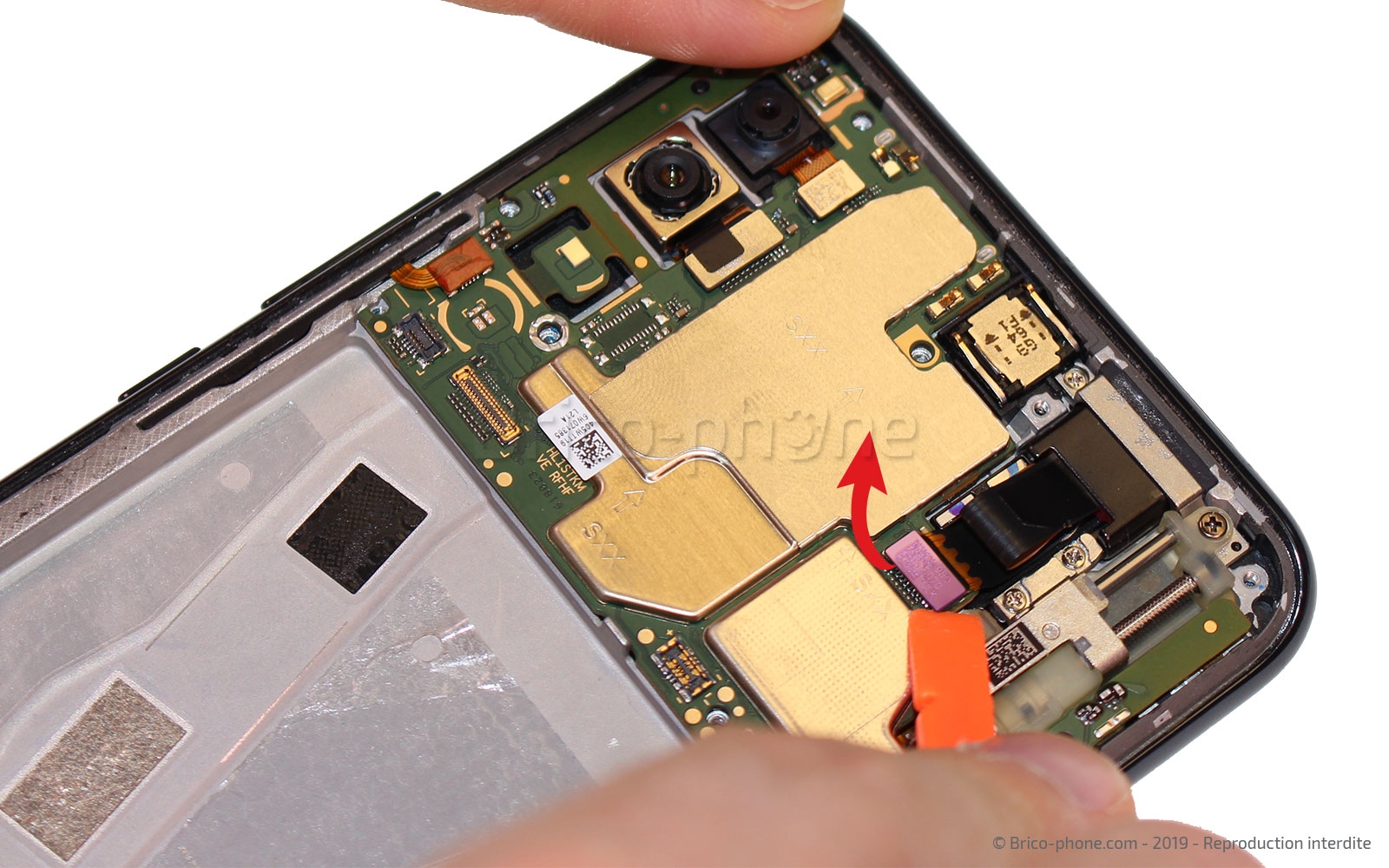

ensuite, il vous suffit simplement de faire levier à l'aide de la spatule pour soulever la carte mère et pouvoir l'extraire du châssis.

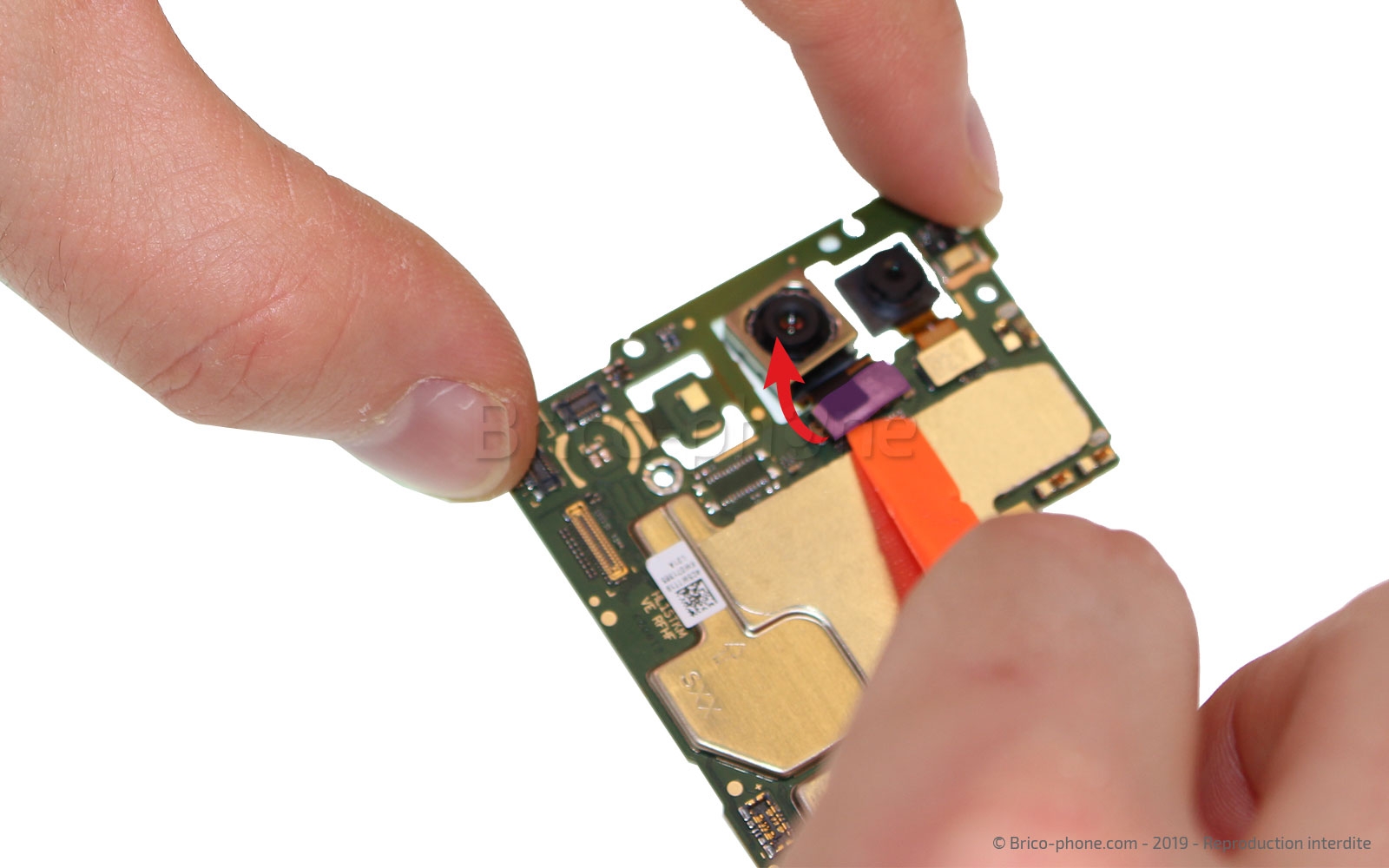

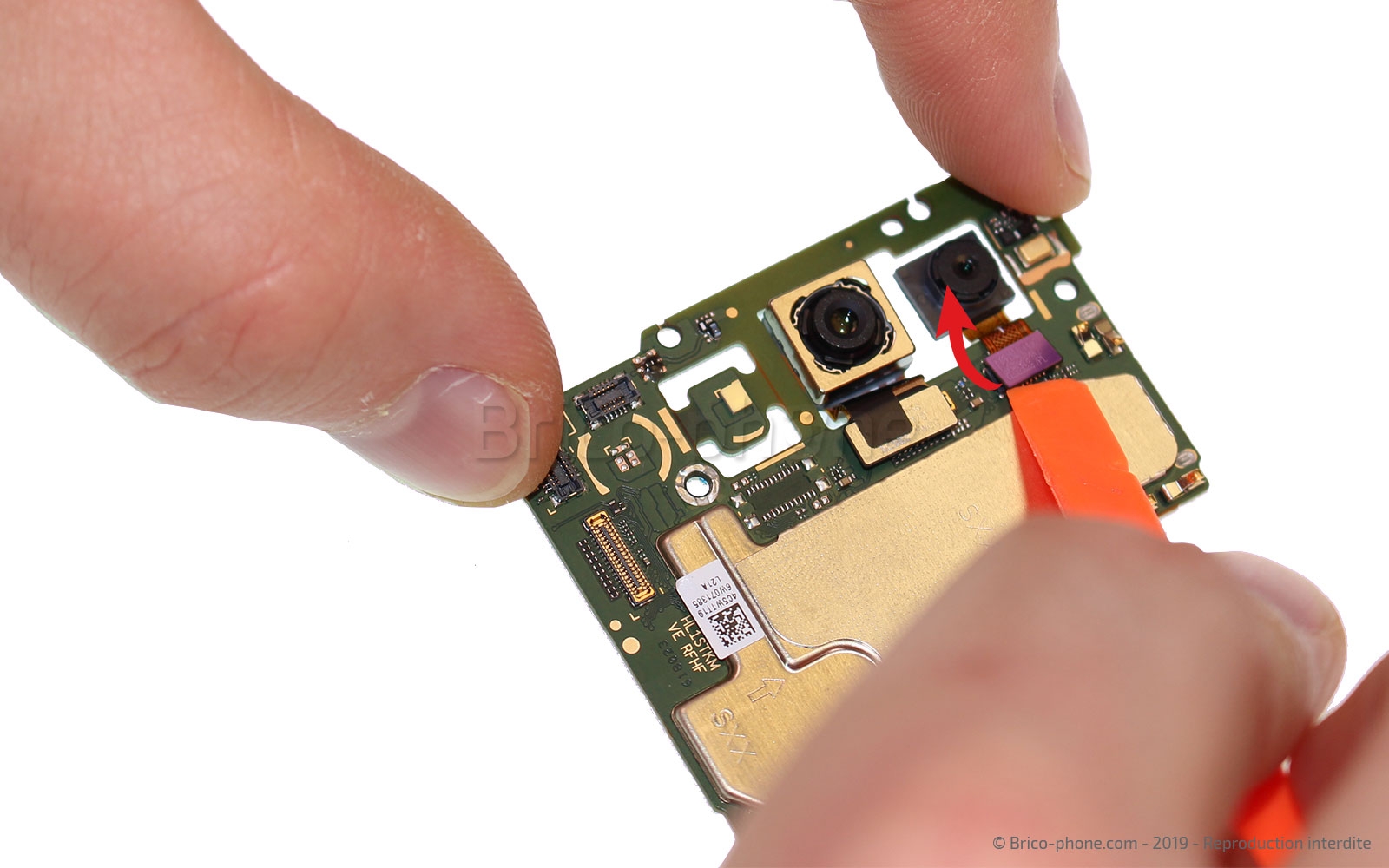

Toujours avec le même ustensile, déconnectez les nappes des deux appareils photos avant les enlever avec vos doigts.

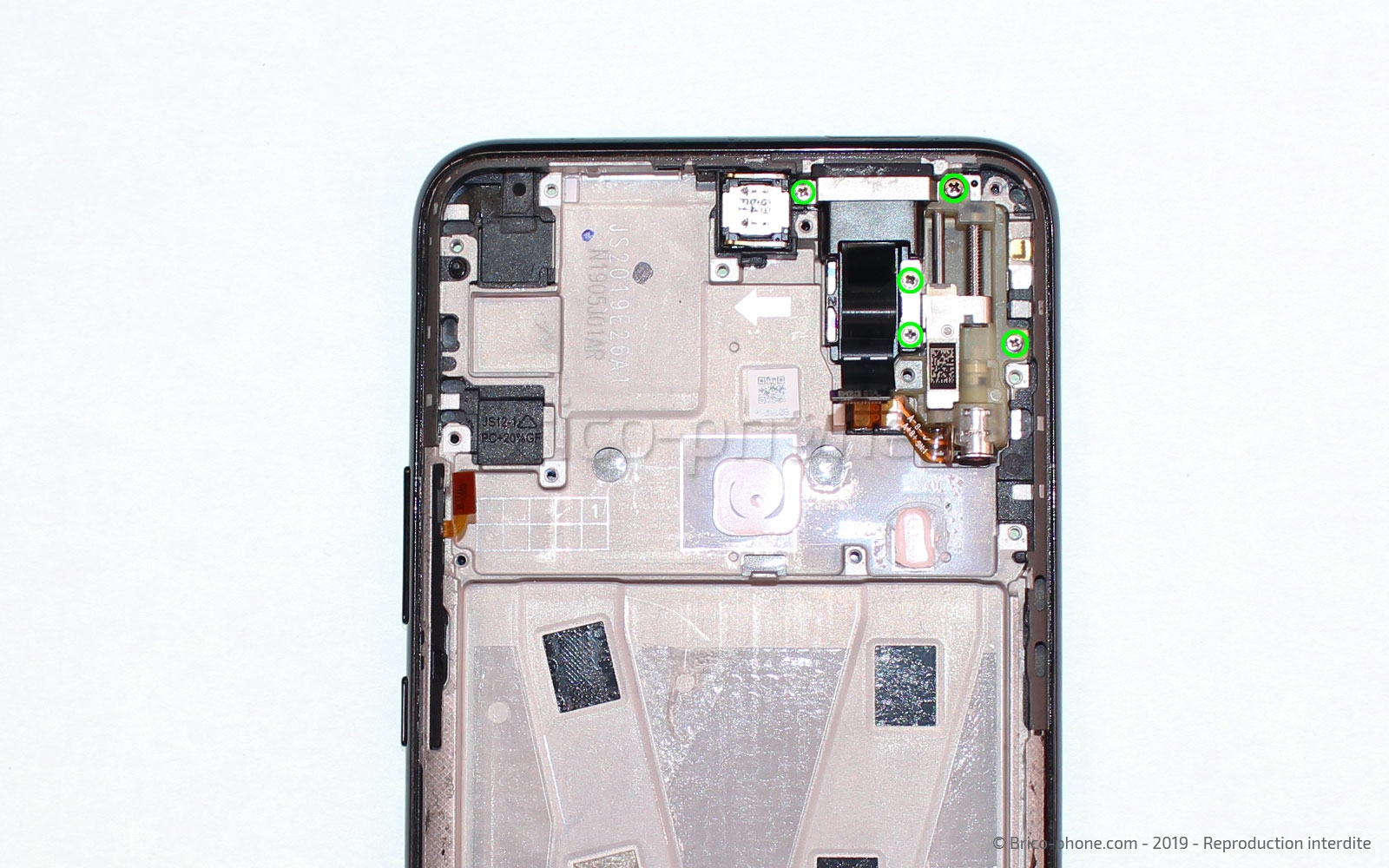

En premier lieu, retirez les 5 vis cruciformes du bloc caméra avant de chauffer la connectique du module moteur.
Ensuite, glissez la spatule orange sous la nappe pour la décoller.
Il ne vous reste plus qu'à retirer le module moteur à l'aide de la pincette.

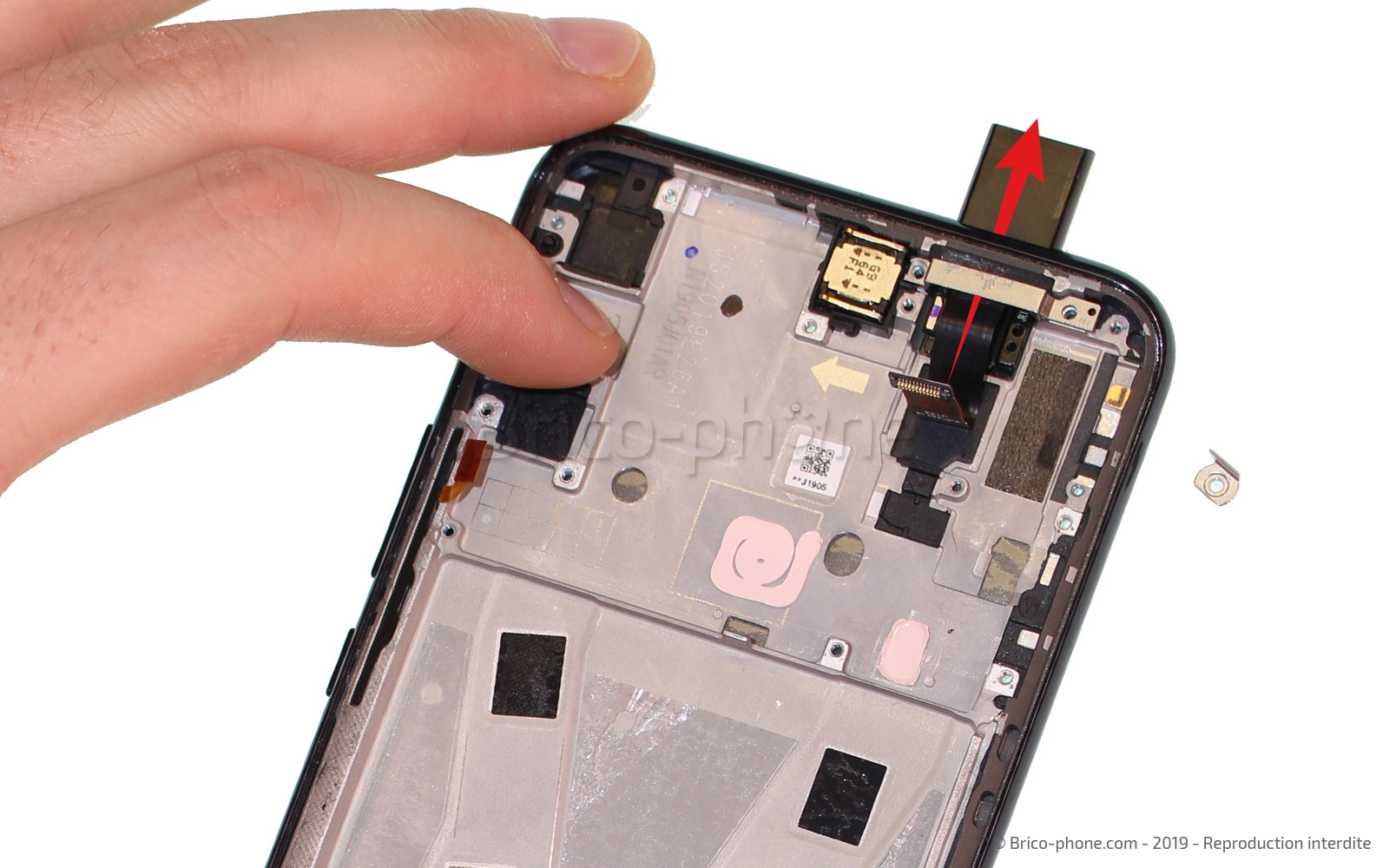

Sous la nappe se trouve un axe métallique qu'il vous faut libérer de la vis cruciforme avant de le retirer avec la pince en métal. Puis, faites glisser le module appareil photo vers le haut pour le sortir de son emplacement.

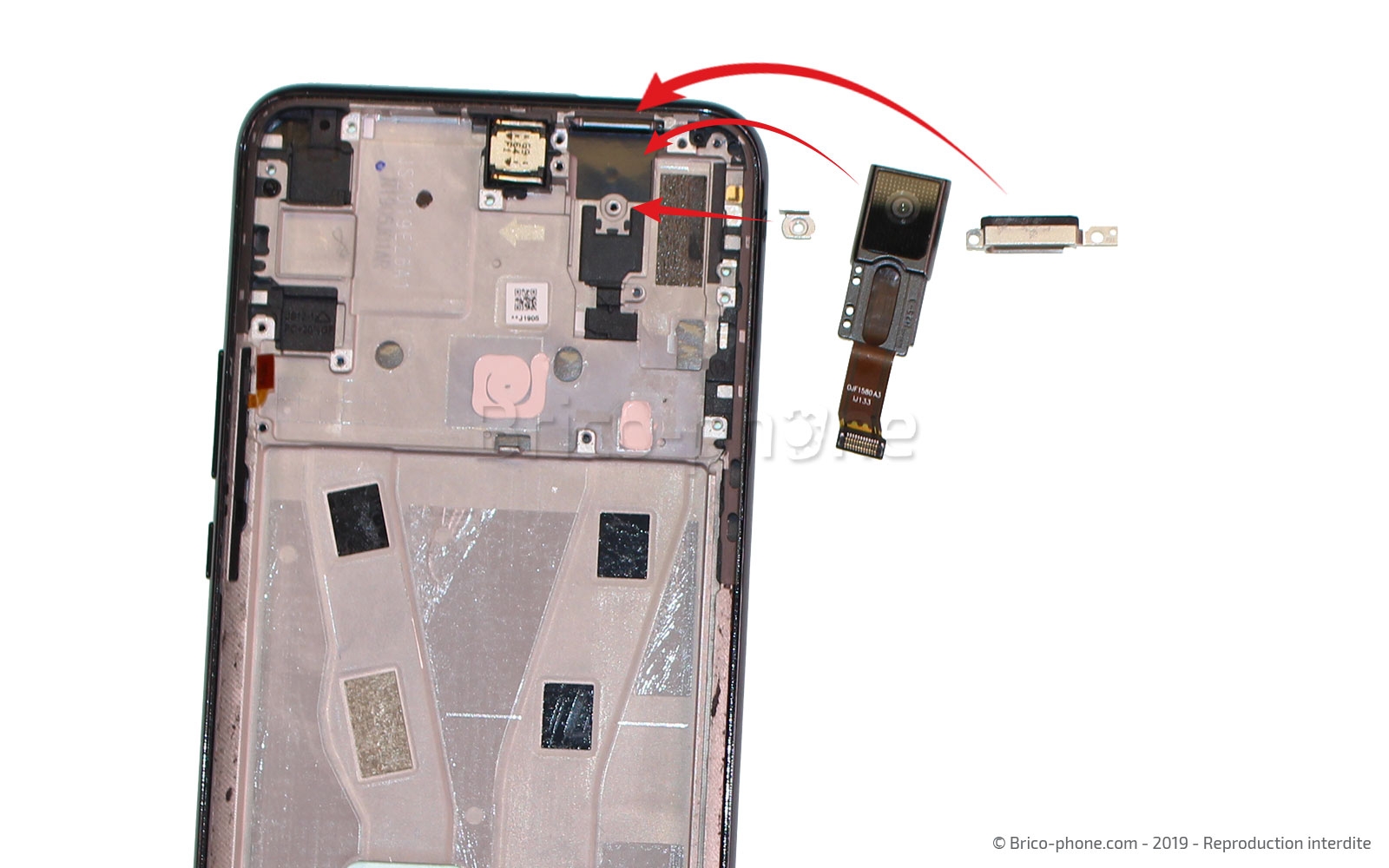

Maintenant, vous pouvez également retirer le guide métallique du châssis.

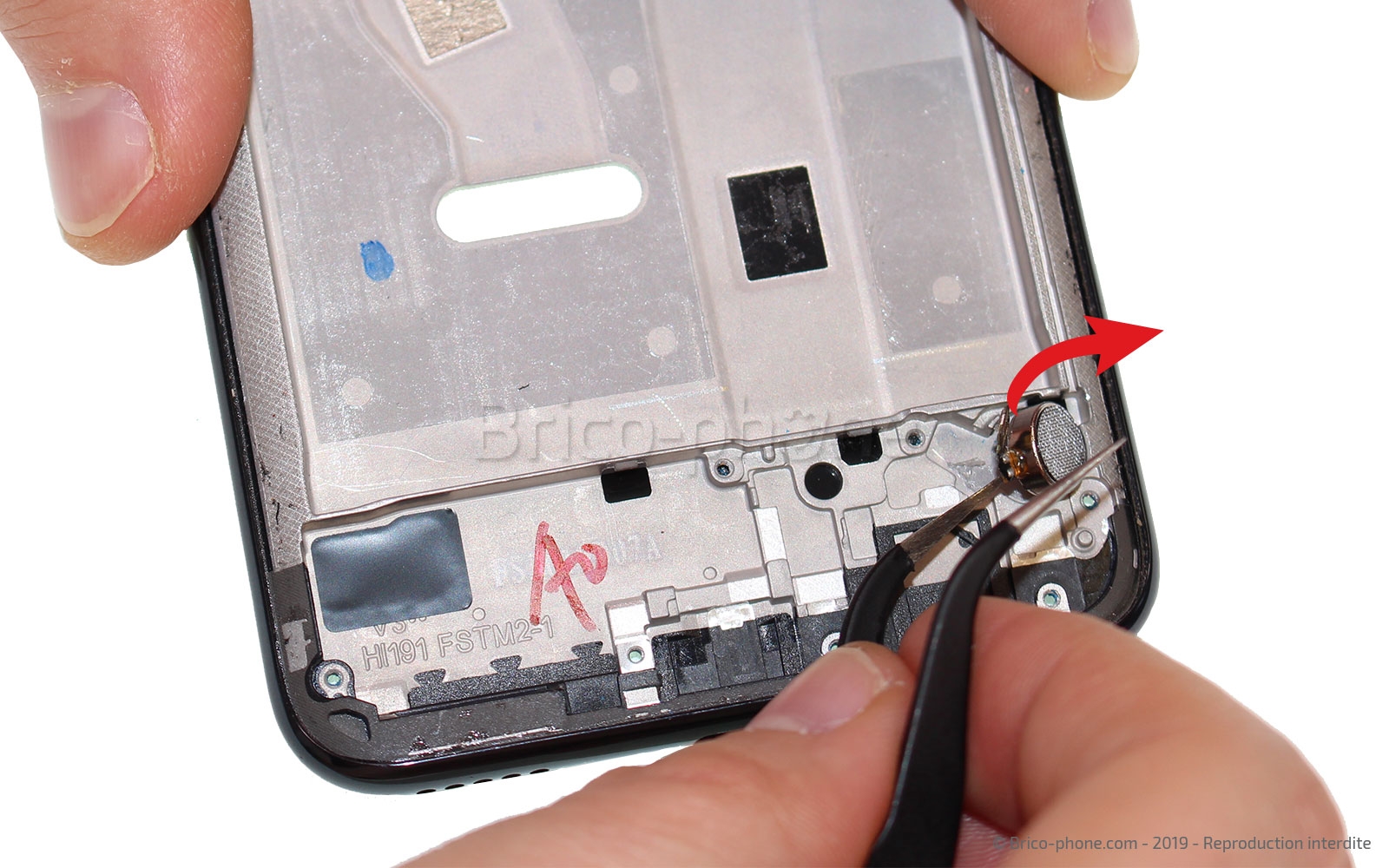

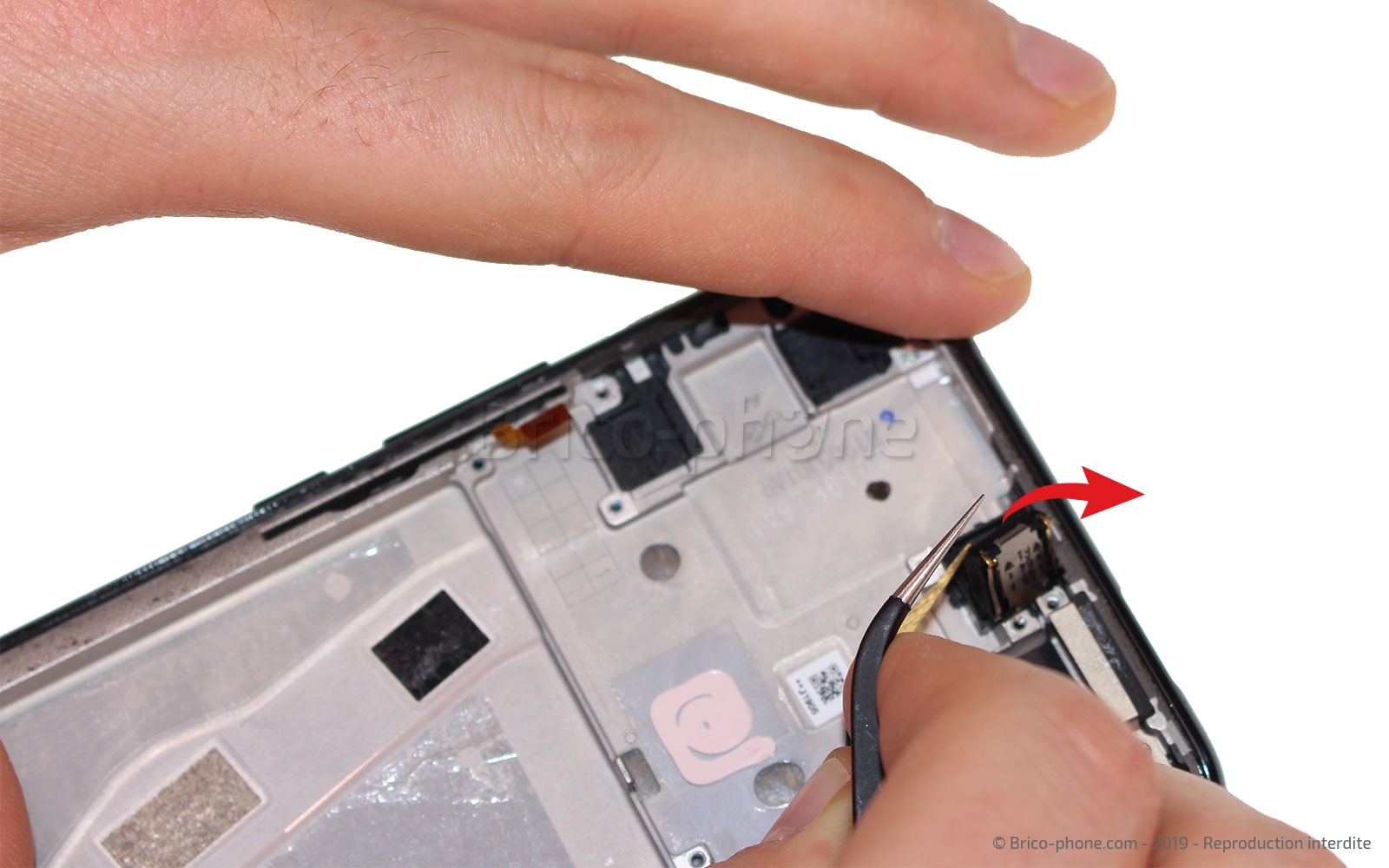

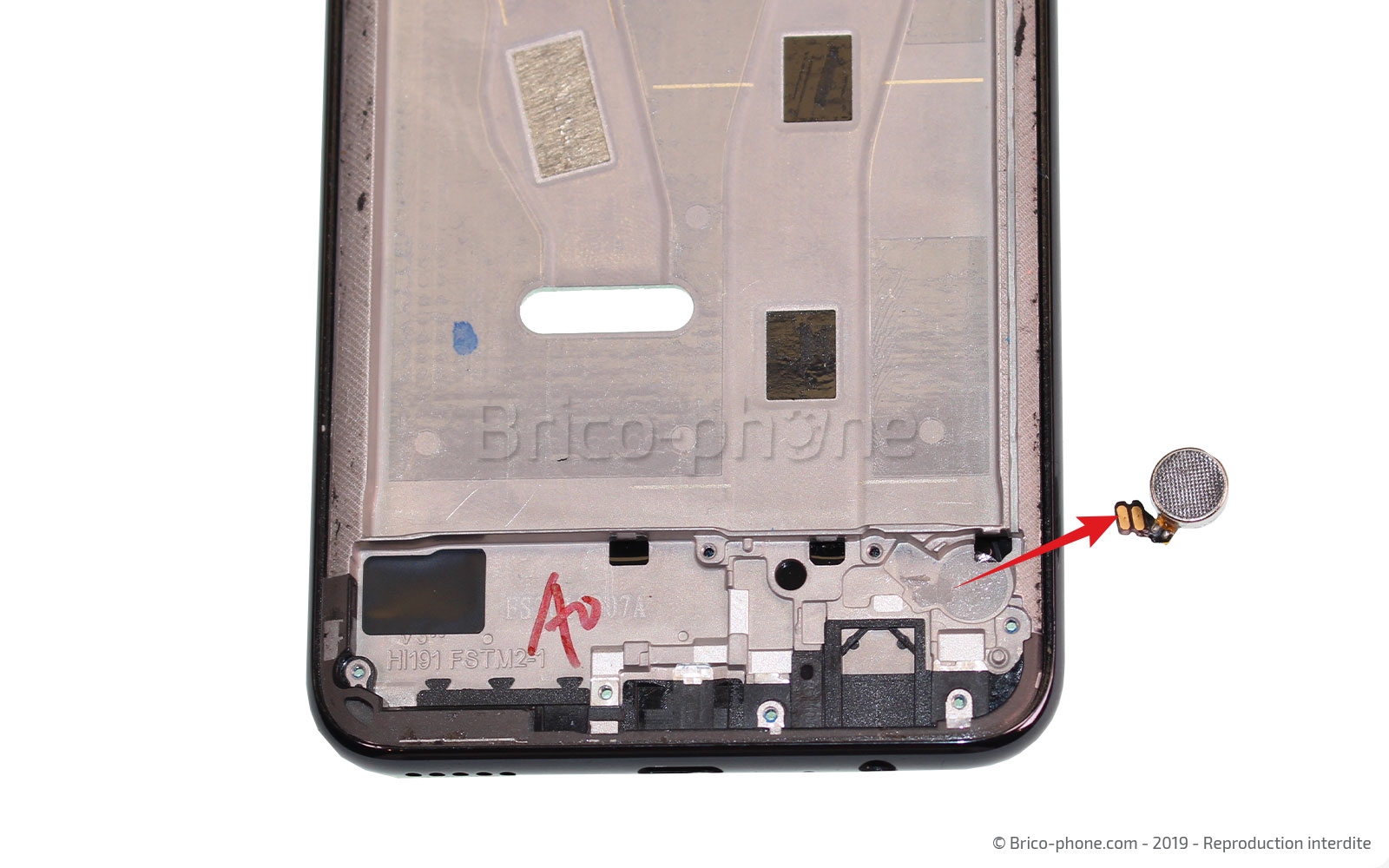

A l'aide de la pincette en métal, sortez le buzzer de l'oreille de son emplacement ainsi que le vibreur.
