Changement de nappe bouton Power et flash sur iPhone 6

Temps estimé : 45 min
Difficulté : 3/5
iPhone 6 | Temps estimé : 45 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la nappe du bouton Power sur votre iPhone 6. Cette nappe est également dotée du flash de l'appareil photo.

Diagnostic

›  Le bouton d'allumage ON/OFF ou Power répond mal ou plus du tout
›  Le flash de l'appareil photo ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe power pour iPhone 6
10,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

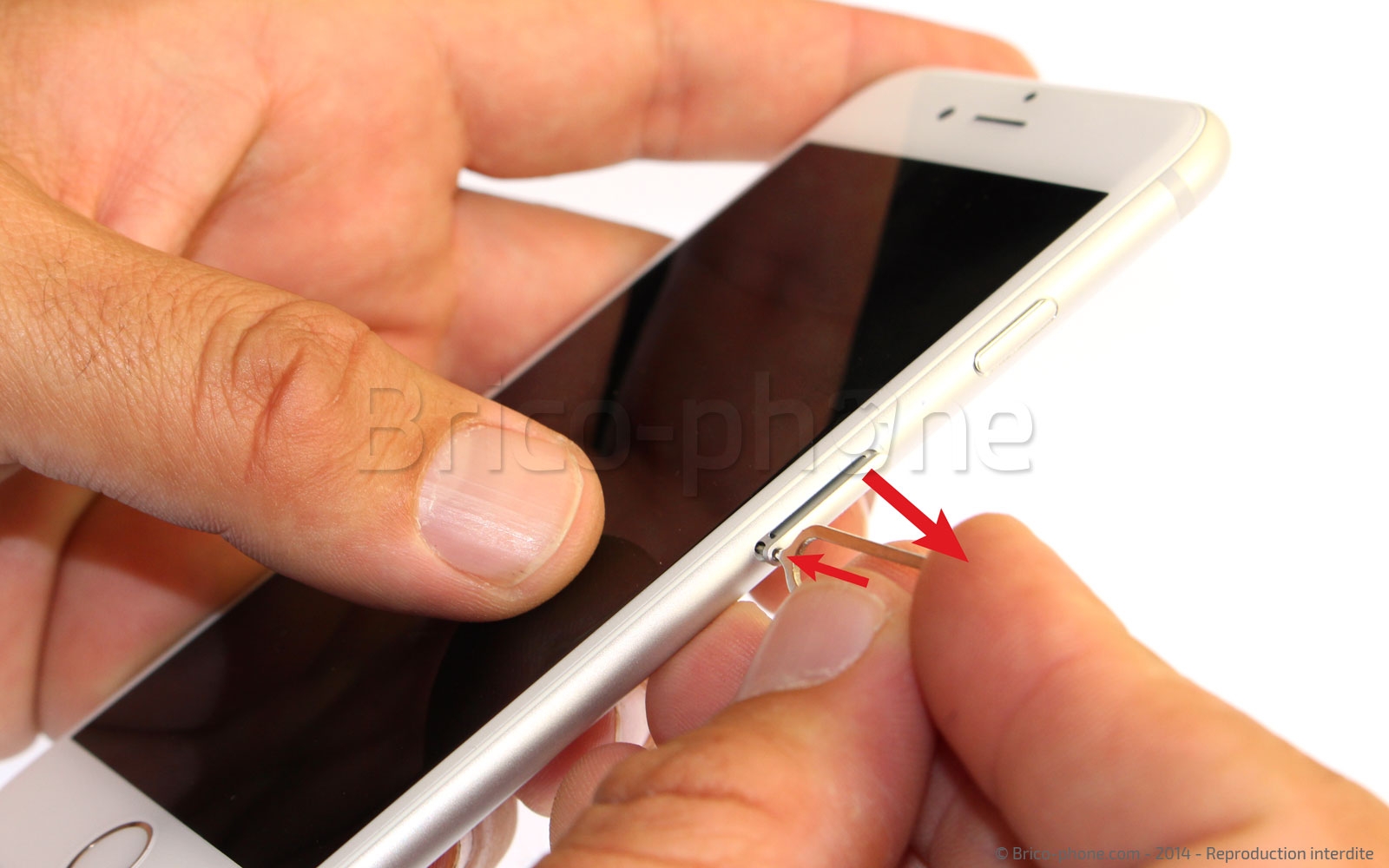

Commencer par éteindre votre iPhone puis retirer la carte SIM
Commencer par éteindre votre iPhone puis retirer la carte SIM
Outils du kit utilisés
Outils du kit utilisés

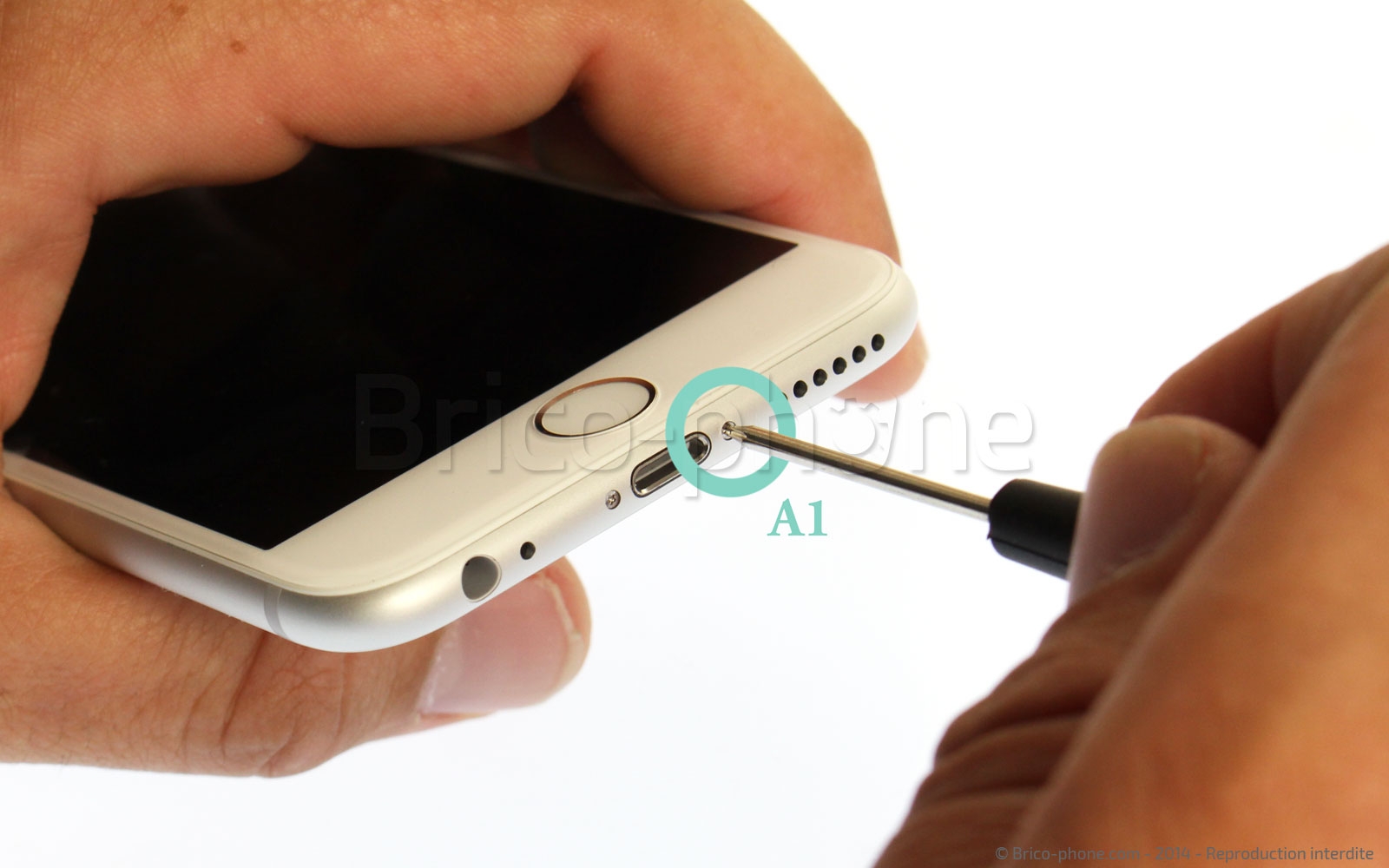

Etape 1 : Retirer les vis en étoile pentalobe

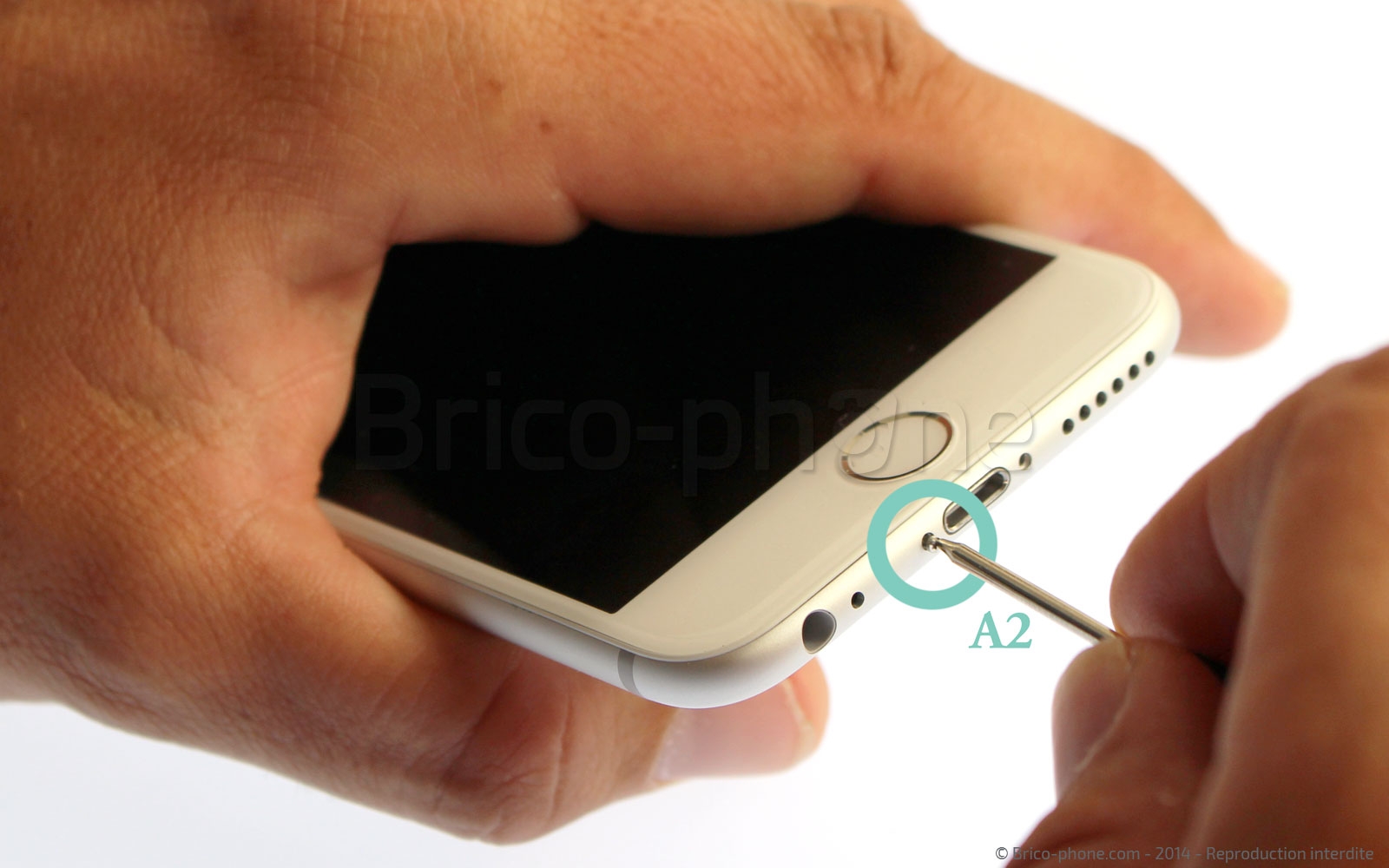

Utiliser le tournevis pentalobe pour retirer les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1 : Retirer les vis en étoile pentalobe
Etape 1 : Retirer les vis en étoile pentalobe
Etape 1 : Retirer les vis en étoile pentalobe
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Déclipser la vitre du châssis avec la ventouse

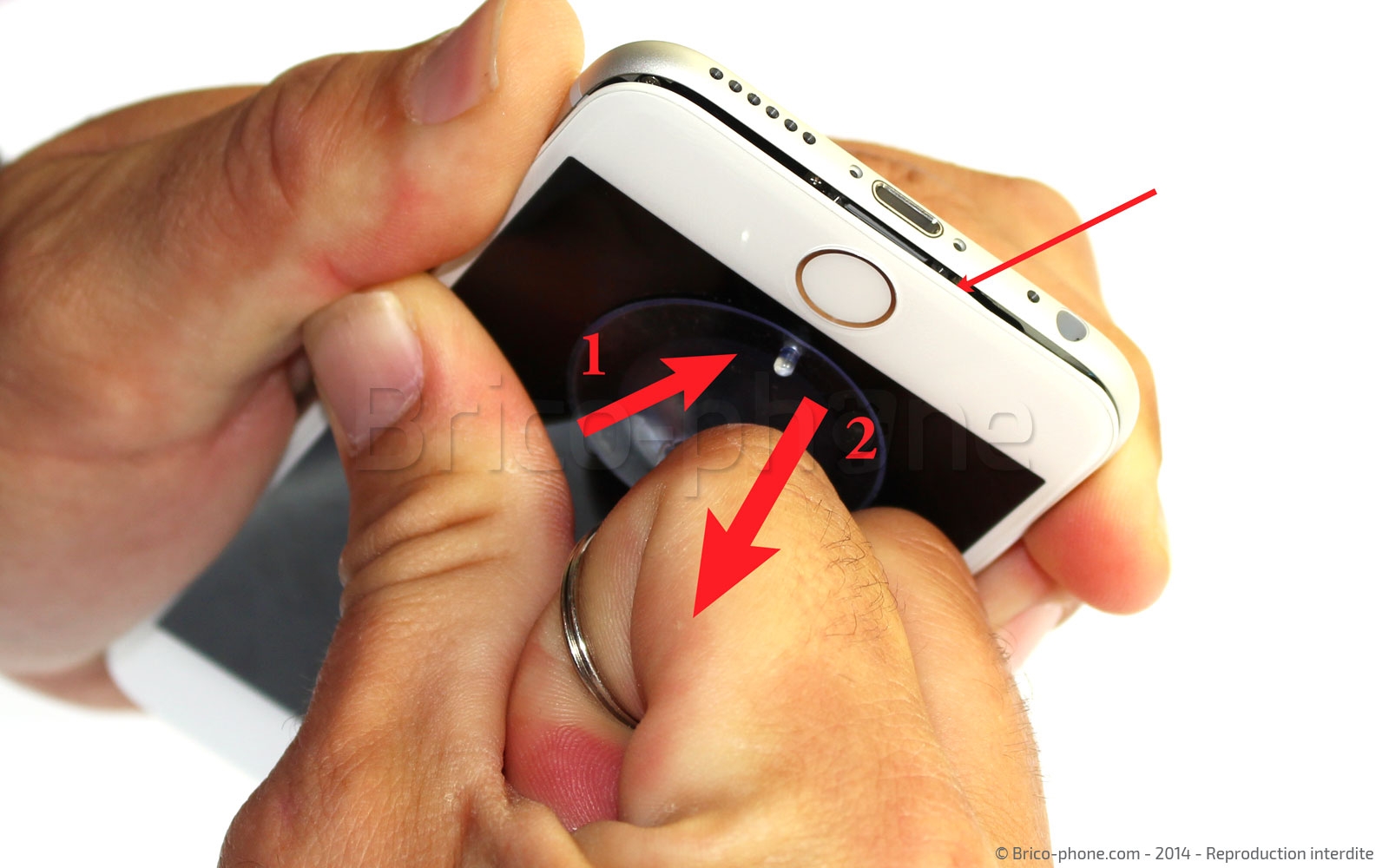

Selon les outils dont vous disposez, deux méthodes pour déclipser la vitre se présentent : en utilisant la ventouse ou bien en utilisant l'iSclack. Utilisation de la ventouse : positionnez la ventouse au bas de l'écran juste au dessus du bouton Home.

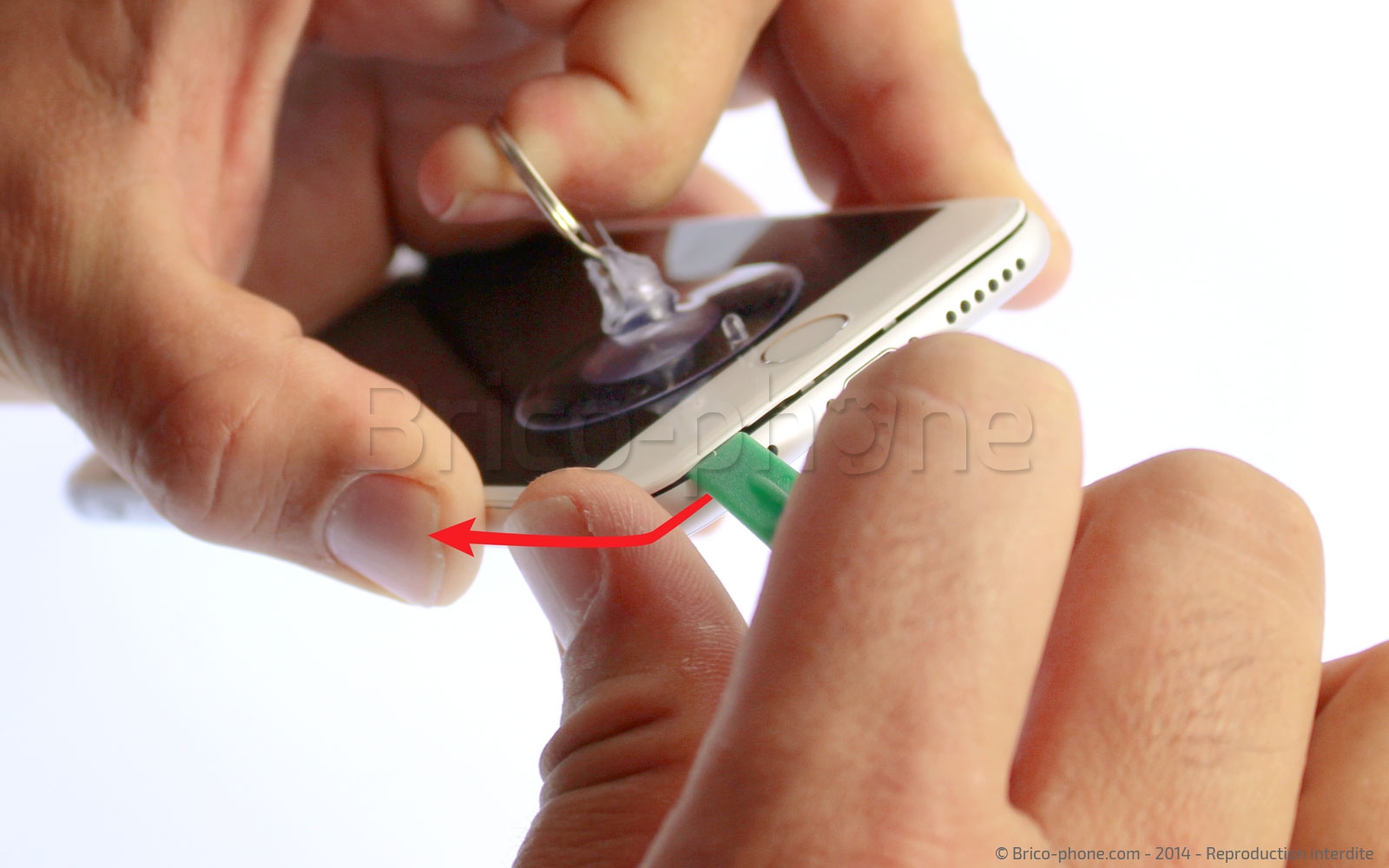

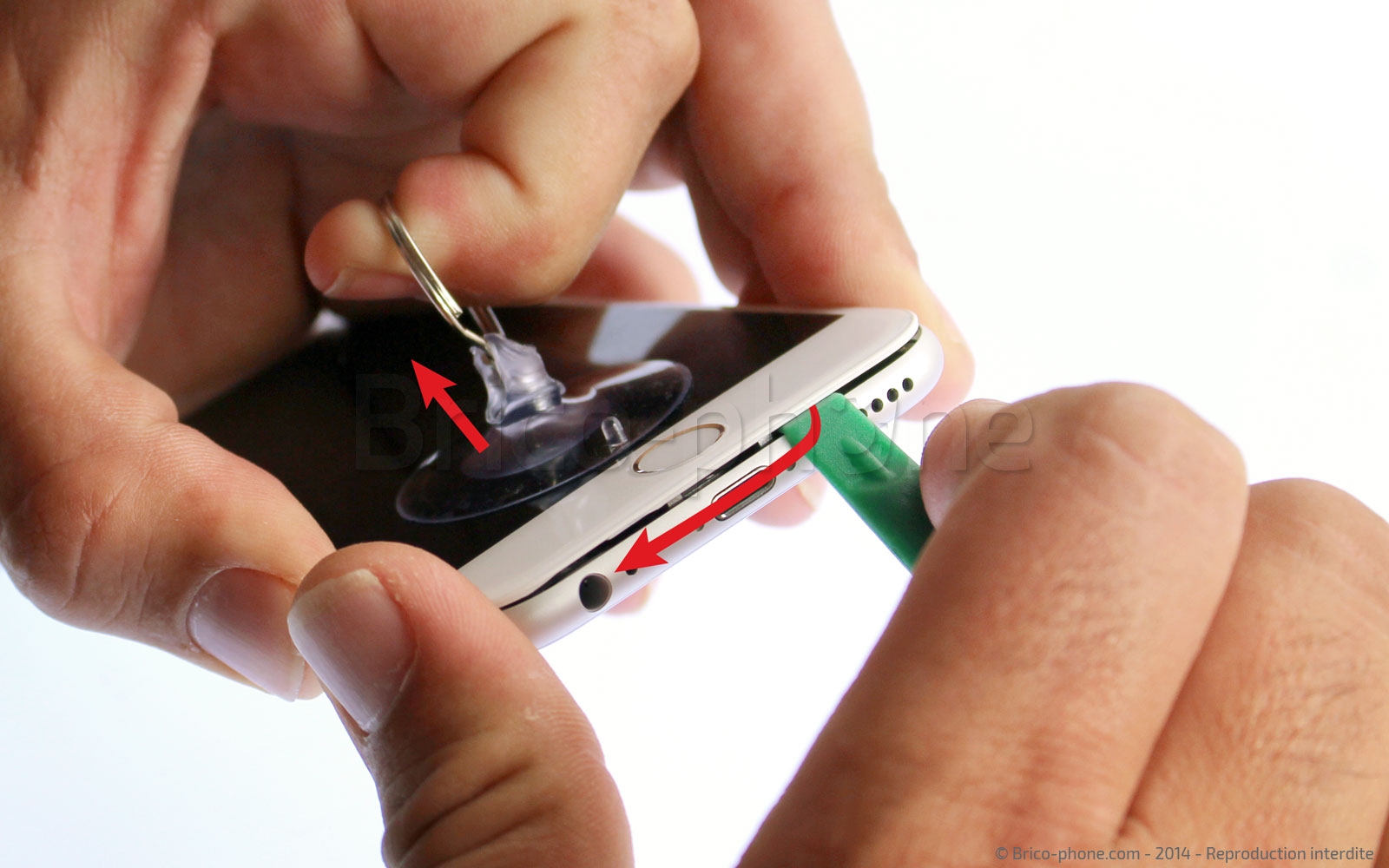

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

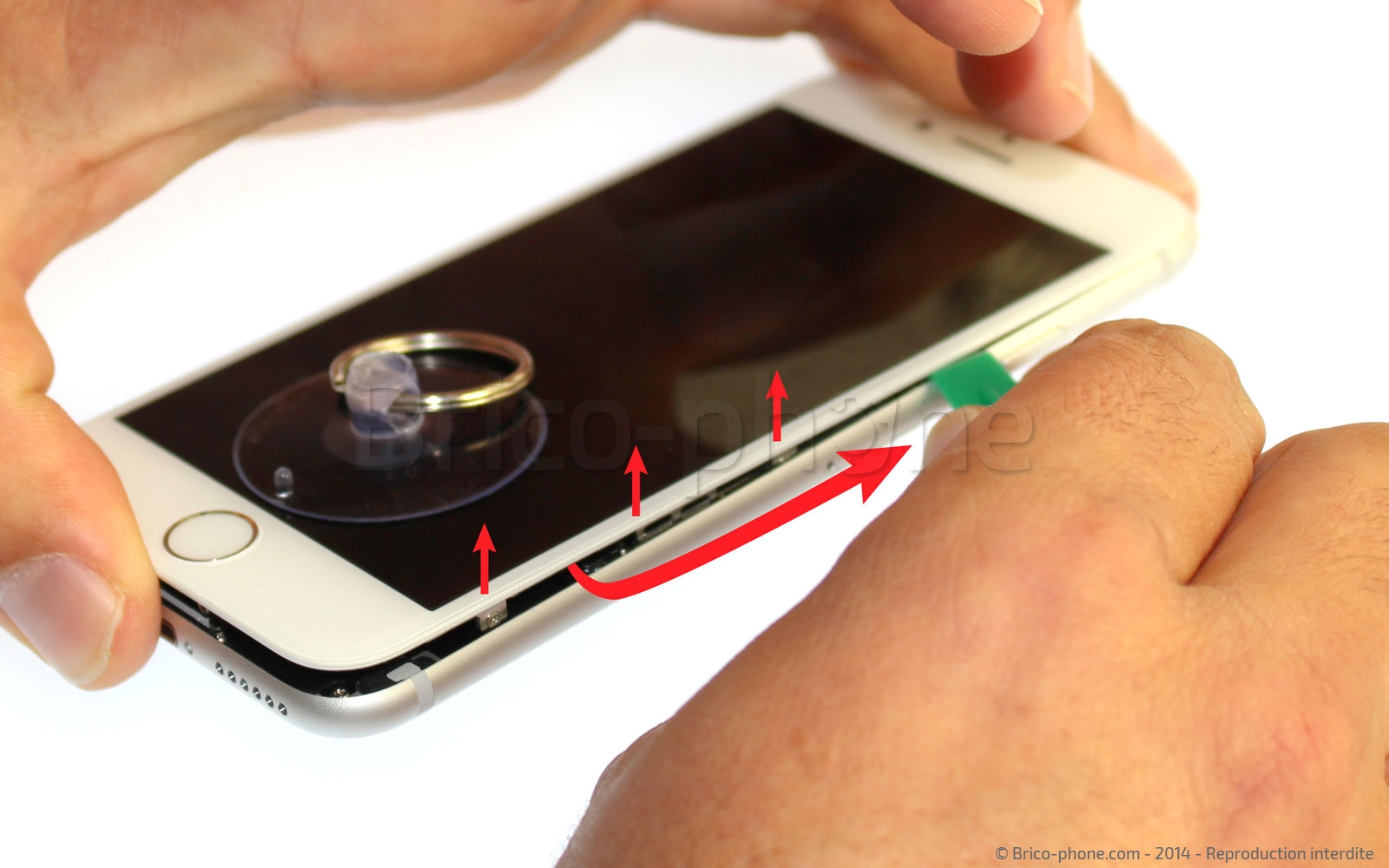

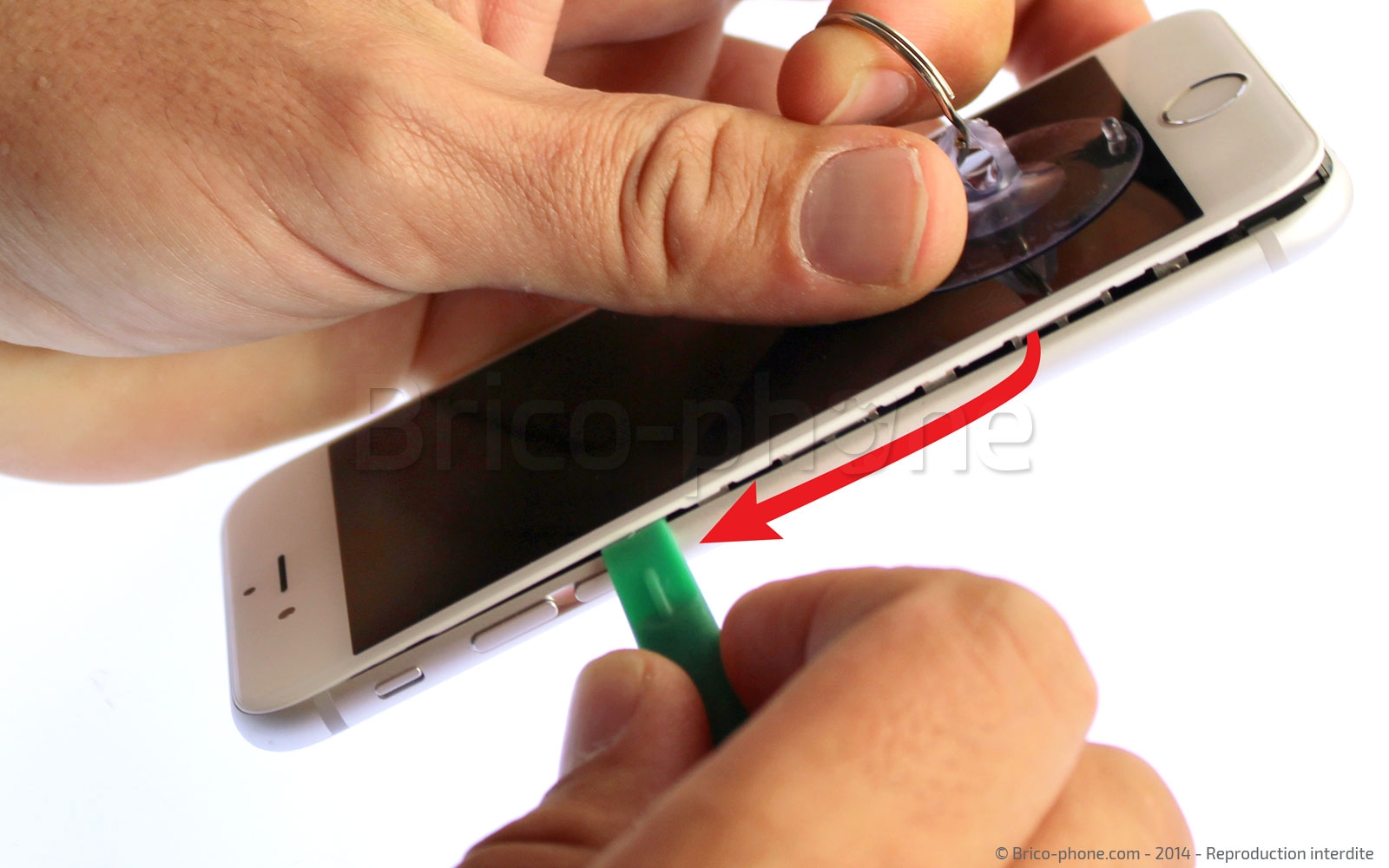

Faire glisser le levier le long du bas du téléphone entre la vitre et le châssis.
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Déclipser la vitre sur les côtés
Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

Enfin, terminer par le haut du téléphone puis l'autre côté jusqu'à déclipser entièrement la vitre.
Etape 3 : Déclipser la vitre sur les côtés
Etape 3 : Déclipser la vitre sur les côtés
Etape 3 : Déclipser la vitre sur les côtés
Outils du kit utilisés
Outils du kit utilisés

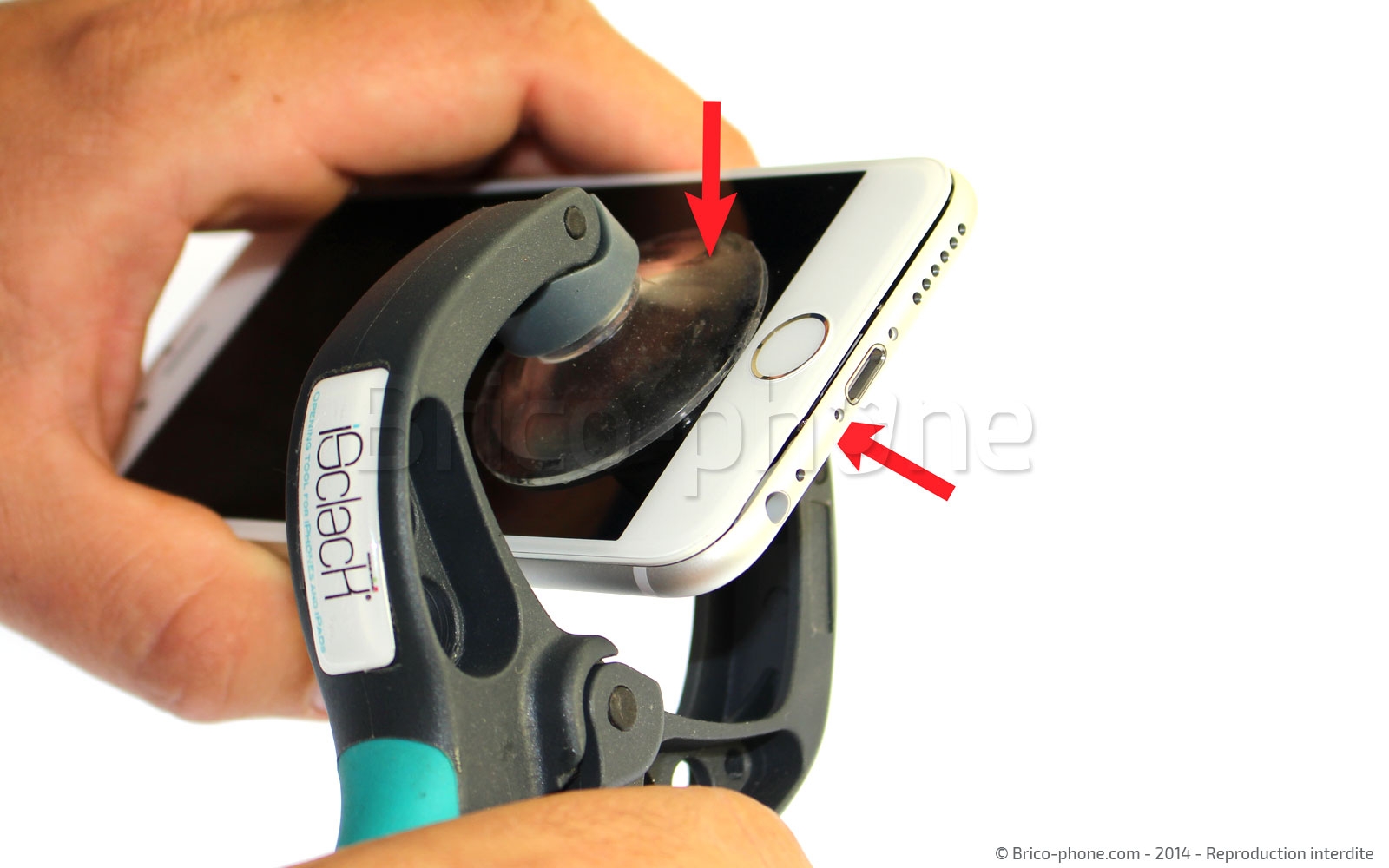

Etape 4 : Déclipser la vitre du châssis avec l'iSclack

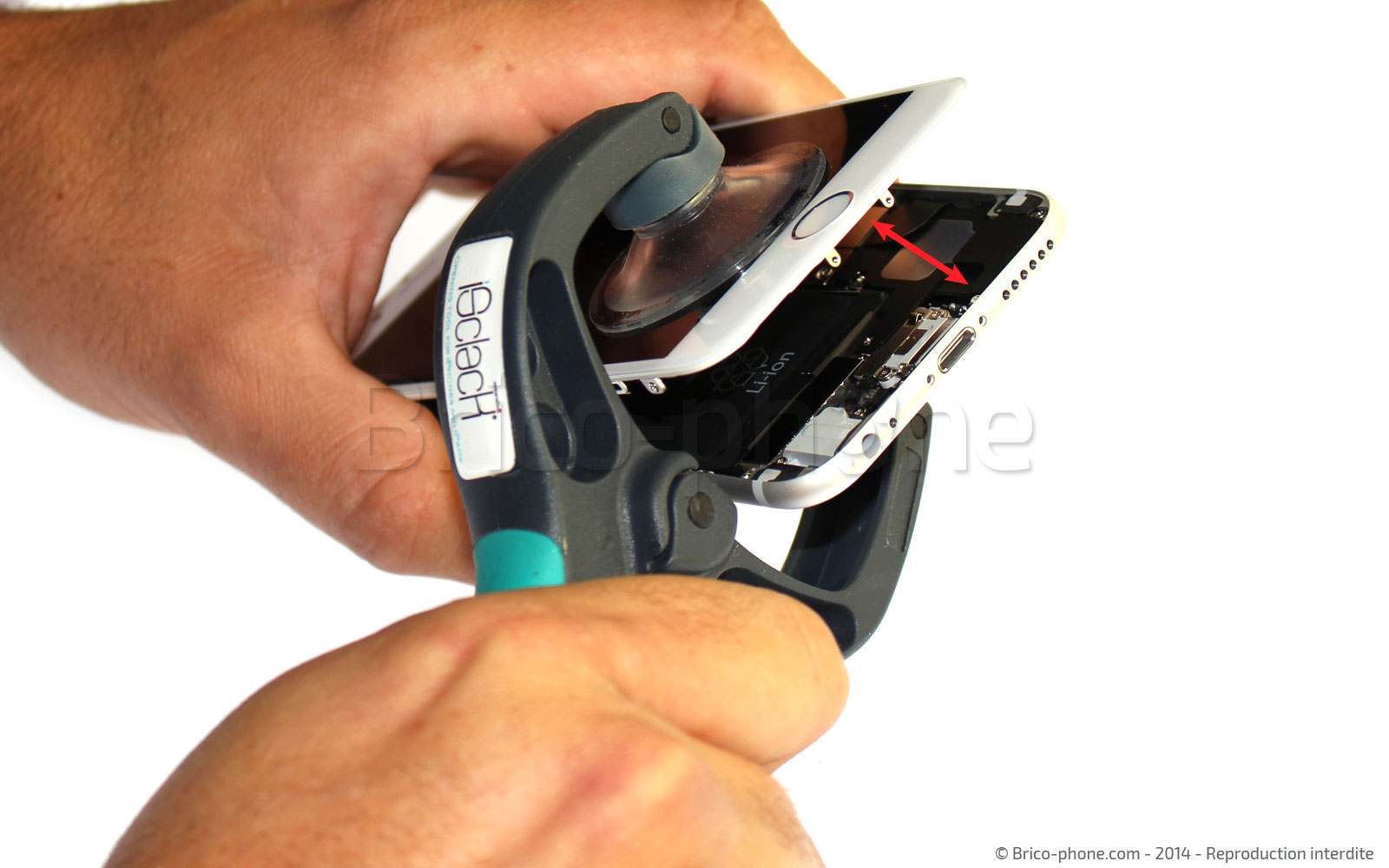

Positionner les ventouses de l'iSclack de chaque côté de l'iPhone avec la ventouse côté vitre légèrement au dessus du bouton Home.

Une fois les ventouses en place, serrer la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €
Double ventouse pour décoller les vitres special Iphone 5 5S 5C
17,90 €

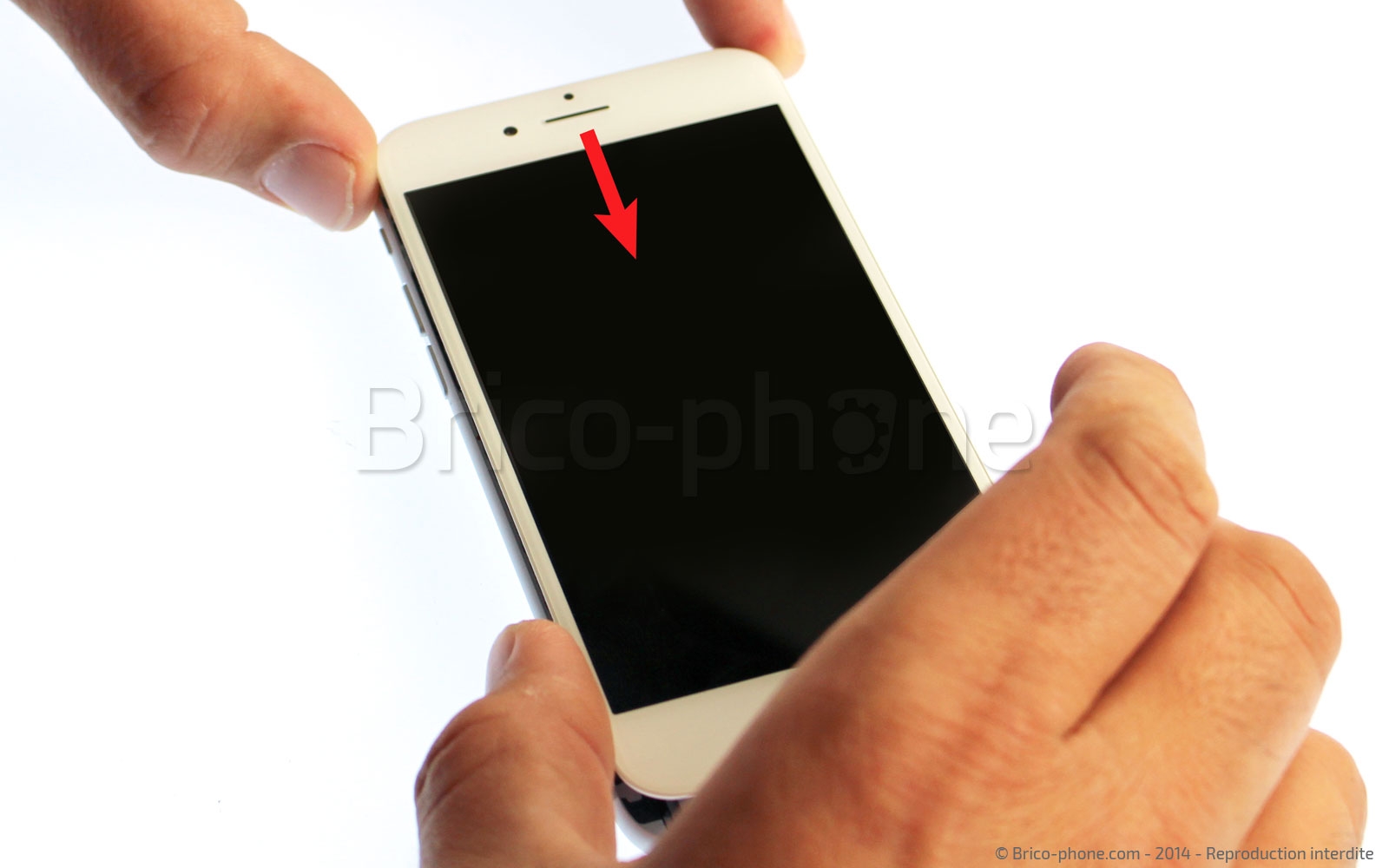

Etape 5 : Retirer le bloc vitre et écran LCD
Tirez légèrement (1 ou 2 millimètres) vers le bas afin de déclipser l'écran totalement.

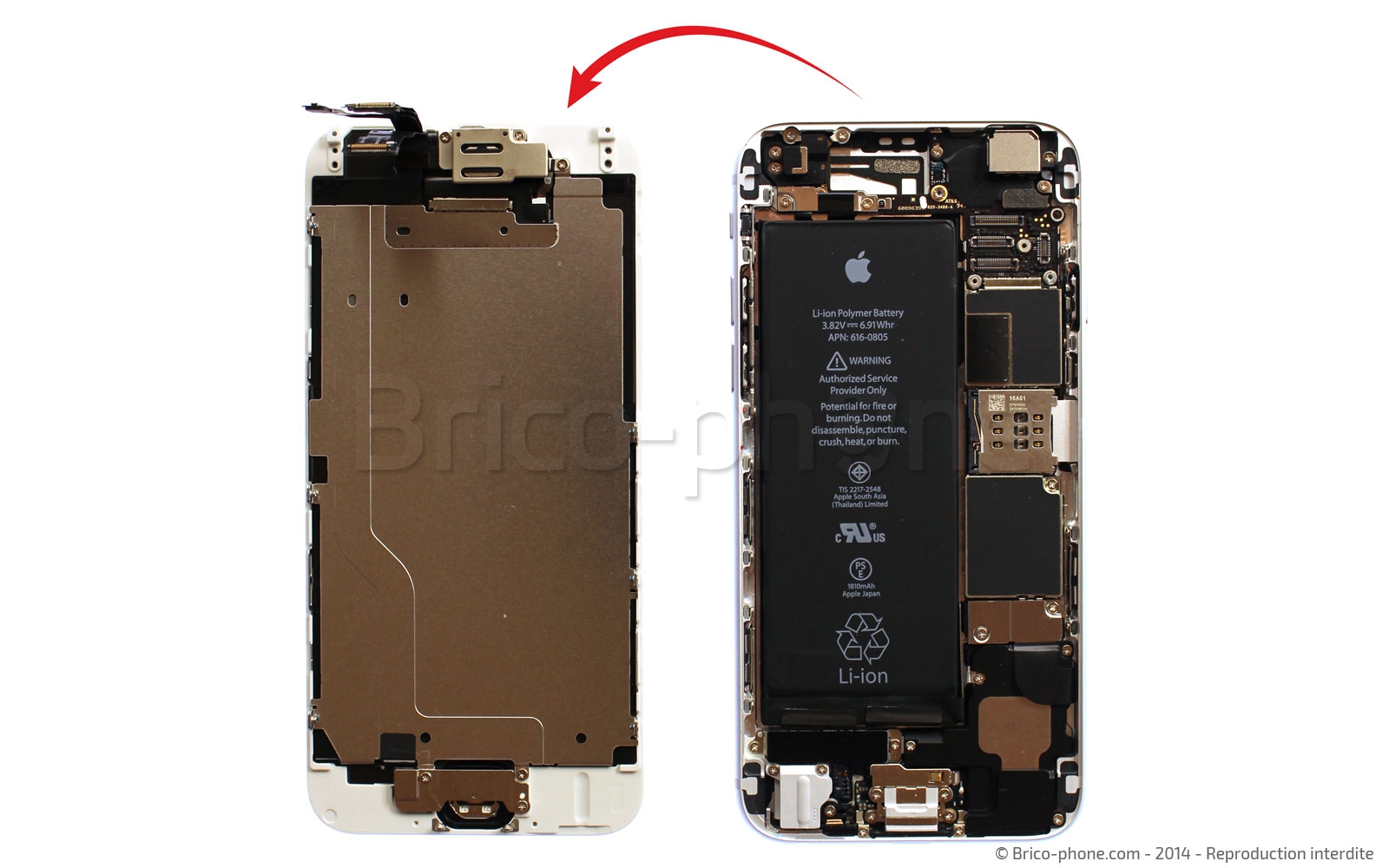

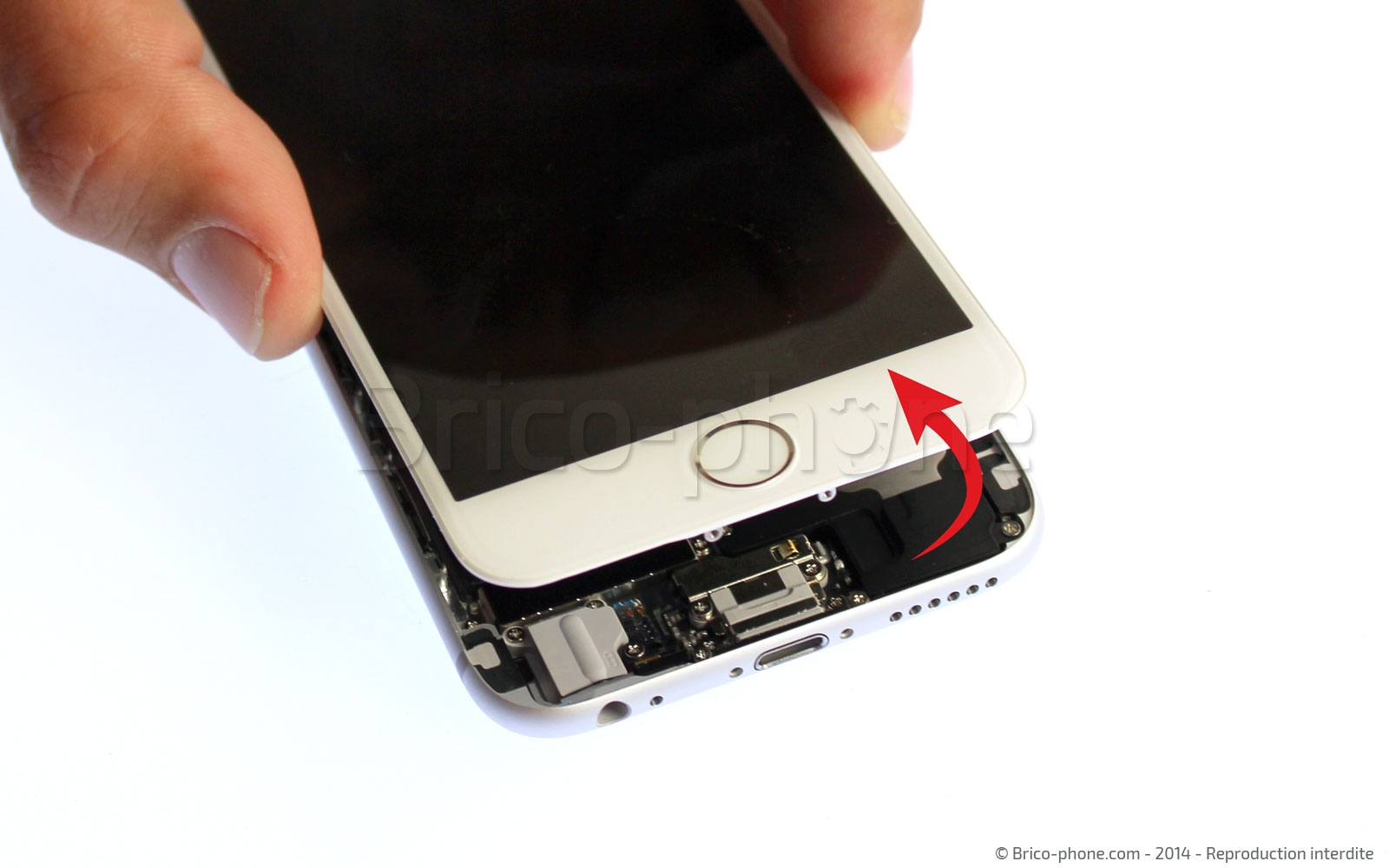

Vous pouvez maintenant lever le bloc vitre et LCD vers le haut.
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 6 : Retirer la plaquette métallique de nappes de l'écran

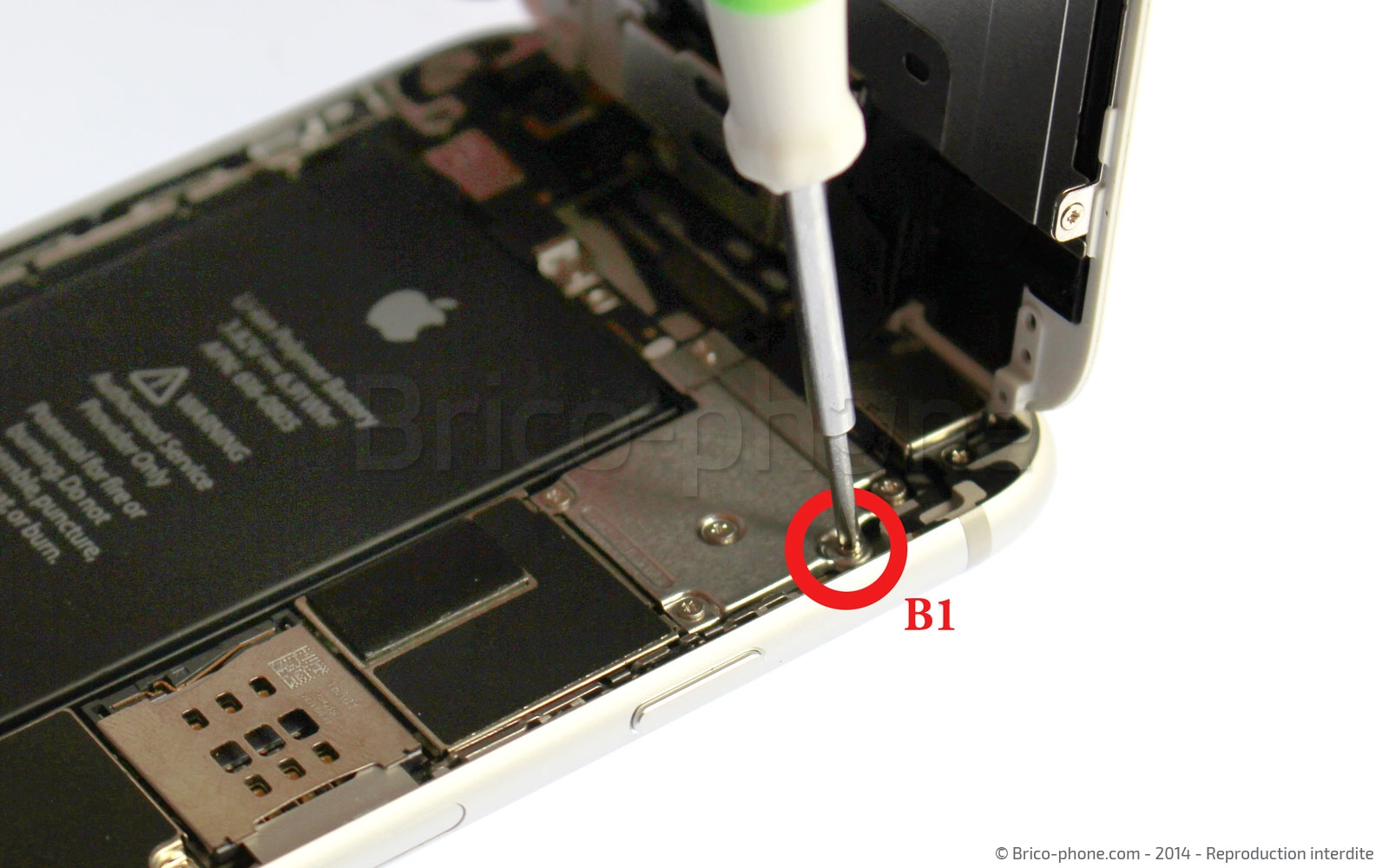

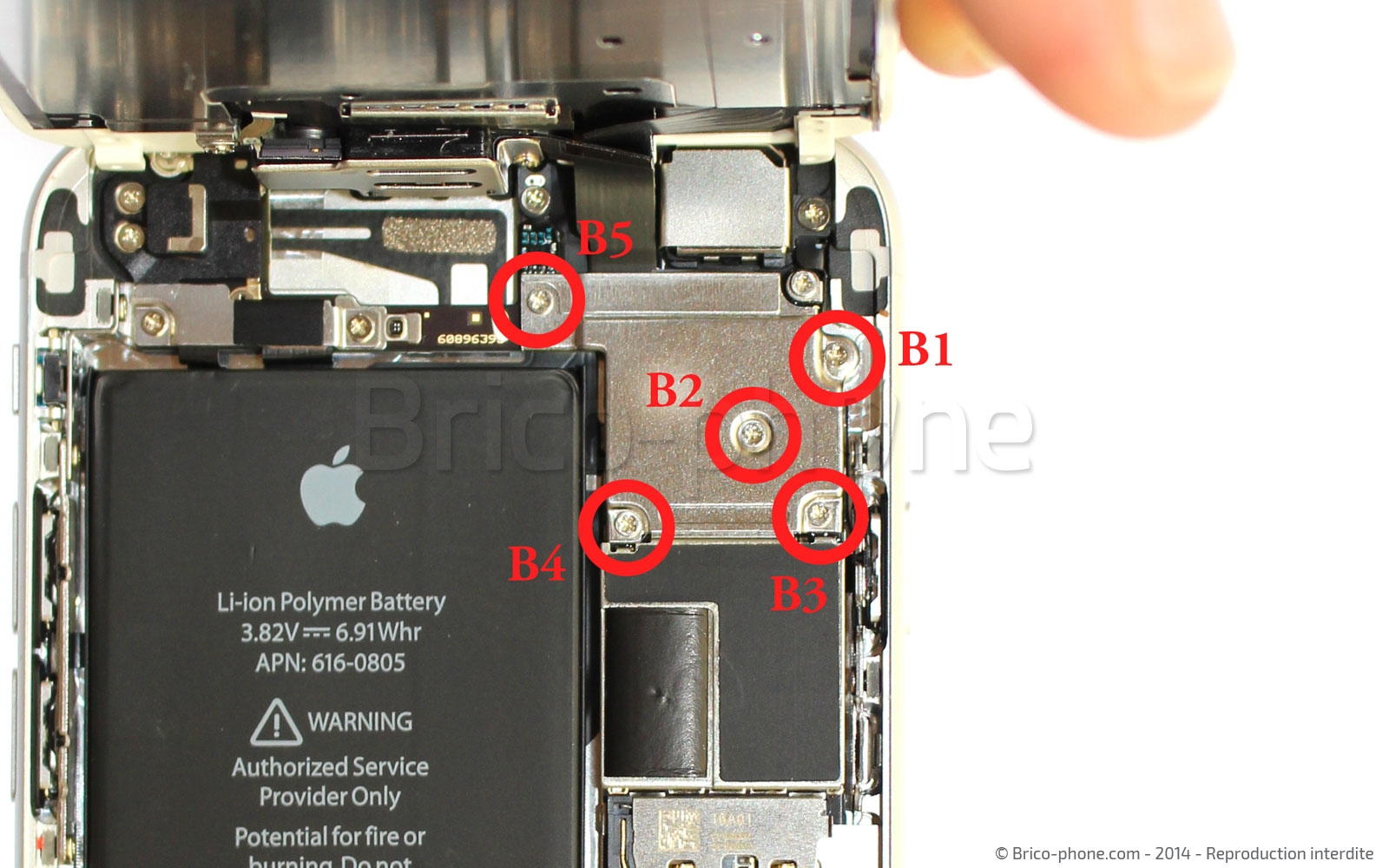

Soulever à environ 90° puis à l'aide du tournevis cruciforme enlevez les vis B1 à B5.

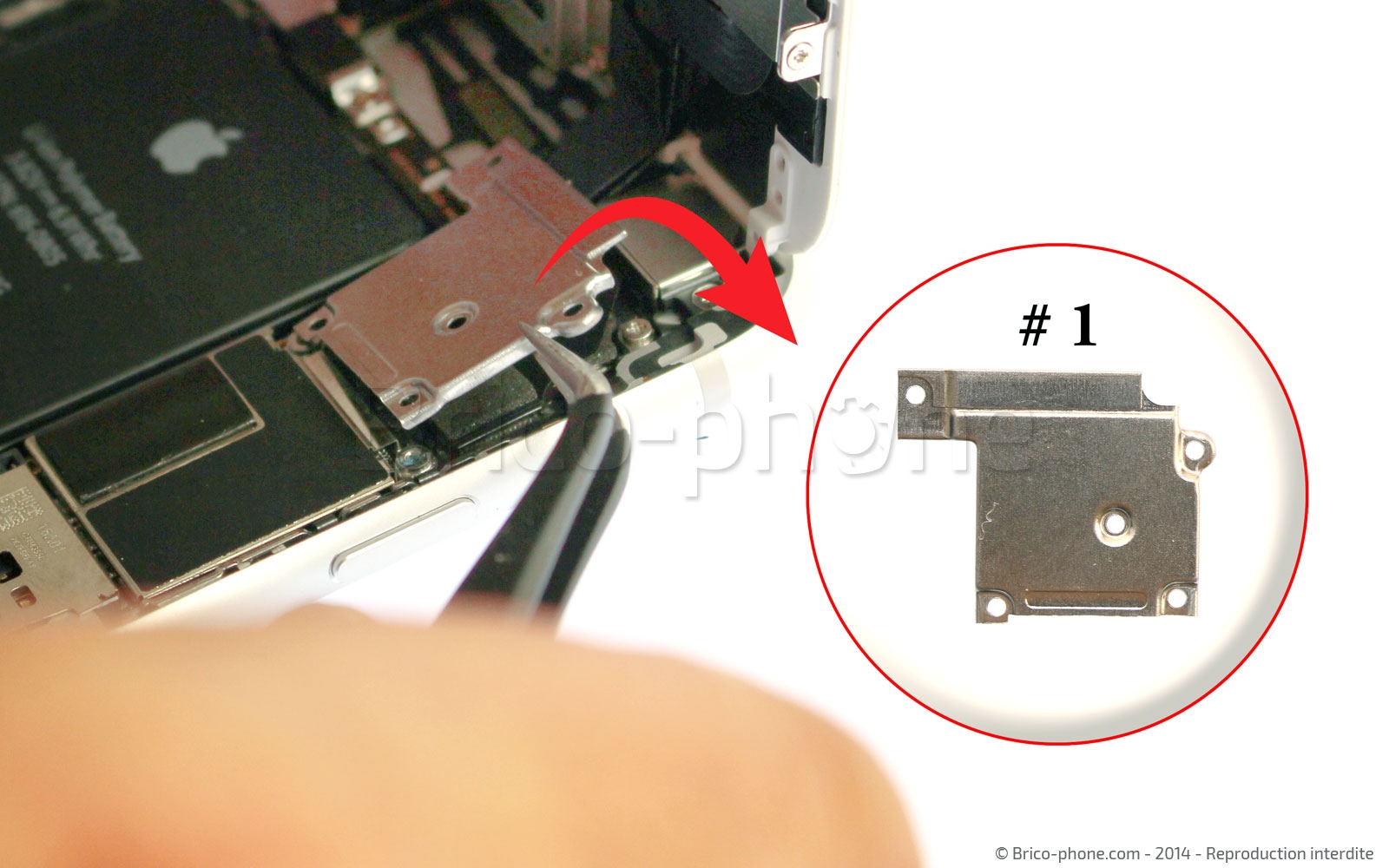

Prendre la pincette puis retirer la plaquette métallique qui protège les nappes de l'écran.
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

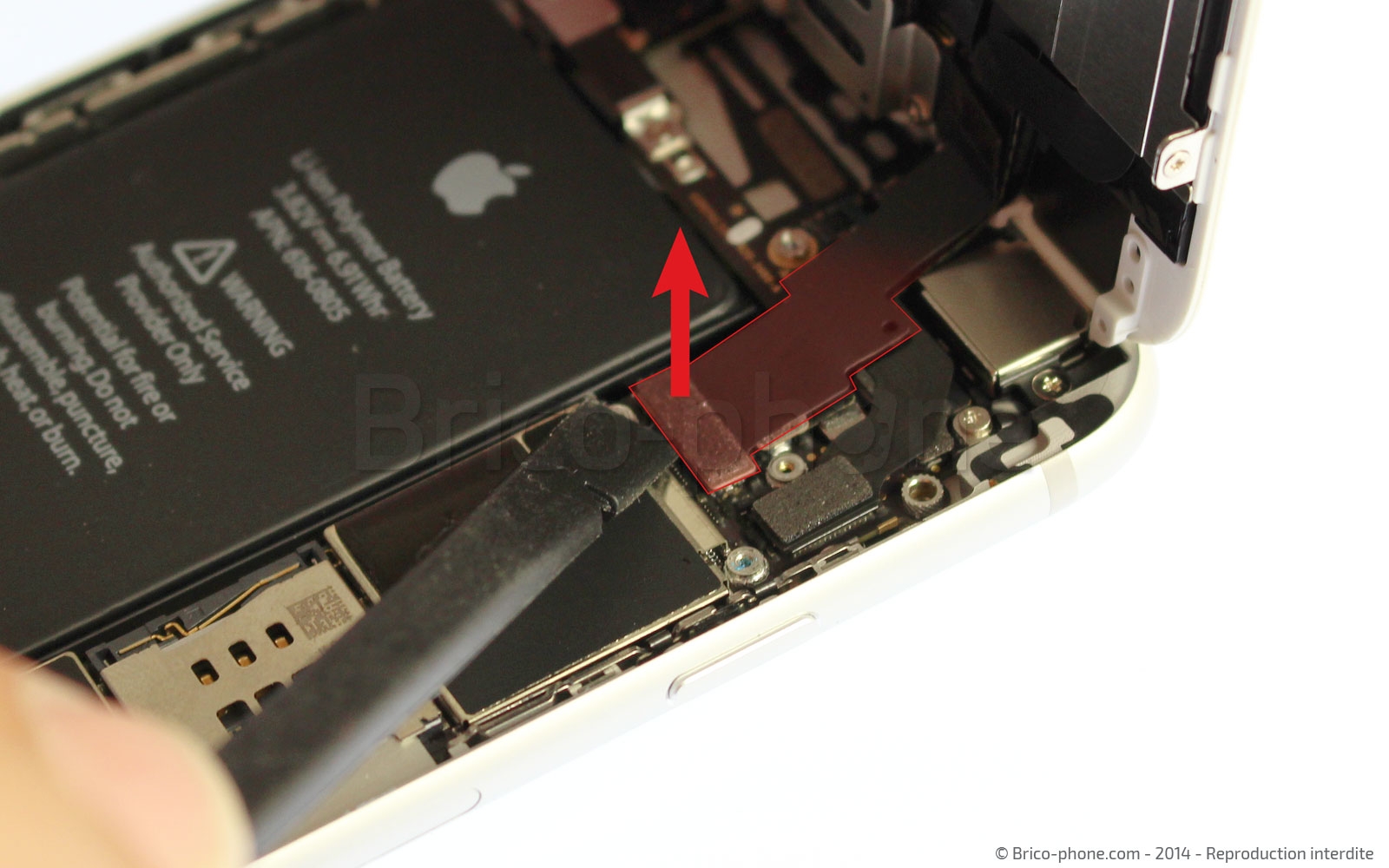

Etape 7 : Déconnecter les nappes de l'écran

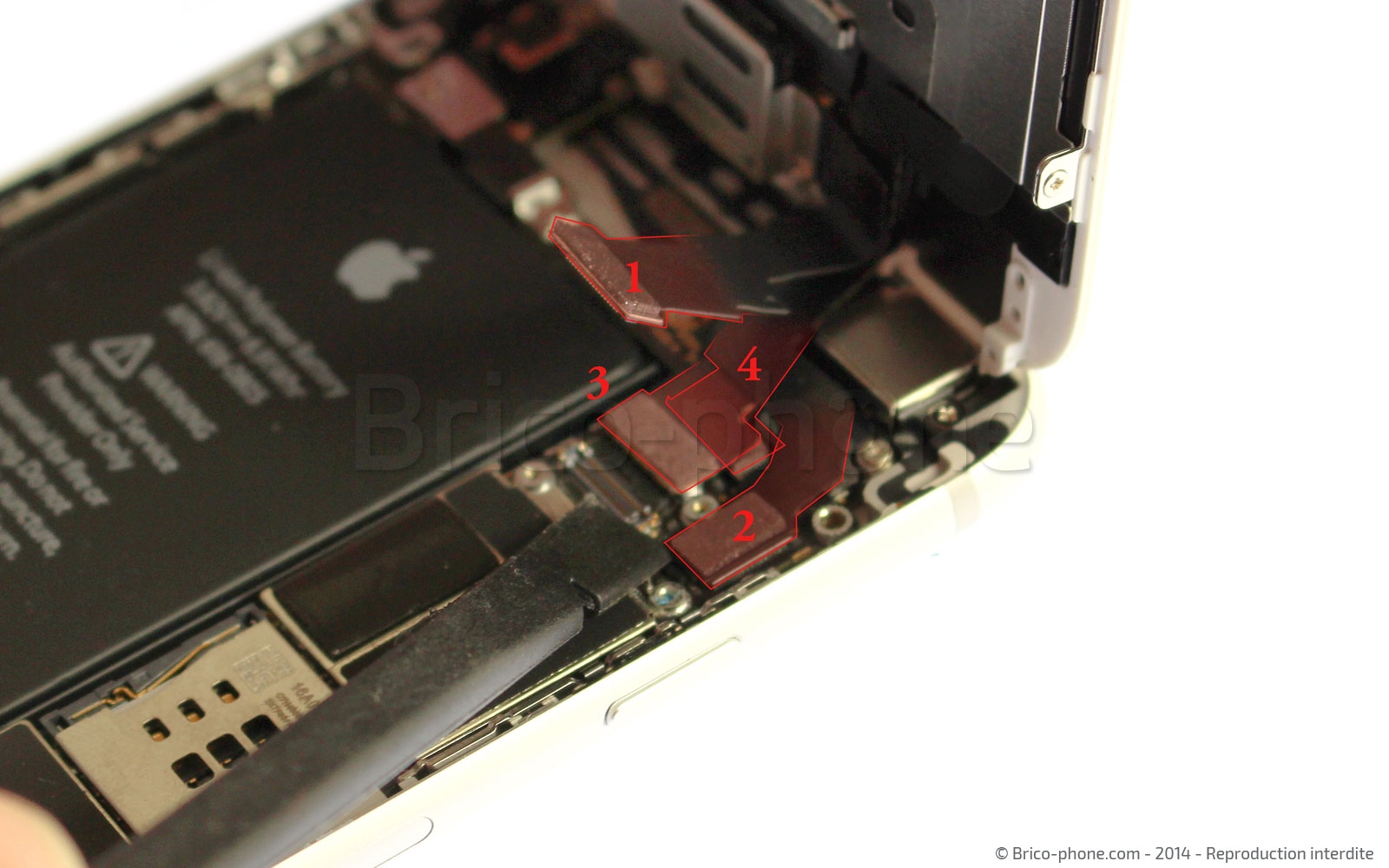

Commencer par déconnecter la nappe de la caméra avant Facetime (1).

Déclipser maintenant les connecteurs des nappes Home (2), Tactile (3) puis LCD (4).

Le bloc de l'écran est maintenant totalement libéré, vous pouvez le déposer à côté du châssis.
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

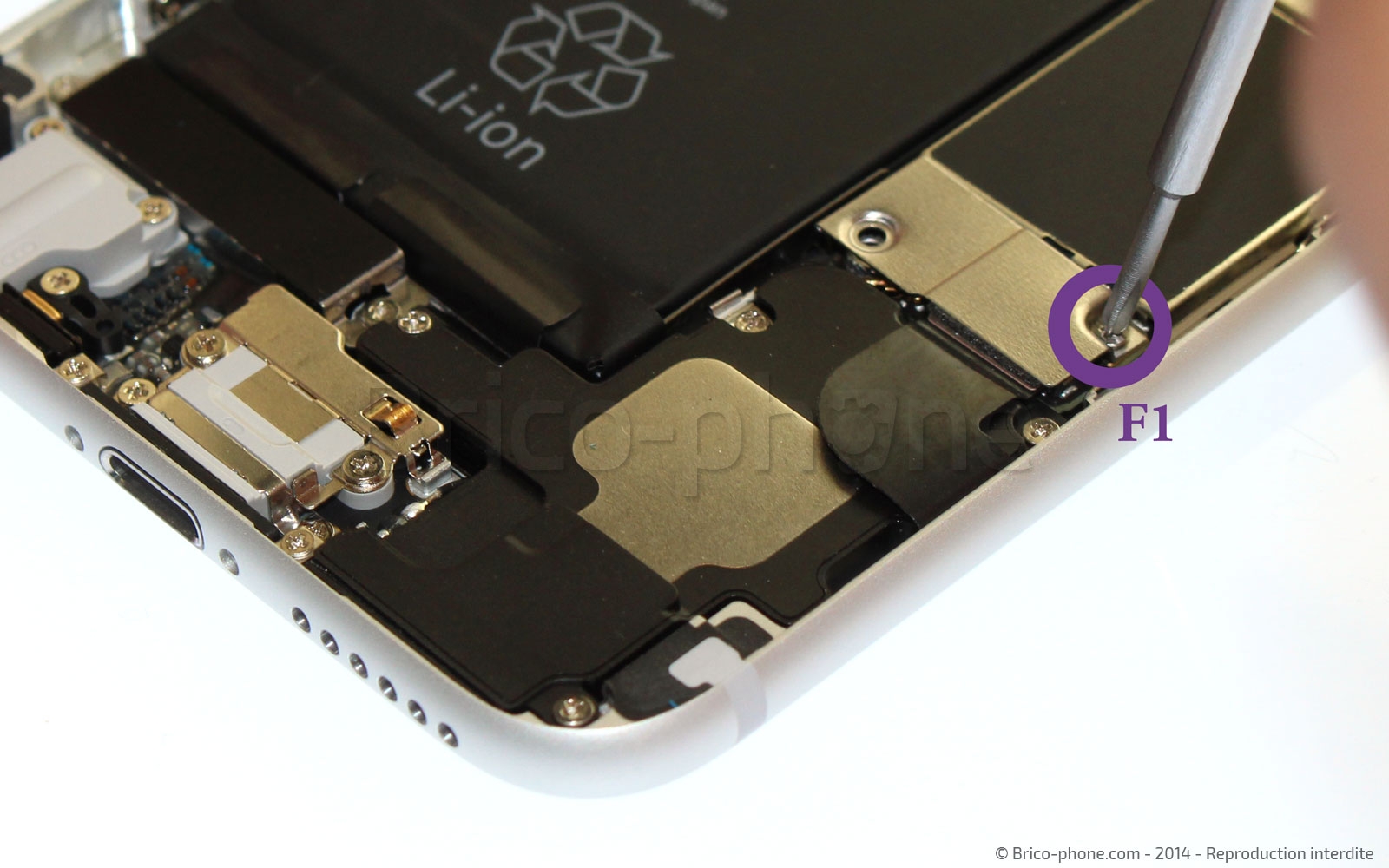

Etape 8 : Déconnecter la batterie

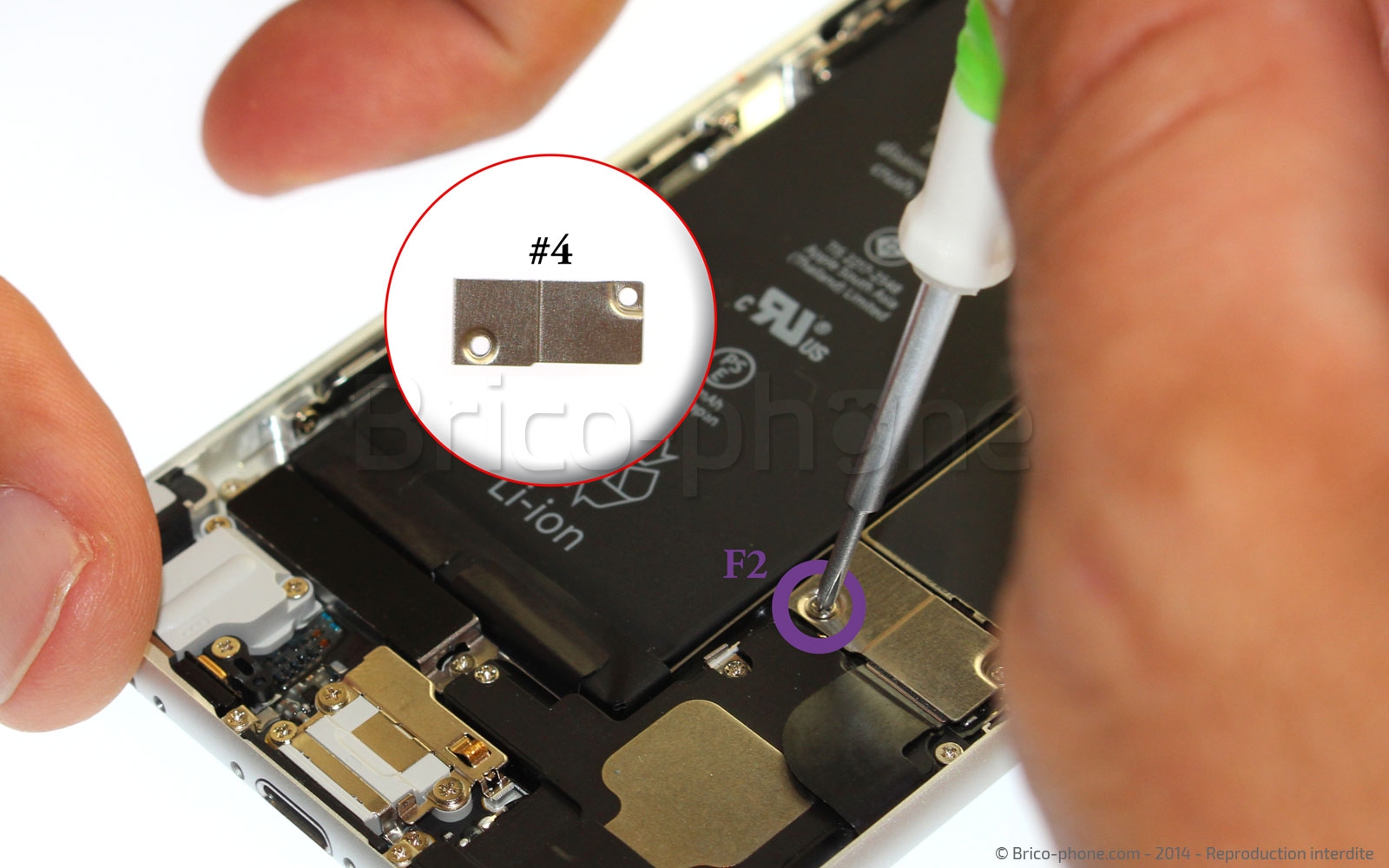

Utilisez le tournevis cruciforme pour rentier les vis F1 et F2 puis enlevez la plaquette métallique #4.

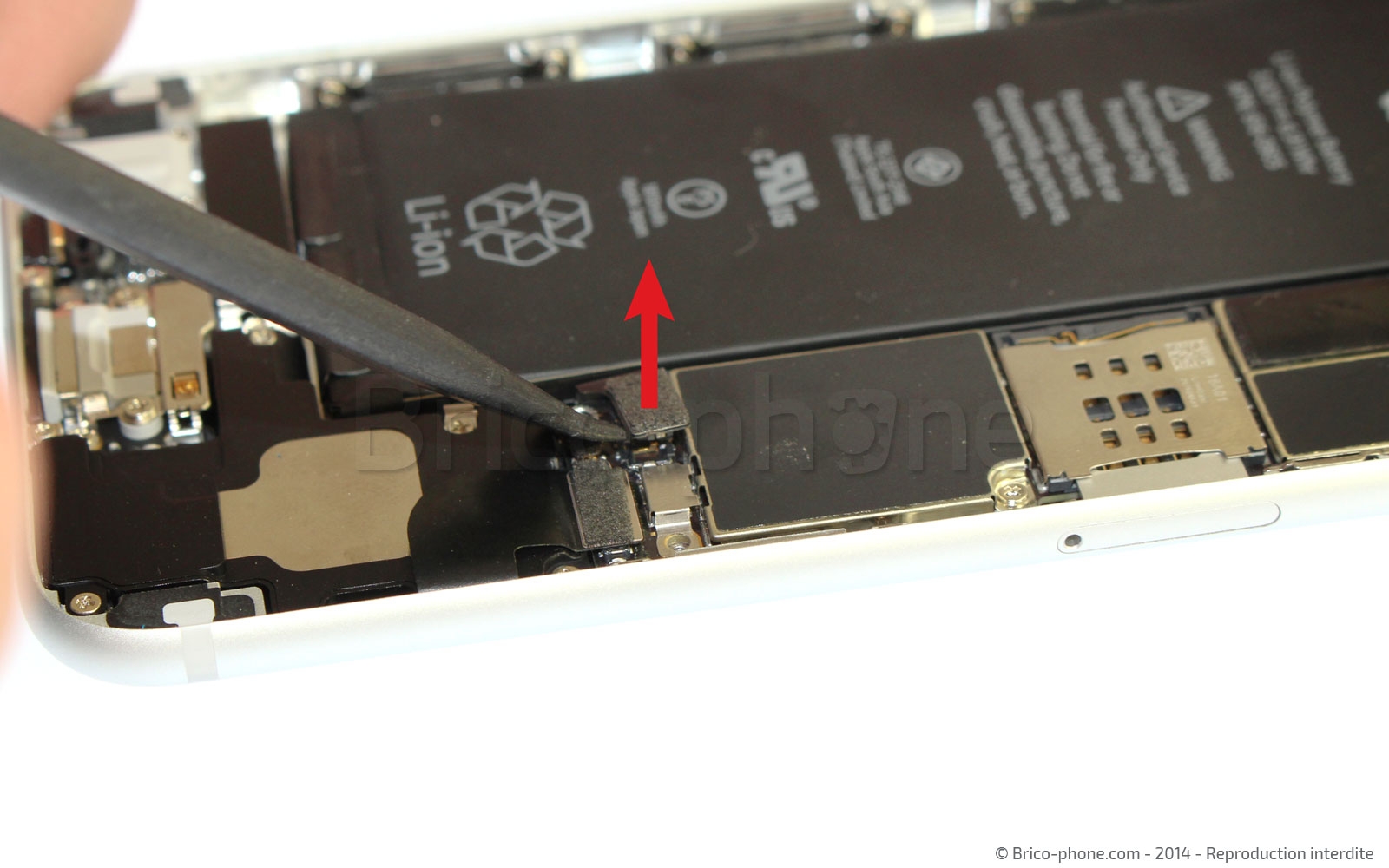

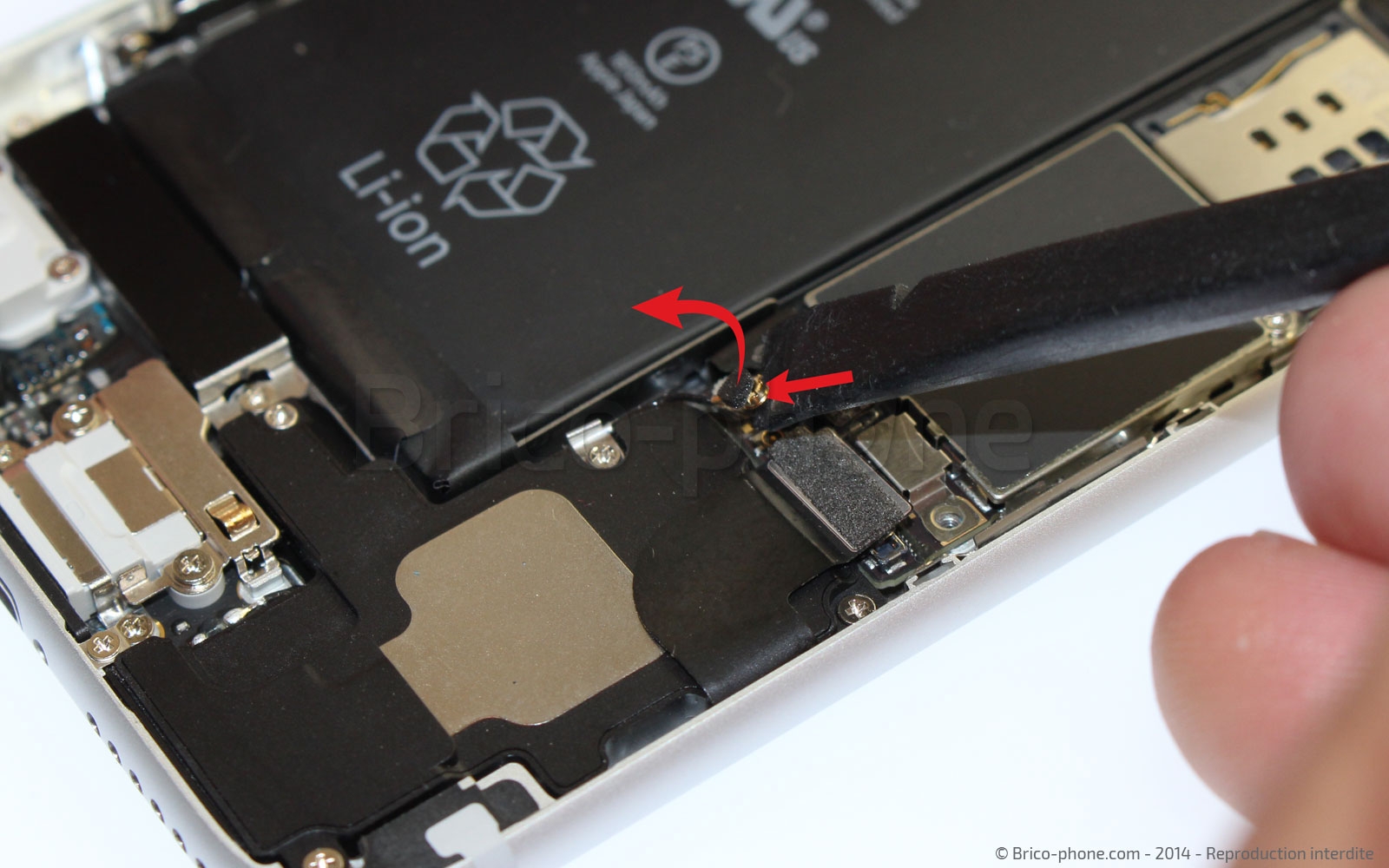

Prenez ensuite le levier nylon et détachez le connecteur de la batterie.
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Retirer le vibreur

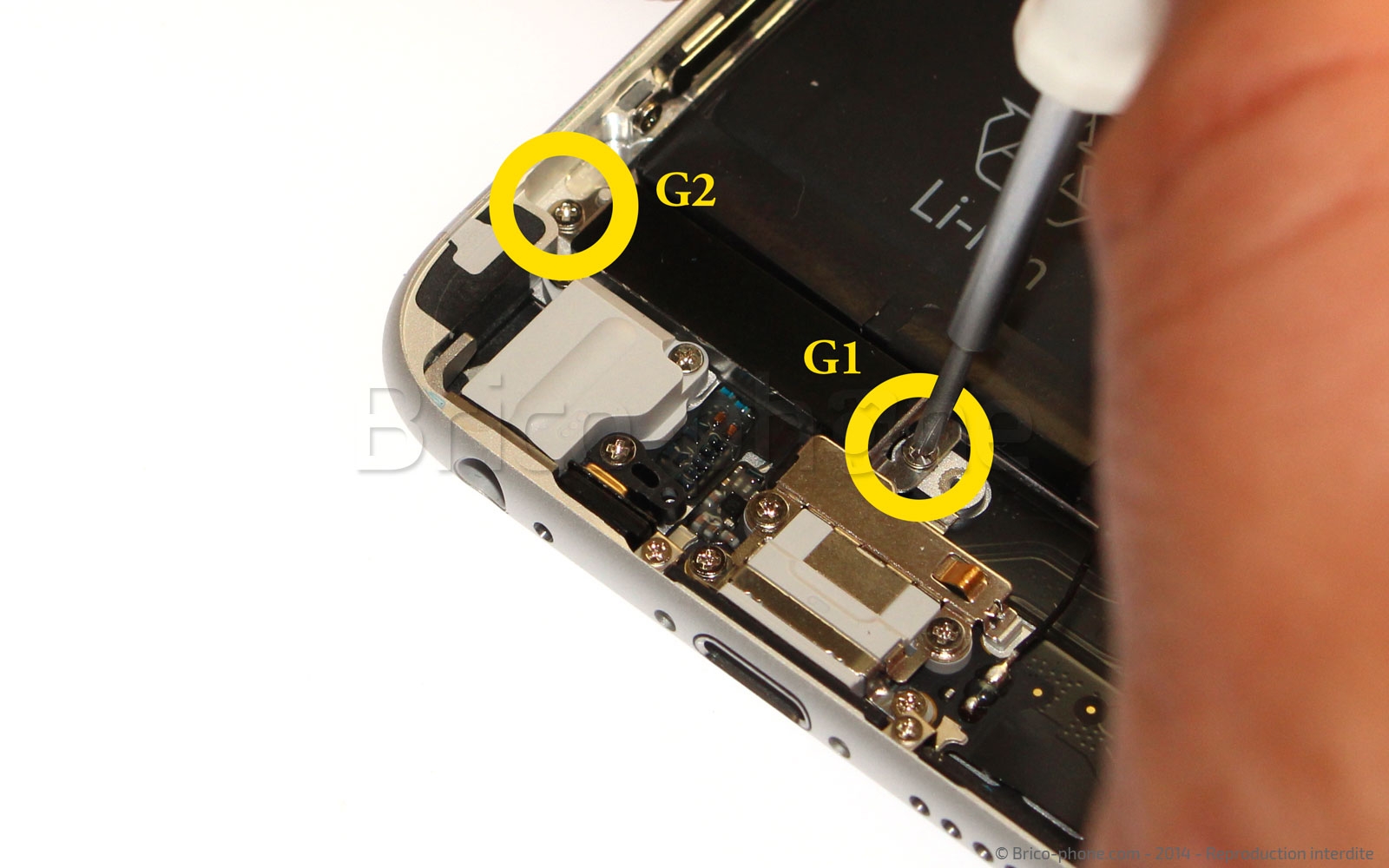

Utiliser le tournevis cruciforme afin de retirer les vis G1 et G2 qui maintiennent le vibreur.

Vous pouvez à présent extraire le vibreur avec la pincette.
Etape 9 : Retirer le vibreur
Etape 9 : Retirer le vibreur
Etape 9 : Retirer le vibreur
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Tournevis professionnel cruciforme PH00
9,90 €
Etape 10 : Retirer les stickers de la batterie

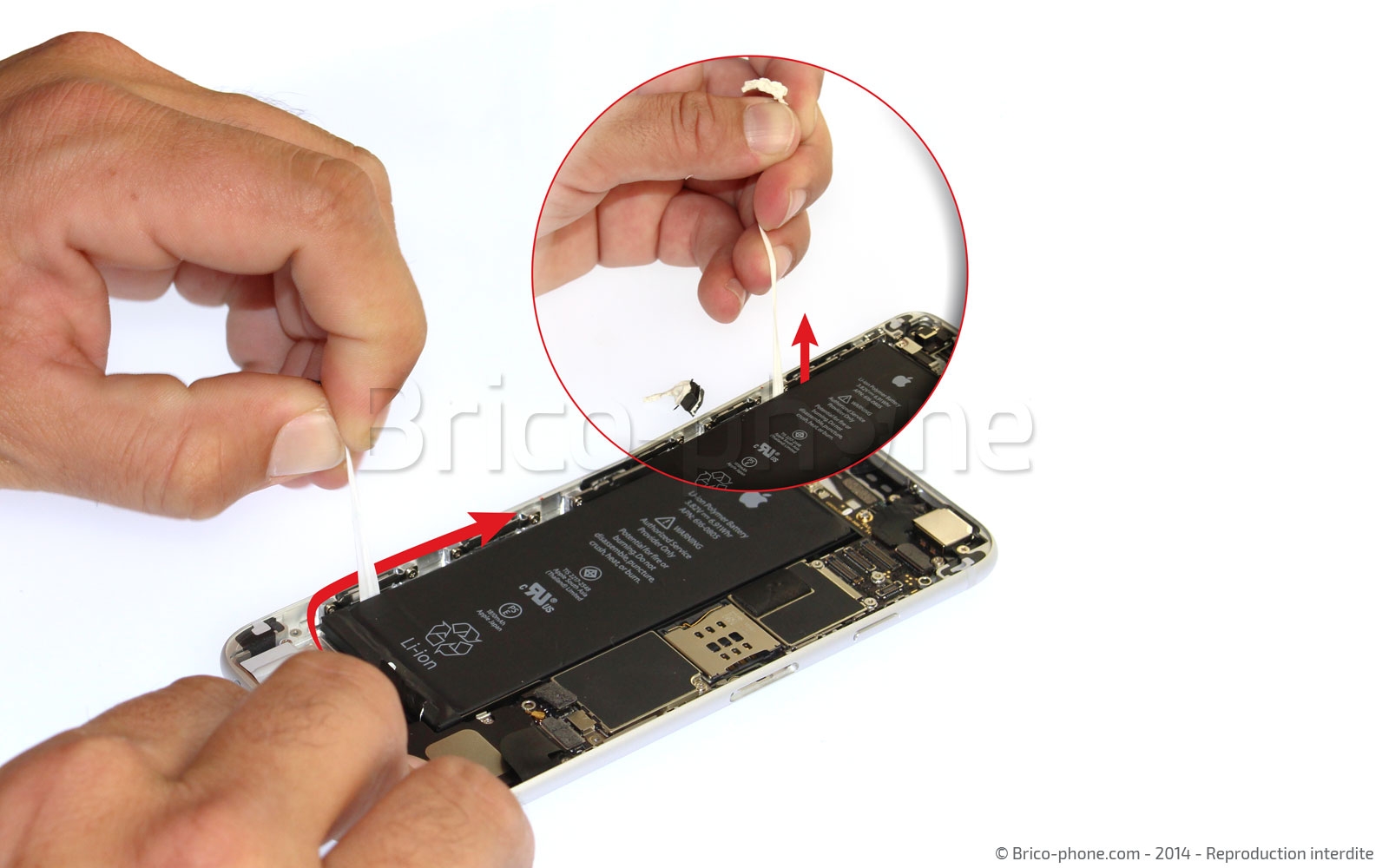

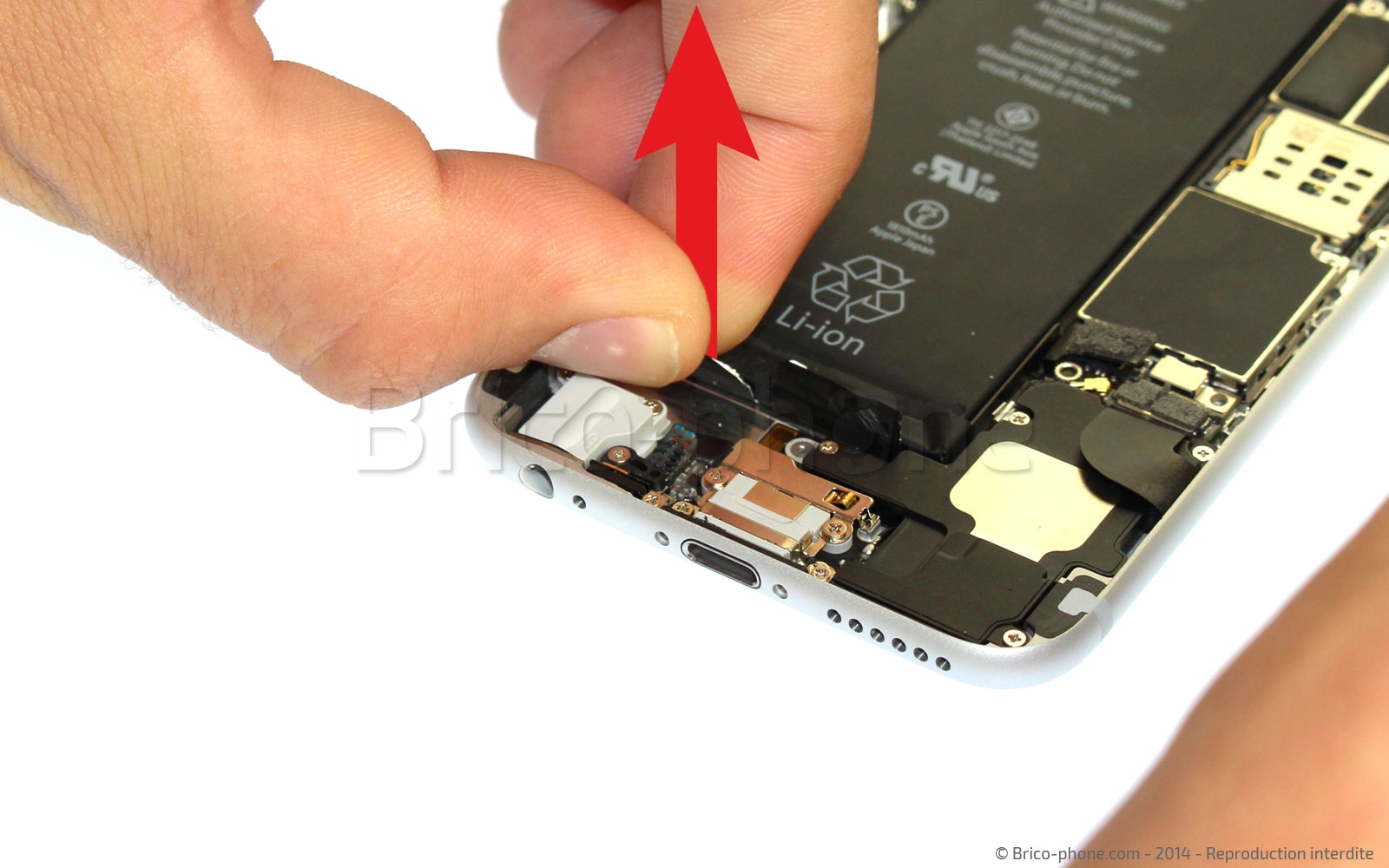

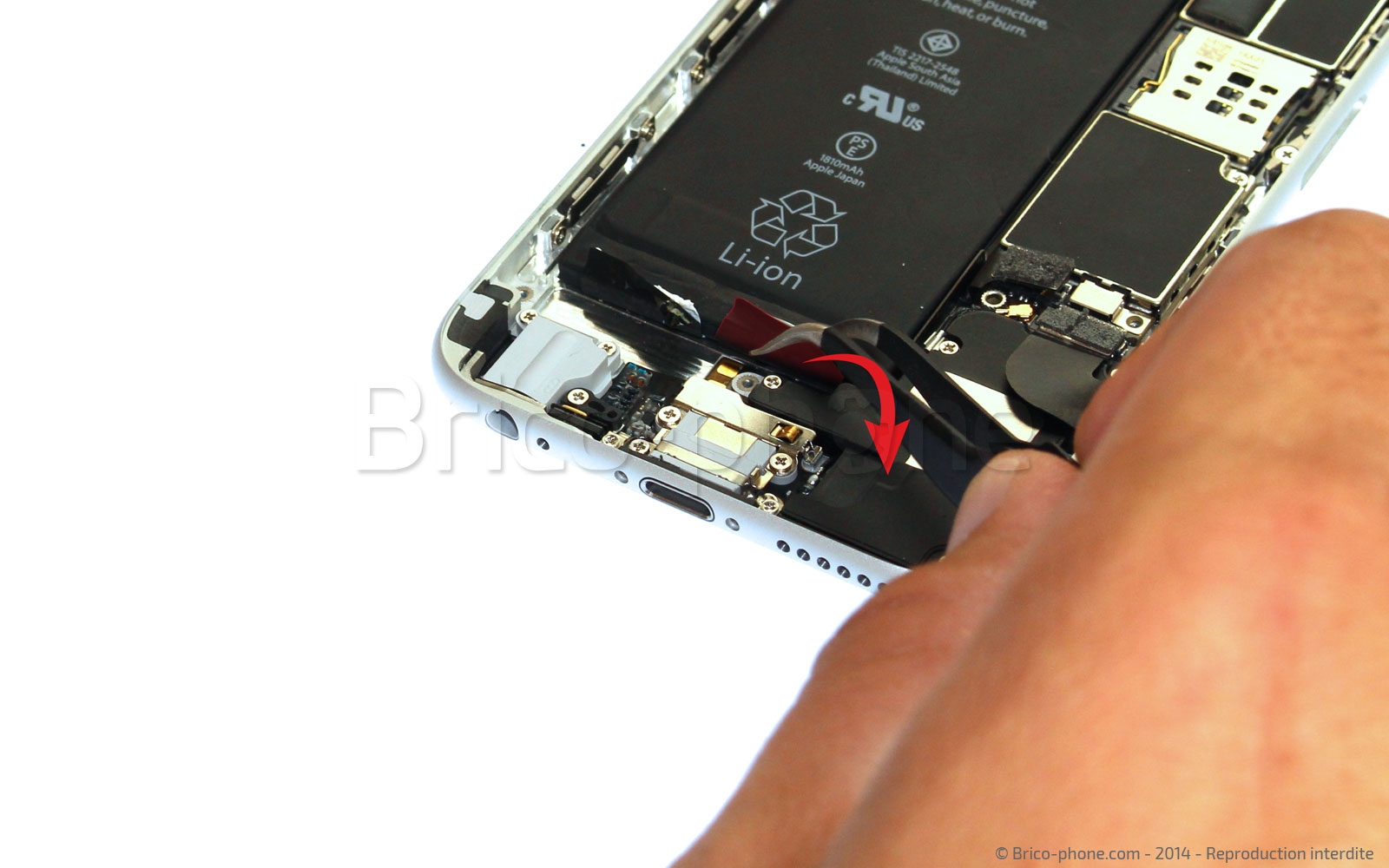

Avec la pincette tirer légèrement sur la languette qui se situe entre le vibreur que vous avez retiré et la batterie. Décoller l'adhésif de la batterie. Tirer vers le haut jusqu'à avoir une bonne prise.

Glissez ensuite l'adhésif le long de la batterie. Faites en sorte d'enrouler si possible la partie que vous avez déjà enlevé pour rester au plus proche de la batterie et afin de ne pas rencontrer trop de résistance.
Etape 10 : Retirer les stickers de la batterie
Etape 10 : Retirer les stickers de la batterie
Etape 10 : Retirer les stickers de la batterie
Etape 10 : Retirer les stickers de la batterie
Etape 10 : Retirer les stickers de la batterie
Outils du kit utilisés
Outils du kit utilisés

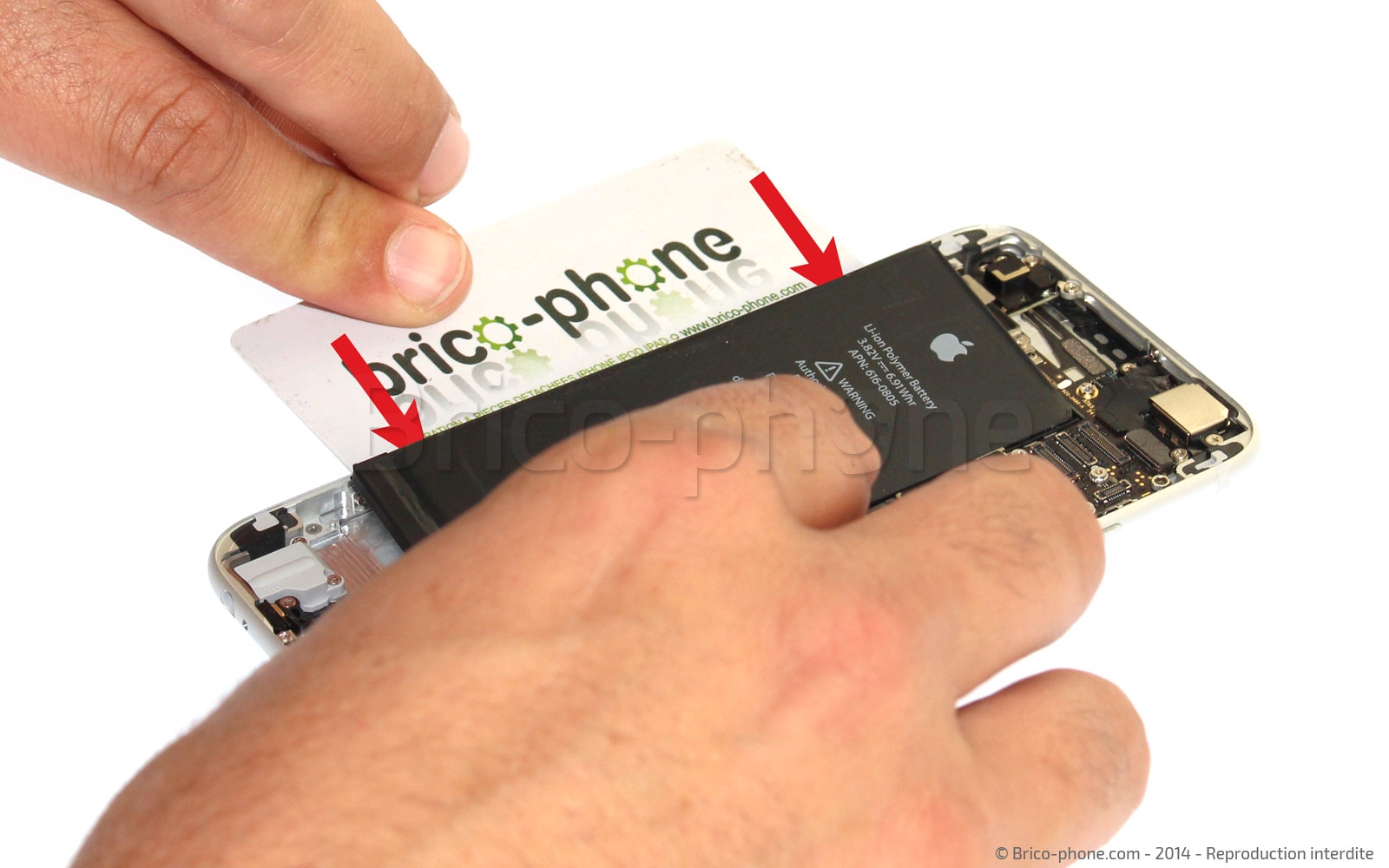

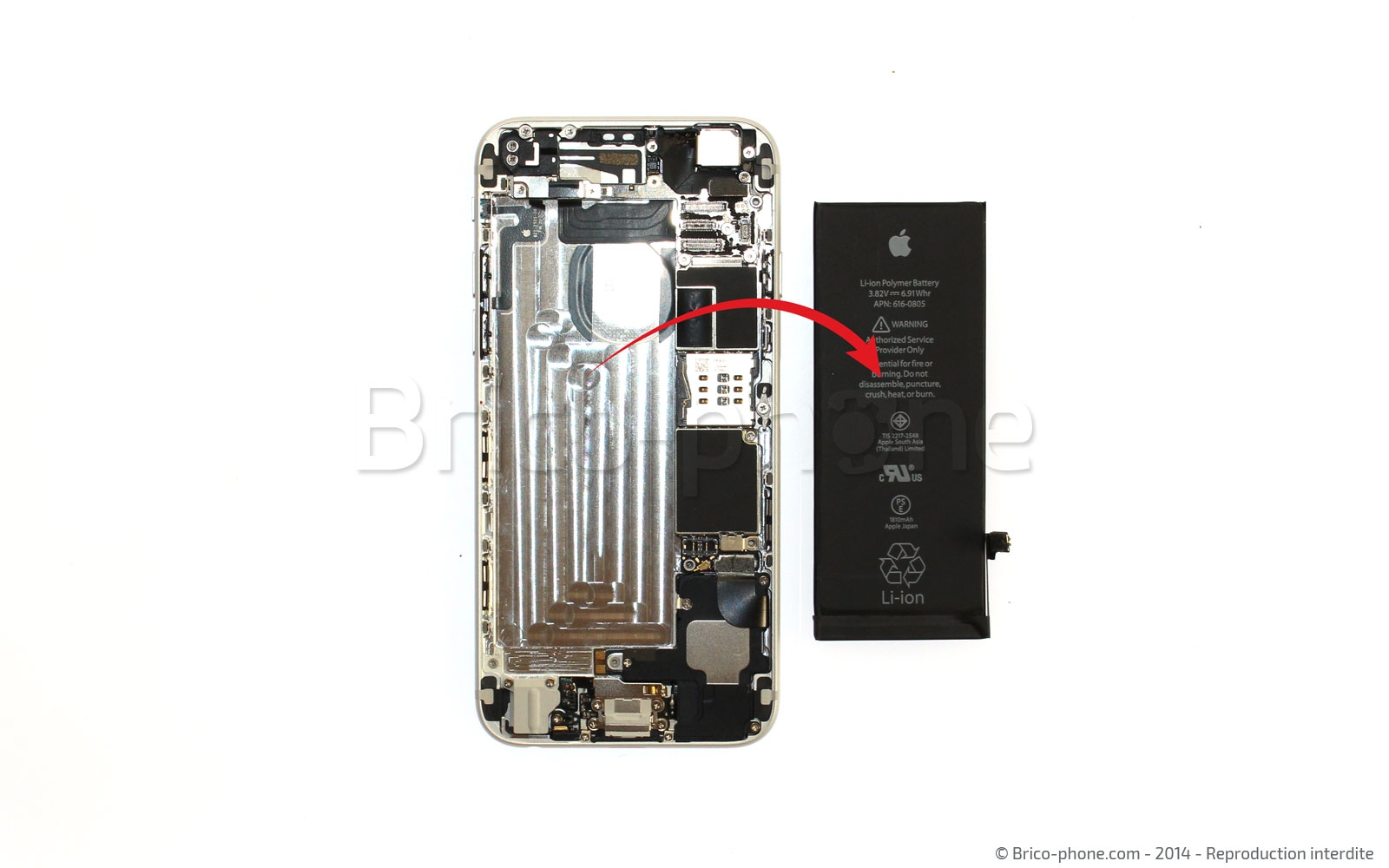

Etape 11 : Retirer la batterie
Si vous ressentez que la batterie n'est pas suffisamment décollée, utiliser une carte en plastique puis glisser la délicatement en dessous pour retirer la batterie.

La batterie est maintenant totalement libérée.
Etape 11 : Retirer la batterie
Etape 11 : Retirer la batterie
Etape 11 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

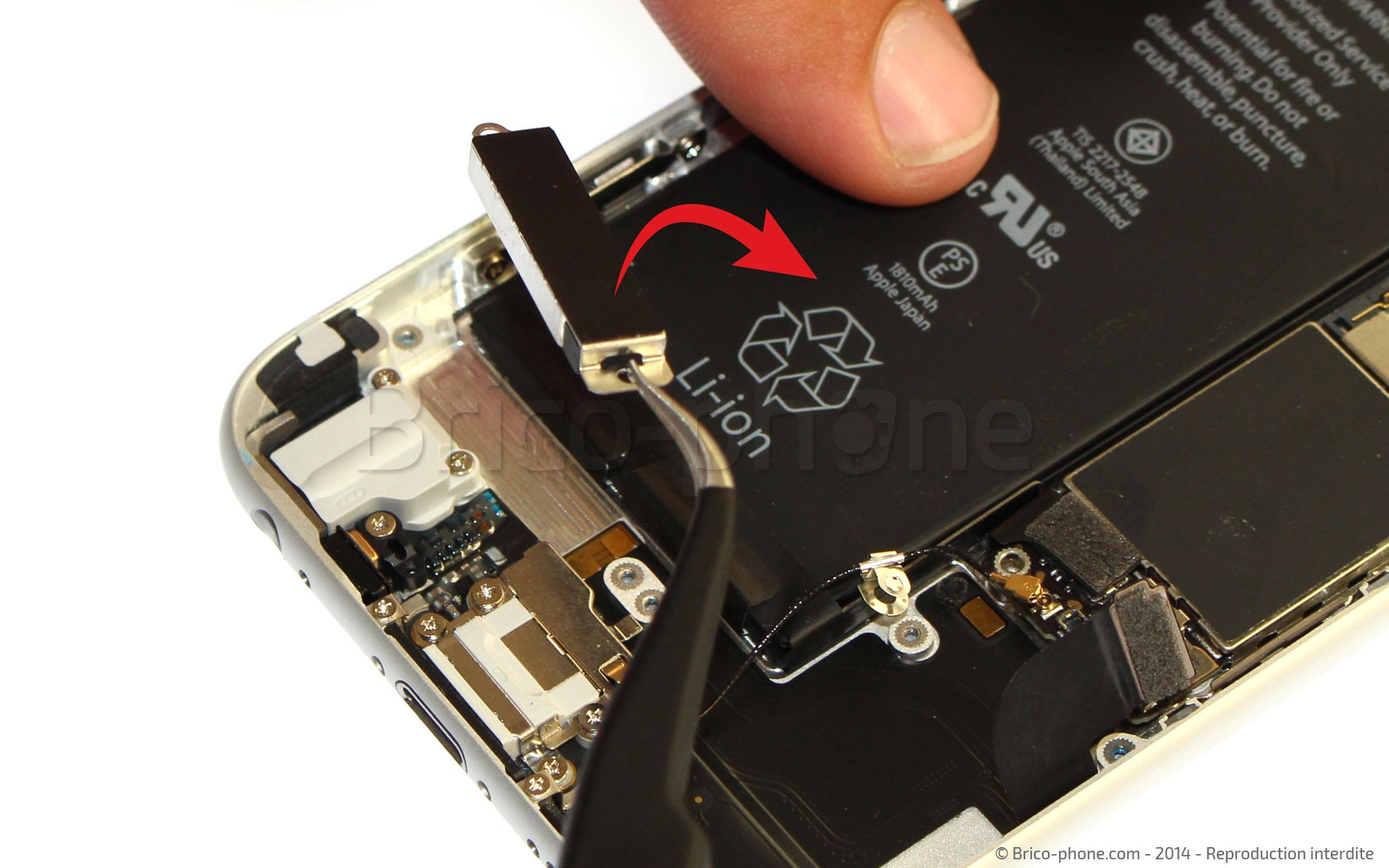

Etape 9 : Déconnecter les nappes Dock et GSM

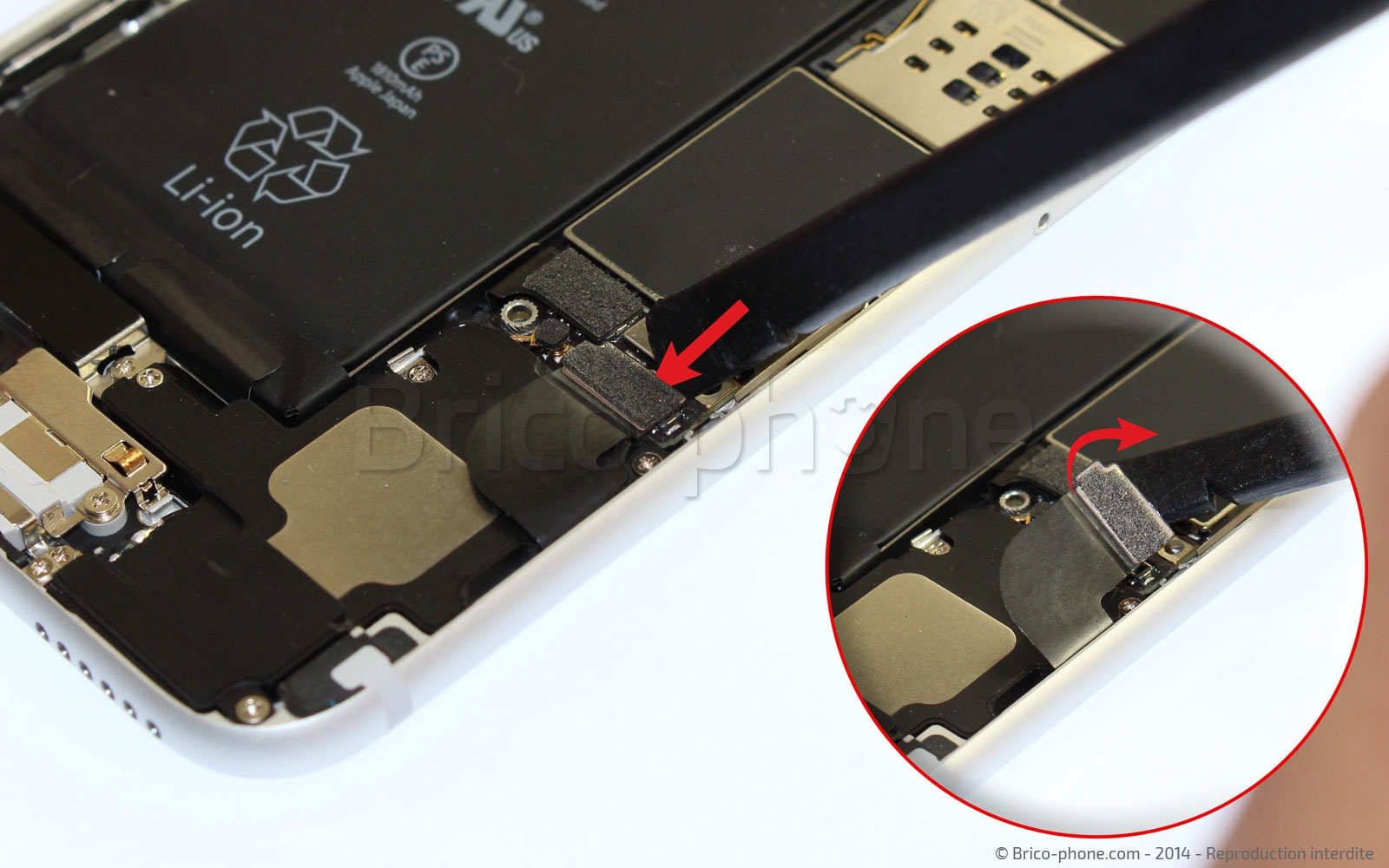

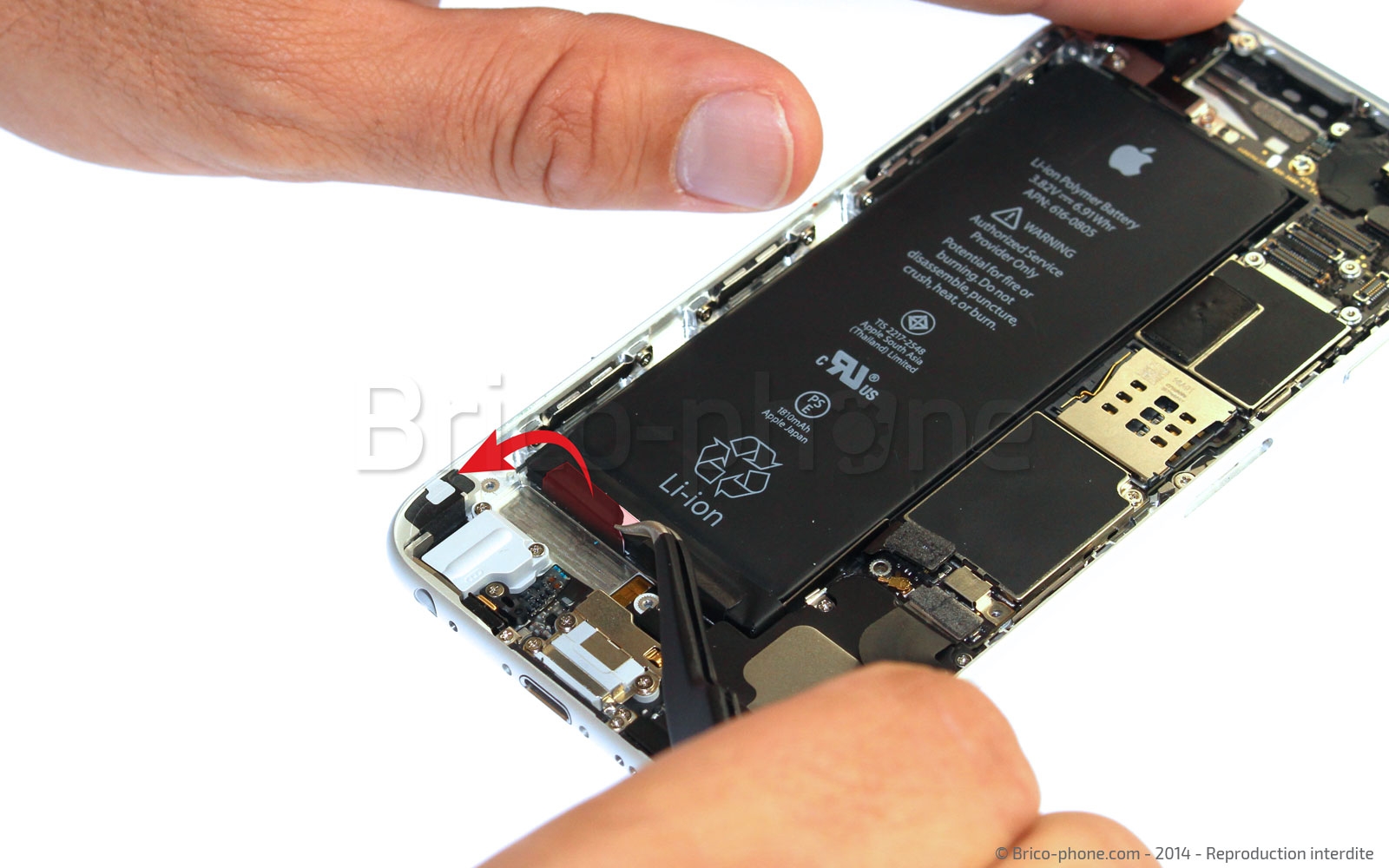

Prenez le levier nylon pour déconnecter premièrement la nappe du connecteur de charge puis ensuite le petit câble coaxial réseau.
Etape 9 : Déconnecter les nappes Dock et GSM
Etape 9 : Déconnecter les nappes Dock et GSM
Etape 9 : Déconnecter les nappes Dock et GSM
Outils du kit utilisés
Outils du kit utilisés

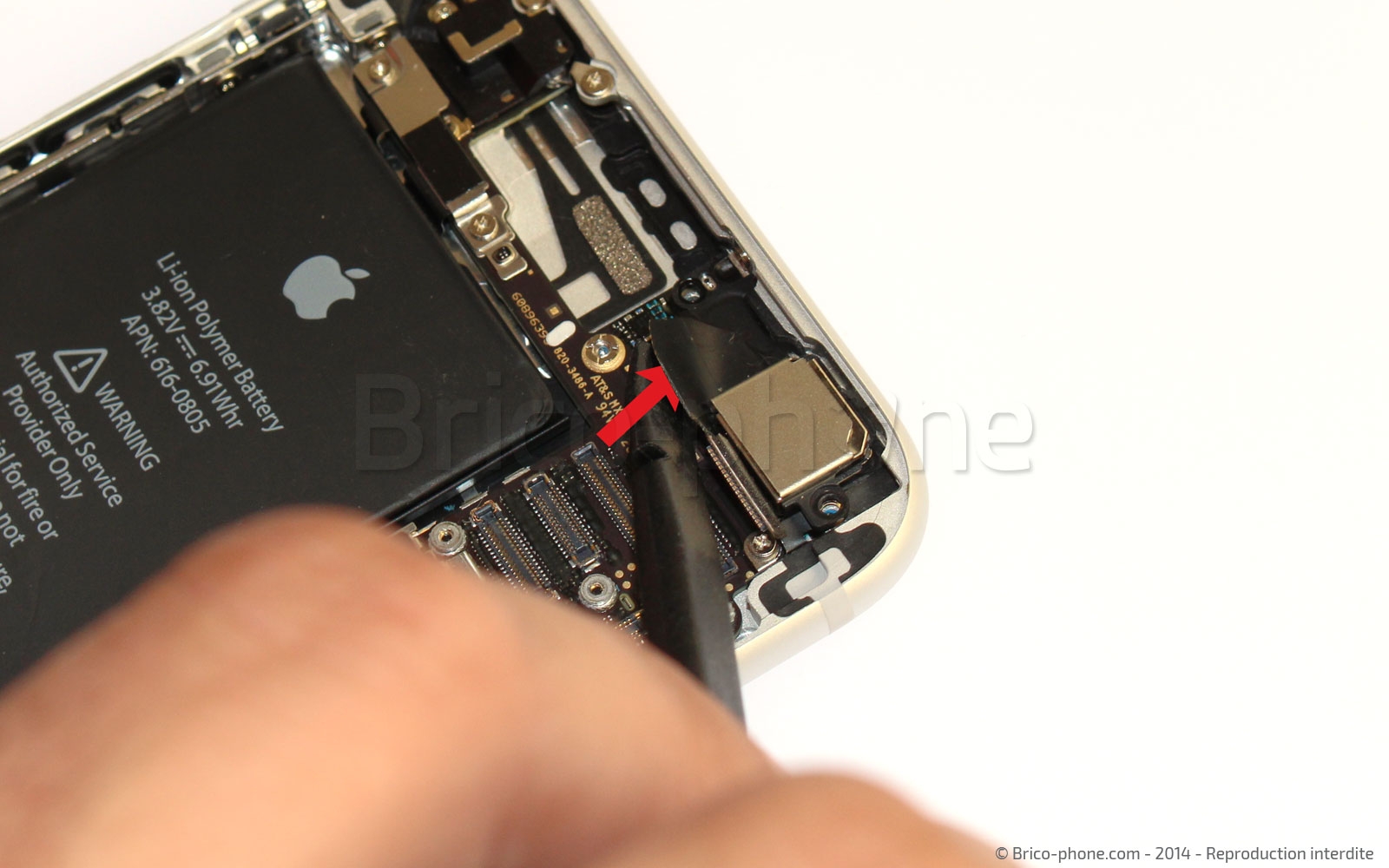

Etape 10 : Déconnecter la caméra arrière
Avec le levier nylon détachez le connecteur de la caméra arrière, puis procédez au décollage de sa nappe.
Etape 10 : Déconnecter la caméra arrière
Etape 10 : Déconnecter la caméra arrière
Etape 10 : Déconnecter la caméra arrière
Outils du kit utilisés
Outils du kit utilisés

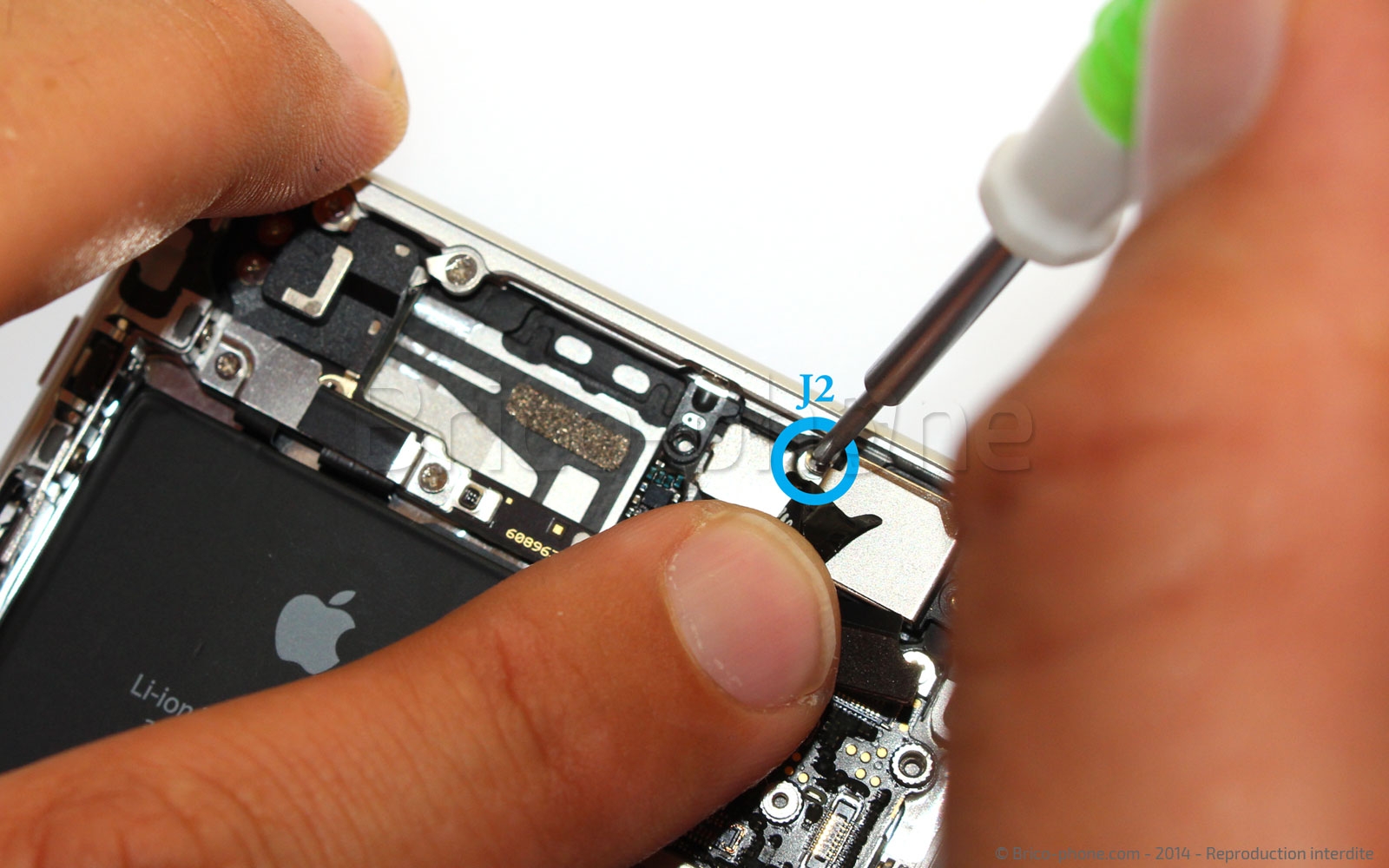

Etape 11 : Dévisser et retirer la caméra arrière

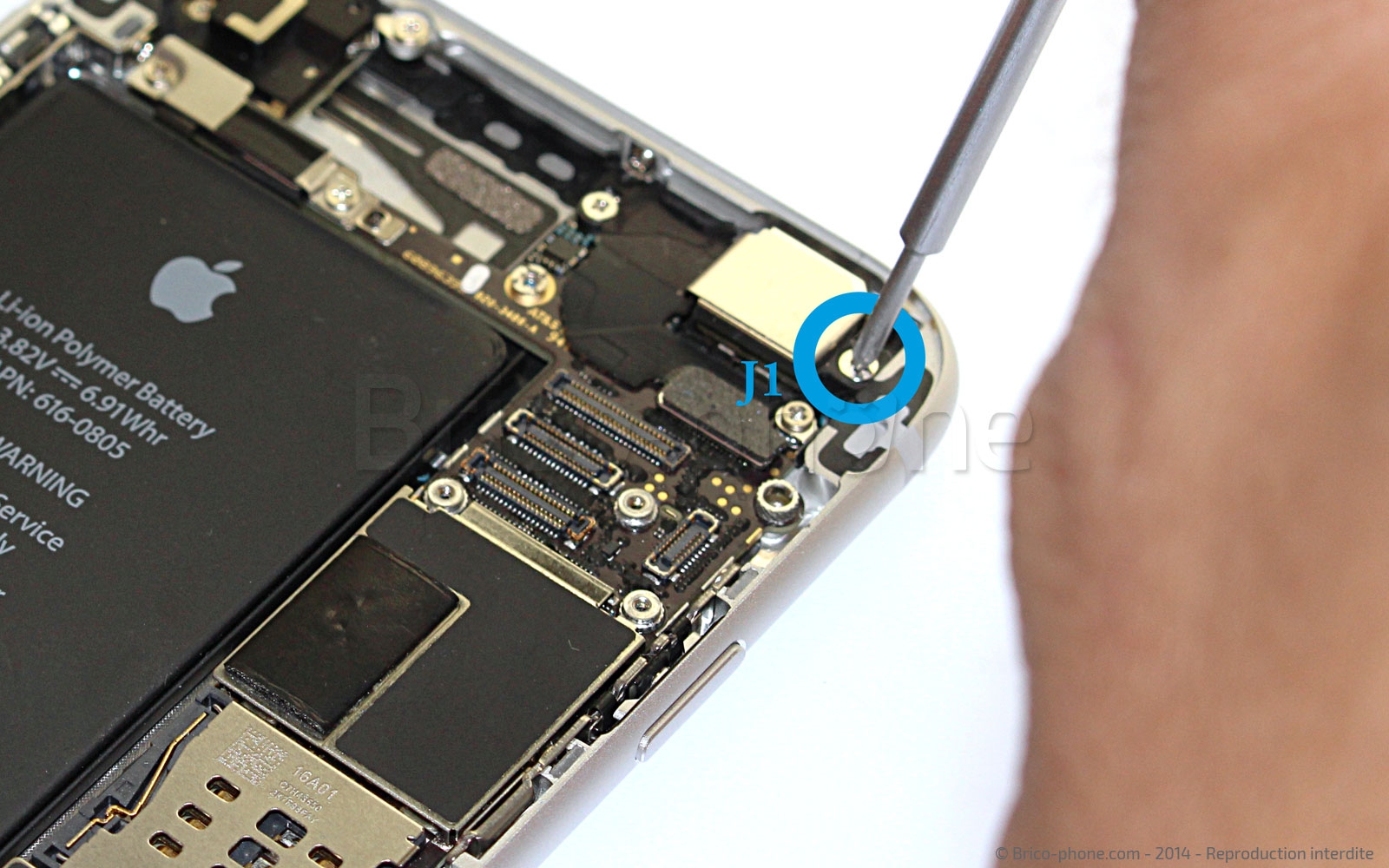

Commencez par dévisser la vis J1 avec le tournevis cruciforme.

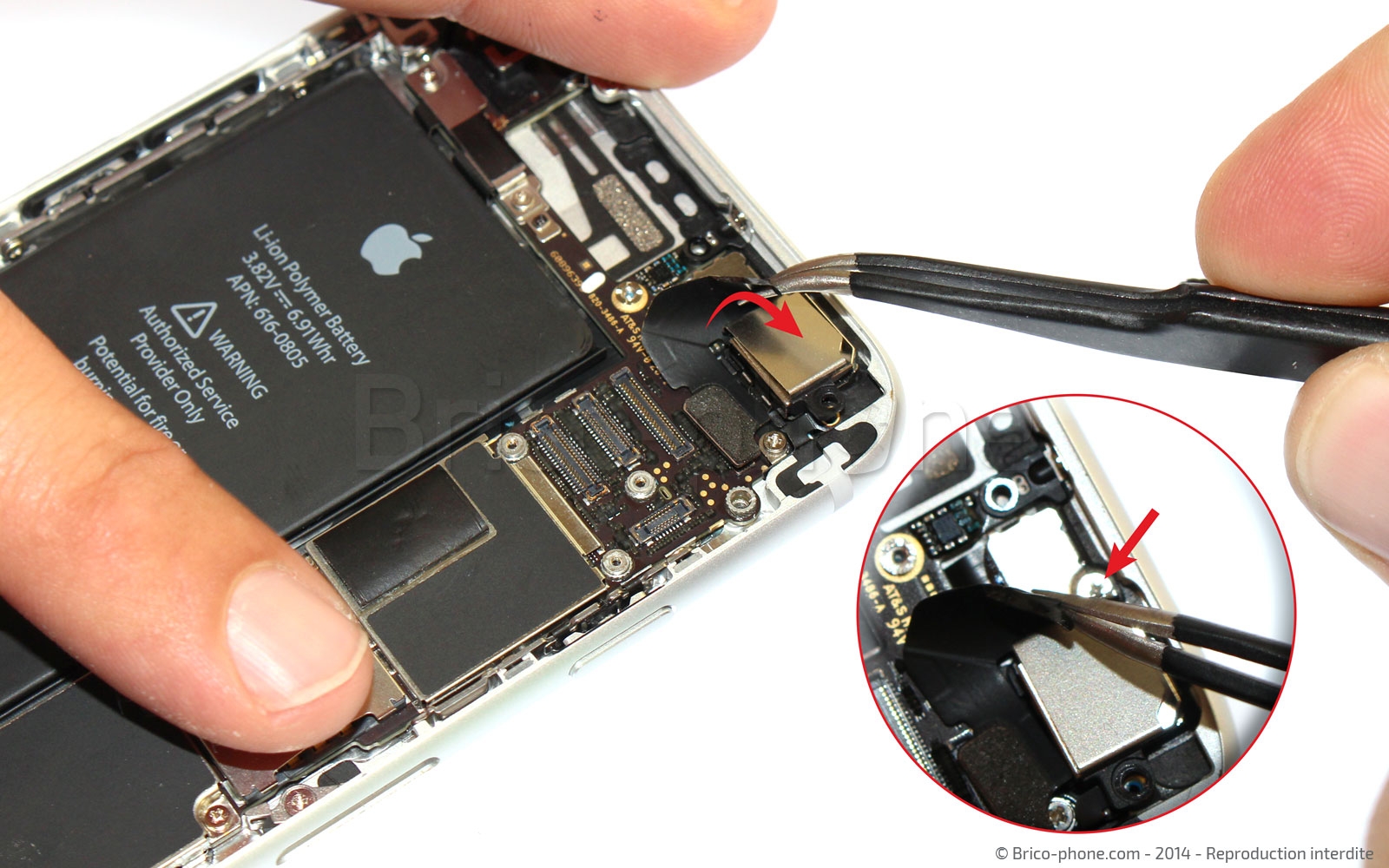

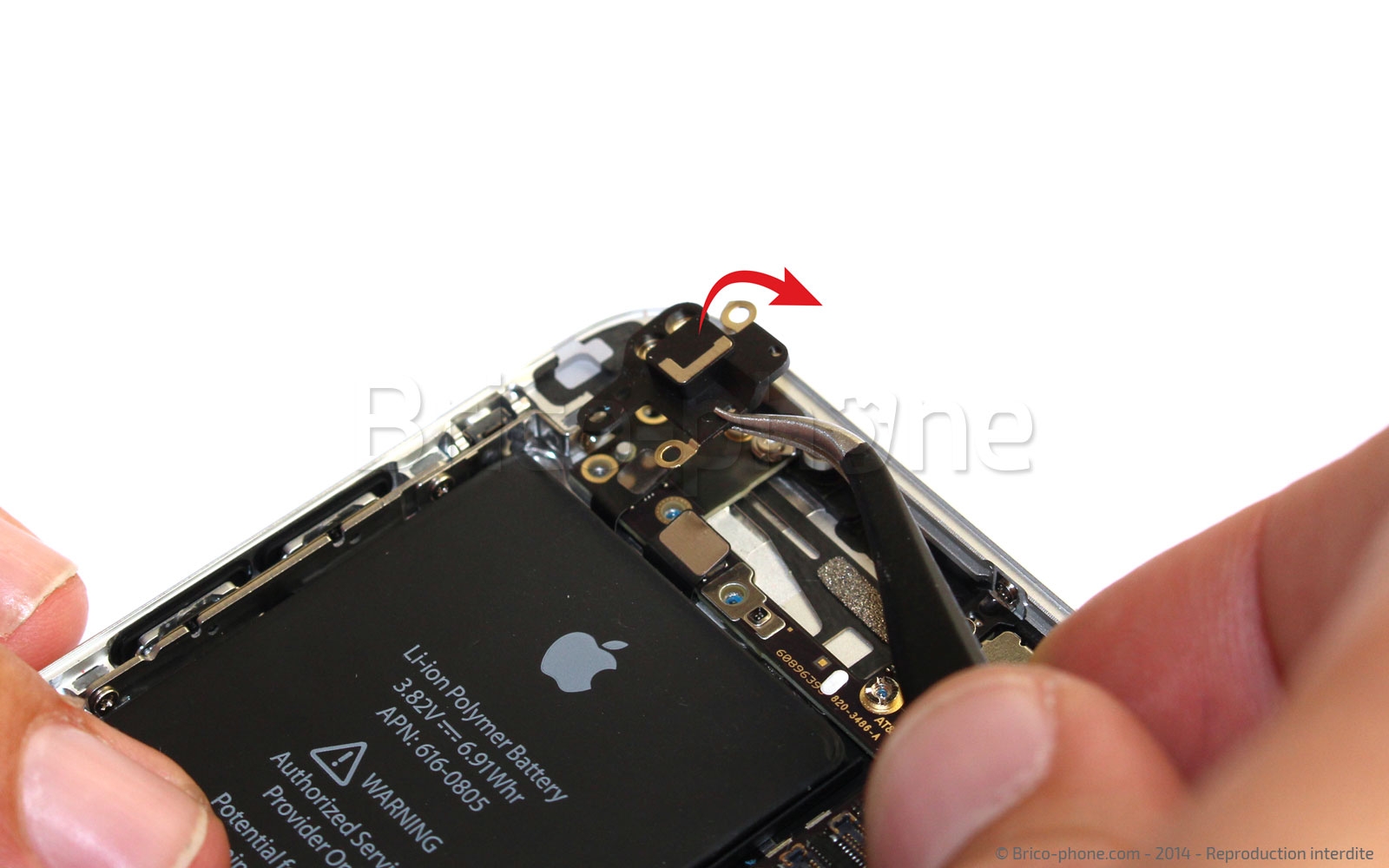

Utilisez ensuite la pincette pour relever délicatement la nappe et entrevoir la deuxième vis. Prenez à nouveau le tournevis cruciforme pour la retirer.

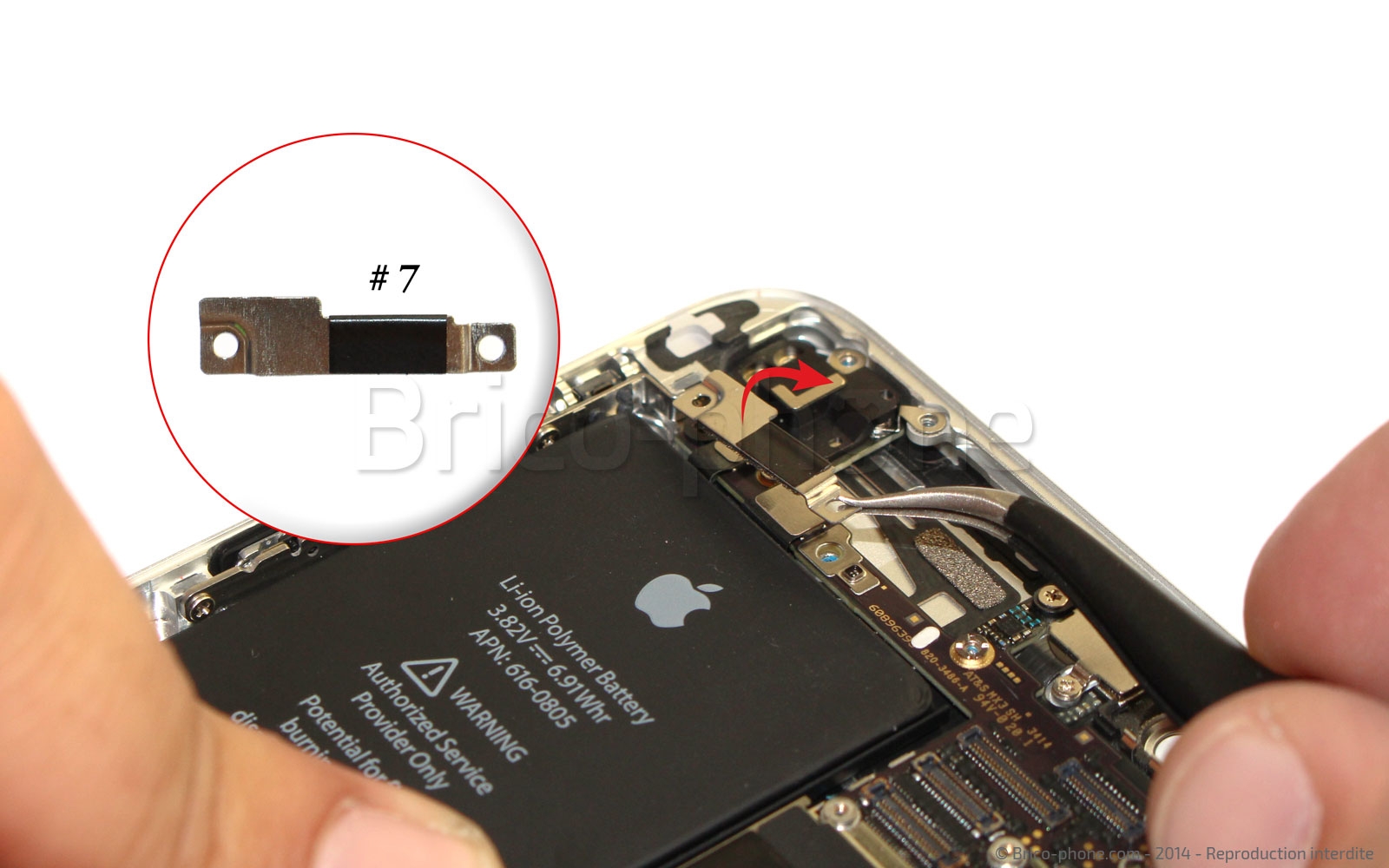

Enfin, munissez-vous de la pincette pour extraire la caméra ainsi que sa plaquette de protection #11
Etape 11 : Dévisser et retirer la caméra arrière
Etape 11 : Dévisser et retirer la caméra arrière
Etape 11 : Dévisser et retirer la caméra arrière
Etape 11 : Dévisser et retirer la caméra arrière
Etape 11 : Dévisser et retirer la caméra arrière
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €

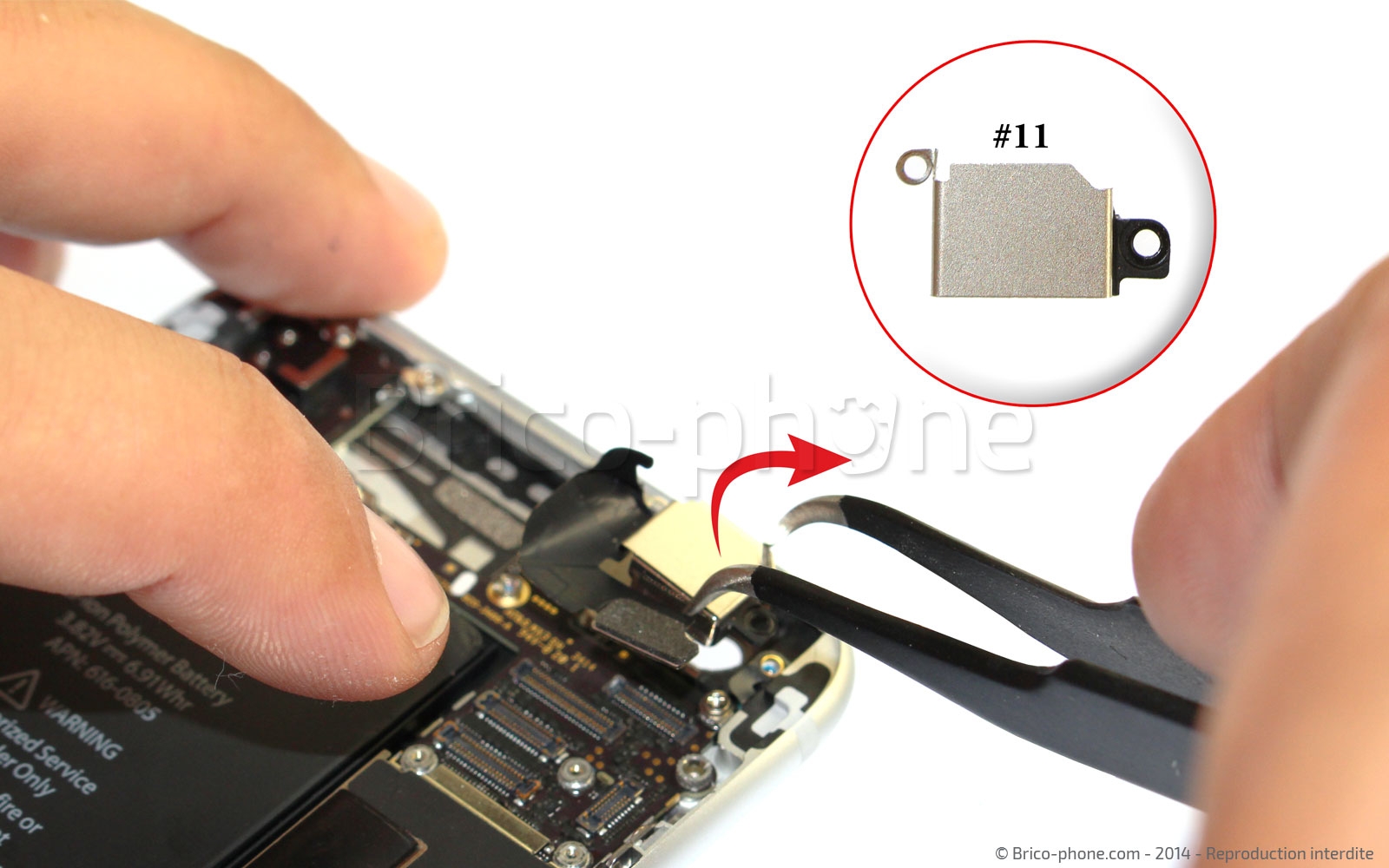

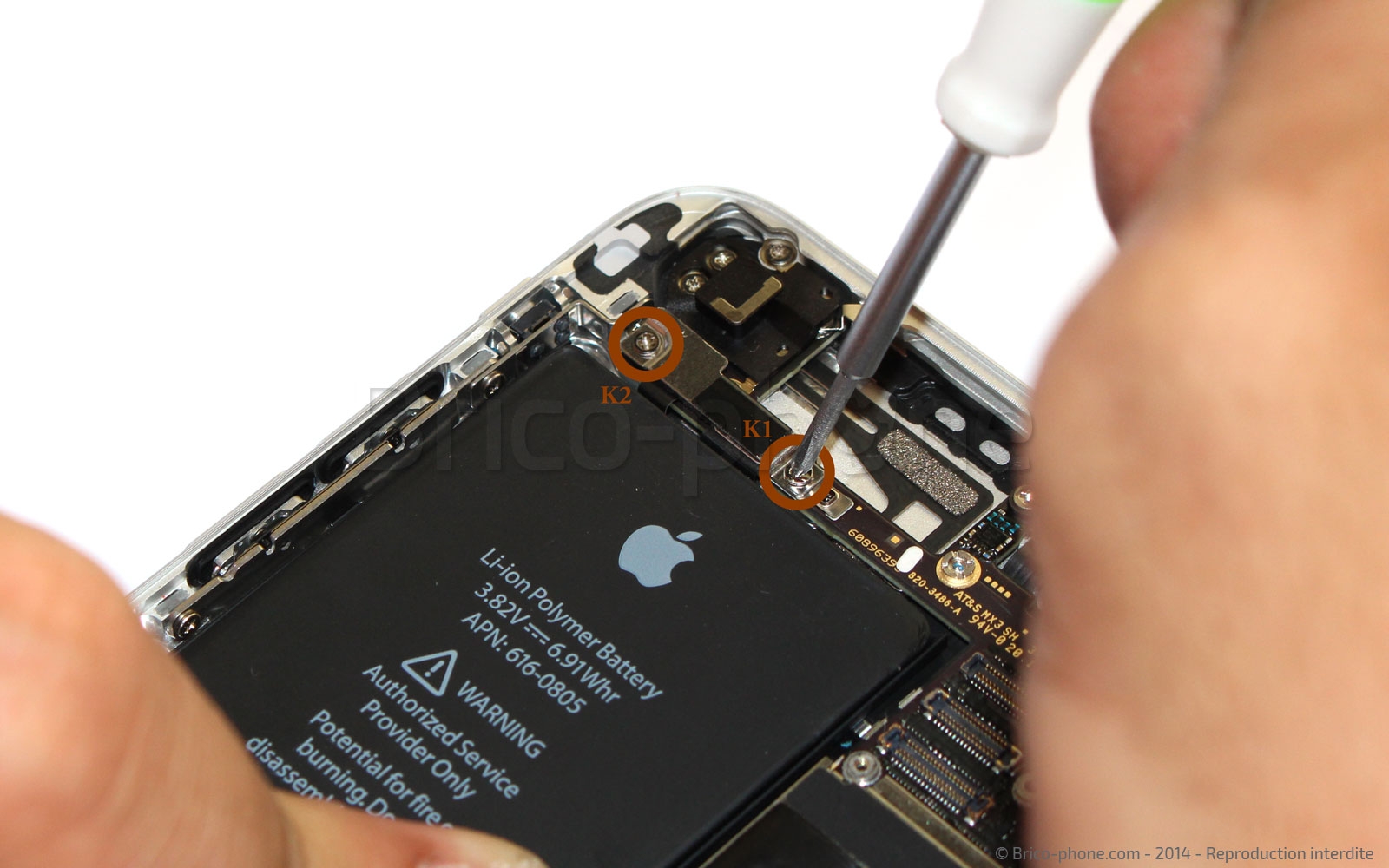

Etape 12 : Retirer la plaquette de protection du cache WiFi
Enlevez avec le tournevis cruciforme les vis K1 et K2.

Munissez vous ensuite de la pincette pour extraire la plaquette.
Etape 12 : Retirer la plaquette de protection du cache WiFi
Etape 12 : Retirer la plaquette de protection du cache WiFi
Etape 12 : Retirer la plaquette de protection du cache WiFi
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 13 : Retirer le cache WiFi

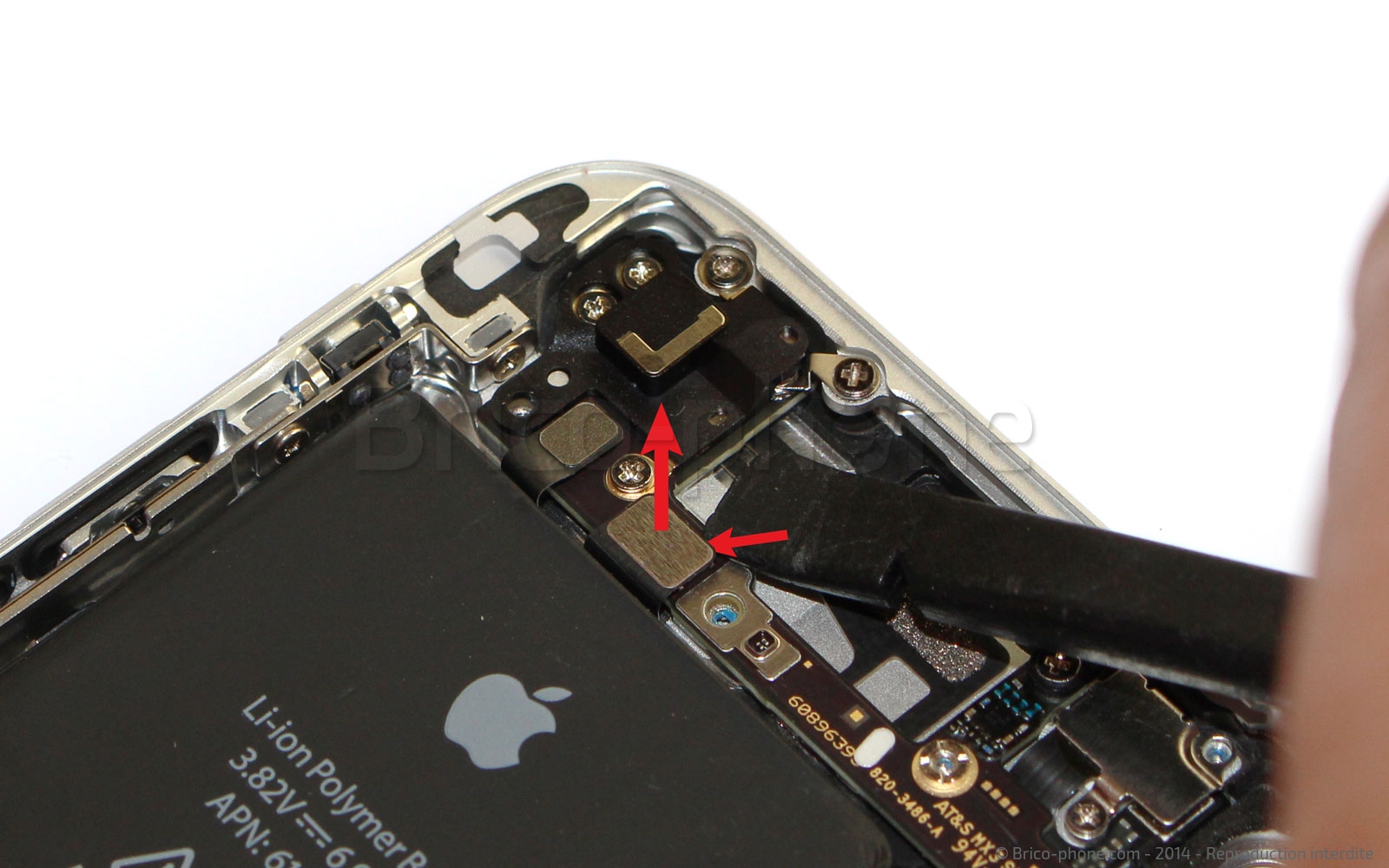

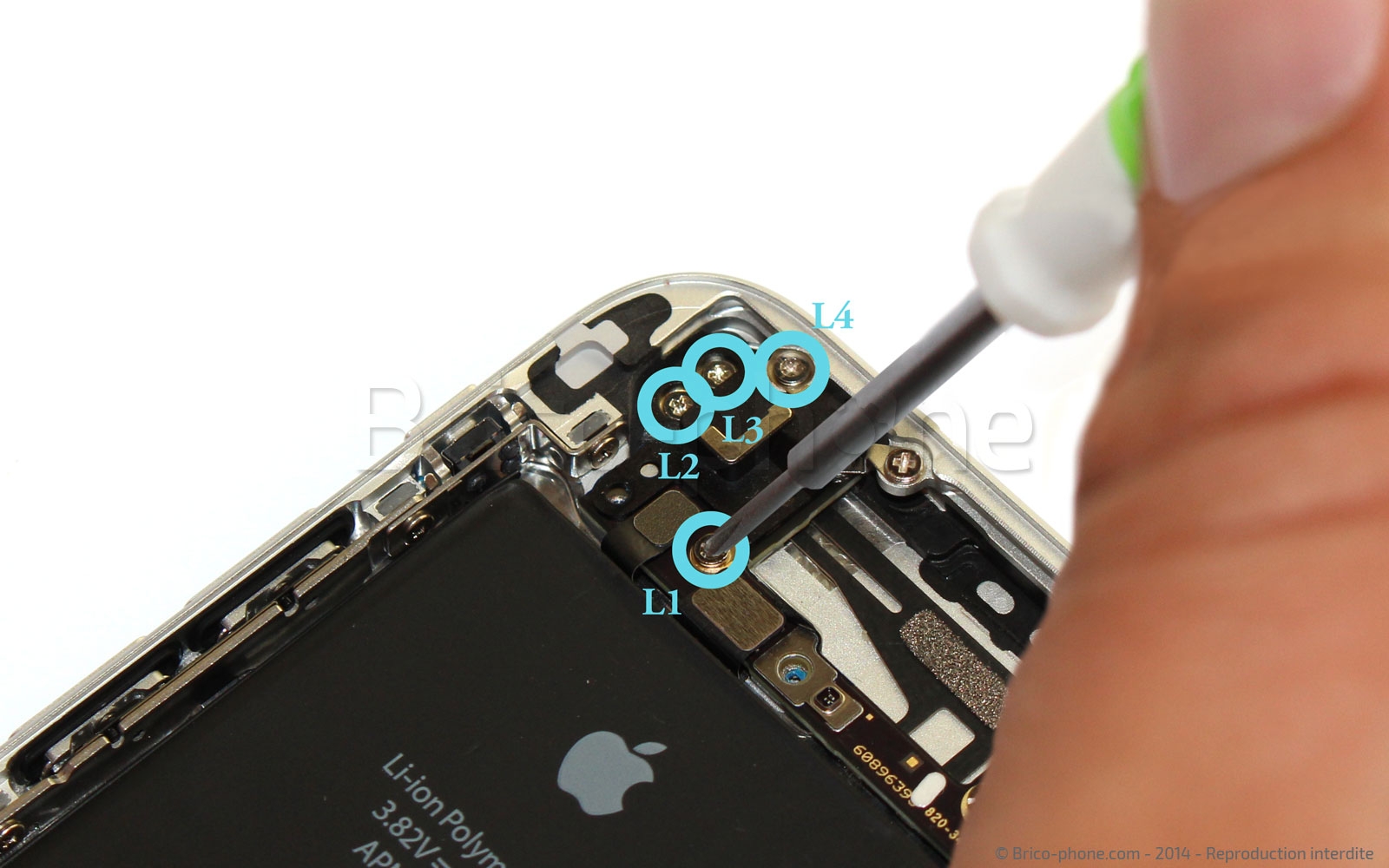

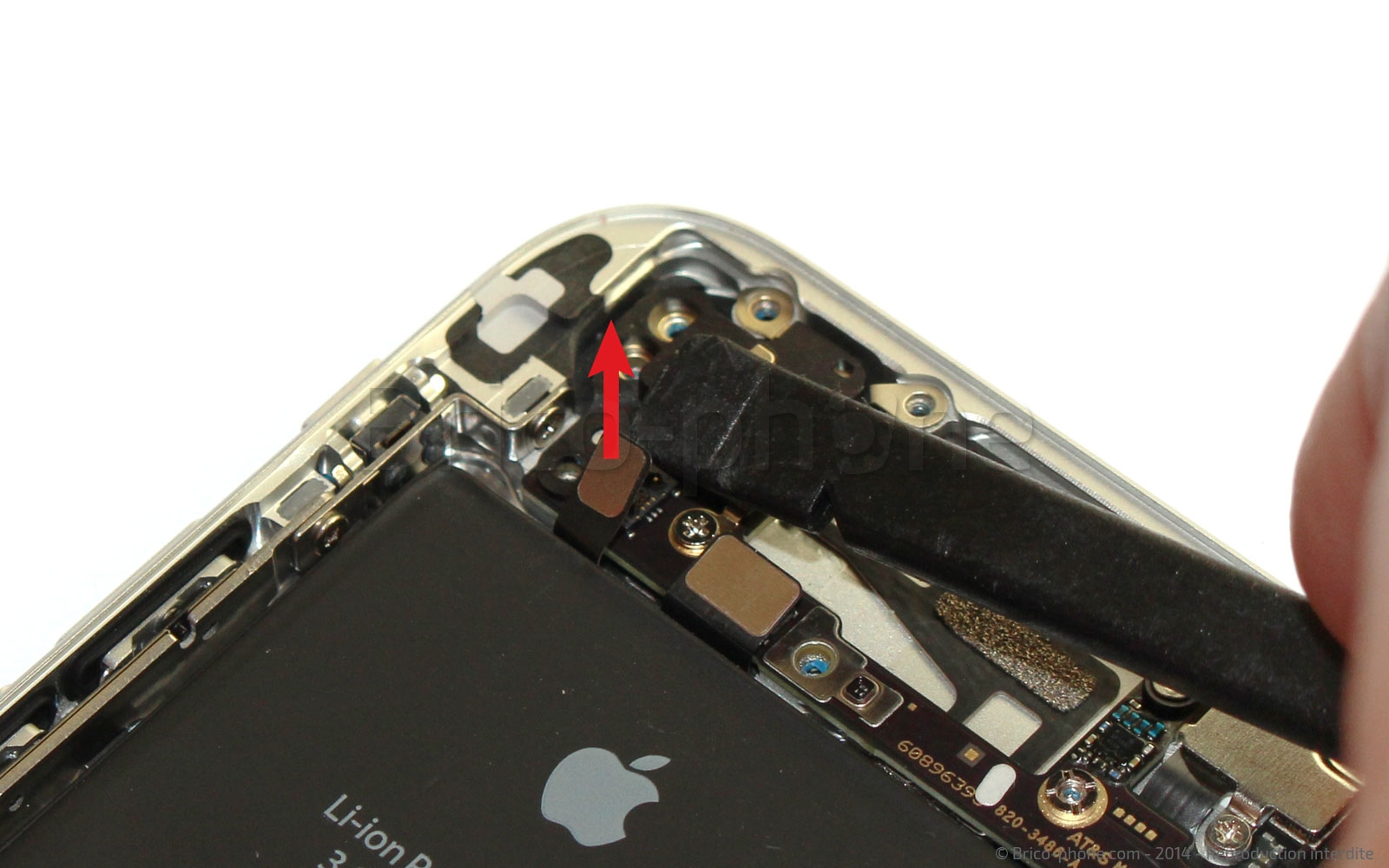

Dévissez les quatre vis L1 à L4 avec le tournevis cruciforme. Prenez ensuite la pincette pour ôter le cache WiFi.

Vous avez à présent terminé, vous pouvez procéder au remplacement de cette pièce puis au remontage en parcourant simplement ce tutoriel dans l'autre sens.
Etape 13 : Retirer le cache WiFi
Etape 13 : Retirer le cache WiFi
Etape 13 : Retirer le cache WiFi
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 14 : Déconnecter les nappes Power et Volume

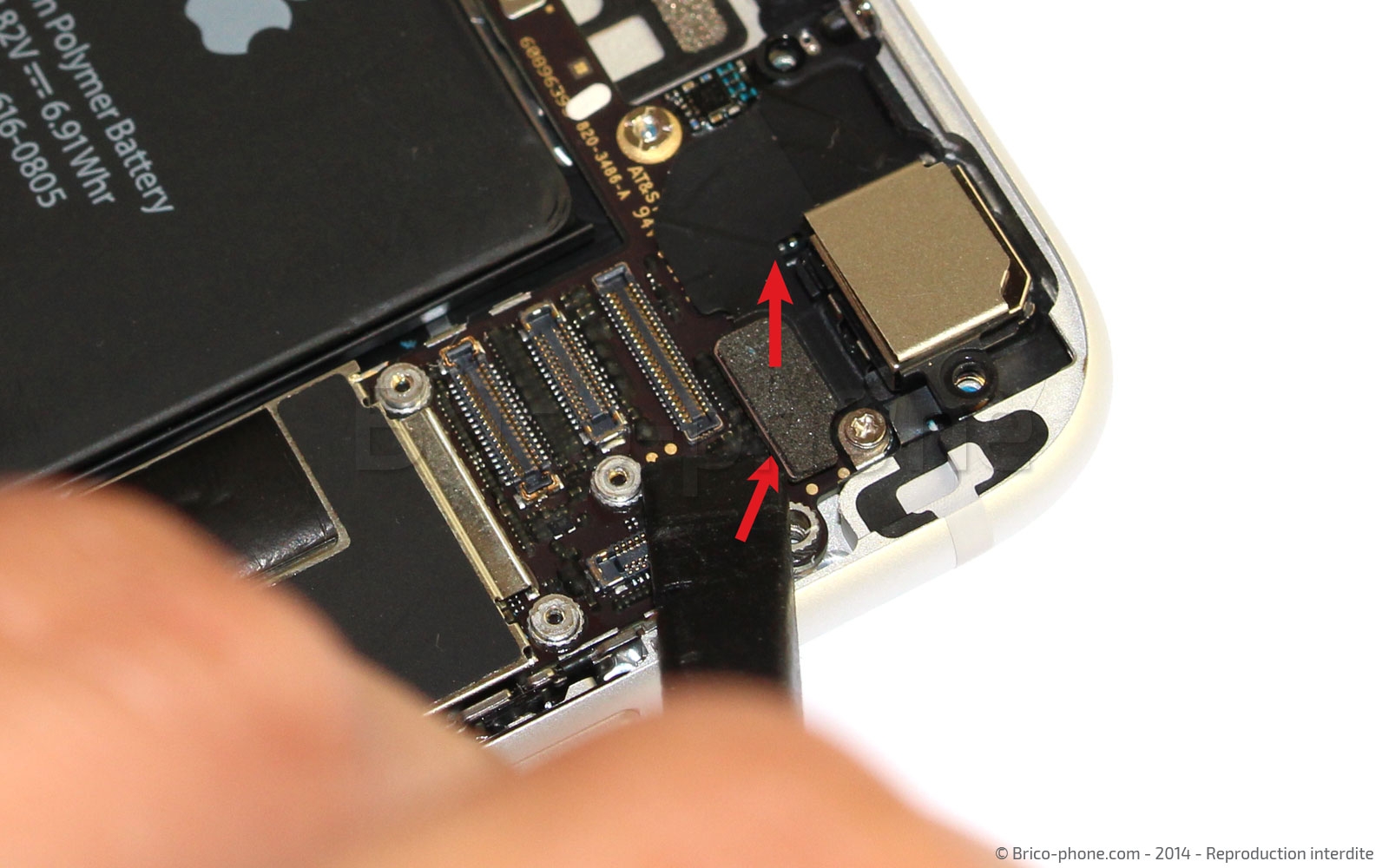

Utilisez le levier nylon pour déconnecter d'abord la nappe Power puis ensuite la nappe des boutons volume.
Etape 14 : Déconnecter les nappes Power et Volume
Etape 14 : Déconnecter les nappes Power et Volume
Etape 14 : Déconnecter les nappes Power et Volume
Outils du kit utilisés
Outils du kit utilisés

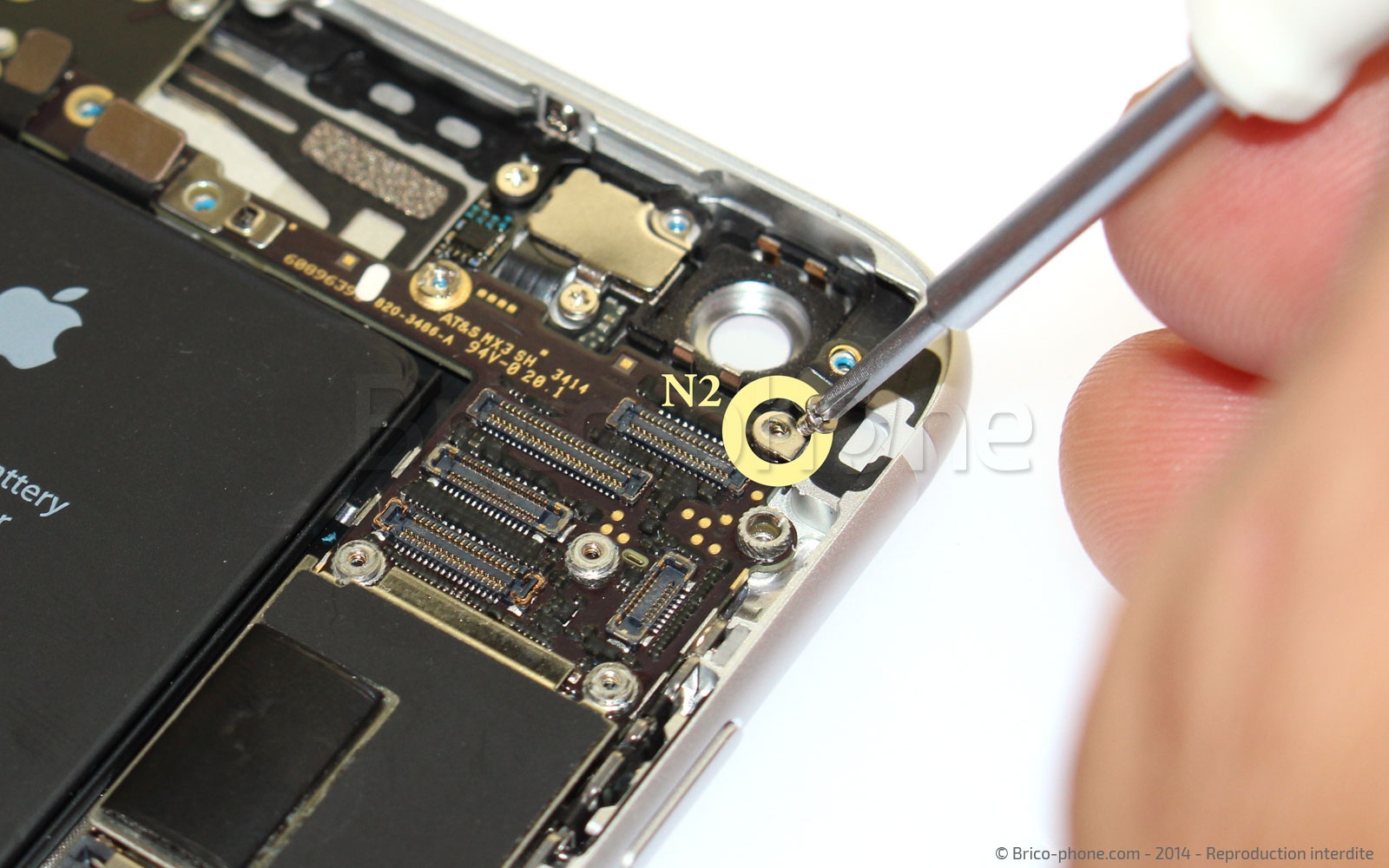

Etape 15 : Dévisser la carte mère

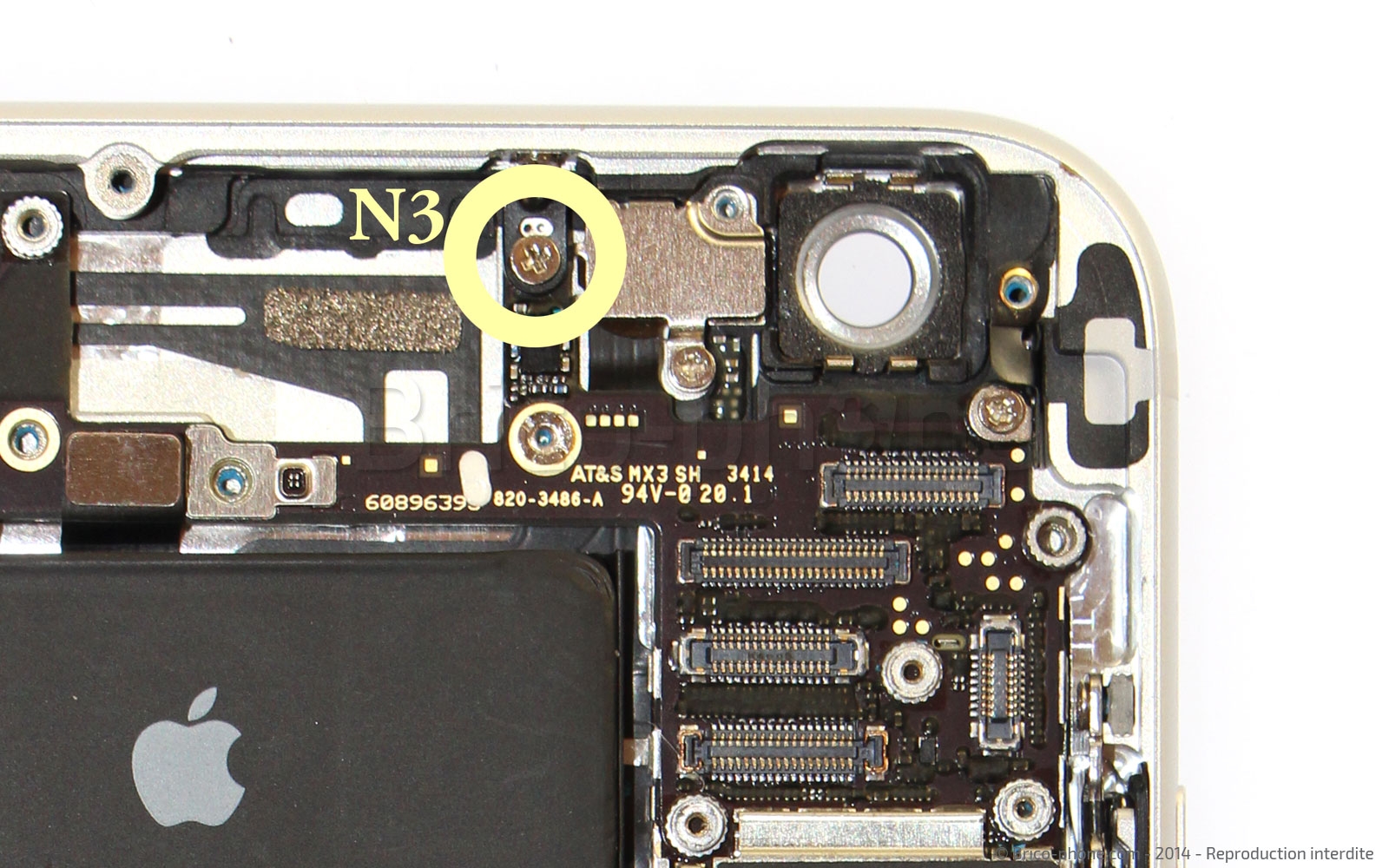

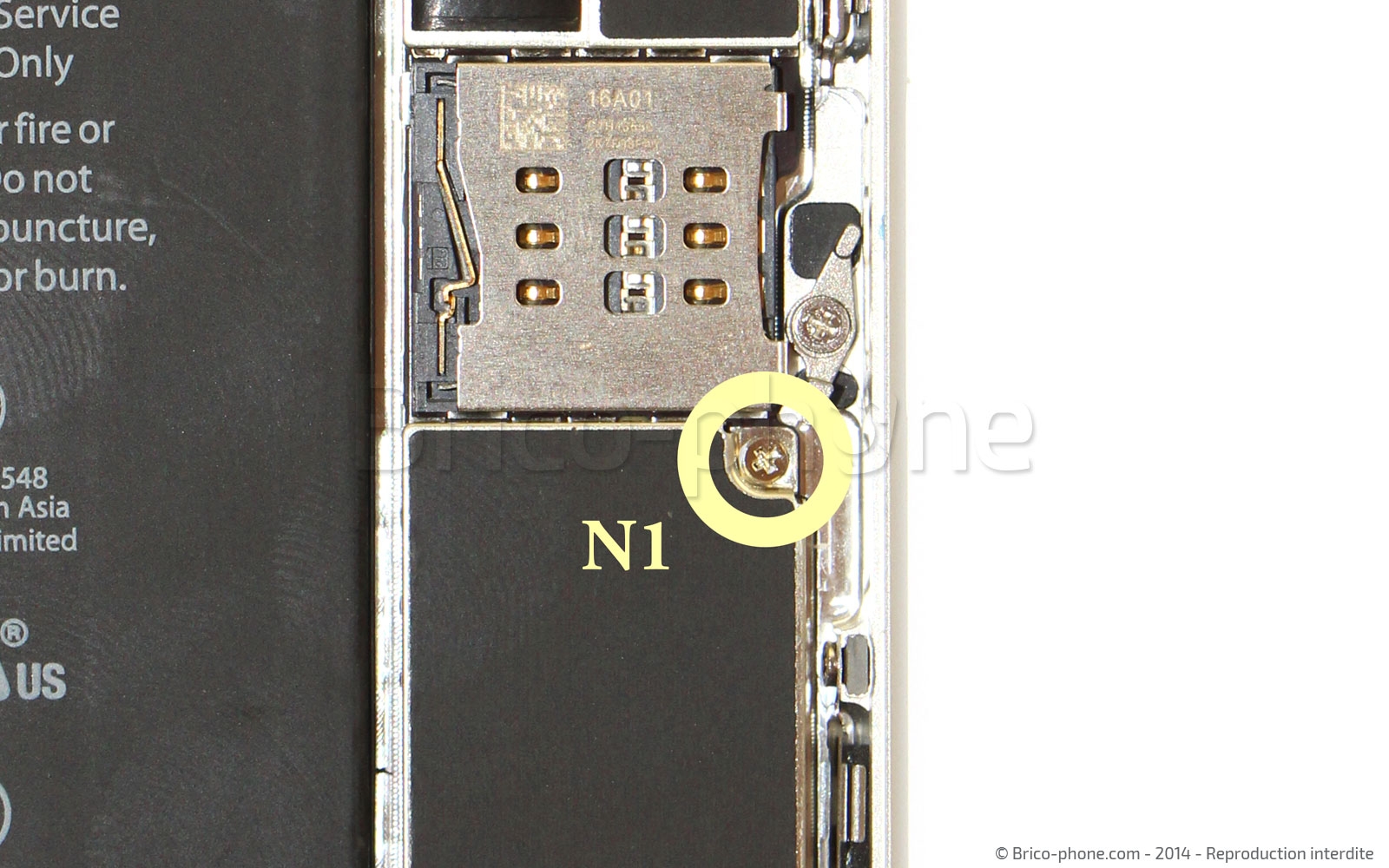

Commencez par retirer les vis N1, N2 puis N3 avec le tournevis cruciforme.

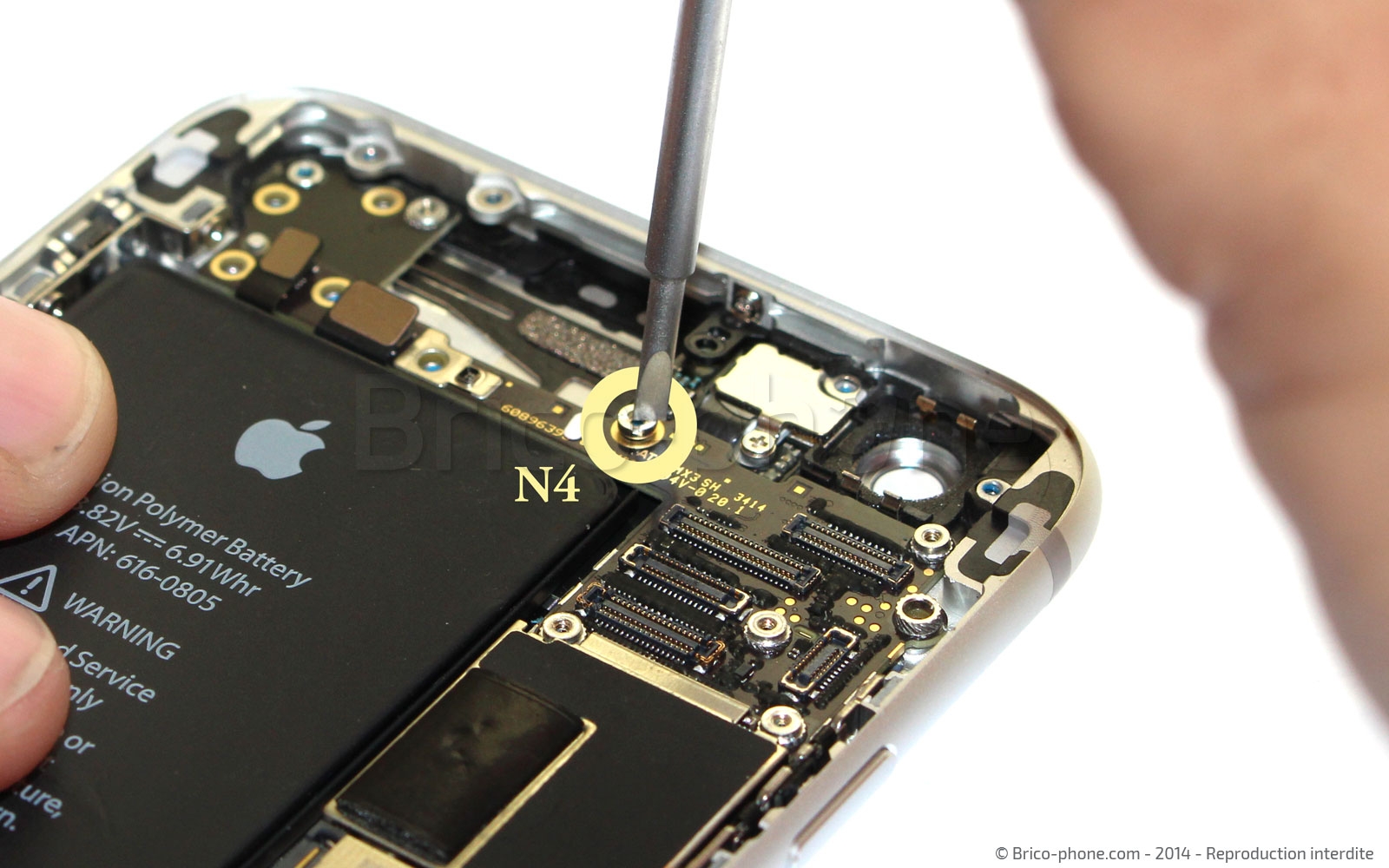

Saisissez cette fois-ci le tournevis plat pour enlever la vis N4.
Etape 15 : Dévisser la carte mère
Etape 15 : Dévisser la carte mère
Etape 15 : Dévisser la carte mère
Etape 15 : Dévisser la carte mère
Etape 15 : Dévisser la carte mère
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Tournevis Professionnel Plat 2.0
12,90 €

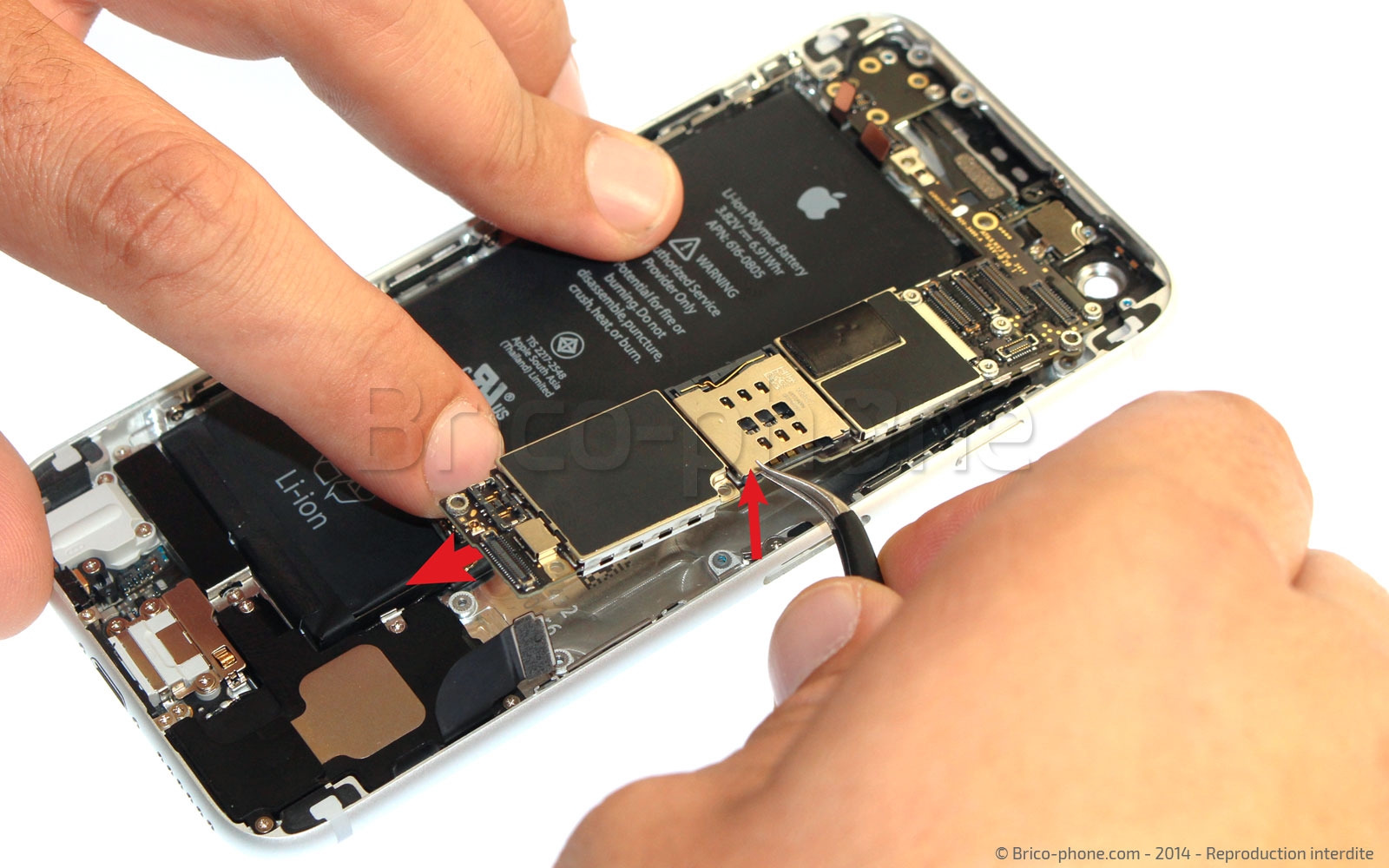

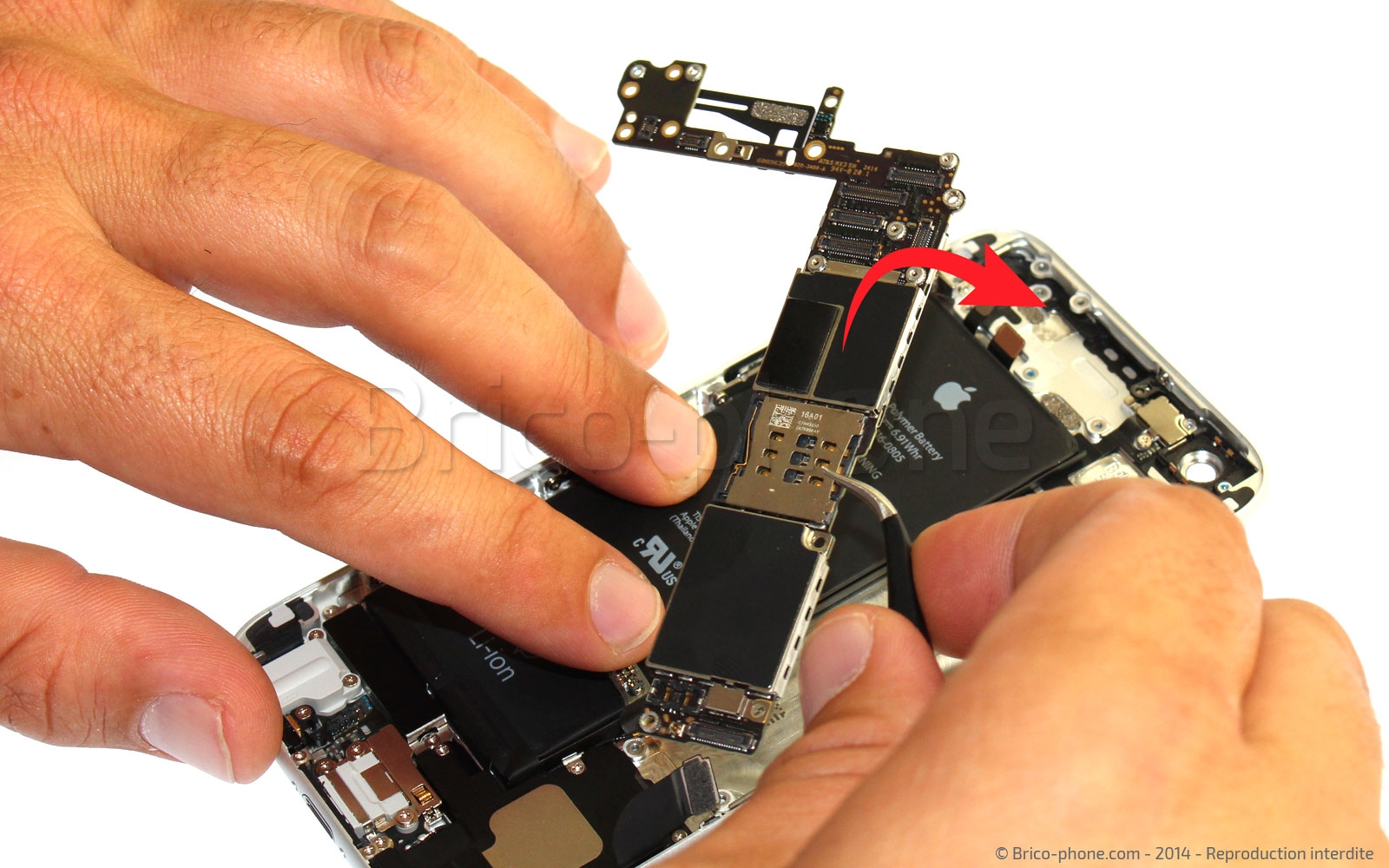

Etape 16 : Retirer la carte mère

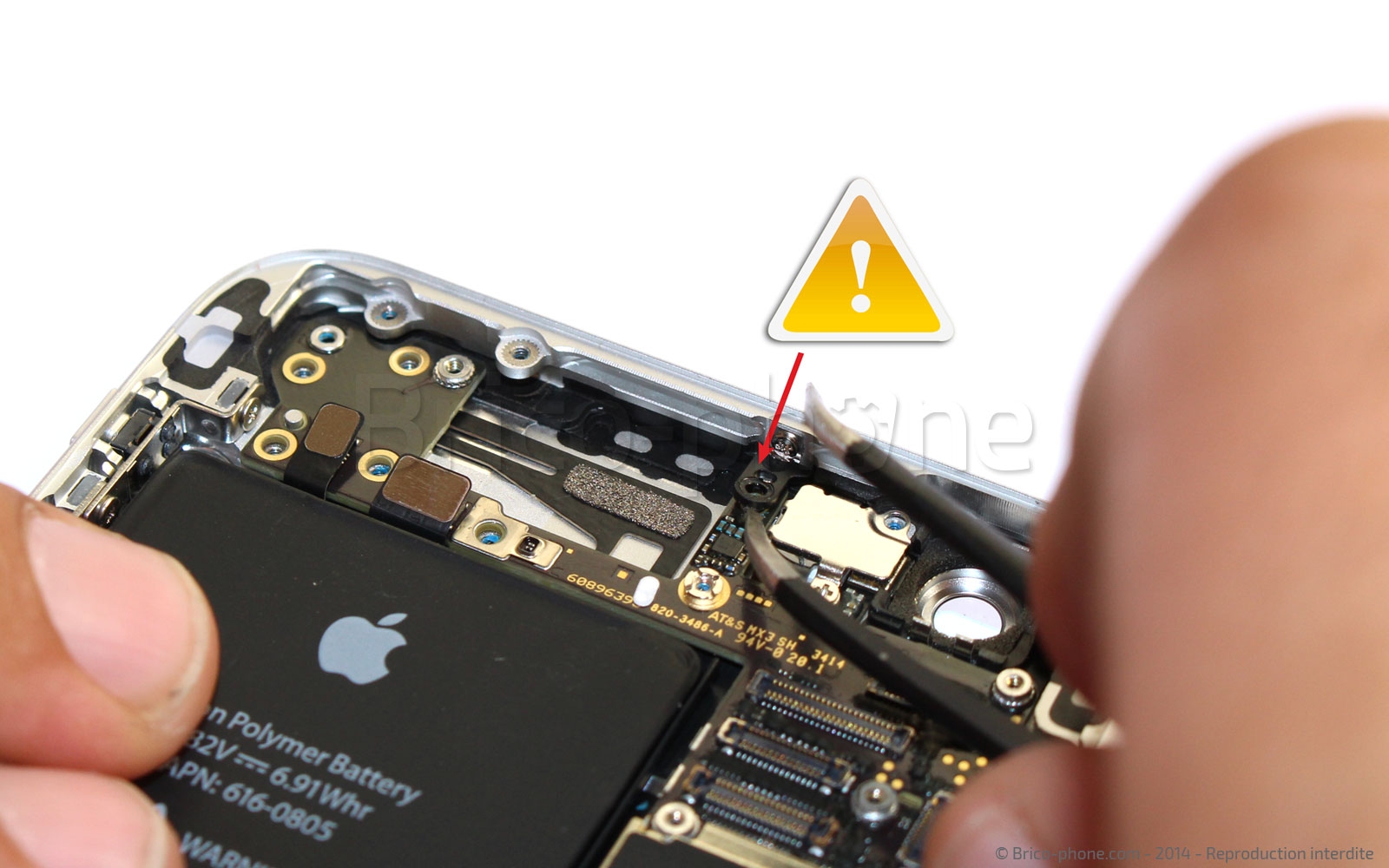

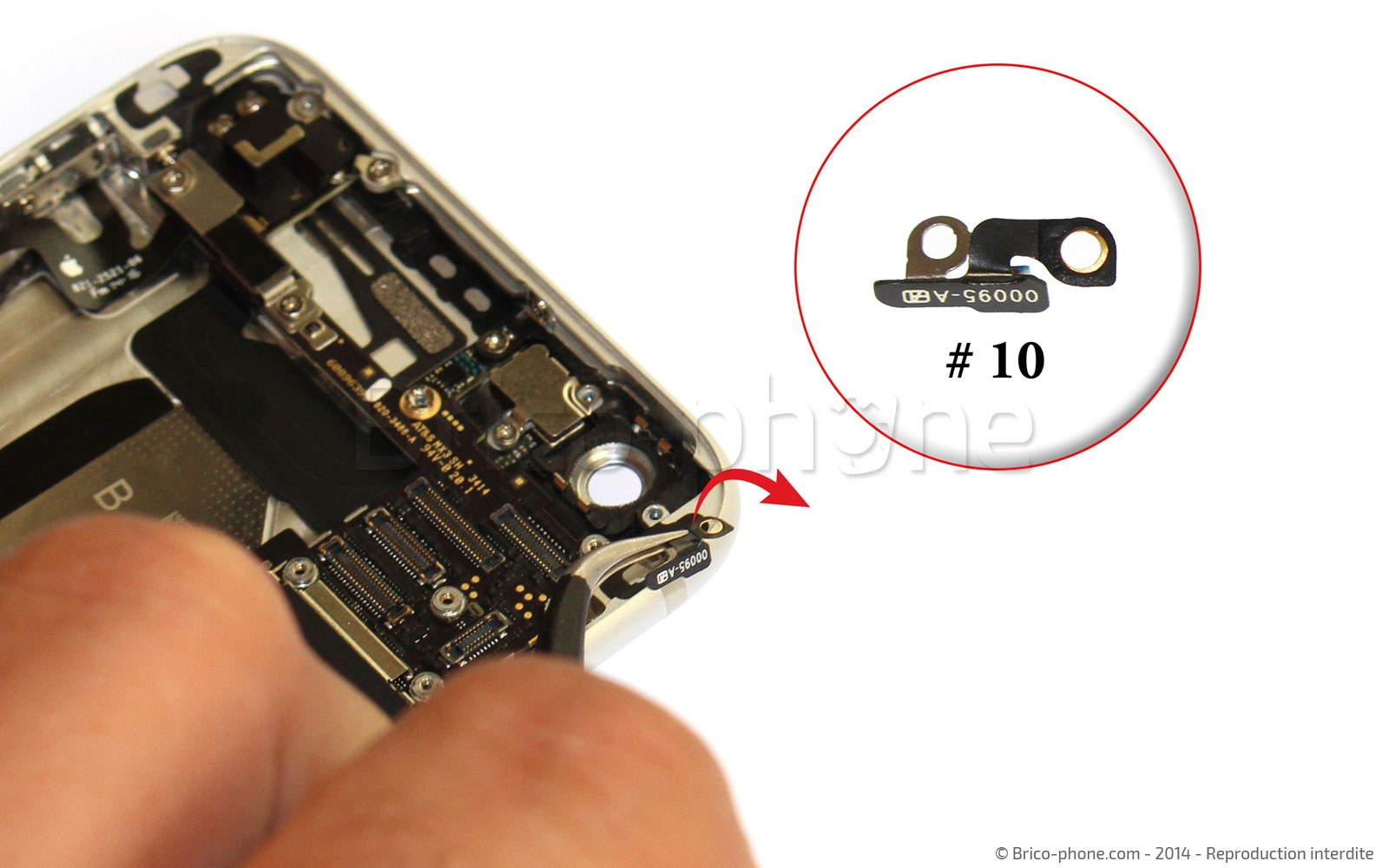

Prenez la pincette et délogez le petit élément #10 qui se situe sur le bord du châssis.

Avant de soulever la carte mère, faite attention à l'élément en plastique noir qui passe haut dessus de celle-ci. Vous pouvez faire levier délicatement avec la pincette sur cette attache mais sans forcer au risque de la casser.

Lever légèrement la carte mère depuis le bas puis tirez la vers vous afin de la déloger intégralement.
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Etape 16 : Retirer la carte mère
Outils du kit utilisés
Outils du kit utilisés

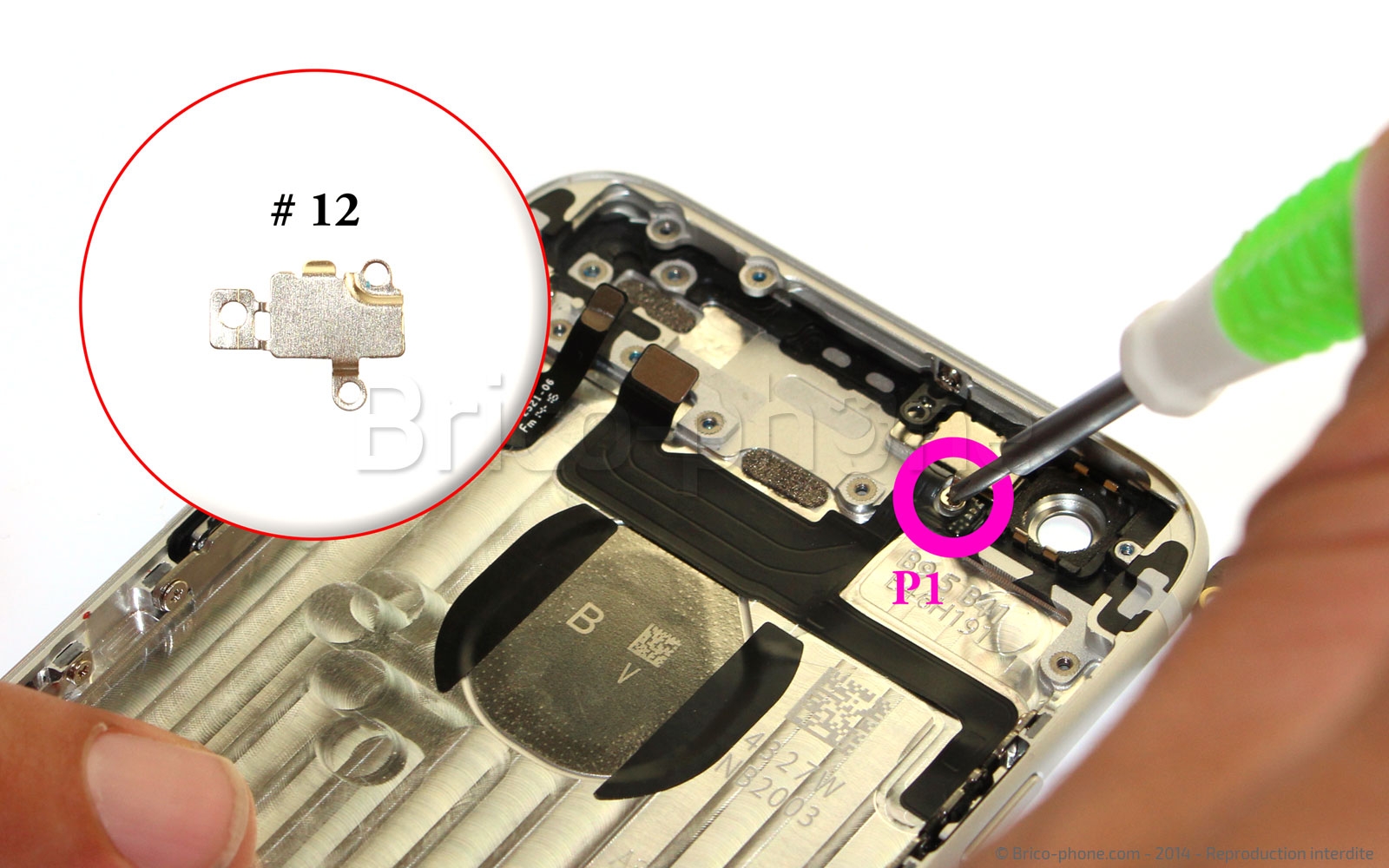

Etape 17 : Dévissez la nappe du bouton Power

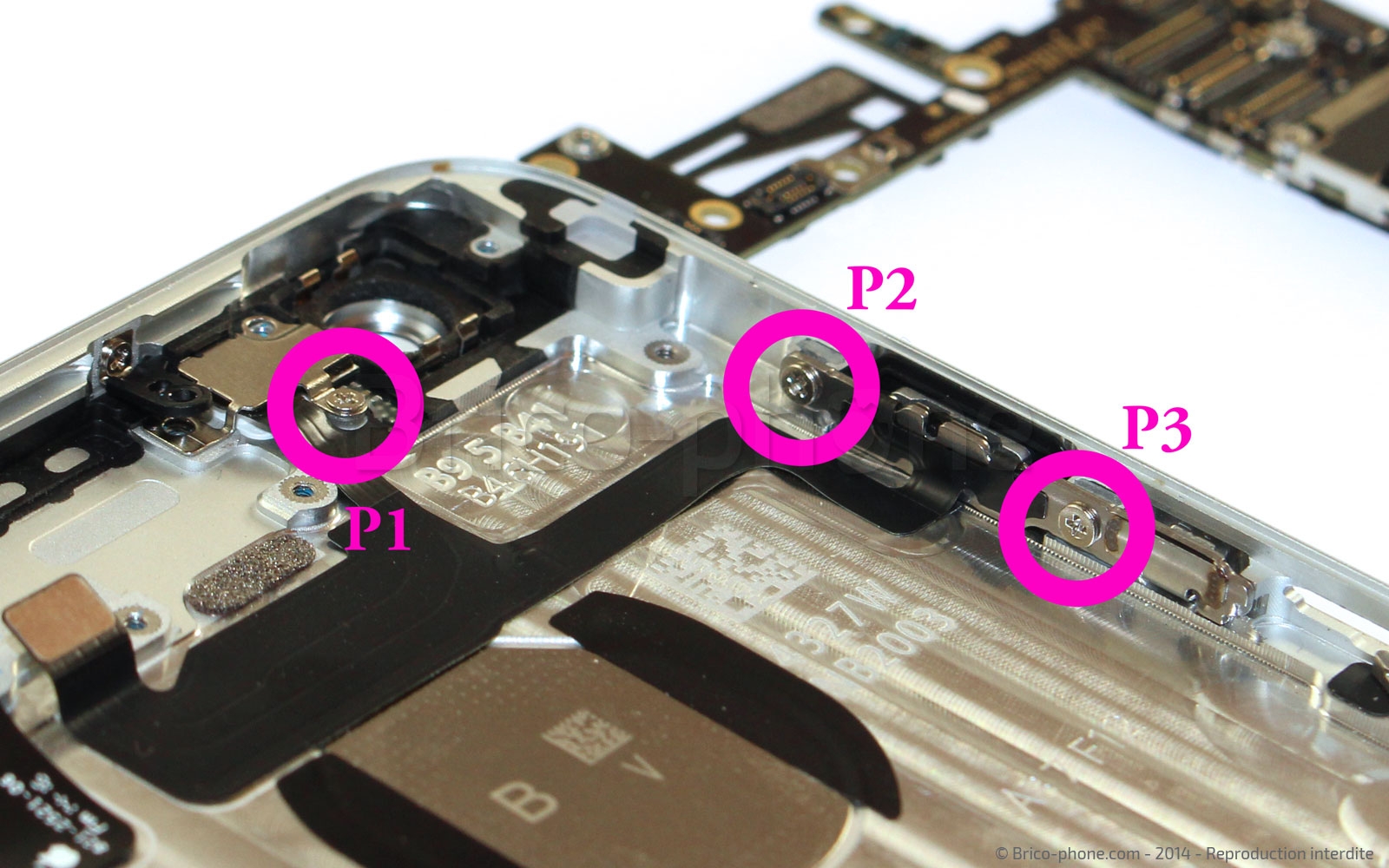

Avec le tournevis cruciforme retirer les vis P1 à P3.

En enlevant la vis P1, récupérer la petite plaquette métallique #12 qui recouvre le flash.
Etape 17 : Dévissez la nappe du bouton Power
Etape 17 : Dévissez la nappe du bouton Power
Etape 17 : Dévissez la nappe du bouton Power
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Retirer la nappe du bouton Power

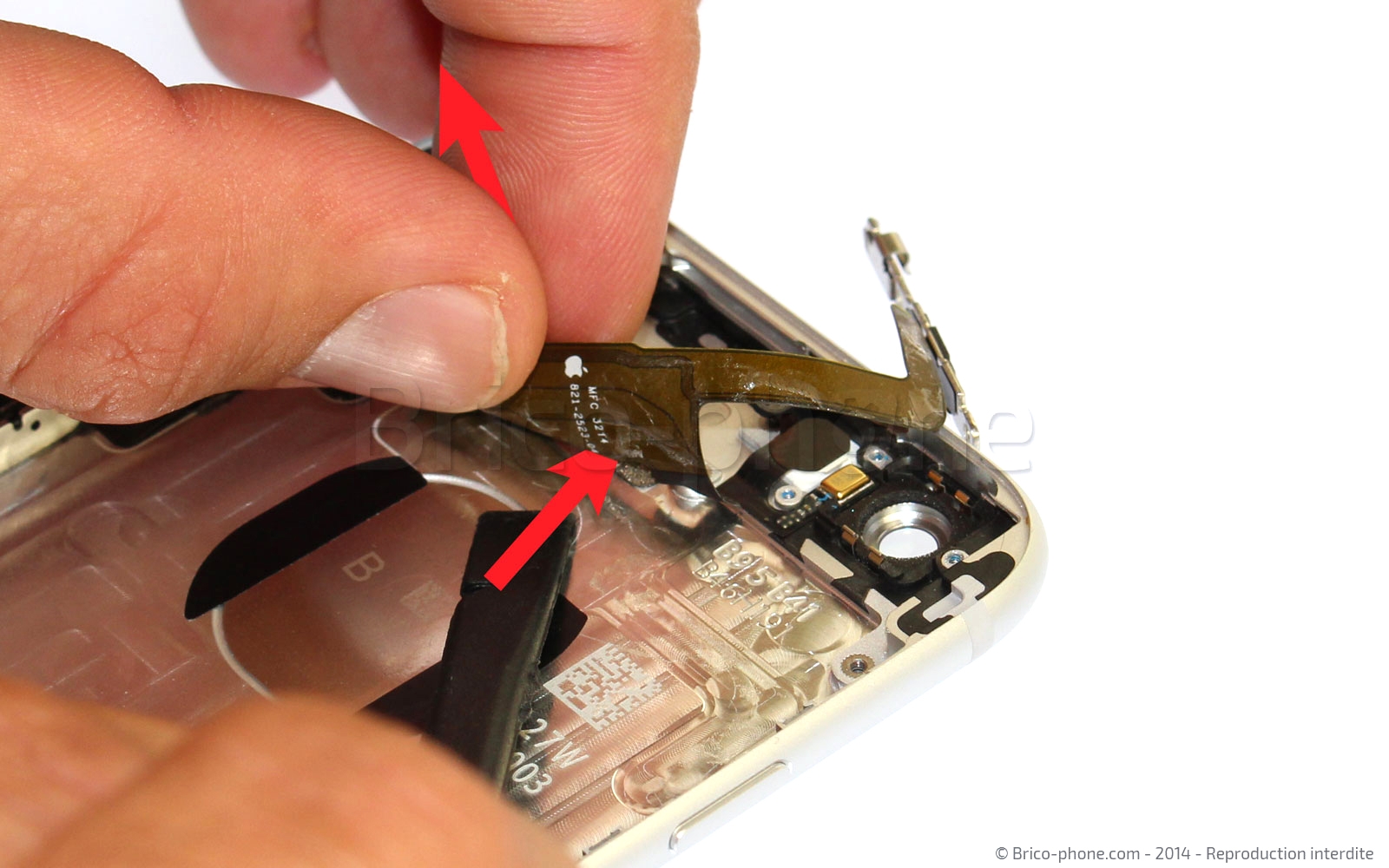

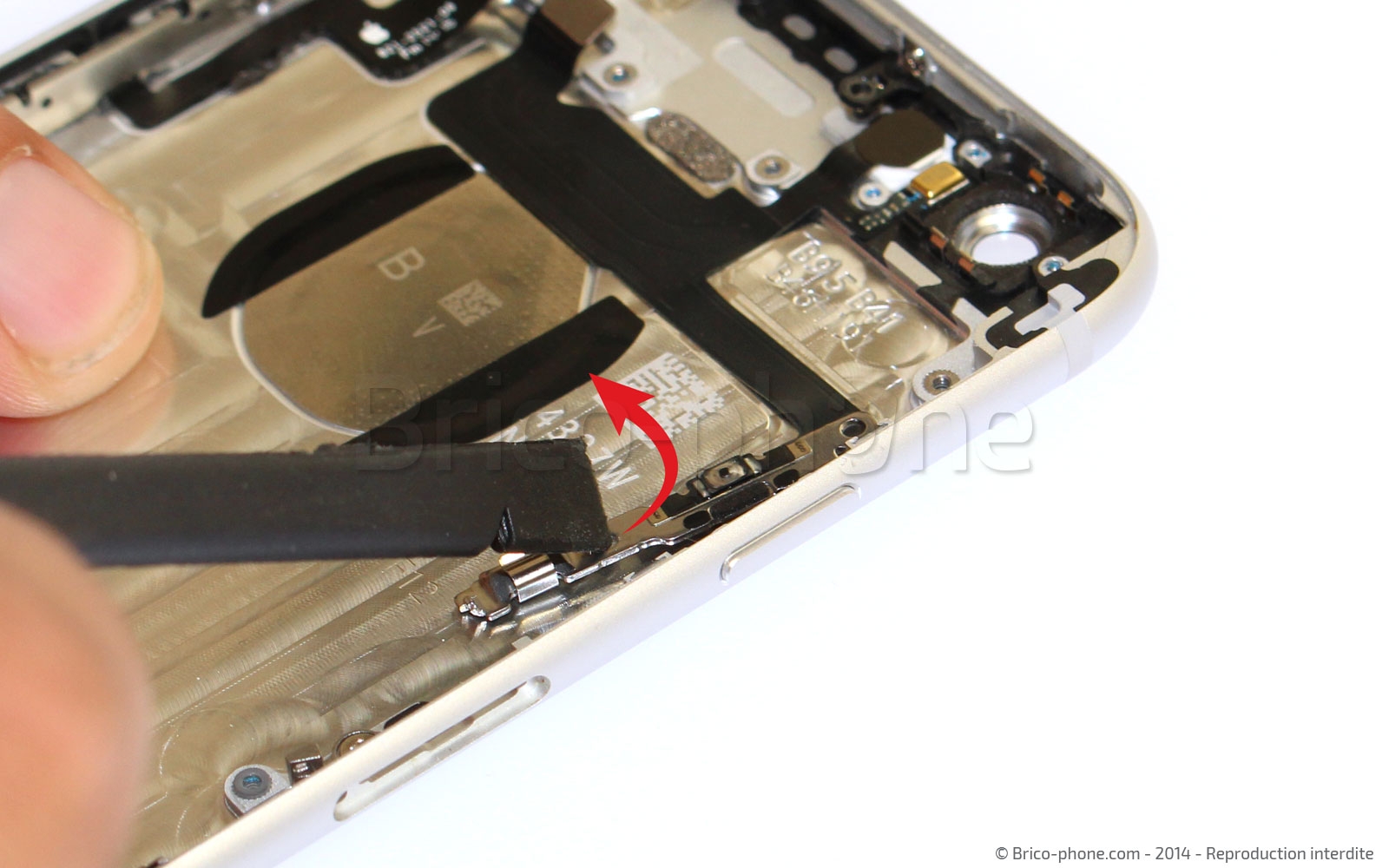

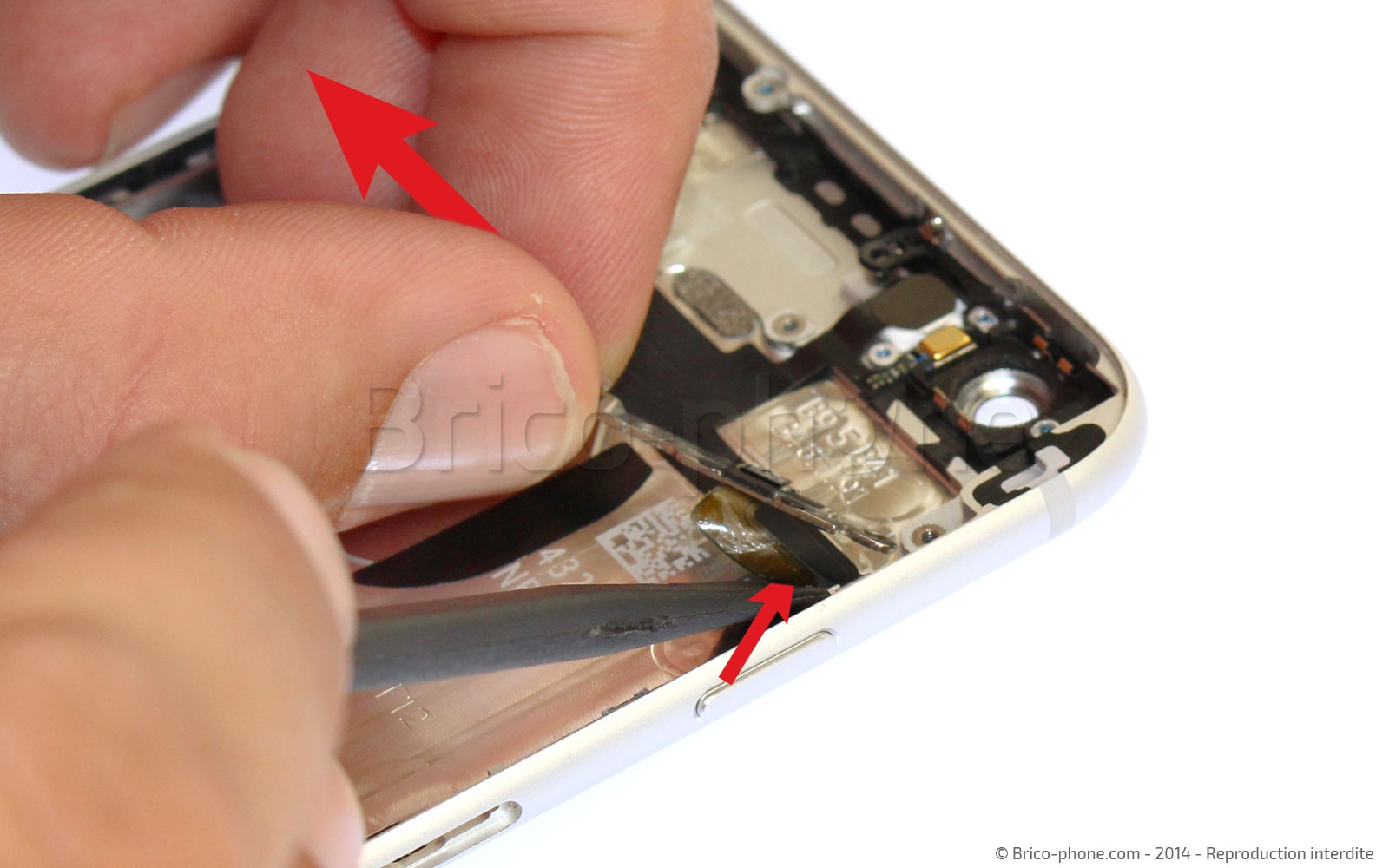

A l'aide du levier plastique, commencer à détacher la plaquette métallique du bouton Power.

Décoller ensuite délicatement la nappe du châssis.

Tirer à présent la nappe vers le haut pour la décoller complètement.

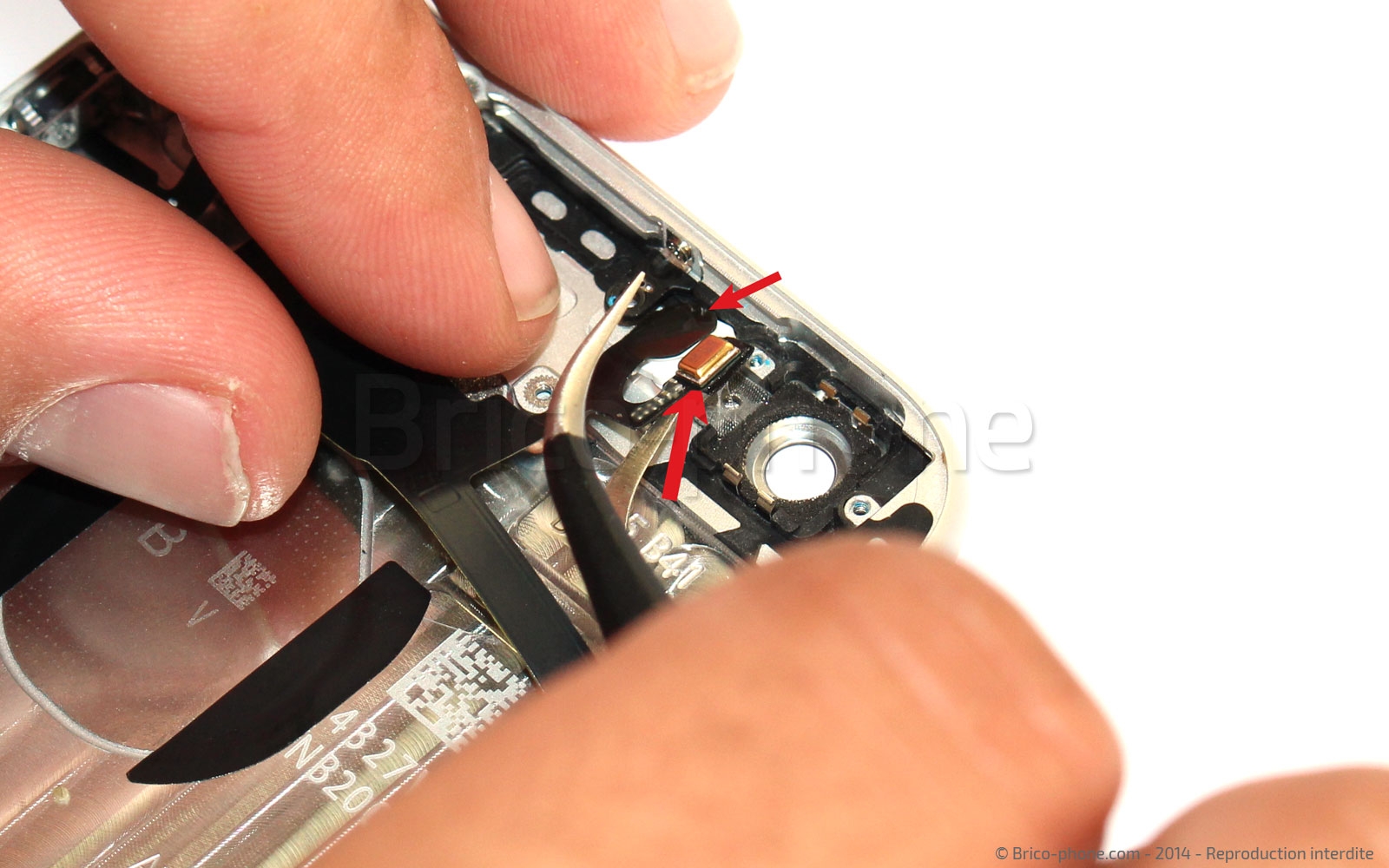

Enfin, utiliser la pincette pour décoller sur la nappe le micro d'ambiance ainsi que le flash.
Etape 18 : Retirer la nappe du bouton Power
Etape 18 : Retirer la nappe du bouton Power
Etape 18 : Retirer la nappe du bouton Power
Etape 18 : Retirer la nappe du bouton Power
Etape 18 : Retirer la nappe du bouton Power
Outils du kit utilisés
Outils du kit utilisés


Remontage de la nappe

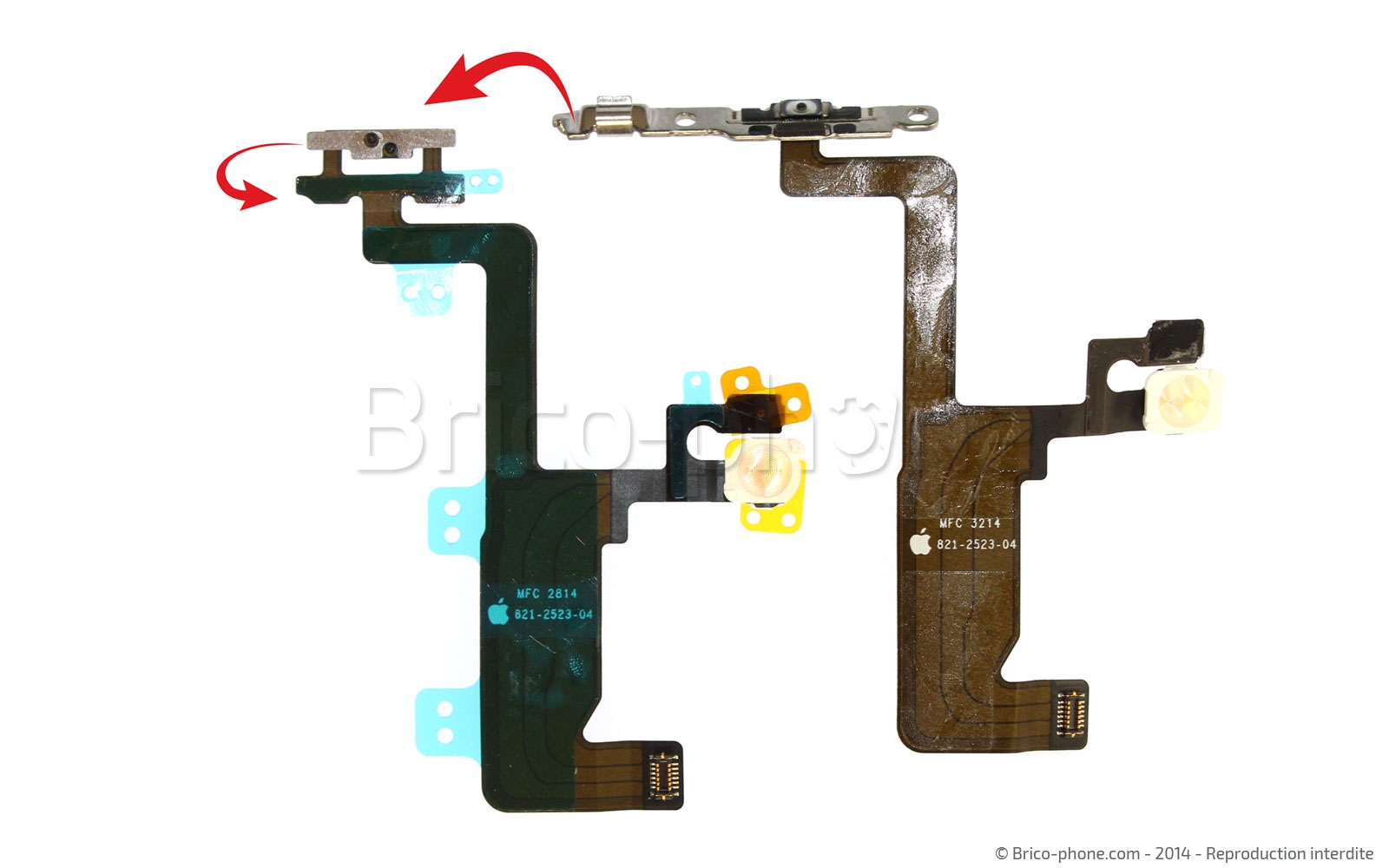

Décoller la plaquette métallique de support du bouton Power. La positionner ensuite sur la nouvelle nappe, puis rabattre la plaquette du bouton au dessus.
Remontage de la nappe
Remontage de l'écran

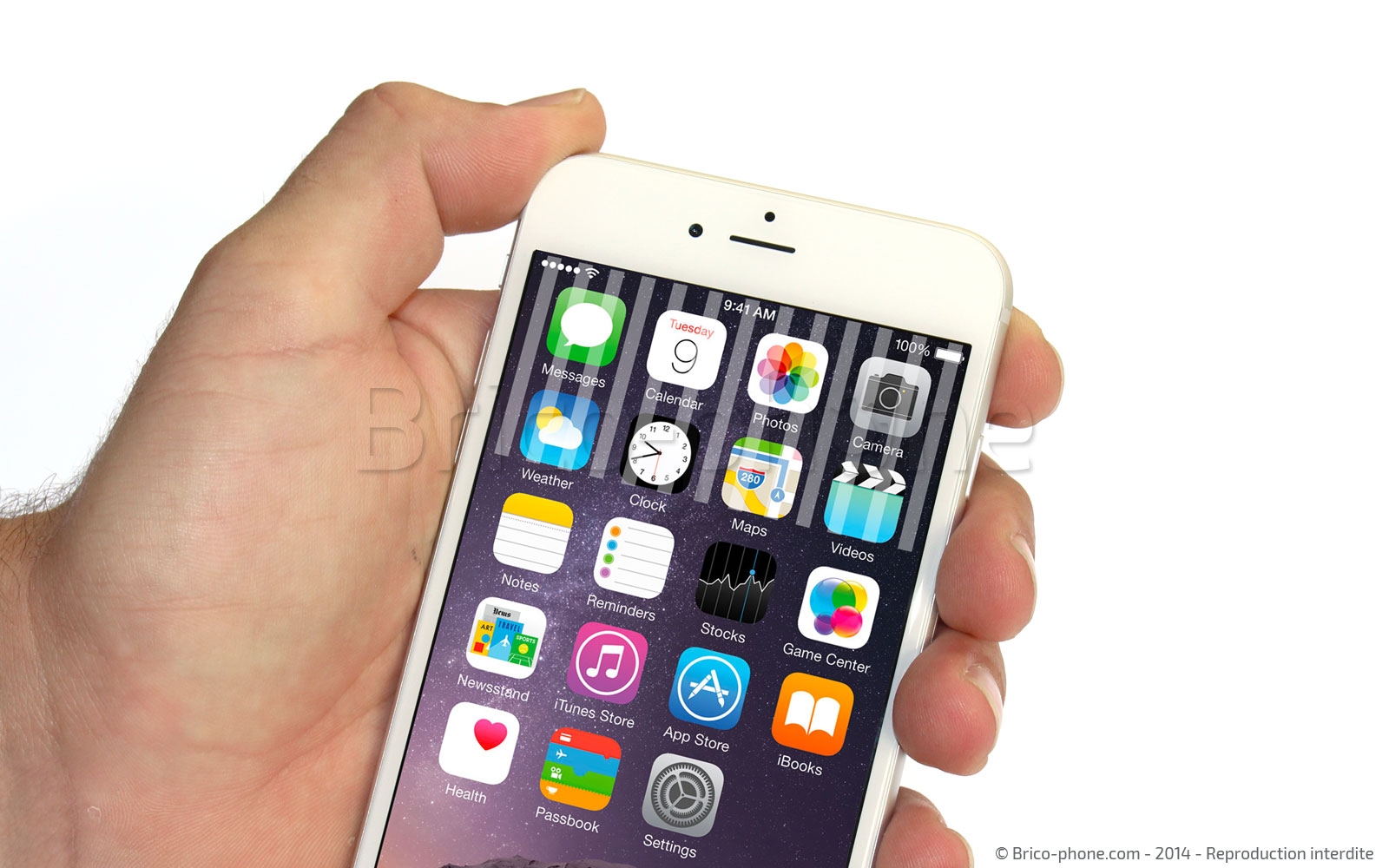

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.

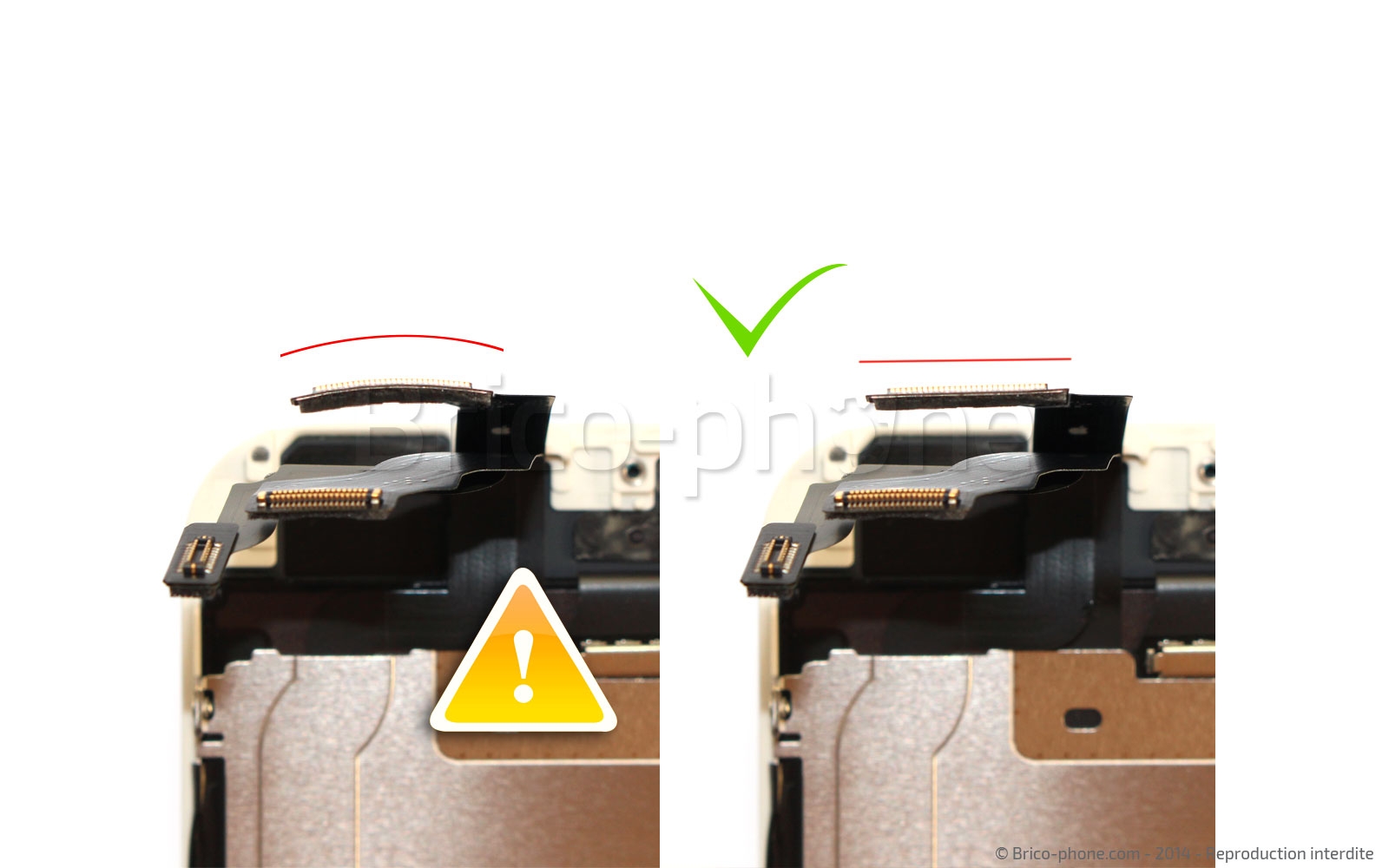

Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
Remontage de l'écran
Remontage de l'écran
Remontage de l'écran
