Démontage complet sur Galaxy A10

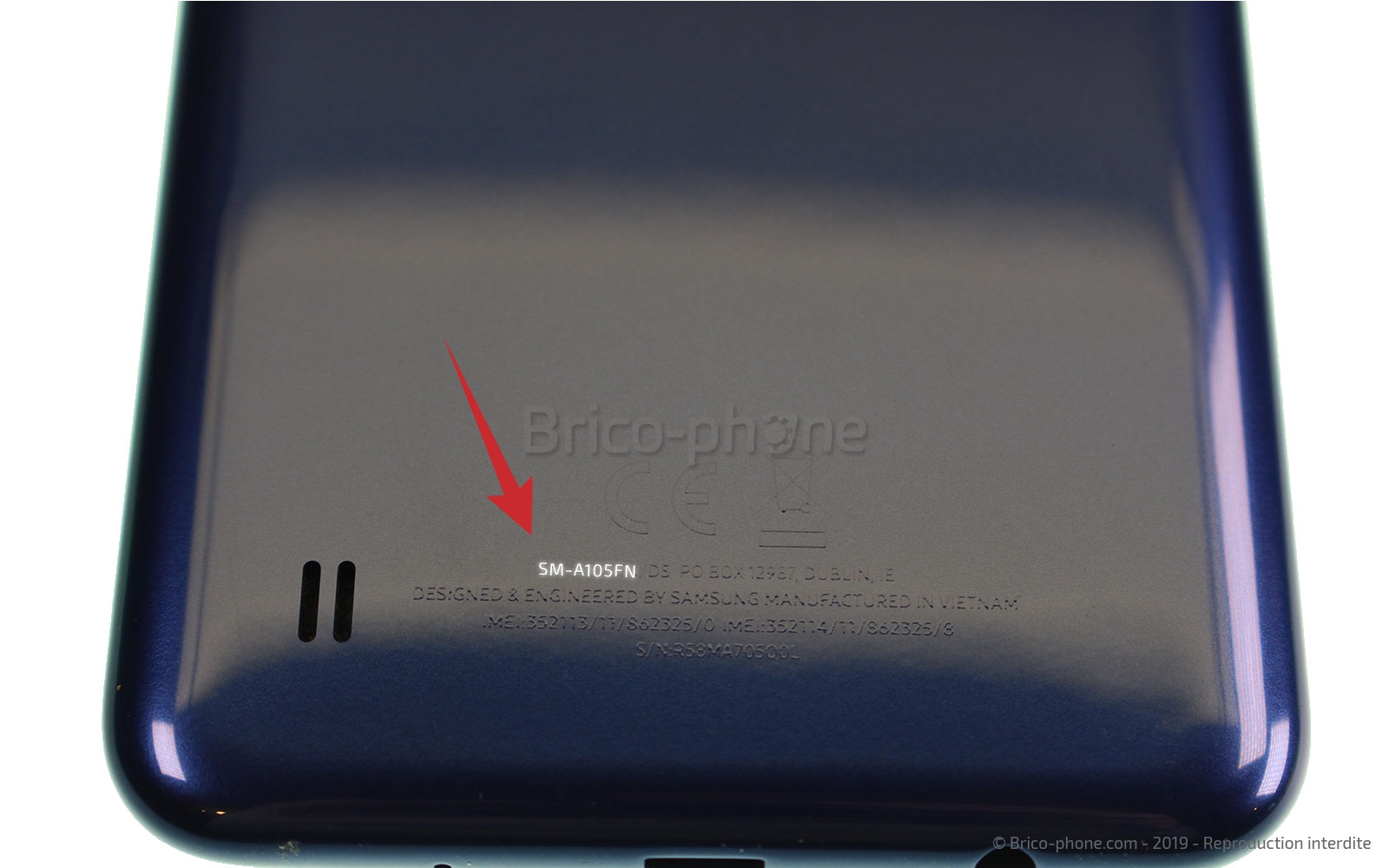

Avant toute réparation, nous vous conseillons de vérifier que le numéro de modèle de votre Samsung Galaxy A10 qui se trouve au dos de ce dernier et qui doit être SM-A105FN soit compatible avec les pièces détachées commandées.

Dans un second temps, il vous faut procéder à l'extinction de votre smartphone en appuyant sur le bouton Power et en sélectionnant "éteindre" sur l'écran.

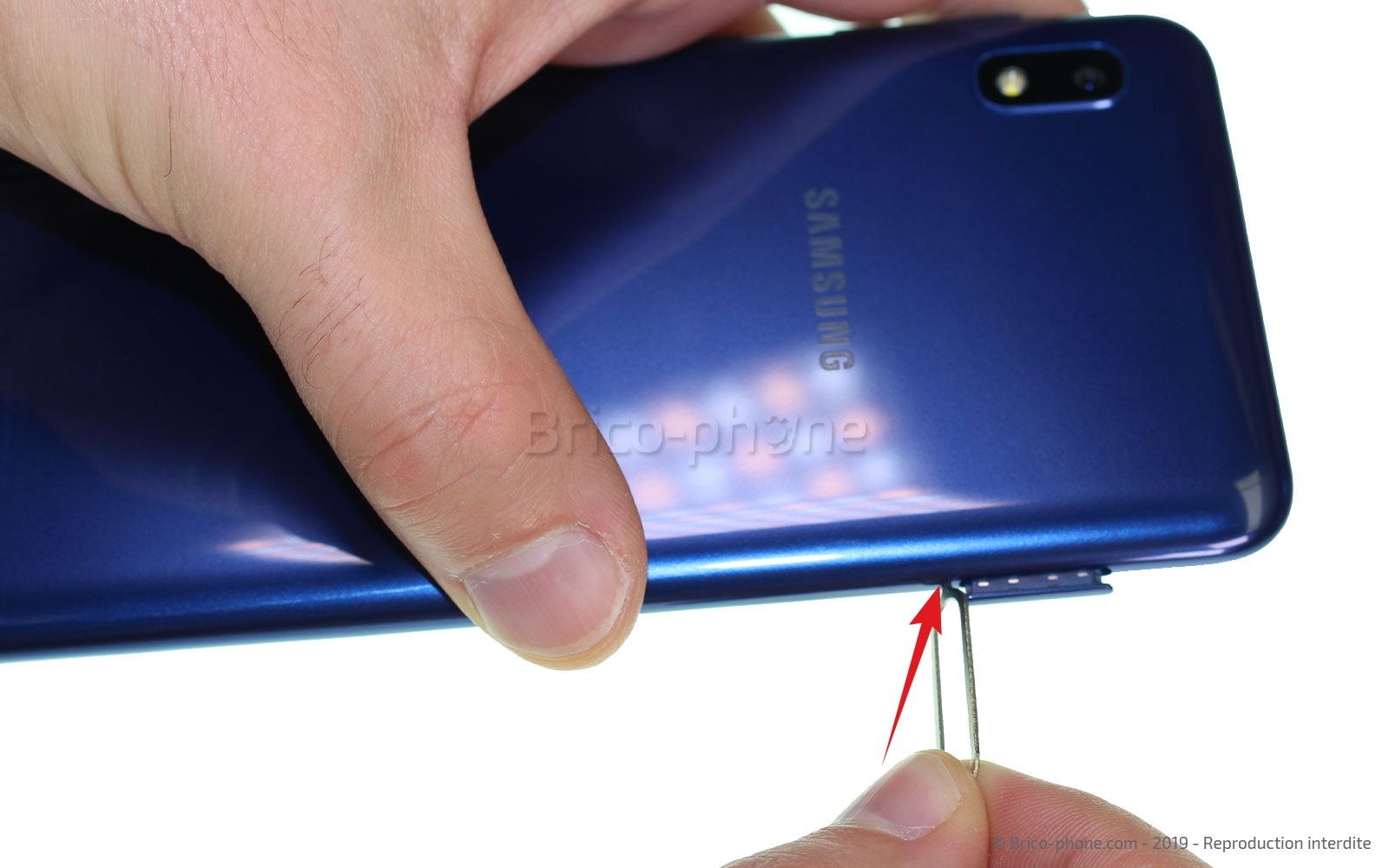

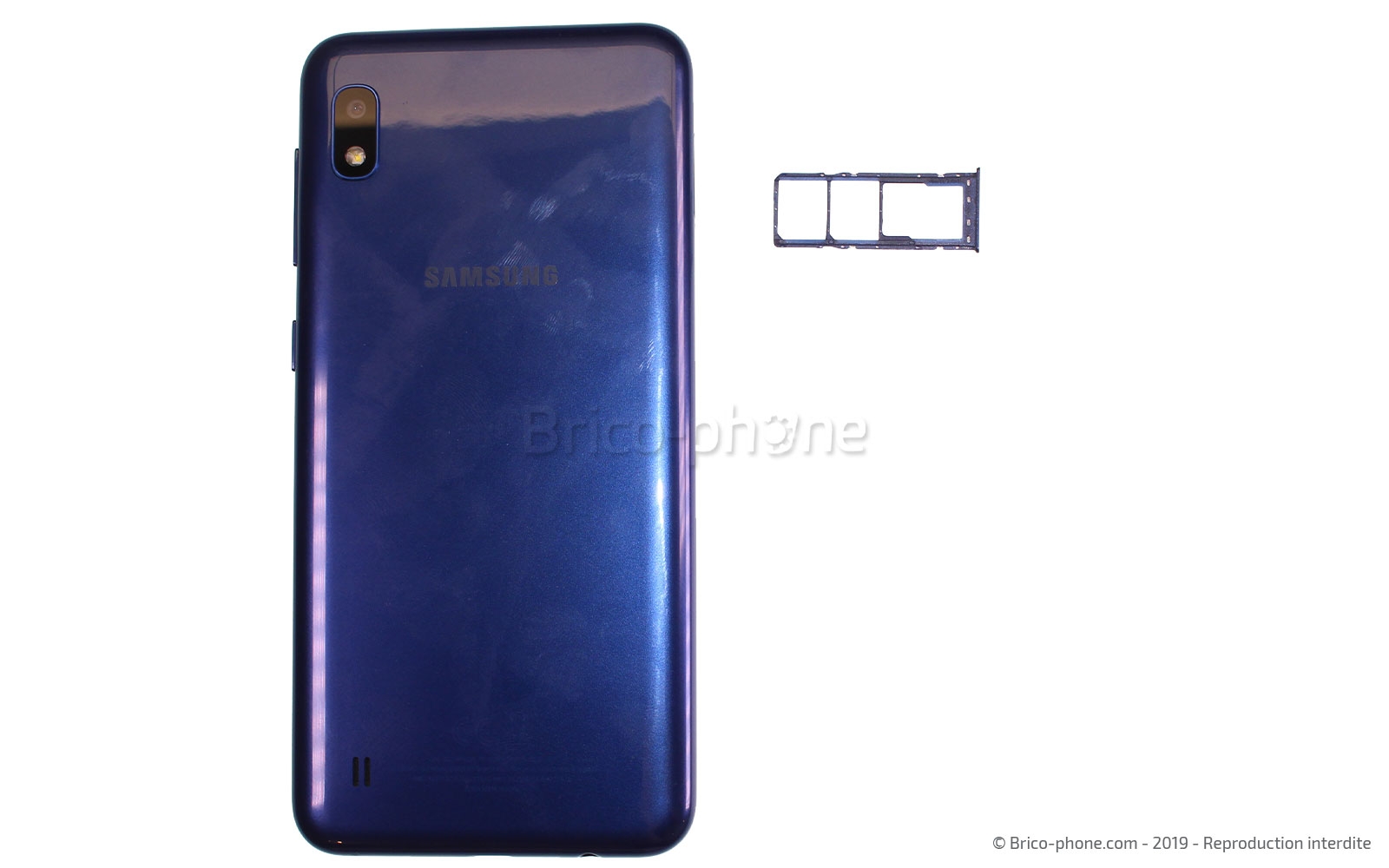

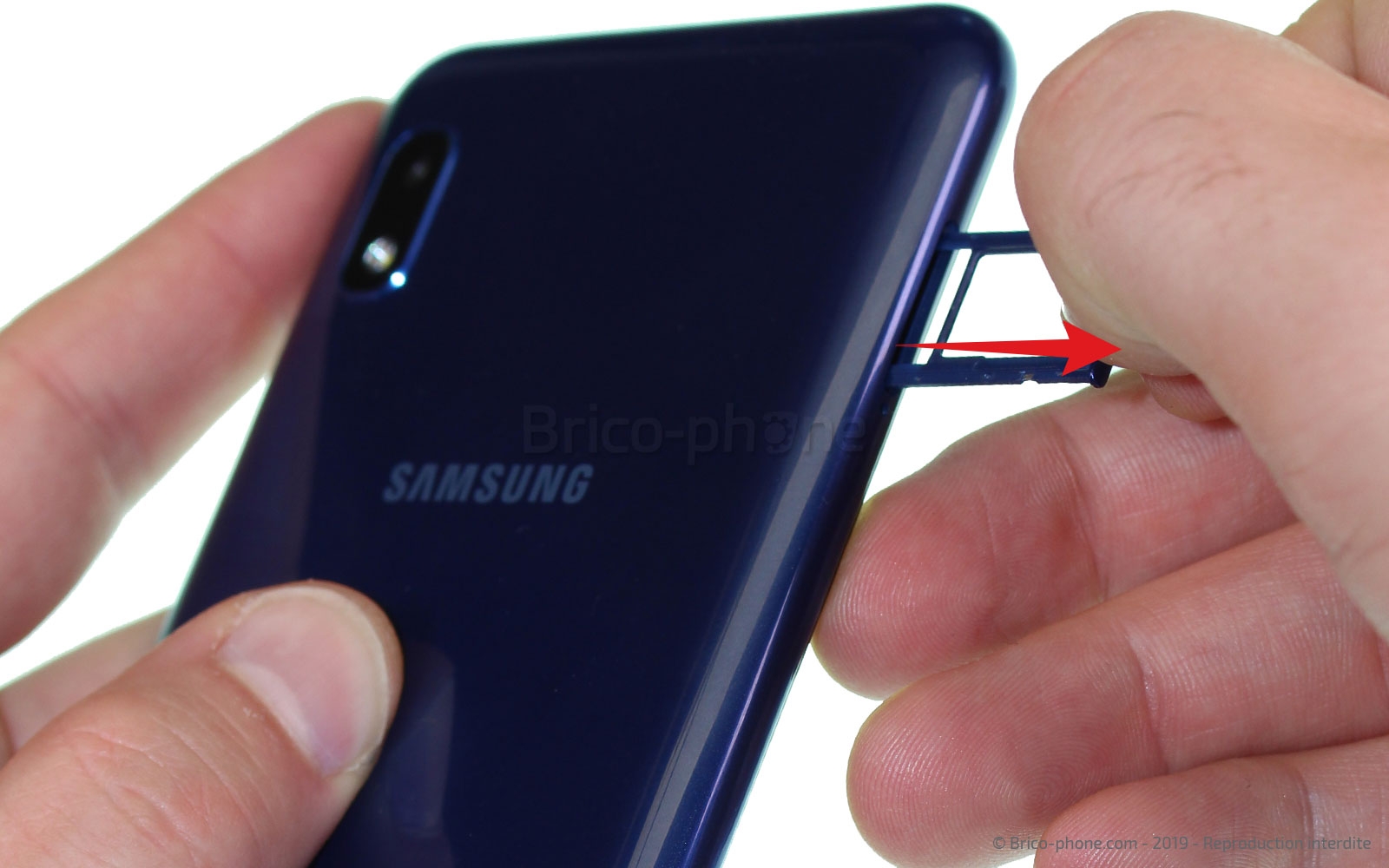

Utilisez l'outil d'extraction d'origine ou celui du kit d'outils pour retirer le rack nano Sim de l'appareil.

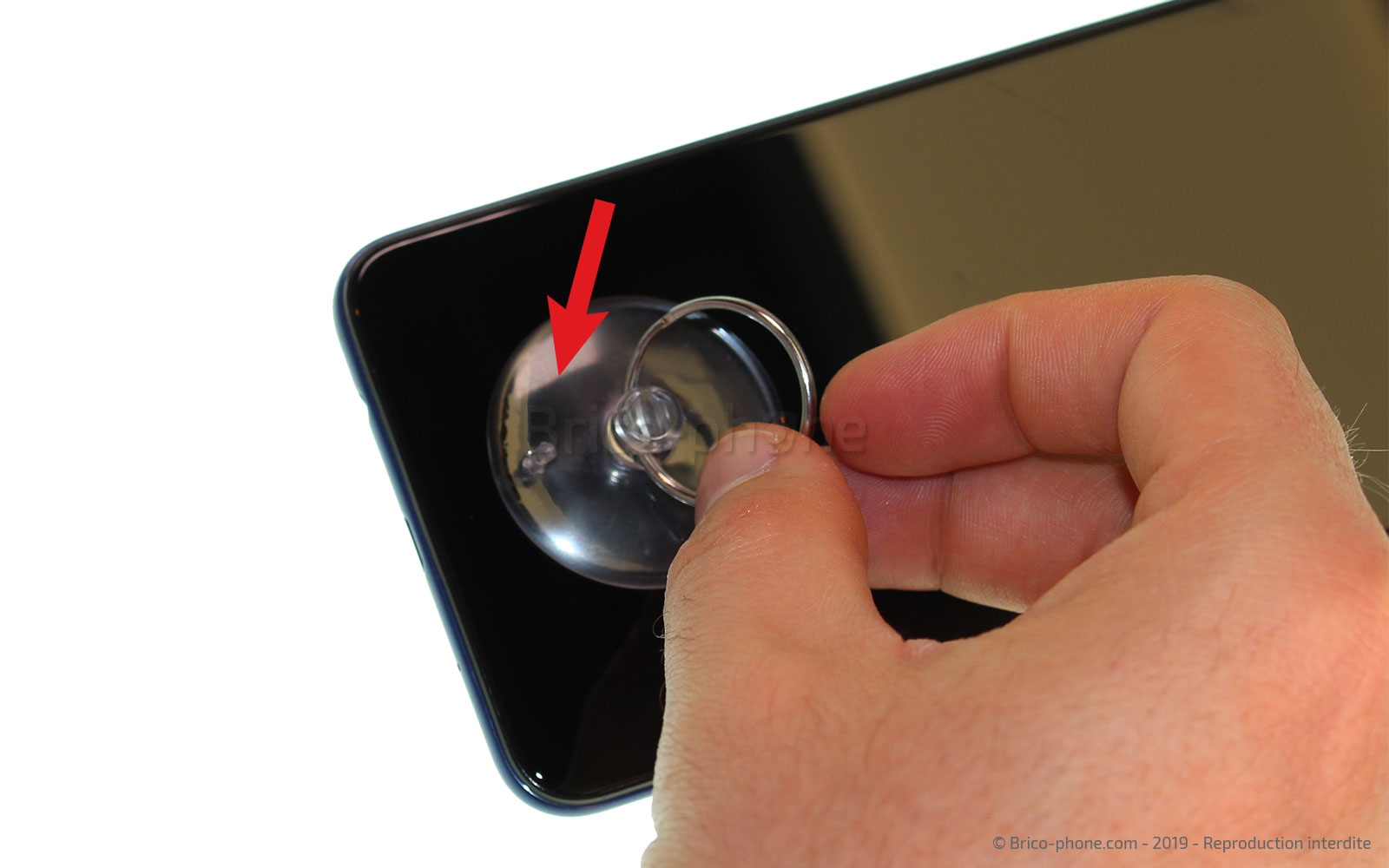

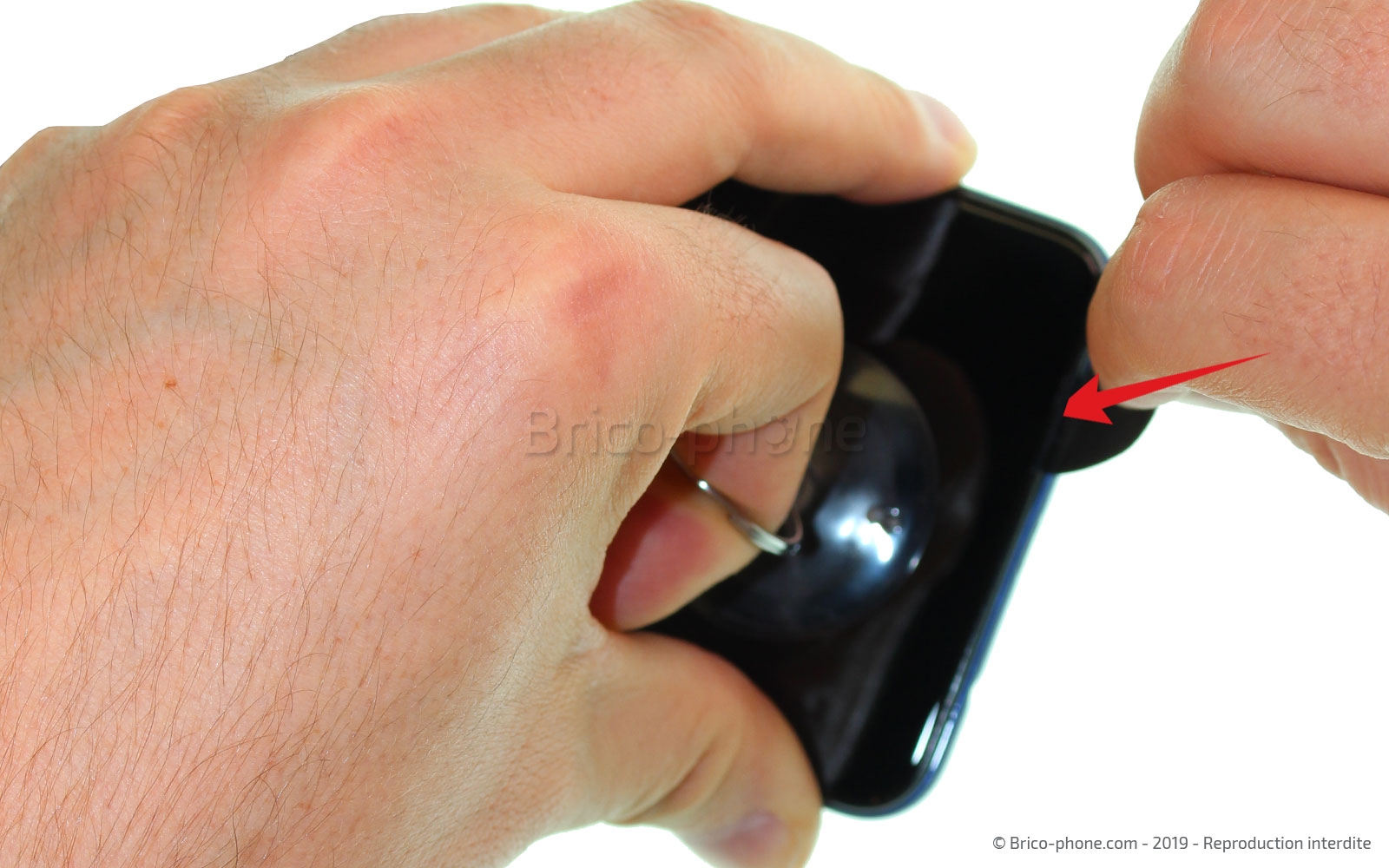

Positionnez la ventouse au bas de votre Samsung A10 et tirez fortement sur son anneau afin de pouvoir insérer le médiator en métal entre le châssis et la coque arrière.
Faites glisser le médiator sur la largeur de la partie basse du smartphone pour commencer à déclipser la coque arrière.

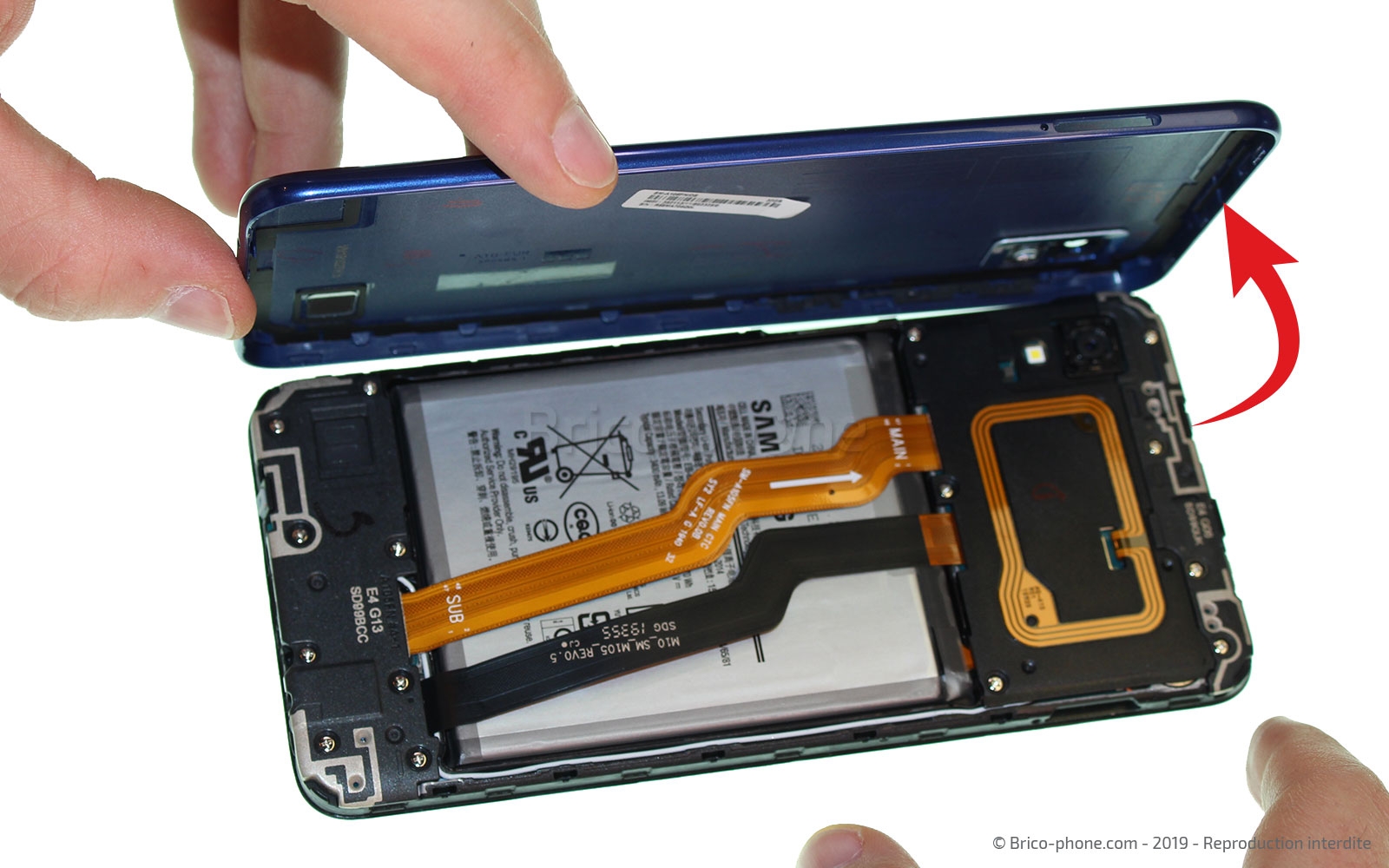

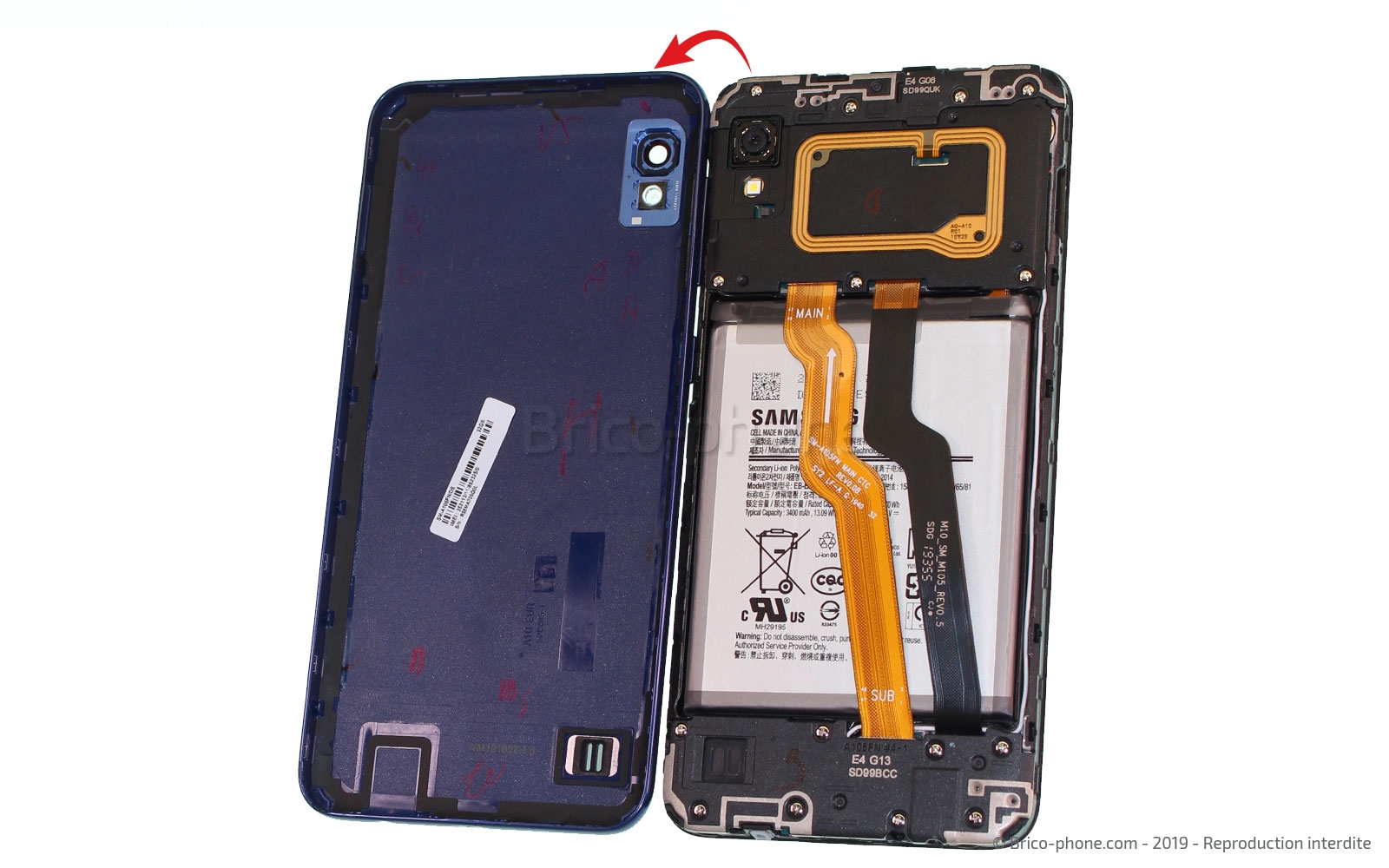

Pour terminer de déclipser la coque arrière et pouvoir la retirer, servez-vous du levier en nylon de votre kit d'outils.

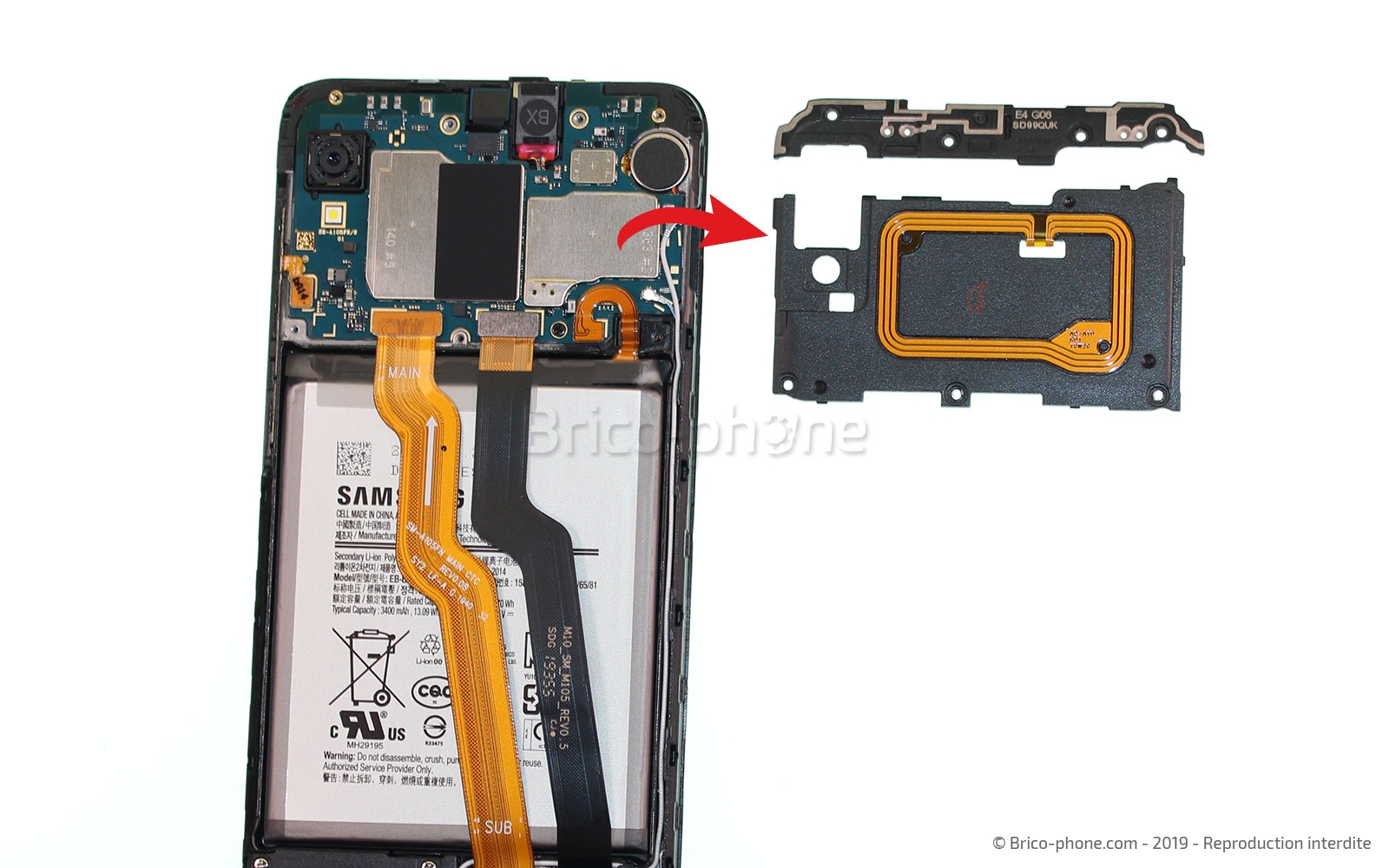

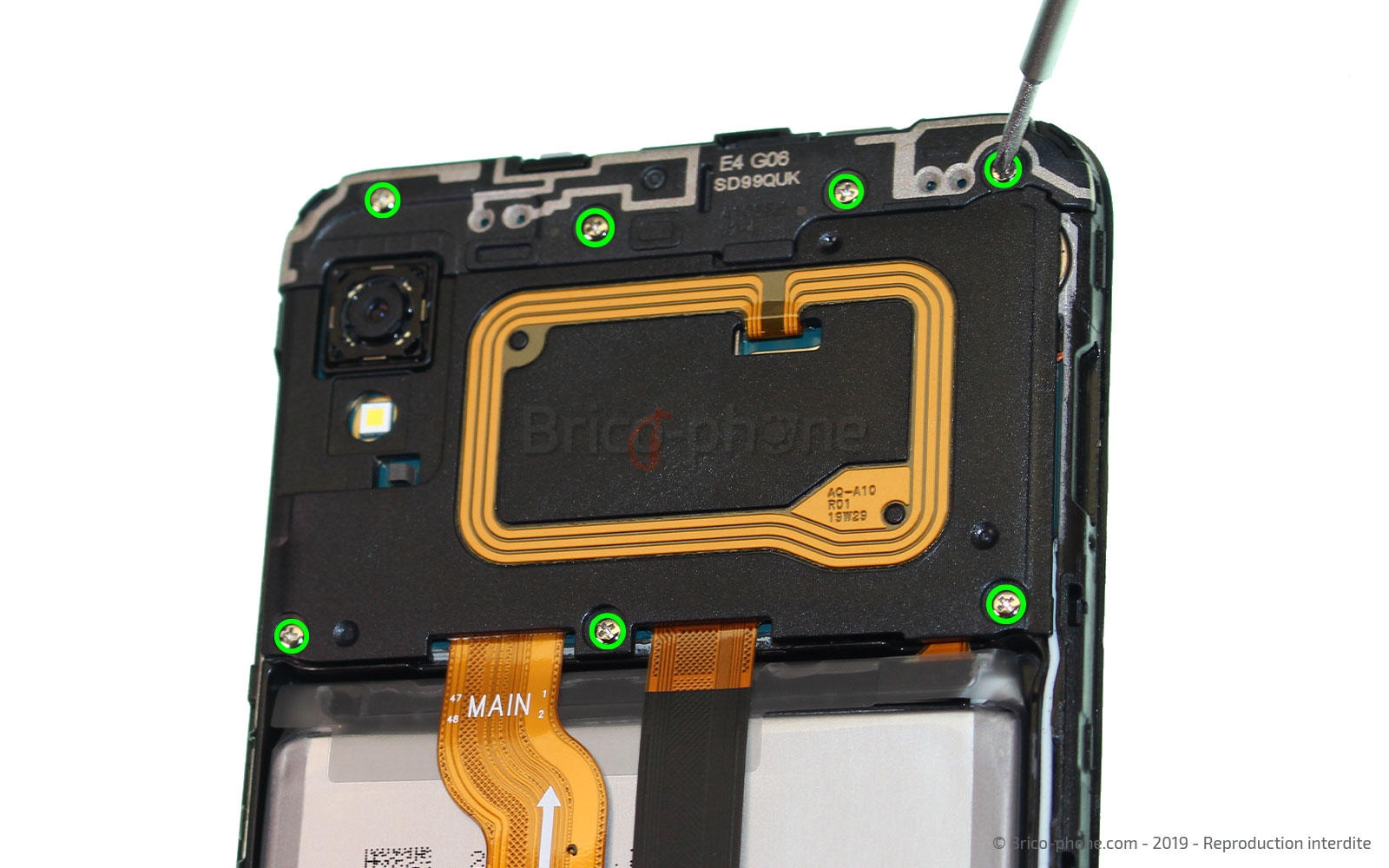

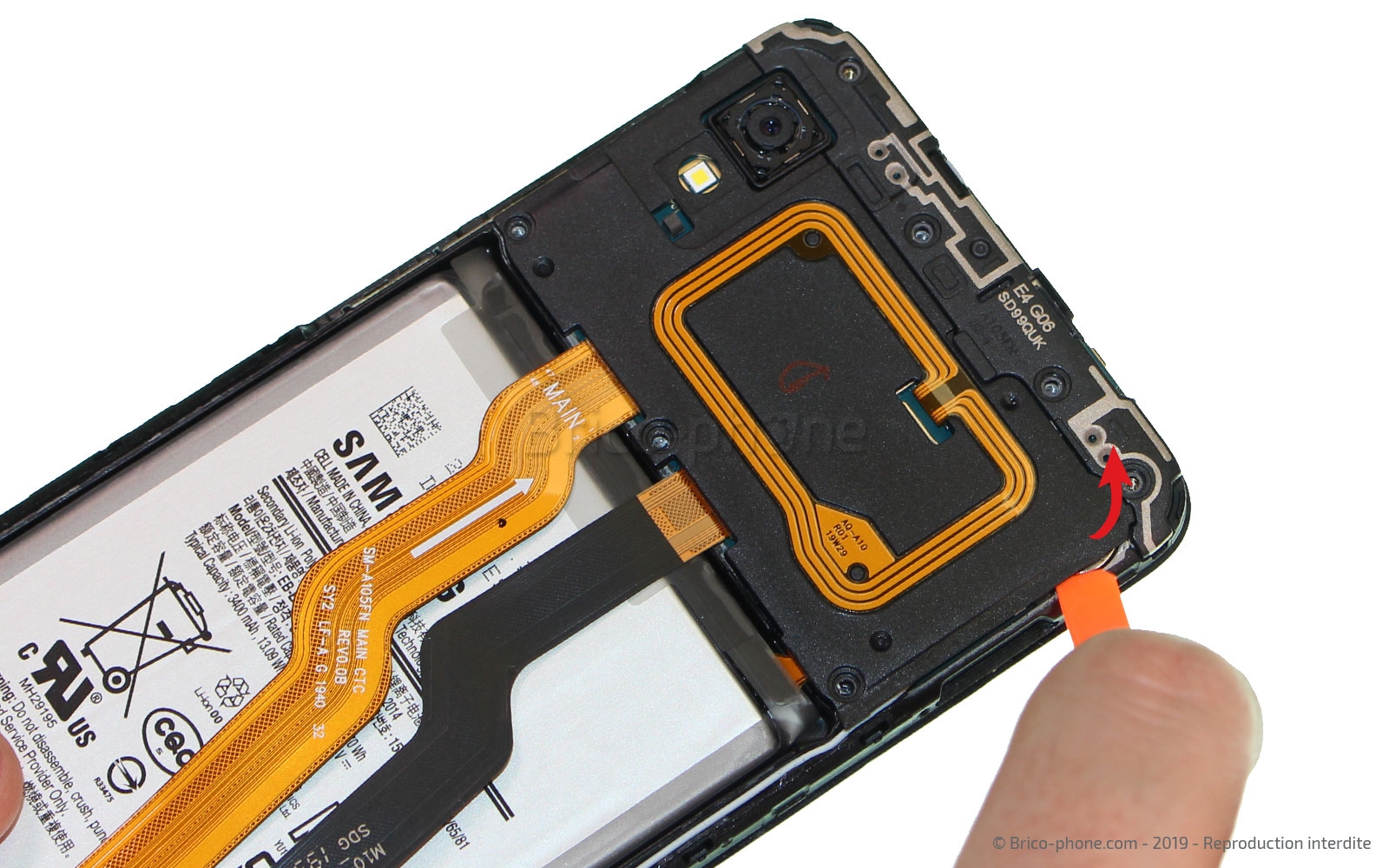

La carte mère de votre smartphone se trouve sous la plaquette en plastique de couleur noire.
il vous faut donc dévisser les 7 vis cruciforme à l'aide du tournevis adéquat pour sortir les deux plaquettes avec la spatule en nylon.

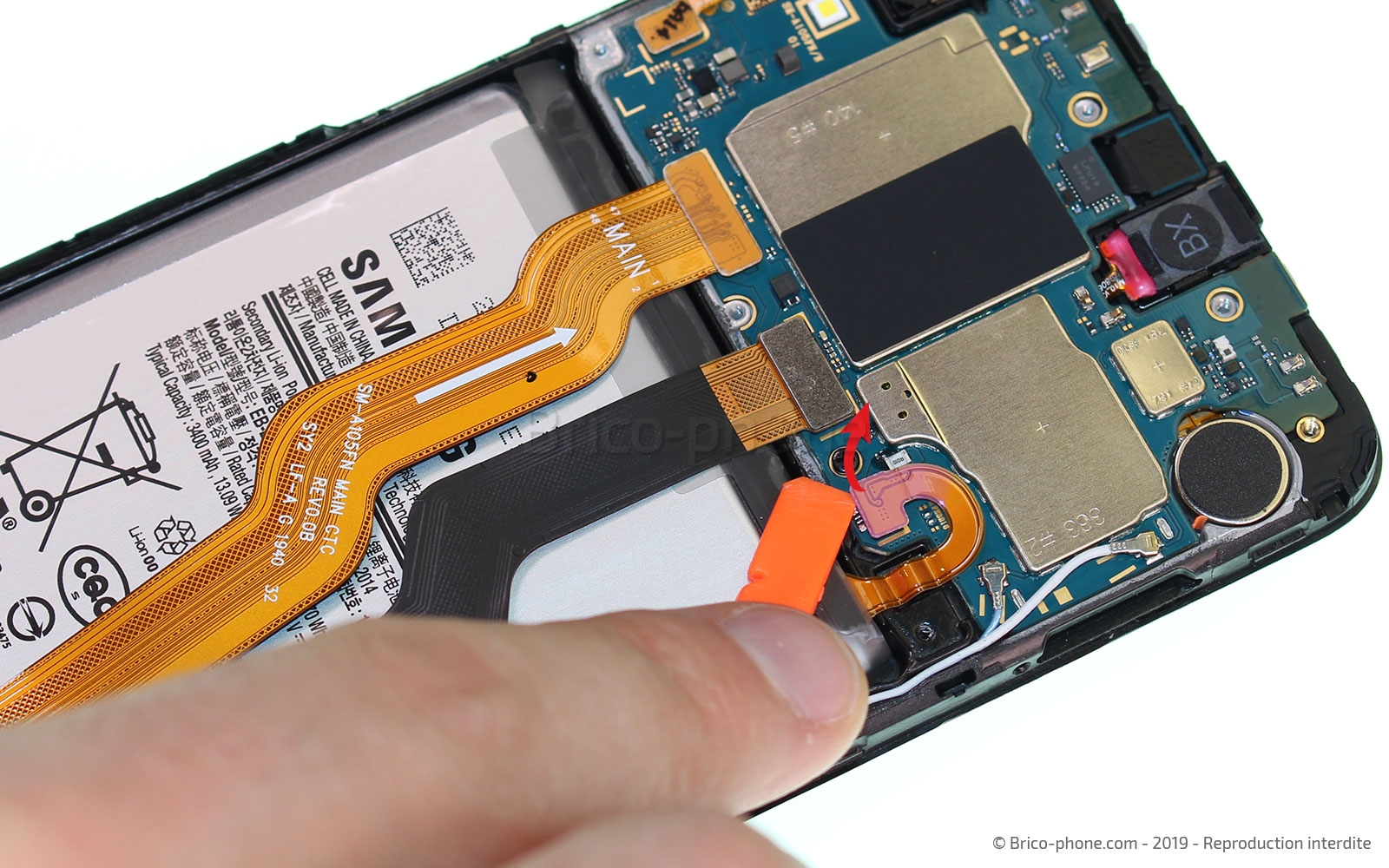

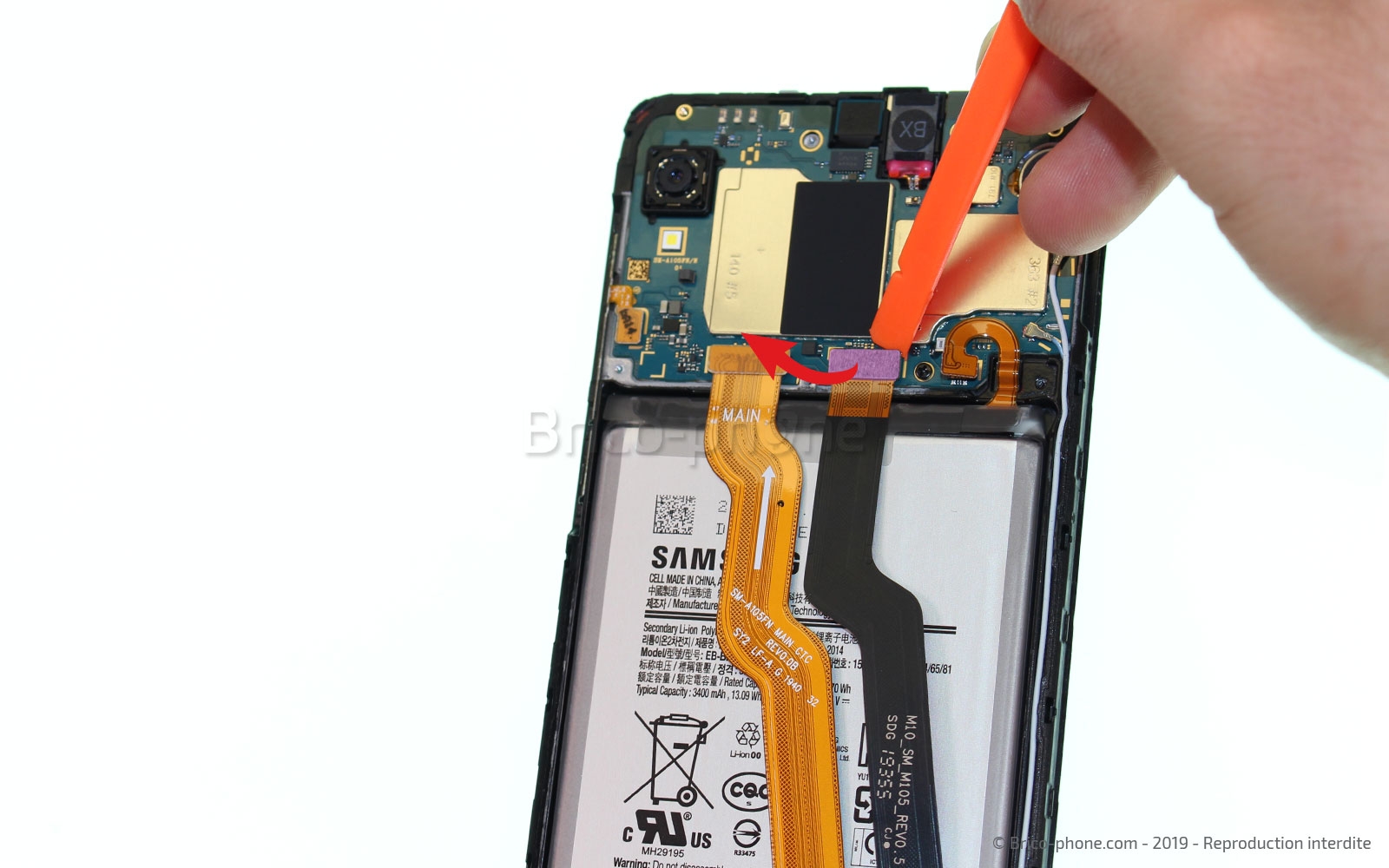

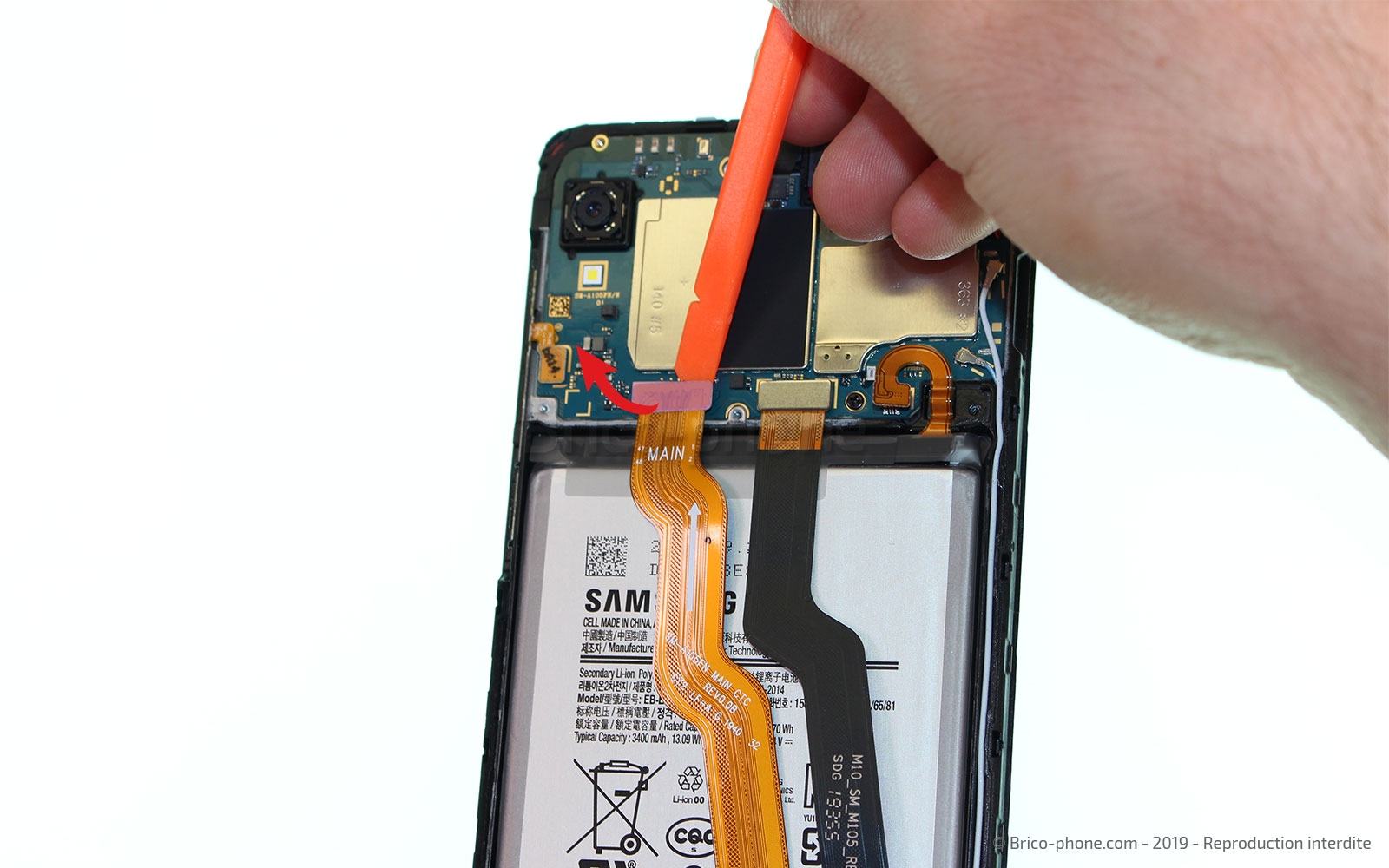

Toujours en utilisant le même outil, débranchez les connectiques suivantes : celle de la batterie, celle de l'écran ainsi que celle de la rallonge d'interconnexion.

Pour pouvoir retirer la batterie de son emplacement, nous avons besoin de ramollir la colle se trouvant dessous. Pour cela, nous vous conseillons d'utiliser le liquide iRemover qui agit comme un dissolvant.

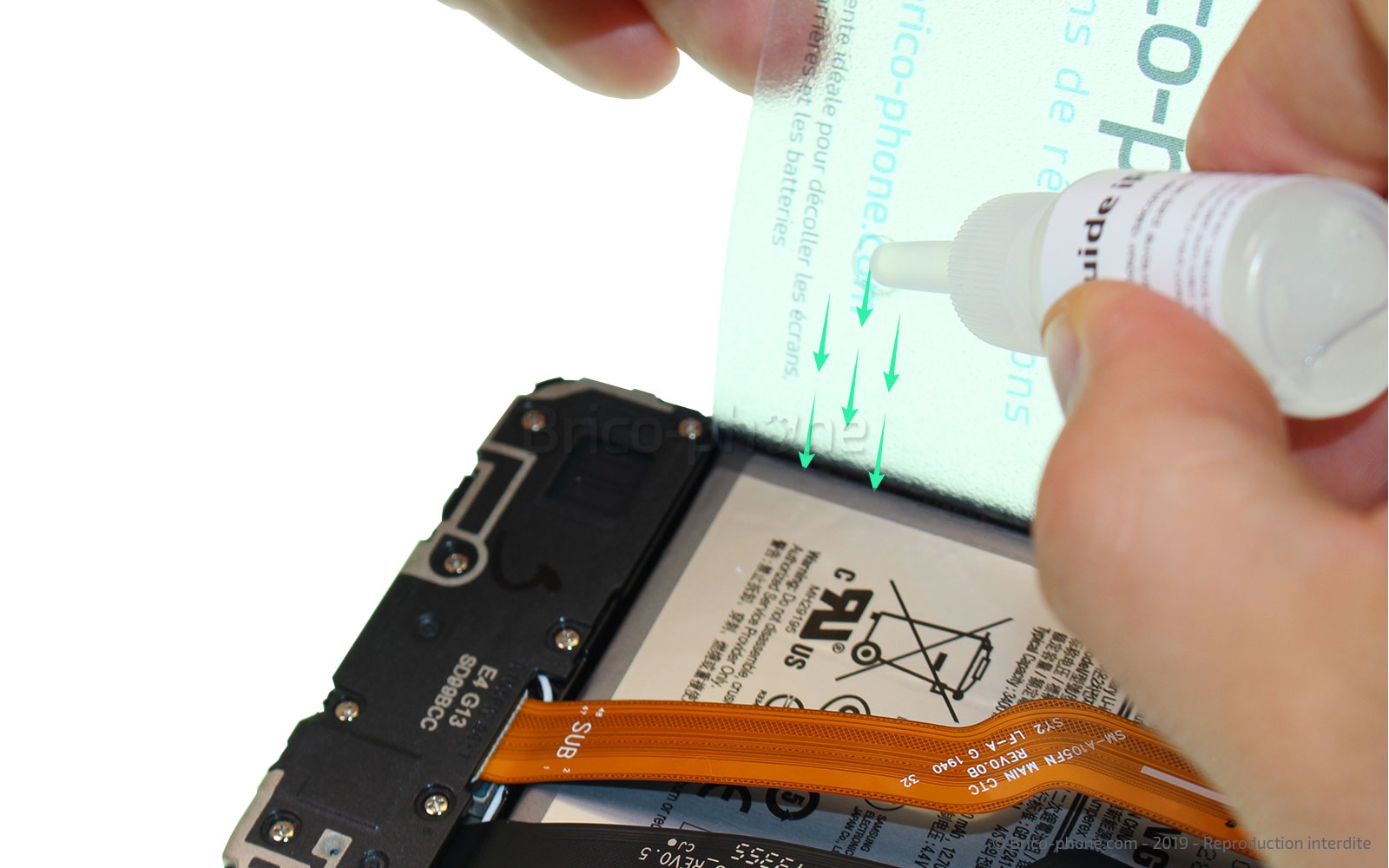

Positionnez la carte en PVC transparente entre le composant et le châssis et faites glisser dessus le liquide afin que ce dernier puisse s'infiltrer sous la batterie pour ramollir le sticker et faciliter le retrait du composant.
Ensuite, placez la ventouse sur le bas de l'écran et posez le téléphone sur une surface plate pour qu'il puisse être incliné et que le liquide puisse circuler partout sous la batterie.
Laissez poser 30 minutes.

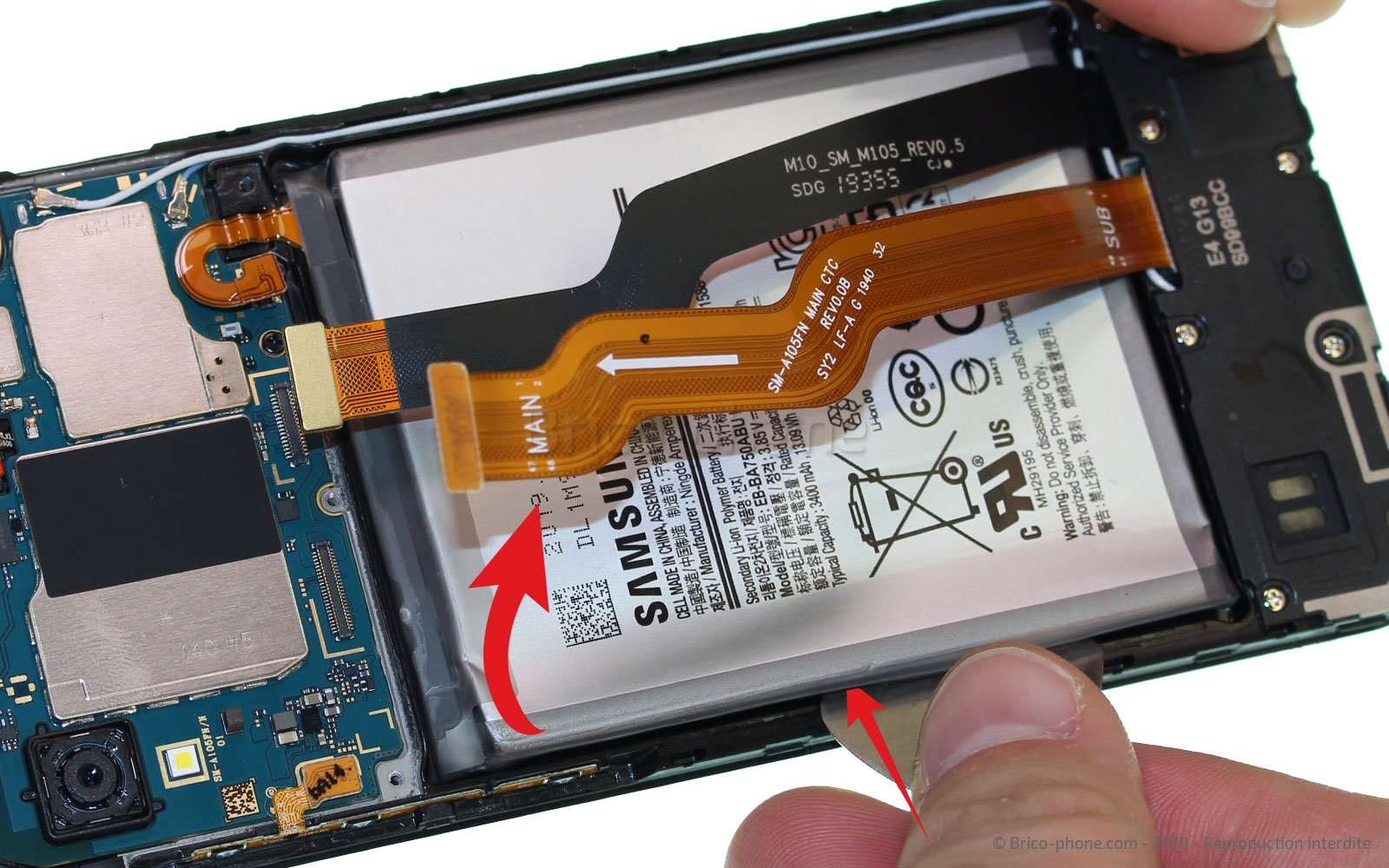

Insérez le médiator entre le composant et le châssis pour faire levier et pouvoir y glisser la carte en PVC blanche.
Ensuite faites basculer la batterie à l'aide de la carte en PVC.

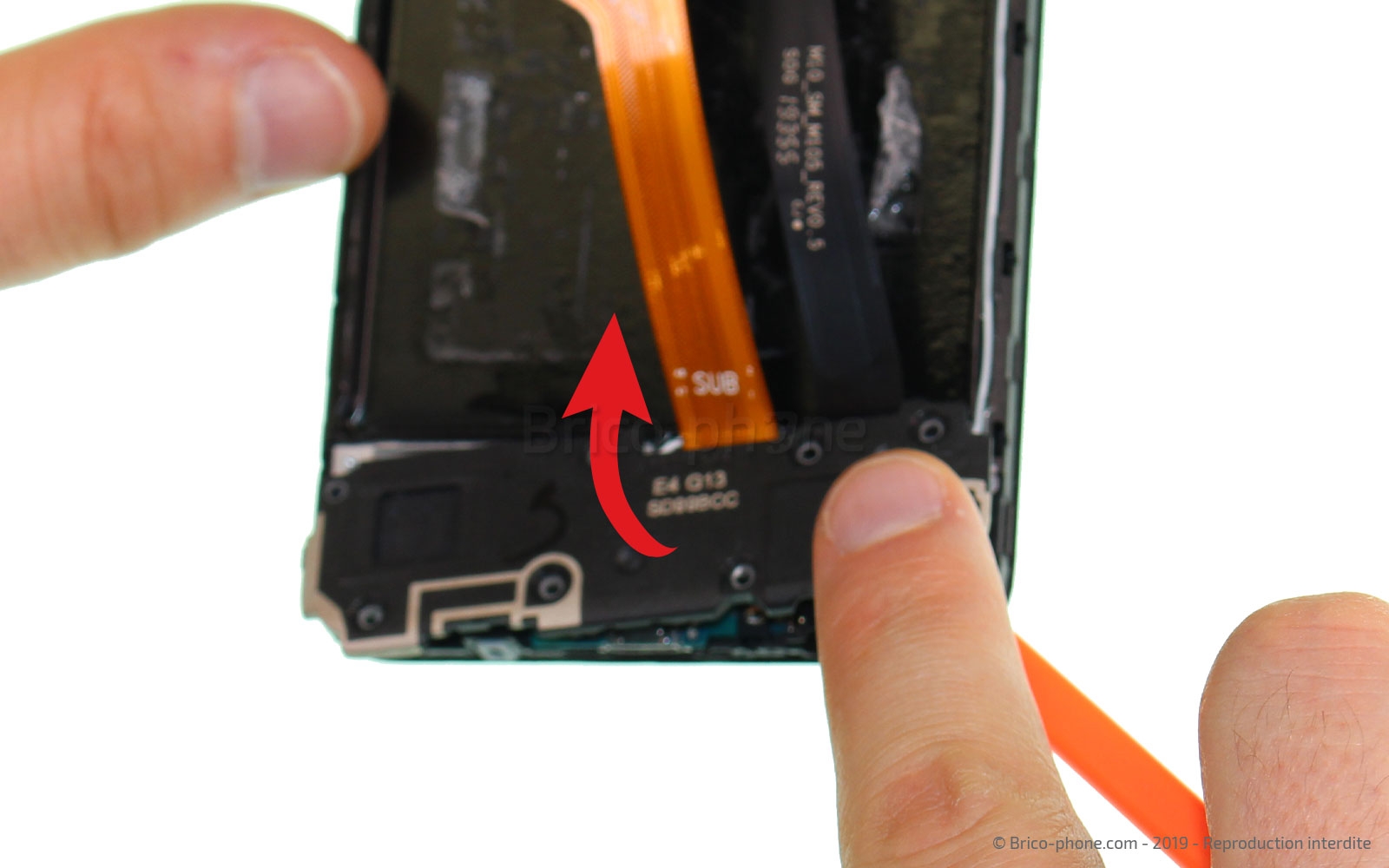

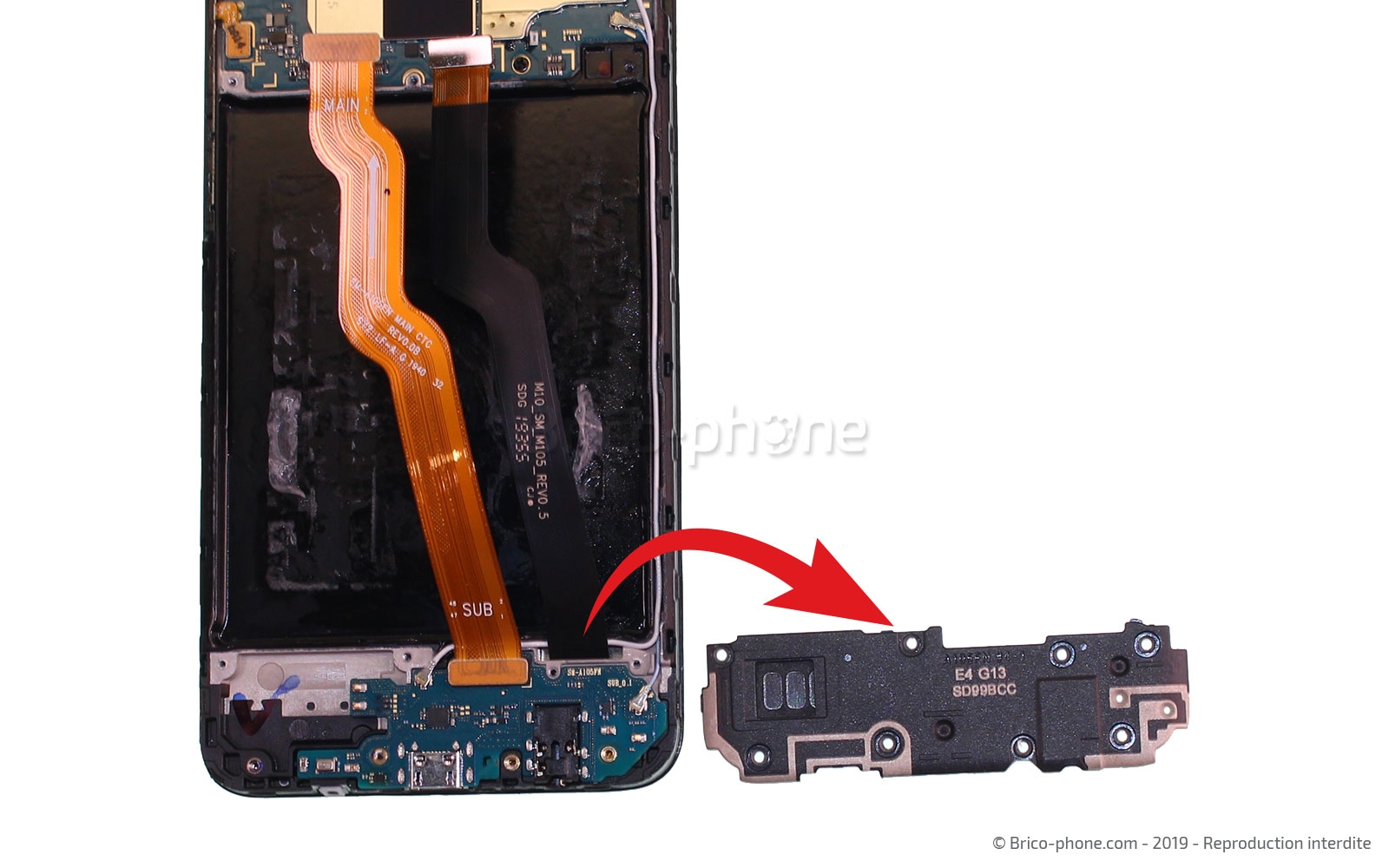

Passons à la partie basse du Samsung Galaxy A10, en retirant le haut-parleur externe.

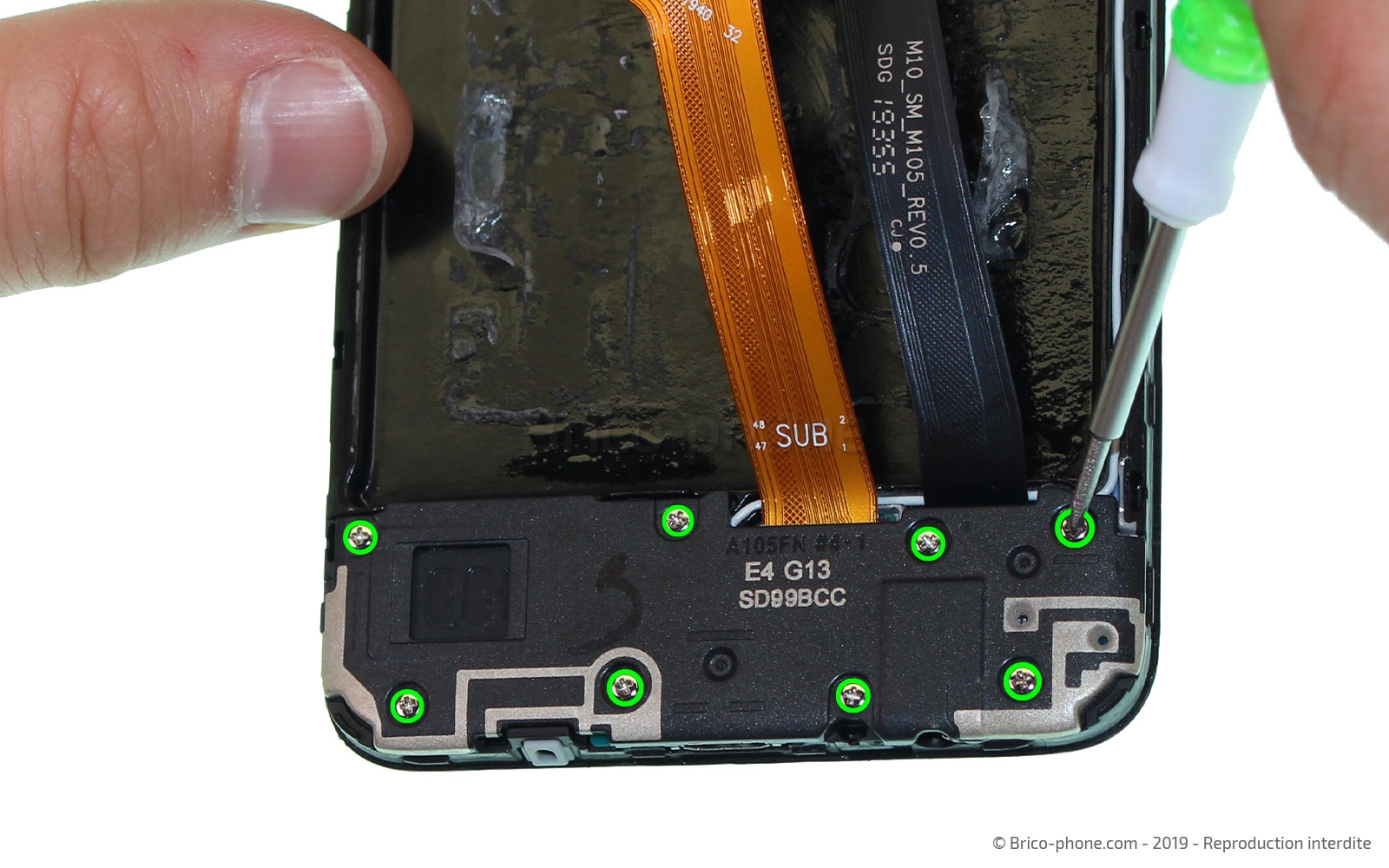

Pour cela, dévissez les 8 vis retenant le composant à l'aide du tournevis cruciforme. Sortez-le ensuite du châssis.

Toujours avec le levier en nylon, débranchez la nappe de la rallonge d'interconnexion du connecteur de charge avant de la retirer du téléphone.

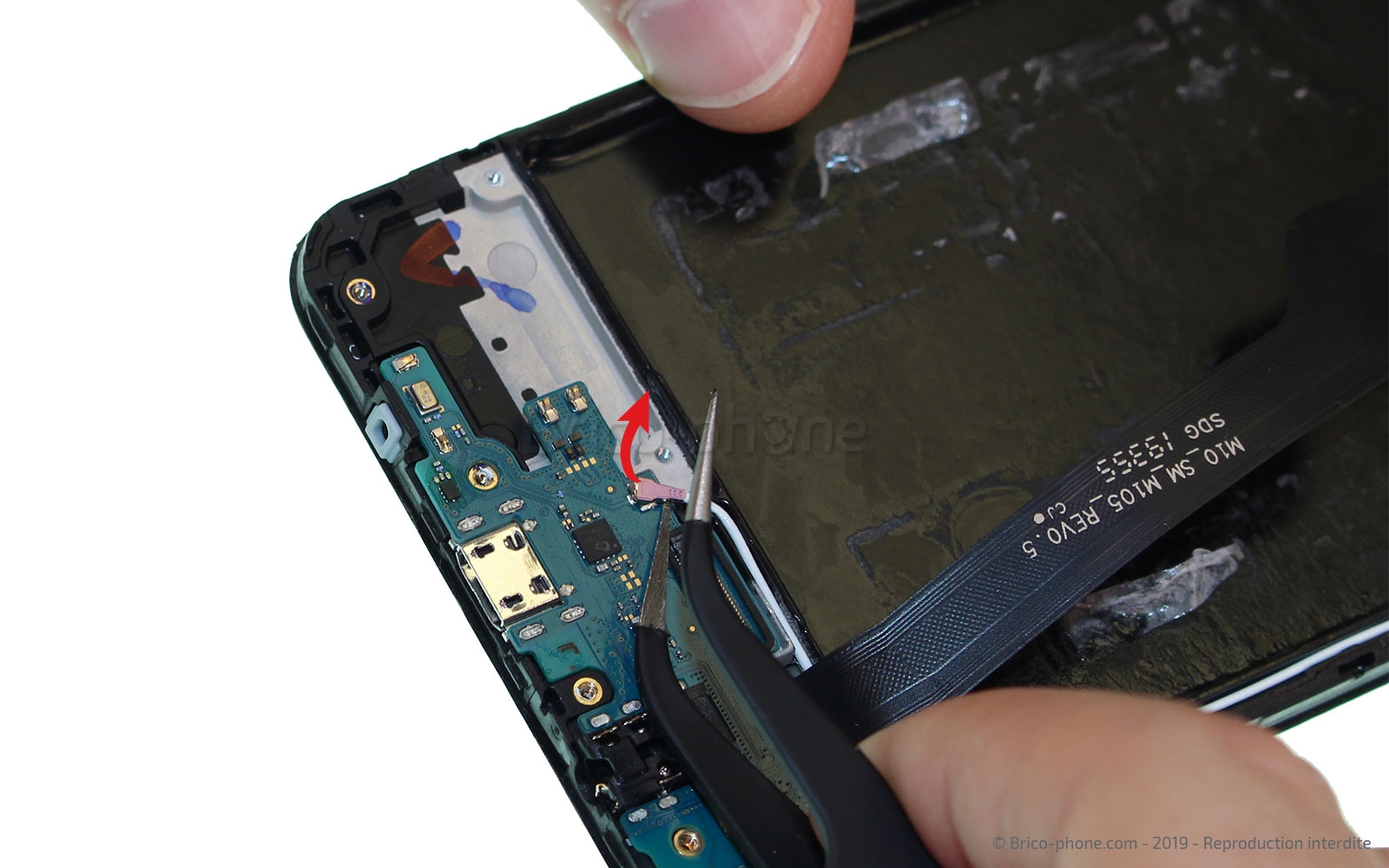

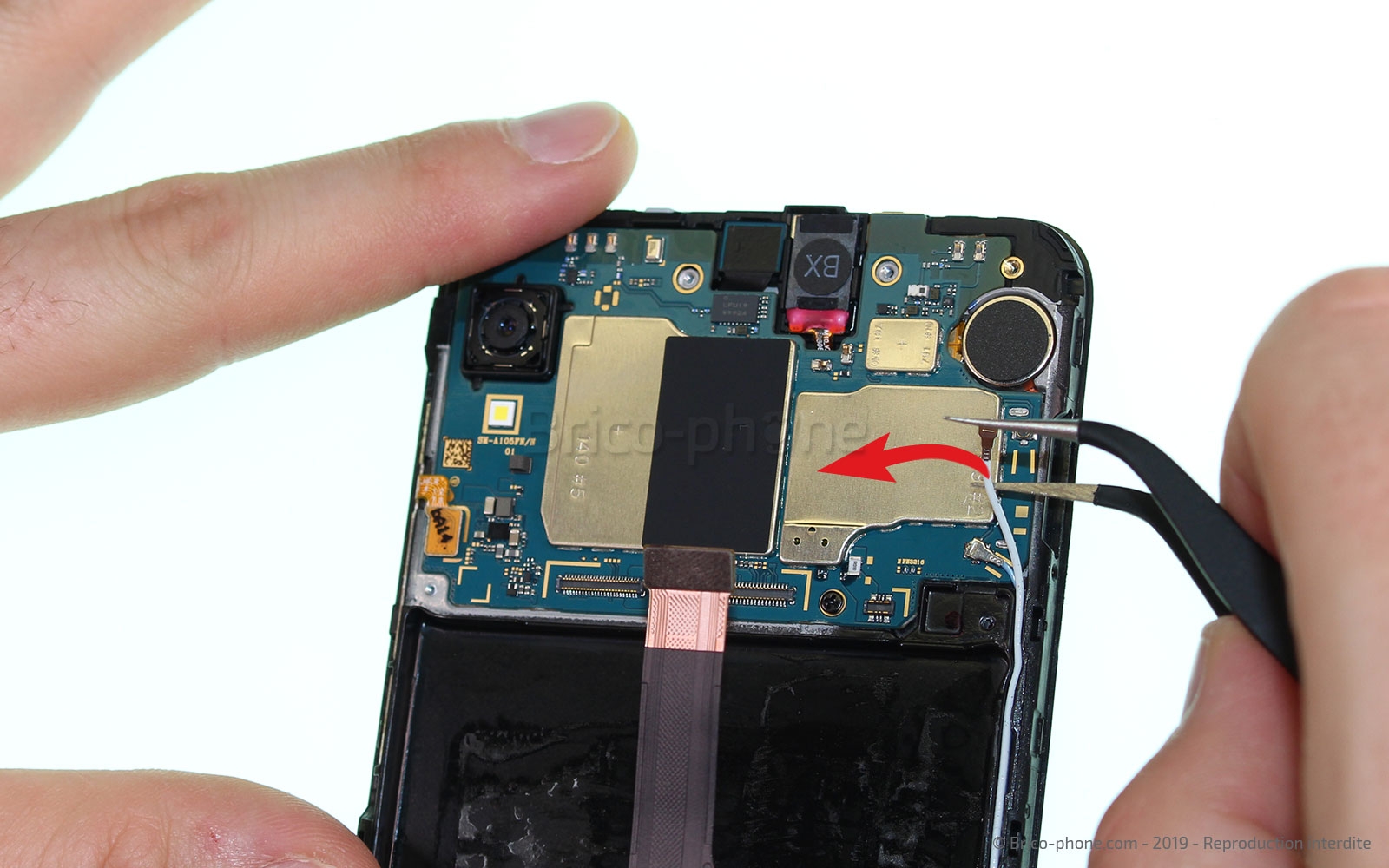

Débranchez les deux câbles coaxiaux avec la pincette en métal avant de retirer le connecteur de charge du châssis.

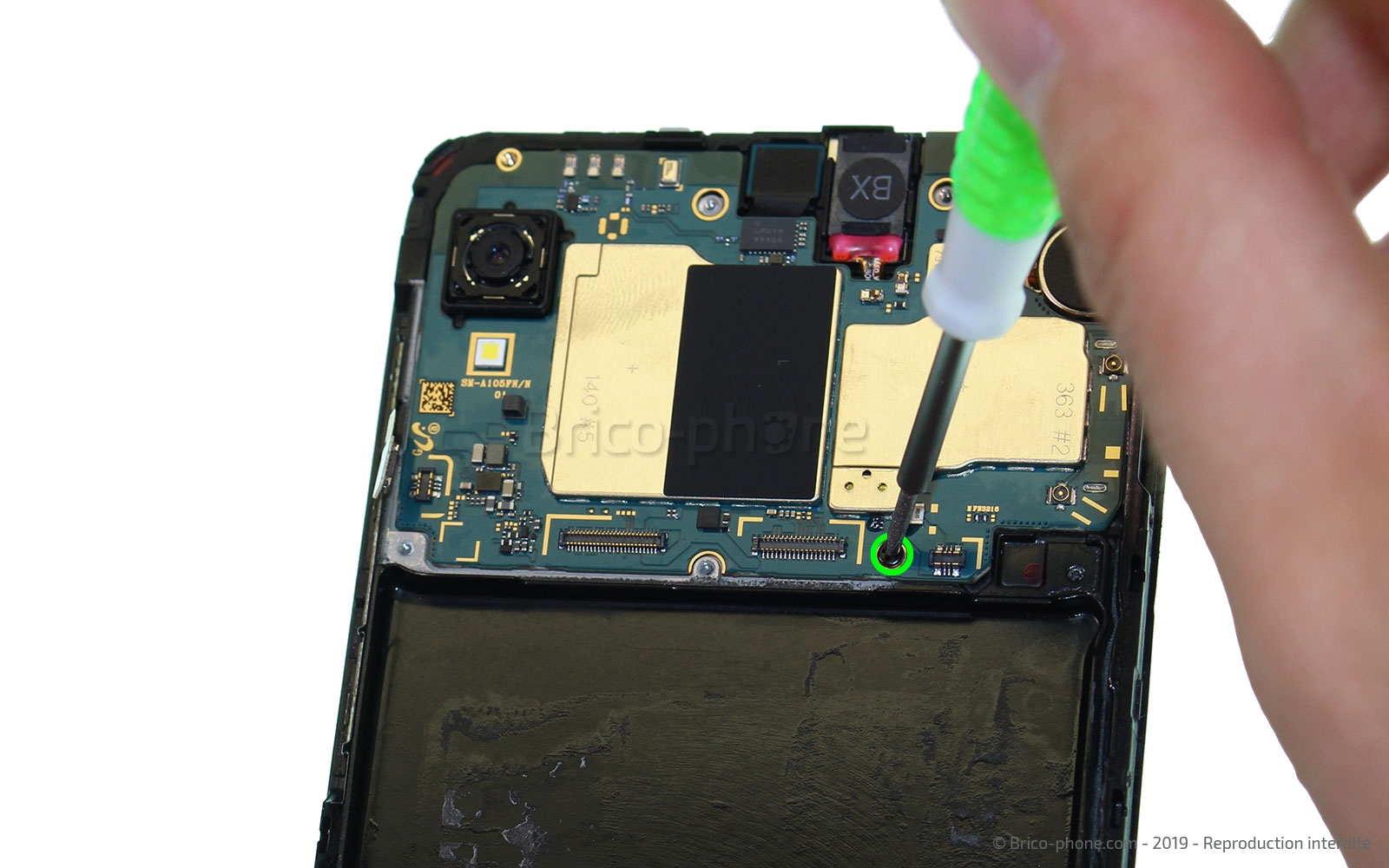

Sur le haut de votre Samsung Galaxy A10, déconnectez la nappe des boutons latéraux et retirez la vis noire se trouvant au bas de la carte mère.

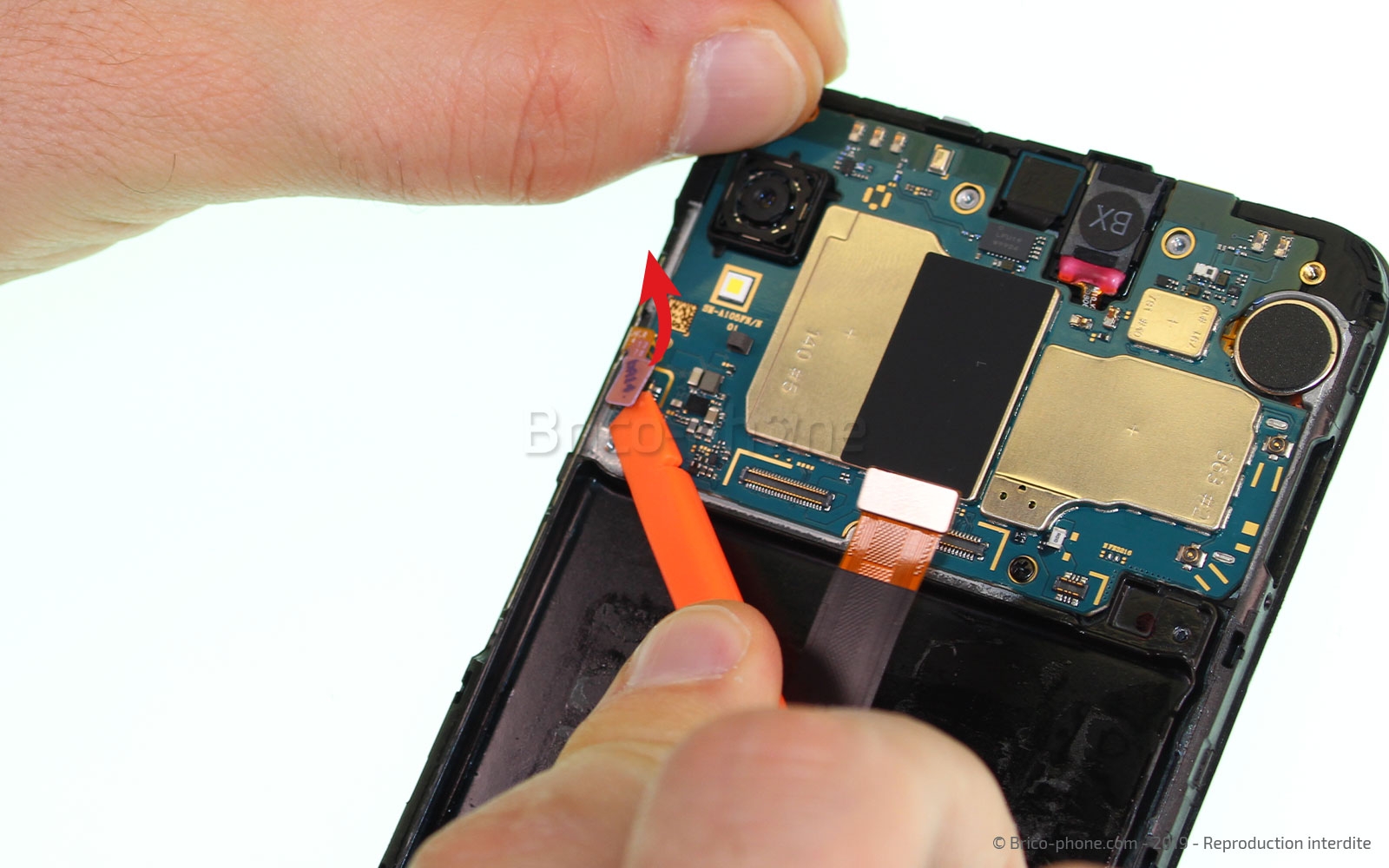

Munissez vous de la spatule orange pour faire basculer la carte mère et pouvoir la sortir du smartphone.

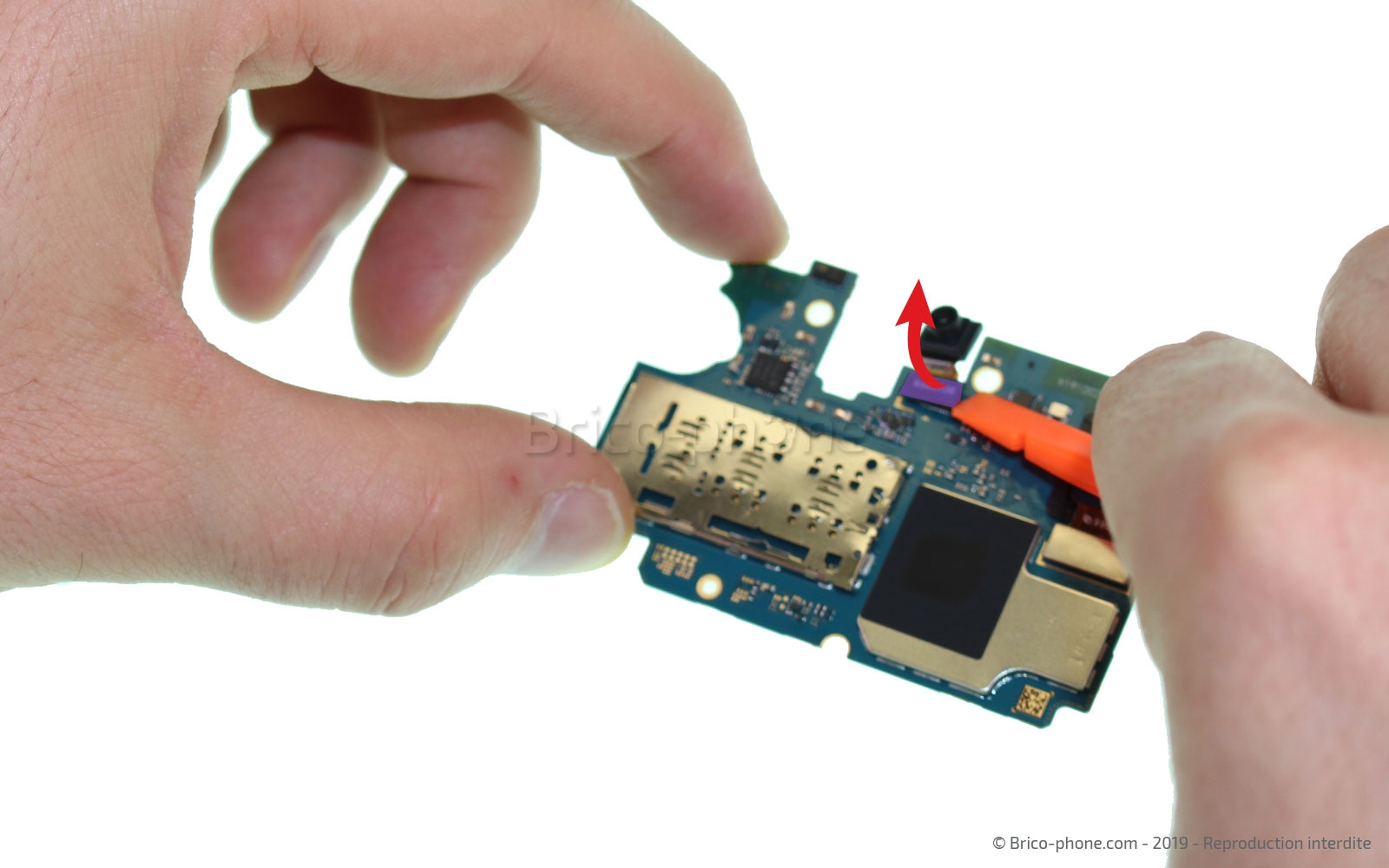

Sur la carte mère, vous trouverez encore les caméras. Pour les retirer, déclipsez les nappes à l'aide du levier en nylon et poussez la caméra arrière pour la sortir de son emplacement.

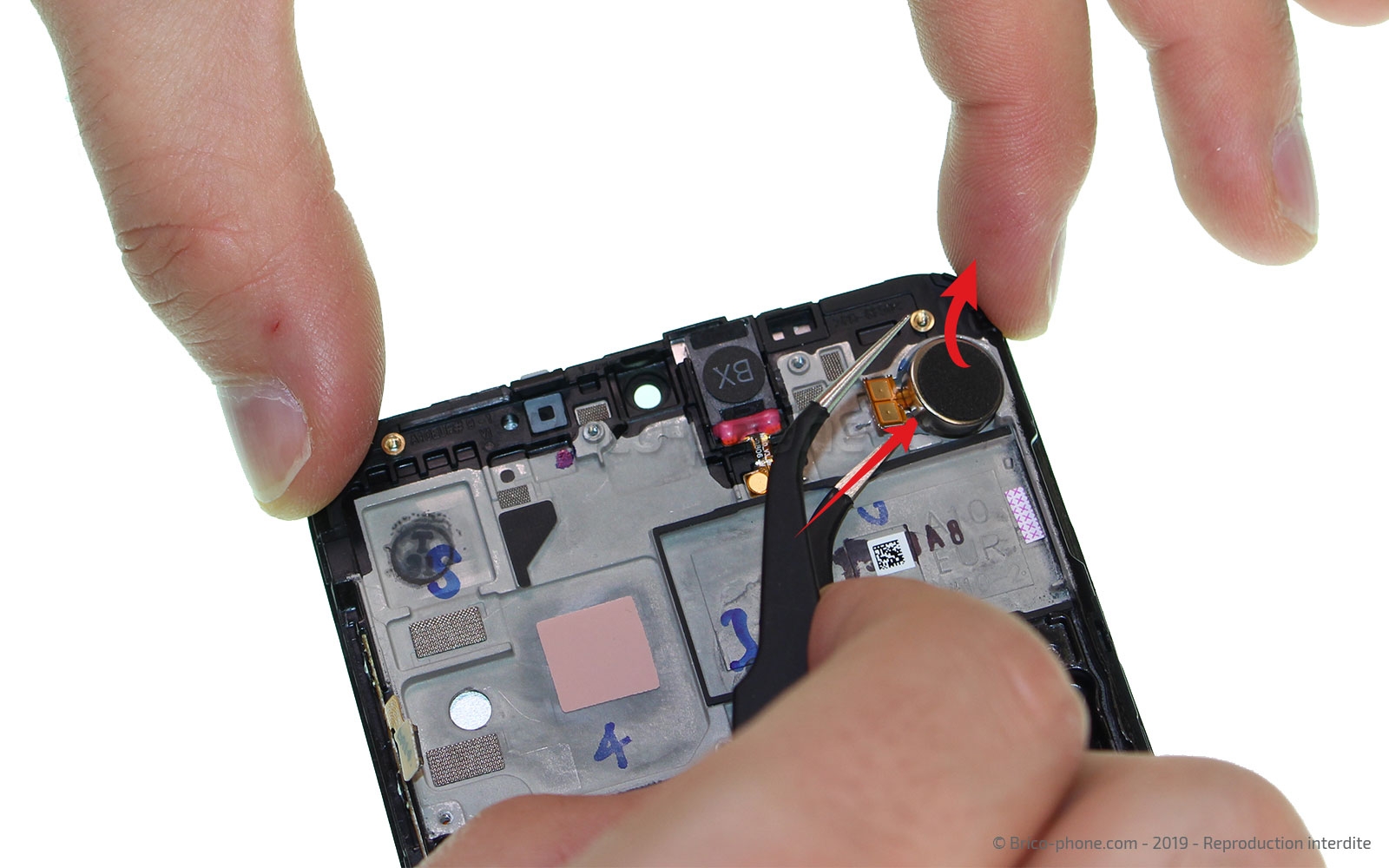

Sur le châssis, vous devez encore retirer le vibreur et le haut-parleur de l'oreille en les décollant délicatement à l'aide de la pincette métallique.

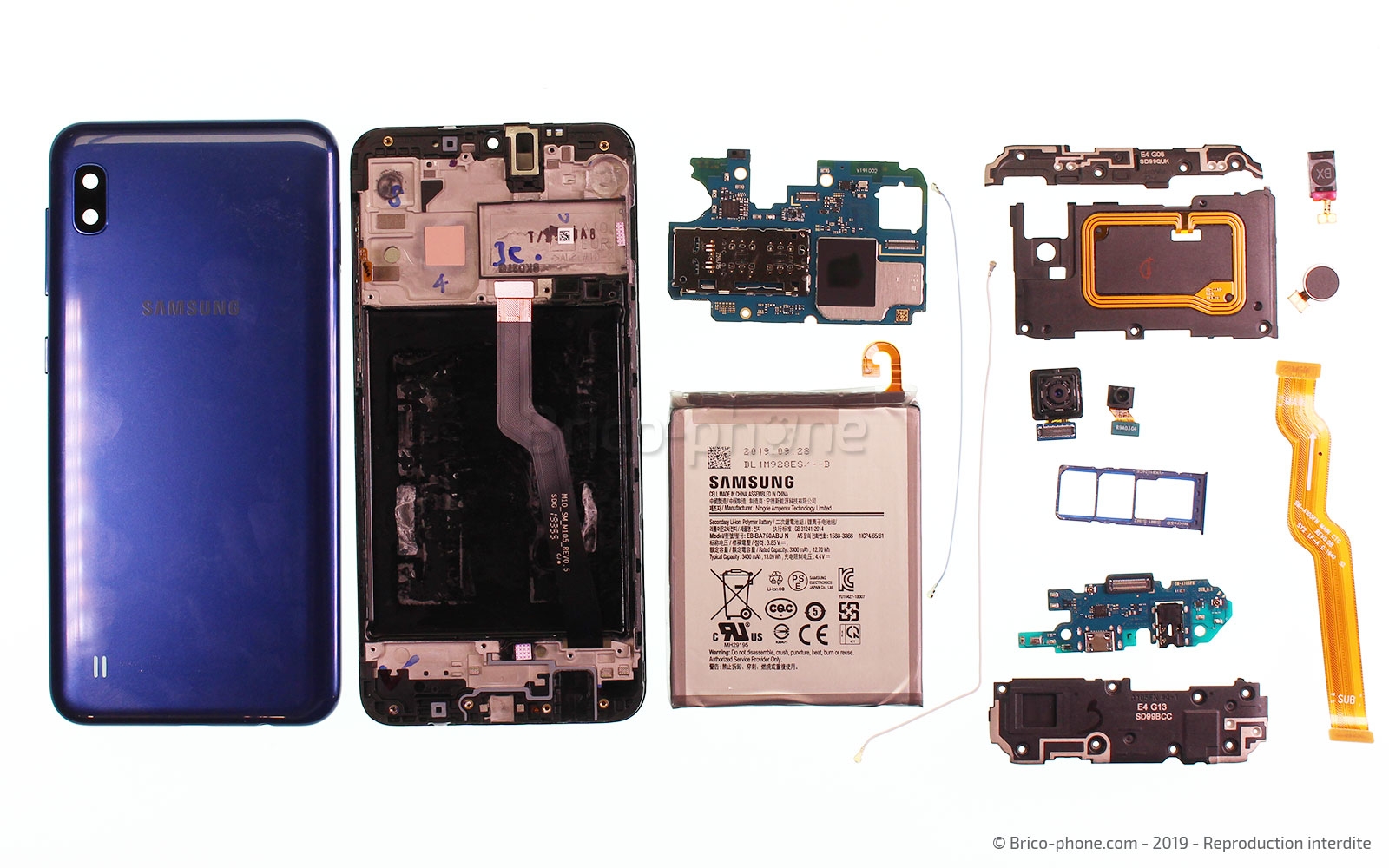

Découvrez l'ensemble des composants de votre Samsung Galaxy A10 rassemblé sur une même photo !
