Changement de nappe volume et vibreur sur iPhone 6

Temps estimé : 45 min
Difficulté : 4/5
iPhone 6 | Temps estimé : 45 min Difficulté : 4/5

Ce guide photos vous explique comment remplacer la nappe des boutons du volume et du vibreur sur votre iPhone 6.

Diagnostic

› Les boutons volumes né répondent plus ou mal
› Le bouton du vibreur ne fonctionne plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe volume et vibreur pour iPhone 6
10,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

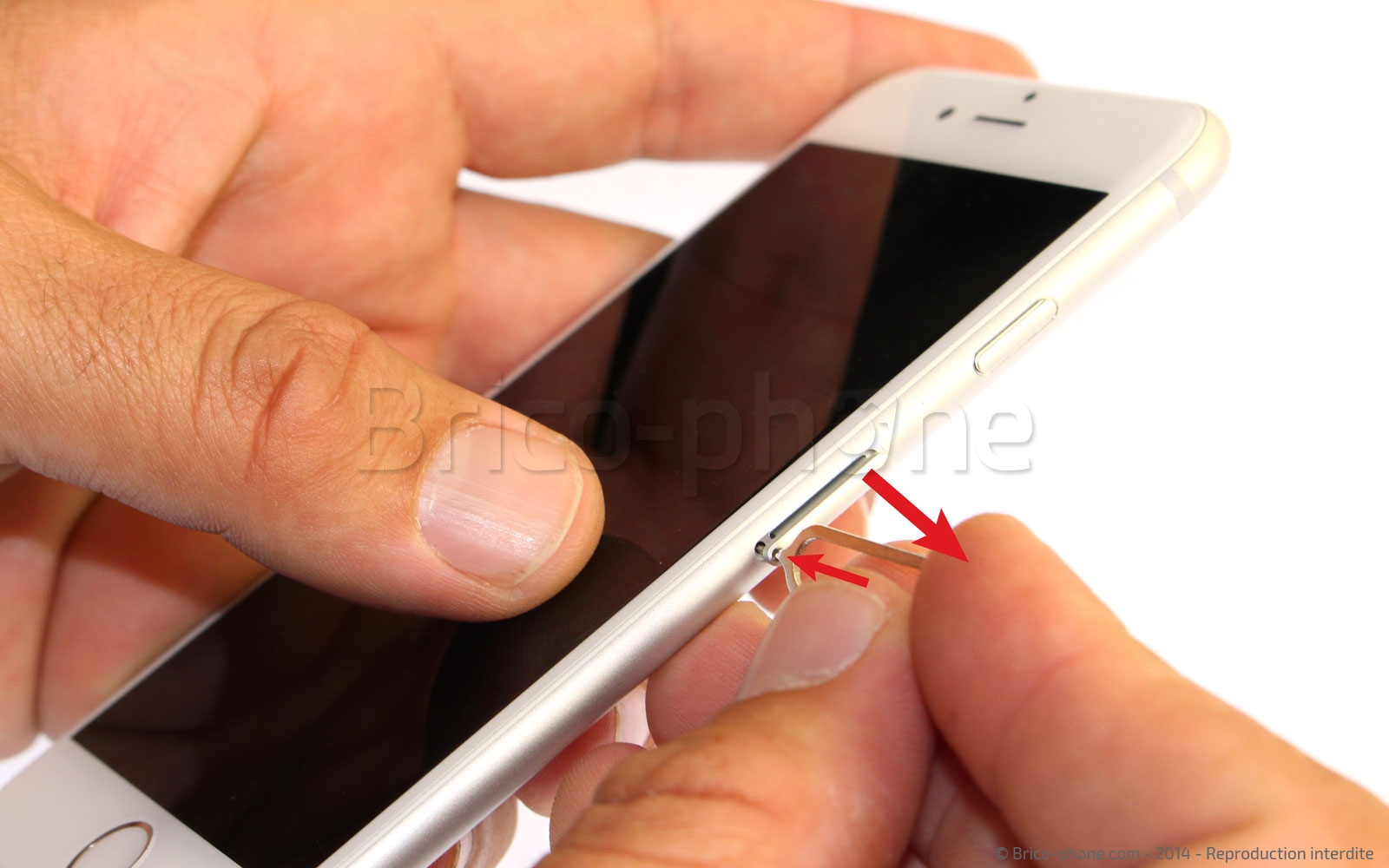

Commencer par éteindre votre iPhone puis retirer la carte SIM
Commencer par éteindre votre iPhone puis retirer la carte SIM
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer les vis en étoile pentalobe

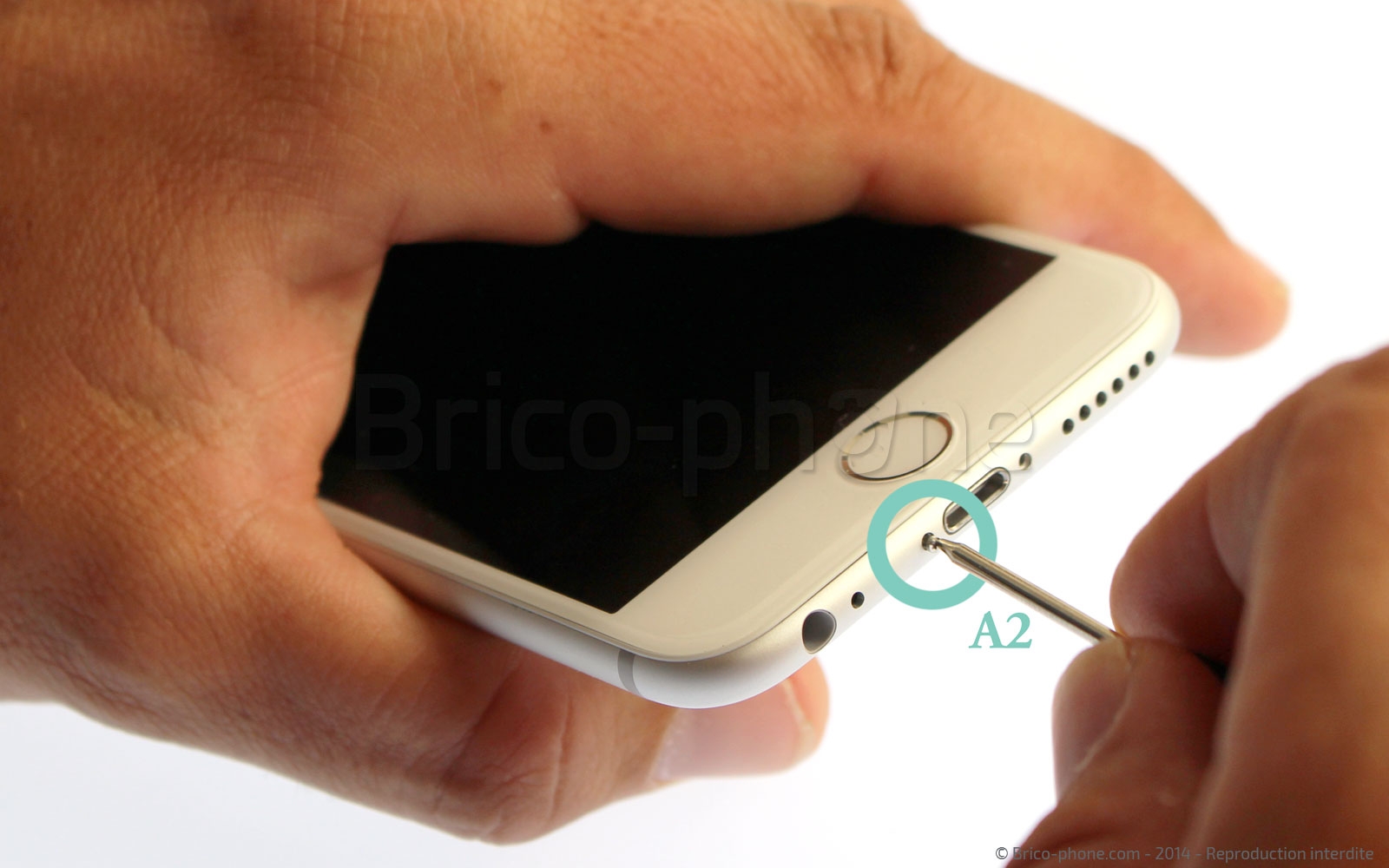

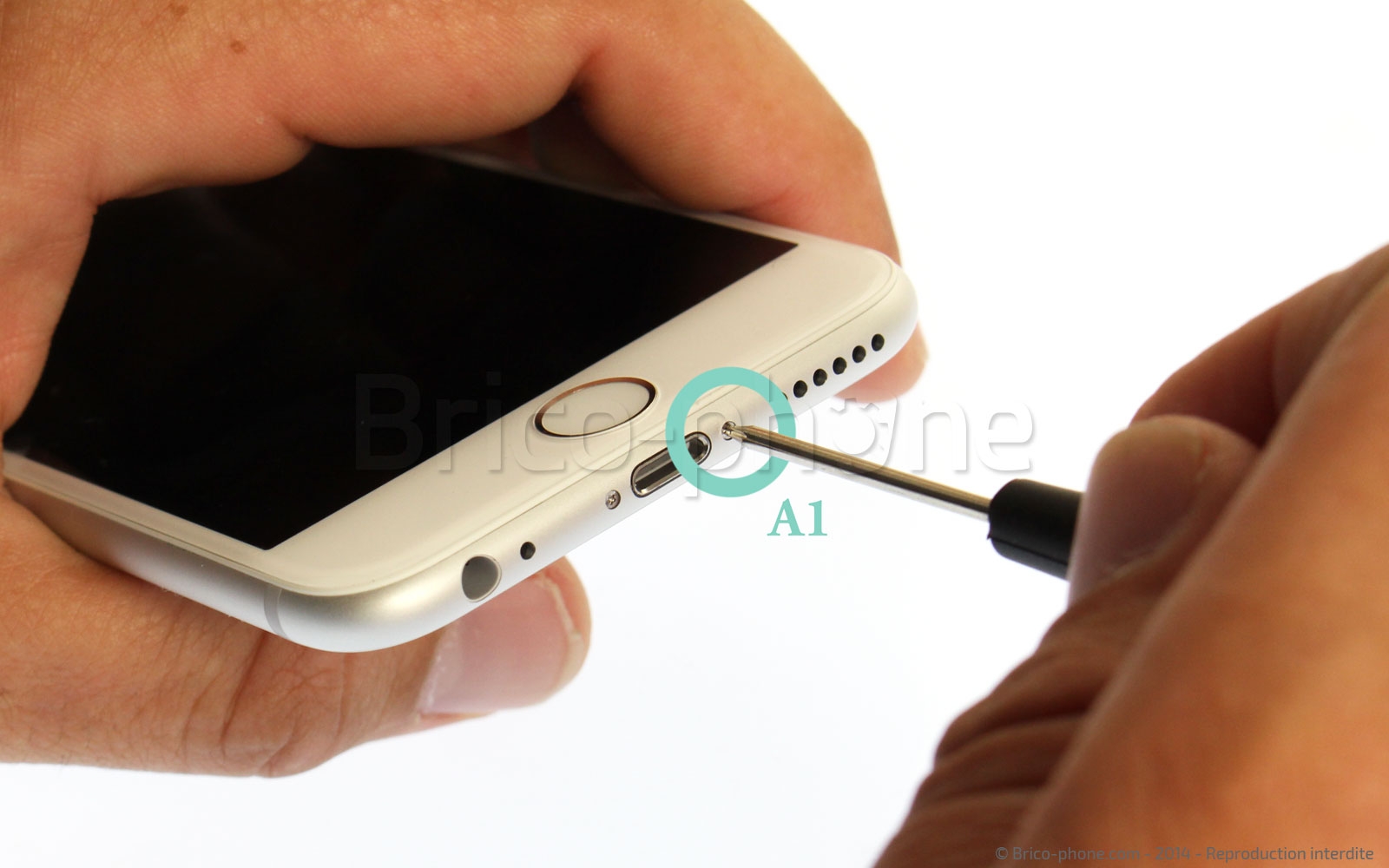

Utiliser le tournevis pentalobe pour retirer les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1 : Retirer les vis en étoile pentalobe
Etape 1 : Retirer les vis en étoile pentalobe
Etape 1 : Retirer les vis en étoile pentalobe
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Déclipser la vitre du châssis avec la ventouse

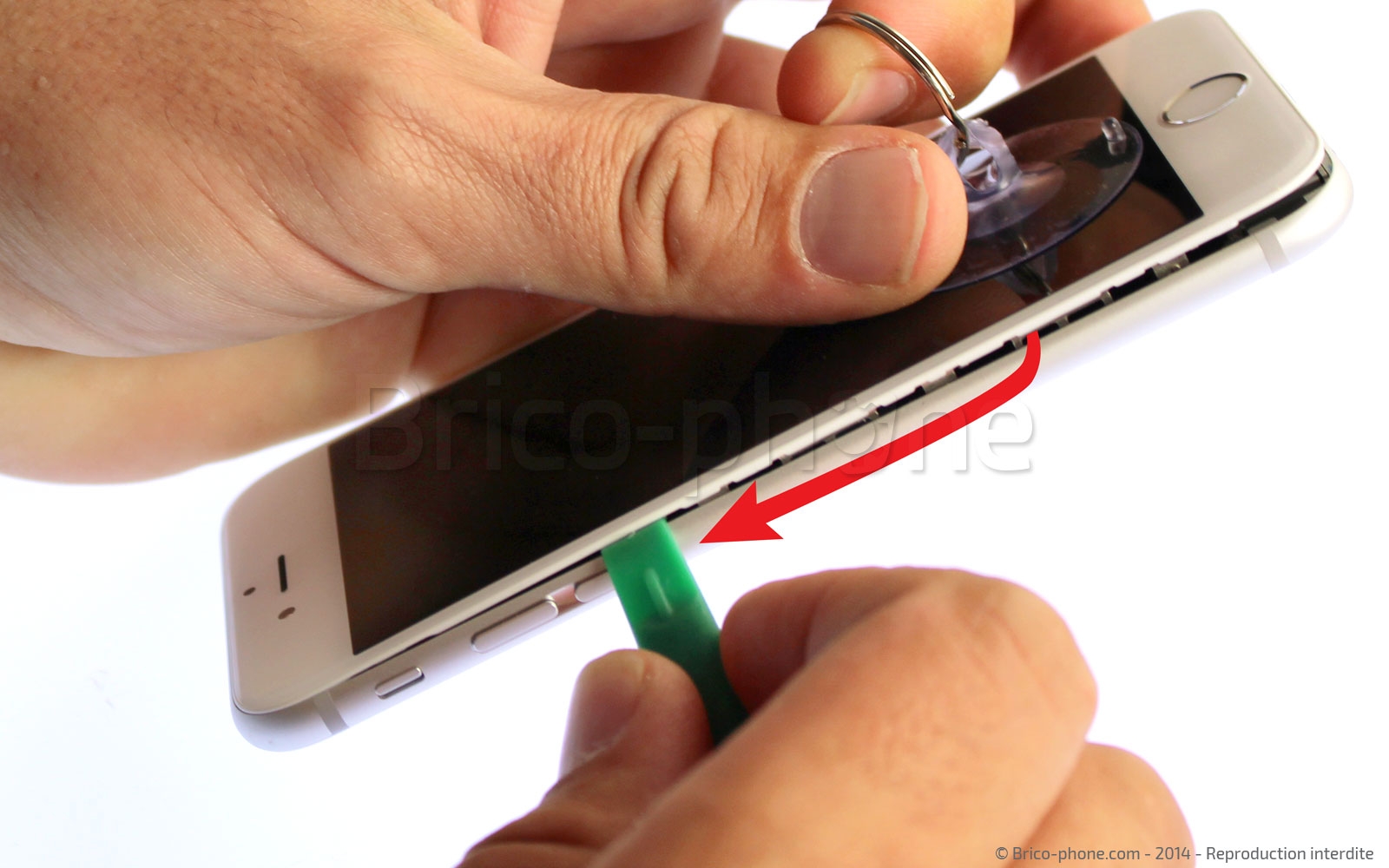

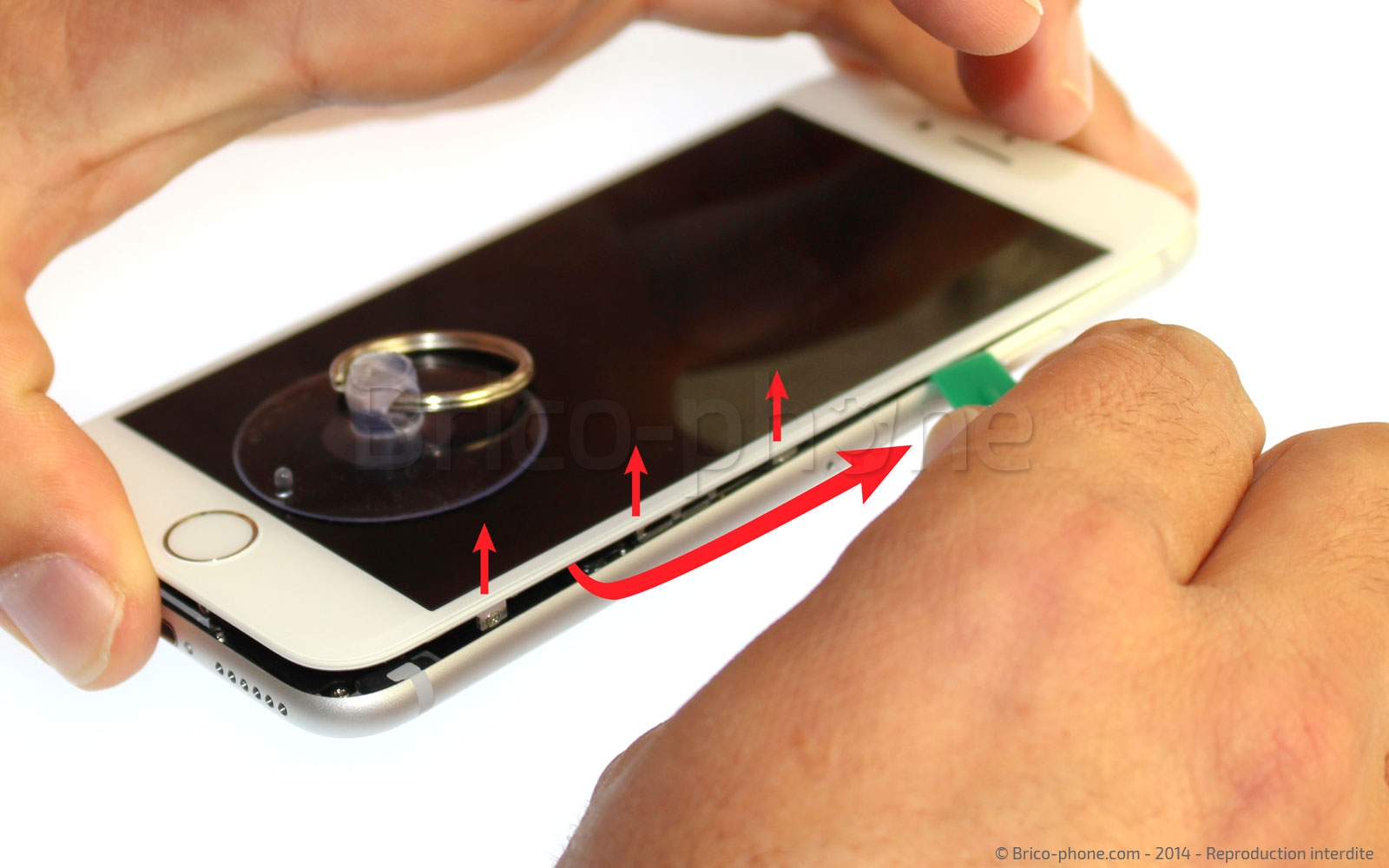

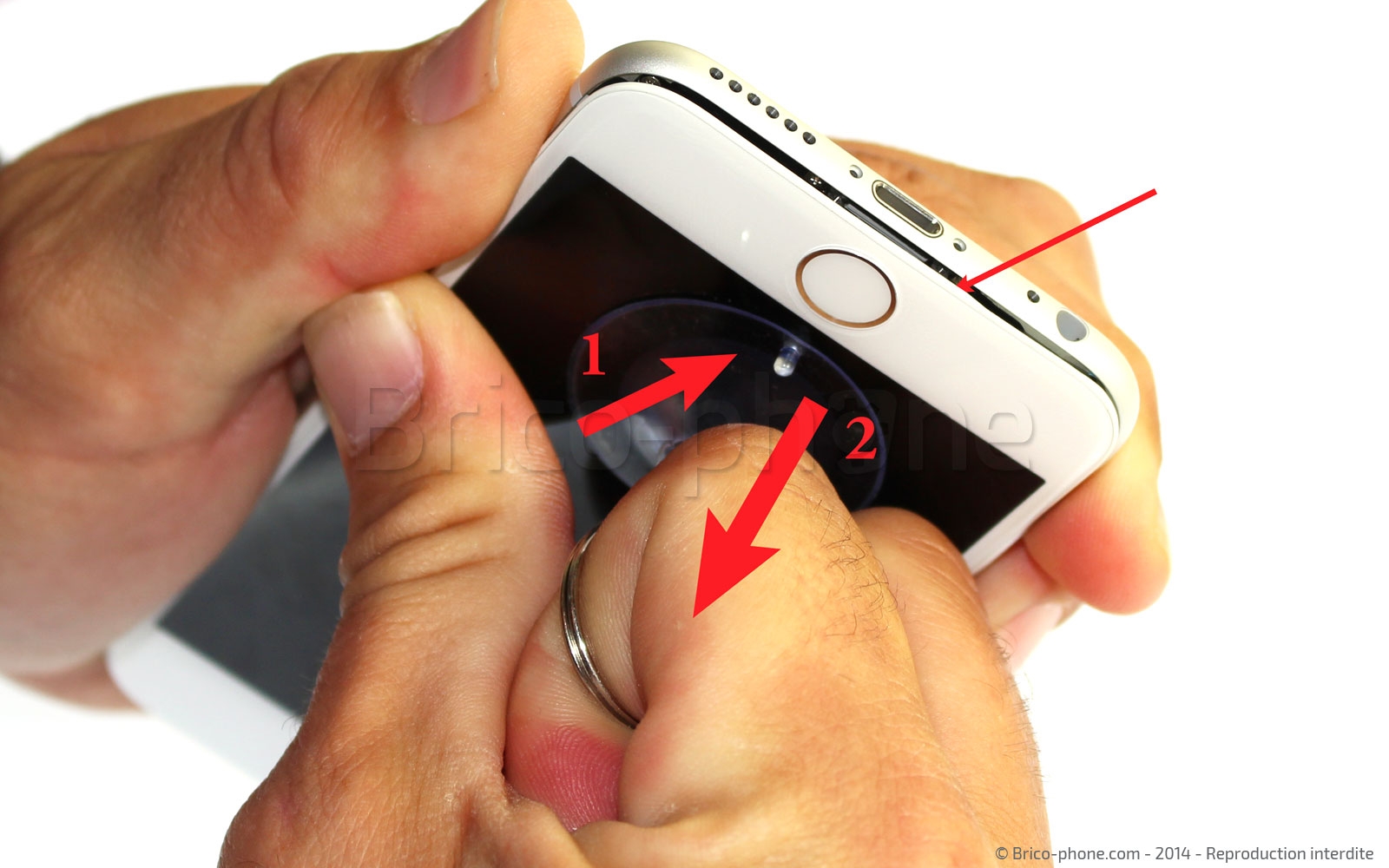

Selon les outils dont vous disposez, deux méthodes pour déclipser la vitre se présentent : en utilisant la ventouse ou bien en utilisant l'iSclack. Utilisation de la ventouse : positionnez la ventouse au bas de l'écran juste au dessus du bouton Home.

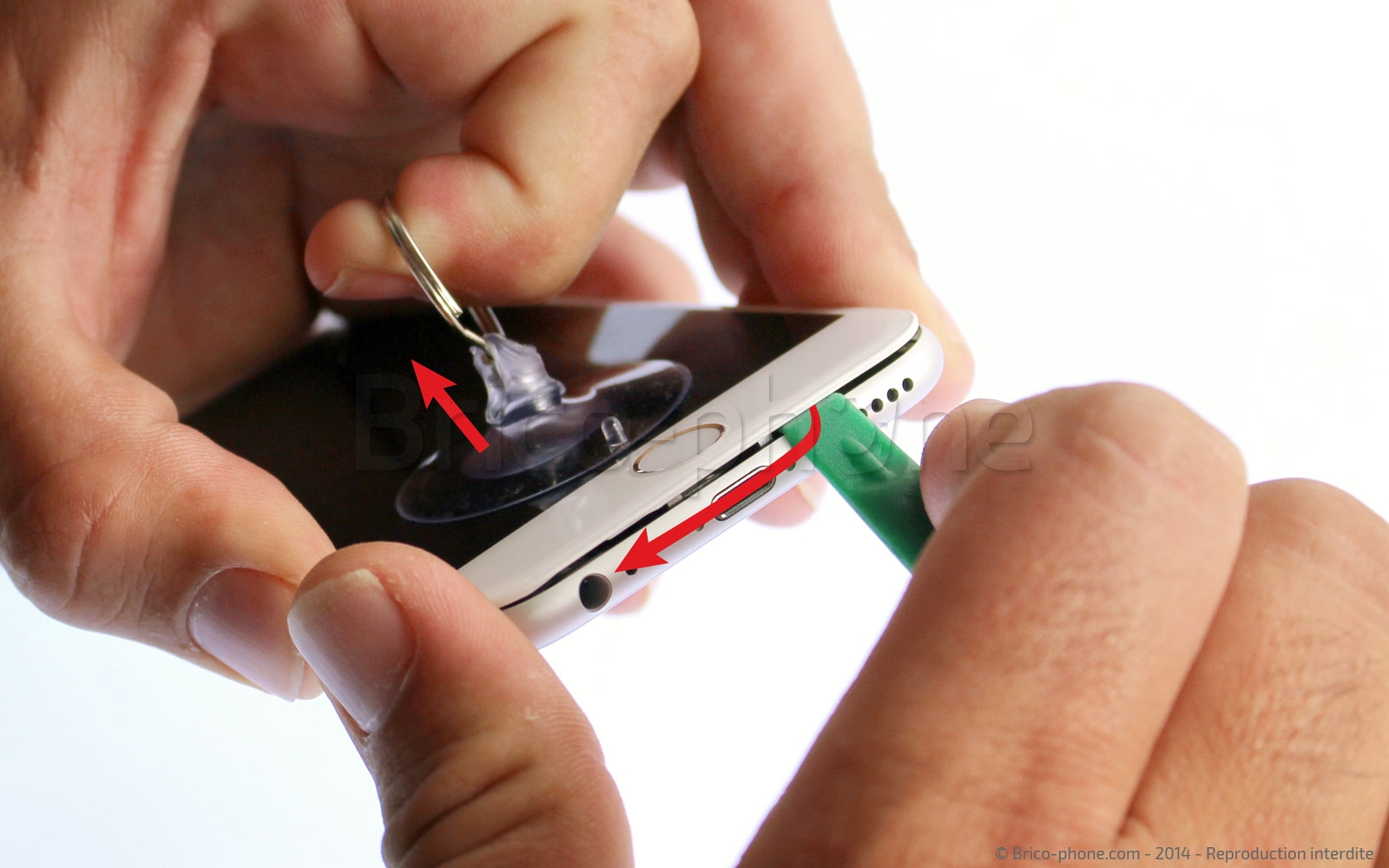

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

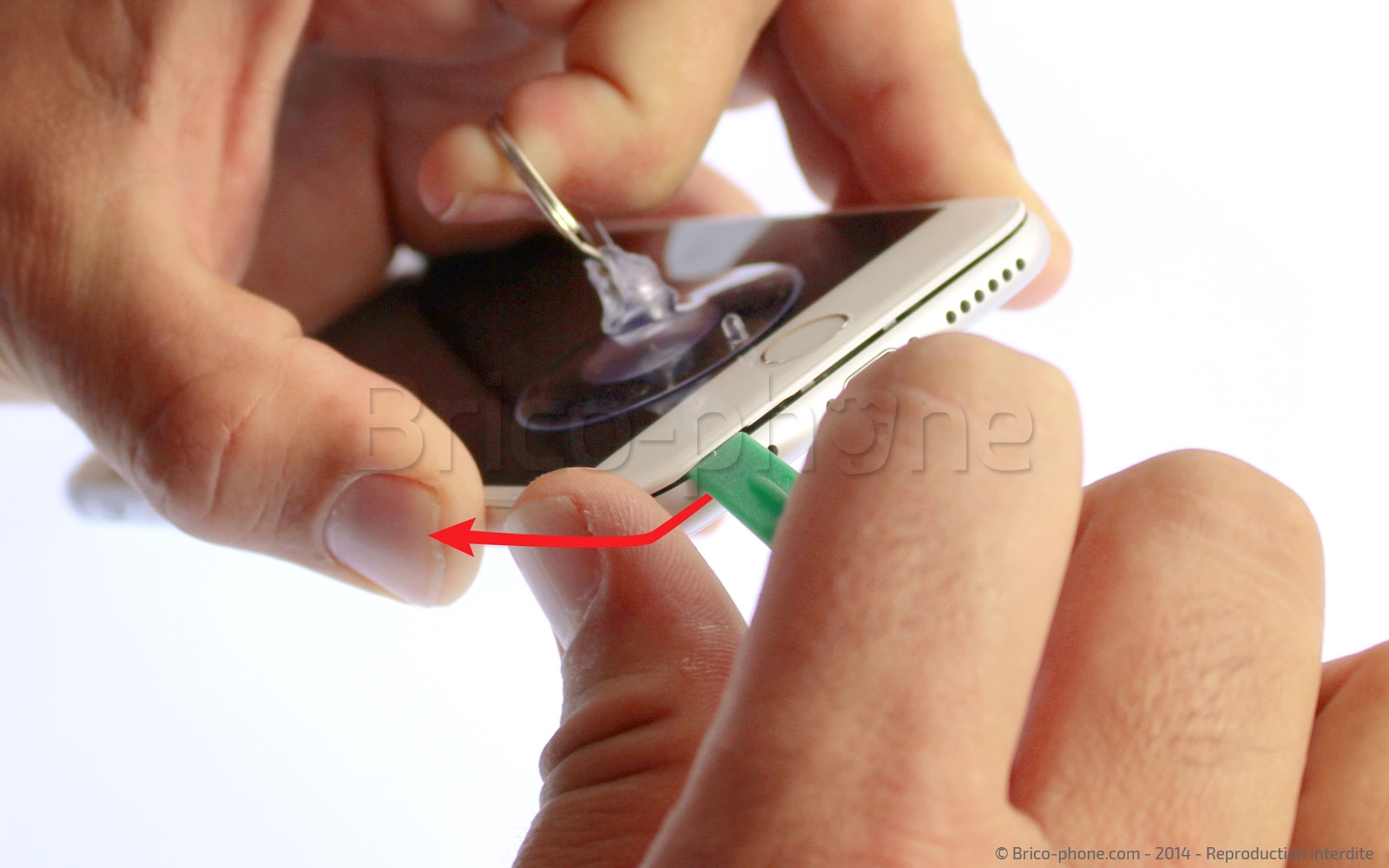

Faire glisser le levier le long du bas du téléphone entre la vitre et le châssis.
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Déclipser la vitre sur les côtés
Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

Enfin, terminer par le haut du téléphone puis l'autre côté jusqu'à déclipser entièrement la vitre.
Etape 3 : Déclipser la vitre sur les côtés
Etape 3 : Déclipser la vitre sur les côtés
Etape 3 : Déclipser la vitre sur les côtés
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Déclipser la vitre du châssis avec l'iSclack

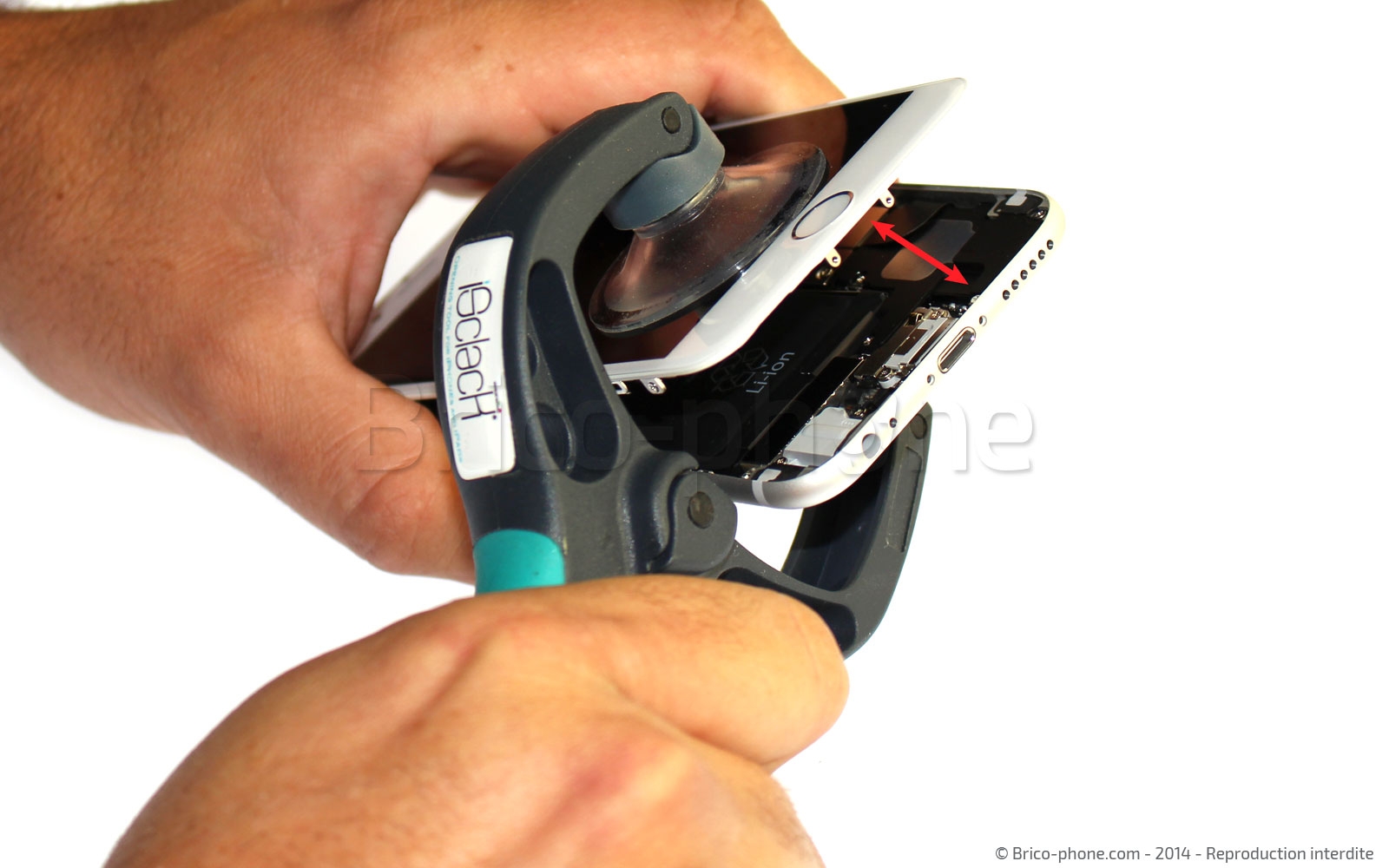

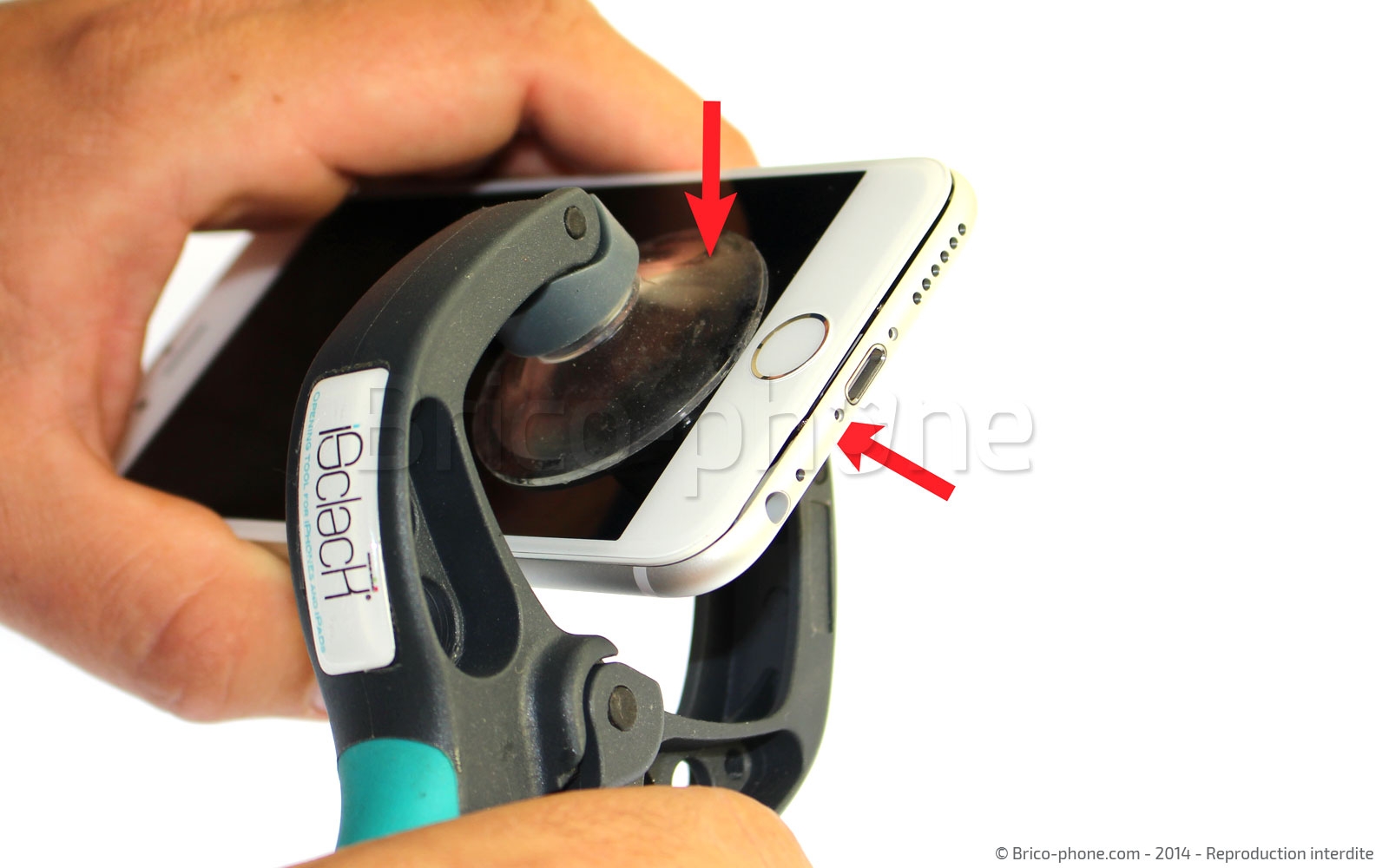

Positionner les ventouses de l'iSclack de chaque côté de l'iPhone avec la ventouse côté vitre légèrement au dessus du bouton Home.

Une fois les ventouses en place, serrer la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €
Double ventouse pour décoller les vitres special Iphone 5 5S 5C
17,90 €
Etape 5 : Retirer le bloc vitre et écran LCD

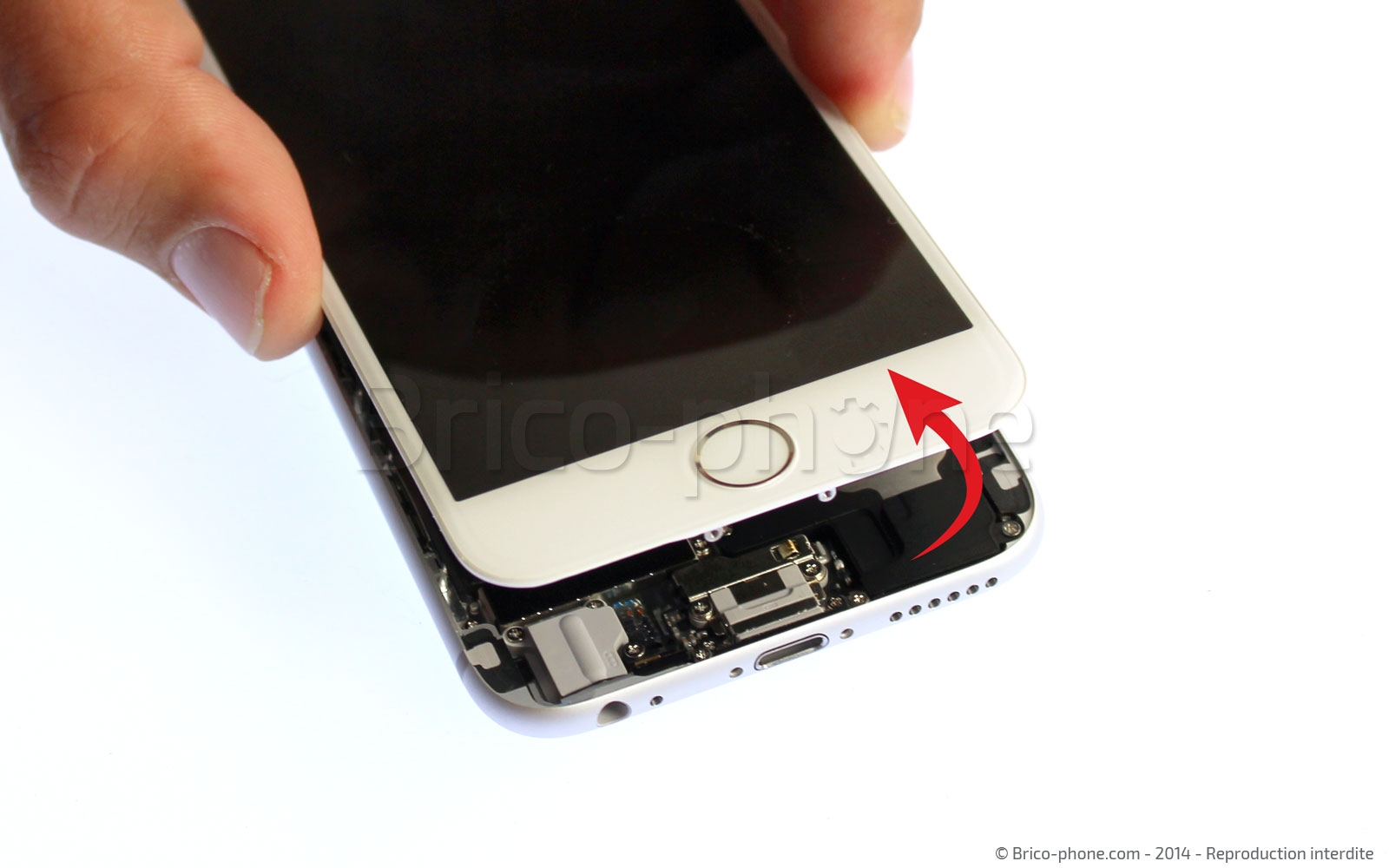

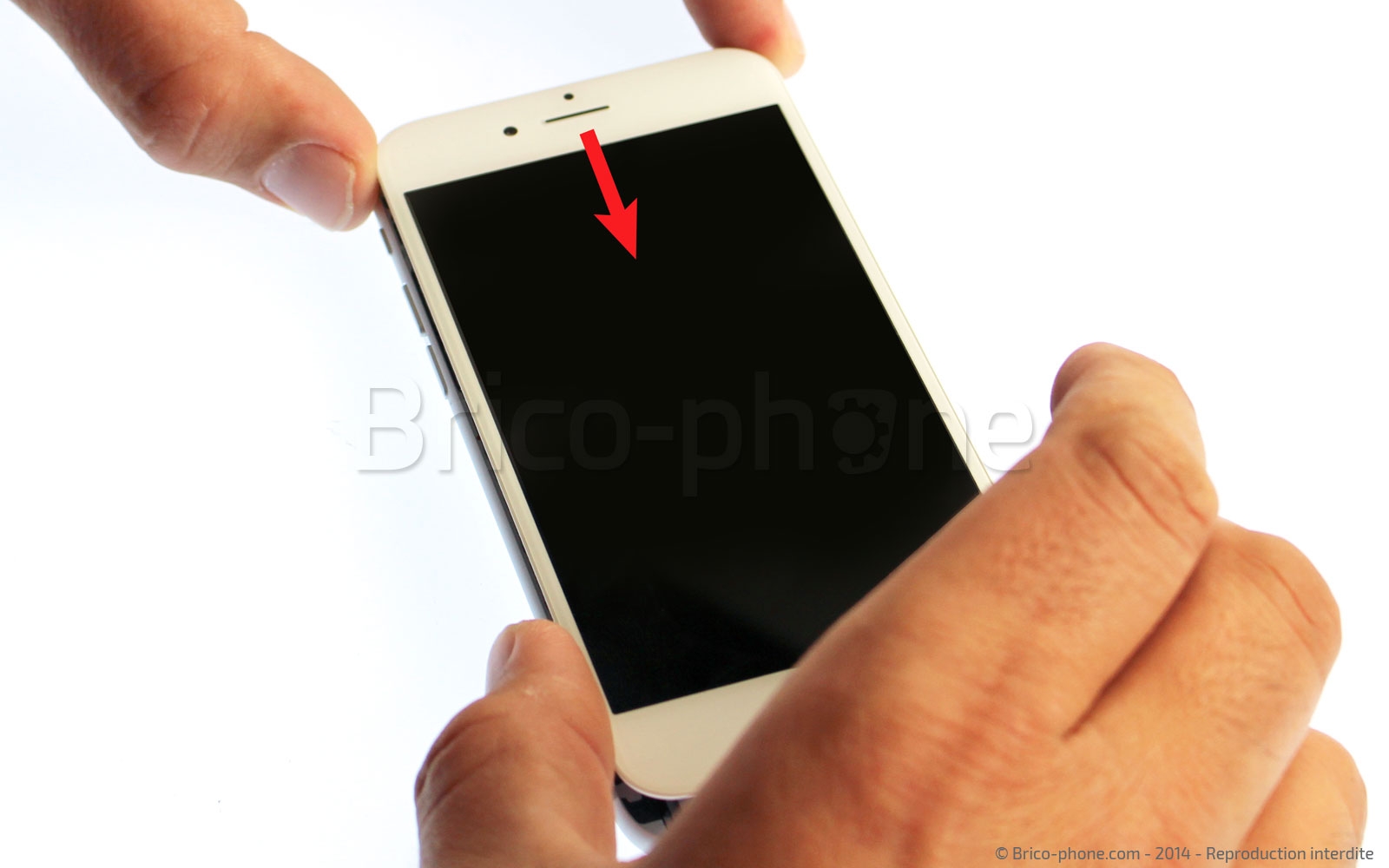

Tirez légèrement (1 ou 2 millimètres) vers le bas afin de déclipser l'écran totalement.

Vous pouvez maintenant lever le bloc vitre et LCD vers le haut.
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 6 : Retirer la plaquette métallique de nappes de l'écran

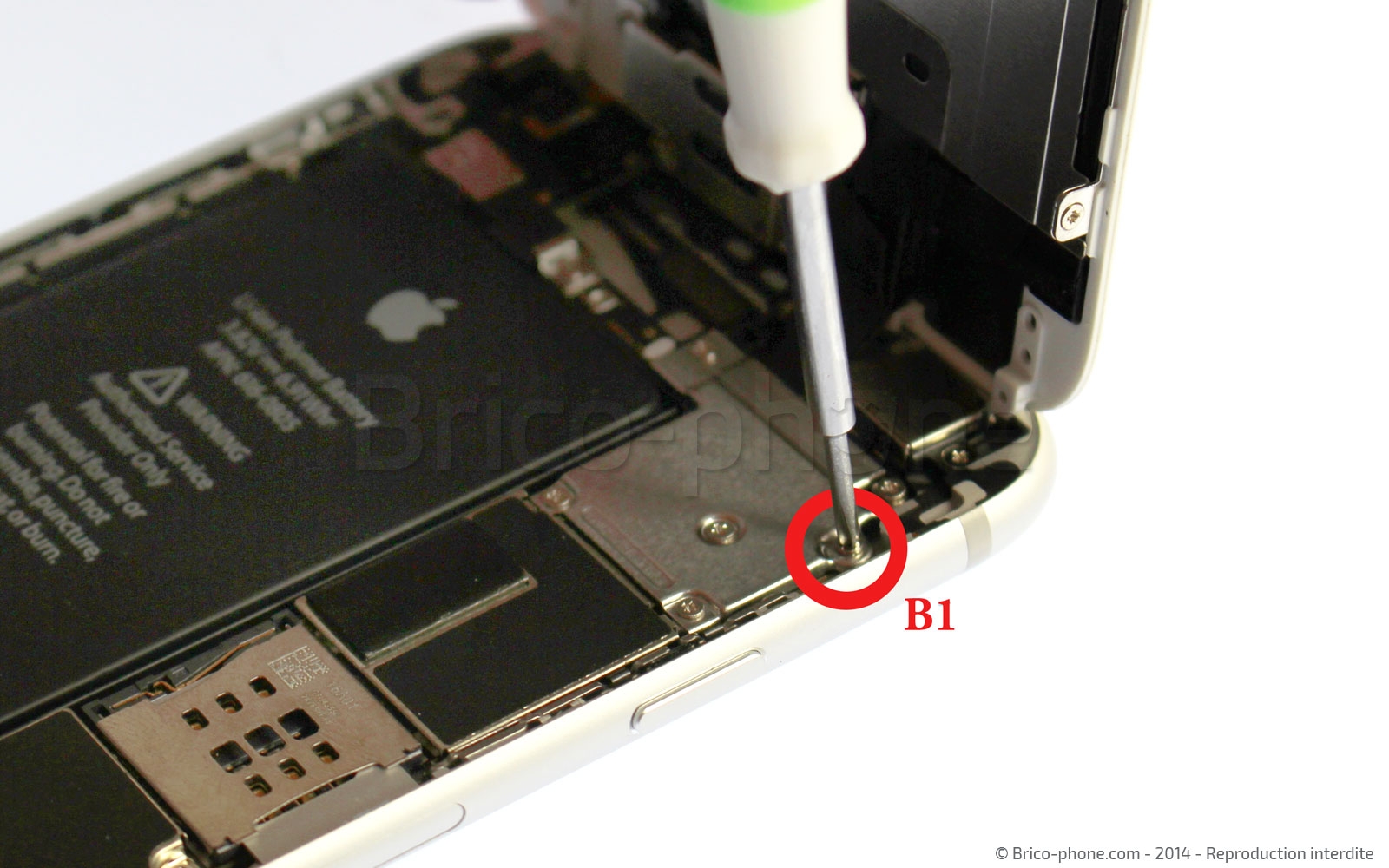

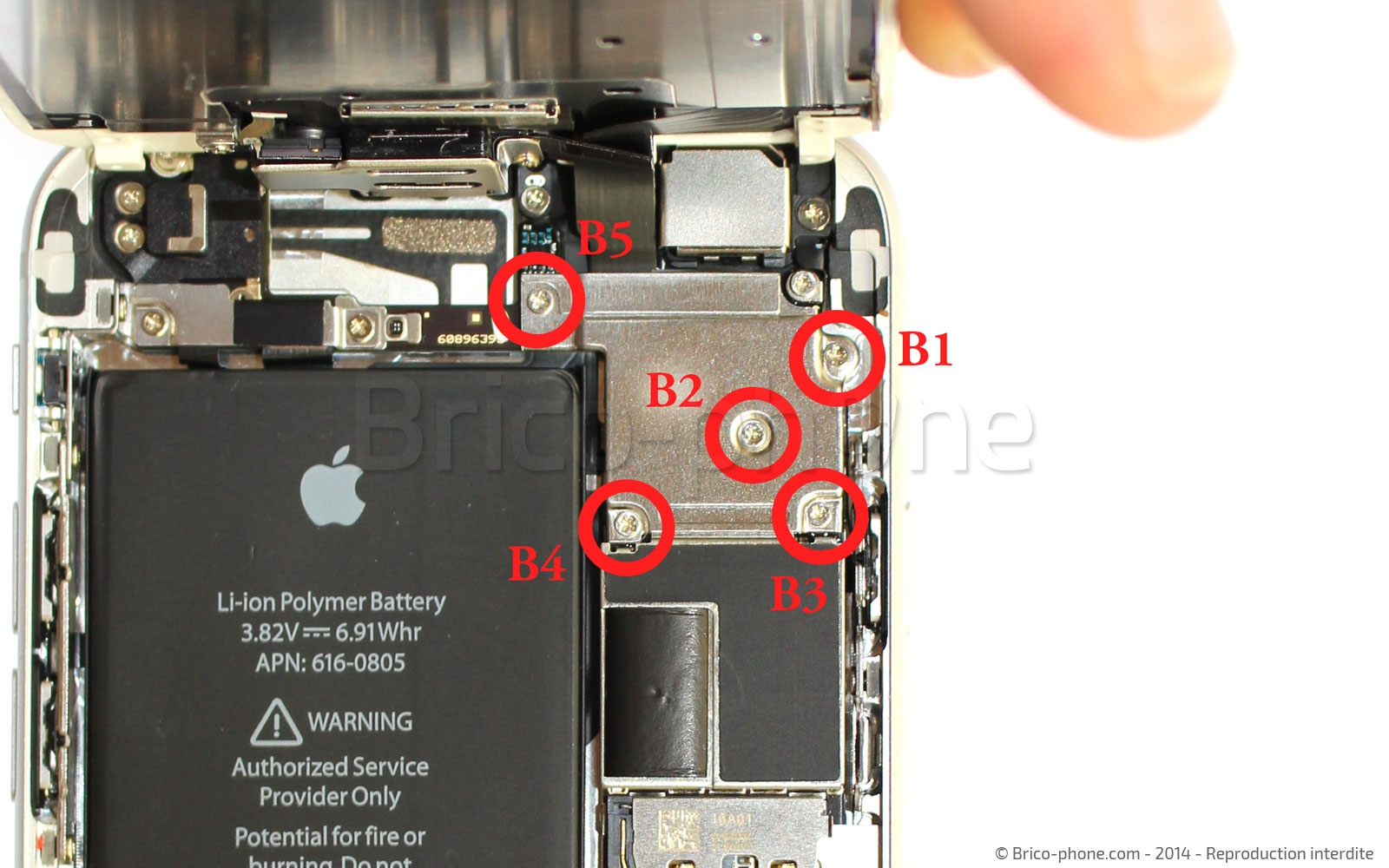

Soulever à environ 90° puis à l'aide du tournevis cruciforme enlevez les vis B1 à B5.

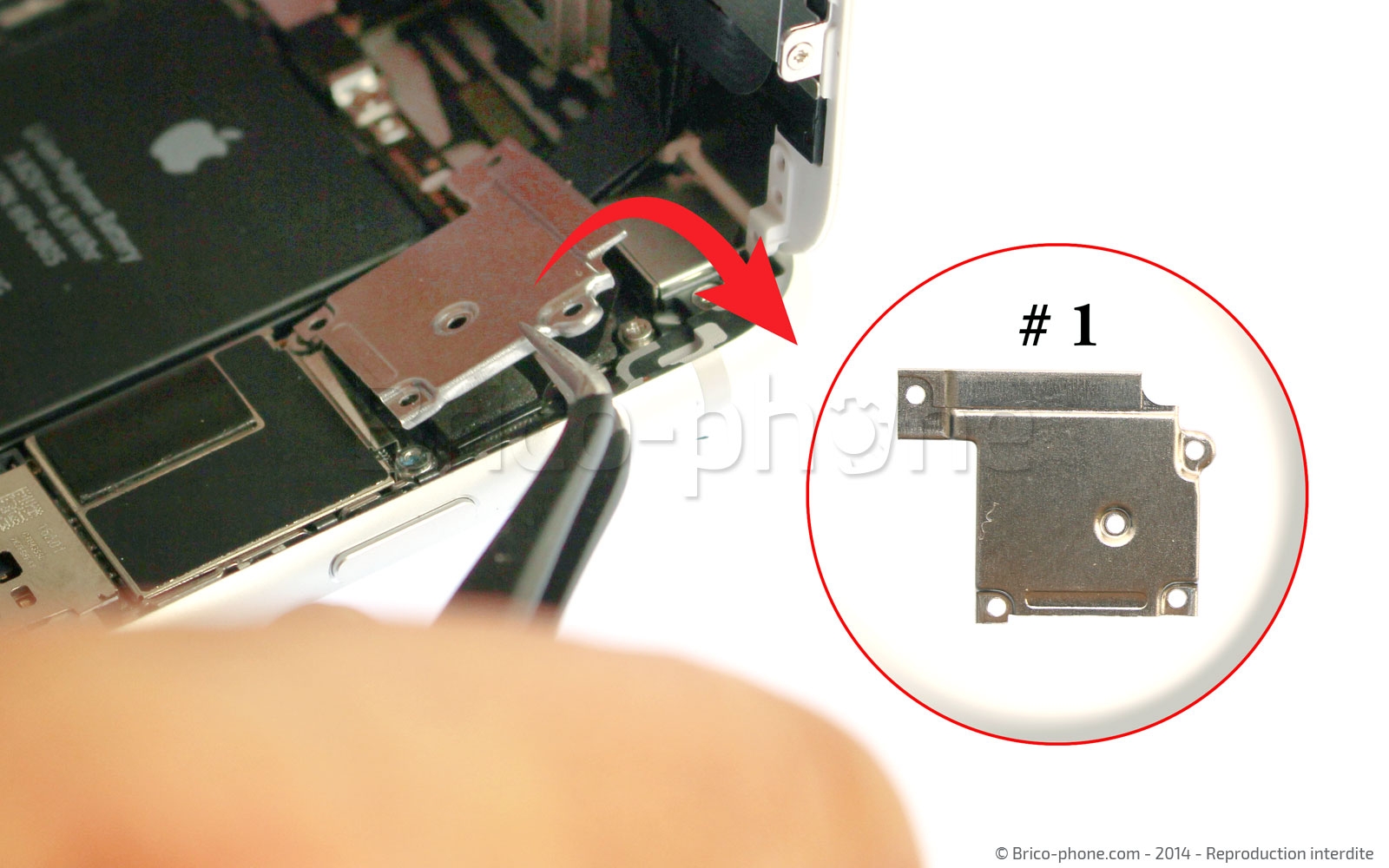

Prendre la pincette puis retirer la plaquette métallique qui protège les nappes de l'écran.
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter les nappes de l'écran

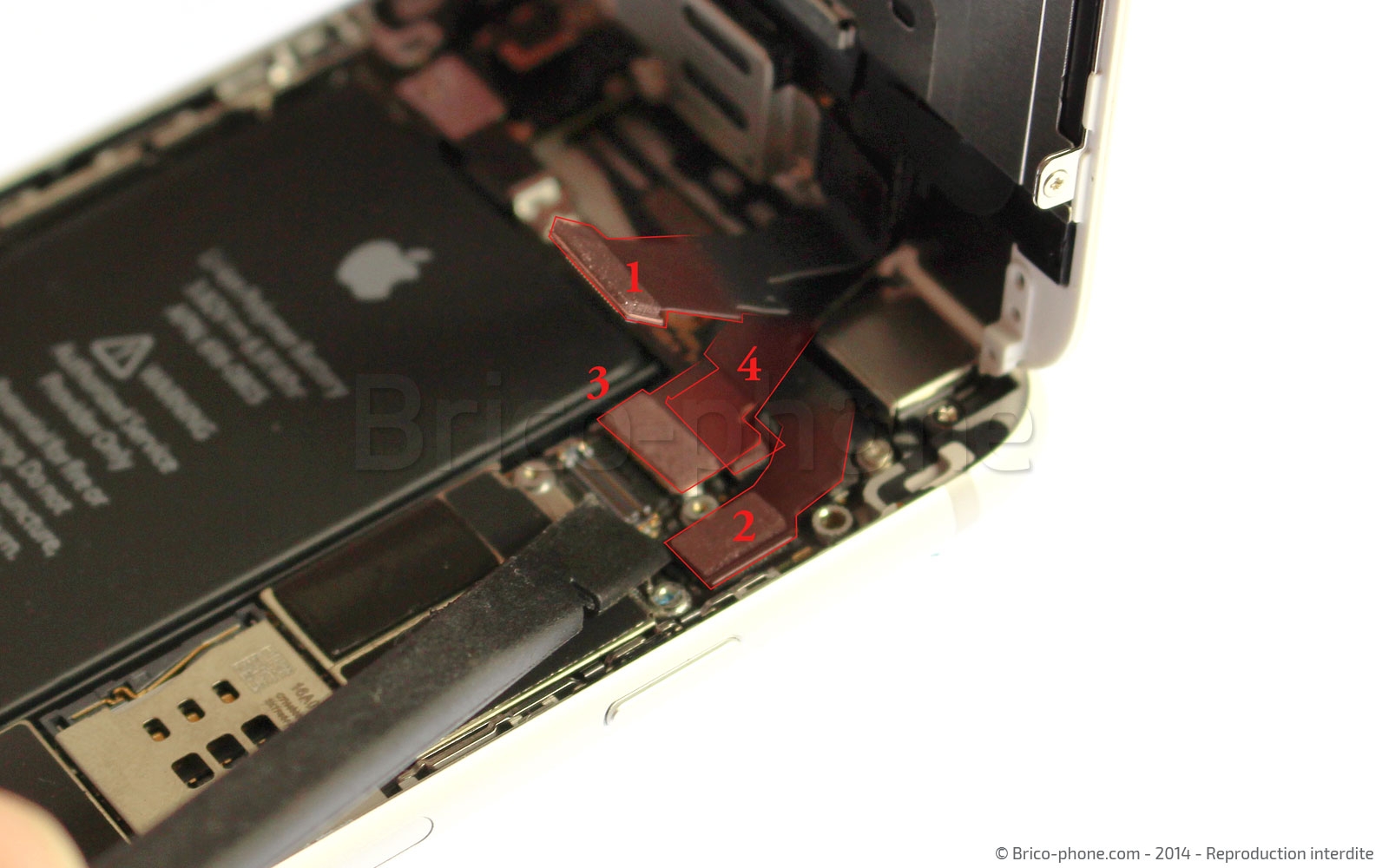

Commencer par déconnecter la nappe de la caméra avant Facetime (1).

Déclipser maintenant les connecteurs des nappes Home (2), Tactile (3) puis LCD (4).

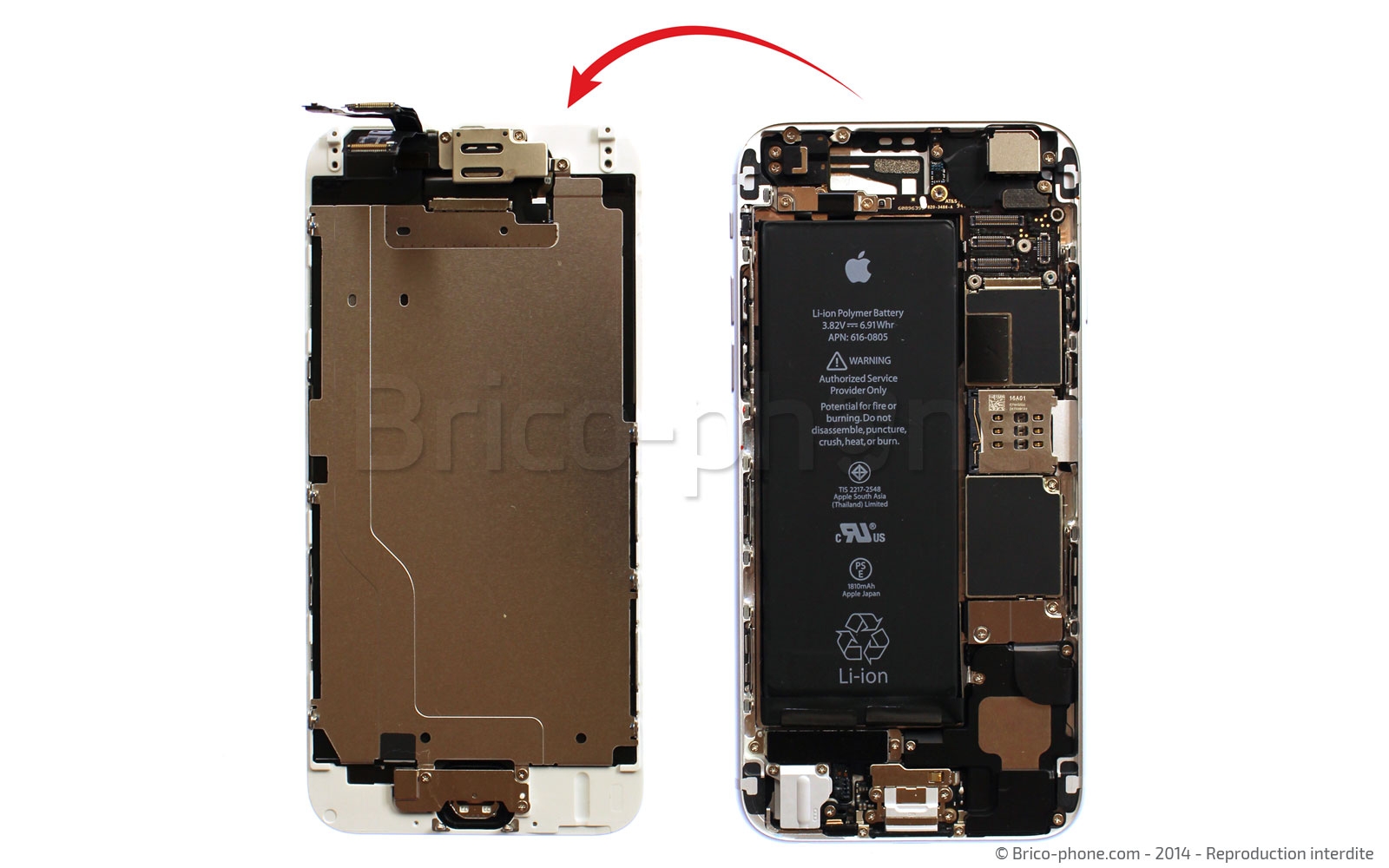

Le bloc de l'écran est maintenant totalement libéré, vous pouvez le déposer à côté du châssis.
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la batterie

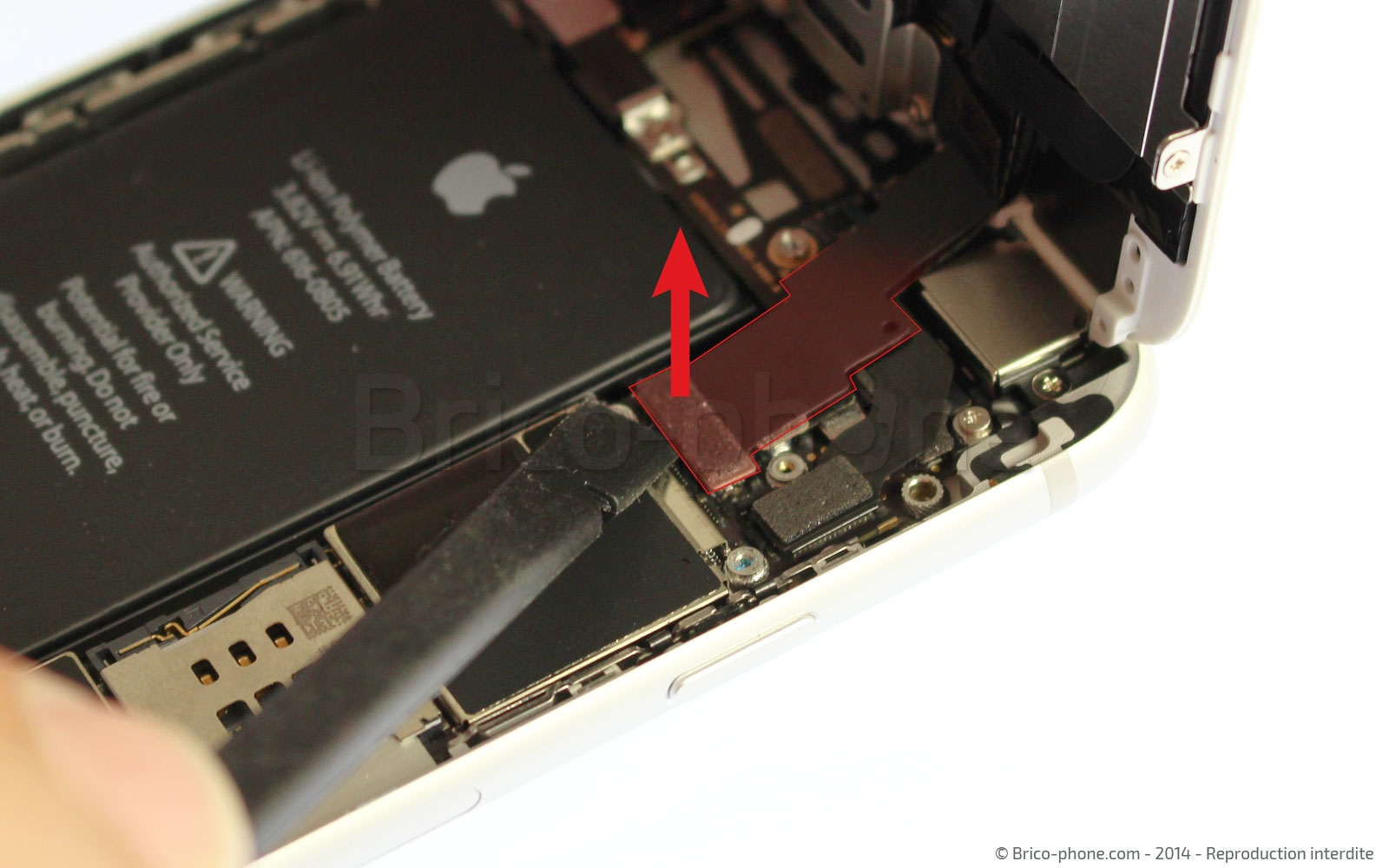

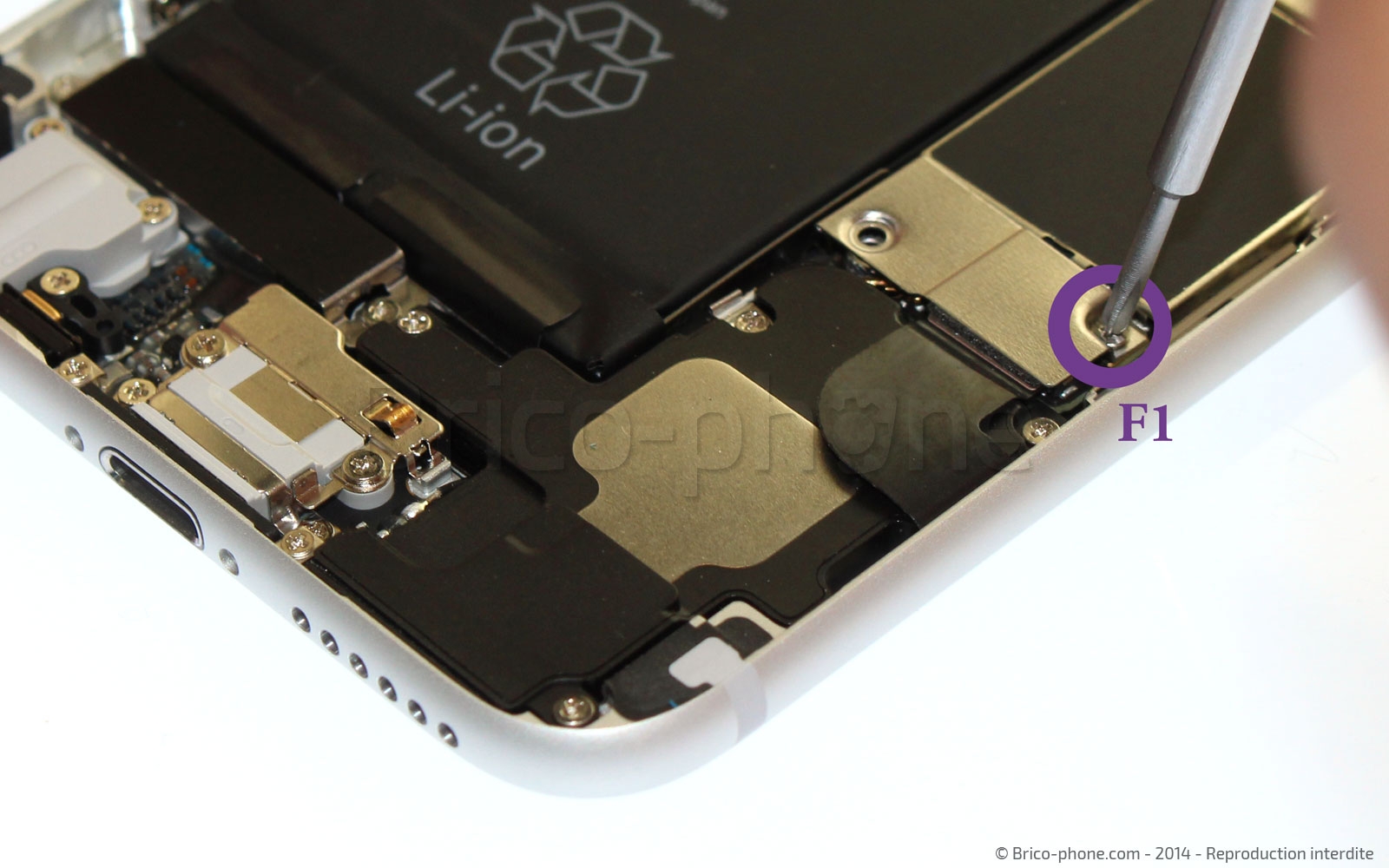

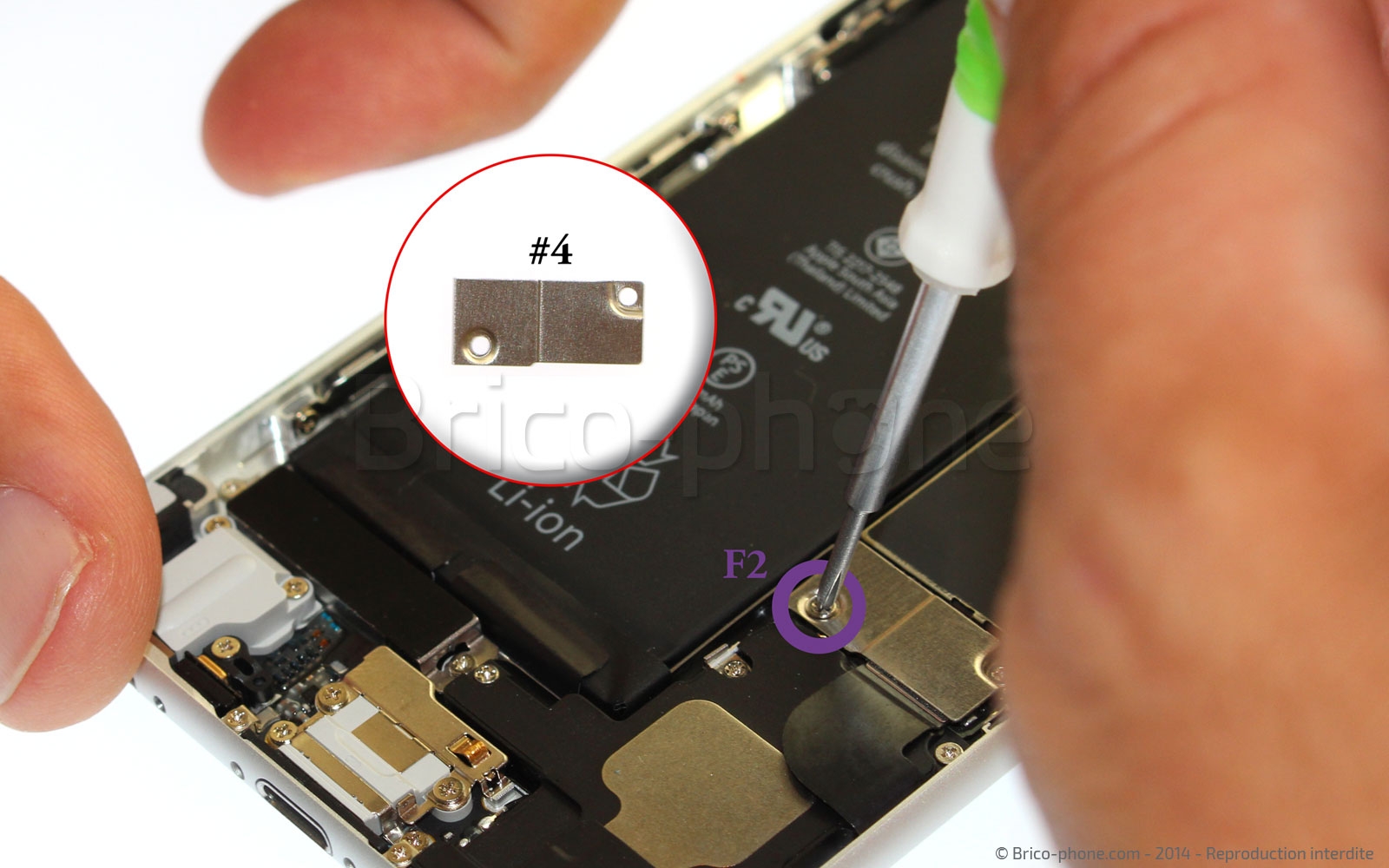

Utilisez le tournevis cruciforme pour rentier les vis F1 et F2 puis enlevez la plaquette métallique #4.

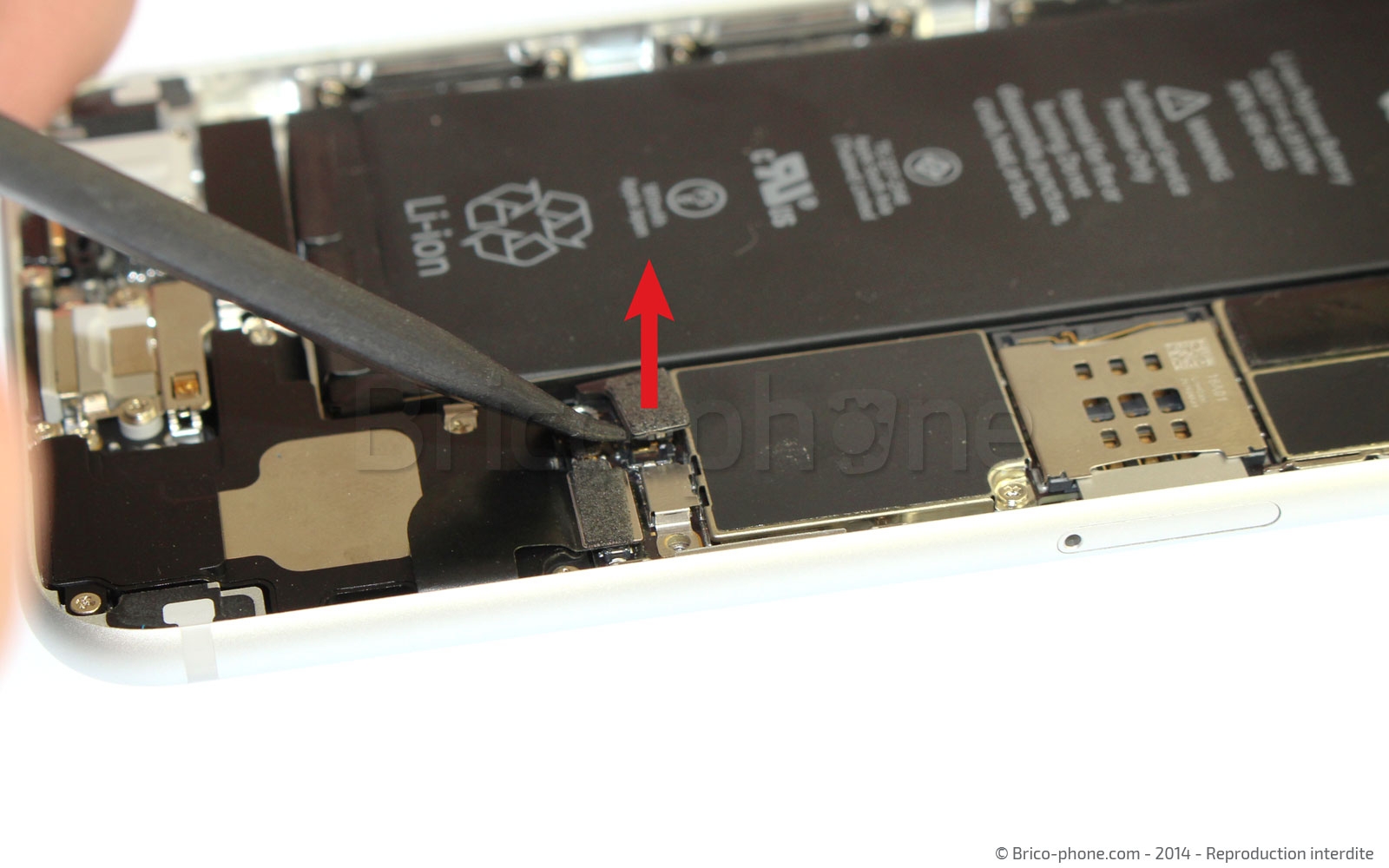

Prenez ensuite le levier nylon et détachez le connecteur de la batterie.
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Retirer le vibreur

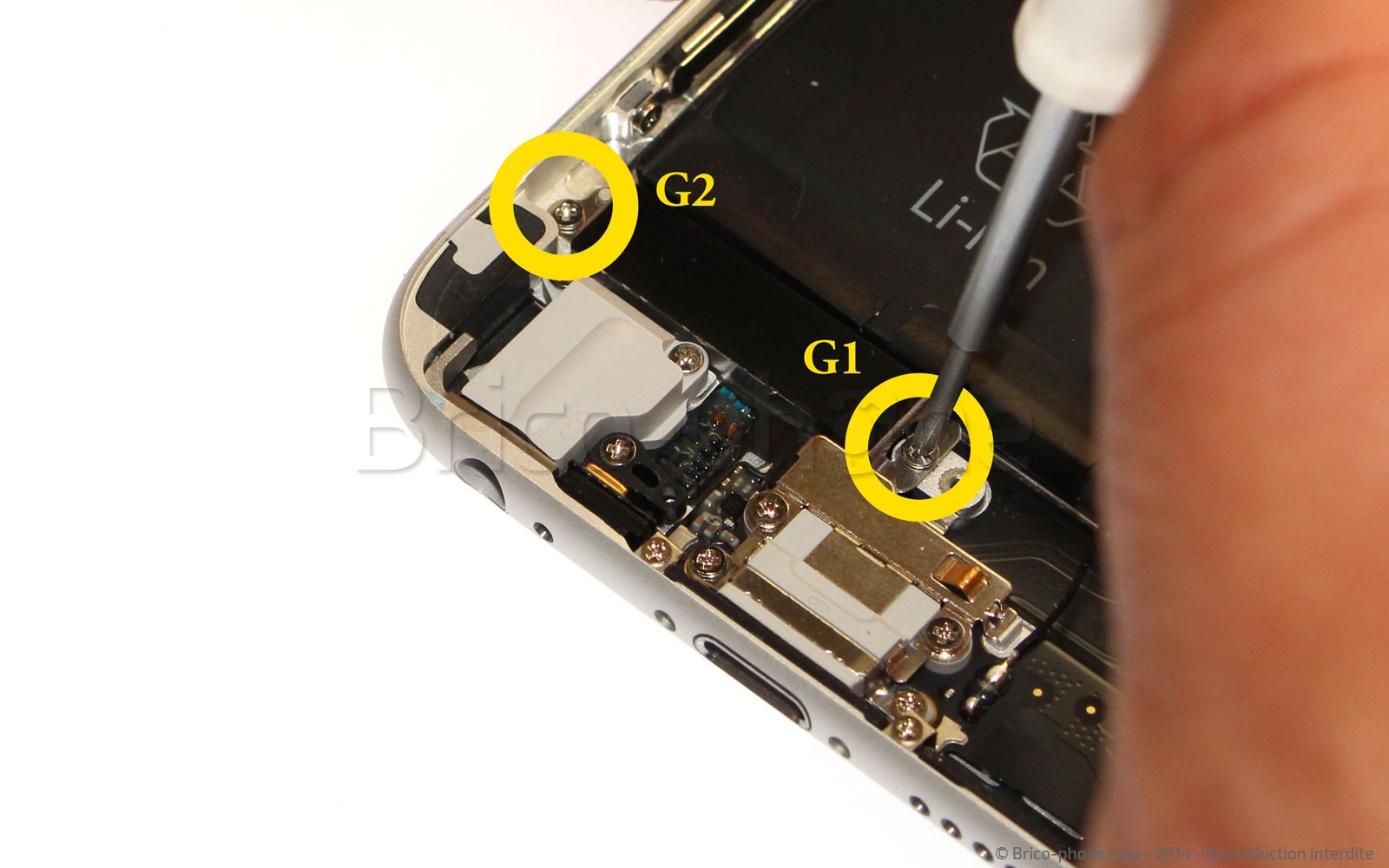

Utiliser le tournevis cruciforme afin de retirer les vis G1 et G2 qui maintiennent le vibreur.

Vous pouvez à présent extraire le vibreur avec la pincette.
Etape 9 : Retirer le vibreur
Etape 9 : Retirer le vibreur
Etape 9 : Retirer le vibreur
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Tournevis professionnel cruciforme PH00
9,90 €

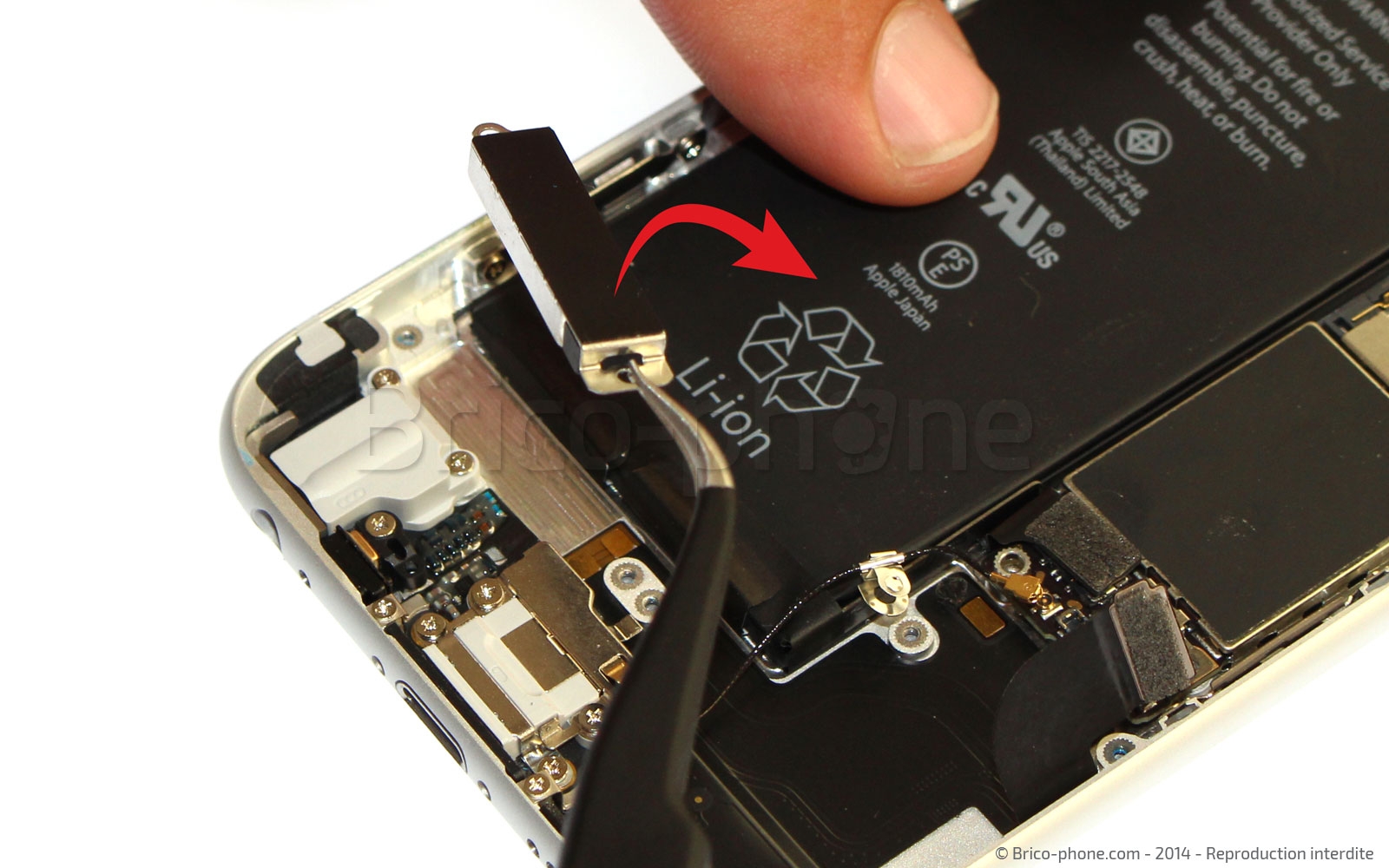

Etape 10 : Retirer les stickers de la batterie

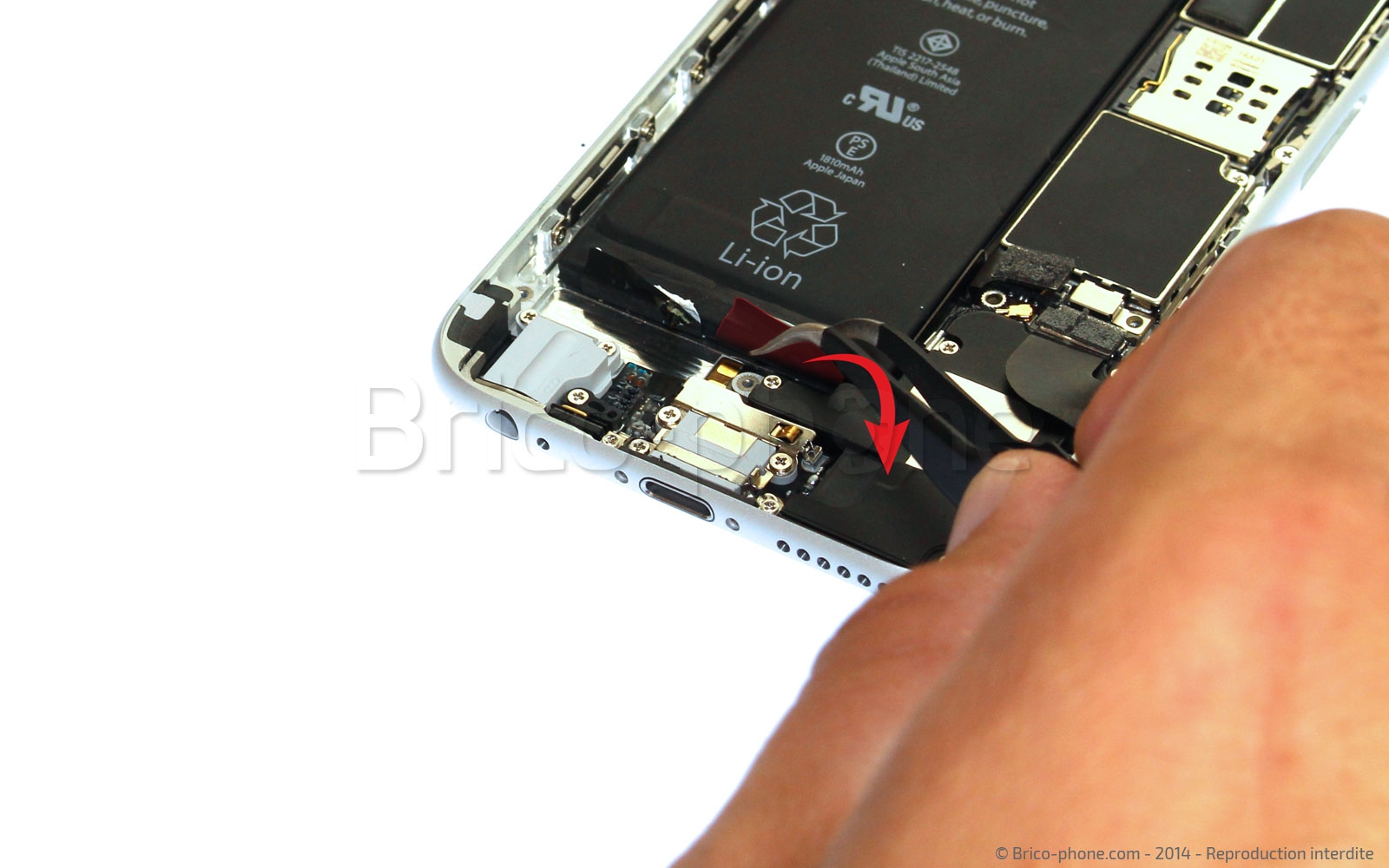

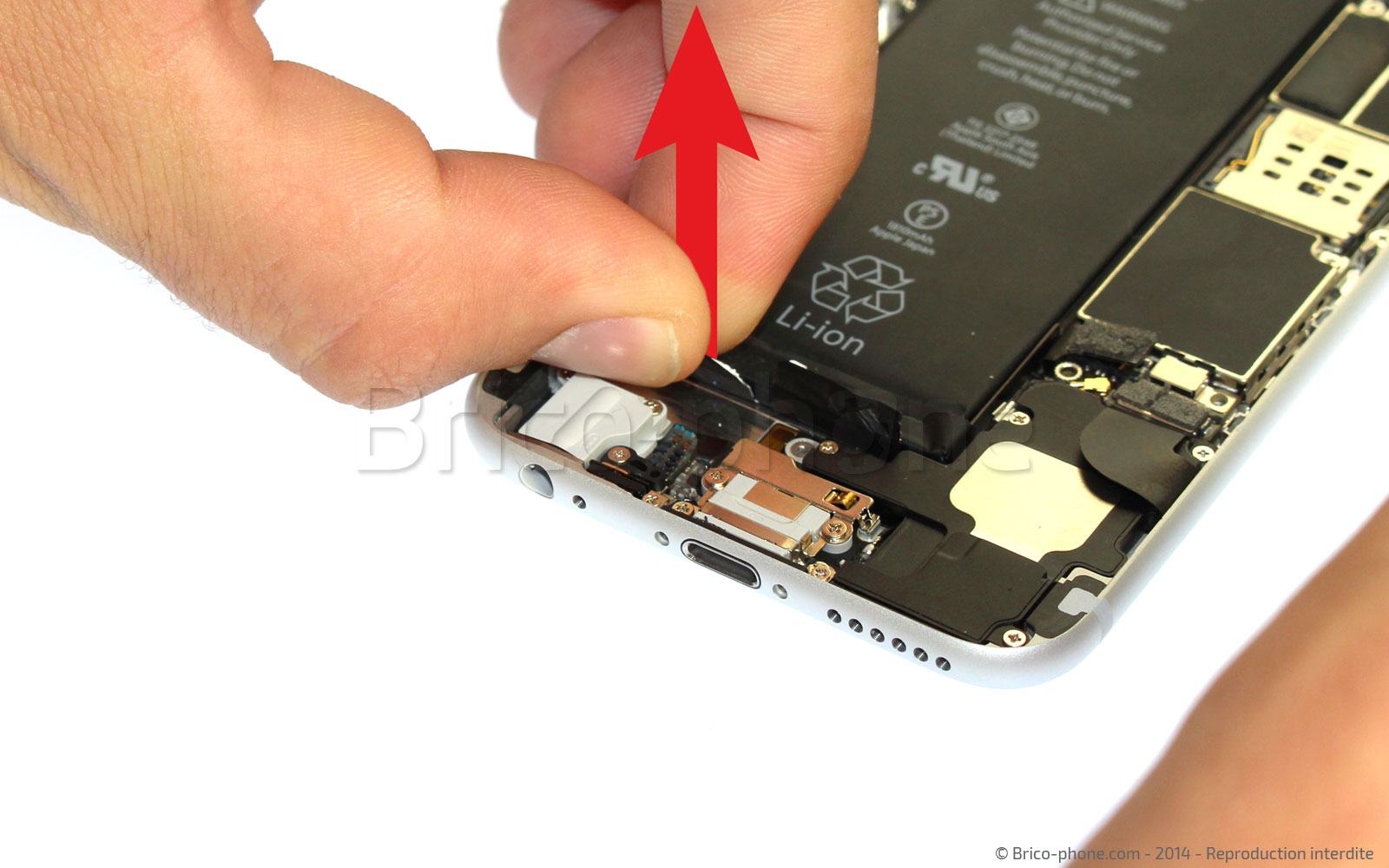

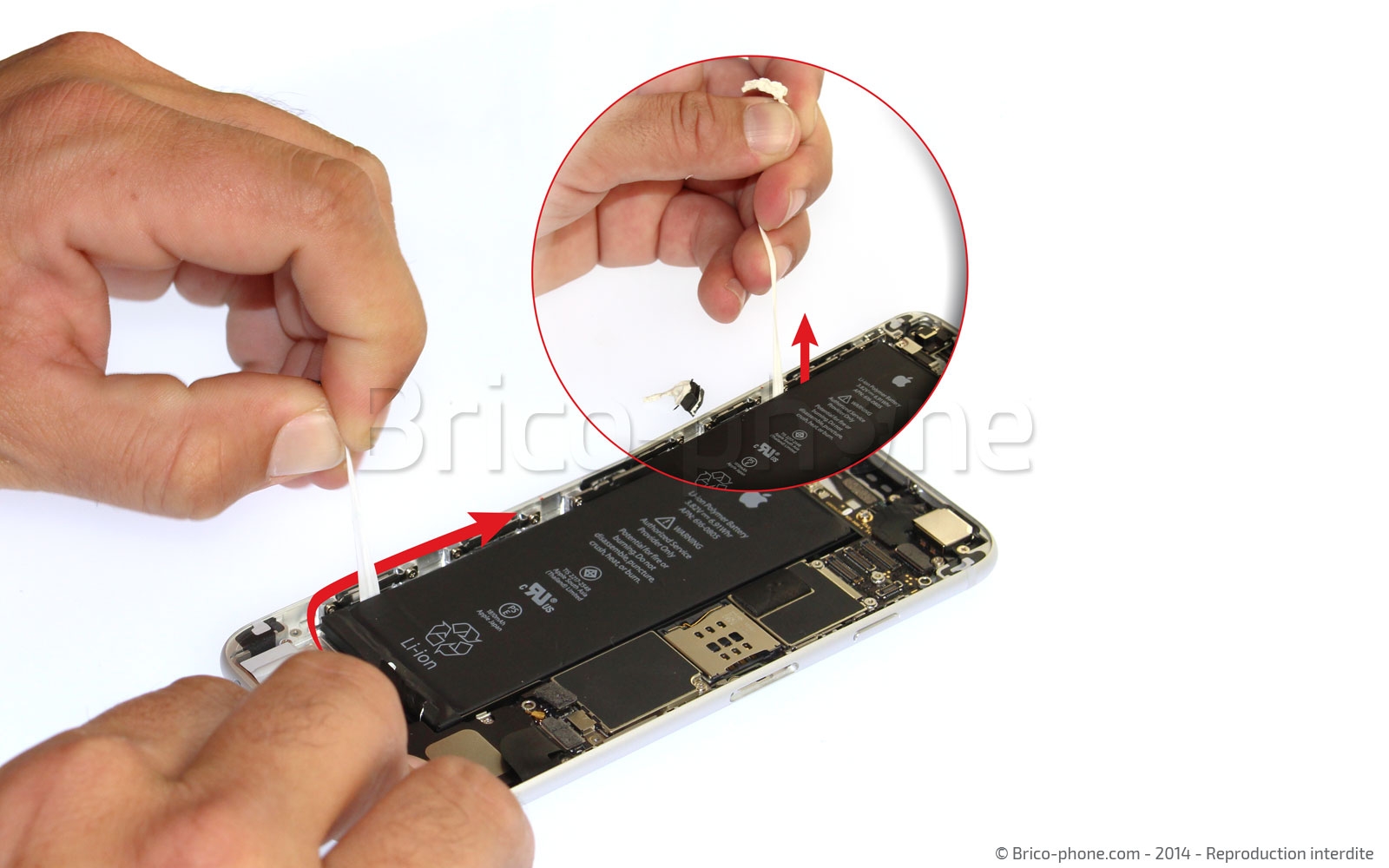

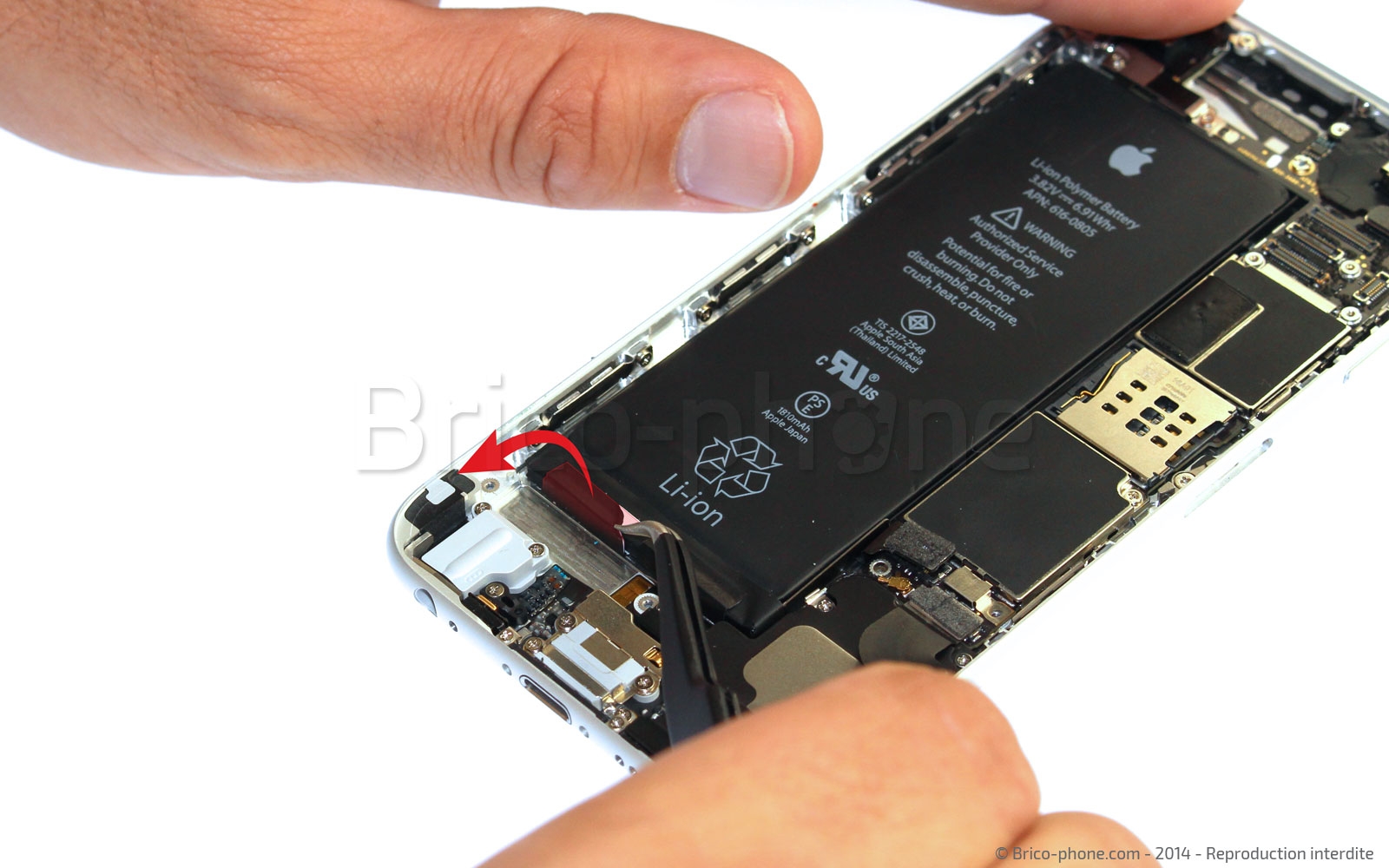

Avec la pincette tirer légèrement sur la languette qui se situe entre le vibreur que vous avez retiré et la batterie. Décoller l'adhésif de la batterie. Tirer vers le haut jusqu'à avoir une bonne prise.

Glissez ensuite l'adhésif le long de la batterie. Faites en sorte d'enrouler si possible la partie que vous avez déjà enlevé pour rester au plus proche de la batterie et afin de ne pas rencontrer trop de résistance.
Etape 10 : Retirer les stickers de la batterie
Etape 10 : Retirer les stickers de la batterie
Etape 10 : Retirer les stickers de la batterie
Etape 10 : Retirer les stickers de la batterie
Etape 10 : Retirer les stickers de la batterie
Outils du kit utilisés
Outils du kit utilisés

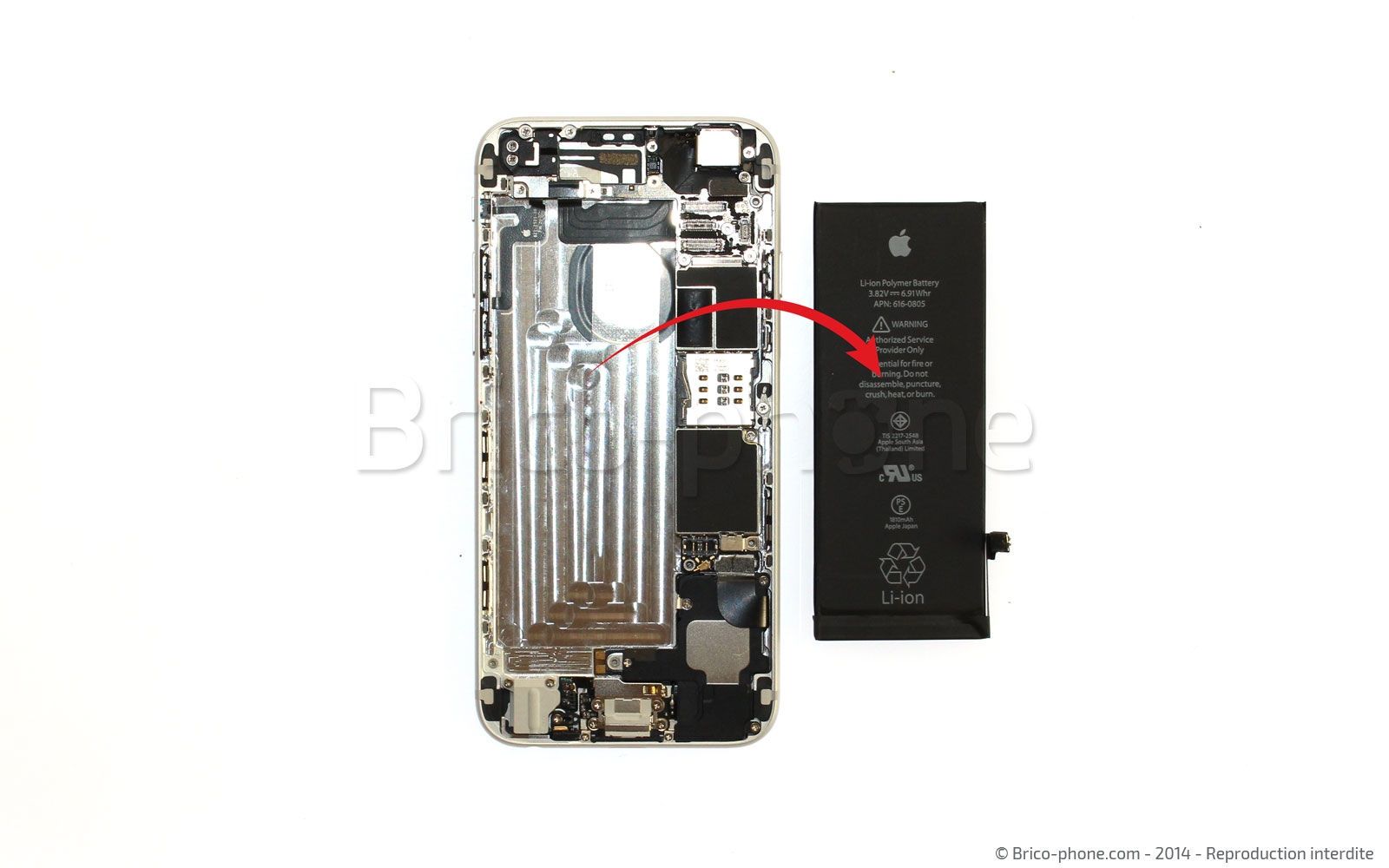

Etape 11 : Retirer la batterie

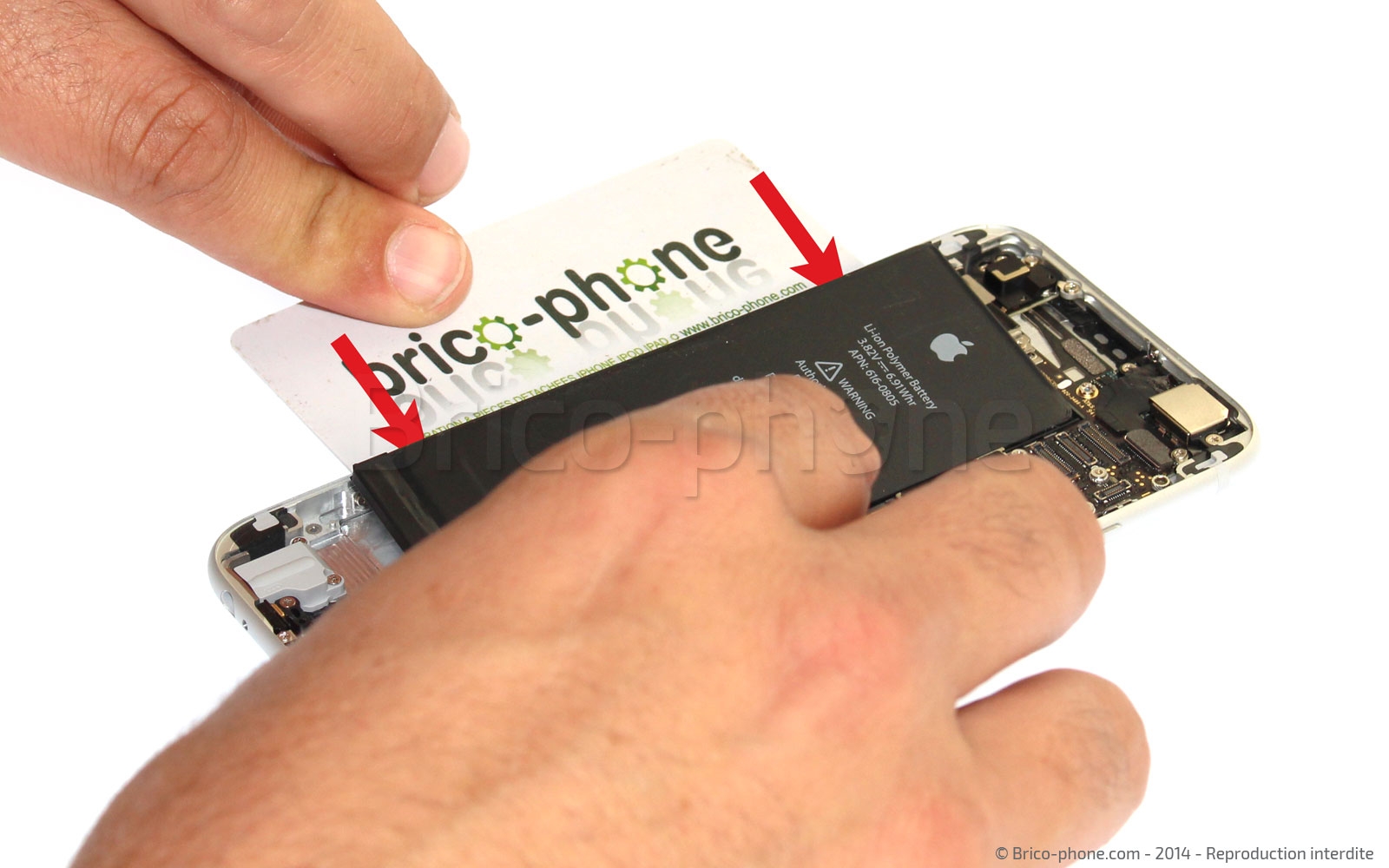

Si vous ressentez que la batterie n'est pas suffisamment décollée, utiliser une carte en plastique puis glisser la délicatement en dessous pour retirer la batterie.

La batterie est maintenant totalement libérée.
Etape 11 : Retirer la batterie
Etape 11 : Retirer la batterie
Etape 11 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

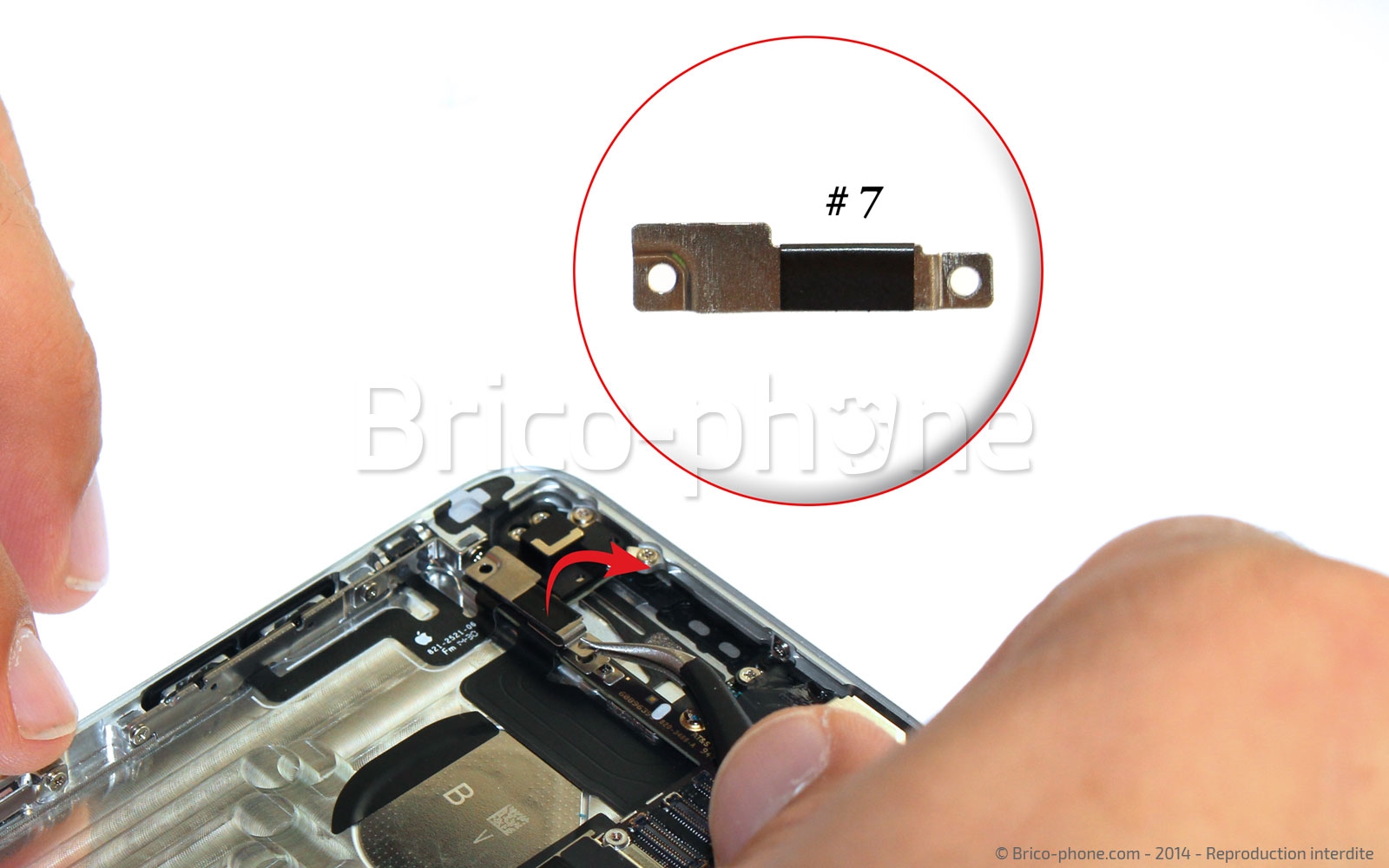

Etape 12 : Retirer la plaquette #7

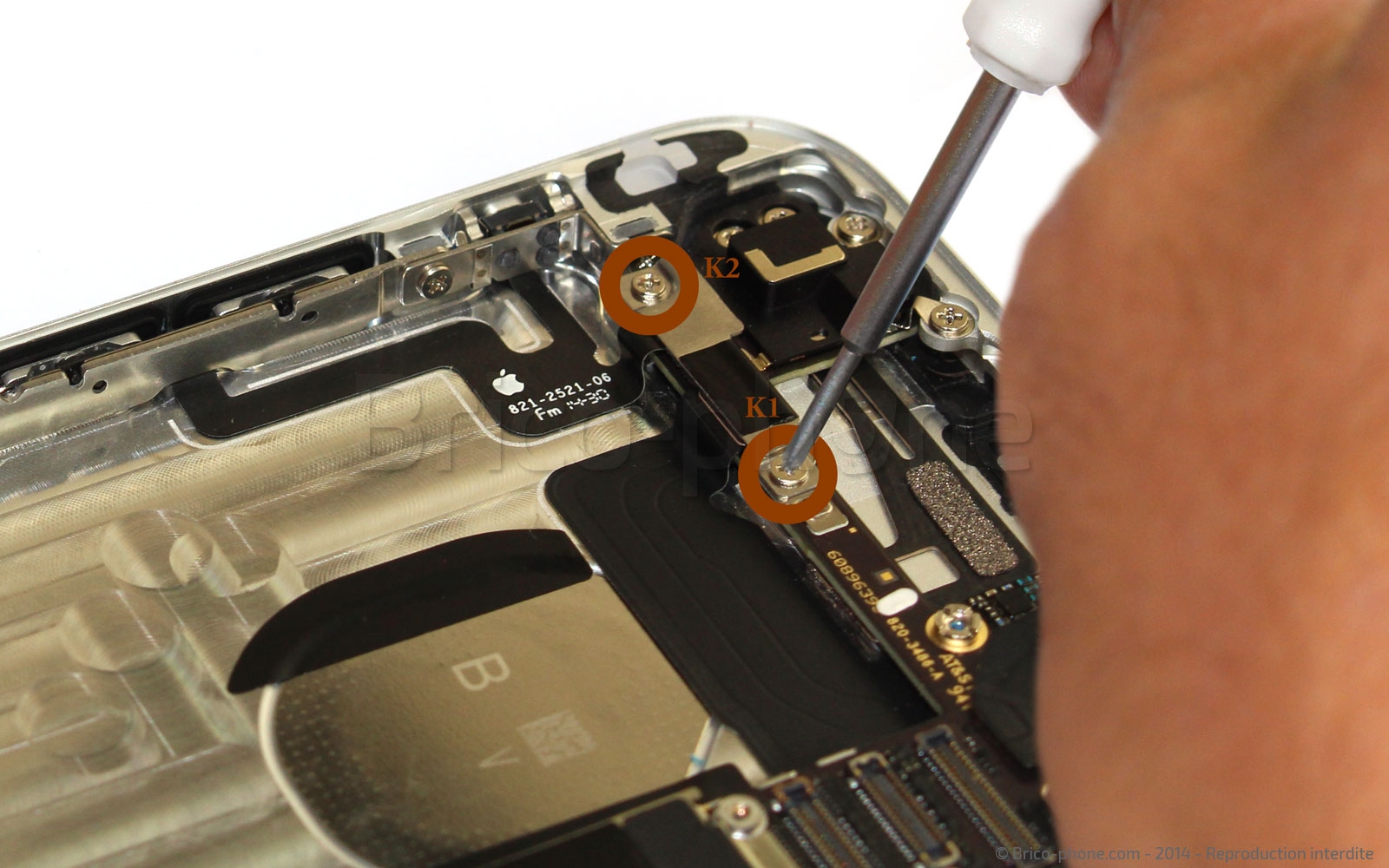

Avec le tournevis cruciforme retirer les vis K1 et K2 qui maintiennent la plaquette métallique qui protège la nappe volume/vibreur et Power.

Vous pouvez maintenant extraire la plaquette #7 avec la pincette.
Etape 12 : Retirer la plaquette #7
Etape 12 : Retirer la plaquette #7
Etape 12 : Retirer la plaquette #7
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Déconnecter la nappe volume et vibreur
Déclipser avec le levier plastique le connecteur de la nappe volume/vibreur.
Etape 13 : Déconnecter la nappe volume et vibreur
Outils du kit utilisés
Outils du kit utilisés

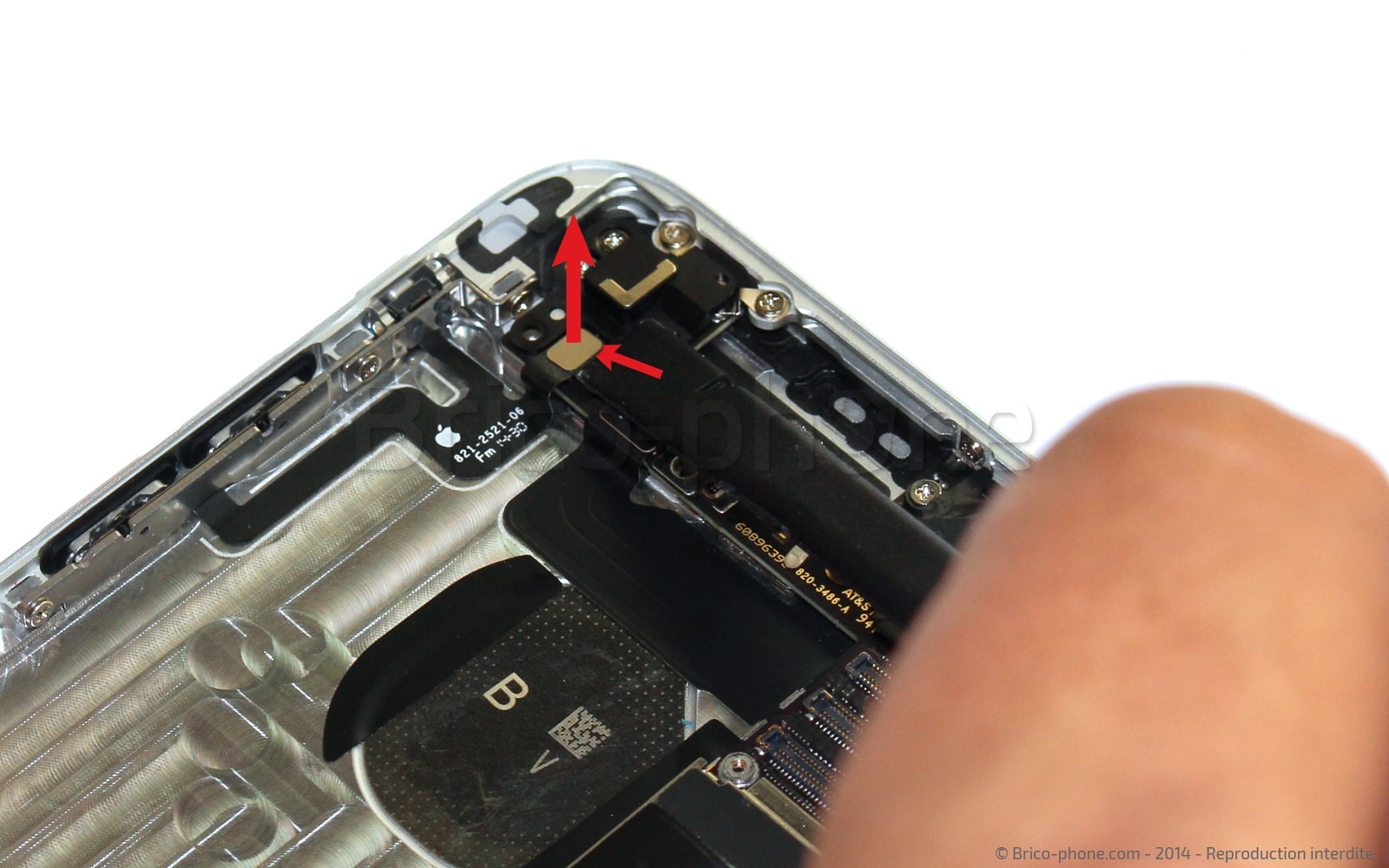

Etape 14 : Retirer la nappe volume et vibreur

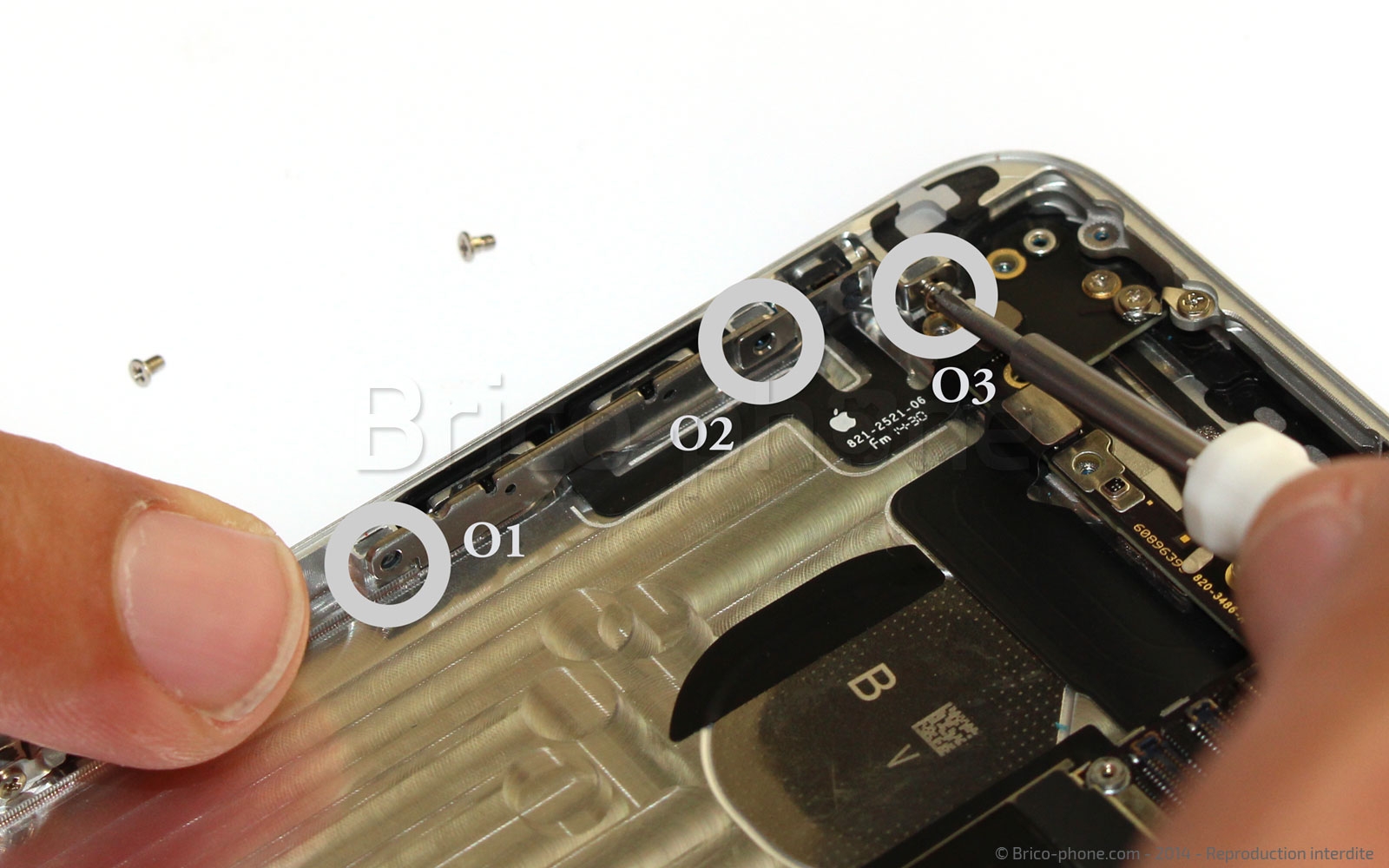

Dévisser les vis O1 à O3 avec le tournevis cruciforme. Vous serez peut-être amené à utiliser la pincette pour extraire la vis O3.

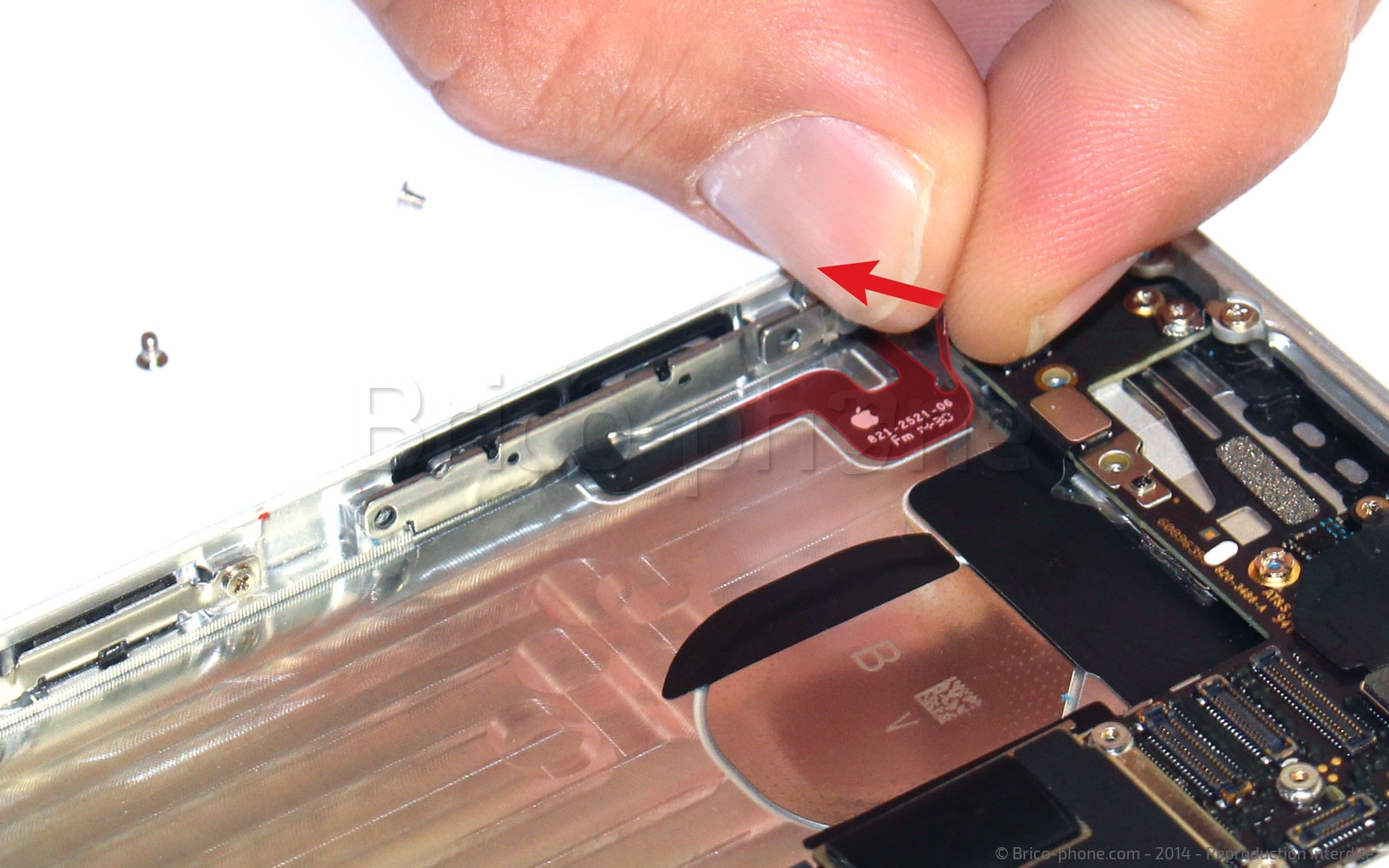

Commencer à décoller la nappe depuis son connecteur.

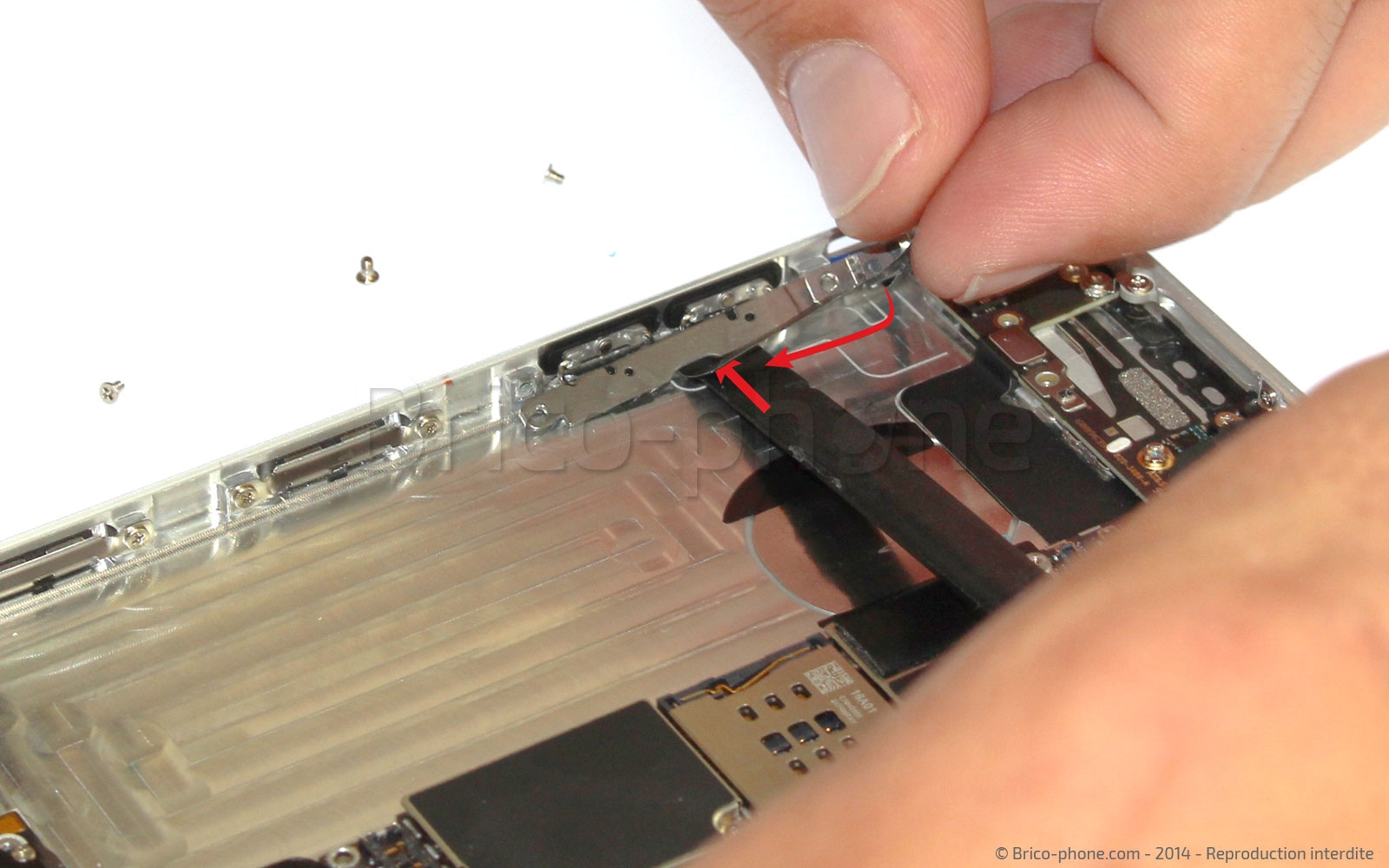

Ensuite utiliser le levier plastique pour détacher la nappe au niveau de la plaquette métallique des boutons du volume.

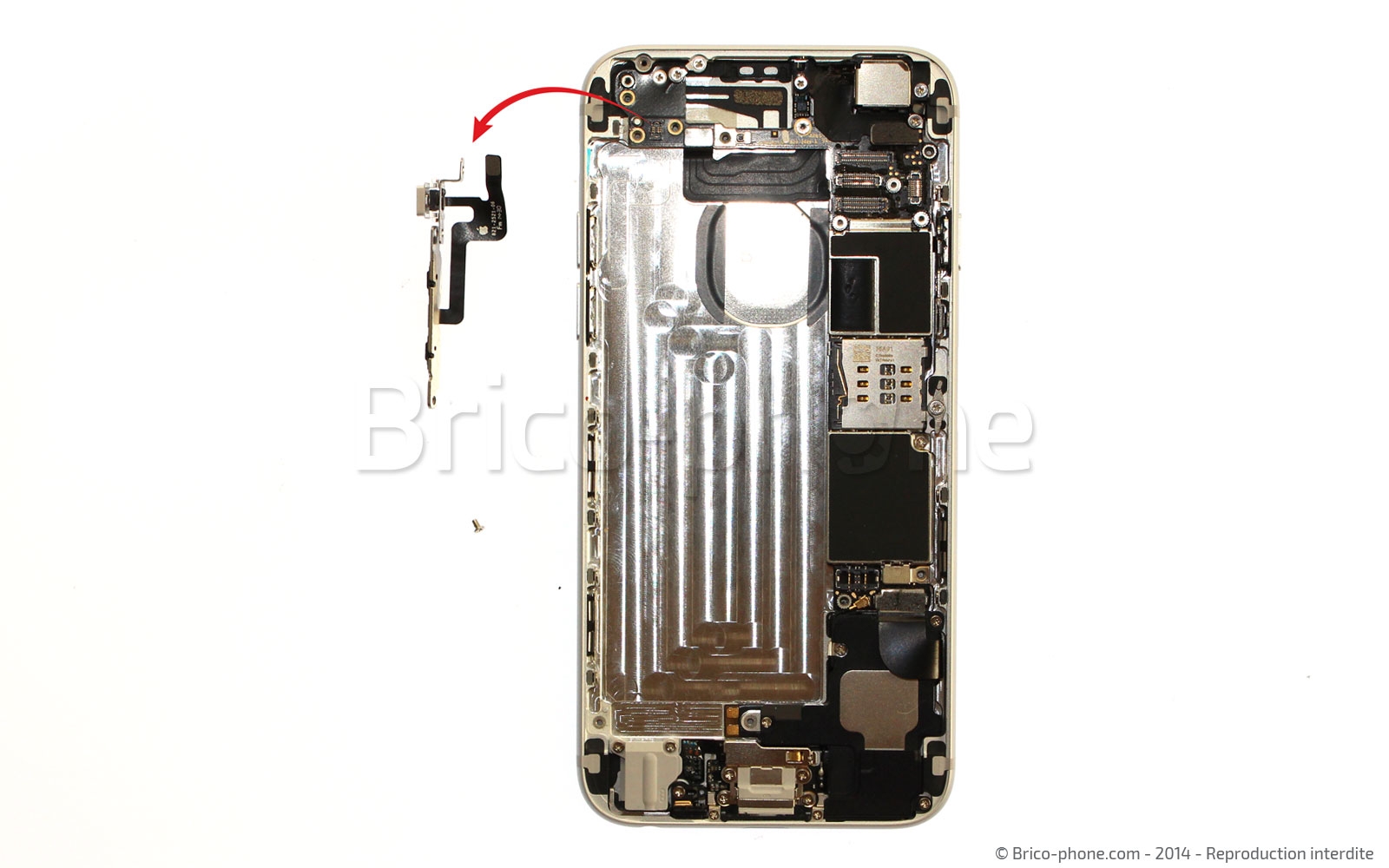

Vous pouvez désormais extraire complètement la nappe.
Etape 14 : Retirer la nappe volume et vibreur
Etape 14 : Retirer la nappe volume et vibreur
Etape 14 : Retirer la nappe volume et vibreur
Etape 14 : Retirer la nappe volume et vibreur
Etape 14 : Retirer la nappe volume et vibreur
Outils du kit utilisés
Outils du kit utilisés

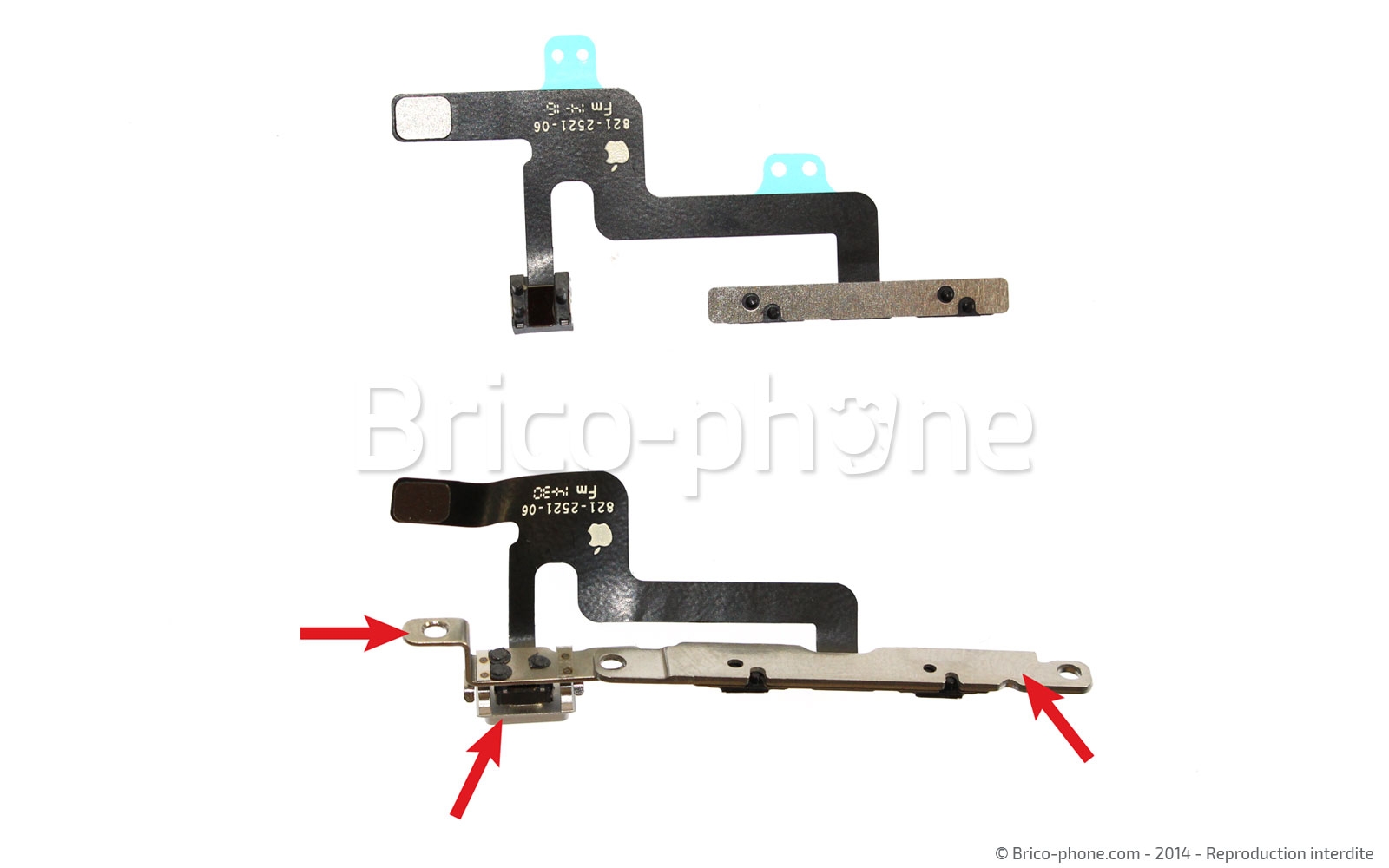

Etape 15 : Préparez la nouvelle nappe

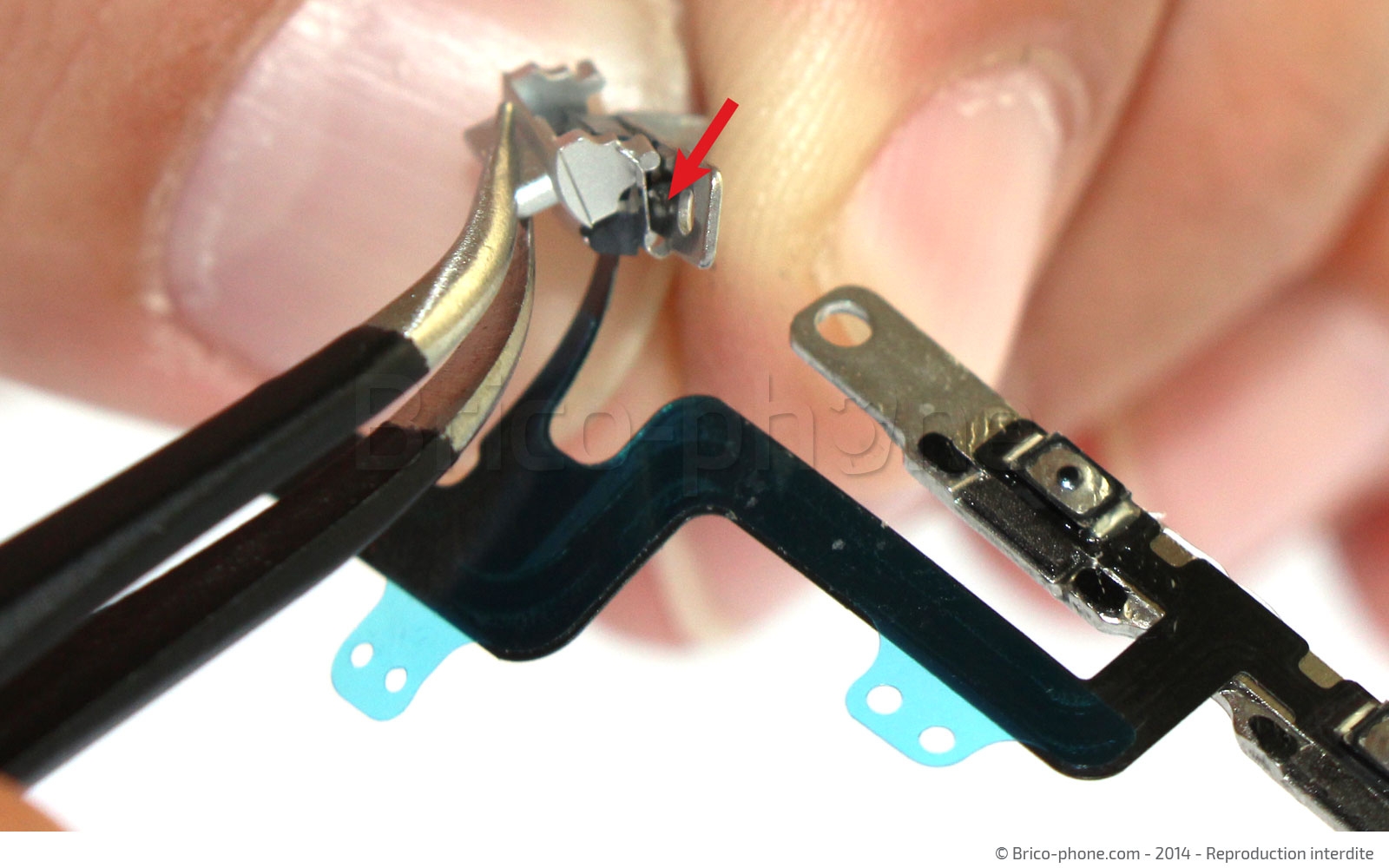

La partie démontage de ce tutoriel est relativement simple mais le remontage est un peu plus difficile si votre nappe de remplacement est une nappe nue sans les plaquettes prémontées. Avant de pouvoir remonter votre nouvelle nappe vous devez récupérer les plaquettes métalliques de support des boutons du volume puis de celui du vibreur ainsi que le bouton du vibreur.
Etape 15 : Préparez la nouvelle nappe
Etape 15 : Préparez la nouvelle nappe
Etape 15 : Préparez la nouvelle nappe
Outils optionnels
Outils optionnels
Cutter en inox
6,90 €
Etape 16 : Recoller les plaquettes

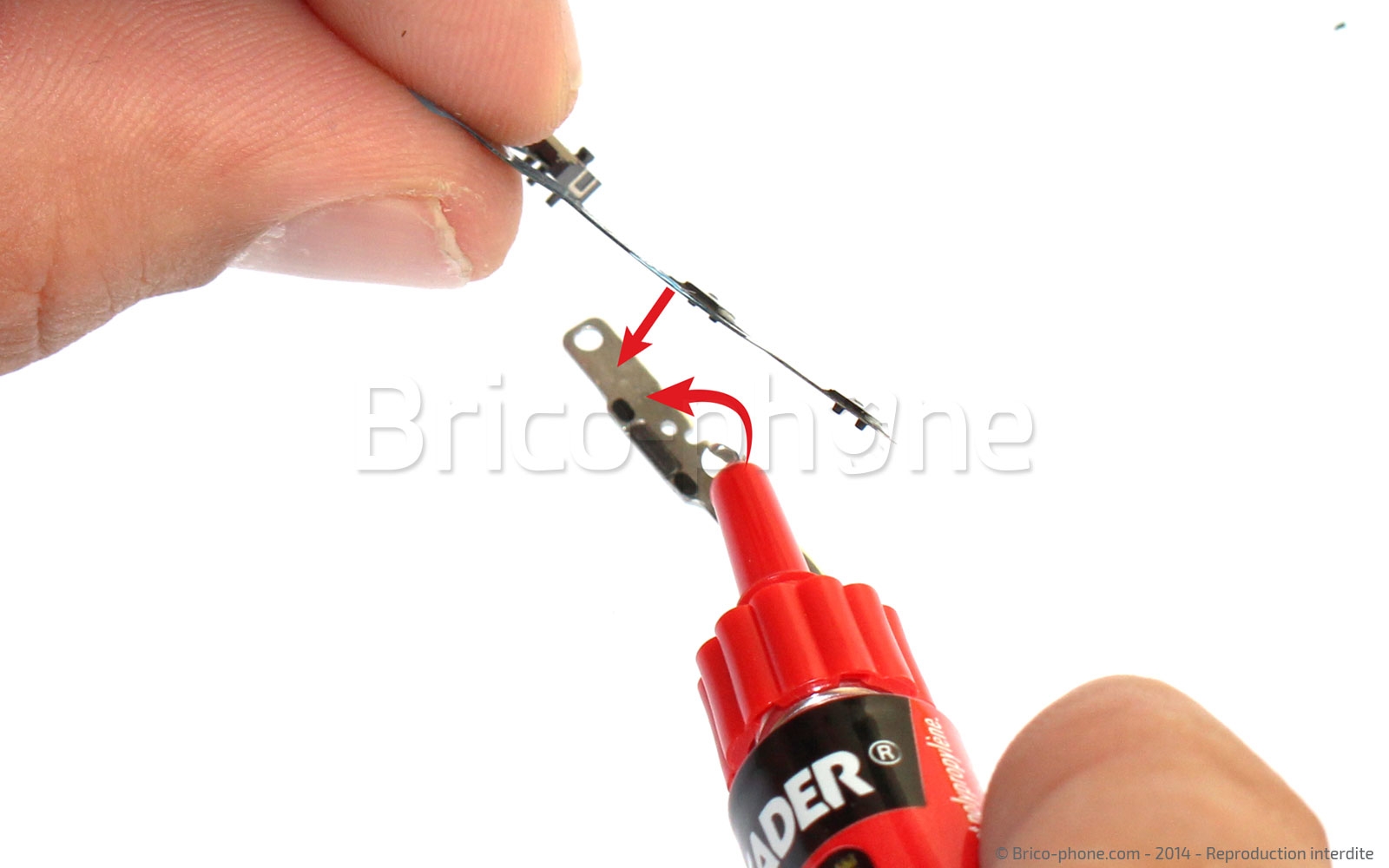

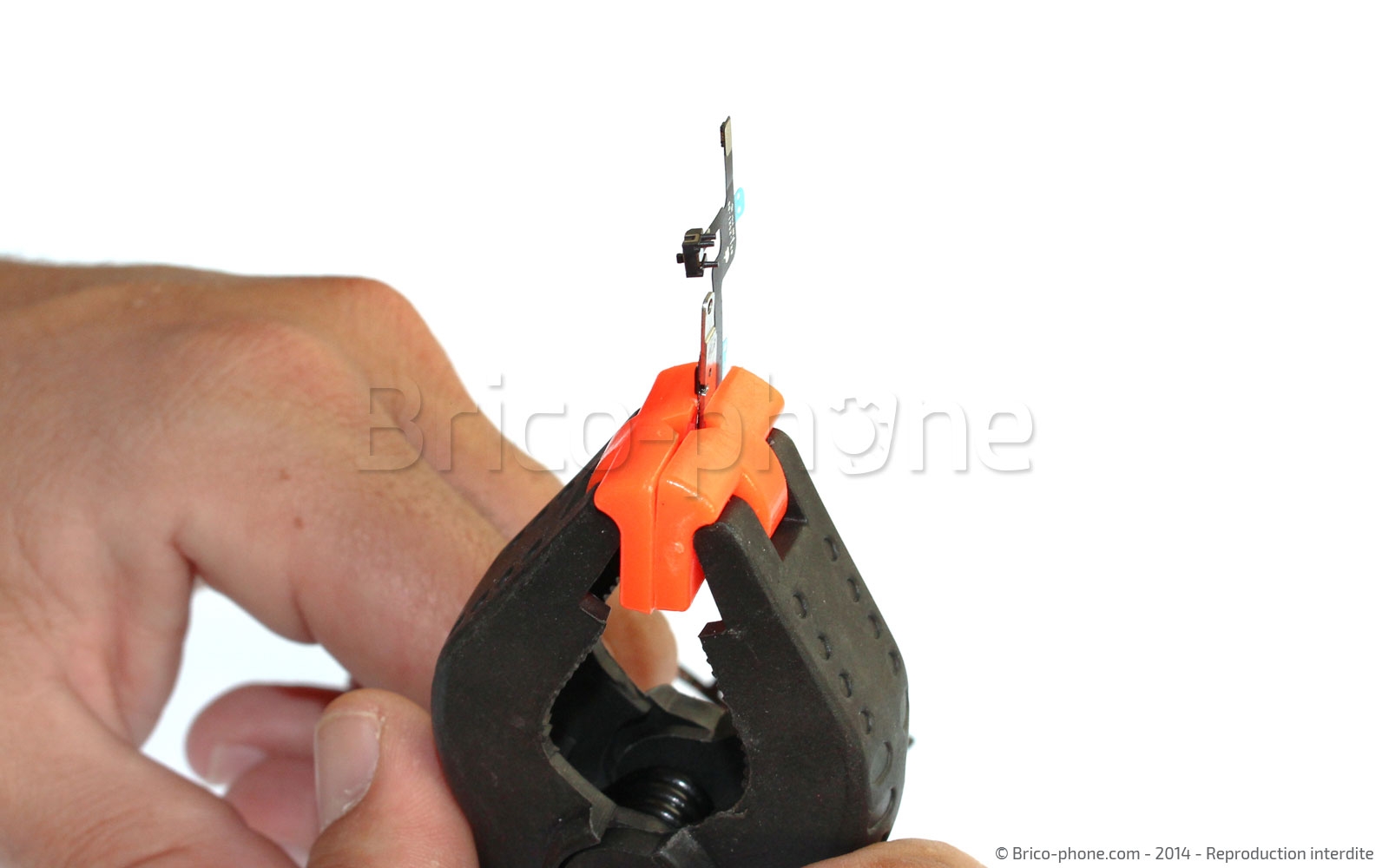

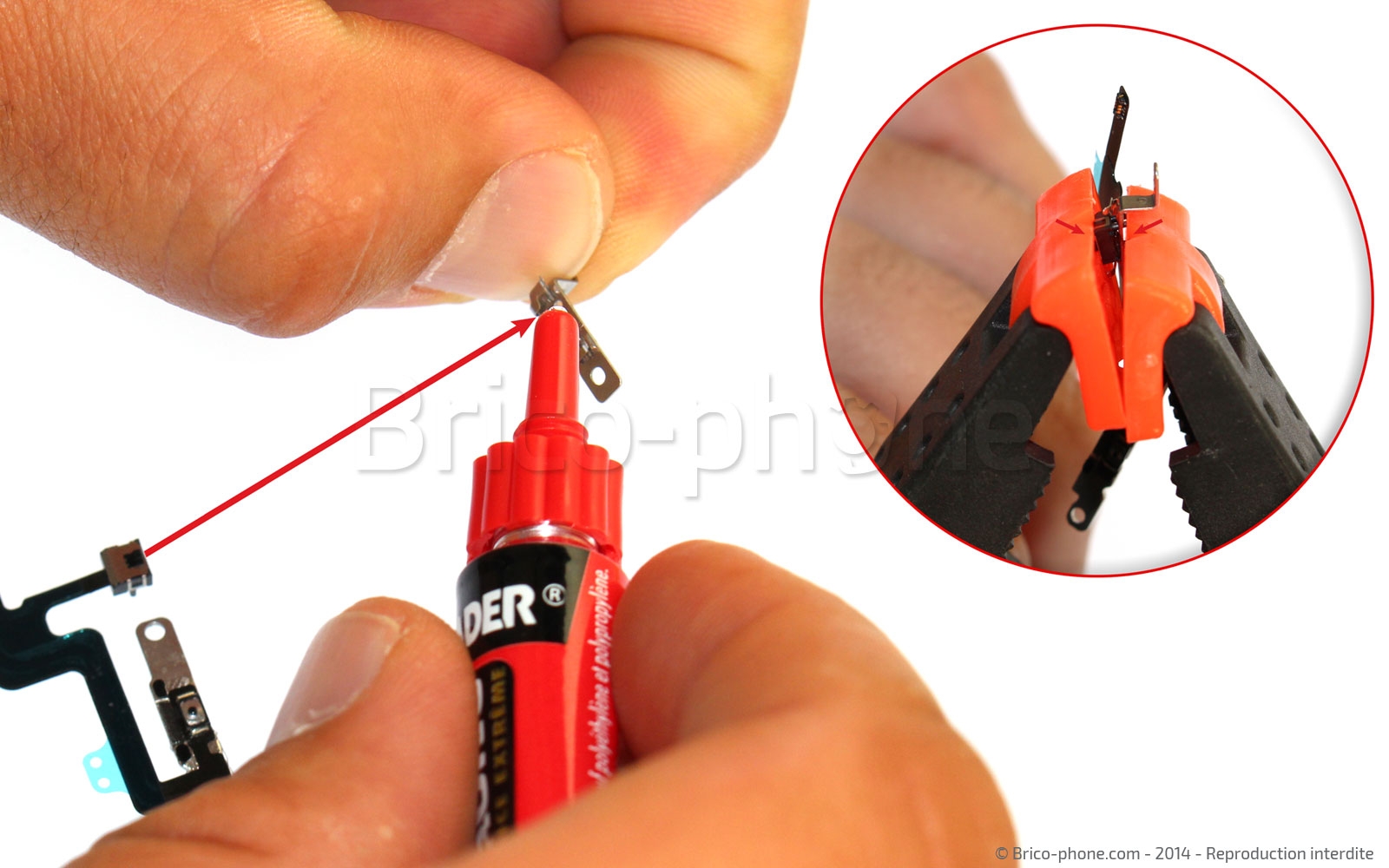

Déposer un léger point de colle sur la plaquette des boutons du volume en évitant d'en mettre au niveau des boutons.

Laisser sécher la colle quelques minutes en exerçant une légère pression.

Ajouter à nouveau un point de colle sur la plaquette du bouton du vibreur, replacer sur la nappe et appliquer à nouveau un petit temps de séchage.
Etape 16 : Recoller les plaquettes
Etape 16 : Recoller les plaquettes
Etape 16 : Recoller les plaquettes
Etape 16 : Recoller les plaquettes
Outils optionnels
Outils optionnels
Colle professionnelle B7000 en tube de 3ml
3,90 €
Etape 17 : Replacez le bouton du vibreur

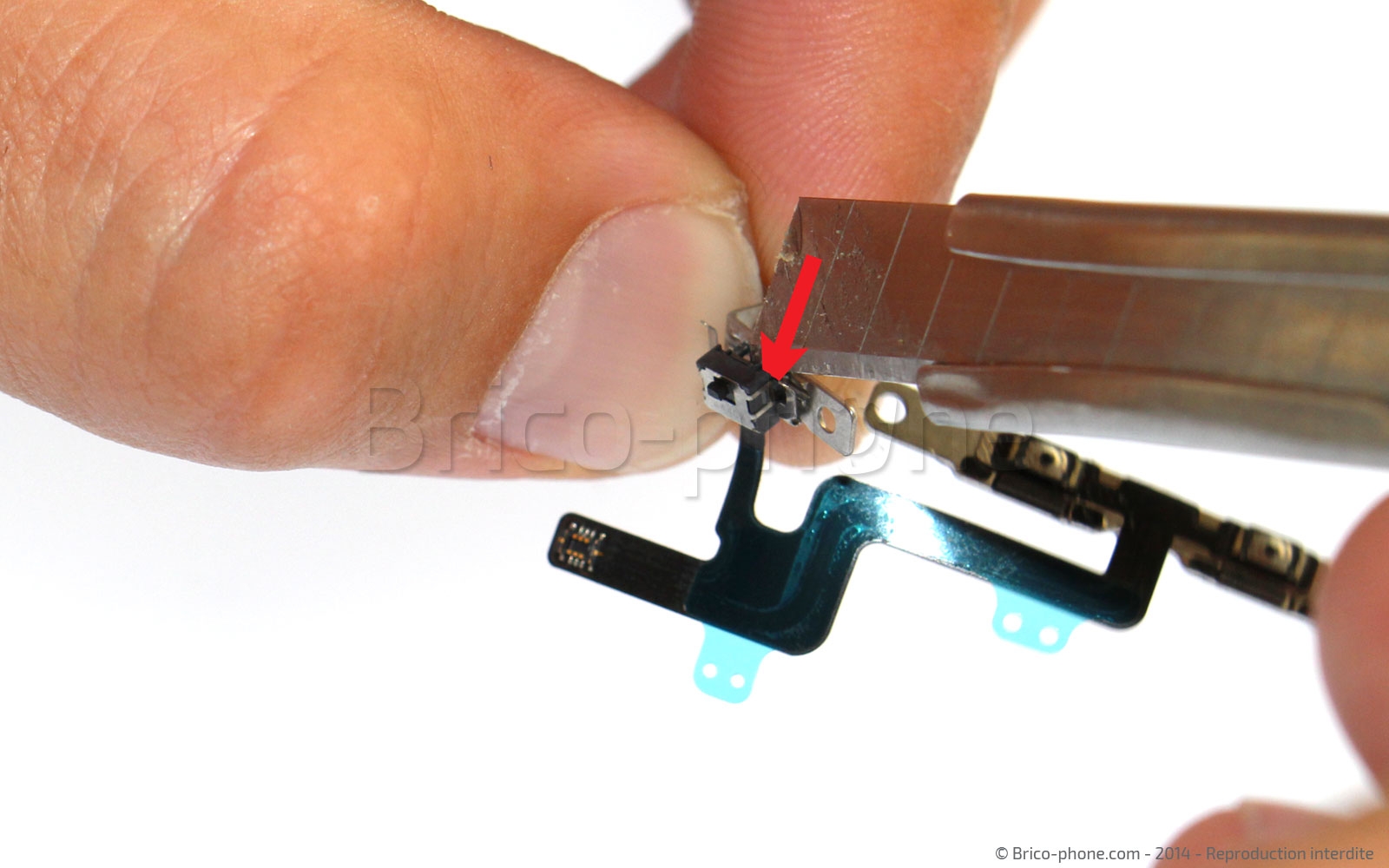

Fixer le bouton du vibreur sur le support en glissant bien les deux petites encoches situées de chaque côté.
Etape 17 : Replacez le bouton du vibreur
Remontage de l'écran

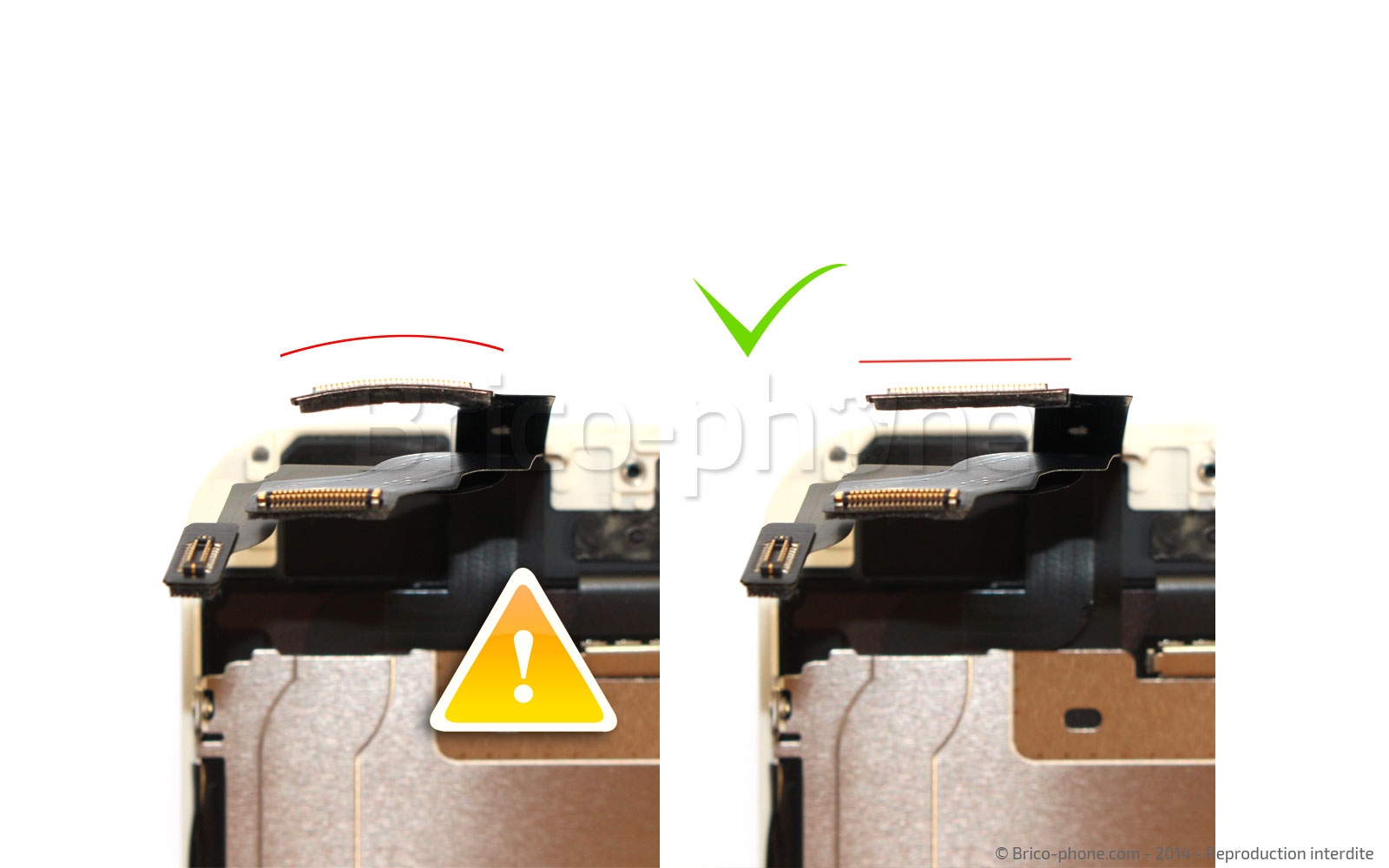

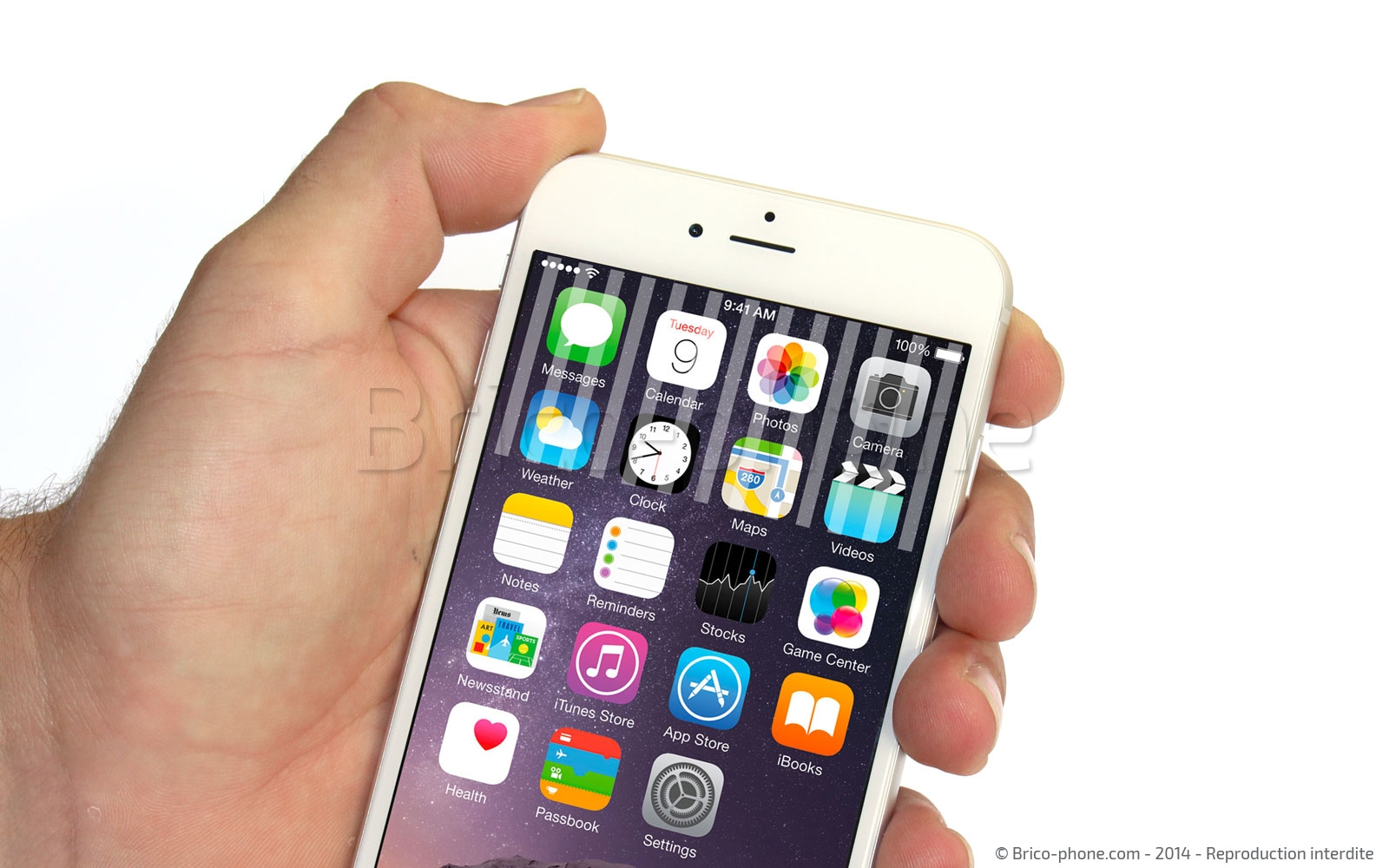

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.

Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
Remontage de l'écran
Remontage de l'écran
Remontage de l'écran
