Changement du lecteur SIM sur iPhone 11

Pour commencer, vérifiez que vous êtes prêt pour effectuer la réparation : votre plan de travail doit être net, avec votre pièce de remplacement et les outils spécifiques.
Lors du démontage, attention à ne pas mélanger les vis. Pour cela, un schéma de votre iPhone ouvert vous sera glissé dans votre commande de pièce détachée. Nous vous conseillons aussi le support magnétique sur lequel, l'emplacement de chaque vis est identifié.
Suivez ce tutoriel au fur et à mesure pour éviter tout oubli qui pourrait amener à des erreurs de manipulation.

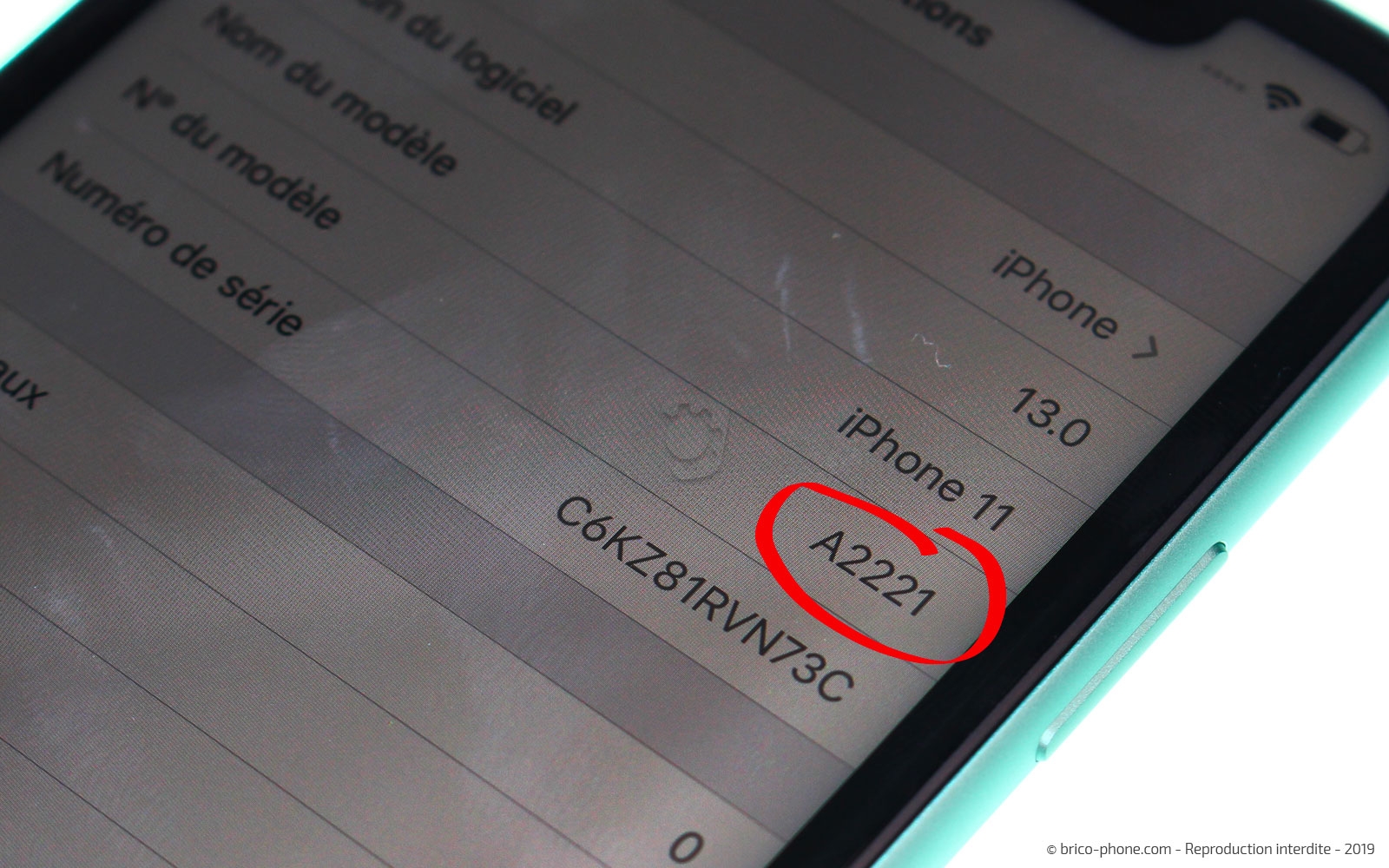

Vérifiez que vous possédez bien un iPhone 11 si vous n'en êtes pas sûr. Le numéro de modèle est indiqué dans les réglages puis général et informations, il doit être noté A2221. Si ce n'est pas le cas, rendez-vous en bas de page pour trouver votre modèle et achetez la bonne pièce.

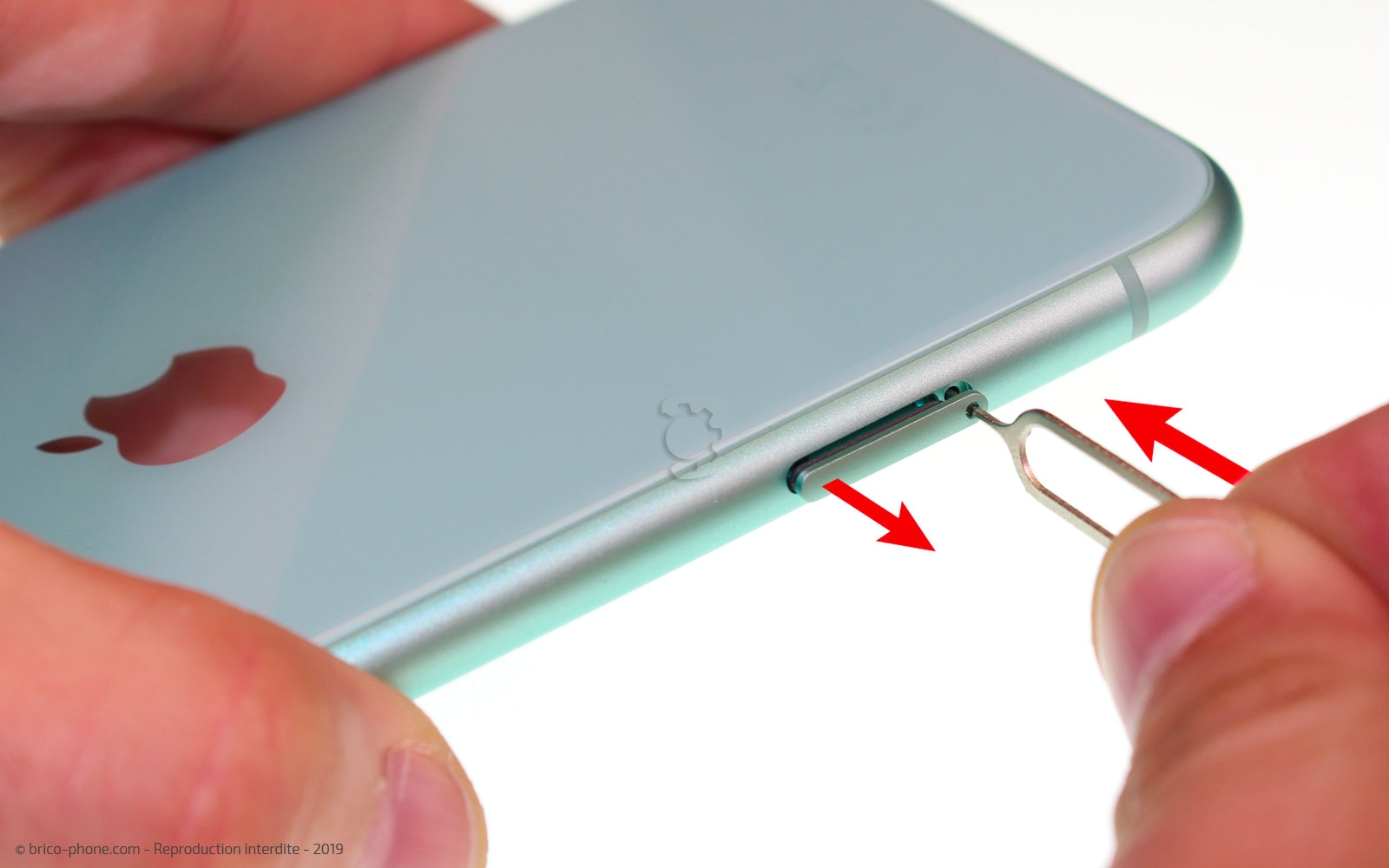

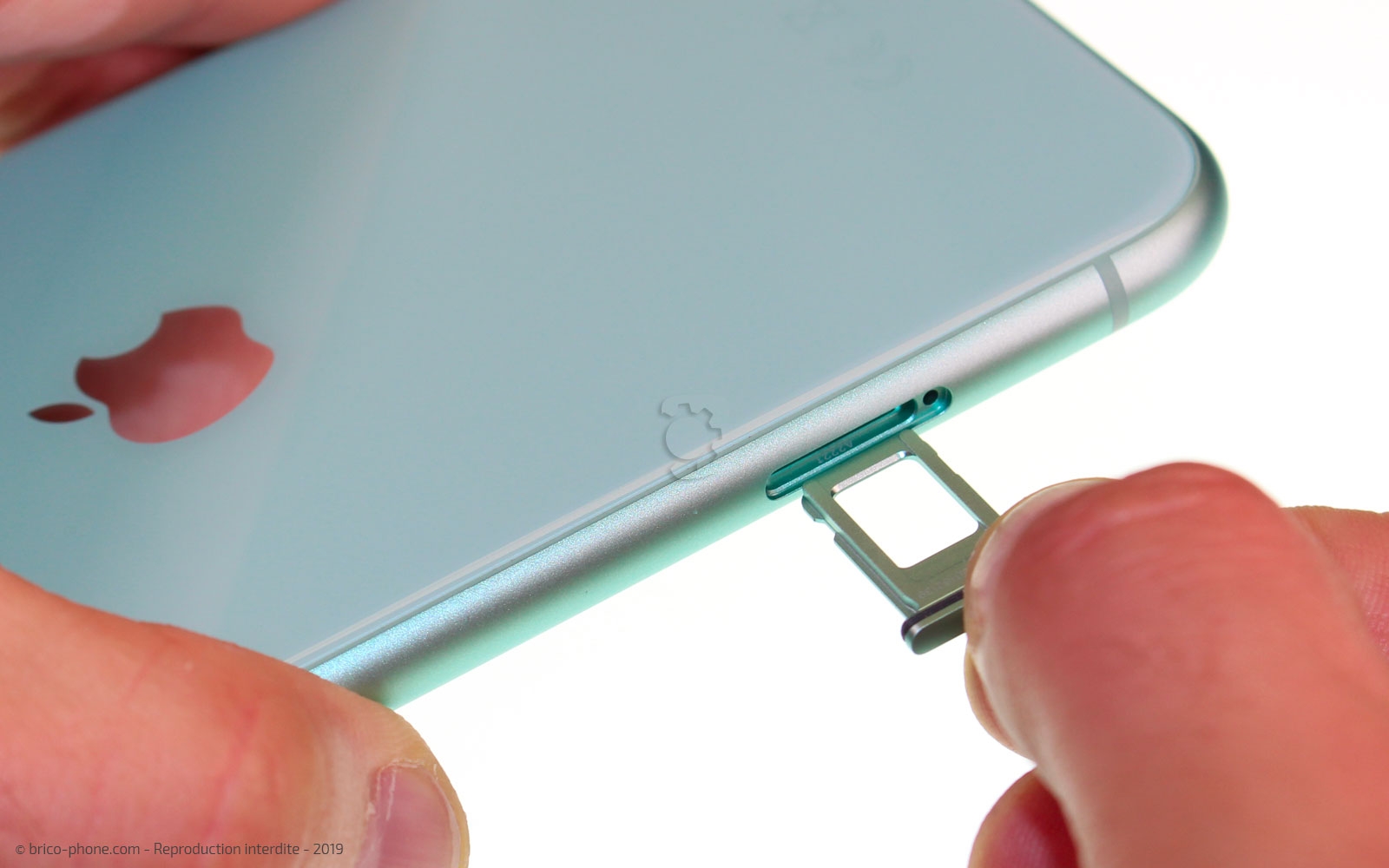

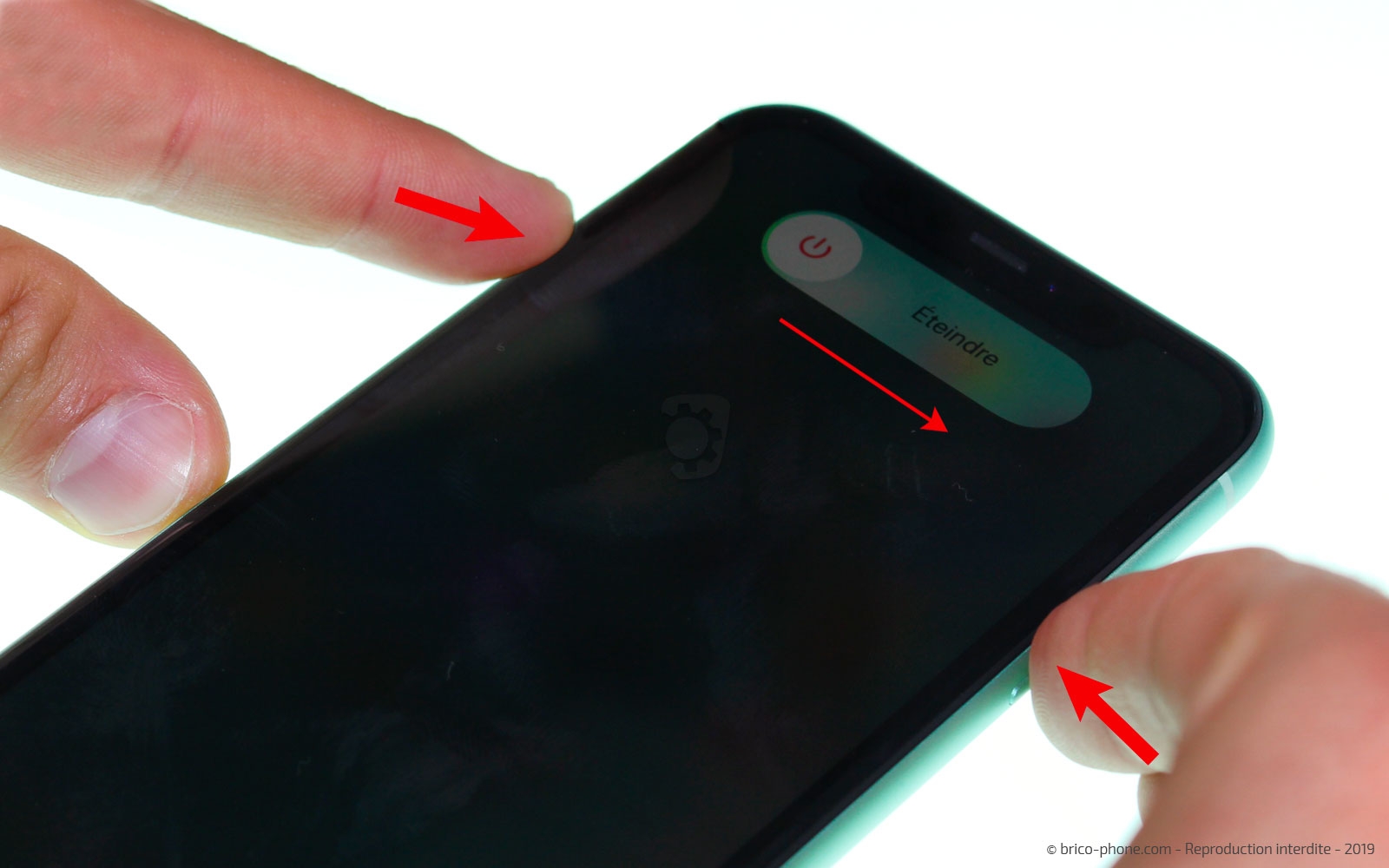

Eteignez votre iPhone avant de commencer la réparation et retirez la carte sim.

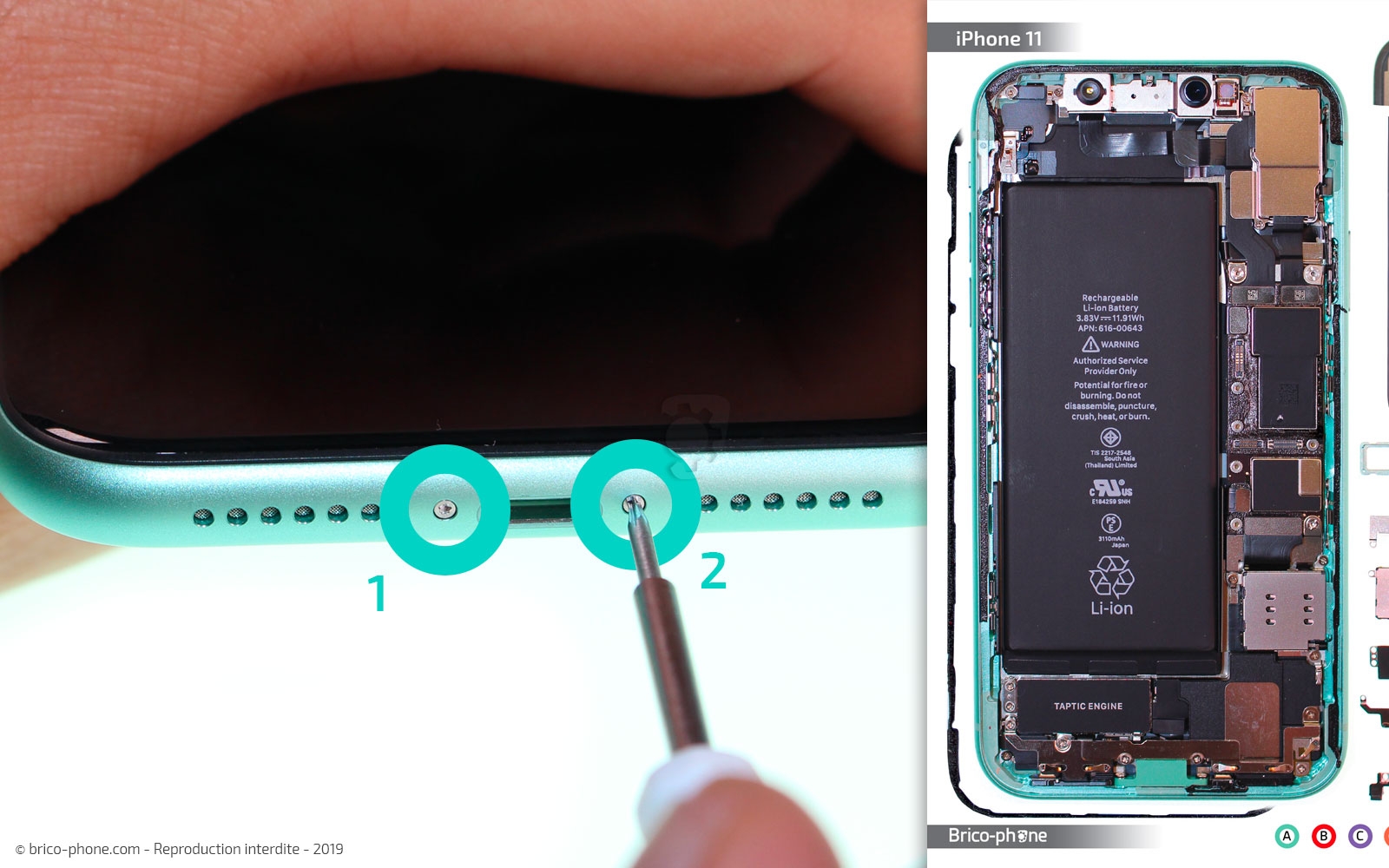

Les vis A1 et A2, entourées en turquoise, assurent la fermeture de l'iPhone 11. Vous devez les retirer avec le tournevis pentalobe.

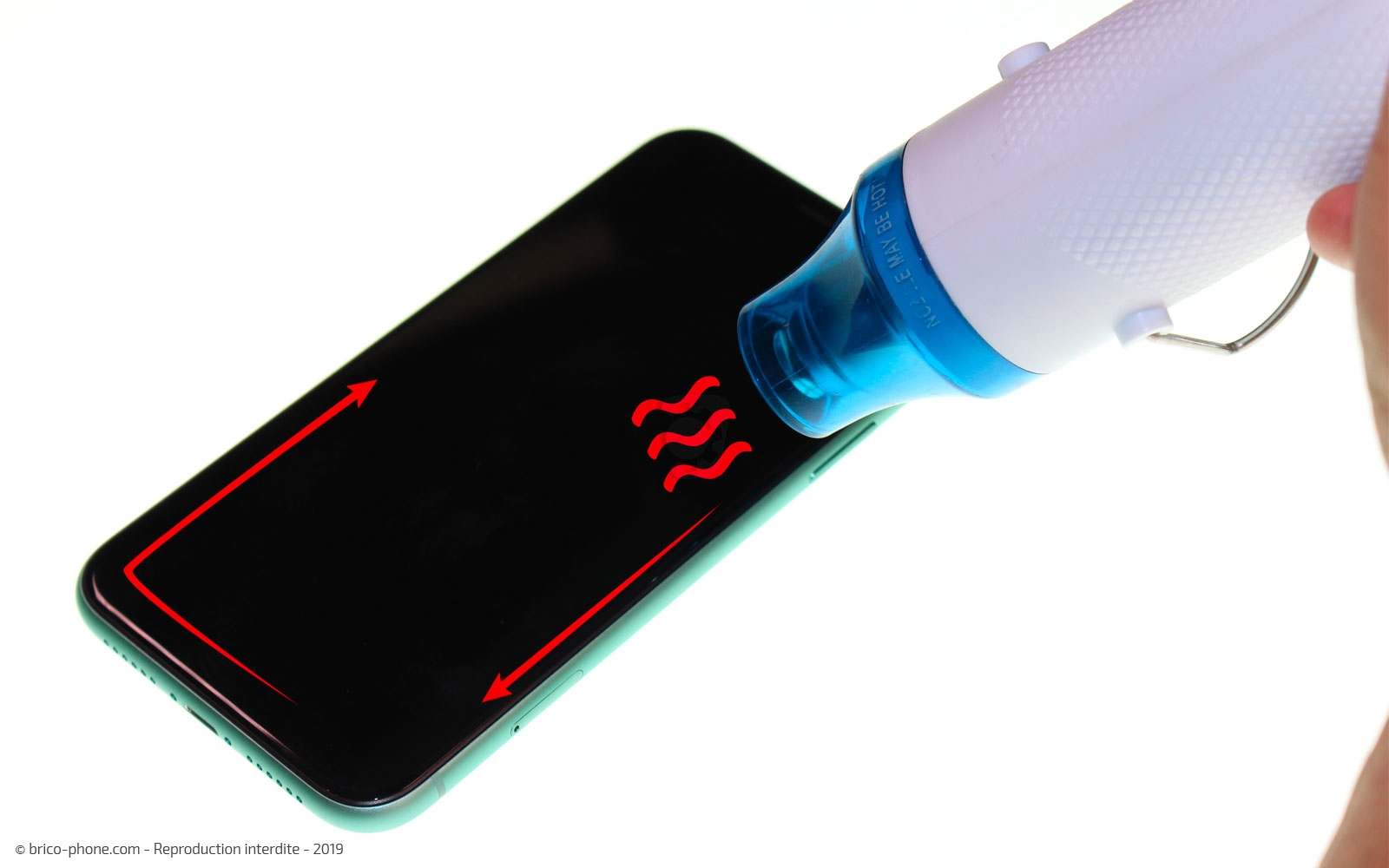

Maintenant, utilisez un décapeur thermique, un coussin chauffant (vendus sur le site) ou un sèche-cheveux, à température chaude, pour chauffer le contour de l'écran afin de ramollir le joint d'étanchéité pour le décoller plus facilement.

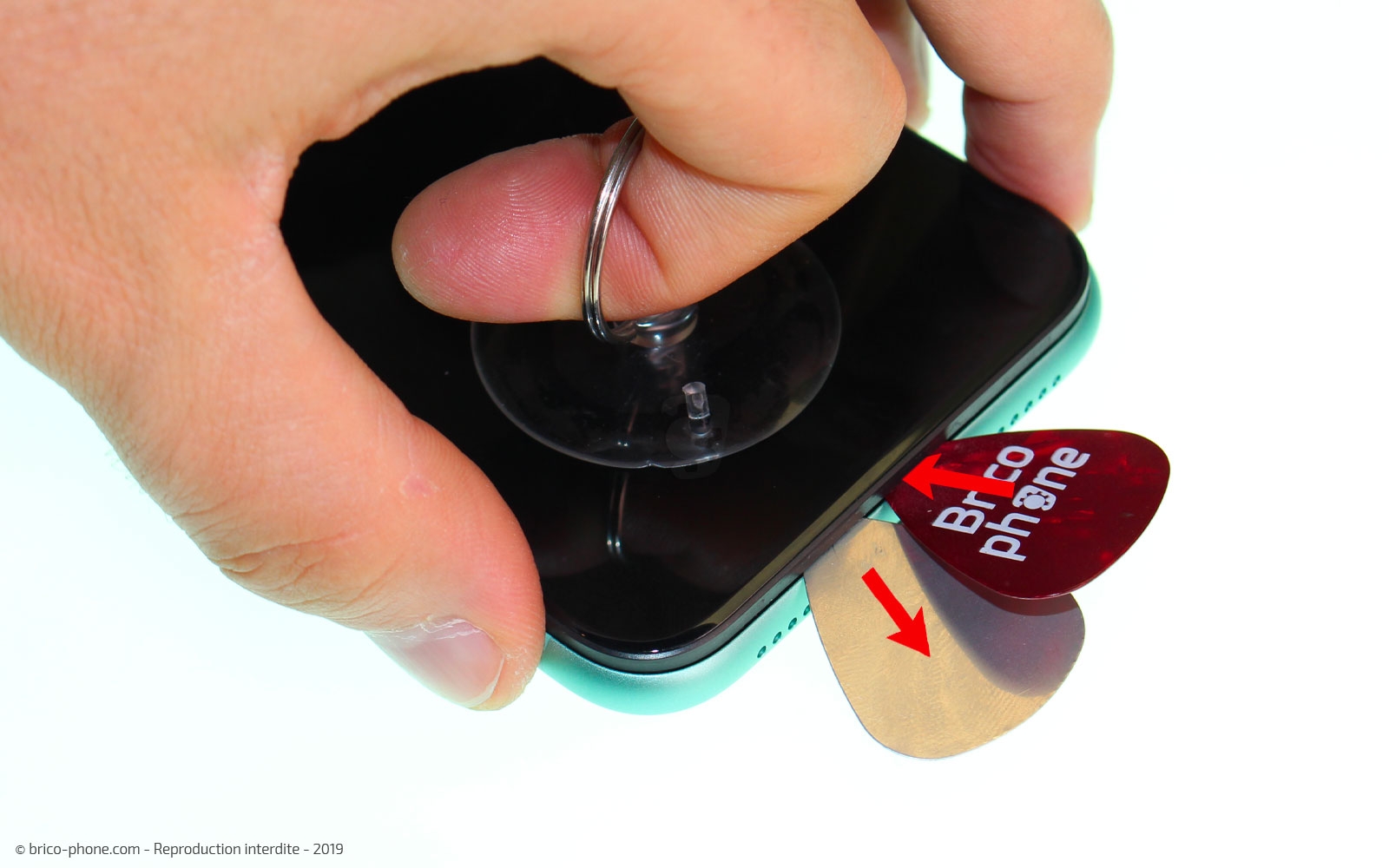

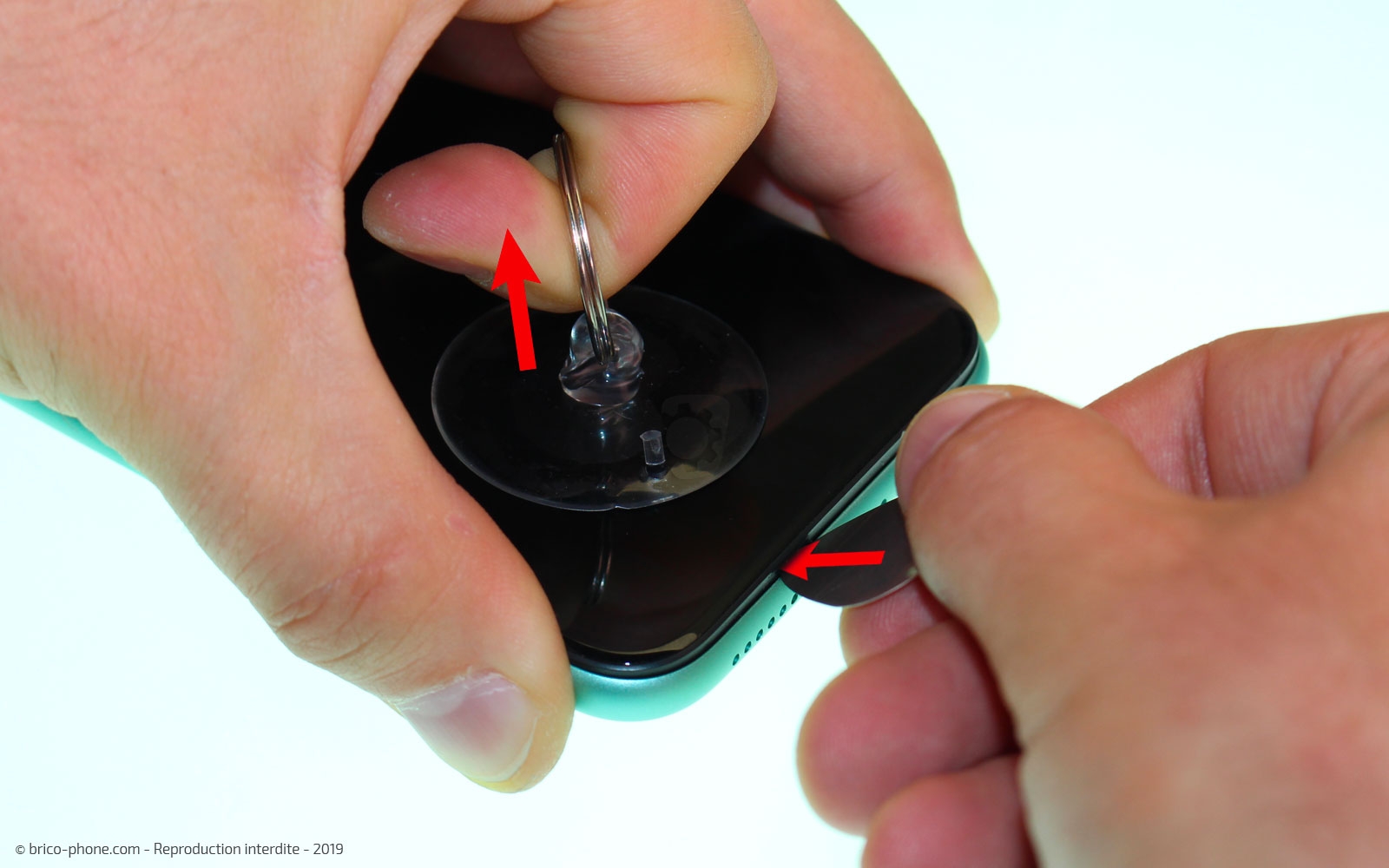

Positionnez la ventouse en bas de l'écran, puis tirez dessus afin de créer une petite ouverture qui permettra de glisser le médiator fin en métal (celui qui est troué).

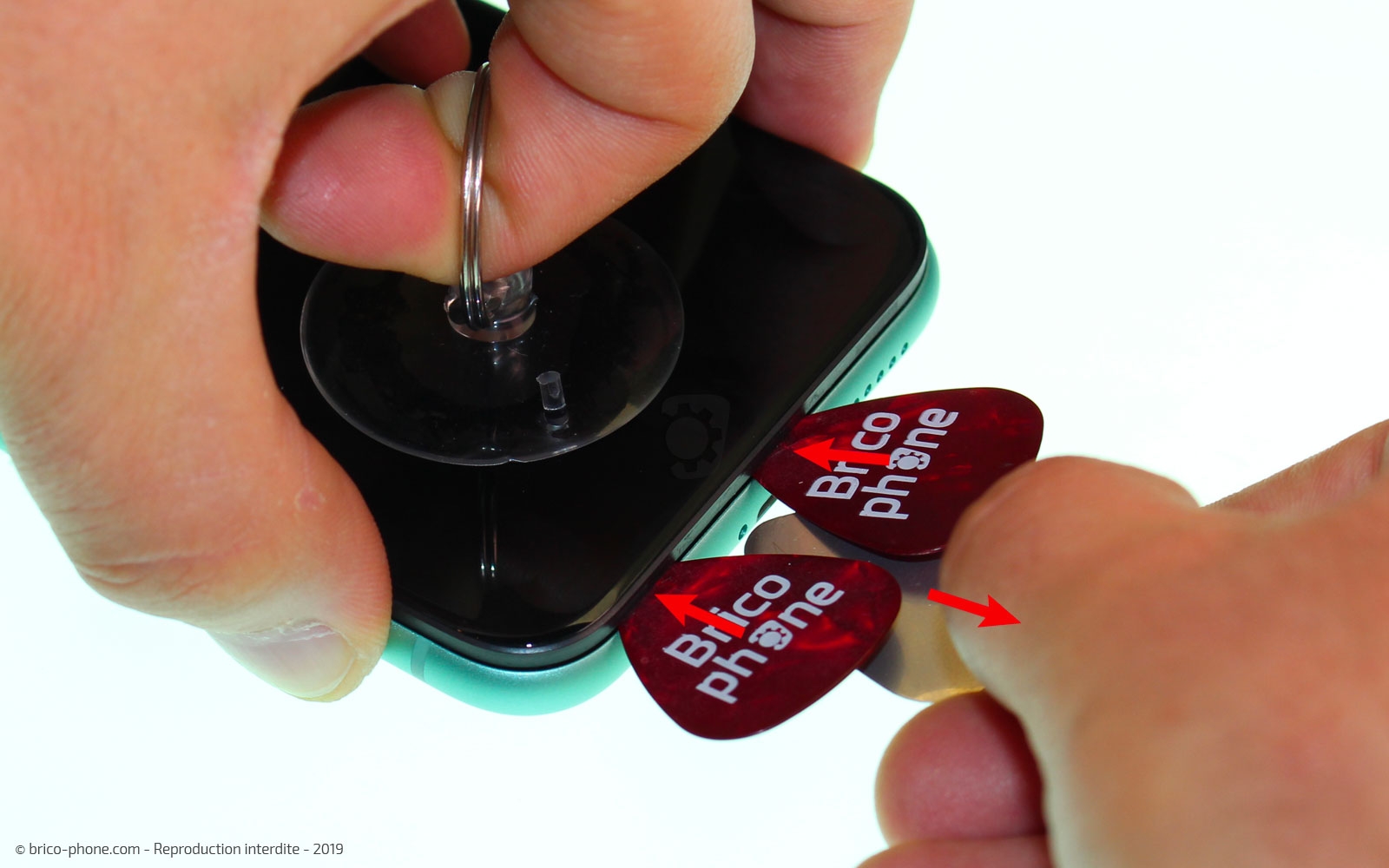

Une fois, le médiator métal inséré dans la fente, remplacez-le par un médiator en plastique pour éviter de rayer le châssis en métal.

Une fois l'ouverture créée dans le châssis, vous pouvez déclipser et décoller l'écran.

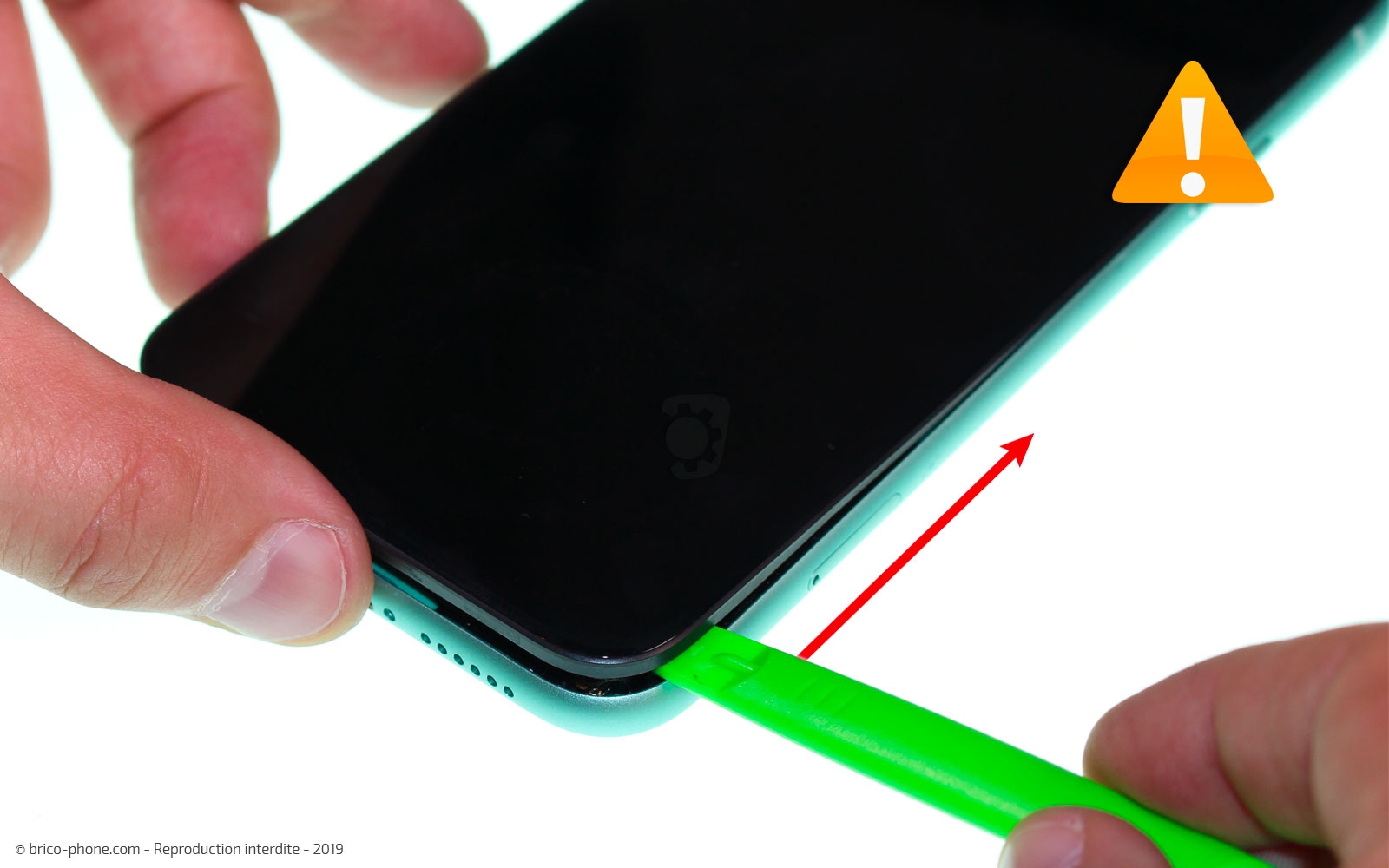

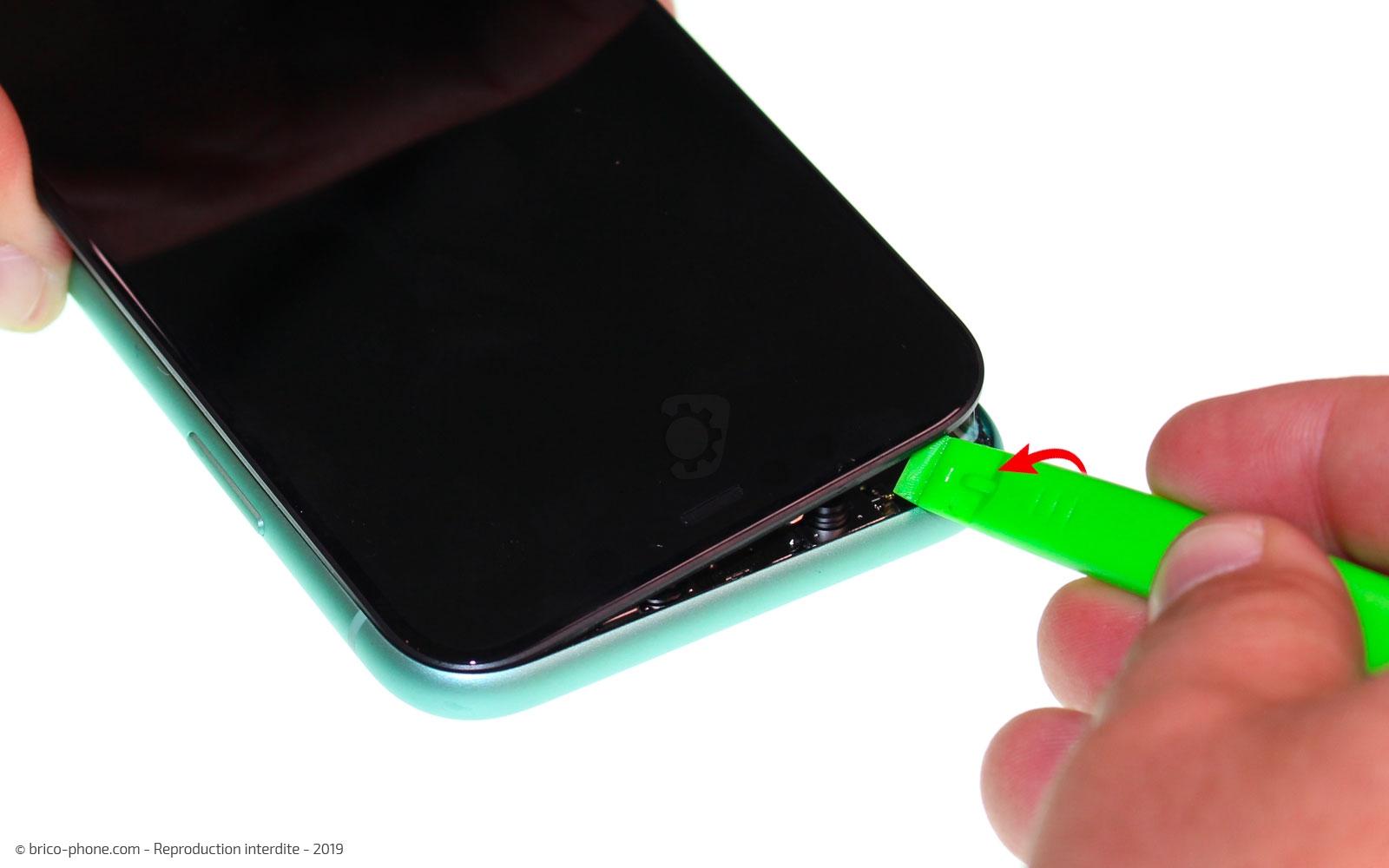

Utilisez le levier vert pour ouvrir l'écran sans risque de trop l'enfoncer ni d'abîmer des nappes.

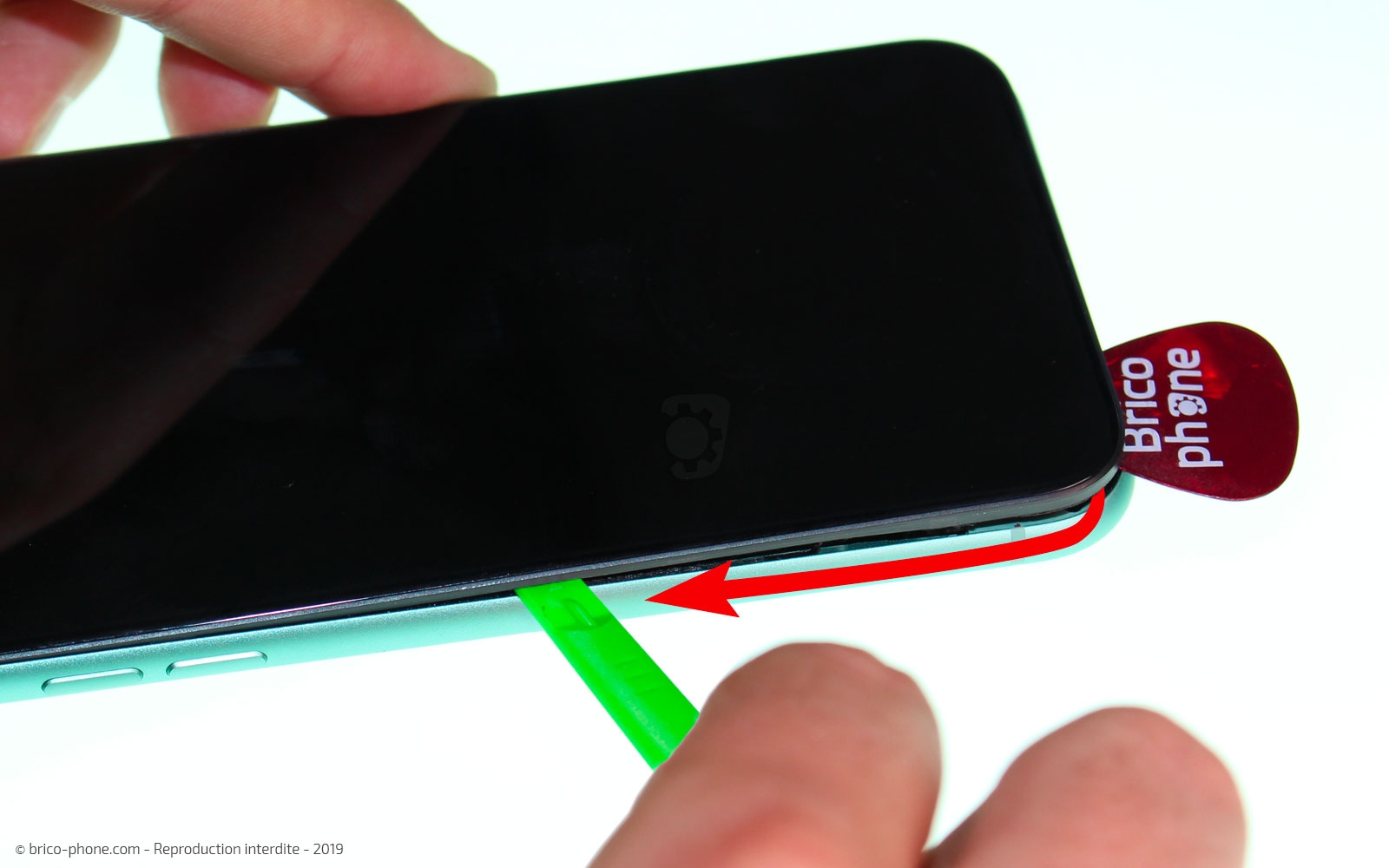

Faites glisser l'embout fin biseauté, tout autour de l'iPhone sans jamais enfoncer la spatule. Faites des mouvements de torsion pour faire levier.

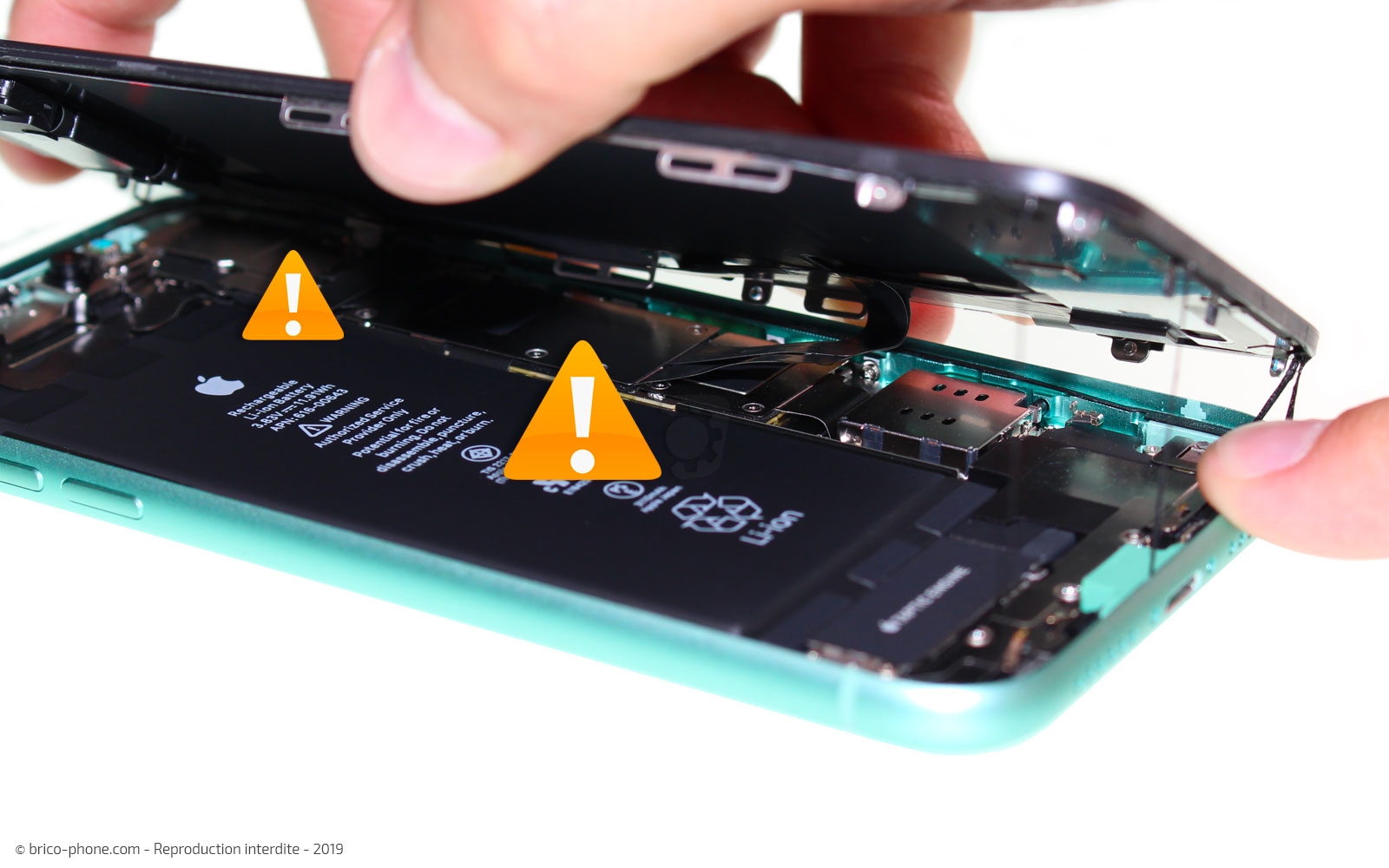

Une fois entièrement décollé, l'écran peut être ouvert.

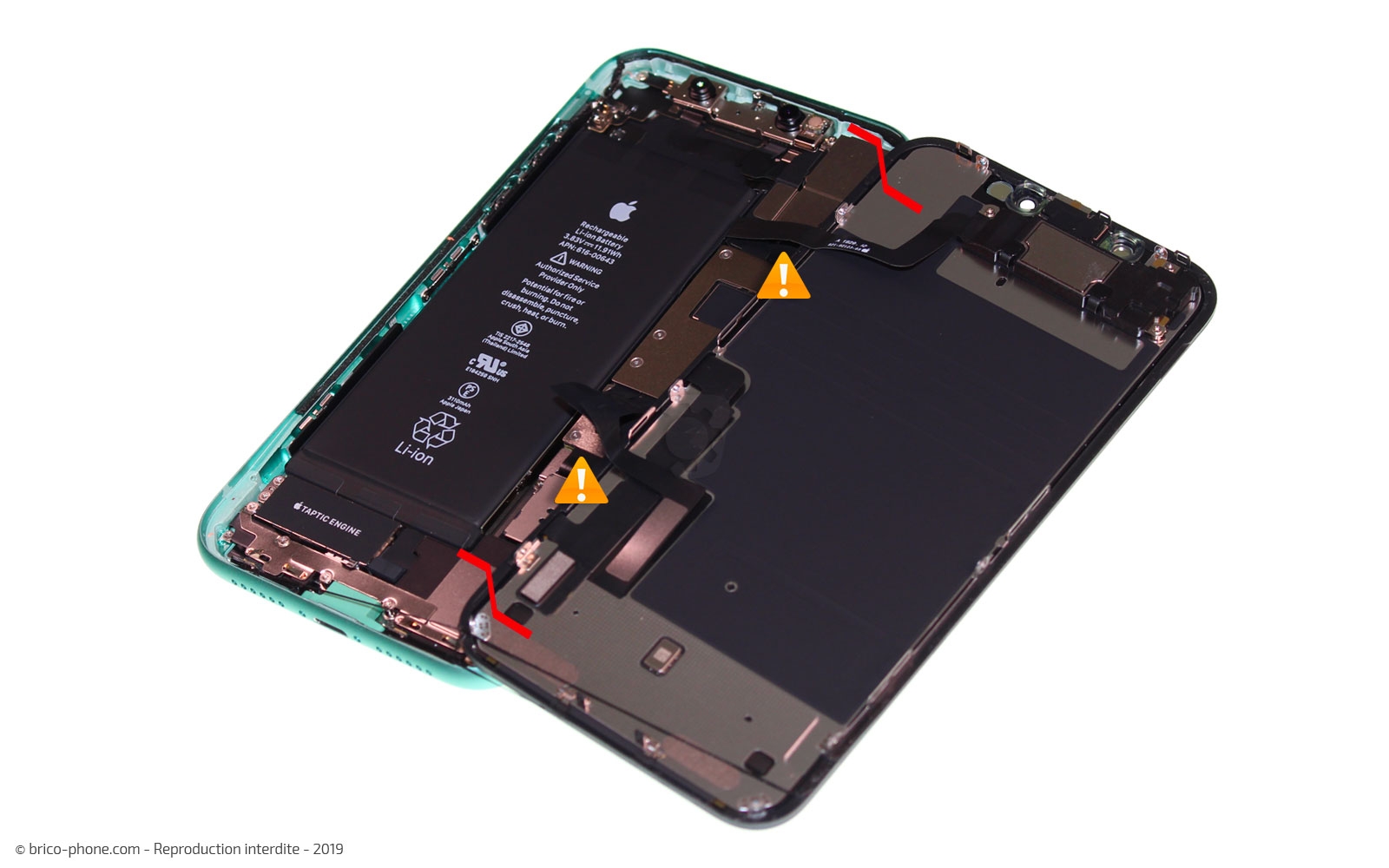

Il est à manipuler avec précaution car les 3 nappes qui le relient à la carte mère sont fragiles (nappe de l'écouteur interne, du LCD et du tactile).

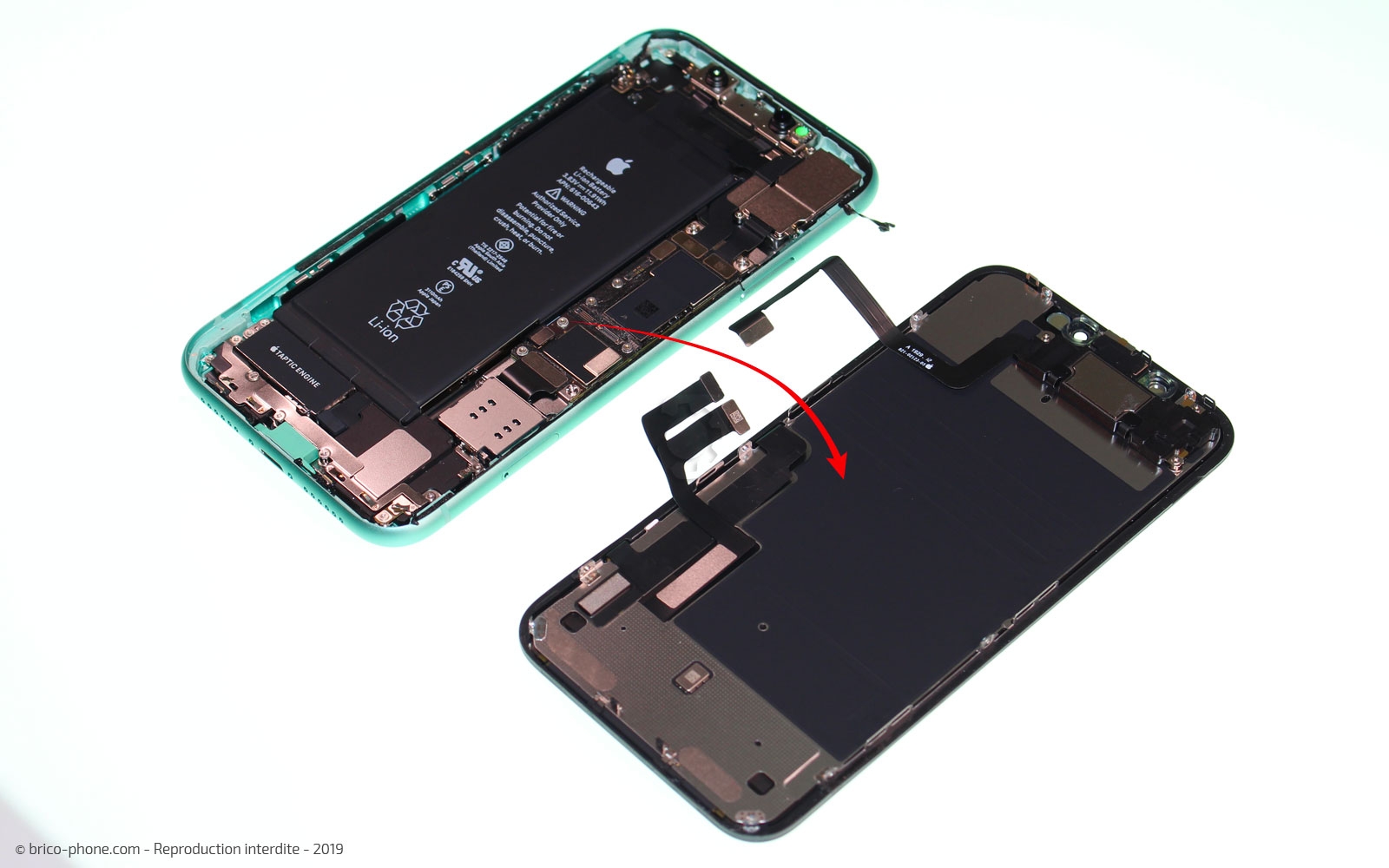

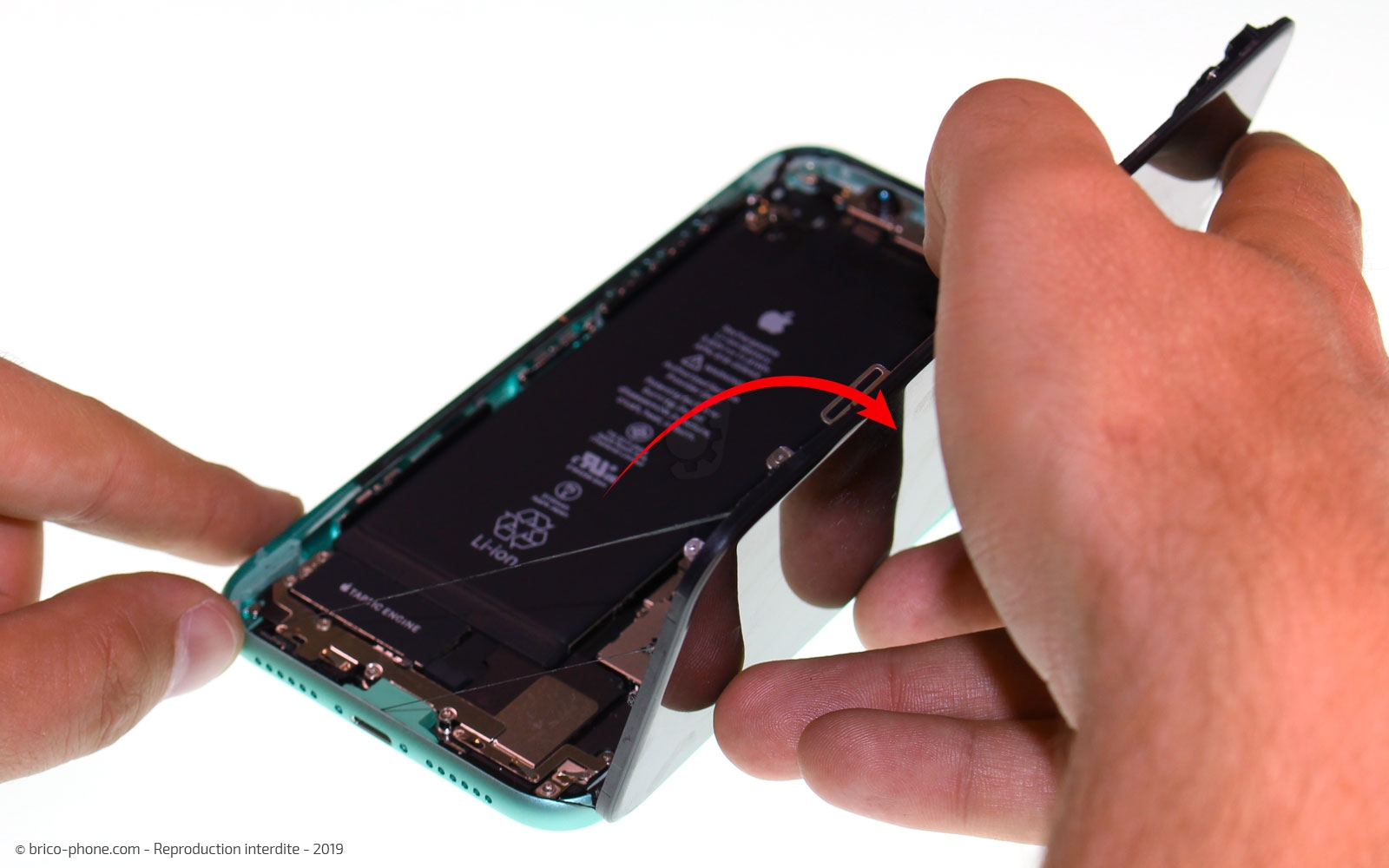

Ouvrez-le avec prudence de gauche à droite et reposez l'écran en le chevauchant au dessus du châssis pour éviter les tensions.

Avant de continuer, déconnectez la batterie. Cela évitera à l'iPhone de se remettre sous tension et causer des dommages irréversibles, en cas d'appui sur le bouton d'allumage lors de la manipulation.

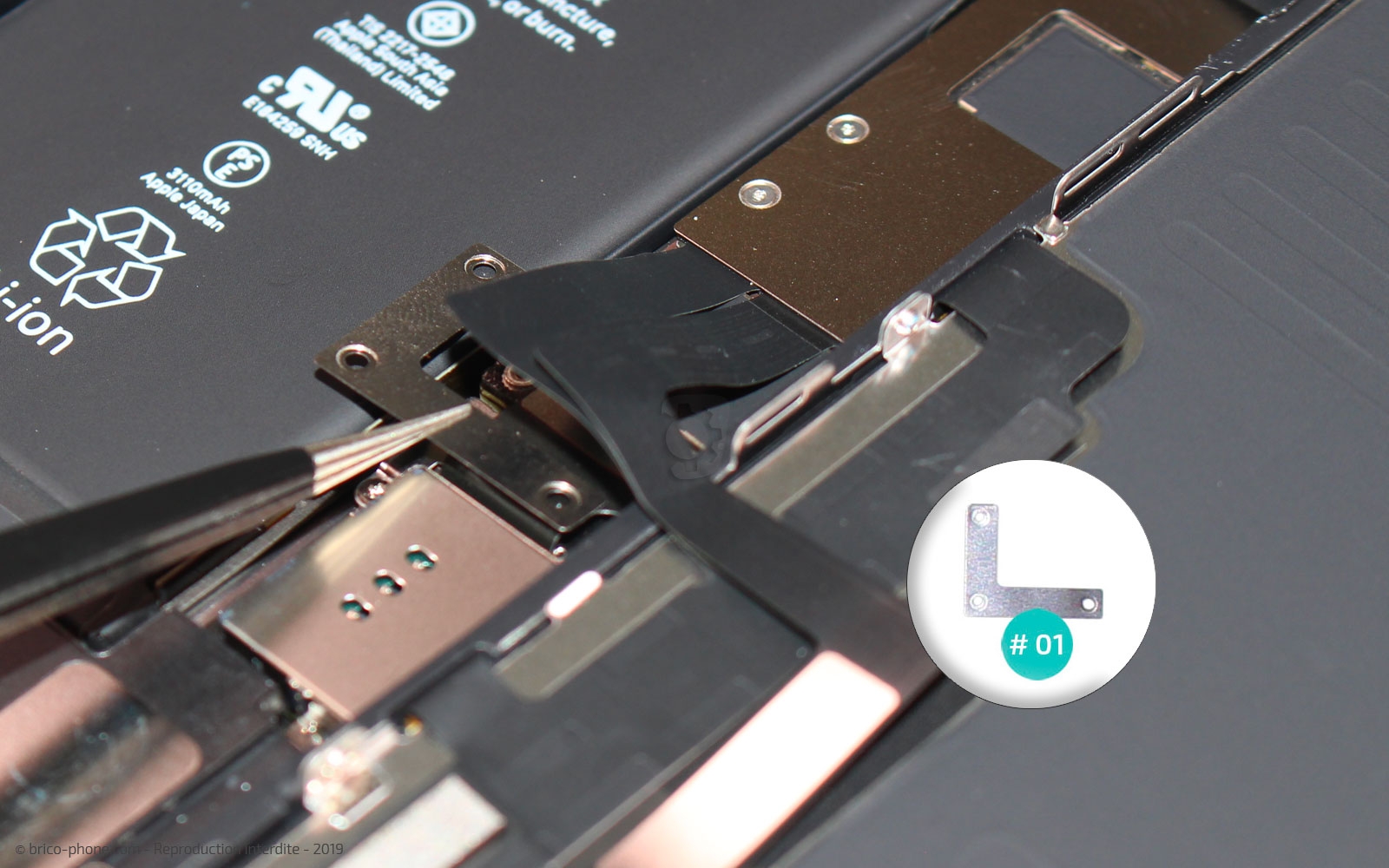

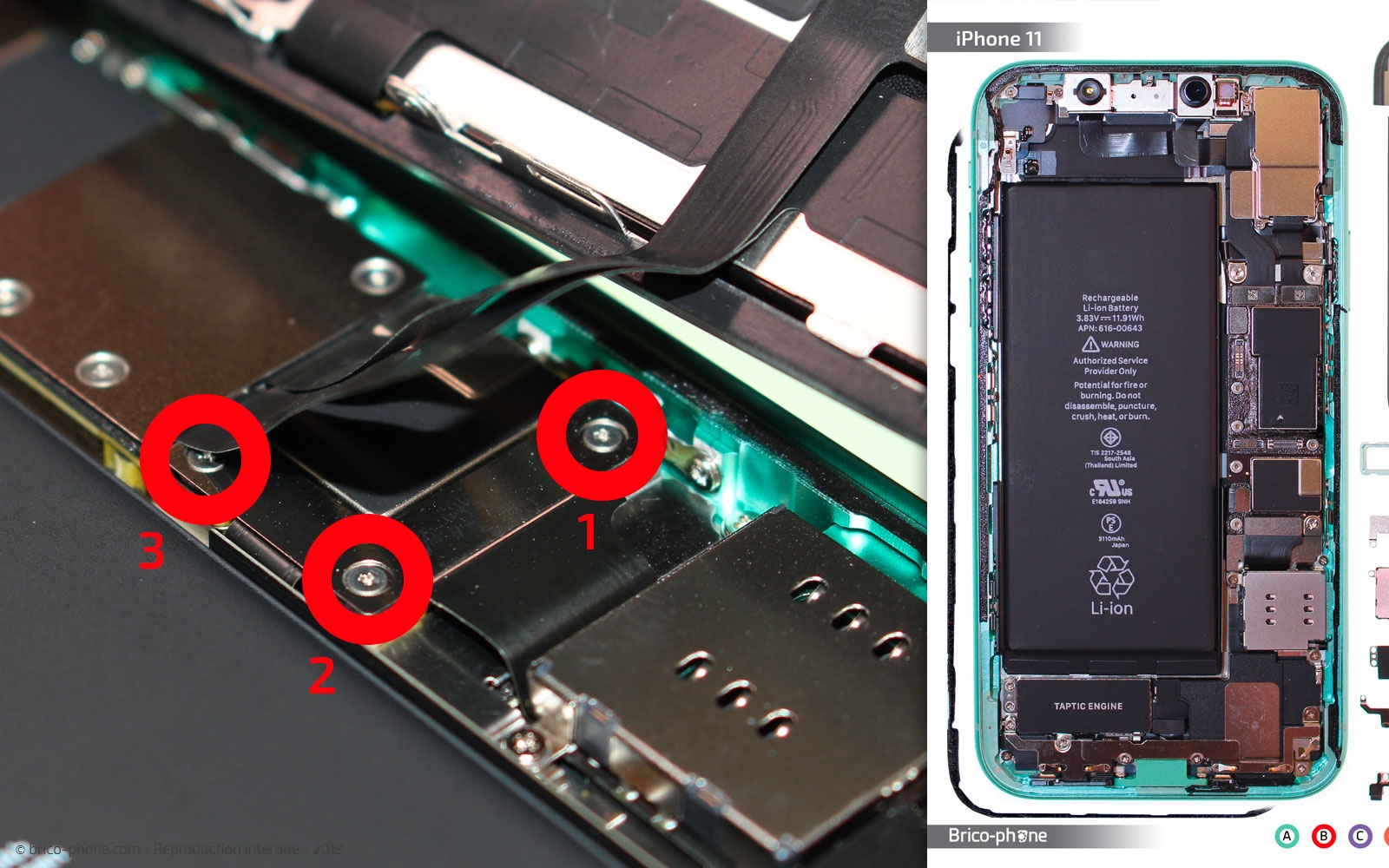

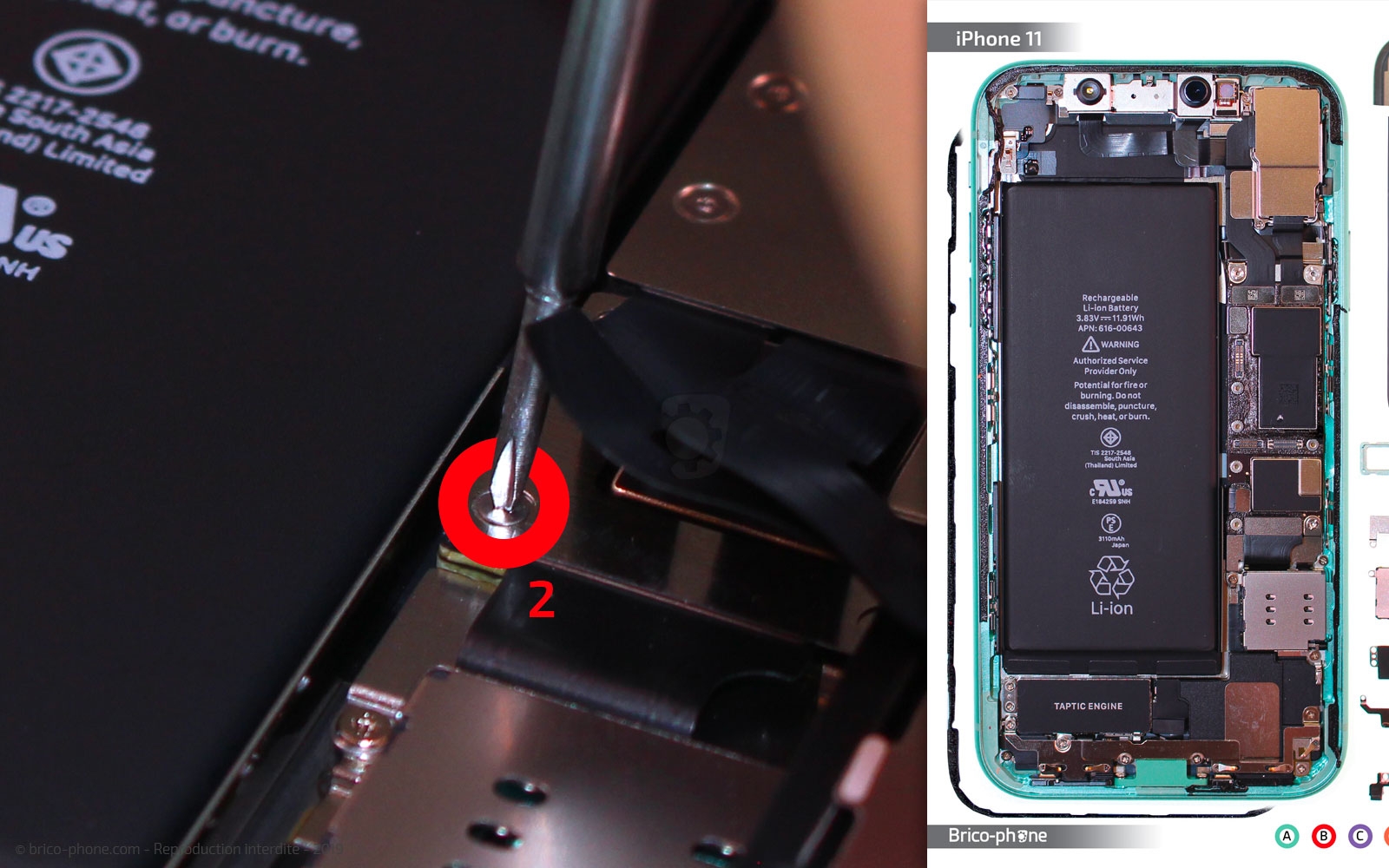

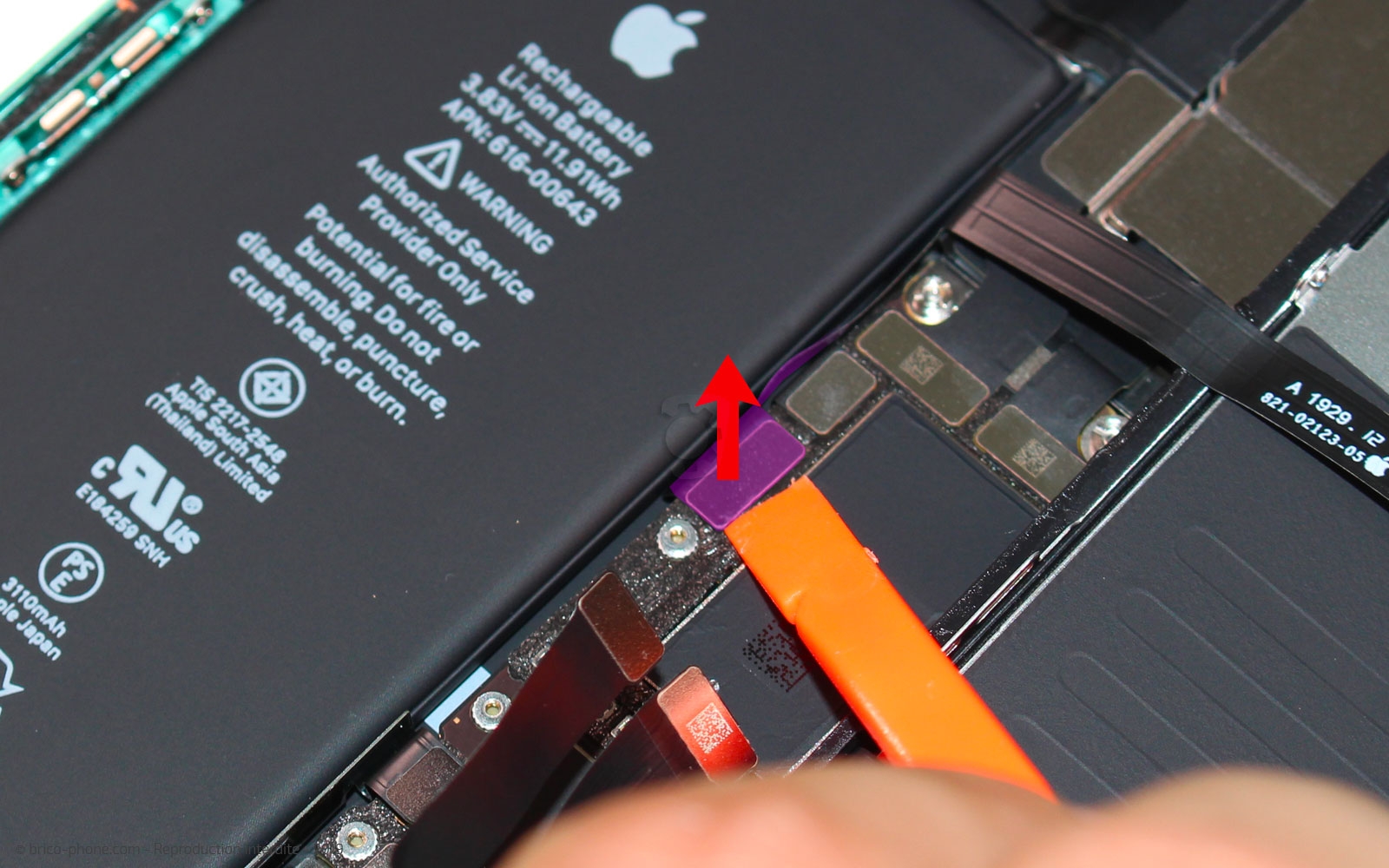

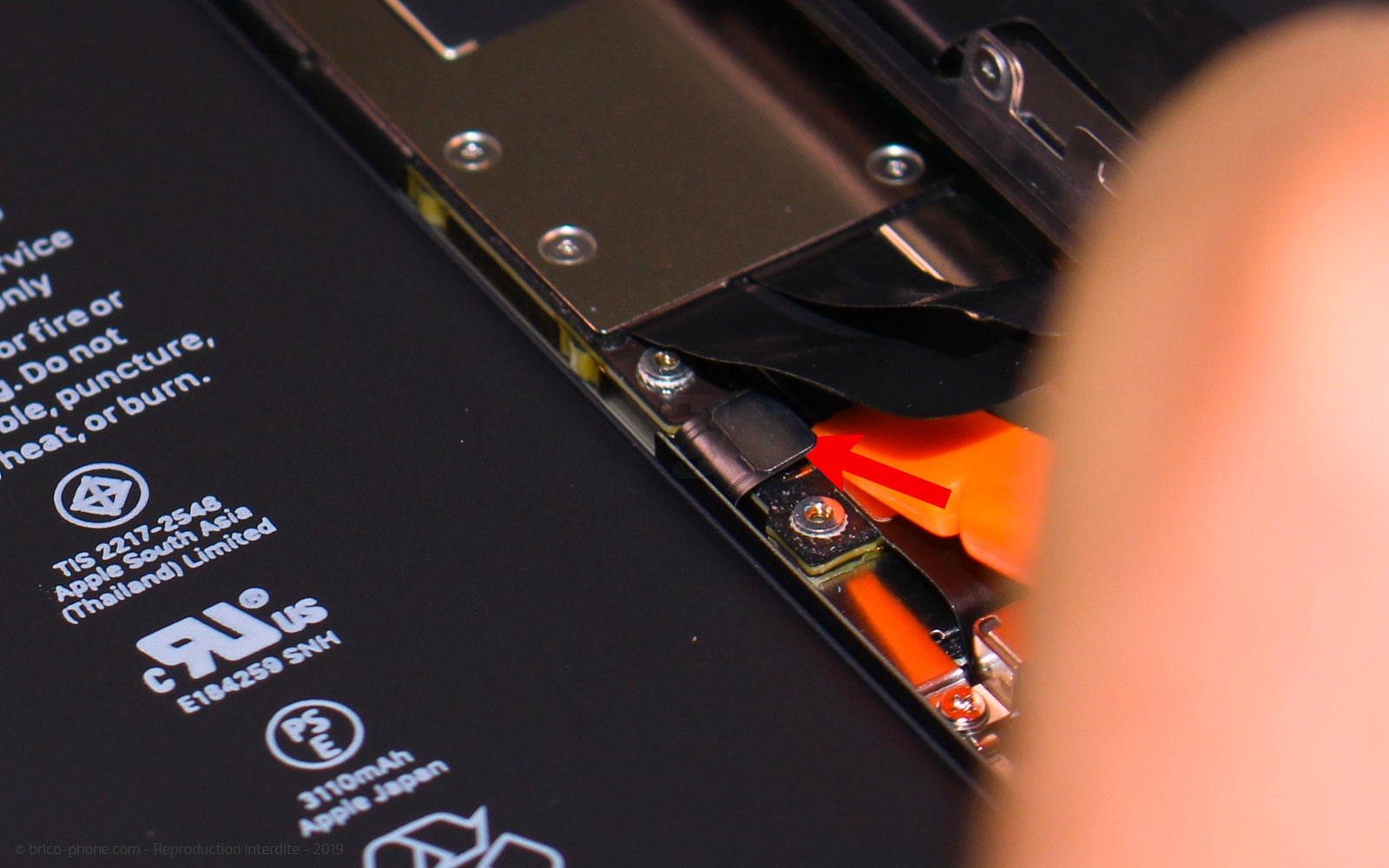

Pour cela, les 3 vis B1, B2 et B3 entourées en rouge, doivent être dévissées à l'aide du tournevis triwing 0.6. Positionnez-les à leur place sur le patron d'aide au montage. Saisissez ensuite la plaquette de protection en métal nommée #01 à l'aide de la pincette. Et enfin, débranchez le connecteur de la batterie en le soulevant à l'aide du levier (depuis un angle).

Procédez de la même façon que l'étape précédente.

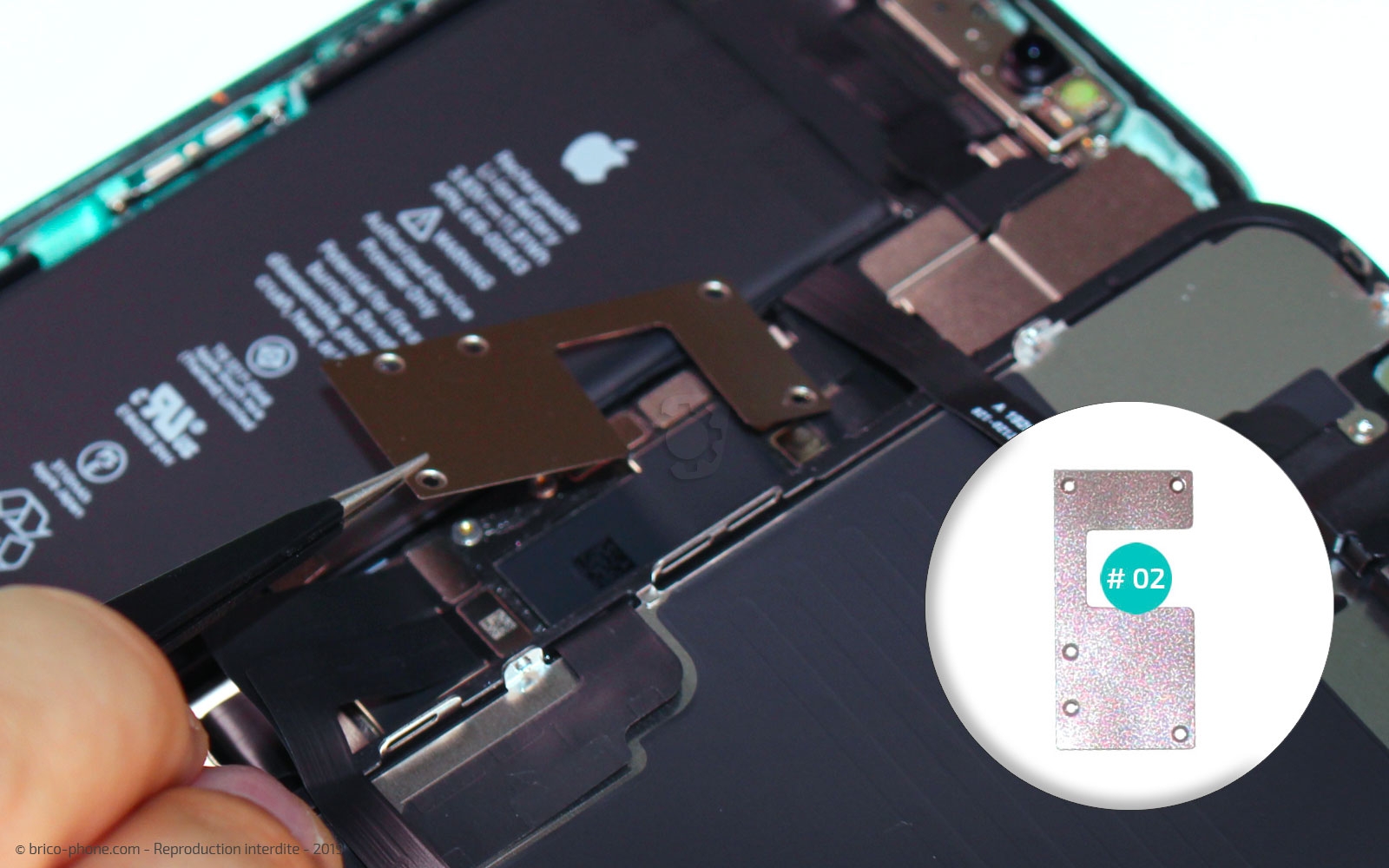

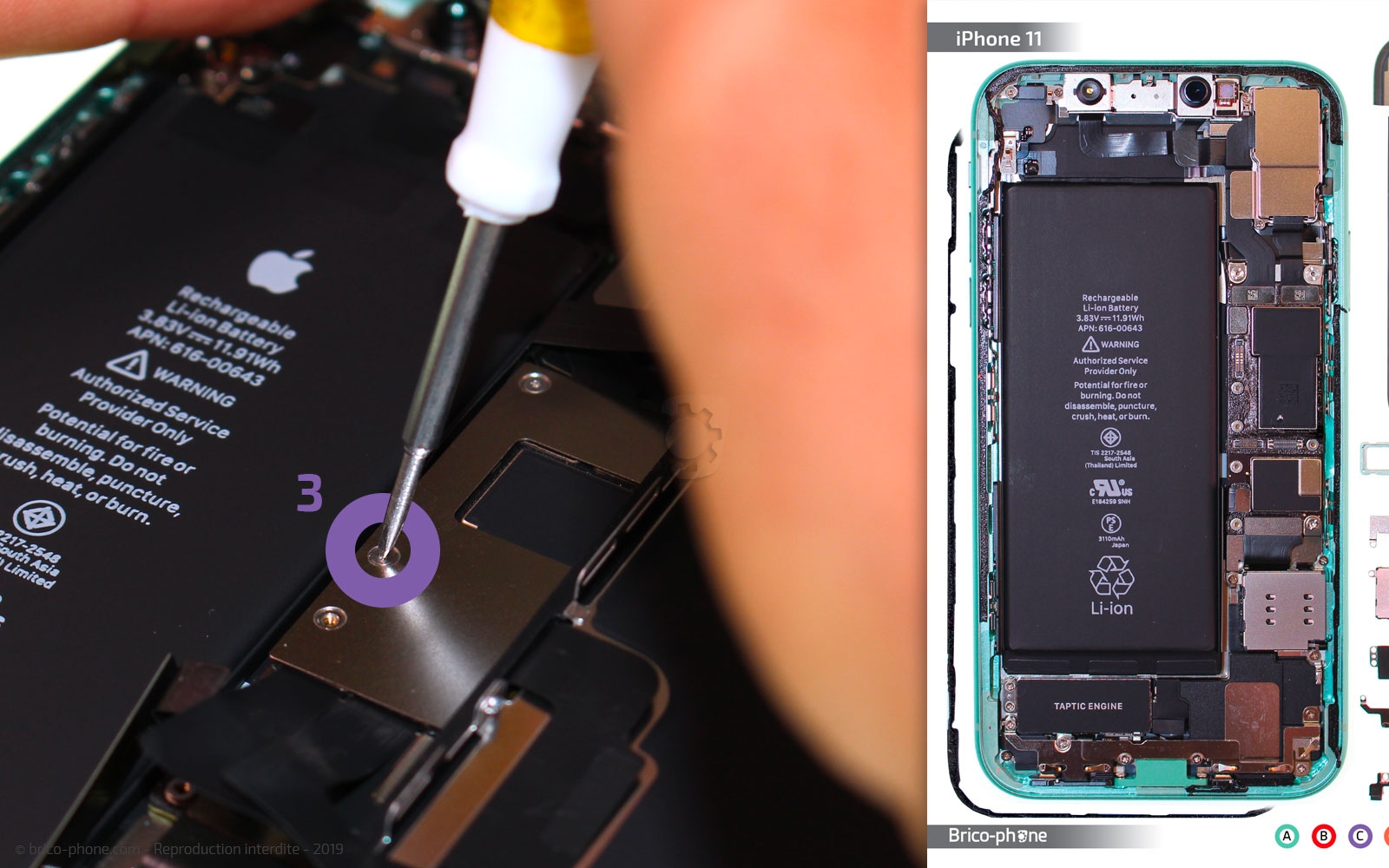

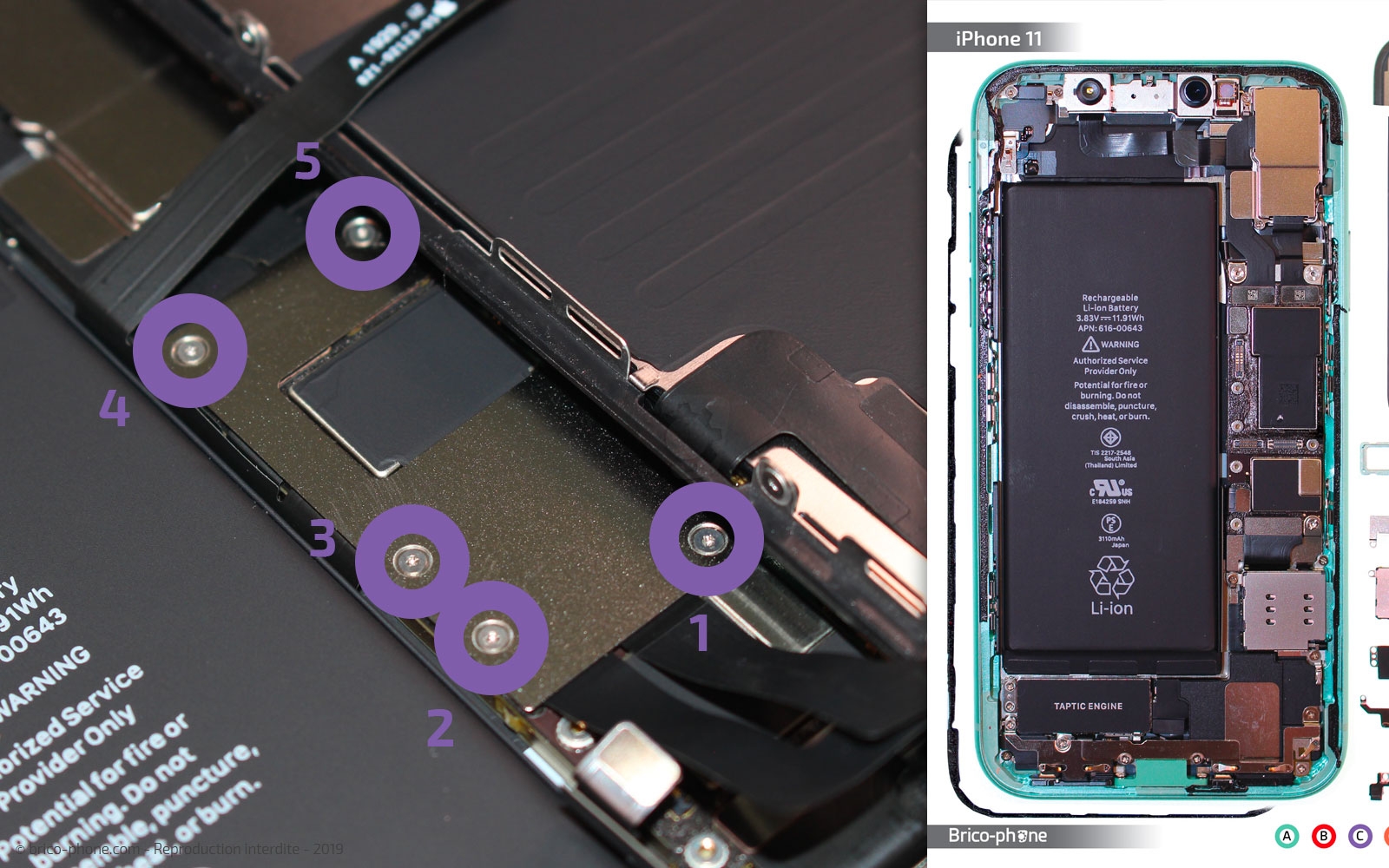

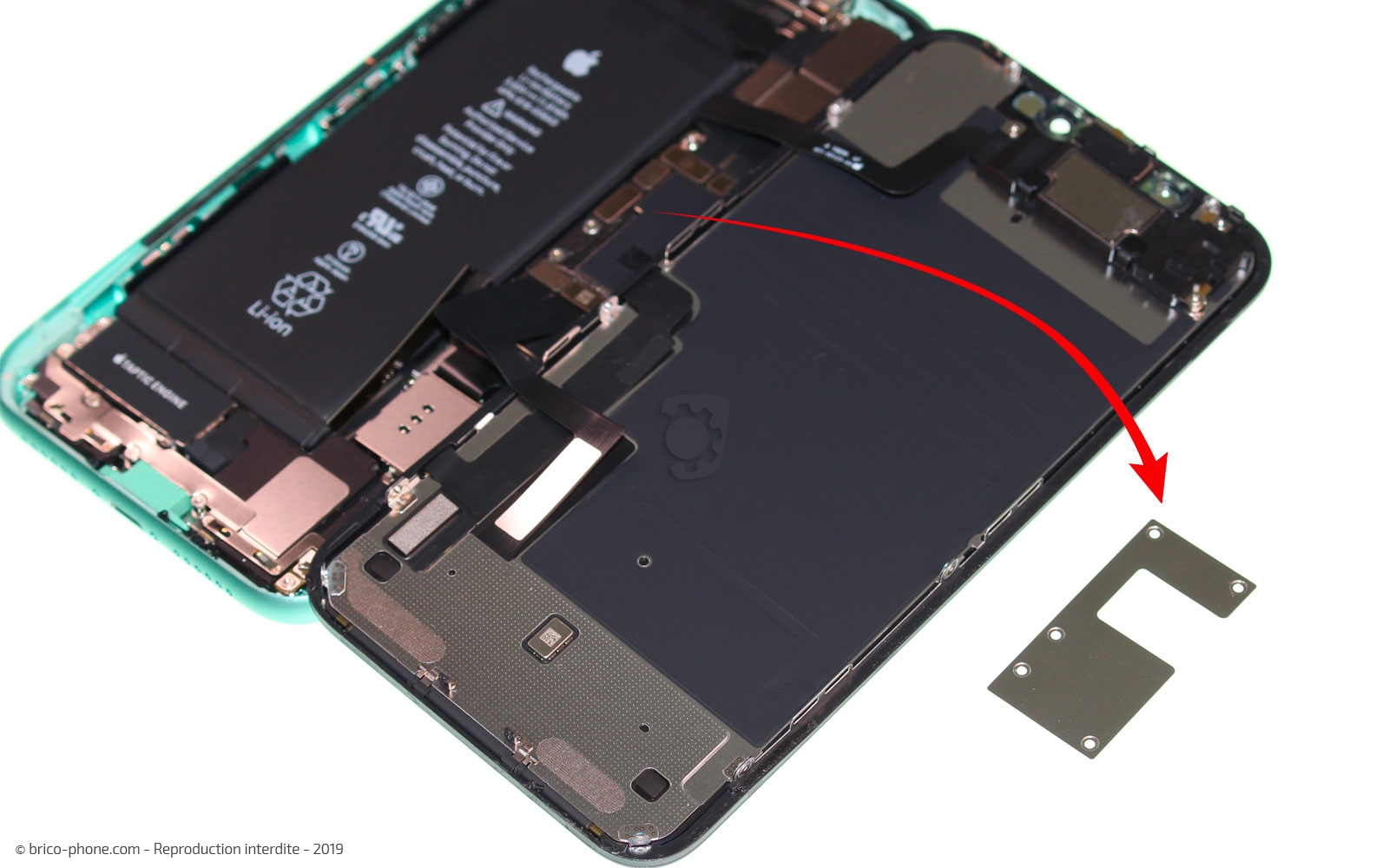

Toujours muni du tournevis triwing 0,6, dévissez les 5 vis entourées en violet de C1 à C5. Puis retirez la plaquette en métal nommée #02 en la saisissant avec la pincette. N'oubliez pas de mettre les vis au fur et à mesure sur leur emplacement pour ne pas les confondre.

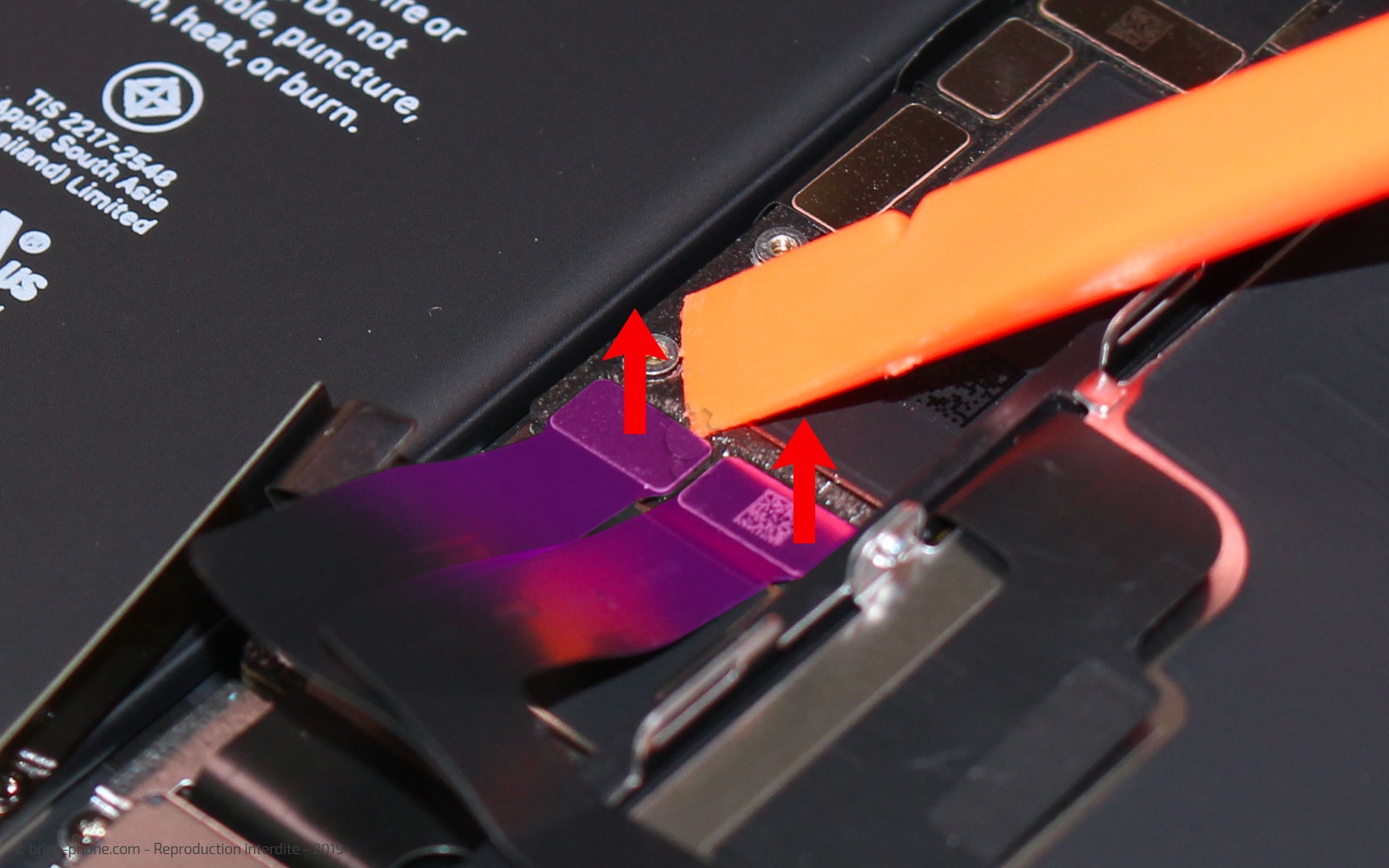

Utilisez le levier pour déconnecter les trois fiches des nappes qui relient l'écran à la carte mère.
Les deux nappes situées plus bas sont liées à la fonction tactile et LCD et celle du haut à l'écouteur interne.
Soulevez les connecteurs avec délicatesse comme celui de la batterie.

L'écran est maintenant libéré.

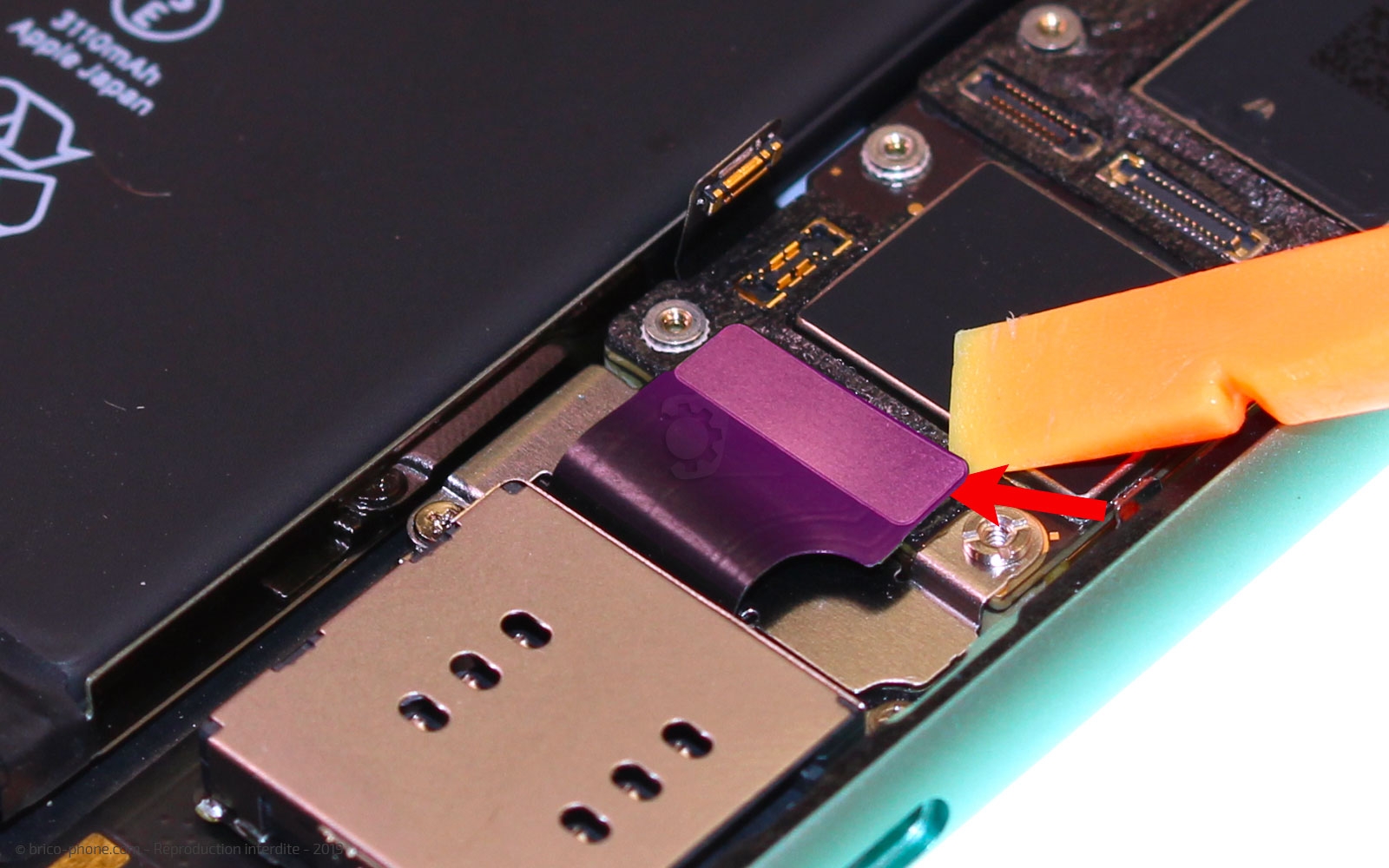

La nappe du lecteur sim est connectée à la carte mère et cachée sous une plaquette de protection nommée #13.
Dans cette étape, nous vous montrons comment la retirer.

Déconnectez la nappe du connecteur de charge pour commencer.

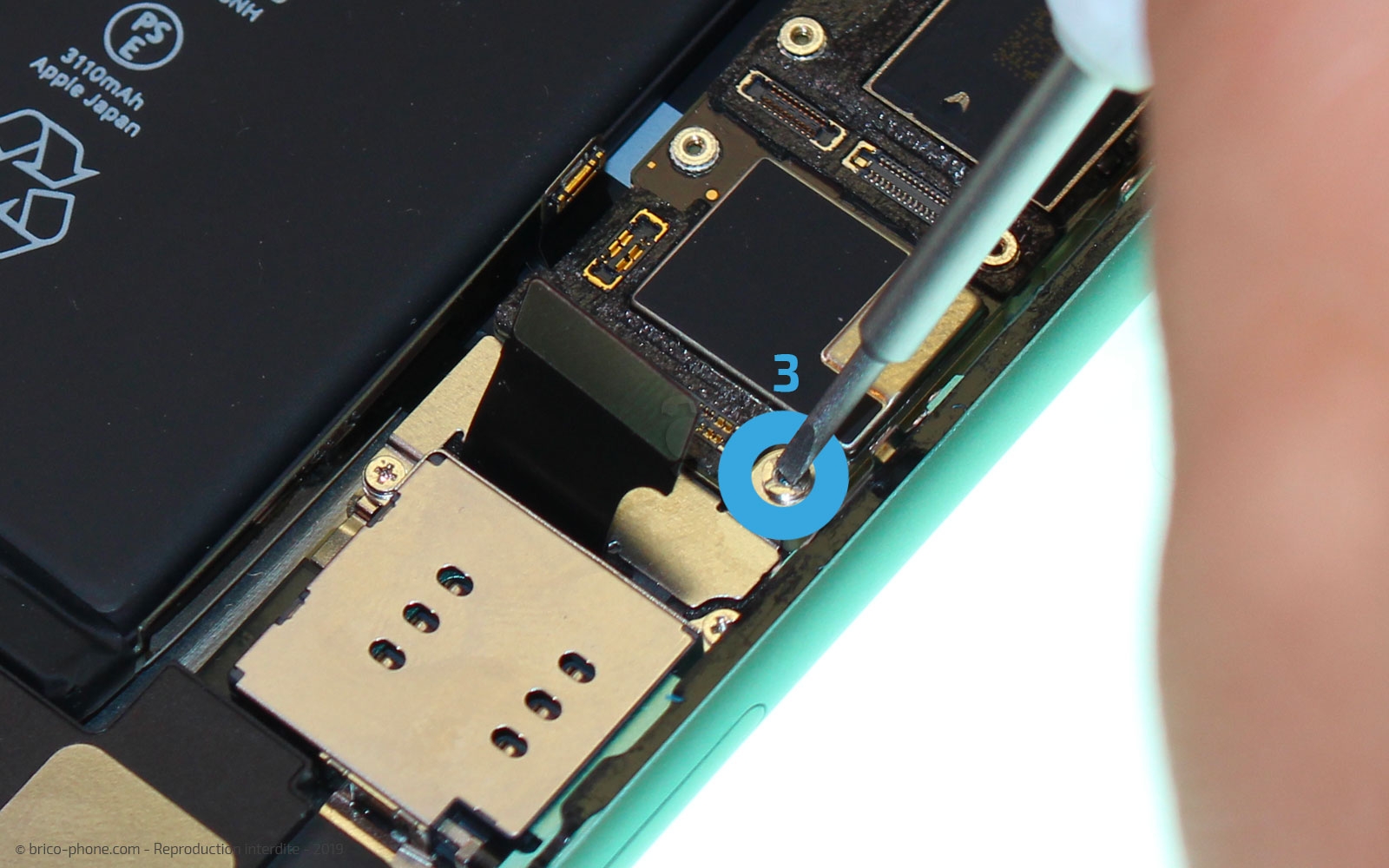

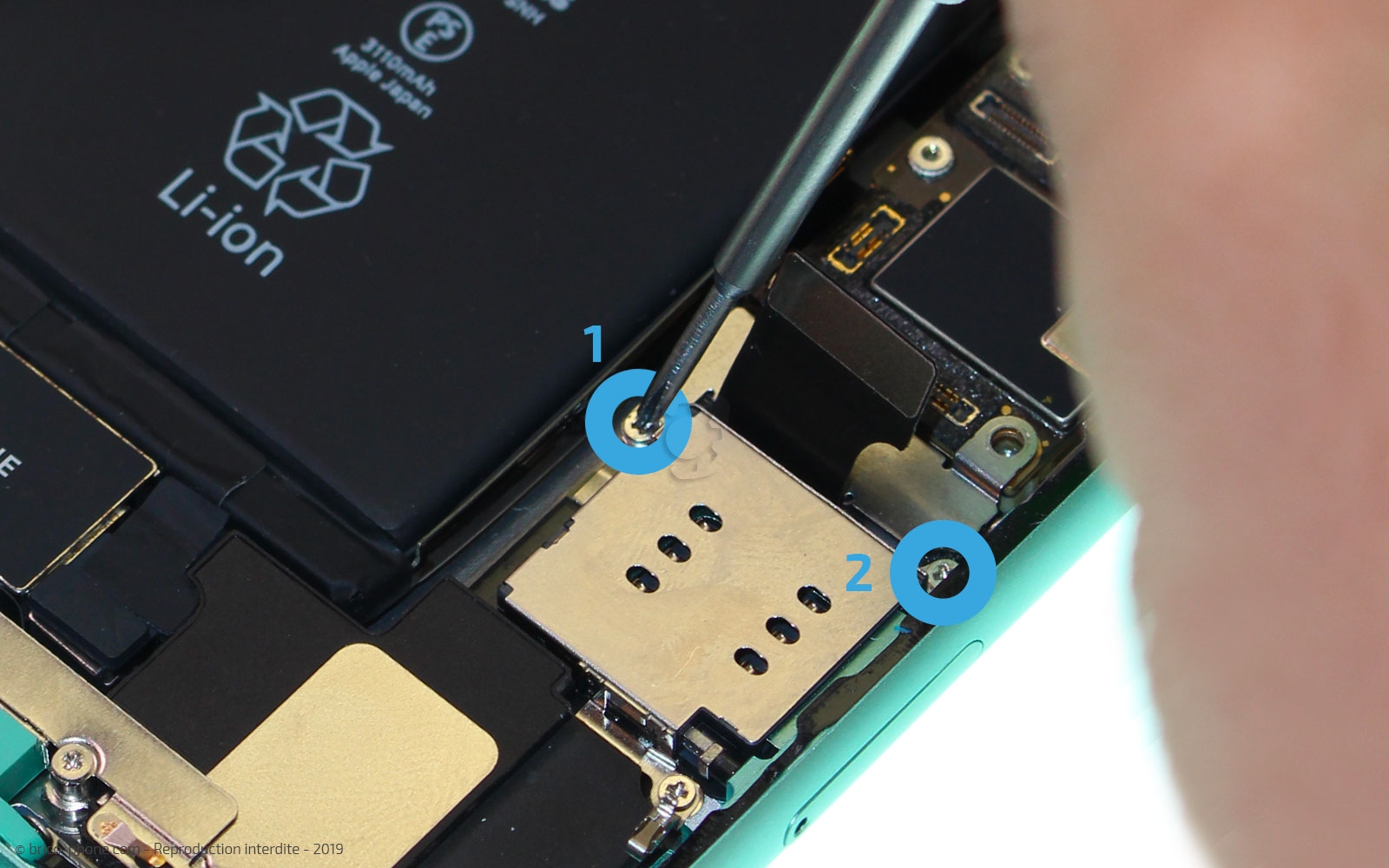

Puis retirez les vis. Débutez par la vis J3, enlevez-la avec le tournevis plat. Puis, changez de tournevis pour le cruciforme pour retirer les vis J1 et J2.

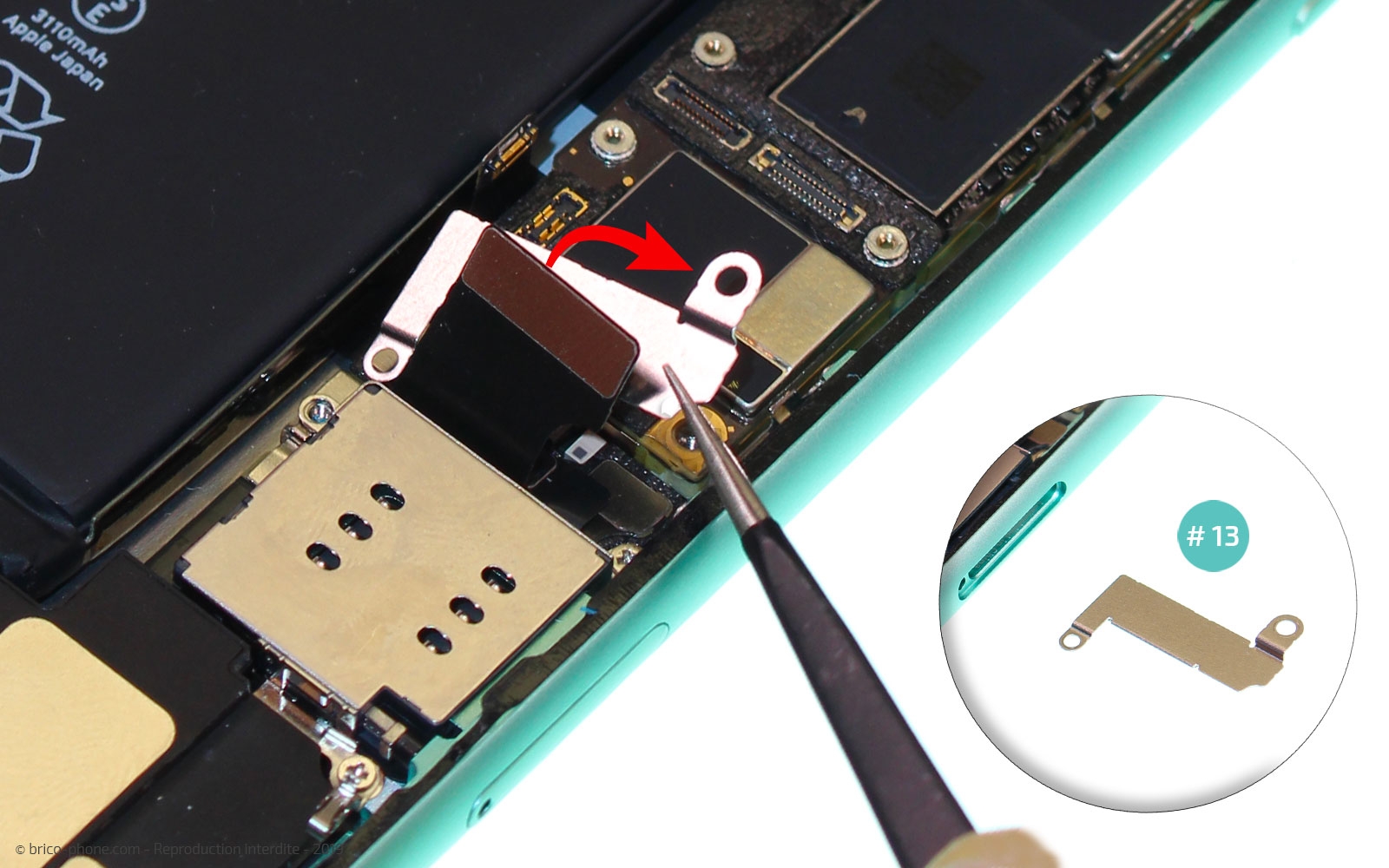

Et enlevez la plaquette de protection.

La pièce détachée va pouvoir être retirée.

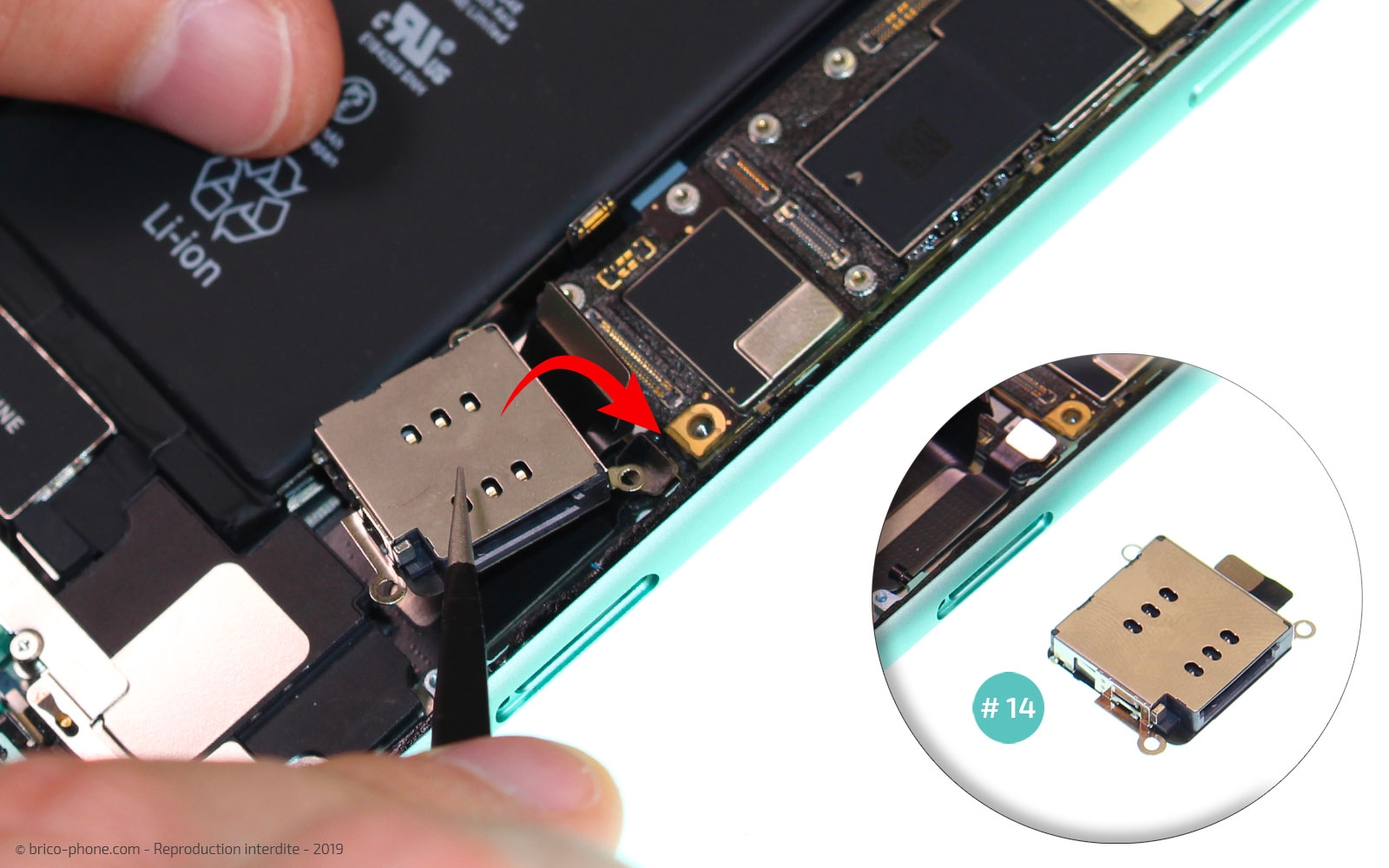

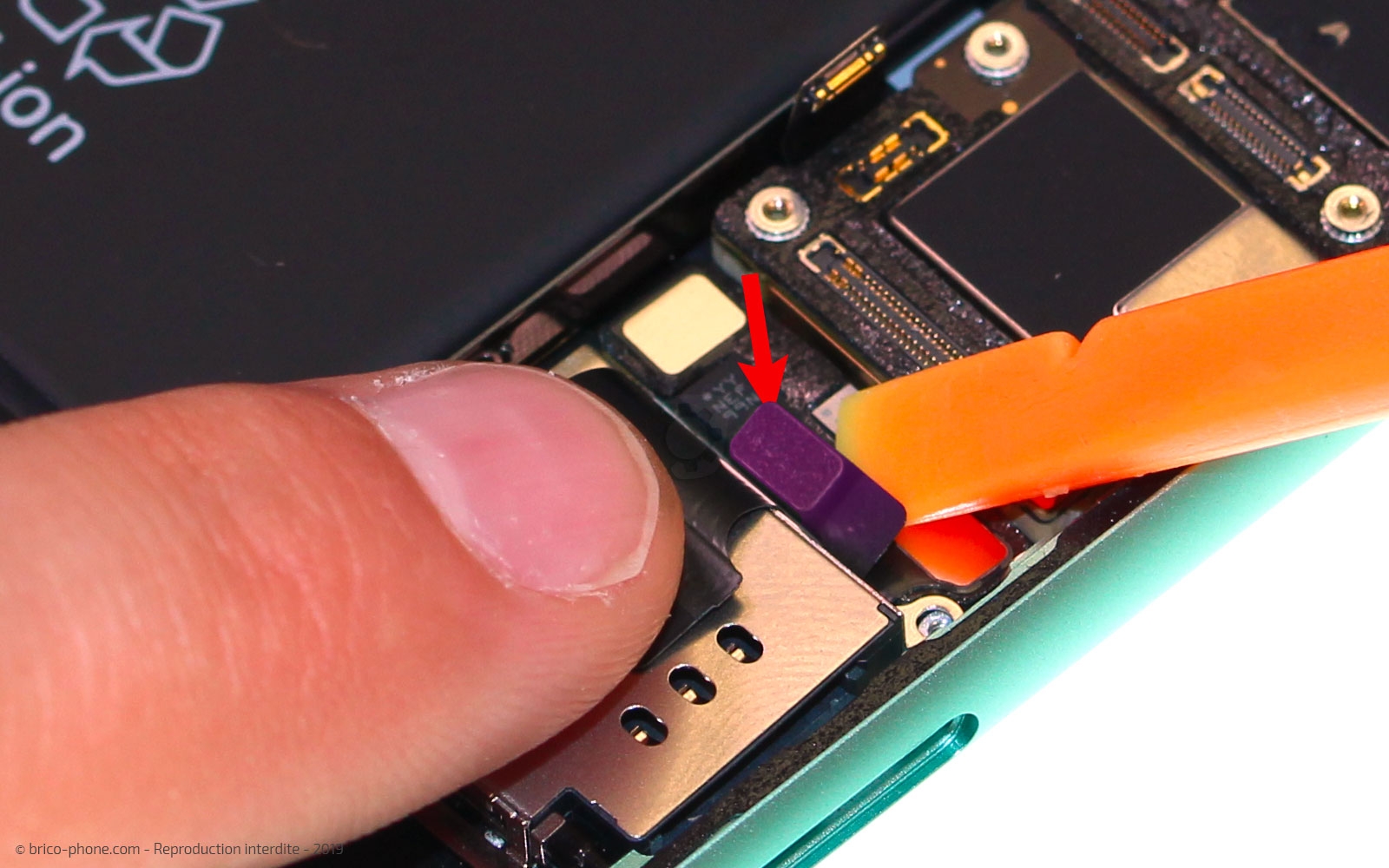

Il ne vous reste qu'à déconnecter la fiche avec le levier et dégager le lecteur avec la pincette.

Le tutoriel est terminé, procédez au remontage en suivant les étapes à l'envers.
Lors de la fermeture de l'iPhone, nous vous conseillons de suivre les deux étapes pour poser un nouveau joint d'étanchéité. Cela garantira la bonne tenue de votre réparation.

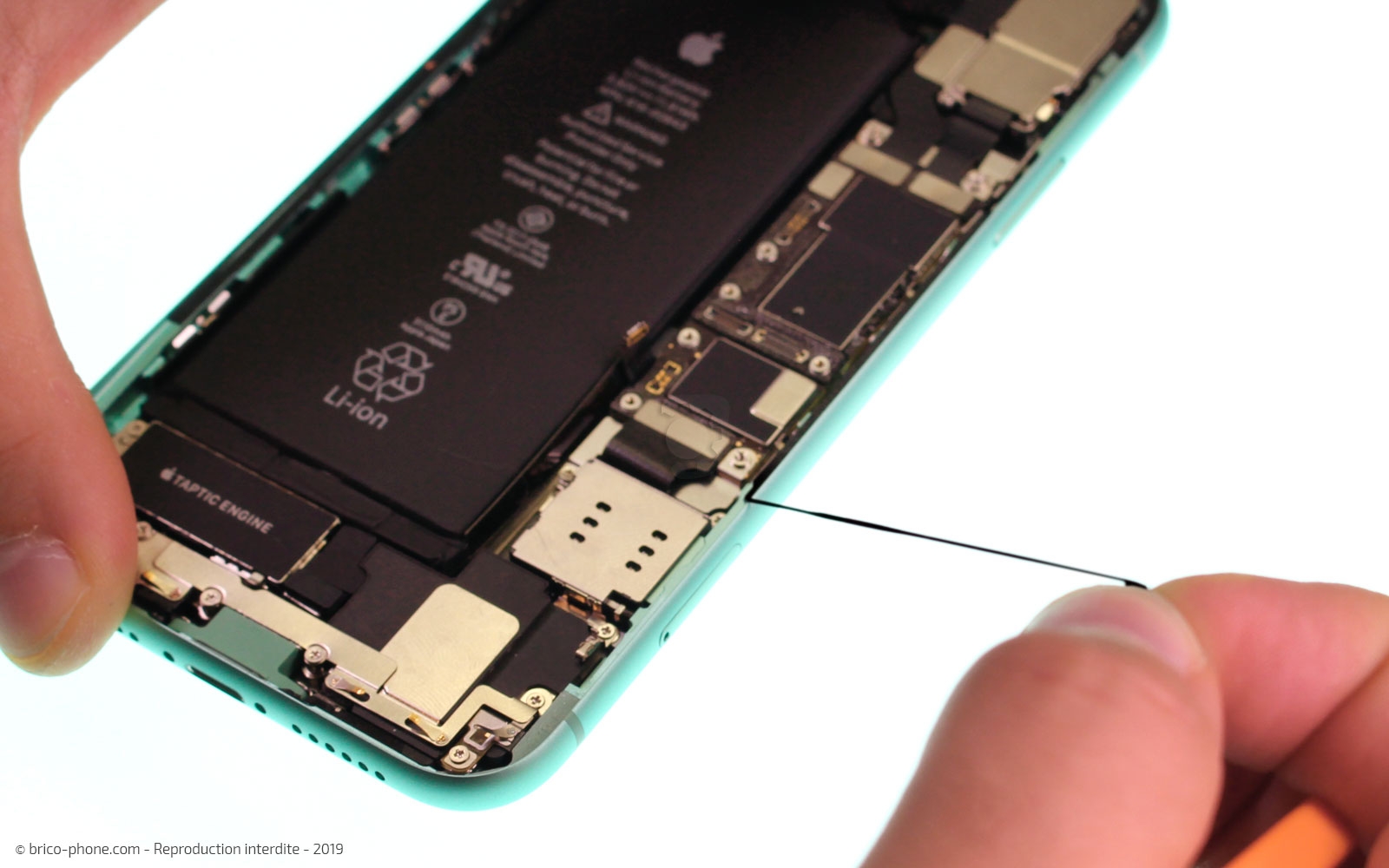

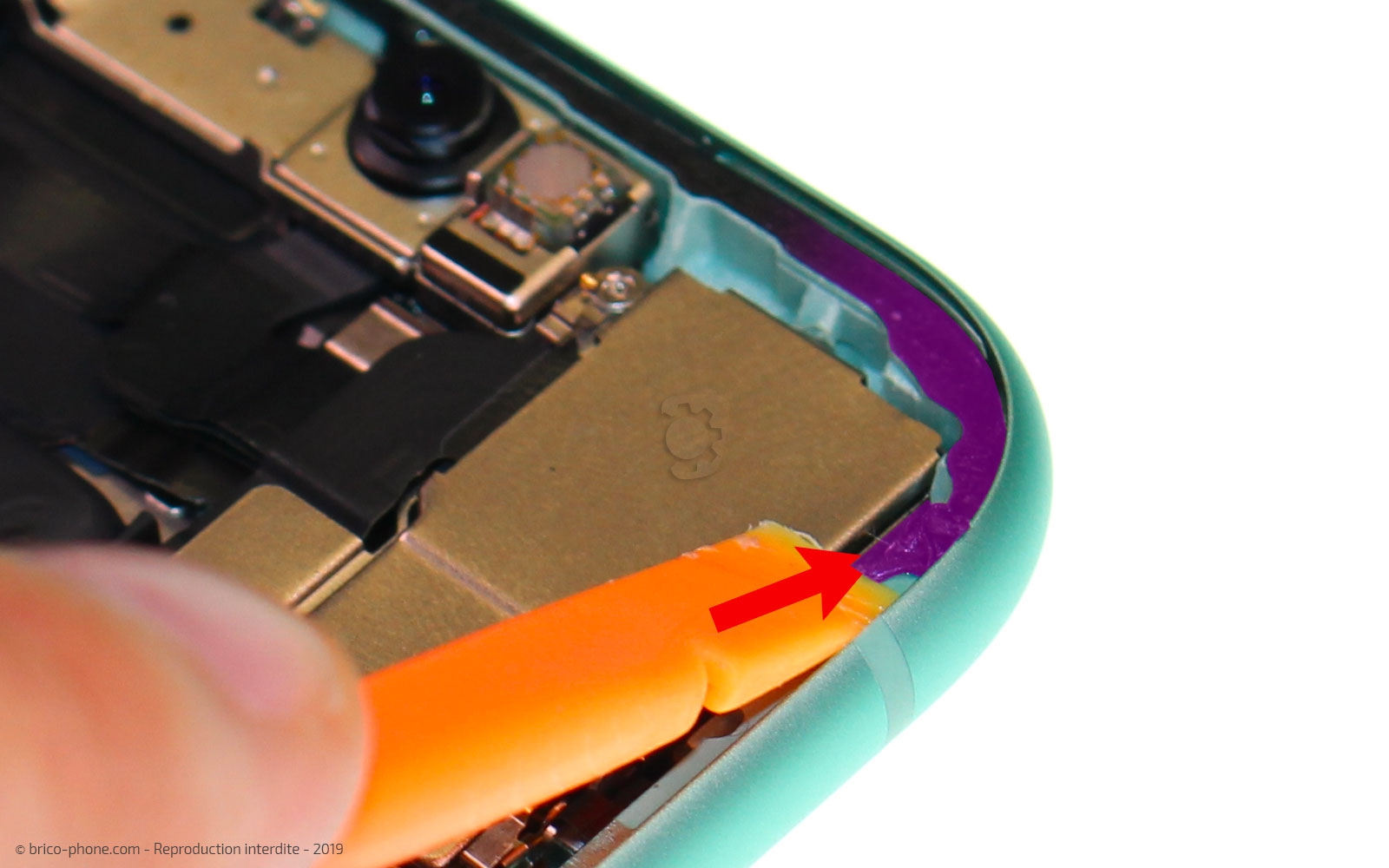

Tout d'abord, nettoyez le châssis des résidus de joint. Pour cela, grattez le contour avec le levier.

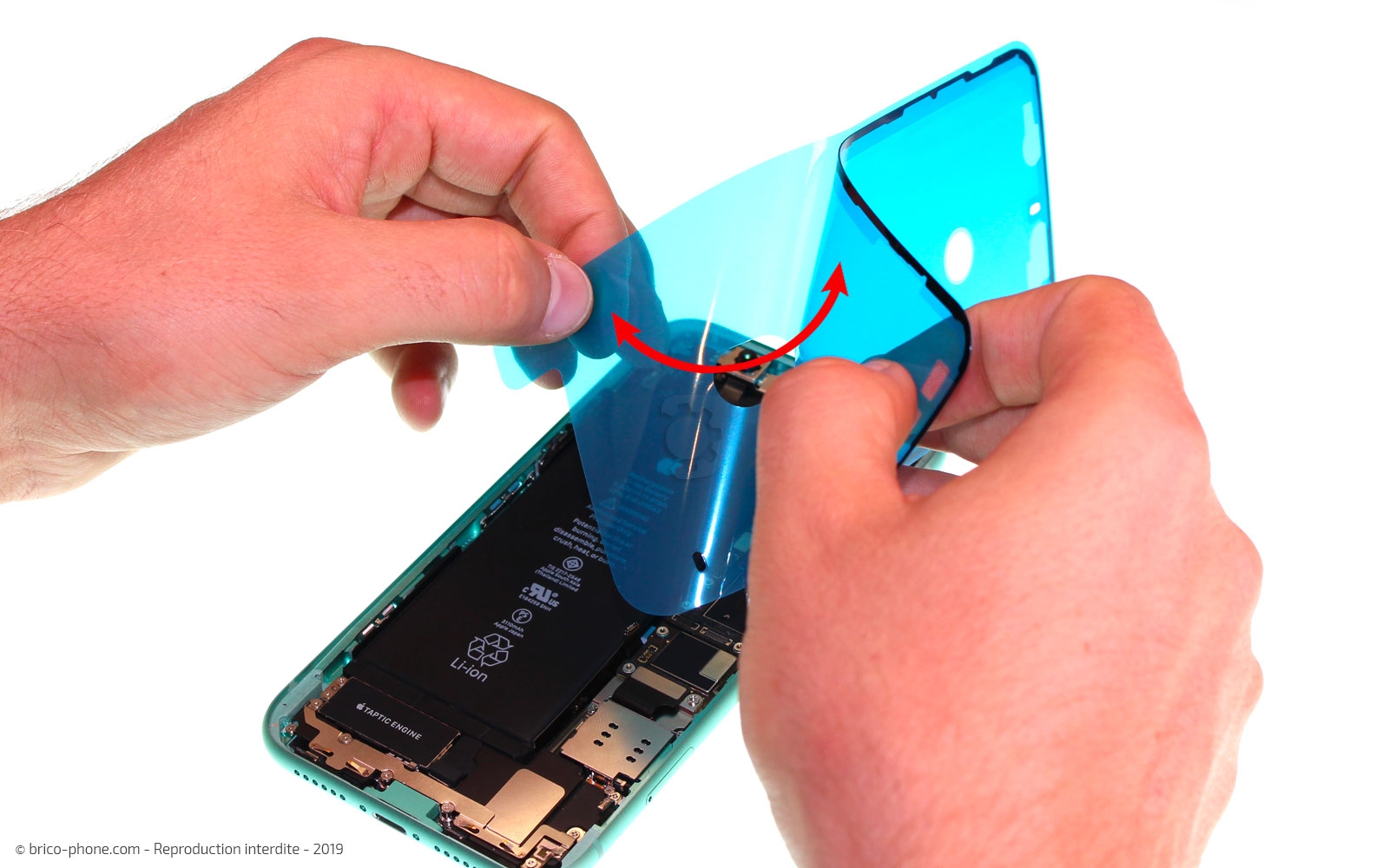

Préparez le nouveau joint et commencez par retirer le premier film de protection.

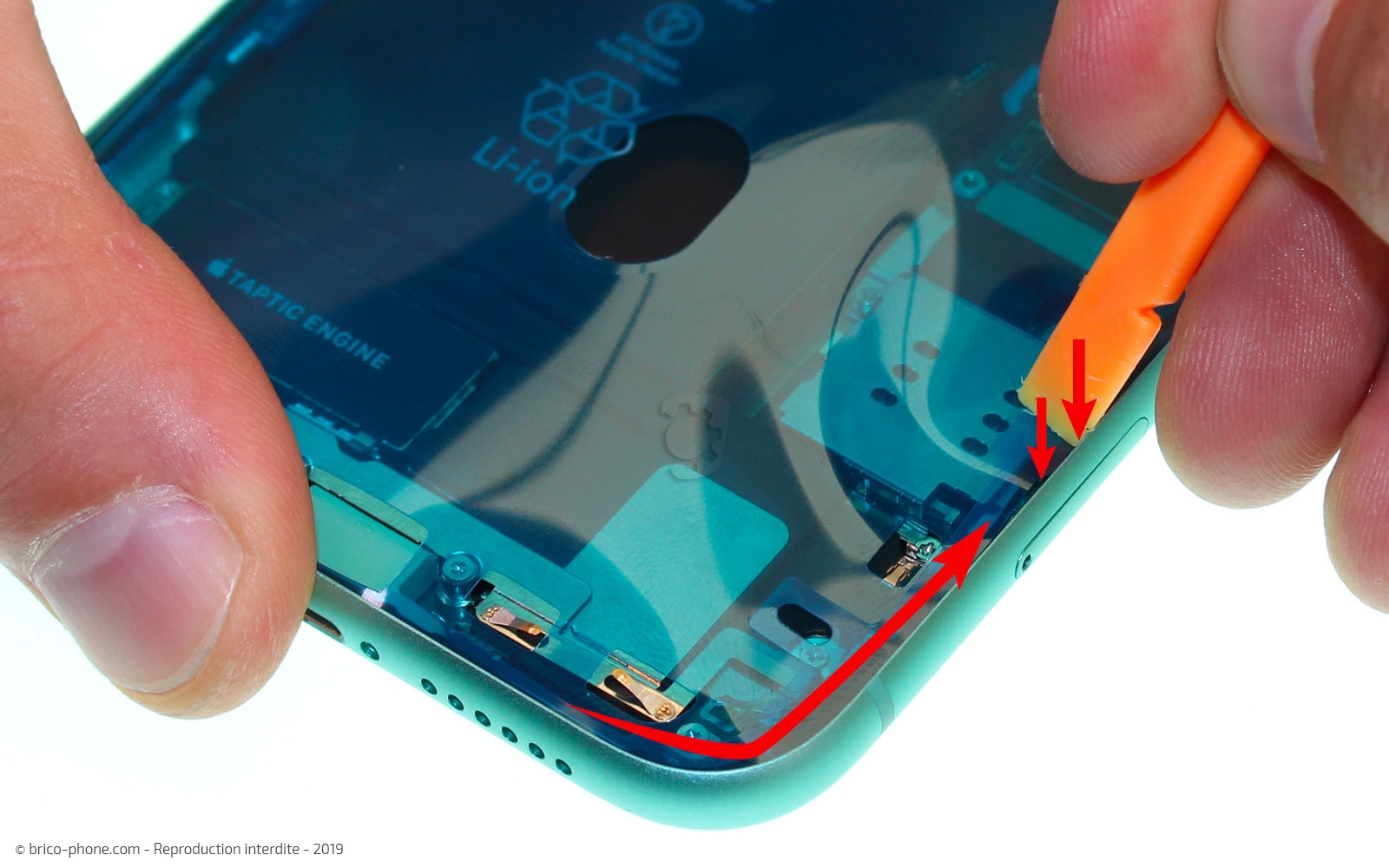

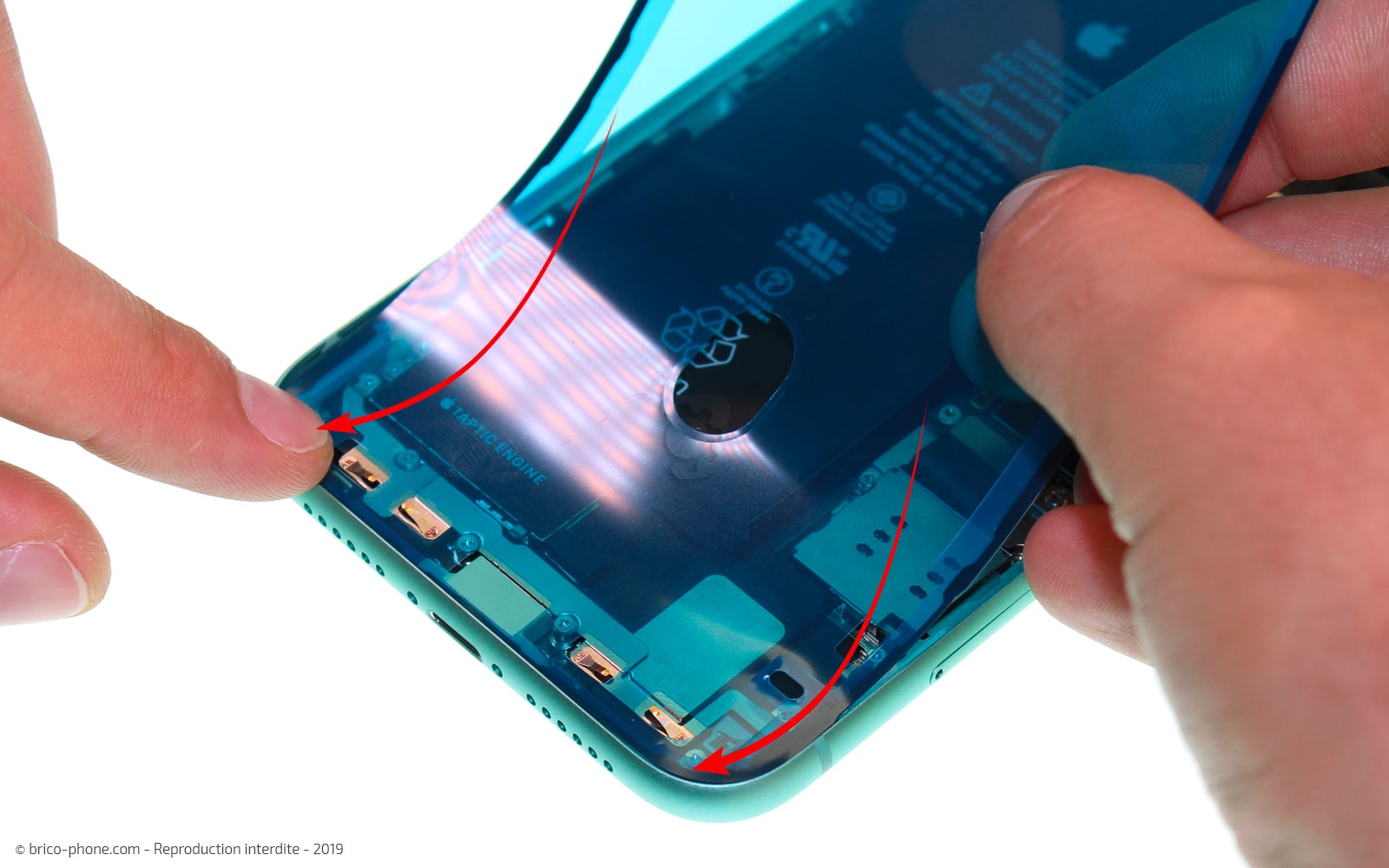

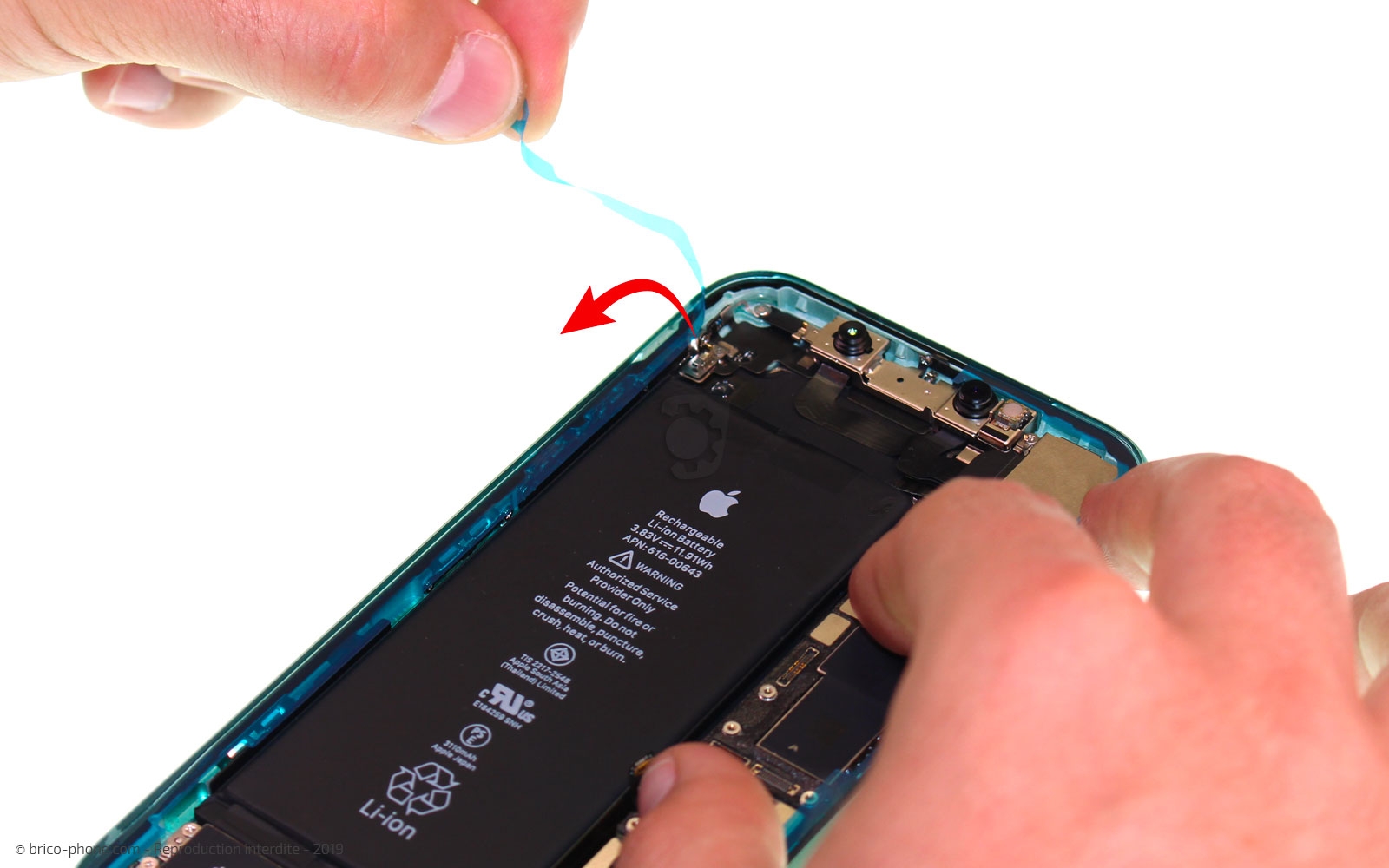

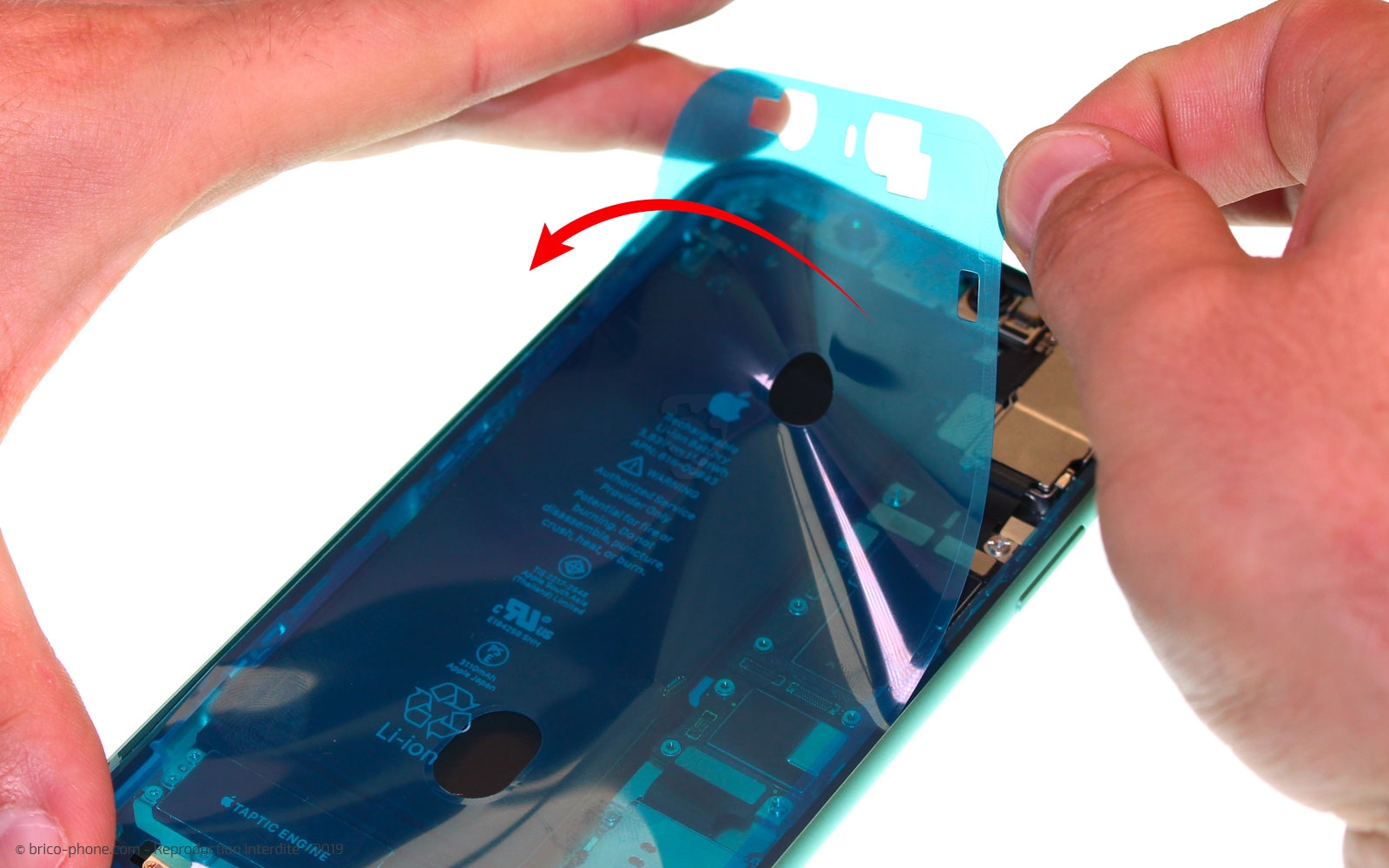

Placez le joint à l'intérieur du châssis grâce au film guide qui doit s'adapter au contour du téléphone. Effectuez des pressions consécutives ensuite sur le joint pour qu'il adhère bien au châssis. Continuez en retirant le film guide. Et pour finir, détachez la petite protection restante sur le joint. Si le joint ne tient pas, vous pouvez encore appuyer dessus à l'aide du levier.

Etanchéité de l'iPhone après ouverture : une fois ouvert, même si un joint est posé, l'étanchéité est compromise, évitez donc tout contact avec l'eau et encore plus les immersions.
