Remplacement du vibreur Taptic Engine sur iPhone 11

Pour effectuer votre réparation, assurez-vous d'avoir à portée de main tout le nécessaire : pièce détachée, outils, tutoriel et éventuellement des protections telles que lunettes et gants.
Dégagez votre plan de travail de tout objet à risque comme un verre d'eau.
Veillez à ne pas mélanger les vis pendant le démontage, pour cela nous vous conseillons d'utiliser le support adhésif que nous avons baptisé iStick ou le support magnétique qui maintient les vis aimantées.
Suivez ce tutoriel photos pas à pas, sans oublier une seule étape, pour éviter toute erreur de manipulation.

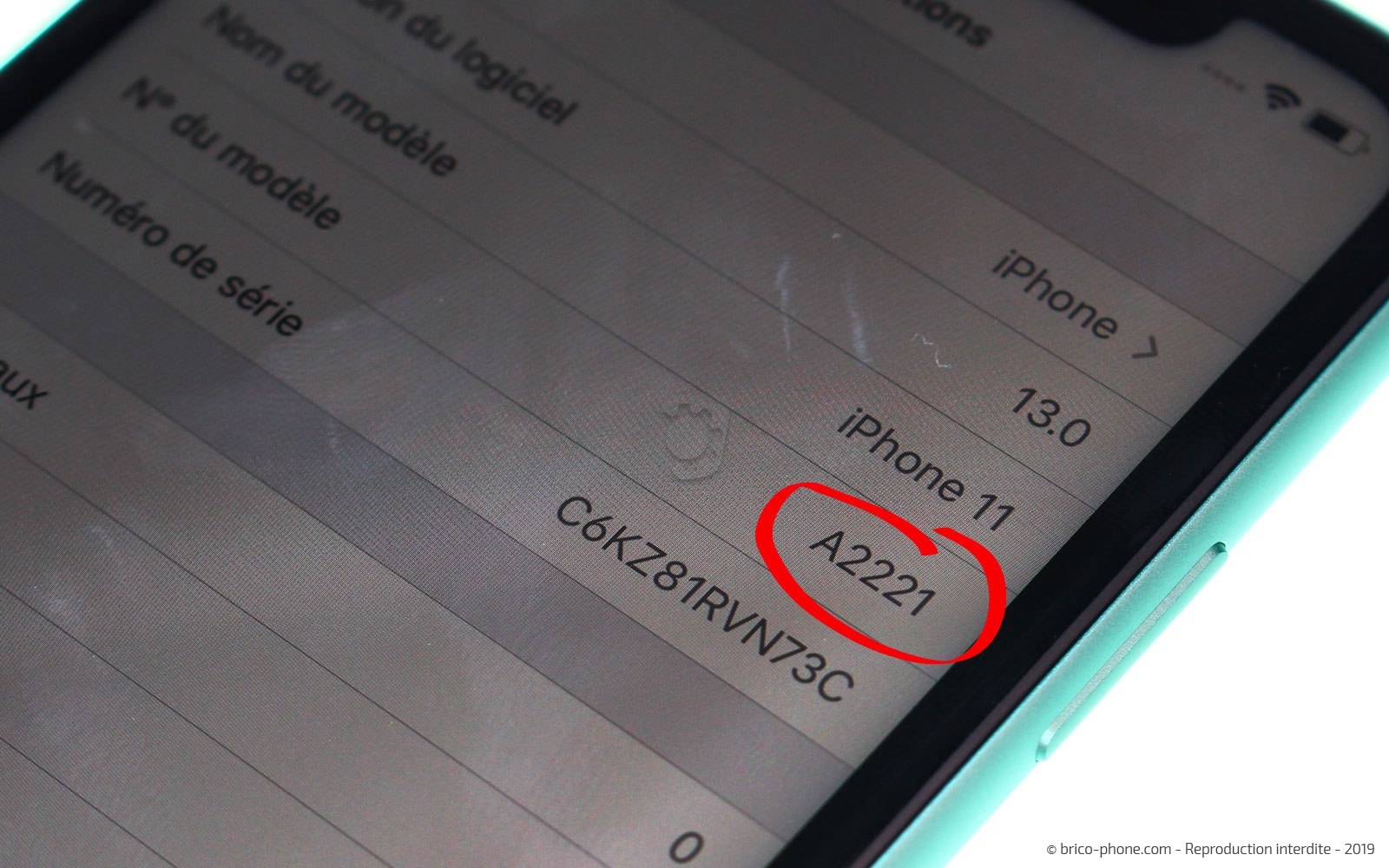

Vérifiez votre modèle d'iPhone si vous n'êtes pas certain d'avoir un iPhone 11. Le numéro de modèle est indiqué dans les réglages > général > informations, il doit être noté A2221. Si ce n'est pas le cas, rendez-vous en bas de page pour trouver votre modèle et achetez le bon composant.

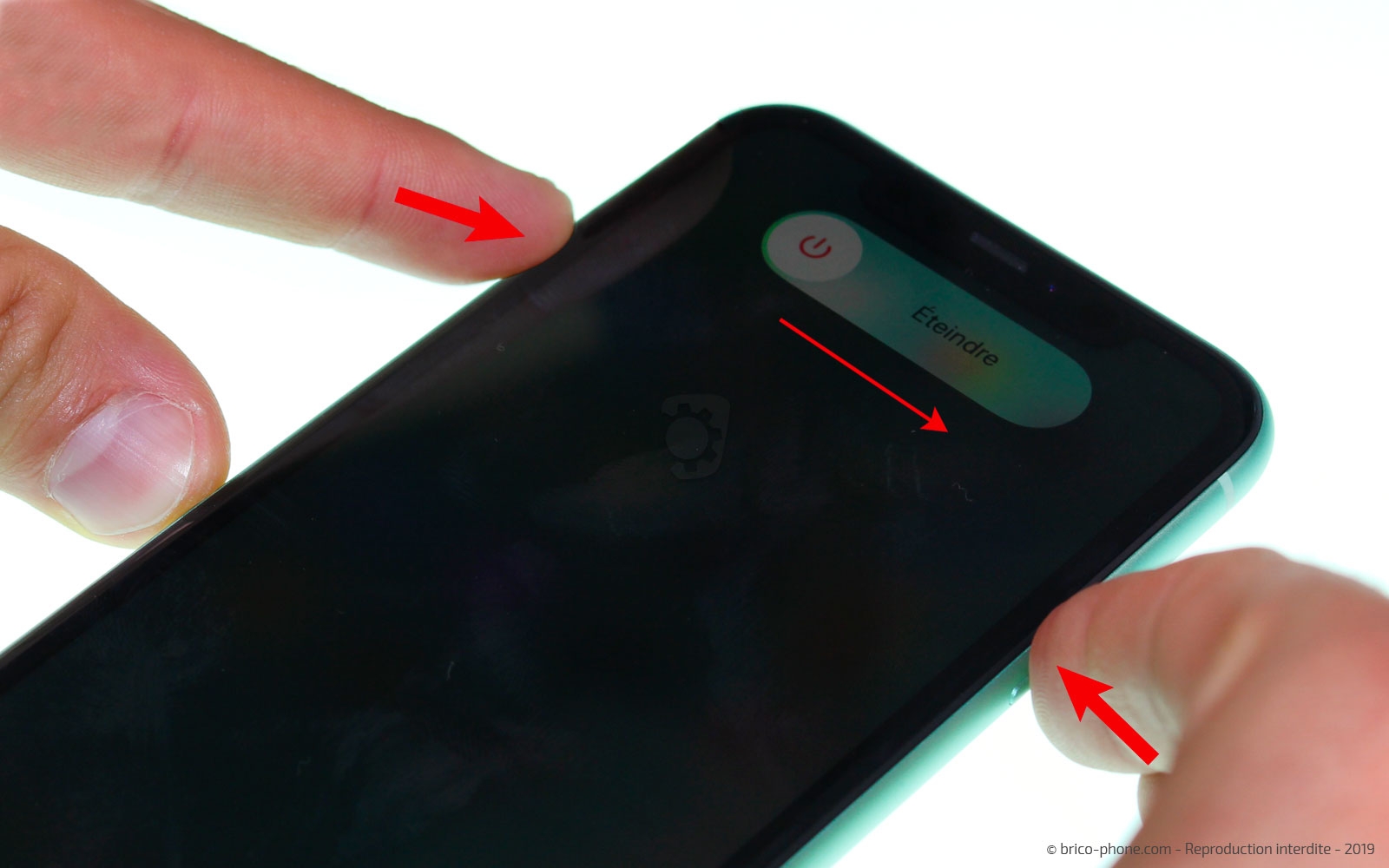

Eteignez votre iPhone avant de débuter toute réparation.

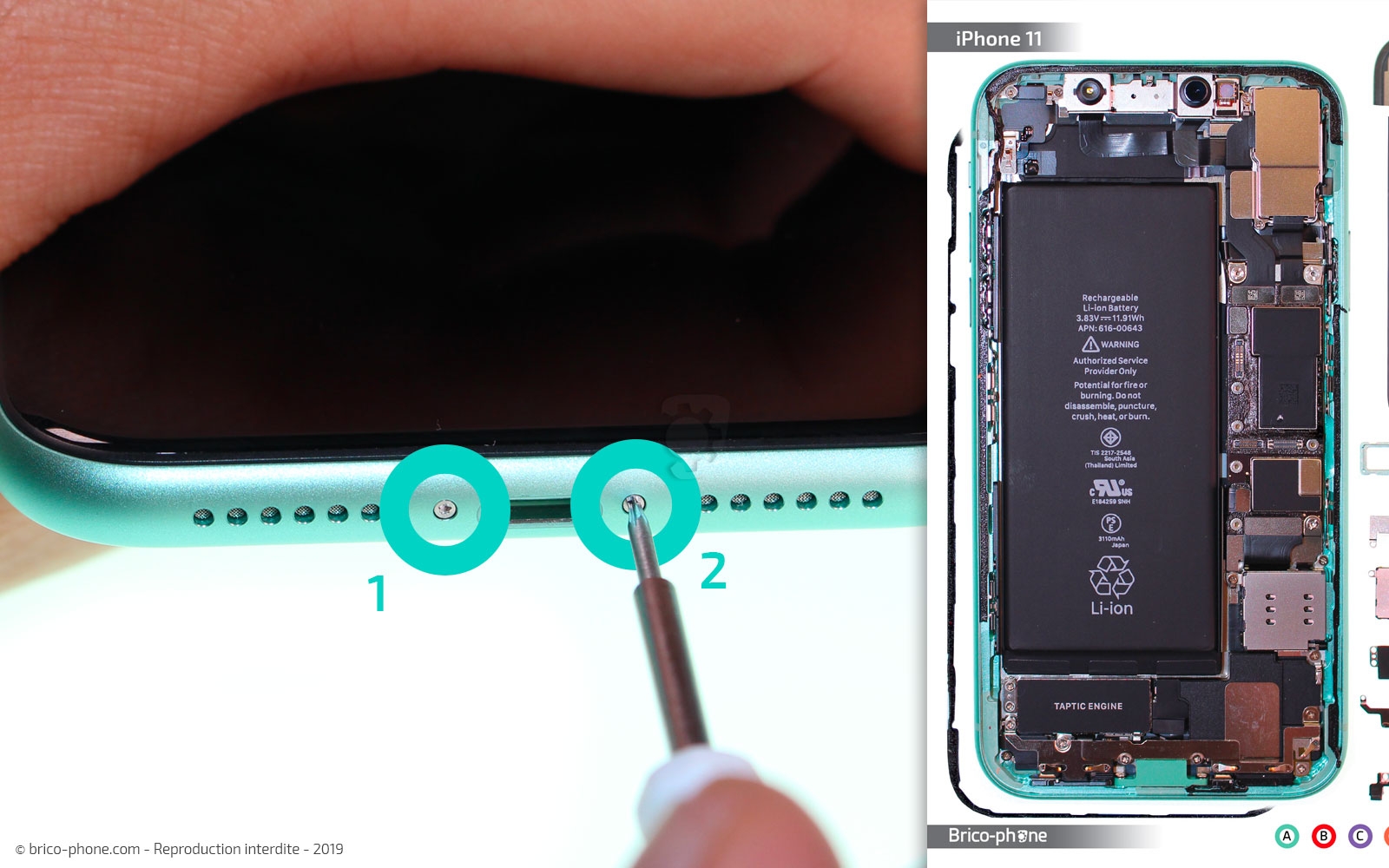

Munissez-vous du tournevis pentalobe 0.8 pour dévisser les deux vis situées de chaque côté de la prise lightning, nommées A1 et A2, entourées en turquoise.

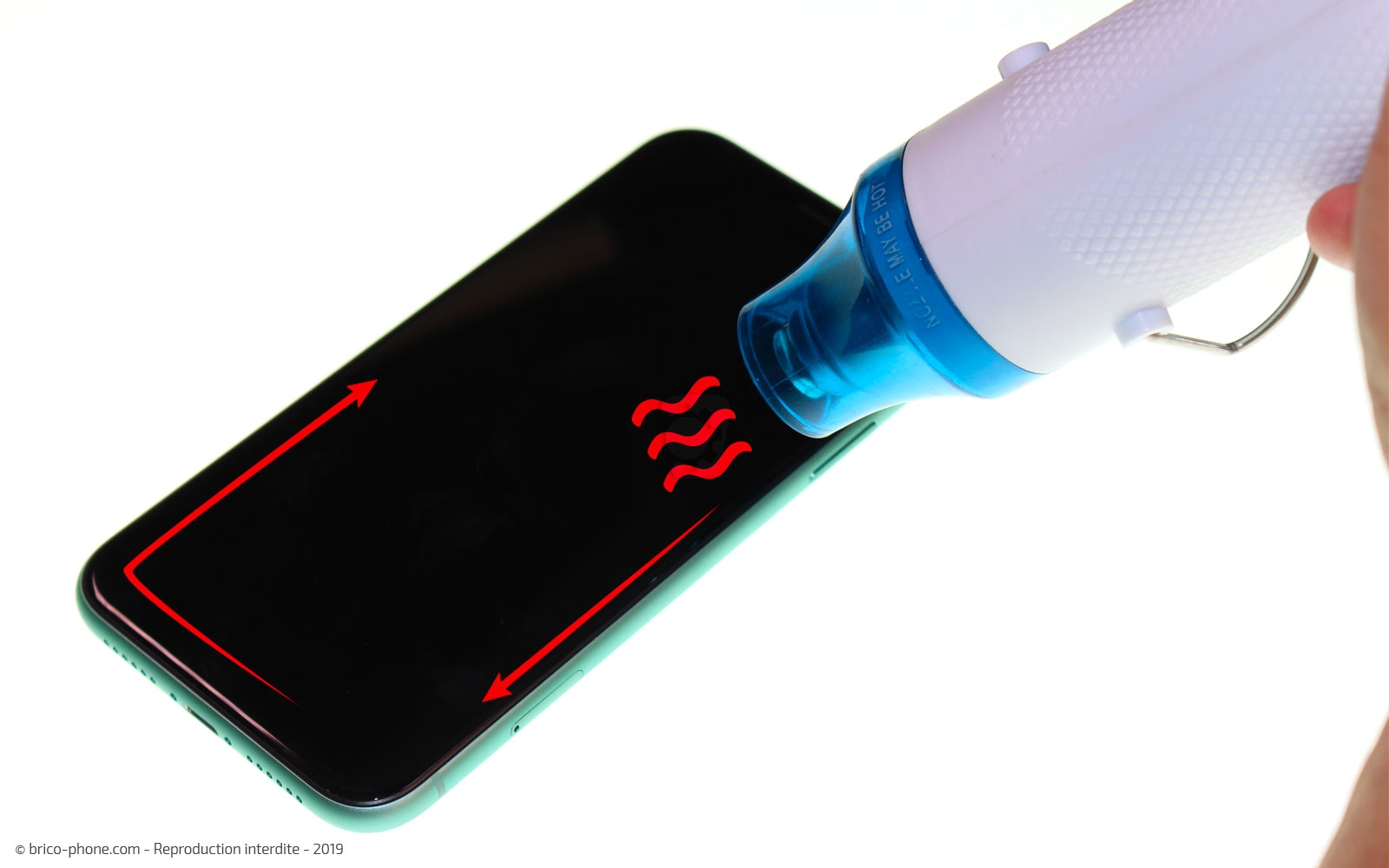

Commencez par ramollir le joint d'étanchéité en chauffant le contour de l'écran. Cela facilitera l'ouverture. Pour cela, munissez-vous d'un décapeur thermique, un coussin chauffant (vendus sur le site) ou un sèche-cheveux le cas échéant, à température chaude.

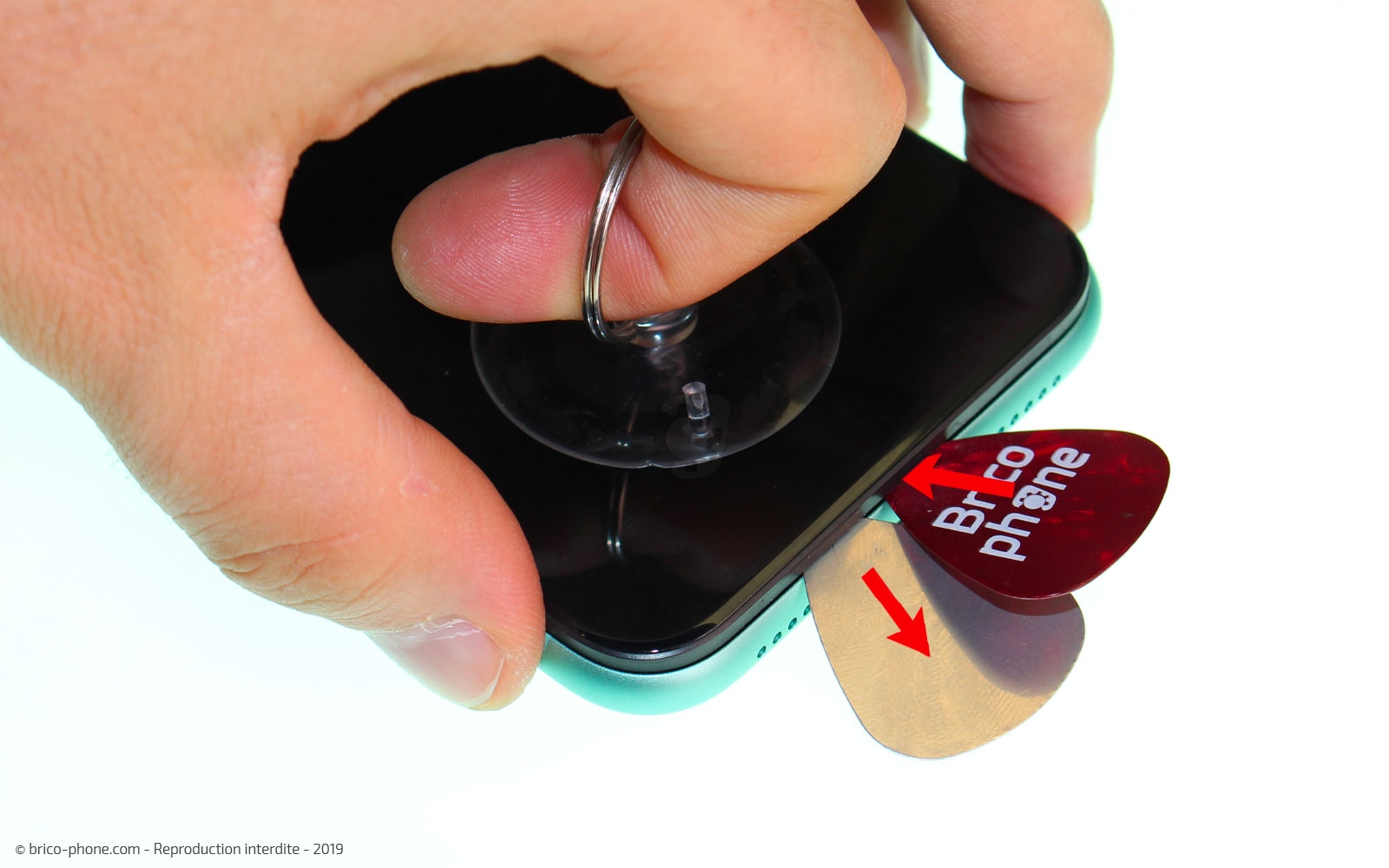

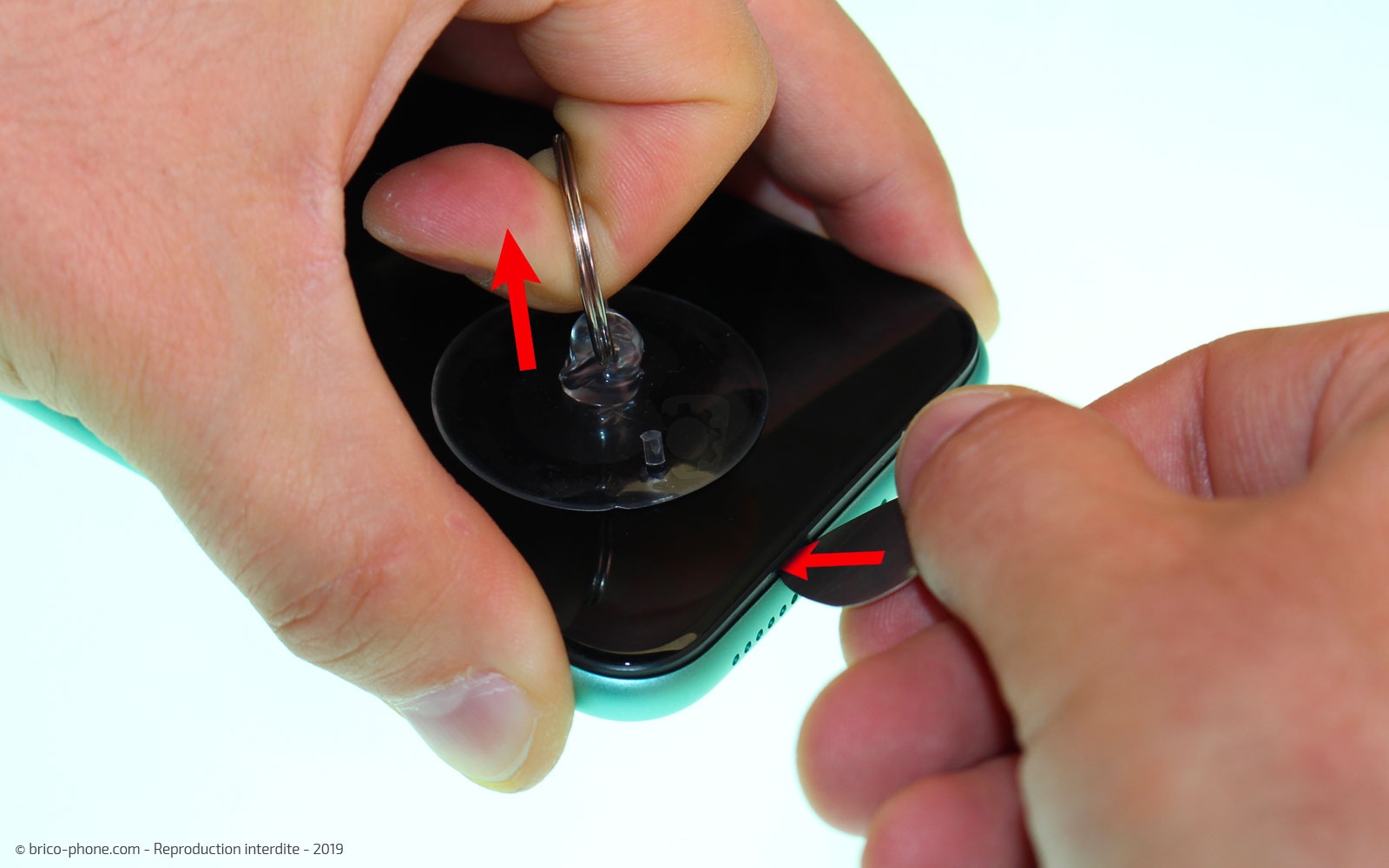

Posez la ventouse sur le côté bas de l'écran, puis tirez dessus afin de créer un interstice. Vous pouvez ainsi introduire le médiator fin en métal (celui qui est percé).

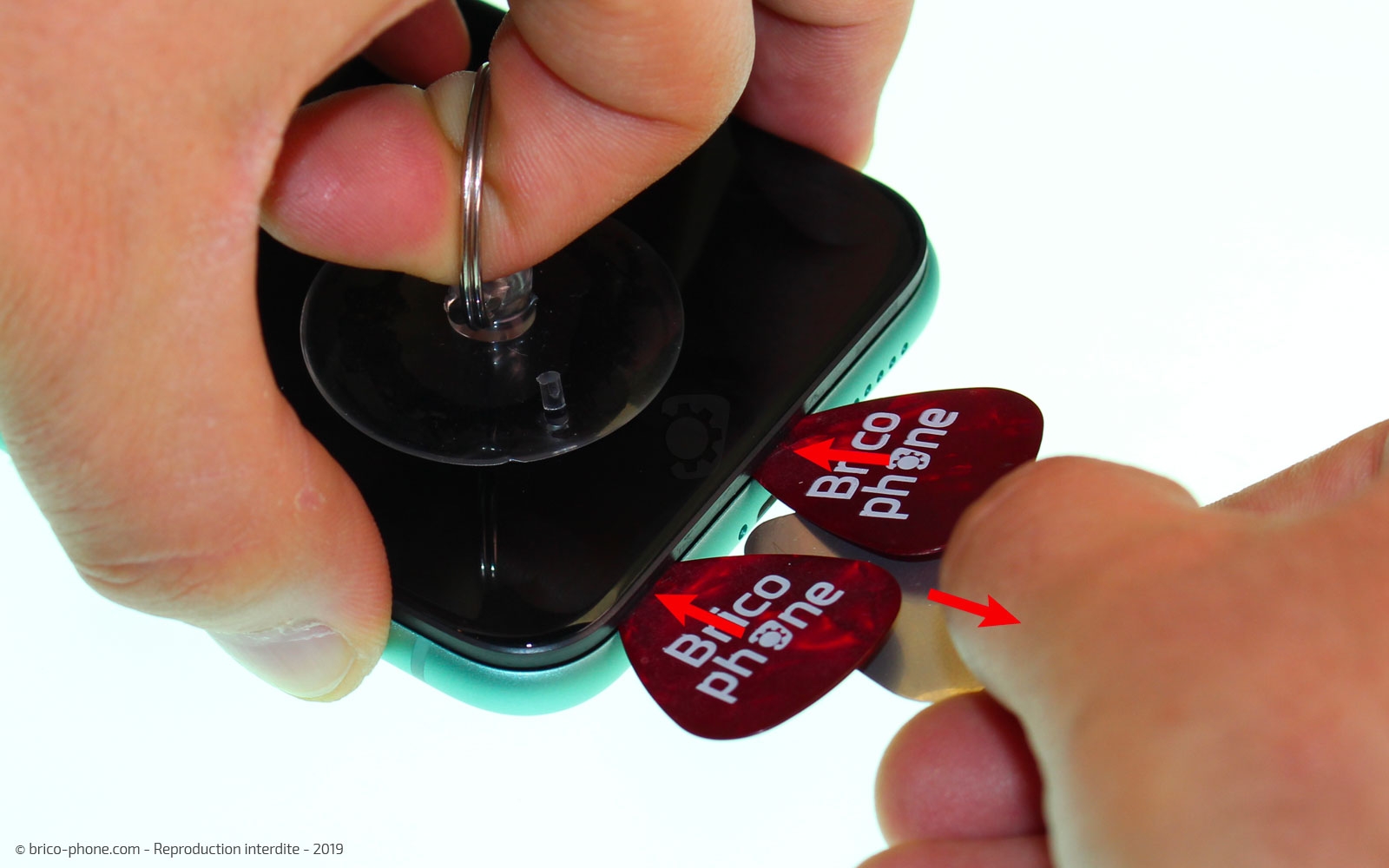

Une fois, le médiator métal glissé, remplacez-le par celui en plastique pour ne pas rayer le châssis en métal lorsuqe vous le ferez glisser.

Le médiator en plastique va être le point de départ pour glisser le levier vert entre le châssis et l'écran.

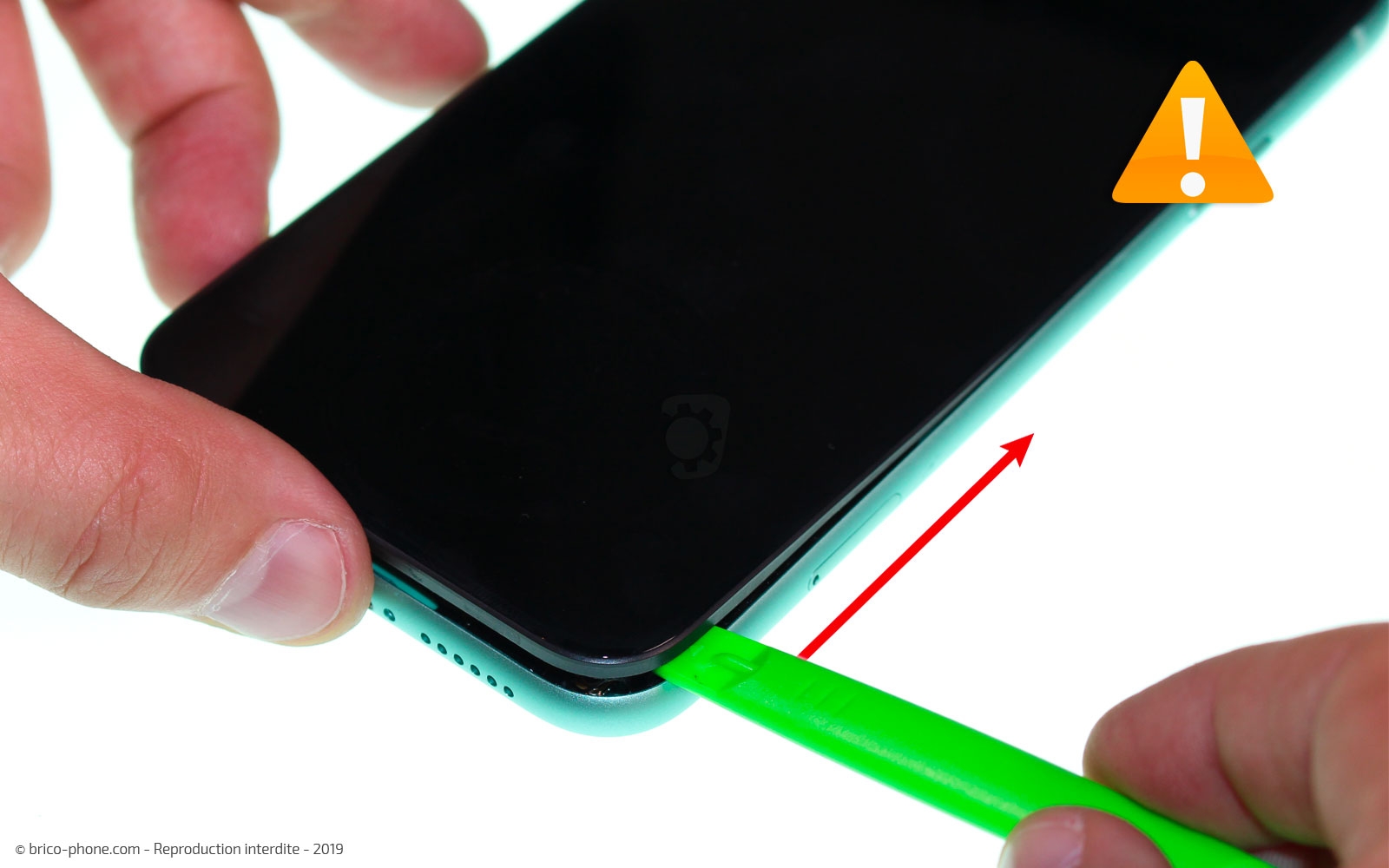

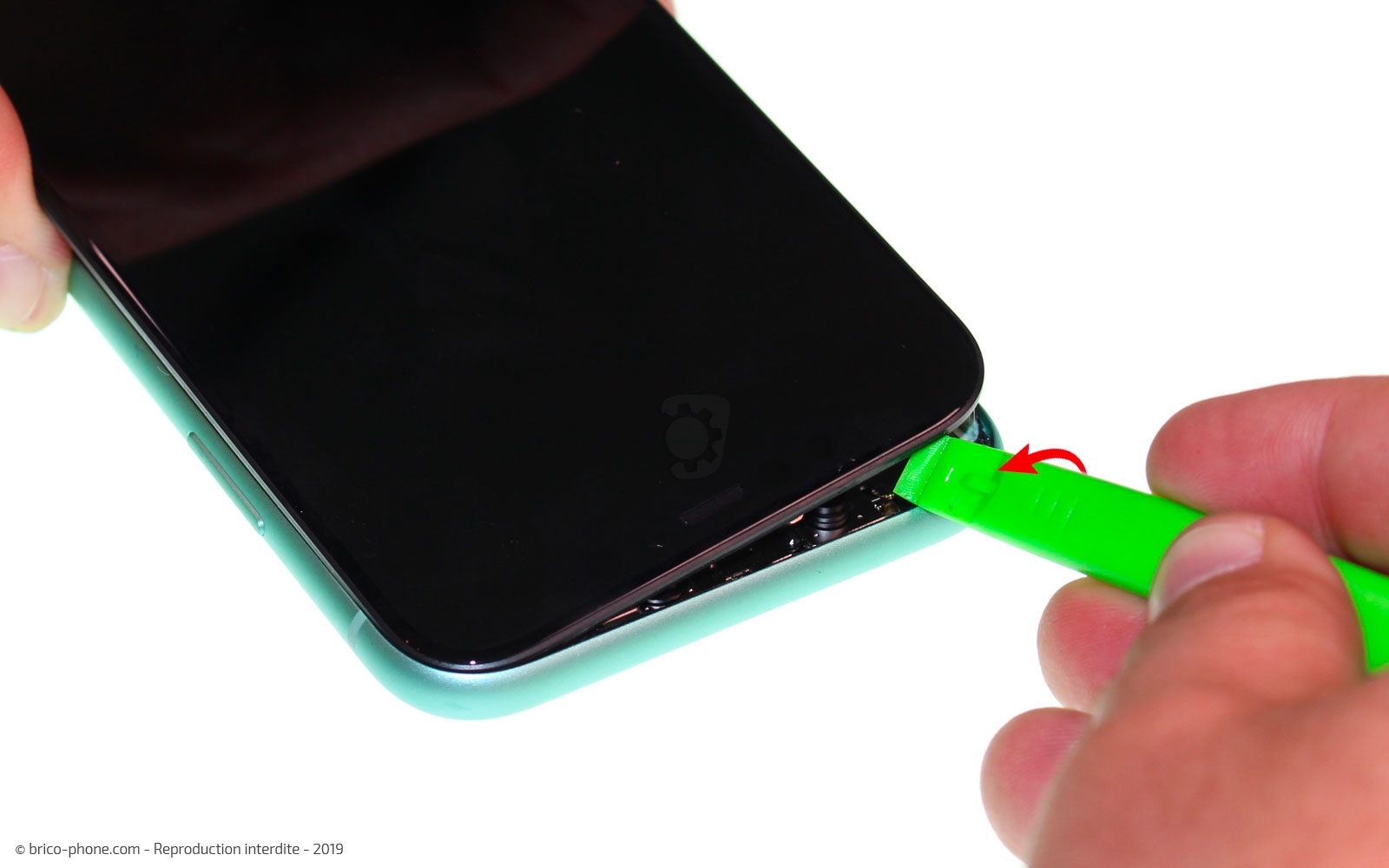

Vous devez maintenant déclipser et décoller l'écran.

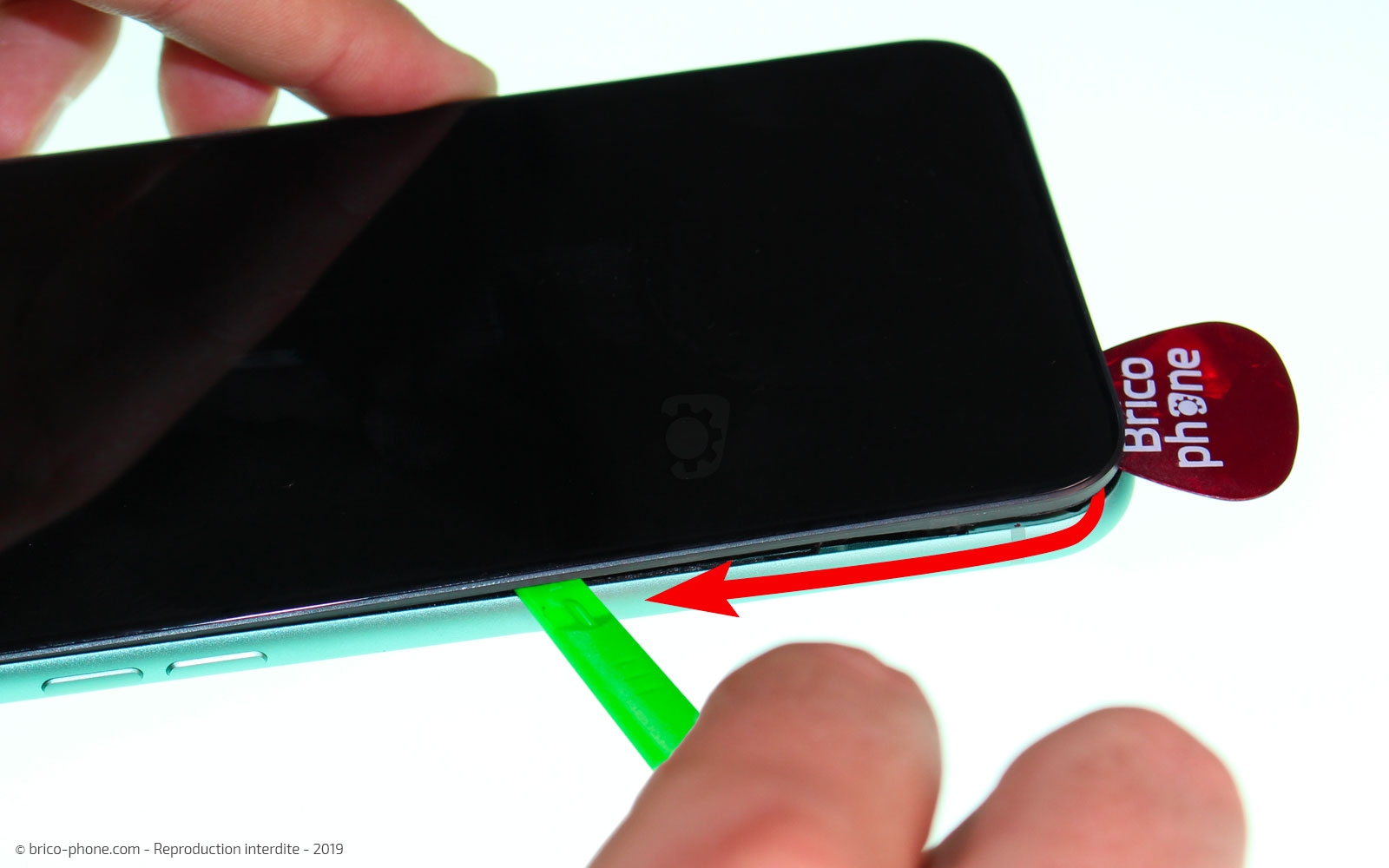

Pour cela, utilisez le côté biseauté fin du levier qui permet d'ouvrir l'écran sans risque de trop l'enfoncer ni d'abîmer les nappes.
Faites-le glisser tout autour de l'iPhone sans jamais enfoncer la spatule. Faites de petits mouvements de torsion pour soulever l'écran au fur et à mesure.

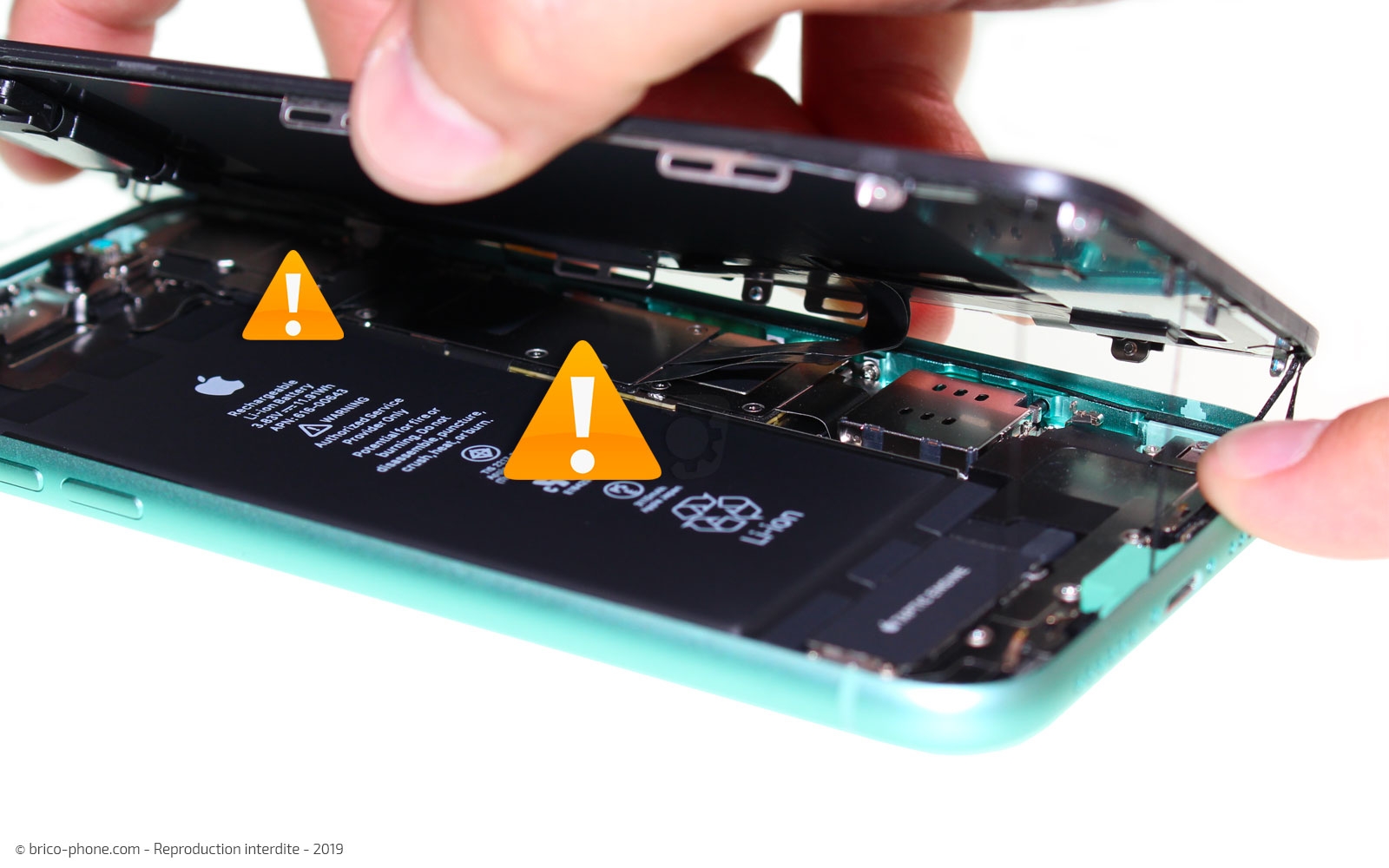

Vous pouvez désormais passer à l'ouverture de l'écran.

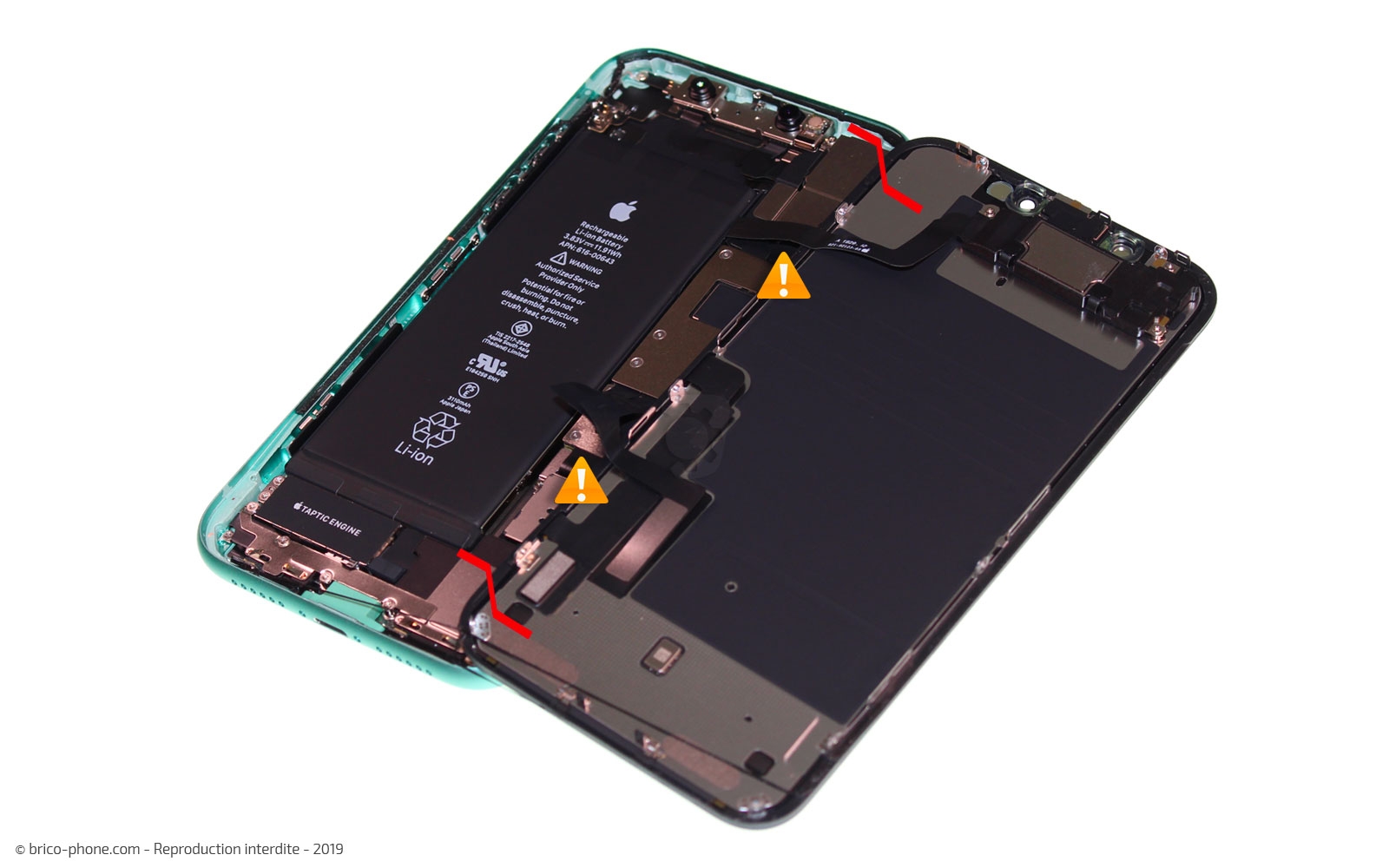

Faites très attention aux nappes qui relient encore la vitre à la carte mère : la nappe de l'écouteur interne en haut et les nappes du LCD et du tactile au milieu.

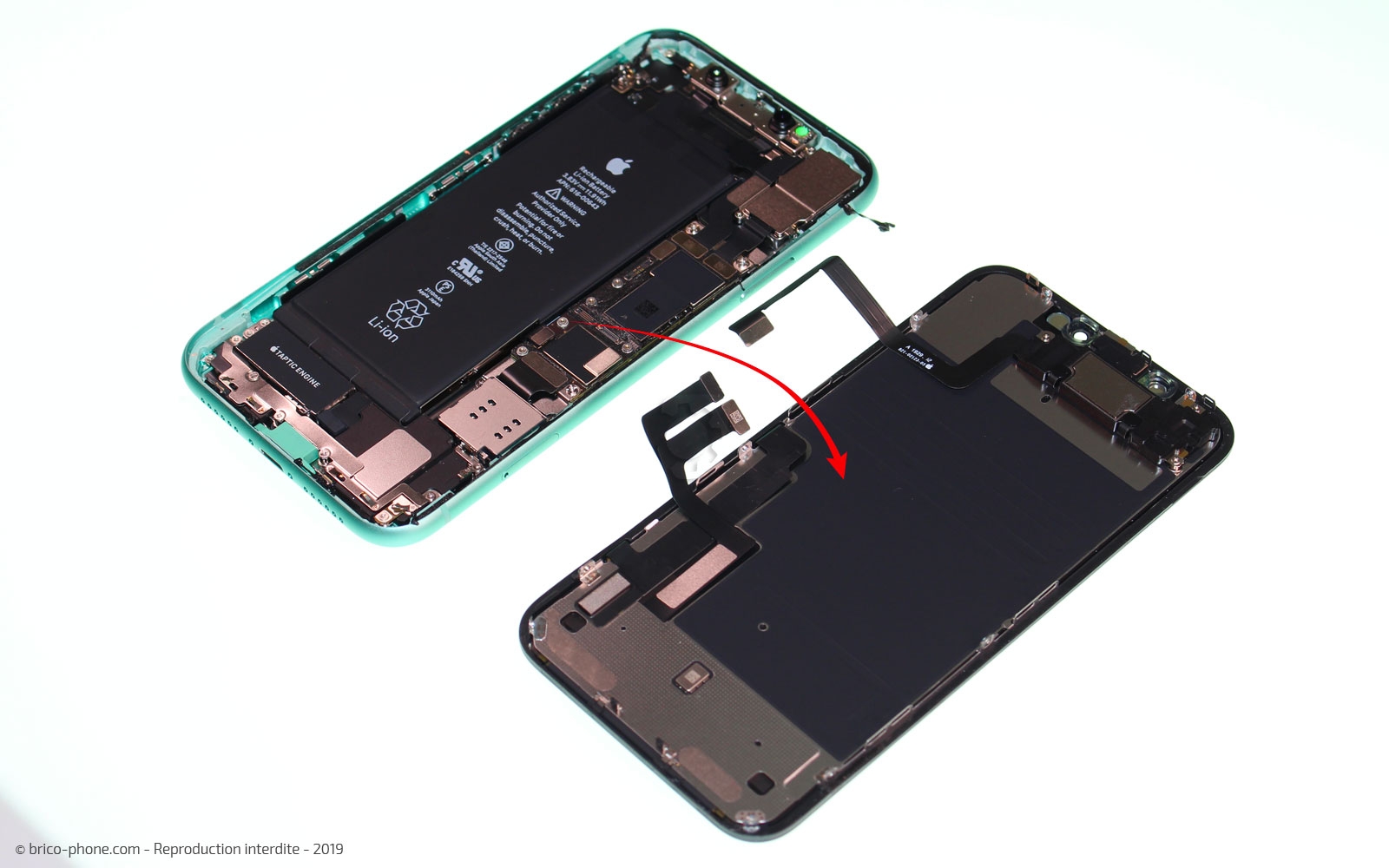

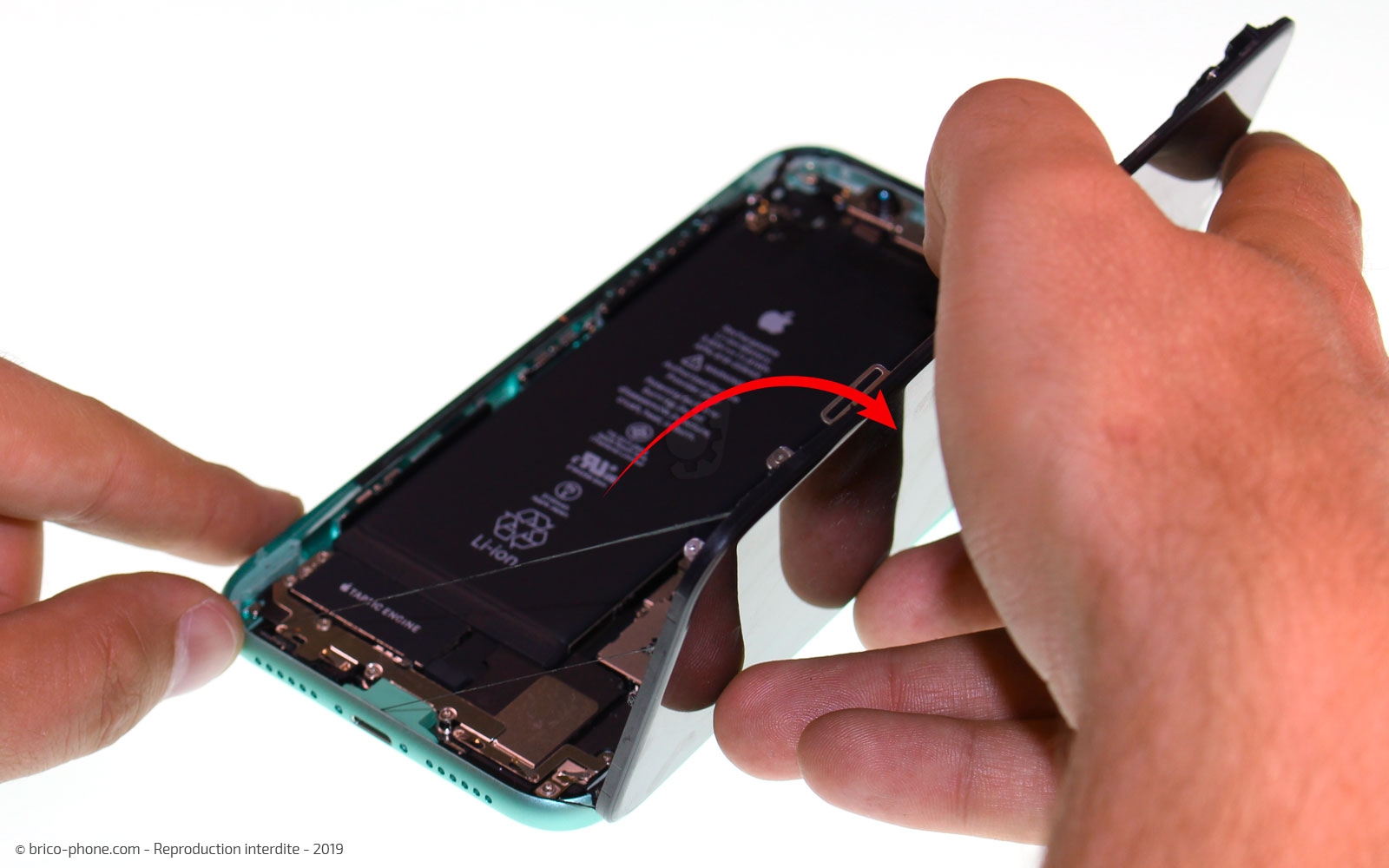

Ouvrez doucement l'écran et reposez-le en le chevauchant par dessus le châssis pour éviter que les nappes soient en tension.

Maintenant que votre iPhone est ouvert, débranchez la batterie car un téléphone éteint peut se rallumer suite à une mauvaise manipulation ou une pression sur le bouton d'allumage. Vous ne vous en rendrez peut être pas compte et cela peut causer des dommages irréversibles.

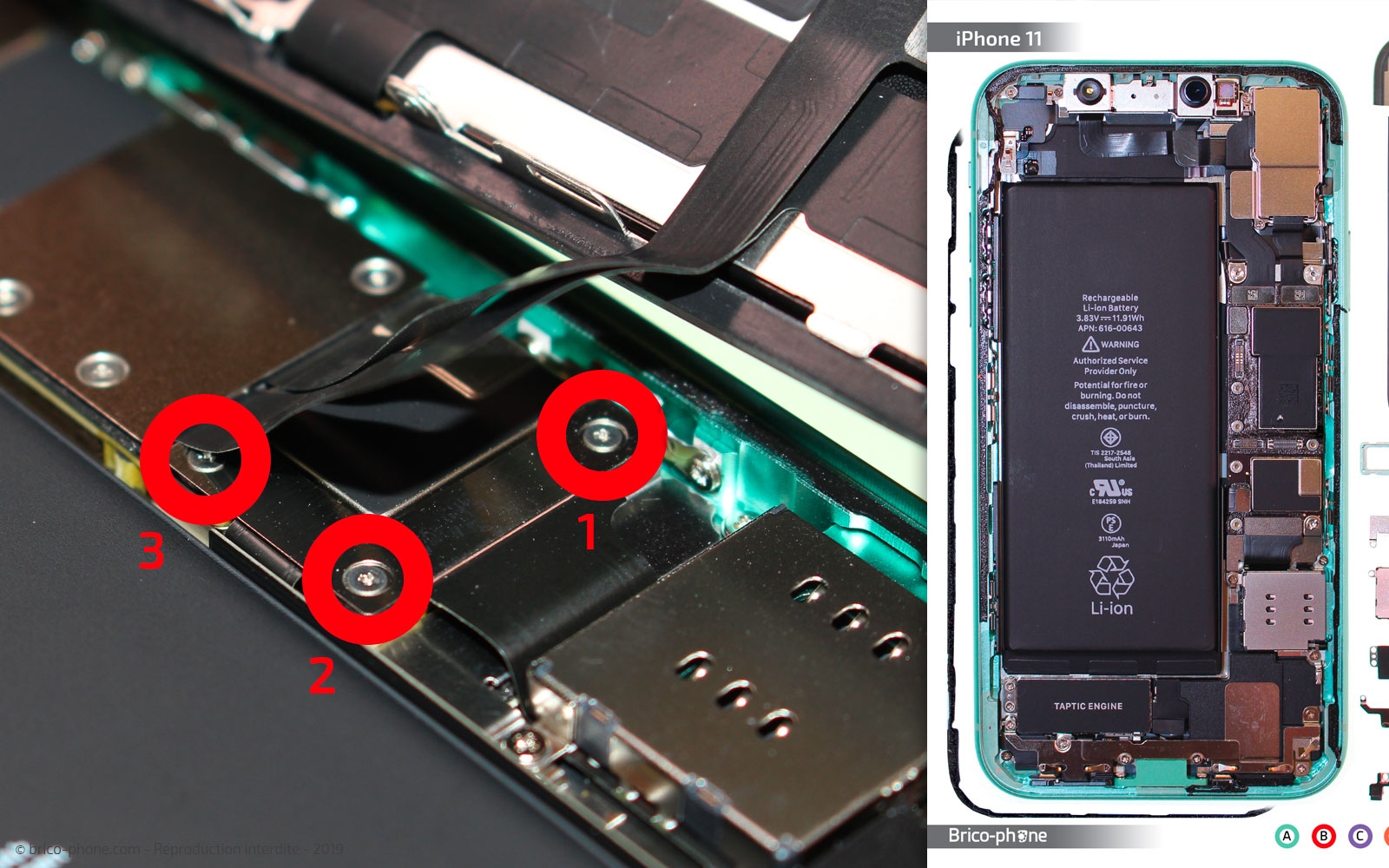

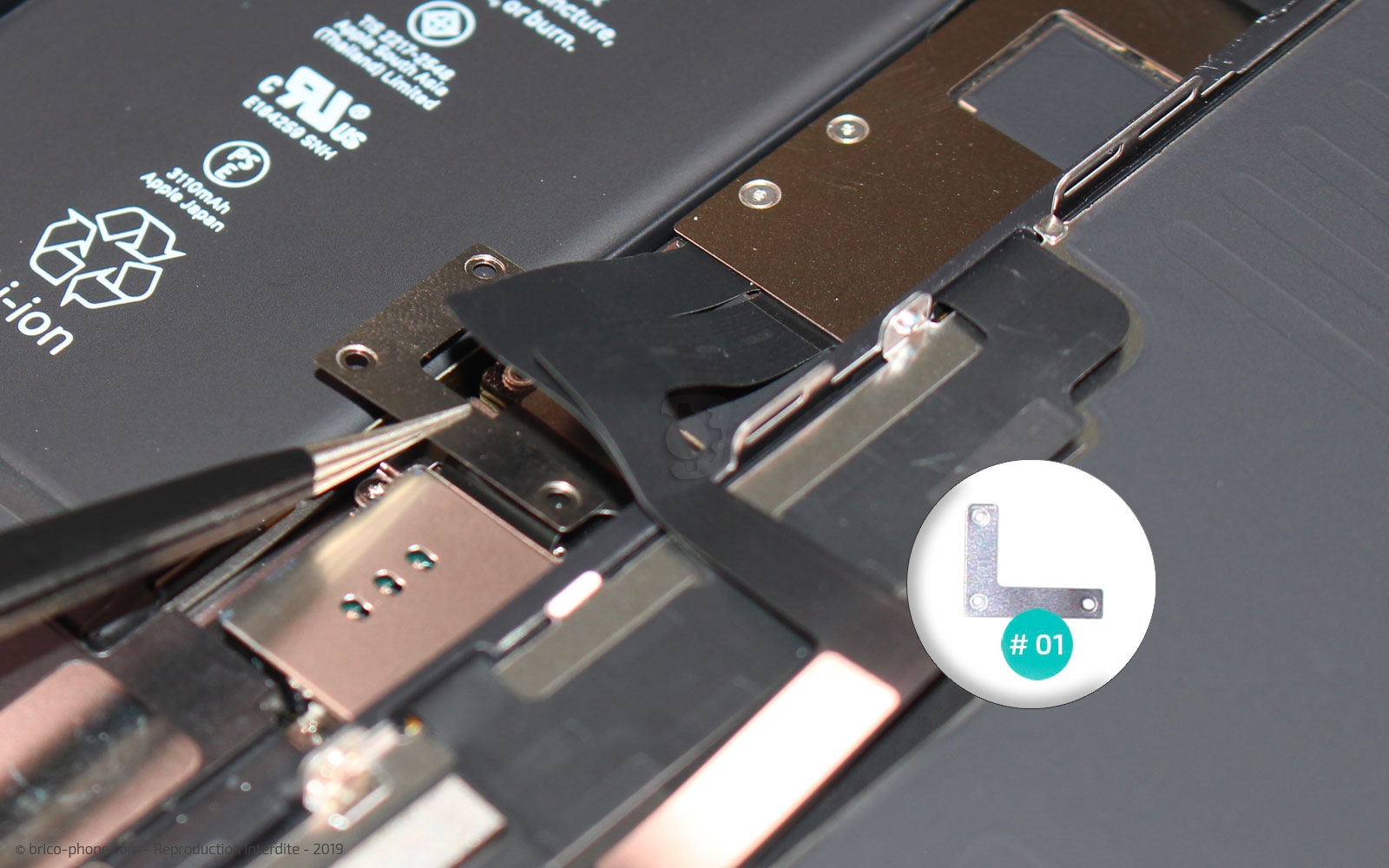

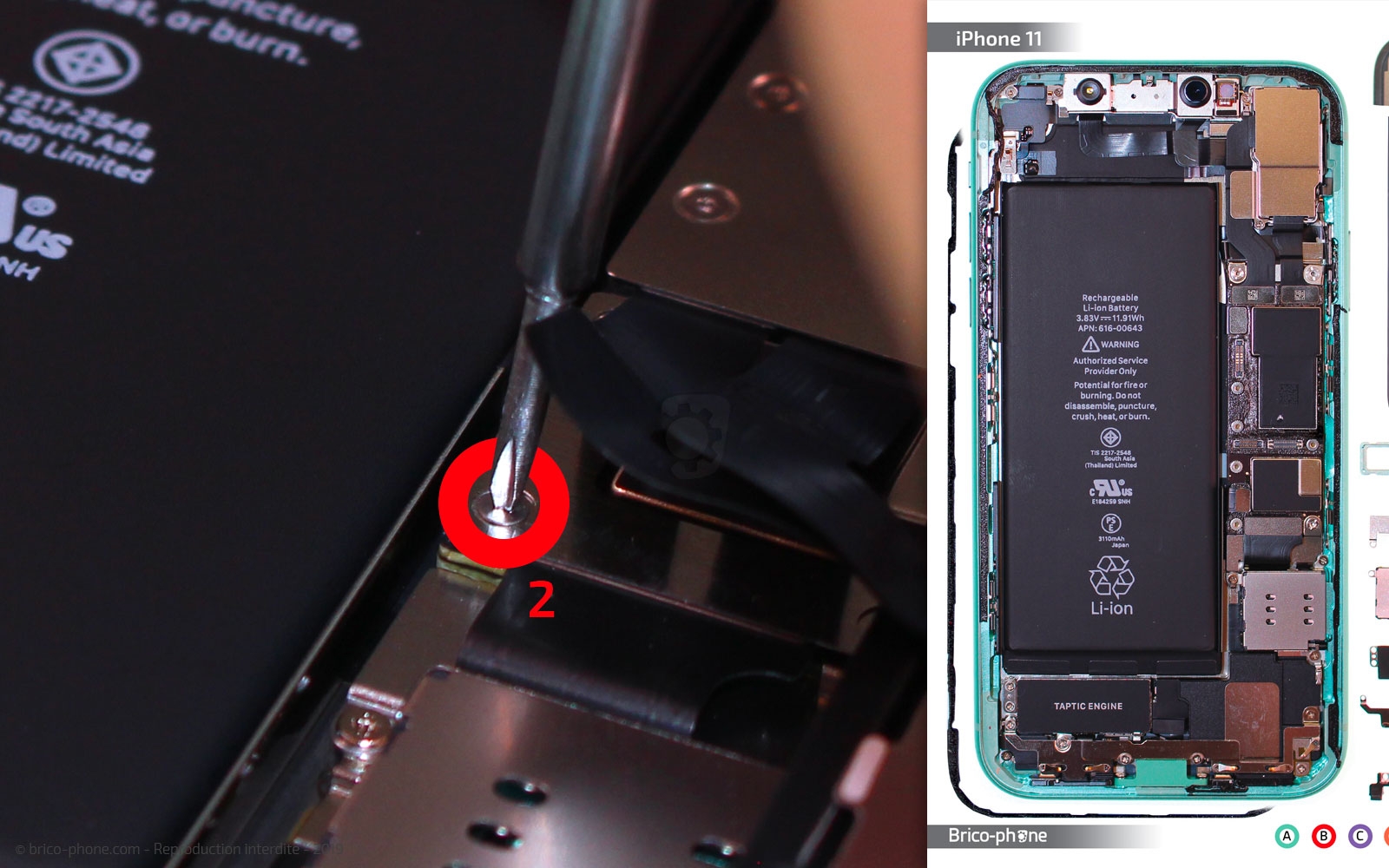

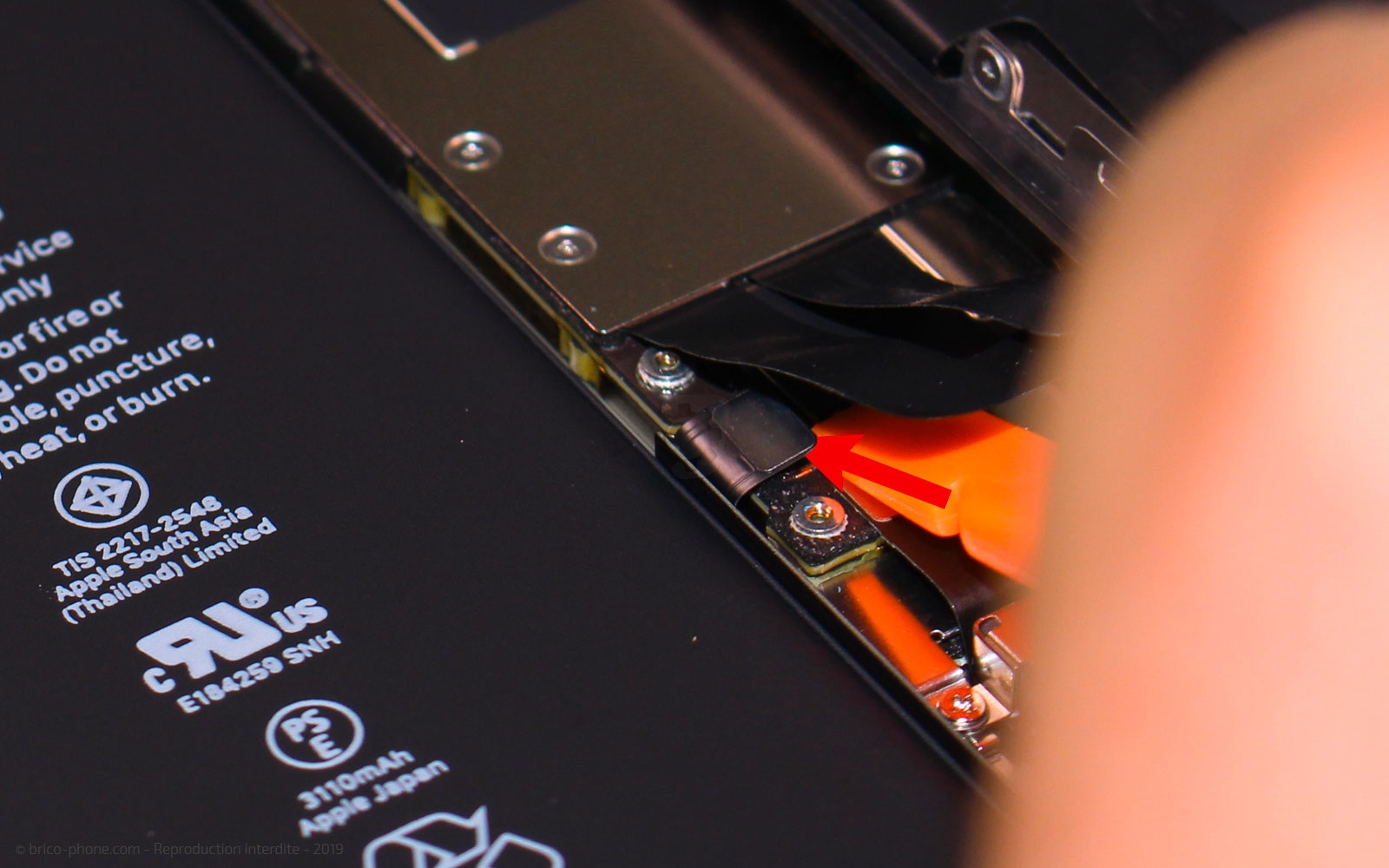

Pour cela, dévissez les 3 vis appelées B1, B2 et B3 rouges à l'aide du tournevis triwing 0.6. Positionnez-les sur le patron d'aide au montage à leur emplacement. Enlevez ensuite la plaquette de protection en métal #01 avec la pincette. Et pour finir, déconnectez la connectique de la batterie en glissant le levier sous un angle sans l'enfoncer pour ne pas toucher les fiches de la carte mère. Passez juste sous le bord et soulevez.

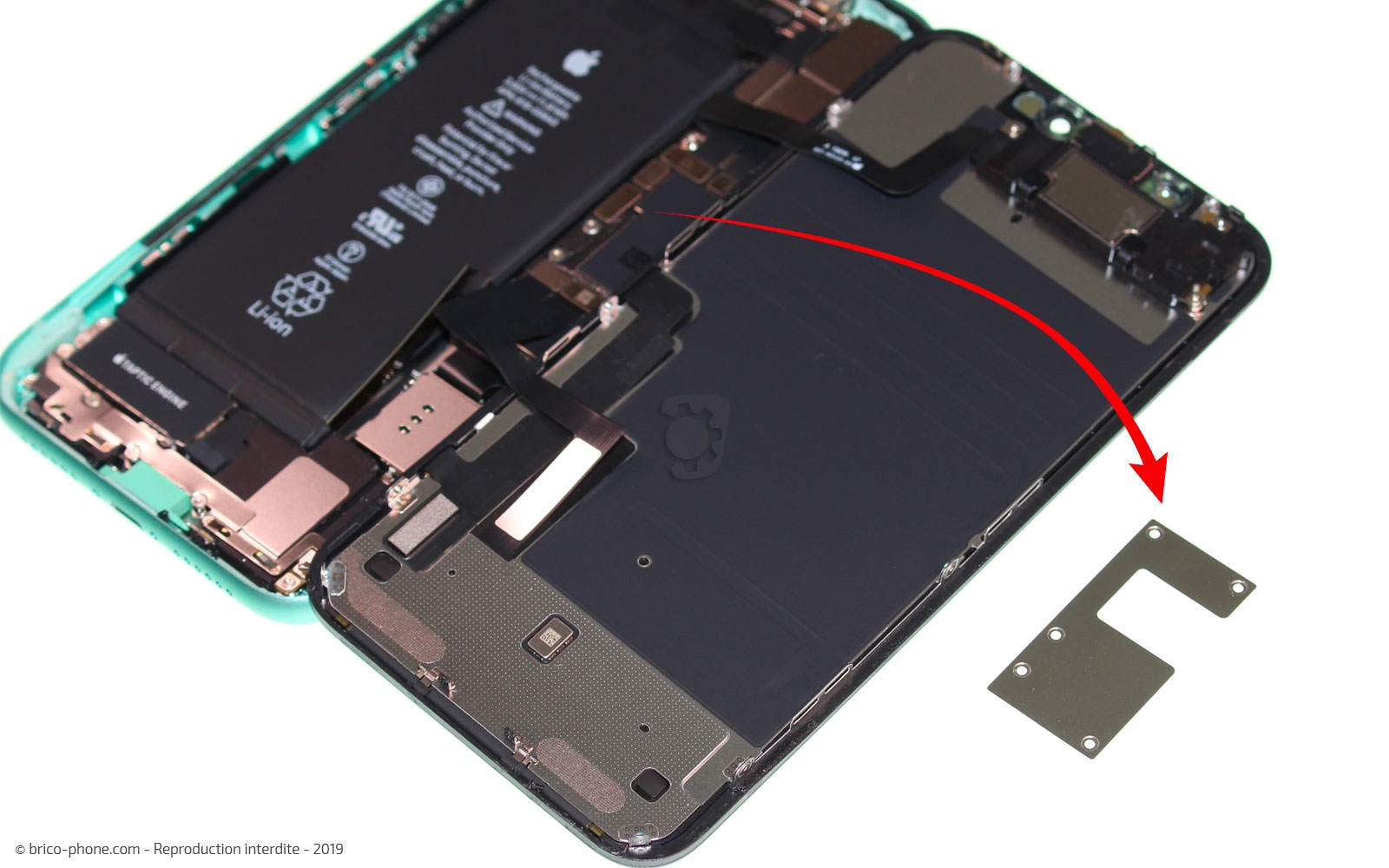

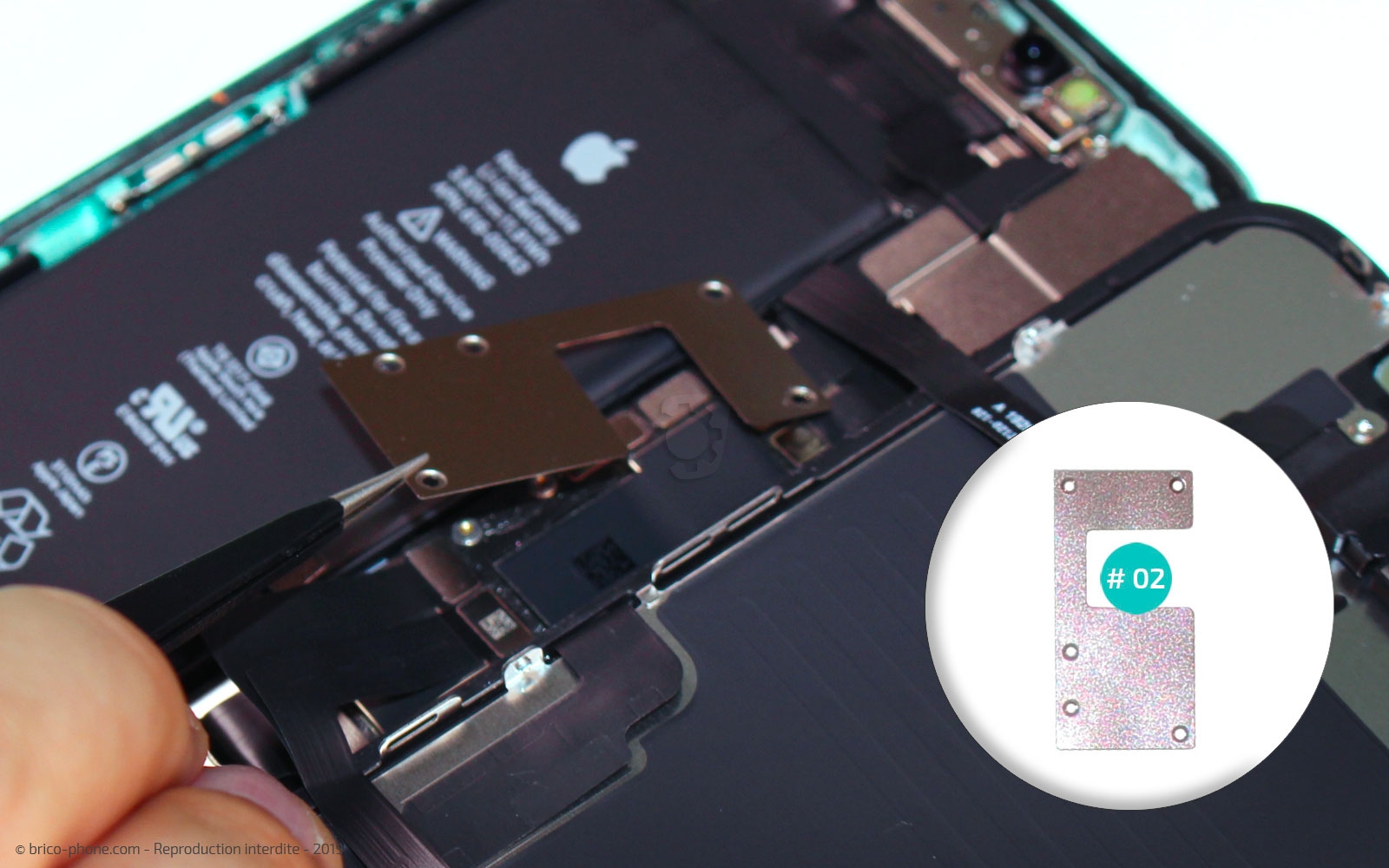

De la même manière que pour le connecteur de la batterie, nous allons commencer par retirer la plaquette de protection nommée #02.

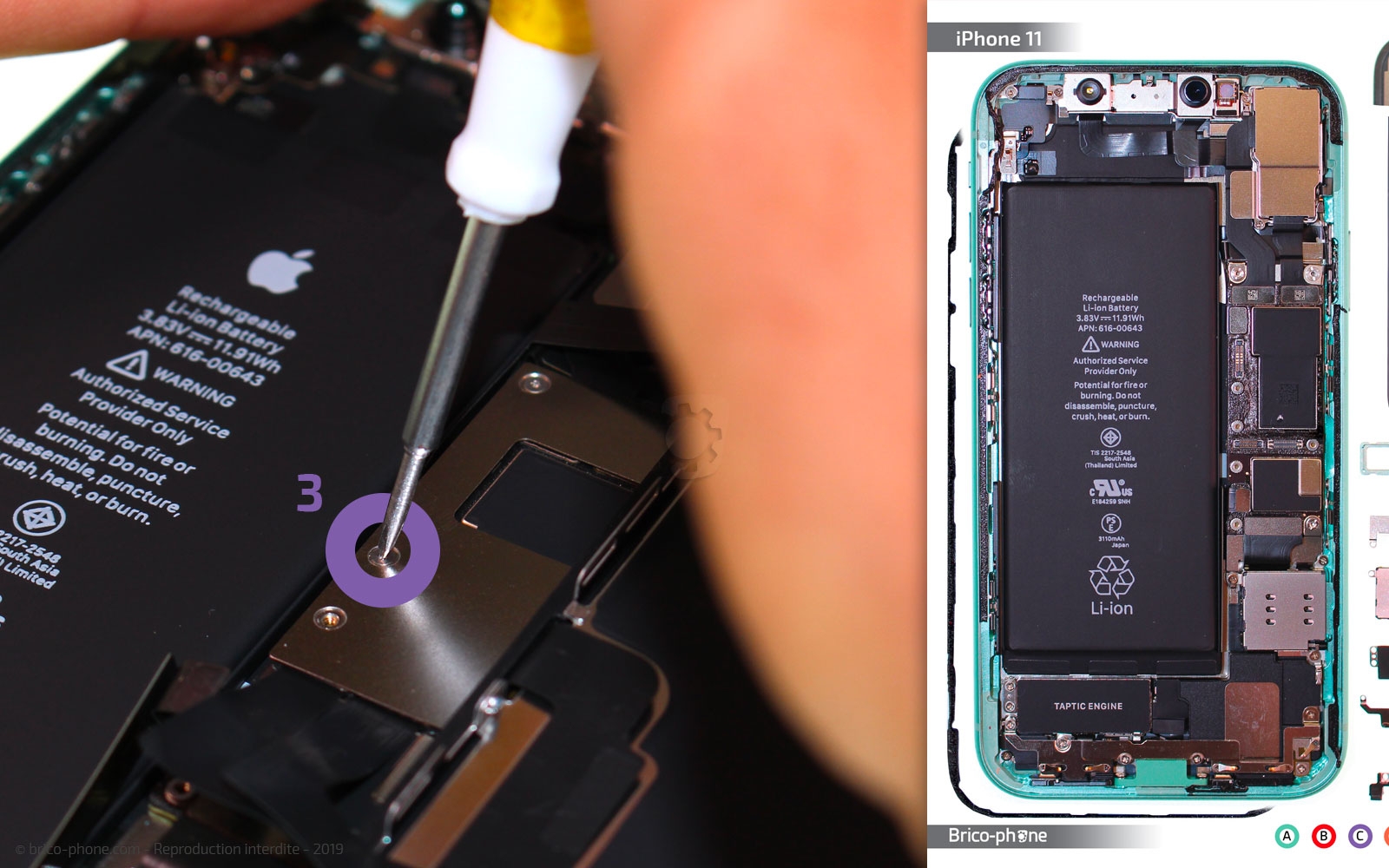

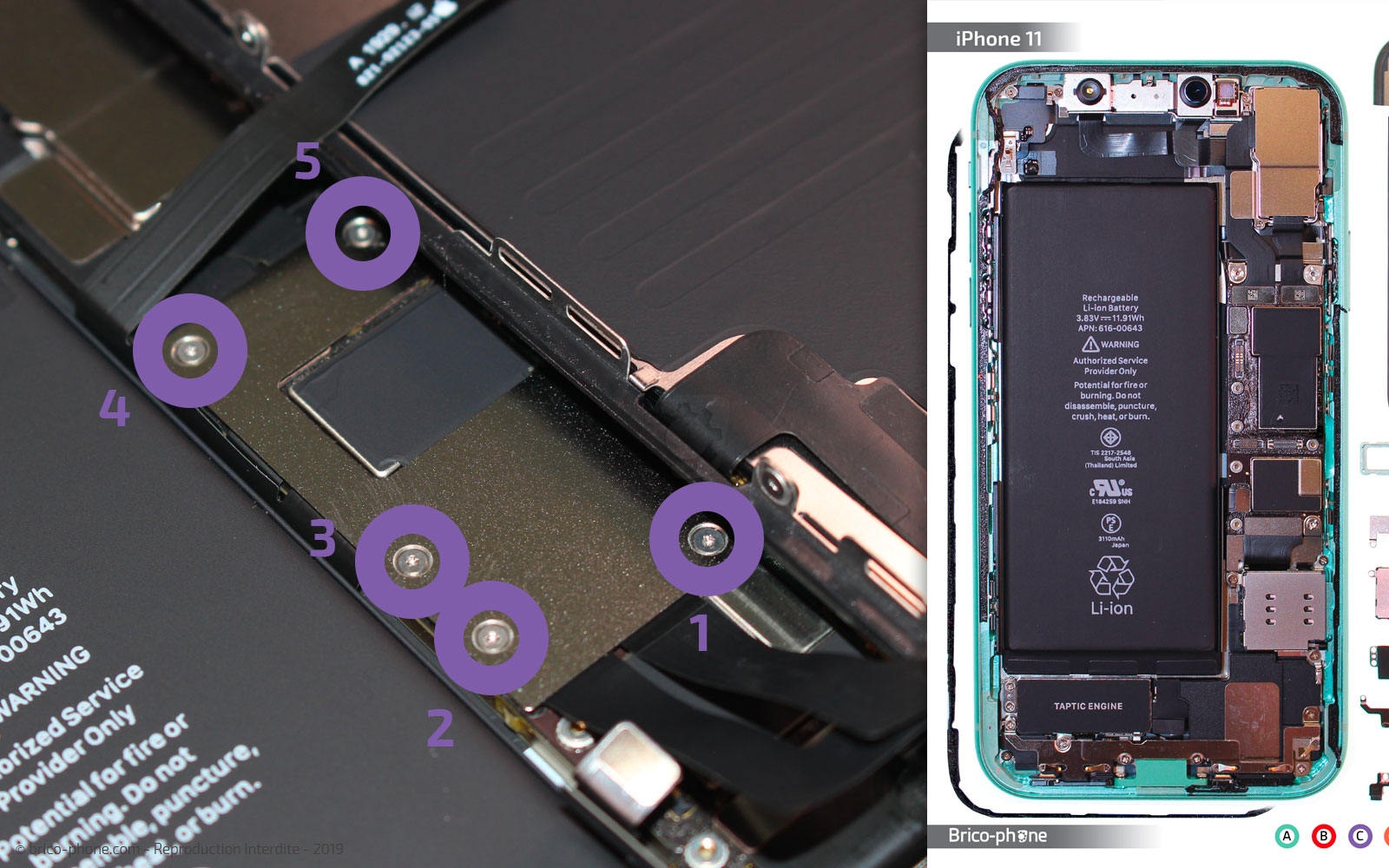

A l'aide du tournevis triwing 0,6, enlevez les 5 vis en violet de C1 à C5. Puis retirez délicatement la plaquette avec la pincette. N'oubliez pas de poser les vis au fur et à mesure que vous les dévissez, sur le patron d'aide au montage gratuit pour ne pas les mélanger.

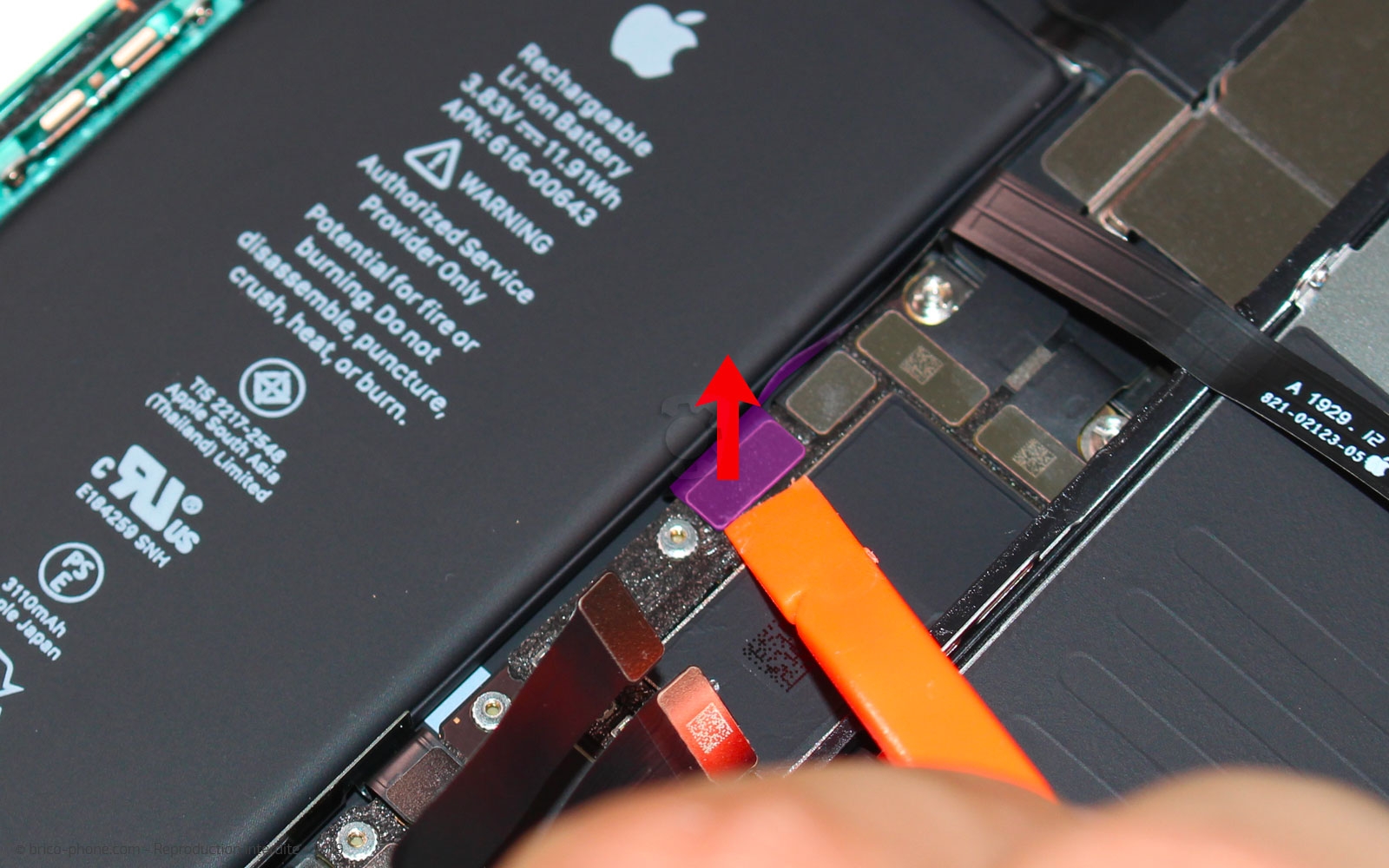

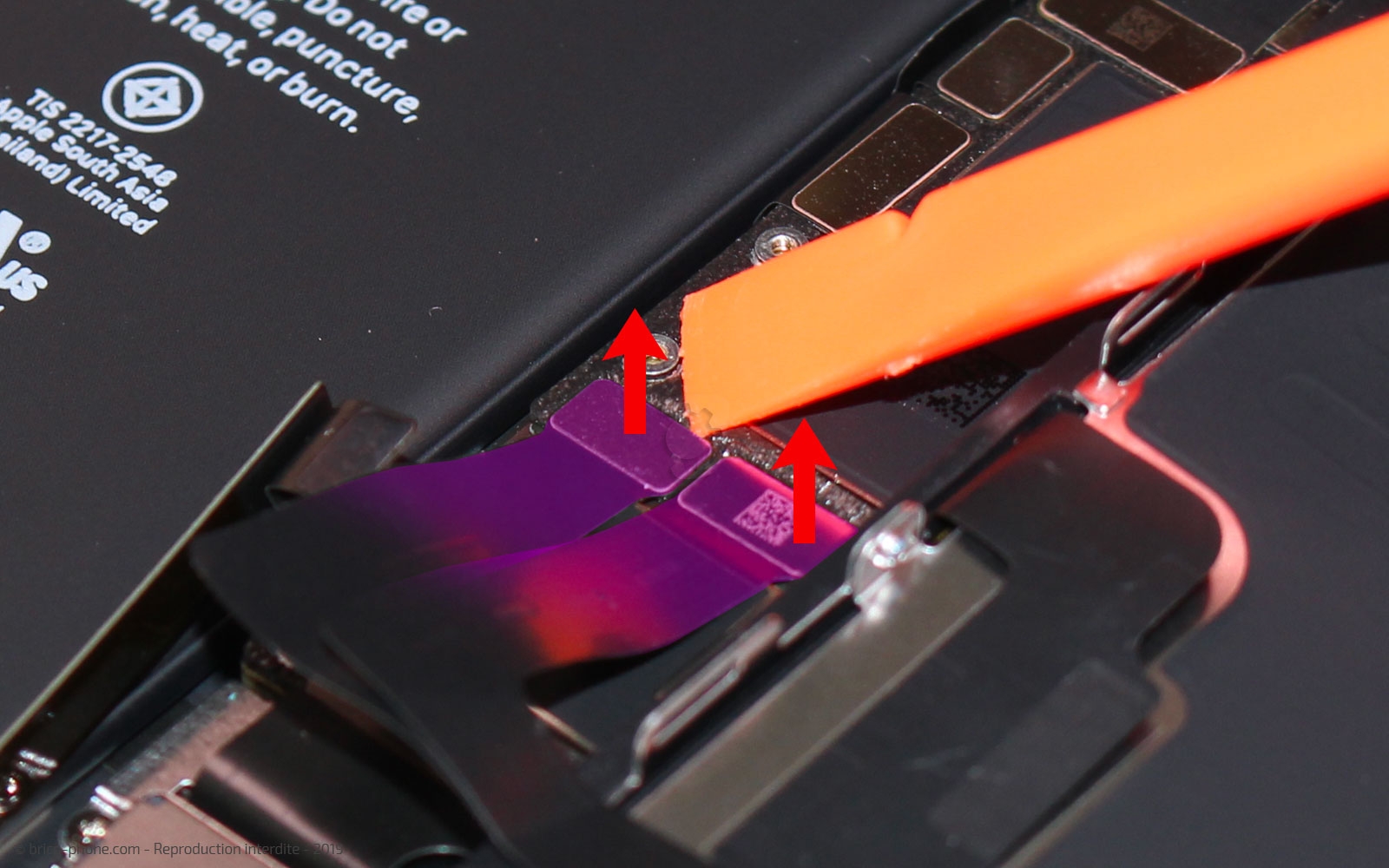

Munissez-vous du grand levier et déconnectez les 3 nappes qui sont branchées sur la carte mère : la vitre tactile et l'affichage LCD en bas et la nappe de l'écouteur interne en haut.
Soulevez doucement les connecteurs comme celui de la batterie.

L'écran est maintenant détaché.

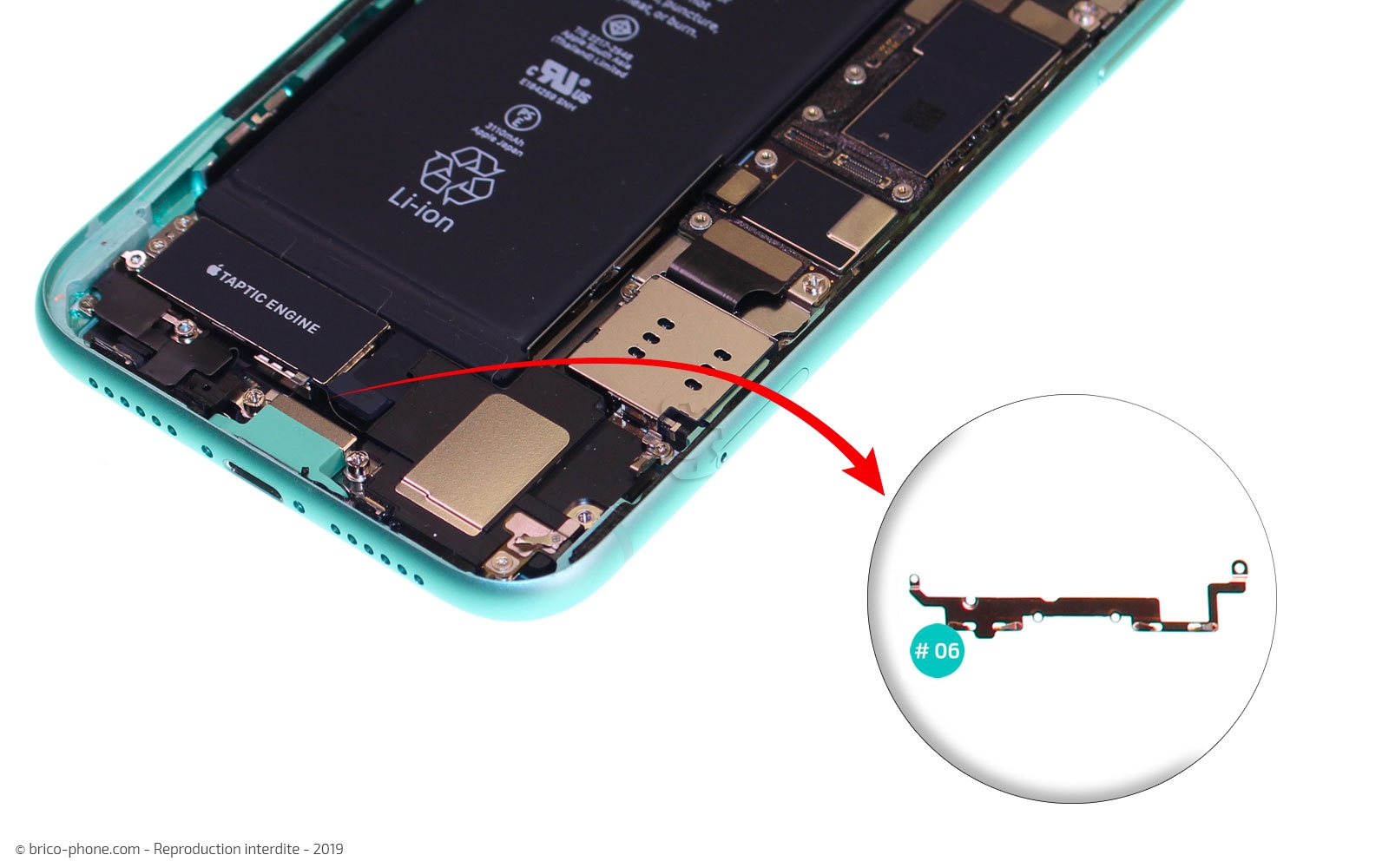

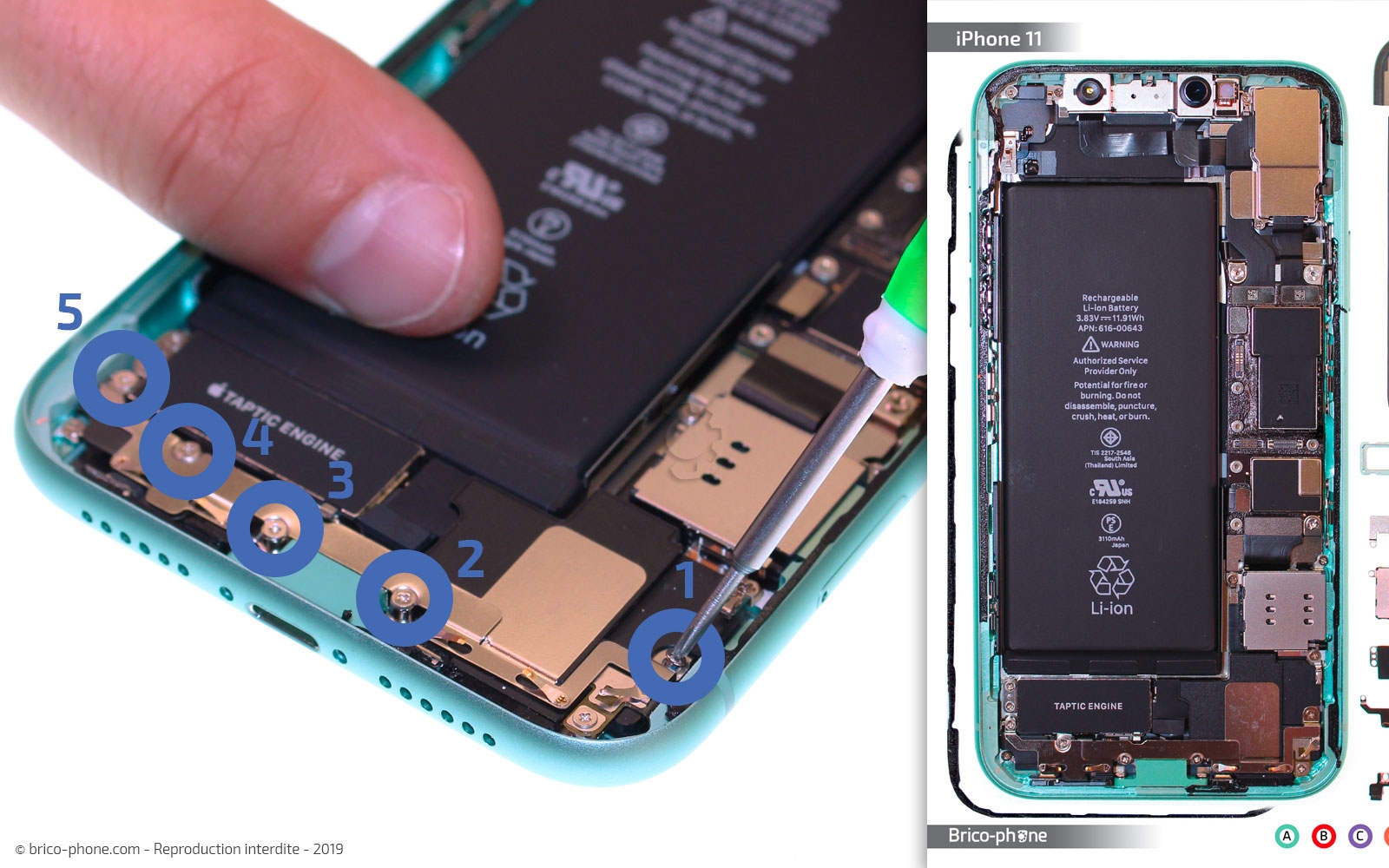

La plaquette de protection en métal #06 est maintenue par 5 vis cruciformes, marquées en bleu et appelées F1 à F5.
Dévissez-les et positionnez-les sur le patron d'aide au montage.

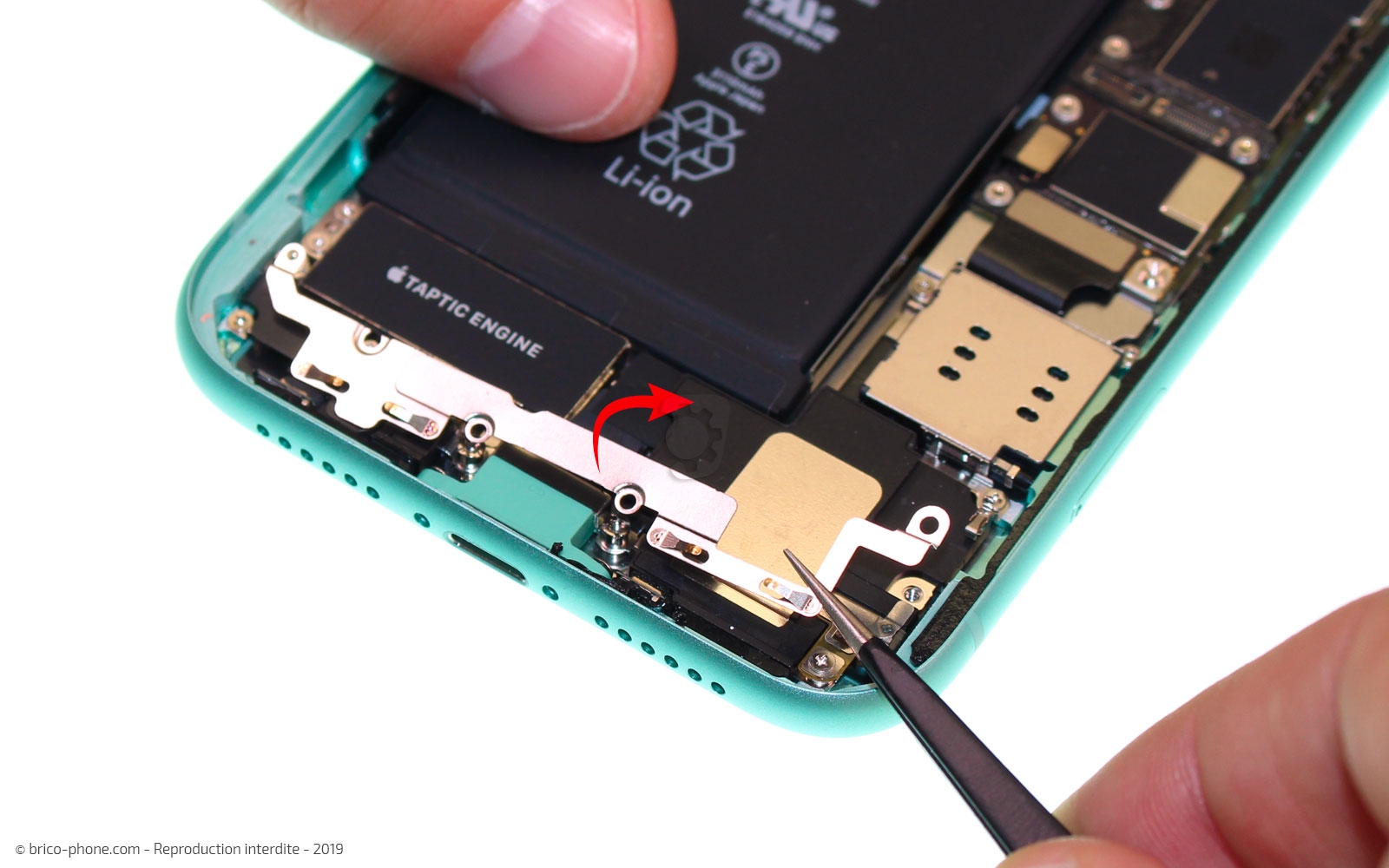

Retirez maintenant la plaquette #06.

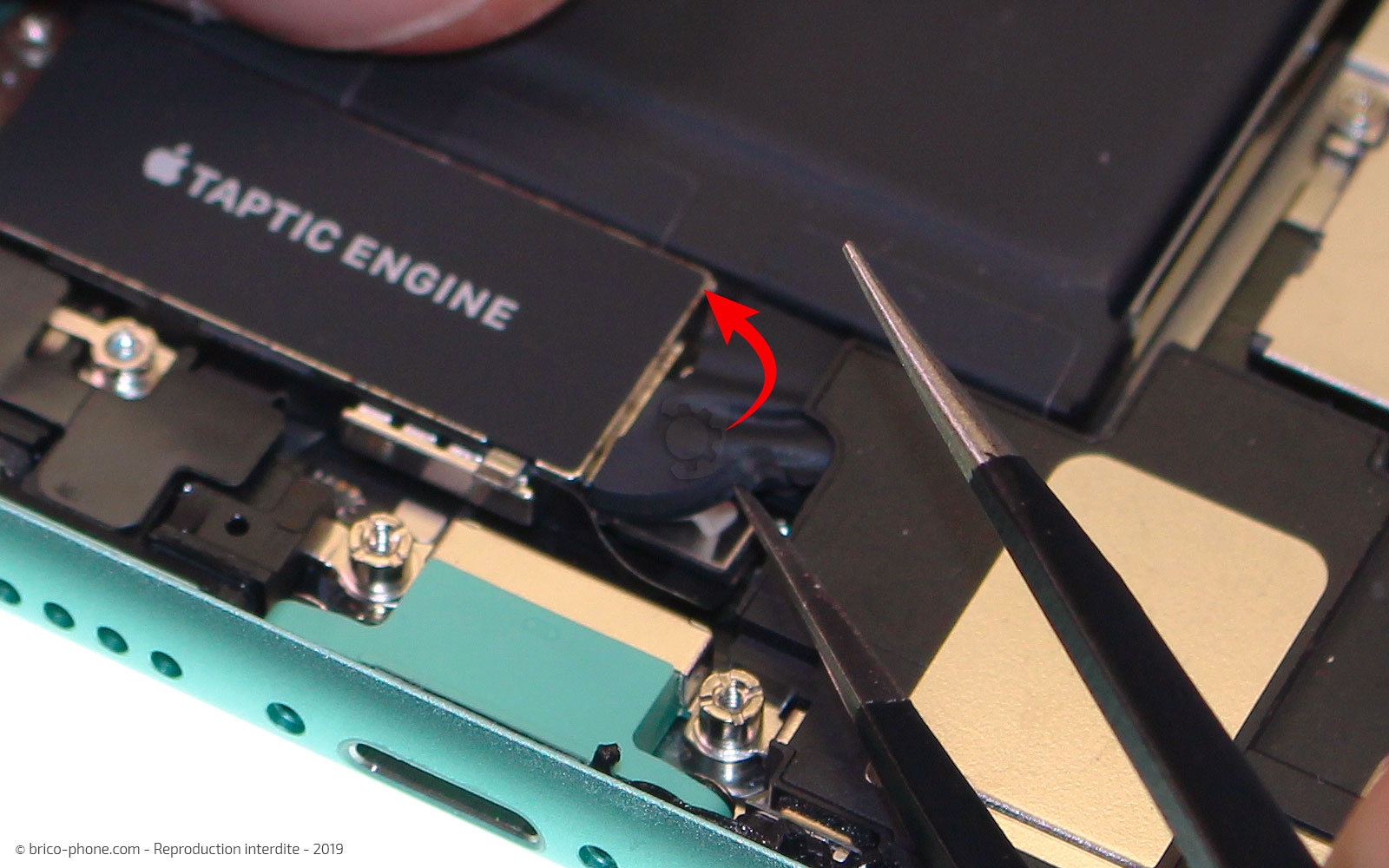

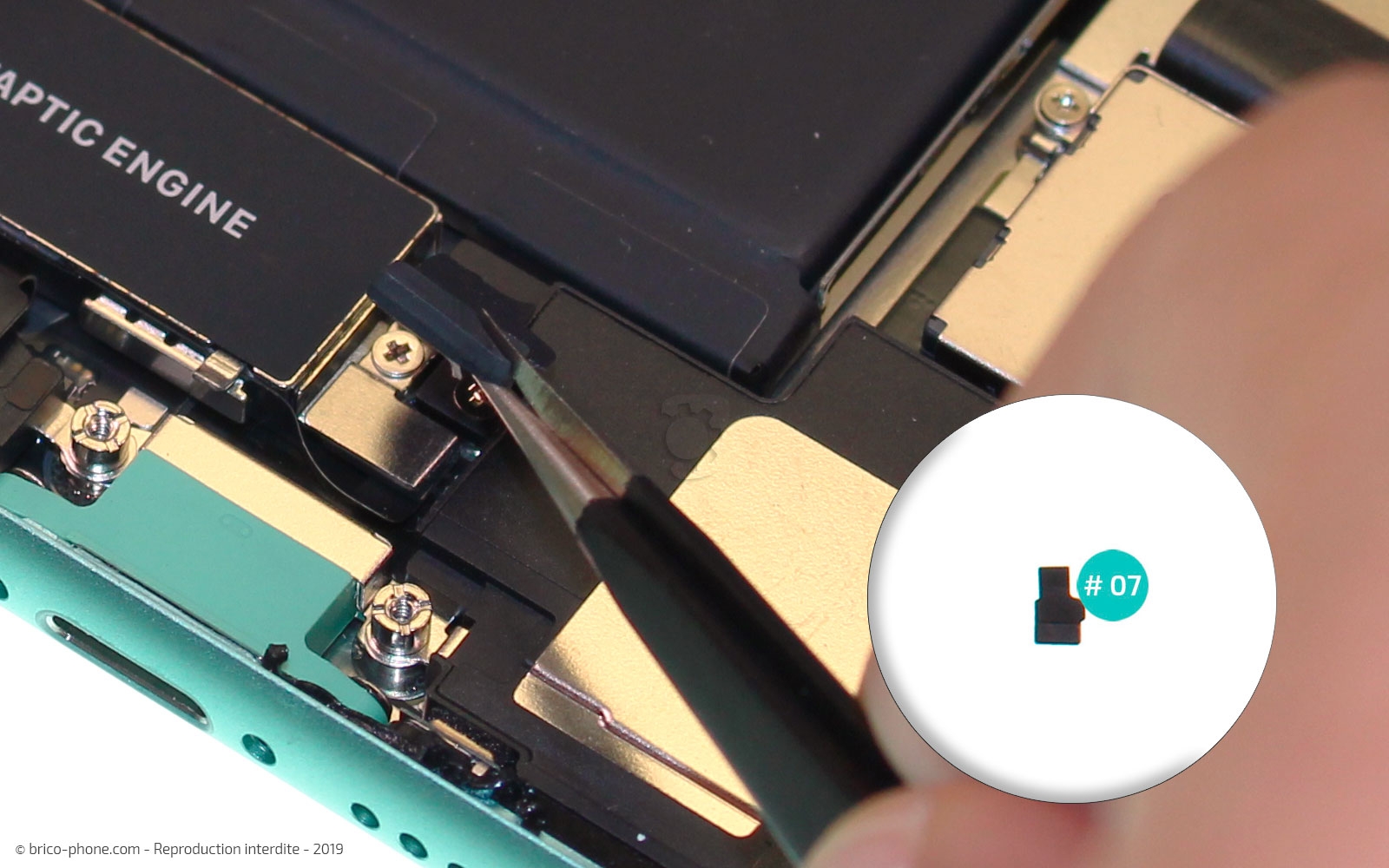

La connectique du vibreur est masquée sous un élément noir en mousse, que nous avons appelé #07.
Décollez-le avec la pincette pour le retirer et mettez-le de côté pour le remontage.

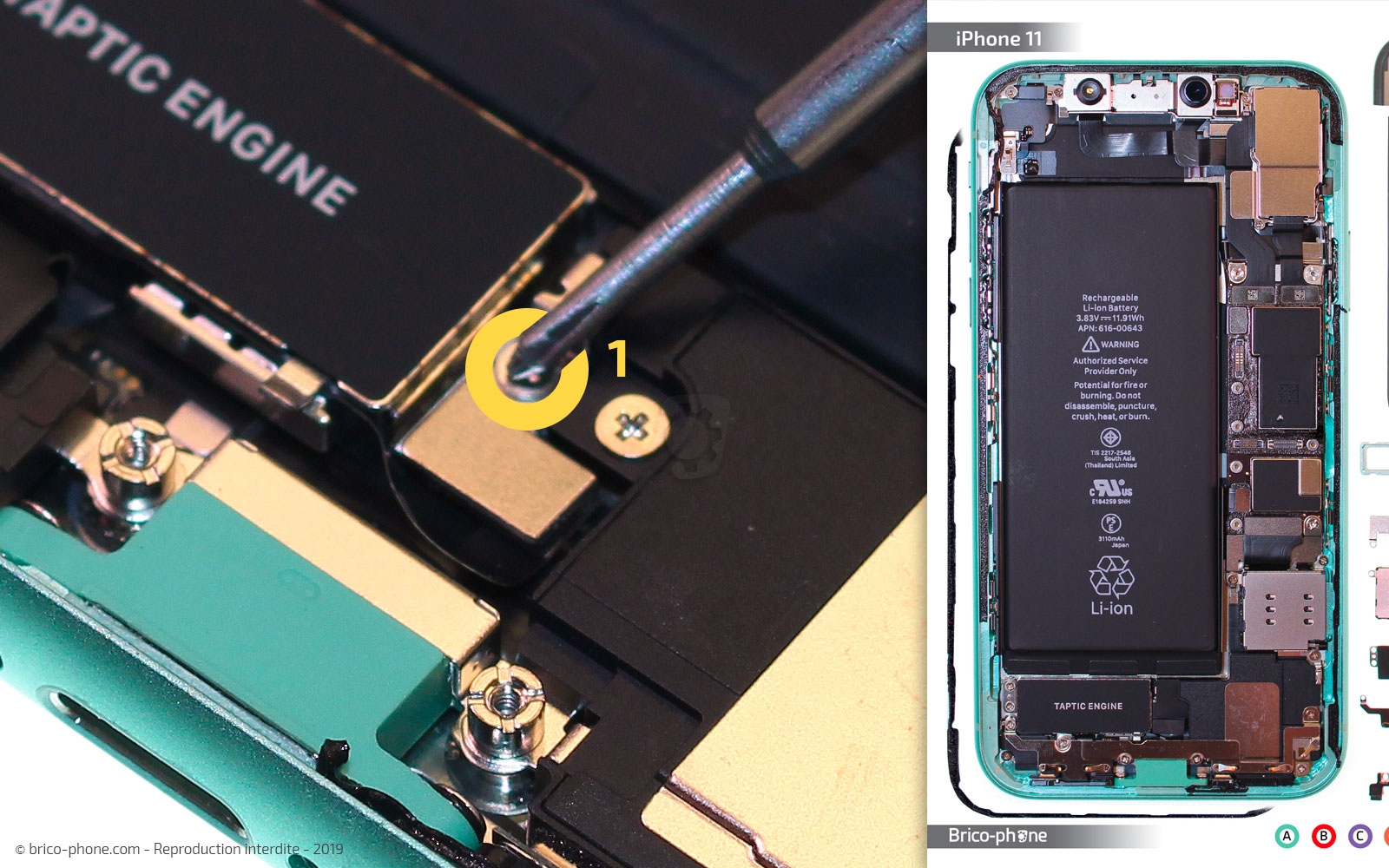

Puis retirez la vis G1 en jaune avec le tournevis cruciforme.

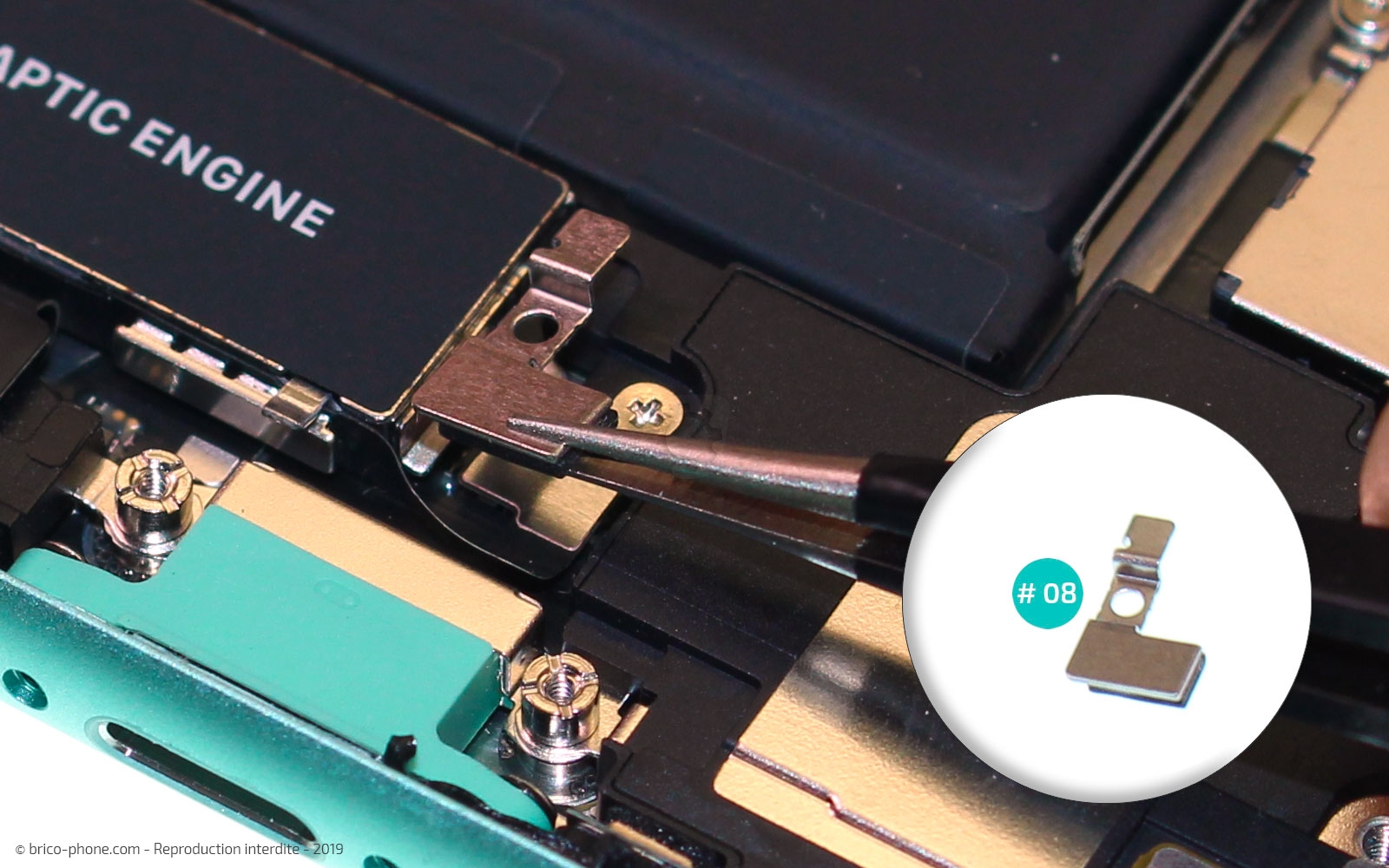

L'élément #08 peut maintenant être enlevé.

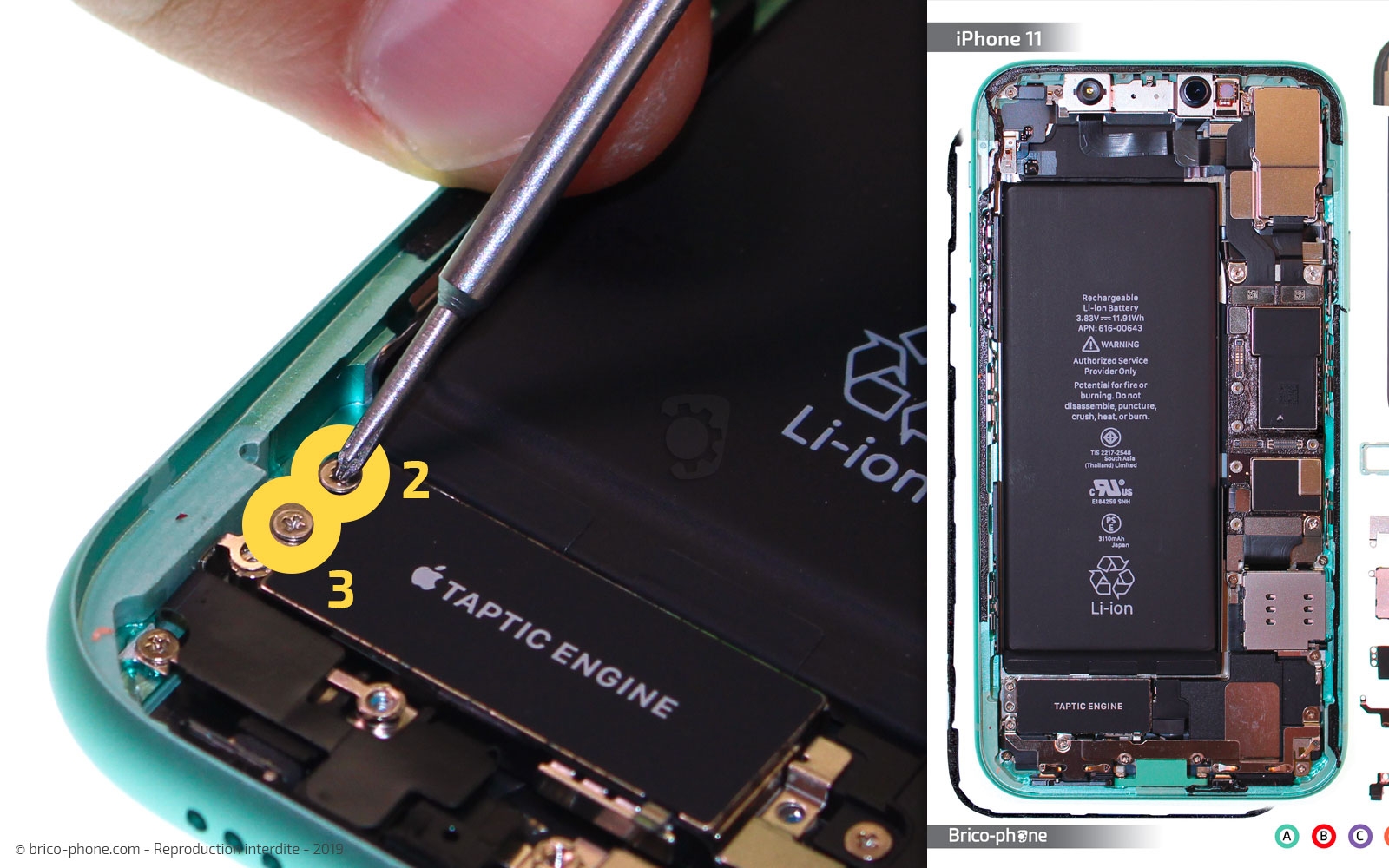

Le Taptic Engine est encore maintenu par 2 vis : G2 et G3 entourées en jaune. Retirez-les à l'aide du tournevis cruciforme.

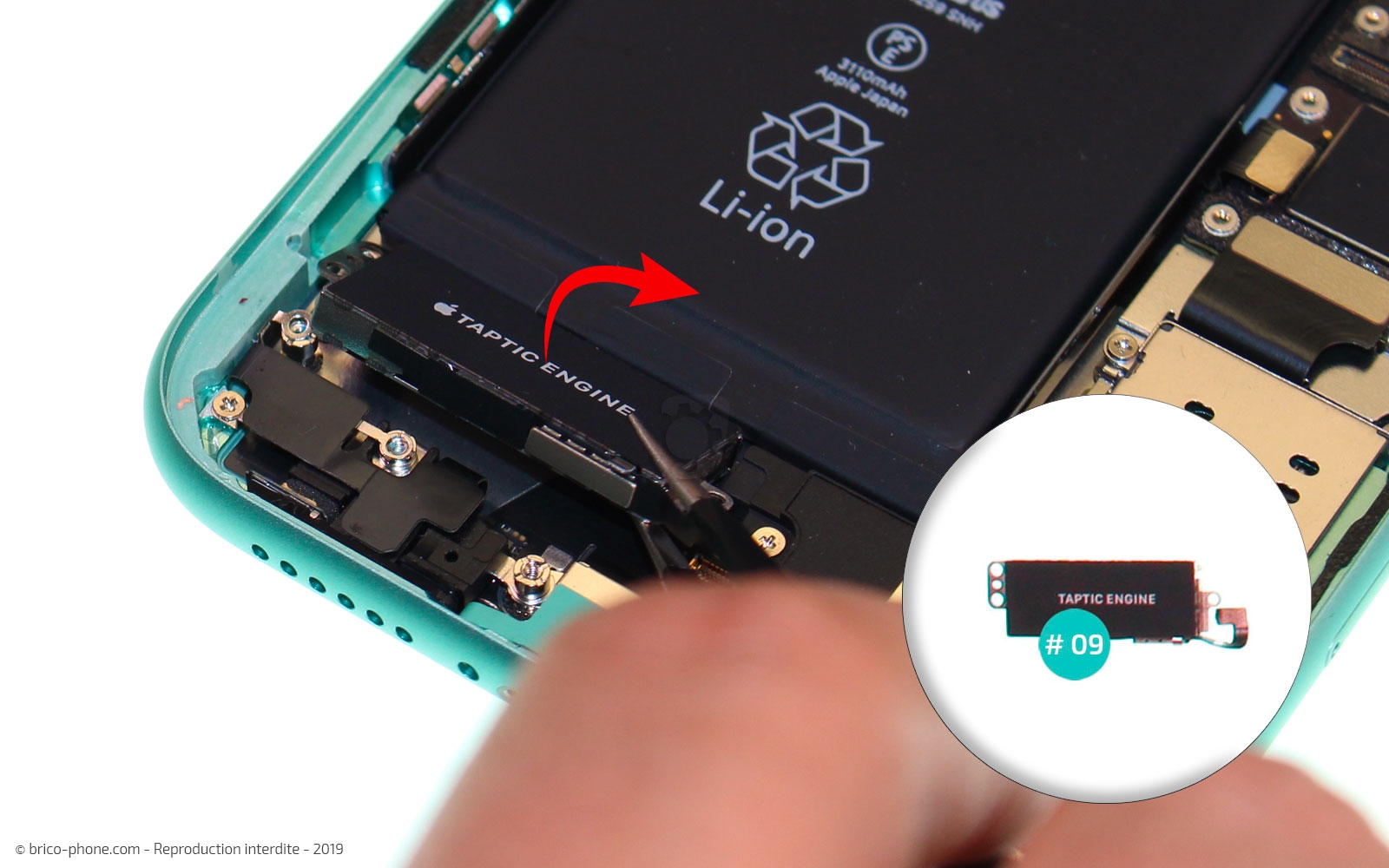

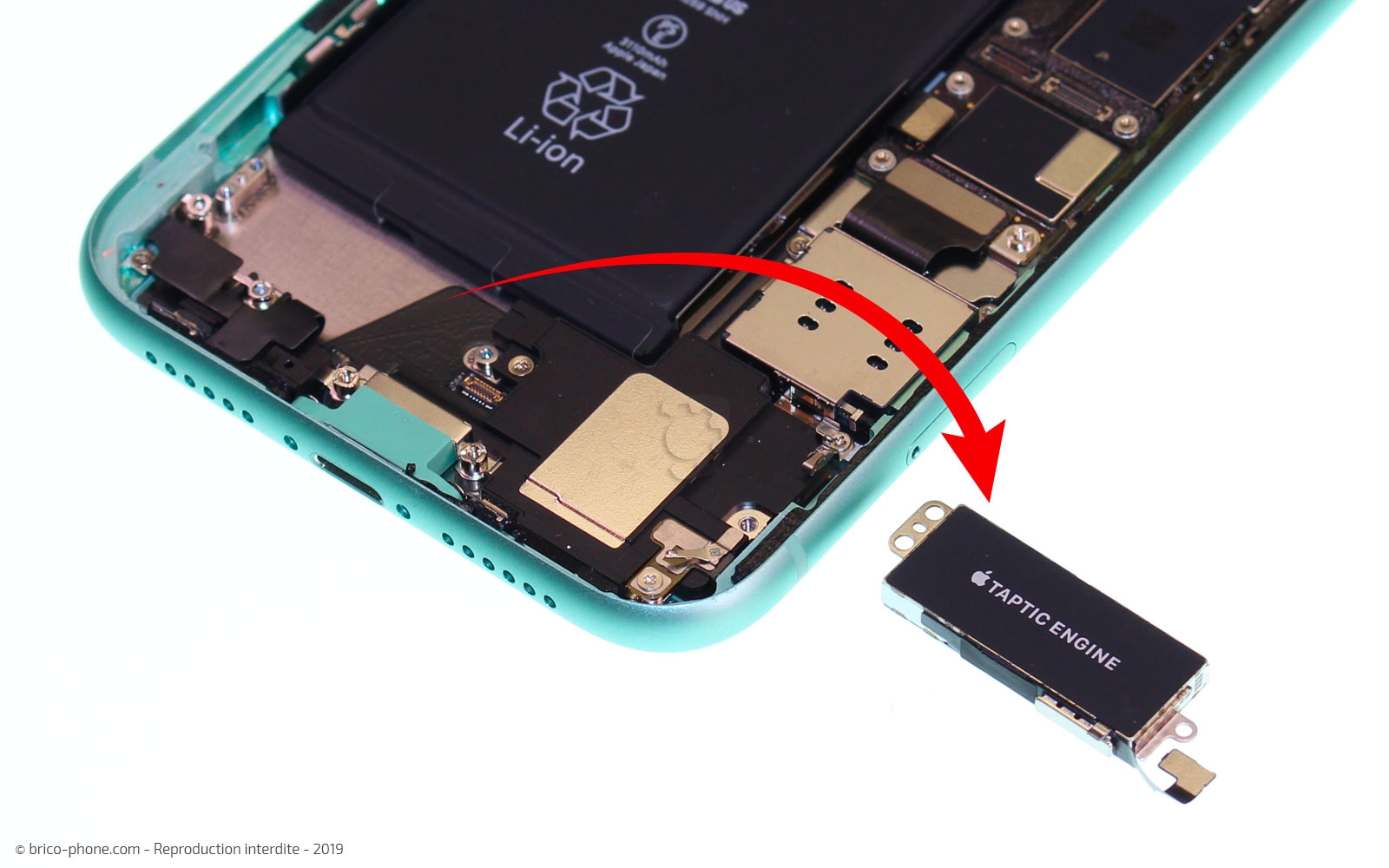

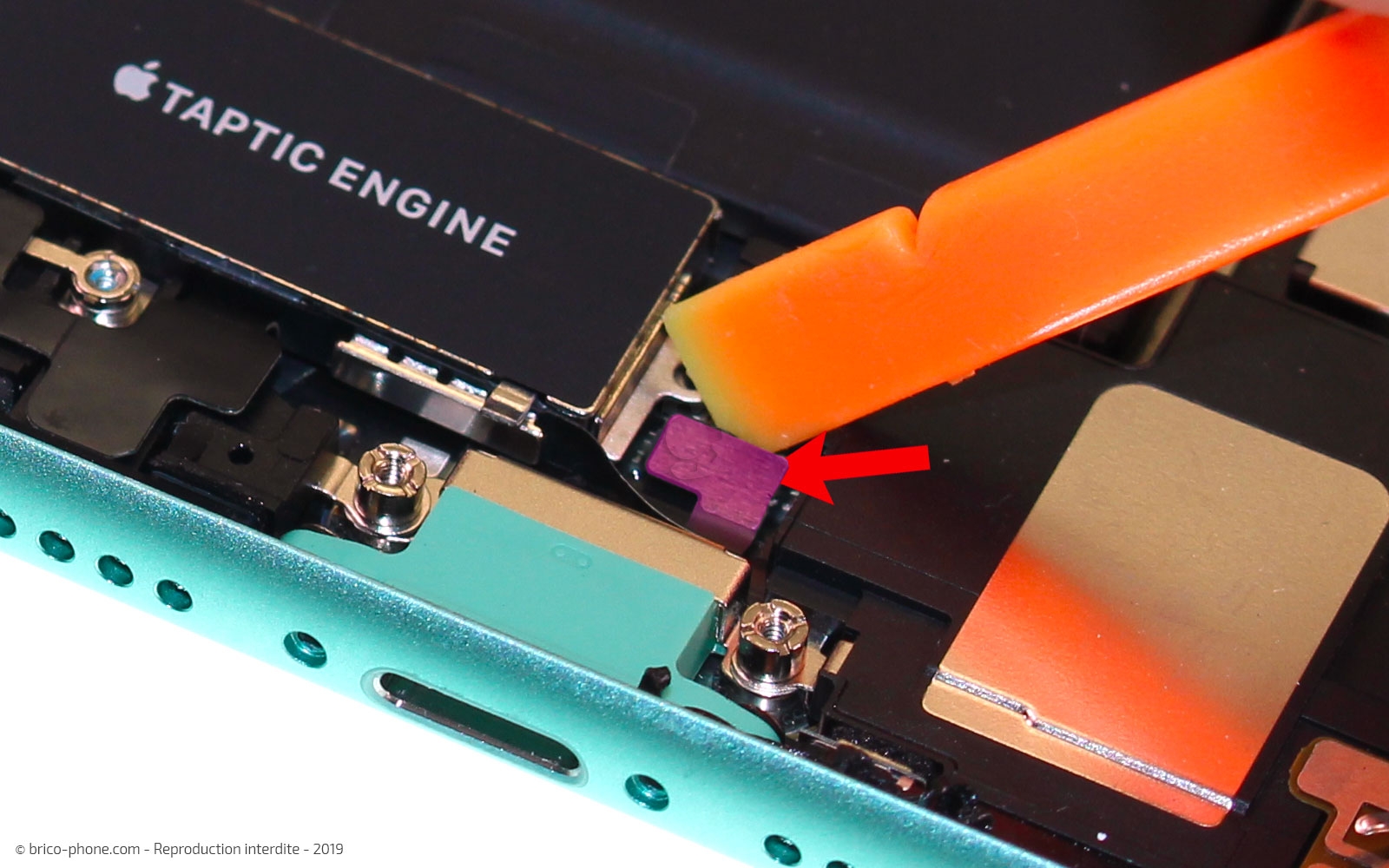

Déconnectez ensuite le connecteur du vibreur, comme les précédents, puis soulevez le vibreur défectueux.

Le démontage est maintenant terminé, nous vous conseillons d'effectuer les deux dernières étapes afin de garantir une réparation durable.

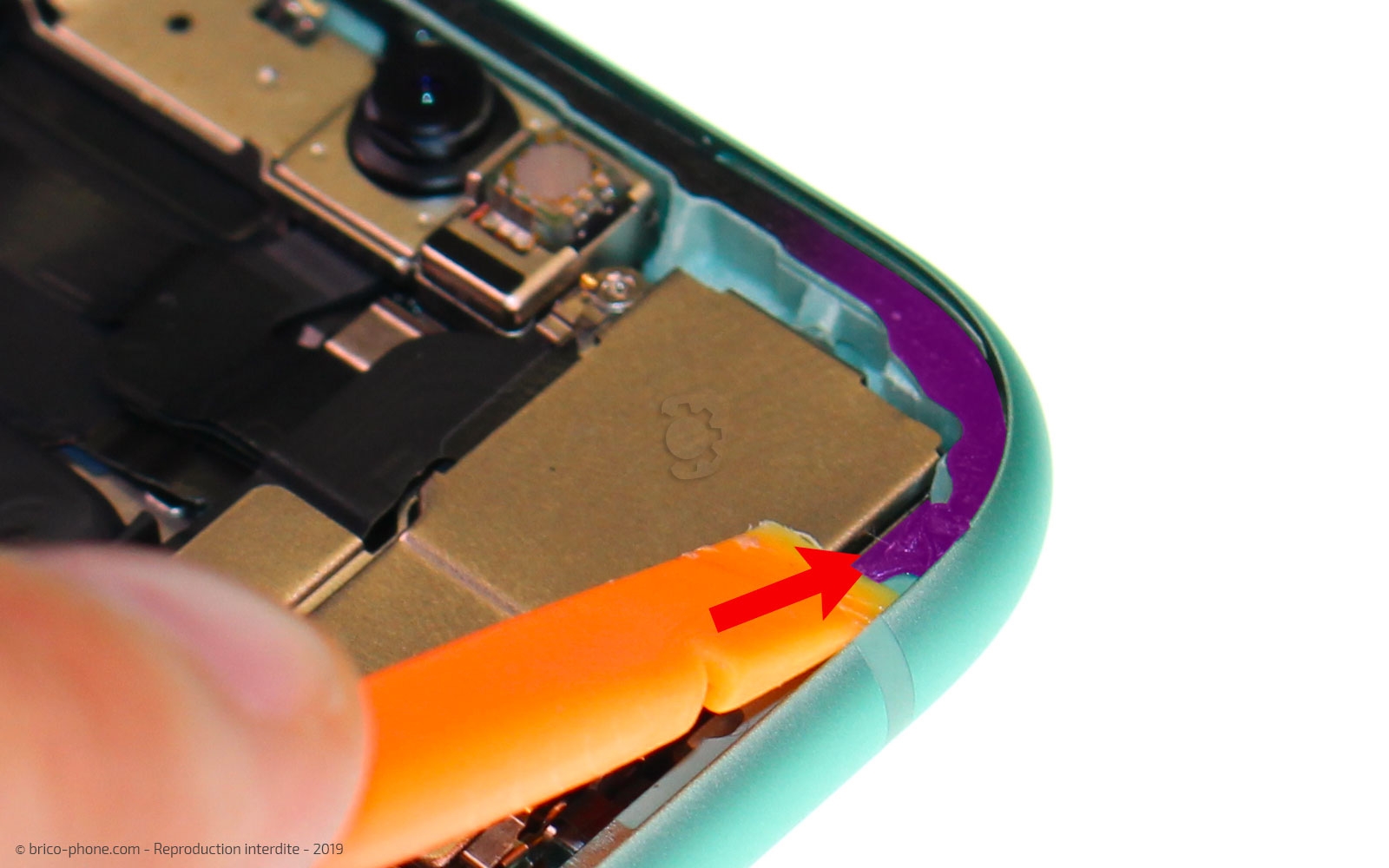

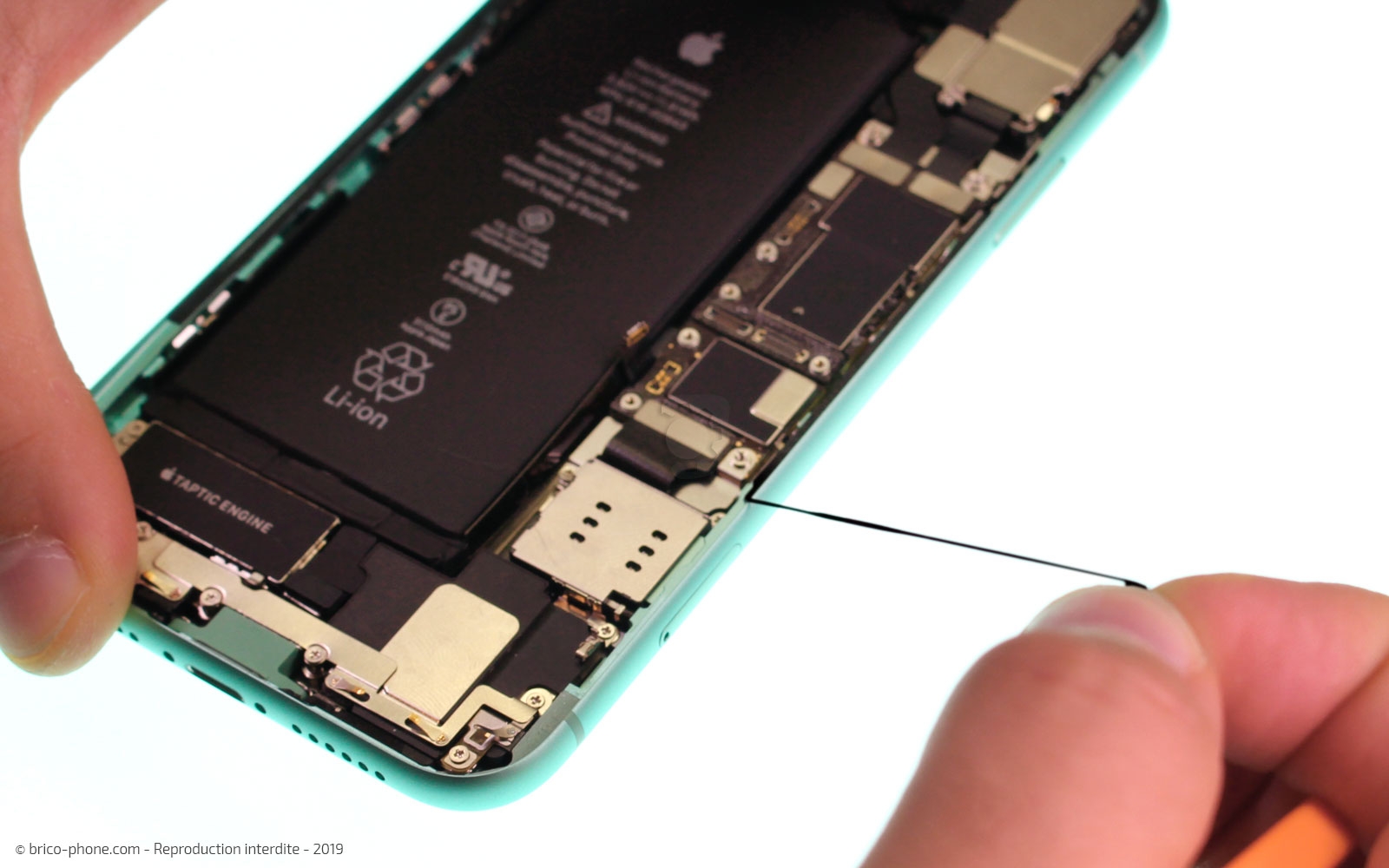

Commencez par nettoyer le contour du châssis des résidus de joint d'étanchéité. Pour cela, grattez le contour avec le levier ou le tournevis plat.

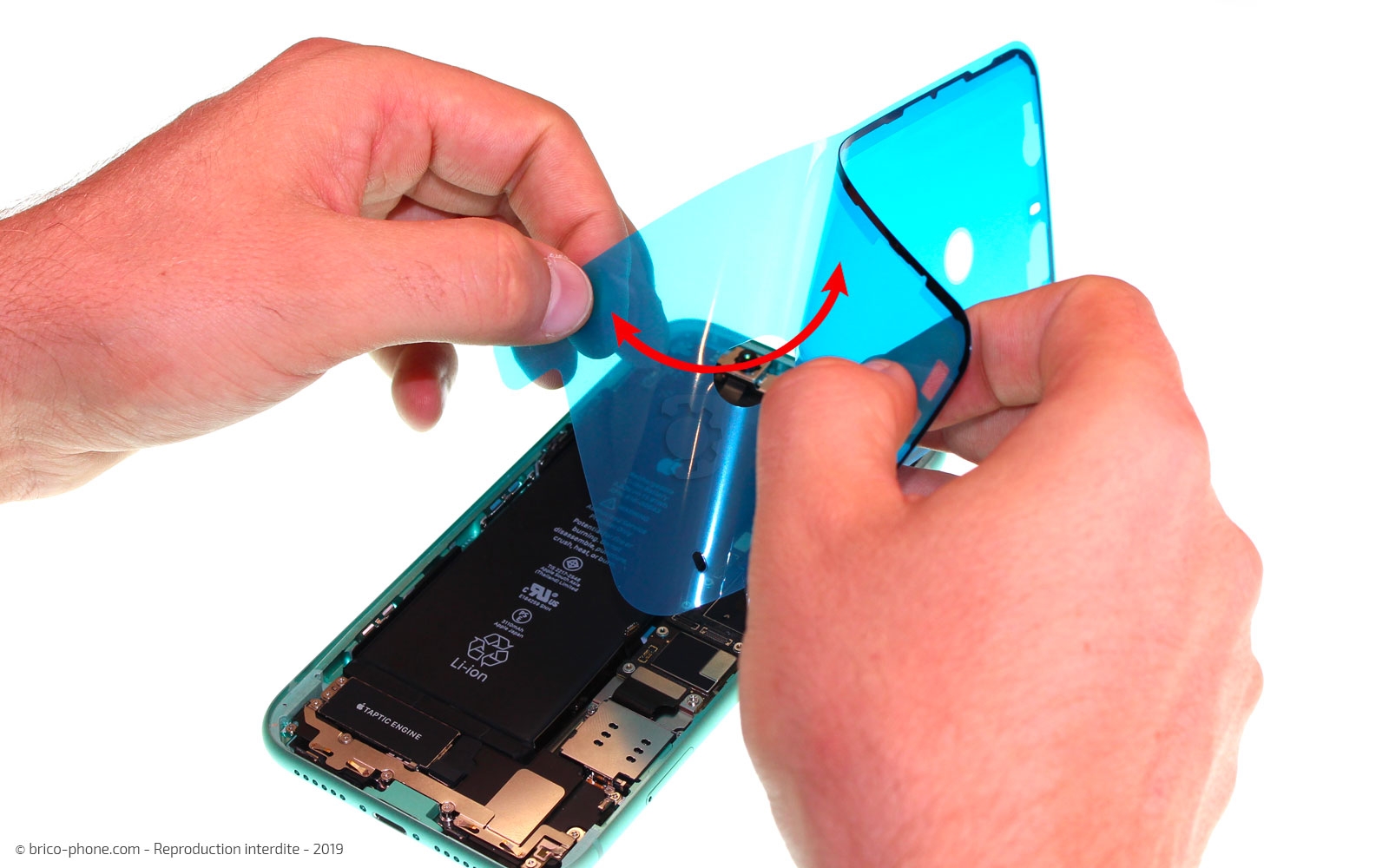

Puis, munissez-vous du nouveau joint et commencez par retirer le premier film de protection.

La tenue de l'écran sera optimisée grâce au nouveau joint d'étanchéité. Ceci étant dit, une fois ouvert, même si un joint est reposé, l'étanchéité de votre iPhone est fortement compromise, évitez donc tout contact avec l'eau et encore plus les immersions.

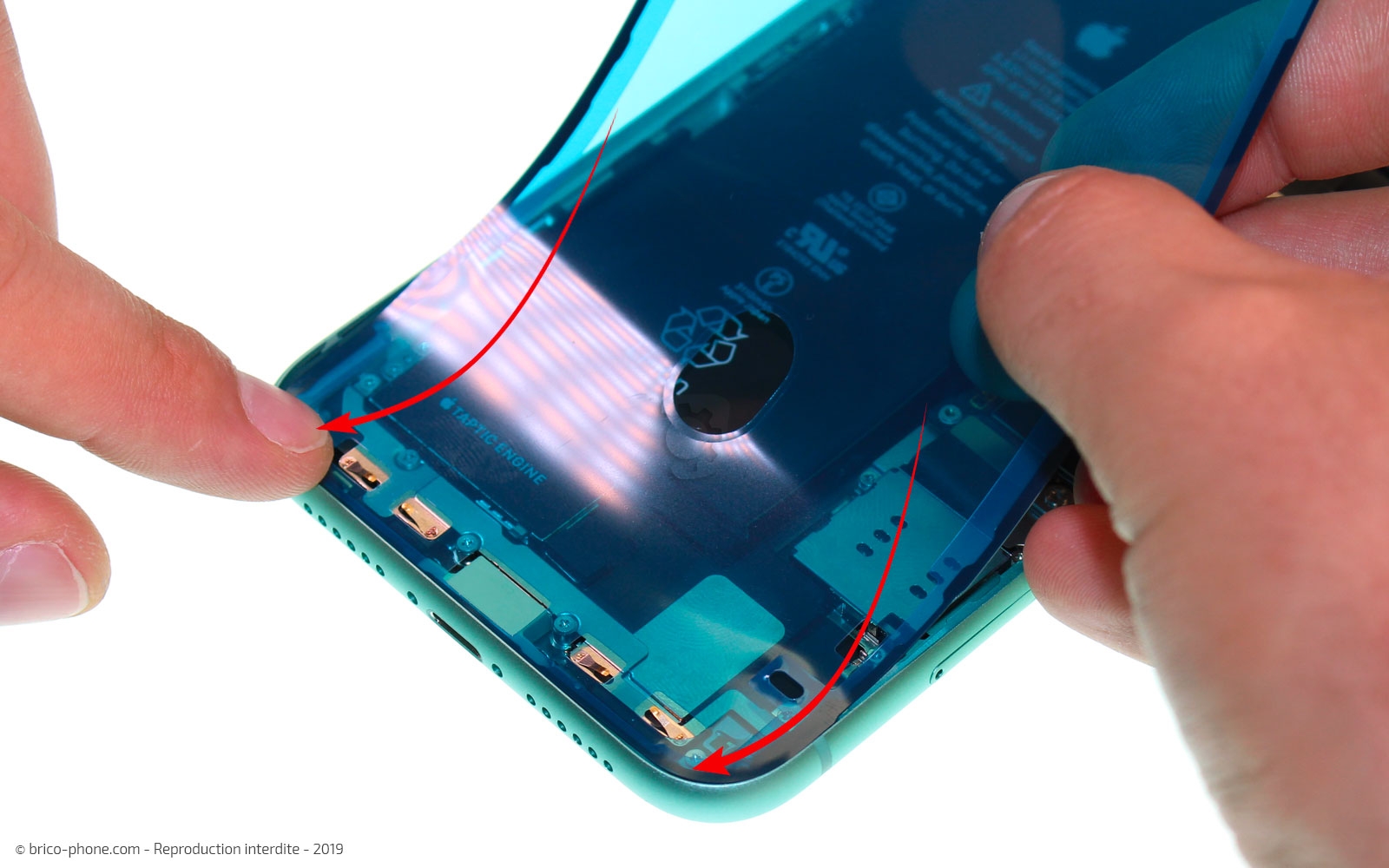

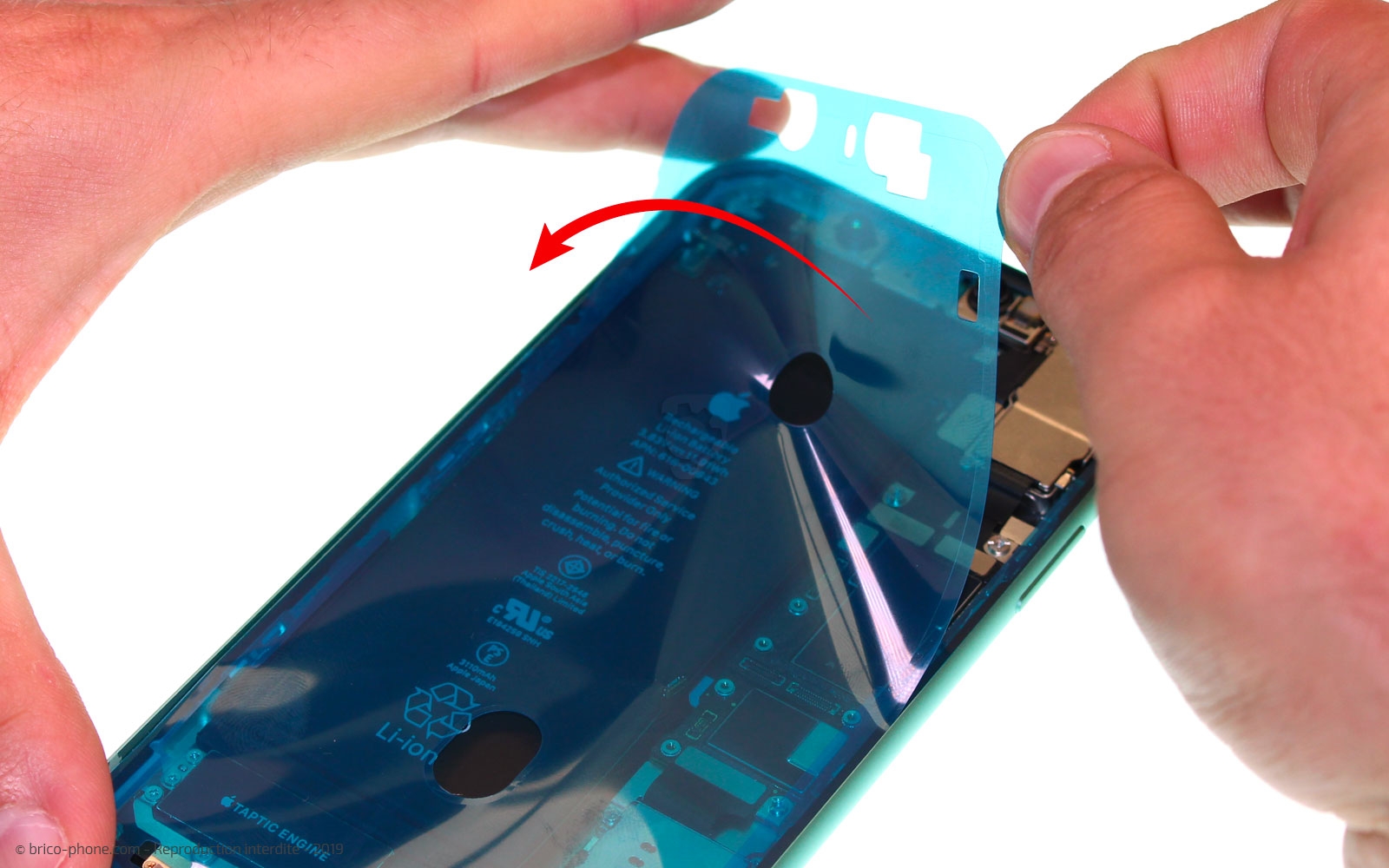

Positionnez le joint sur le châssis (le film doit parfaitement s'adapter au contour du téléphone), appuyez ensuite sur le joint pour qu'il adhère bien avant de retirer le dernier grand film.

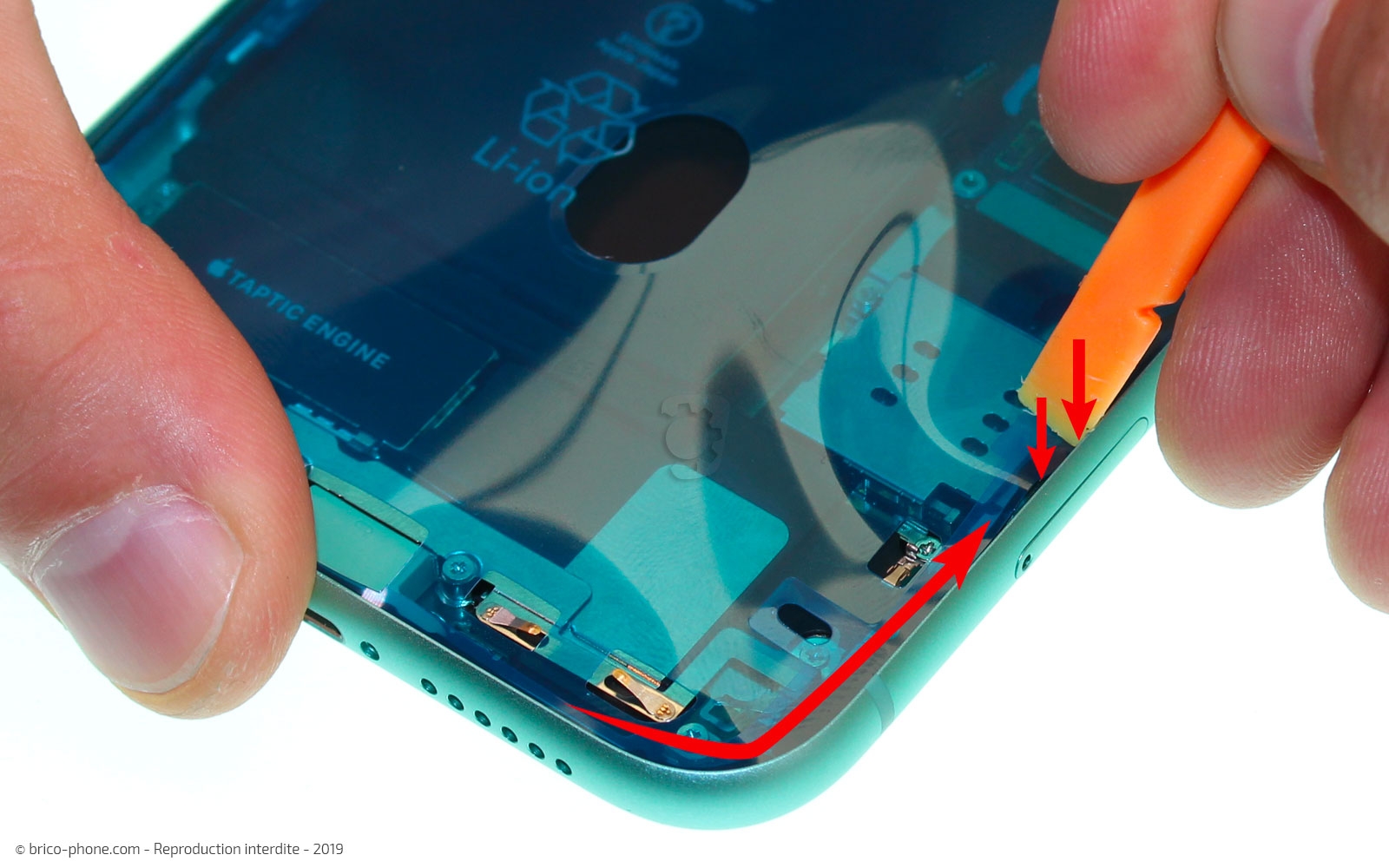

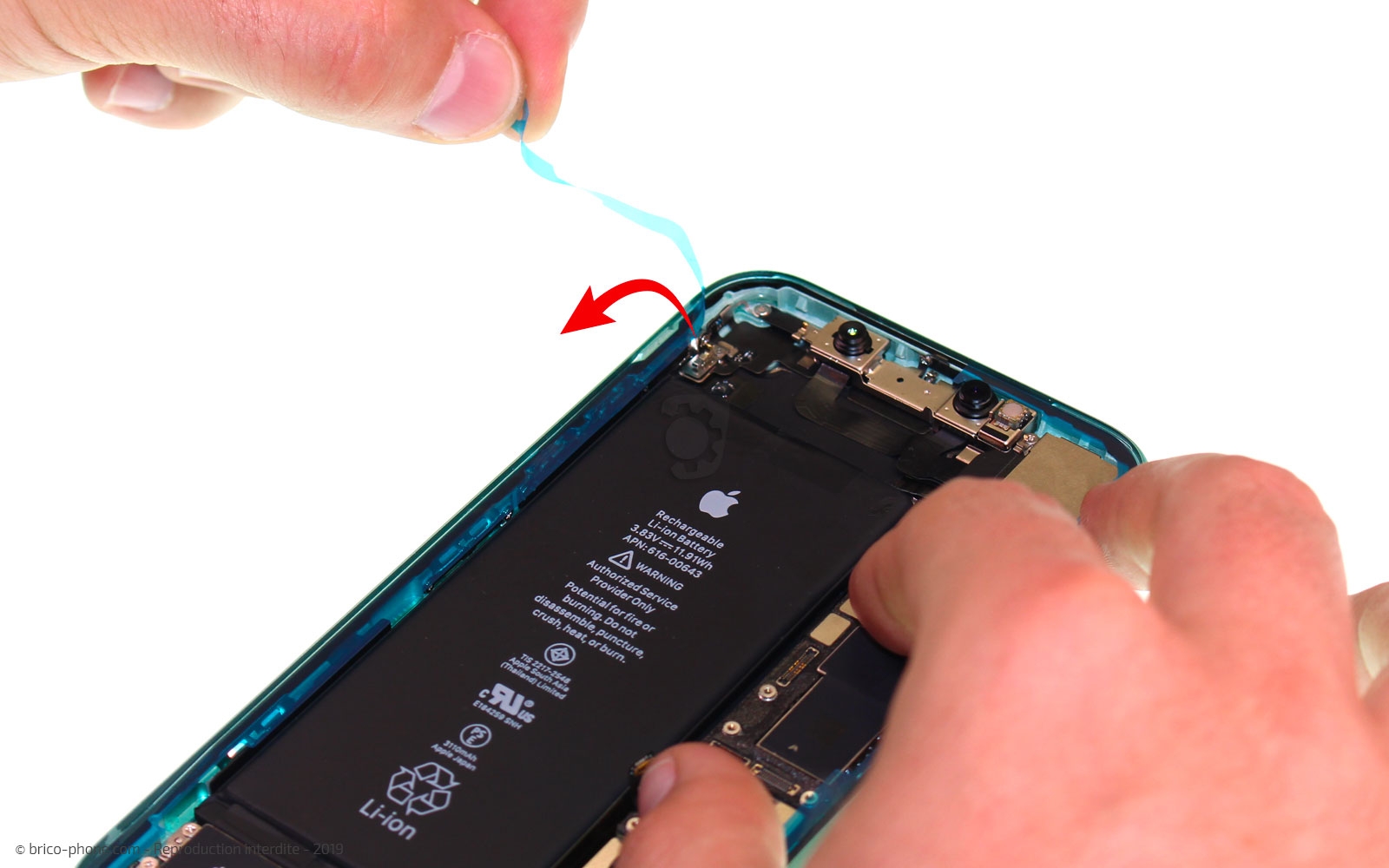

Pour terminer, il ne vous reste qu'à retirer la dernière petite protection sur le joint. Si ce dernier se décolle encore par endroit, appuyez dessus à l'aide du levier.

Vous pouvez maintenant procéder au remontage en suivant les étapes à l'envers. Soyez vigilant pour ne rien oublier.
