Changement du haut-parleur externe sur iPhone 11 Pro

Temps estimé : 30 min
Difficulté : 2.5/5
iPhone 11 Pro | Temps estimé : 30 min | Difficulté : 2.5/5

Vous rencontrez des problèmes de son lors de vos communications ? Il est donc temps de changer le haut-parleur externe de votre smartphone. Et pour cela, Brico-Phone met à votre disposition ce tutoriel photos pour vous accompagner tout au long de votre réparation.

Vous trouverez également toutes les informations, pièces et kits d'outils nécessaires à cette manipulation sur le site internet.

Bonne réparation !

Diagnostic

›  Vous n'avez plus de son lors de vos communications.
›  Vous rencontrez des problèmes de sortie audio externe.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut-parleur externe pour iPhone 11 Pro
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

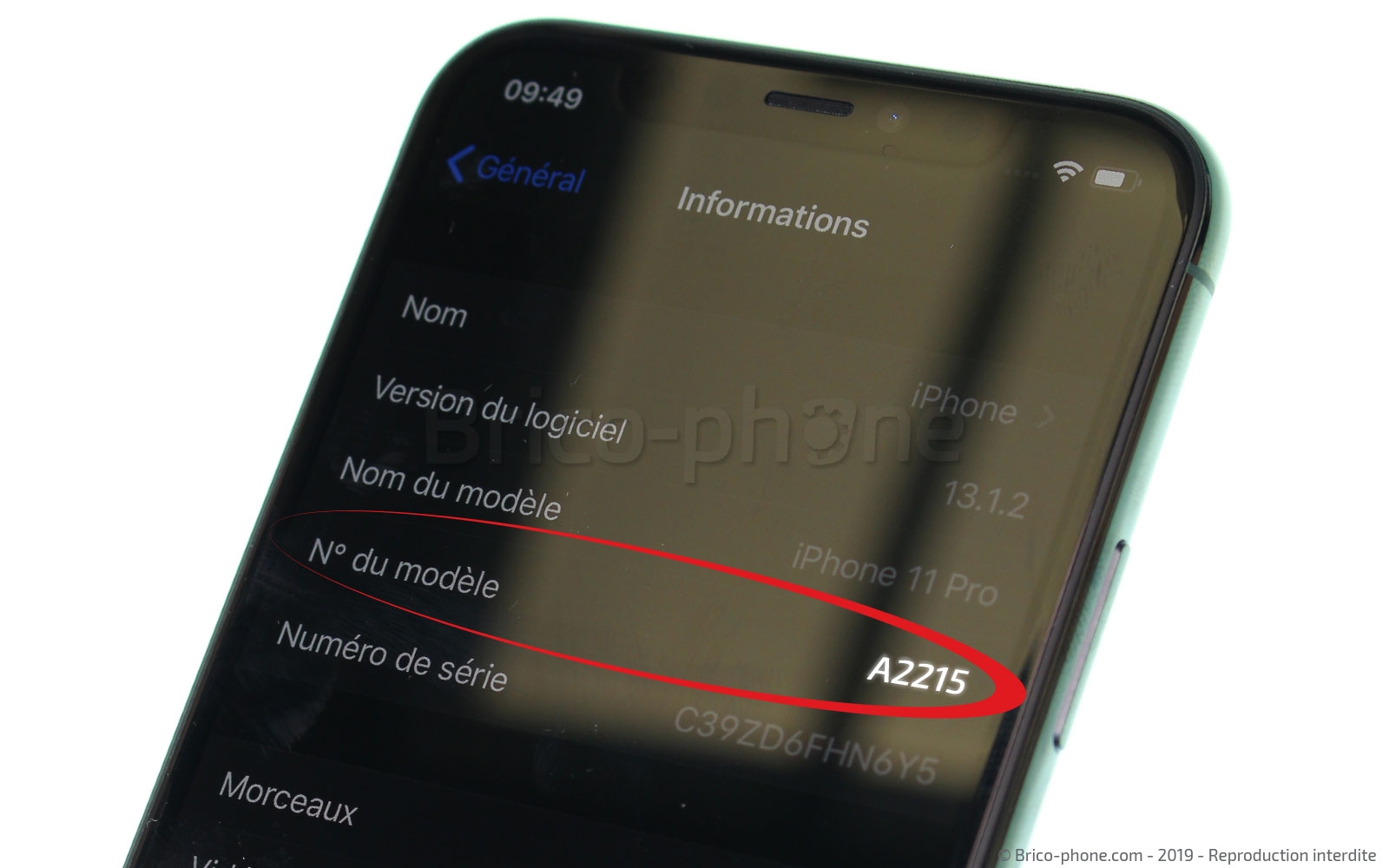

Avant toute réparation, il est impératif de vérifier la compatibilité des pièces reçues avec le modèle de votre smartphone. Pour cela, il vous suffit de vous rendre la rubrique Réglages > Général > Informations et lorsque vous cliquez sur la case "N° de modèle", la référence " A2215" devrait apparaitre. Dans ce cas, vous êtes bien en possession d'un iPhone 11 Pro.

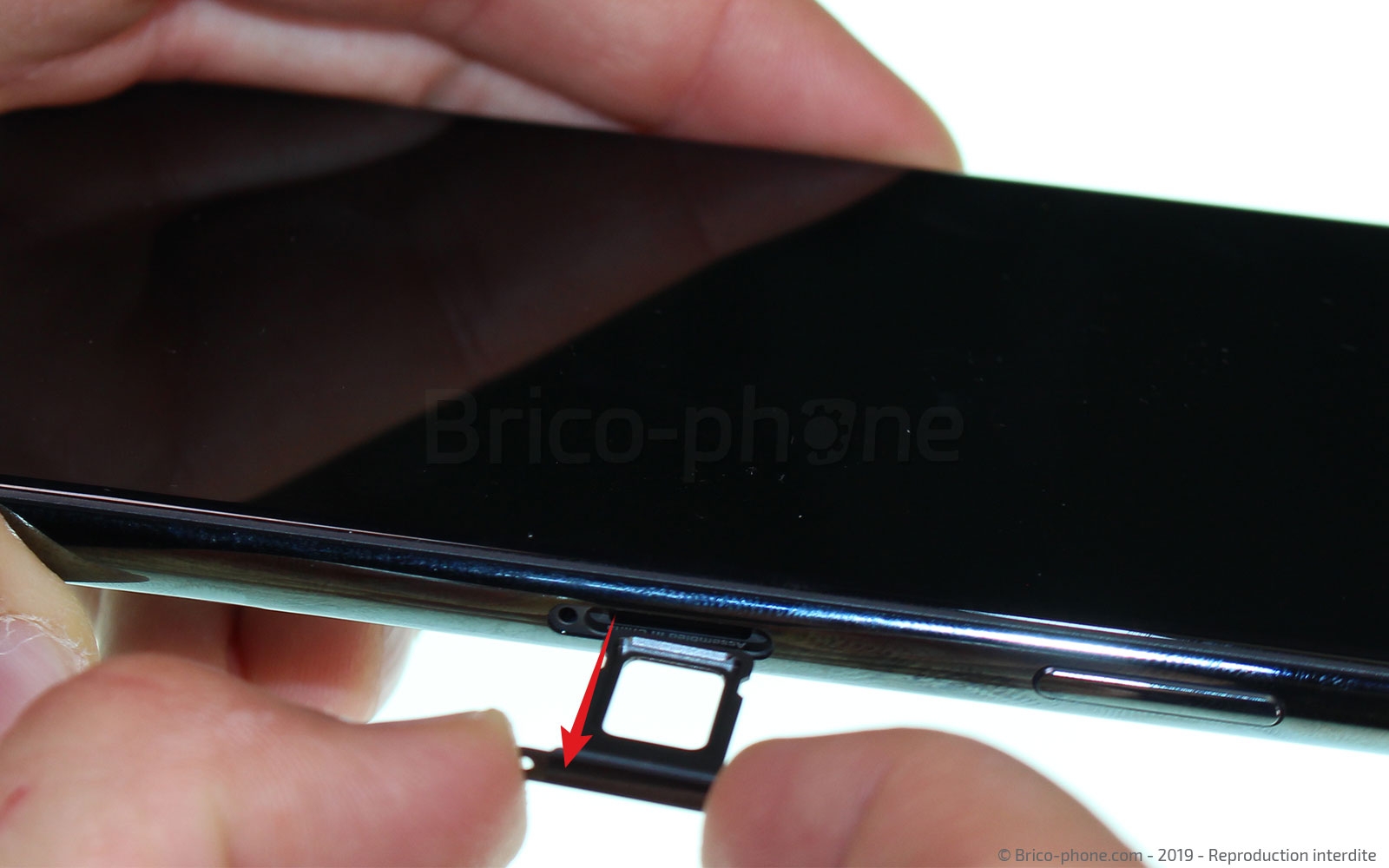

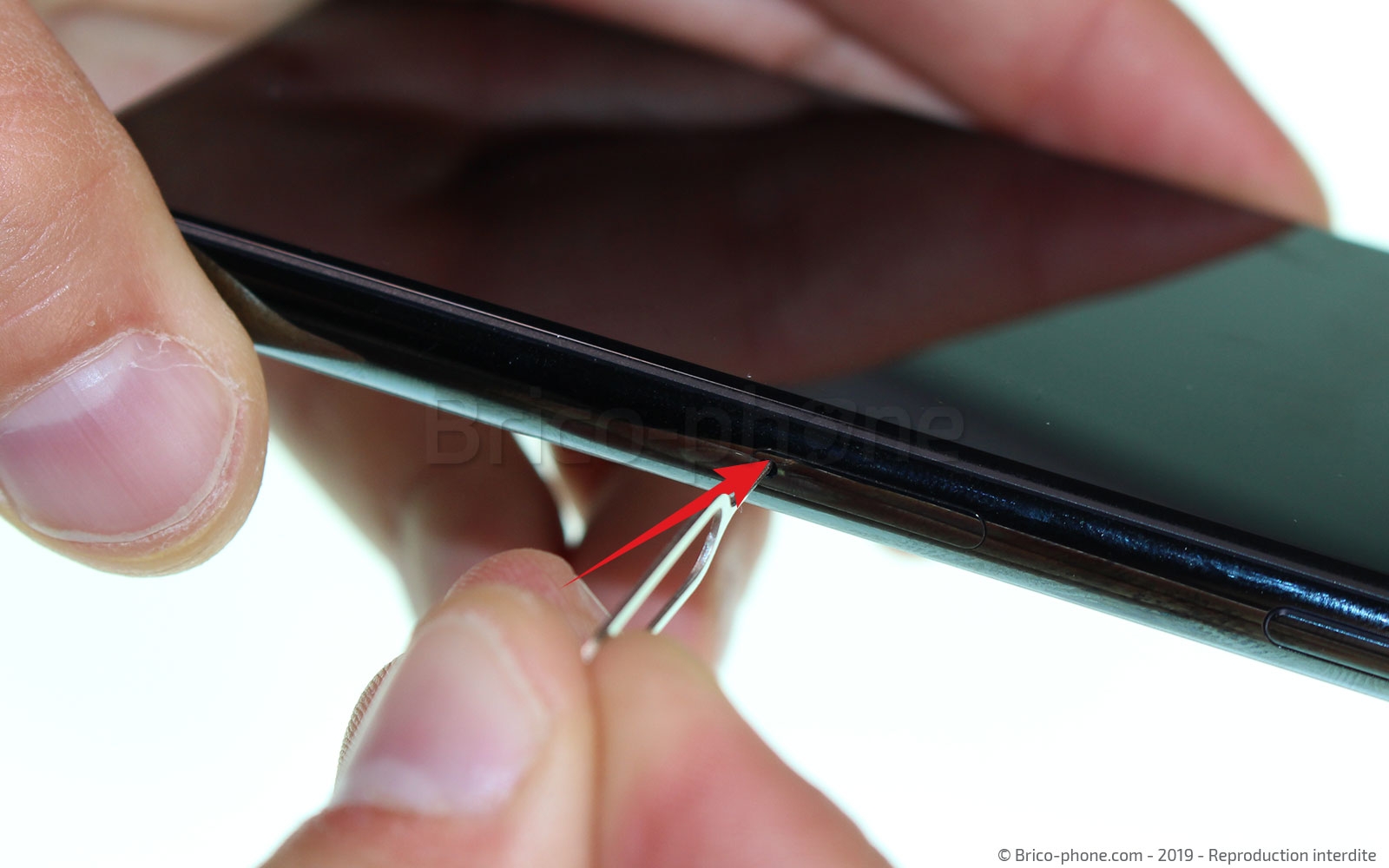

Ensuite, éteignez votre smartphone avant de retirer à l'aide de l'outil d'extraction le tiroir SIM.

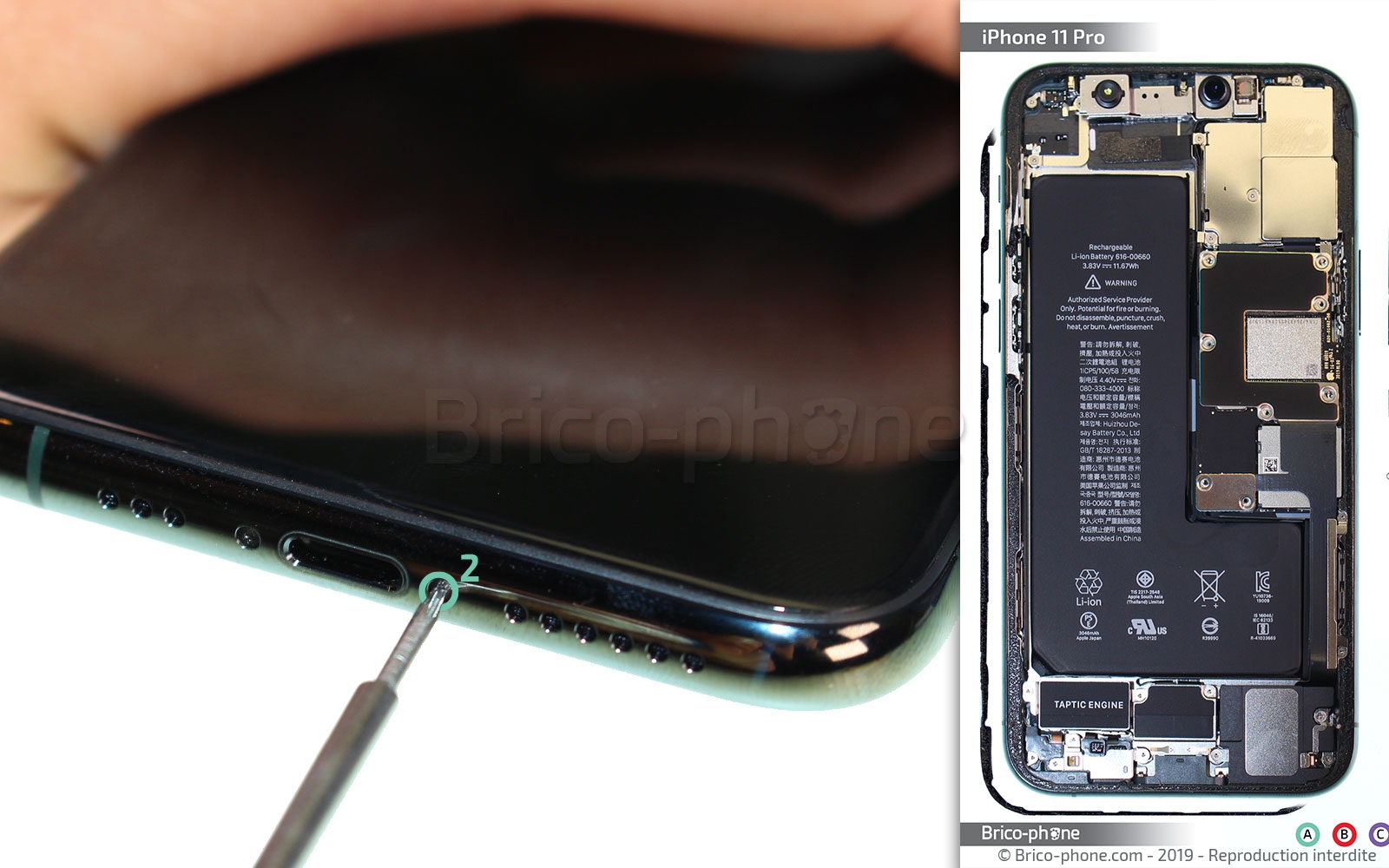

Etape 1 : Sortir les vis pentalobes
Pour cette première étape, munissez-vous du tournevis pentalobe fourni dans le kit d'outils et retirez les deux vis A1 et A2 se trouvant de par et d'autre de la prise lightning de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €

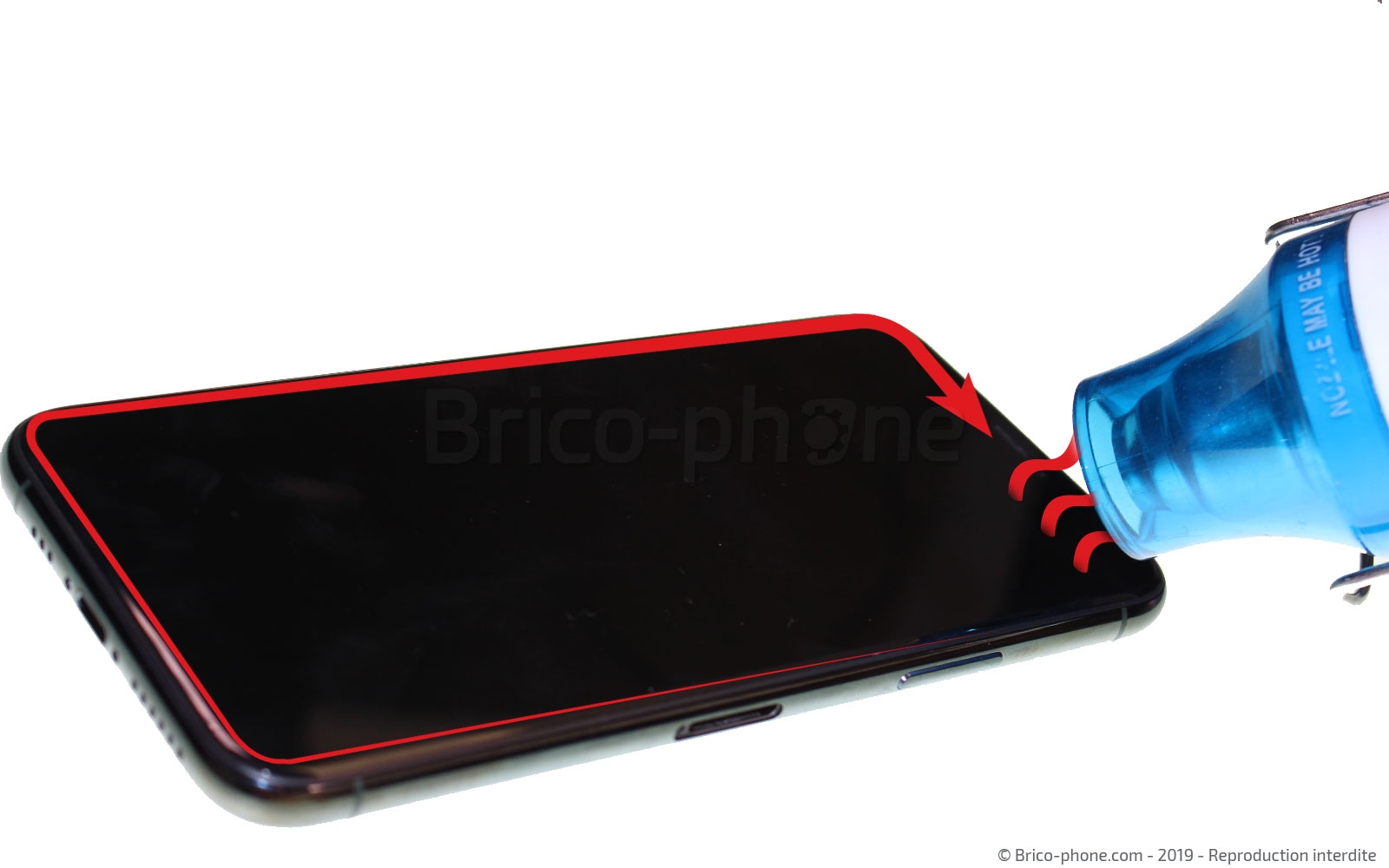

Etape 2 : Chauffer l'écran et créer un espace
Tout autour de la vitre de votre iPhone se trouve un joint d'étanchéité qui permet de maintenir l'écran collé au châssis.
Pour accéder à l'intérieur du smartphone, chauffez l'écran à l'aide d'un décapeur thermique ou de votre sèche-cheveux afin de ramollir le joint et de faciliter l'ouverture.

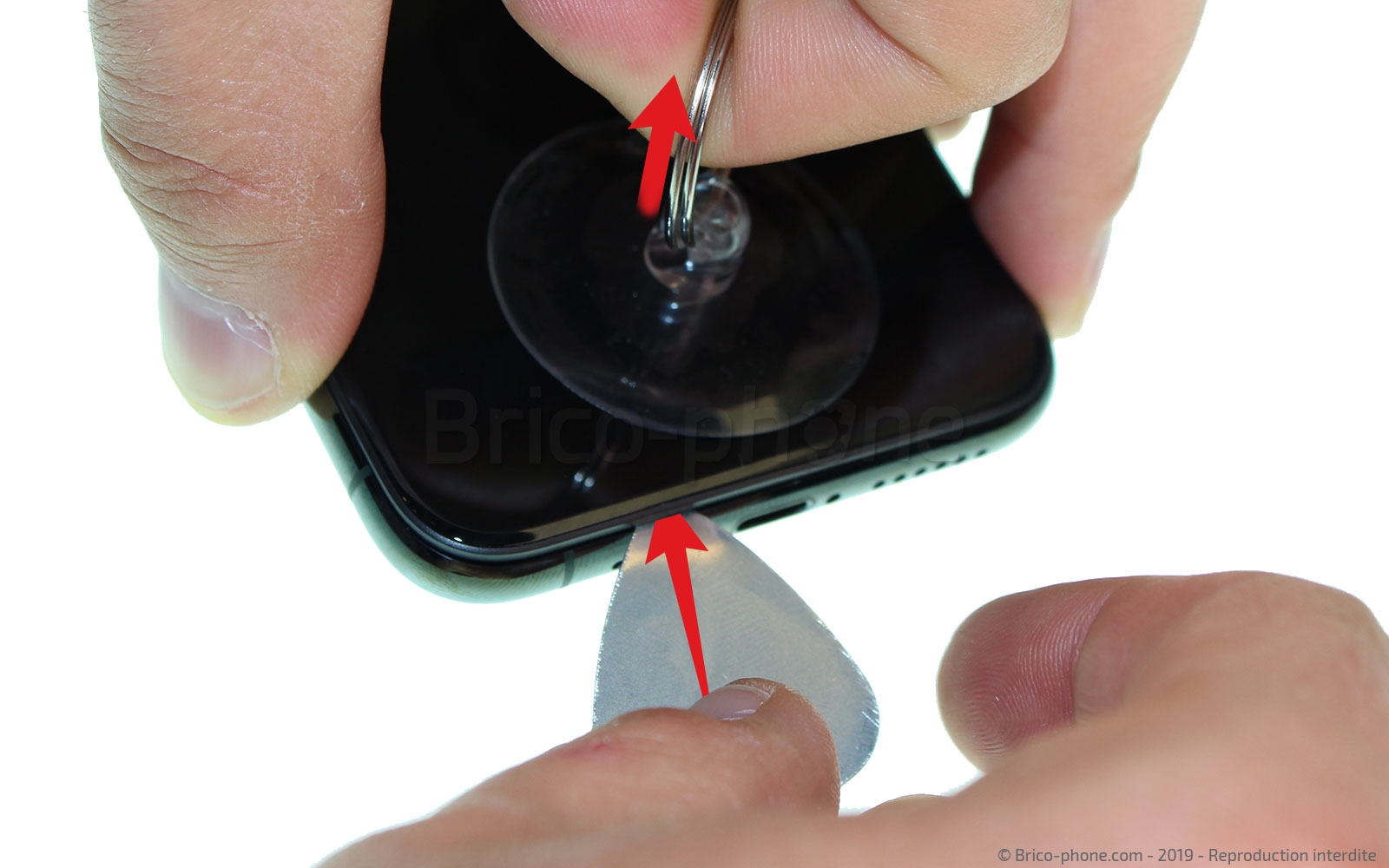

Ensuite, positionnez la ventouse dans l'angle inférieur gauche de votre écran et en tirant fortement, un espace devrait se créer afin d'y insérer le médiator en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 3 : Décoller l'écran

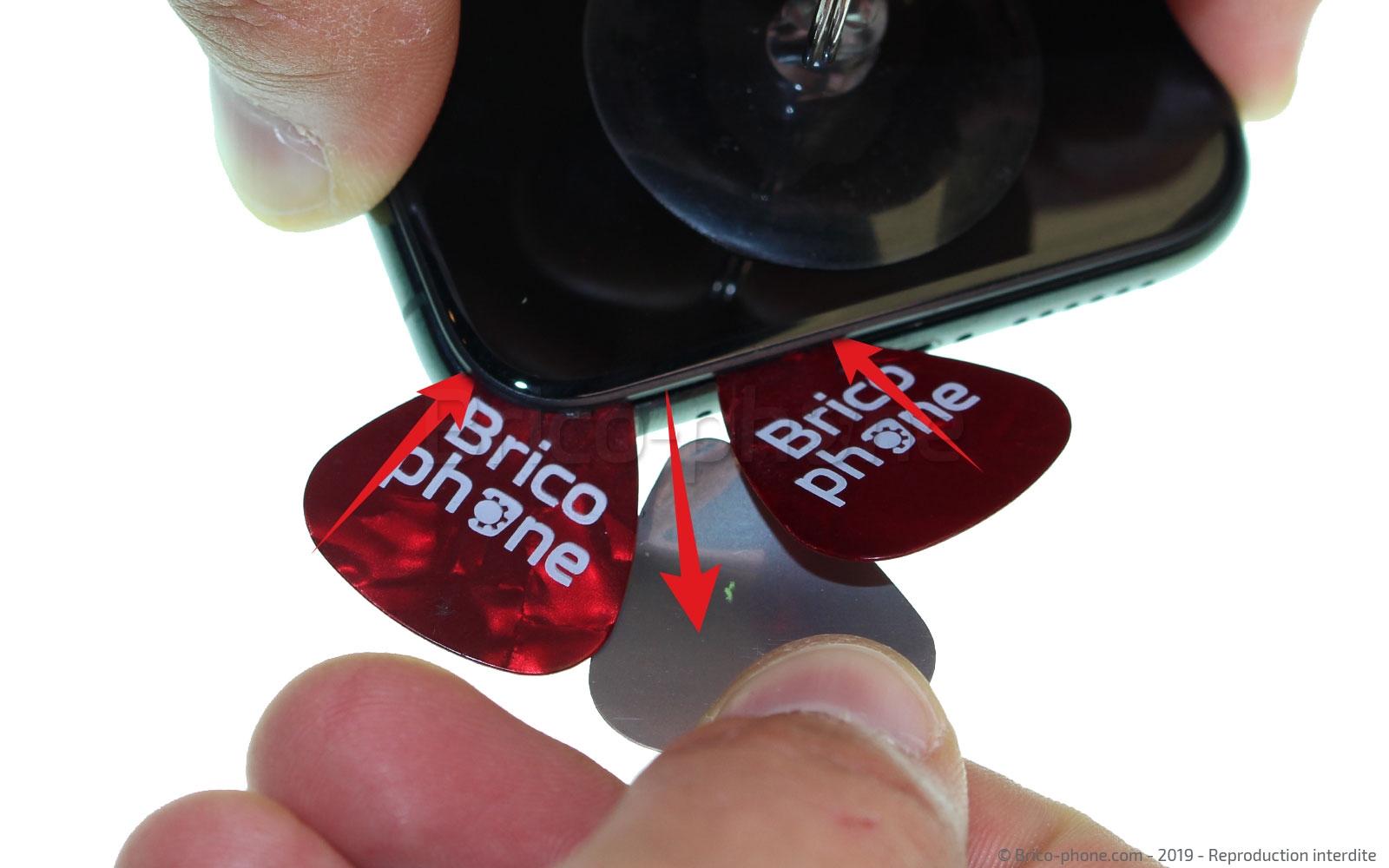

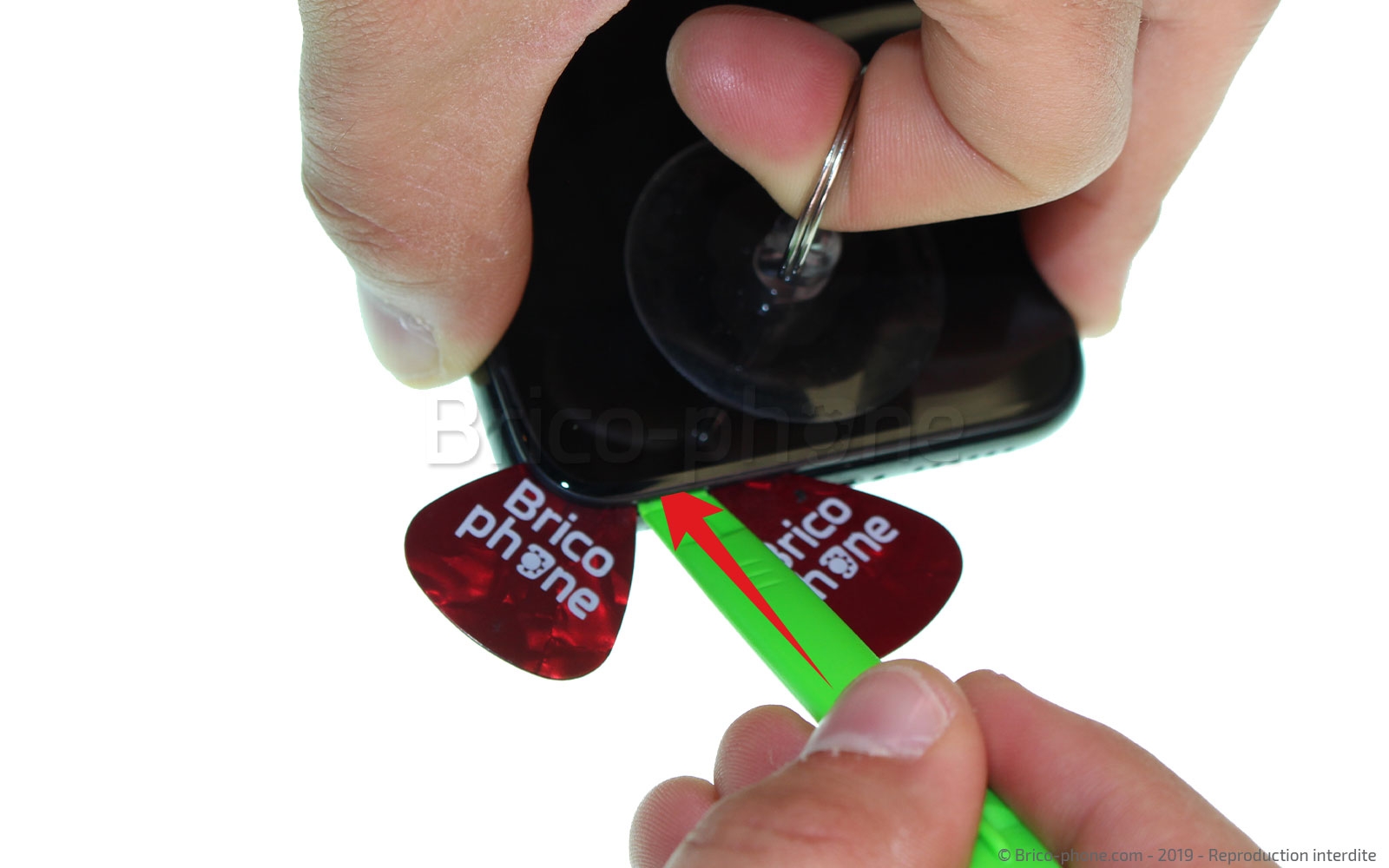

Une fois le médiator en métal positionné, superposez les deux médiators en plastique sur ce dernier afin d'agrandir l'espace.
Ensuite placez le levier vert entre les deux médiators afin de pouvoir retirer ces derniers.

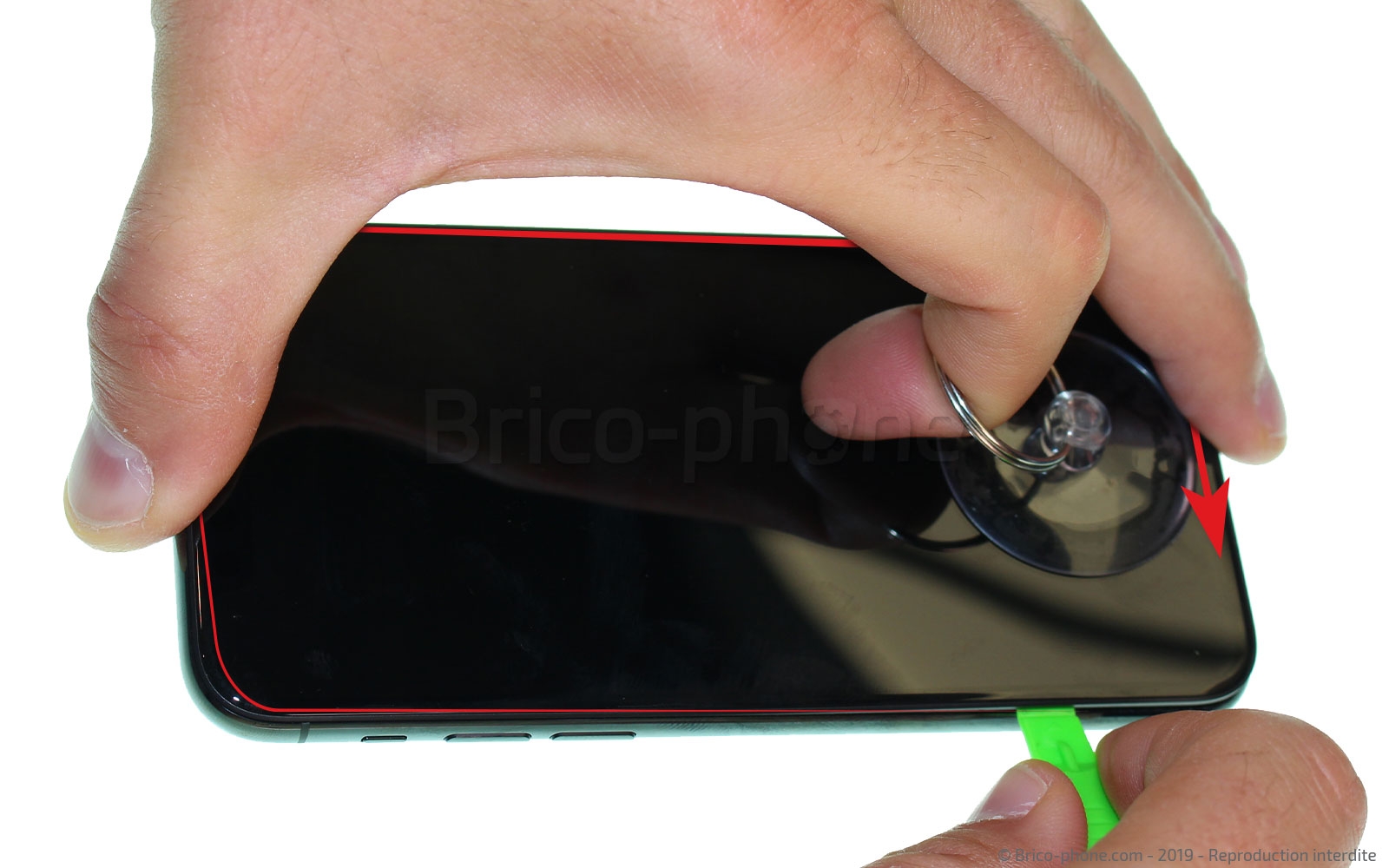

Enfin, faites glisser la spatule tout autour de l'écran pour décoller le joint mais attention à la partie droite du téléphone car vous y trouverez les nappes de l'écran encore reliées à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

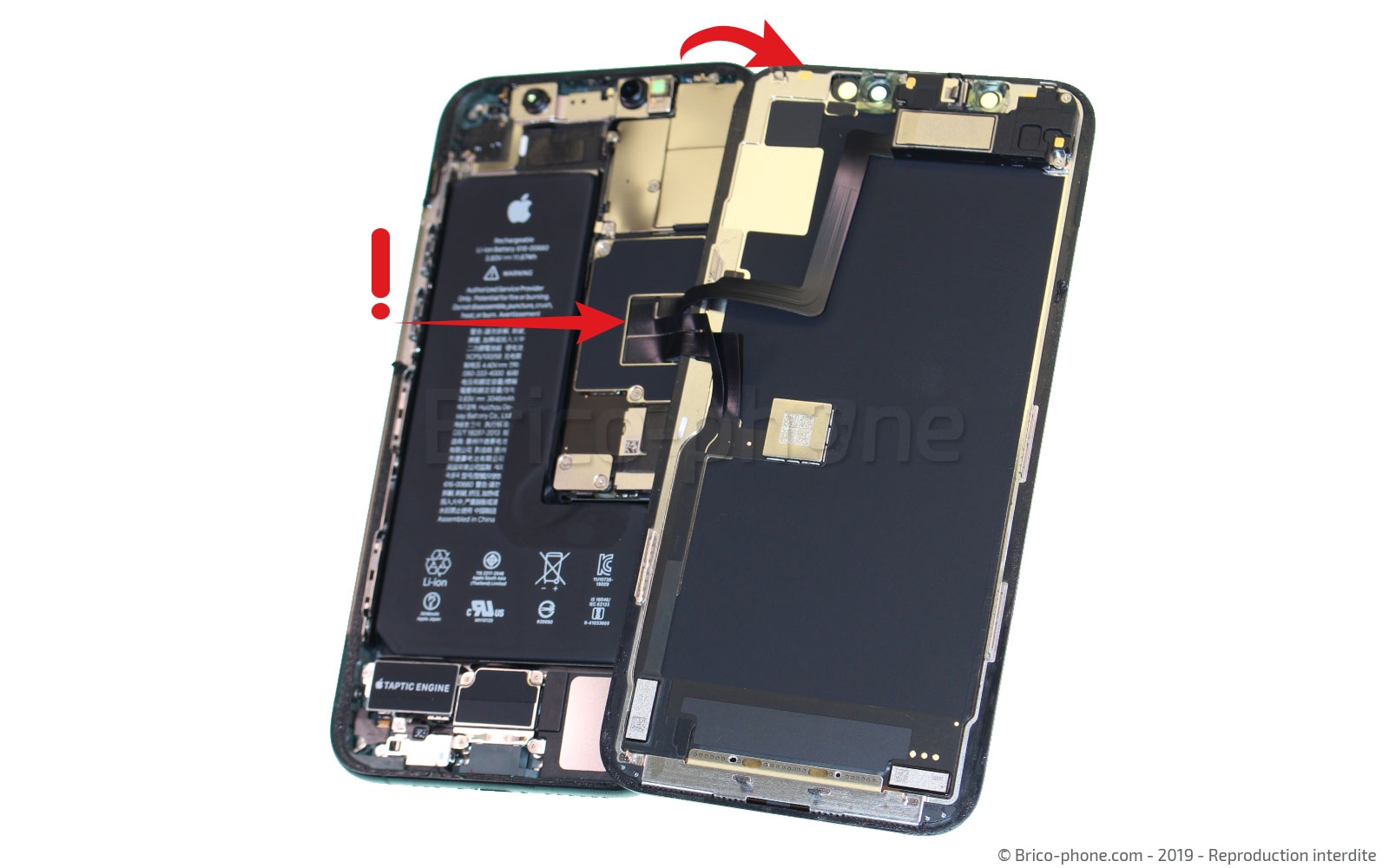

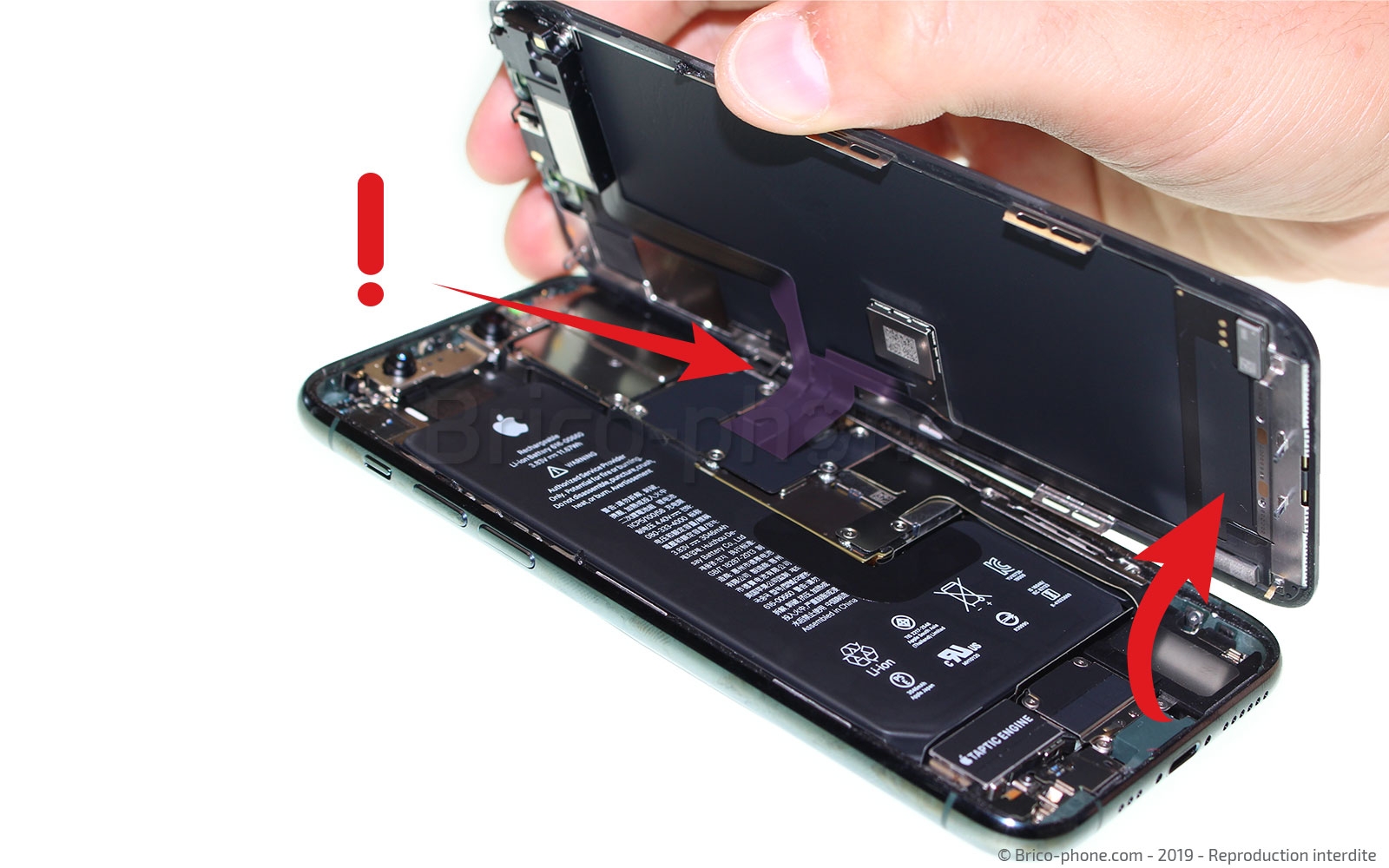

Etape 4 : Ouvrir le téléphone

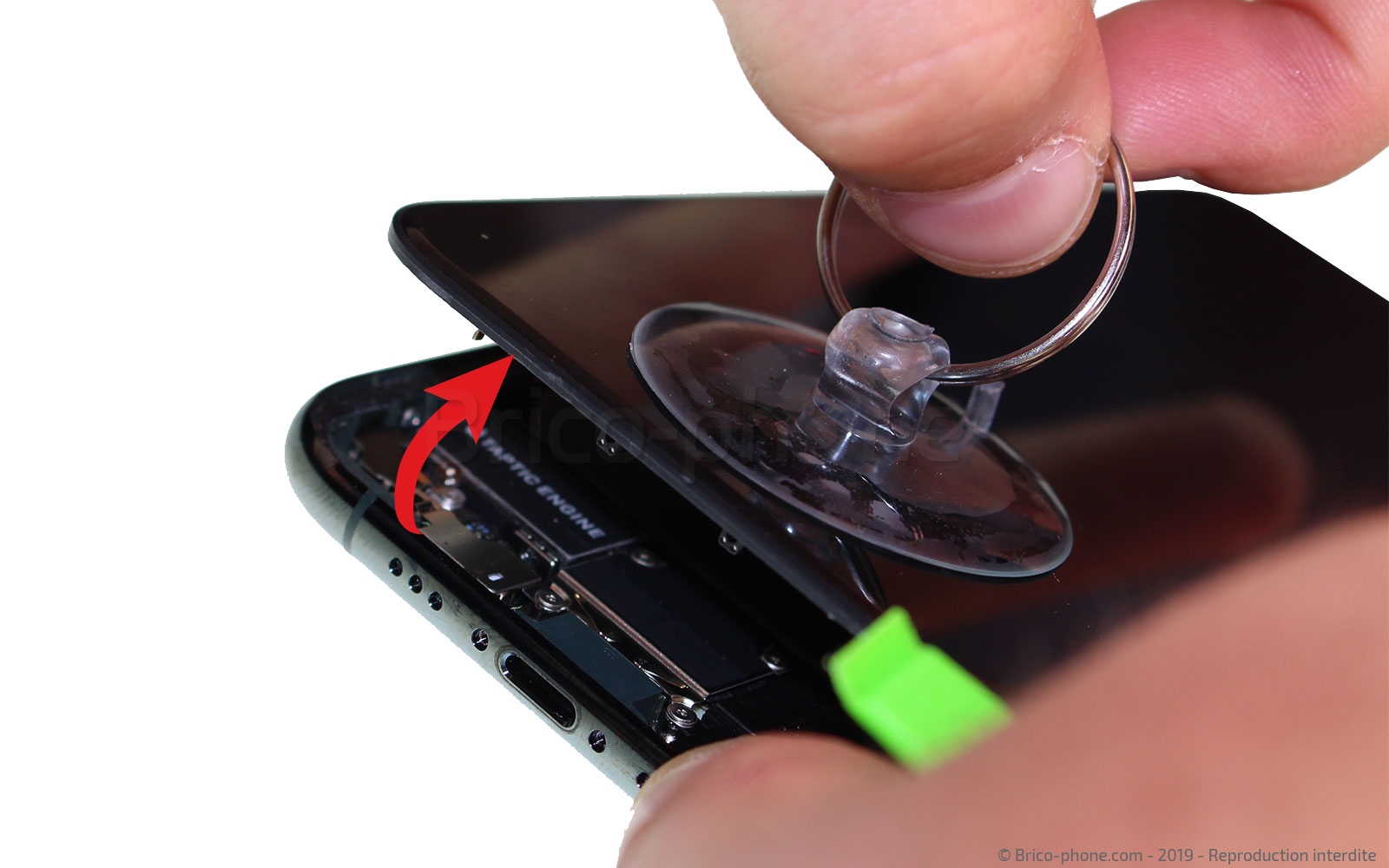

Faites basculer l'écran par la droite pour ne pas endommager les nappes de ce dernier, qui sont assez courtes.
Etape 5 : Déconnecter la batterie

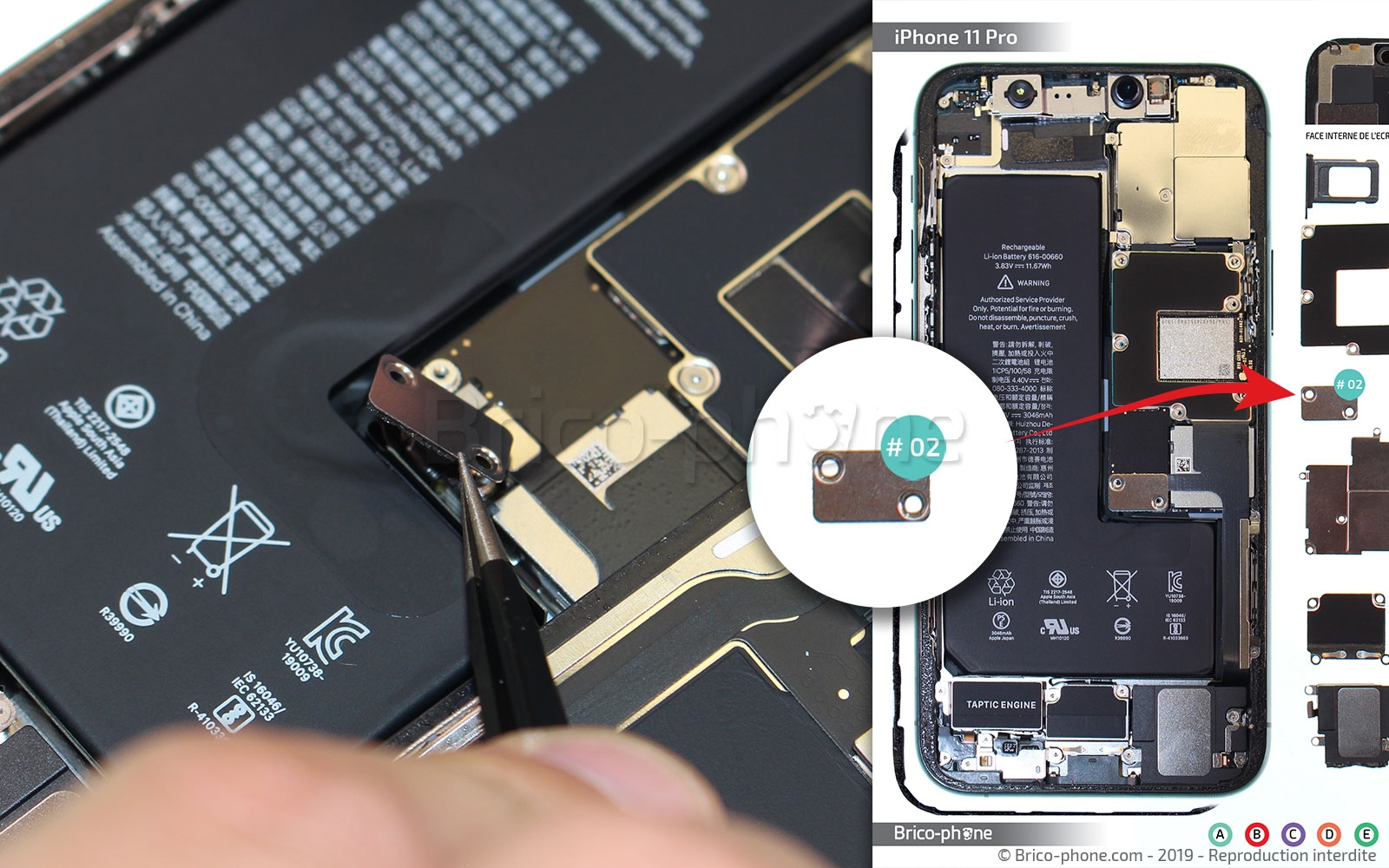

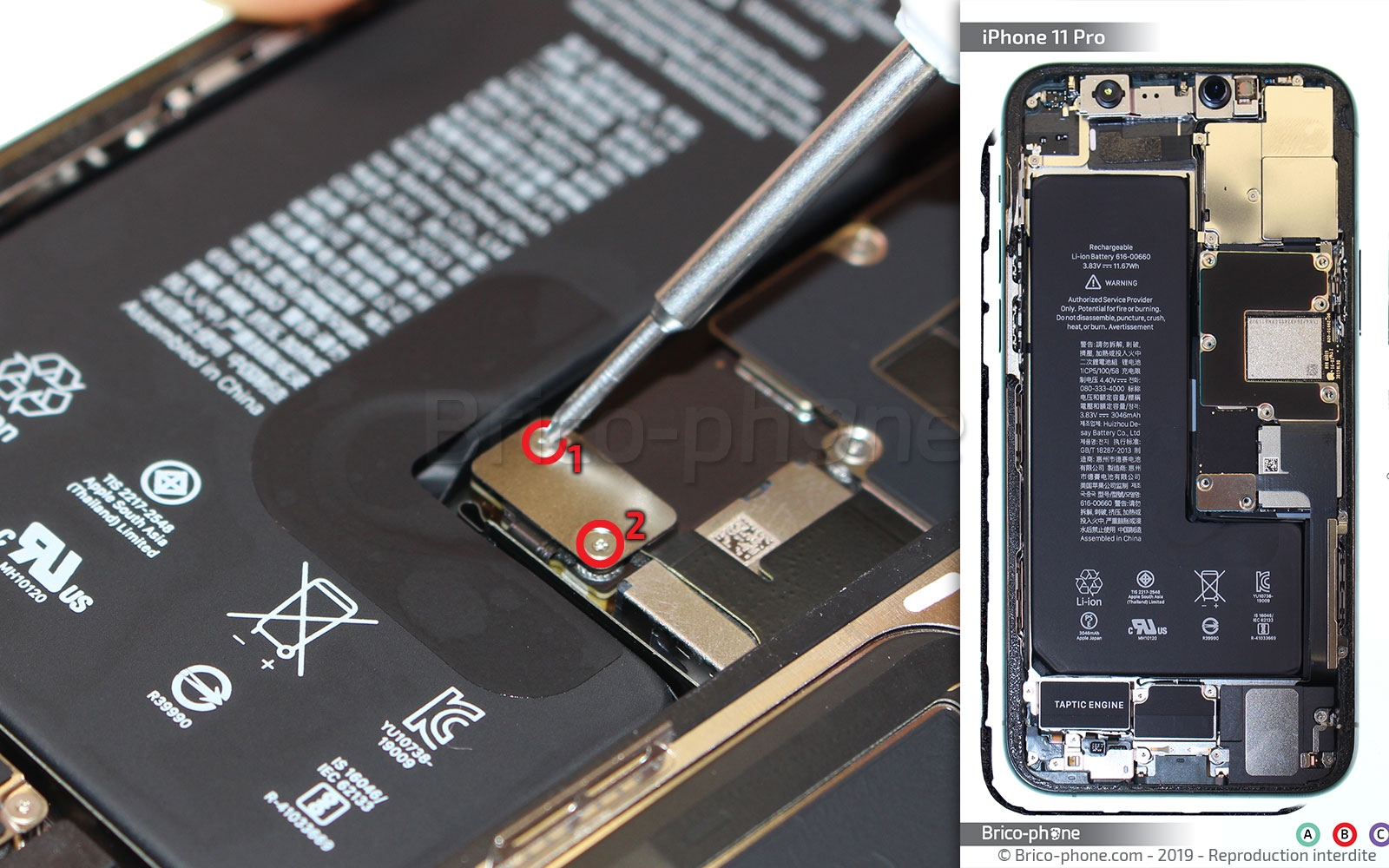

Pour travailler en toute sécurité, nous vous conseillons de déconnecter la batterie. Pour cela, vous aurez besoin du tournevis triwing afin de retirer les vis B1 et B2 de la plaquette de protection (#02).

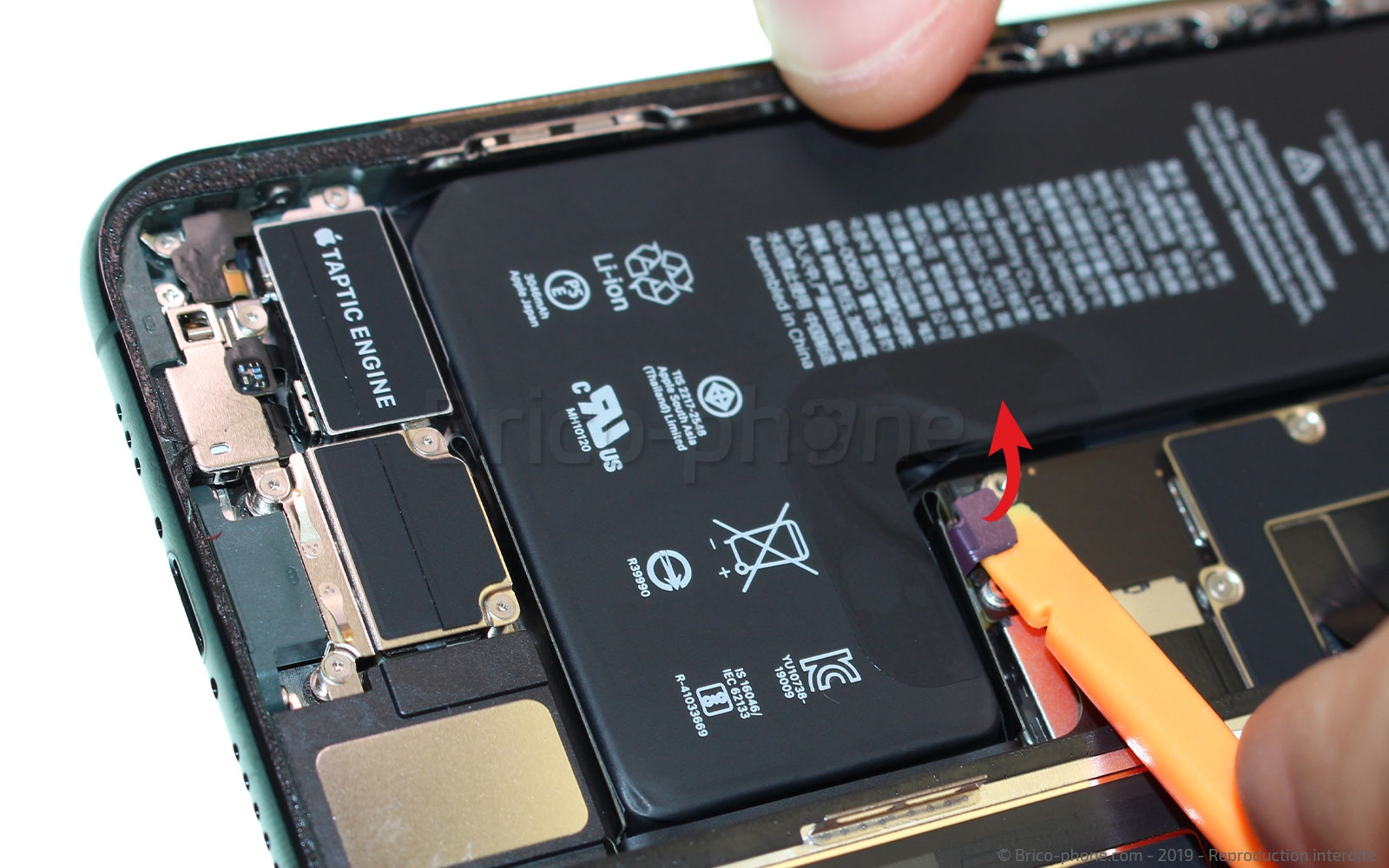

Ensuite avec le levier en nylon, il vous suffira de soulever la connectique de la batterie pour la débrancher.
Outils du kit utilisés
Outils du kit utilisés

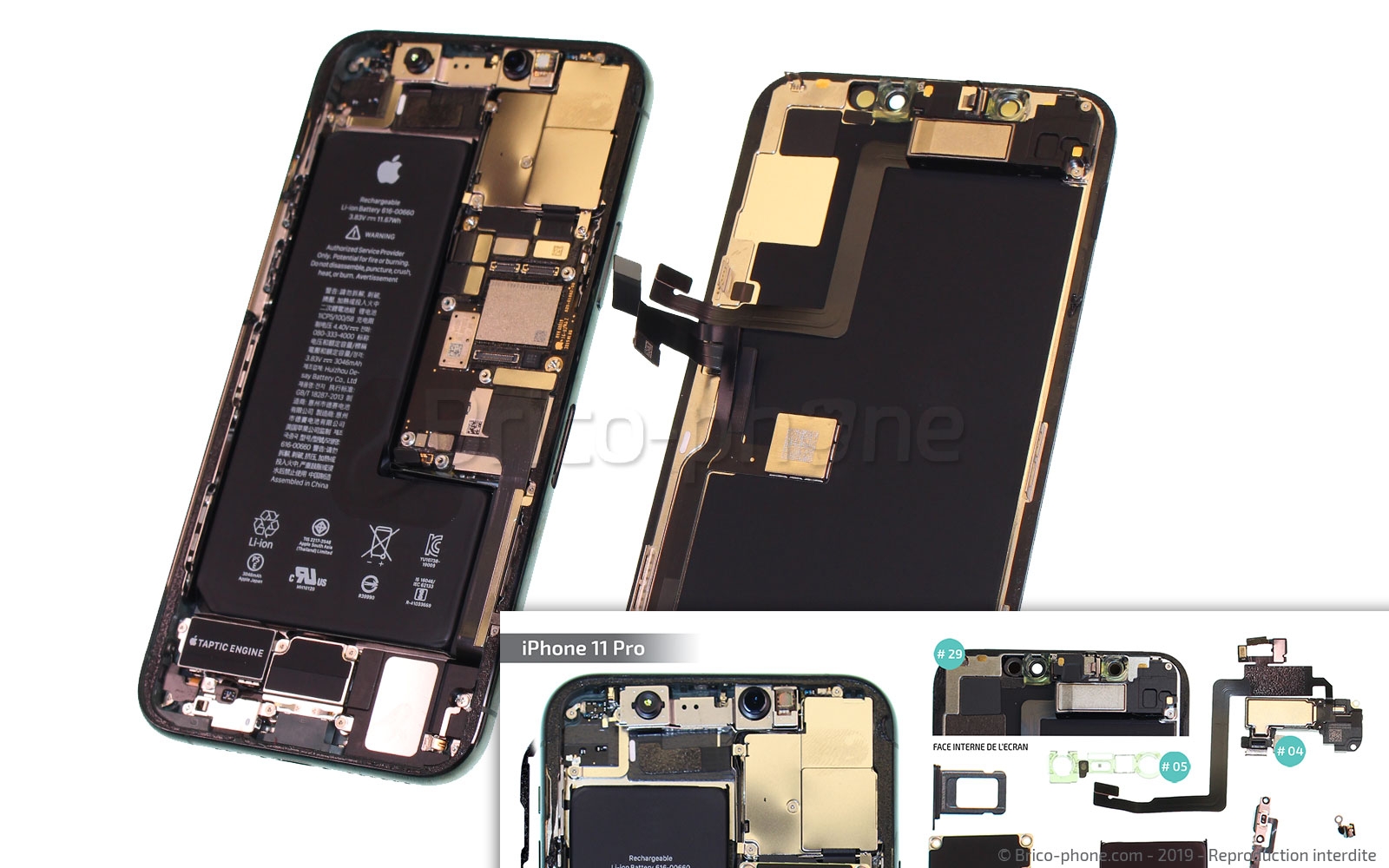

Etape 6 : Libérer l'écran

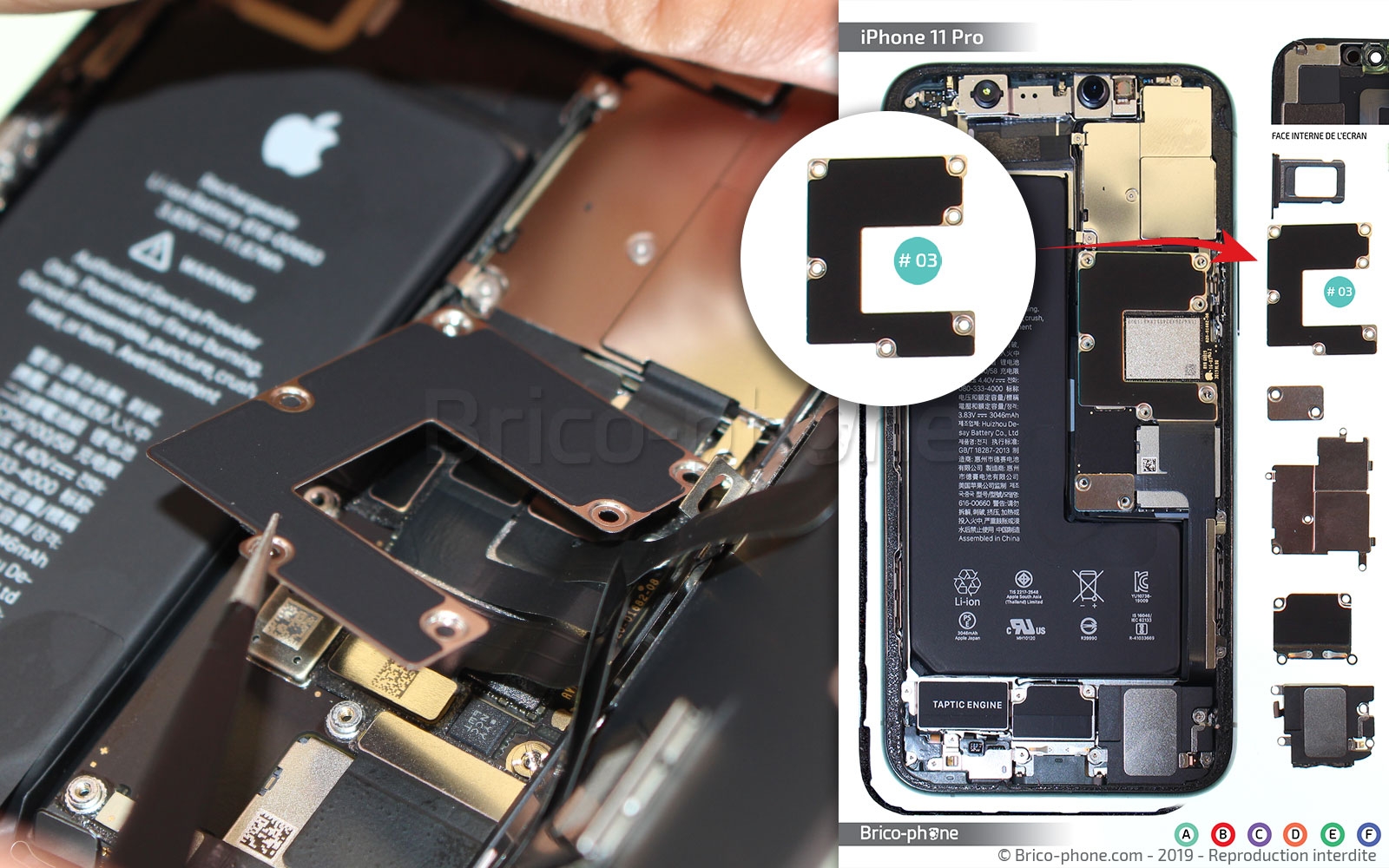

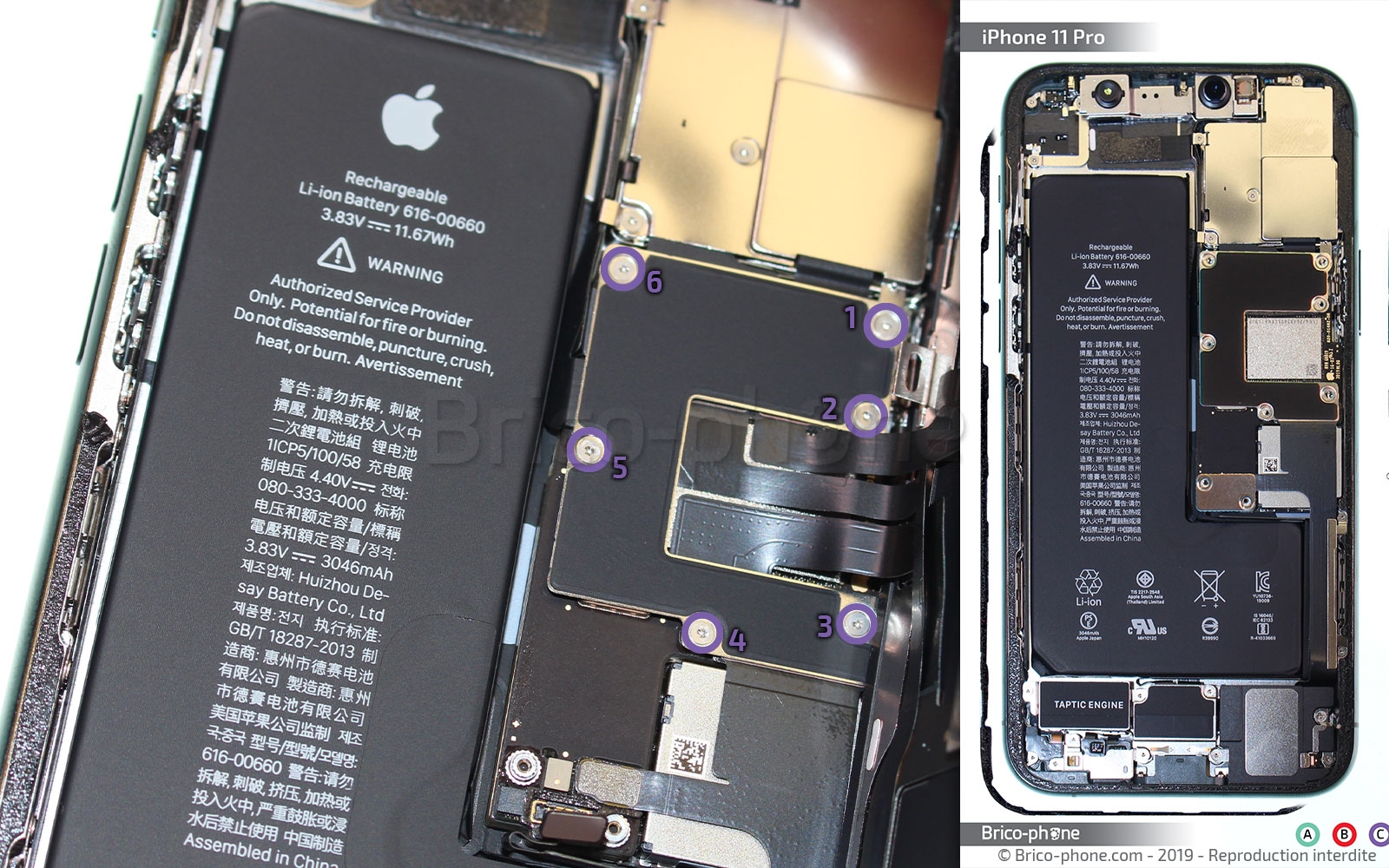

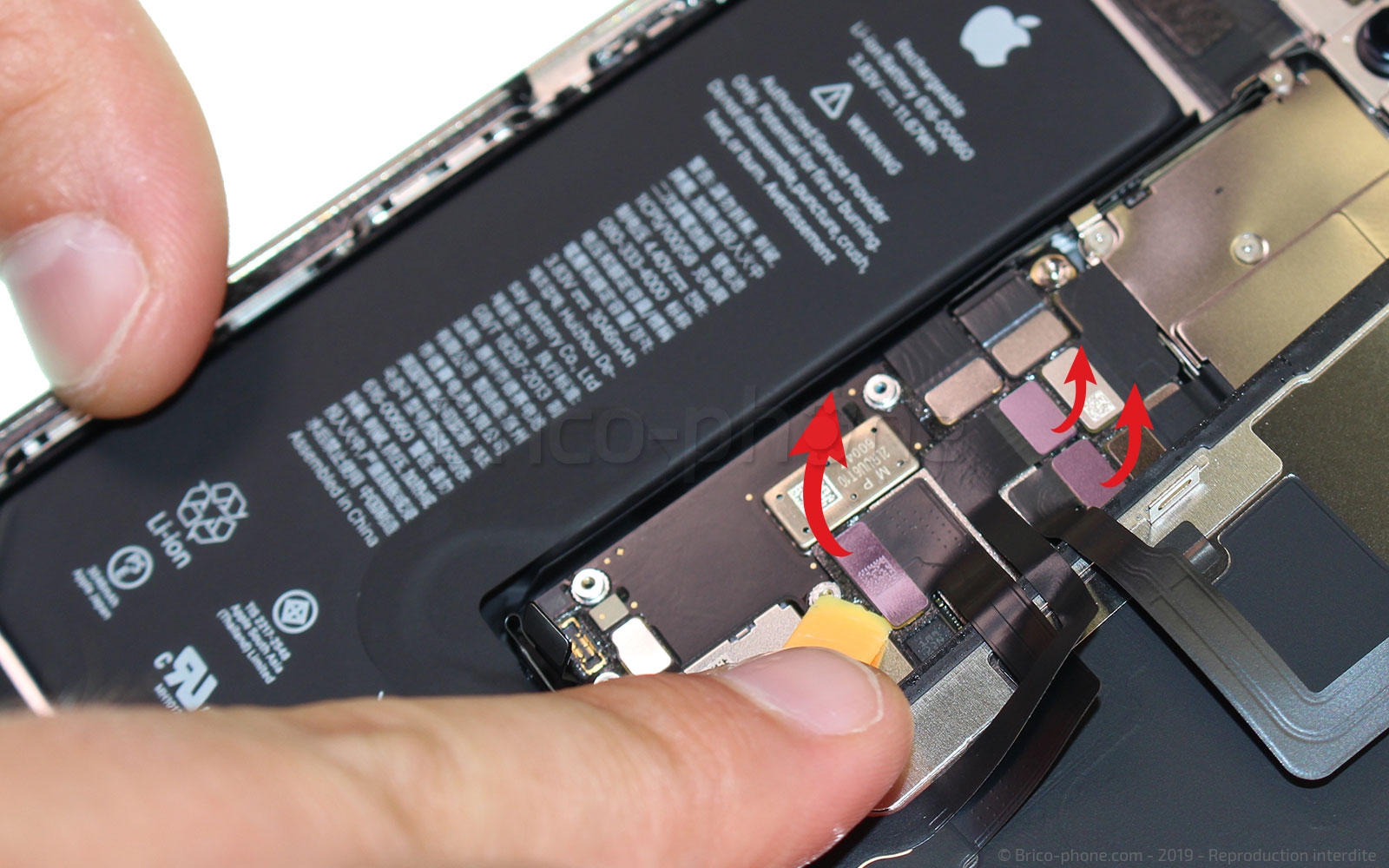

Pour plus de faciliter ors de vos futures manipulations, nous vous conseillons de dévisser les 6 vis triwing de la plaquette #03. Ensuite, il ne vous reste plus qu'à déconnecter les 3 nappes de l'écran encore reliées à la carte mère.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 7 : Retirer la plaquette des nappes du connecteur de charge

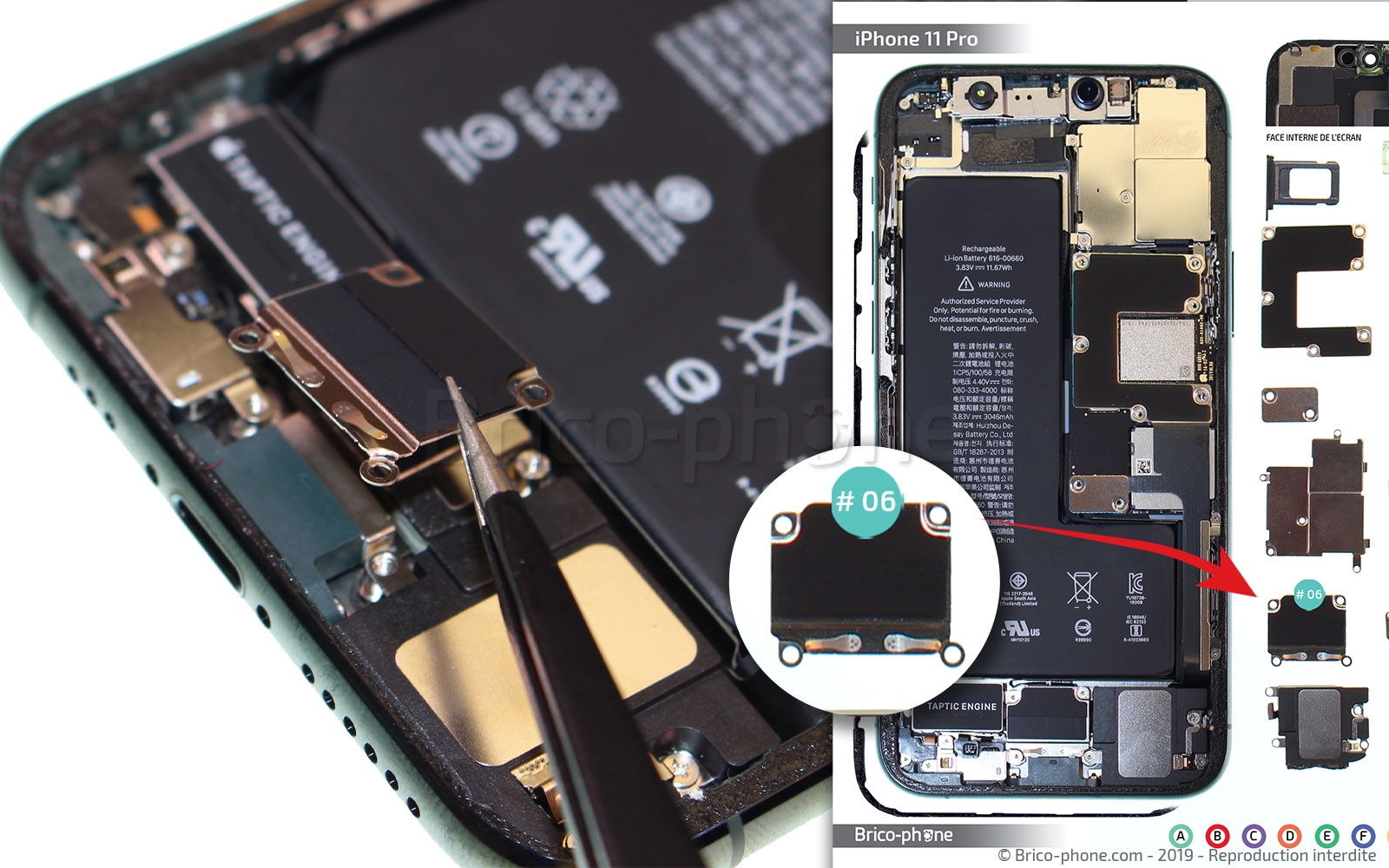

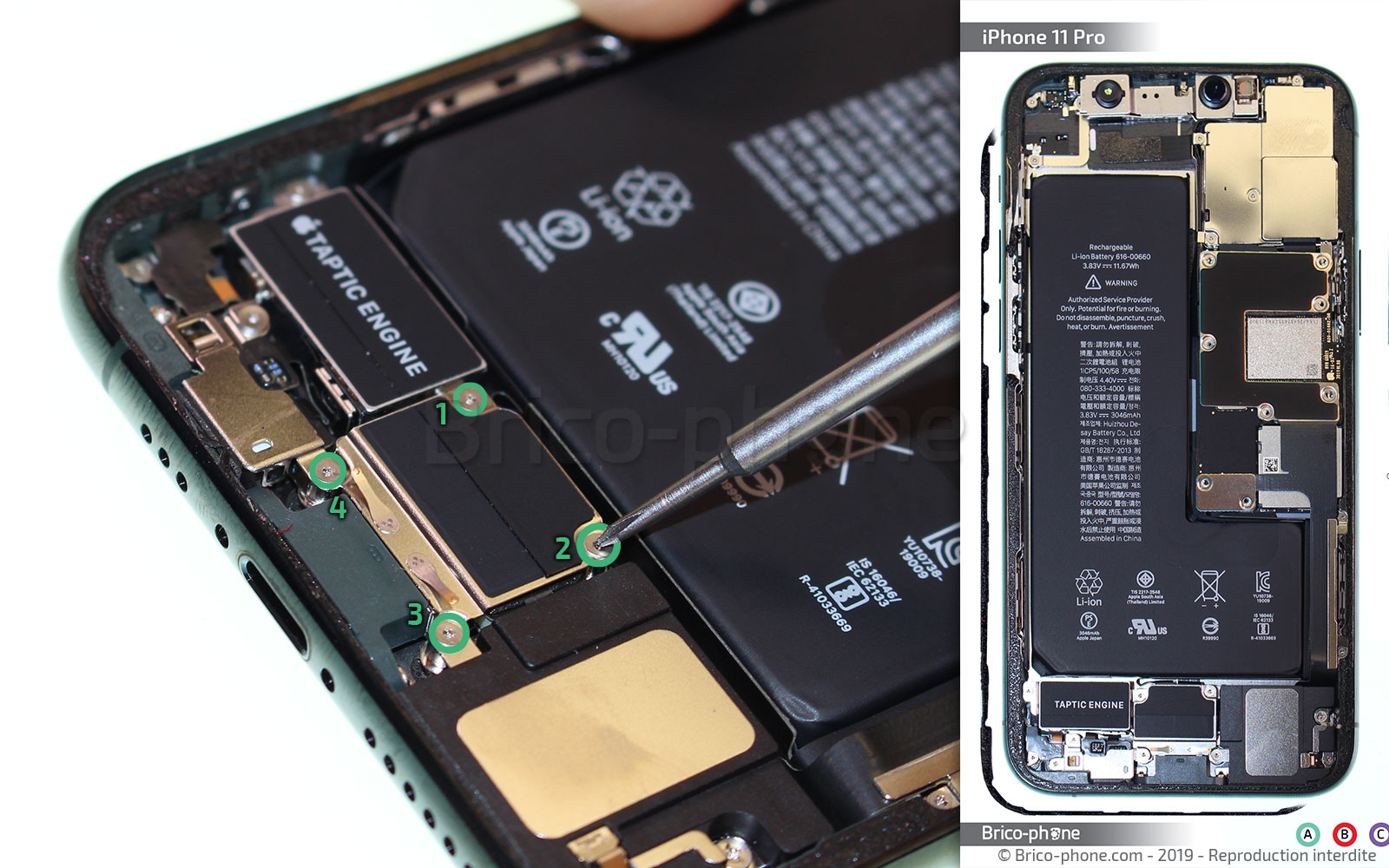

Munissez-vous du tournevis triwing pour extraire les 4 vis de la plaquette de protection des nappes inférieures.
Outils du kit utilisés
Outils du kit utilisés

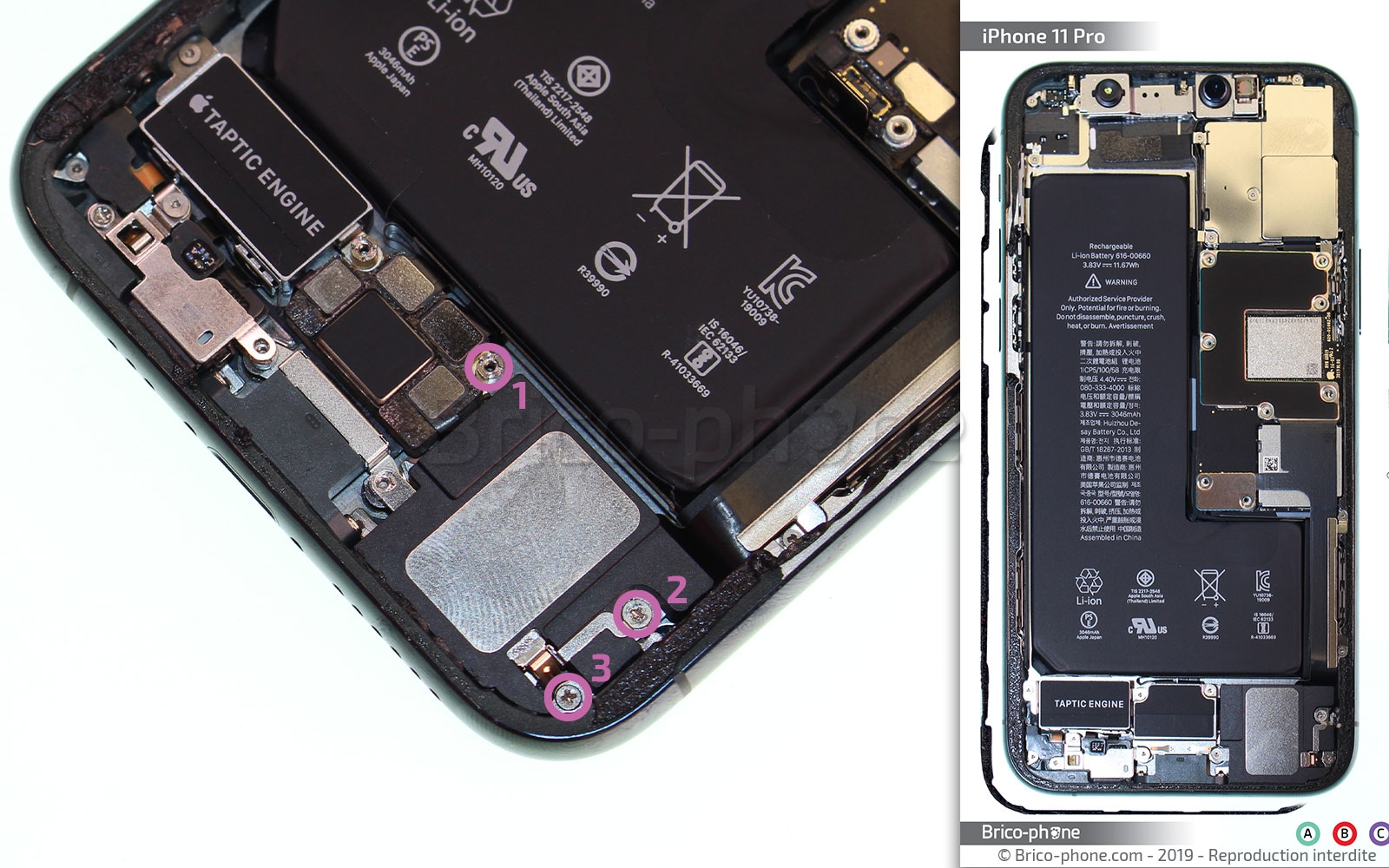

Etape 8 : Dévisser le bloc haut-parleur
Trois vis retiennent le haut-parleur externe.

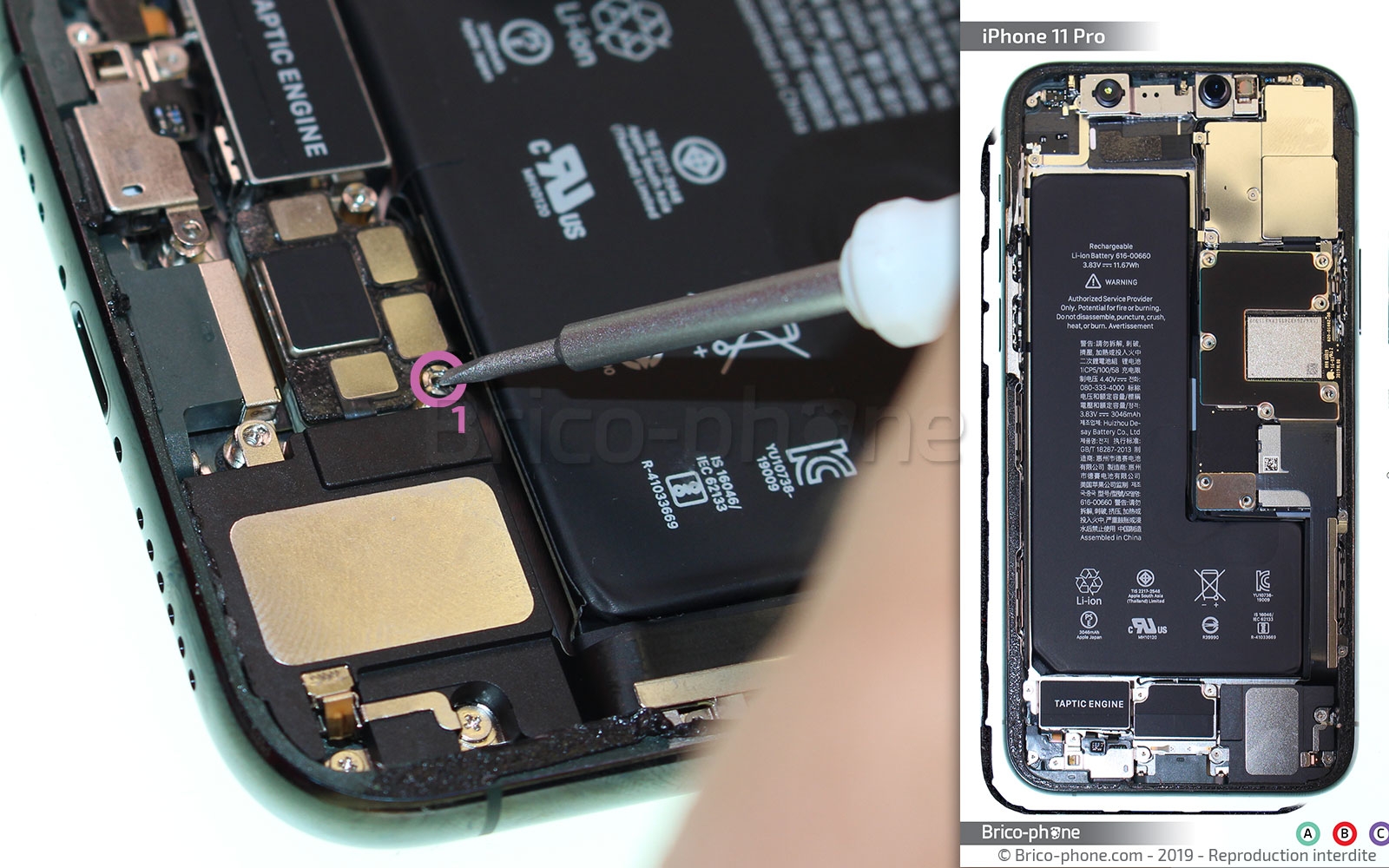

A l'aide du tournevis plat, retirez la vis plate H1 se trouvant à gauche du composant.

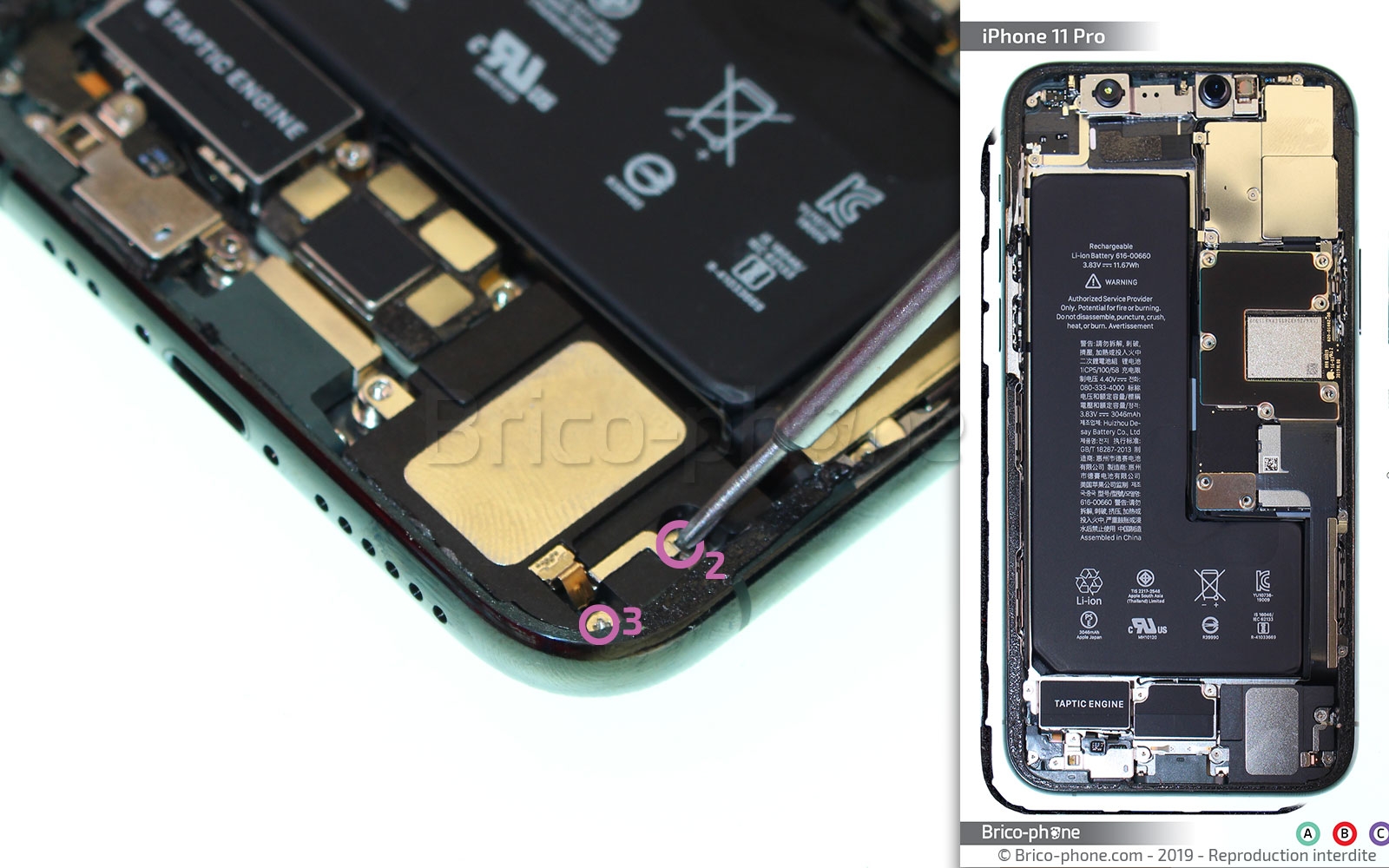

Dévissez ensuite les deux vis H2 et H3 à l'aide du tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel Plat 2.0
7,74 €
Tournevis Professionnel cruciforme 1.5
9,90 €
Conseils pour le remontage
Reprenez les étapes précédentes dans l'ordre inverse afin de remonter votre iPhone.

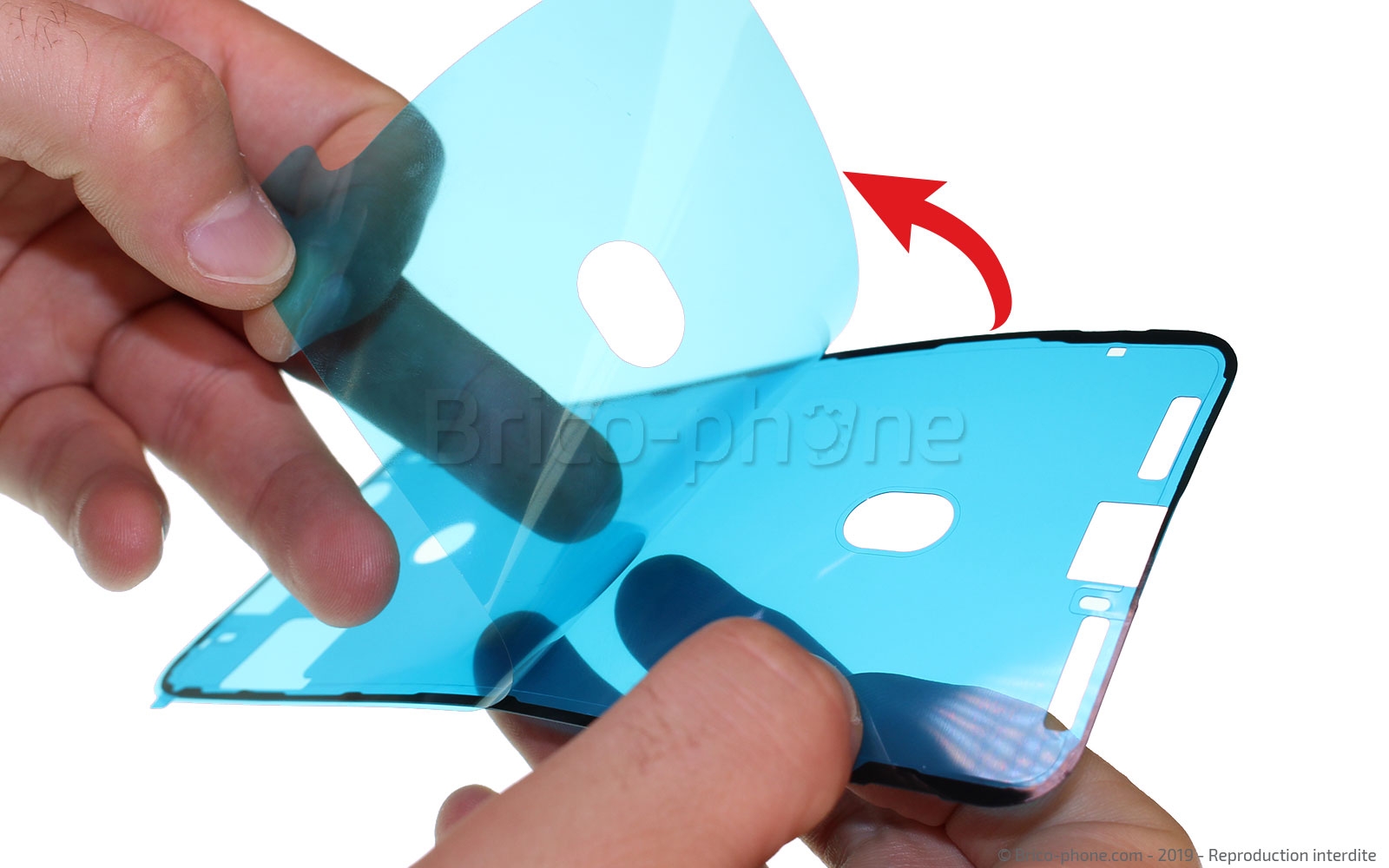

Comme pour toute ouverture, nous vous conseillons de changer le joint d'étanchéité de votre appareil. Pour cela, retirez le premier adhésif bleu et déposez le joint sur le châssis.
Les protections bleues servent de repère pour placer correctement le joint.

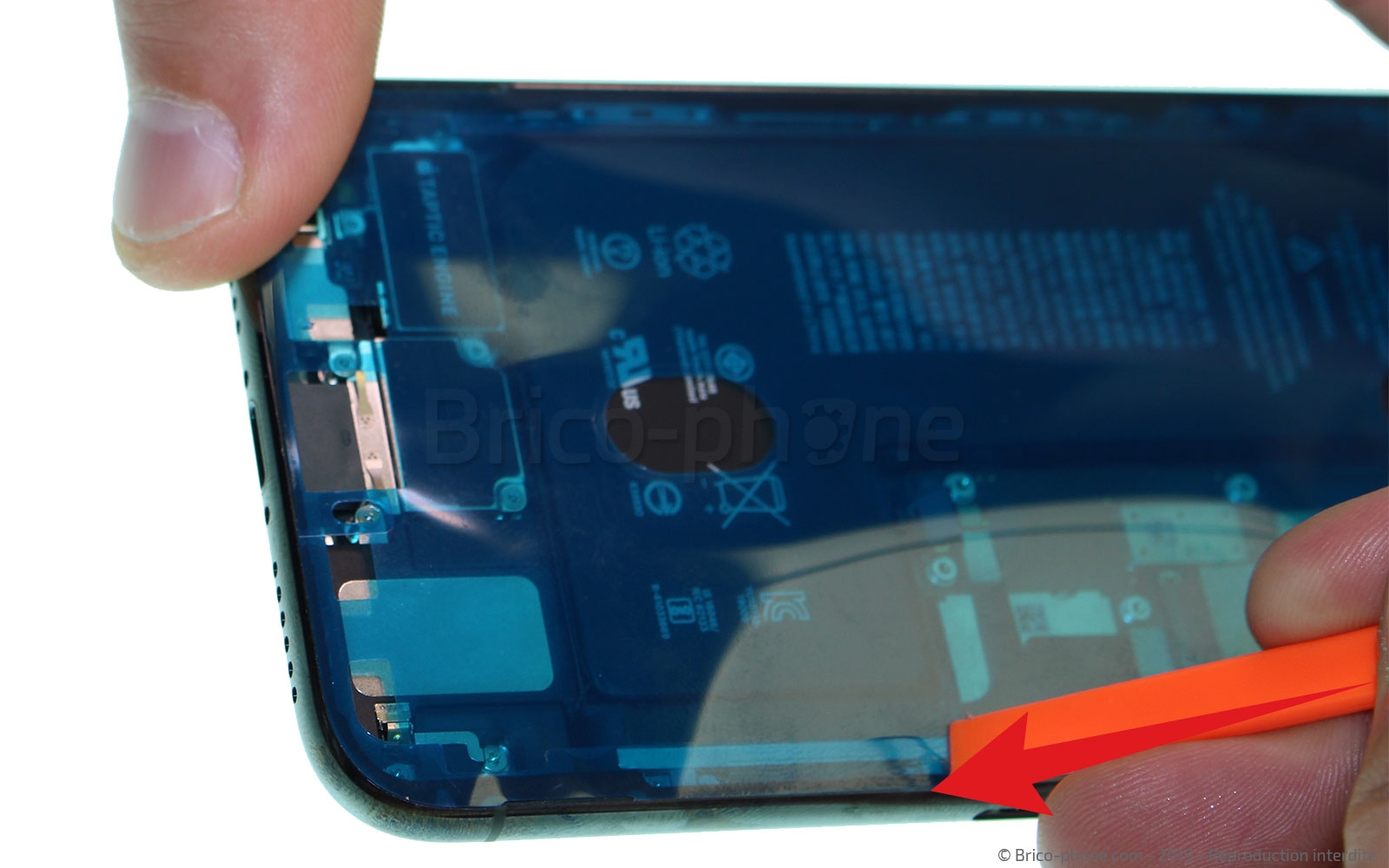

A l'aide d'un tournevis plat ou du levier en nylon, appuyez sur le joint en effectuant tout le tour du mobile afin que ce dernier adhère au châssis.

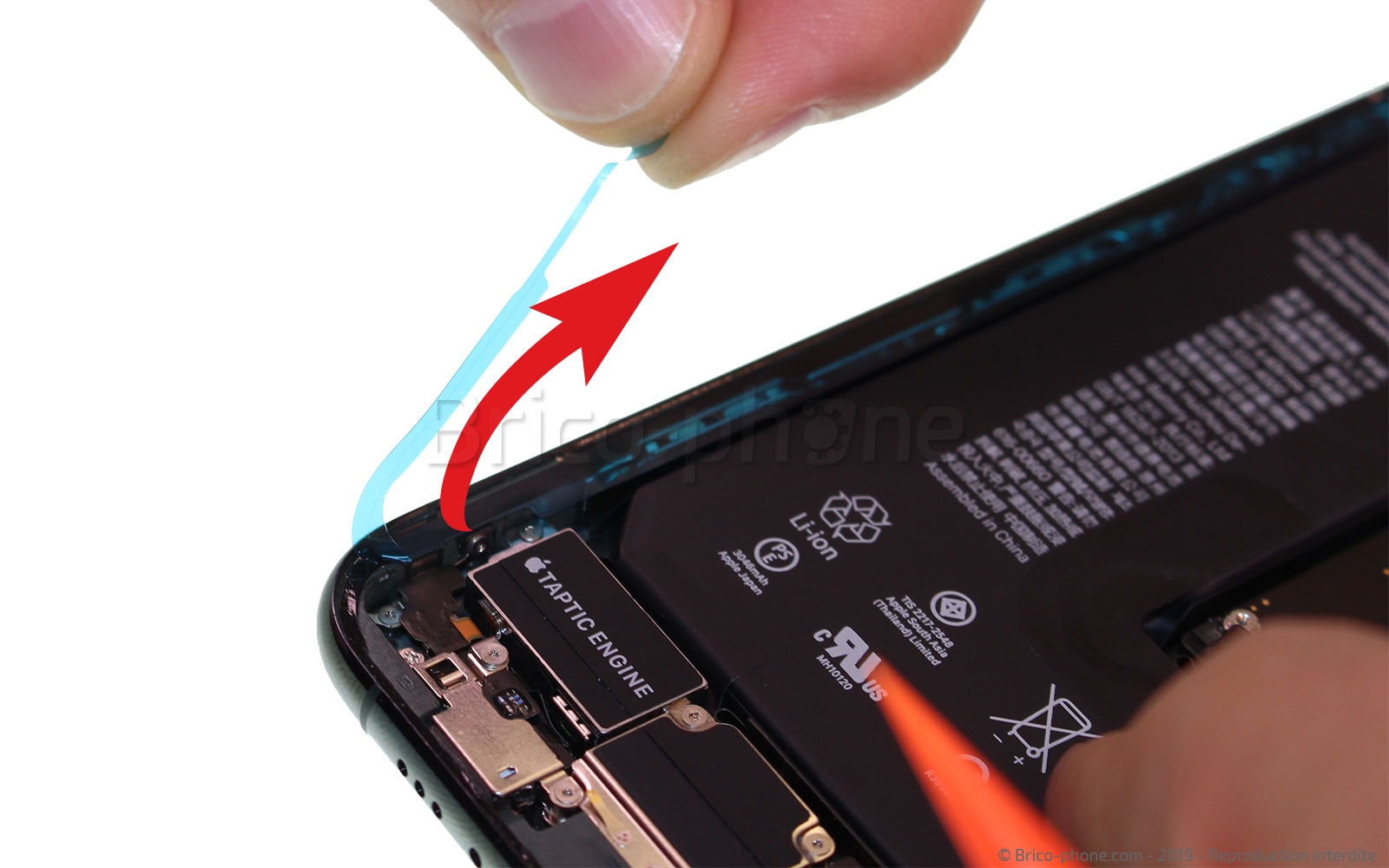

Il ne vous reste plus qu'à enlever les derniers films bleus.
Outils du kit utilisés
Outils du kit utilisés
