Changement de caméra arrière sur iPhone 6

Temps estimé : 30 min
Difficulté : 3/5
iPhone 6 | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la caméra arrière sur votre iPhone 6.

Diagnostic

› La caméra arrière de votre iPhone 6 ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra arrière pour iPhone 6
17,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

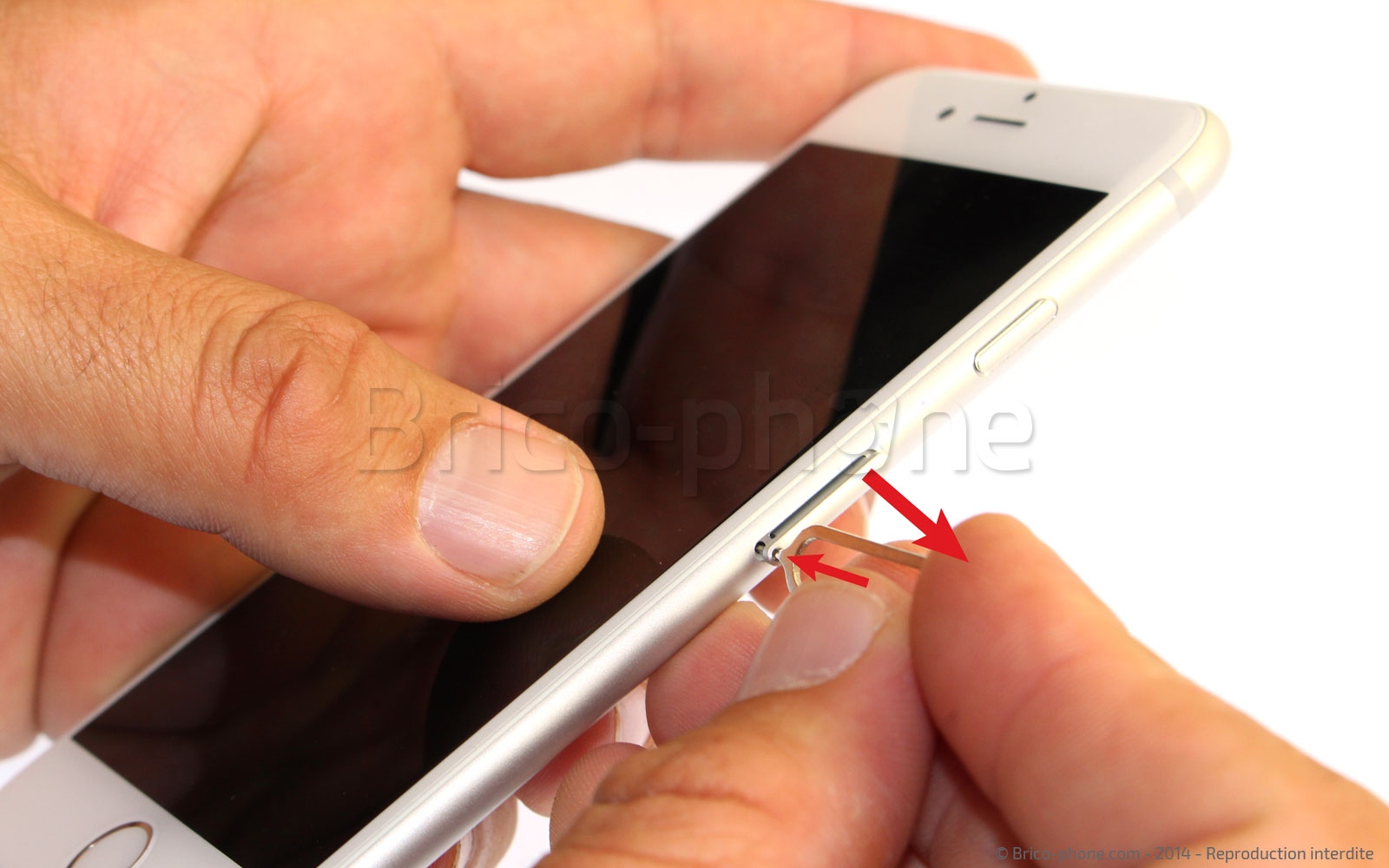

Commencer par éteindre votre iPhone puis retirer la carte SIM
Utilisez l'outil d'ouverture rack SIM pour ejecter le tiroir SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer les vis du bas

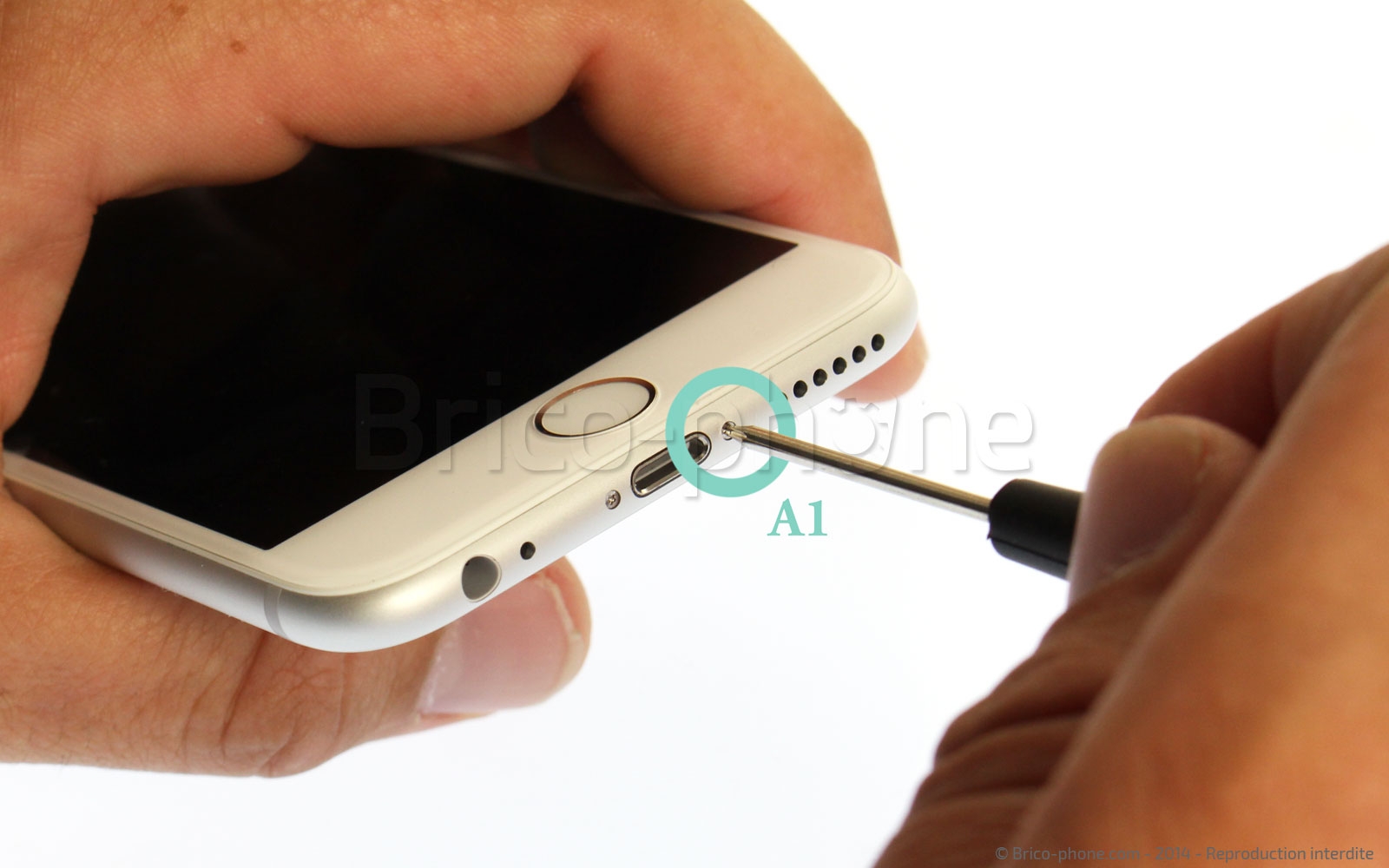

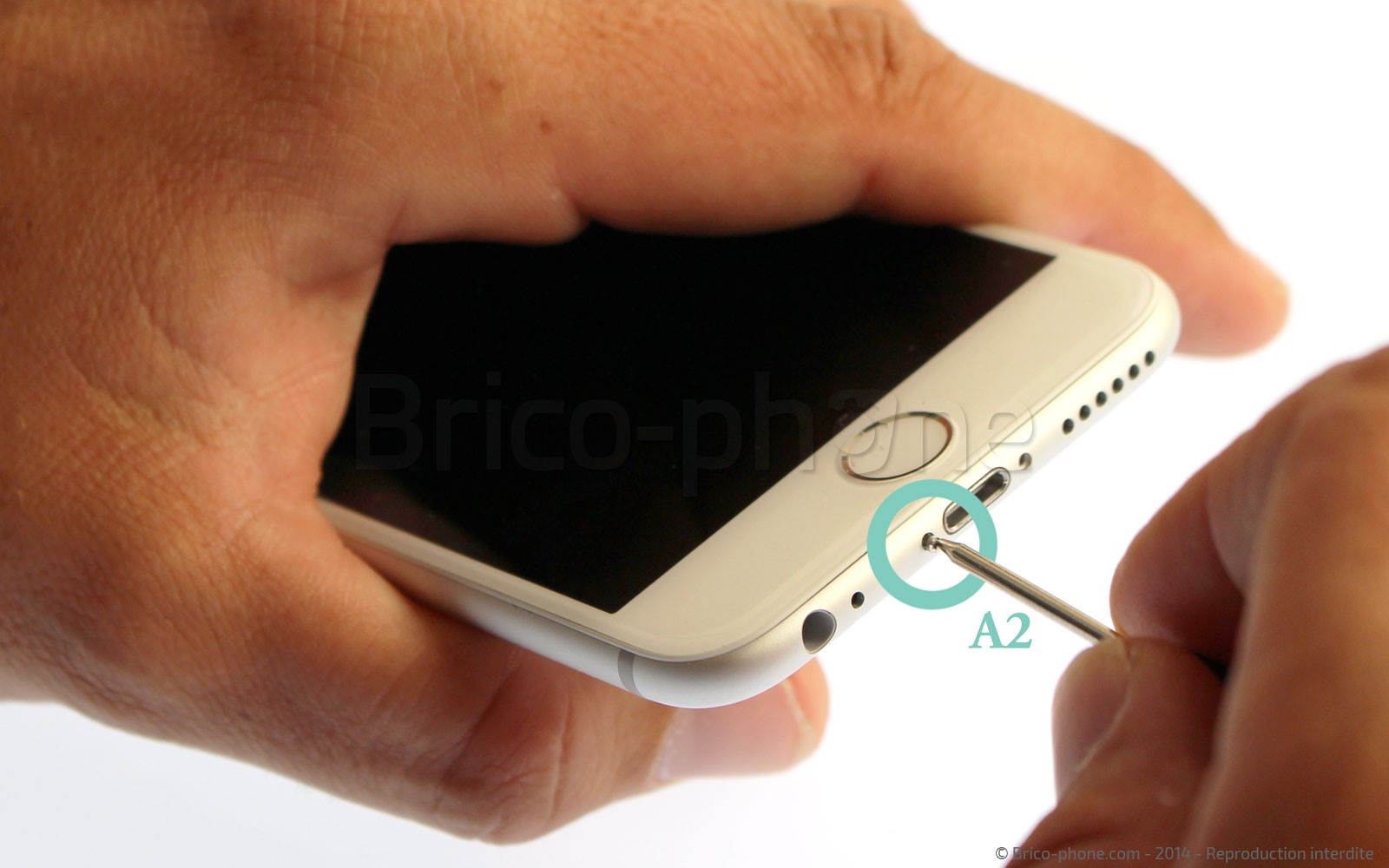

Utiliser le tournevis pentalobe pour retirer les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €
Etape 2 : Déclipser le bas de l'écran

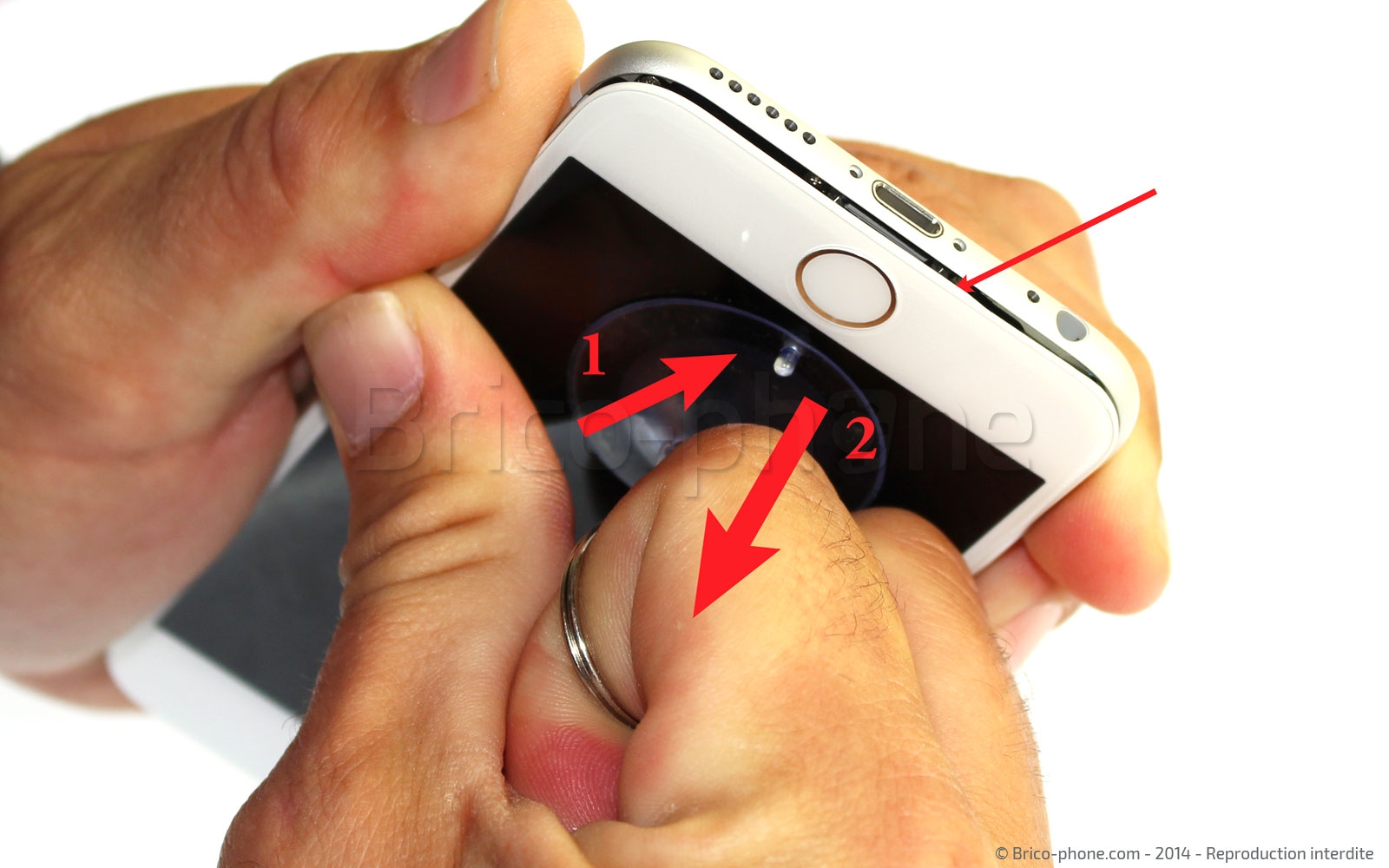

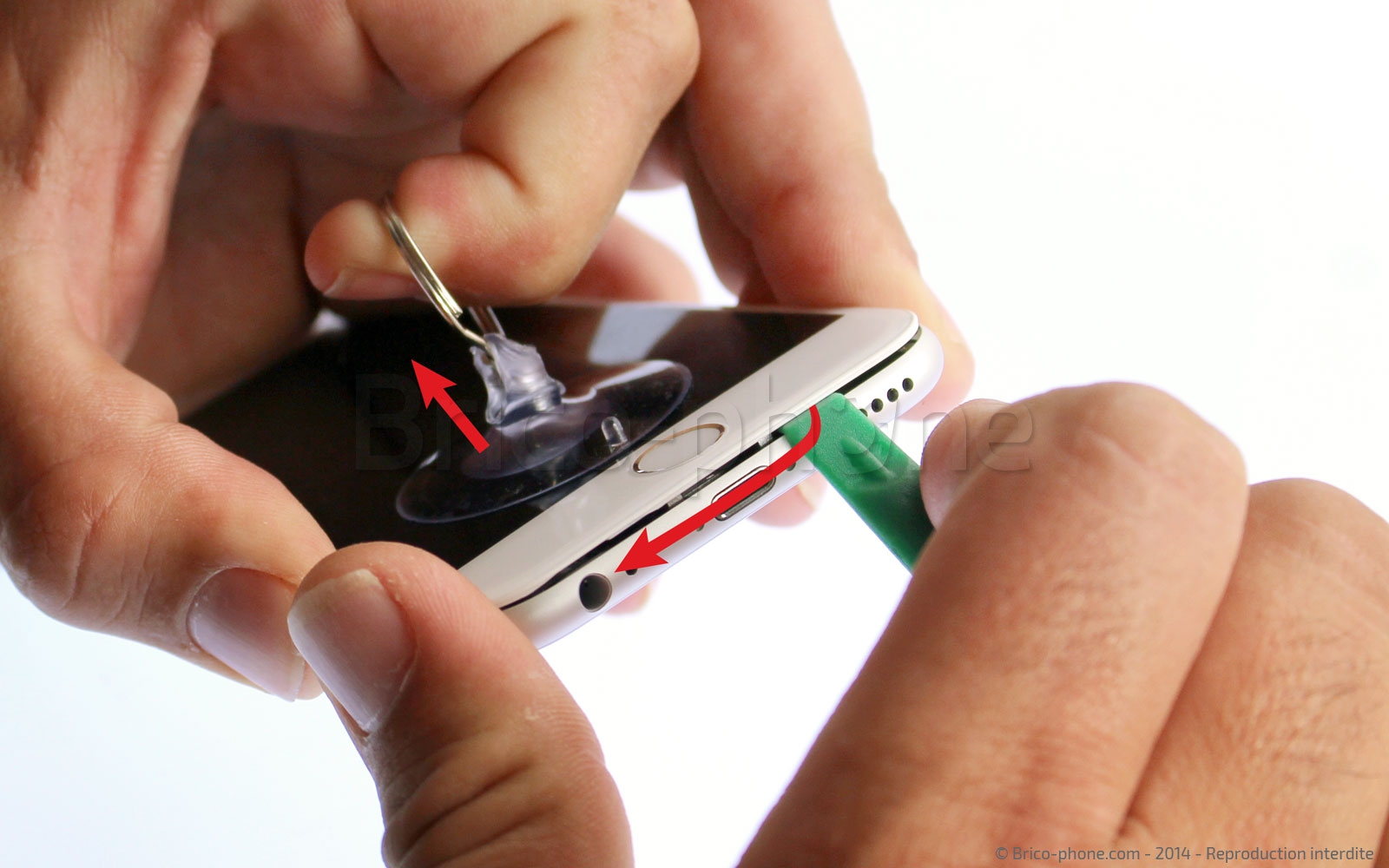

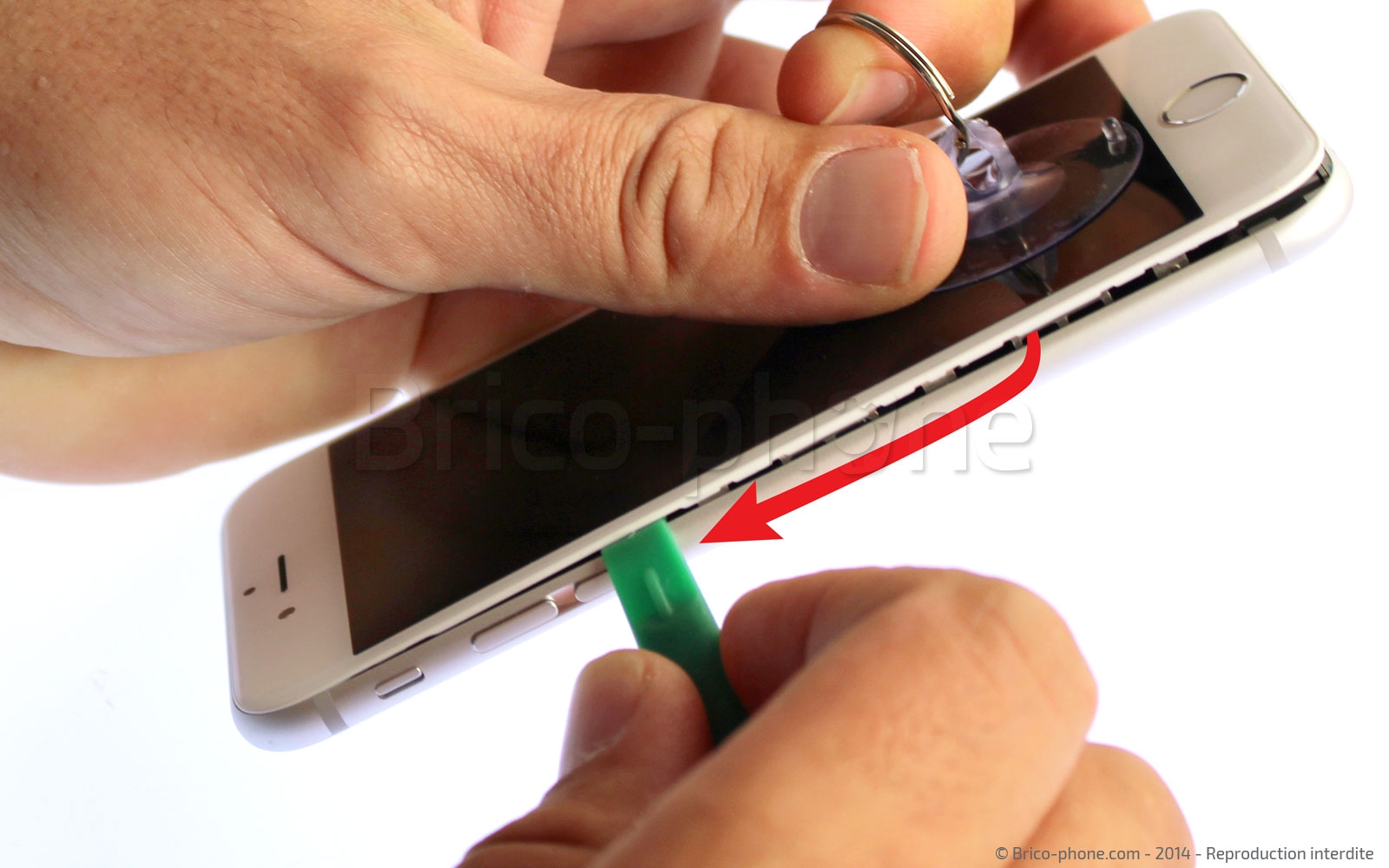

Selon les outils dont vous disposez, deux méthodes pour déclipser la vitre se présentent : en utilisant la ventouse ou bien en utilisant l'iSclack. Positionnez la ventouse au bas de l'écran juste au dessus du bouton Home.

Tirez légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

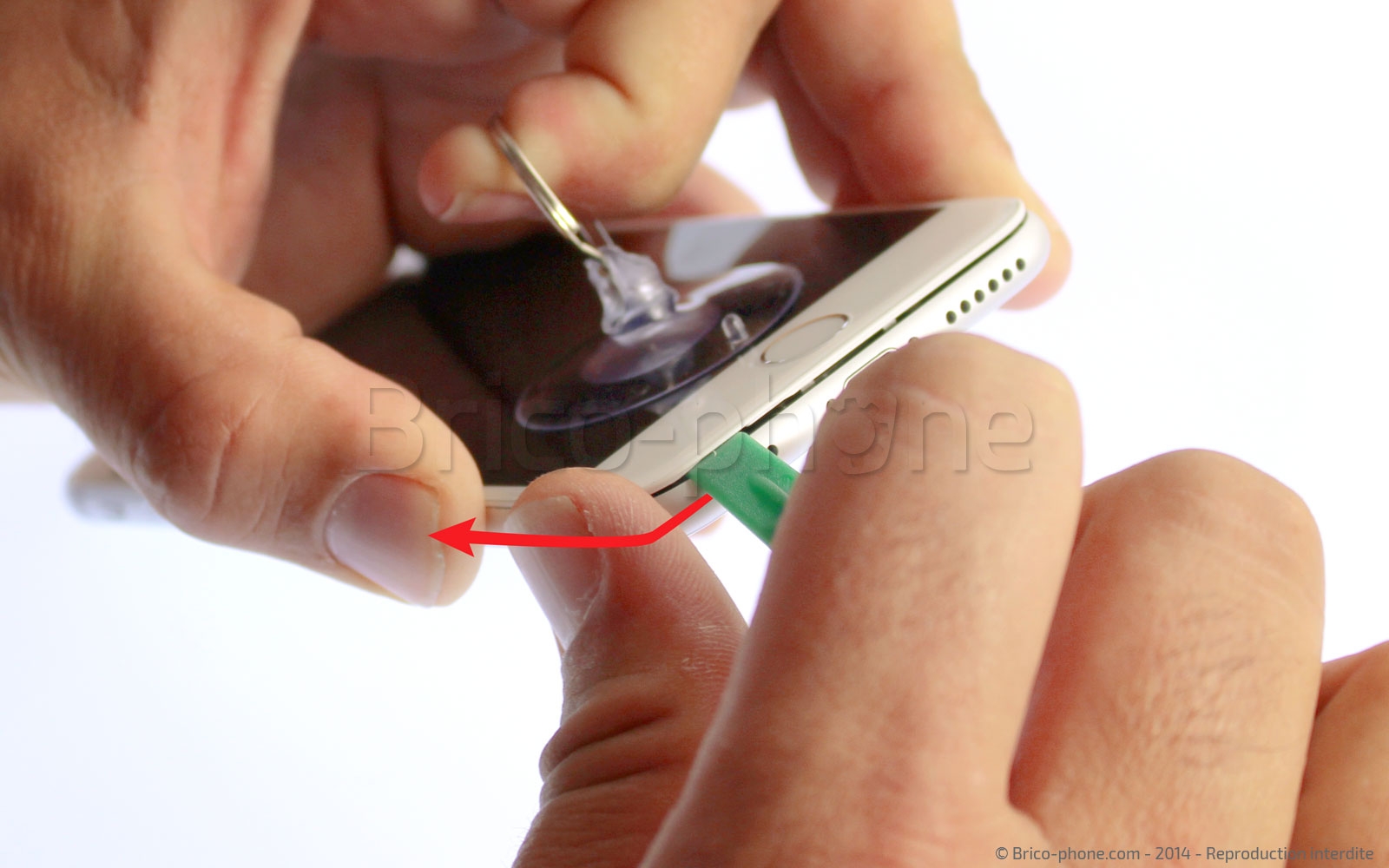

Faites glisser le levier le long du bas du téléphone entre la vitre et le châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Déclipser les côtés de la vitre

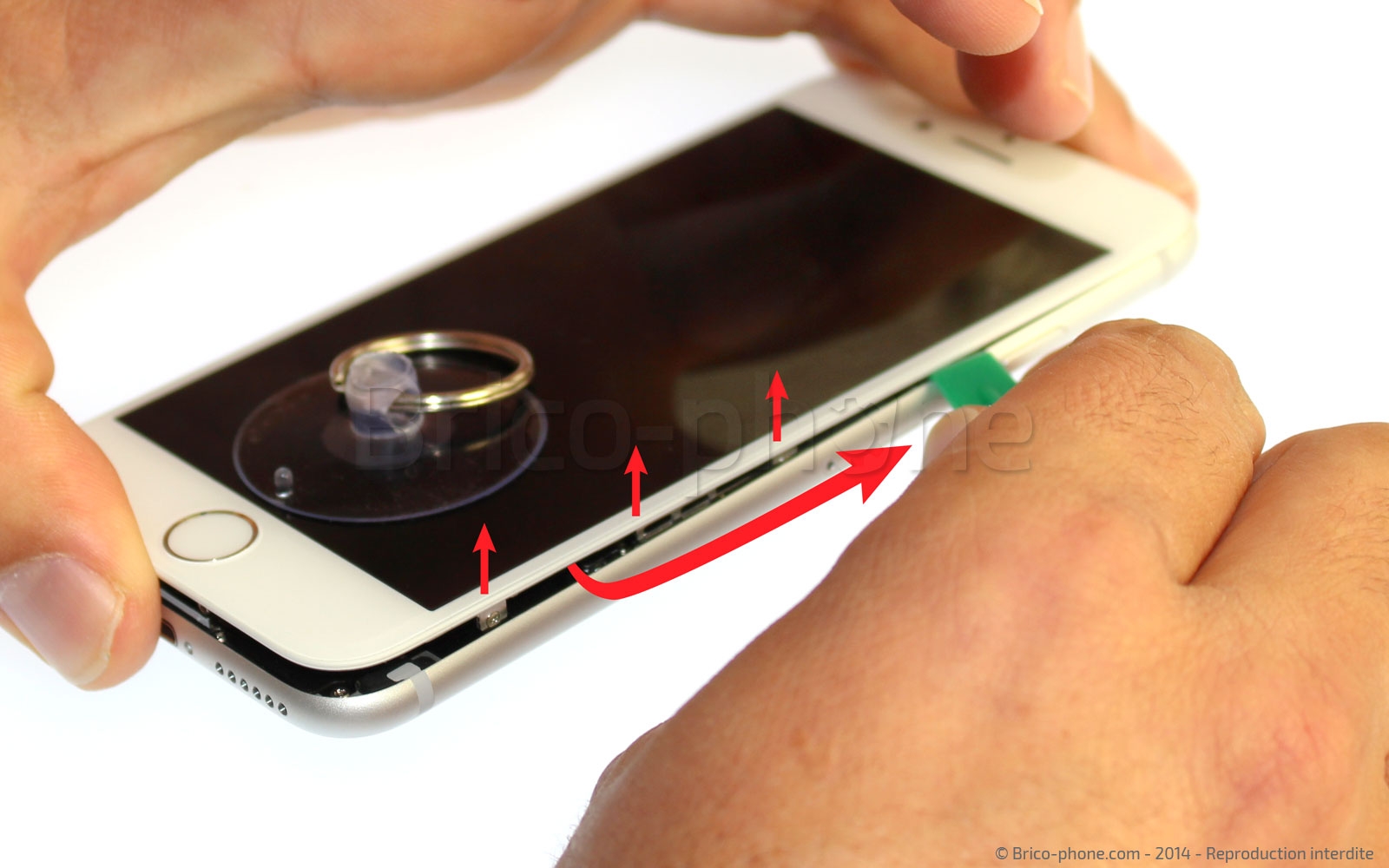

Toujours avec le levier plastique, continuez ensuite le long des côtés de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Déclipser la vitre du châssis avec l'iSclack

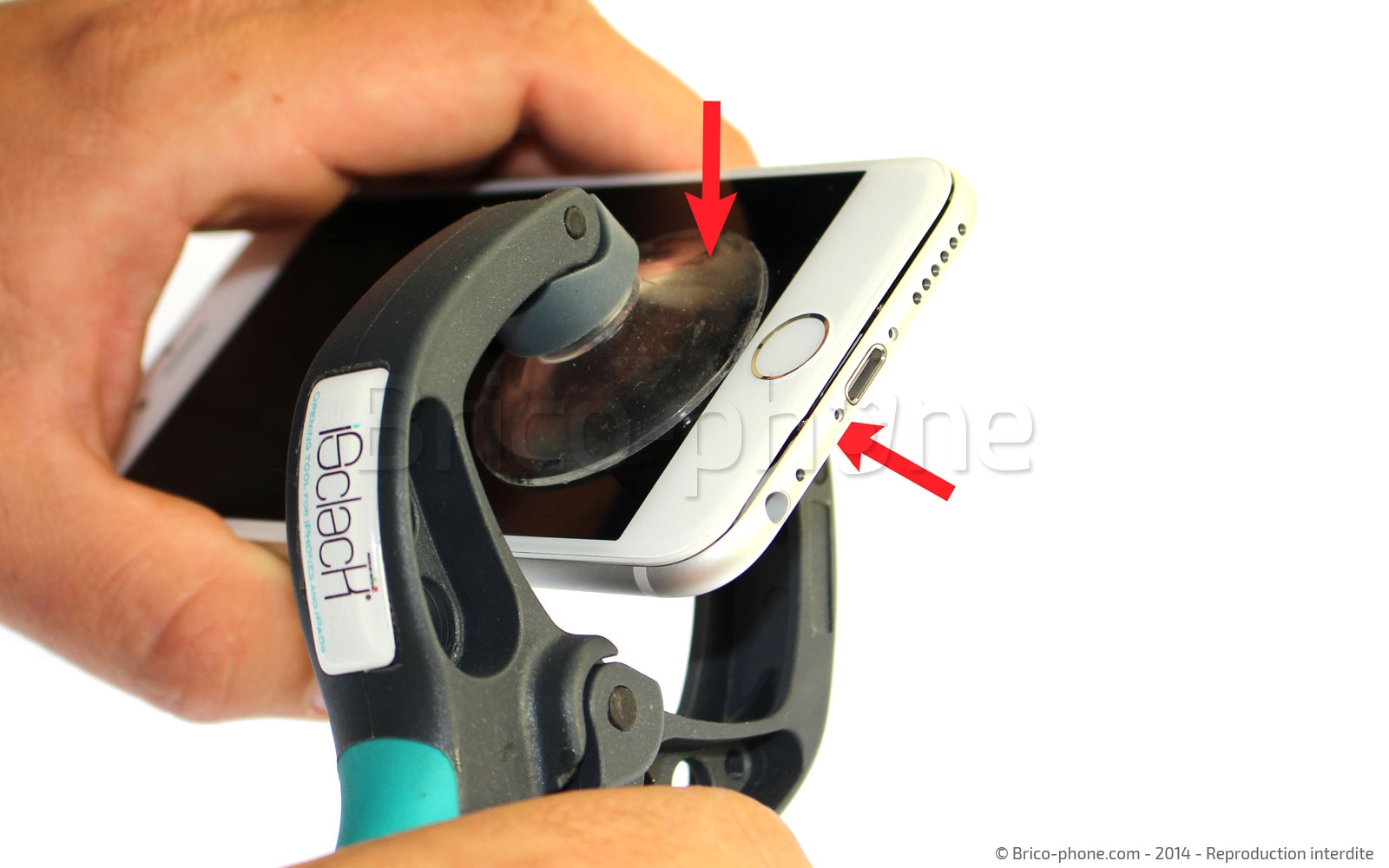

Si vous possédez un outil d'ouverture iSclack, positionnez les ventouses de celui-ci de chaque côté de l'iPhone avec la ventouse côté vitre légèrement au dessus du bouton Home.

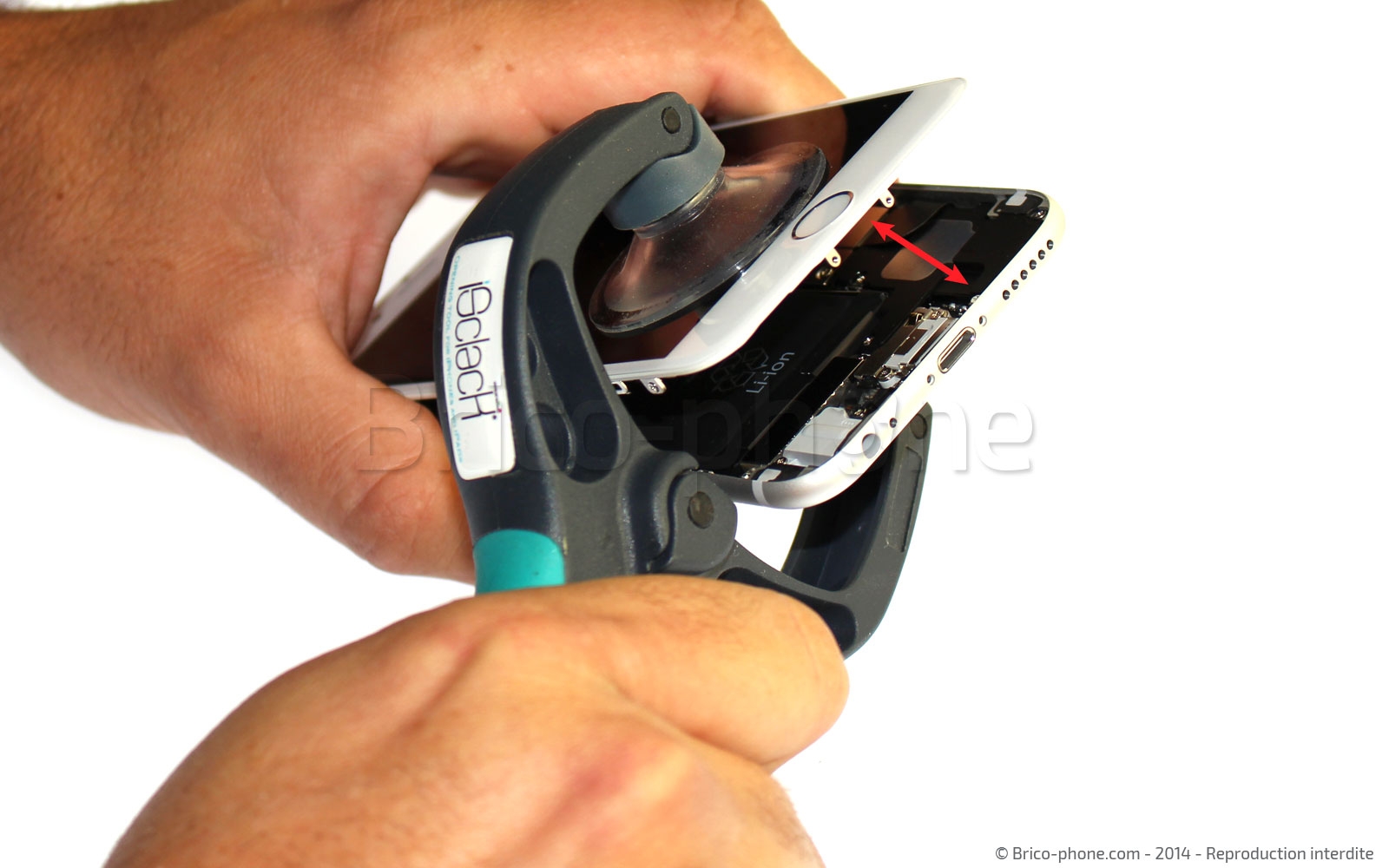

Une fois les ventouses en place, serrez la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €
Etape 5 : Retirer le bloc vitre et écran LCD

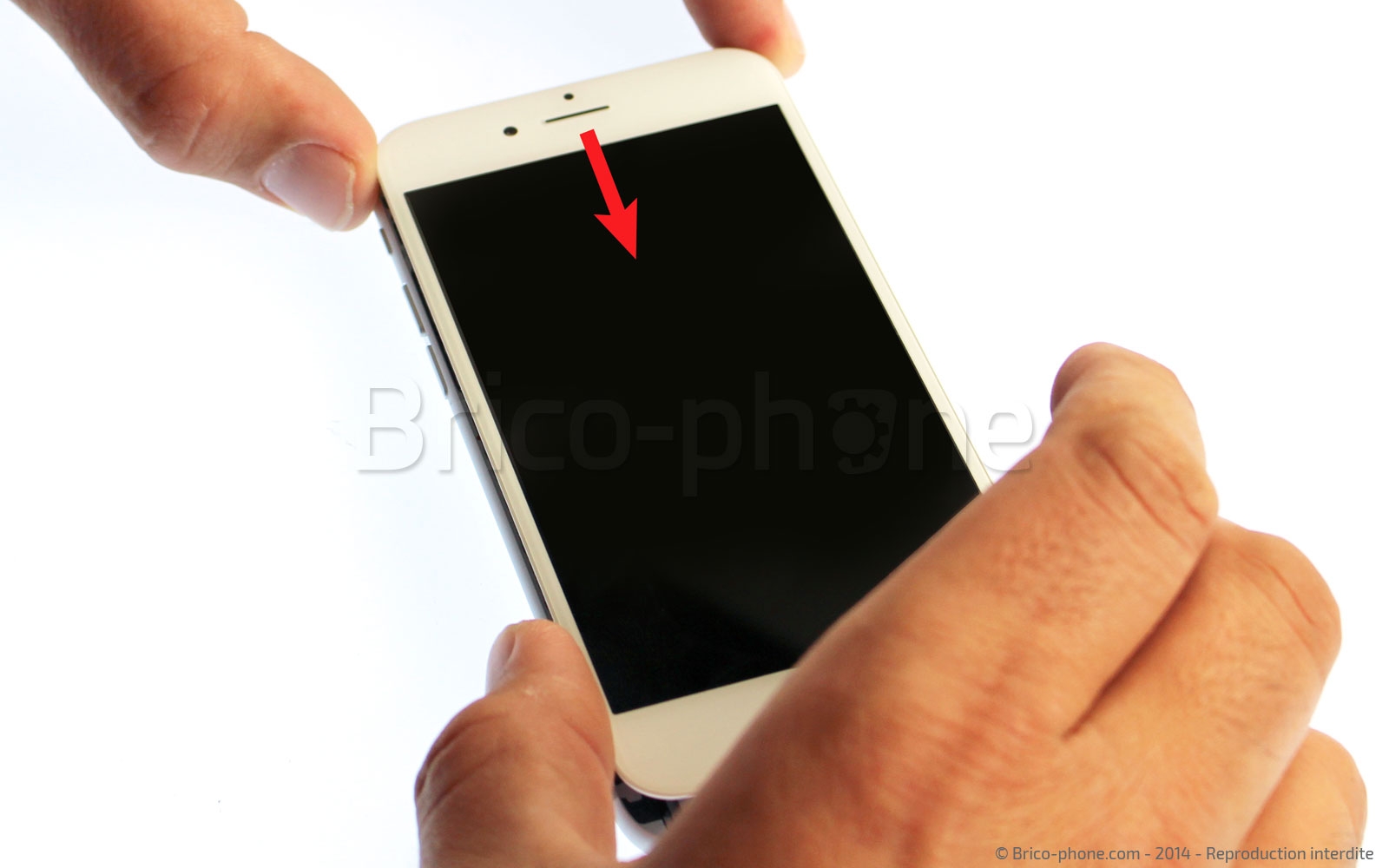

Tirez légèrement (1 ou 2 millimètres) vers le bas afin de déclipser l'écran totalement.

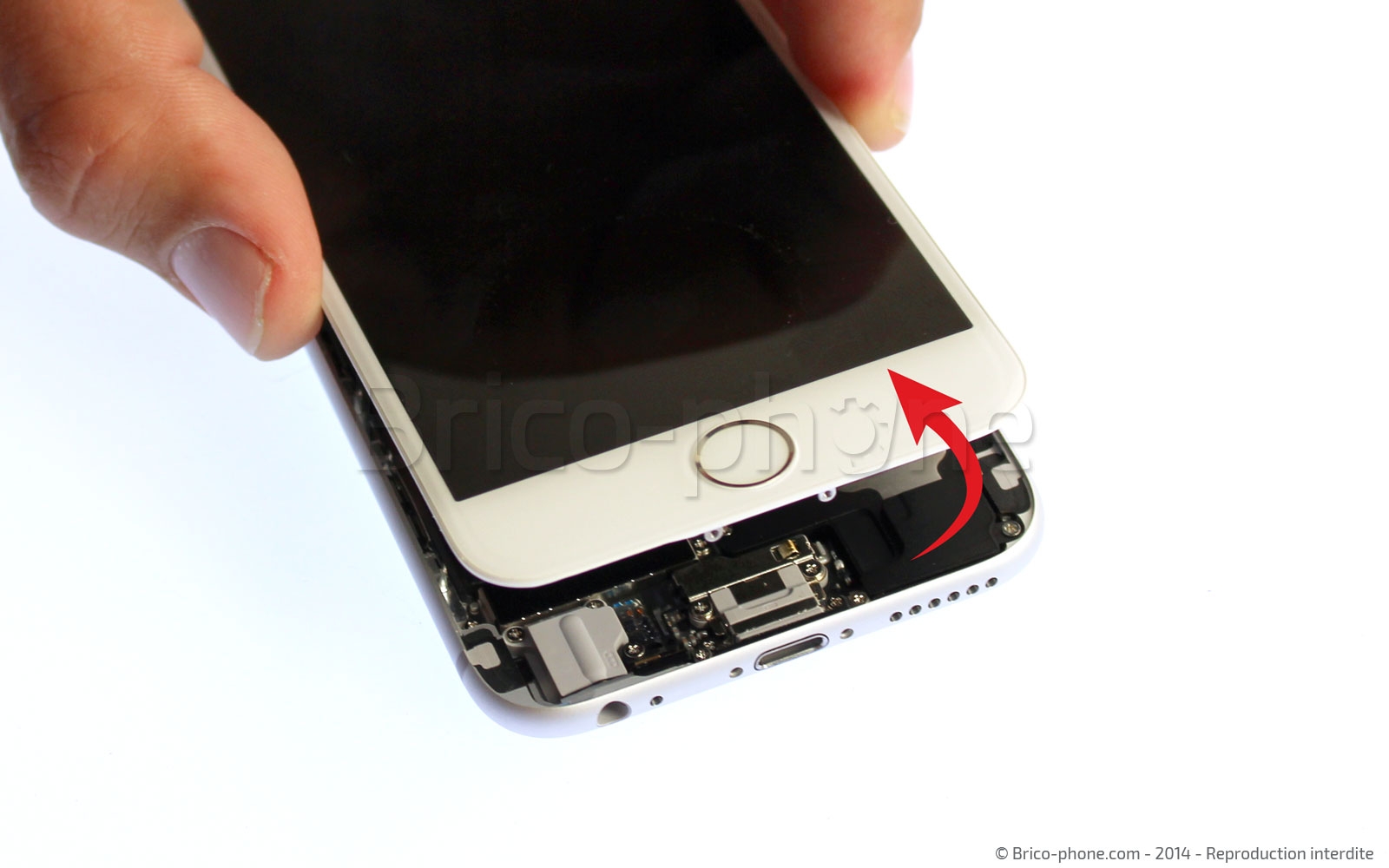

Vous pouvez maintenant lever le bloc vitre et LCD vers le haut.
Etape 6 : Retirer la plaquette métallique des nappes de l'écran

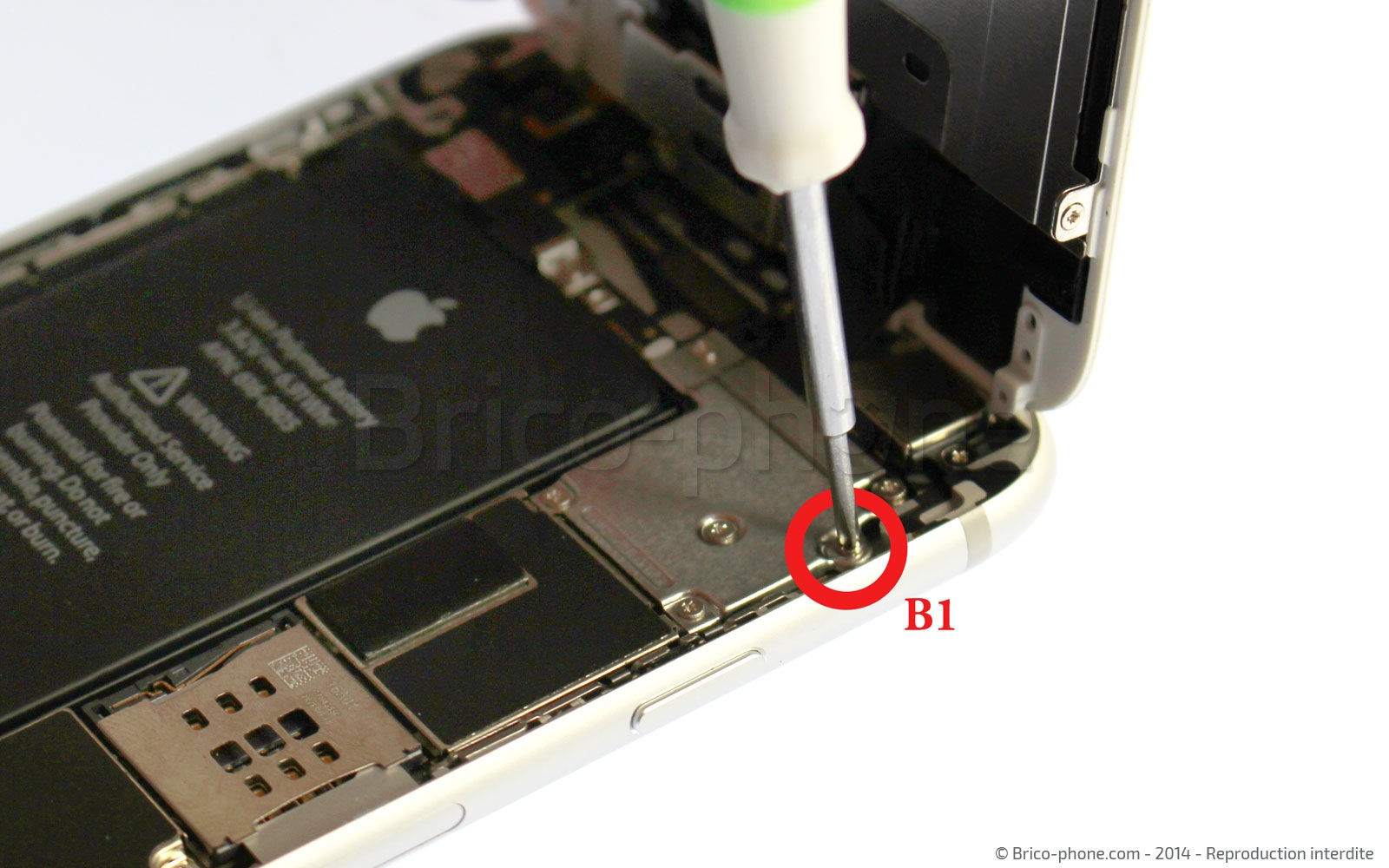

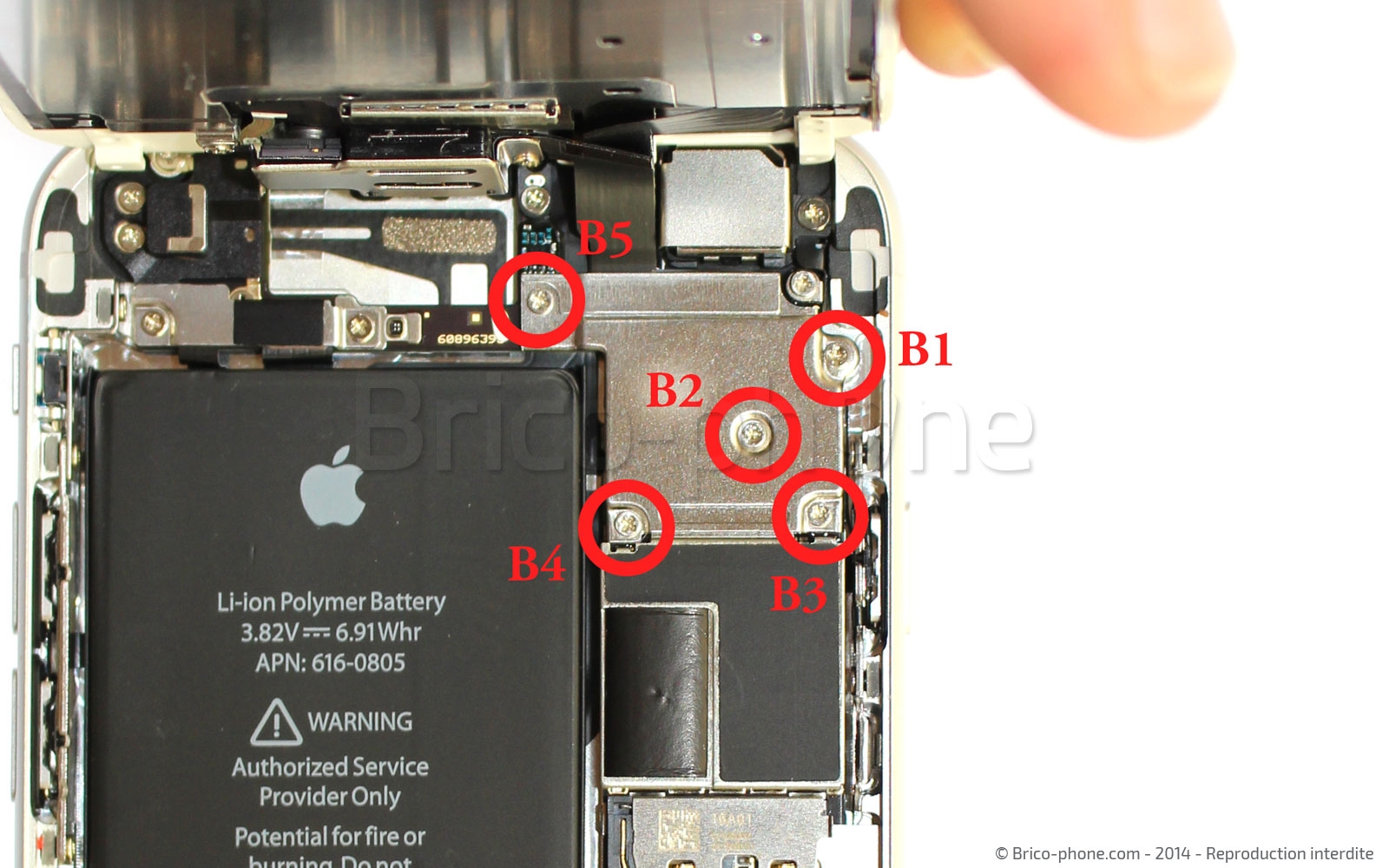

Soulevez l'écran à environ 90° puis à l'aide du tournevis cruciforme enlevez les vis B1 à B5.

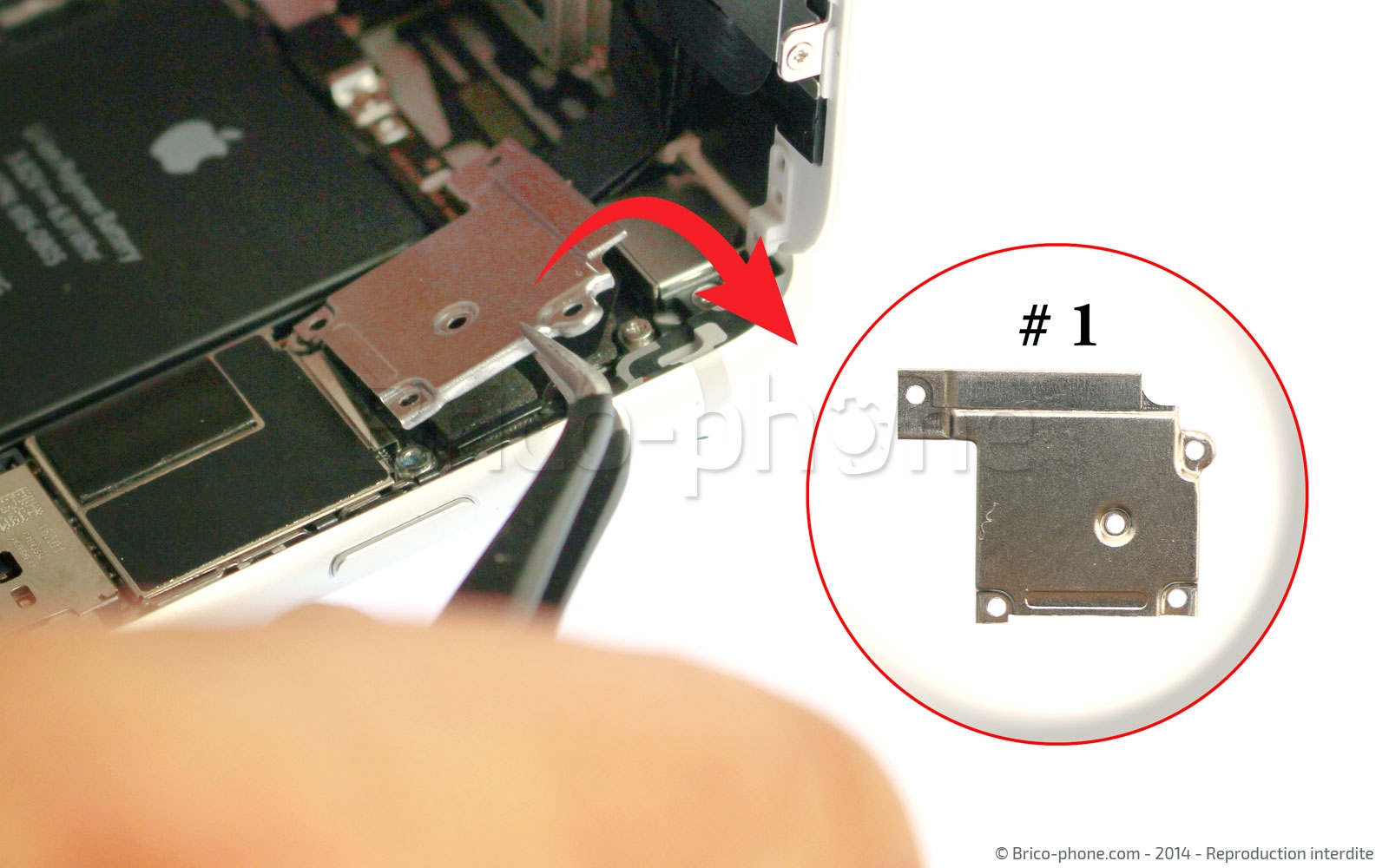

Prenez la pincette puis retirez la plaquette métallique qui protège les nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter les nappes de l'écran

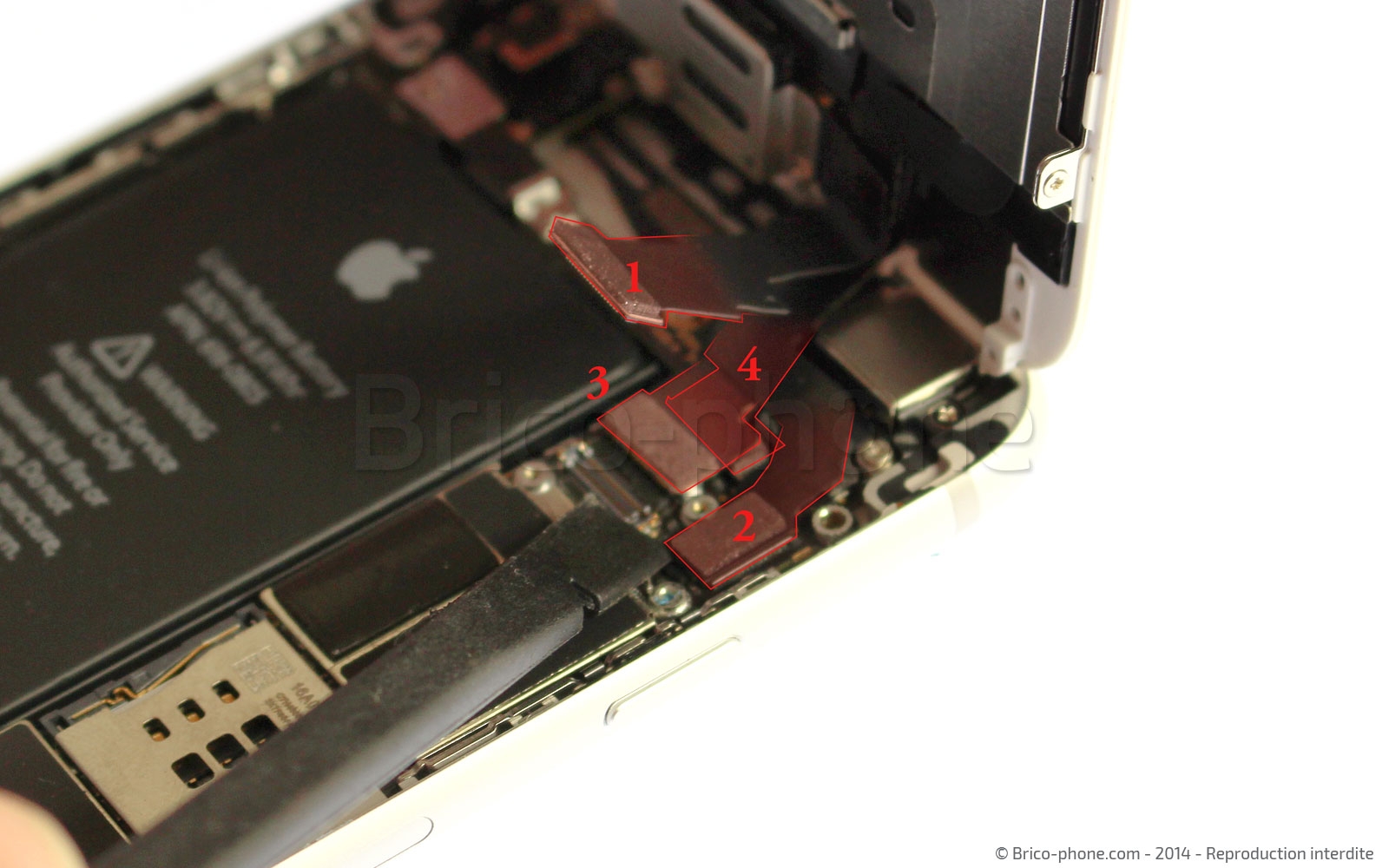

Commencez par déconnecter la nappe de la caméra avant Facetime (1).

Déclipsez maintenant les connecteurs des nappes Home (2), LCD (3) puis Tactile (4).

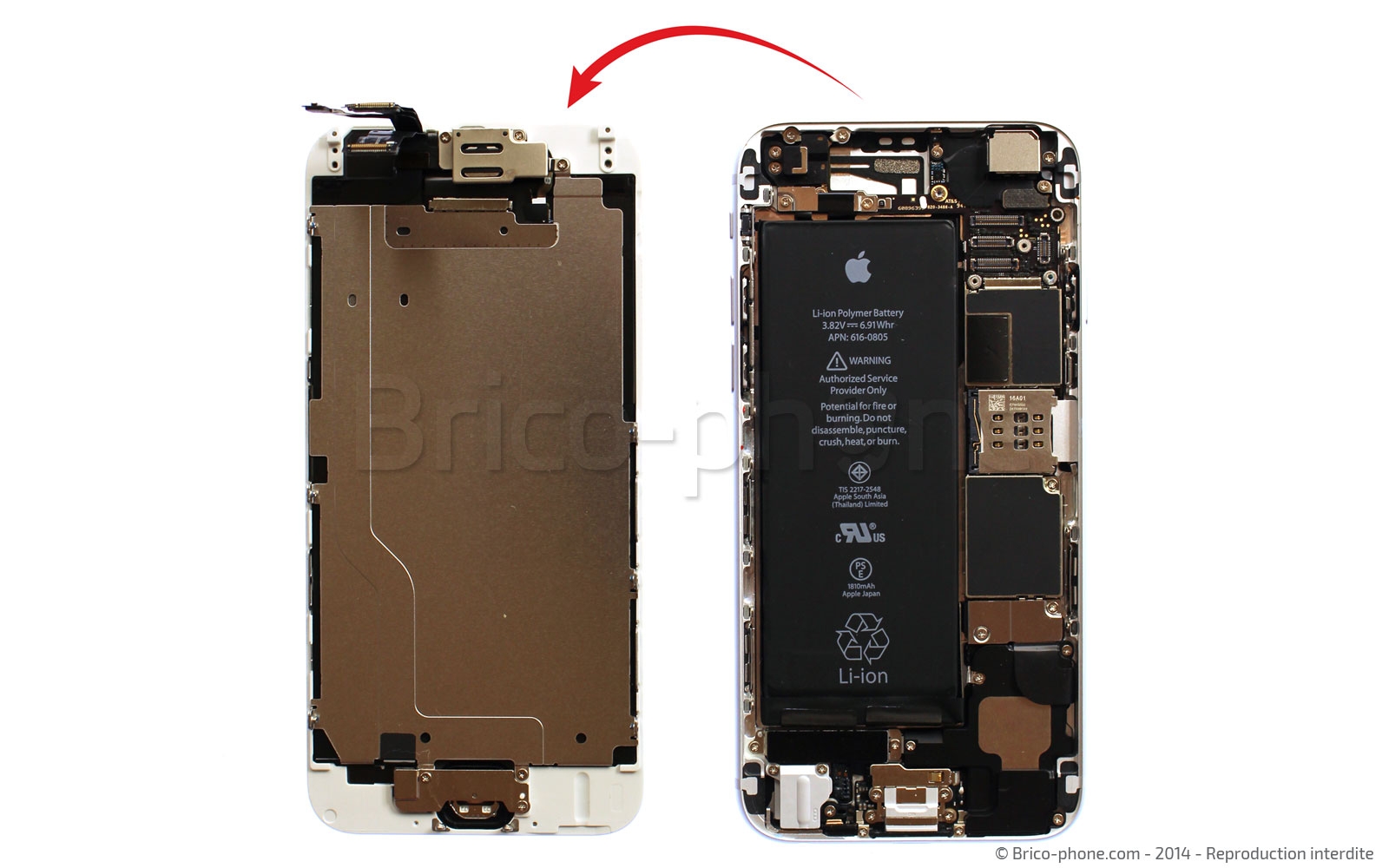

Le bloc de l'écran est maintenant totalement libéré, vous pouvez le déposer à côté du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la batterie

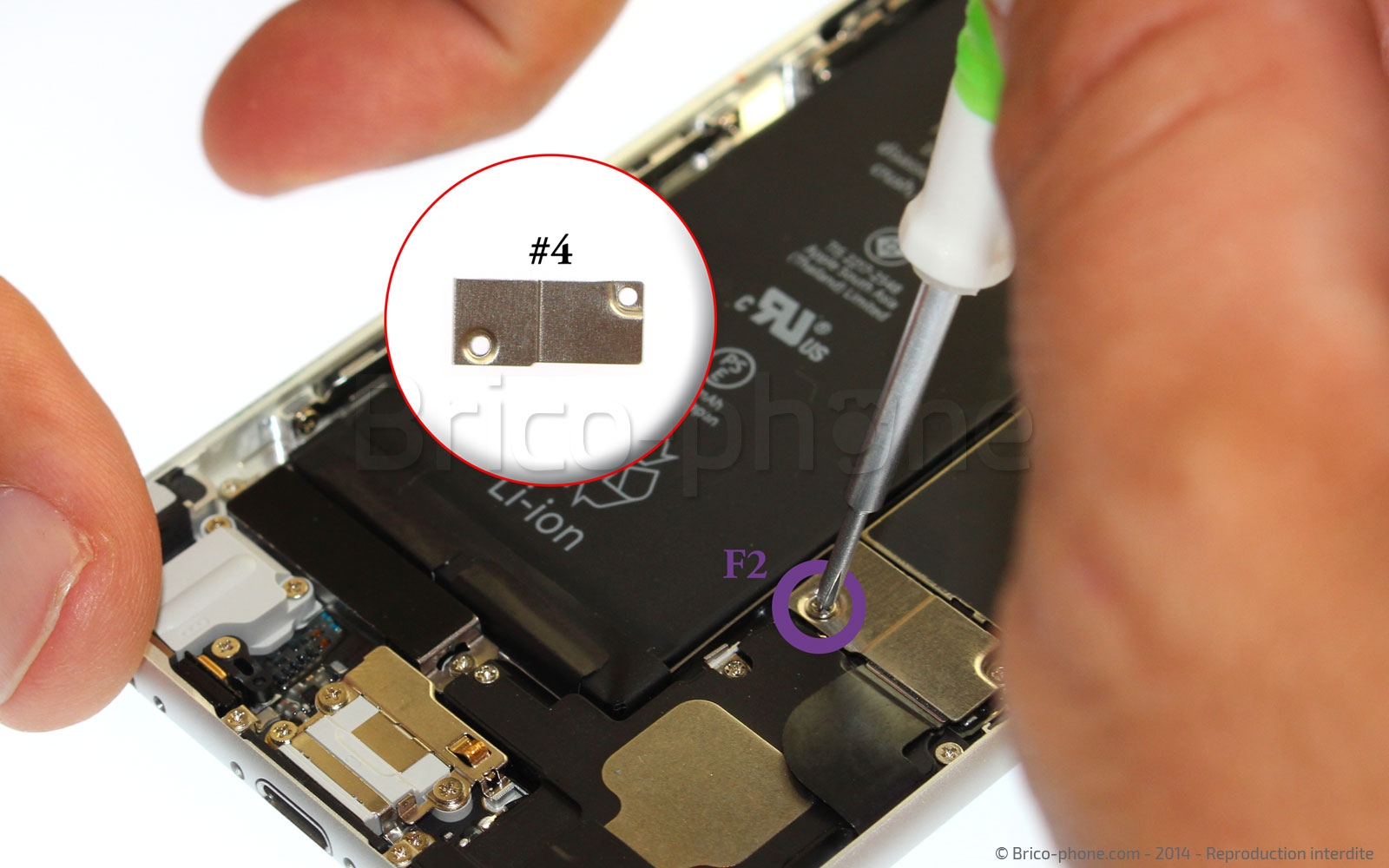

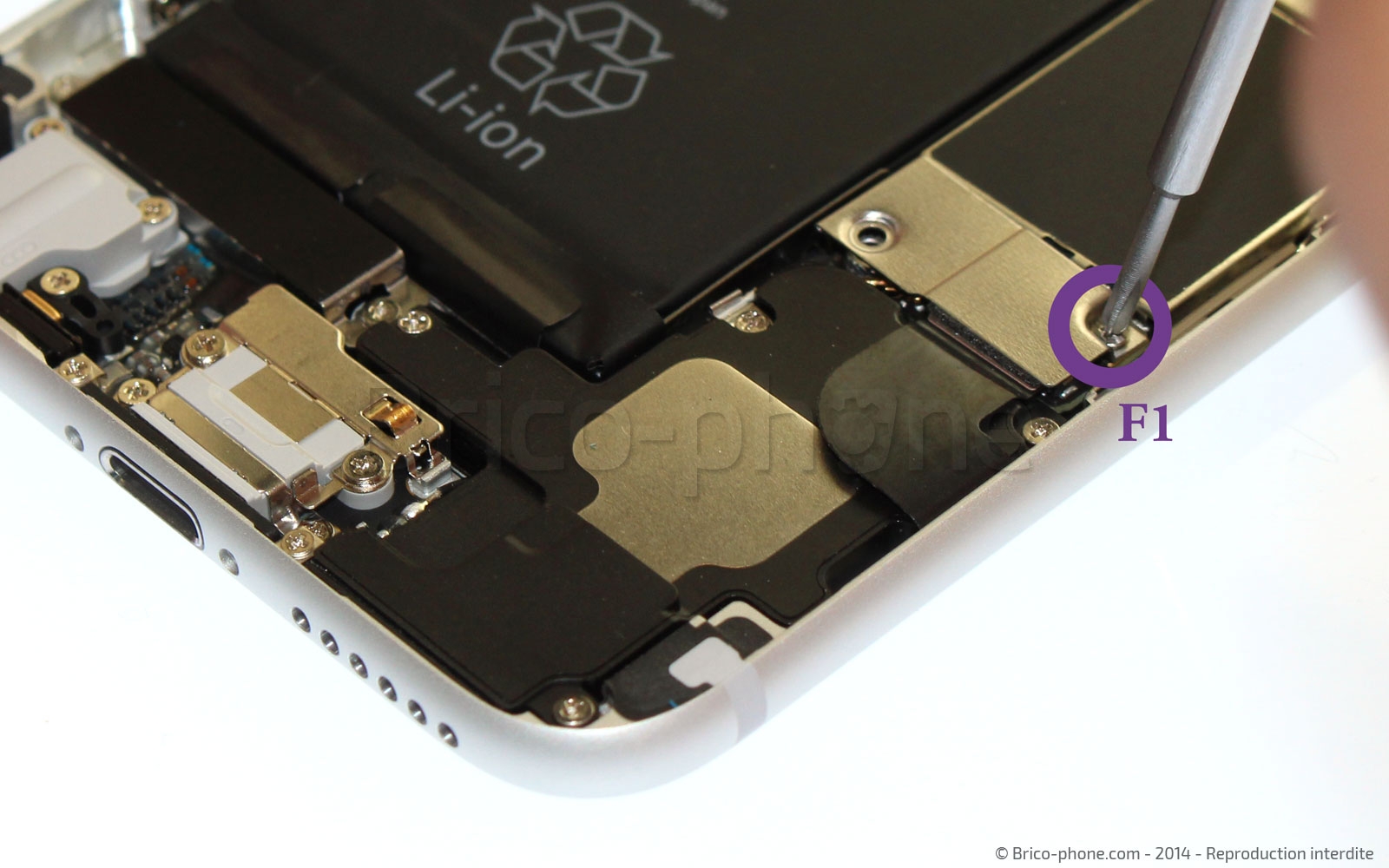

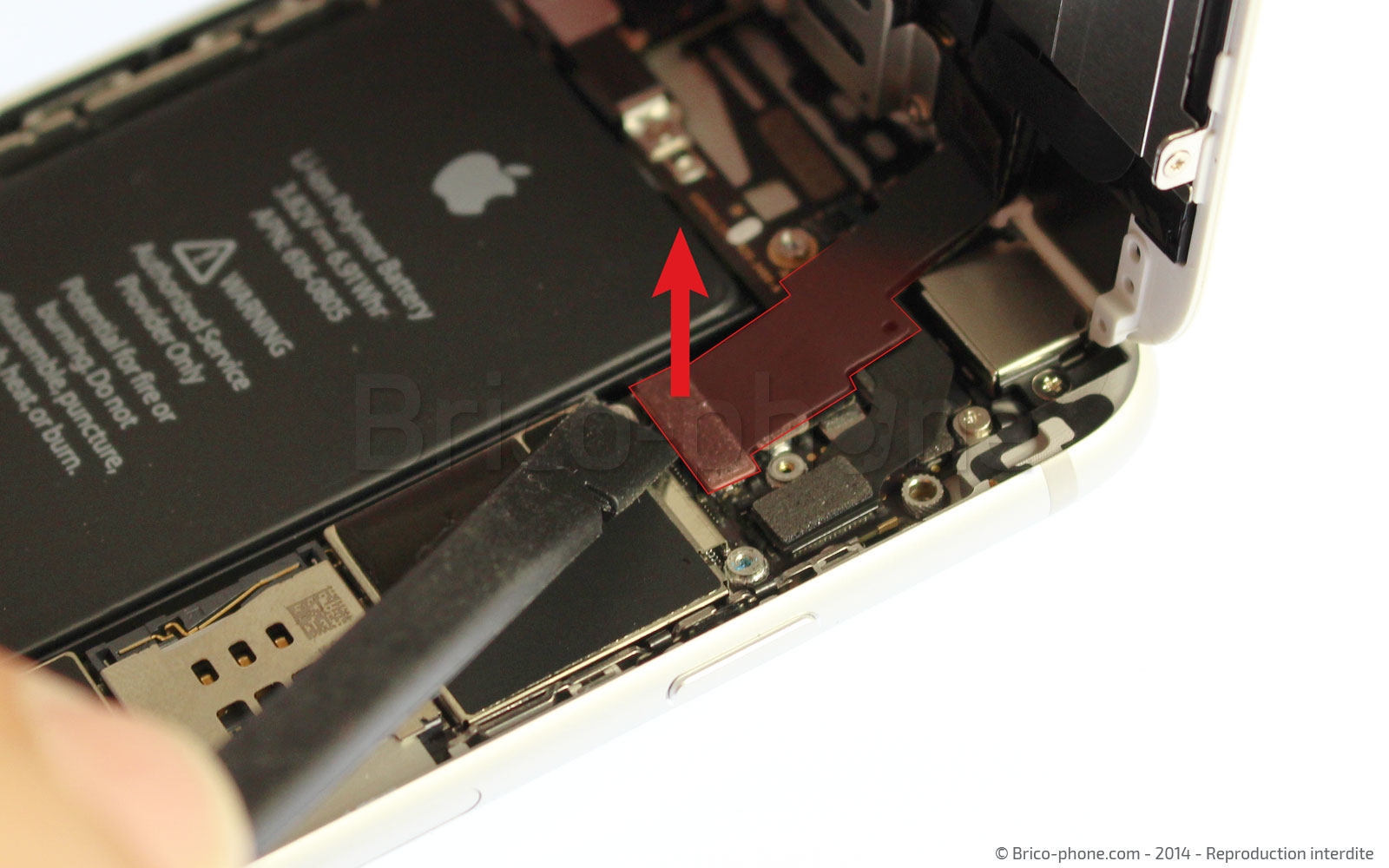

Utilisez le tournevis cruciforme pour rentier les vis F1 et F2 puis enlevez la plaquette métallique #4.

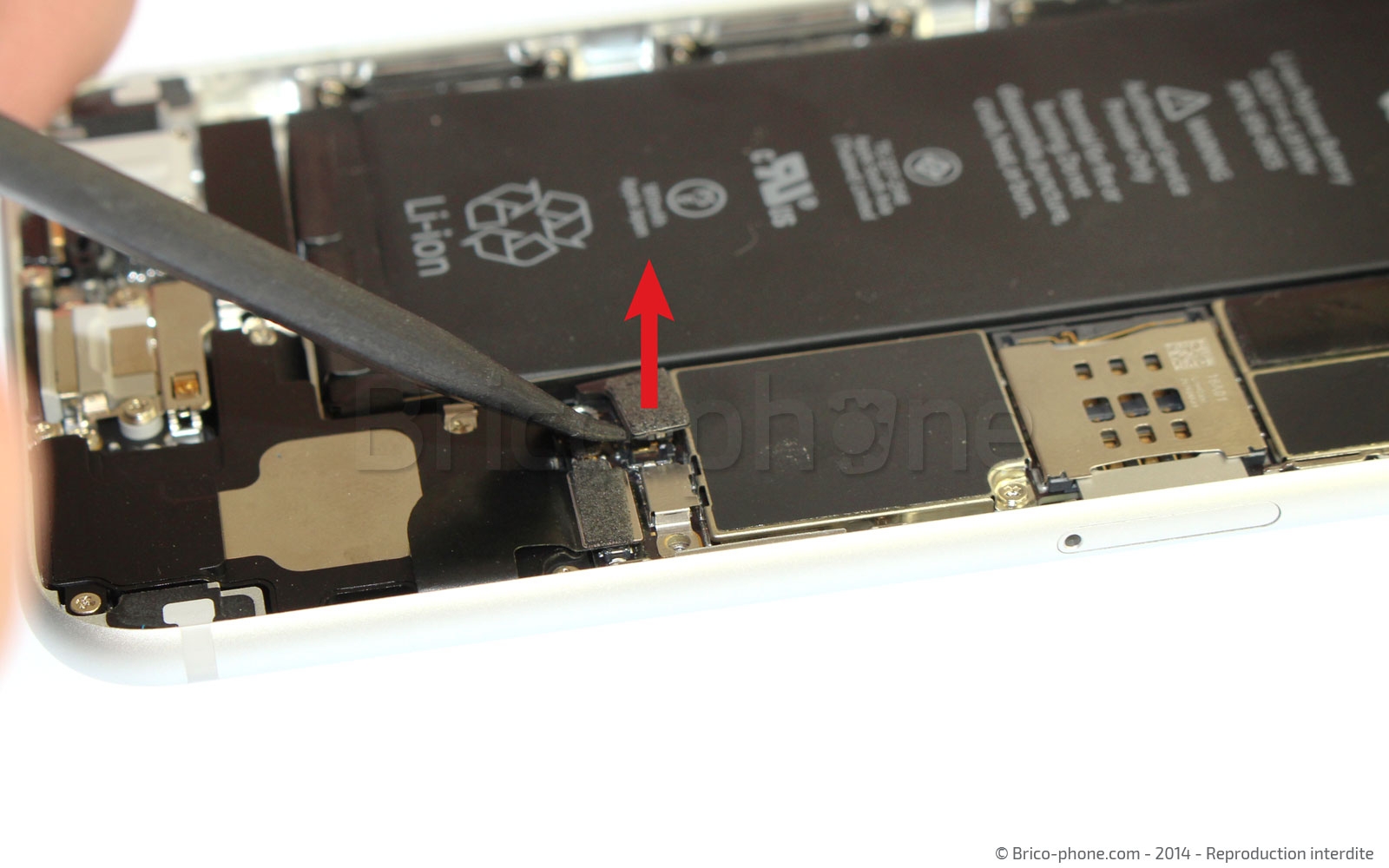

Prenez ensuite le levier nylon et détachez le connecteur de la batterie.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Déconnecter la caméra arrière

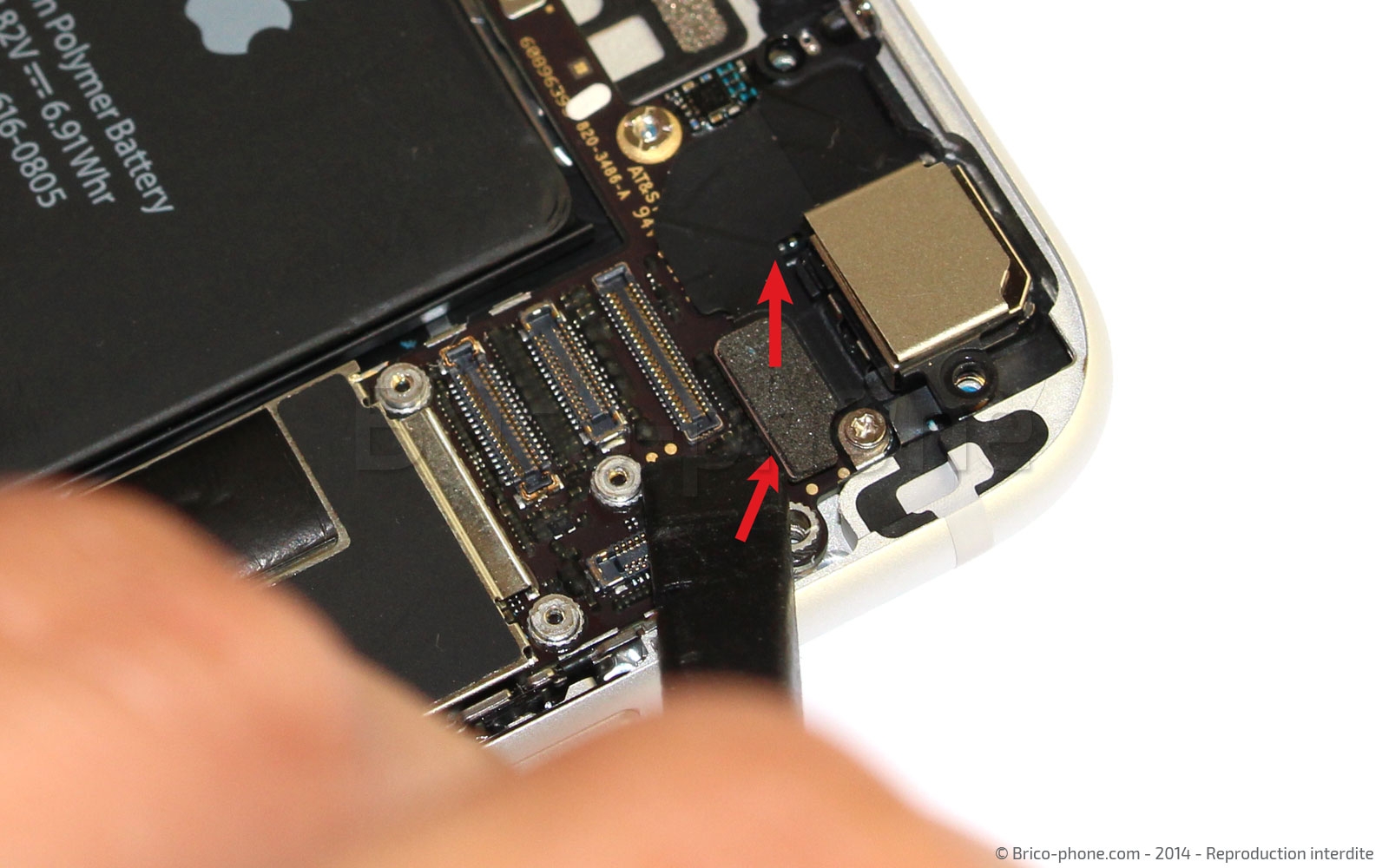

Avec le levier nylon détachez le connecteur de la caméra arrière, puis procédez au décollage de sa nappe.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Dévisser et retirer la caméra arrière

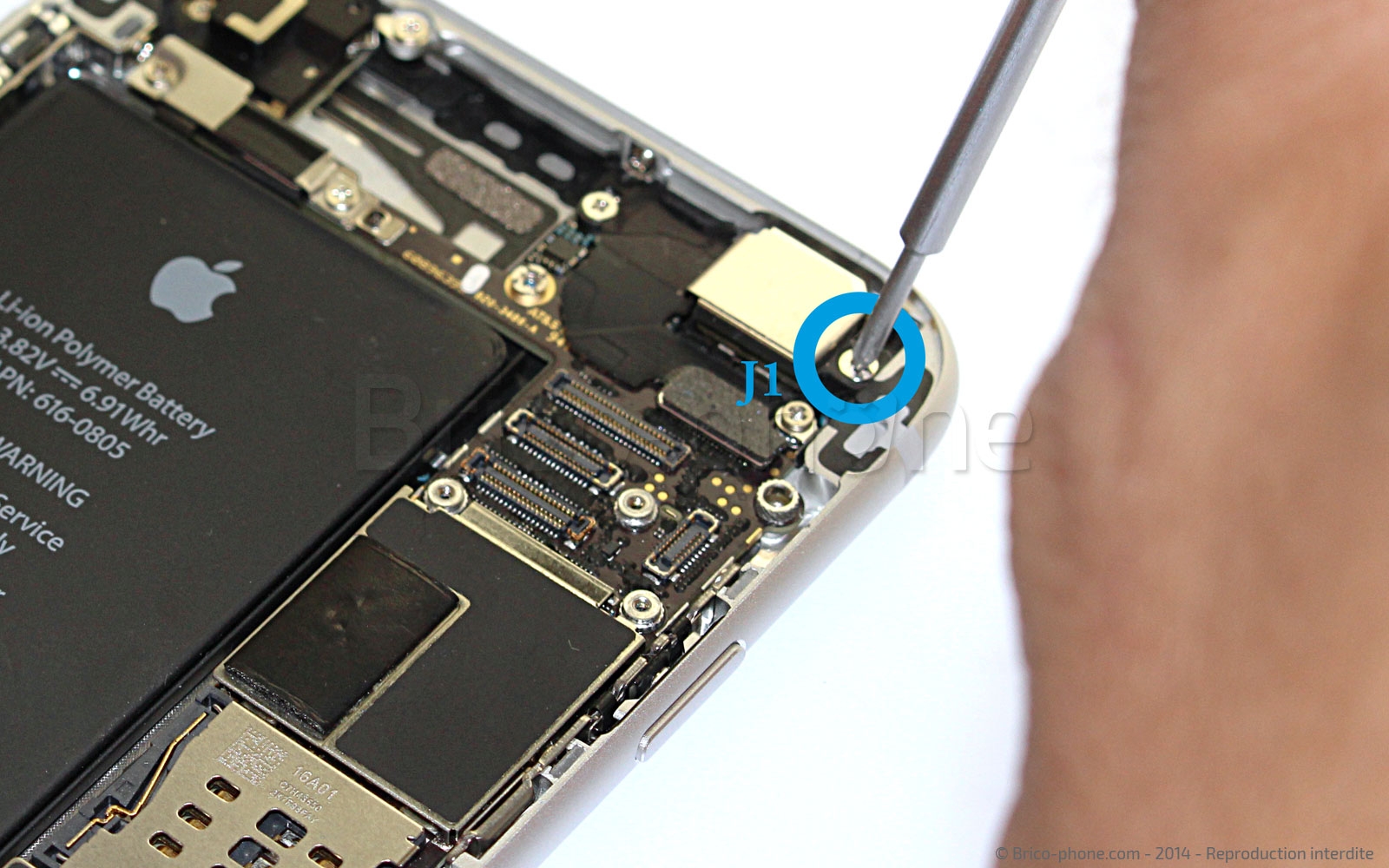

Commencez par dévisser la vis J1 avec le tournevis cruciforme.

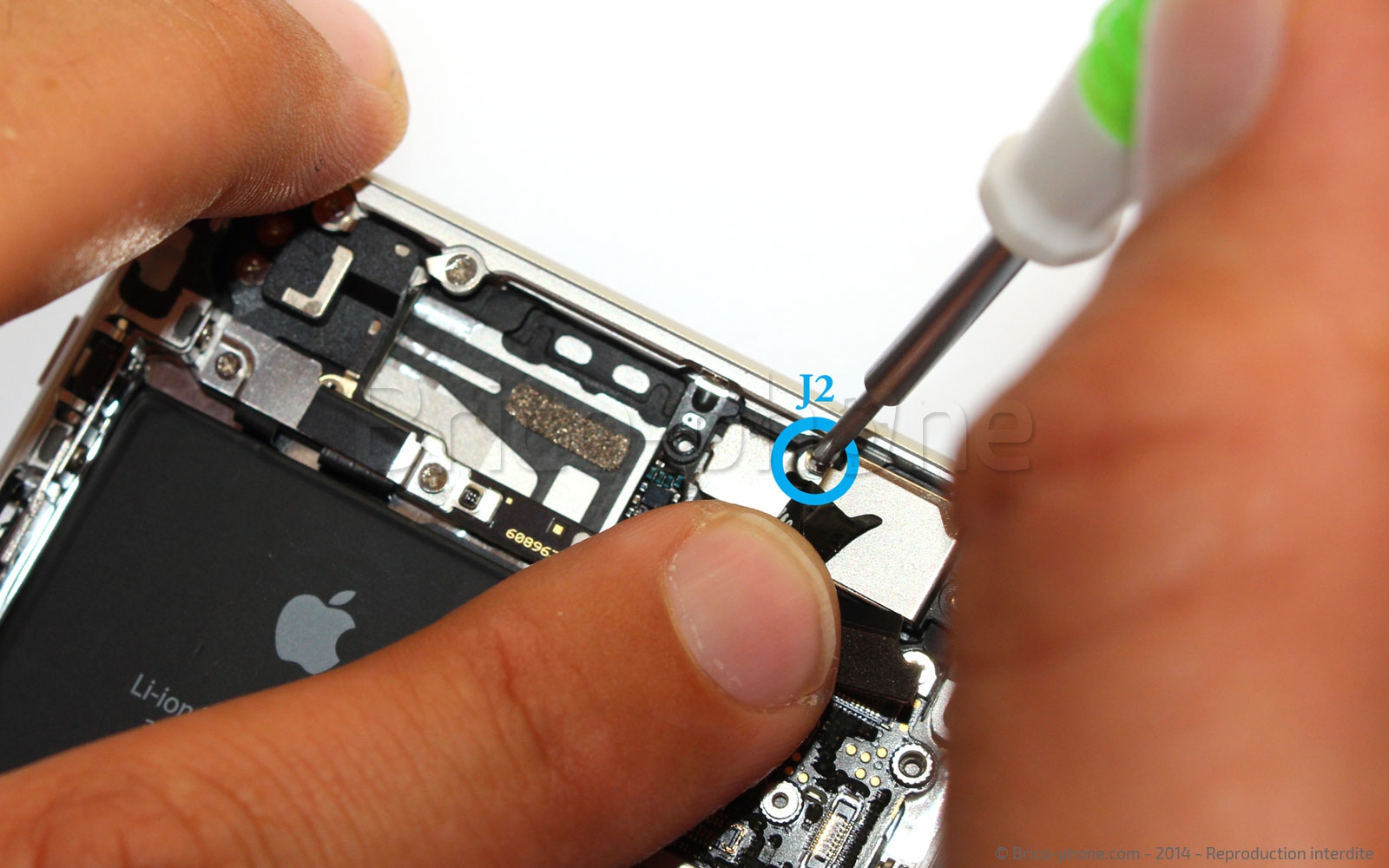

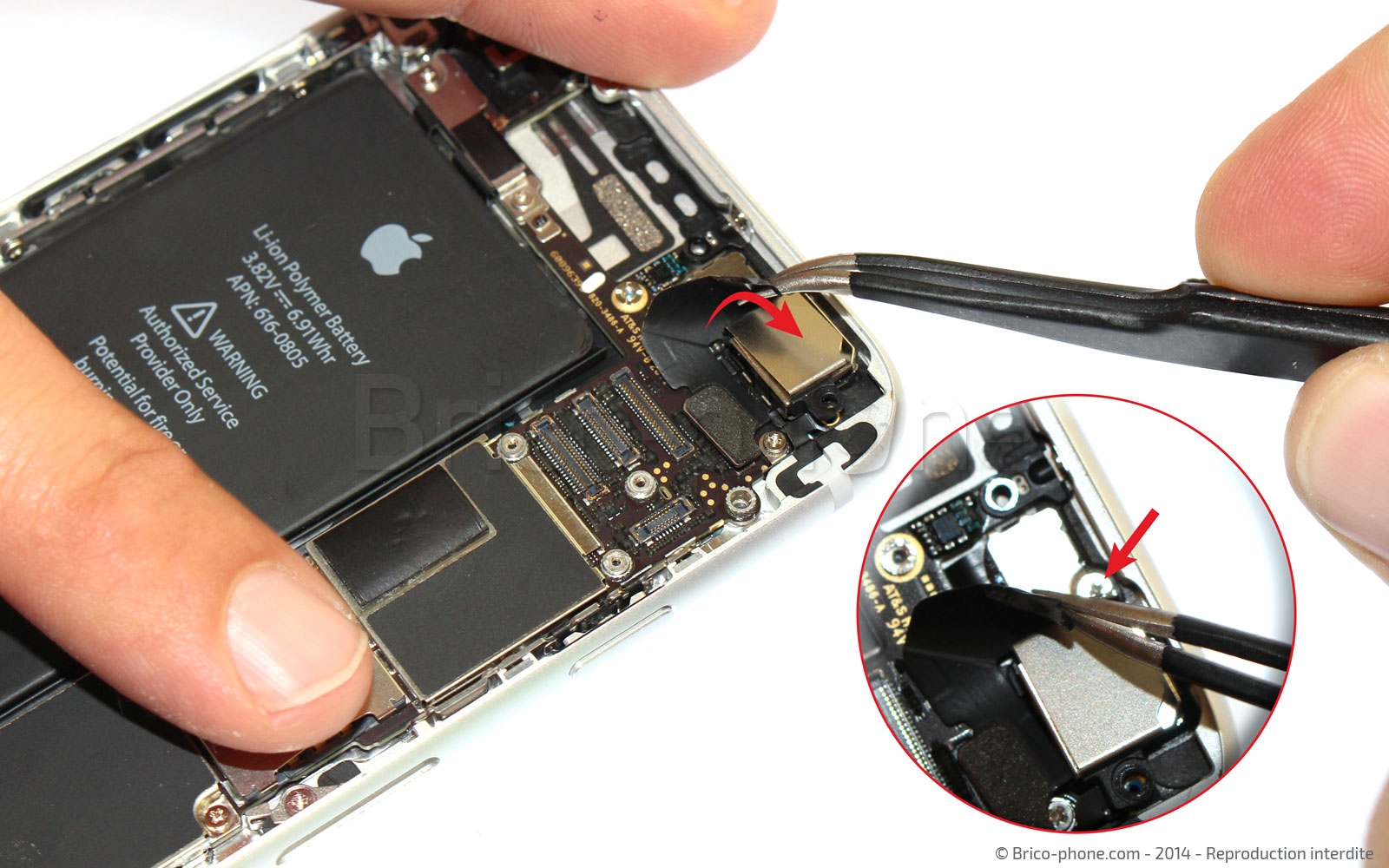

Utilisez ensuite la pincette pour relever délicatement la nappe et entrevoir la deuxième vis. Prenez à nouveau le tournevis cruciforme pour la retirer.

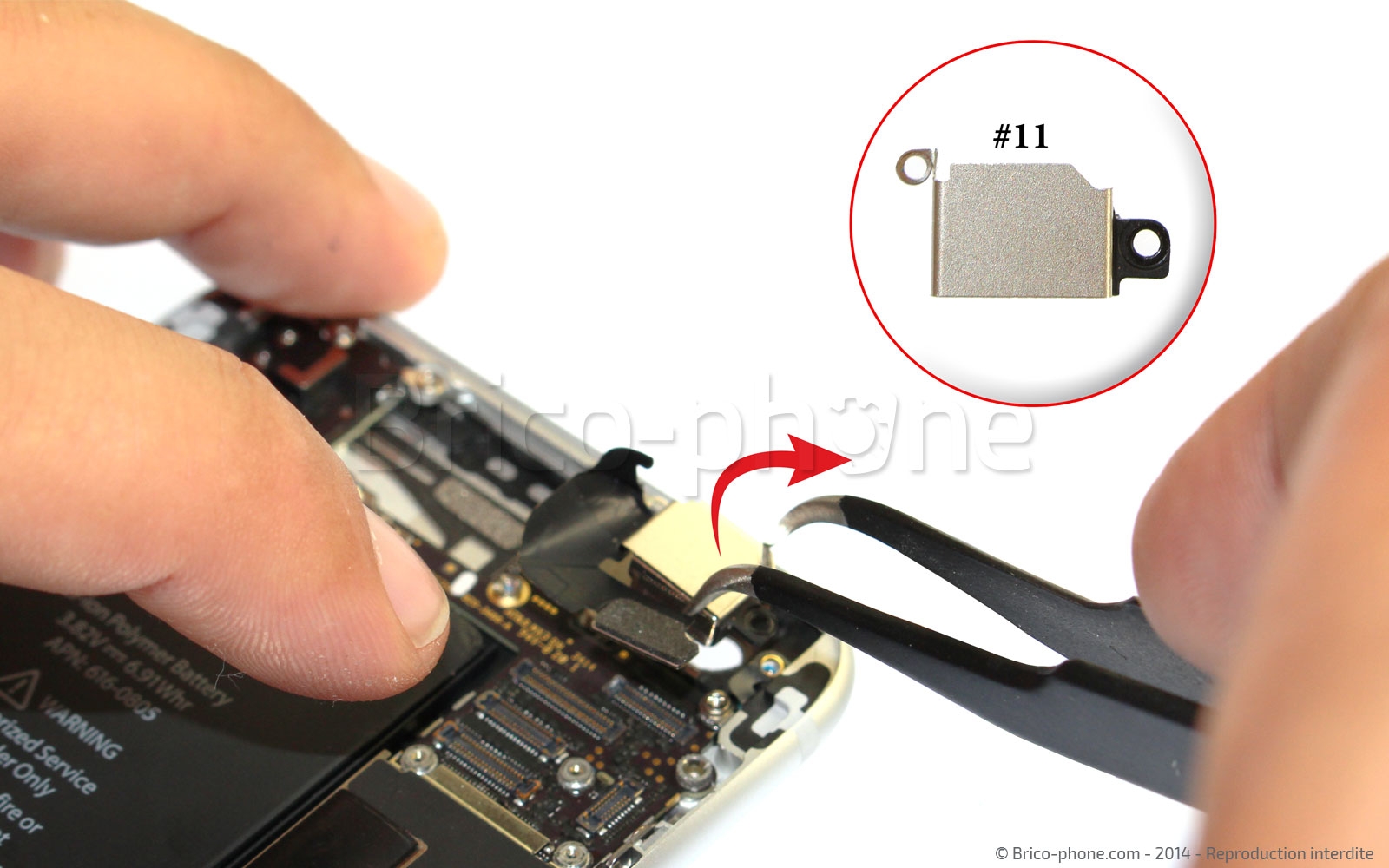

Enfin, munissez-vous de la pincette pour extraire la caméra ainsi que sa plaquette de protection #11.

Vous avez maintenant terminé et plus qu'à installer votre nouvelle caméra arrière puis suivre ce tutoriel en sens inverse pour remonter votre iPhone 6.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Remontage de l'écran

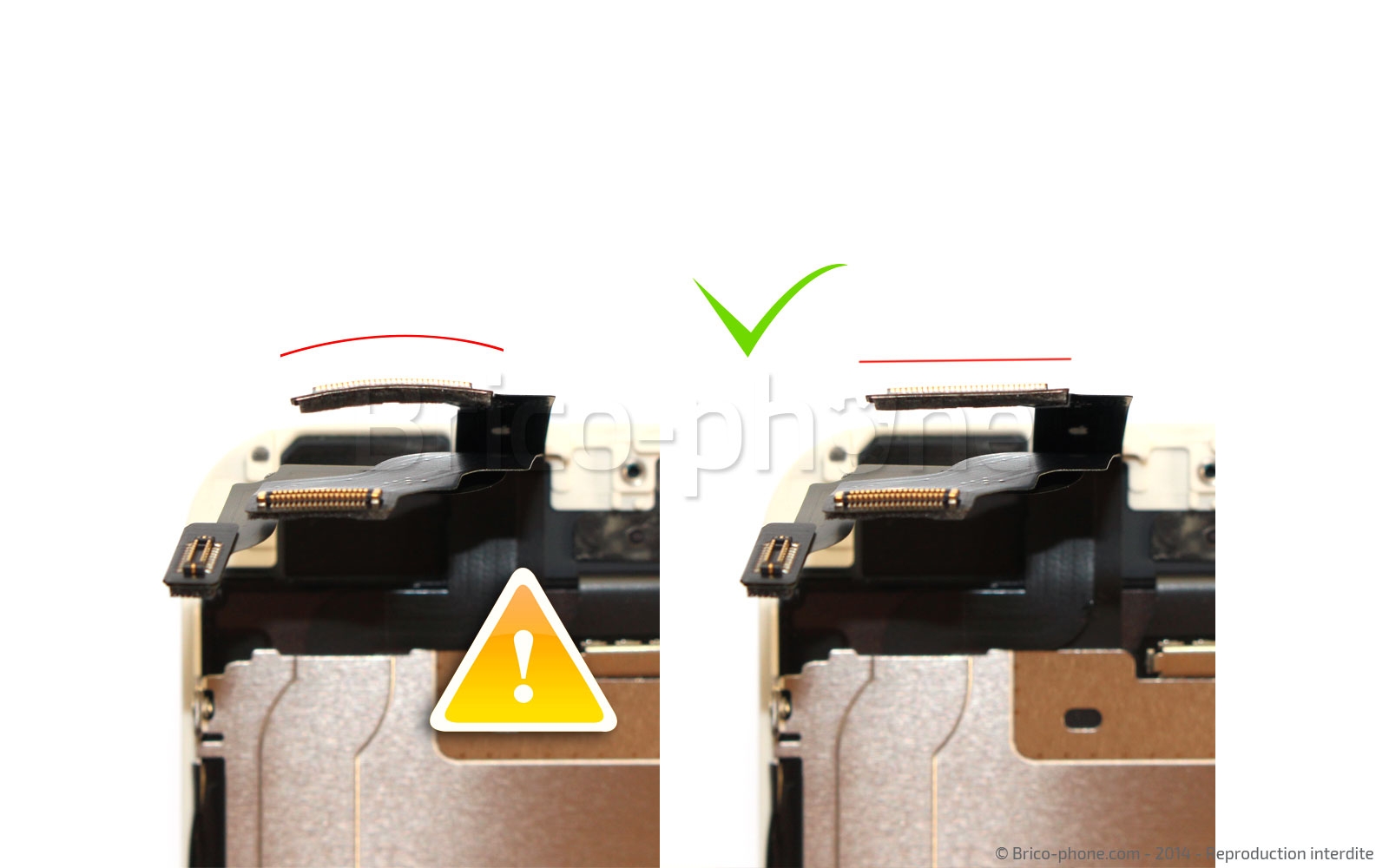

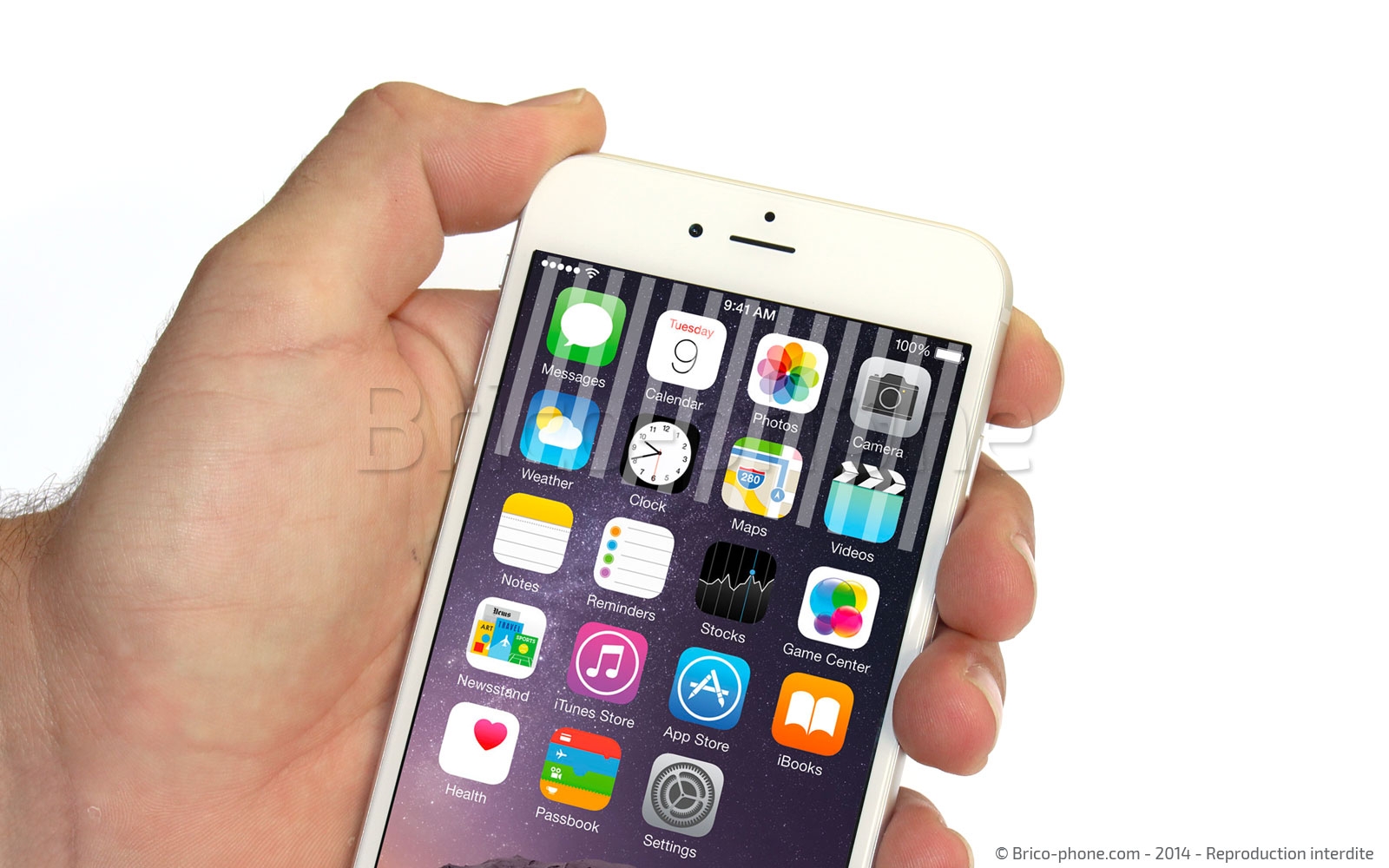

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.

Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
