Remplacer l'écran (vitre et OLED) sur iPhone 11 Pro Max

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 16/20
iPhone 11 Pro Max | Temps estimé : 30 min | Difficulté : 2.5/5

Vous avez fait tombé votre nouvel iPhone 11 Pro Max et votre écran est cassé ? Vous pouvez le changer à moindre coût avec des pièces de qualité chez Brico-Phone, grâce à nous, retrouvez un téléphone comme neuf et fonctionnel.

Laissez-vous guider par notre tutoriel photo, écrit par notre équipe technique et qui vous permettra de changer l'écran de votre smartphone. Une réparation qui ne vous prendra que 30 minutes.

À vous de jouer !

Diagnostic

›  Vous avez cassé la vitre de votre écran
›  Votre écran ne s'allume plus
›  Le tactile de votre écran fonctionne mal
›  Votre écran a des défauts d'affichage

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone 11 Pro Max PREMIUM
99,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Comment savoir si vous possédez bien un iPhone 11 Pro Max ?
Allez dans les réglages du téléphone, puis dans général et dans informations. Vous devez retrouver "iPhone 11 Pro Max" dans "nom du modèle" et en cliquant sur "N° du modèle" vous devez voir apparaître "A2218".

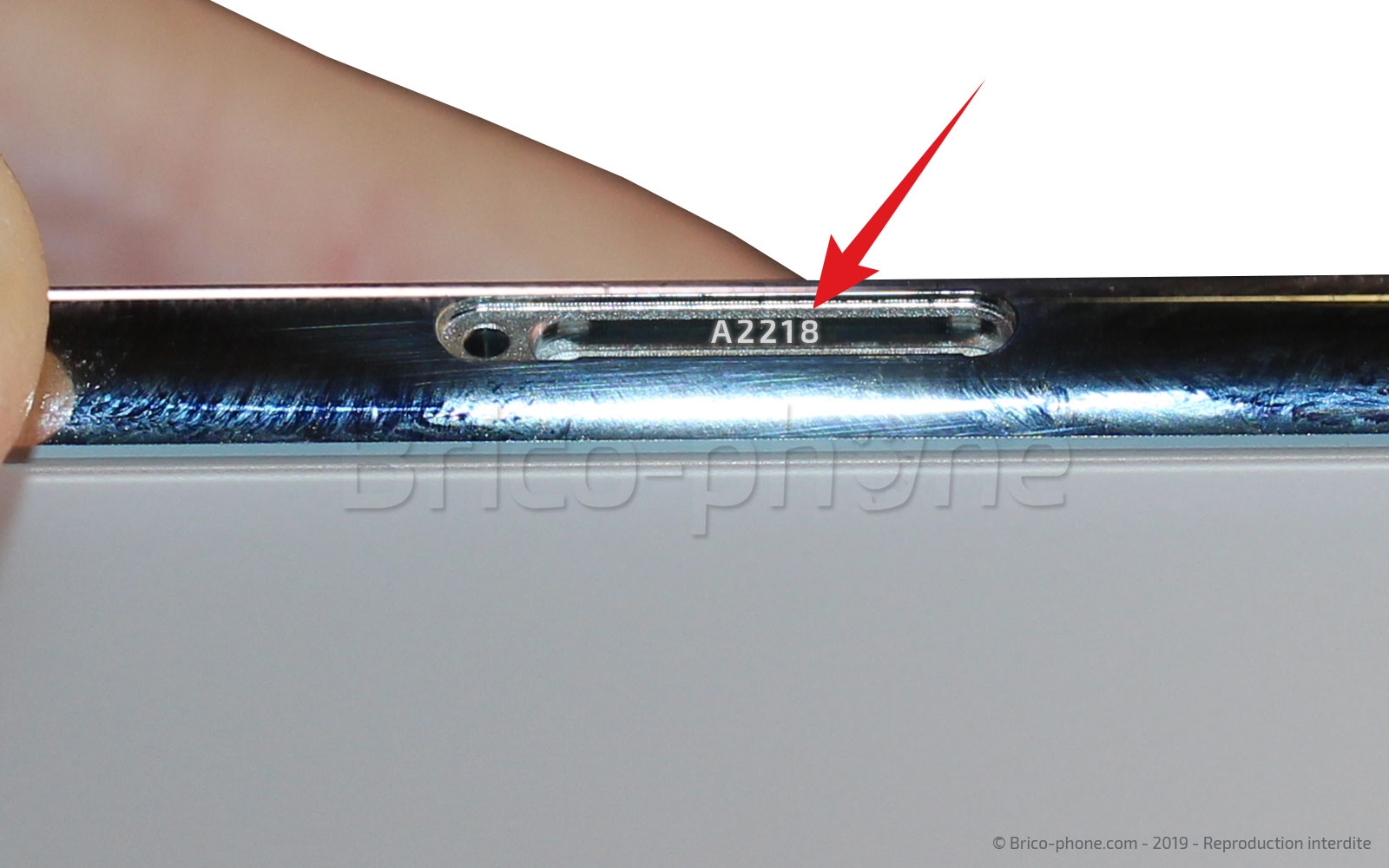

Si votre écran ne s'allume plus, à l'endroit où vous avez le tiroir sim, vous retrouvez "A2218" de graver à l'intérieur.
Préparez votre plan de travail afin que ce soit un espace dégagé et placez les outils ainsi que la pièce détachée nécessaire à la réparation.

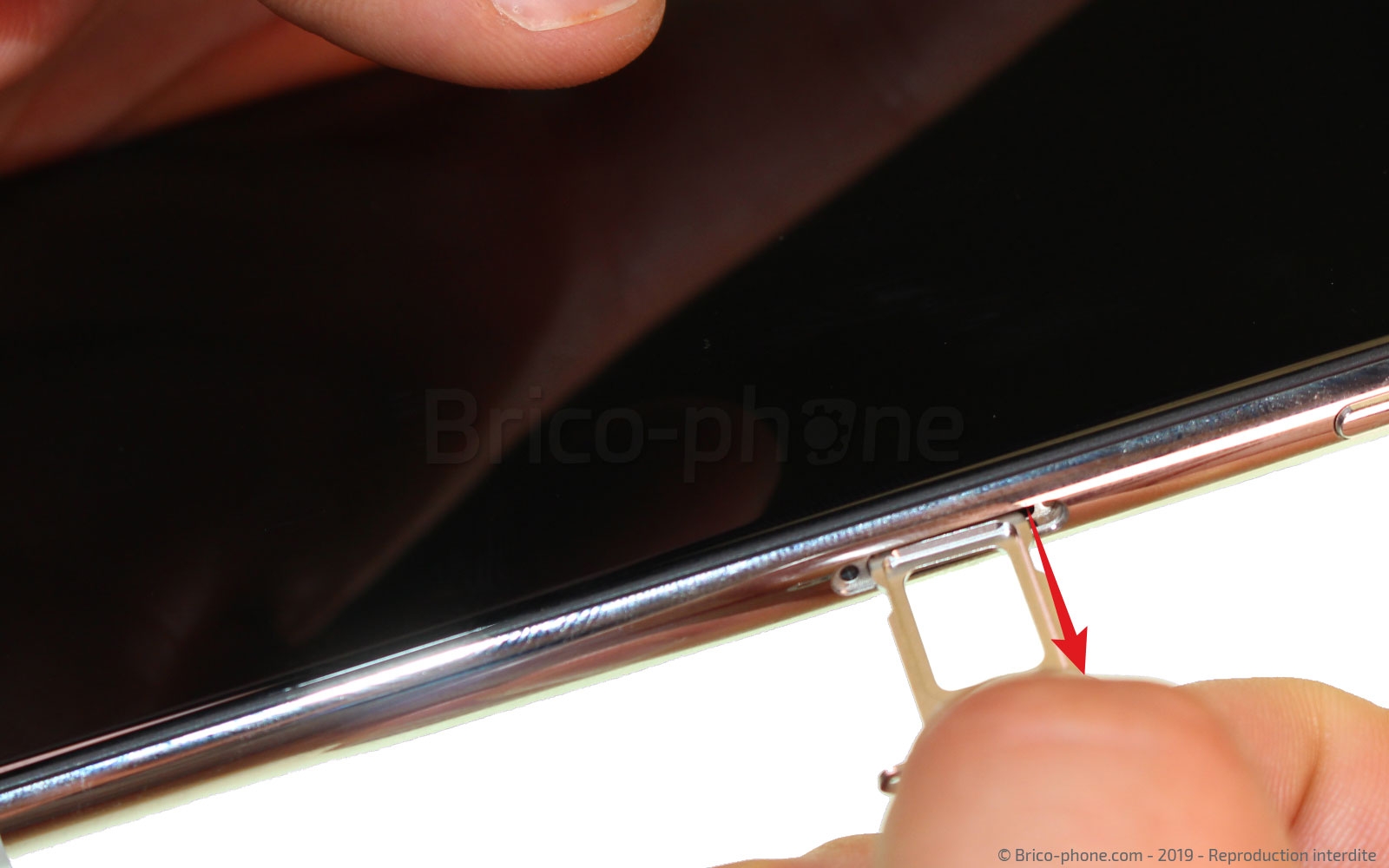

Etape 1 : Eteindre le téléphone et retirer le tiroir sim

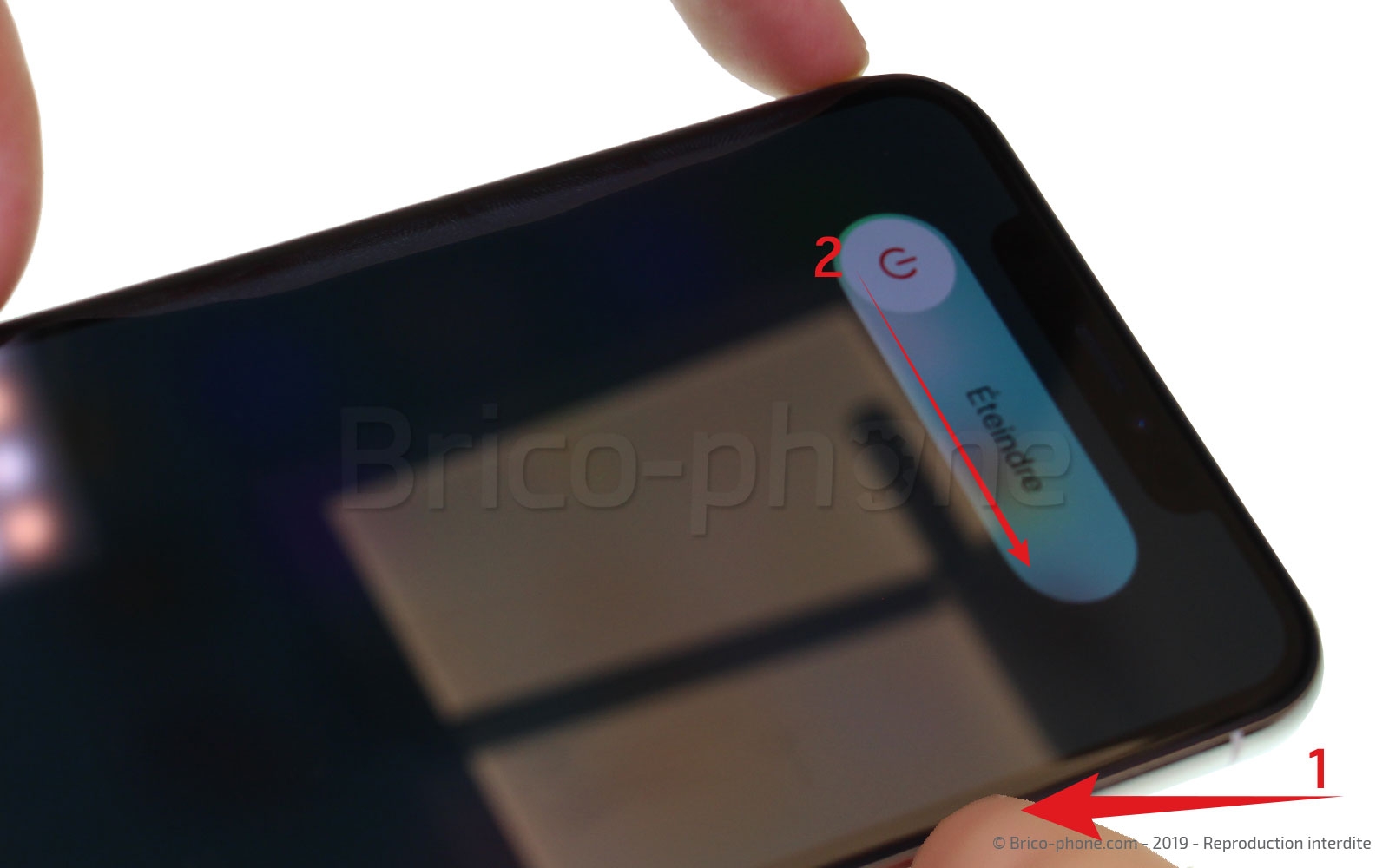

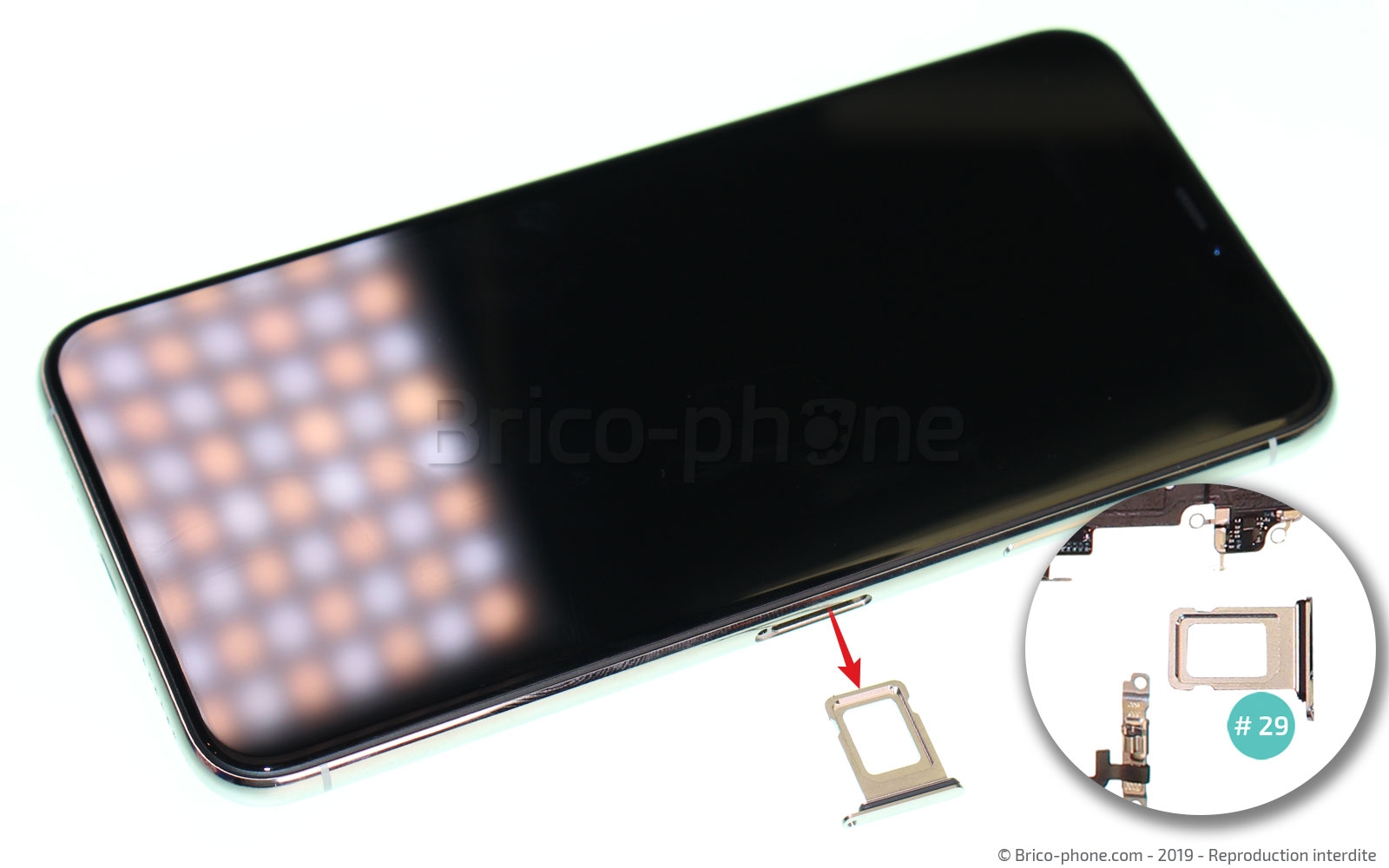

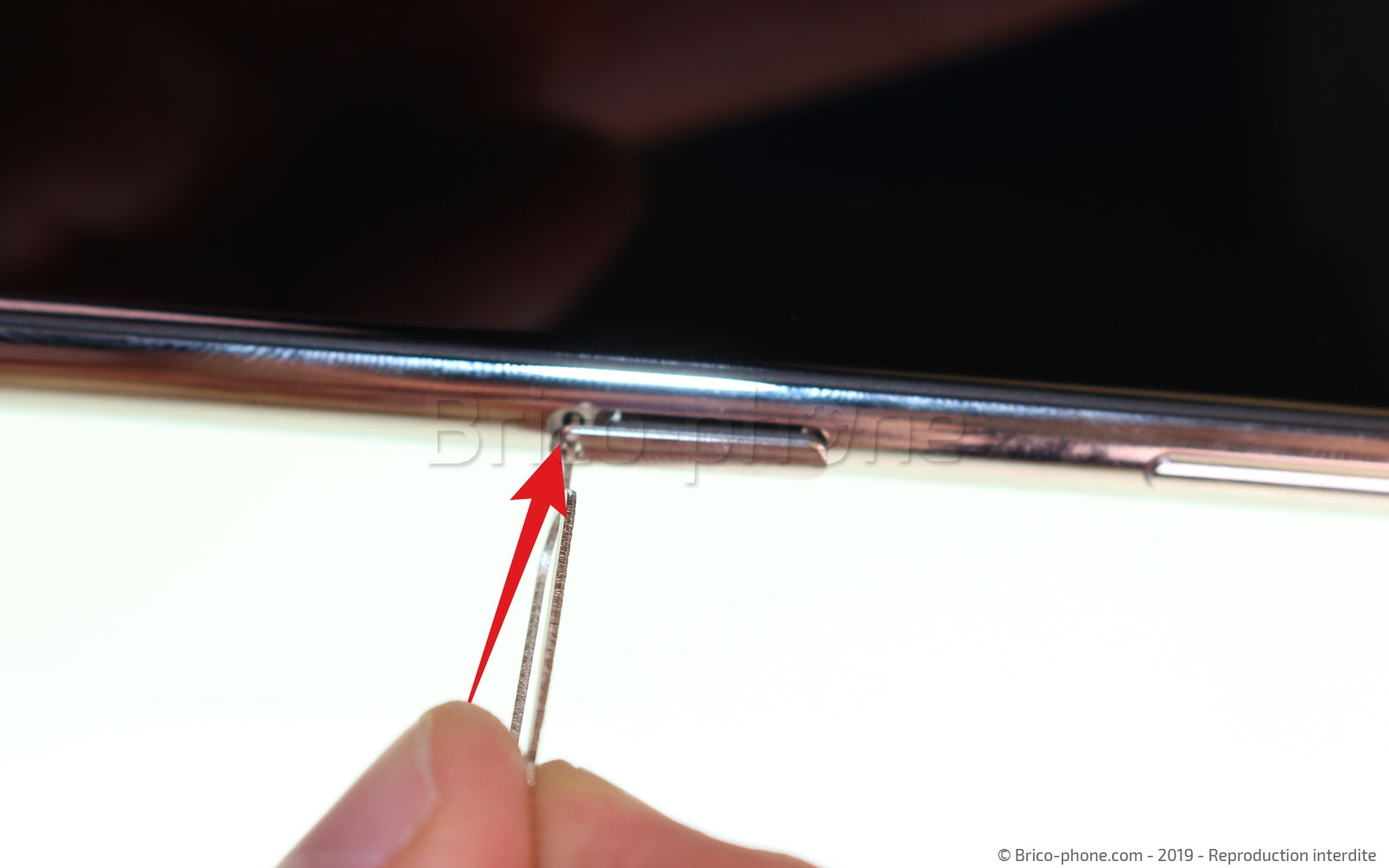

Commencez par mettre hors tension le téléphone en maintenant le bouton power et volume moins, puis slidez "éteindre". Retirez le tiroir sim (#29) à l'aide de l'outil associé du kit outil.
Outils du kit utilisés
Outils du kit utilisés

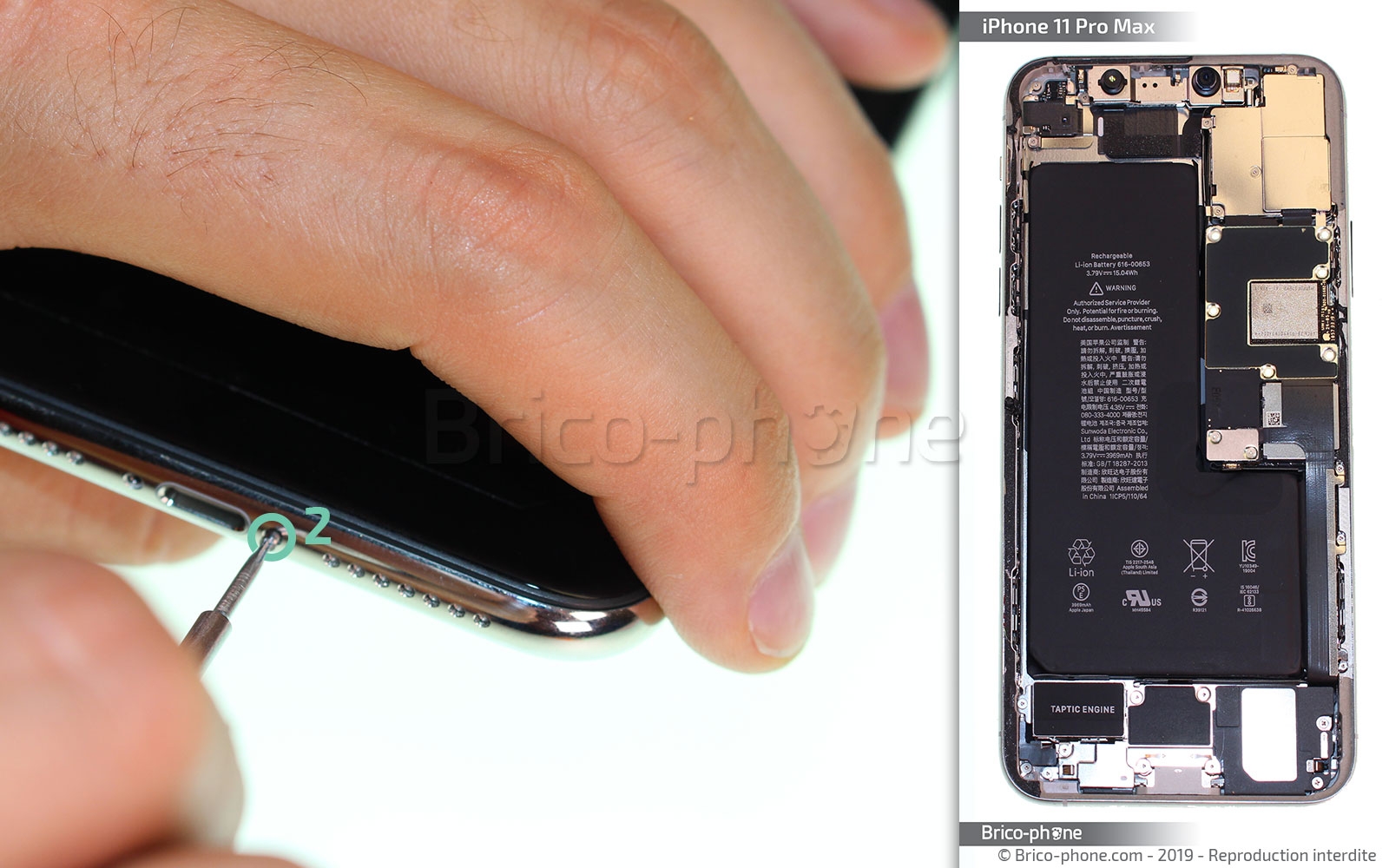

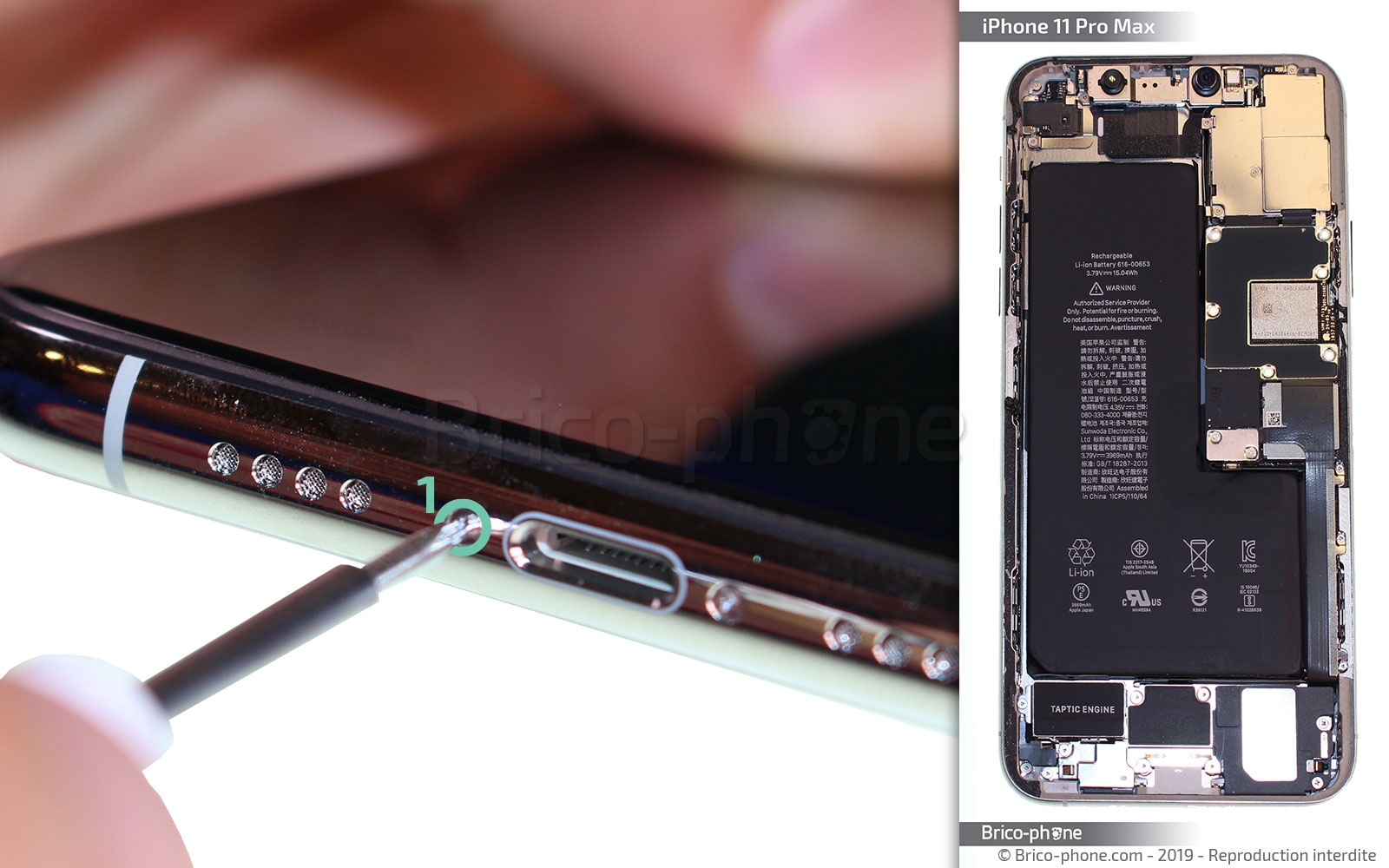

Etape 2 : Retirer les vis pentalobes
Avec le tournevis pentalobe, dévissez les deux vis qui se trouve de part et d'autre du connecteur de charge, puis déposez-les sur le patron magnétique pour ne pas les égarer.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €

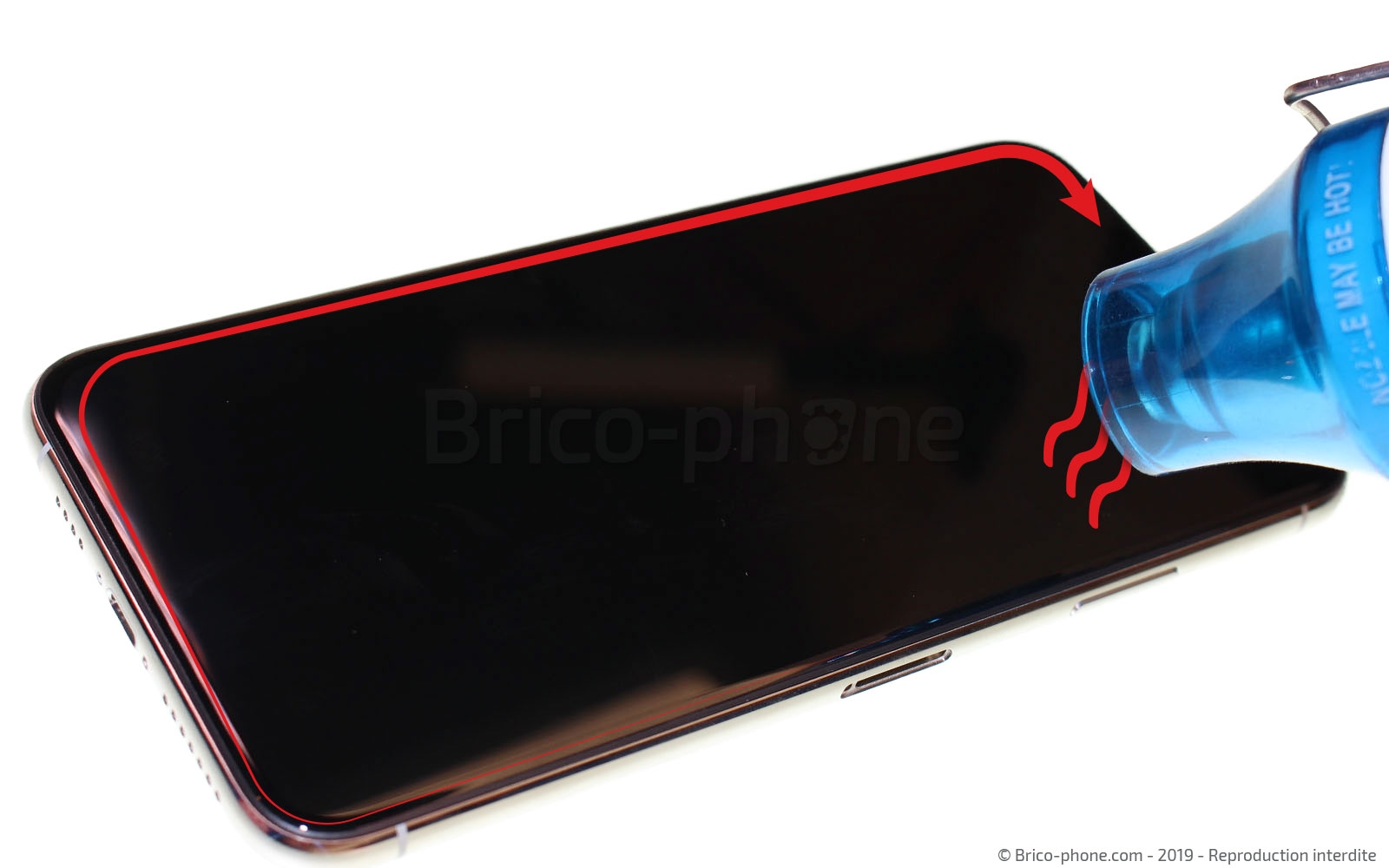

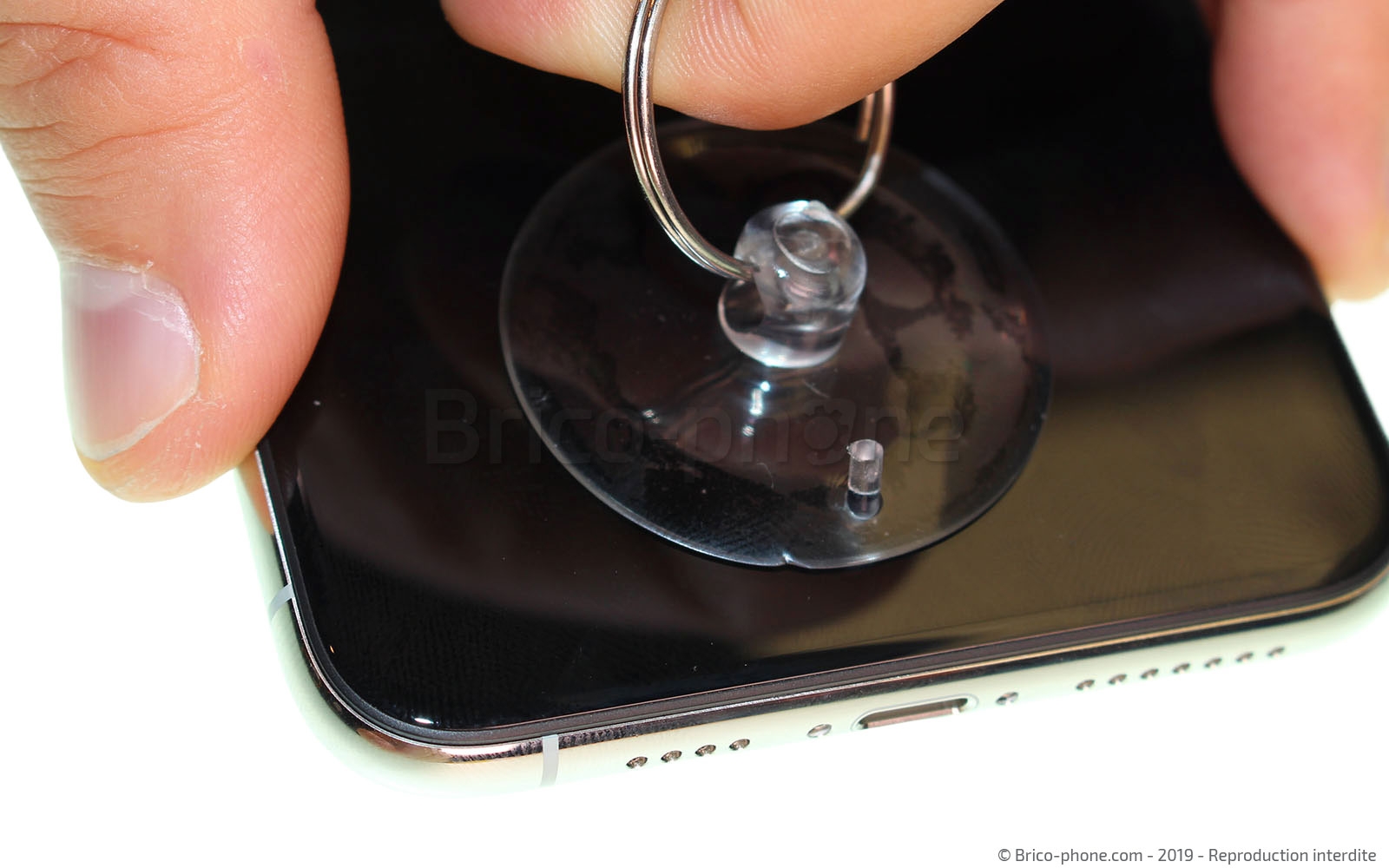

Etape 3 : Chauffer l'écran et créer un point d'insertion
Passons à l'ouverture du téléphone, commencez par chauffer le contour de l'écran pour ramollir le sticker qui le maintient au châssis du téléphone avec le décapeur thermique.
Veillez à ne pas dépasser les 80 degrés pour ne pas abîmer les composants internes du téléphone.

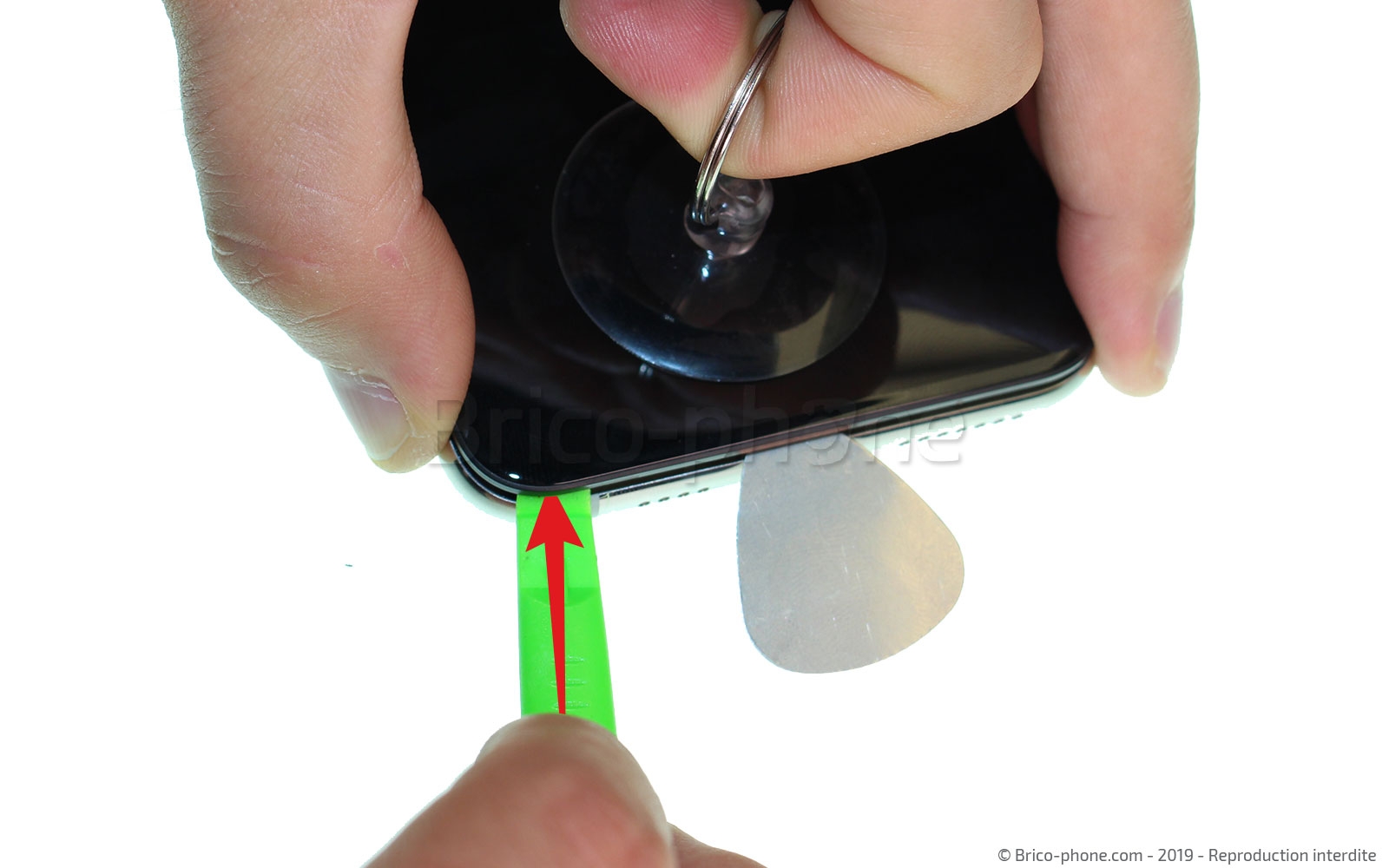

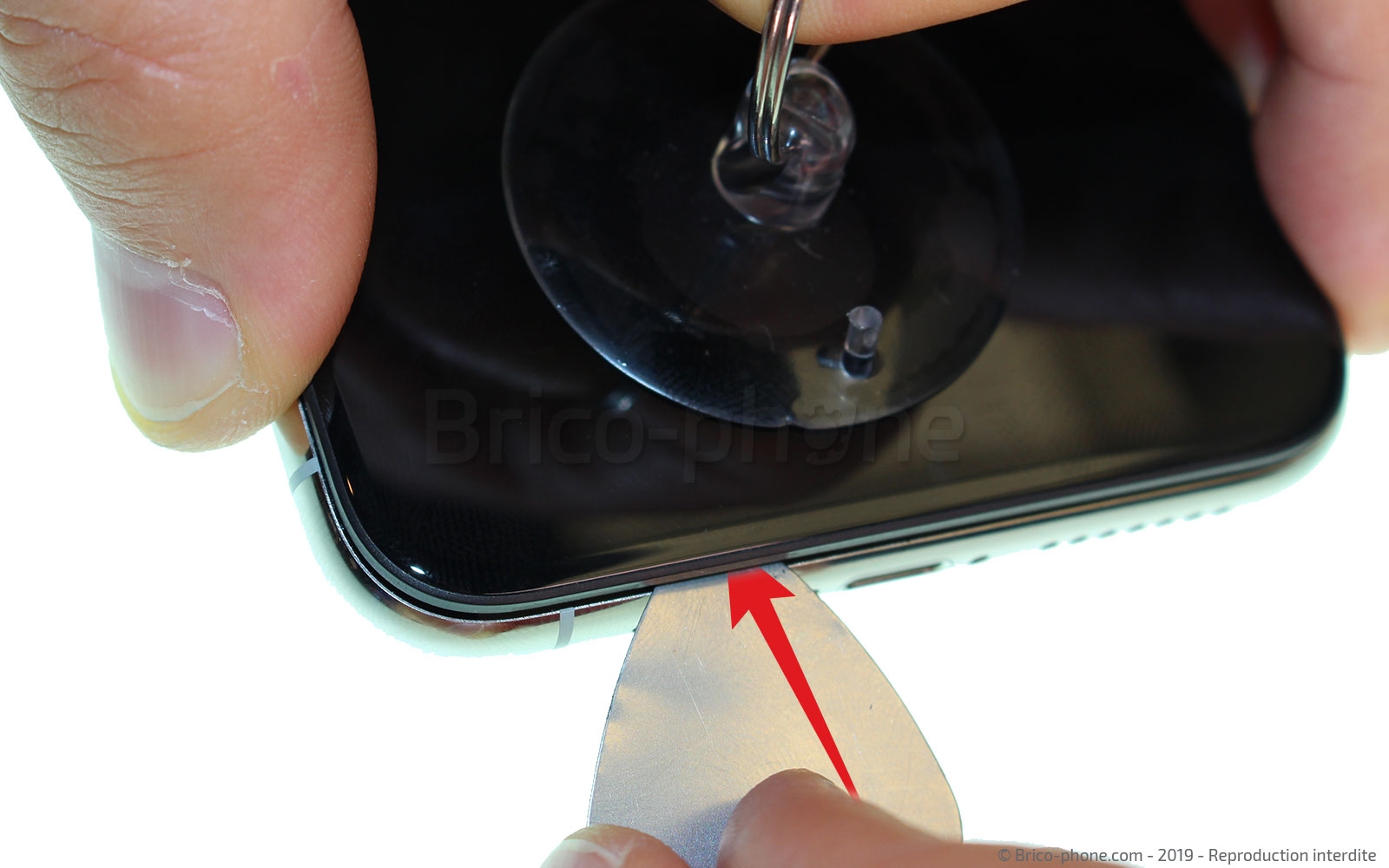

Placez la ventouse sur le bas de l'écran, puis tirez sur l'anneau de celle-ci et insérez le médiator en métal entre l'écran et le châssis pour créer un interstice.
Maintenant que vous avez fait une ouverture, insérez la spatule verte dans l'espace libéré.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

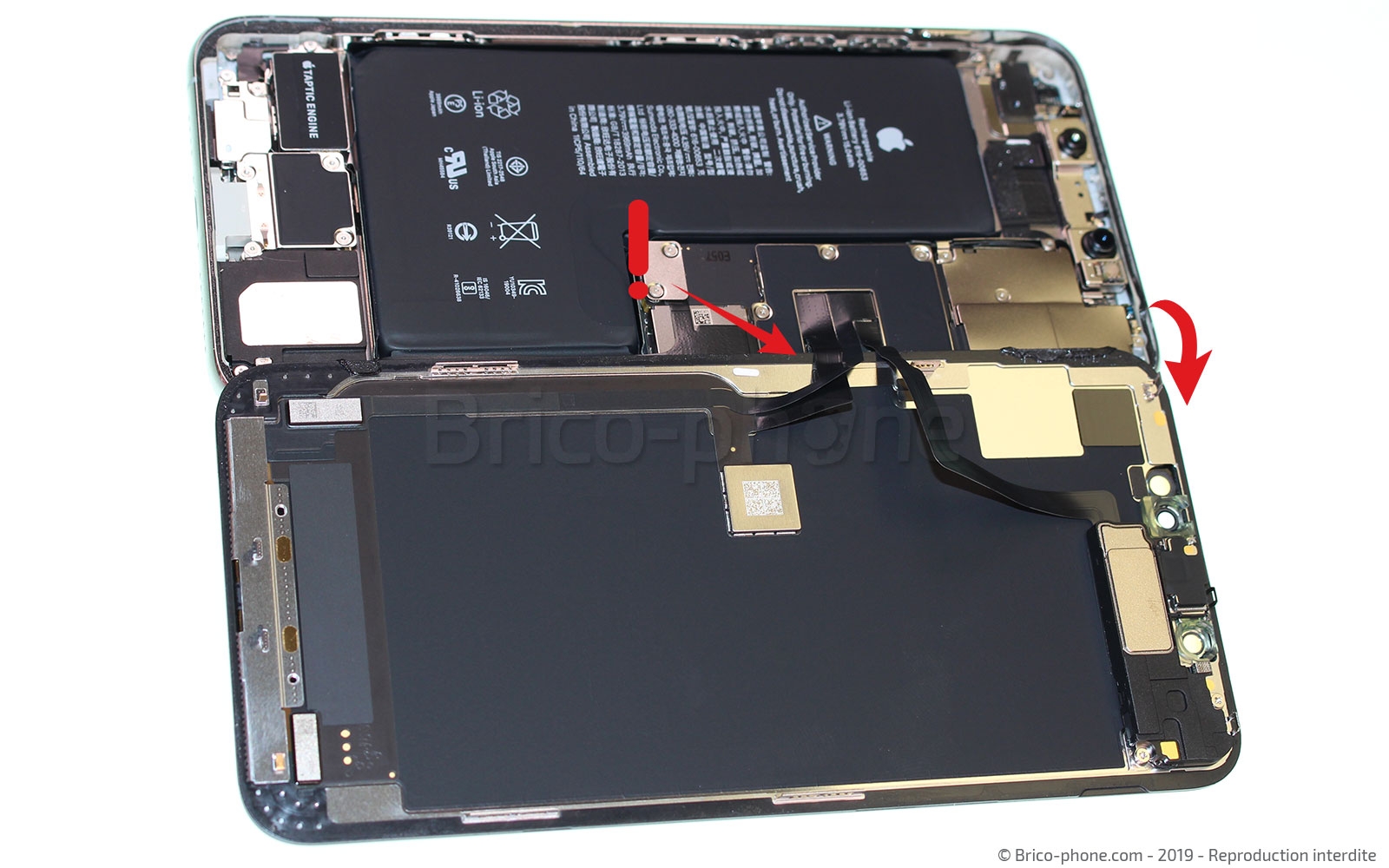

Etape 4 : Ouvrir le téléphone

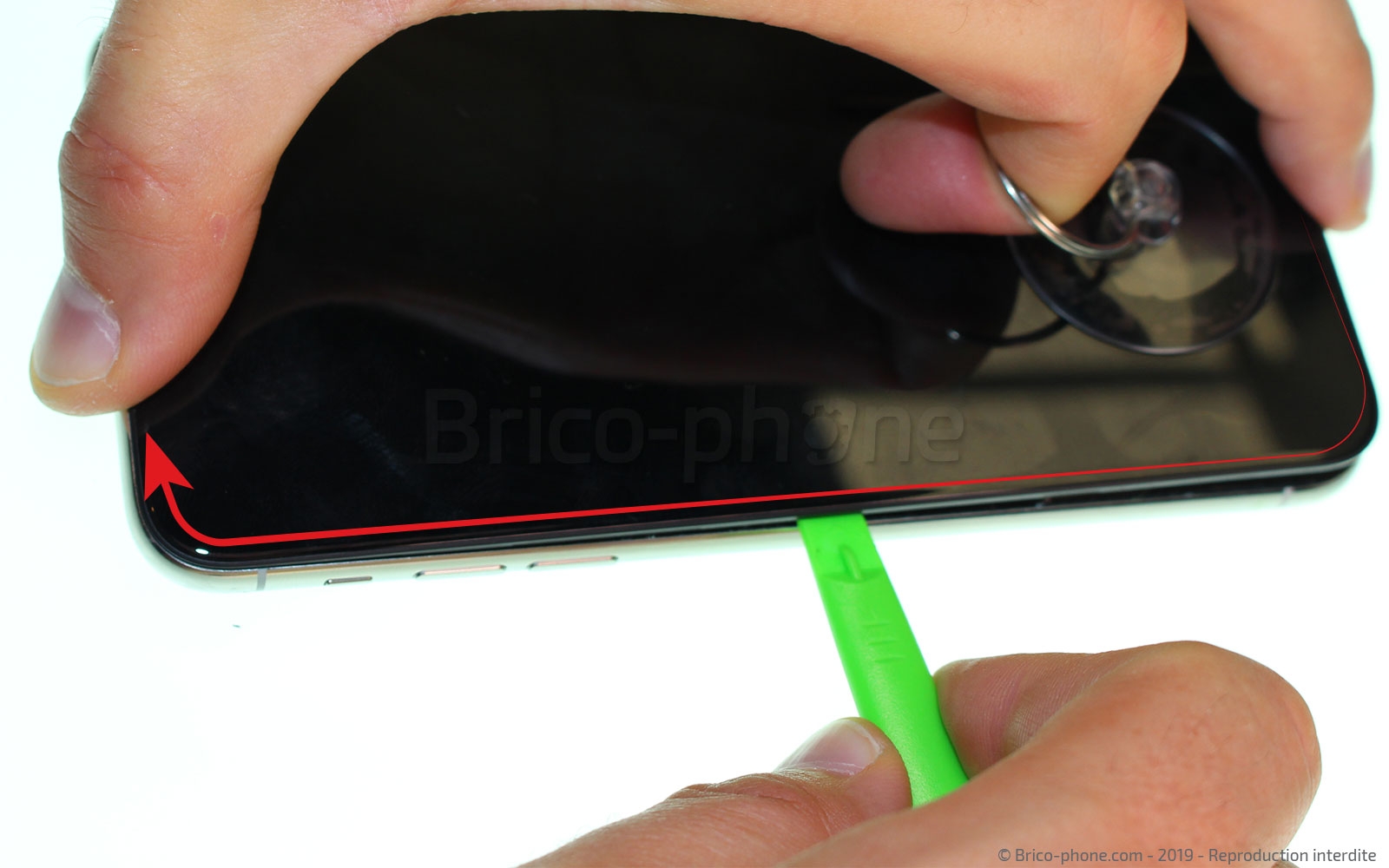

Toujours munis du levier vert, faites le tour de l'écran pour séparer le sticker de l'écran, cependant faites attention sur la droite de l'écran vous avez les nappes de celui-ci et il ne faudrait pas les sectionner.

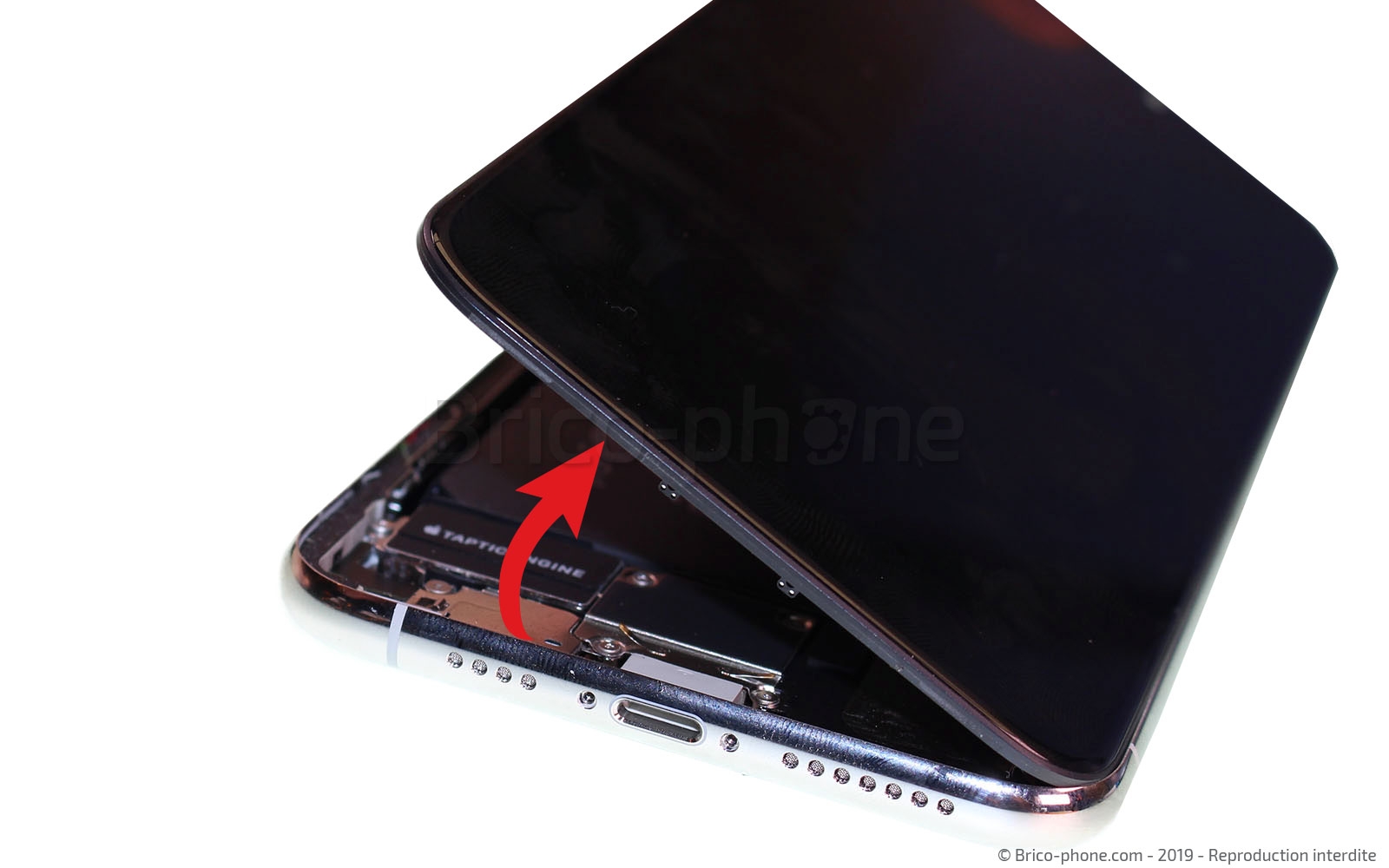

Une fois, l'écran libre du châssis, ouvrez-le comme un livre en le basculant vers la droite (photo 2), et mettez-le à cheval sur le châssis pour ne pas endommager les nappes.
Outils du kit utilisés
Outils du kit utilisés

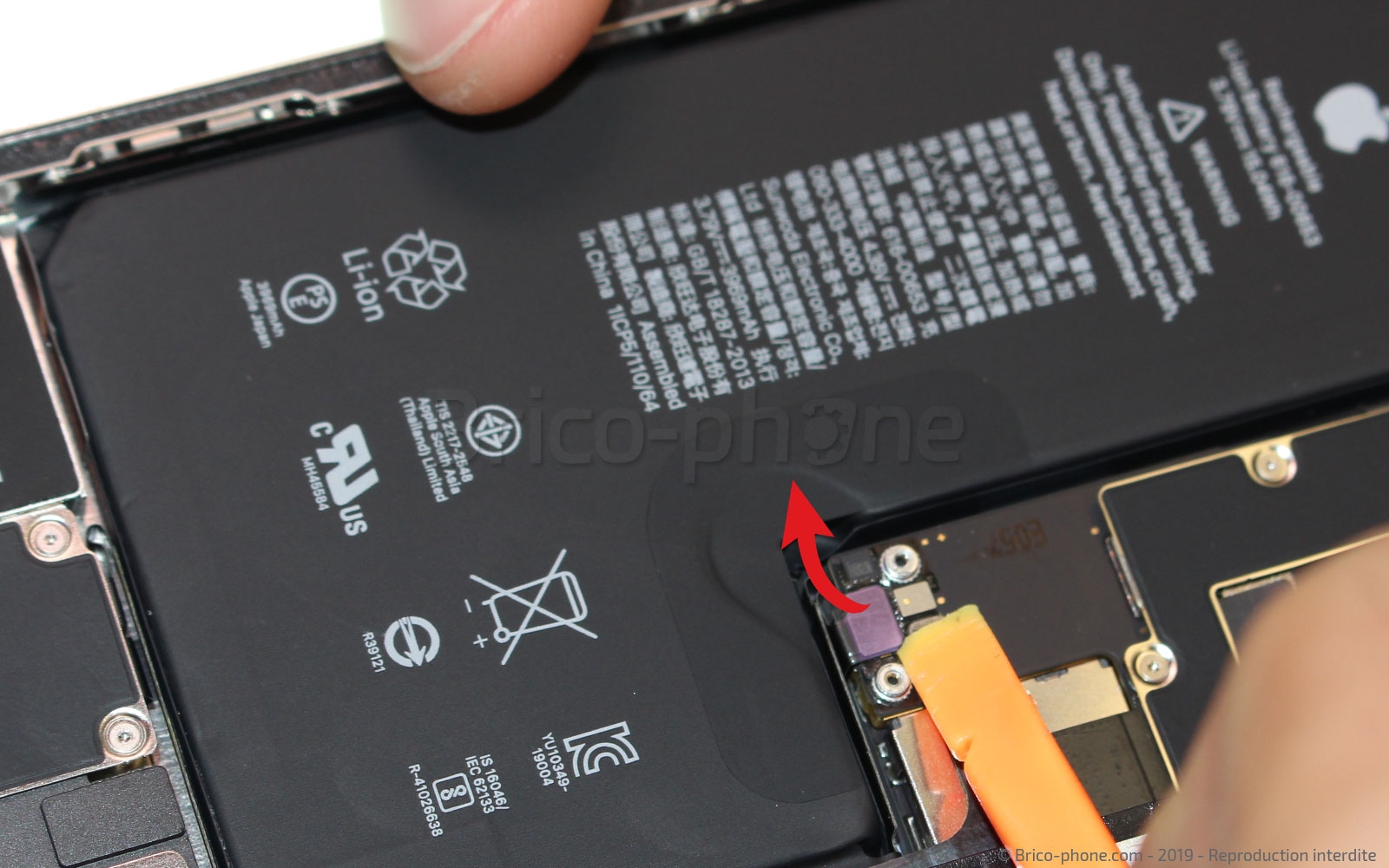

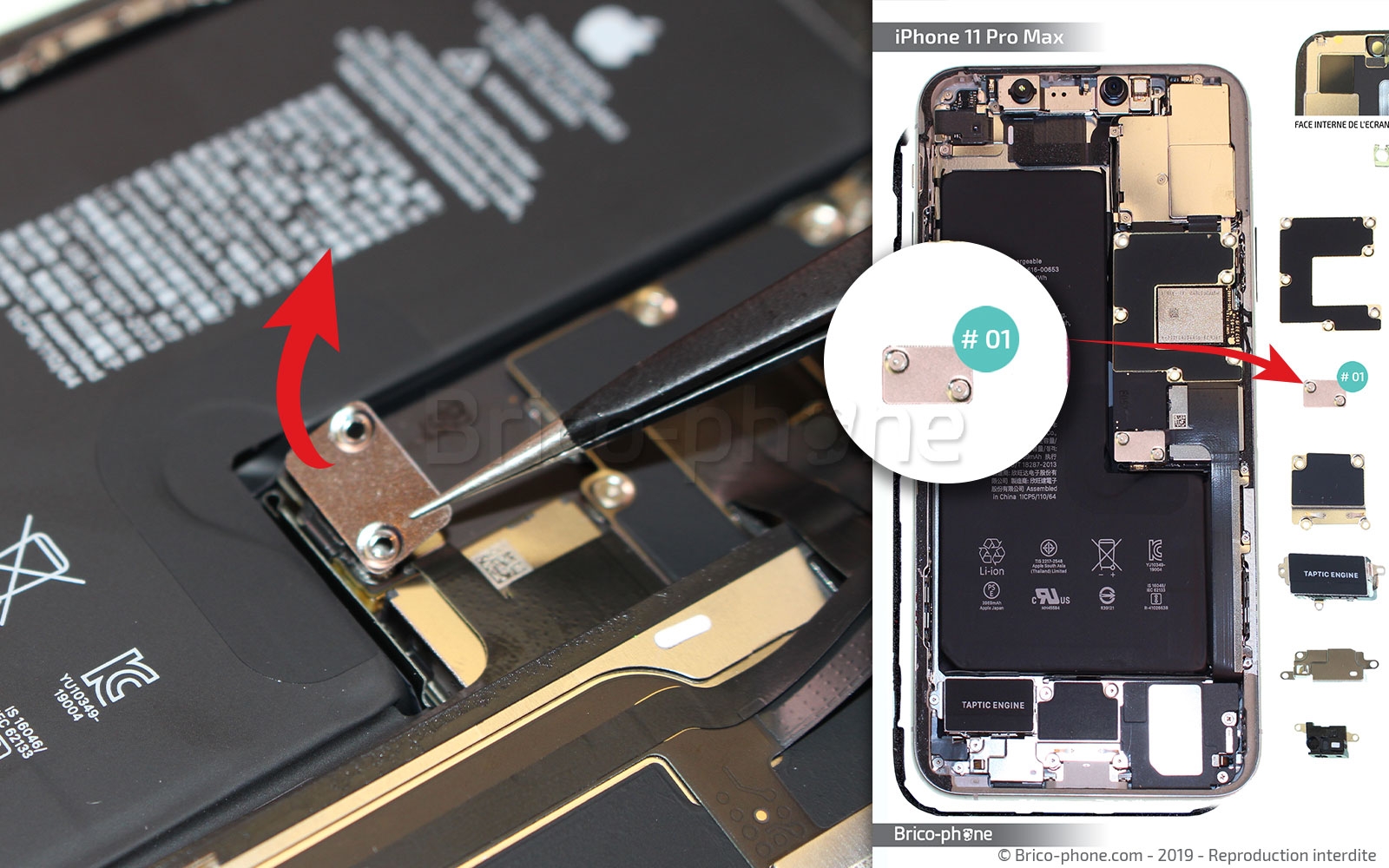

Etape 5 : Déconnecter la batterie

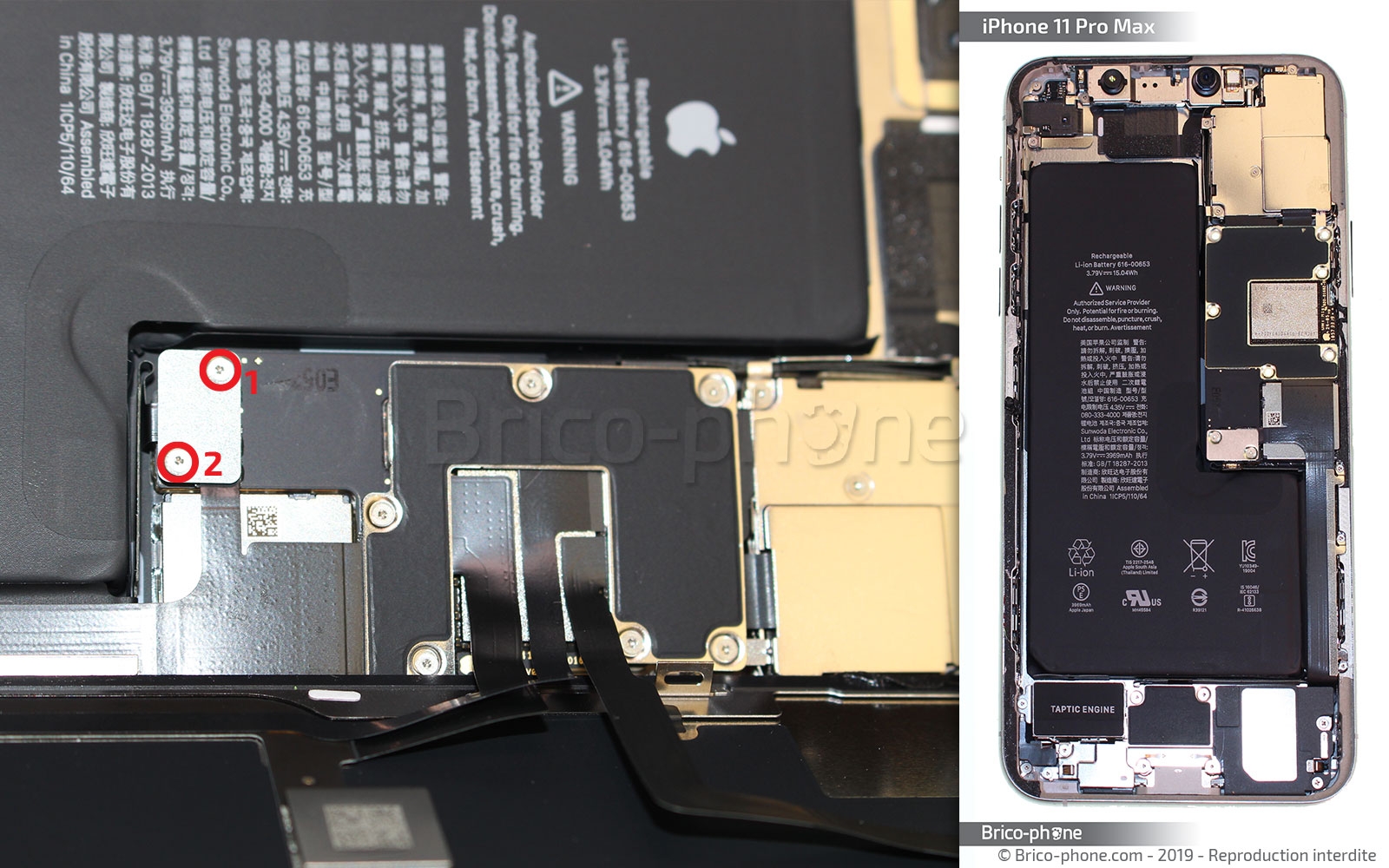

Dévissez les deux vis triwing qui se trouvent sur la plaquette de protection de la nappe de la batterie.
Puis retirez la plaquette (#01) avec la pincette en métal.

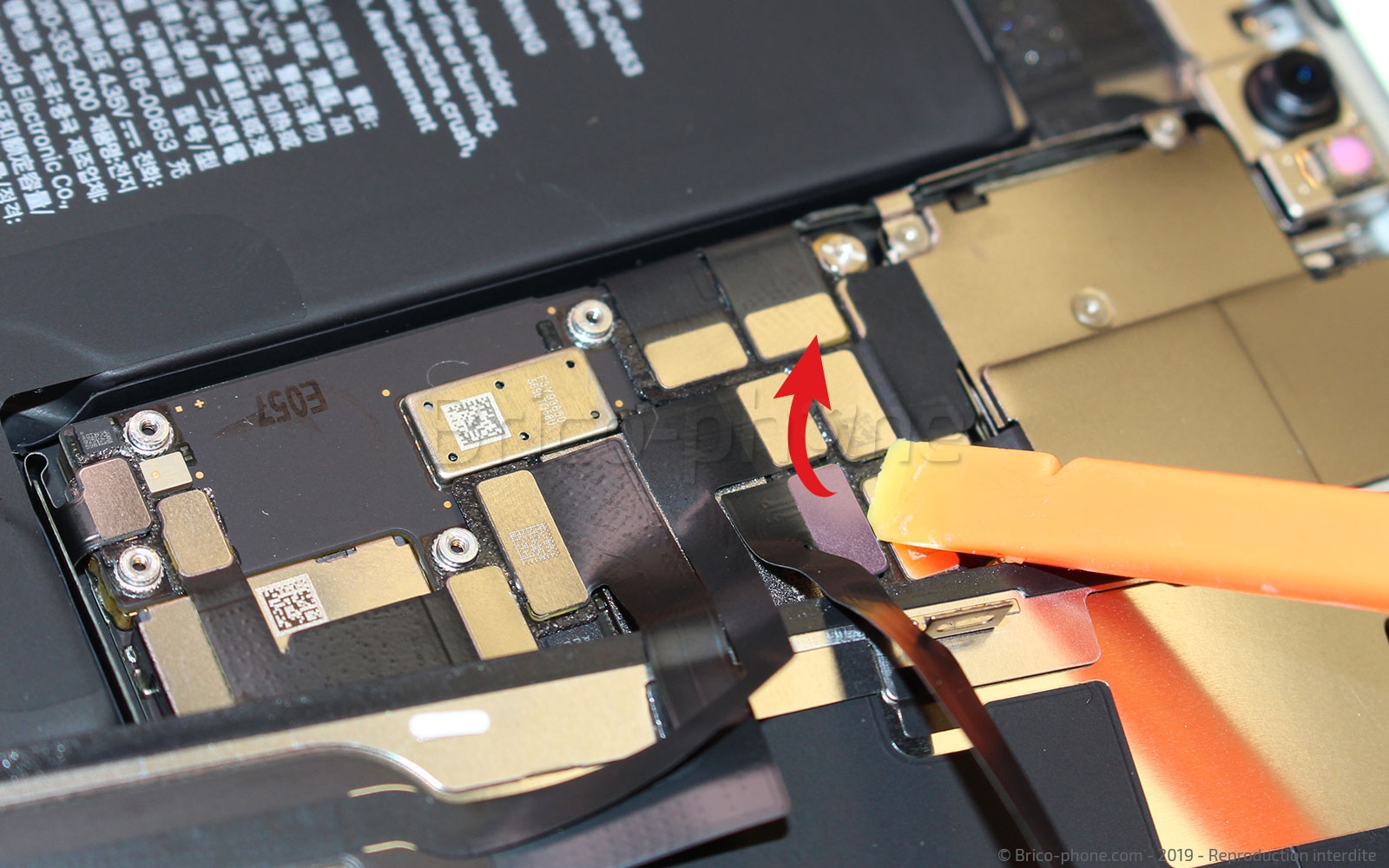

Pour finir, déconnectez la nappe de la batterie avec la spatule en nylon.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 6 : Enlever la plaquette des nappes de l'écran

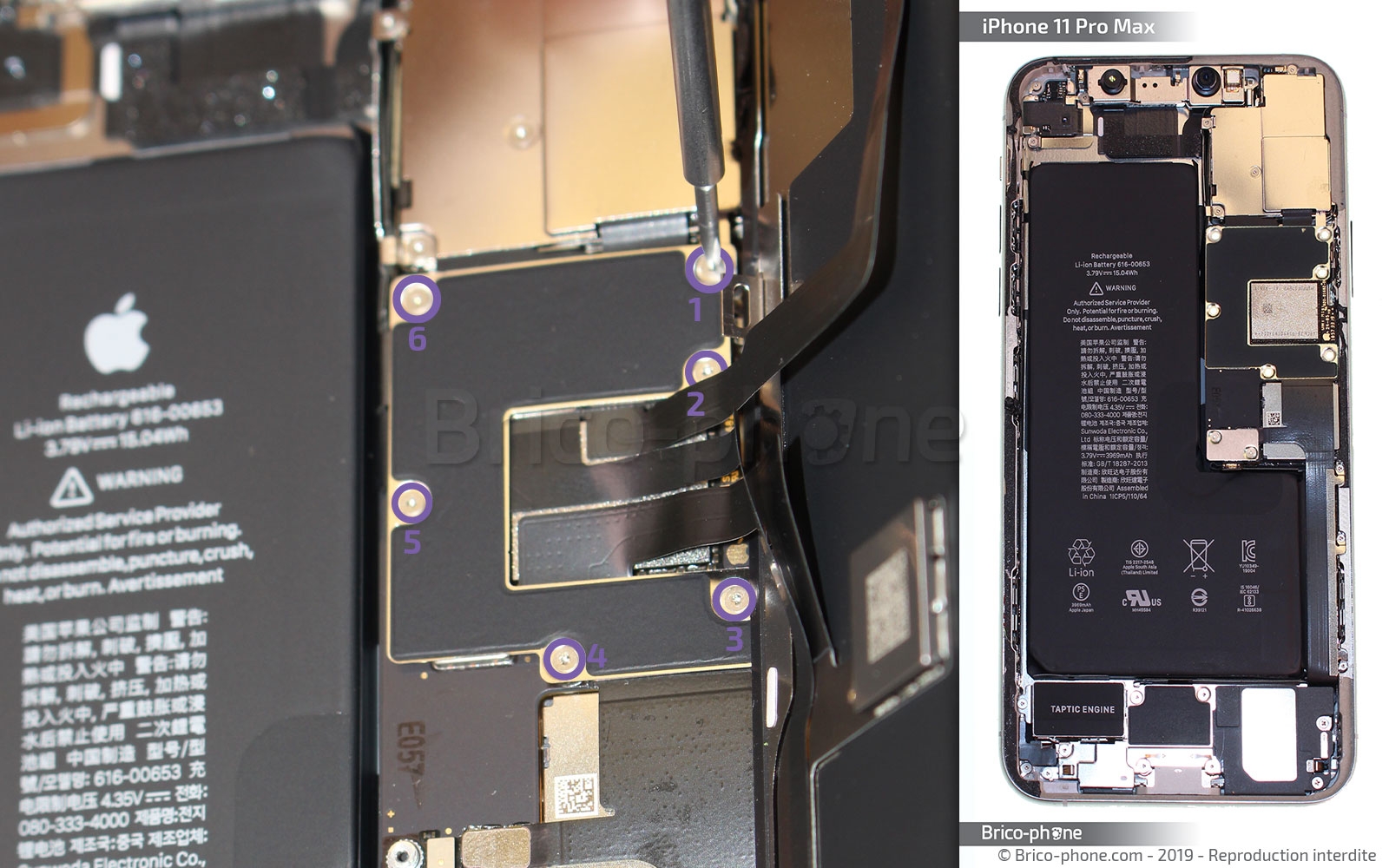

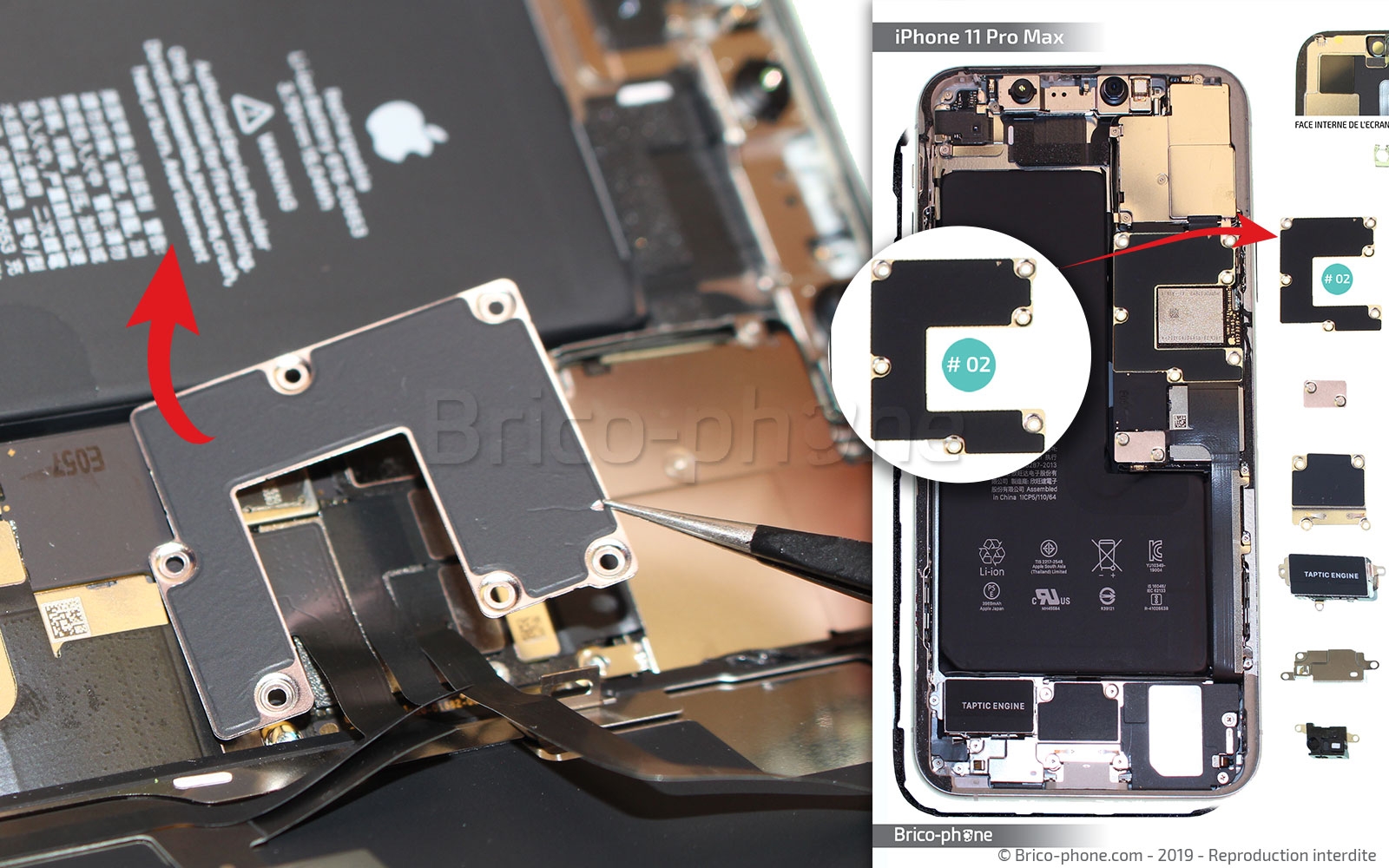

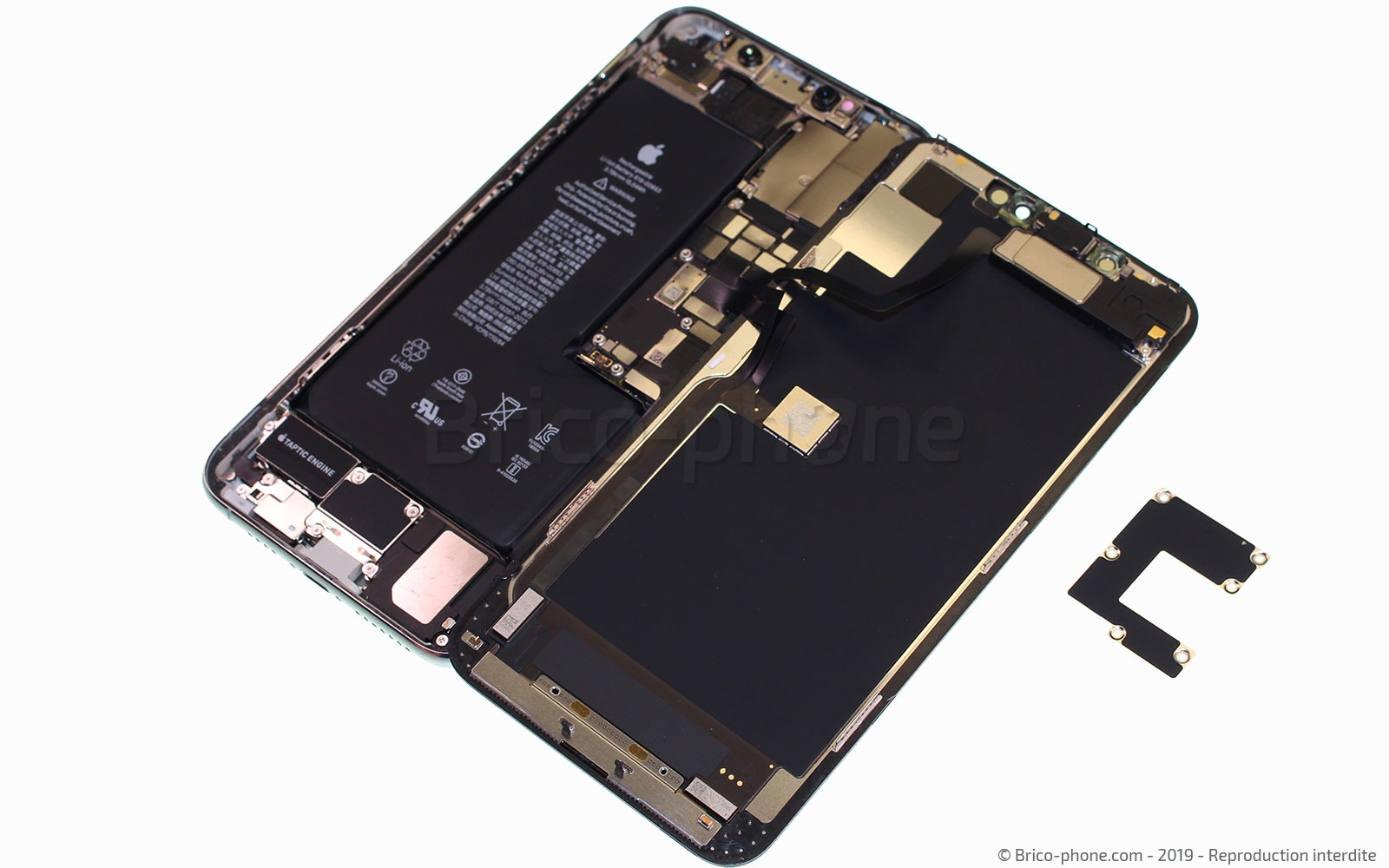

Pour retirer la plaquette des nappes de l'écran, munissez-vous du tournevis triwing pour sortir les six vis, puis enlevez la plaquette (#02) à l'aide de la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €

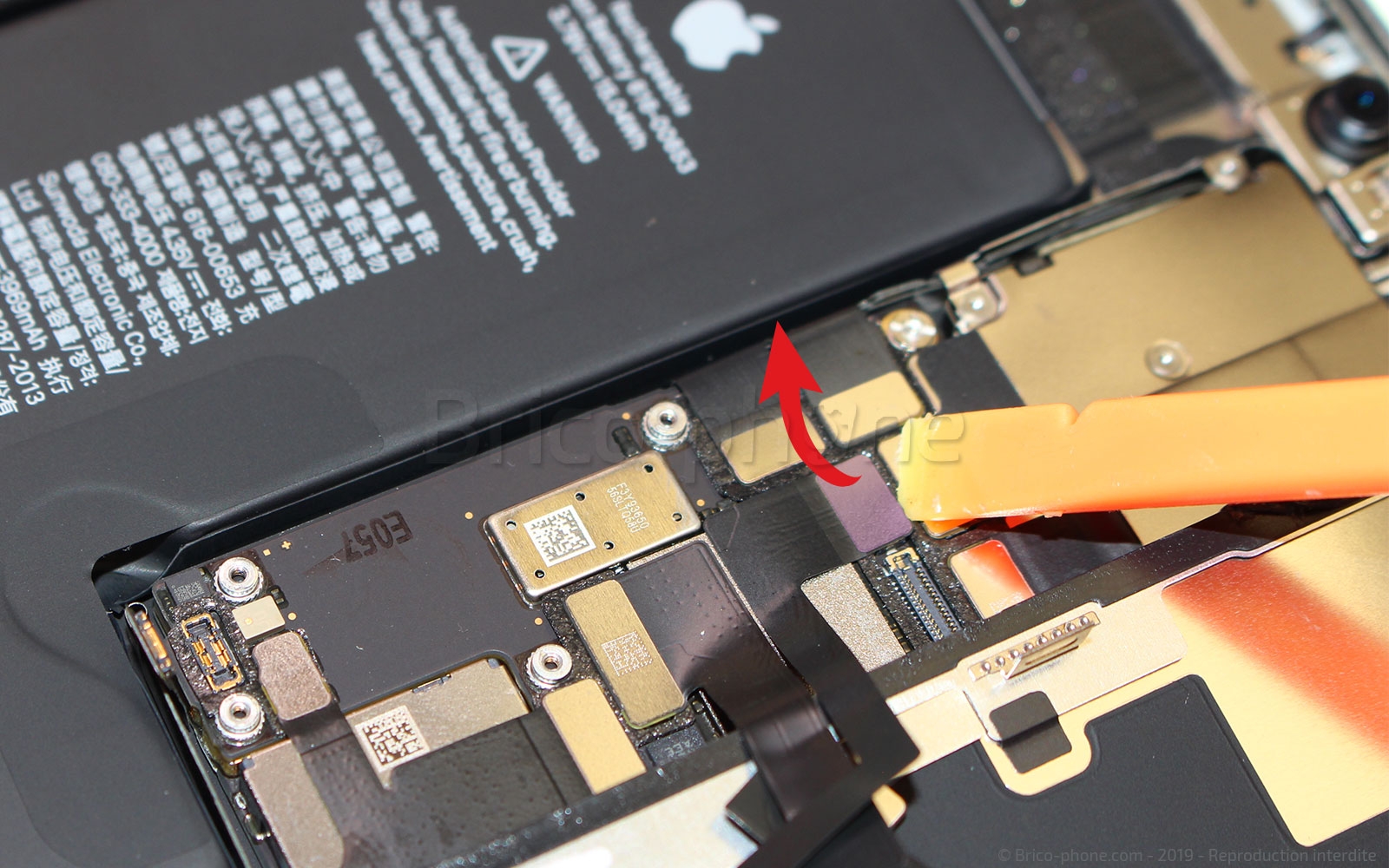

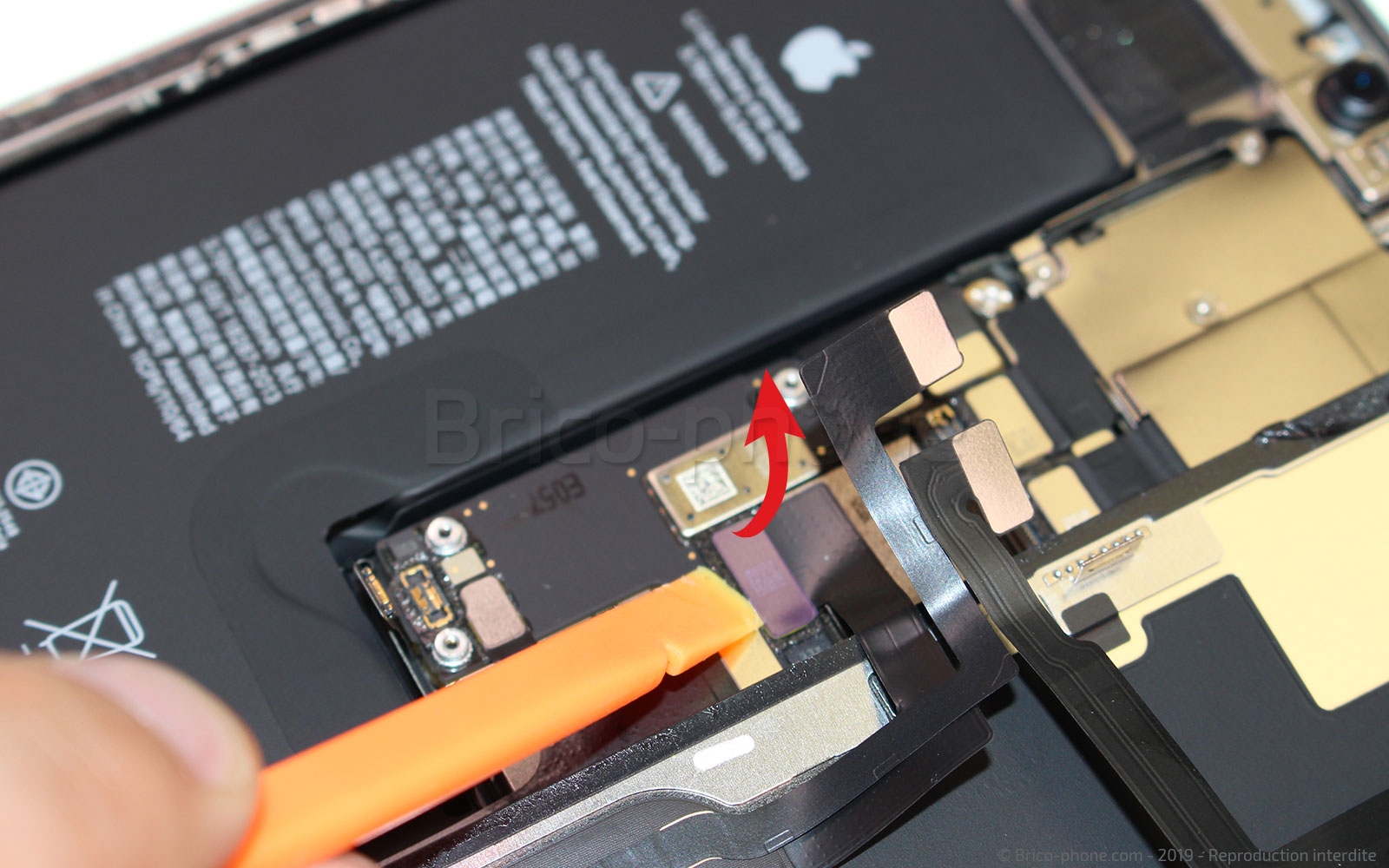

Etape 7 : Déconnecter l'écran
Pour retirer complètement l'écran, il ne vous reste plus qu'à déconnecter les trois nappes de celui-ci.
En premier celle de l'écouteur interne (photo 1), puis les deux restantes de l'écran (photo 2 et 3).

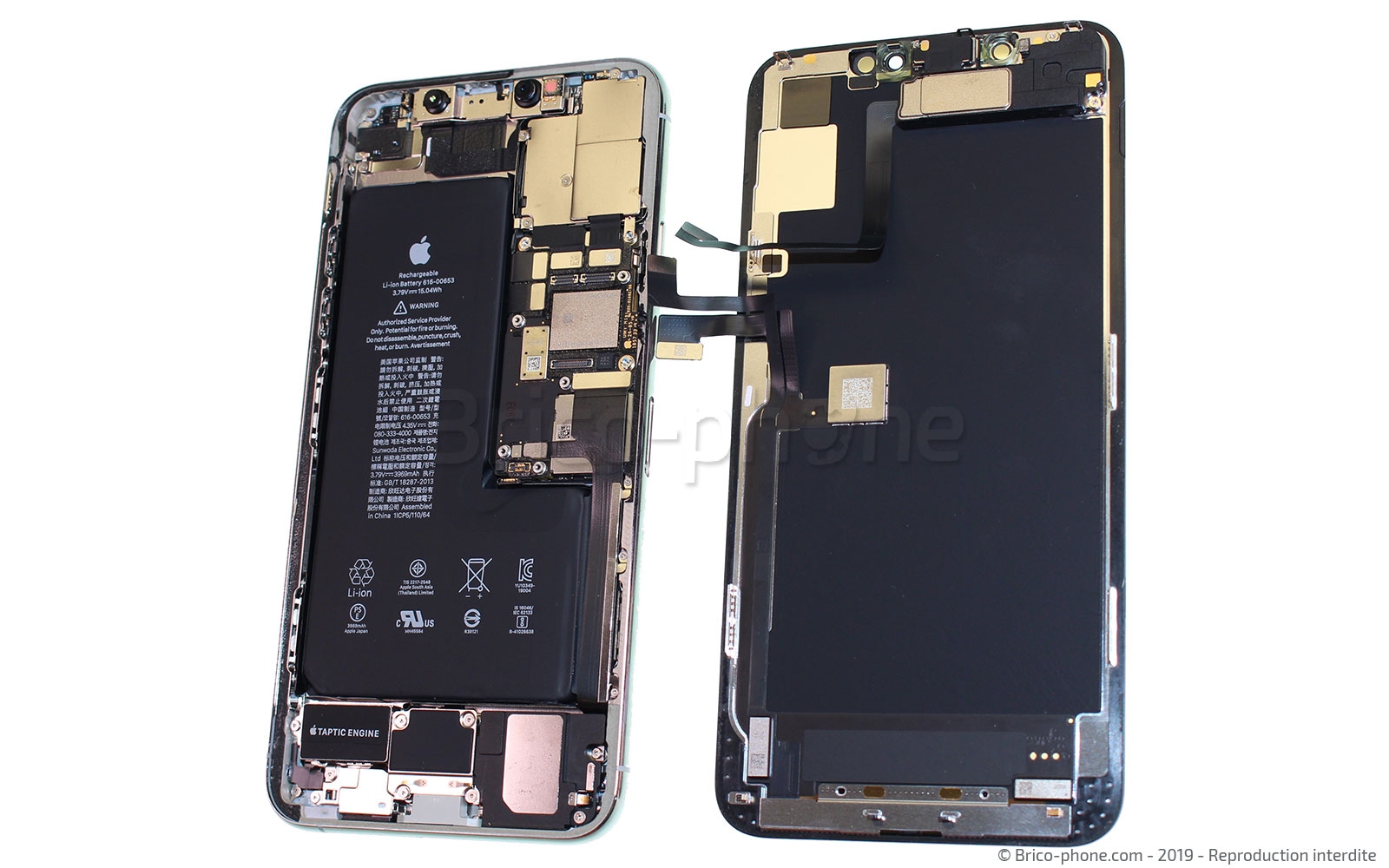

L'écran est à présent retiré du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Dévisser et soulever l'écouteur interne

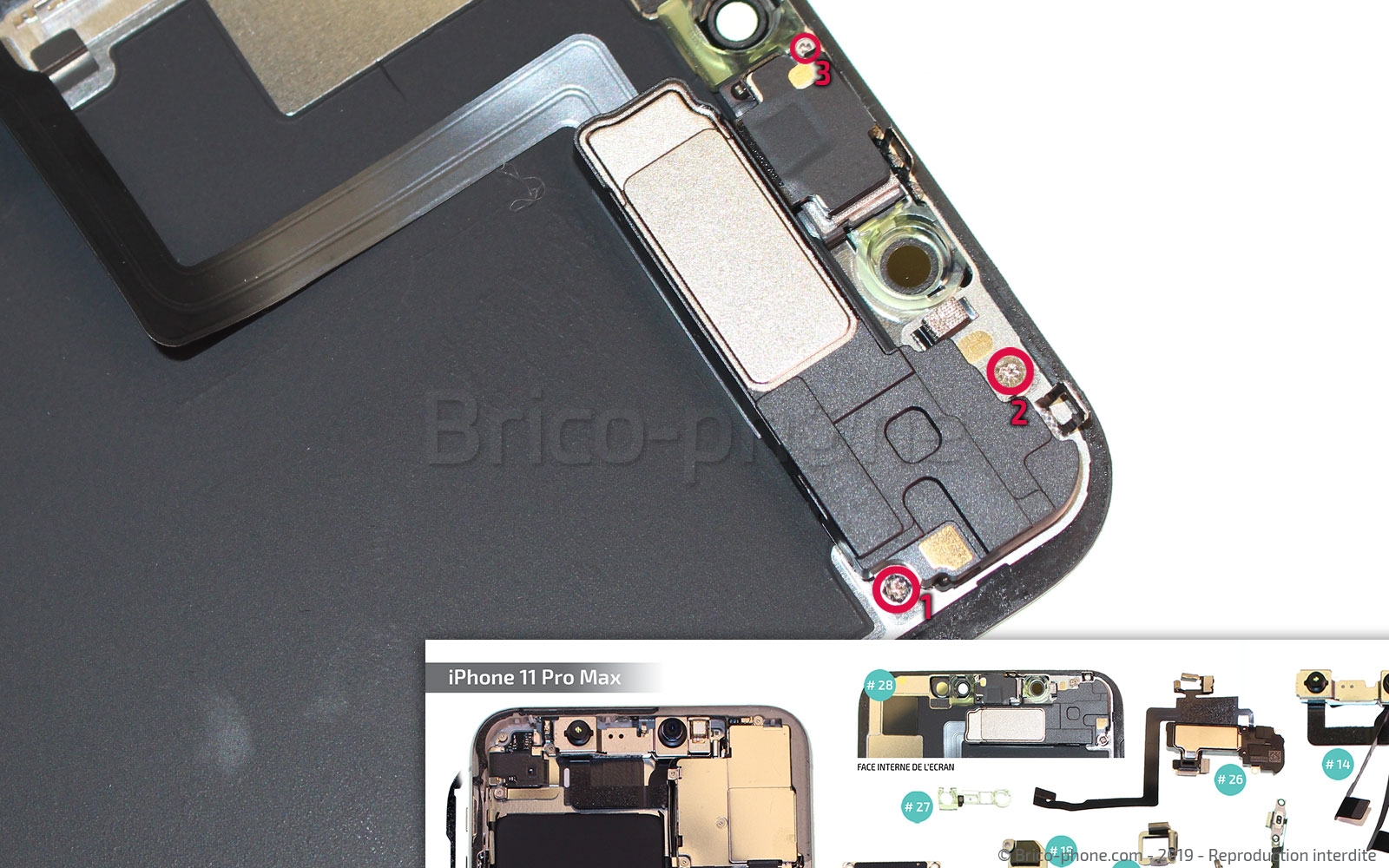

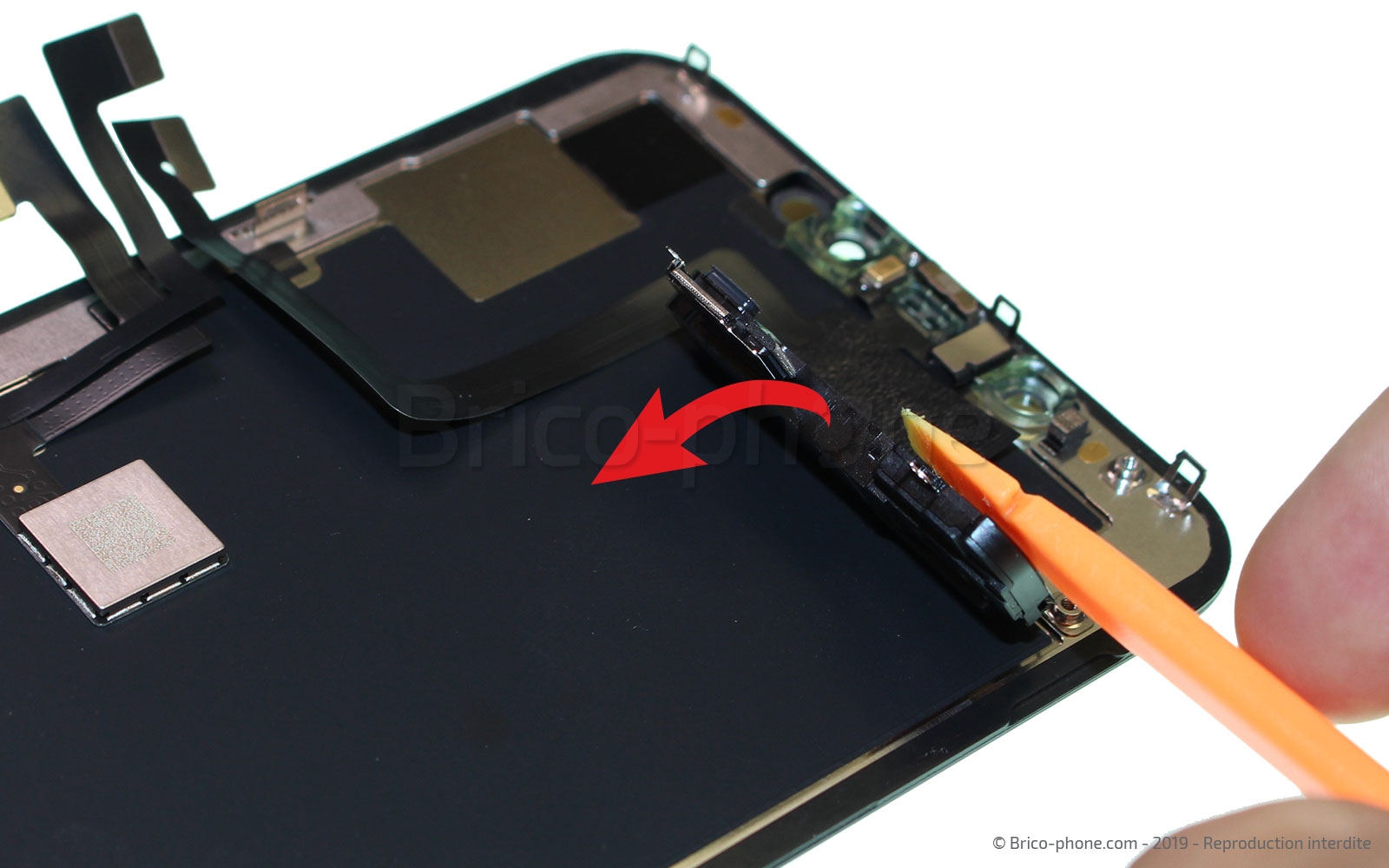

Pour dégager l'écouteur interne (#26), il faut dévisser trois vis, à droite vous avez deux vis qu'il faut retirer avec le tournevis cruciforme. Et à gauche, vous avez une vis qu'il vous faut enlever avec le tournevis triwing. Une fois ces vis retirées, soulevez délicatement le bloc écouteur avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 9 : Extraire l'écouteur interne

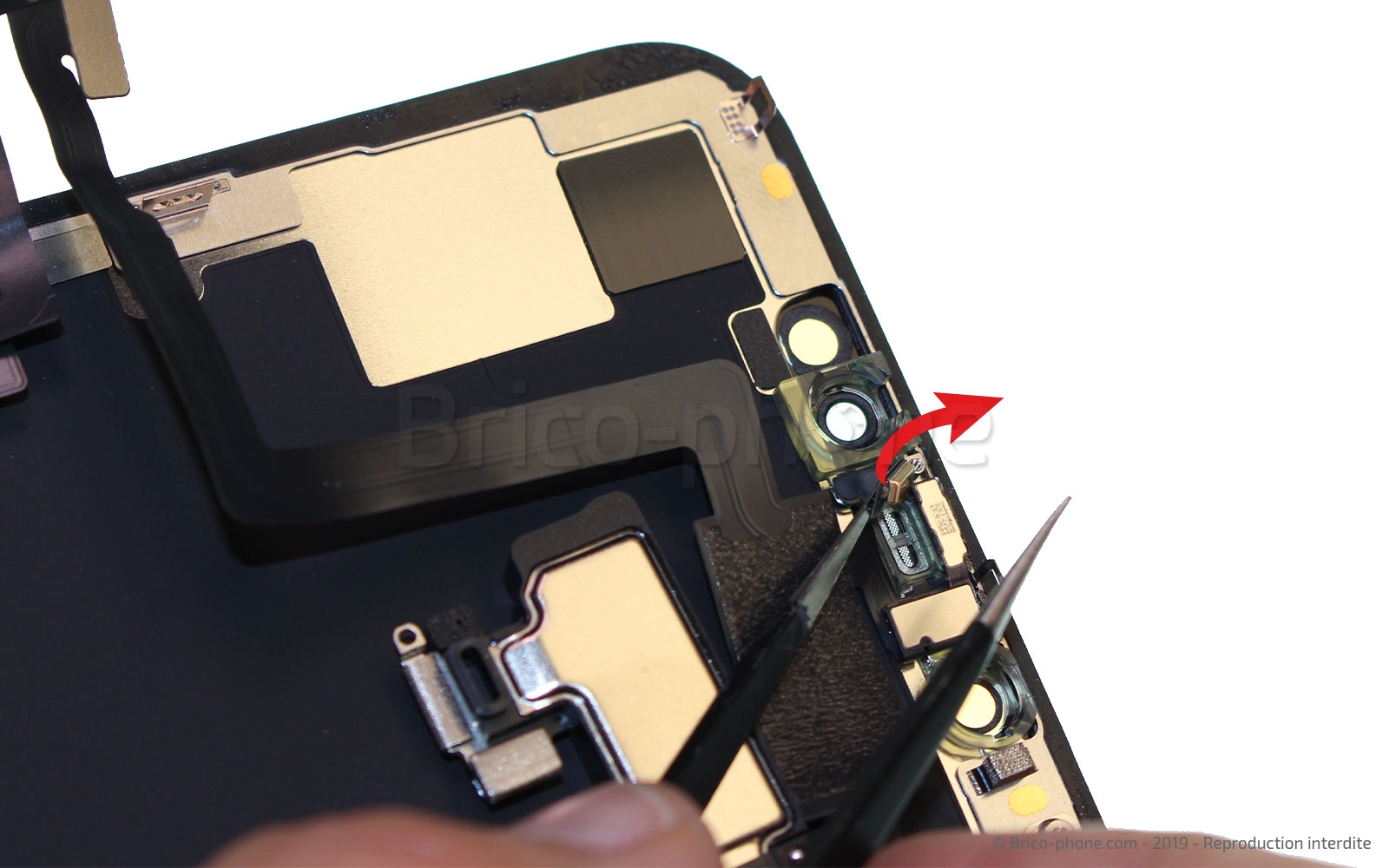

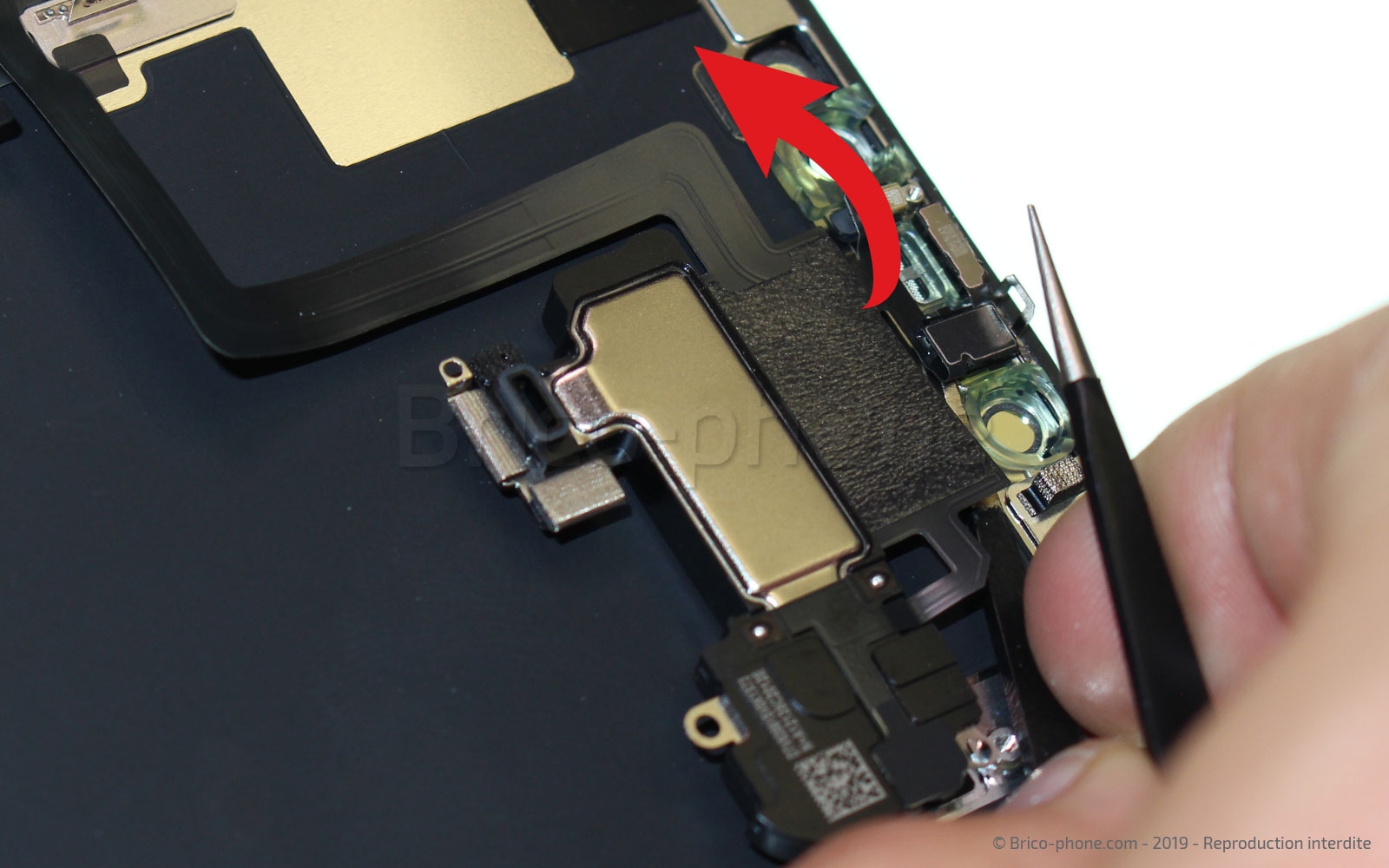

Munissez-vous de la pincette en métal, puis commencez par décoller le micro d'ambiance (photo 1), ensuite enlevez le capteur de proximité (photo 2), et enfin retirez le capteur qui sert au Face ID et qui se trouve sur le haut de la nappe.

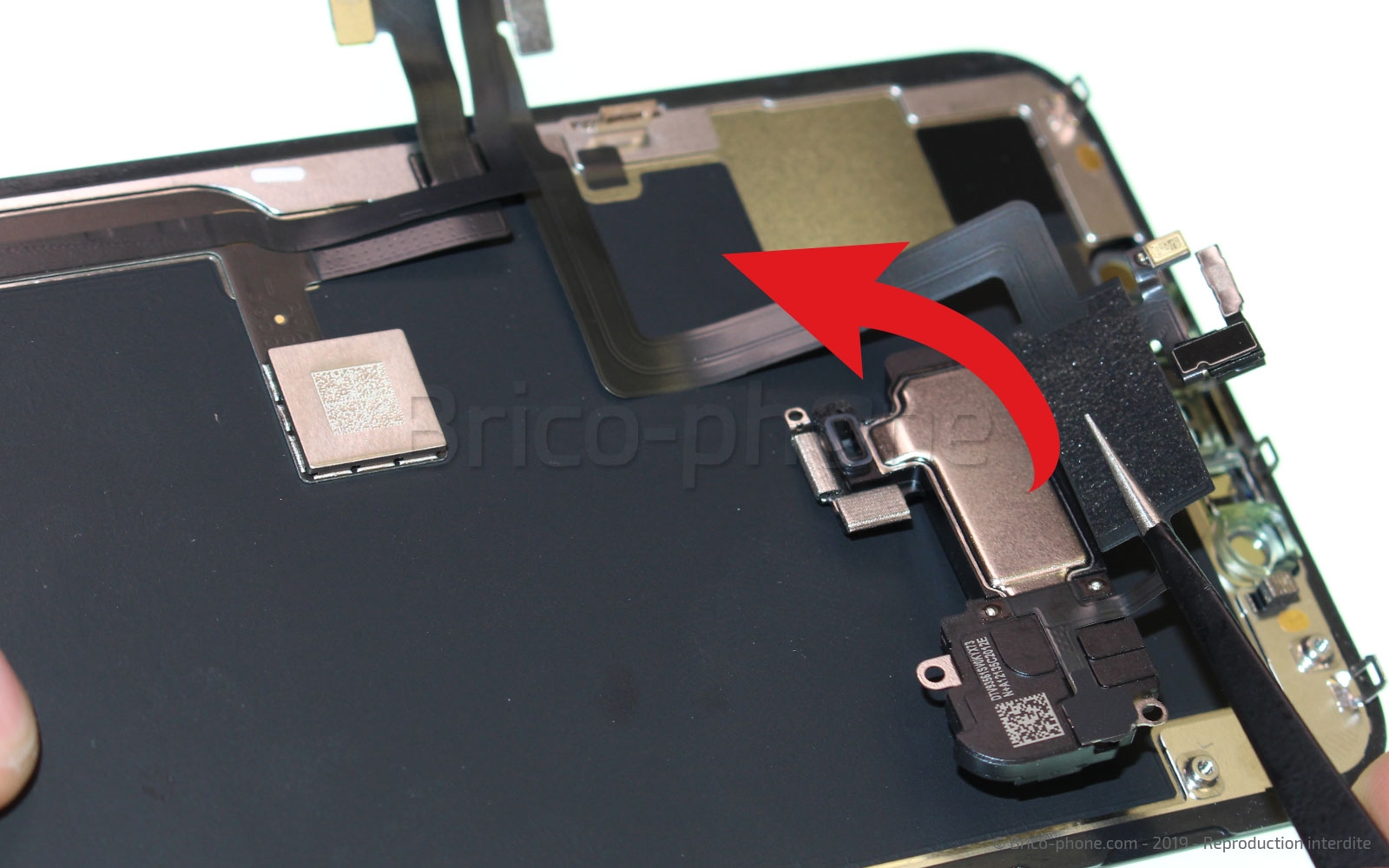

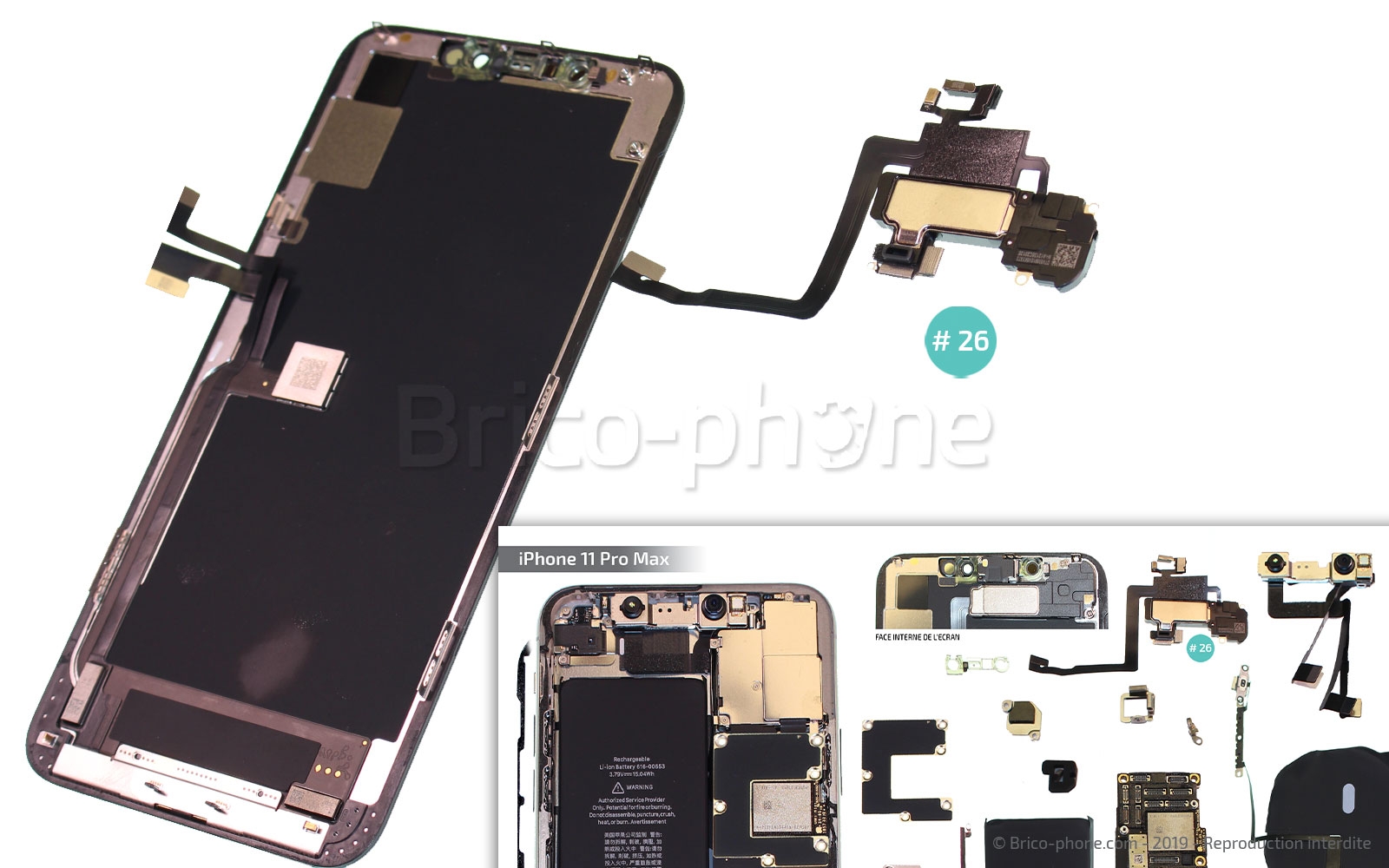

Pour terminer, enlevez la nappe de l'écouteur interne (#26) de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Récupérer le clips caméra

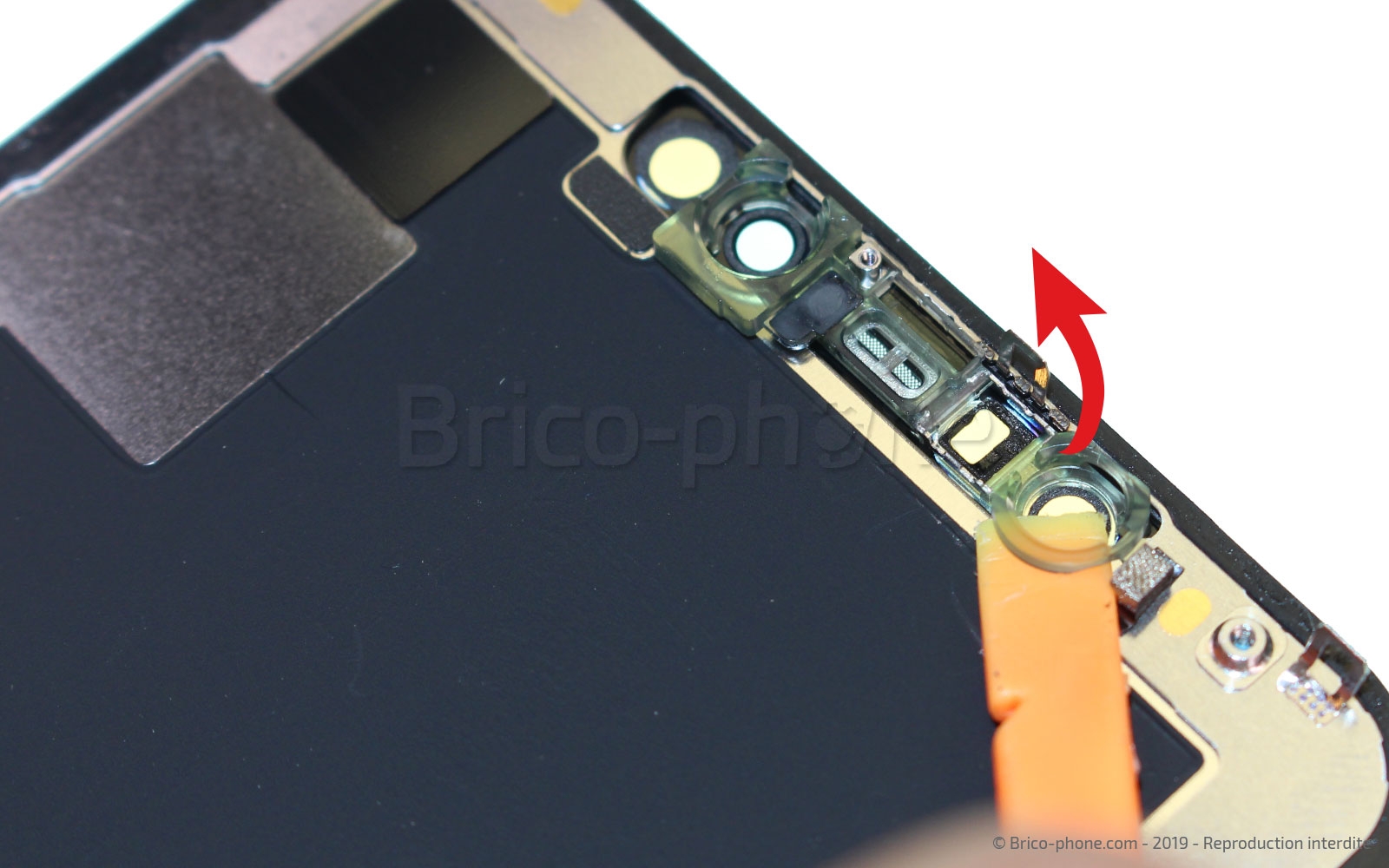

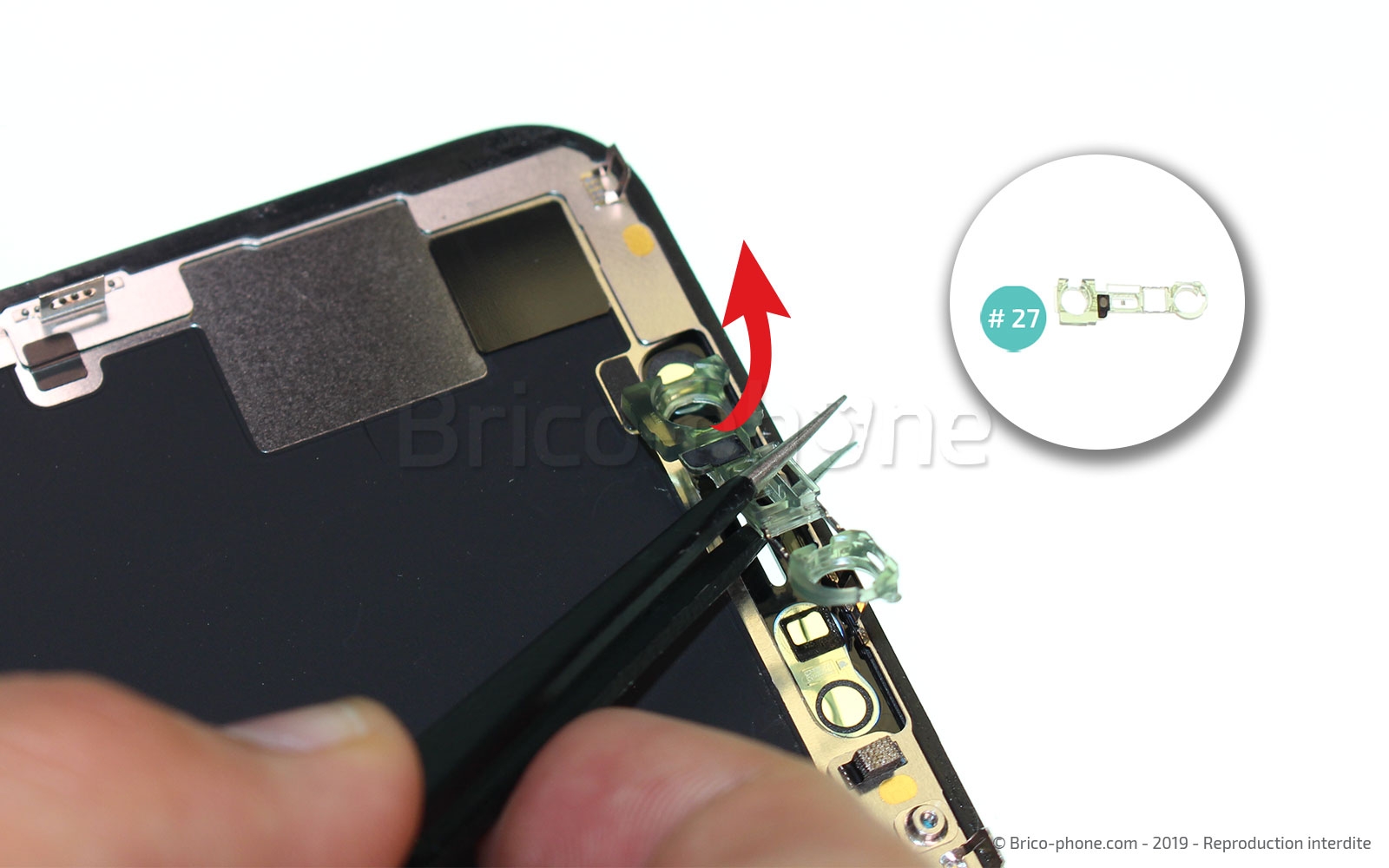

Décollez délicatement le clips caméra (#27) avec le levier en nylon pour ne pas l'endommager, et une fois celui-ci décollé, retirez-le avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

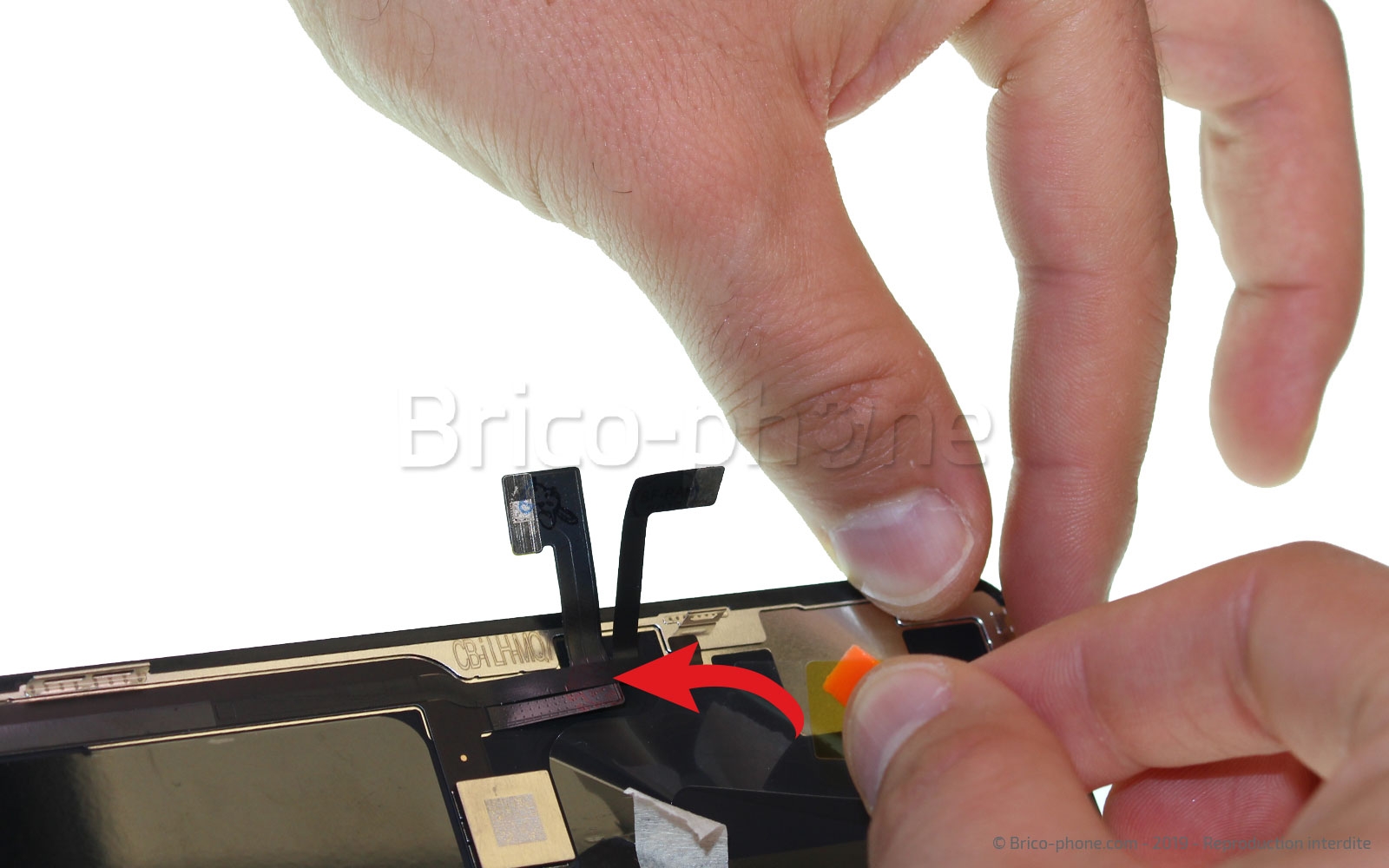

Etape 11 : Préparez le nouvel écran

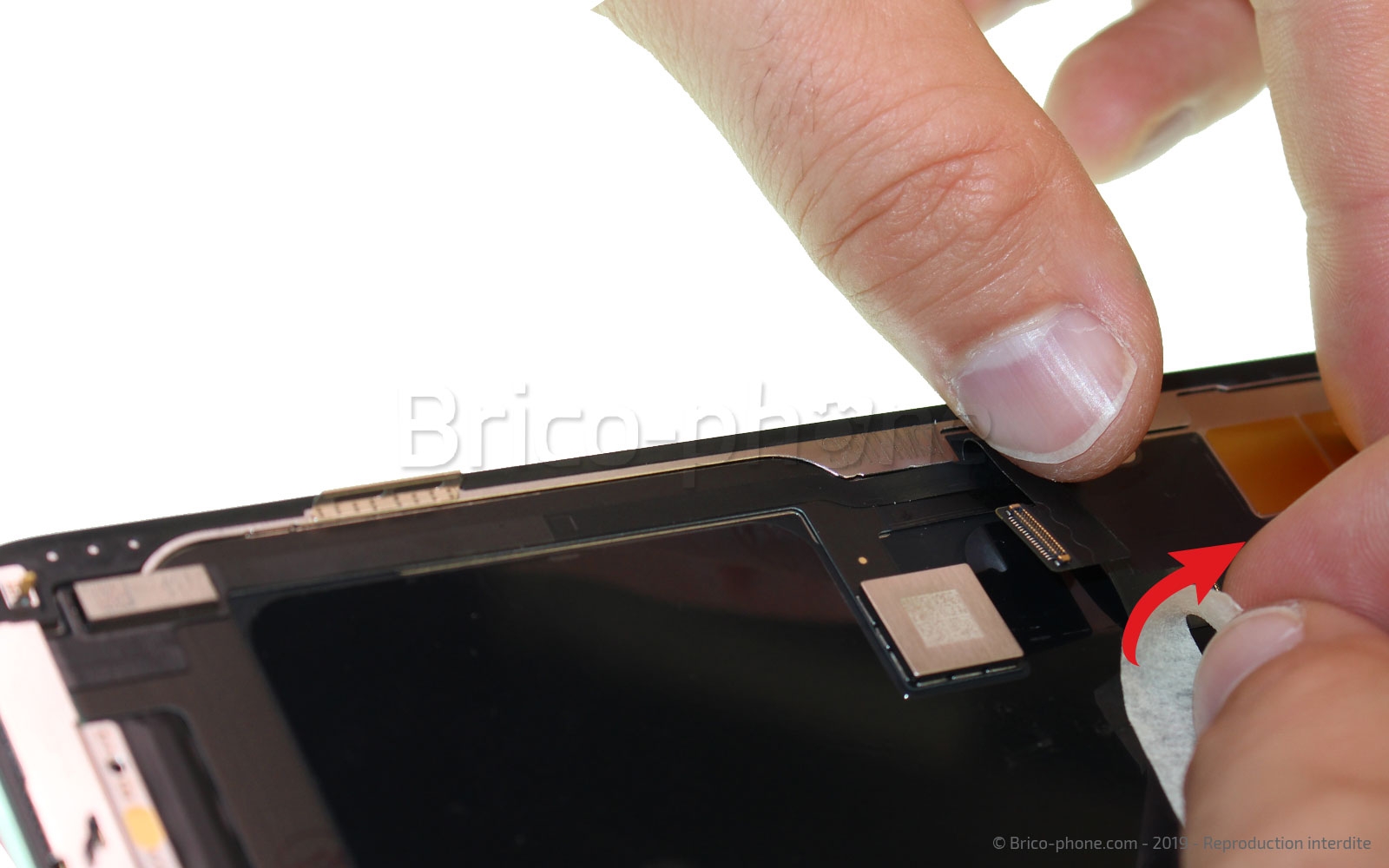

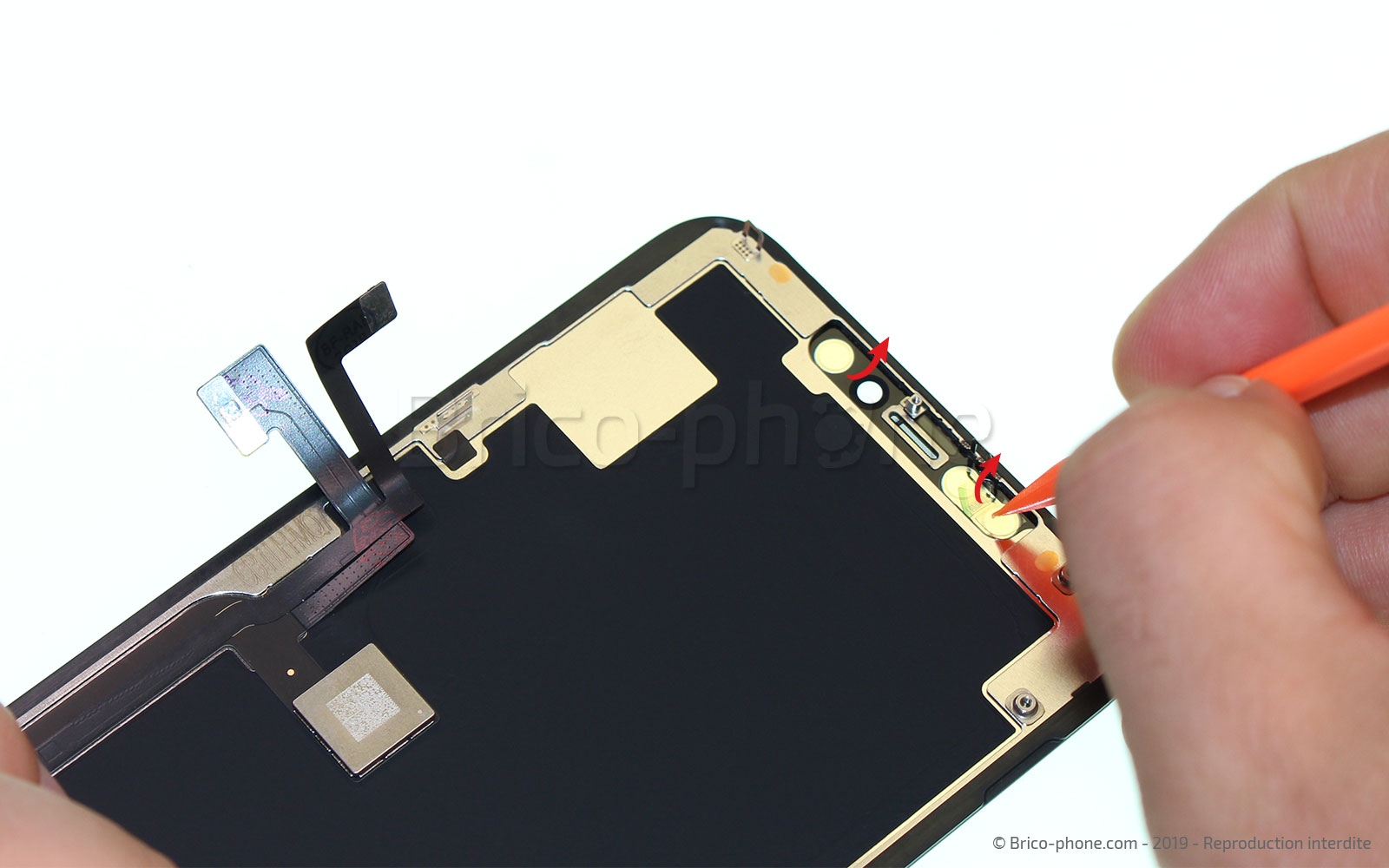

N'oubliez pas de retirer les stickers de protection du nouvel écran.
Commencez par celui qui retient les nappes, ensuite ceux qui sont au dos de l'écran et enfin terminez par les deux protections des caméras.
Pour ceux de la caméra, utilisez le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Nettoyer le châssis

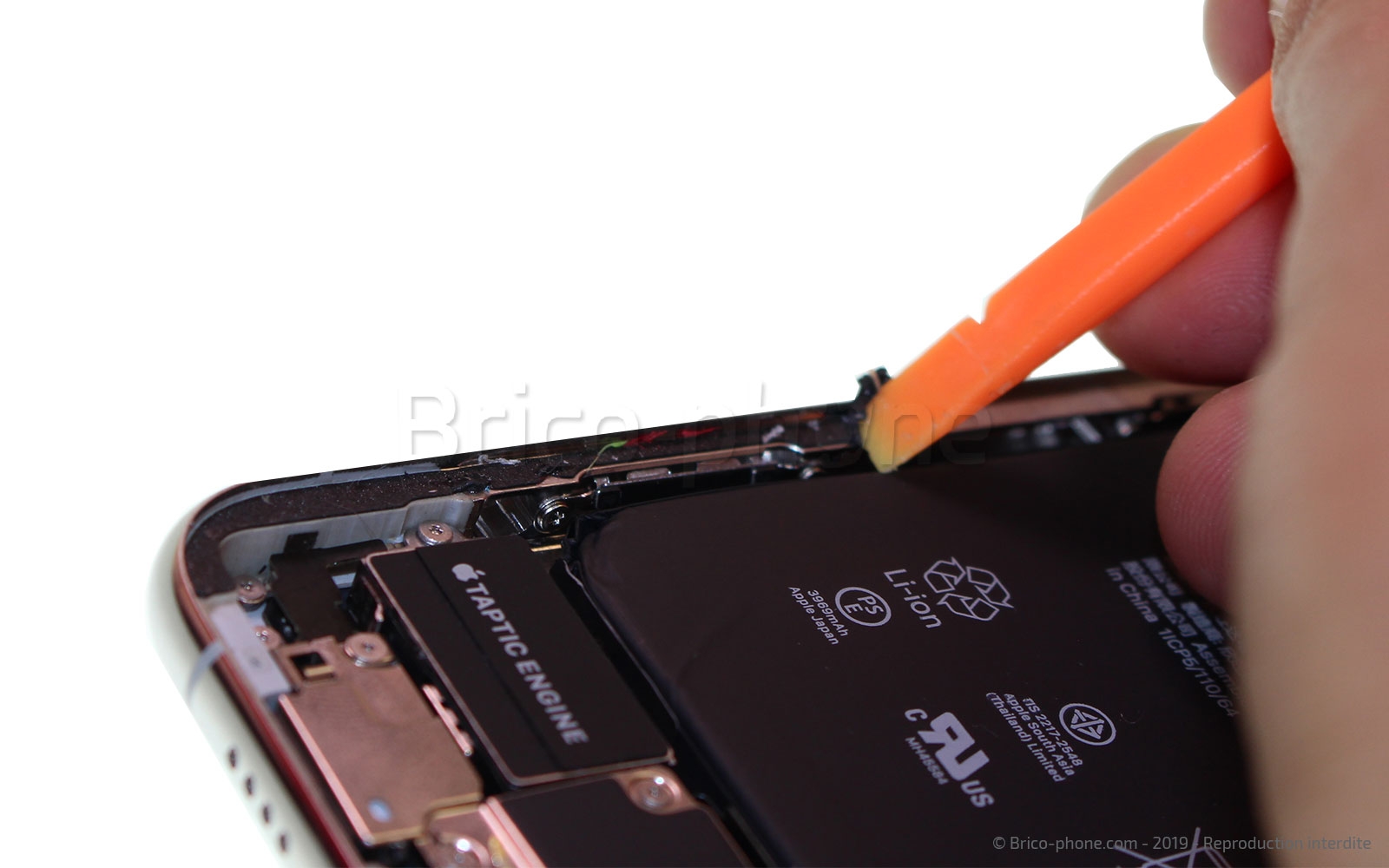

Avant de positionner le nouveau joint sur le châssis, il est nécessaire de retirer l'ancien avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

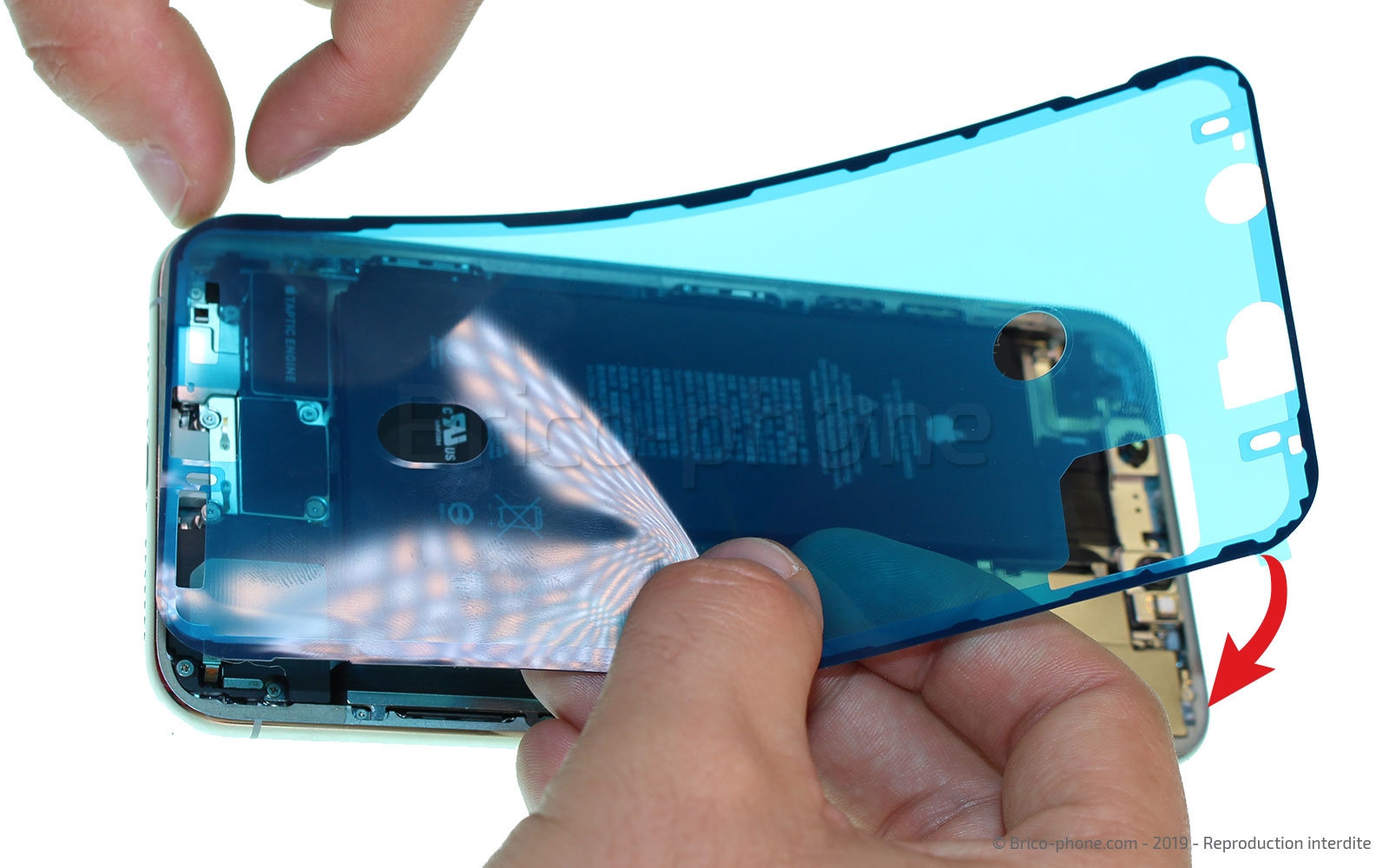

Etape 13 : Positionner le nouveau joint

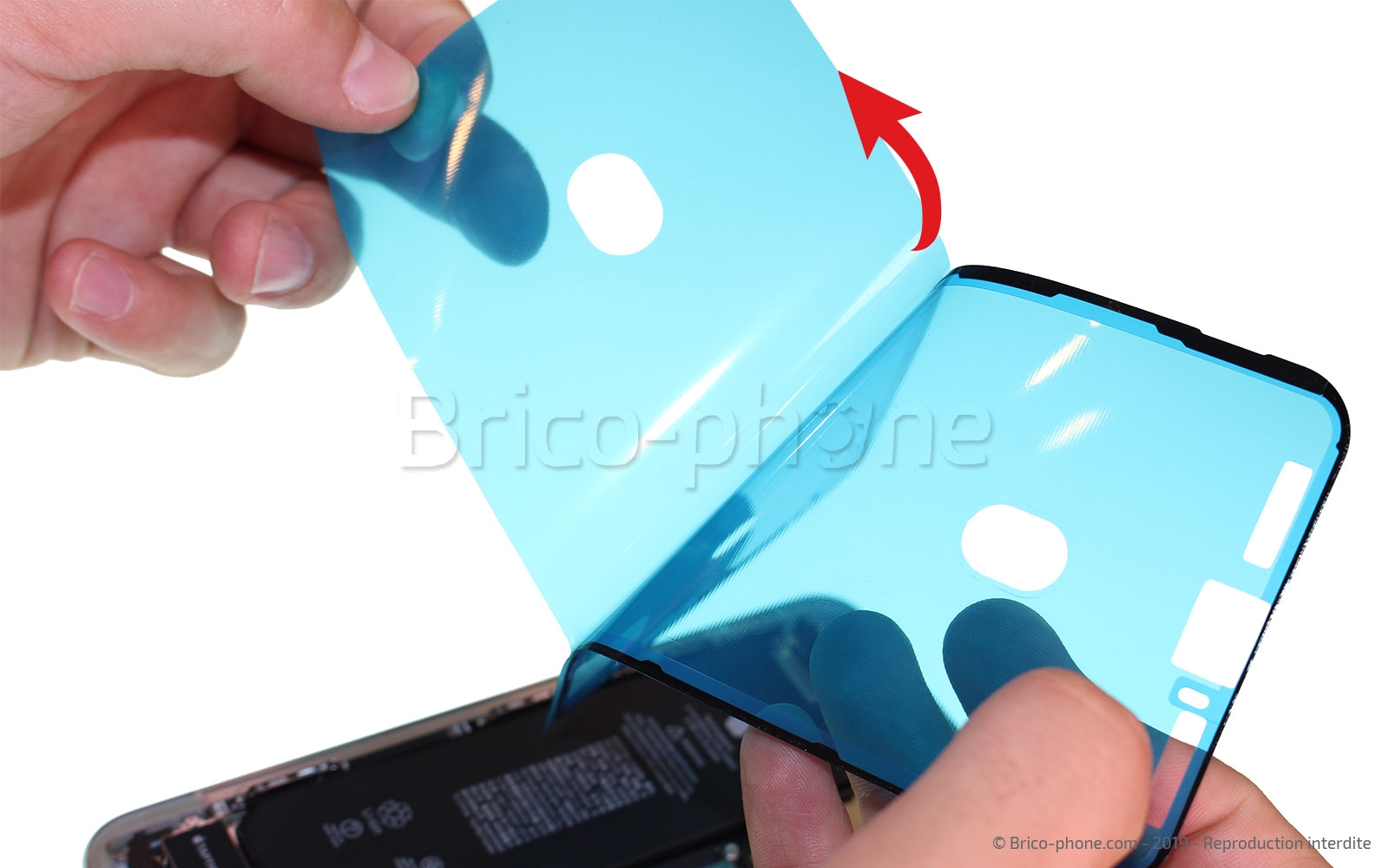

Prenez le nouveau joint en main et retirez la protection.

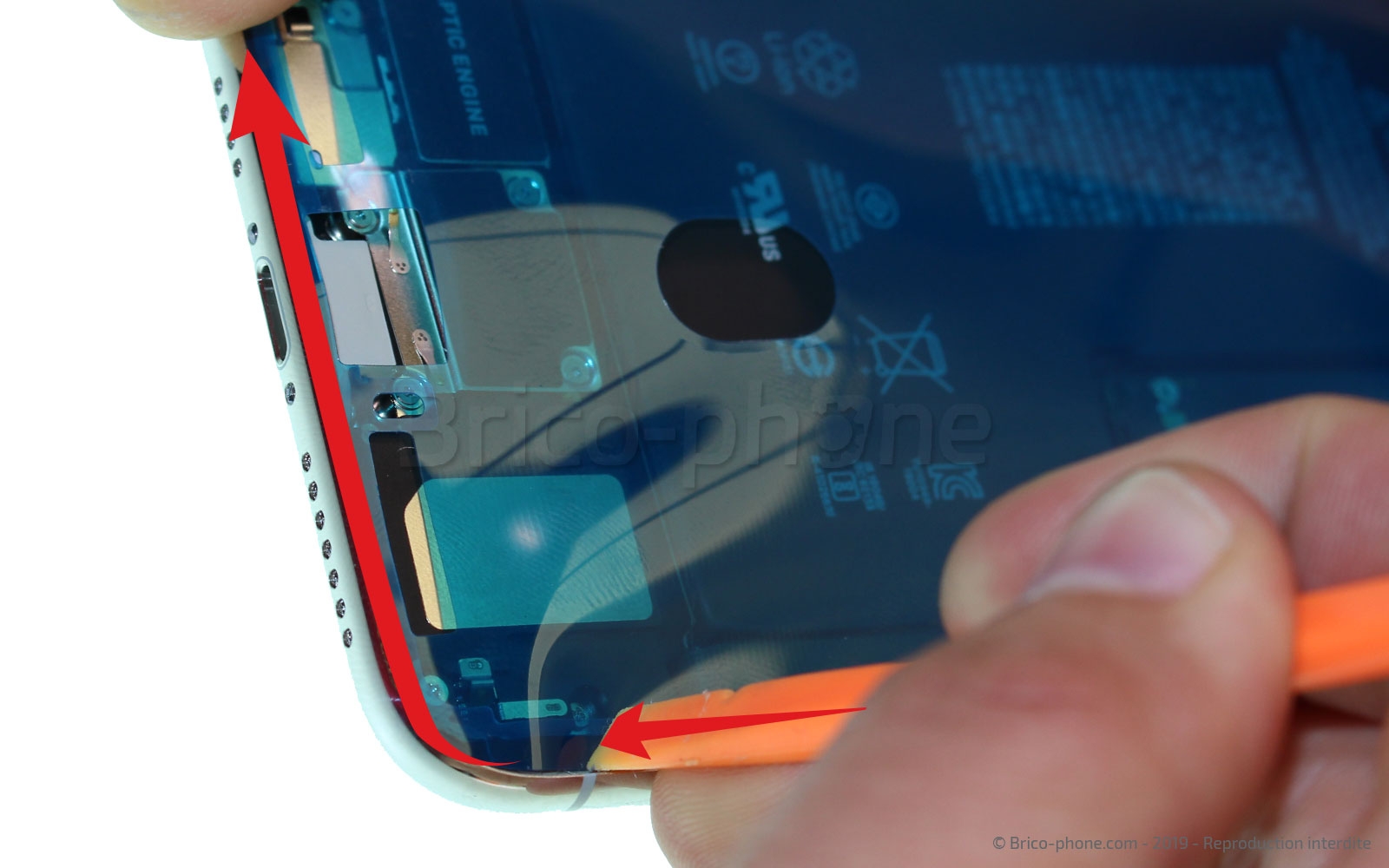

Appliquez-le sur le contour du châssis, n'hésitez pas à appuyer dessus avec le levier en nylon pour le faire adhérer au châssis (photo 3).

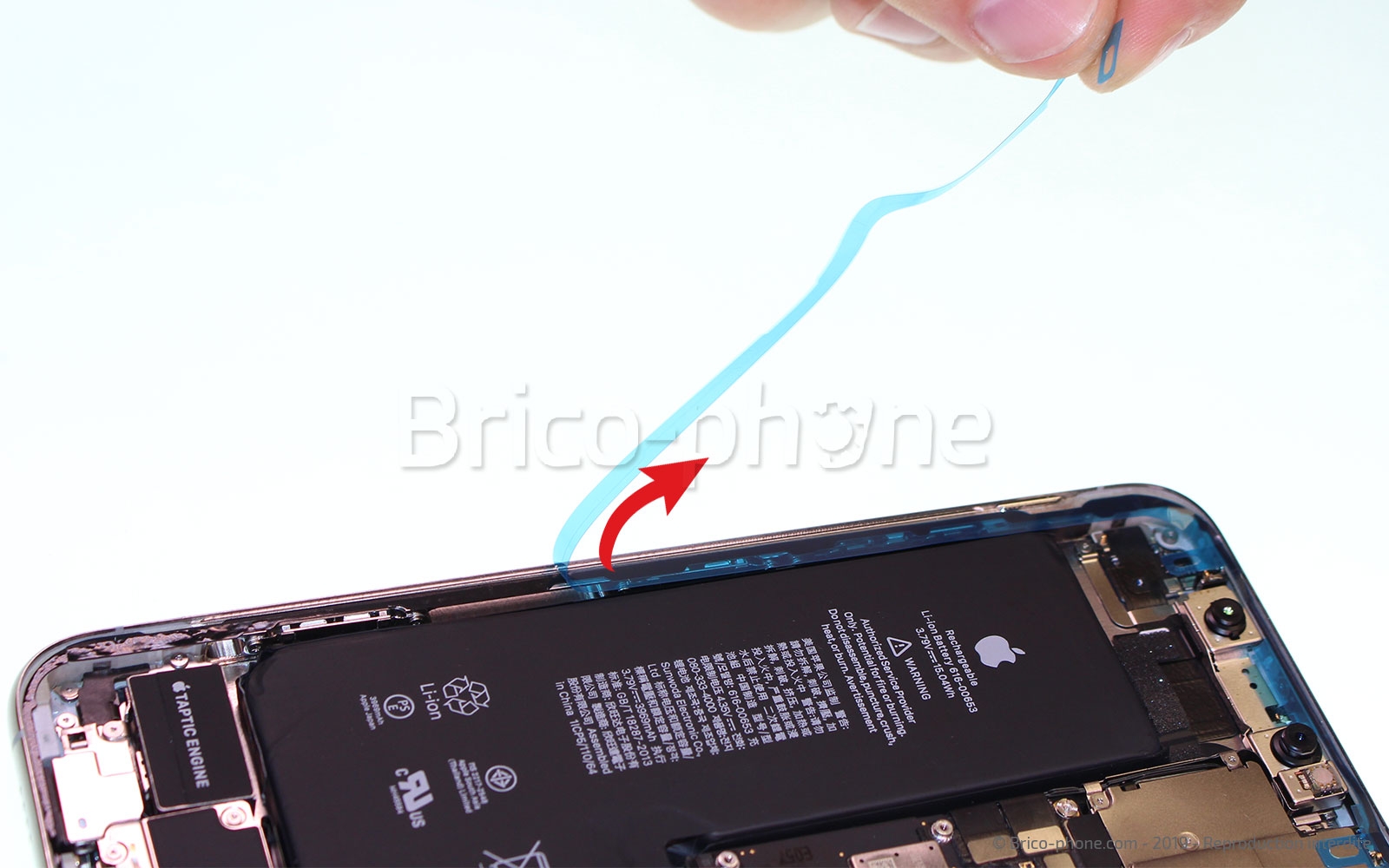

Maintenant que celui-ci est positionné, il ne vous reste plus qu'à enlever la protection restante.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Vous pouvez reprendre le tutoriel en sens inverse à partir de l'étape 10 pour monter votre nouvel écran mais faites attention à reconnecter les nappes de l'écran avant de vous attaquer à celle de la batterie.

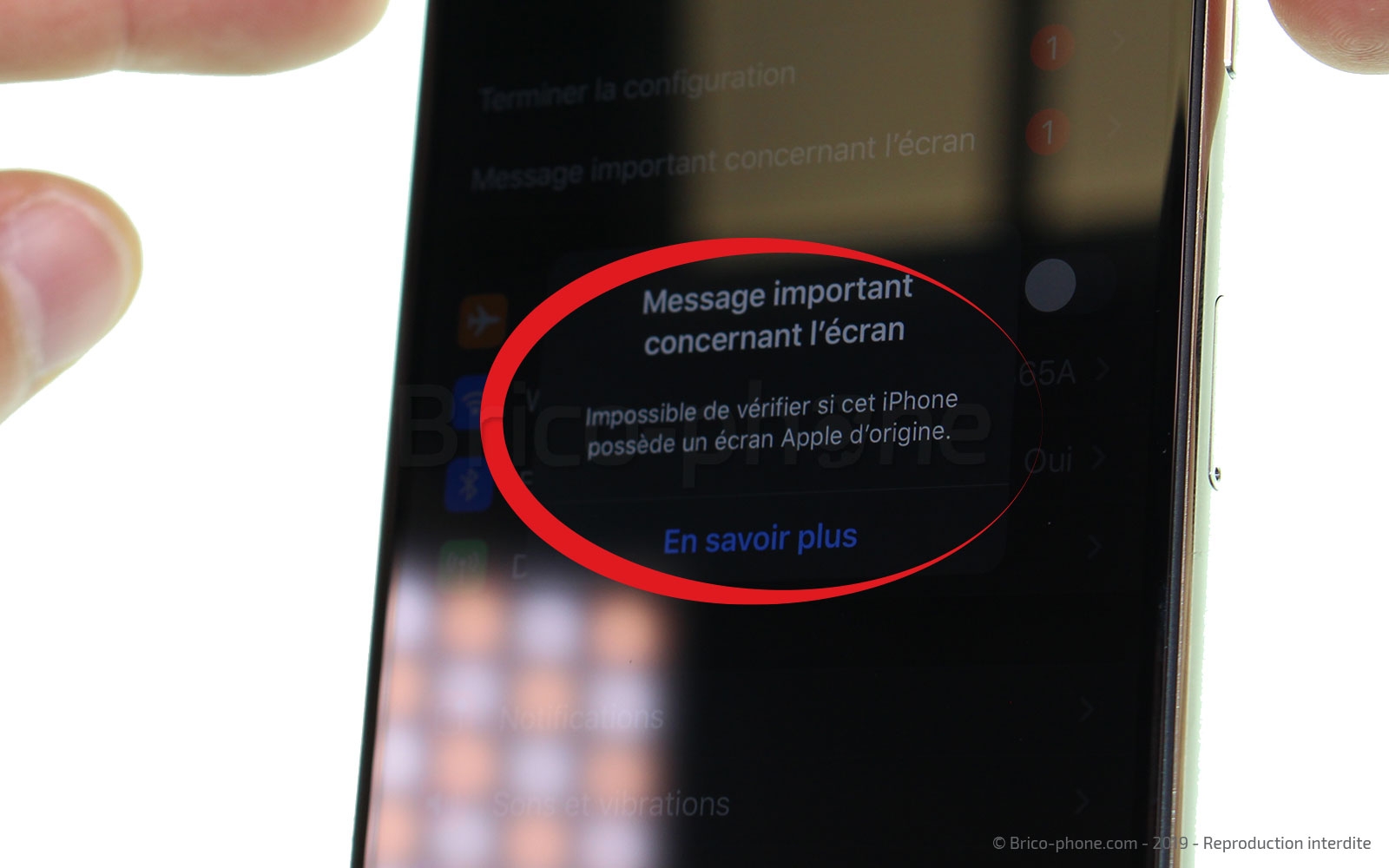

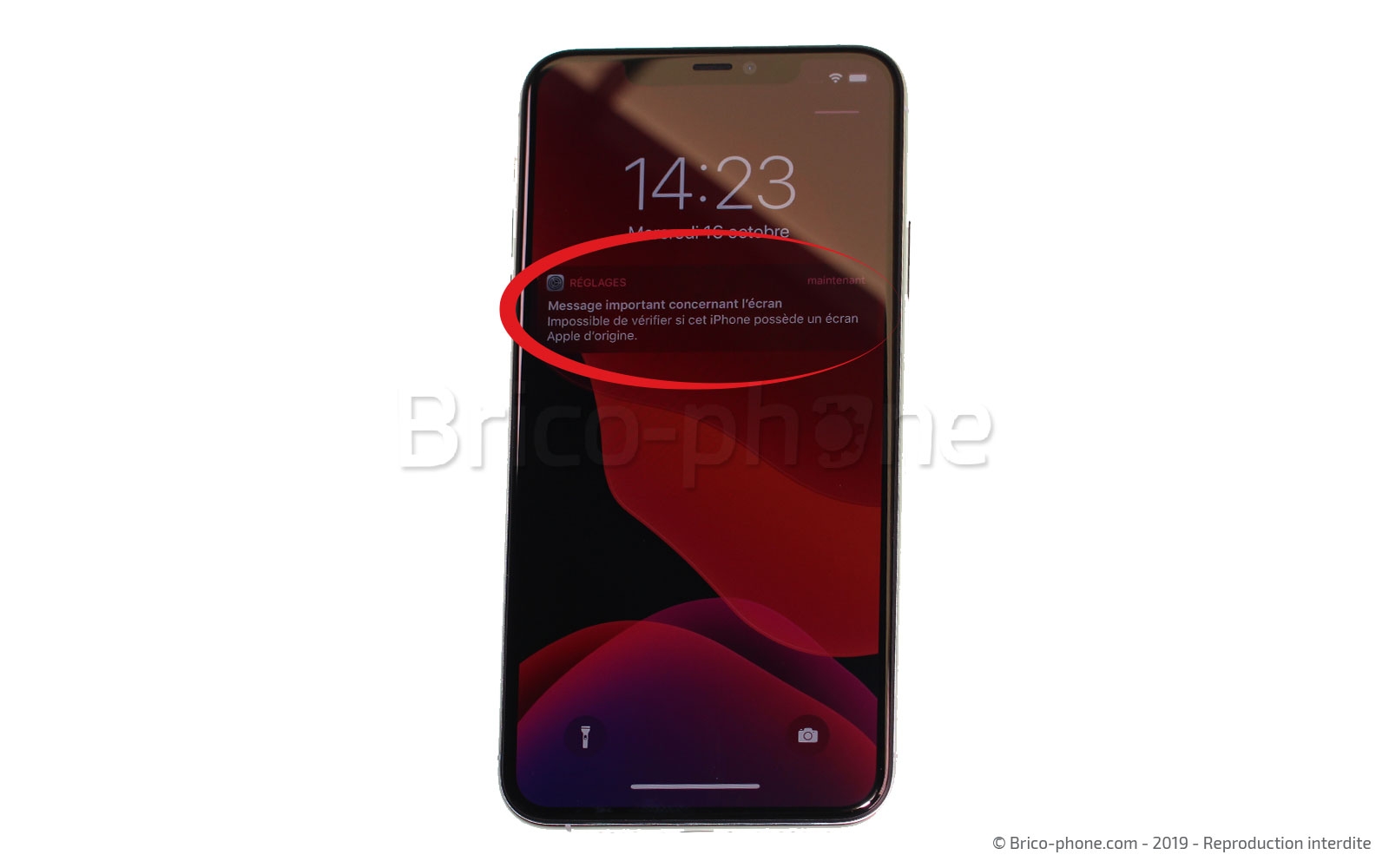

Une fois le téléphone refermé et allumé, vous allez avoir un message sur l'écran de verrouillage (photo 1) pendant quatre jours.
Voici le message : "Message important concernant l'écran, impossible de vérifier si cet iPhone possède un écran Apple d'origine". Il s'affichera ensuite quinze jours dans le menu réglages (photo 2).

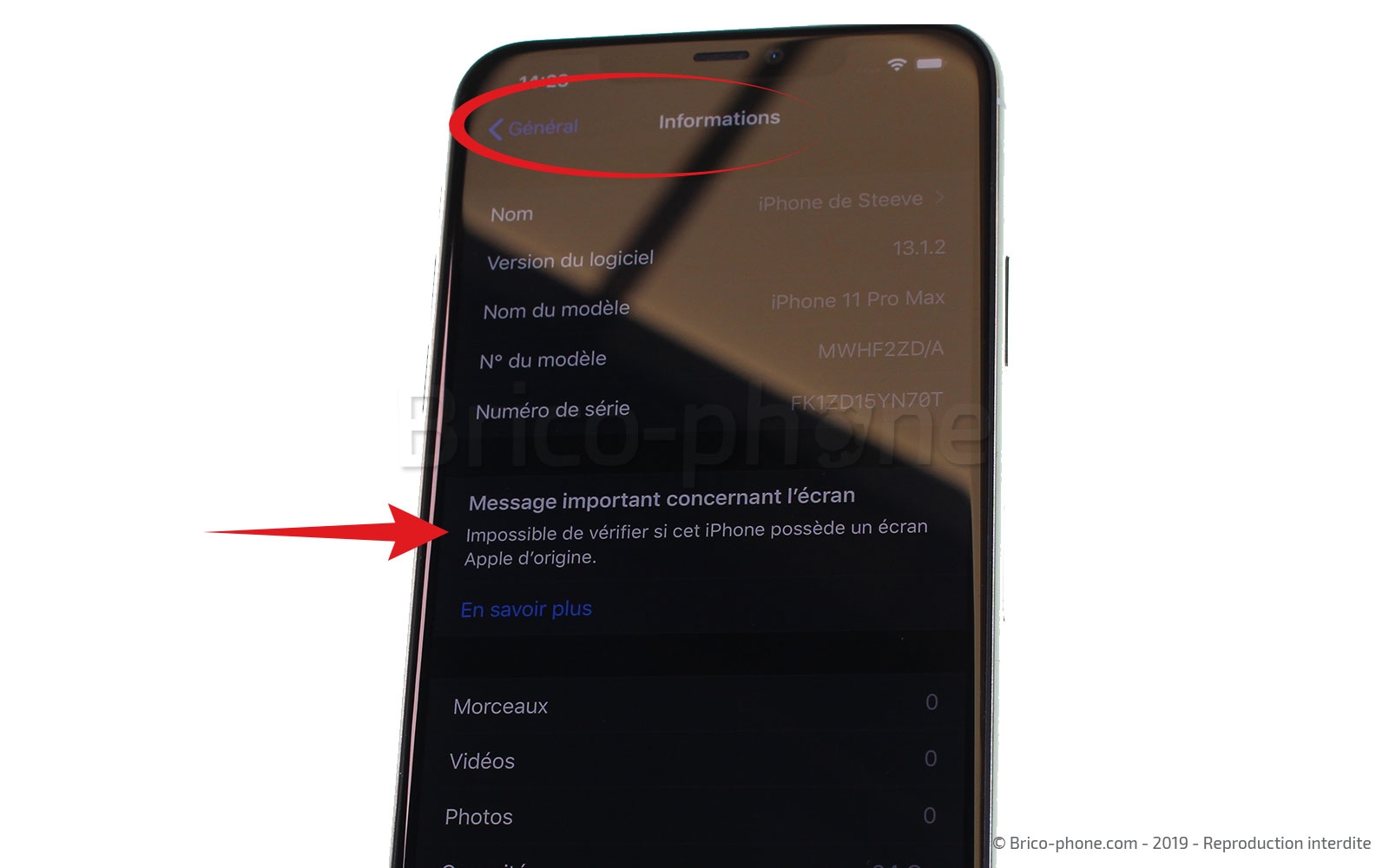

Une fois la quinzaine de jours passée, le message se fera plus discret et sera dans "Réglages > Général > Informations" (photo 3).
