Changement de bloc écran (vitre + LCD) sur Honor 10 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor 10 Lite
Réparation
Note de réparabilité 11/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre appareil est brisé, rayé

Votre Honor 10 Lite affiche des traits, tâches

Votre écran reste noir.

Votre Honor 10 Lite est tombé et votre écran s'est brisé ? Brico-phone met à votre disposition ce tutoriel photos pour vous permettre de le réparer vous-même.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans un premier temps, assurez-vous d'avoir les pièces de remplacement compatibles avec votre smartphone.

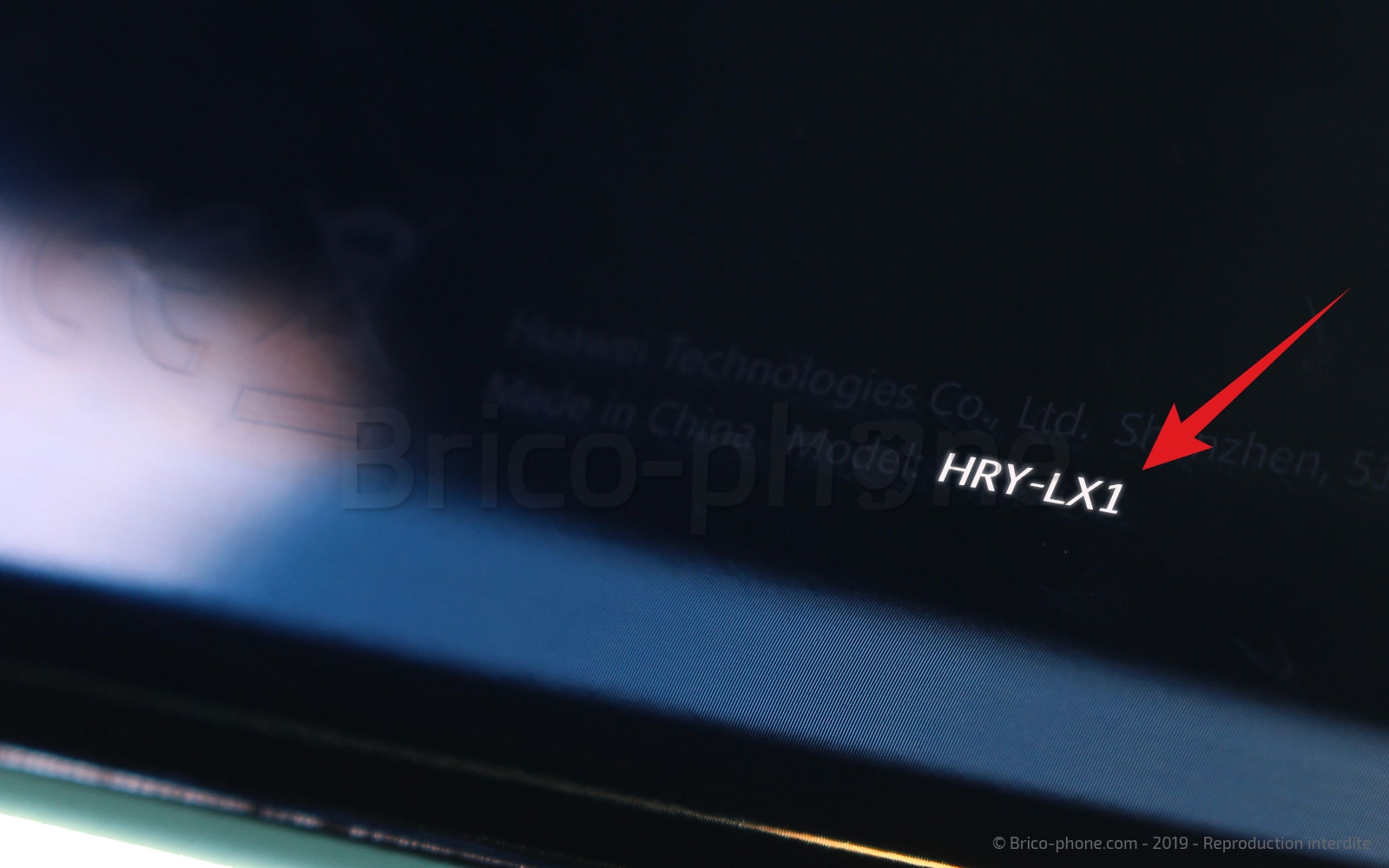

En effet, si vous possédez bien un Honor 10 Lite, vous devriez avoir la référence HRY-LX1, au dos de votre appareil.
Etape 1

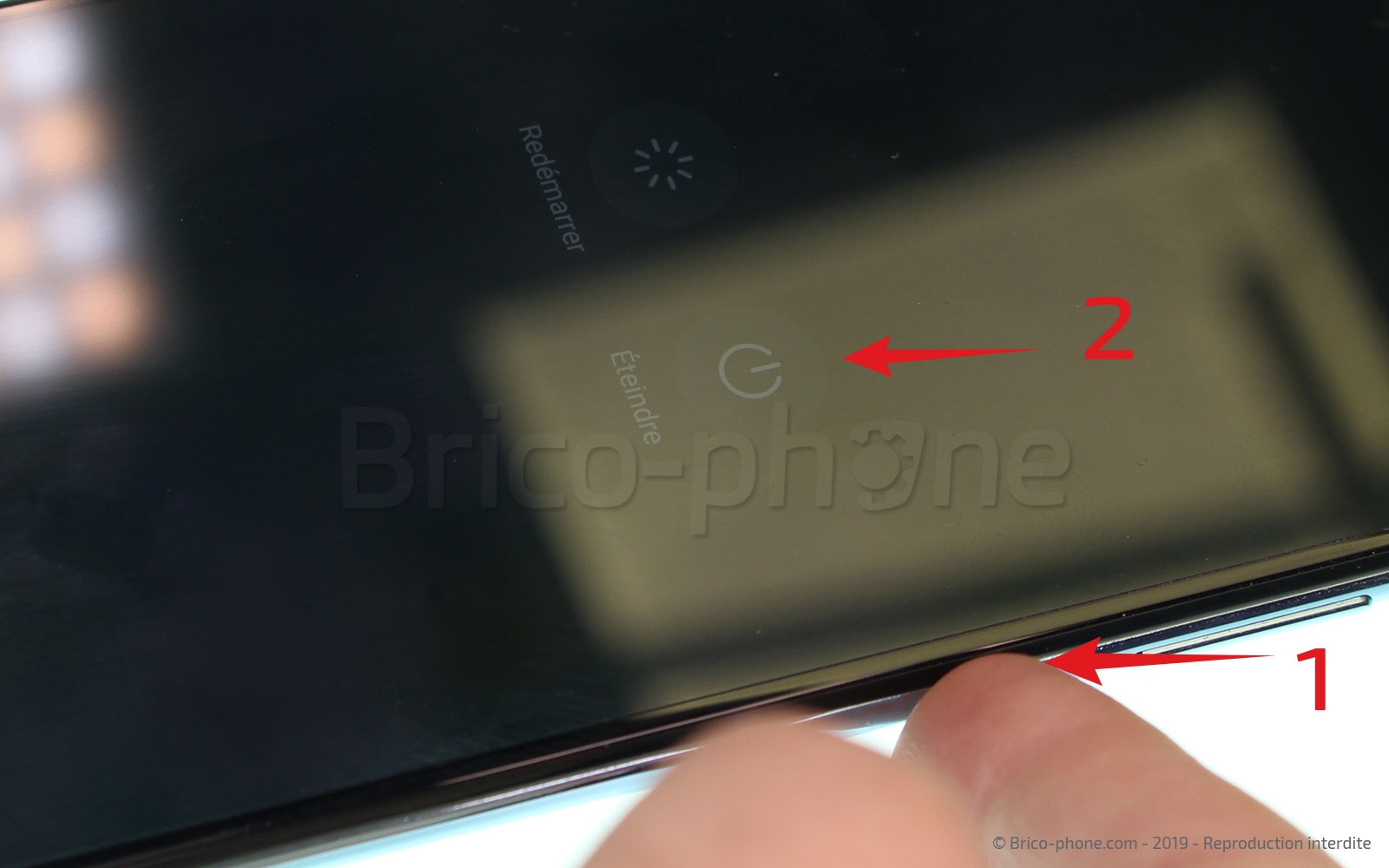

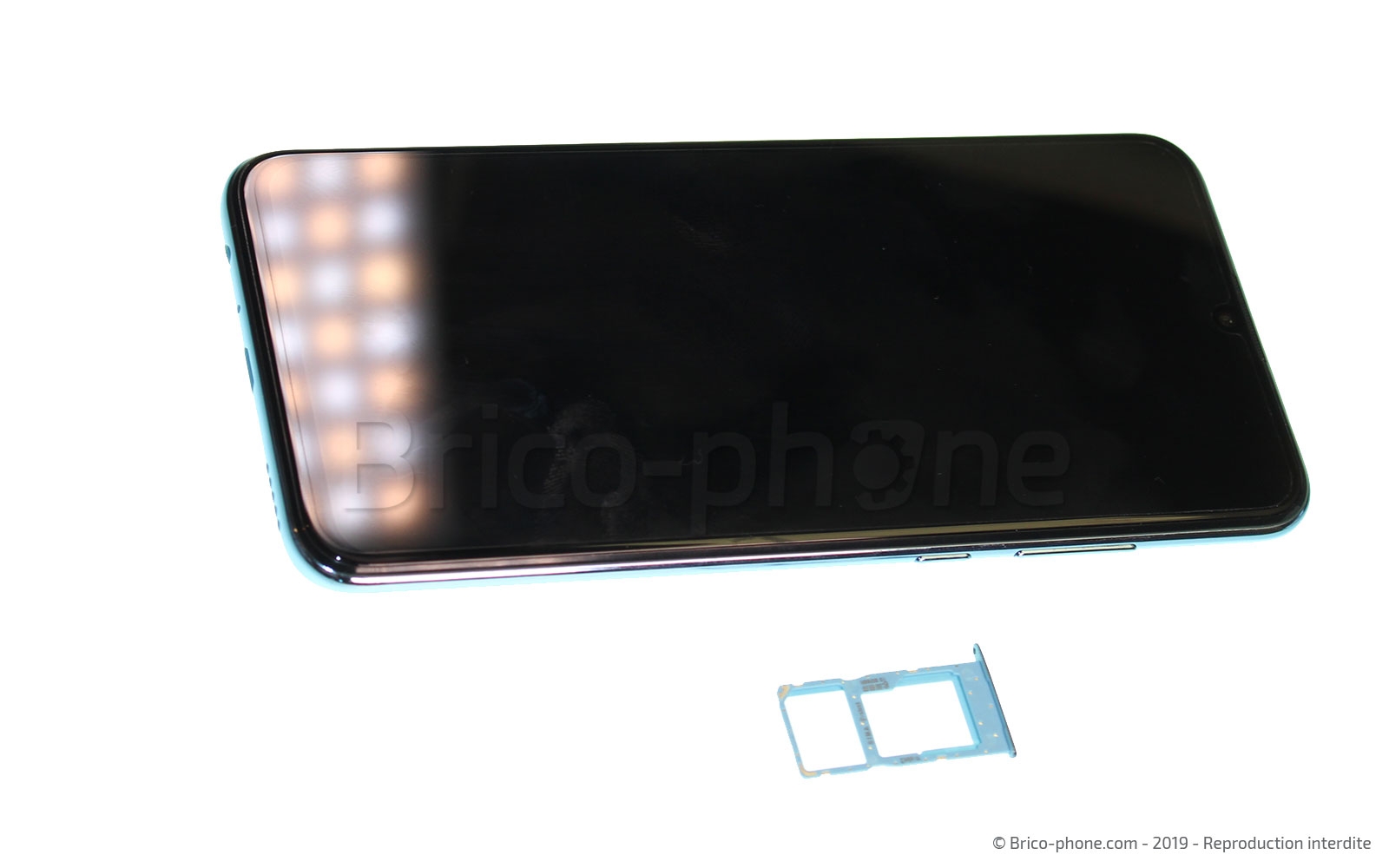

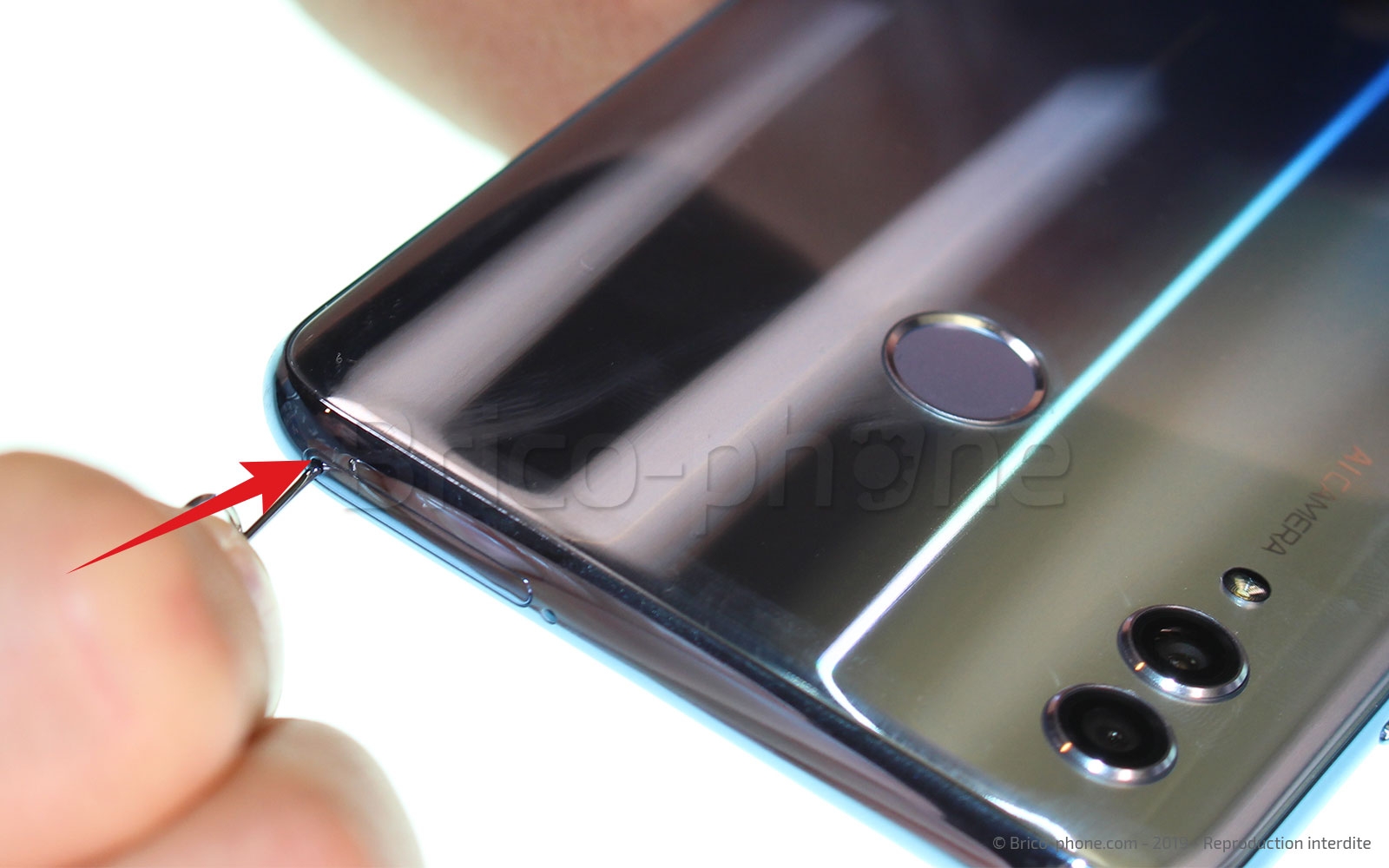

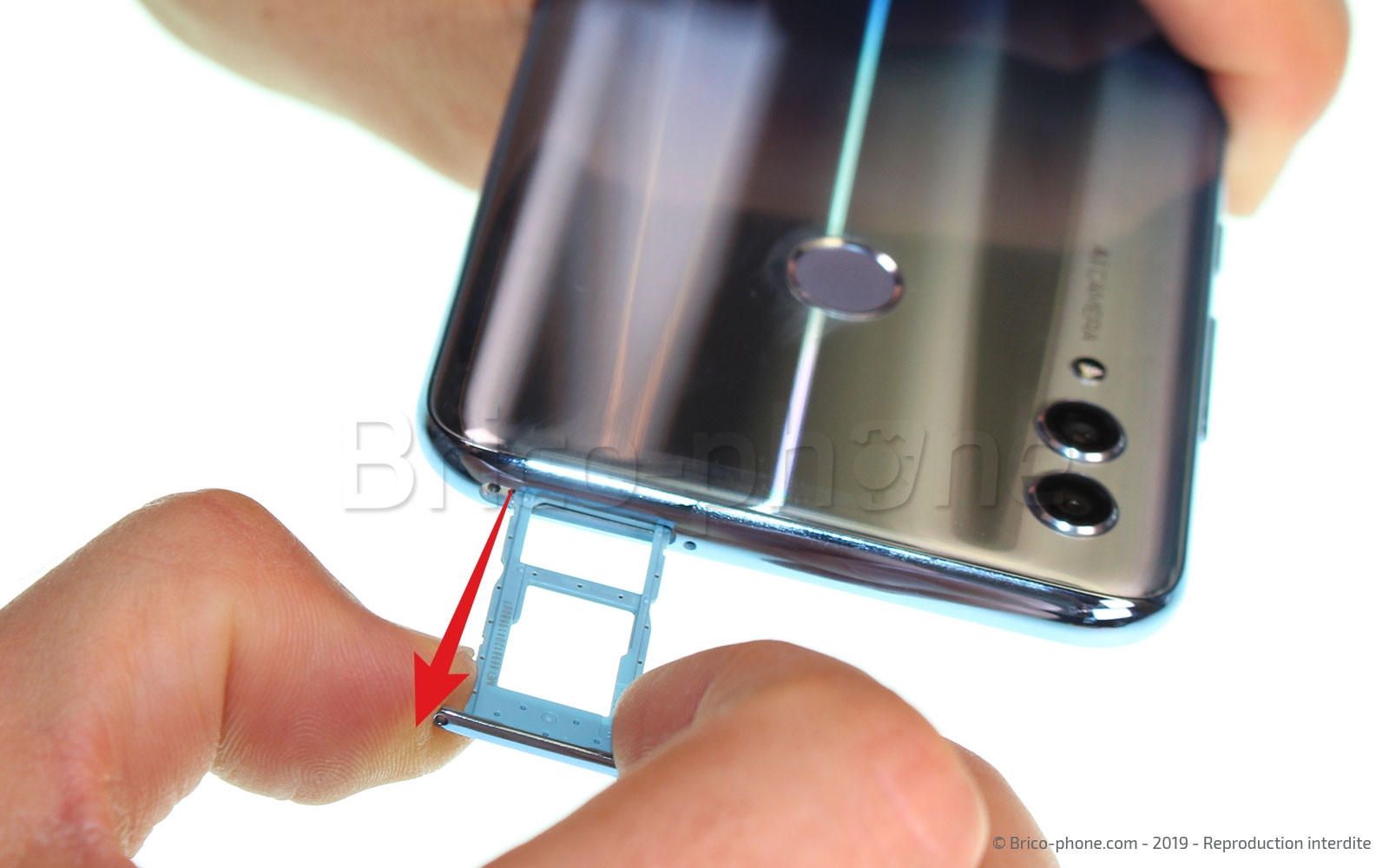

Etape 1 Mettre hors tension et retirer le rack SIM

Pour continuer dans la réparation de votre écran endommagé, il vous faut éteindre votre Honor 10 Lite et retirer le rack SIM se trouvant sur le dessus de votre appareil.
Outils
SIM
Pièces
Rack tiroir carte SIM et SD Noir pour Huawei Honor 10 Lite 6.27€
Etape 2

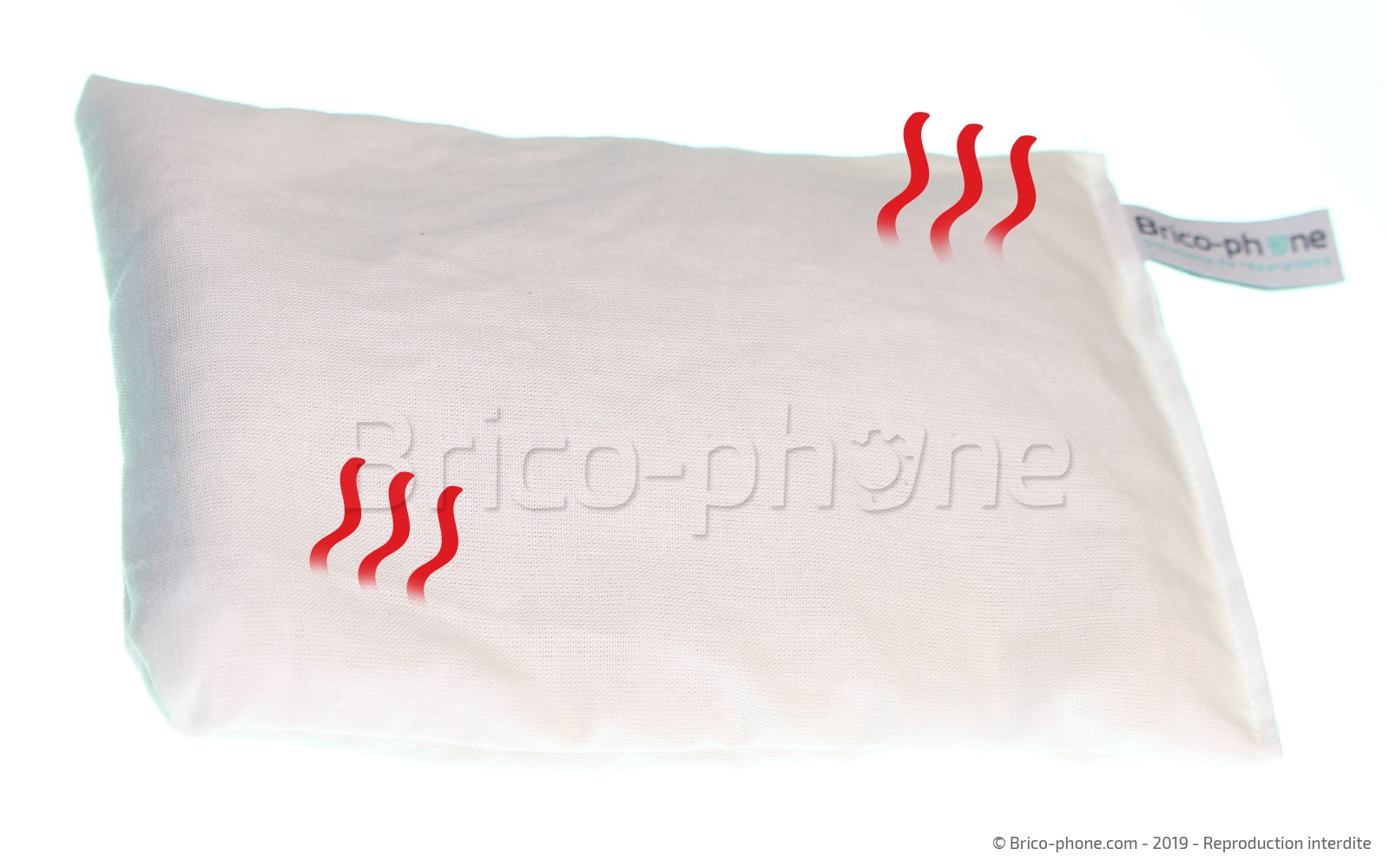

Etape 2 Chauffer la vitre arrière

Pour travailler en toute sécurité, il vous faut déconnecter la batterie et de ce fait, ouvrir le téléphone. Pour cela, vous pouvez utiliser le coussin chauffant ou le décapeur thermique.
En ce qui concerne le coussin chauffant, passez-le au micro-ondes 1 à 2 minutes avant de le déposer sur la coque arrière.

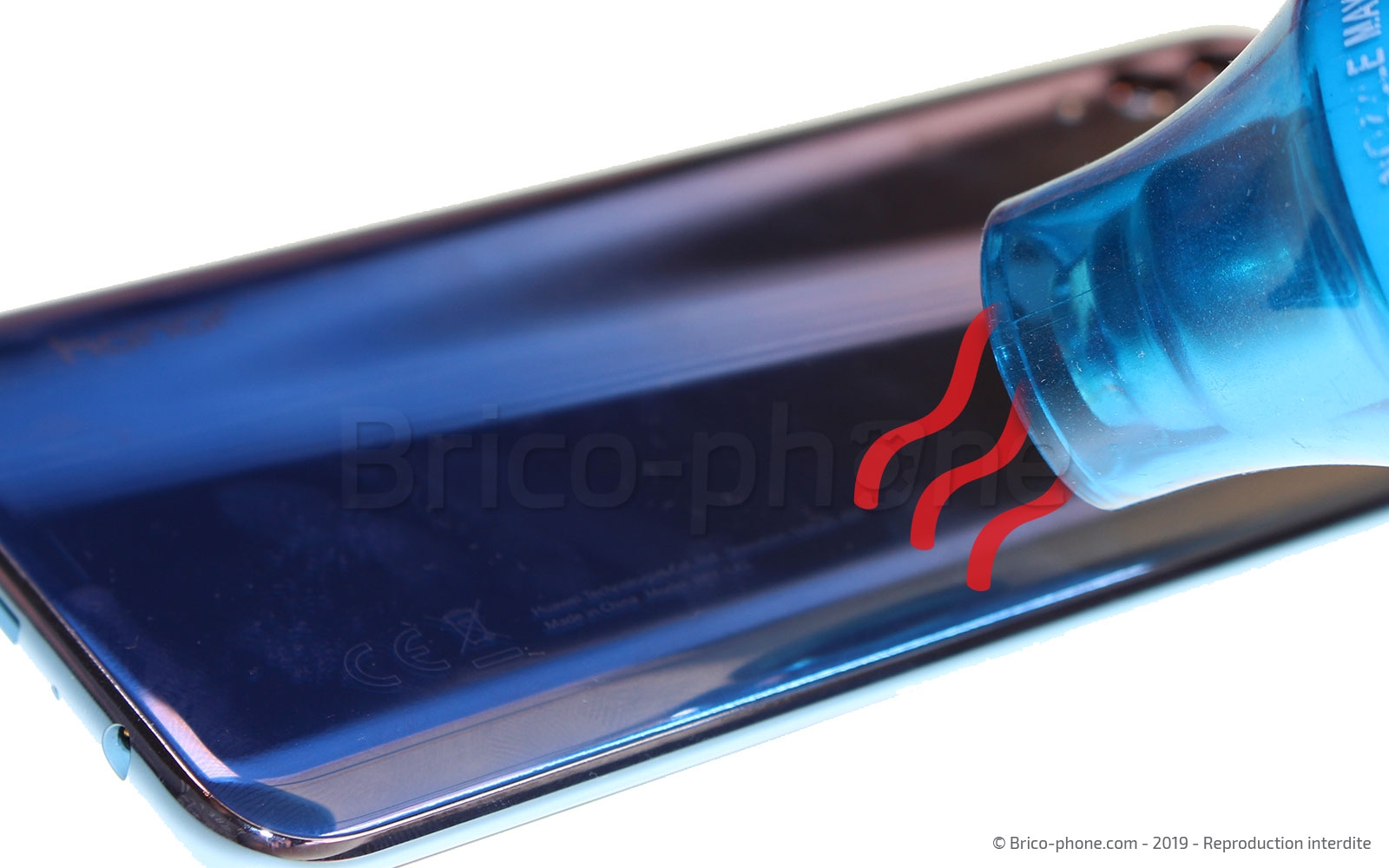

Pour le sèche-cheveux ou décapeur thermique, il vous suffit de chauffer le contour de l'appareil en ne dépassant pas les 80°C.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 3

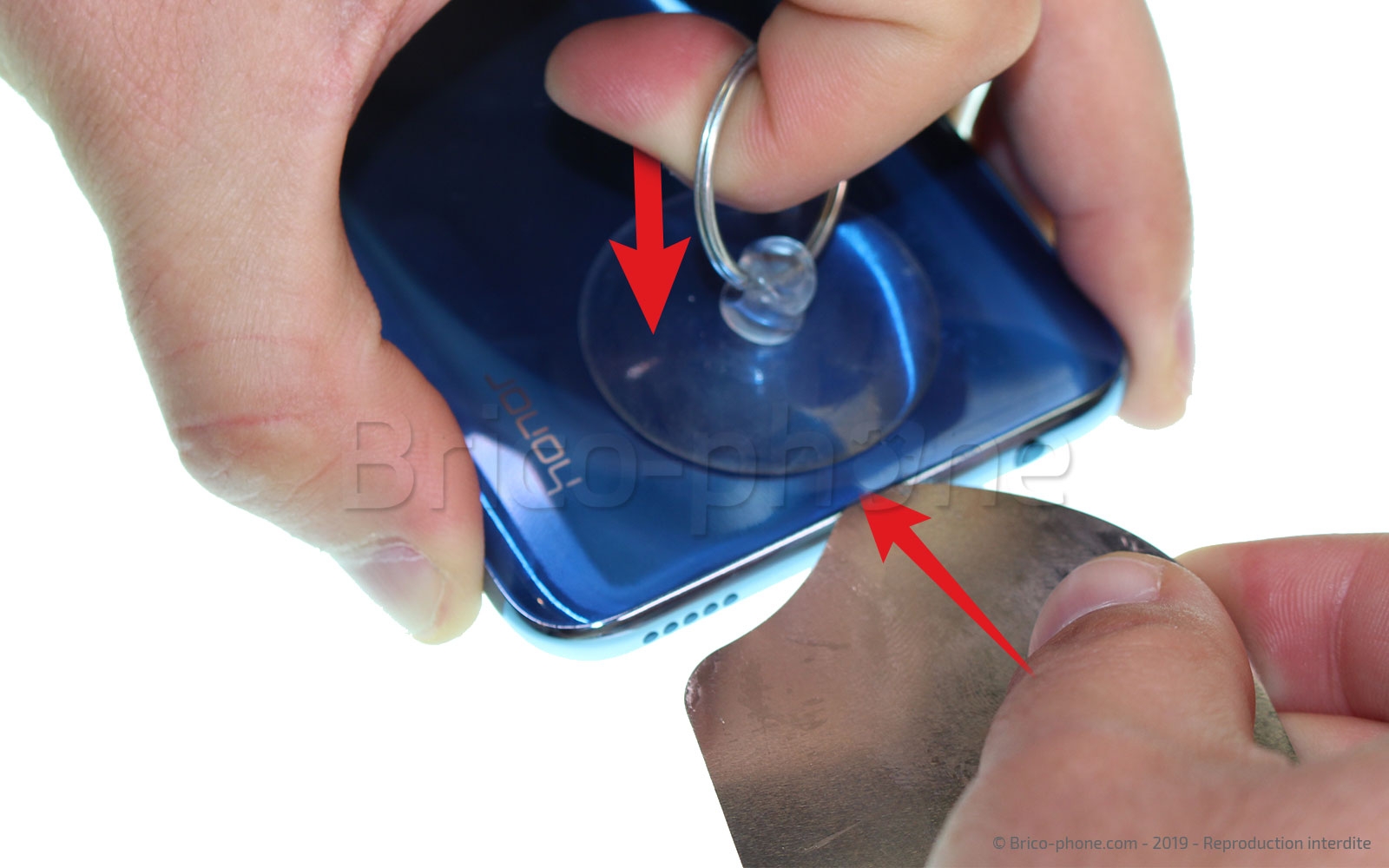

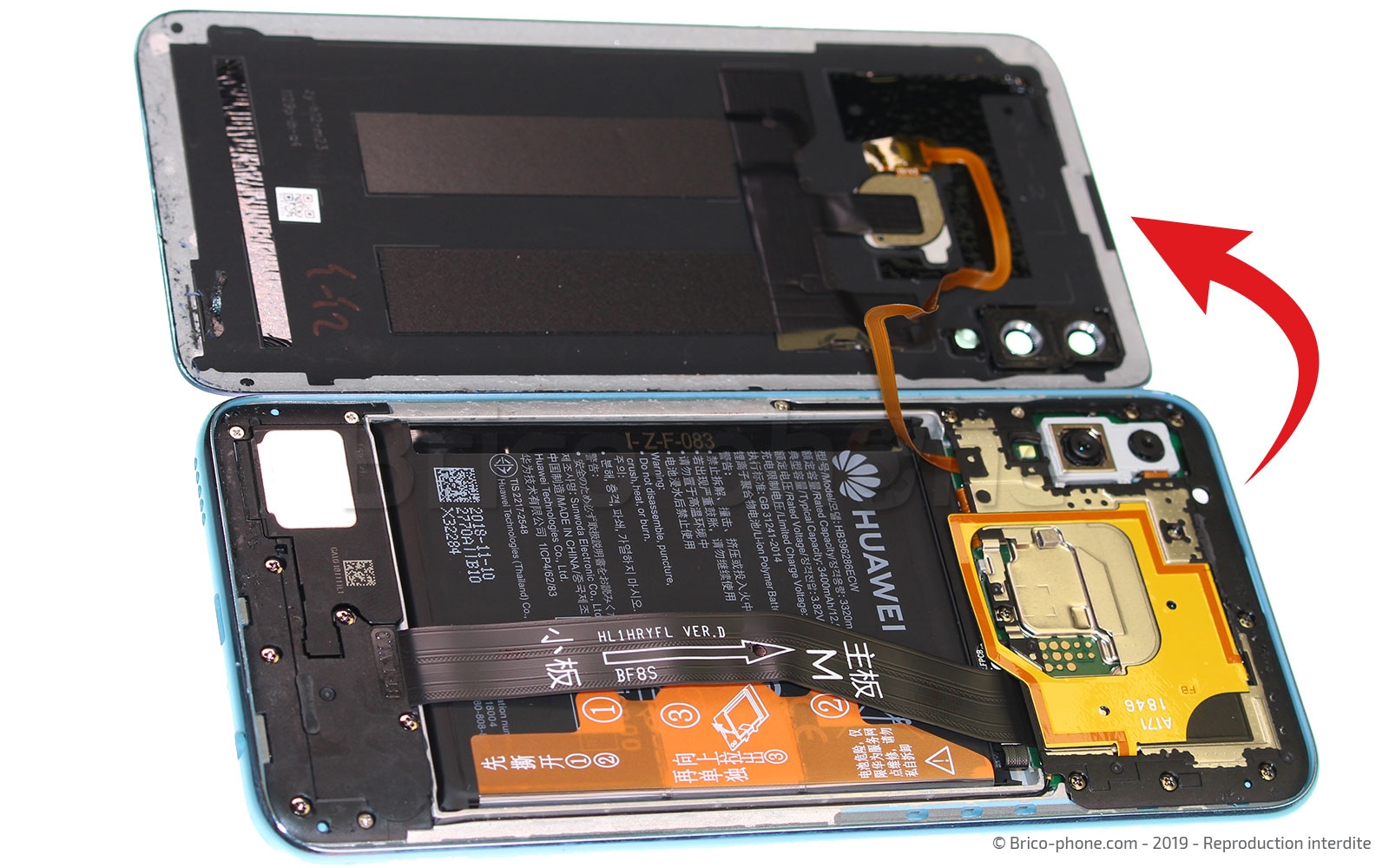

Etape 3 Décoller la coque arrière

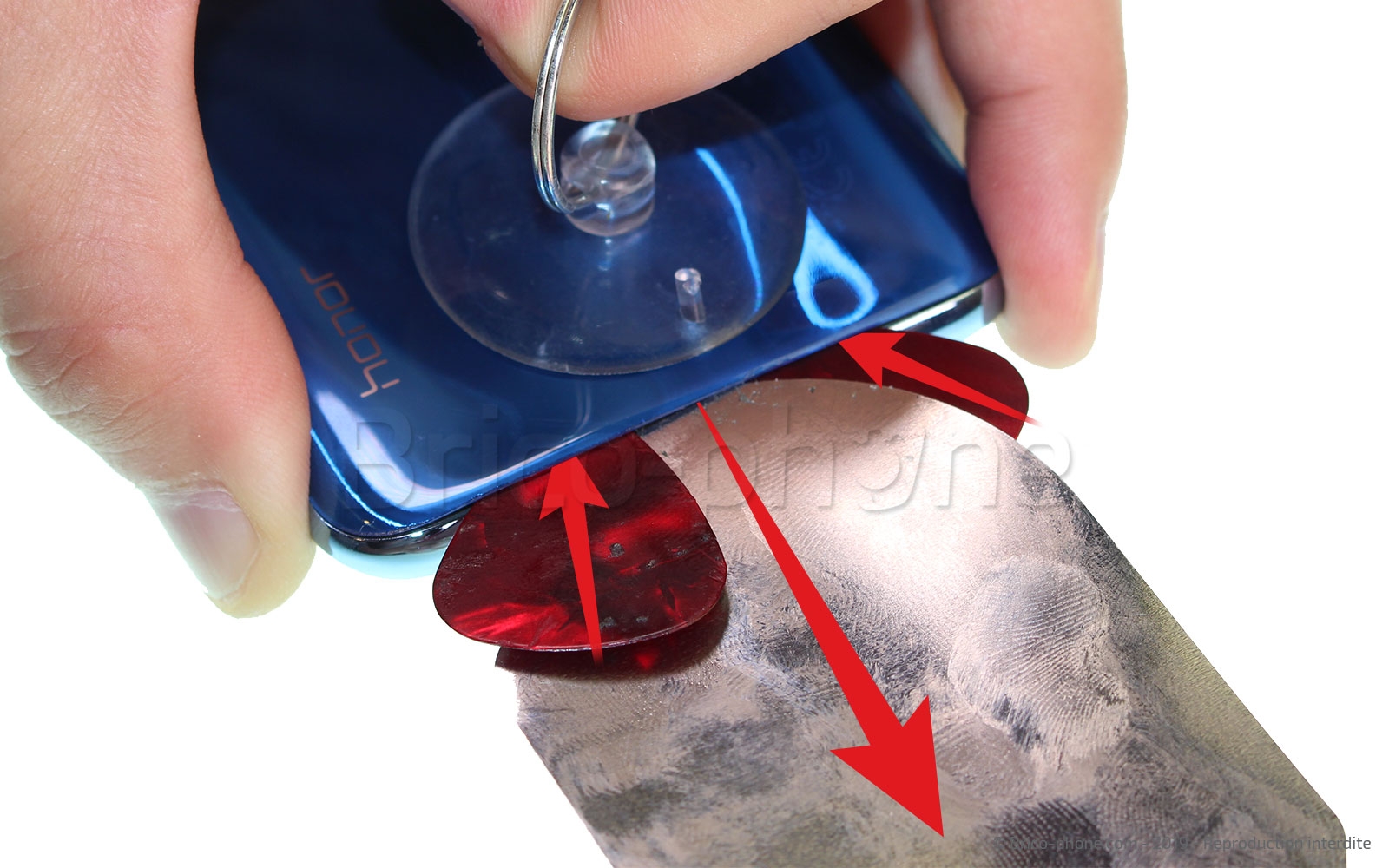

Positionnez la ventouse sur la coque arrière de votre smartphone au niveau du connecteur de charge et tirez sur sa boucle.
Ceci étant fait, vous devriez voir apparaître un espace dans lequel il vous faudra insérer l'outil iFlex, fortement conseillé pour cette manipulation. Néanmoins, il vous est possible de réaliser cette opération avec le médiator en métal présent dans votre kit d'outils.

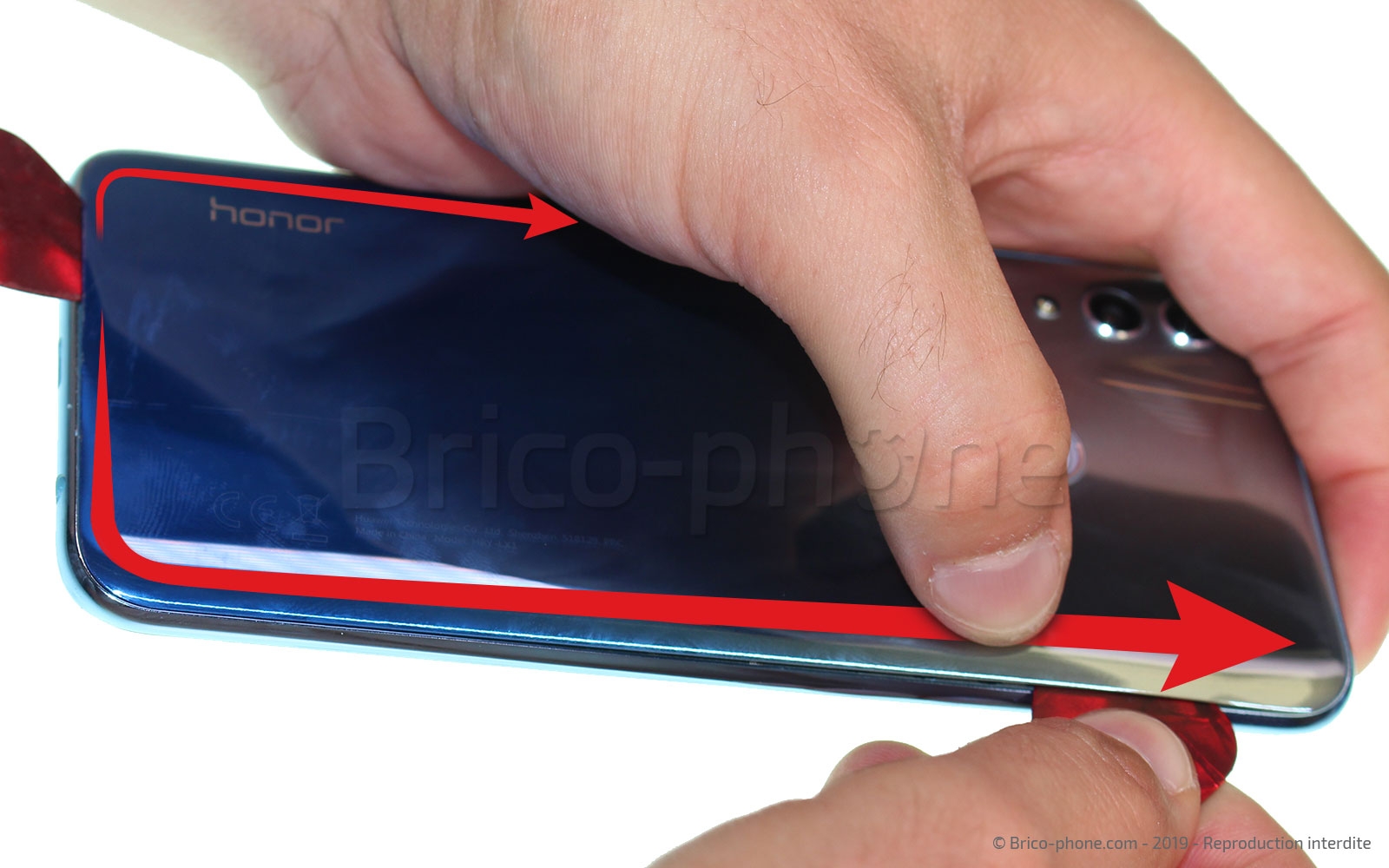

Ensuite, remplacez l'iFlex par les médiators en plastique avec lesquels vous ferez le tour du châssis pour décoller la vitre arrière.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

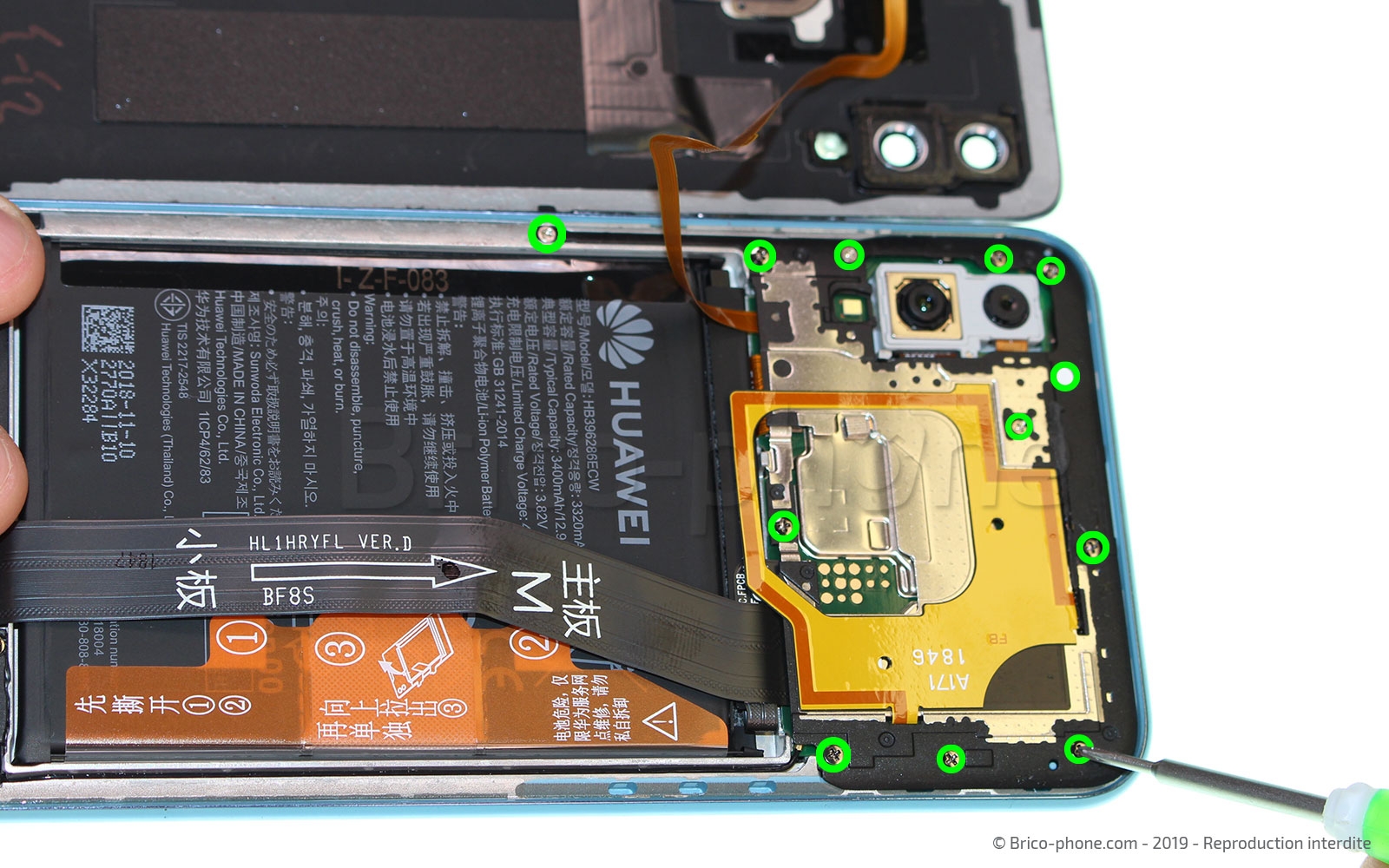

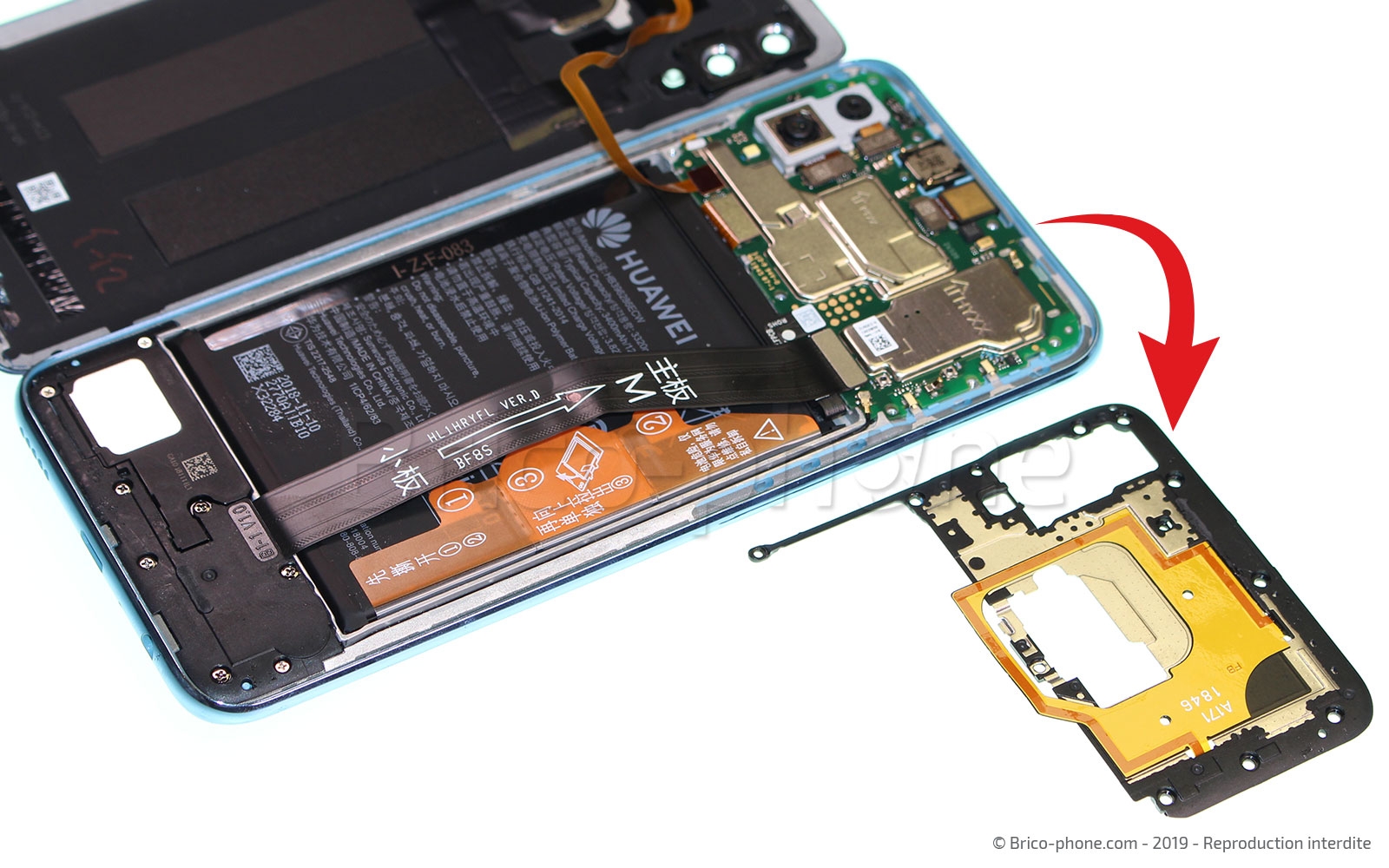

Etape 4 Retirer le cache supérieur

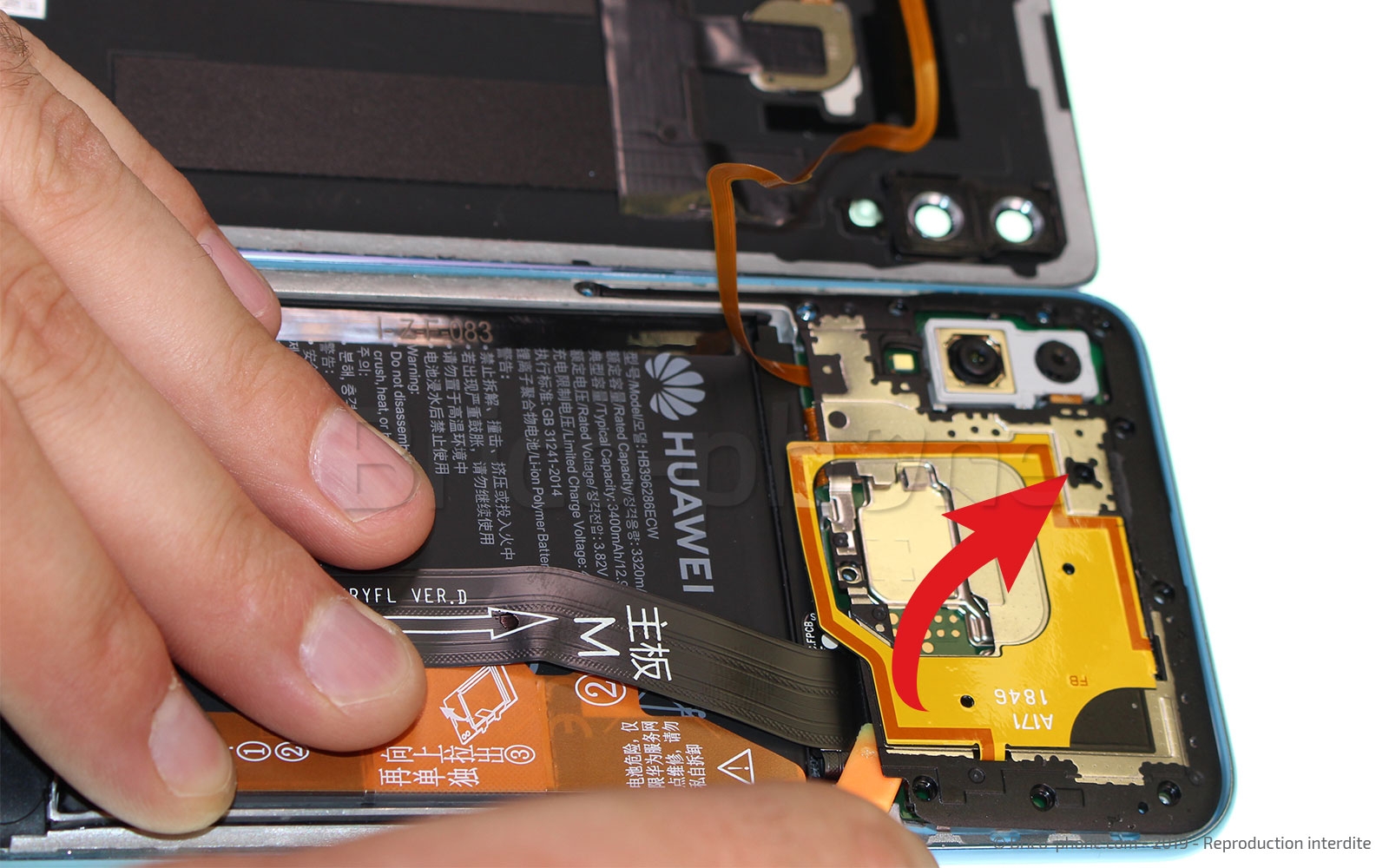

Munissez-vous du tournevis cruciforme afin de retirer les 12 vis retenant le cache supérieur.
Ensuite, faites levier à l'aide de la spatule en nylon pour retirer le composant.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

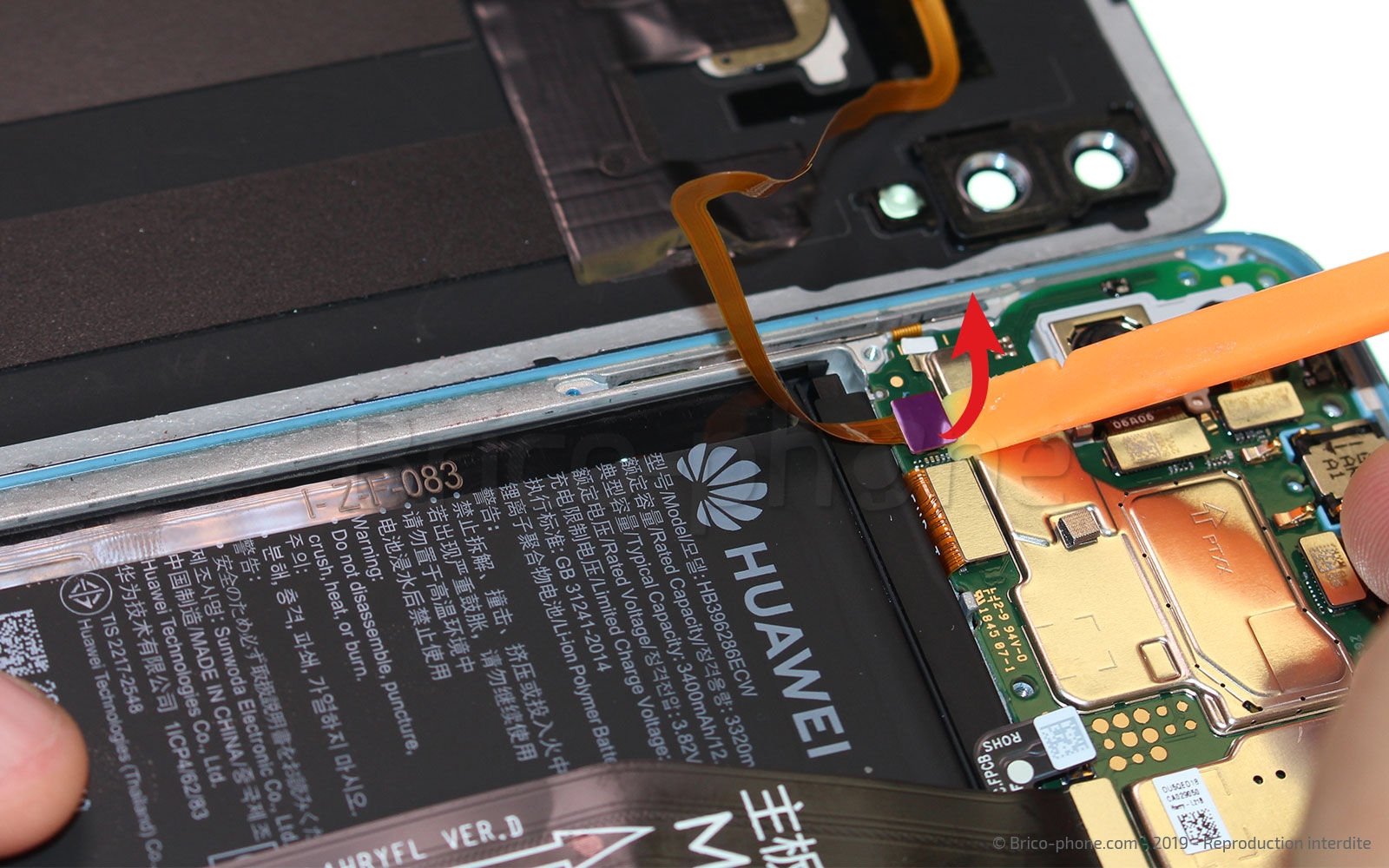

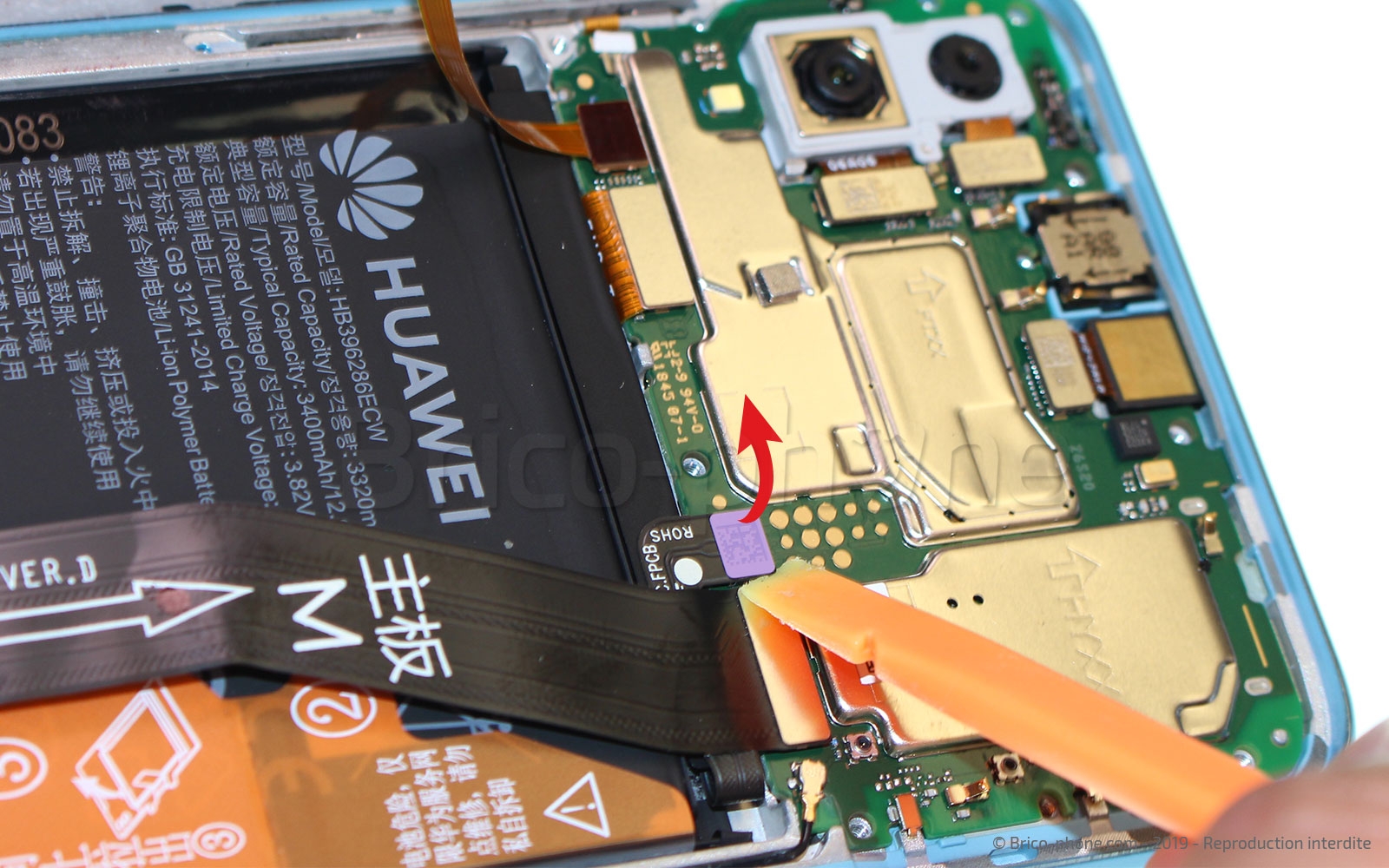

Etape 5 Déconnecter la batterie et le lecteur d'empreintes digitales

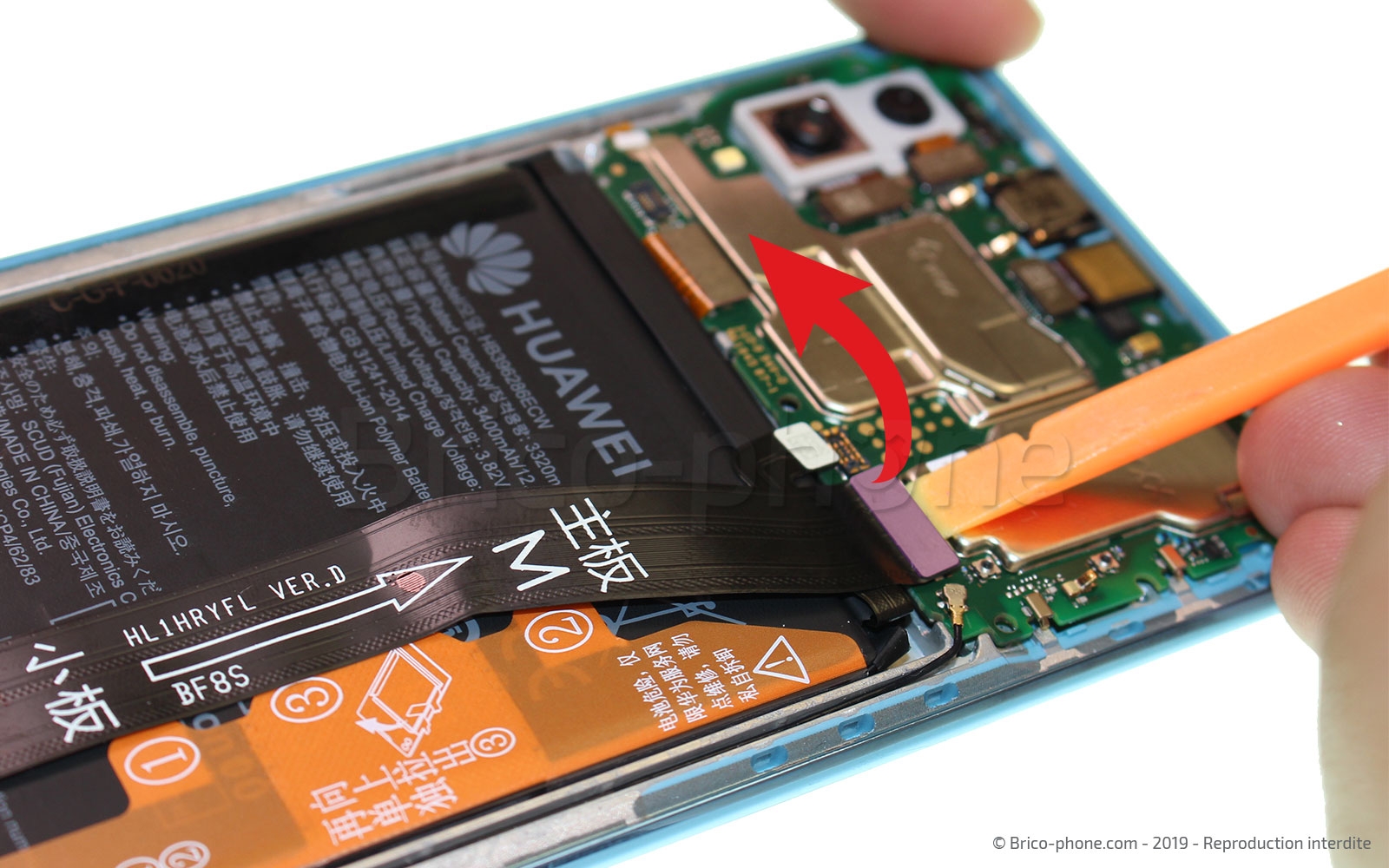

Avec le levier en nylon, déconnectez les nappes se trouvant sur la carte mère : celle du lecteur d'empreintes, celle de la rallonge d'interconnexion et celle de la batterie.
Outils
Levier Nylon
Etape 6

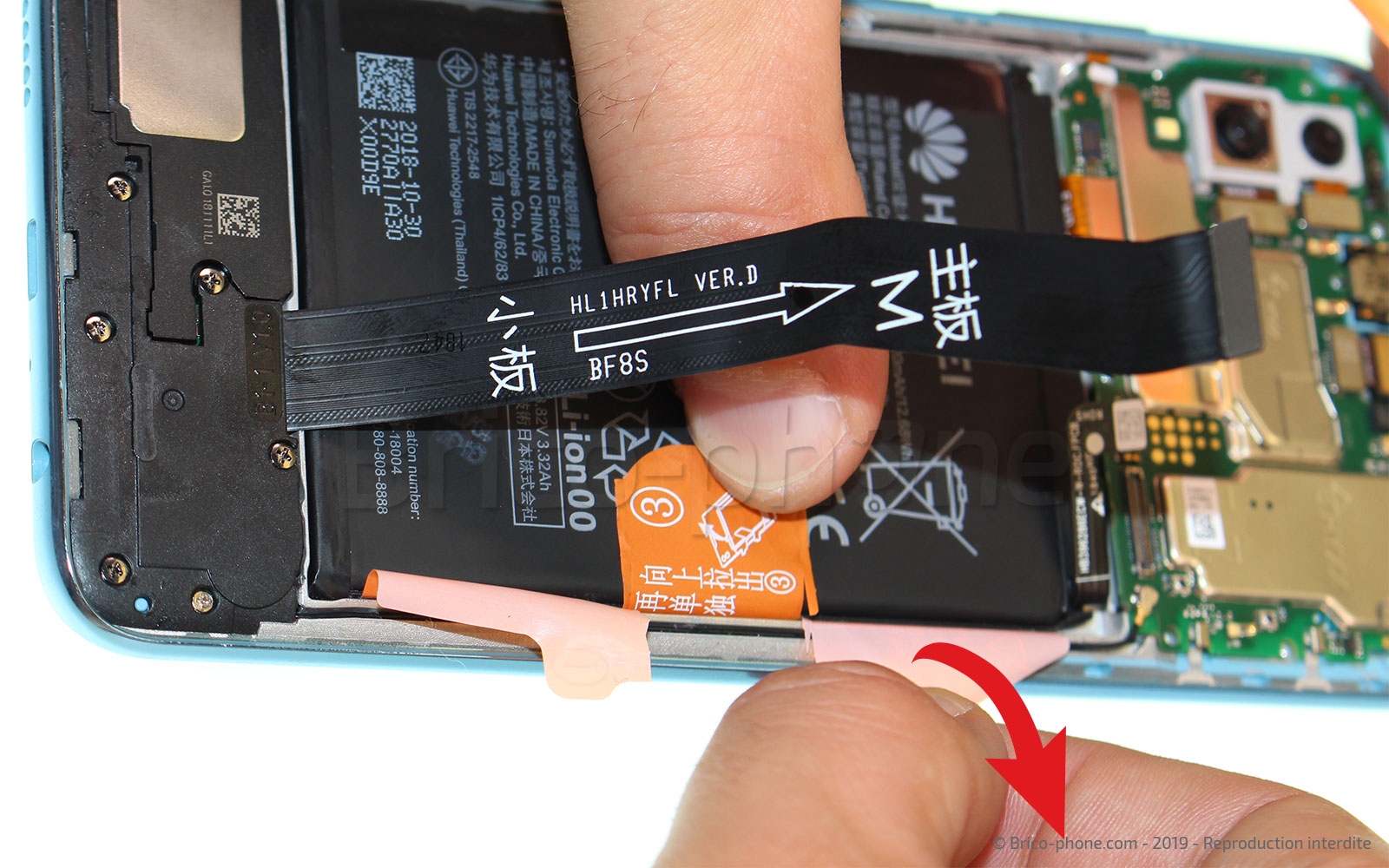

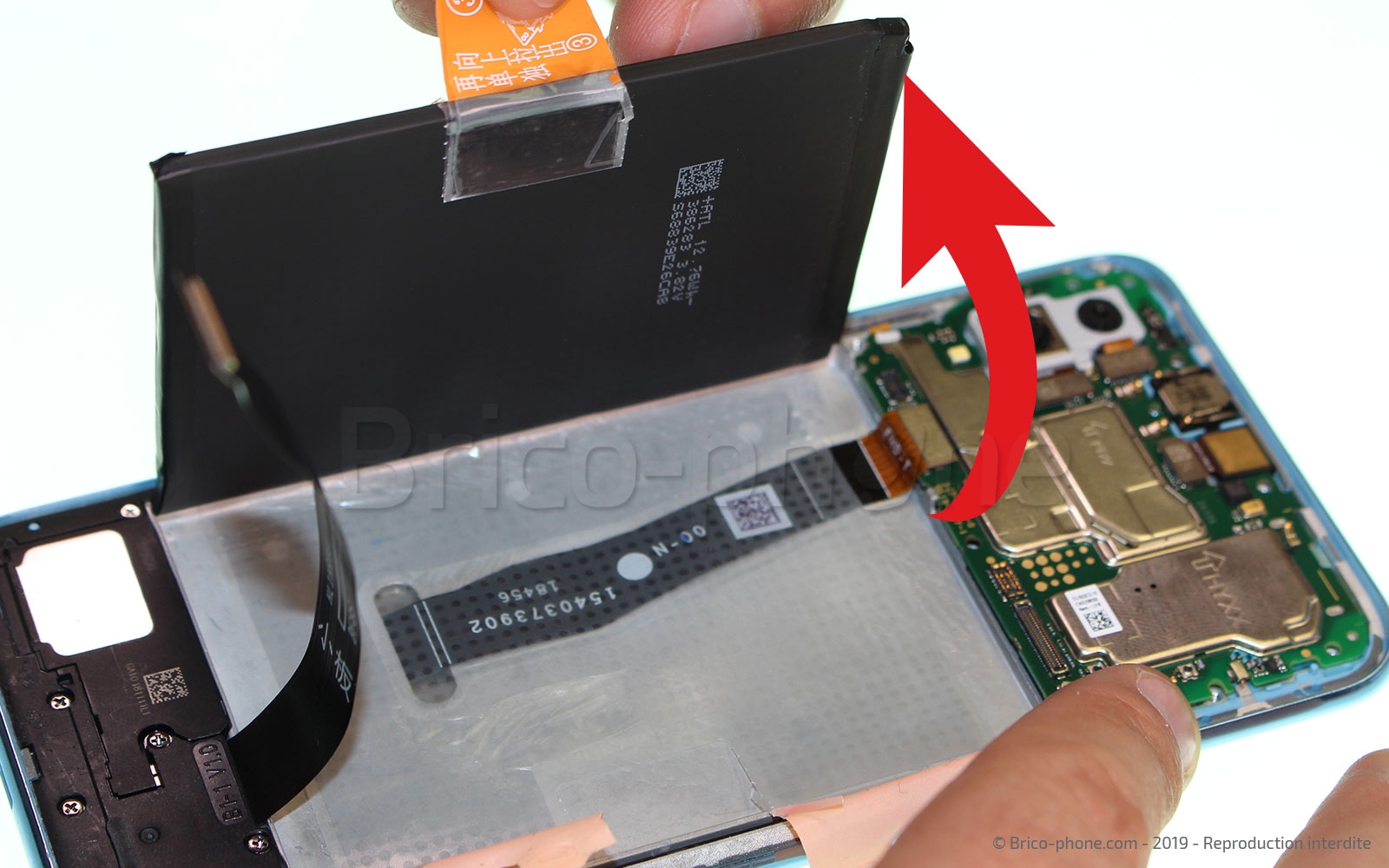

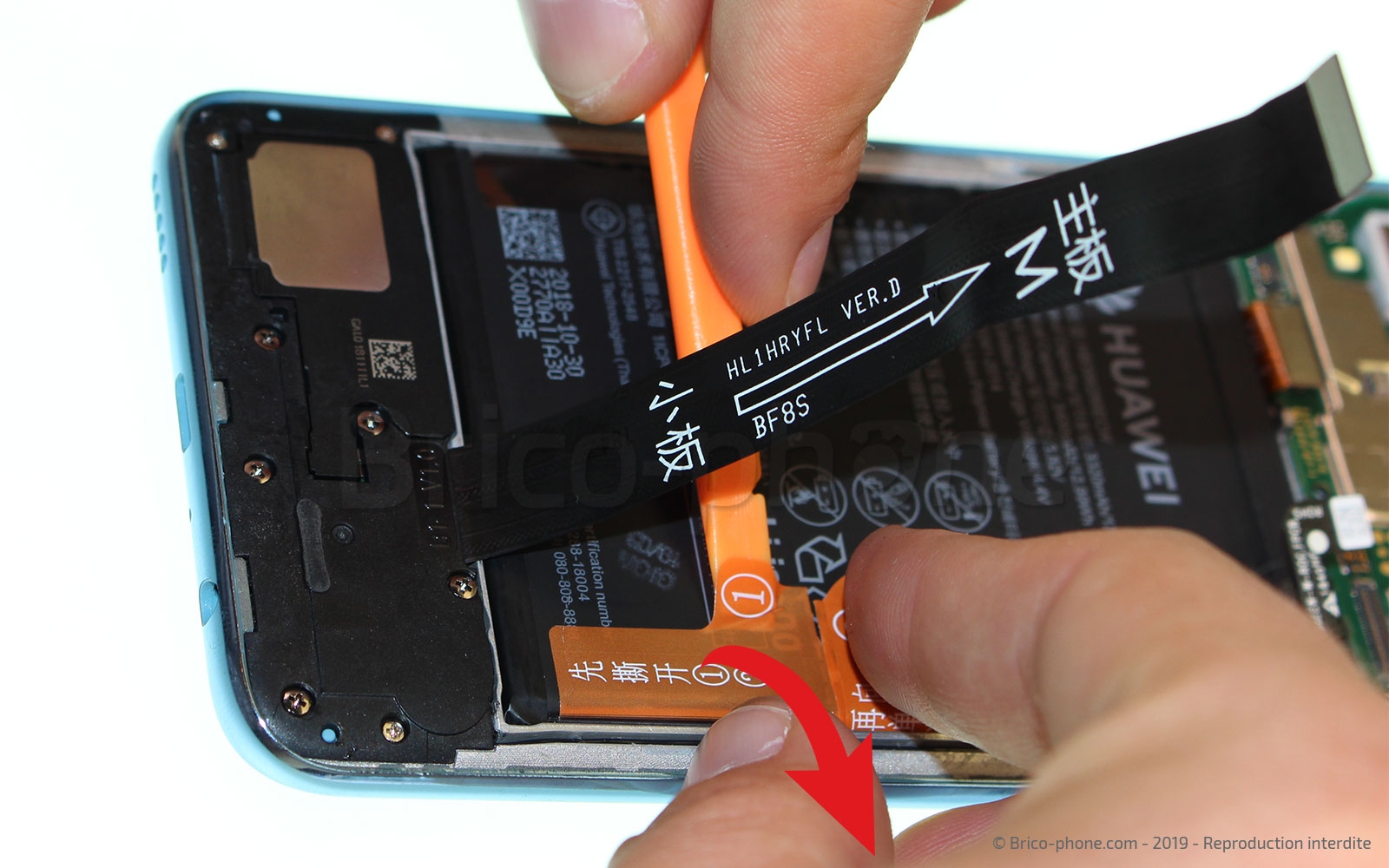

Etape 6 Décoller la batterie

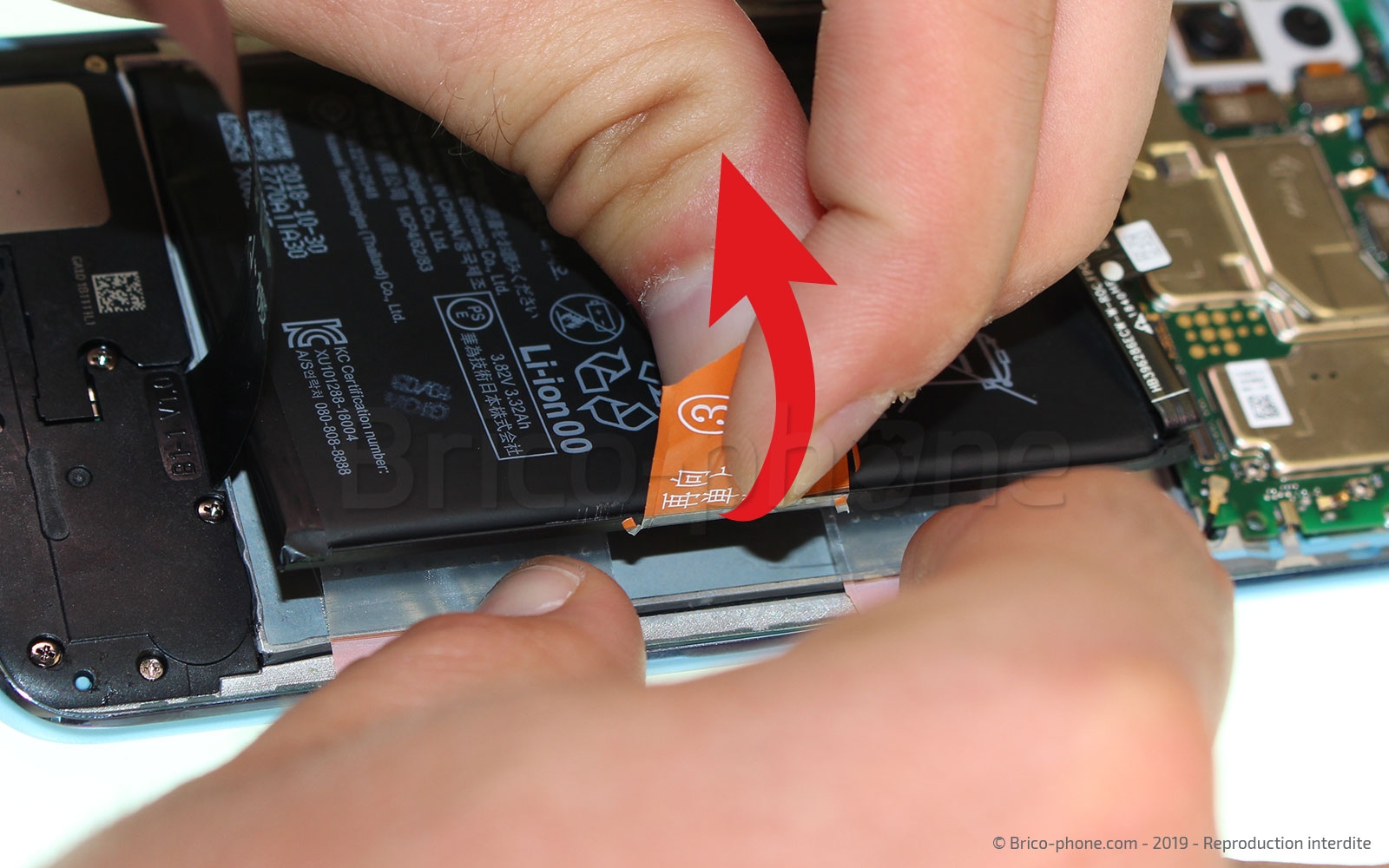

Pour extraire votre batterie, décollez les languettes adhésives n°1 et n°2 et tirez sur la n°3.
Outils
Levier Nylon
Etape 7

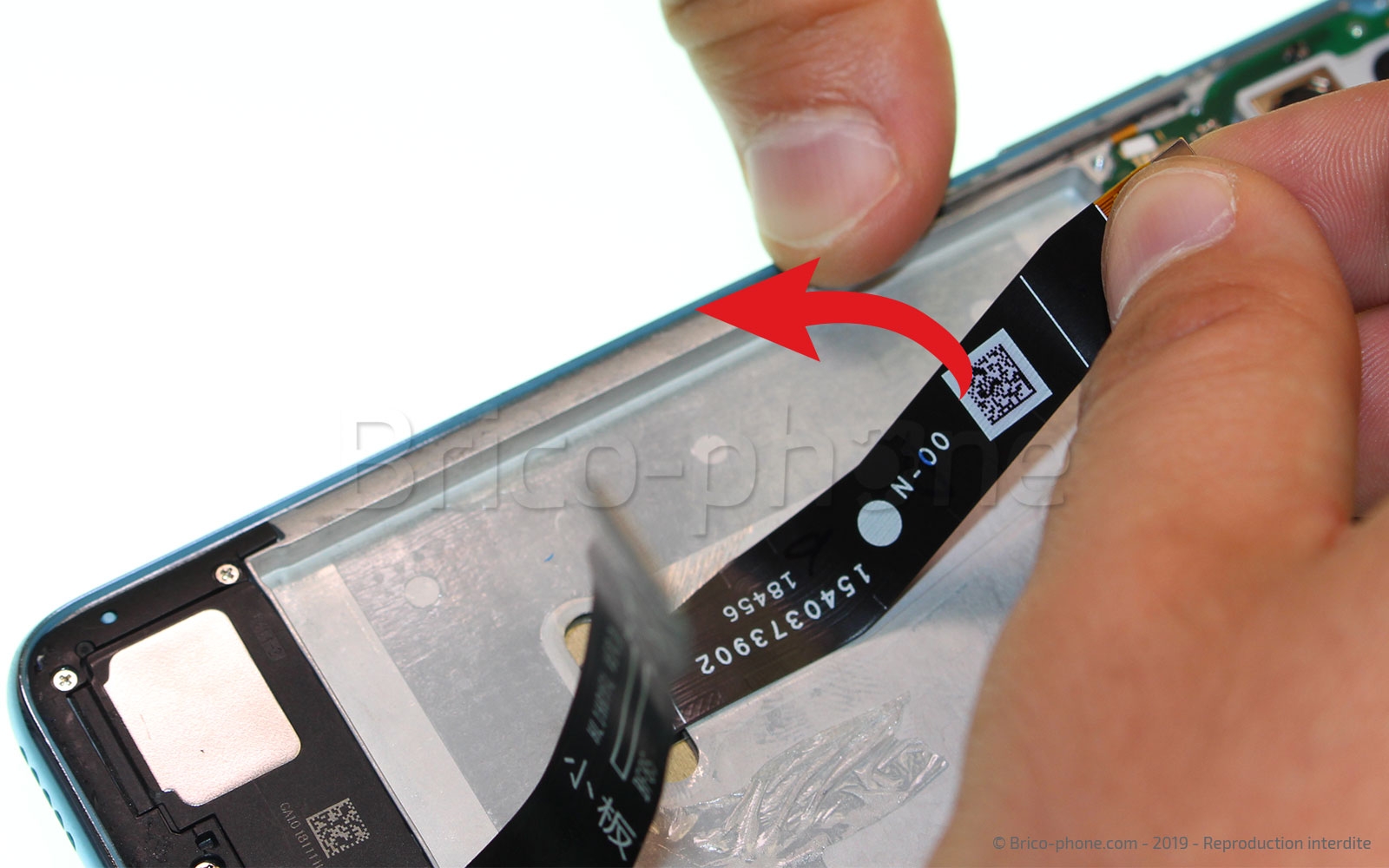

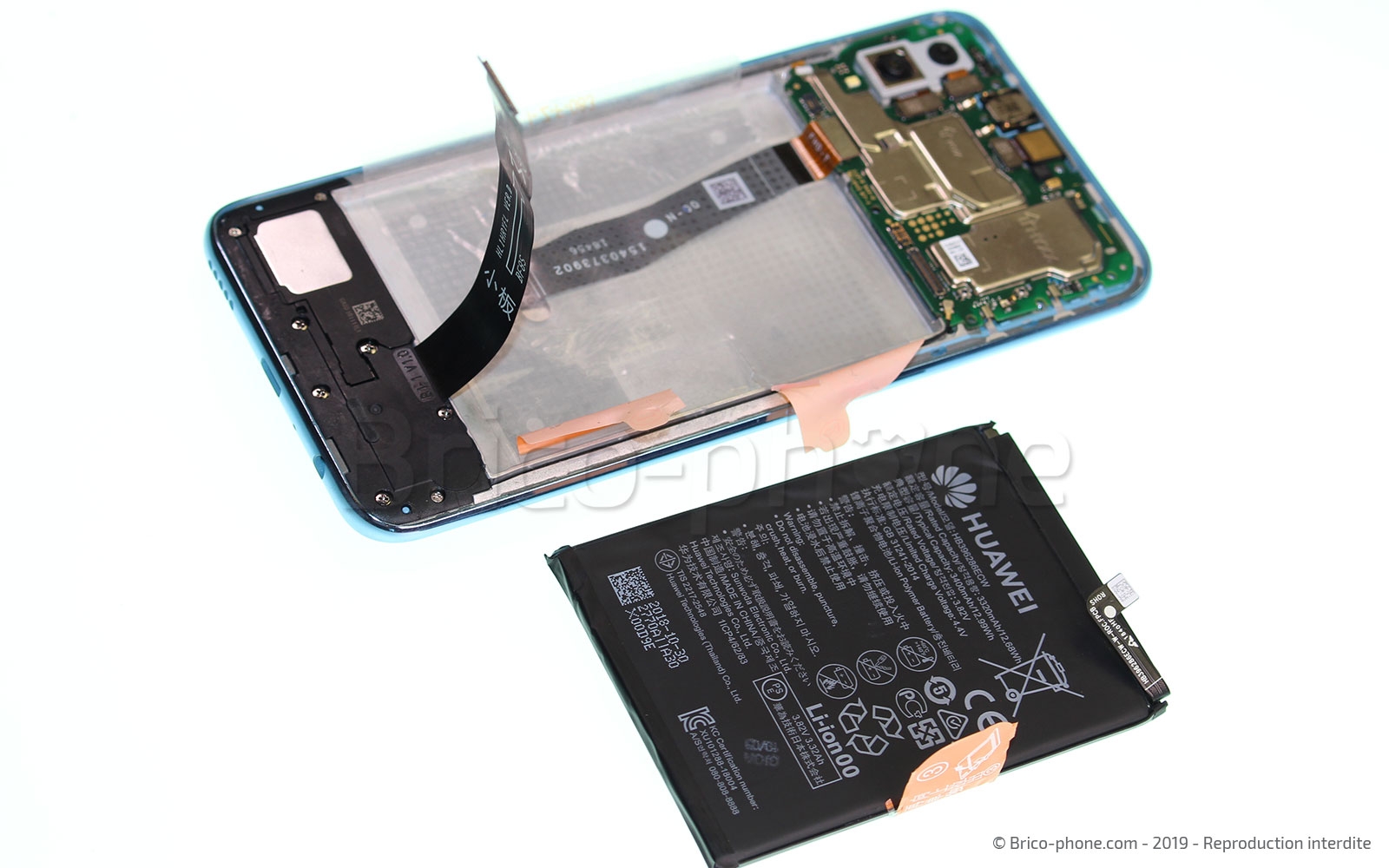

Etape 7 Retirer la batterie et décoller la nappe de l'écran

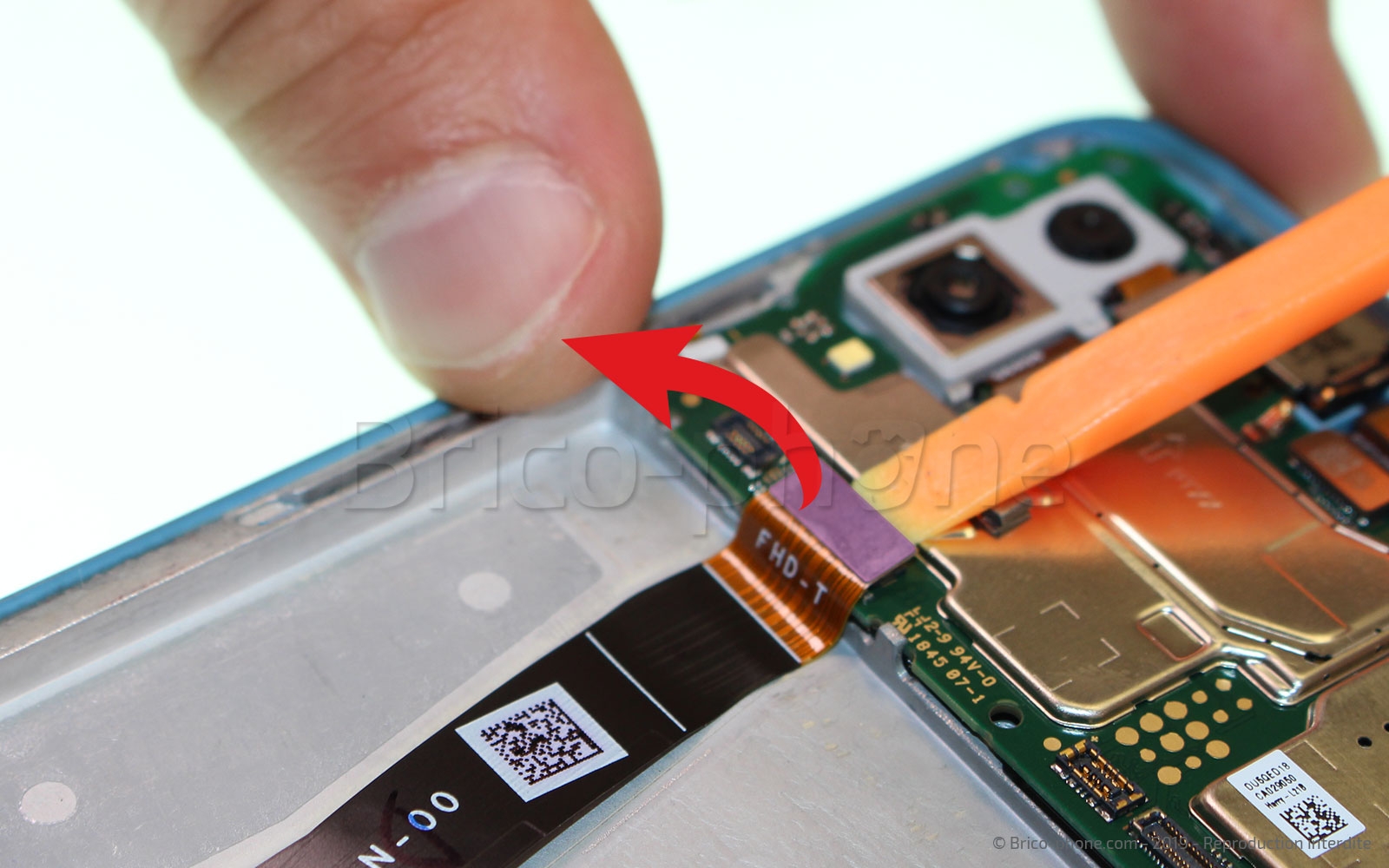

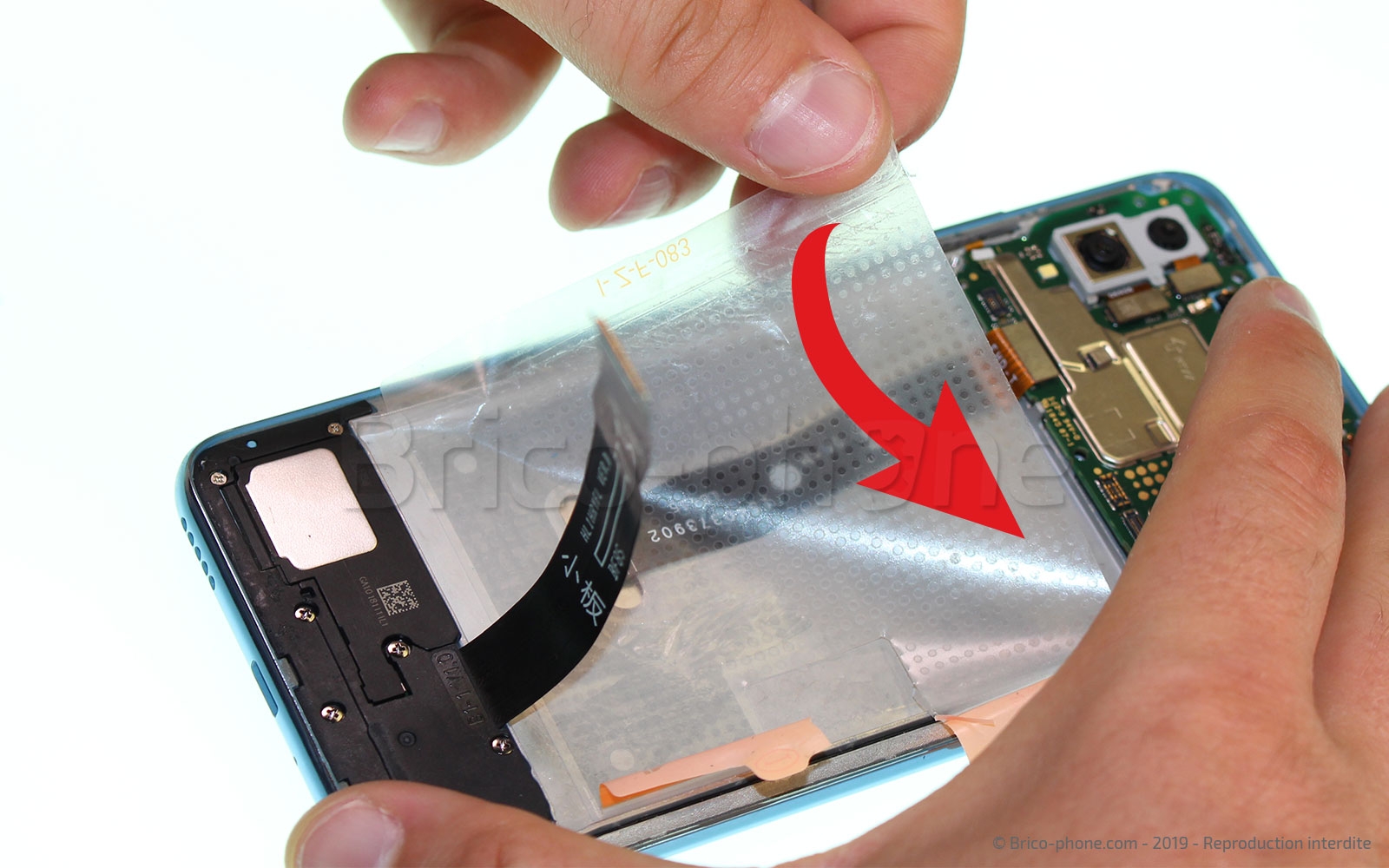

Retirez l'adhésif de maintien de la batterie au châssis. A l'aide du levier en nylon, déconnectez la nappe de l'écran et décollez-la.
Outils
Levier Nylon
Etape 8

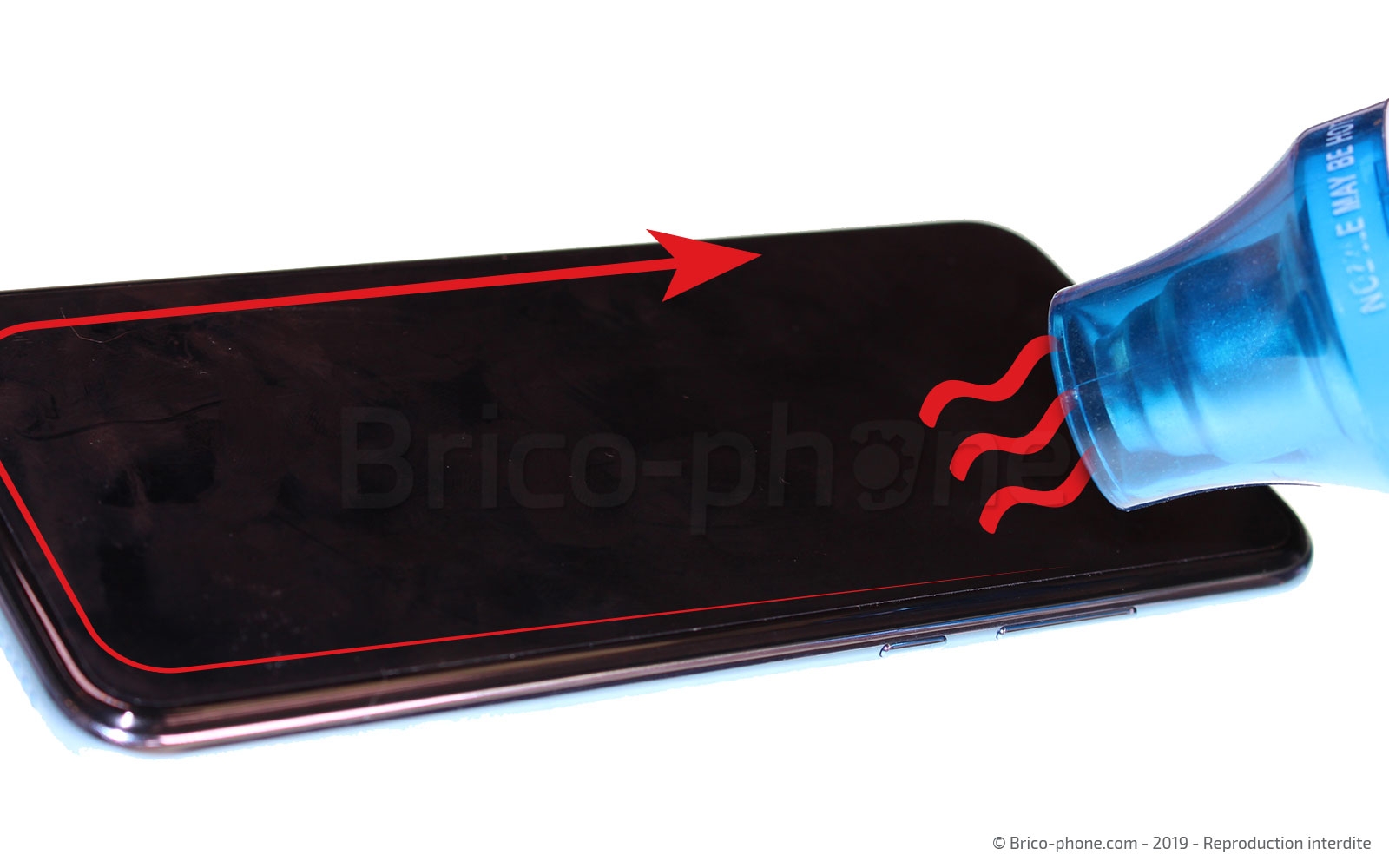

Etape 8 Chauffer l'écran

Pour cette manipulation, il vous faut réitérer l'étape 2.

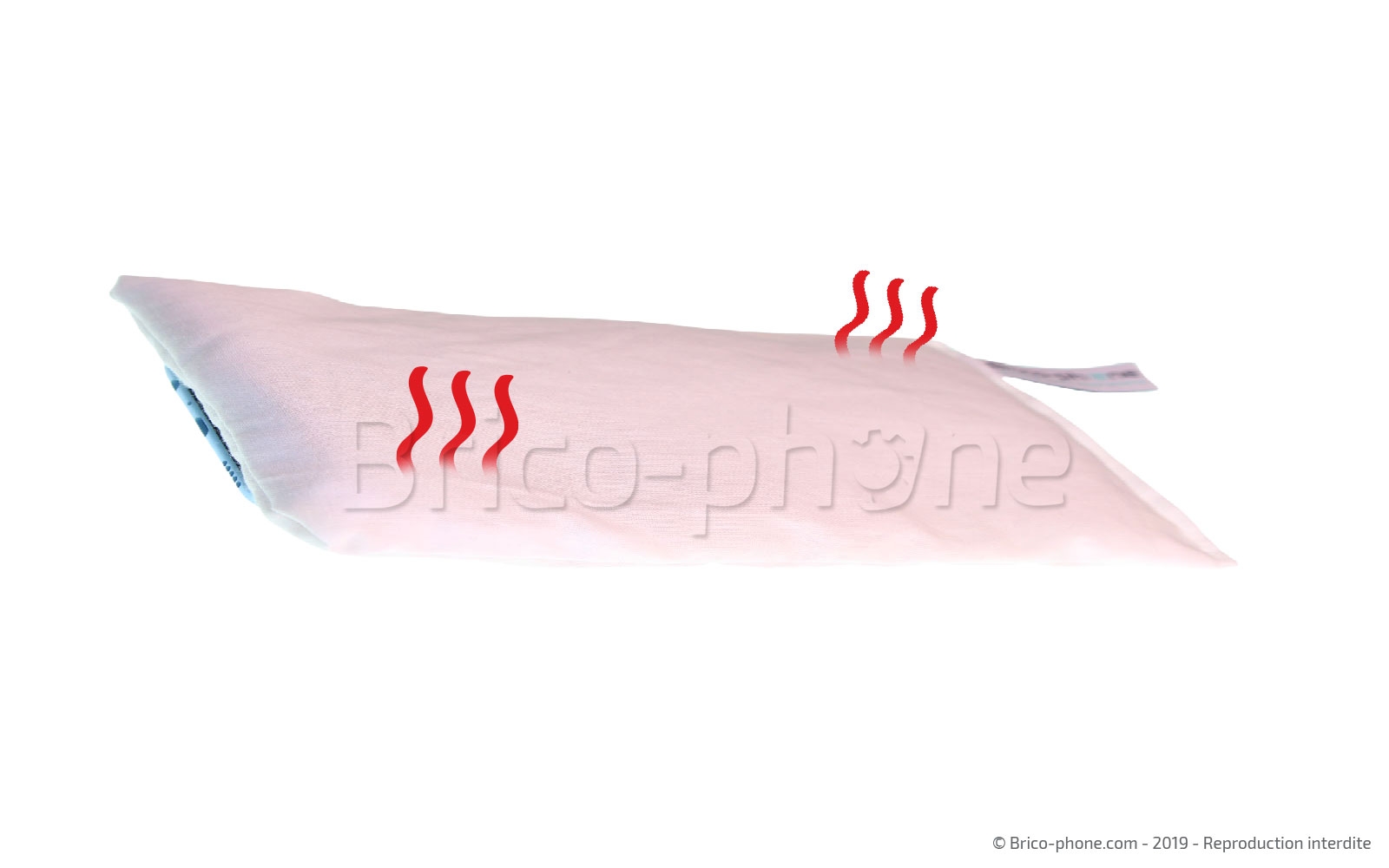

En effet, à l'aide du coussin chauffant ou du décapeur thermique, chauffez l'écran de votre Honor 10 Lite.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 9

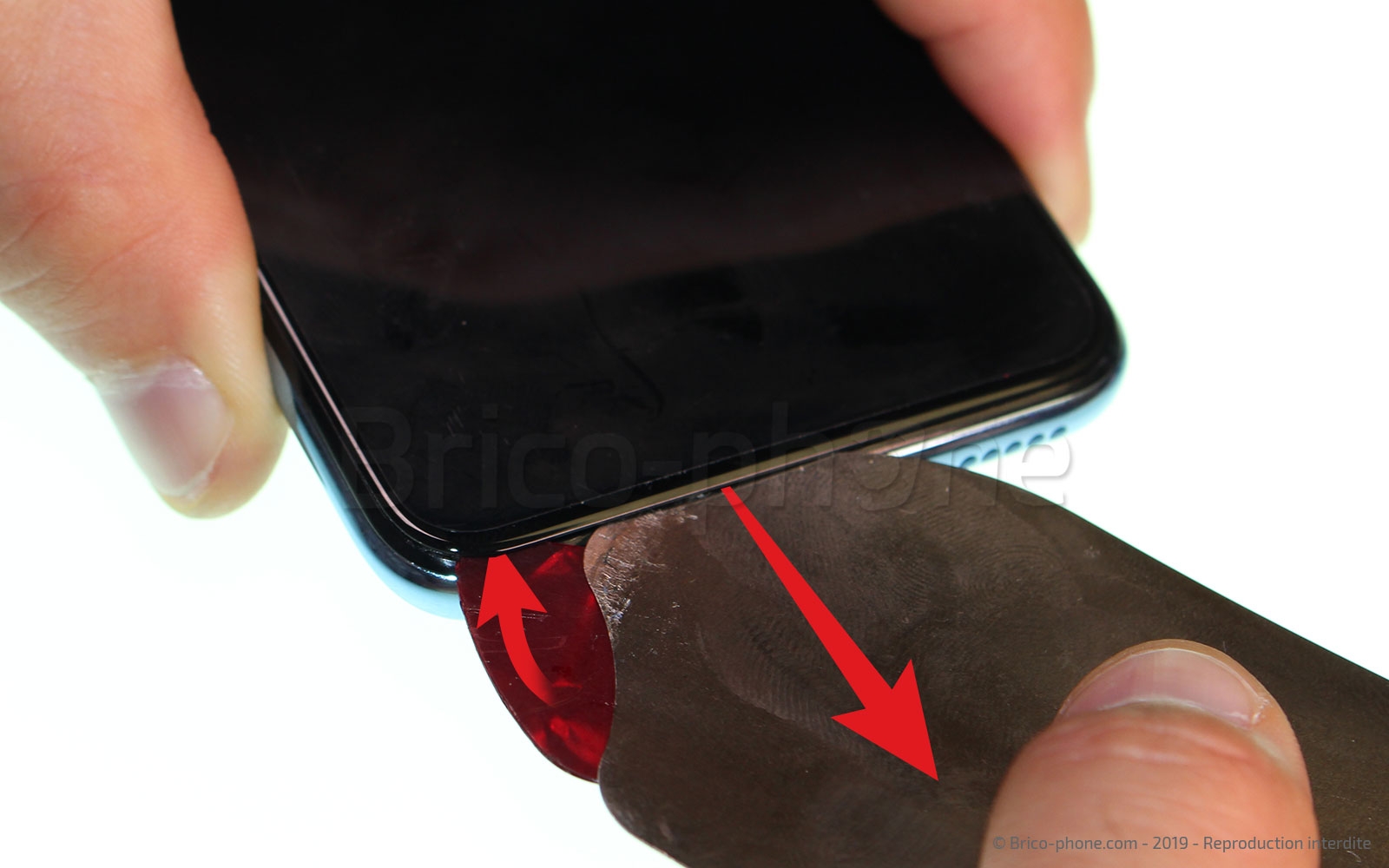

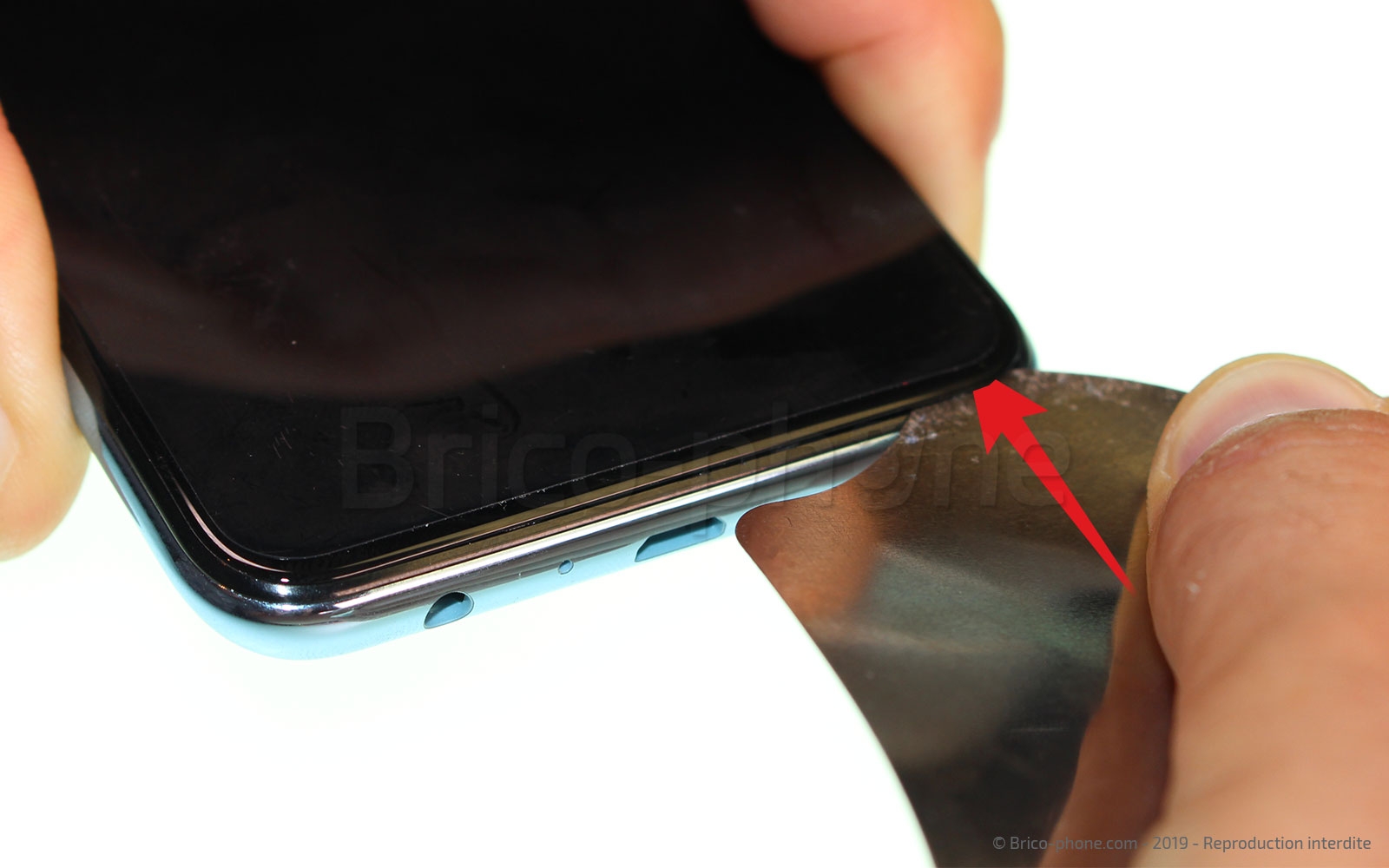

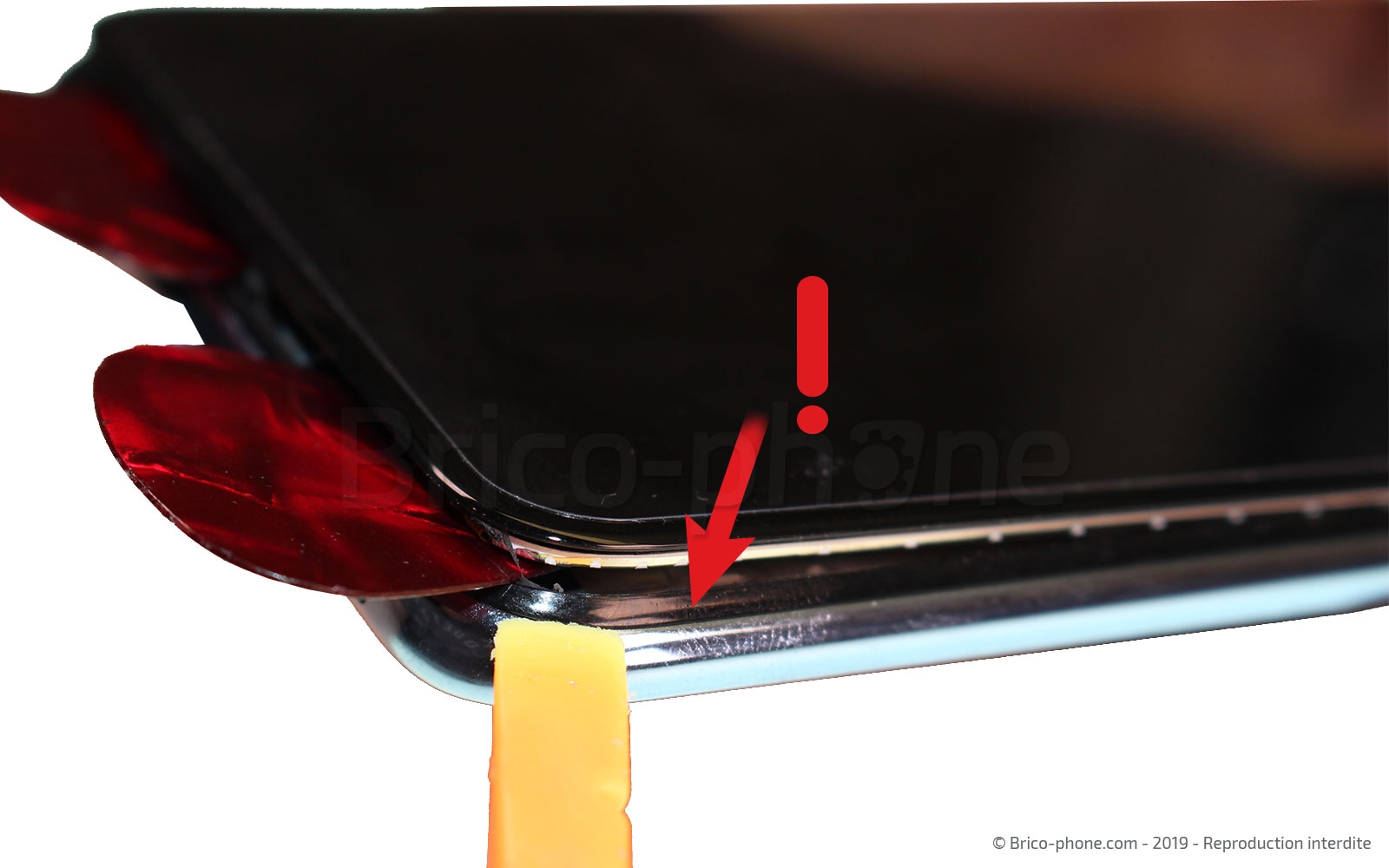

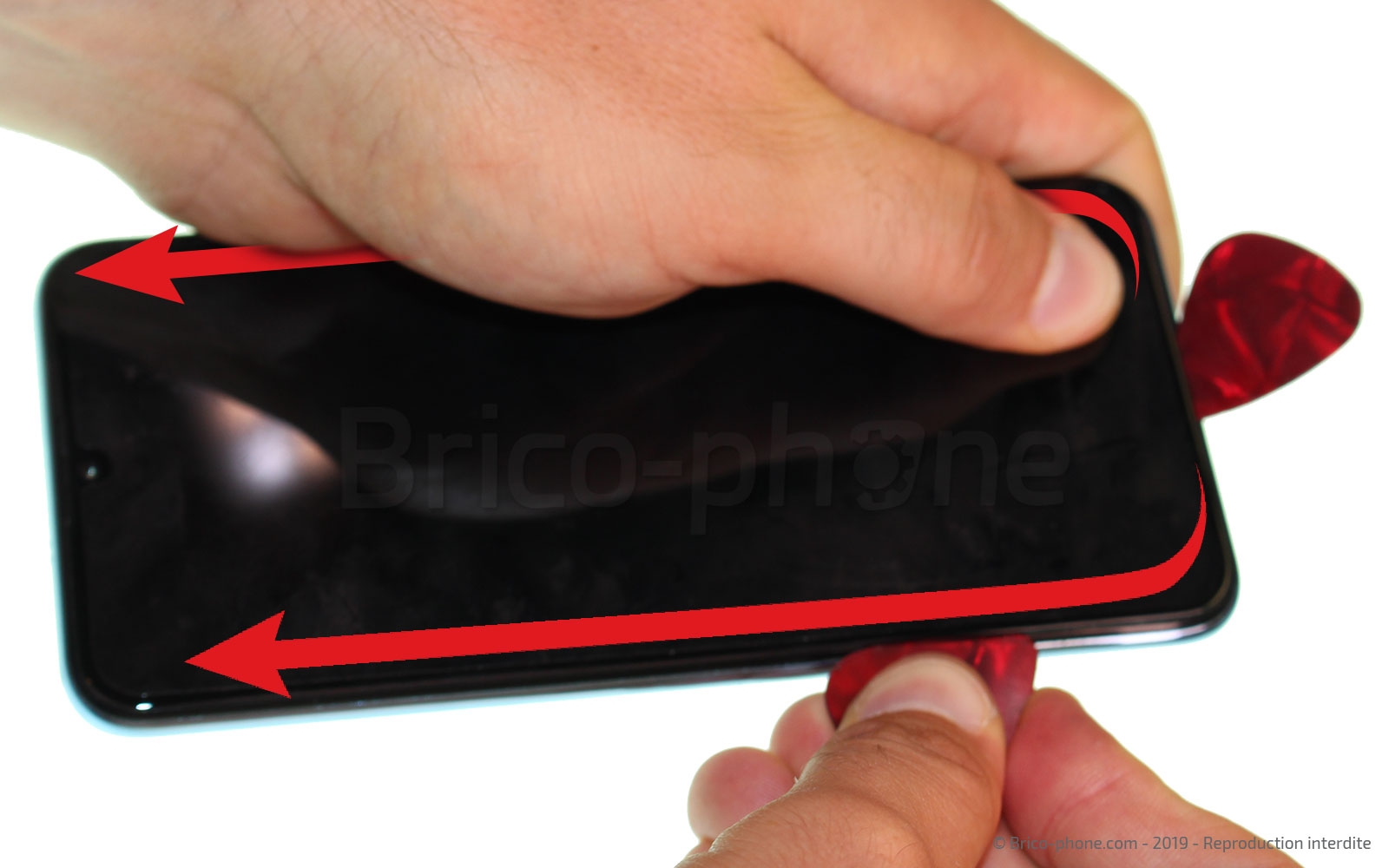

Etape 9 Décoller la vitre et le LCD

Pour cette étape, il est important de faire attention au contour noir du châssis.
Insérez l'outil iFlex, plus souple et plus fin que le médiator en métal. Ensuite, placez les médiators en plastique sur l'outil afin de pouvoir l'extraire. Ceci étant fait, faites le contour du smartphone avec les médiators en plastique.
Outils
Médiator
Pièces
Outil d'ouverture iFlex 9.90€
Etape 10

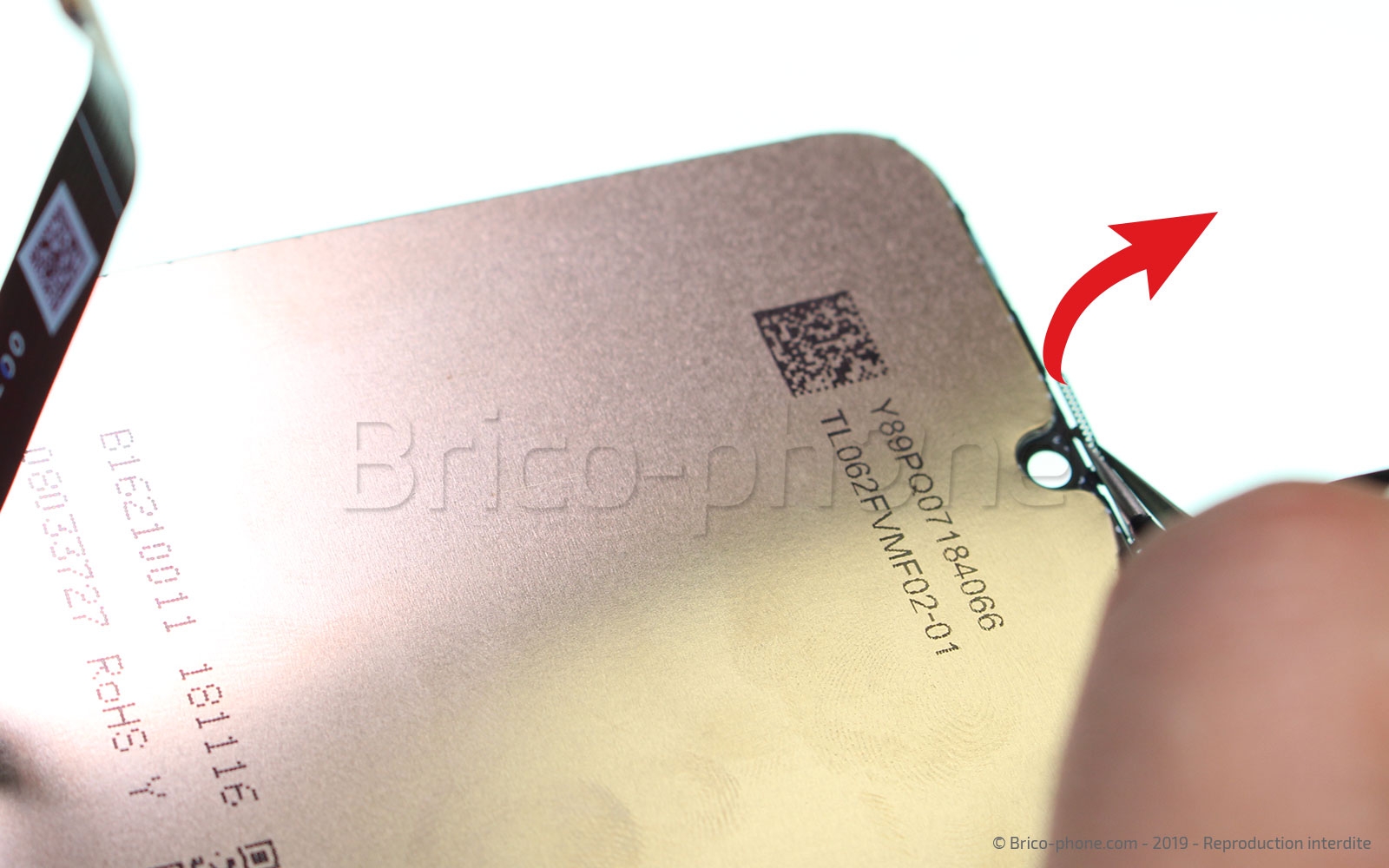

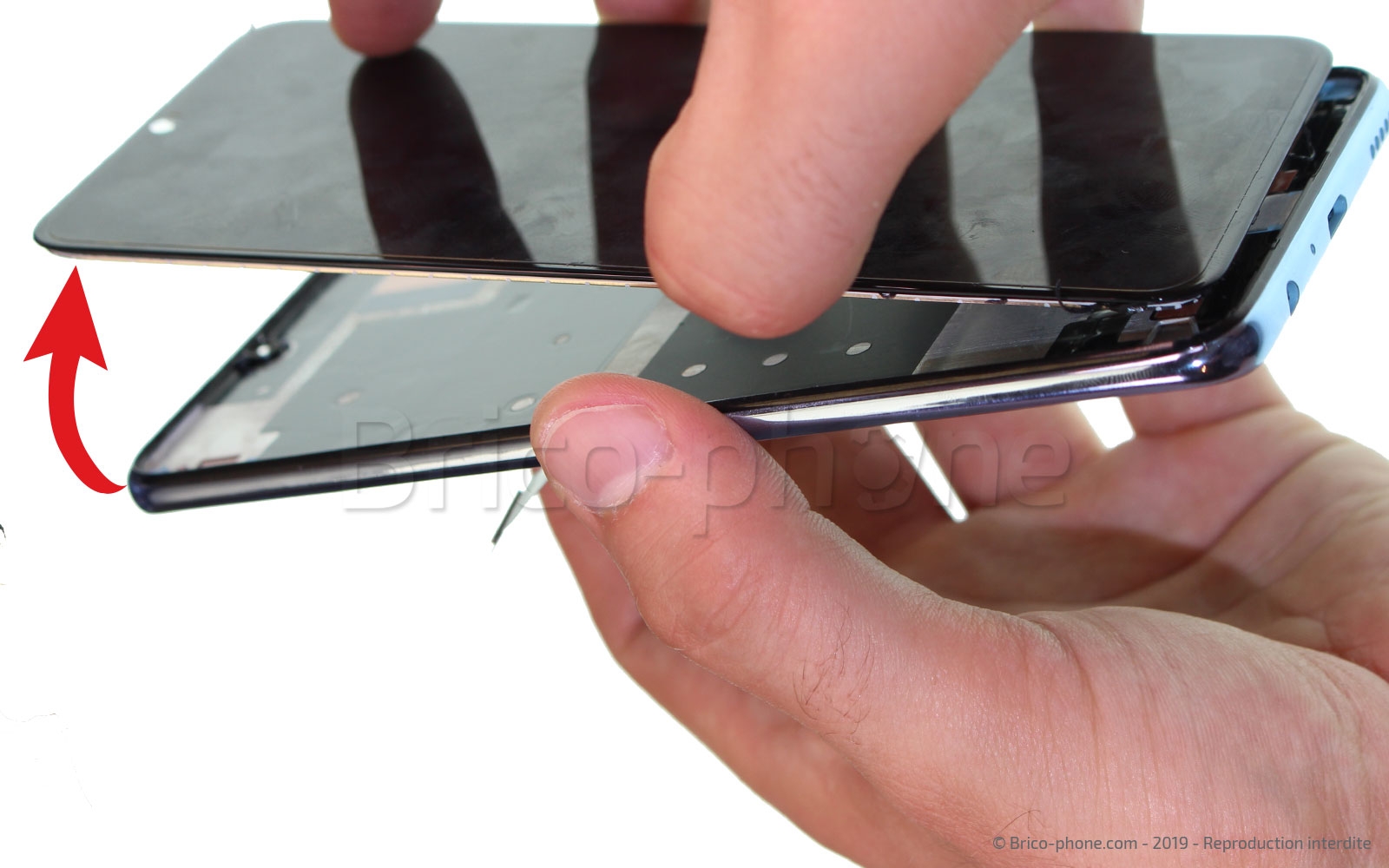

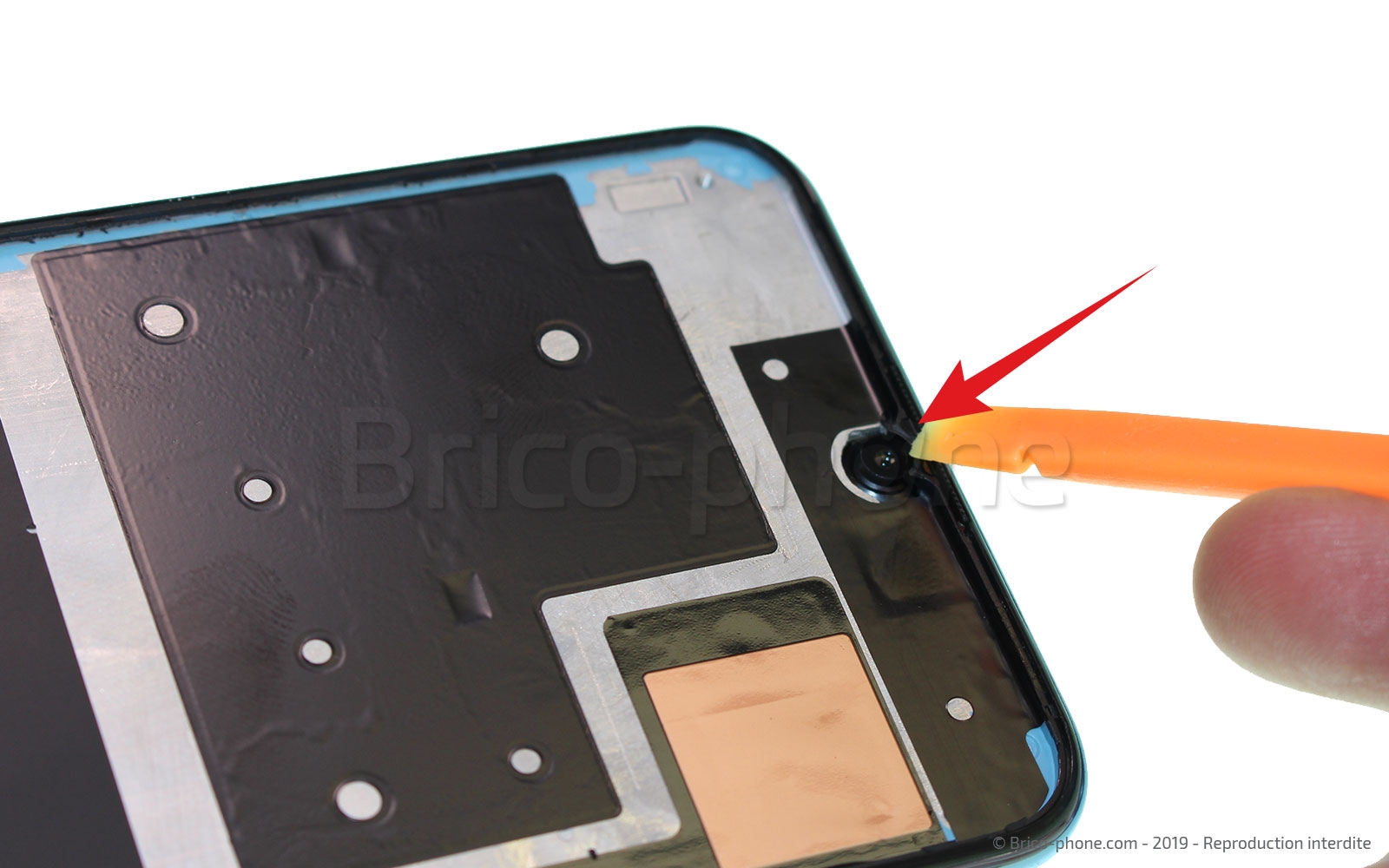

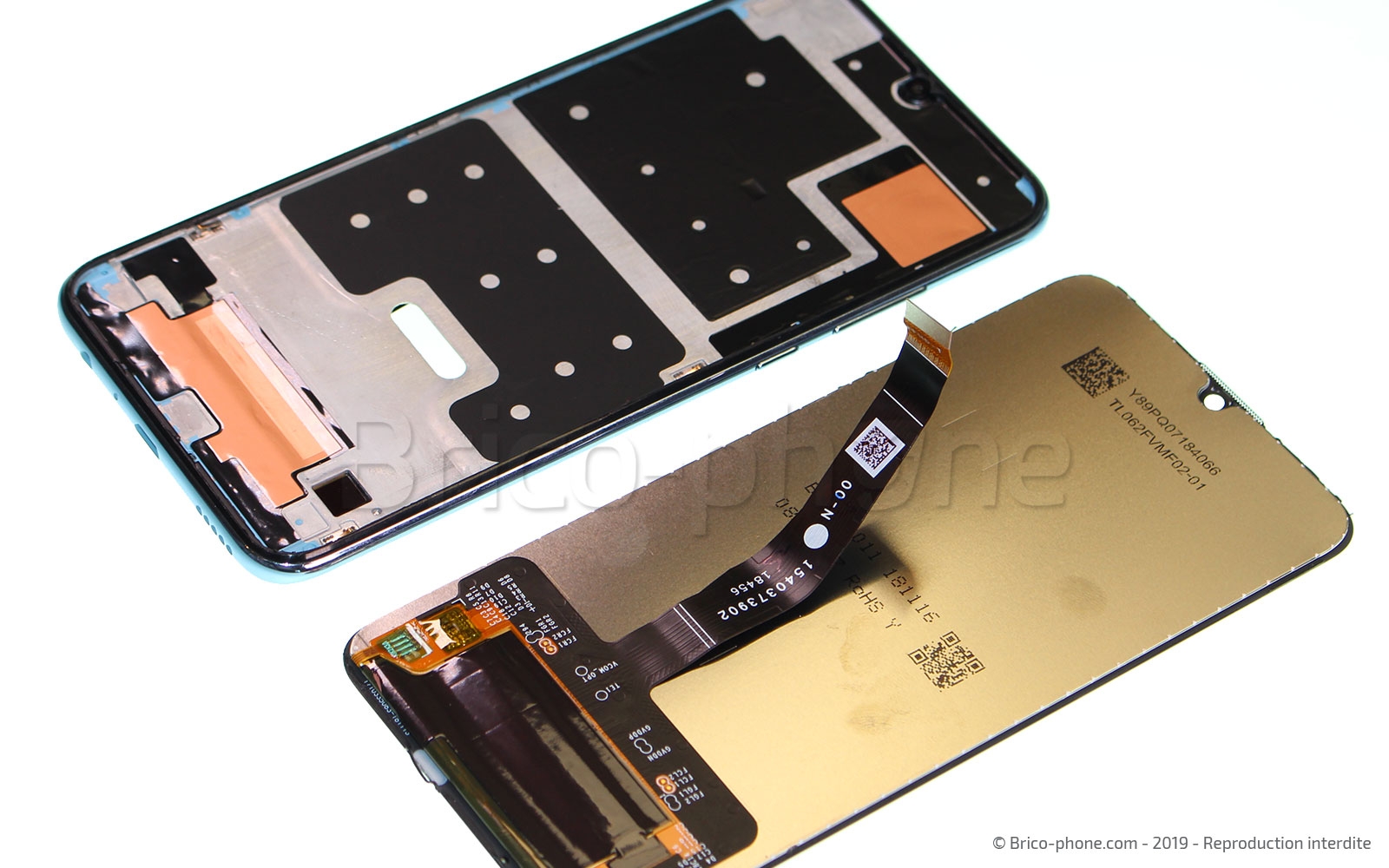

Etape 10 Retirer la vitre et le LCD du châssis

Une fois l'écran décollé, il ne vous reste plus qu'à le sortir du châssis de votre Honor 10 Lite.
Ensuite, récupérez la grille du haut-parleur interne et replacez-le sur le châssis pour ne pas l'égarer.
Outils
Levier Nylon
Pince Brucelles

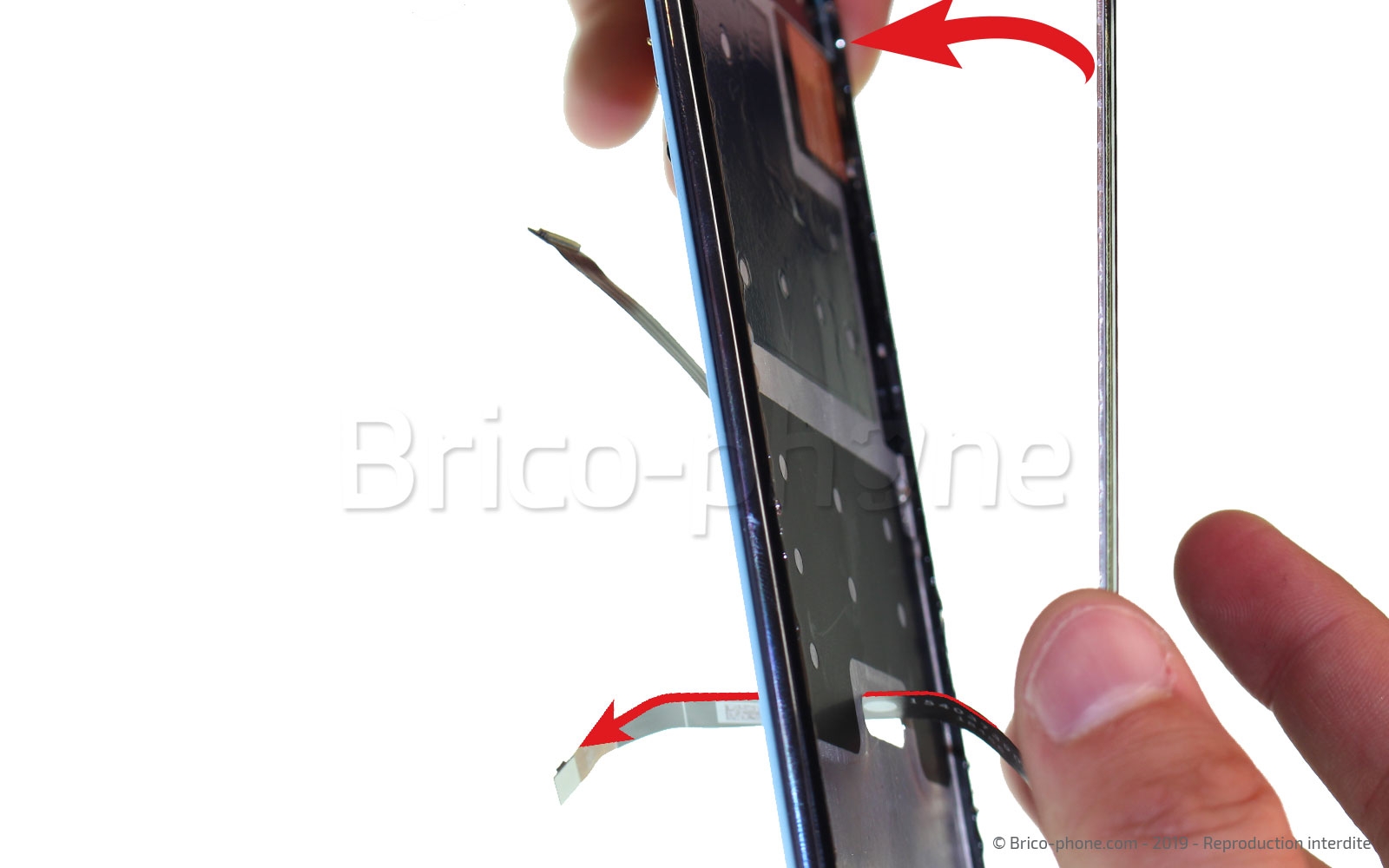

Conseils pour le remontage

Vous pouvez désormais remonter votre Honor 10 Lite en suivant les étapes précédentes dans l'ordre inverse.

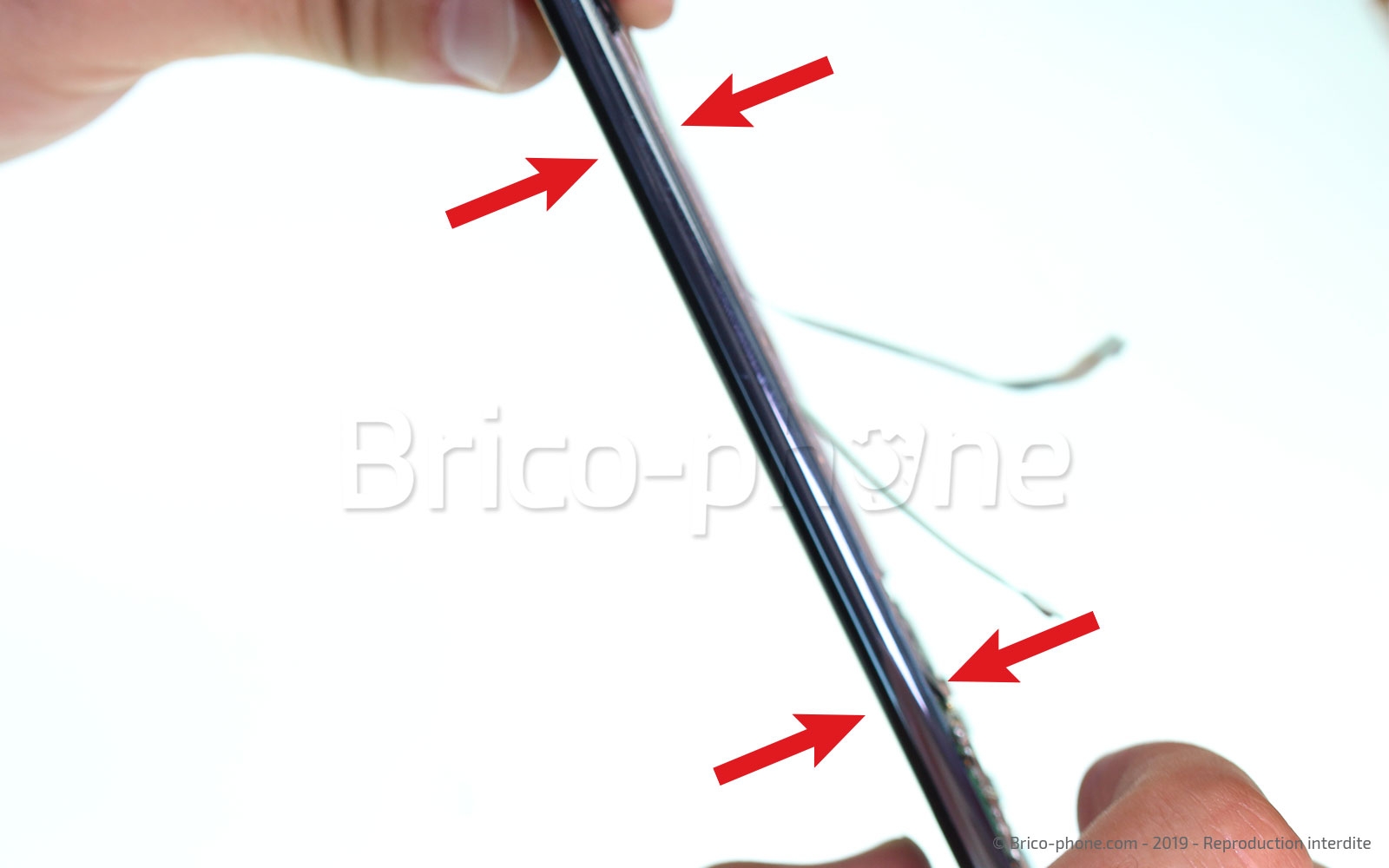

Attention, vous devez impérativement tester votre écran avant le remontage.

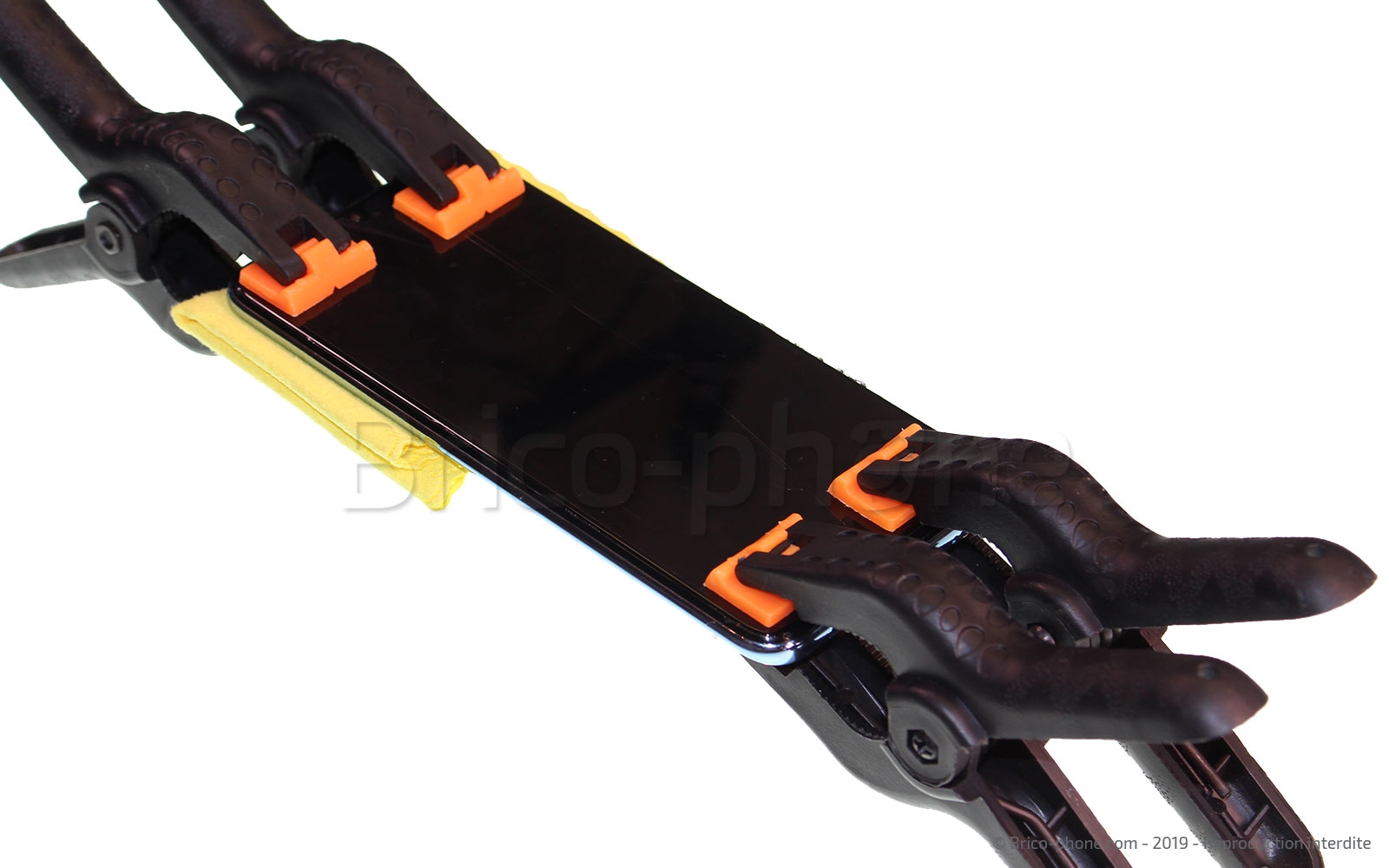

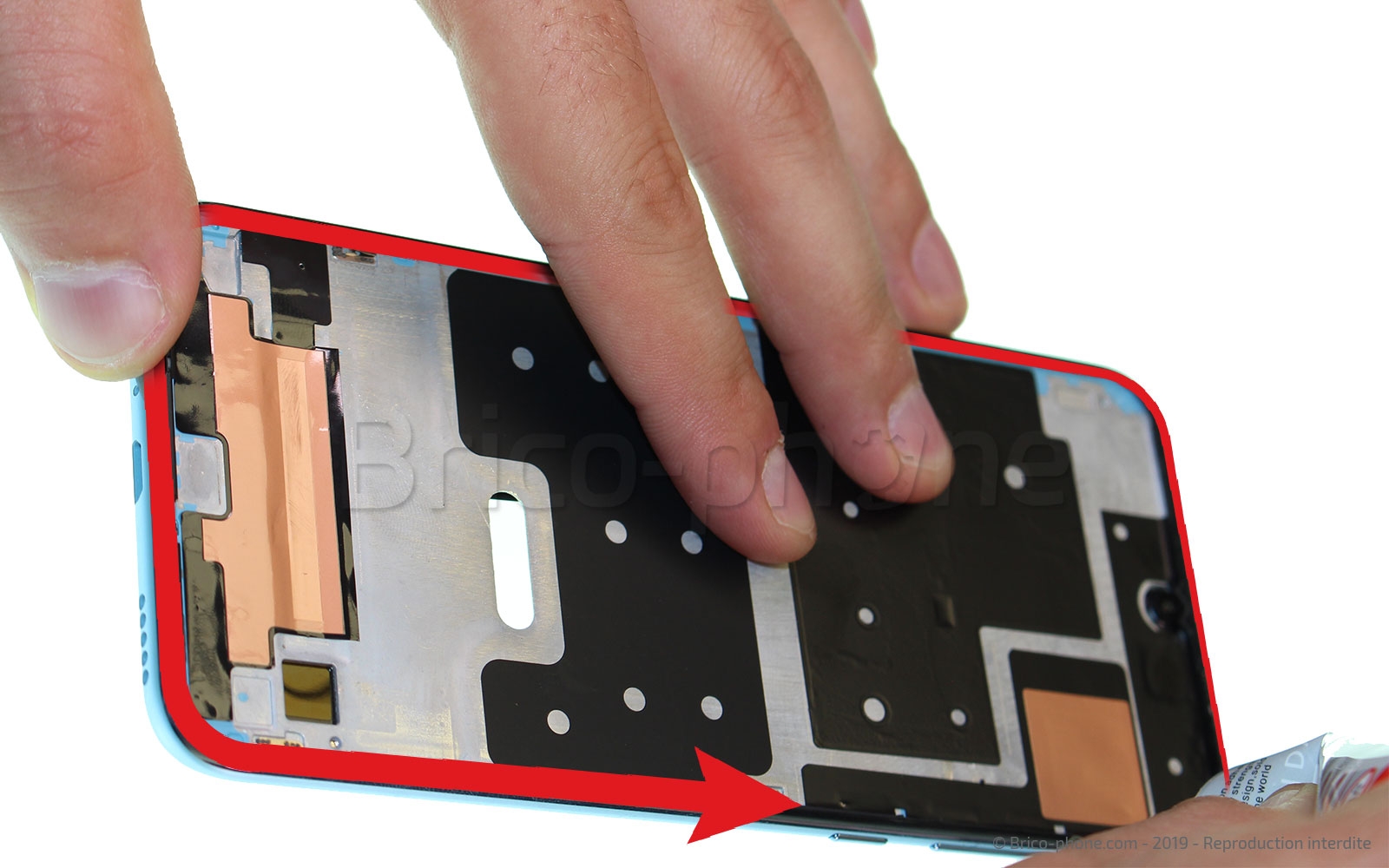

Pour recoller la nouvelle vitre, utilisez la colle B-7000 sur le contour du châssis et mettez votre smartphone sous presse environ 30 minutes.
Reproduisez la même manipulation pour refermer votre appareil.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort 5.90€
