Changement du haut-parleur interne sur iPhone 6

Temps estimé : 15 min
Difficulté : 2/5
iPhone 6 | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le haut-parleur interne sur votre iPhone 6. Ce haut-parleur est celui situé en haut de votre iPhone sur l'écran.

Diagnostic

›  Vous n'entendez pas votre interlocuteur lors d'un appel
›  Le son qui sort à l'oreille grésille
›  Le son qui sort à l'oreille est très faible malgré le volume réglé au maximum

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut parleur interne pour iPhone 6
8,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

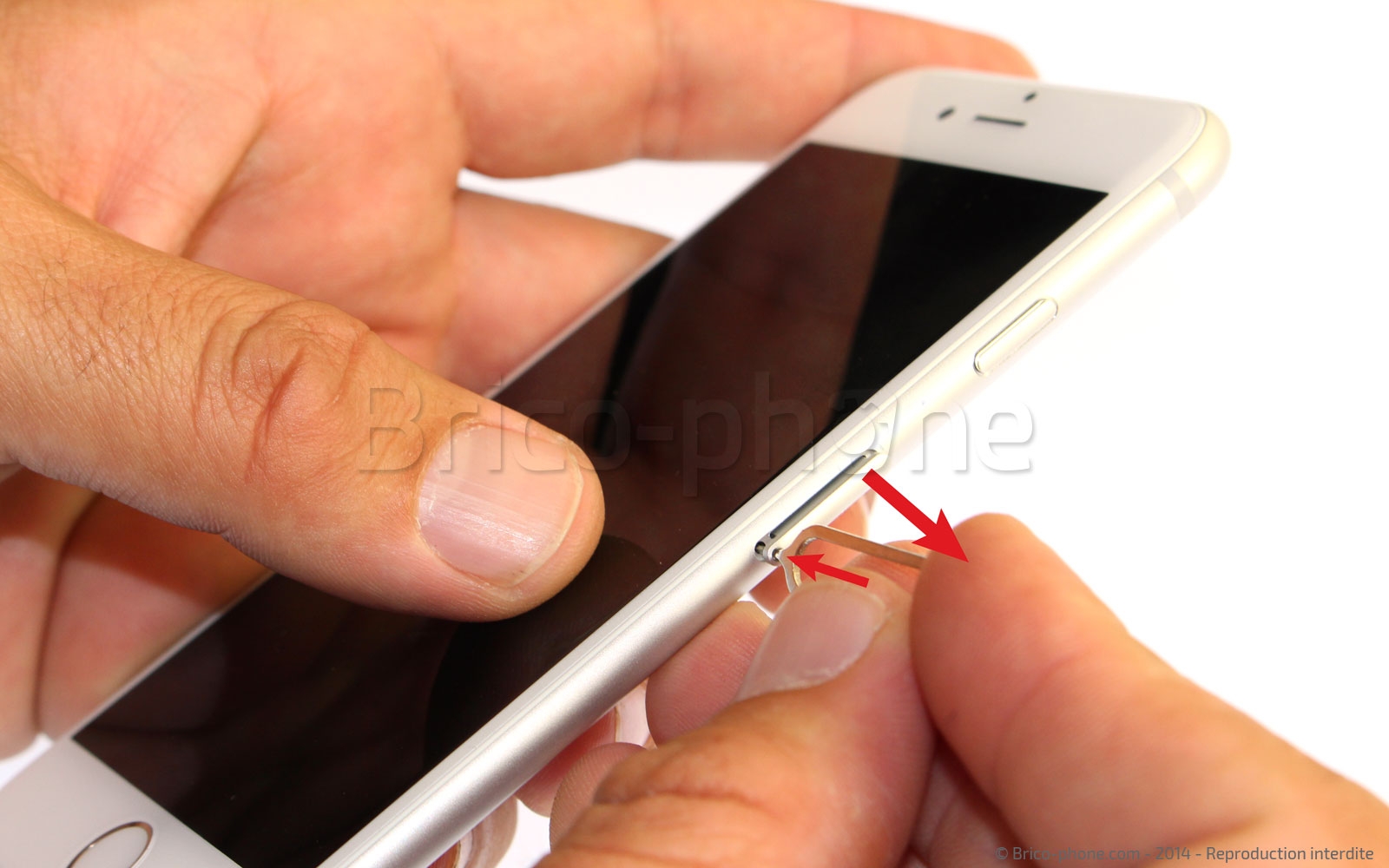

Commencer par éteindre votre iPhone puis retirer la carte SIM
Utilisez l'outil d'ouverture rack SIM pour ejecter le tiroir SIM.
Commencer par éteindre votre iPhone puis retirer la carte SIM
Outils du kit utilisés
Outils du kit utilisés

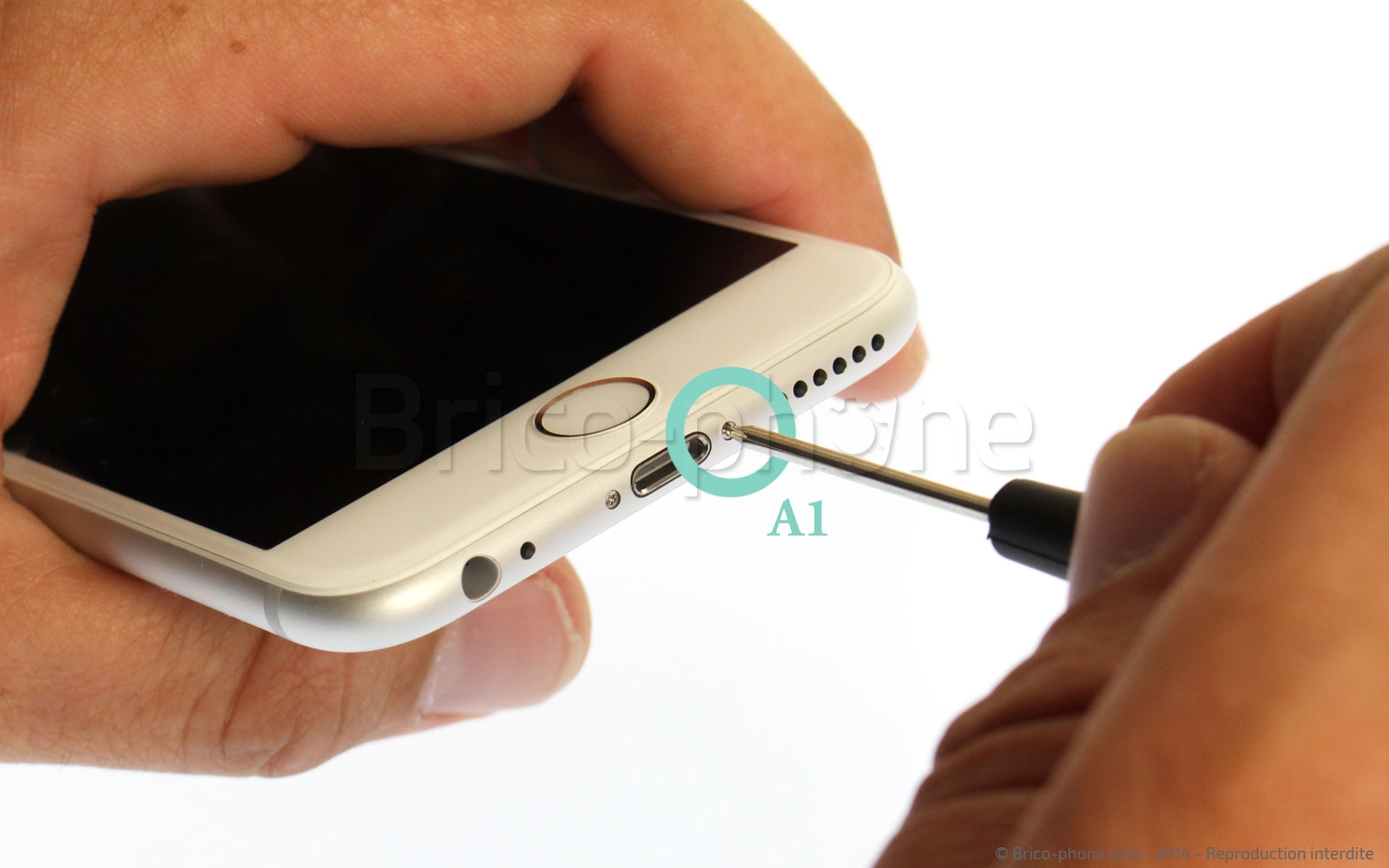

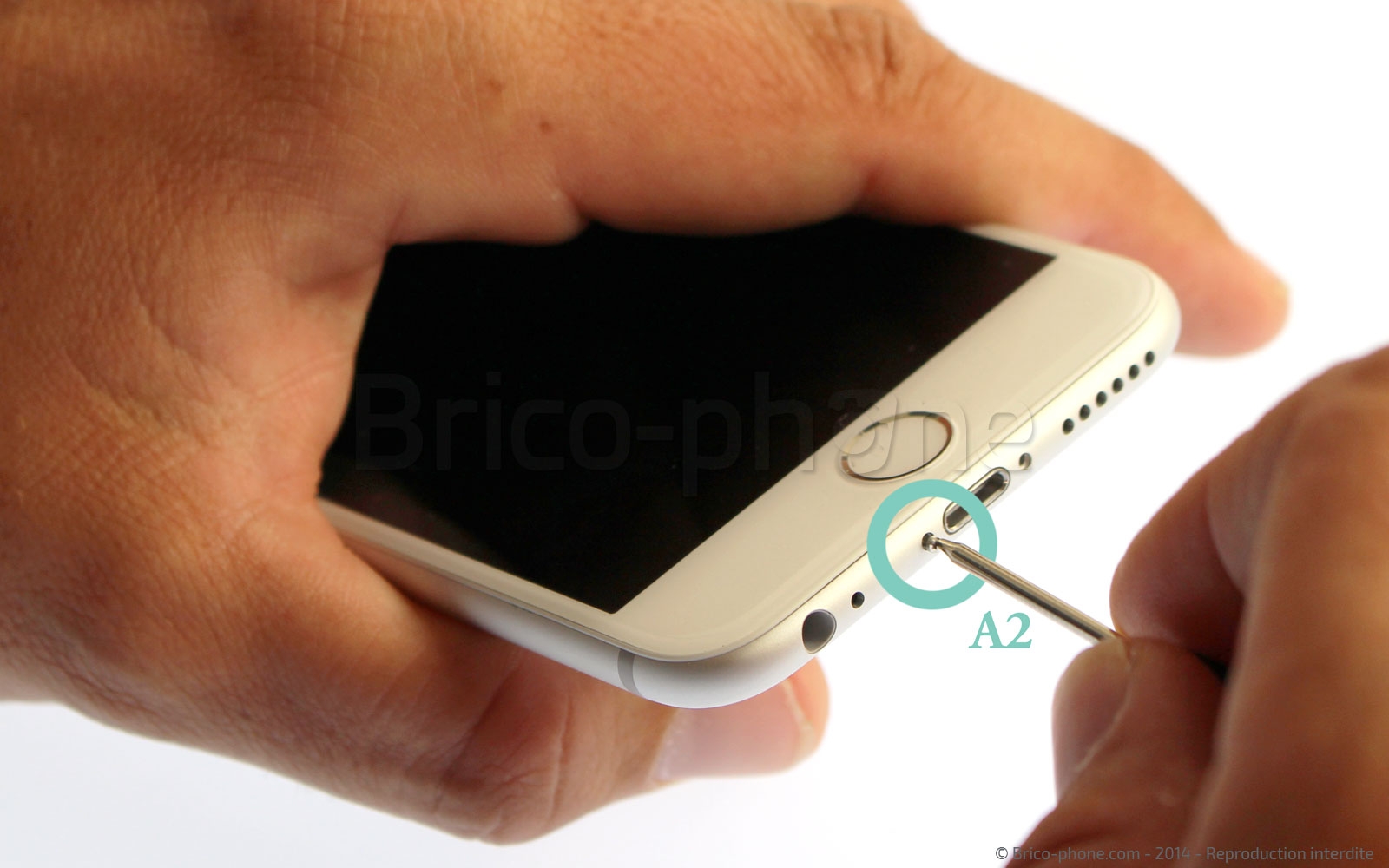

Etape 1 : Retirer les vis du bas
Utiliser le tournevis pentalobe pour retirer les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1 : Retirer les vis du bas
Etape 1 : Retirer les vis du bas
Etape 1 : Retirer les vis du bas
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €

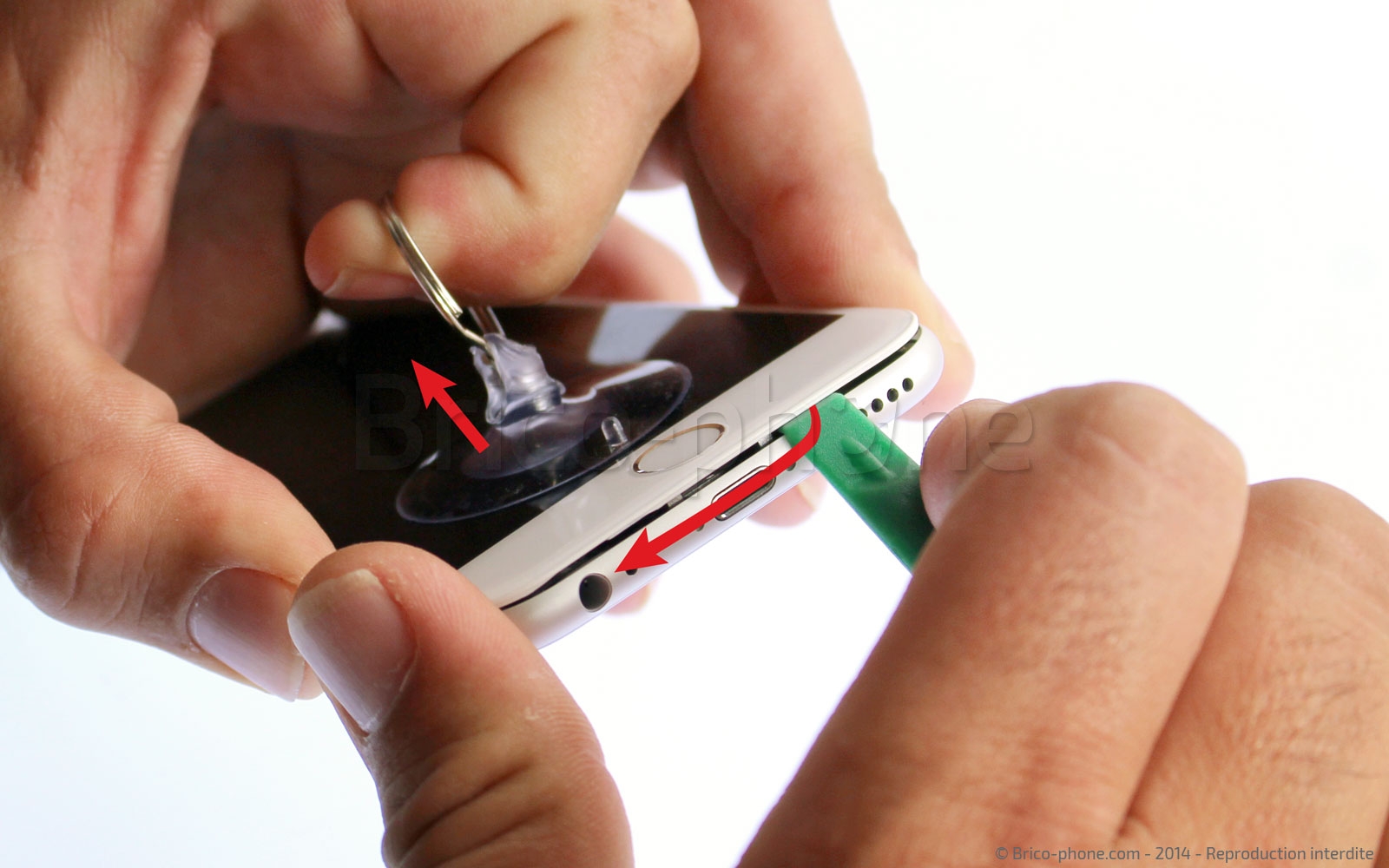

Etape 2 : Déclipser le bas de l'écran

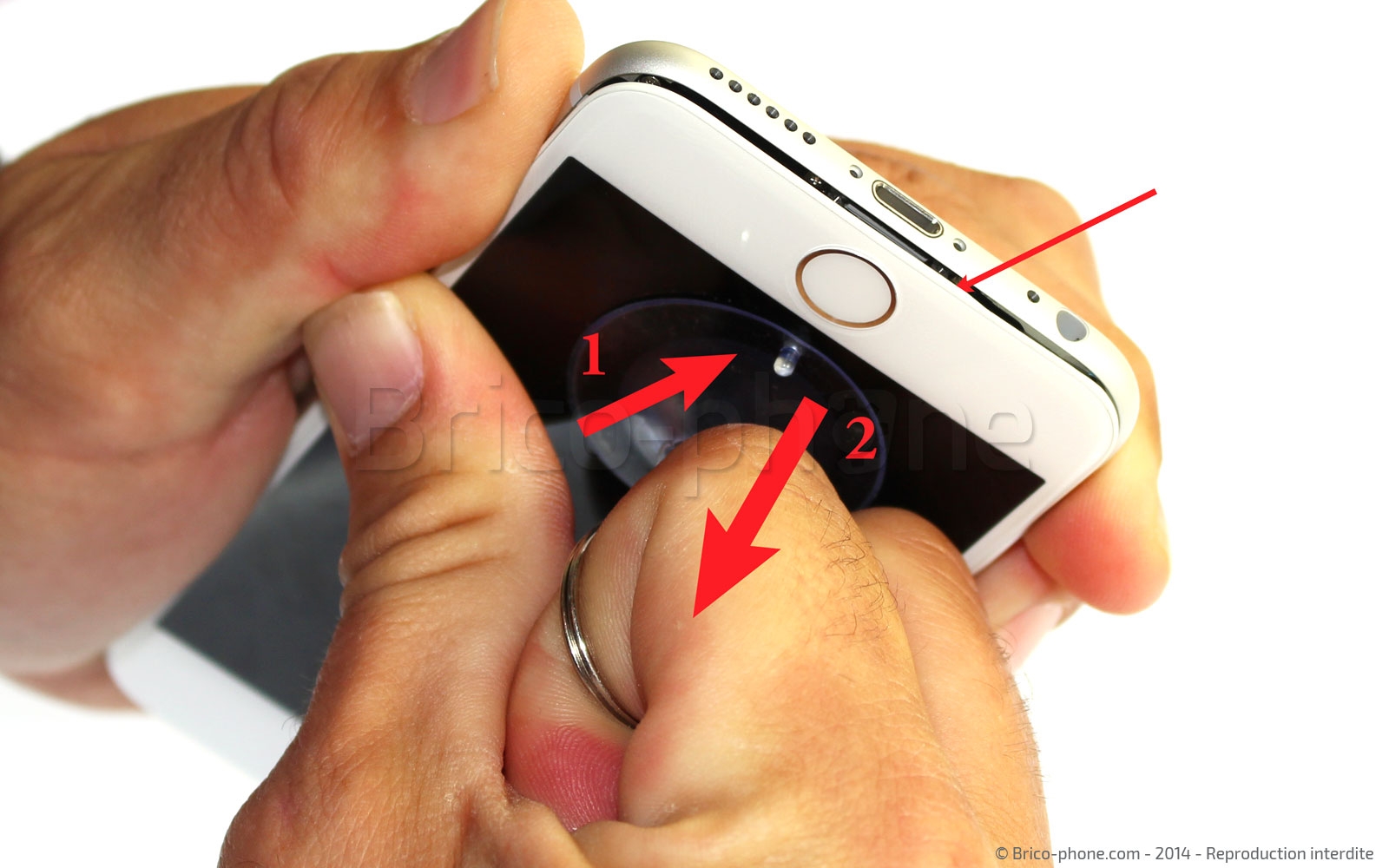

Selon les outils dont vous disposez, deux méthodes pour déclipser la vitre se présentent : en utilisant la ventouse ou bien en utilisant l'iSclack. Positionnez la ventouse au bas de l'écran juste au dessus du bouton Home.

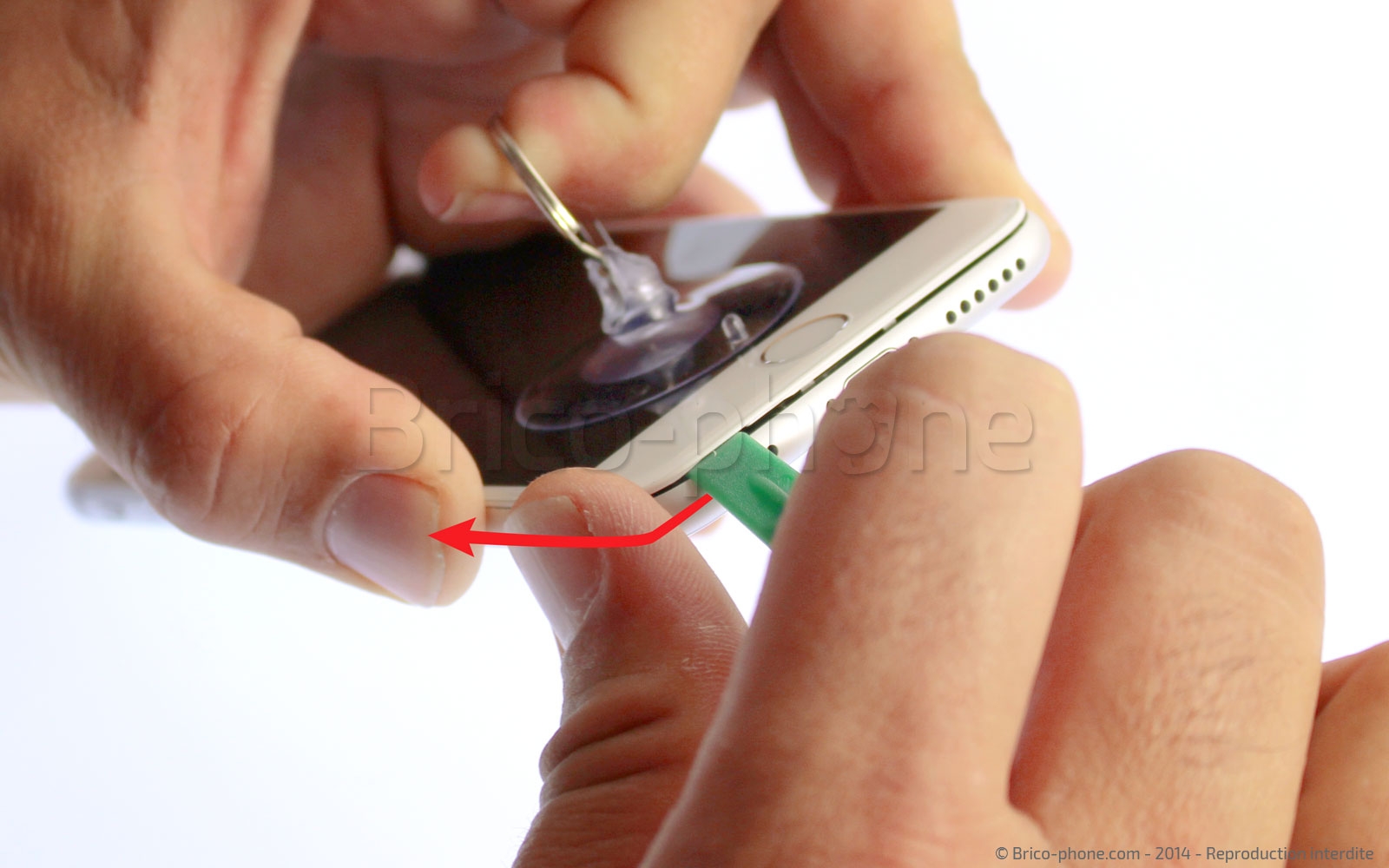

Tirez légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

Faites glisser le levier le long du bas du téléphone entre la vitre et le châssis.
Etape 2 : Déclipser le bas de l'écran
Etape 2 : Déclipser le bas de l'écran
Etape 2 : Déclipser le bas de l'écran
Etape 2 : Déclipser le bas de l'écran
Outils du kit utilisés
Outils du kit utilisés

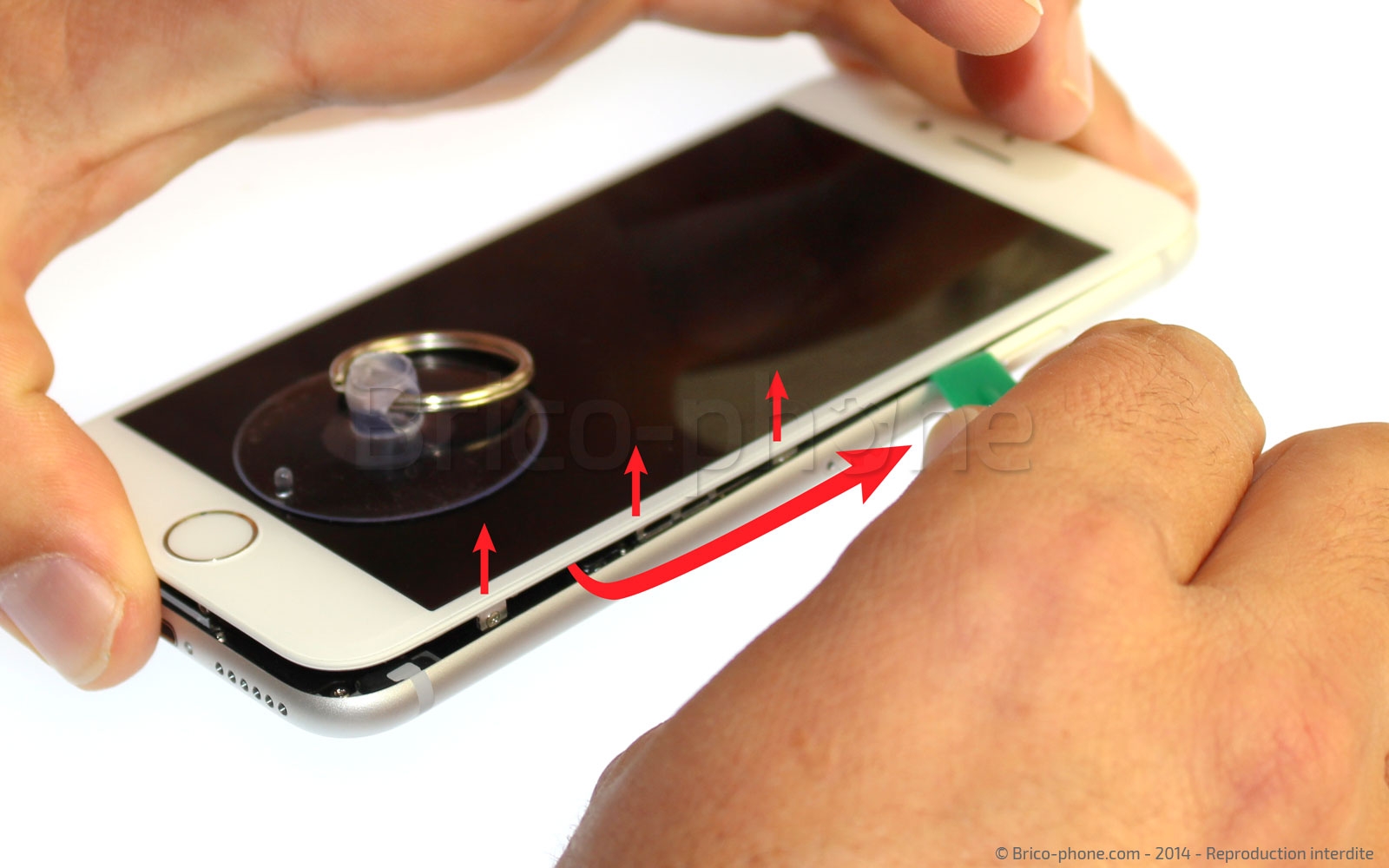

Etape 3 : Déclipser les côtés de la vitre

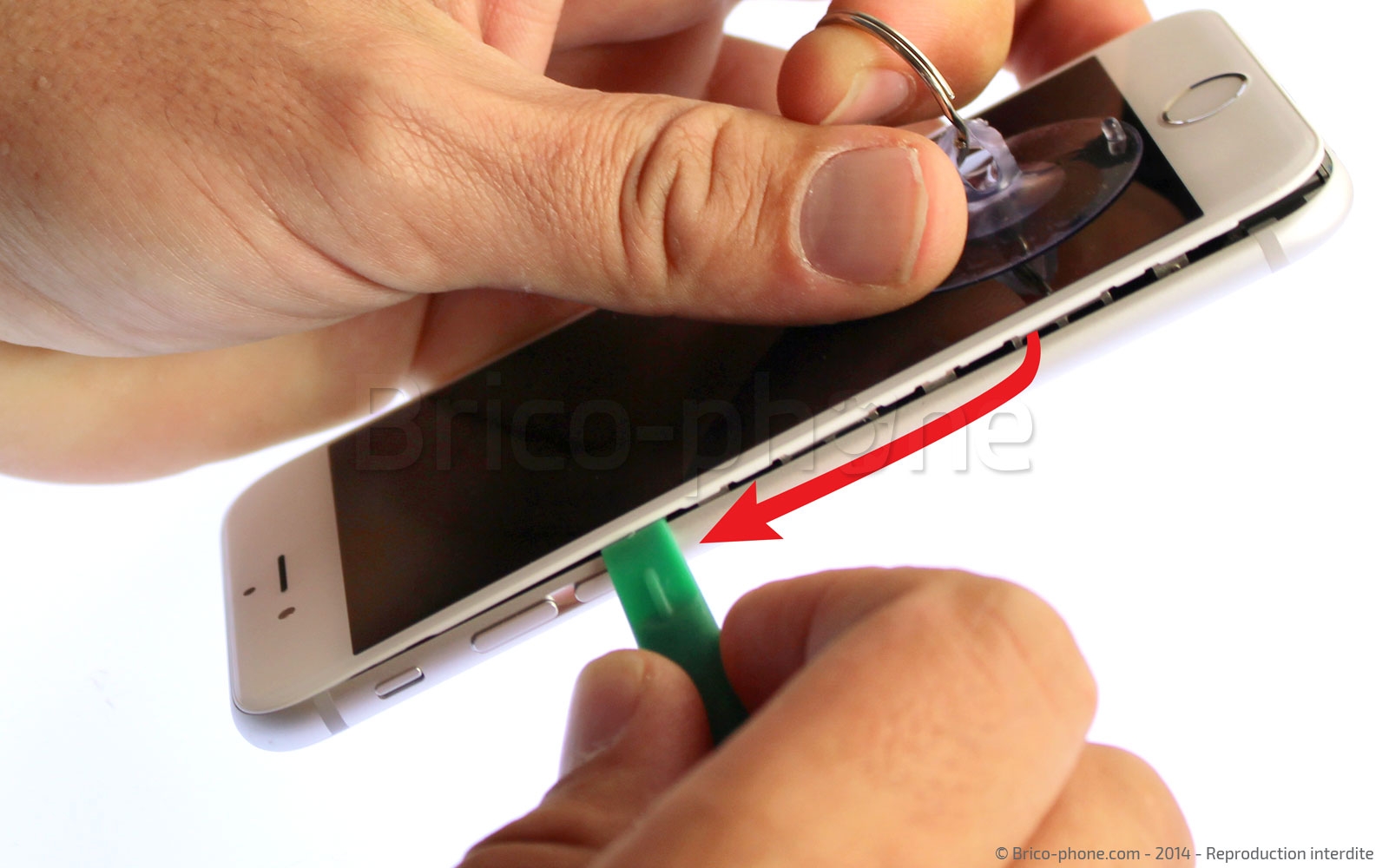

Toujours avec le levier plastique, continuez ensuite le long des côtés de l'iPhone.
Etape 3 : Déclipser les côtés de la vitre
Etape 3 : Déclipser les côtés de la vitre
Etape 3 : Déclipser les côtés de la vitre
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Déclipser la vitre du châssis avec l'iSclack

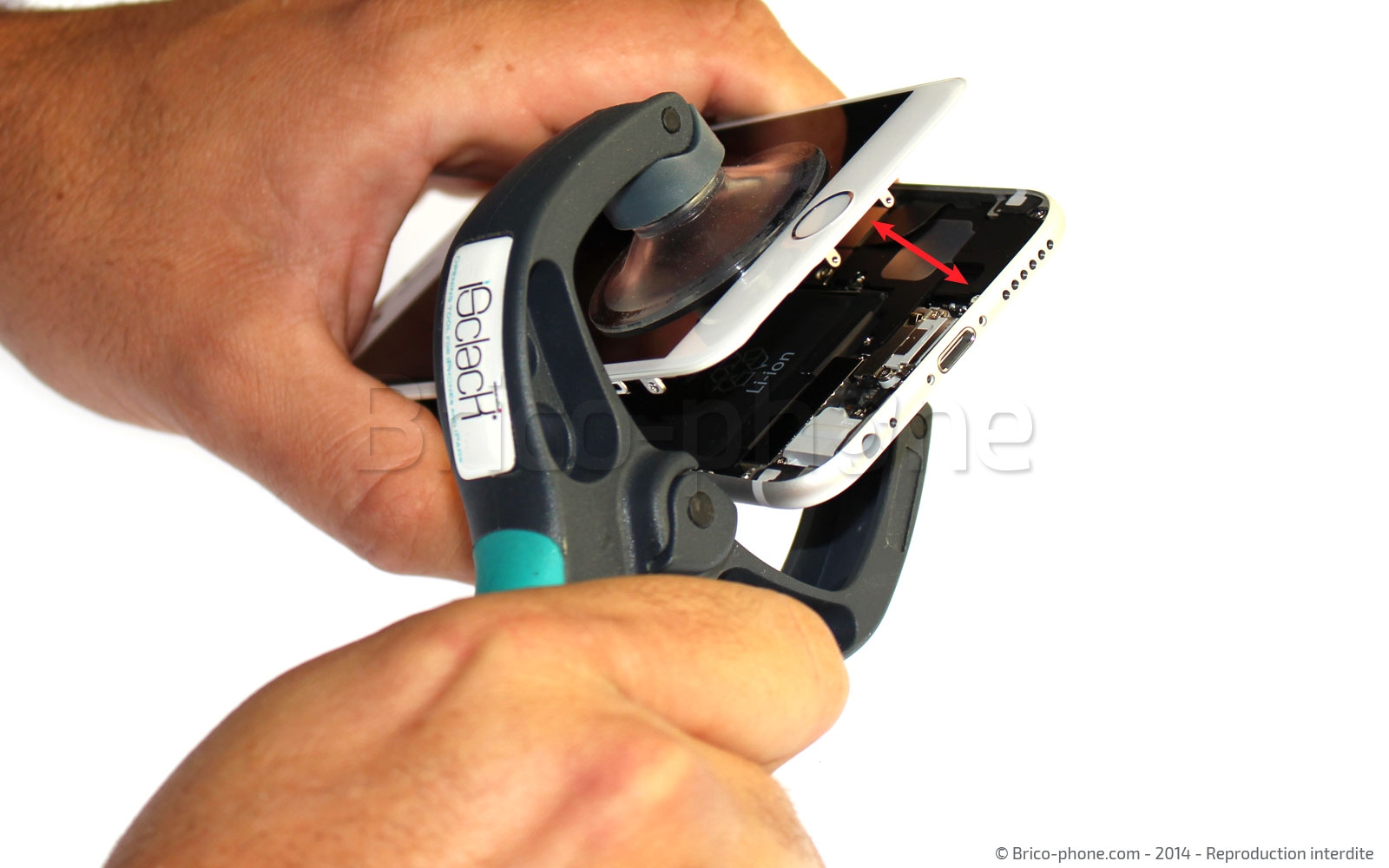

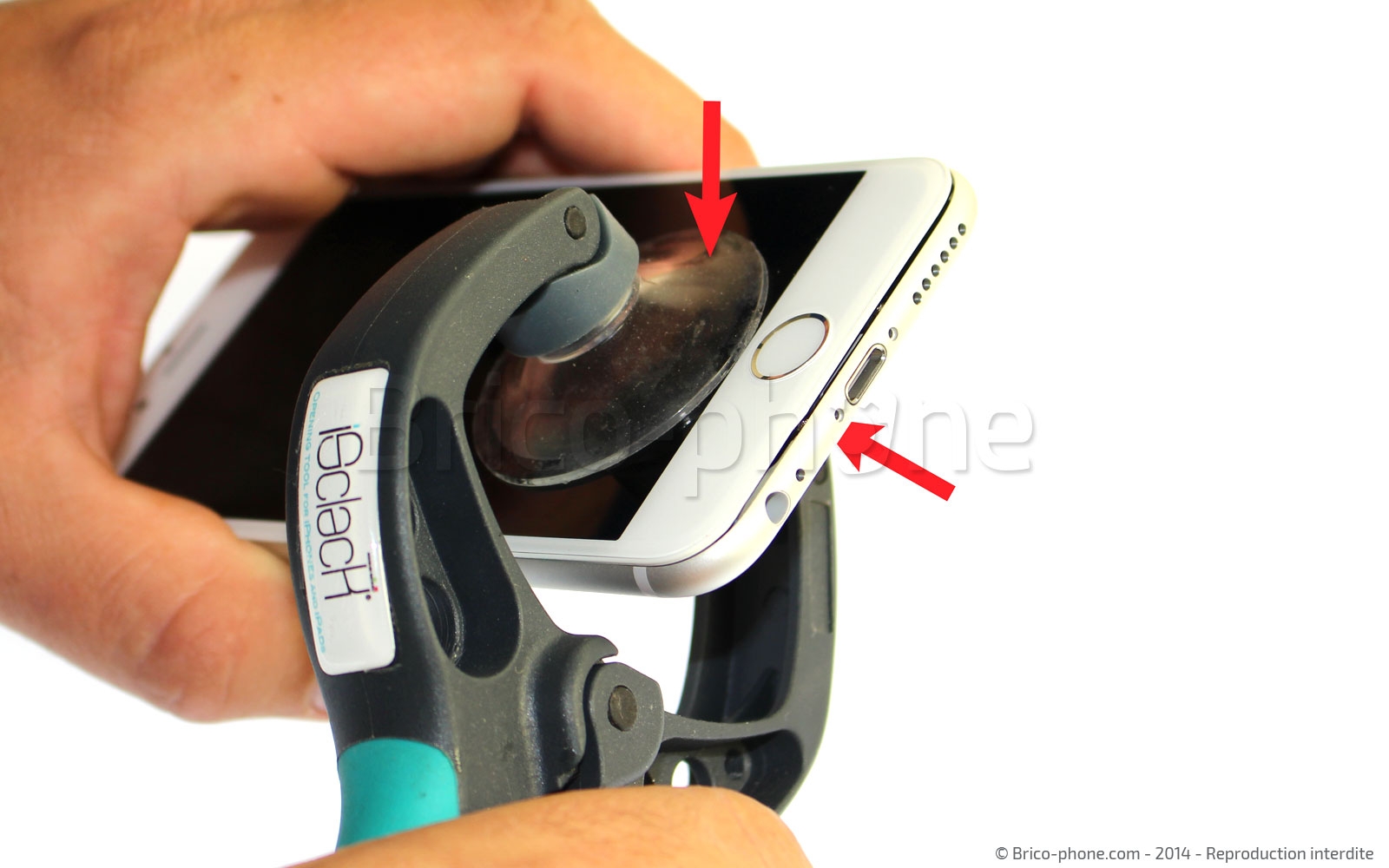

Si vous possédez un outil d'ouverture iSclack, positionnez les ventouses de celui-ci de chaque côté de l'iPhone avec la ventouse côté vitre légèrement au dessus du bouton Home.

Une fois les ventouses en place, serrez la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €

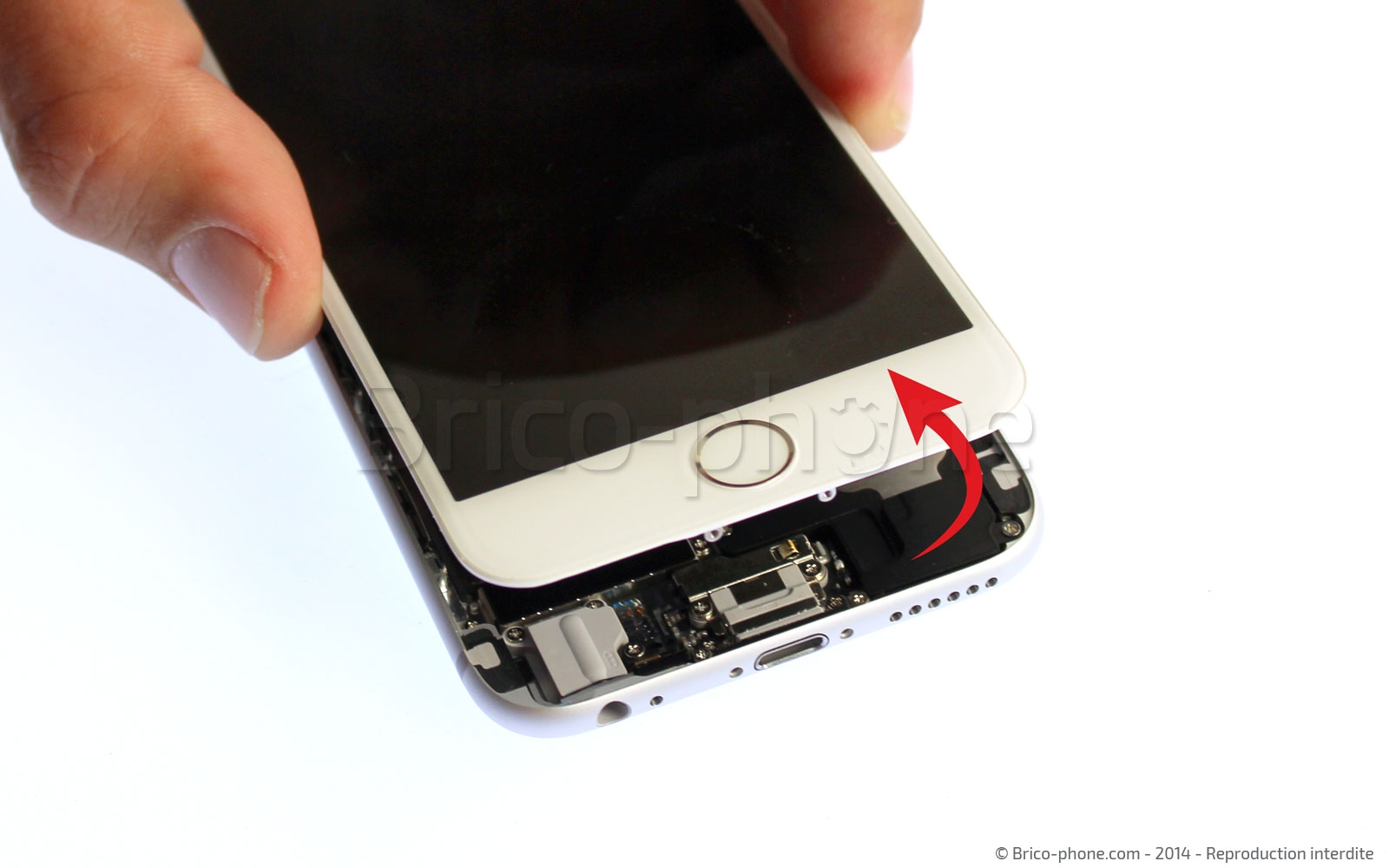

Etape 5 : Retirer le bloc vitre et écran LCD

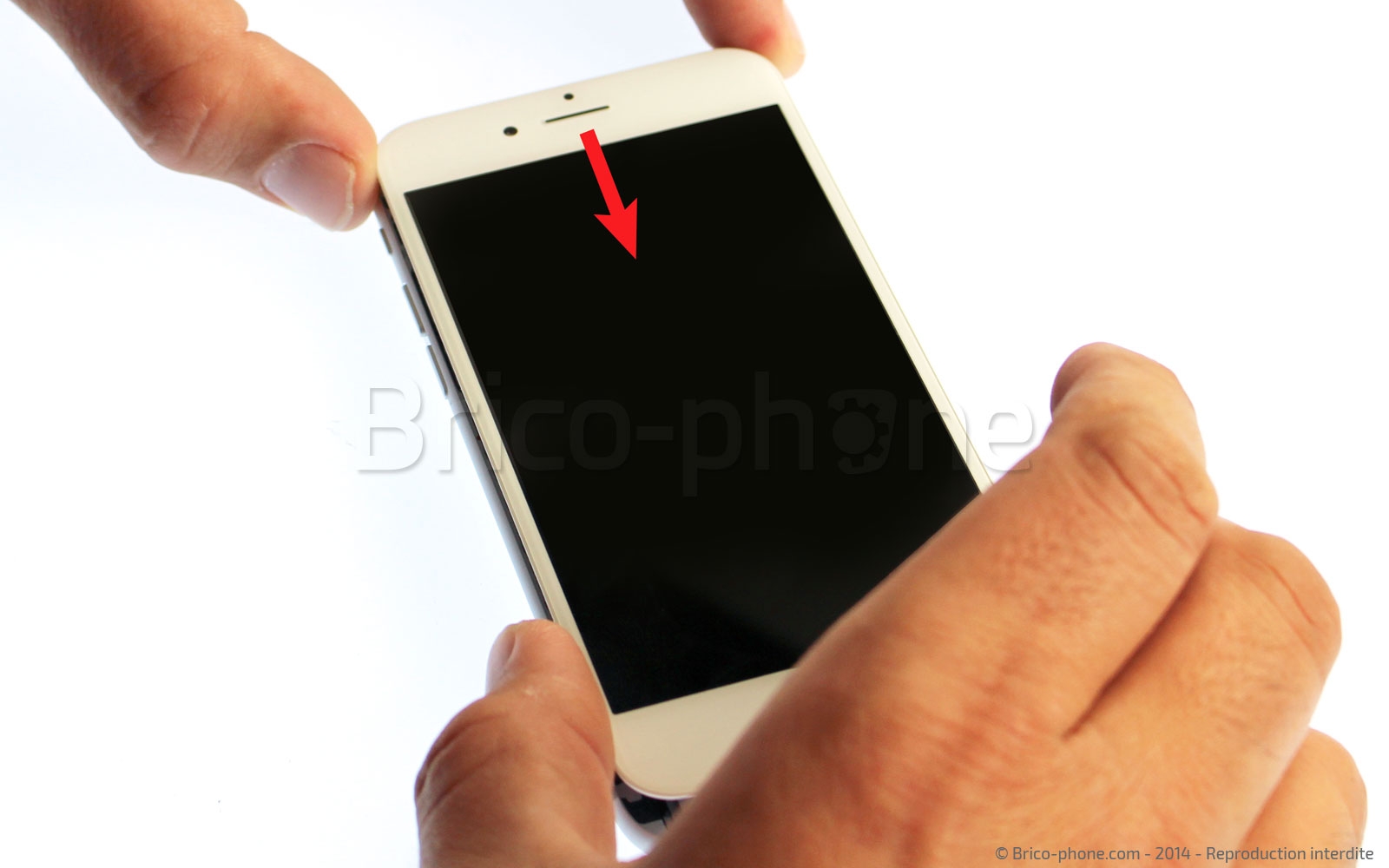

Tirez légèrement (1 ou 2 millimètres) vers le bas afin de déclipser l'écran totalement.

Vous pouvez maintenant lever le bloc vitre et LCD vers le haut.
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD

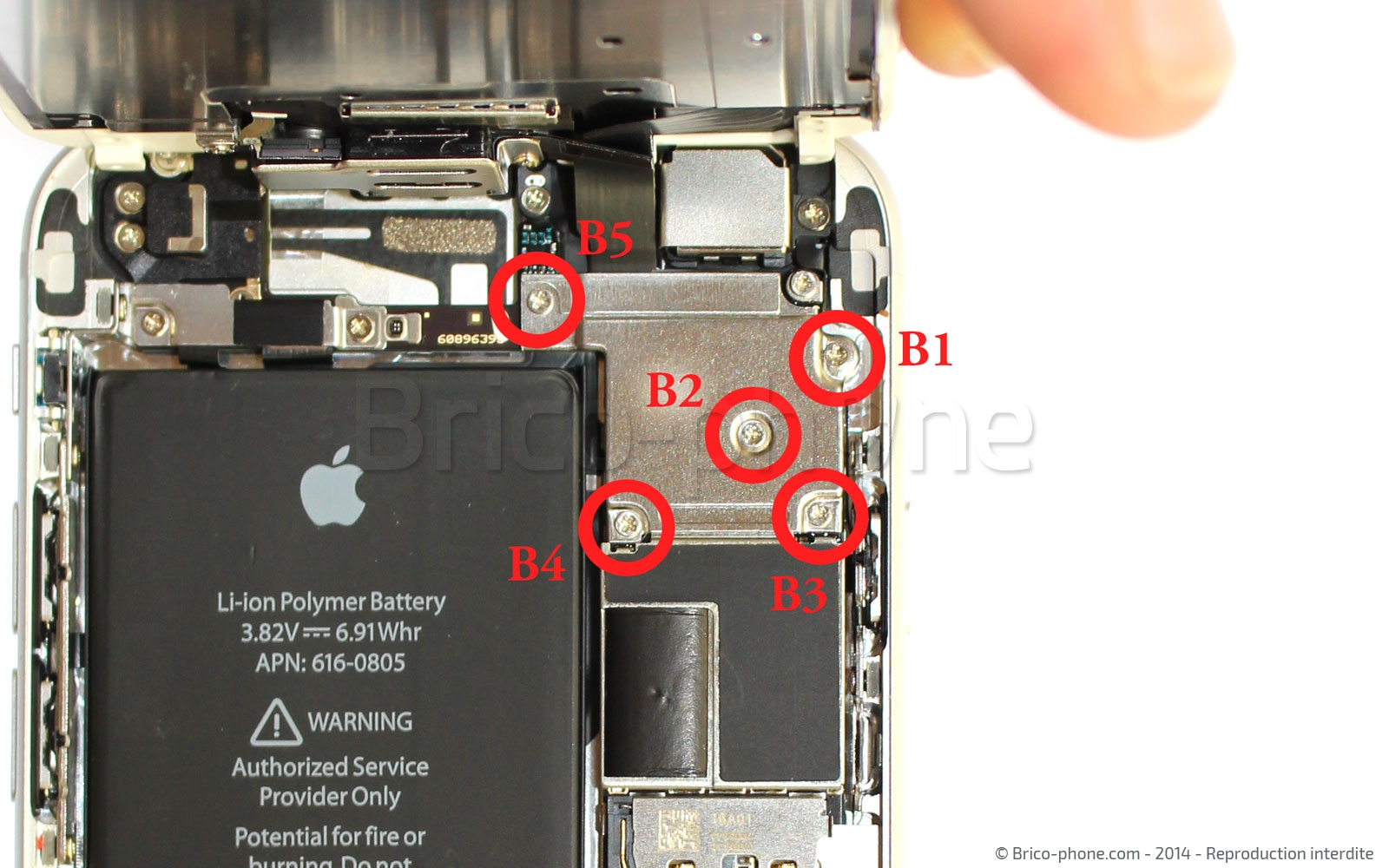

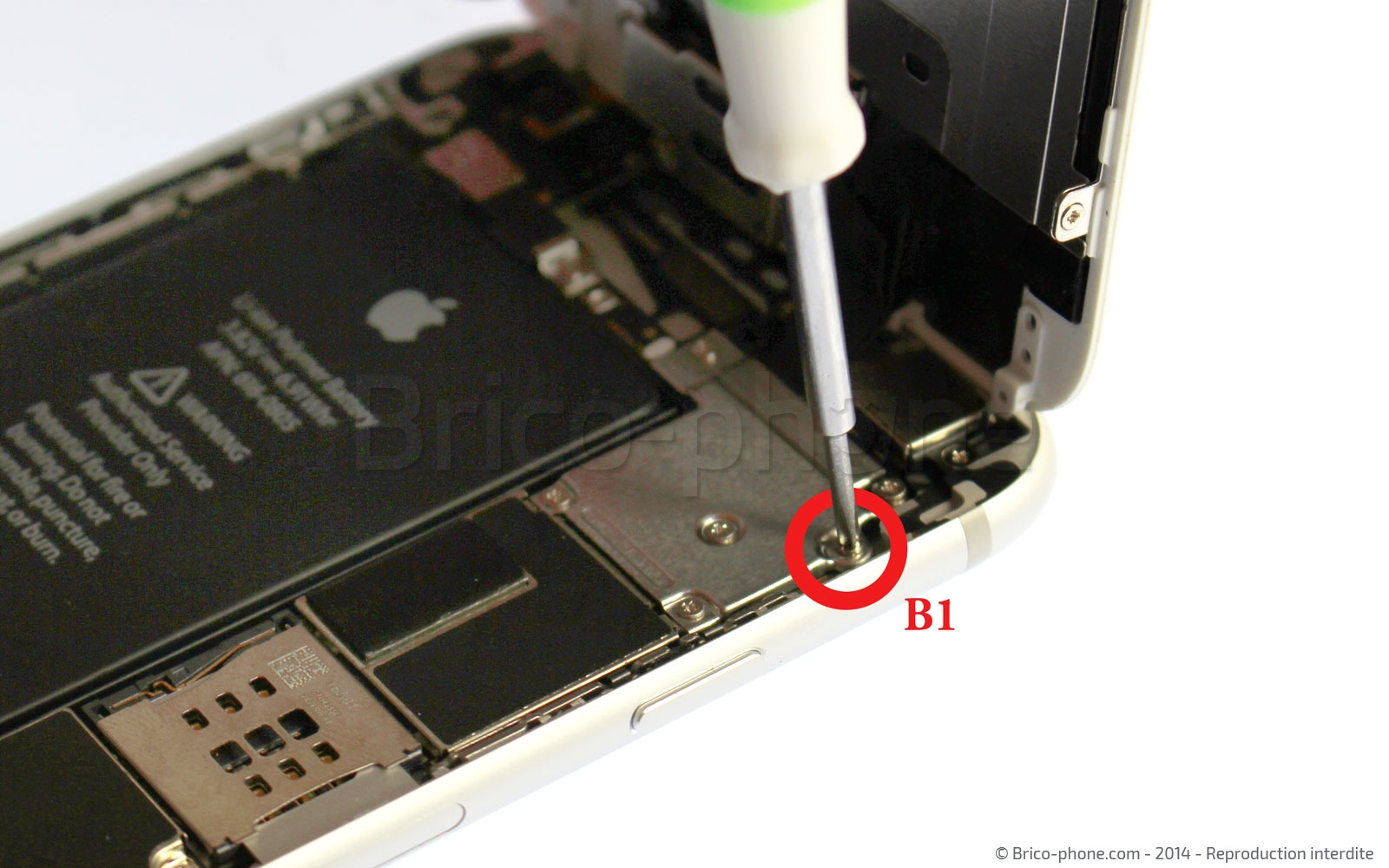

Etape 6 : Retirer la plaquette métallique des nappes de l'écran
Soulevez l'écran à environ 90° puis à l'aide du tournevis cruciforme enlevez les vis B1 à B5.

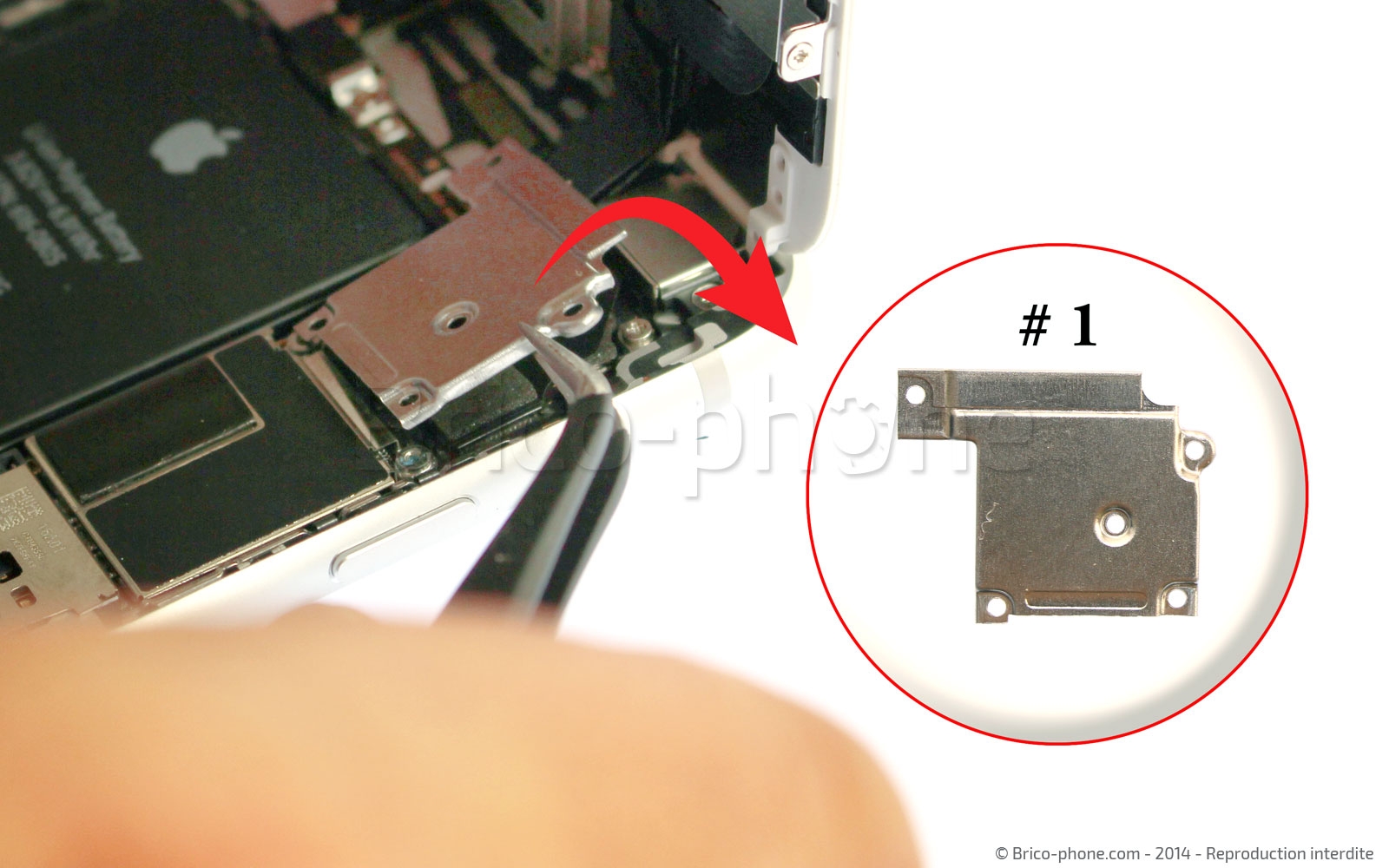

Prenez la pincette puis retirez la plaquette métallique qui protège les nappes de l'écran.
Etape 6 : Retirer la plaquette métallique des nappes de l'écran
Etape 6 : Retirer la plaquette métallique des nappes de l'écran
Etape 6 : Retirer la plaquette métallique des nappes de l'écran
Etape 6 : Retirer la plaquette métallique des nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter les nappes de l'écran

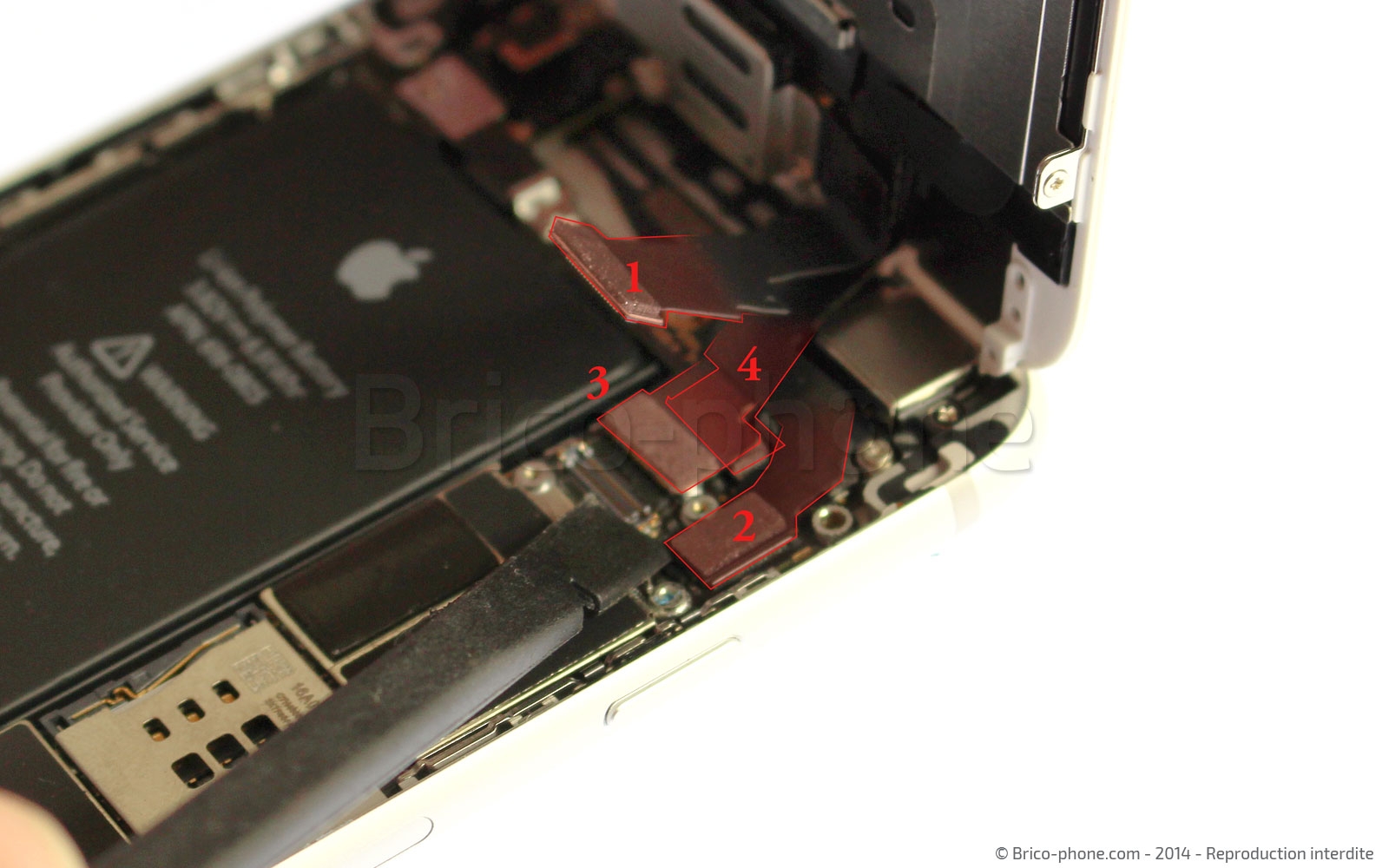

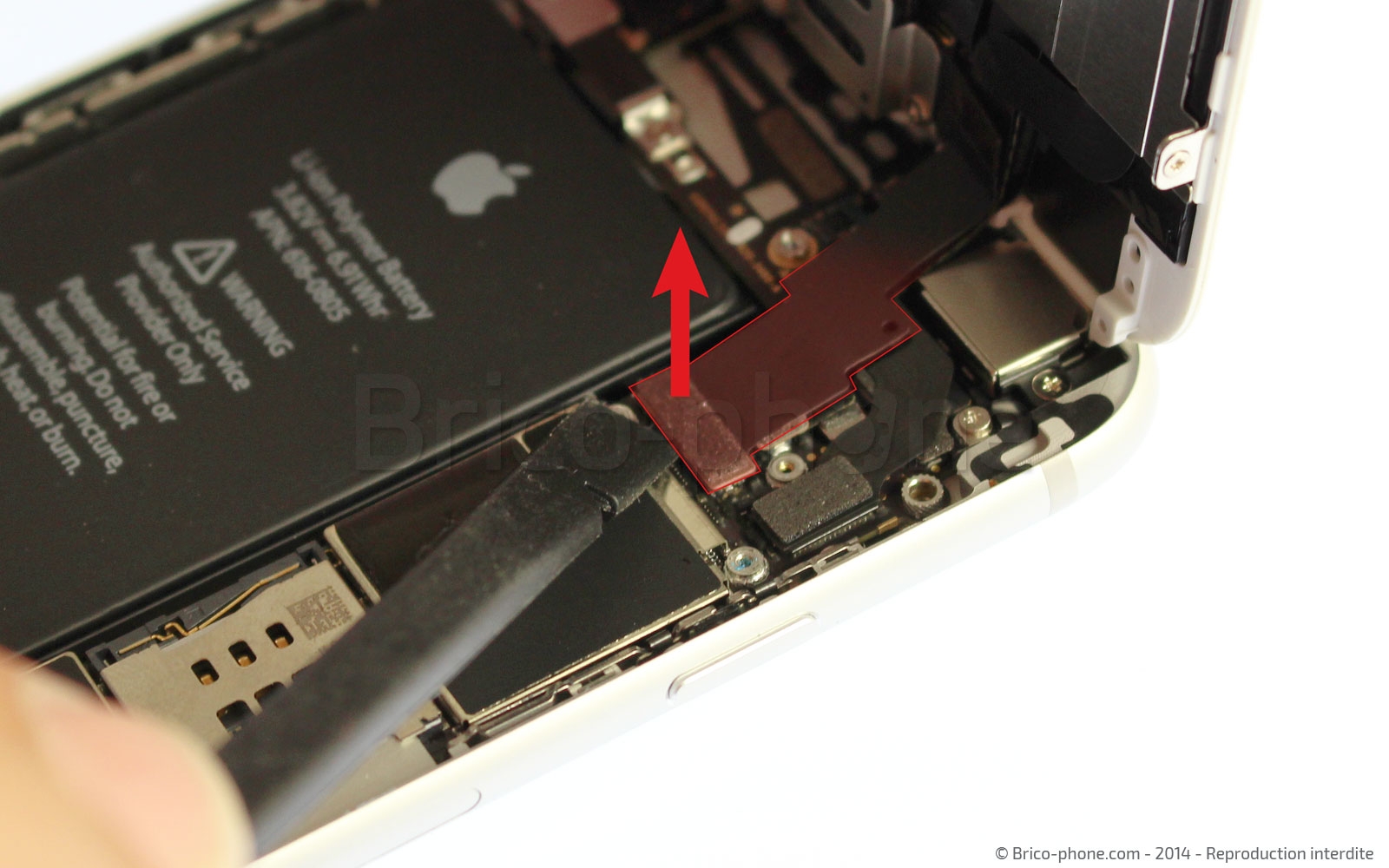

Commencez par déconnecter la nappe de la caméra avant Facetime (1).

Déclipsez maintenant les connecteurs des nappes Home (2), LCD (3) puis Tactile (4).

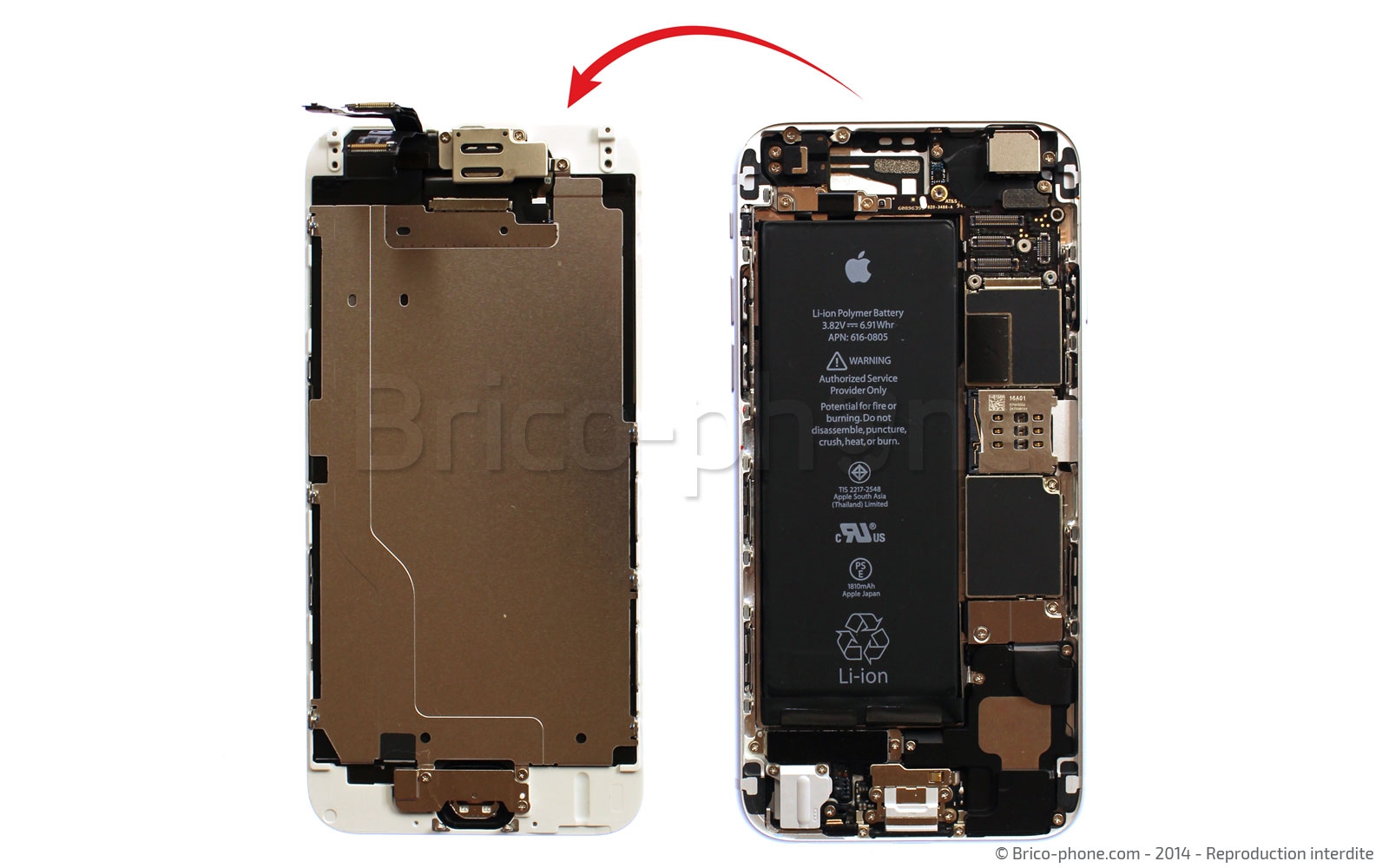

Le bloc de l'écran est maintenant totalement libéré, vous pouvez le déposer à côté du châssis.
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

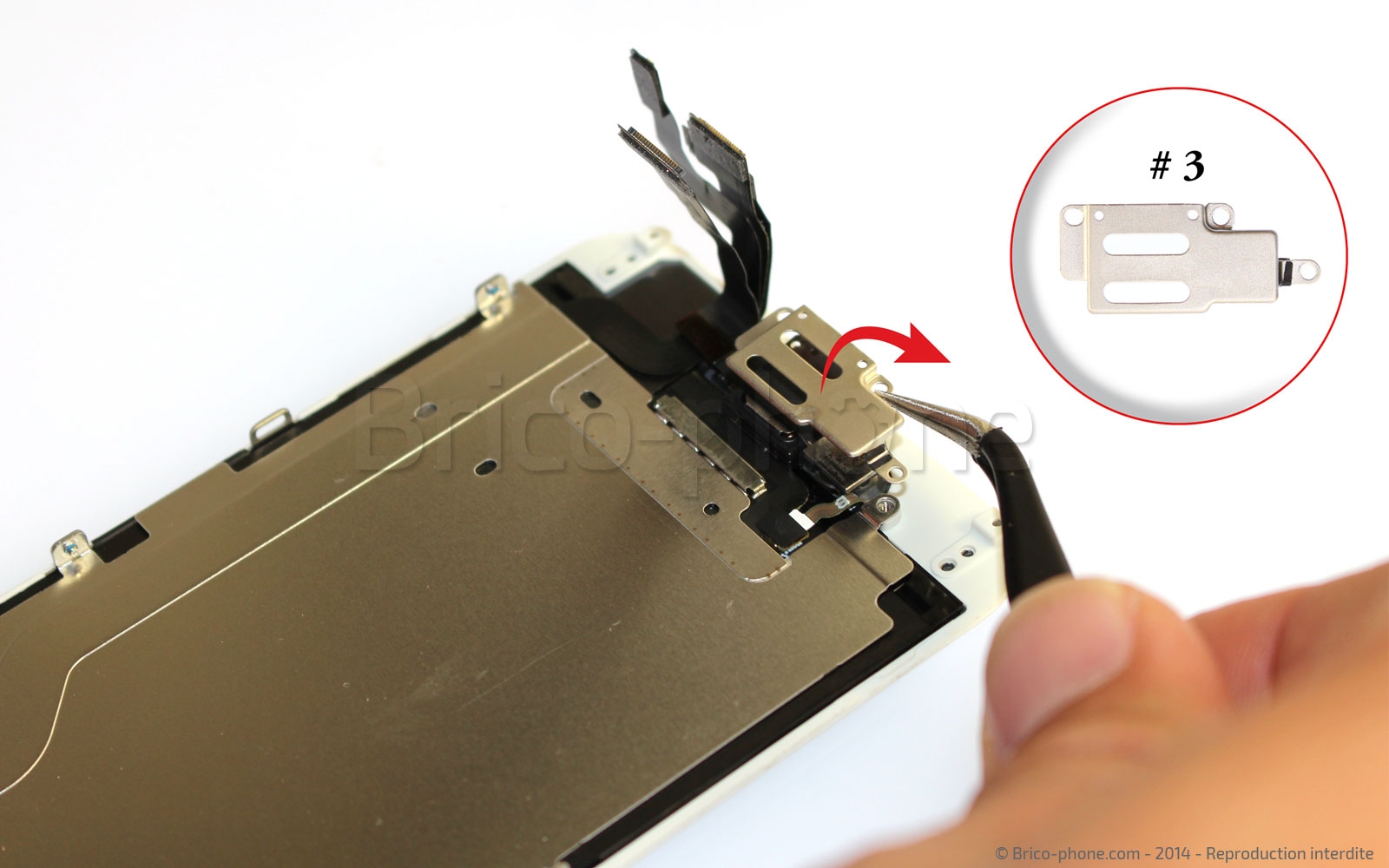

Etape 8 : Retirer le support du haut parleur et de la caméra

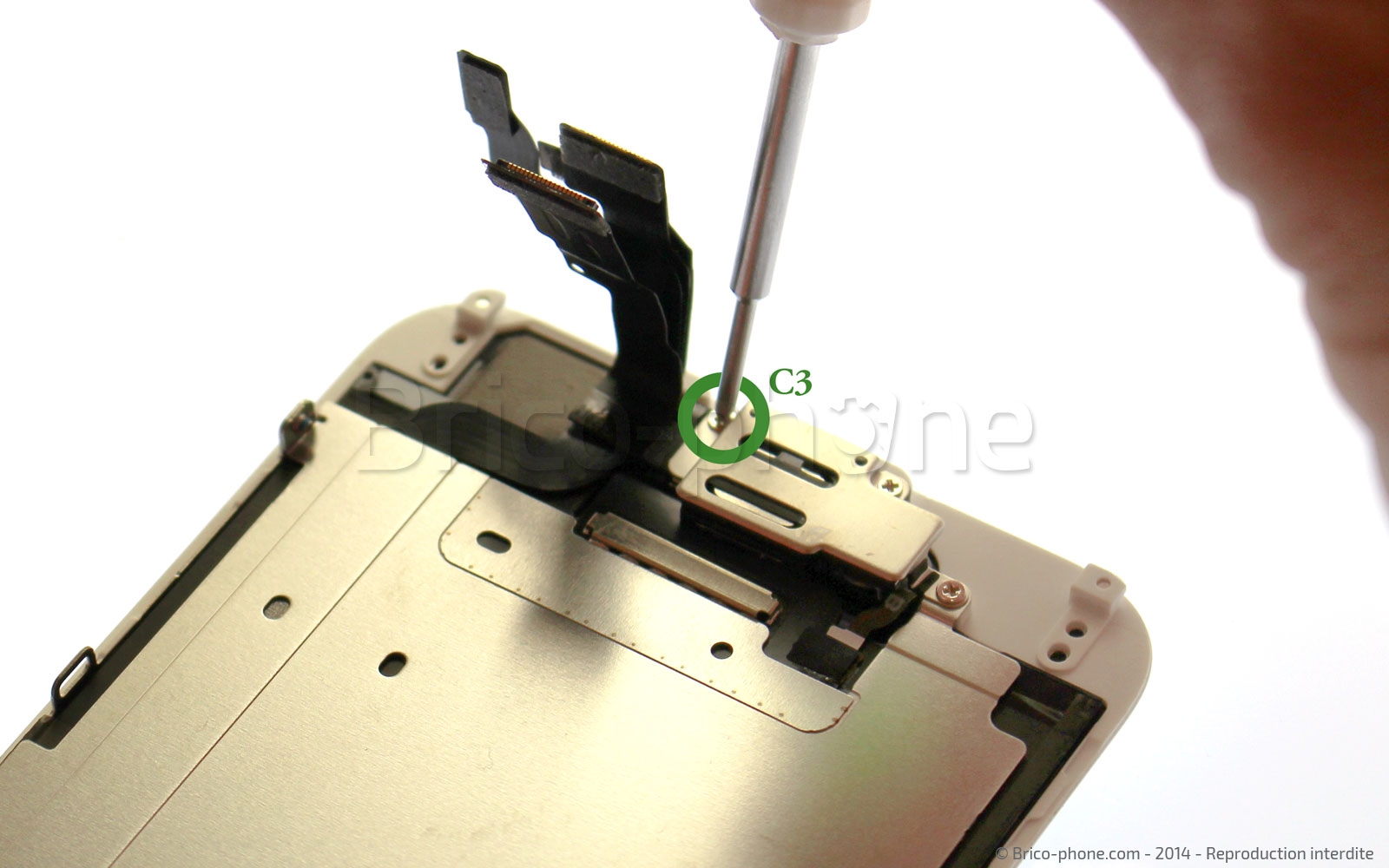

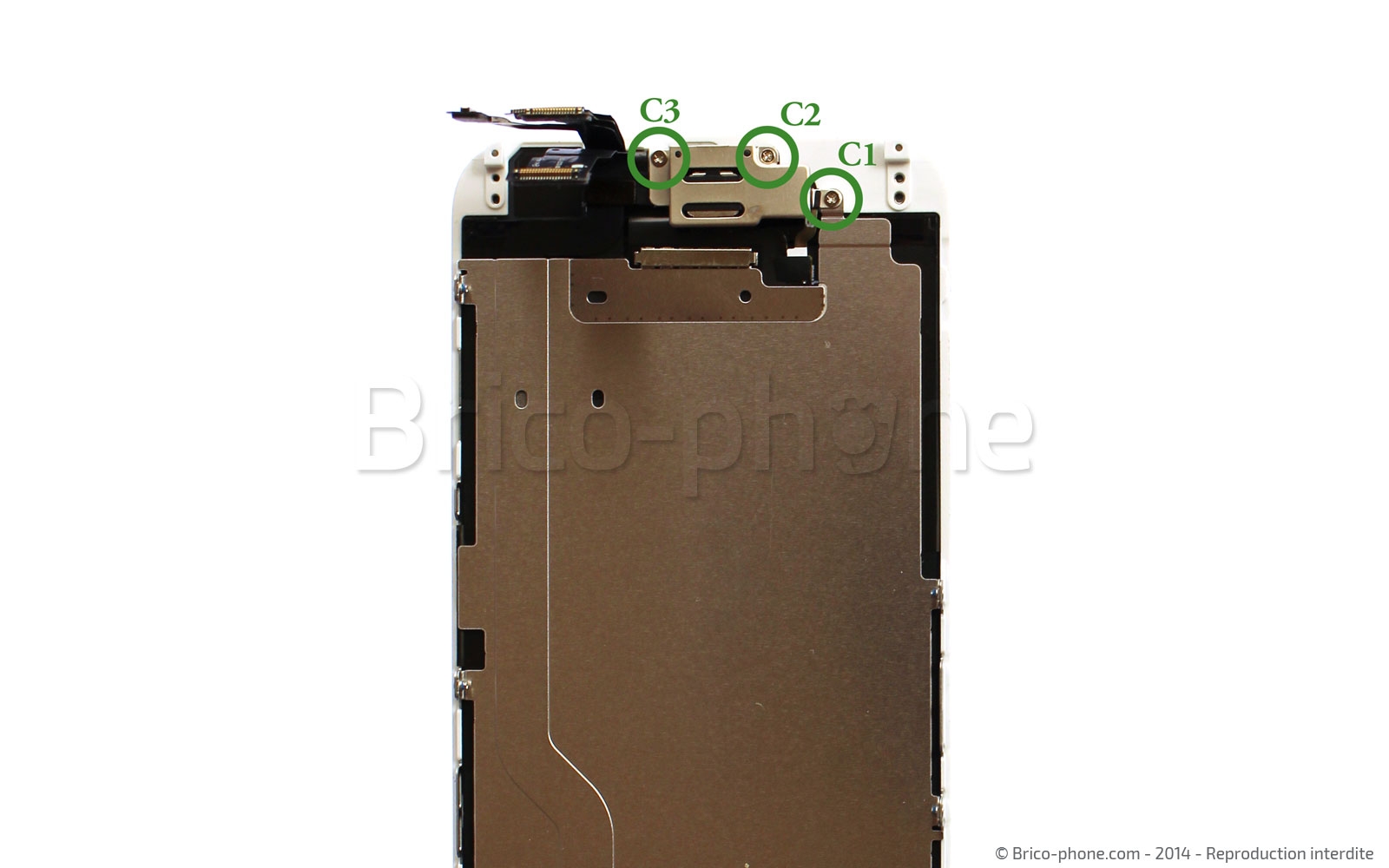

Retirer les vis C1 à C3 avec le tournevis cruciforme.

Enlever maintenant la plaquette métallique #3 avec la pincette.
Etape 8 : Retirer le support du haut parleur et de la caméra
Etape 8 : Retirer le support du haut parleur et de la caméra
Etape 8 : Retirer le support du haut parleur et de la caméra
Etape 8 : Retirer le support du haut parleur et de la caméra
Outils du kit utilisés
Outils du kit utilisés

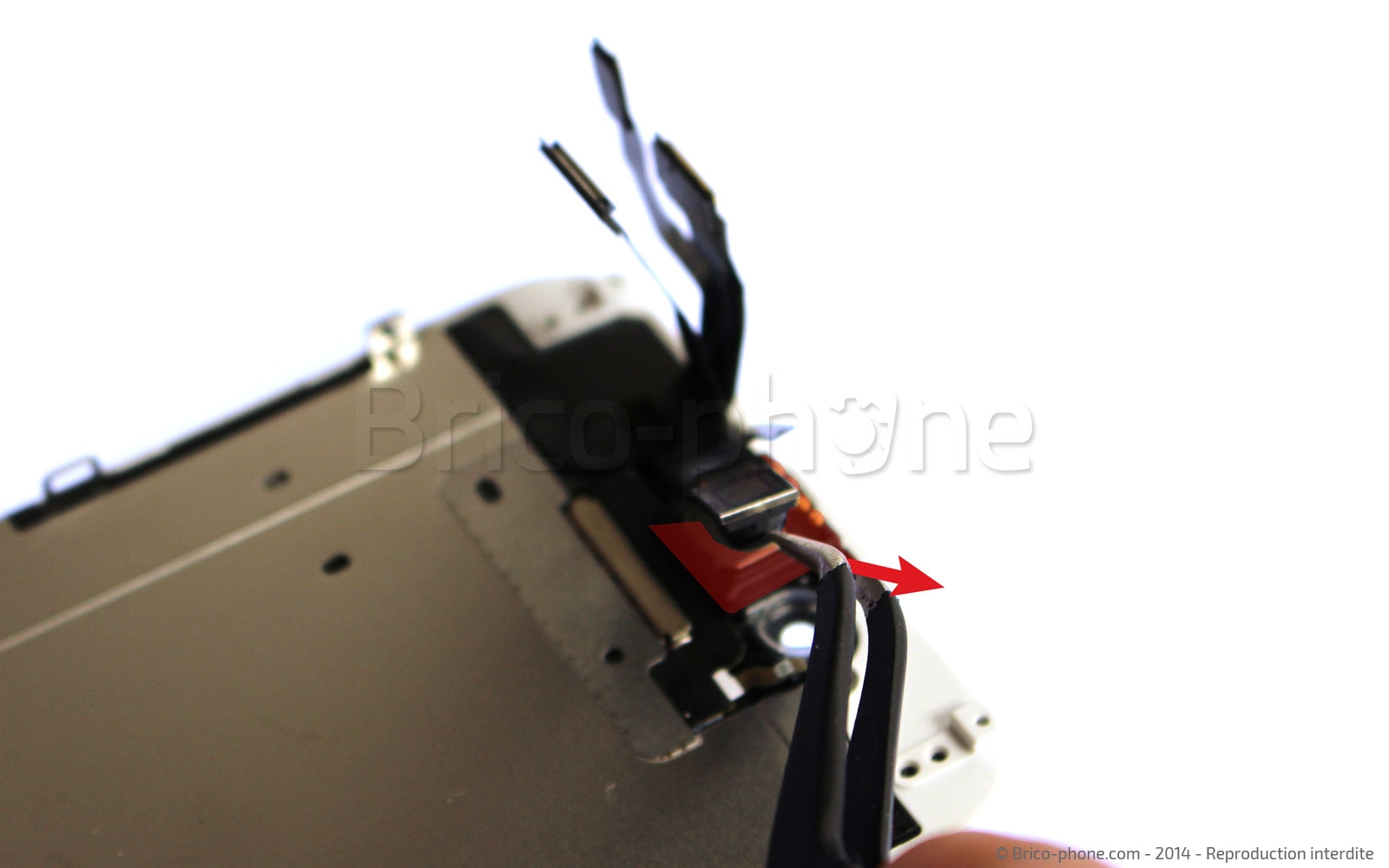

Etape 9 : Retirer le haut-parleur interne (Buzzer)

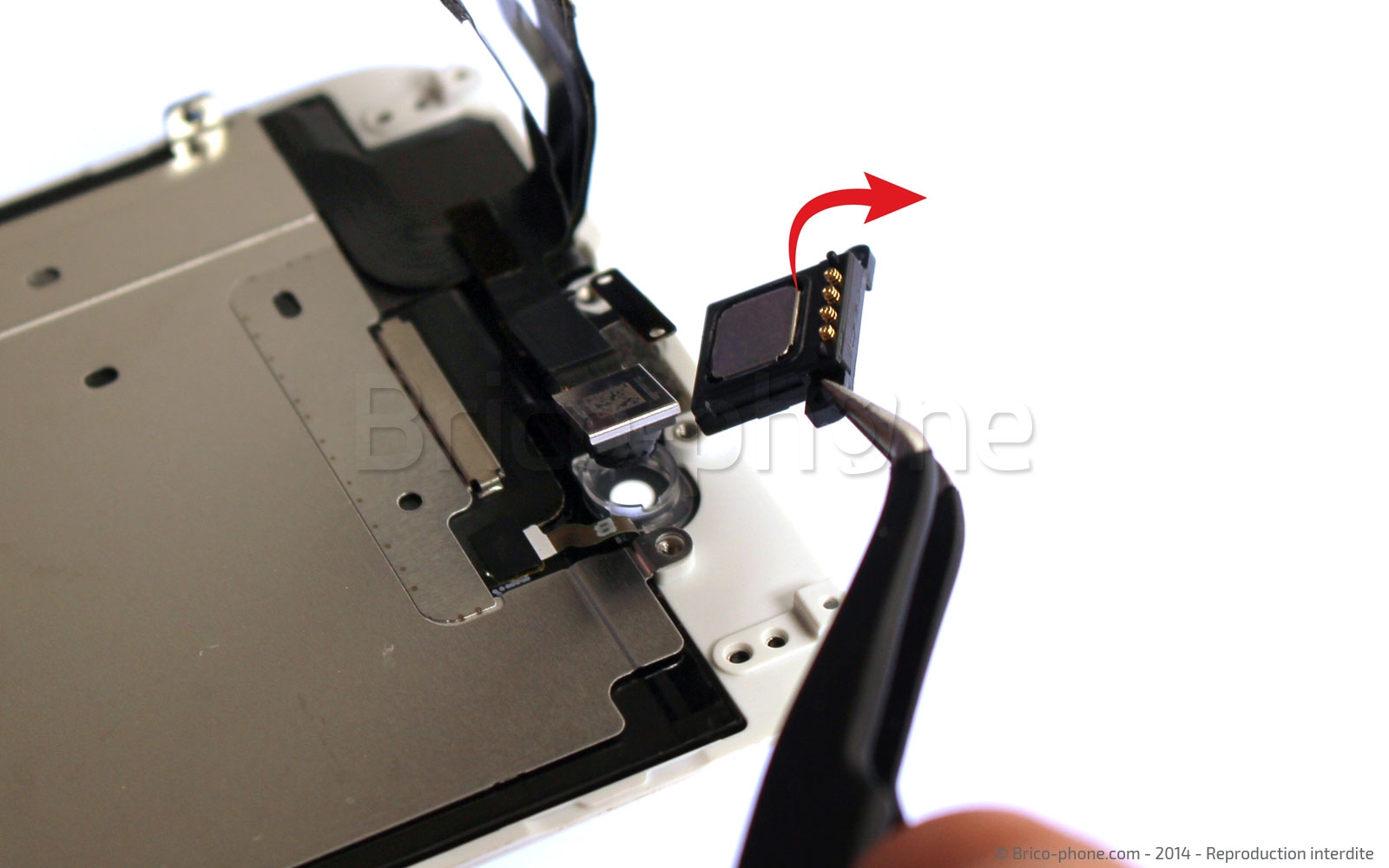

A l'aide de la pincette, saisissez délicatement l'écouteur de l'oreille puis libérez le.

Etape 9 : Retirer le haut-parleur interne (Buzzer)
Etape 9 : Retirer le haut-parleur interne (Buzzer)
Etape 9 : Retirer le haut-parleur interne (Buzzer)
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Placer le nouveau haut-parleur

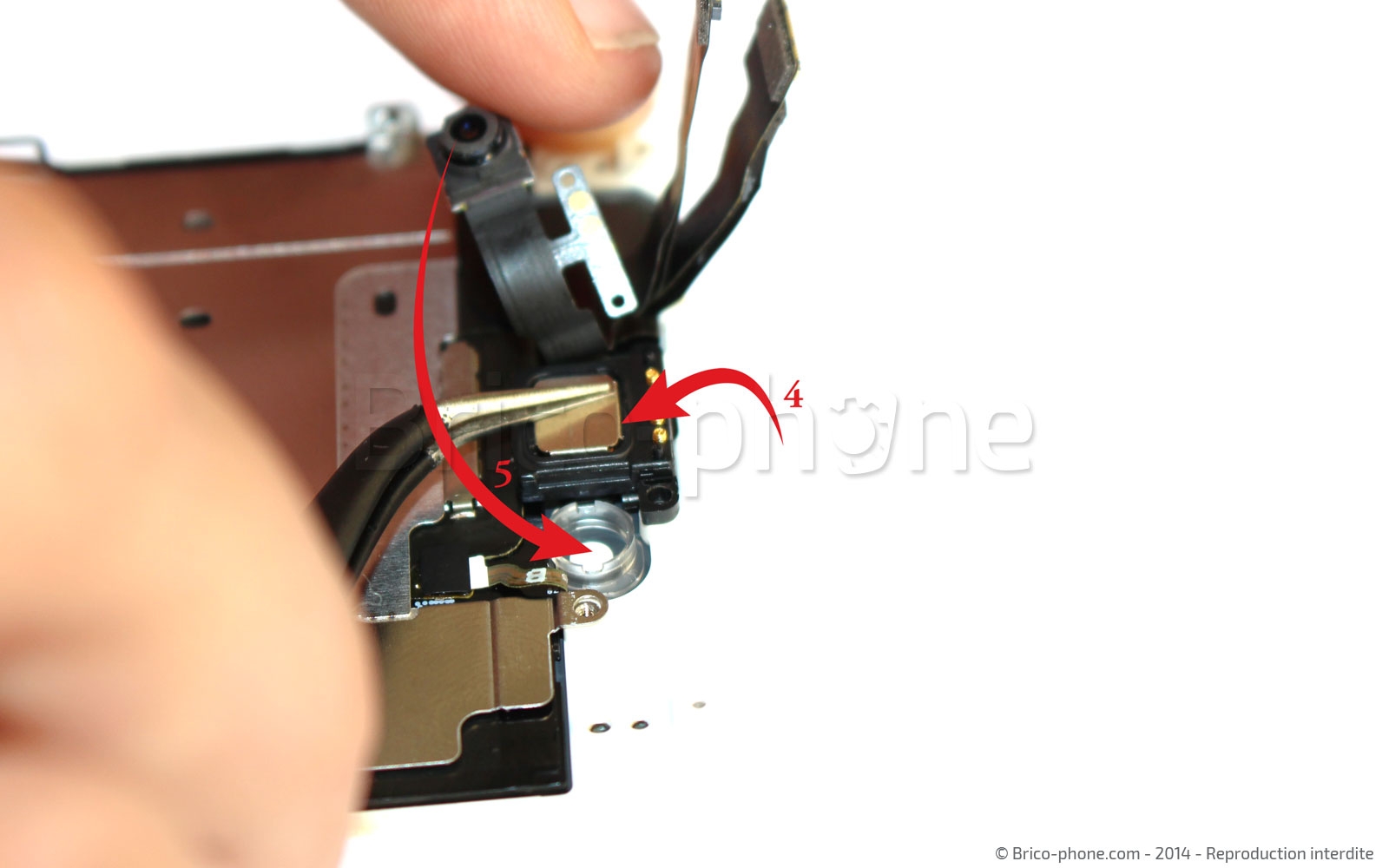

Levez à nouveau la nappe de la caméra avant Facetime pour bien repositionner le haut-parleur Buzzer.

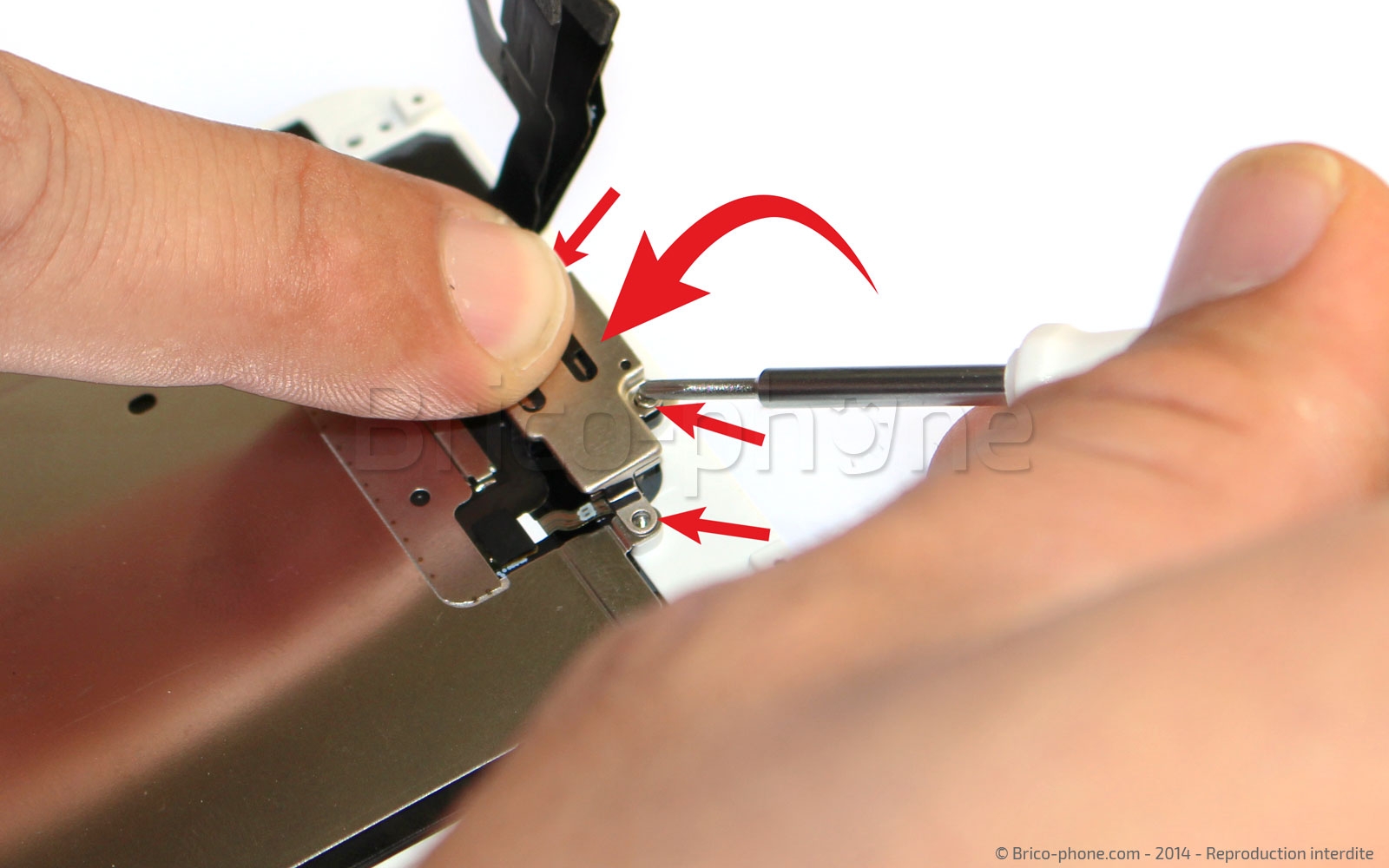

Enfin, vous pouvez revisser la plaquette métallique de protection tout en la maintenant.

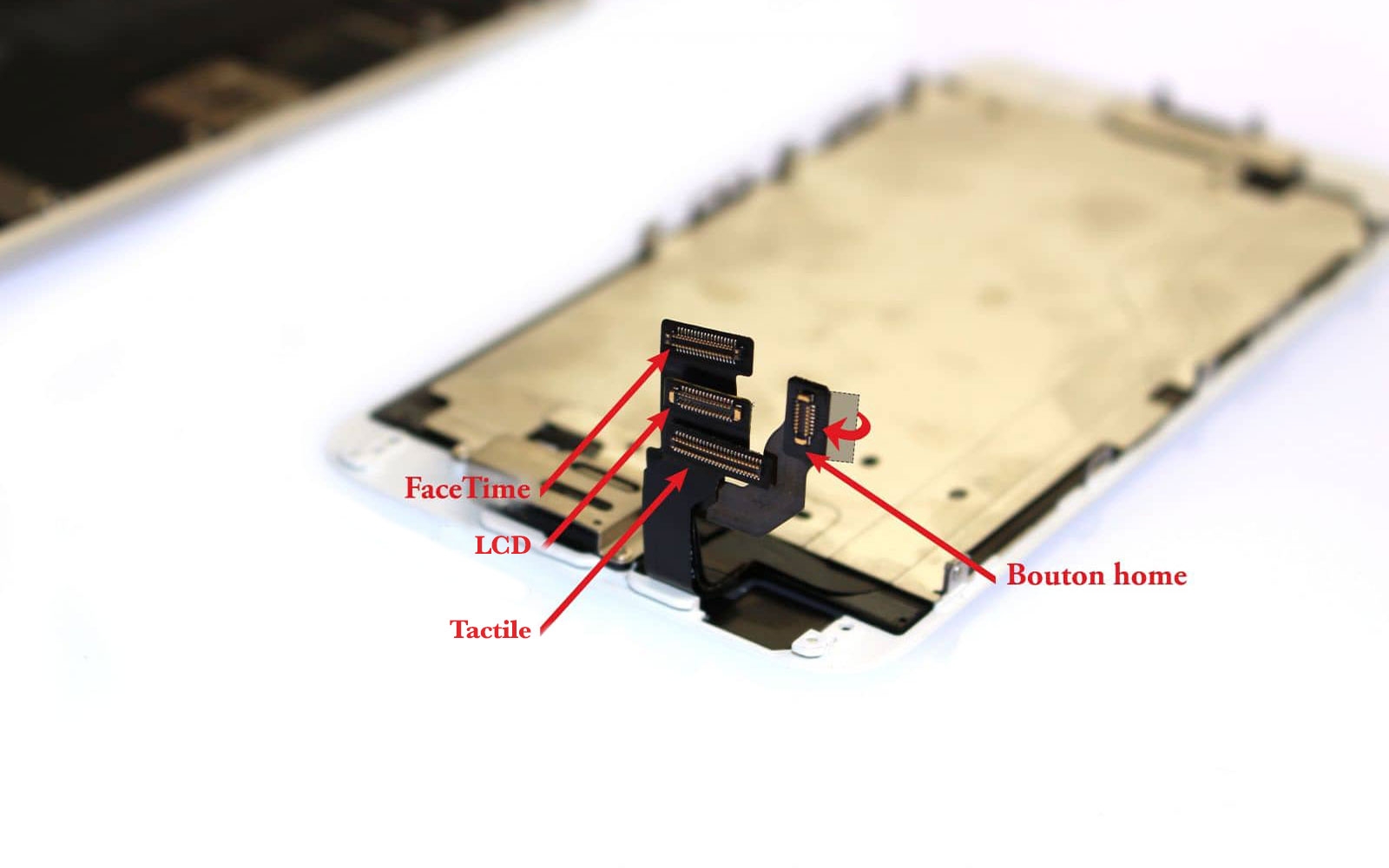

Vérifier que vos nappes se présentent bien dans l'ordre indiqué par la photo.
Etape 10 : Placer le nouveau haut-parleur
Etape 10 : Placer le nouveau haut-parleur
Etape 10 : Placer le nouveau haut-parleur
Etape 10 : Placer le nouveau haut-parleur
Outils du kit utilisés
Outils du kit utilisés

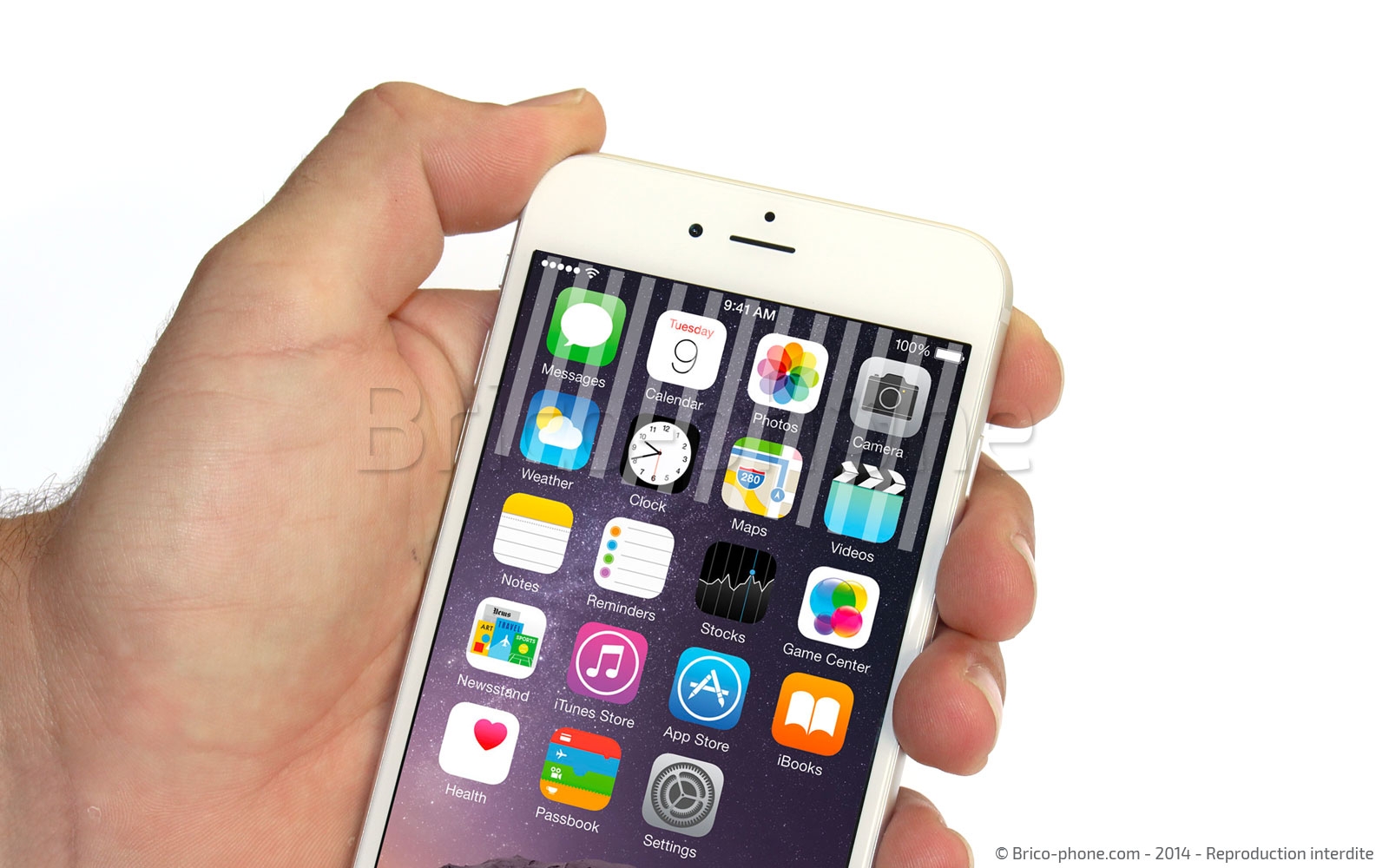

Remontage de l'écran

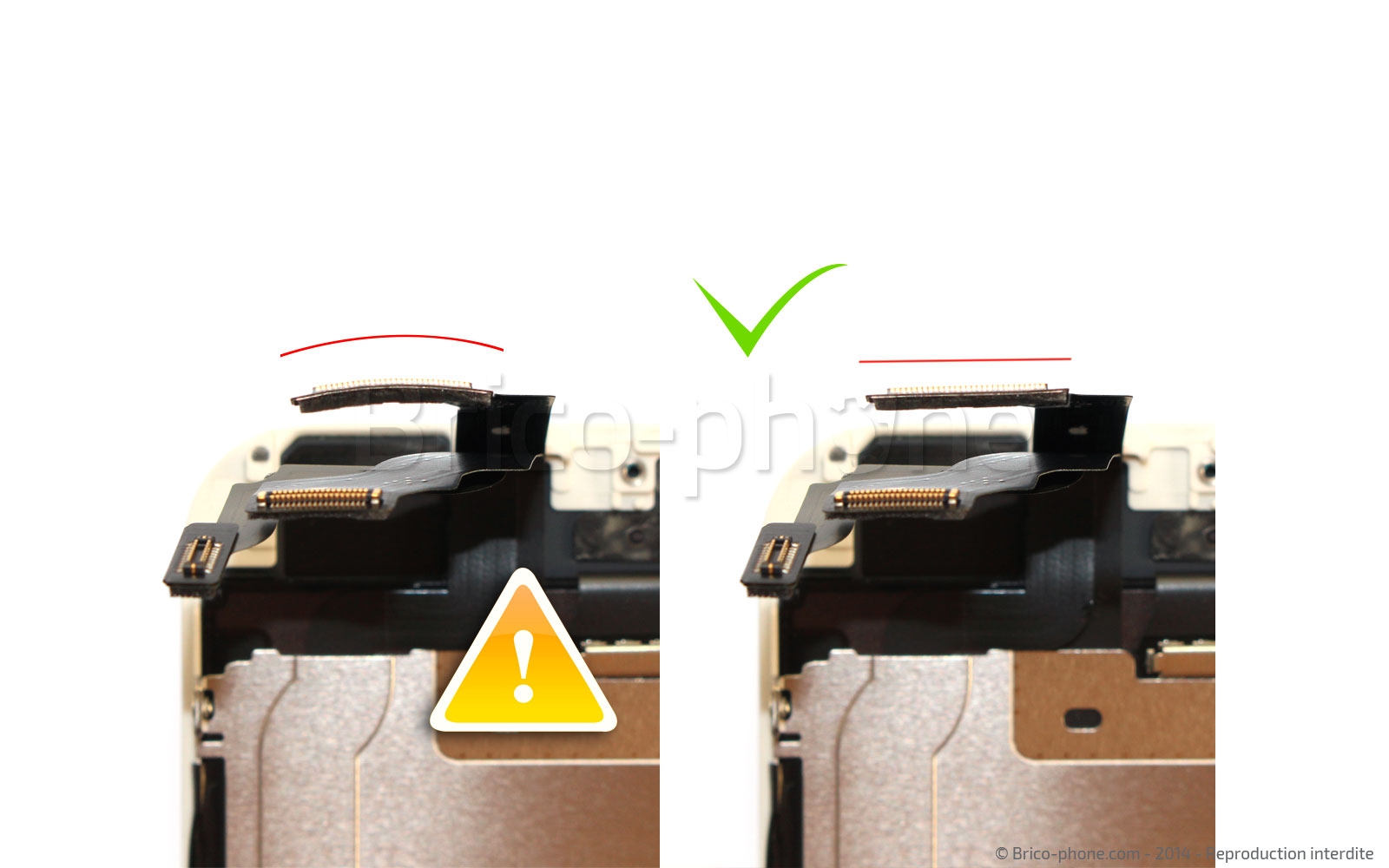

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.

Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
Remontage de l'écran
Remontage de l'écran
Remontage de l'écran
