Changement du connecteur de charge sur iPhone 6

Temps estimé : 30 min
Difficulté : 2/5
iPhone 6 | Temps estimé : 30 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la nappe du connecteur de charge USB Dock sur votre iPhone 6. Cette nappe est également dotée de la prise audio Jack, de la nappe du réseau GSM ainsi que du micro.

Diagnostic

› Votre iPhone 6 ne prend plus la charge
› Votre interlocuteur vous entend mal ou pas du tout lors des appels
› Vous rencontrez des problèmes de réception réseau
› Votre prise audio Jack fonctionne mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Gris avec jack et micro iPhone 6
14,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

Commencer par éteindre votre iPhone puis retirer la carte SIM
Utilisez votre petit outil d'ouverture SIM ou bien celui fourni dans nos kits d'outils afin d'extraire le tiroir SIM et la carte.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer les vis pentalobe

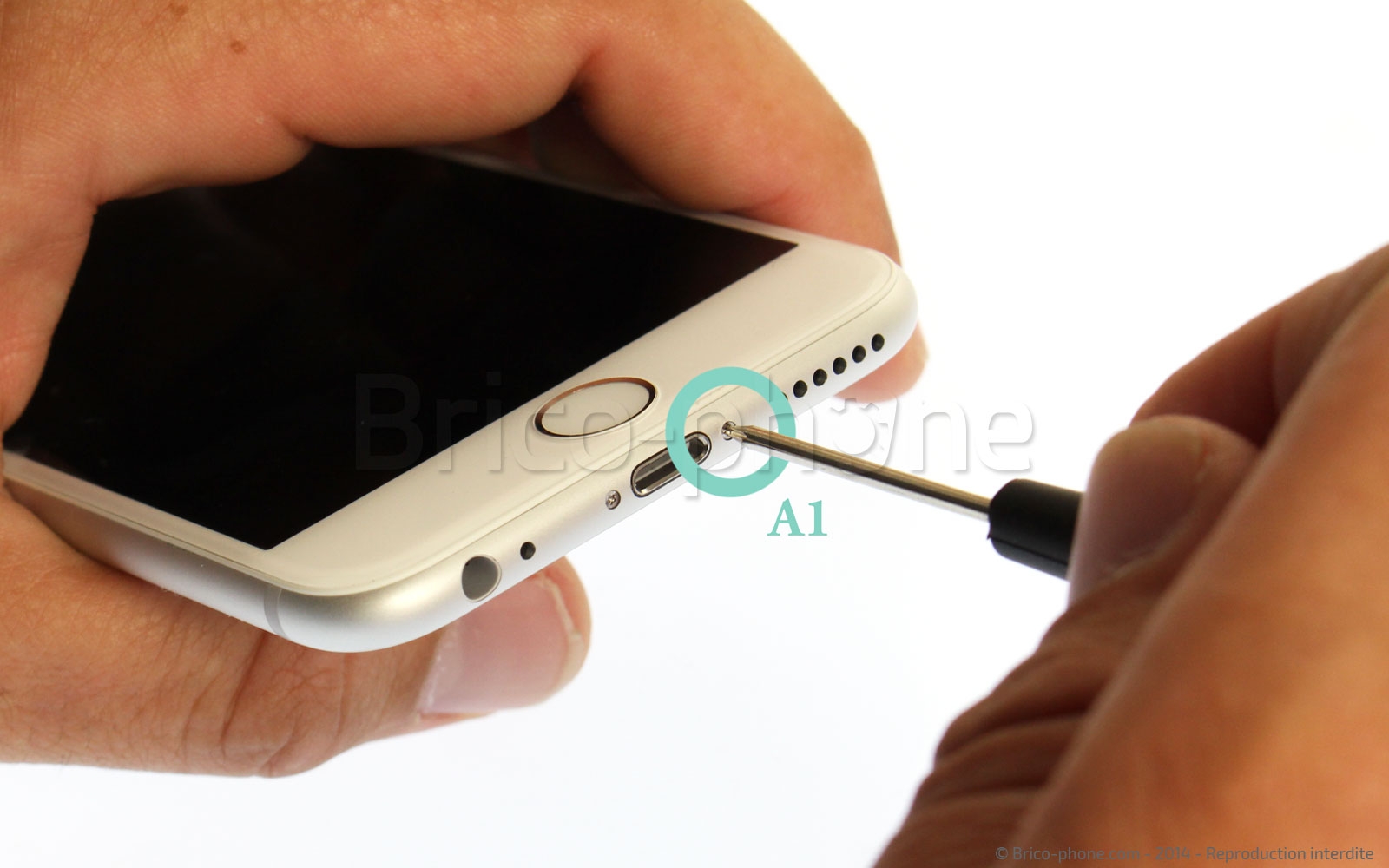

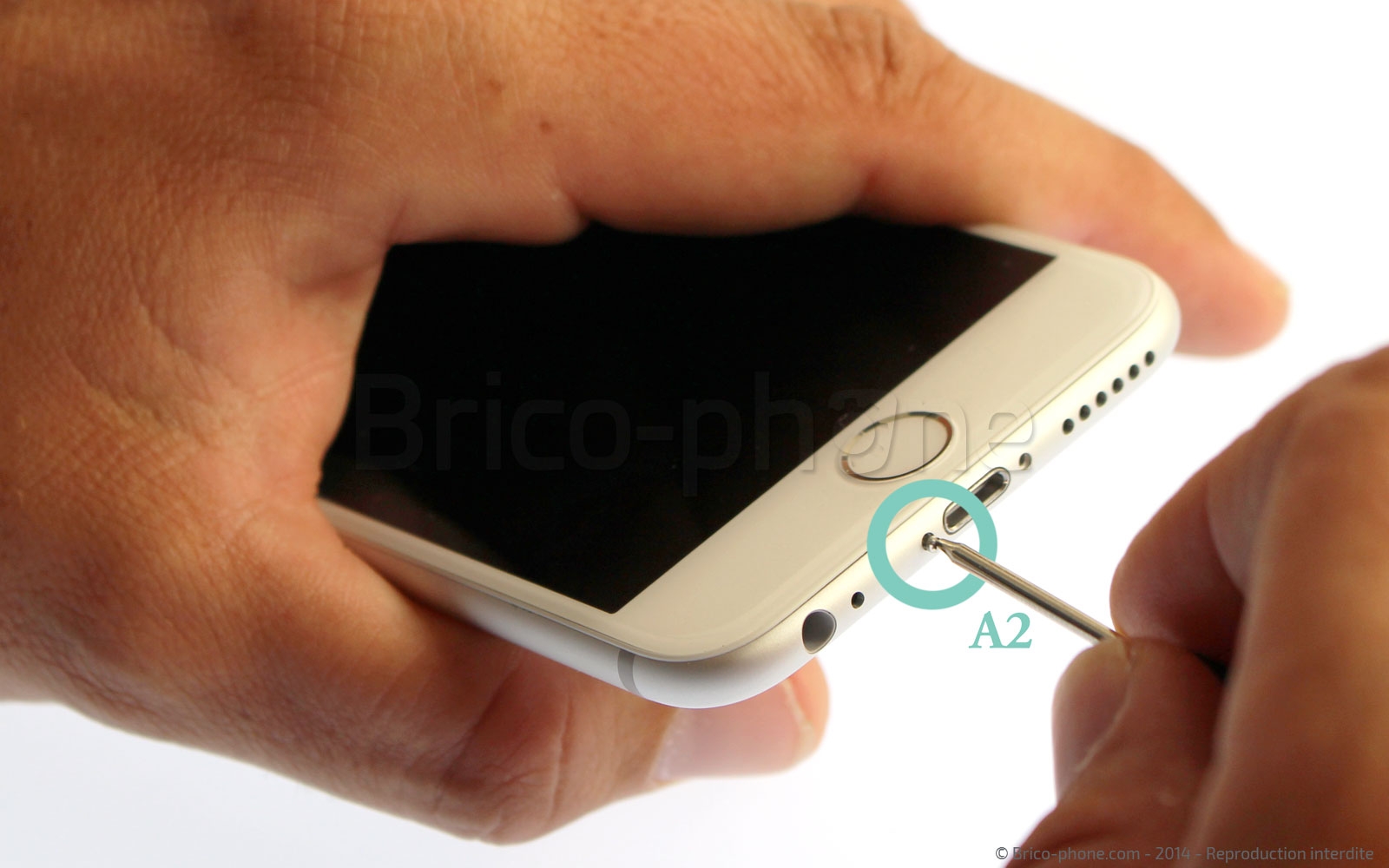

Prenez le tournevis pentalobe pour retirer les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Selon les outils dont vous disposez, deux méthodes pour déclipser la vitre se présentent : en utilisant la ventouse ou bien en utilisant l'iSclack.

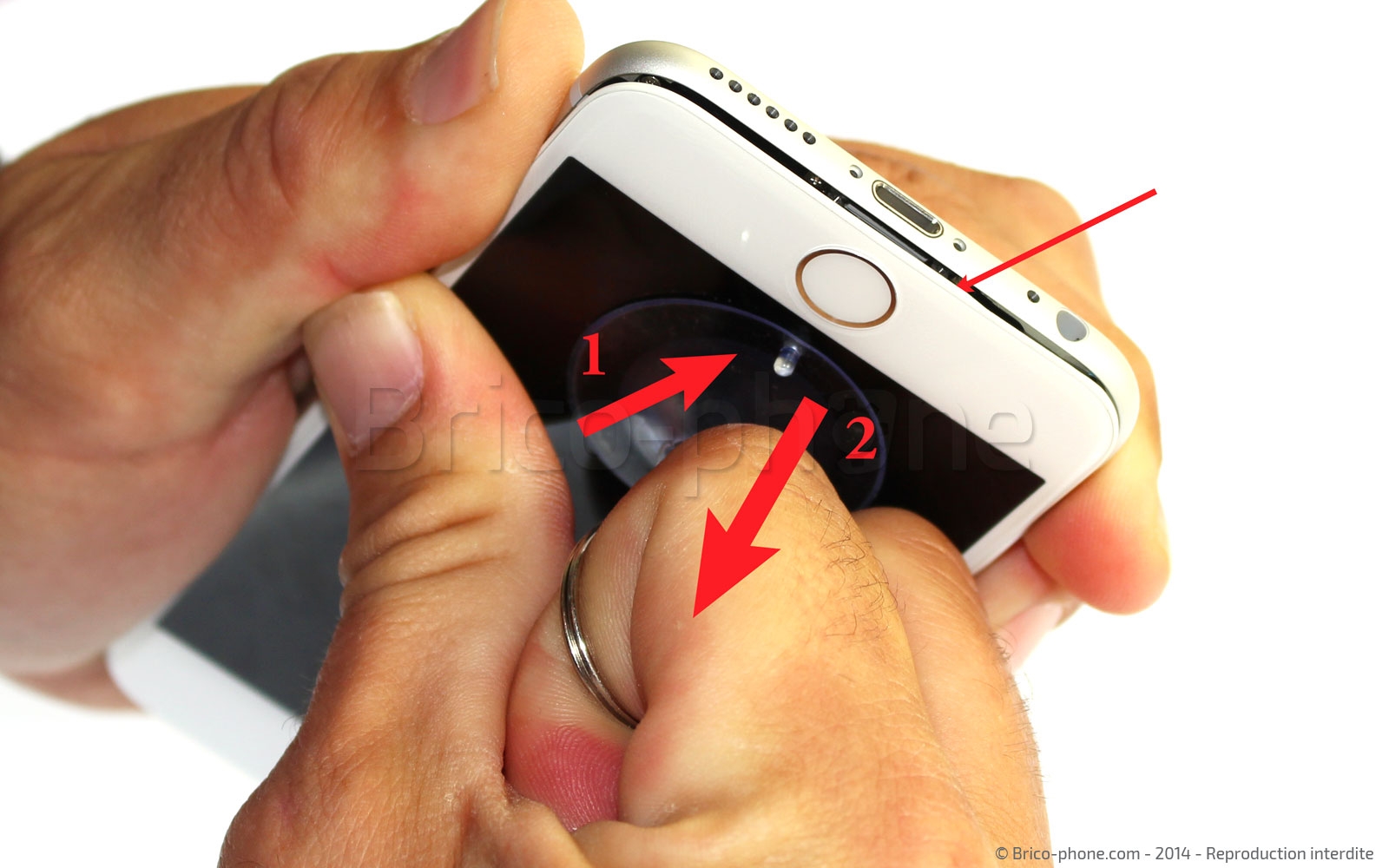

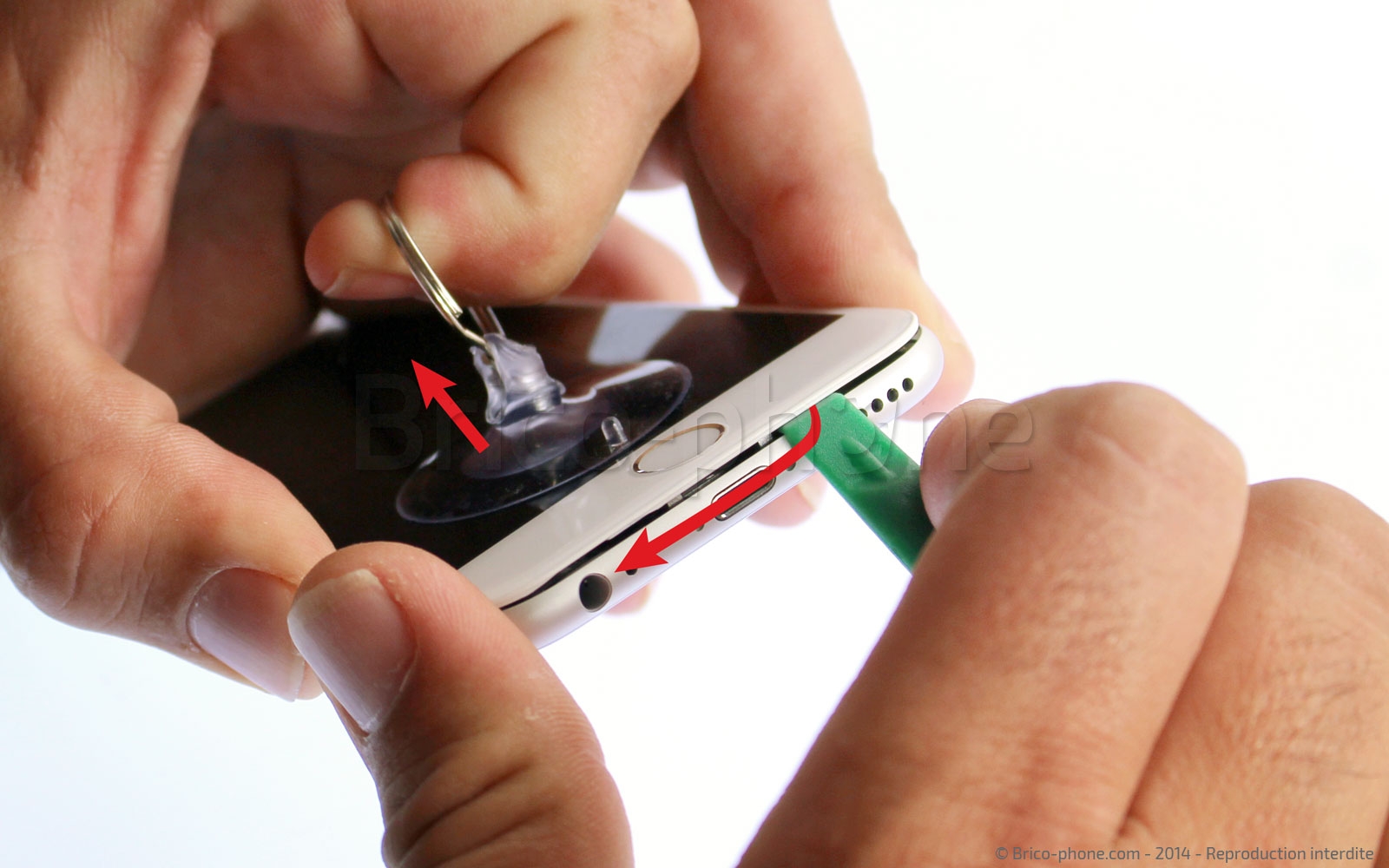

Placez la ventouse au bas de l'écran juste au dessus du bouton Home.

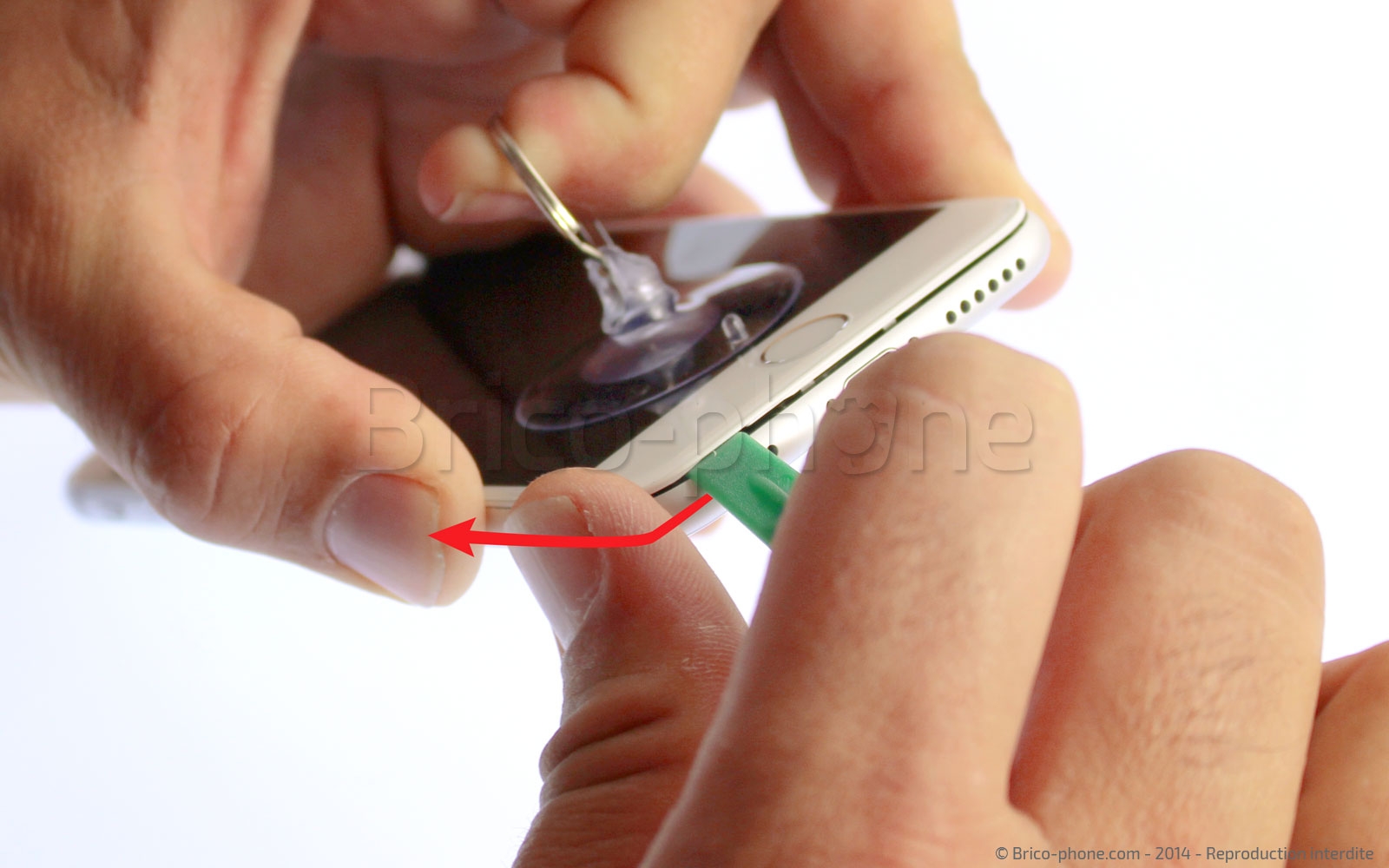

Tirez la ventouse vers le haut jusqu'à pouvoir insérer le levier en plastique entre l'écran et le châssis de l'iPhone. Une fois le levier en place, déboîtez l'écran sur tout le bas du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Détacher l'écran sur les côtés

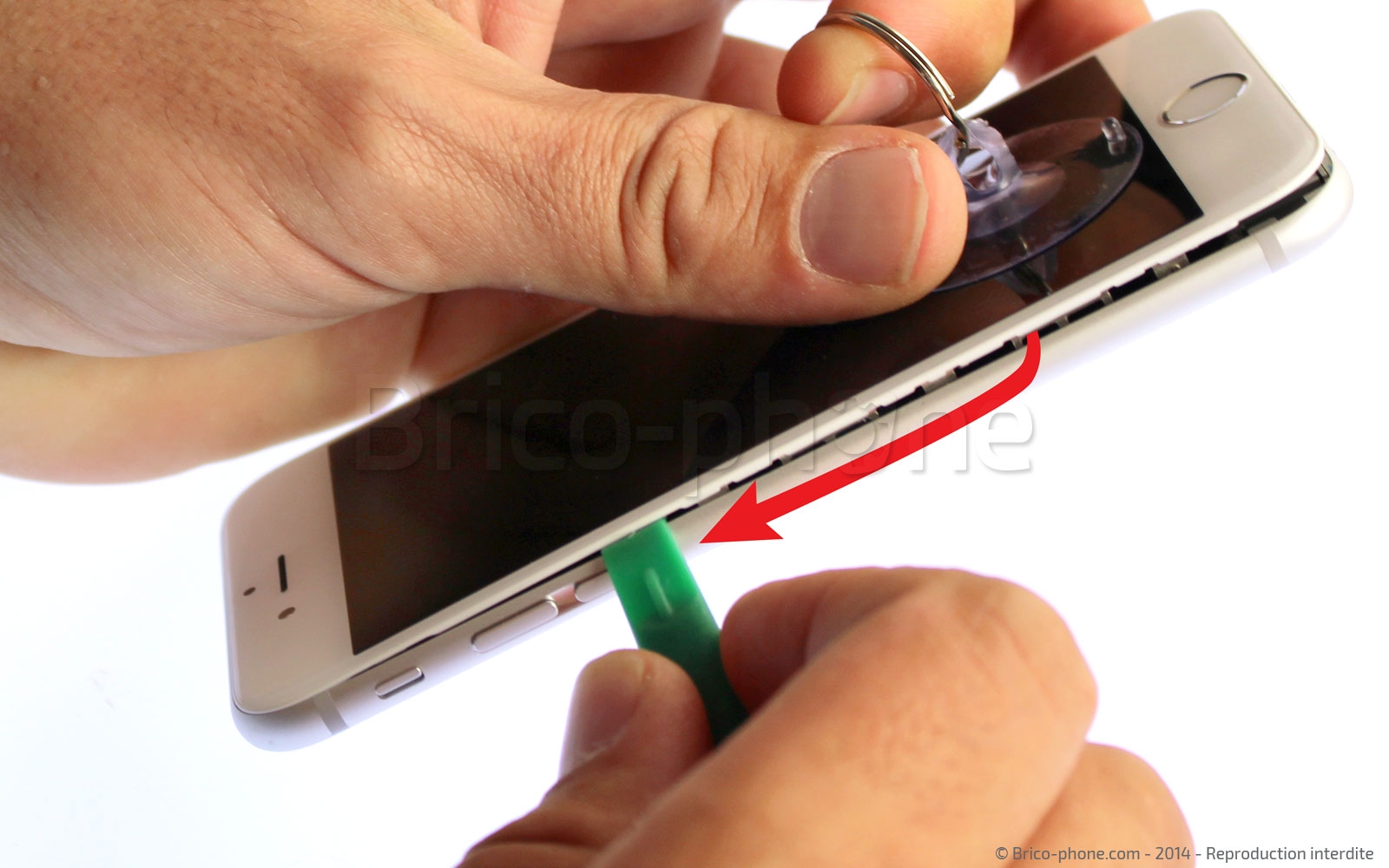

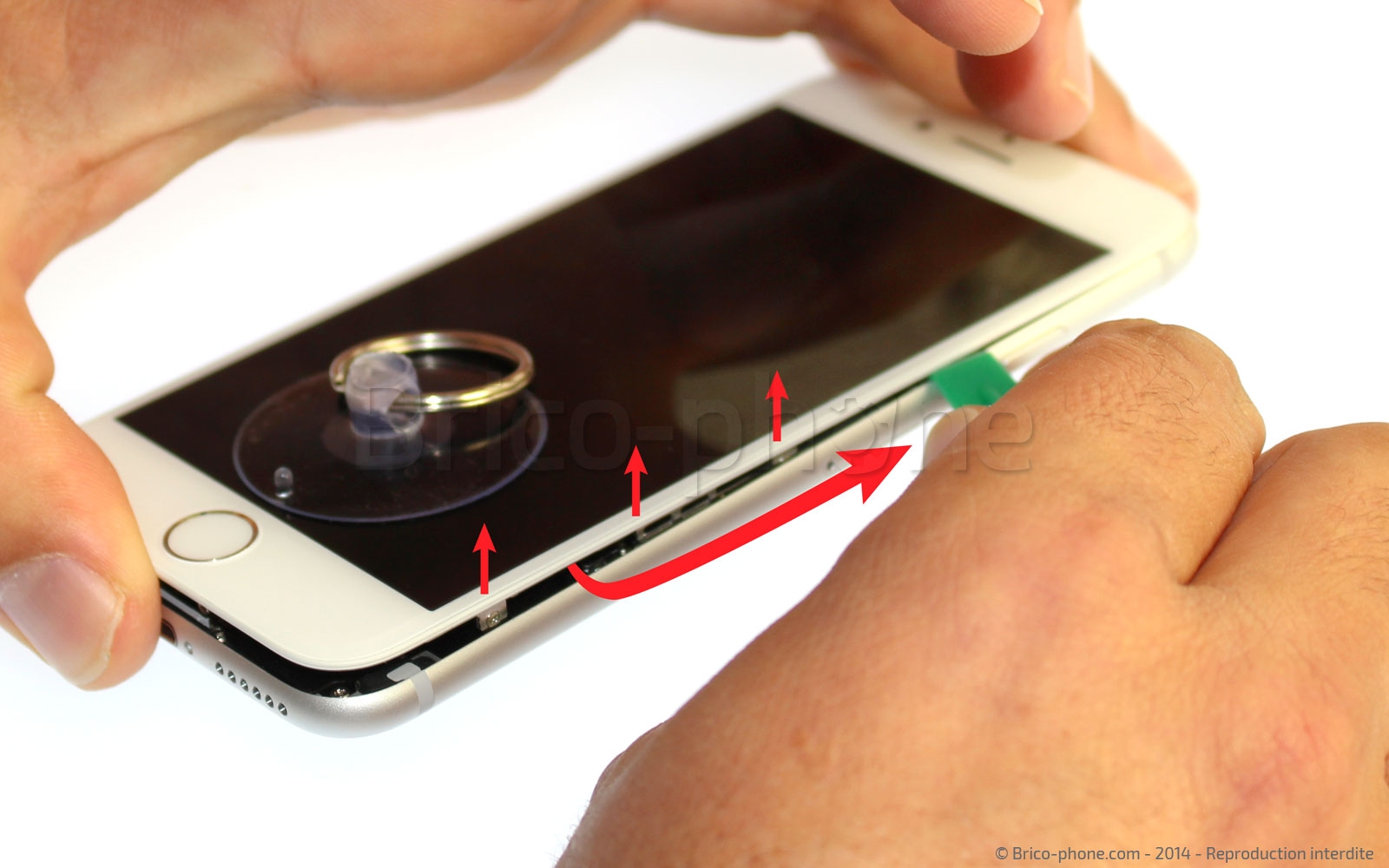

Toujours avec le levier, continuez à déboîter l'écran le long des côtés de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Déclipser la vitre du châssis avec l'iSclack

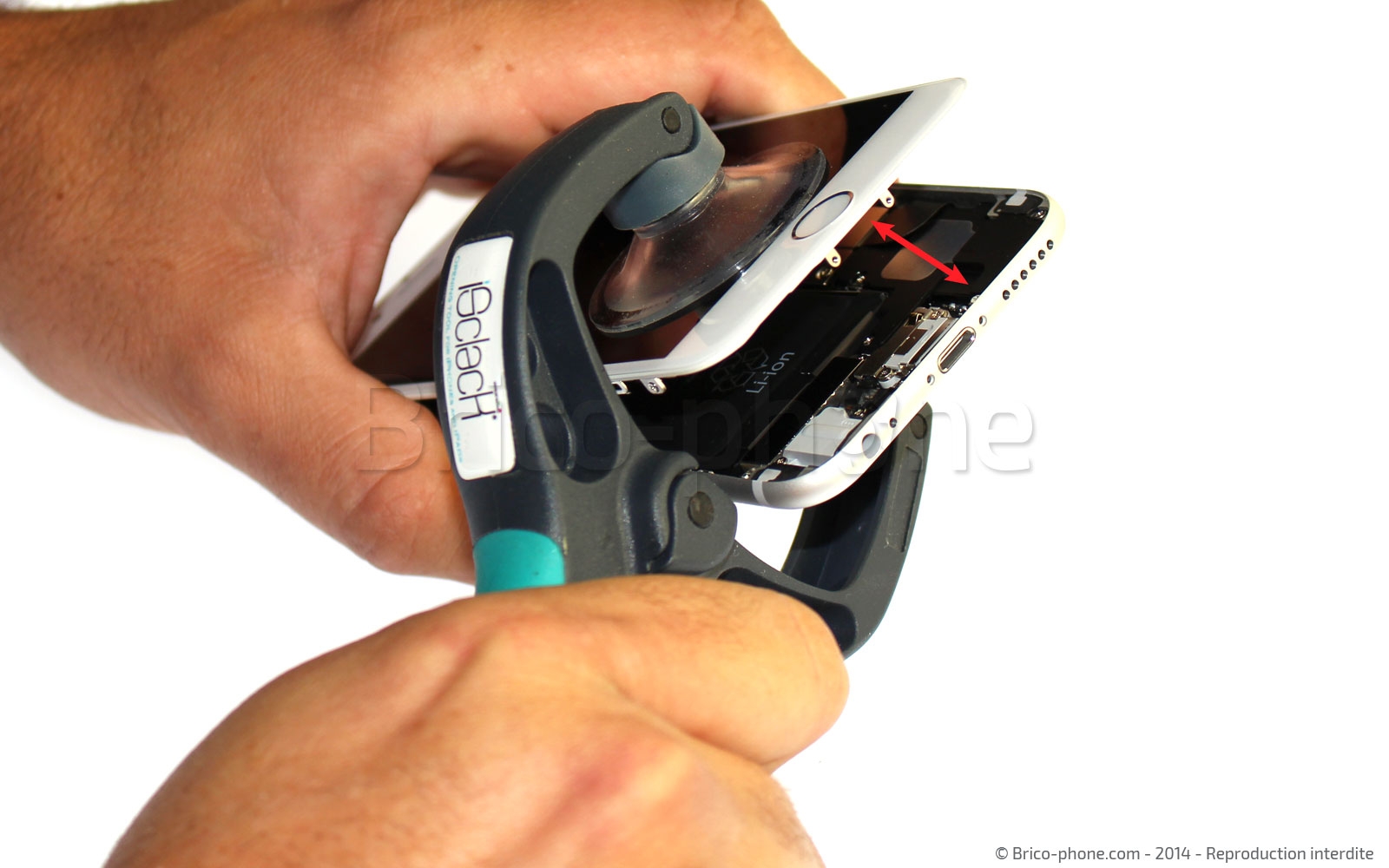

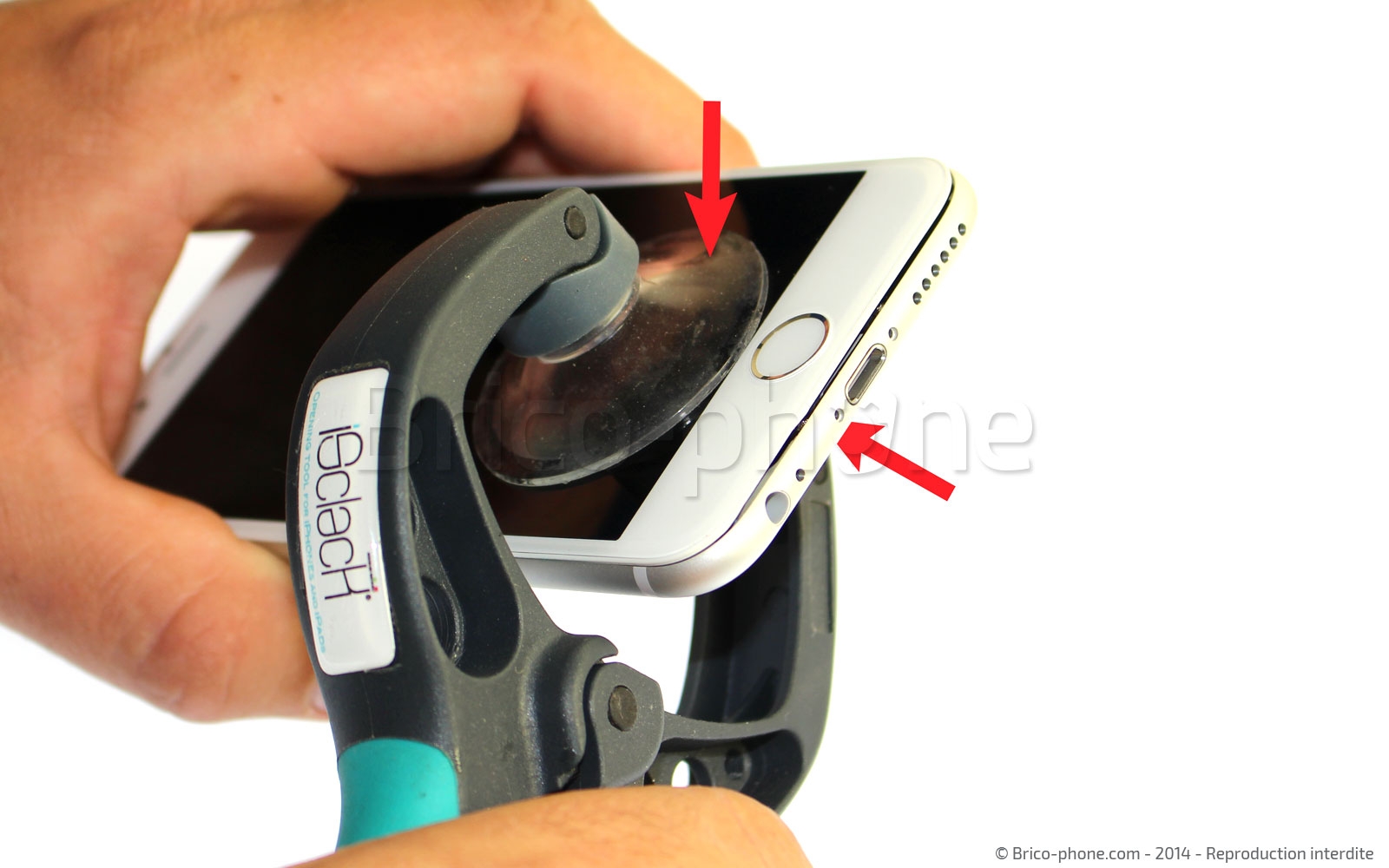

Positionnez chacune des ventouses de l'iSclack de chaque côté de l'iPhone avec la ventouse côté vitre légèrement au dessus du bouton Home.

Avec cet outil, vous avez l'assurance de ne pas endommager de nappe à cause d'une éventuelle trop rapide et trop brusque ouverture de l'appareil.
Outils optionnels
Outils optionnels
Double ventouse pour décoller les vitres special Iphone 5 5S 5C
17,90 €
Pince double ventouse iSclack
24,90 €
Etape 5 : Lever le bloc vitre et écran LCD

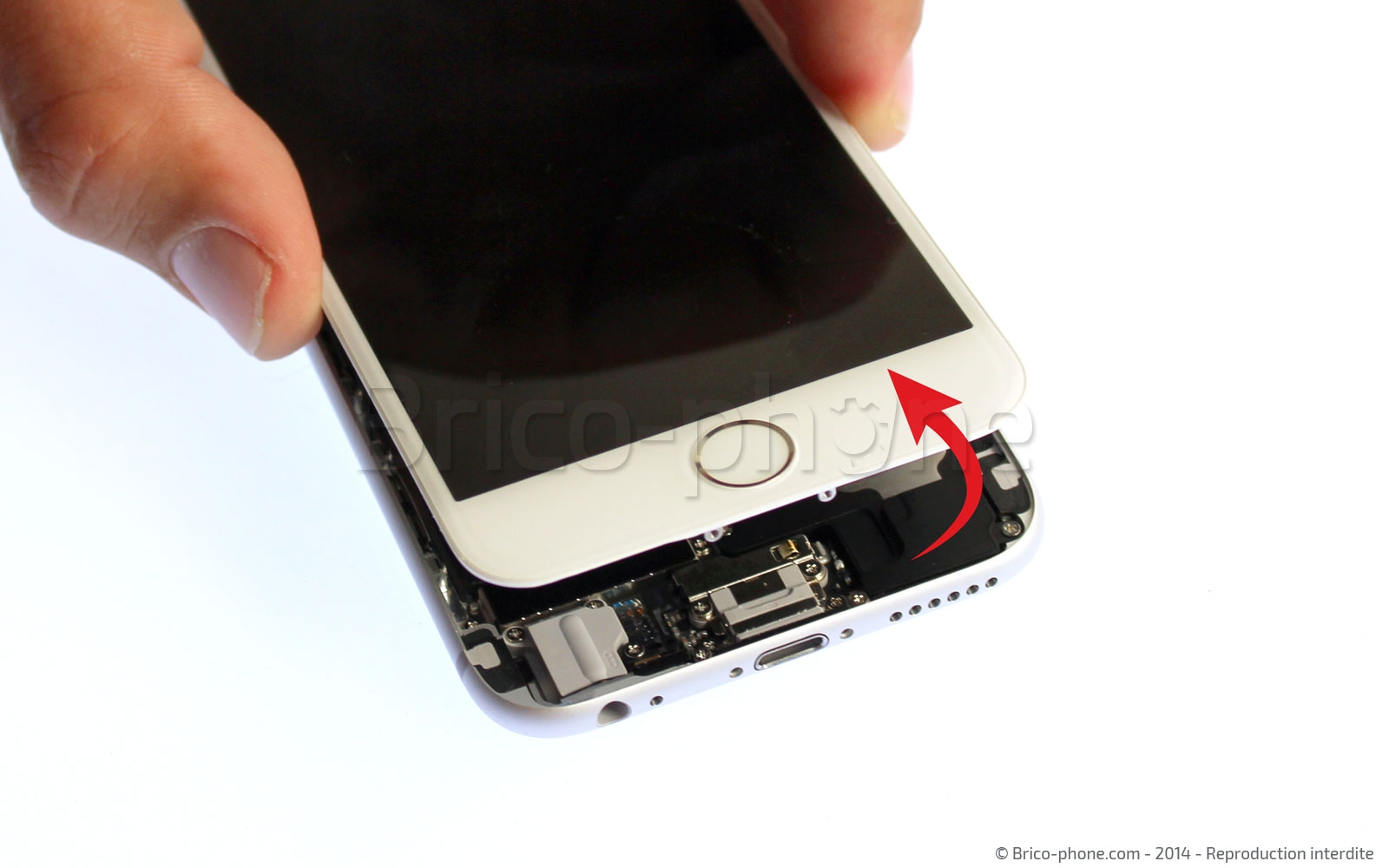

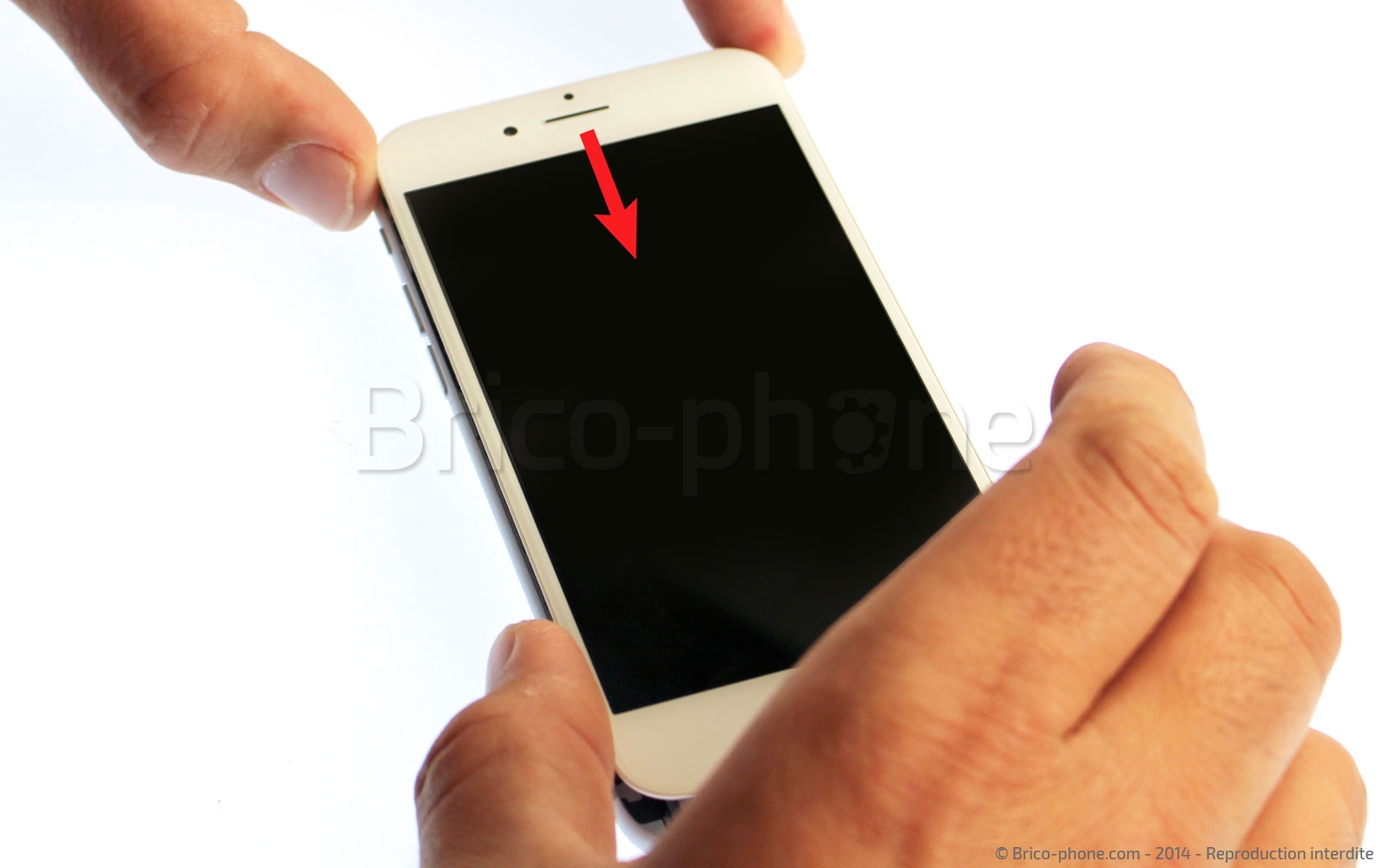

Tirez légèrement sur 1 ou 2 millimètres seulement vers le bas afin de déboîter l'écran totalement.

Vous pourrez ensuite lever l'écran à 90° mais attention celui-ci est toujours connecté à la carte mère.
Etape 6 : Retirer la plaquette métallique des nappes de l'écran

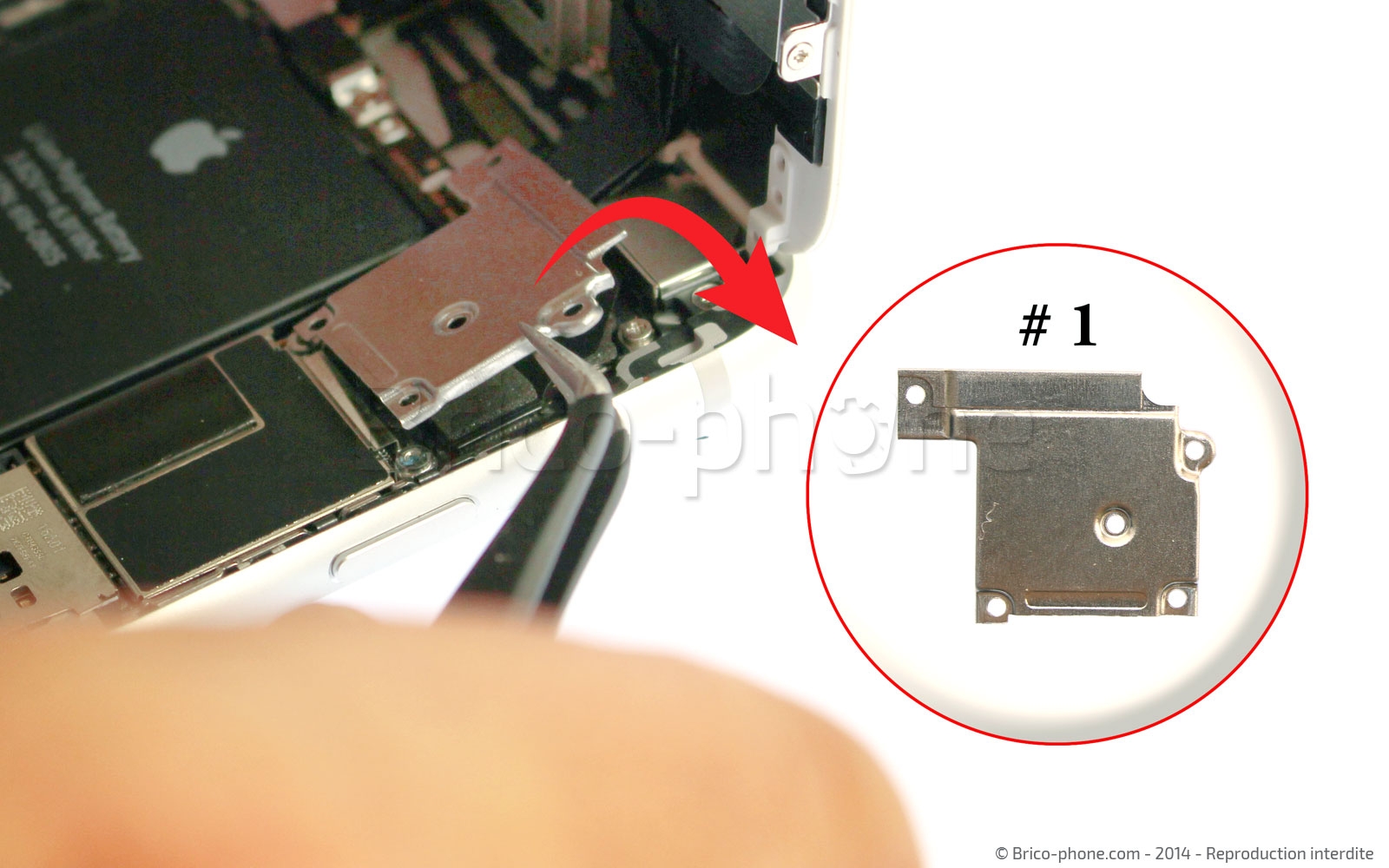

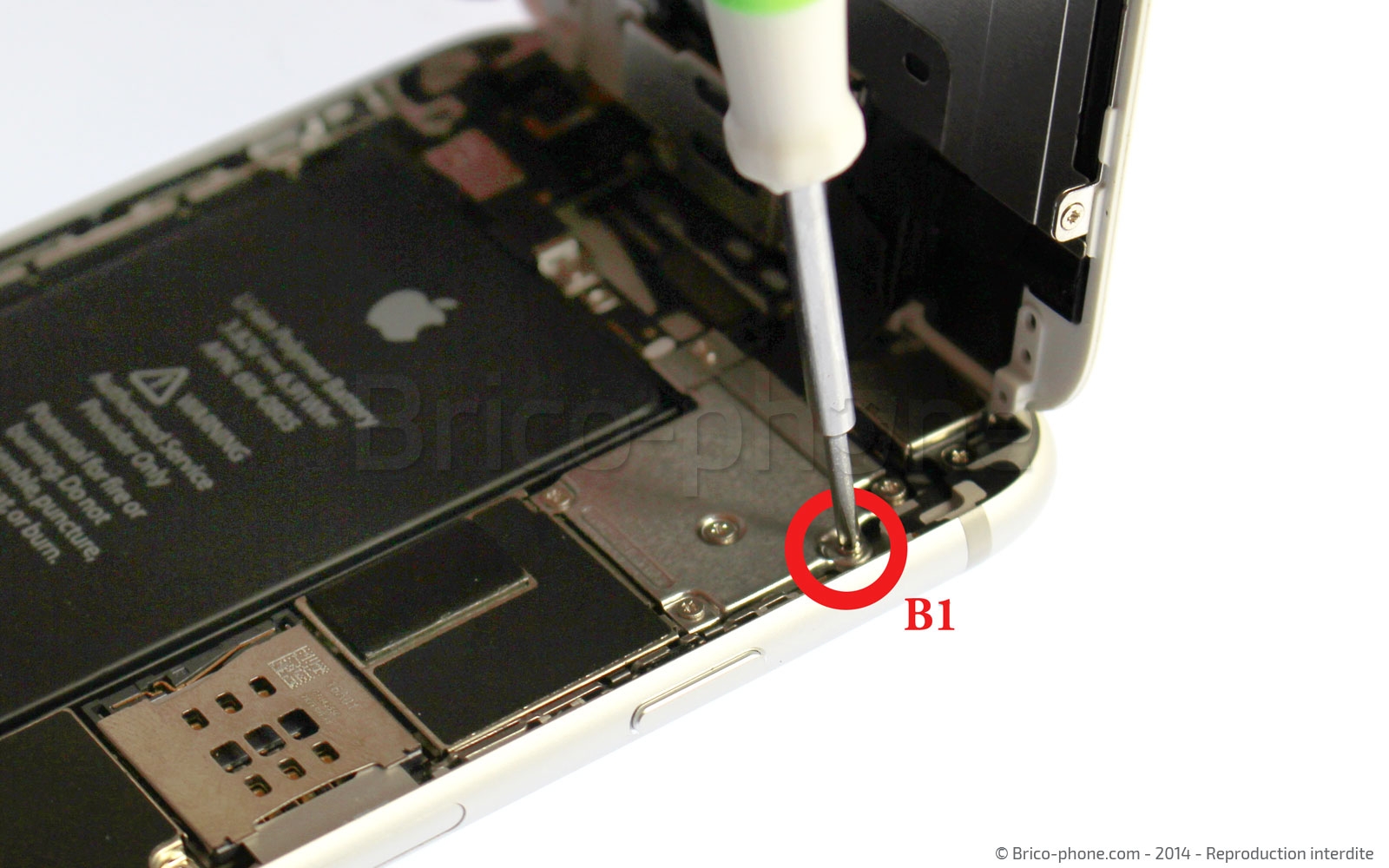

A l'aide du tournevis cruciforme enlevez les vis B1 à B5 qui maintiennent la plaquette.

Prenez ensuite la pincette puis déposez cette dernière désignée #1.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter et retirer l'écran

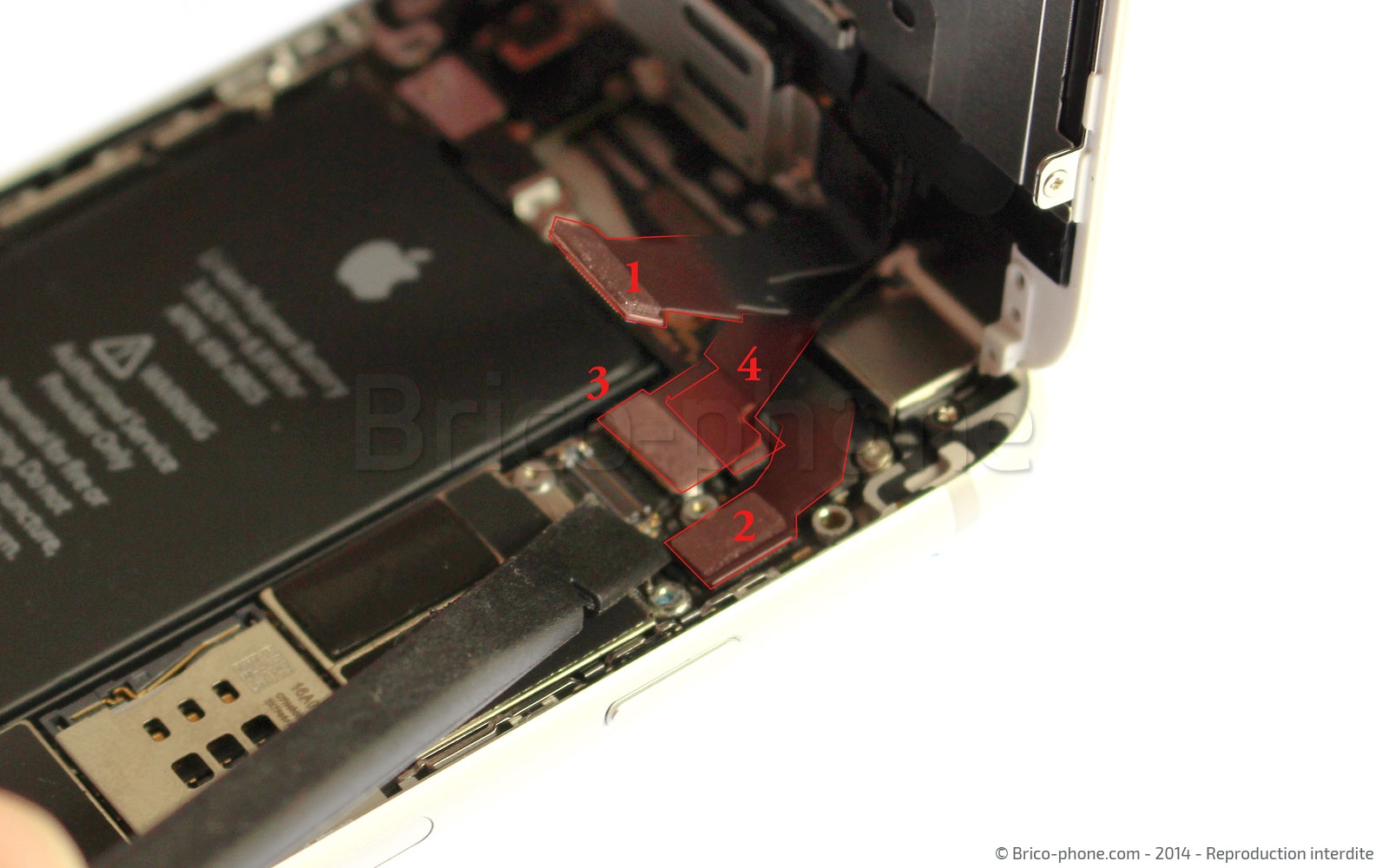

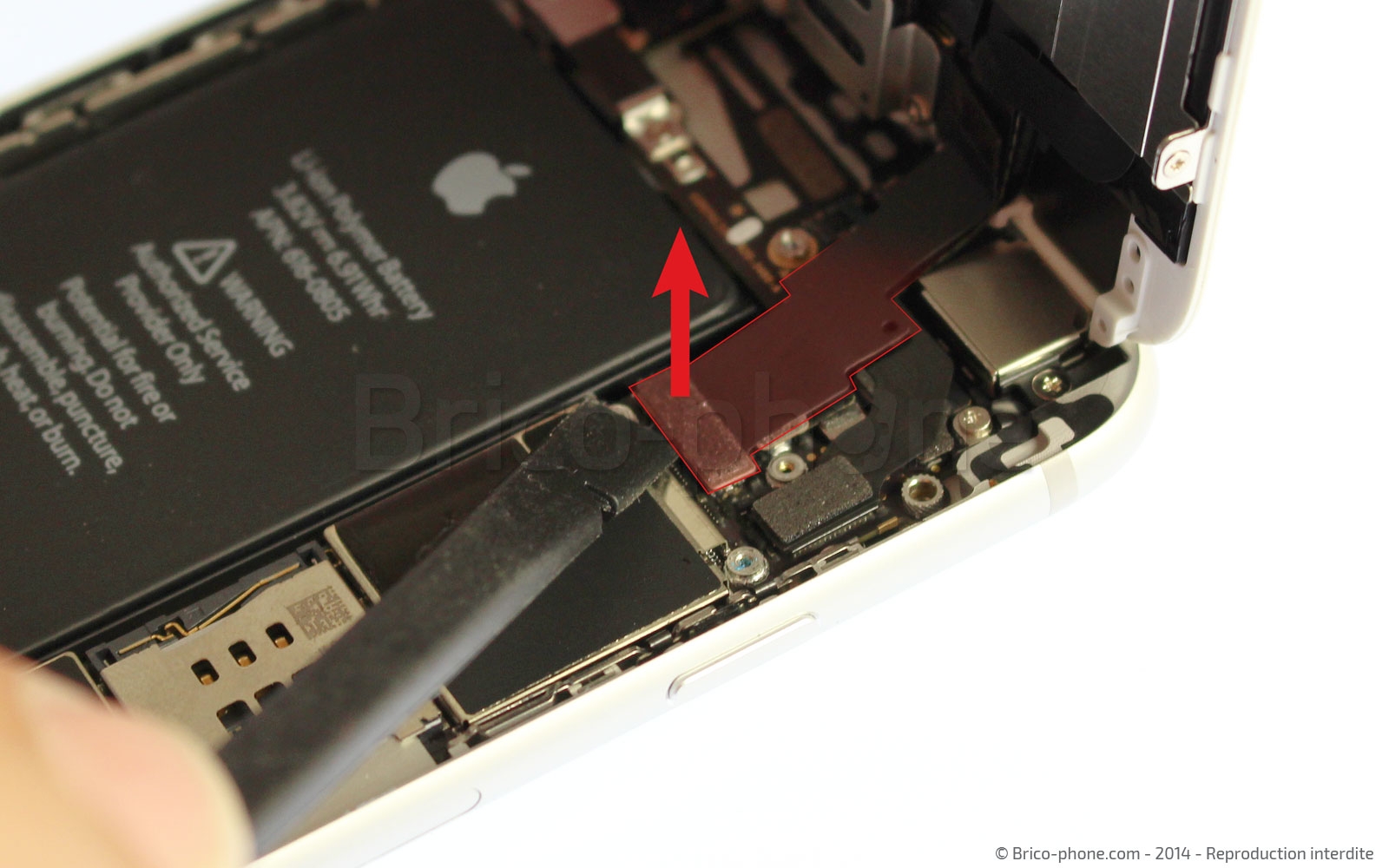

Commencez par déconnecter la nappe de la caméra avant Facetime (1). En dessous, vous accéderez aux connecteurs des nappes Home (2), LCD (3) puis Tactile (4), débranchez-les à leur tour.

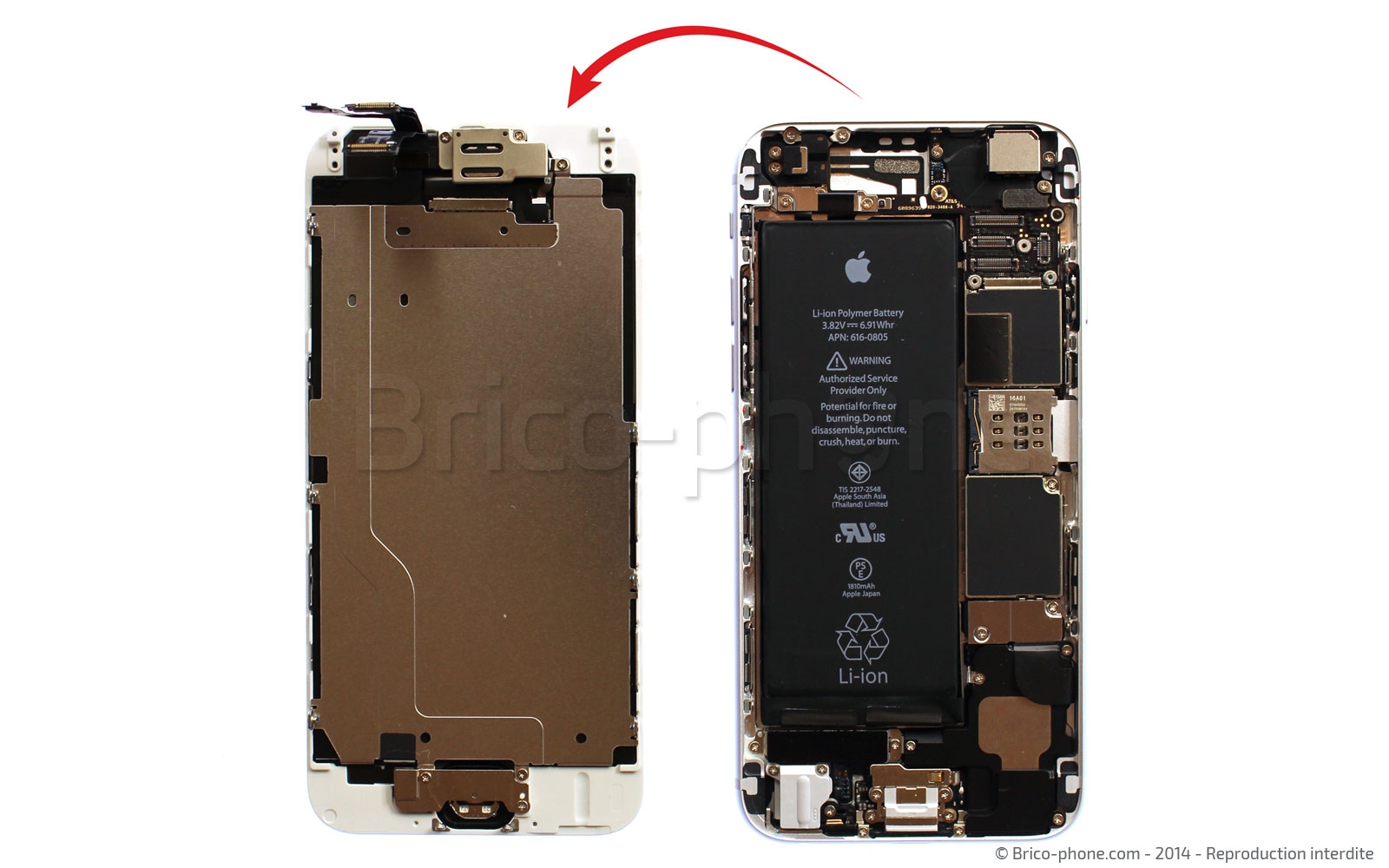

Le bloc de l'écran est maintenant totalement libéré, vous pouvez le déposer à côté du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Extraire la plaquette métallique #4

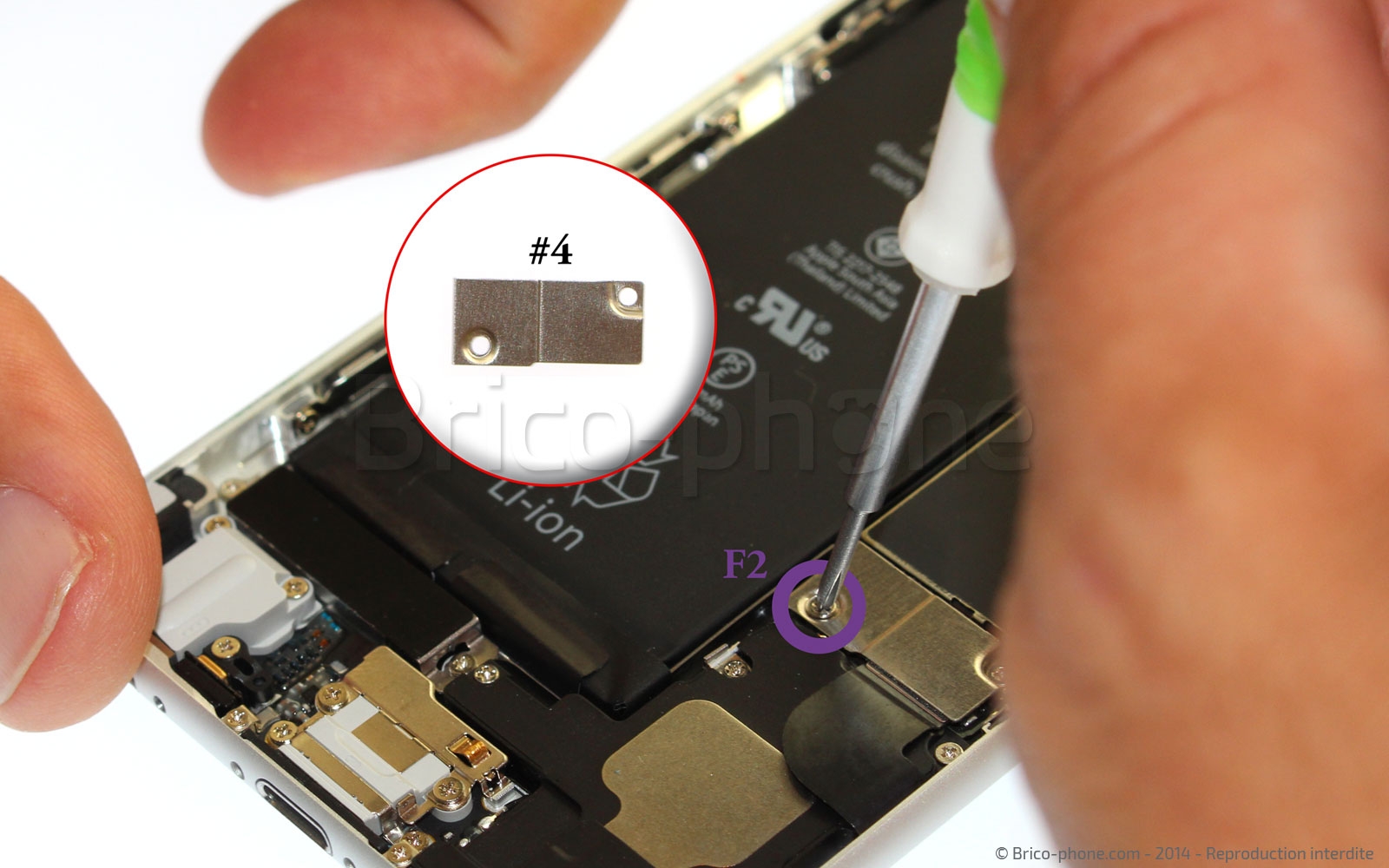

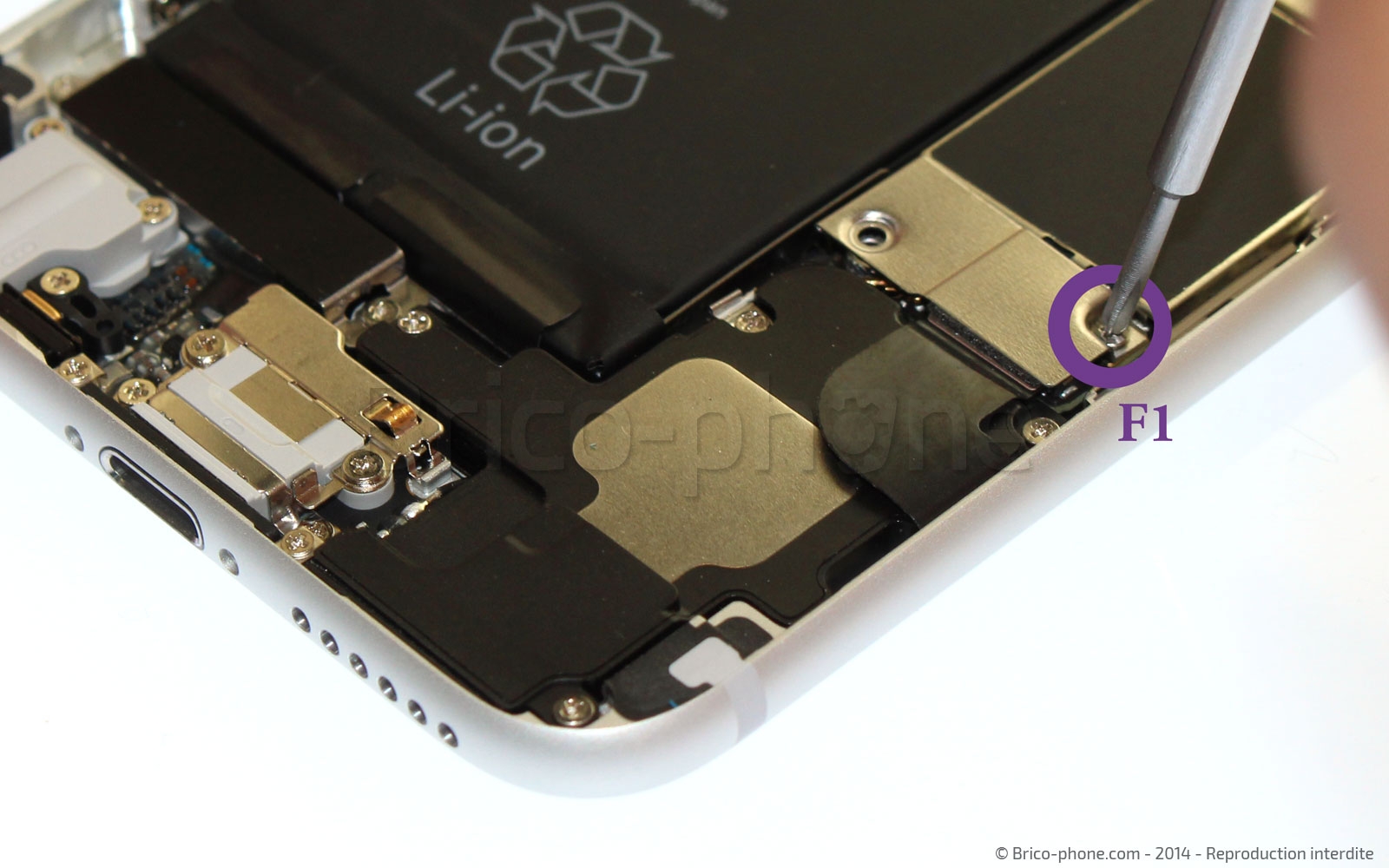

Les connecteurs de la batterie, du connecteur de charge et le coaxial réseau sont protégés par cette petite plaquette. Vous avez deux vis F1 et F2 à retirer avec le tournevis cruciforme.

Utilisez ensuite la pincette pour enlever cette plaquette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 9 : Déconnecter les nappes de la batterie, Dock et GSM

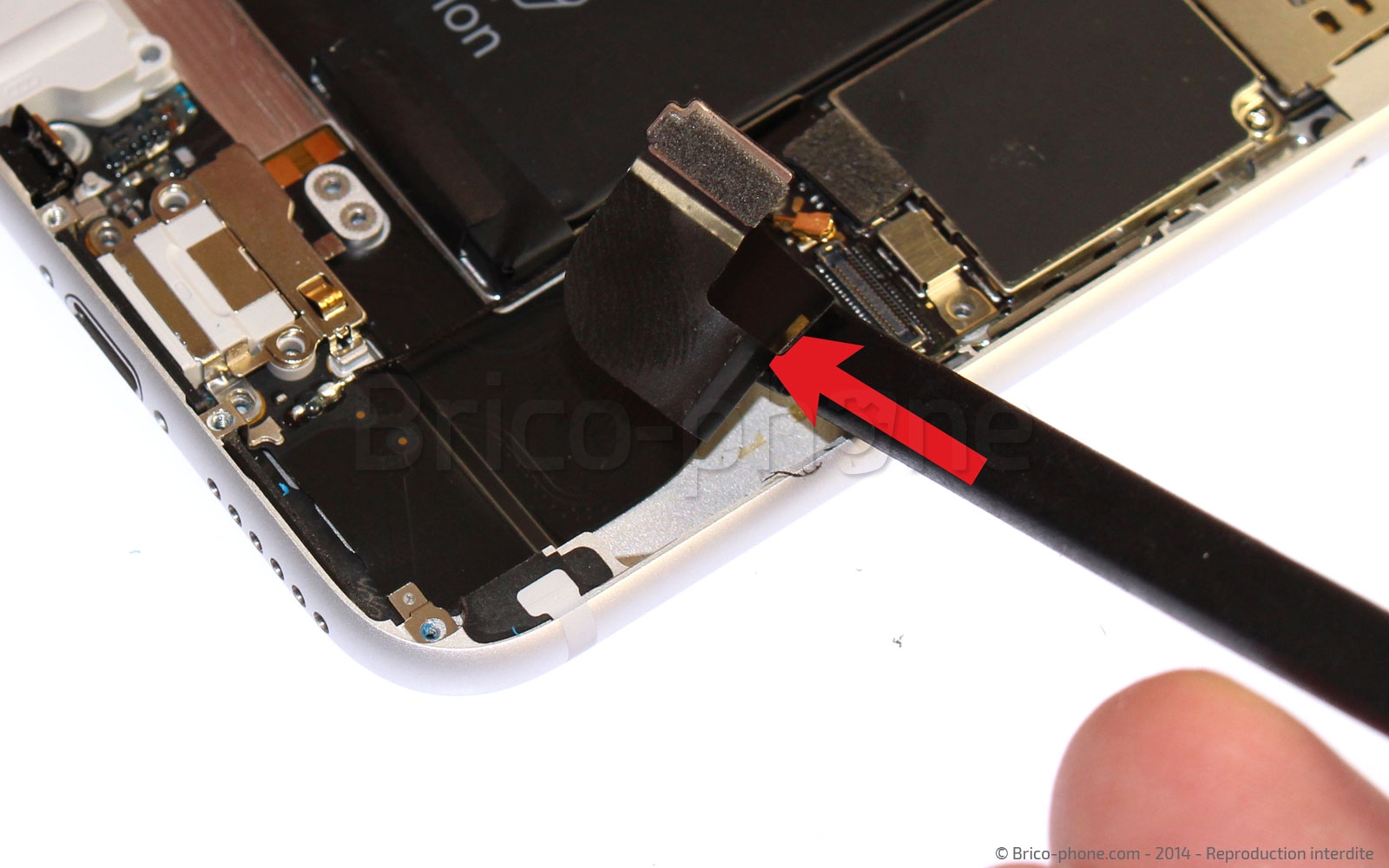

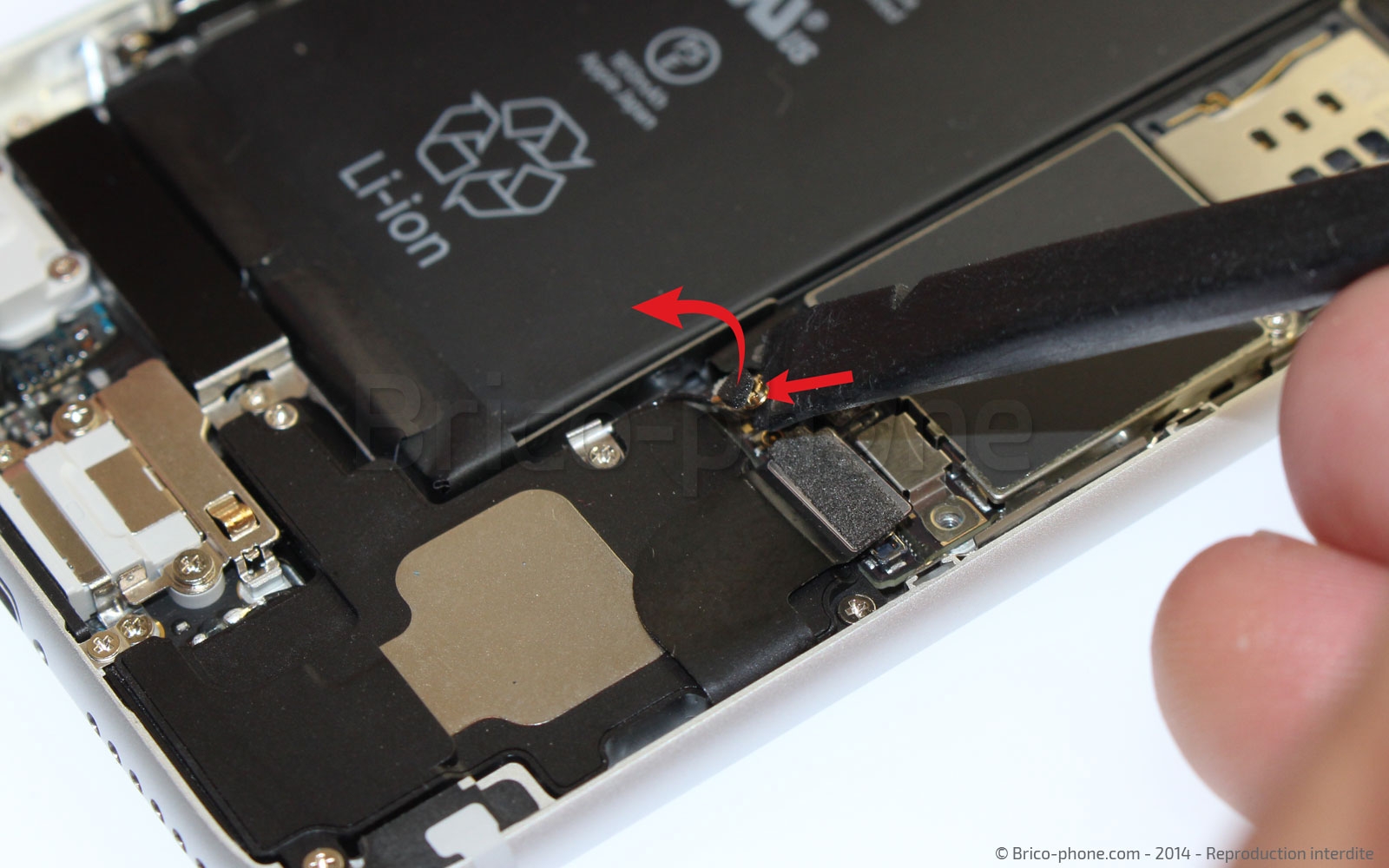

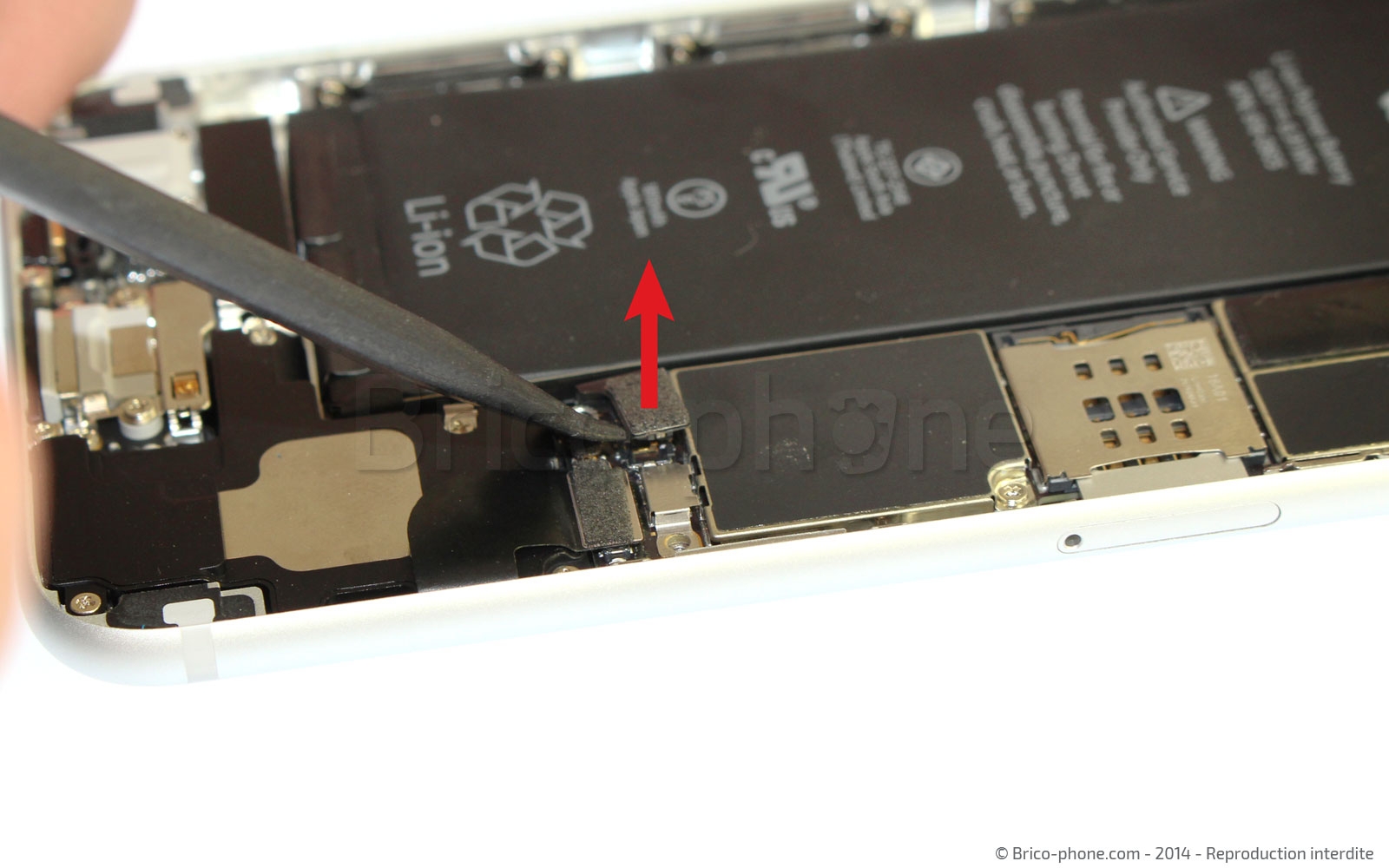

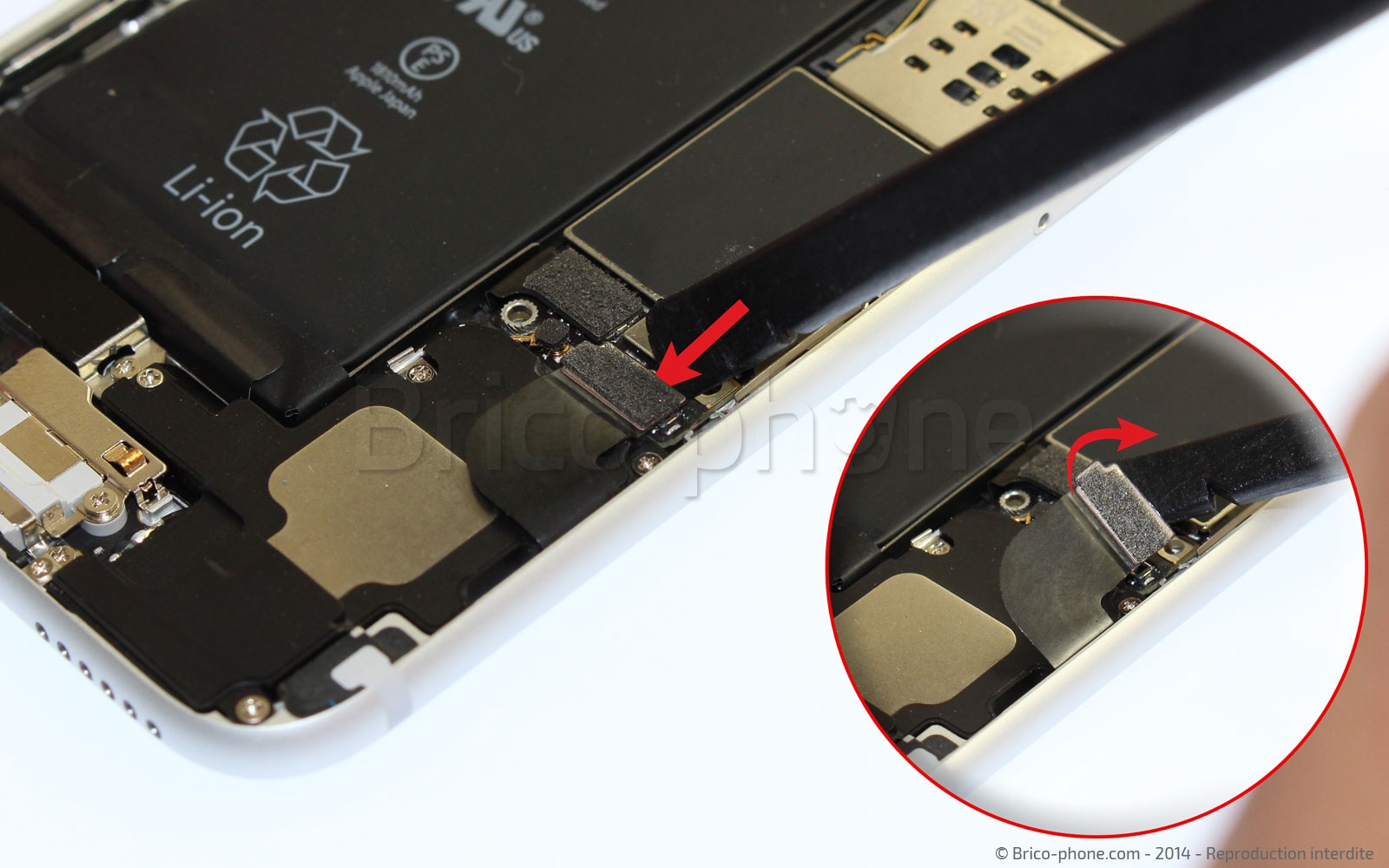

Avec le levier plastique commencez par la nappe de la batterie. Ensuite, continuez avec celle du connecteur Dock puis enfin le petit câble coaxial GSM.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer le haut-parleur

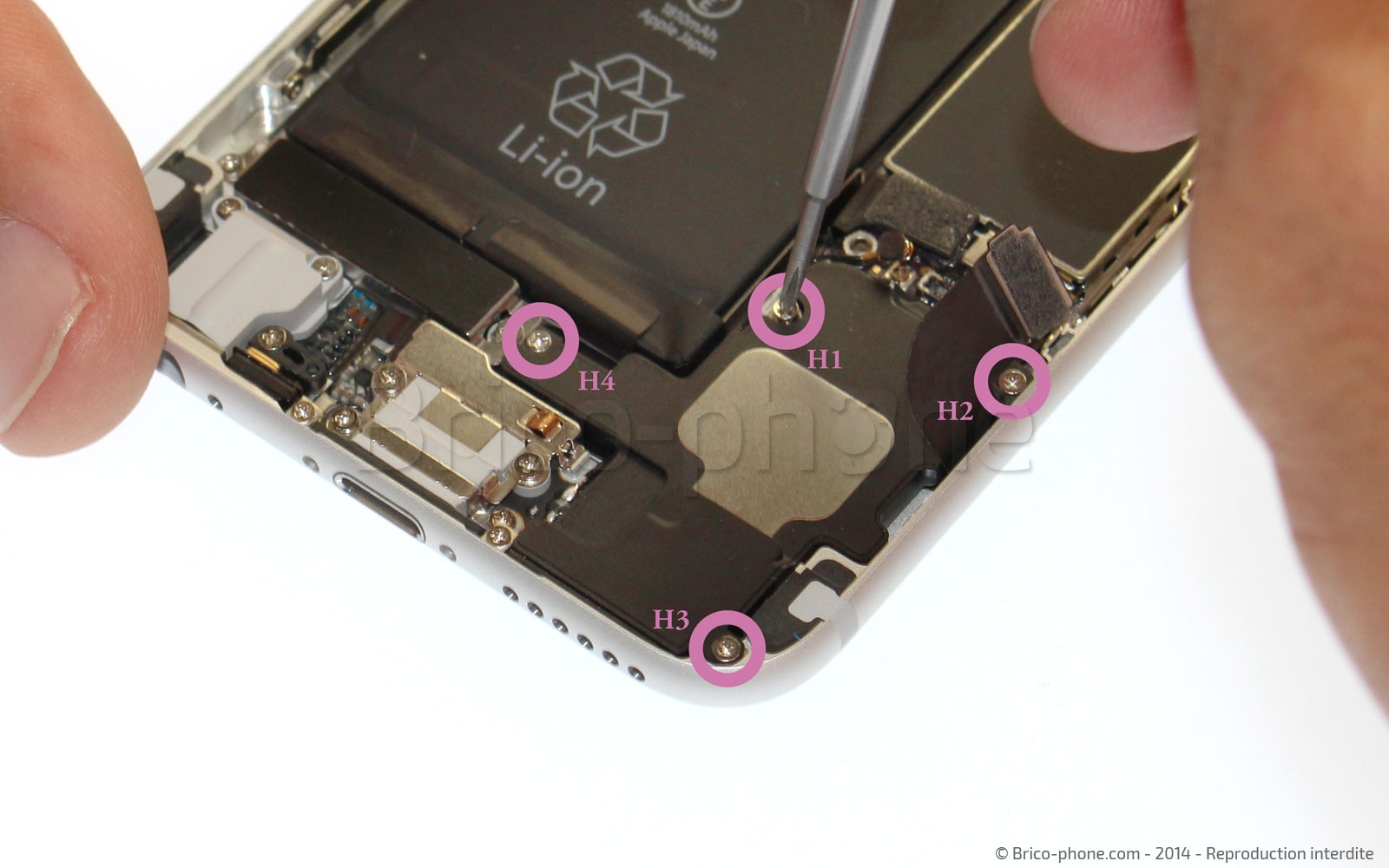

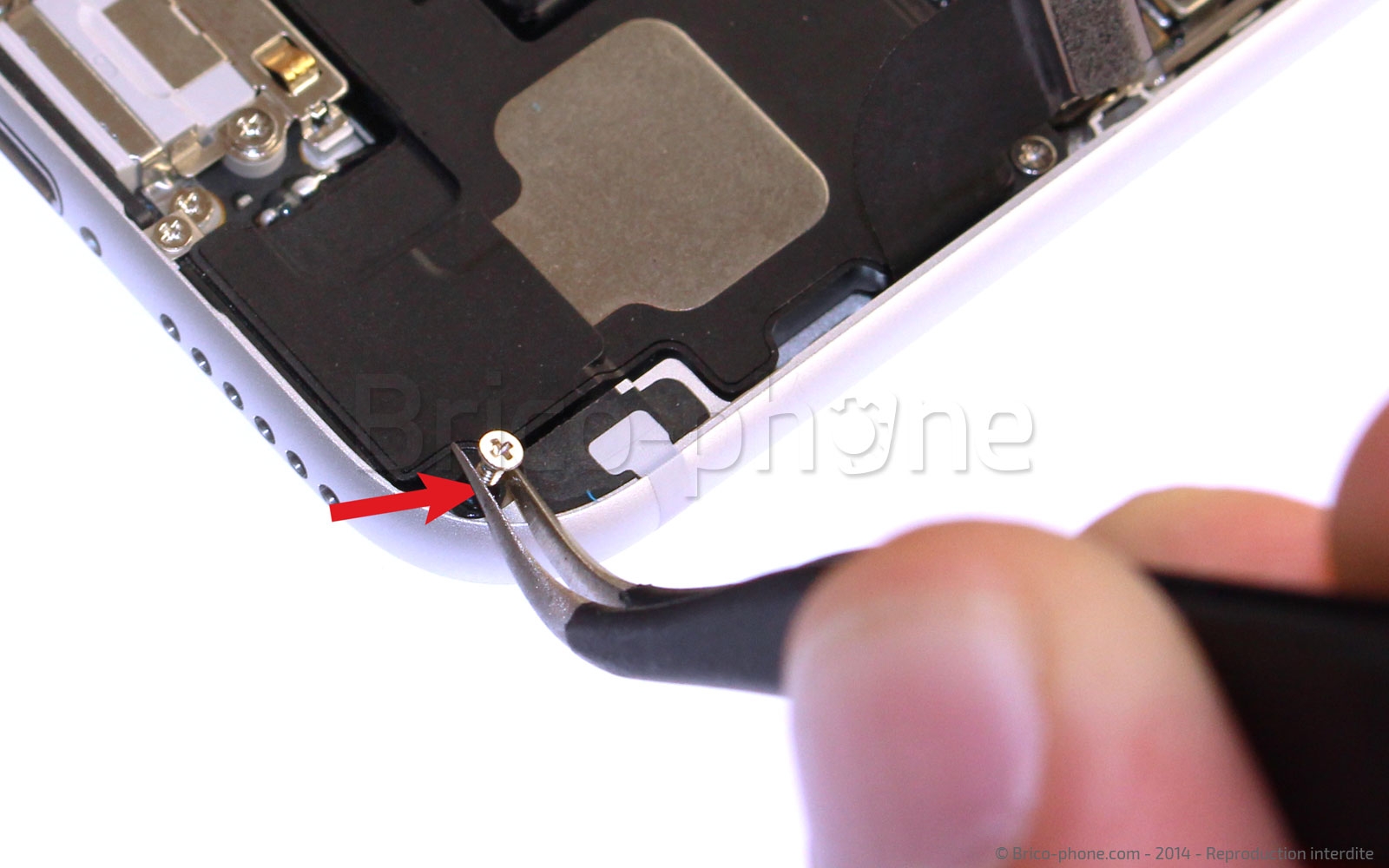

Munissez-vous du tournevis cruciforme pour enlever les vis H1 à H4. Vous pouvez prendre la pincette si vous ne parvenez pas à retirer certaine vis comme la H3 en raison de sa longueur.

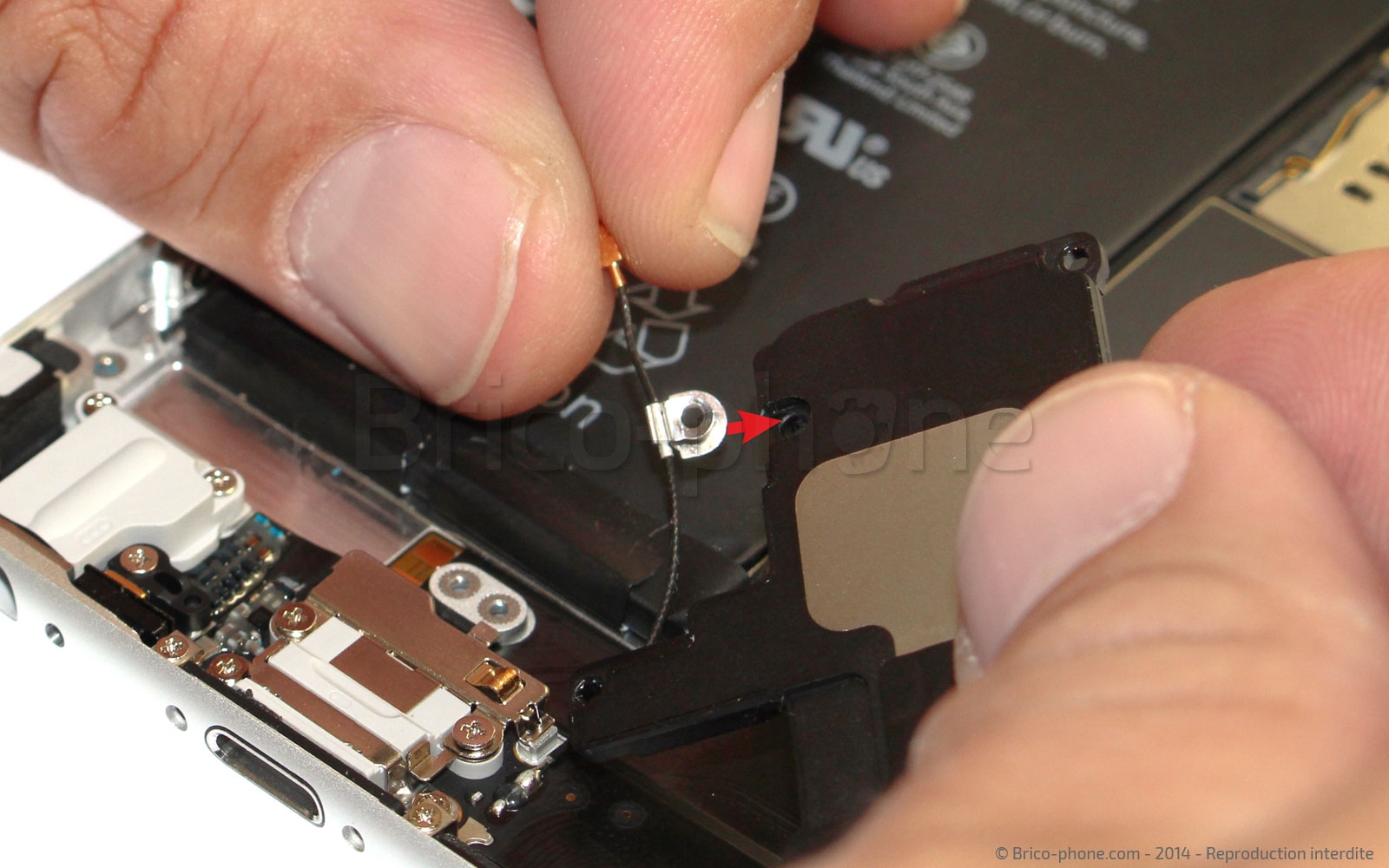

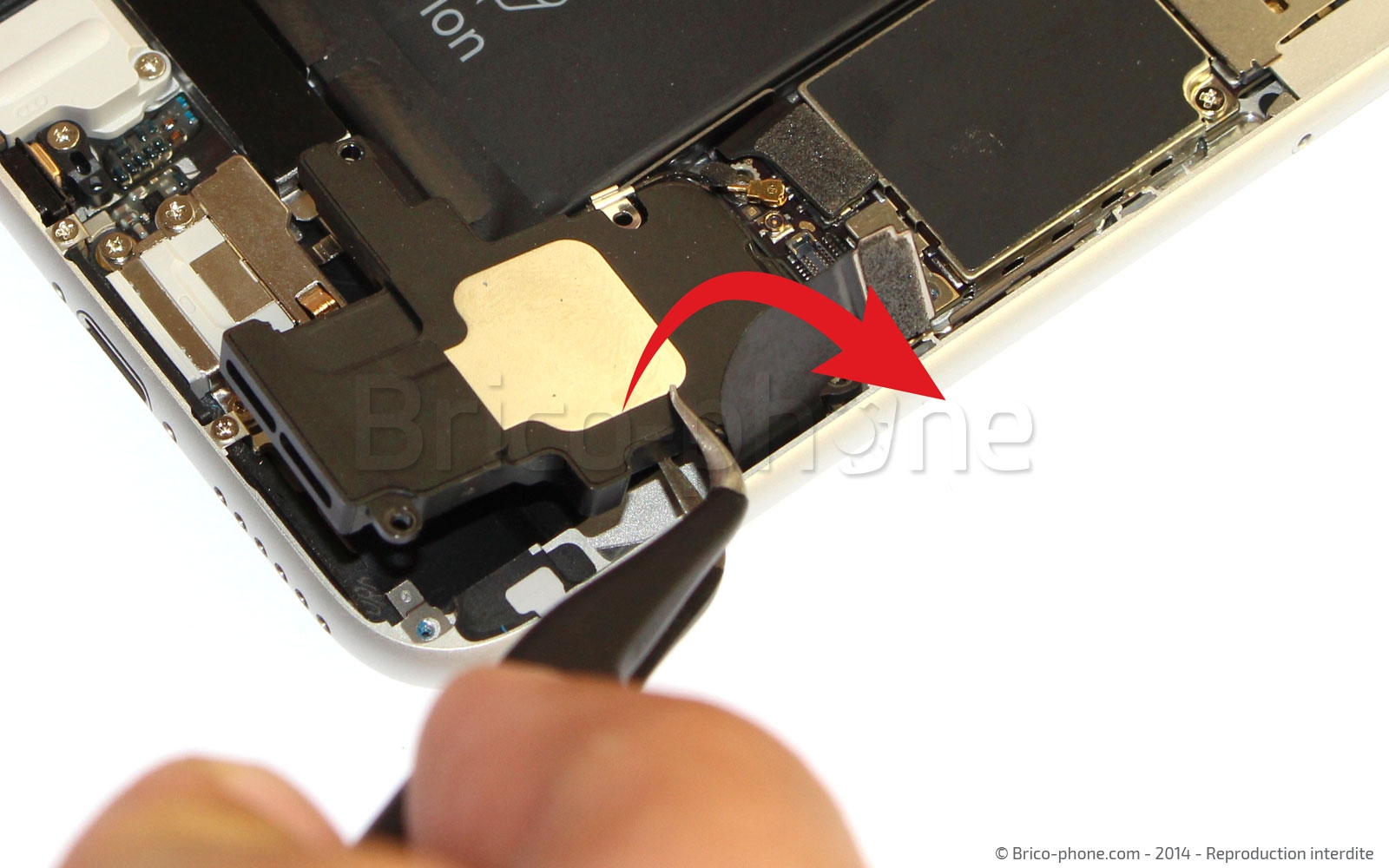

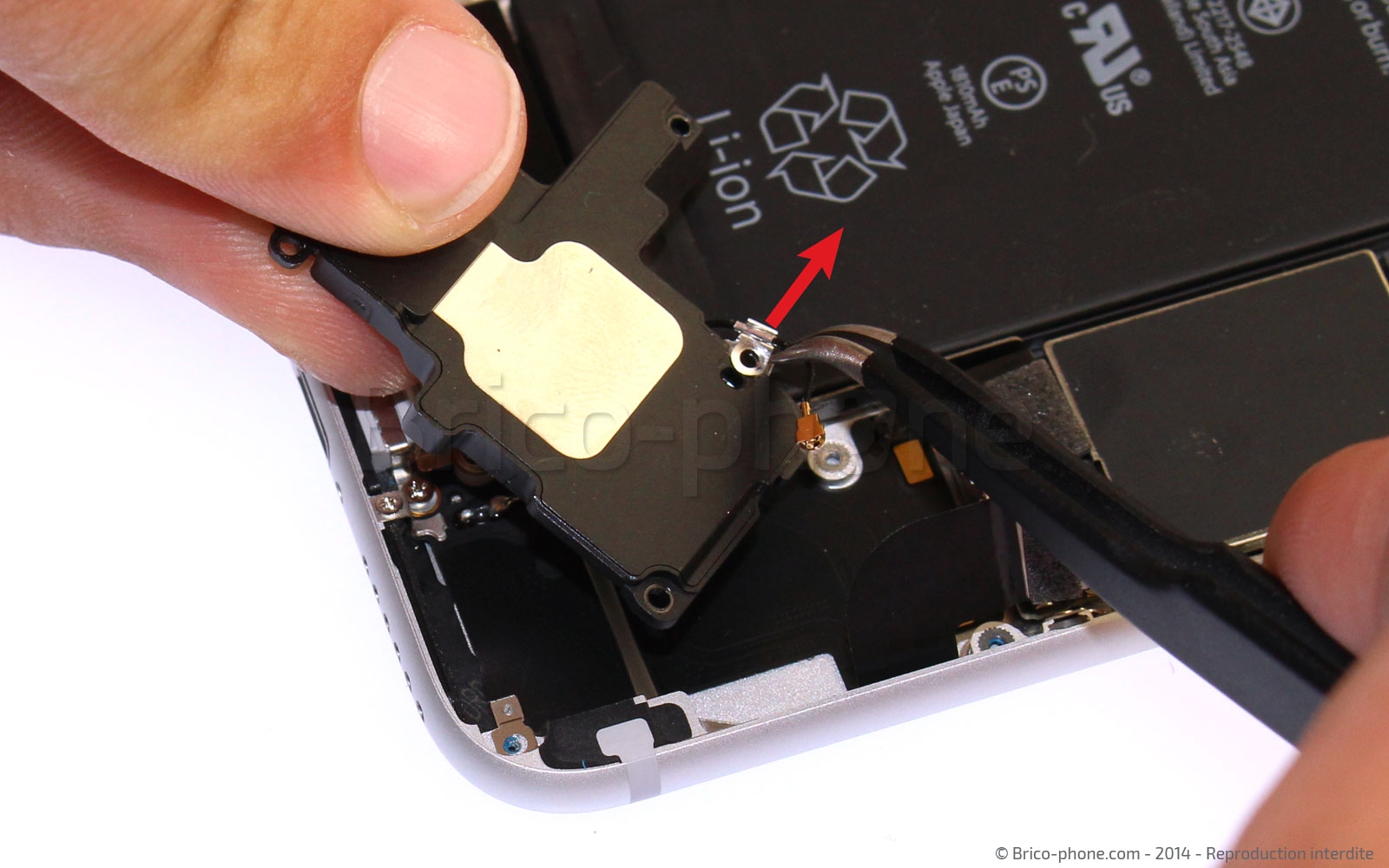

Une fois toutes les vis enlevées, soulevez le haut-parleur avec la pincette mais attention celui-ci est encore retenu par le câble GSM. Gardez la pincette et tirez délicatement sur la petite bague métallique pour séparer les deux éléments.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 11 : Retirer le vibreur

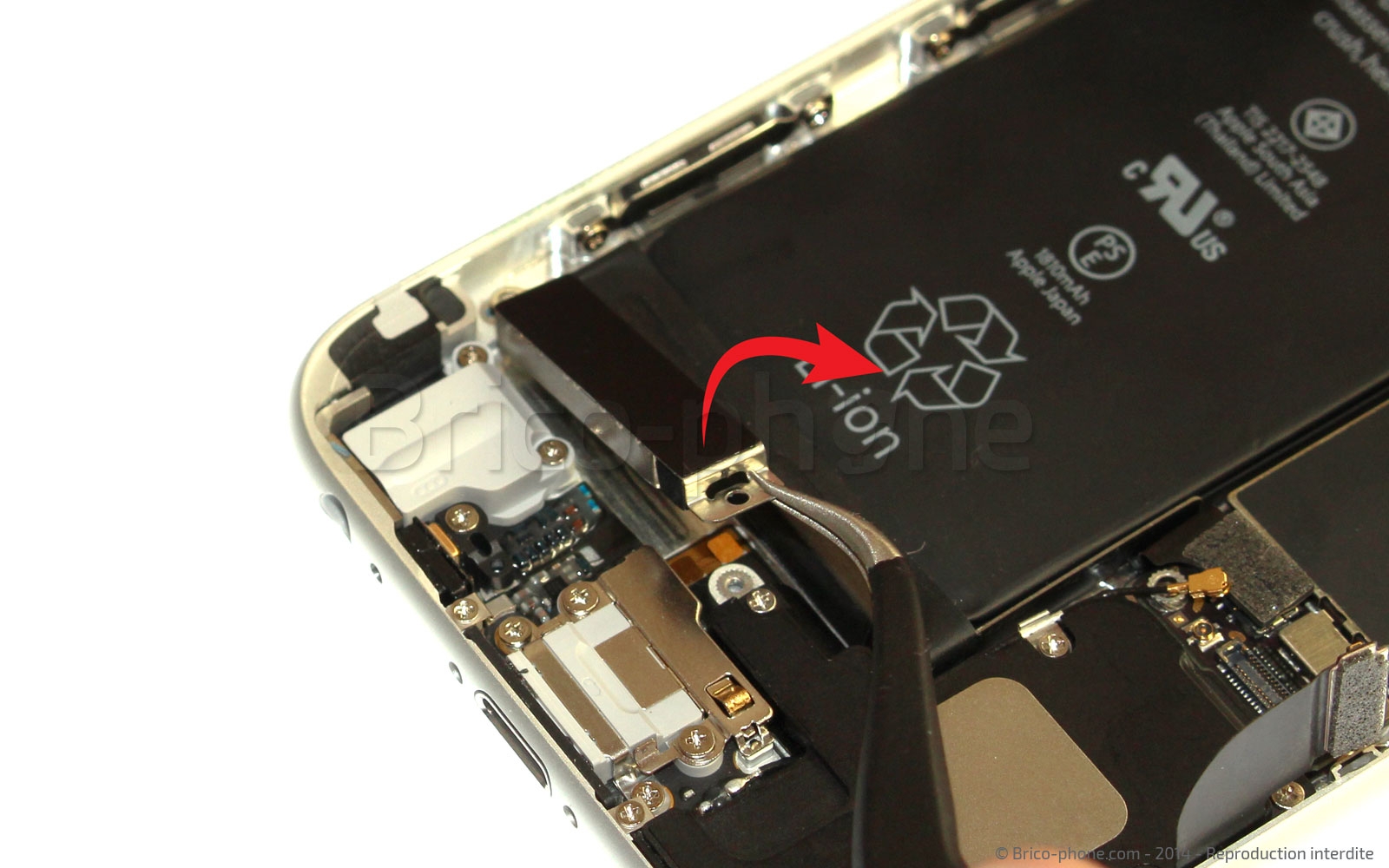

Avant de pouvoir accéder à la nappe du connecteur de charge, il faut enlever le vibreur.

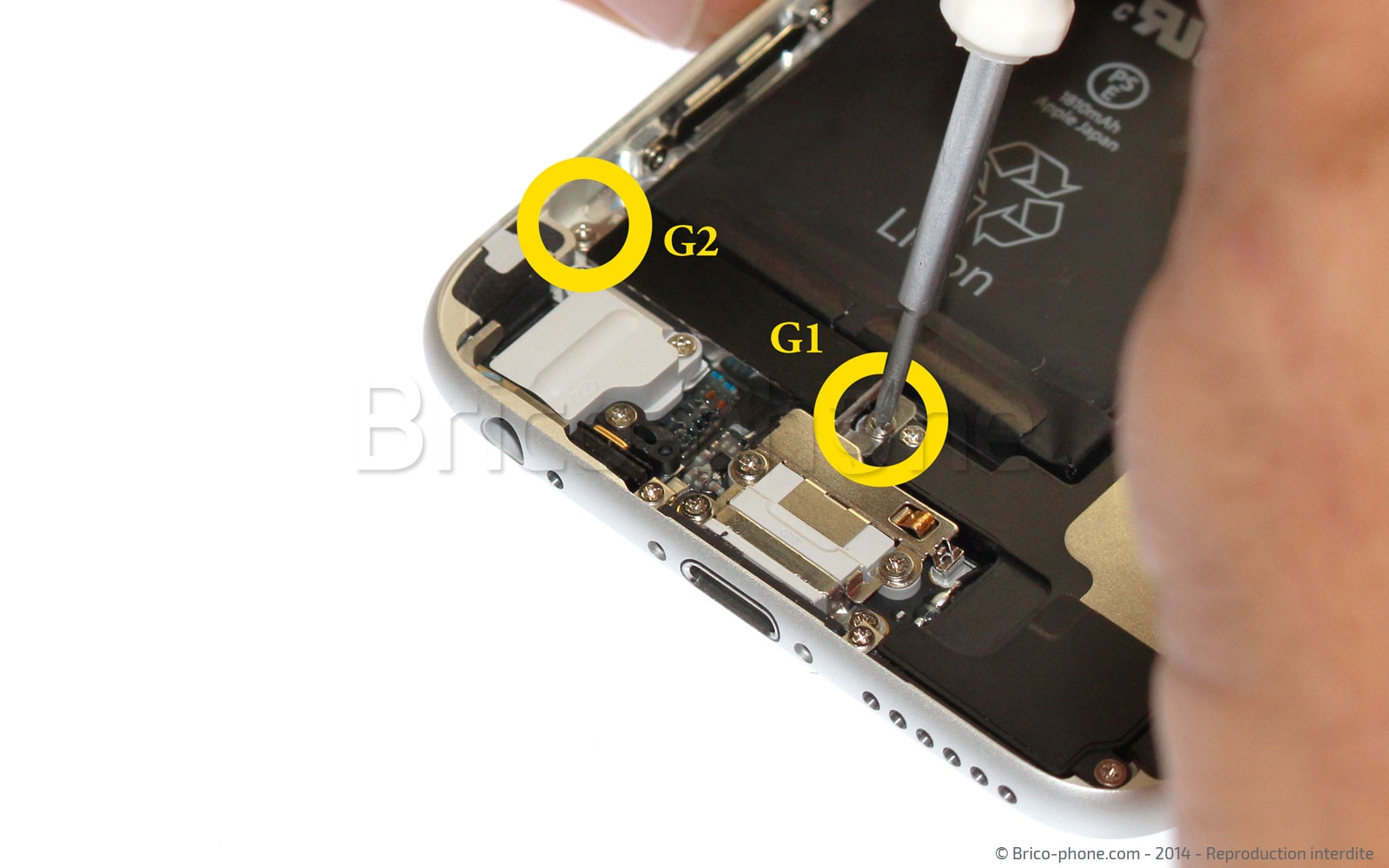

Pour cela dévissez les vis G1 et G2 de chaque côté de celui-ci puis ôter le avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 12 : Dévisser la nappe USB Dock

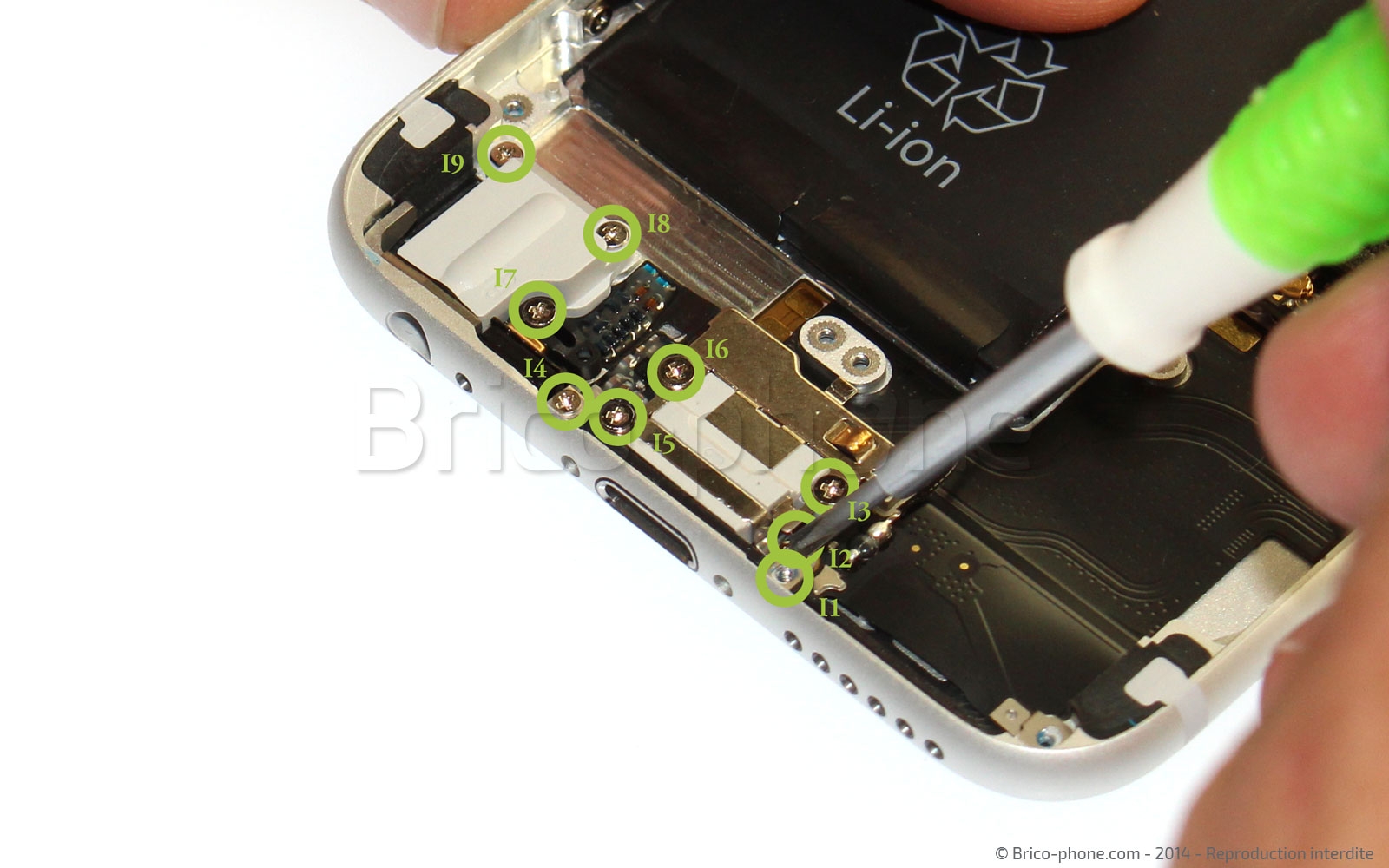

Prenez le tournevis cruciforme pour enlever les vis i1 à i9.

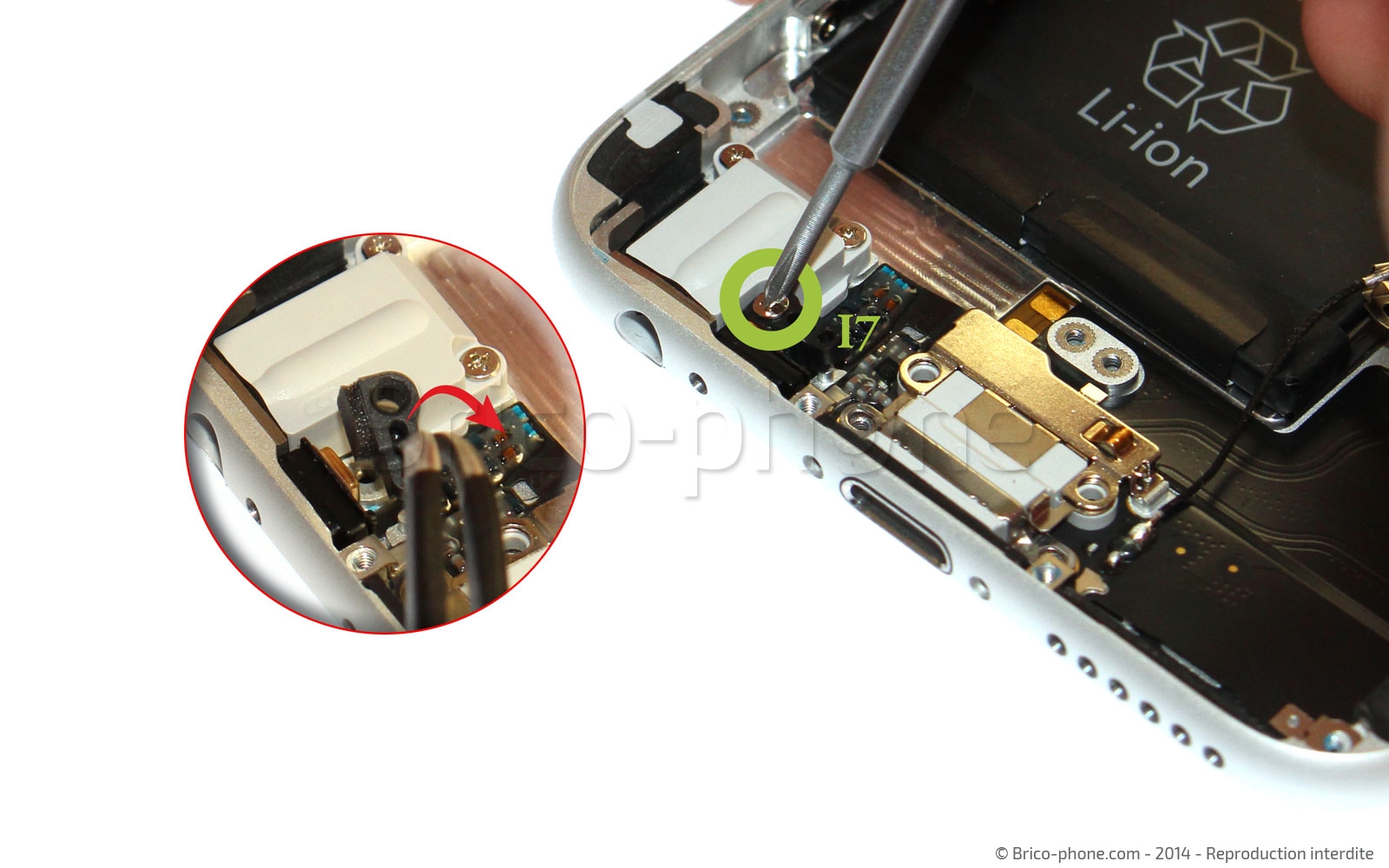

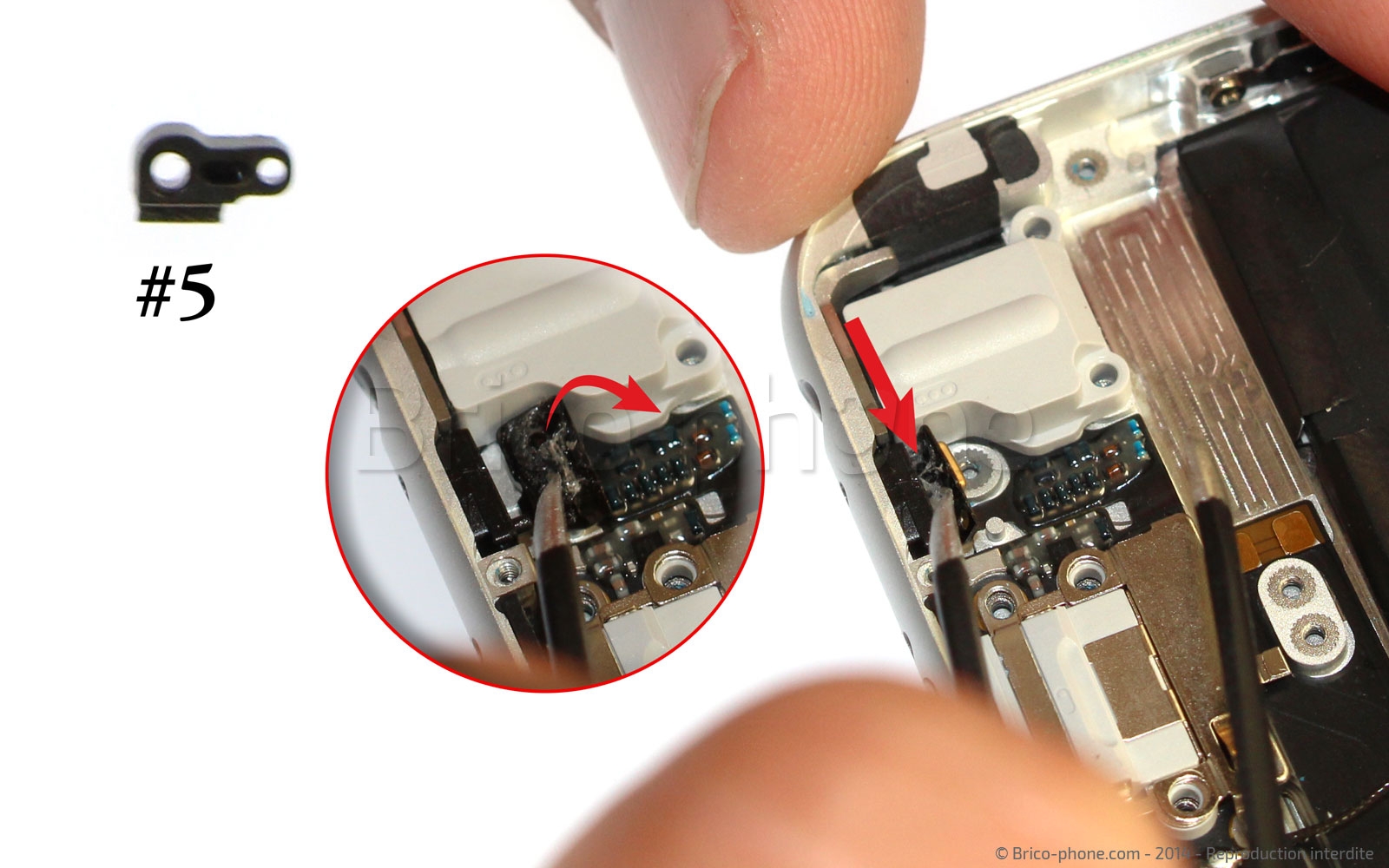

Au moment de retirer la vis i7, vous pouvez extraire avec la pincette le petit élément en caoutchouc #5 qui maintient le micro d'ambiance.

Ensuite, décollez avec le levier la partie de la nappe qui se situait sous le haut-parleur.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €
Etape 13 : Retirer la nappe du connecteur de charge USB Dock

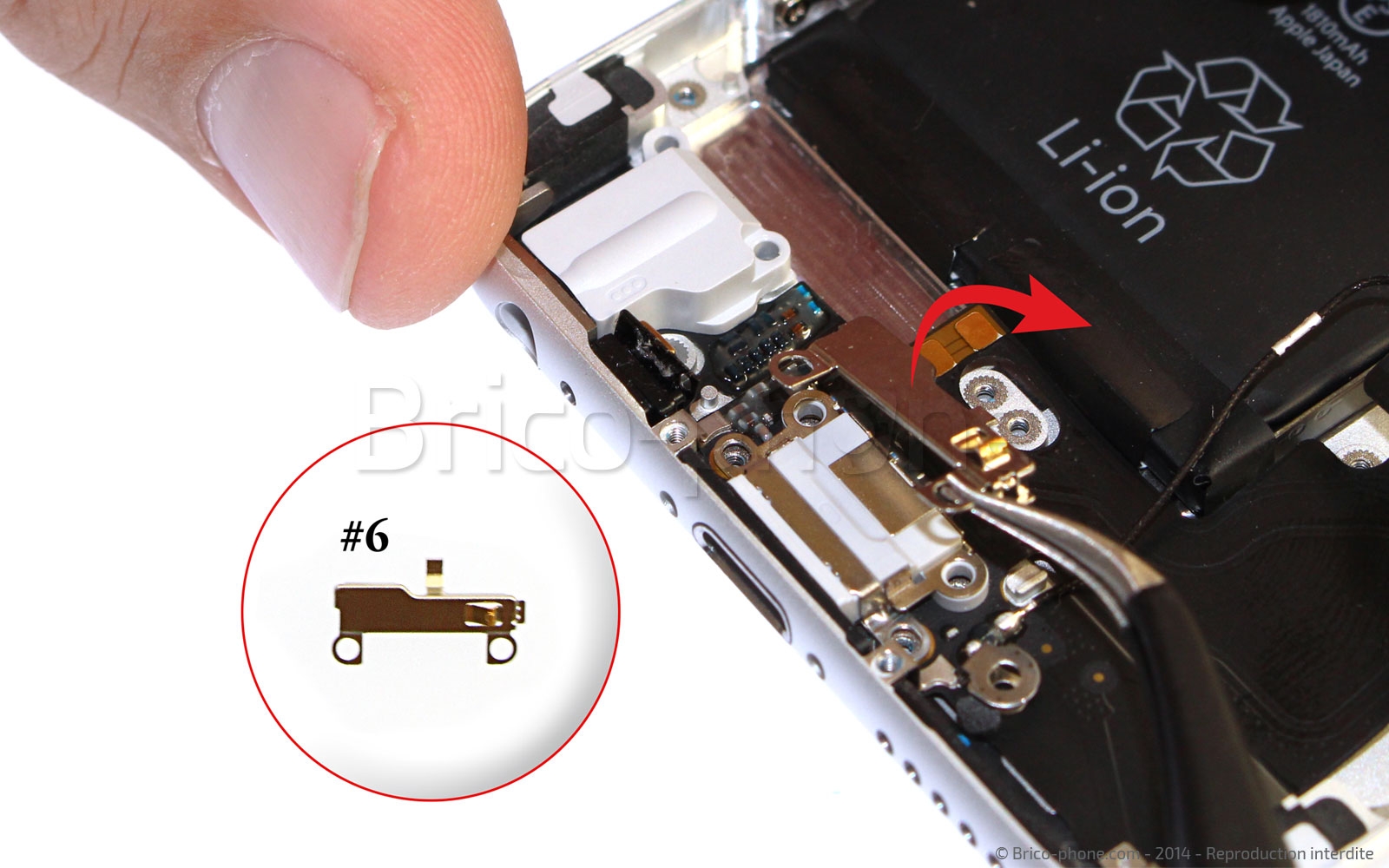

Avec la pincette ôtez la plaquette métallique #6 qui se situe sur la prise de charge.

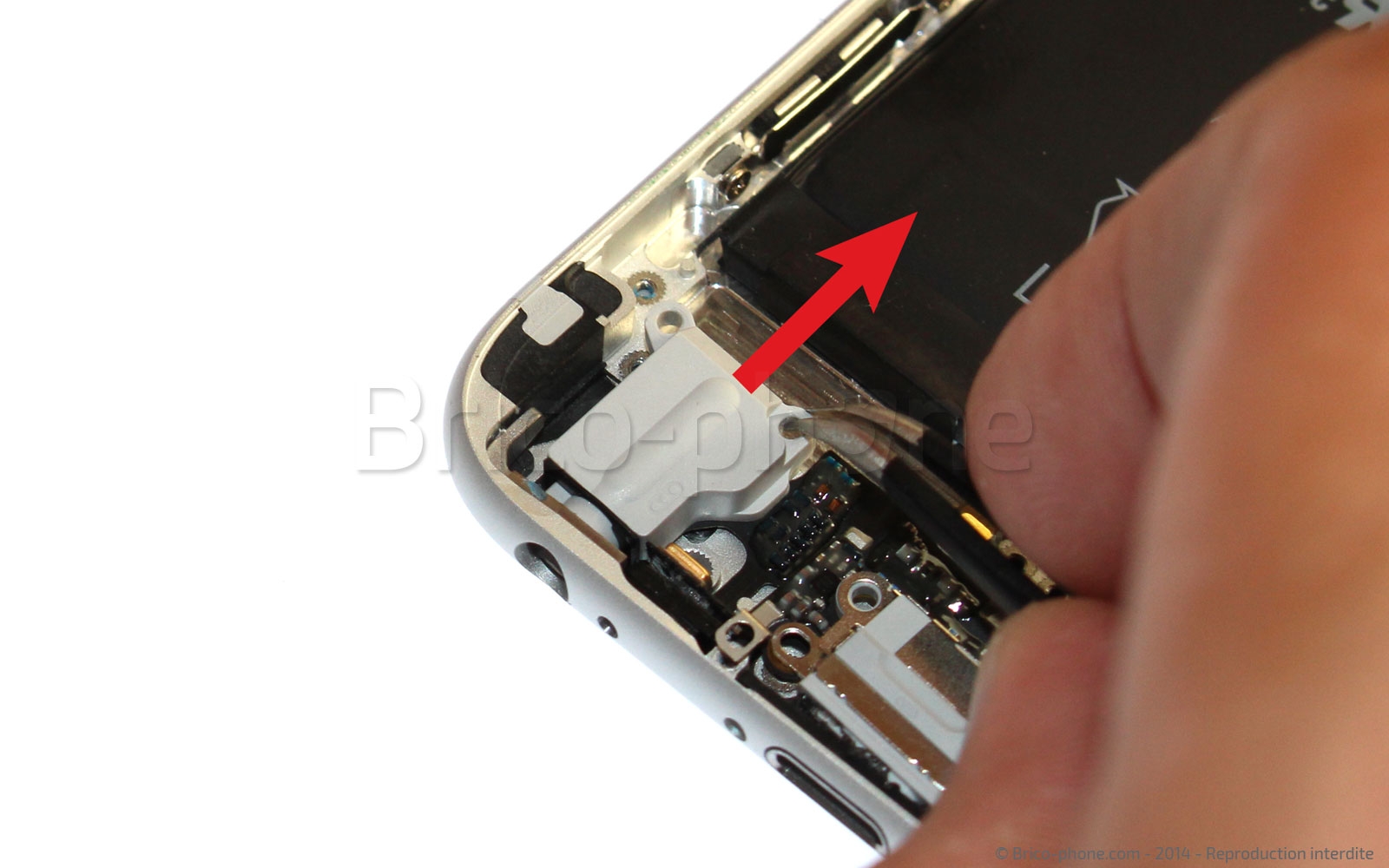

Délogez la prise audio Jack de son emplacement avec la pincette à nouveau.

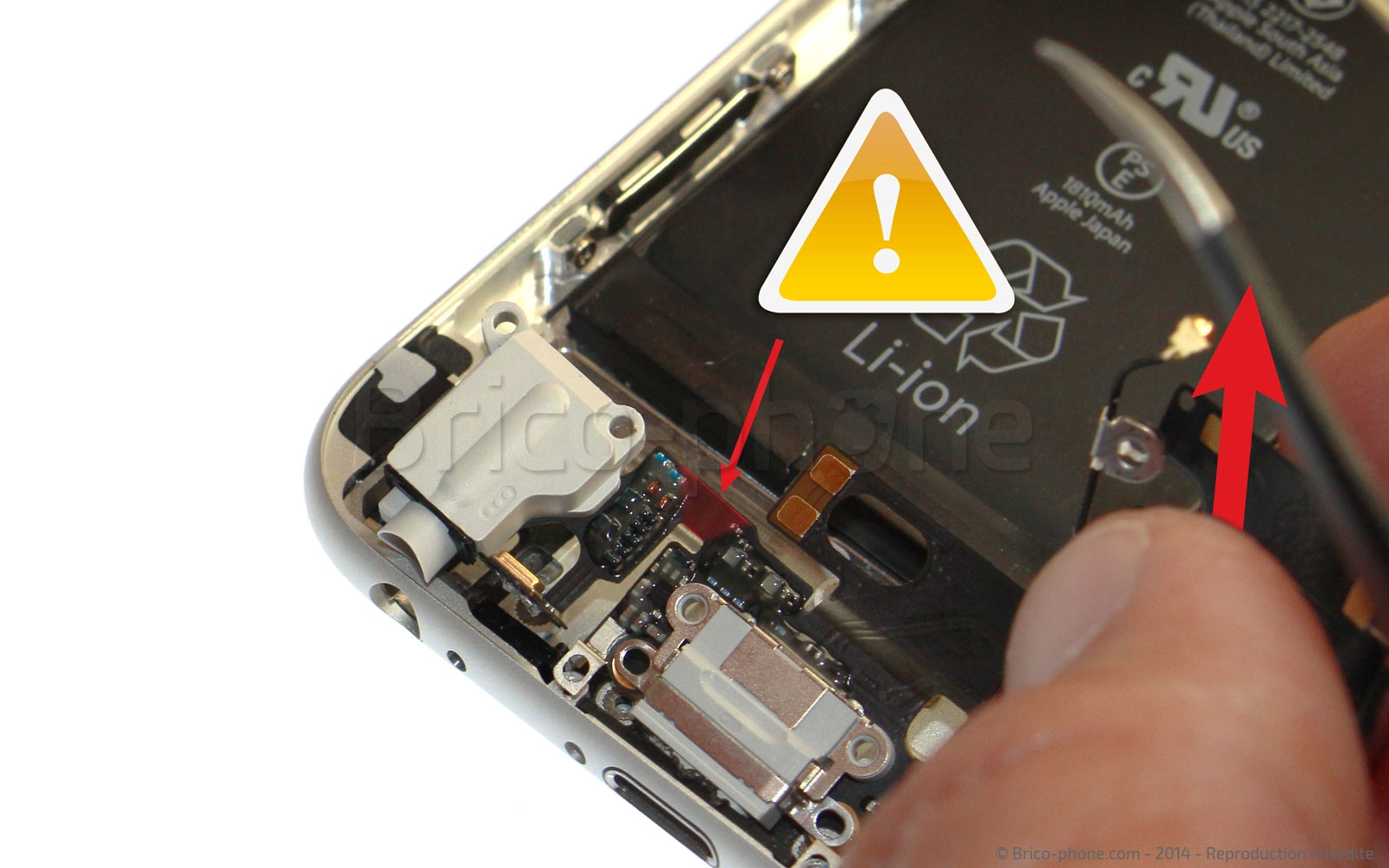

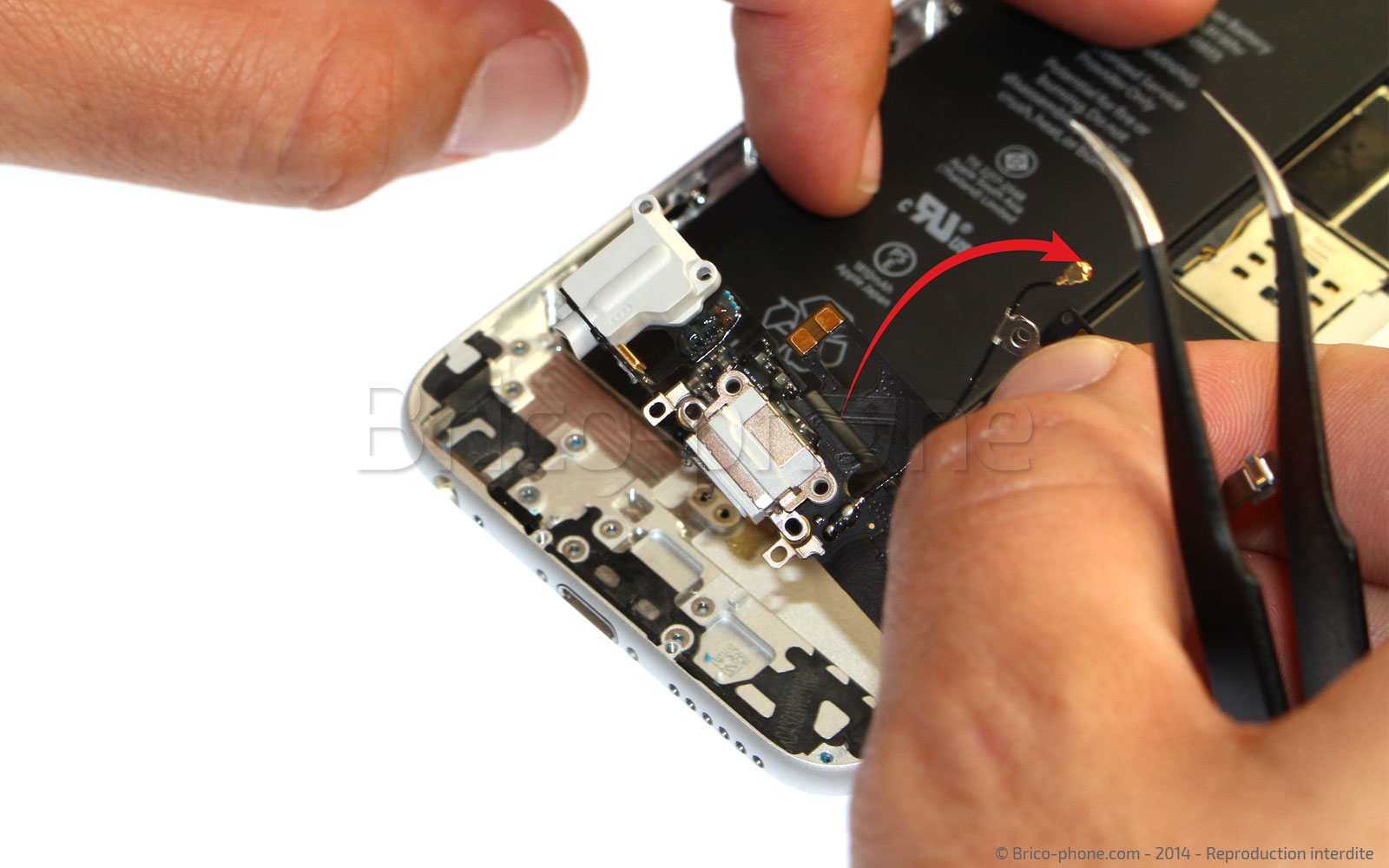

Vous pouvez enfin décoller la nappe depuis sa partie droite en faisant attention à la petite zone proche de la prise audio. Cette dernière est très étroite et très fragile, prenez soin de ne pas la déchirer si la nappe doit resservir.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Au moment de remettre le câble coaxial GSM le long du bloc haut-parleur, vérifier bien que la partie épaisse de ce dernier vient se placer vers le bas et la partie plus fine vers le haut.
Remontage de l'écran

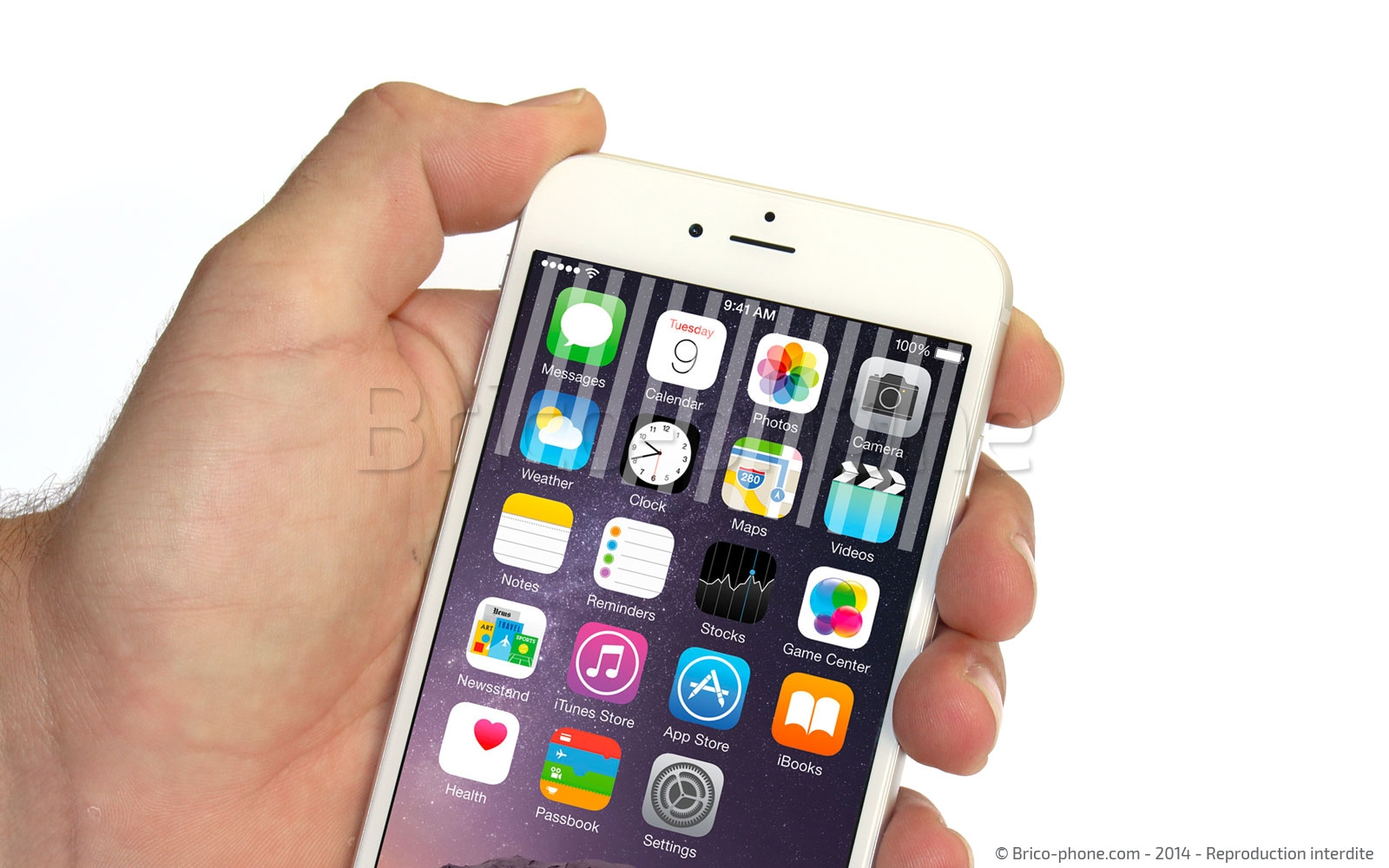

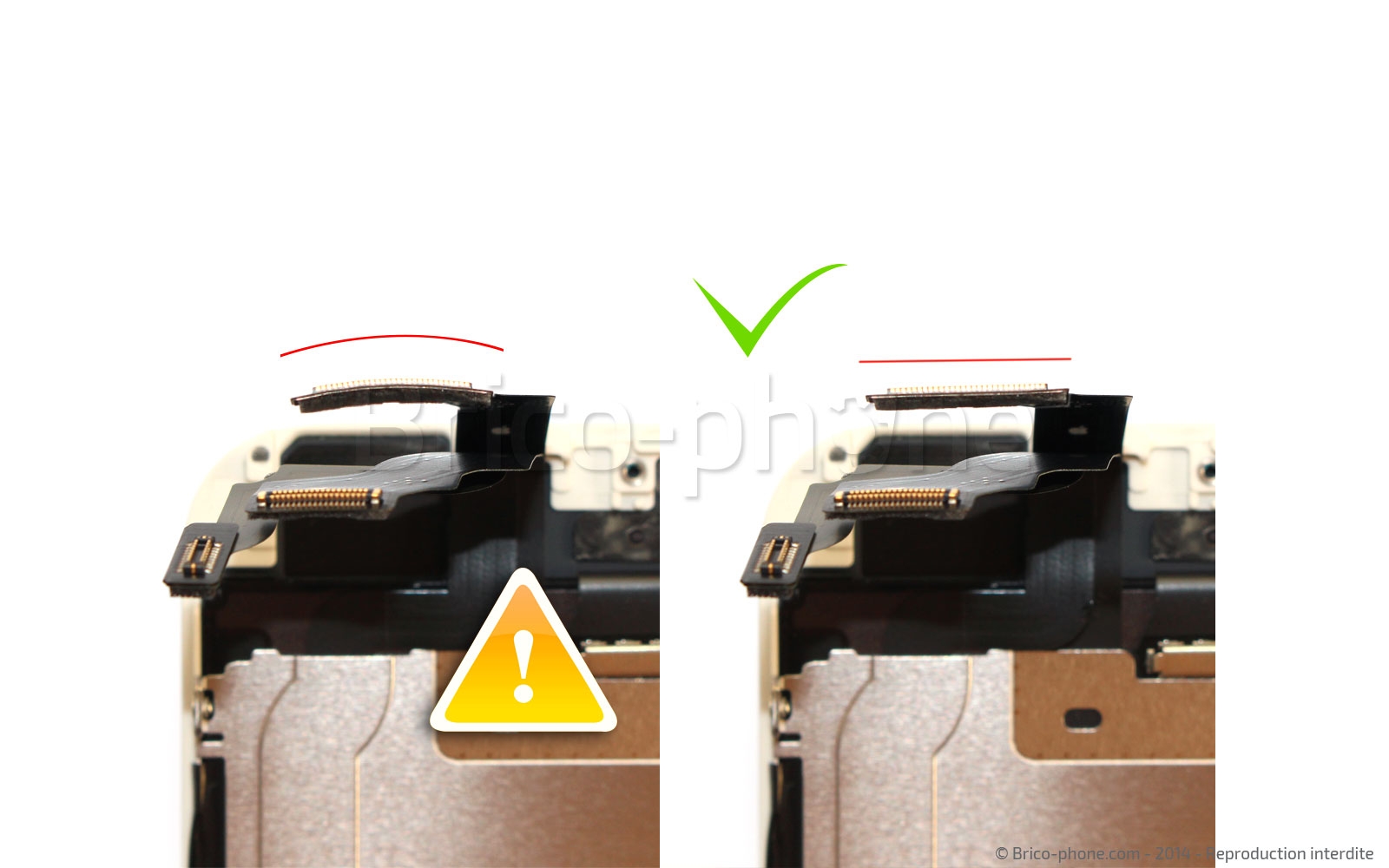

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.

Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
