Démontage complet sur Galaxy A80

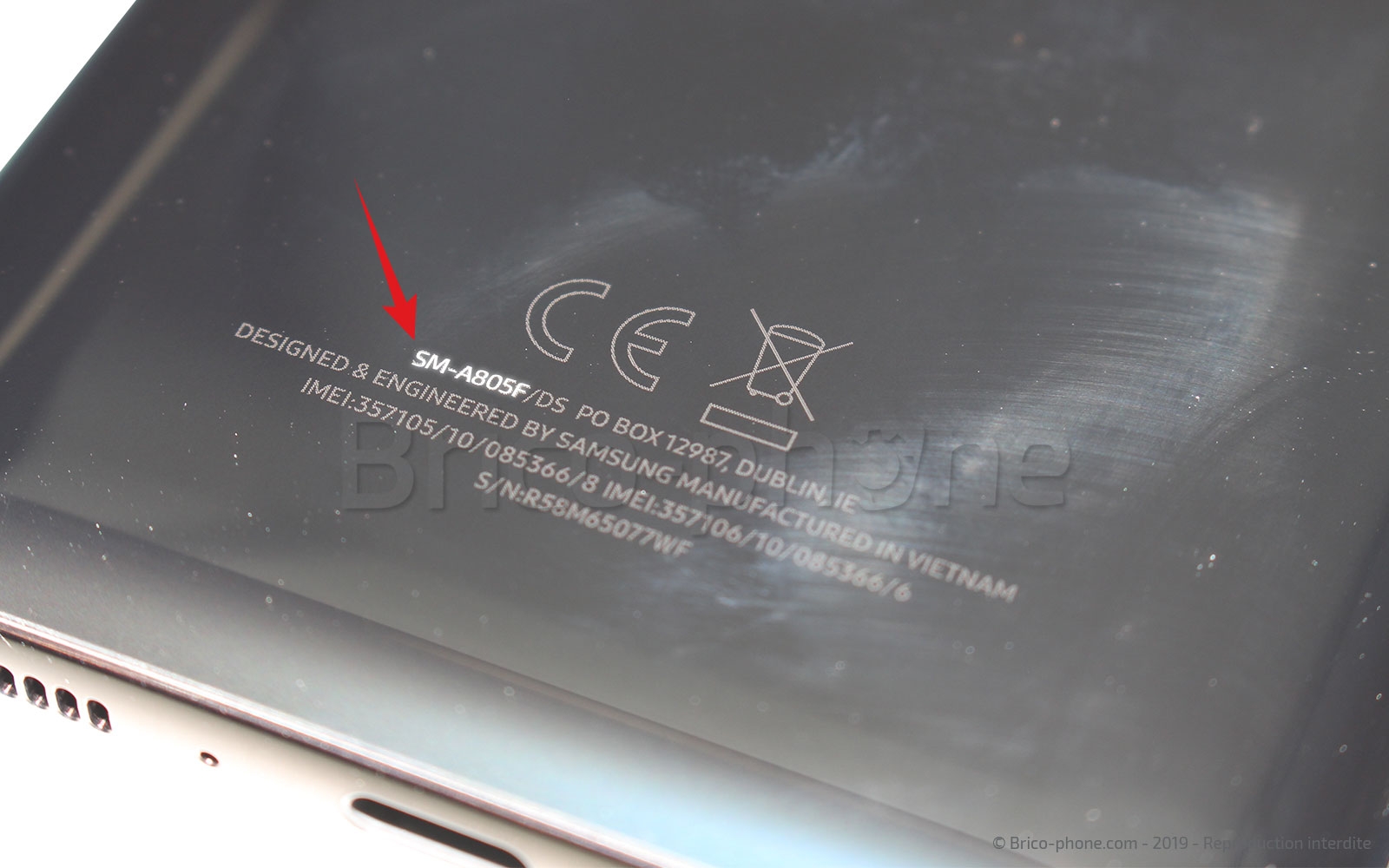

Vous souhaitez vous lancer dans le démontage complet de votre Samsung Galaxy A80 ? Avant de vous y mettre, il faut bien vérifier le modèle de votre téléphone. En effet, au dos vous devriez retrouver "SM-A805F".

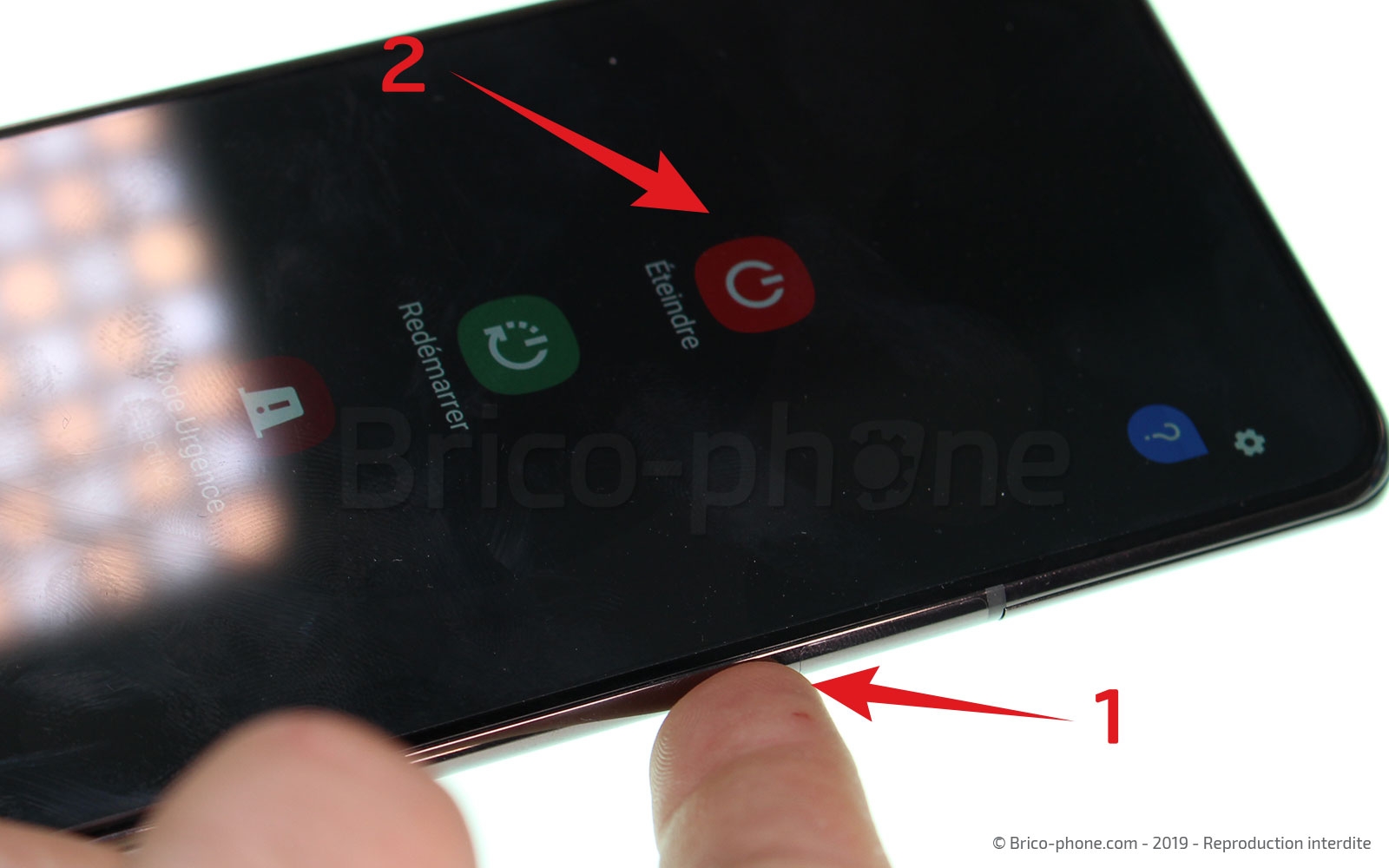

Avant toute chose, il est nécessaire d'éteindre le téléphone, pour cela restez appuyé sur le bouton power, puis sur "éteindre".
Ensuite, munissez-vous de l'outil sim pour éjecter le tiroir sim.

Pour pouvoir enlever la vitre arrière de votre téléphone, il vous faut chauffer celle-ci. Pour cela, deux options s'offrent à vous.

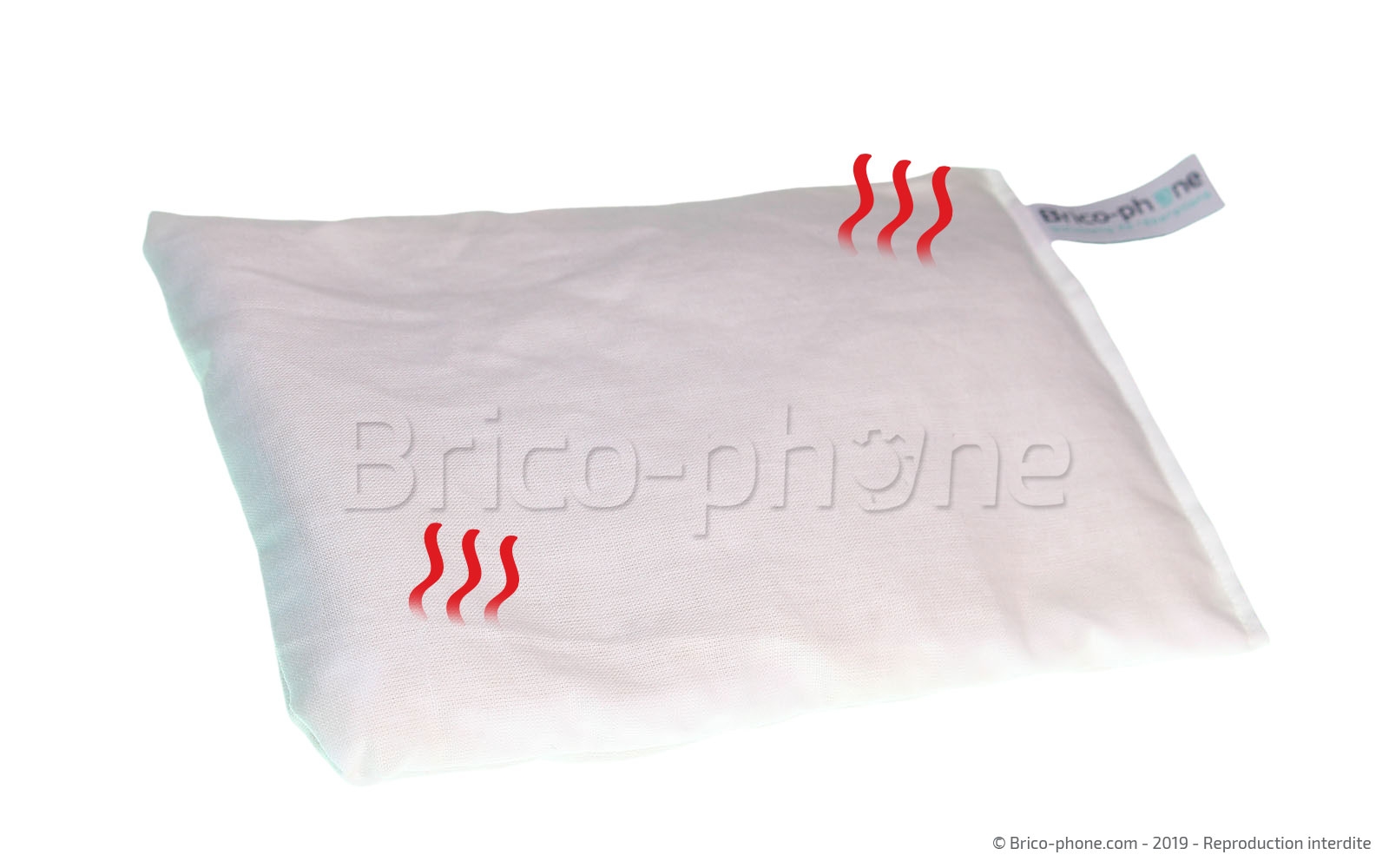

La première est le coussin chauffant qu'il faut passer au micro-ondes 1 à 2 minutes, et ensuite, appliquer sur la vitre arrière environ 30 à 40 secondes pour ramollir le sticker.
La seconde possibilité consiste à utiliser un sèche-cheveux ou un décapeur thermique, tout autour du smartphone, en ne dépassant pas les 80 degrés, pour ne pas endommager l'appareil.

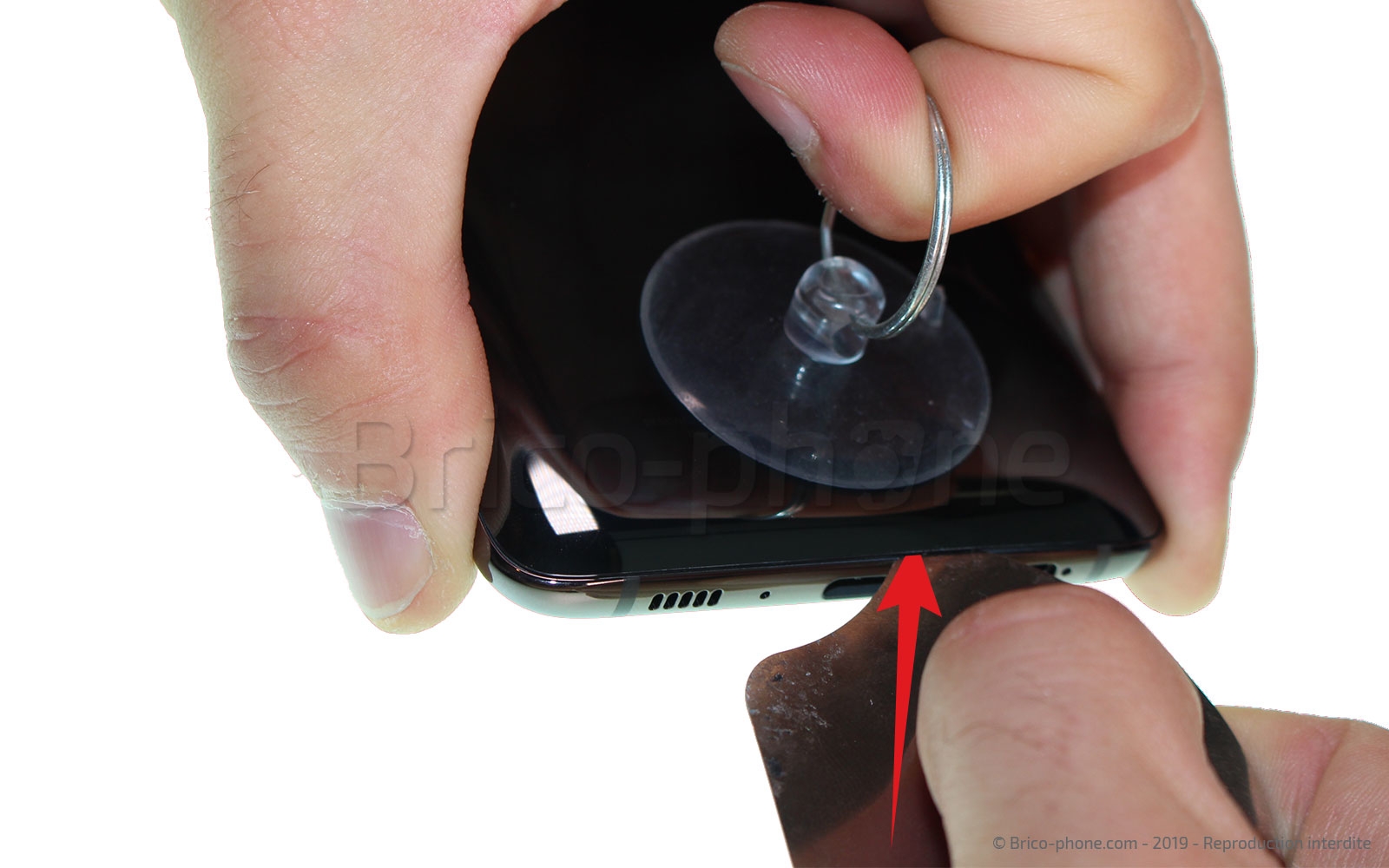

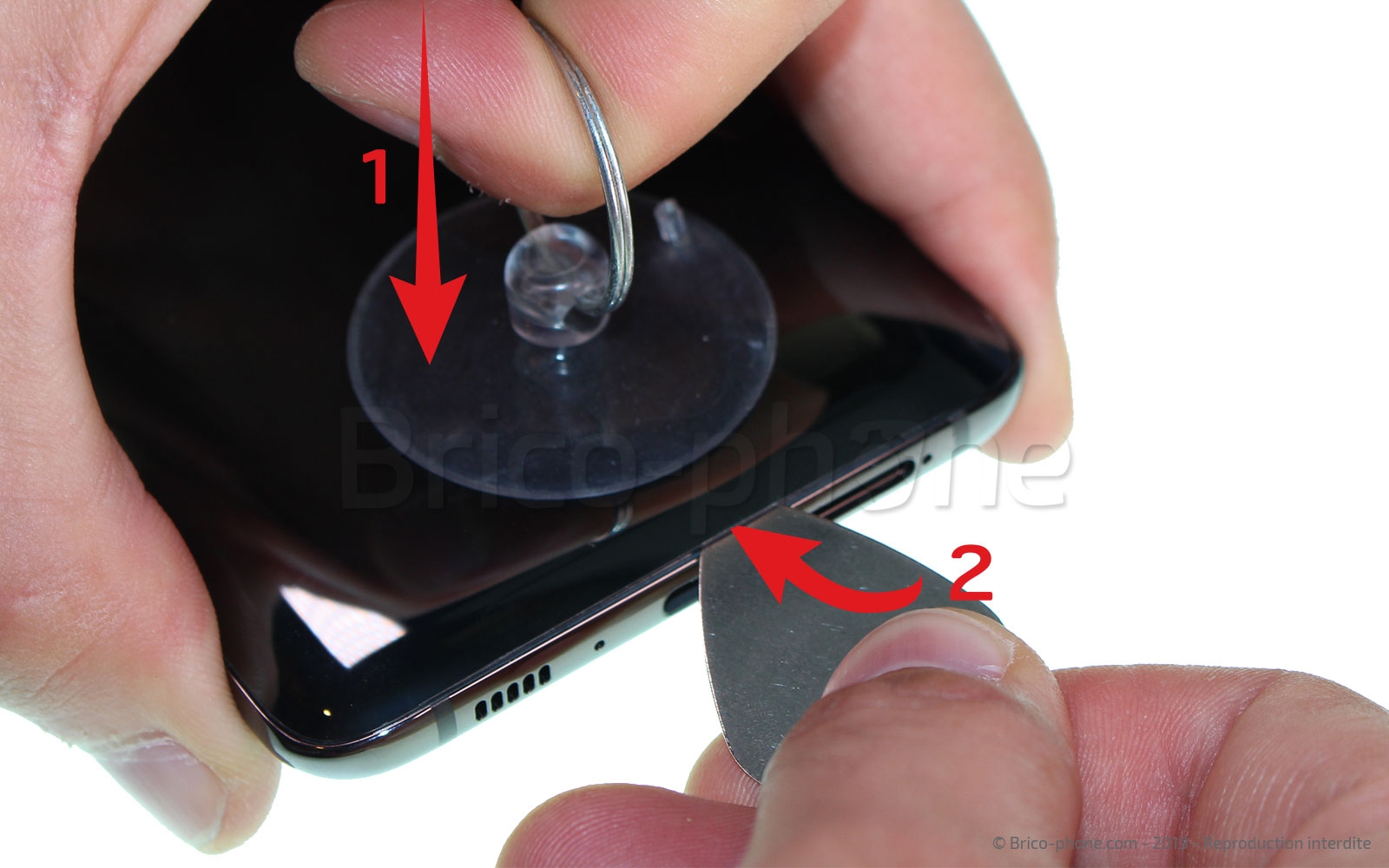

Pour pouvoir décoller la vitre arrière, il est nécessaire de créer un point d'insertion. À l'aide de la ventouse que vous placerez sur le bas du téléphone, tirez sur l'anneau fortement tout en y insérant le médiator en métal ou l'outil iFlex pour créer une ouverture.
Une fois cette ouverture faites, glissez-y les médiators en plastique, puis retirez celui en métal.

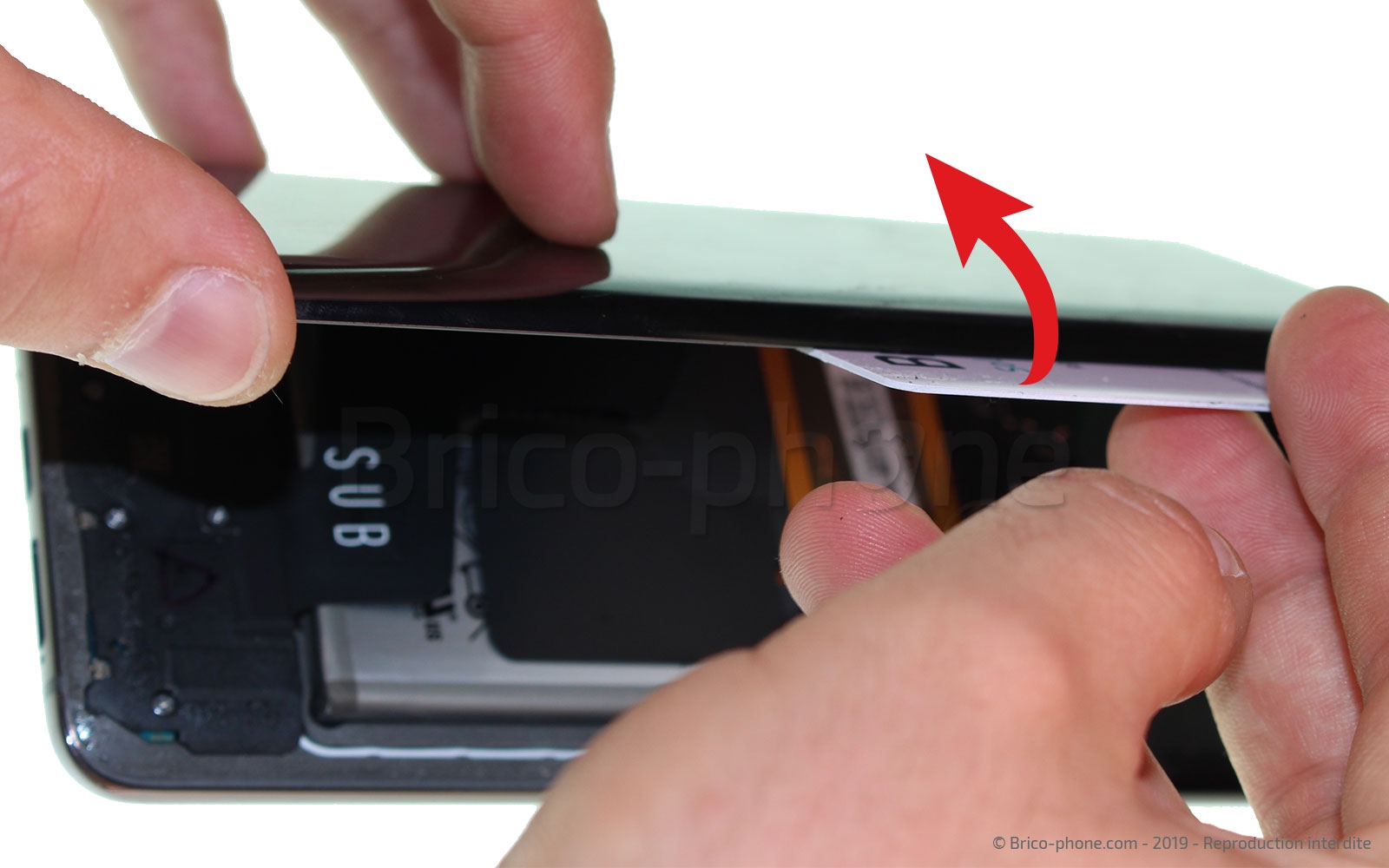

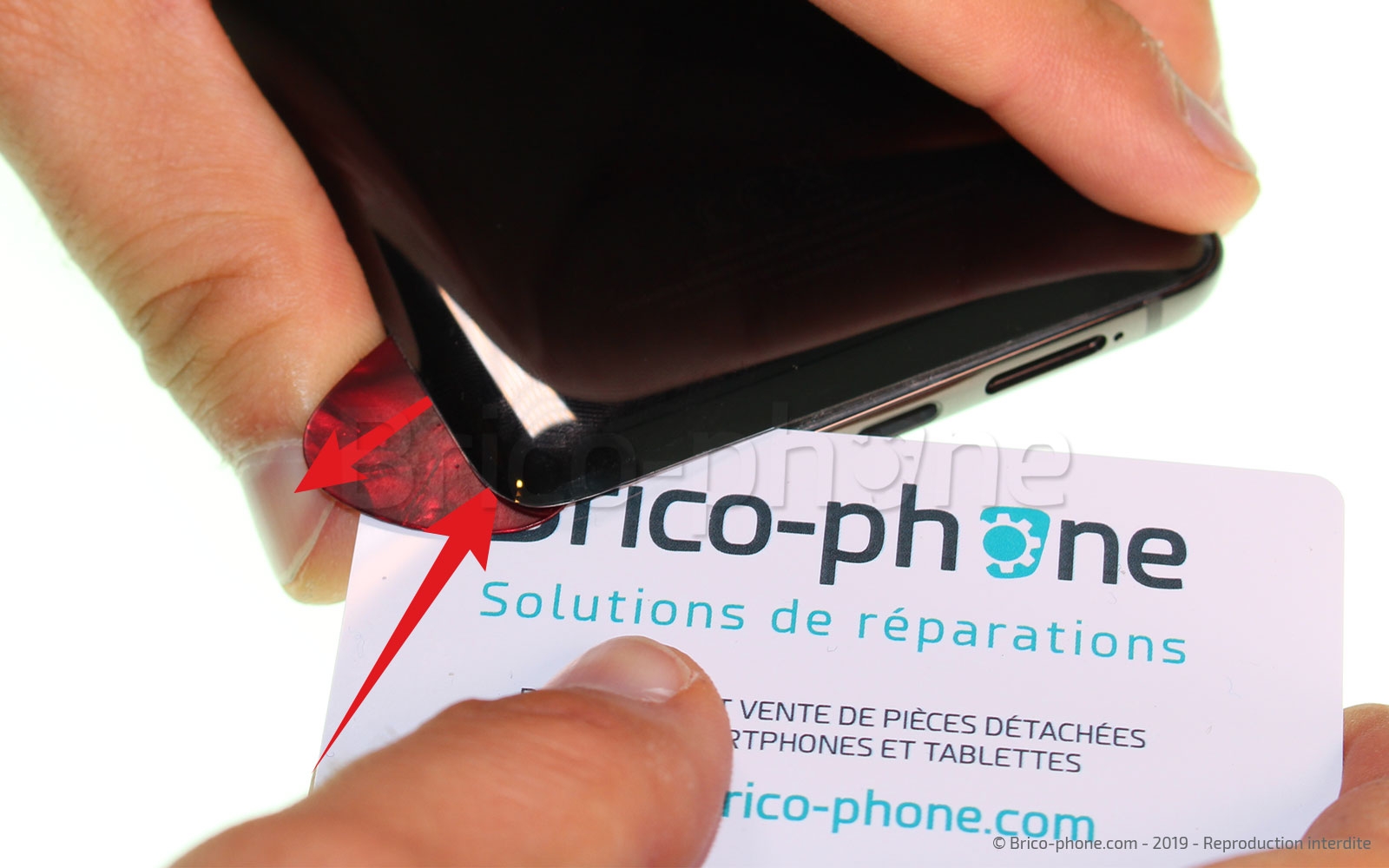

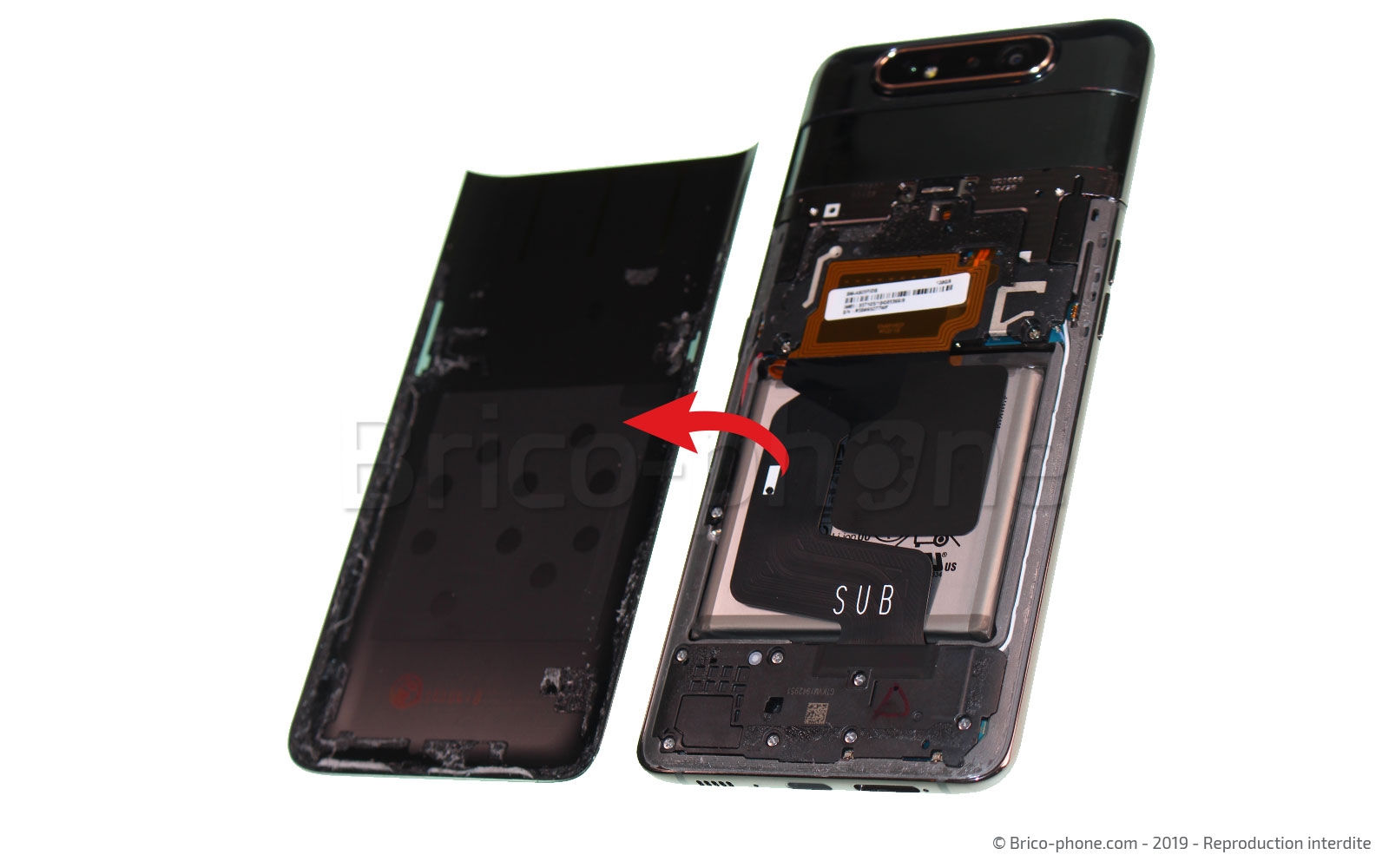

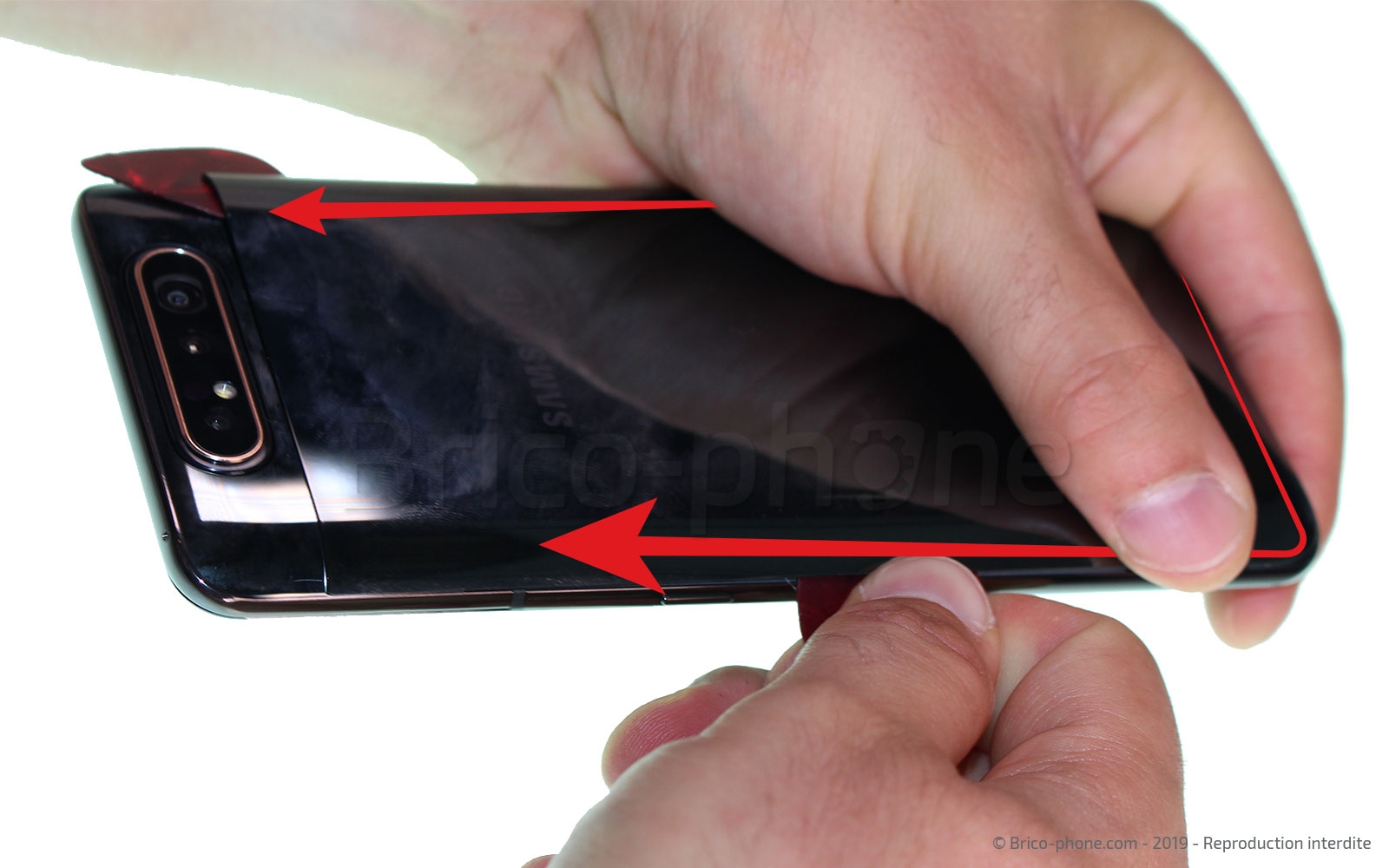

Faites glisser délicatement les médiators en plastique de chaque côté du téléphone pour séparer la vitre arrière du châssis. Glissez la carte en PVC pour décoller le centre de la vitre, en faisant attention aux nappes. Vous pouvez maintenant retirer la vitre arrière.

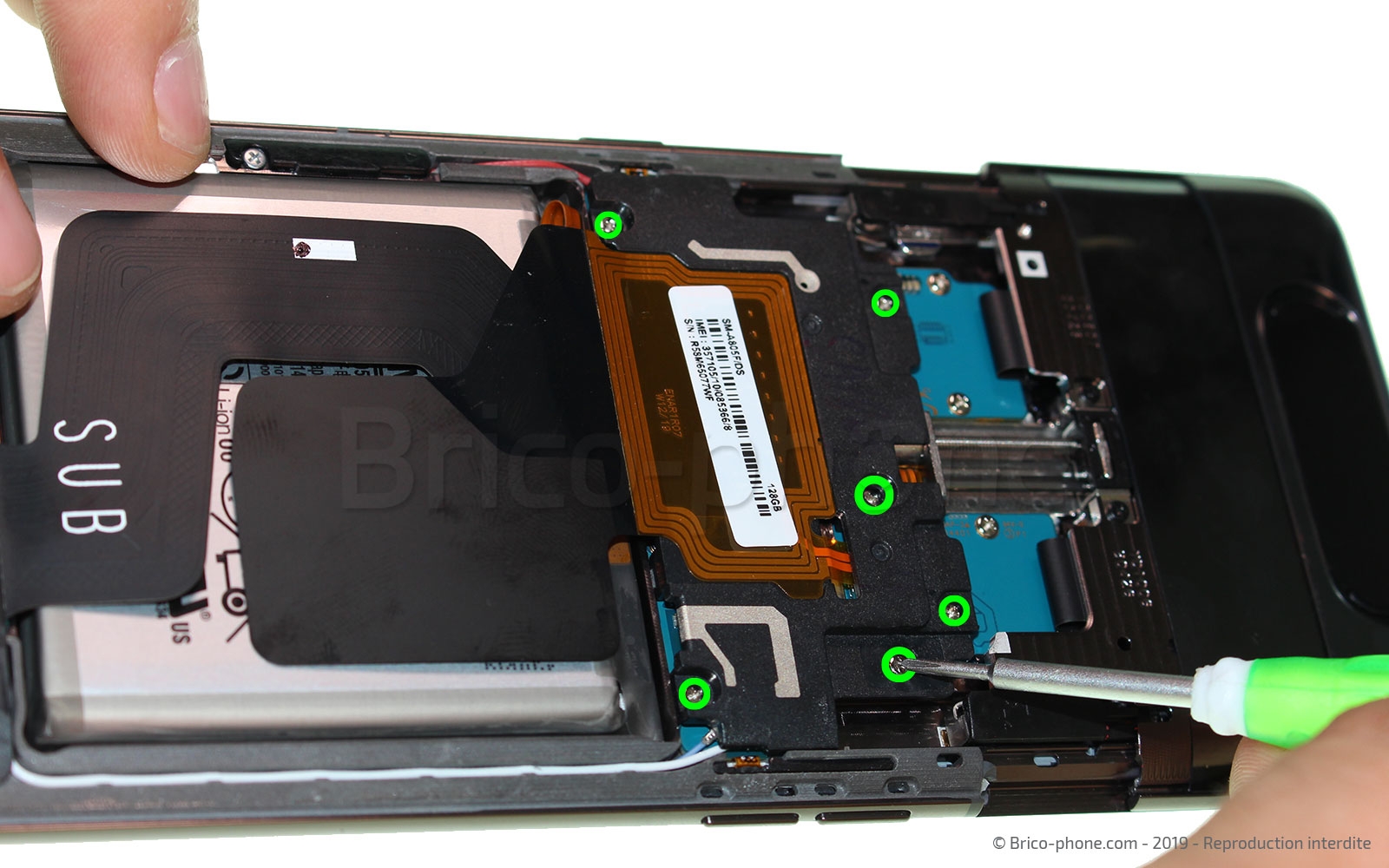

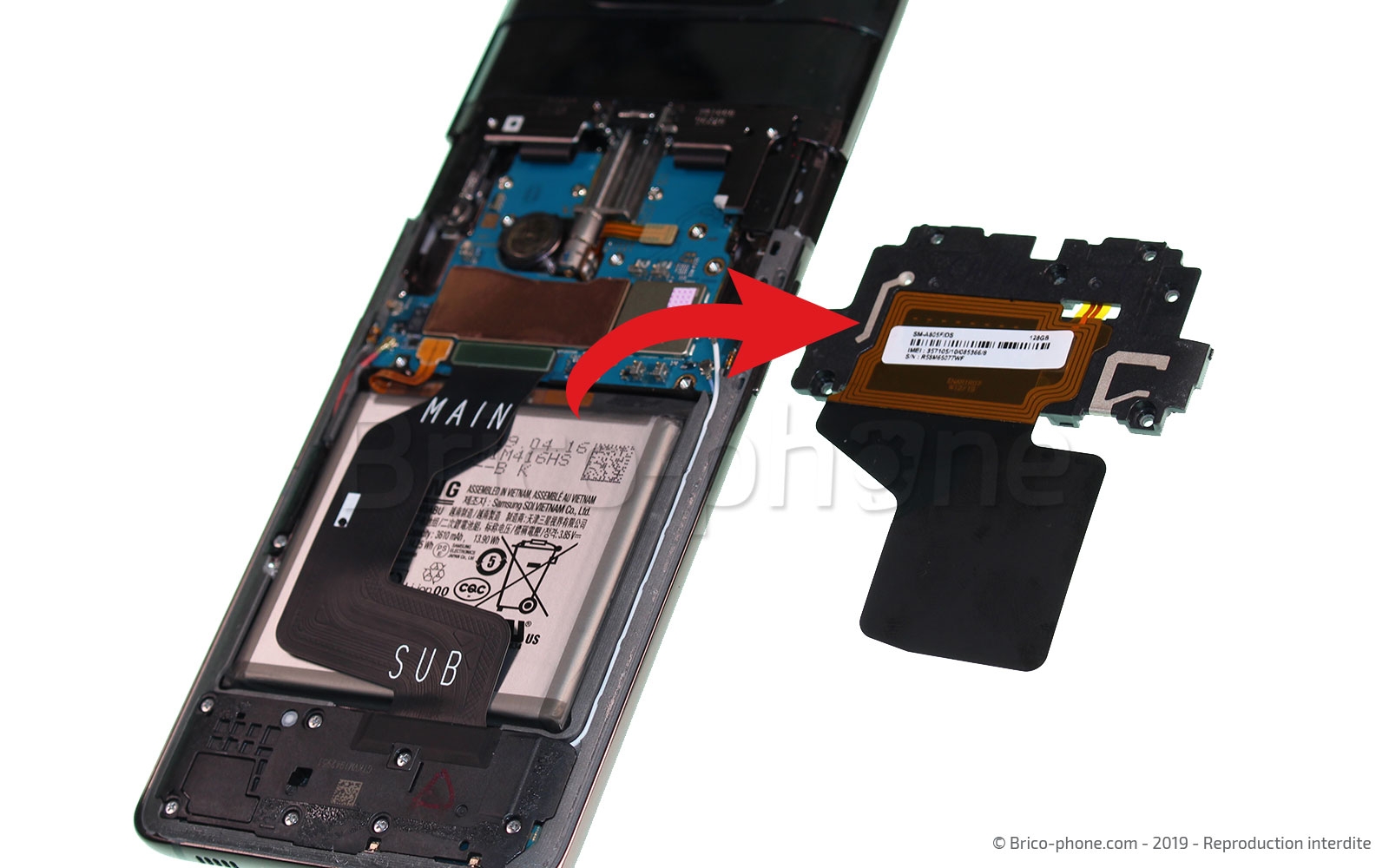

Dans un premier temps, commencez par retirer les morceaux de stickers restant car ces derniers peuvent cacher des vis. Ensuite, il faut retirer le cache de la carte-mère, et pour cela, retirer les vis qui le maintiennent en place.

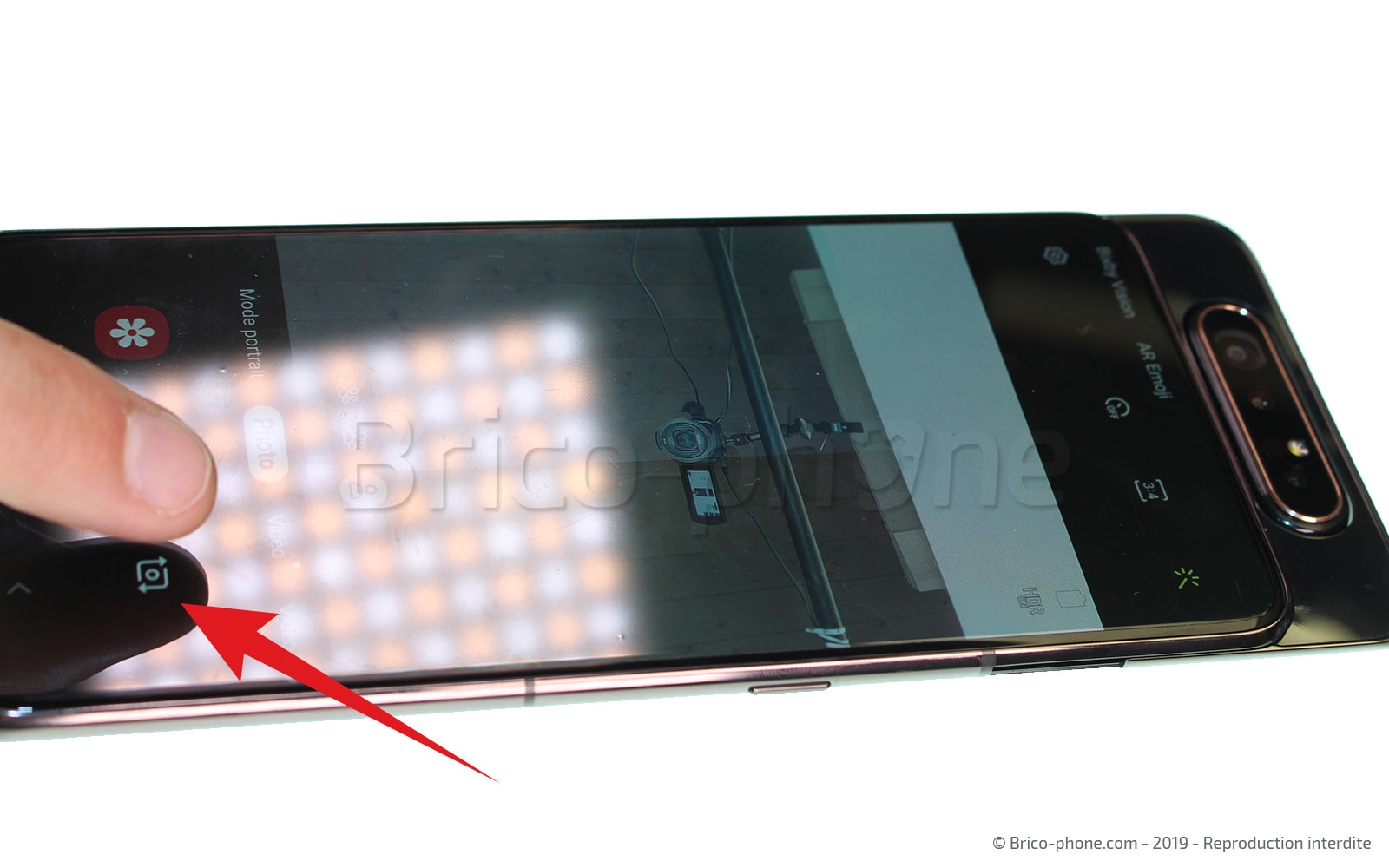

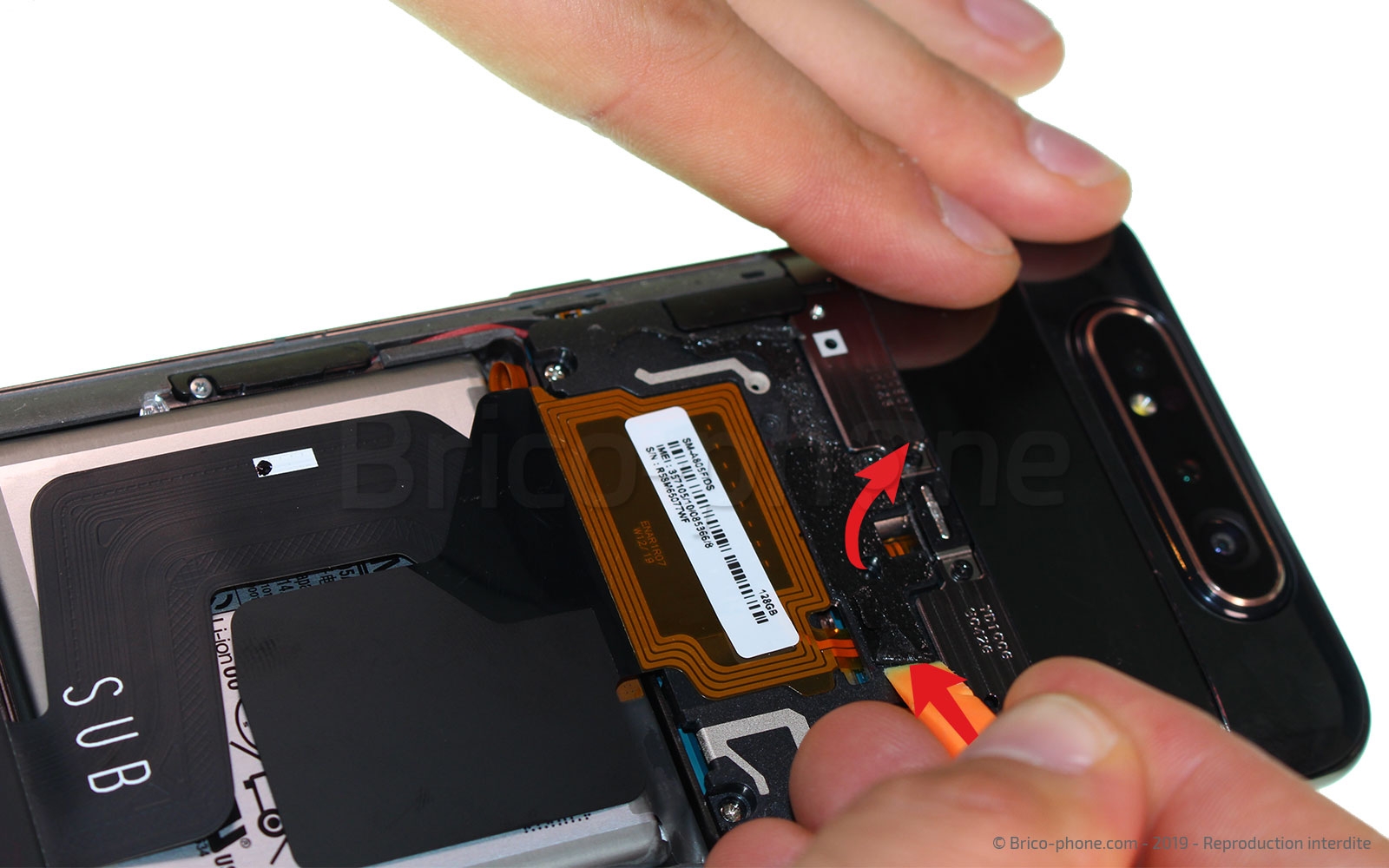

Mais attention, le module qui permet de monter et descendre l'appareil photo cache des vis. De ce fait, vous devez réaliser l'opération qui consiste à monter le bloc photo. Pour cela, allumez le téléphone puis allez dans l'application appareil photo et mettez le téléphone en mode selfie afin que le module se lève.

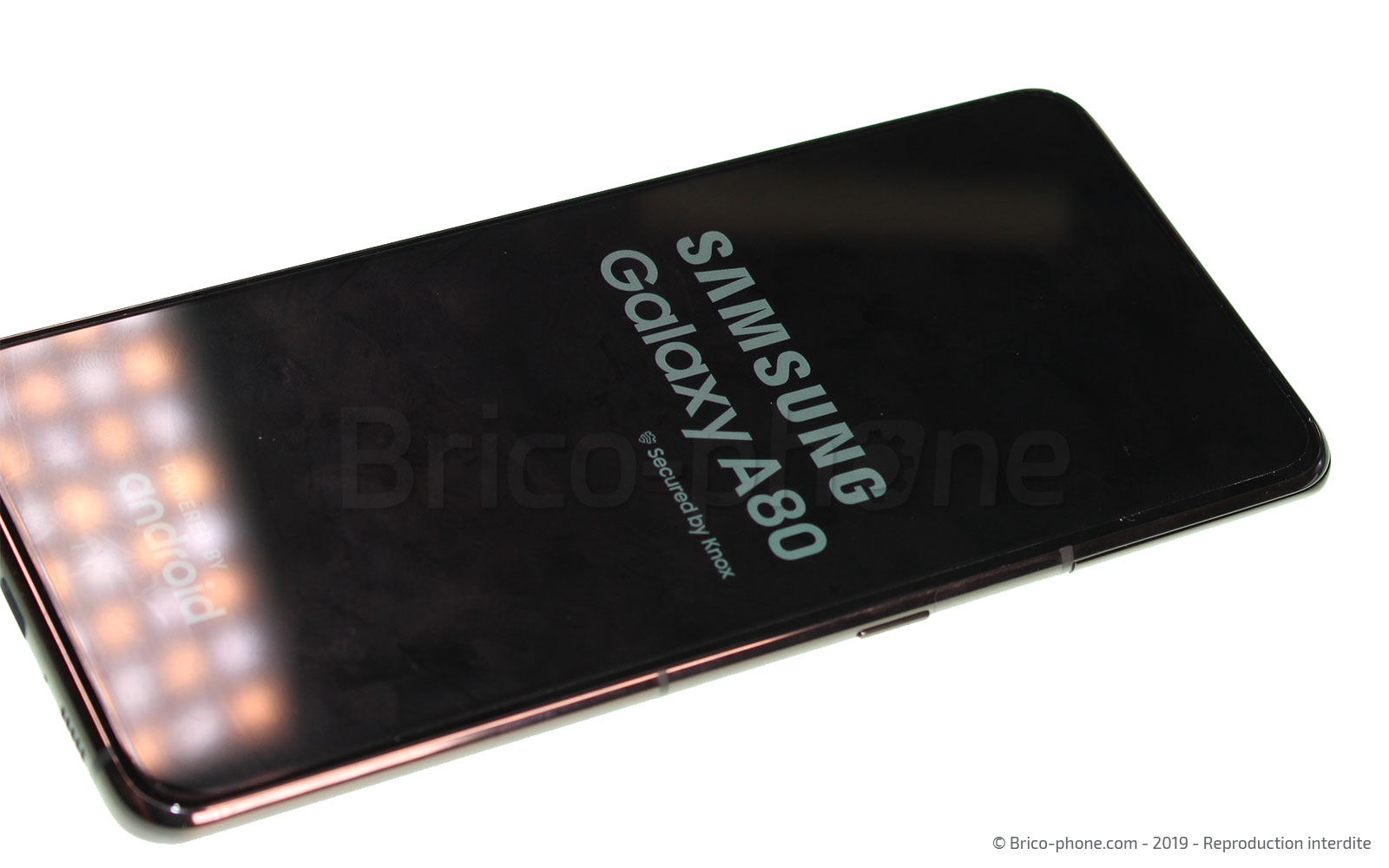

En retournant votre Samsung Galaxy A80, vous verrez apparaître les vis cachées.

Avec le tournevis cruciforme, dévisser les six vis qui maintiennent le module d'antenne, puis retirez-le du téléphone.

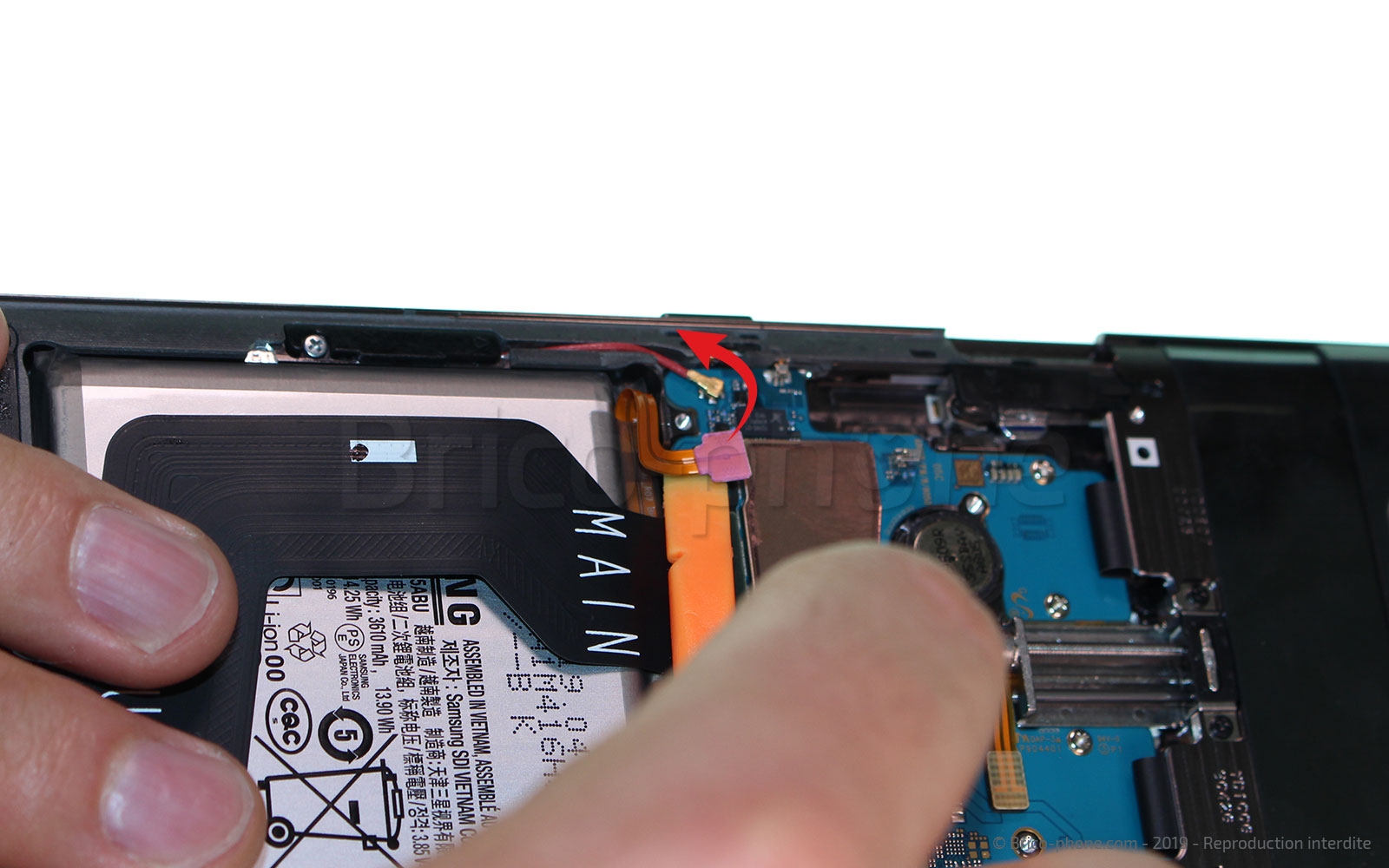

Pour déconnecter la batterie, munissez-vous de la spatule en nylon pour déclipser la connectique de celle-ci.

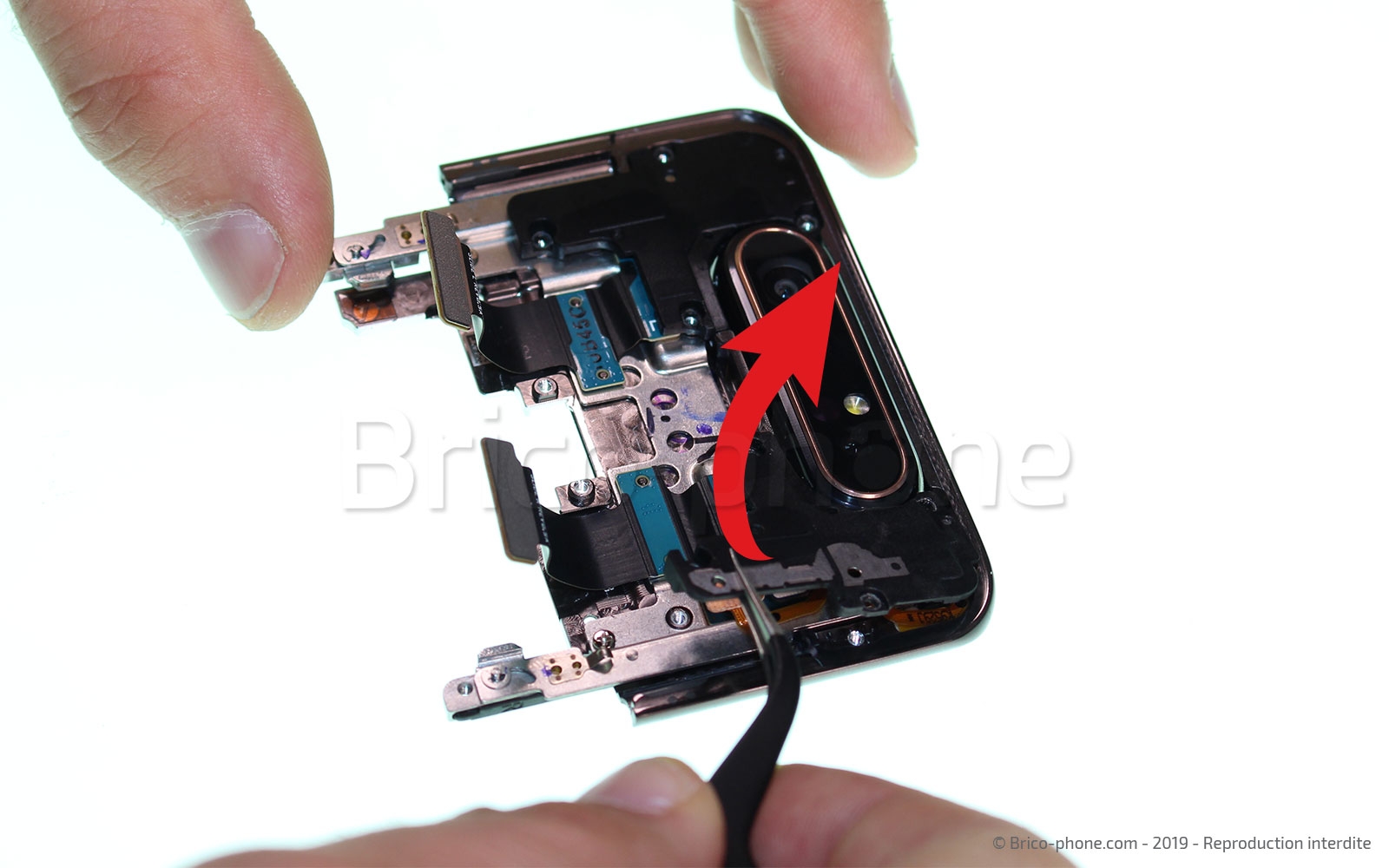

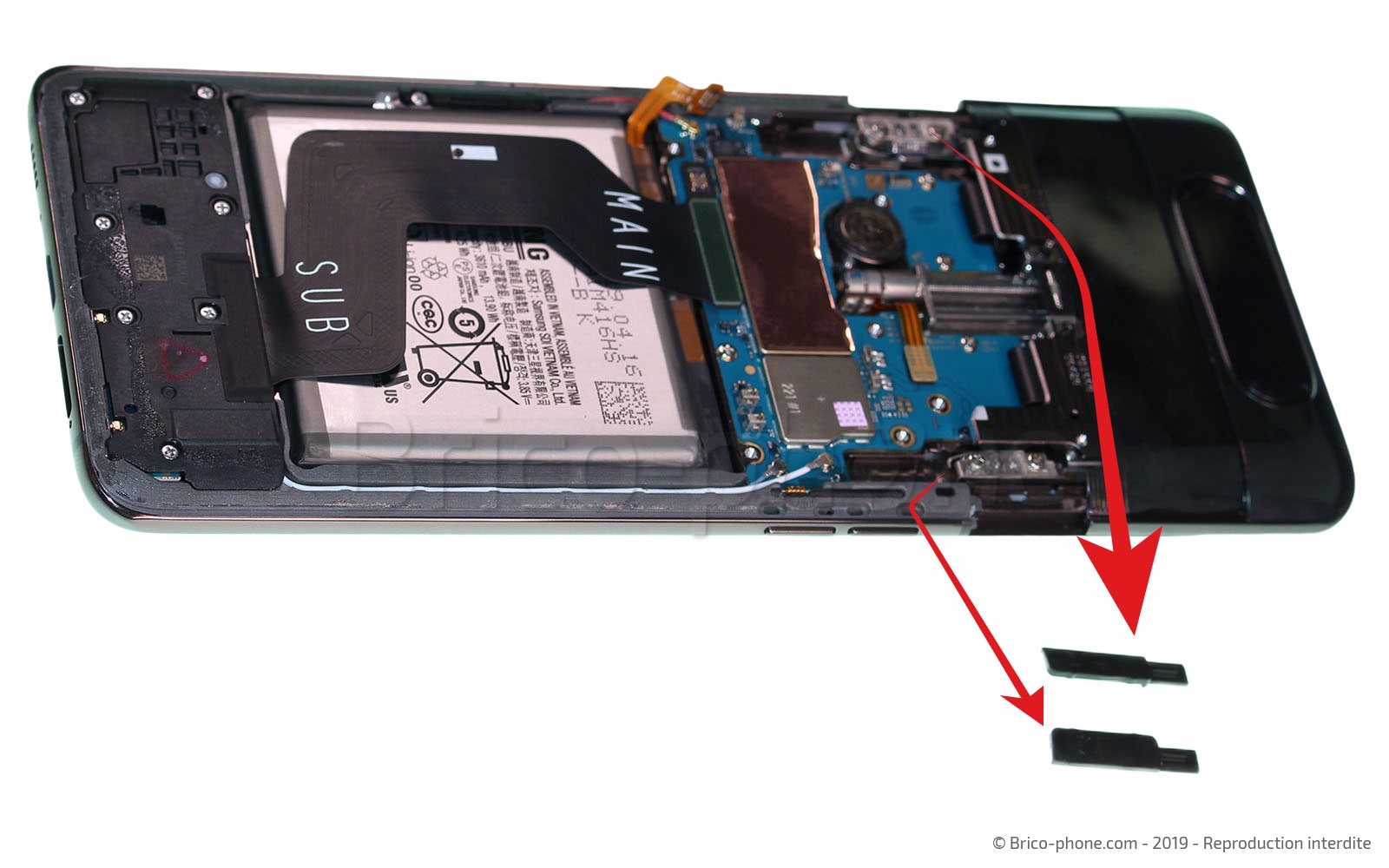

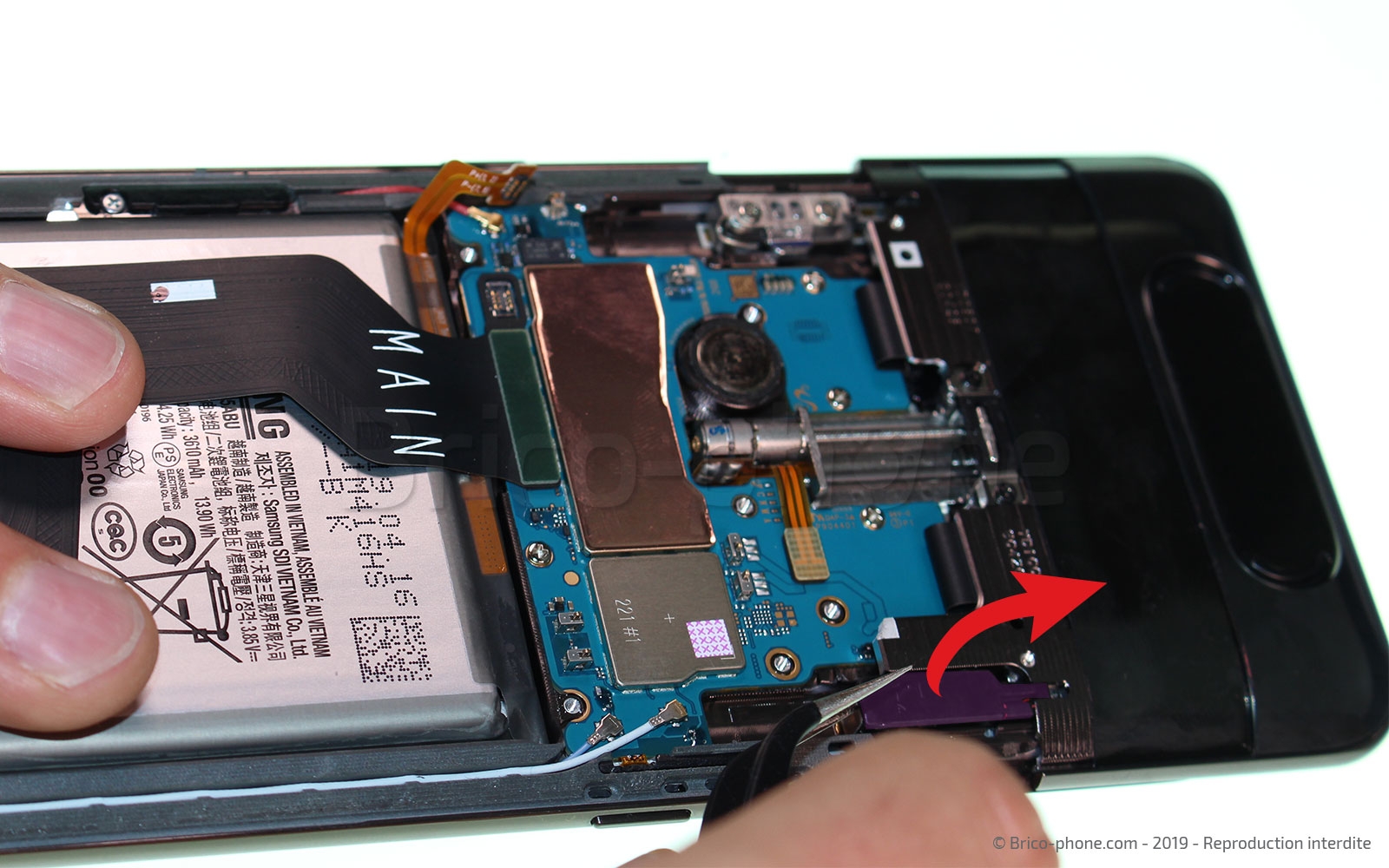

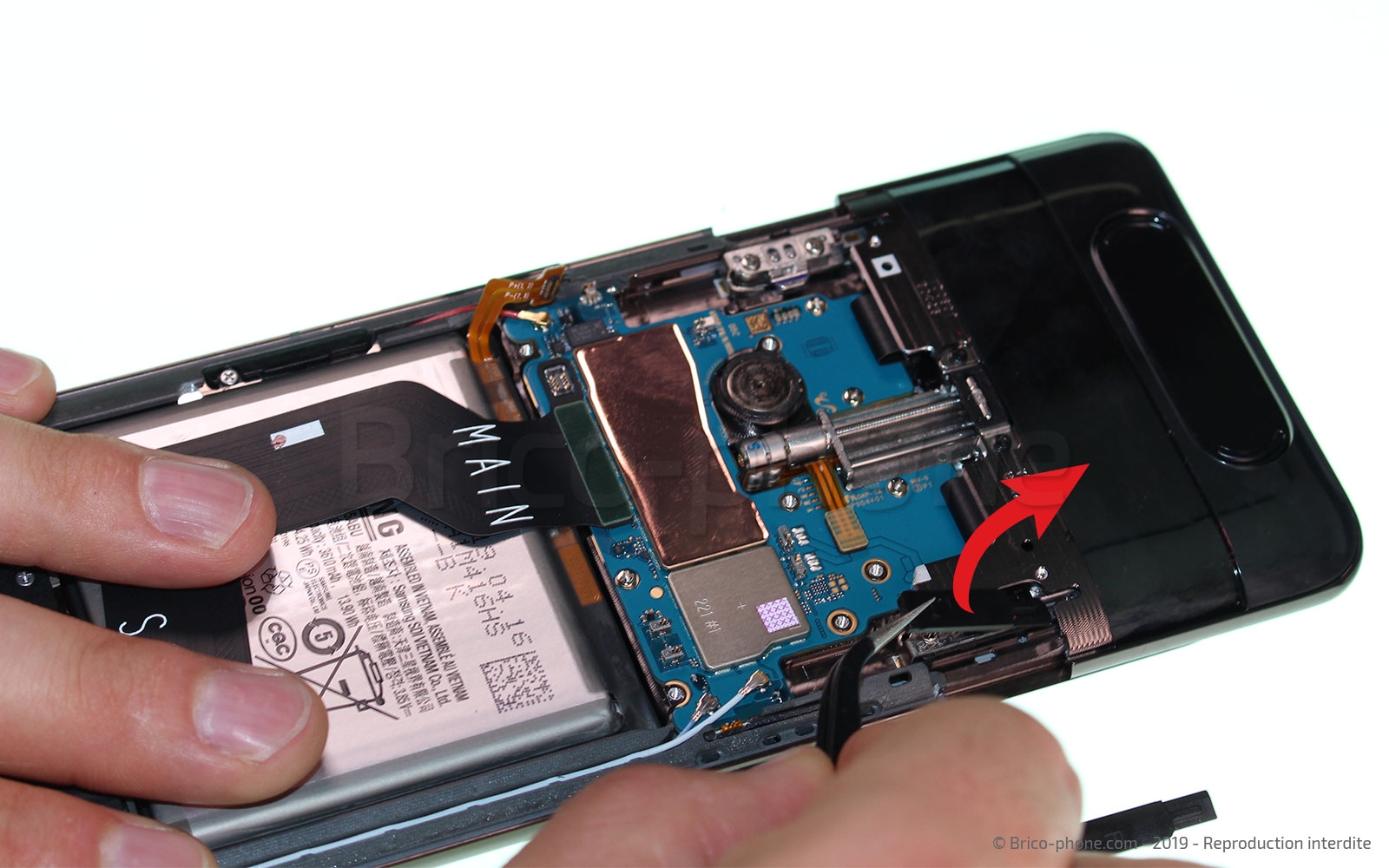

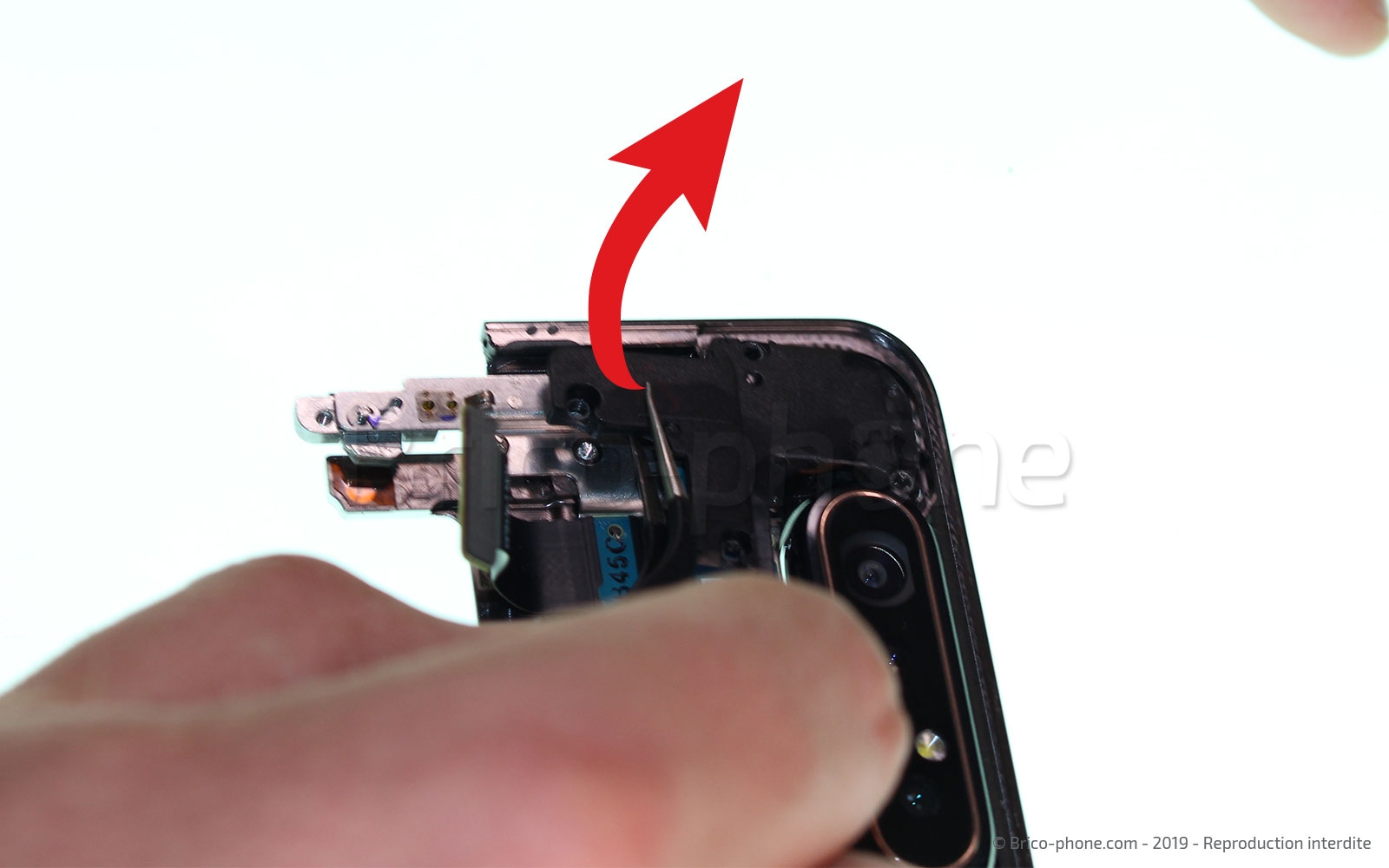

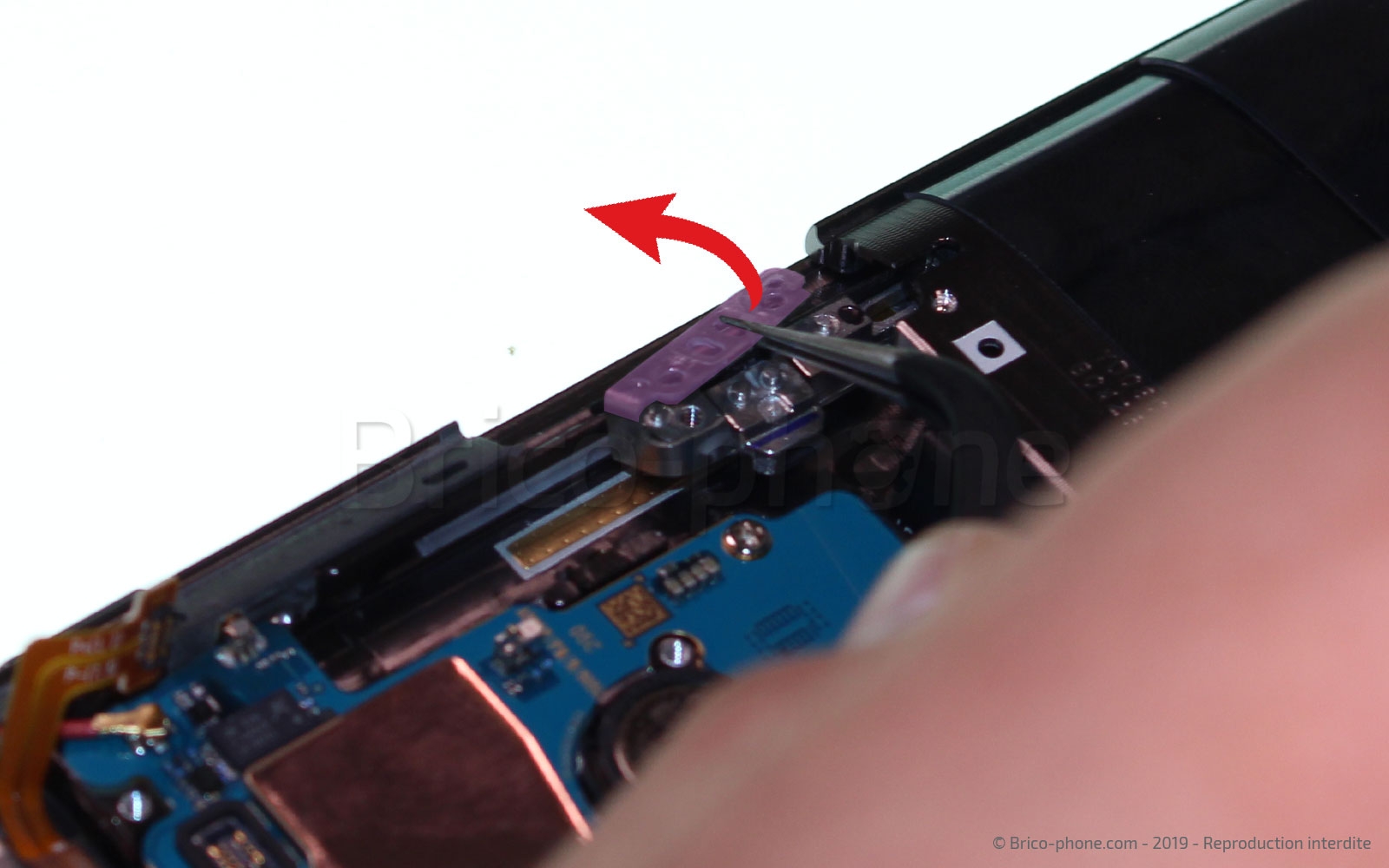

Prenez la pincette en métal pour retirer les caches en plastique qui se trouvent à droite et à gauche du système pour la caméra.

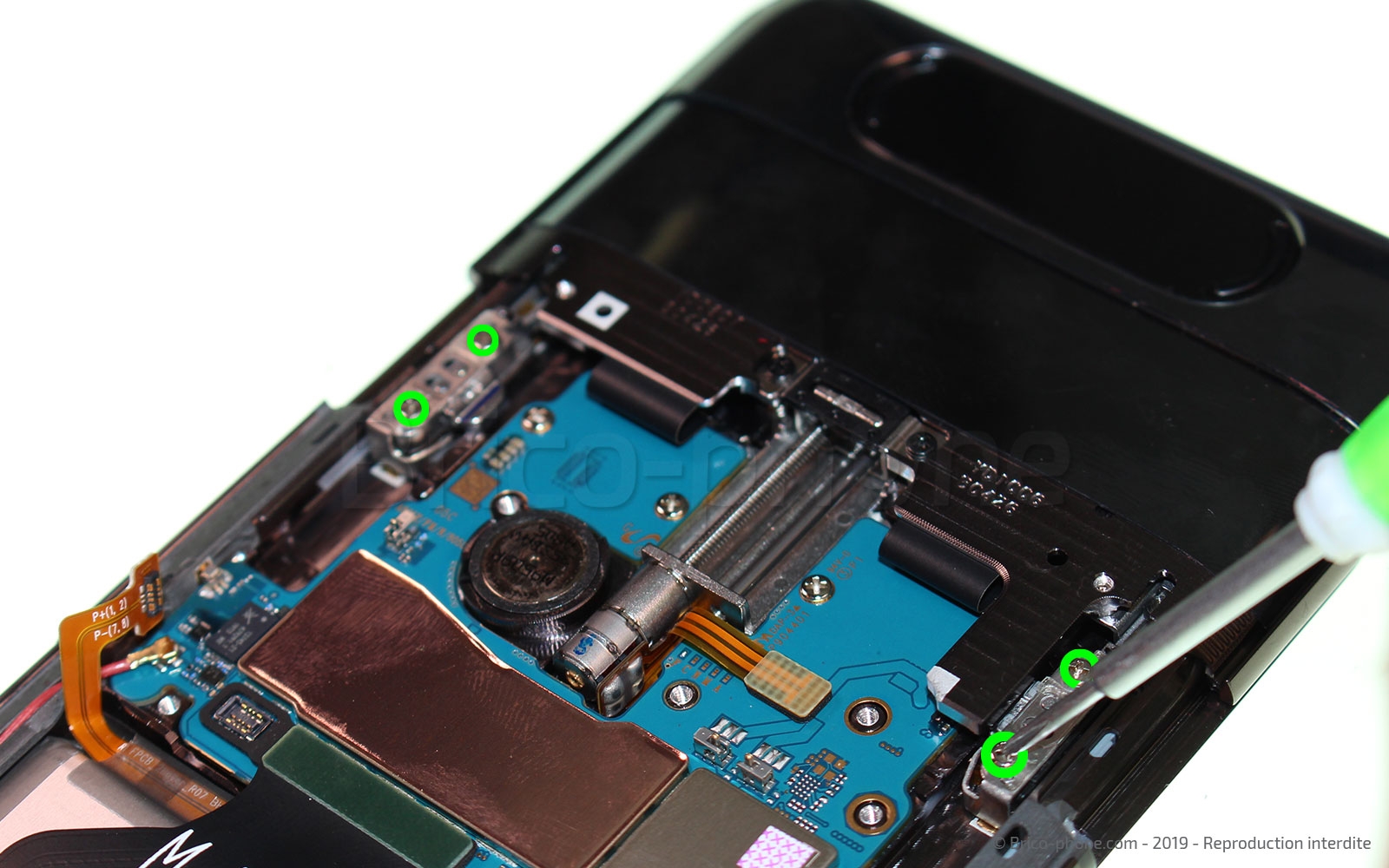

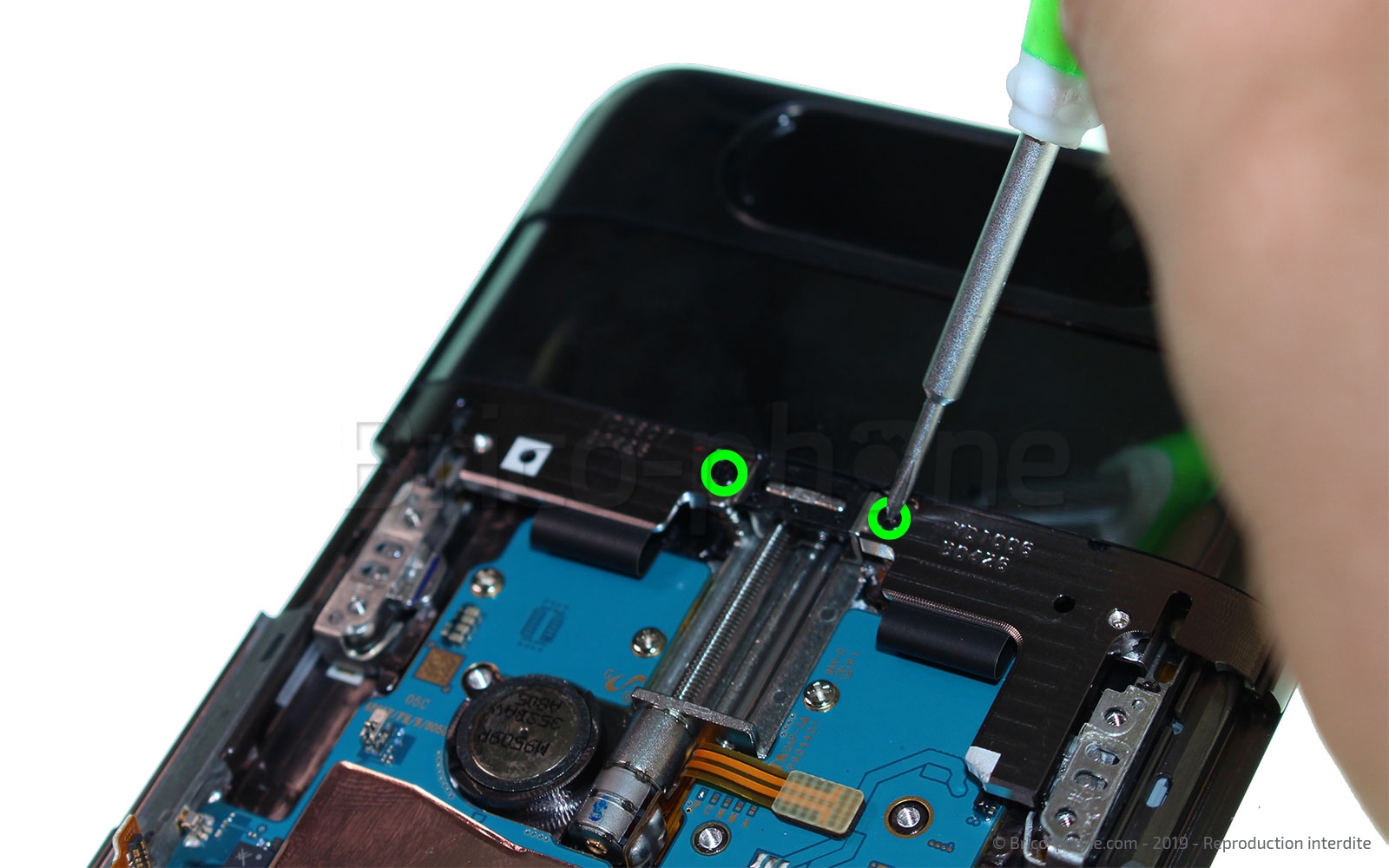

Commencez par dévisser les quatre vis qui maintiennent la charnière coulissante (photo 1), puis les deux vis cruciforme du module moteur (photo 2).

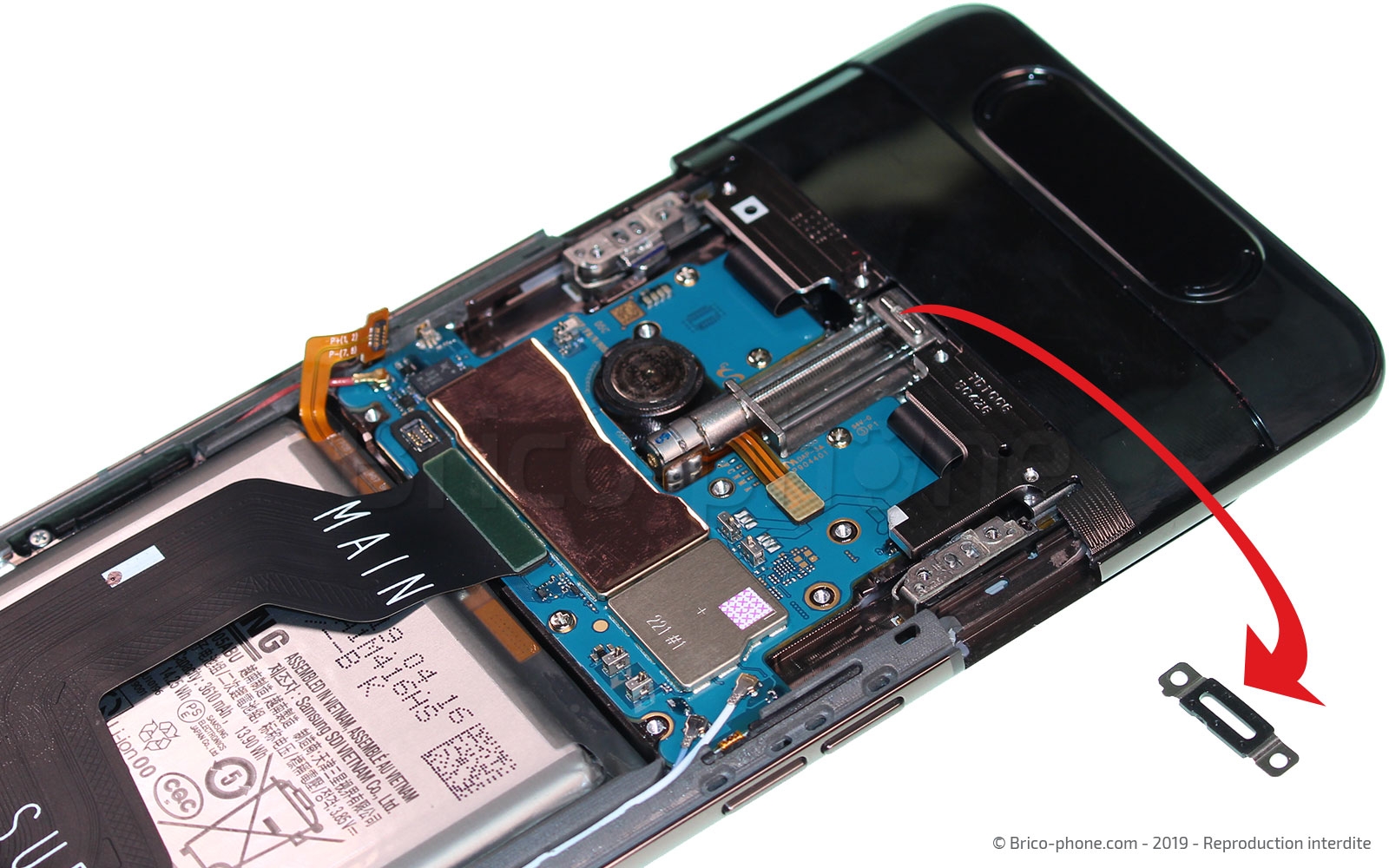

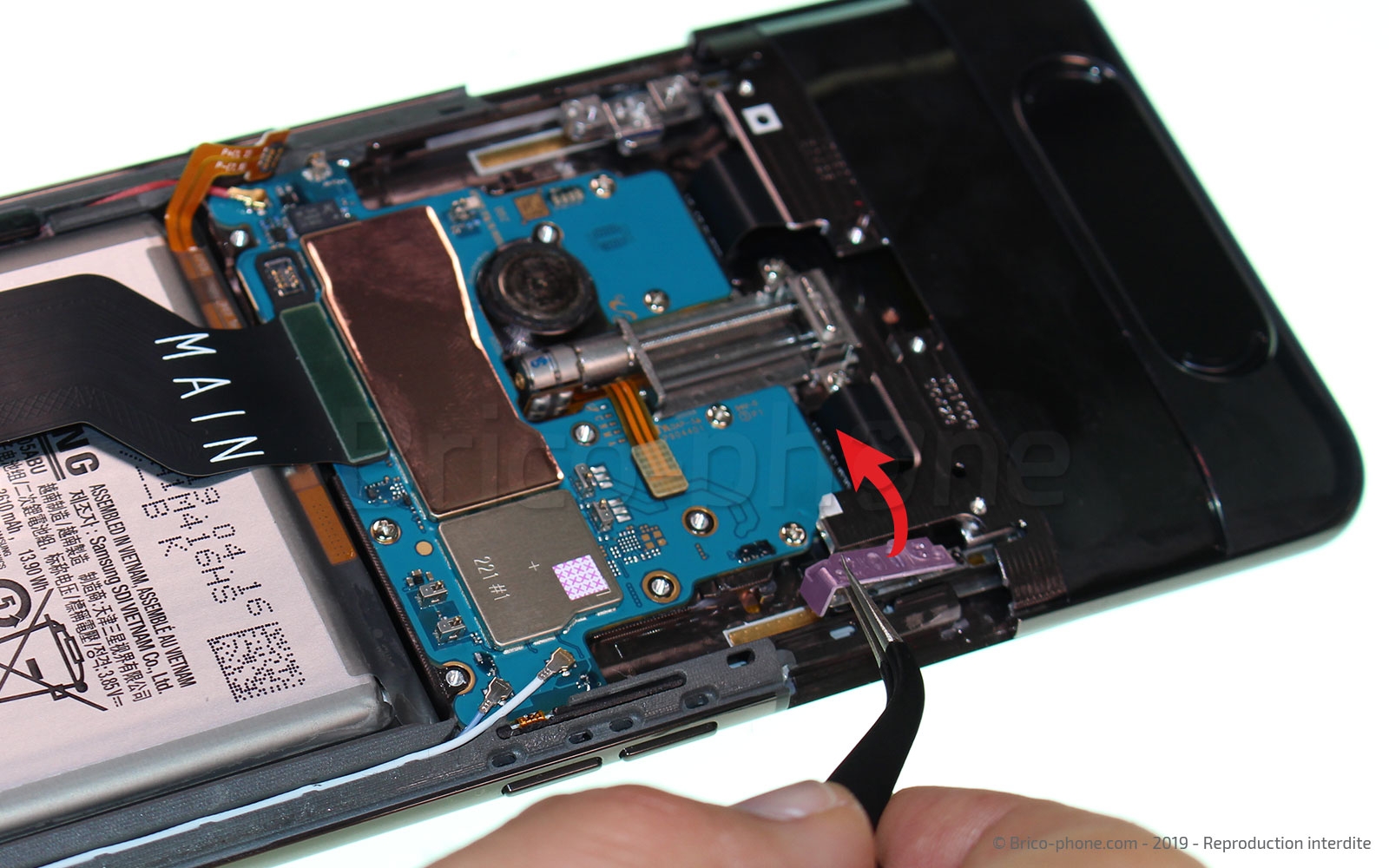

Maintenant que vous avez enlevé les vis, vous pouvez extraire le support moteur (photo 1), puis ceux de la glissière de charnière (photo 2).

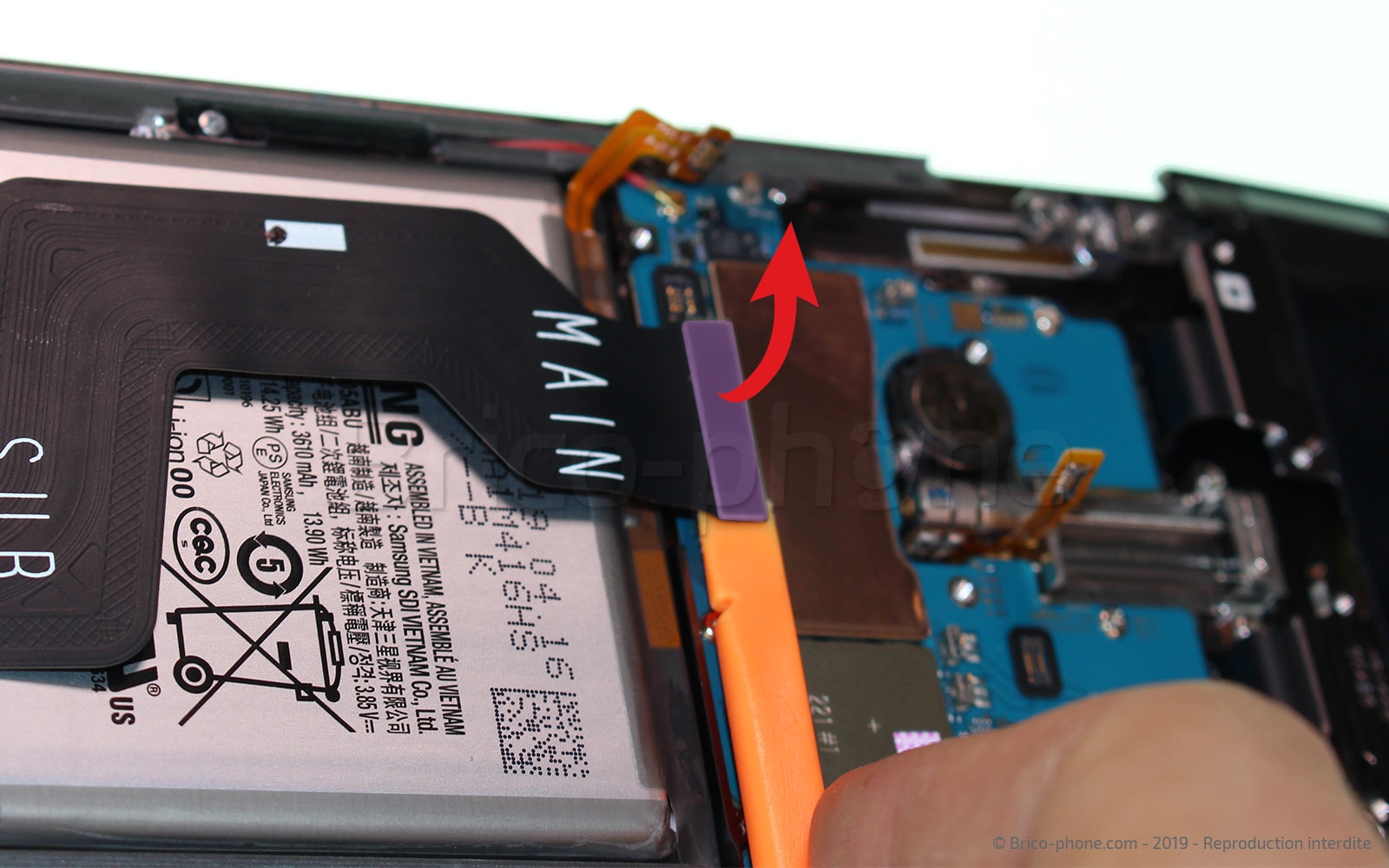

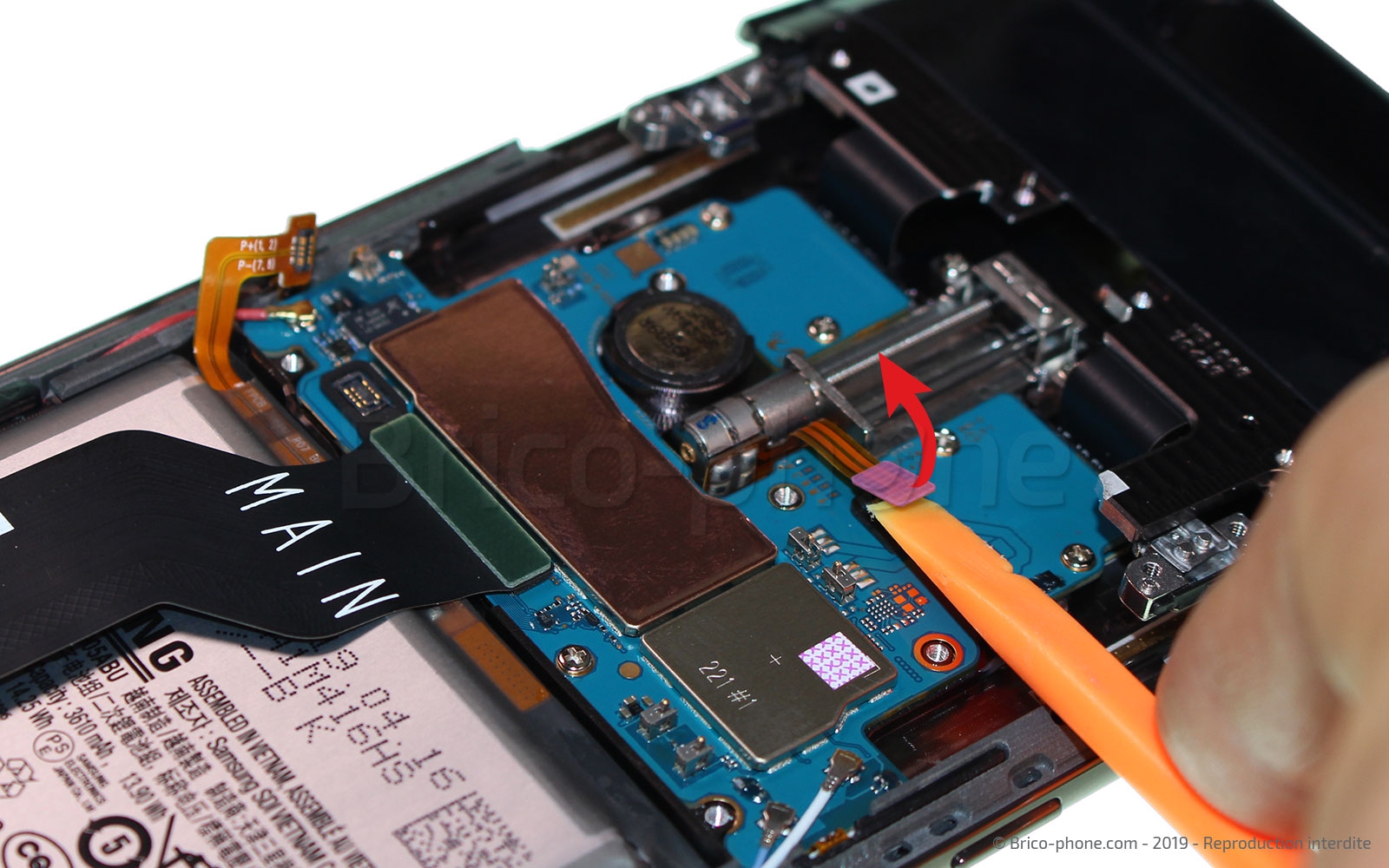

Déconnectez la nappe du moteur et celle de la rallonge avec le levier en nylon.

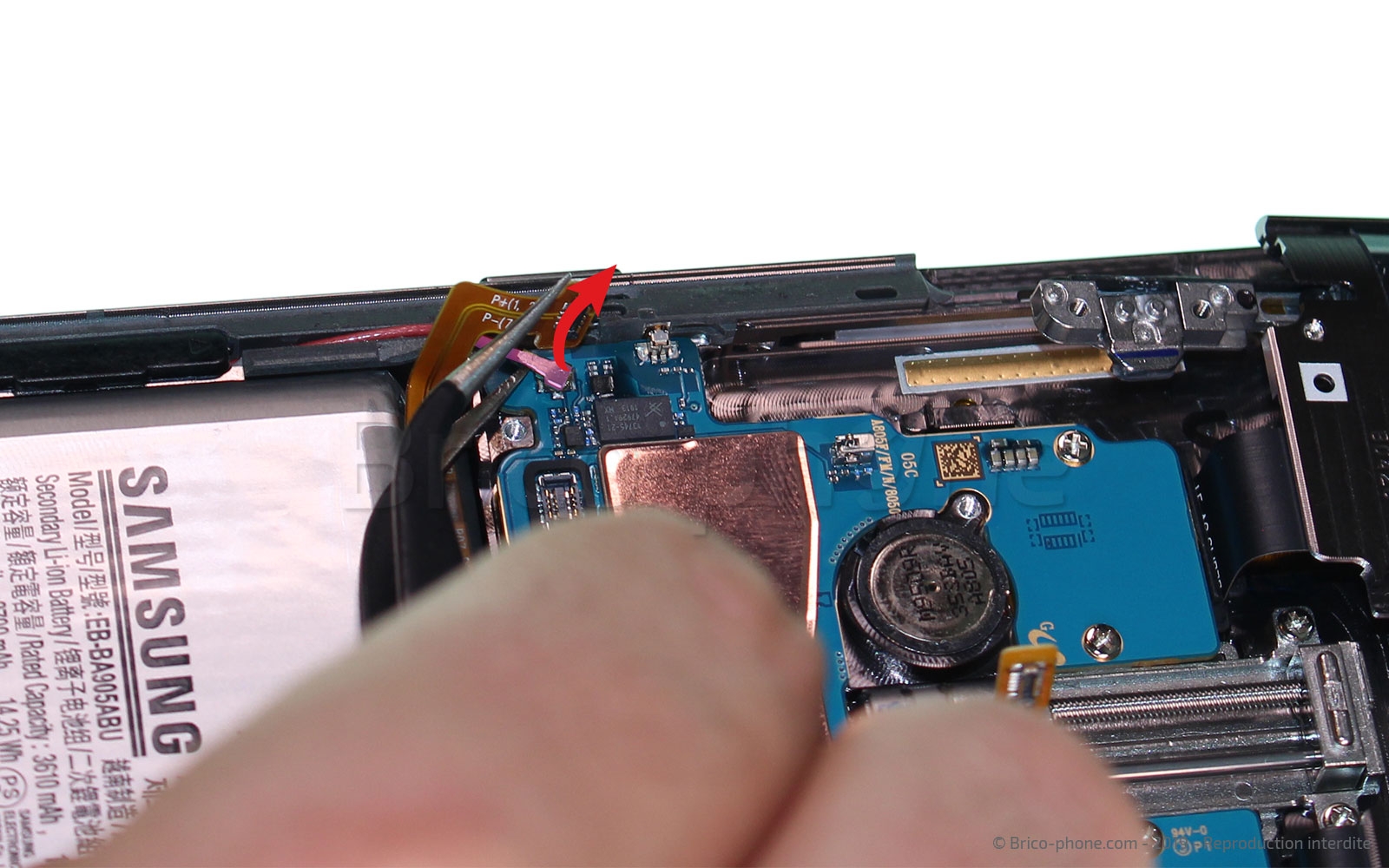

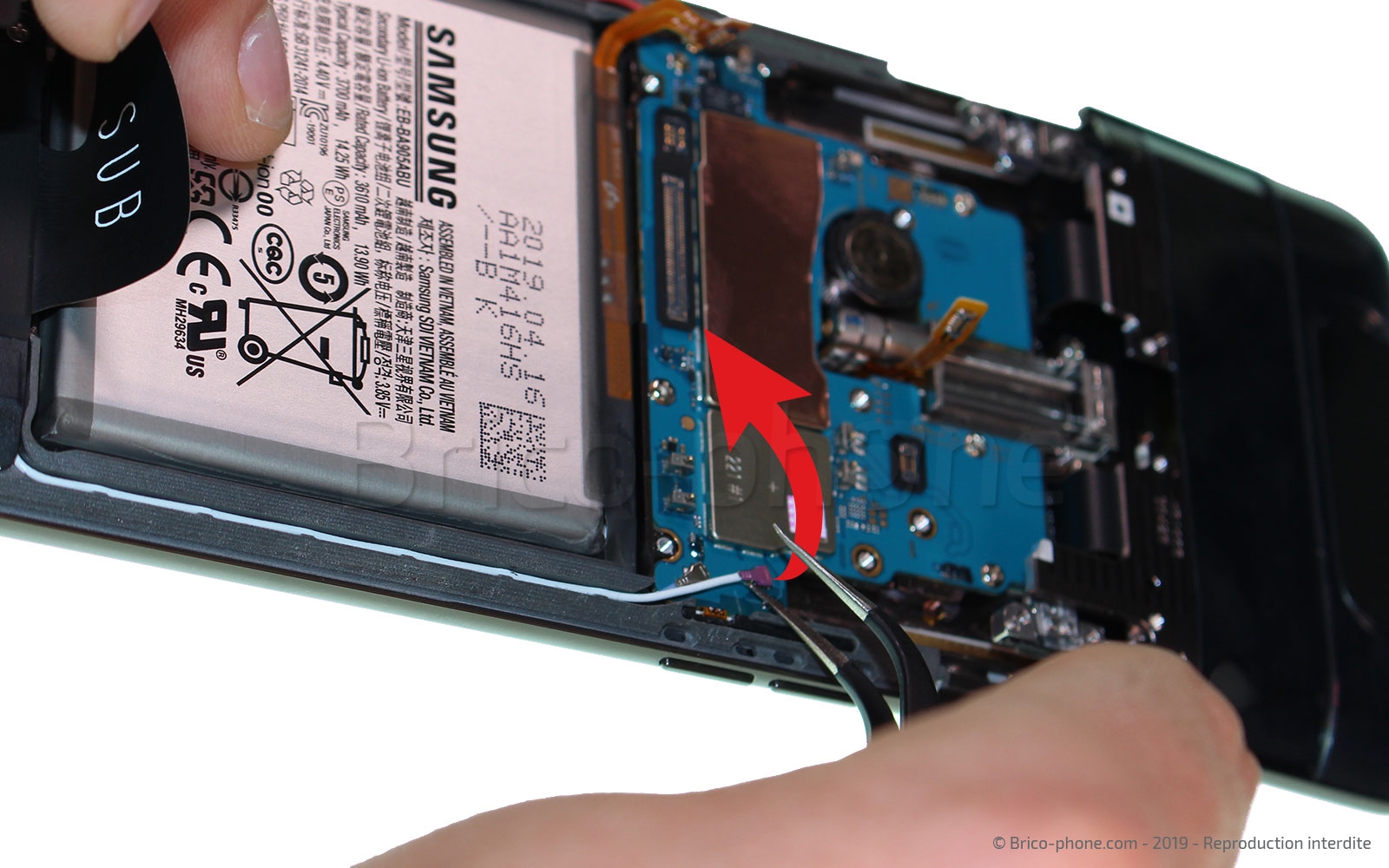

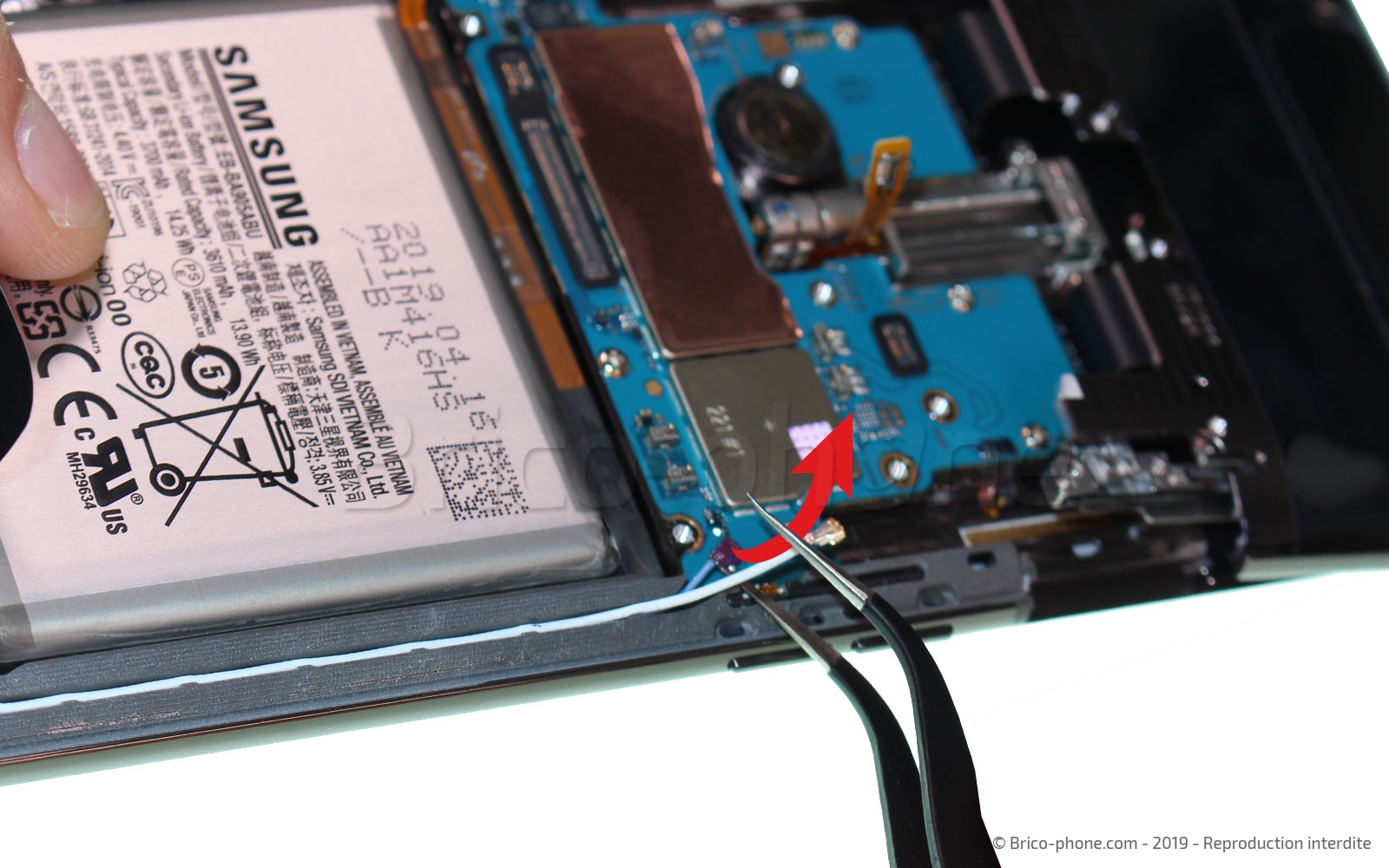

Il ne vous reste plus qu'à déconnecter les trois câbles coaxiaux de la carte-mère avec la pincette en métal, le rouge qui se trouve à gauche, puis le bleu et le blanc à droite.

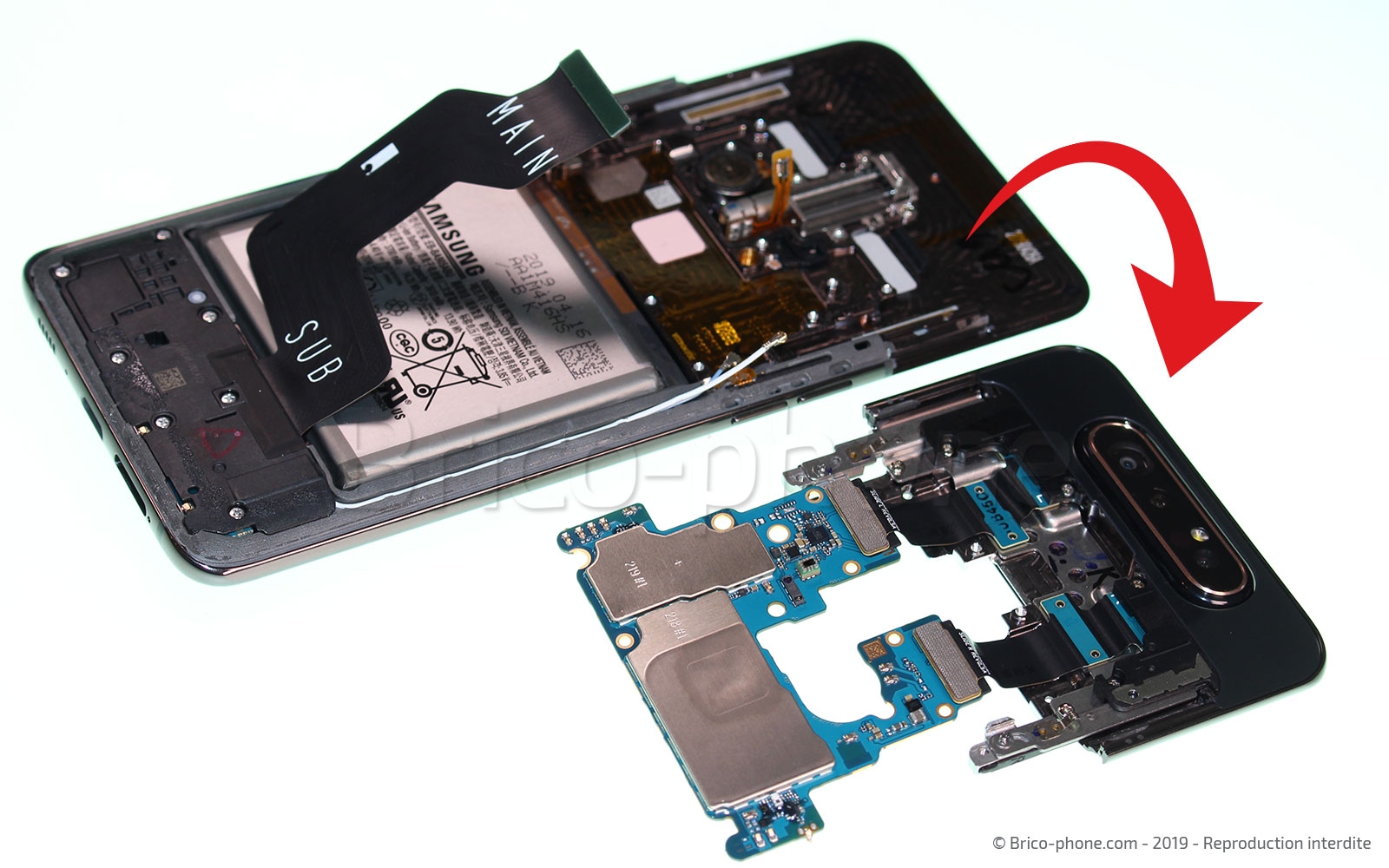

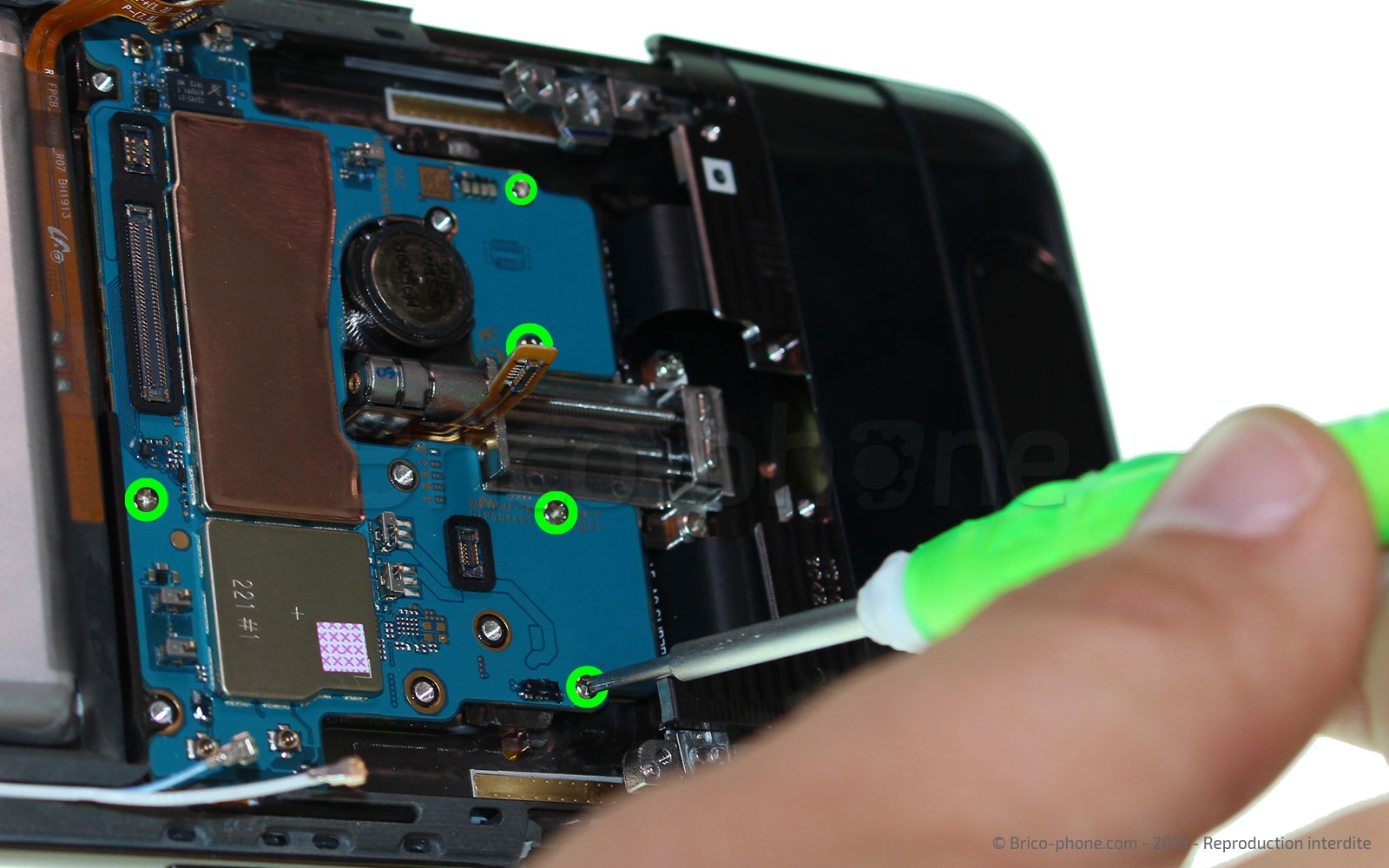

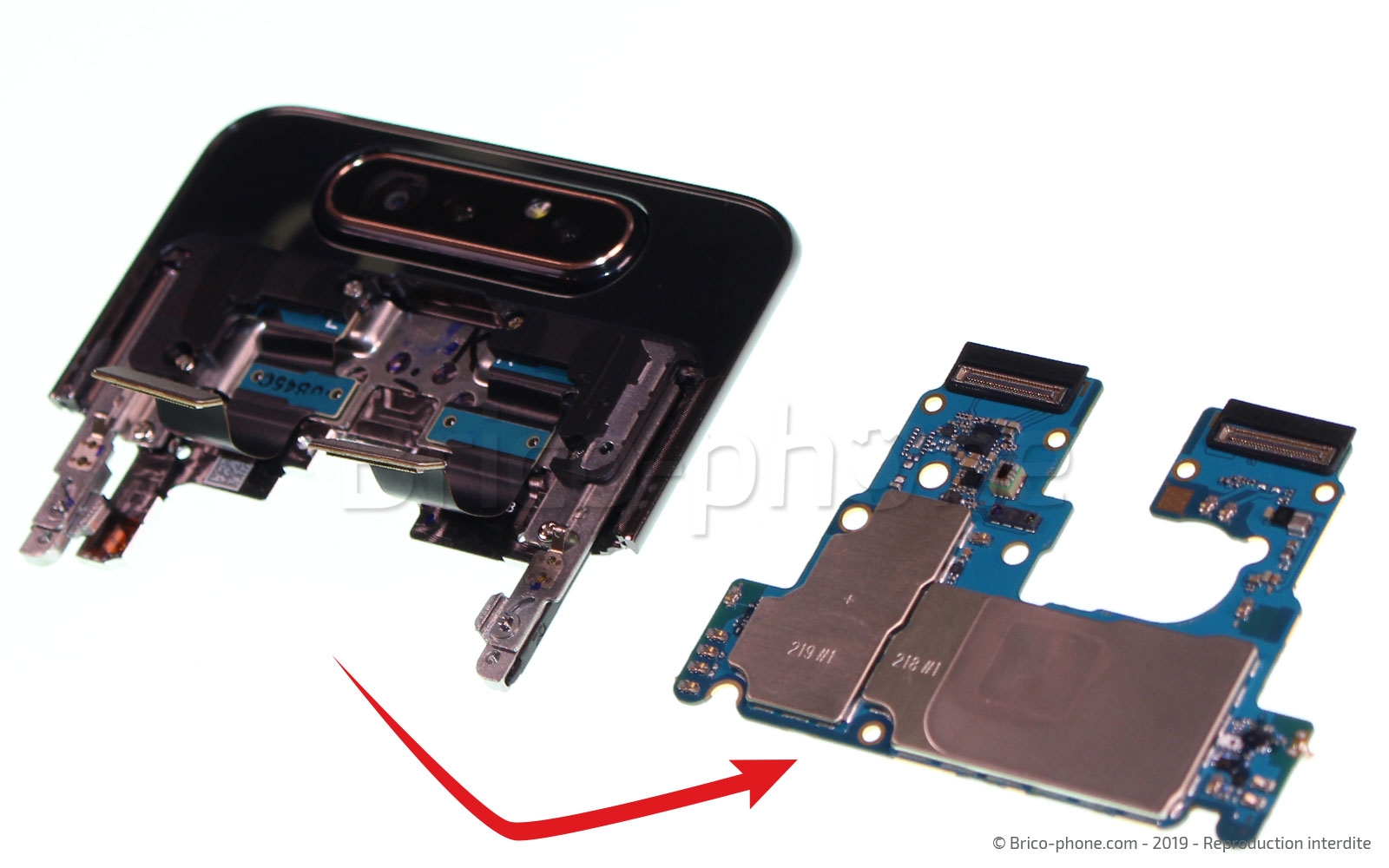

Pour extraire la carte-mère, il faut dévisser les cinq vis cruciforme avec le tournevis. Une fois celle-ci enlevées, soulevez délicatement la carte-mère avec le spudger, puis faites glisser toute la partie appareil photo vers le haut pour la sortir du rail et sortir l'ensemble du téléphone.

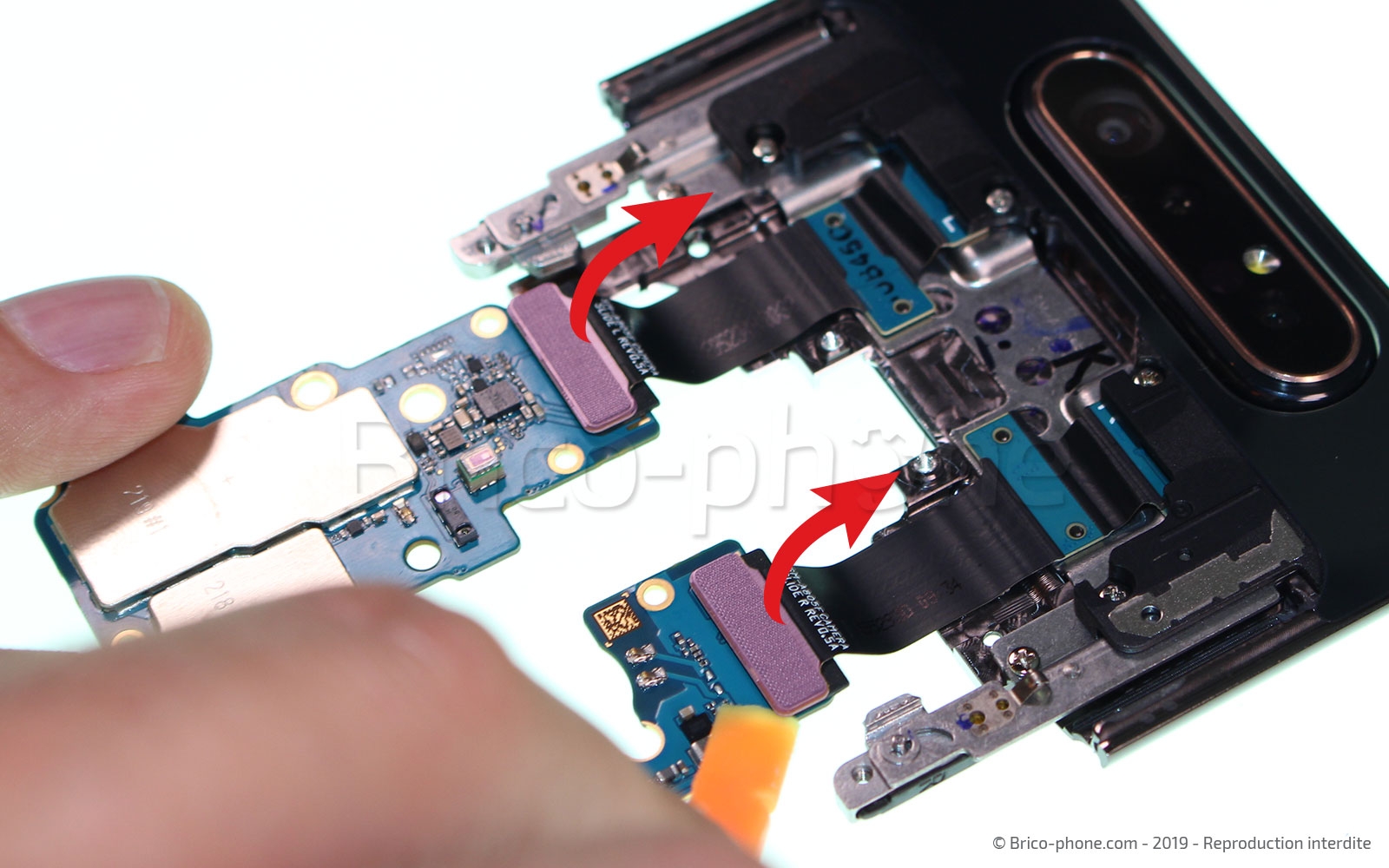

Déconnectez les deux nappes de la caméra arrière avec la spatule, pour enlever la carte-mère.

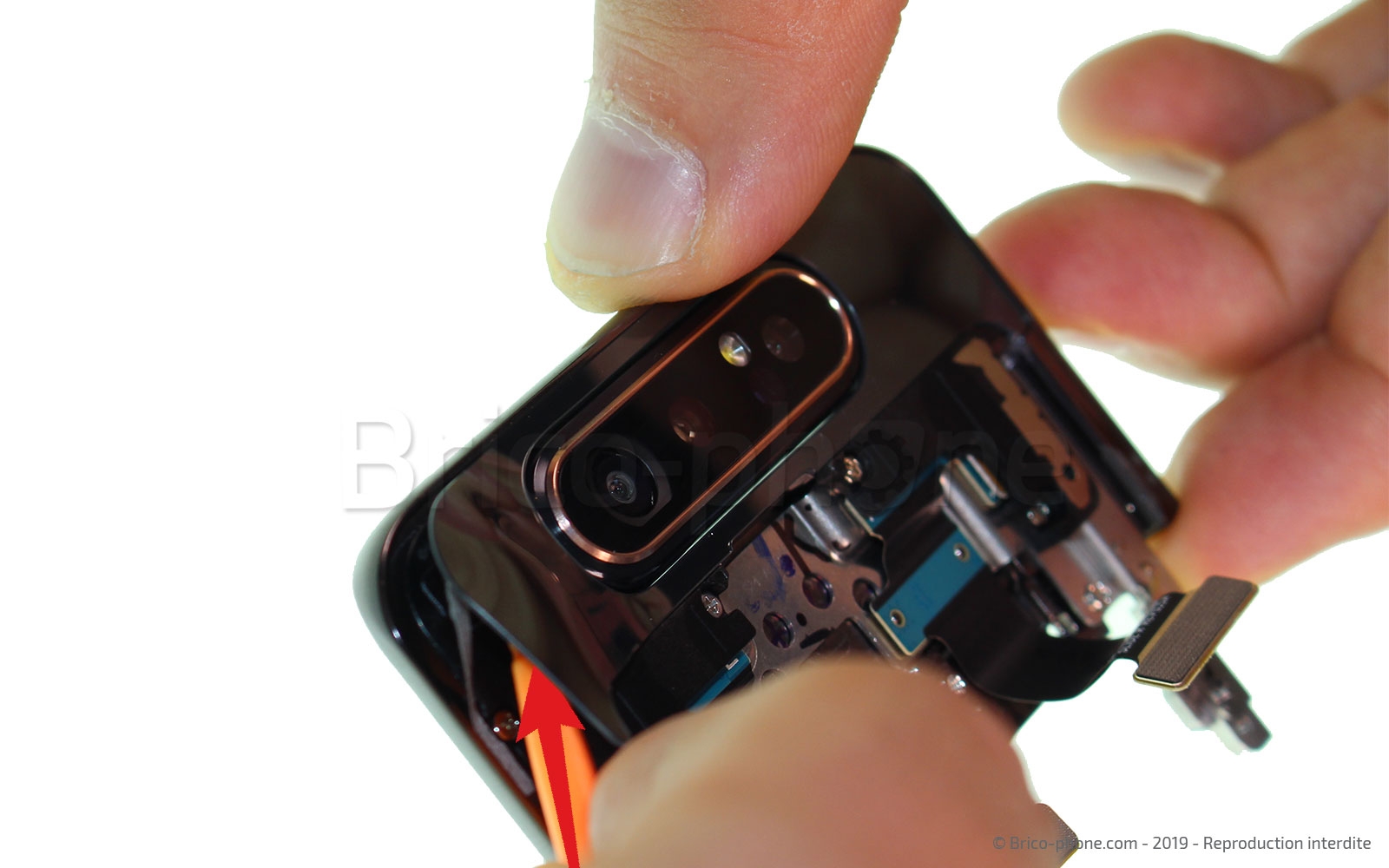

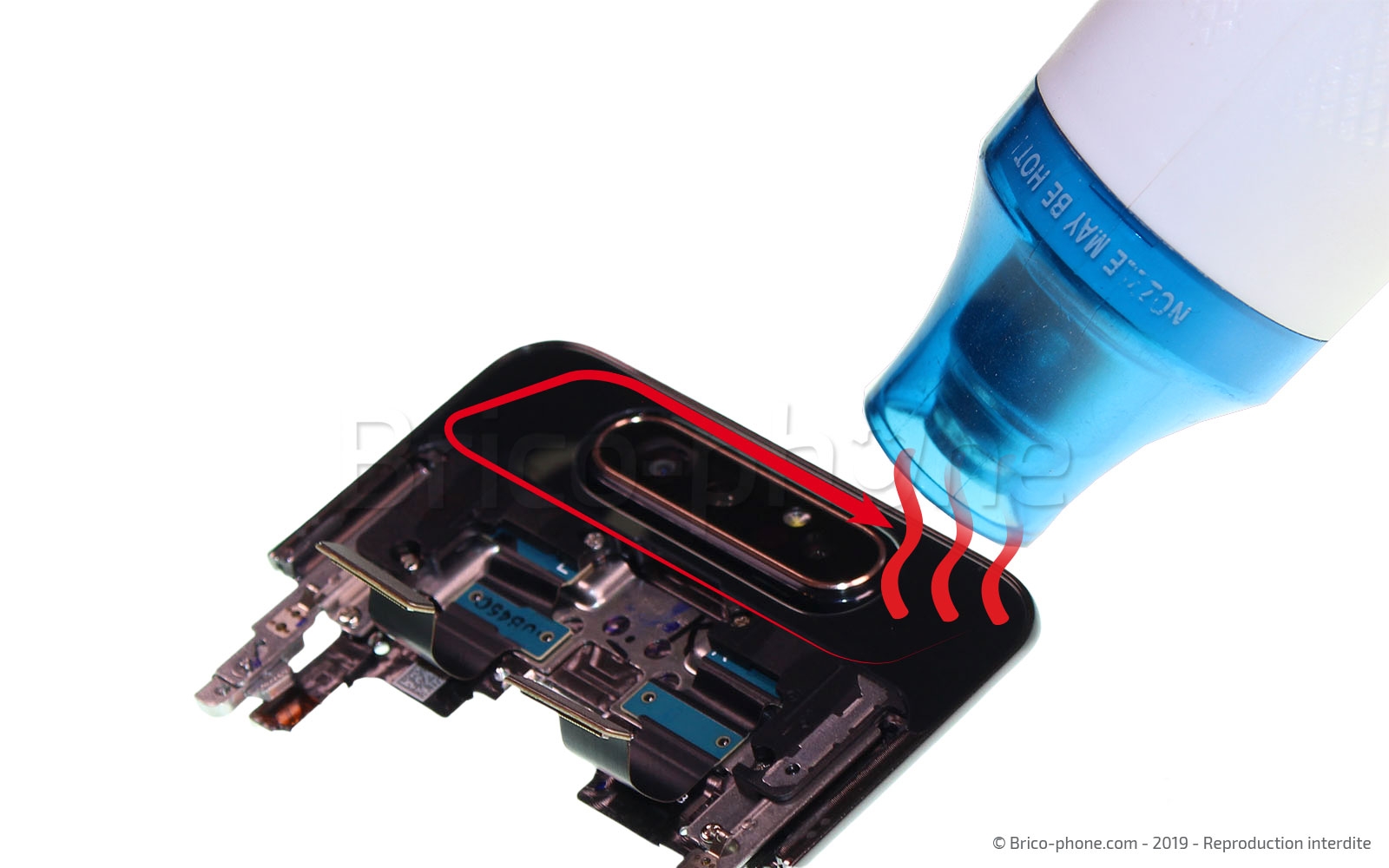

Chauffez délicatement avec un sèche-cheveux ou un décapeur thermique le contour en plastique de la caméra (photo 1) pour ramollir le sticker. Insérez le levier en nylon sous cette plaquette pour la décoller.

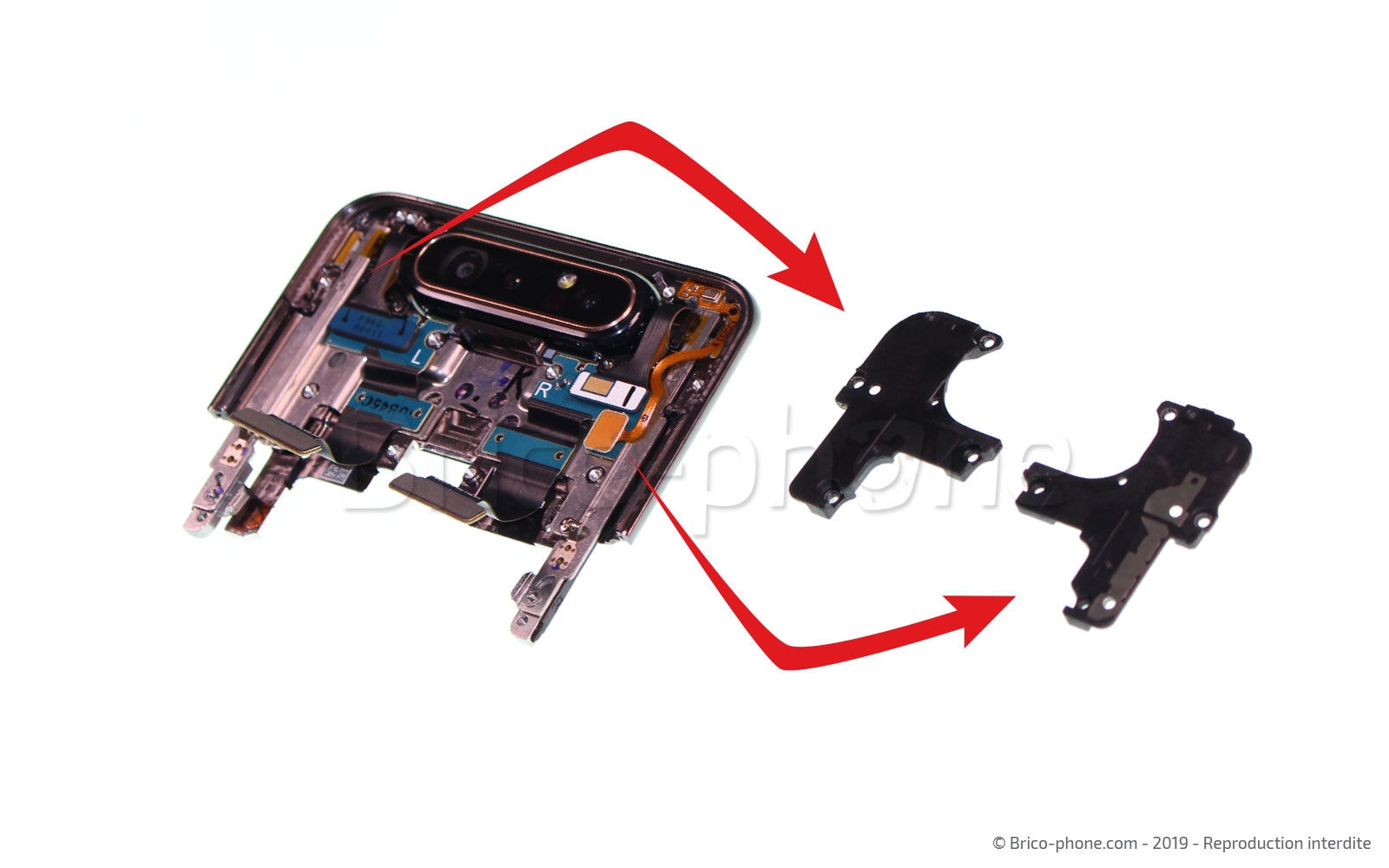

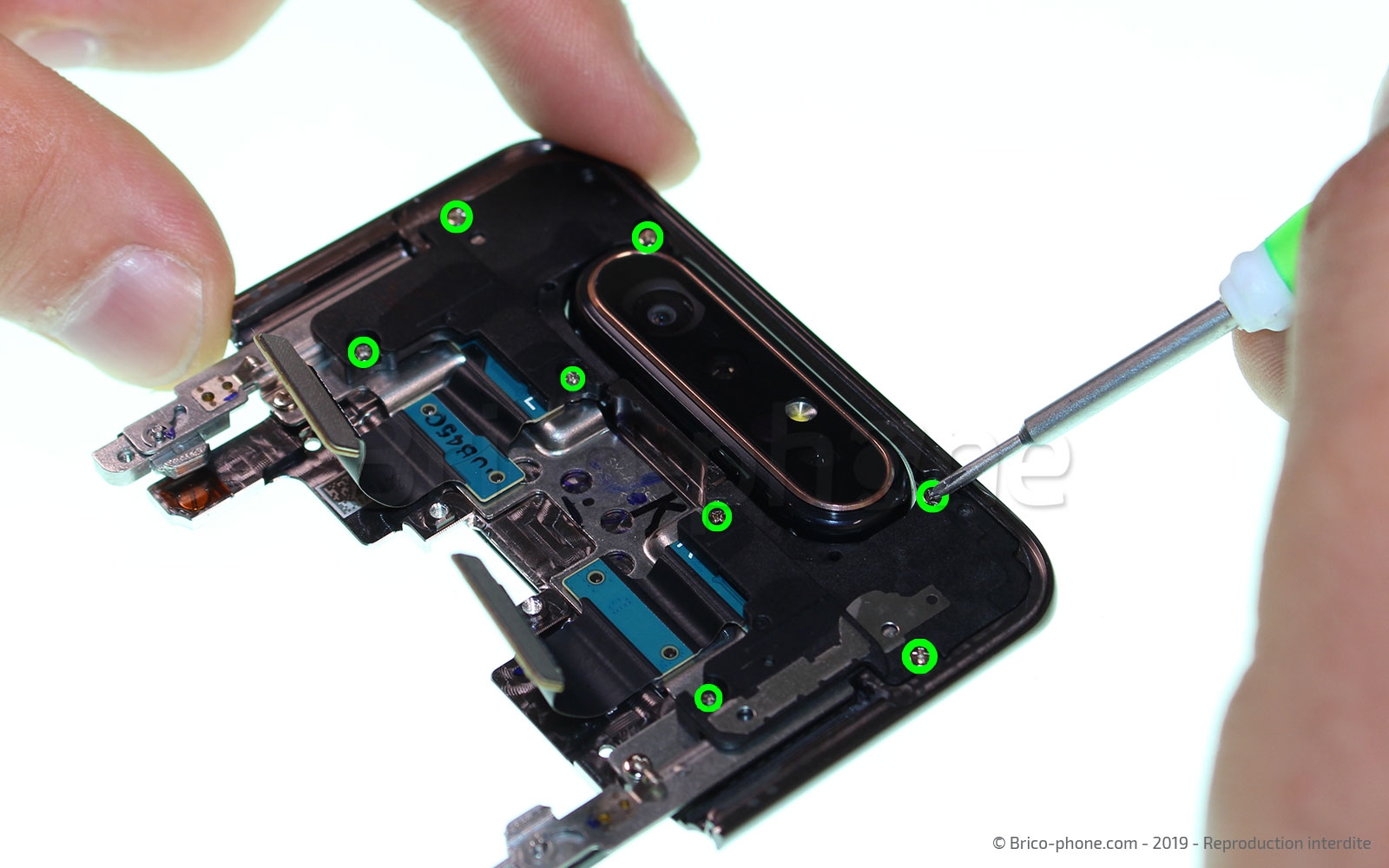

Pour avoir accès au module de la caméra, il faut retirer les supports de glissières de chaque côté. Munissez-vous du tournevis cruciforme pour retirer les huit vis qui les maintiennent (quatre de chaque côté). Ensuite avec la pincette en métal déclipsez-les, puis sortez les deux supports de glissières.

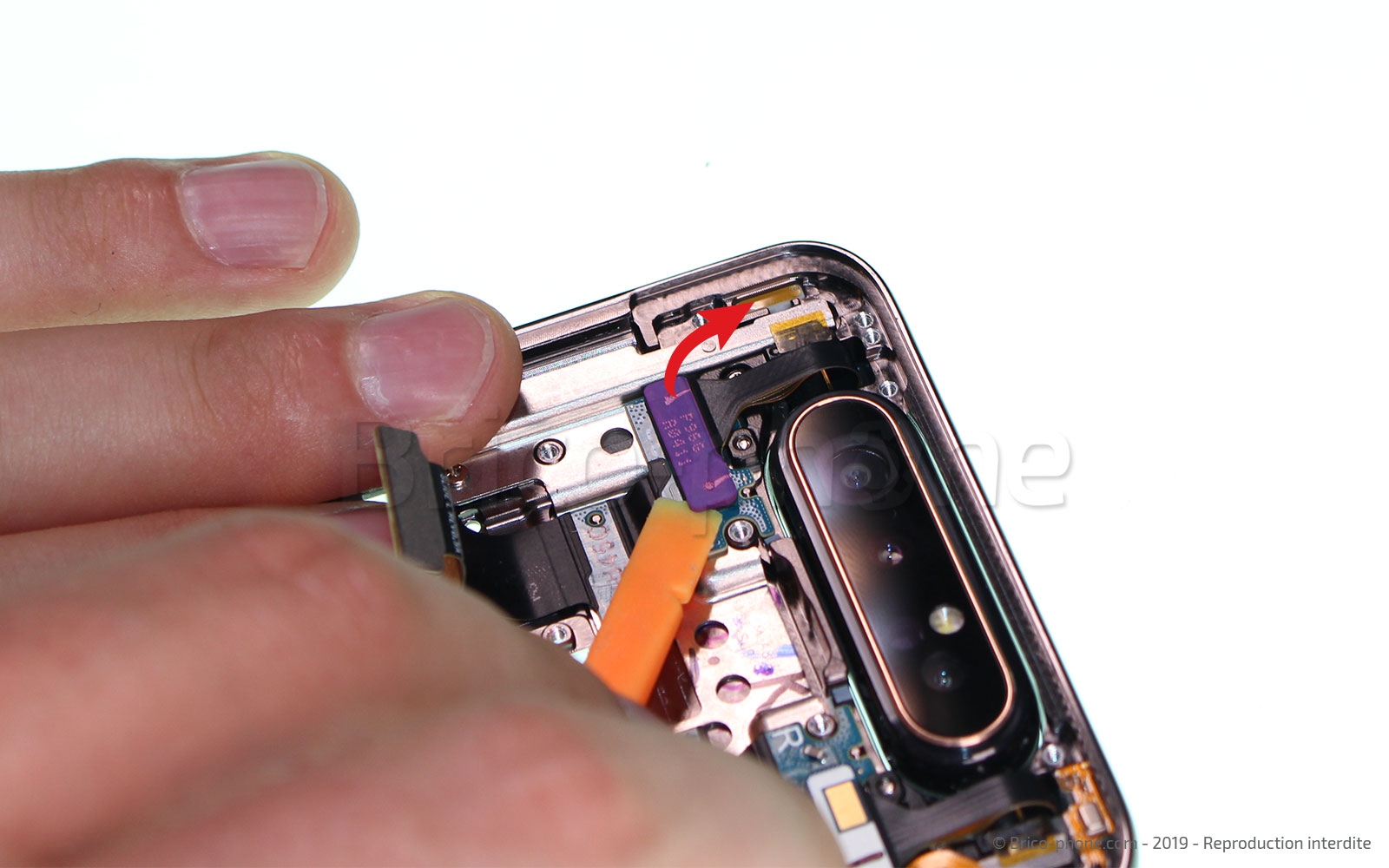

À l'aide du levier en nylon, déconnectez les deux nappes de la caméra, qui se trouvent à droite et à gauche de celle-ci (photo 1 et 2), puis celle du micro (photo 3).

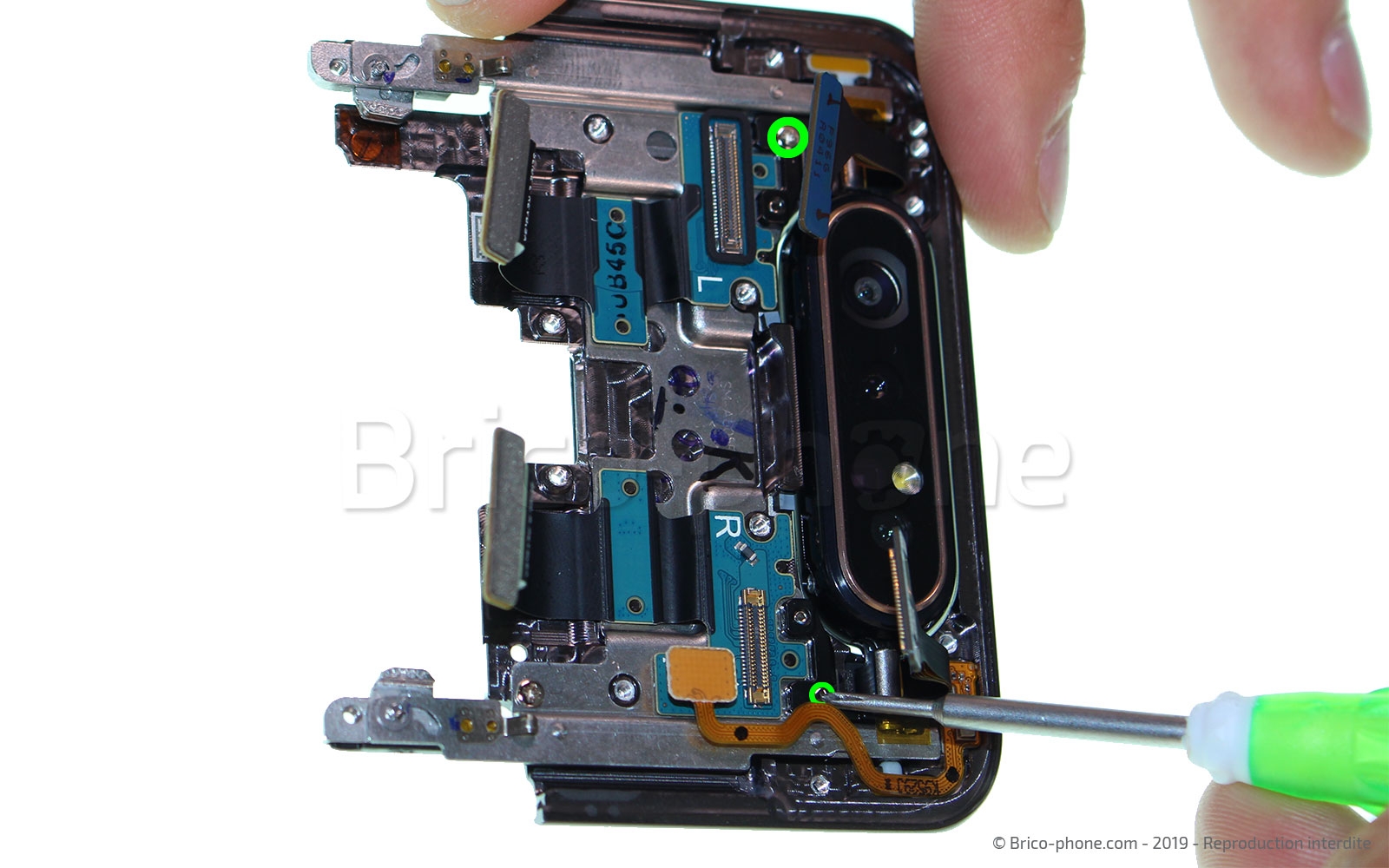

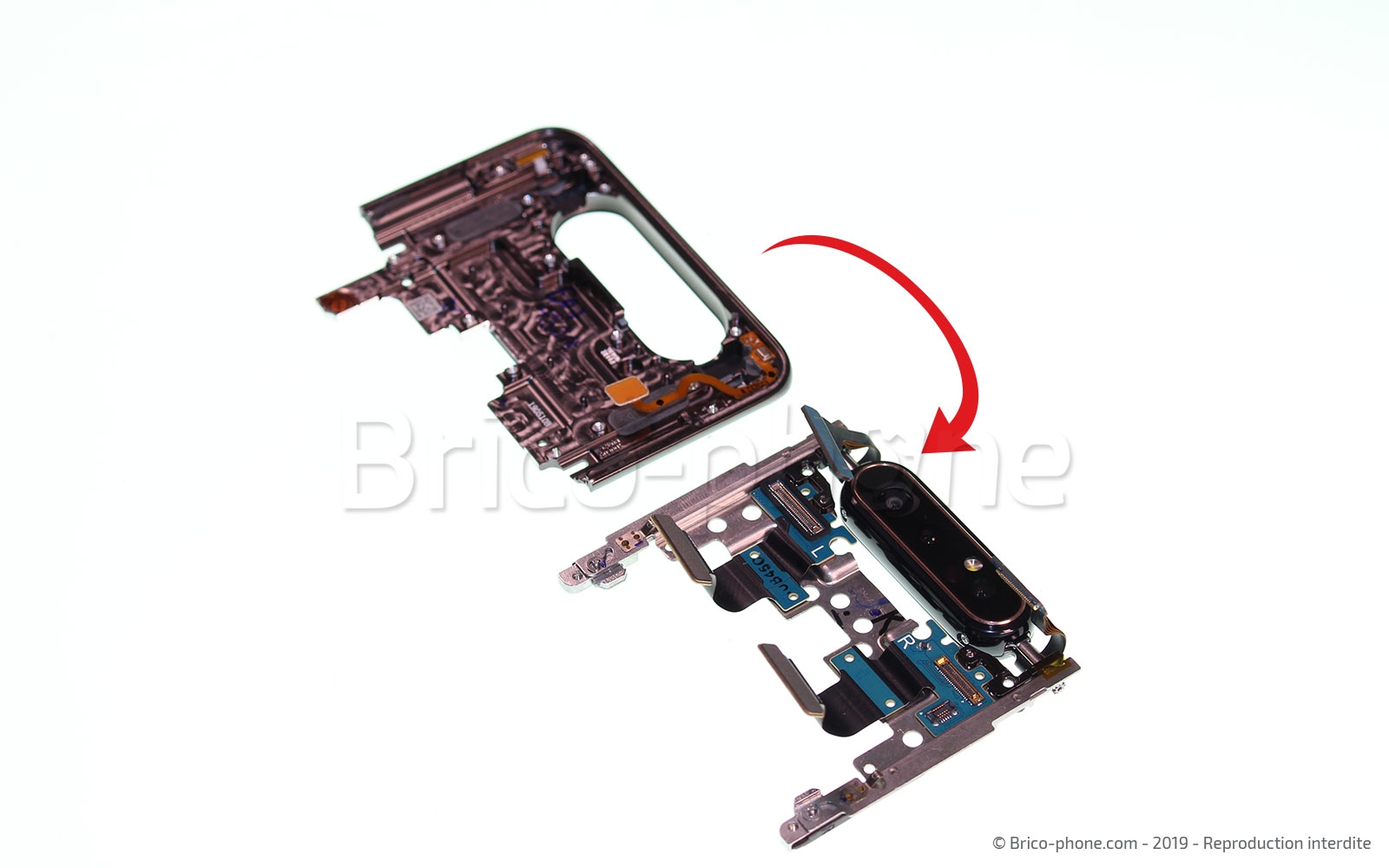

Pour retirer la charnière coulissante de la coque, dévissez les deux vis cruciformes qui la maintiennent en place, puis soulevez-la délicatement pour l'extraire.

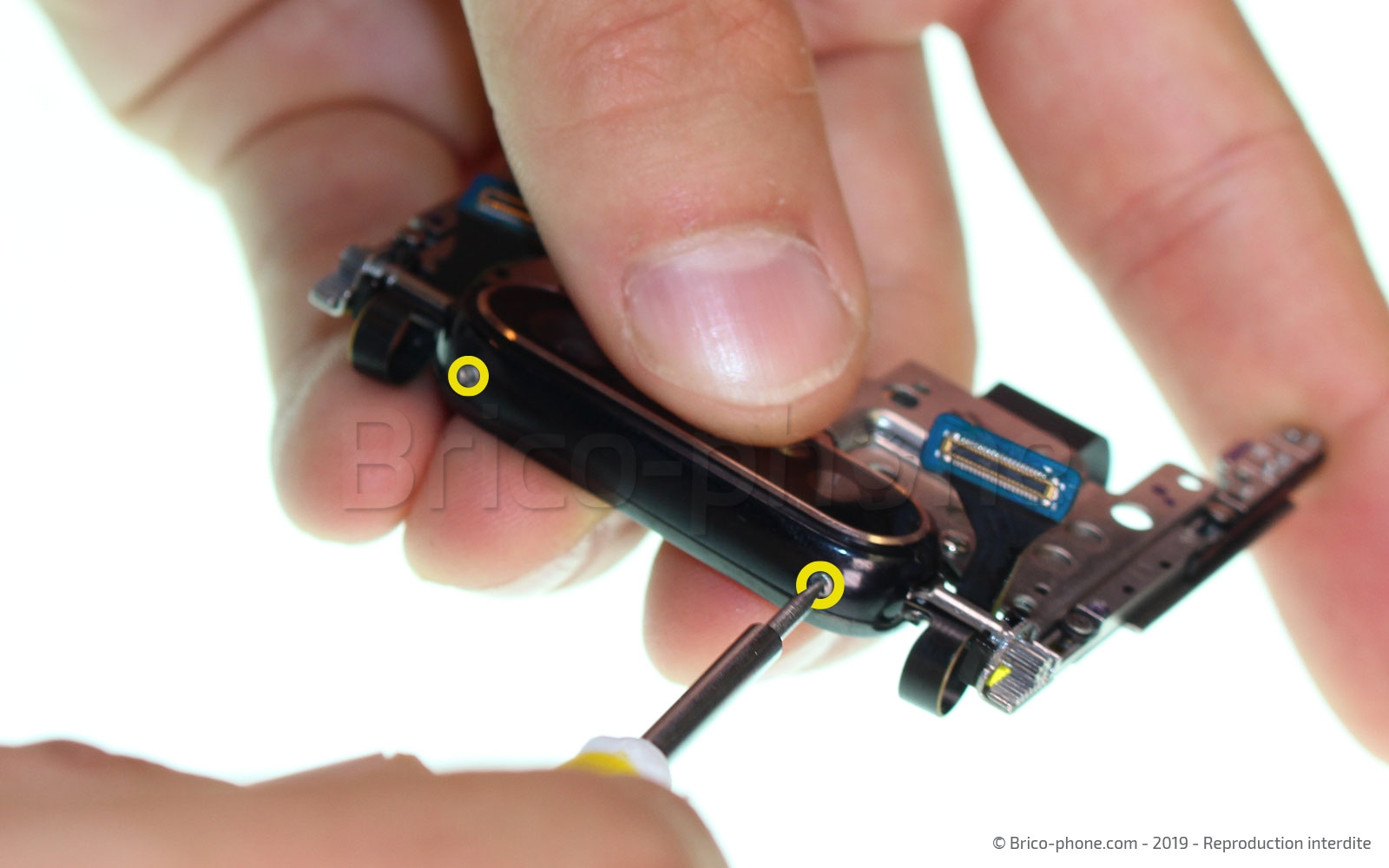

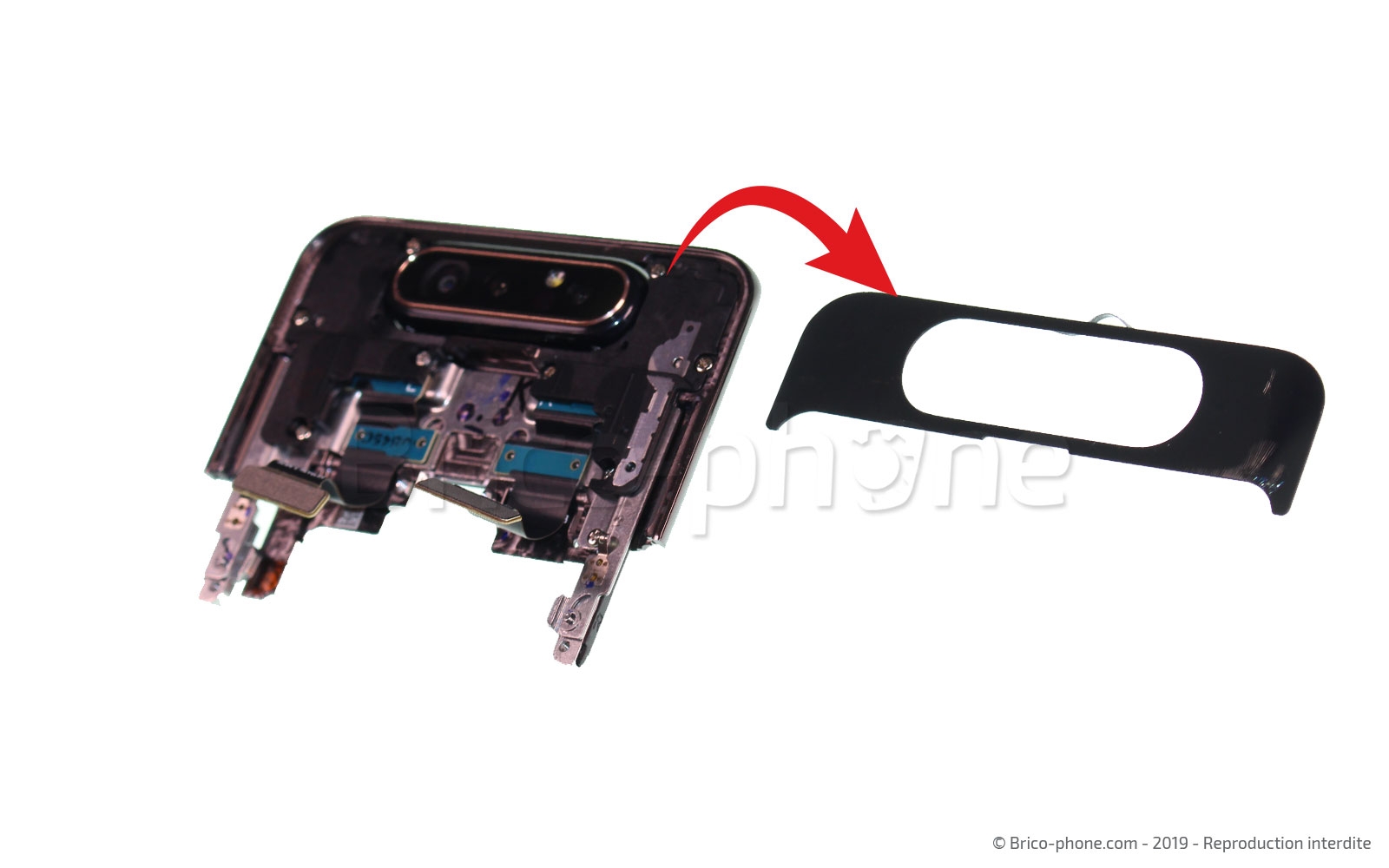

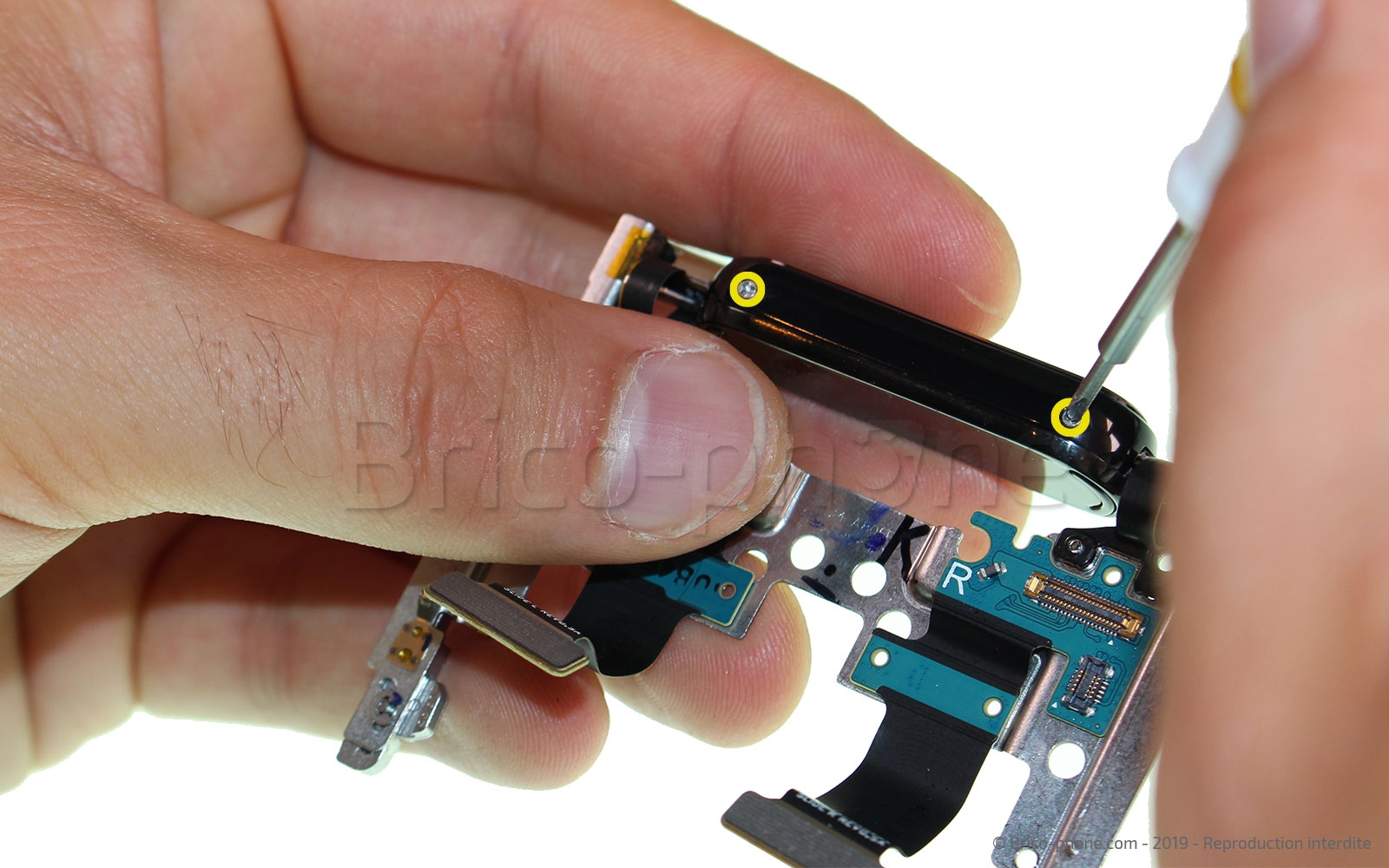

Surprise chez Samsung, la coque de la caméra est vissée par des triwing, munissez-vous du tournevis triwing pour dévisser les quatre vis. Avec le médiator en métal, déclipsez le haut de la coque (la partie avec la vitre), pour l'enlever.

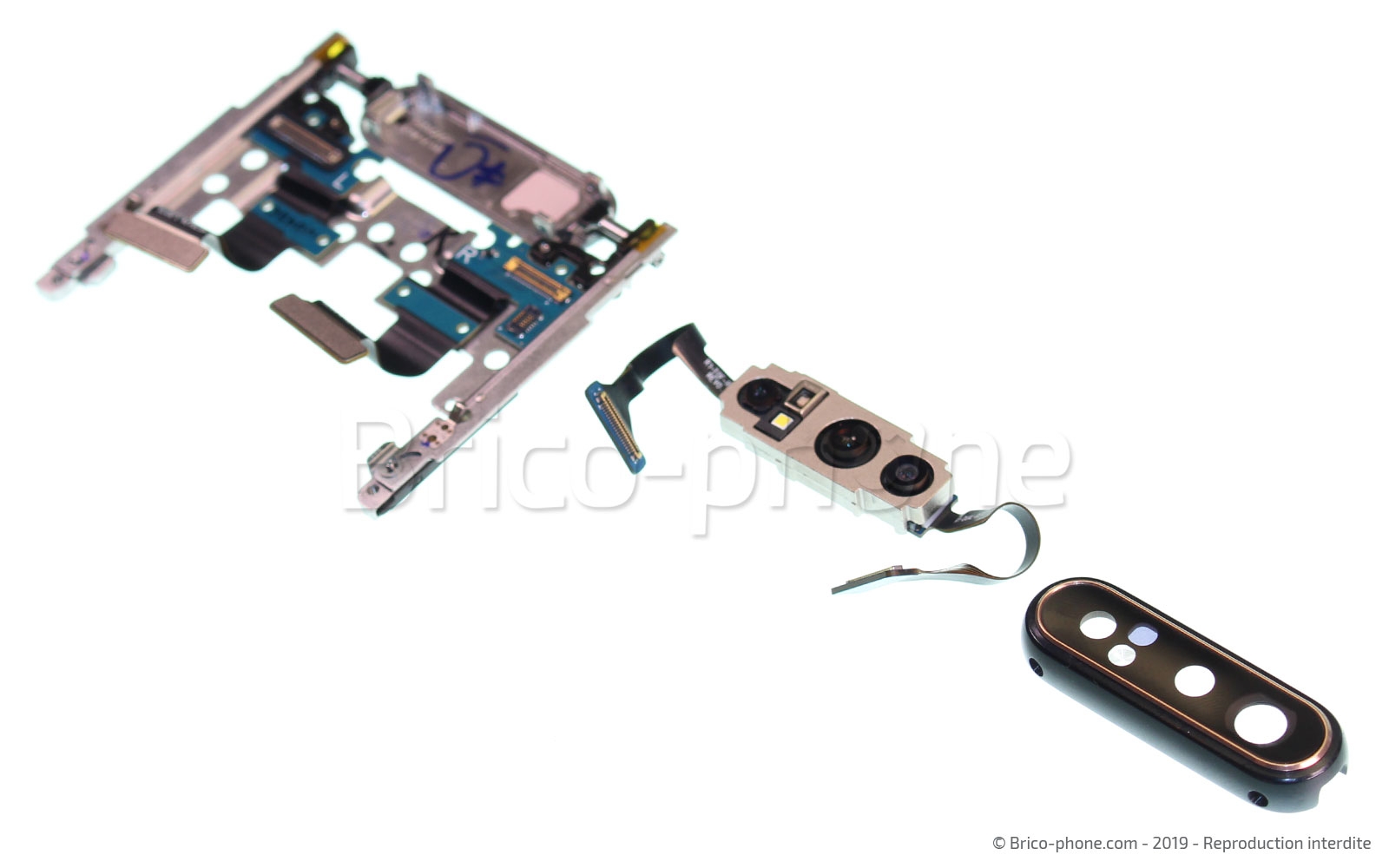

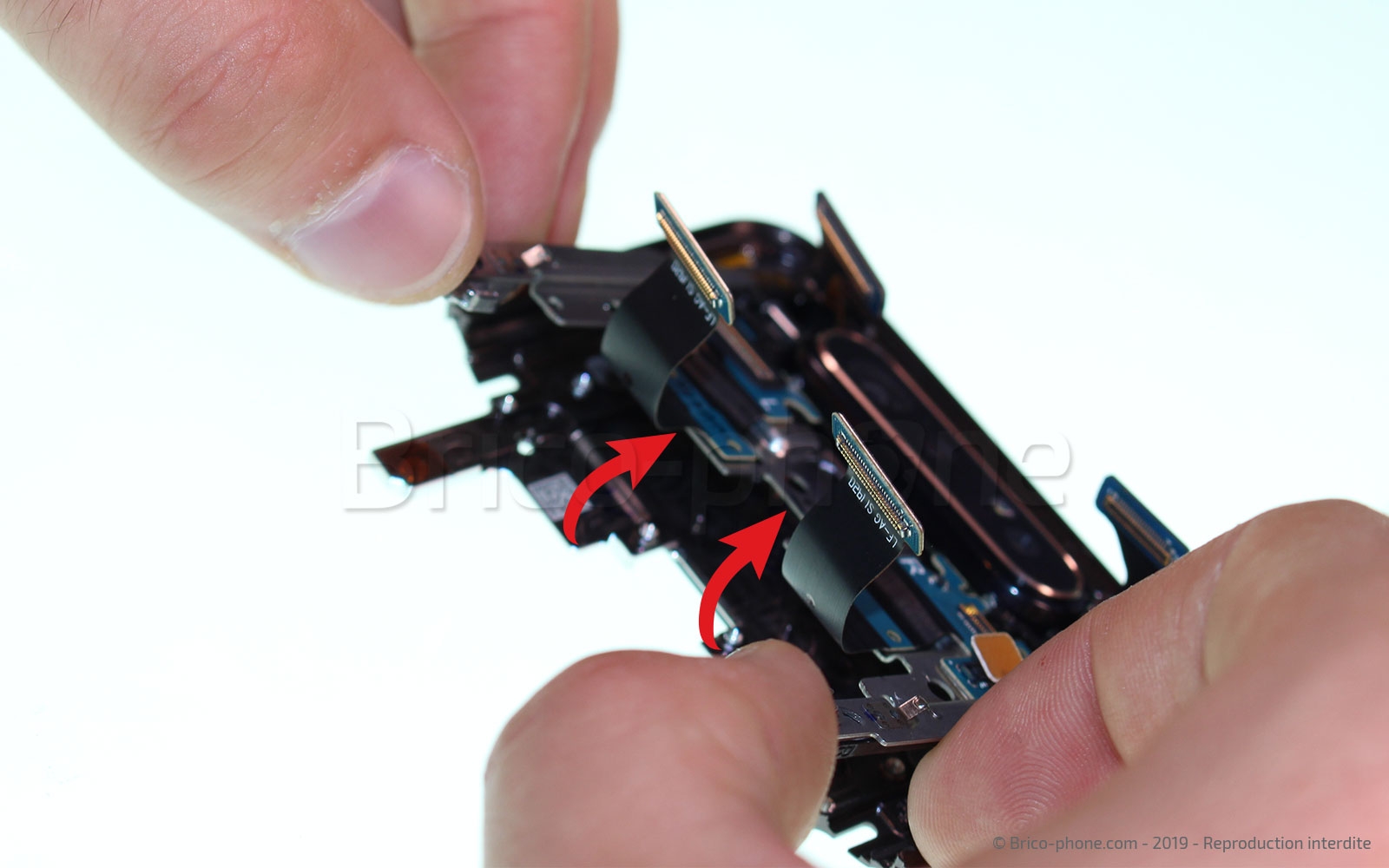

Vous pouvez maintenant sortir la caméra de la charnière coulissante, en faisant bien attention aux nappes de celle-ci qui passe dans les encoches de part et d'autre de la caméra.

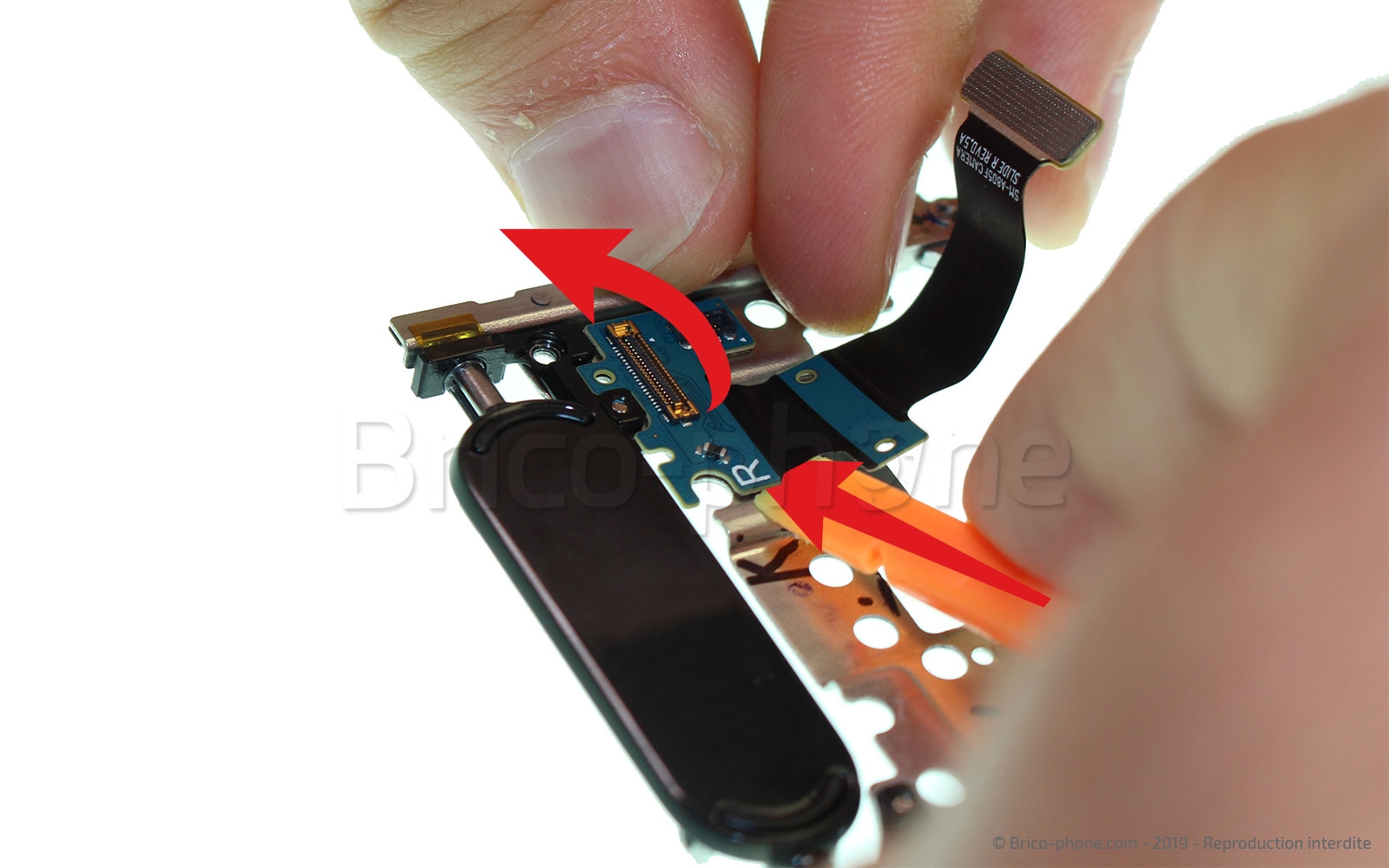

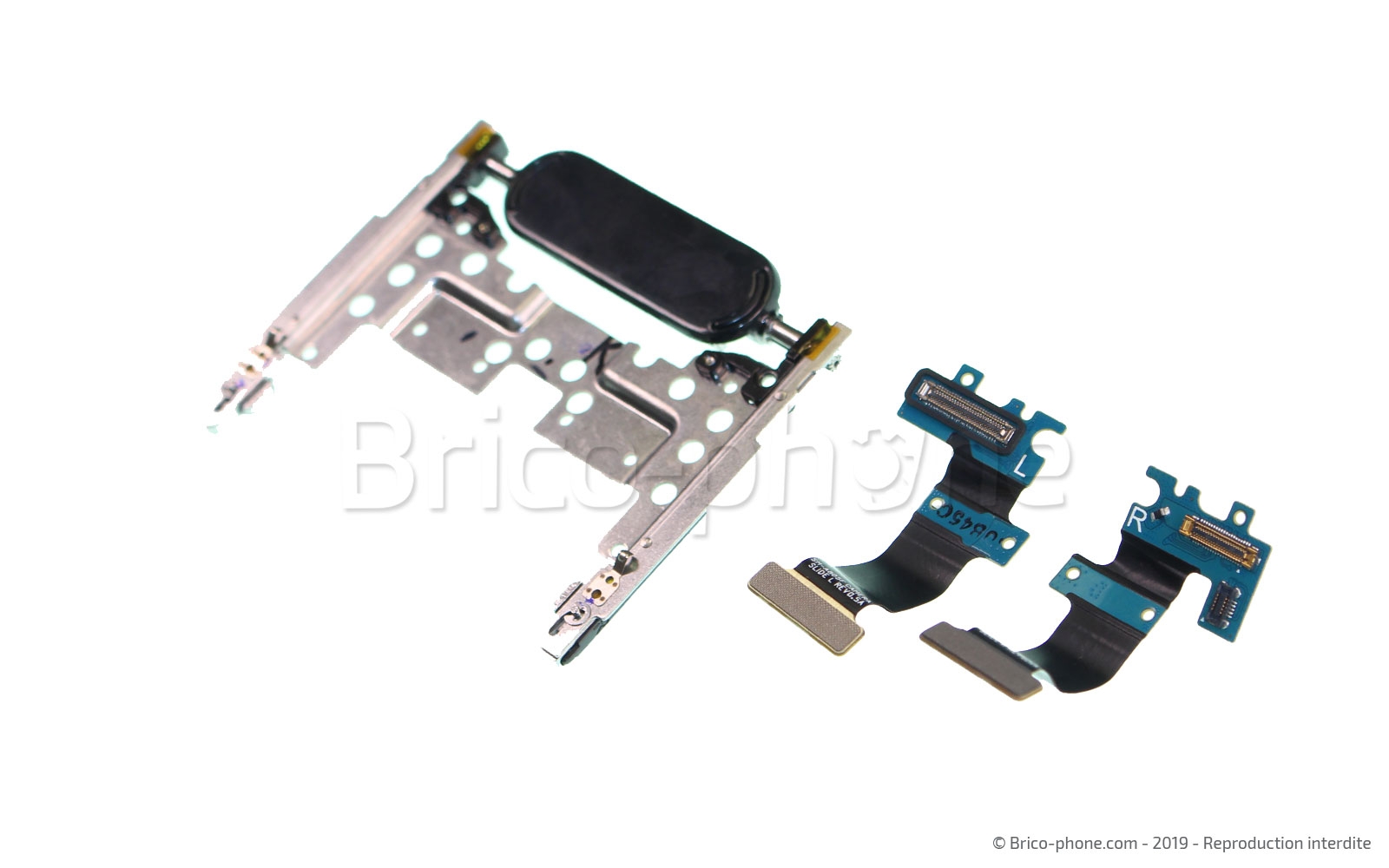

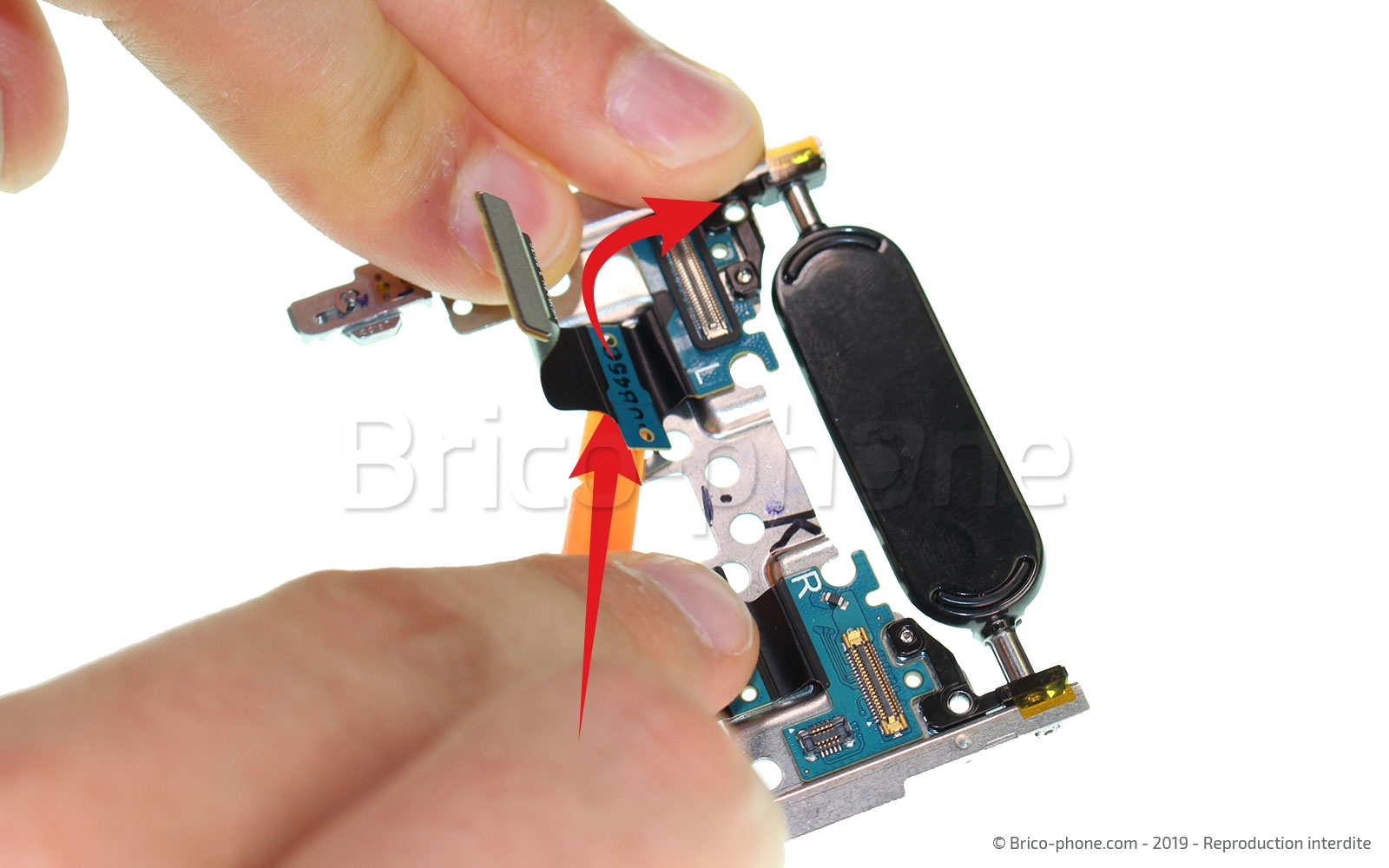

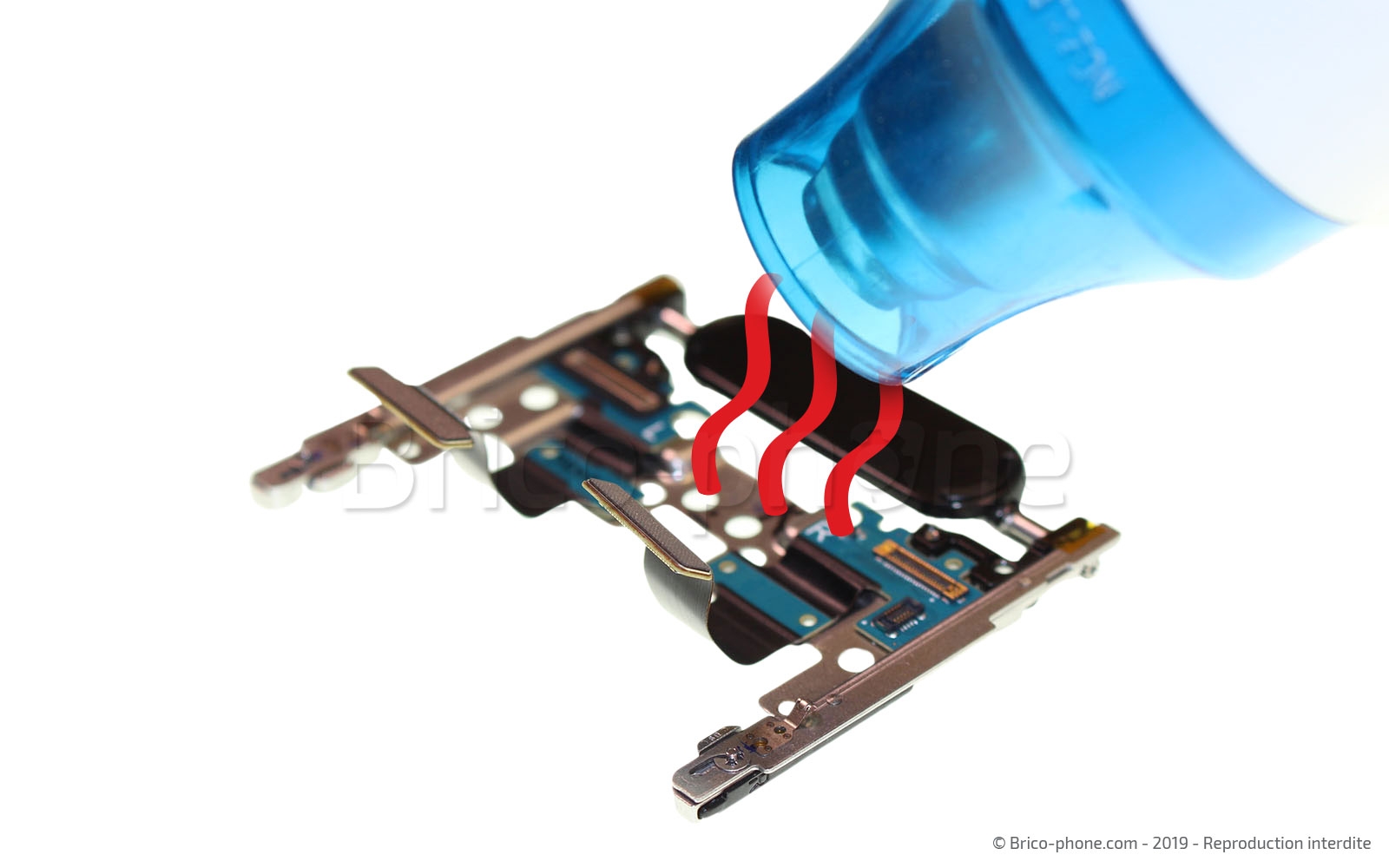

Pour enlever les deux nappes secondaires de la caméra, il faut chauffer légèrement celles-ci avec un sèche-cheveux ou un décapeur thermique pour ramollir le sticker, puis décollez-les délicatement avec le levier en nylon.

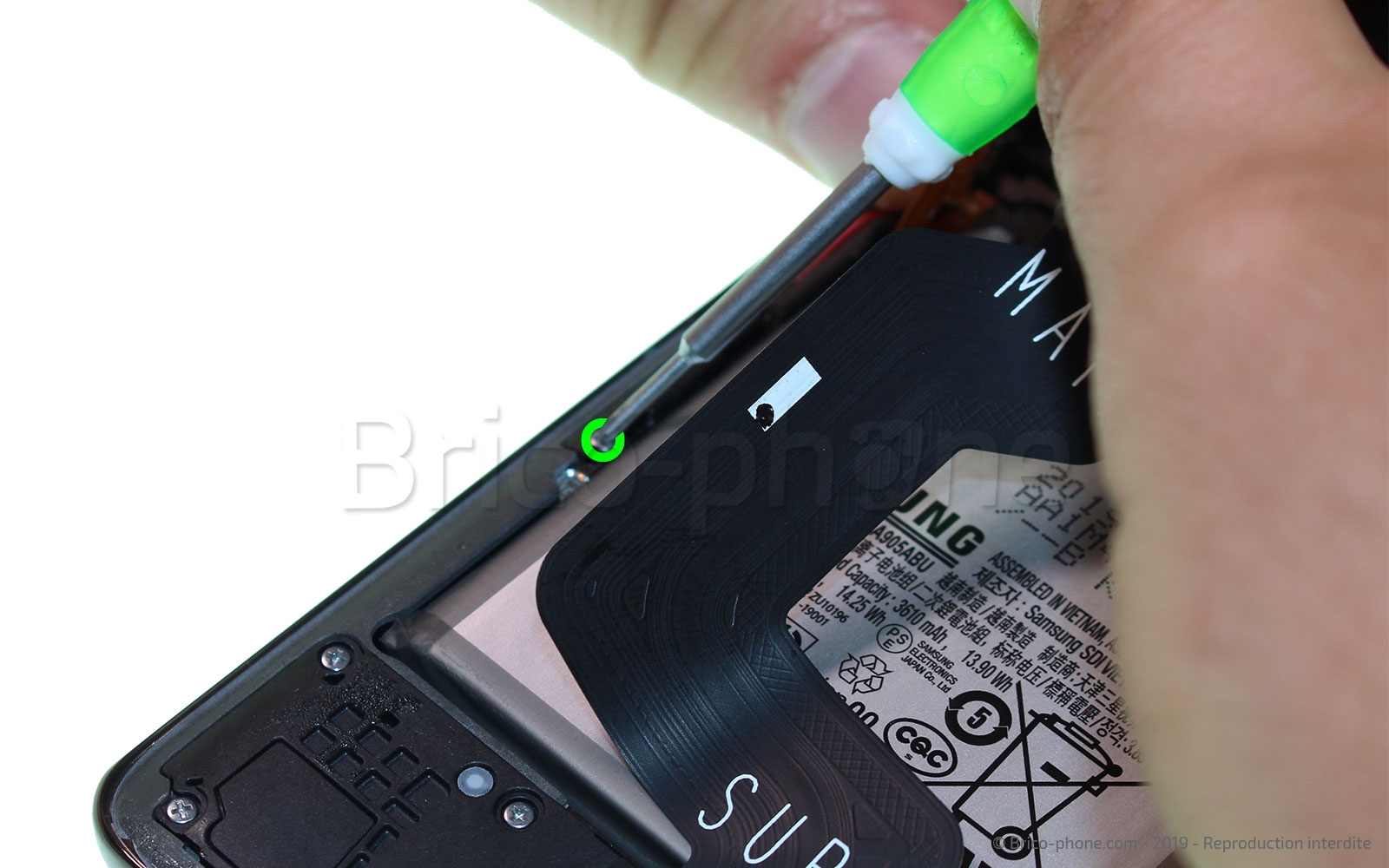

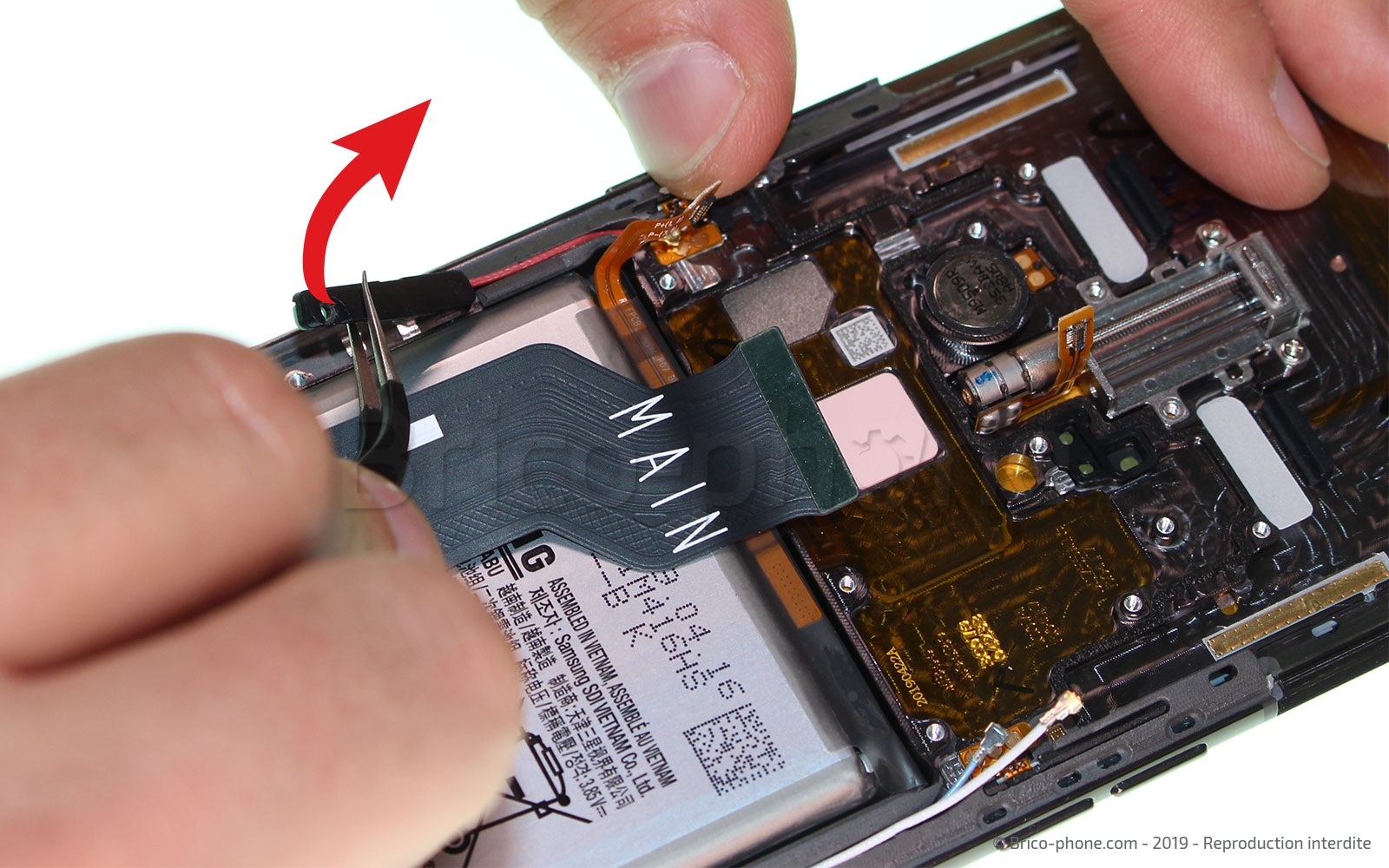

Avec le tournevis cruciforme, dévissez la vis qui maintient l'antenne secondaire au châssis, puis retirez l'antenne avec la pincette en métal.

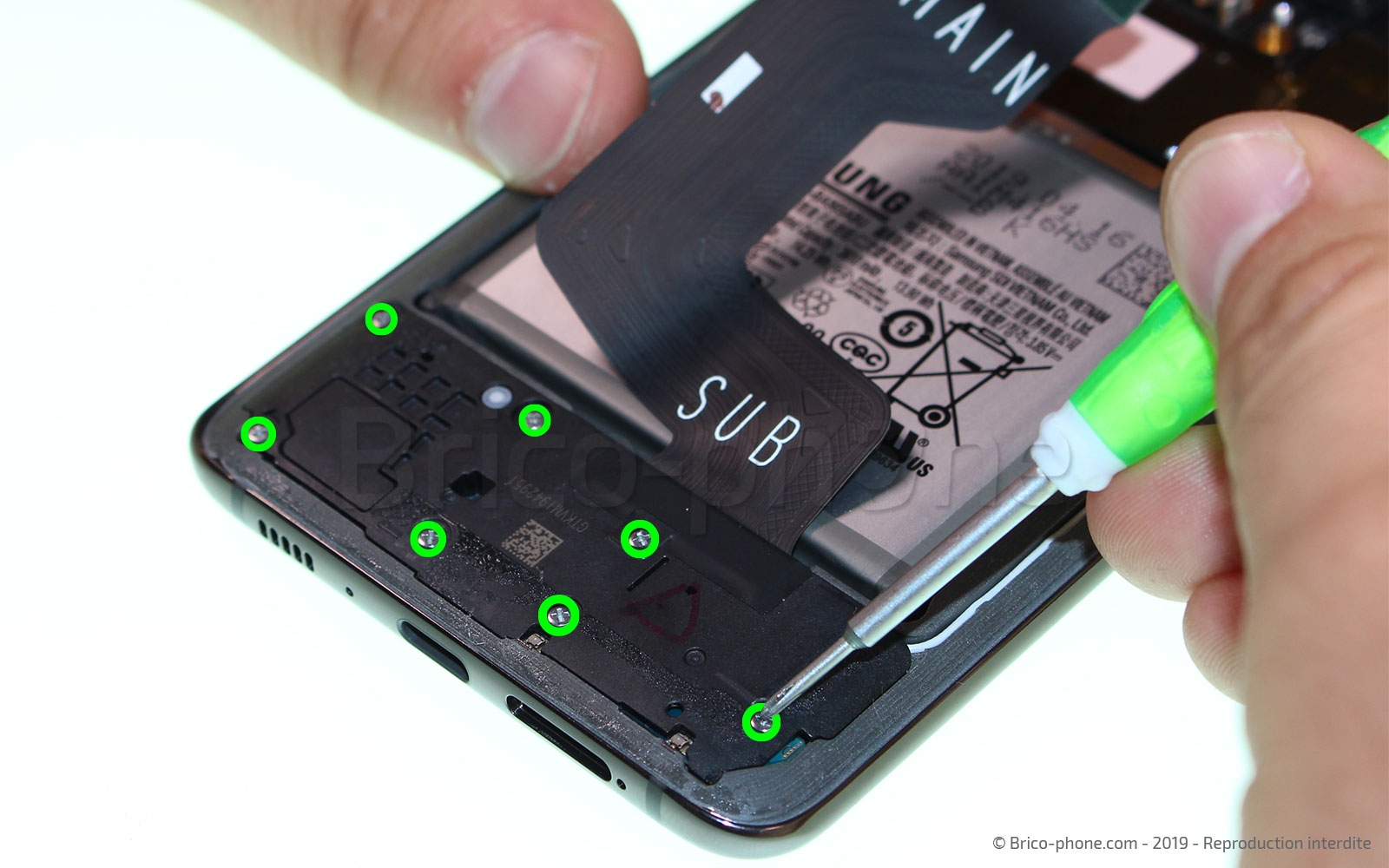

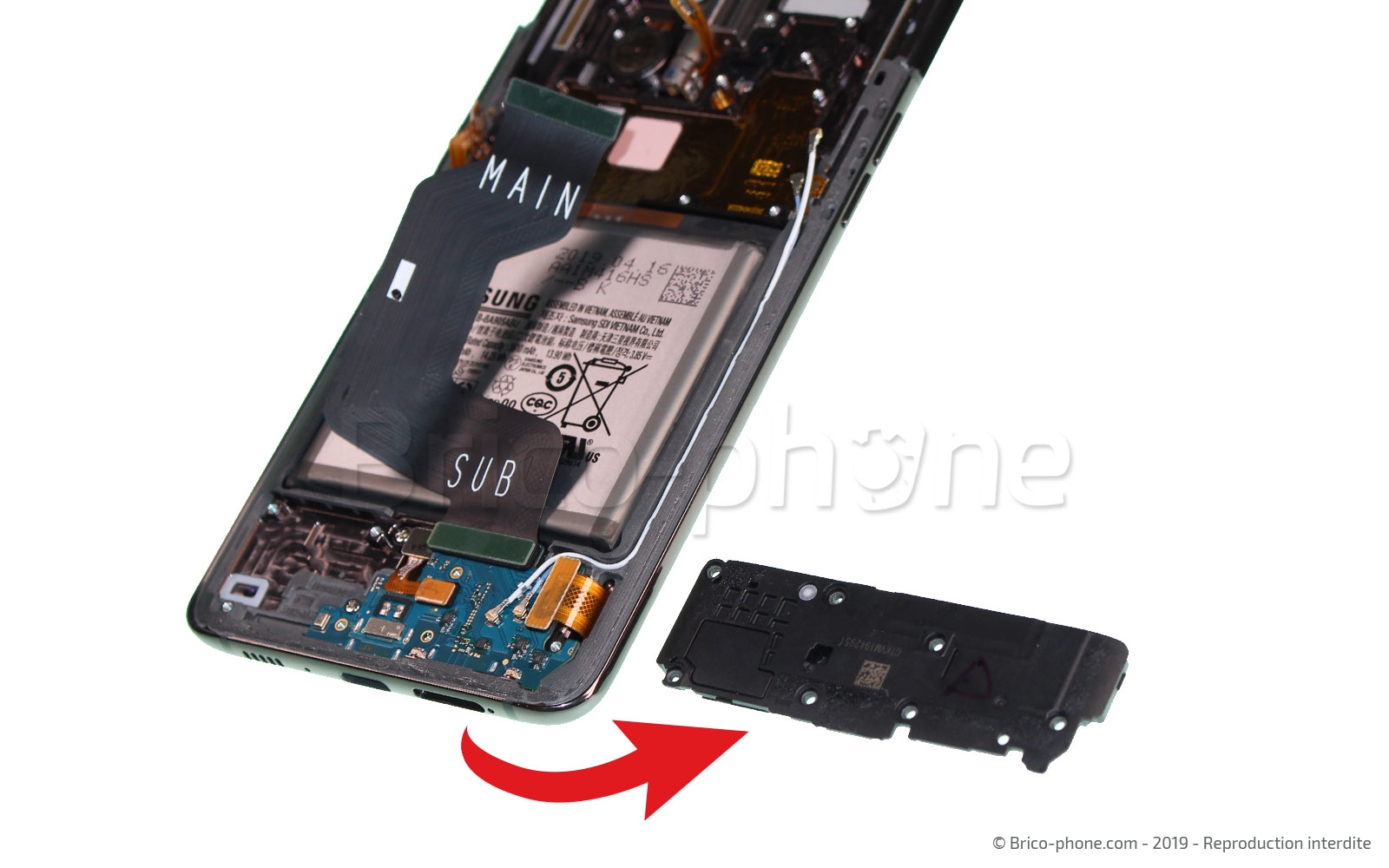

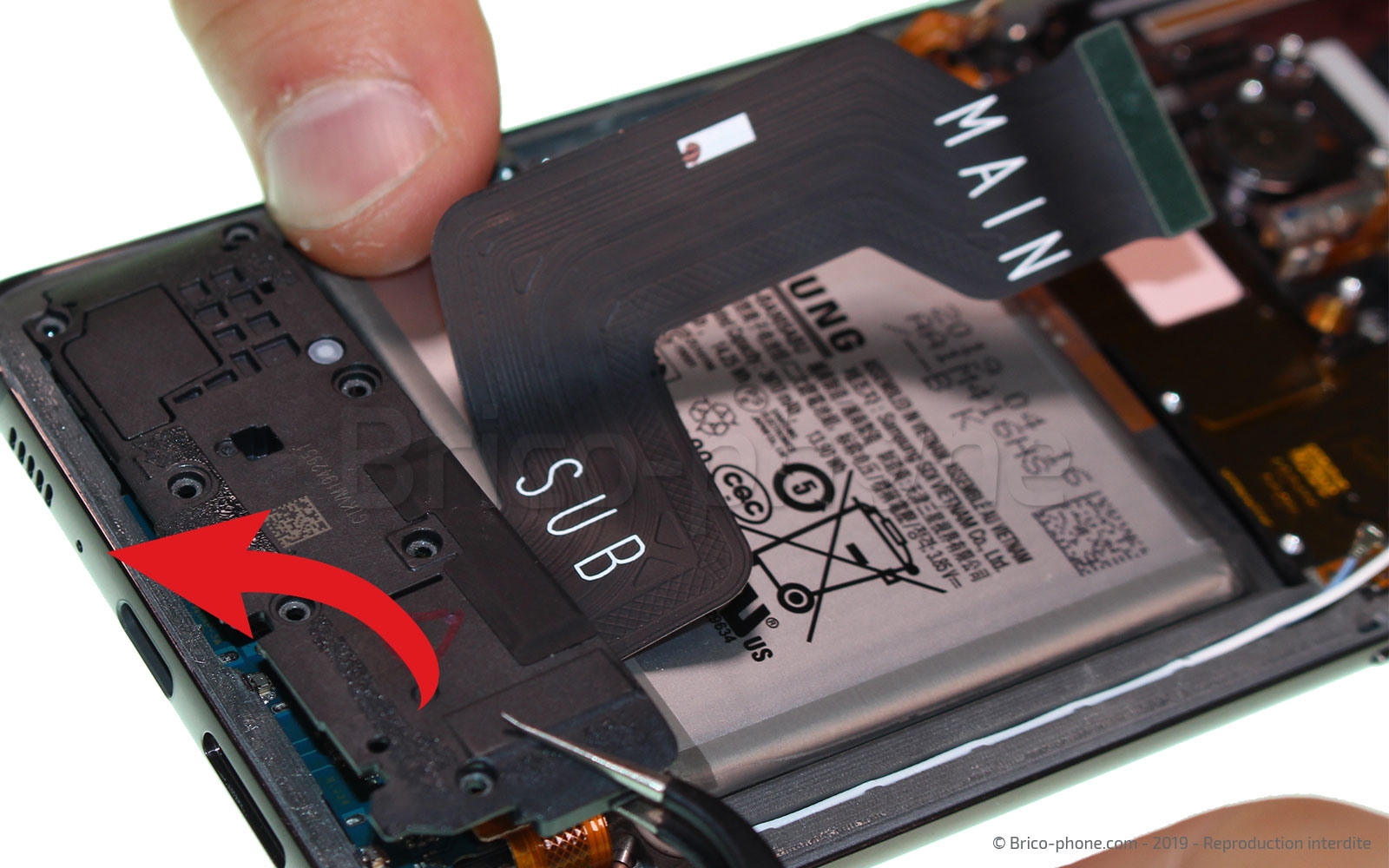

Avant d'extraire le bloc haut-parleur externe, il faut dévisser les sept vis qui le tiennent en place sur le châssis, puis retirez-le à l'aide de la pincette en métal.

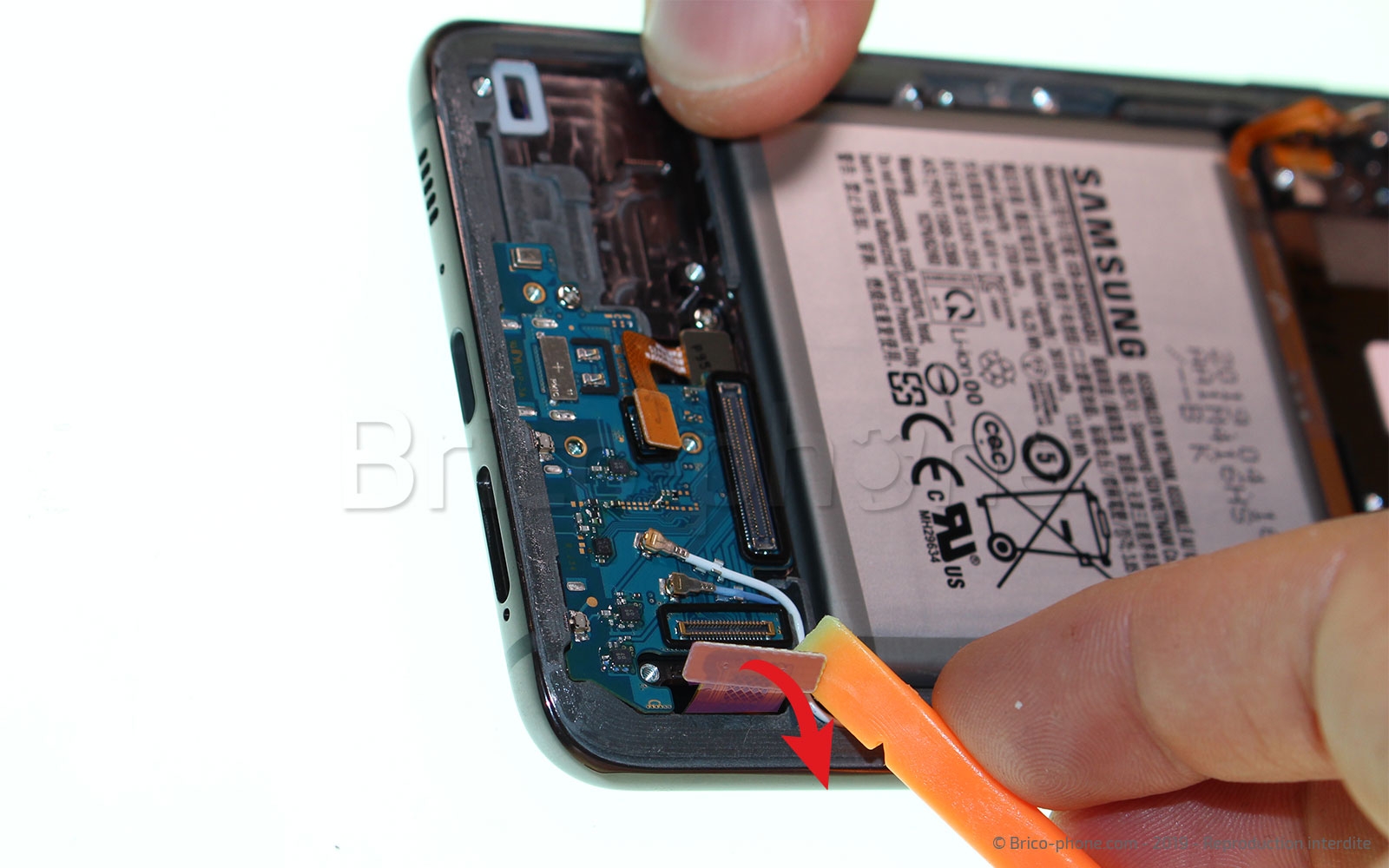

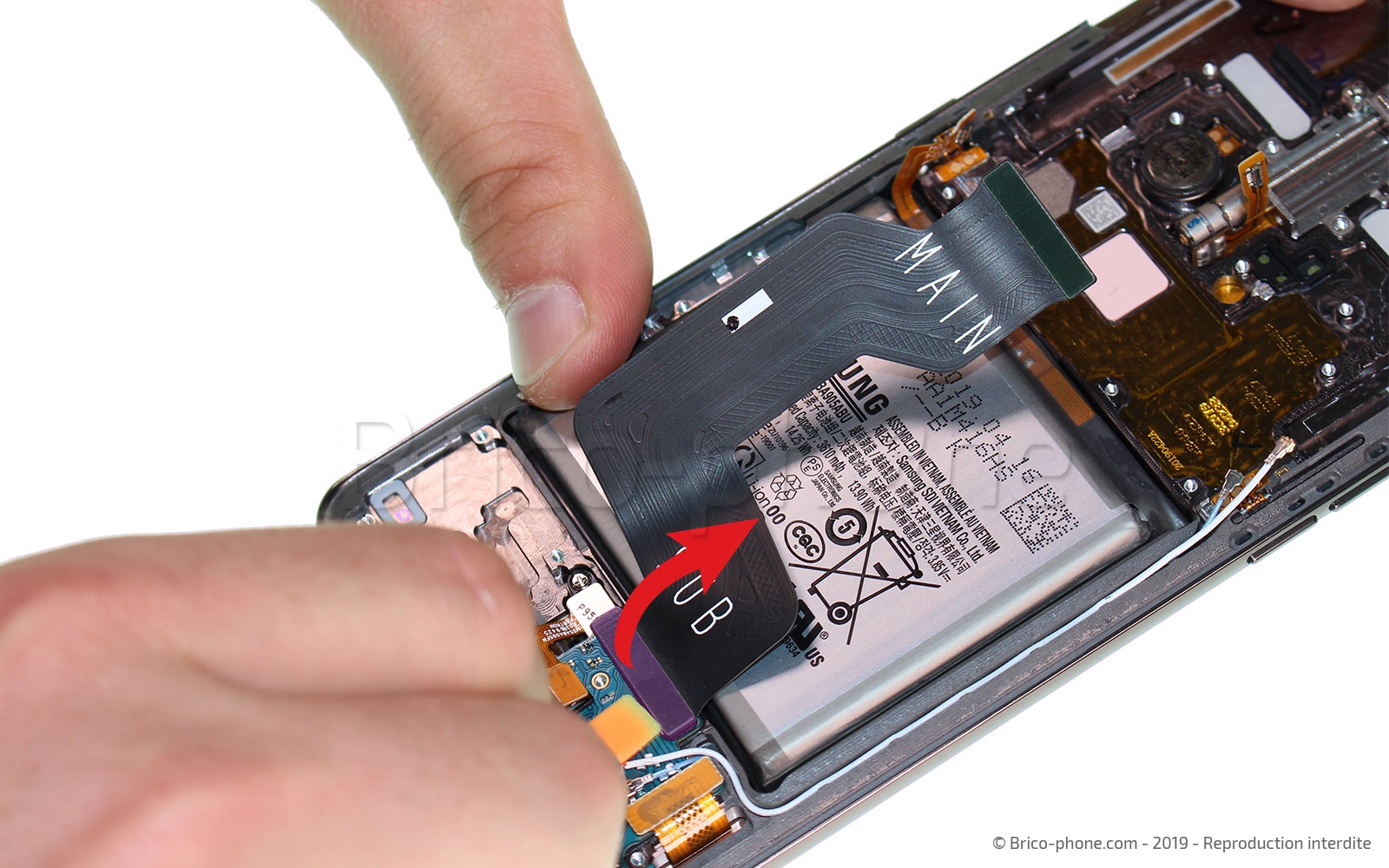

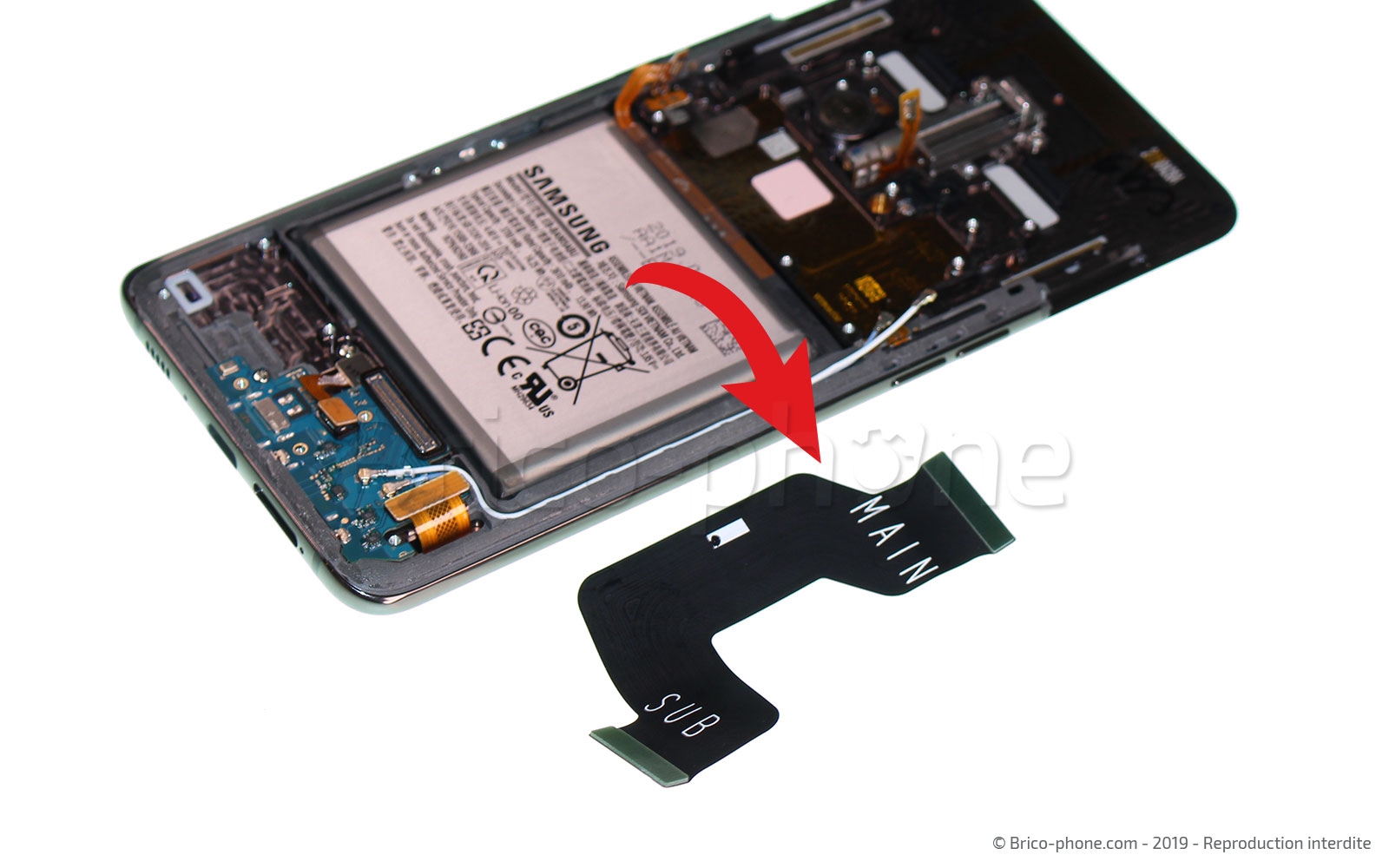

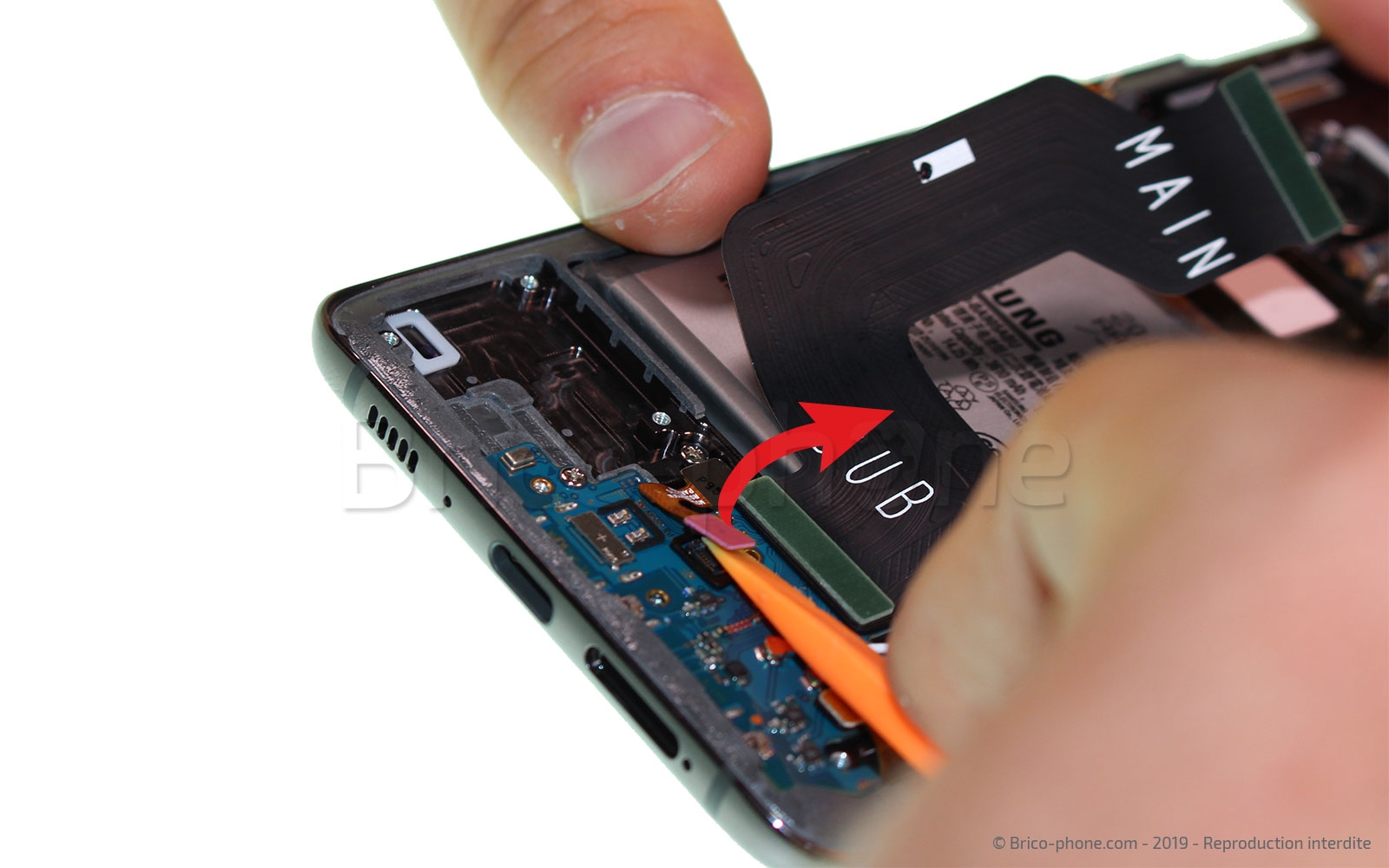

Pour libérer le connecteur de charge, il faut dans un premier temps retirer les nappes qui sont connectées dessus. Commencez par le lecteur d'empreintes digitales, puis la rallonge (vous pouvez l'enlever du téléphone une fois déconnecté) et enfin la nappe de l'écran.

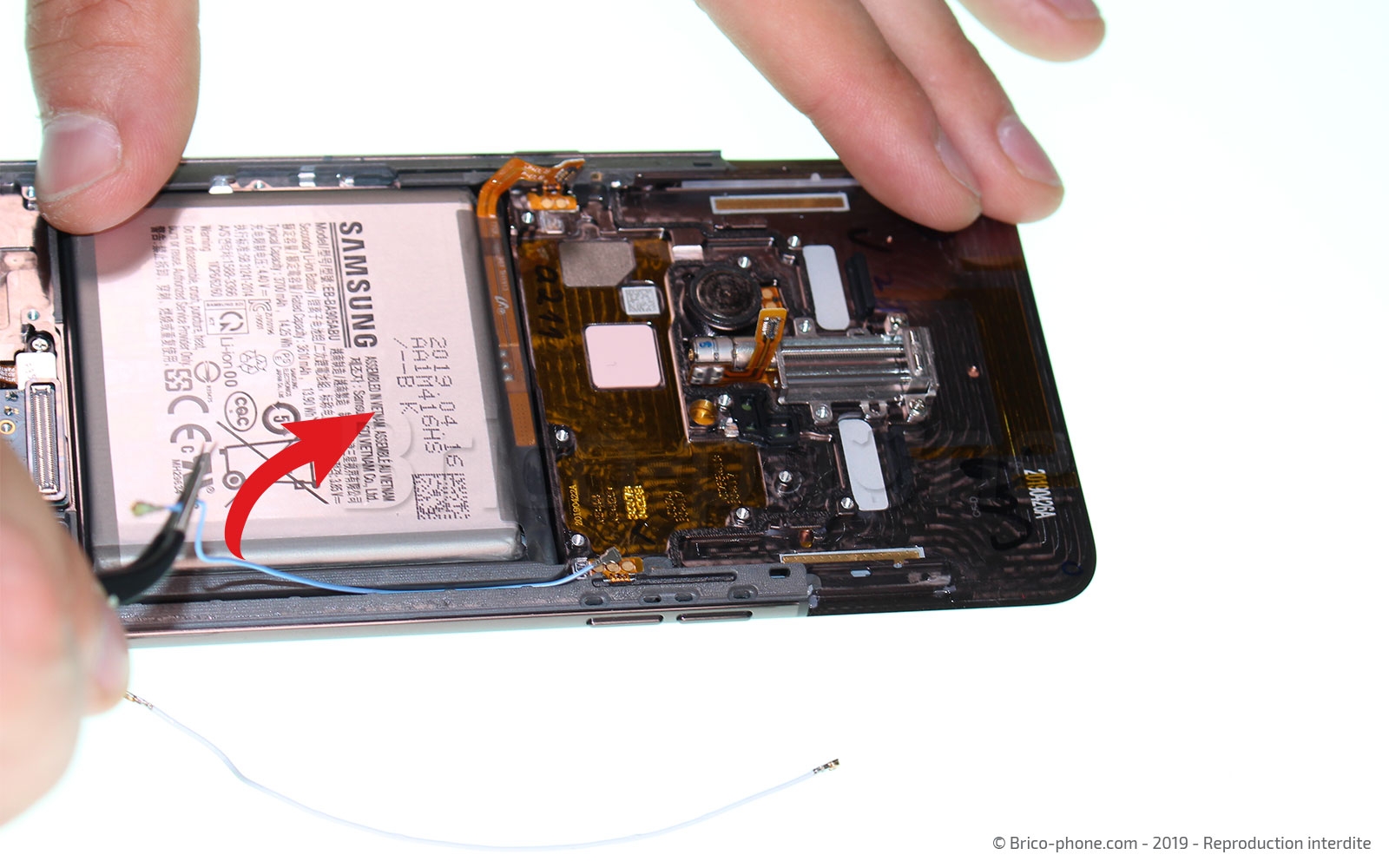

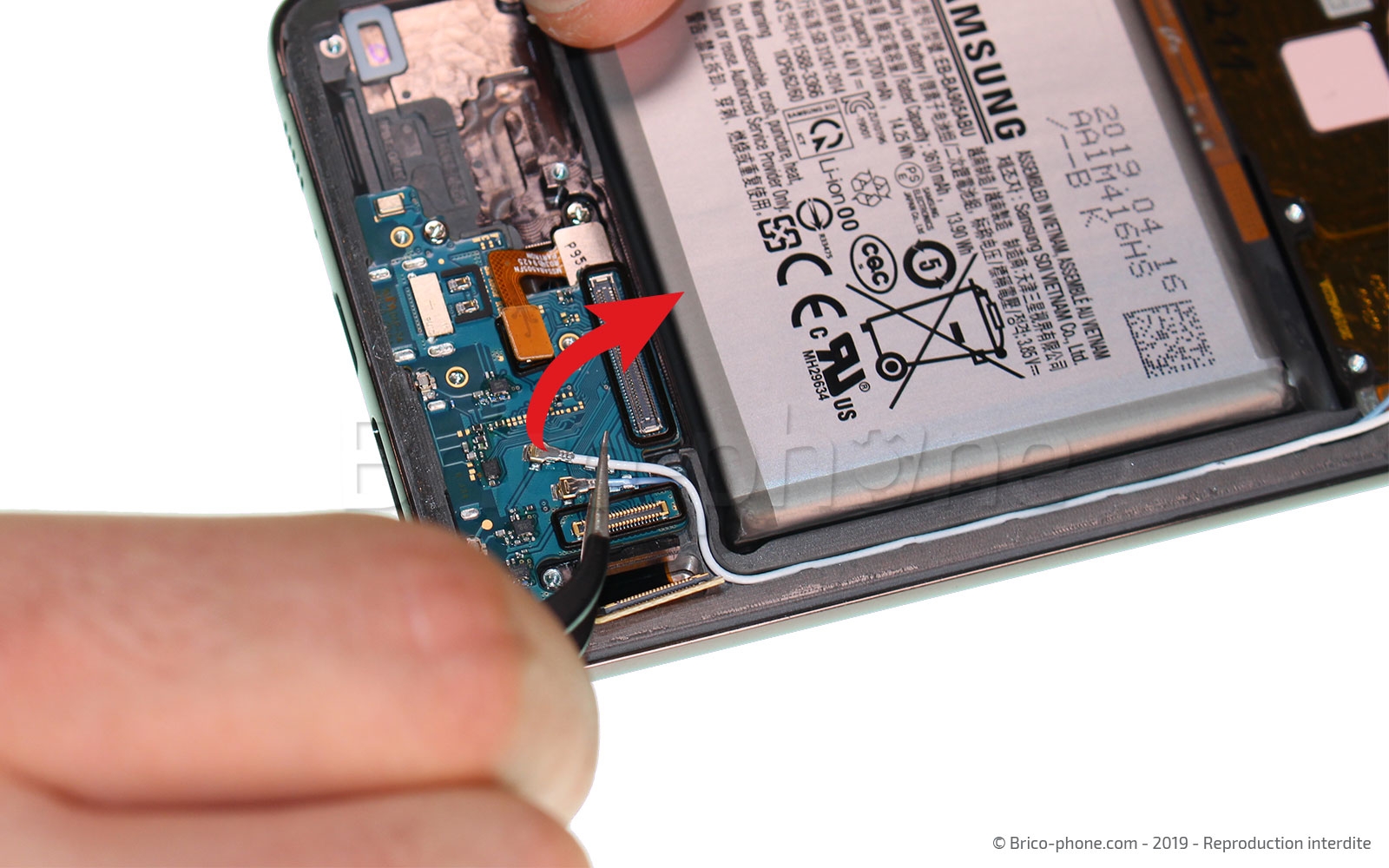

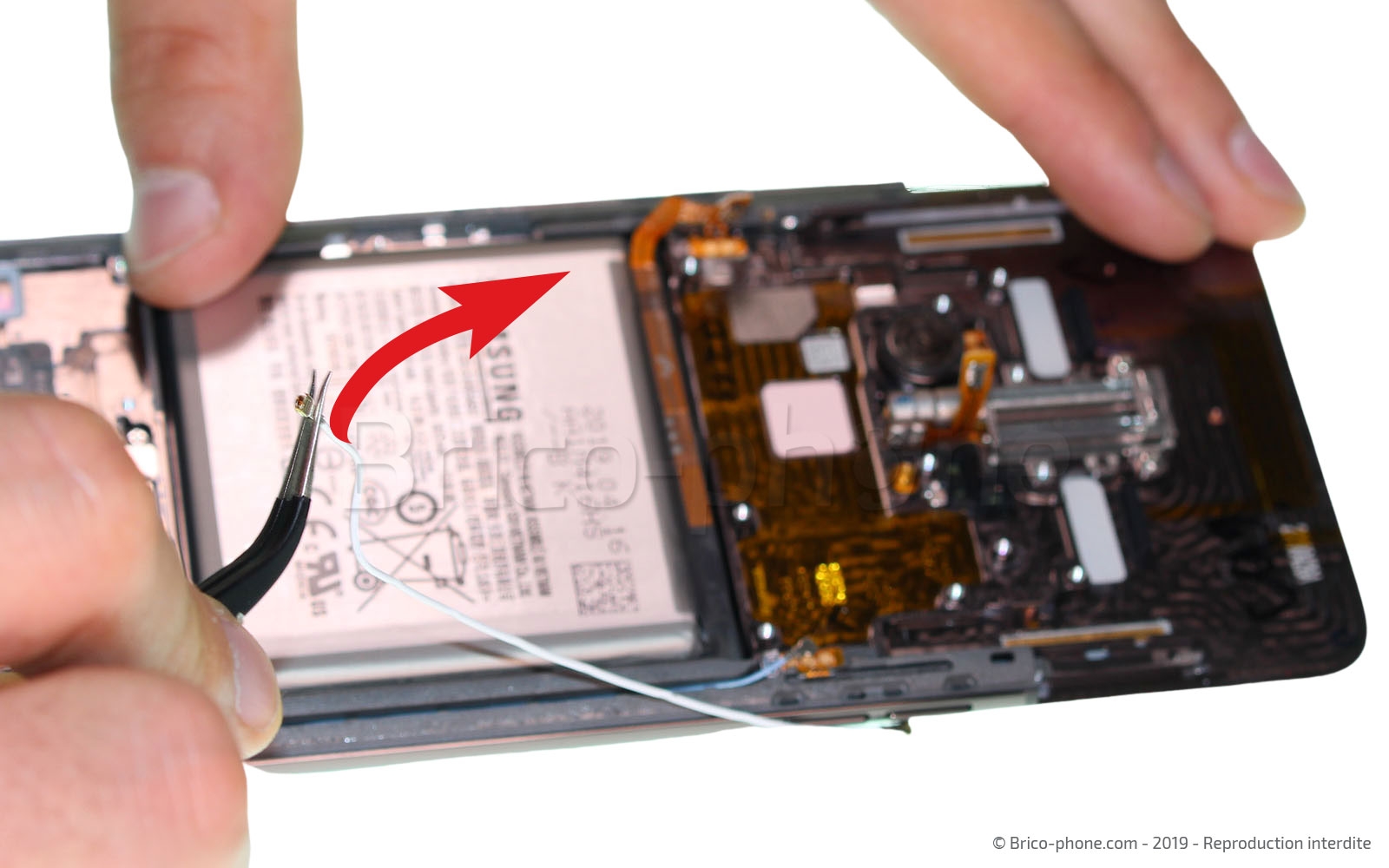

Avec la pincette en métal, déconnectez les deux câbles coaxiaux (bleu et blanc), puis retirez-les de la gouttière du châssis.

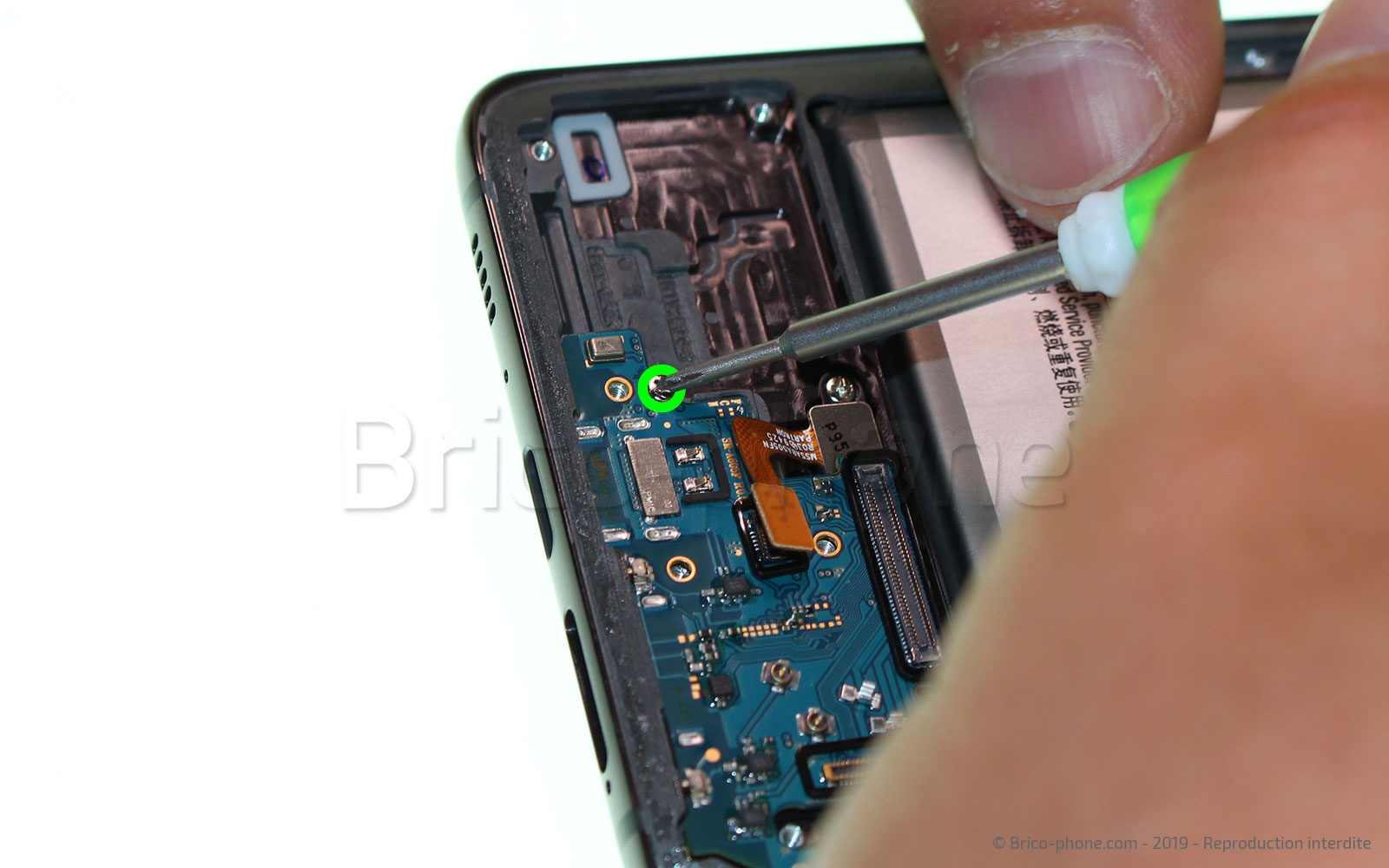

Pour retirer le connecteur de charge, il faut dévisser la seule vis cruciforme qui le maintient à l'aide du tournevis cruciforme du kit outils. Par la suite, faites levier avec la spatule en nylon, pour l'extraire du téléphone.

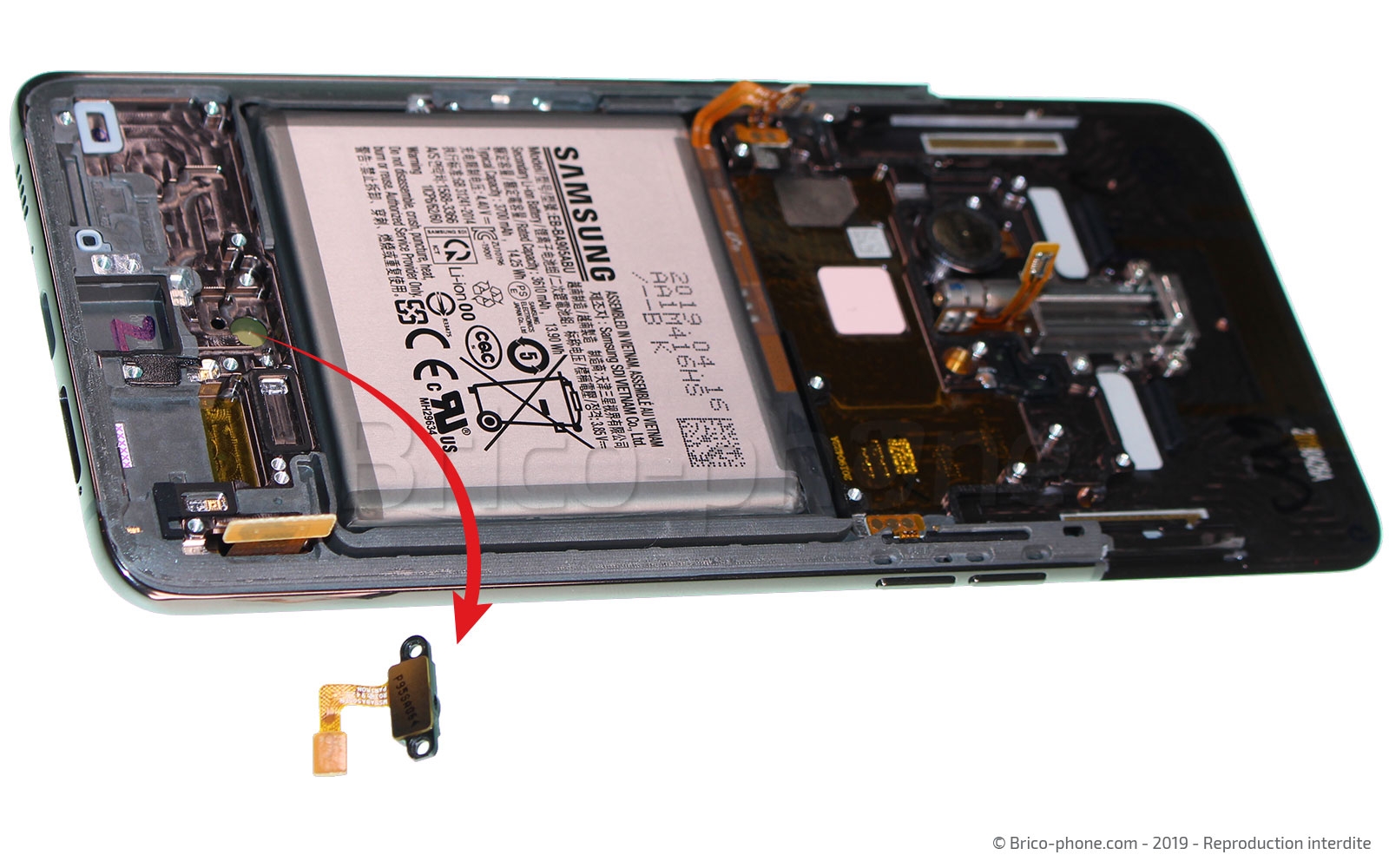

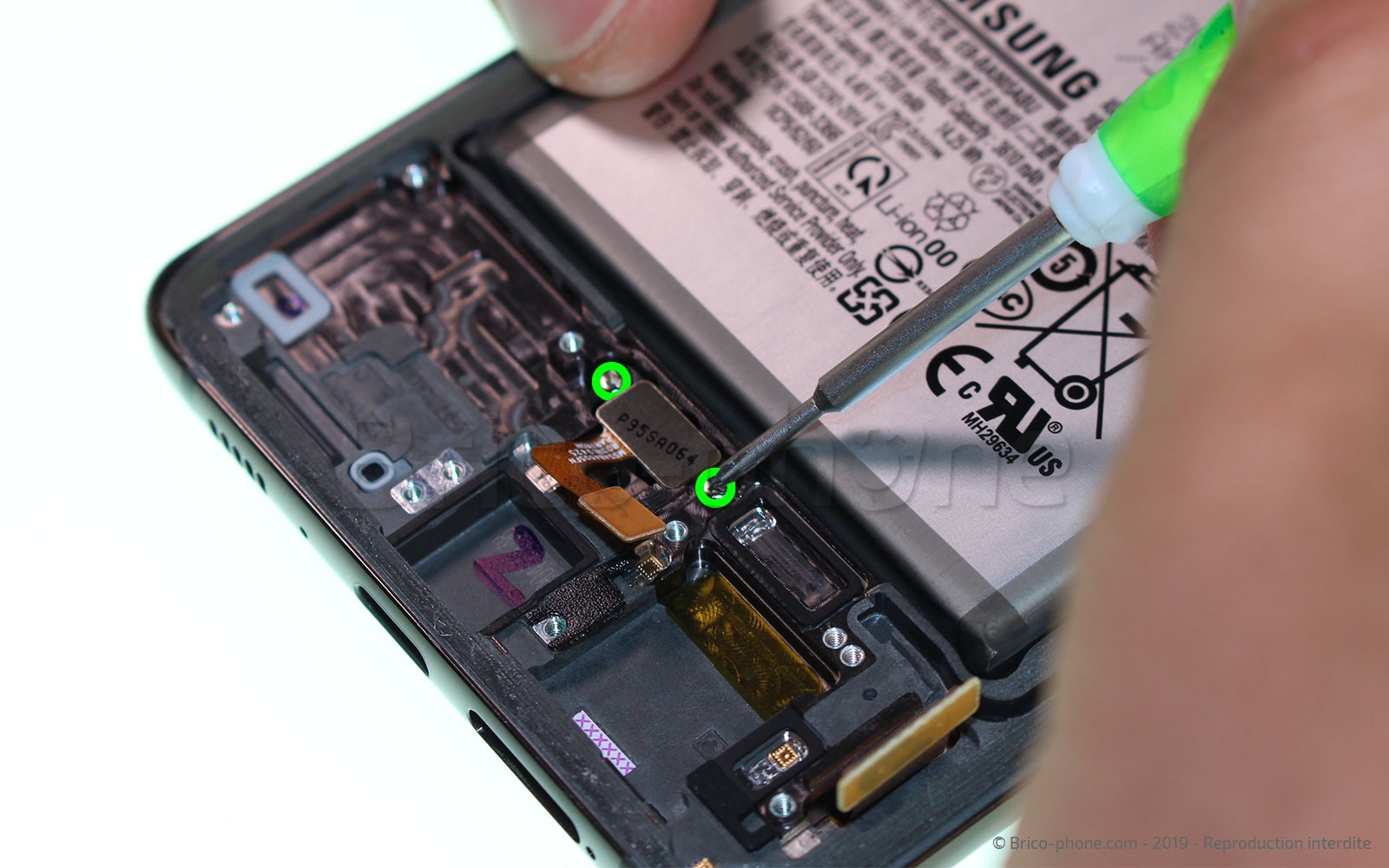

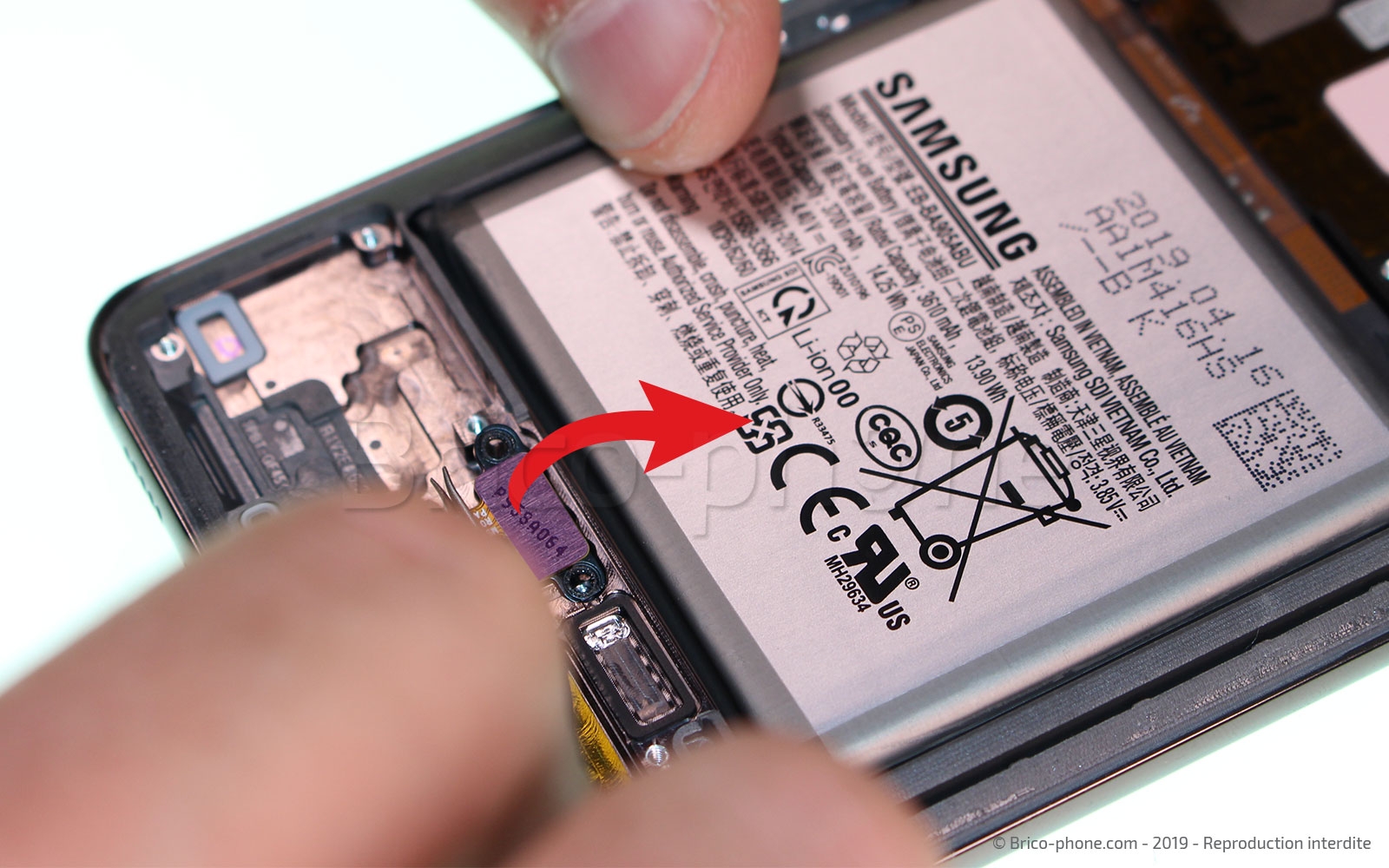

Maintenant que vous avez accès au lecteur d'empreintes digitales, dévissez les deux vis avec le tournevis cruciforme, puis retirez-le avec la pincette en métal.

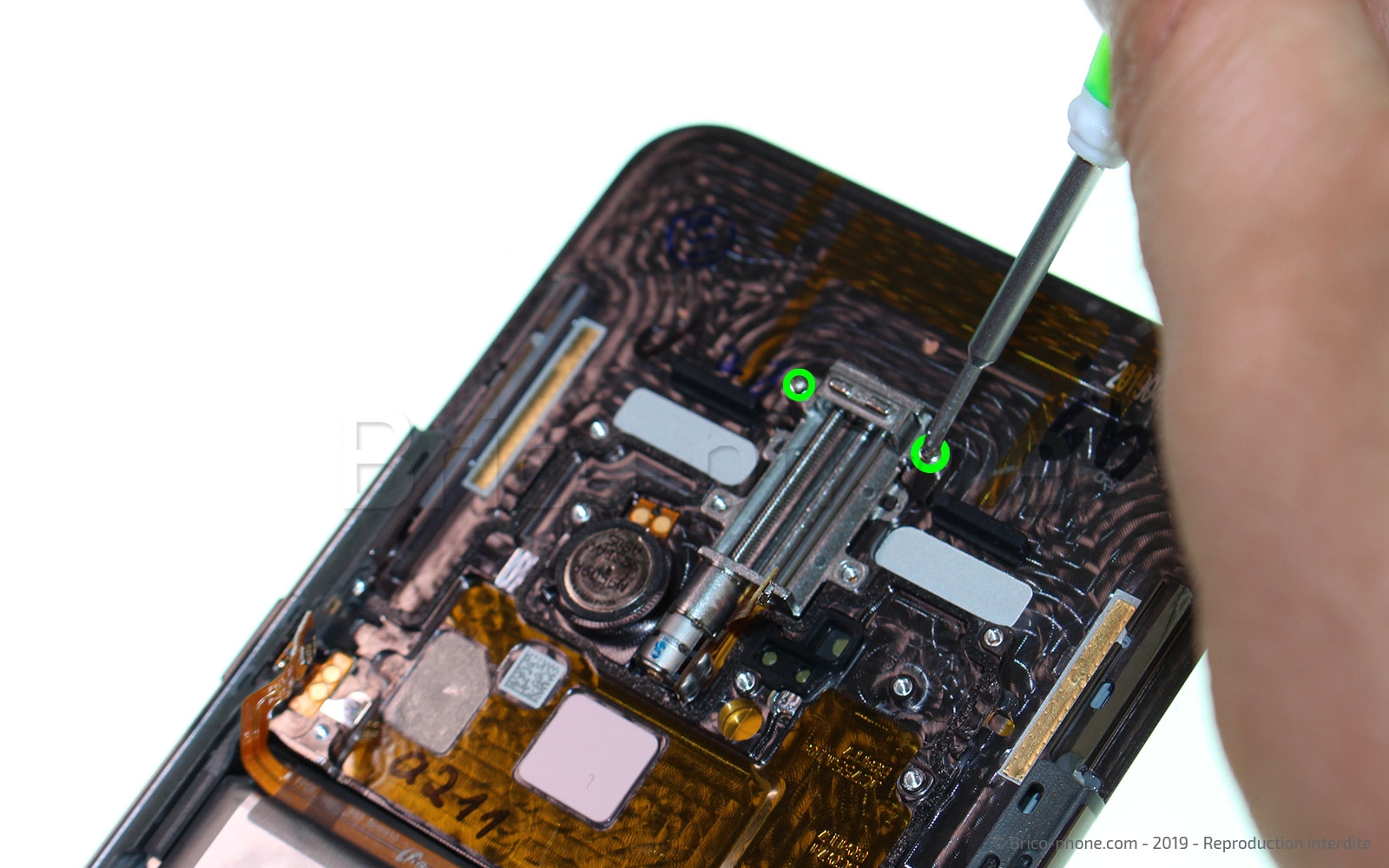

Passons maintenant au module moteur qui permet de faire monter ou descendre la partie de l'appareil photo. Pour le retirer, dévissez les deux vis cruciforme qui le maintiennent en place, avec le tournevis, puis retirez-le avec la pincette en métal.

Comme tous les Samsung, la batterie est fortement collée par des stickers, pour les ramollir, utilisez le liquide iRemover.

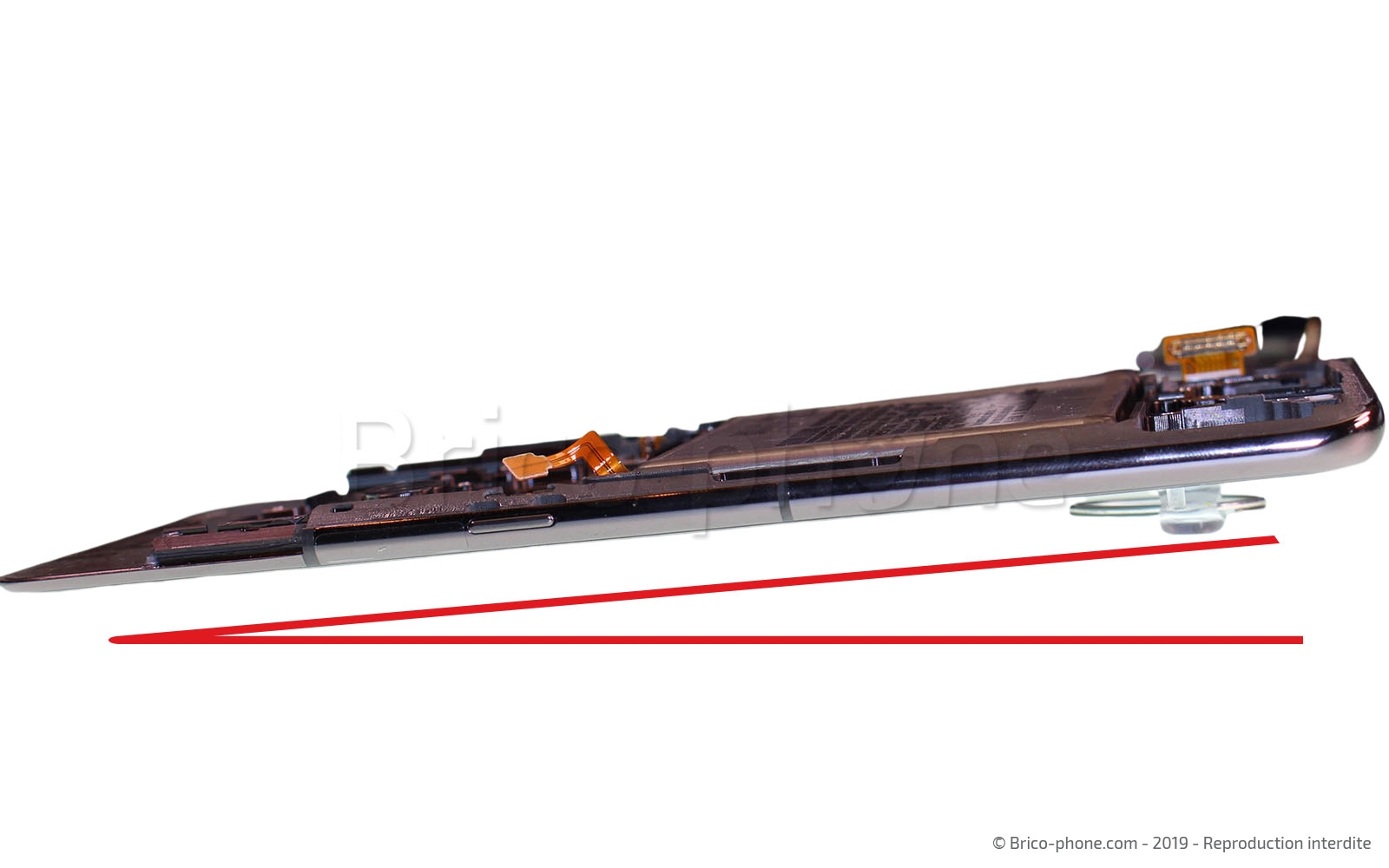

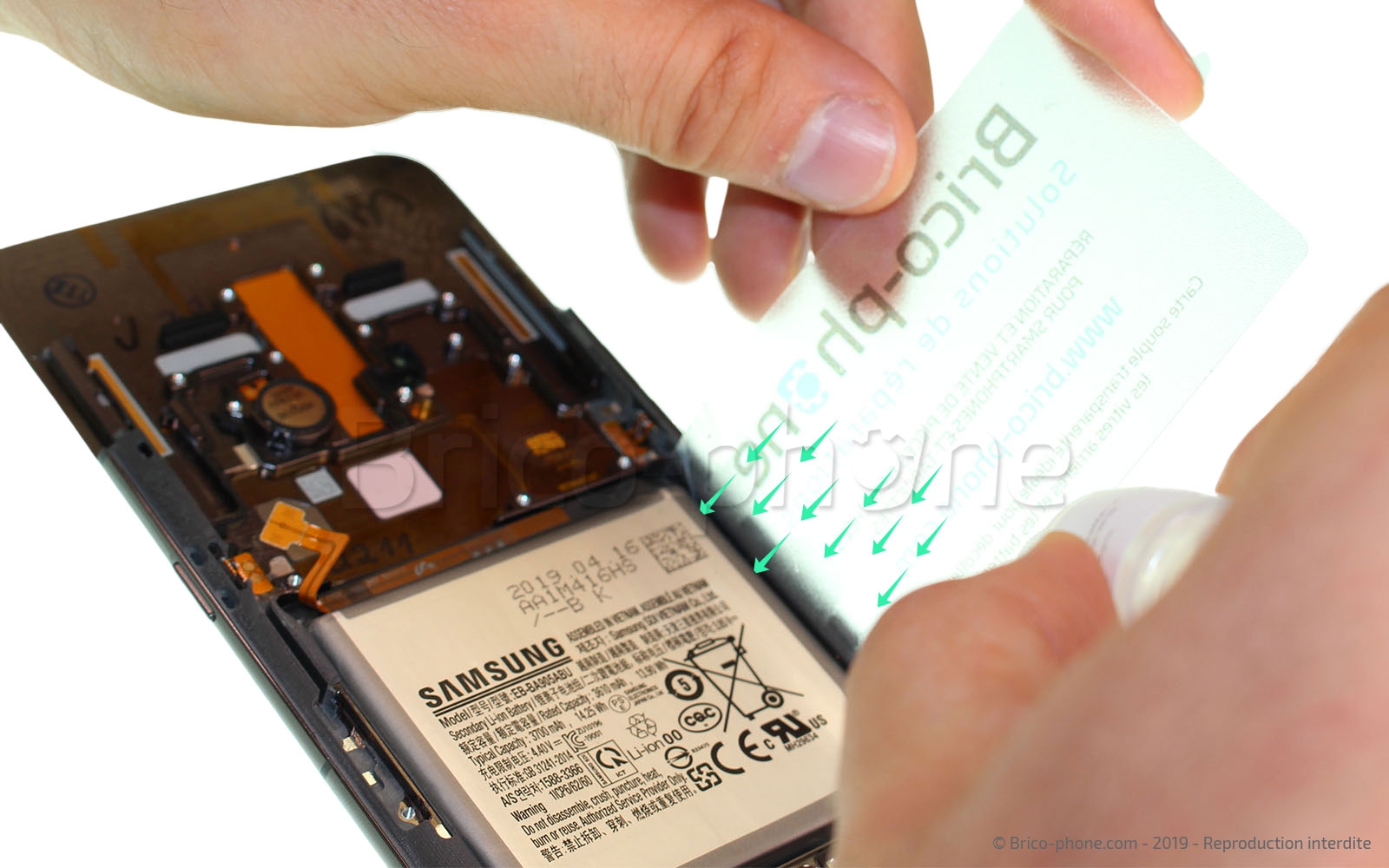

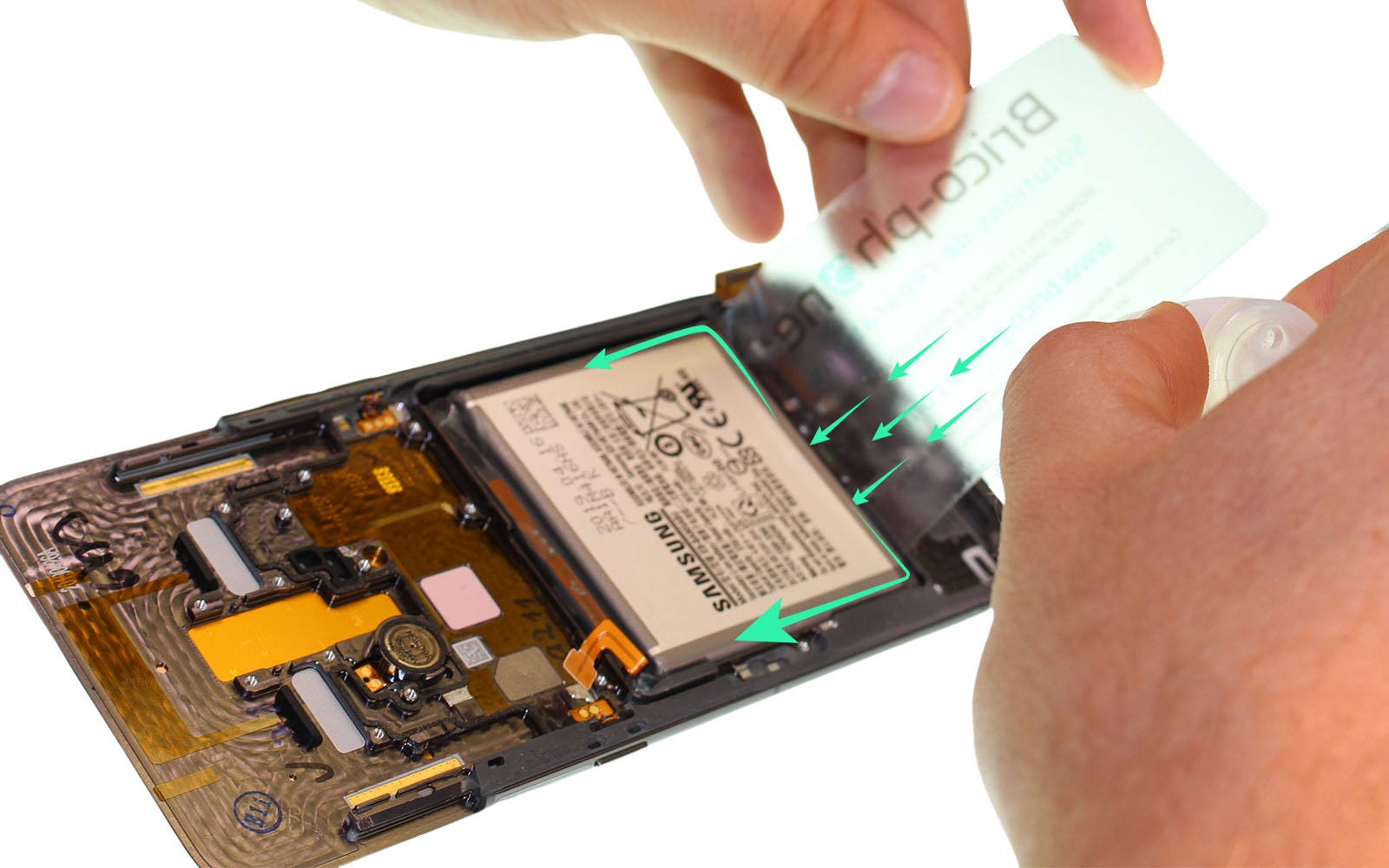

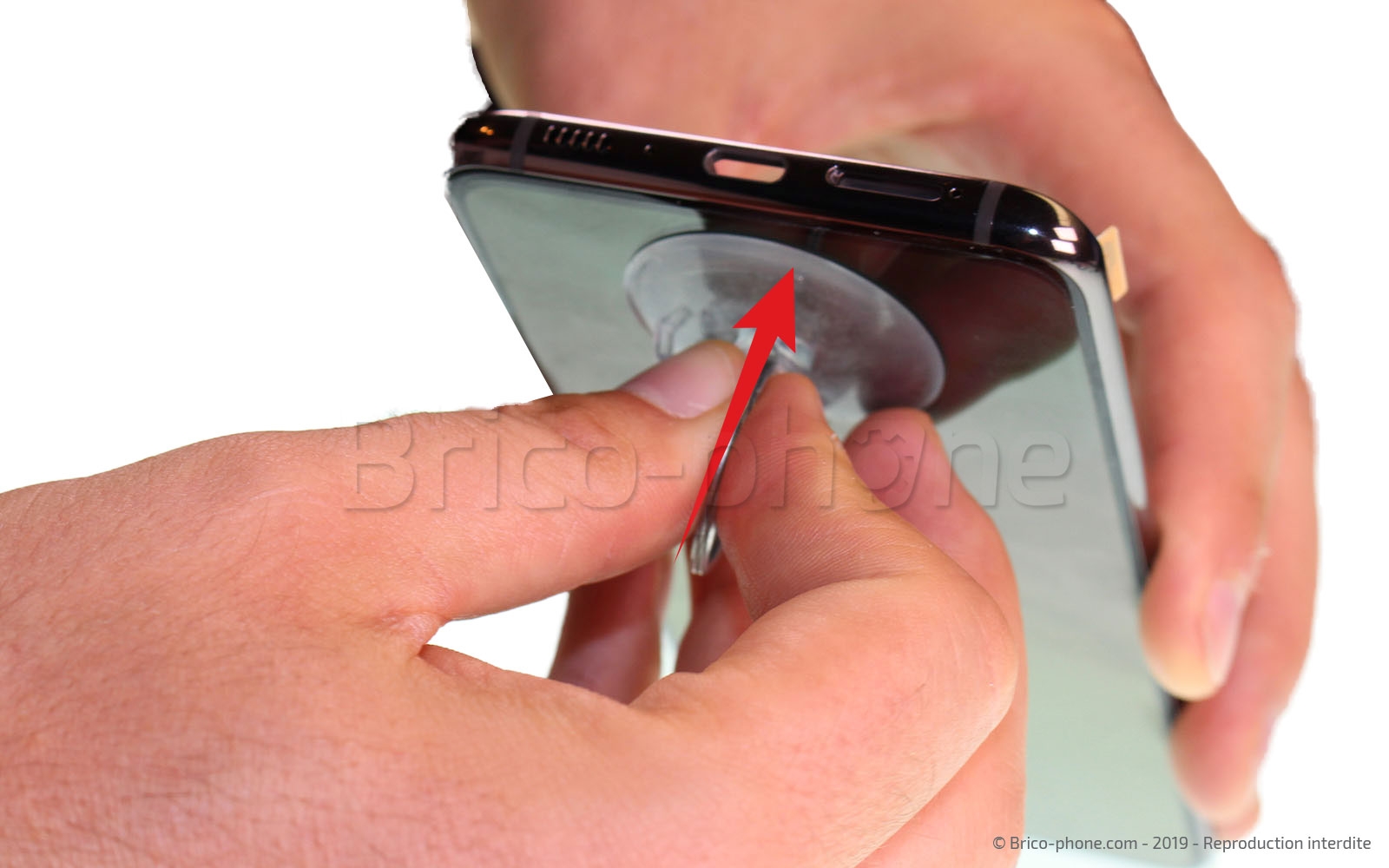

Pour l'appliquer, placez la carte fine transparente entre la batterie et le châssis du téléphone, puis faites glisser le liquide le long de la carte pour qu'il pénètre sous la batterie. Enfin placez, une ventouse sur l'écran de façon à ce que le liquide coule sous la batterie.
Laissez agir environ 30 minutes.

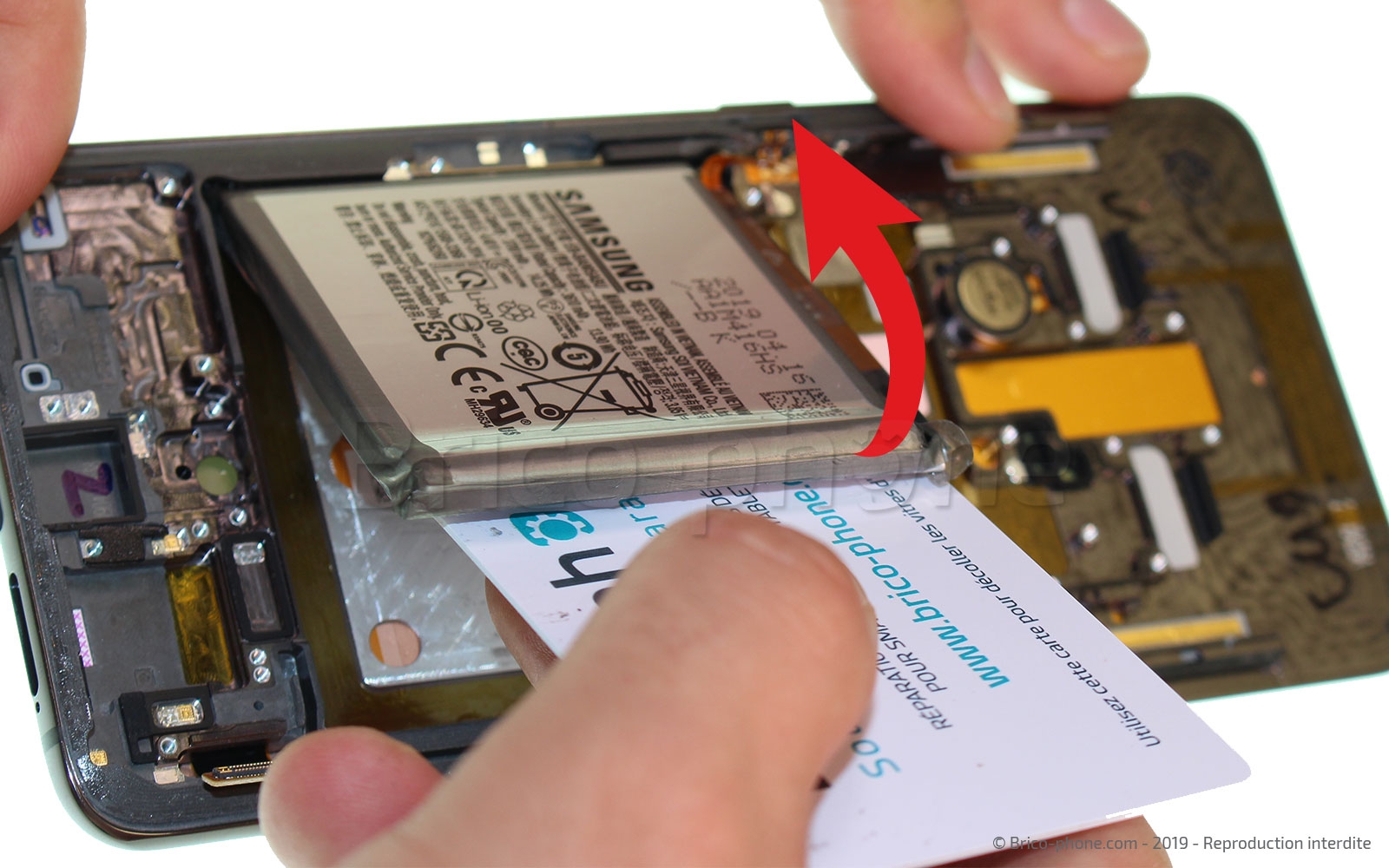

Une fois que le liquide a agit sur le sticker, passez la carte en PVC sous la batterie pour la décoller du châssis.

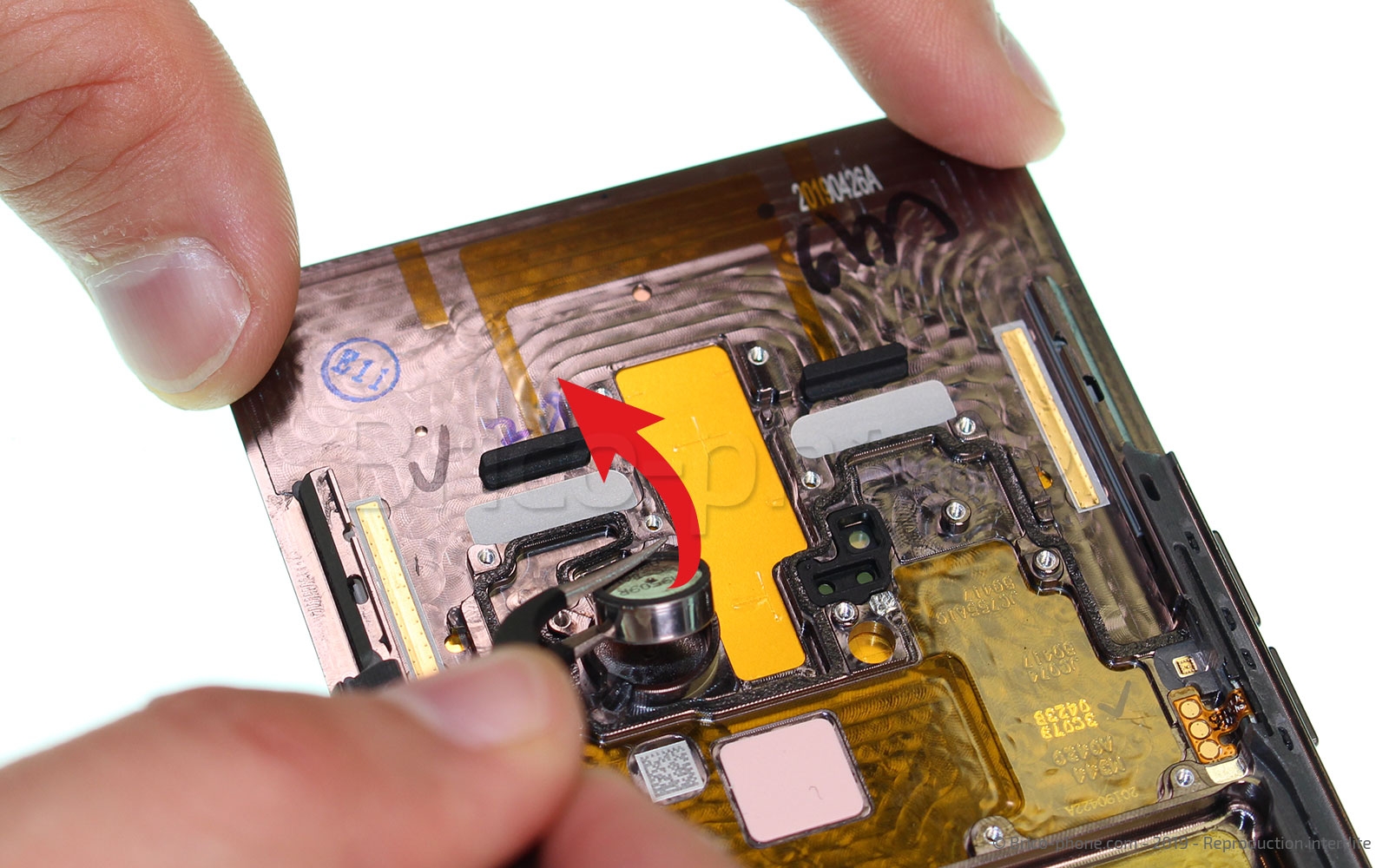

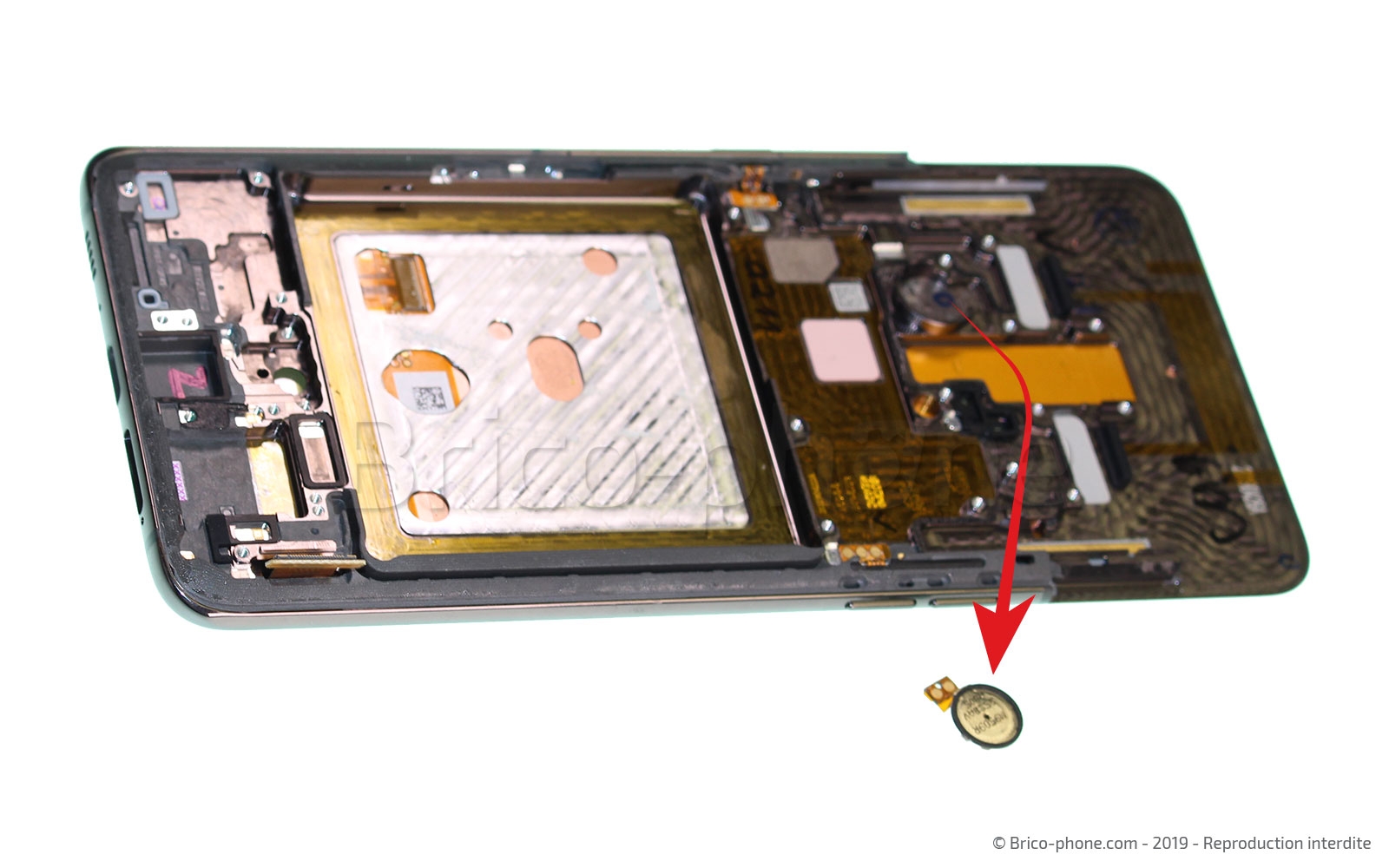

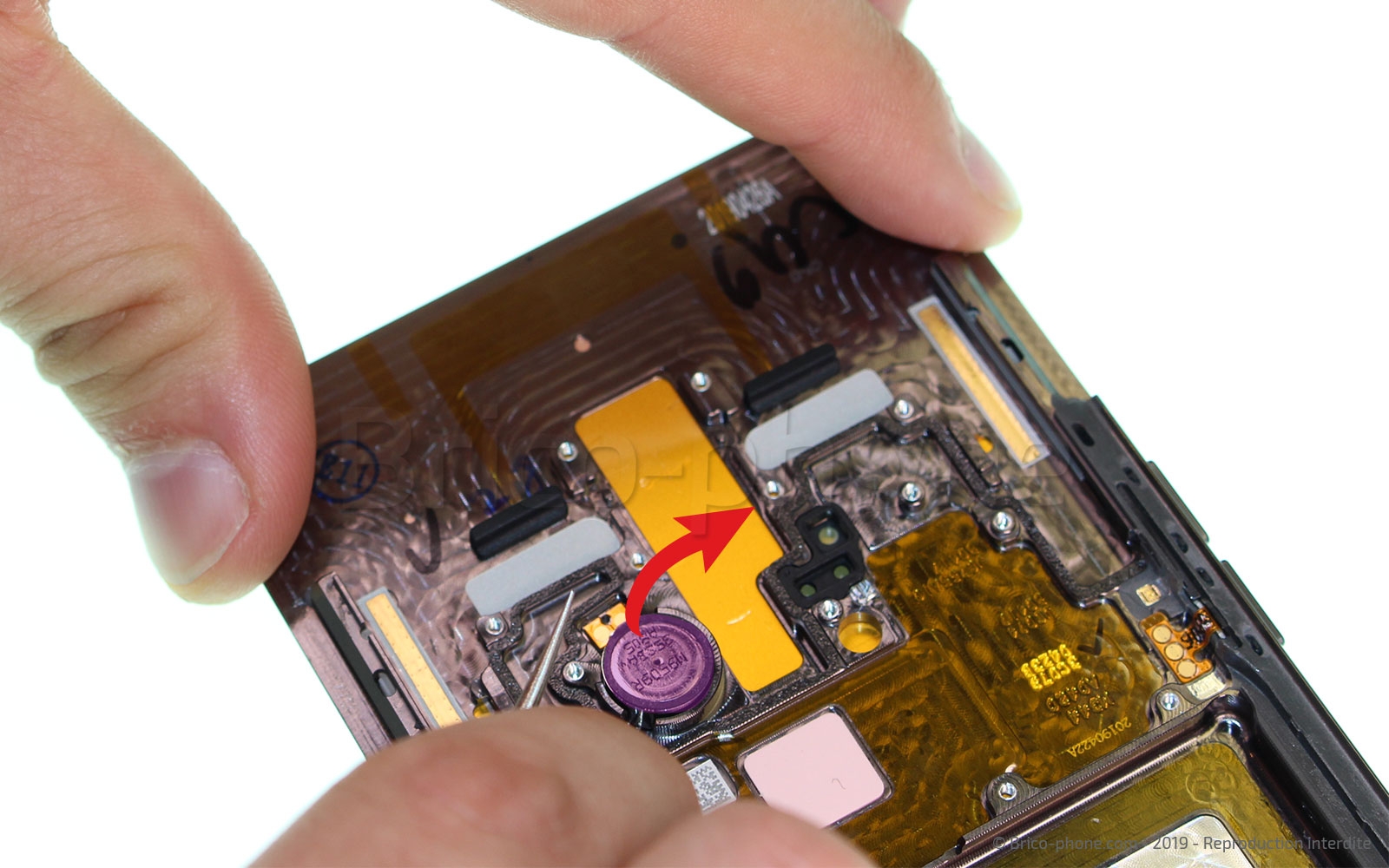

Dernière étape du démontage complet, le vibreur, pour le retirer passez dessous avec la pince en métal, puis faites levier pour le décoller.

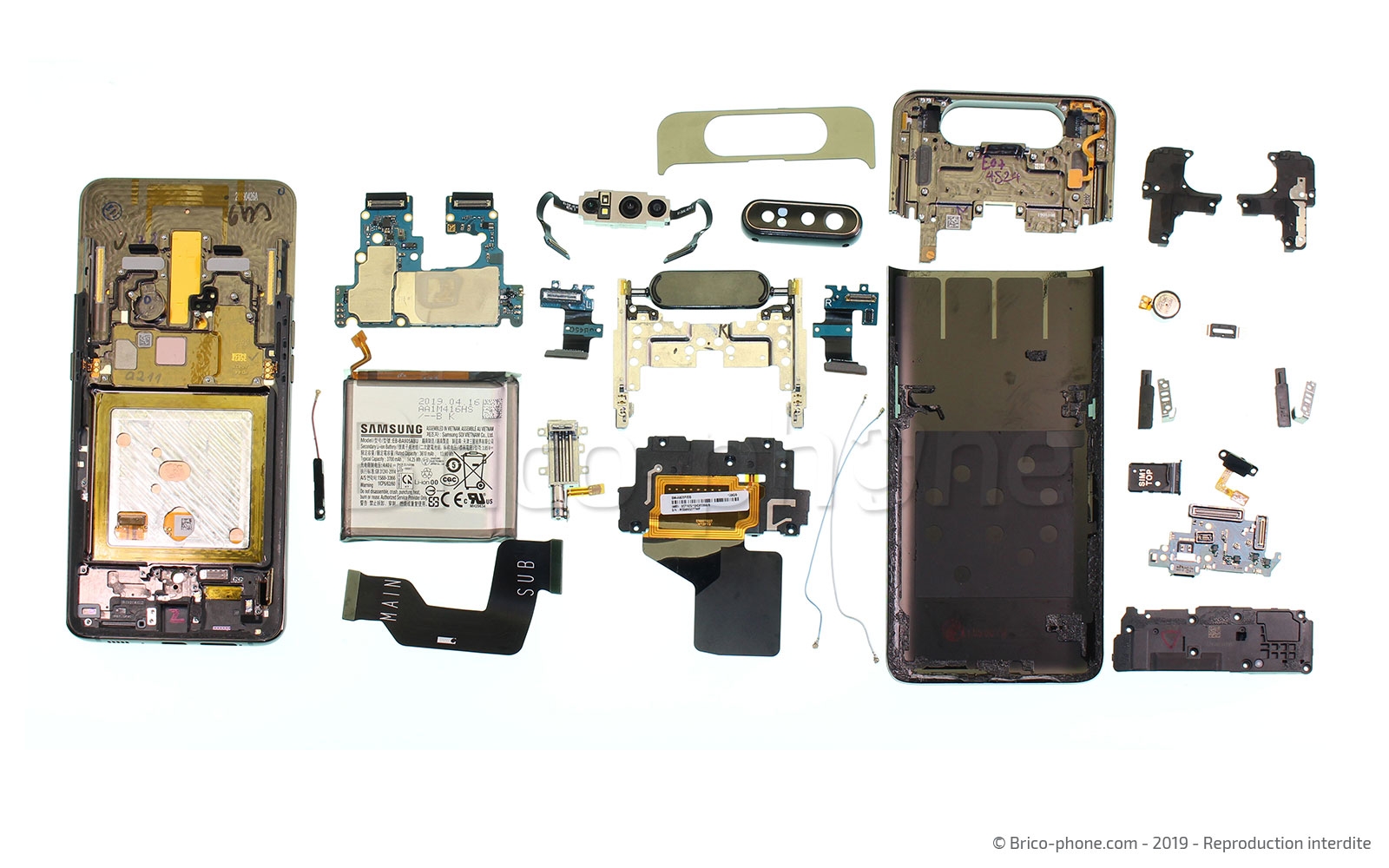

Voici la vue éclatée de ce Samsung Galaxy A80, vous retrouvez toutes les pièces qui composent ce téléphone.

Vous pouvez reprendre le tutoriel en sens inverse pour remonter votre téléphone.

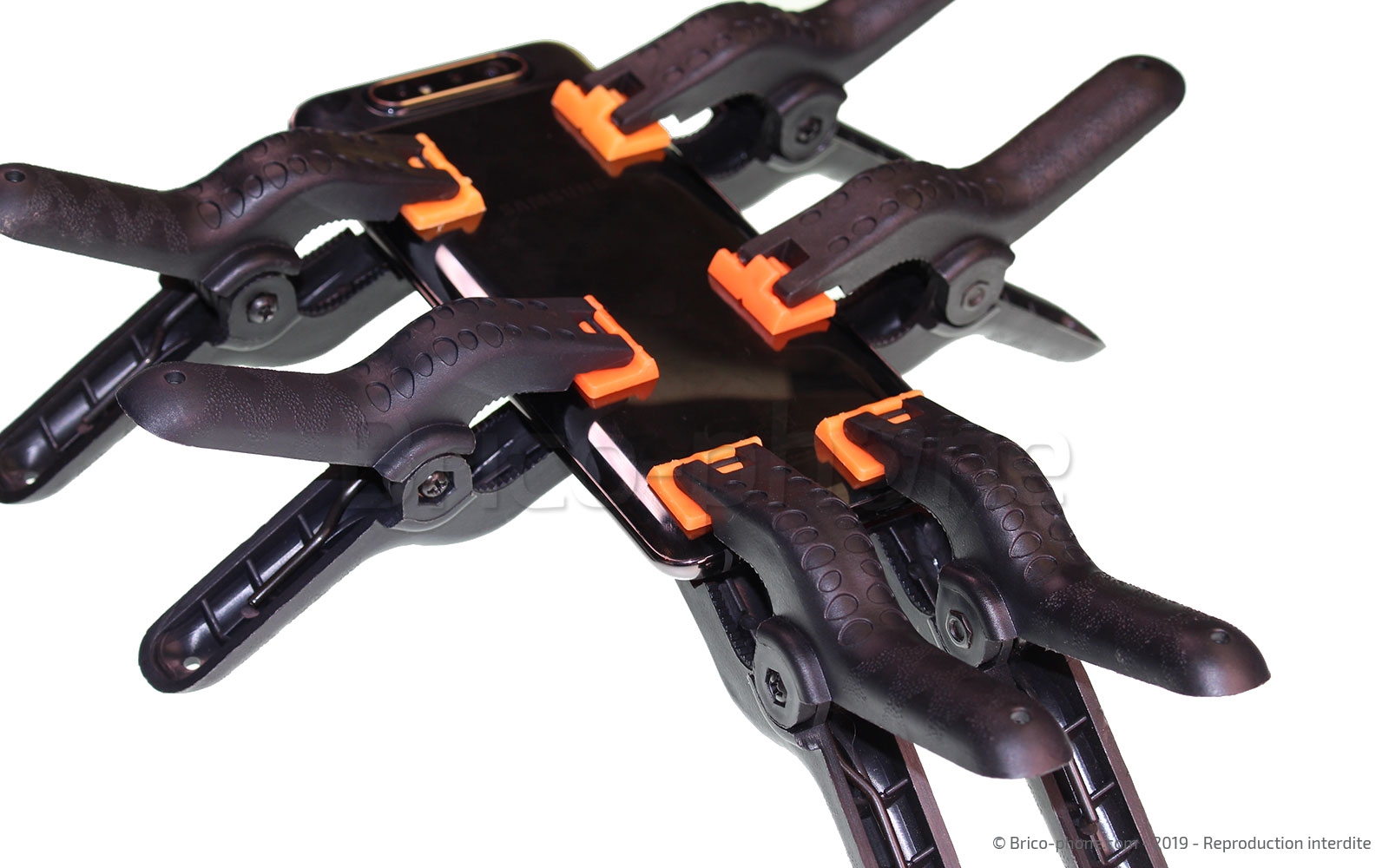

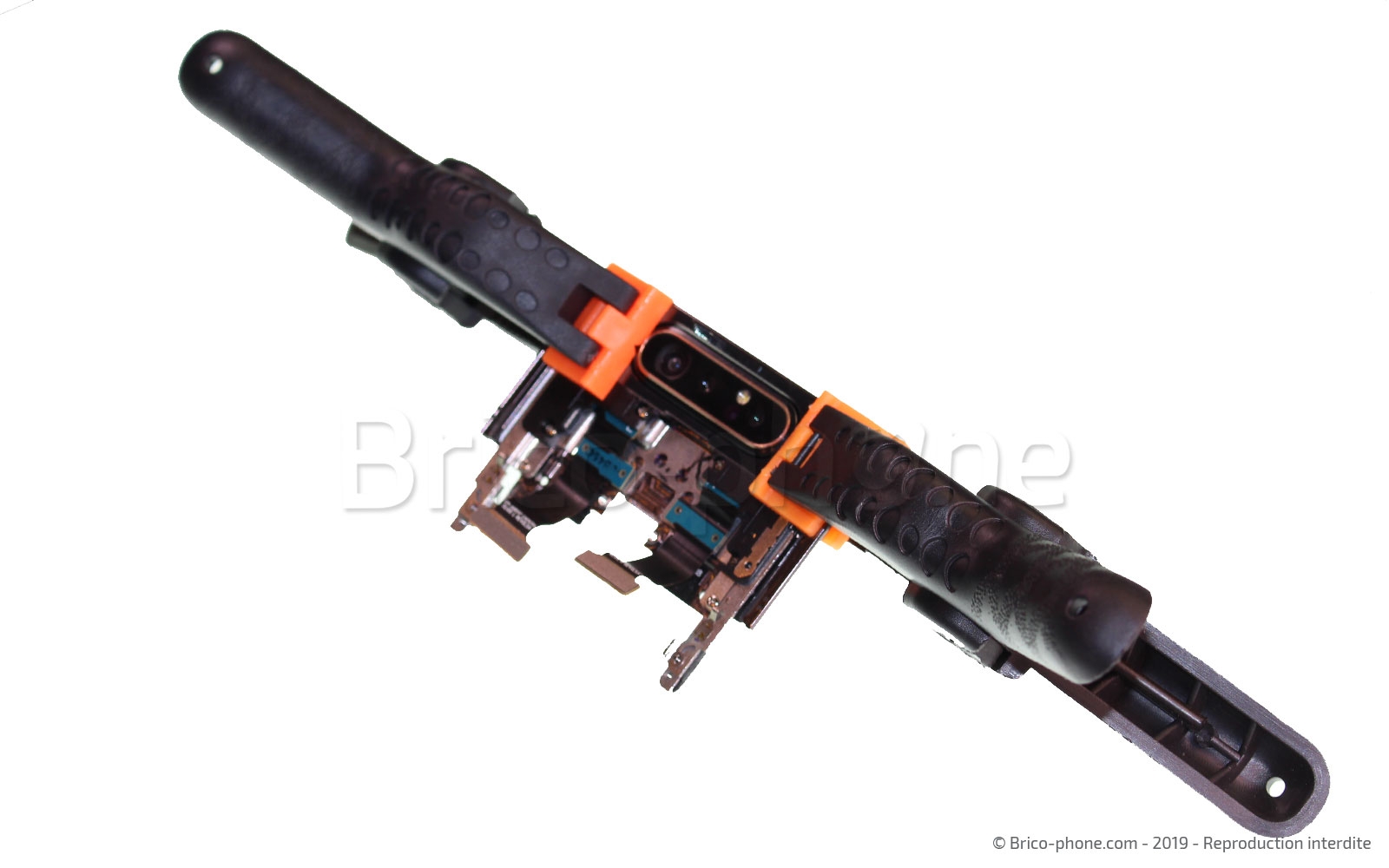

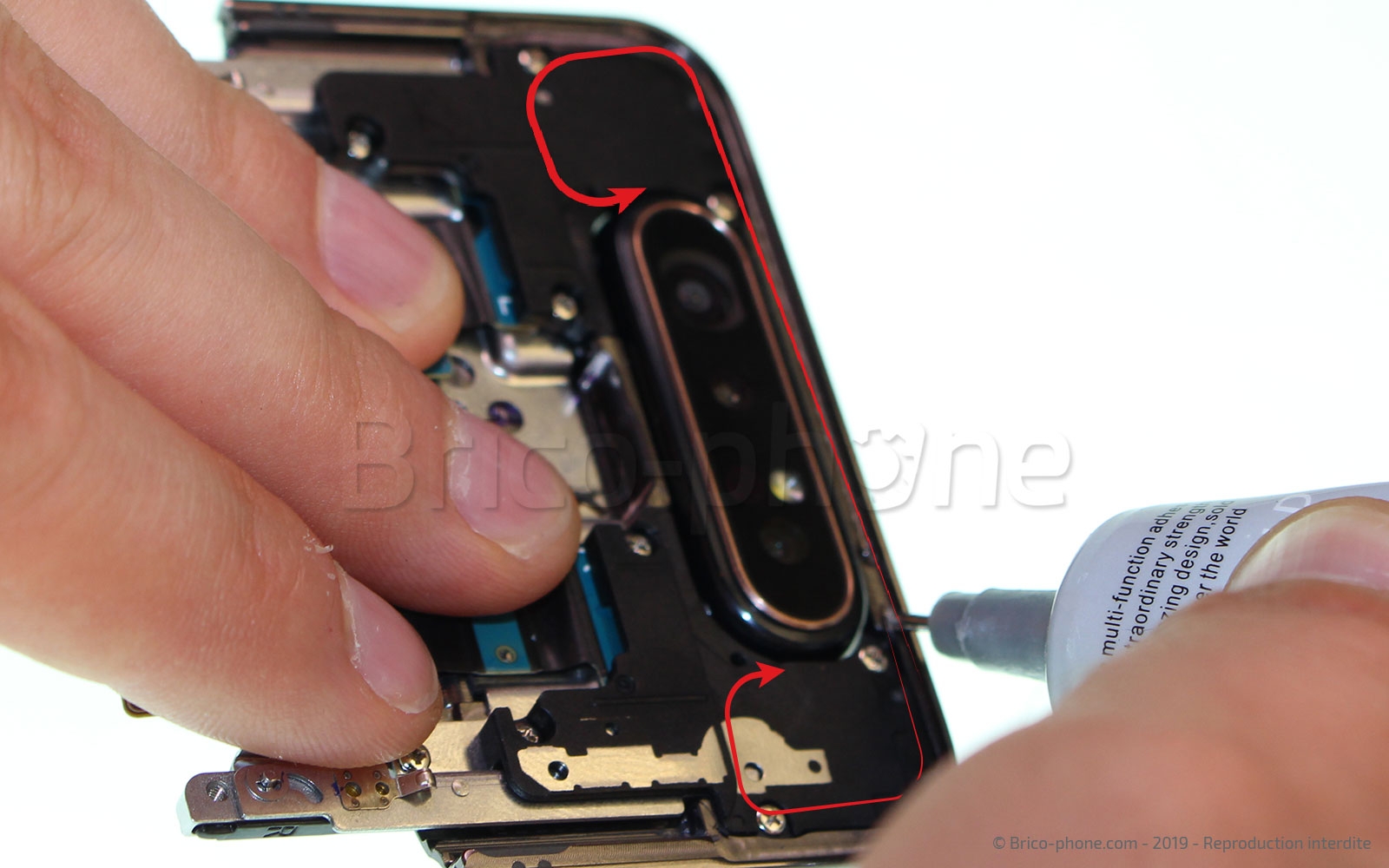

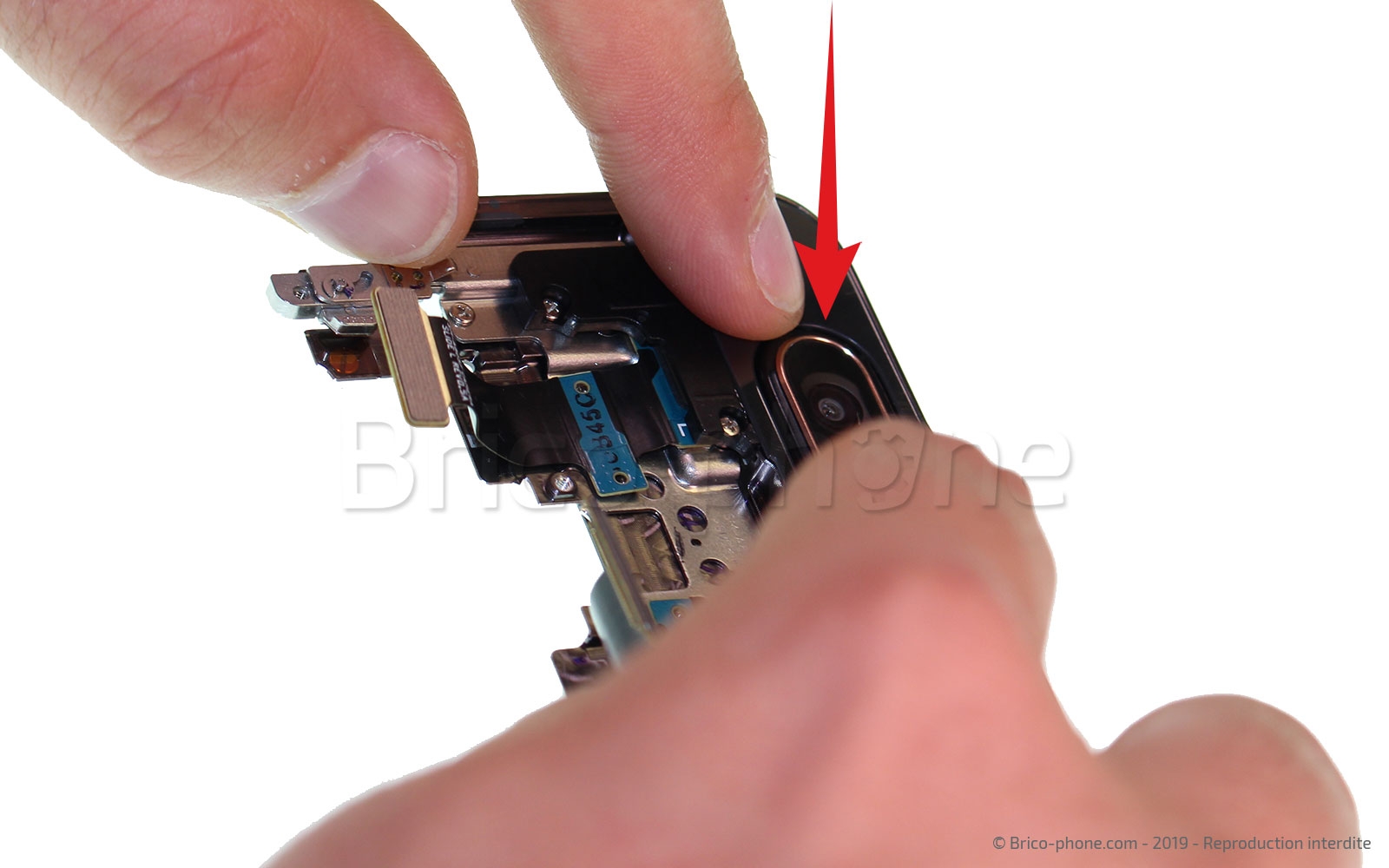

Cependant faites bien attention pour la caméra à bien passer les nappes dans les encoches et ne pas mettre trop de colle pour recoller le cache de celle-ci. Pour la vitre arrière, appliquez un léger filet de colle sur le tour du châssis, faites bien attention à ne pas en mettre sur la partie qui monte avec l'appareil photo, puis laissez sous presse environ 1 heure.
