Changement de connecteur de charge sur Mate 20

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
Mate 20 | Temps estimé : 20 min | Difficulté : 2/5

Ce tutoriel photos proposé par Brico-Phone vous accompagne, étape par étape, dans le remplacement de votre connecteur de charge.

Diagnostic

›  Votre Huawei Mate 20 n'est plus reconnu lorsque vous le branchez.
›  Votre smartphone ne tient plus la charge.
›  Votre connecteur de charge est endommagé.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB type C pour Huawei Mate 20
29,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

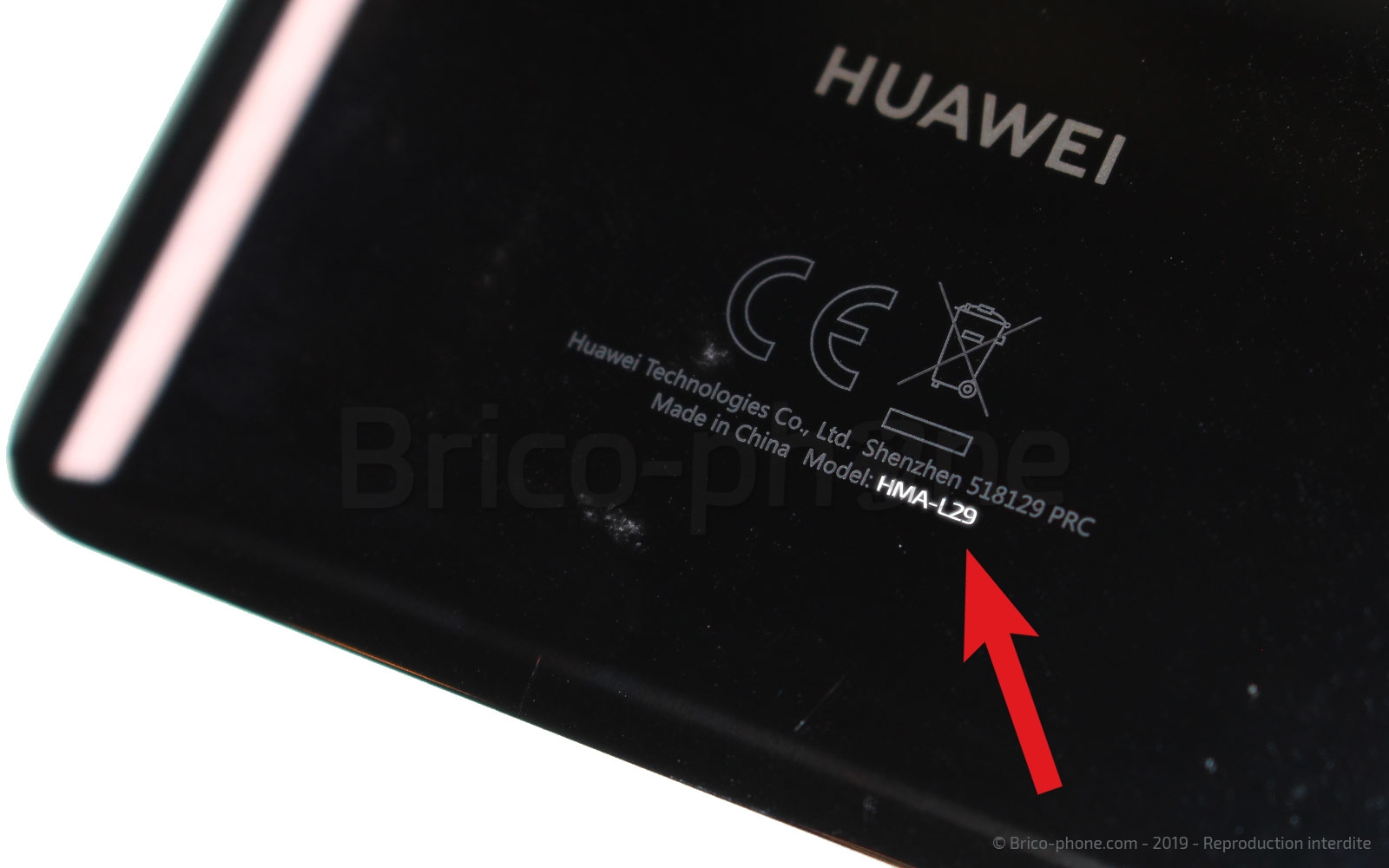

Avant la première étape, vérifiez que les nouveaux éléments correspondent à votre Huawei Mate 20. Pour cela, rien de plus simple, il vous suffit de retourner votre smartphone et de contrôler que le numéro de modèle soit bien : HMA-L29.

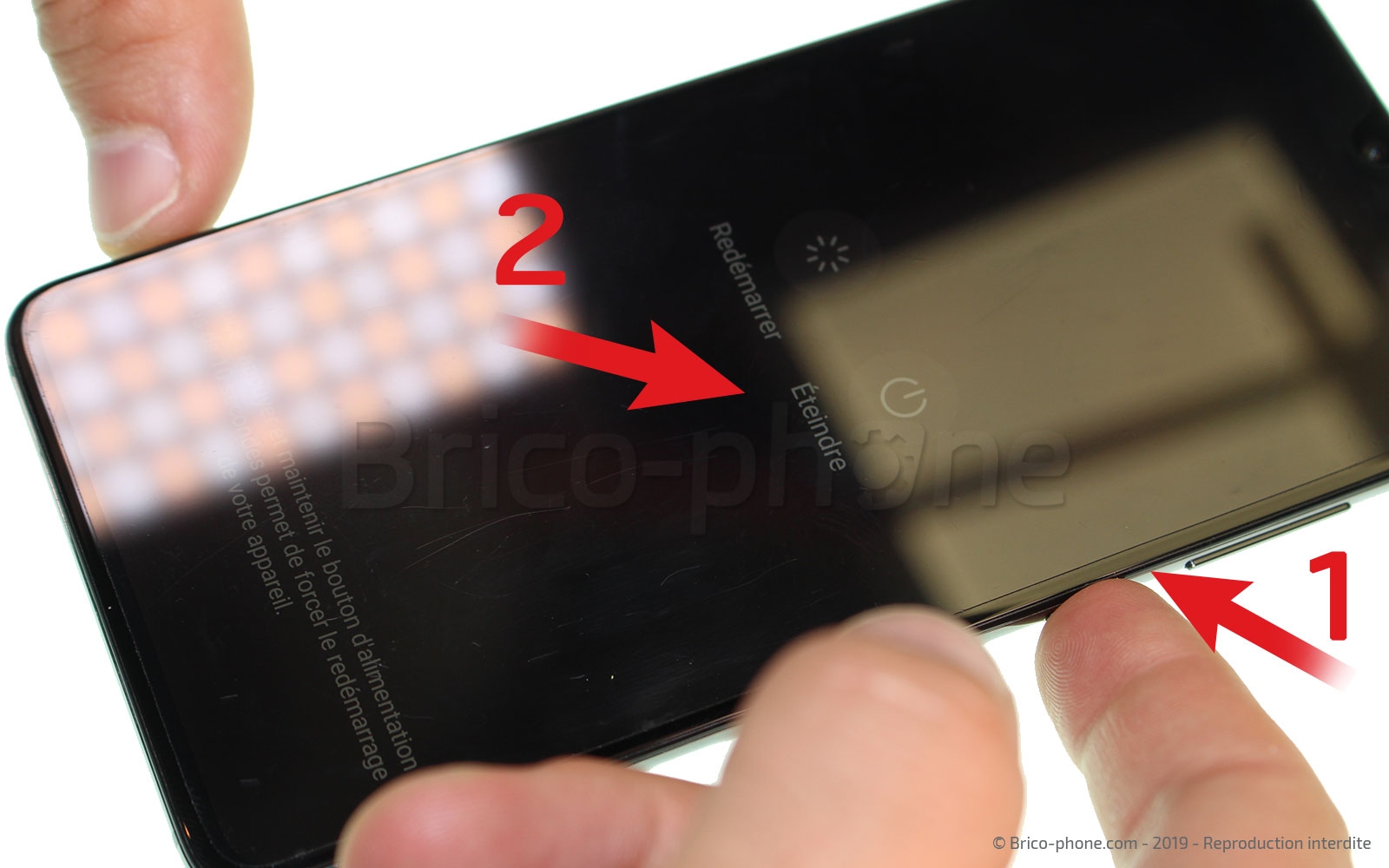

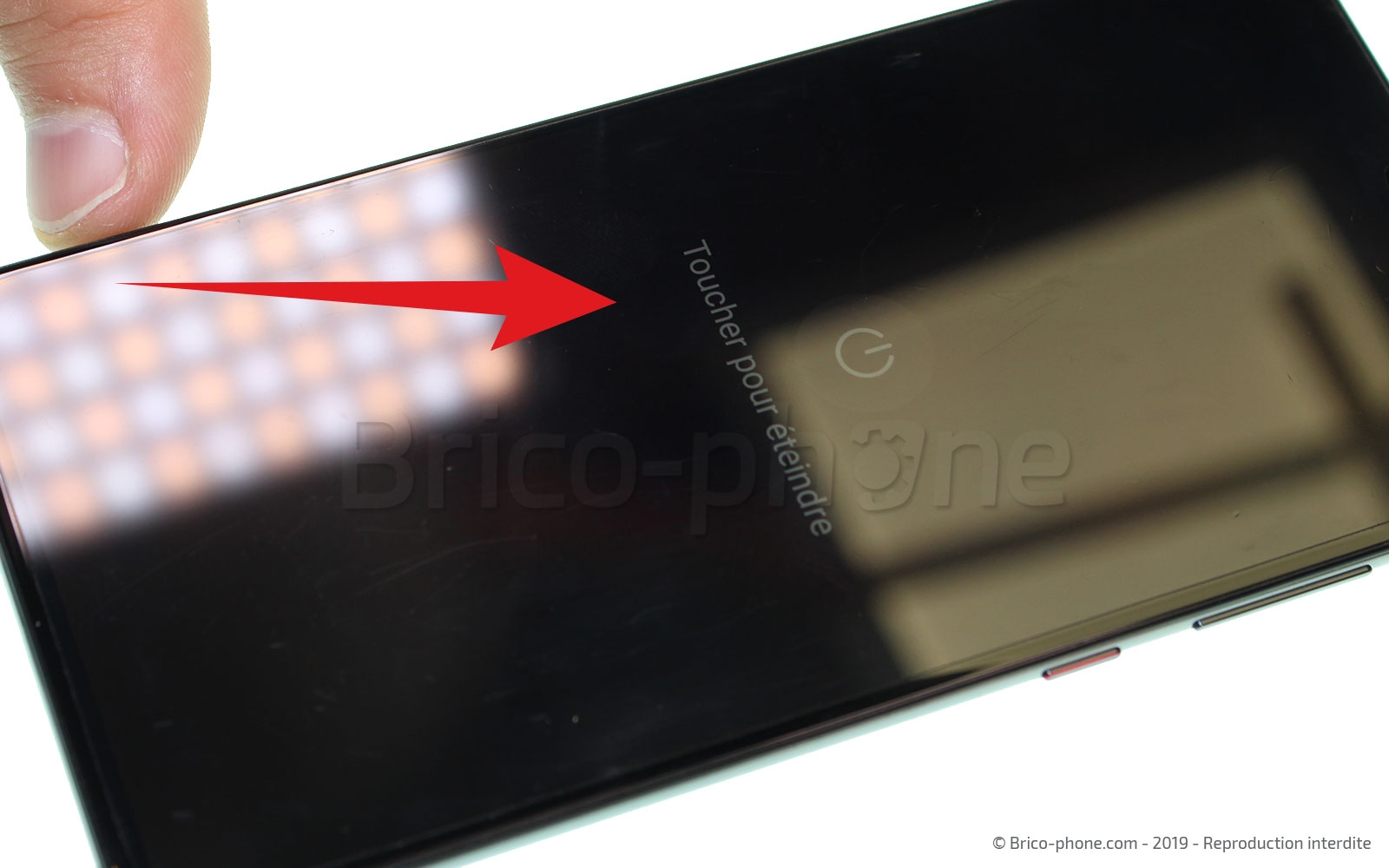

Par la suite, mettez hors tension votre smartphone.
Etape 1: Retirer le rack SIM et SD

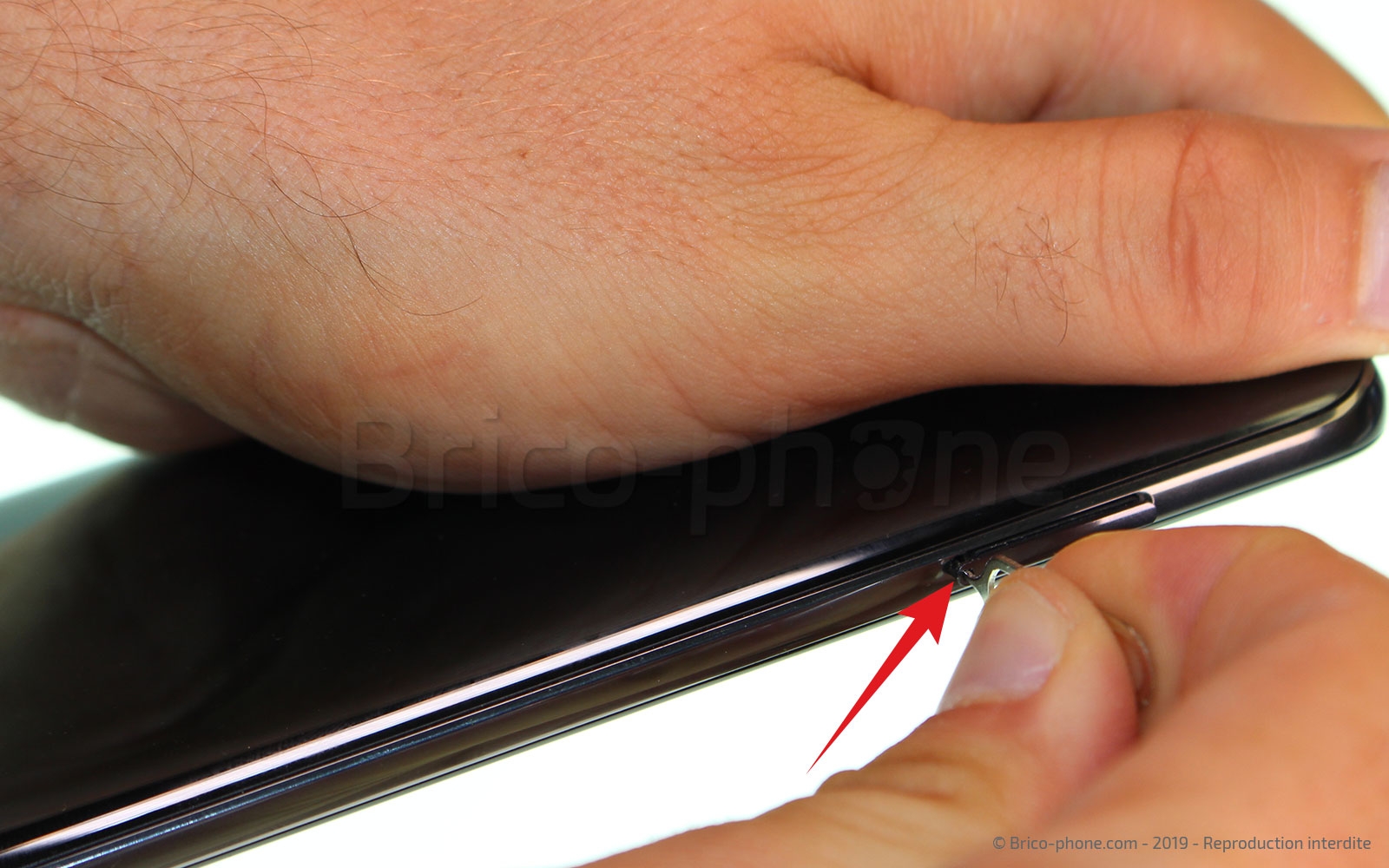

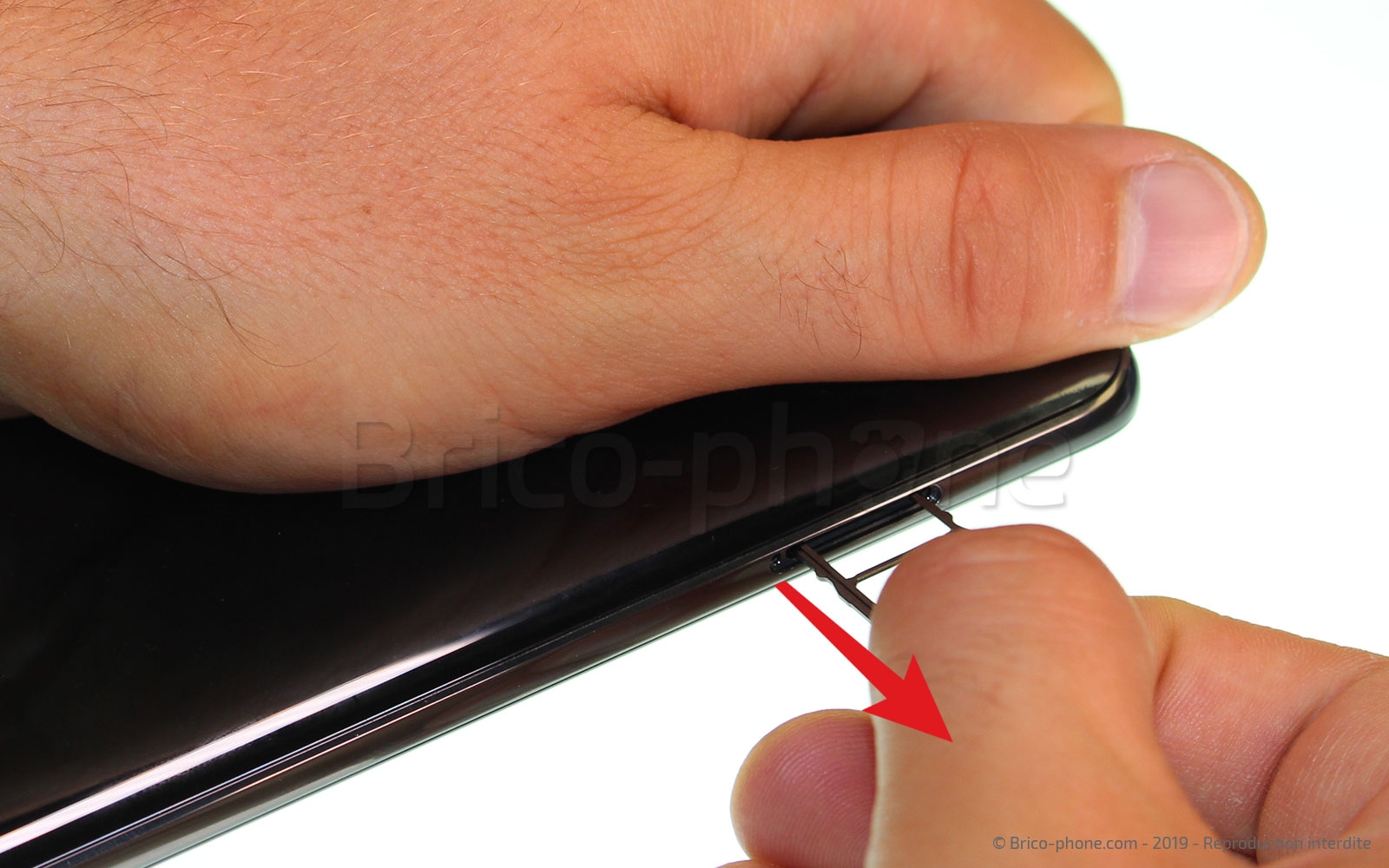

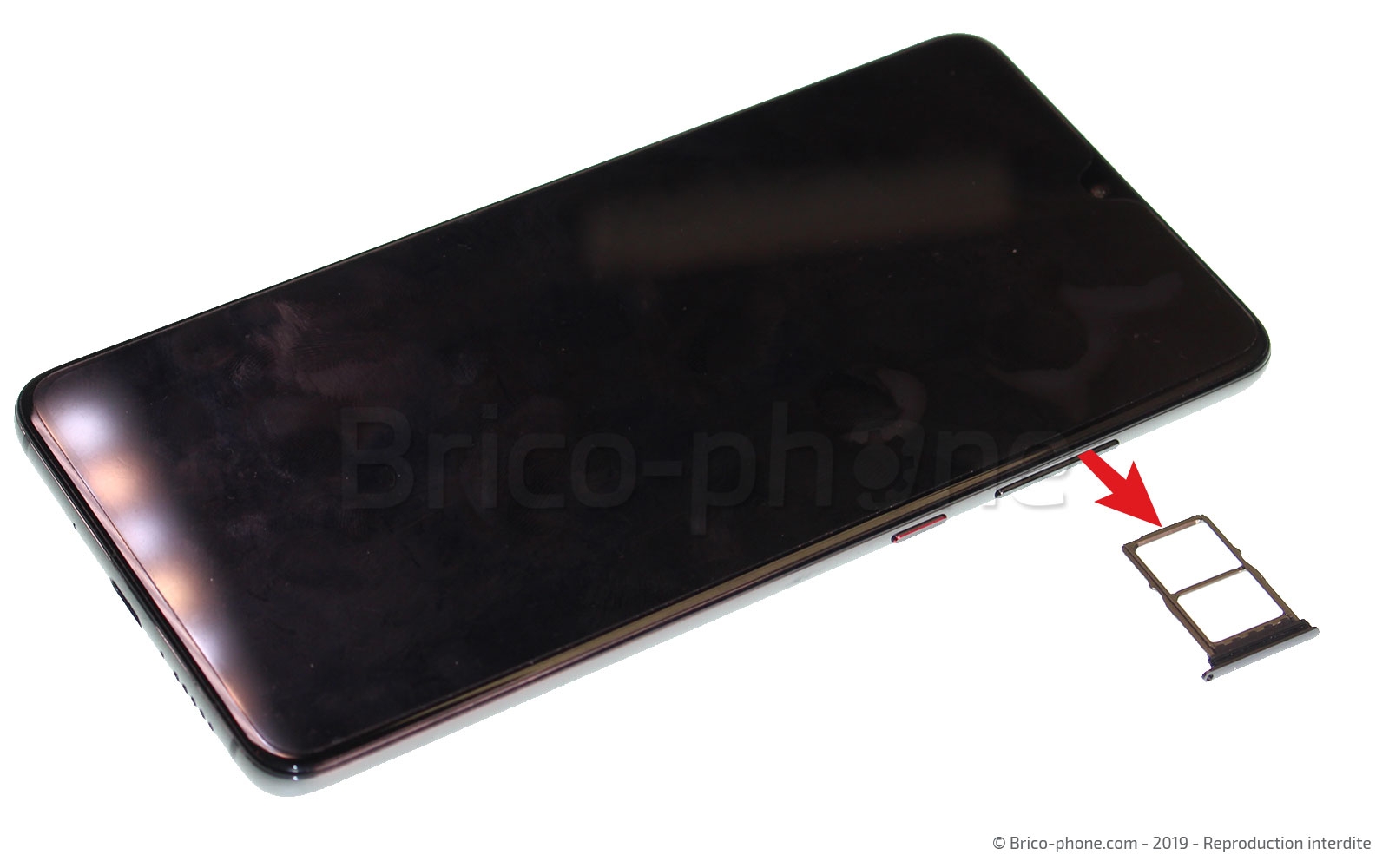

A l’aide de l’outil d’extraction, retirez le rack de la SIM et de la carte SD.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Faire un interstice

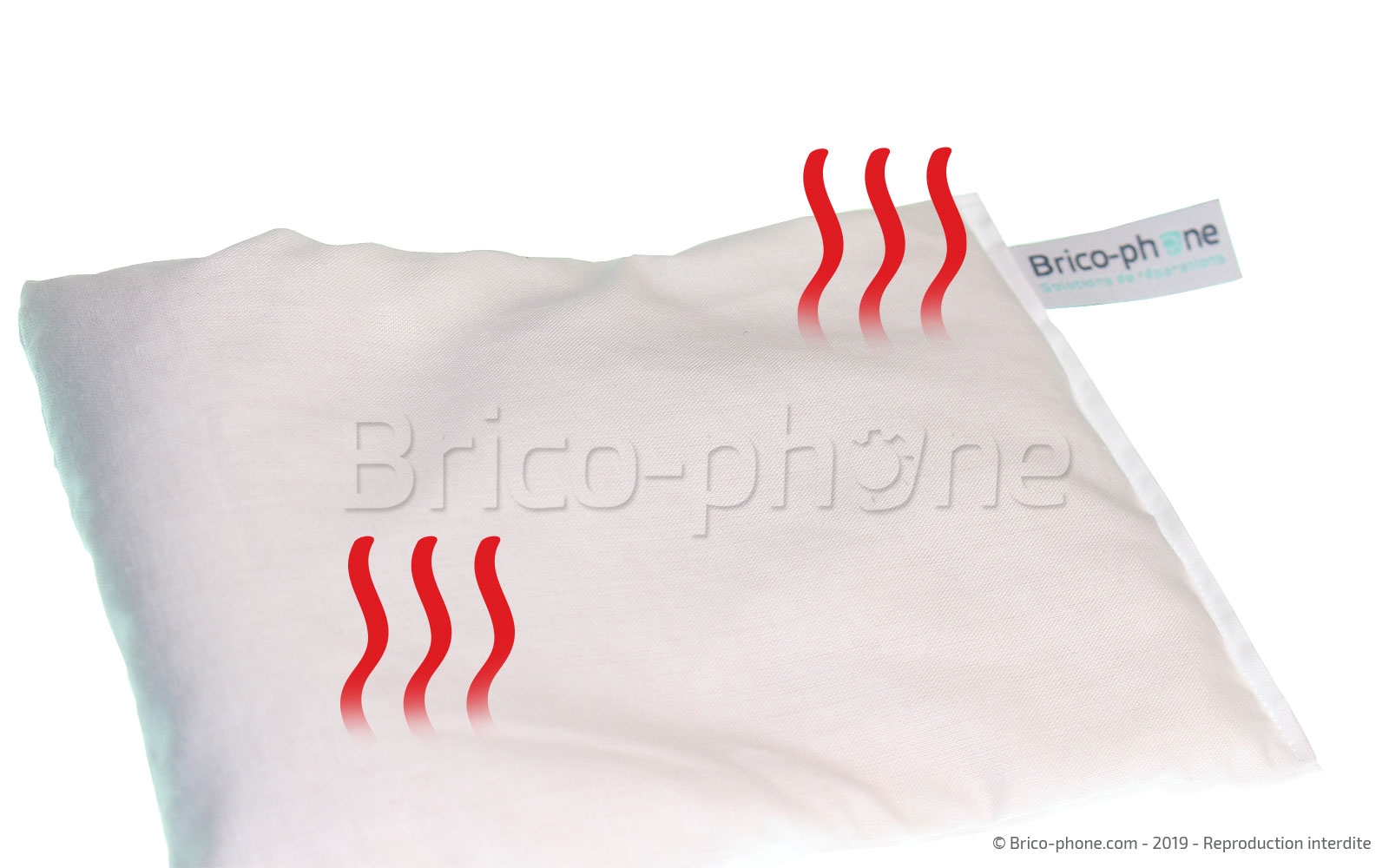

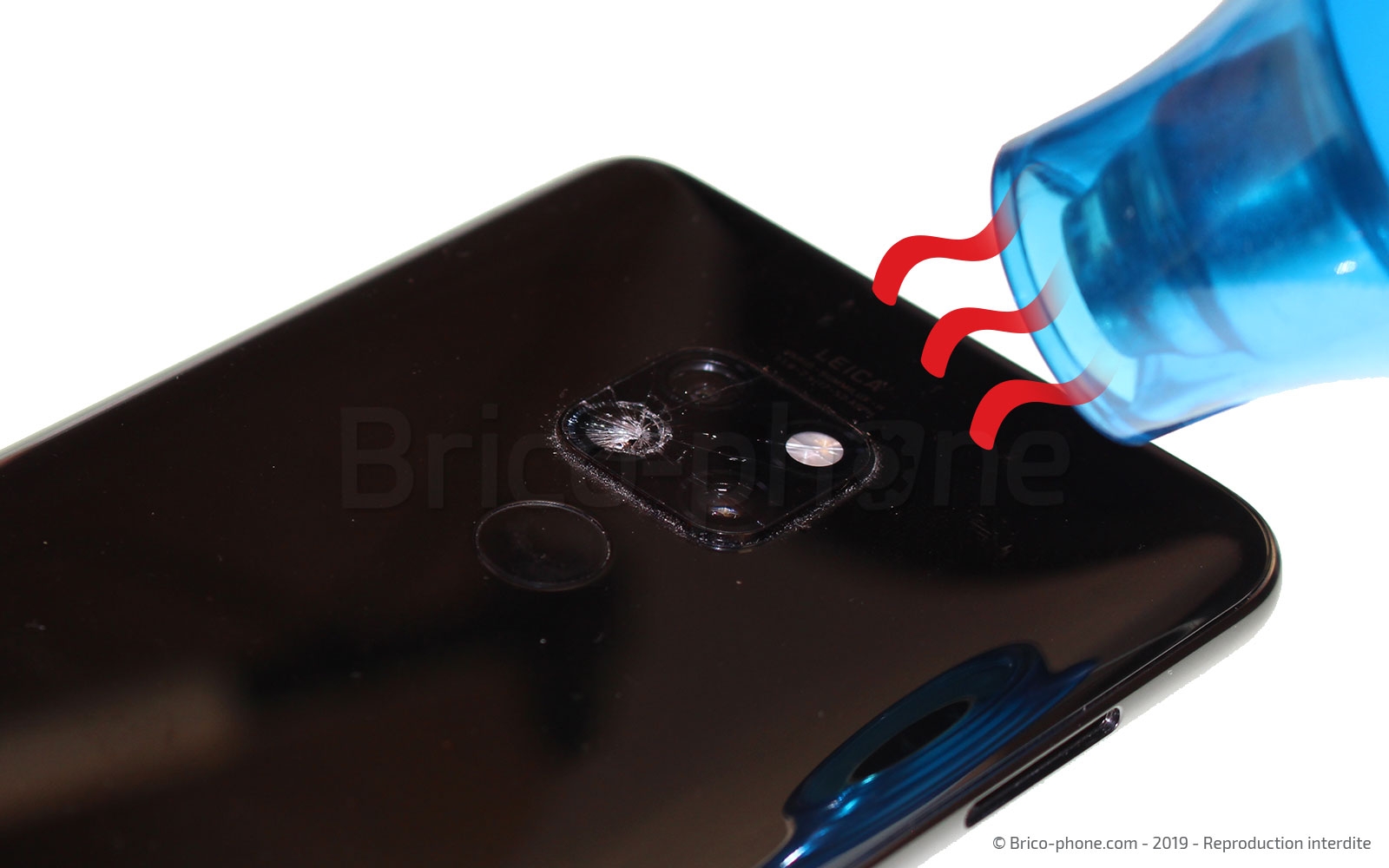

Pour cette étape, nous vous conseillons d'utiliser soit un décapeur thermique soit le petit coussin chauffant. Néanmoins, si vous ne possédez aucun des deux, un sèche-cheveux vous suffira.

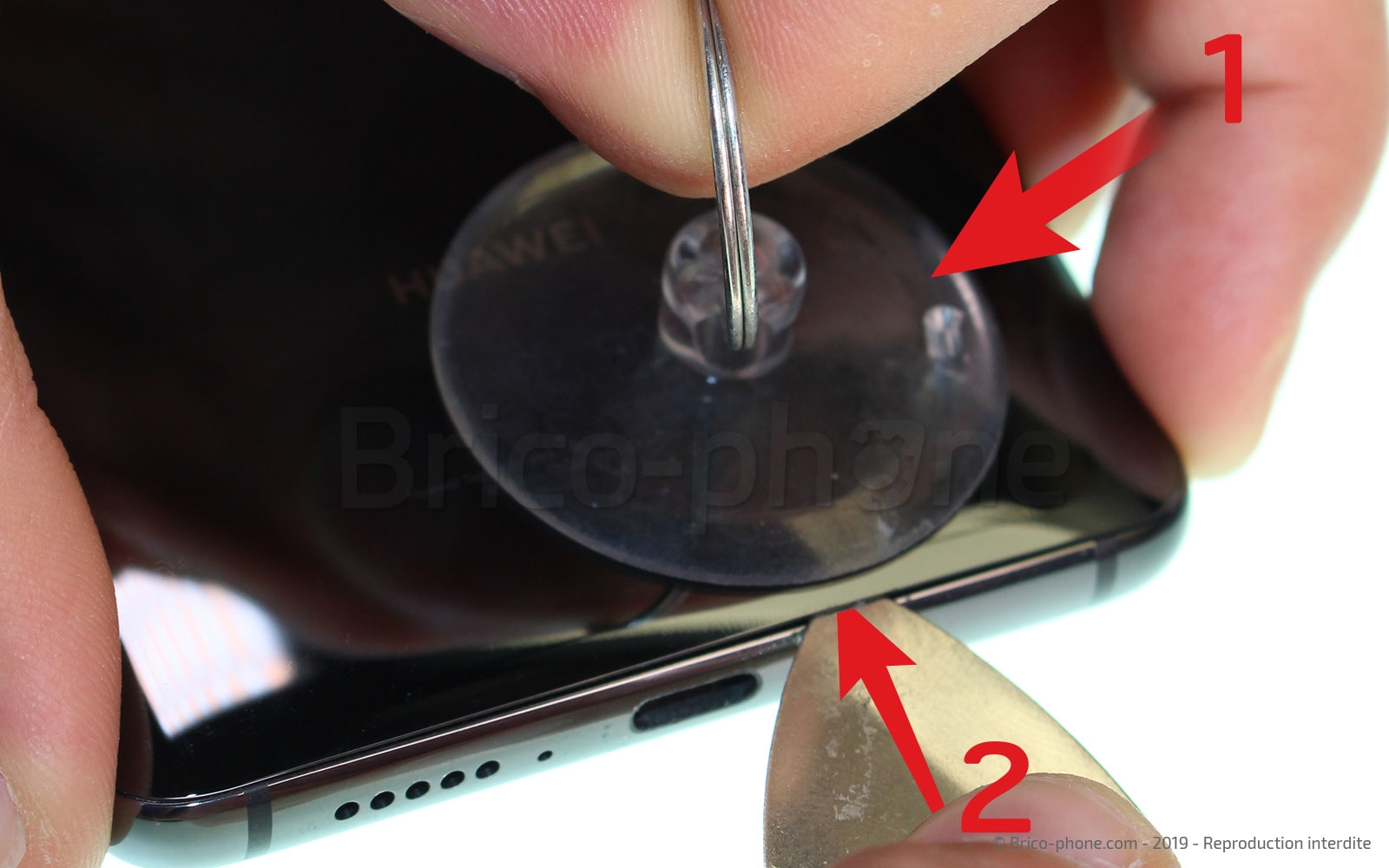

Après cette manipulation, positionnez la ventouse en bas de la coque du Huawei Mate 20 et tirez dessus afin de créer un trou dans lequel insérer le médiator métallique de votre kit d'outil.

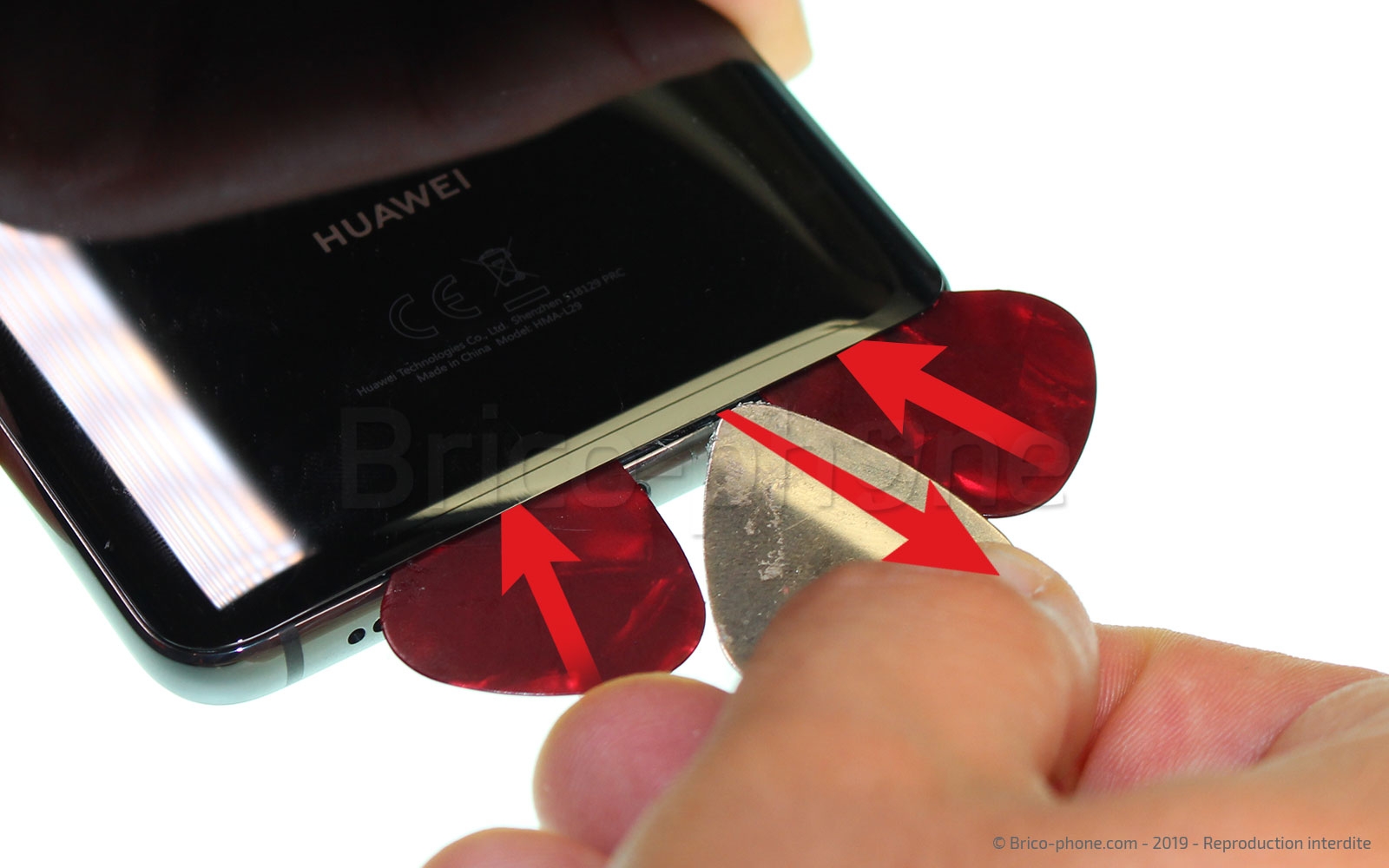

Une fois le médiator en place, glissez les deux médiators en plastique de chaque coté du médiator en métal, puis sortez ce dernier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Ouvrir le smartphone

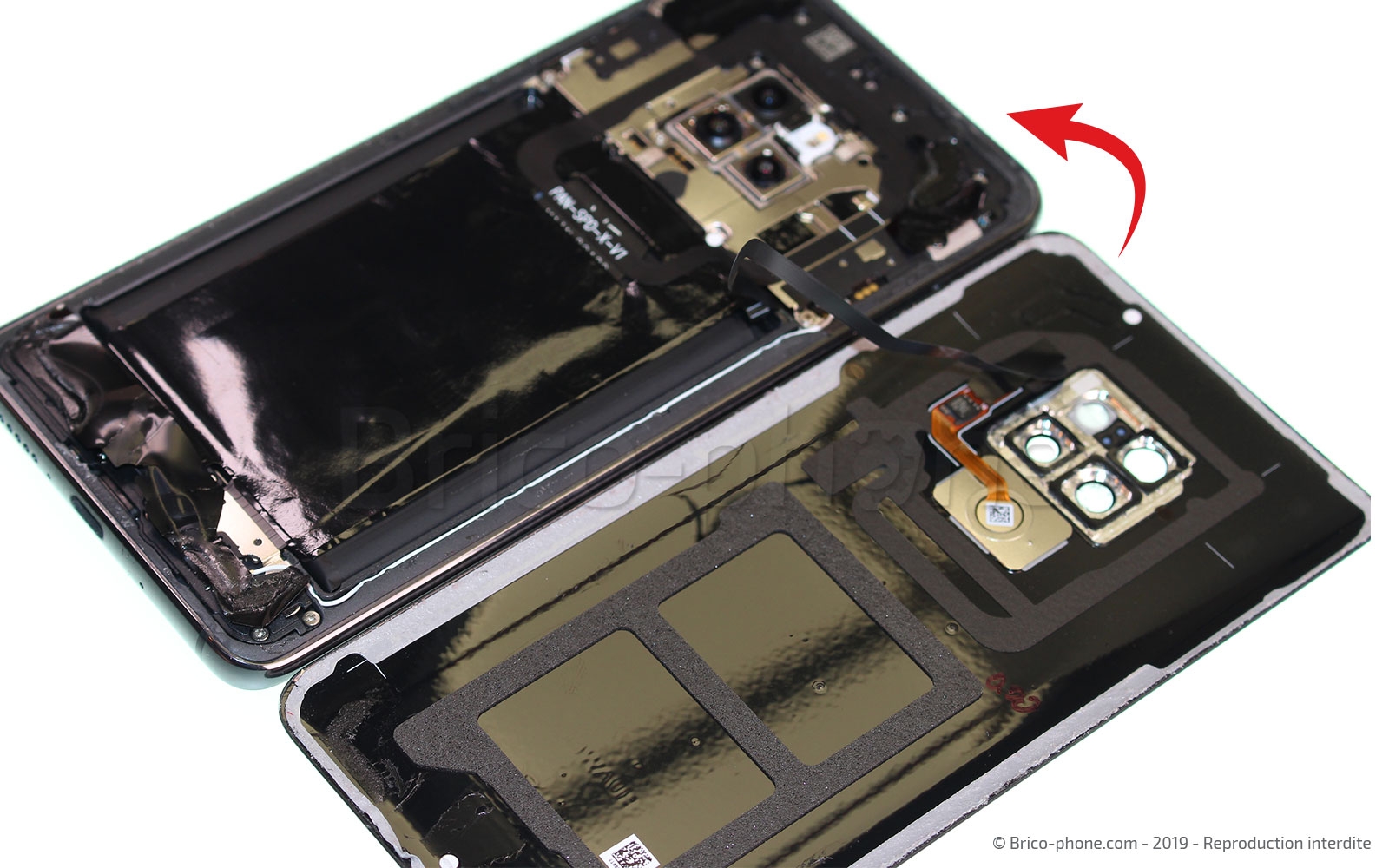

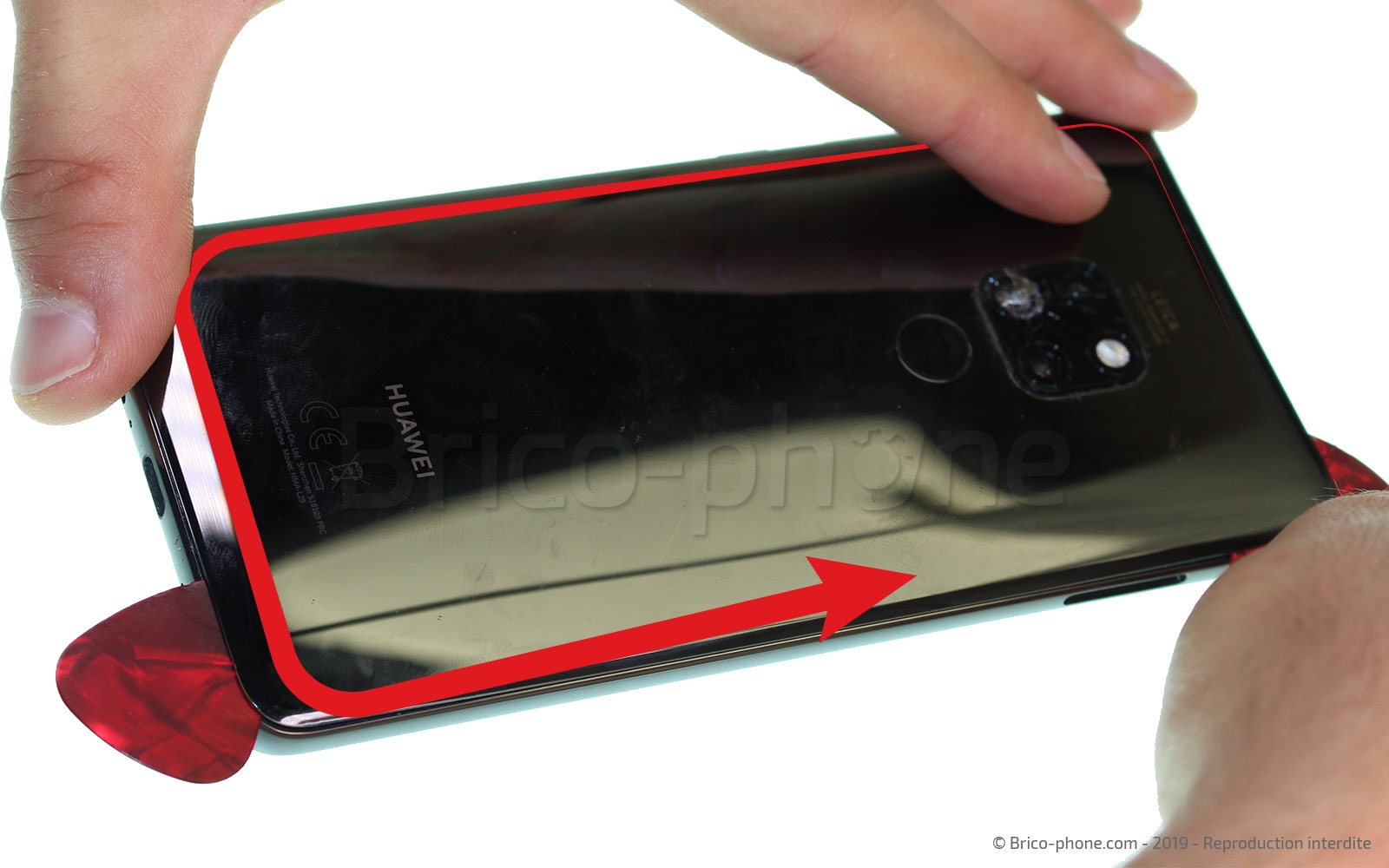

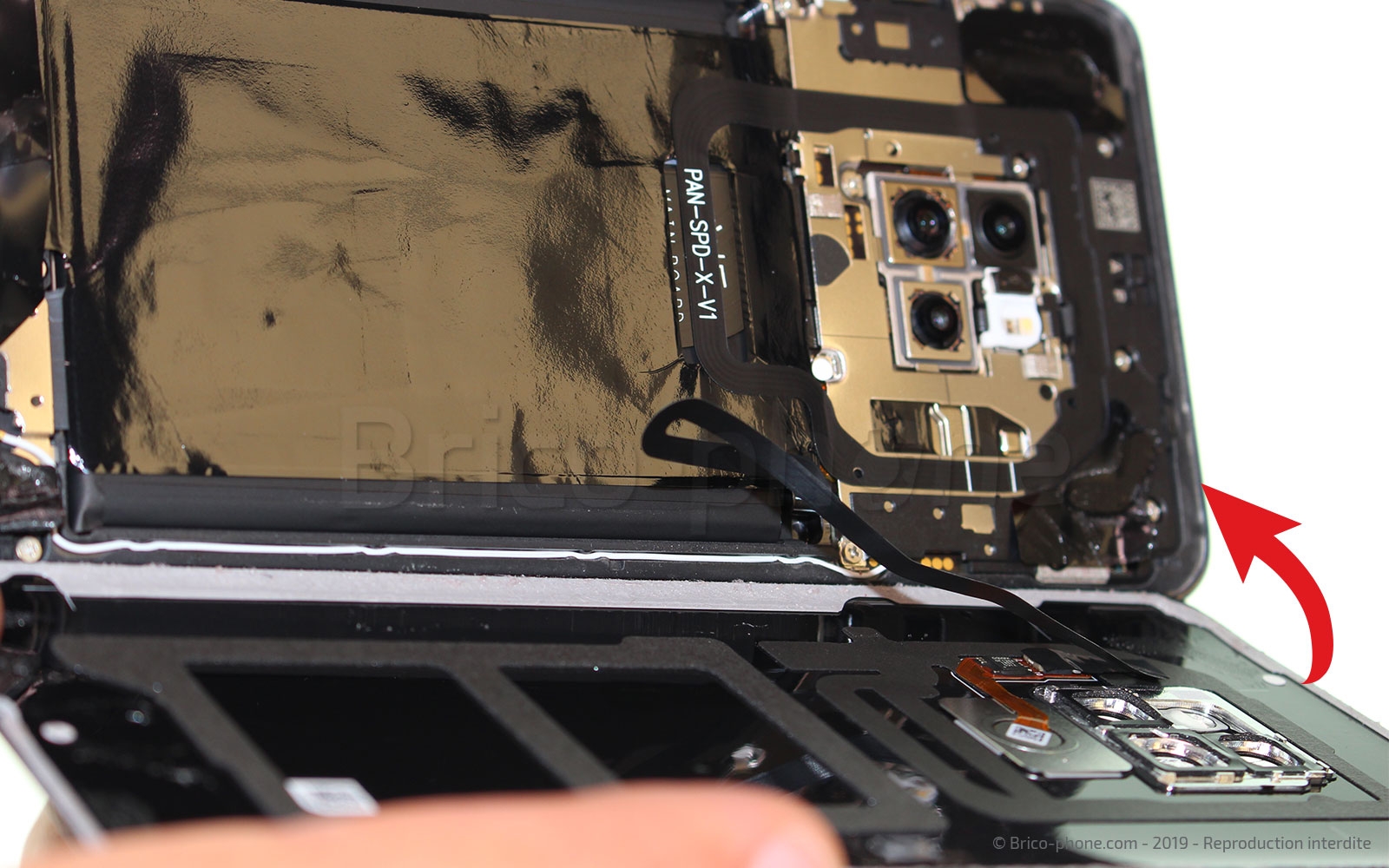

Saisissez les médiators en plastique et faites-les glisser autour de votre smartphone pour terminer de décoller le sticker retenant la coque arrière.

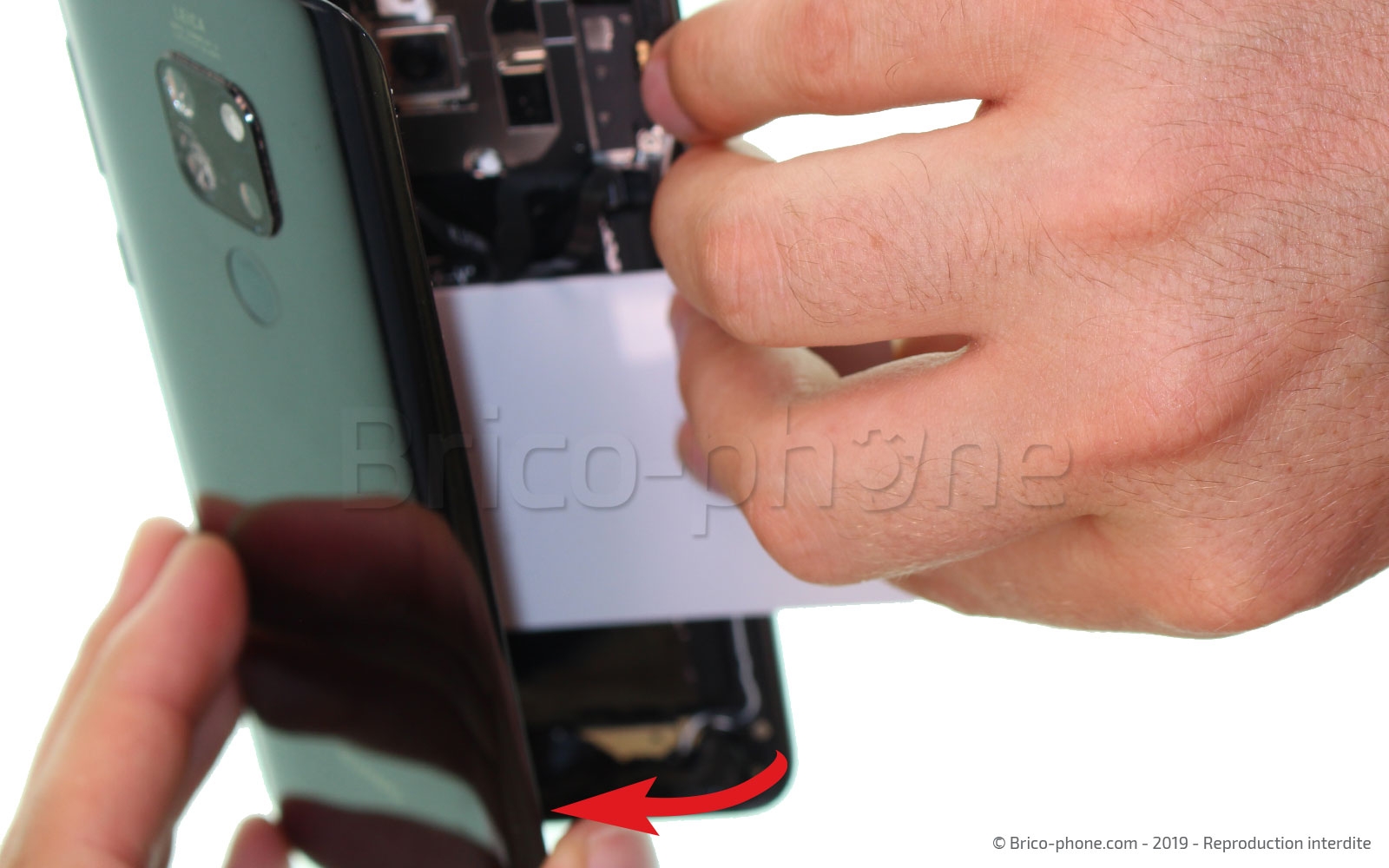

Par la suite, insérez la carte en PVC par le bas du téléphone, pour éviter d'endommager la nappe du lecteurs d'empreintes digitales.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Carte en PVC pour décoller les batteries
0,90 €
Etape 4 : Libérer le cache supérieur

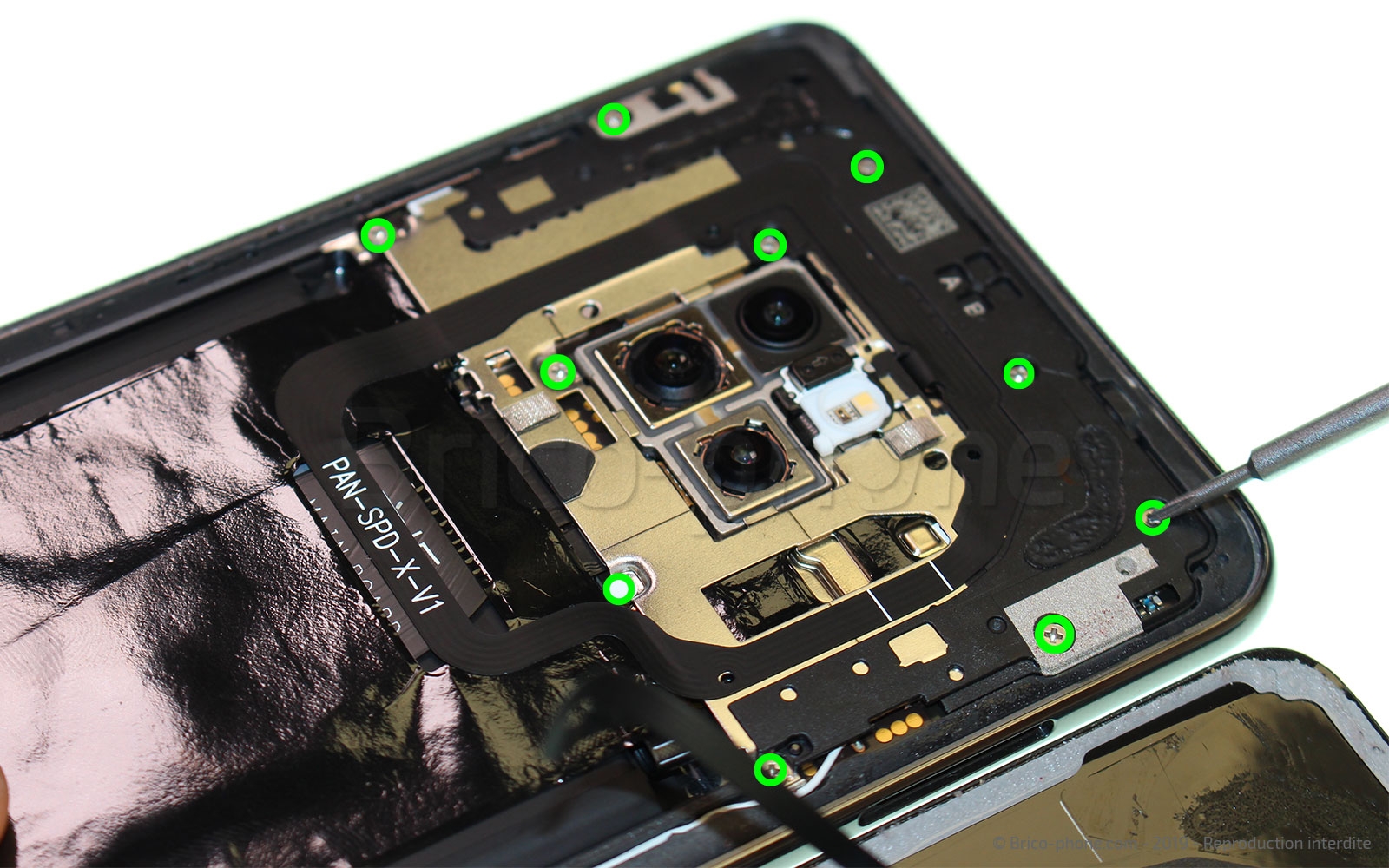

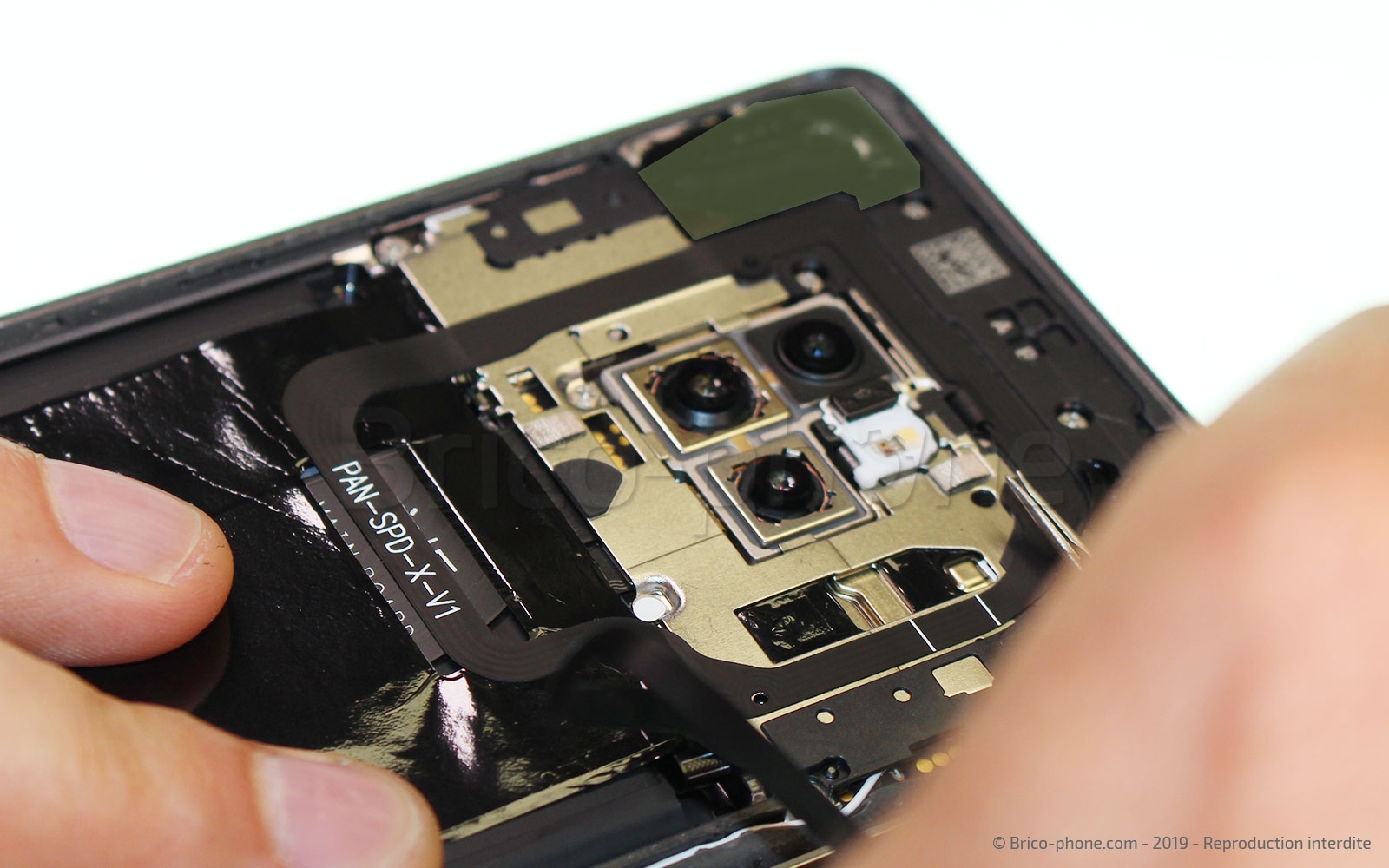

Dans un premier temps, il vous faut dévisser les 10 vis retenant le cache de la carte mère. Retirez également les adhésifs se trouvant au niveau des angles du châssis.

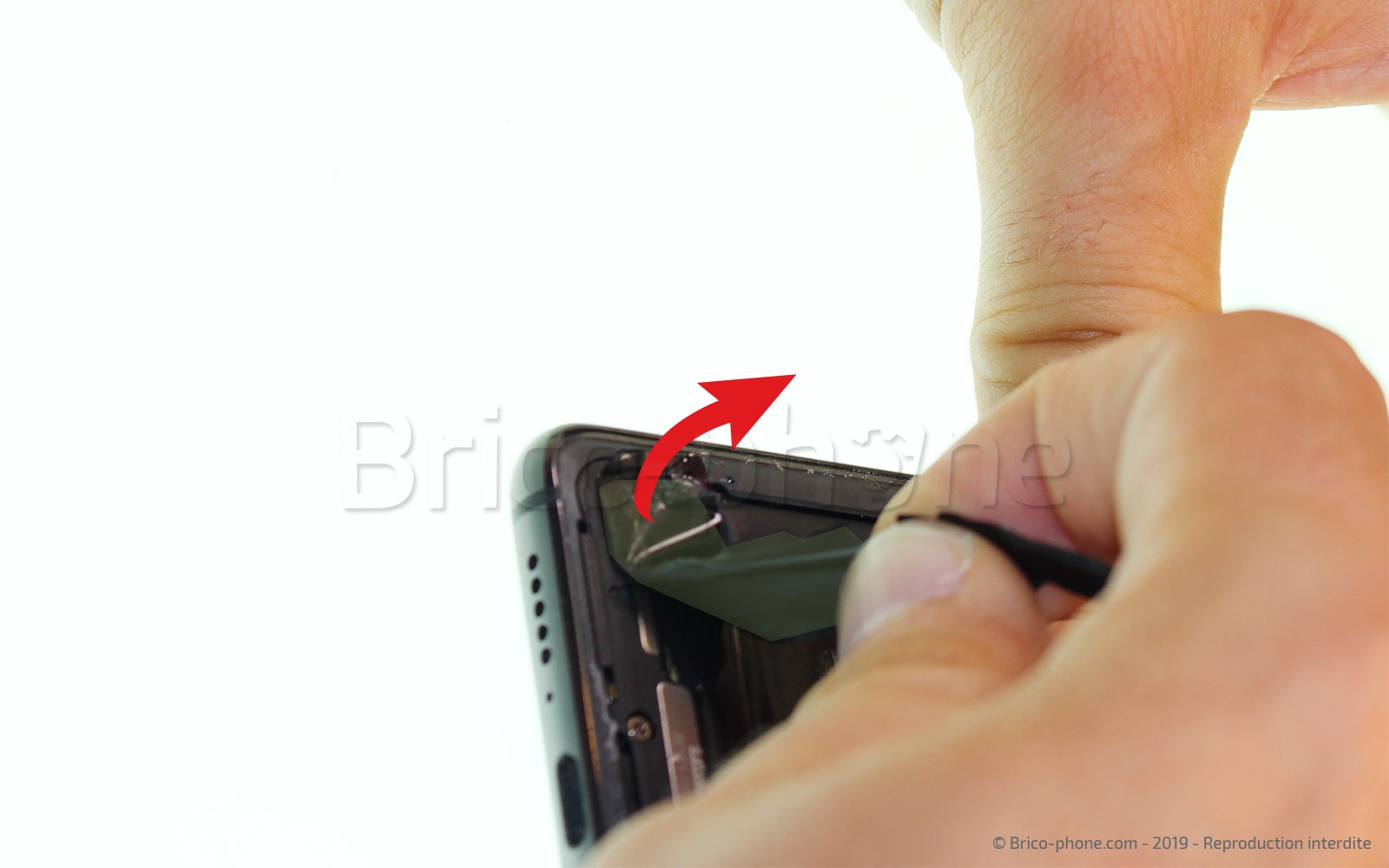

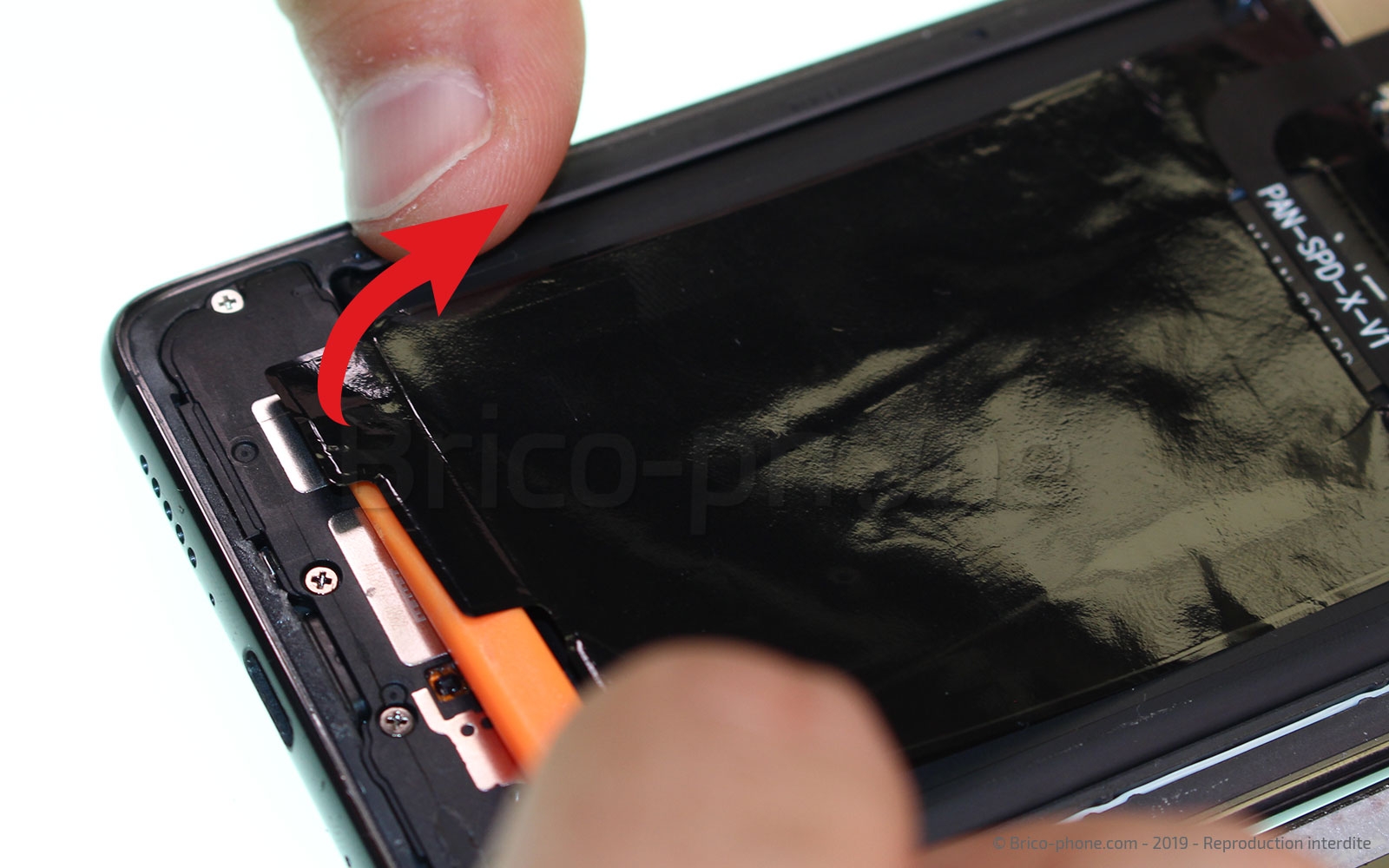

Ensuite, décollez, avec le levier en nylon, le bout de la nappe NFC collé sur le haut-parleur externe.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 5 : Retirer la dernière vis

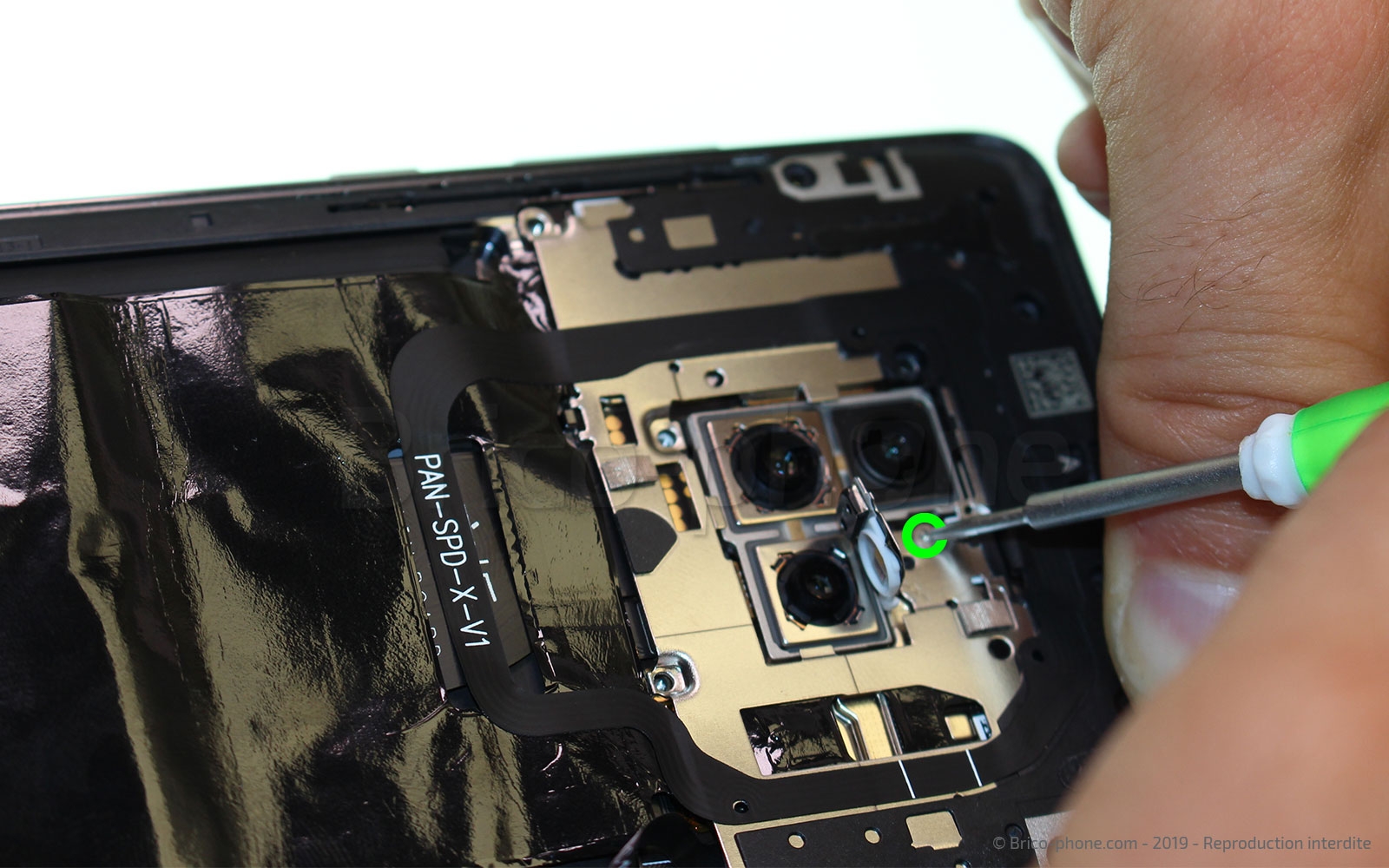

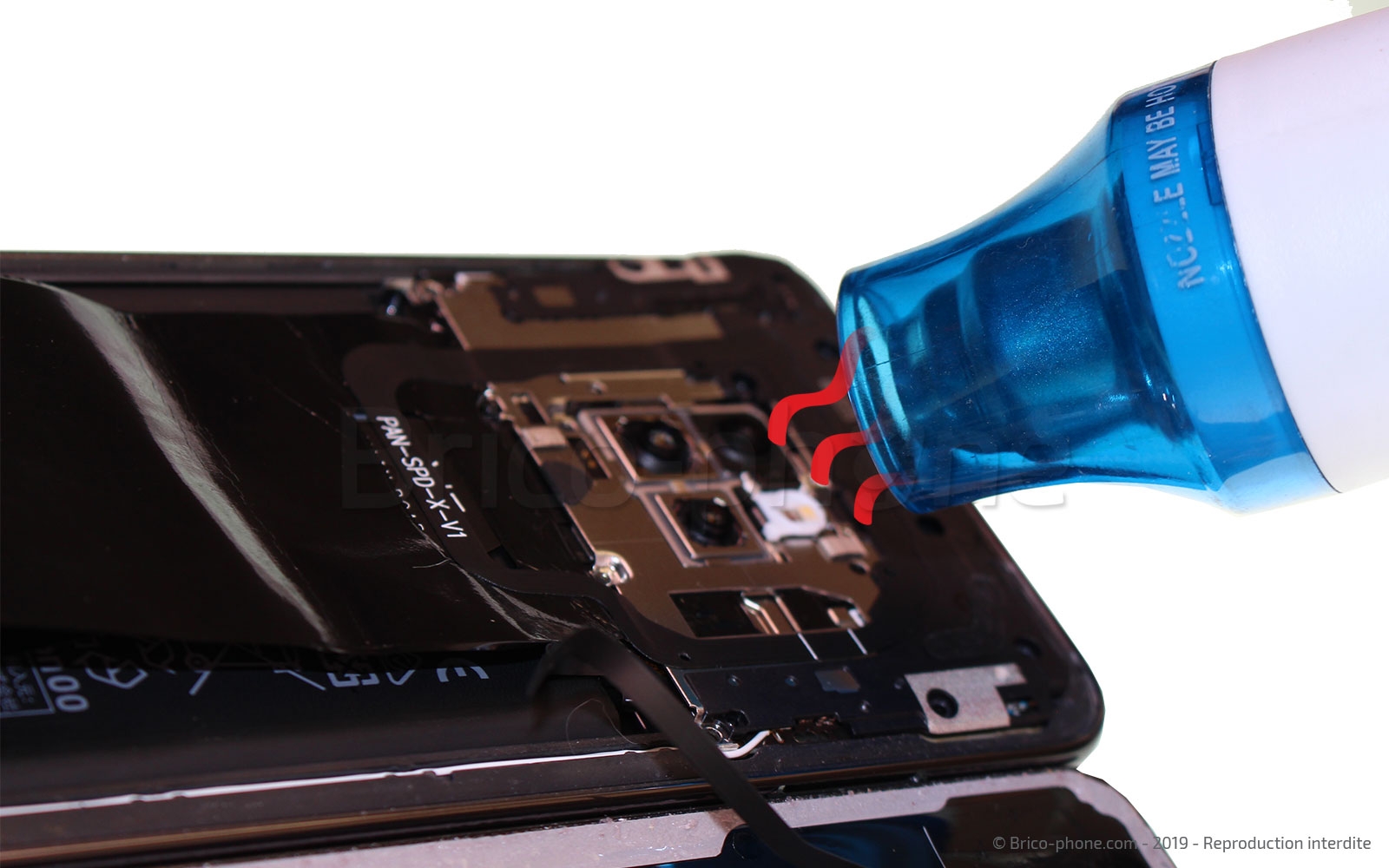

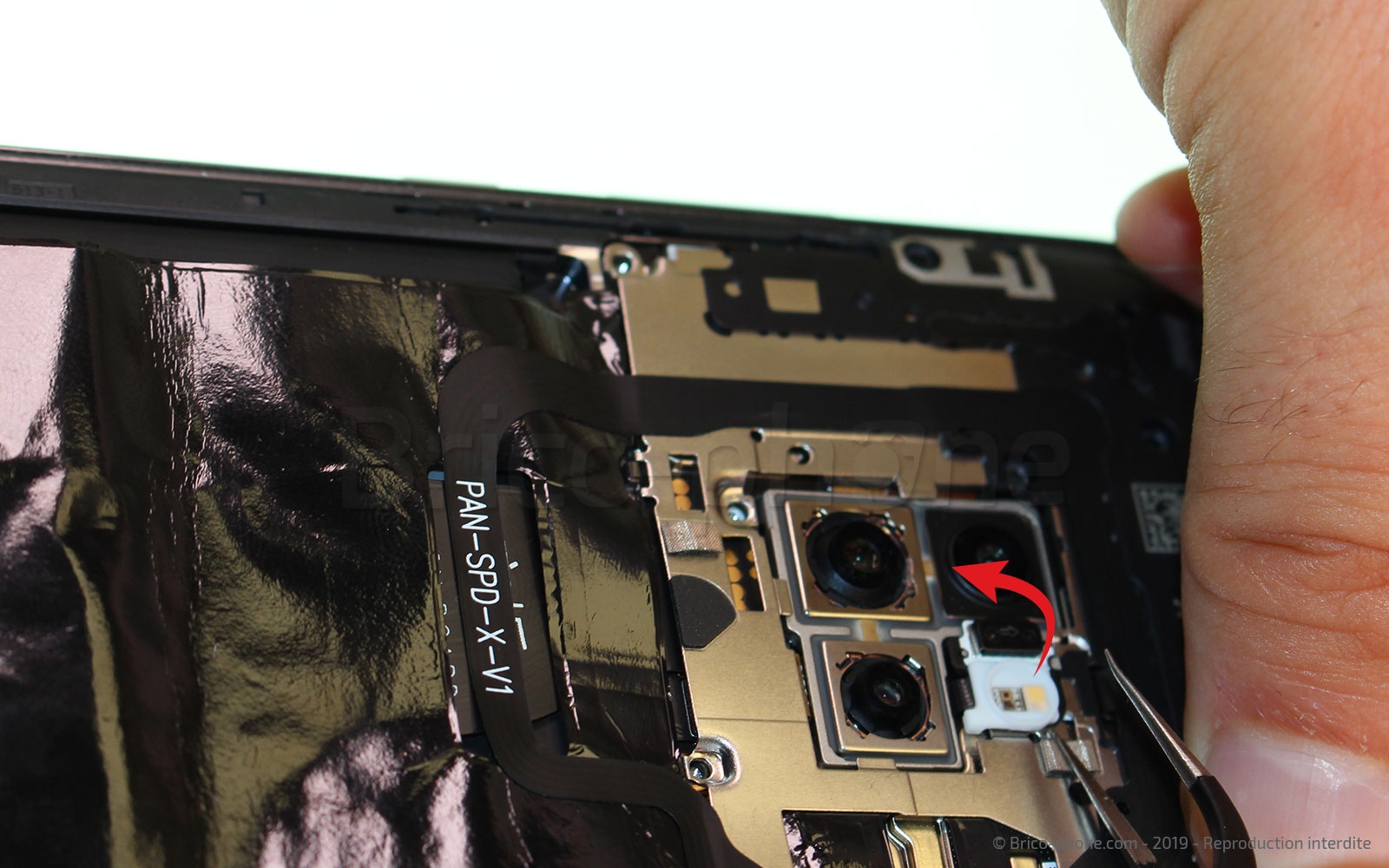

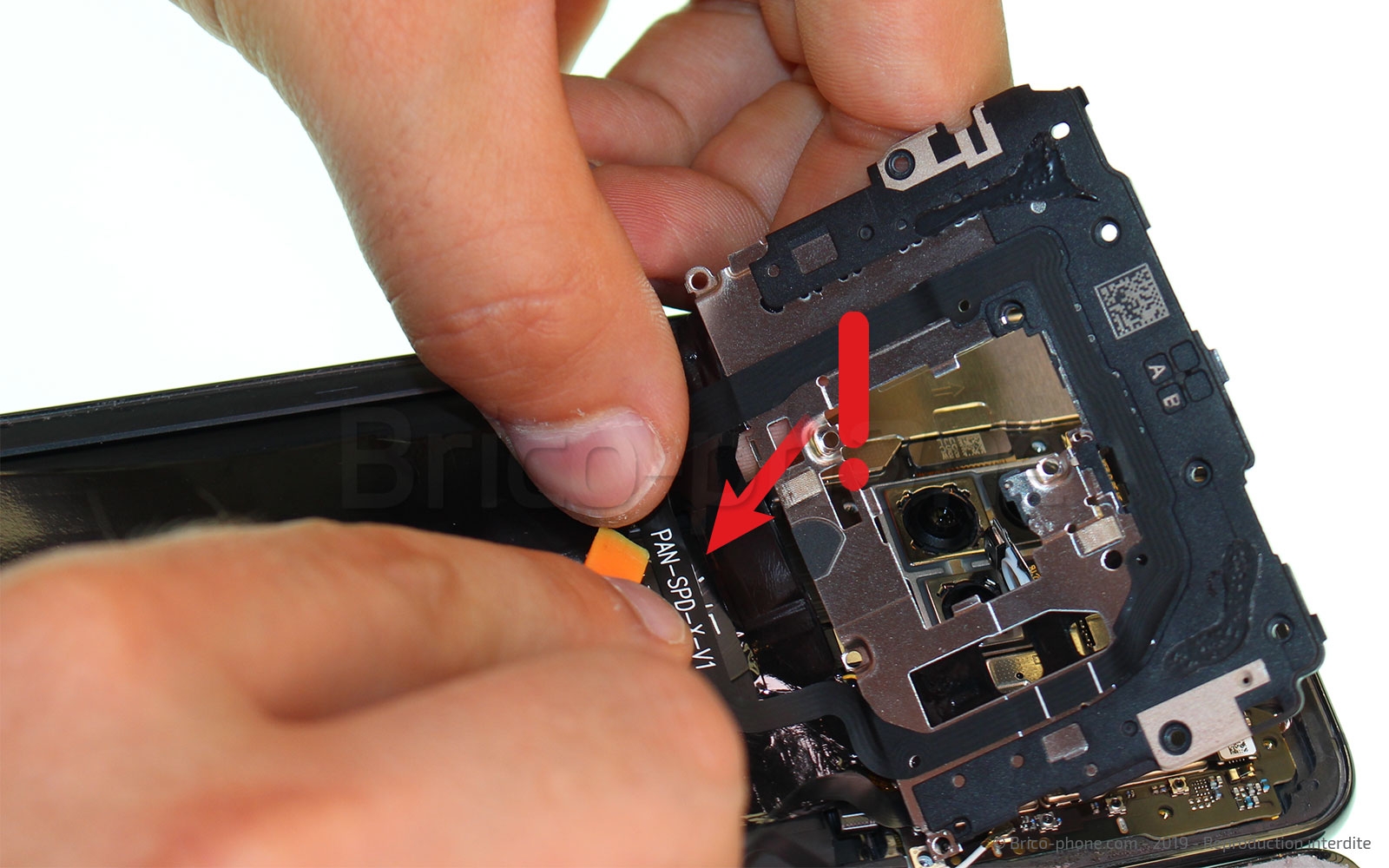

Avant de retirer la nappe NFC, il vous faut extraire la vis cachée par une protection blanche. Pour y accéder, il faut chauffer le cache et le soulever avec la pince en métal. Ensuite, dévissez simplement la dernière vis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 6 : Libérer la nappe NFC

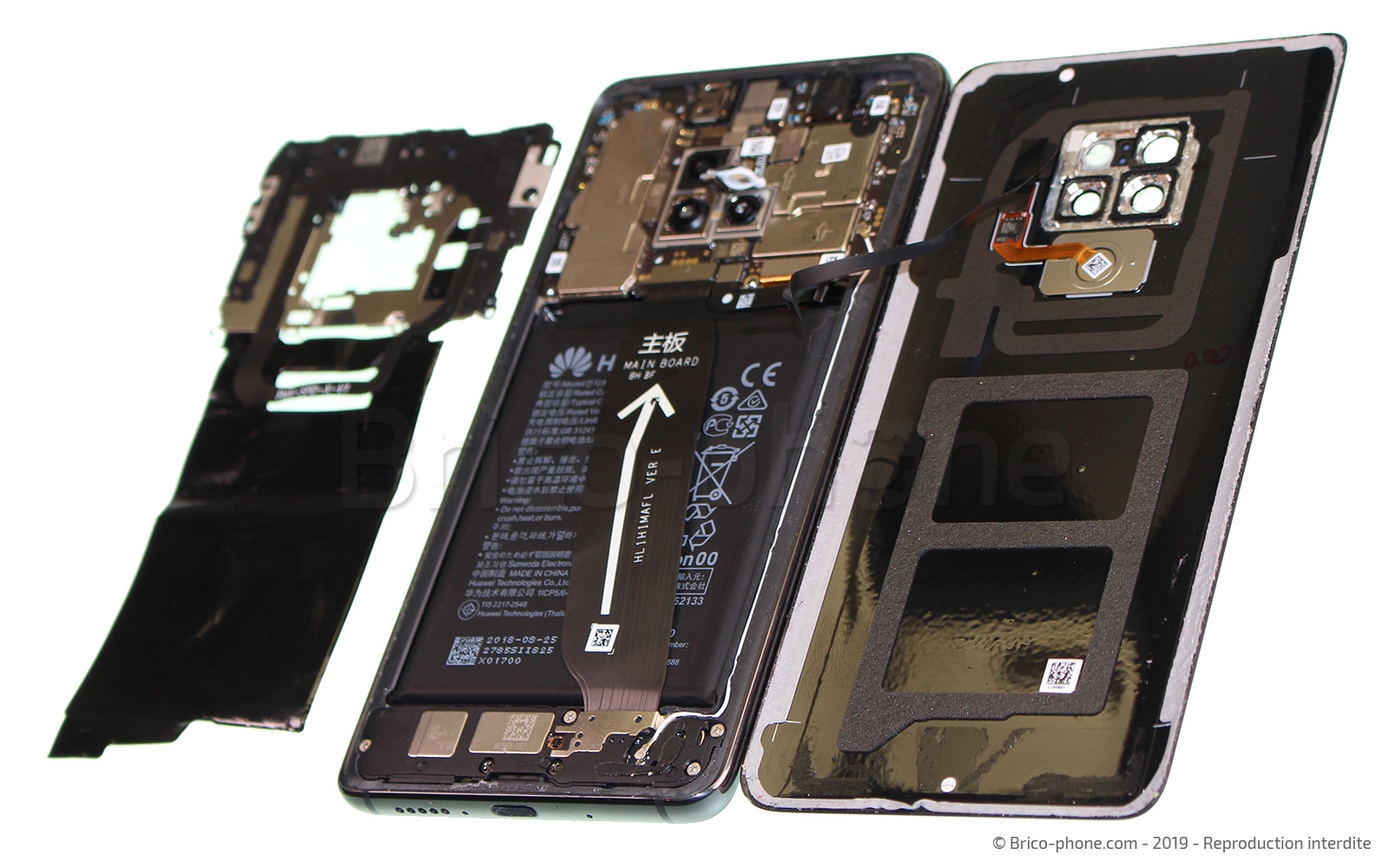

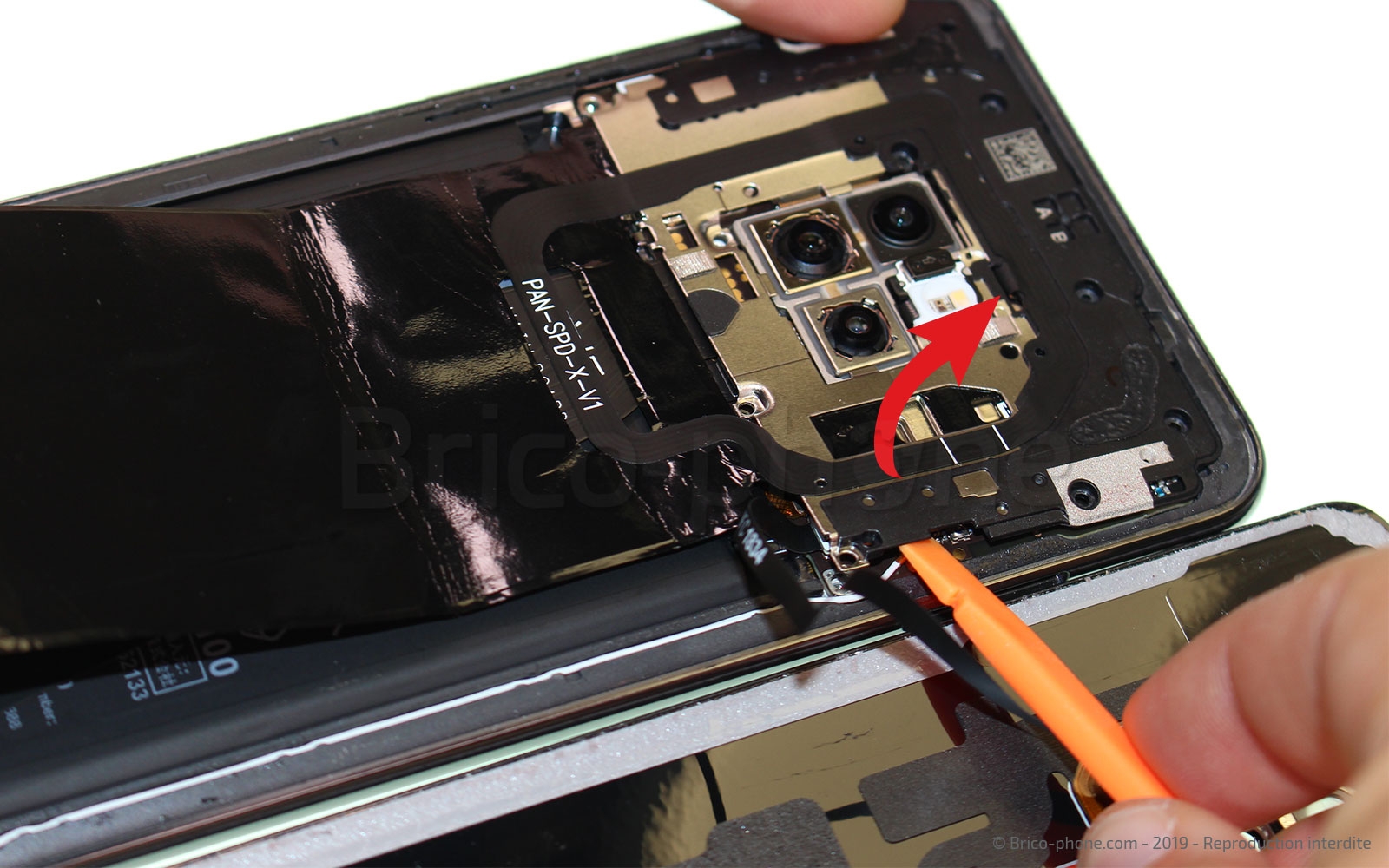

En retirant la nappe NFC, à l'aide de la spatule en nylon, faites attention à la protection qui est encore attachée à la nappe d'interconnexion par un léger point de colle.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Déconnecter la batterie et la vitre arrière

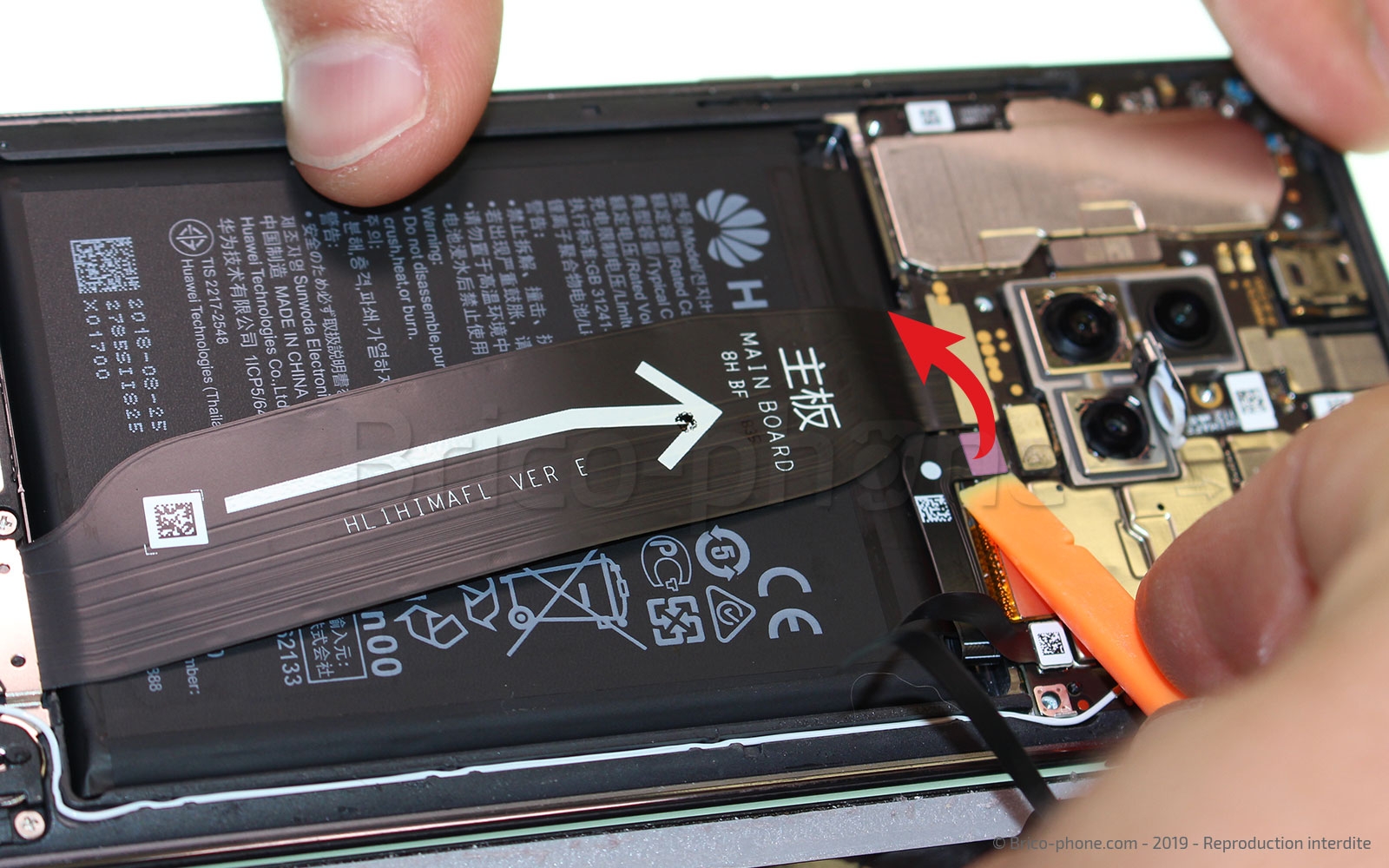

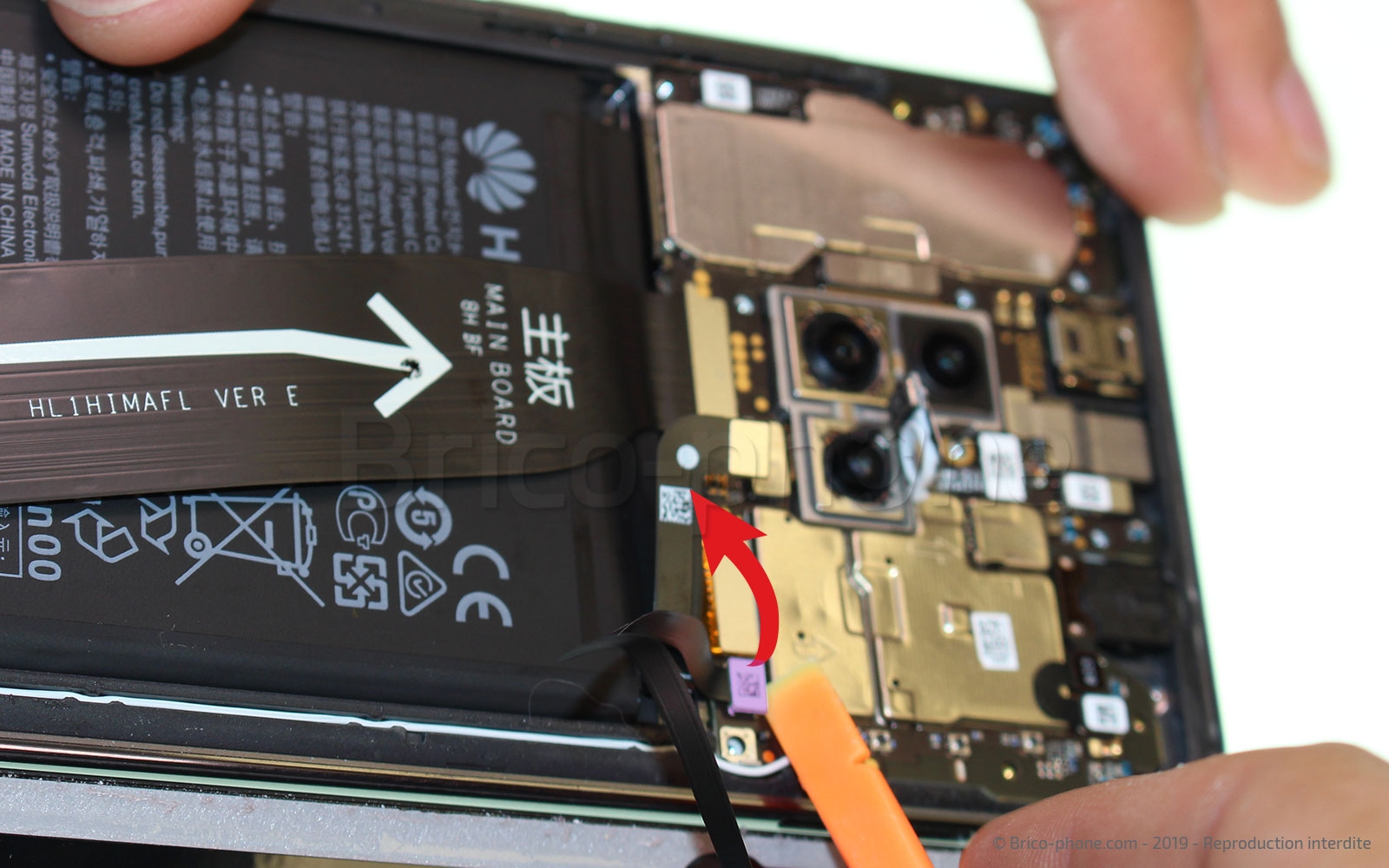

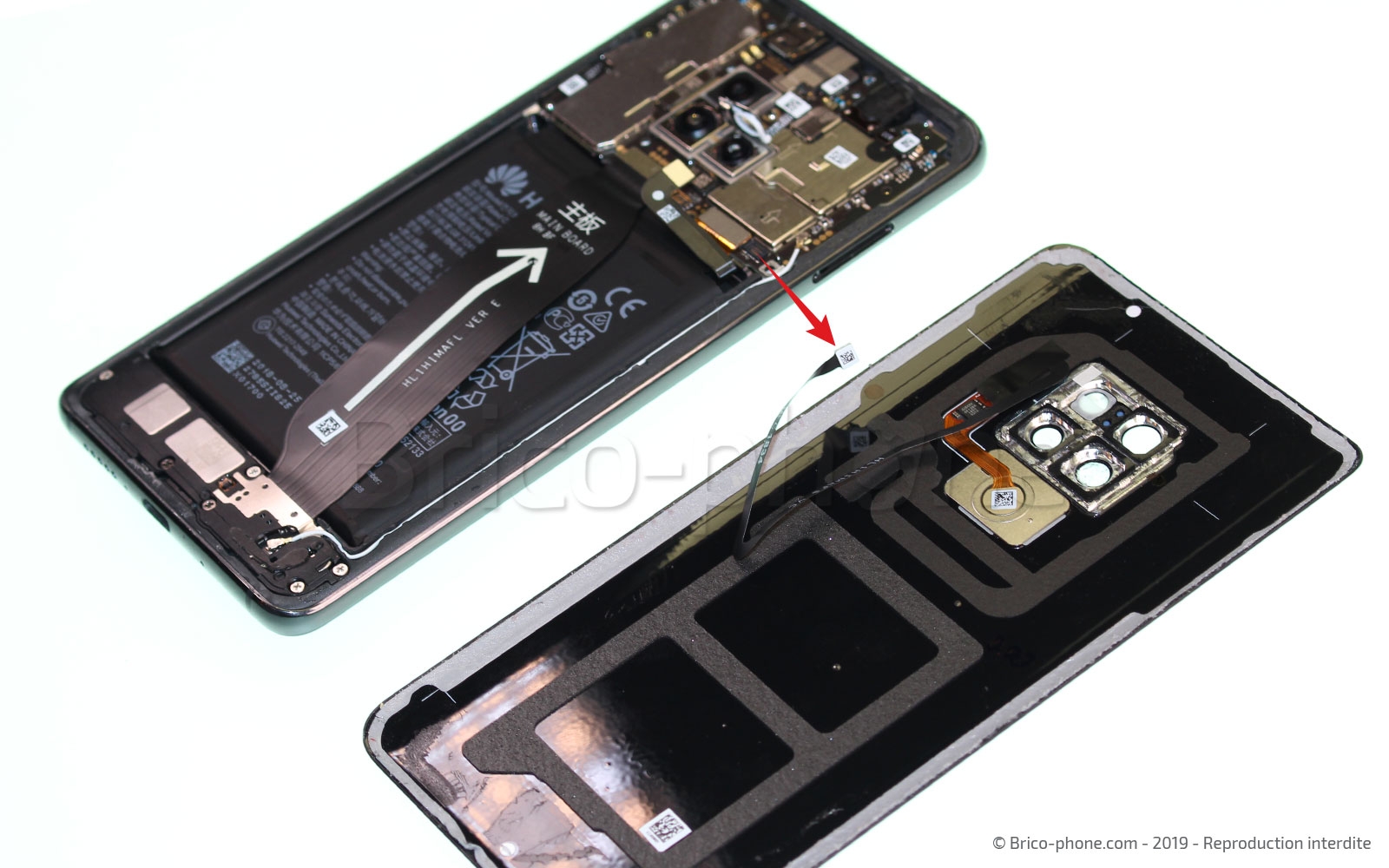

Pour travailler plus en sécurité, débranchez la batterie de la carte mère. Pour plus de confort, déconnectez la nappe du lecteur d'empreintes pour retirer la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Sortir le haut parleur externe

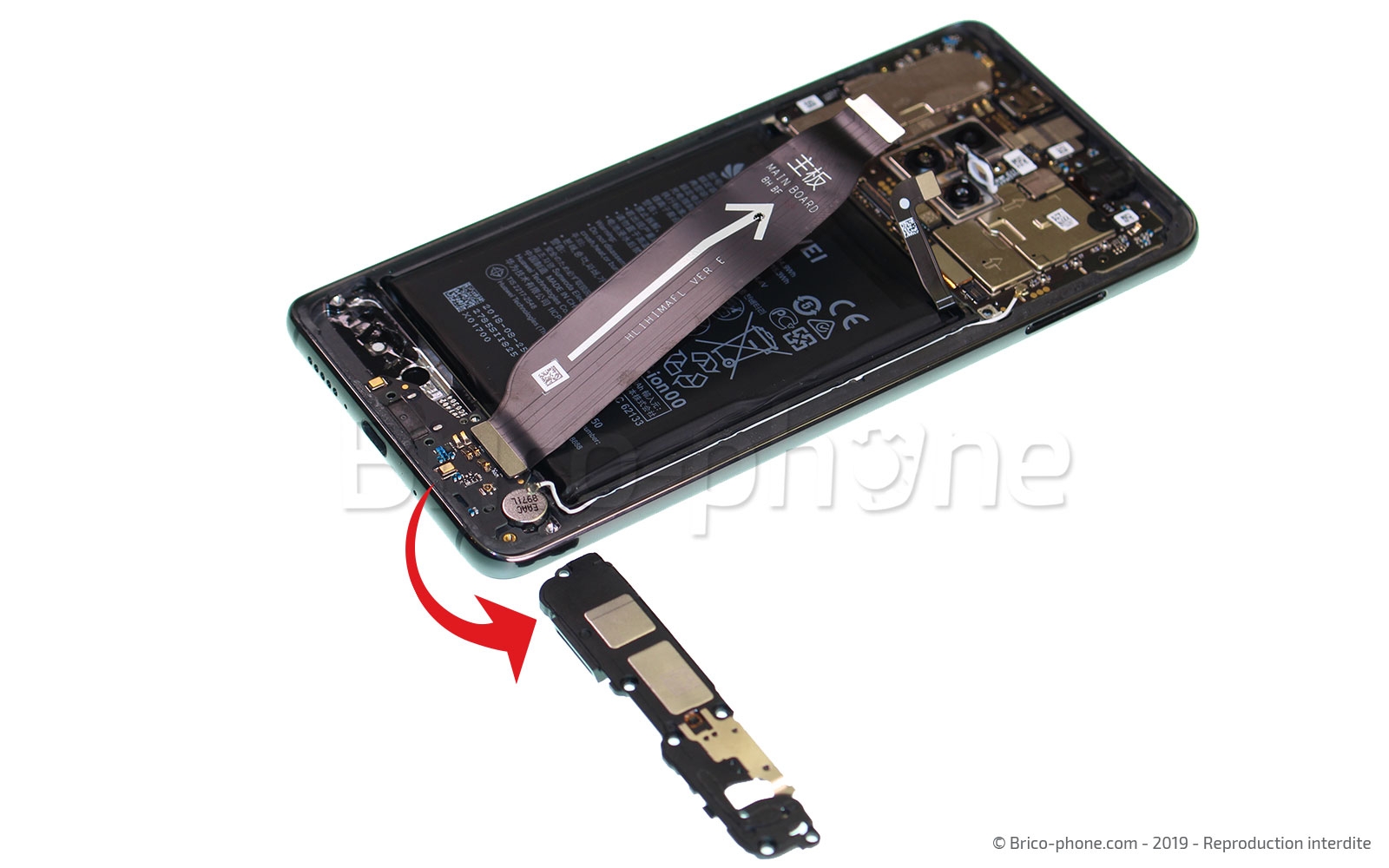

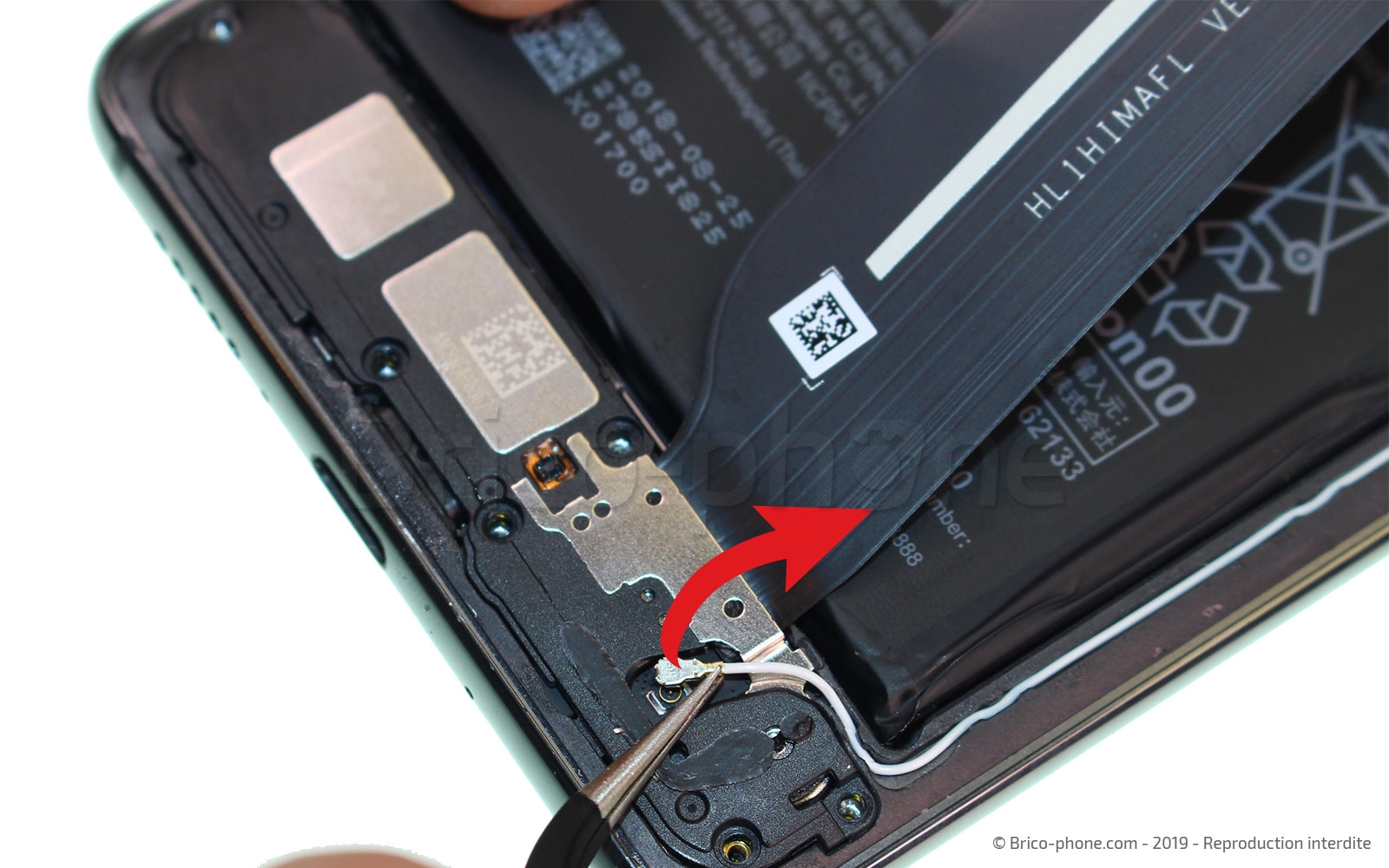

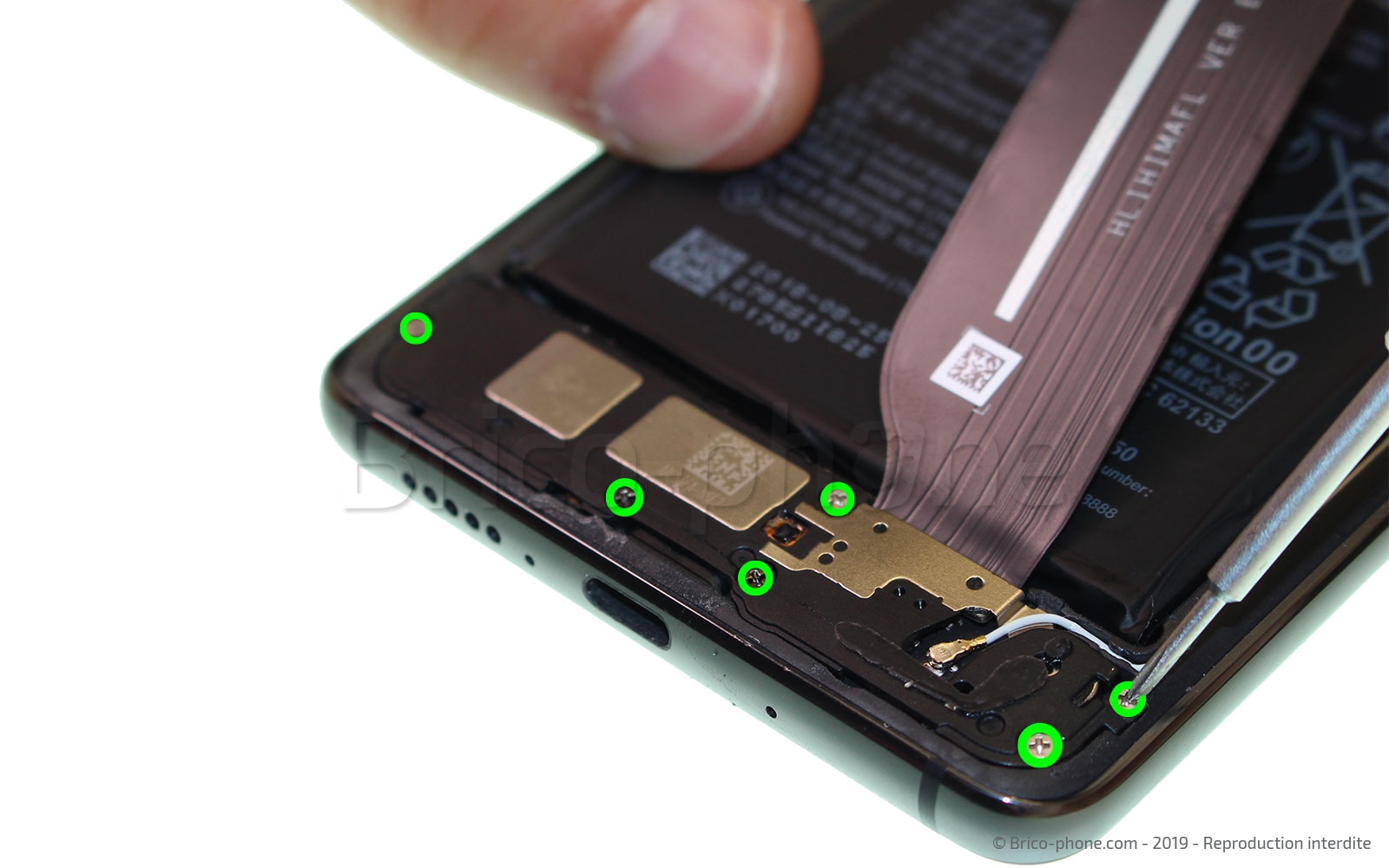

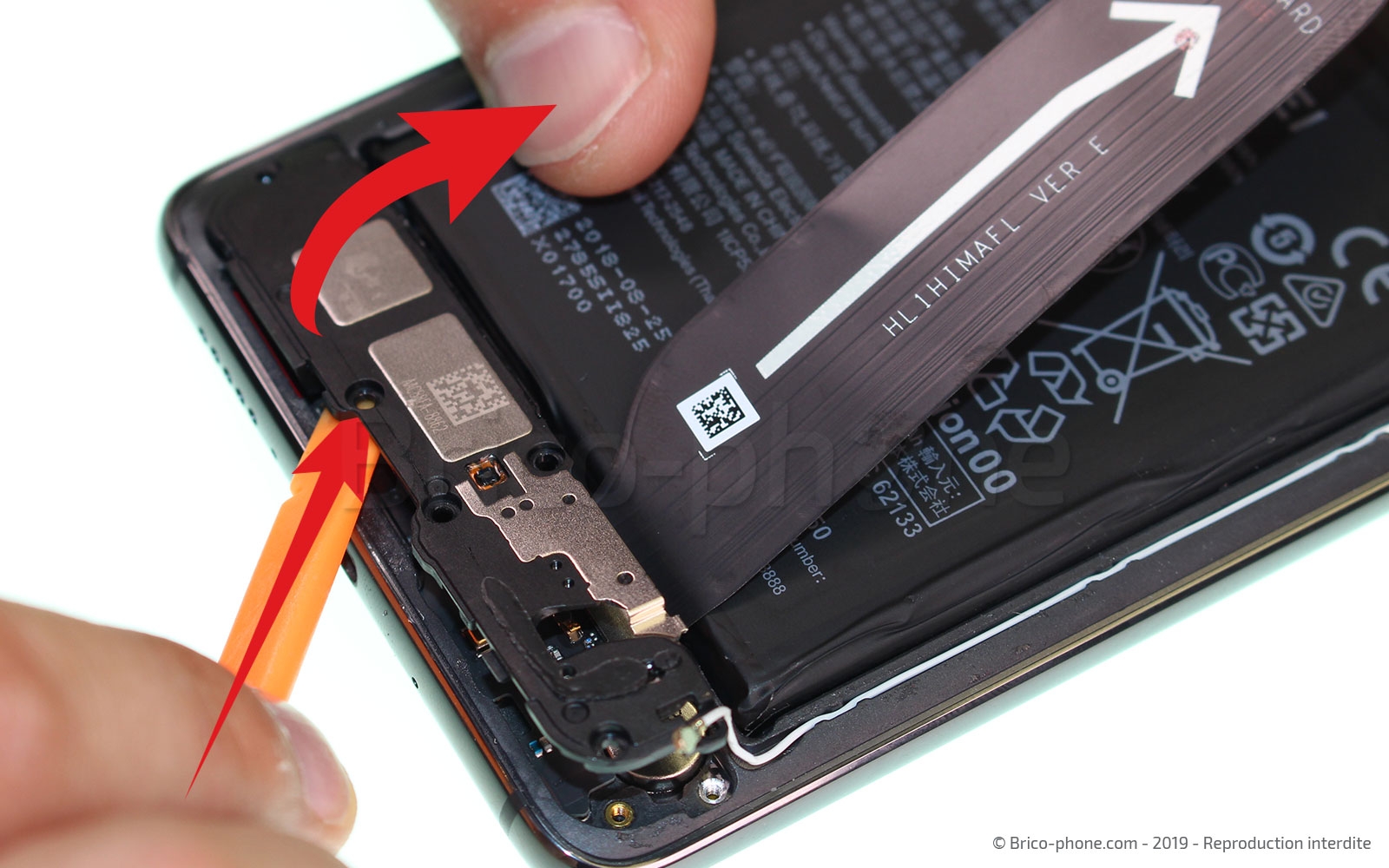

Dévissez les 6 vis du haut-parleur externe ainsi que le cable coaxial blanc. Vous pouvez maintenant, sortir le composant du châssis du Huawei Mate 20.
Outils du kit utilisés
Outils du kit utilisés



Etape 9 : Extraire le connecteur de charge

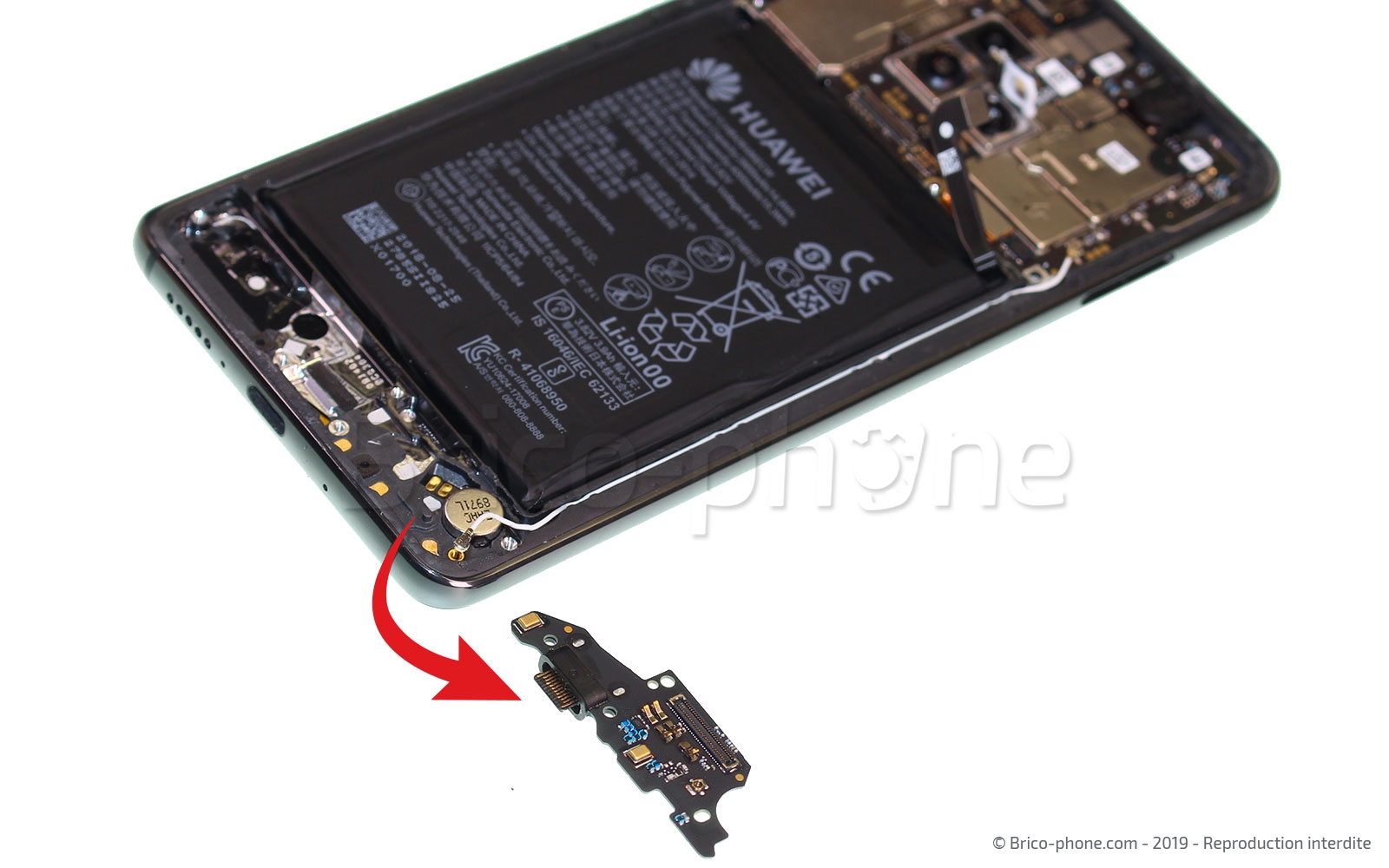

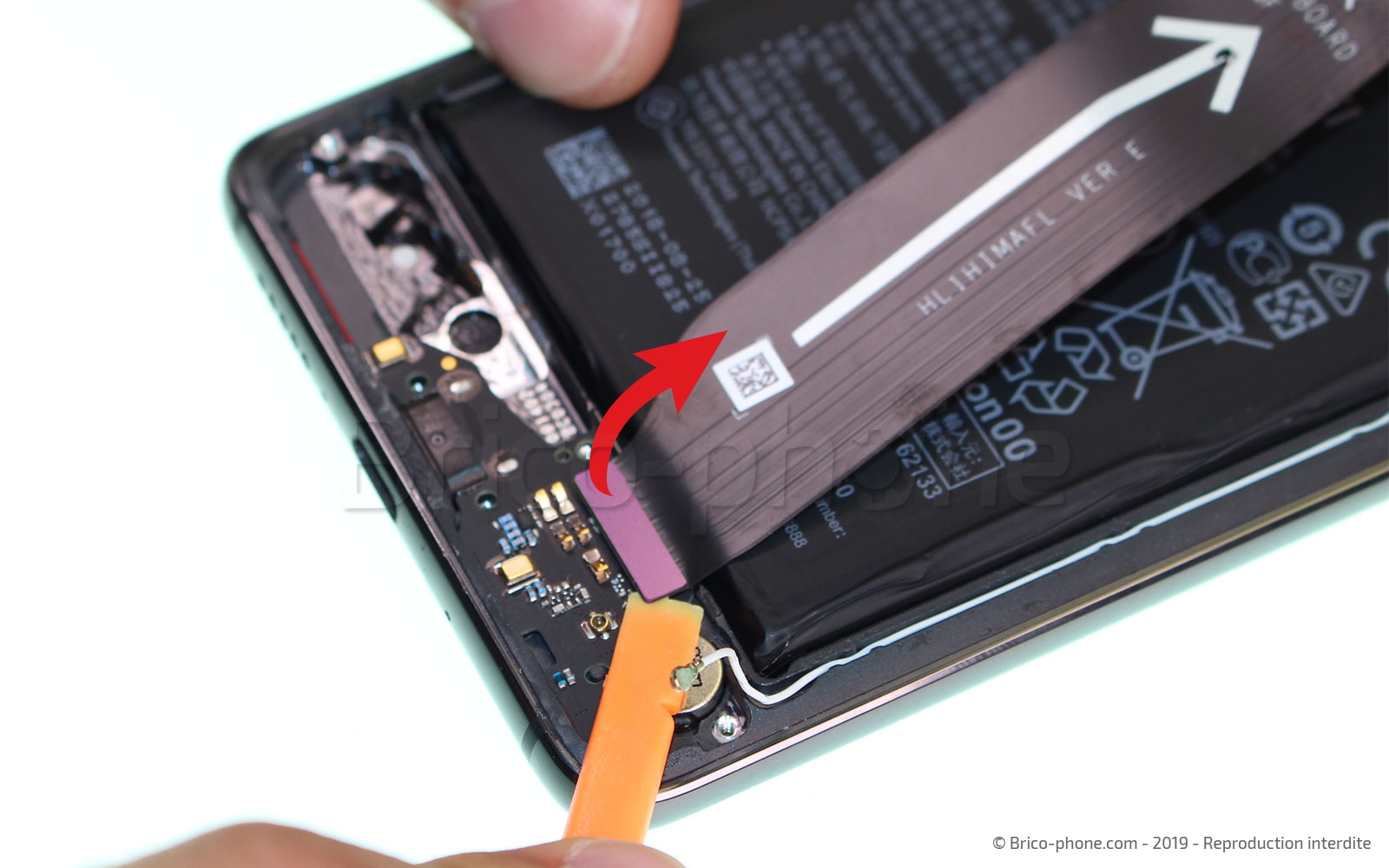

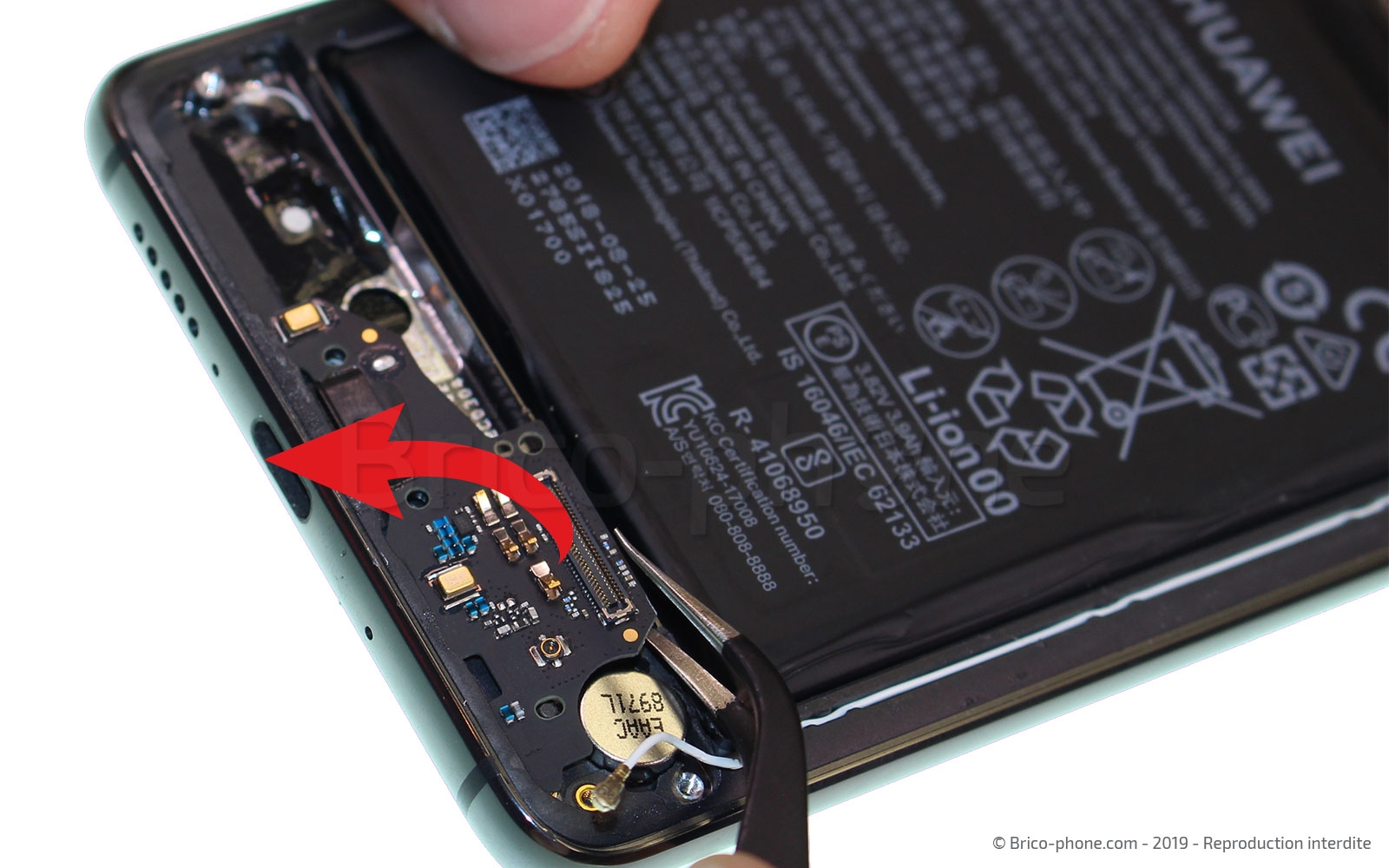

Débranchez la nappe d'interconnexion du dock. Vous pouvez, maintenant, sortir le connecteur de charge de son emplacement.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Pour ré-assembler votre Huawei Mate 20, reprenez ce guide dans le sens inverse.

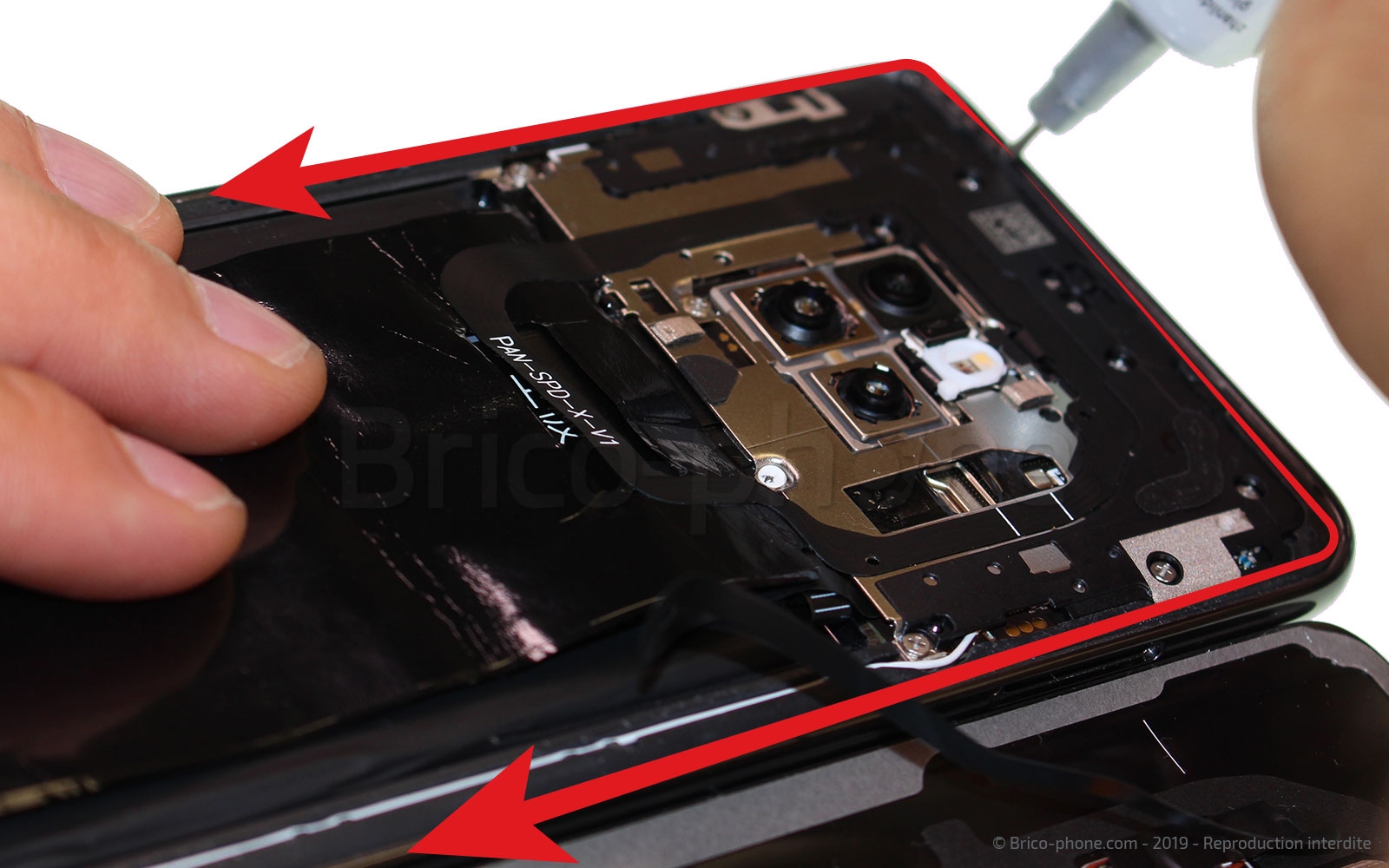

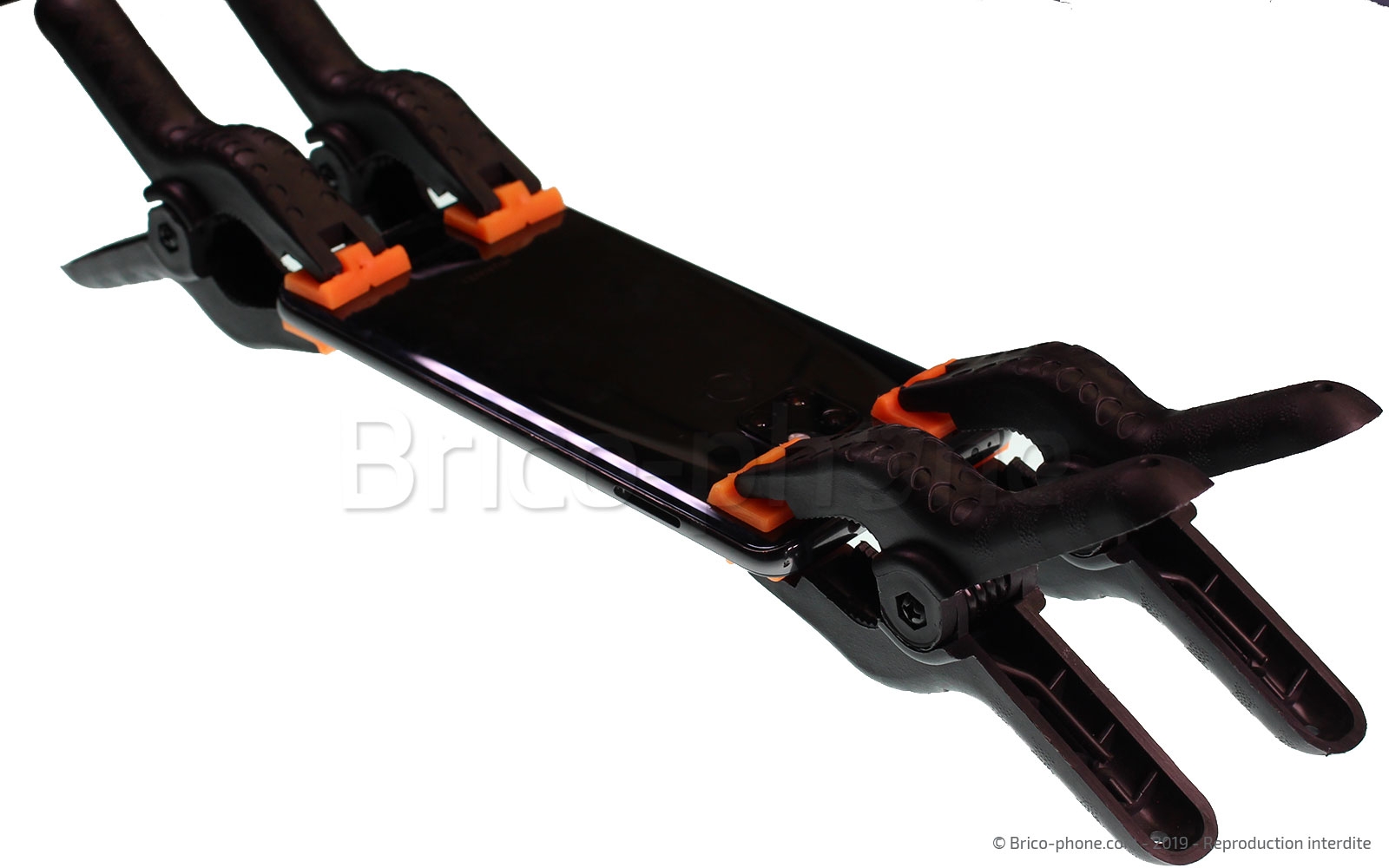

Pour recoller la vitre arrière, utilisez la colle B-7000 que vous viendrez positionner sur le châssis tout autour du téléphone. Ensuite, mettez le sous presse (pinces ou livres), environ 40 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Colle professionnelle B7000 en tube de 3ml
3,90 €
Lot de 4 Pinces à ressort
5,90 €
