Changement de caméra arrière sur iPhone 8

Temps estimé : 20 min
Difficulté : 2/5
iPhone 8 | Temps estimé : 20 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la caméra arrière sur votre iPhone 8 .

Diagnostic

› L'appareil photo de votre iPhone 8 ne se déclenche plus
› La mise au point ne se fait plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra arrière pour iPhone 8
89,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 8
4,90 €
Ajouter au panier

Avant de commencer

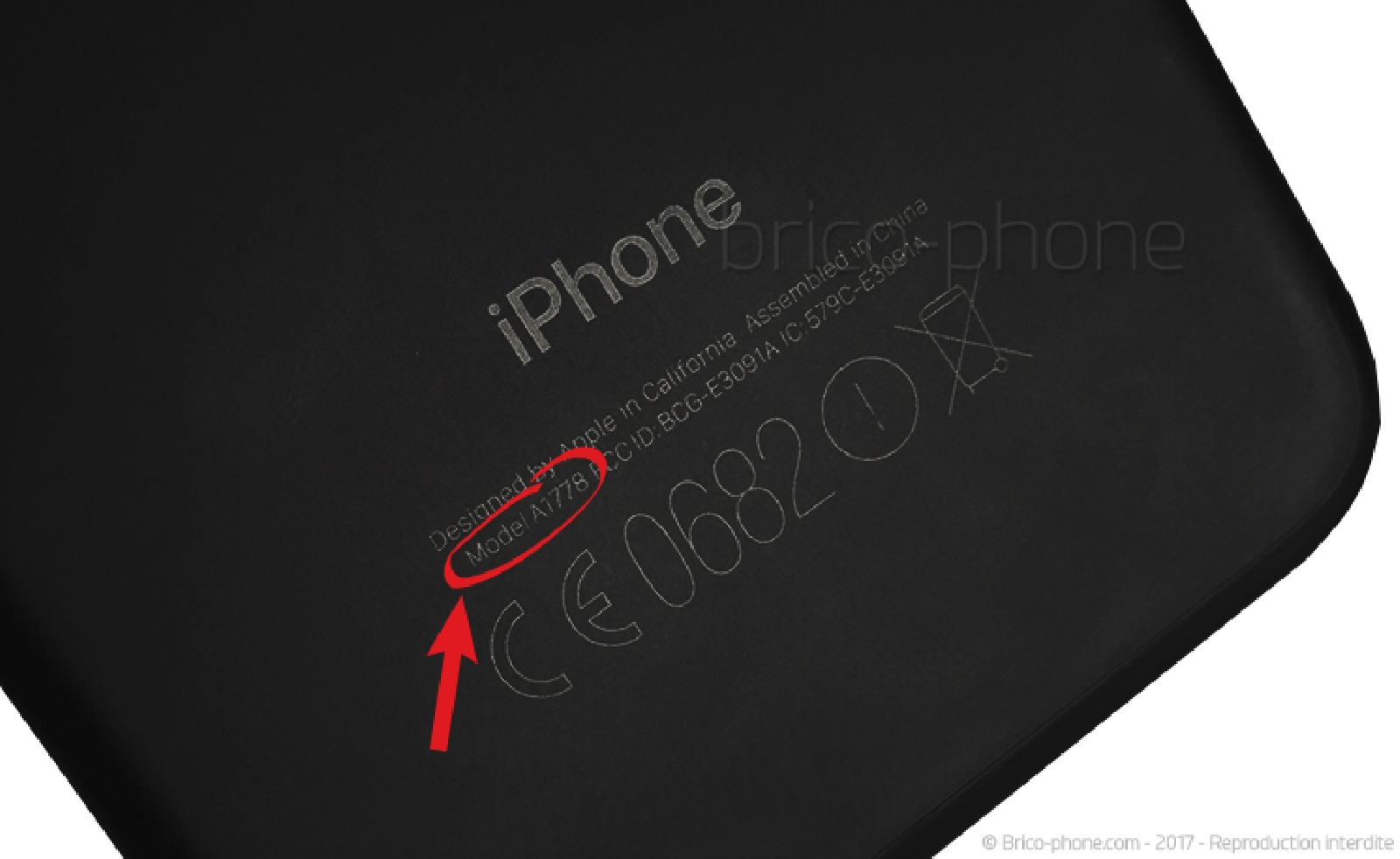

Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1863 et A1905 correspondent bien à un iPhone 8. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification pour connaître le modèle que vous possédez.

Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Avant de commencer
Etape 1 : Eteindre l'iPhone

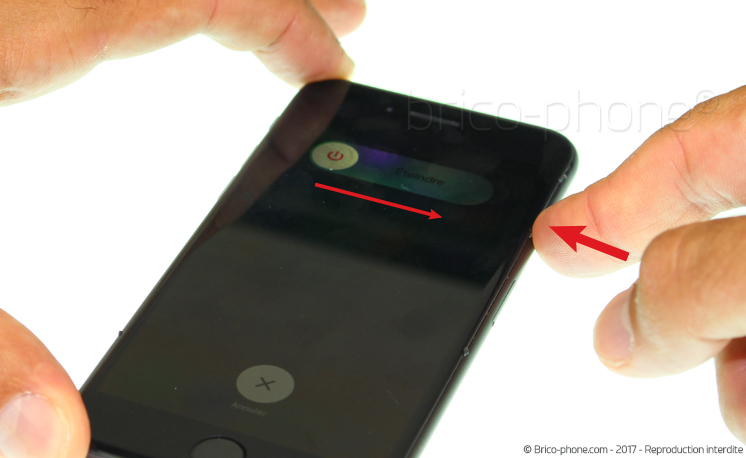

Commencez par éteindre votre iPhone en appuyant longuement sur le bouton power situé sur la gauche du châssis. La fonction d'extinction apparaît alors. Vous n'avez plus qu'à slider pour l'éteindre.
Etape 1 : Eteindre l'iPhone
Etape 2 : Retirer les vis pentalobes

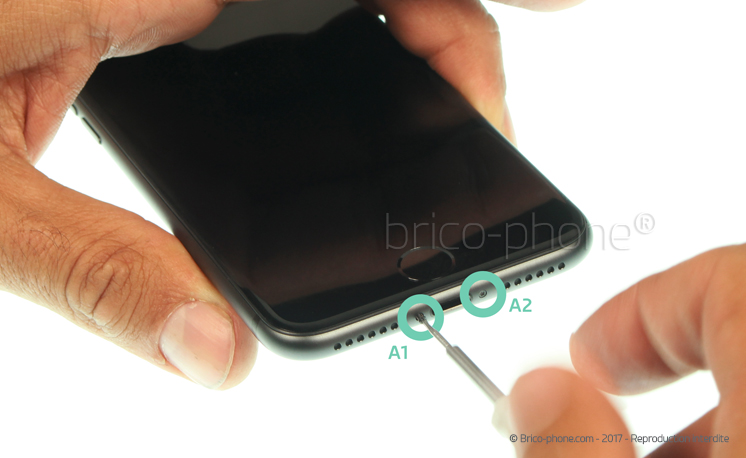

A l'aide du tournevis pentalobe 0.8, retirez les deux vis entourées en turquoise nommées A1 et A2.
Etape 2 : Retirer les vis pentalobes
Outils du kit utilisés
Outils du kit utilisés

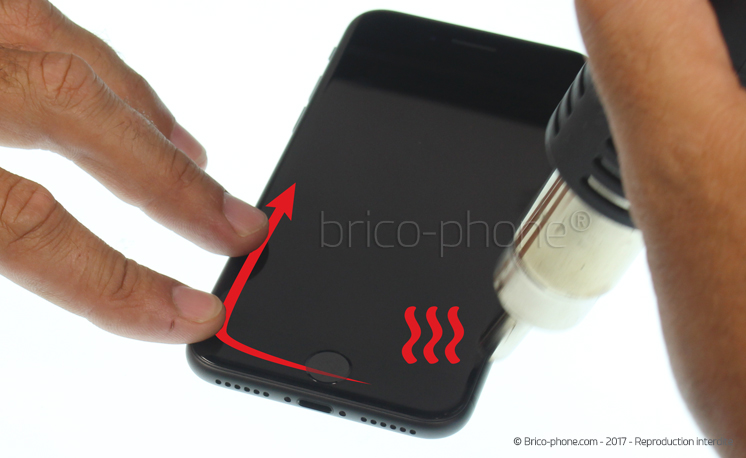

Etape 3 : Créer un interstice entre l'écran et le châssis
Pour décoller l'écran, vous devez chauffer le contour de l'écran. Utilisez soit un sèche-cheveux soit un décapeur thermique.
Etape 3 : Créer un interstice entre l'écran et le châssis
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 4 : Décoller l'écran

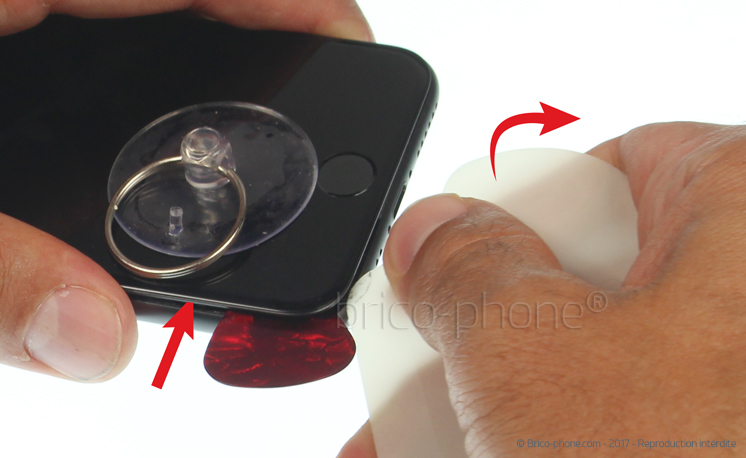

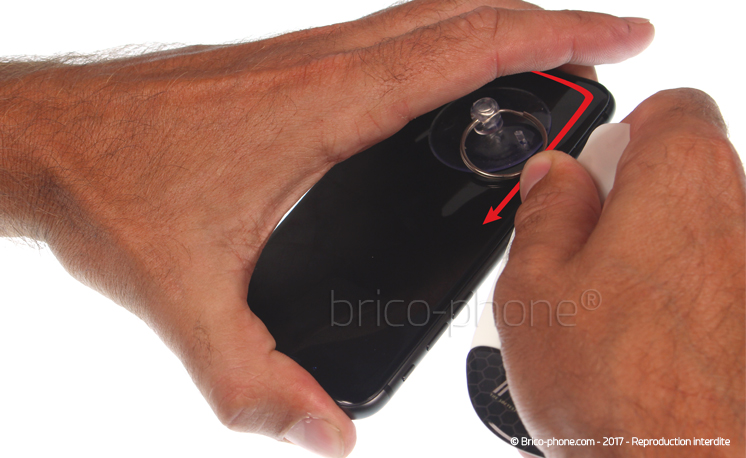

Une fois, l'outil bien inséré, décollez tout le contour de l?écran en commençant par remonter du bouton home vers la gauche de l'écran.

Si vous avez un iPlastix, utilisez les médiators pour les positionner sur le contour au fur et à mesure du décollement, cela évitera que l'écran ne se recolle pendant l'avancement de l'étape.
Etape 4 : Décoller l'écran
Etape 4 : Décoller l'écran
Etape 4 : Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 5 : Déclipser l'écran

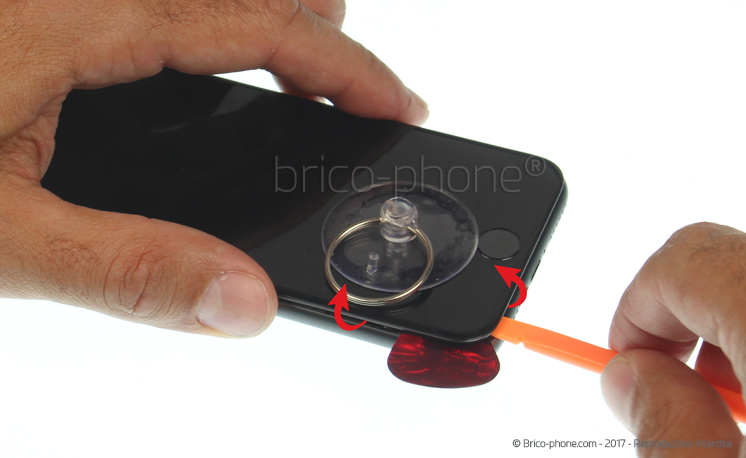

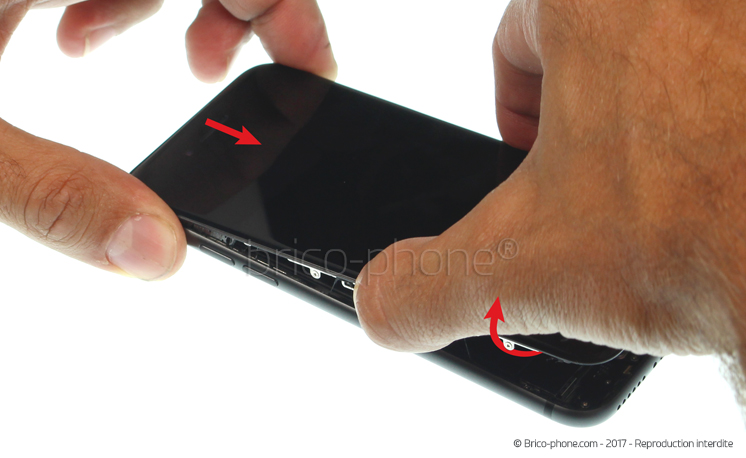

Une fois, le bas, la gauche et le haut de l?écran décollés, déclipsez l'écran grâce au levier.

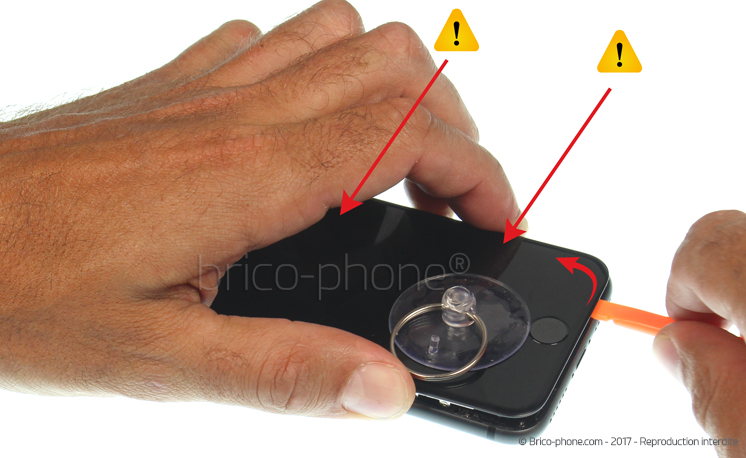

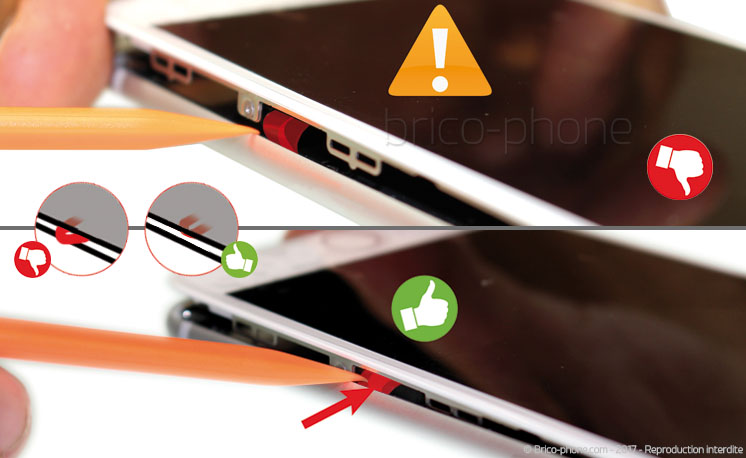

Attention à la partie droite de l'écran. Ne pas y insérer de médiators trop profondément, ni le levier car l'écran est relié à la carte mère sur ce côté, comme l'iPhone 7.

Une fois totalement déclipsé, tirez légèrement vers le bas sur un ou deux millimètres.
Etape 5 : Déclipser l'écran
Etape 5 : Déclipser l'écran
Etape 5 : Déclipser l'écran
Etape 5 : Déclipser l'écran
Outils du kit utilisés
Outils du kit utilisés



Etape 6 : Ouvrir l'écran

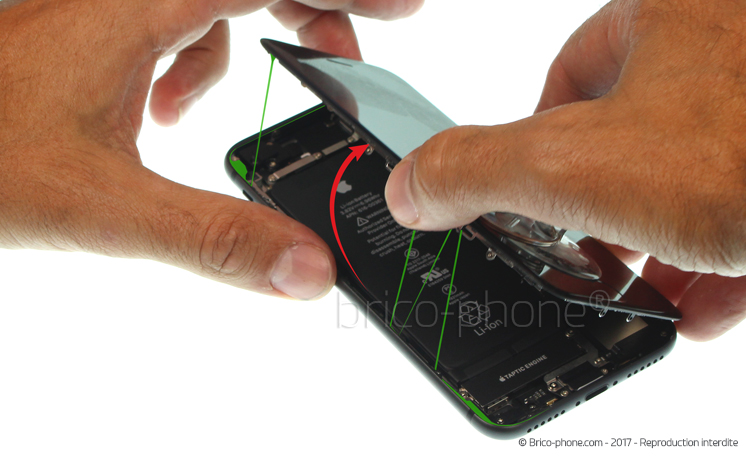

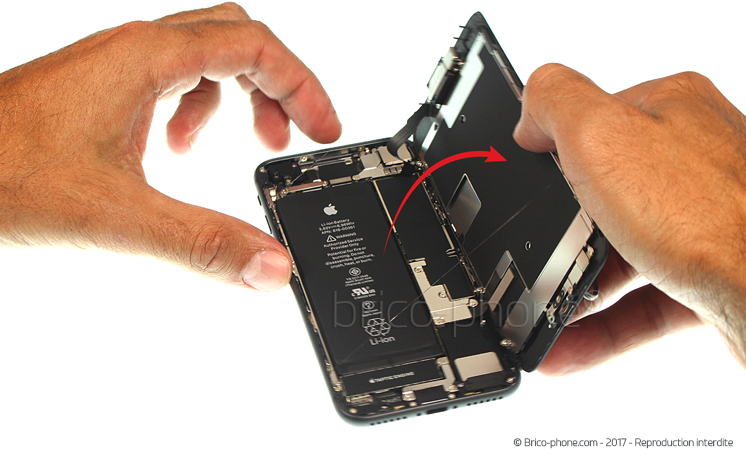

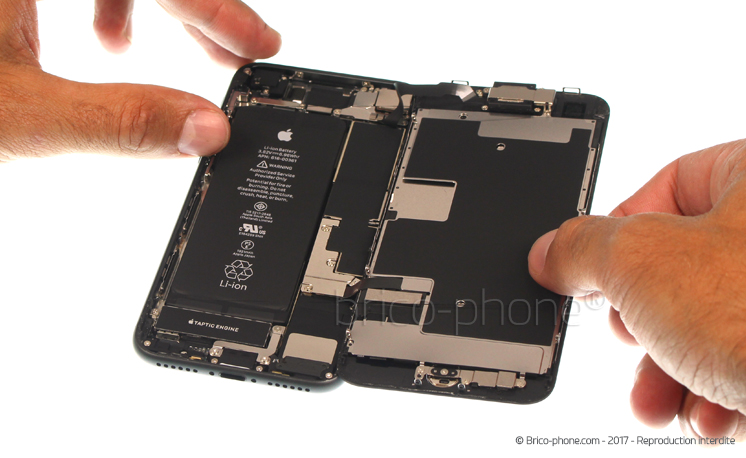

Vous pouvez désormais ouvrir l'écran comme un livre à l'envers. Vous verrez que le joint d?étanchéité s?arrache, c?est normal.

Continuez délicatement sans tirer pour ne pas arracher les nappes.

L'écran est désormais ouvert.
Etape 6 : Ouvrir l'écran
Etape 6 : Ouvrir l'écran
Etape 6 : Ouvrir l'écran
Etape 6 : Ouvrir l'écran
Etape 7 : Retirer la plaquette de protection des nappes de l'écran

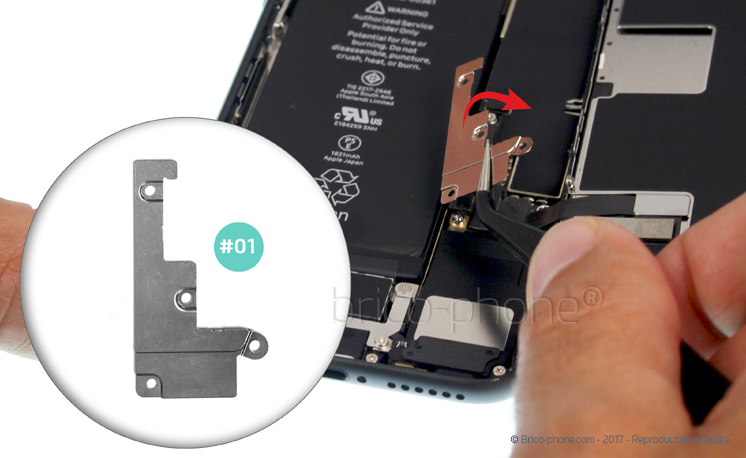

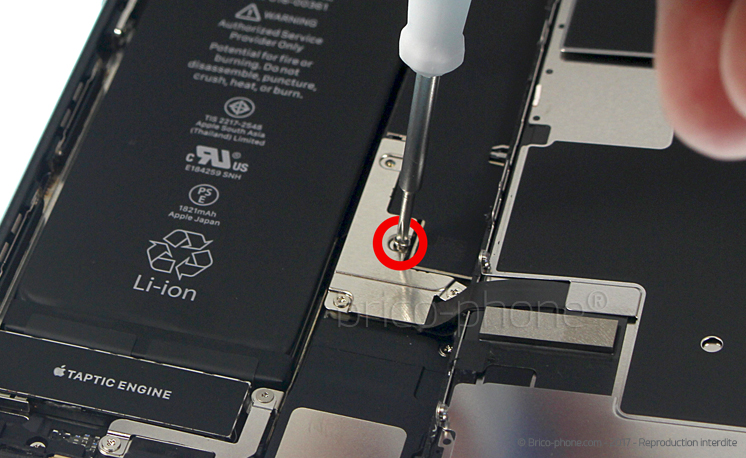

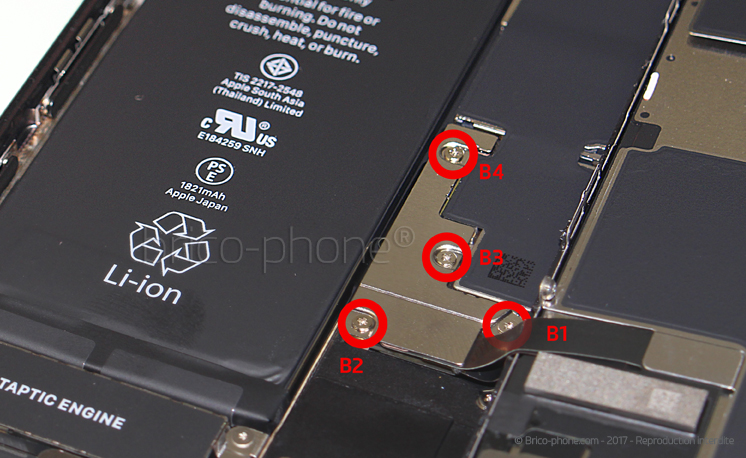

A l'aide du tournevis cruciforme 1.5, retirez les vis de la plaquette de protection des nappes de l?écran notées B1 à B4, entourées en rouge.

La plaquette notée #01 est désormais libre, vous pouvez la retirer avec la pincette.
Etape 7 : Retirer la plaquette de protection des nappes de l'écran
Etape 7 : Retirer la plaquette de protection des nappes de l'écran
Etape 7 : Retirer la plaquette de protection des nappes de l'écran
Etape 7 : Retirer la plaquette de protection des nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

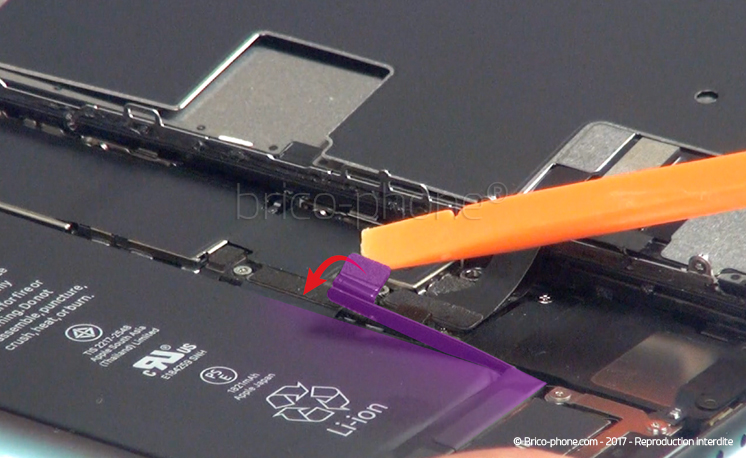

Etape 8 : Déconnecter la batterie

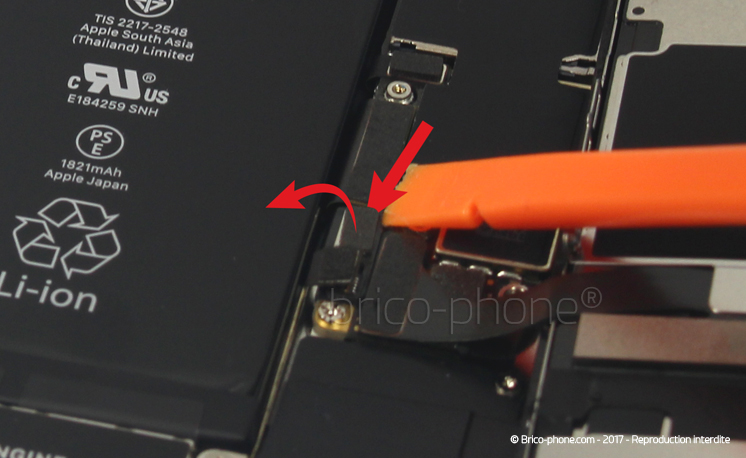

A l'aide du levier, déconnectez doucement le connecteur de la batterie.

Cela évitera que le téléphone ne se rallume suite à une mauvaise manipulation.
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Etape 8 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

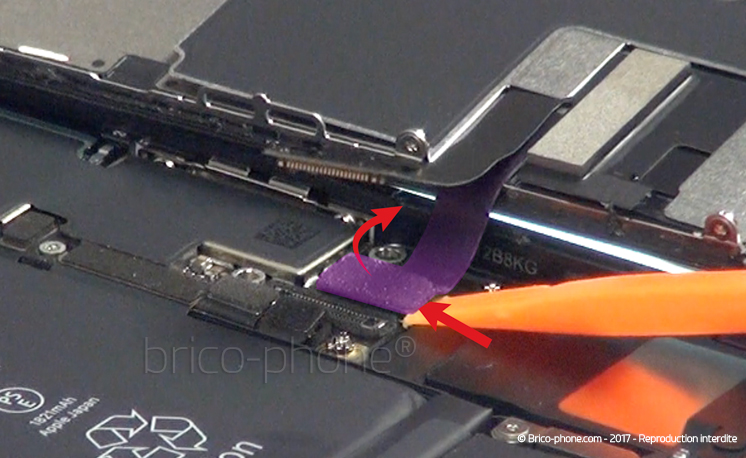

Etape 9 : Déclipser les nappes de l'écran

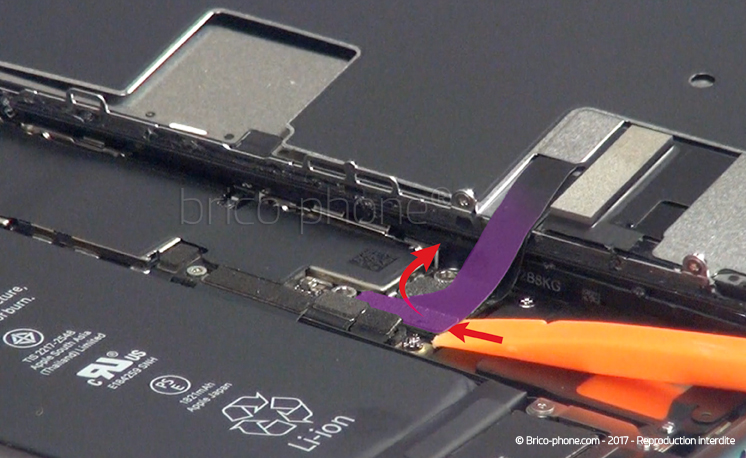

De la même manière que pour le connecteur de batterie, déconnectez la nappe du tactile/LCD puis la nappe qui gère le bouton home.
Etape 9 : Déclipser les nappes de l'écran
Etape 9 : Déclipser les nappes de l'écran
Etape 9 : Déclipser les nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

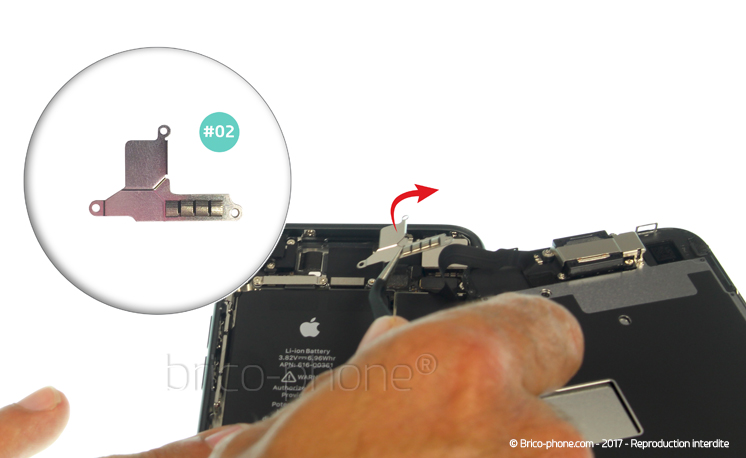

Etape 10 : Retirer la plaquette de protection des nappes des caméras
Le bas de l'écran est libéré, maintenant il faut retirer le dernier point d'accroche.

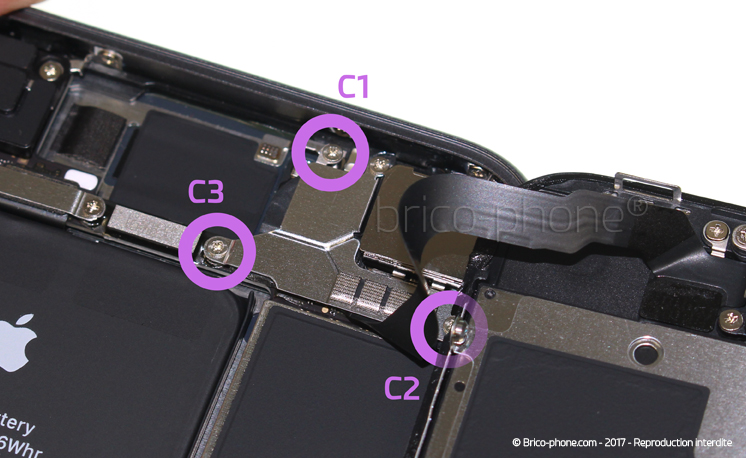

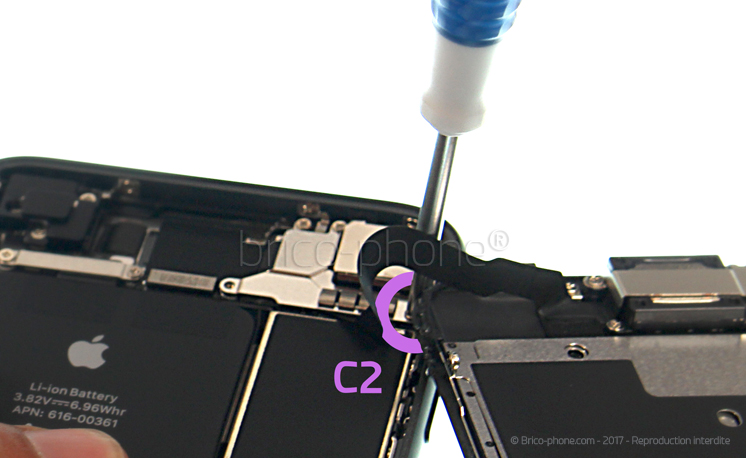

Dévissez les vis entourées en violet, nommées C1 à C3 grâce au tournevis cruciforme.

La plaquette #02 est désormais dégagée, retirez-la avec la pincette.
Etape 10 : Retirer la plaquette de protection des nappes des caméras
Etape 10 : Retirer la plaquette de protection des nappes des caméras
Etape 10 : Retirer la plaquette de protection des nappes des caméras
Etape 10 : Retirer la plaquette de protection des nappes des caméras
Outils du kit utilisés
Outils du kit utilisés

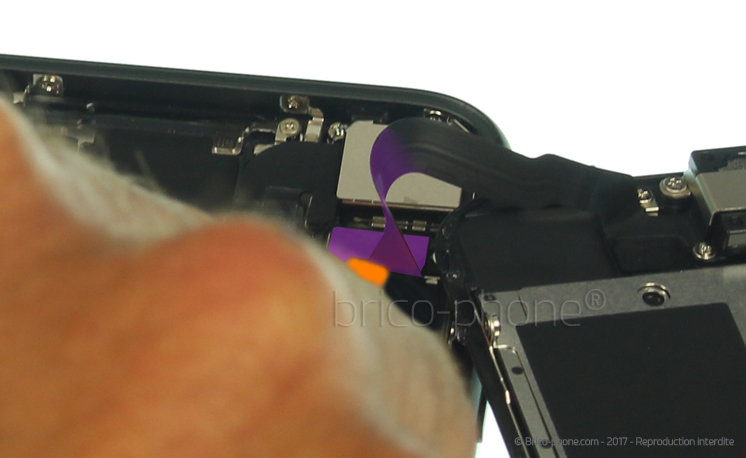

Etape 11 : Déclipser la nappe FaceTime
Avec le levier plastique, déconnectez la nappe de la caméra avant Facetime.

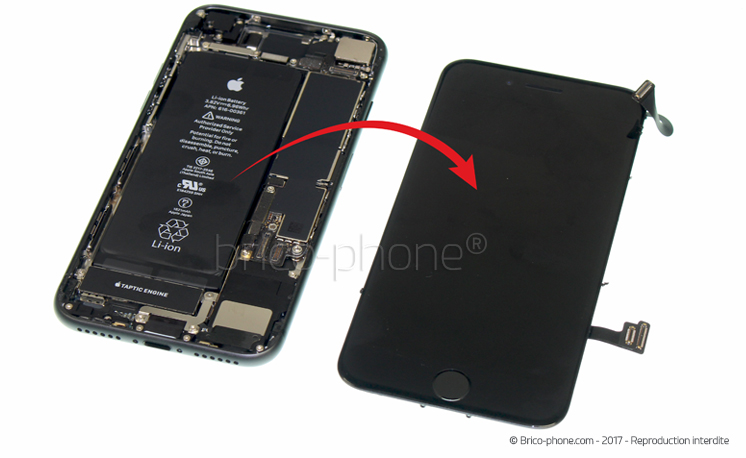

L'écran est maintenant complètement désolidarisé du châssis.

Conservez le châssis dans un endroit sûr, à l'abri de toute chute, car les composants et la carte mère sont fragiles et sensibles.
Etape 11 : Déclipser la nappe FaceTime
Etape 11 : Déclipser la nappe FaceTime
Etape 11 : Déclipser la nappe FaceTime
Outils du kit utilisés
Outils du kit utilisés

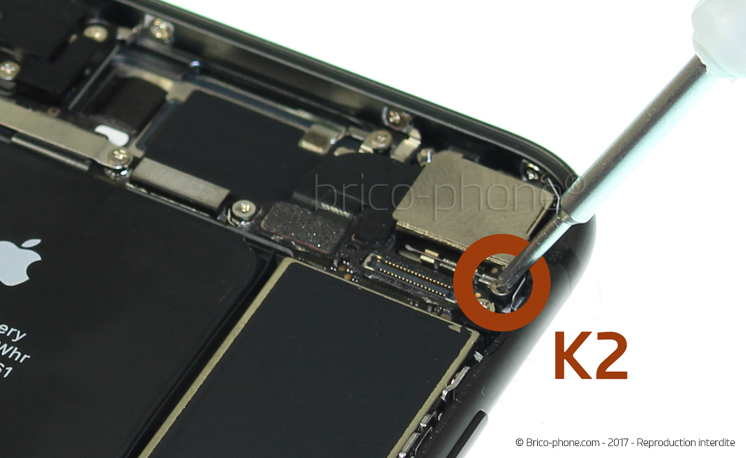

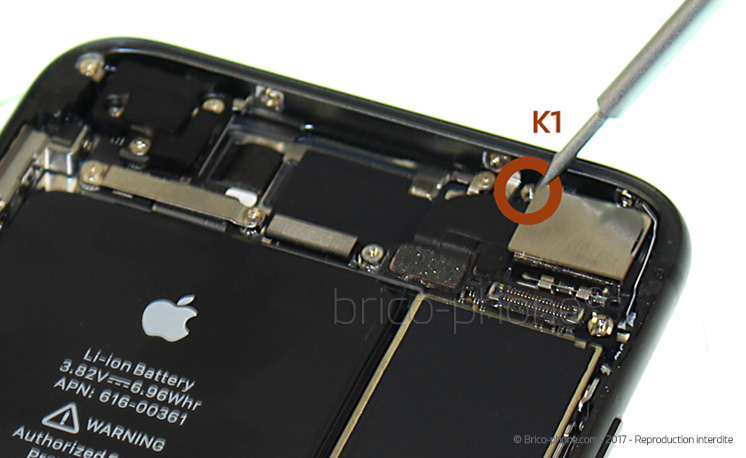

Etape 12 : Retirer la plaquette de la caméra arrière

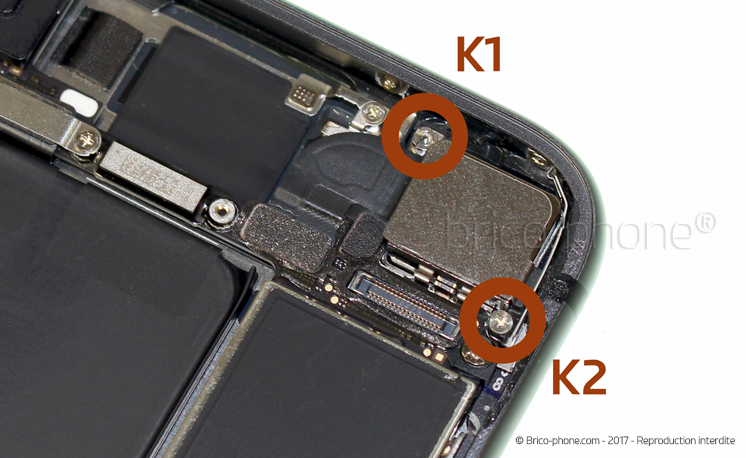

Pour enlever cette plaquette il vous faut retirer les vis K1 et K2.

Utilisez d'abord le tournevis cruciforme pour dévisser la K2, mais prenez plutôt le tournevis plat afin de retirer la vis K1, ce dernier sera plus adapté.

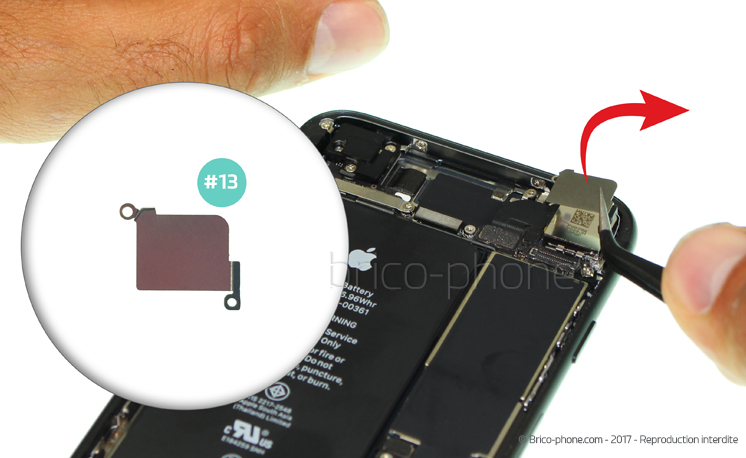

Vous pouvez ensuite extraire cette plaquette désignée #13 avec la pincette puis la déposer sur votre guide.
Etape 12 : Retirer la plaquette de la caméra arrière
Etape 12 : Retirer la plaquette de la caméra arrière
Etape 12 : Retirer la plaquette de la caméra arrière
Etape 12 : Retirer la plaquette de la caméra arrière
Etape 12 : Retirer la plaquette de la caméra arrière
Outils du kit utilisés
Outils du kit utilisés

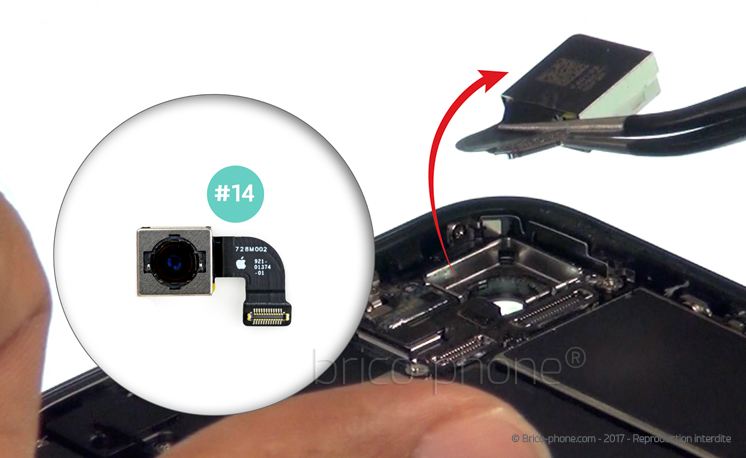

Etape 13 : Retirer la caméra arrière

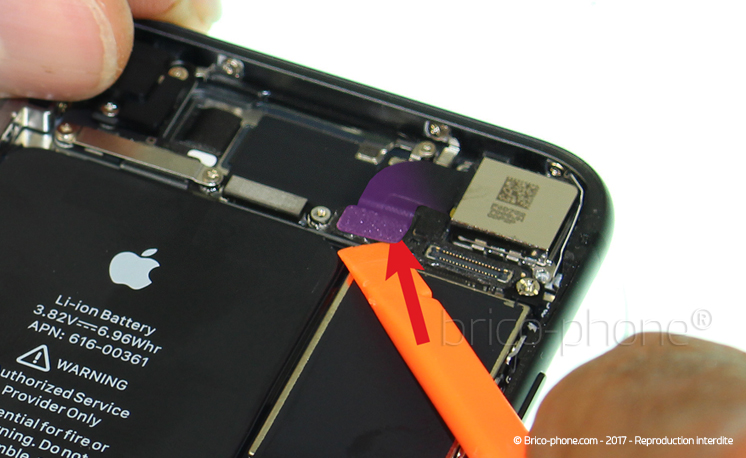

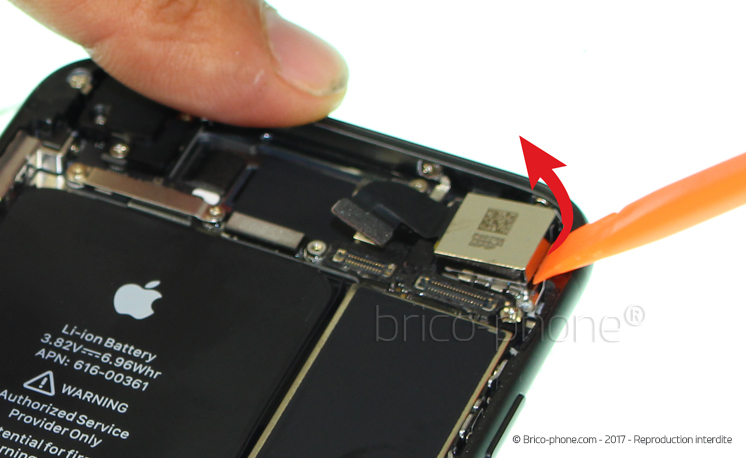

Venez faire doucement levier depuis l'angle du connecteur de la caméra avec le levier plastique pour déconnecter la caméra arrière.

Avec le même outil, insérez l'extrémité plate et fine sur le côté de la caméra pour pouvoir doucement la soulever.

Enfin, vous pouvez déloger la caméra à laquelle nous avons attribué le numéro #14.
Etape 13 : Retirer la caméra arrière
Etape 13 : Retirer la caméra arrière
Etape 13 : Retirer la caméra arrière
Etape 13 : Retirer la caméra arrière
Outils du kit utilisés
Outils du kit utilisés


Etape 14 : Nettoyer le contour du châssis

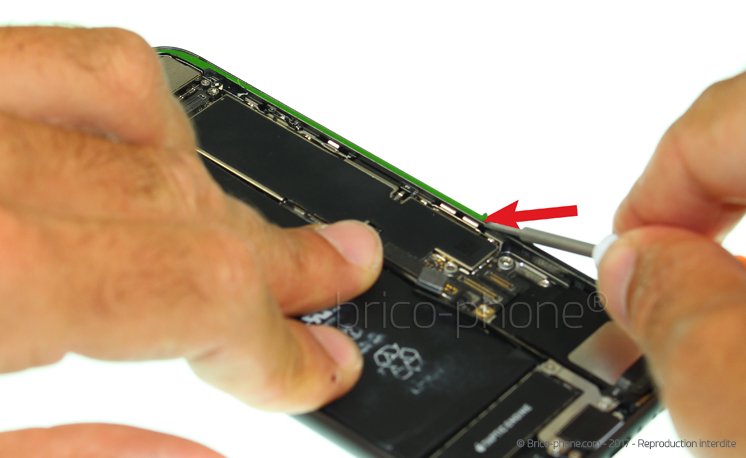

Nettoyez le contour du châssis à l?aide du tournevis plat. Vous devez retirer tous les résidus de joint d'étanchéité afin de rendre net le contour de châssis.

Sans cette étape, la pose d'un nouveau joint sera compromise, les surépaisseurs ne permettront pas une bonne adhérence de l'écran.
Etape 14 : Nettoyer le contour du châssis
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Retirer les films de protection des joints d'étanchéité

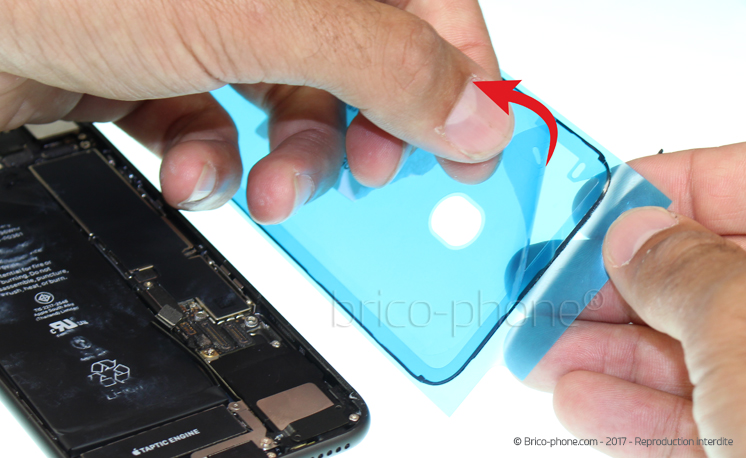

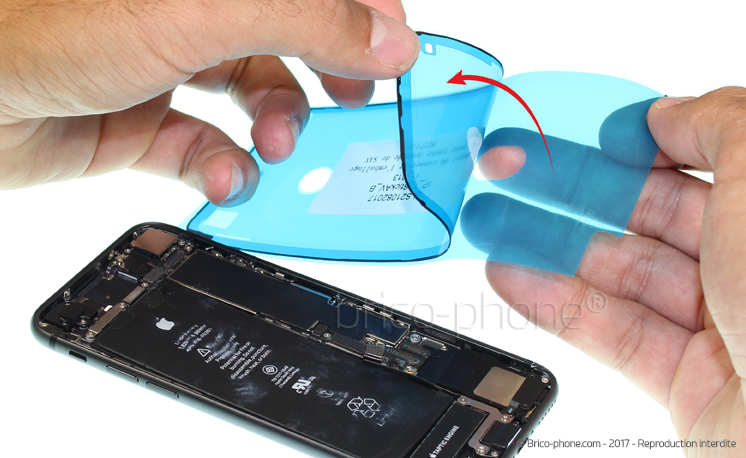

Préparez le nouveau joint d'étanchéité, en retirant les deux premiers films de protection.
Etape 15 : Retirer les films de protection des joints d'étanchéité
Etape 15 : Retirer les films de protection des joints d'étanchéité
Etape 15 : Retirer les films de protection des joints d'étanchéité
Etape 16 : Positionner le joint d'étanchéité

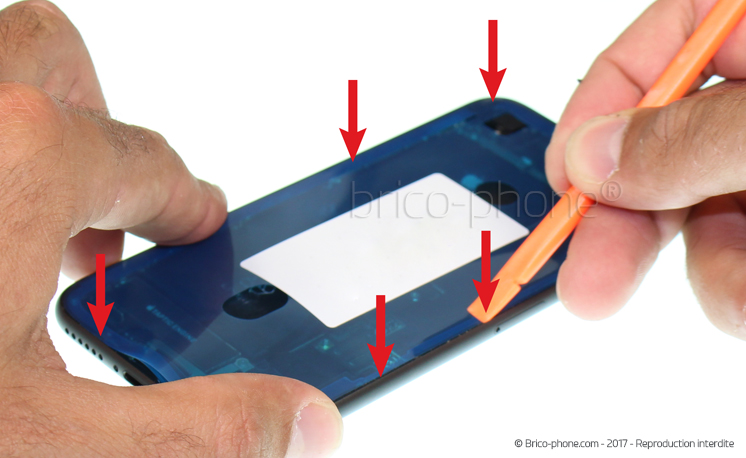

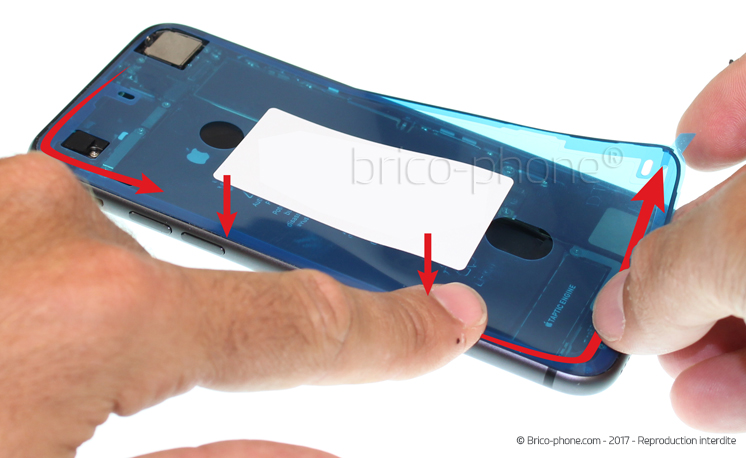

Commencez par positionner le nouveau joint sur le châssis propre. Attention à ne pas trop appuyer dans un premier temps car une fois le joint collé, il sera impossible de le retirer.

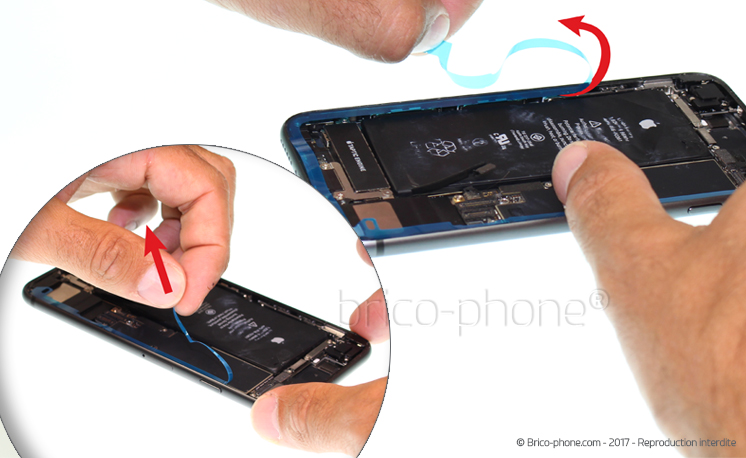

Une fois bien calé, pressez le joint sur le contour pour assurer la bonne adhérence avant de retirer les deux derniers guides.

Le joint est désormais posé.
Etape 16 : Positionner le joint d'étanchéité
Etape 16 : Positionner le joint d'étanchéité
Etape 16 : Positionner le joint d'étanchéité
Etape 16 : Positionner le joint d'étanchéité
Etape 16 : Positionner le joint d'étanchéité
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Procéder au remontage
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.

N'oubliez pas de rebrancher le connecteur de la batterie si vous l'avez déconnecté.
Etape 17 : Procéder au remontage
